牡丹园9-2-70#143㎡北欧—采菊东篱下、悠然见南山

发表于 2019-12-20 11:11:51

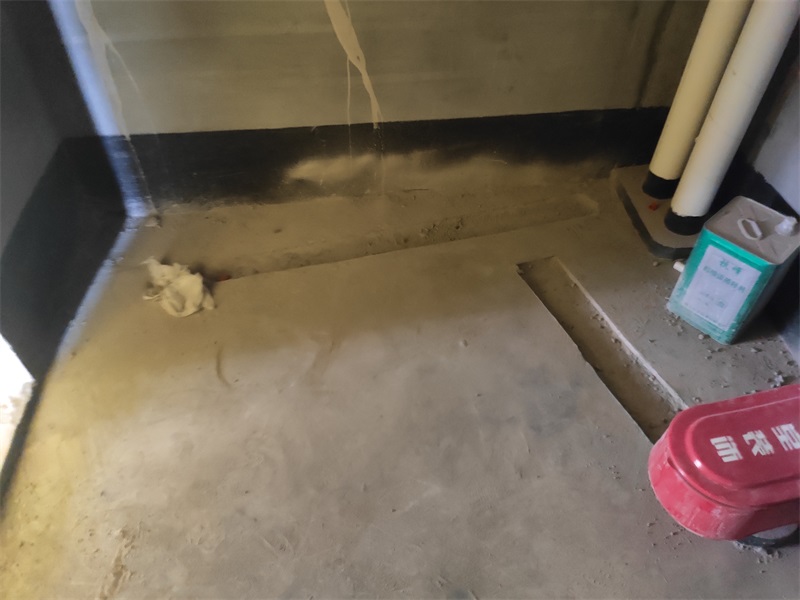

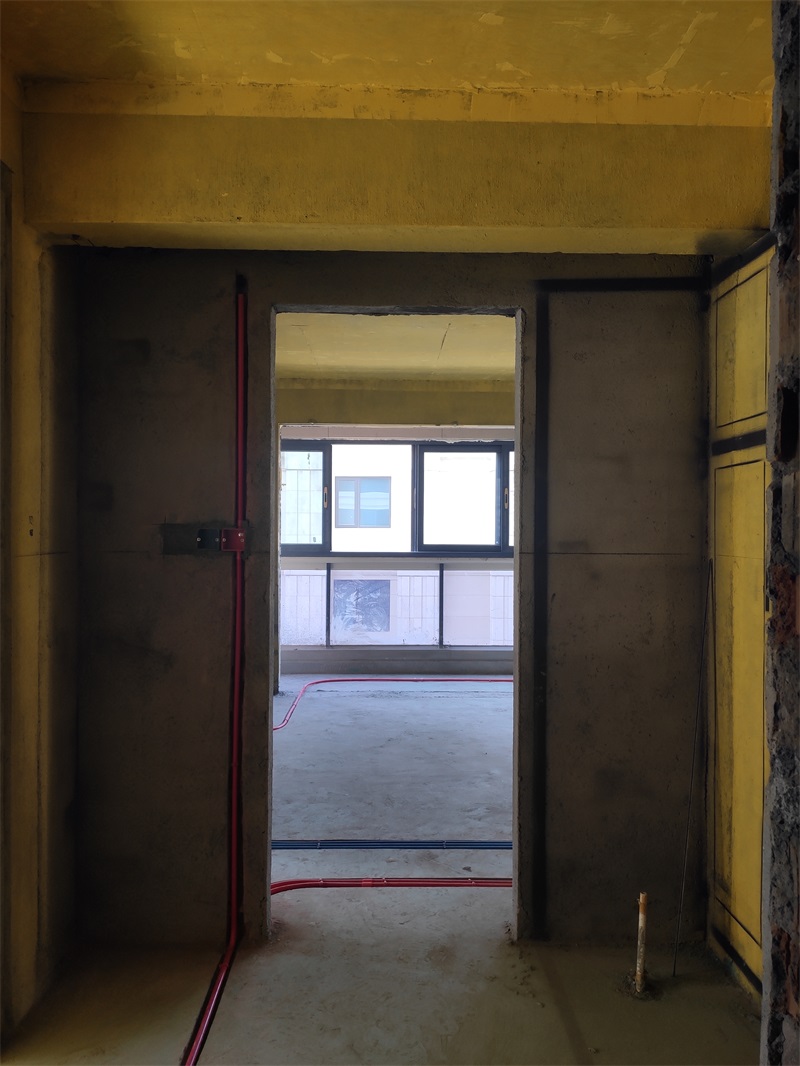

墙角禁止走管，距墙30cm以上

发表于 2019-12-20 11:15:41

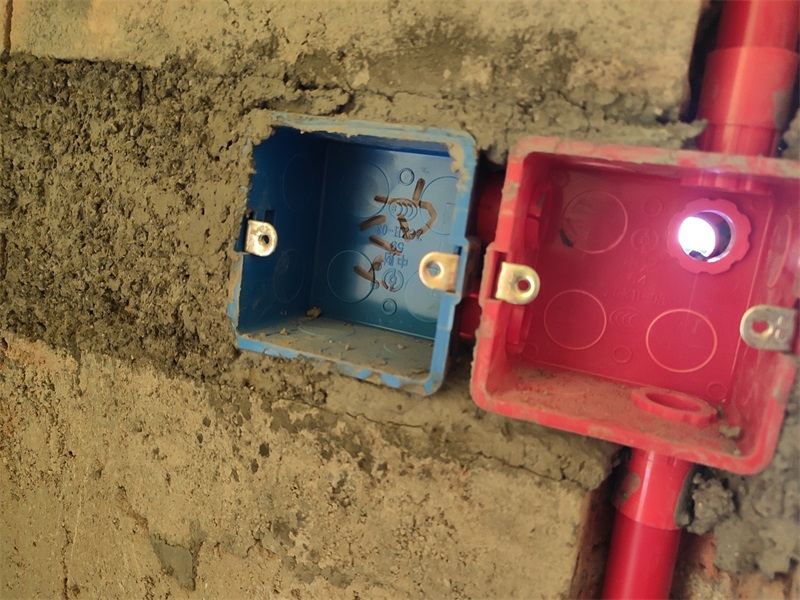

线盒并排预埋一起，盒与盒之间必须套2个快速连接件连接

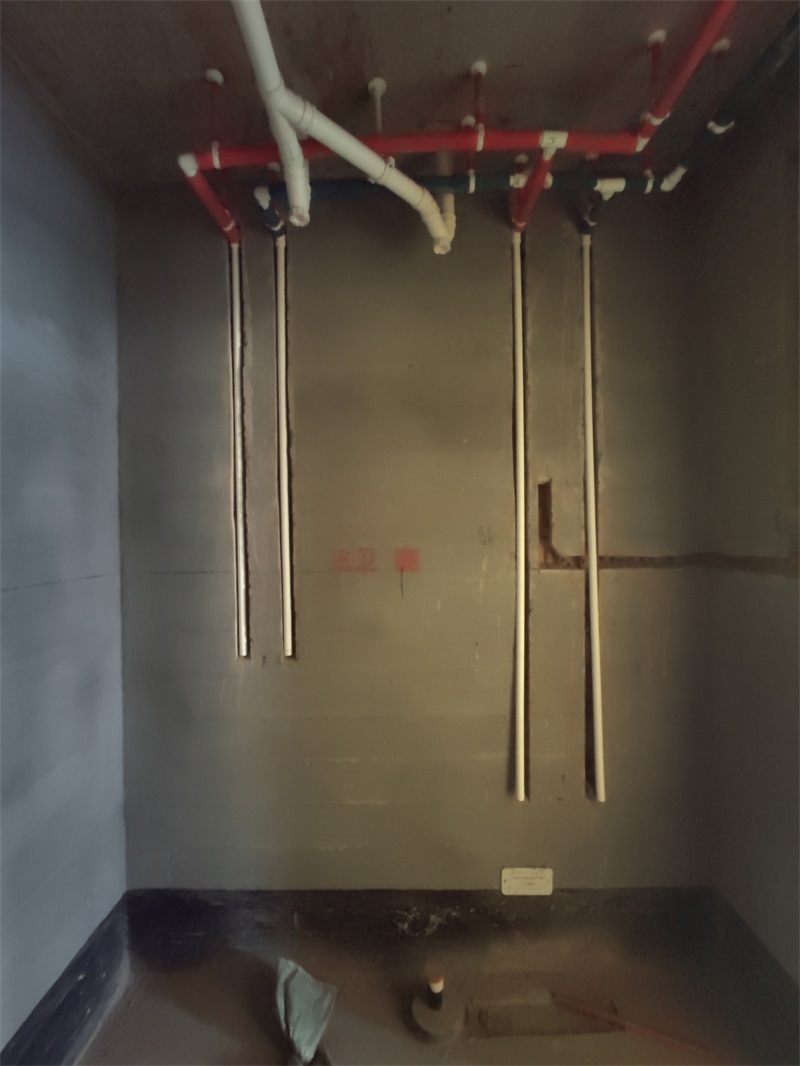

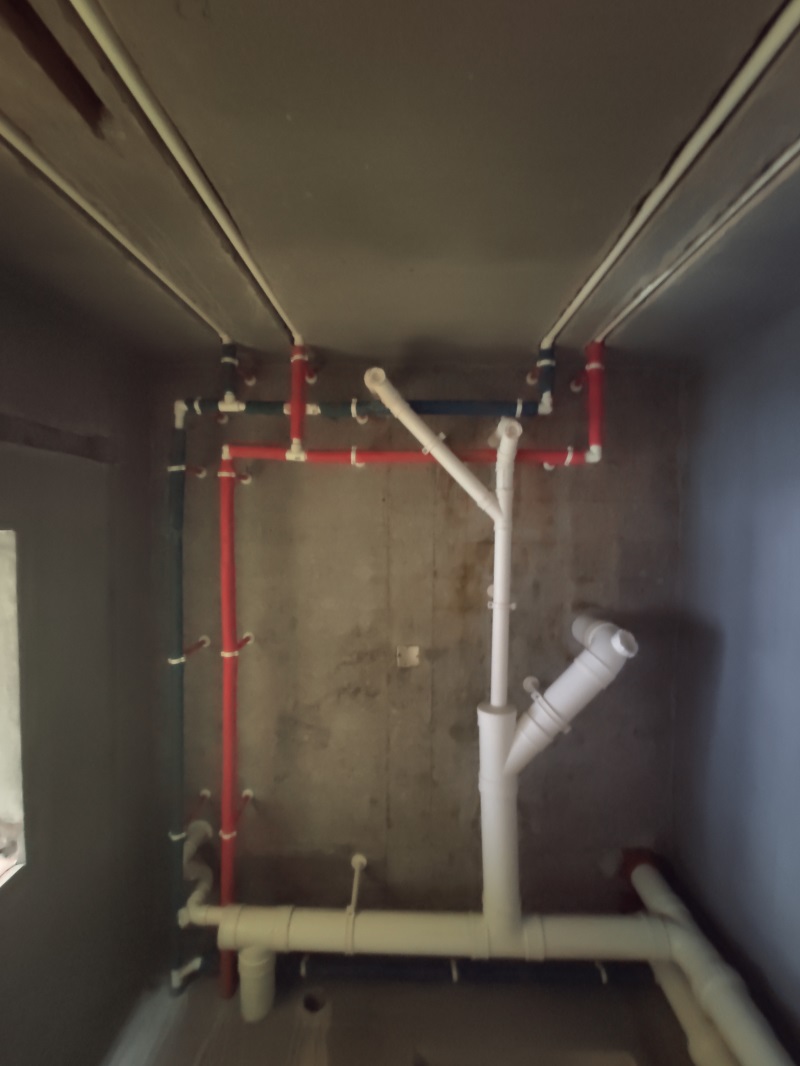

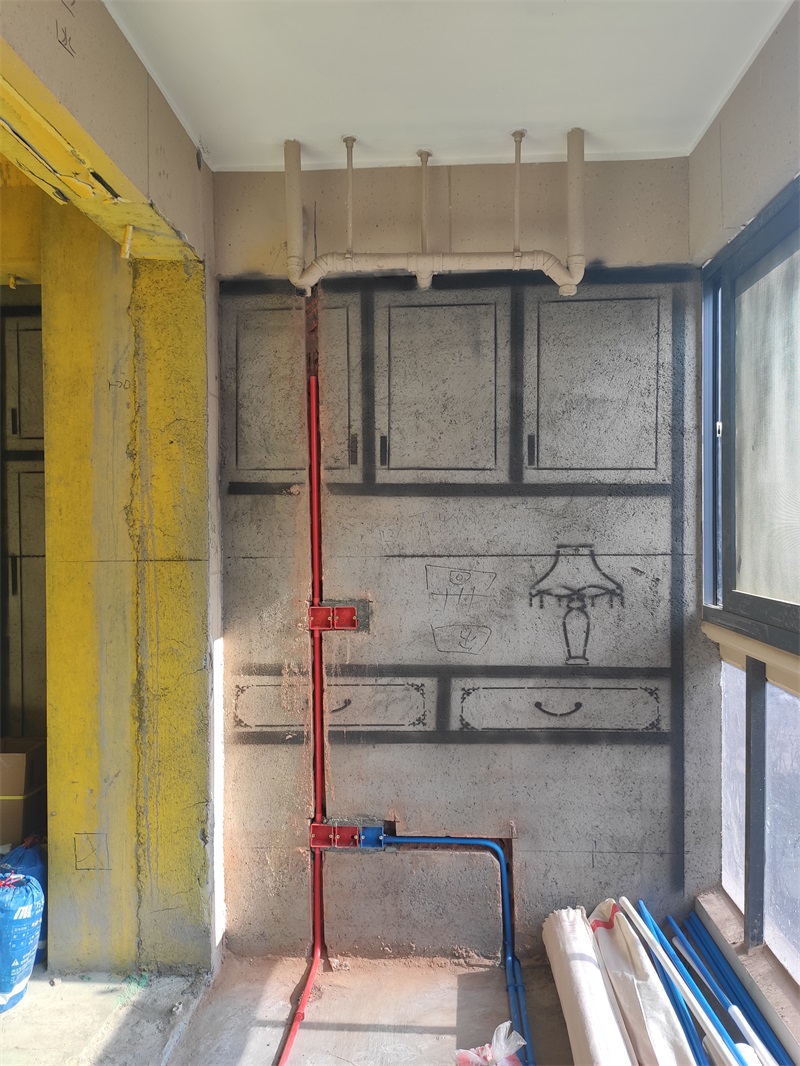

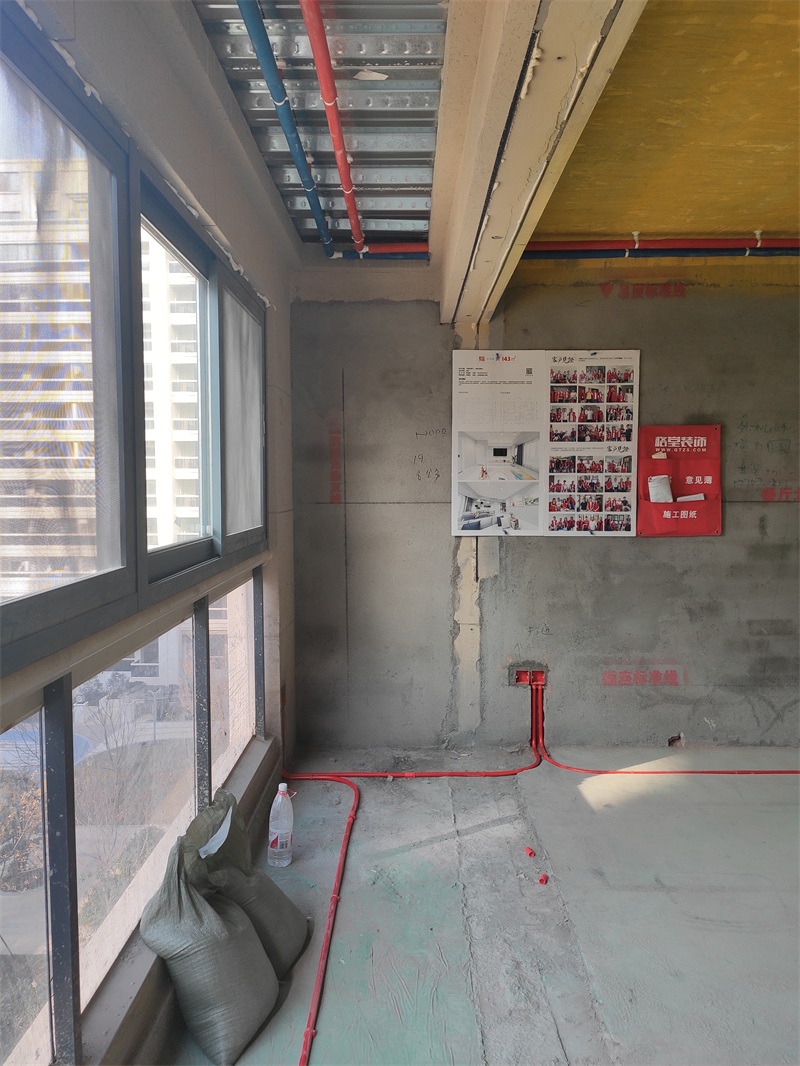

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2019-12-20 11:17:03

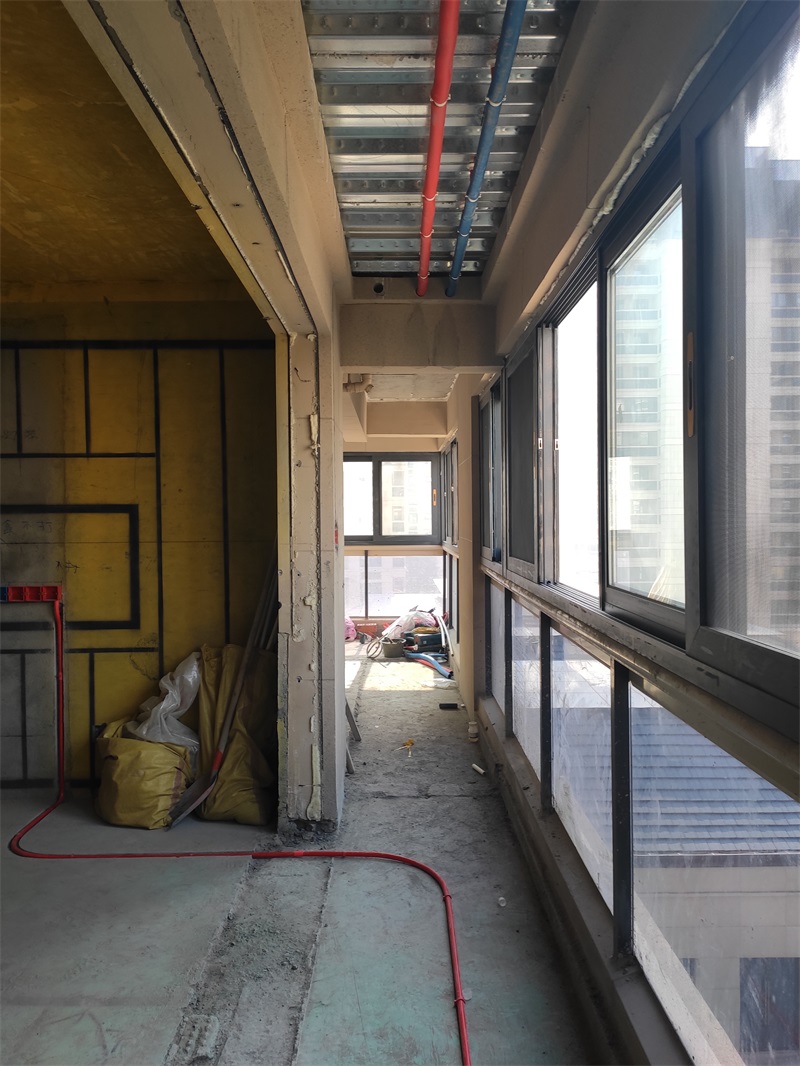

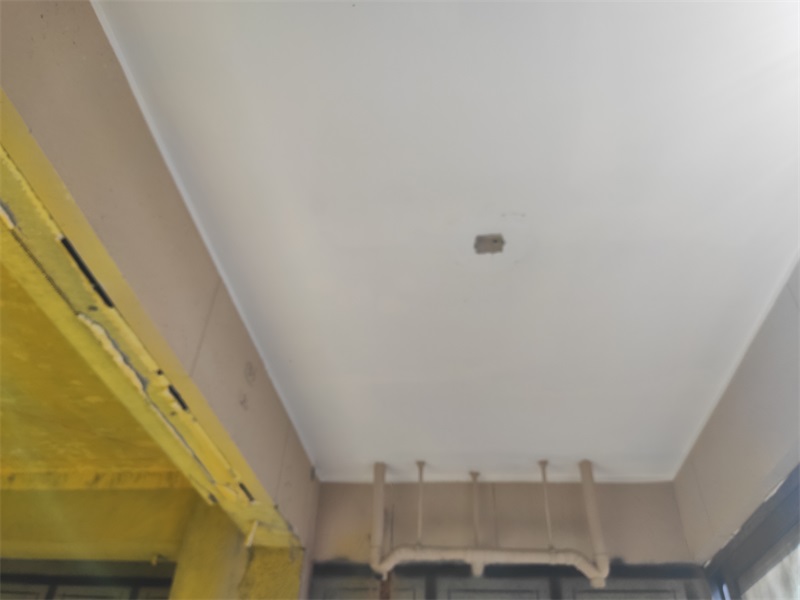

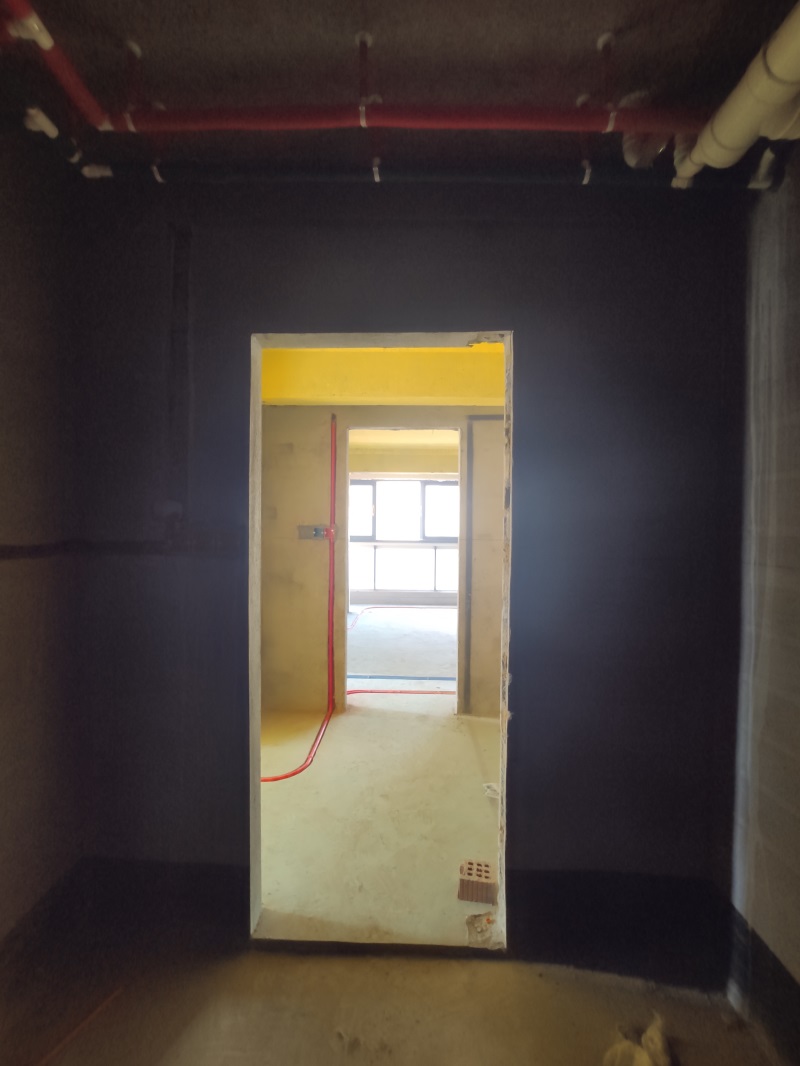

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2019-12-20 11:17:48

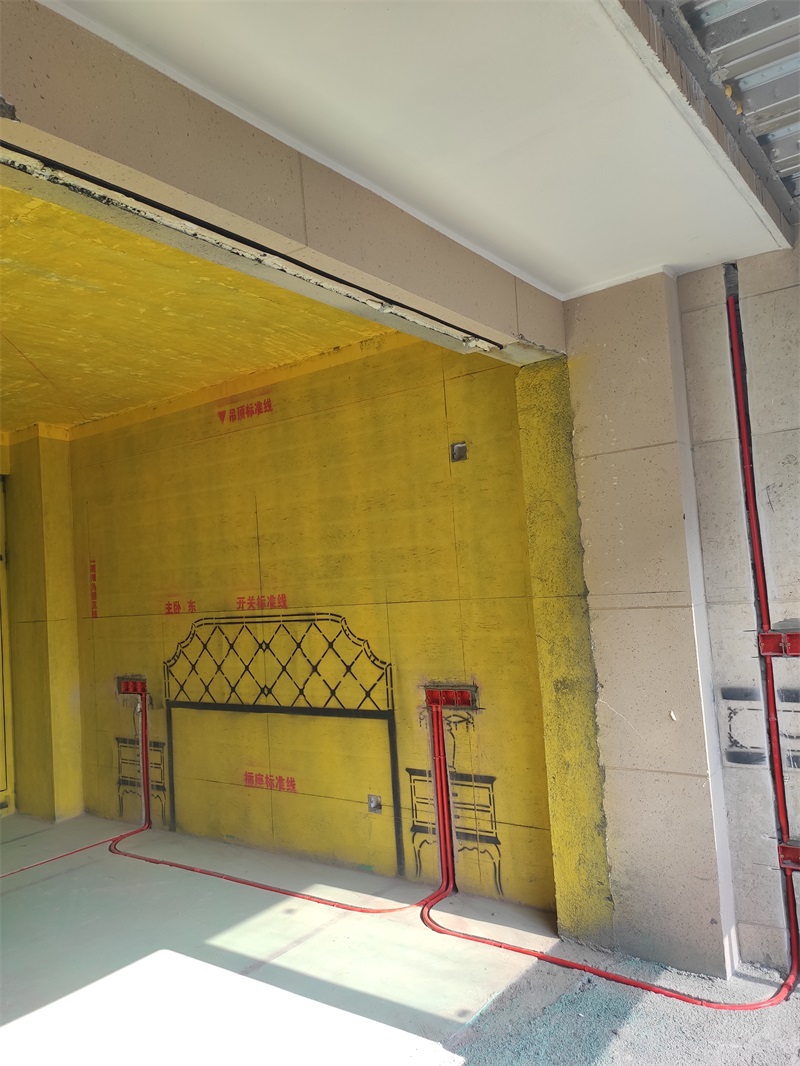

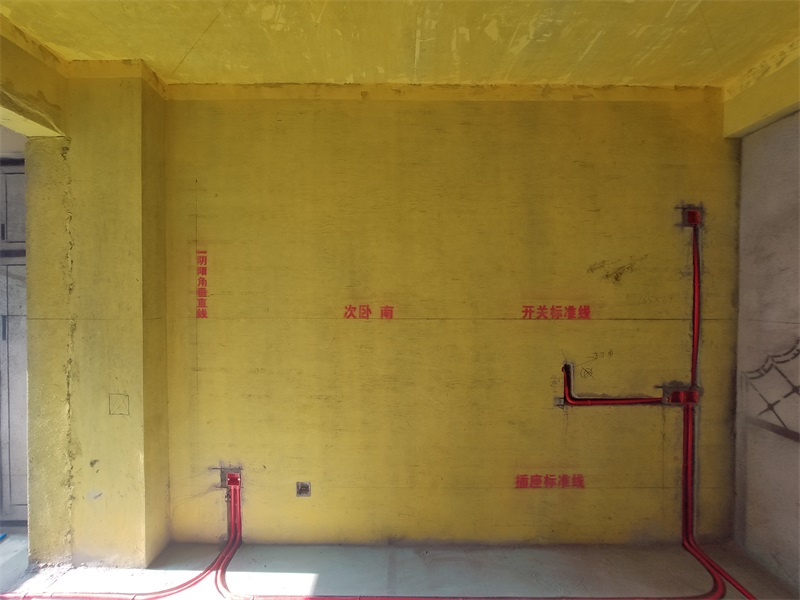

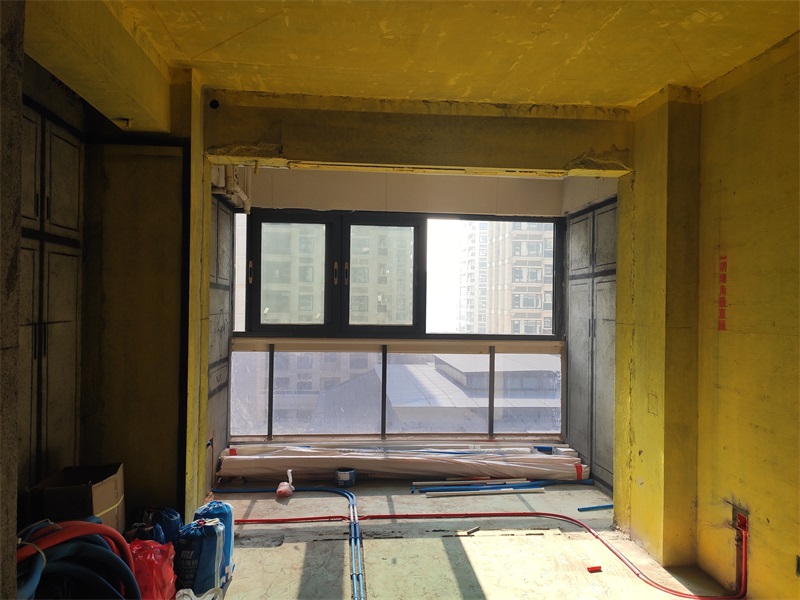

卧室水电施工阶段

发表于 2019-12-20 11:24:56

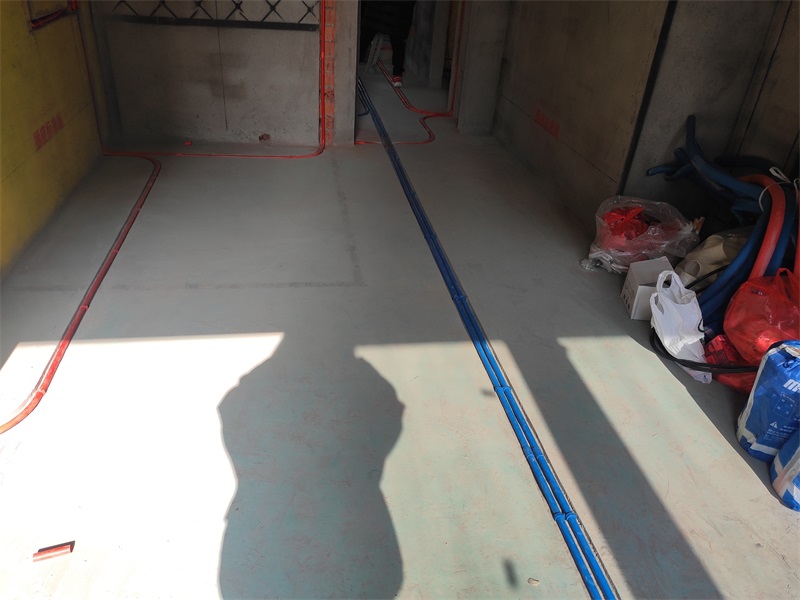

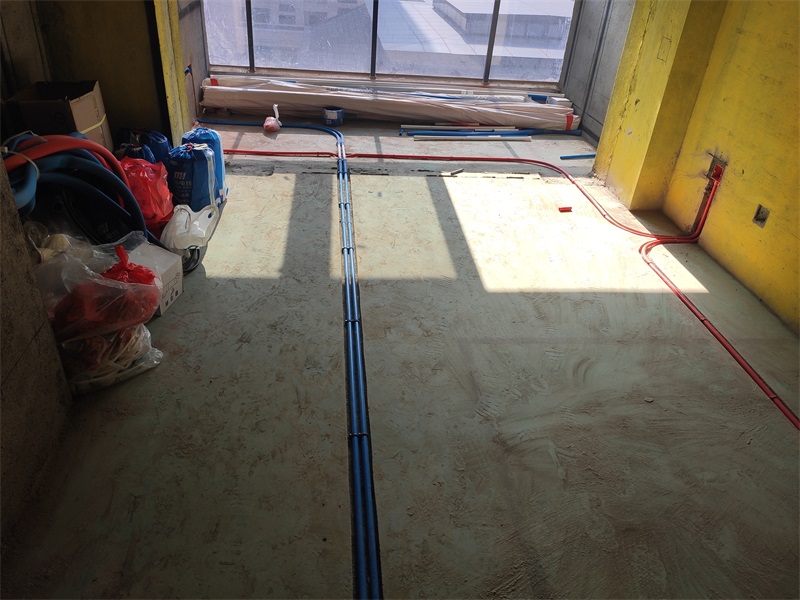

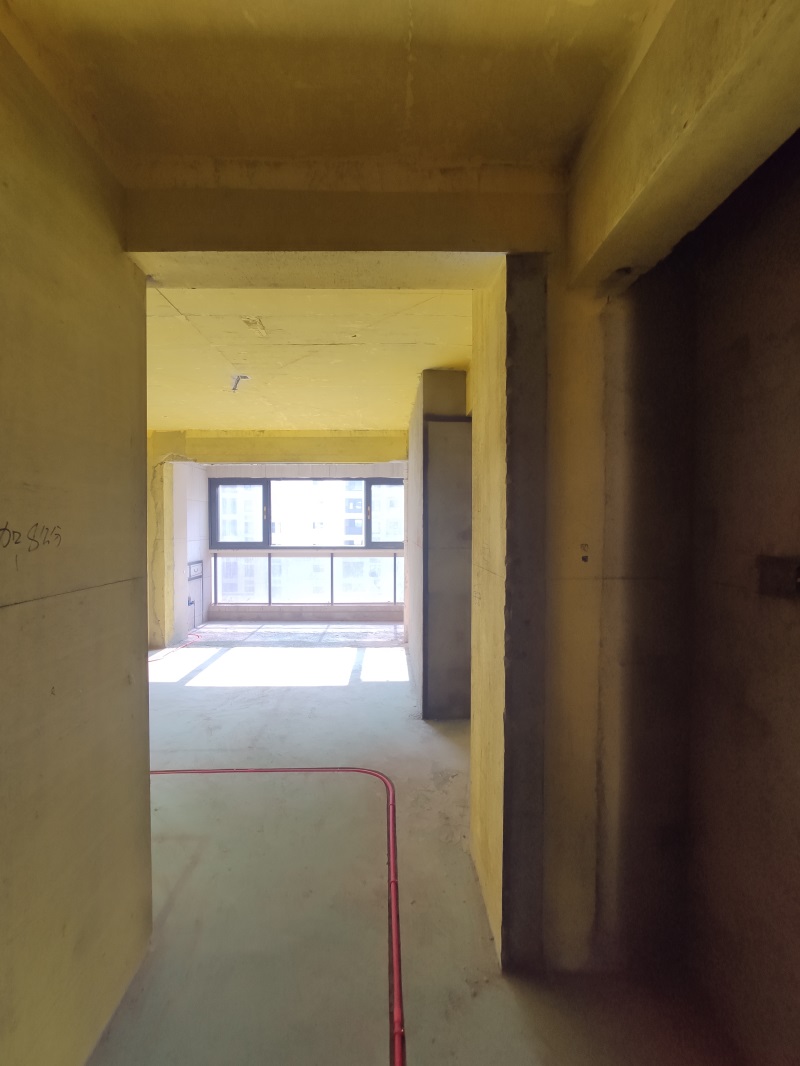

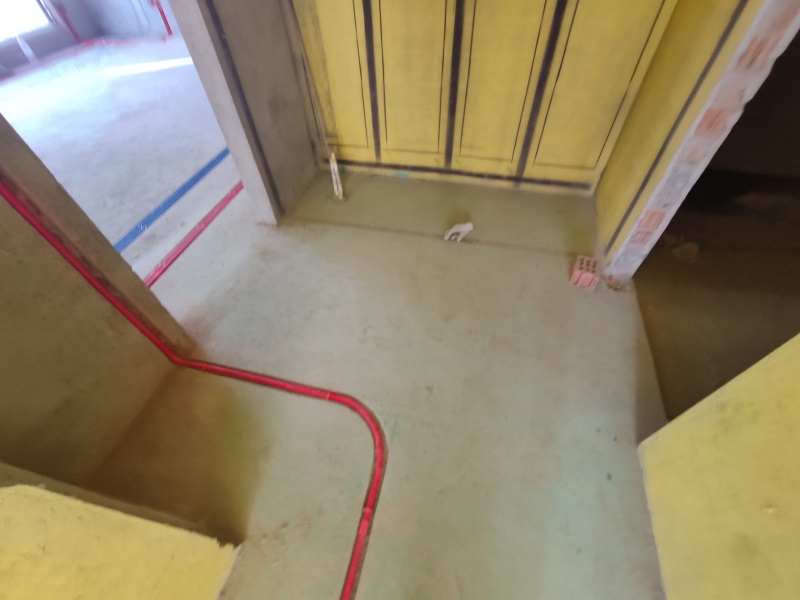

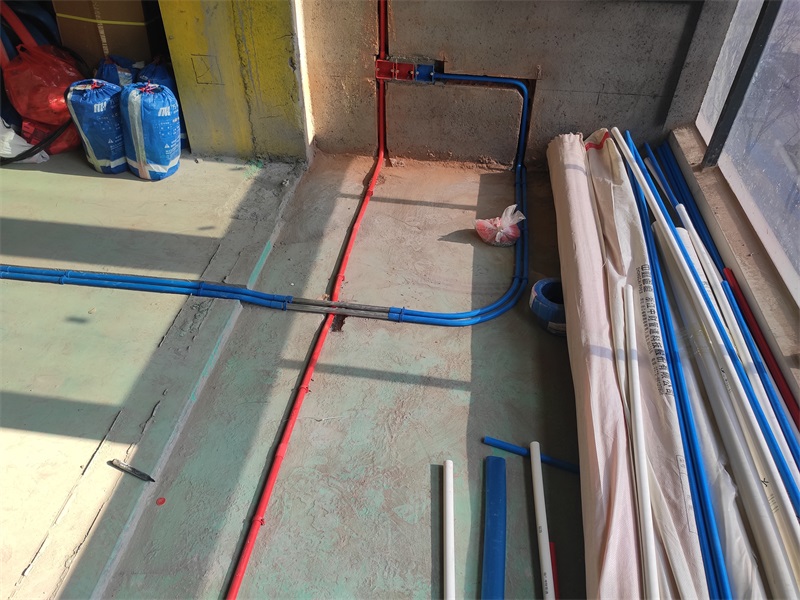

红色线管代表强电，蓝色线管代表弱电

发表于 2019-12-20 11:25:59

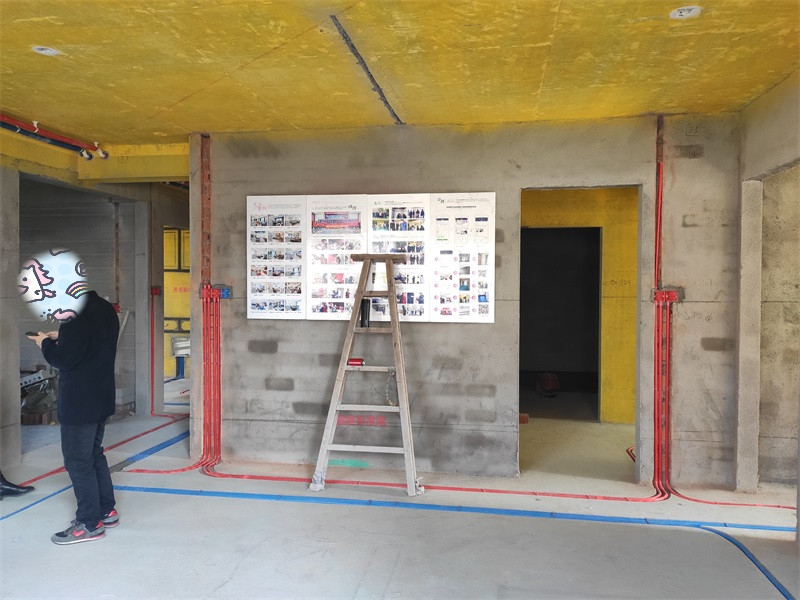

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

发表于 2019-12-20 11:27:03

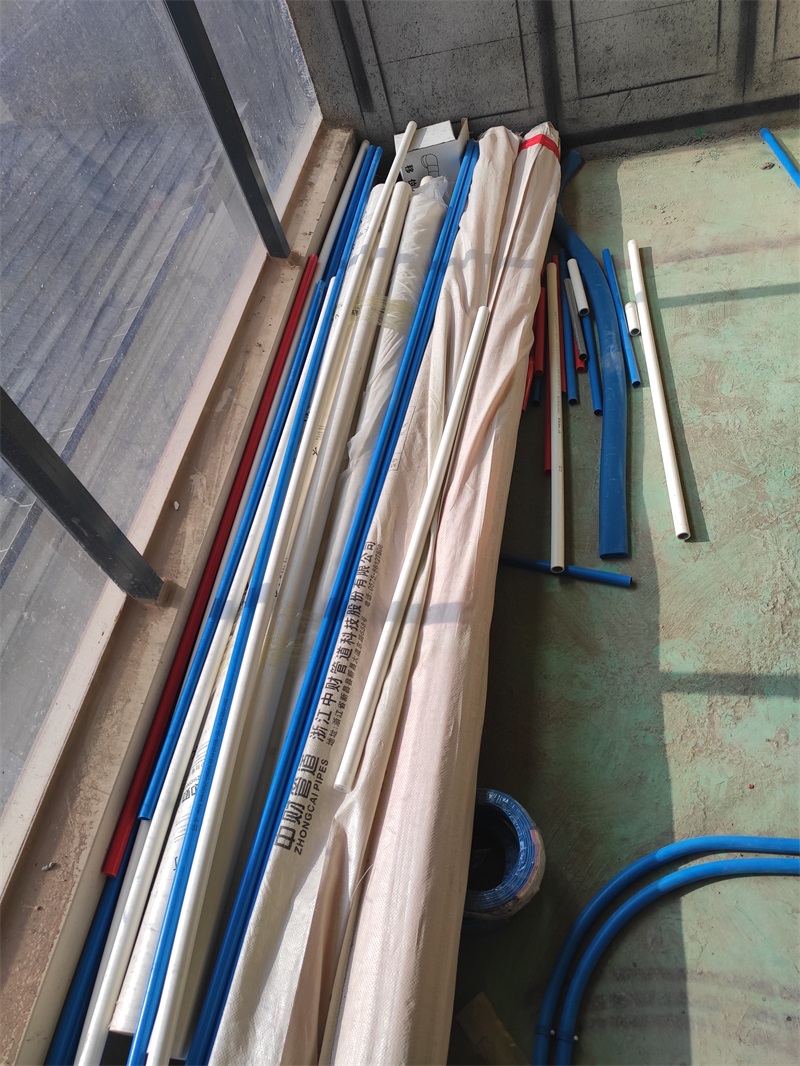

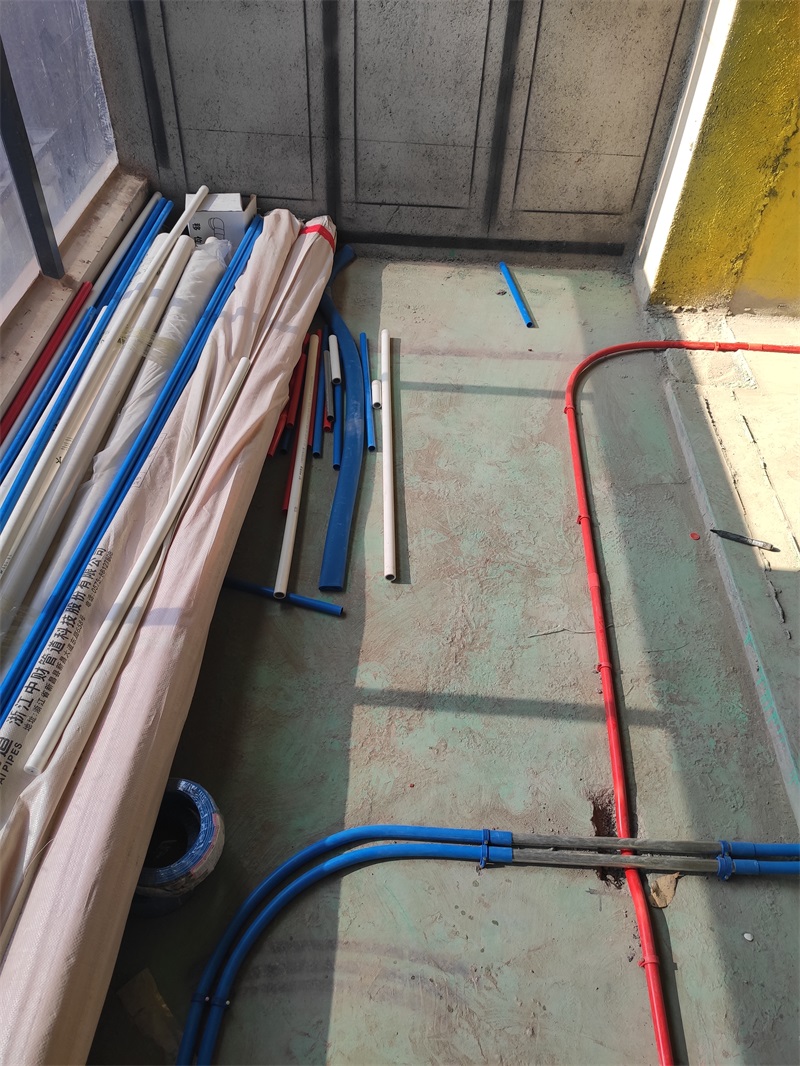

水电材料进场，水电施工阶段

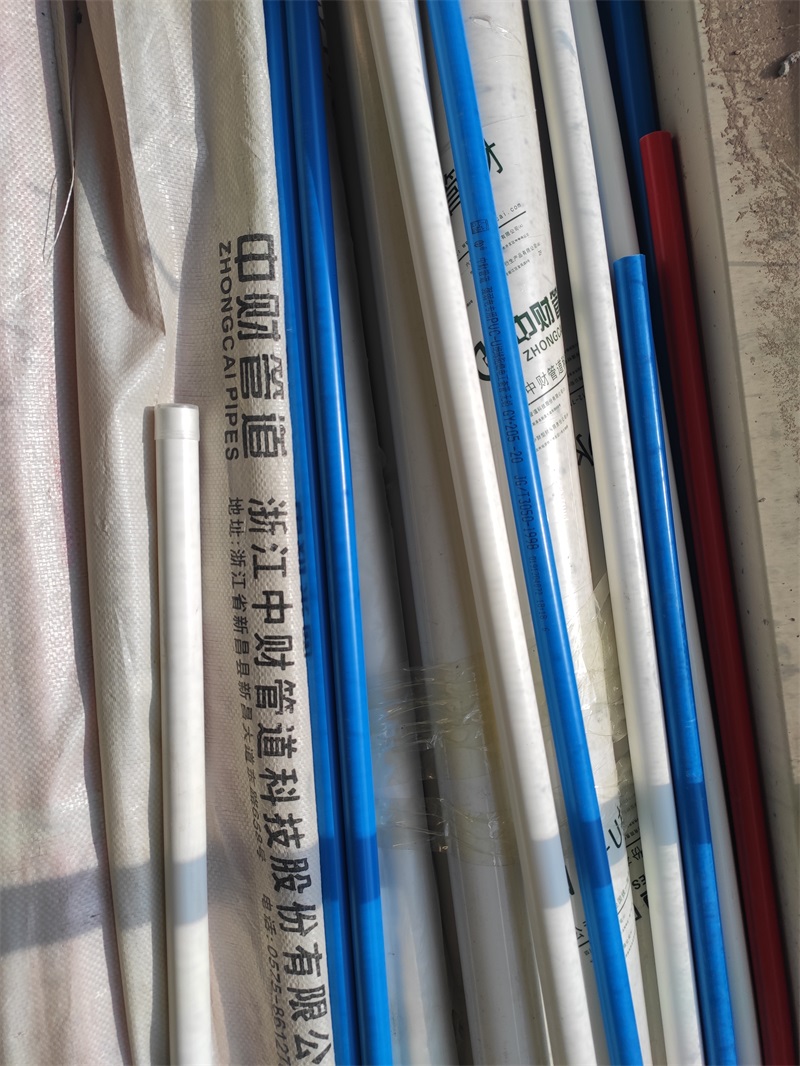

中财线管

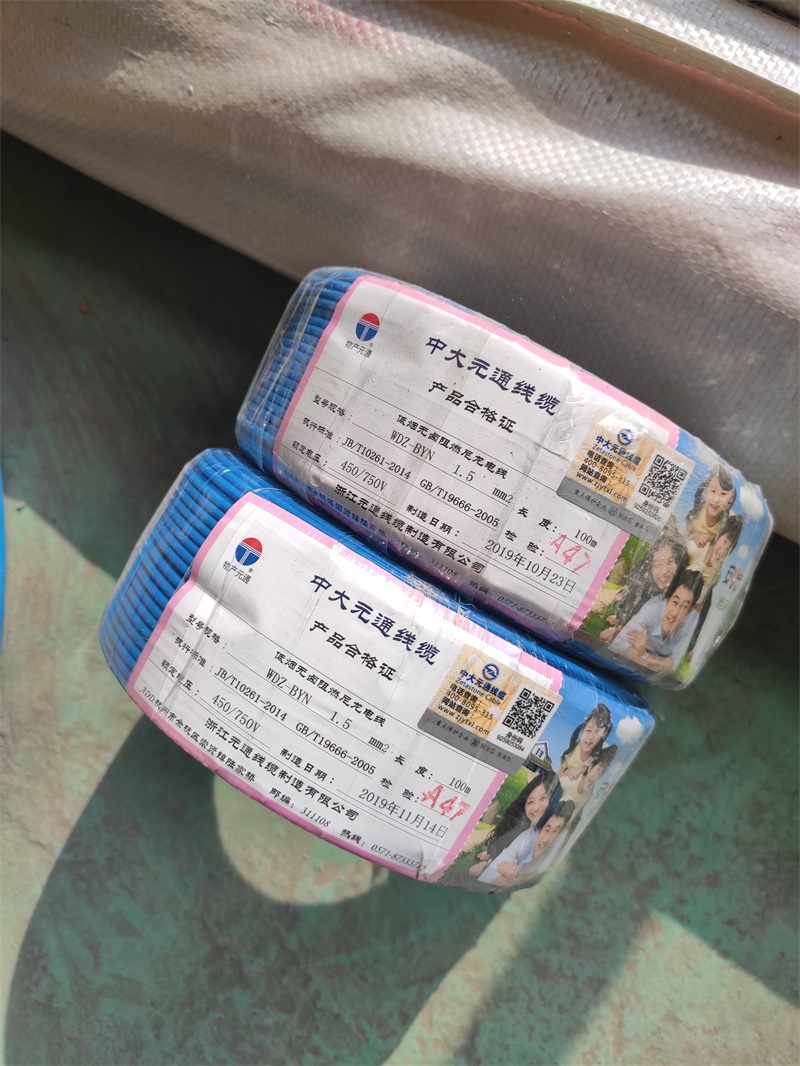

中大元通电线低烟无囱PVC阻缘材料，外套尼龙层，防吸潮可以防止电线腐蚀，铜芯线采用99.9%无氧铜耐高温.

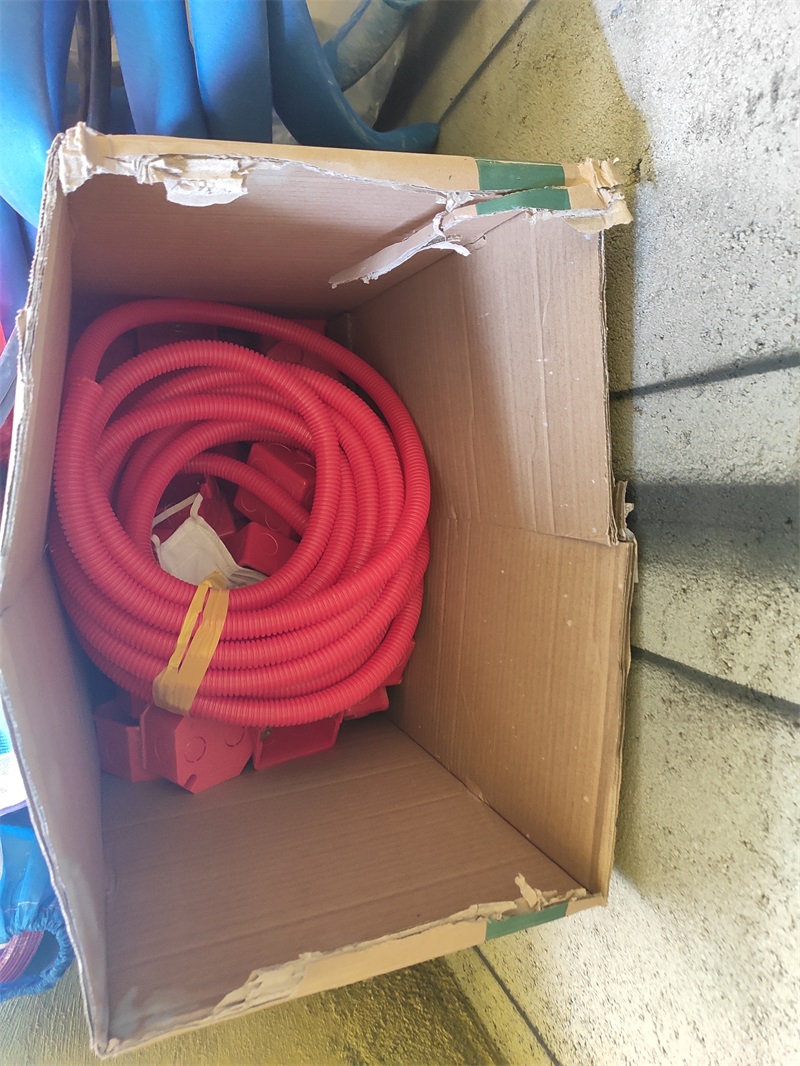

波纹管

发表于 2019-12-20 11:28:38

保温棉

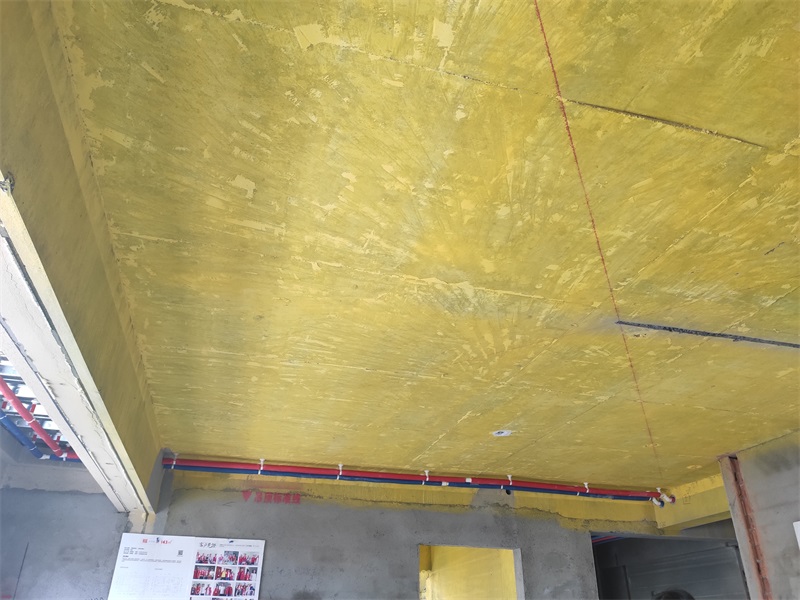

水管吊卡间距小于80cm，转角15CM处增加吊卡增加水管稳定性

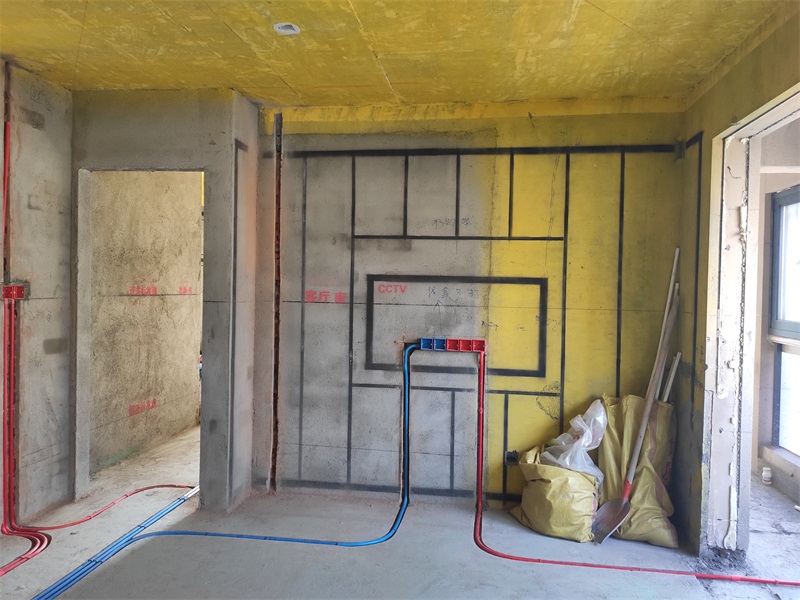

电视机插座必须留2个强电插座，(预留电信无线接收器插座)

发表于 2019-12-20 11:29:57

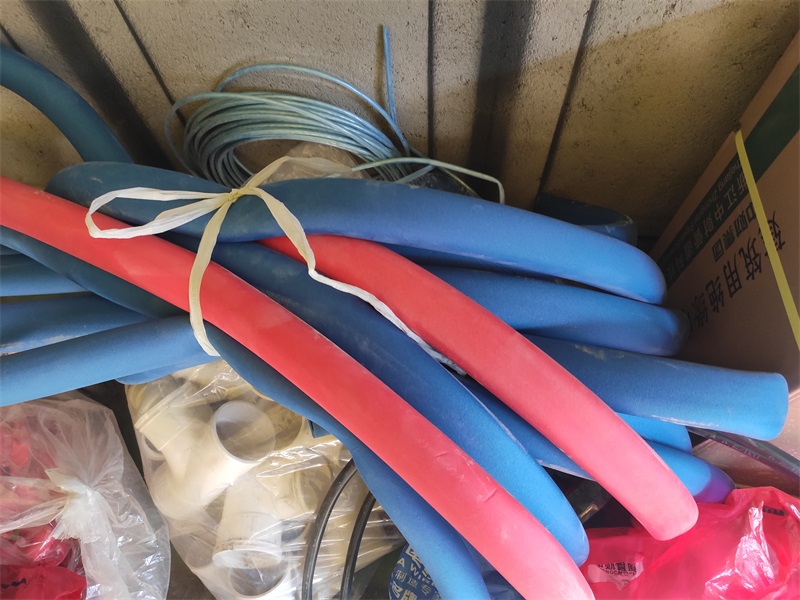

红色保温棉代表热水，蓝色保温棉代表冷水

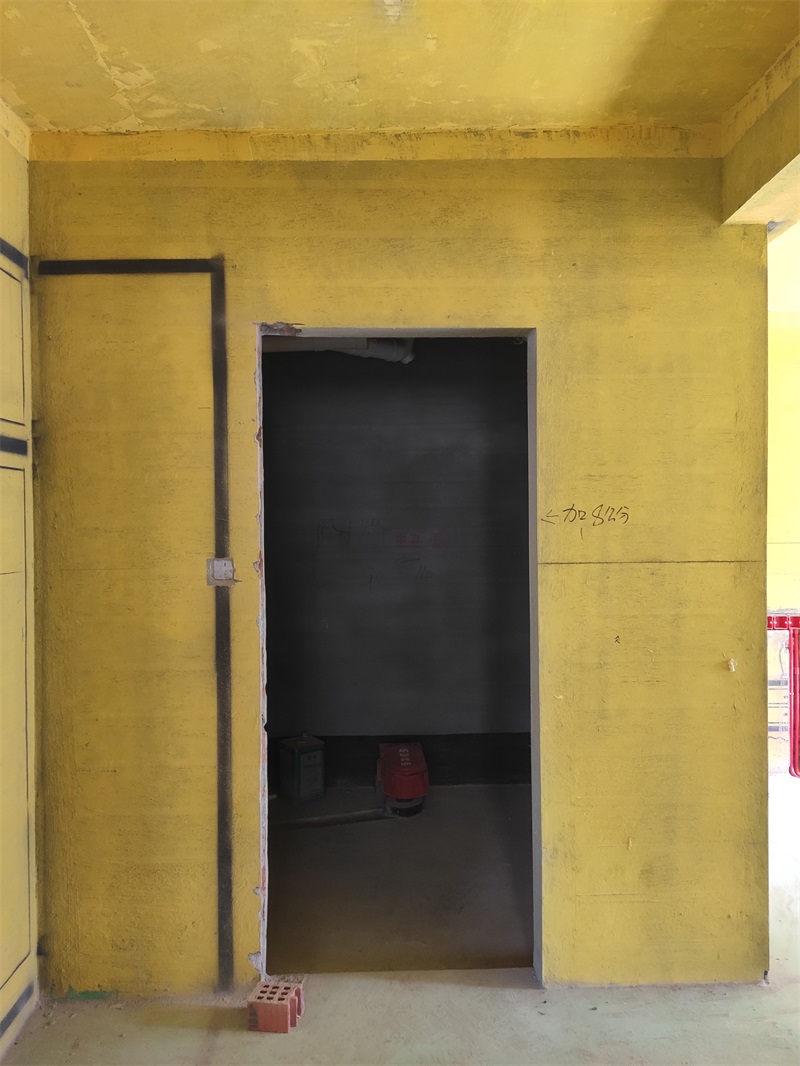

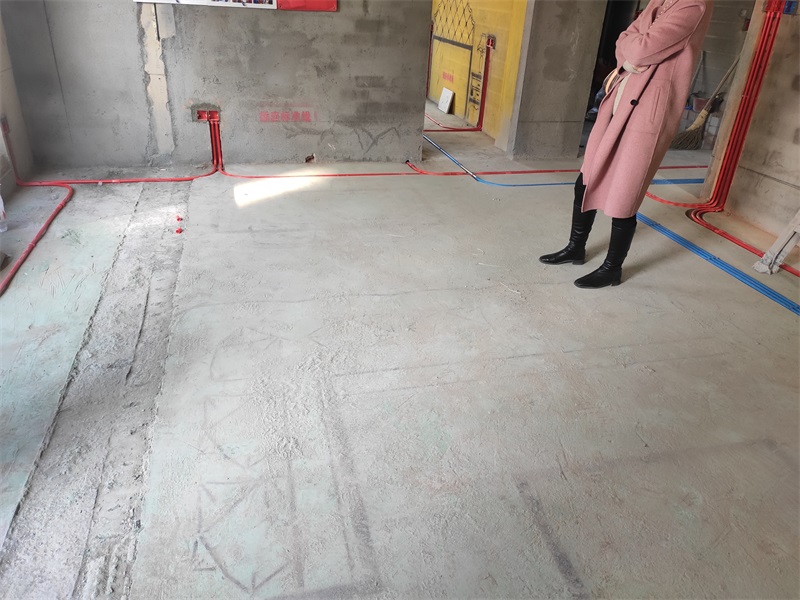

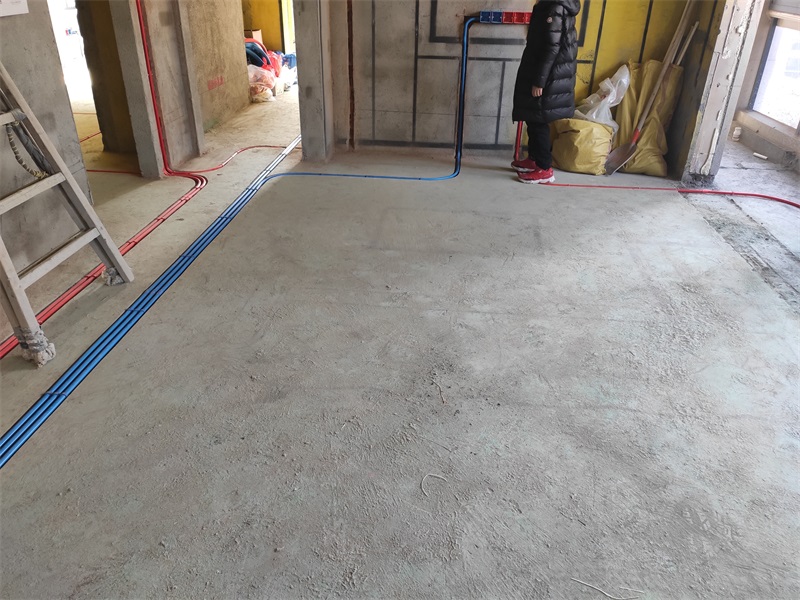

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

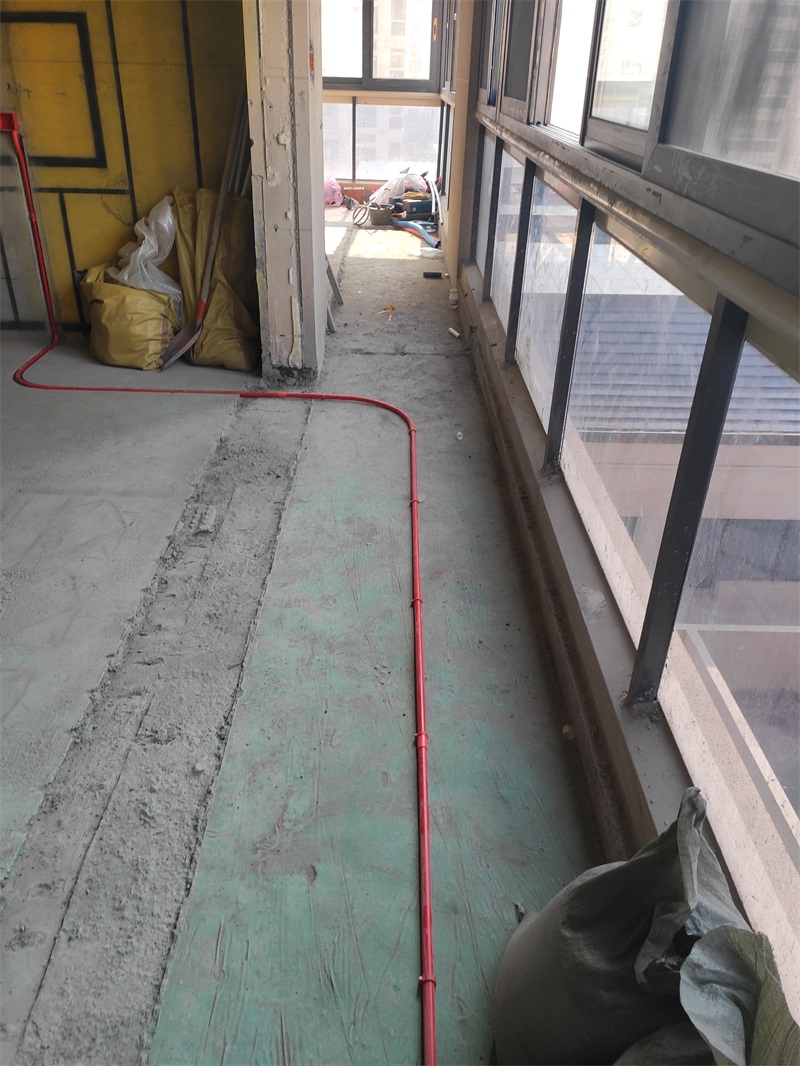

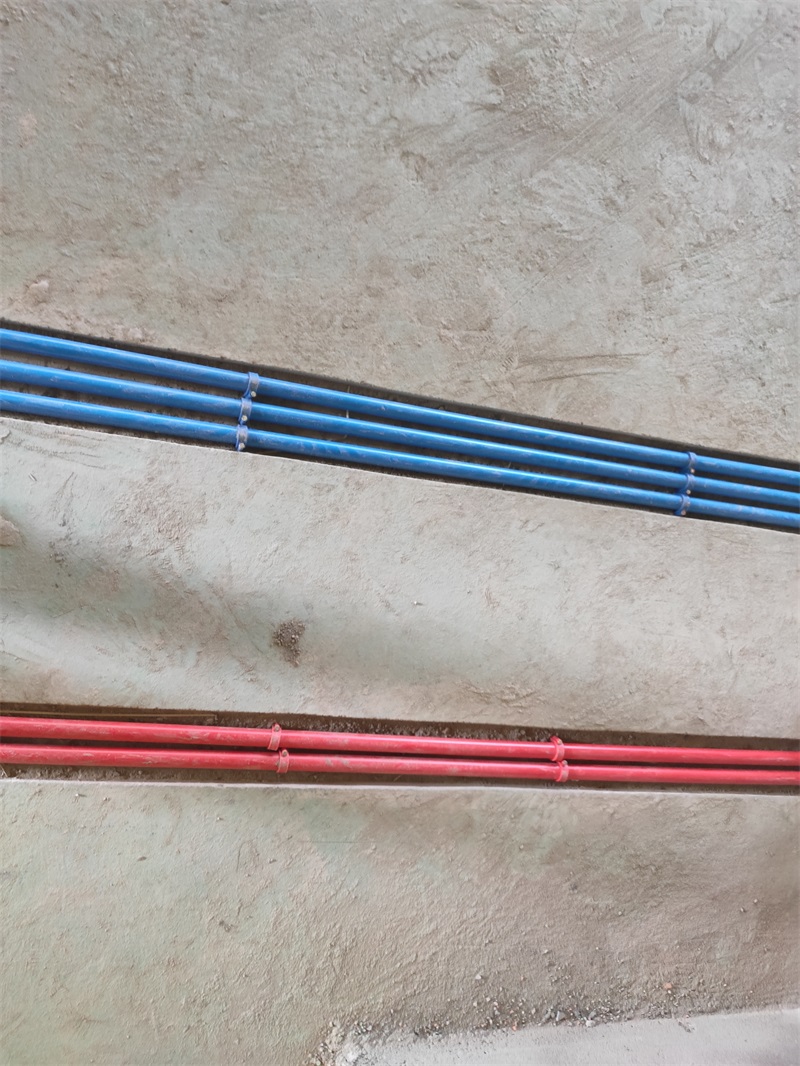

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2019-12-20 11:31:03

客厅
