衢州公馆20-160#143㎡现代极简—-至境

发表于 2020-1-7 09:16:08

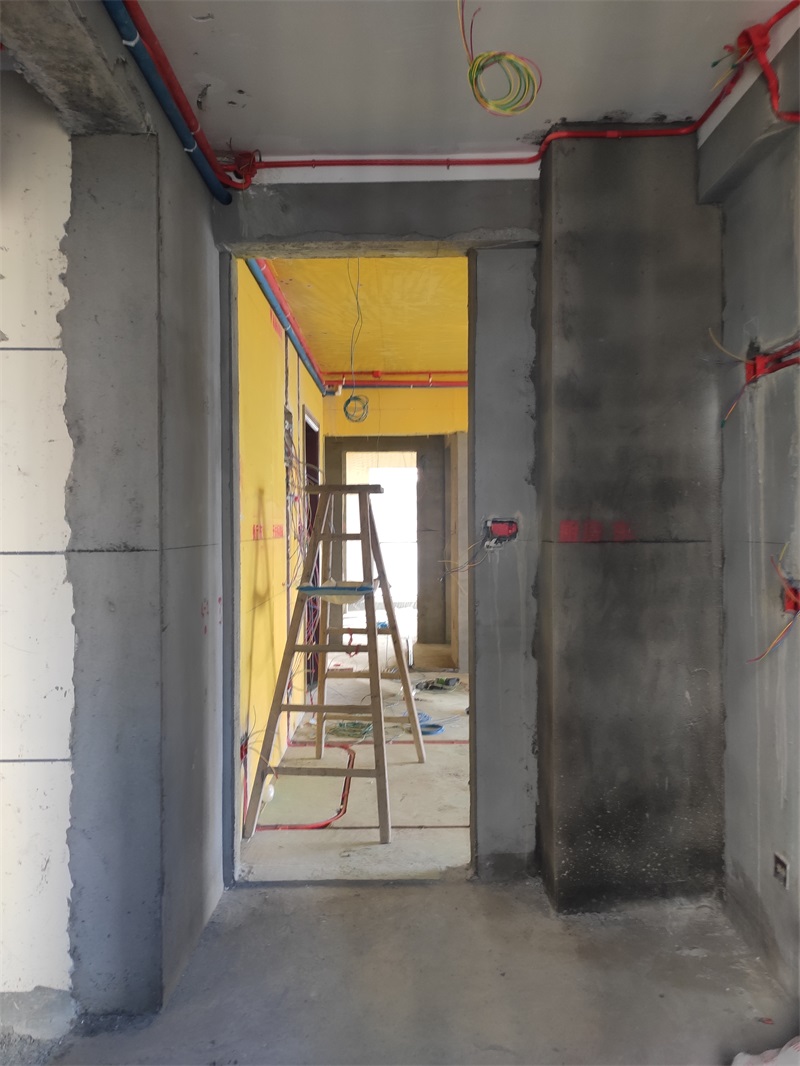

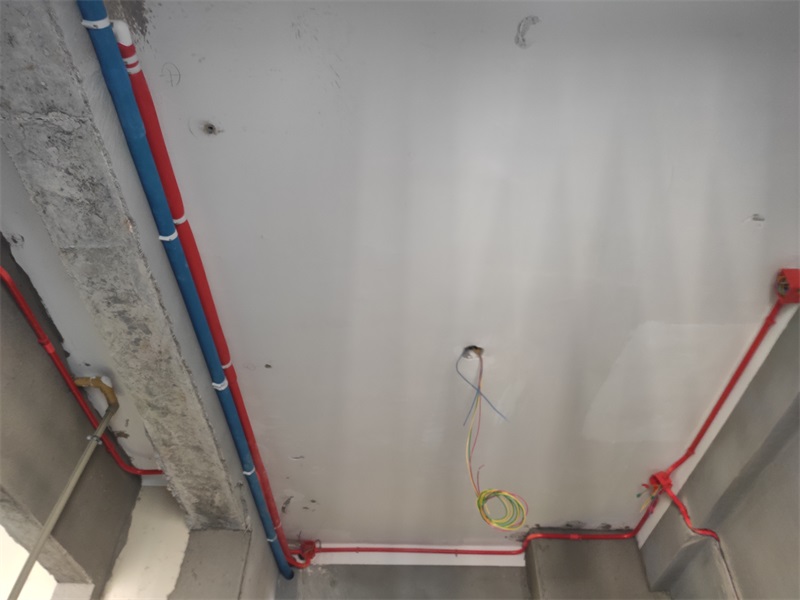

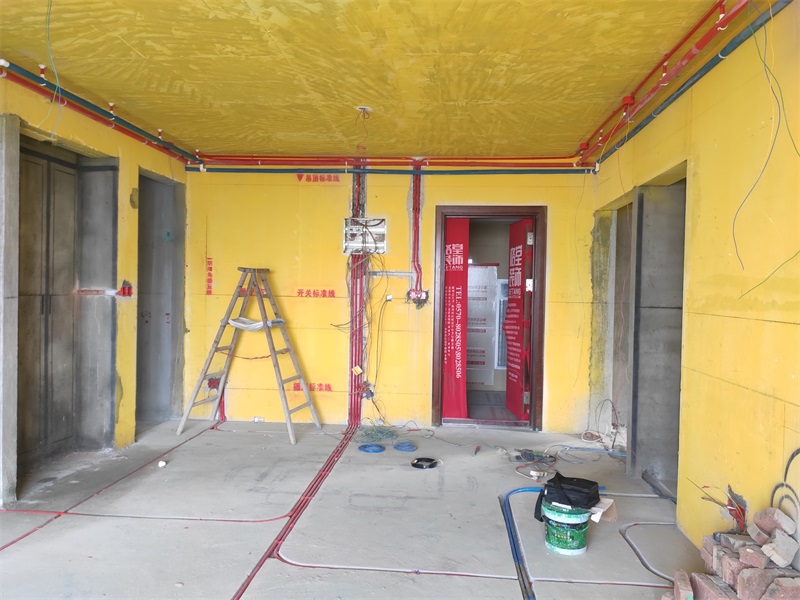

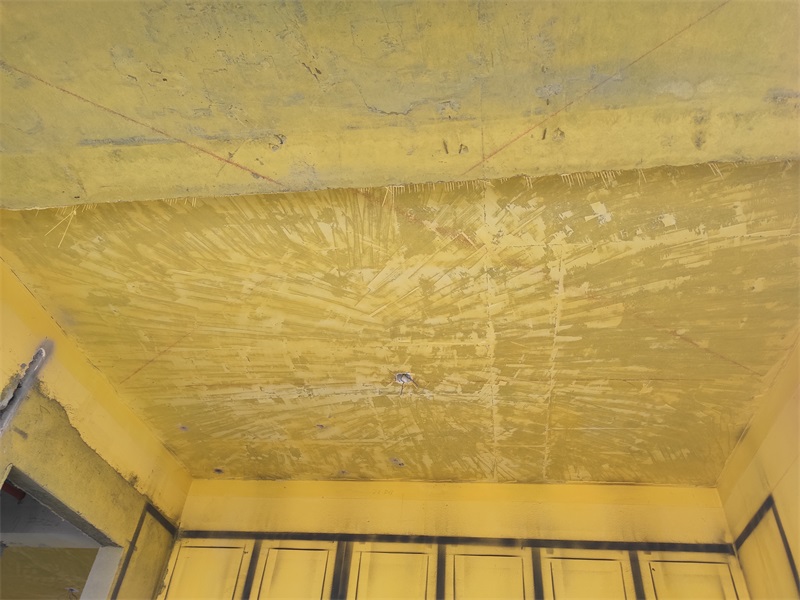

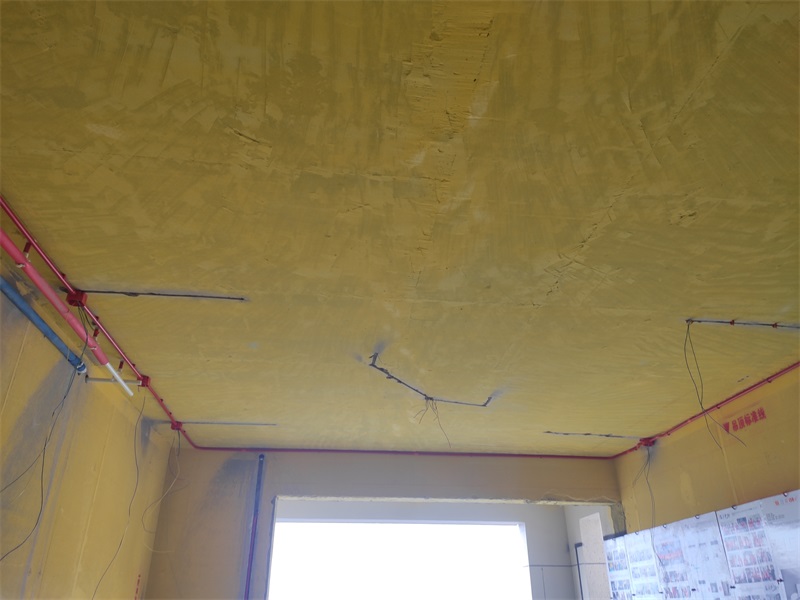

顶部线路用黄腊管保护到位

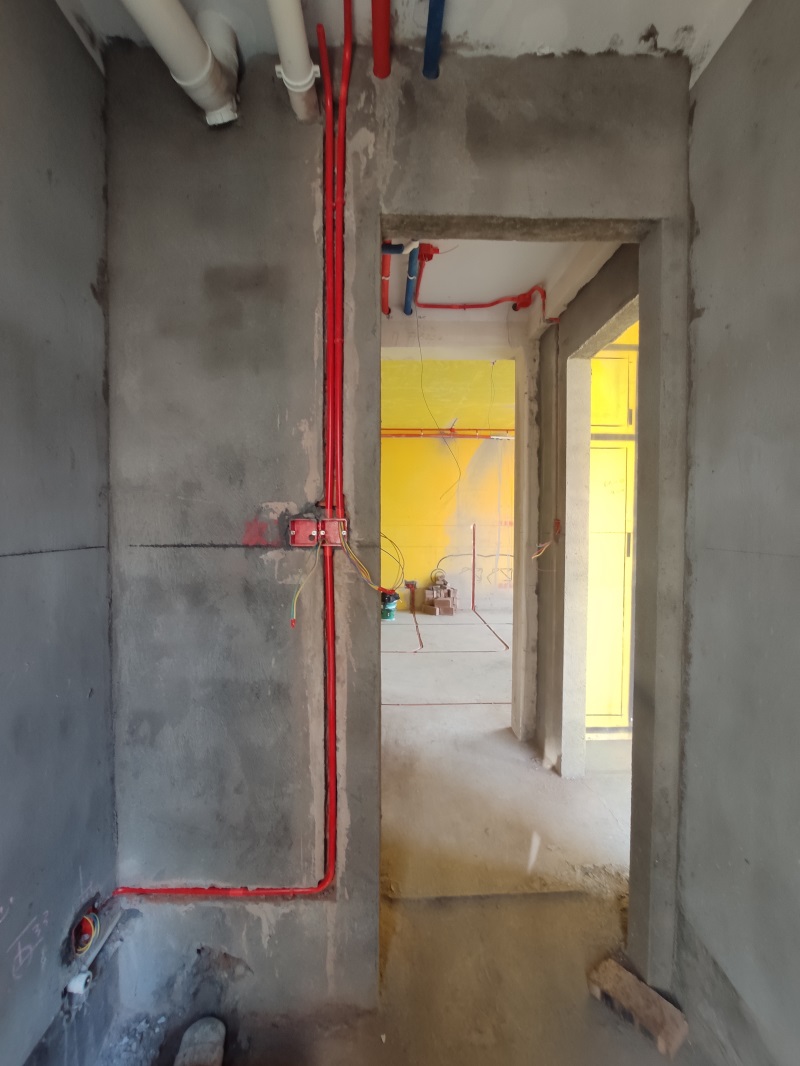

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

发表于 2020-1-7 09:16:54

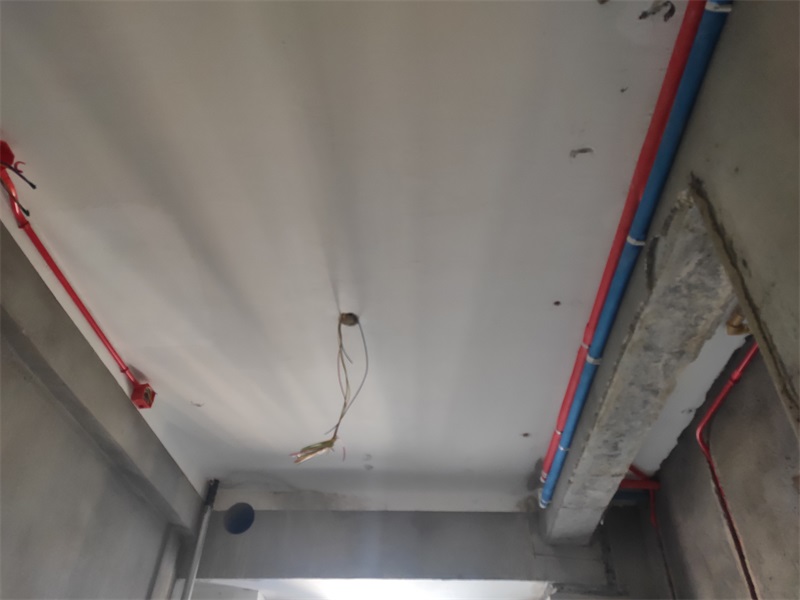

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-1-7 09:17:39

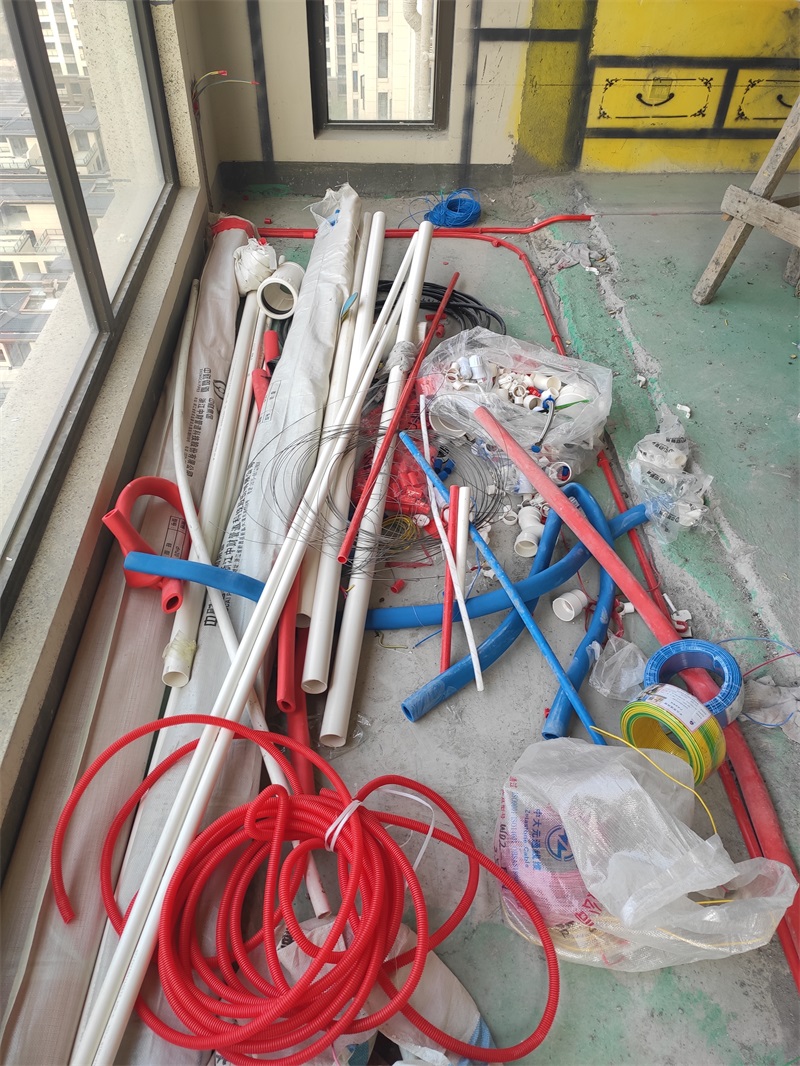

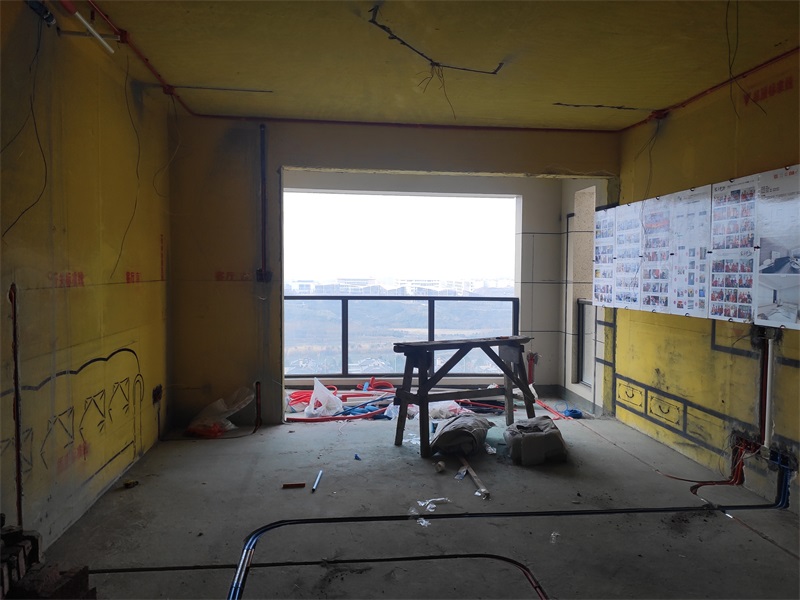

水电施工阶段

发表于 2020-1-7 09:18:09

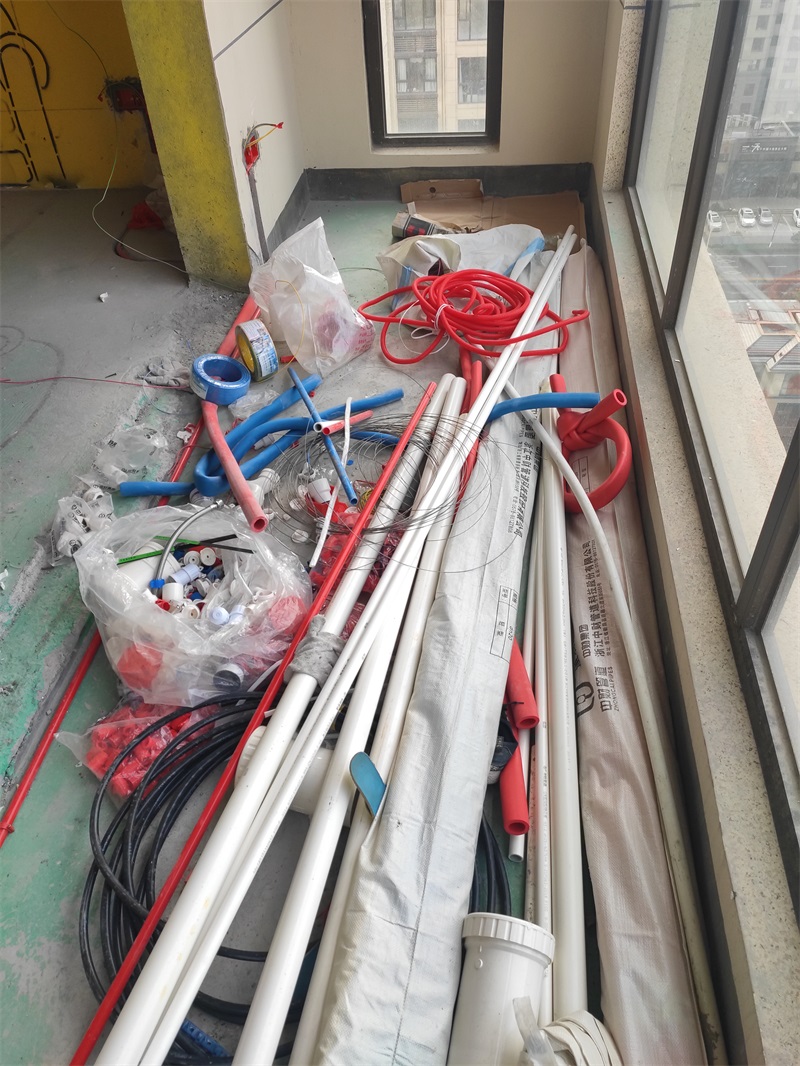

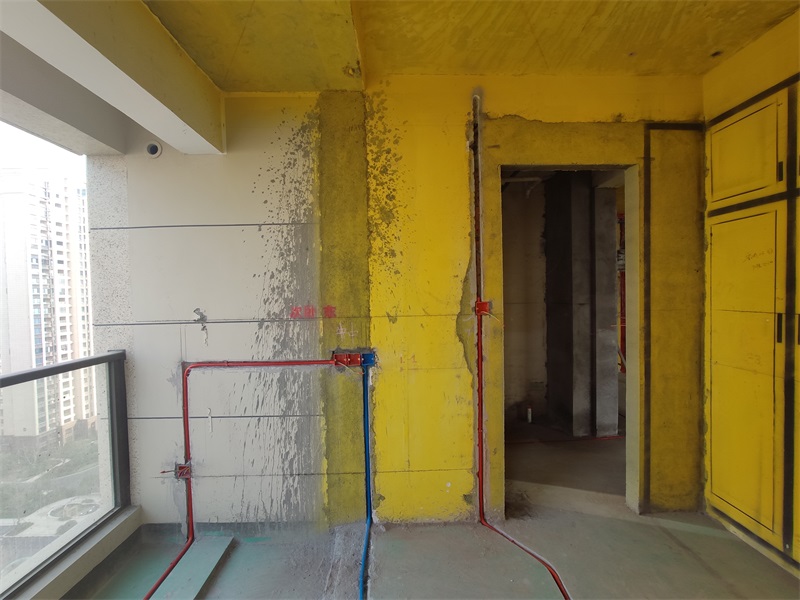

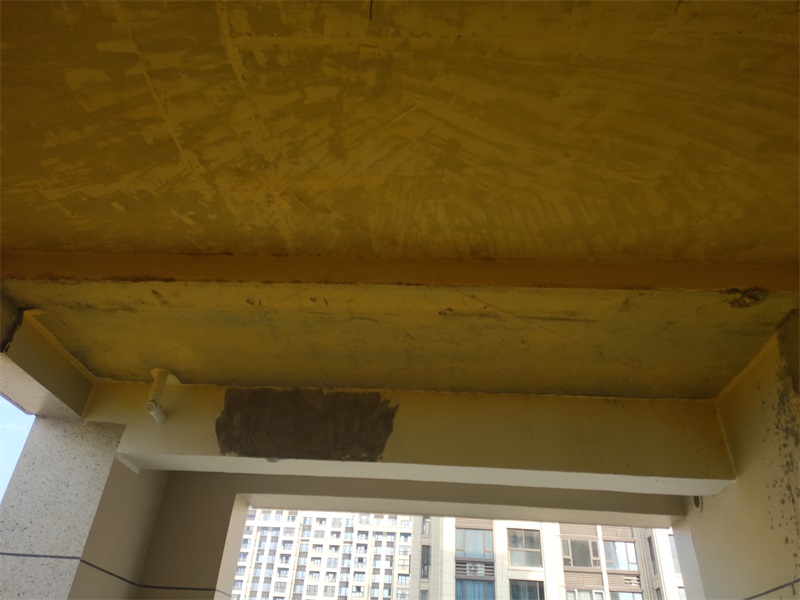

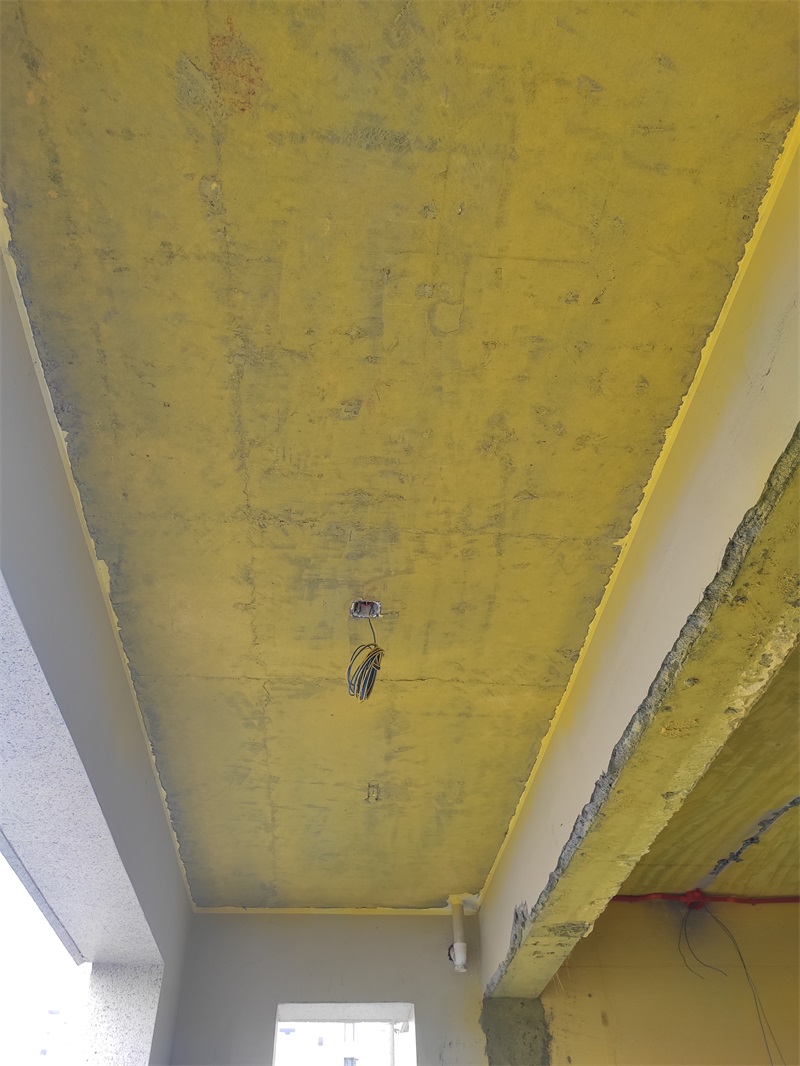

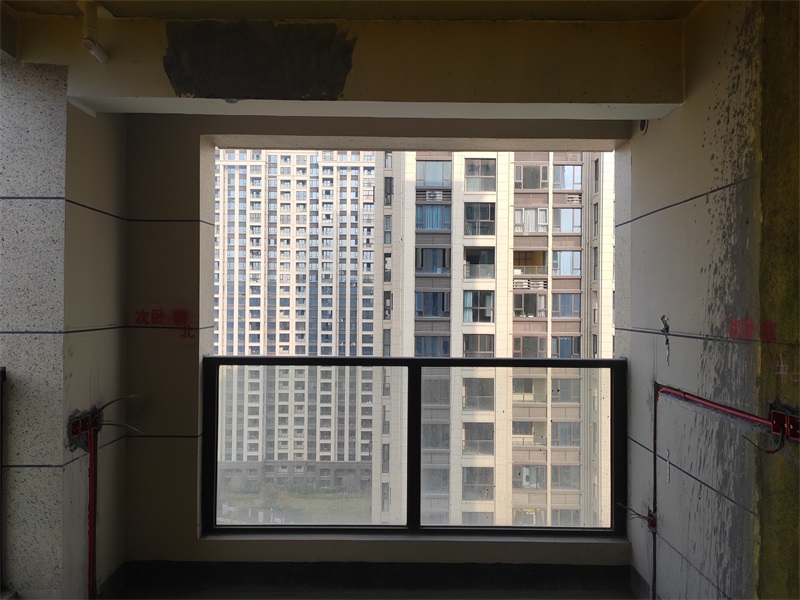

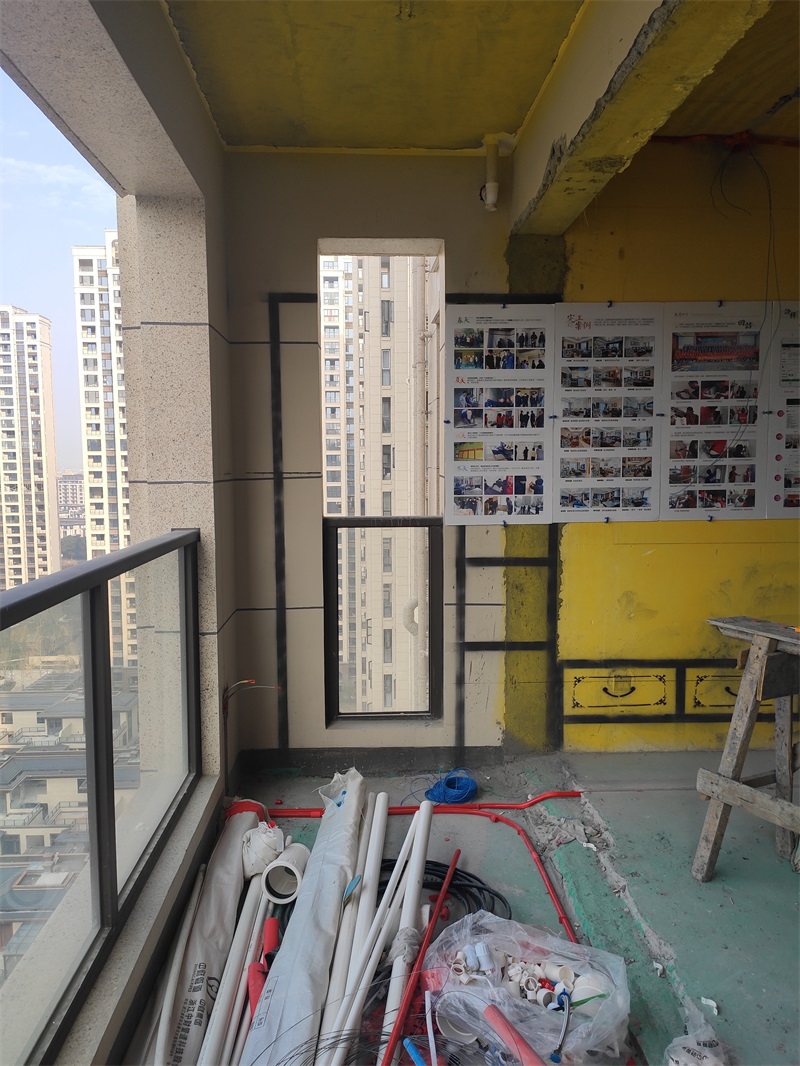

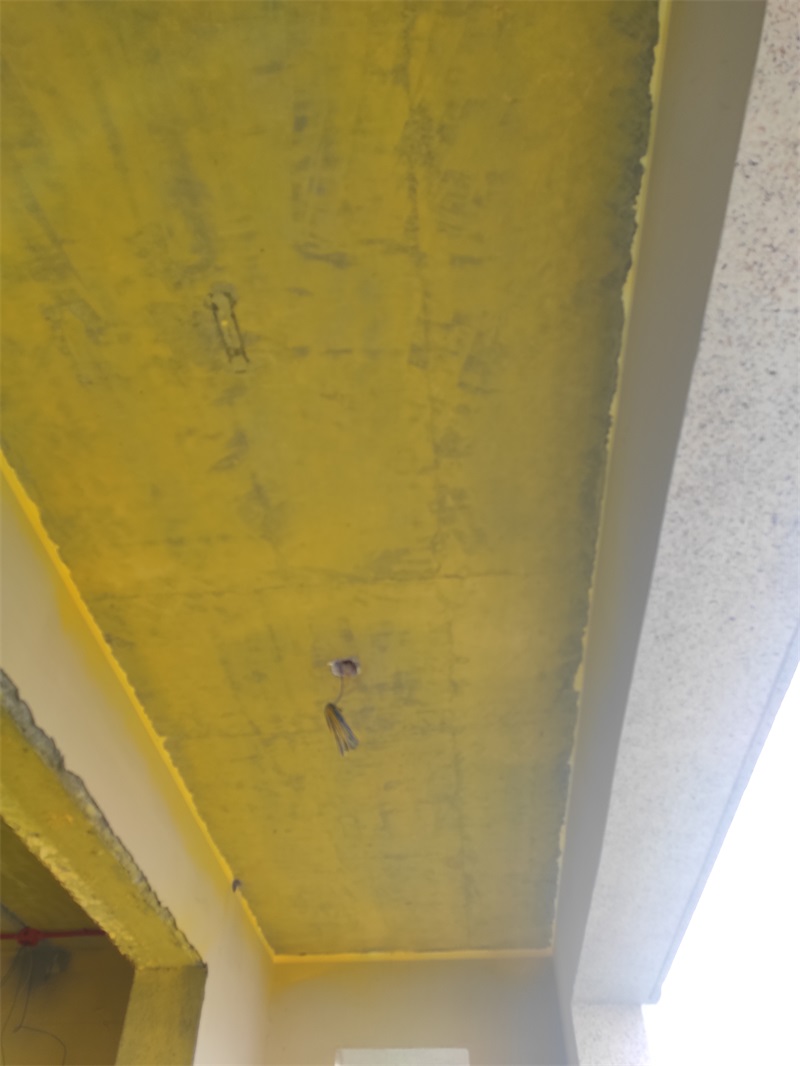

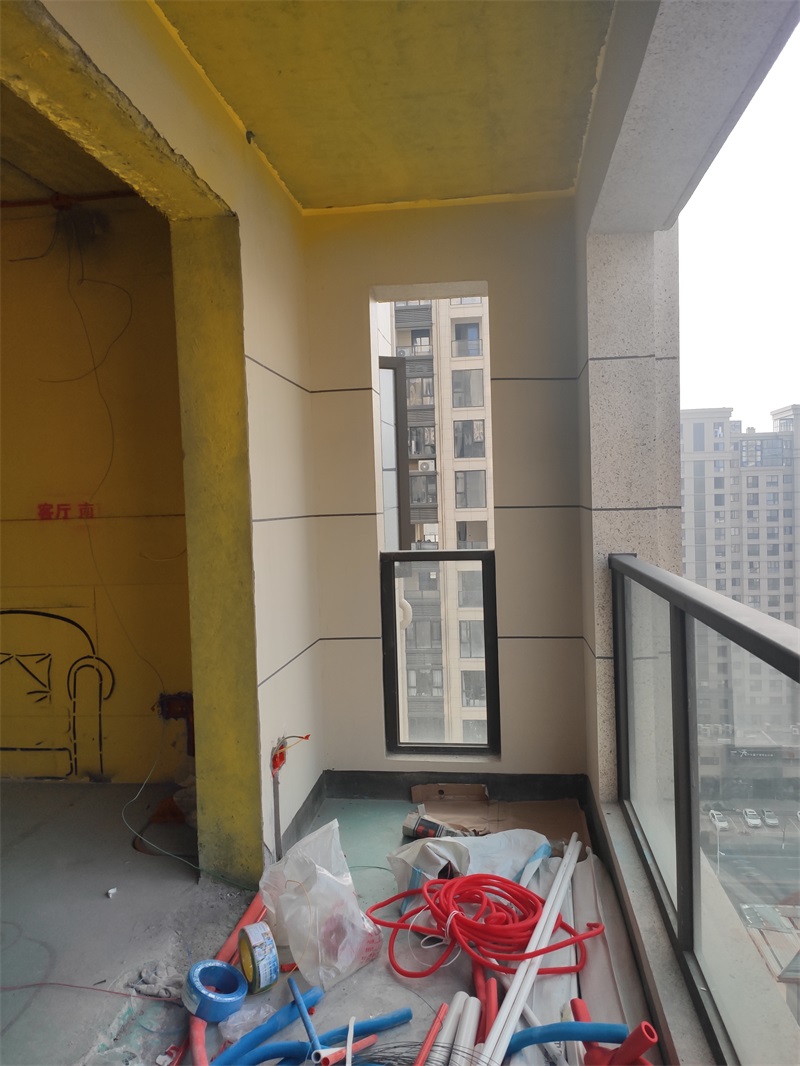

阳台

发表于 2020-1-7 09:18:55

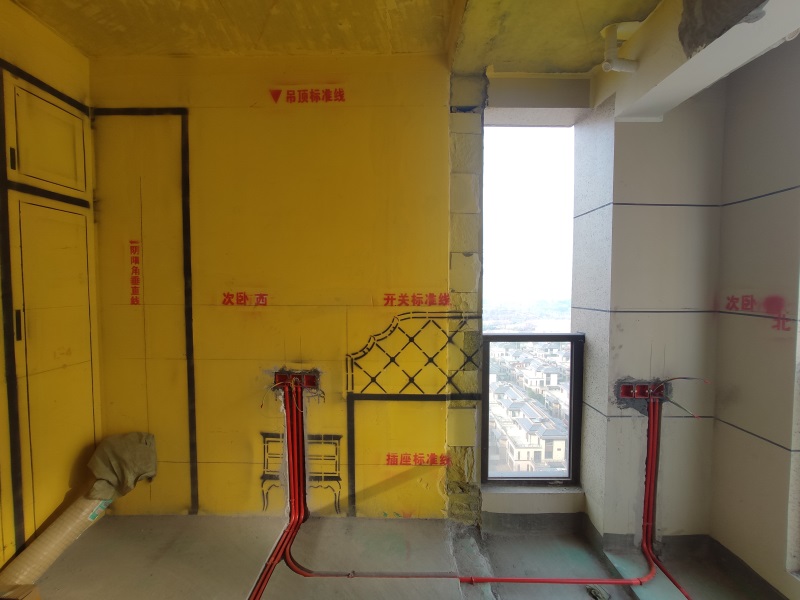

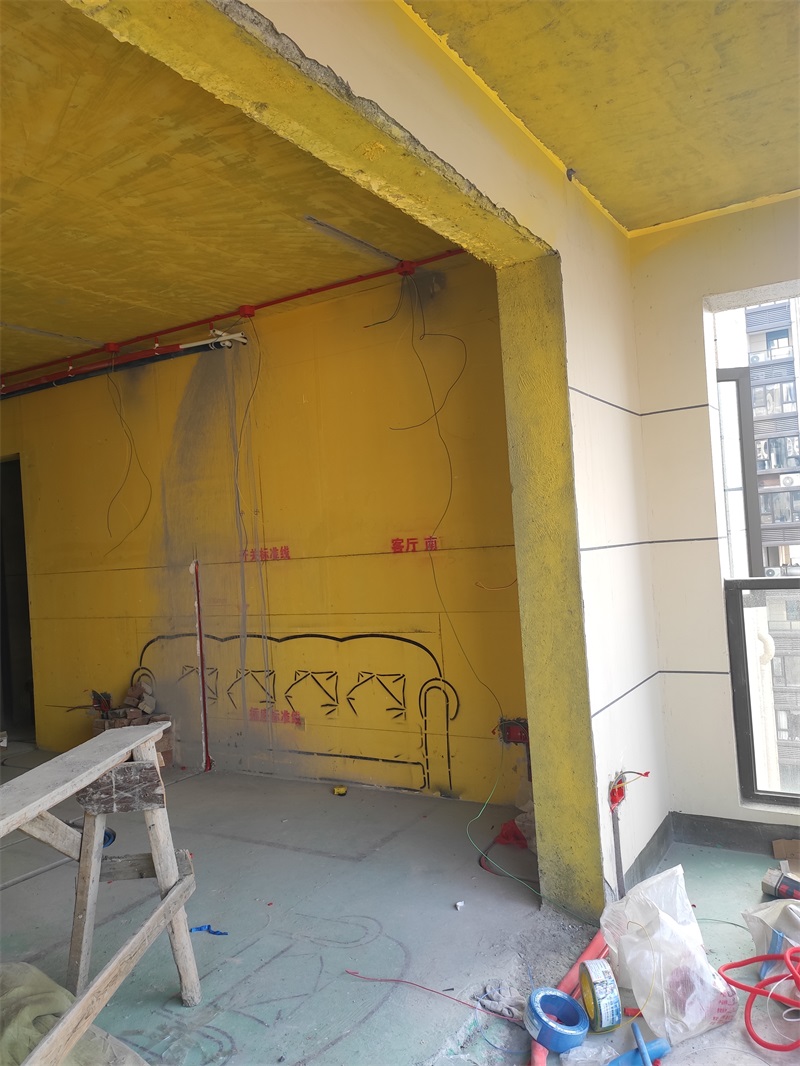

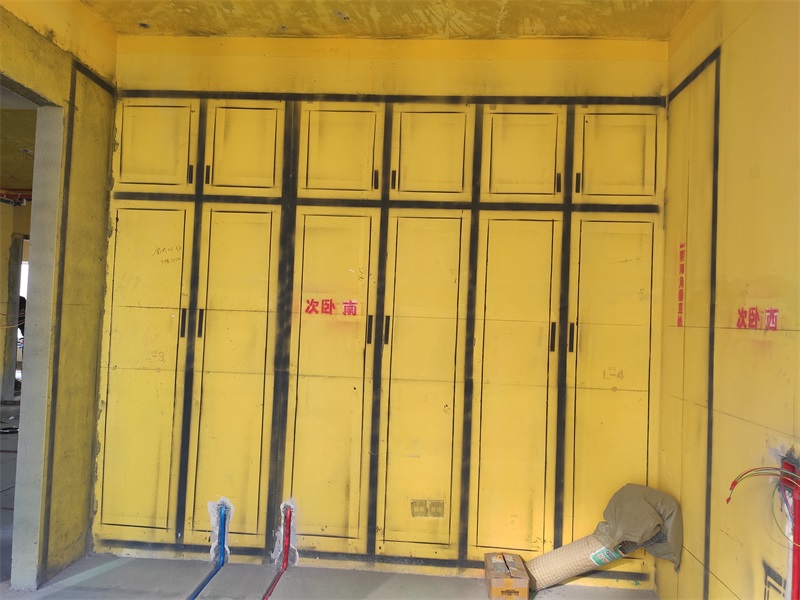

床头柜插座:80cm(护墙板和客户特殊要求的根据实际调整)

发表于 2020-1-7 09:20:08

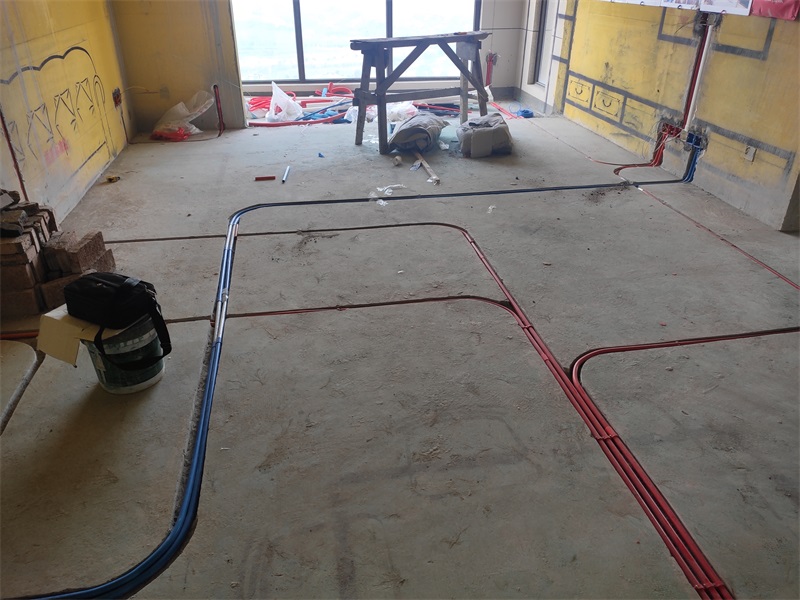

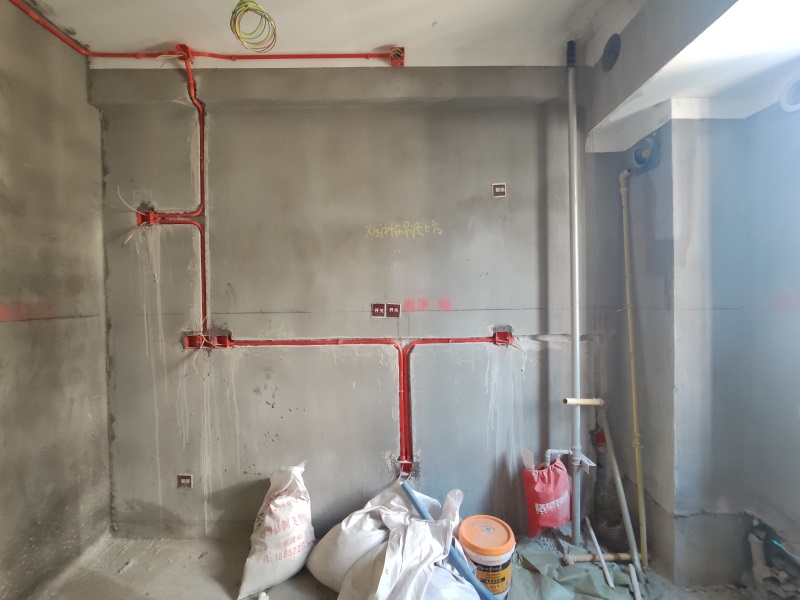

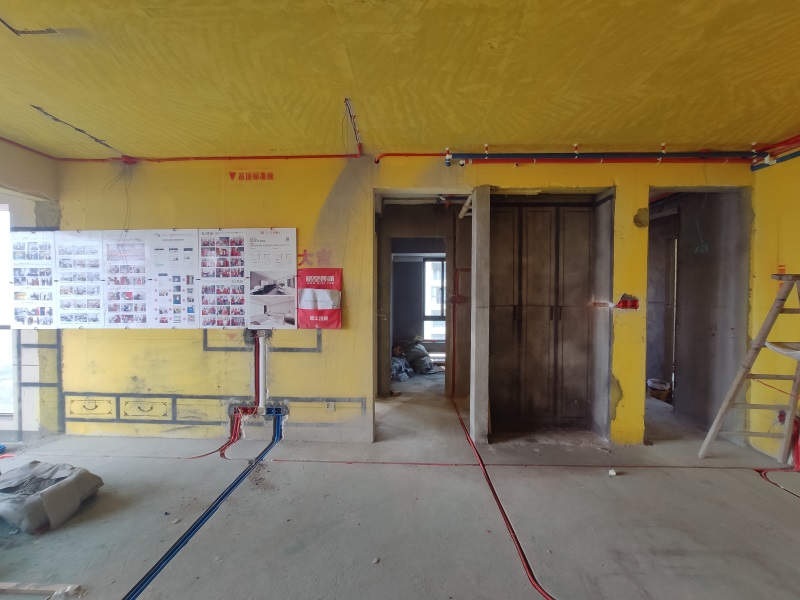

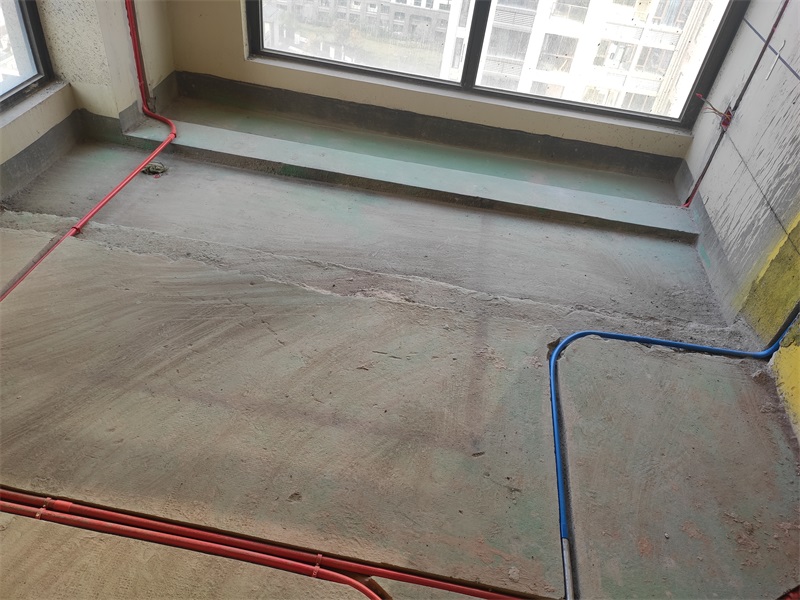

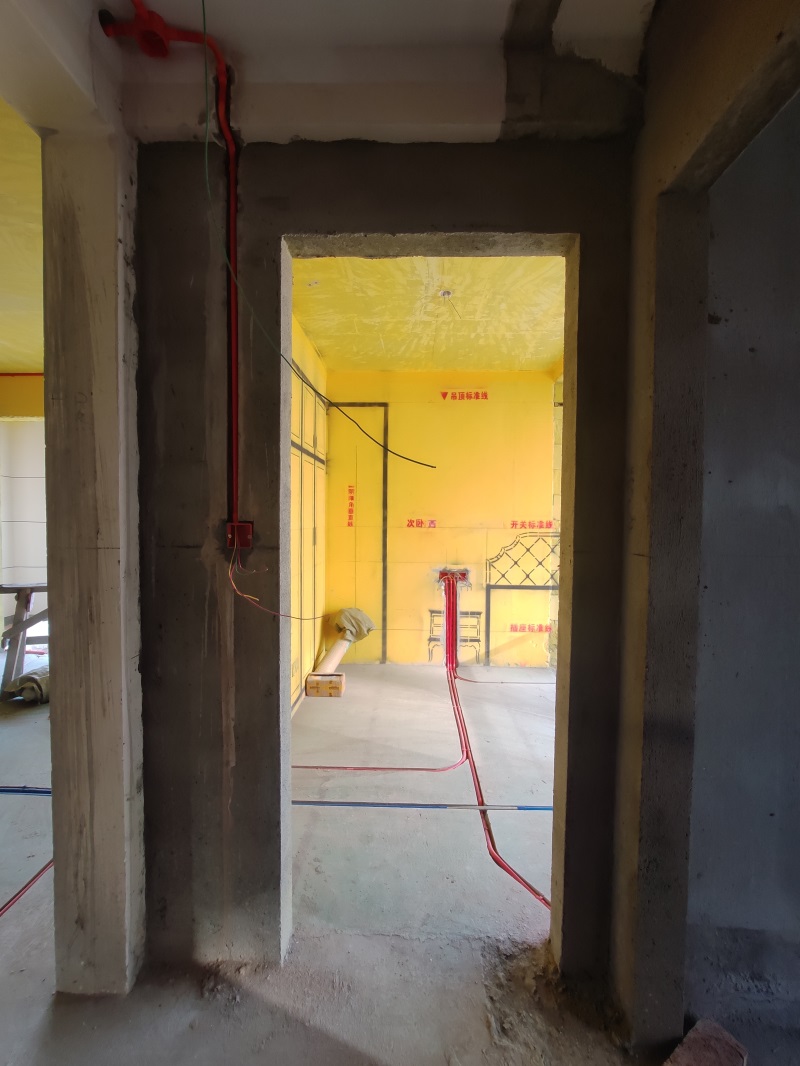

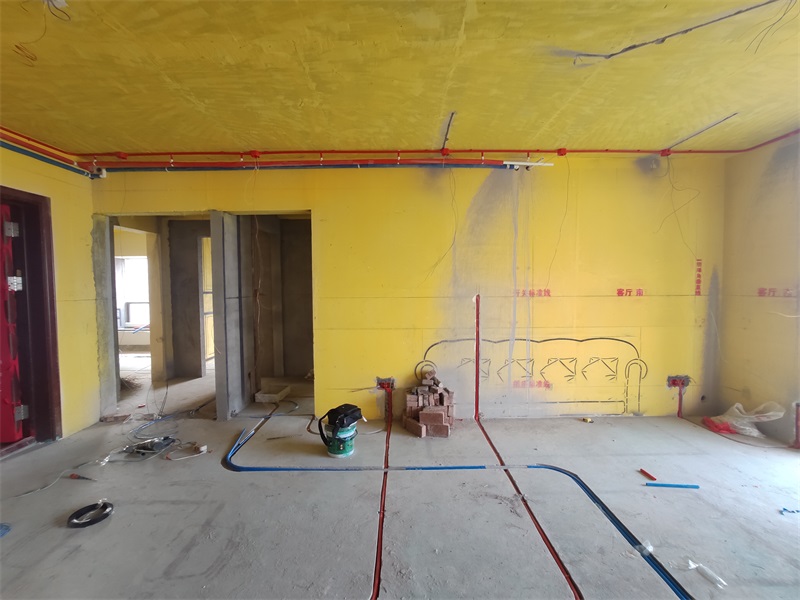

红色线管线盒代表强电，蓝色线管线盒代表弱电

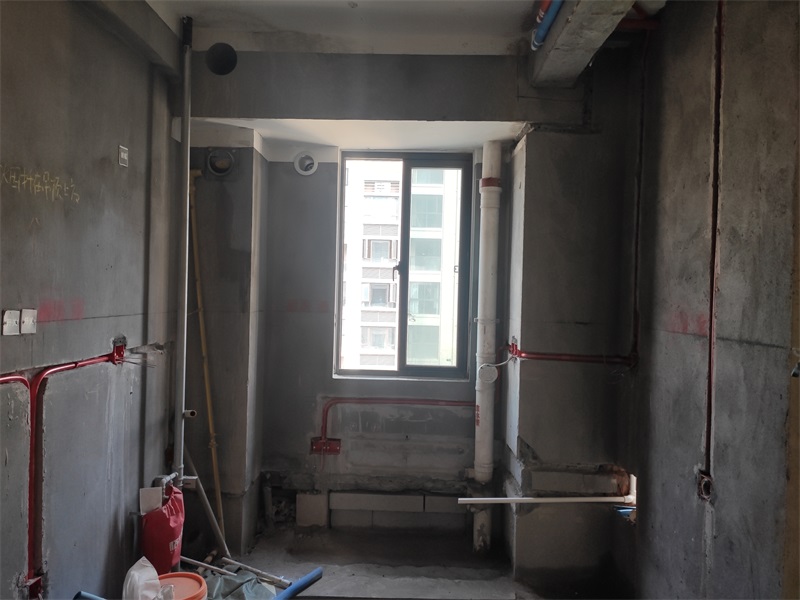

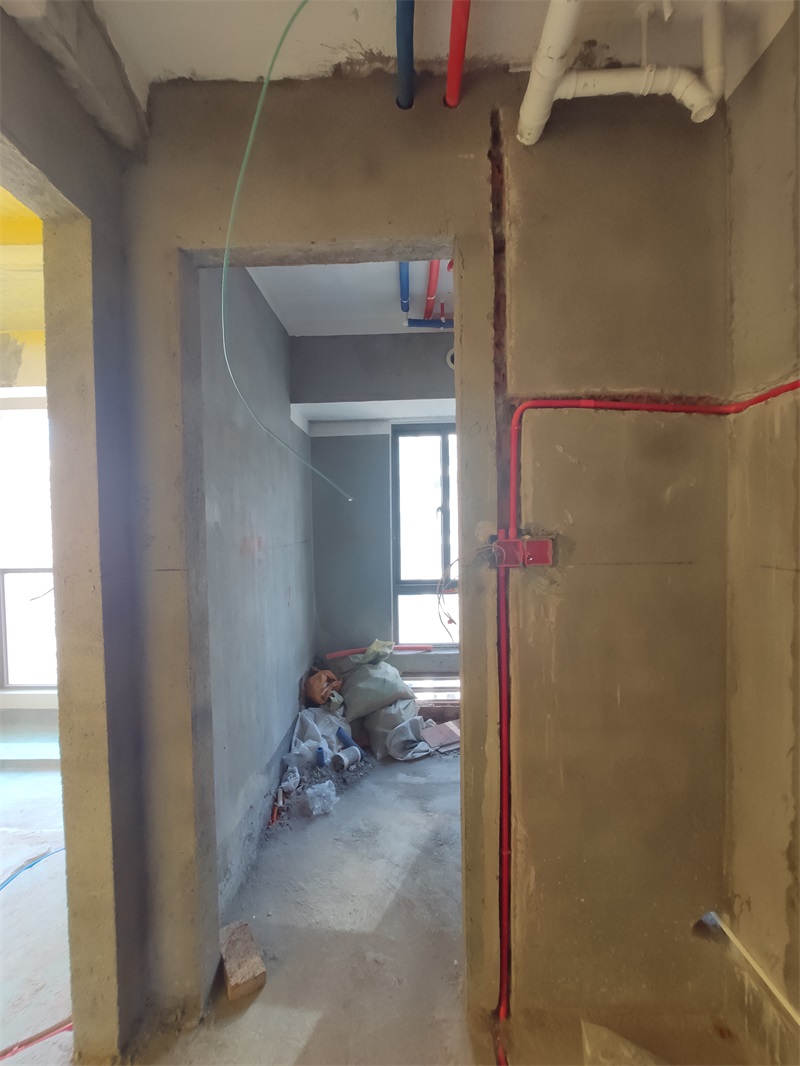

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2020-1-7 09:20:49

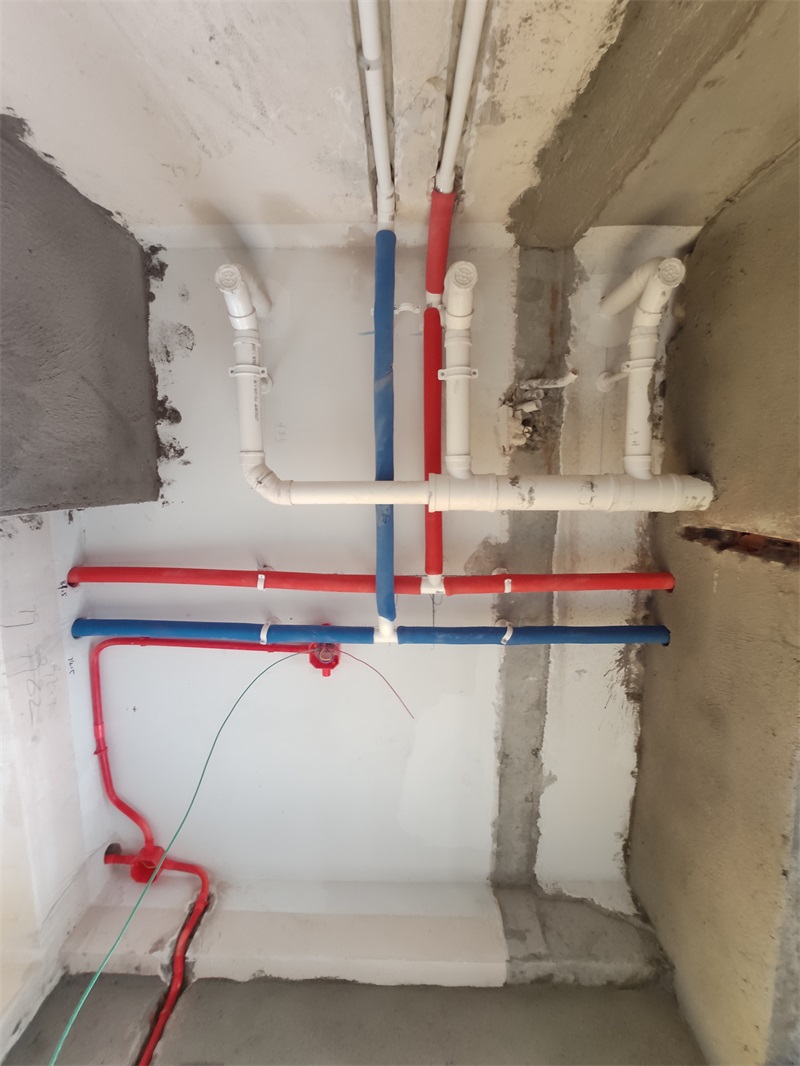

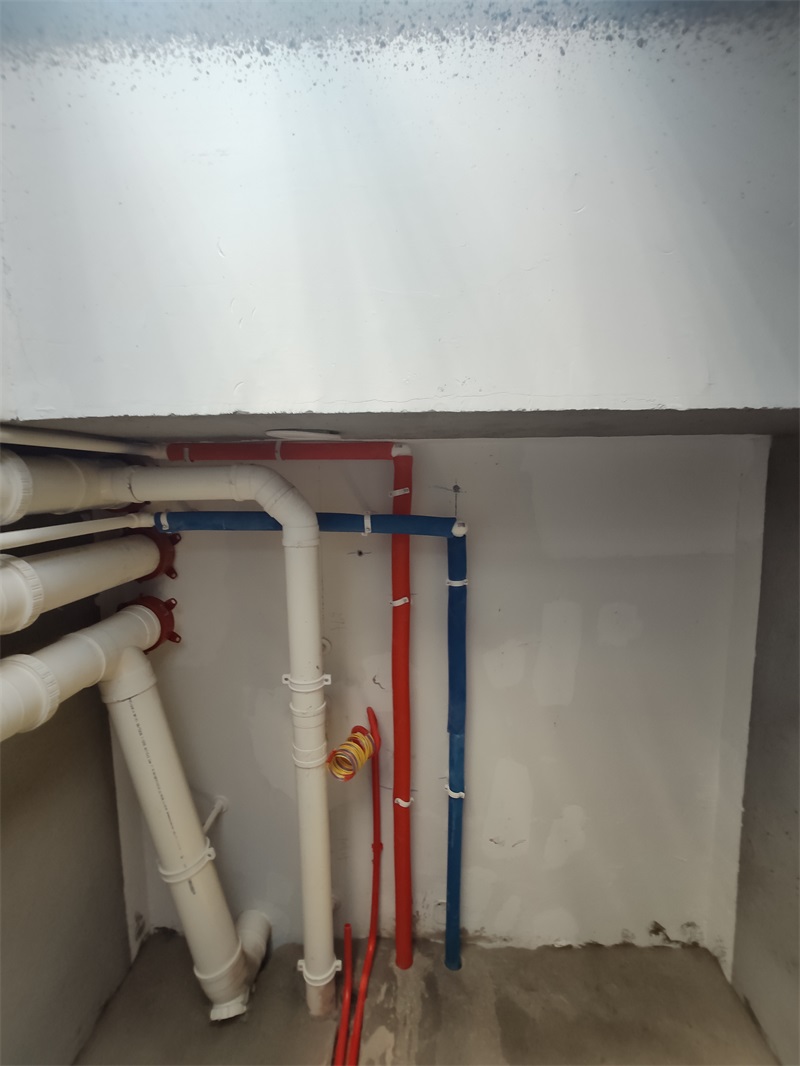

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2020-1-7 09:21:30

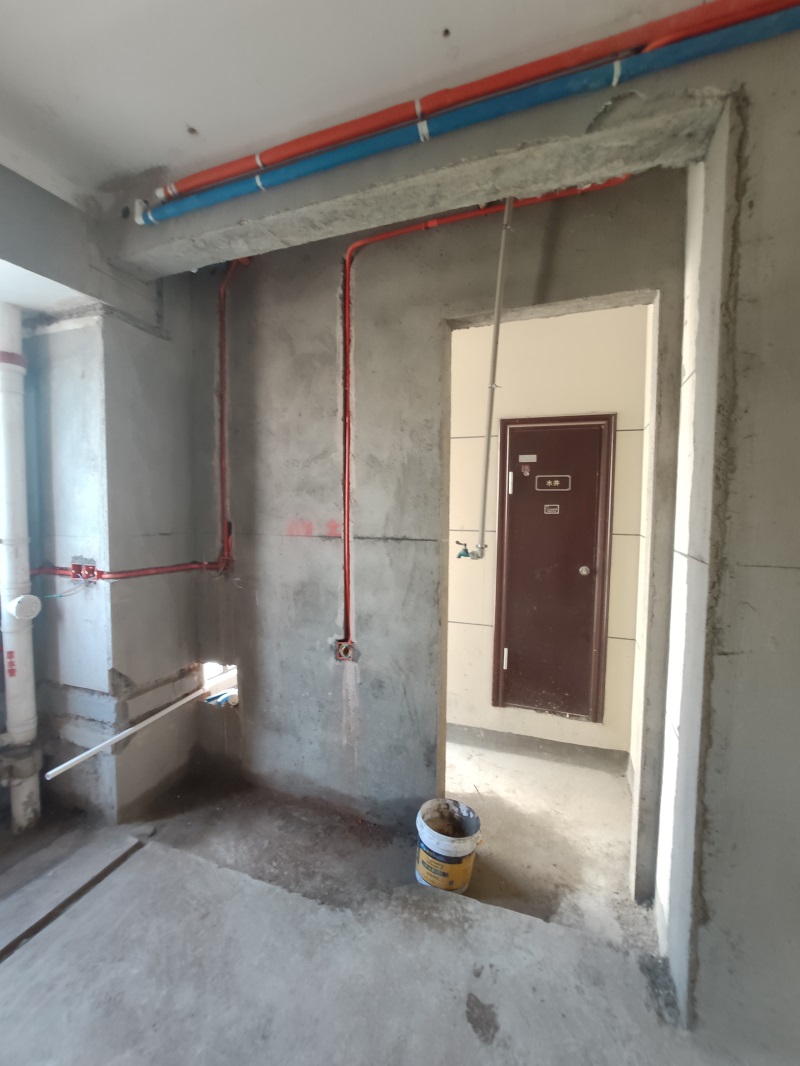

红色保温棉代表热水，蓝色保温棉代表冷水

发表于 2020-1-7 09:22:32

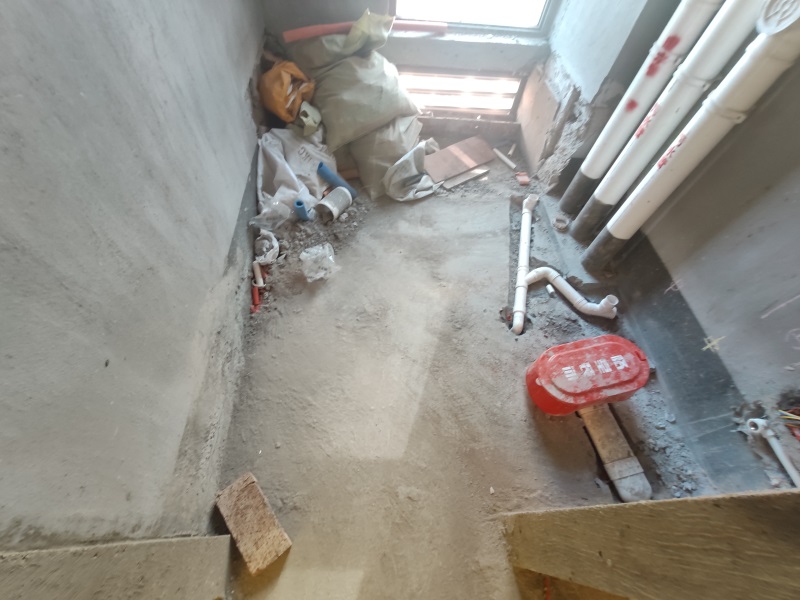

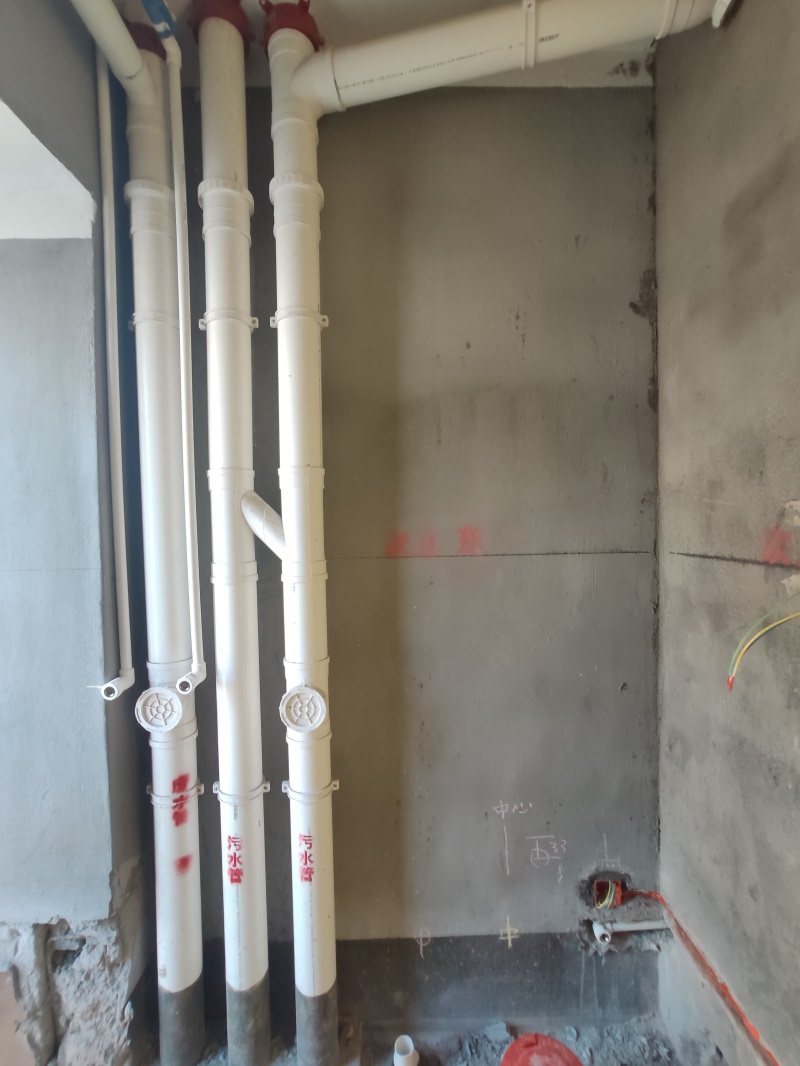

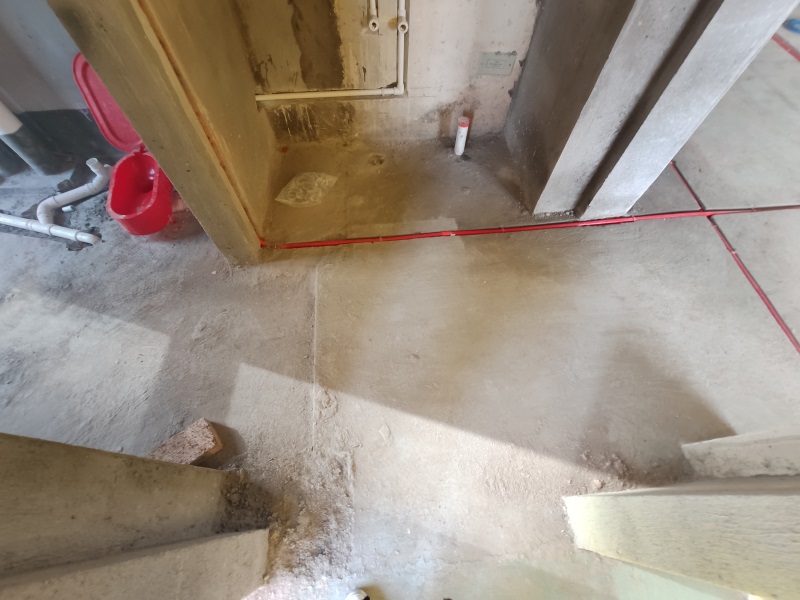

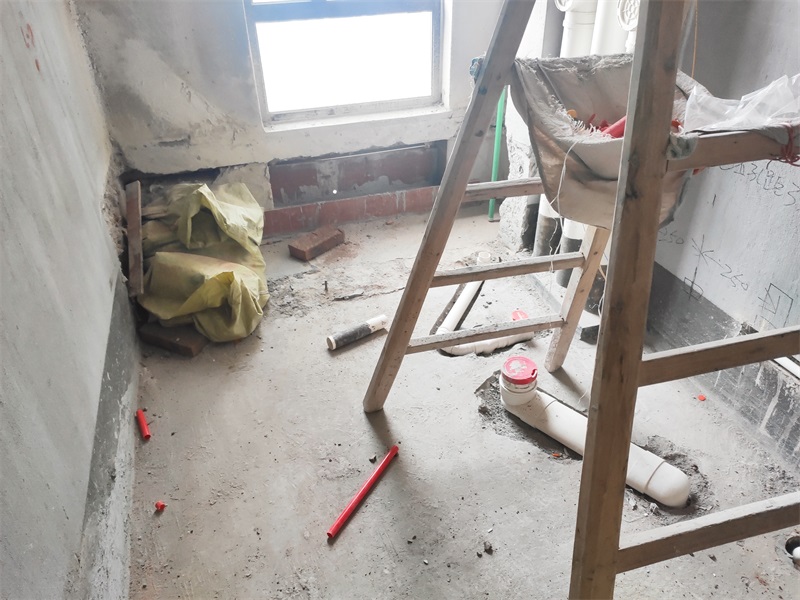

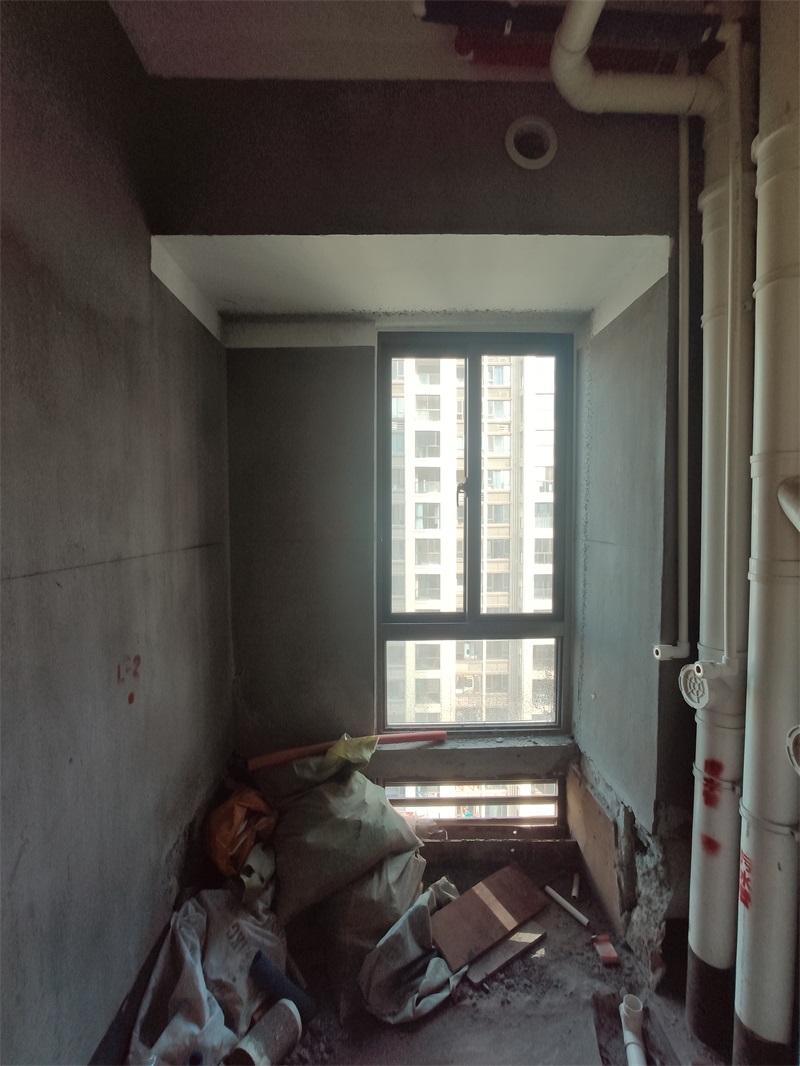

卫生间湿区，地漏放在马桶背后两侧。（尽量放在淋浴房这边)下水孔中心距墙11cm(毛坯墙面)

发表于 2020-1-7 09:23:53

冷热水管保温棉应分色，热水管保温棉为红色，冷水管保温棉为蓝色
