誉江南14-1-9#130㎡新中式 —-画意

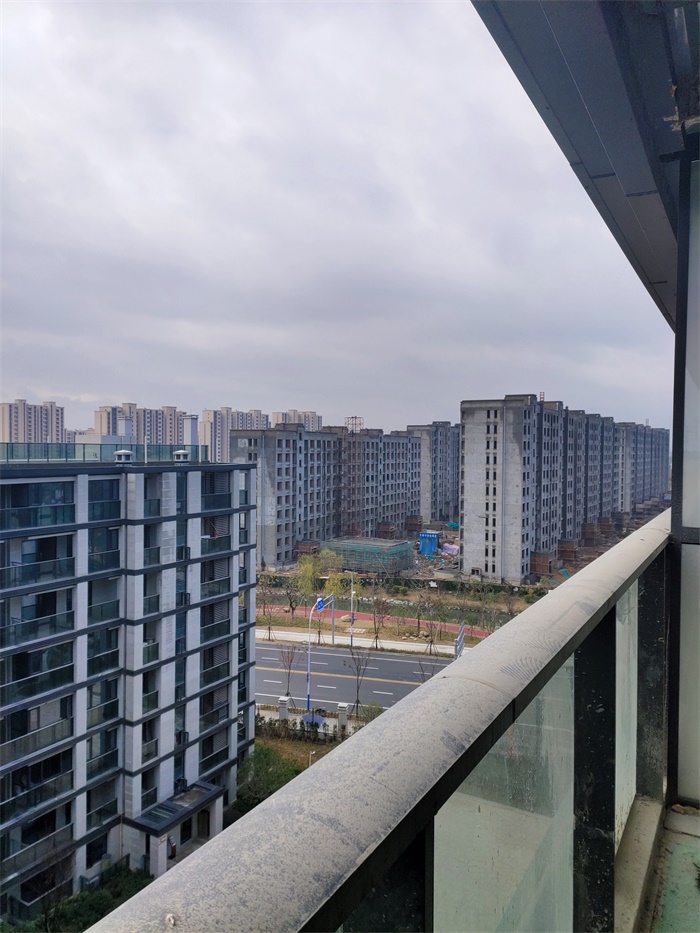

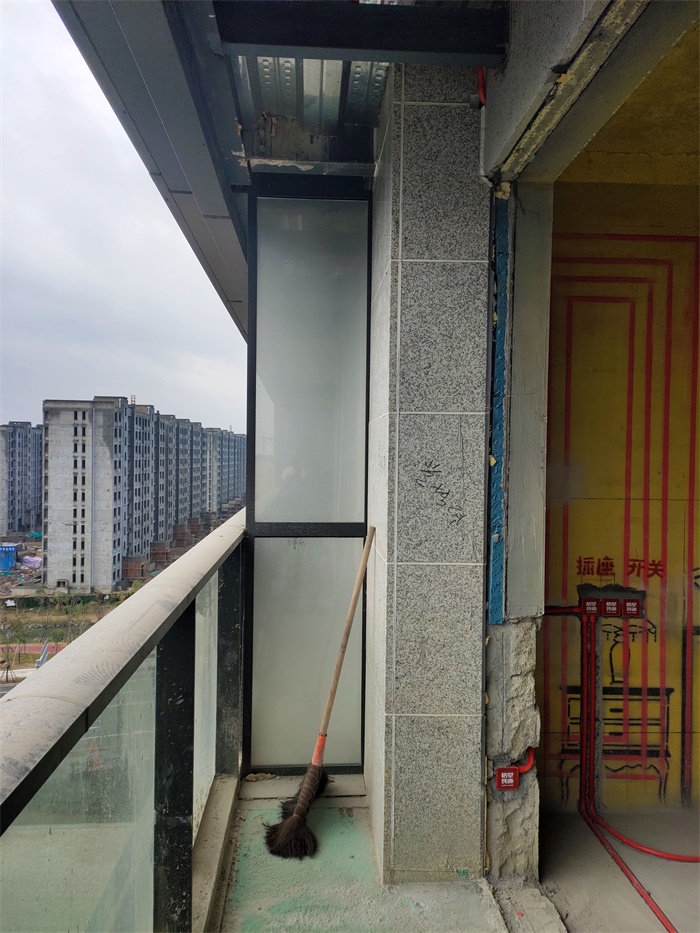

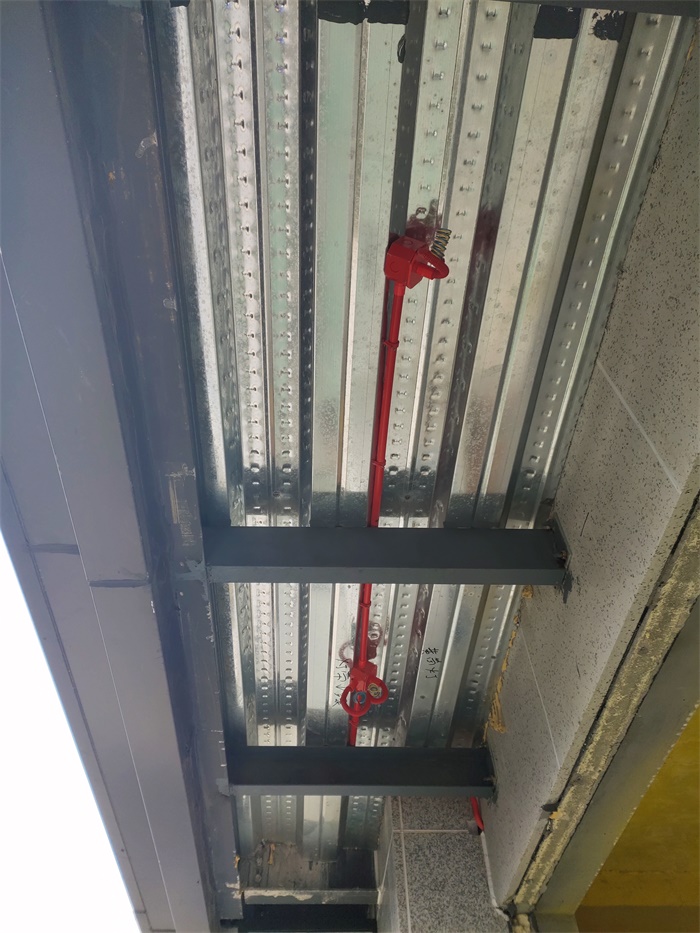

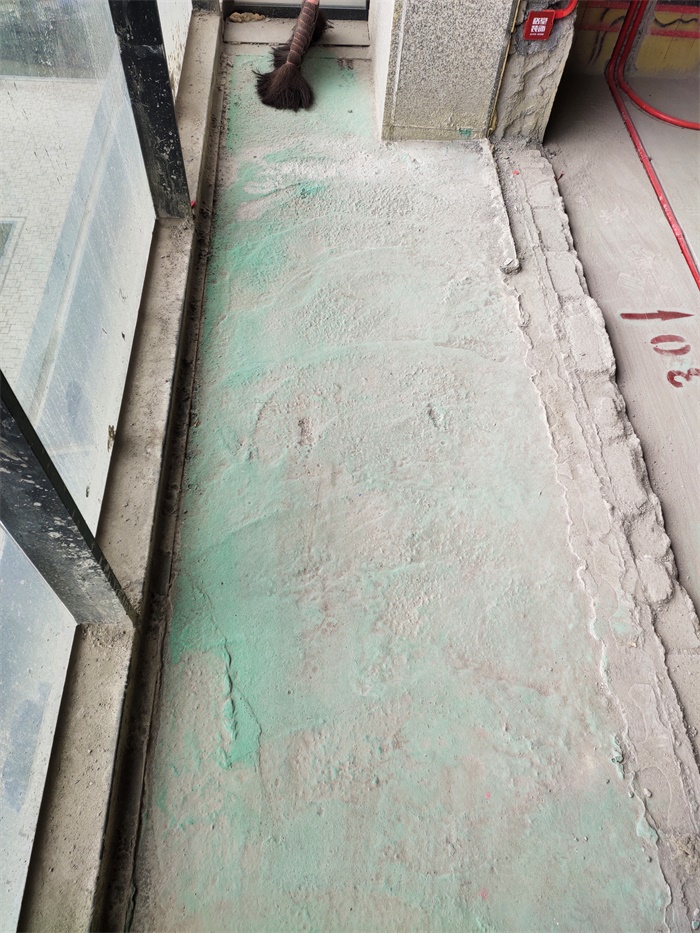

主卧阳台对角

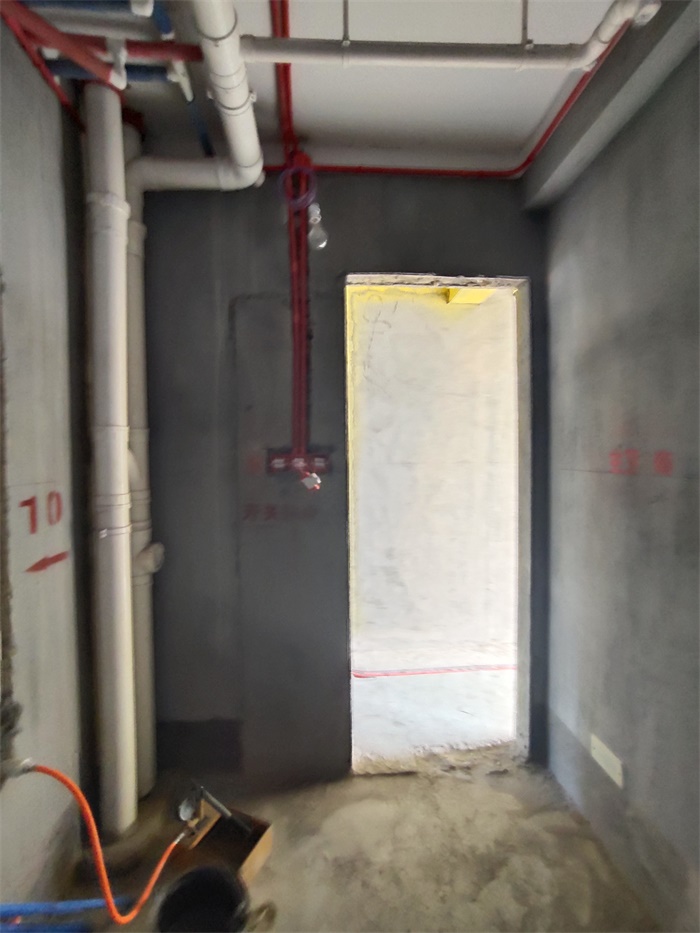

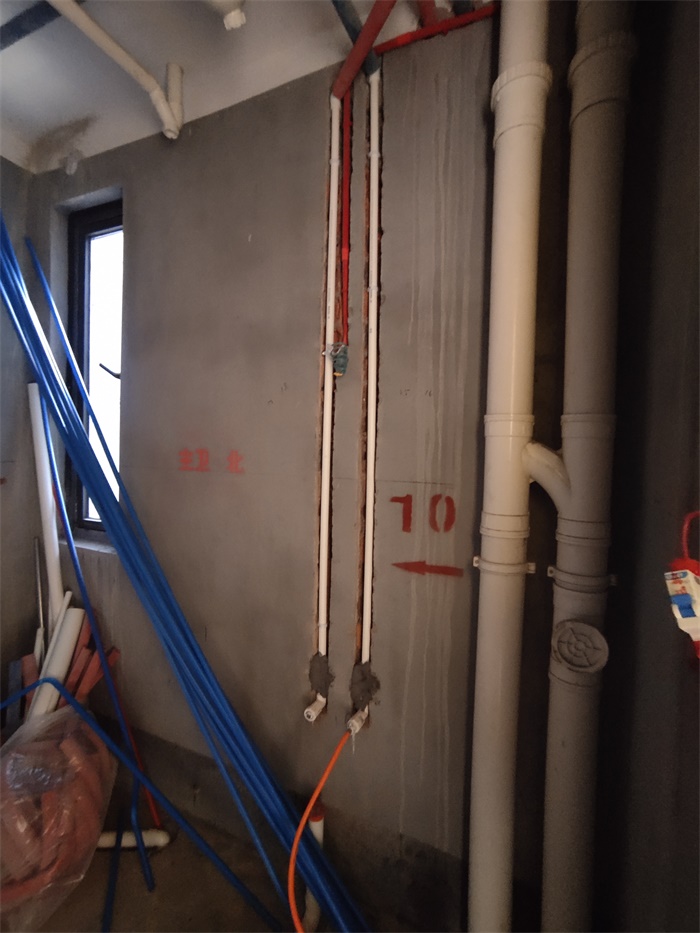

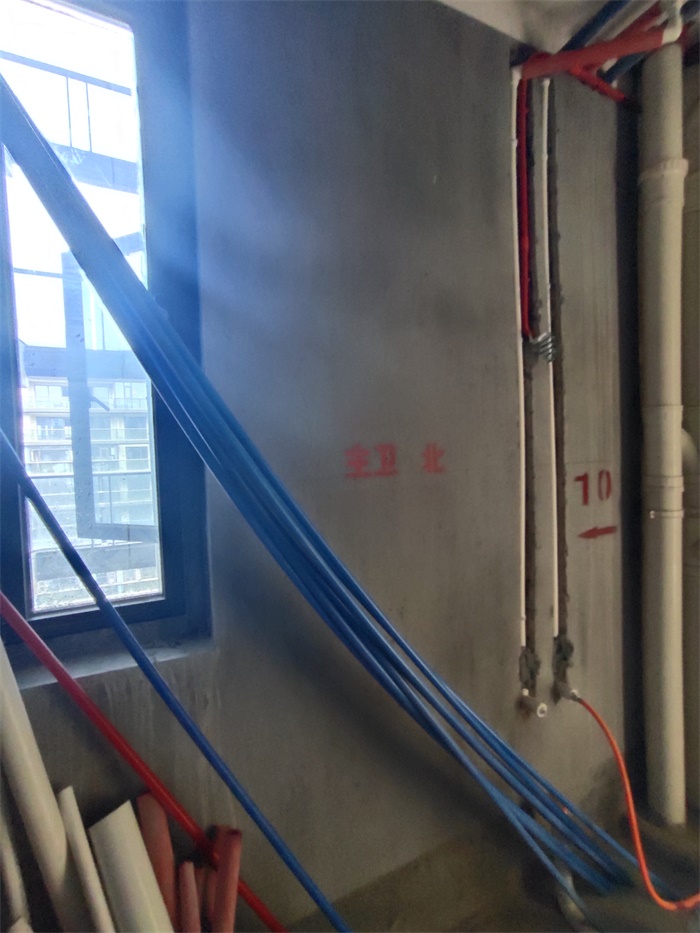

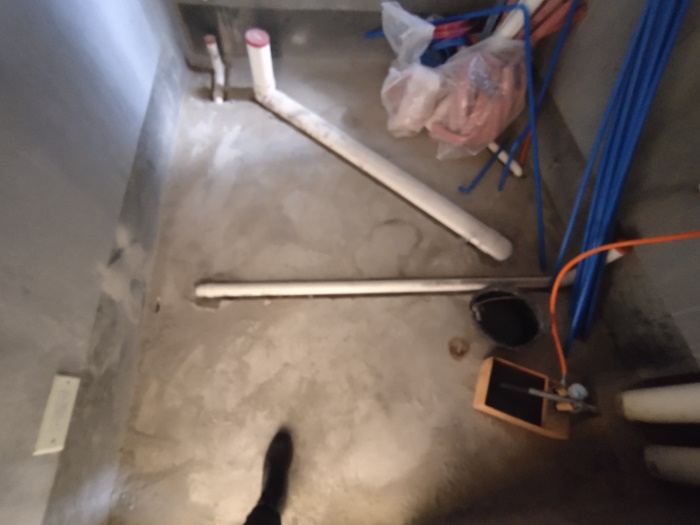

主卫水电布线

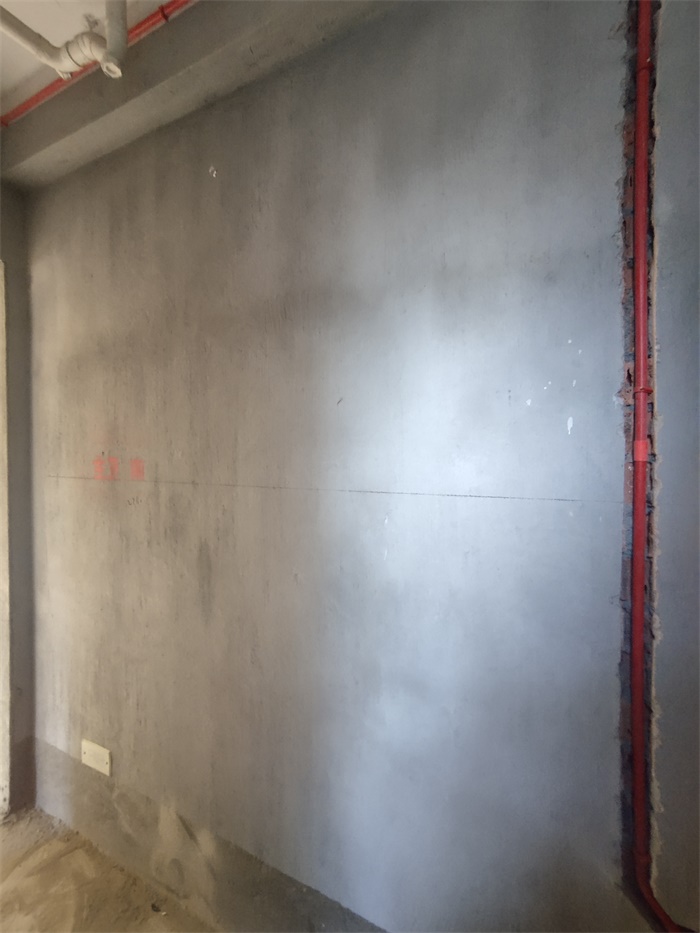

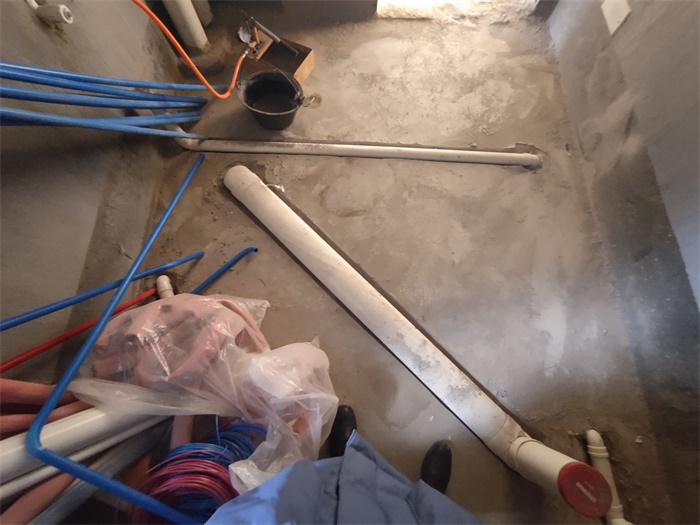

主卫对角

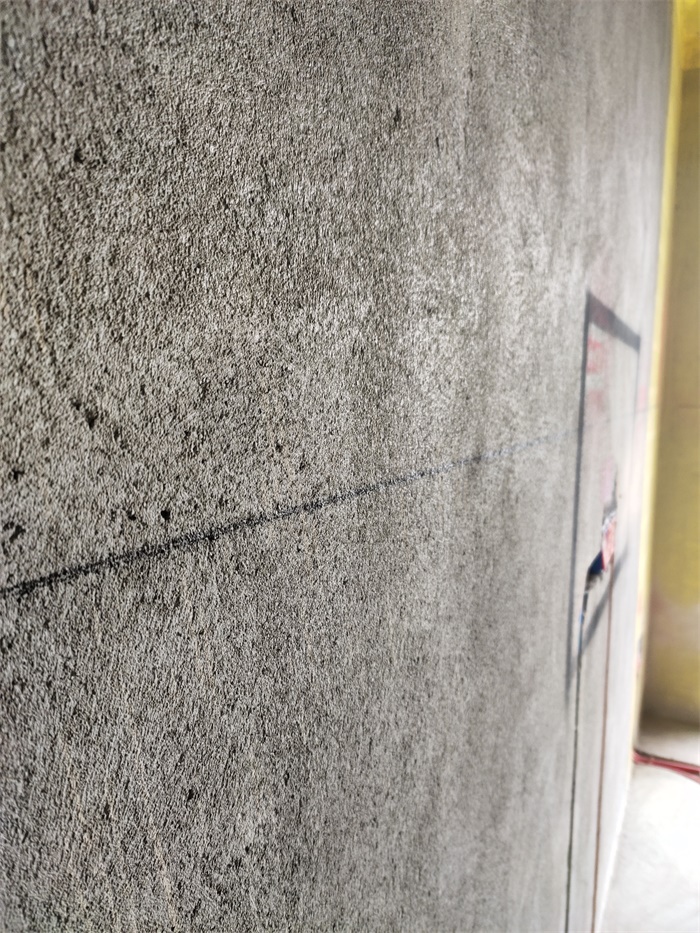

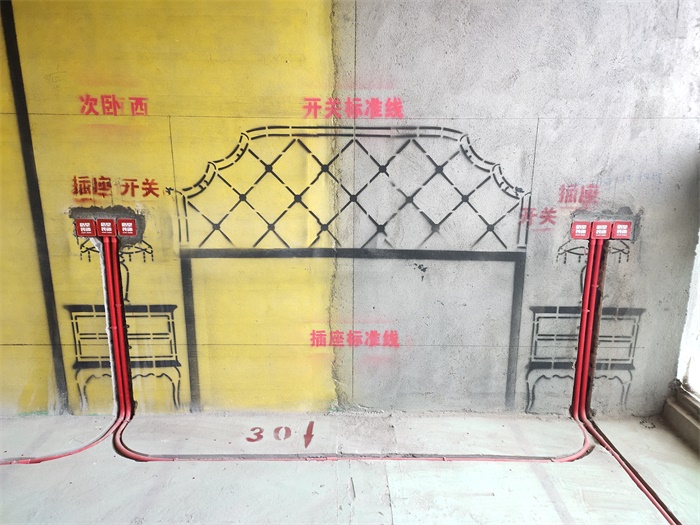

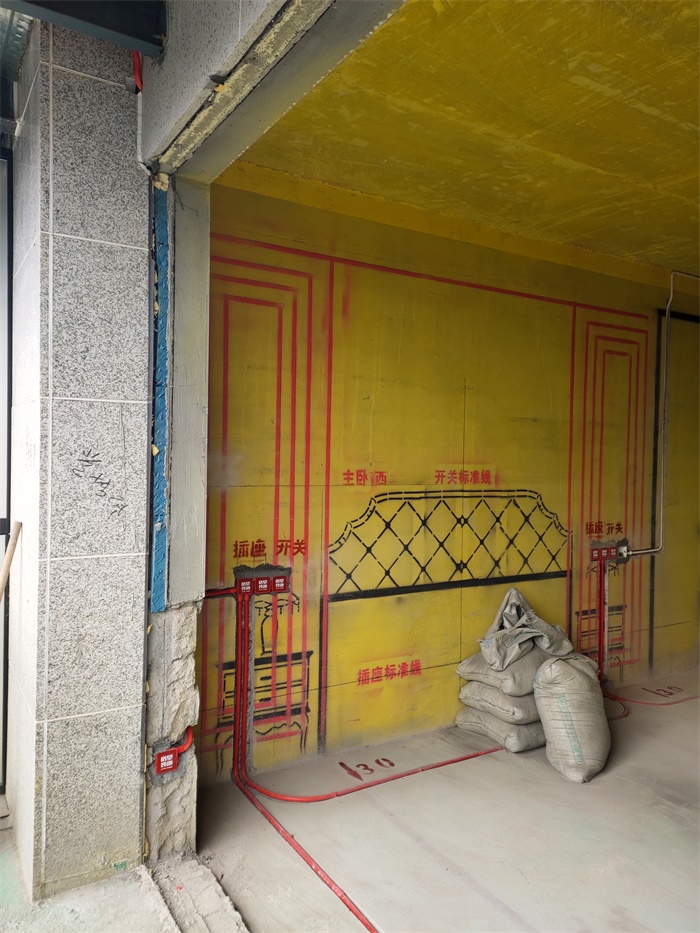

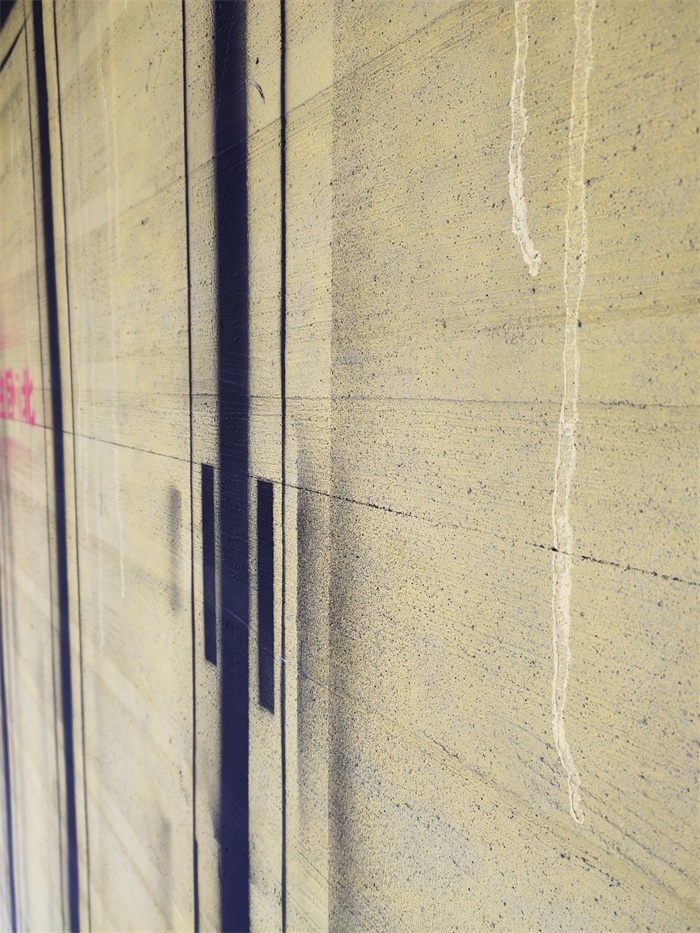

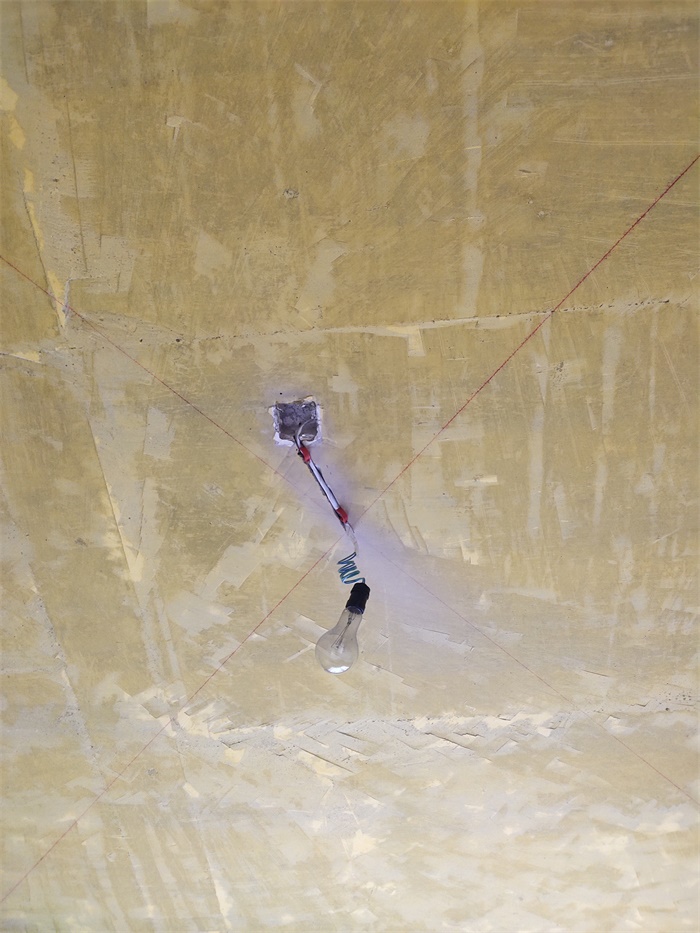

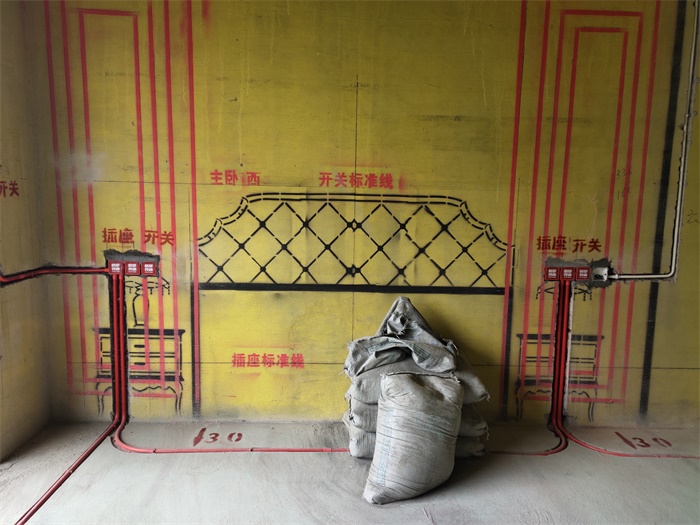

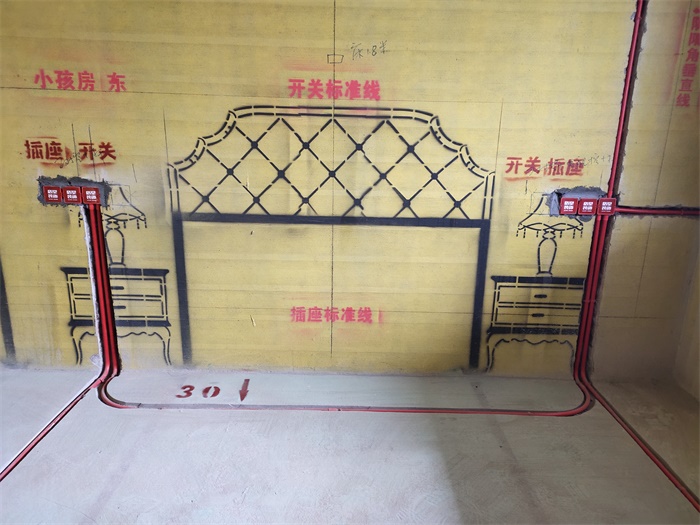

基准线：根据设计师对家装工程的设计方案，用基准线对水电工程及吊顶工程完成为止进行控制，以便更好的达到设计要求和效果。

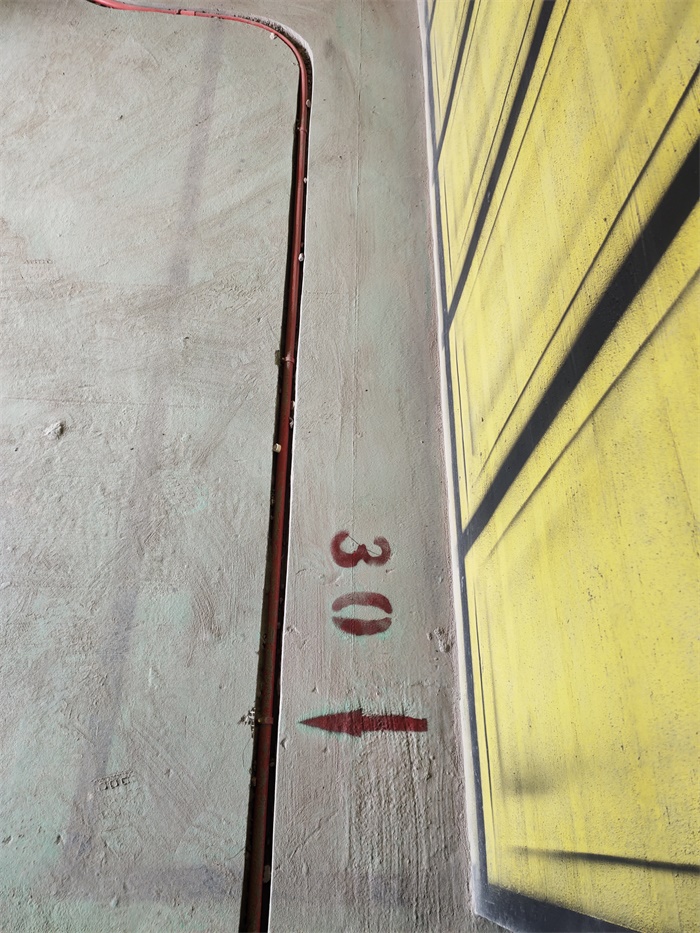

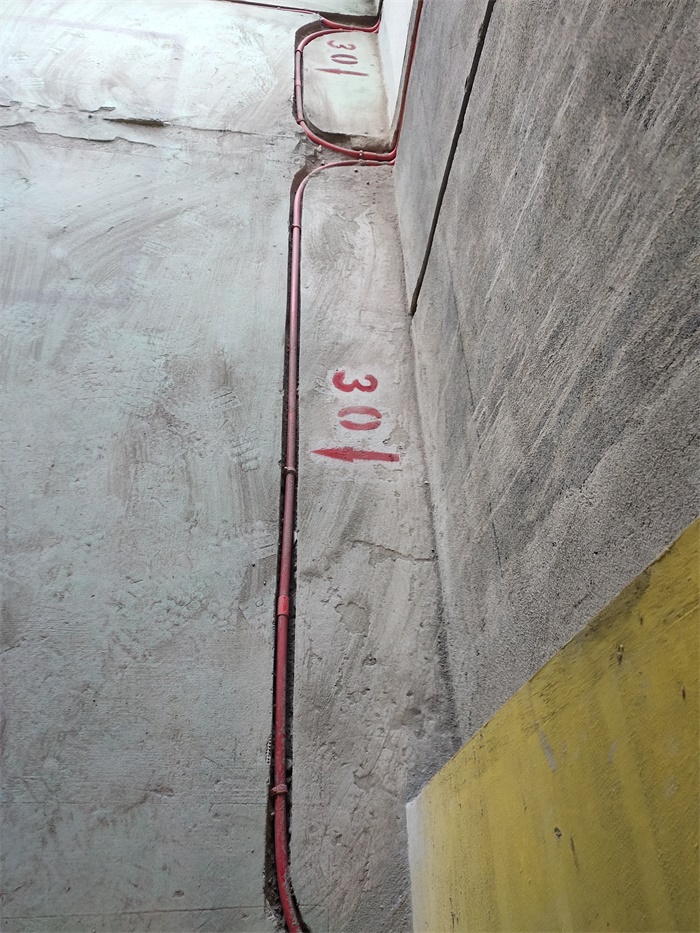

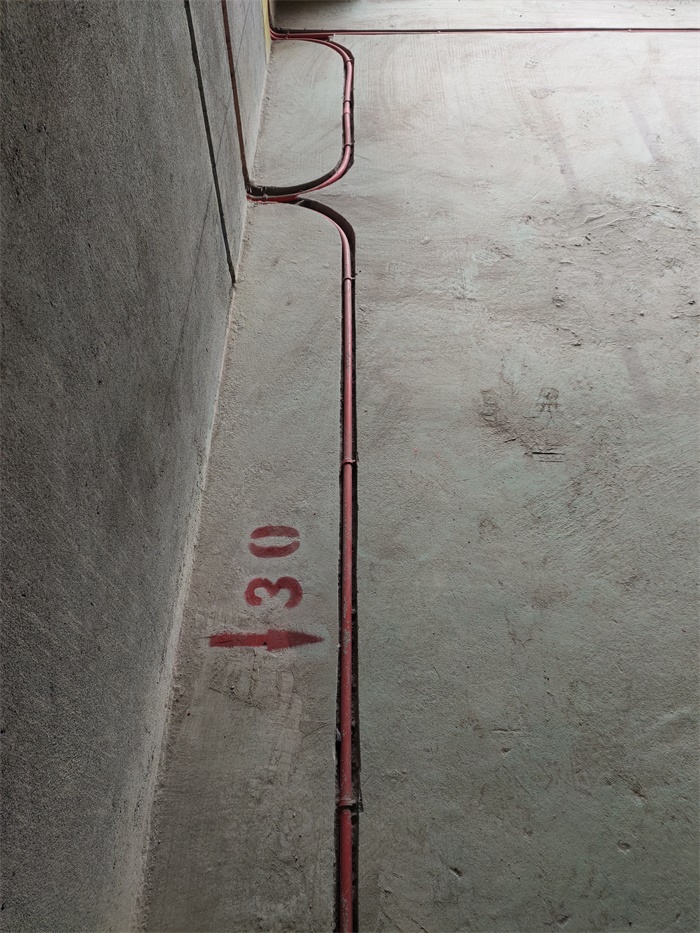

墙角禁止走管，距墙30公分以上。

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

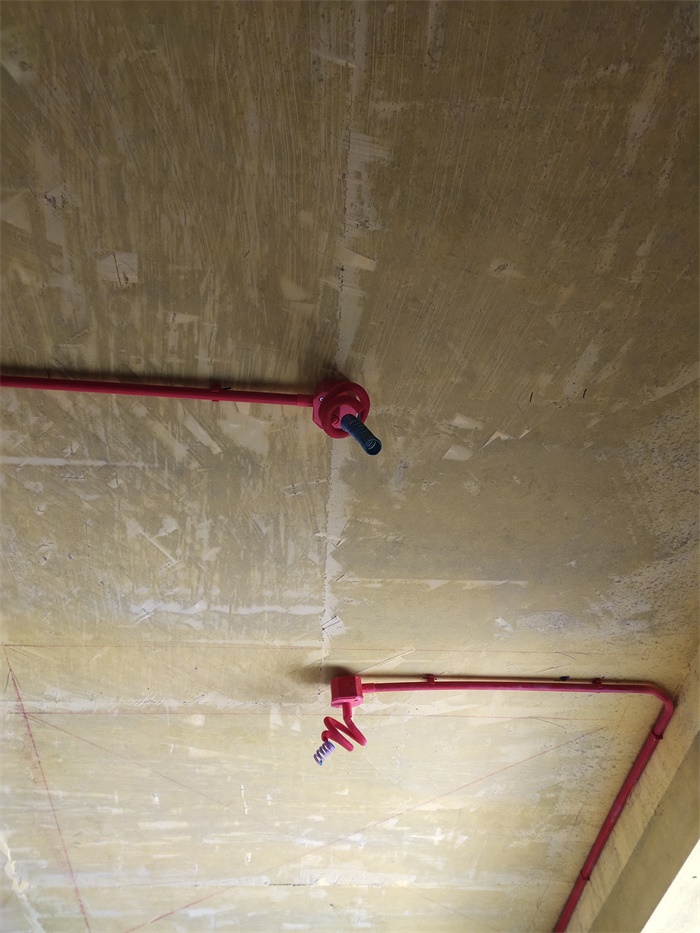

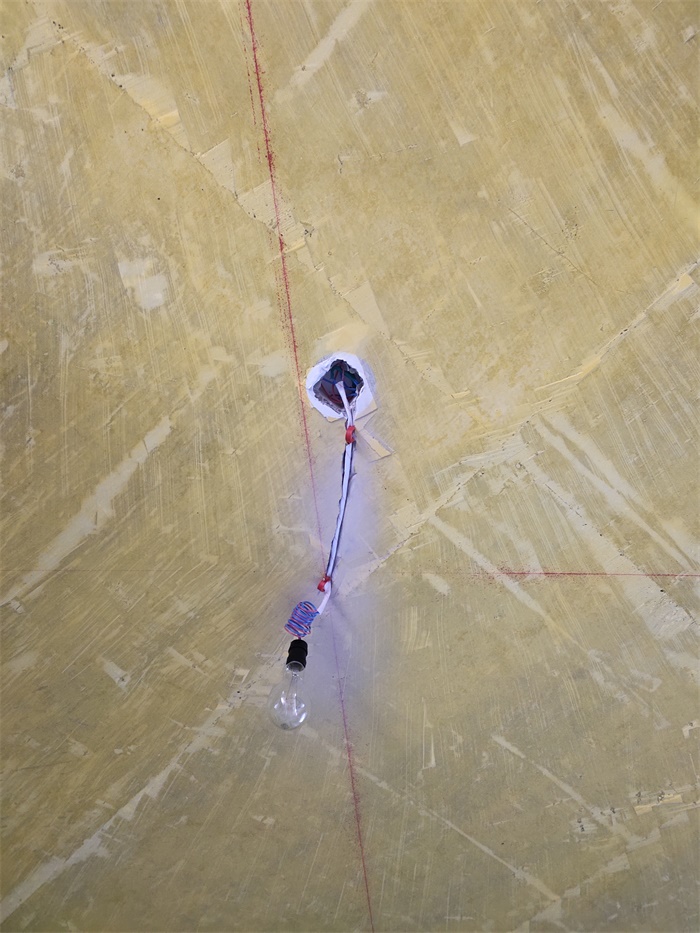

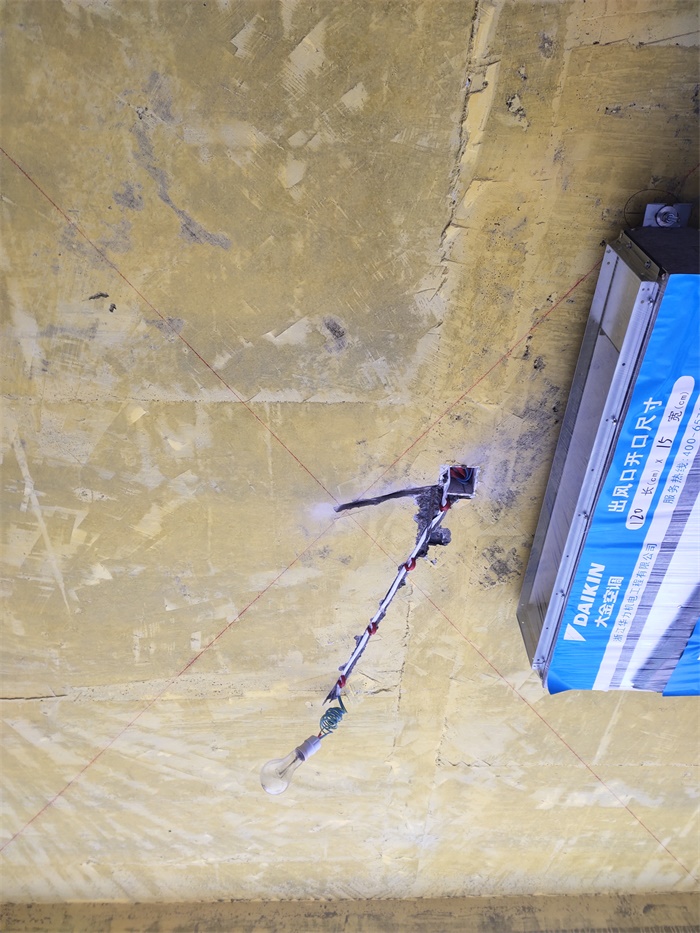

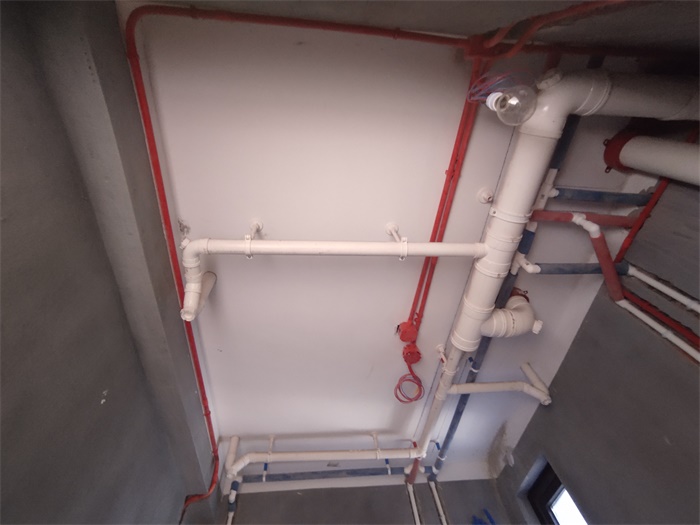

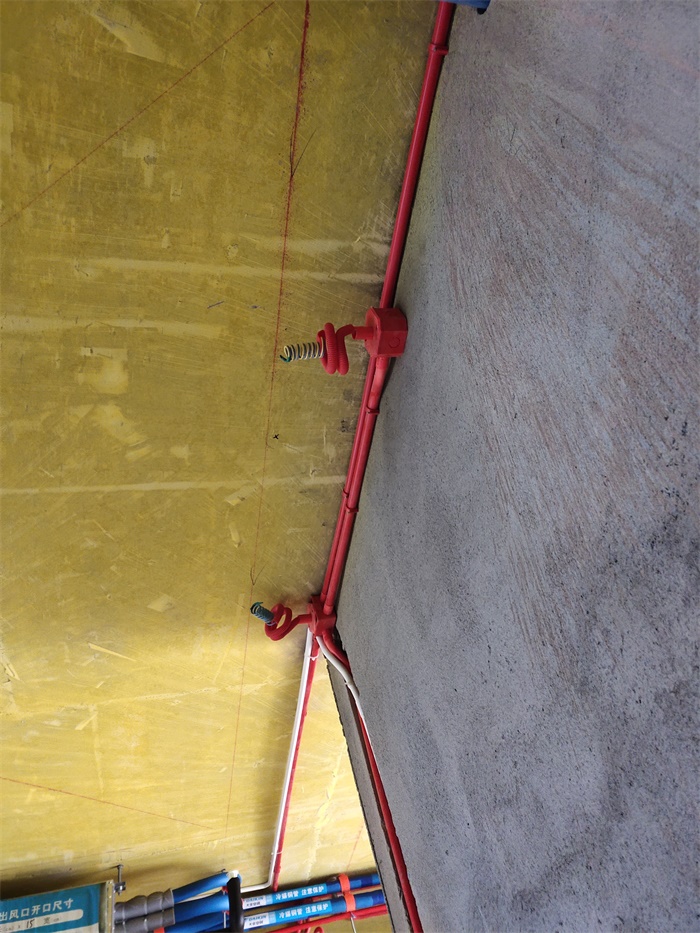

筒灯电线用波纹管保护

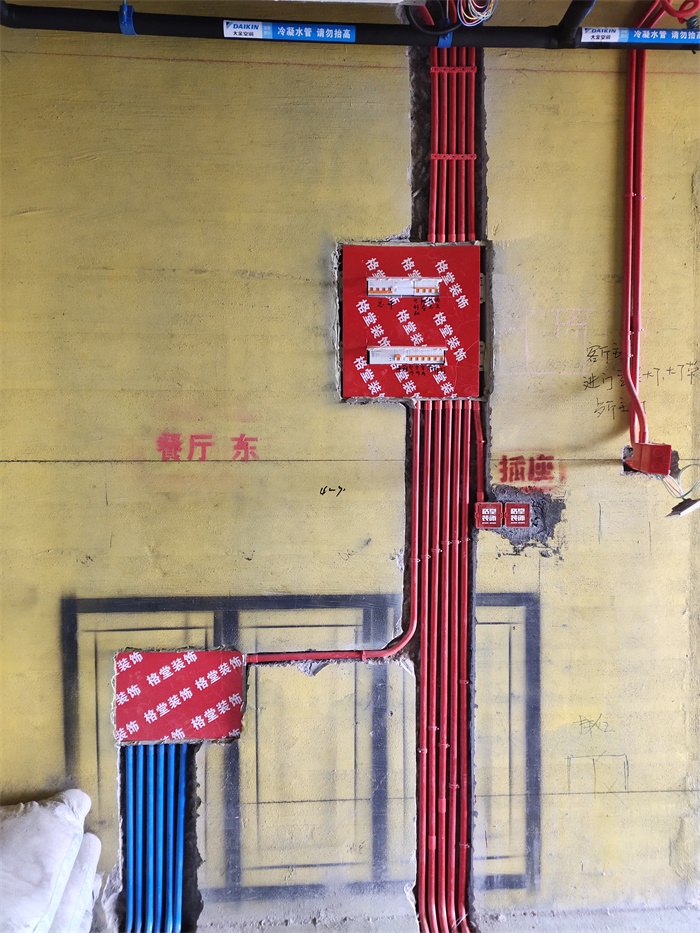

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能，配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

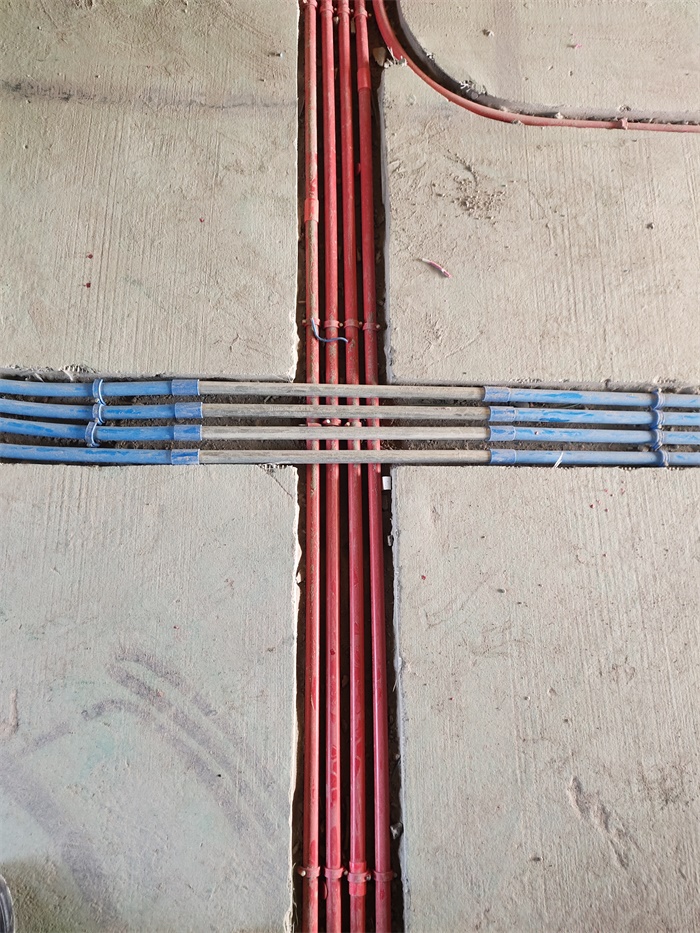

在遇到无法避免的强弱电路相交时，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。
