衢州公馆20-70#143㎡混搭——美式混搭

发表于 2019-12-3 16:58:26

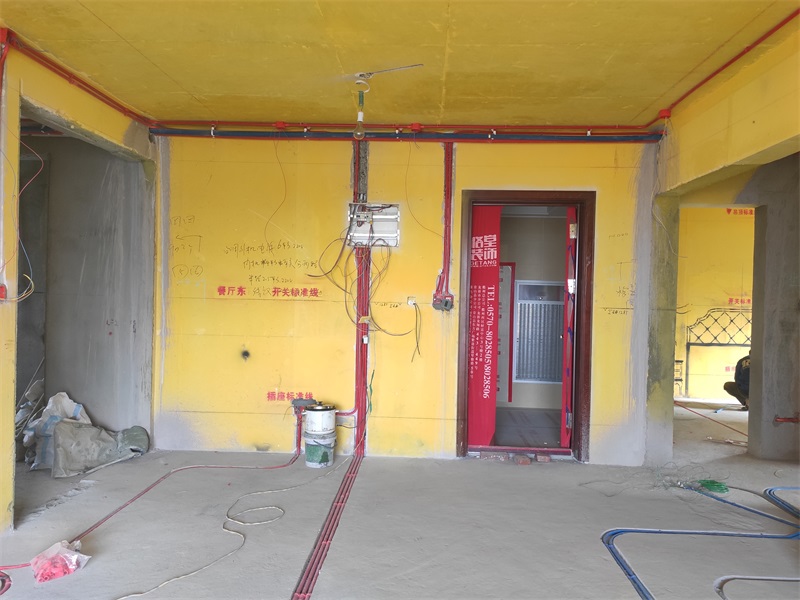

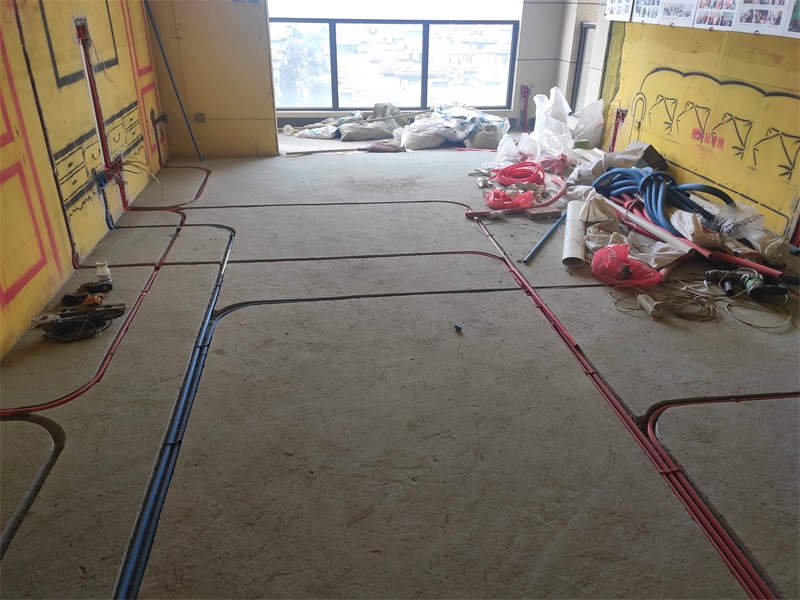

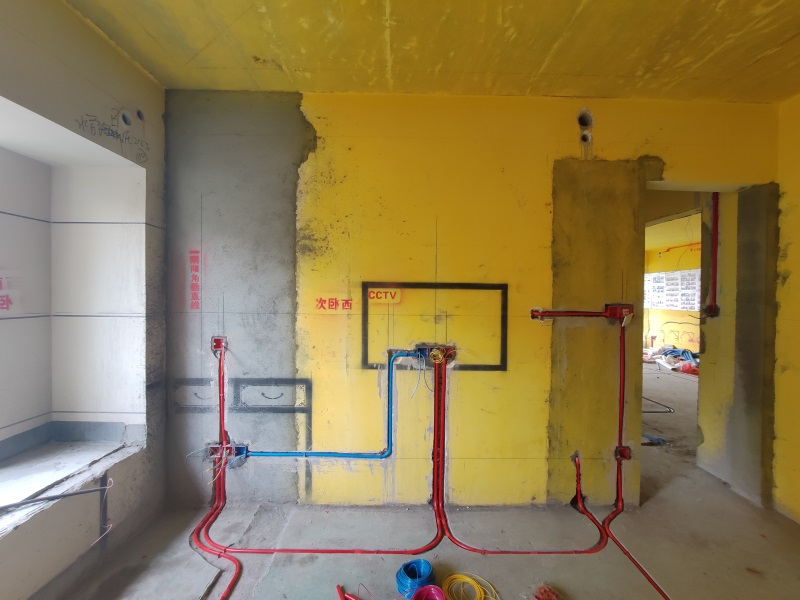

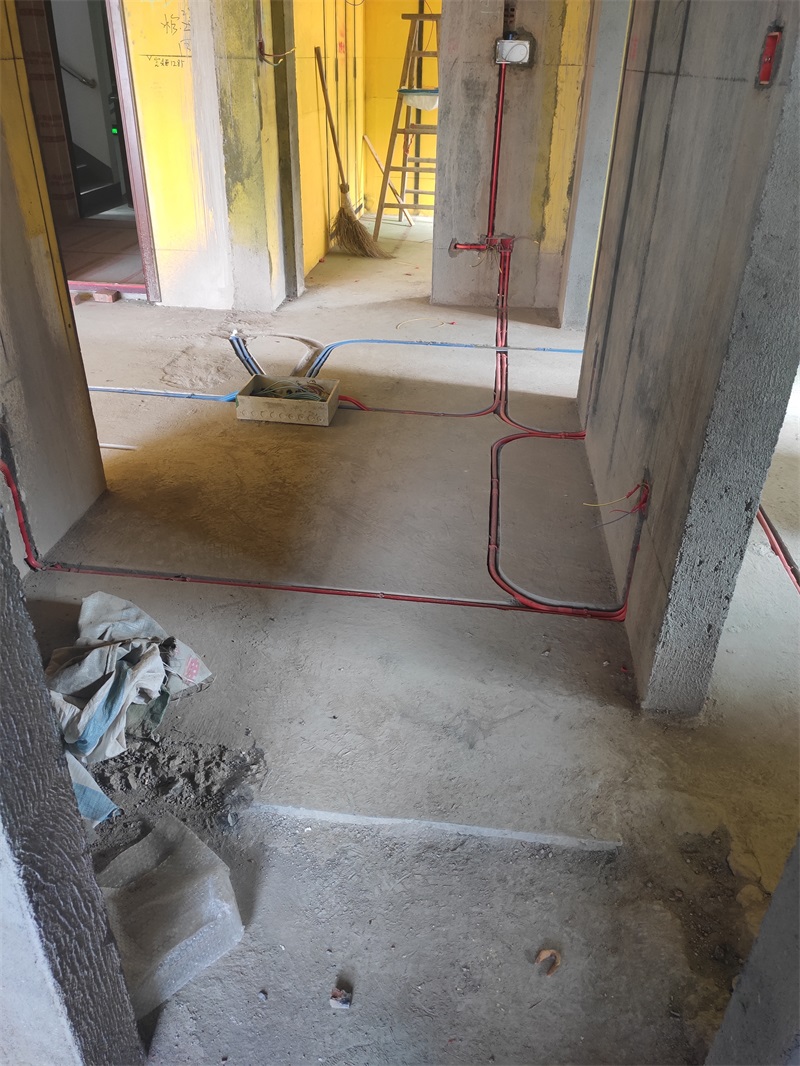

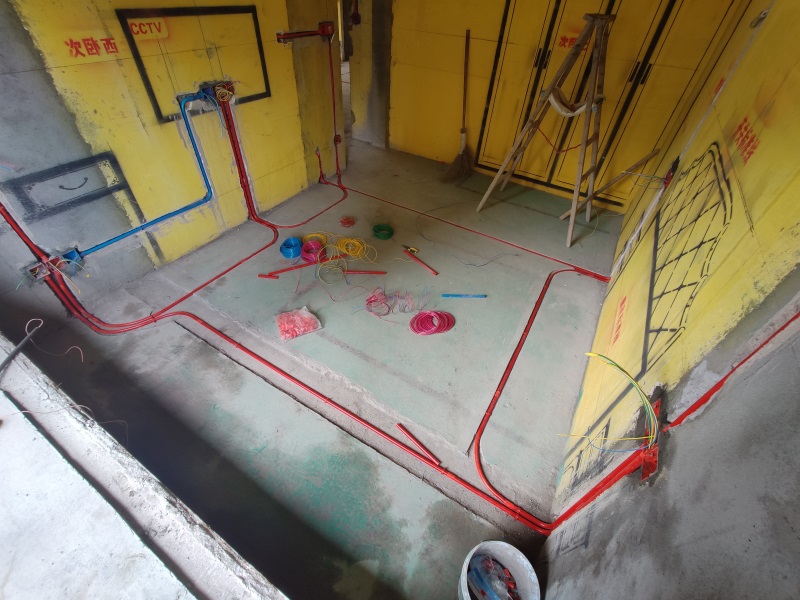

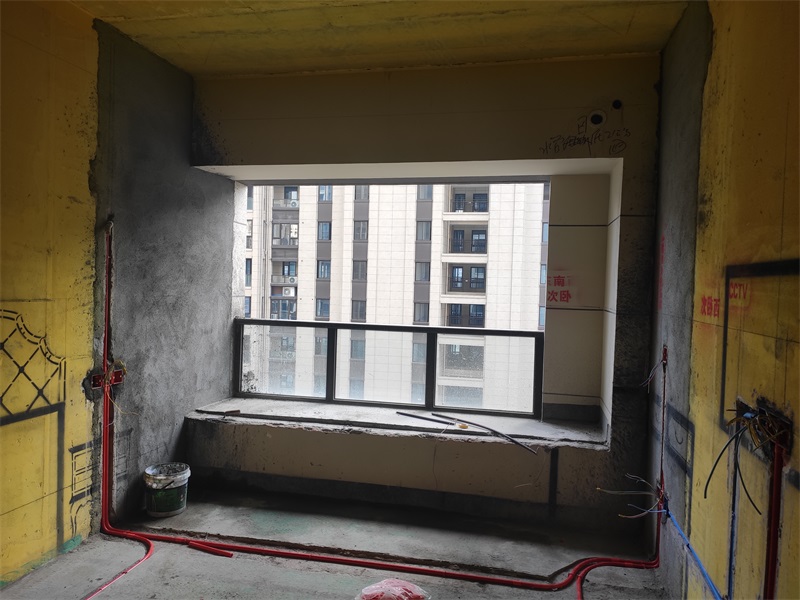

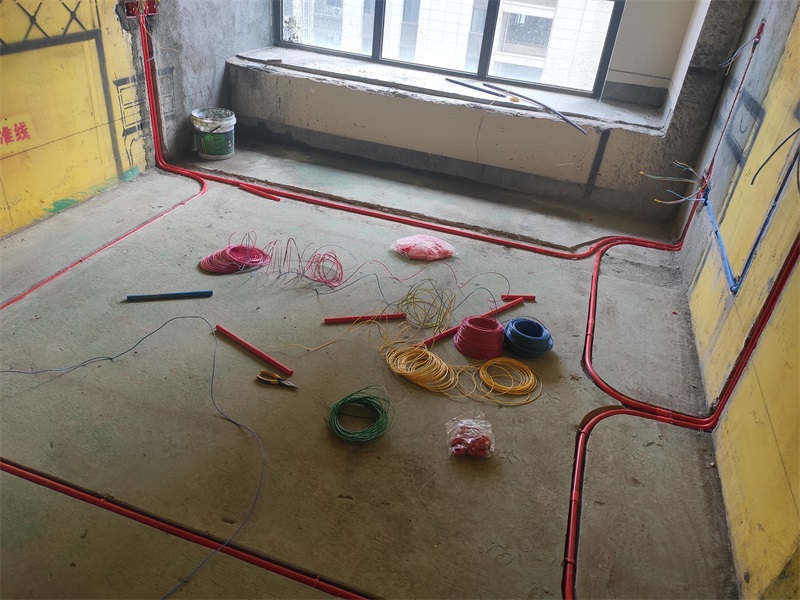

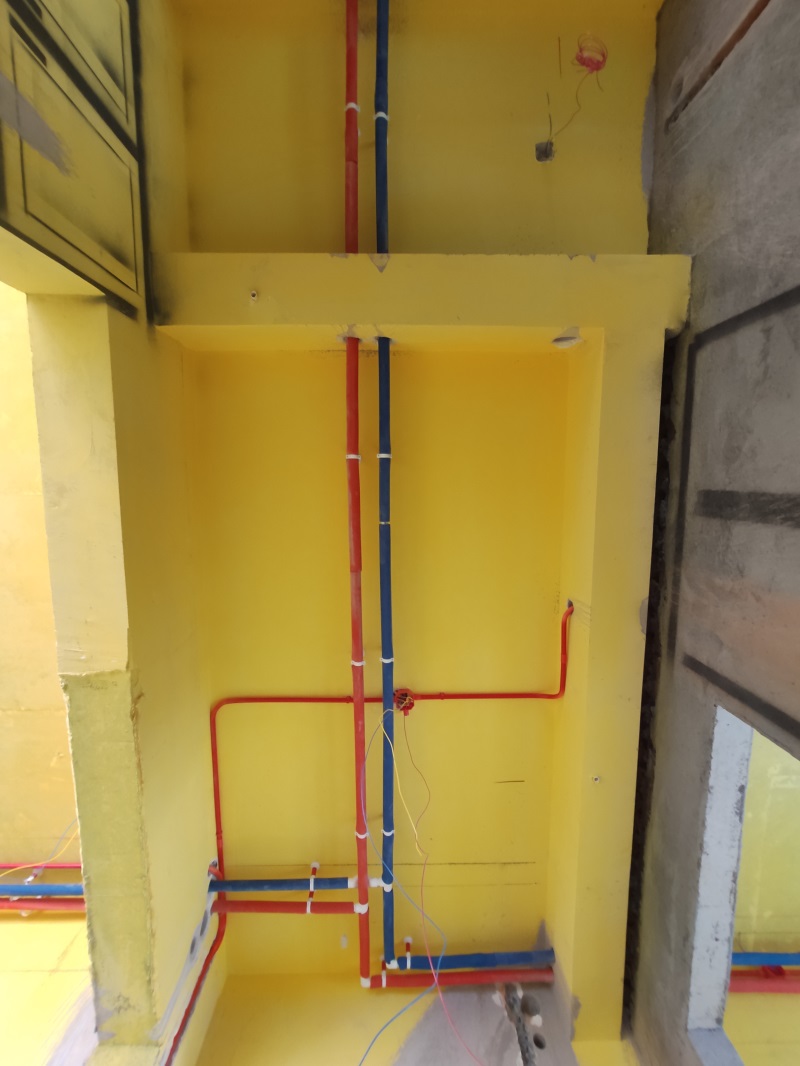

红色线管代表强电，蓝色线管代表弱电

强弱电布管应该尽量避免交叉安装，如有交叉的地方必须使用铁管或者铁过桥弯交叉，防止信号干扰。

发表于 2019-12-3 17:05:05

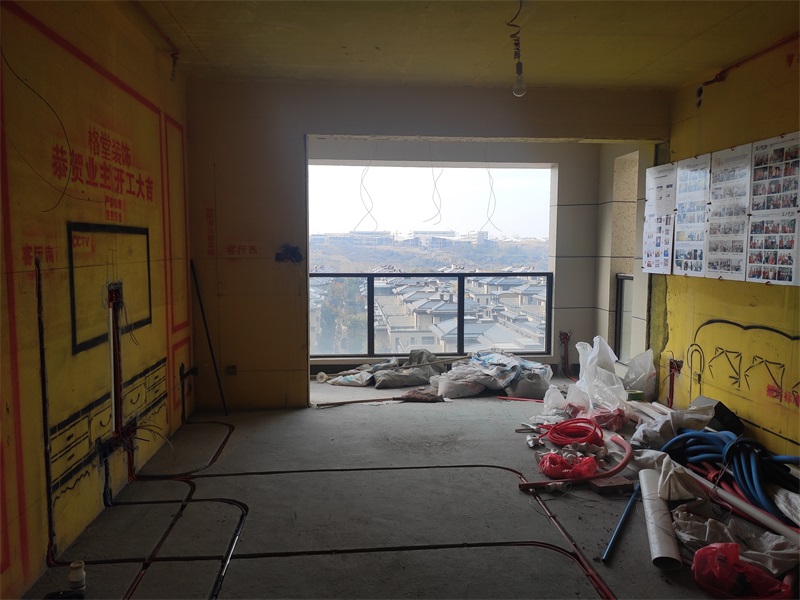

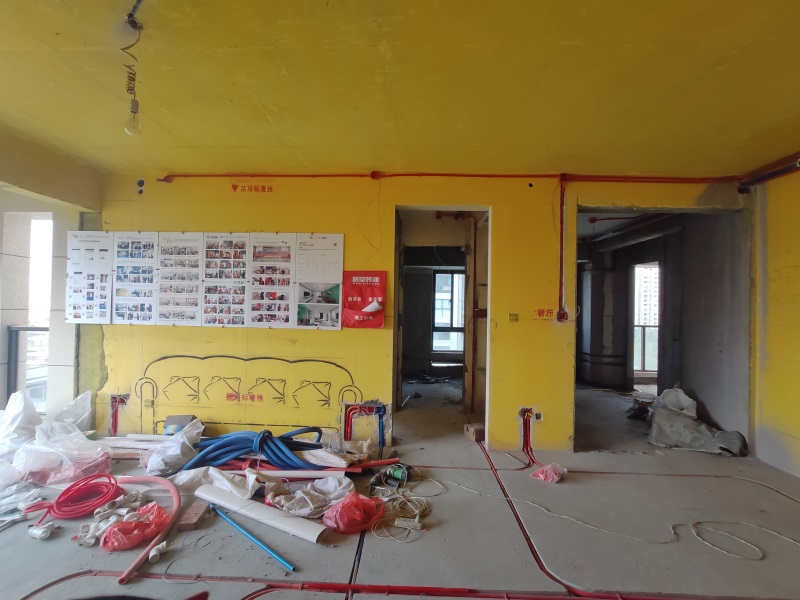

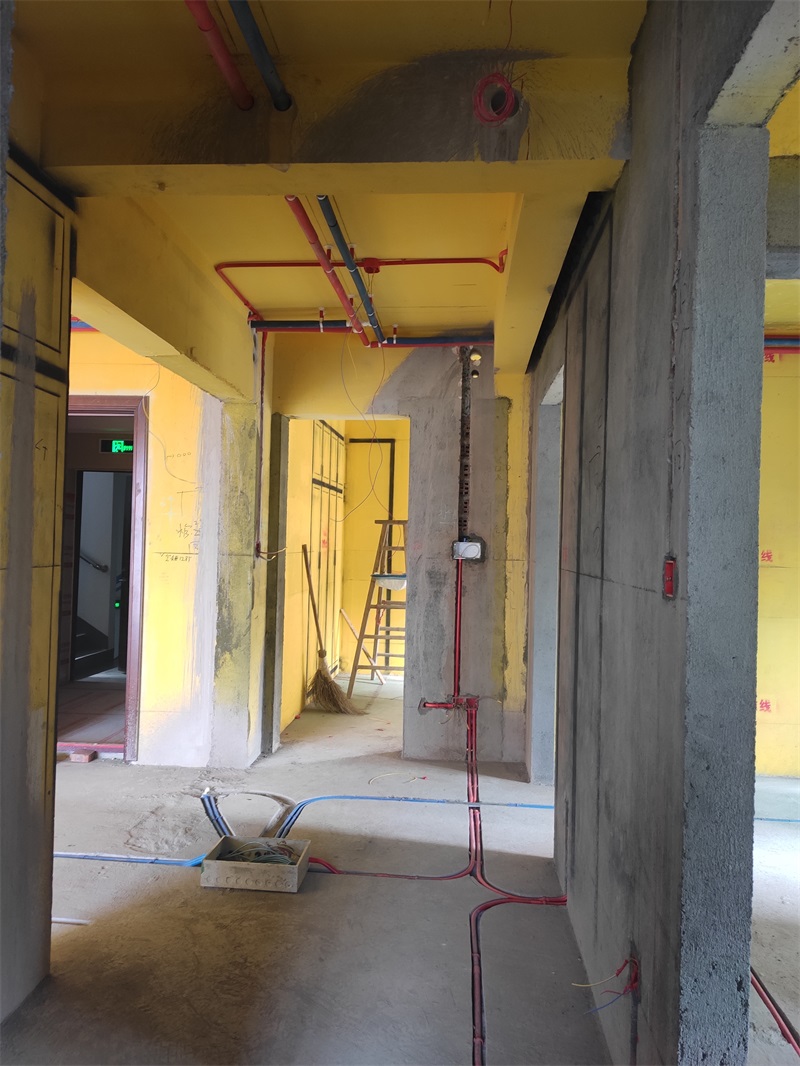

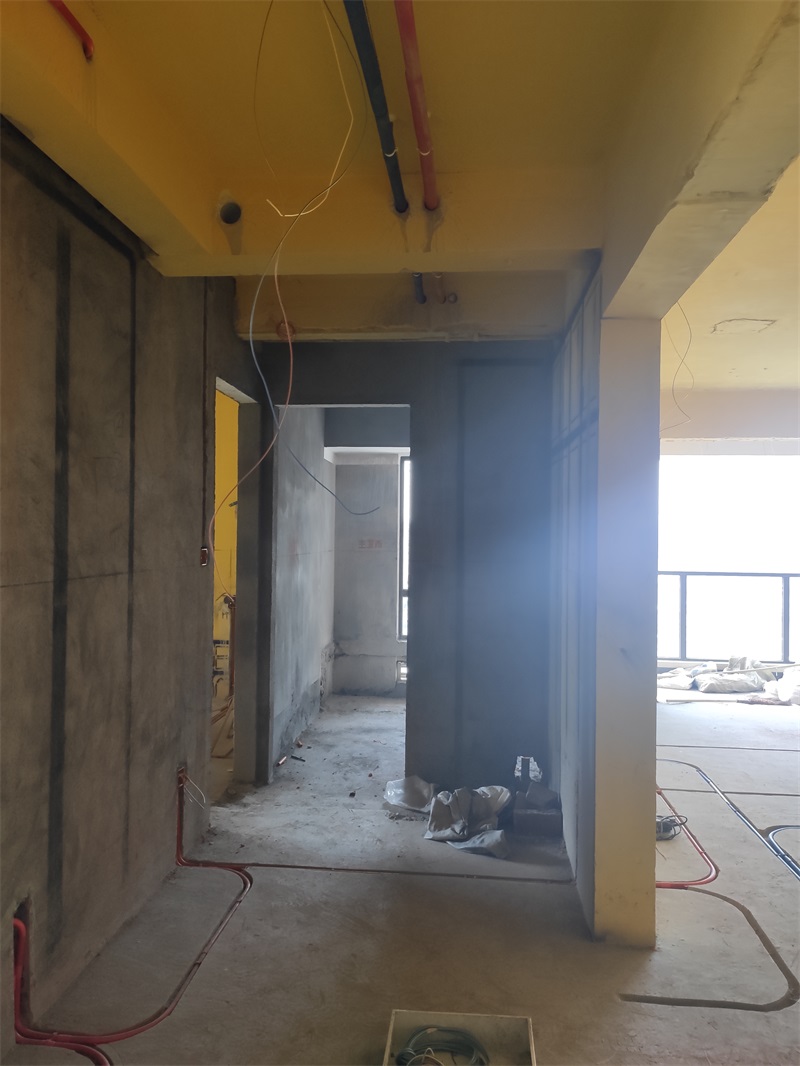

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

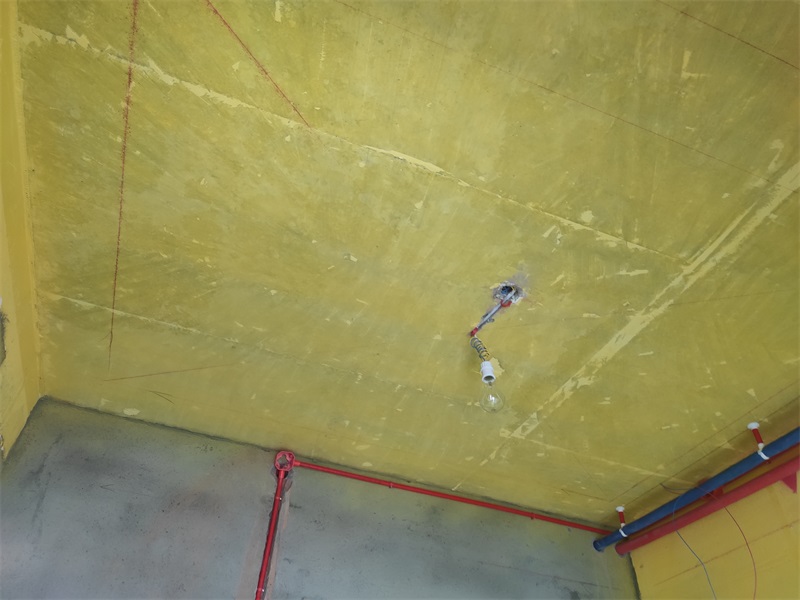

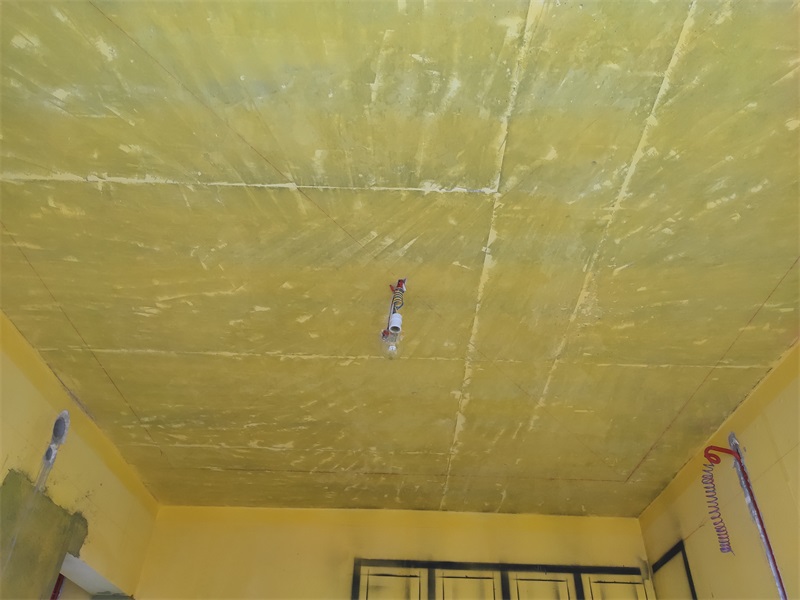

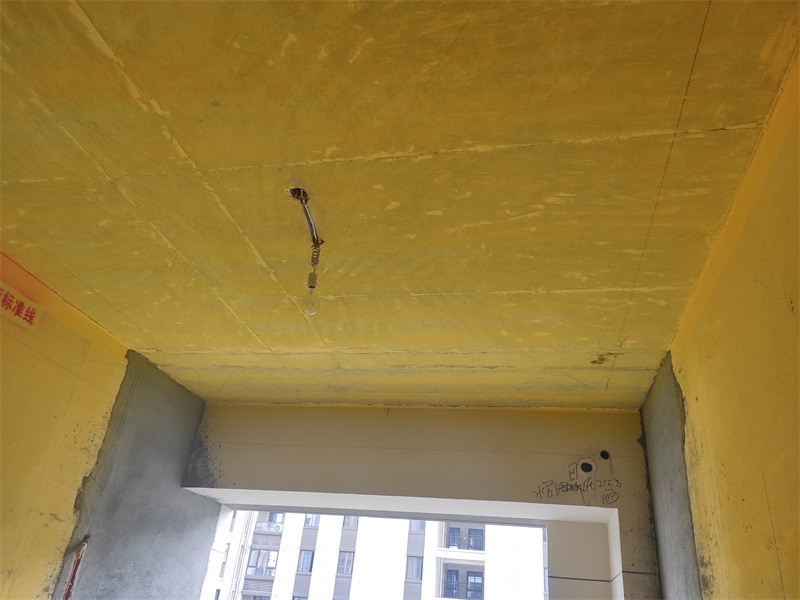

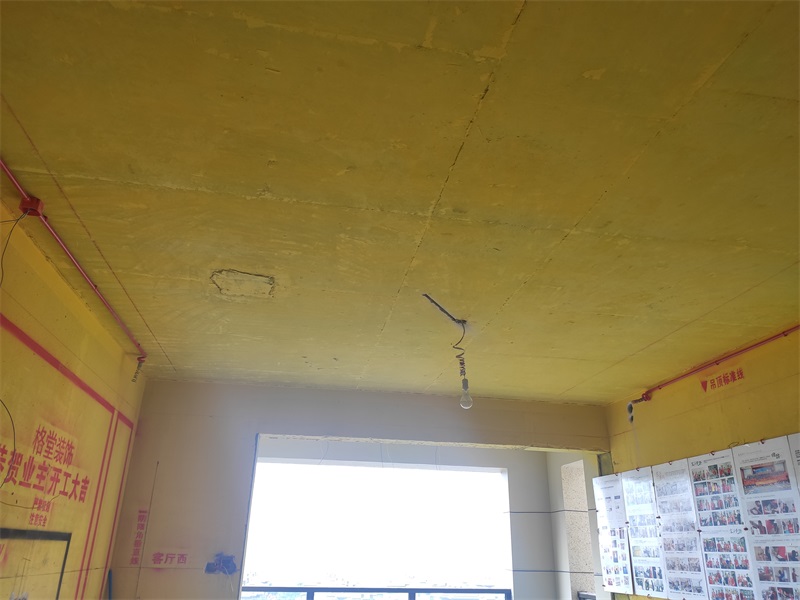

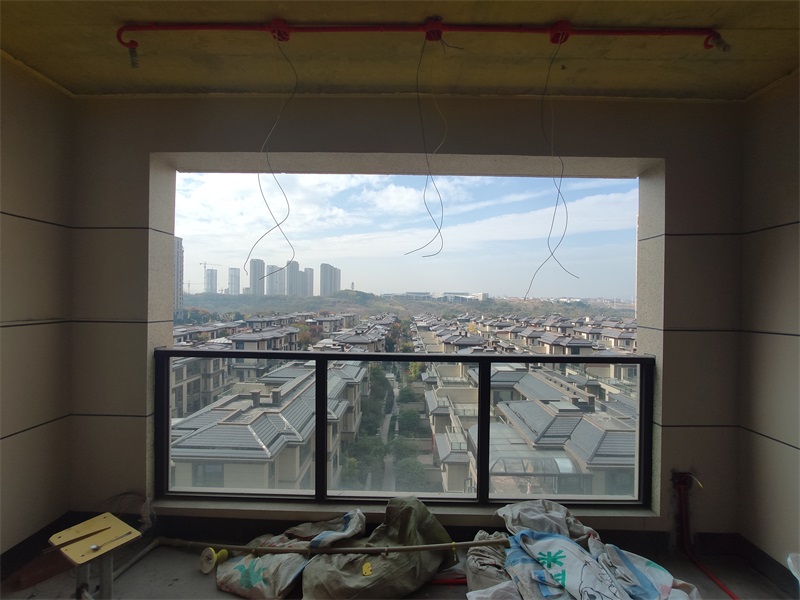

顶部线路用黄腊管保护到位

发表于 2019-12-3 17:05:48

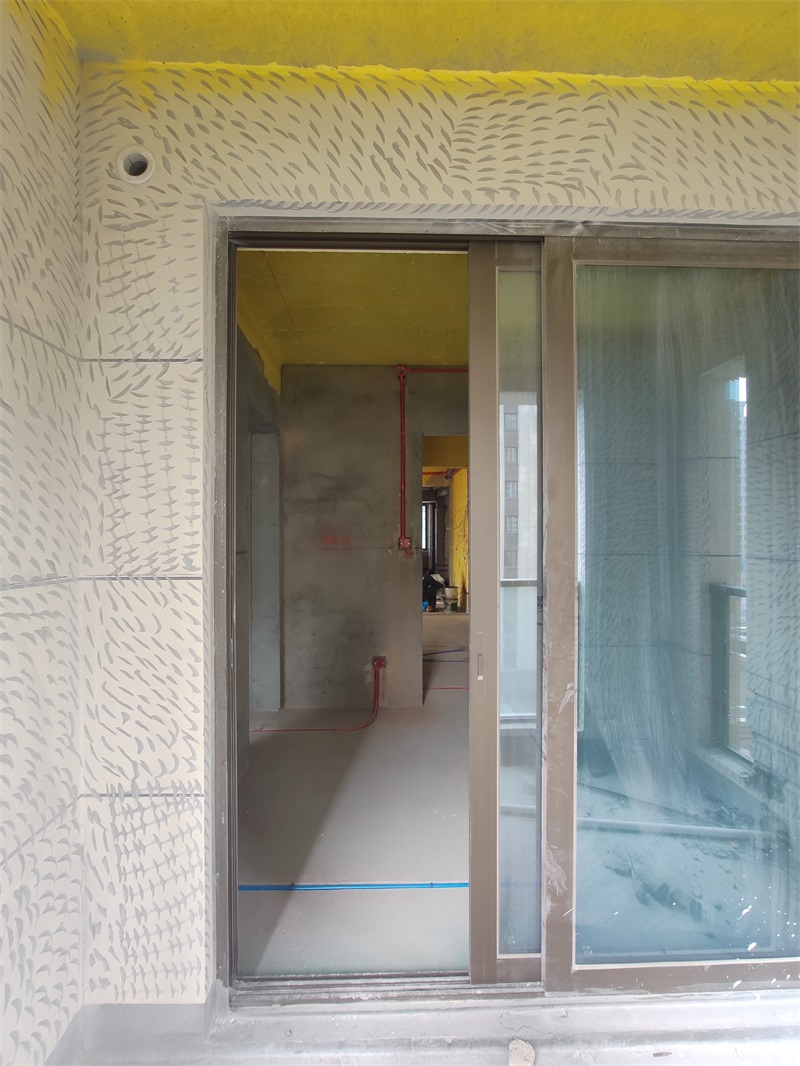

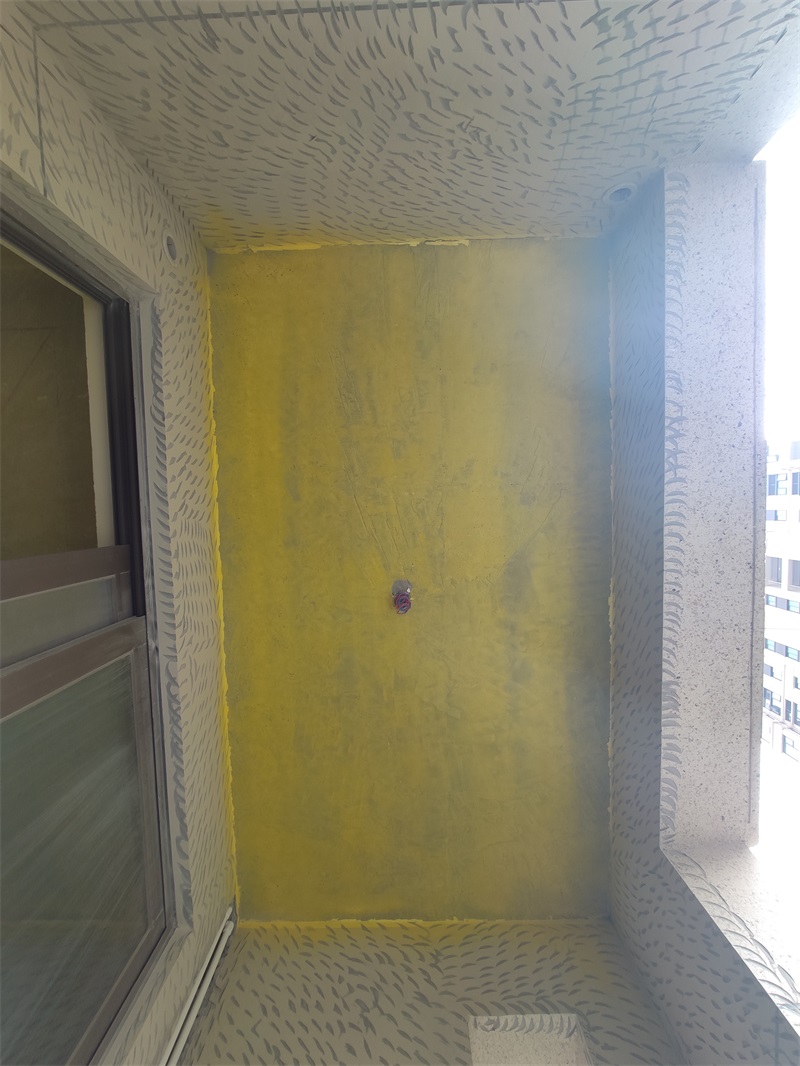

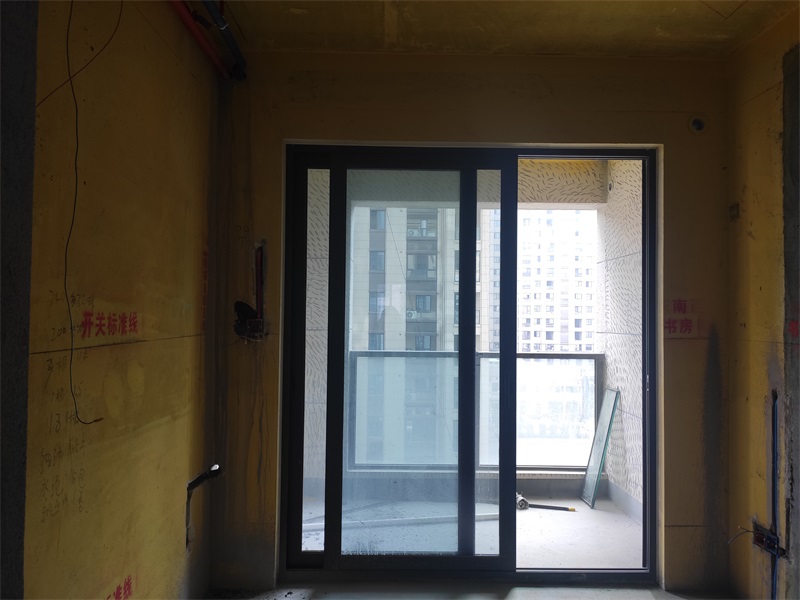

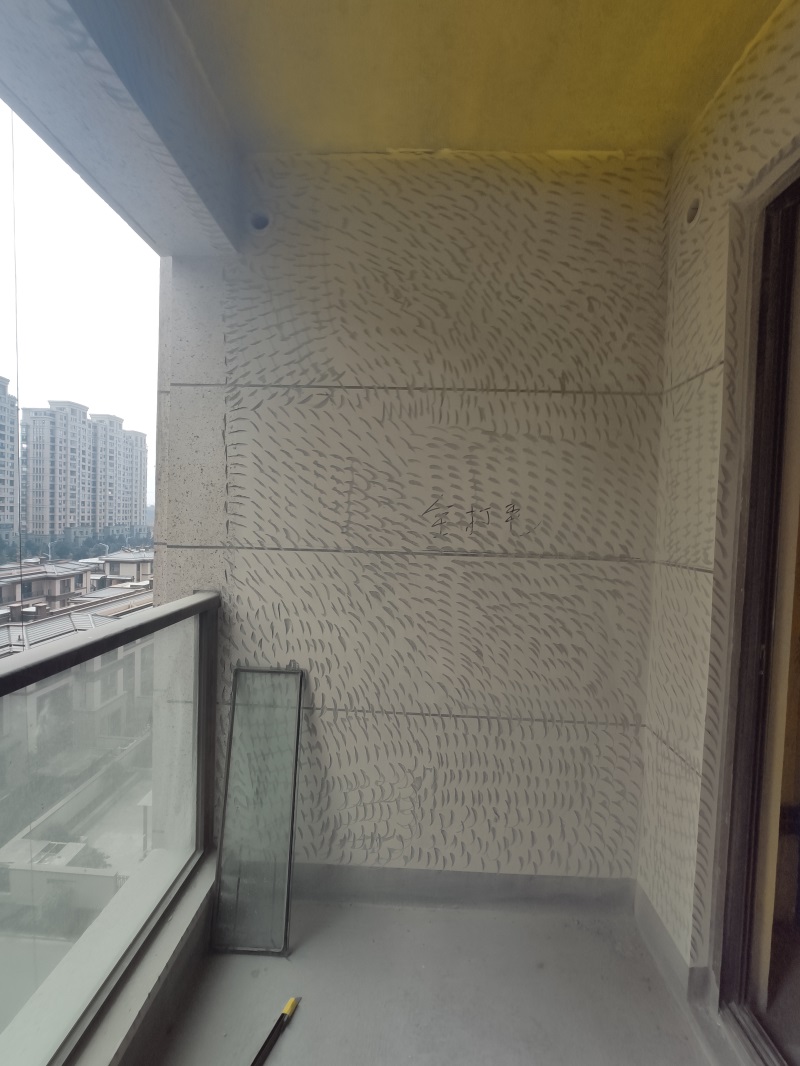

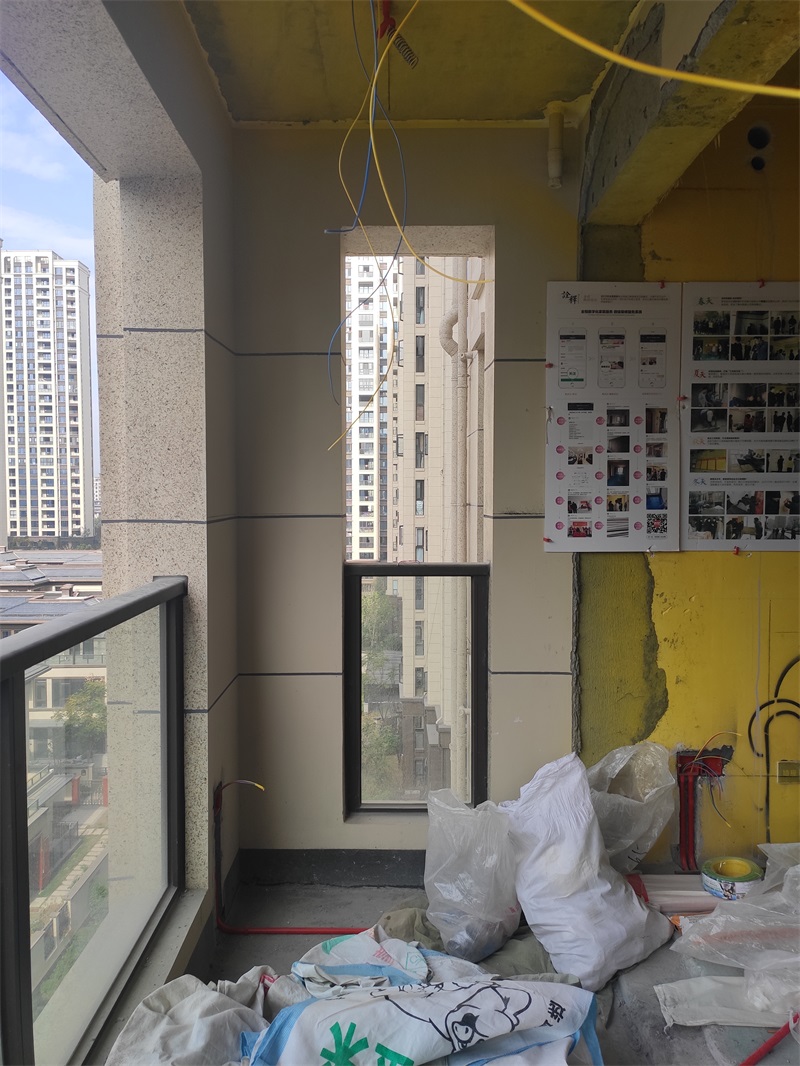

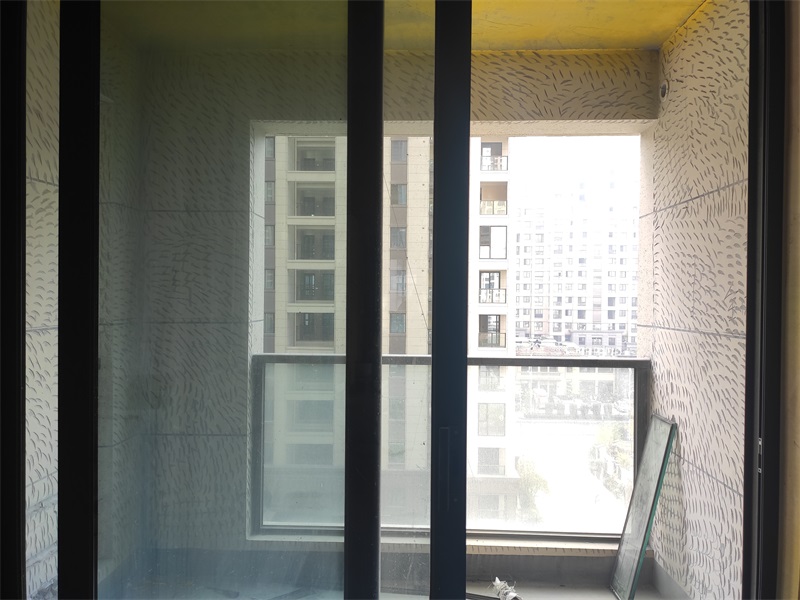

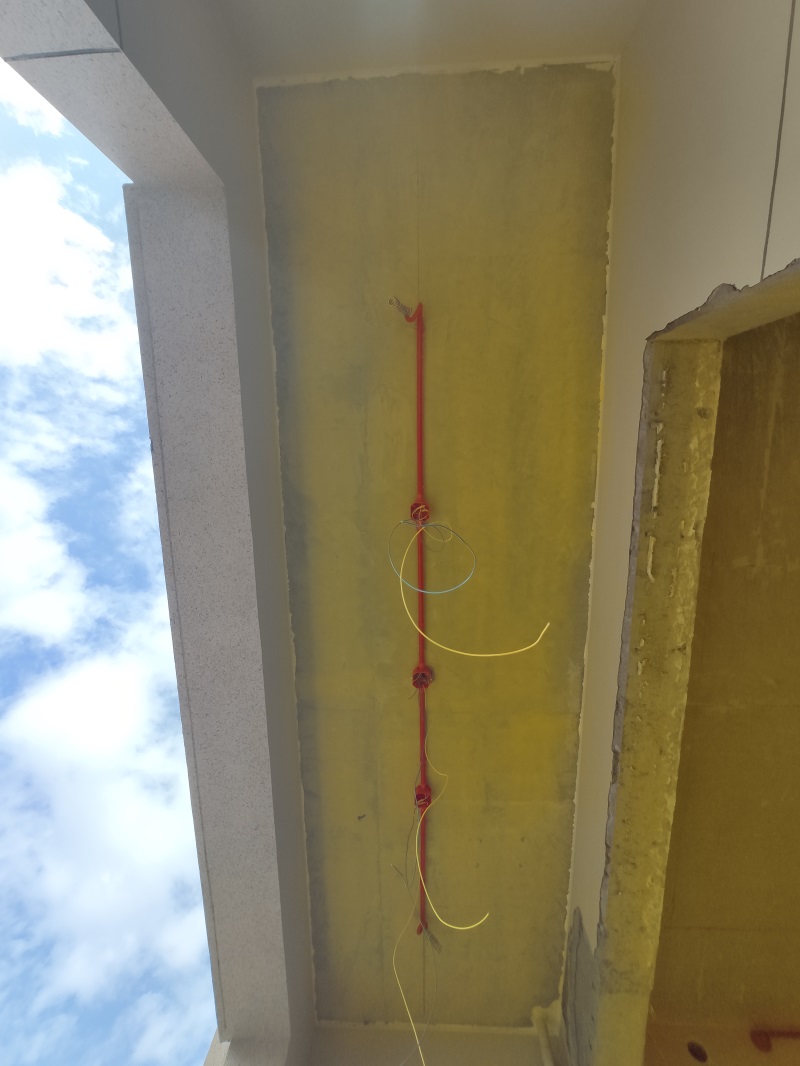

阳台

发表于 2019-12-3 17:09:04

水管保温：所有水管全部采用保温棉进行保温处理

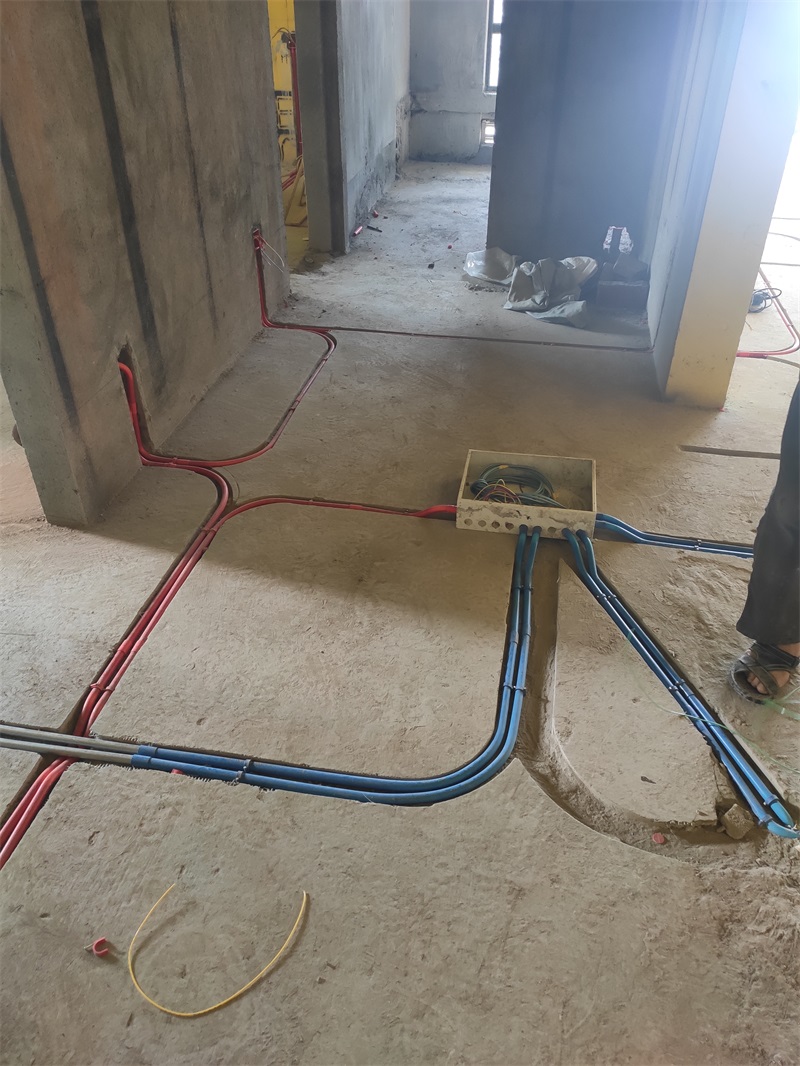

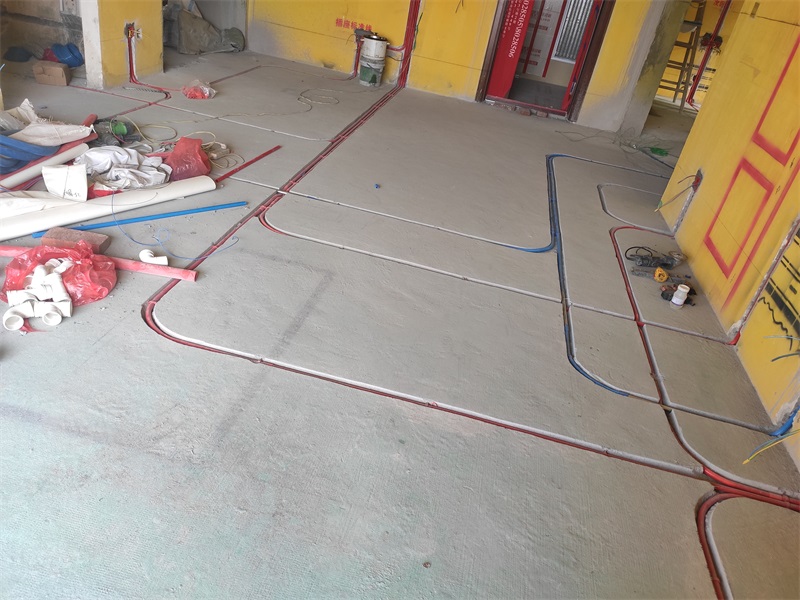

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

发表于 2019-12-3 17:13:12

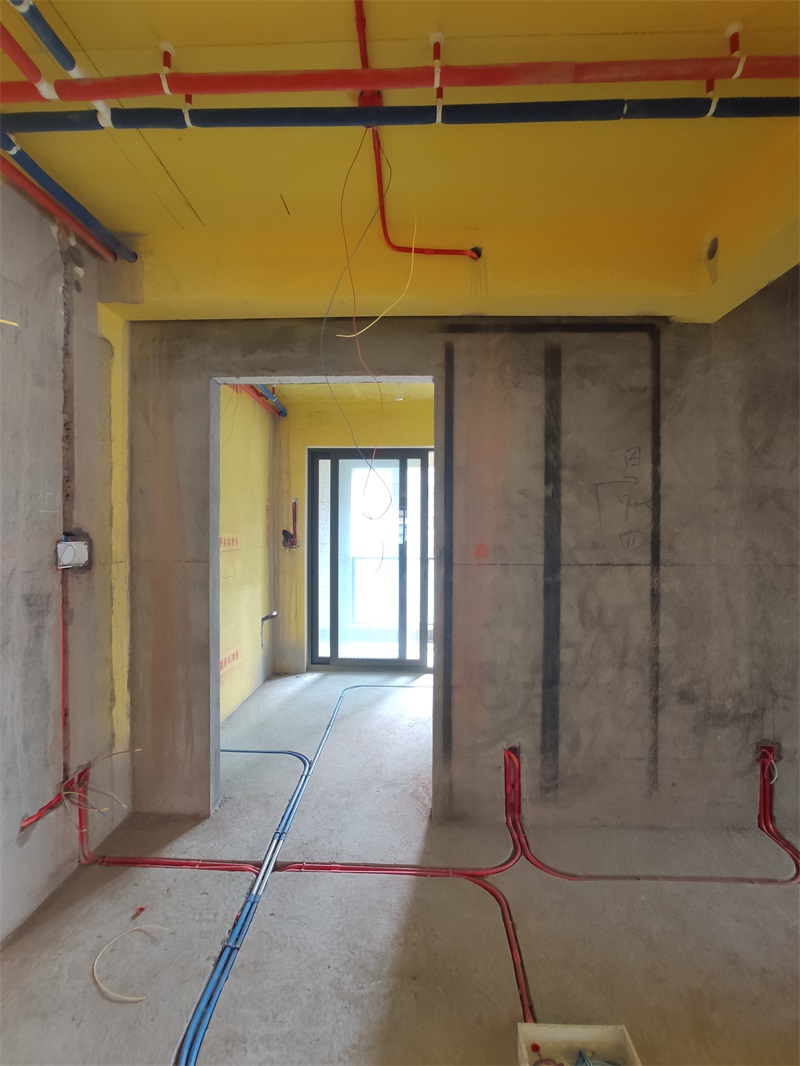

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2019-12-3 17:15:33

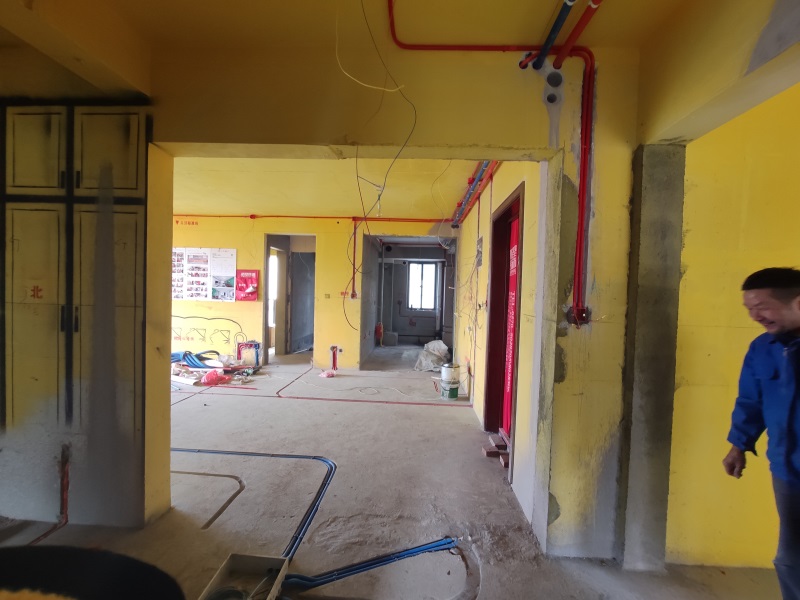

所有线管采用直径20中型线管

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

发表于 2019-12-3 17:17:57

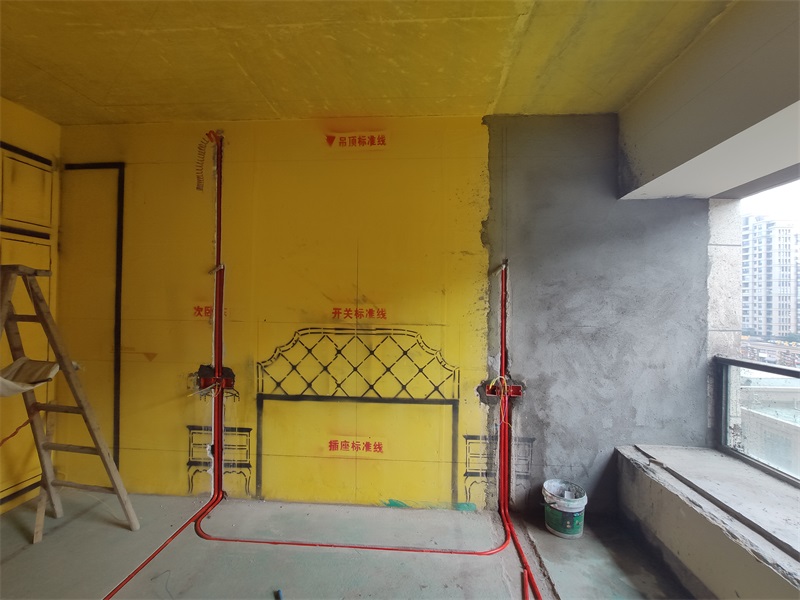

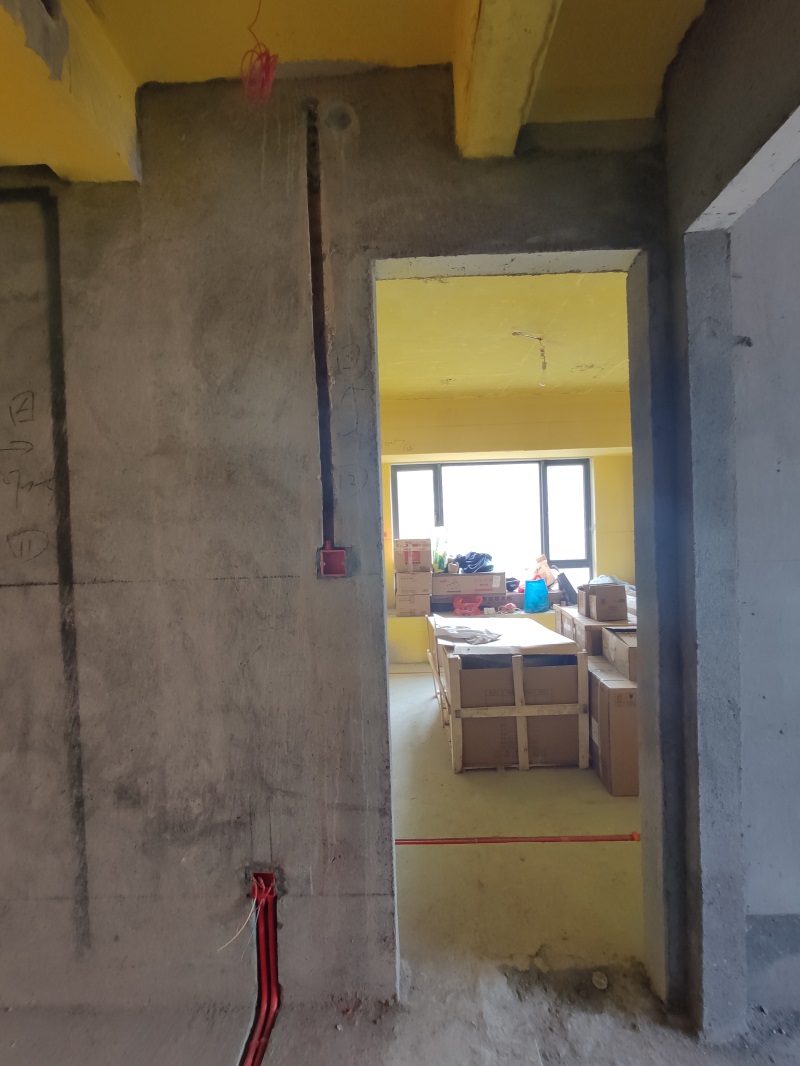

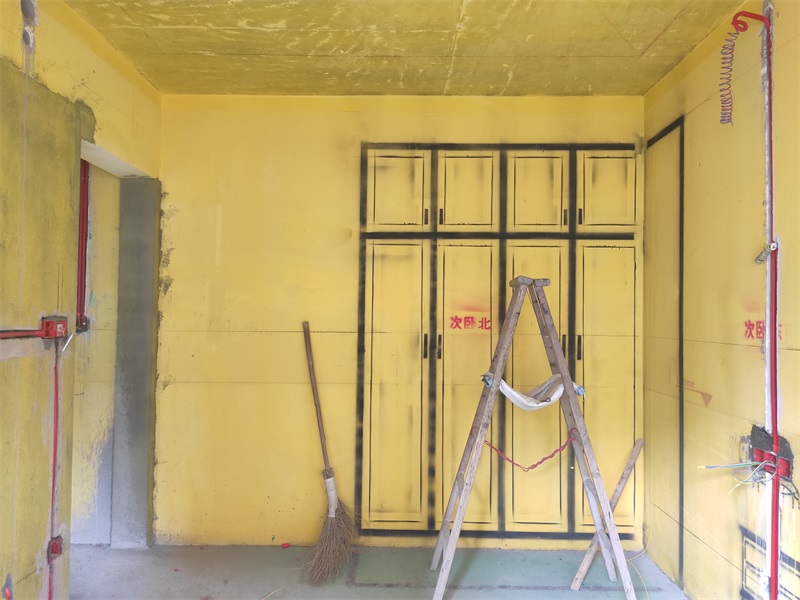

床头柜插座:一般要求完成面在80cm左右(护墙板和客户特殊要求的根据实际调整)

发表于 2019-12-3 17:19:38

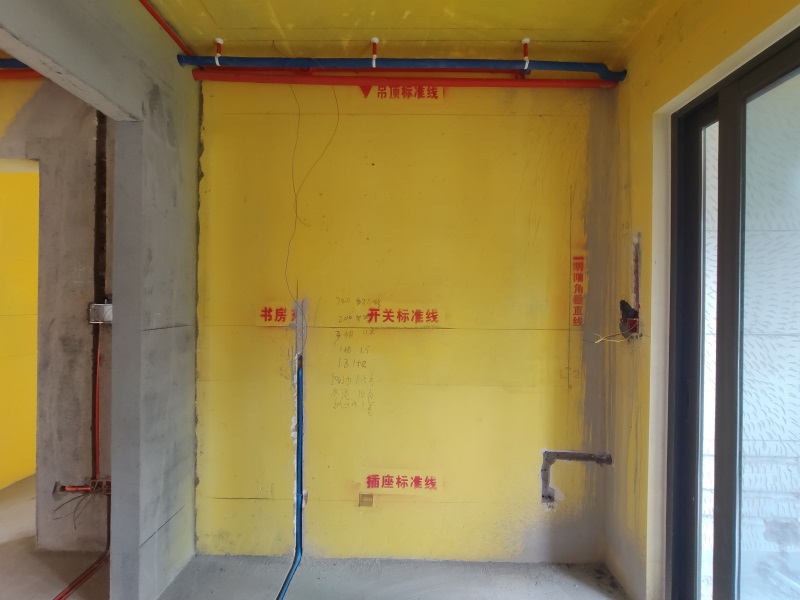

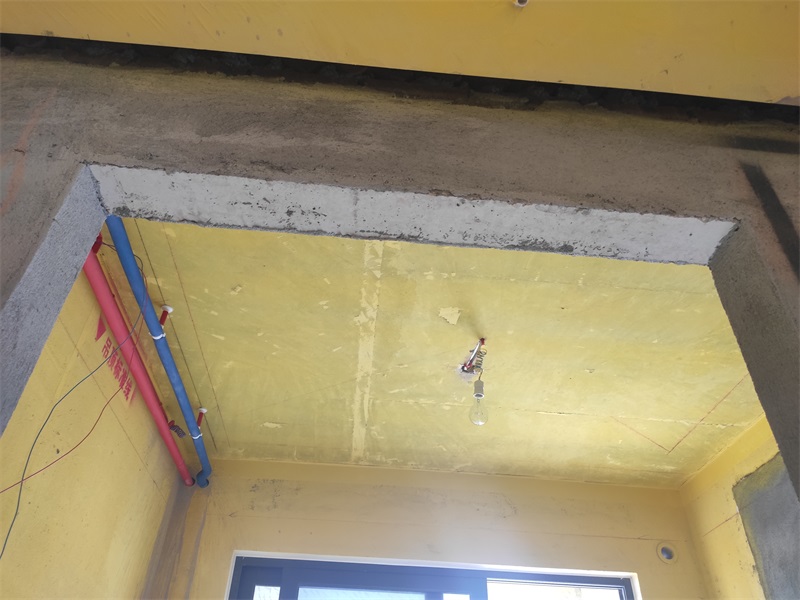

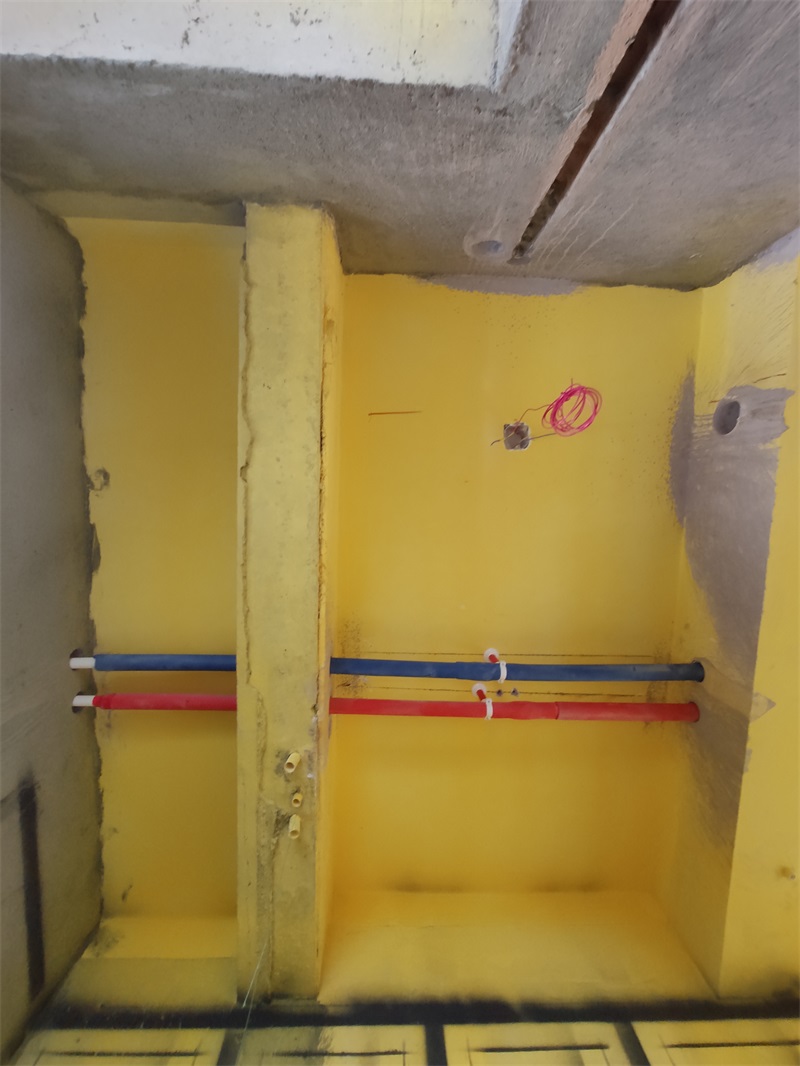

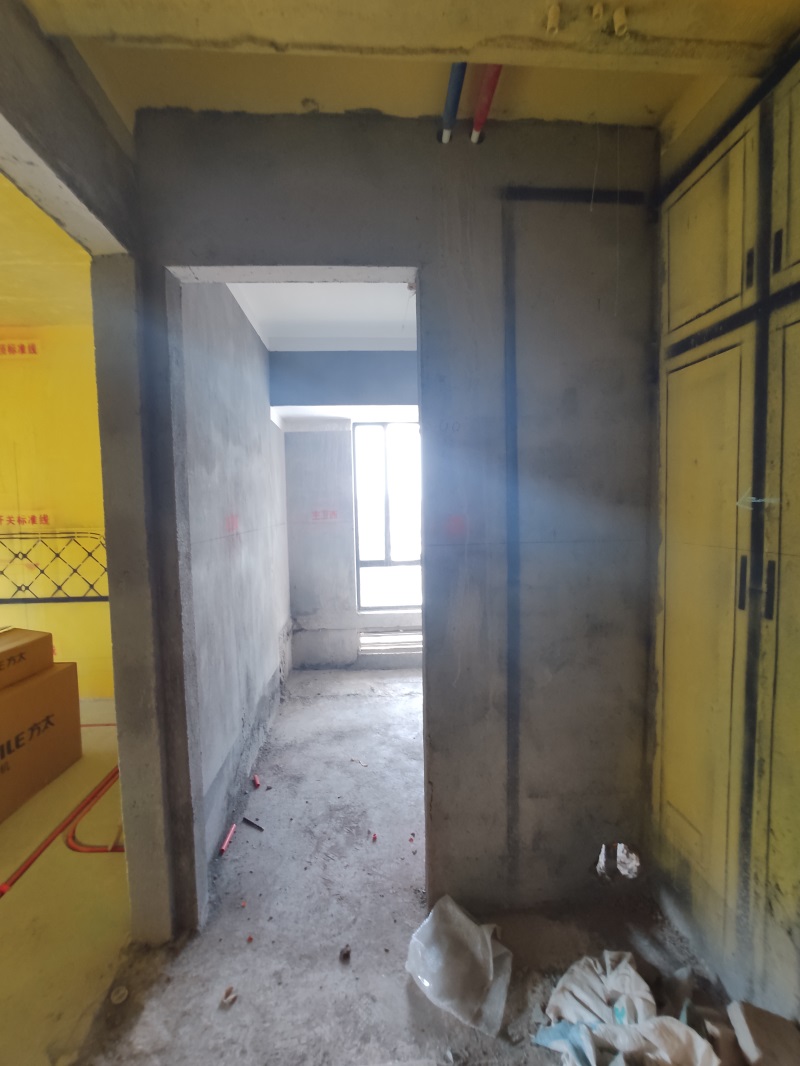

红色保温棉代表热水，蓝色保温棉代表冷水

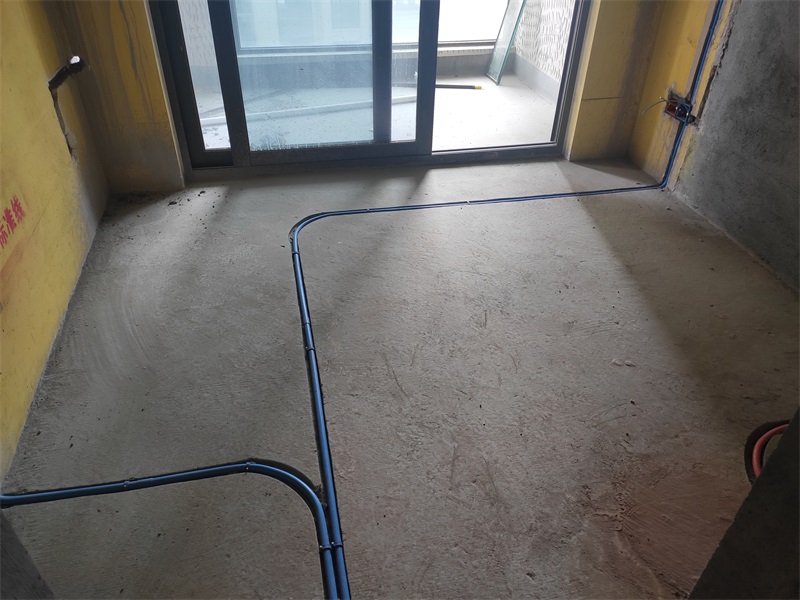

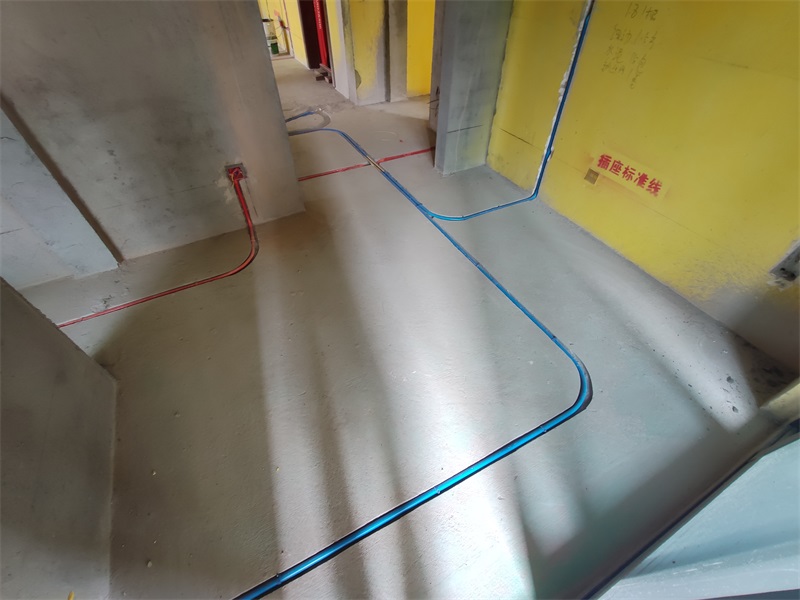

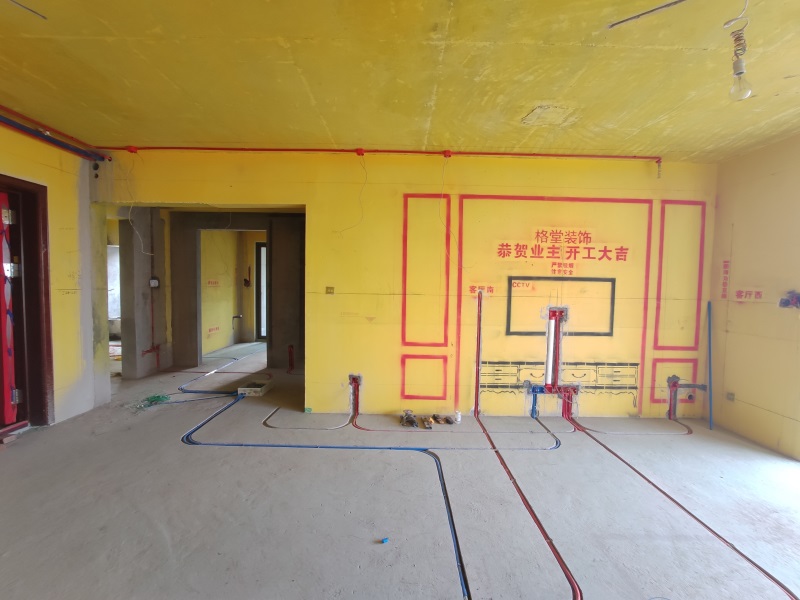

蓝色线管代表弱电

发表于 2019-12-3 17:22:00

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

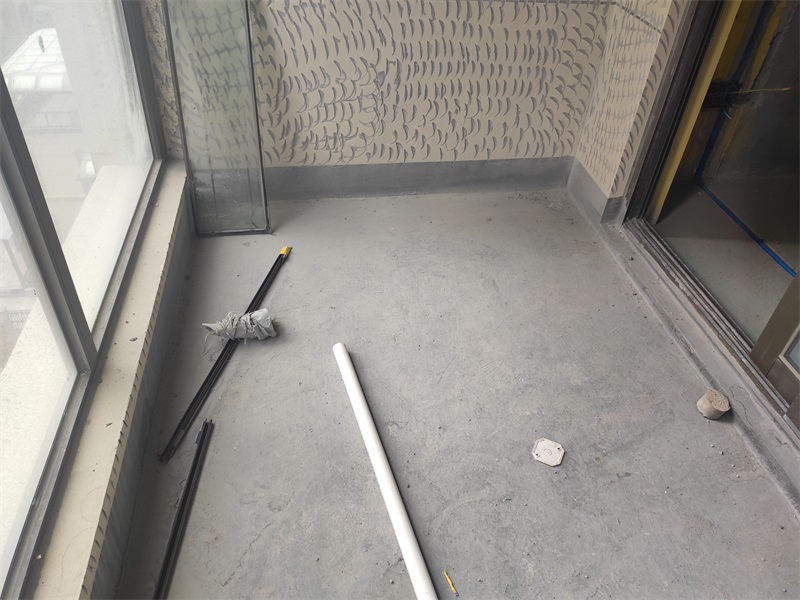

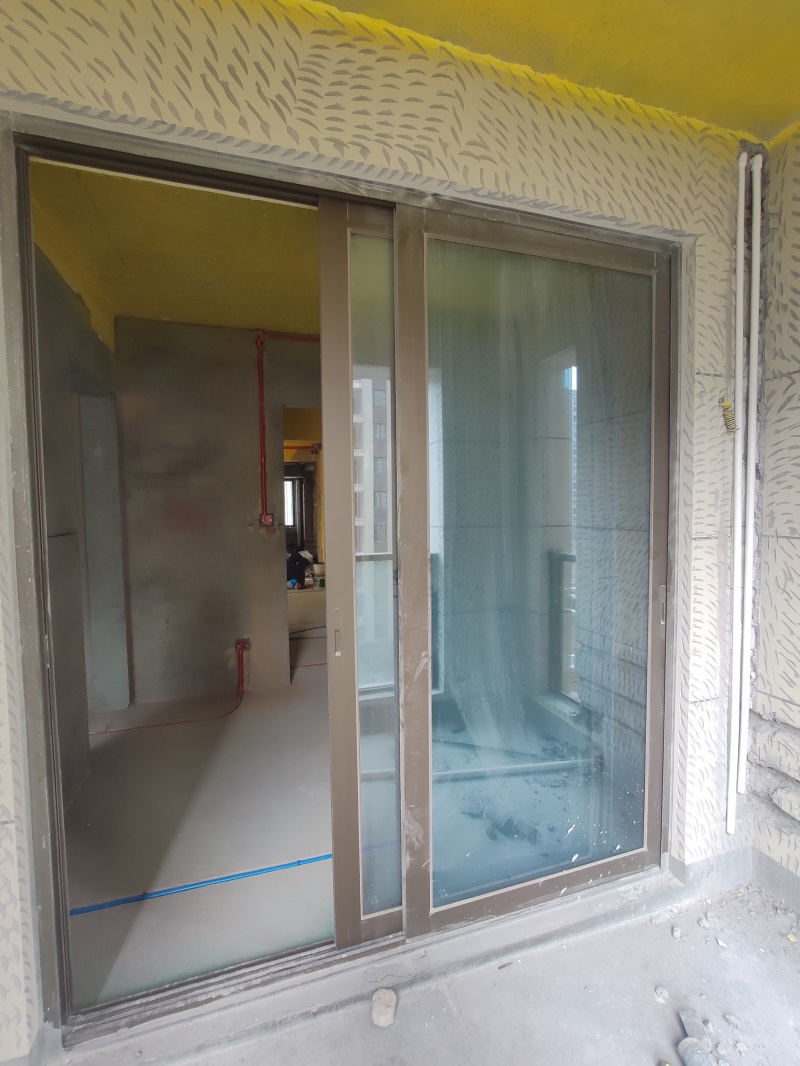

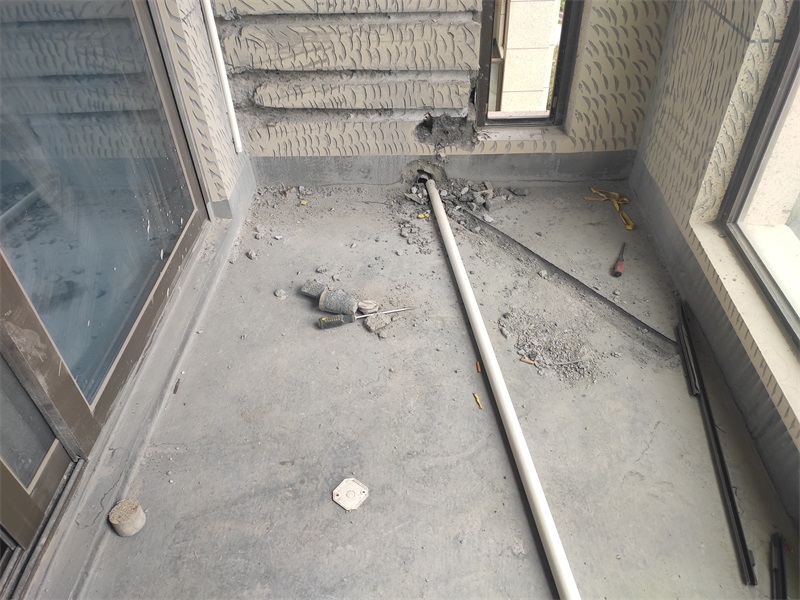

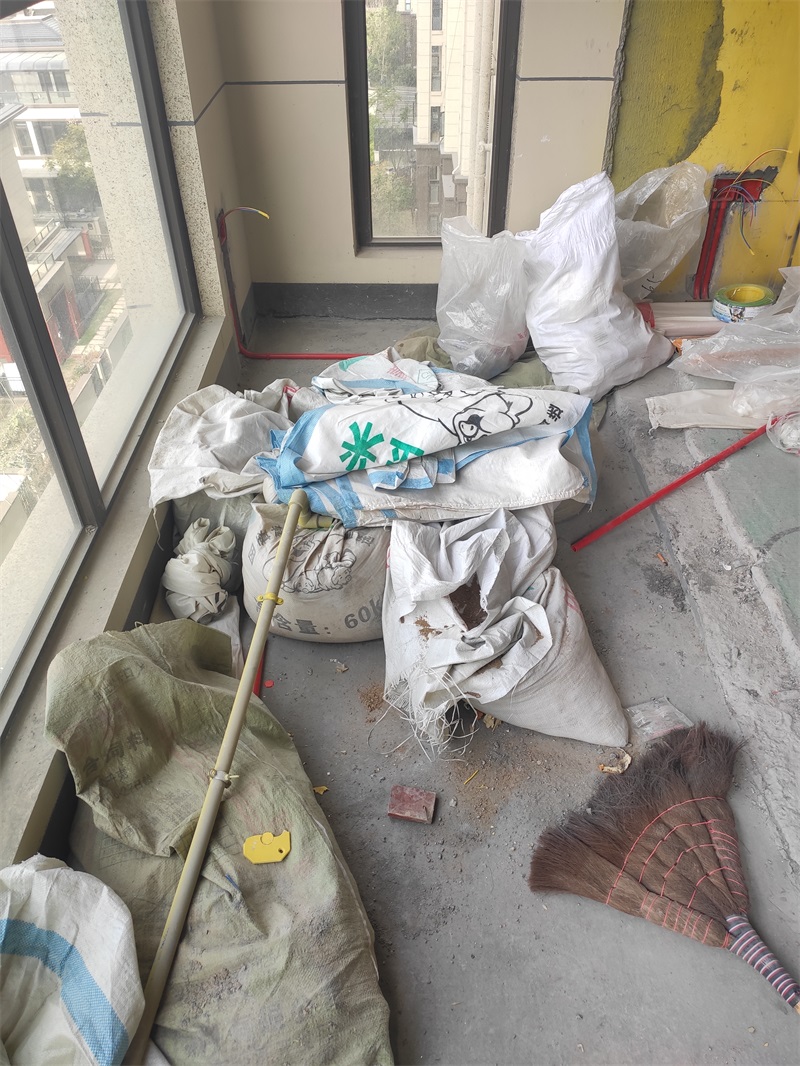

阳台

发表于 2019-12-3 17:22:37

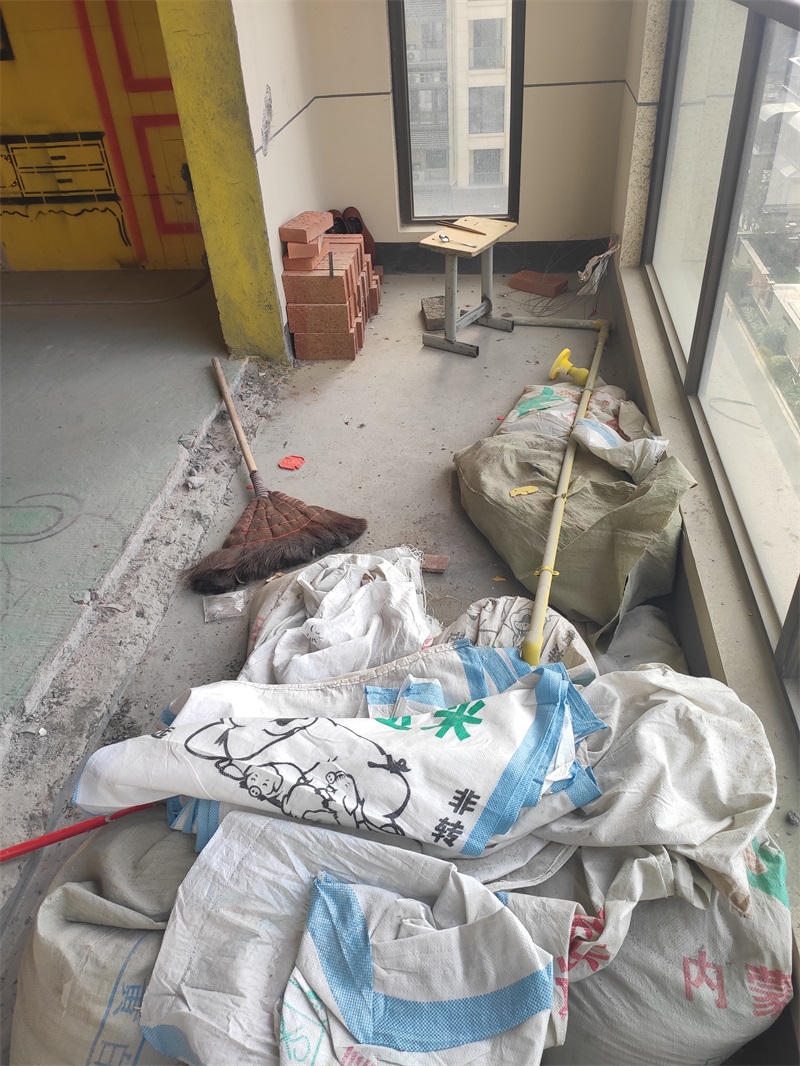

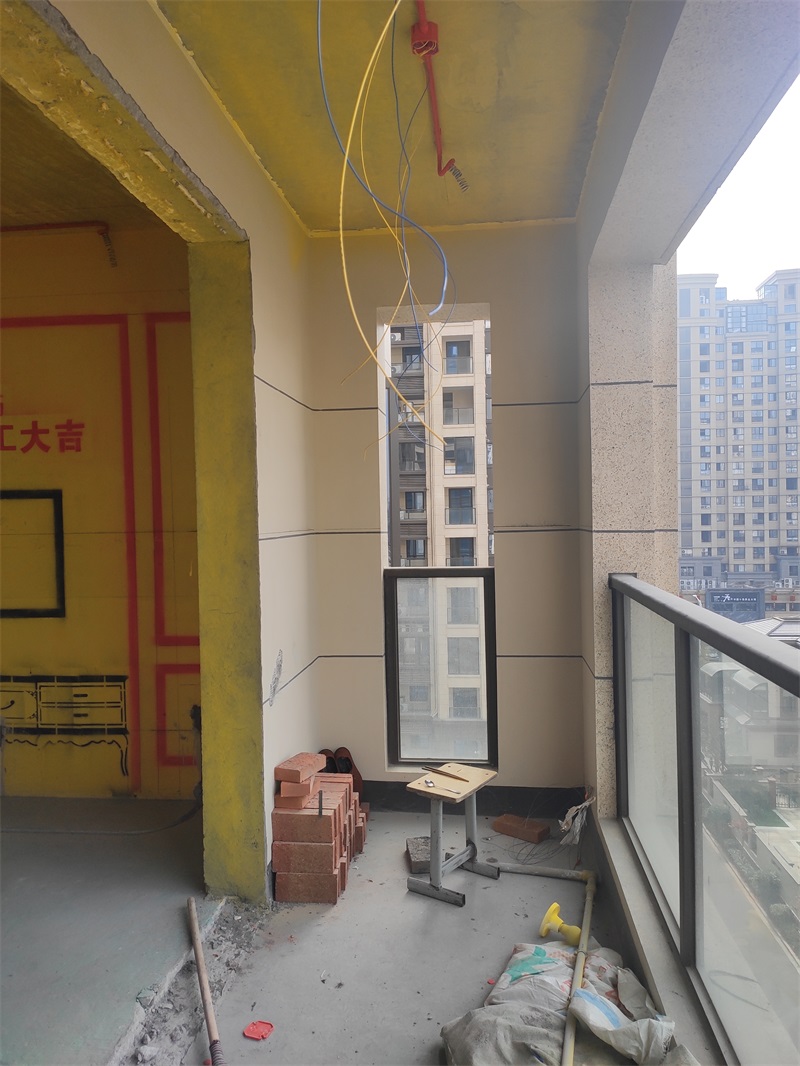

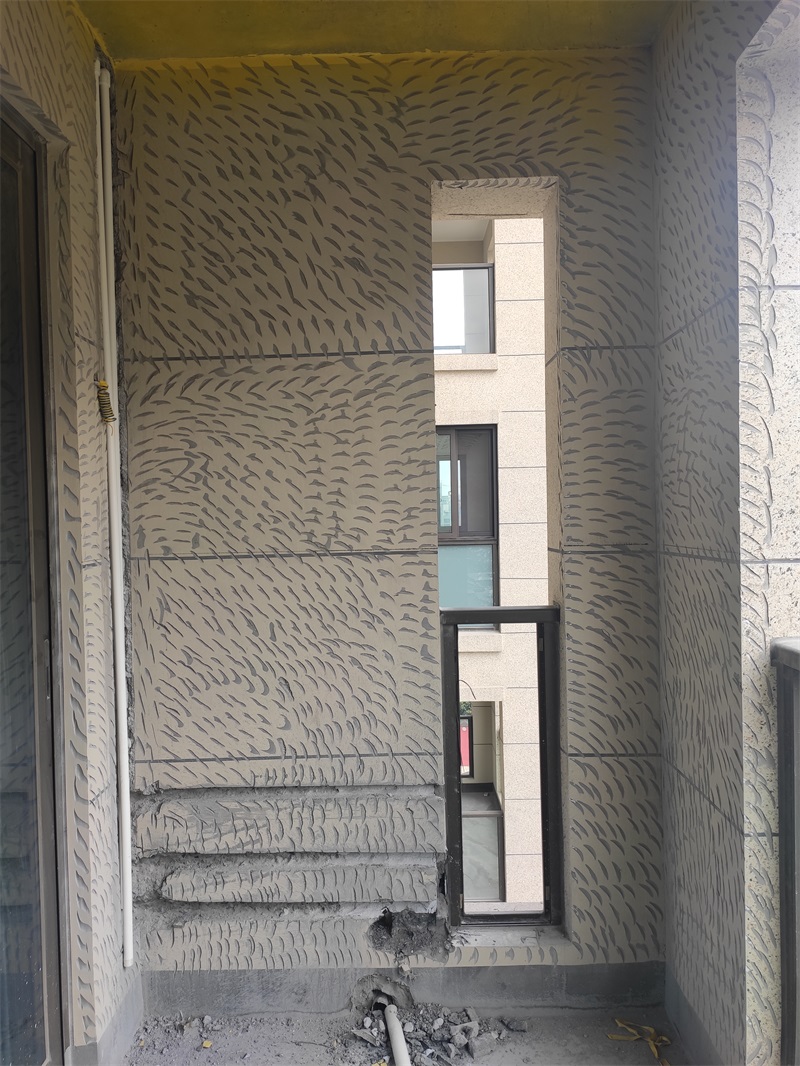

阳台
