锦西家园14-2-20#40㎡北欧——归属

发表于 2019-10-27 09:21:05

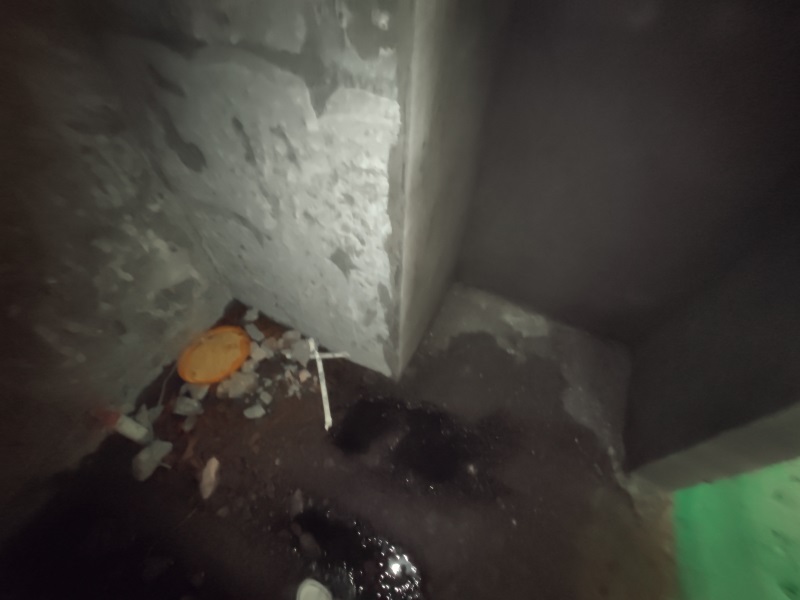

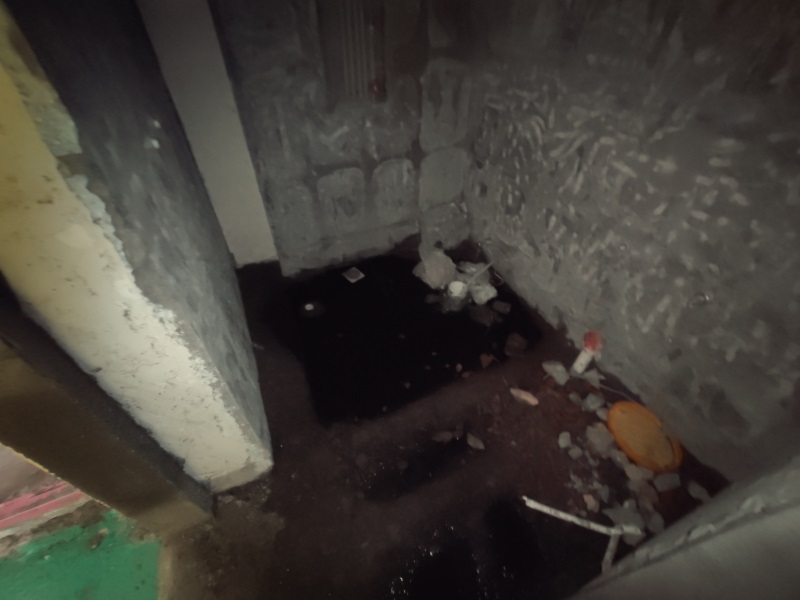

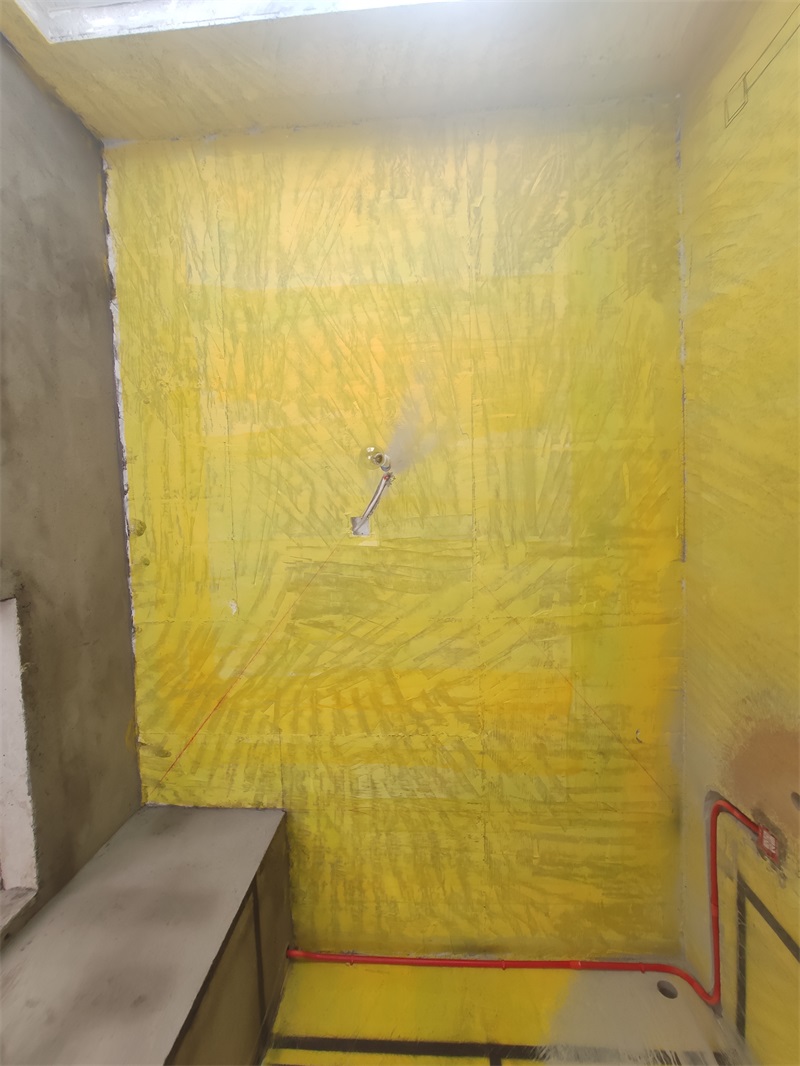

卫生间

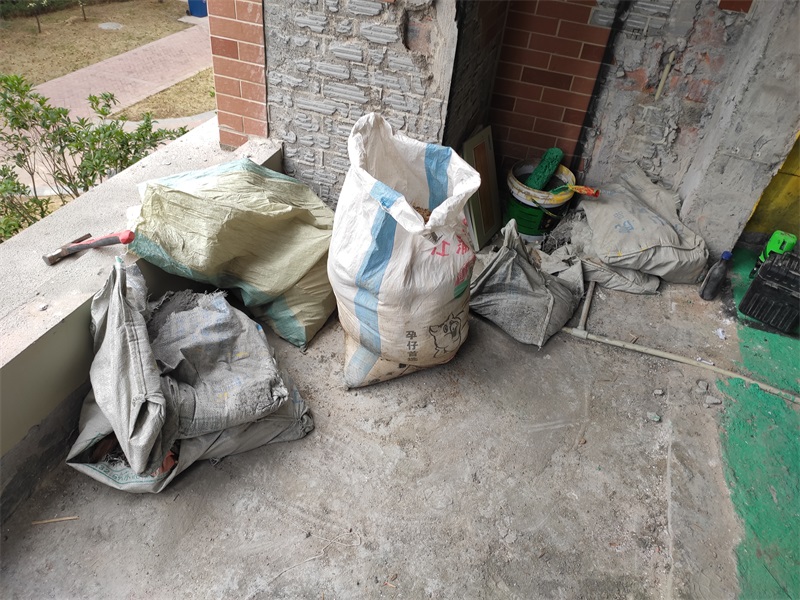

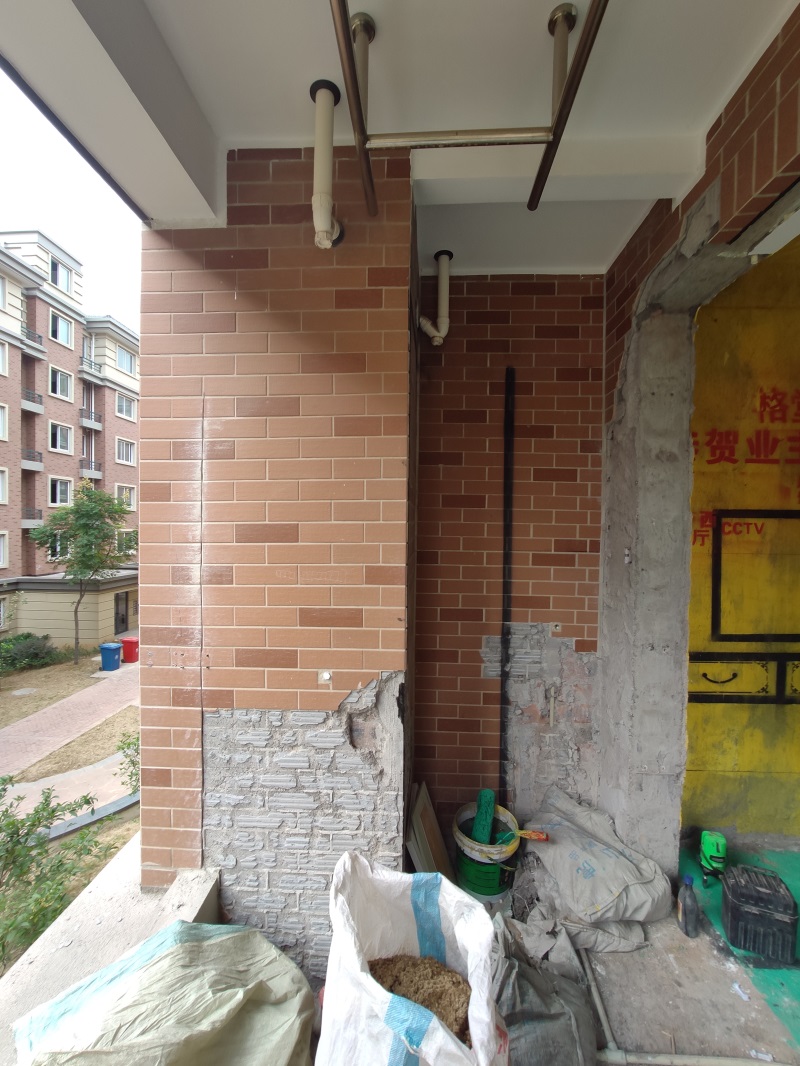

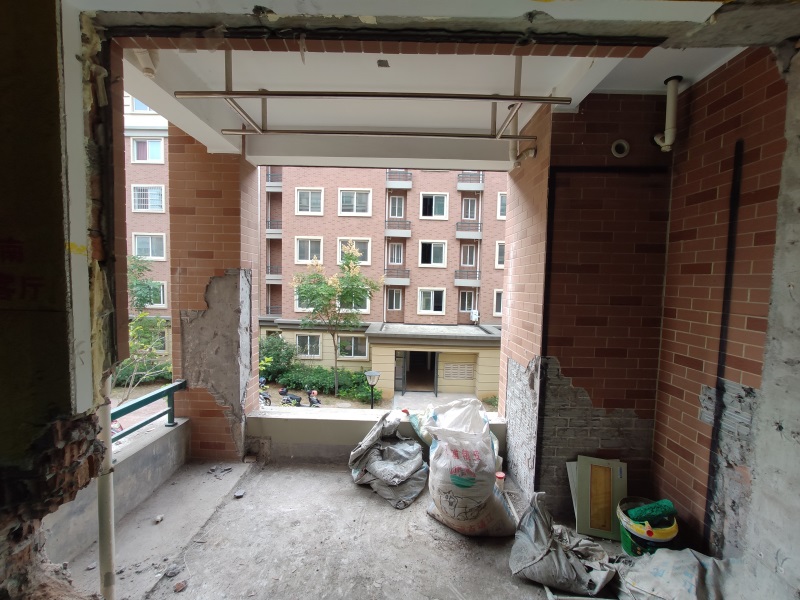

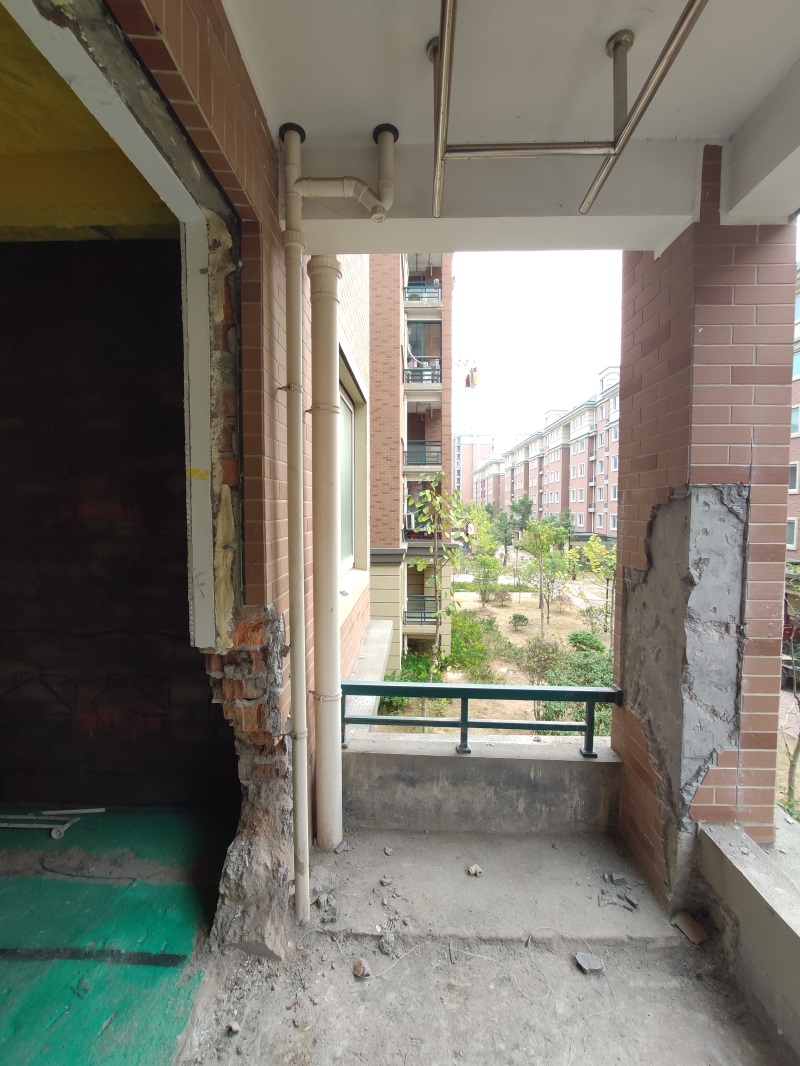

阳台

发表于 2019-10-27 09:21:30

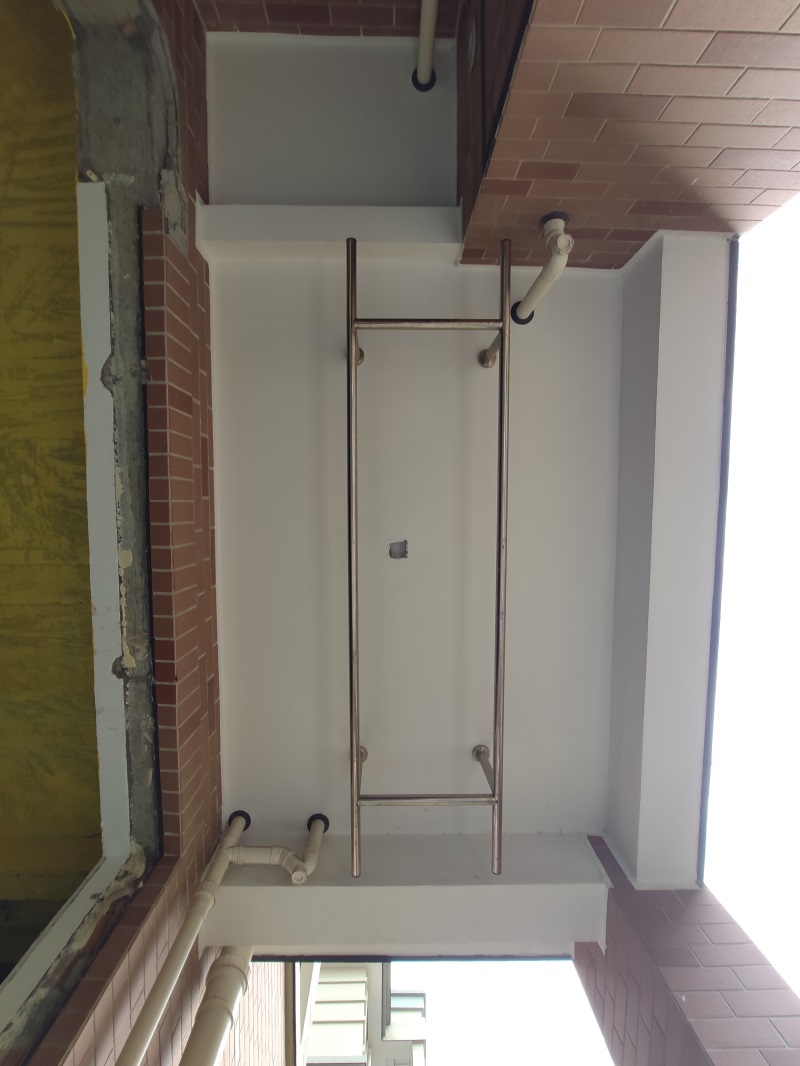

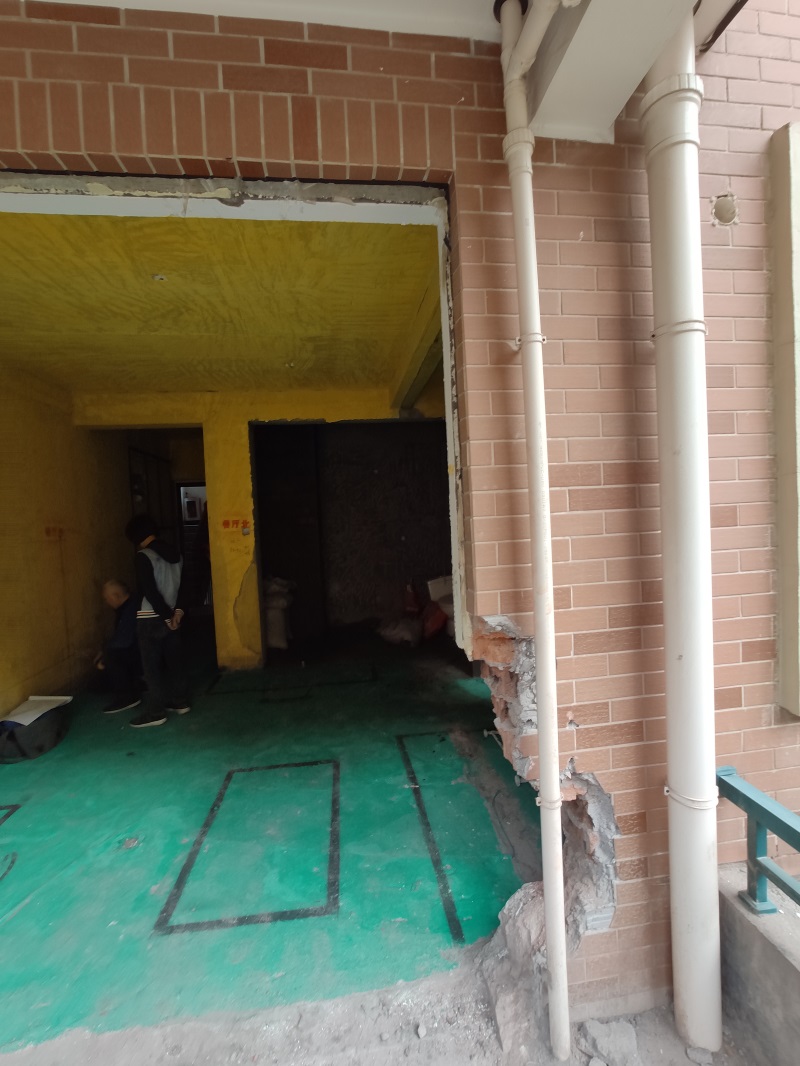

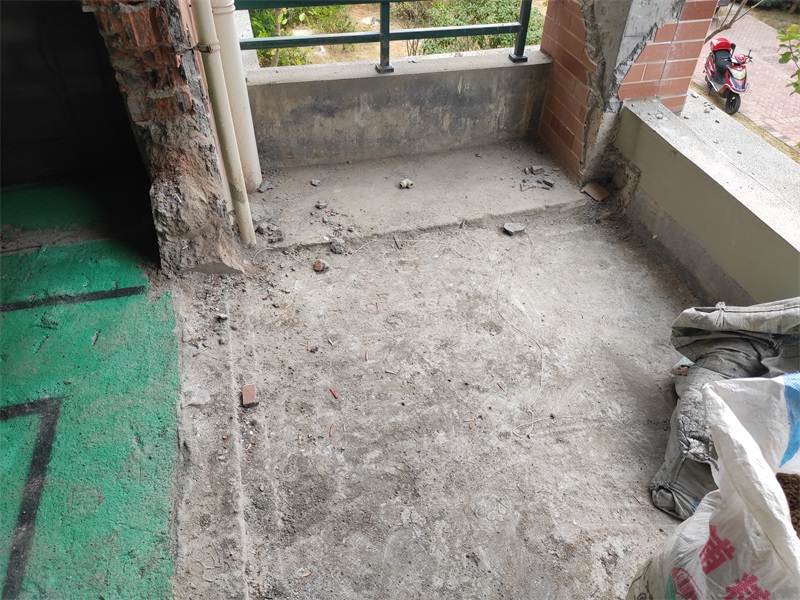

阳台

发表于 2019-10-27 09:22:07

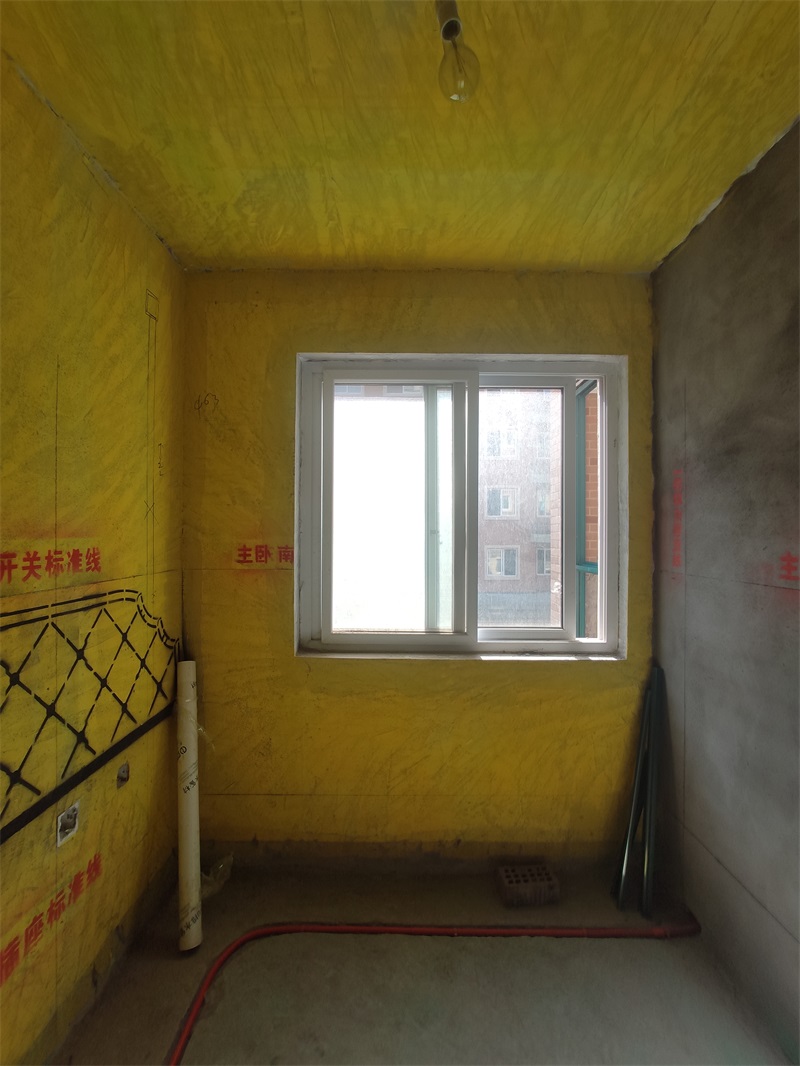

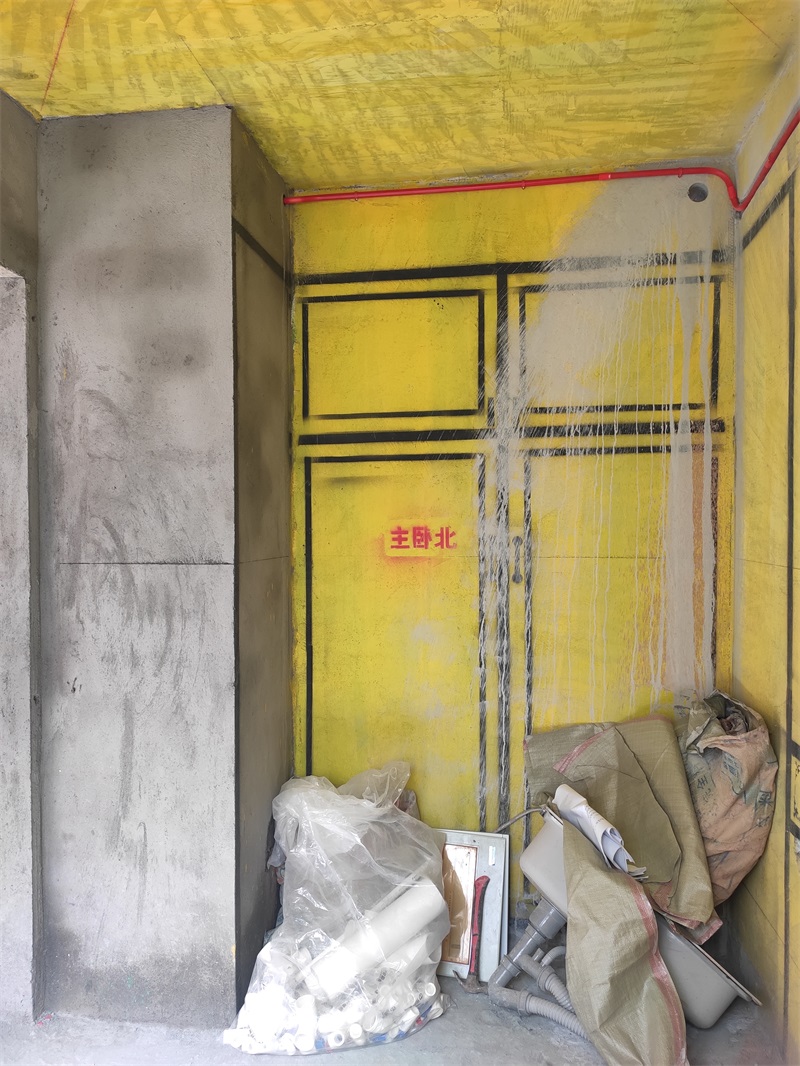

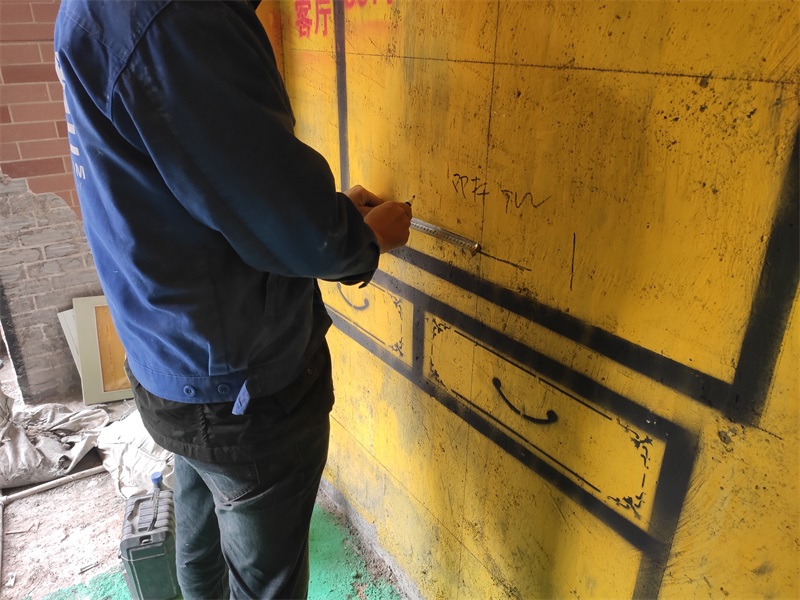

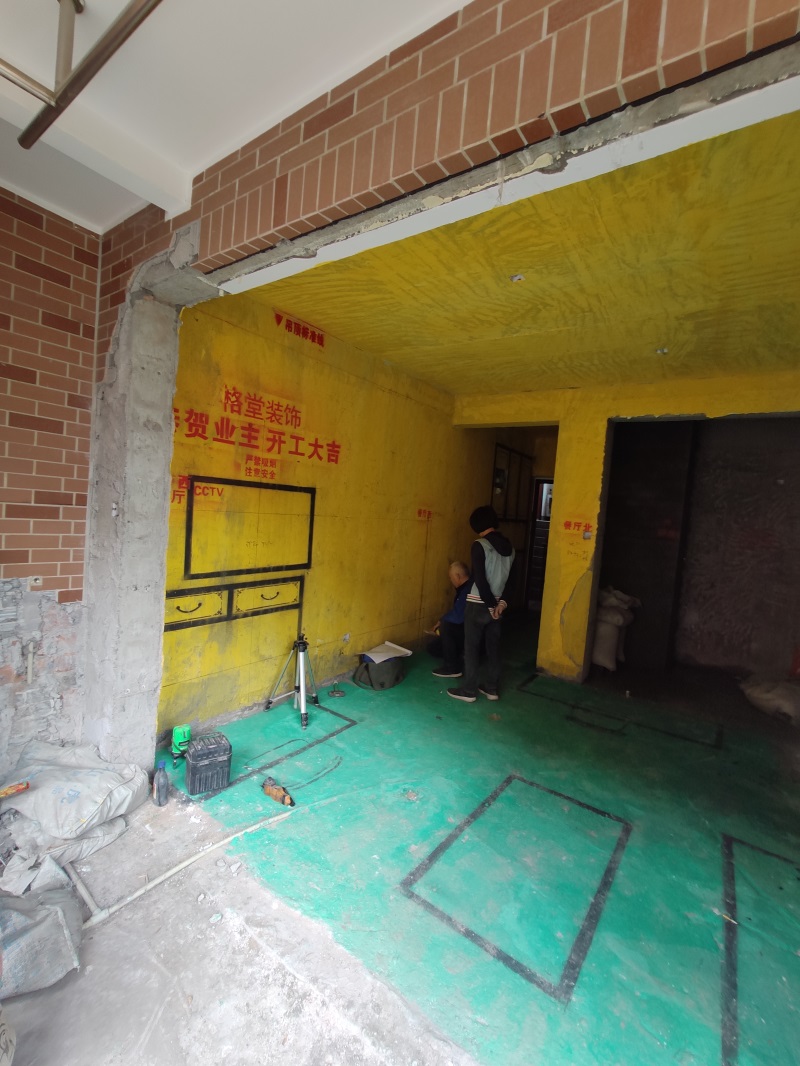

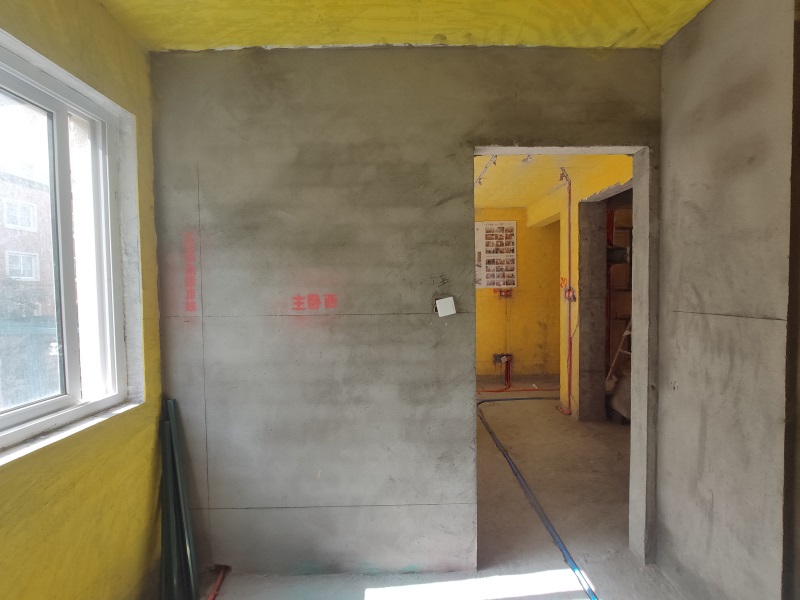

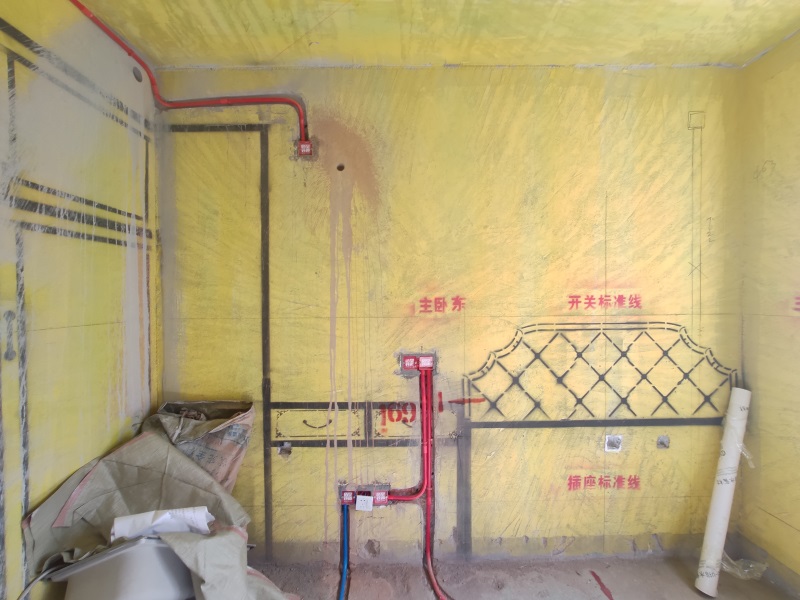

水电弹线，后期准备水电开槽

发表于 2019-12-4 16:54:10

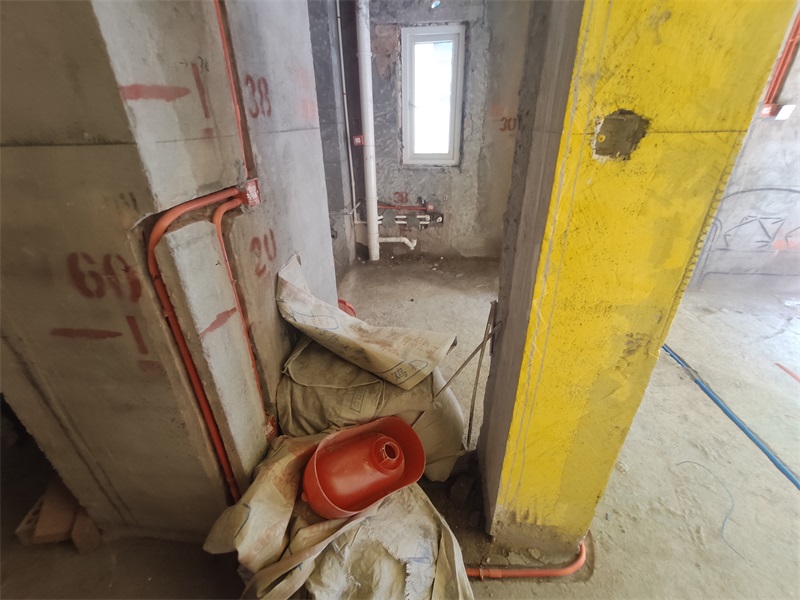

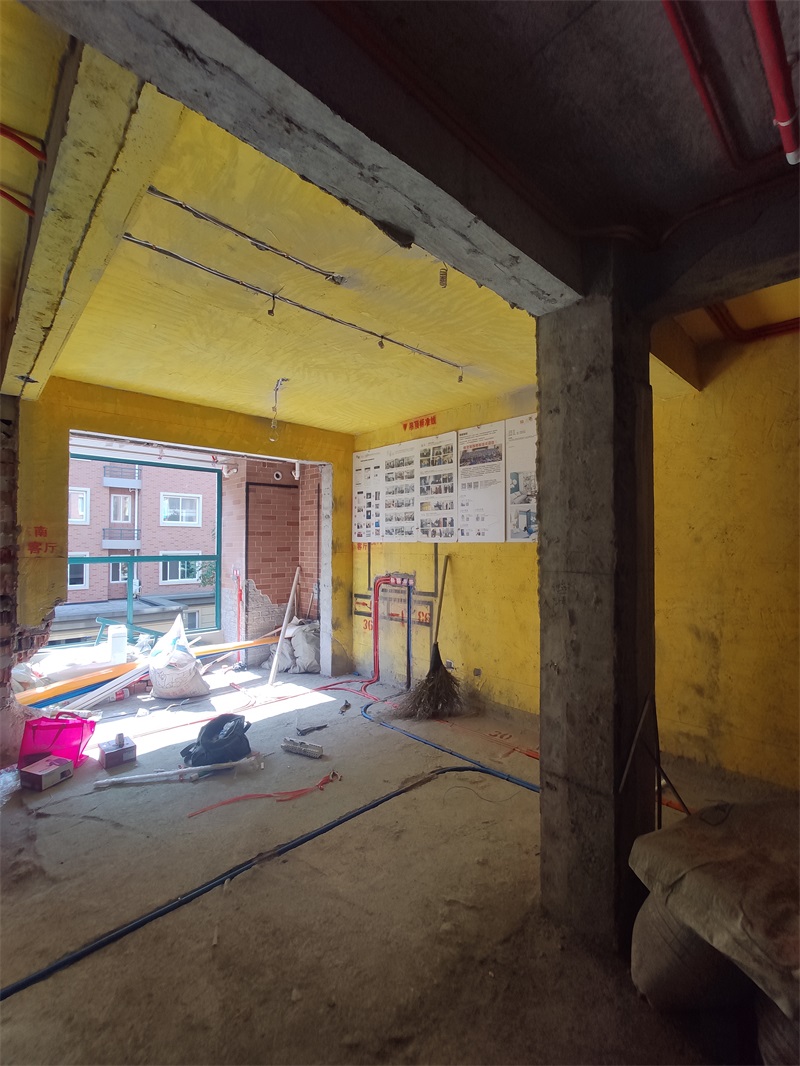

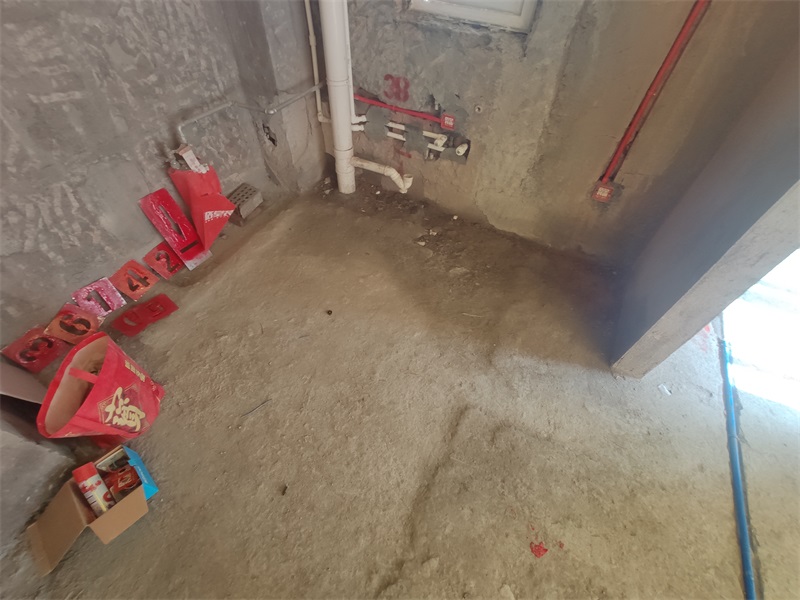

水电施工阶段

发表于 2019-12-4 16:55:00

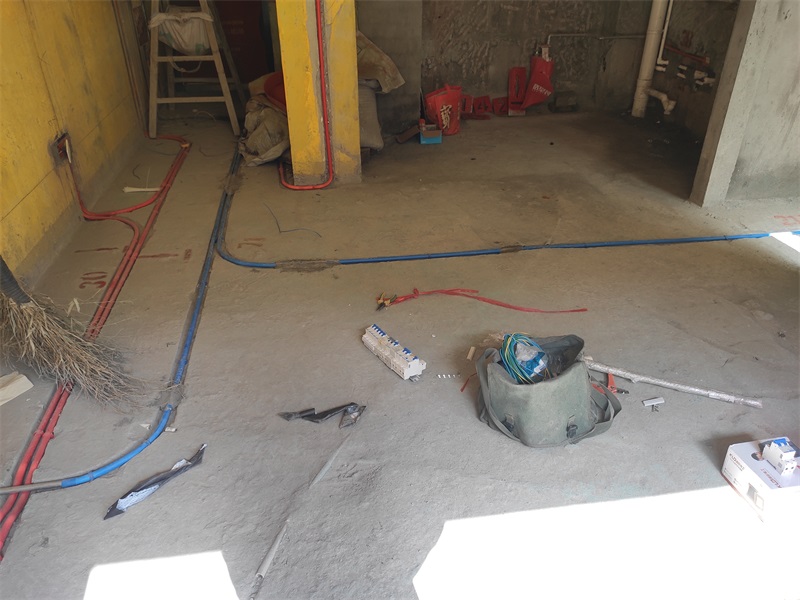

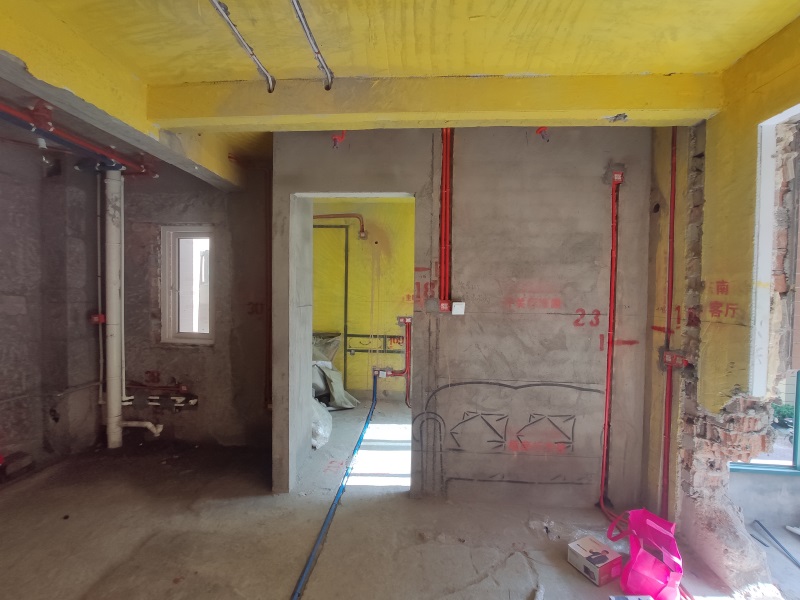

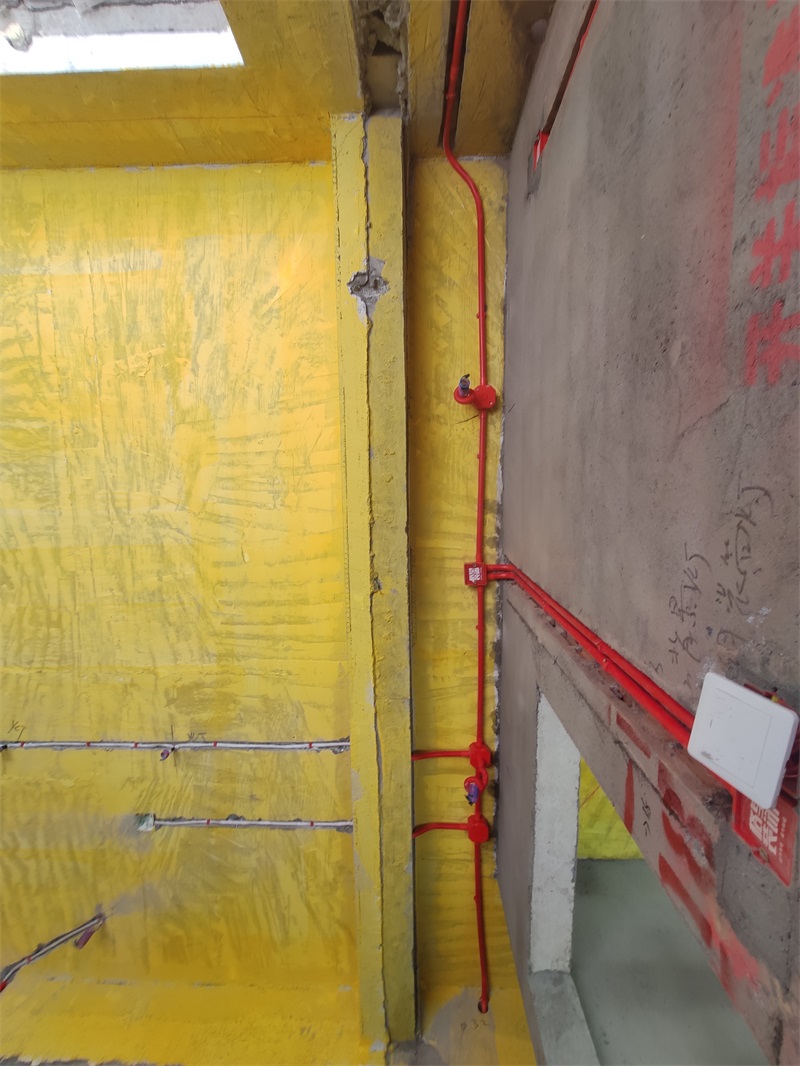

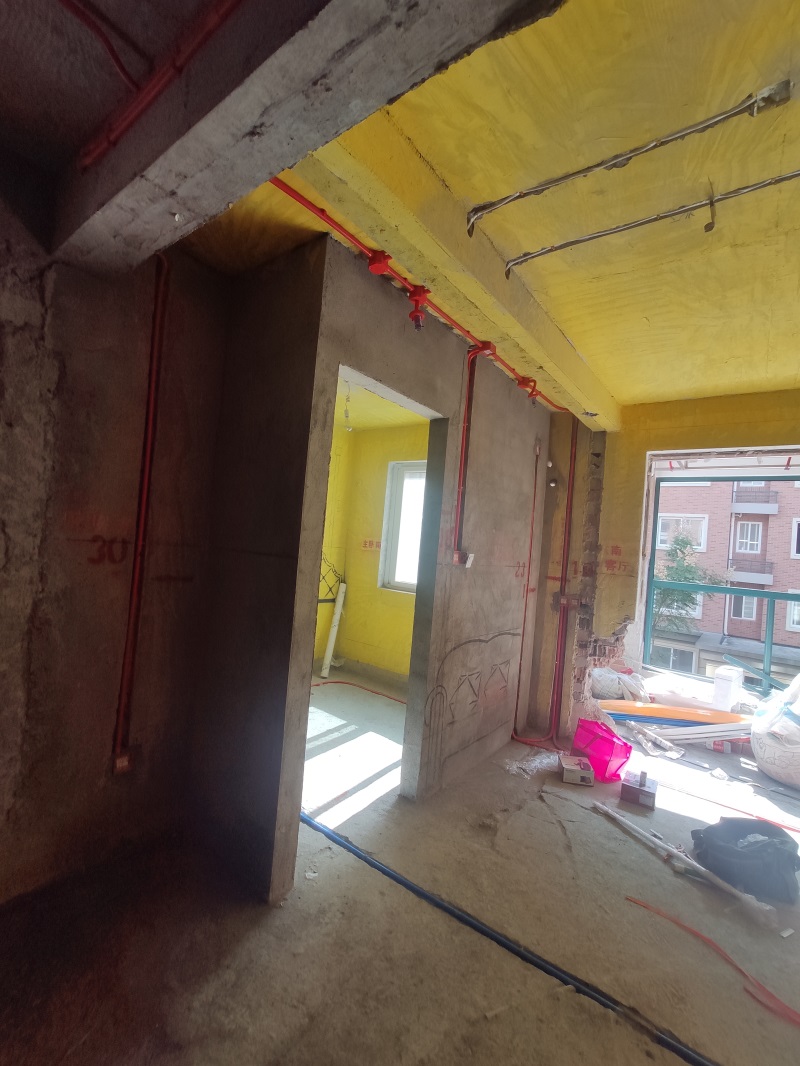

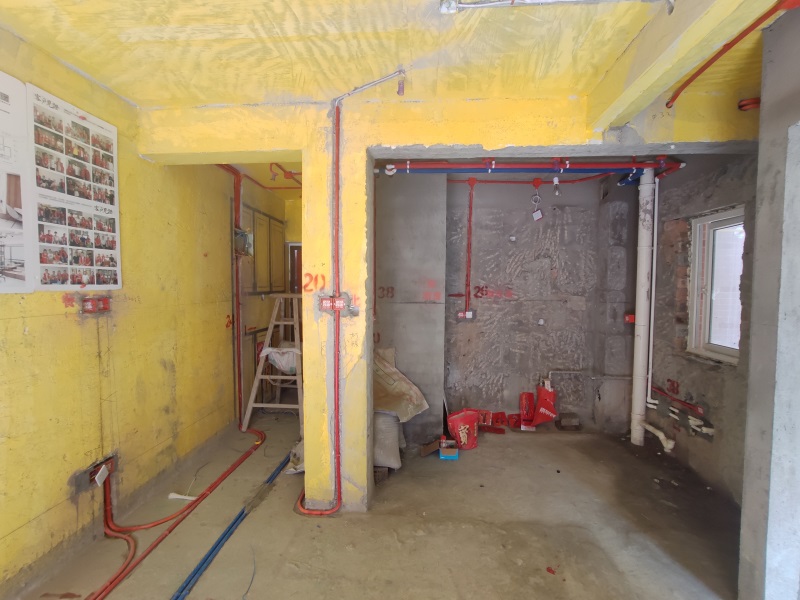

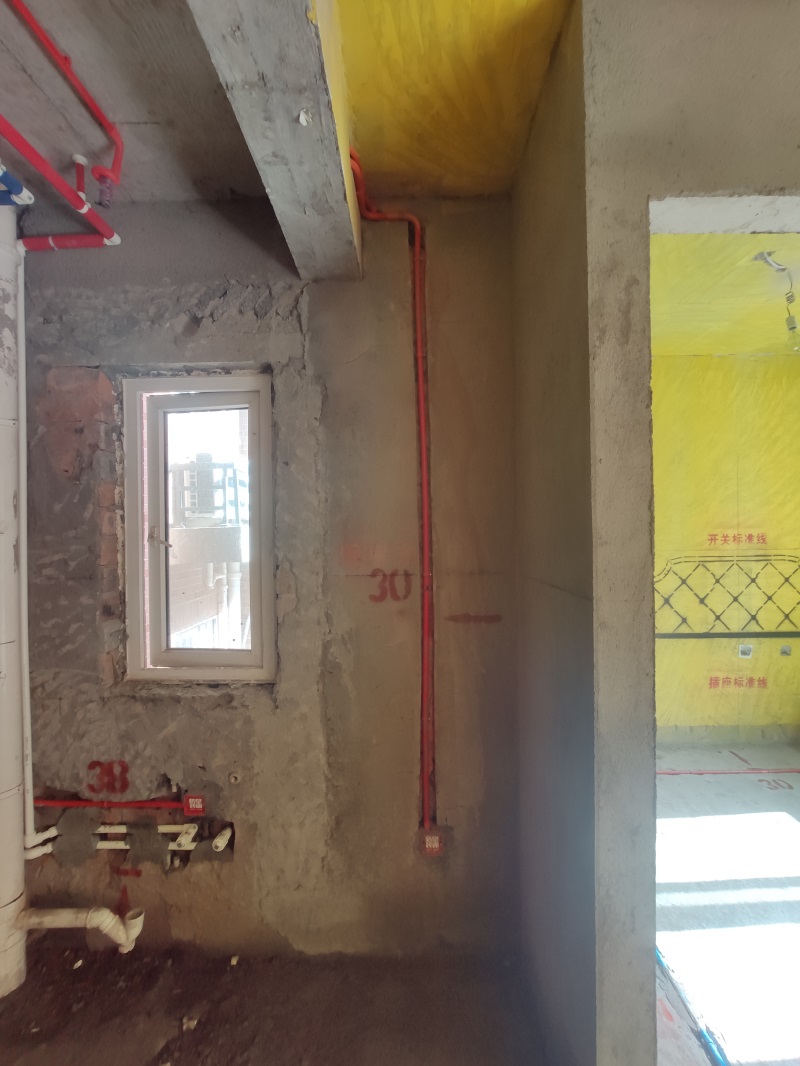

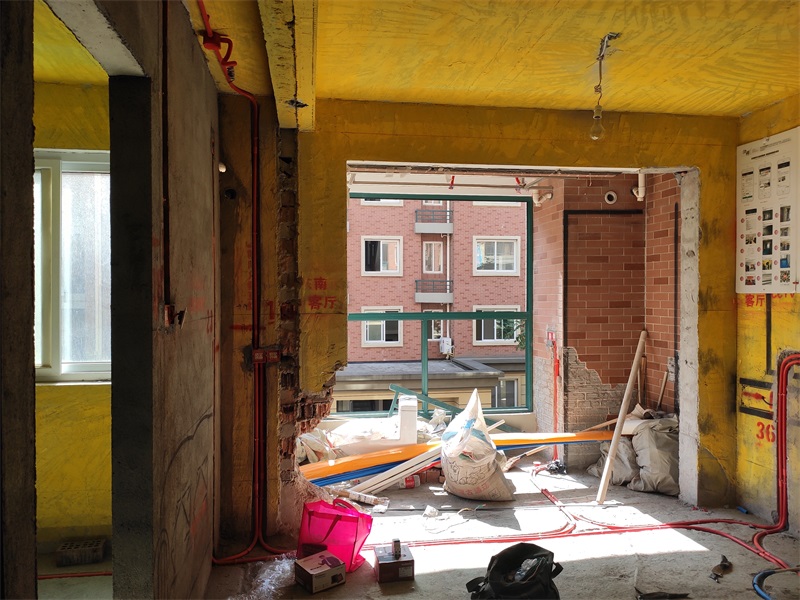

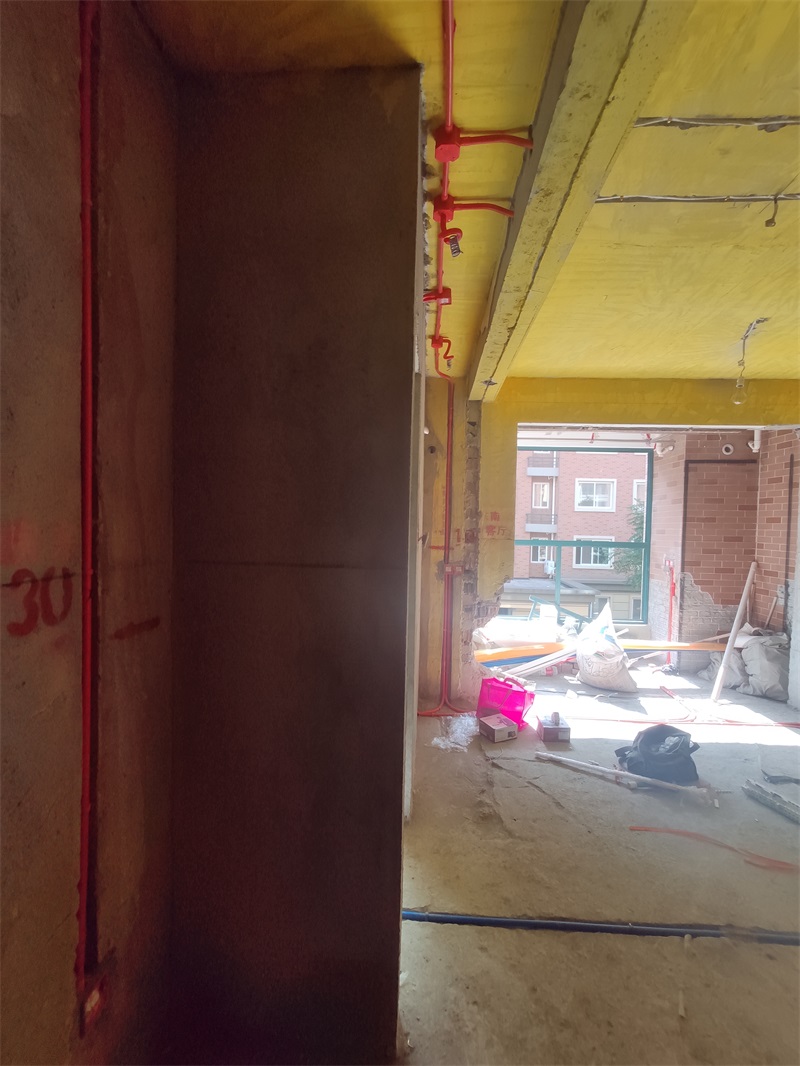

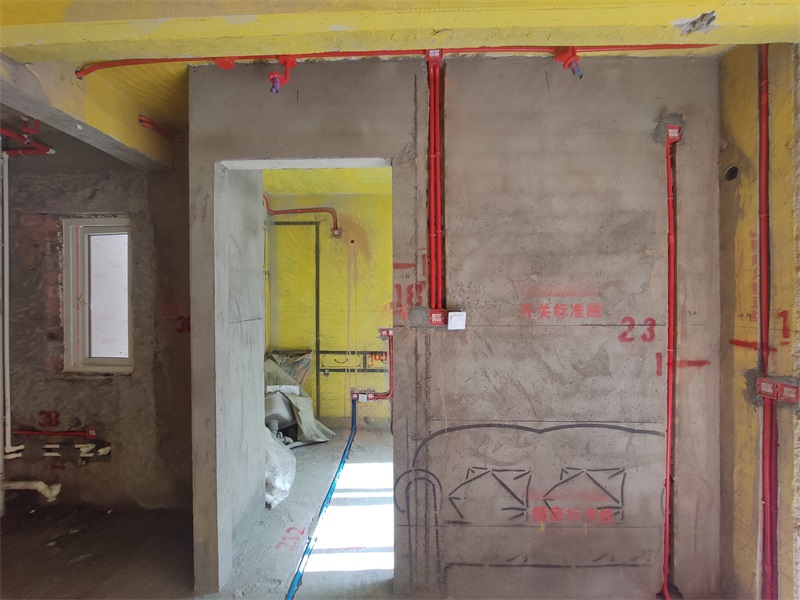

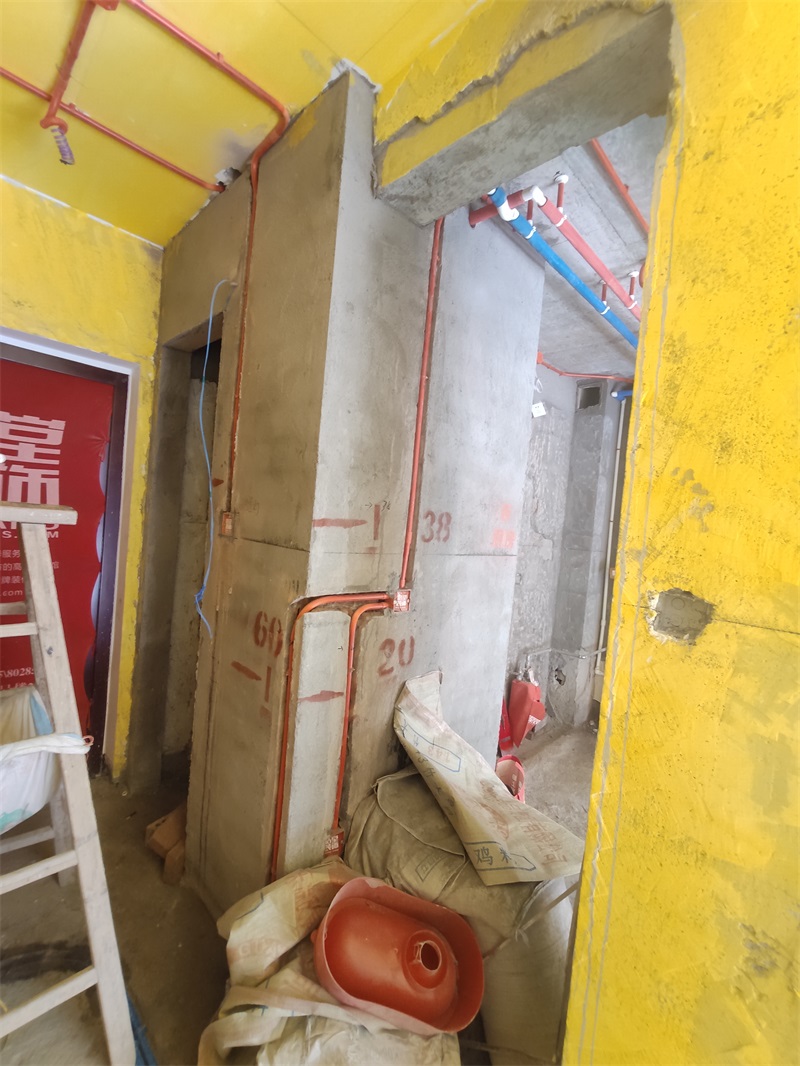

红色线管代表强电，蓝色线管代表弱电

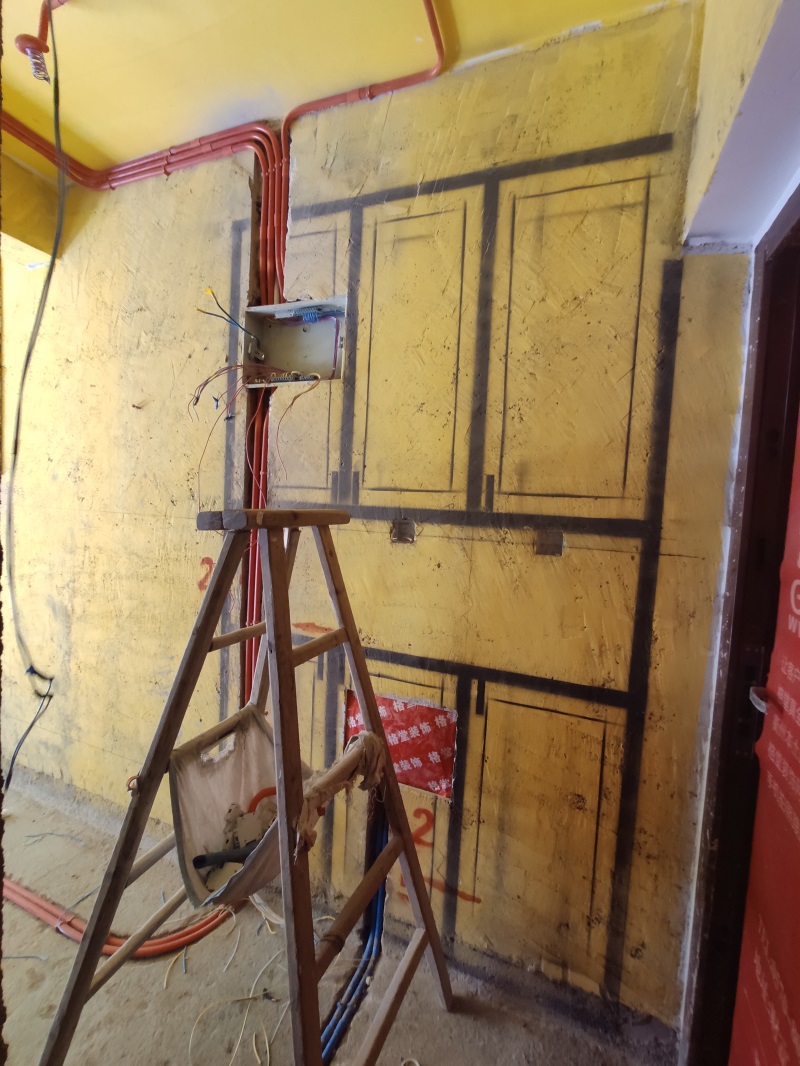

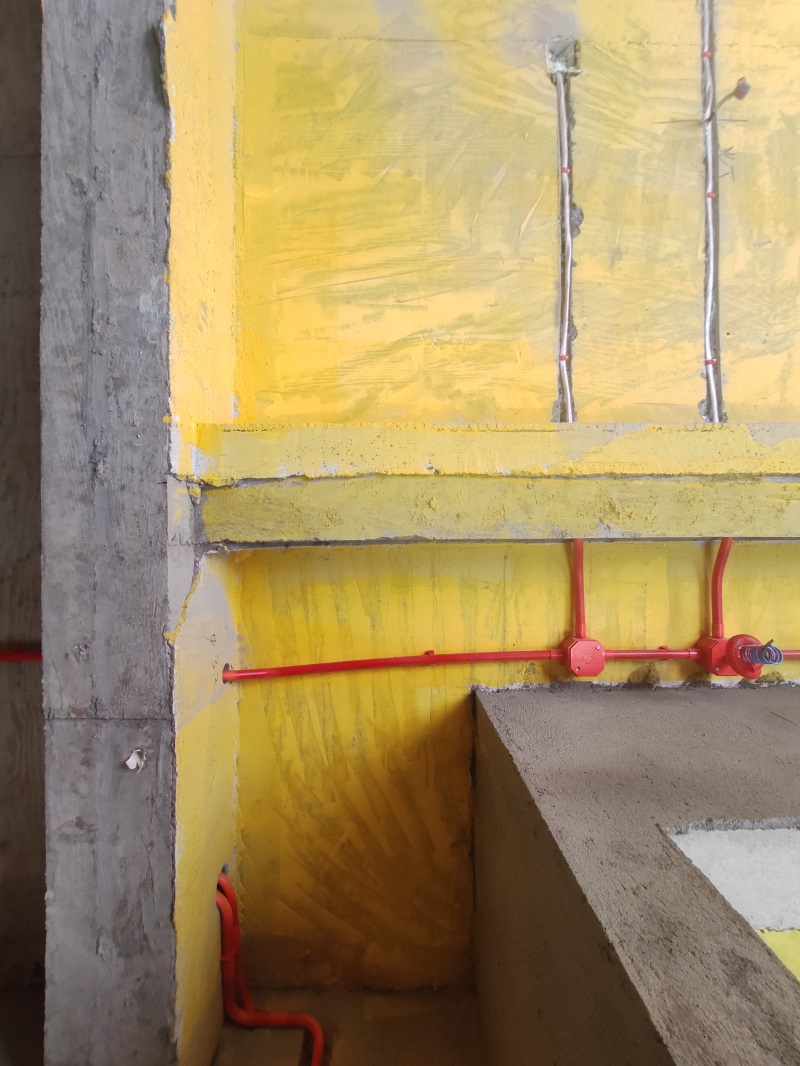

顶部线路用黄腊管保护到位

发表于 2019-12-4 16:56:11

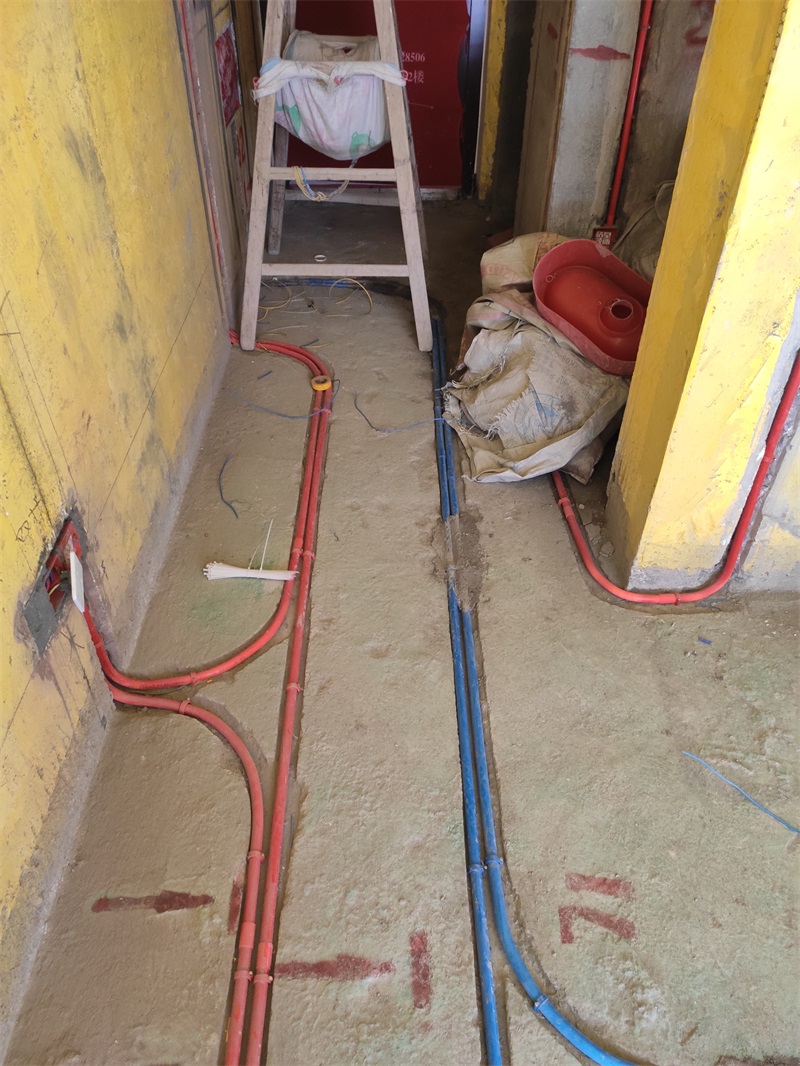

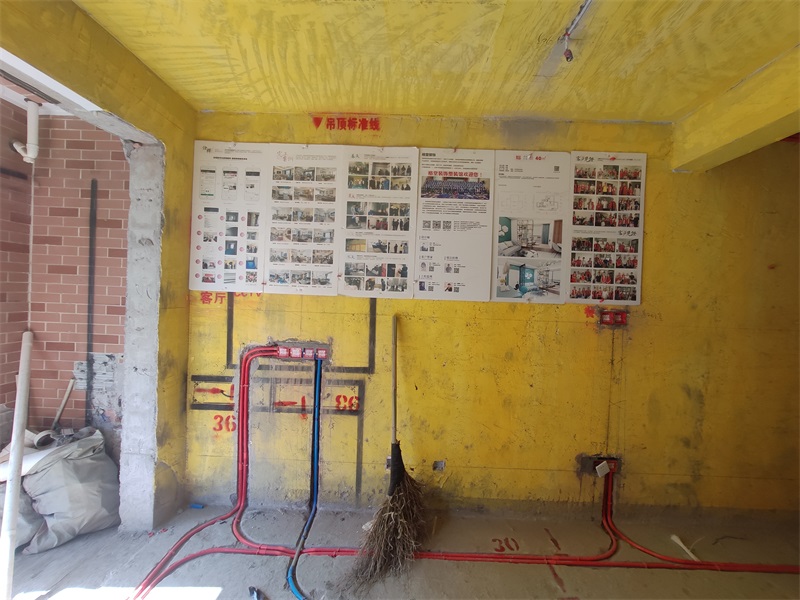

强弱电交叉处用金属管做好屏蔽处理，防止后期信号干扰

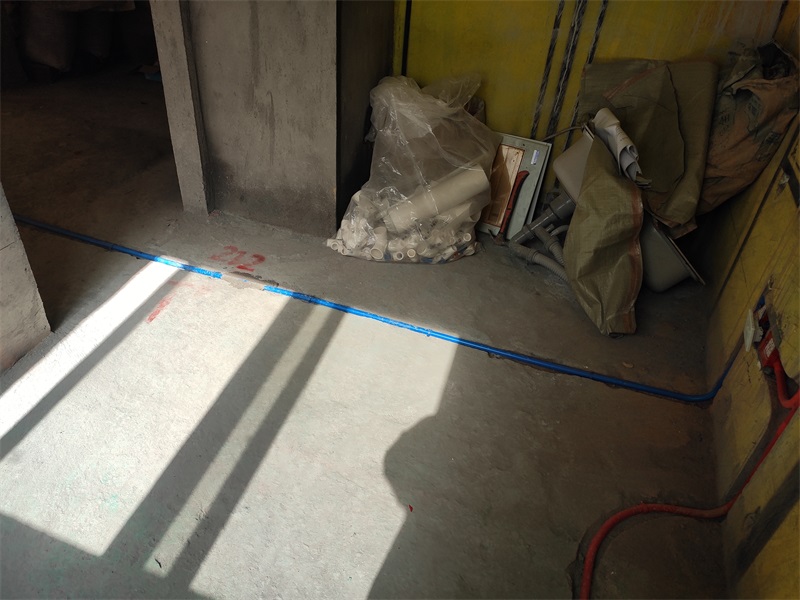

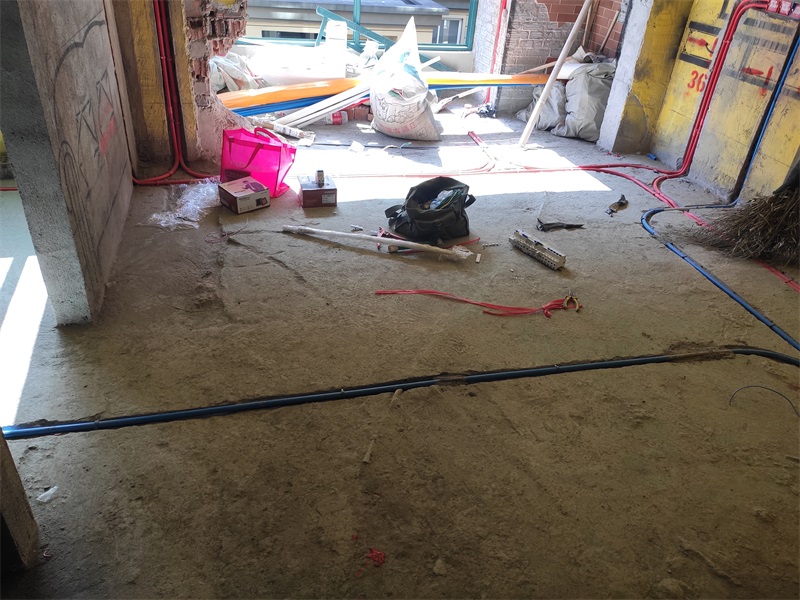

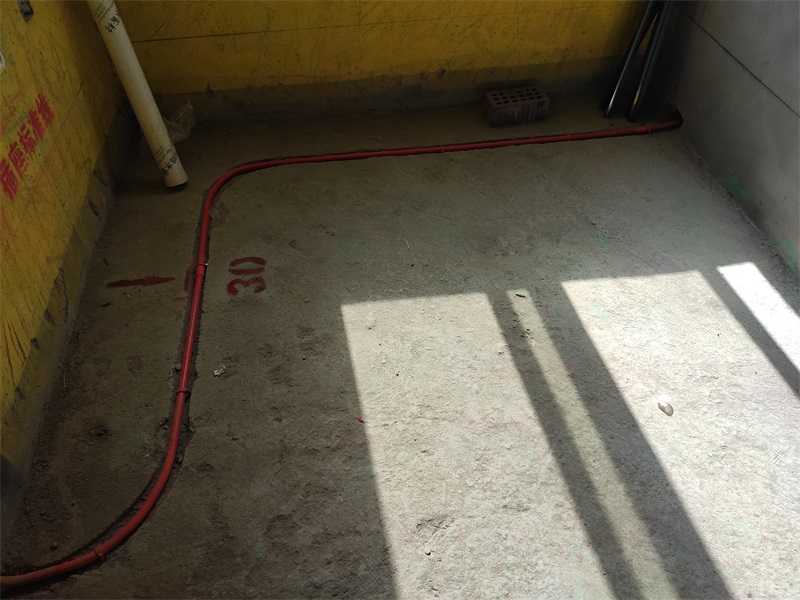

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2019-12-4 16:57:48

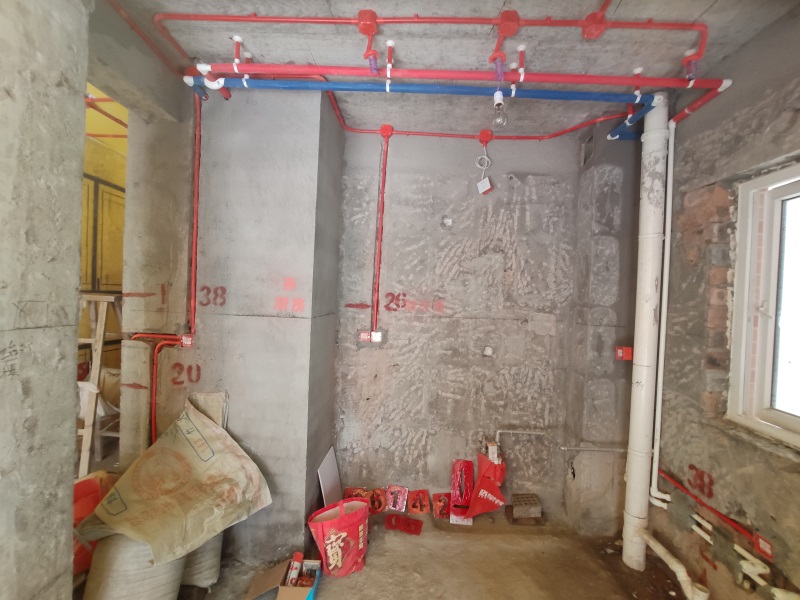

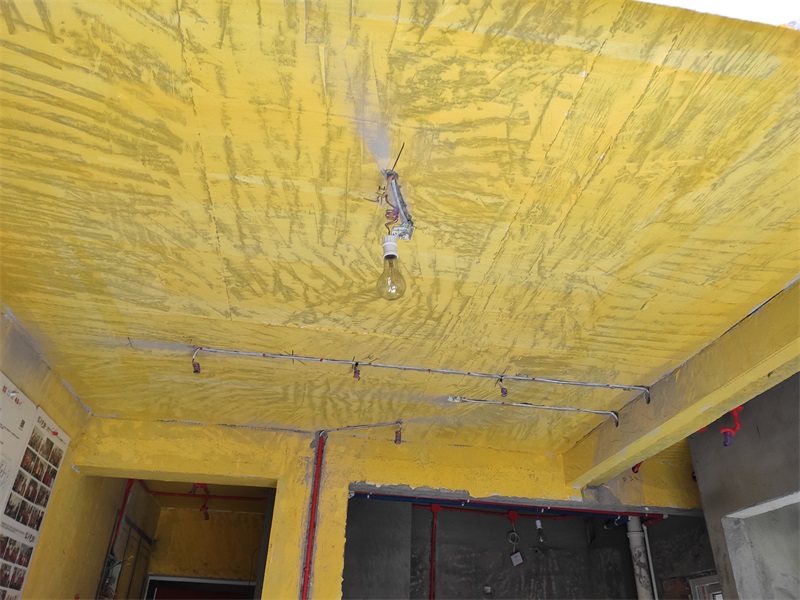

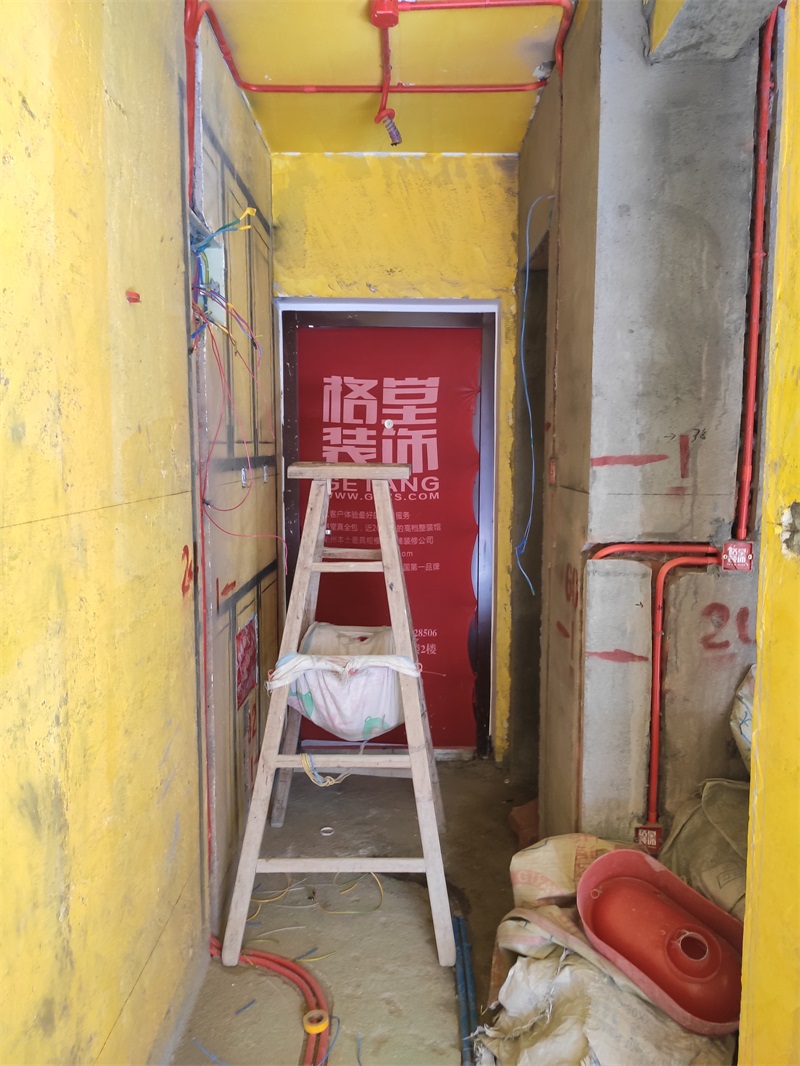

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

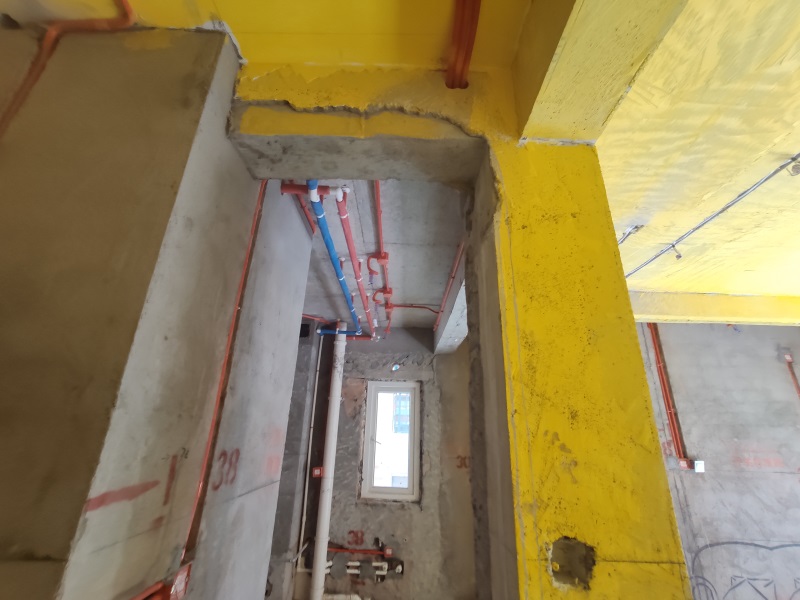

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)

发表于 2019-12-4 16:58:51

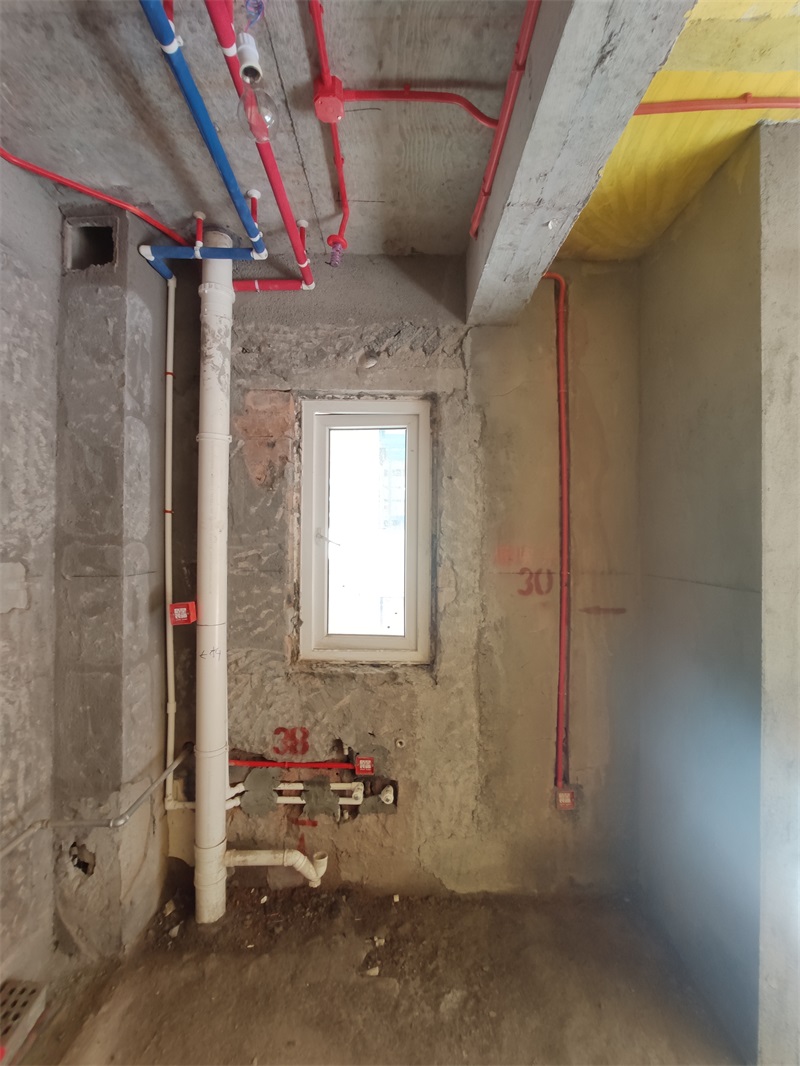

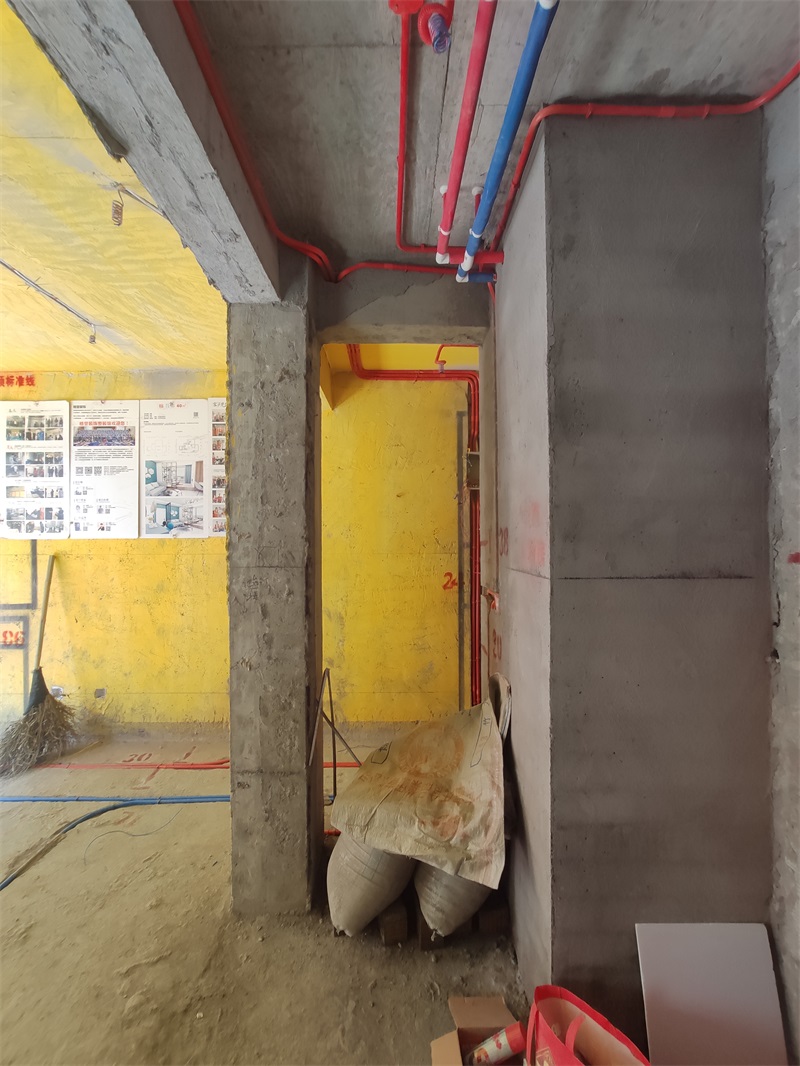

红色保温棉代表热水，蓝色保温棉代表冷水

冷热水管保温棉应分色，热水管保温棉为红色，冷水管保温棉为蓝色，弯头处外露，保温棉不需要包裹

发表于 2019-12-4 16:59:42

所有线管采用直径20中型线管

发表于 2019-12-4 17:00:39

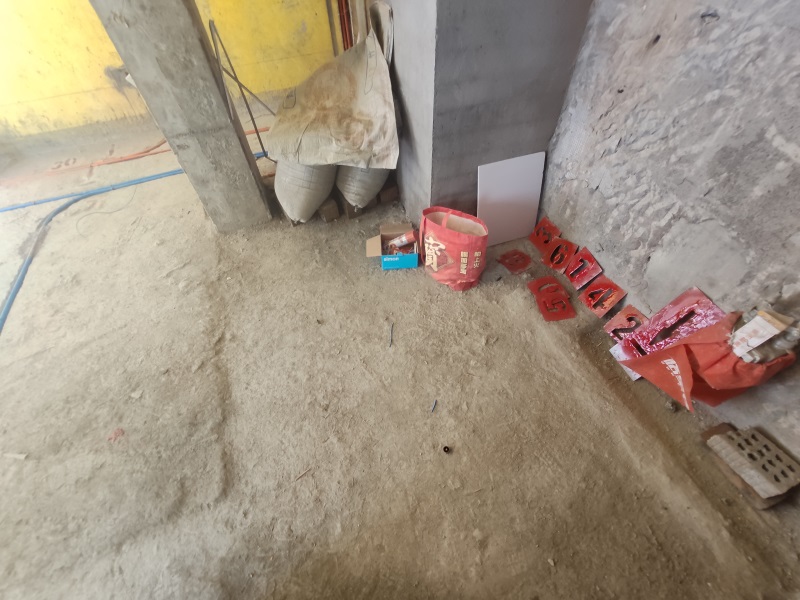

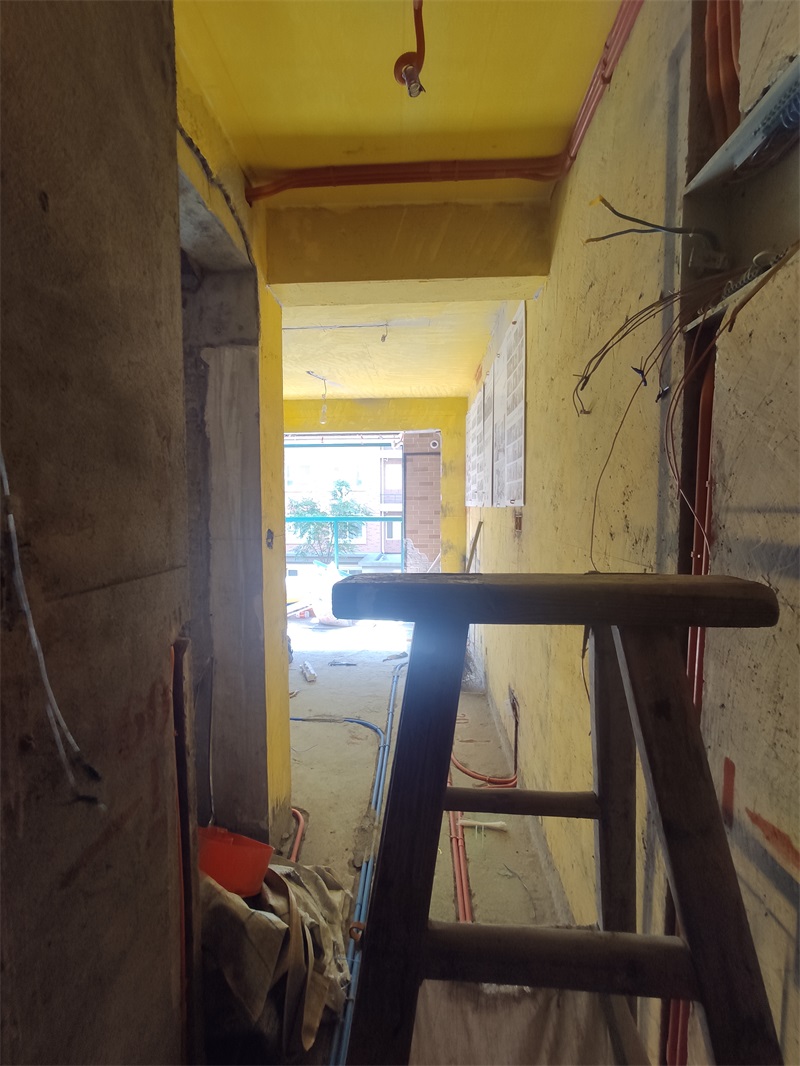

过道
