世通华庭21-2-40#105㎡现代简约——家的意义

发表于 2019-11-21 11:37:17

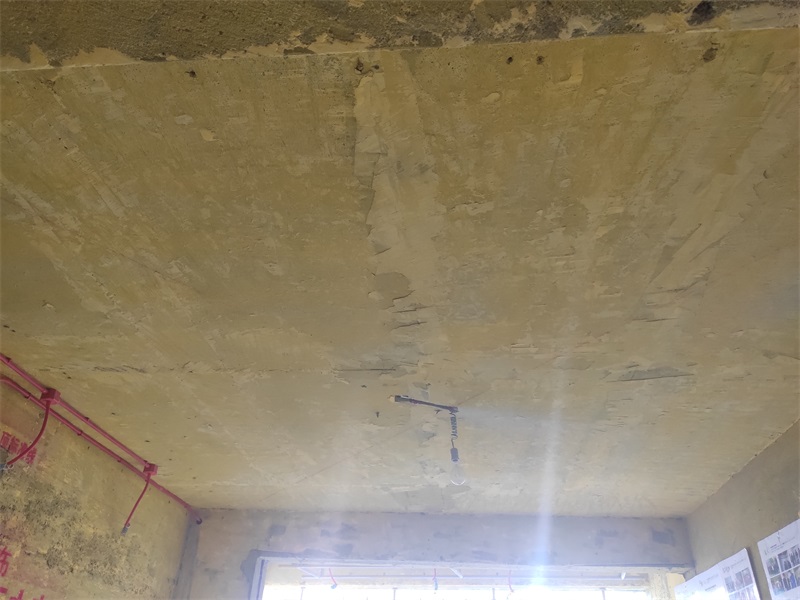

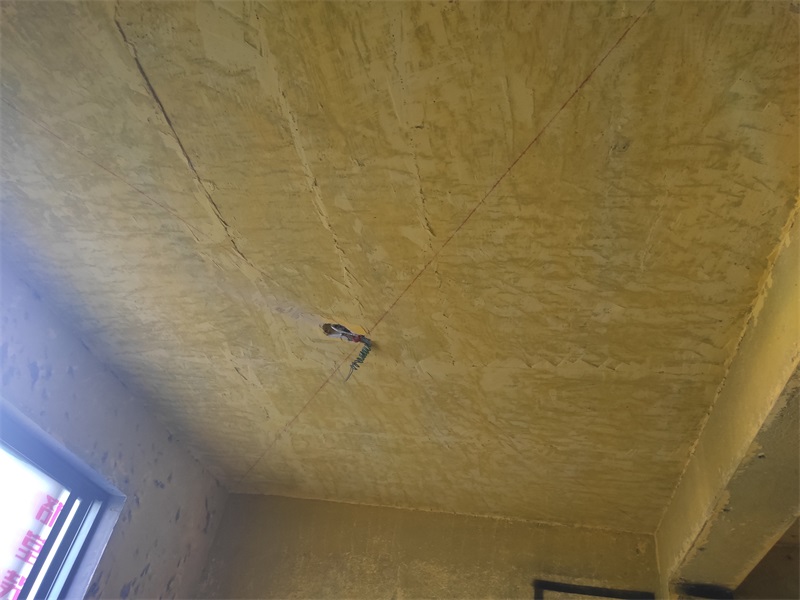

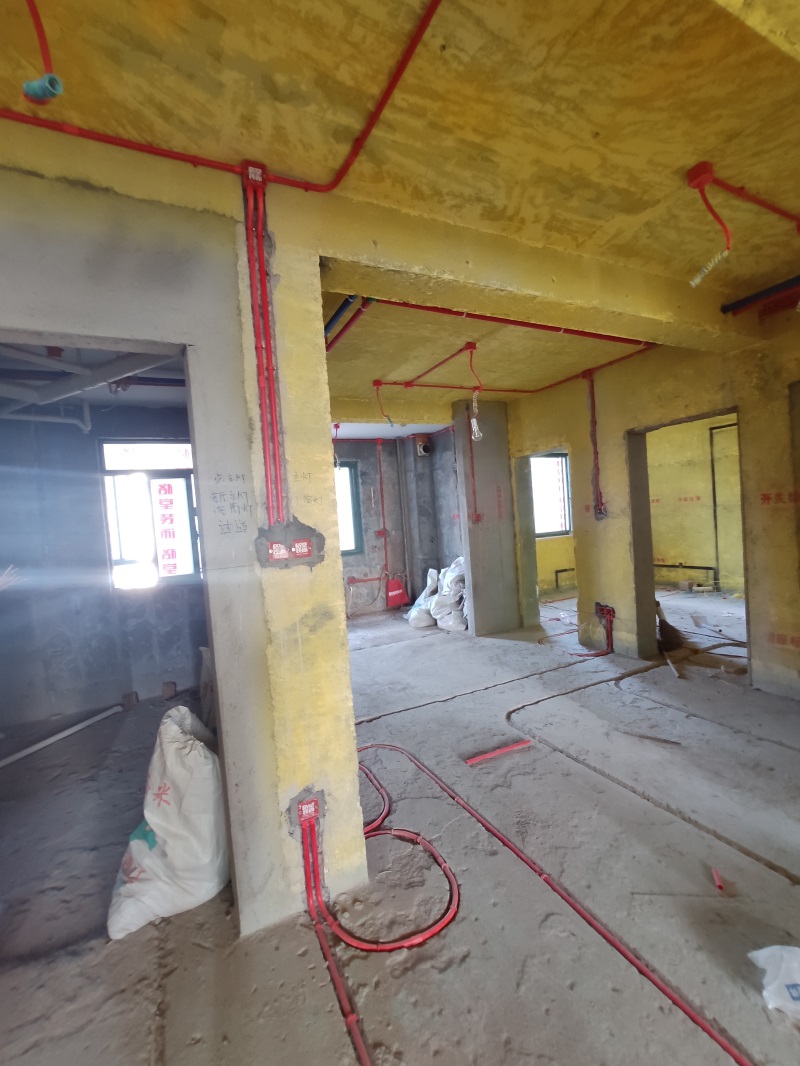

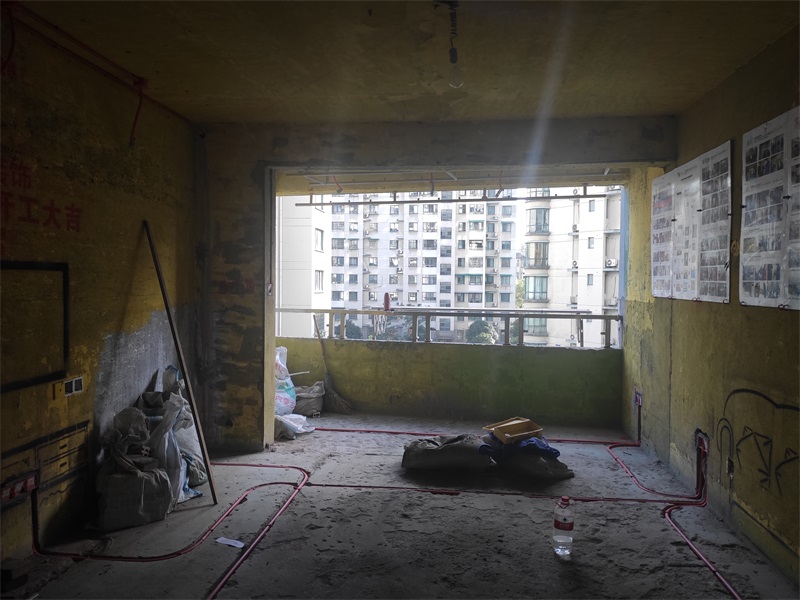

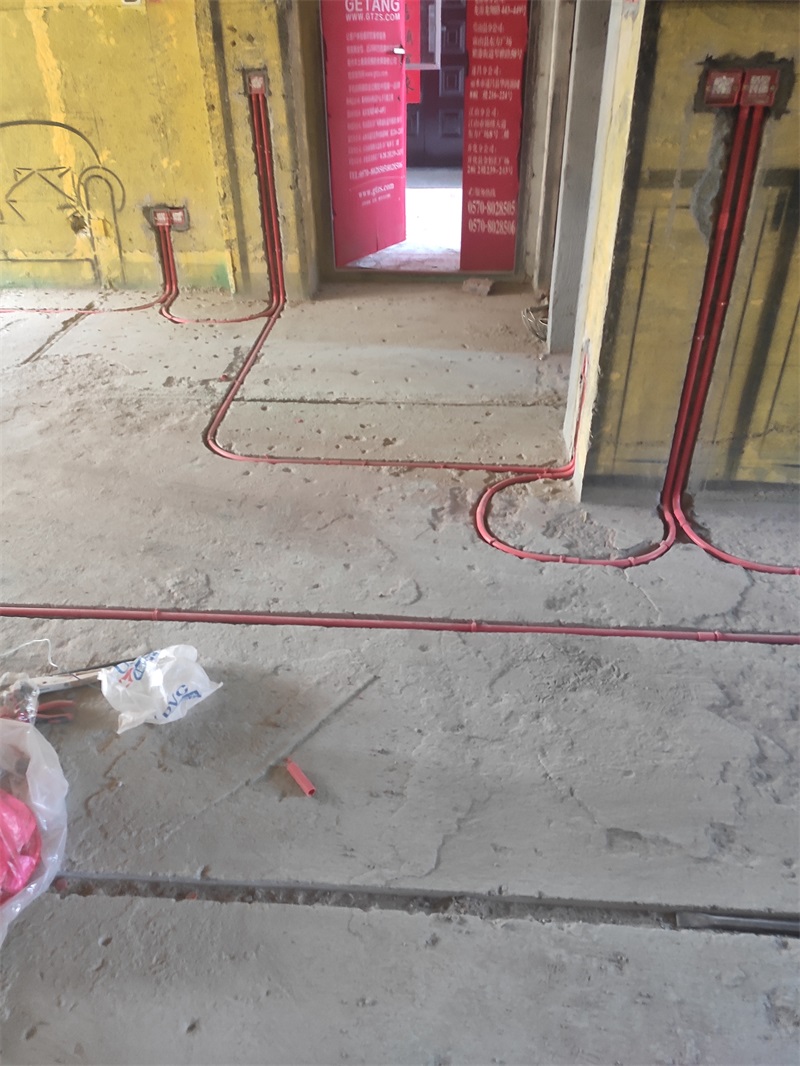

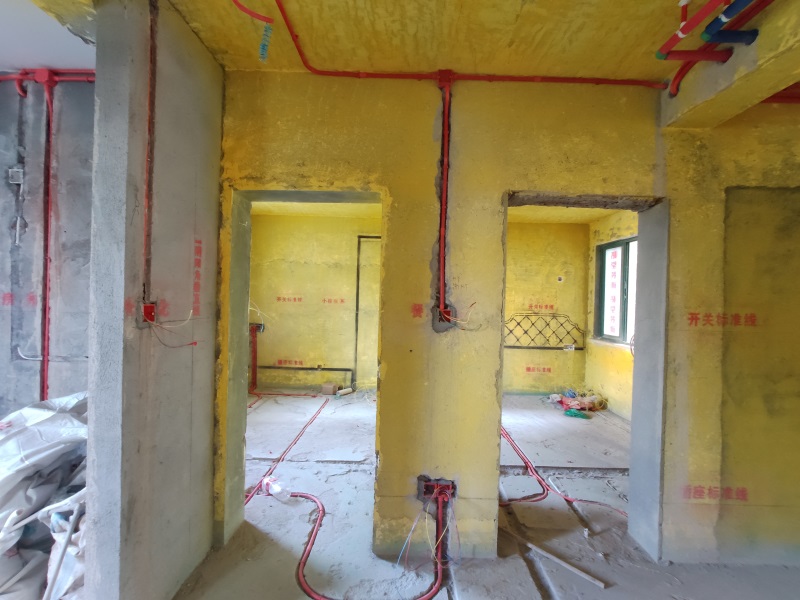

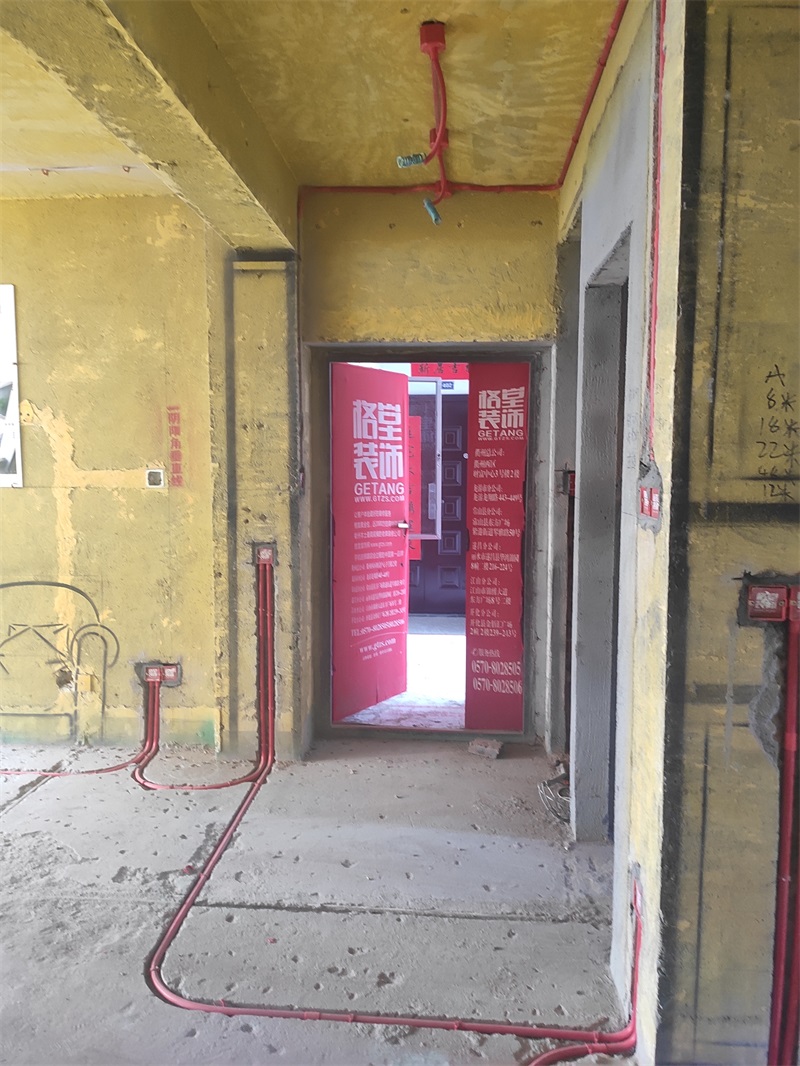

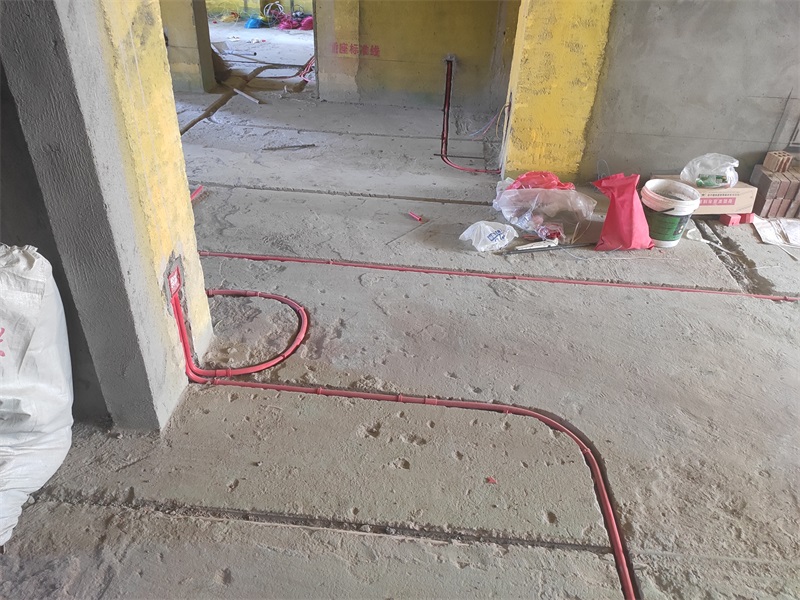

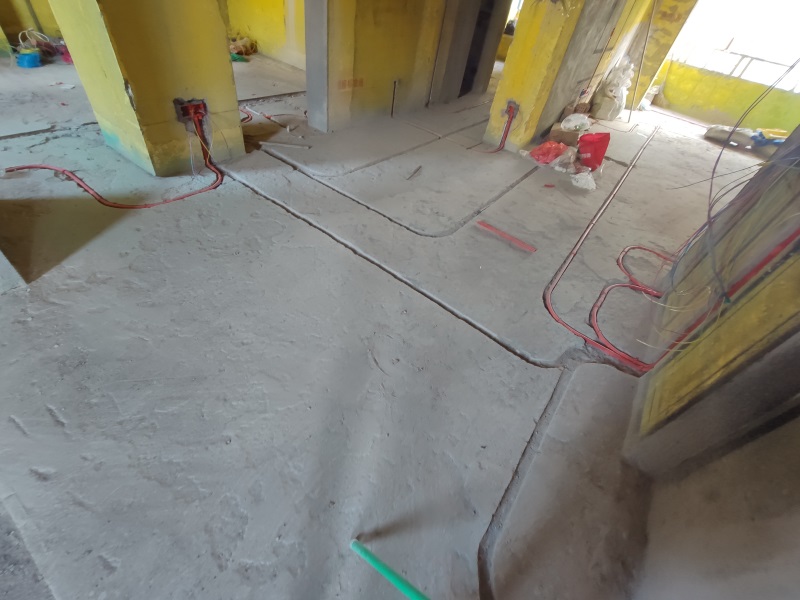

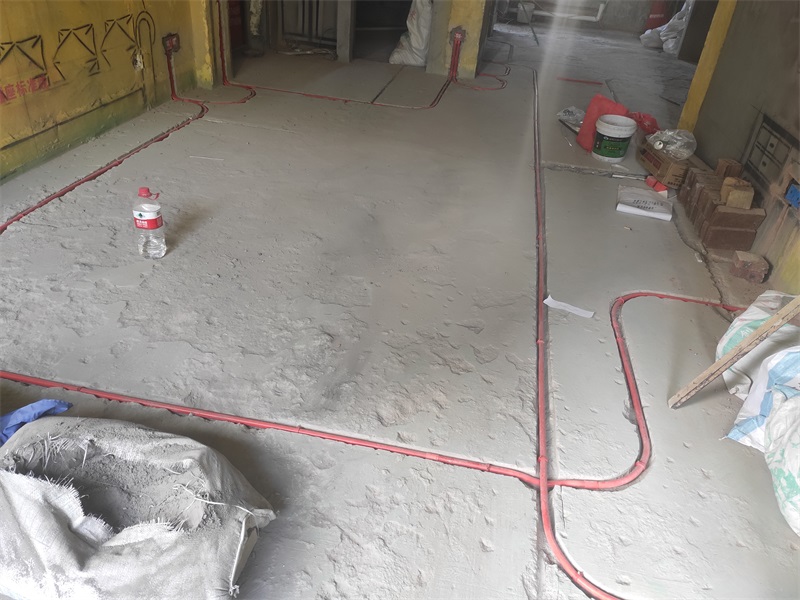

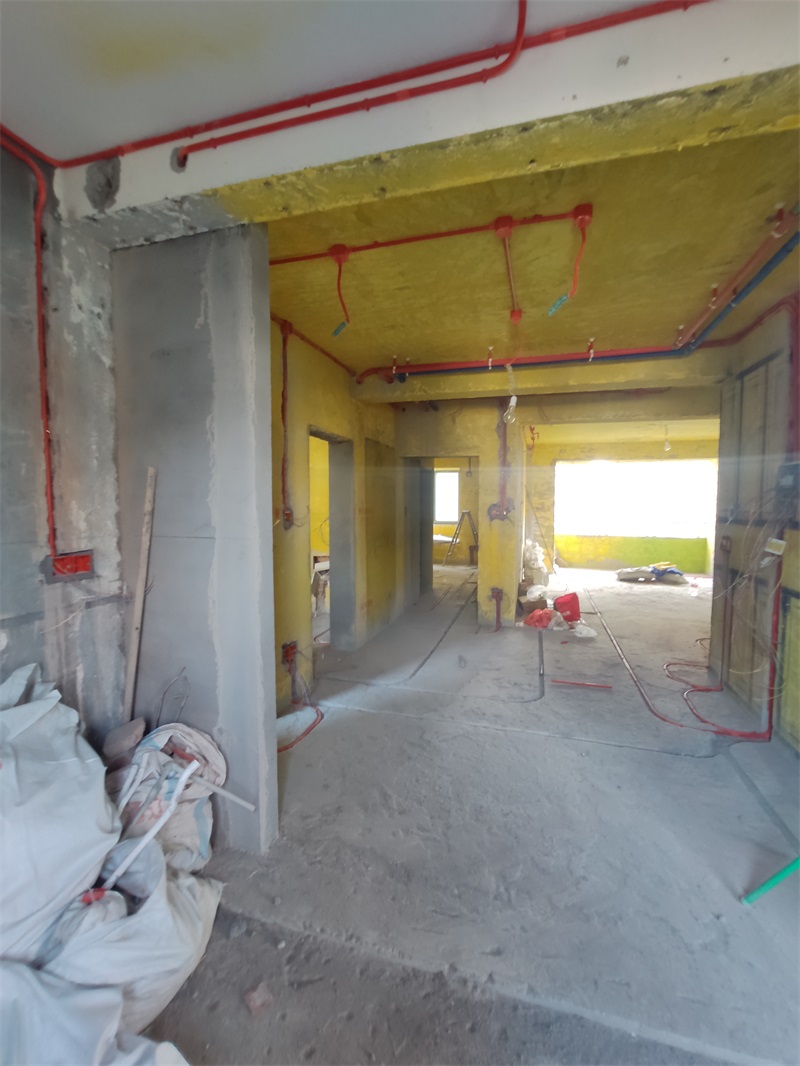

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

发表于 2019-11-21 11:39:23

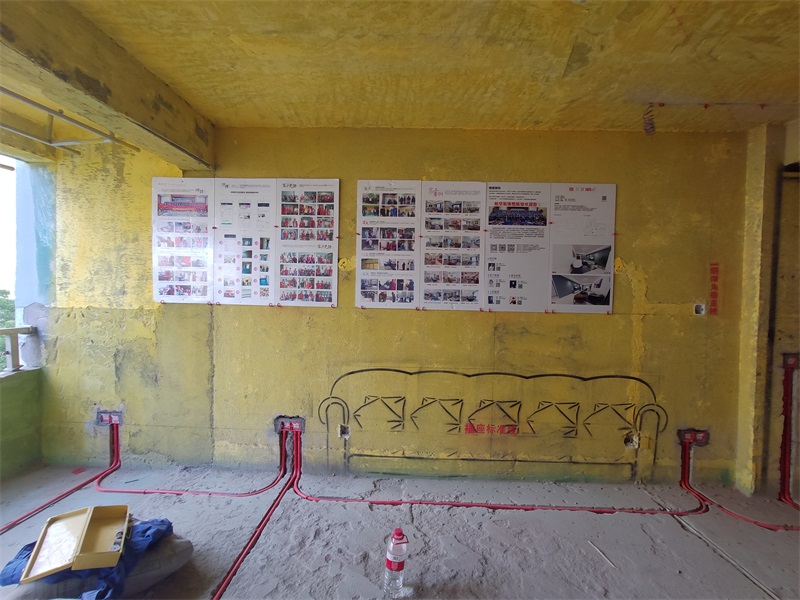

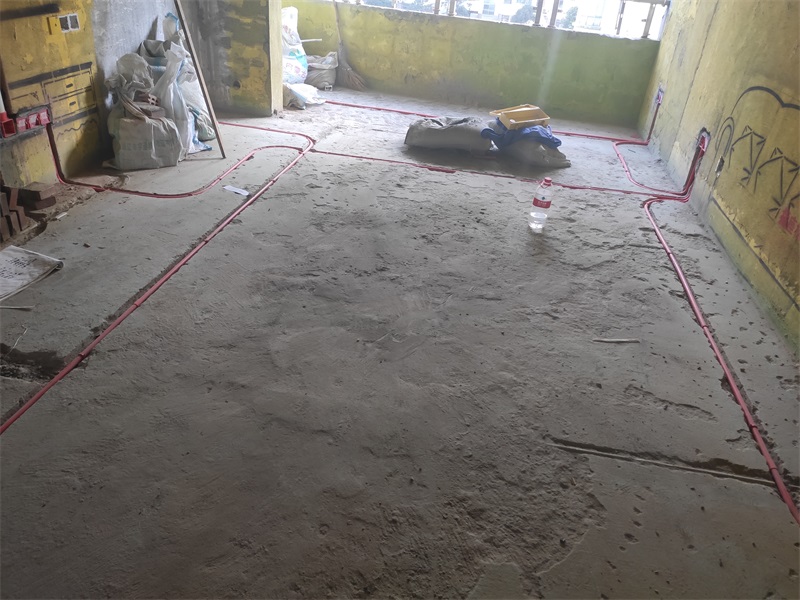

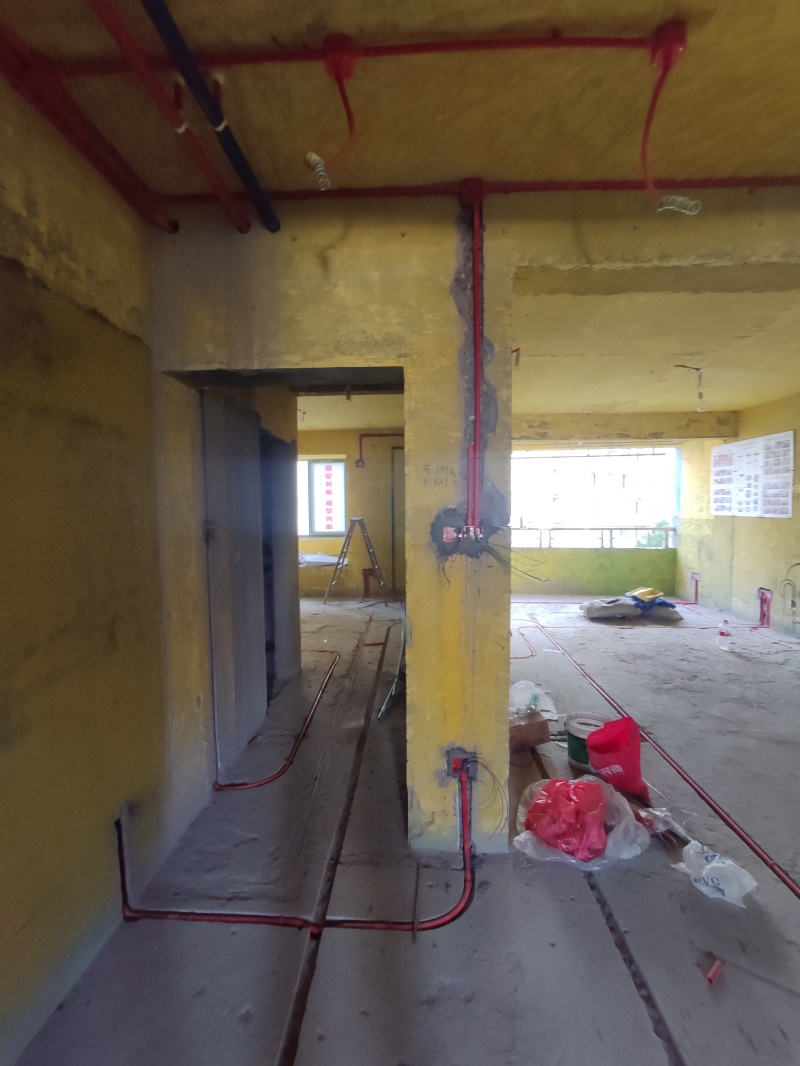

墙角禁止走管，距墙30cm以上

水管已包保温棉，红色为热水管，蓝色为冷水管

发表于 2019-11-21 11:41:29

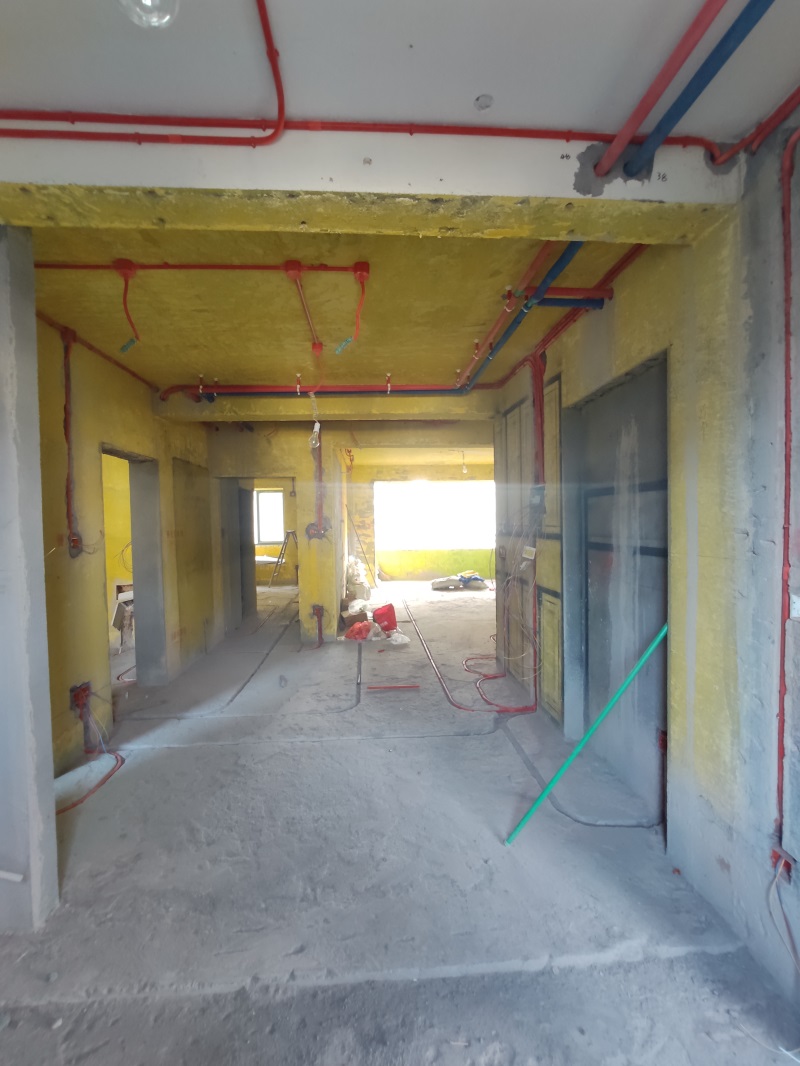

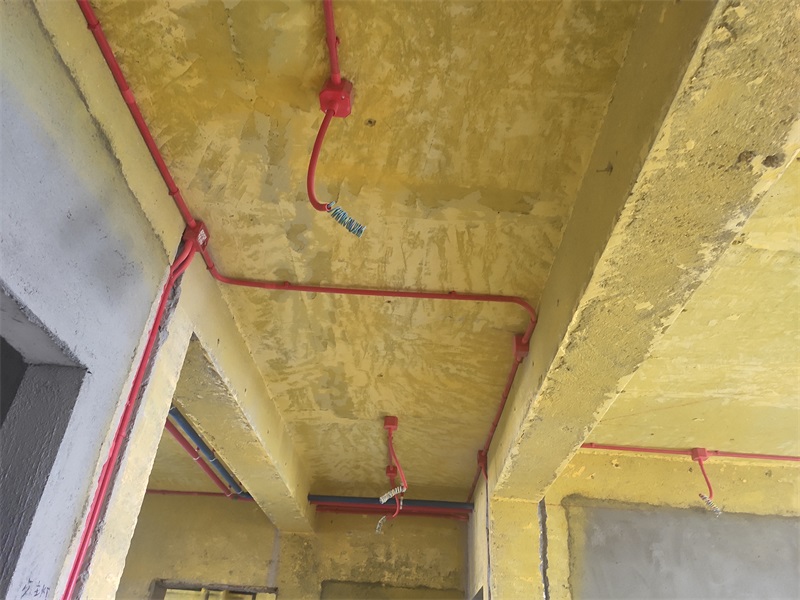

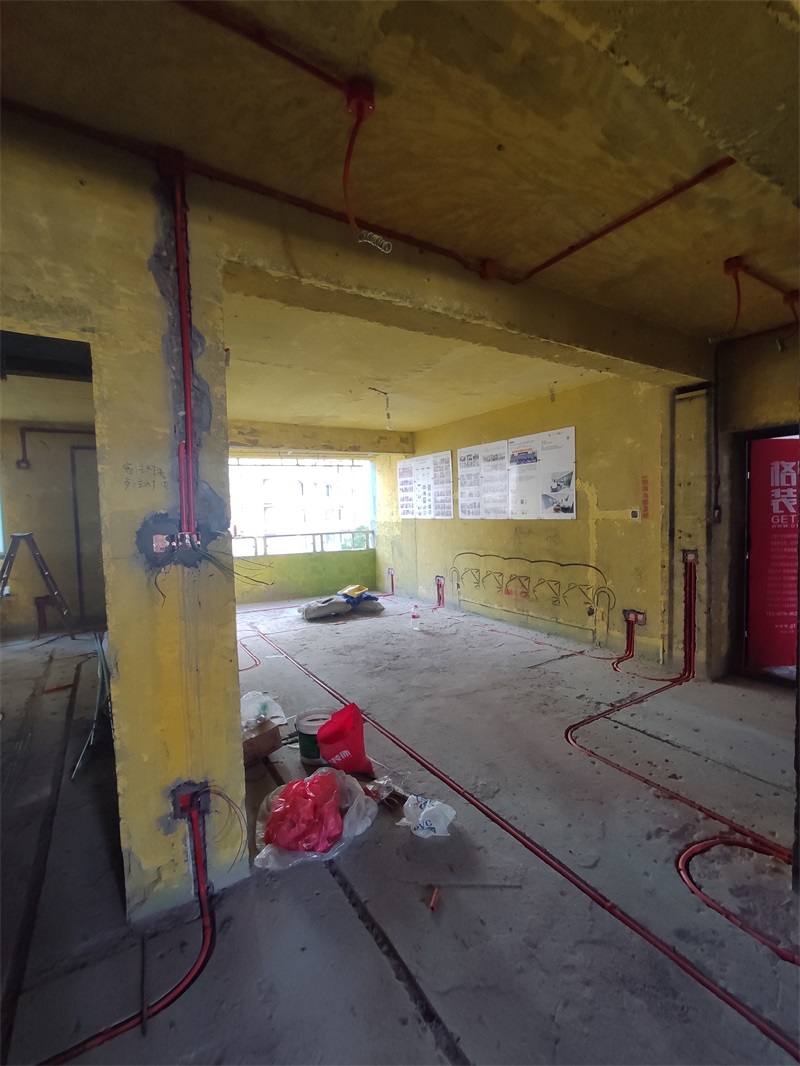

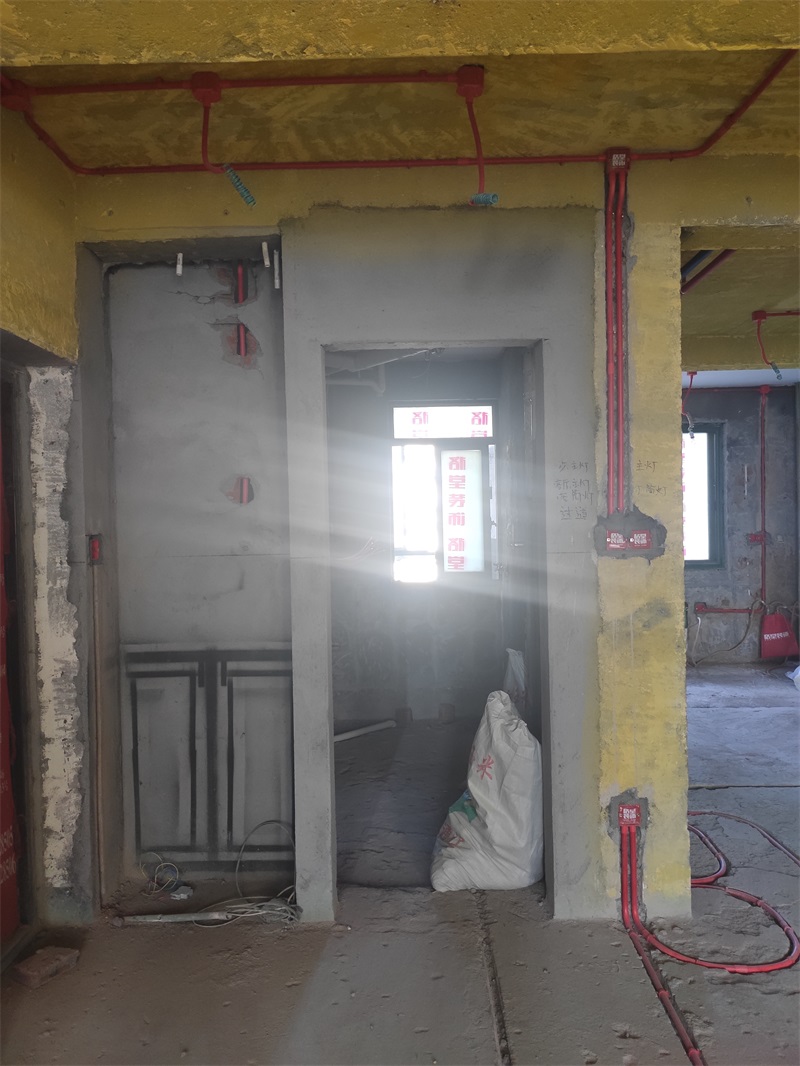

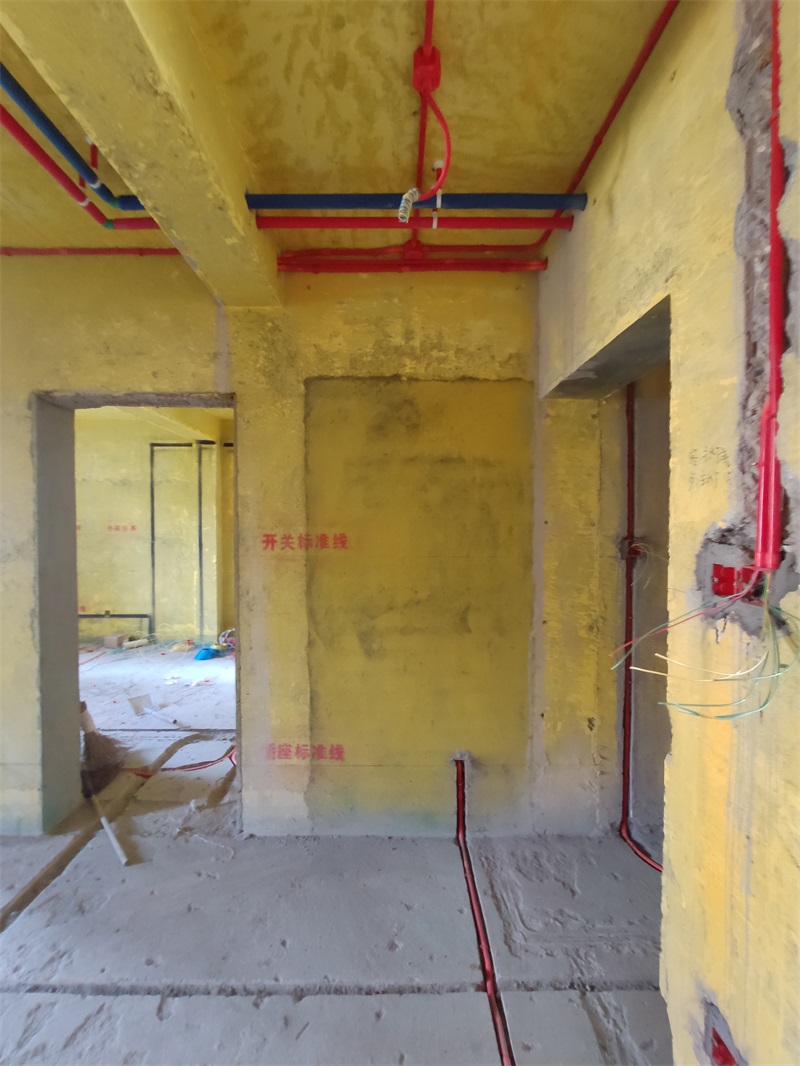

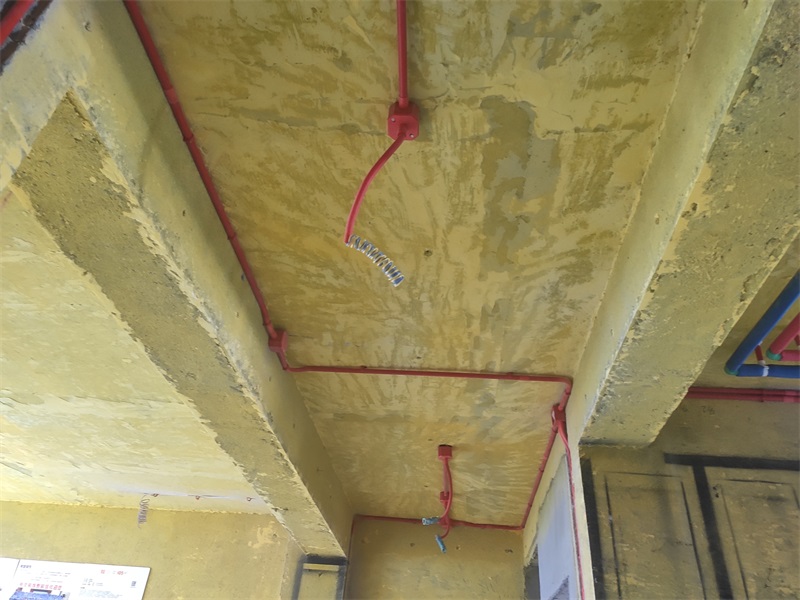

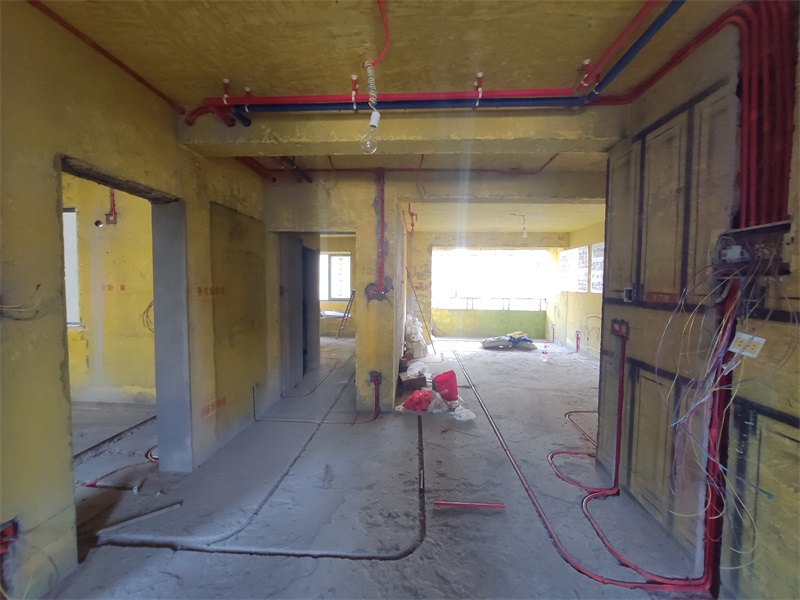

吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2019-11-21 11:43:39

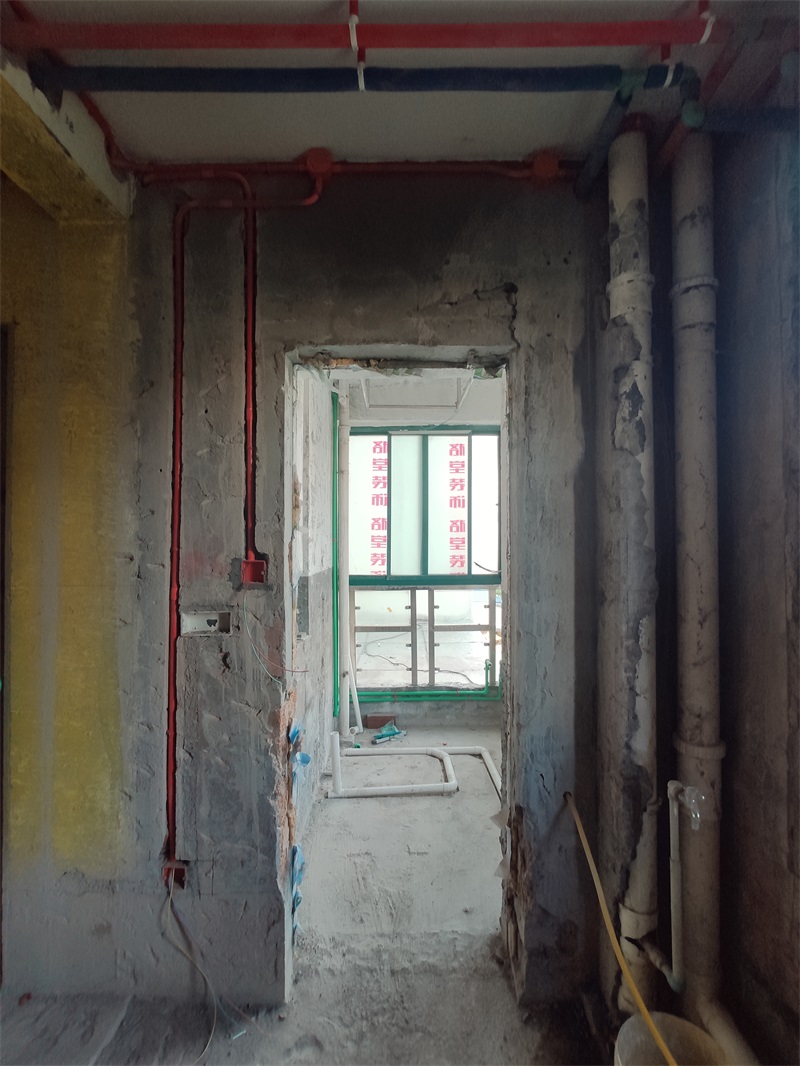

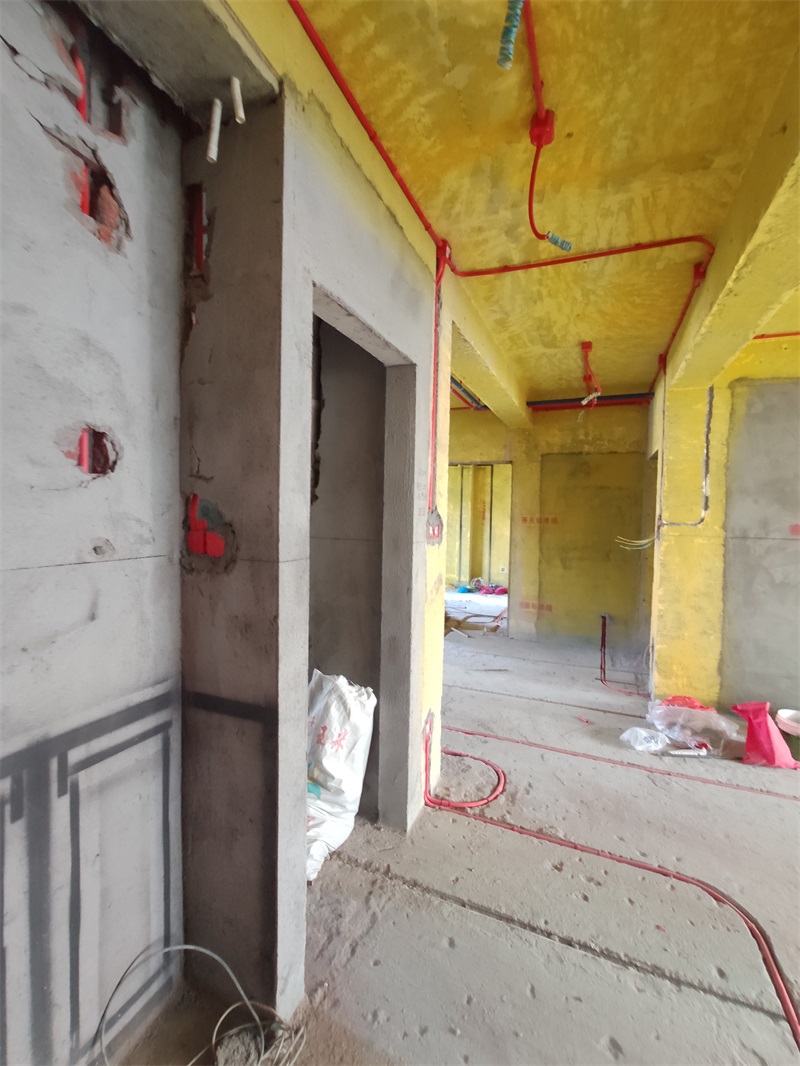

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

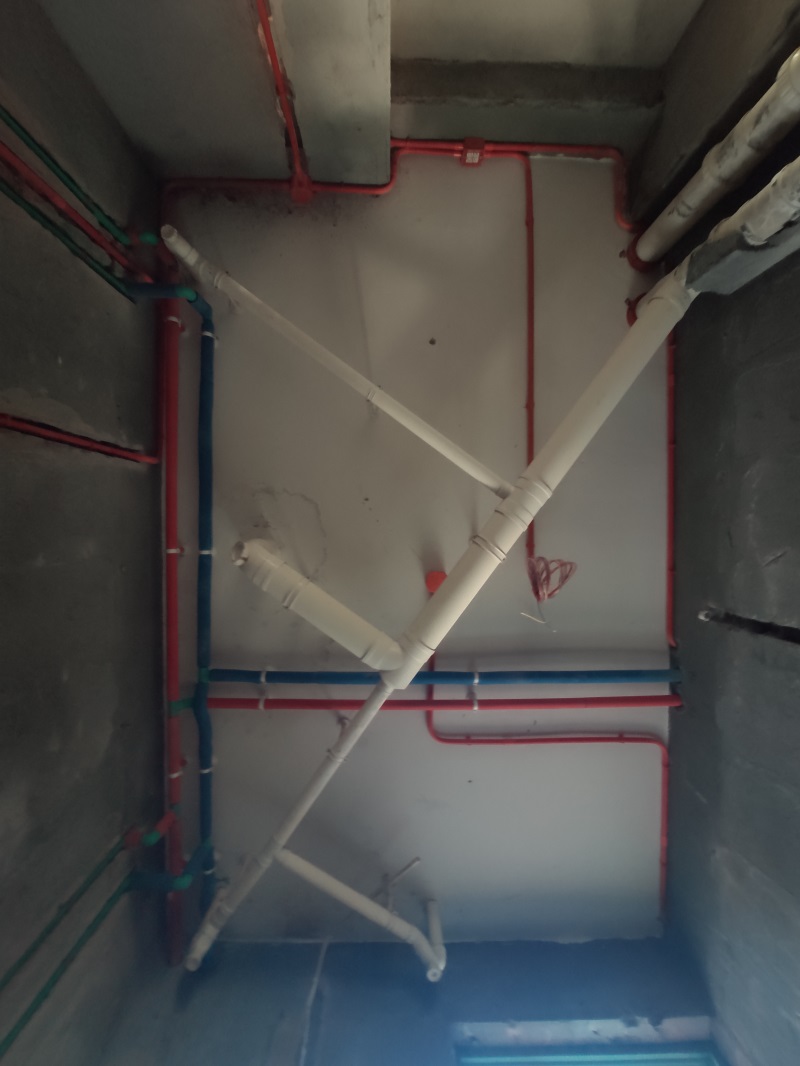

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2019-11-21 11:45:26

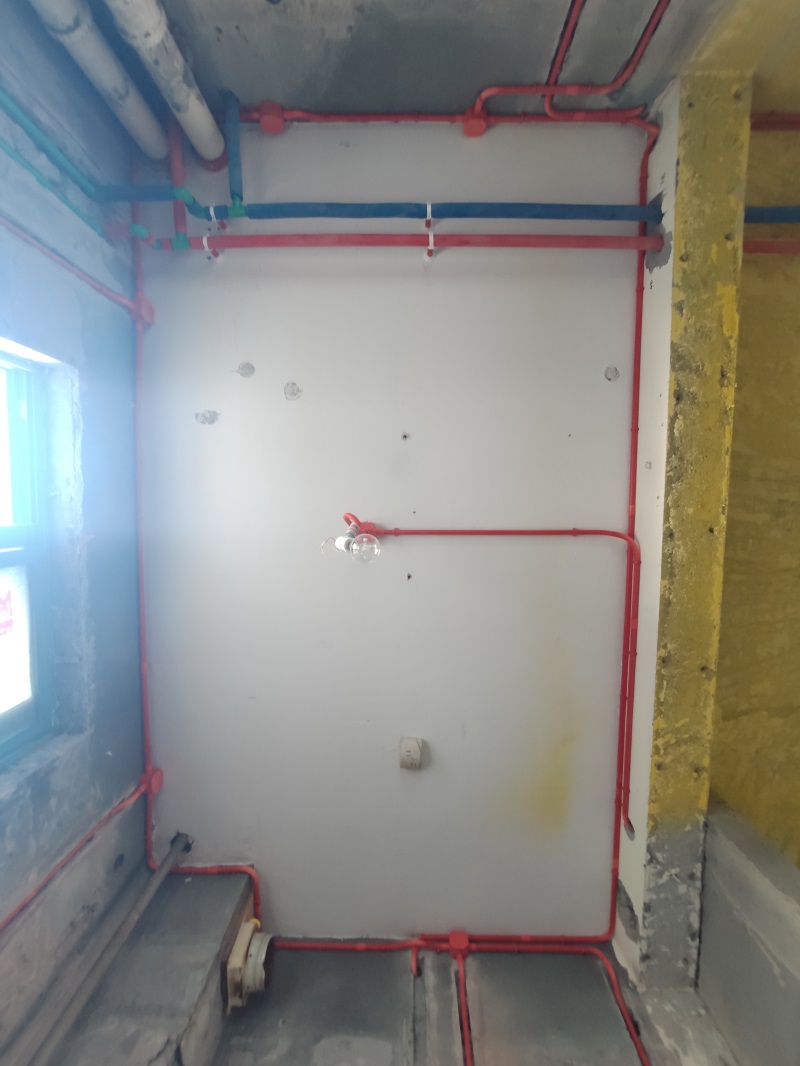

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，
红色保温棉代表热水，蓝色保温棉代表冷水，
水管安排都是左热右冷，符合施工规范

发表于 2019-11-21 11:46:18

水管转弯处不需要包保温棉

发表于 2019-11-21 11:52:52

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)

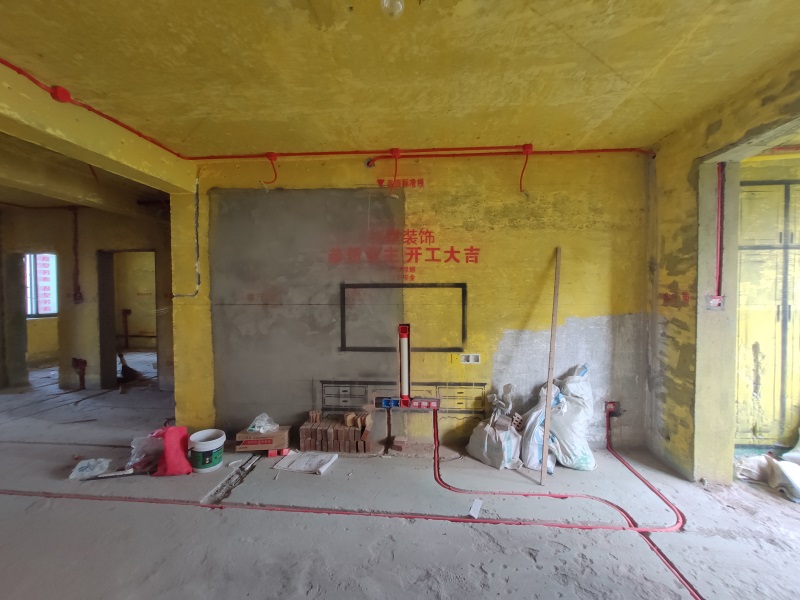

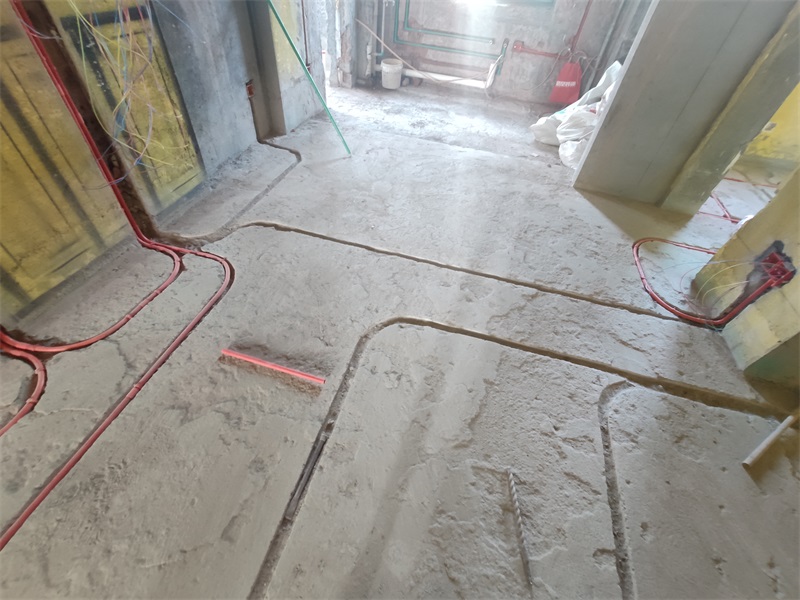

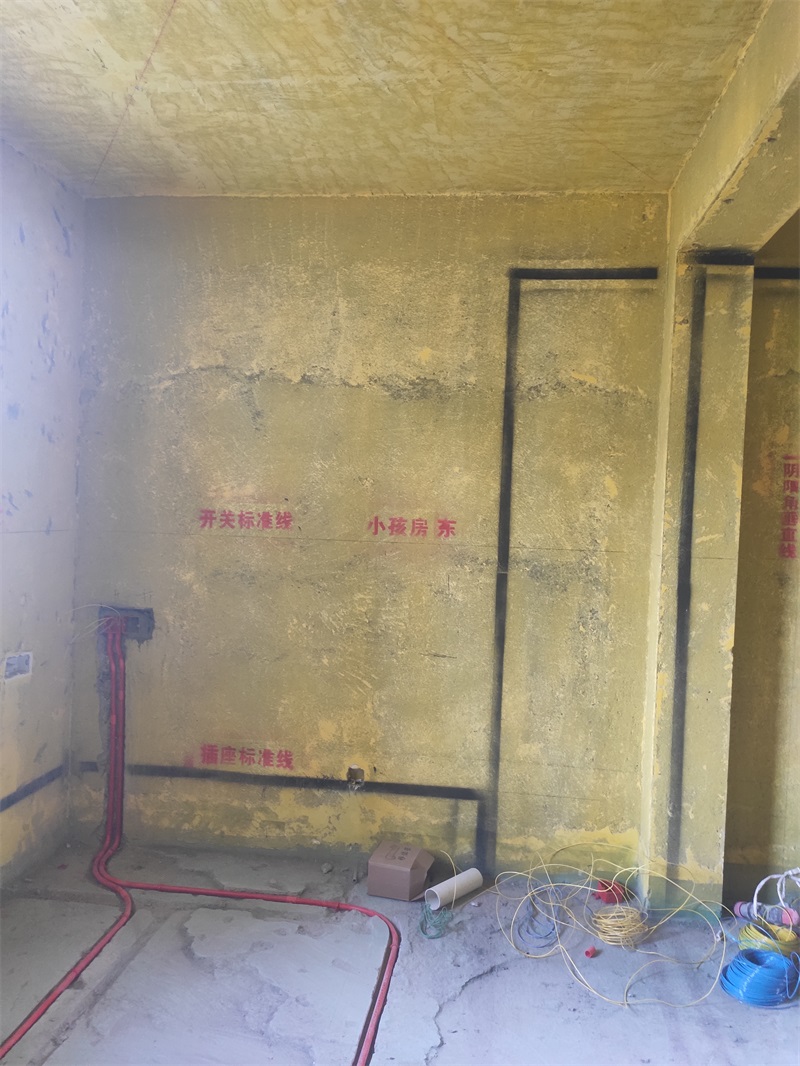

水电开槽横平竖直

厨房

发表于 2019-11-21 12:00:49

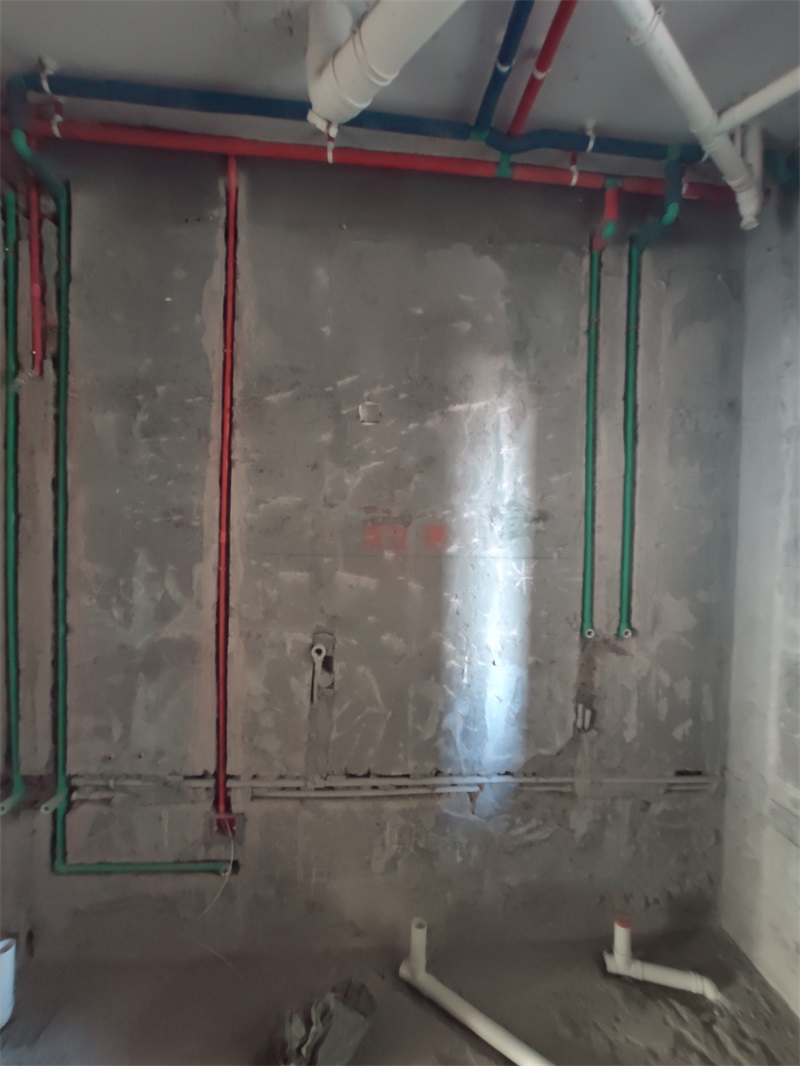

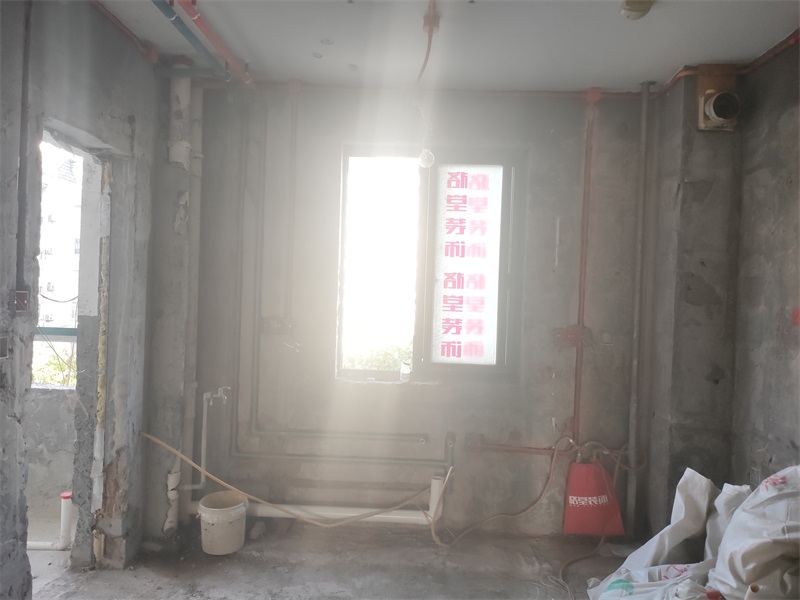

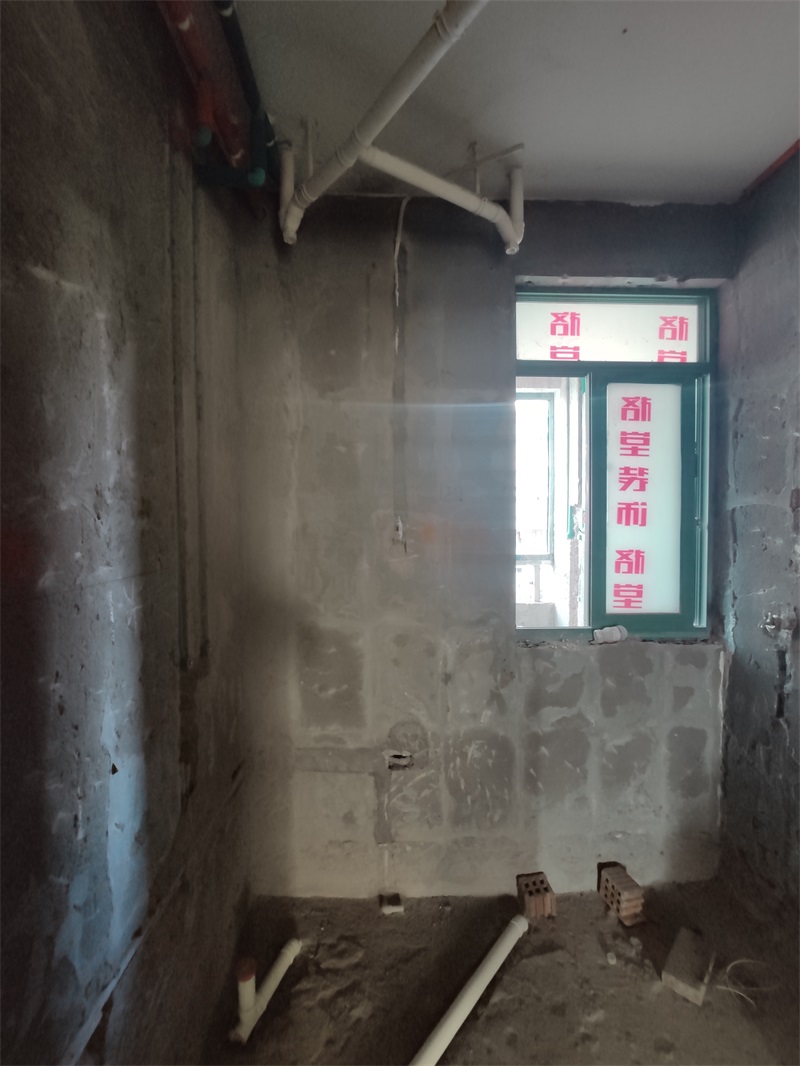

厨房水管线路布置

发表于 2019-11-21 12:04:59

厨房

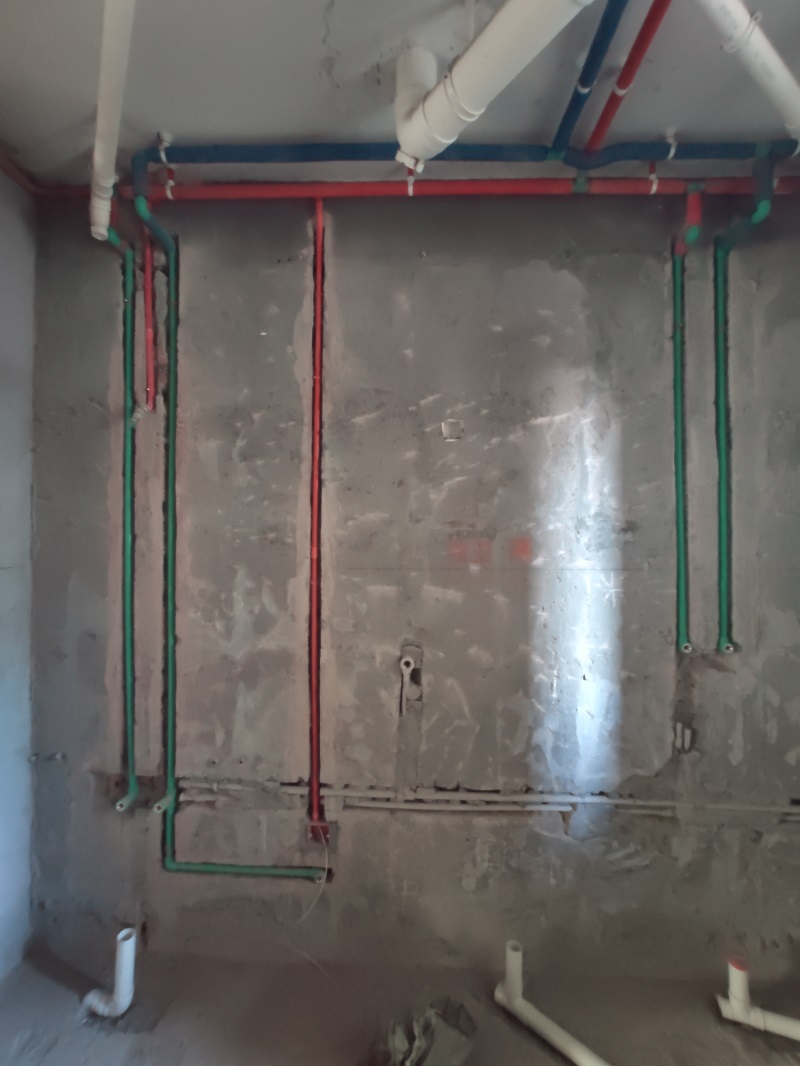

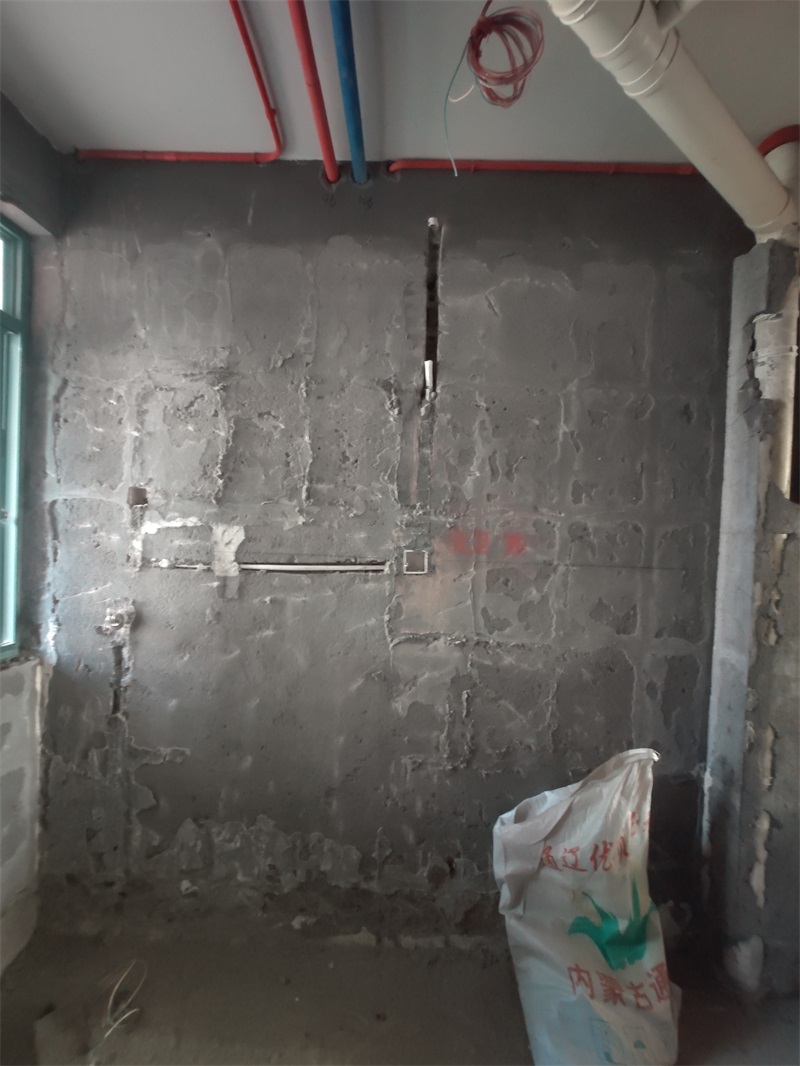

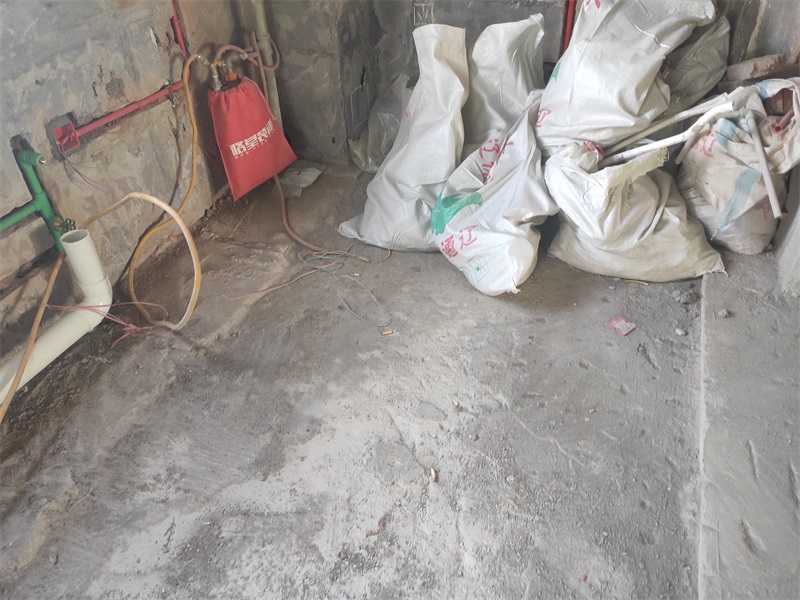

走墙水管采用下垂式安装

发表于 2019-11-21 12:07:59

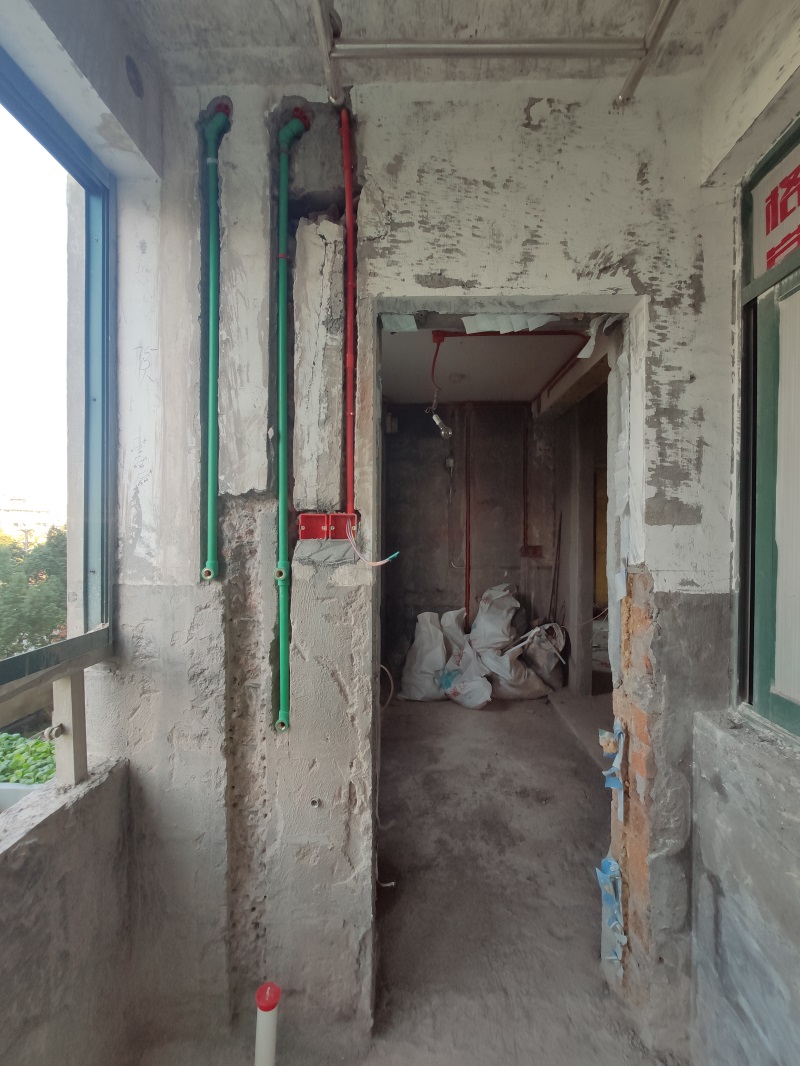

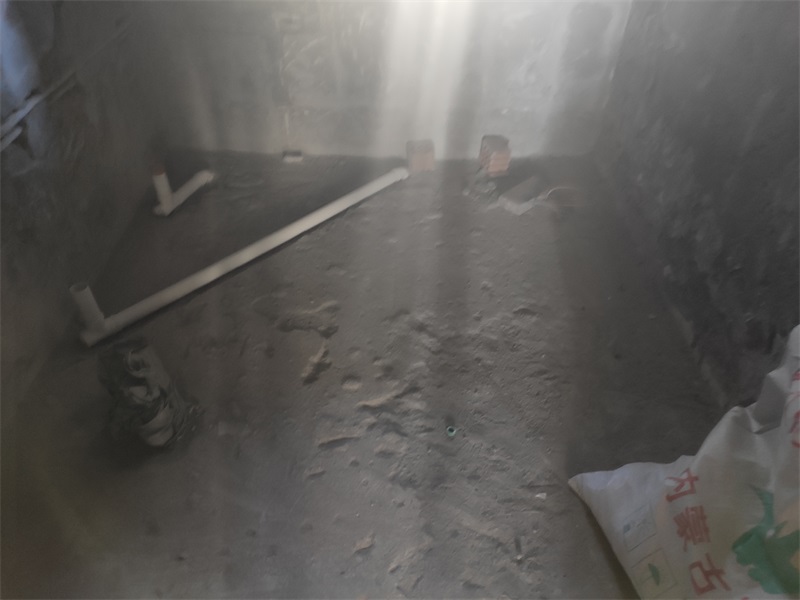

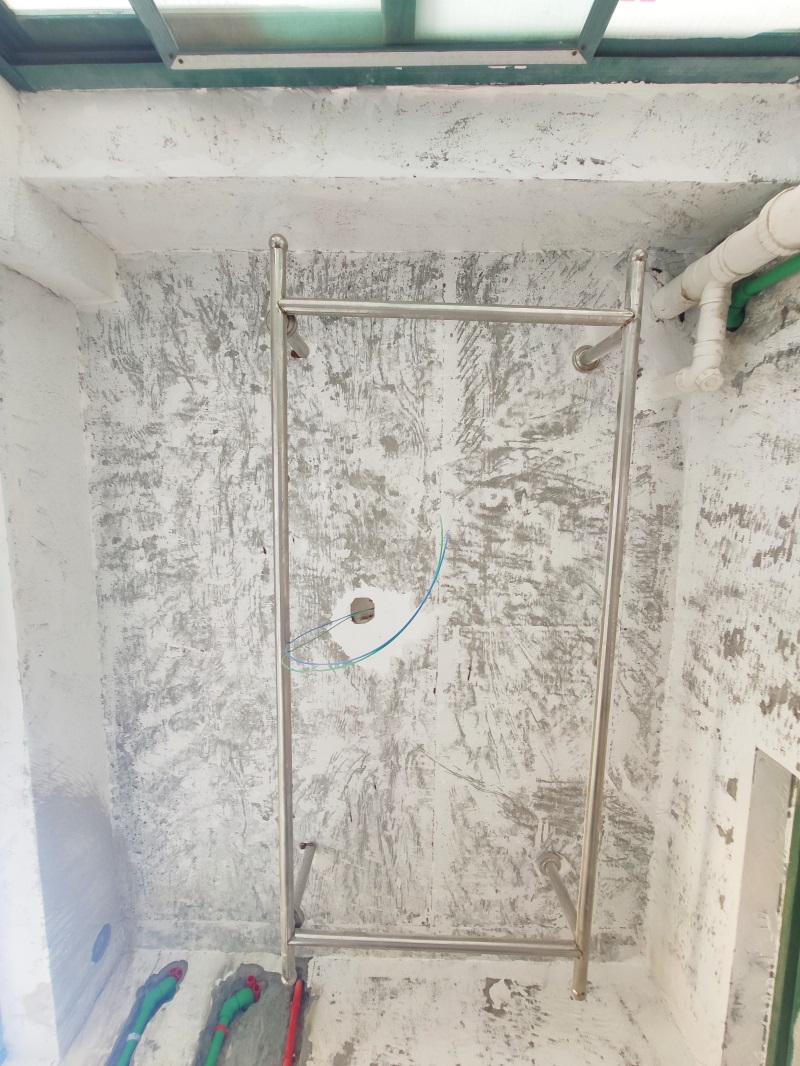

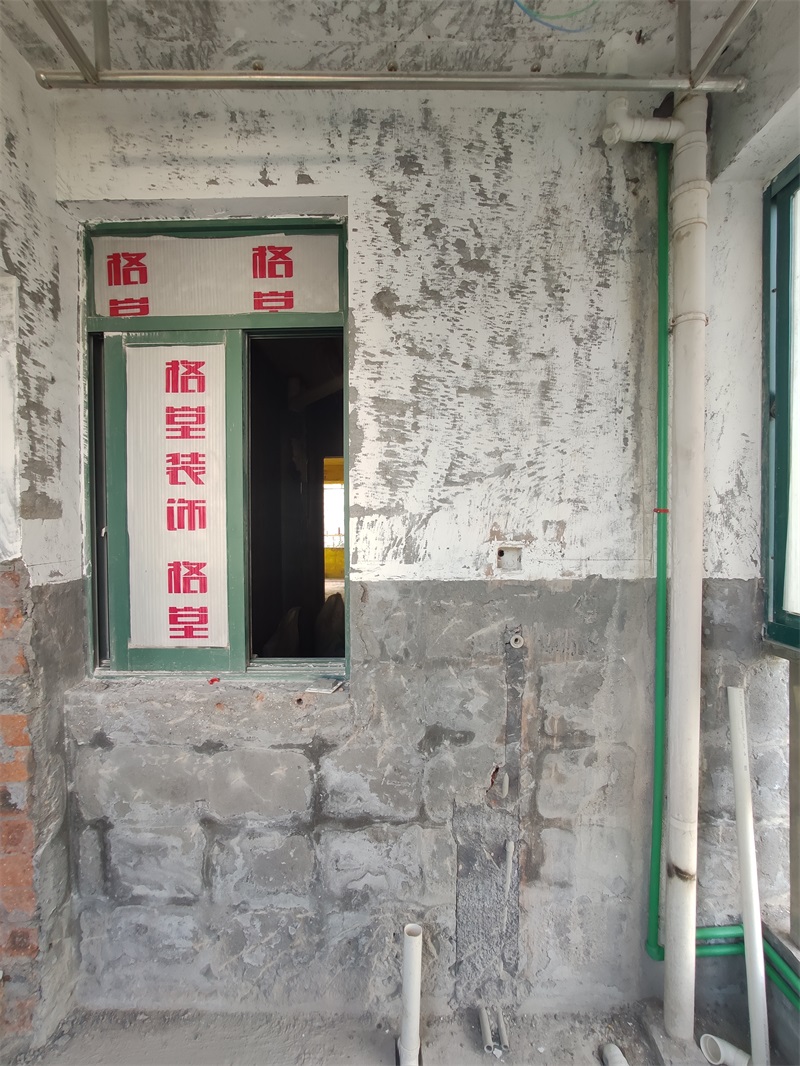

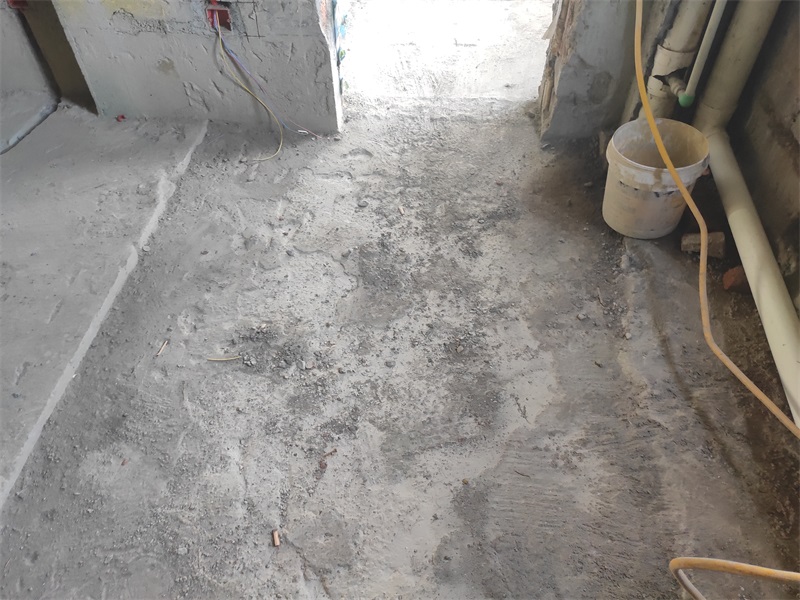

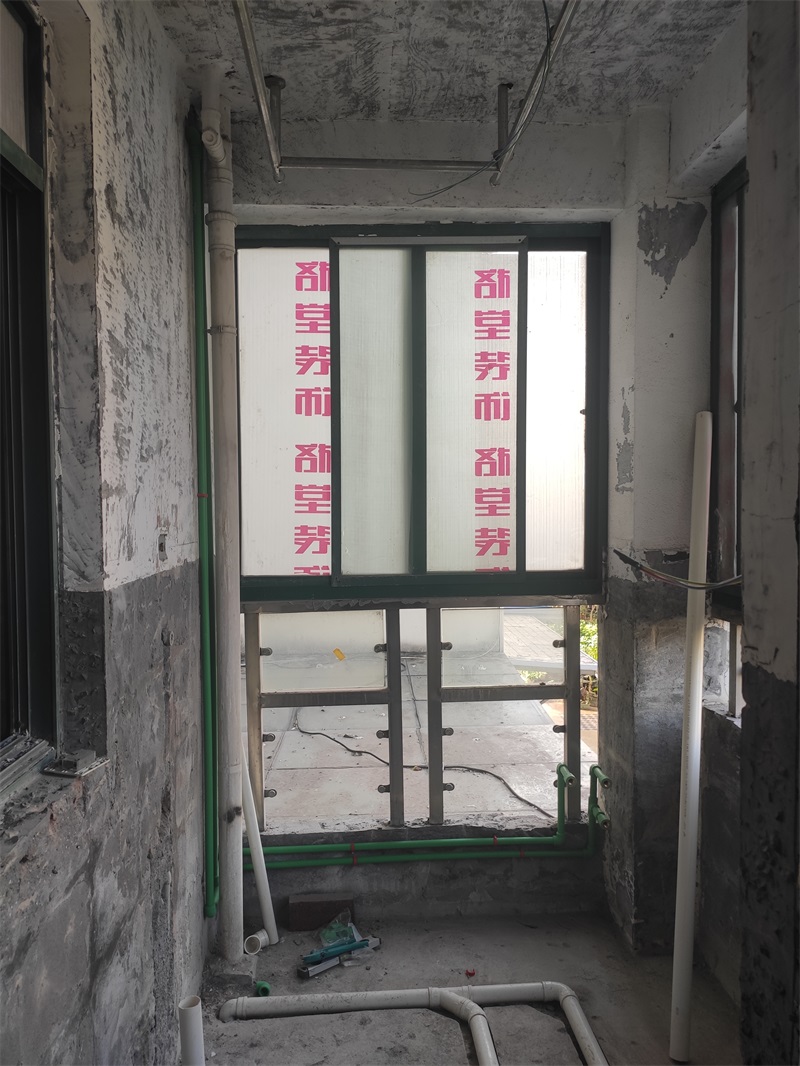

阳台
