阳光水岸5-1-12#120㎡现代极简—-时尚“巴适”的现代风

发表于 2019-12-4 11:16:19

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

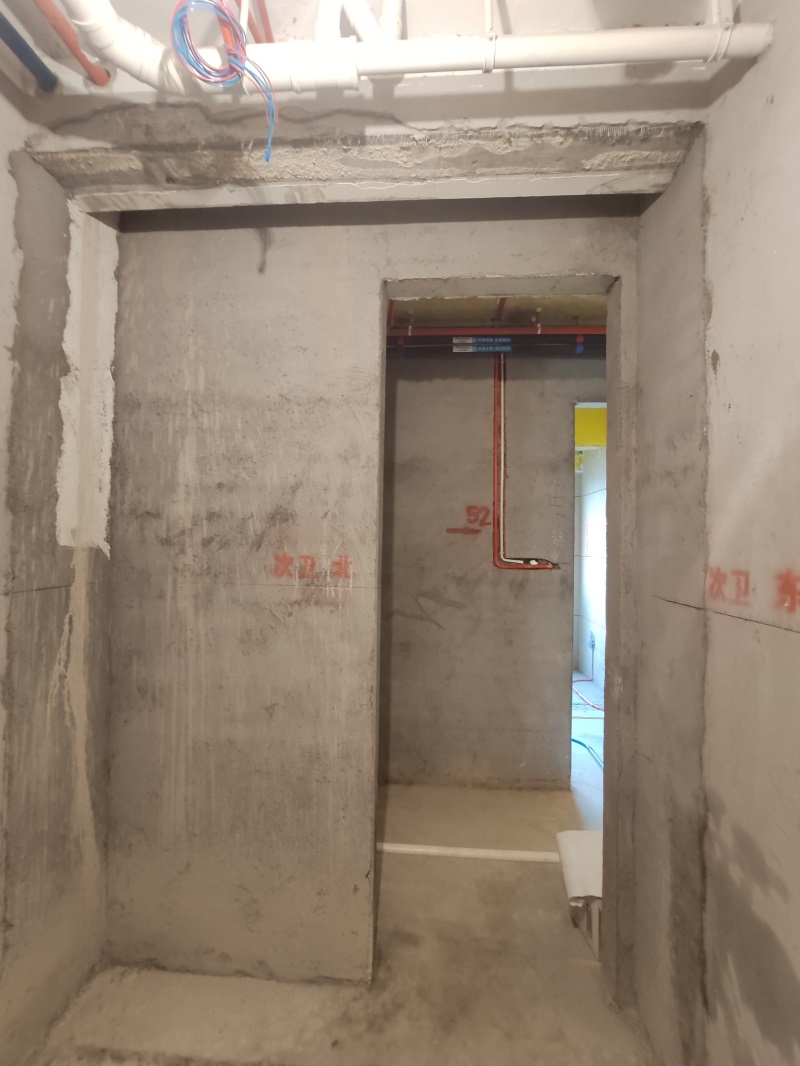

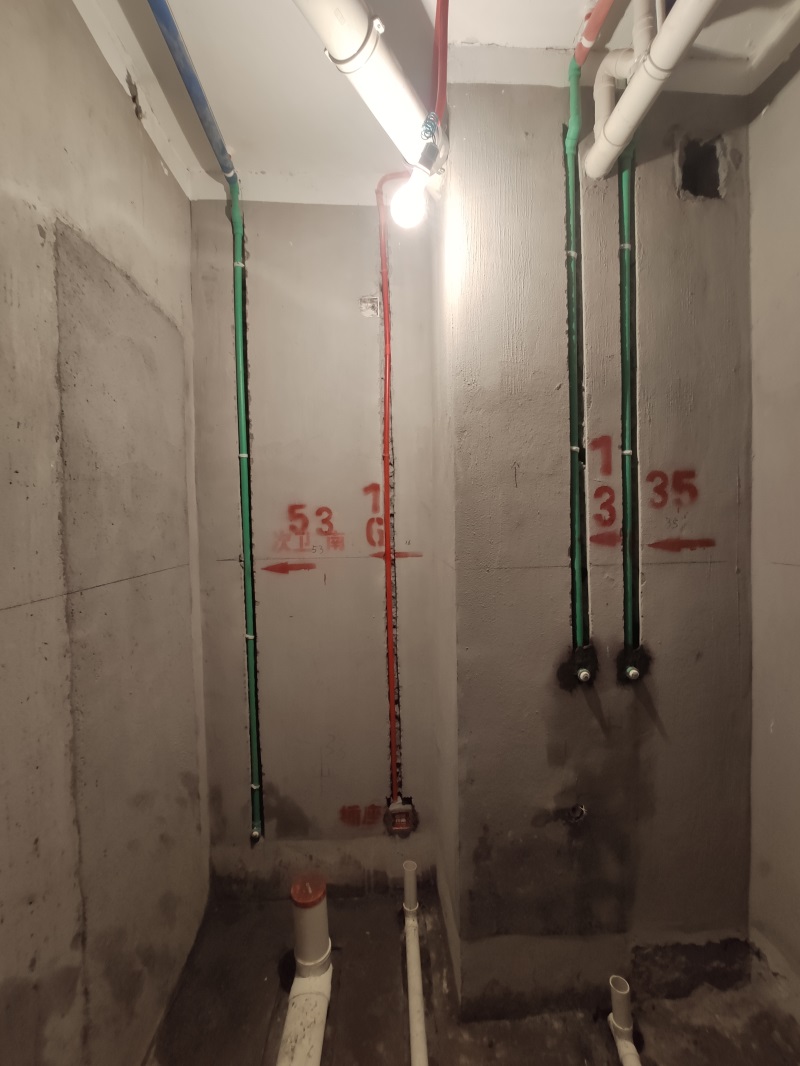

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2019-12-4 11:17:23

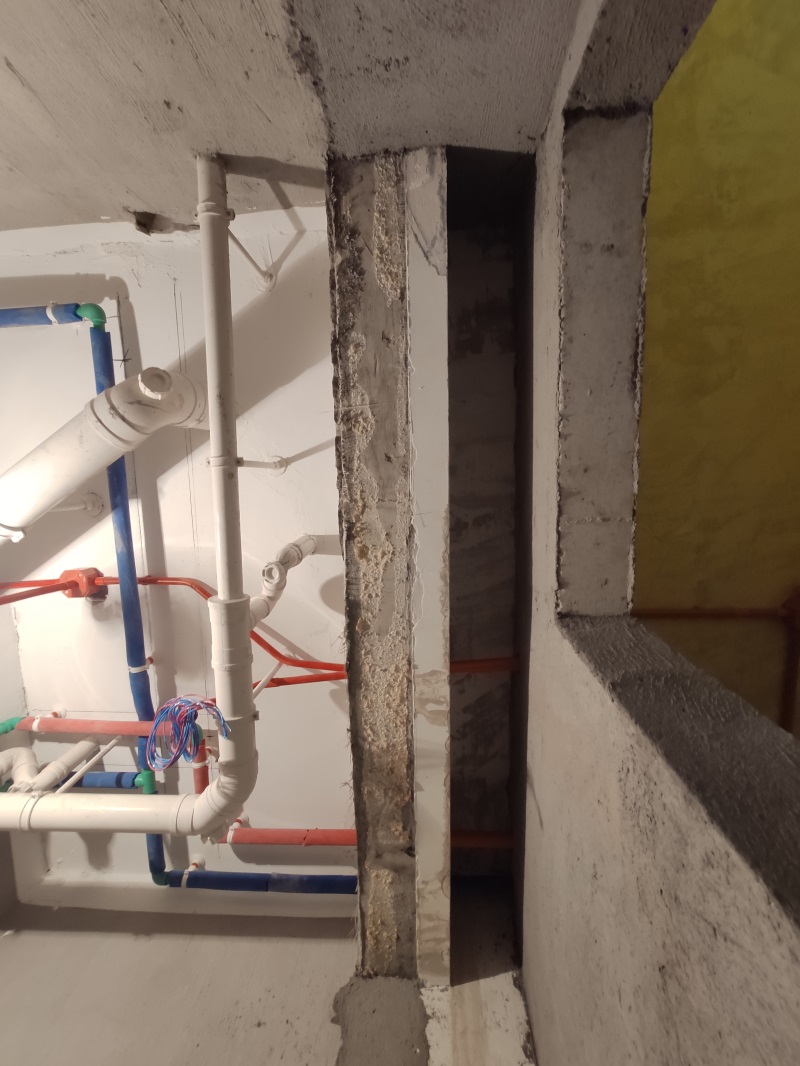

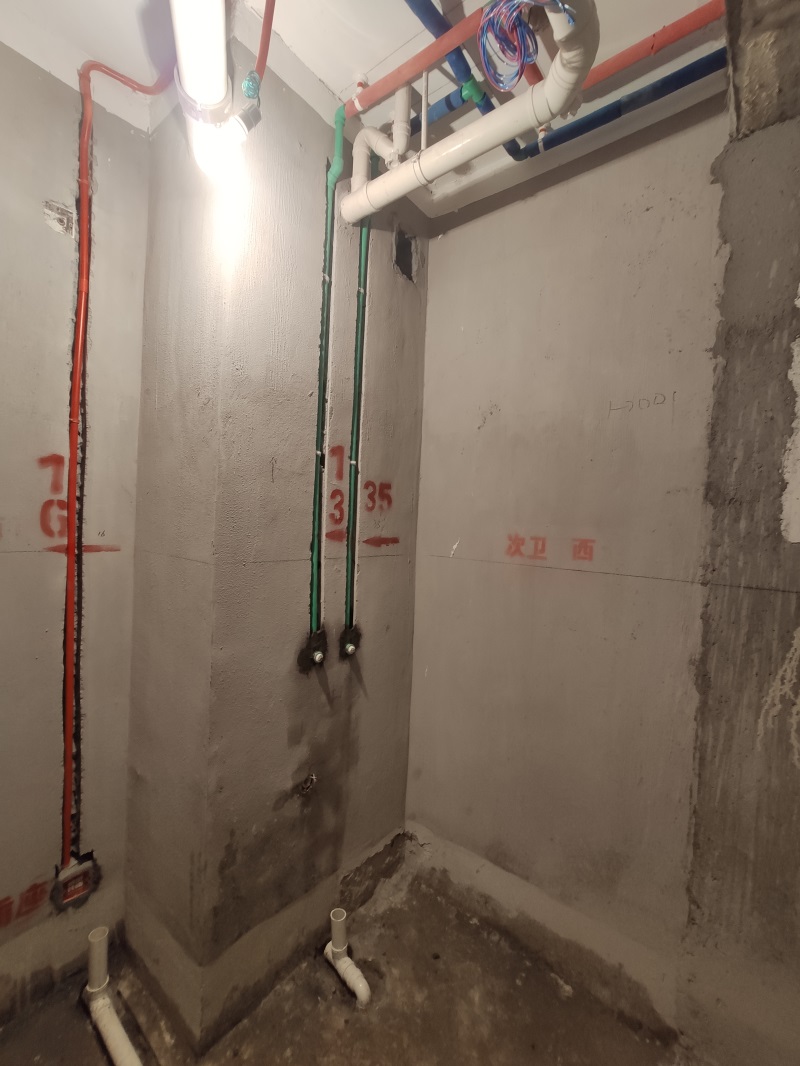

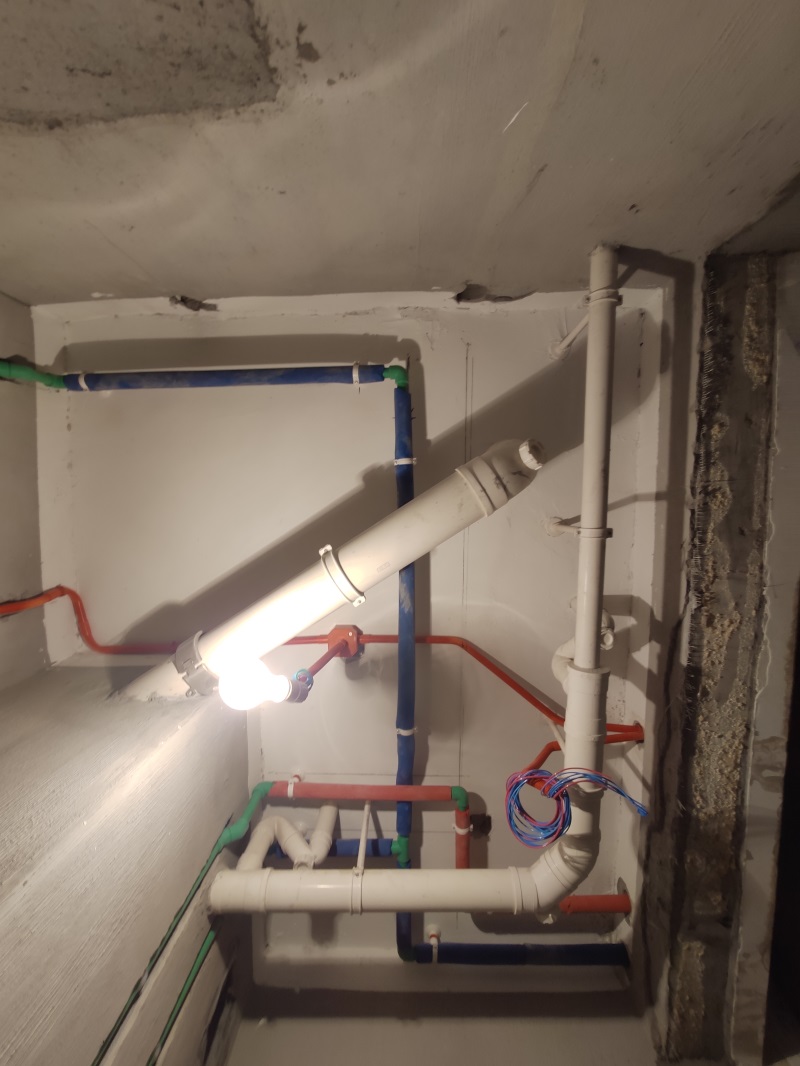

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

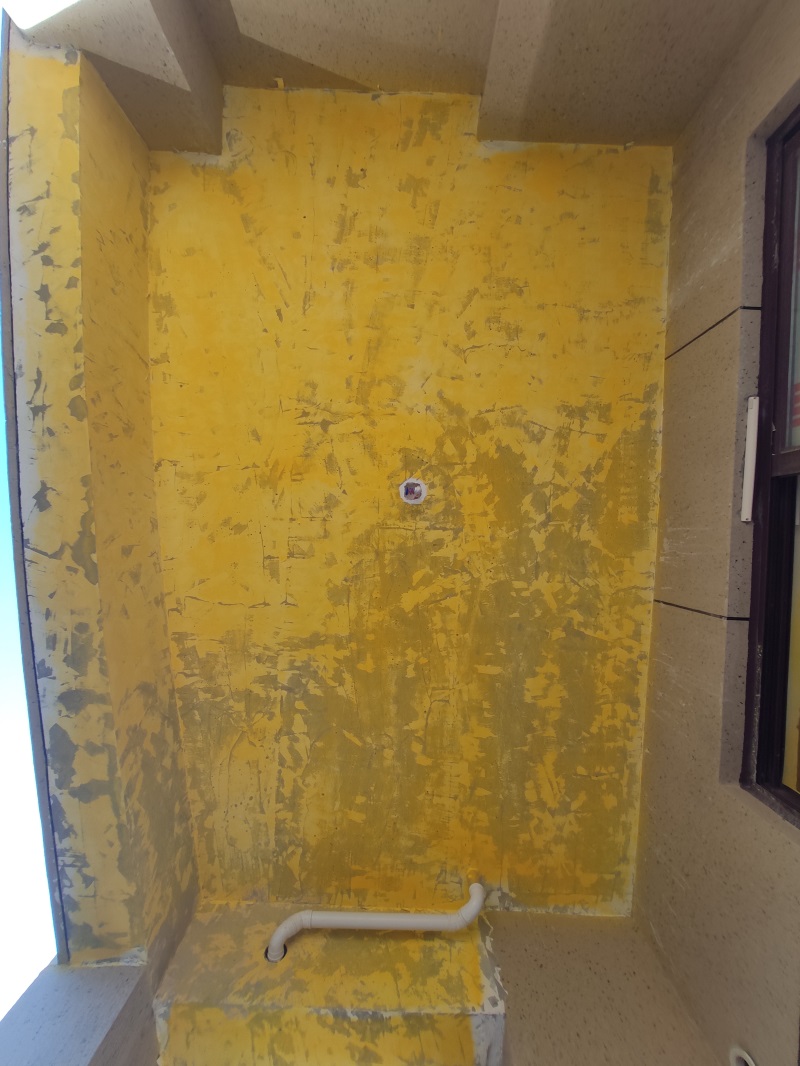

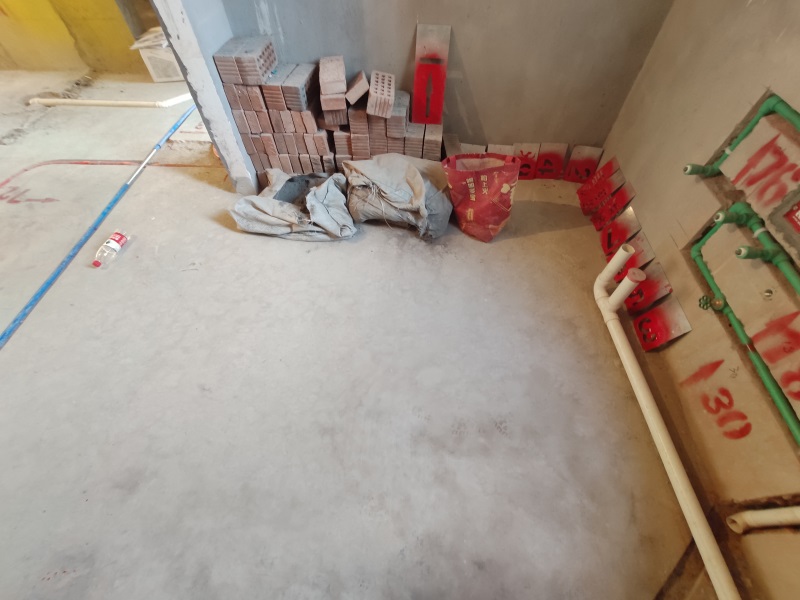

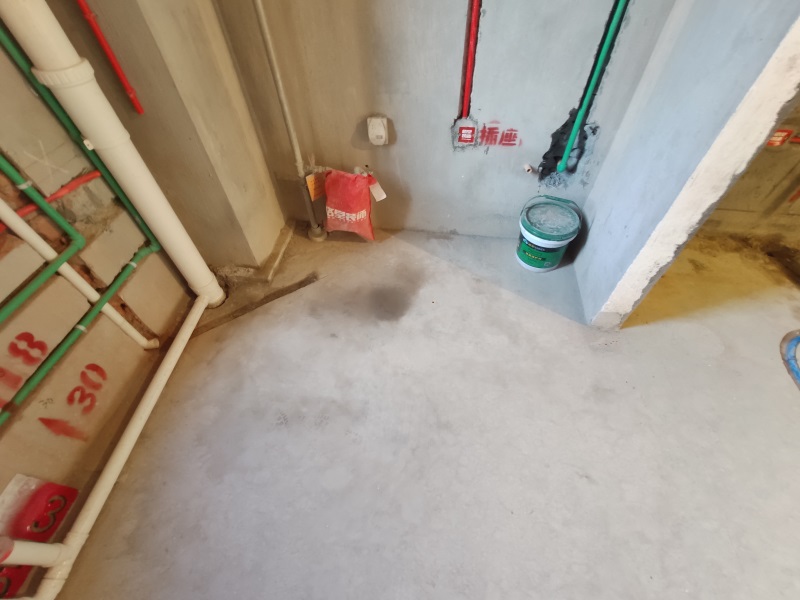

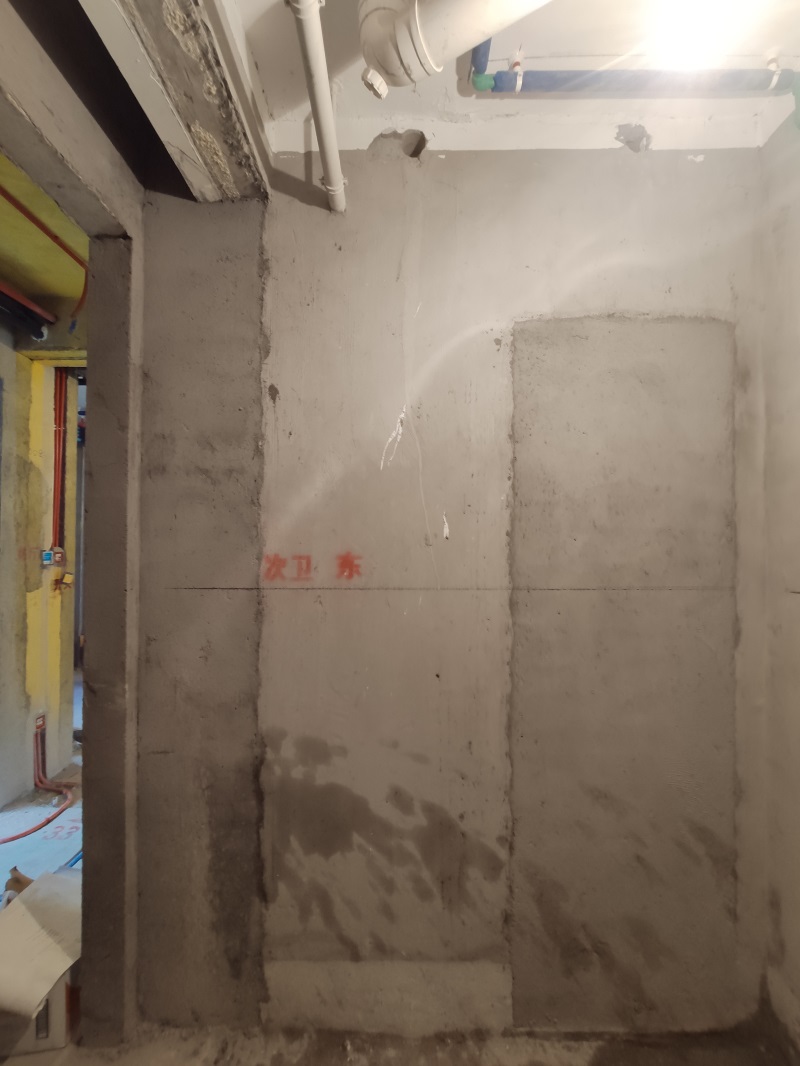

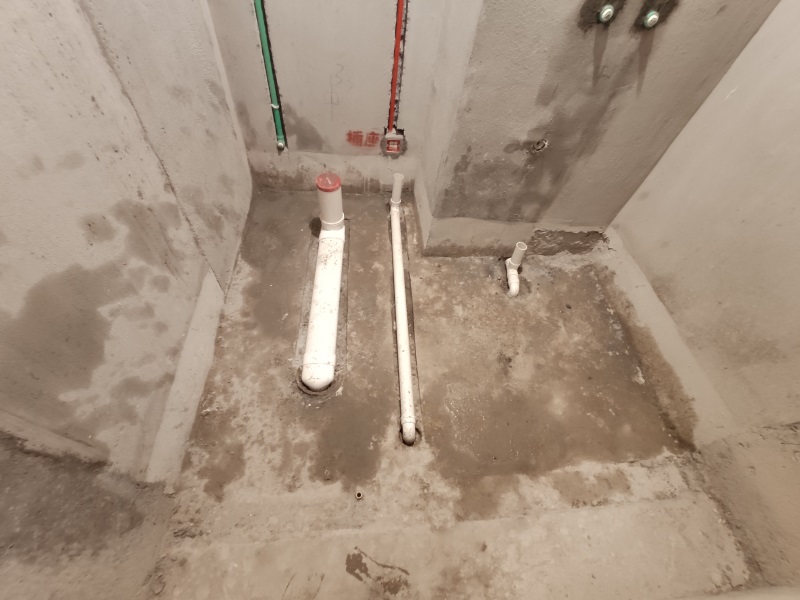

卫生间湿区，地漏放在马桶背后两侧。（尽量放在淋浴房这边)下水孔中心距墙11cm(毛坯墙面)

发表于 2019-12-4 11:18:41

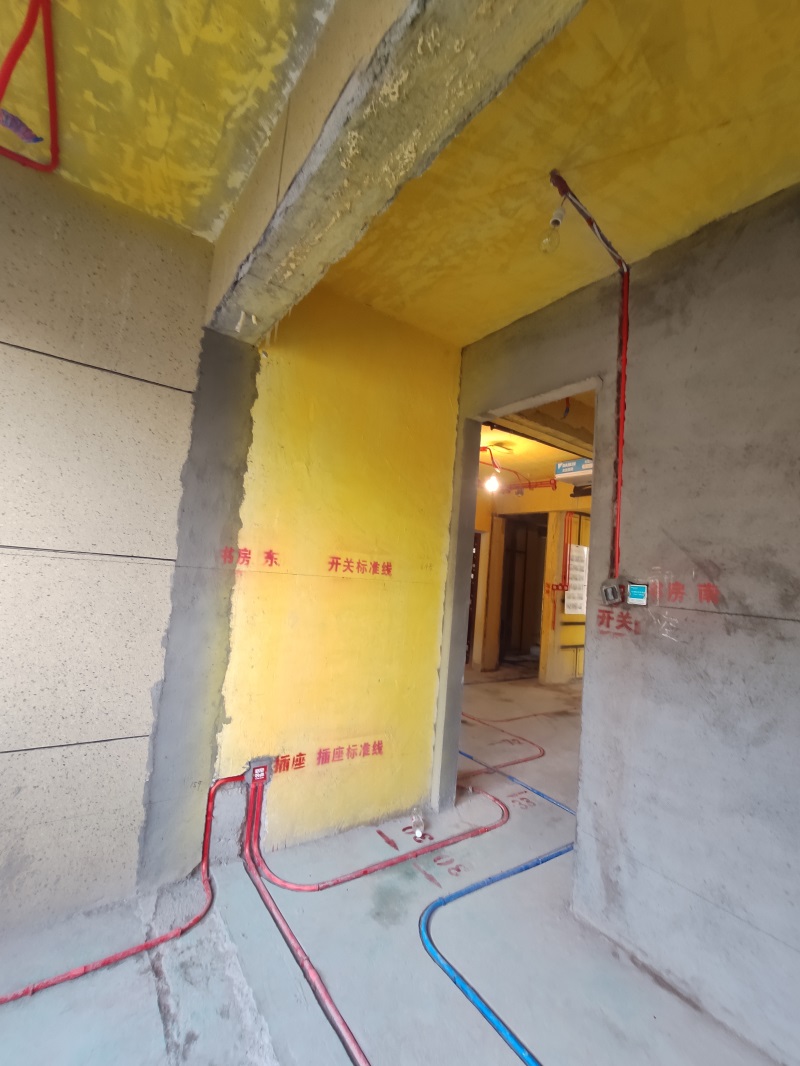

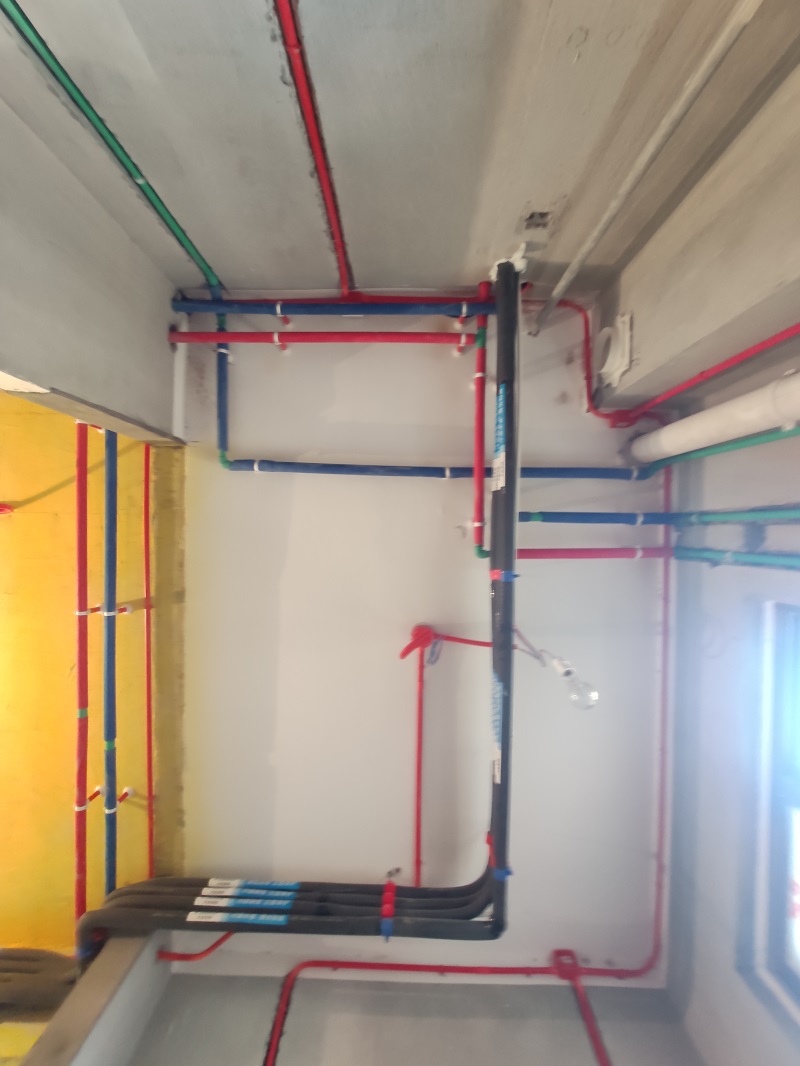

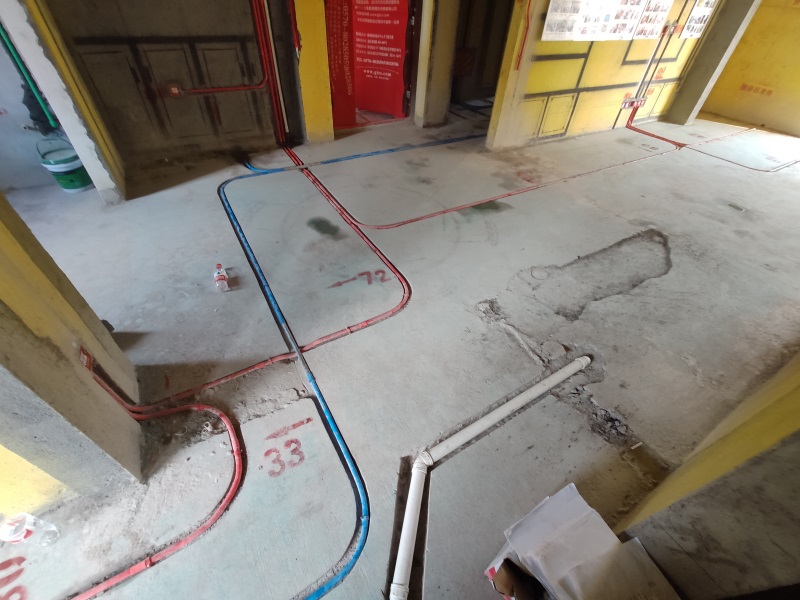

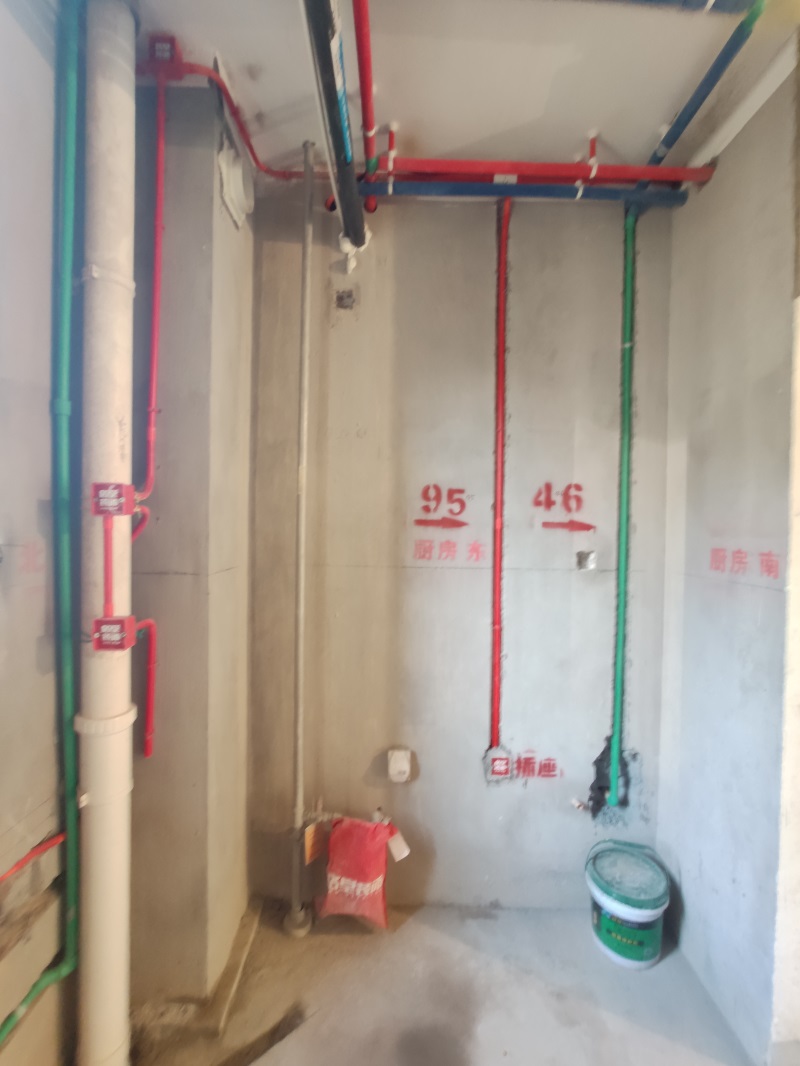

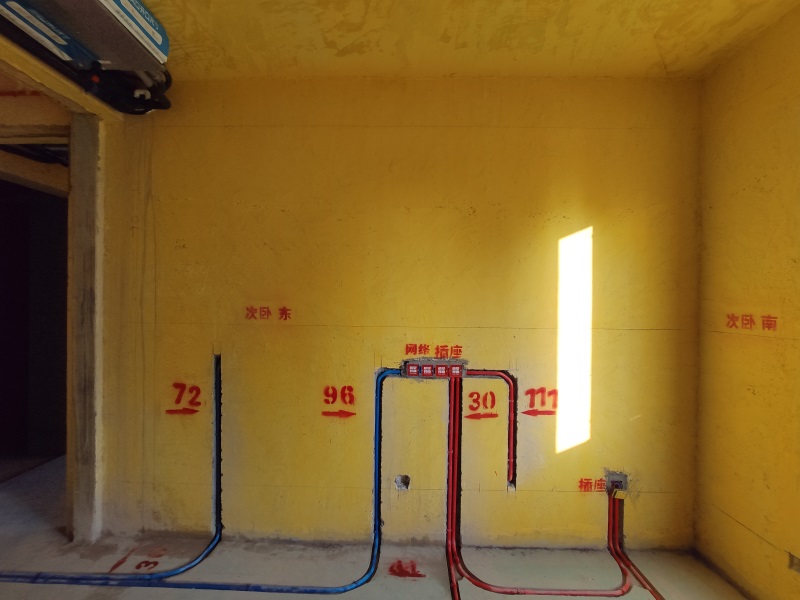

红色线管代表强电，蓝色线管代表弱电

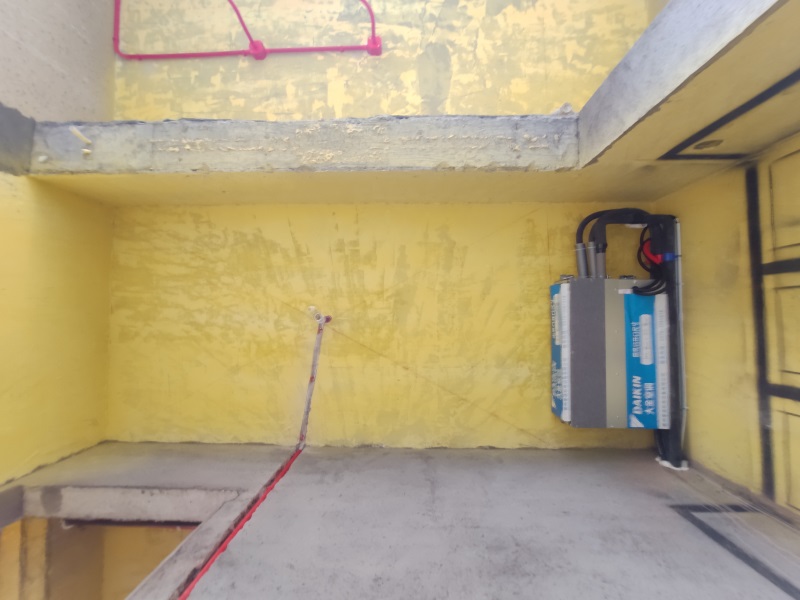

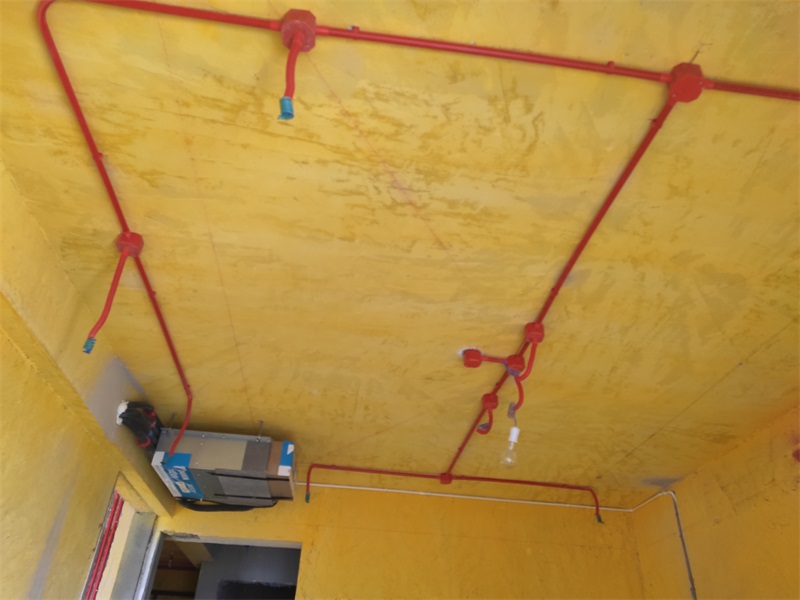

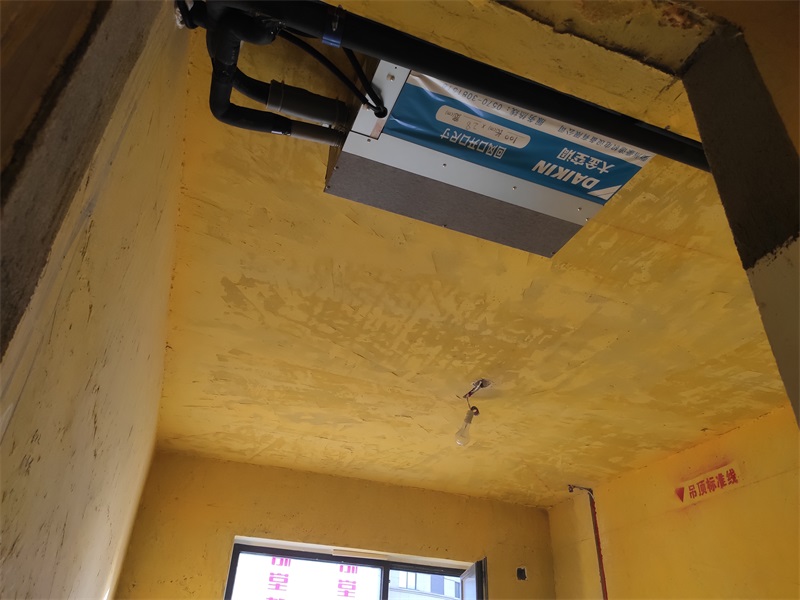

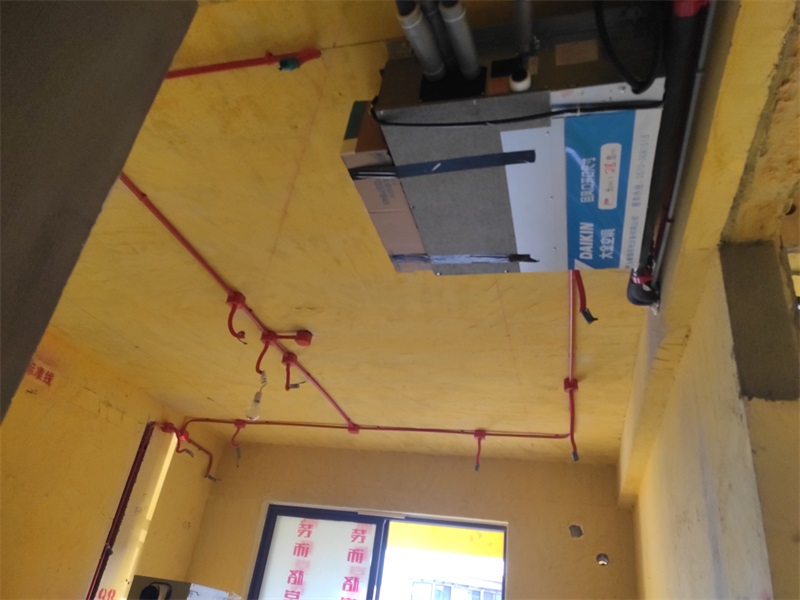

顶部线路用黄腊管保护到位

发表于 2019-12-4 11:26:18

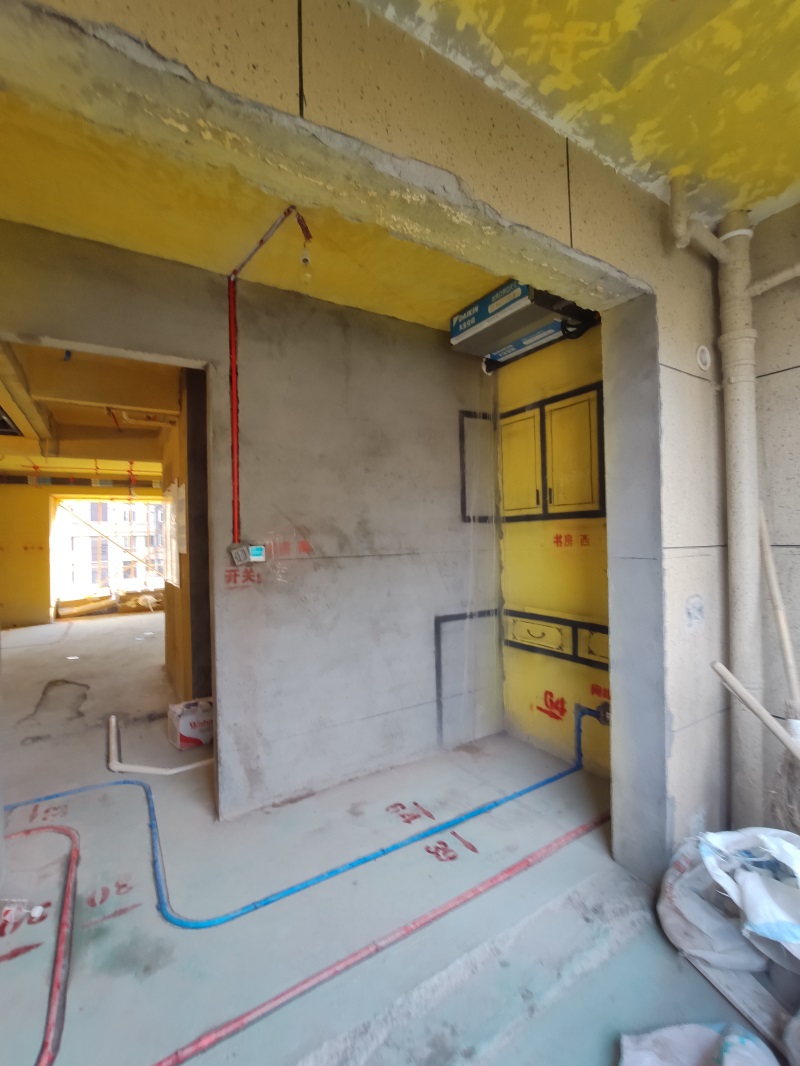

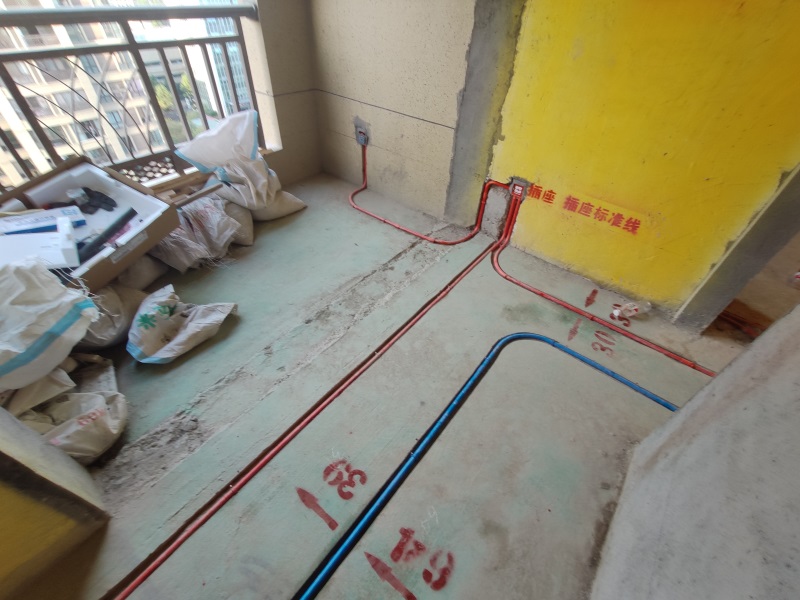

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2019-12-4 11:34:58

强弱电布管相距30cm以上

每户水管进水部位，室内应加进水总阀，采用暗埋做法

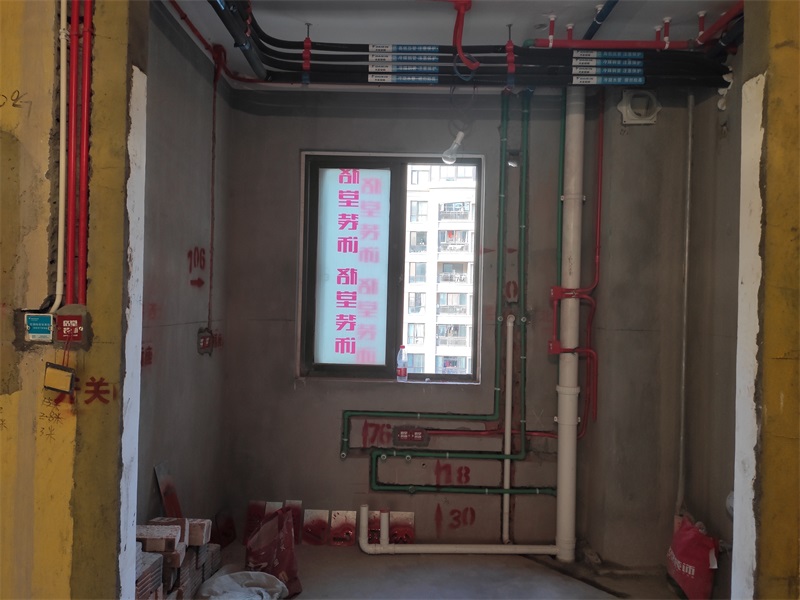

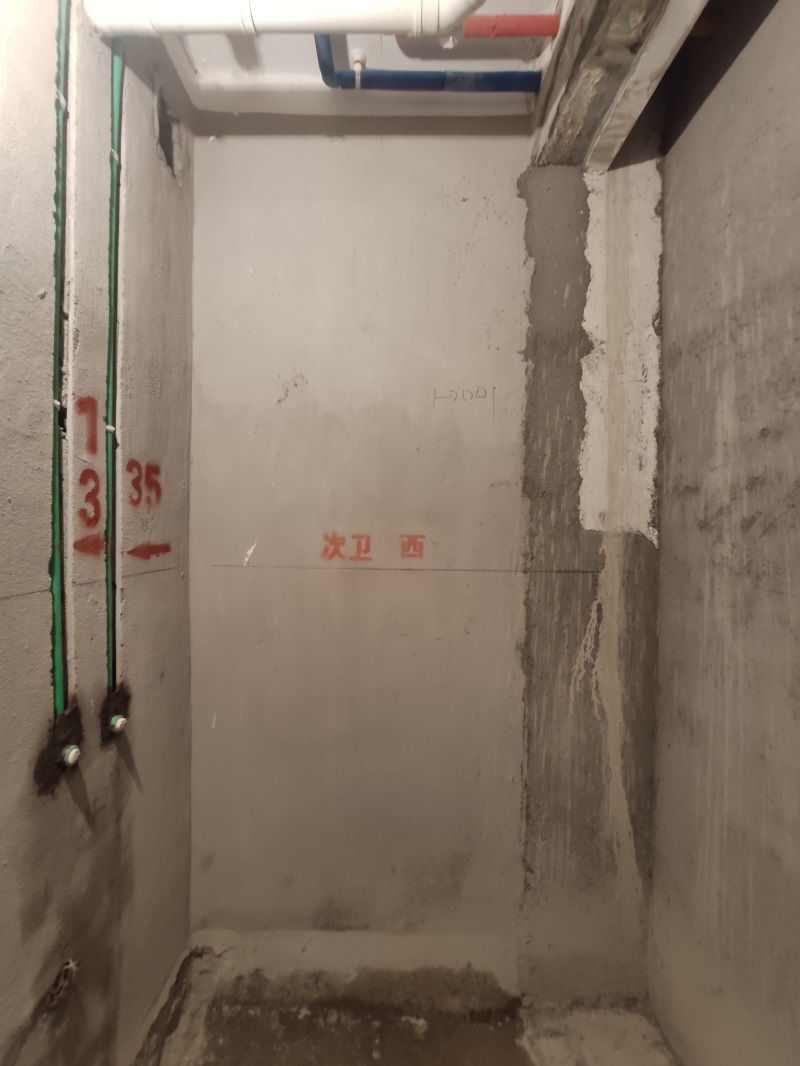

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2019-12-4 11:36:23

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2019-12-4 11:37:38

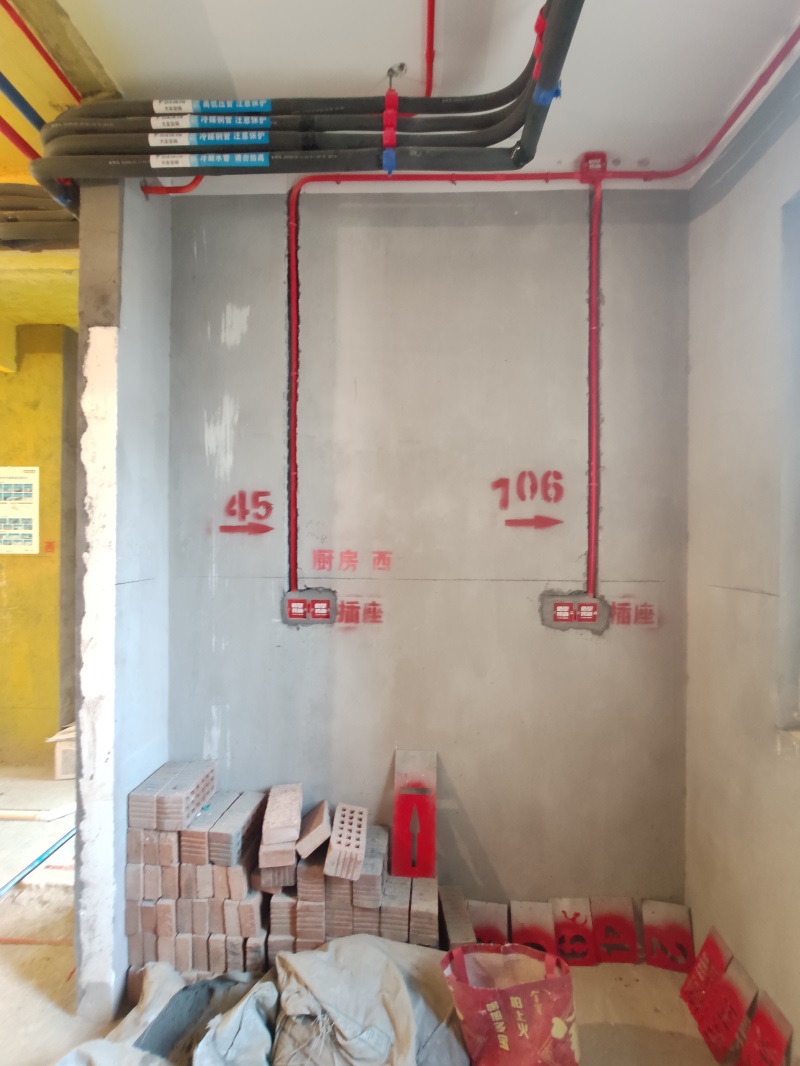

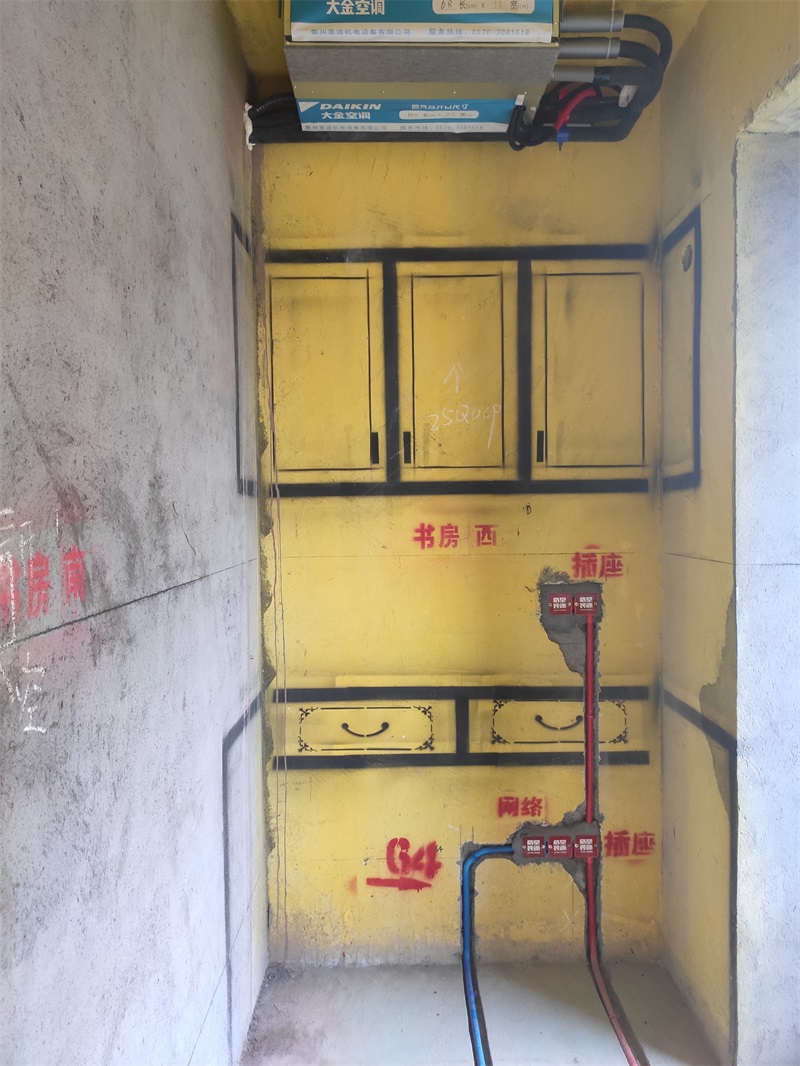

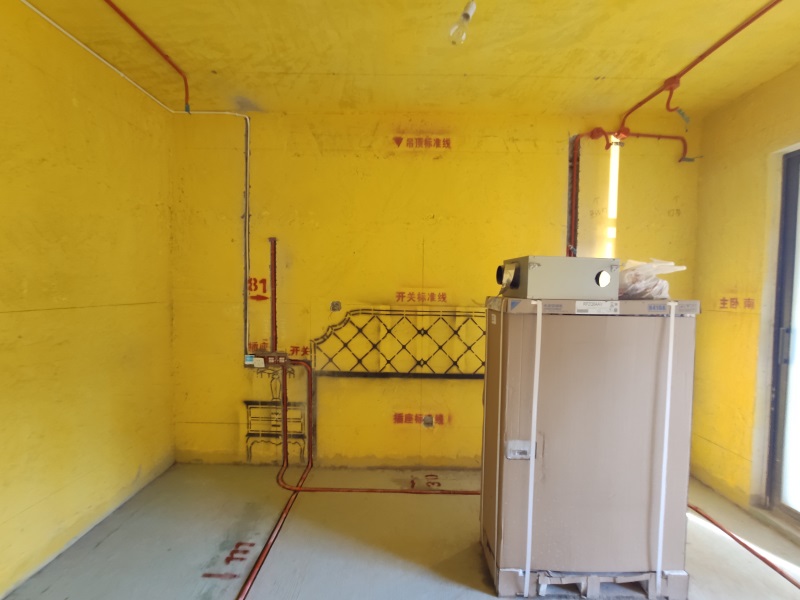

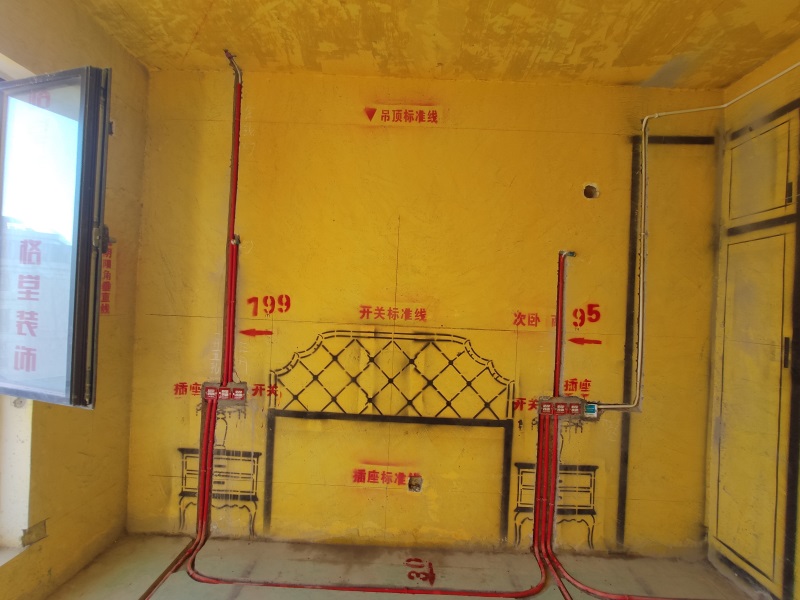

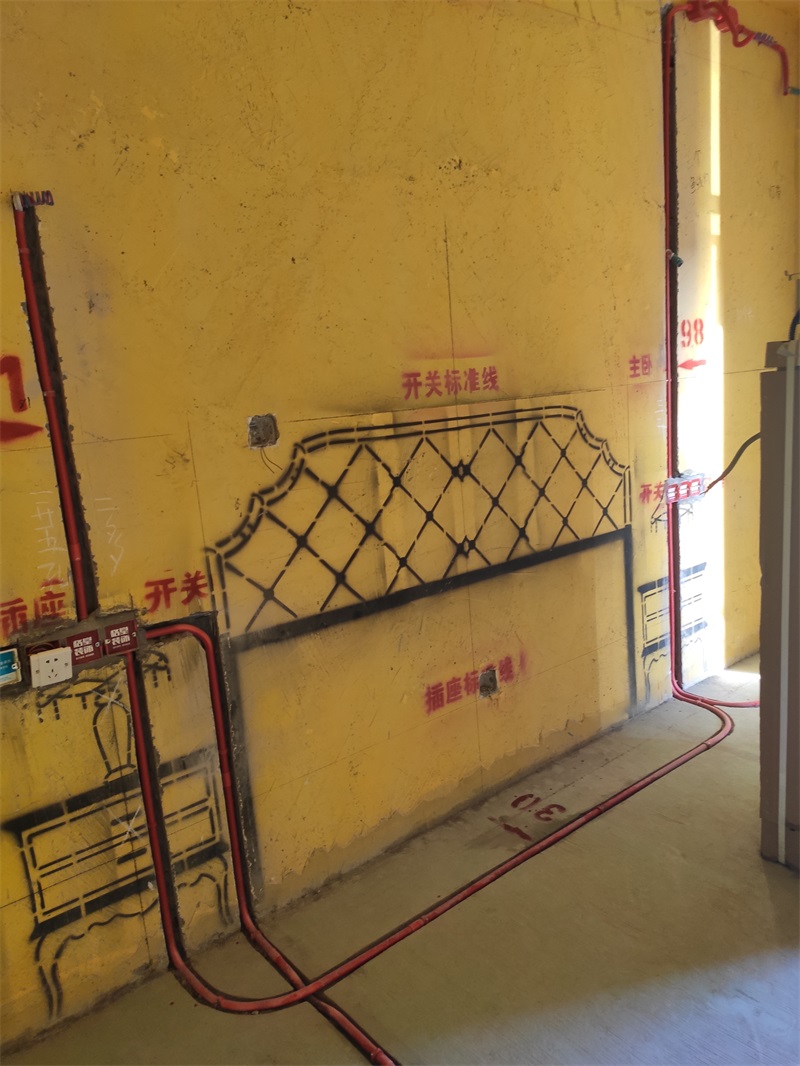

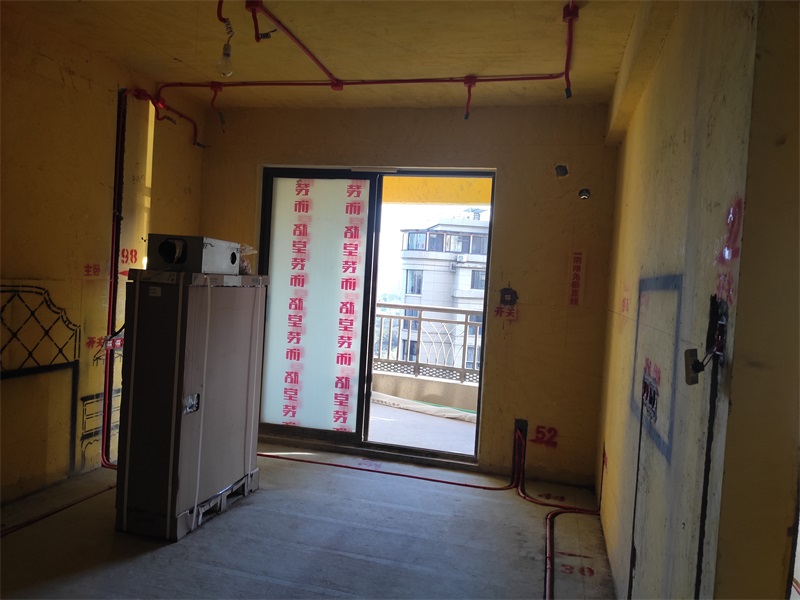

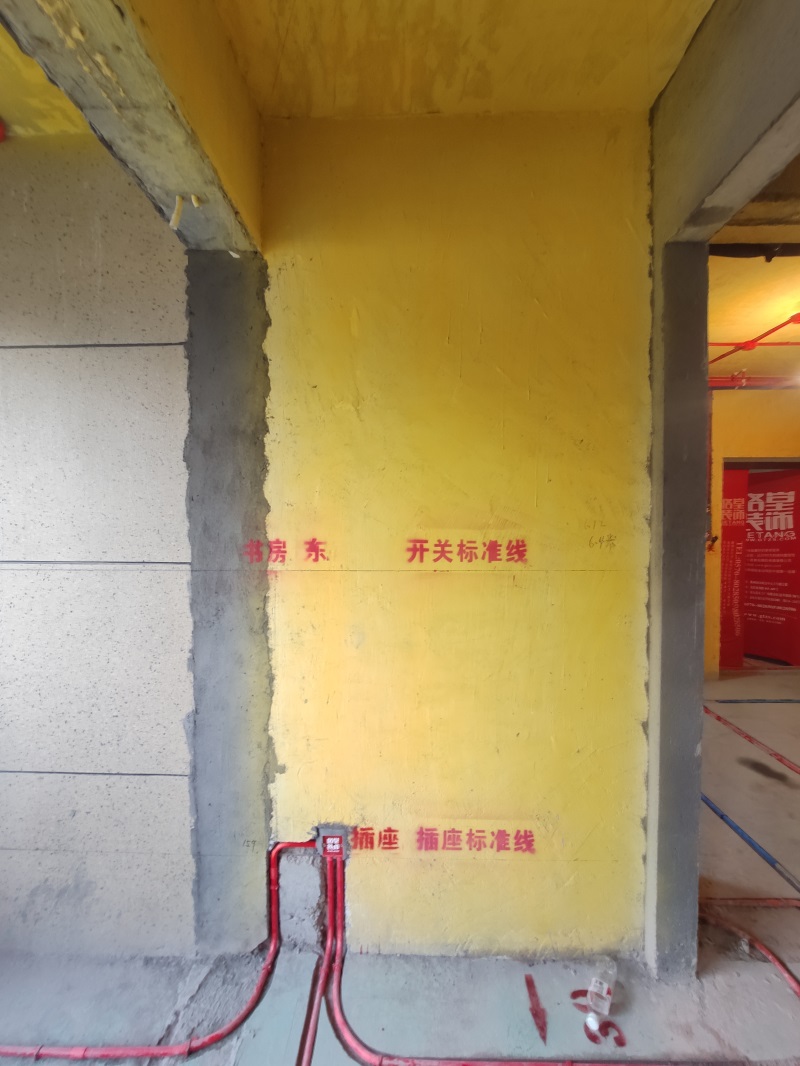

床头柜插座一般要求完成面在80cm左右(护墙板和客户特殊要求的根据实际调整)

发表于 2019-12-4 11:39:23

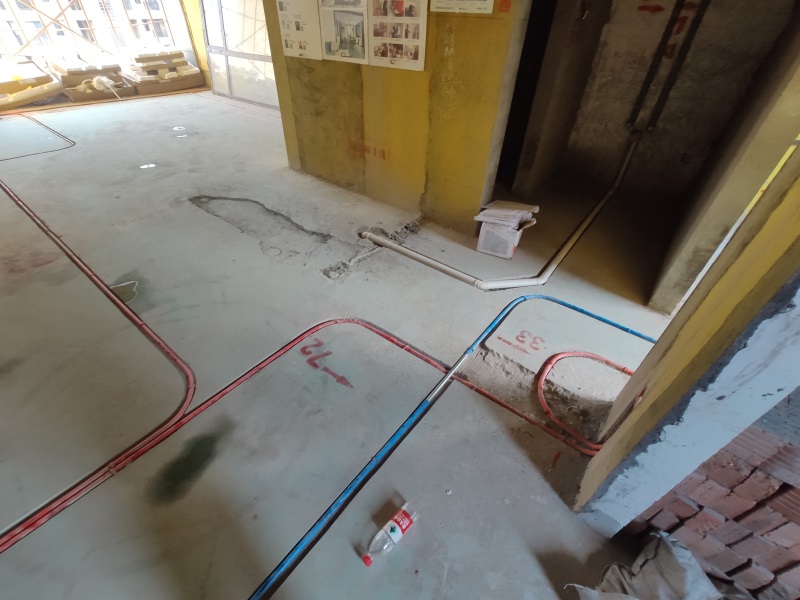

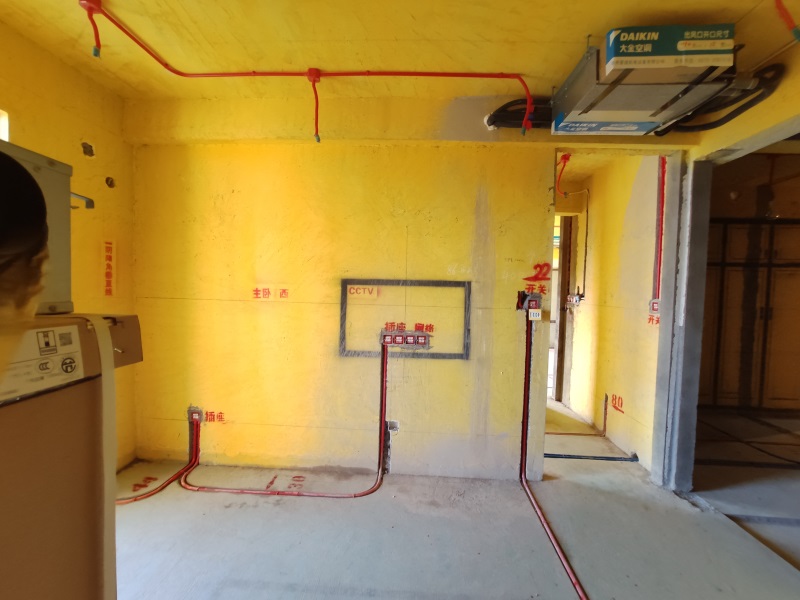

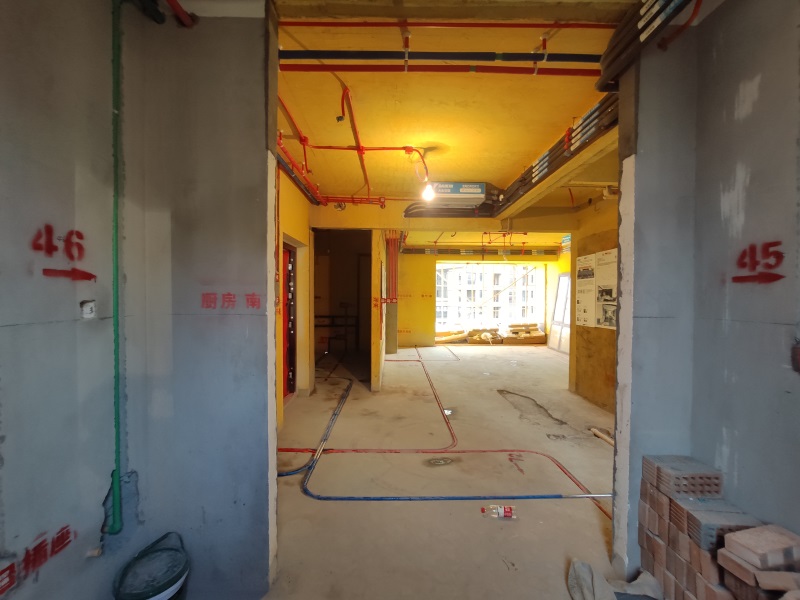

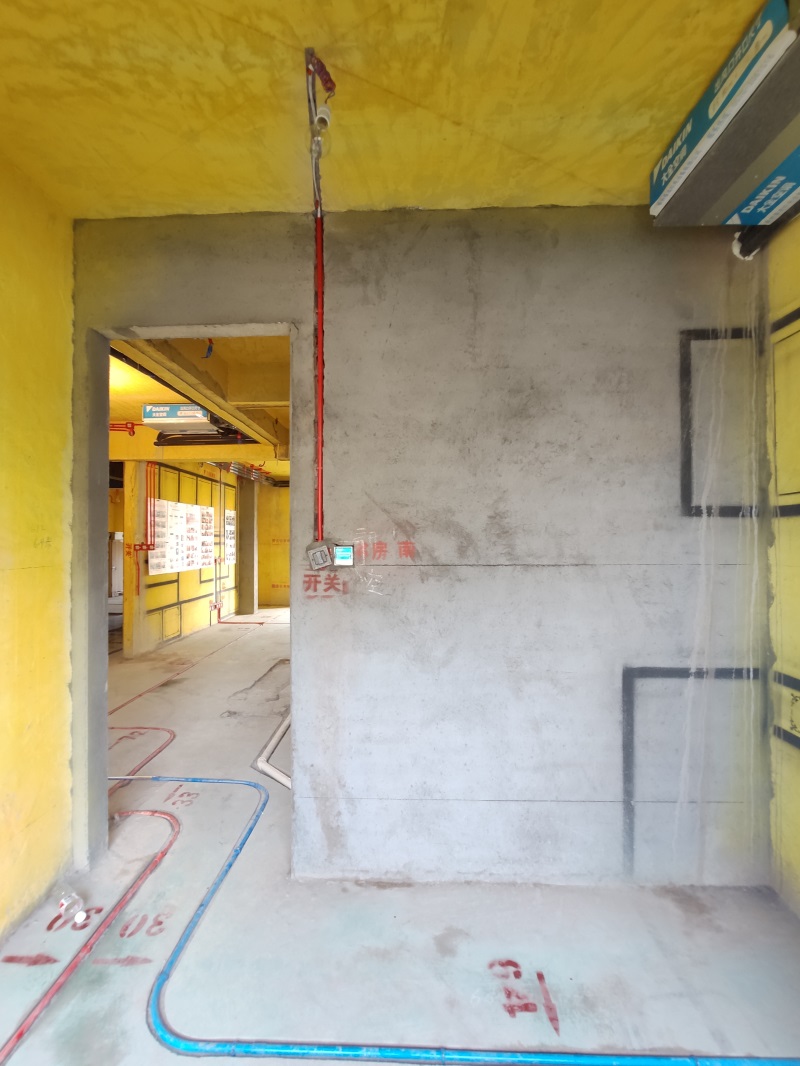

线路布置横平竖直，符合施工规范

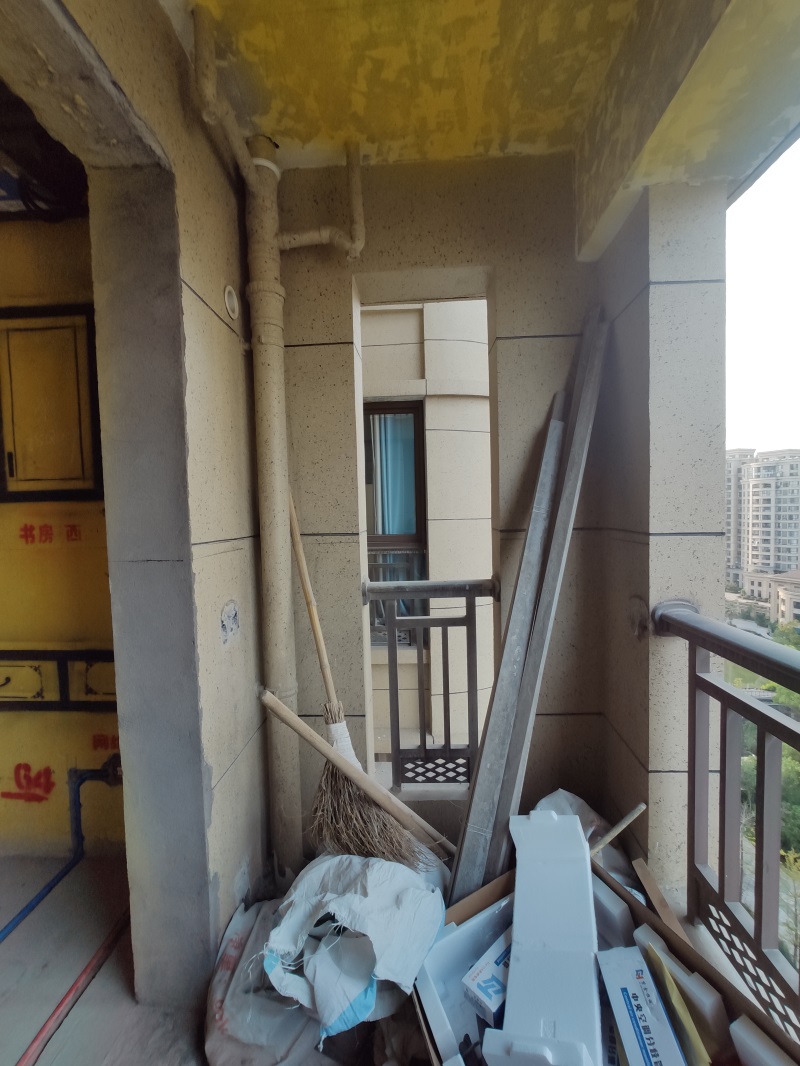

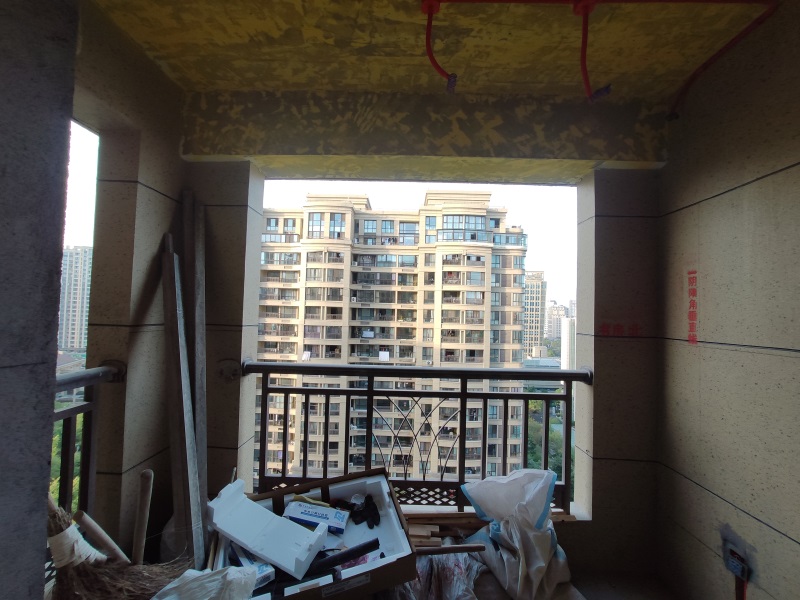

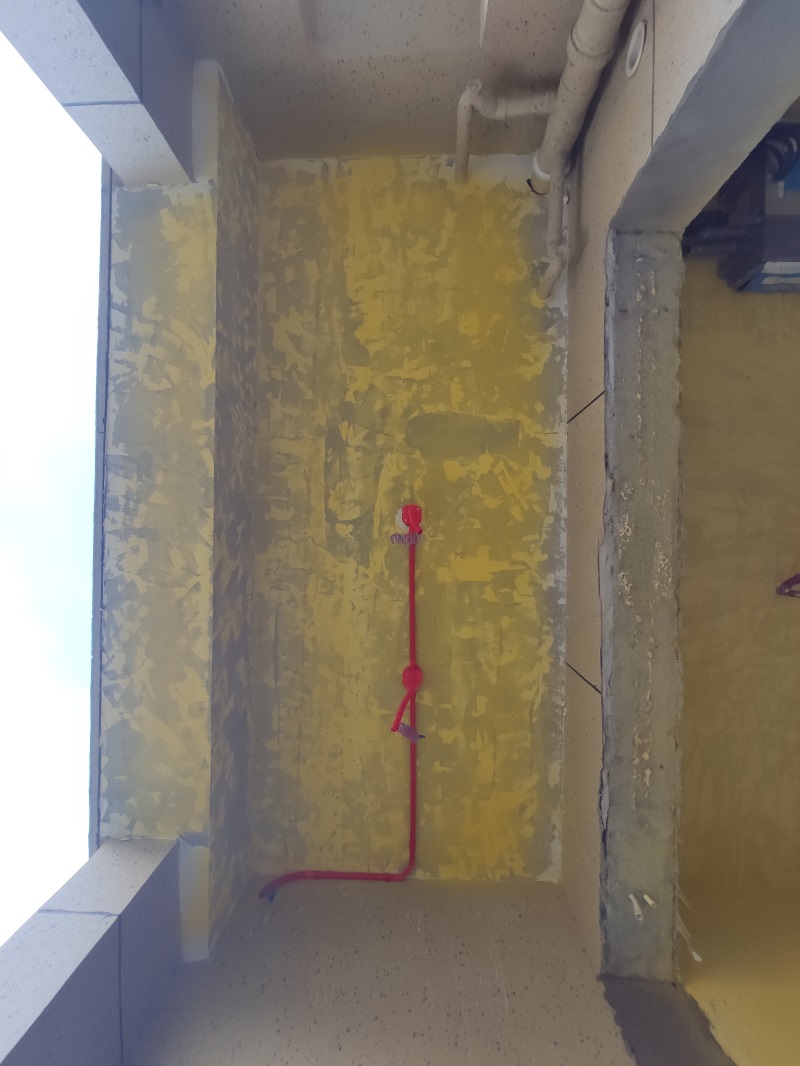

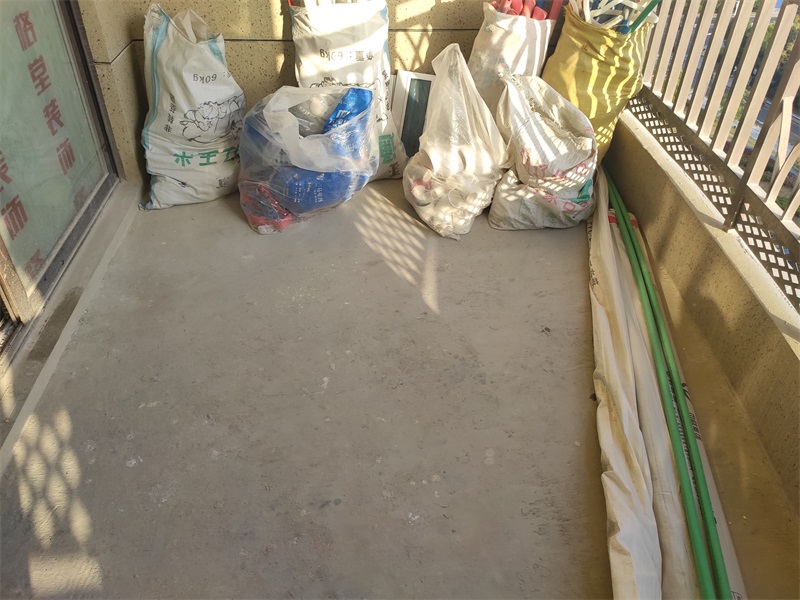

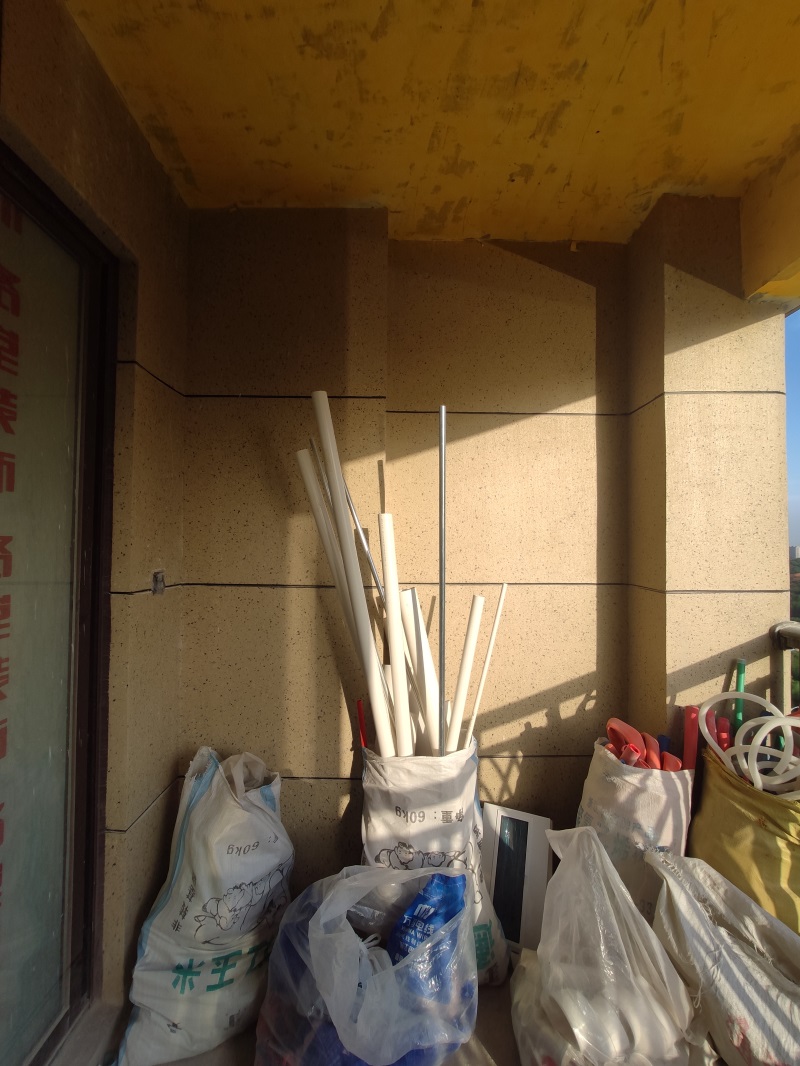

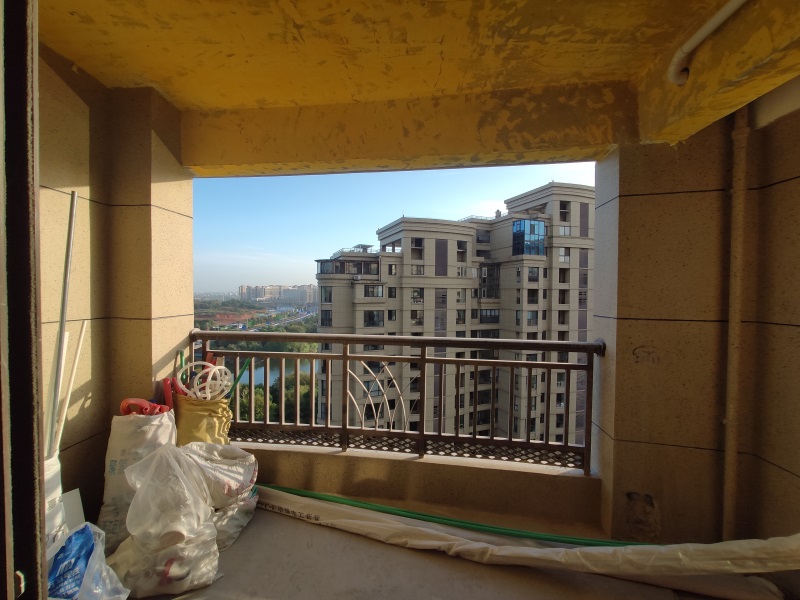

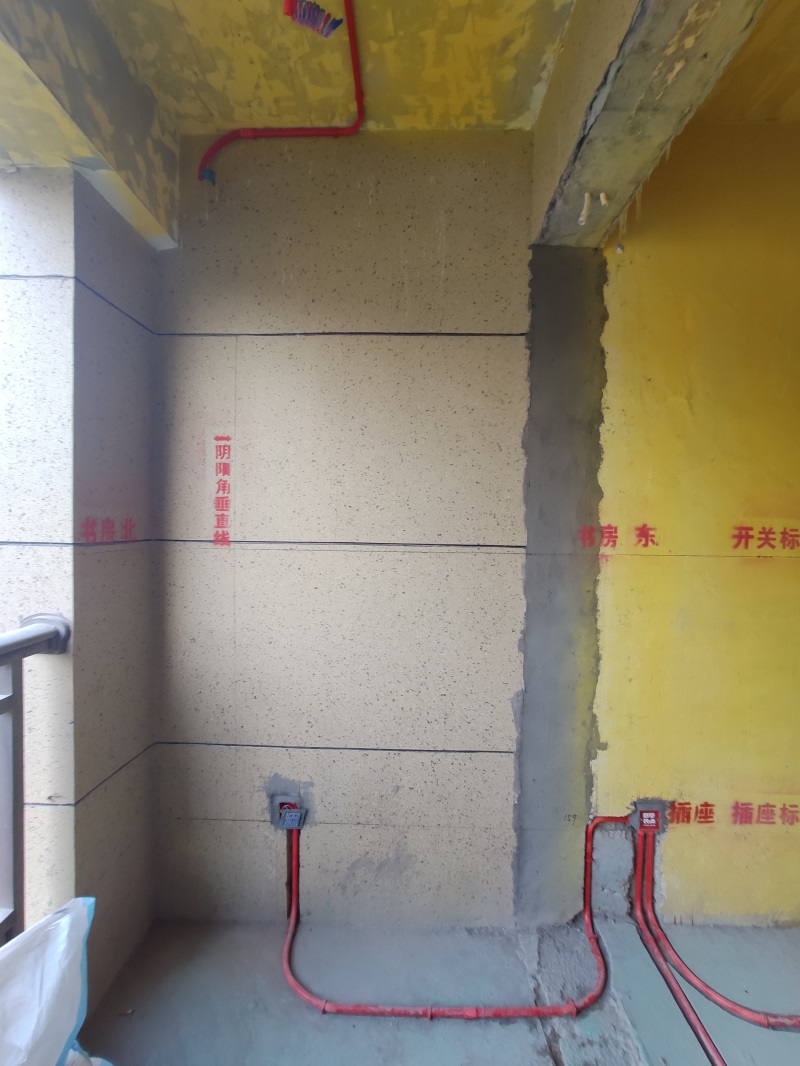

阳台

发表于 2019-12-4 11:39:53

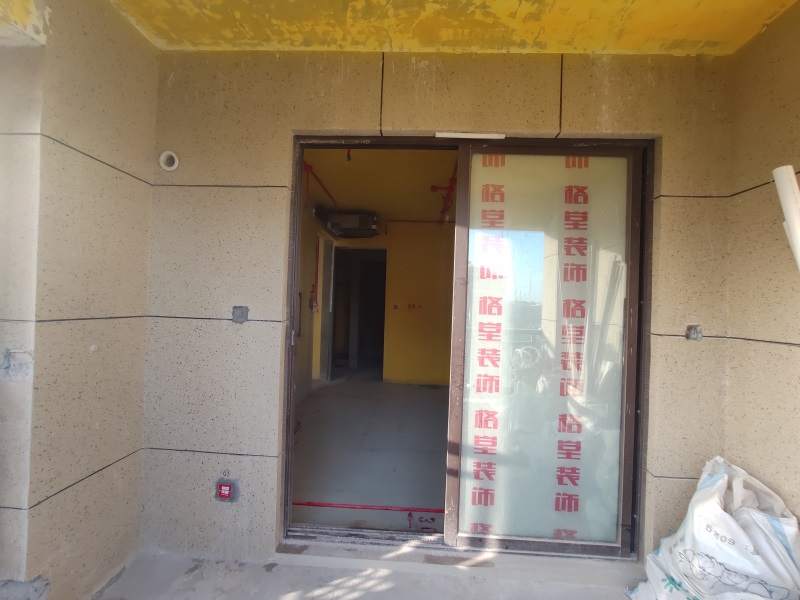

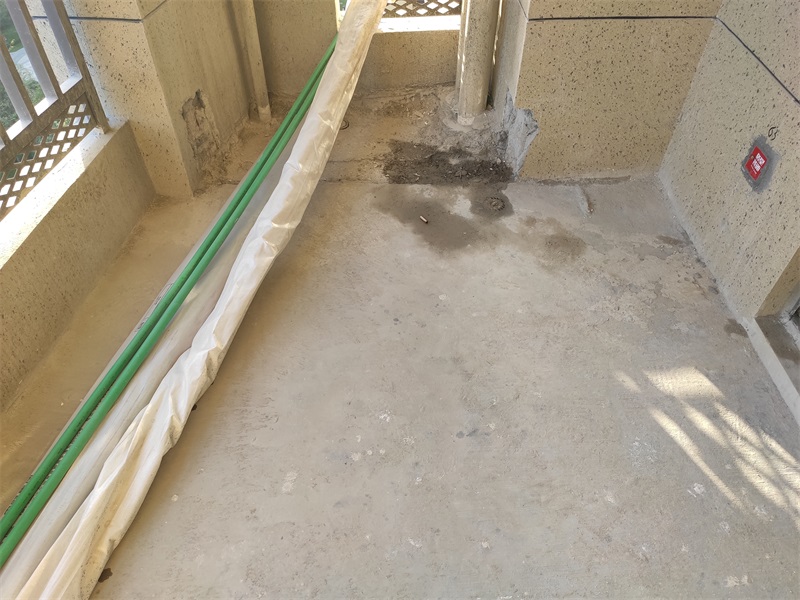

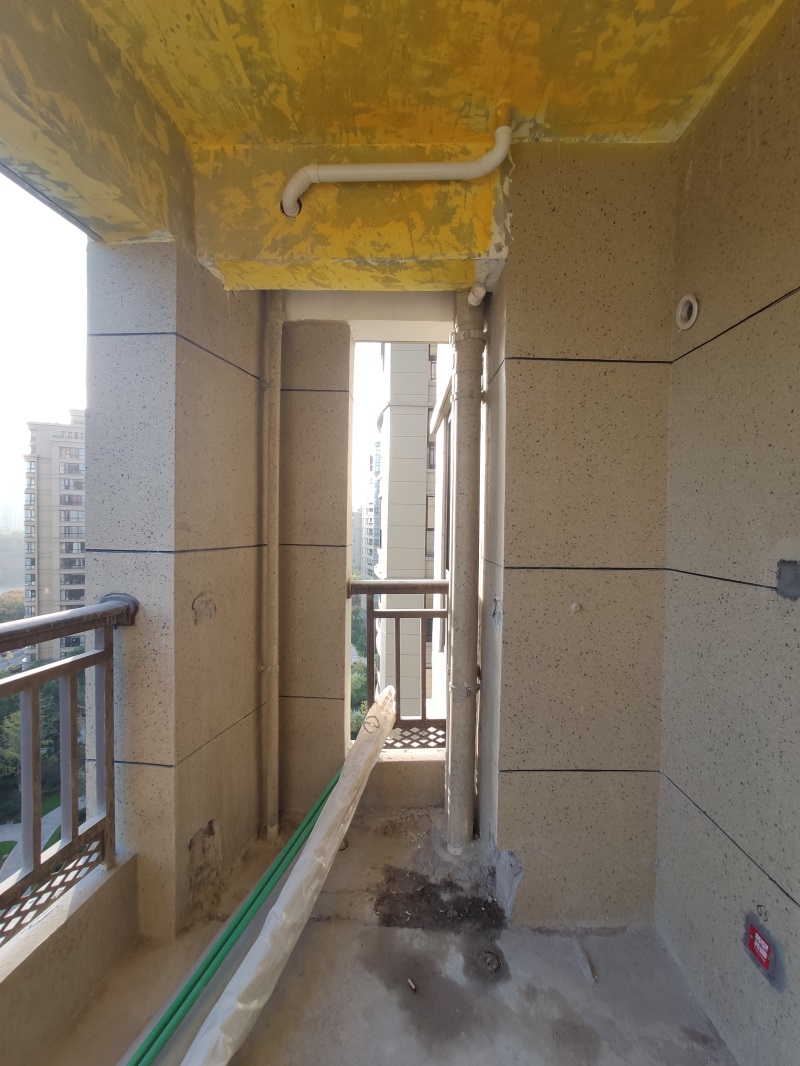

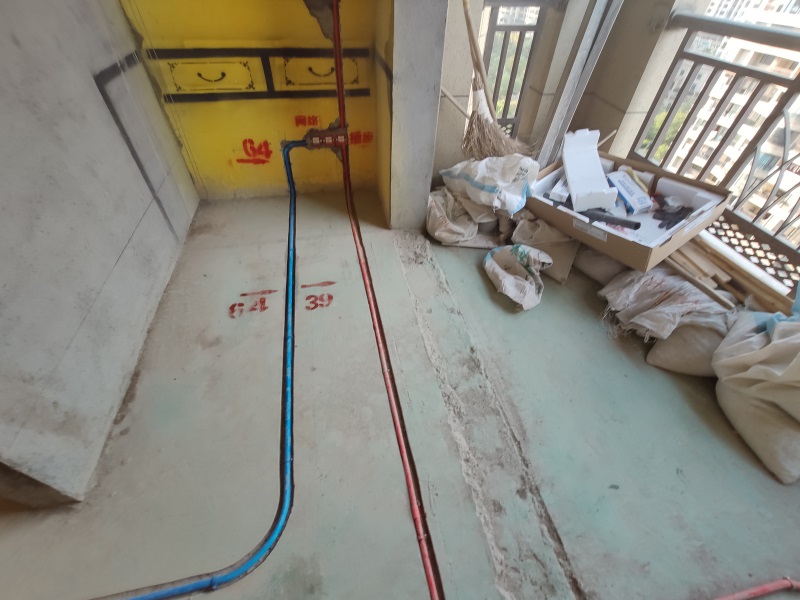

阳台

发表于 2019-12-4 11:41:41

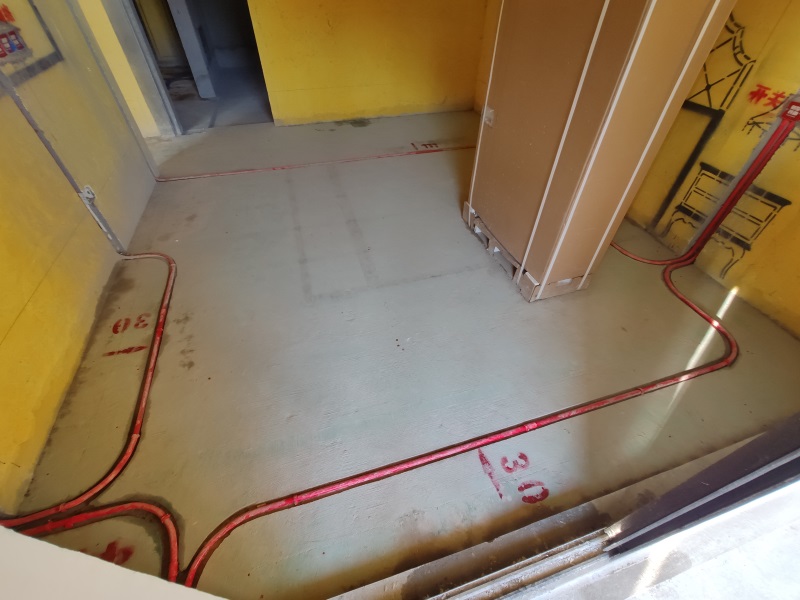

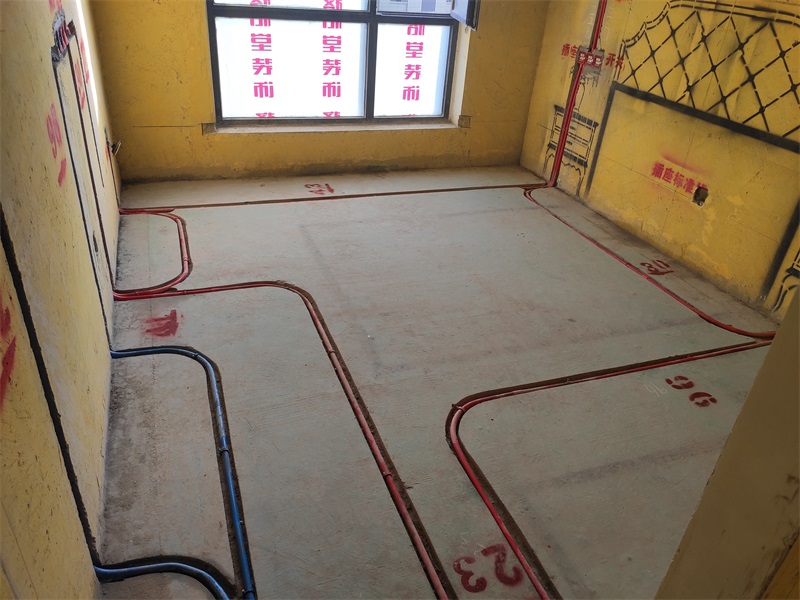

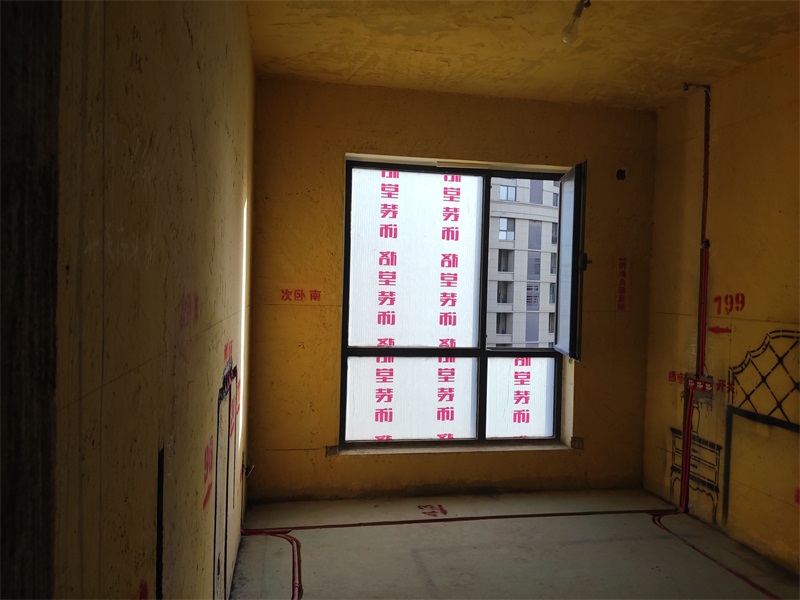

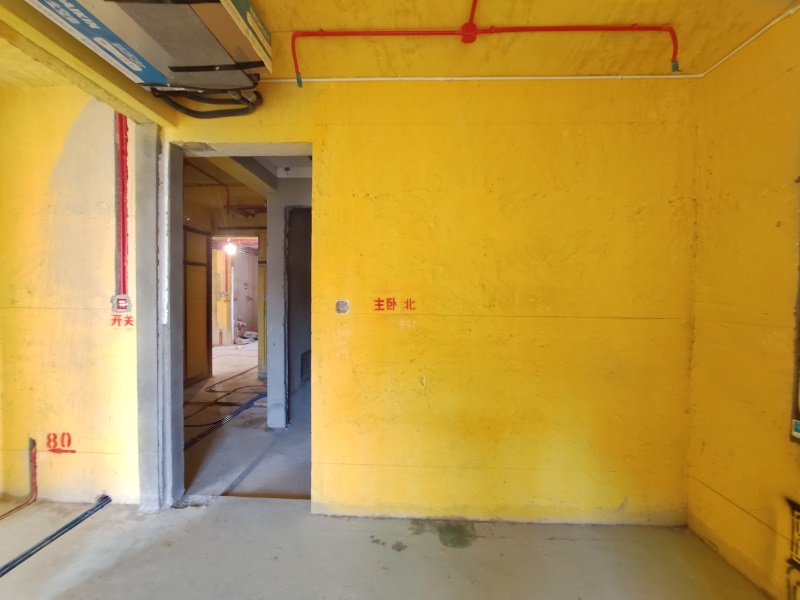

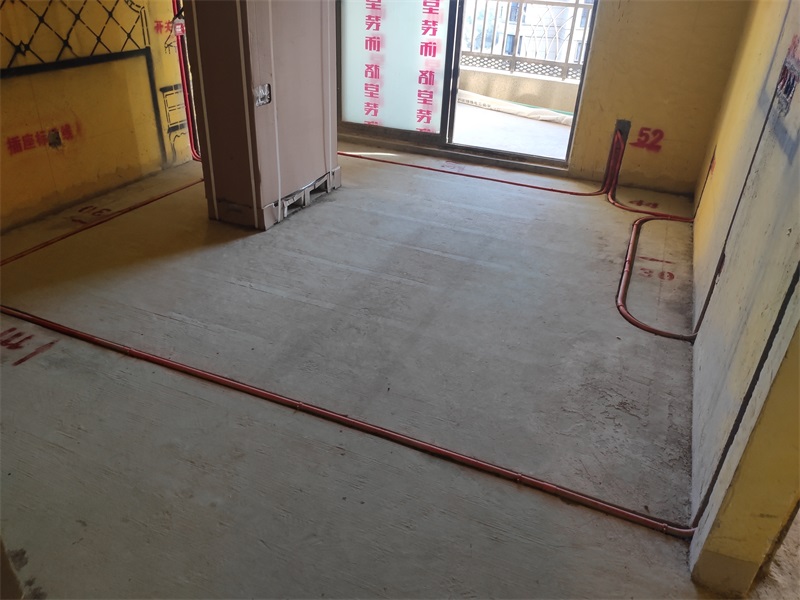

卧室线路布置
