[衢州] 阳光水岸2-3-5#96㎡现代 —-明朗

[复制链接]
 楼主| 发表于 2019-10-27 10:21:06 | 显示全部楼层

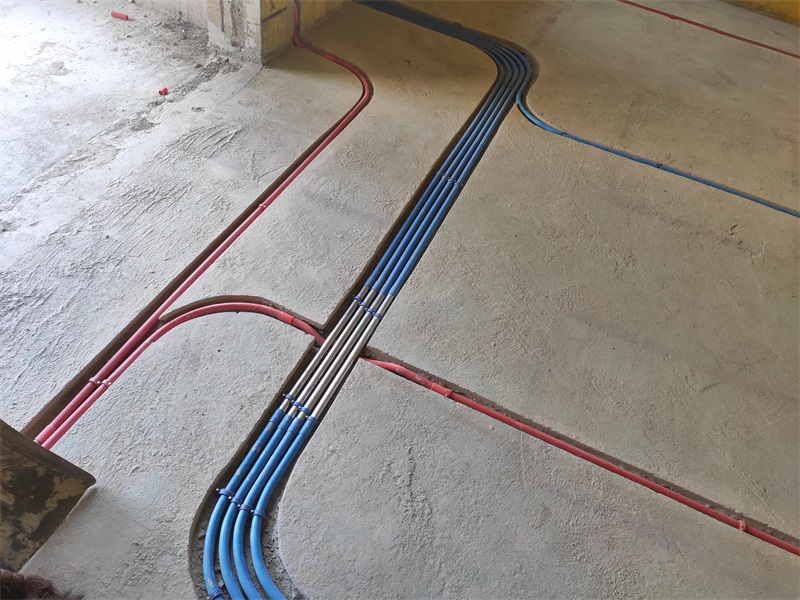

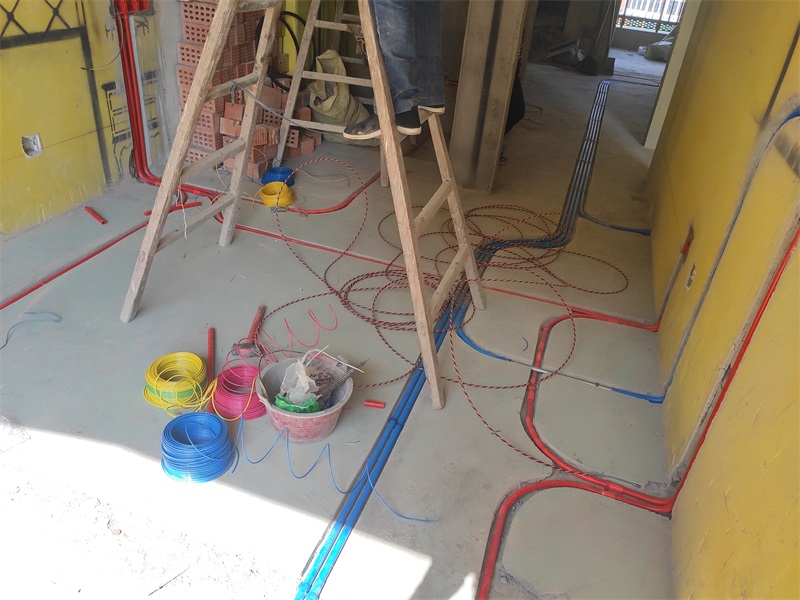

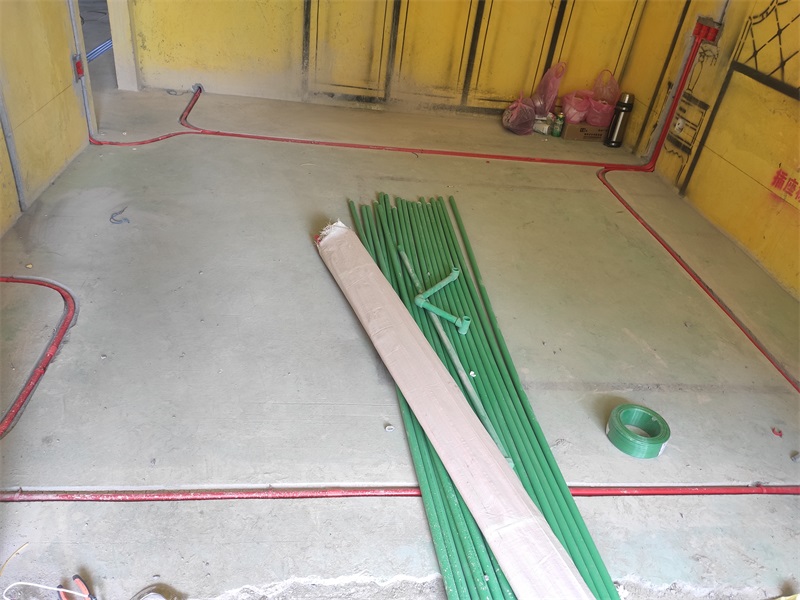

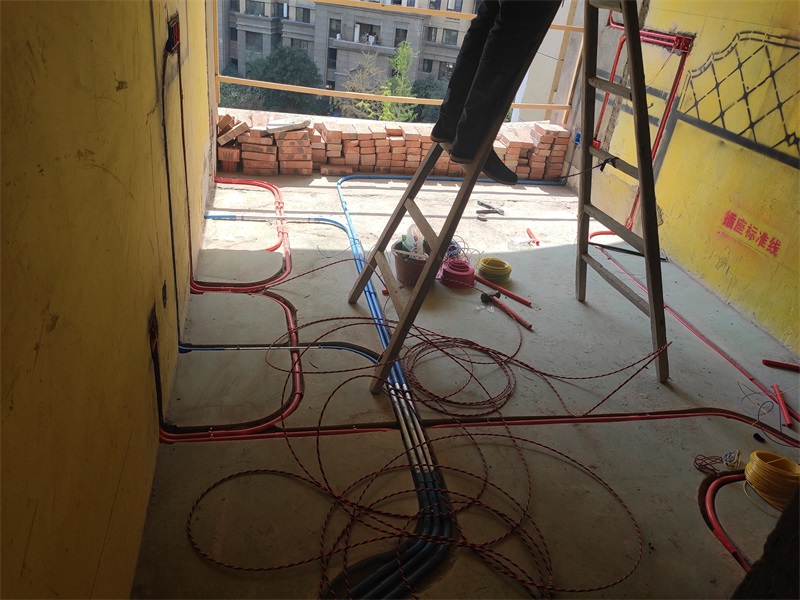

地面强弱电交叉用铁管屏蔽信号干扰


并排两根以上线管，固定采用管卡错位顺钉，间隙均匀



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-10-27 10:22:12 | 显示全部楼层

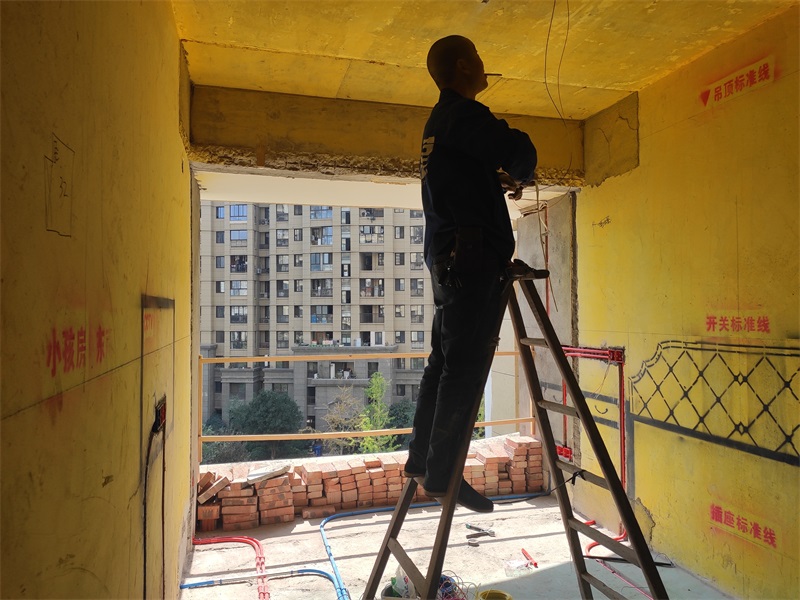

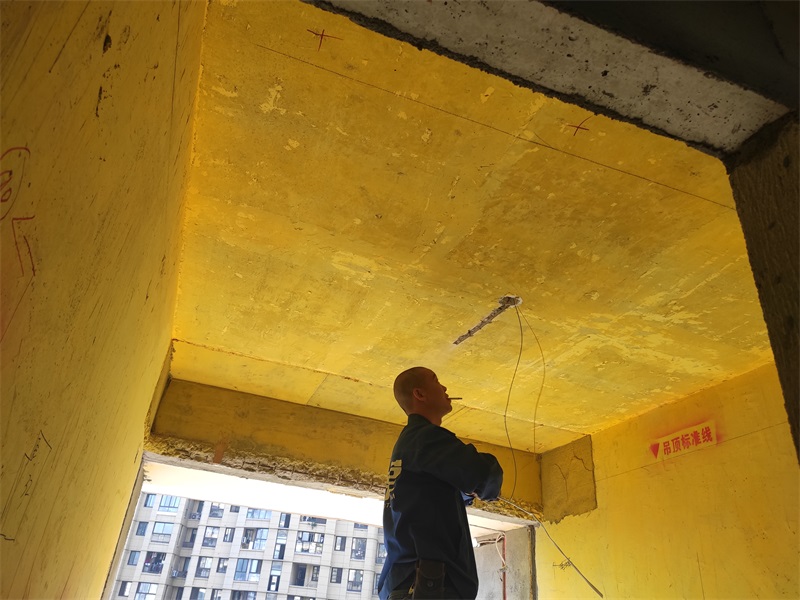

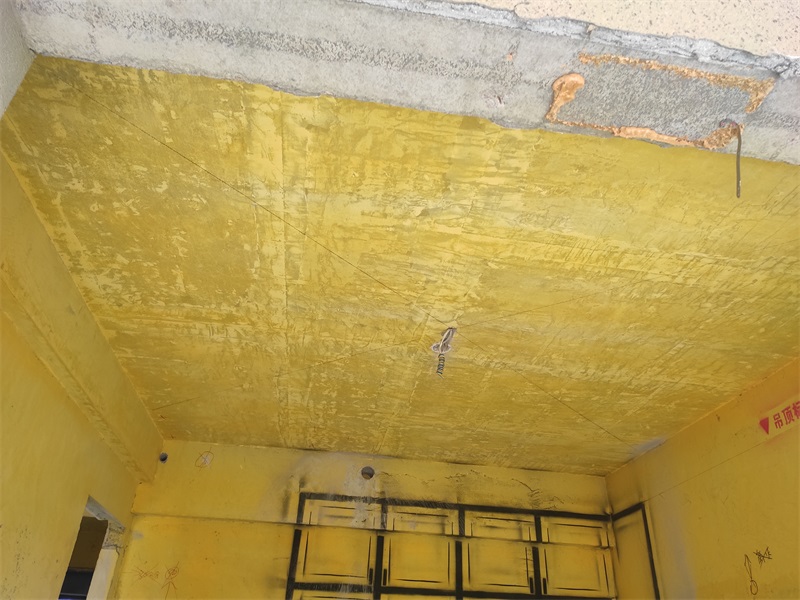

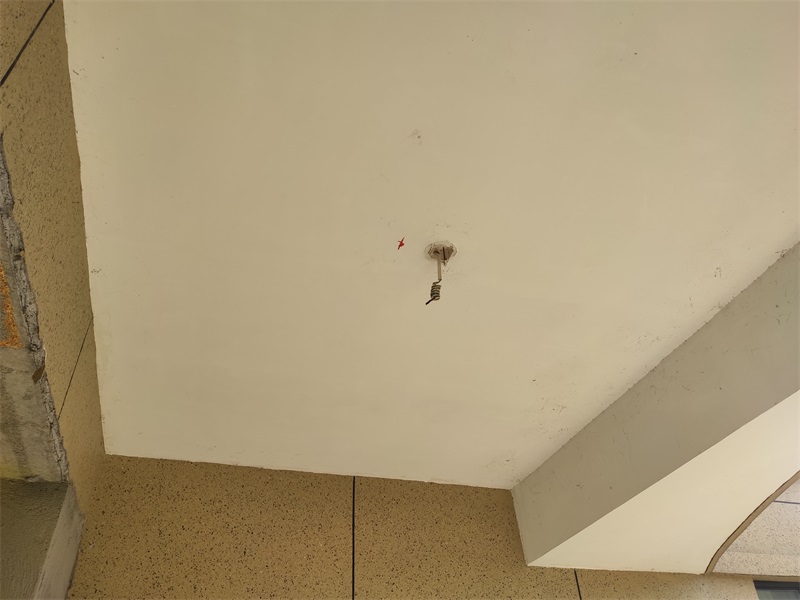

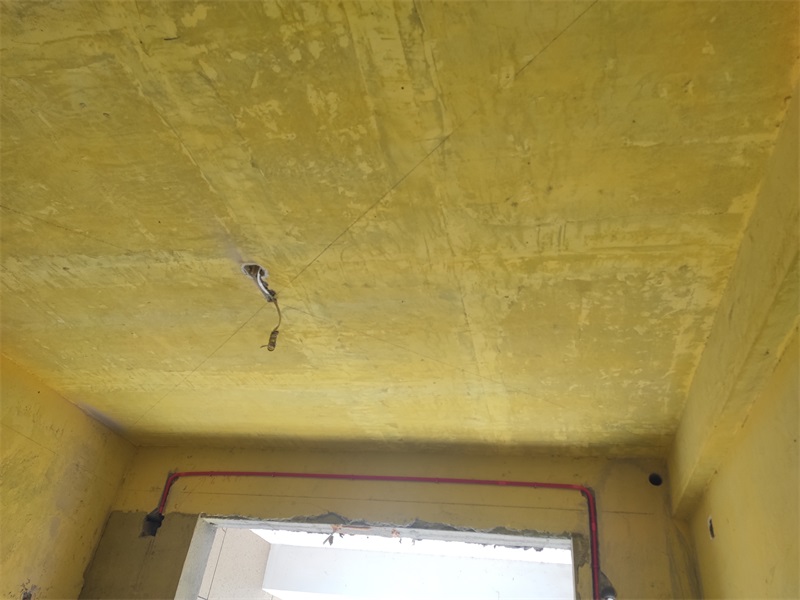

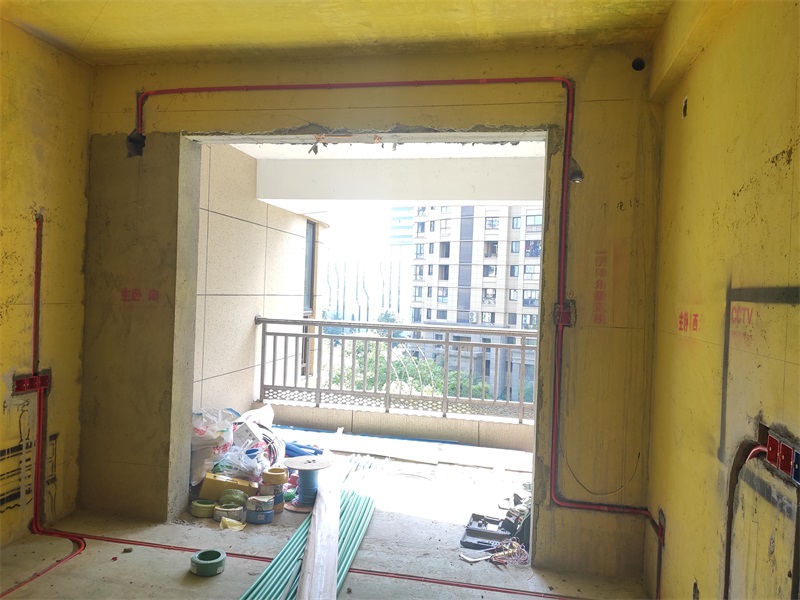

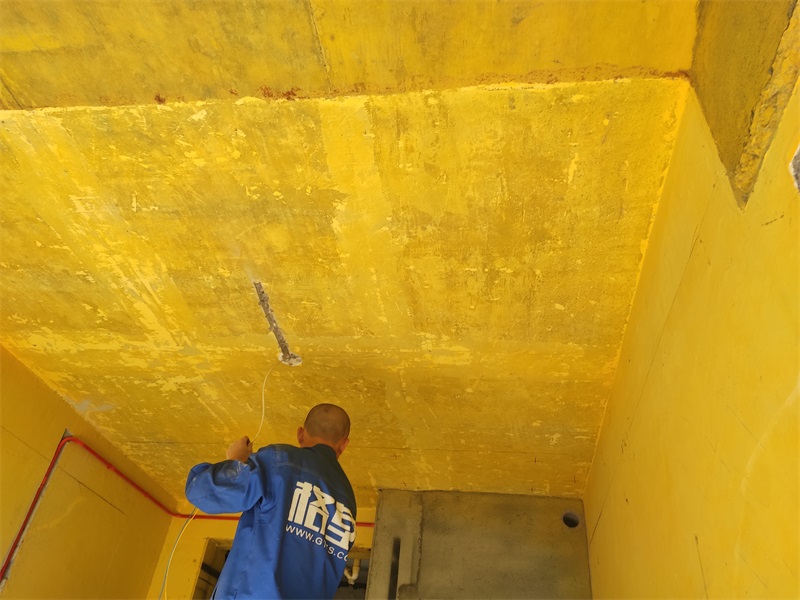

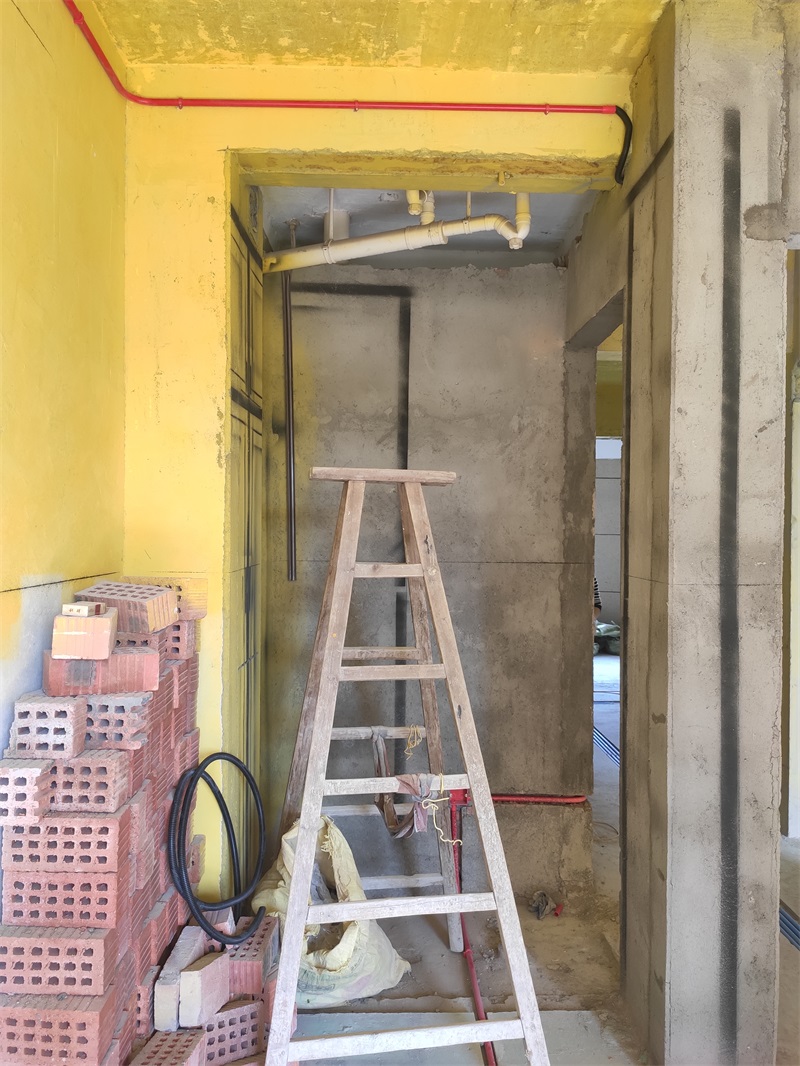

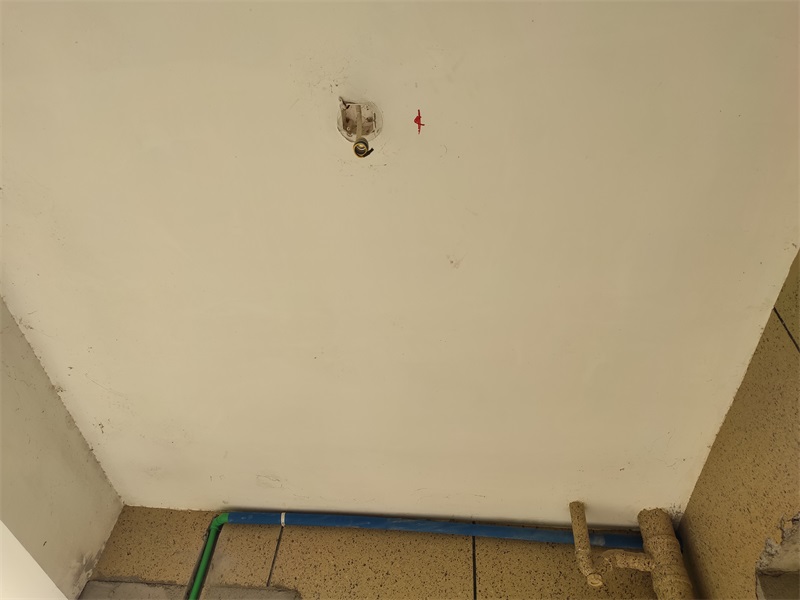

顶部灯线移位，不能开槽特殊部位套黄腊管

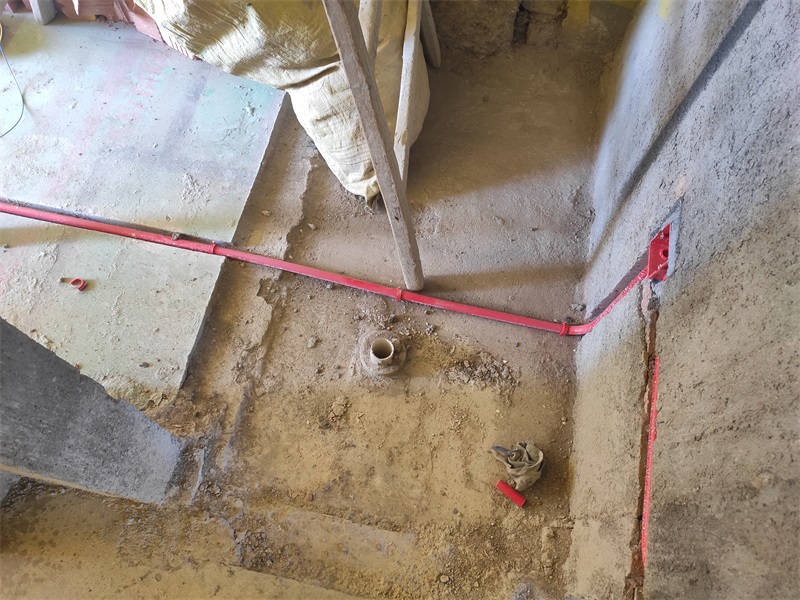

墙角禁止走管，距墙30cm以上







回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-10-27 10:23:20 | 显示全部楼层

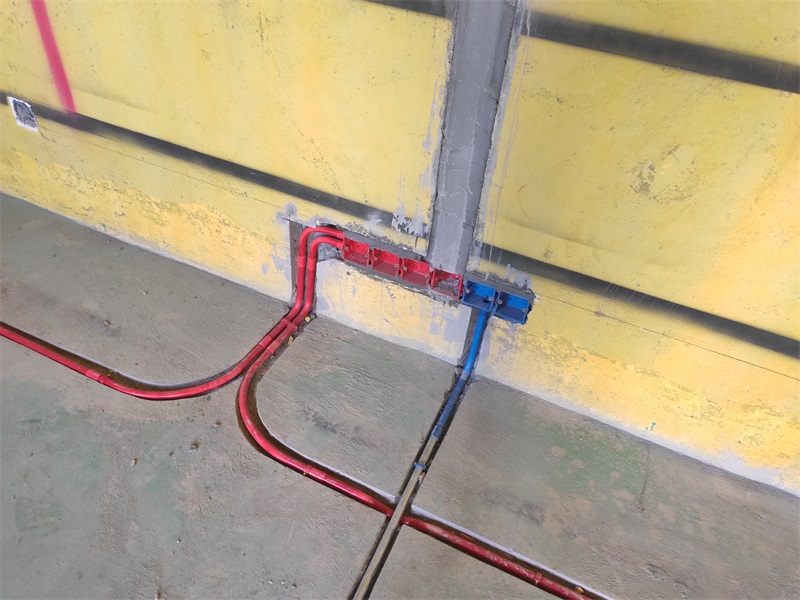

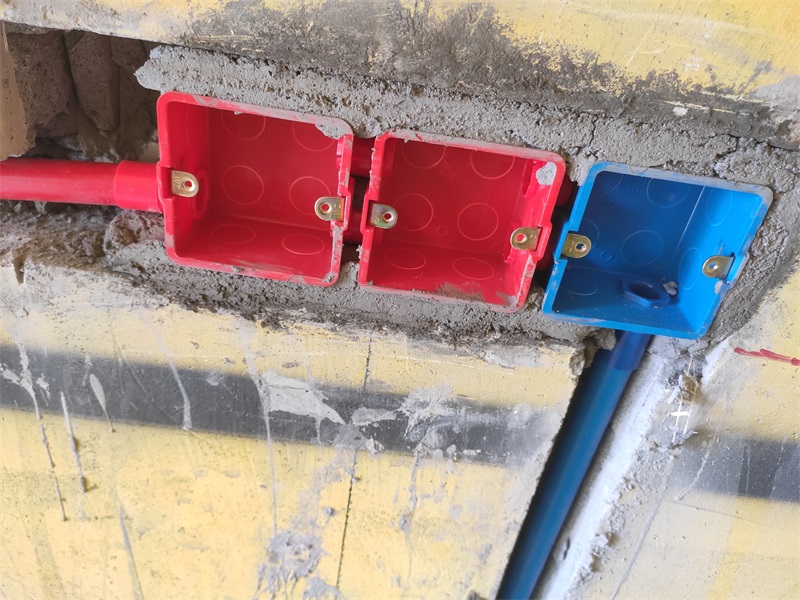

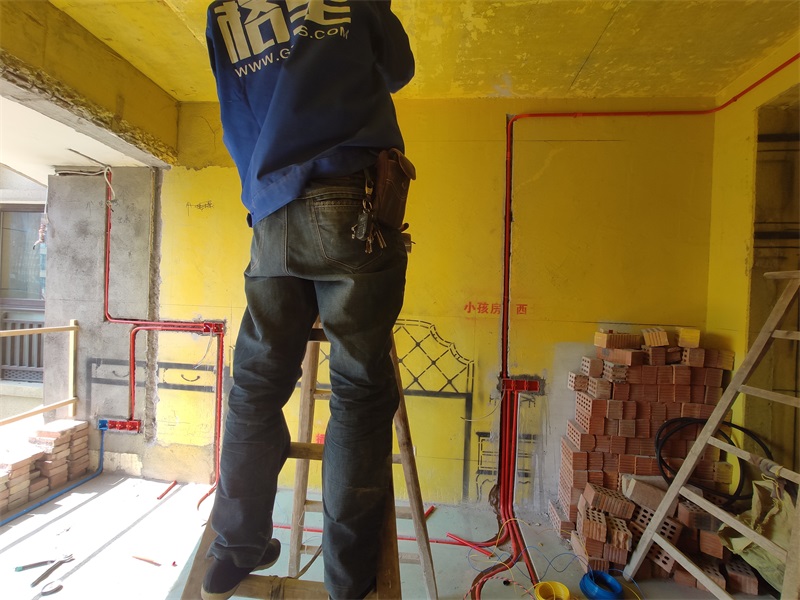

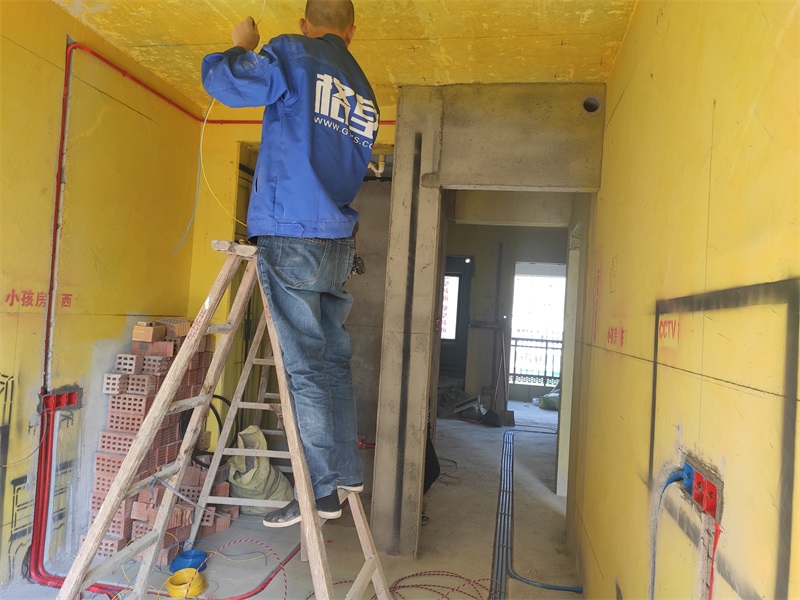

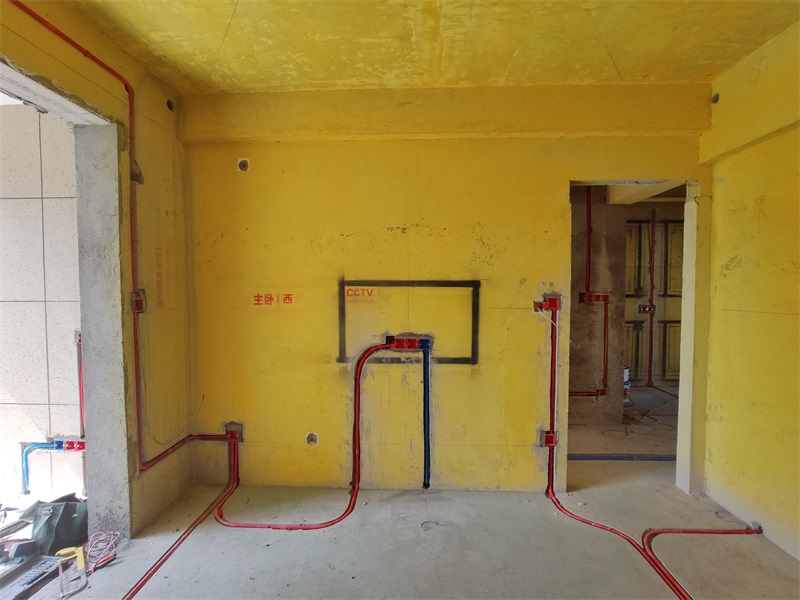

线盒并排预埋一起，盒与盒之间必须套2个快速连接件连接



线路布置横平竖直

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-10-27 10:23:50 | 显示全部楼层

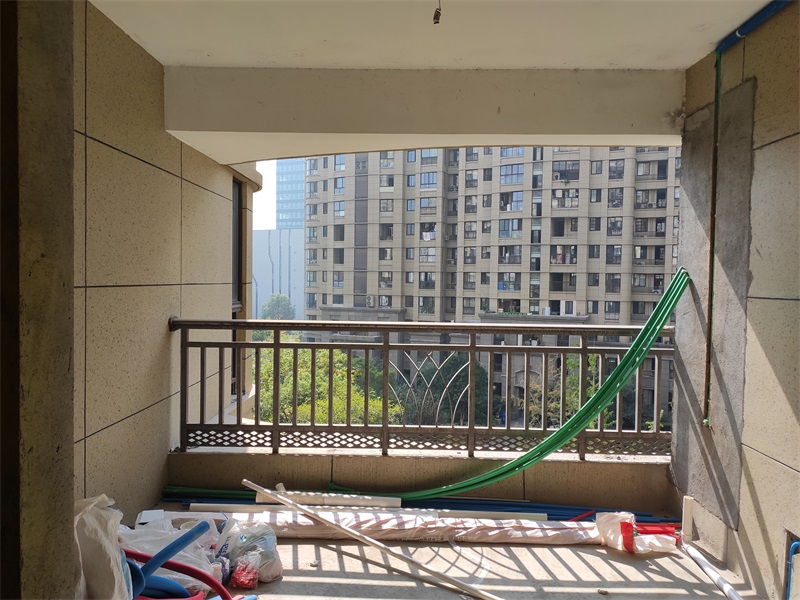

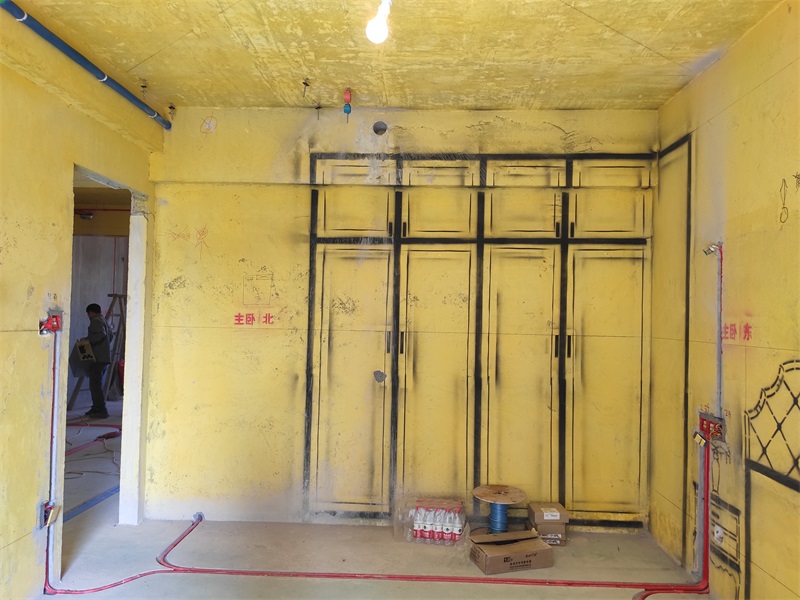

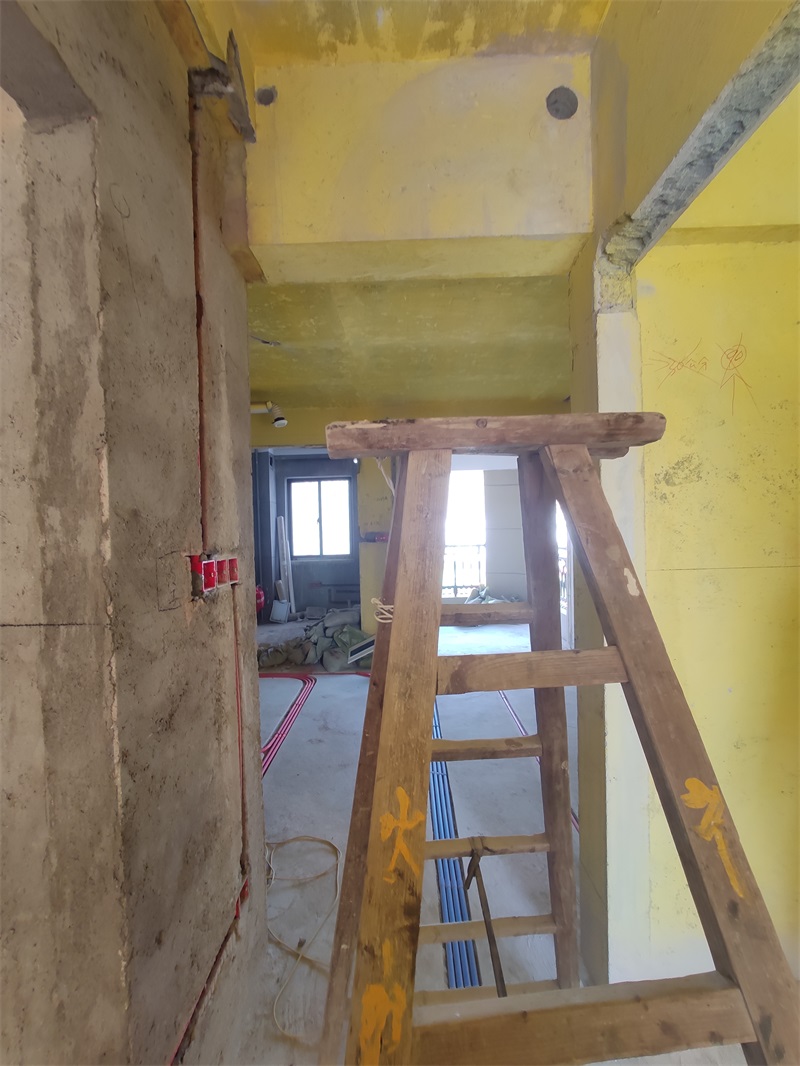

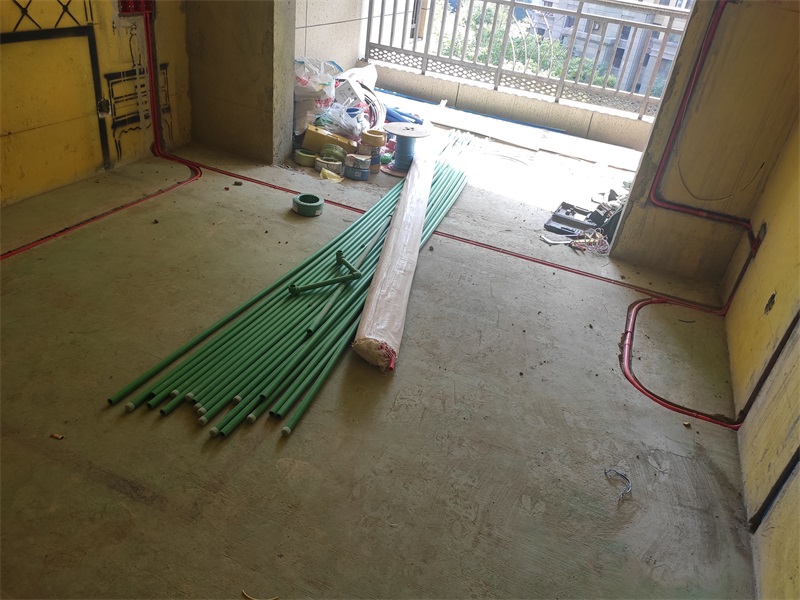

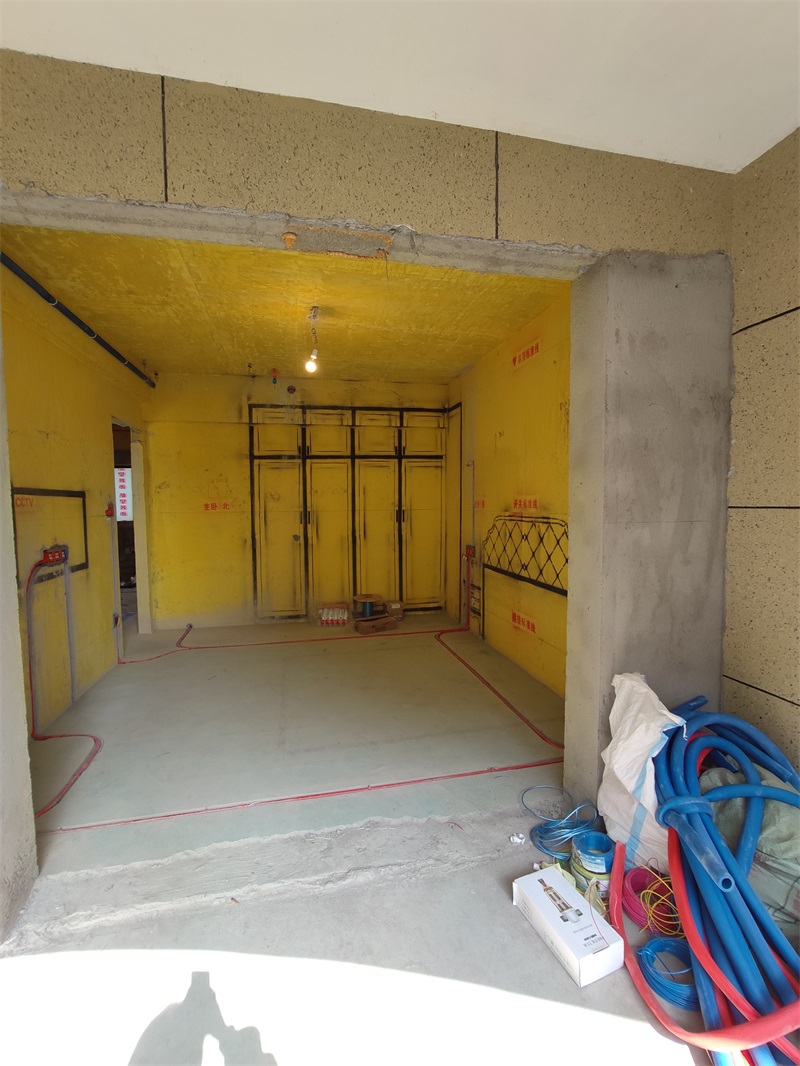

水电施工阶段




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-10-27 10:25:36 | 显示全部楼层

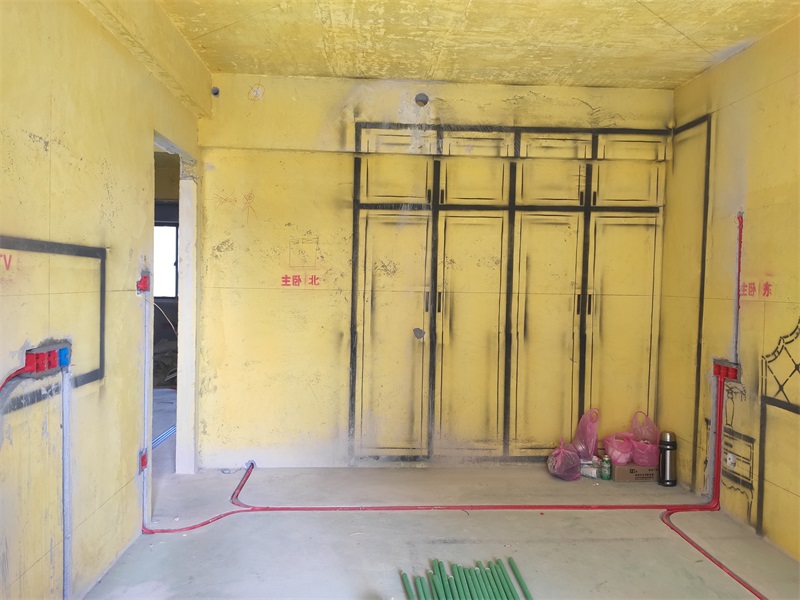

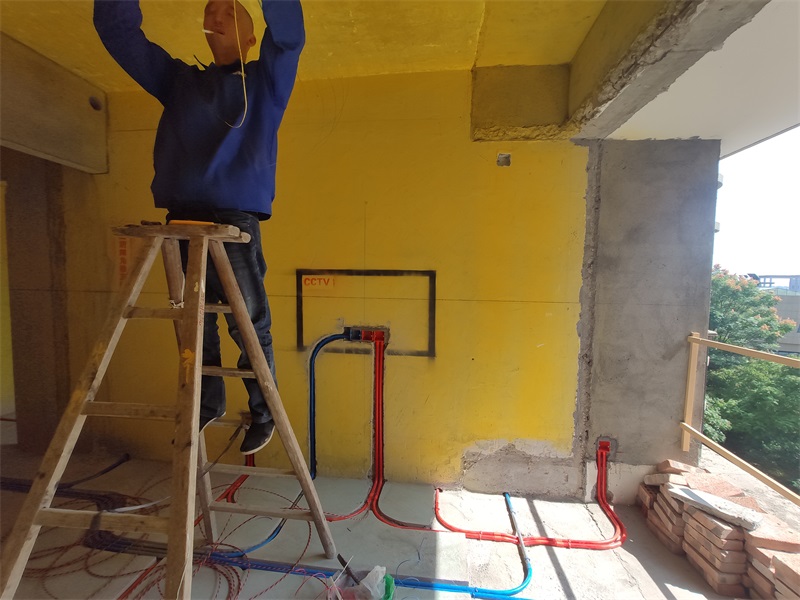

强弱电间距30厘米，交叉处用镀锌管做屏蔽干扰




强弱电间距30厘米


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-10-27 10:26:20 | 显示全部楼层

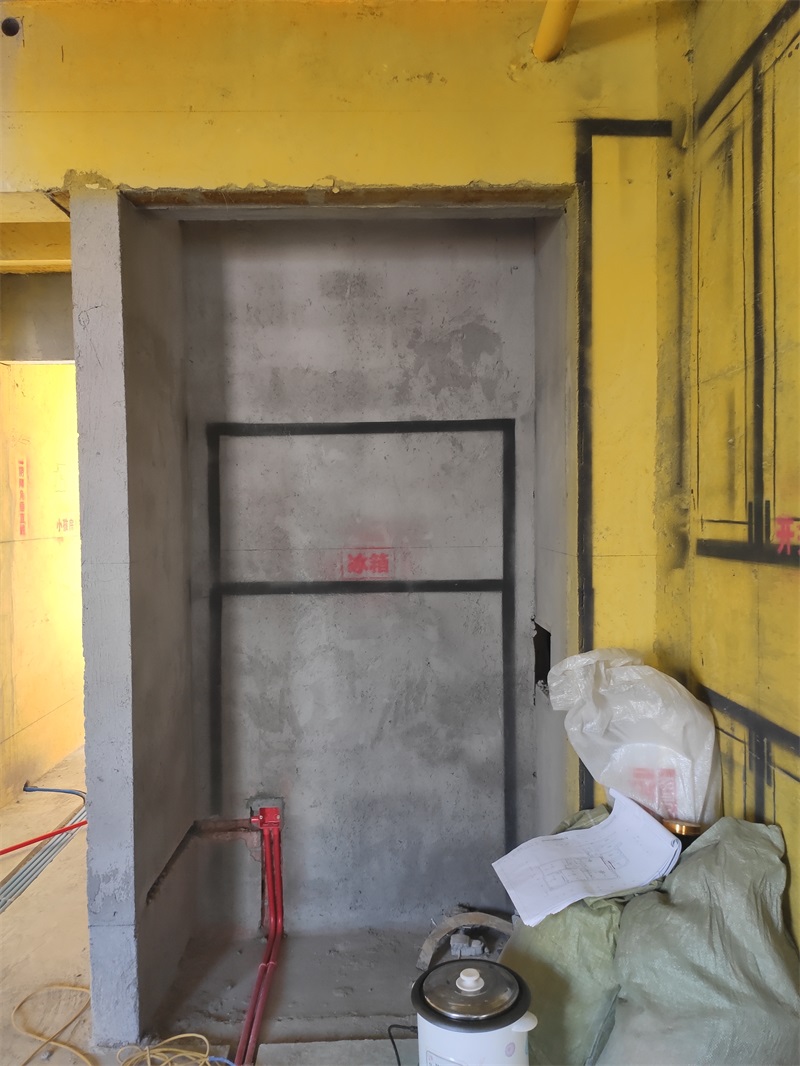

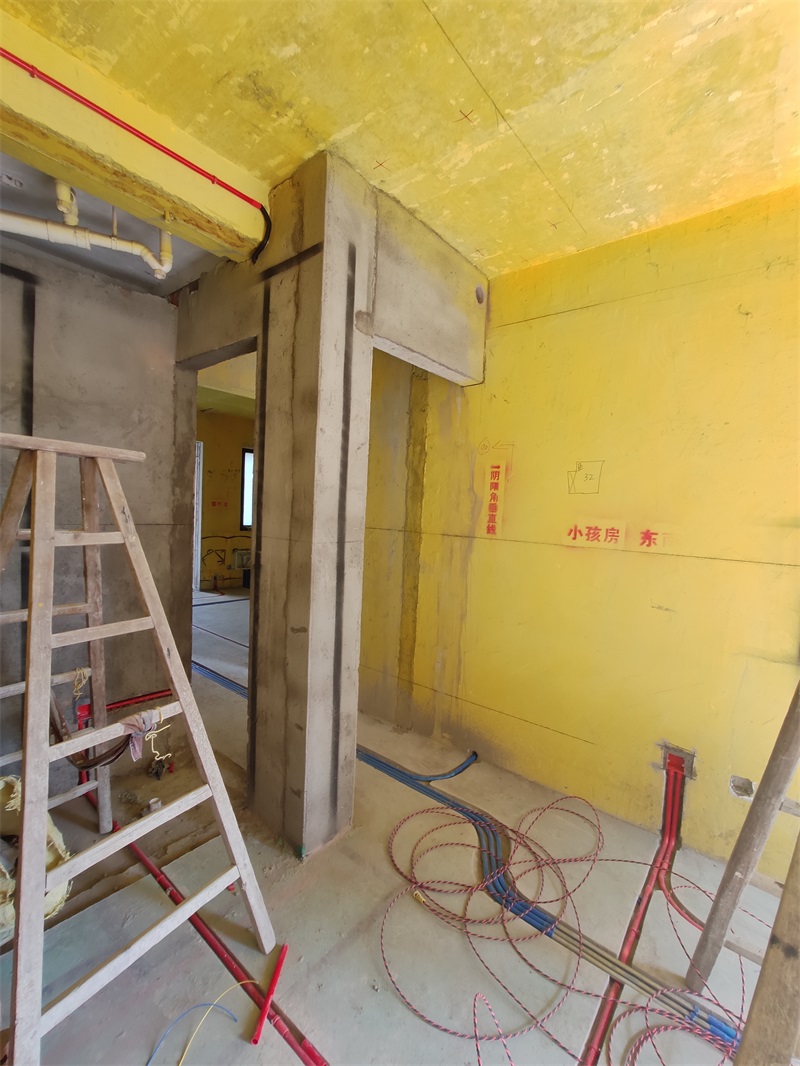

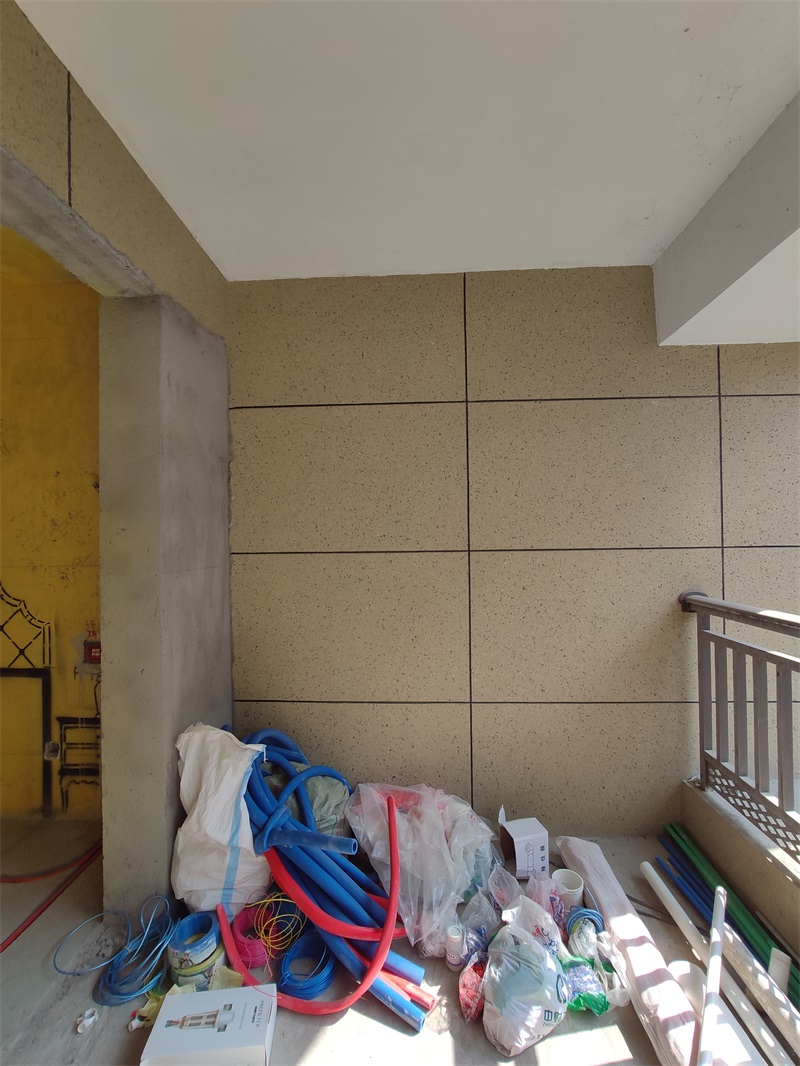

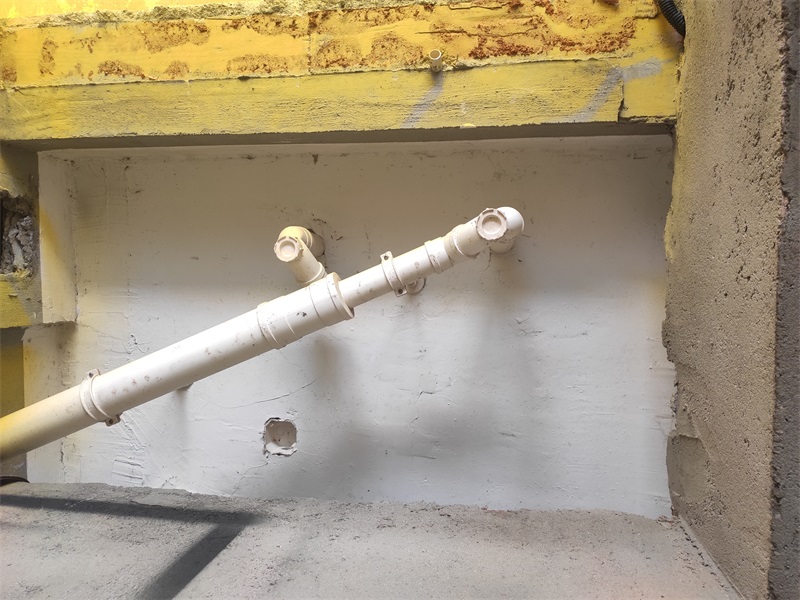

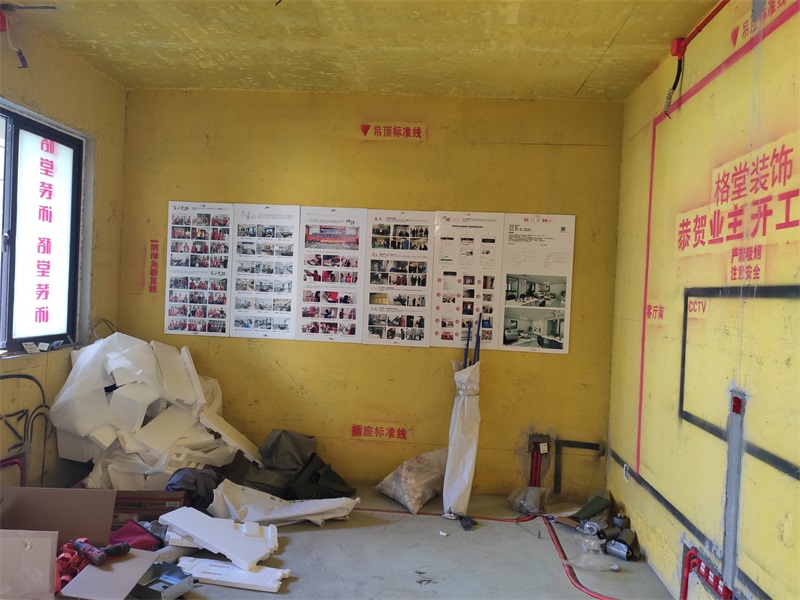

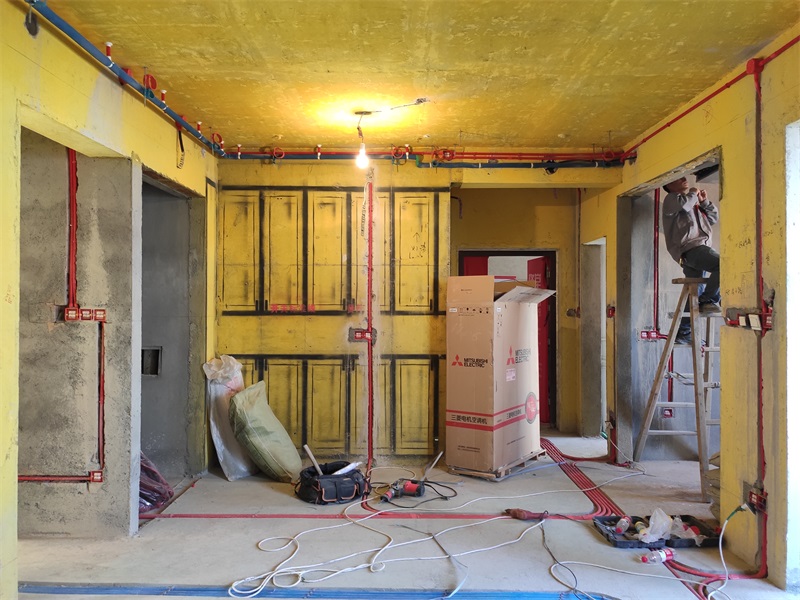

水电施工阶段





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-10-27 10:27:57 | 显示全部楼层

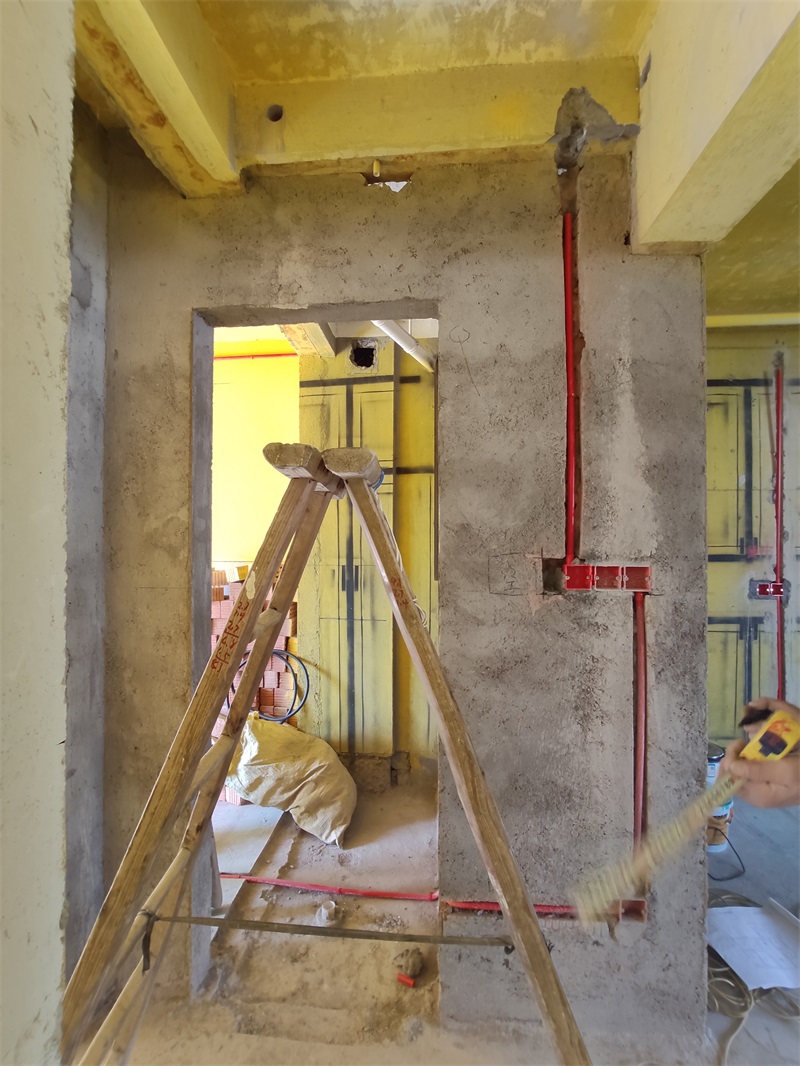

开槽深度：槽的深度应大于管直径，一般要求开30毫米为准，保证水泥砂浆抹灰厚度不低于10毫米,确保开槽处水泥粉刷层不会开裂。



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-10-27 10:44:36 | 显示全部楼层

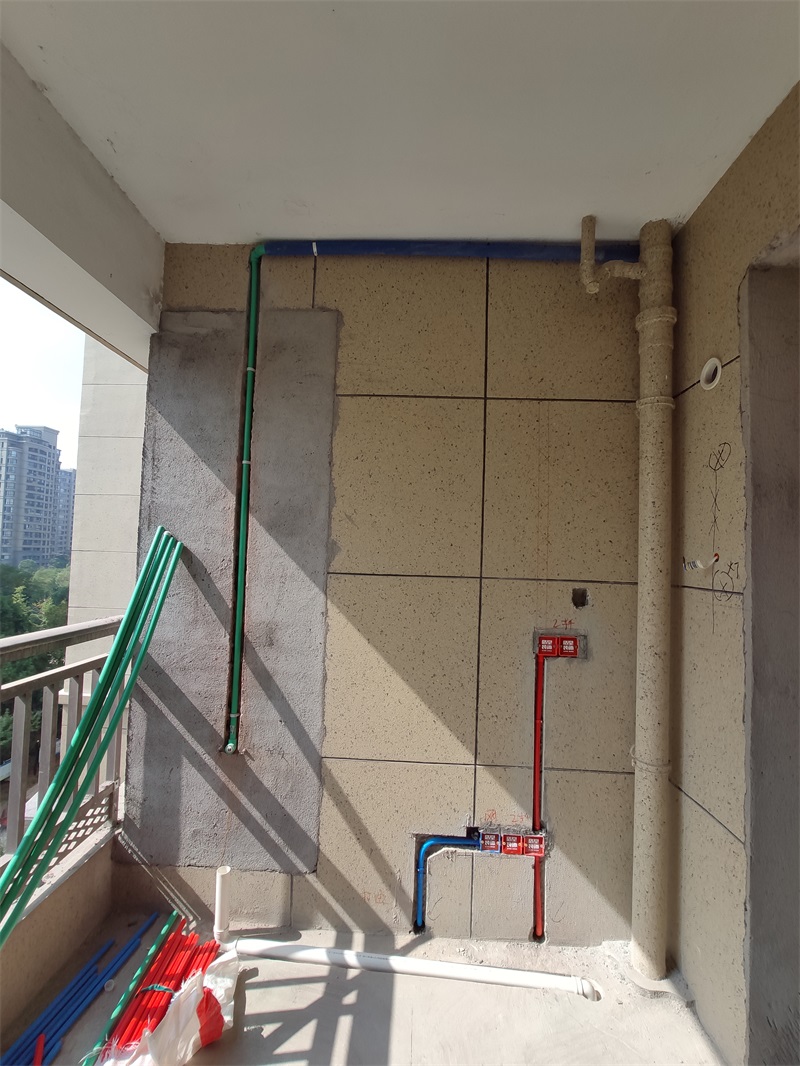

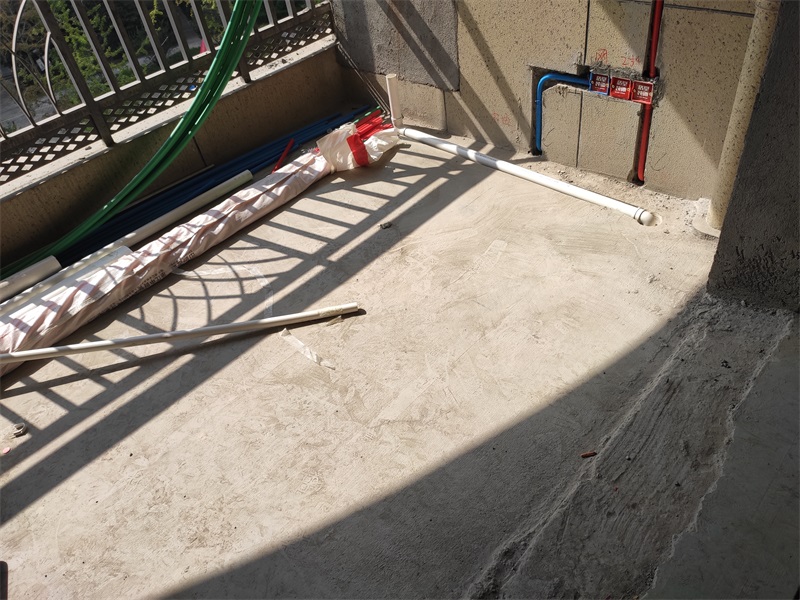

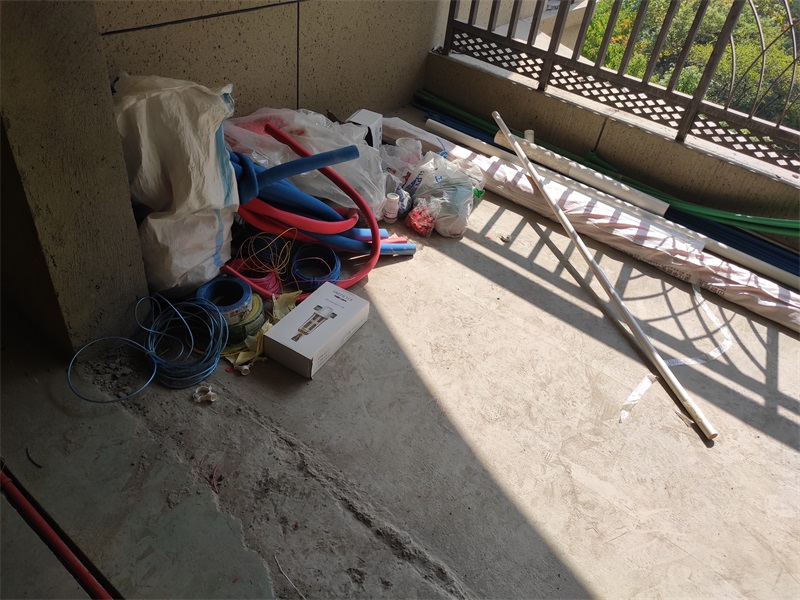

蓝色保温棉水管代表冷水





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-10-27 10:45:59 | 显示全部楼层

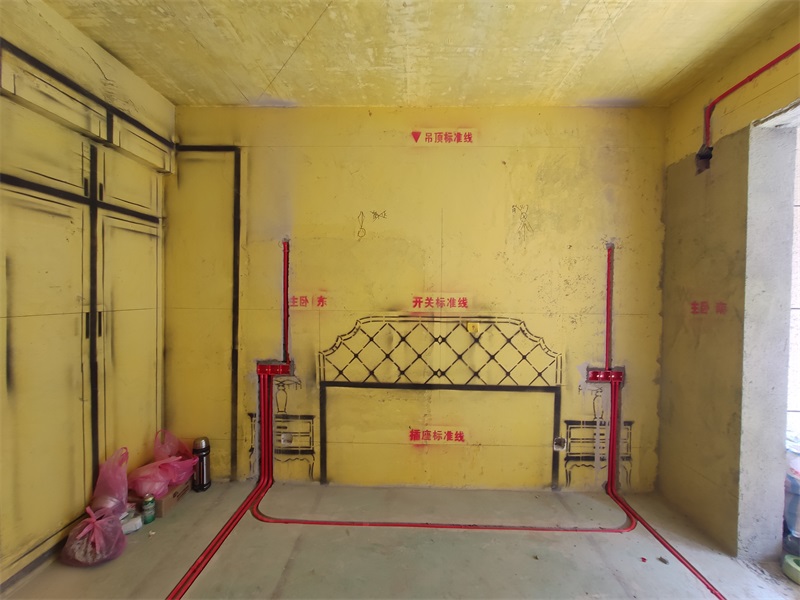

插座布置一般要求完成面在30cm左右








回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-10-27 10:47:10 | 显示全部楼层
房间内电视电源都由开关控制

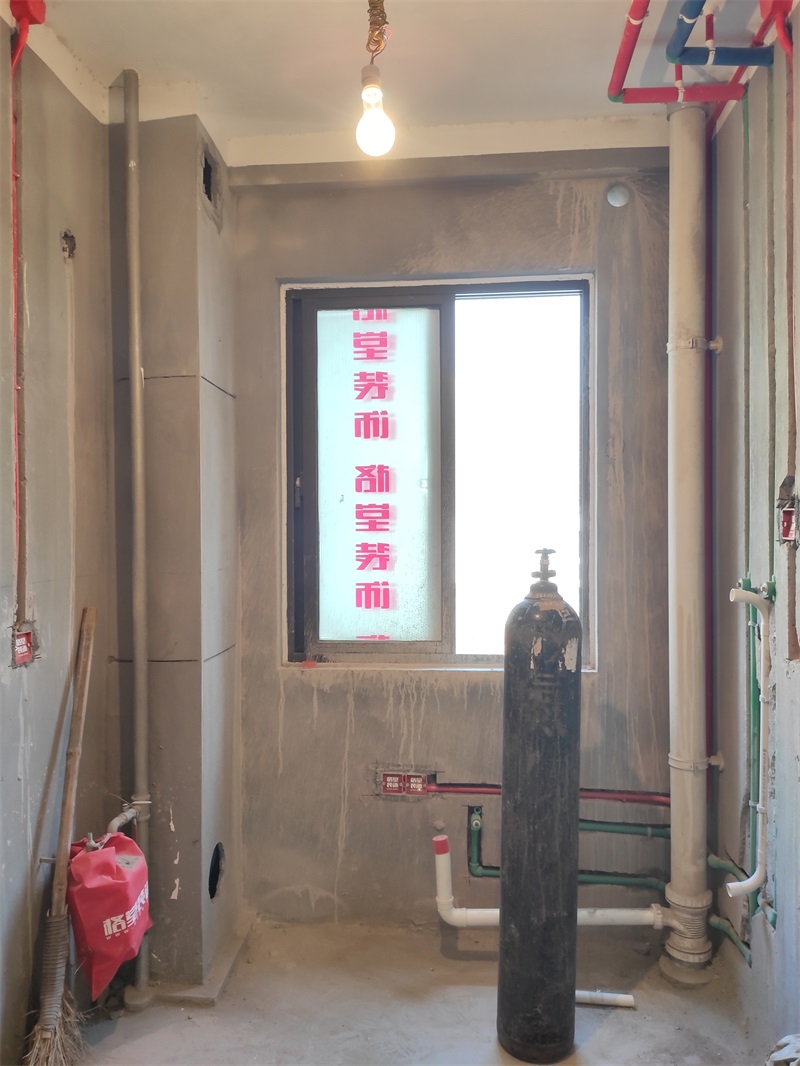

水管吊卡间距应小于80cm，转角处必须要有吊卡
