衢州公馆8-5#177㎡ 新中式——儒居雅舍

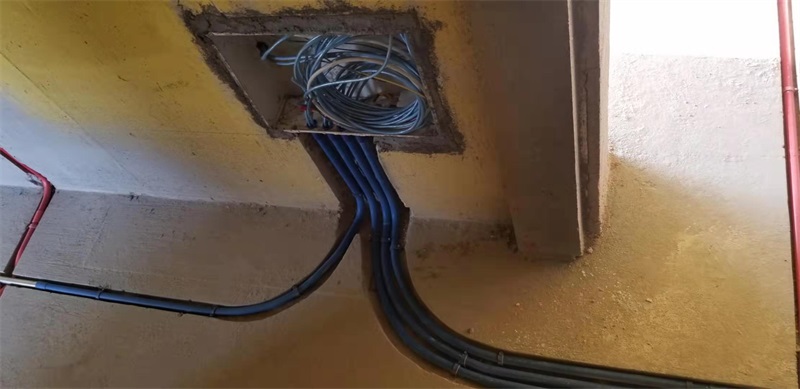

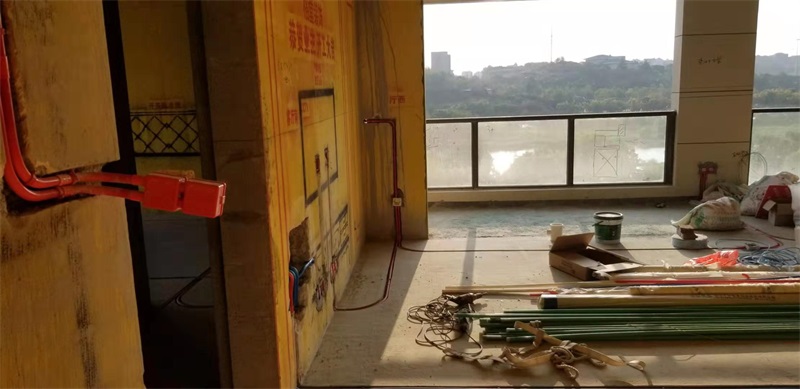

弱电箱线管杯梳是连接管道与预埋的电箱、底盒的，可以防止电线被箱、盒的开口处划伤，特别是对于金属箱、盒。用于连接底盒和电箱跟线管

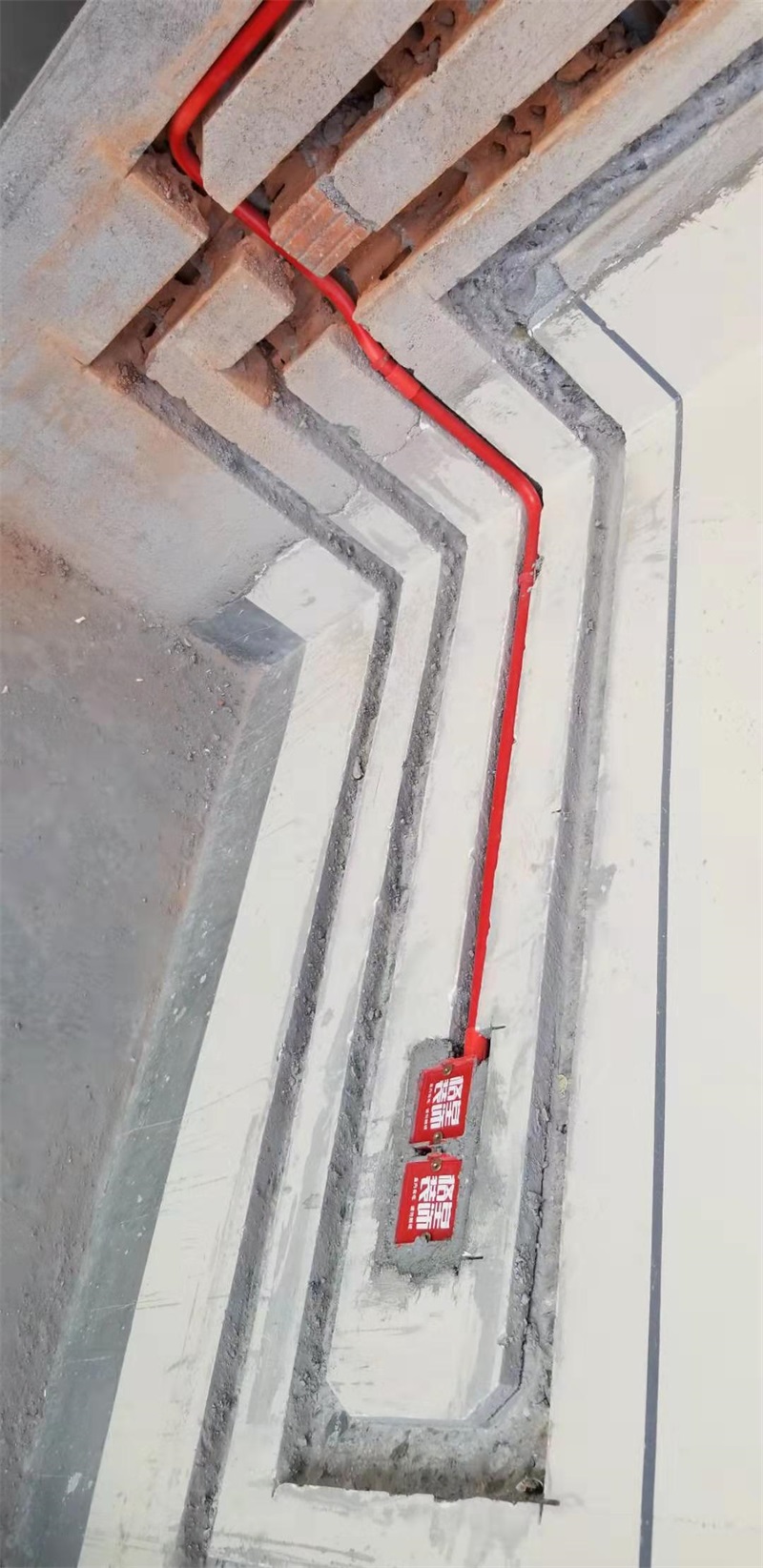

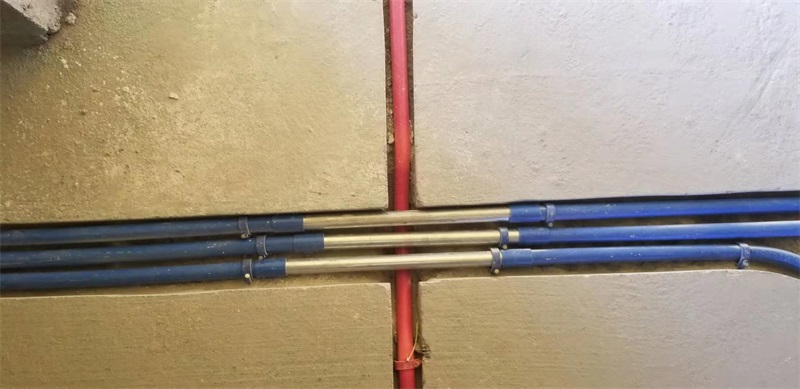

强弱电交接处用金属屏蔽管，防止干扰

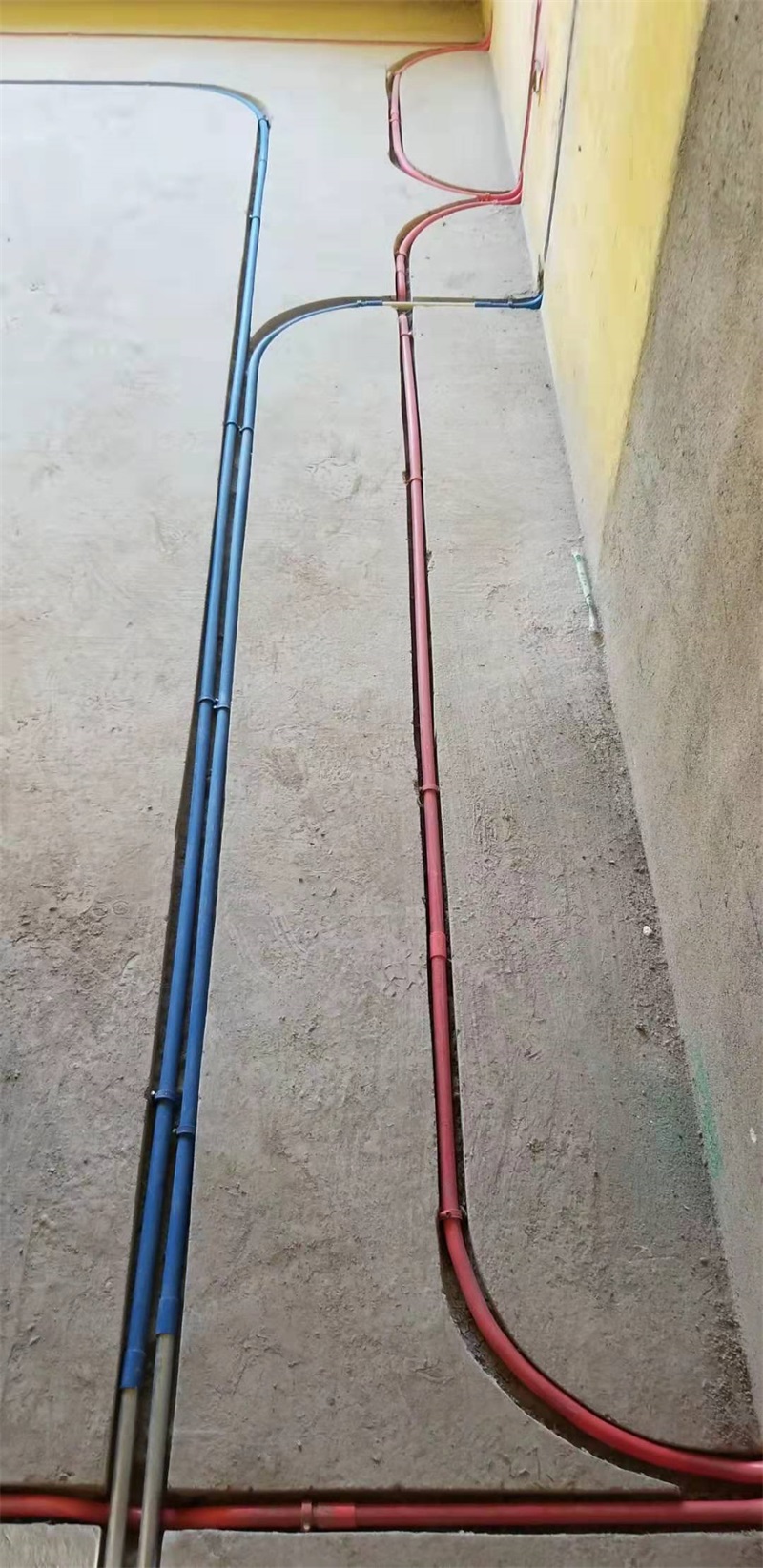

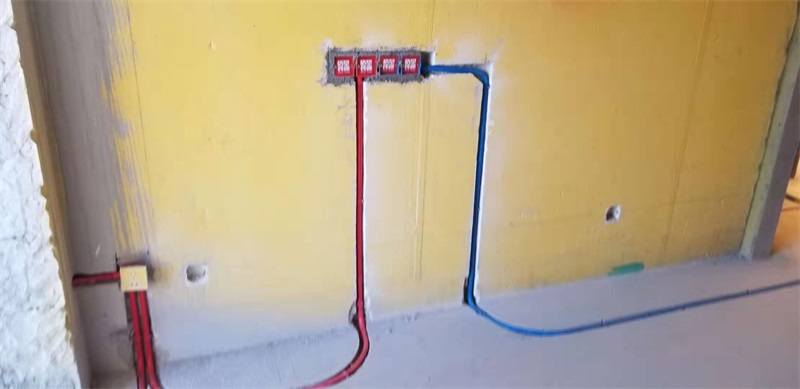

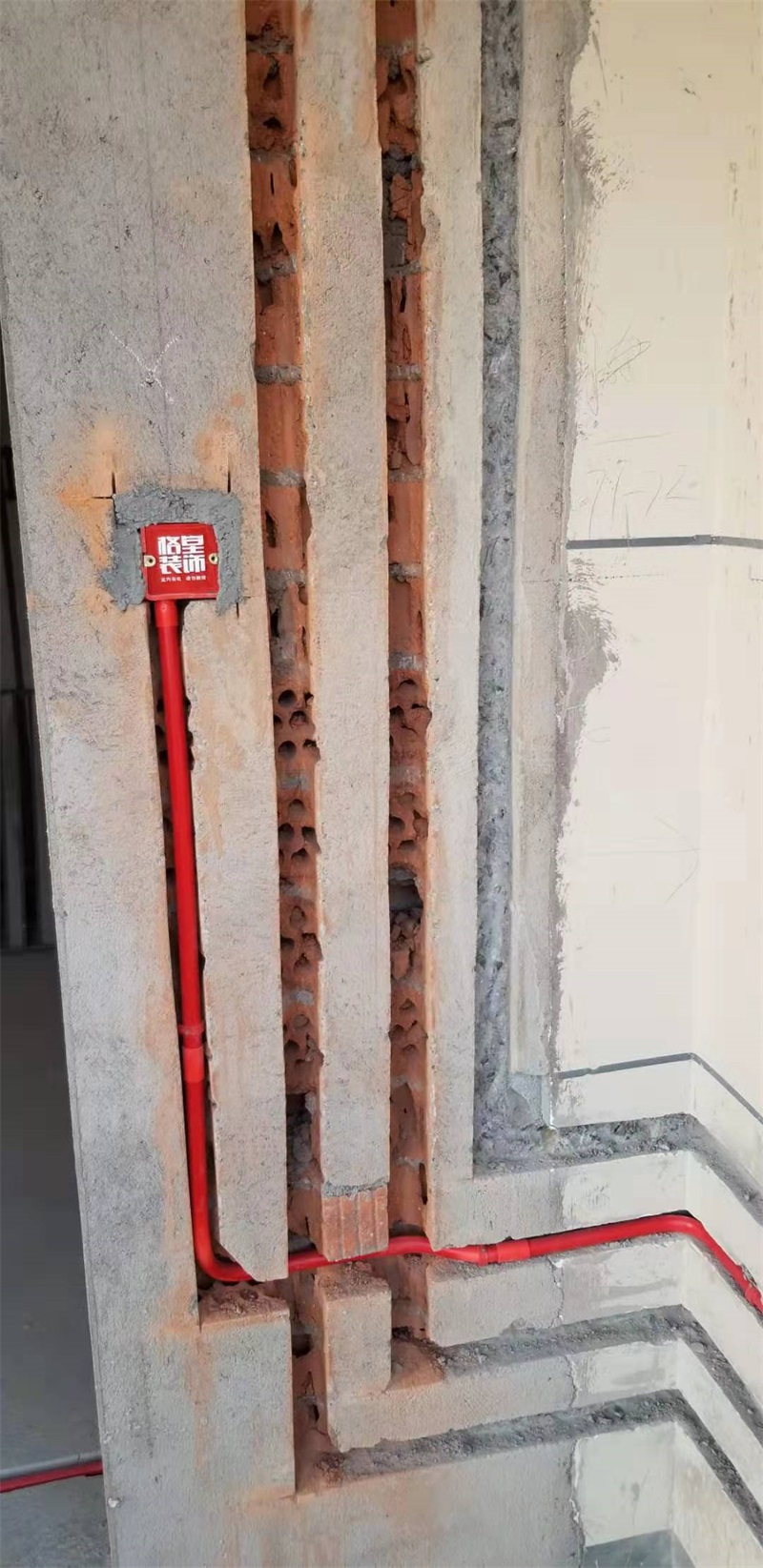

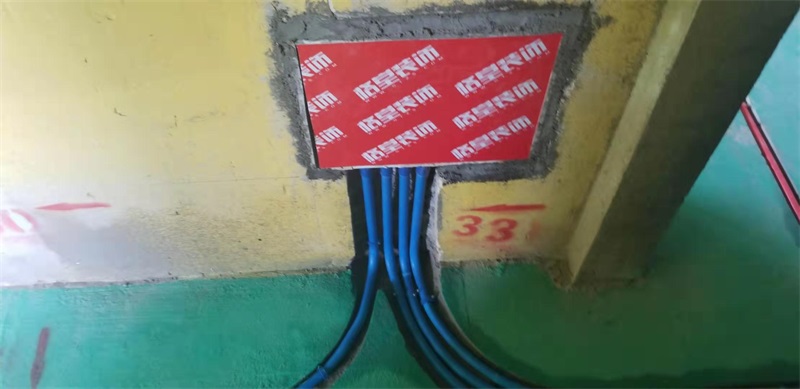

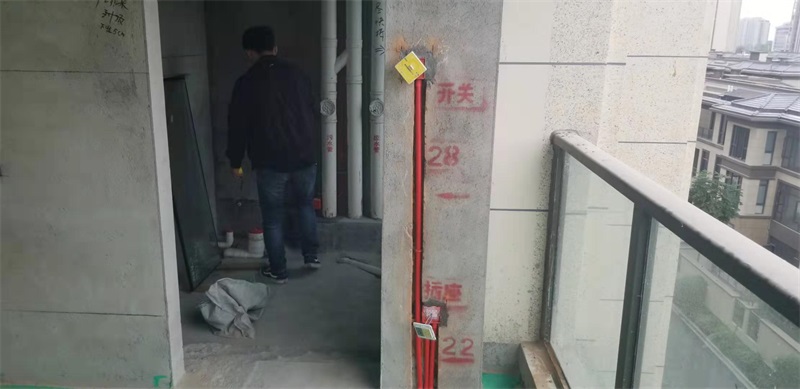

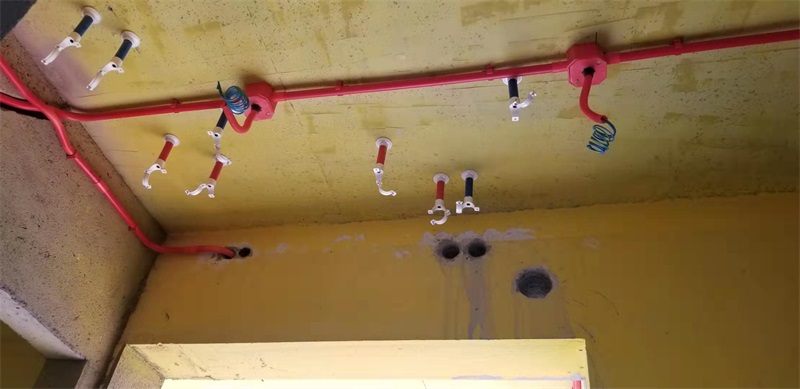

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

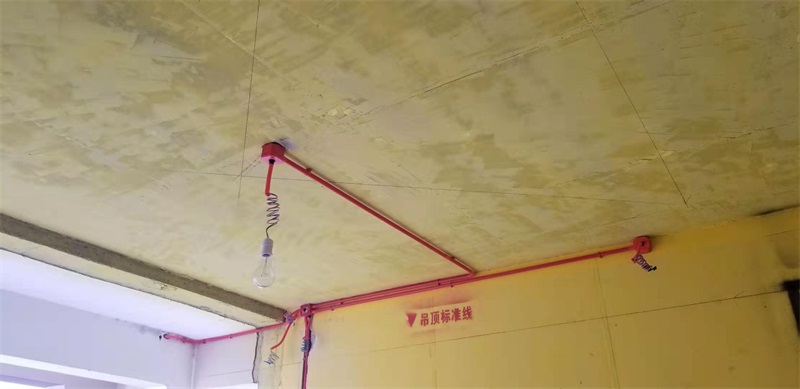

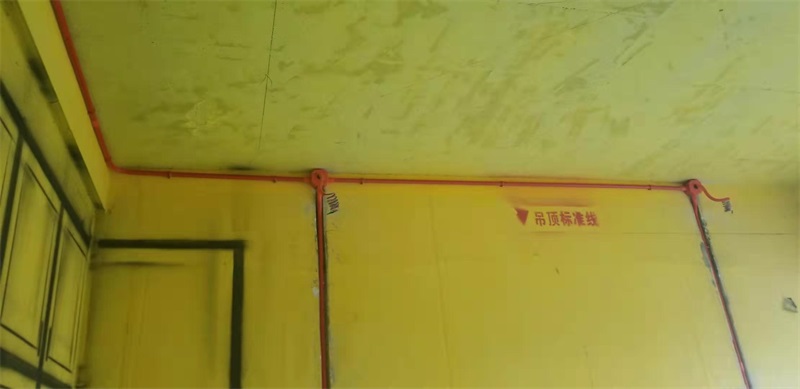

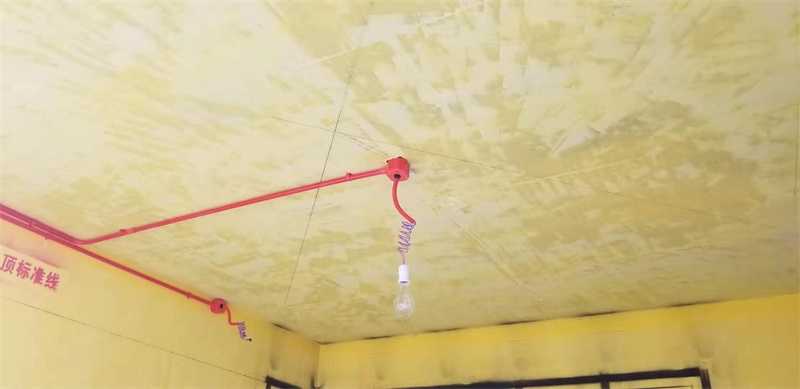

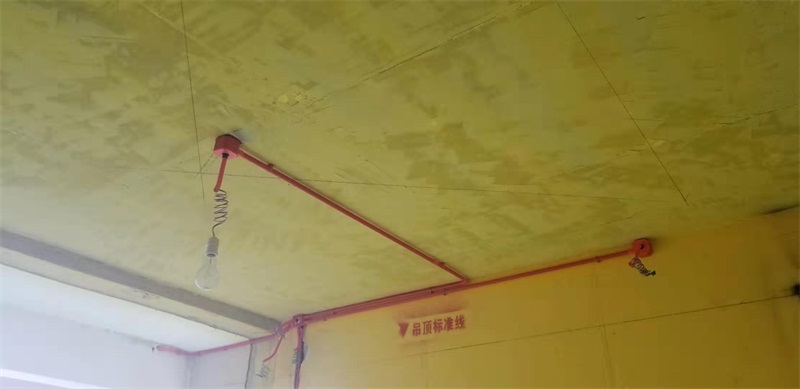

灯头线用黄腊管保护

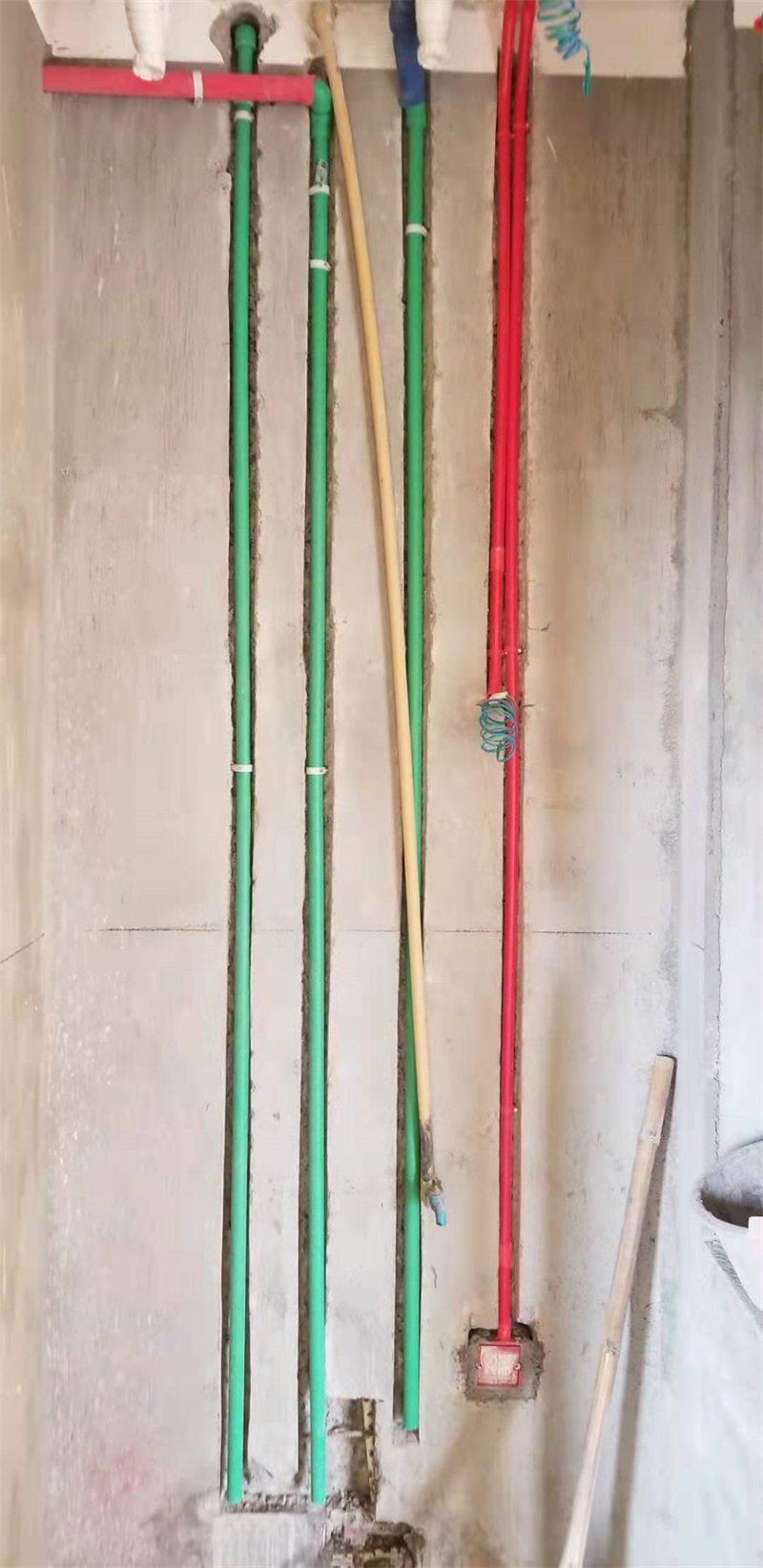

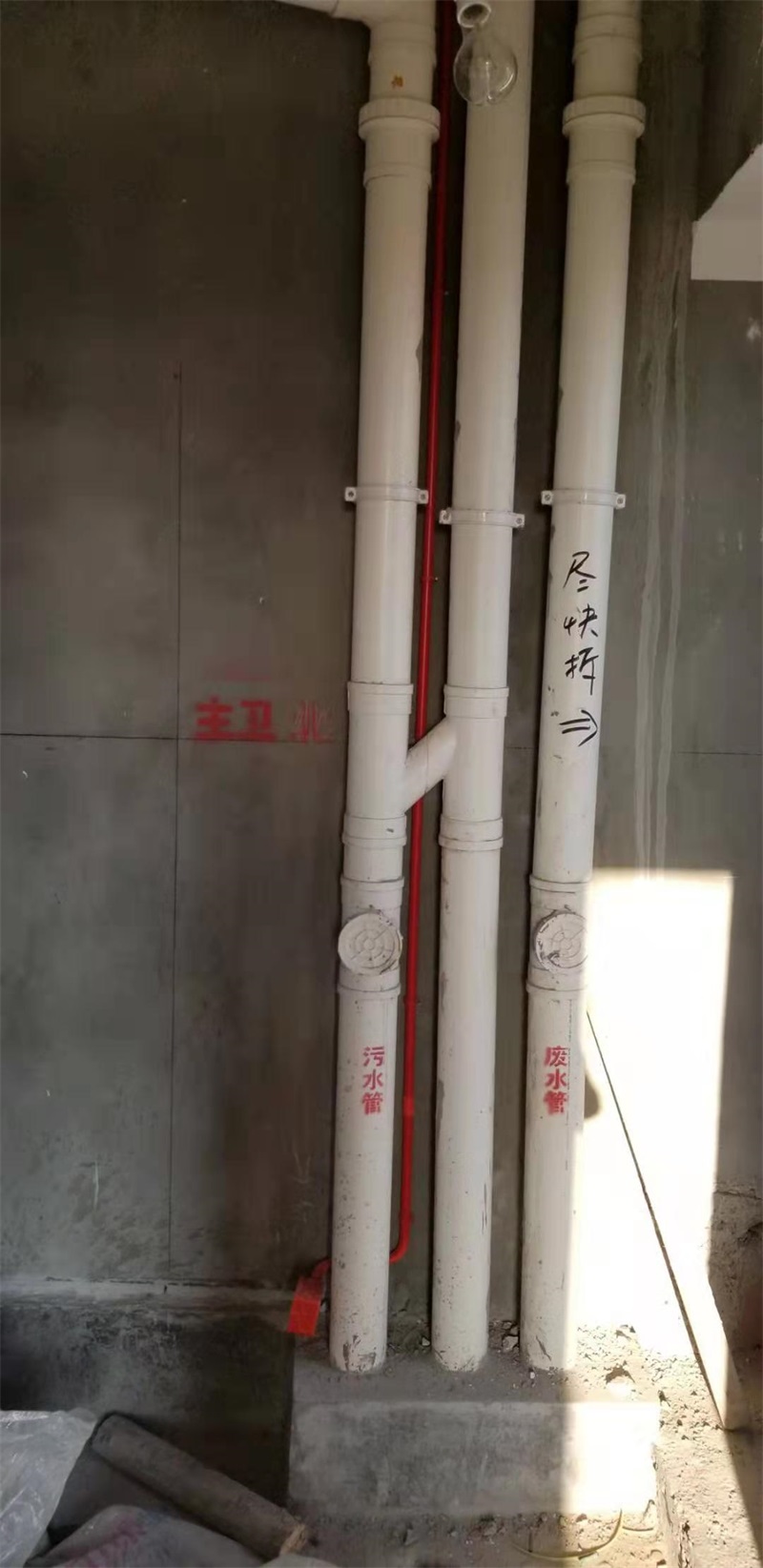

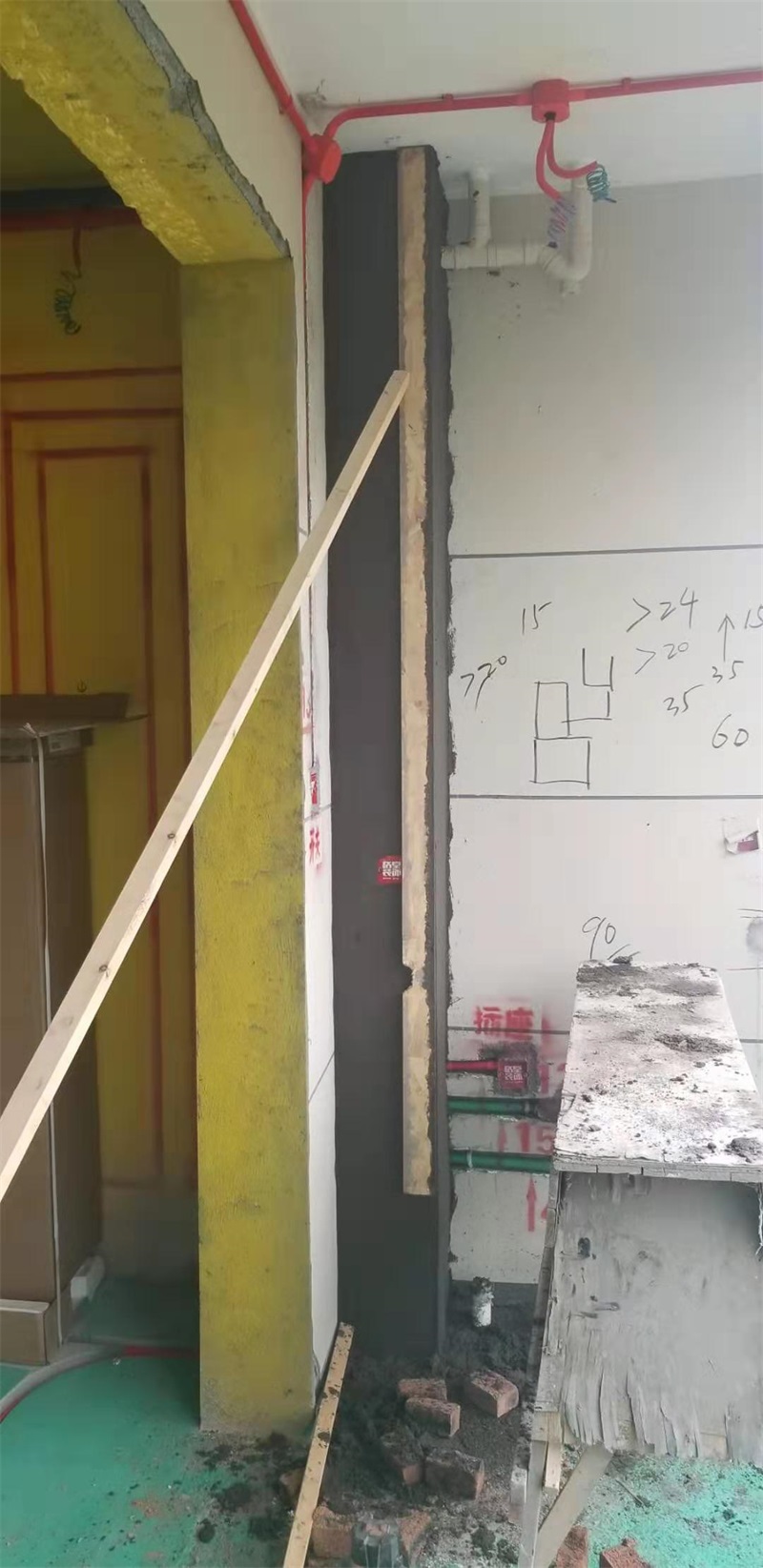

主卫墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范。水管和线管间距30公分以上。

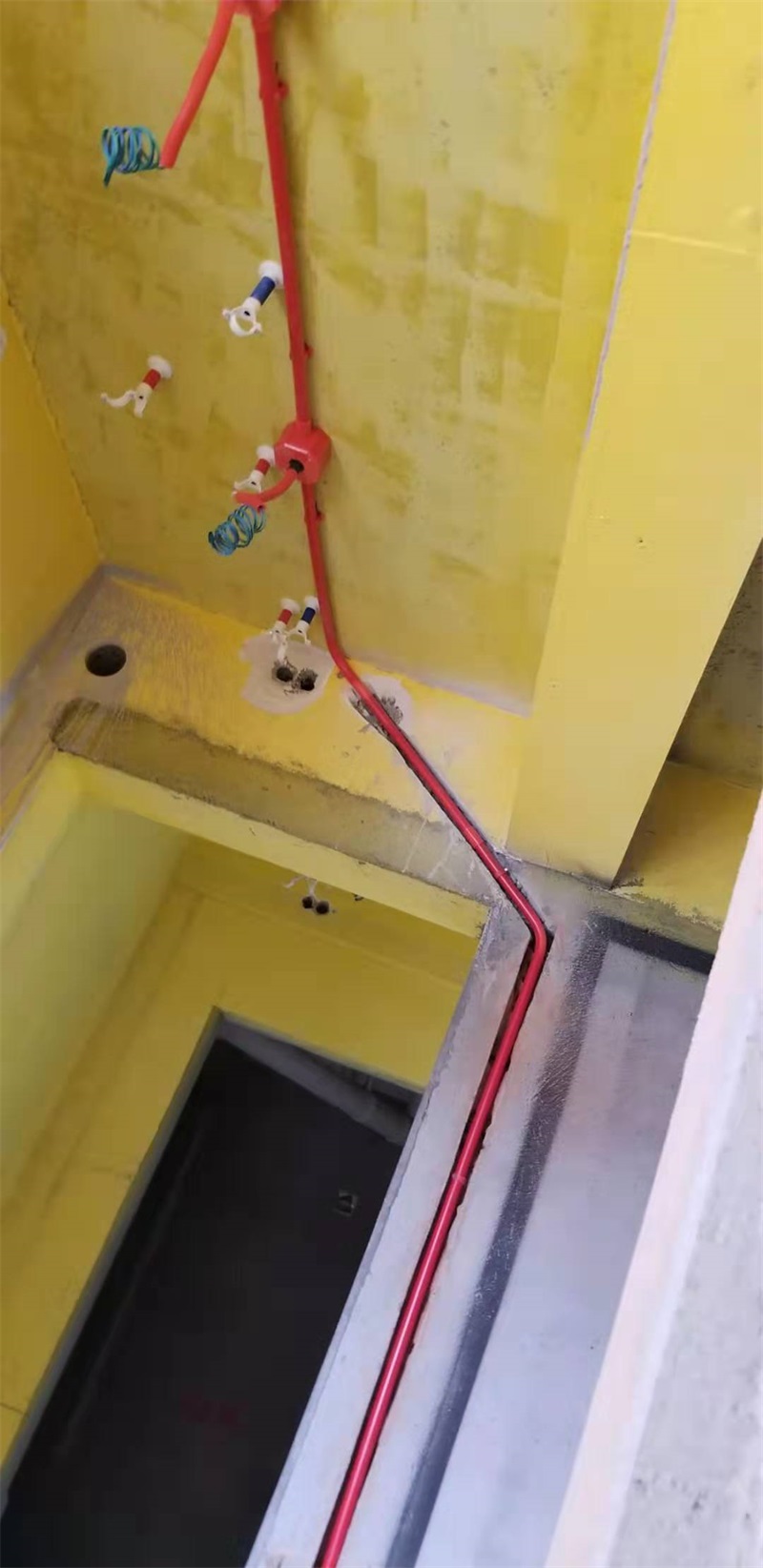

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！

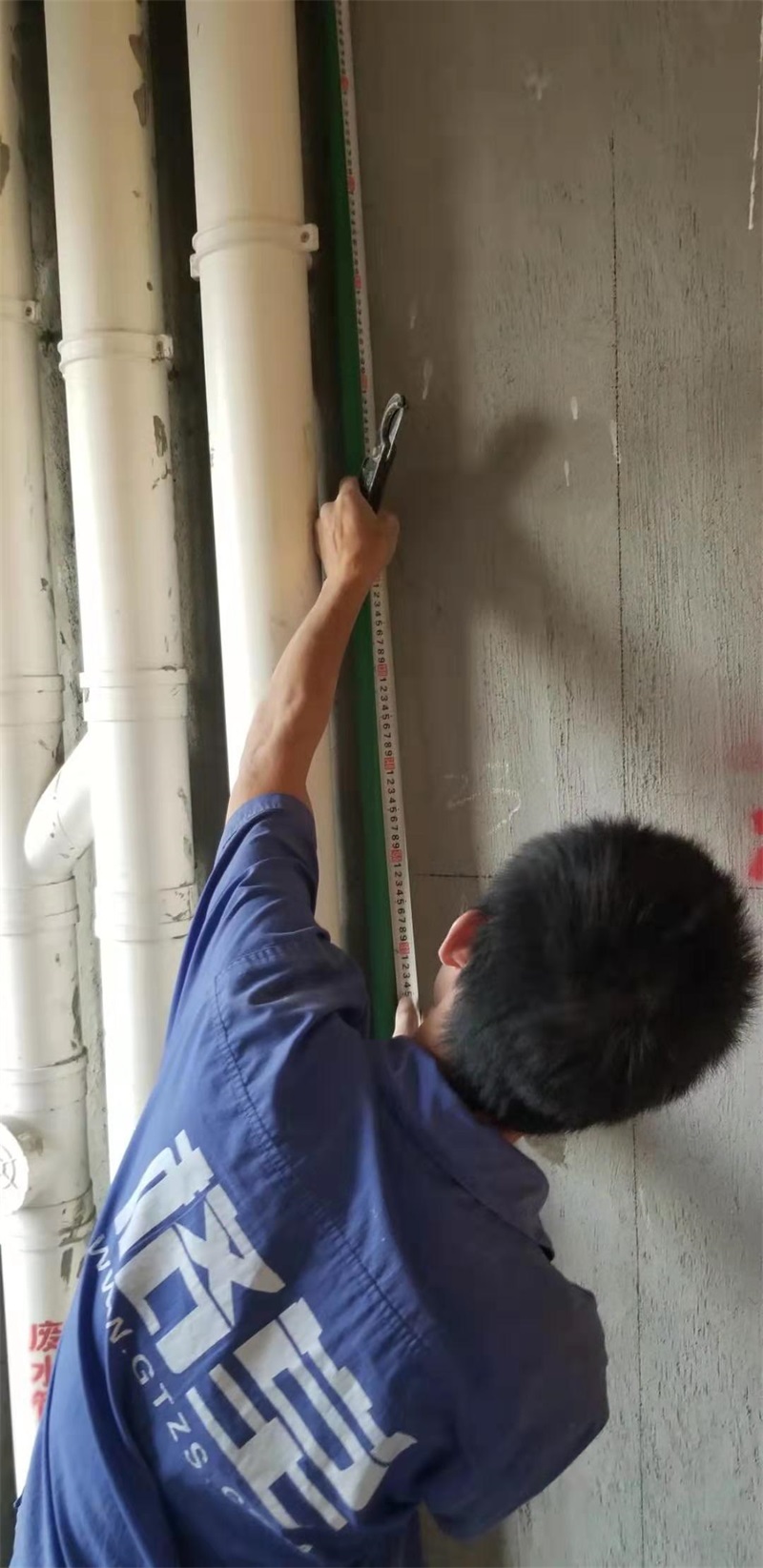

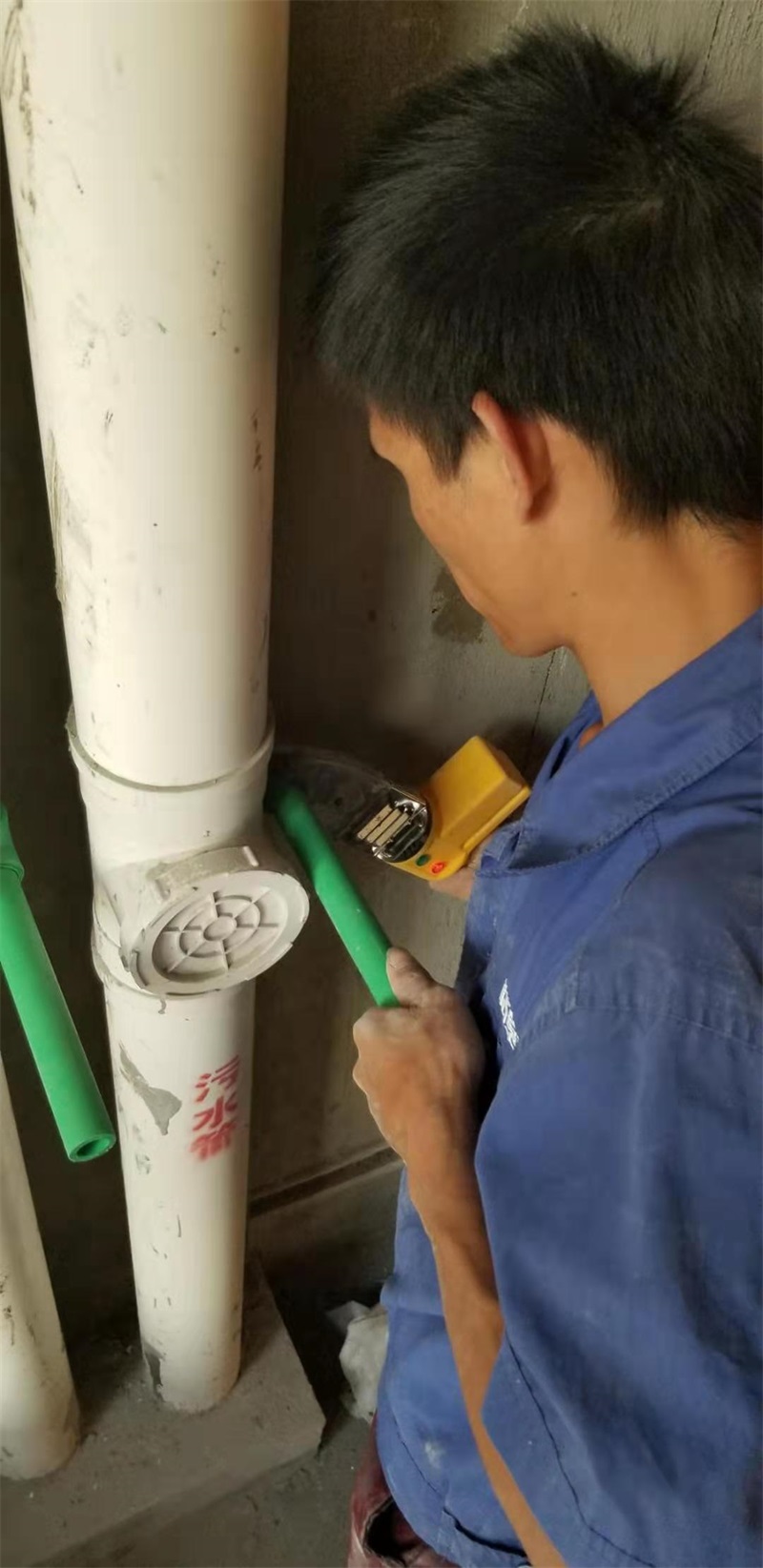

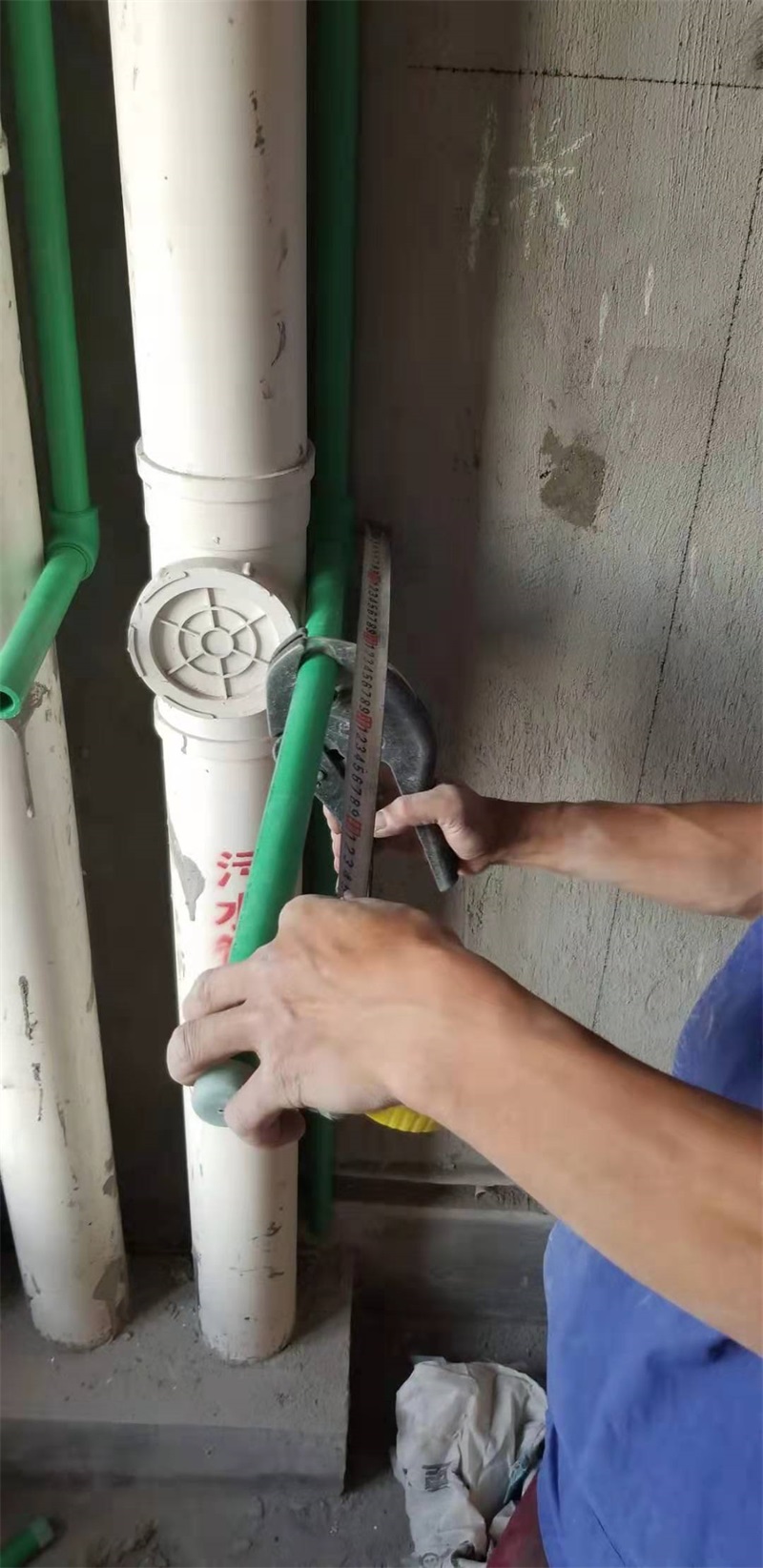

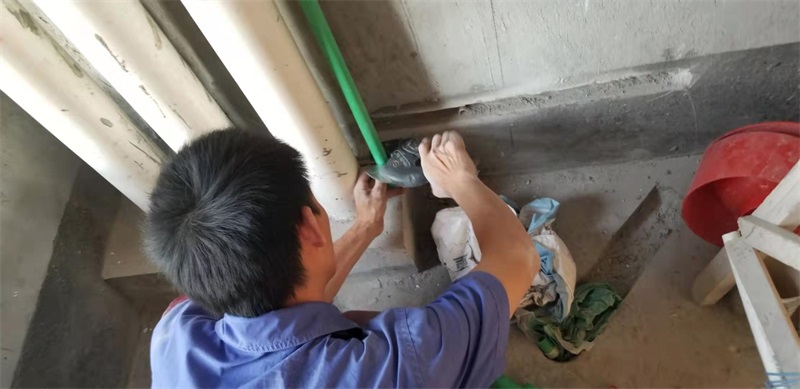

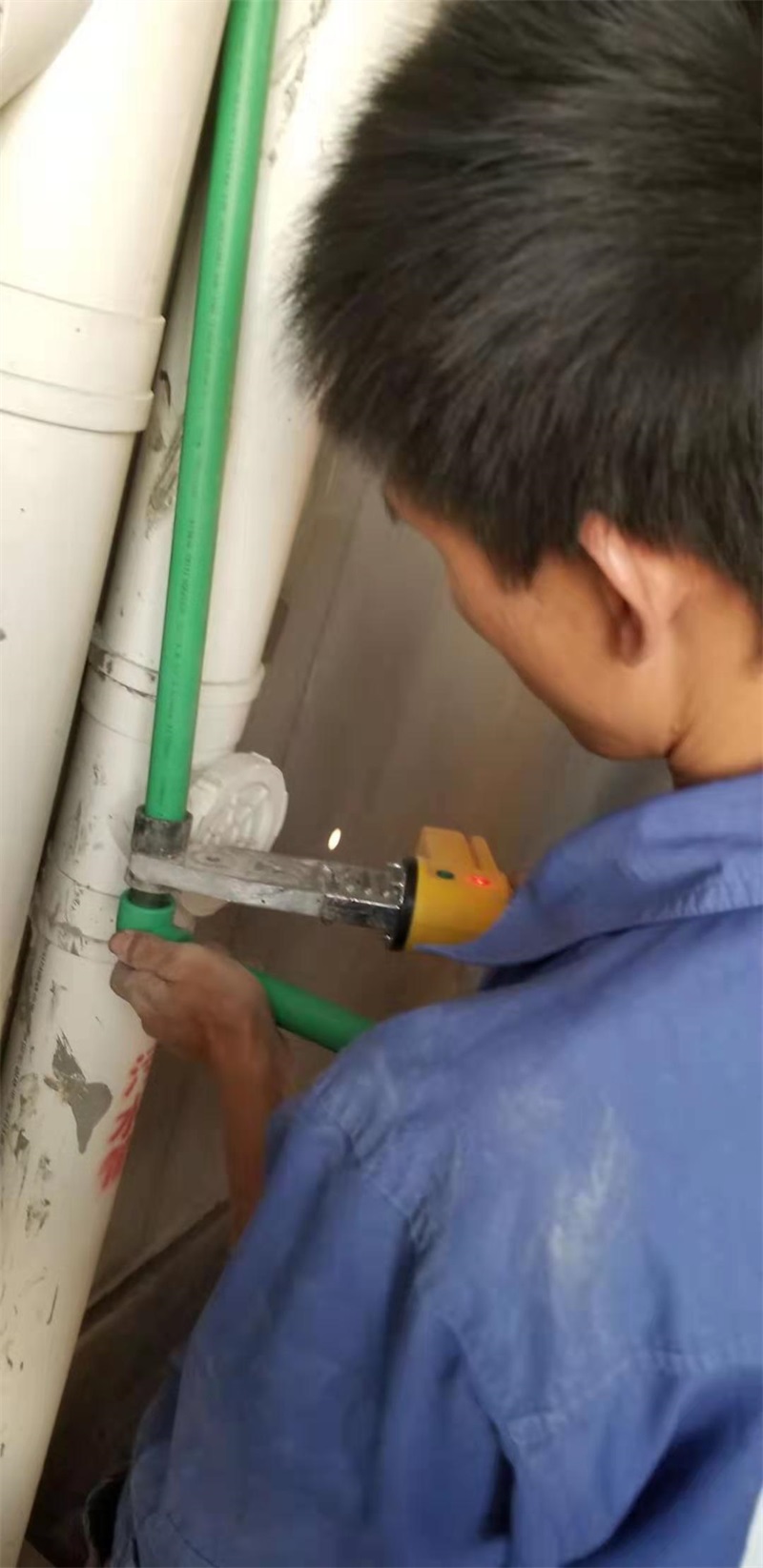

师傅正在安装淋浴房水管

冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米

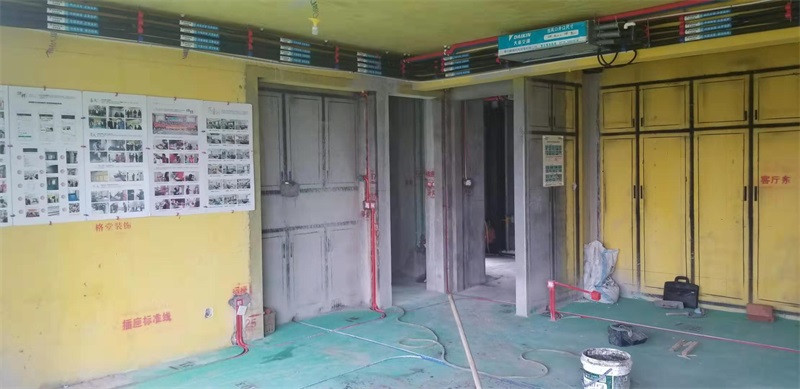

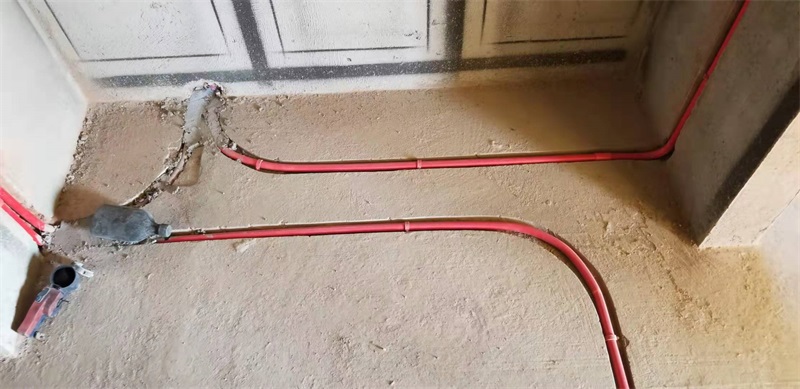

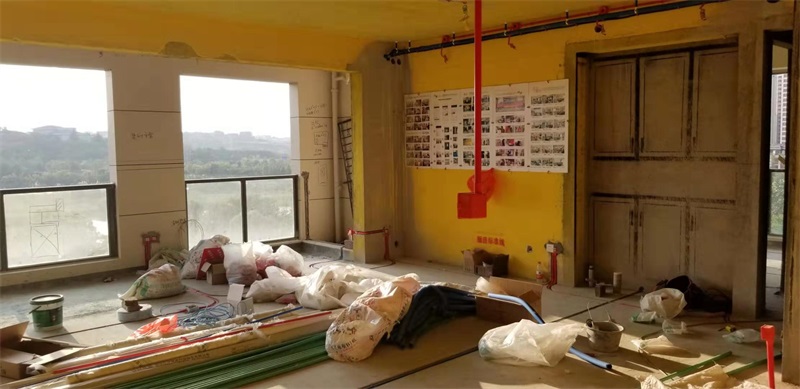

客餐厅水电布线。

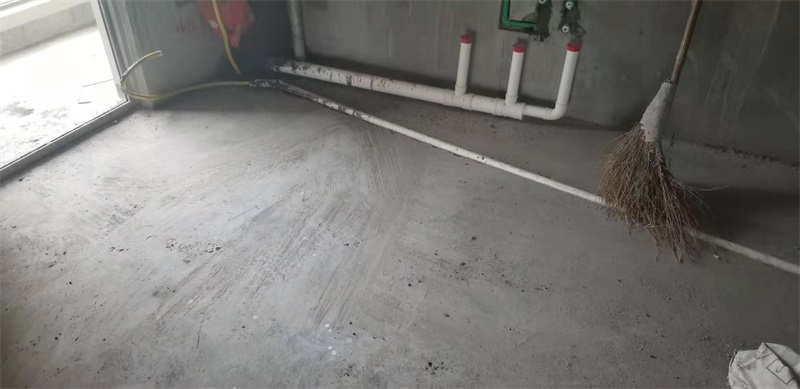

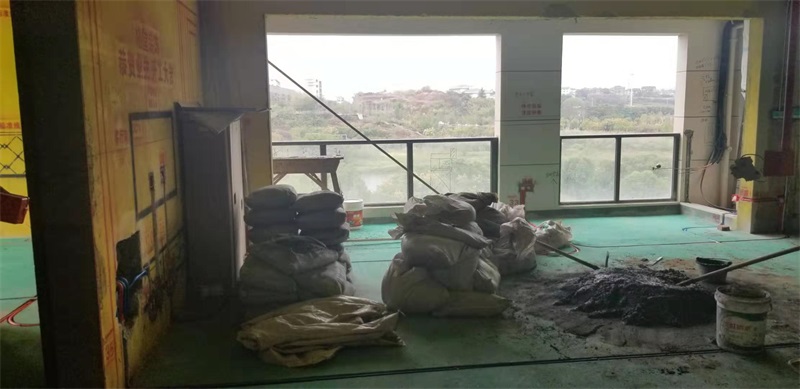

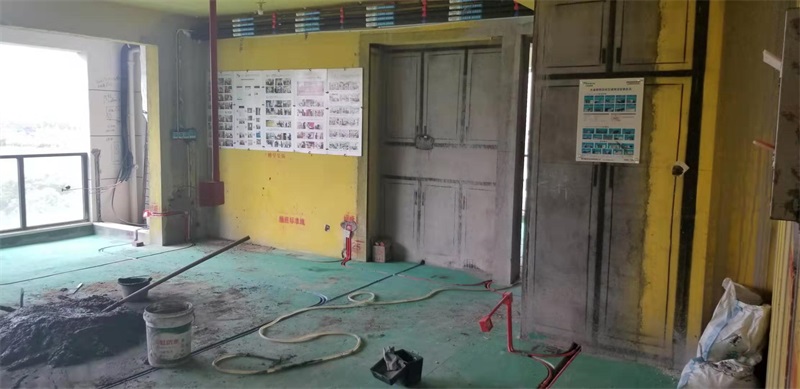

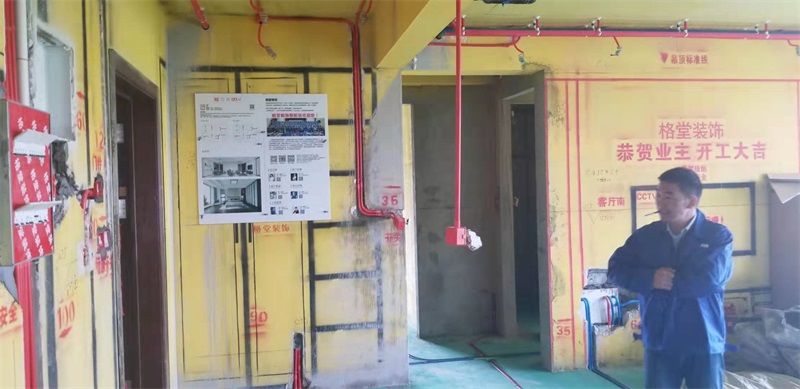

水电验收，泥工已进场，师傅开始封管道，补线槽。

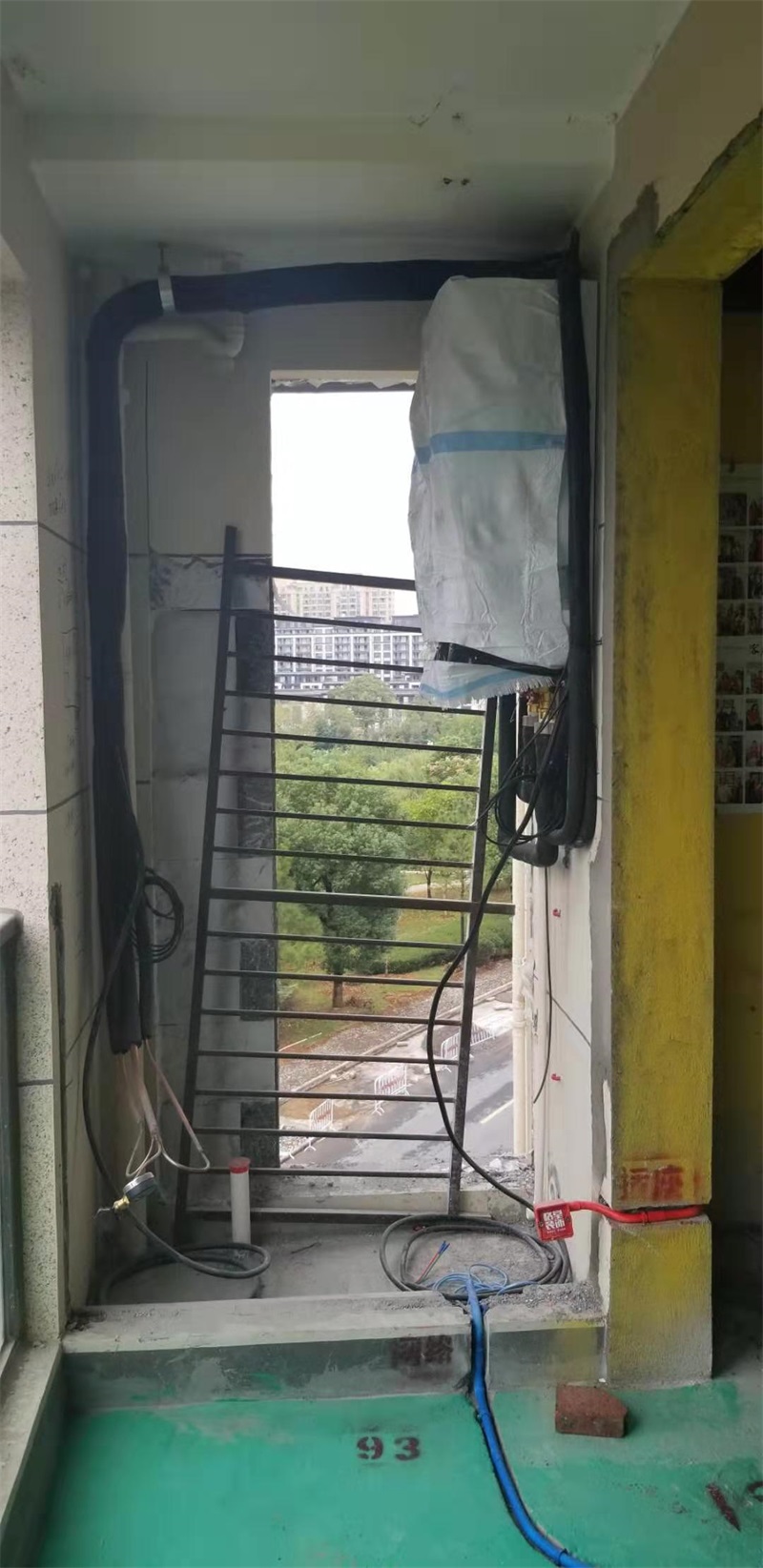

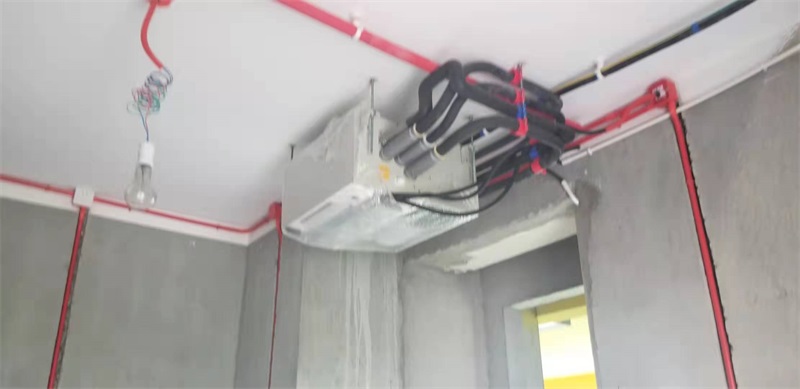

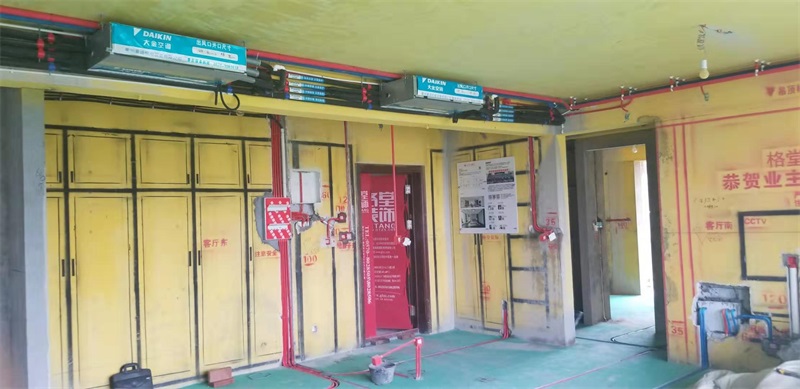

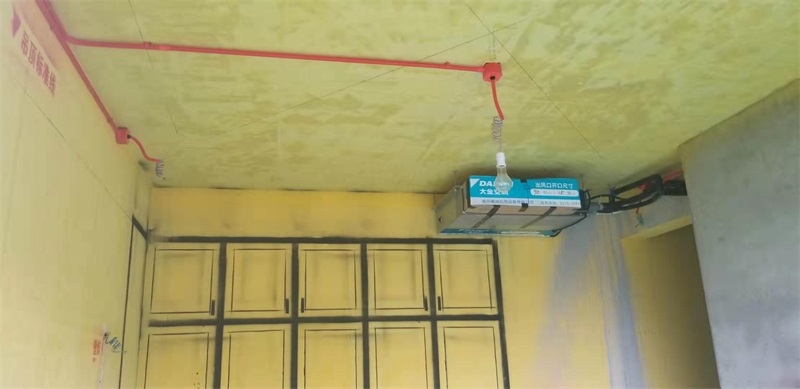

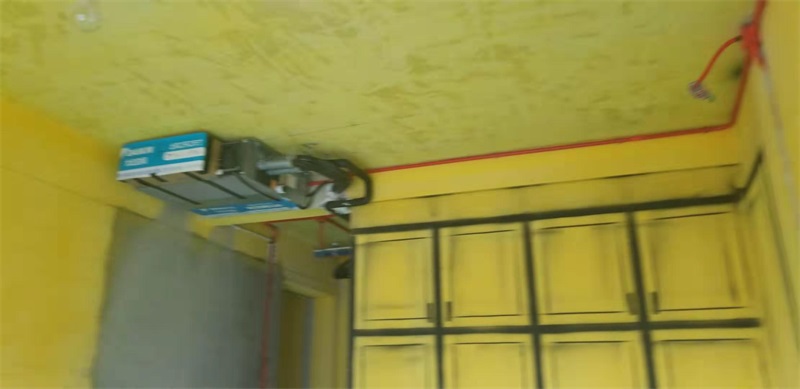

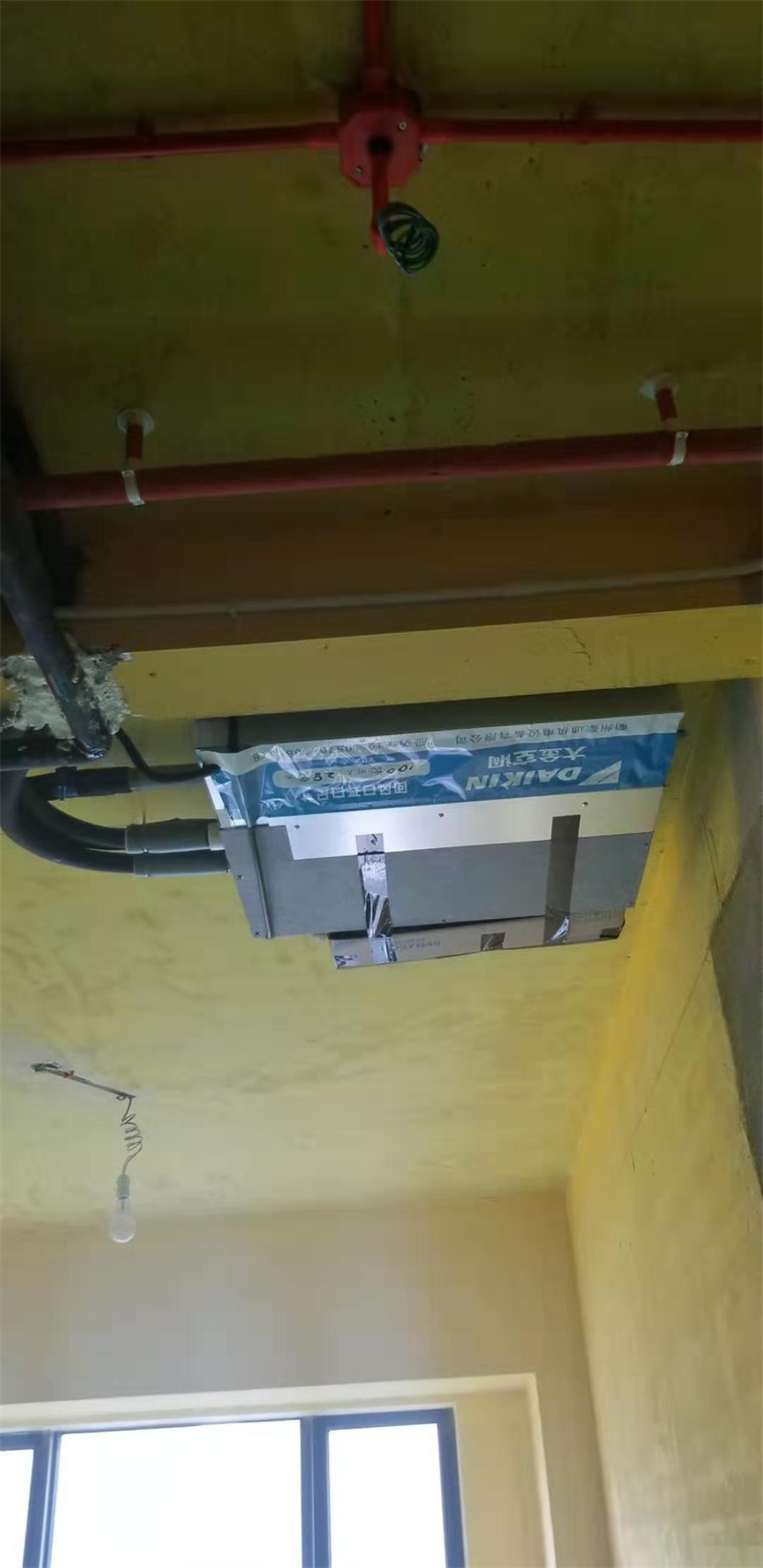

空调全部安装到位。

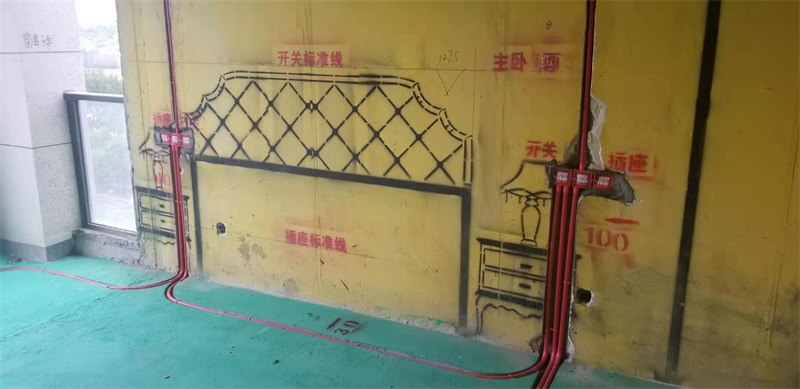

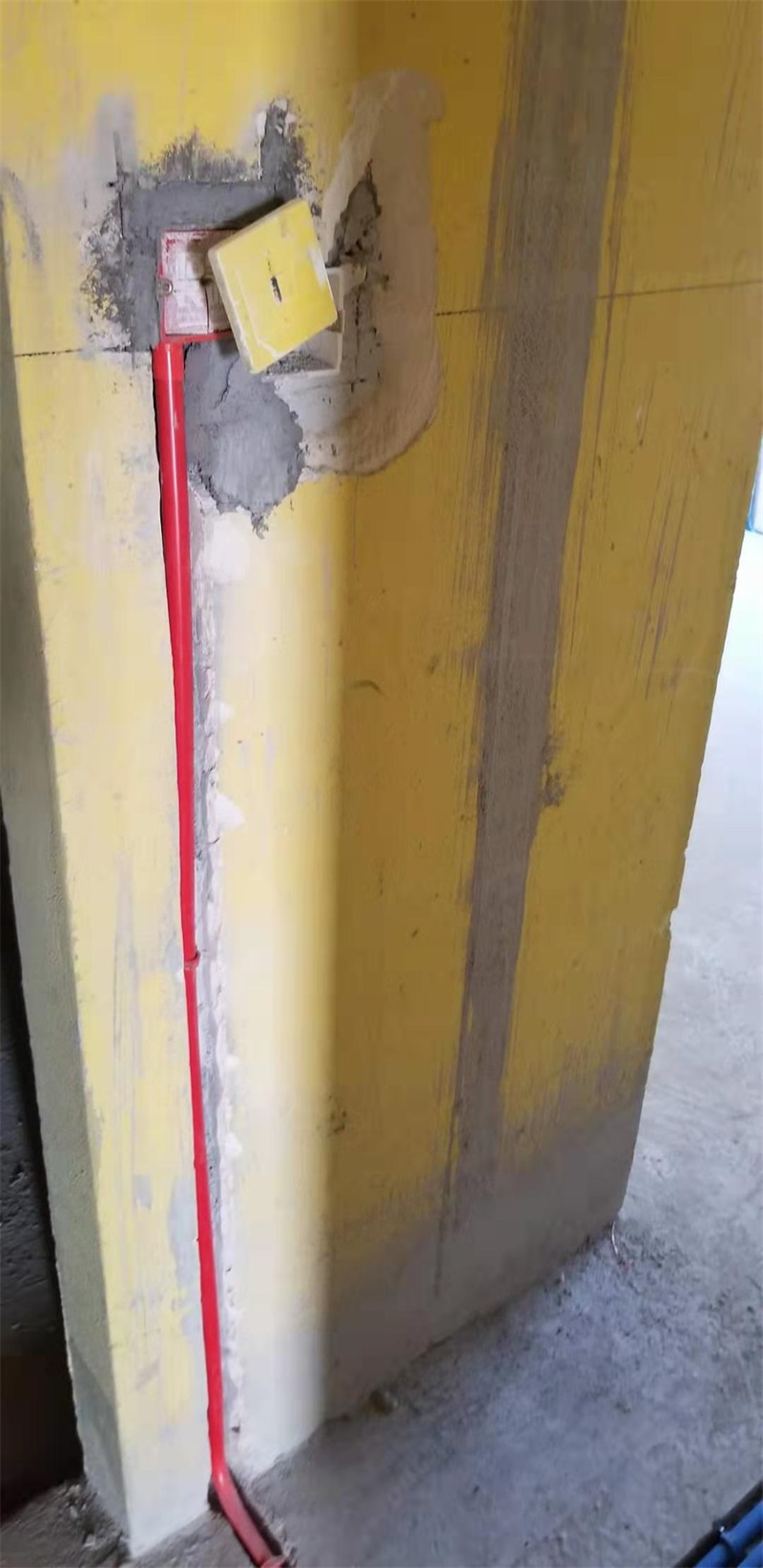

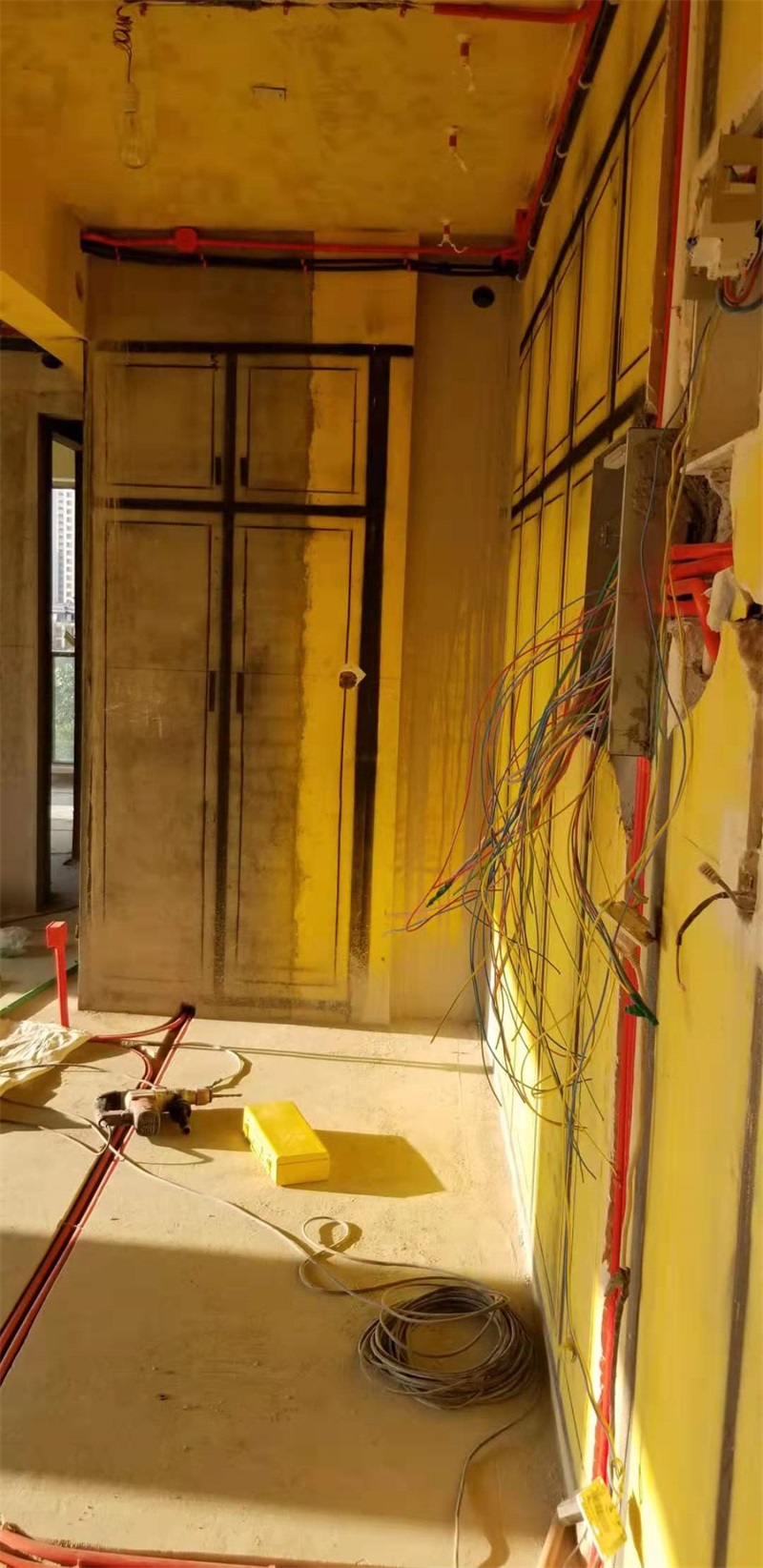

主卧水电布线。

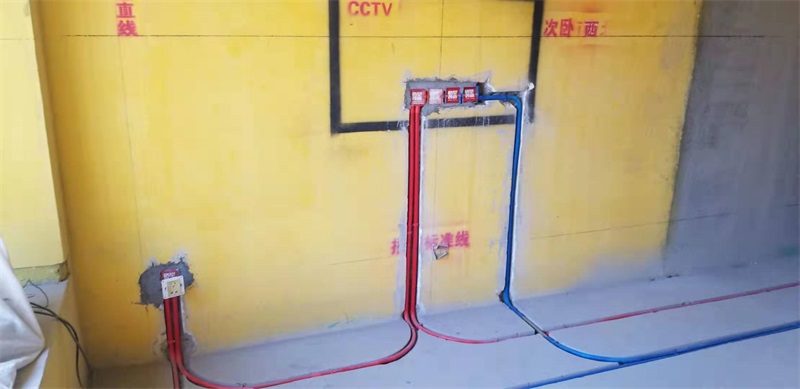

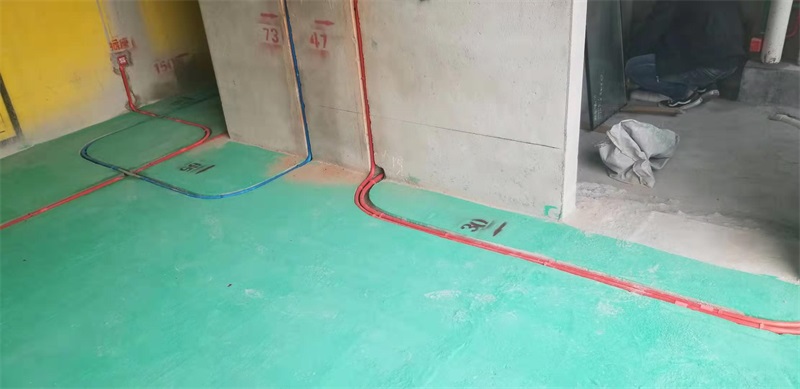

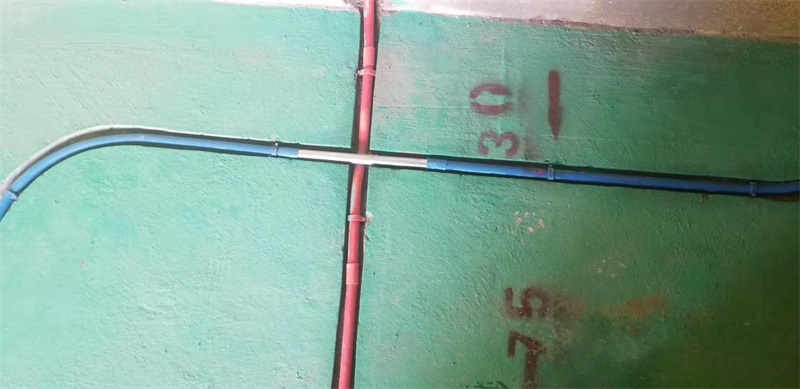

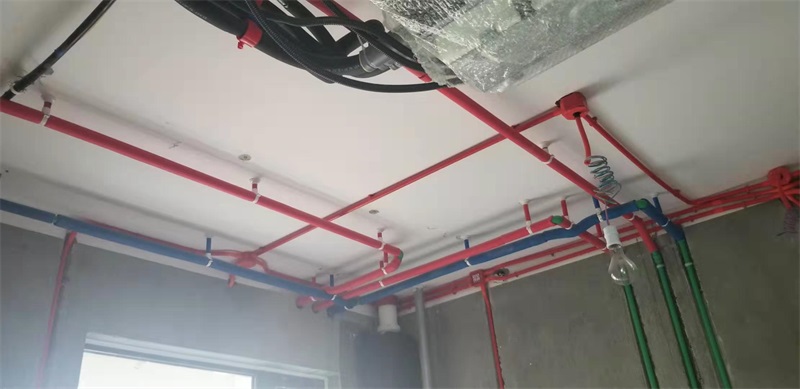

红色为强电，蓝色为弱电，强弱电交接处用金属屏蔽管，防止干扰
