衢州公馆12-2-16#135㎡北欧—-北欧爱家爱生活

发表于 2019-9-26 16:16:47

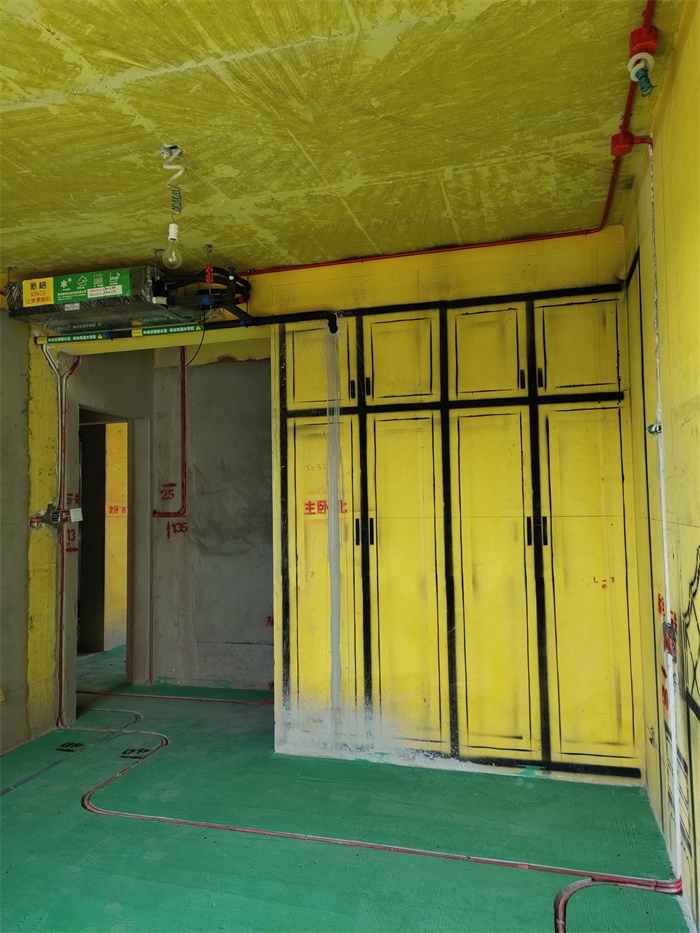

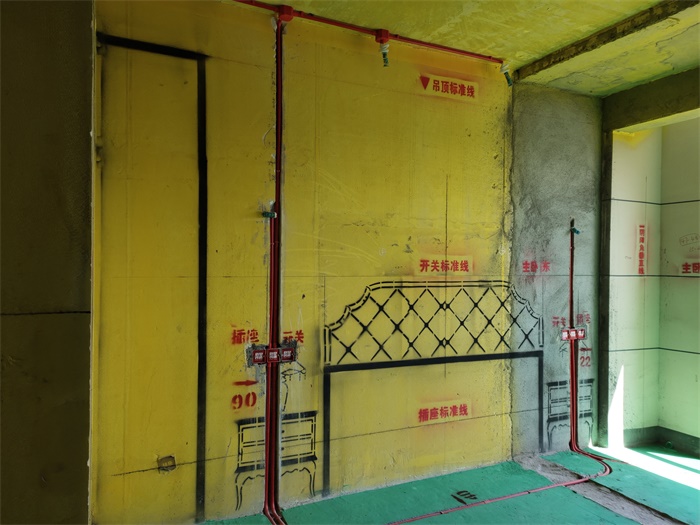

主卧水电布线

发表于 2019-9-26 16:17:15

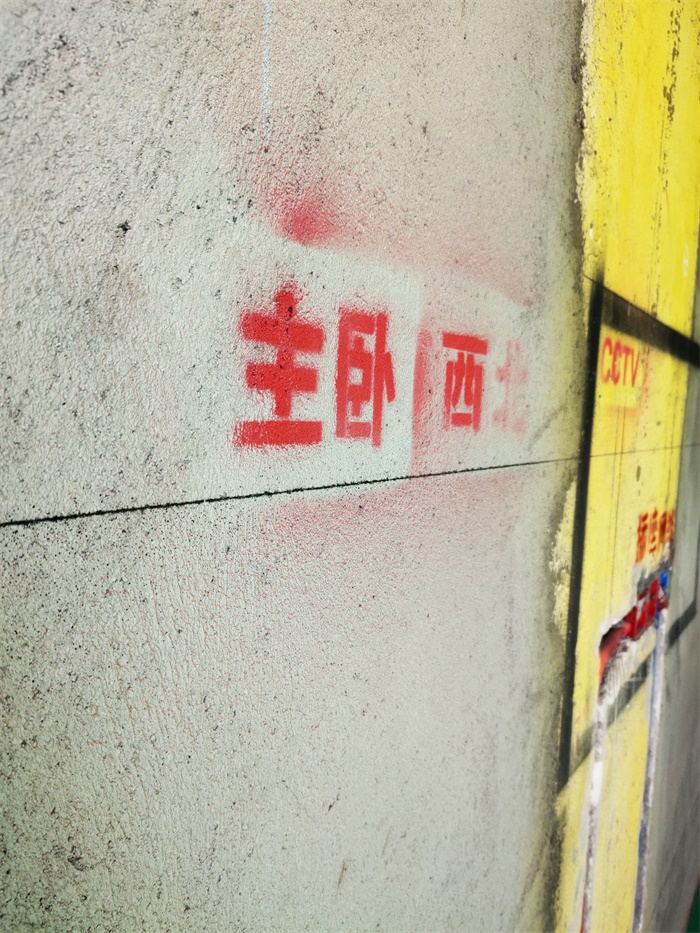

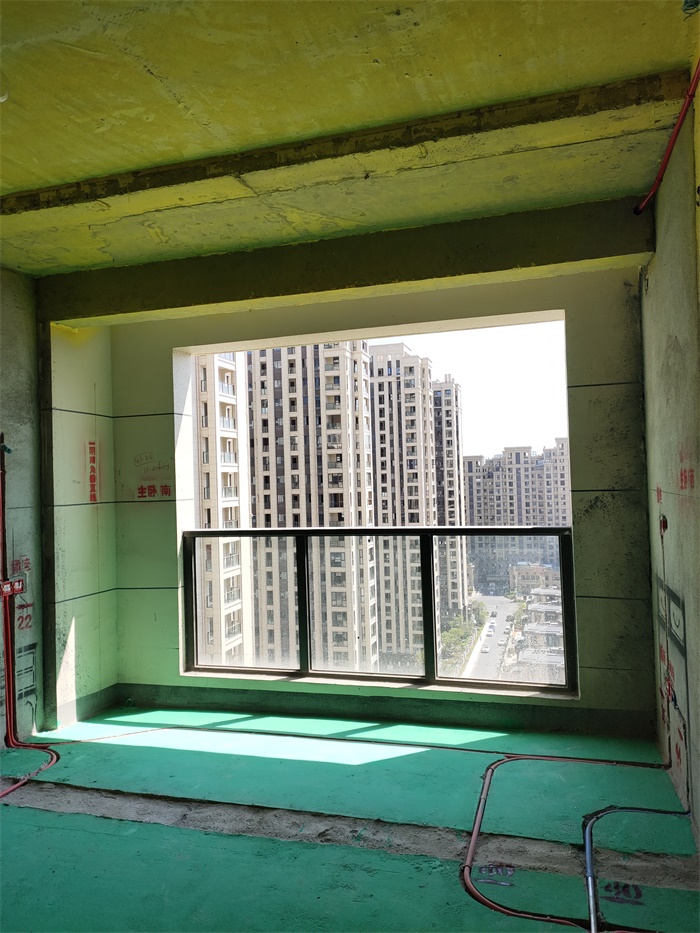

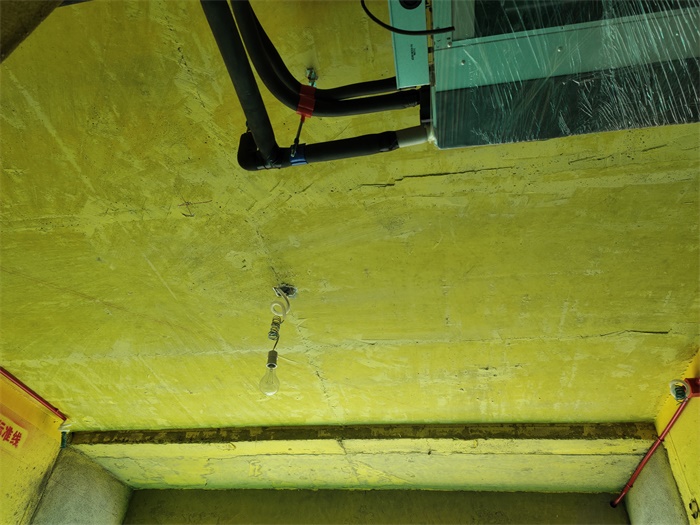

主卧对角

发表于 2019-9-26 16:19:03

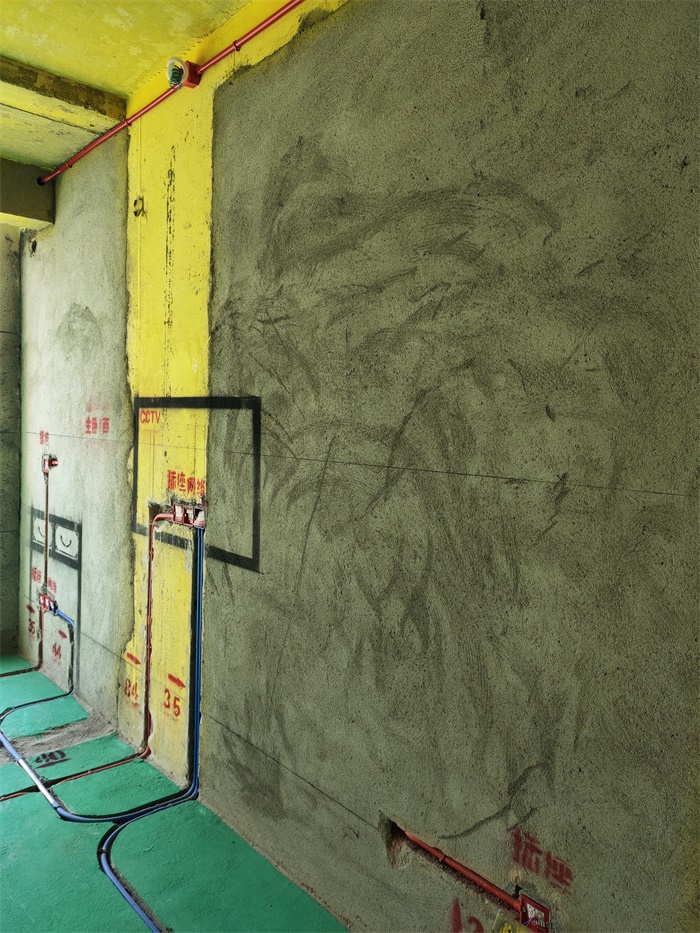

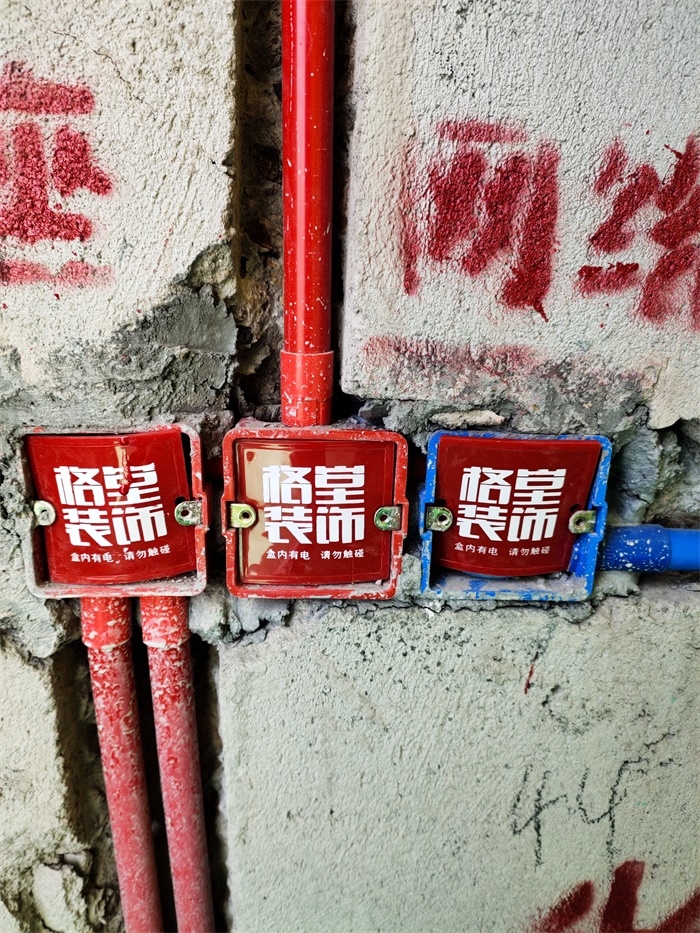

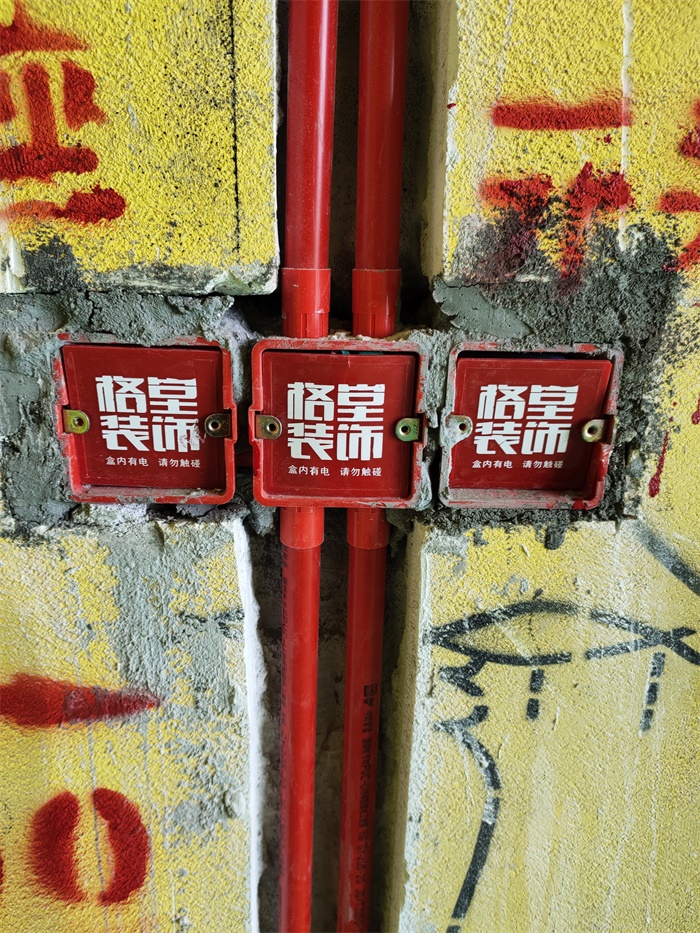

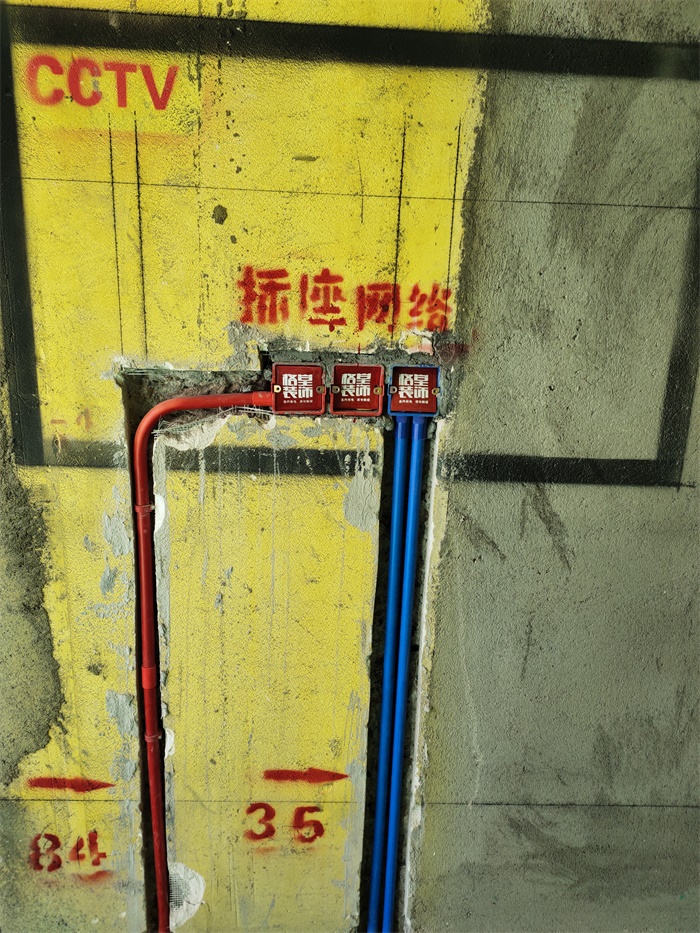

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2019-9-26 16:19:56

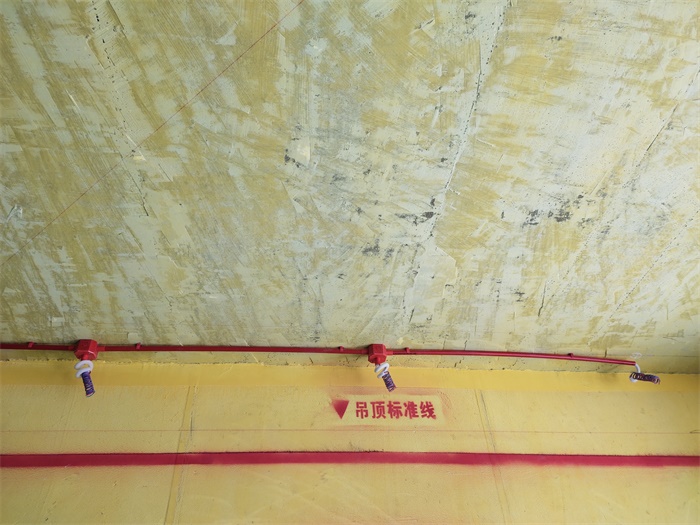

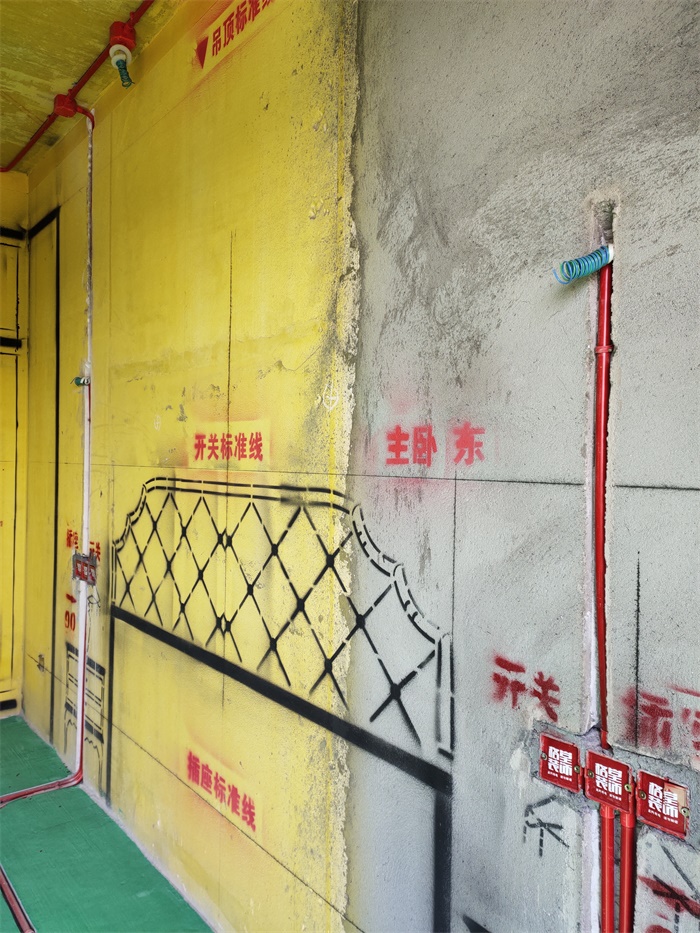

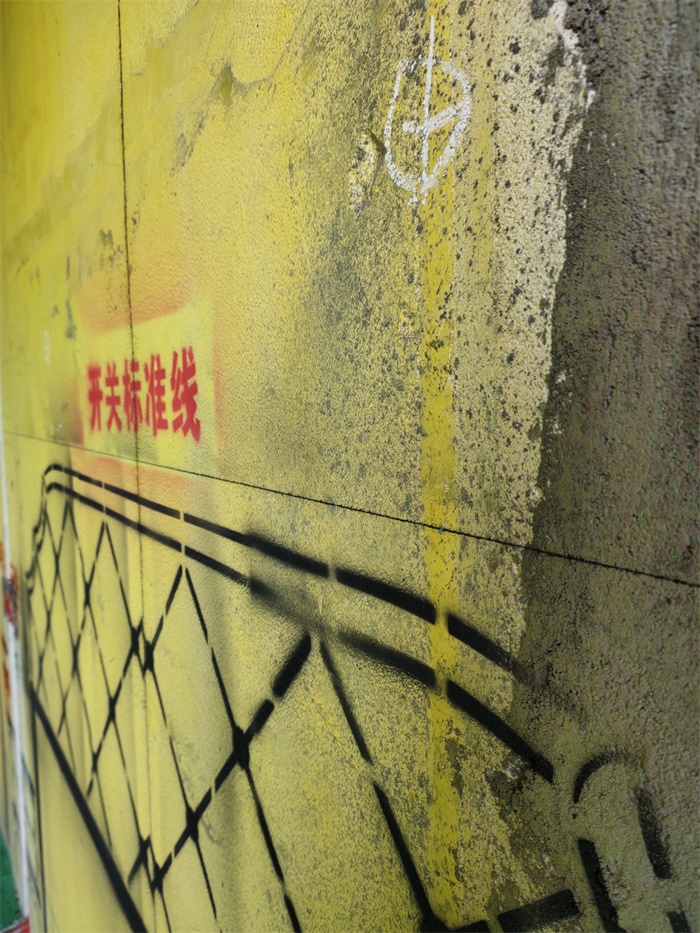

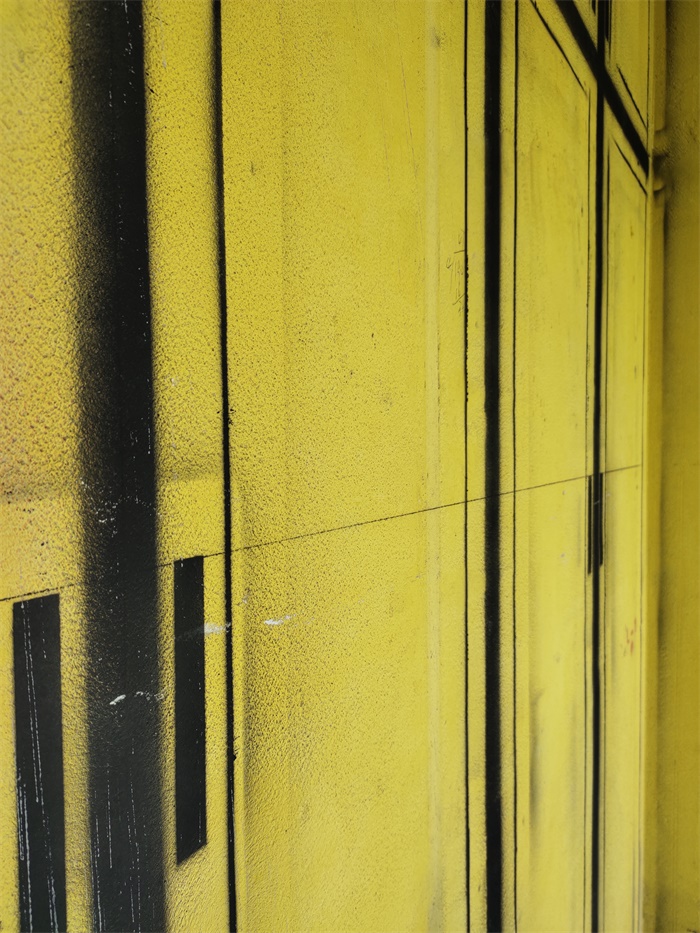

基准线：根据设计师对家装工程的设计方案，用基准线对水电工程及吊顶工程完成为止进行控制，以便更好的达到设计要求和效果。

发表于 2019-9-26 16:21:01

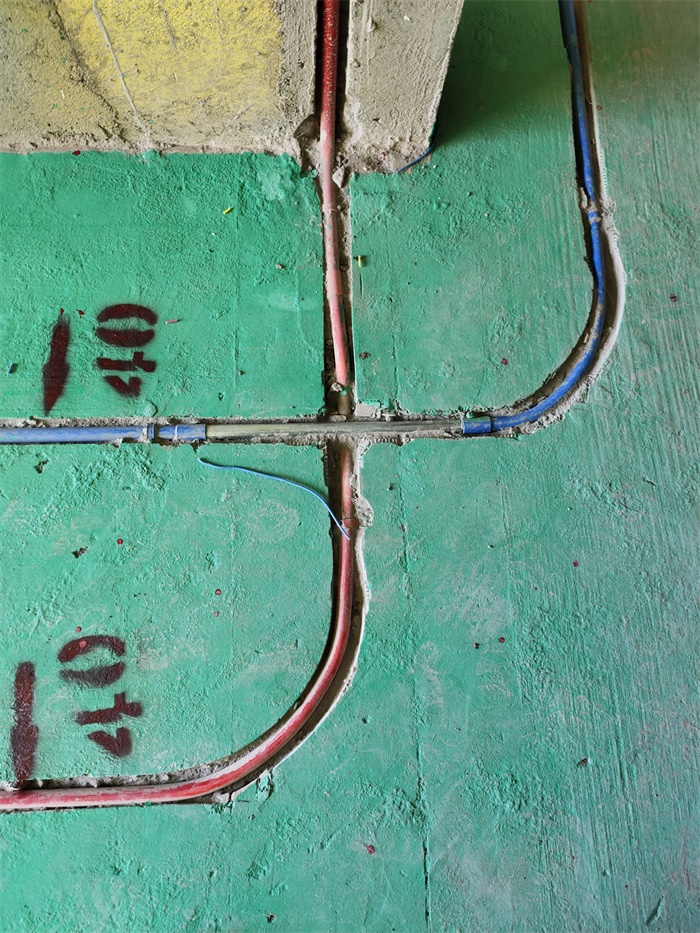

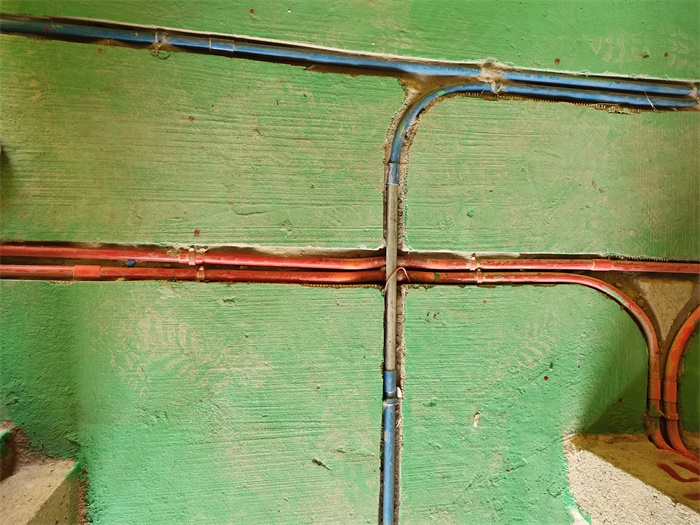

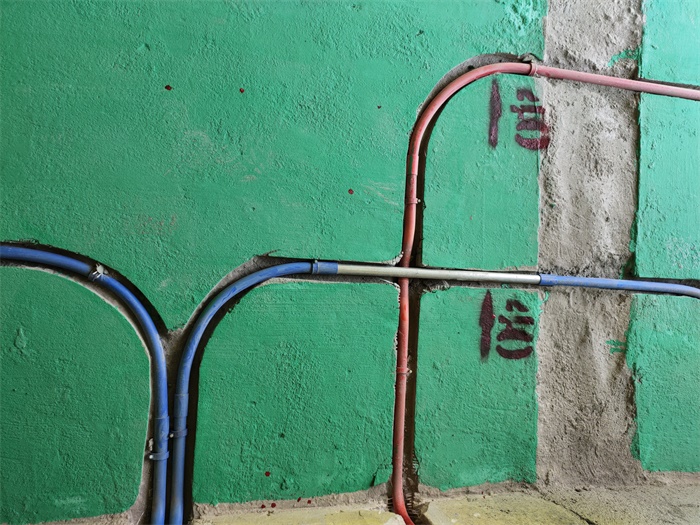

在遇到无法避免的强弱电路相交时，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2019-9-26 16:21:47

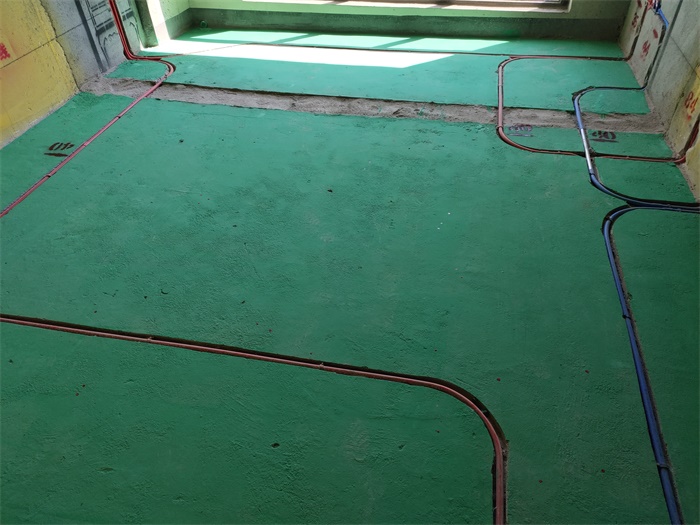

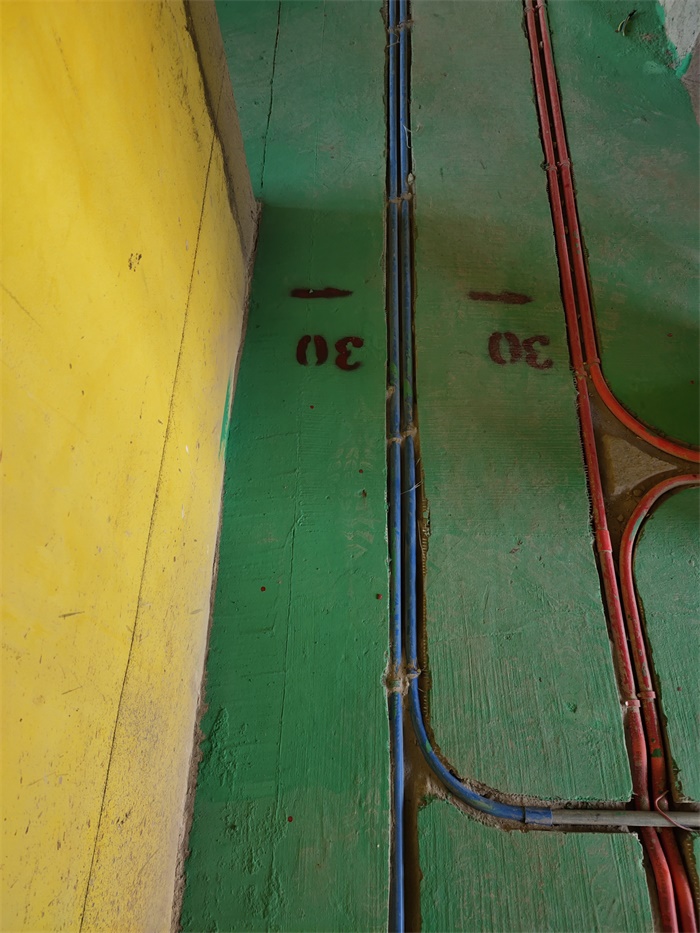

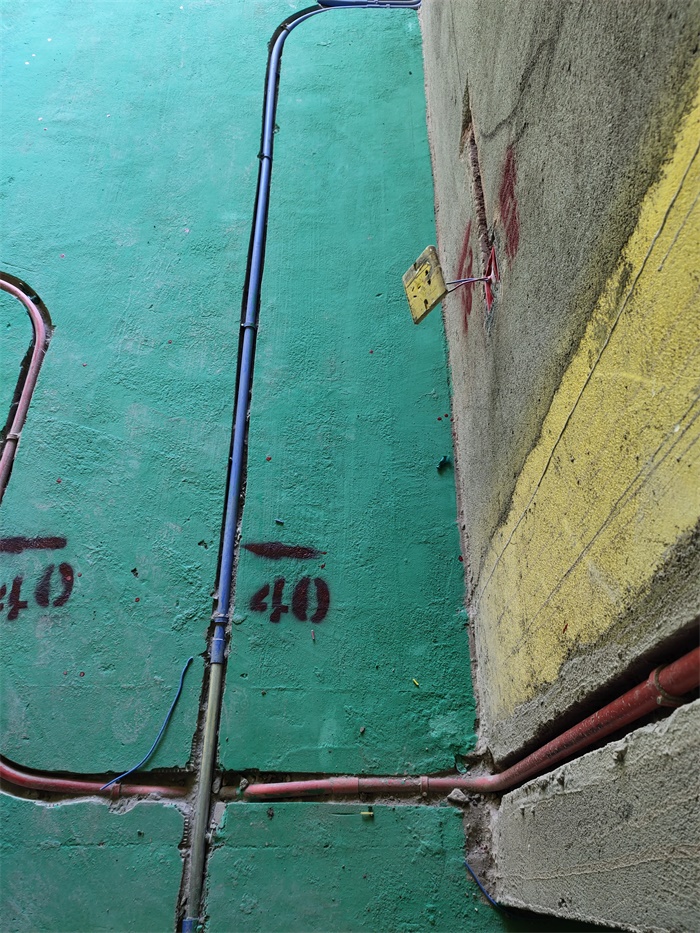

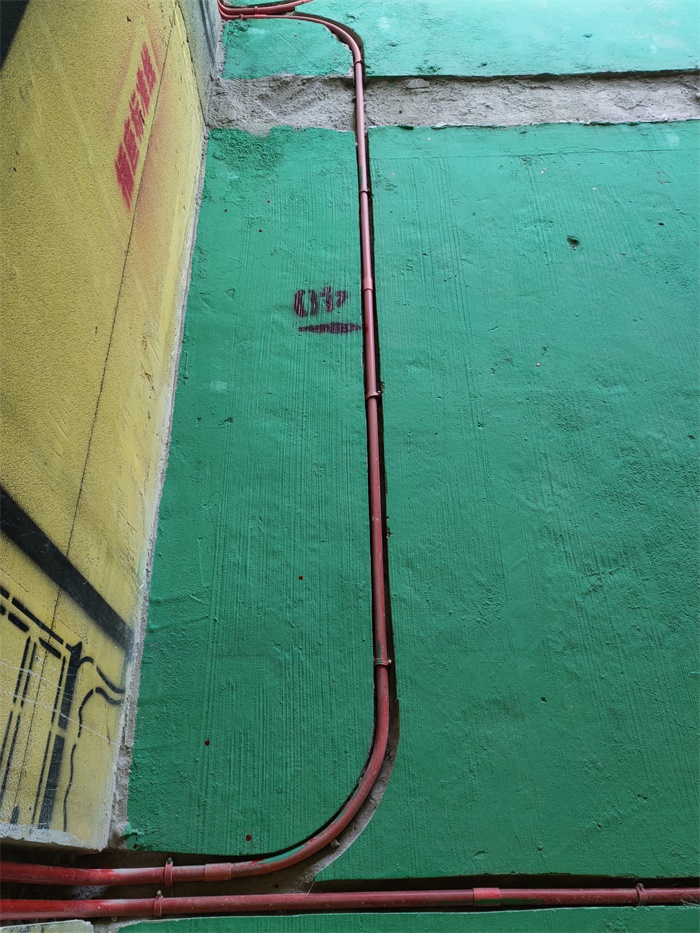

强弱电相距30公分以上，距墙30公分以上。

发表于 2019-9-26 16:22:45

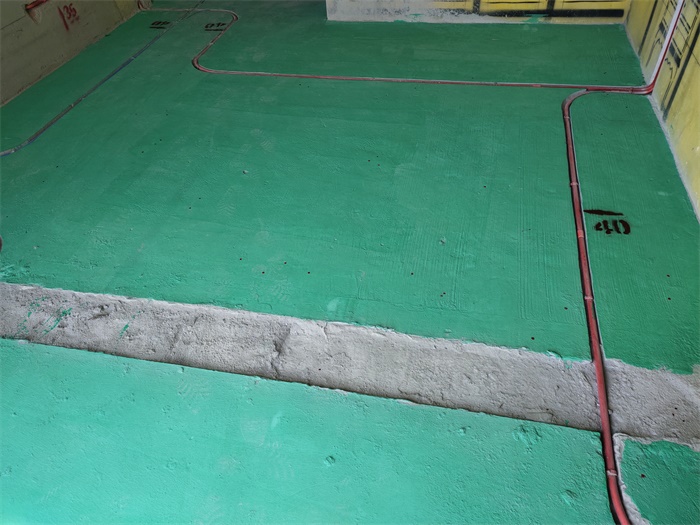

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2019-9-26 16:23:40

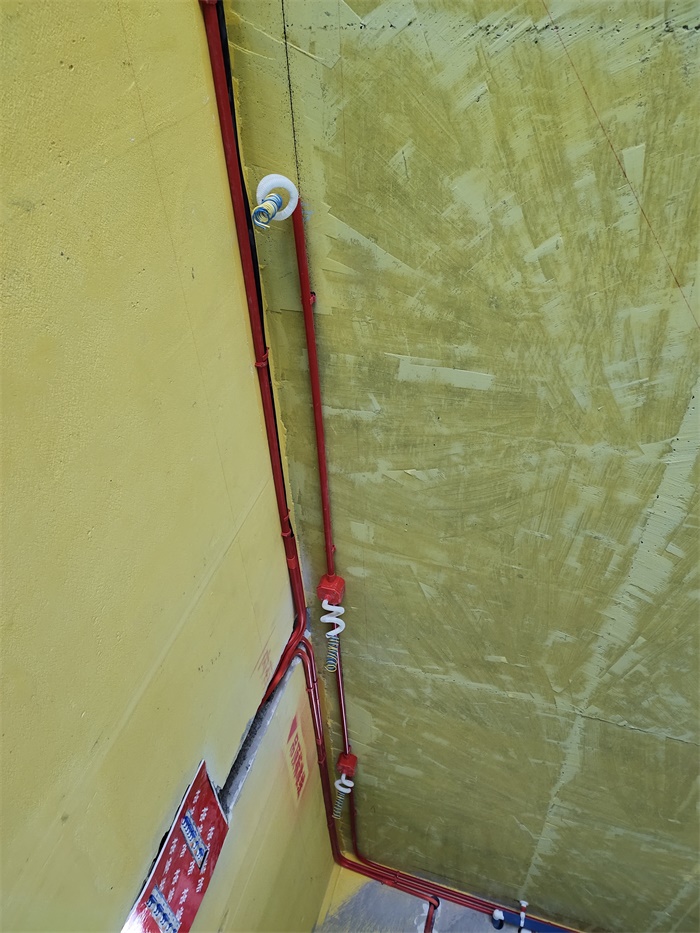

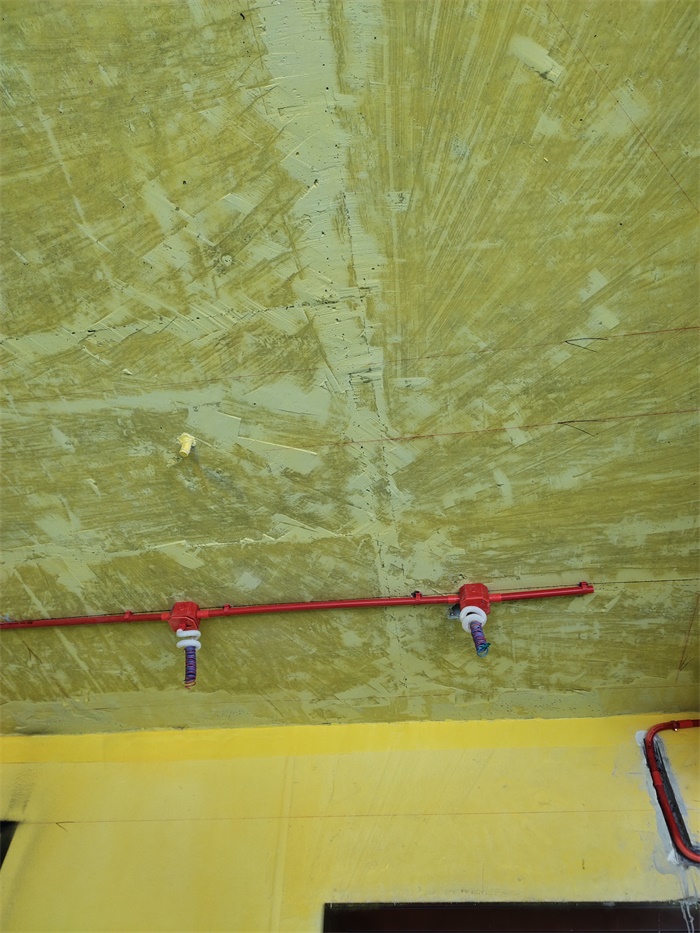

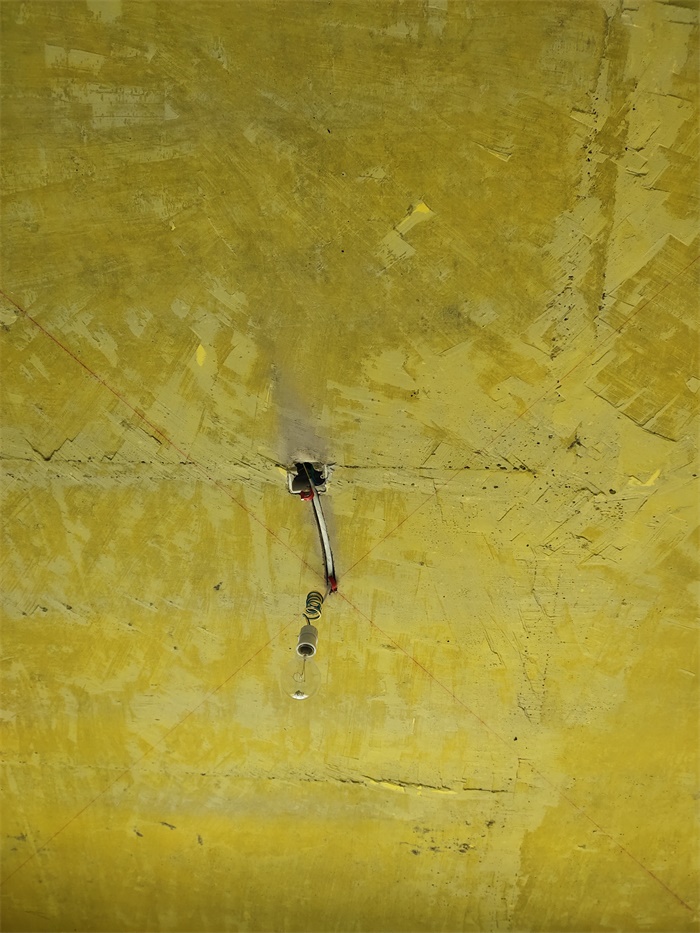

筒灯电线用波纹管保护

发表于 2019-9-26 16:24:27

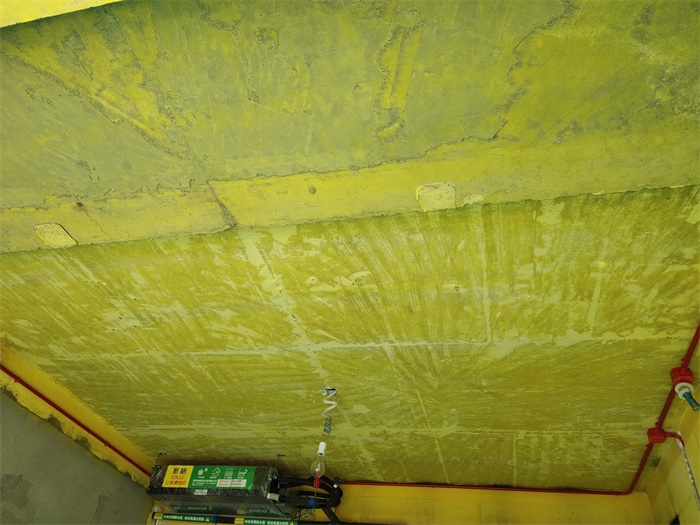

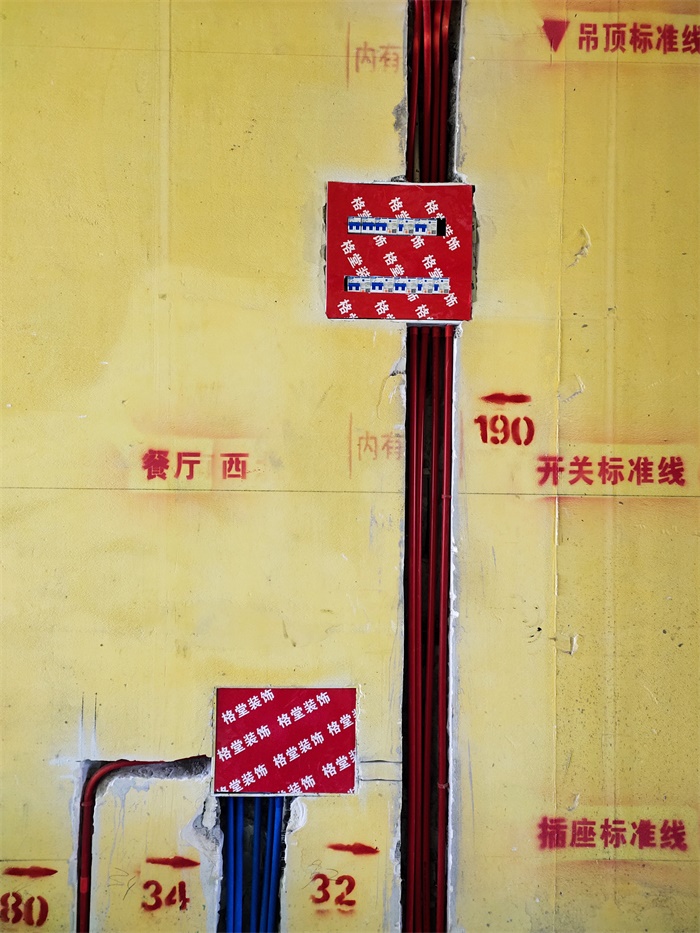

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能，配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

发表于 2019-9-26 16:25:11

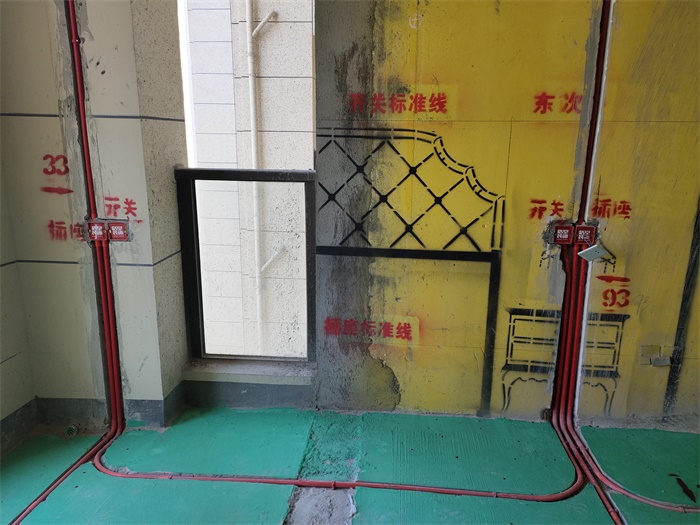

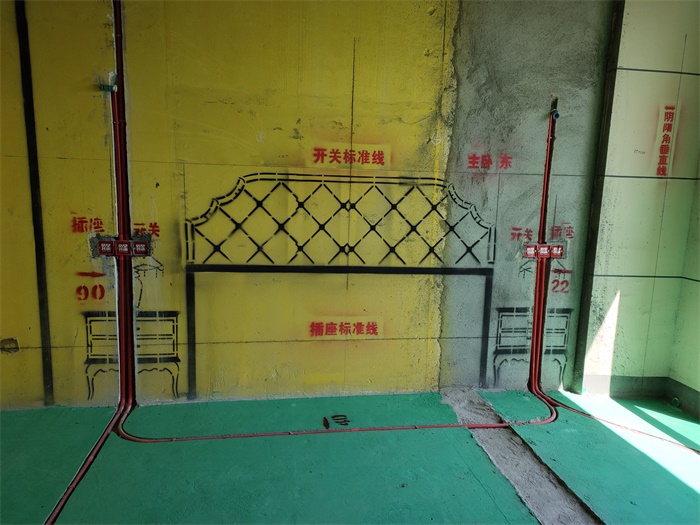

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。
