衢州公馆22-5#96㎡美式——夏天的风

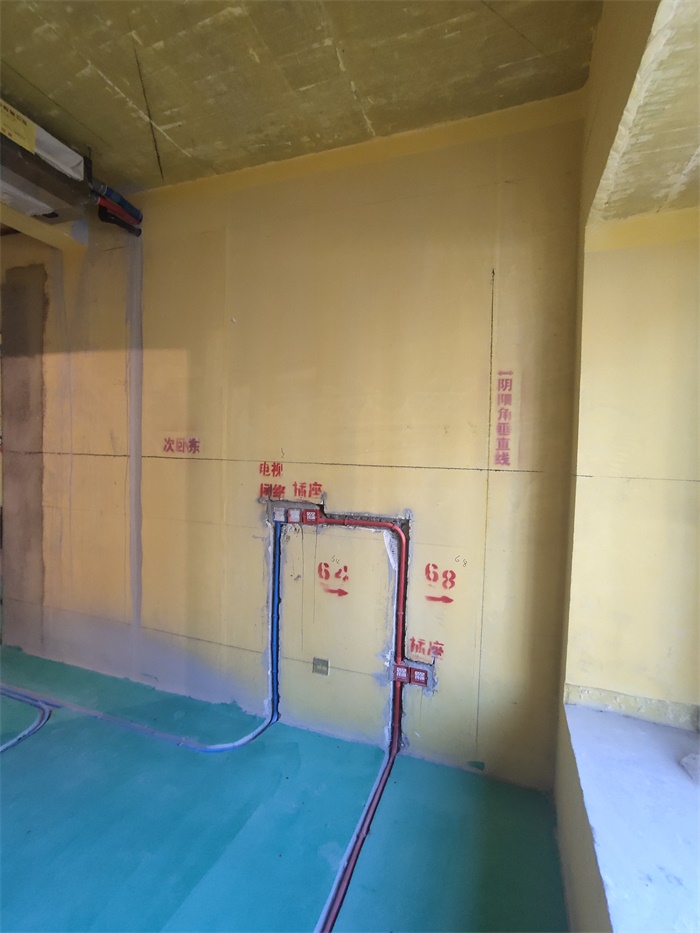

次卧对角

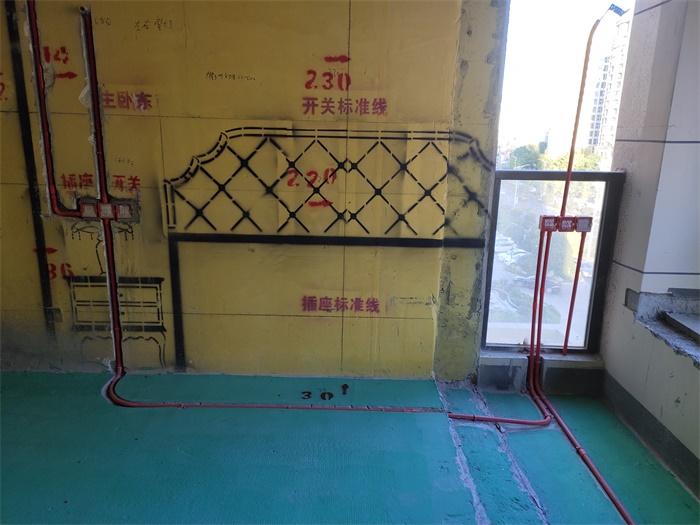

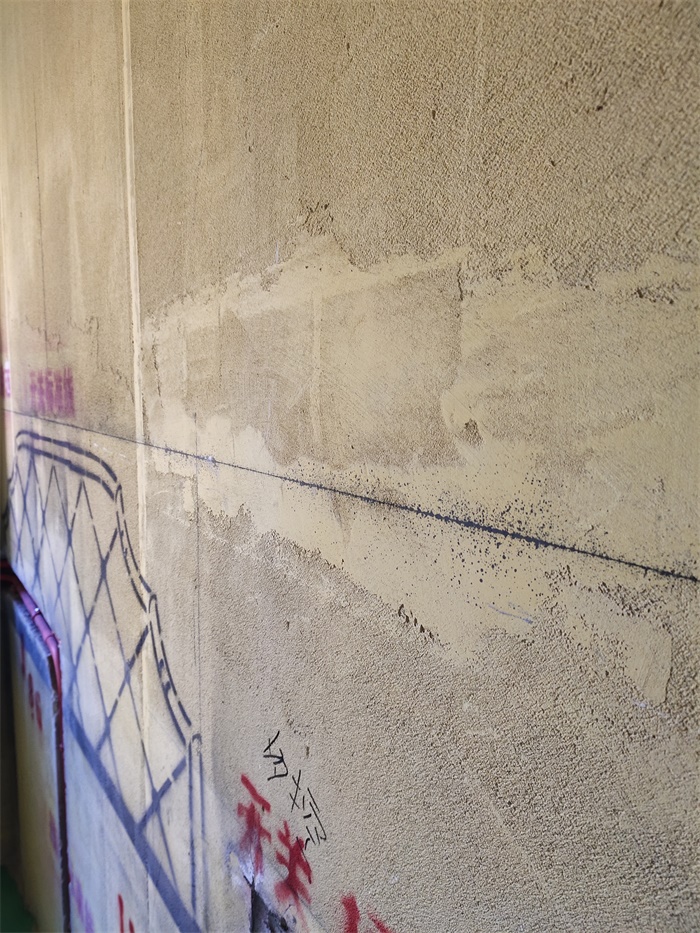

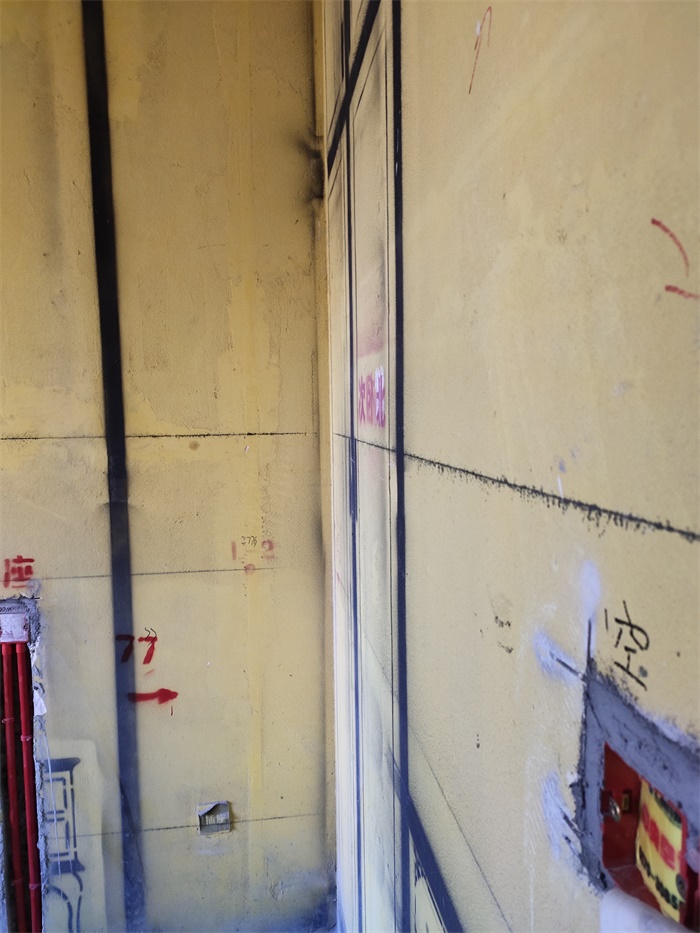

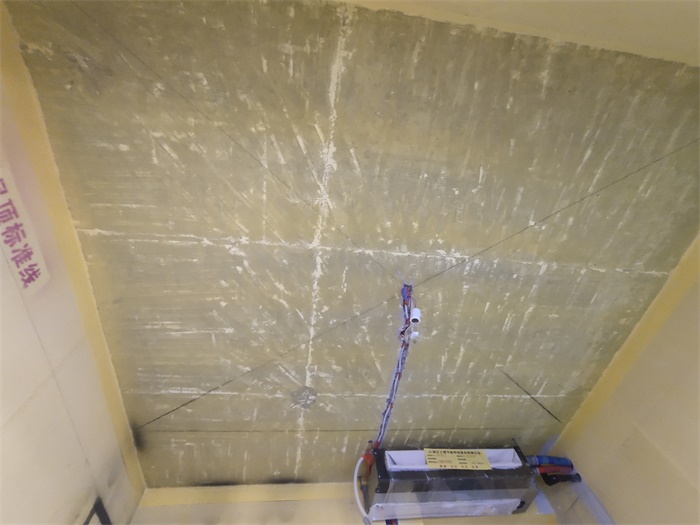

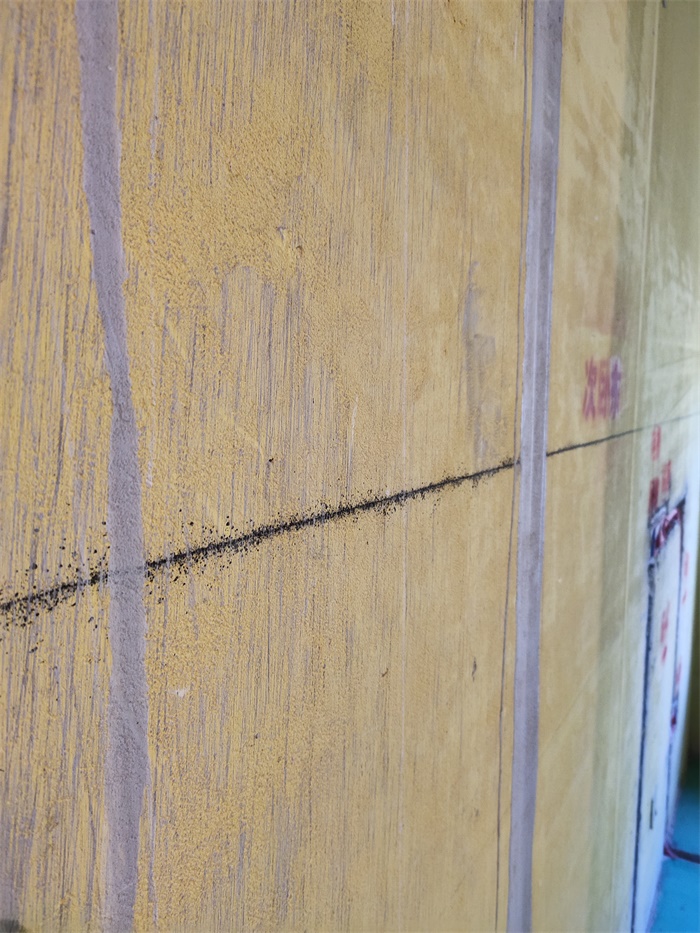

基准线：根据设计师对家装工程的设计方案，用基准线对水电工程及吊顶工程完成为止进行控制，以便更好的达到设计要求和效果。

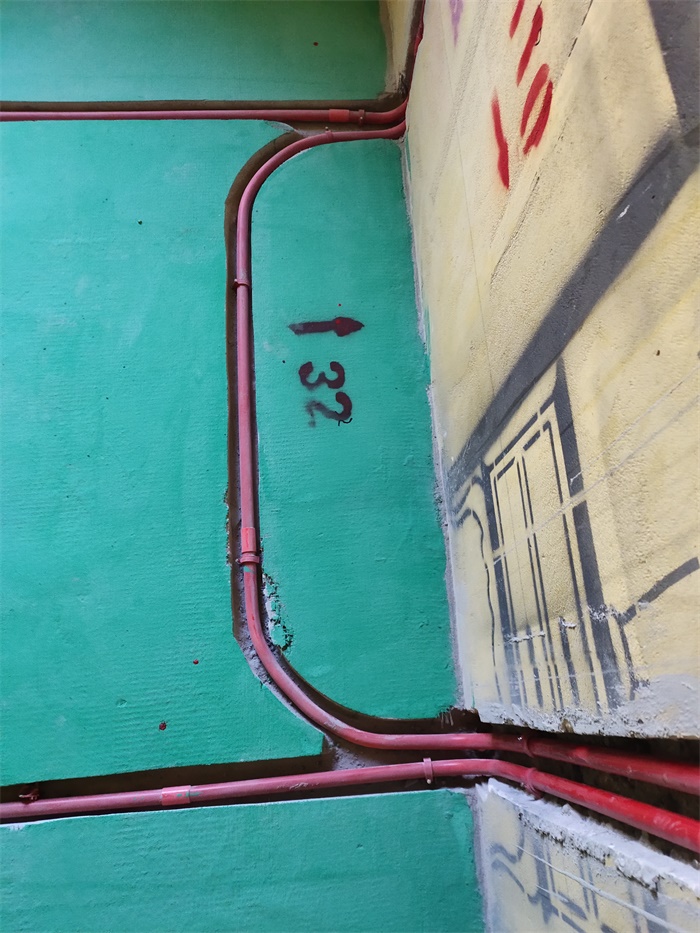

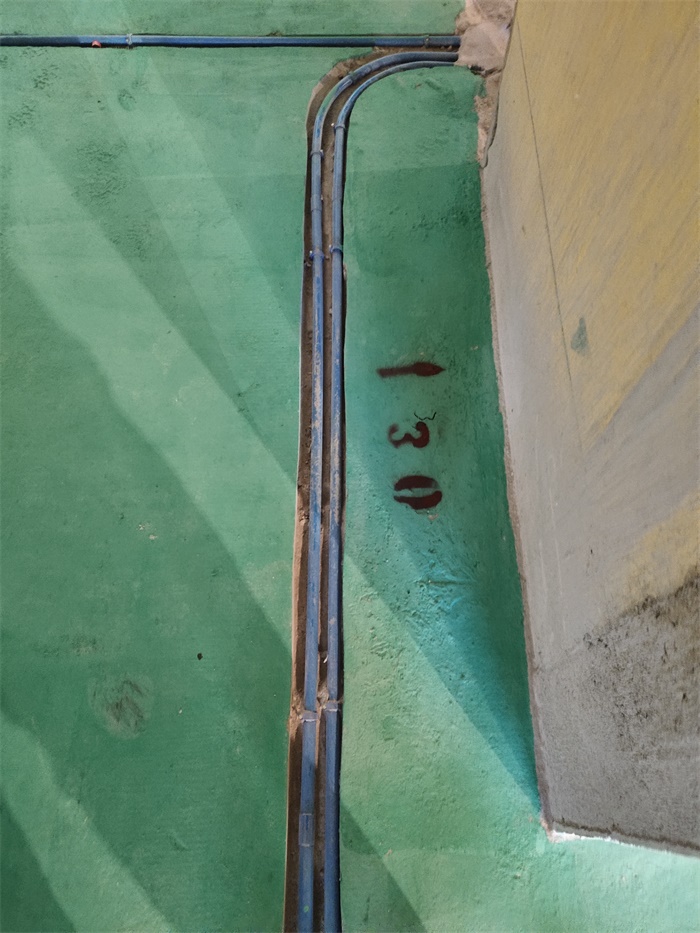

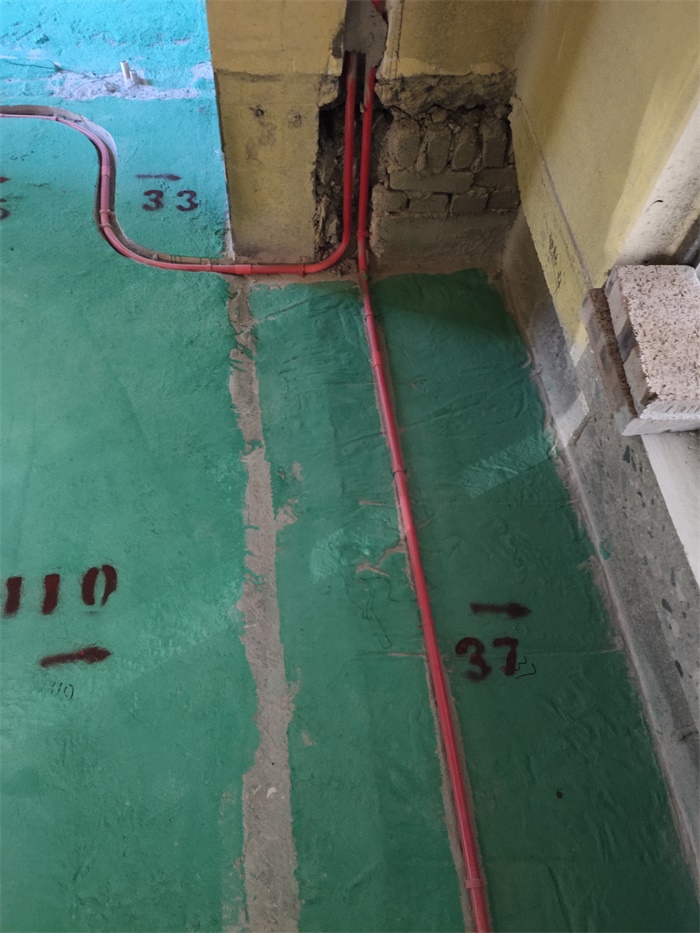

墙角禁止走管，距墙30公分以上。

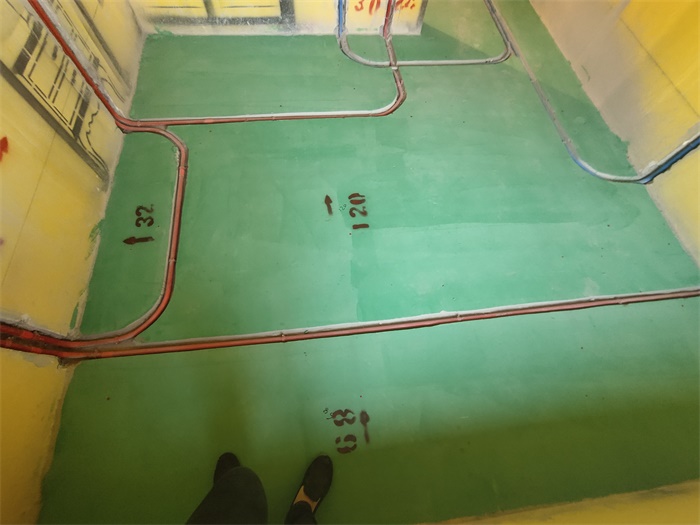

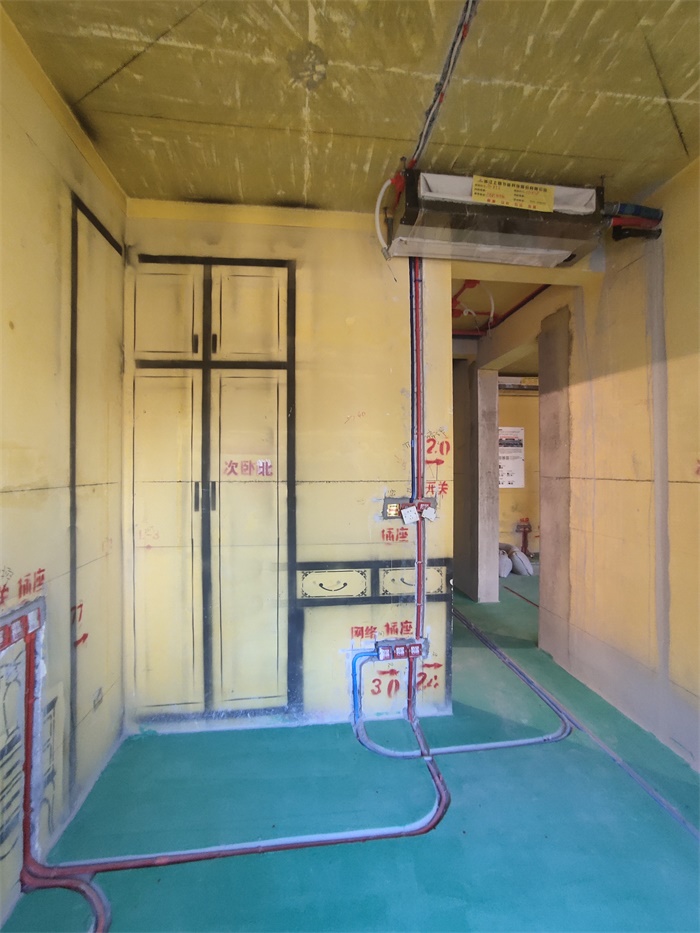

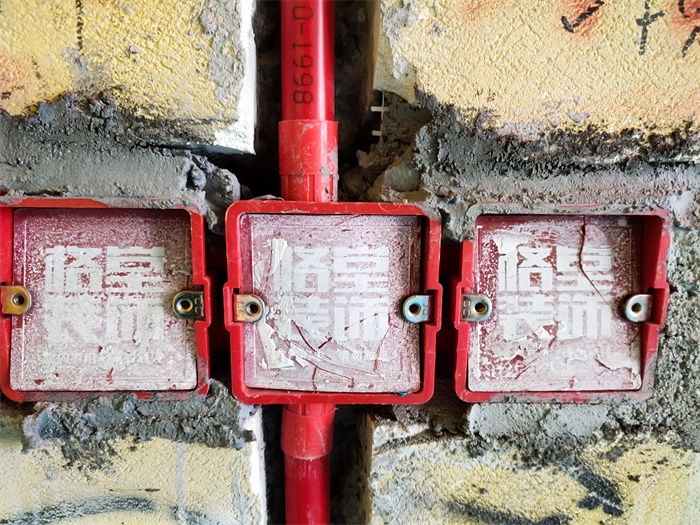

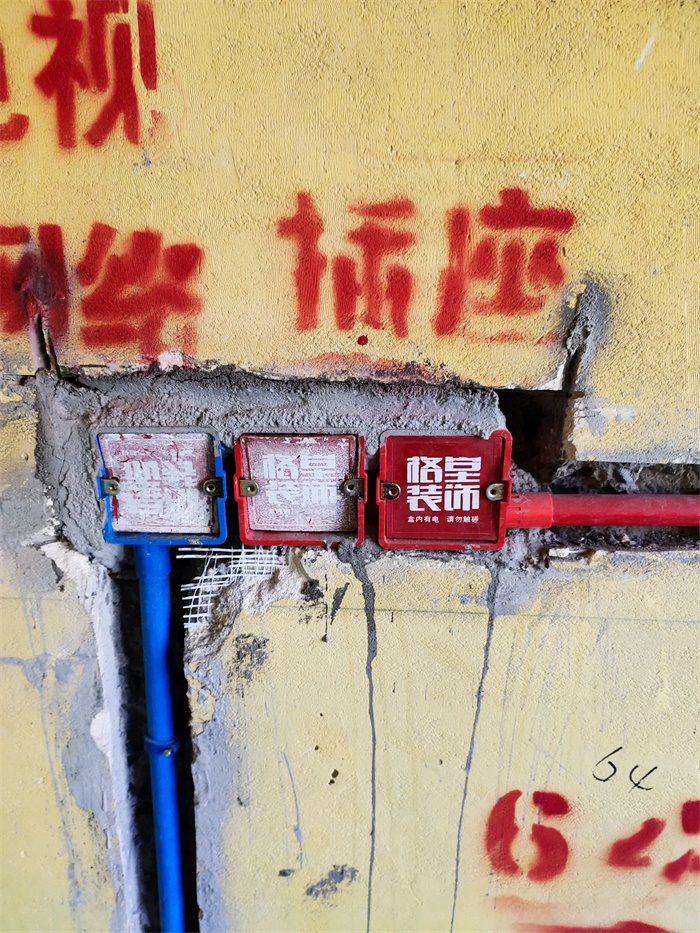

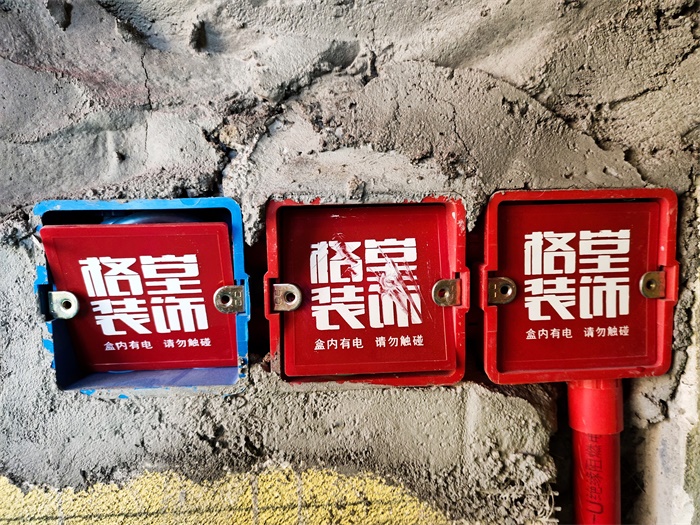

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

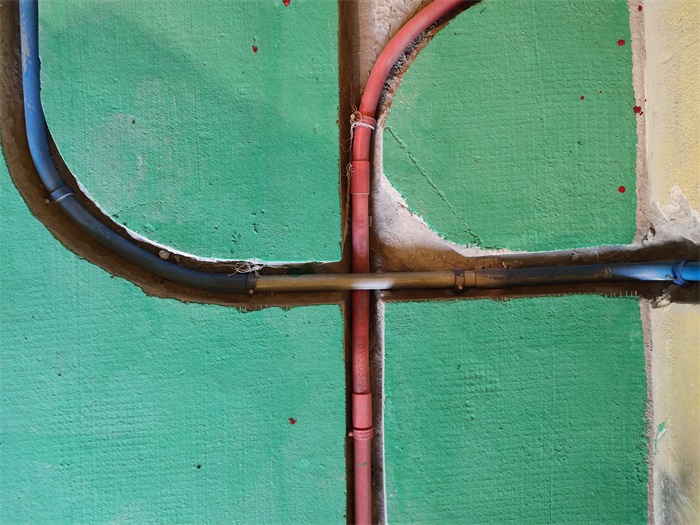

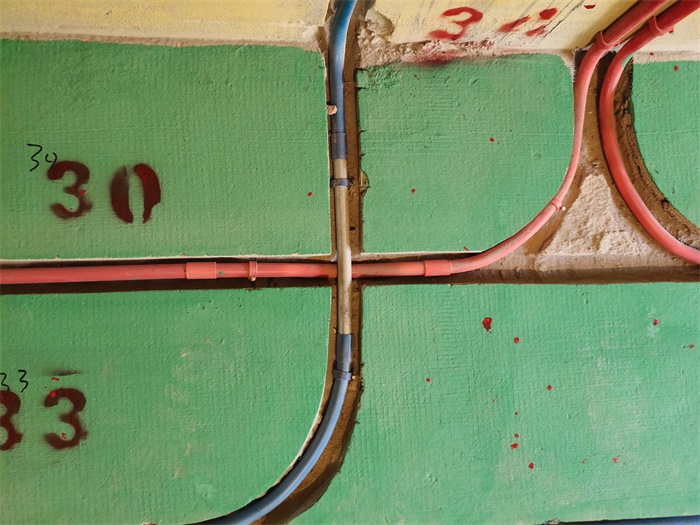

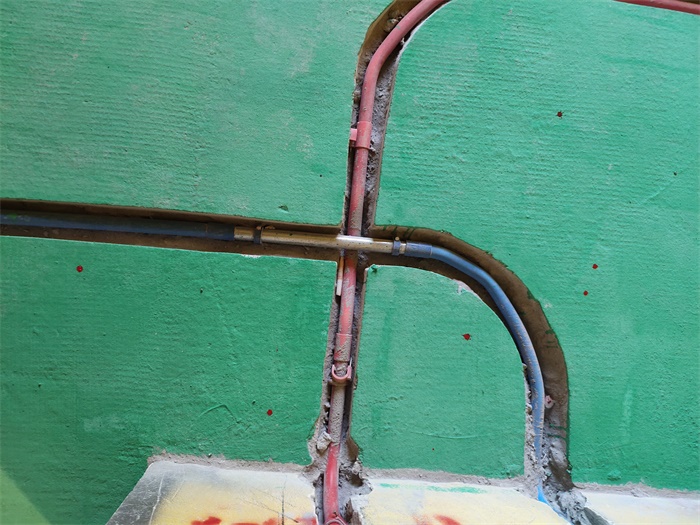

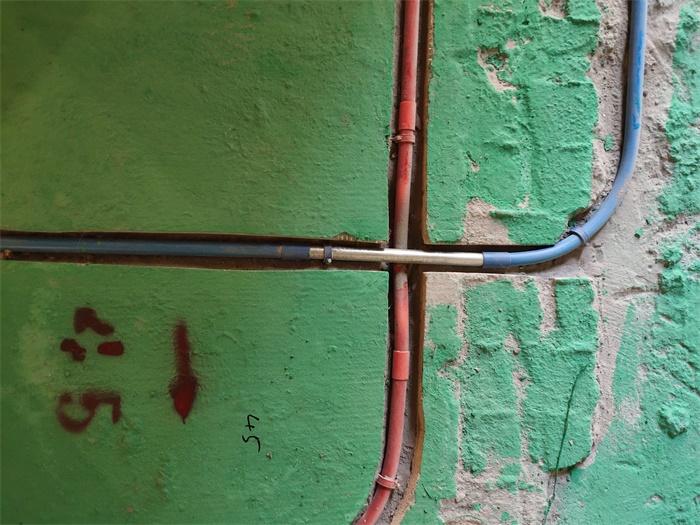

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

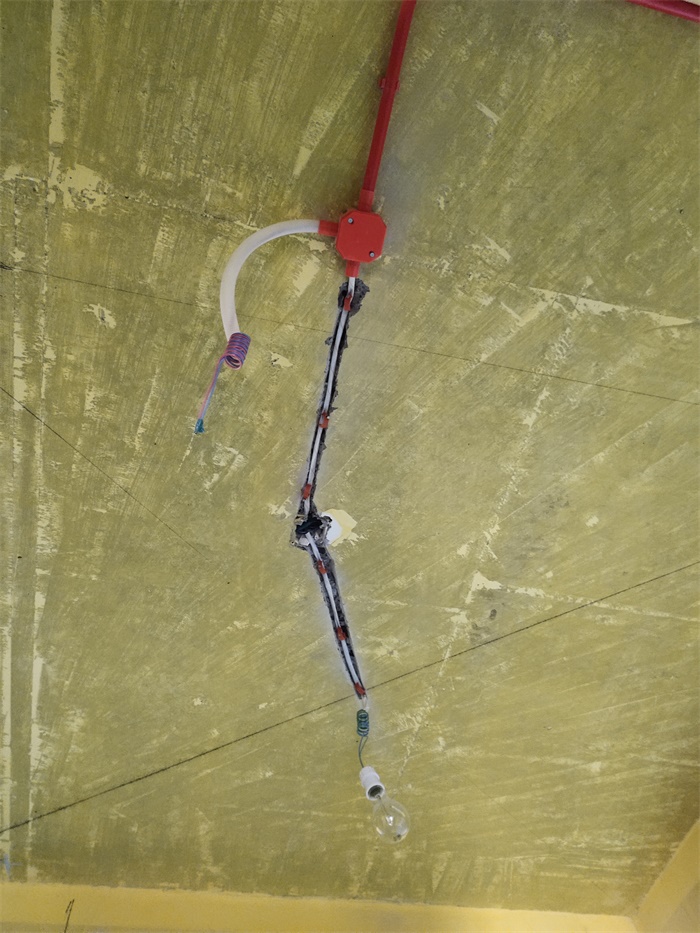

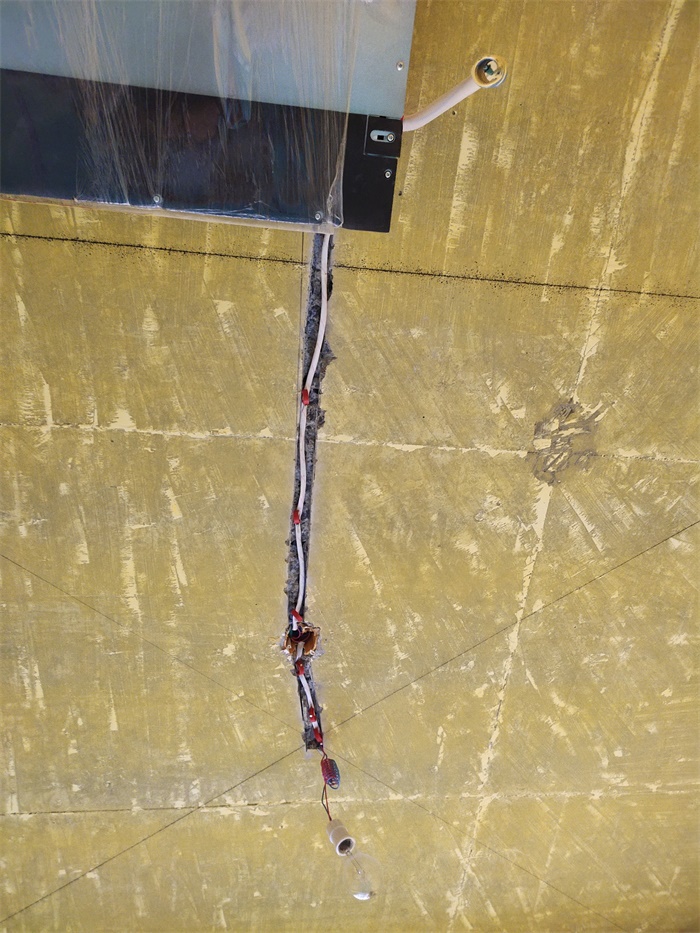

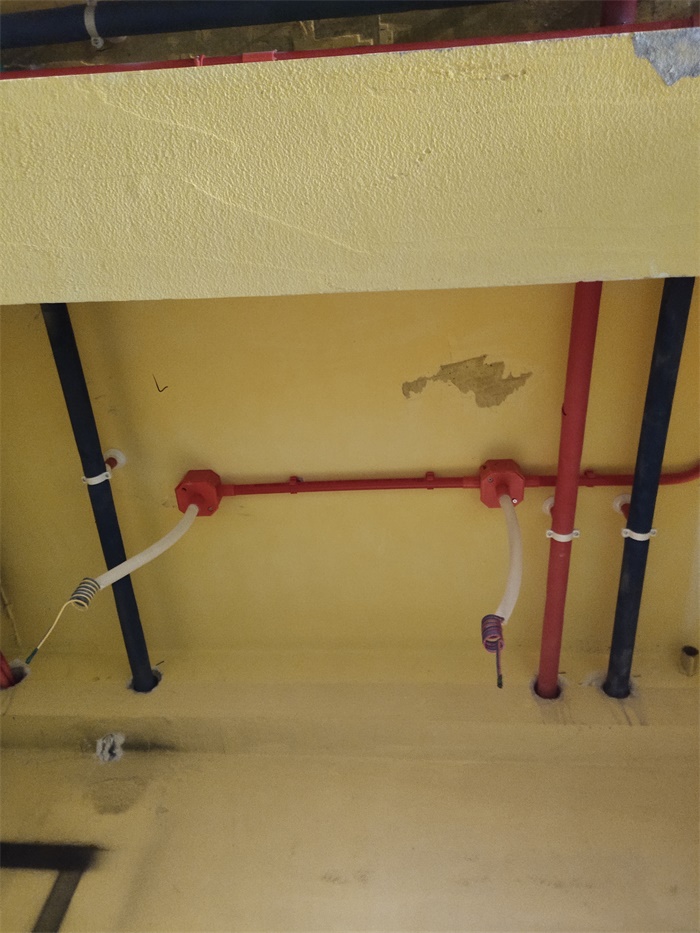

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

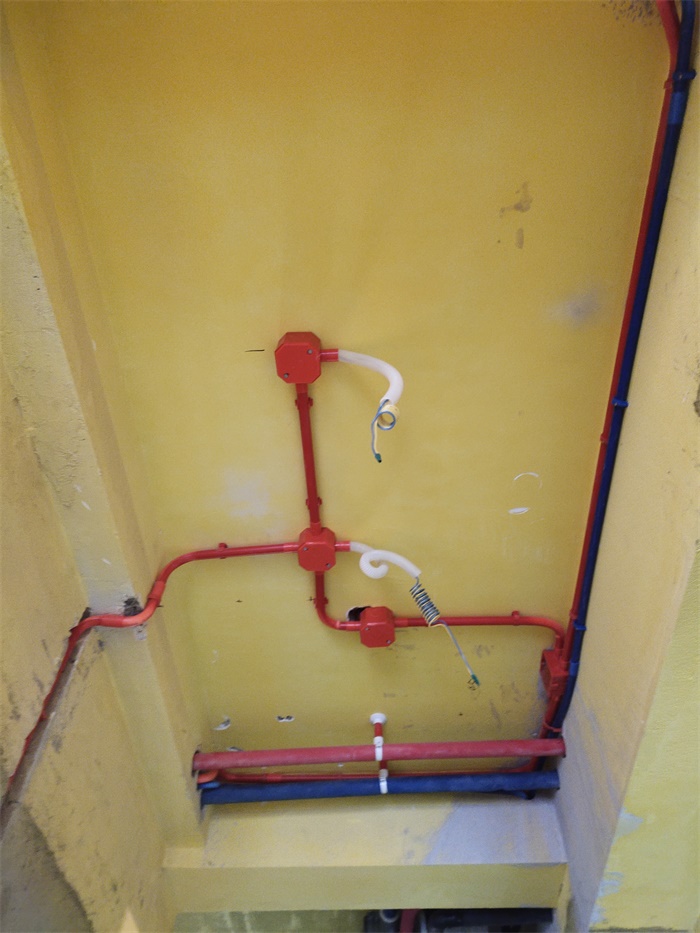

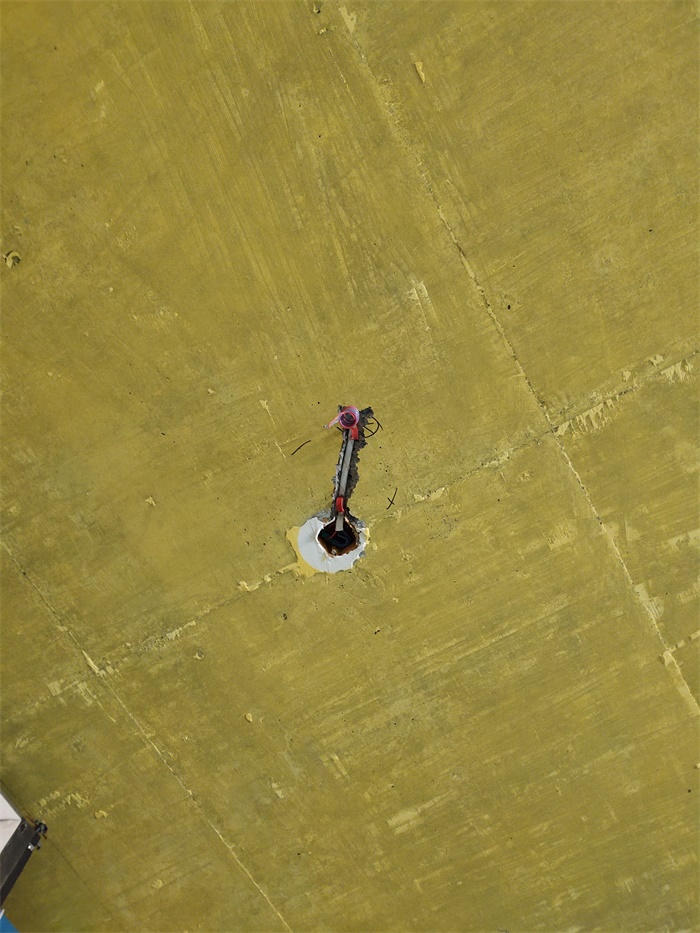

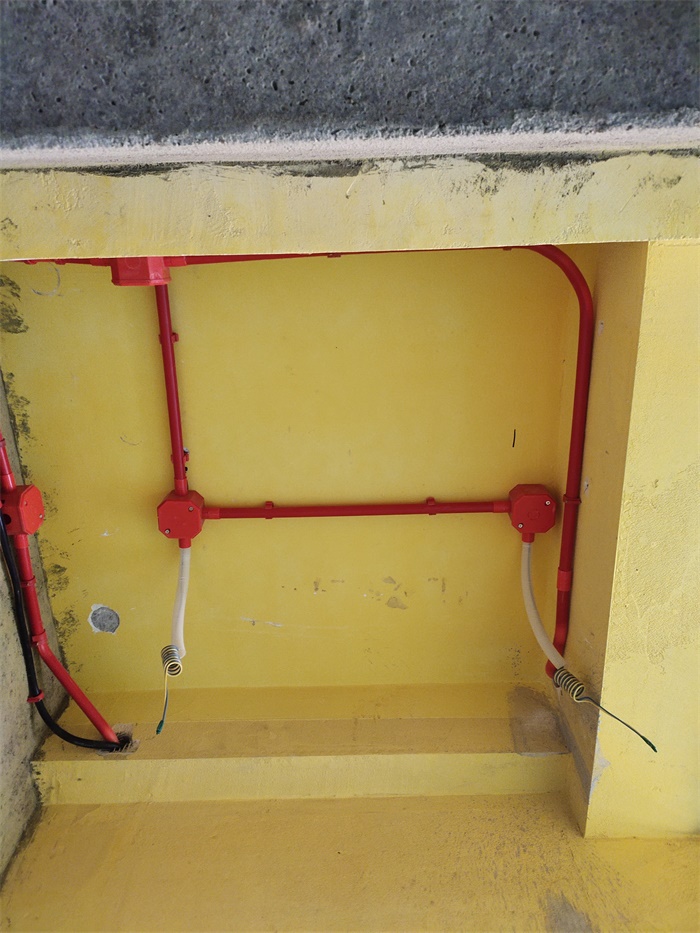

筒灯电线用波纹管保护

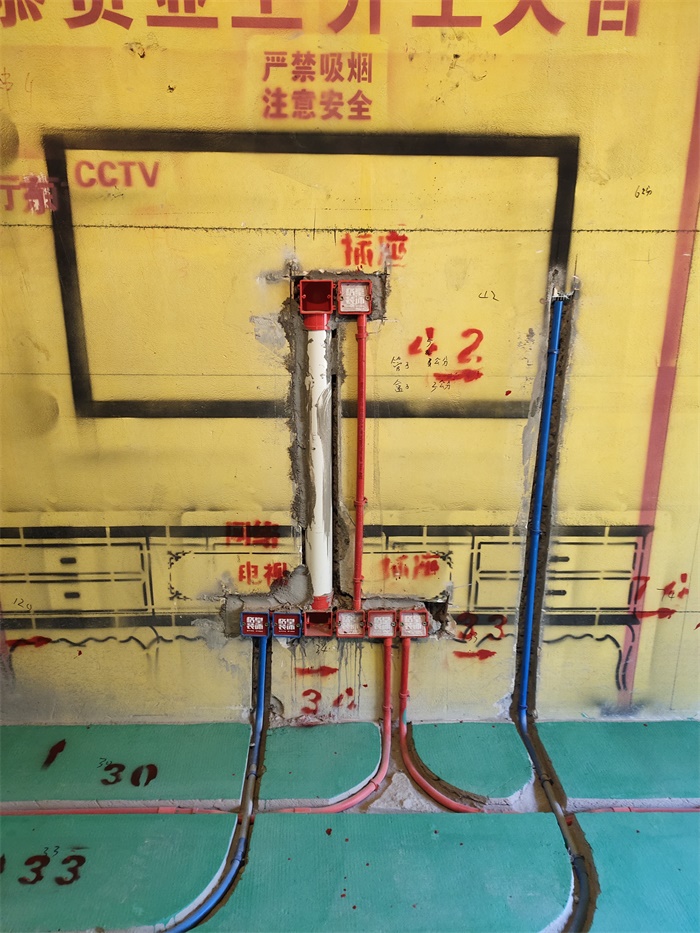

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

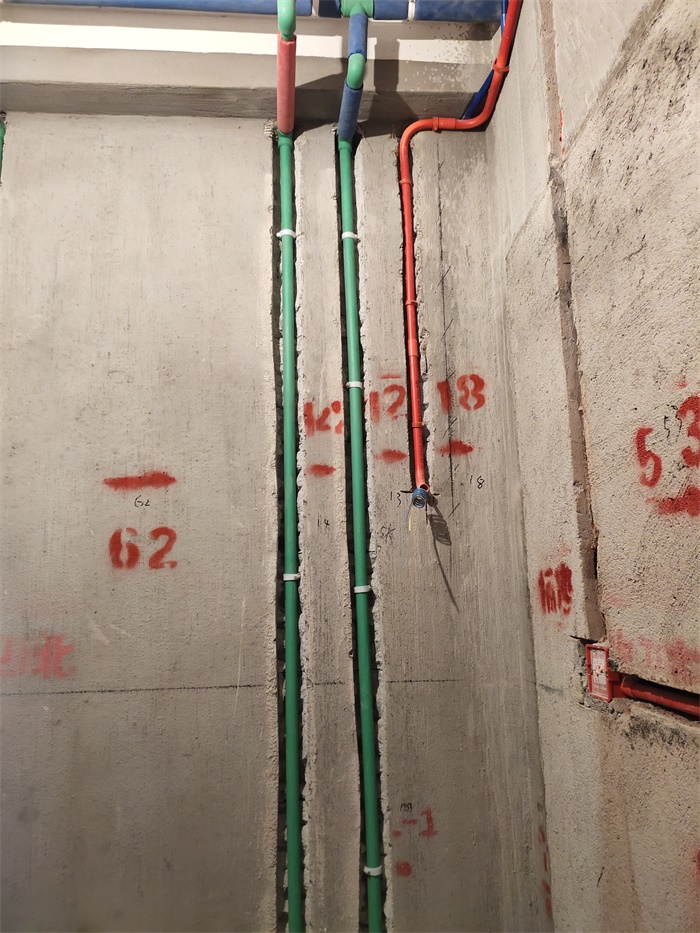

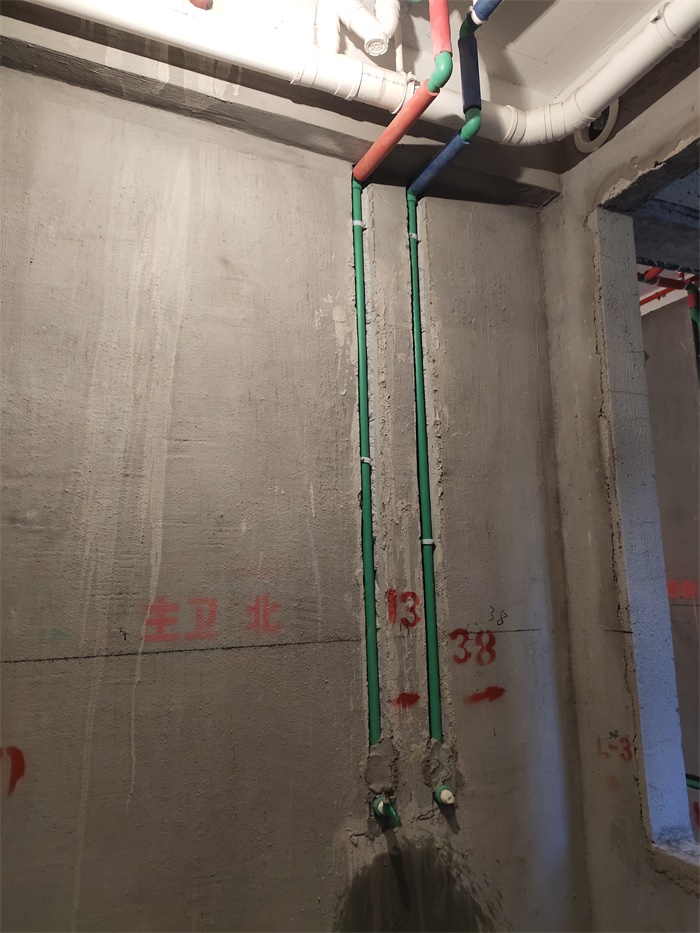

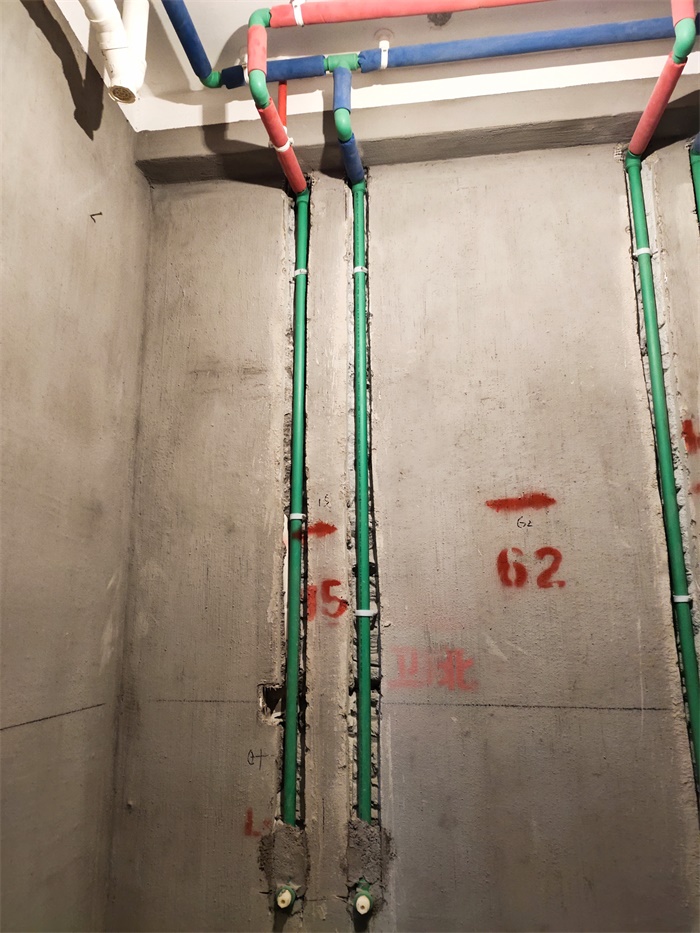

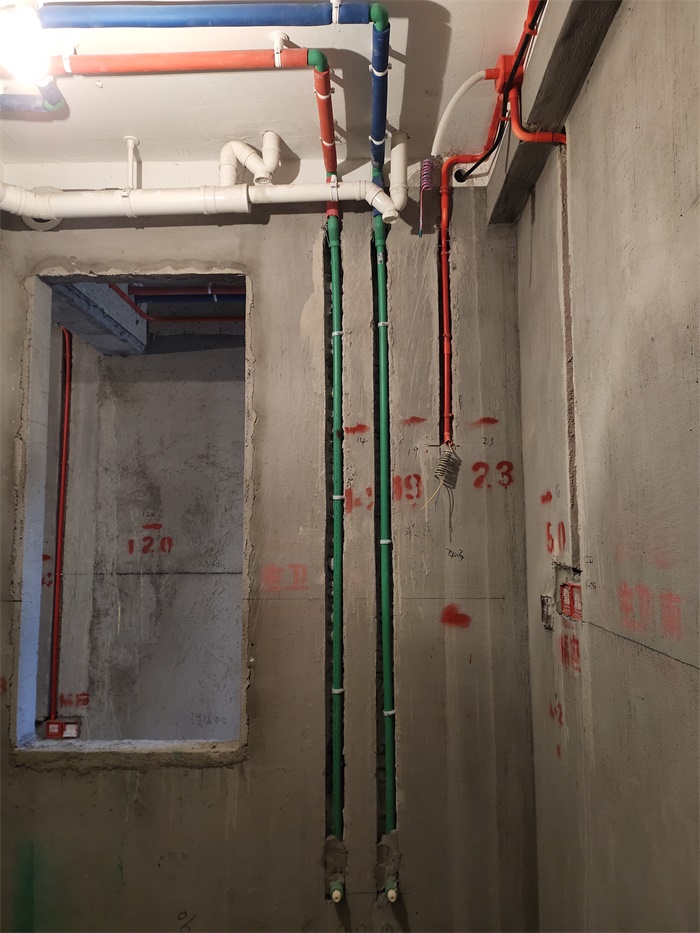

冷热水管布置专业规范，左热右冷、上热下冷。
