澜堡6-2-5#90㎡北欧——清风微蓝

发表于 2019-9-1 14:57:37

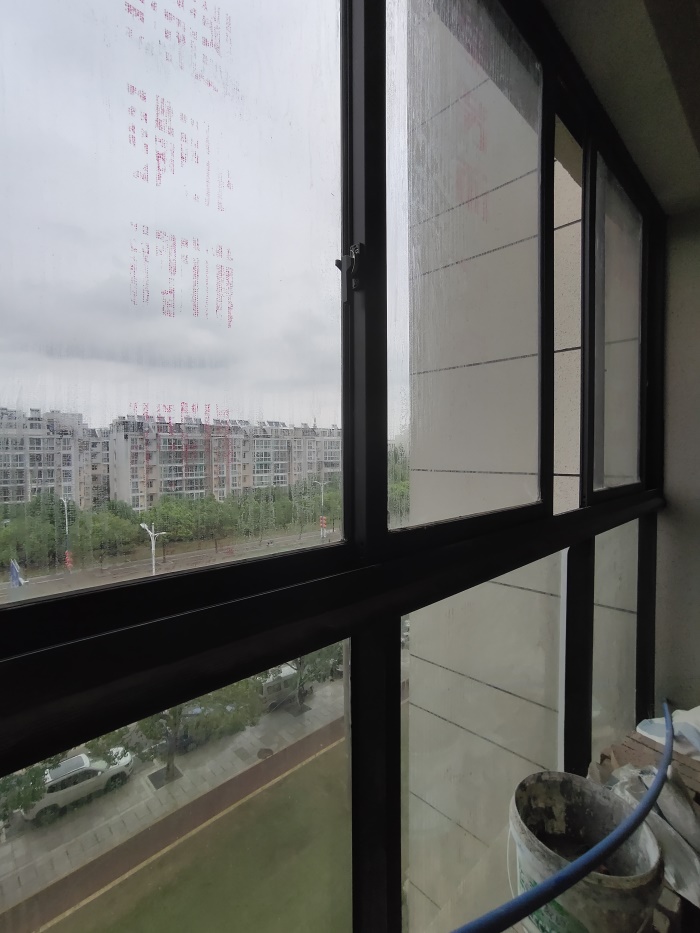

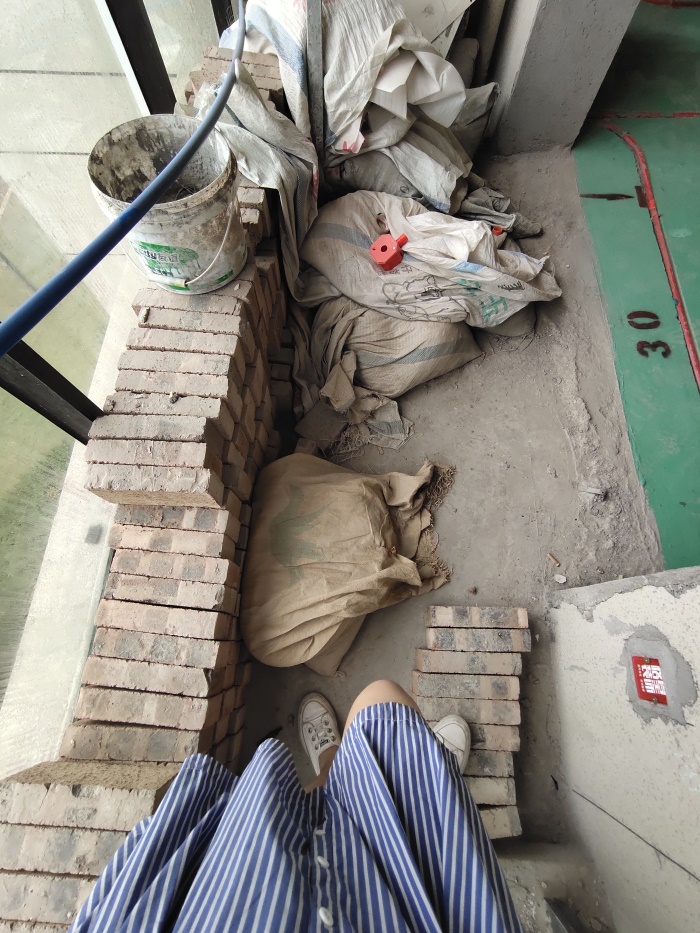

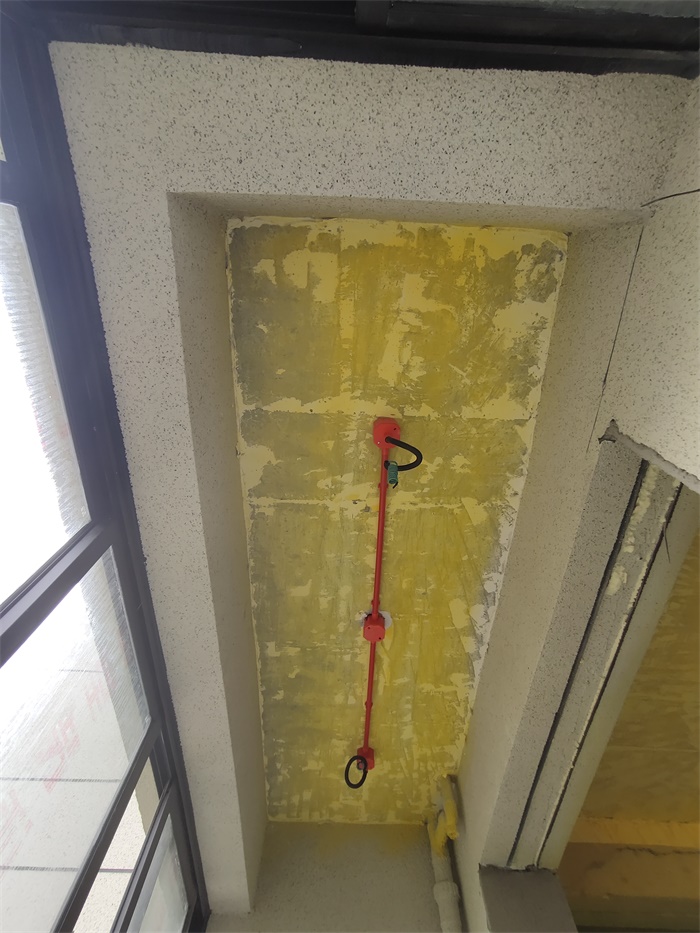

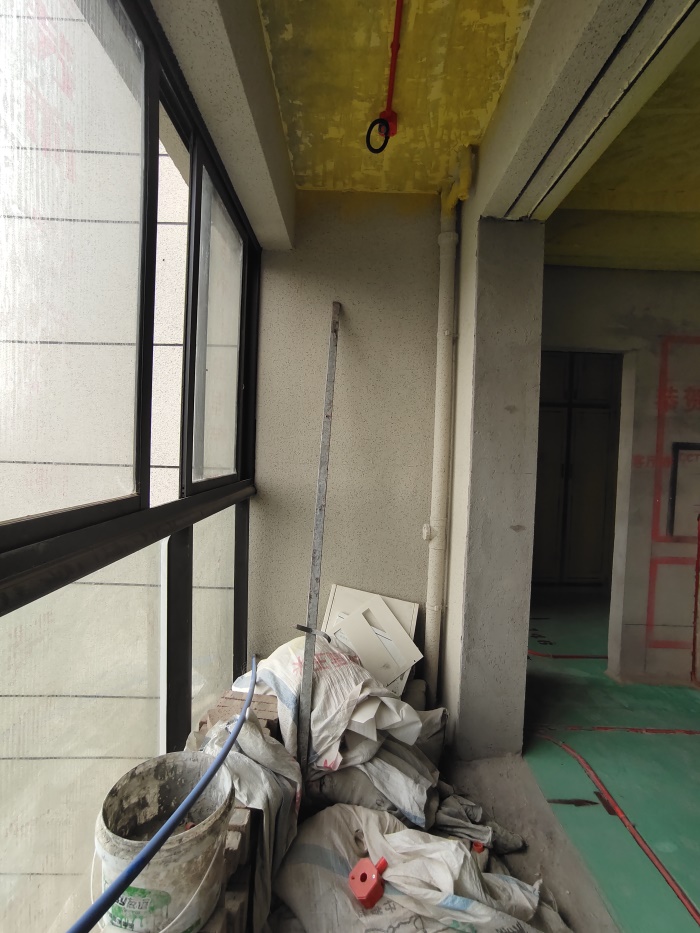

阳台对角

发表于 2019-9-1 15:00:14

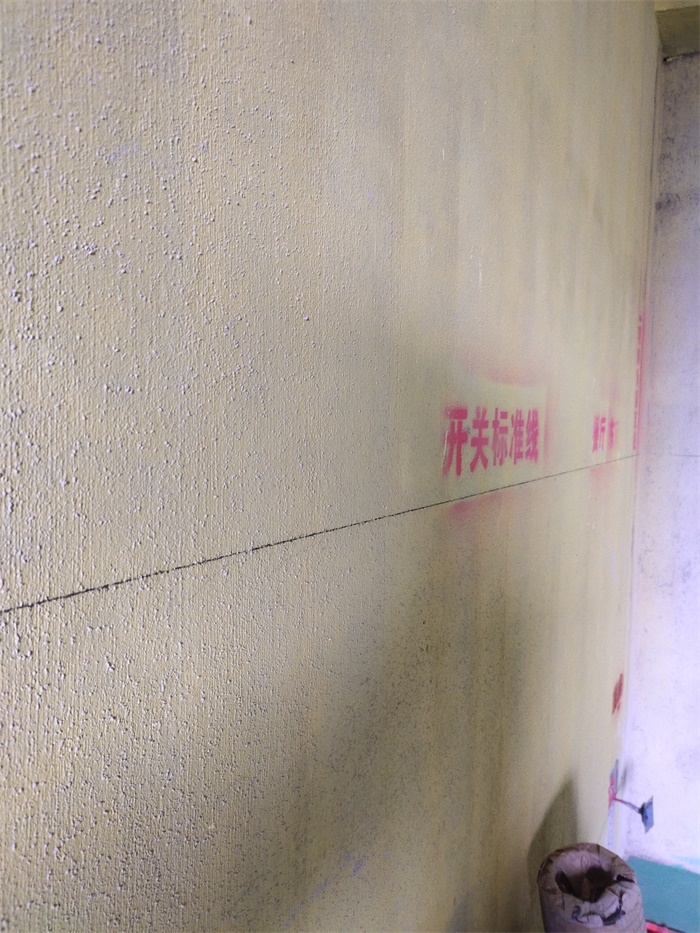

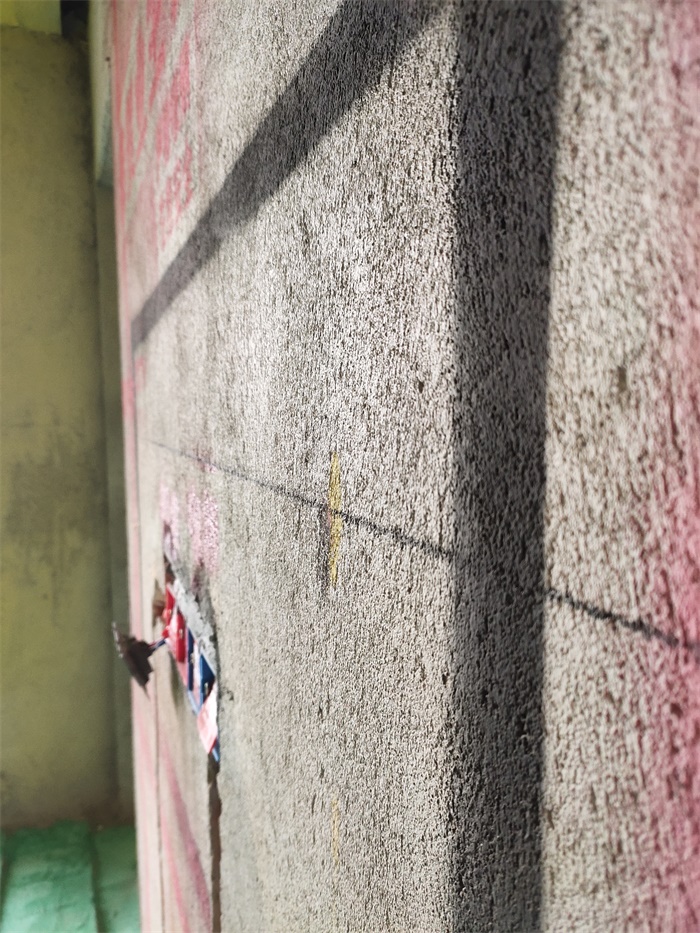

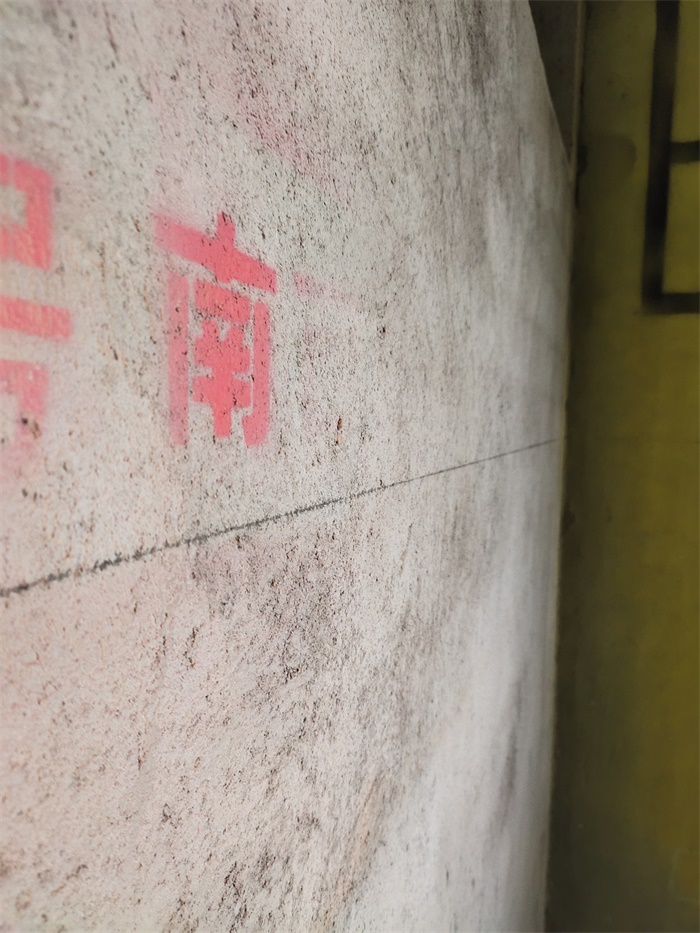

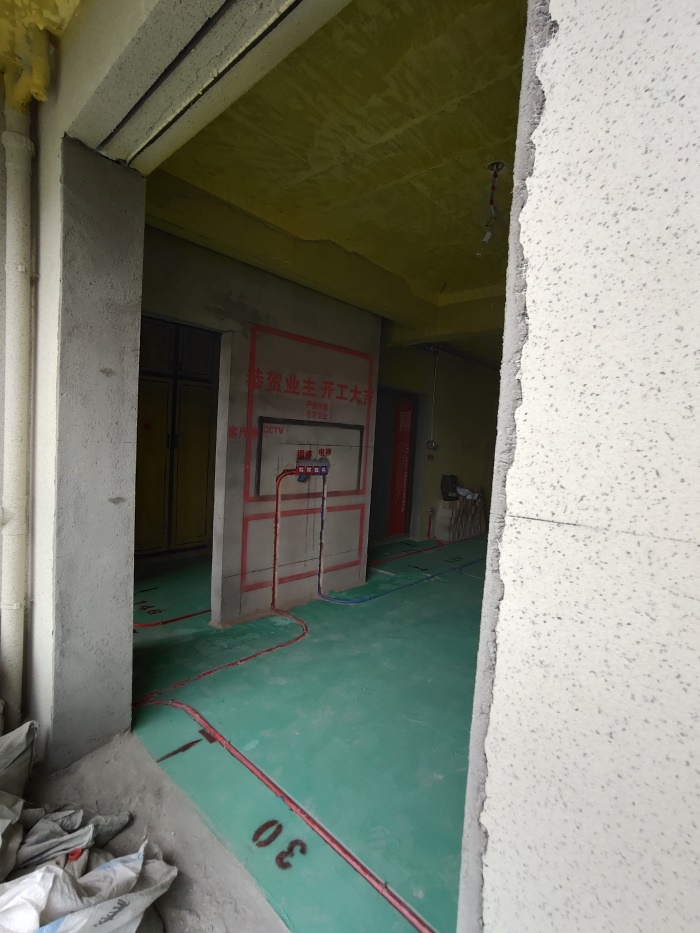

基准线：根据设计师对家装工程的设计方案，用基准线对水电工程及吊顶工程完成为止进行控制，以便更好的达到设计要求和效果。

发表于 2019-9-1 15:01:12

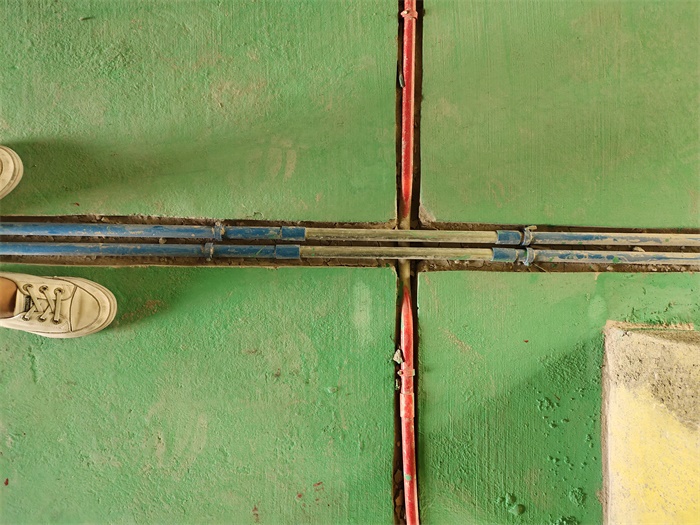

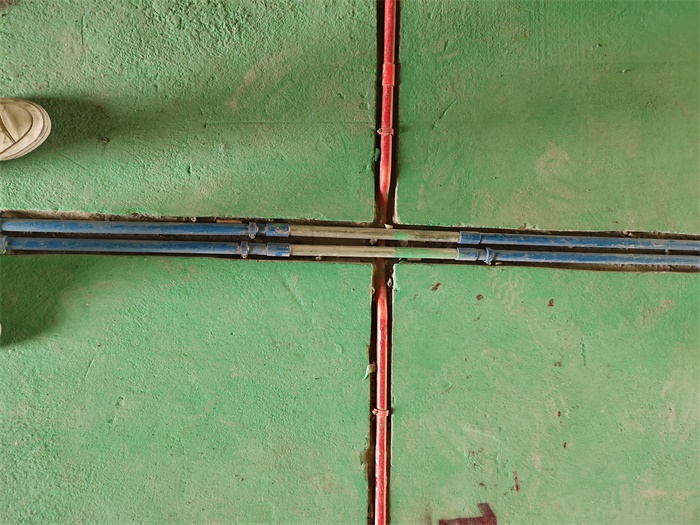

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰

发表于 2019-9-1 15:02:11

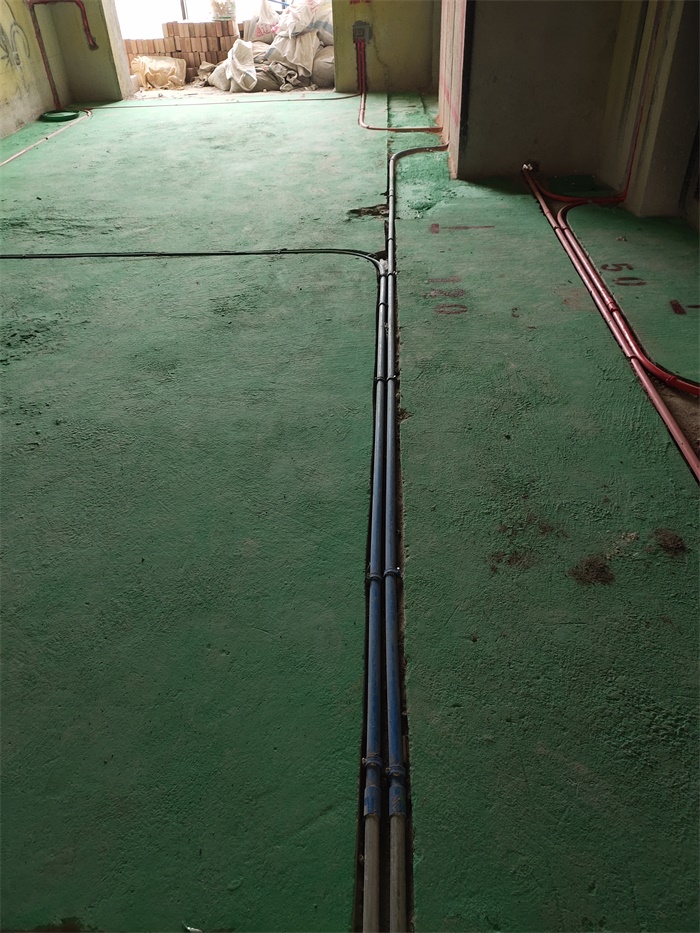

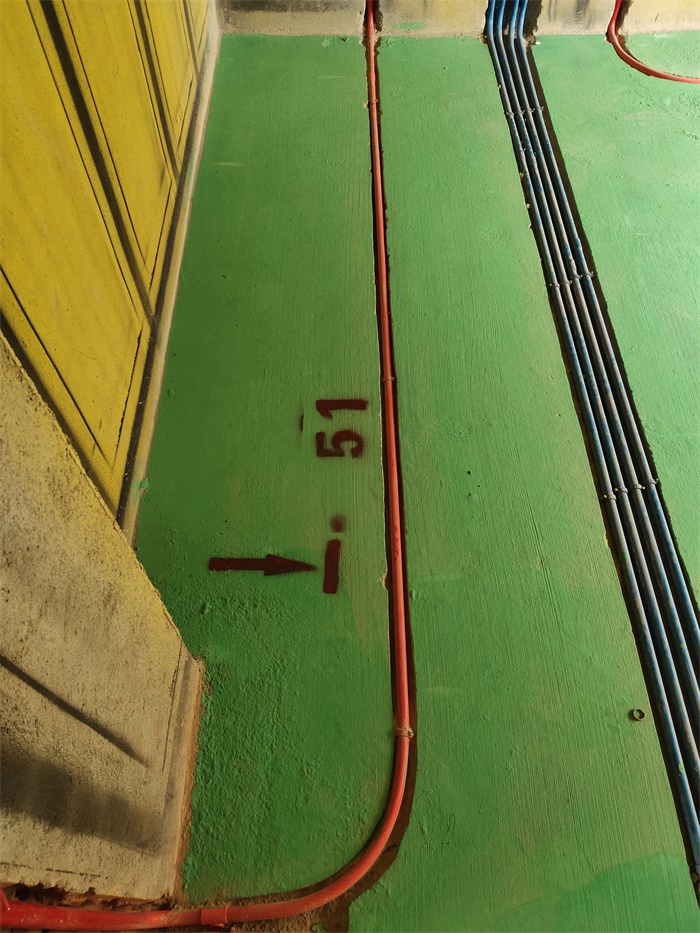

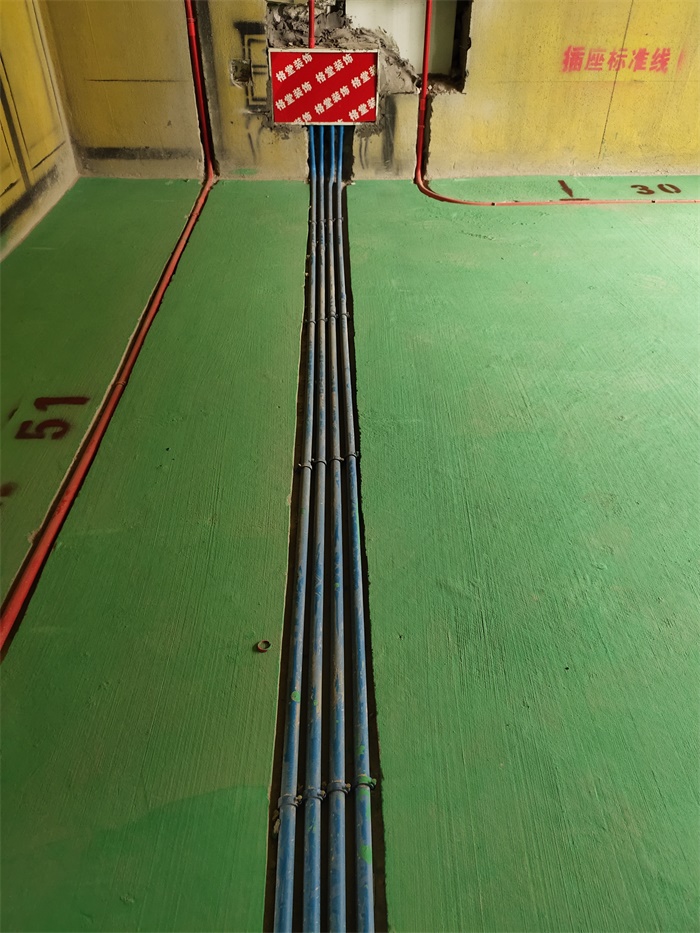

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2019-9-1 15:03:04

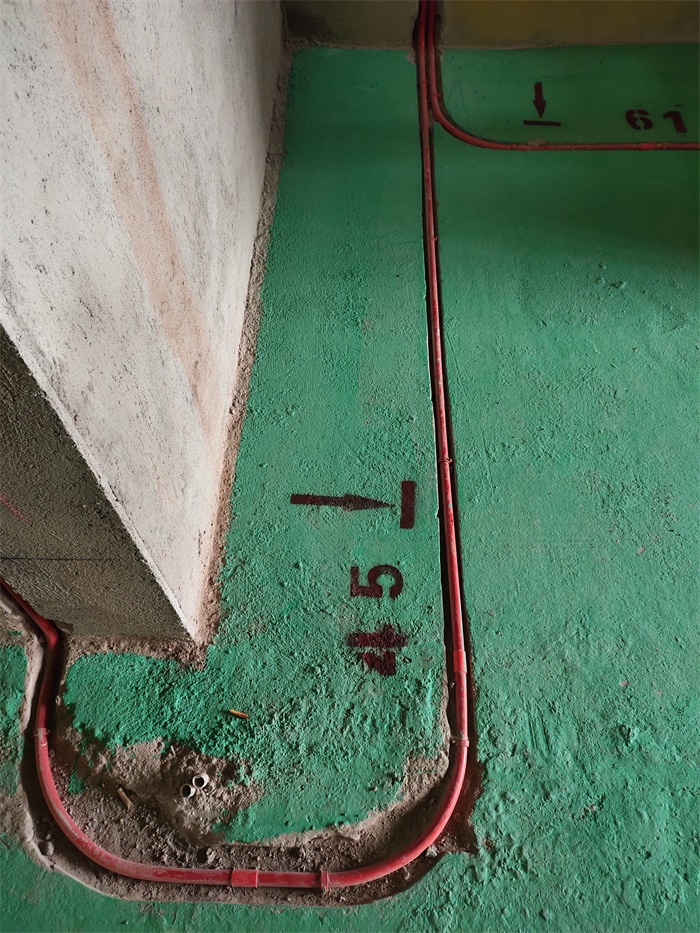

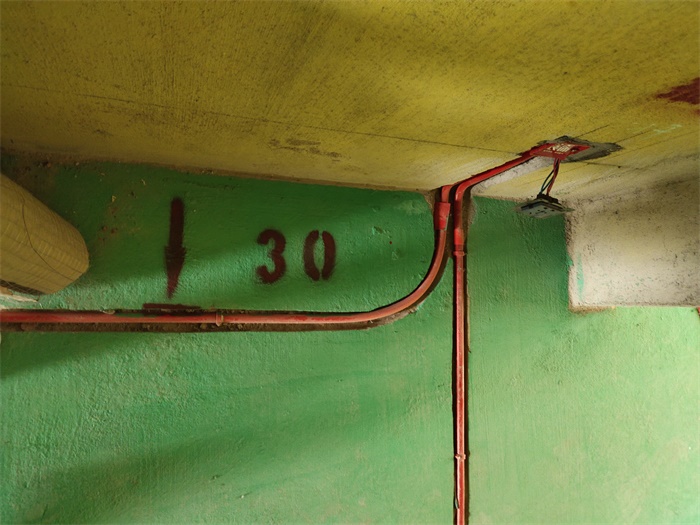

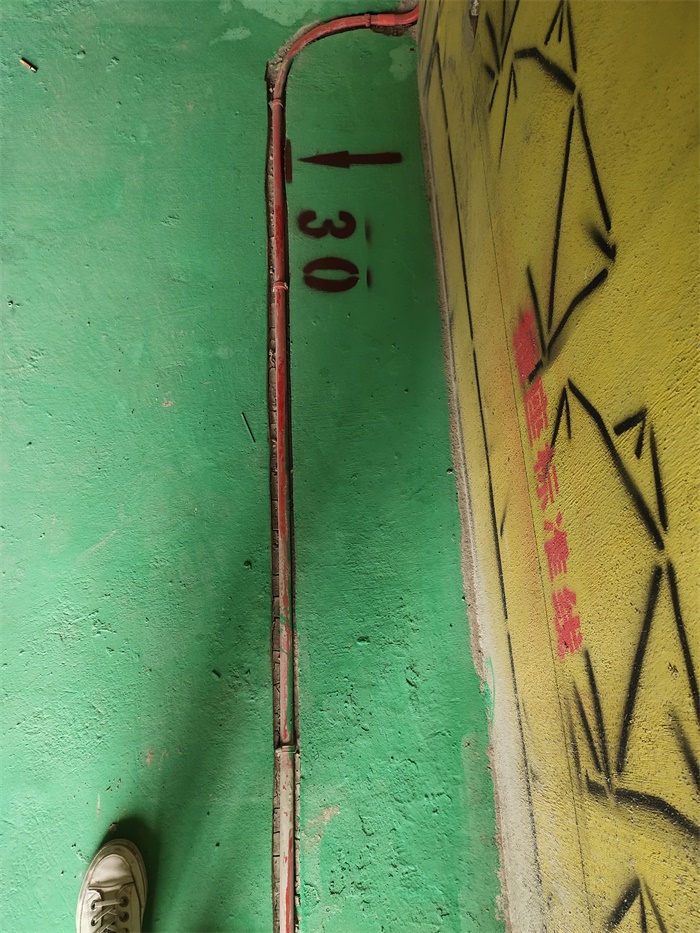

墙角禁止走管，距墙30公分以上

发表于 2019-9-1 15:03:50

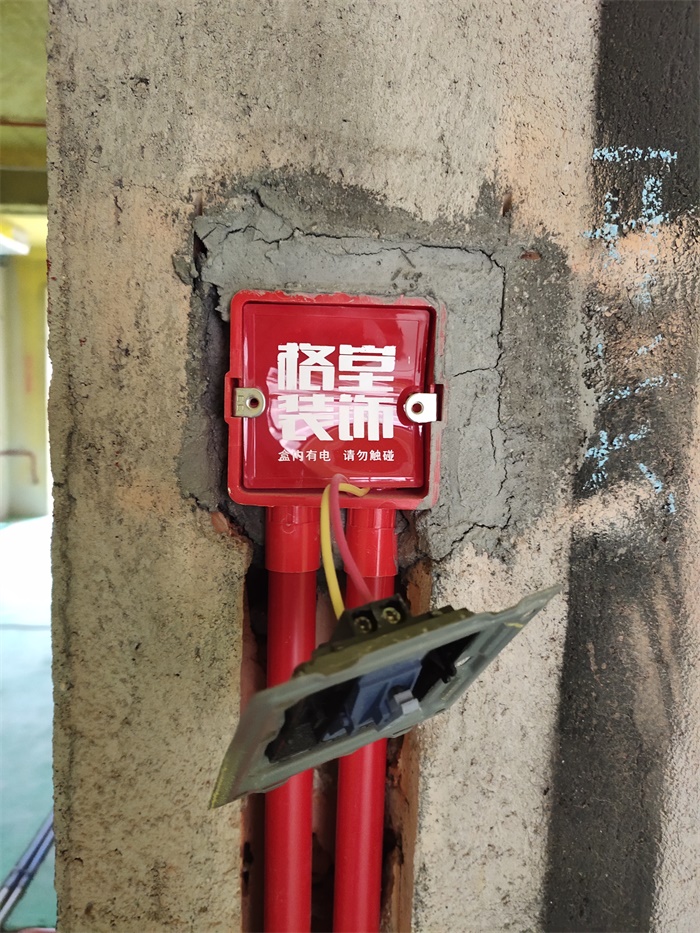

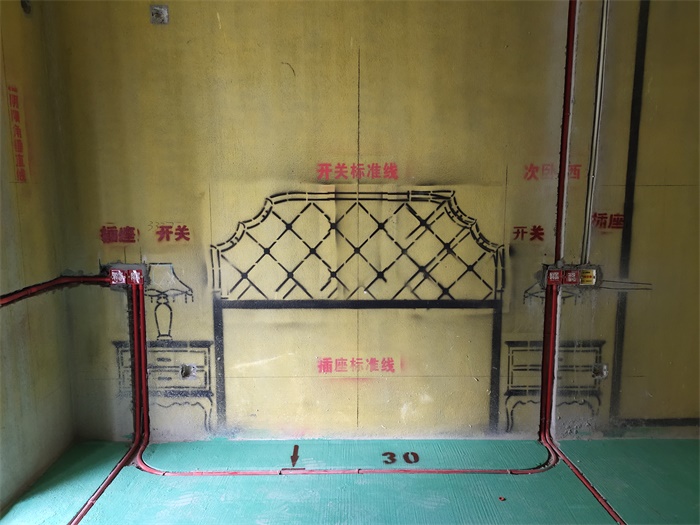

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2019-9-1 15:04:42

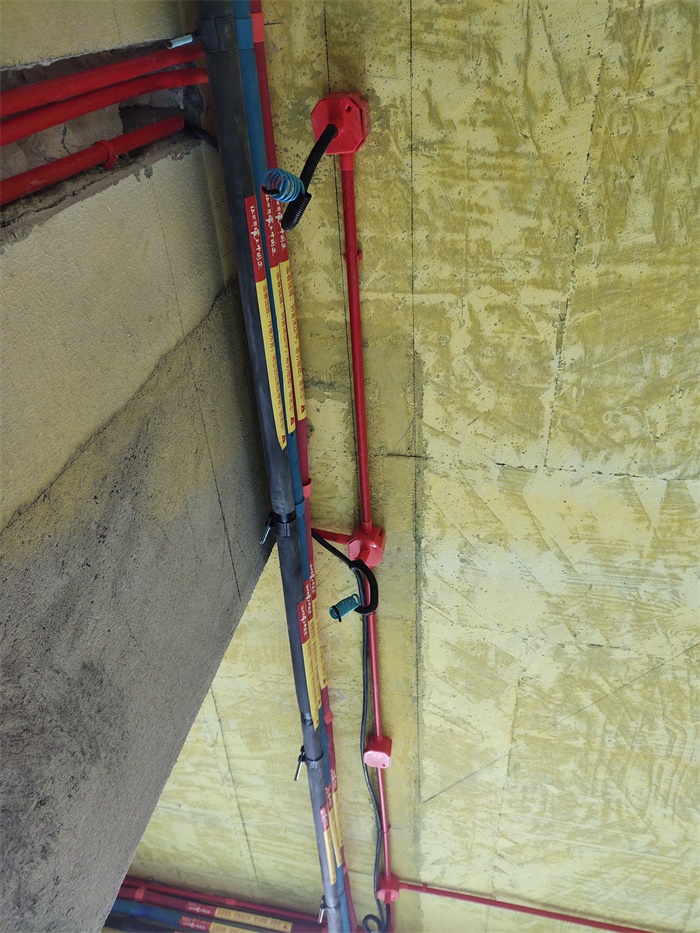

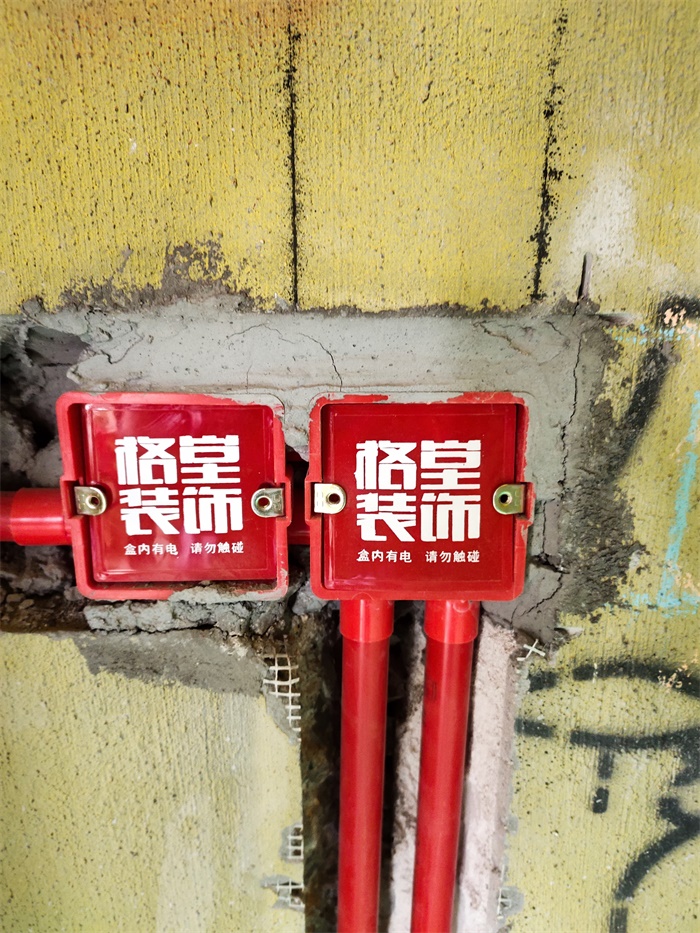

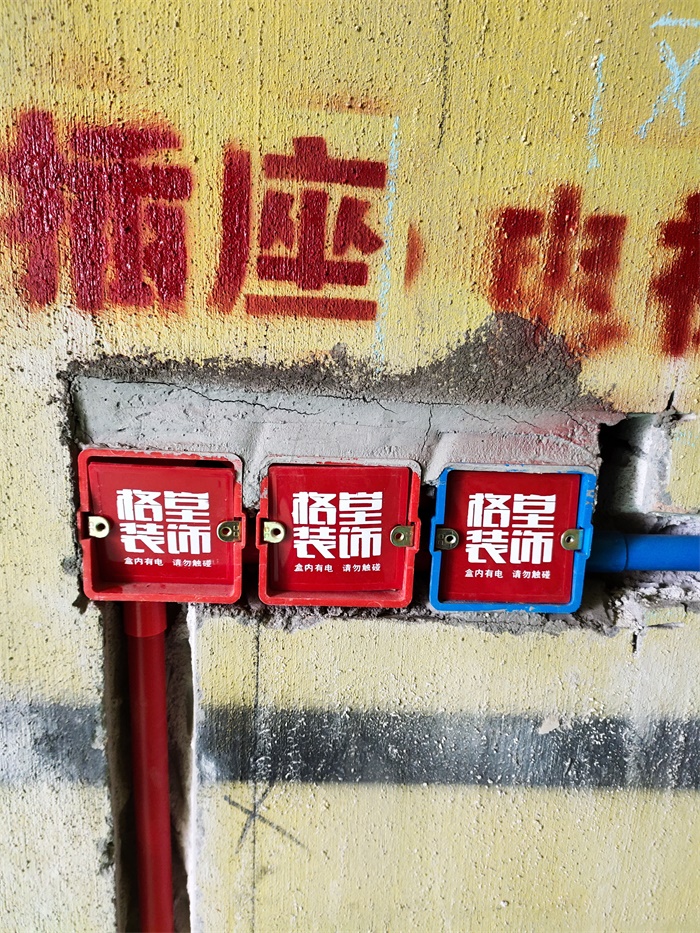

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2019-9-1 15:05:38

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2019-9-1 15:06:41

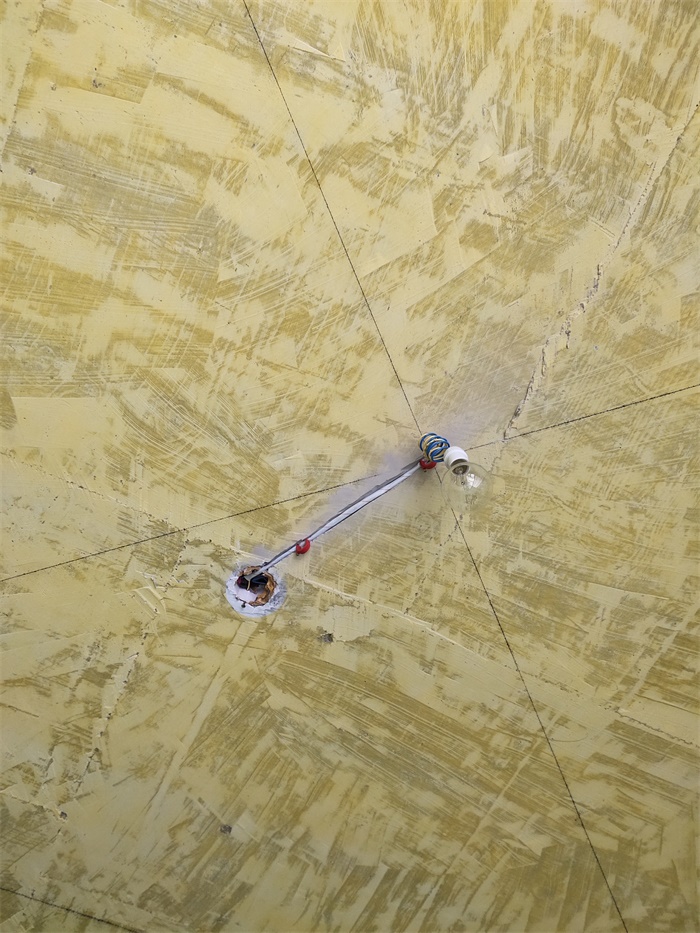

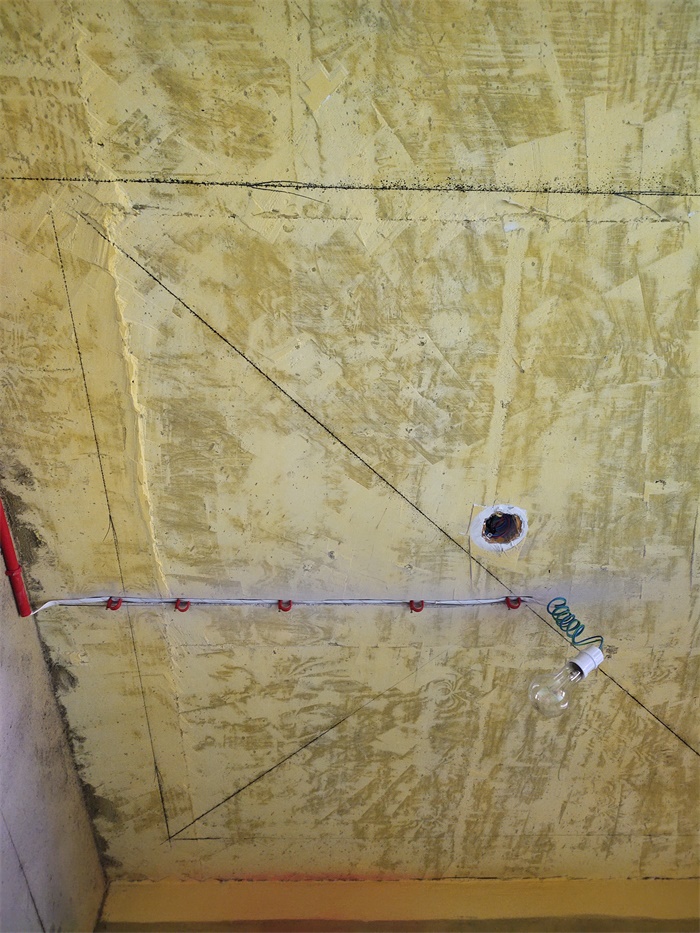

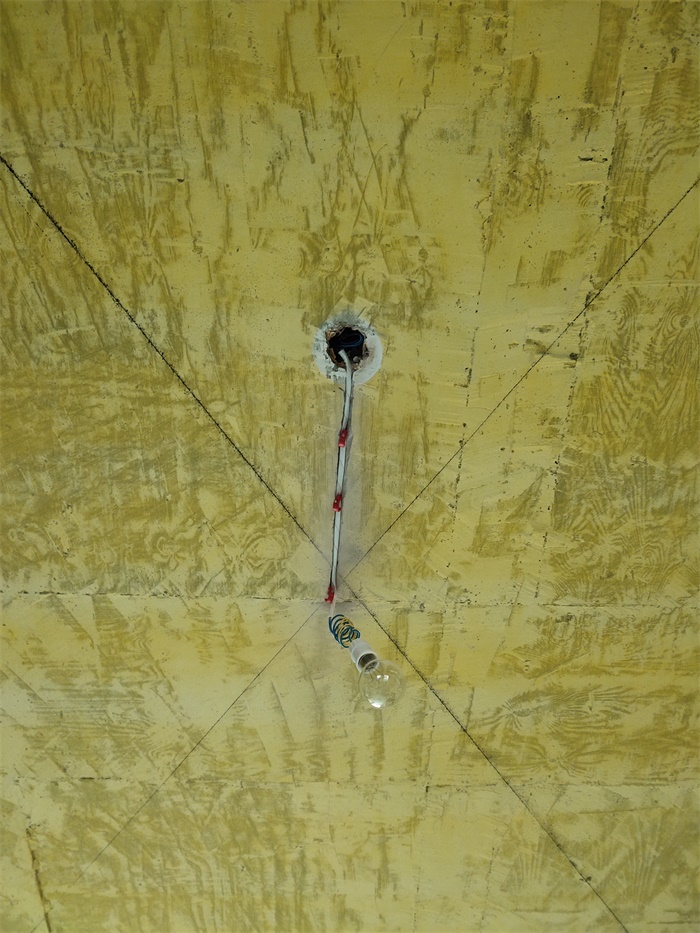

筒灯电线用波纹管保护

发表于 2019-9-1 15:07:19

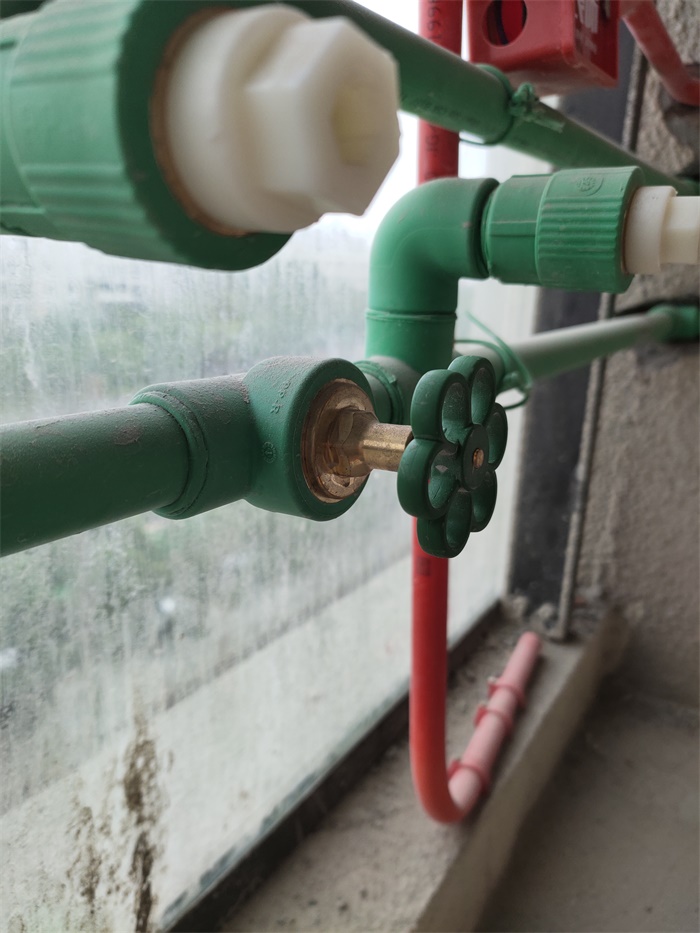

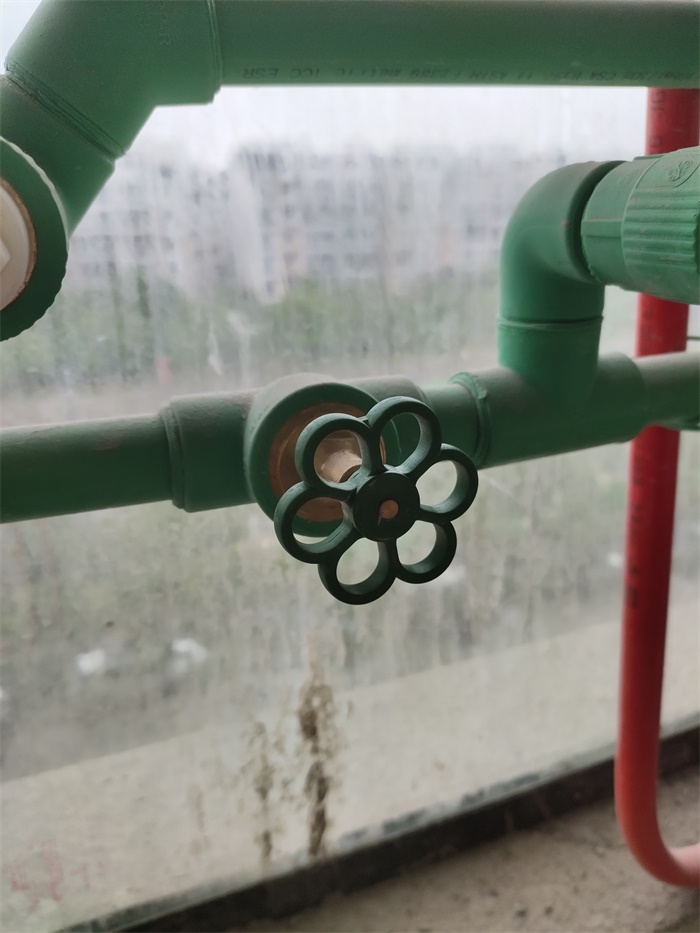

每户水管进水部位室内应加进水总阀
