[衢州] 衢州公馆2-1-20#137㎡——宁静致远

[复制链接]
 楼主| 发表于 2019-8-12 16:48:01 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-8-12 16:51 编辑

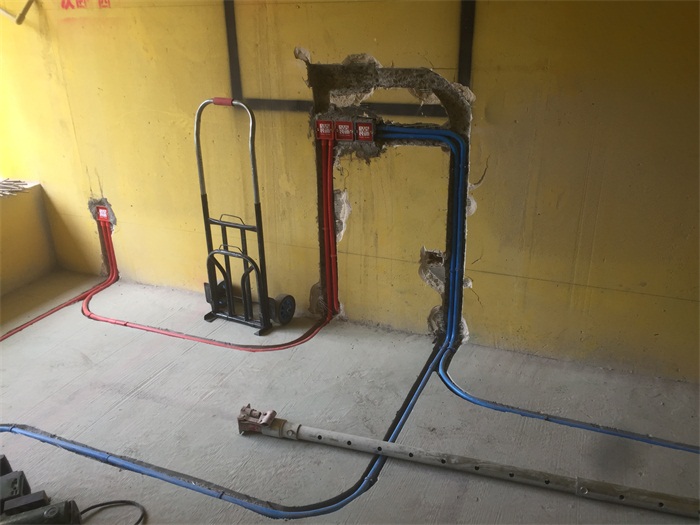

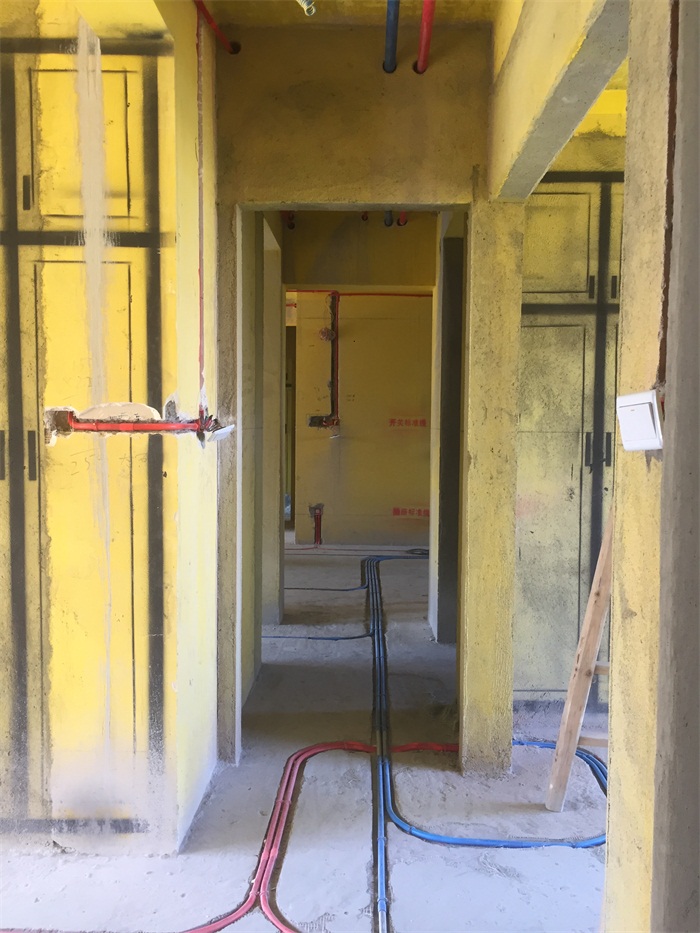

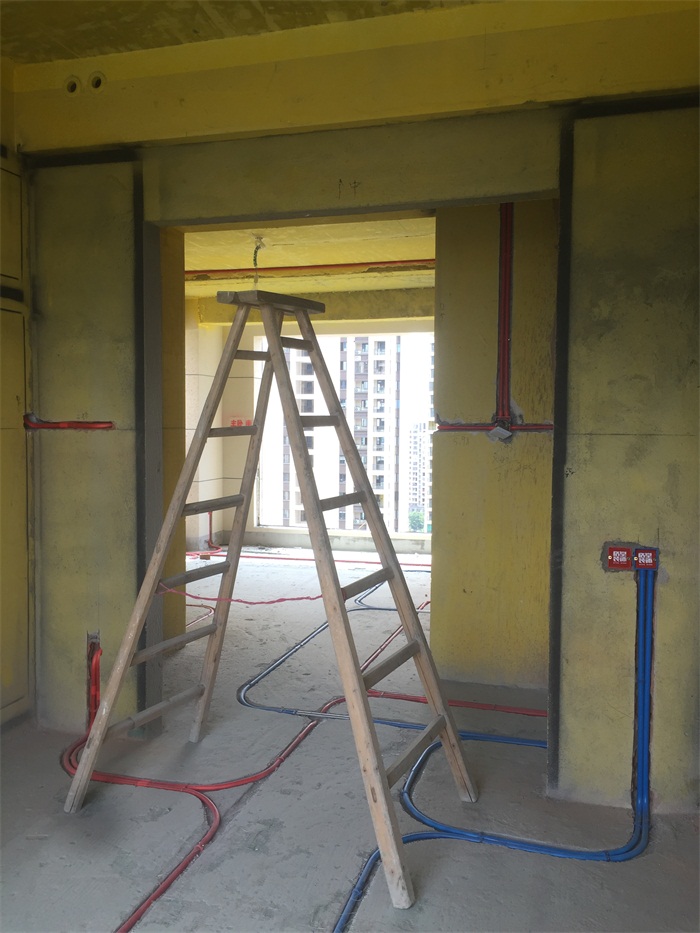

主卧房间过道墙面和地面线管布置横平竖直哦!
强弱电交接处用金属屏蔽管,防止干扰。

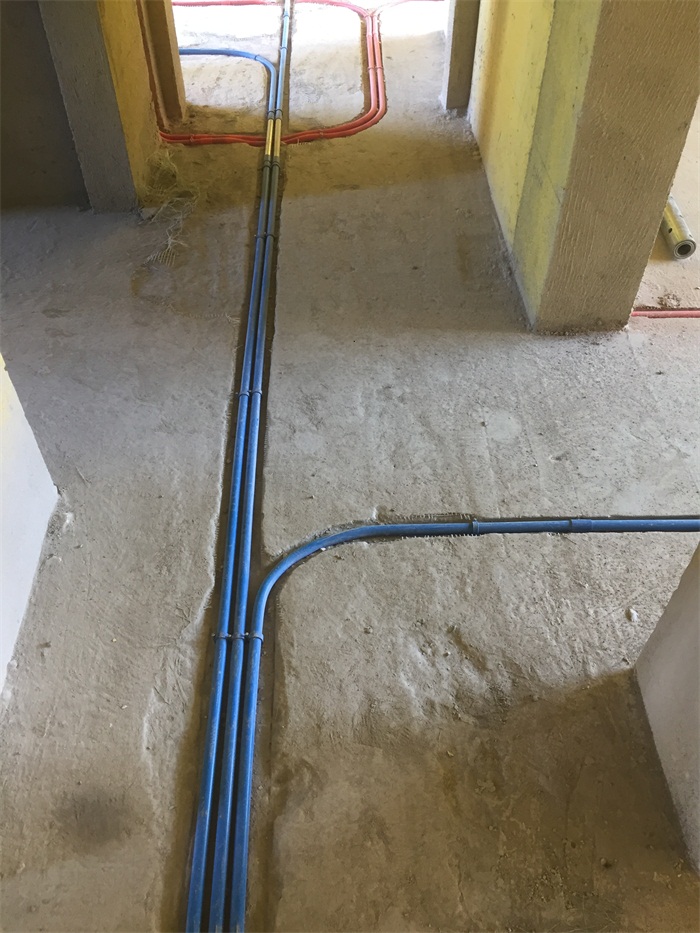

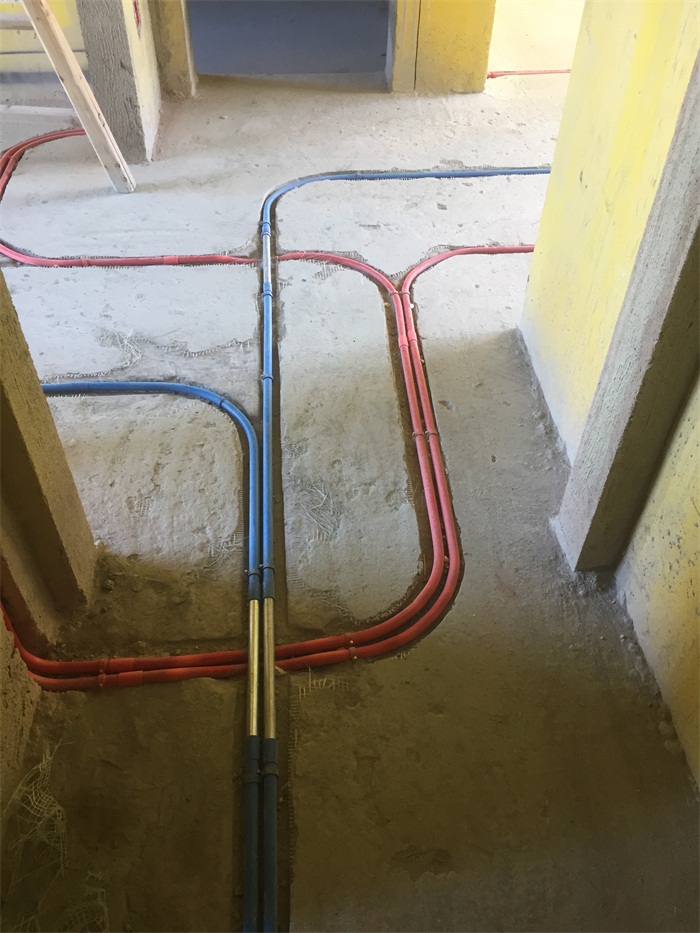

地面开槽深度够深,线管布好以后,并不会高出地面,工艺非常精细!

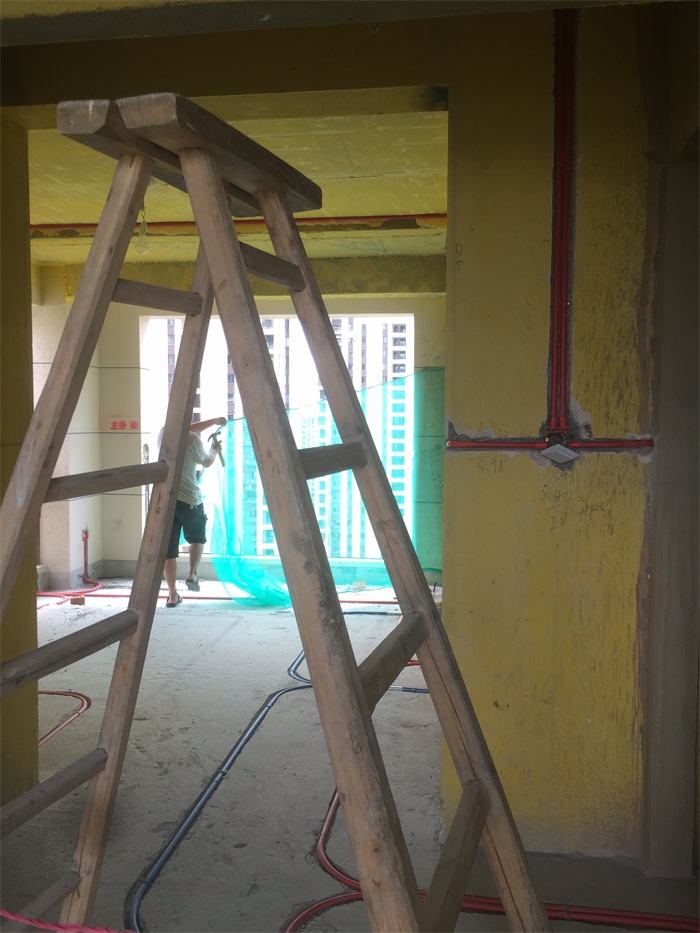

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝. IMG_3808.JPG

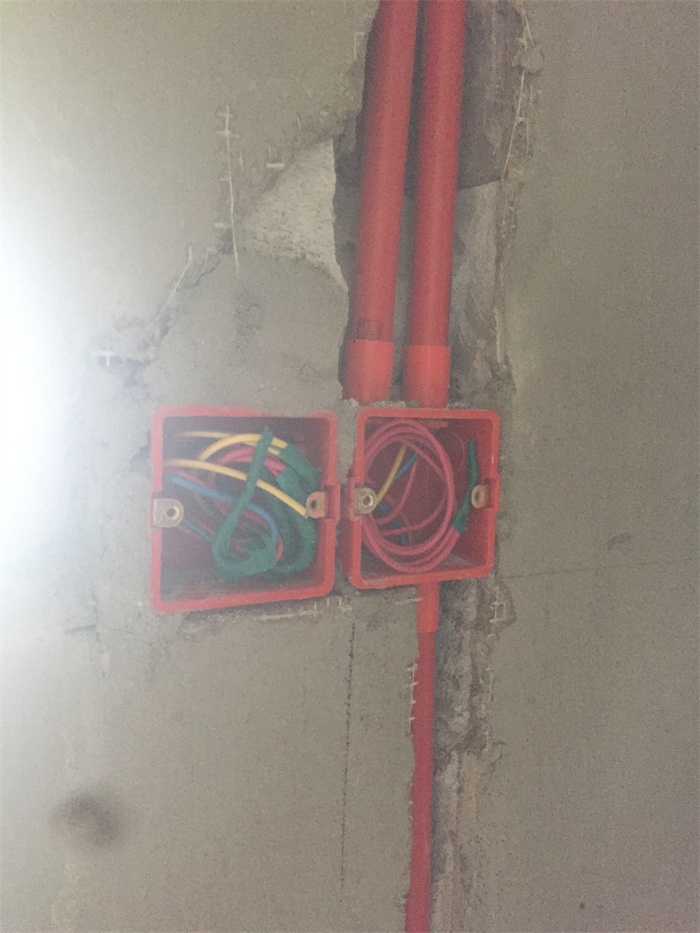

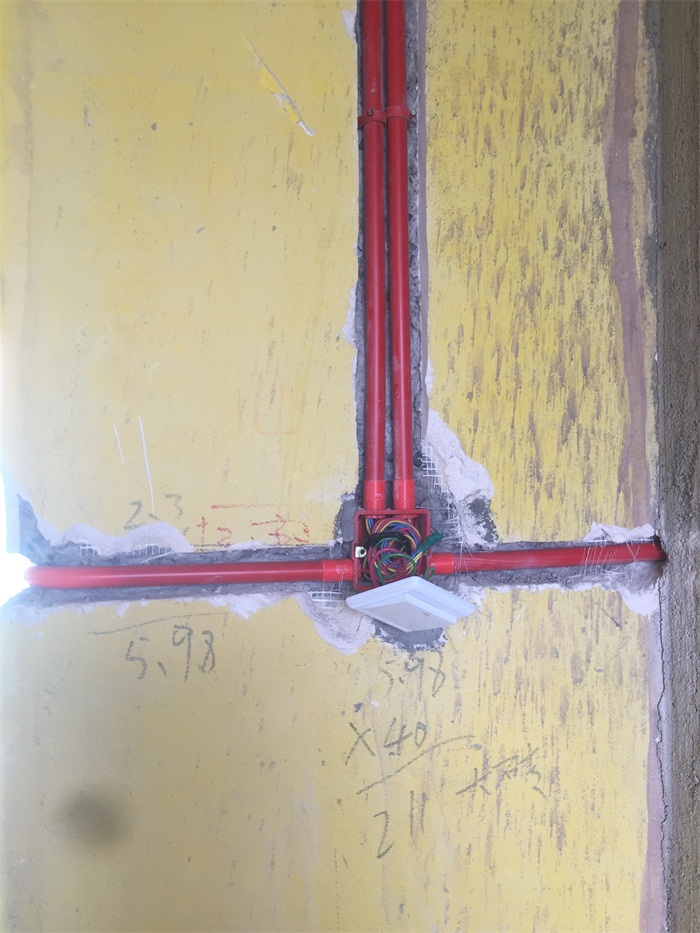

同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。线管要加杯梳,方便抽拉电线和后期维护 IMG_3809.JPG

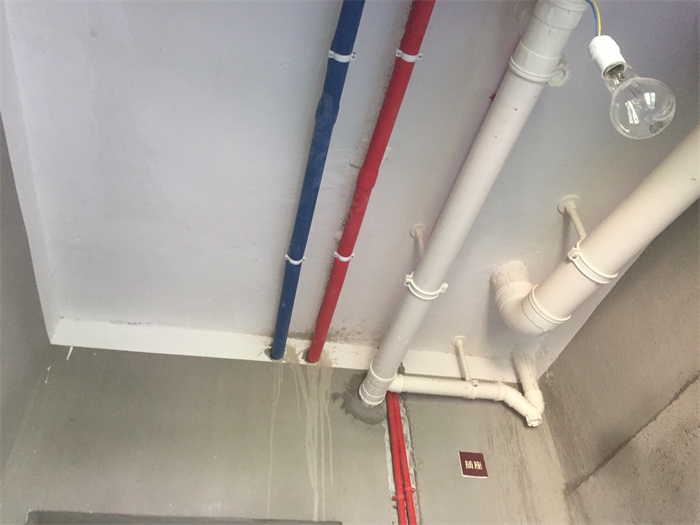

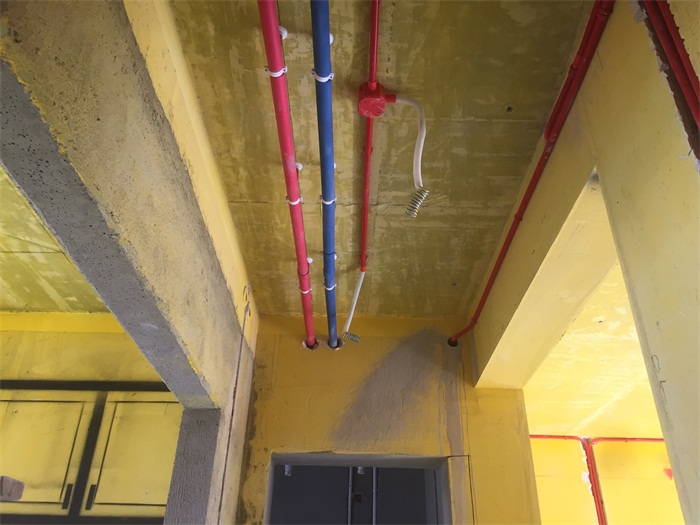

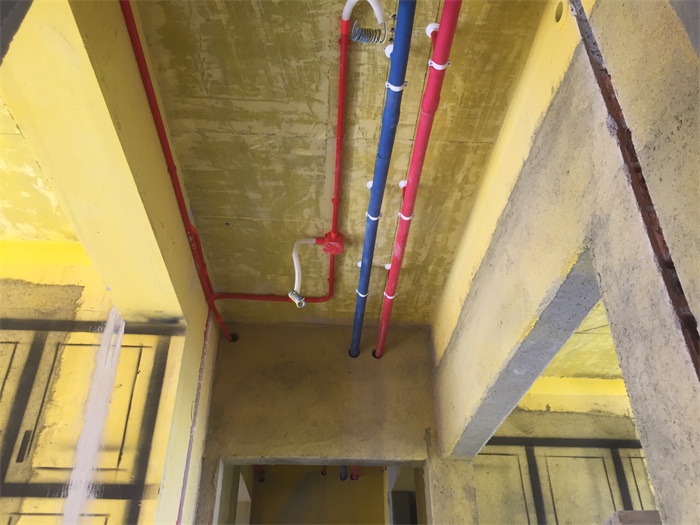

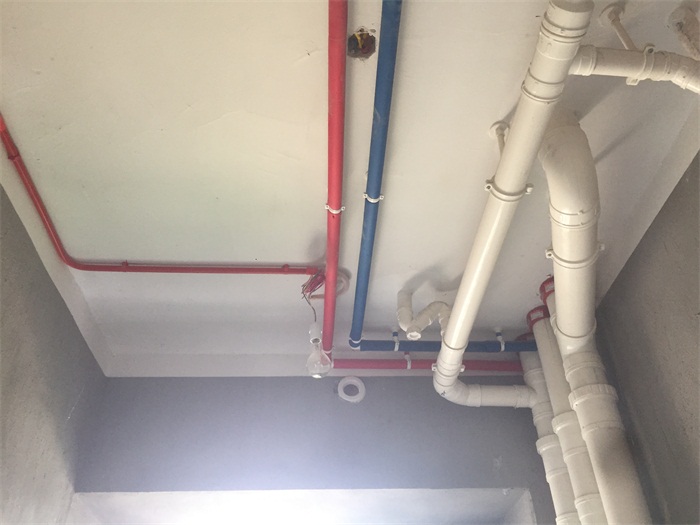

水管走顶并用保温棉保护好,可以杜绝冷凝水、保证水温不流失,也可以预防吊顶损坏和霉变,工艺非常规范!水管吊卡间距60-80公分,防止水管抖动和脱落。 IMG_3749.JPG
顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-12 17:00:03 | 显示全部楼层

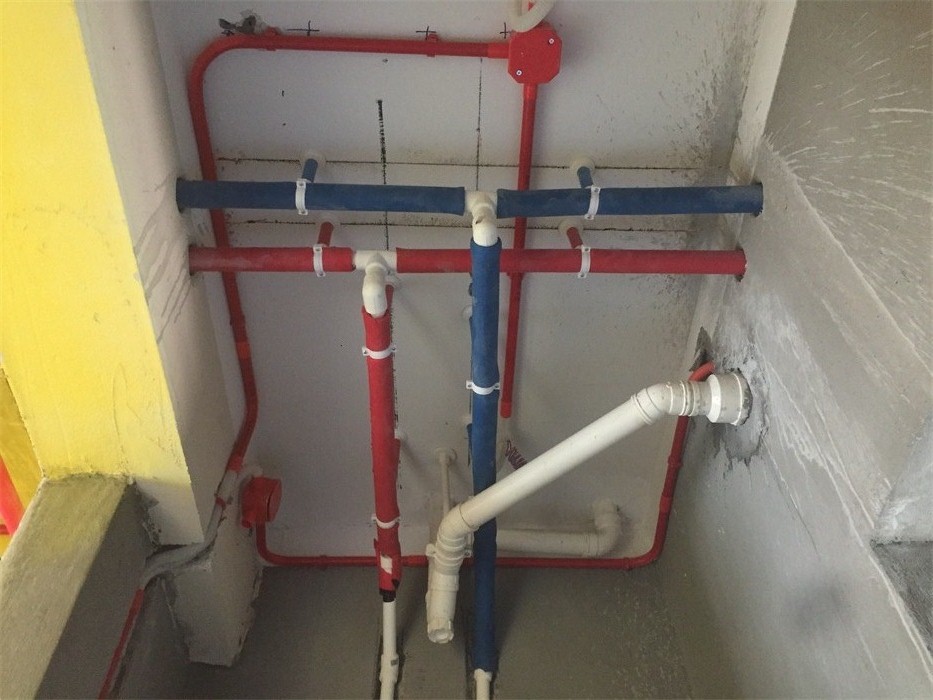

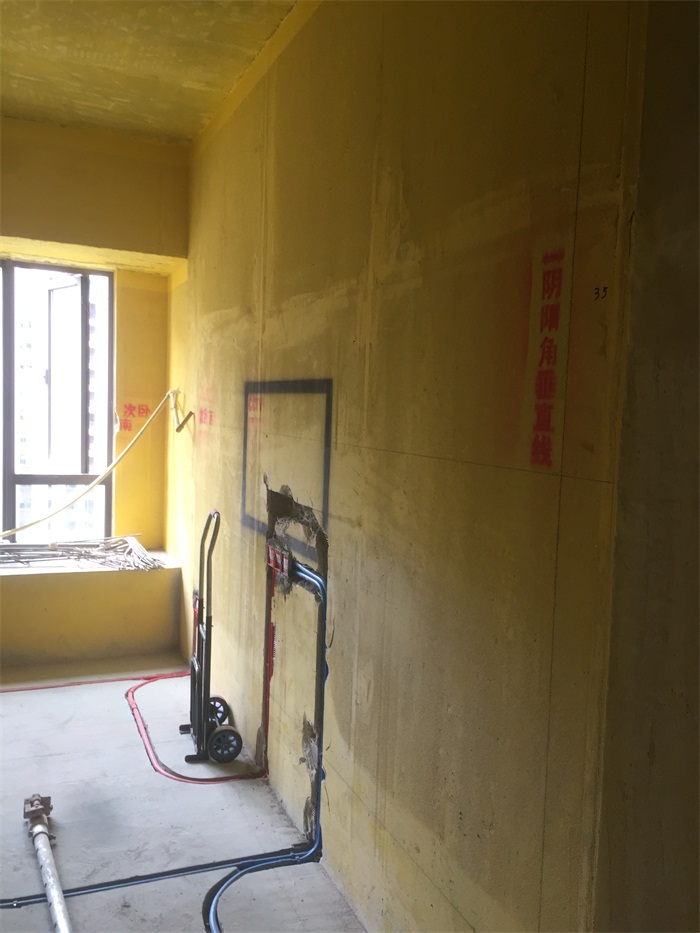

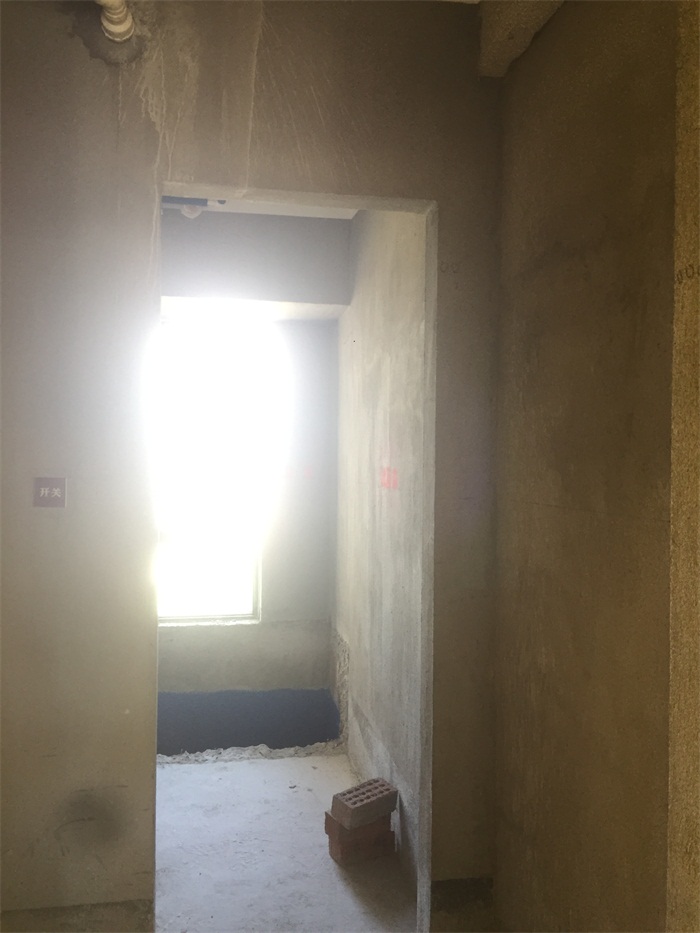

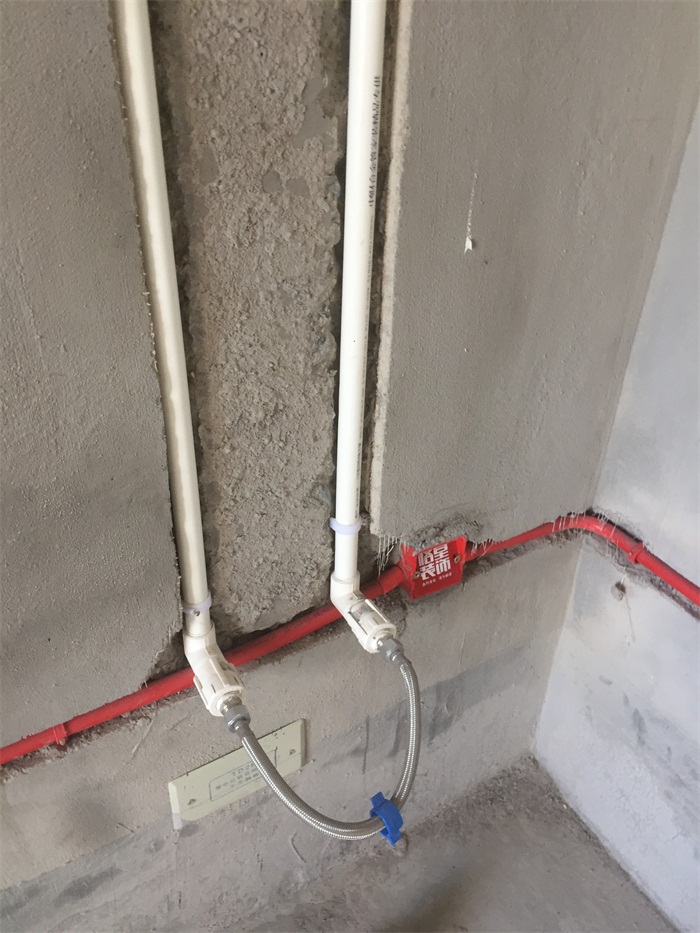

次卫干区墙面水管下垂式安装,防止后期安装打到水管。并且水管全部走墙,离地40-60cm之间,横平竖直,非常规范。
柜体内水管采用内丝外露,直接法能及时发现渗水哦!

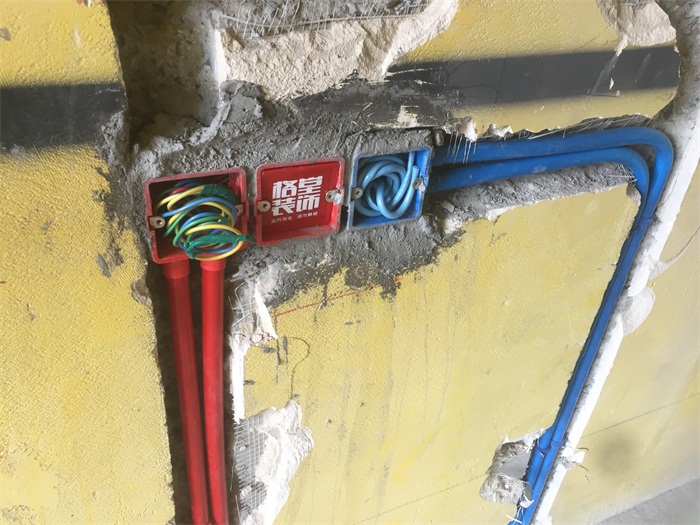

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。

同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。
水管走顶并用保温棉保护好,可以杜绝冷凝水、保证水温不流失,也可以预防吊顶损坏和霉变,工艺非常规范!水管吊卡间距60-80公分,防止水管抖动和脱落。

顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-12 17:10:18 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-8-12 17:13 编辑

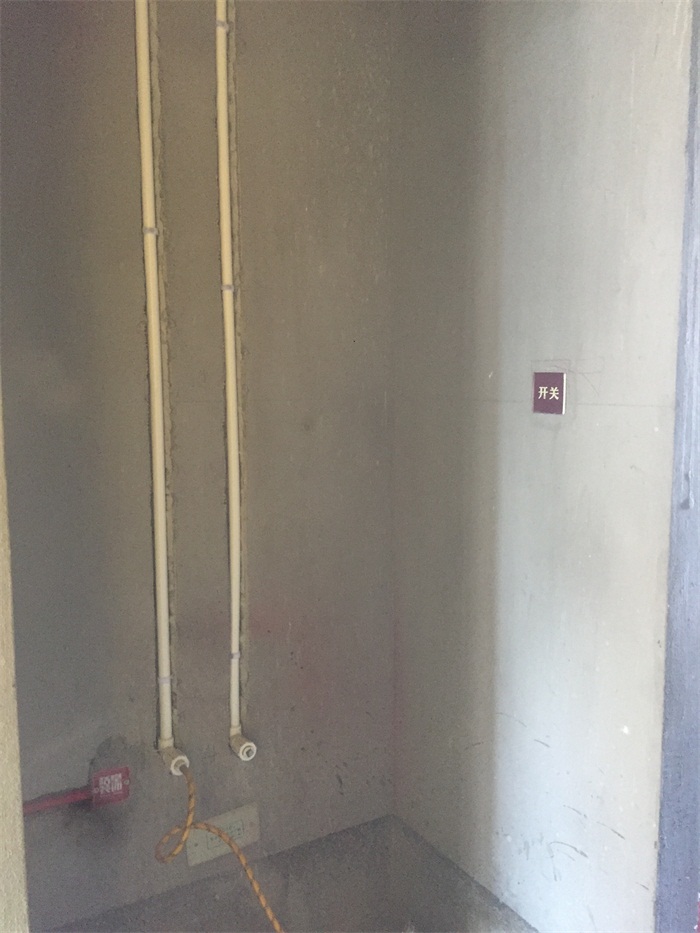

次卫墙面水管下垂式安装,防止后期安装打到水管。并且水管全部走墙,离地40-60cm之间,横平竖直,非常规范。
墙面冷热水管布置专业规范,左热右冷、上热下冷。水管用保温棉保护好,可以杜绝冷凝水、保证水温不流失。
墙面冷热水管内牙接头要求与墙面砖基本持平,内凹不得大于1厘米。

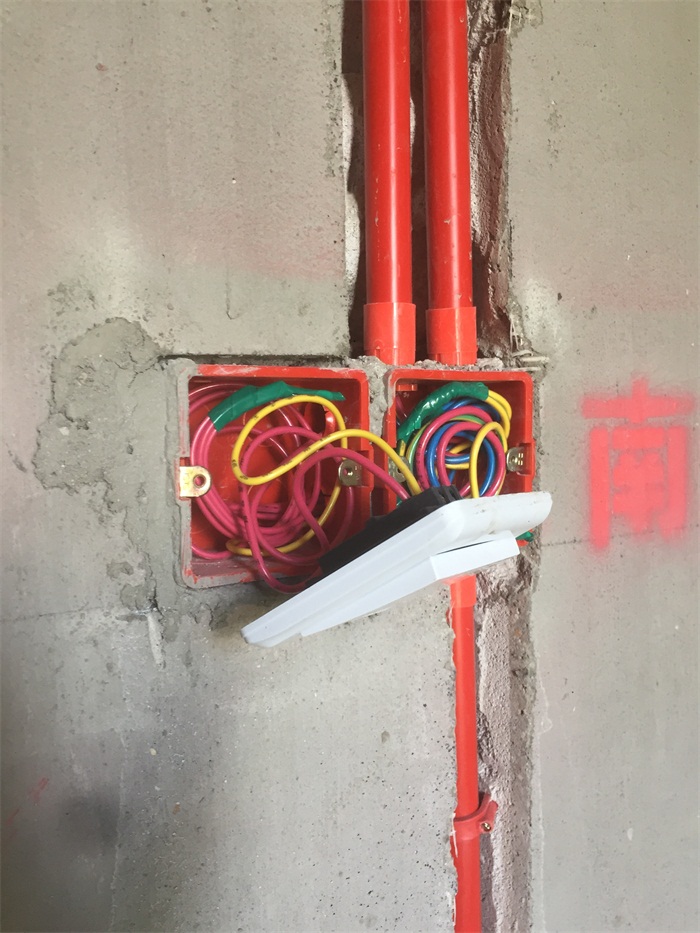

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝,强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。
同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。

水电转角处吊卡间距15公分,不能过大防止水管抖动和脱落。

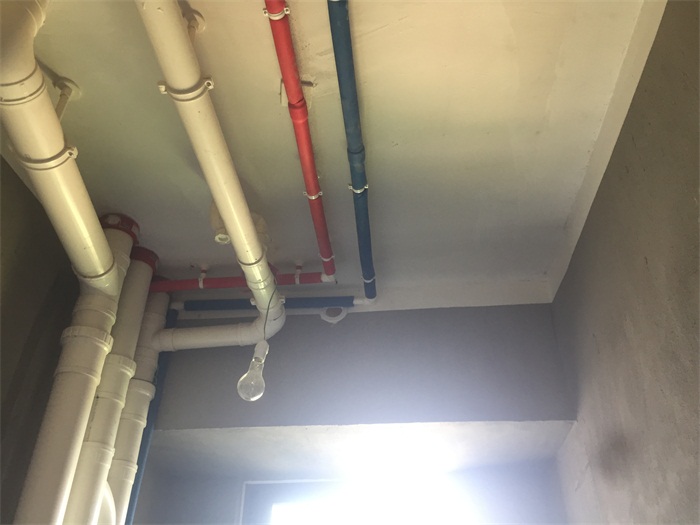

水管走顶并用保温棉保护好,可以杜绝冷凝水、保证水温不流失,也可以预防吊顶损坏和霉变,工艺非常规范!水管吊卡间距60-80公分,防止水管抖动和脱落。

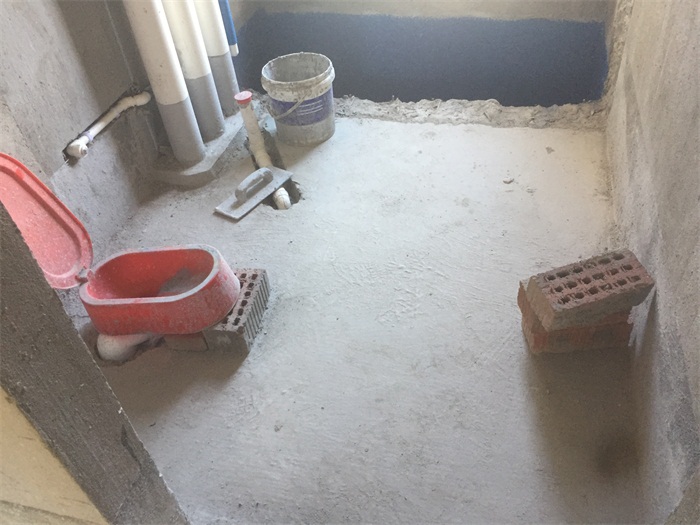

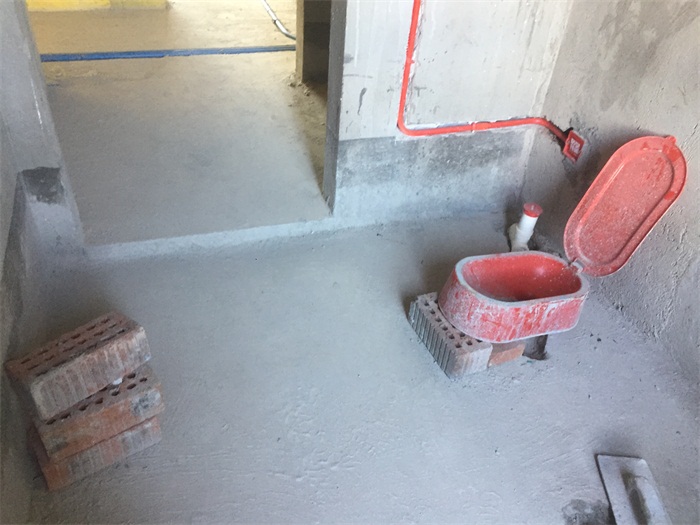

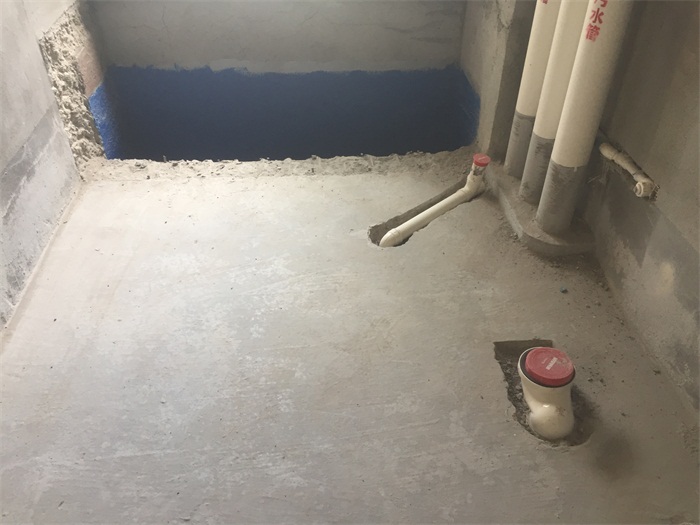

下水管道口与墙面间距11公分,淋浴房下水管道与墙面间距7.5公分。并且俩根下水管道不能相连,防止地漏反水。
下水管用格堂专用保护盖保护,防止砂石堵塞管道。

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-12 17:18:22 | 显示全部楼层

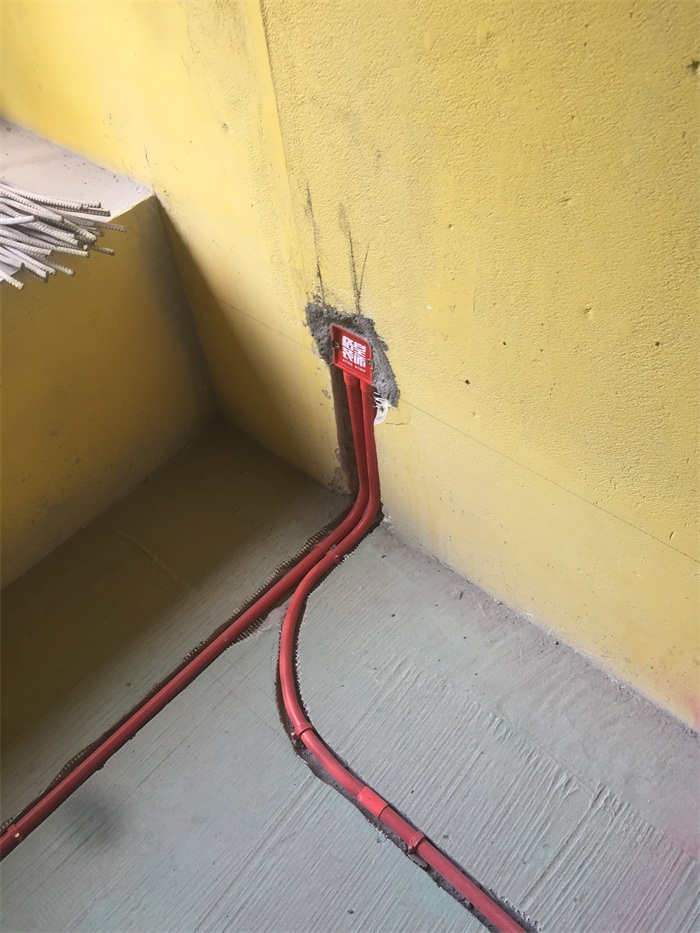

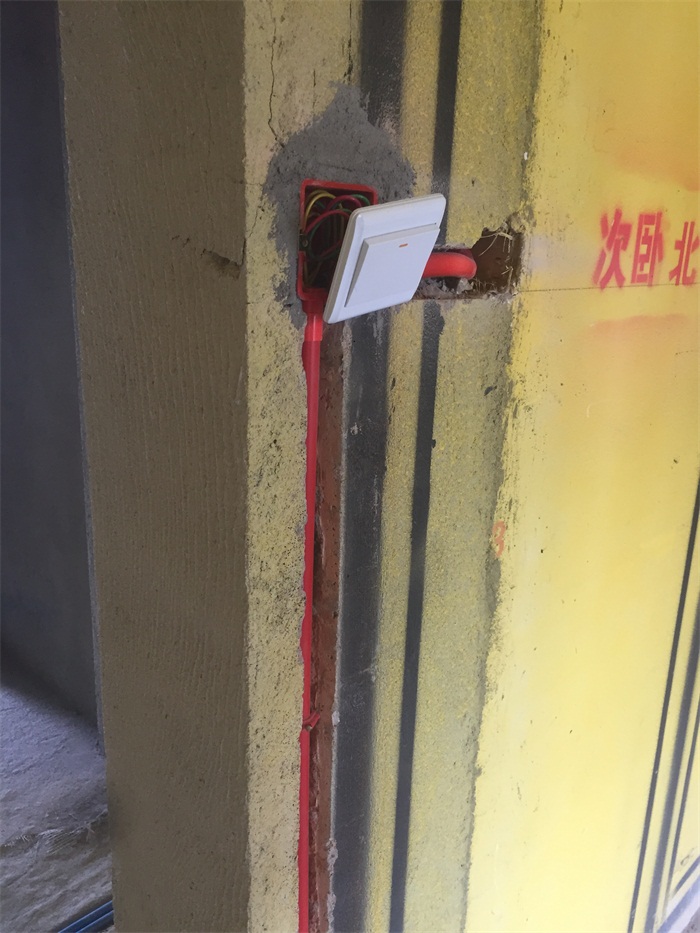

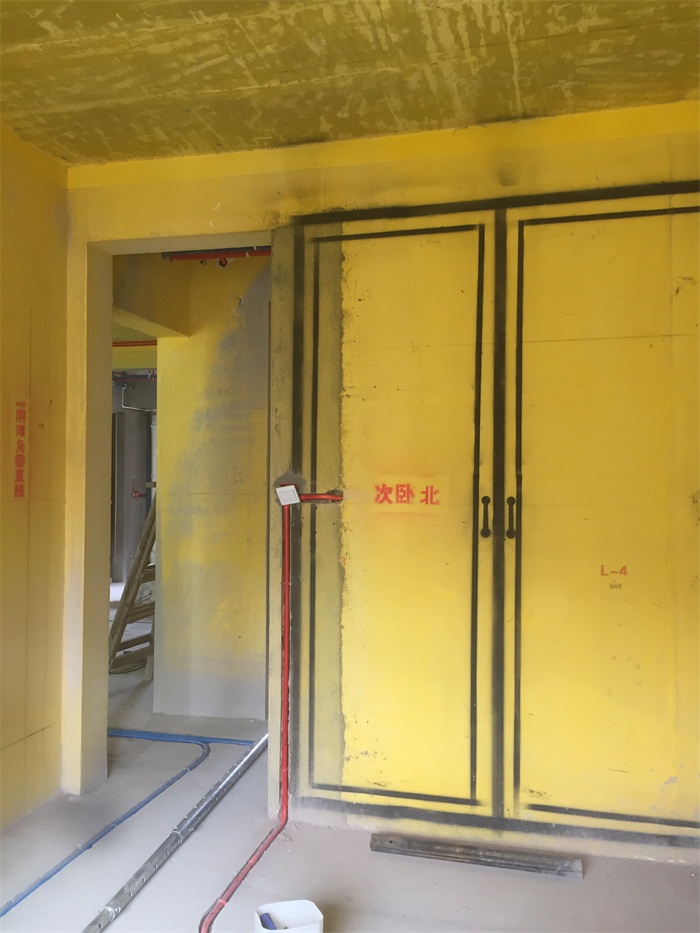

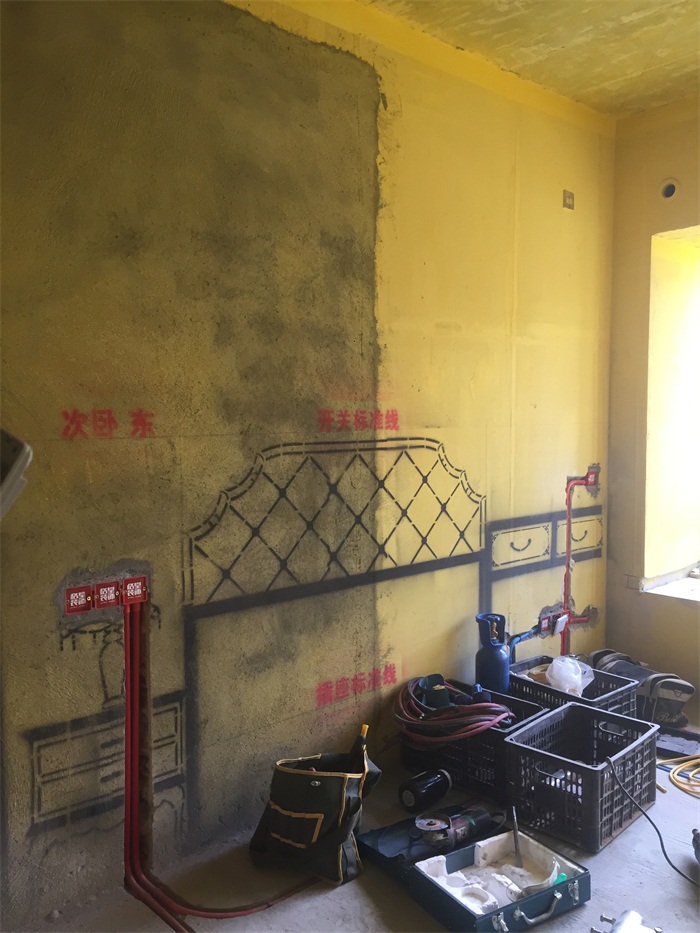

次卧墙面线管布置横平竖直,强电用红线盒、红线管,弱电用蓝线盒、蓝线管。
同一房间内插座开关水平高低≤5毫米,并排在一起的开关、插座必须保持横平竖直,必须要接地线。插座内左零右火,上接地,特殊情况除外。

墙面强弱电线距离30厘米以上,防止干扰。横线槽不得超过1.5米,防止后期墙面开裂。

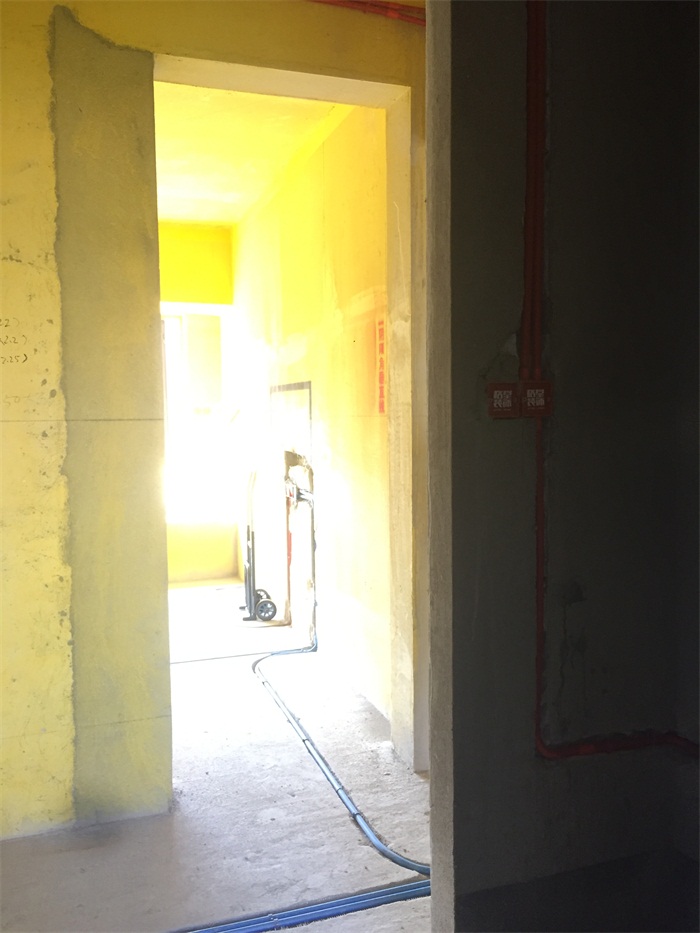

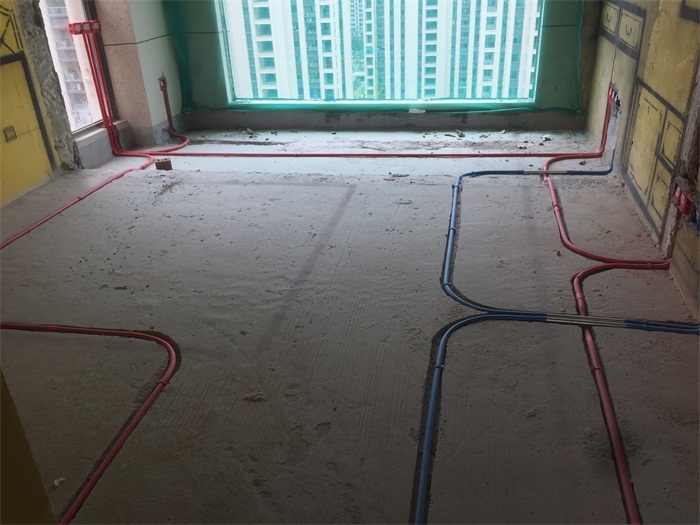

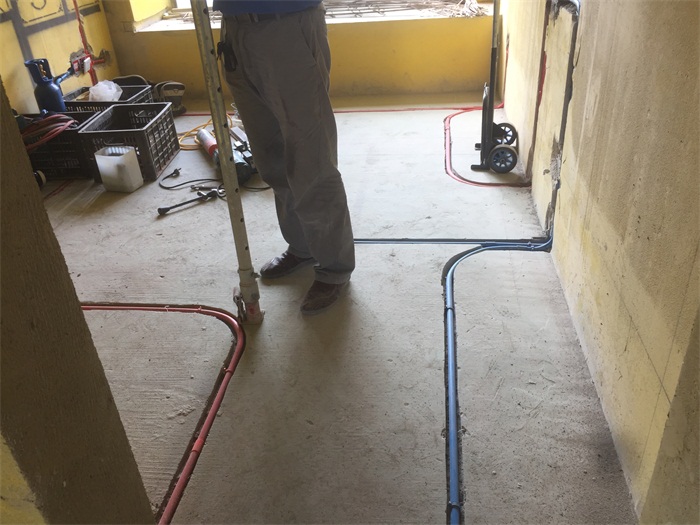

地面.强弱电线距离也要30厘米以上,并且地面开槽深度够深,线管布好以后,并不会高出地面,工艺非常精细!

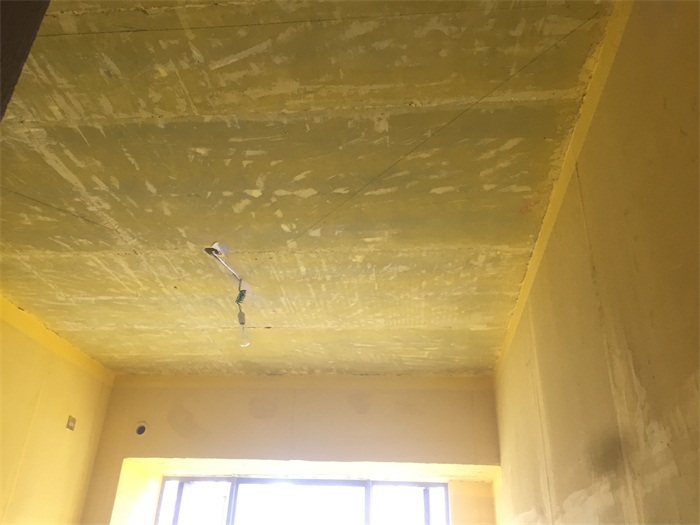

灯头线黄腊管保护,防止电线划伤。



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-12 17:24:22 | 显示全部楼层

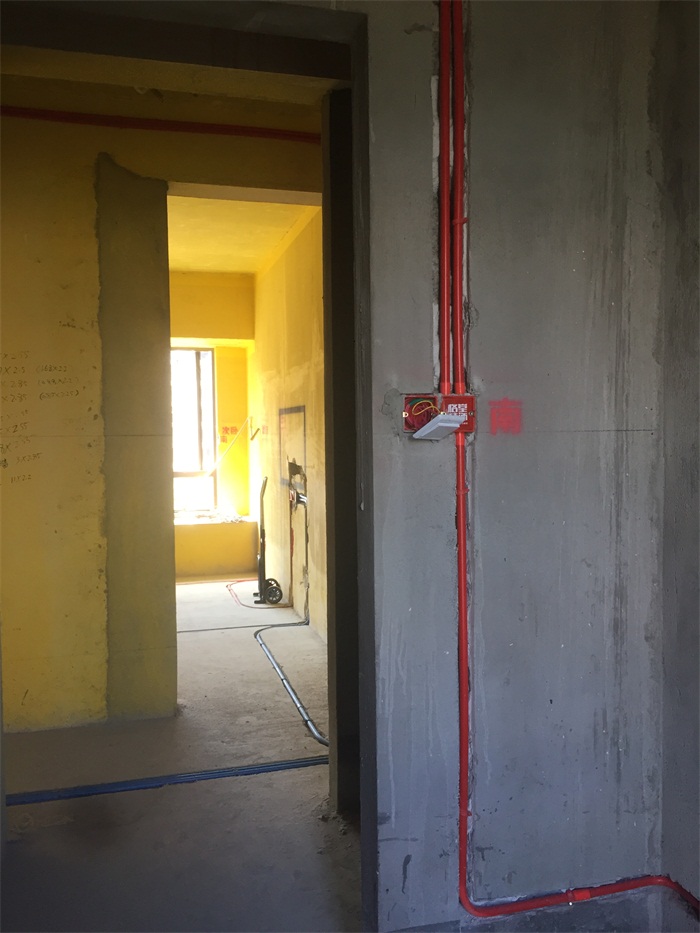

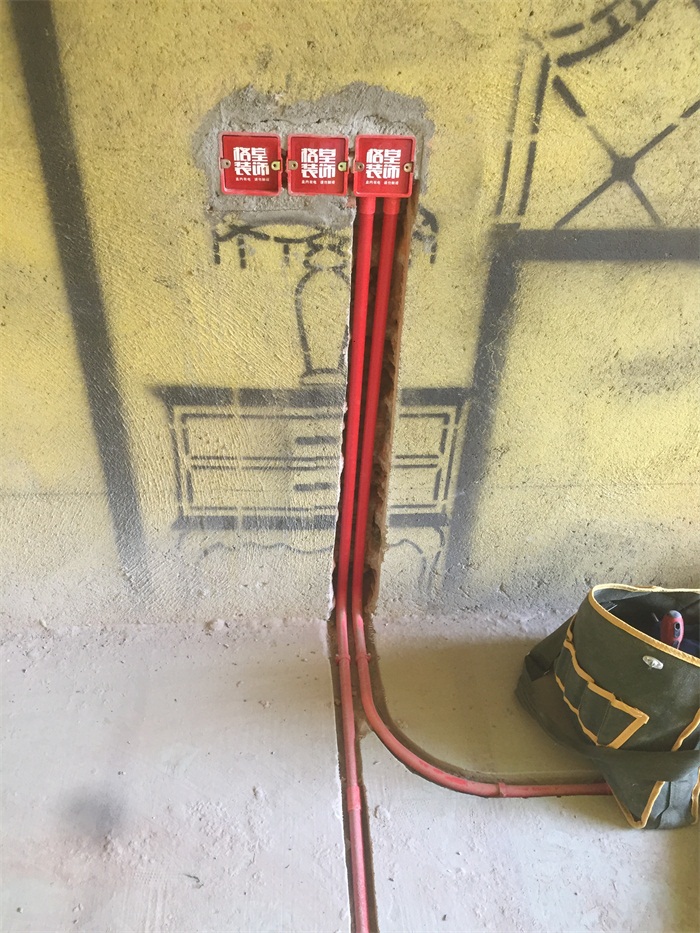

次卧墙面线管并排2根以上每根相隔1厘米水泥砂浆缝.
同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。

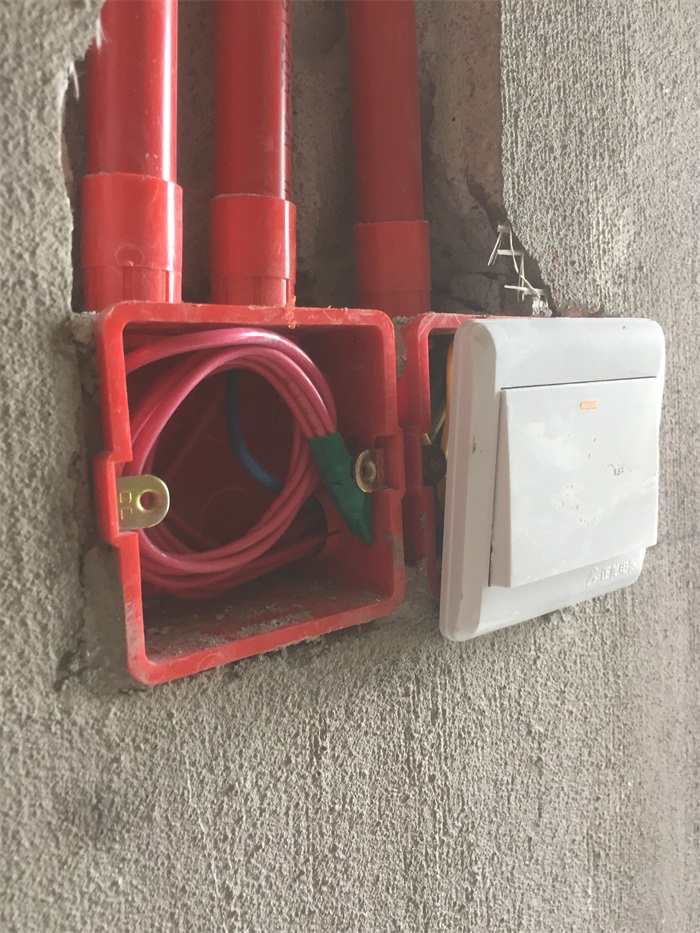

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落

墙面插座离地净高30公分。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-12 17:29:45 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-8-13 16:24 编辑

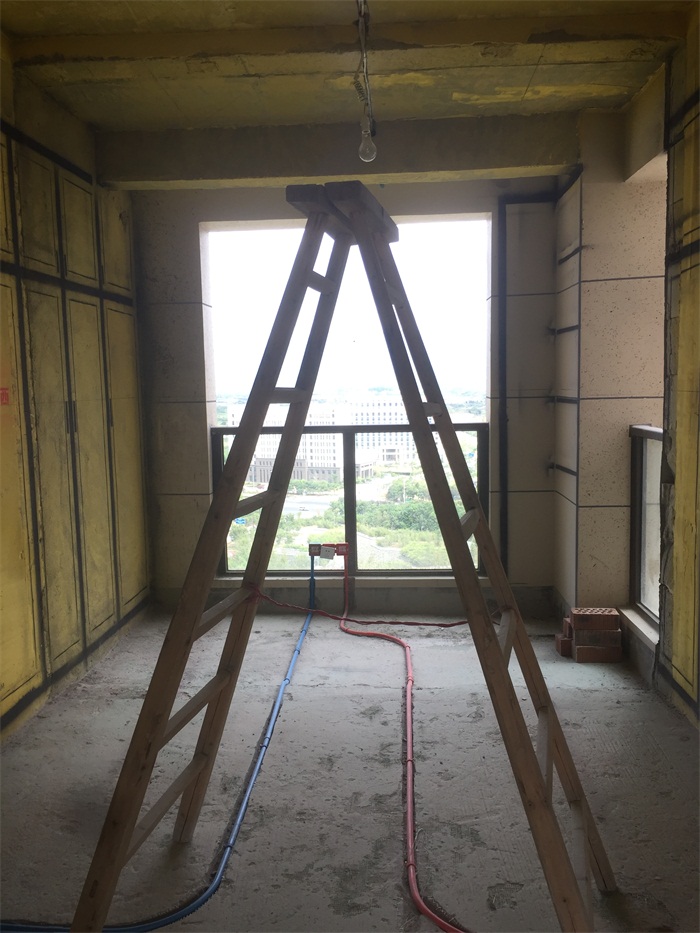

衣帽间墙面和地面线管布置横平竖直,.强弱电线距离30厘米以上,防止干扰。
地面开槽深度够深,线管布好以后,并不会高出地面,工艺非常精细!
灯头线黄腊管保护,防止电线划伤。

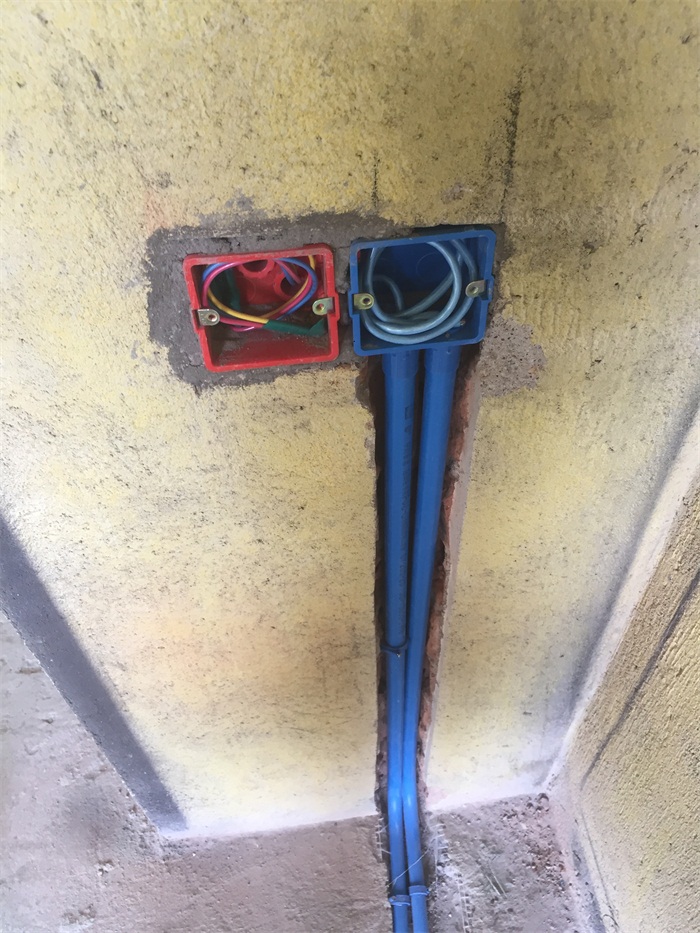

墙面线管线管并排2根以上每根相隔1厘米水泥砂浆缝,强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落 IMG_3803.JPG
同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-13 16:31:33 | 显示全部楼层

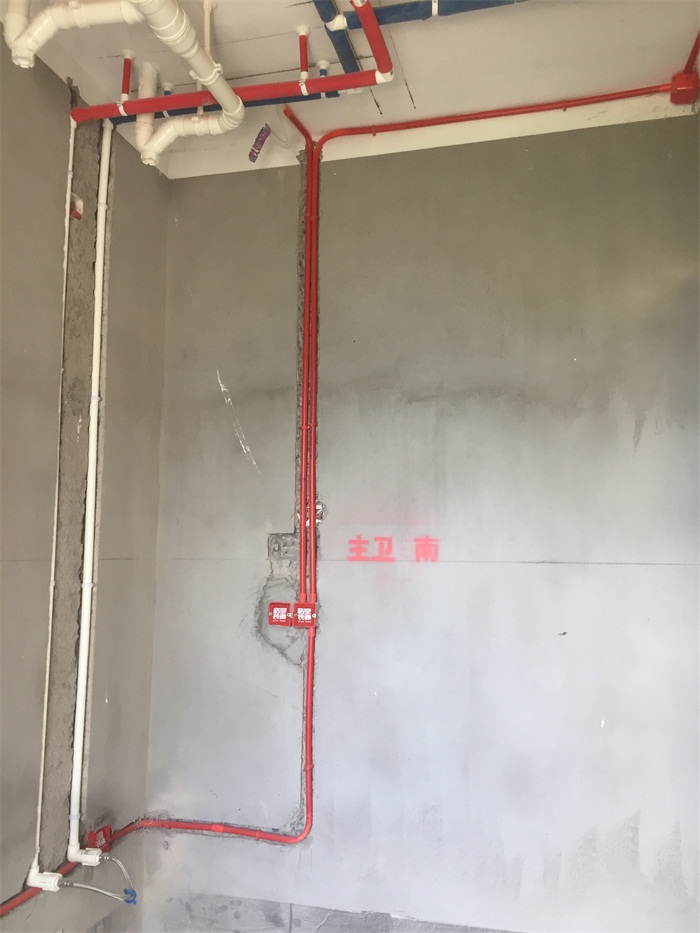

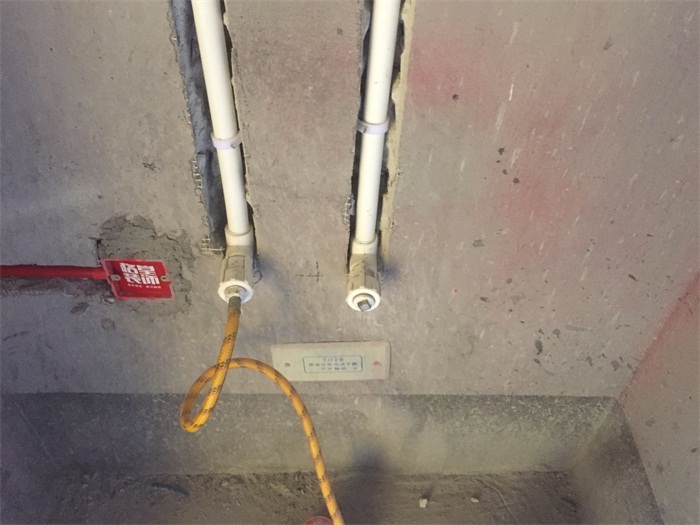

主卫墙面水管下垂式安装,防止后期安装打到水管。并且水管全部走墙,离地40-60cm之间,横平竖直,非常规范。冷热水管布置专业规范,左热右冷、上热下冷。

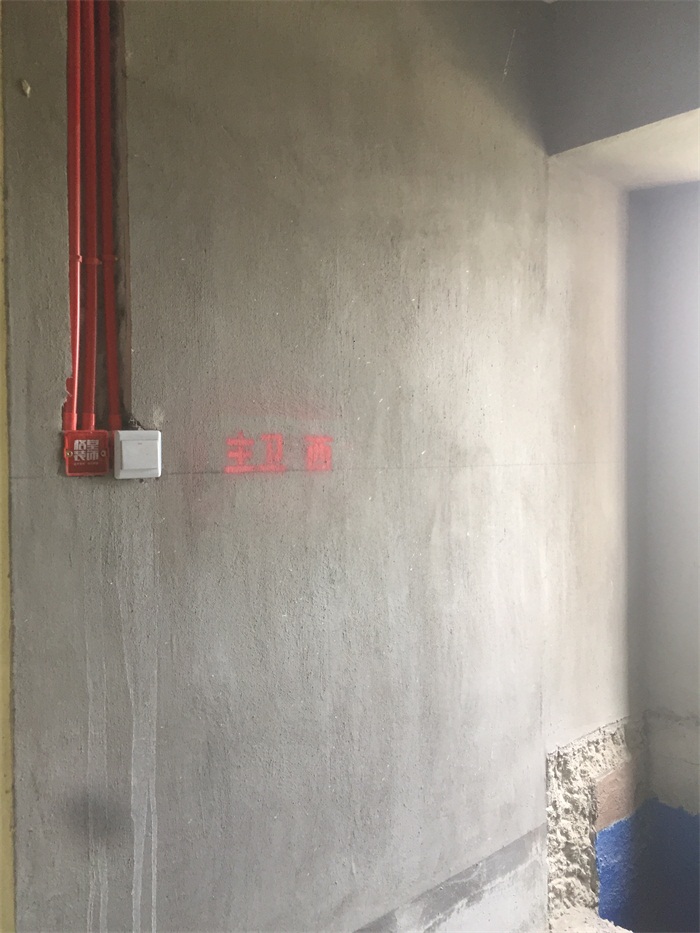

墙面线管并排3根以上每根相隔1厘米水泥砂浆缝,防止墙面空鼓,强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。
水管和线管间距30公分以上。

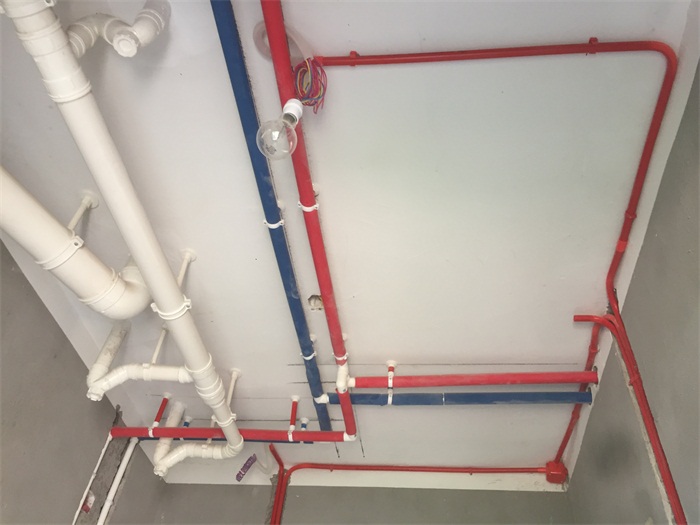

顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。


水管走顶并用保温棉保护好,可以杜绝冷凝水、保证水温不流失,也可以预防吊顶损坏和霉变,工艺非常规范!水管吊卡间距60-80公分,防止水管抖动和脱落。

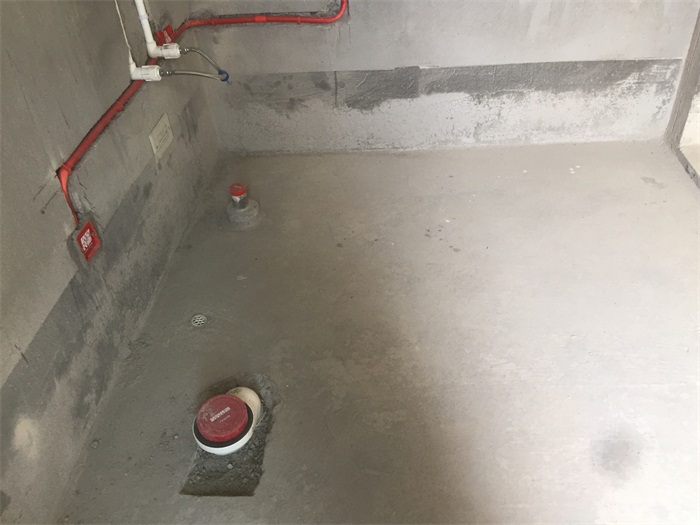

下水管道口与墙面间距11公分,淋浴房下水管道与墙面间距7.5公分。并且俩根下水管道不能相连,防止地漏反水。



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-13 16:34:11 | 显示全部楼层

主卫墙面冷热水管布置专业规范,左热右冷、上热下冷。

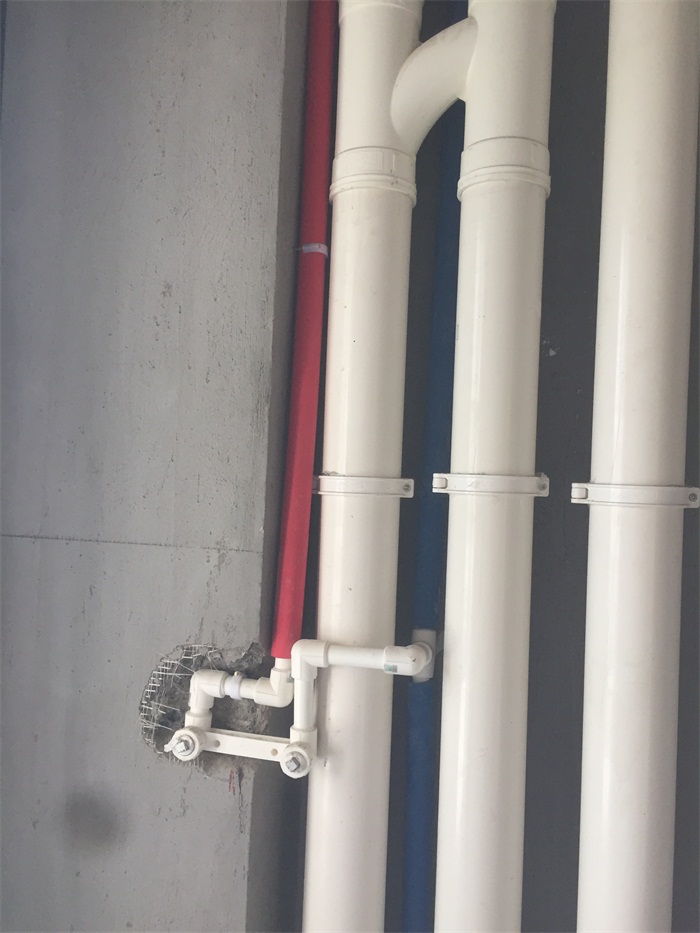

柜体内水管采用内丝外露,直接法能及时发现渗水哦!

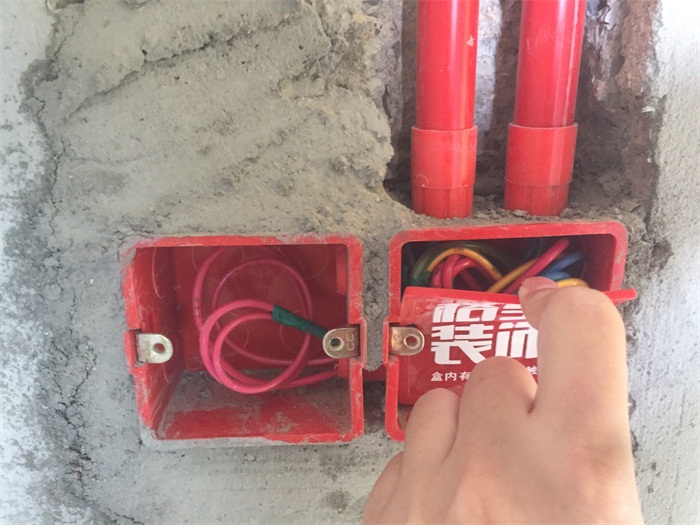

同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-13 16:48:23 | 显示全部楼层

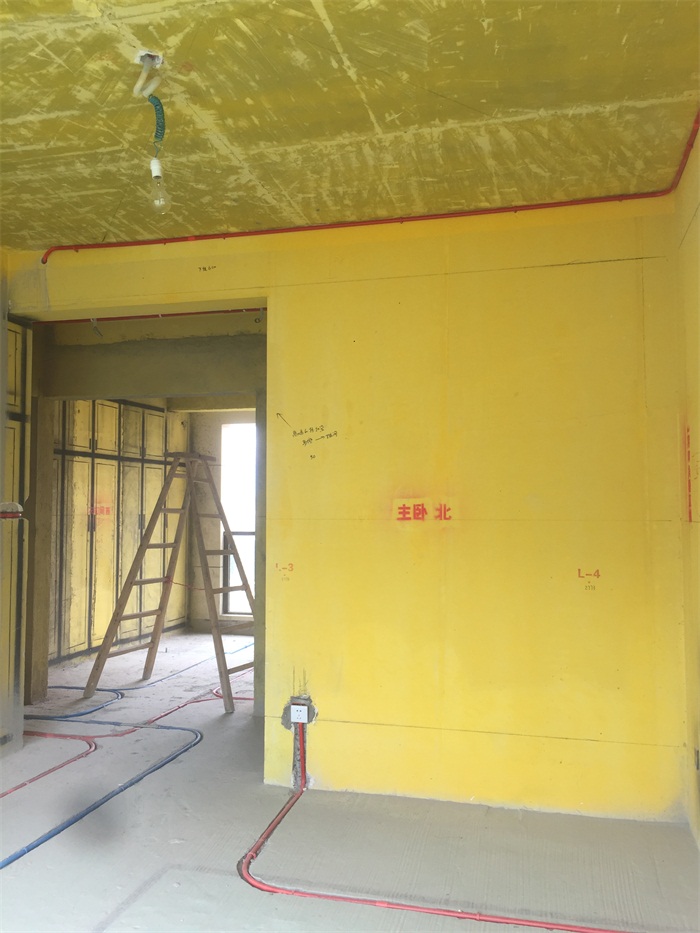

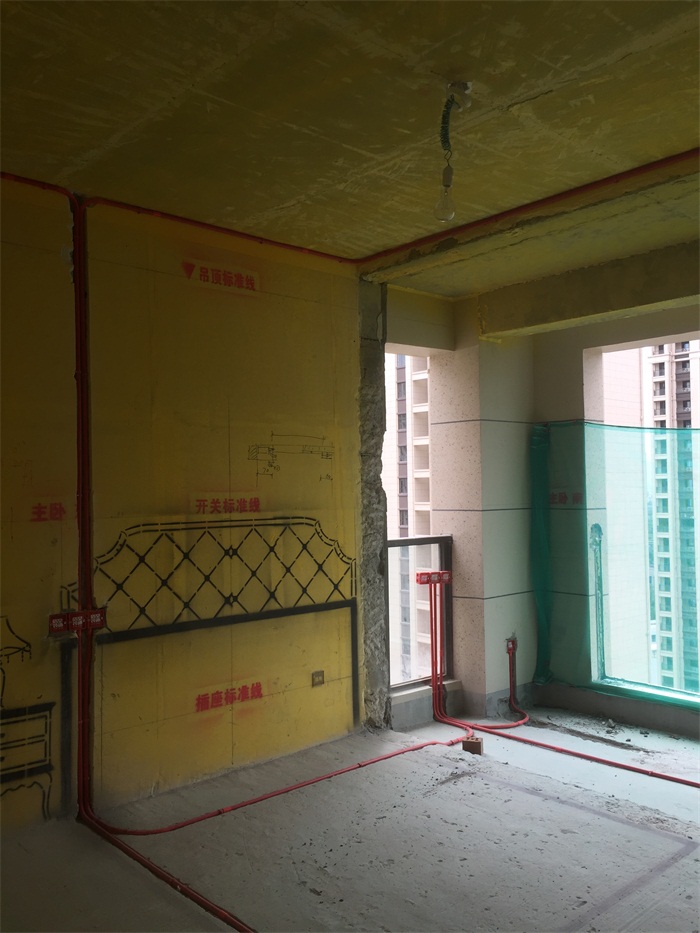

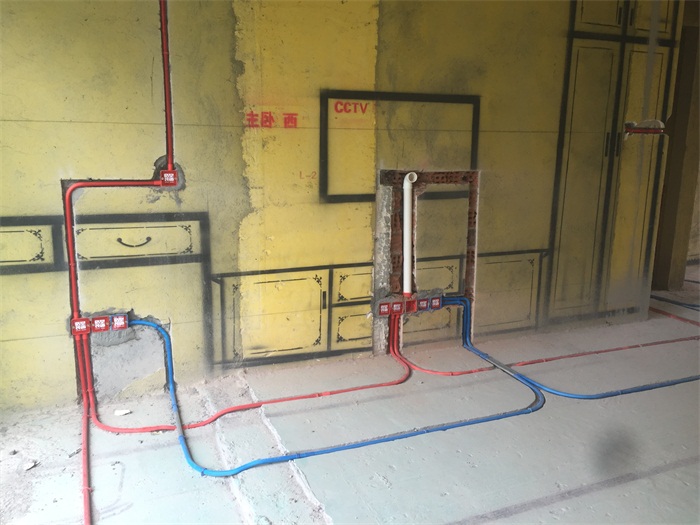

主卧墙面线管布置横平竖直,强电用红线盒、红线管,弱电用蓝线盒、蓝线管。
同一房间内插座开关水平高低≤5毫米,并排在一起的开关、插座必须保持横平竖直,必须要接地线。插座内左零右火,上接地。

电视后面的TV线有专门的管道向上接通,很正规,而且避免干扰。并且墙面强弱电线距离30厘米以上,防止干扰。

地面开槽深度够深,线管布好以后,并不会高出地面,工艺非常精细!

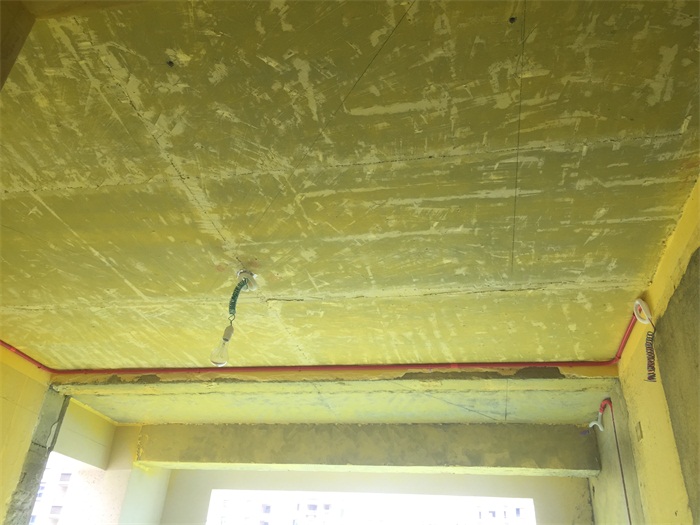

顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-13 16:50:55 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-8-13 16:52 编辑

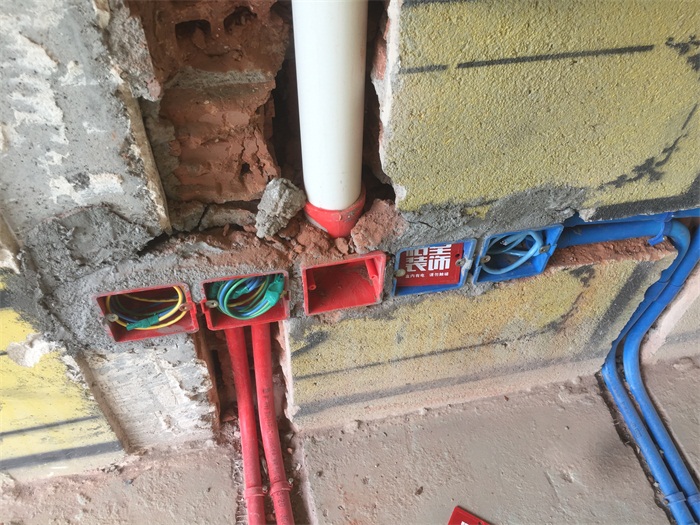

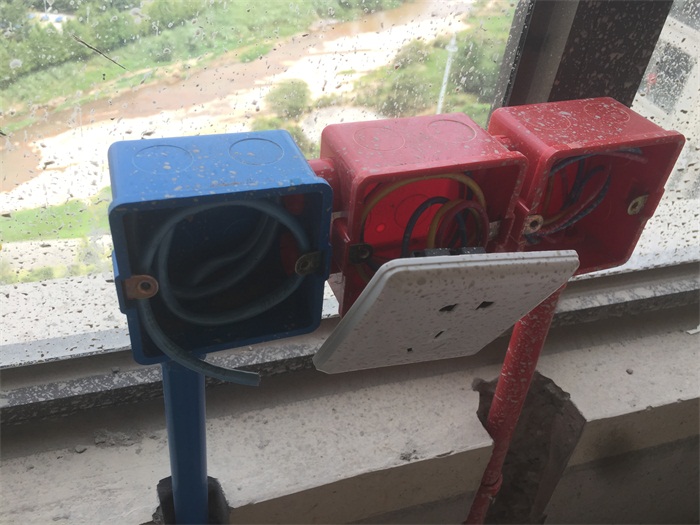

主卧强弱电交接处用金属屏蔽管,防止干扰。
同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。

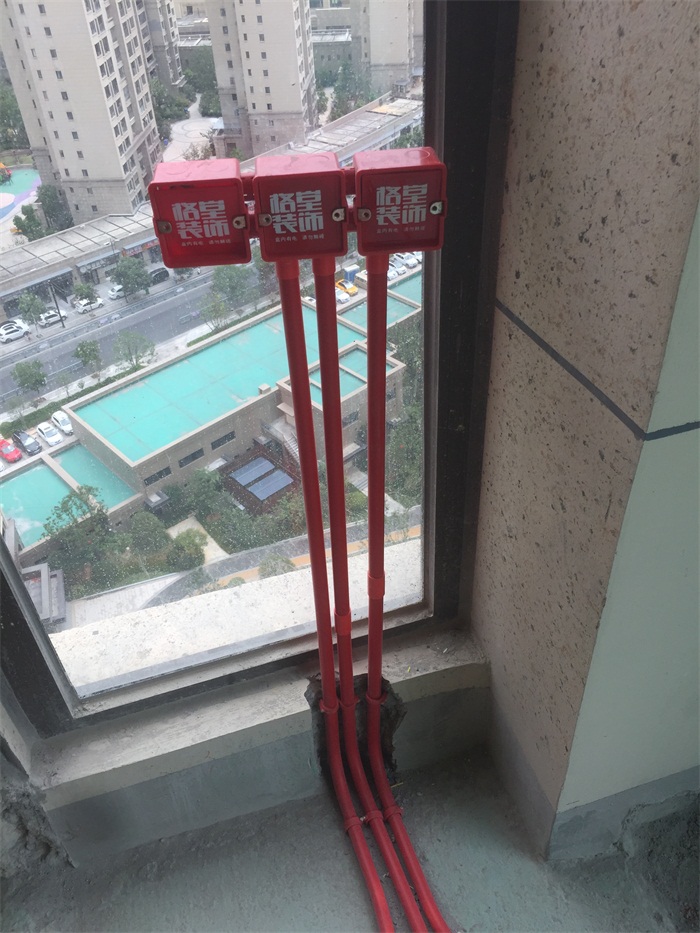

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝。

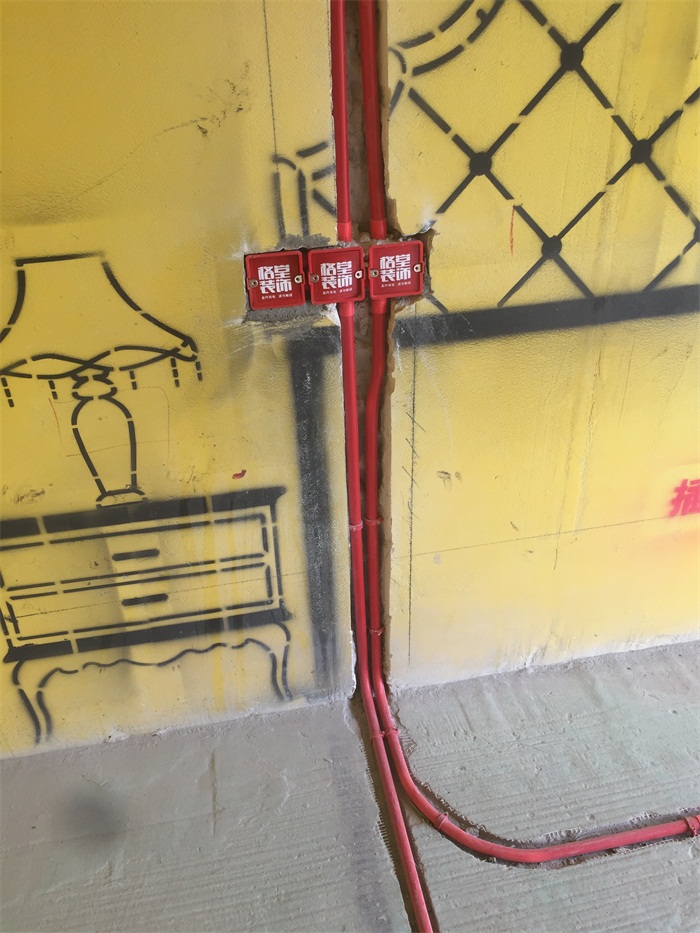

IMG_3835.JPG .
