牡丹园12-1-9#120㎡ 新中式—棠和兴居

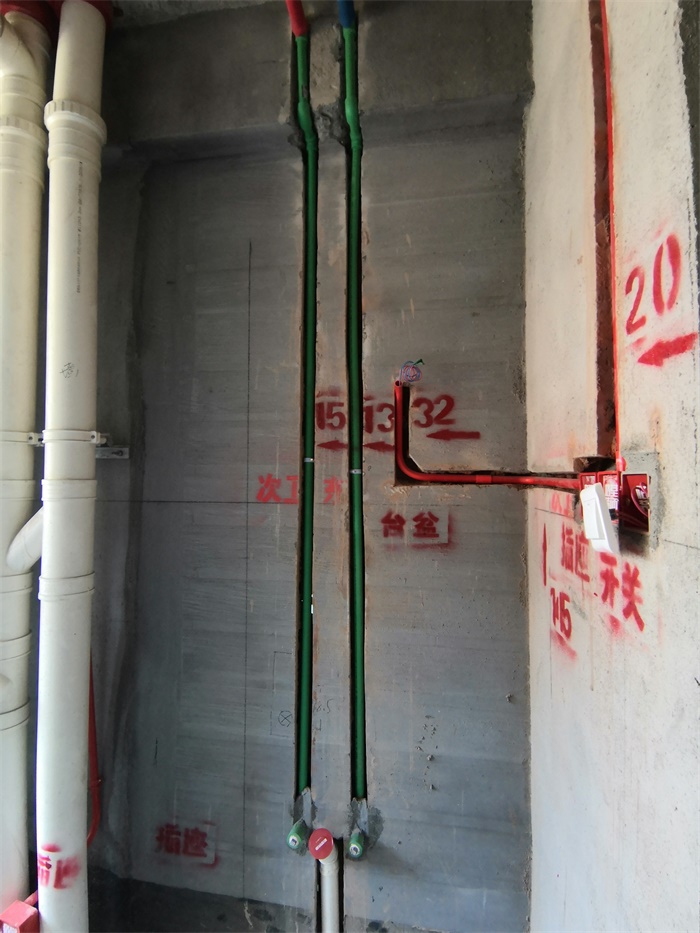

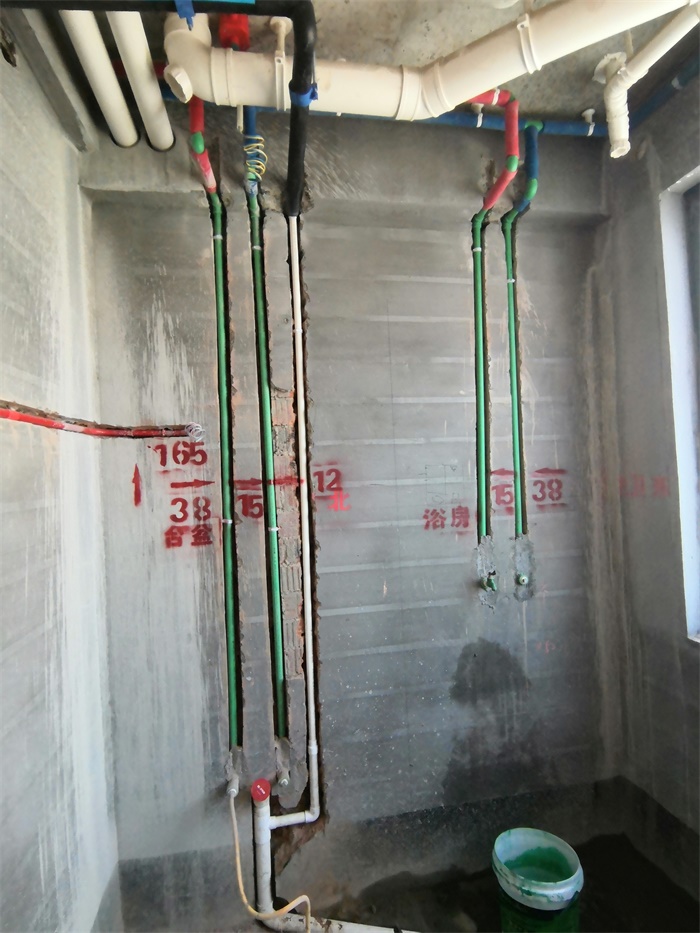

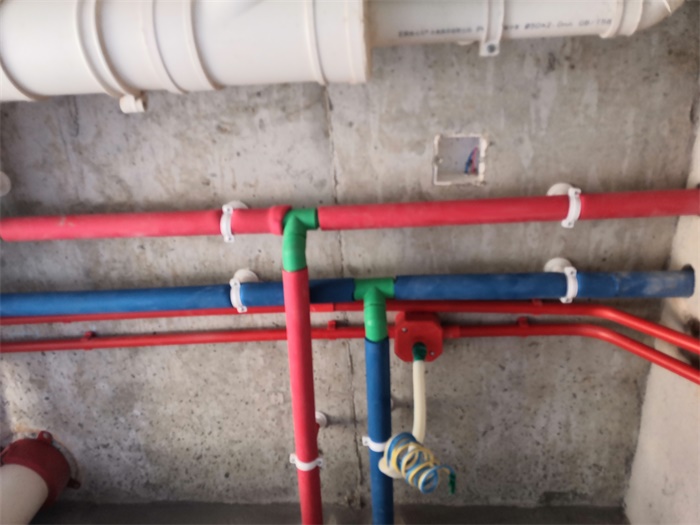

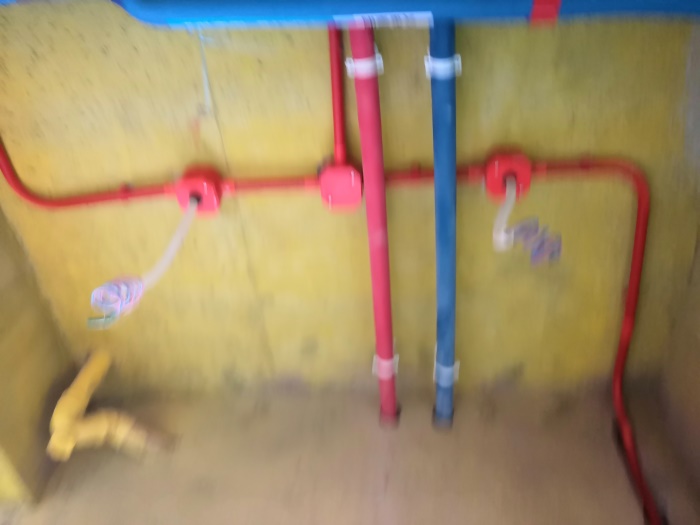

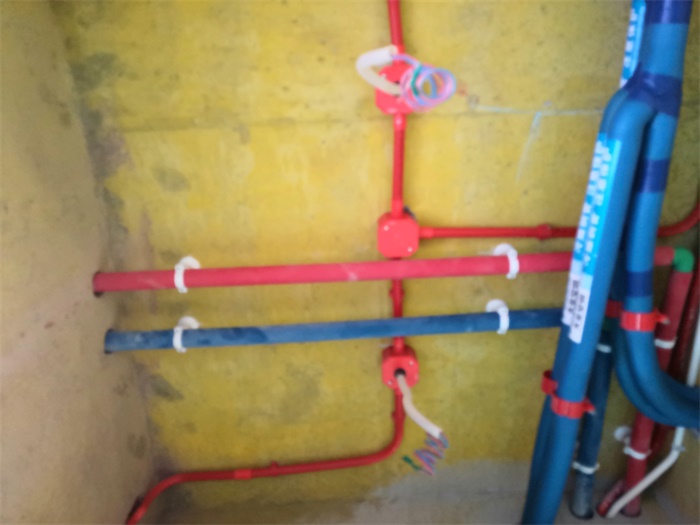

冷热水管布置专业规范，左热右冷、上热下冷。

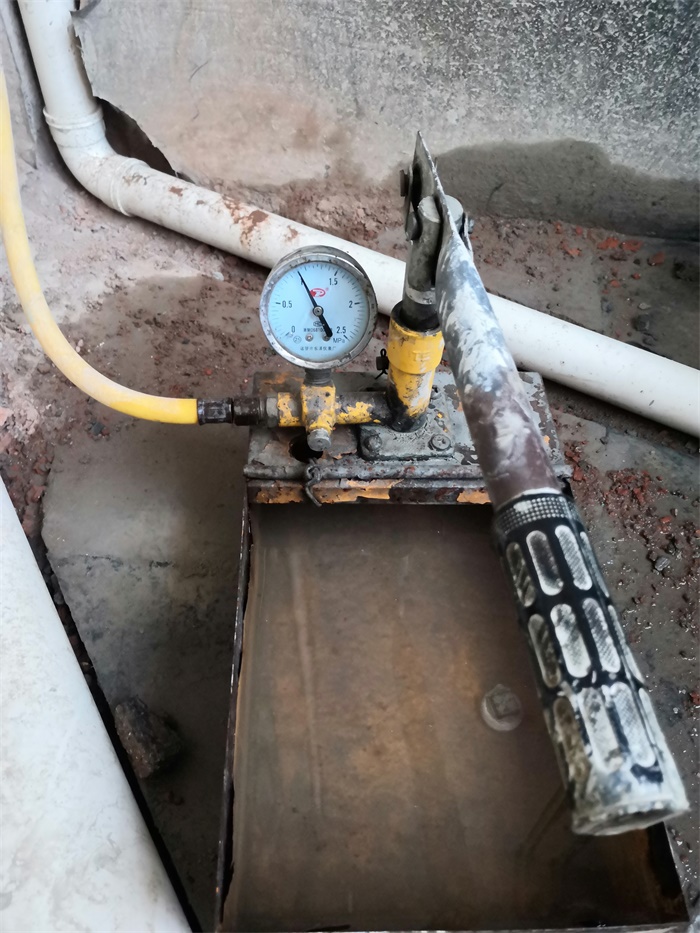

验收水压：水电验收的第一步是验收水压，周工对水管进行了水压测试，测试结果是压力达到1兆帕，符合验收标准。此处普及一个小常识：试验压力应为管道系统工作压力的1.5倍，且不得小于0.6MPa，压力值不是越大越好，加压时间也不是越长越好。

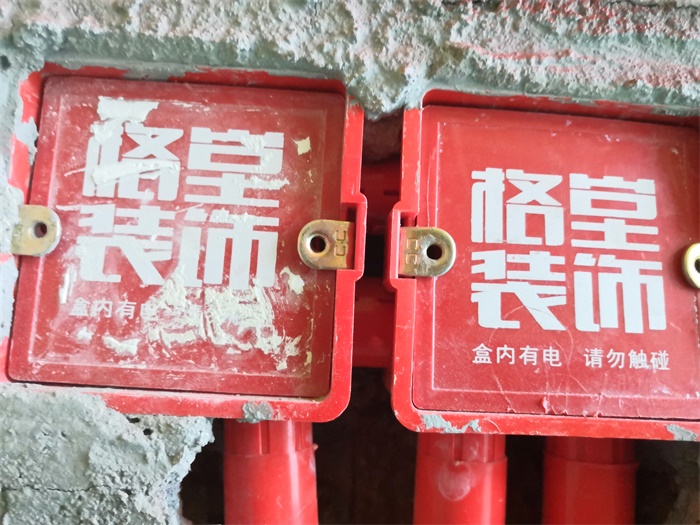

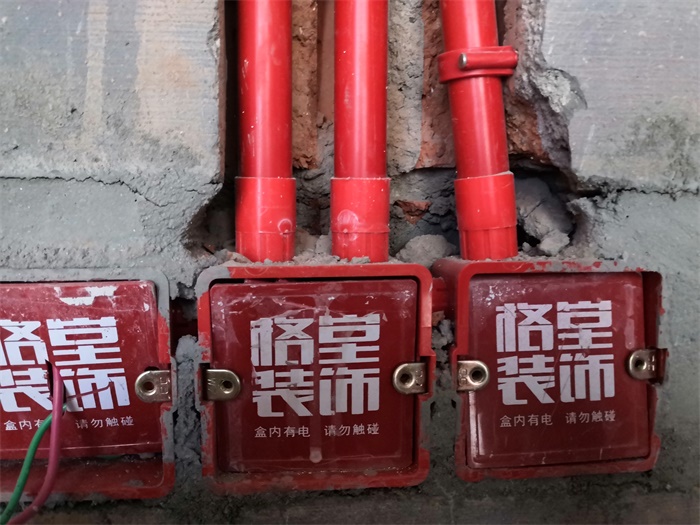

线盒并排预埋一起，盒与盒之间必须套2个快速连接件连接。

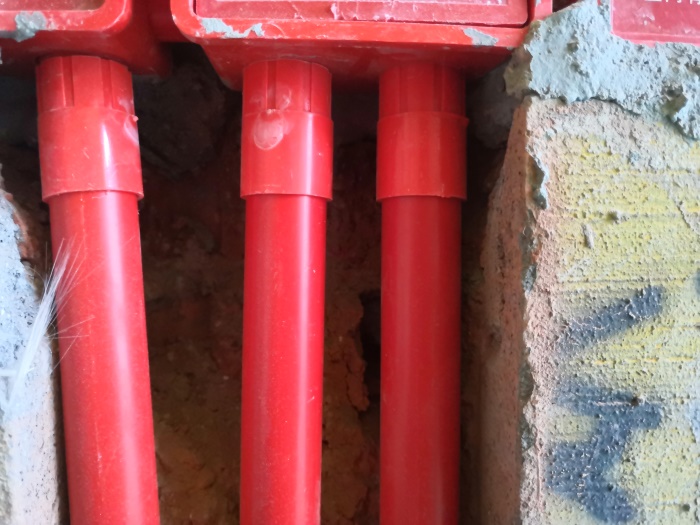

杯梳是连接管道与预埋的电箱、底盒的，可以防止电线被箱、盒的开口处划伤，特别是对于金属箱、盒。用于连接底盒和电箱跟线管。

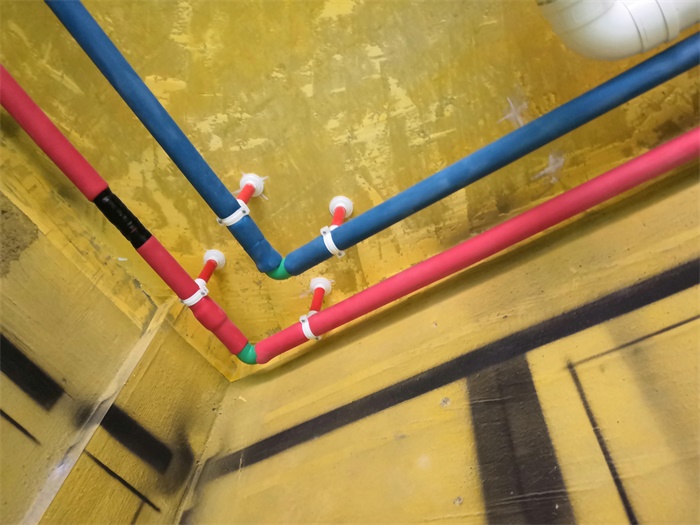

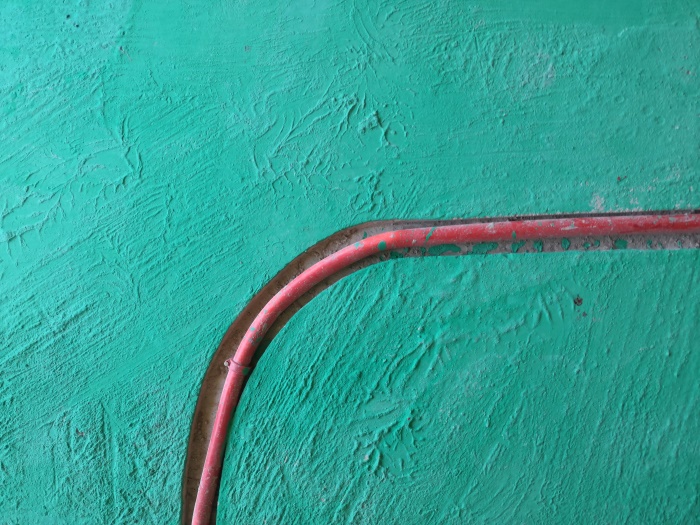

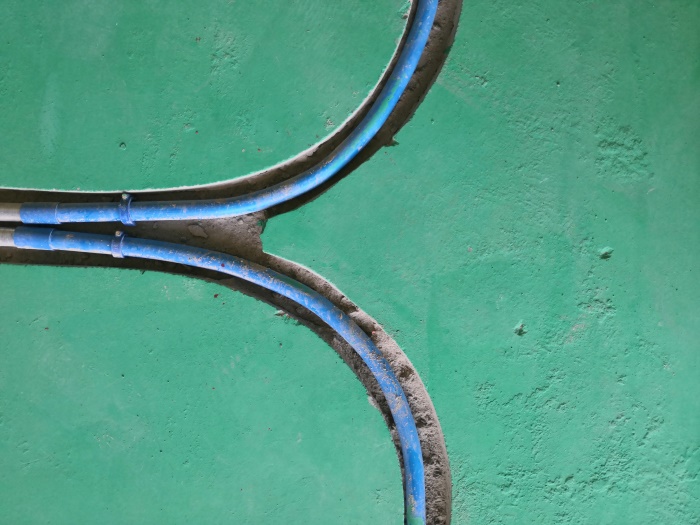

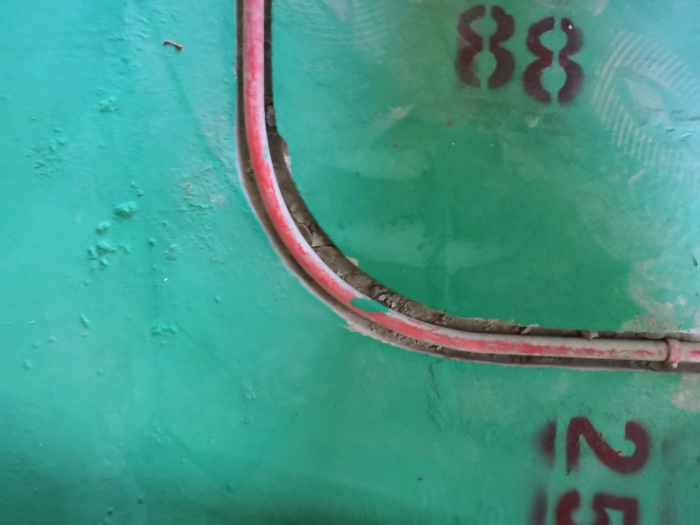

45°弯头在拐角处就形成了一定的坡度，起到了缓冲的作用，减少异物的冲击与积累，也减少了噪音。

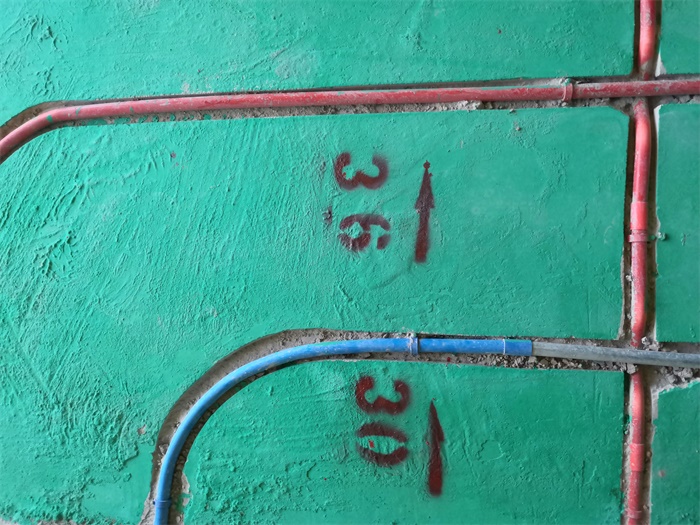

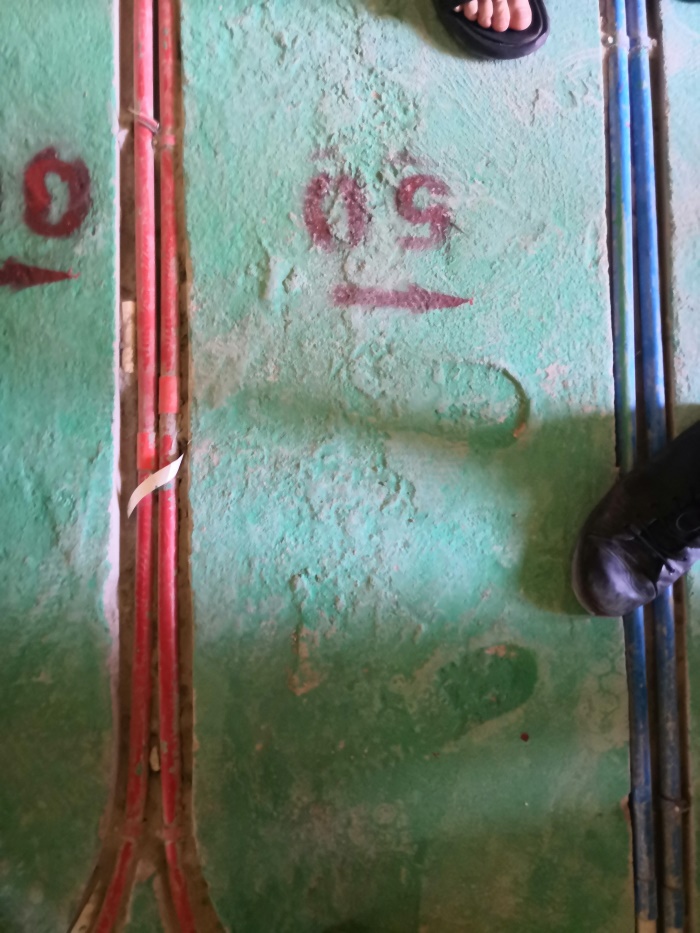

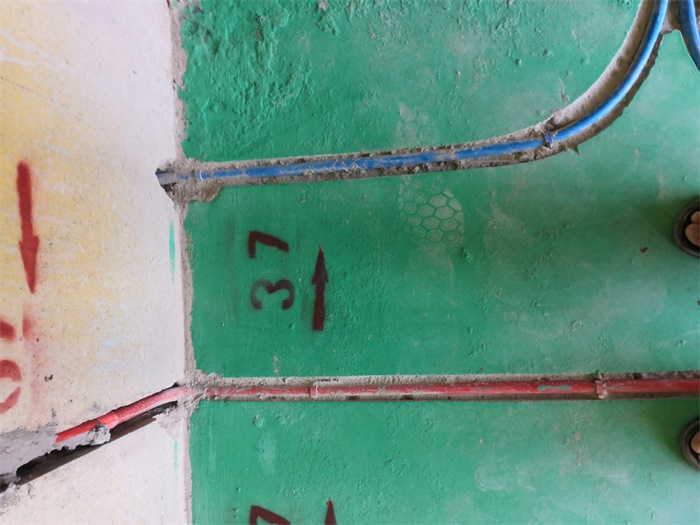

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

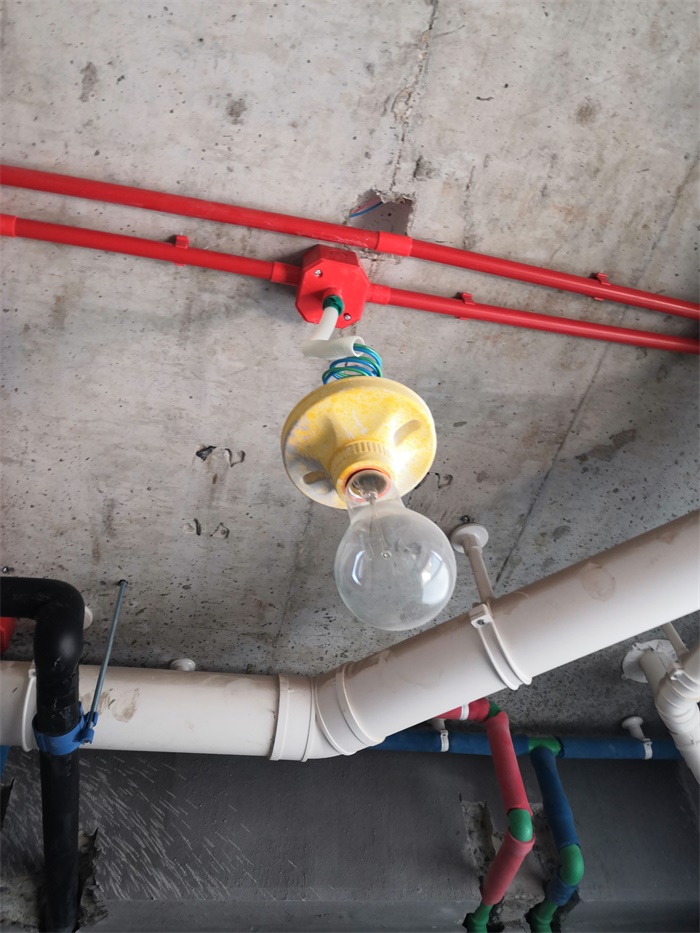

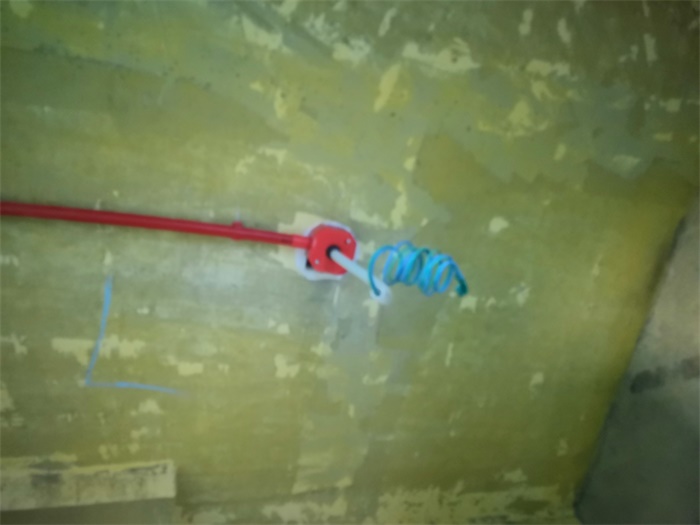

筒灯电线用波纹管保护。

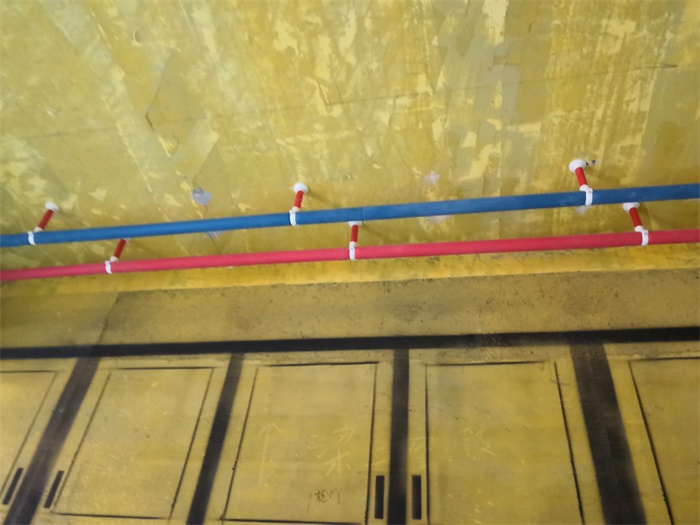

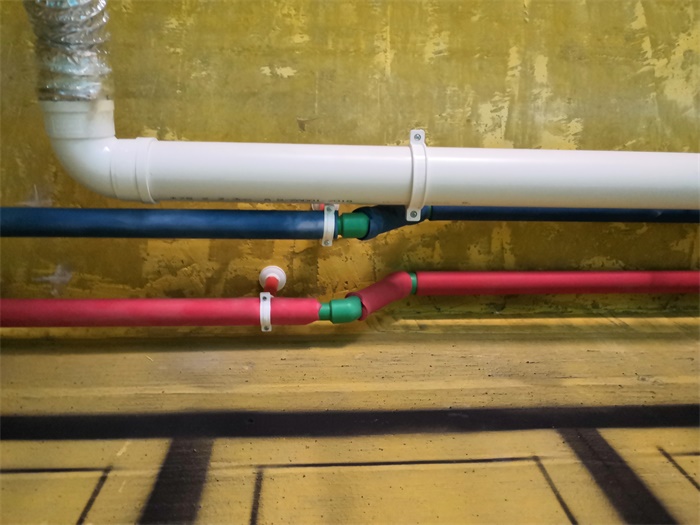

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。

水管弯头外露。

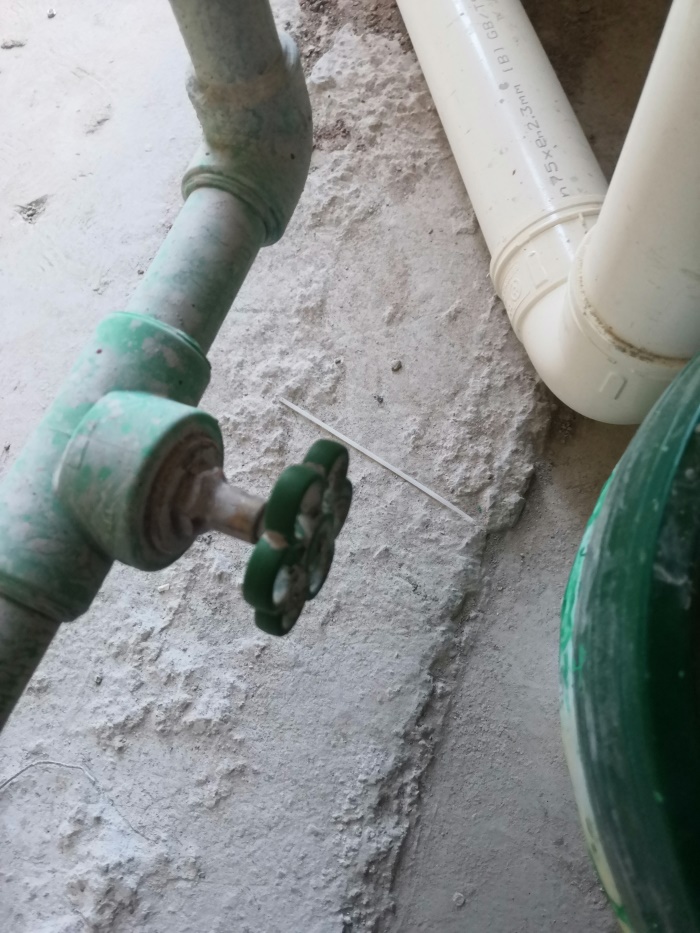

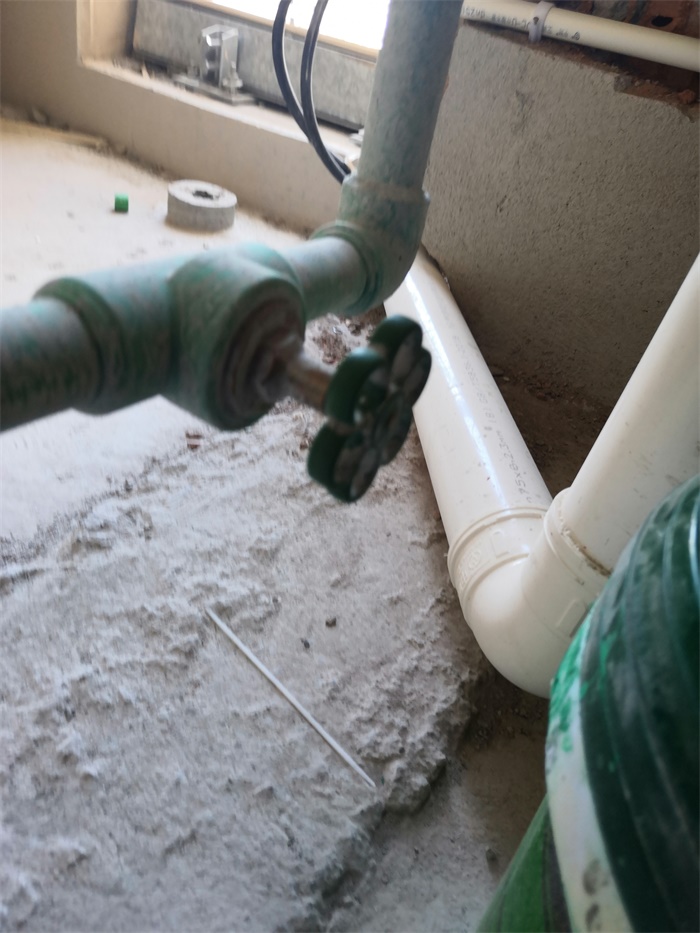

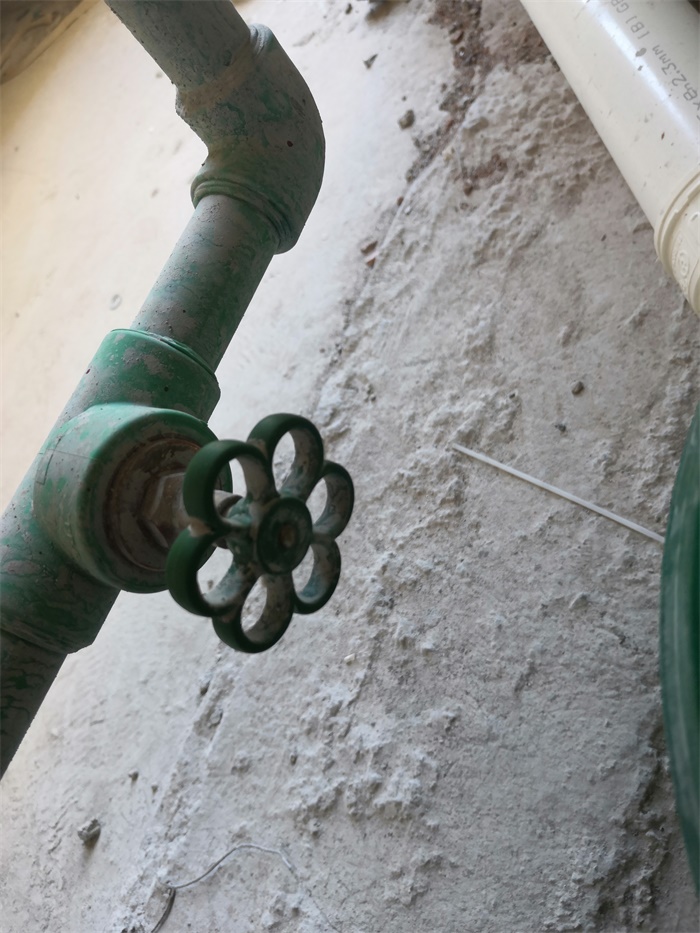

每户水管进水部位室内应加进水总阀。

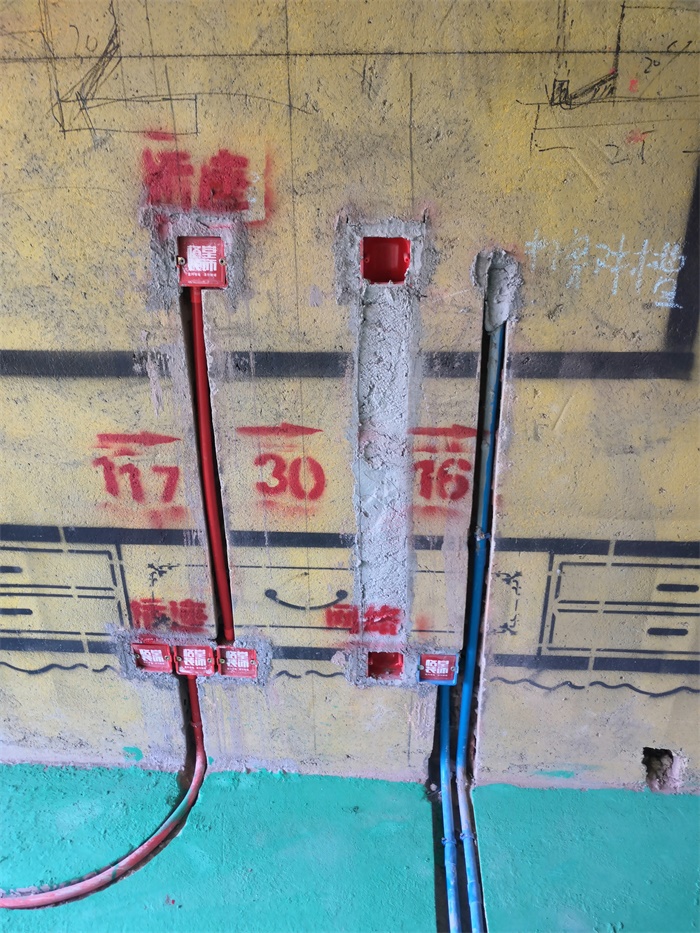

客厅电视墙电路排放，强弱电线尽量避开排线，防止干扰，如必须交汇需安装金属防干扰过桥，墙面预埋75#PVC管，挂壁电视以后不需要担心线路太多，影响美观。
