衢州公馆12-1-5#143㎡现代—黑白之间.恰到好处

发表于 2020-2-28 09:47:50

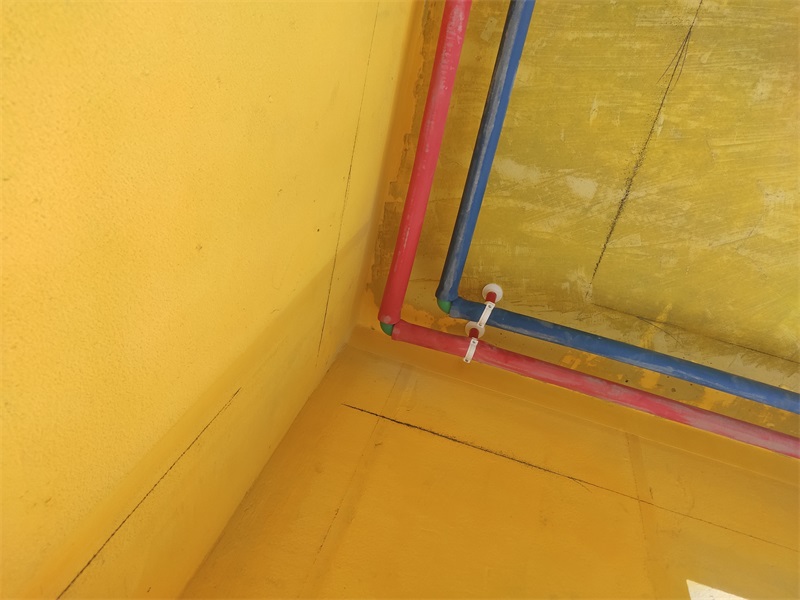

水管转弯处弯头外漏不需要包保温棉

发表于 2020-2-28 09:48:21

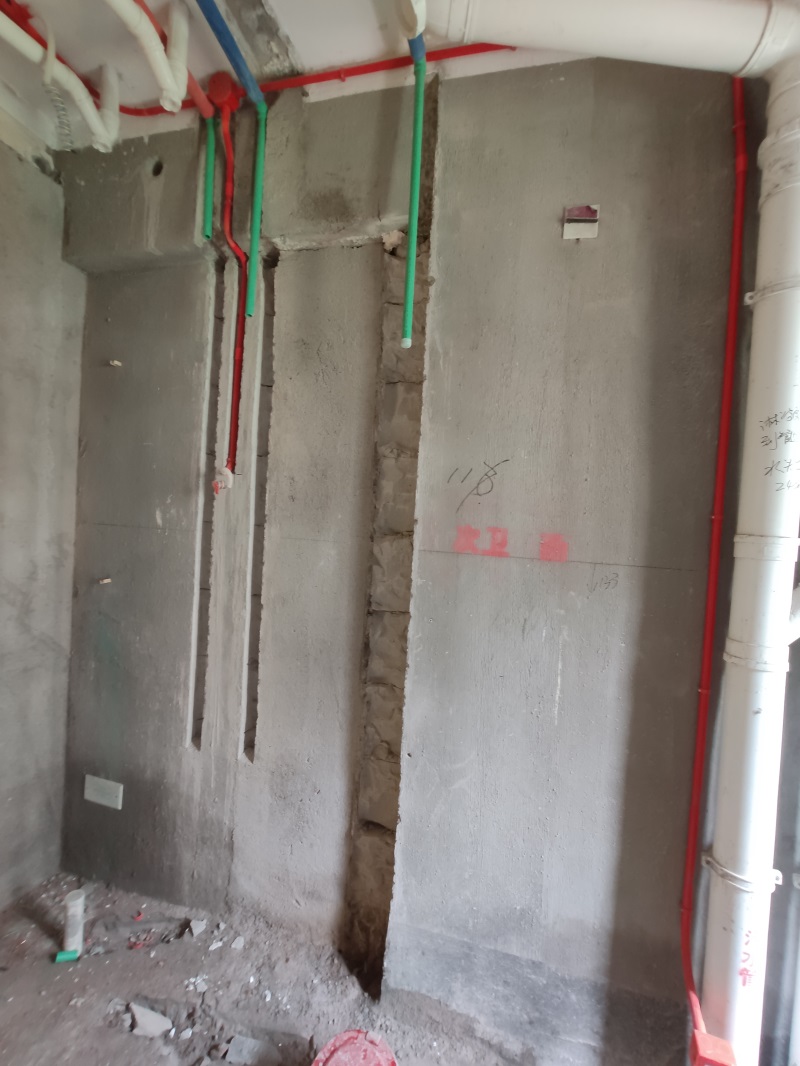

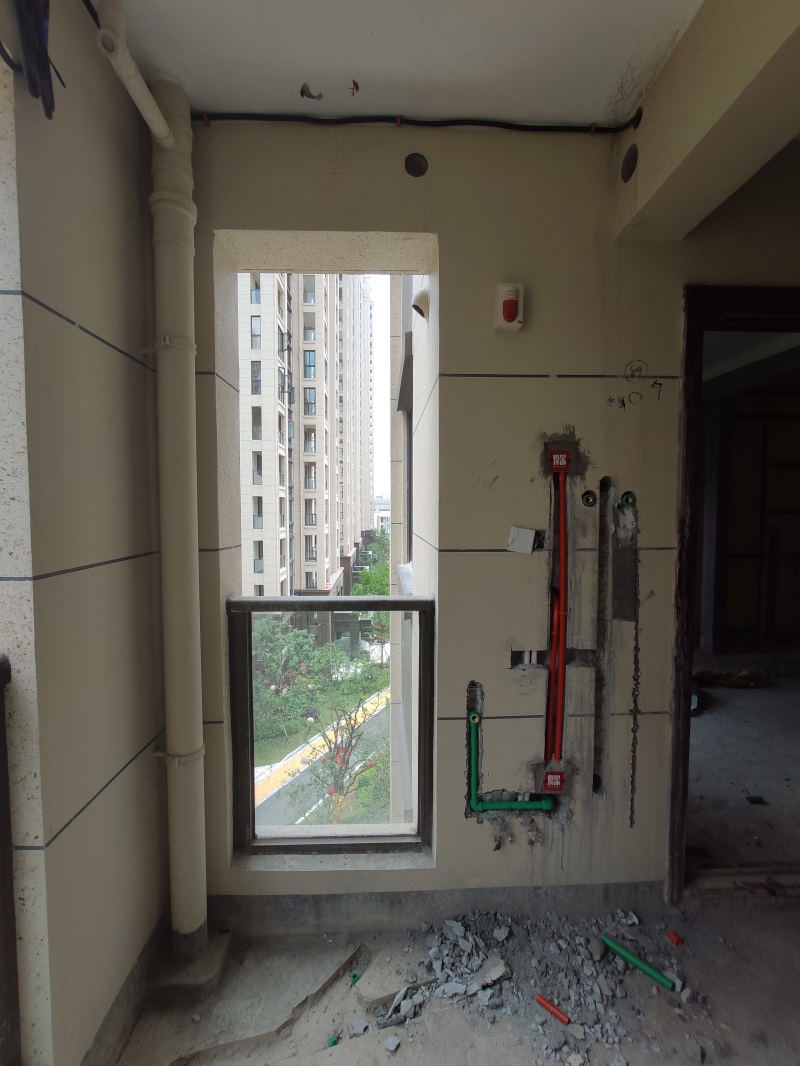

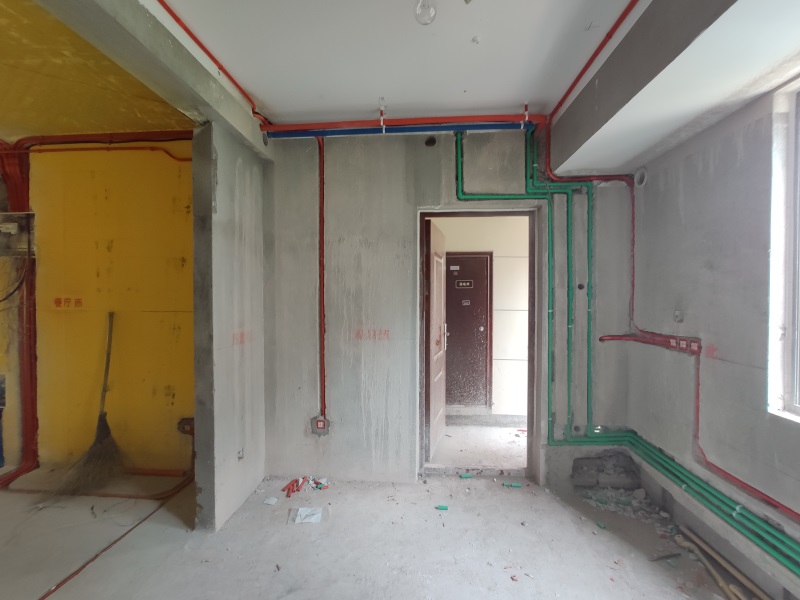

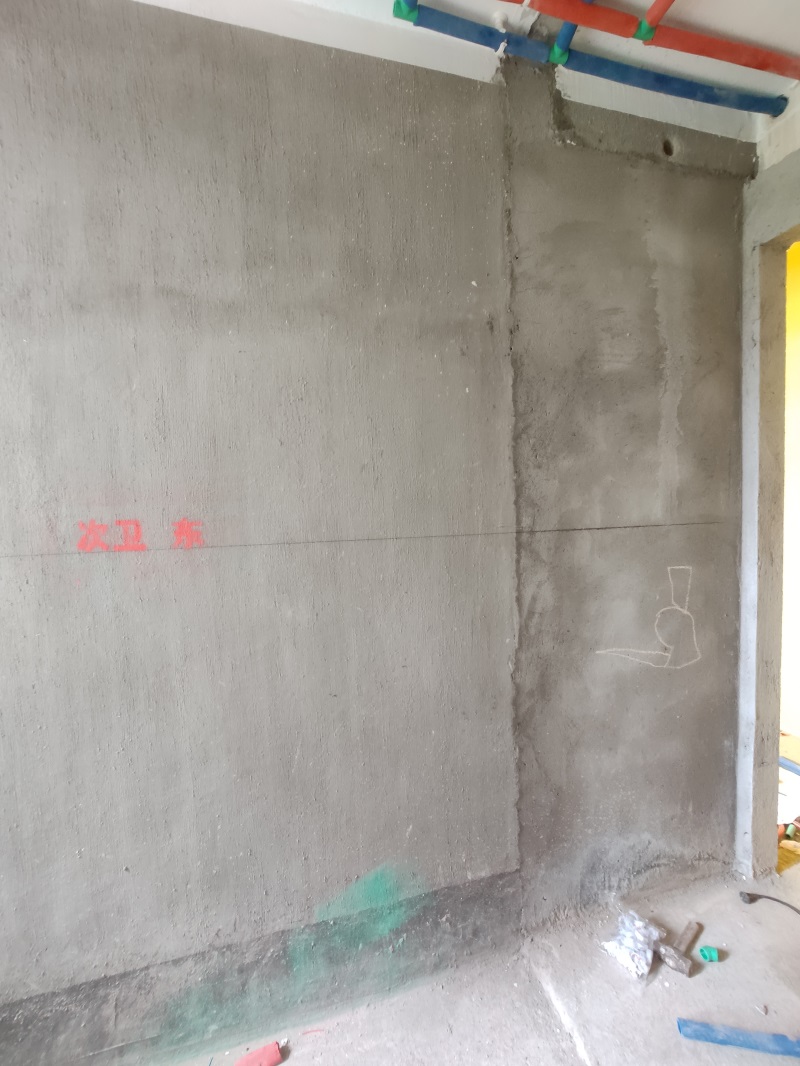

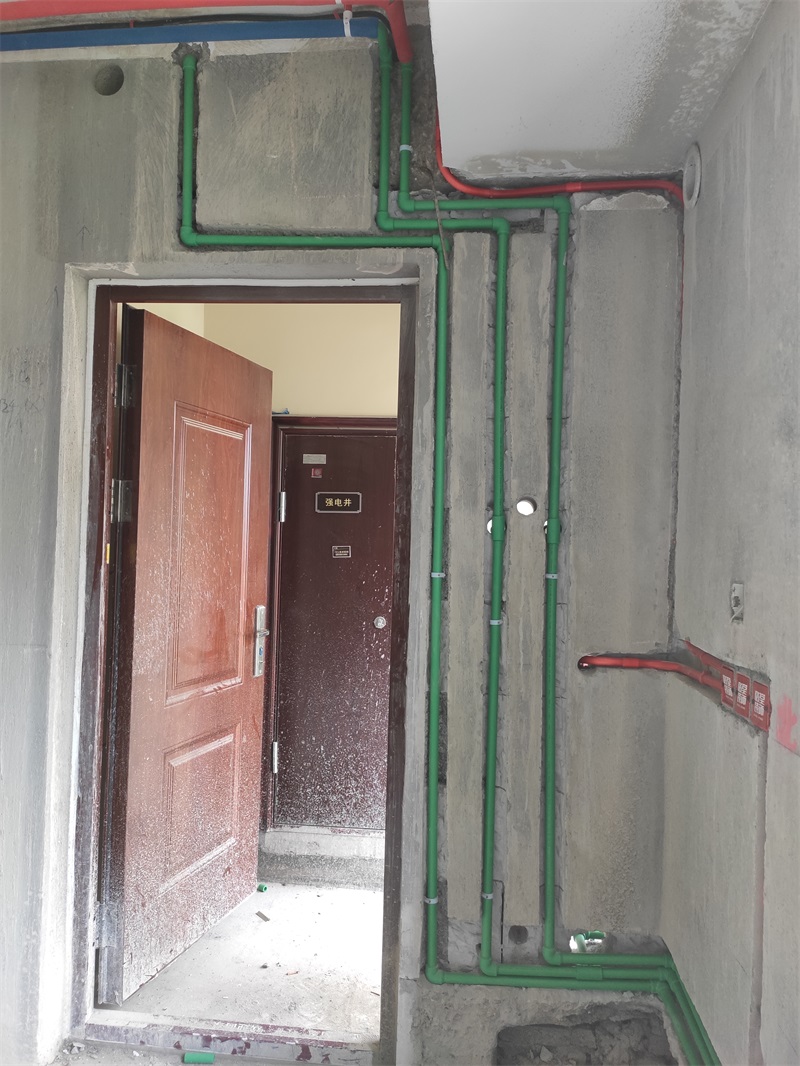

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2020-2-28 09:48:48

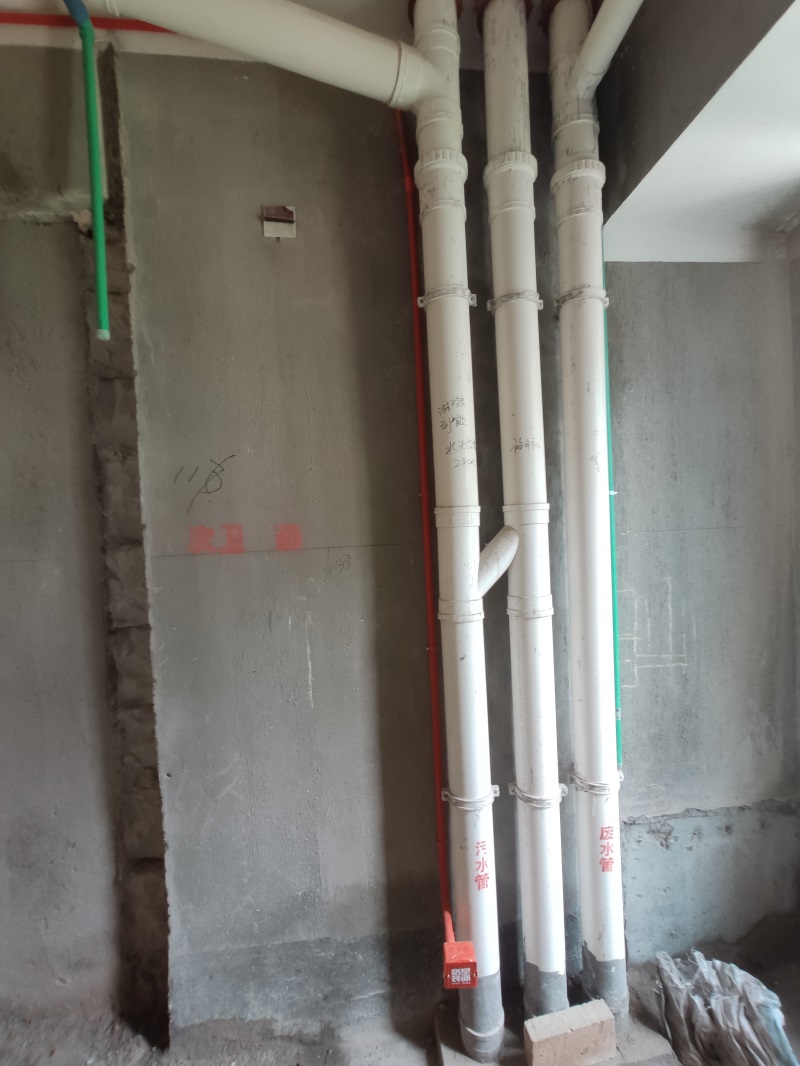

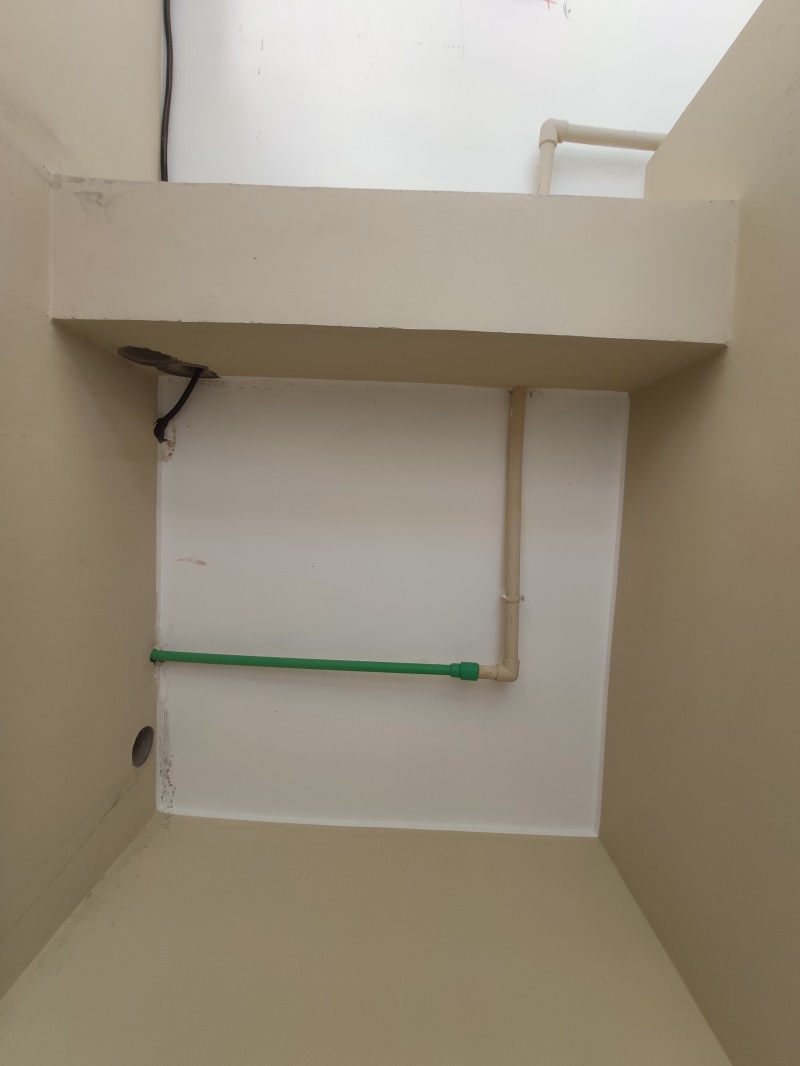

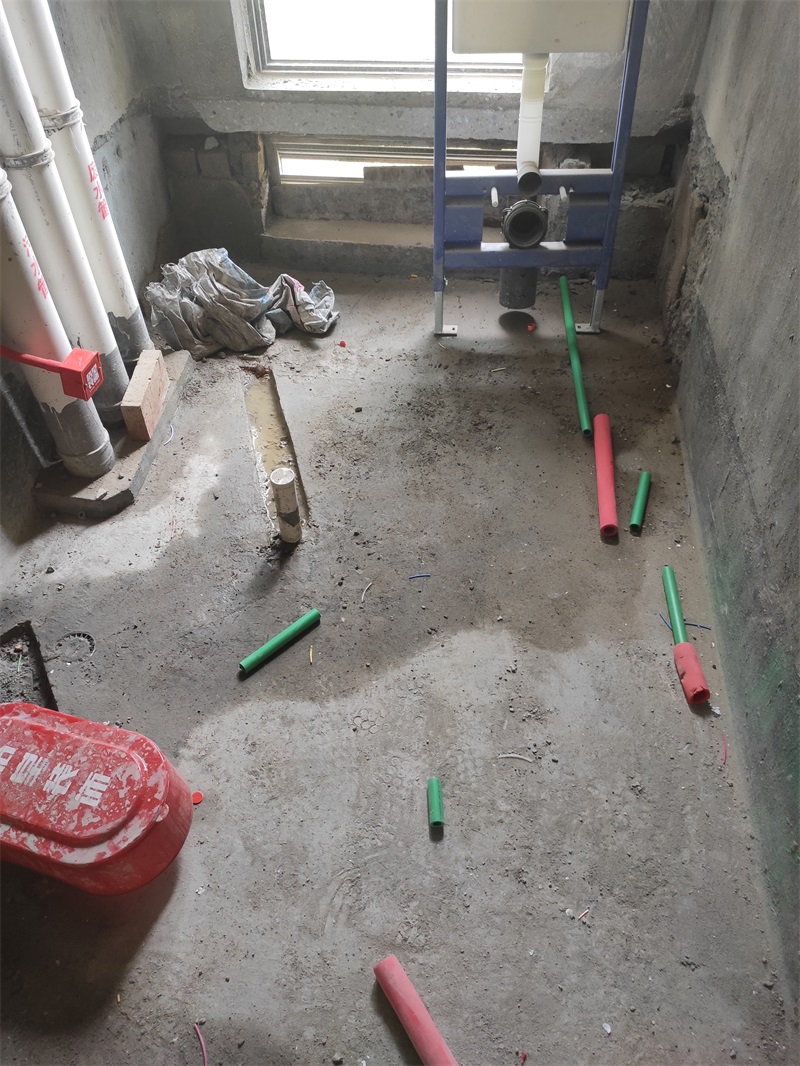

设备间

发表于 2020-2-28 09:49:14

发表于 2020-2-28 09:50:27

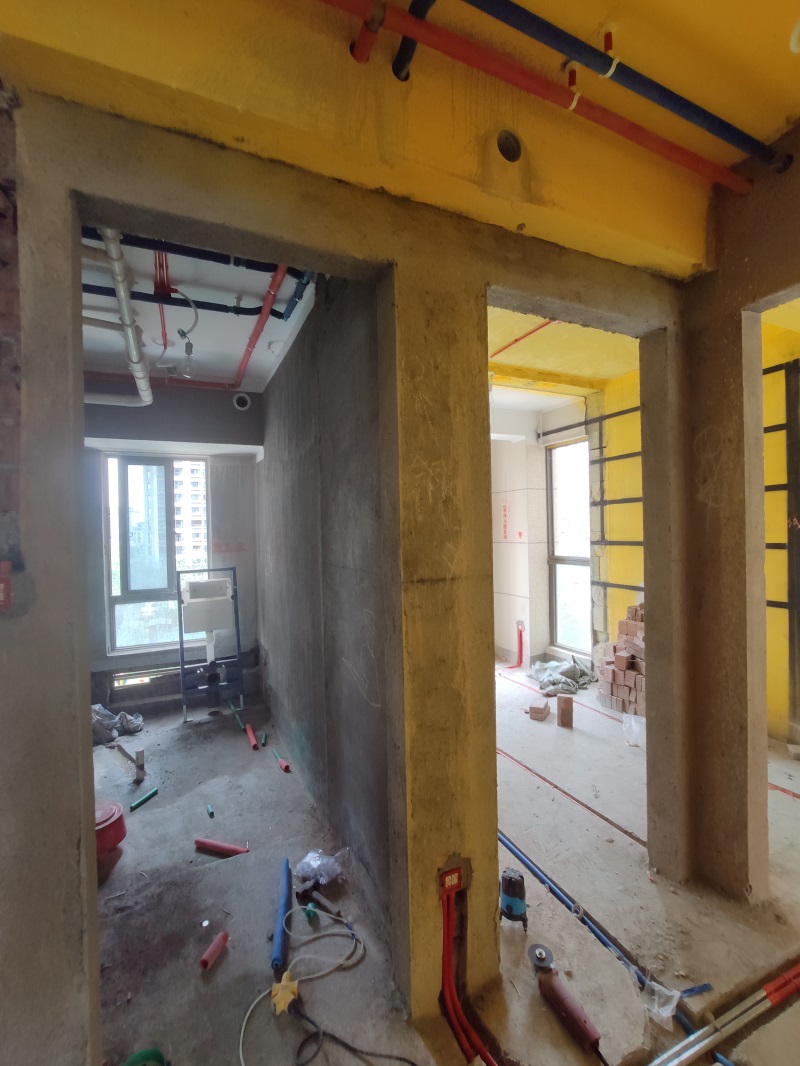

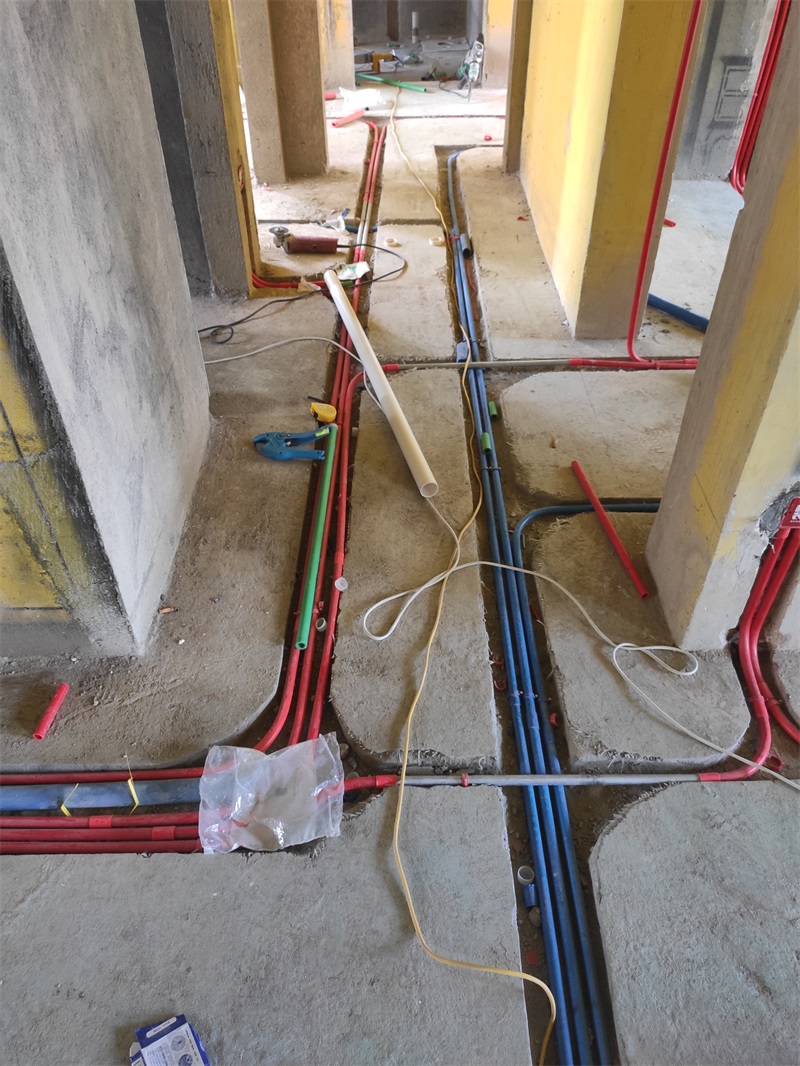

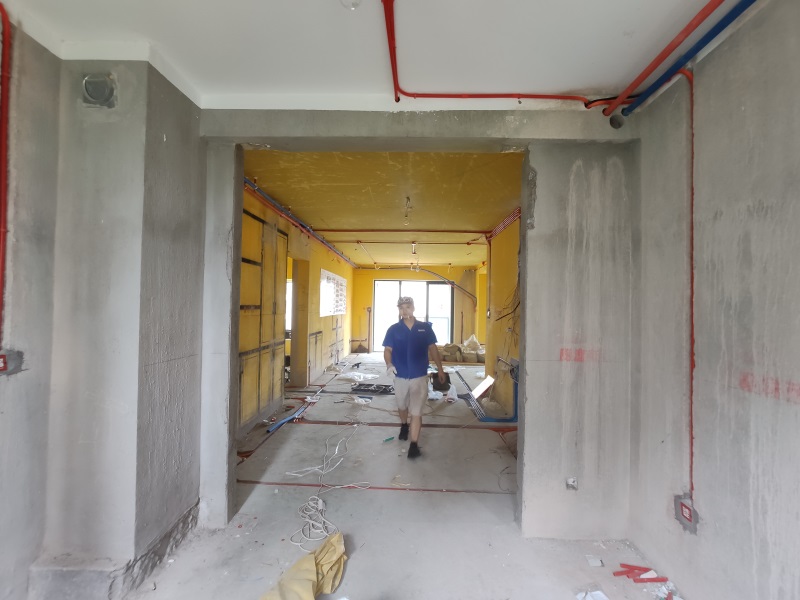

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

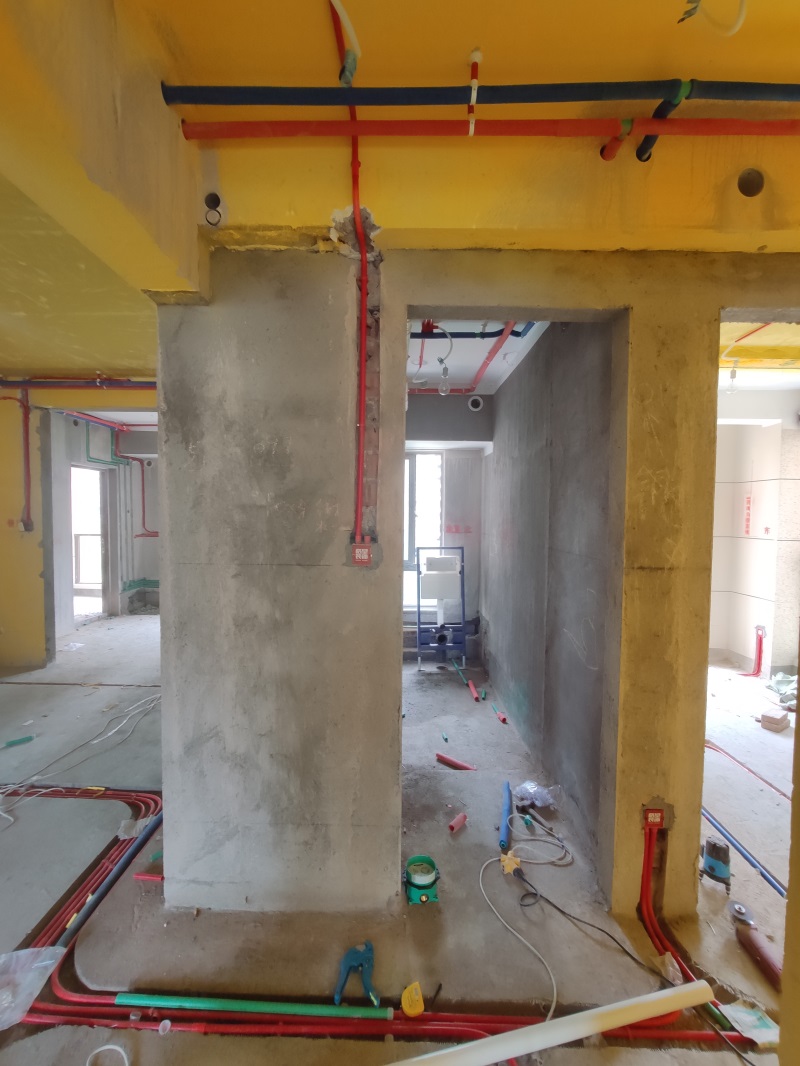

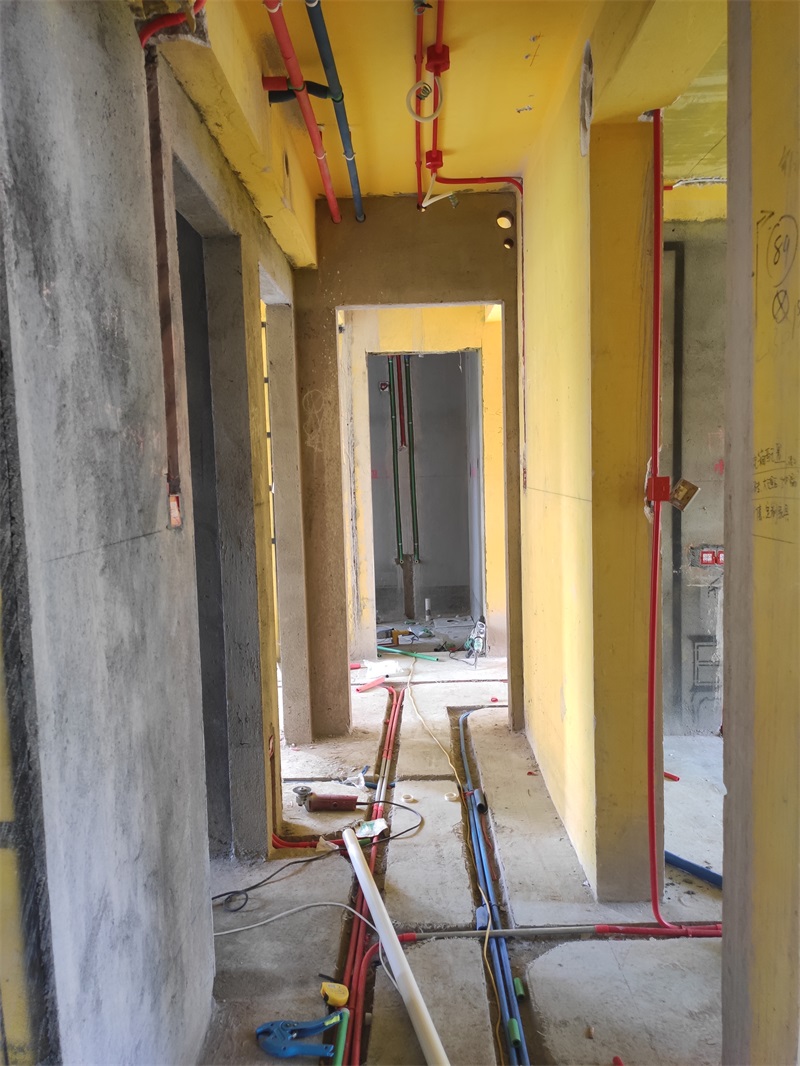

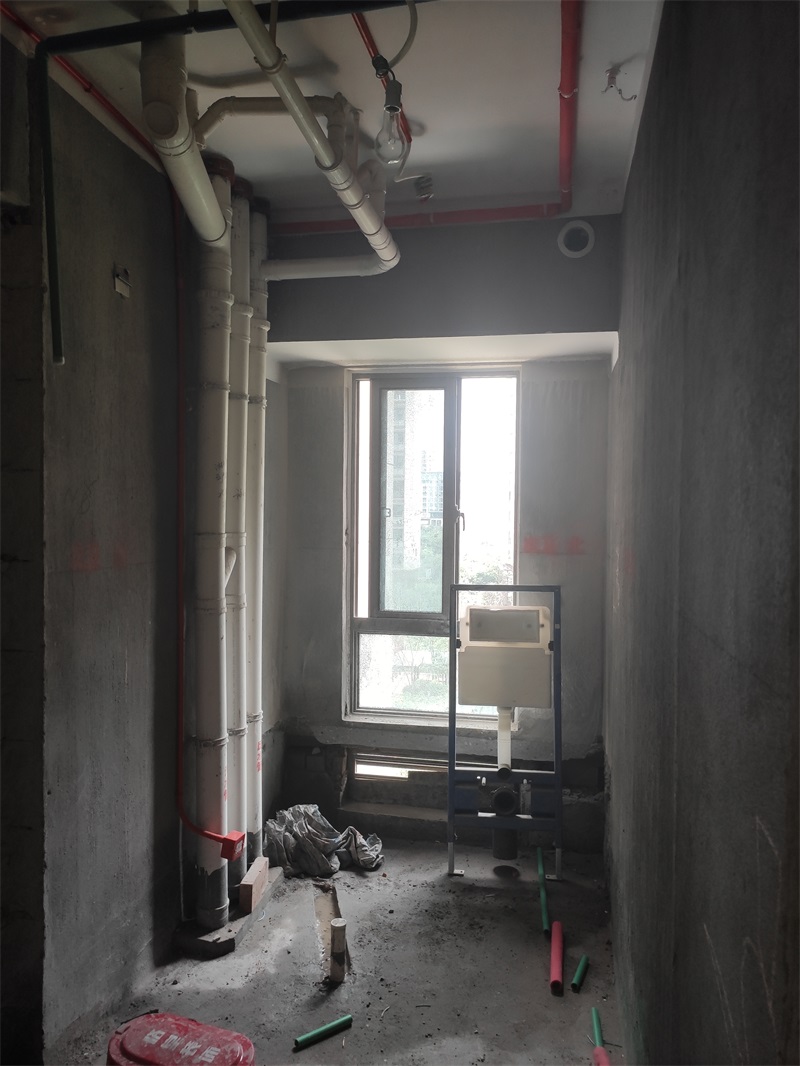

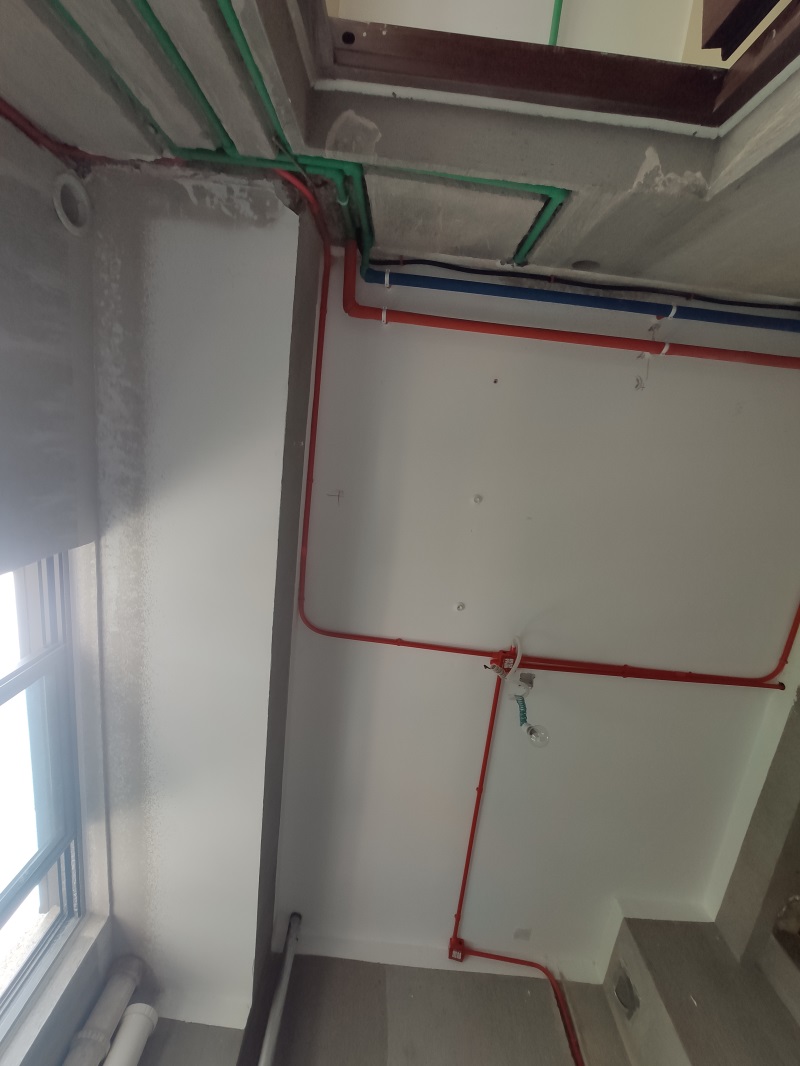

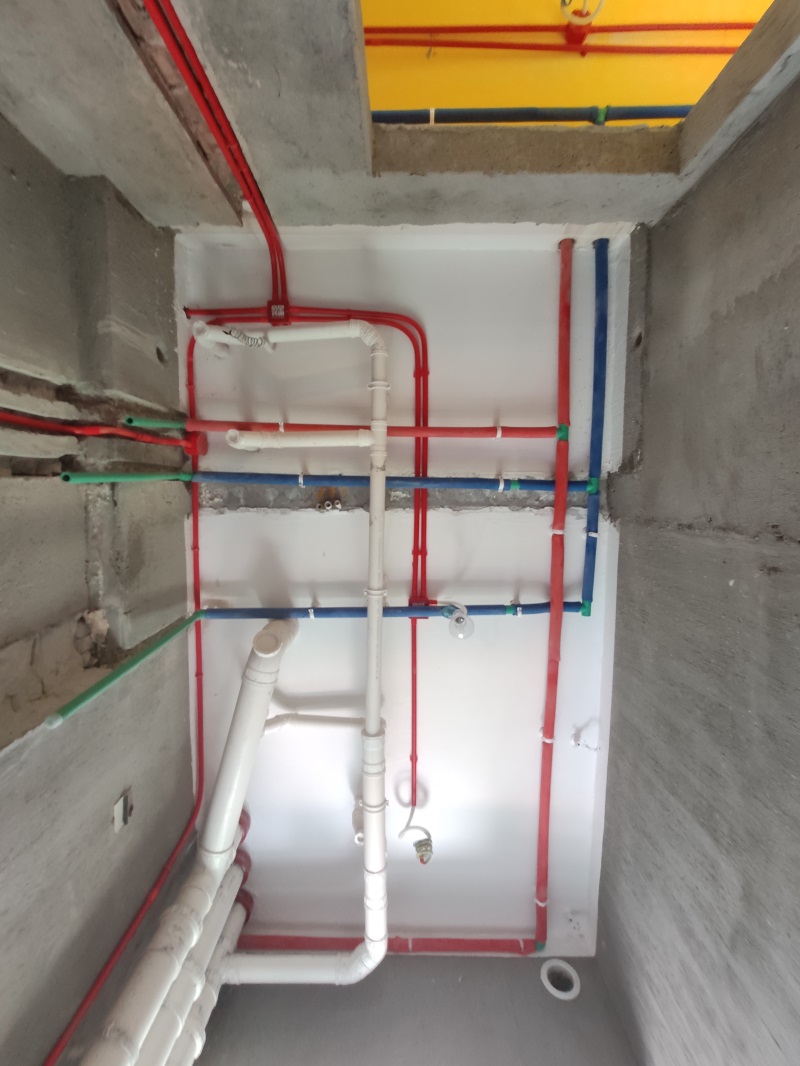

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2020-2-28 09:50:55

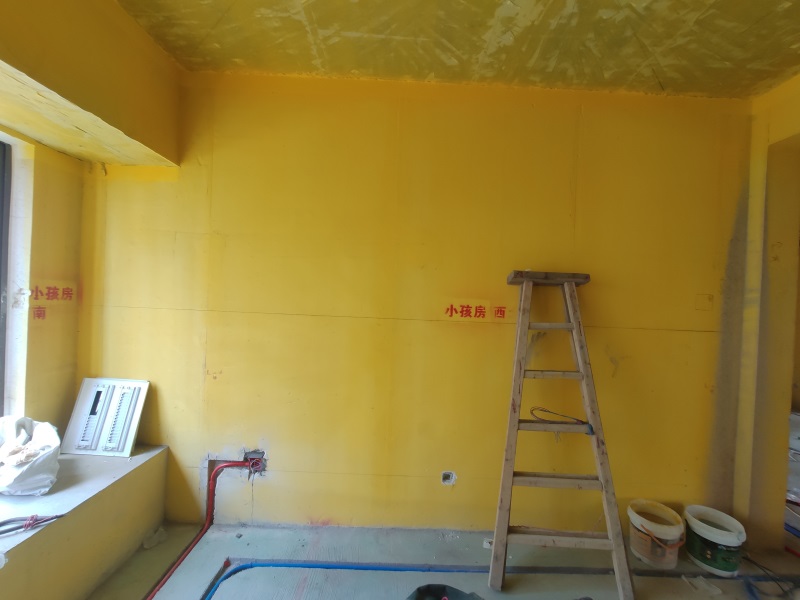

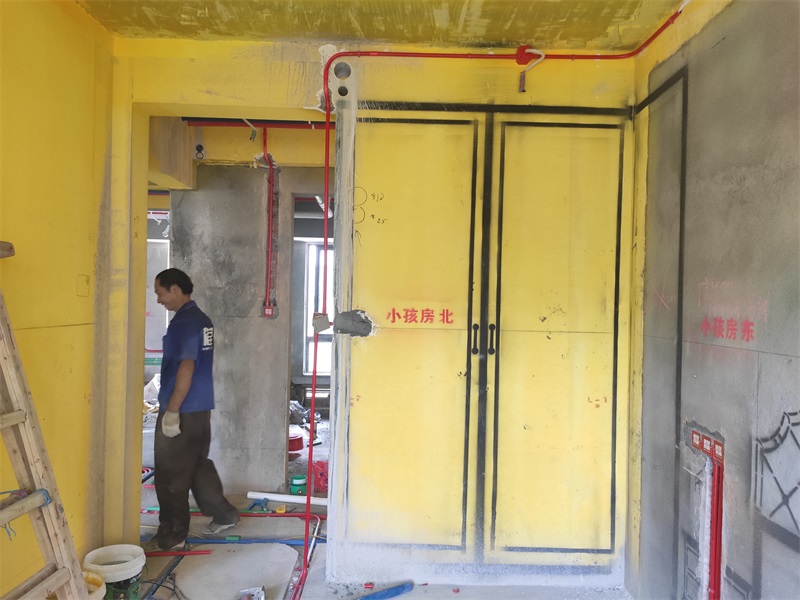

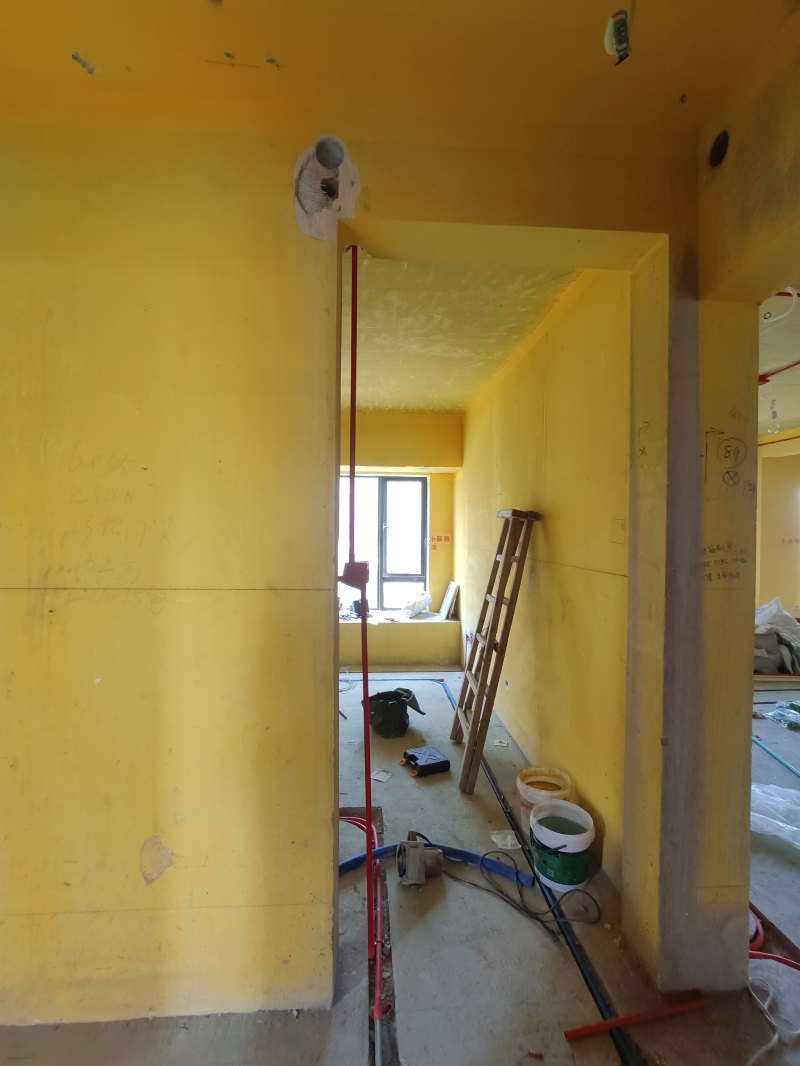

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

发表于 2020-2-28 09:51:40

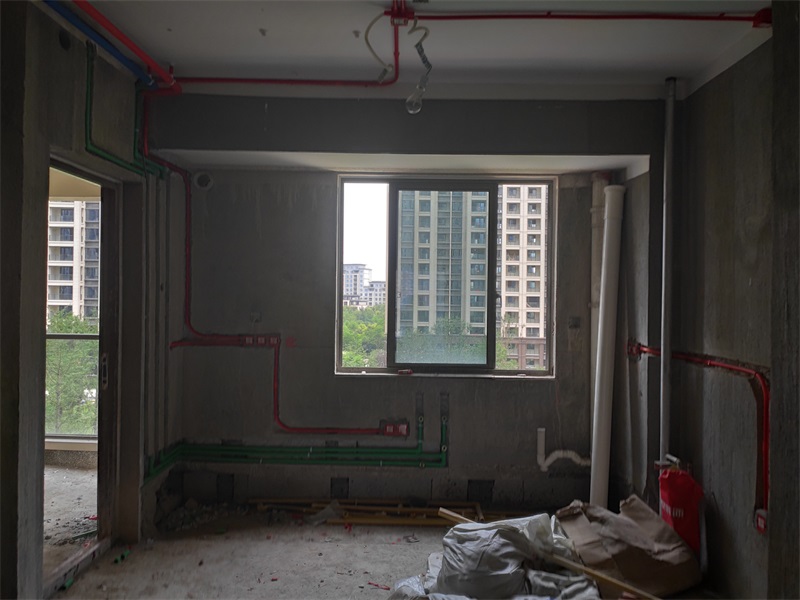

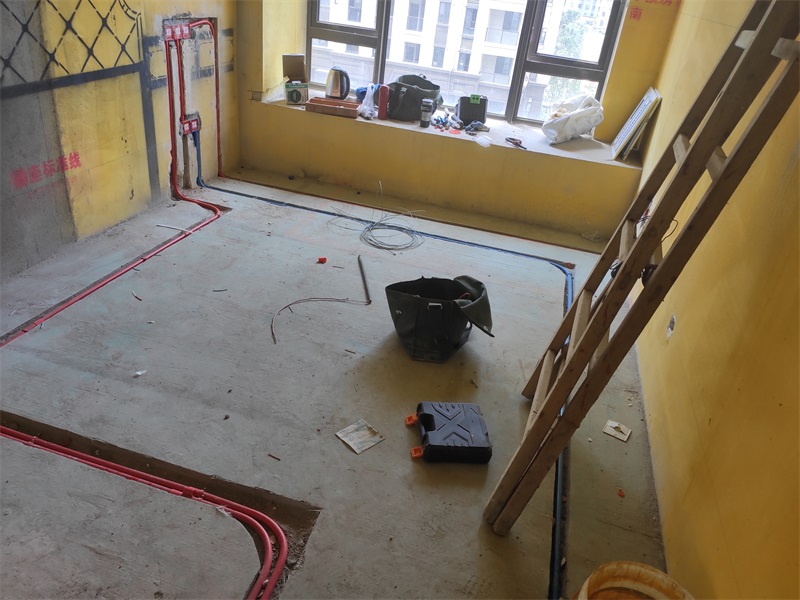

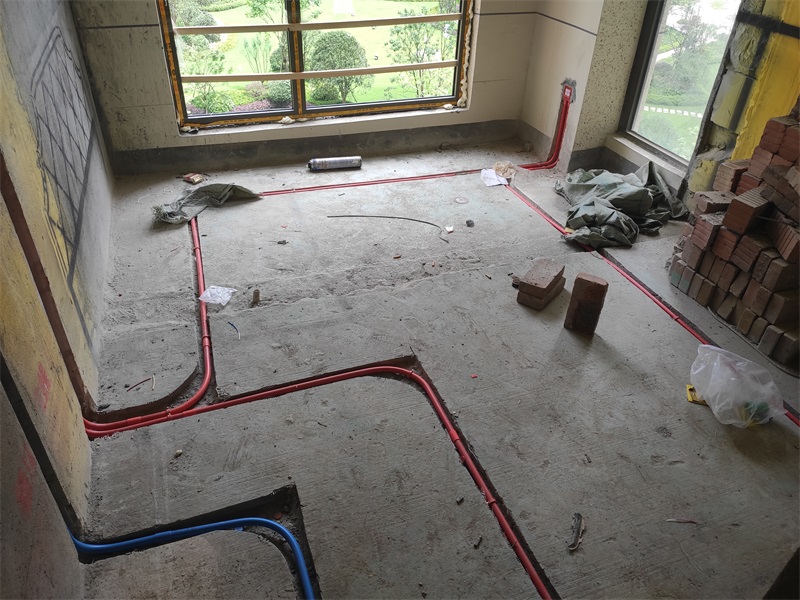

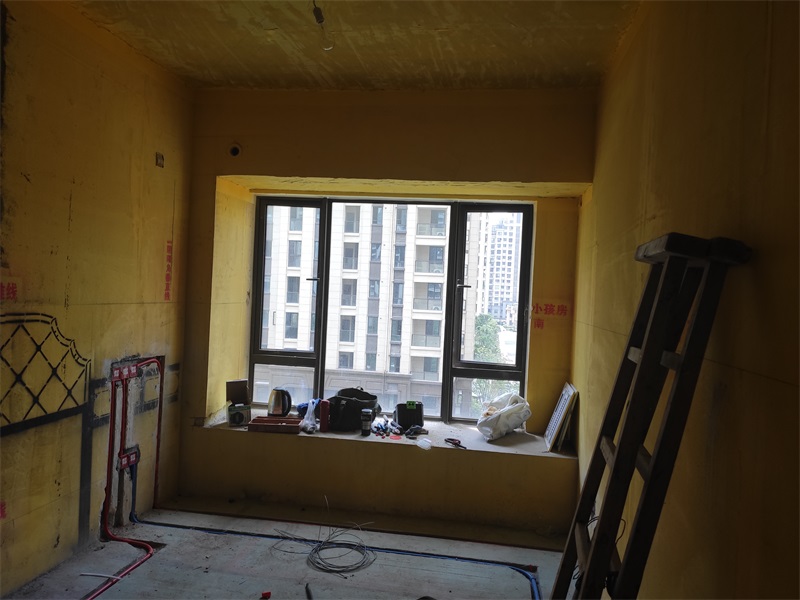

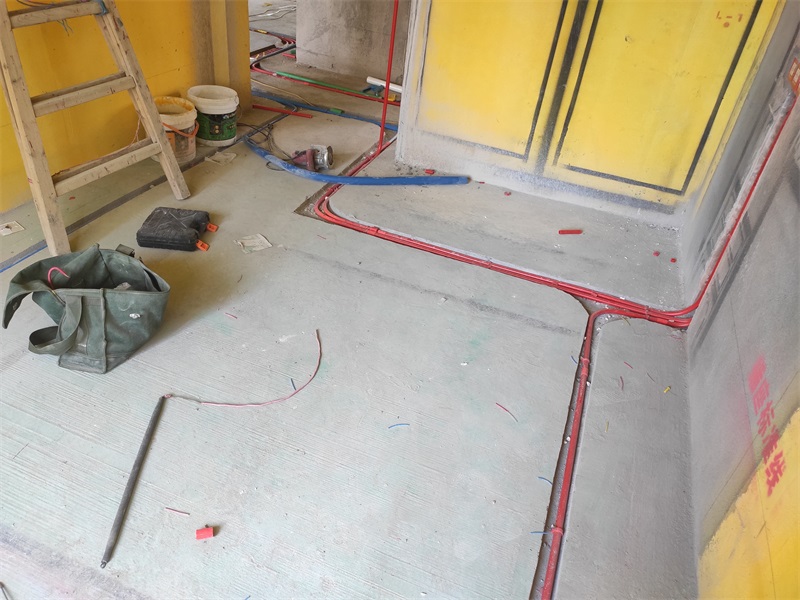

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-2-28 09:52:29

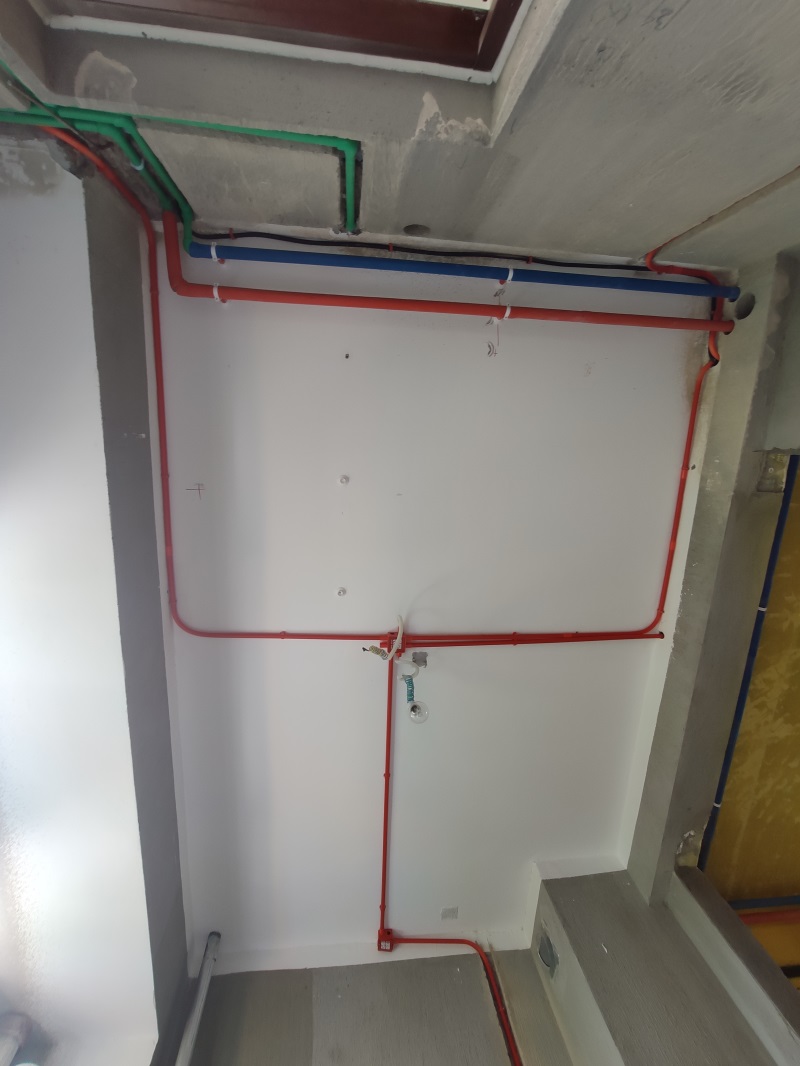

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2020-2-28 09:53:10

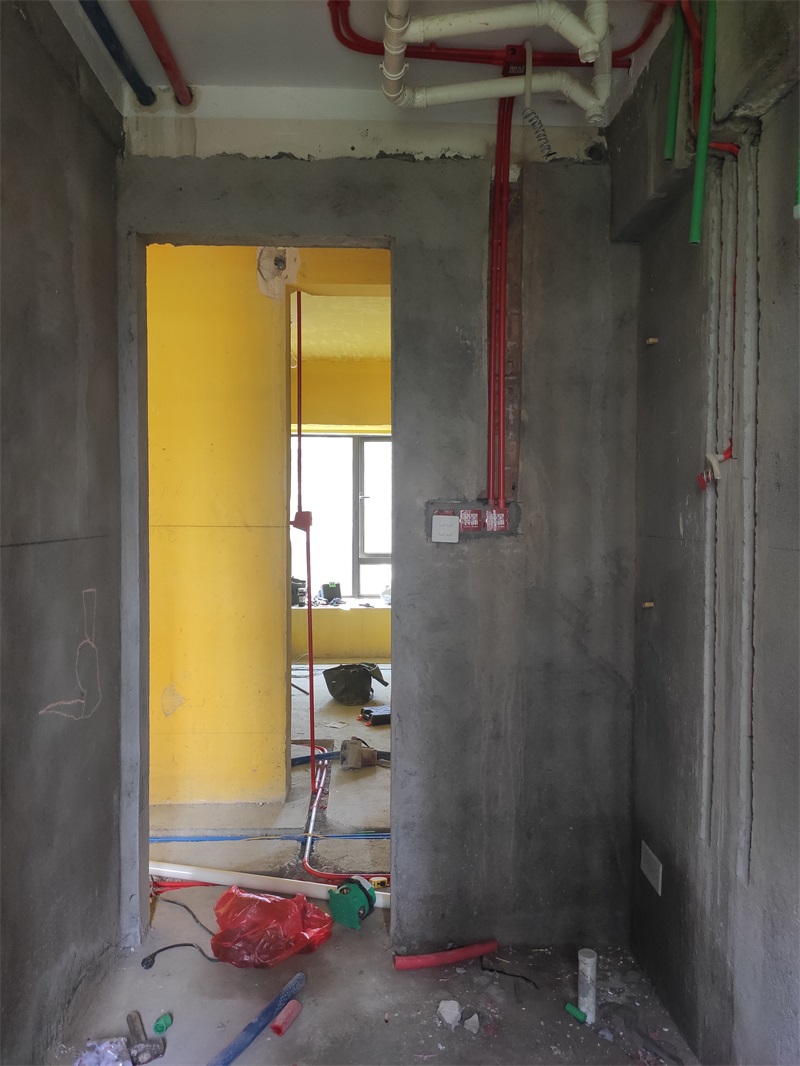

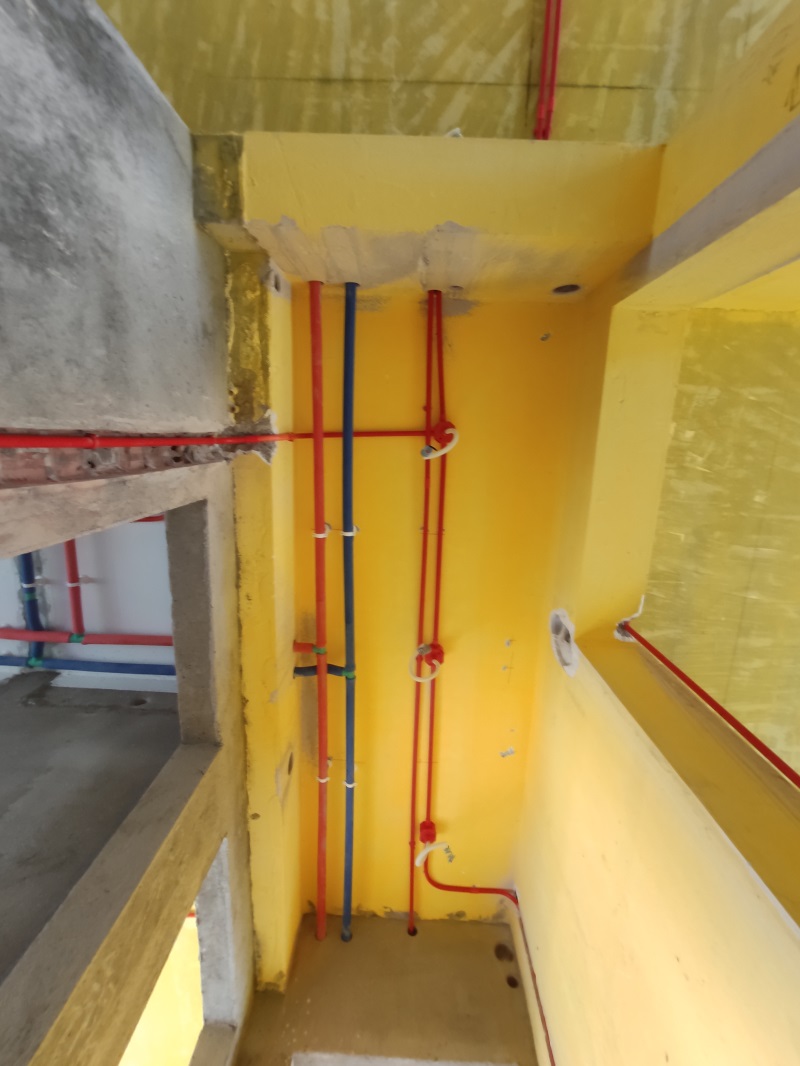

红色保温棉代表热水，蓝色保温棉代表冷水

发表于 2020-2-28 09:54:19

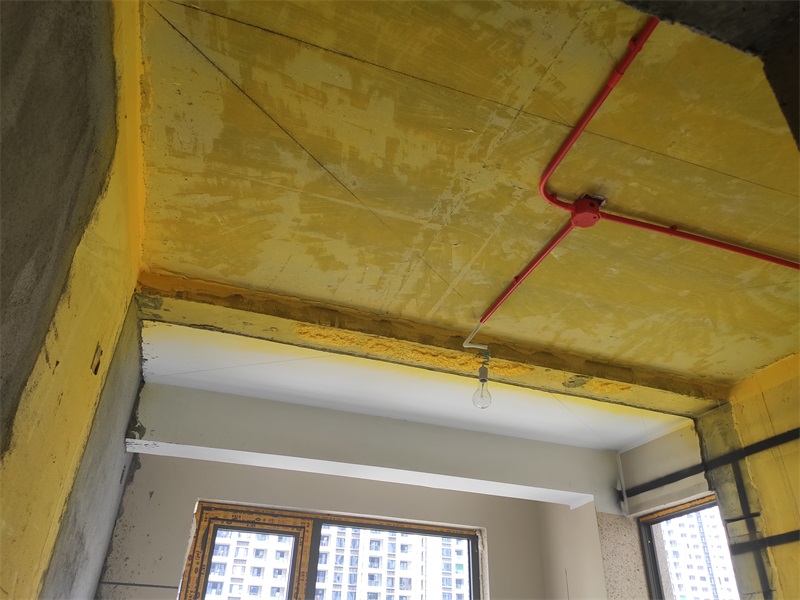

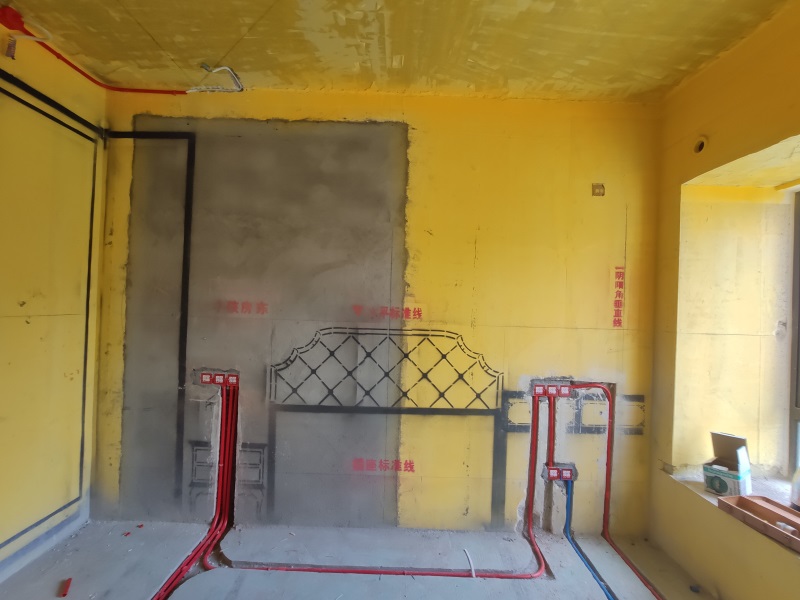

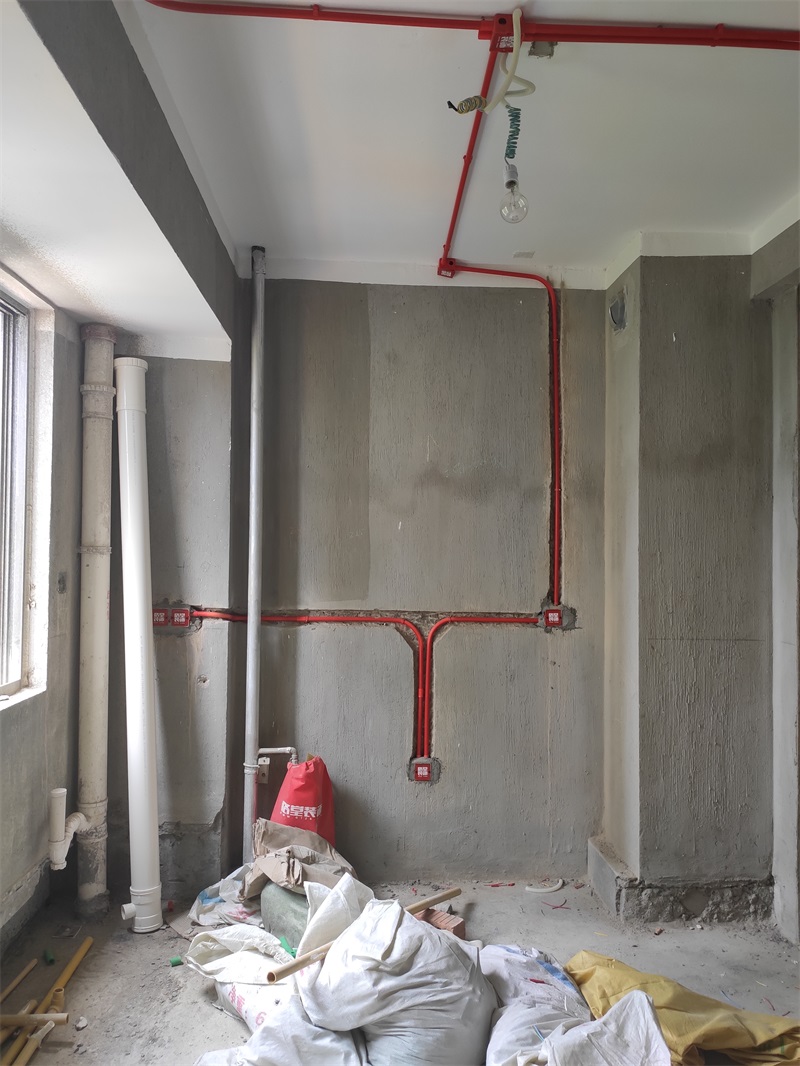

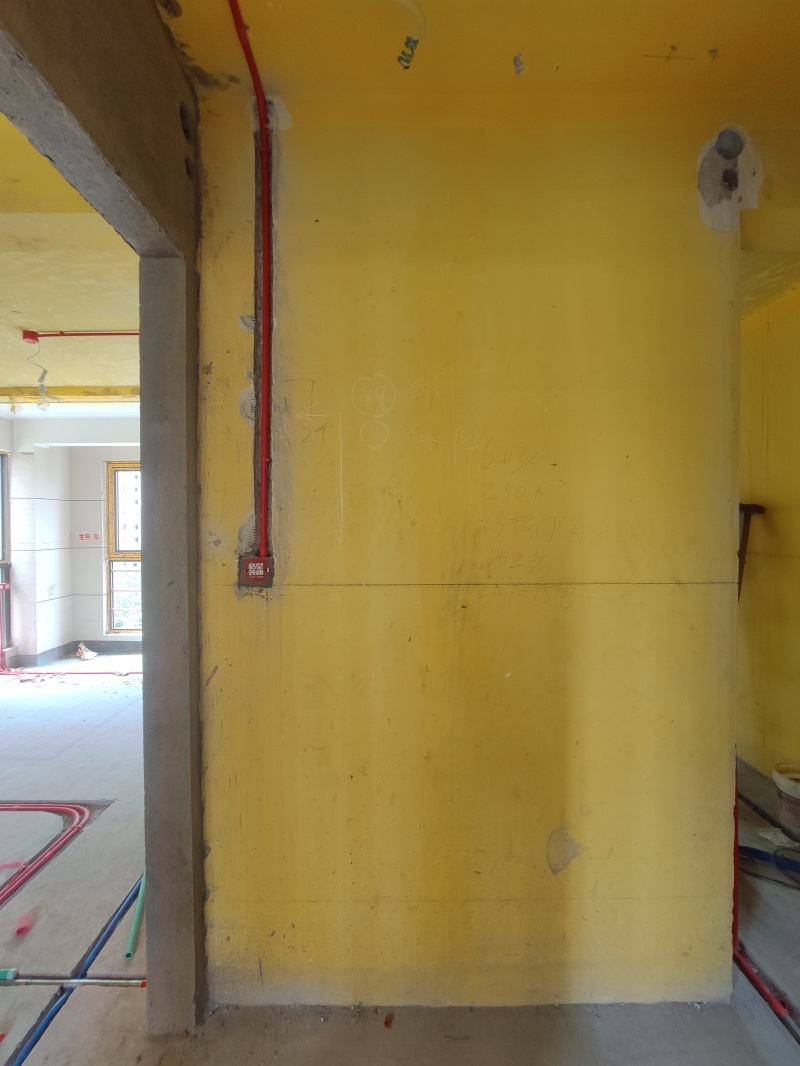

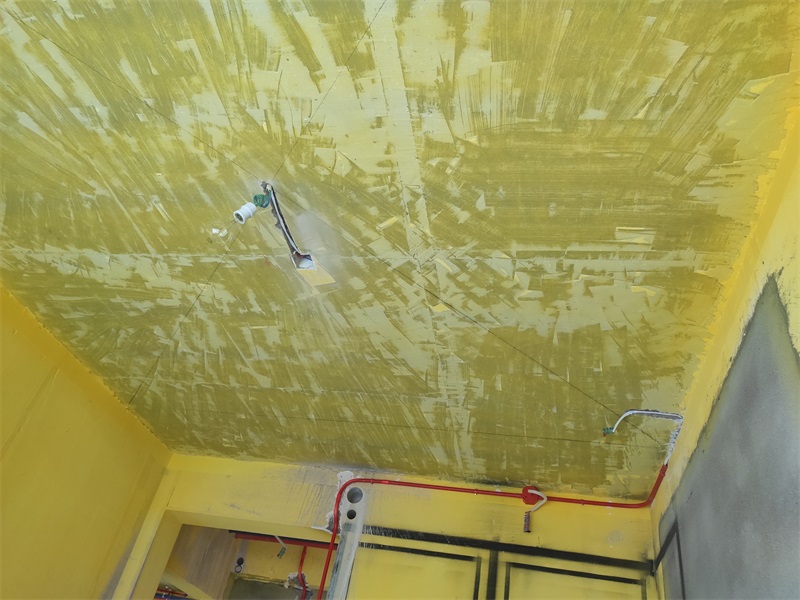

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱
