阳光水岸5-2-3#88㎡现代——最好时光

发表于 2019-12-11 16:36:19

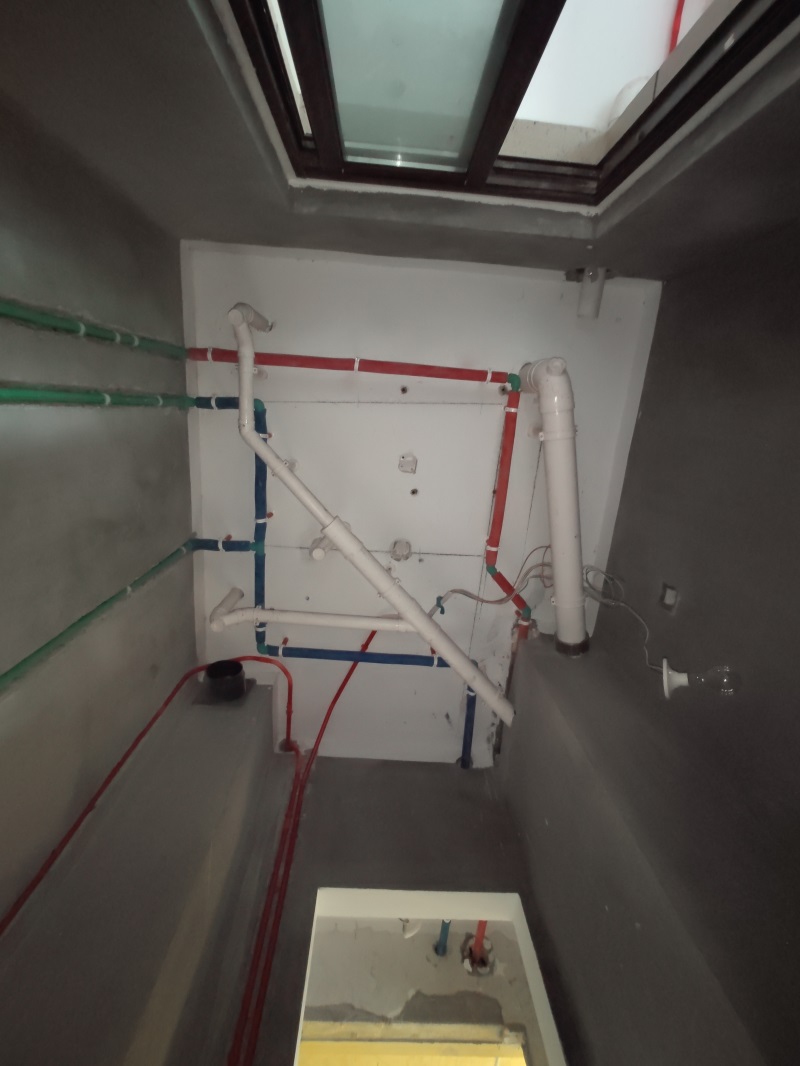

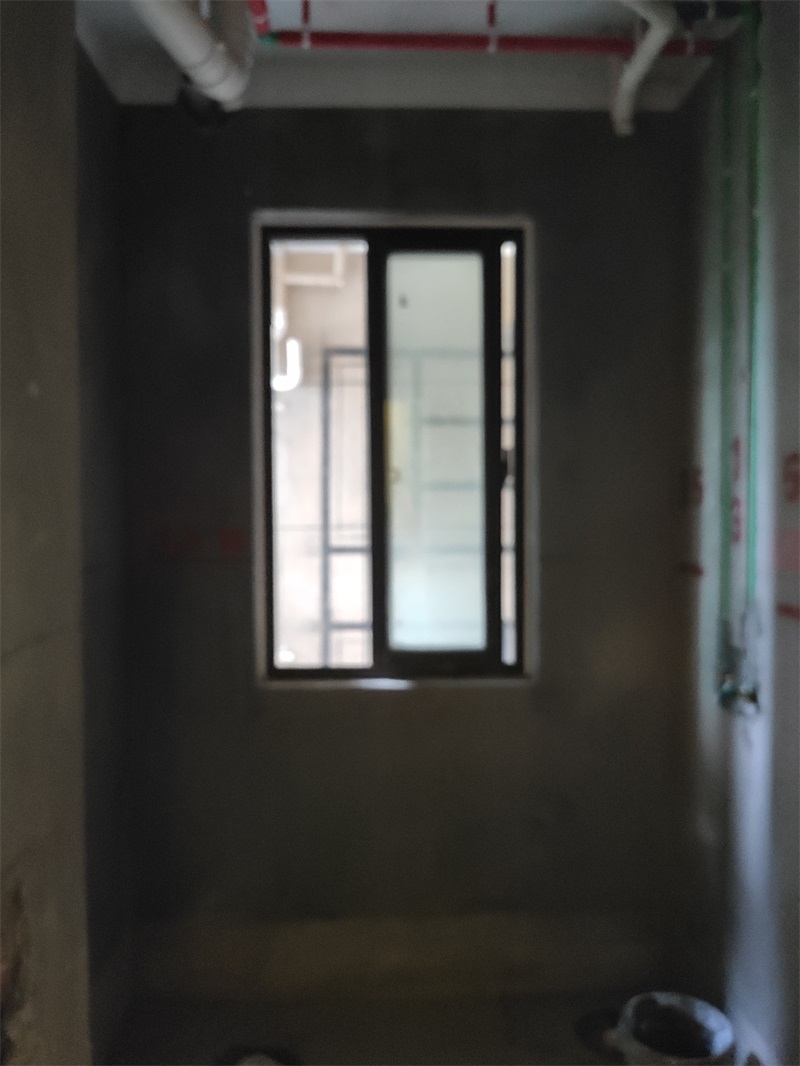

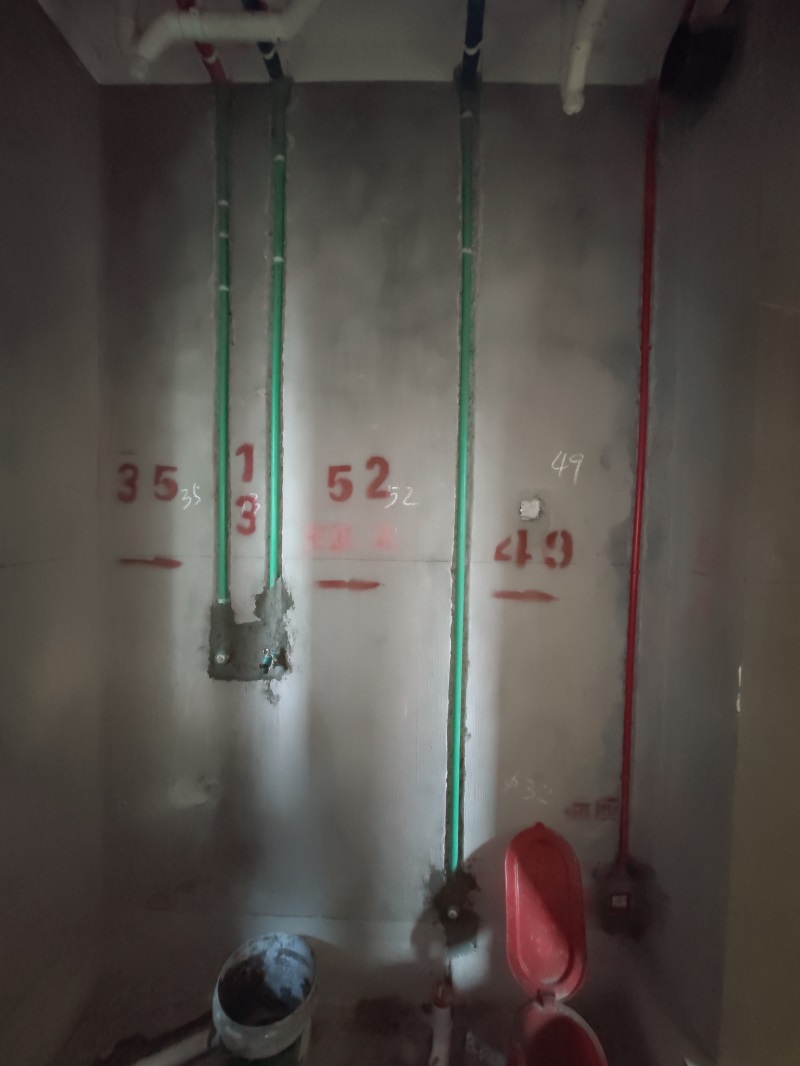

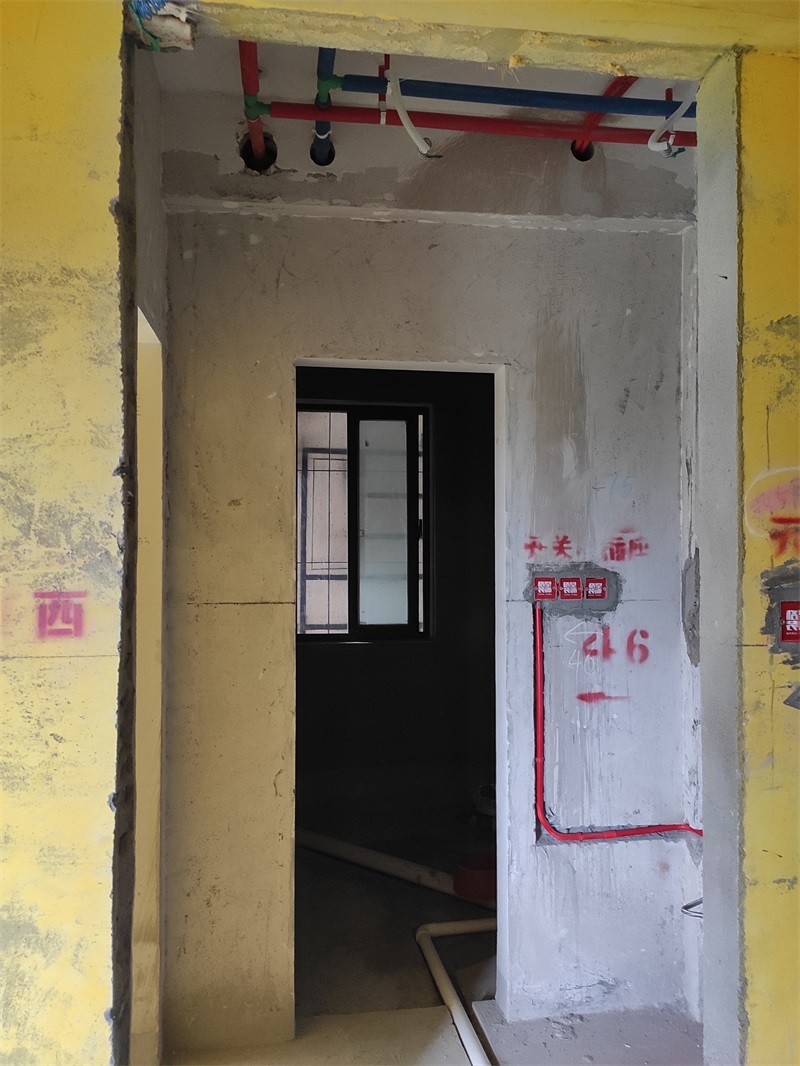

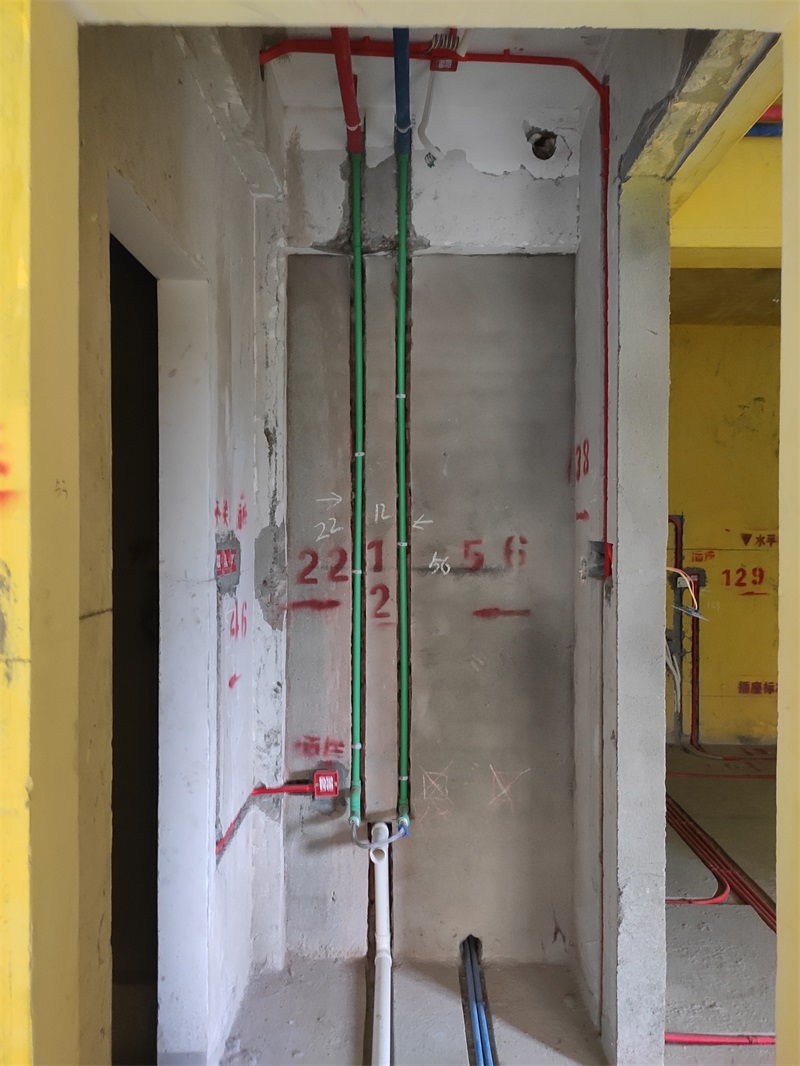

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2019-12-11 16:37:28

发表于 2019-12-11 16:38:41

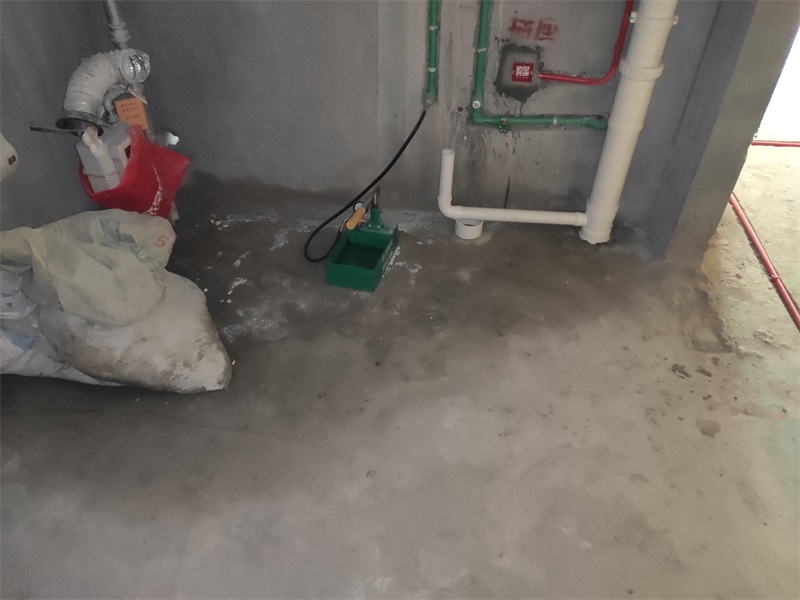

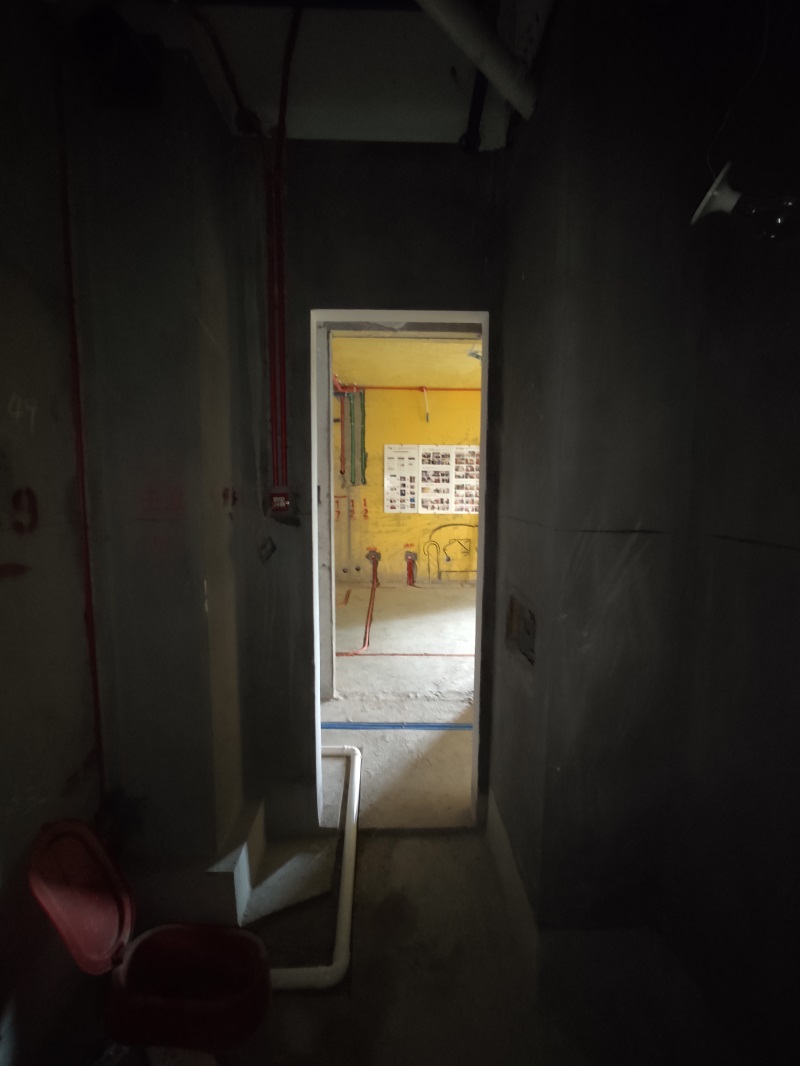

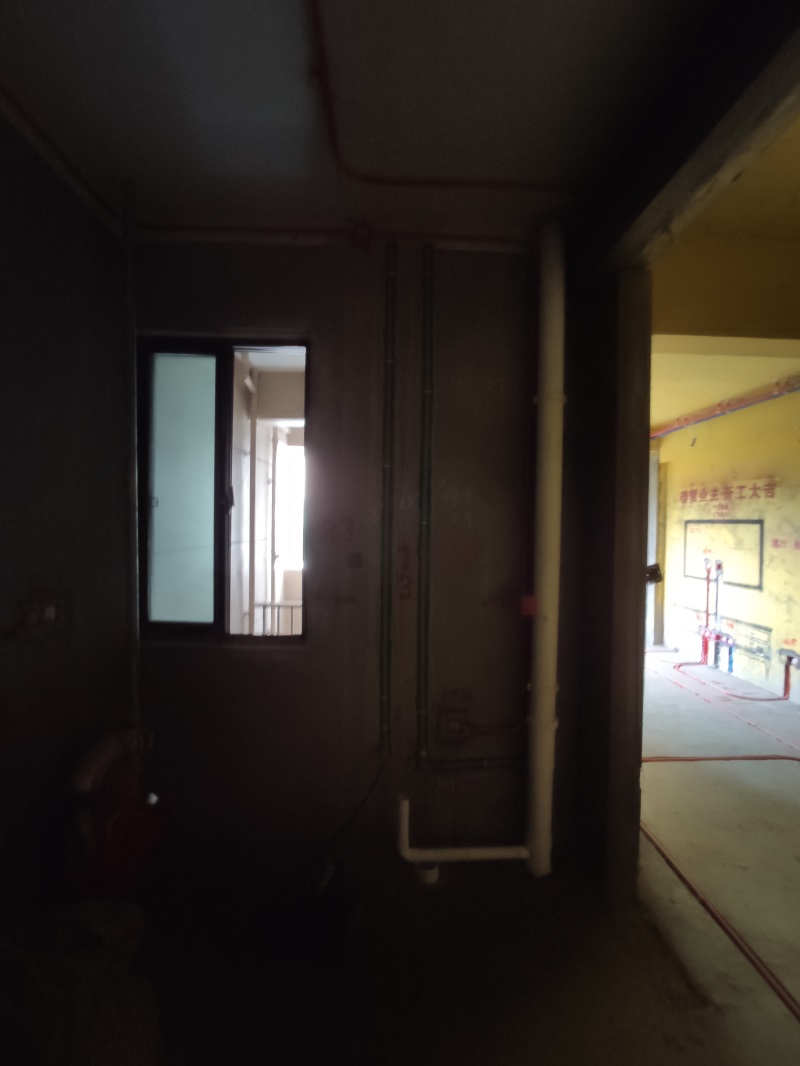

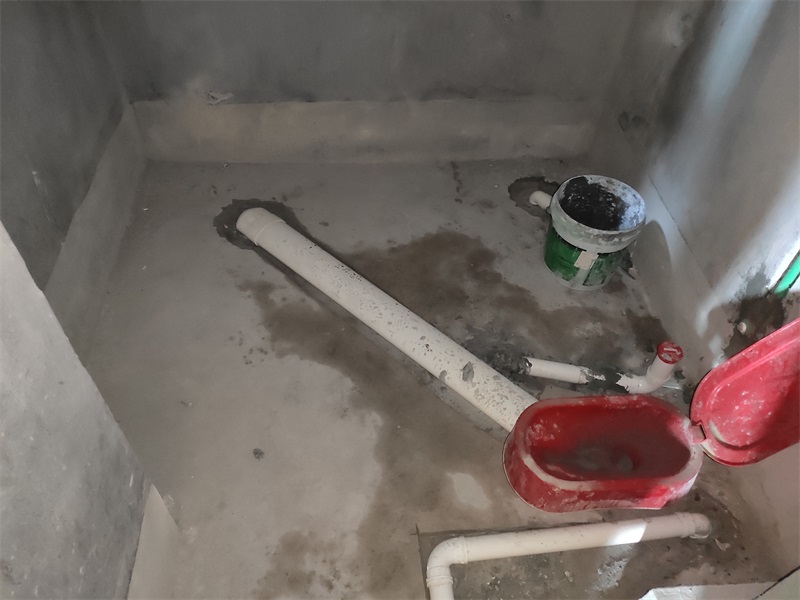

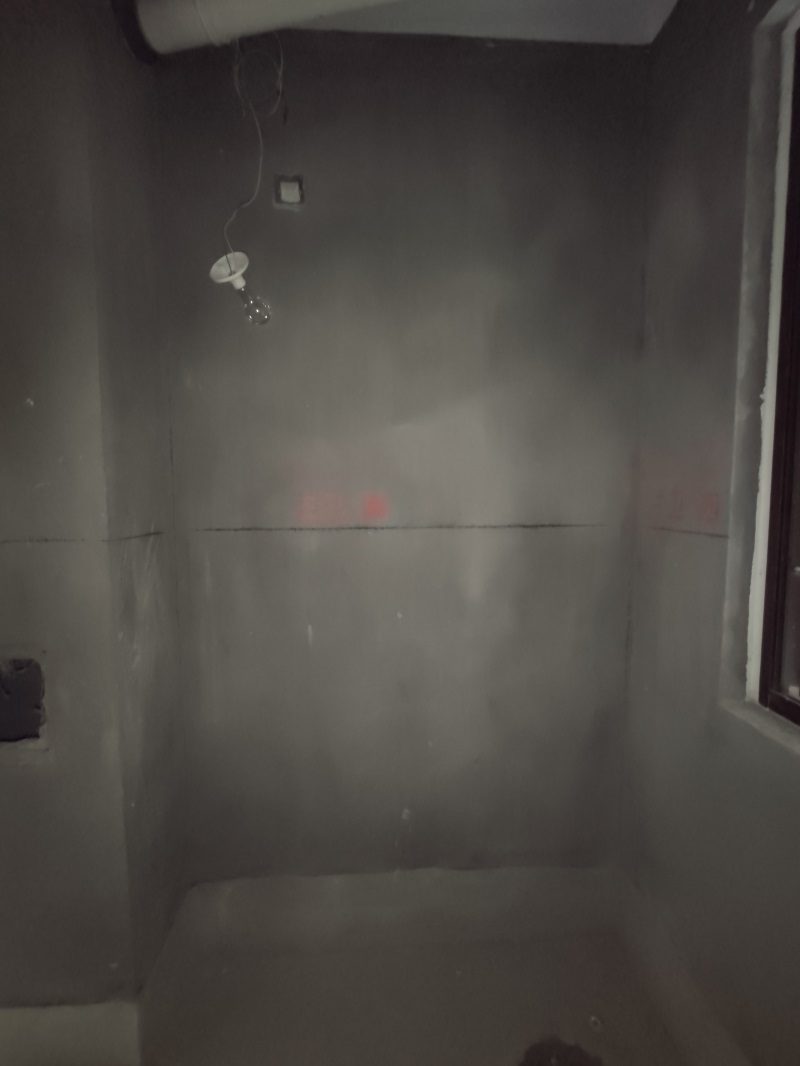

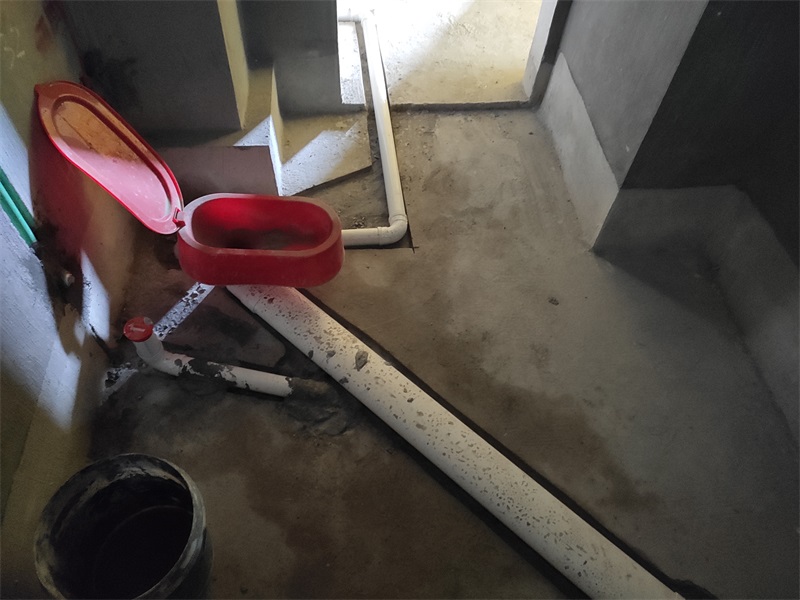

卫生间湿区，地漏放在马桶背后两侧。（尽量放在淋浴房这边)下水孔中心距墙11cm(毛坯墙面)

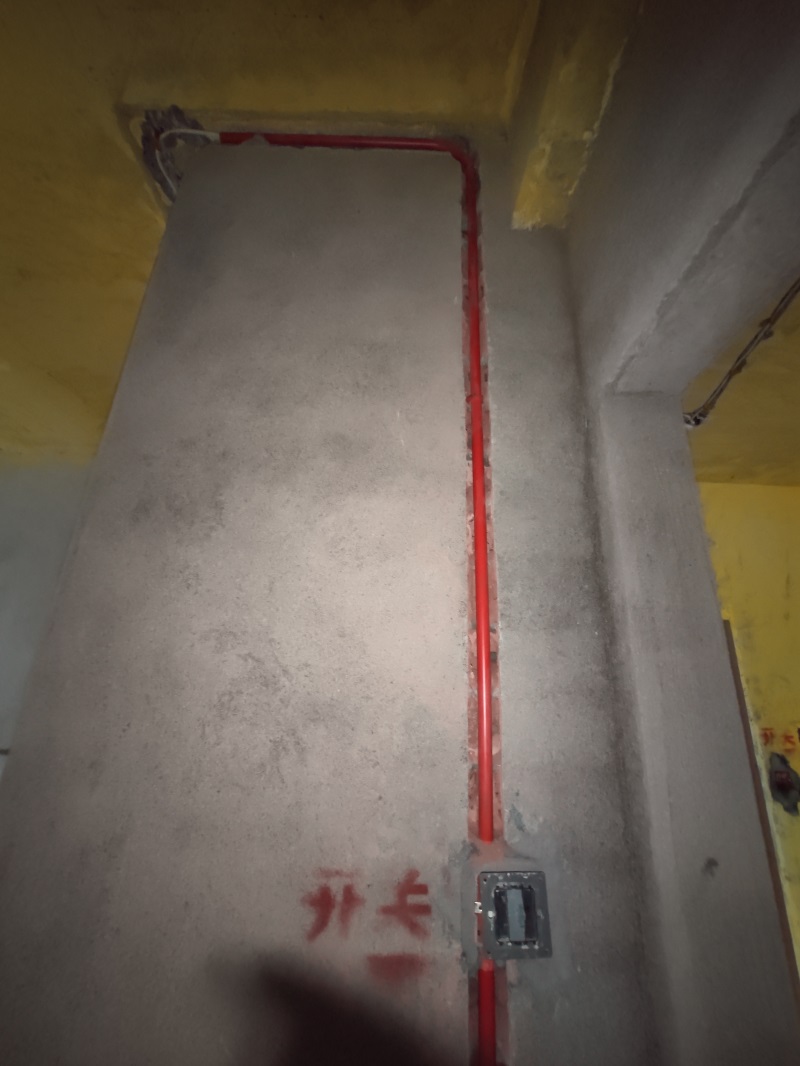

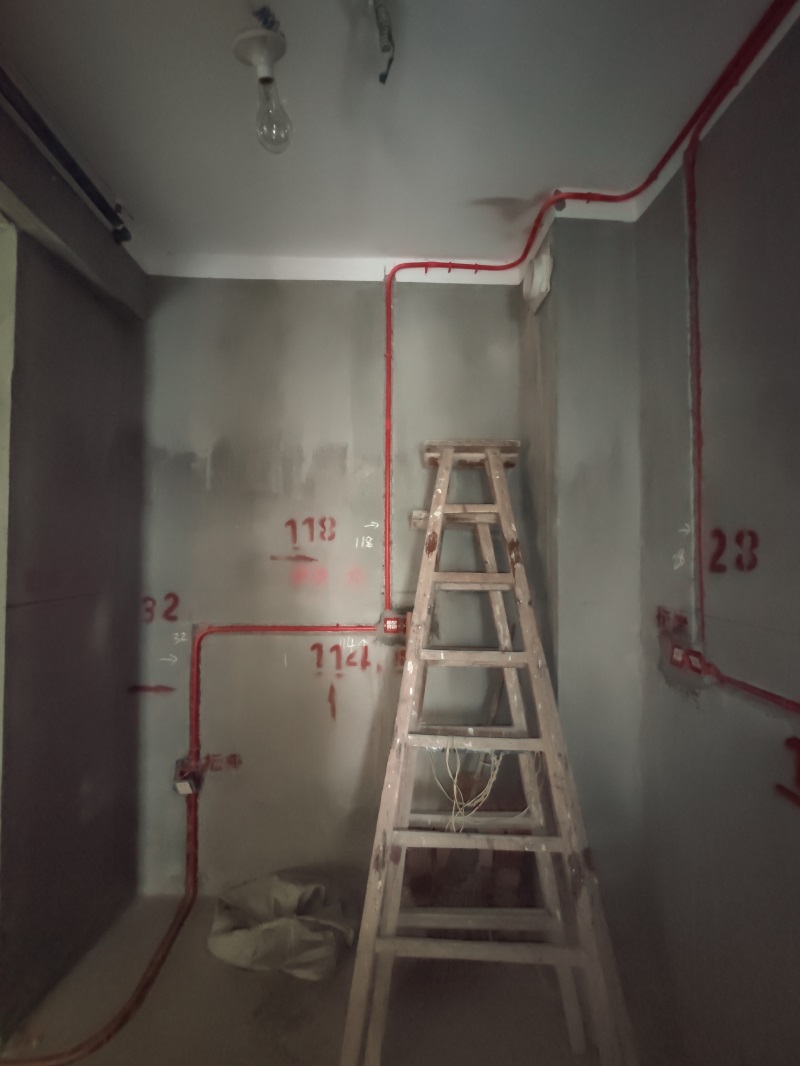

红色线管代表强电

发表于 2019-12-11 16:42:52

发表于 2019-12-11 16:43:46

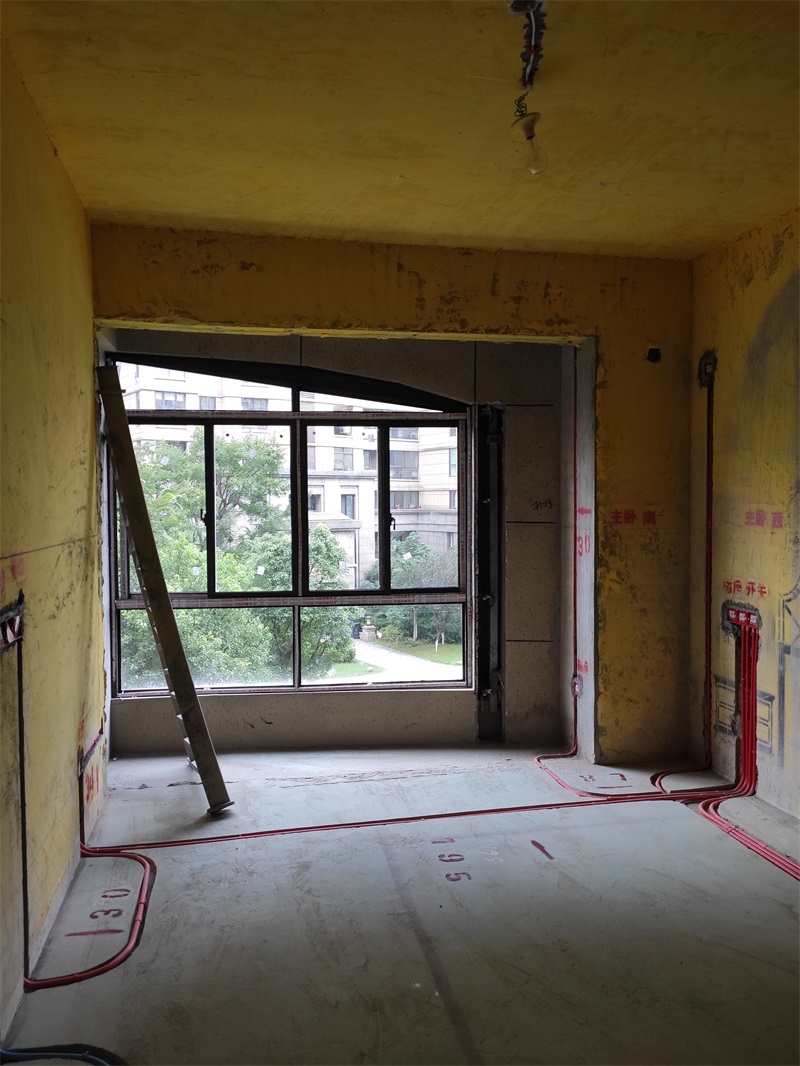

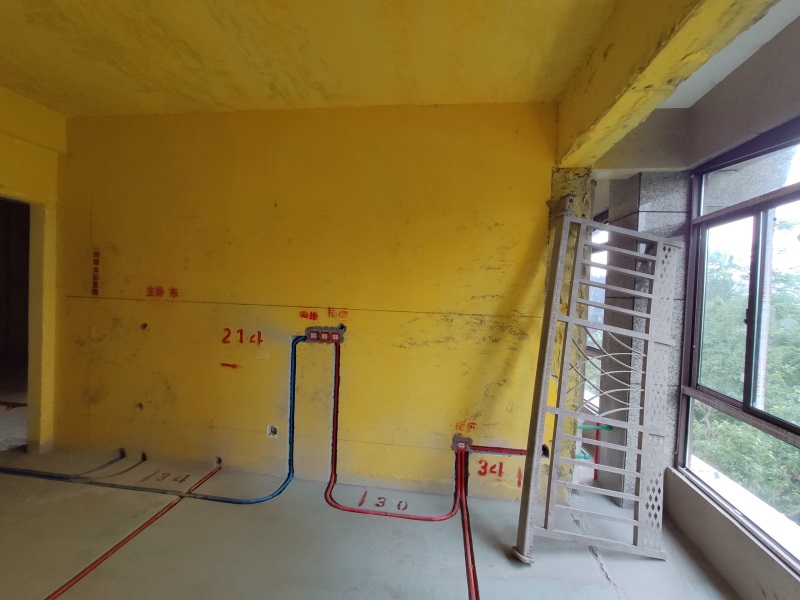

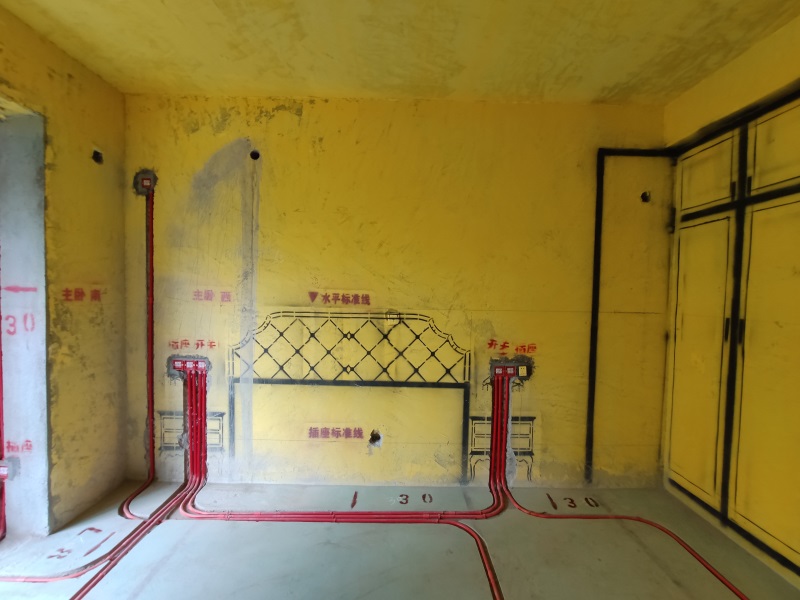

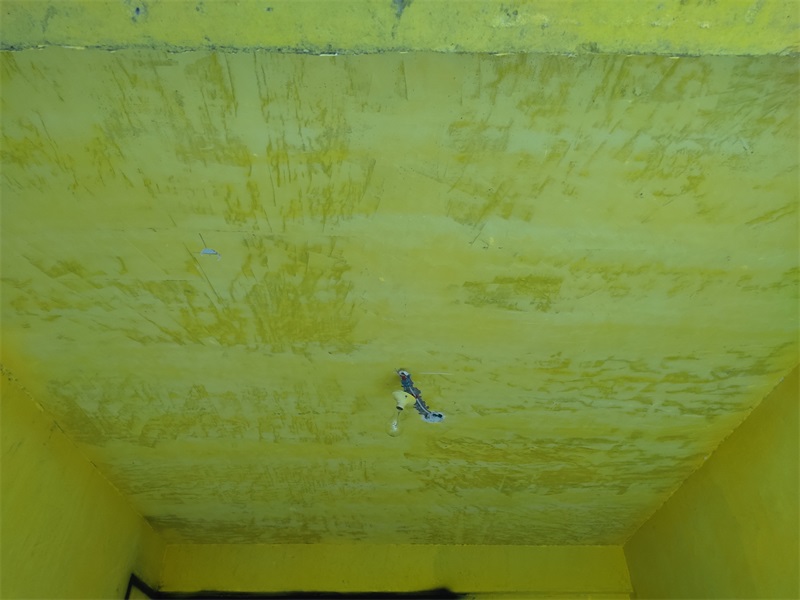

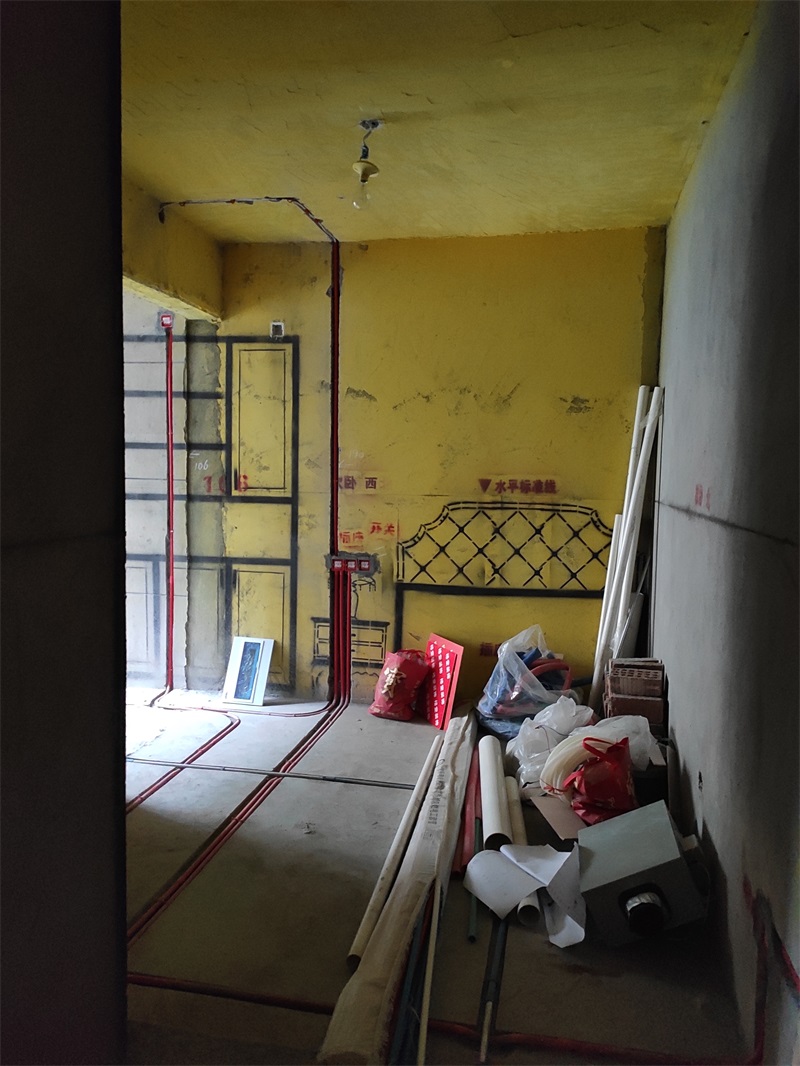

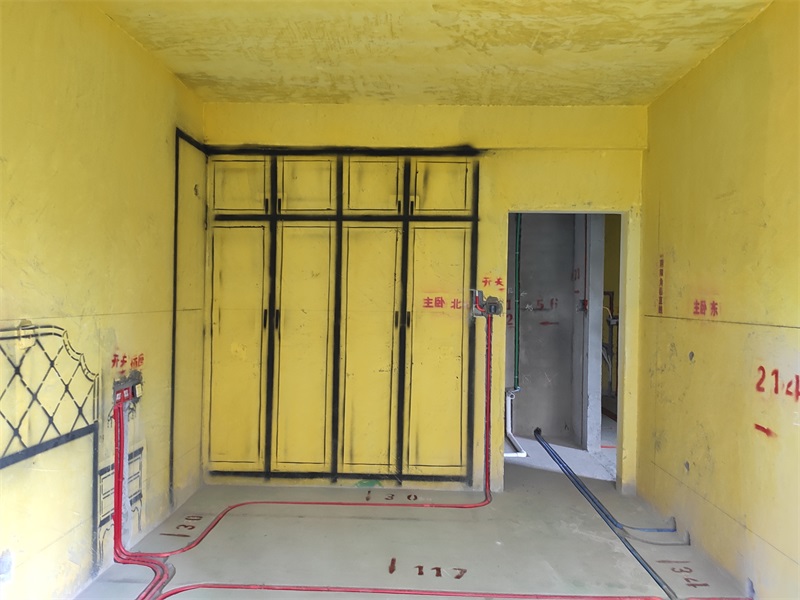

卧室

厨房

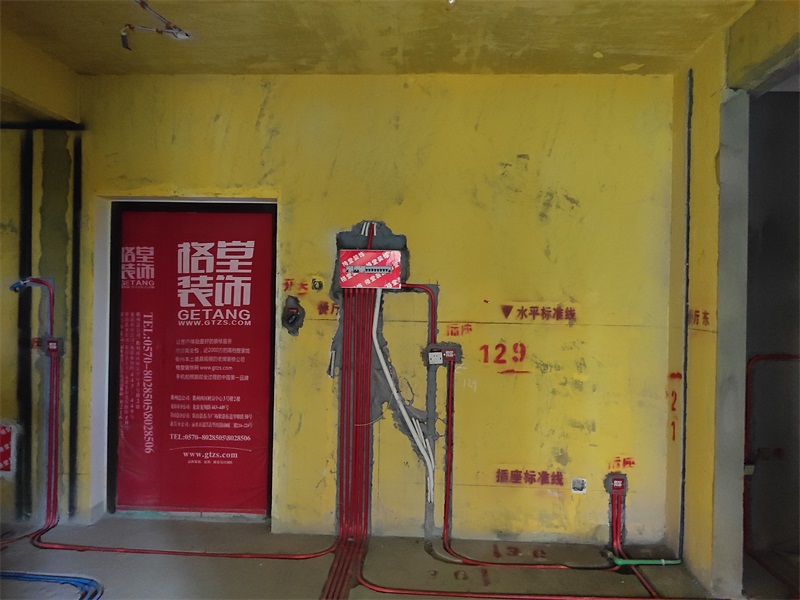

发表于 2019-12-11 16:45:20

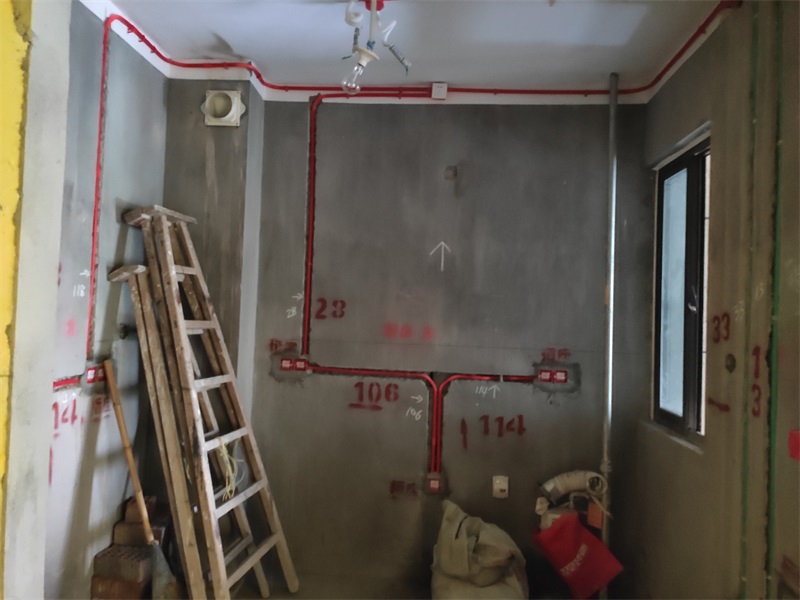

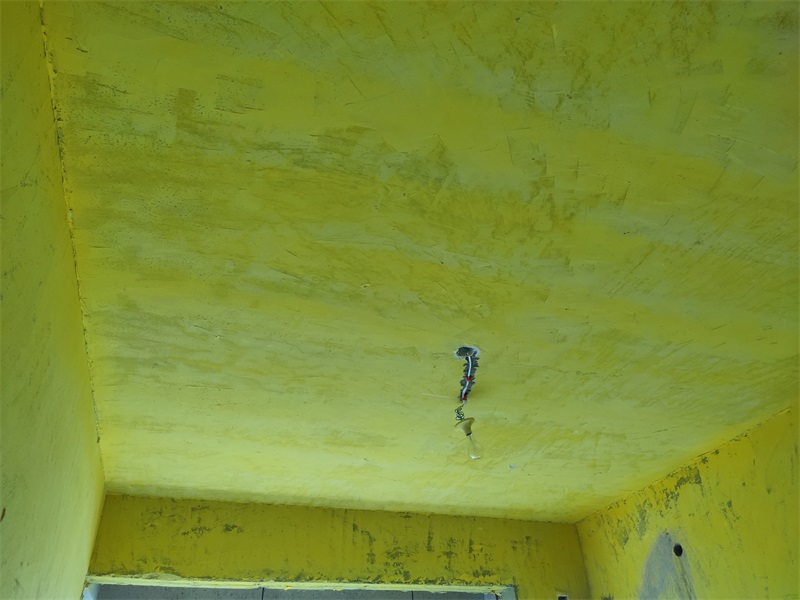

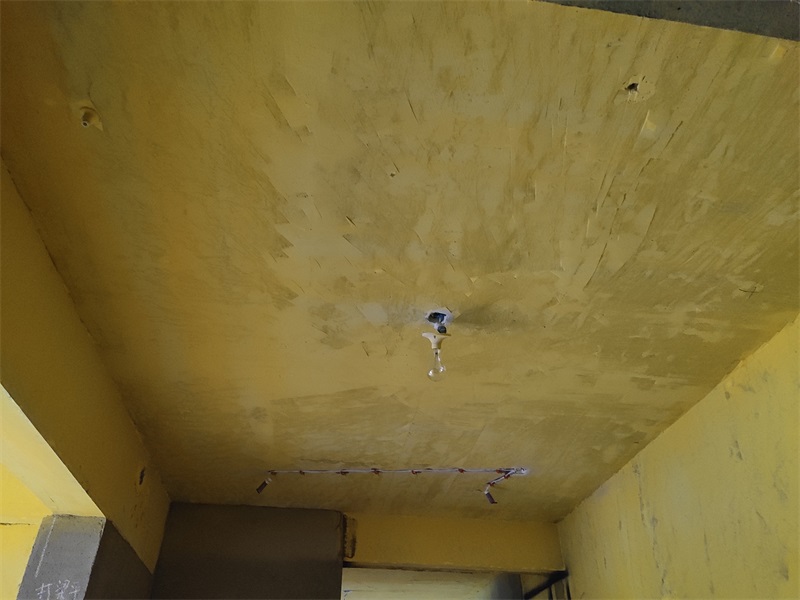

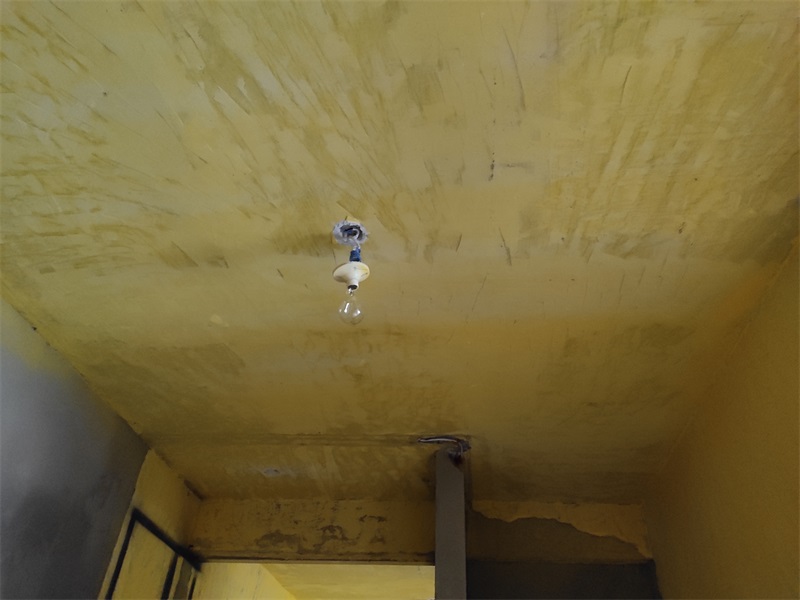

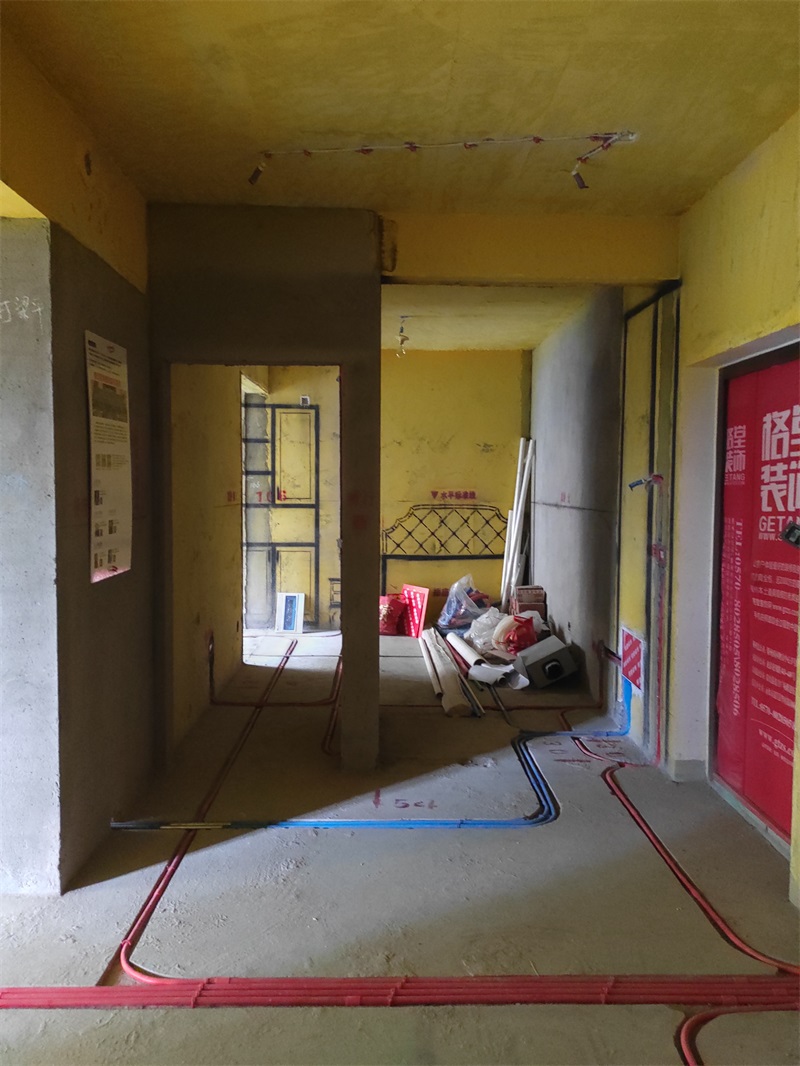

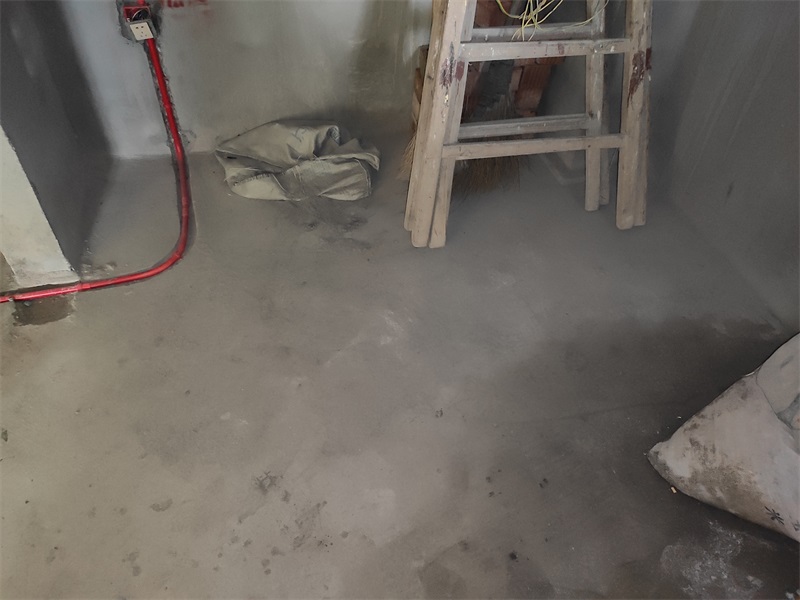

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

每户水管进水部位，室内应加进水总阀，采用暗埋做法

发表于 2019-12-11 16:46:37

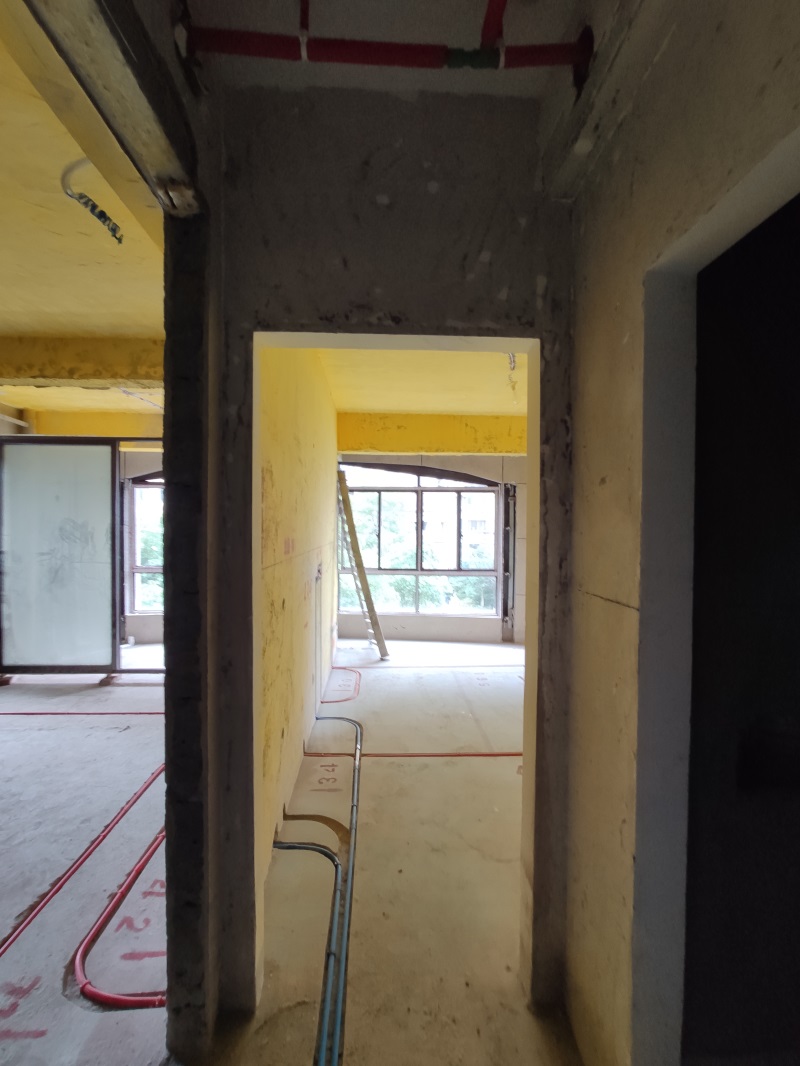

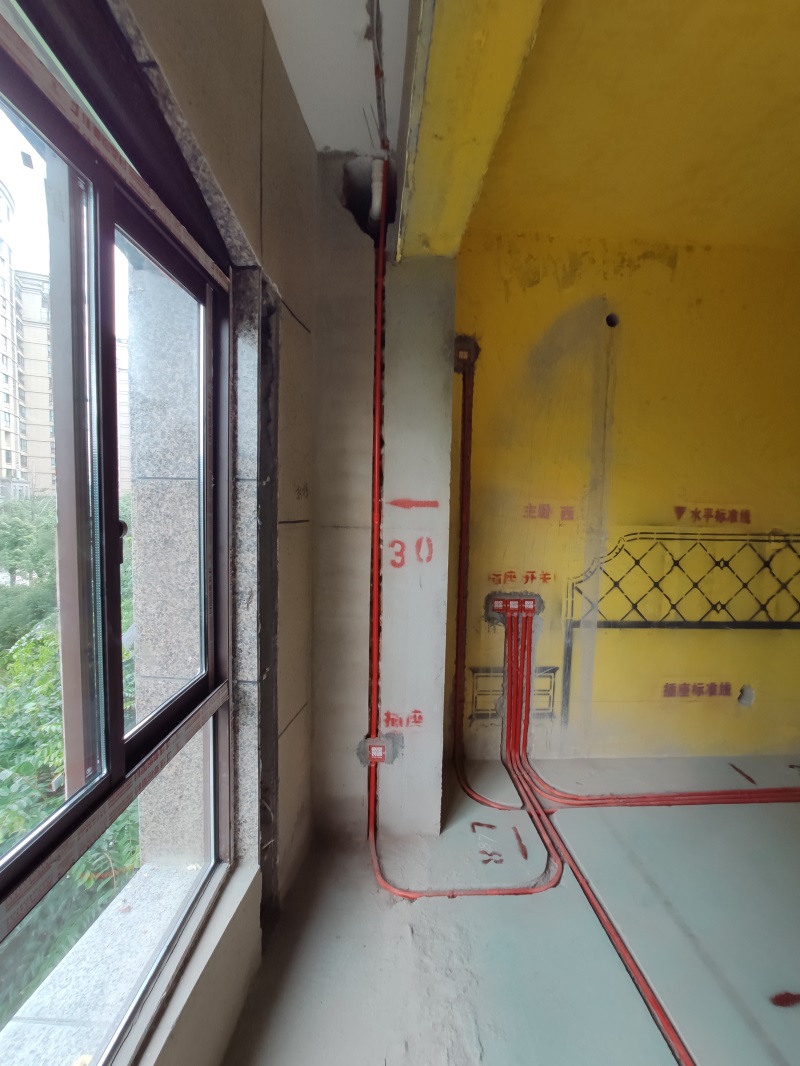

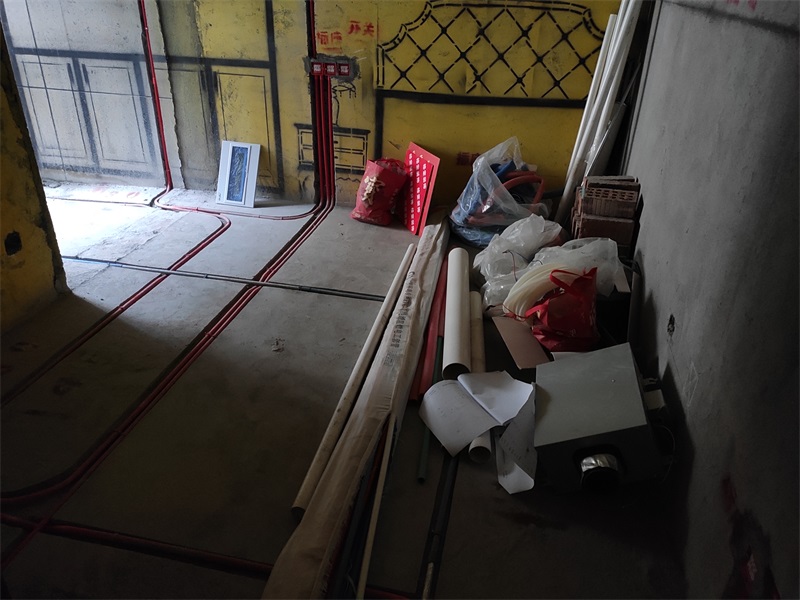

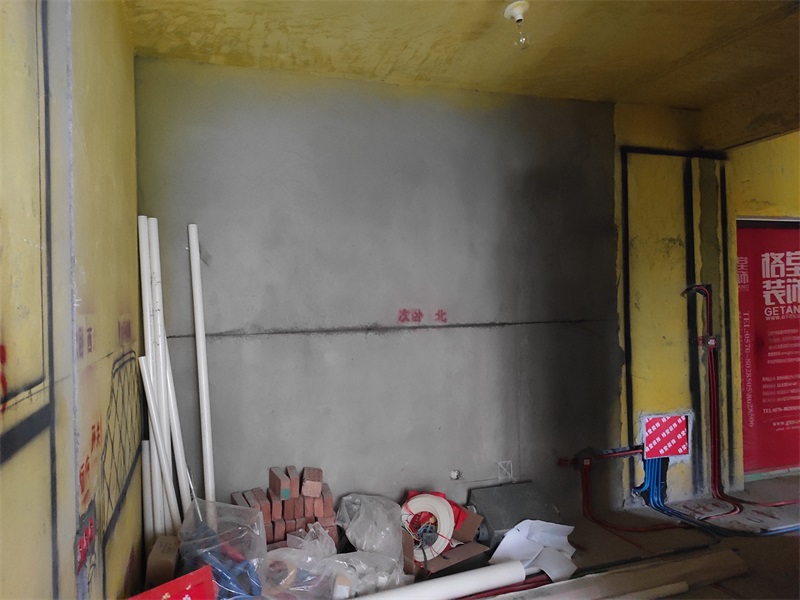

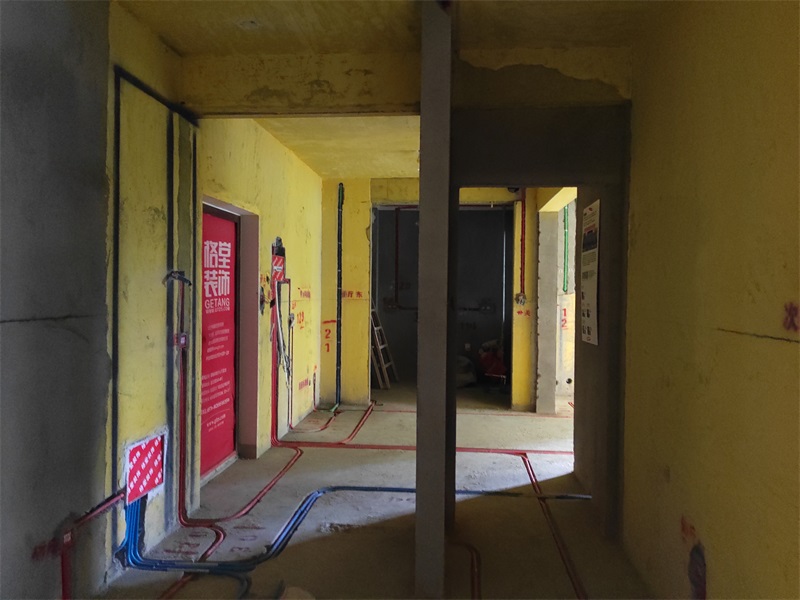

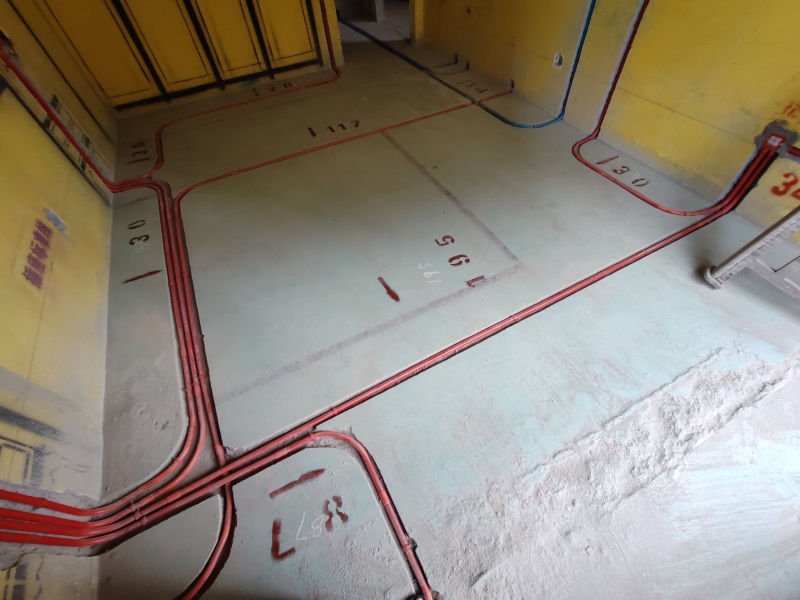

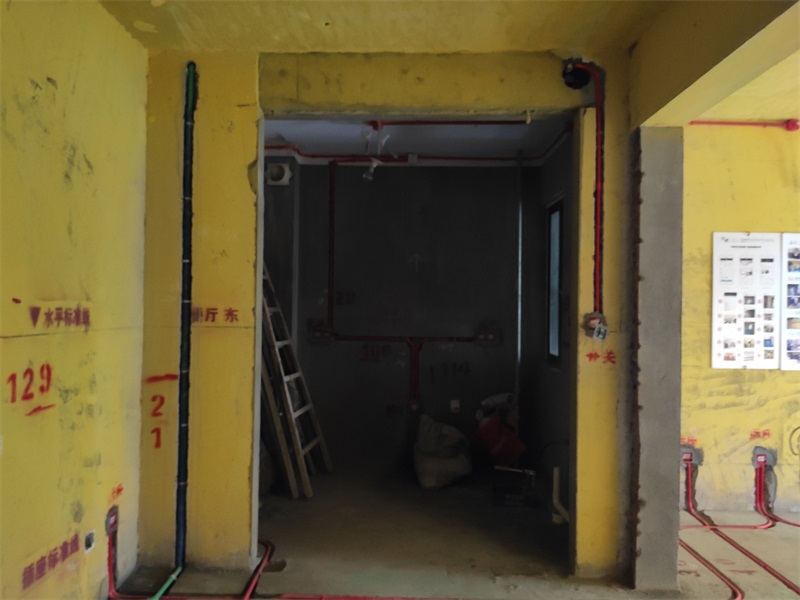

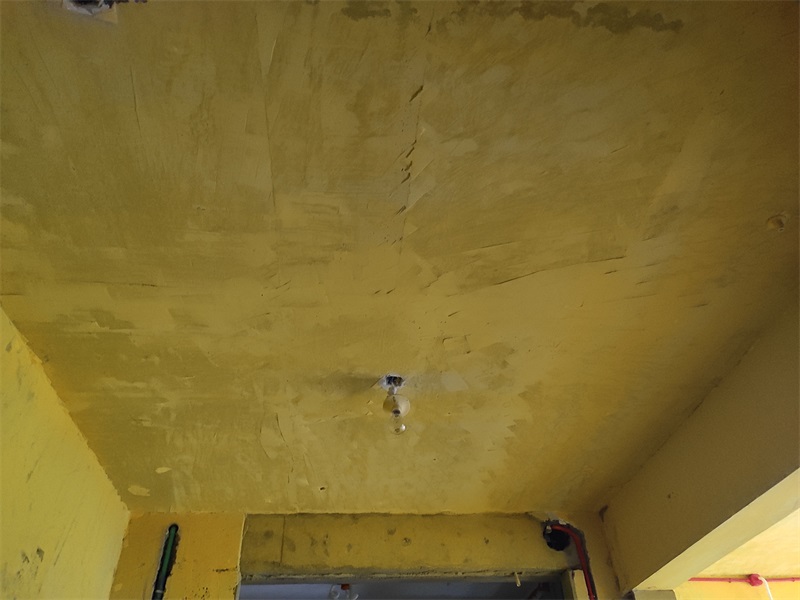

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2019-12-11 16:47:35

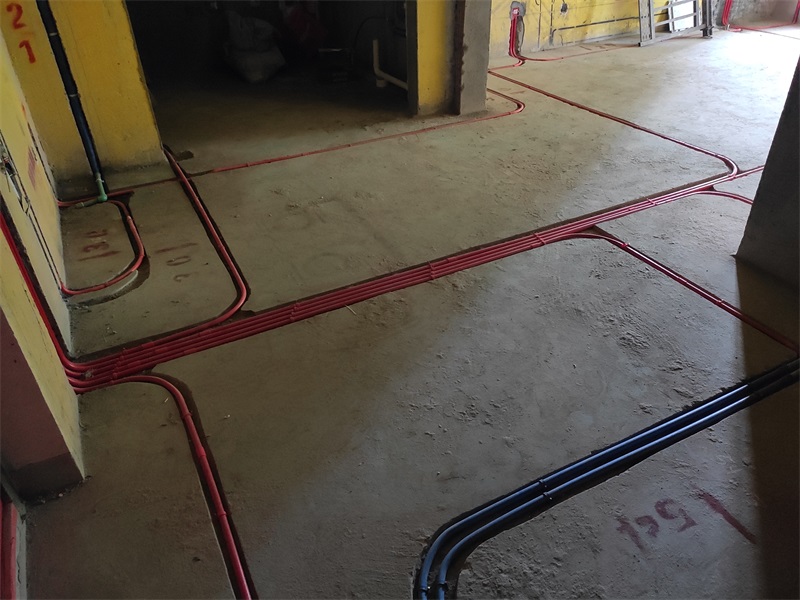

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2019-12-11 16:48:17

顶部线路用黄腊管保护到位

发表于 2019-12-11 16:48:56

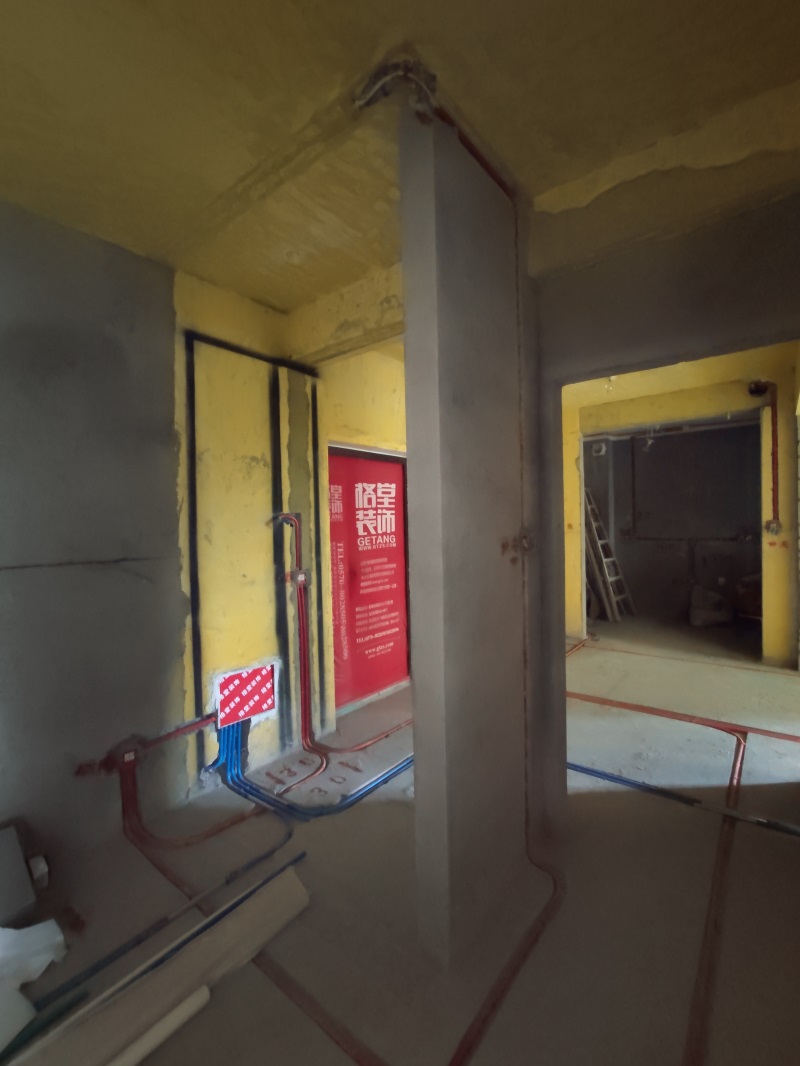

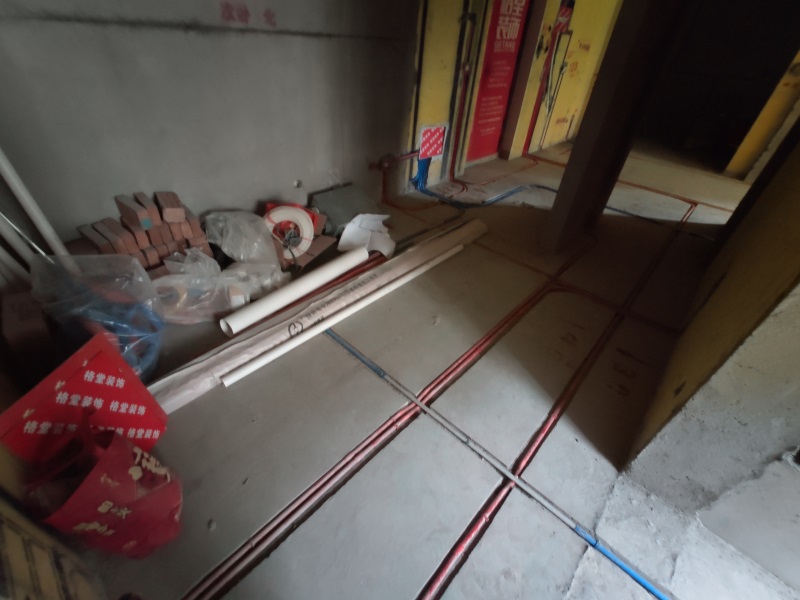

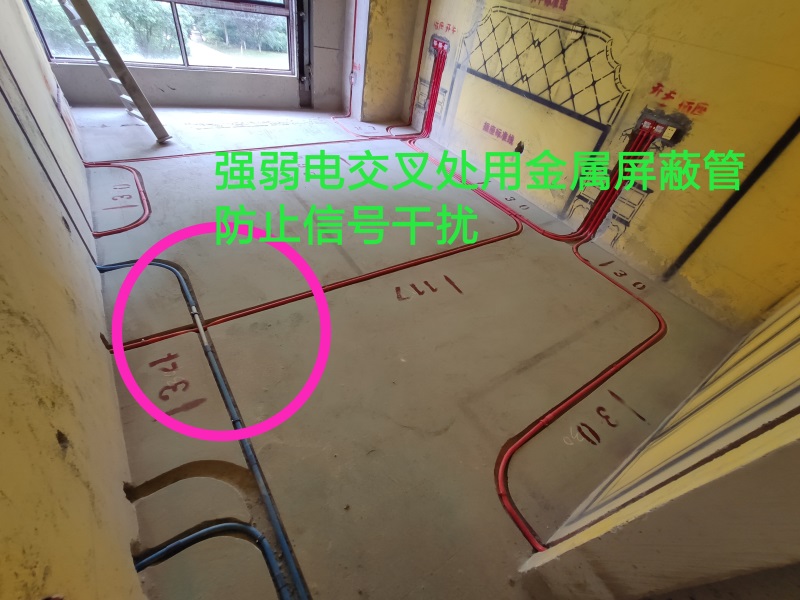

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰
