牡丹园5-2-10#125㎡极简港式——港式极简风

发表于 2020-1-15 17:04:17

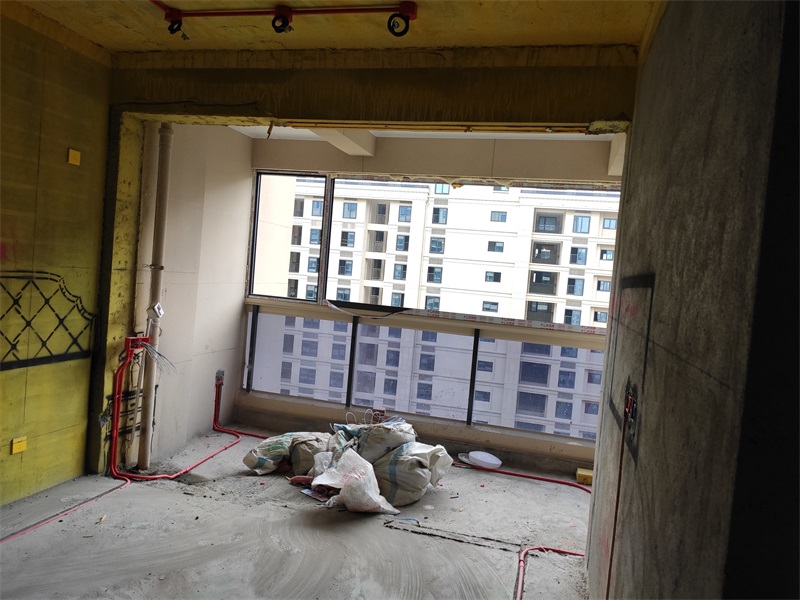

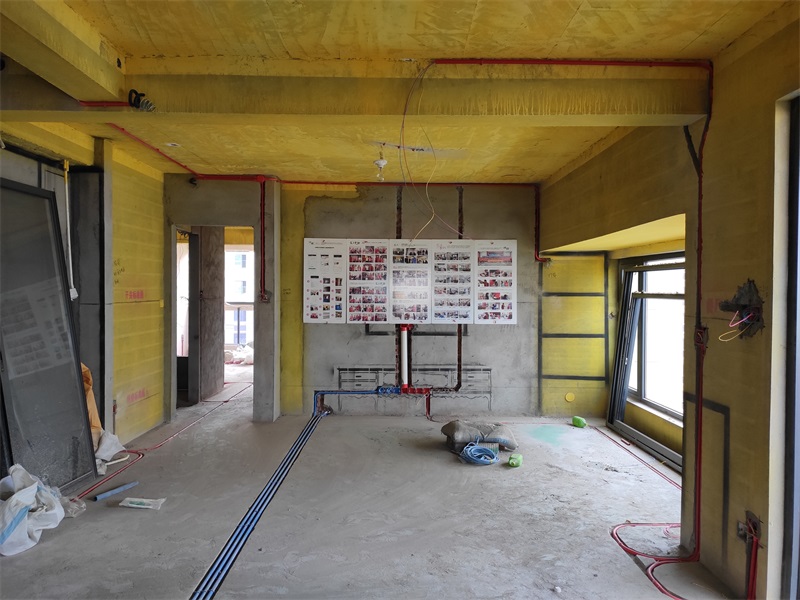

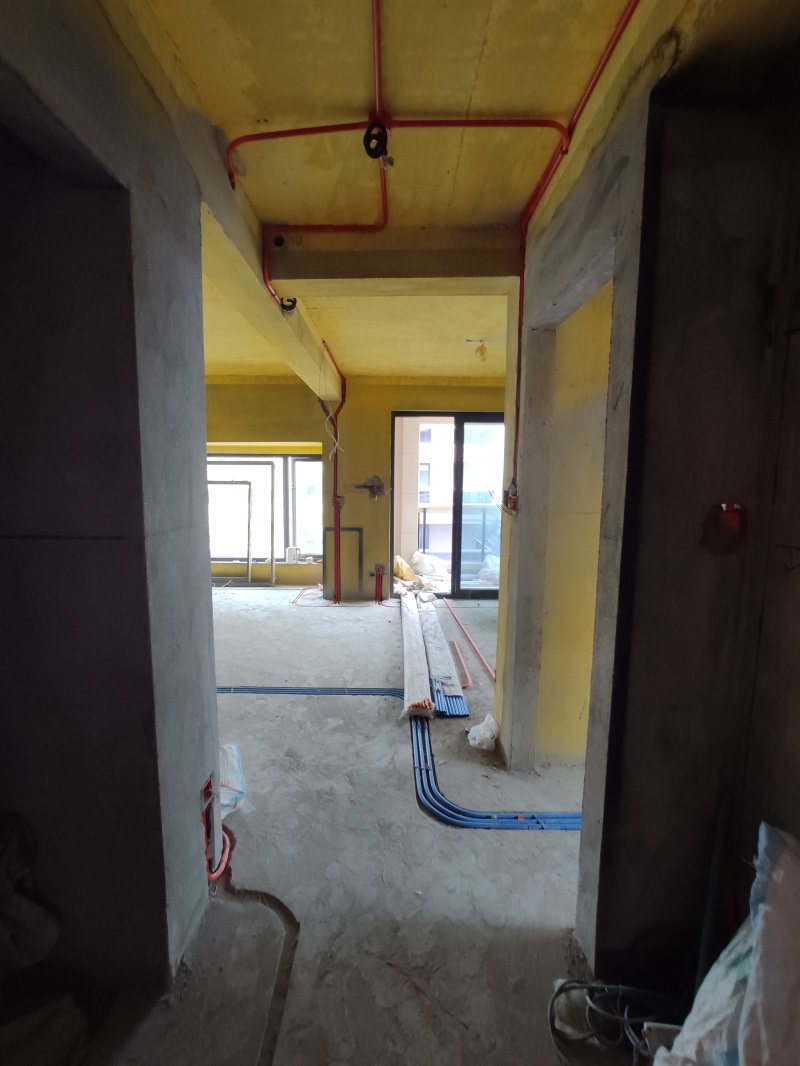

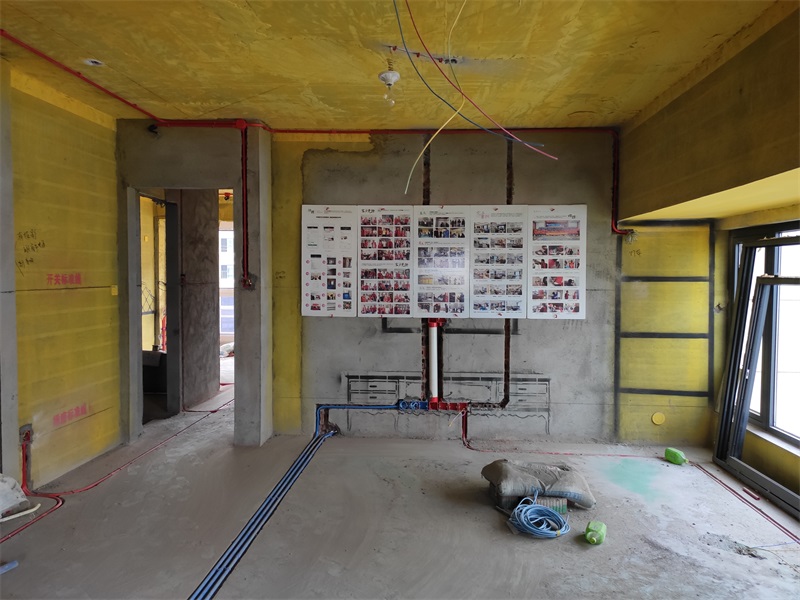

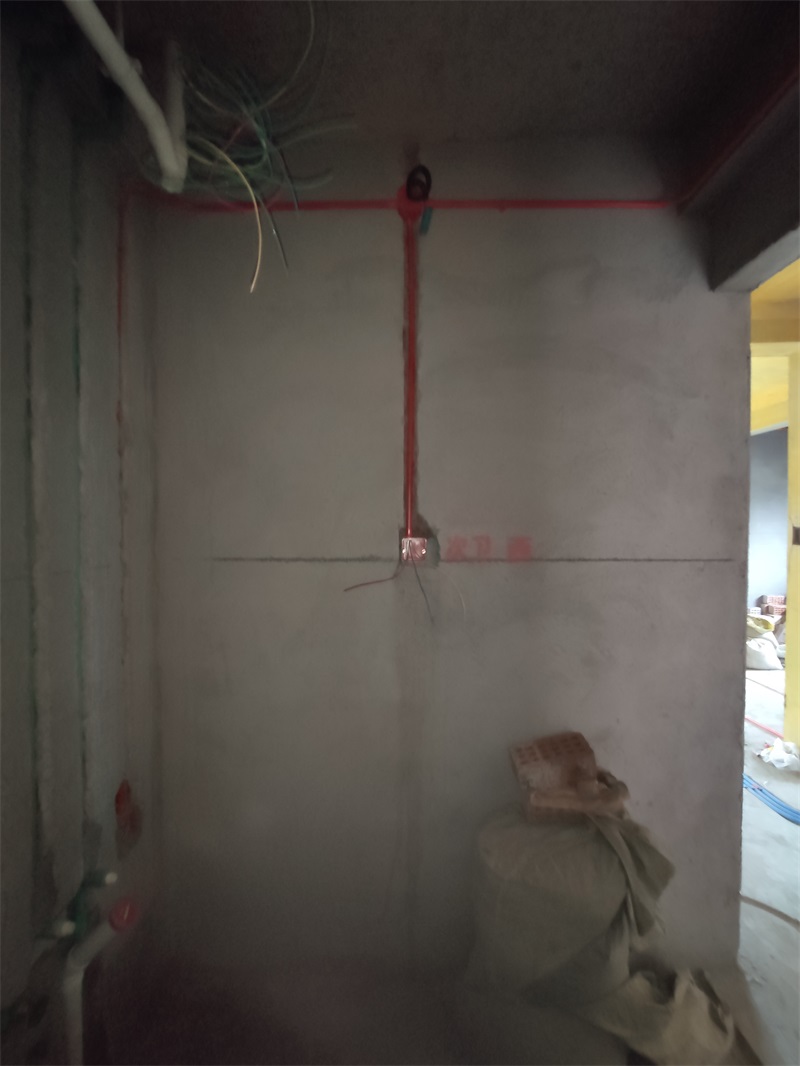

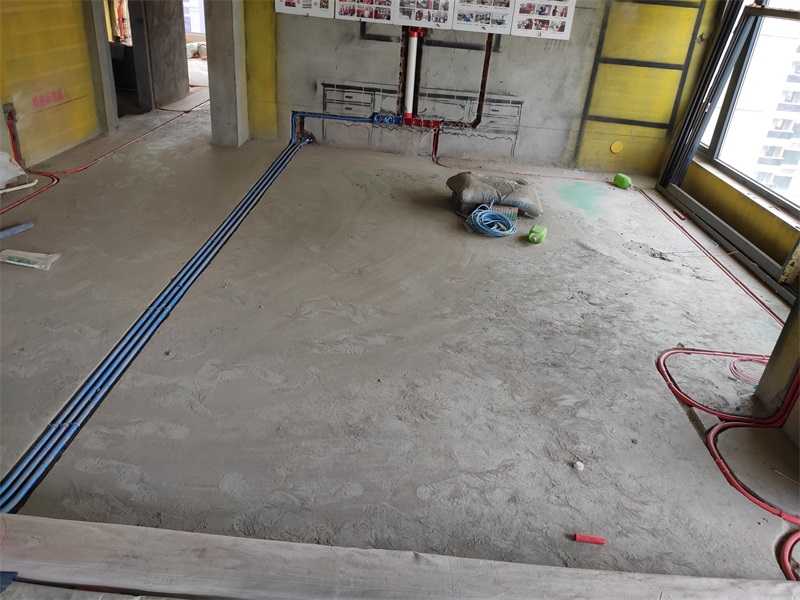

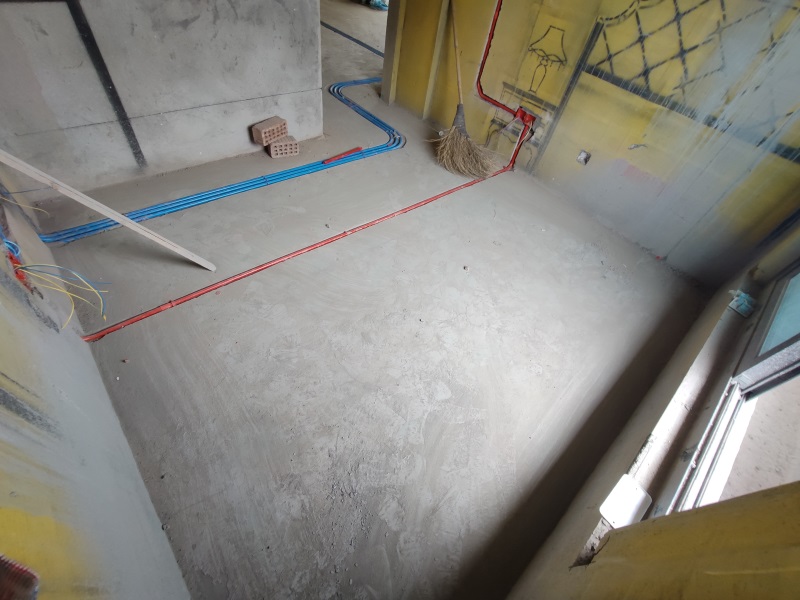

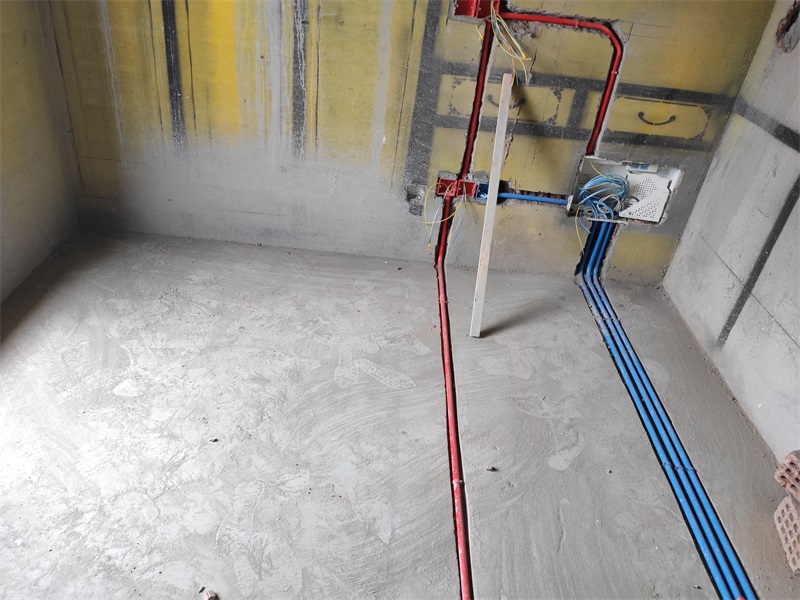

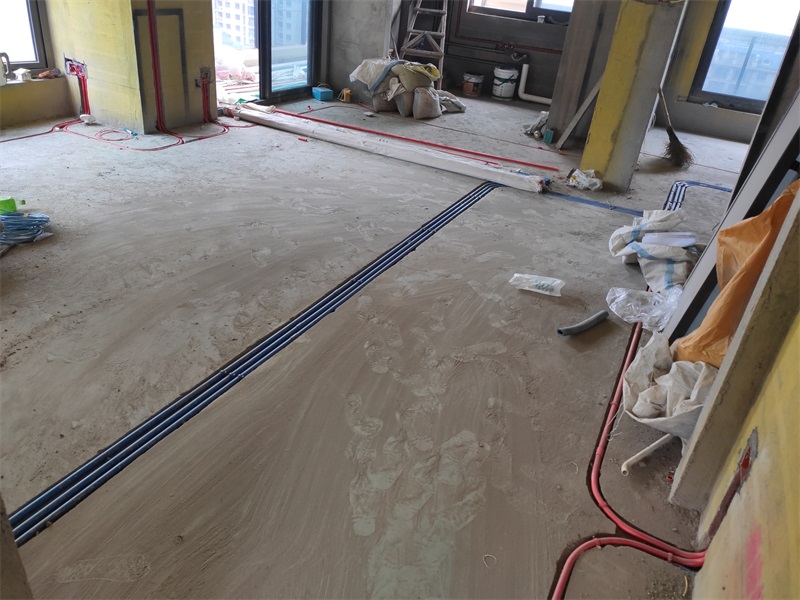

红色线管代表强电，蓝色线管代表弱电

发表于 2020-1-15 17:05:29

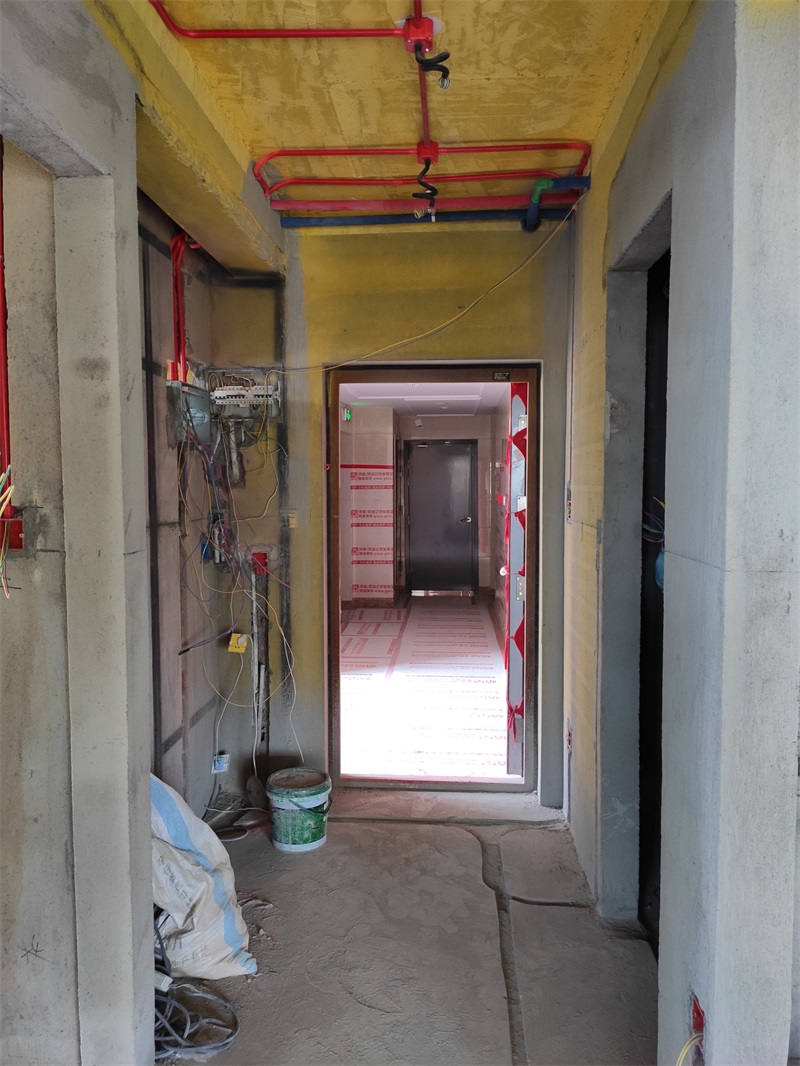

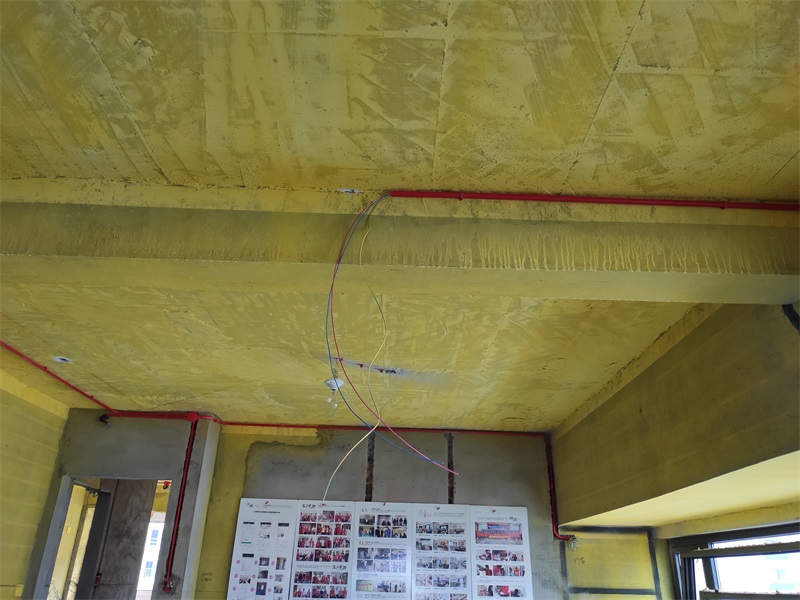

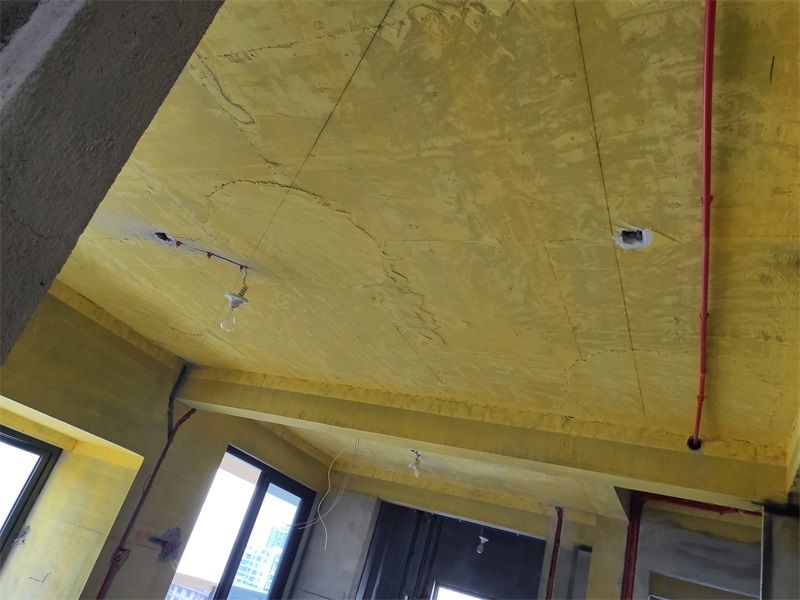

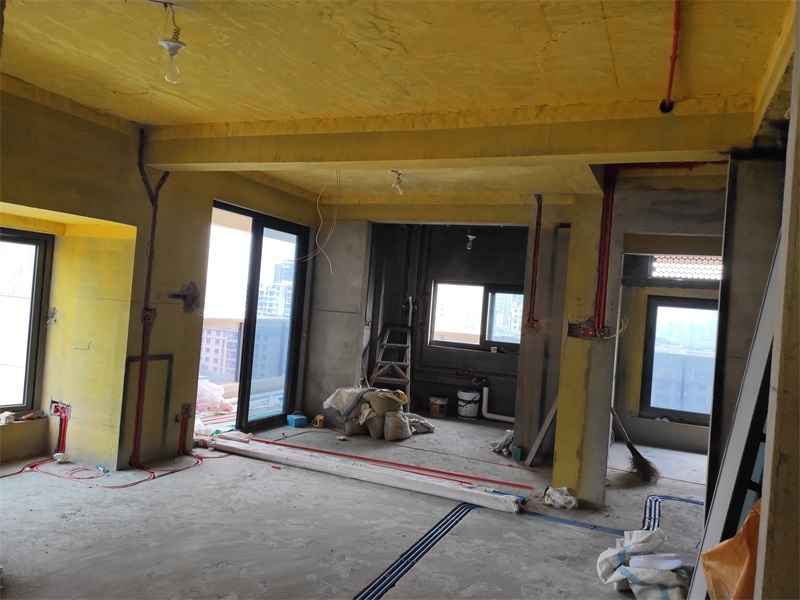

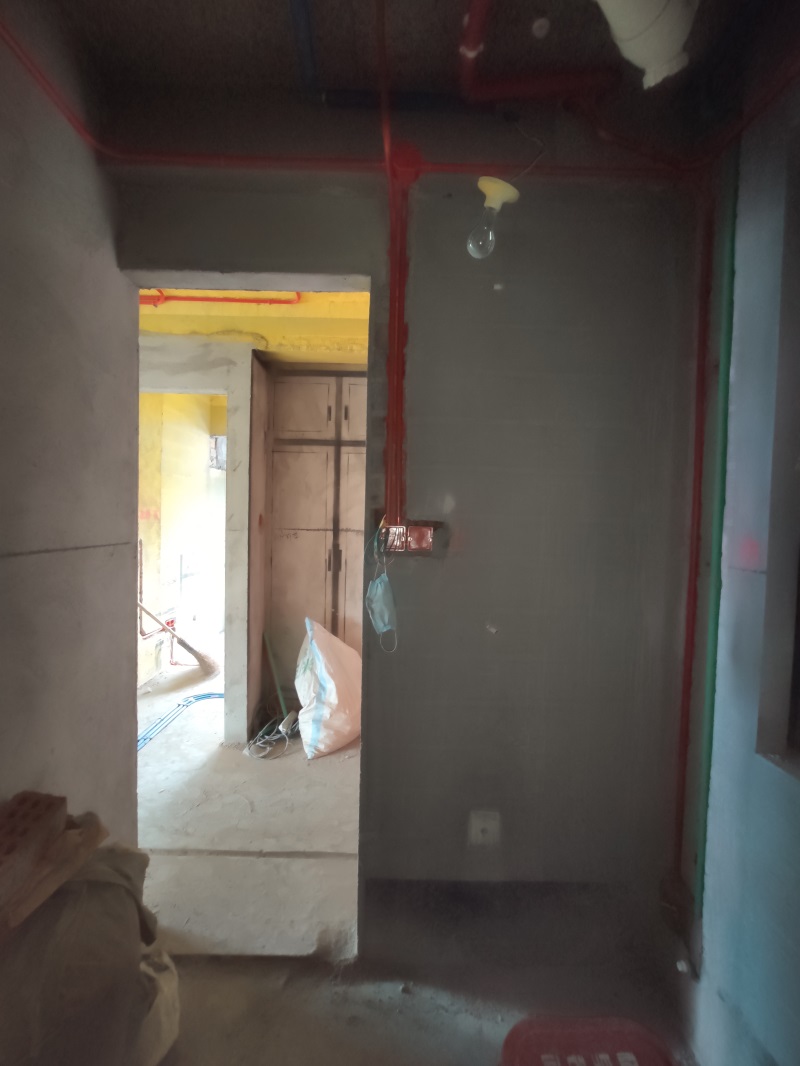

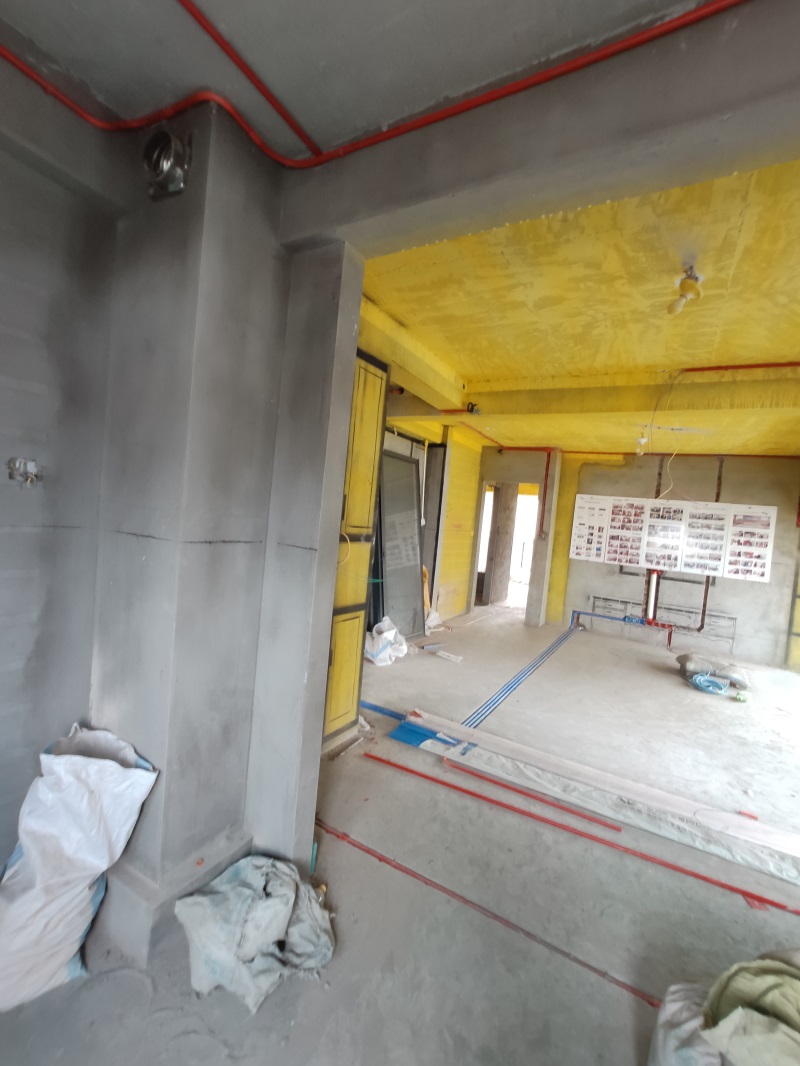

顶部线路用黄腊管保护到位

发表于 2020-1-15 17:06:39

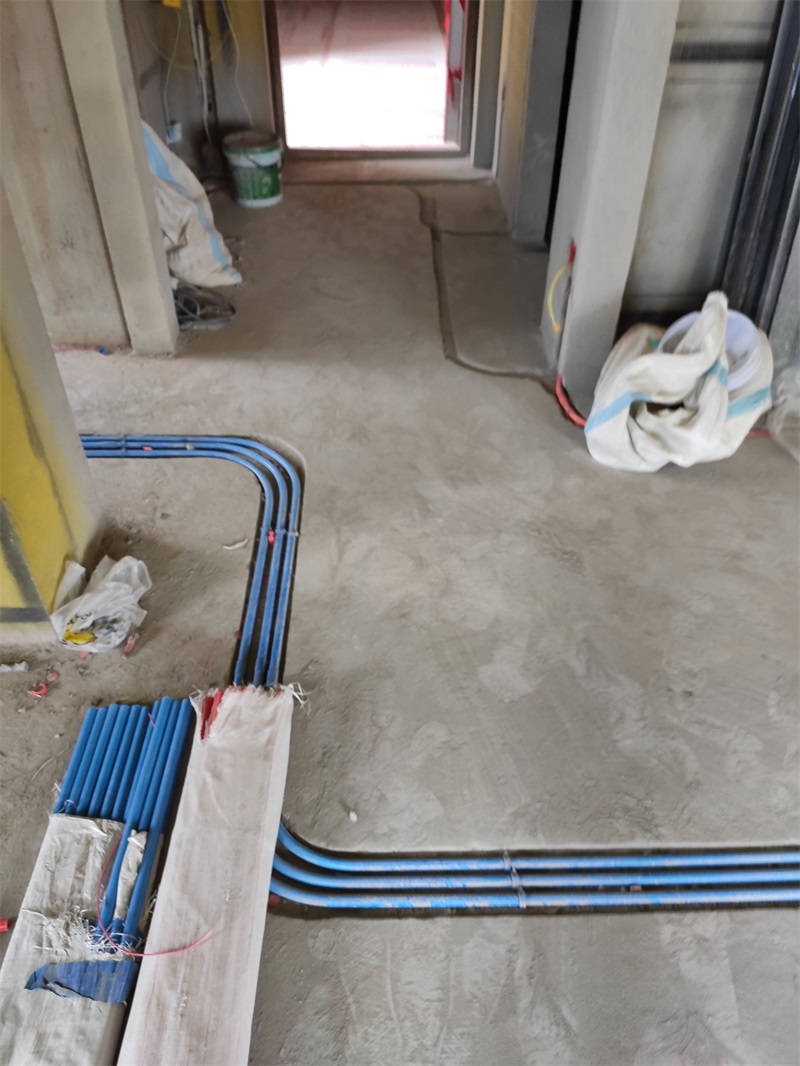

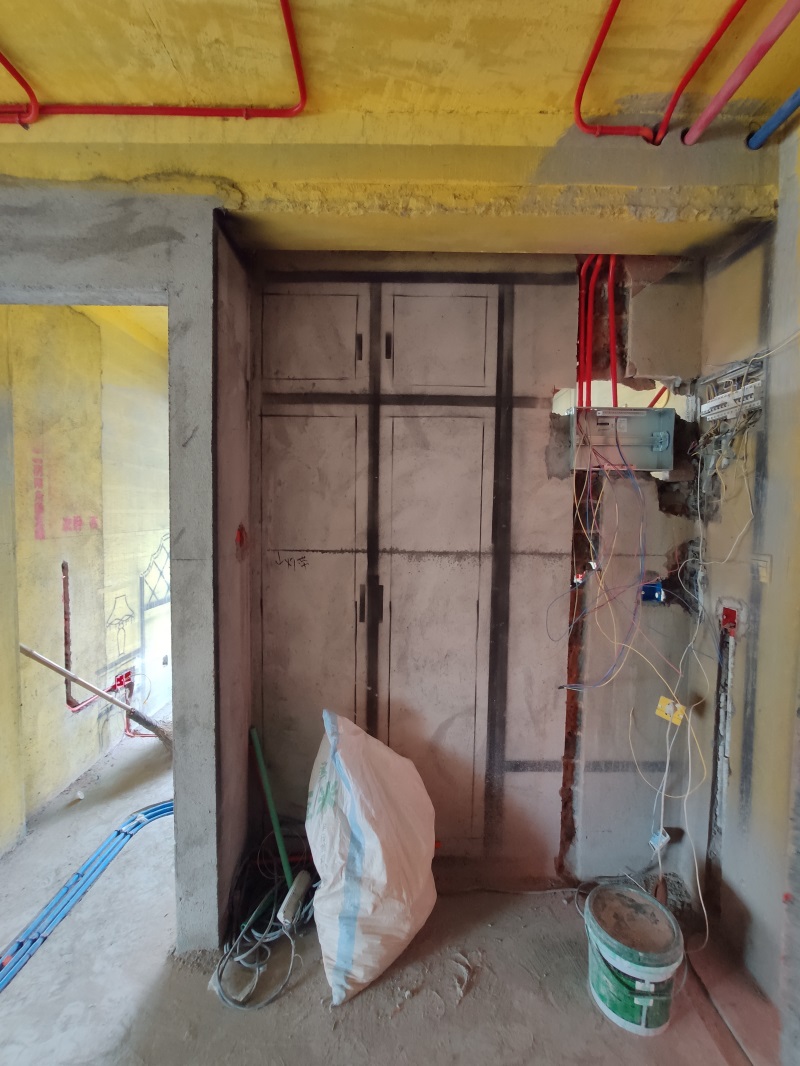

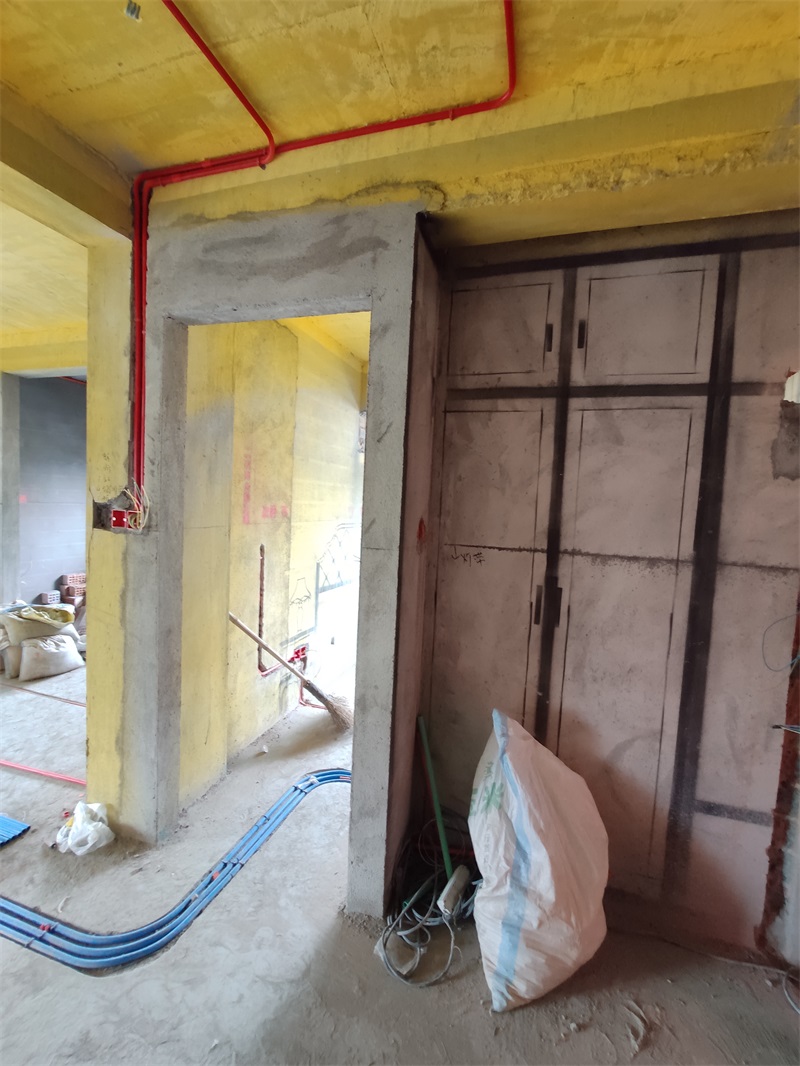

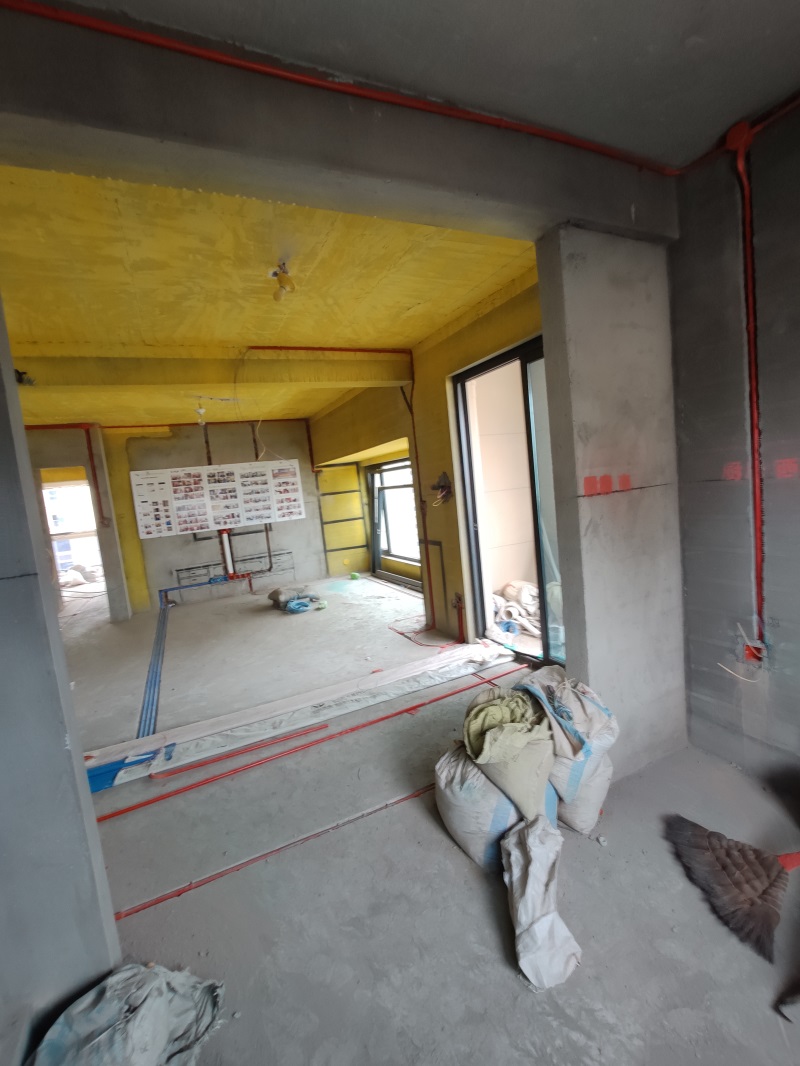

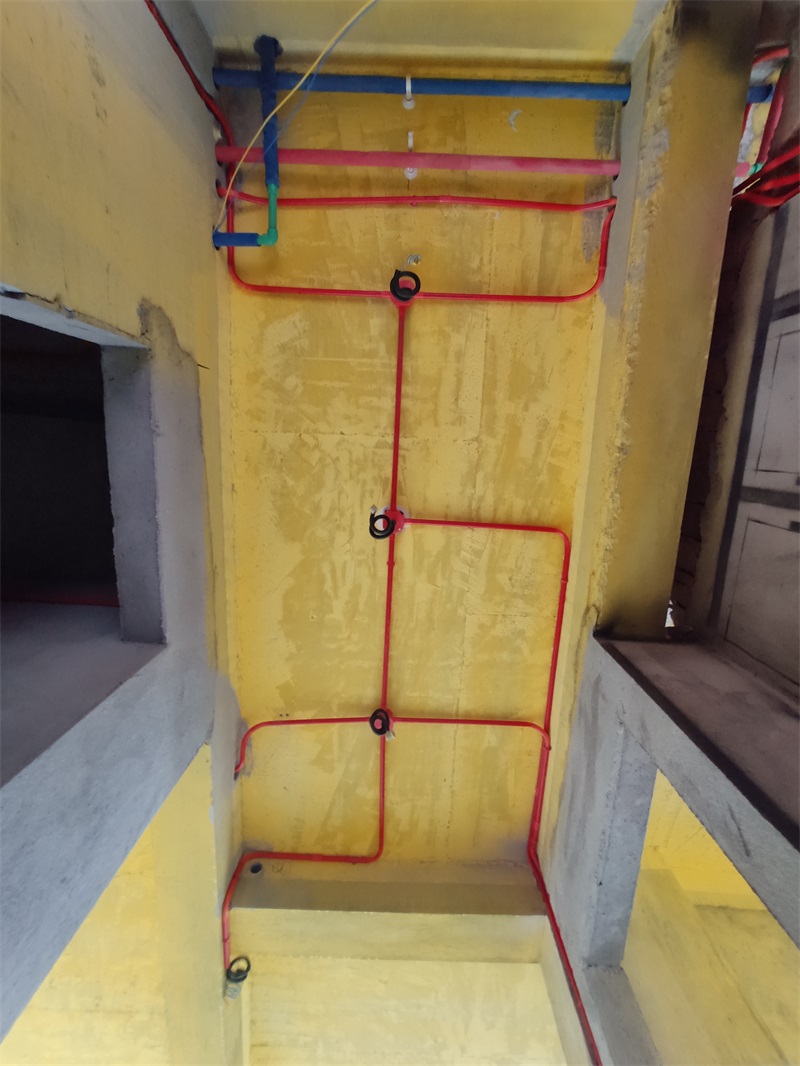

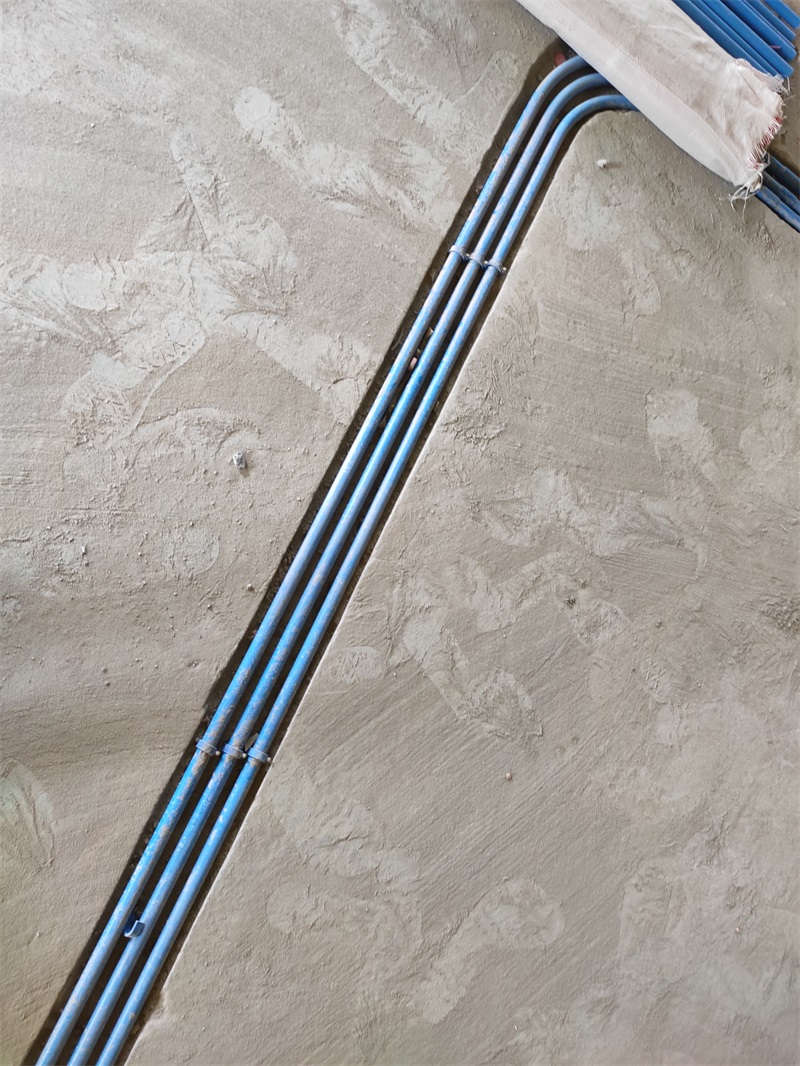

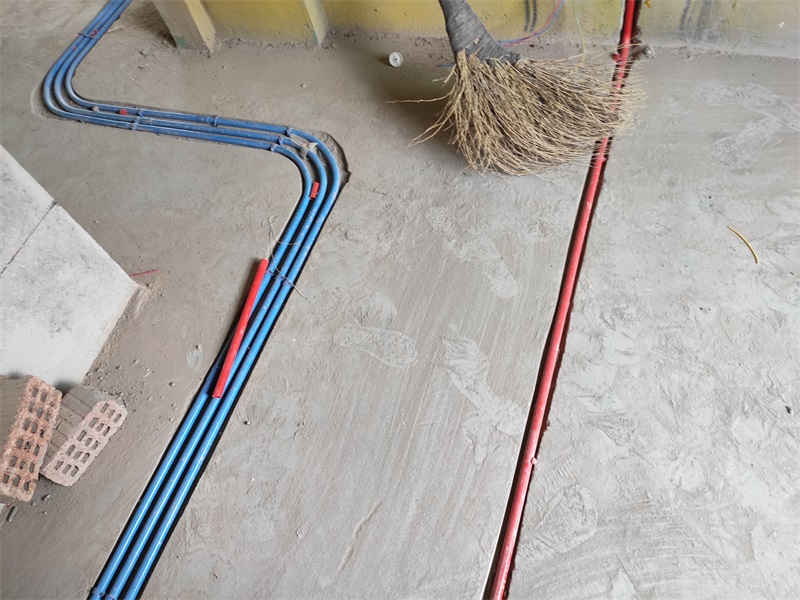

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

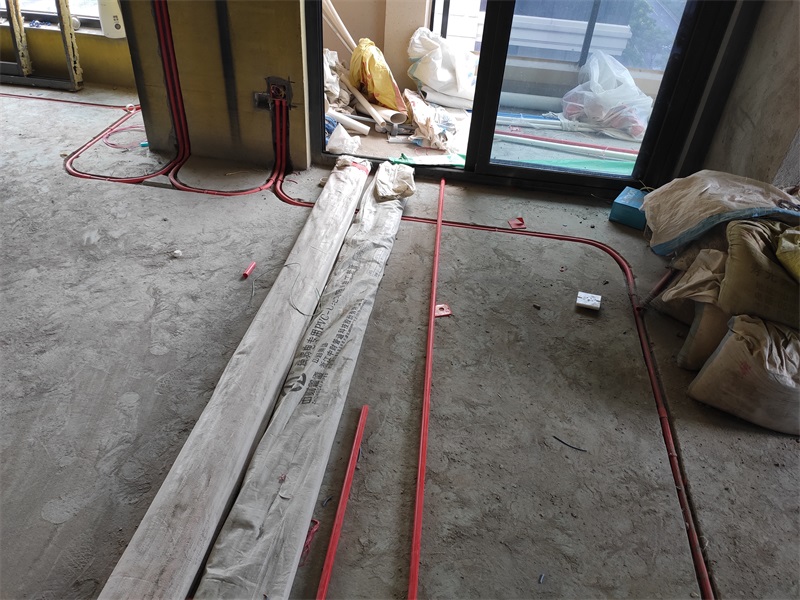

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2020-1-15 17:07:35

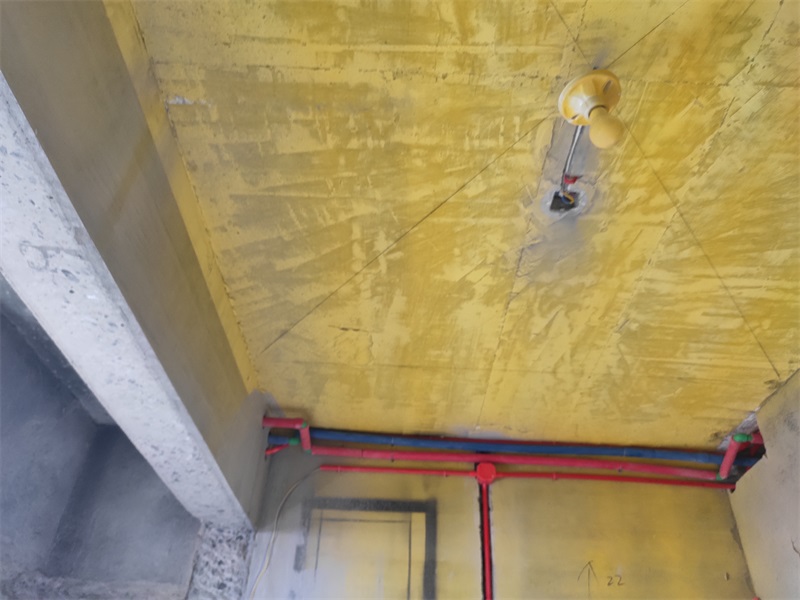

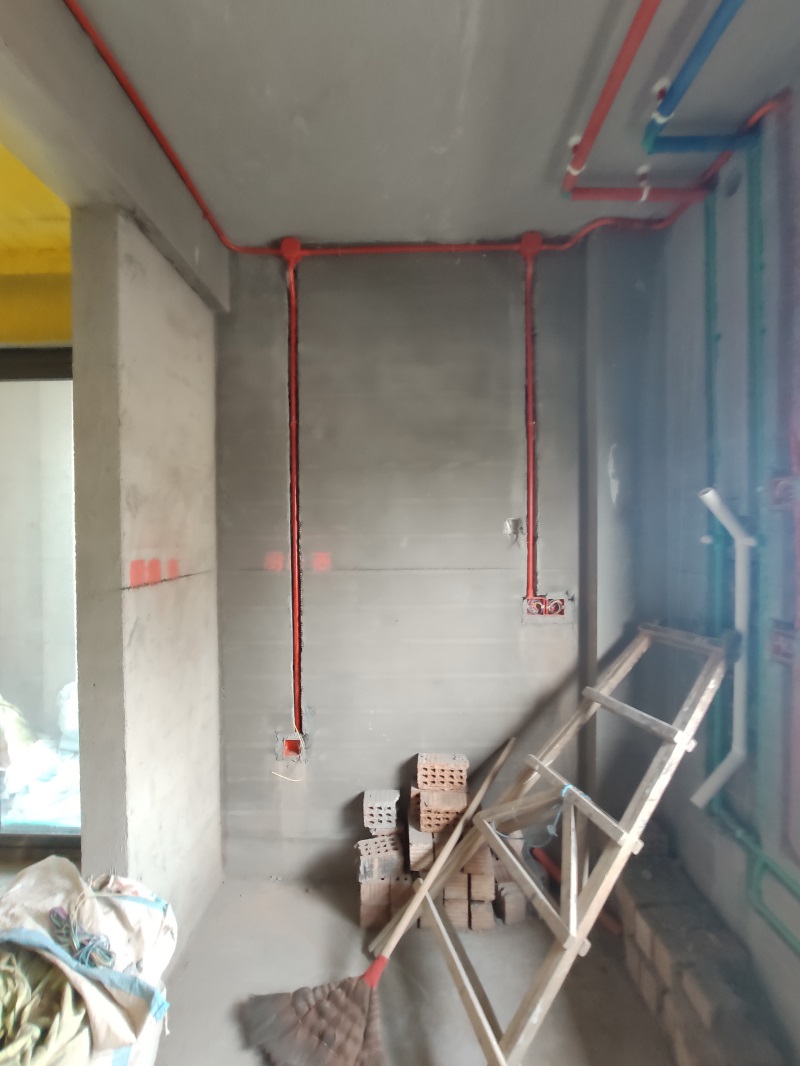

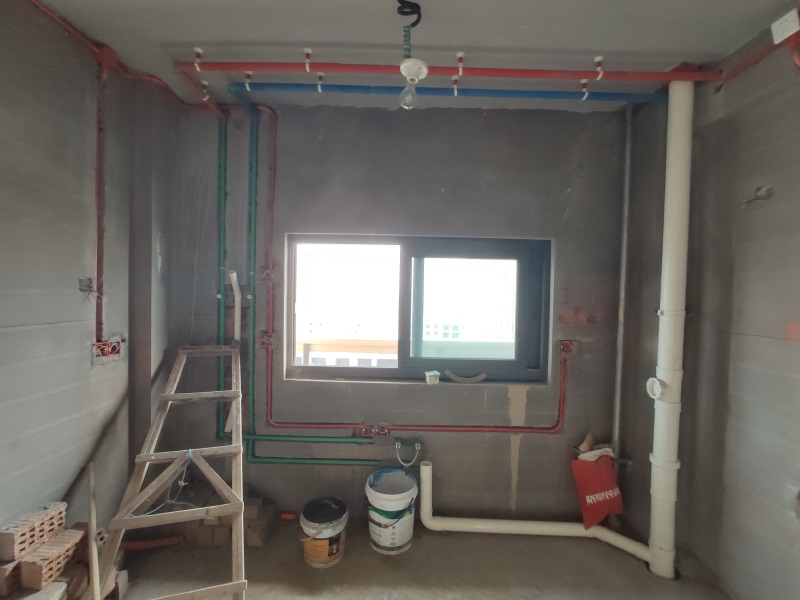

水管吊卡间距小于80cm，转角15CM处增加吊卡增加水管稳定性

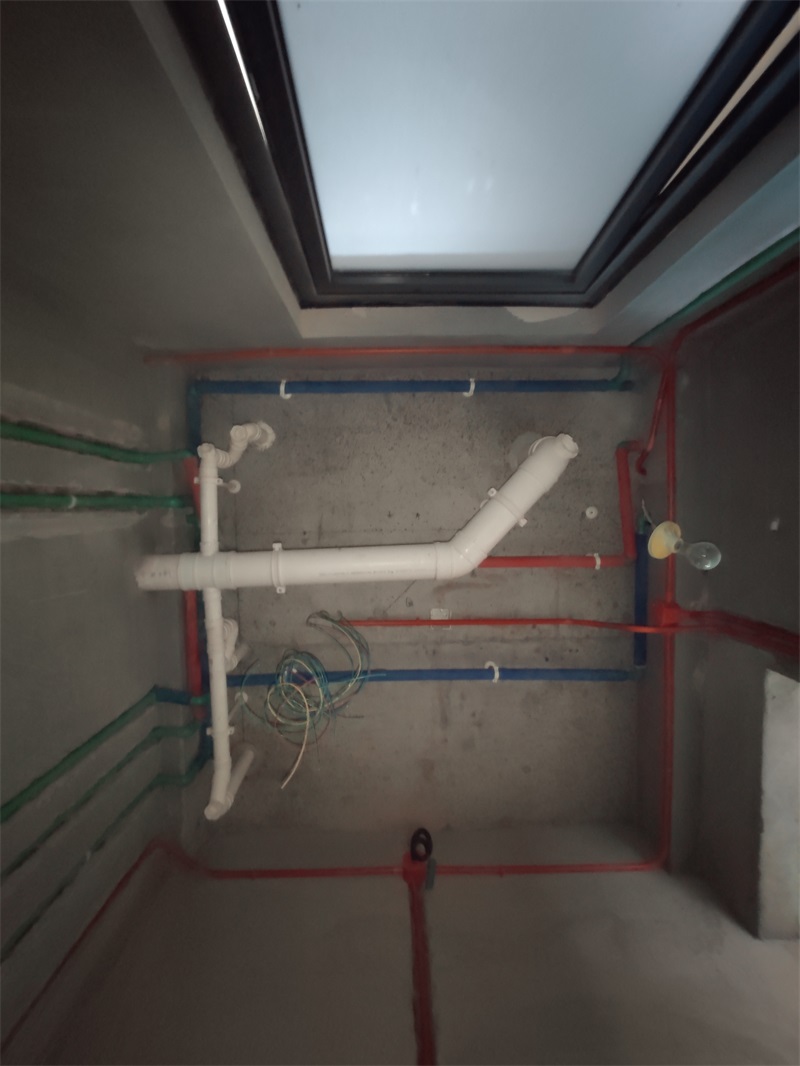

水管已包保温棉，红色为热水管，蓝色为冷水管

发表于 2020-1-15 17:08:26

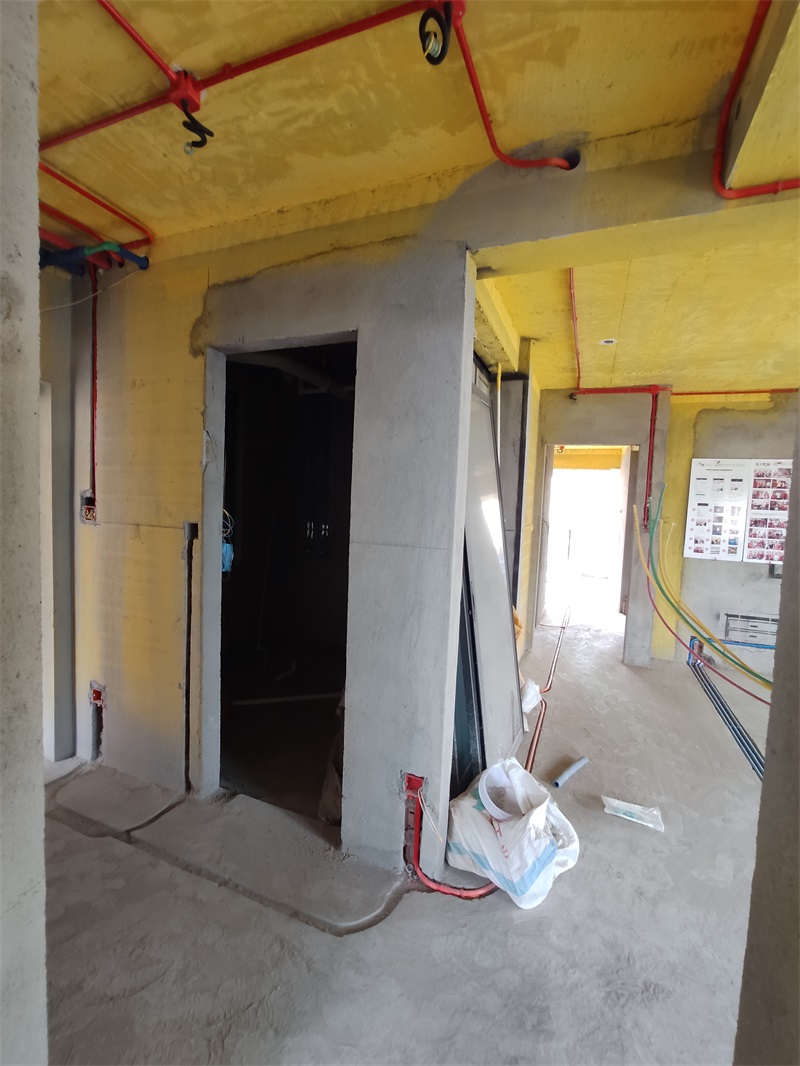

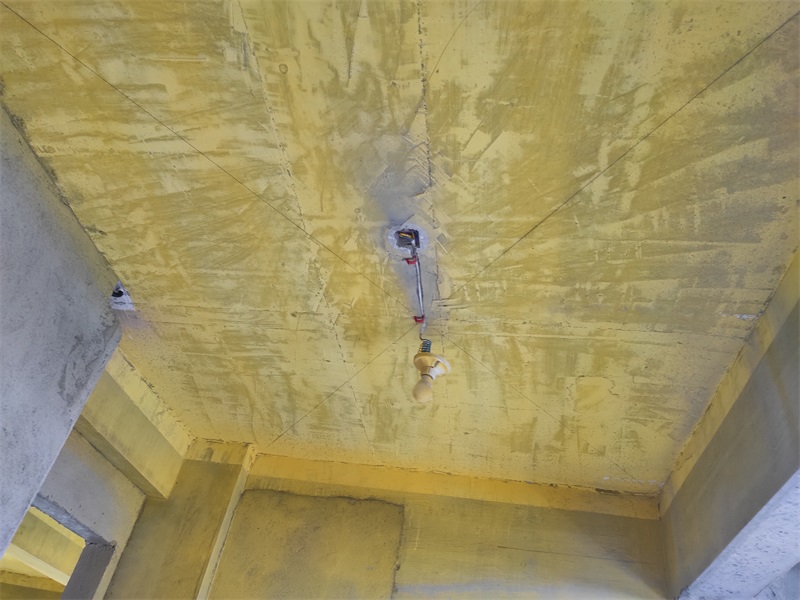

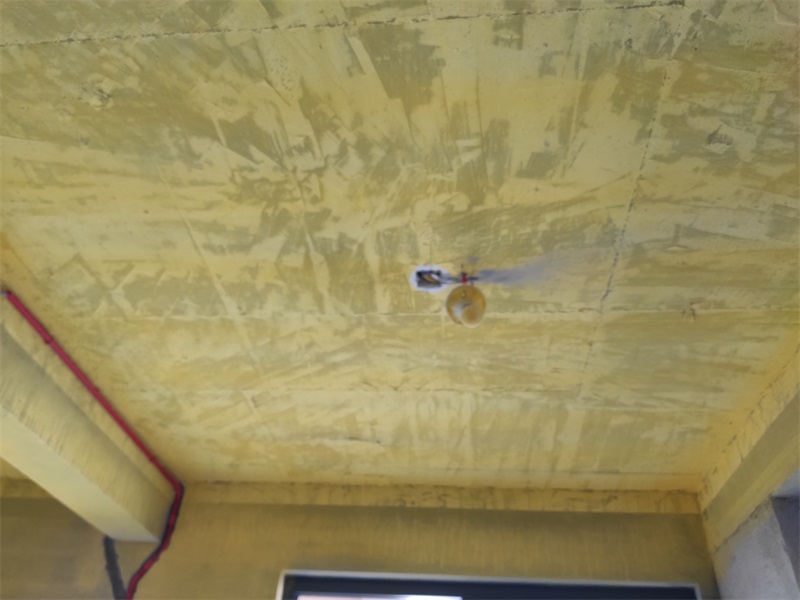

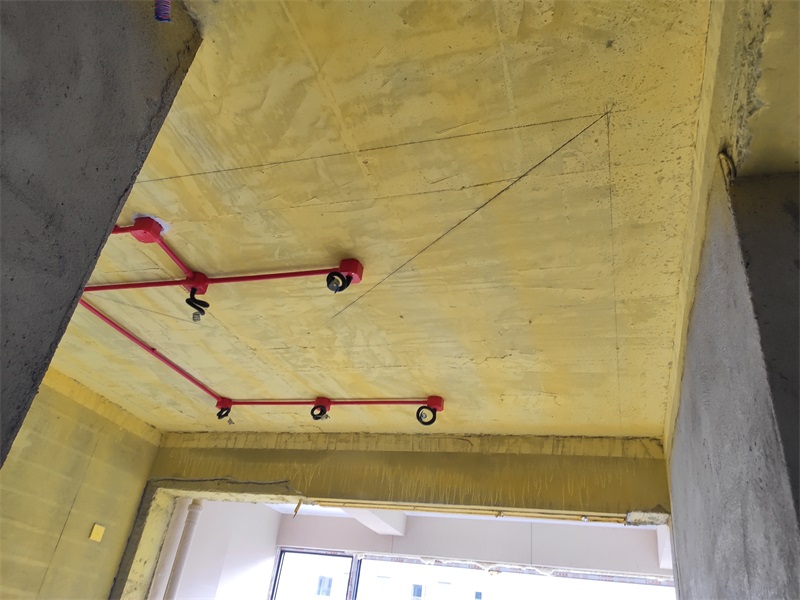

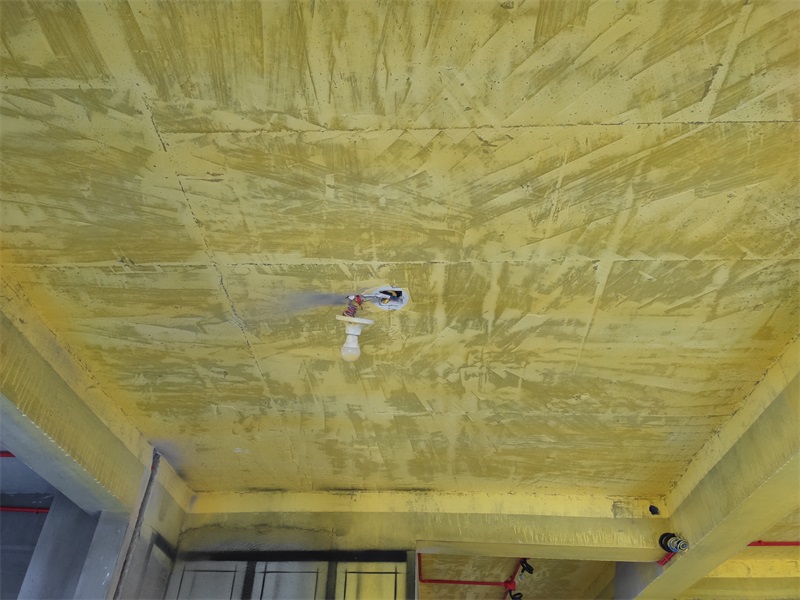

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-1-15 17:09:18

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

保温棉：能够很好的解决冷凝水的问题，保护水管

发表于 2020-1-15 17:10:51

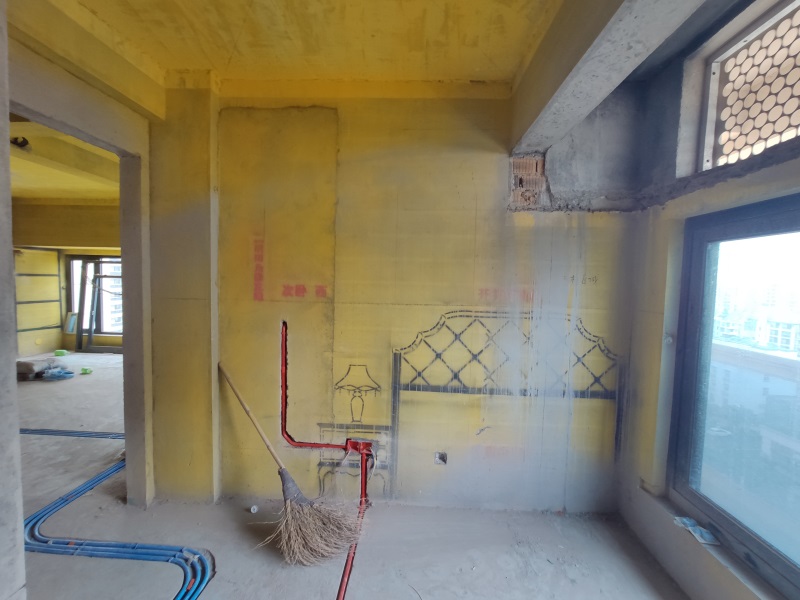

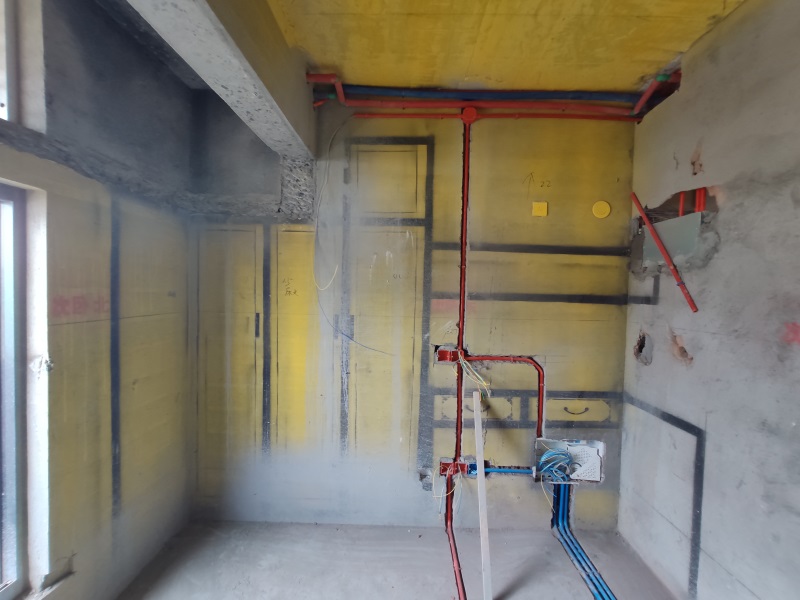

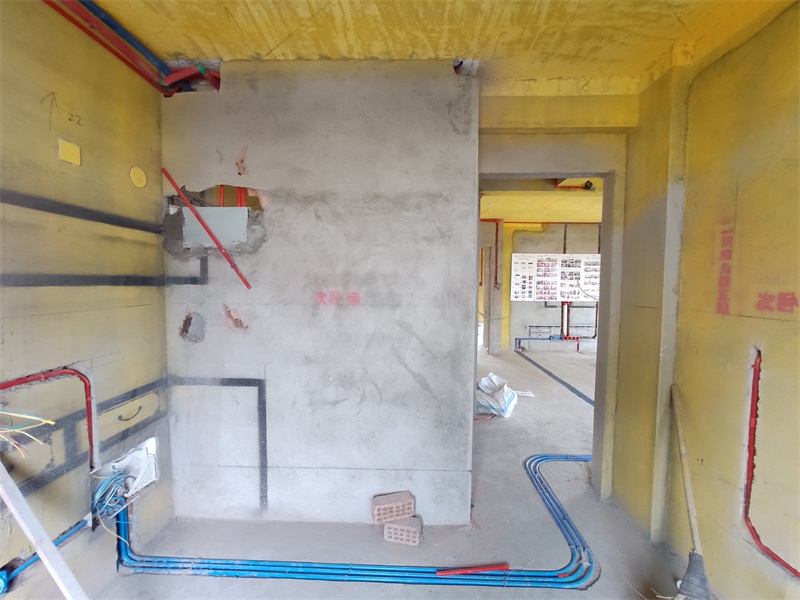

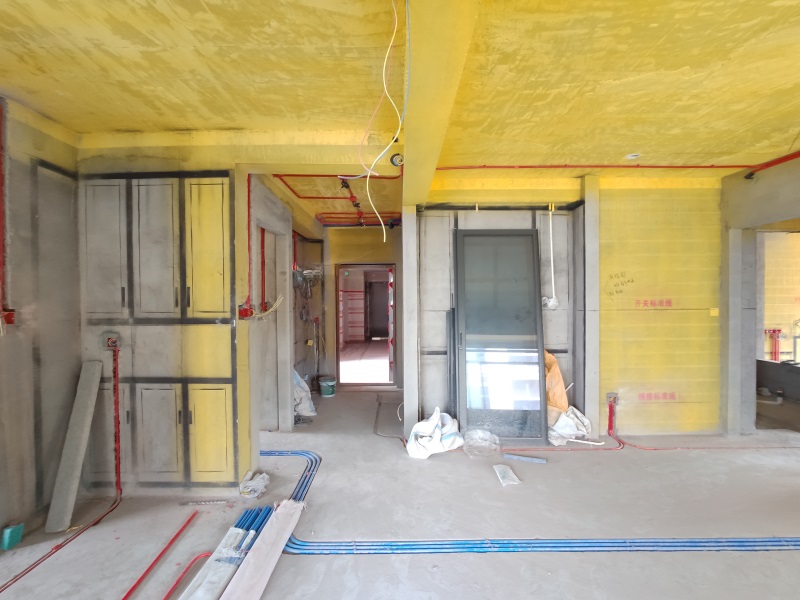

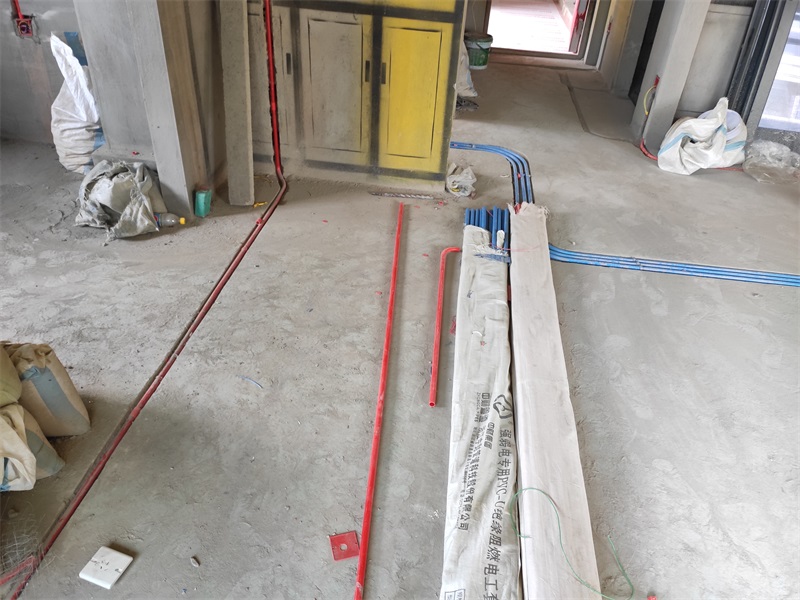

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-1-15 17:11:52

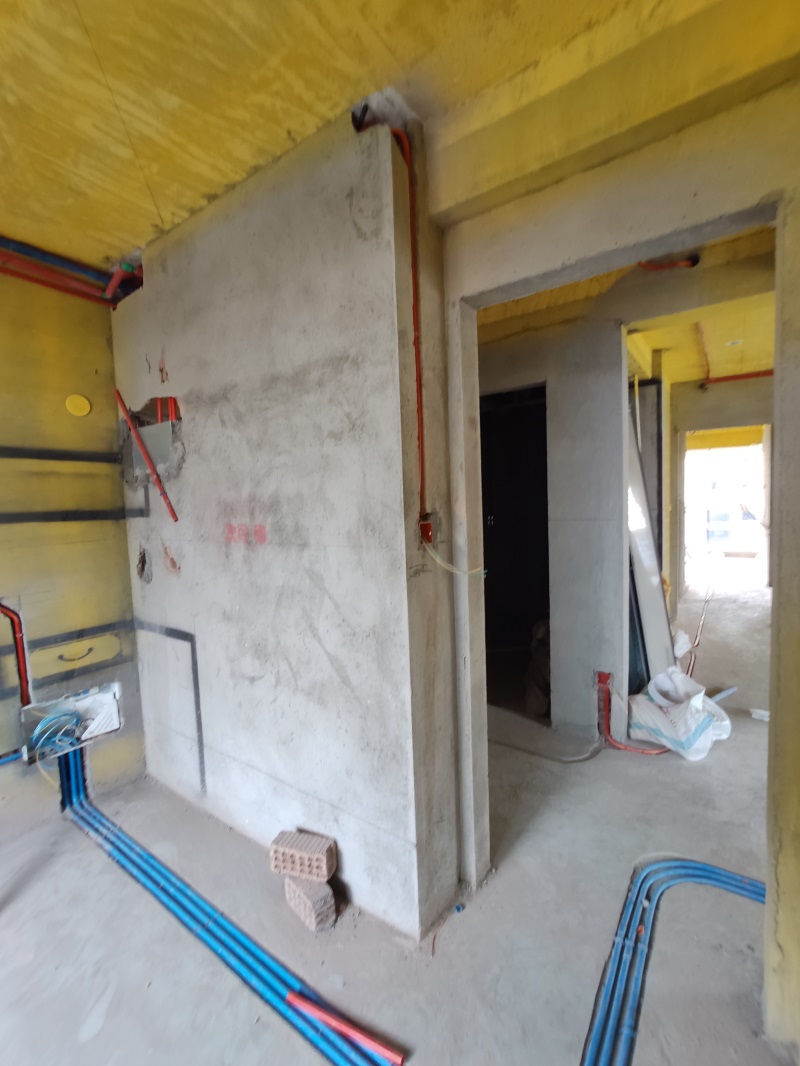

水管已包保温棉，红色为热水管，蓝色为冷水管。水管吊卡间距小于80cm

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-1-15 17:12:26

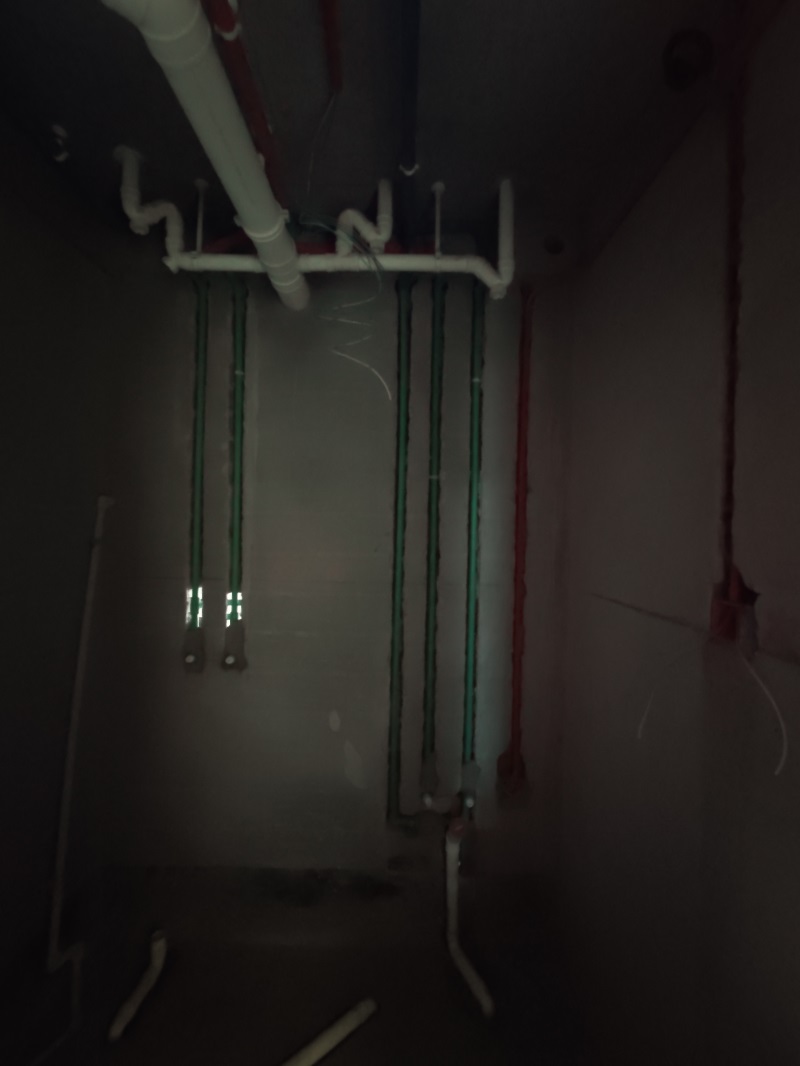

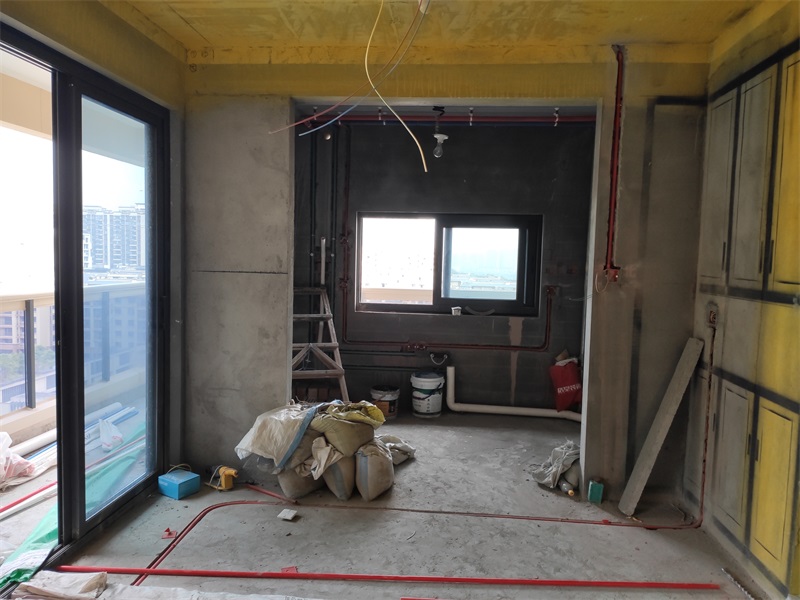

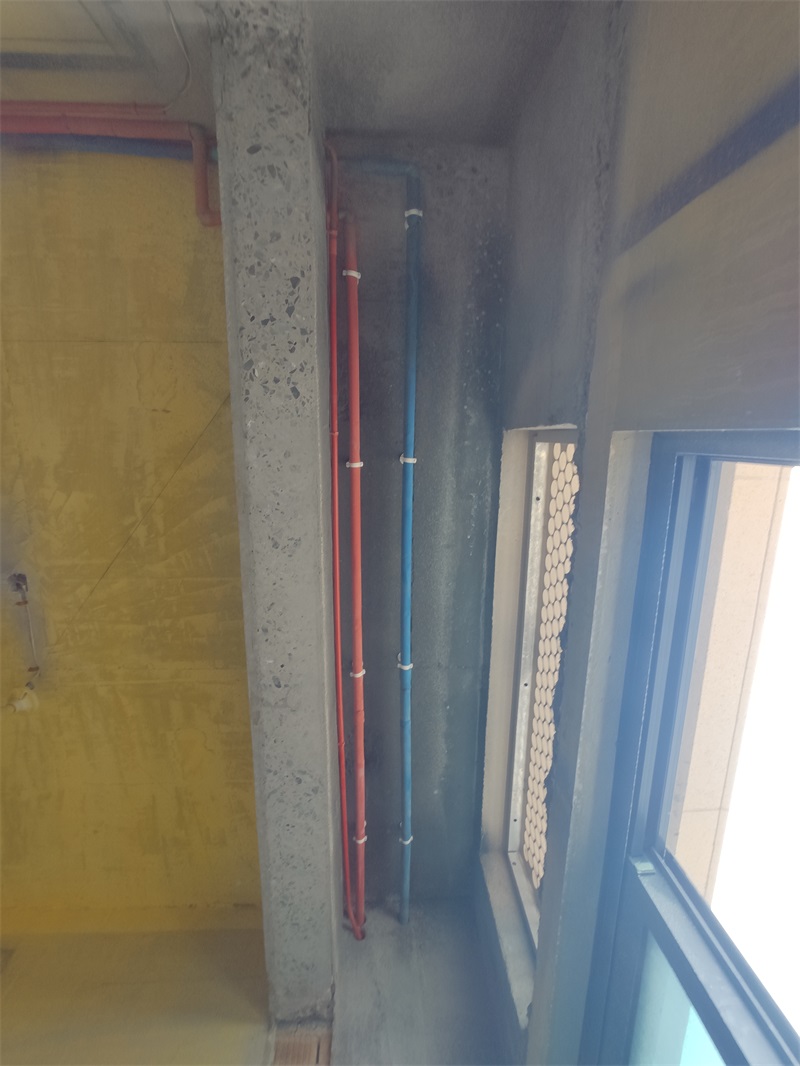

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2020-1-15 17:13:15

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

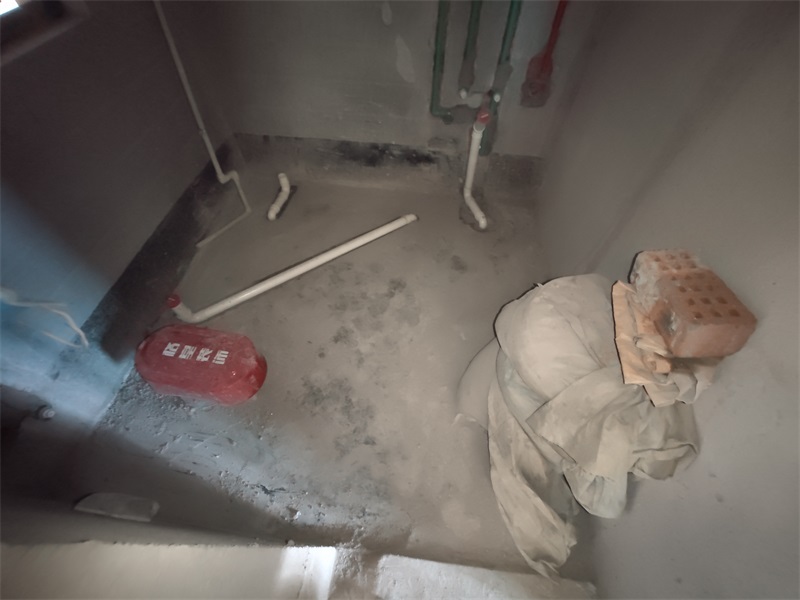

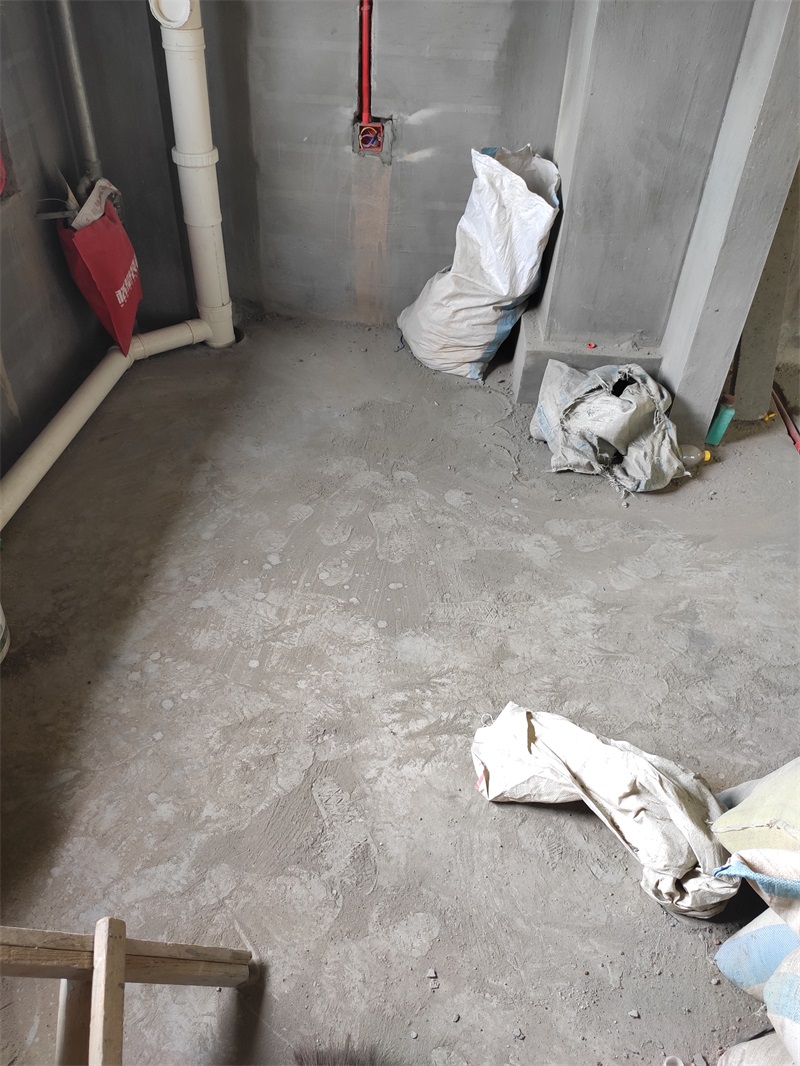

卫生间湿区，地漏放在马桶背后两侧。（尽量放在淋浴房这边)下水孔中心距墙11cm(毛坯墙面)
