衢州公馆9#115㎡ 中式—《简中式》

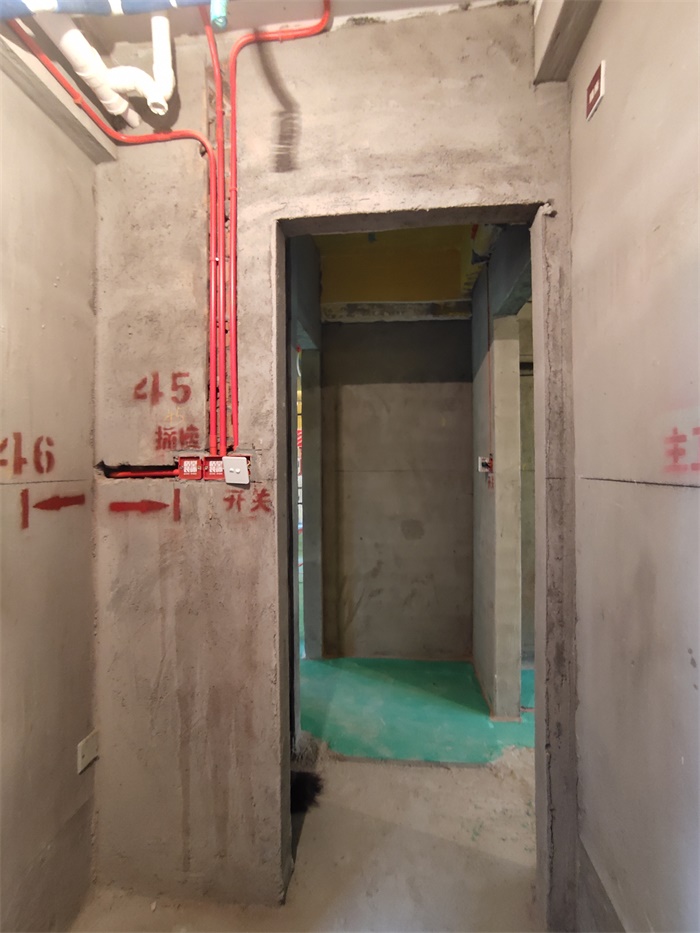

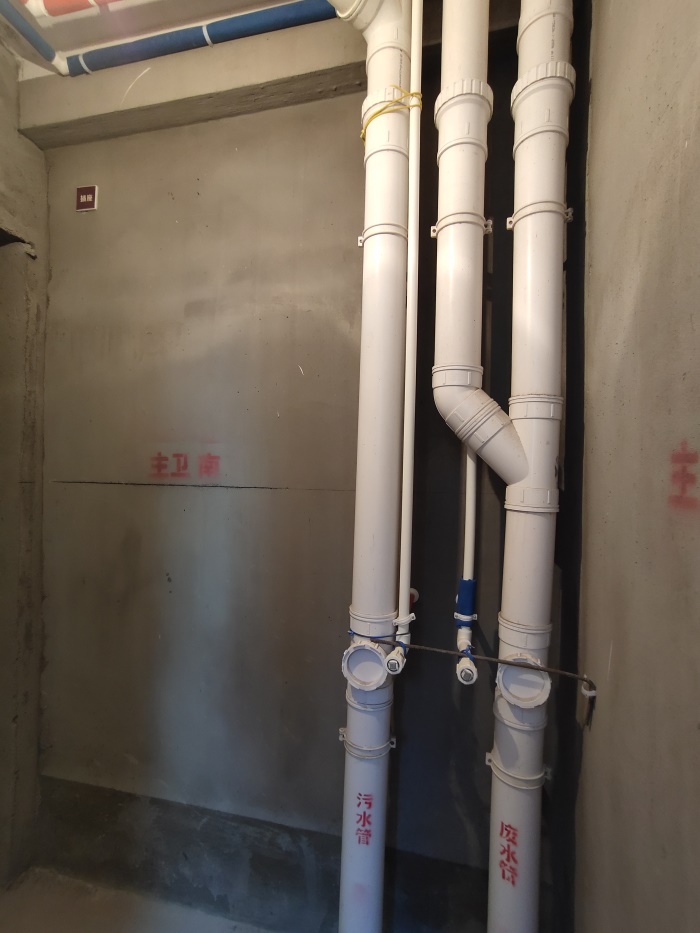

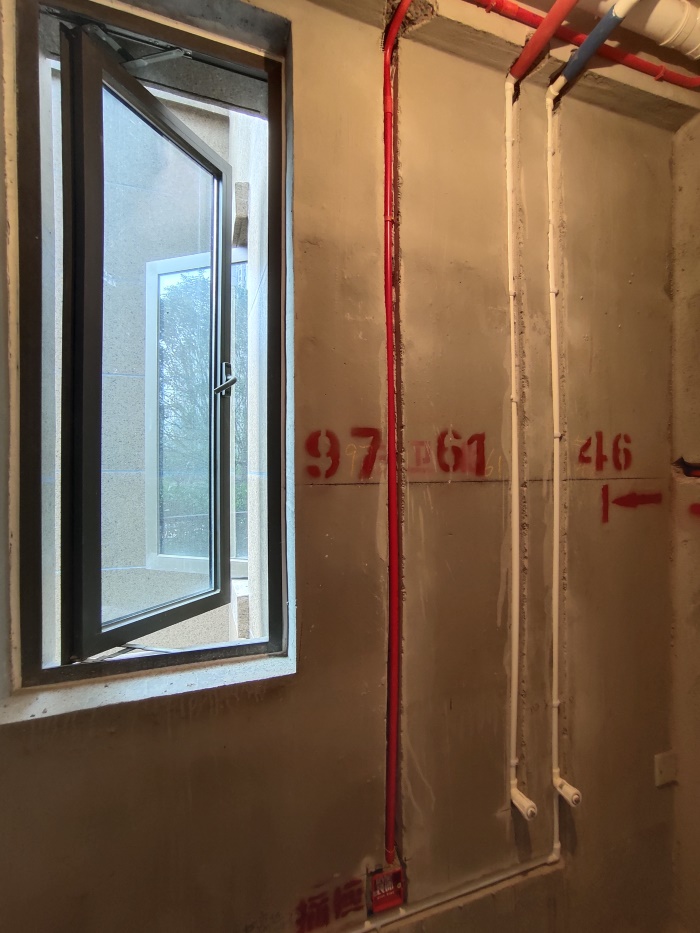

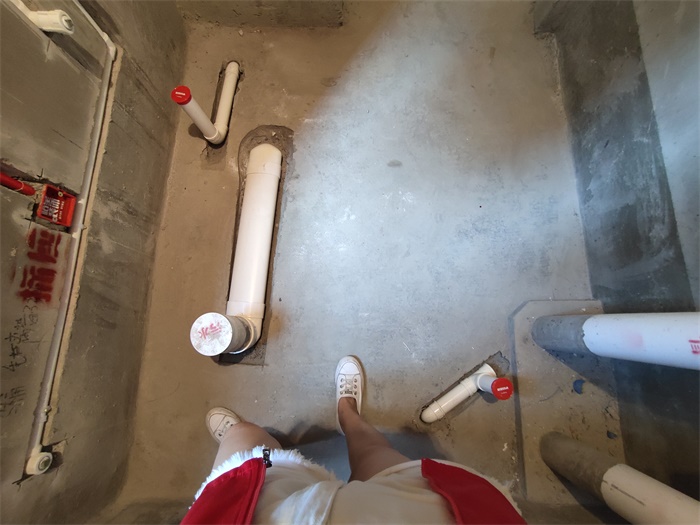

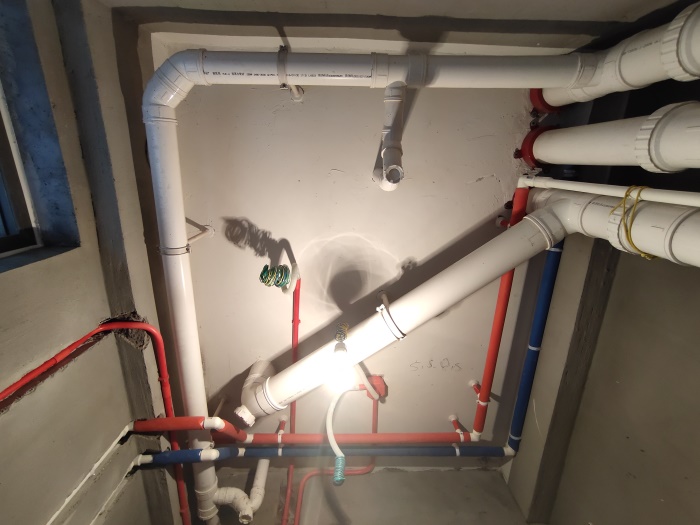

主卫对角

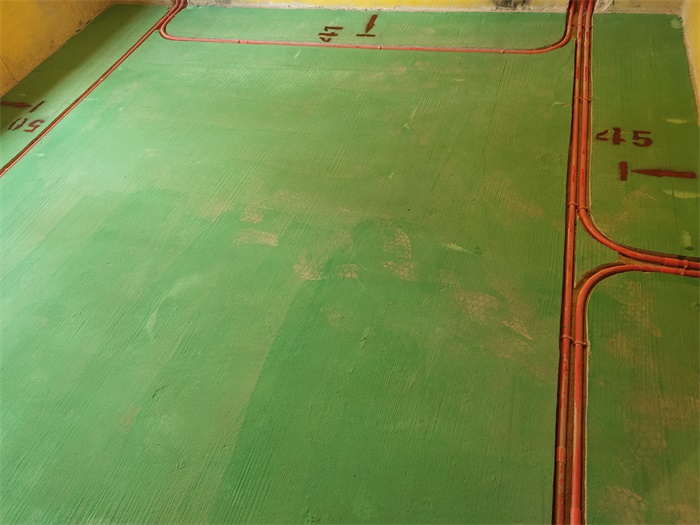

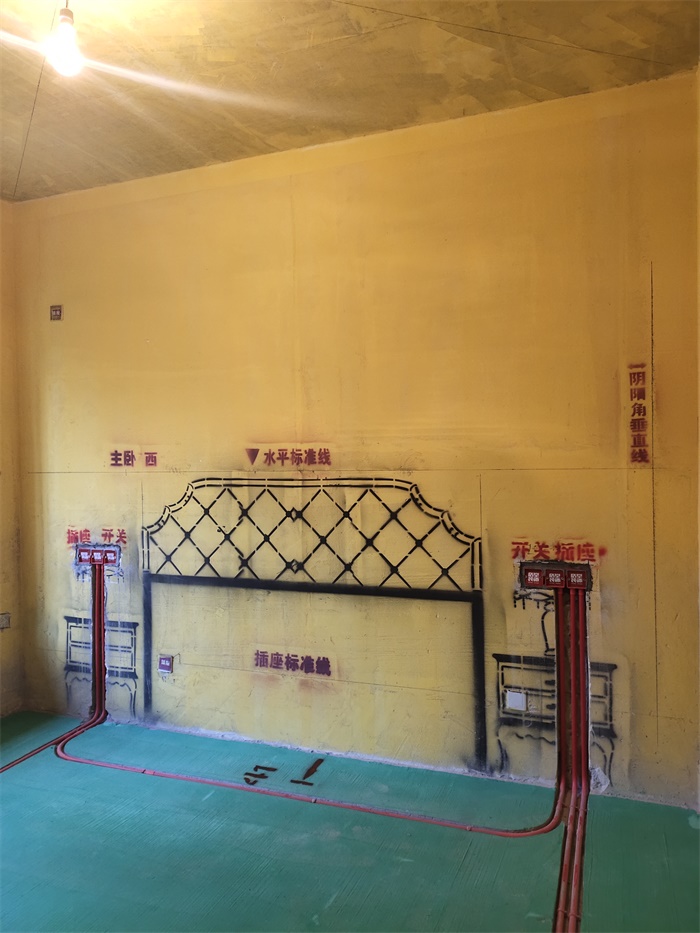

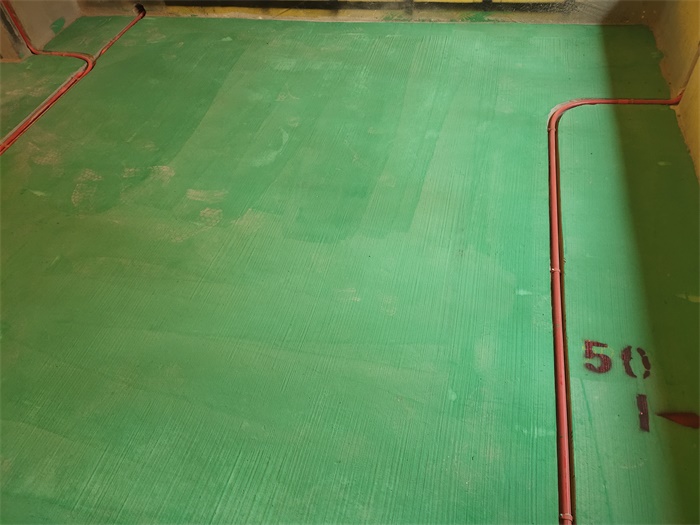

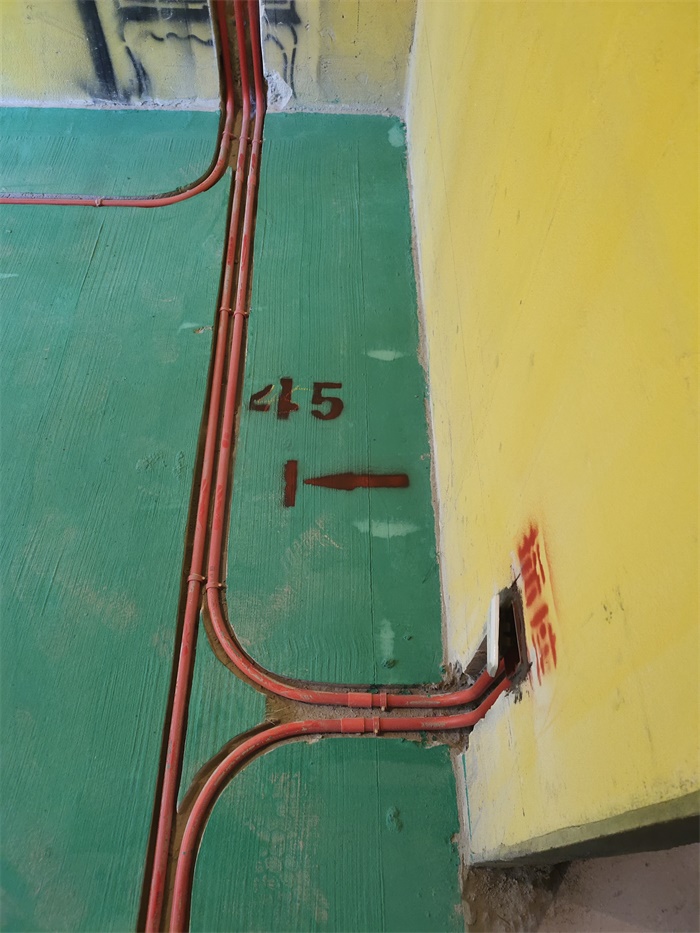

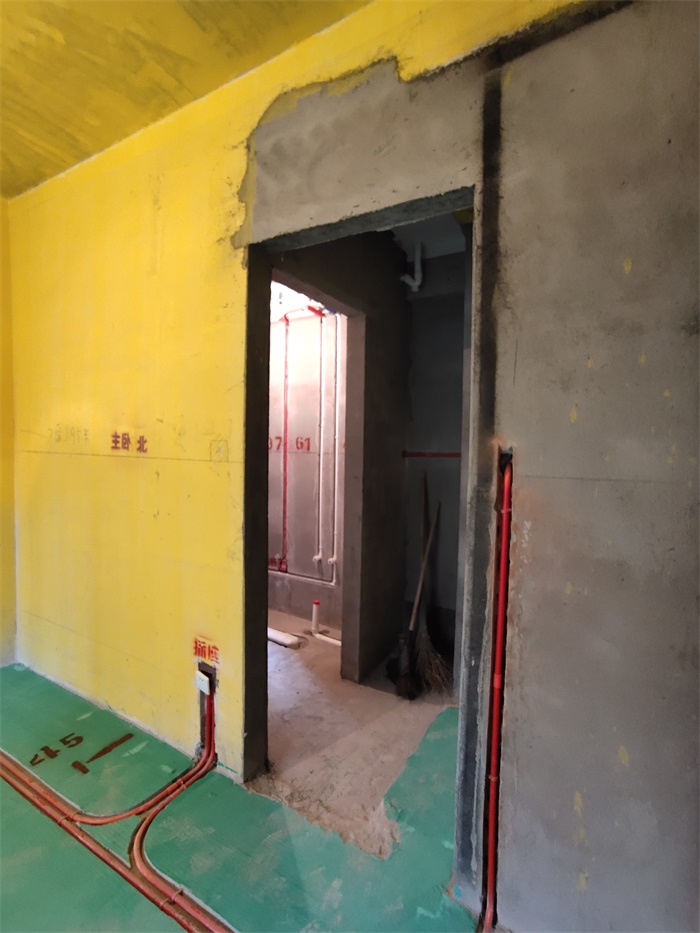

主卧水电布线

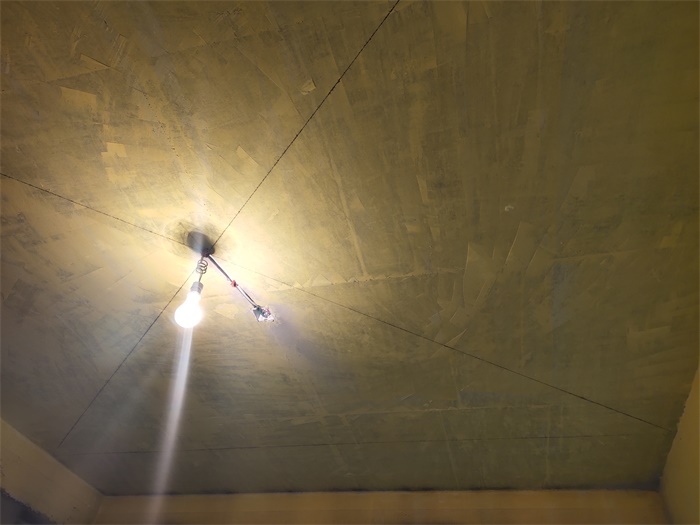

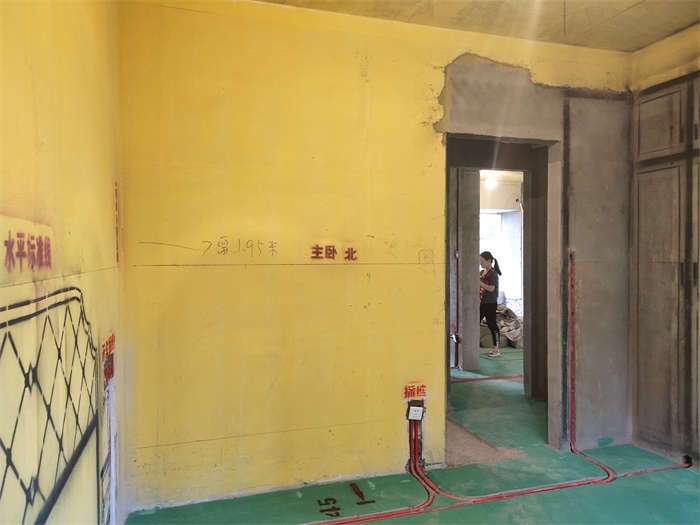

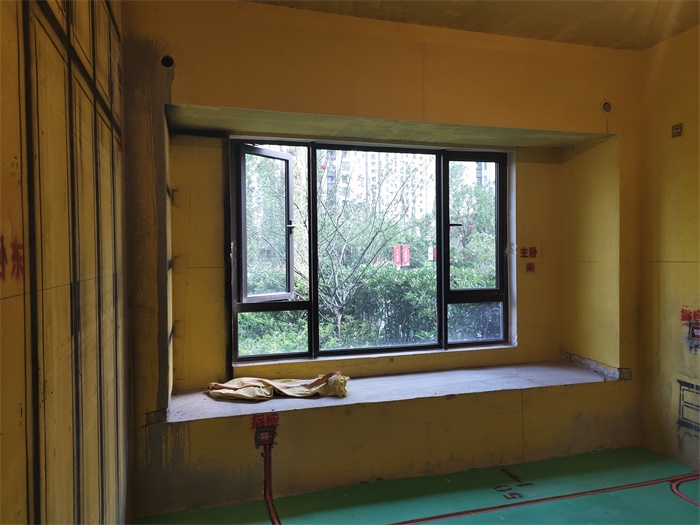

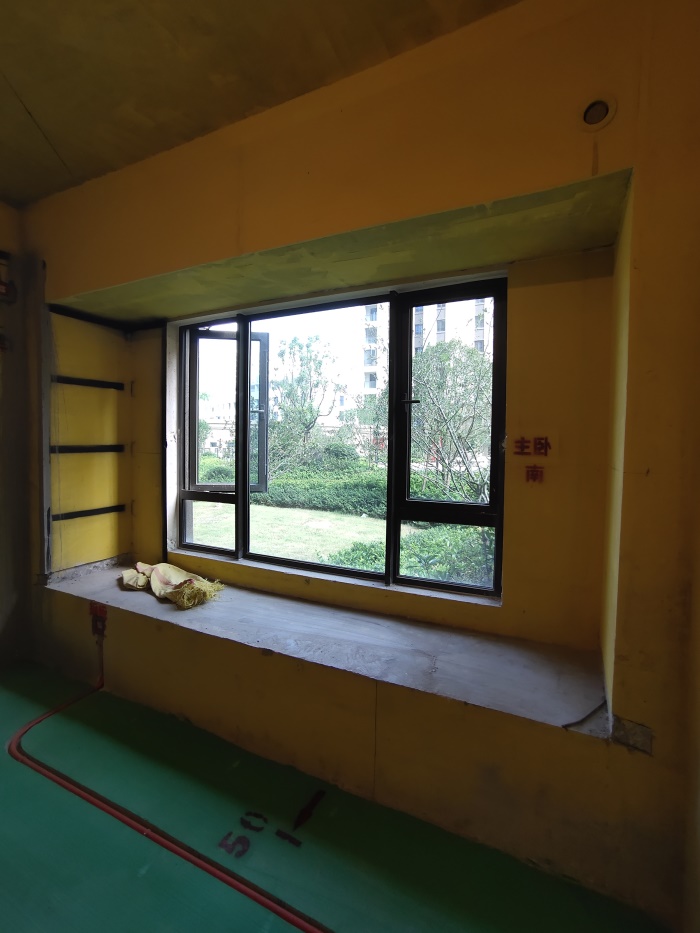

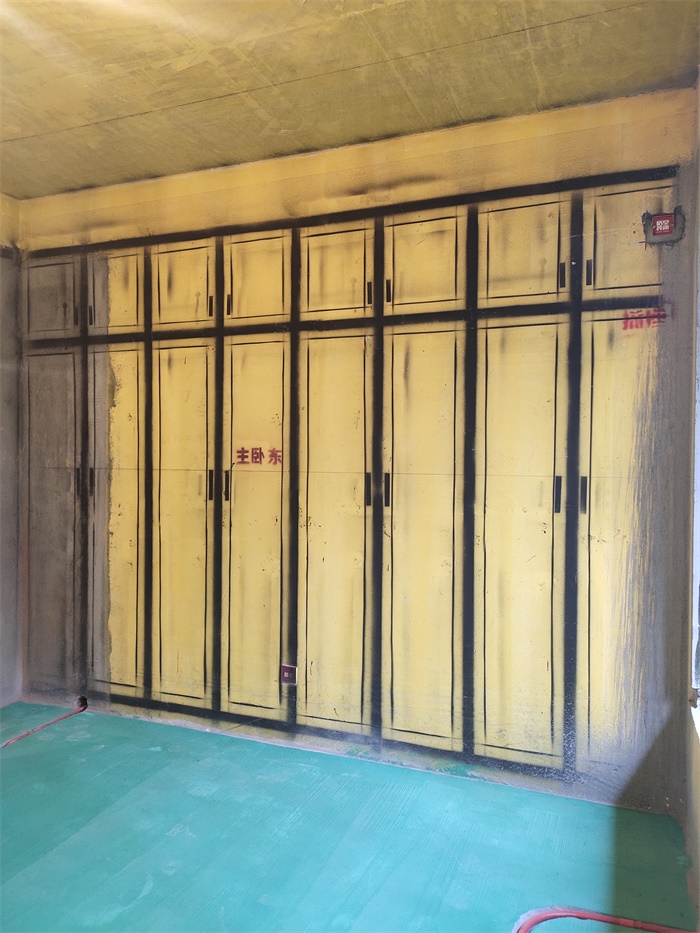

主卧对角

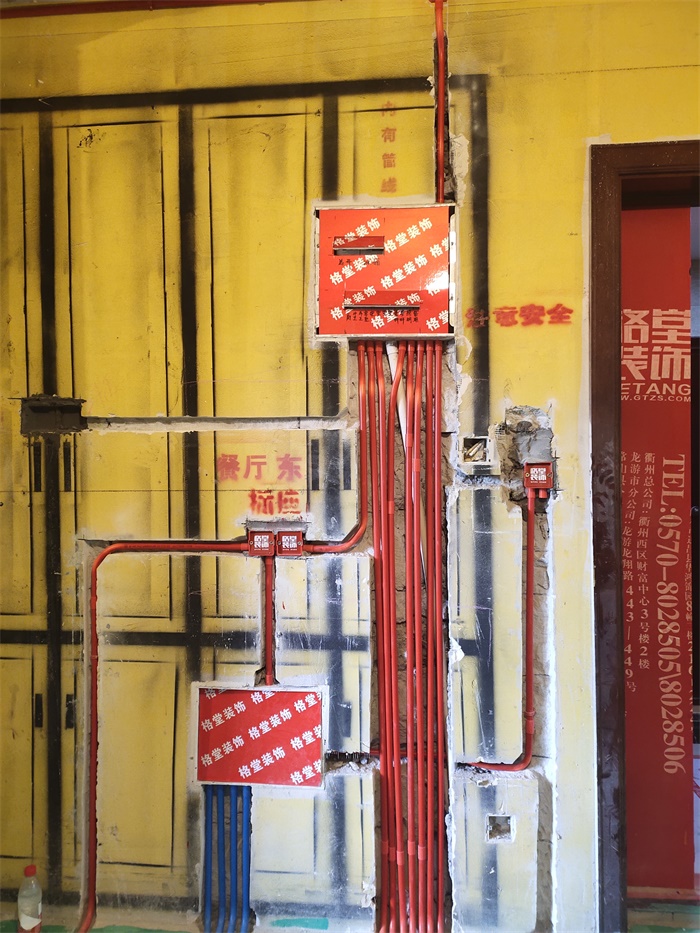

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。冰箱单独一路电源线，不进总开。配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全

强弱电相距30公分以上，距墙30公分以上。

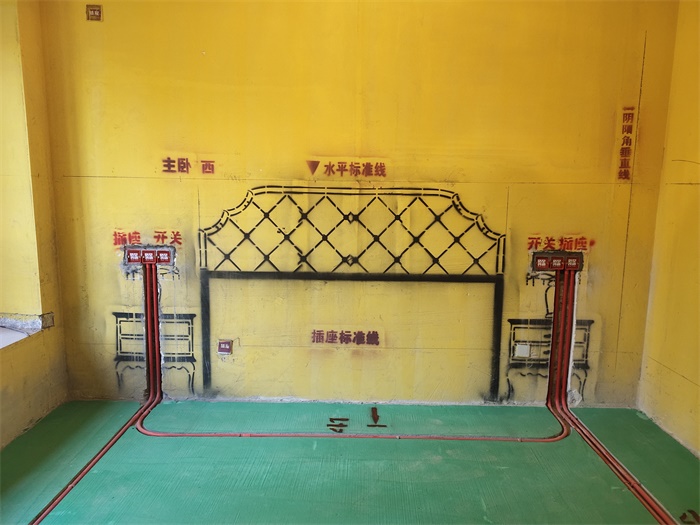

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地

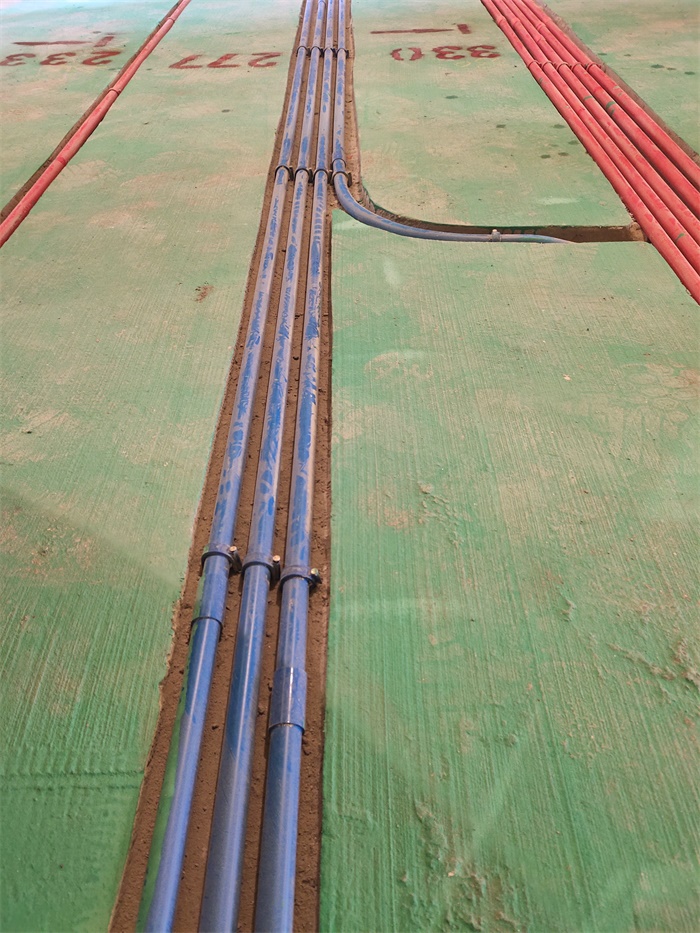

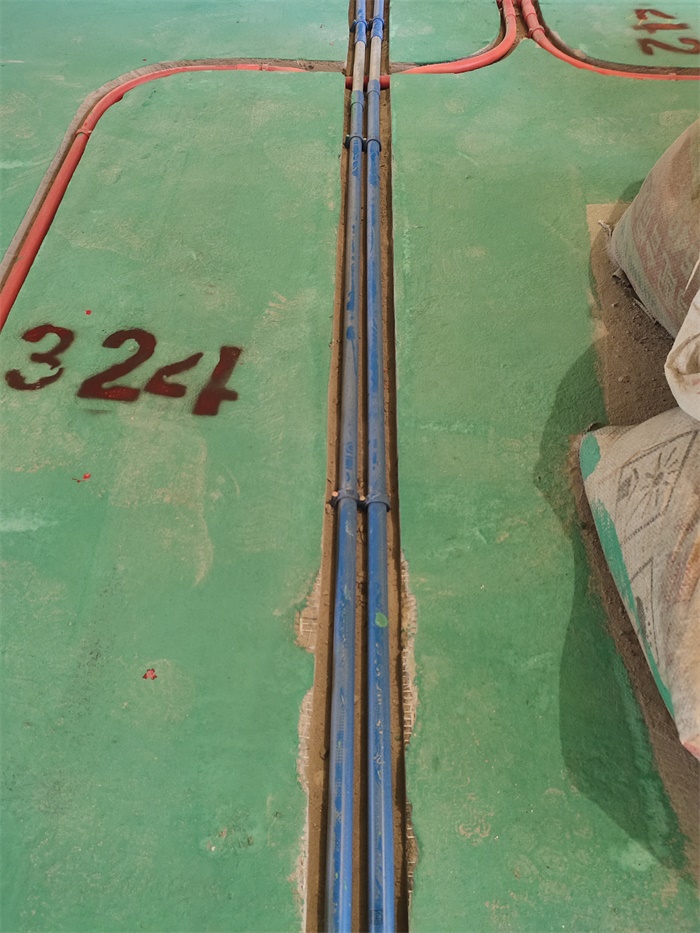

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

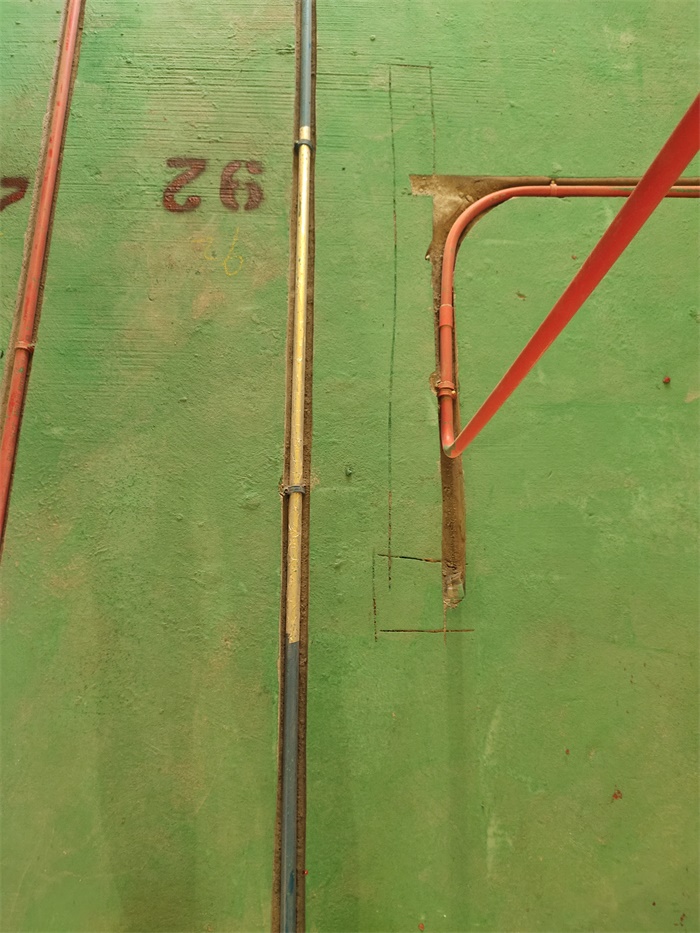

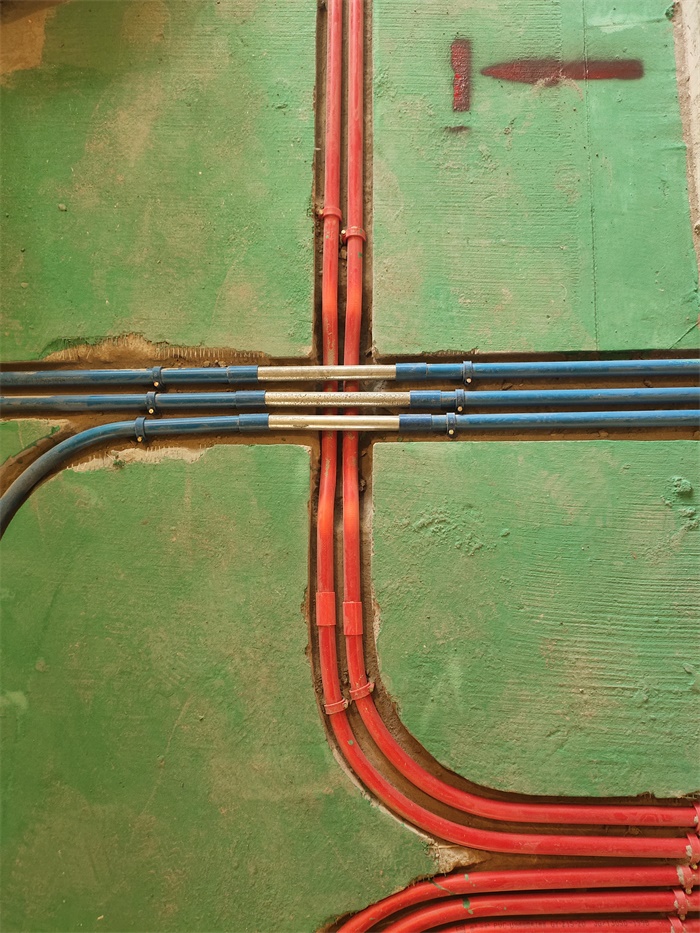

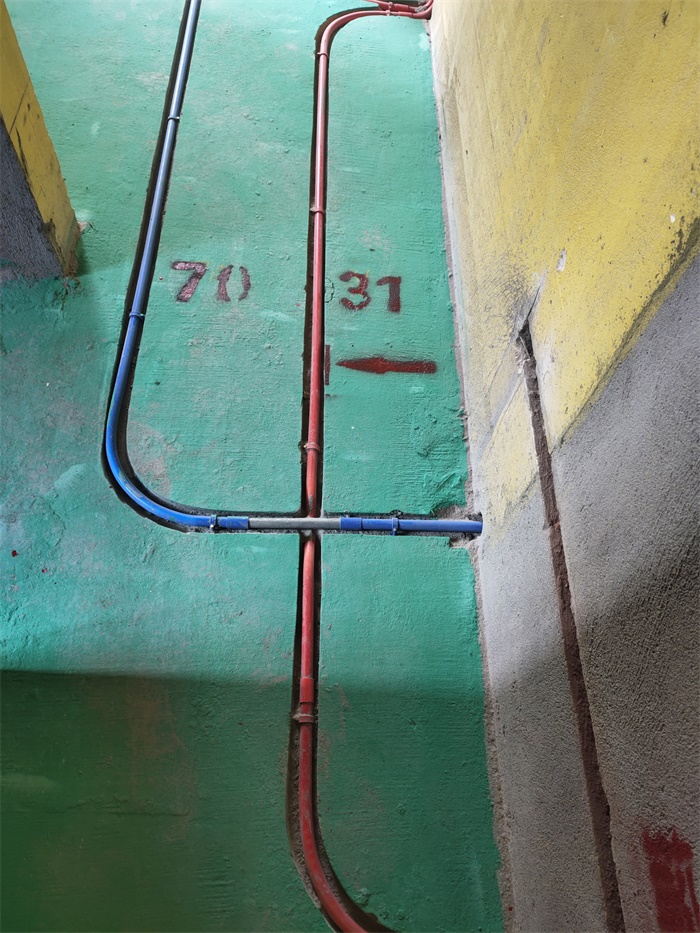

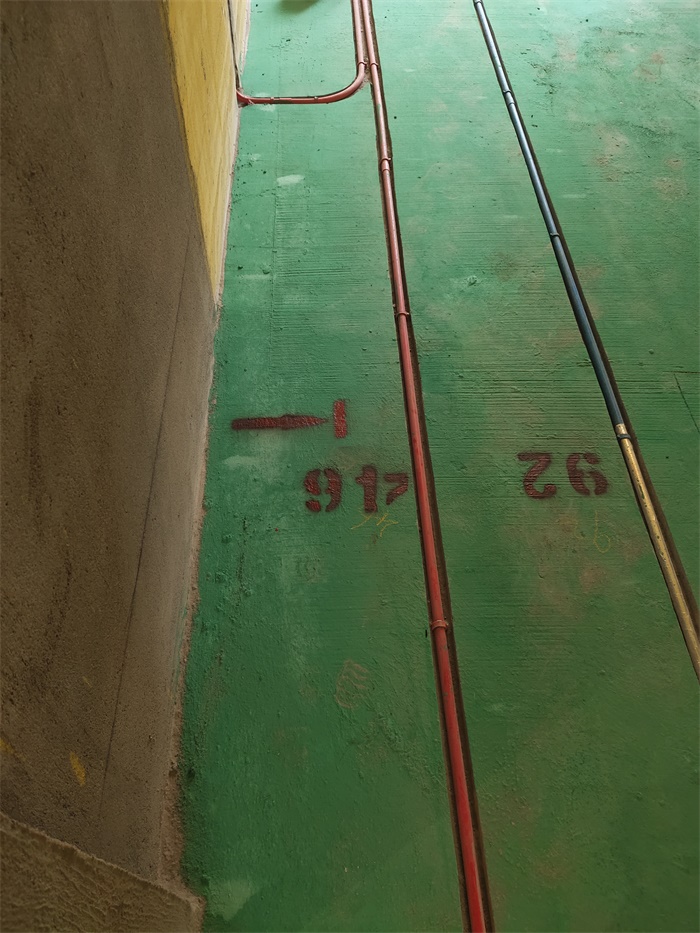

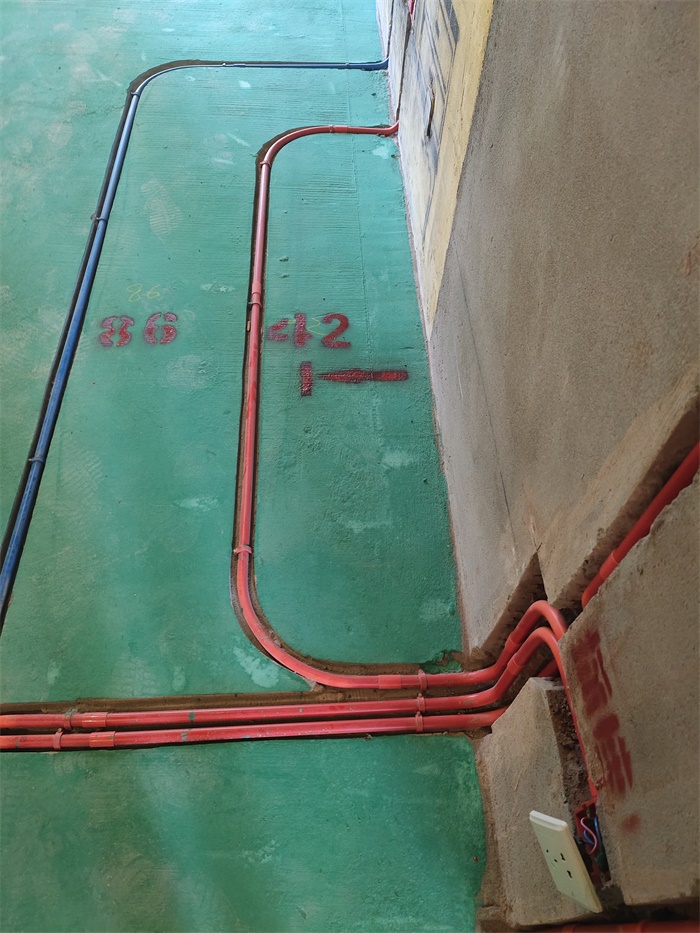

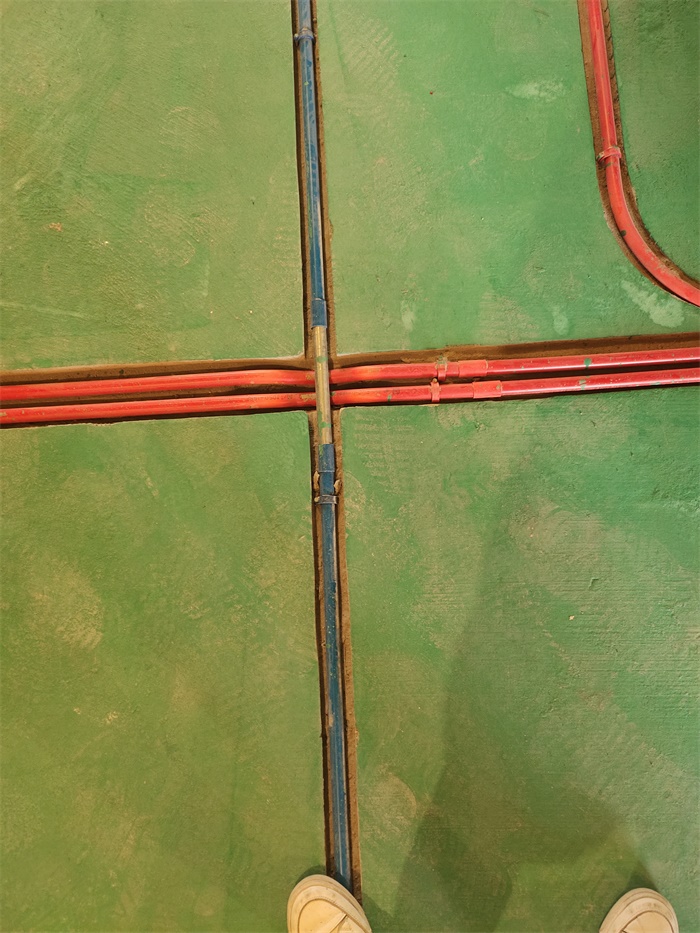

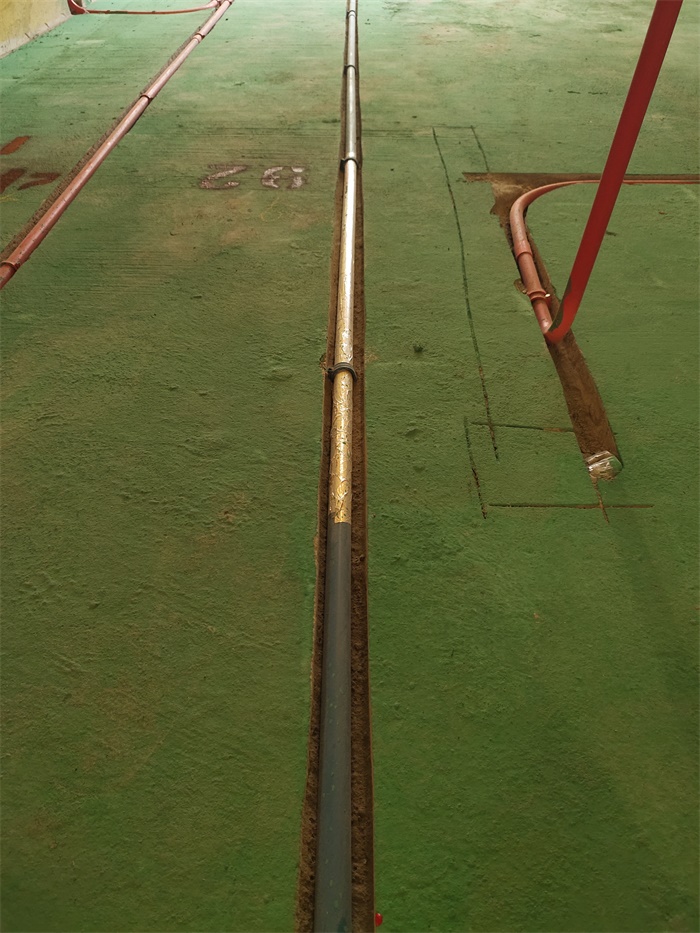

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

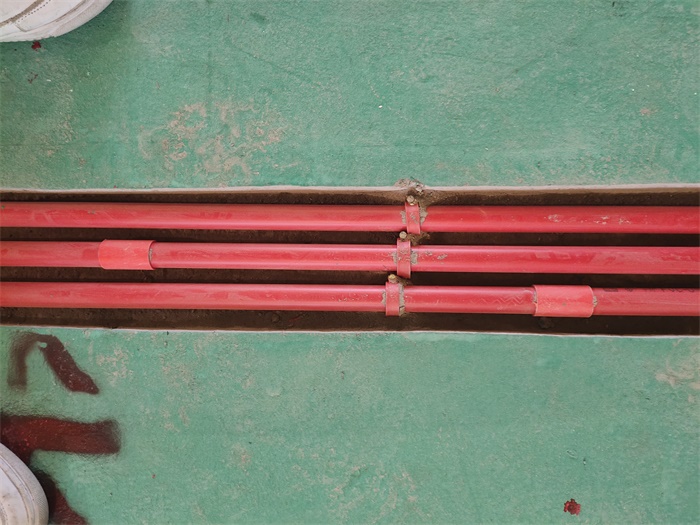

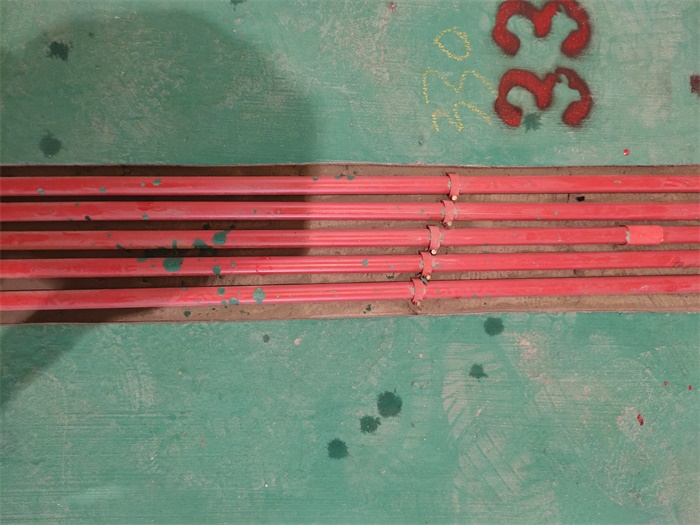

地面线管并排2根以上管卡错位顺钉，间隙均匀

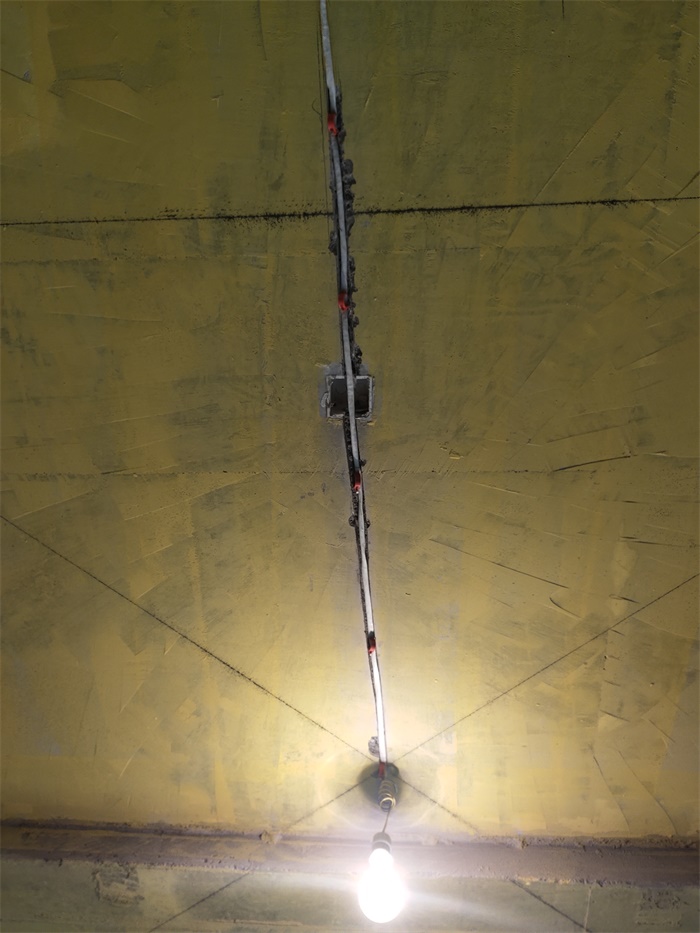

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。
