衢州公馆19-1-15#117㎡现代——境静•自然

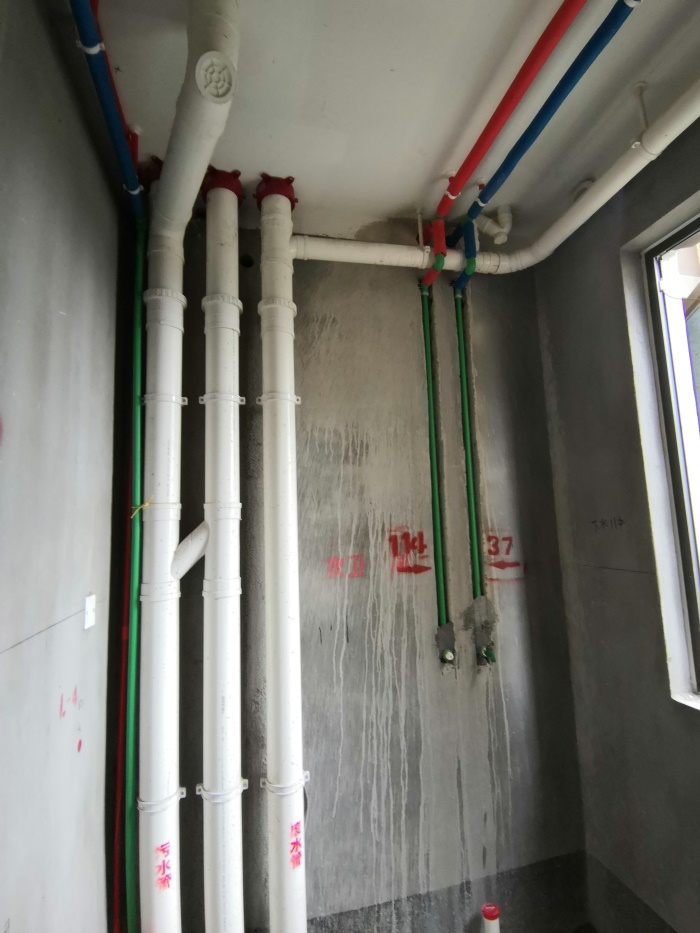

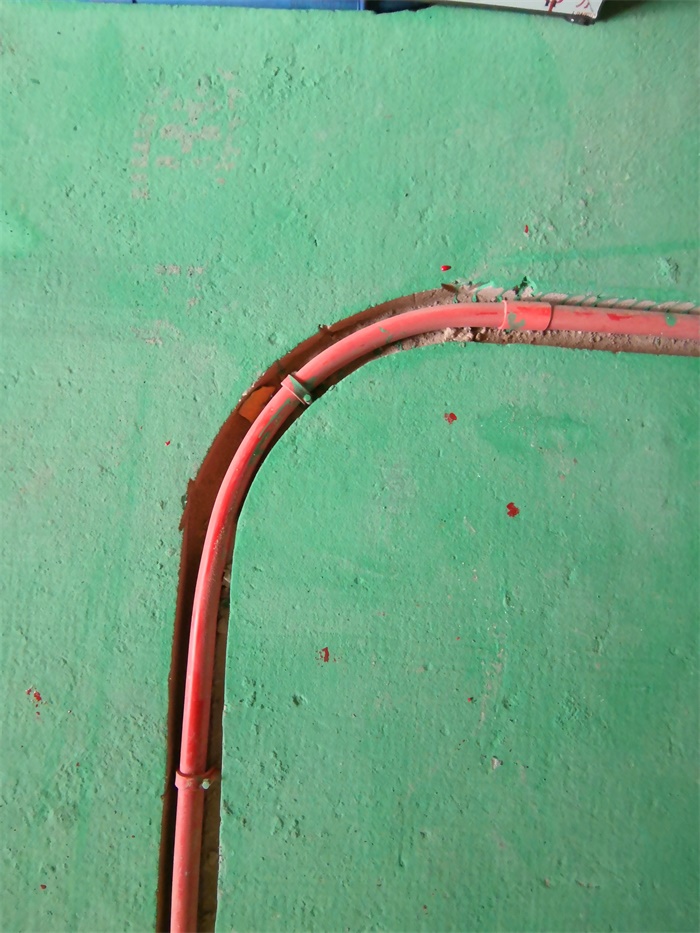

45°弯头在拐角处就形成了一定的坡度，起到了缓冲的作用，减少异物的冲击与积累，也减少了噪音。

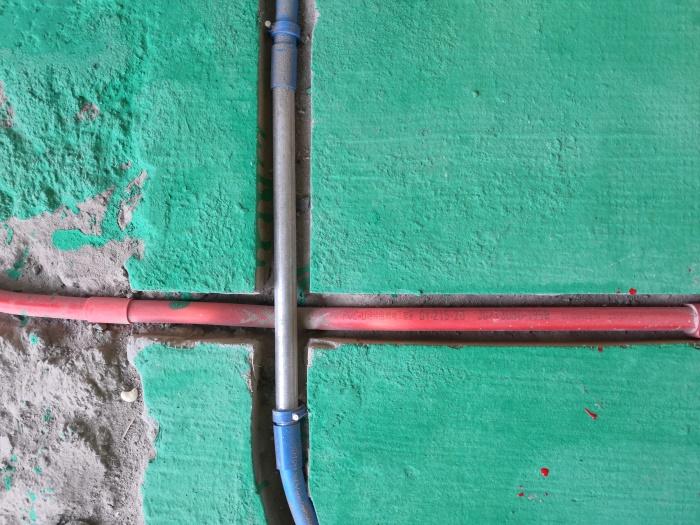

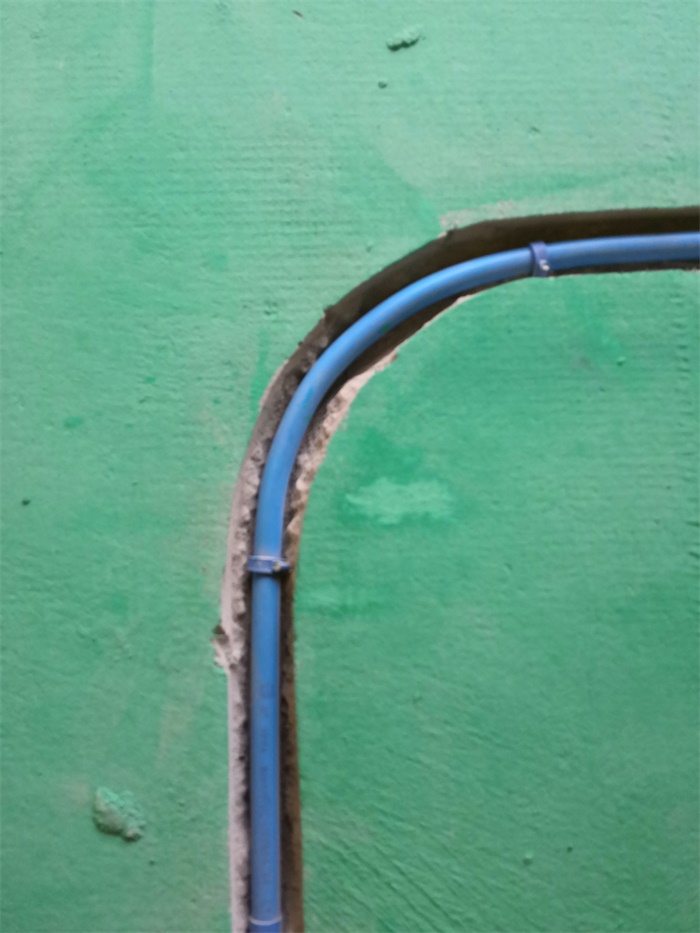

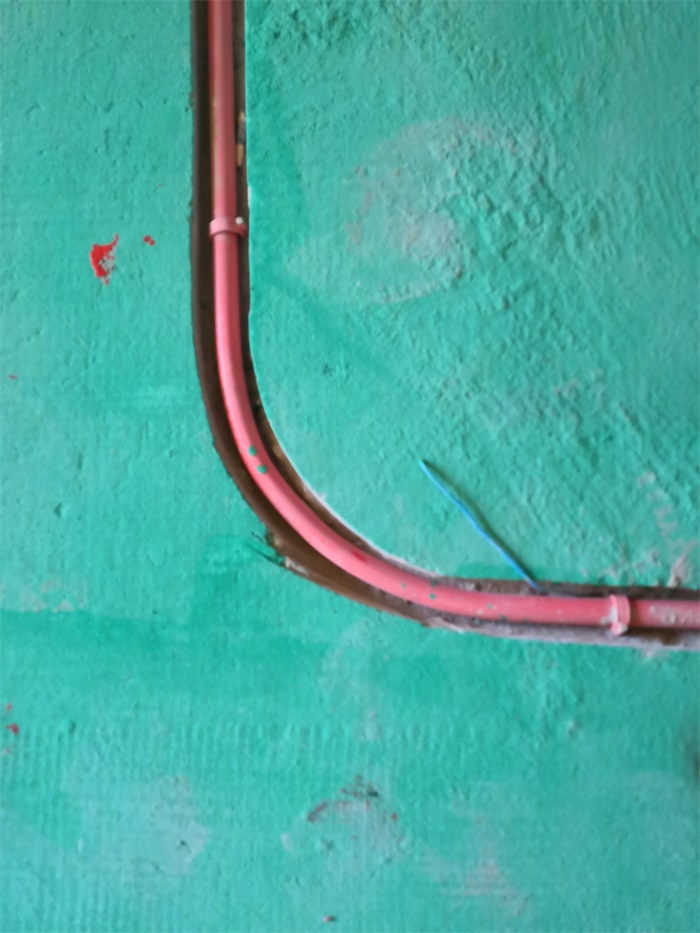

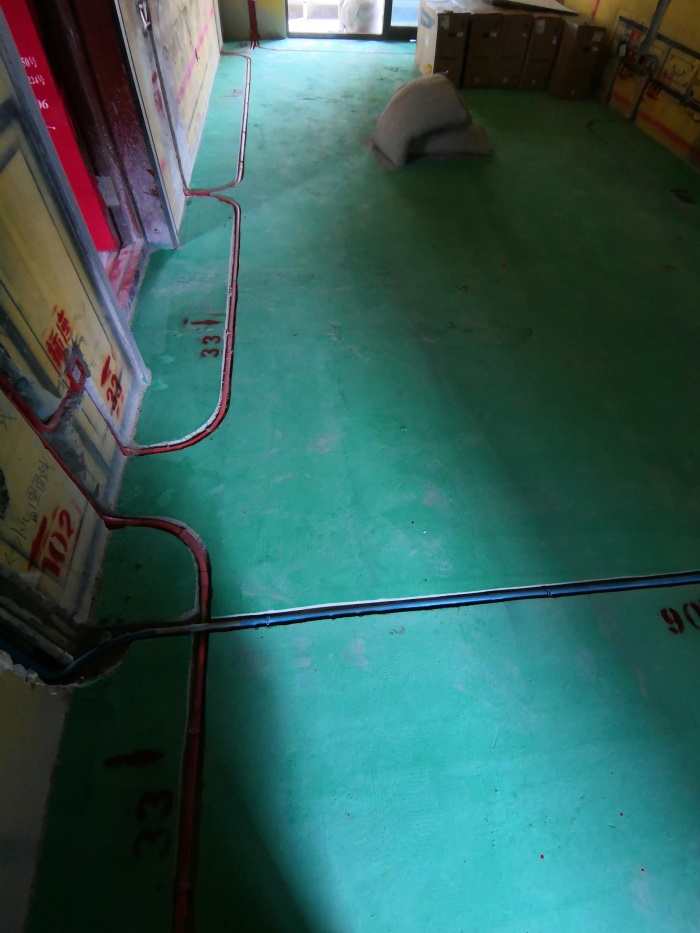

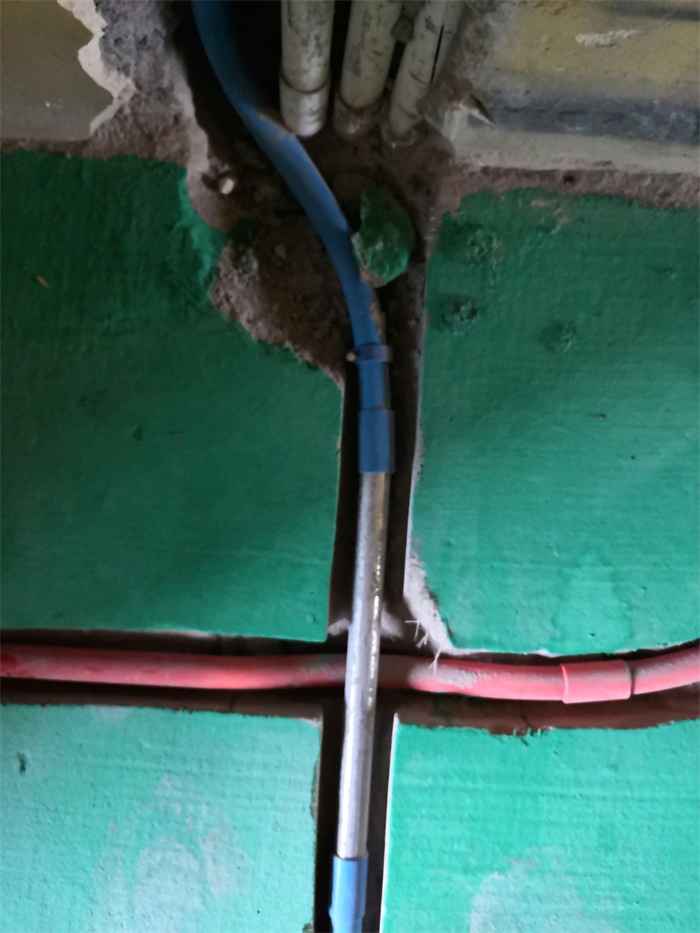

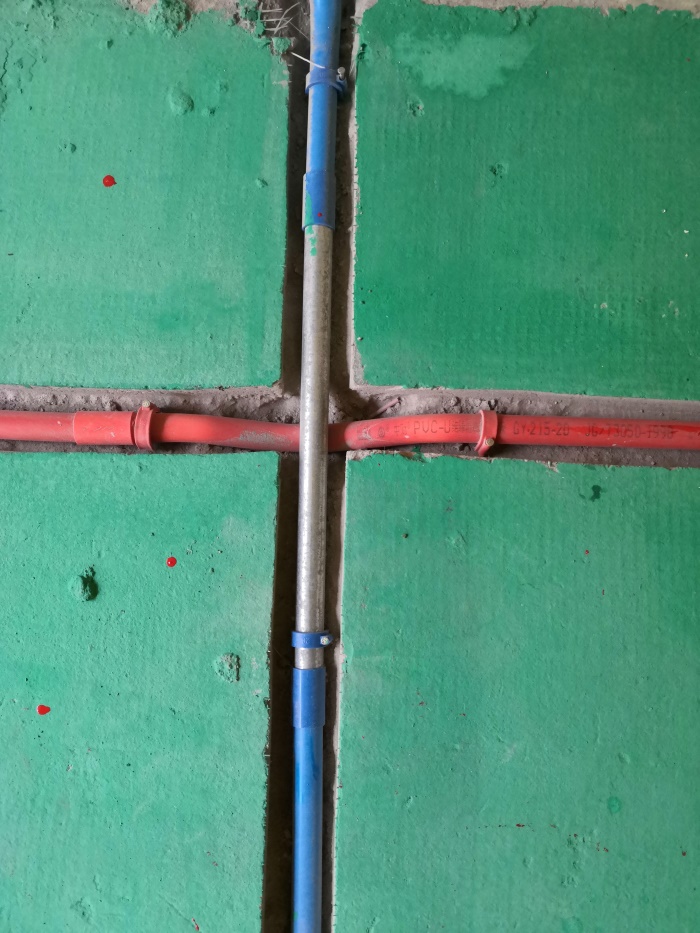

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

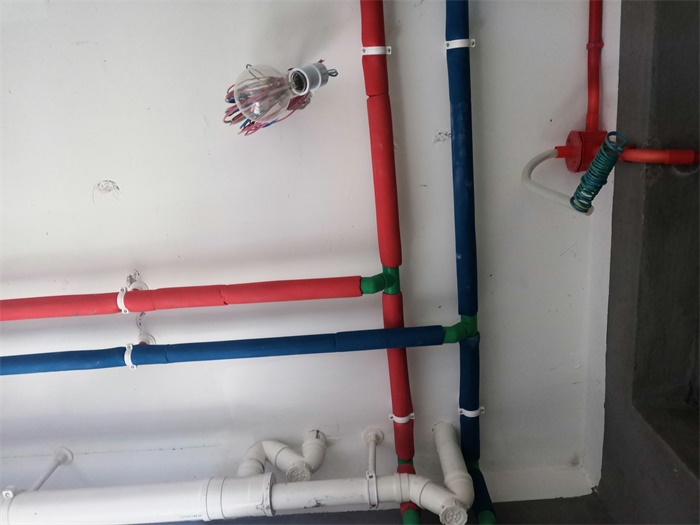

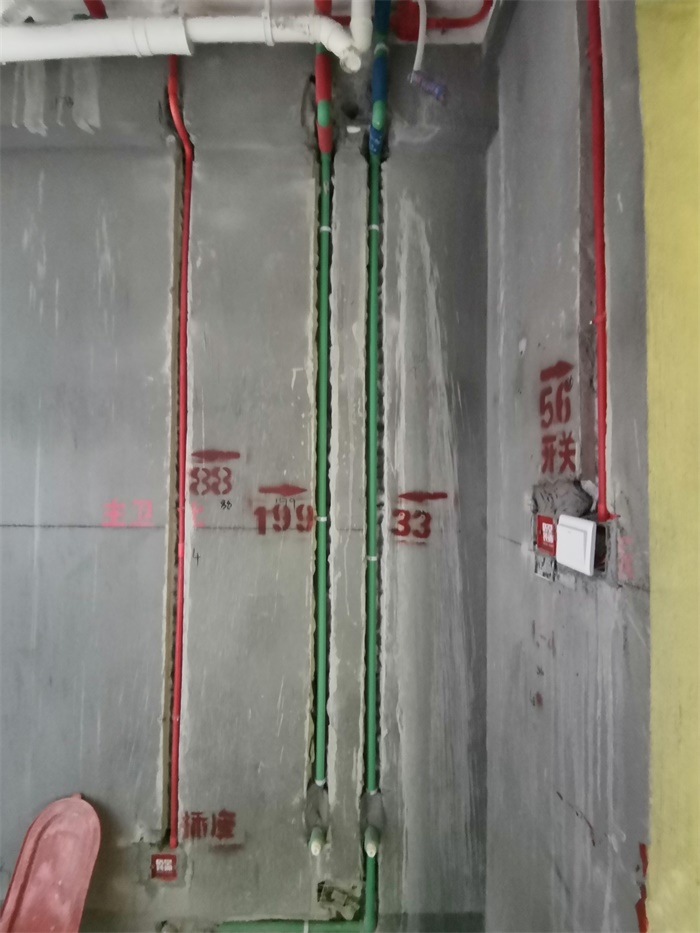

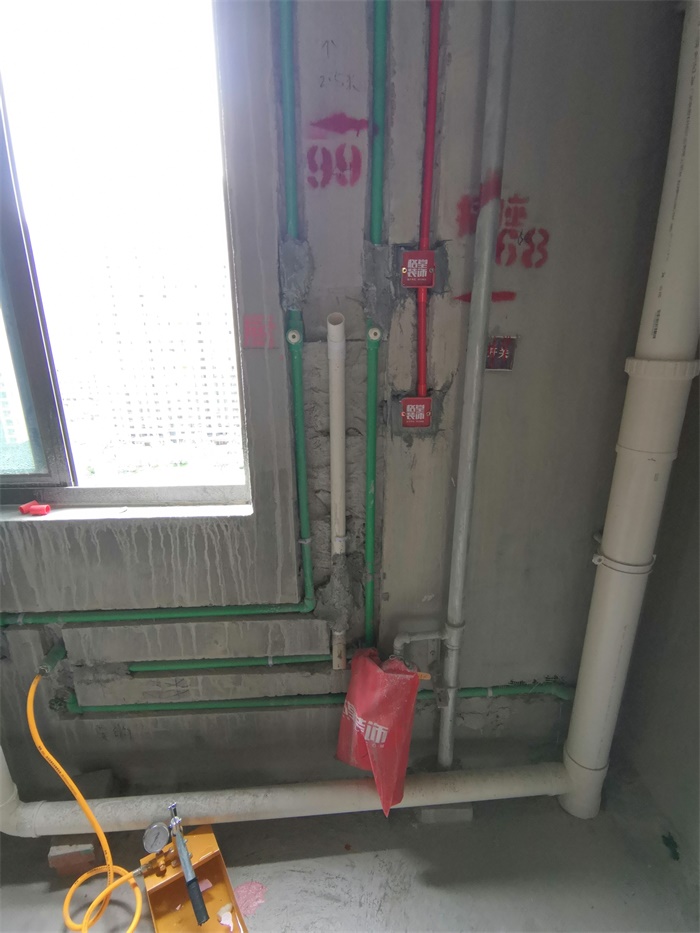

冷热水管布置专业规范，左热右冷、上热下冷。

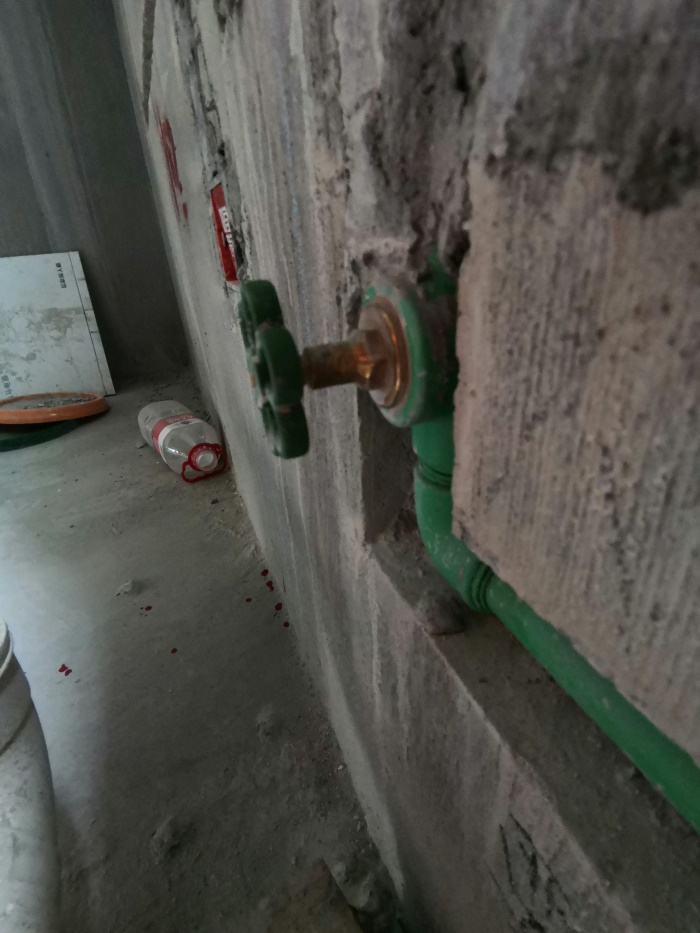

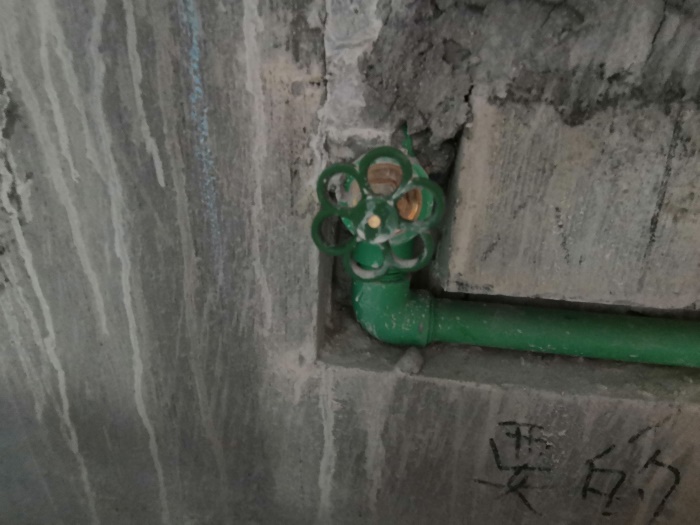

每户水管进水部位室内应加进水总阀。

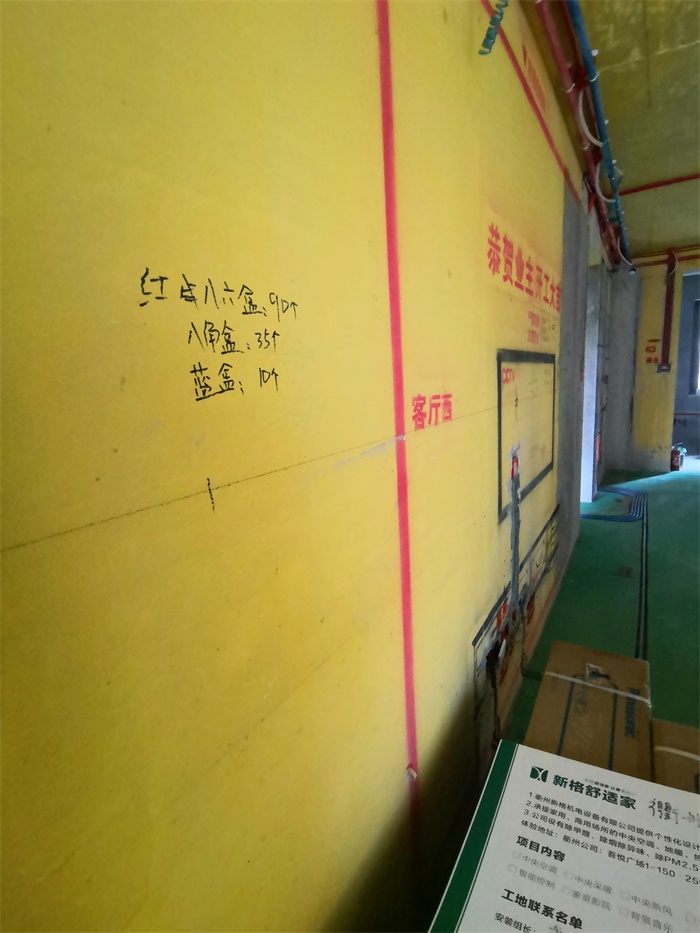

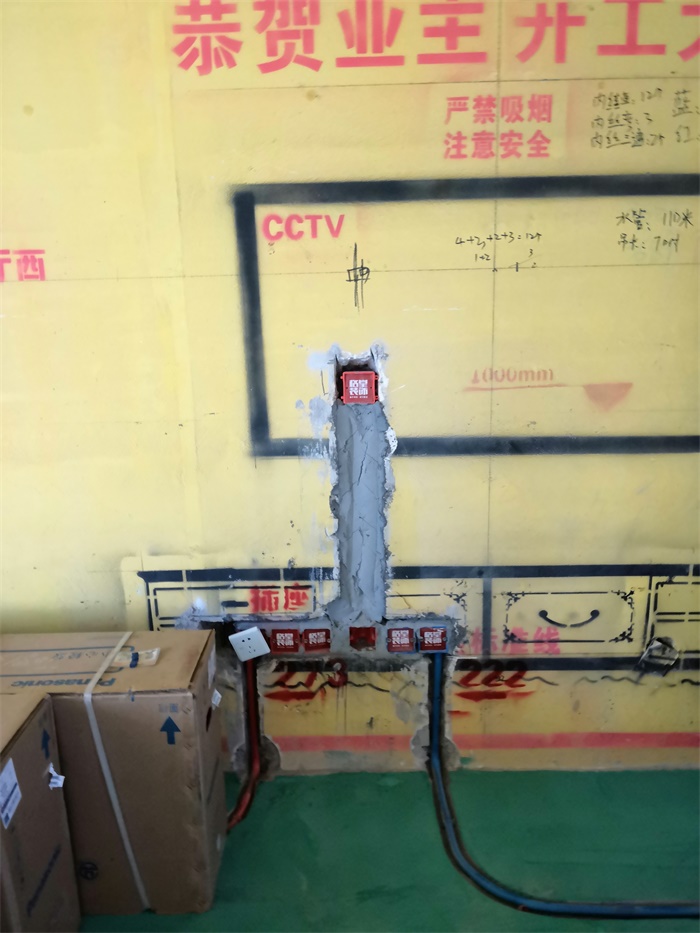

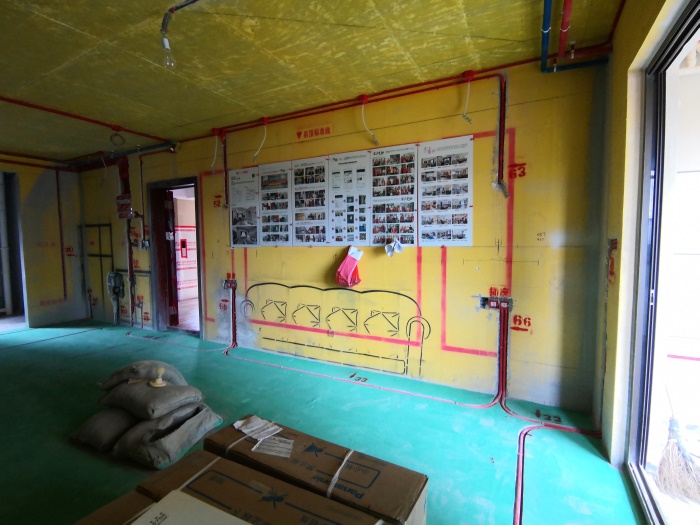

客厅电视墙电路排放，强弱电线尽量避开排线，防止干扰，如必须交汇需安装金属防干扰过桥，墙面预埋75#PVC管，挂壁电视以后不需要担心线路太多，影响美观。

水管弯头外露。

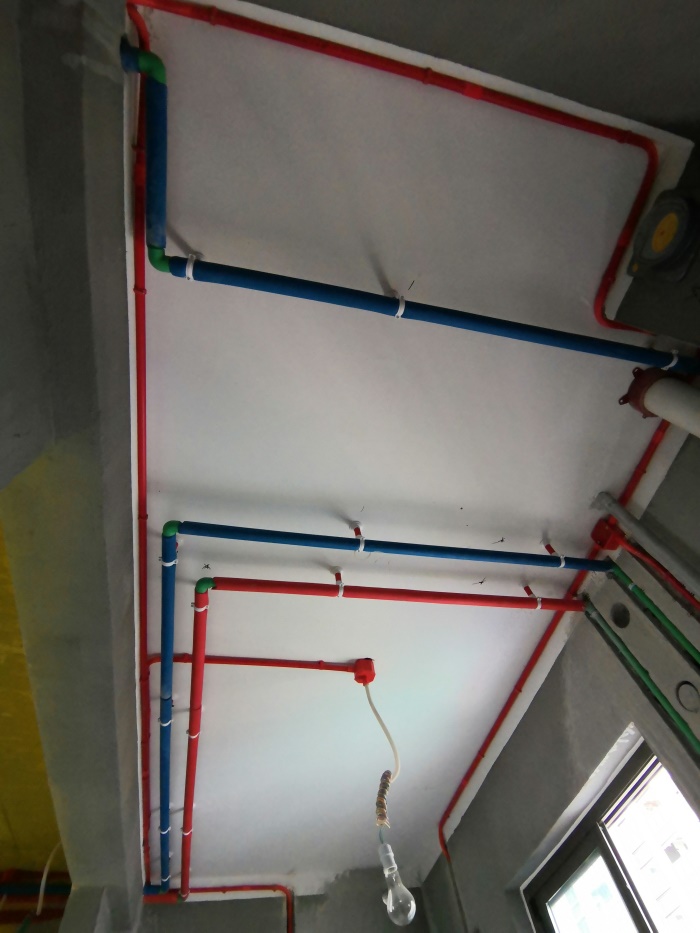

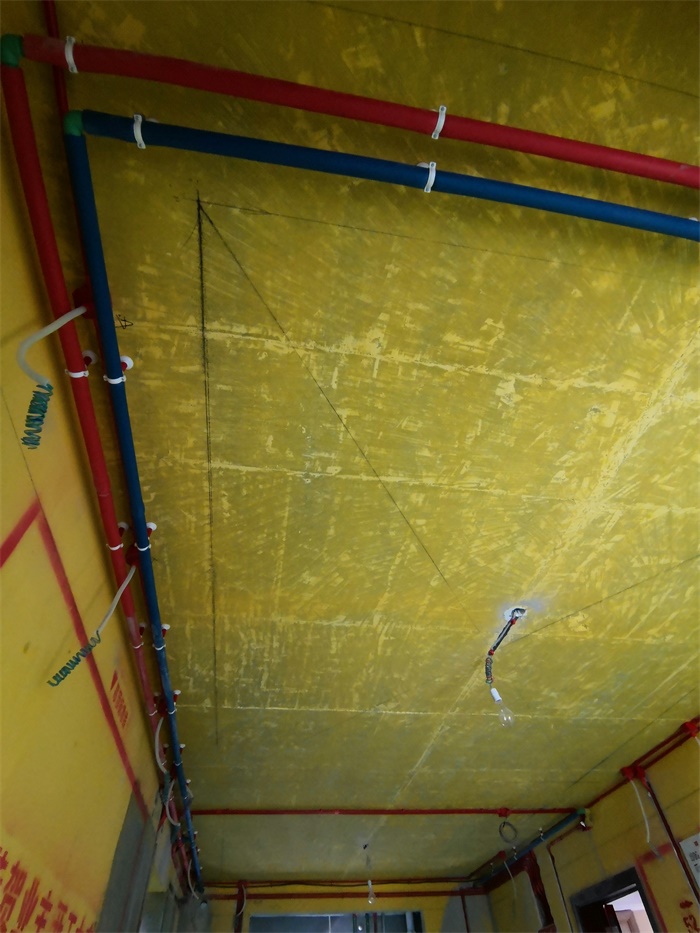

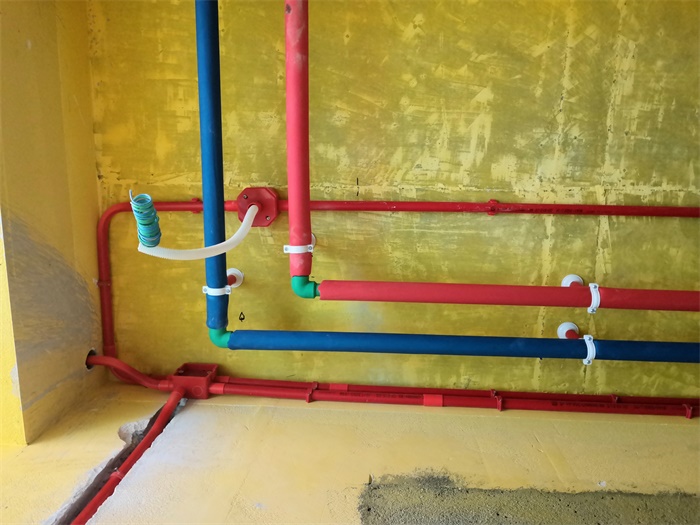

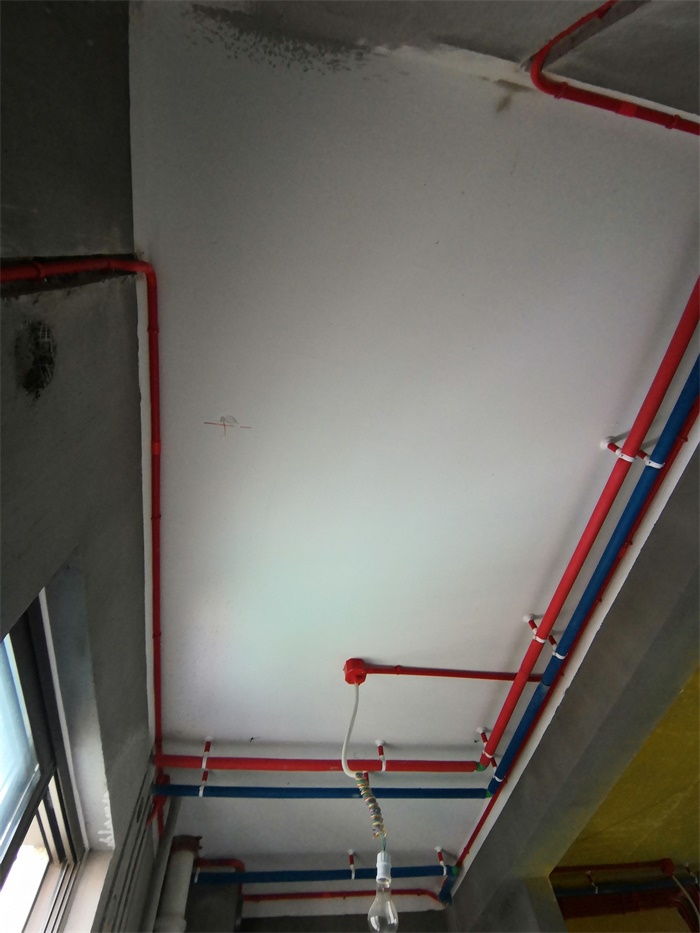

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。

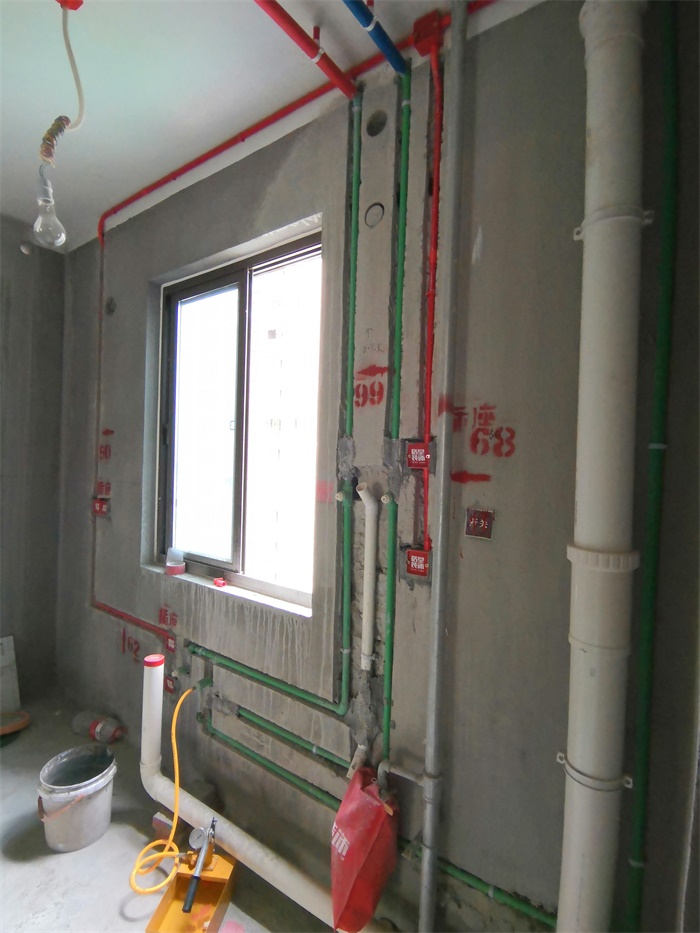

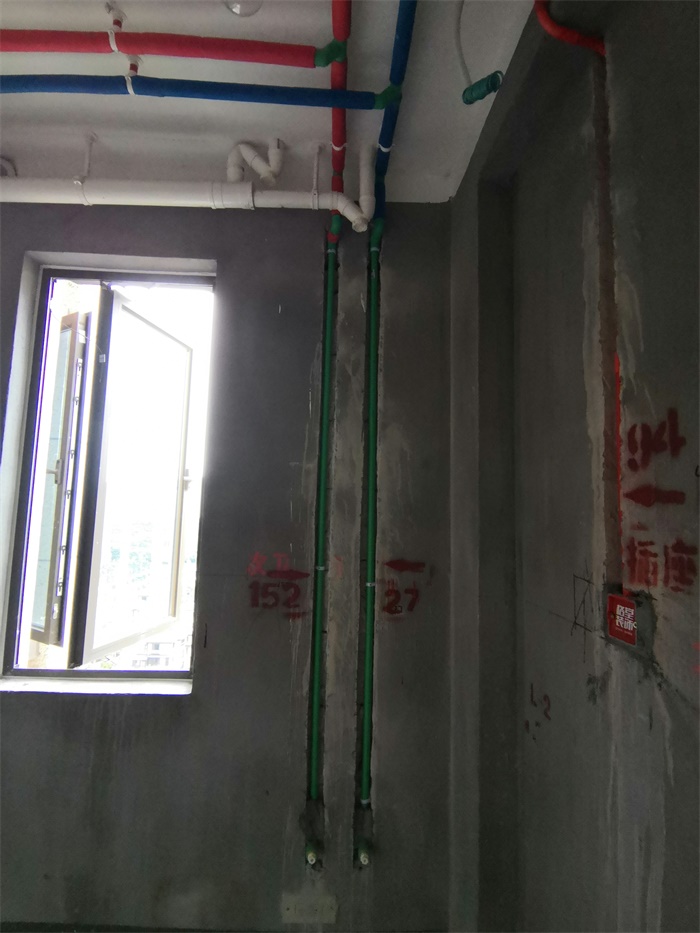

厨房水电布线。

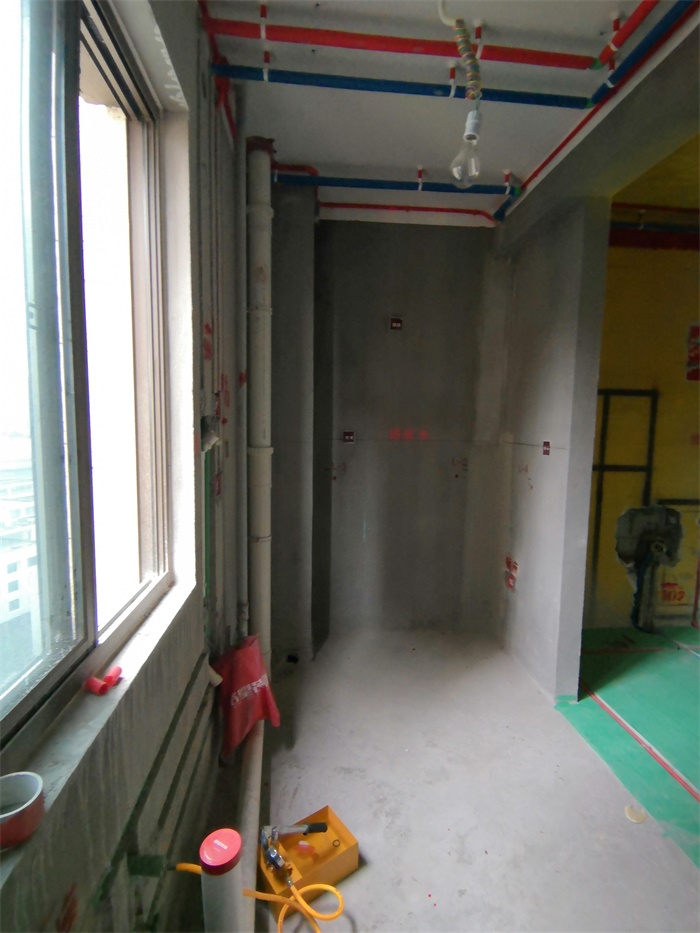

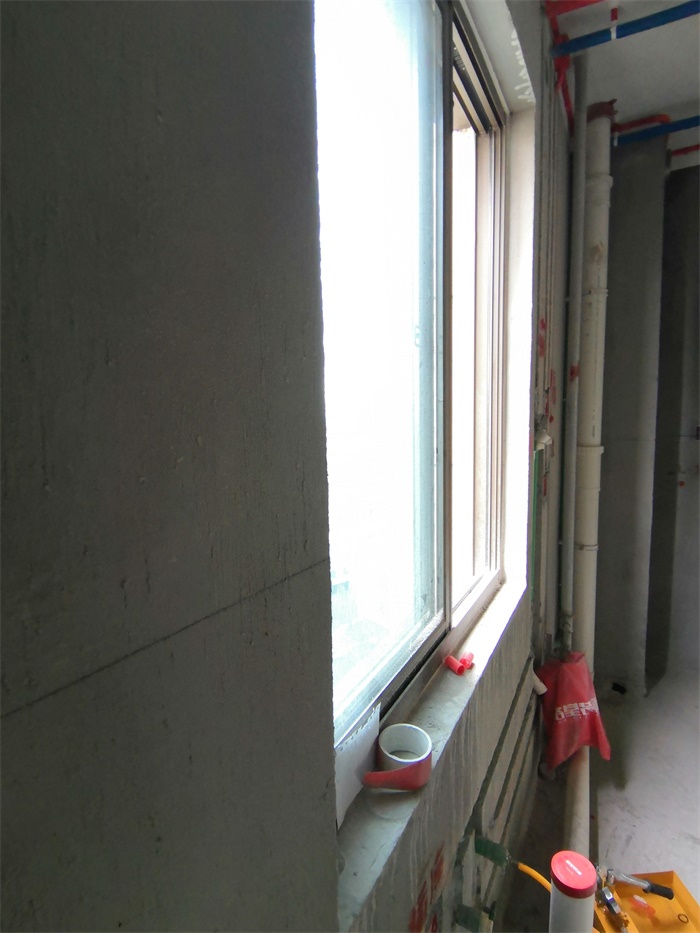

厨房对角。

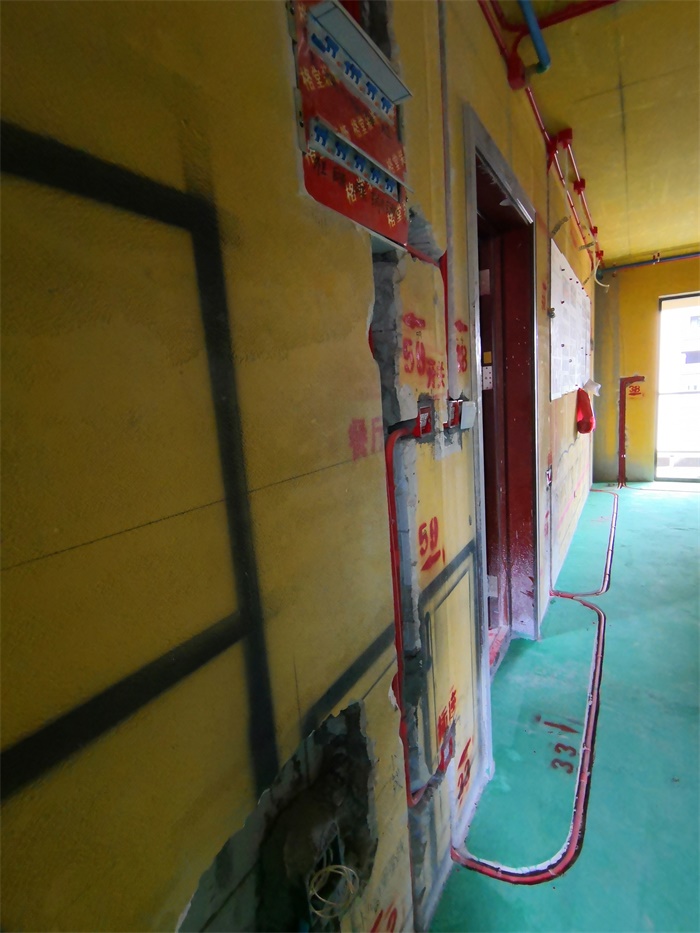

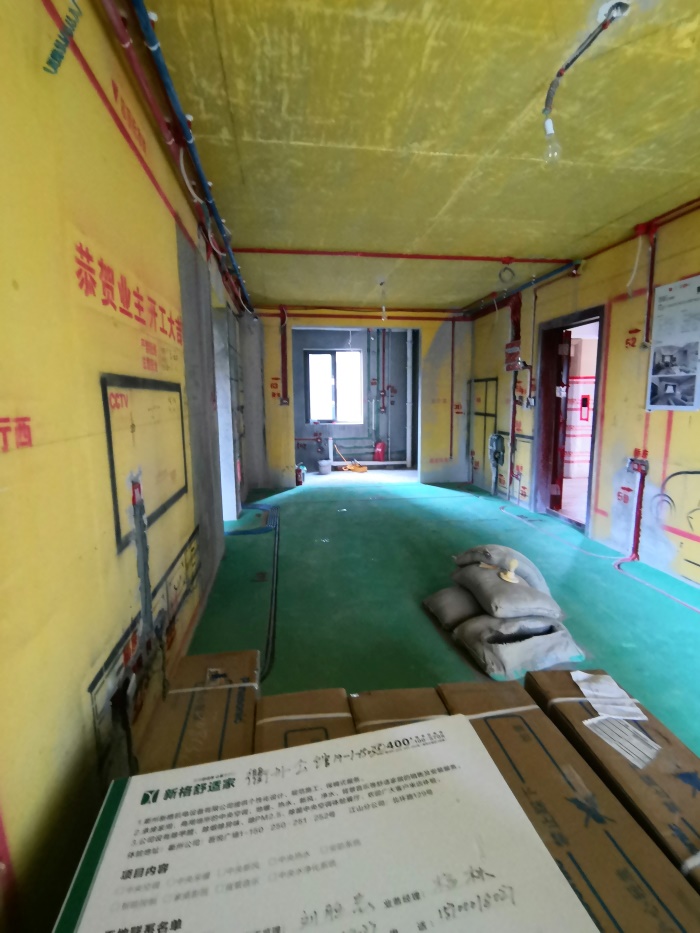

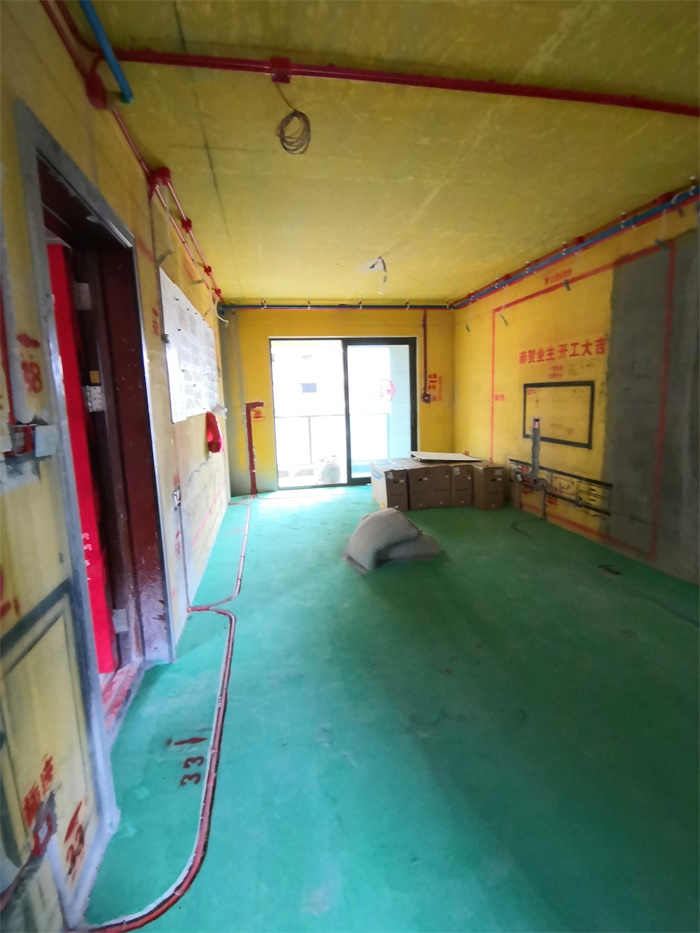

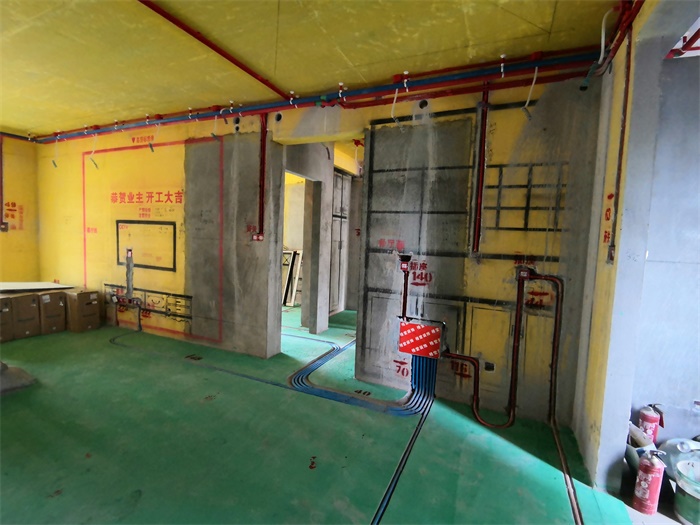

客餐厅水电布线。

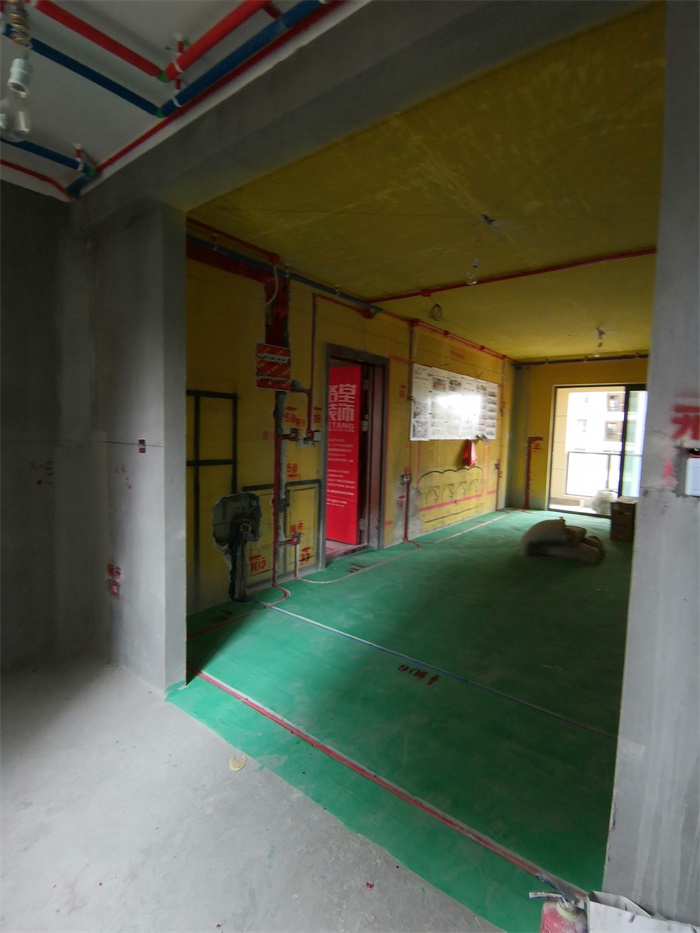

客餐厅对角。
