衢州公馆9-2-1#127㎡北欧—活在自然

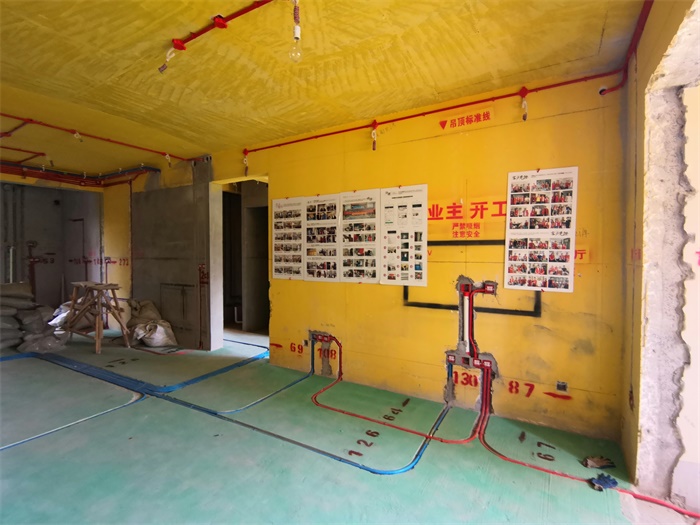

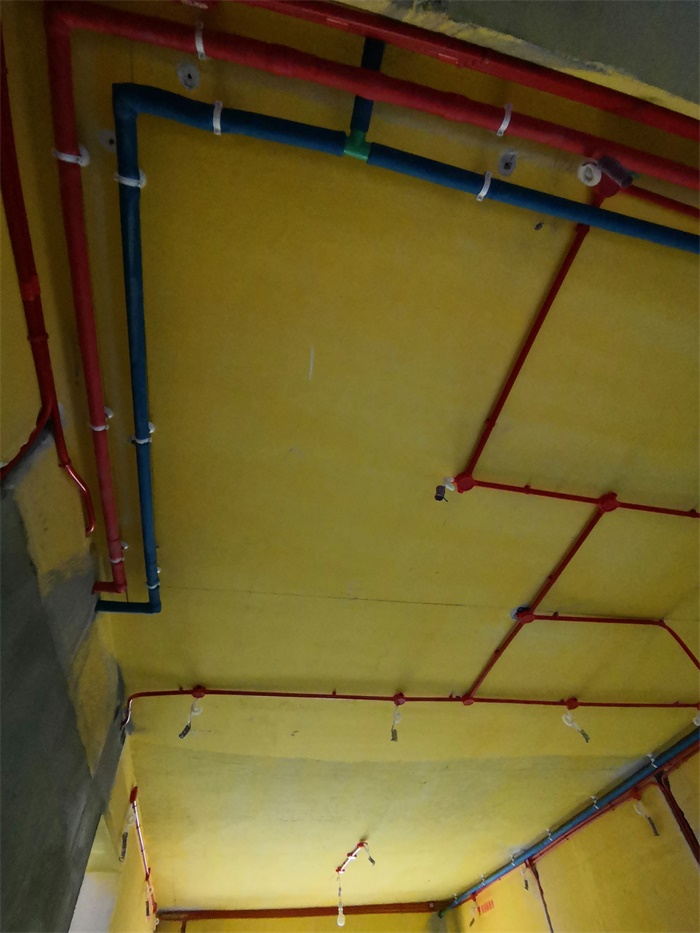

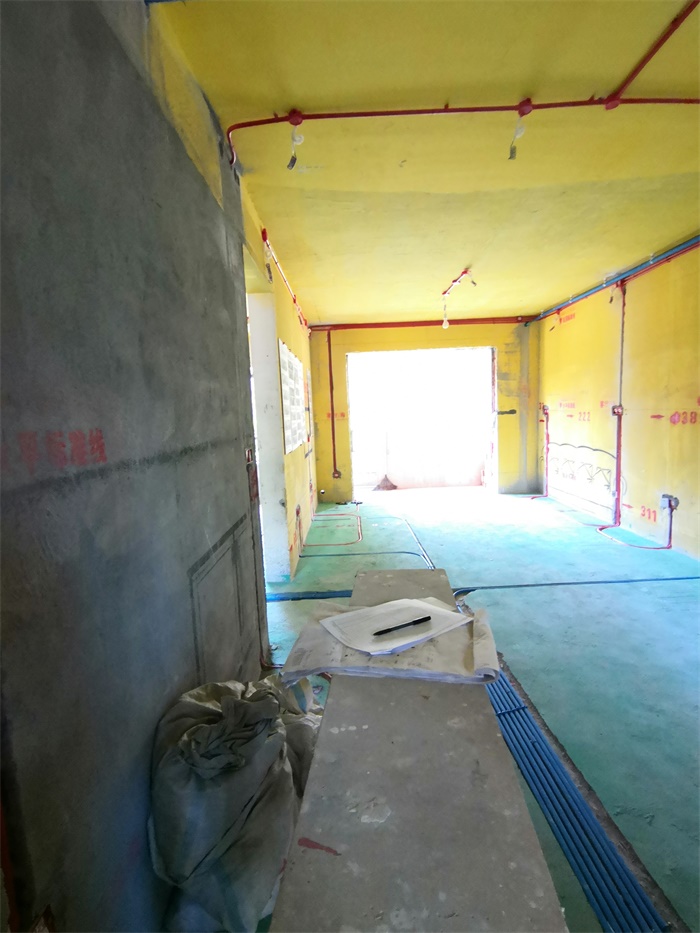

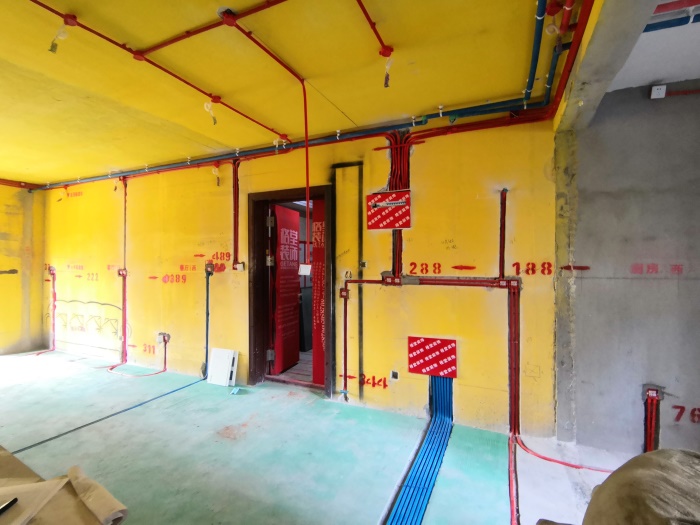

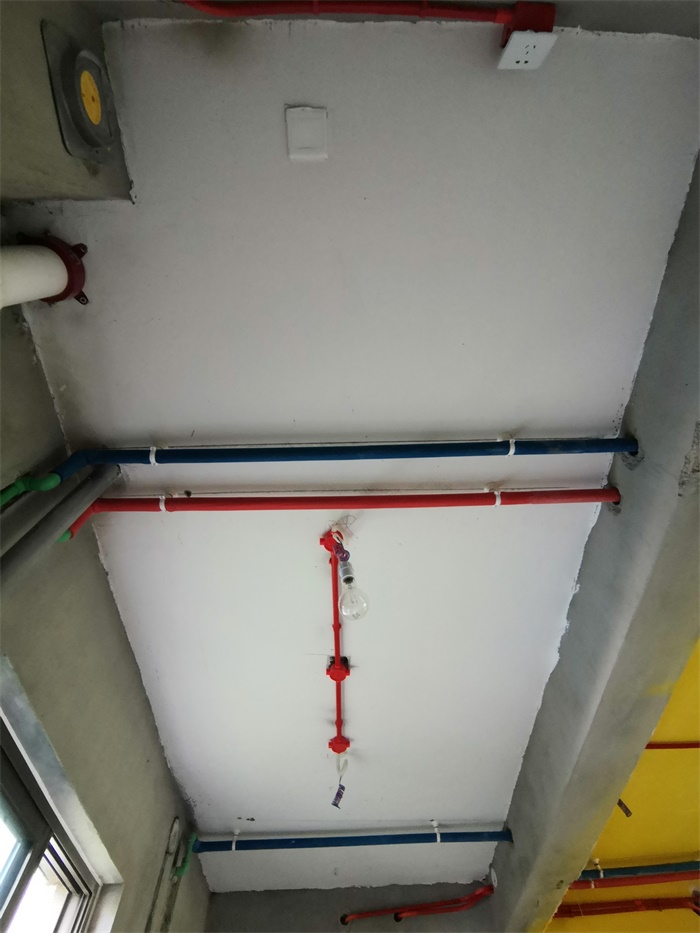

客餐厅水电布线。

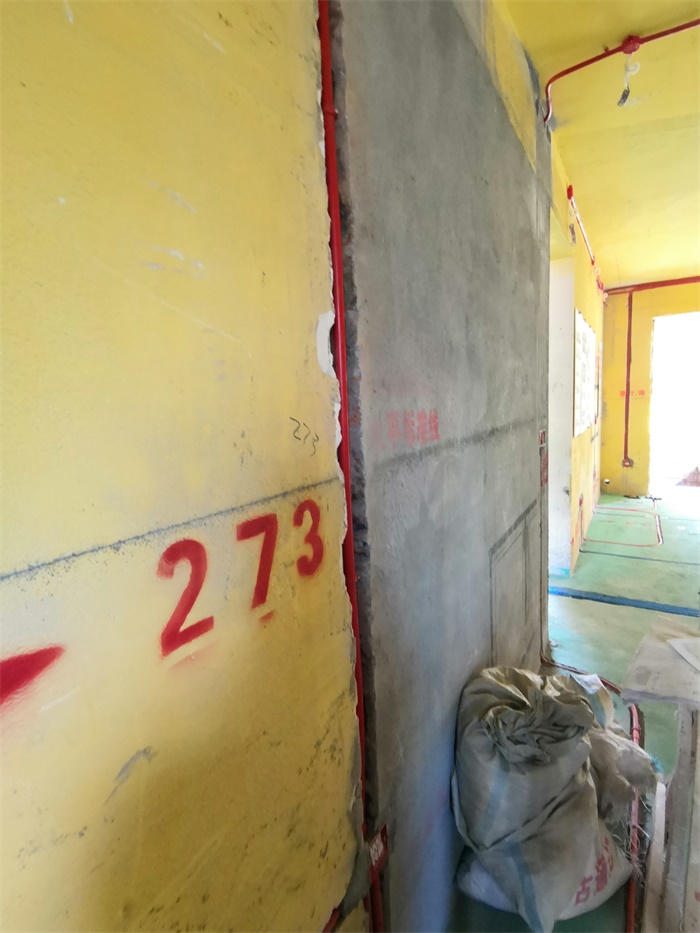

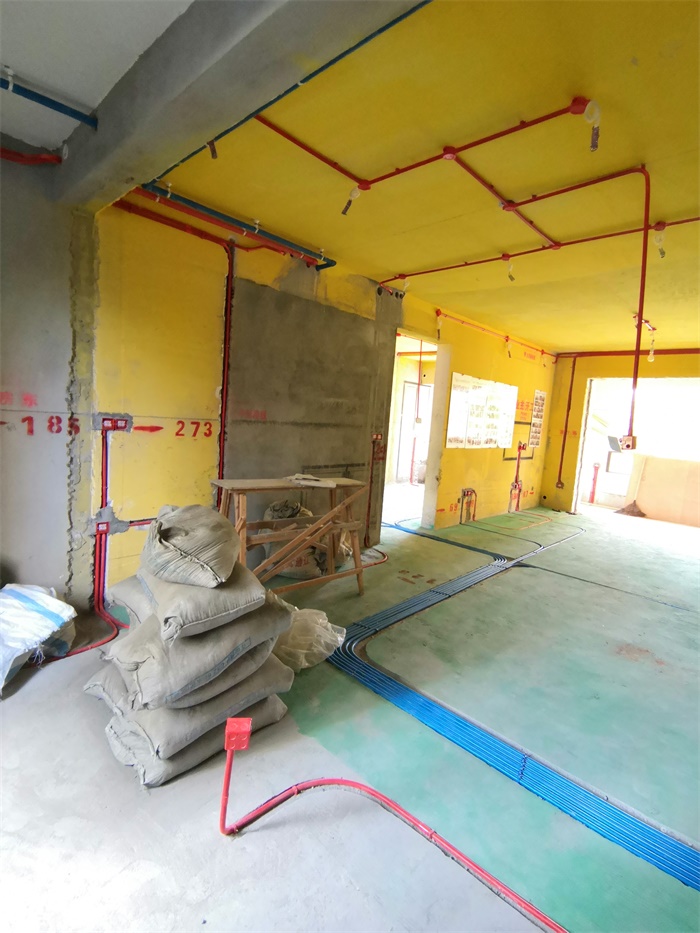

客厅对角。

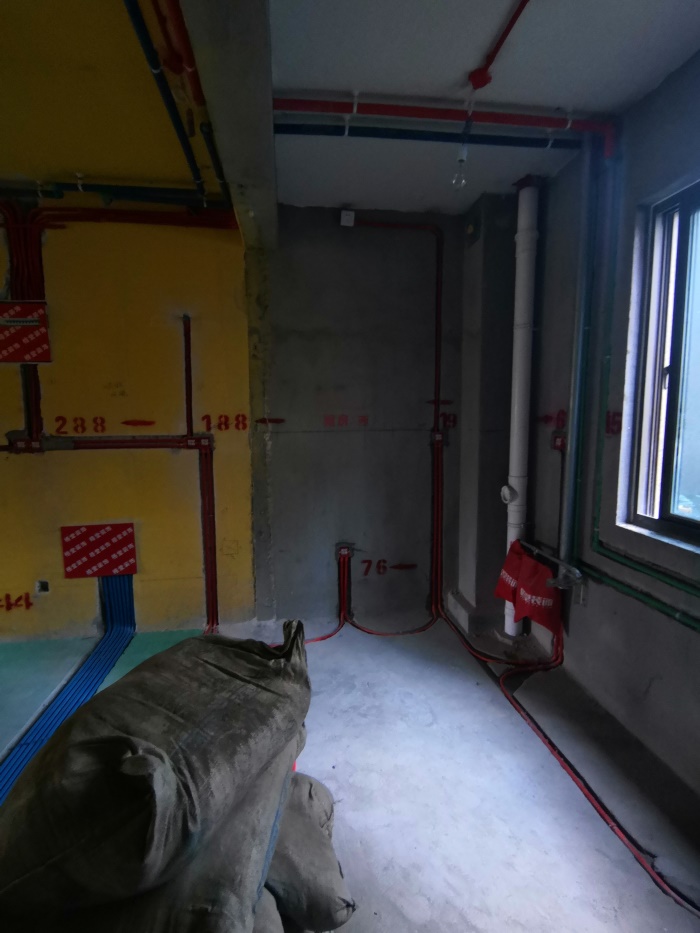

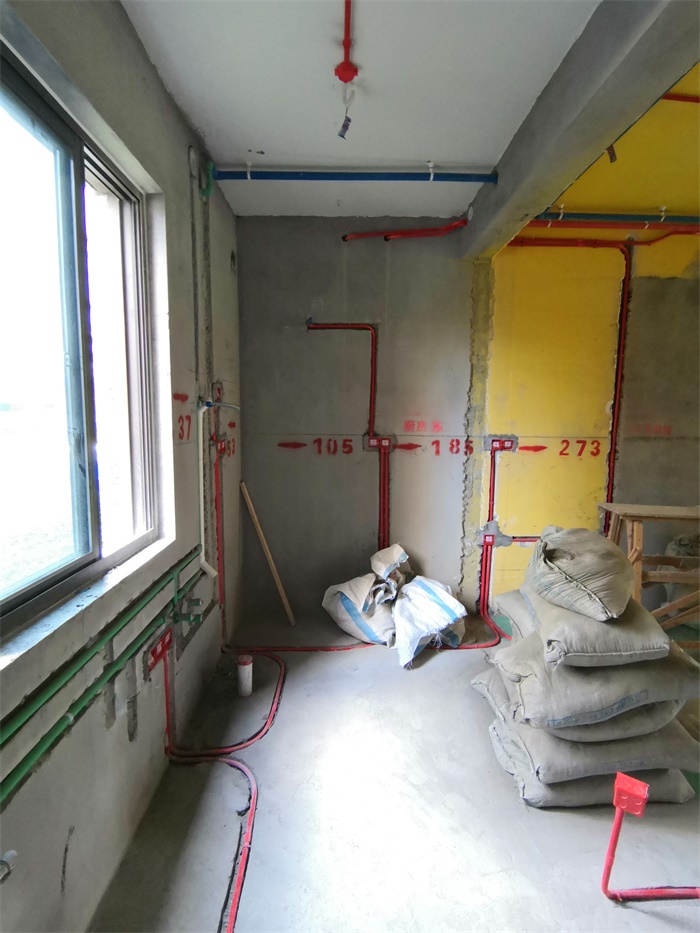

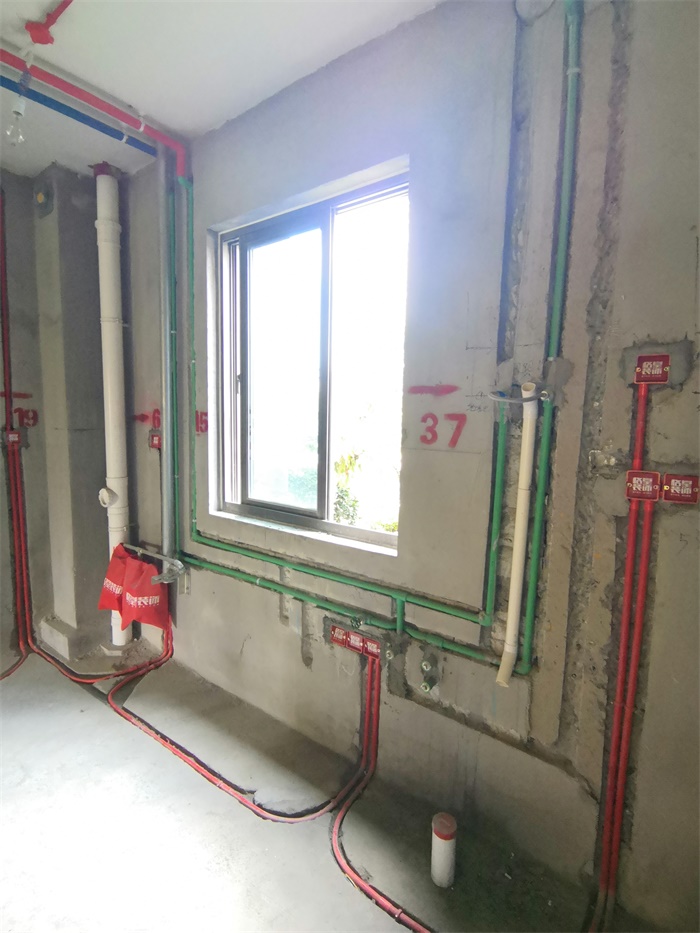

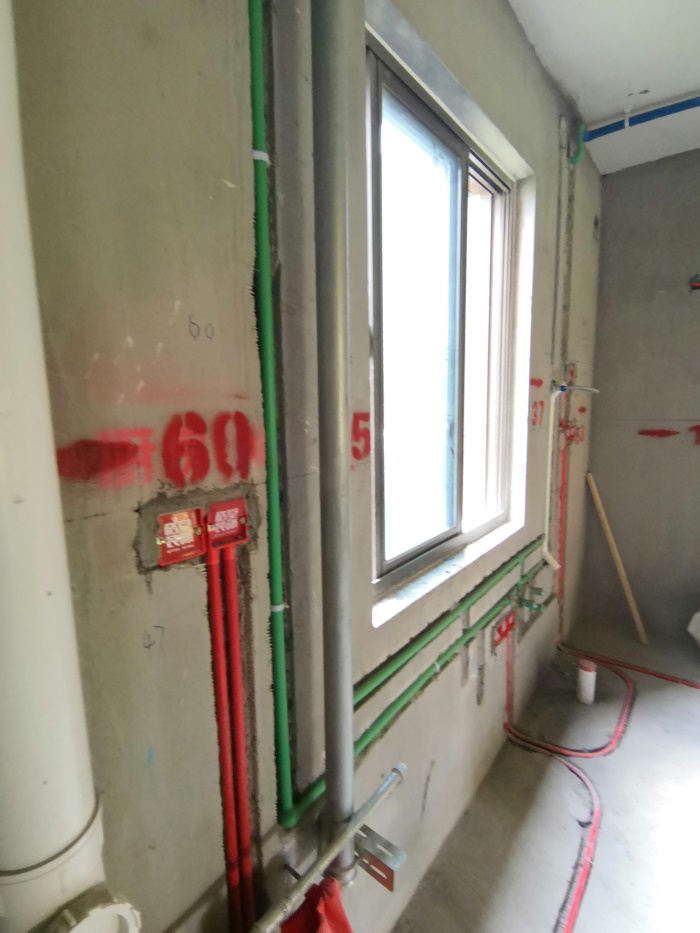

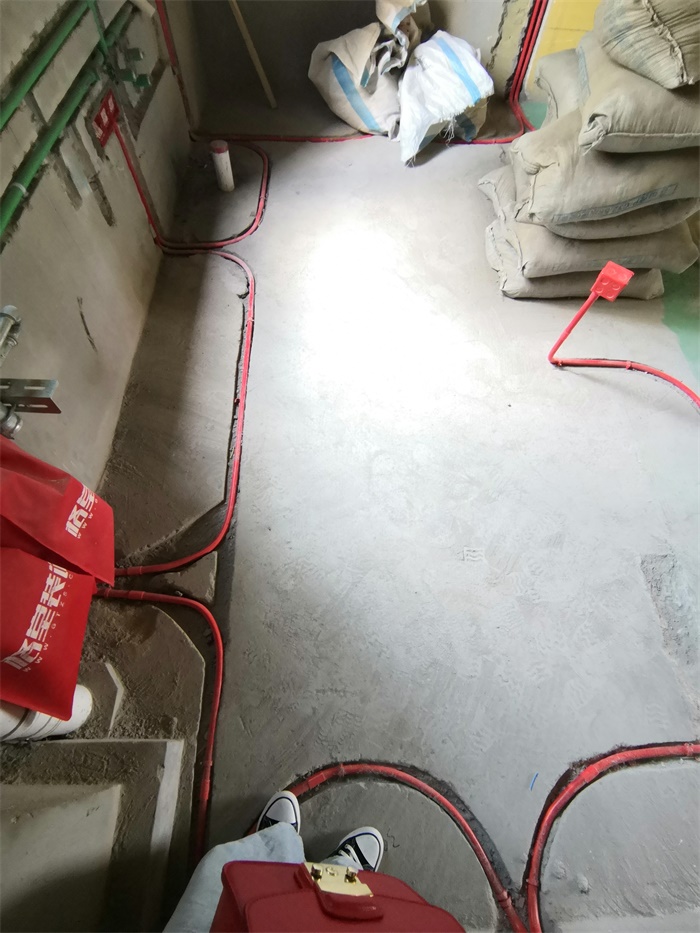

厨房水电布线。

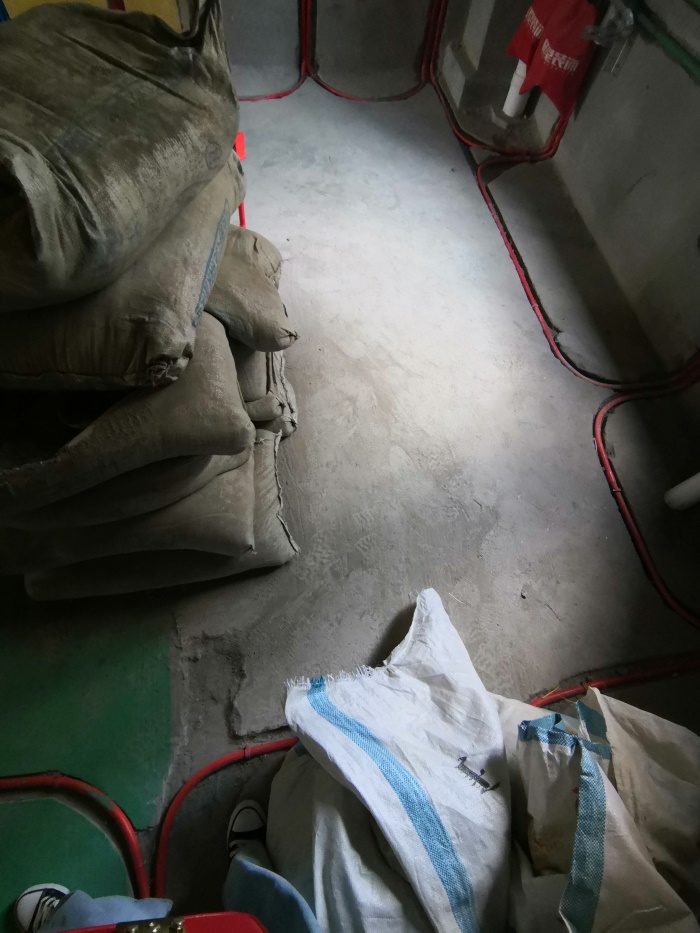

厨房对角。

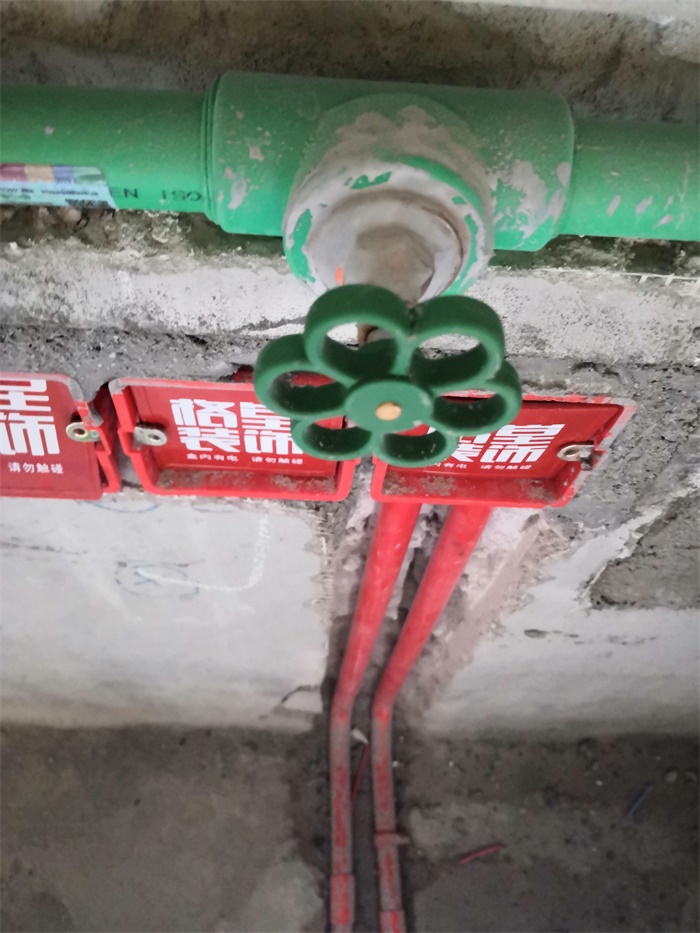

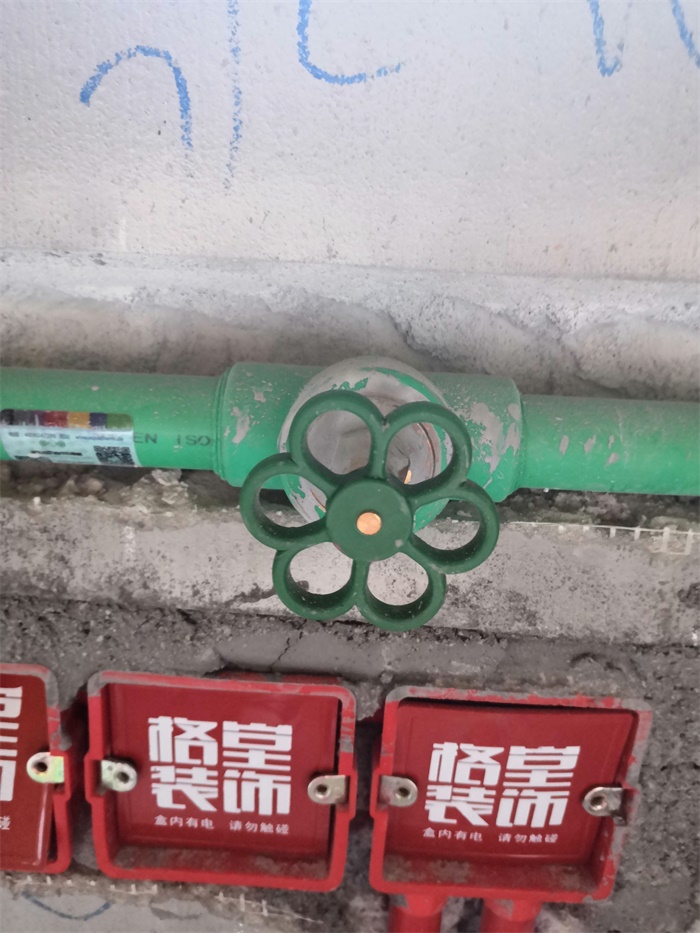

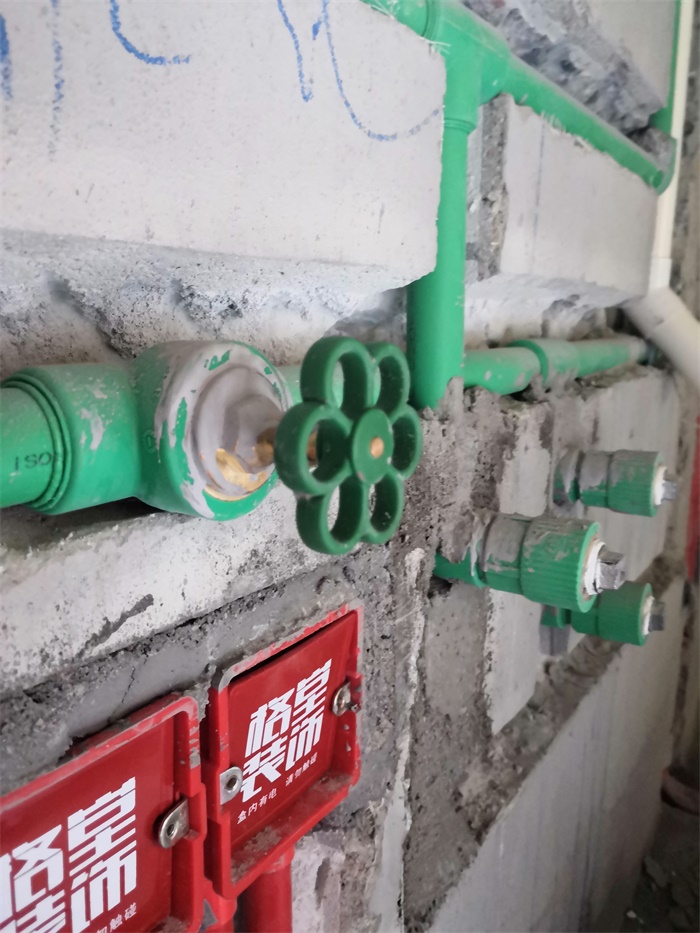

每户水管进水部位室内应加进水总阀。

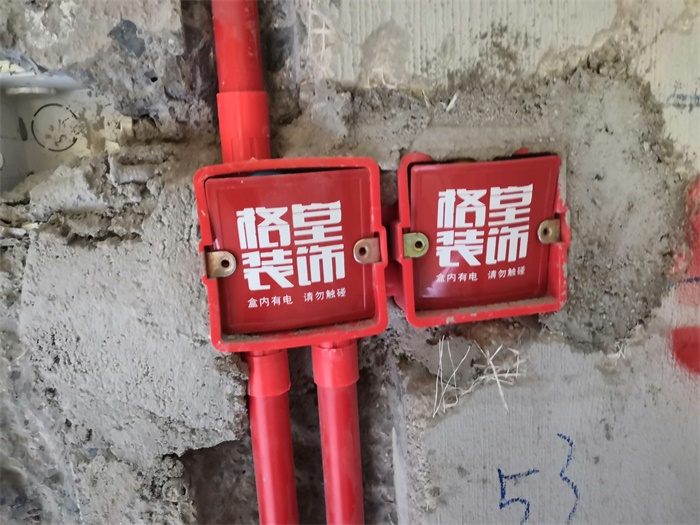

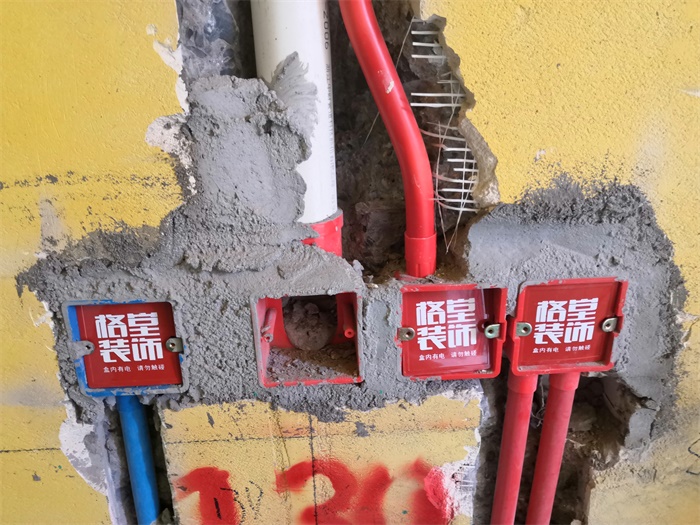

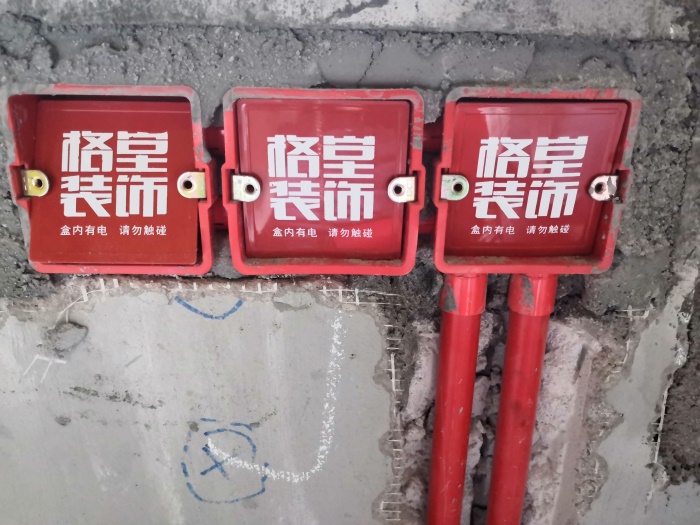

线盒并排预埋一起，盒与盒之间必须套2个快速连接件连接。

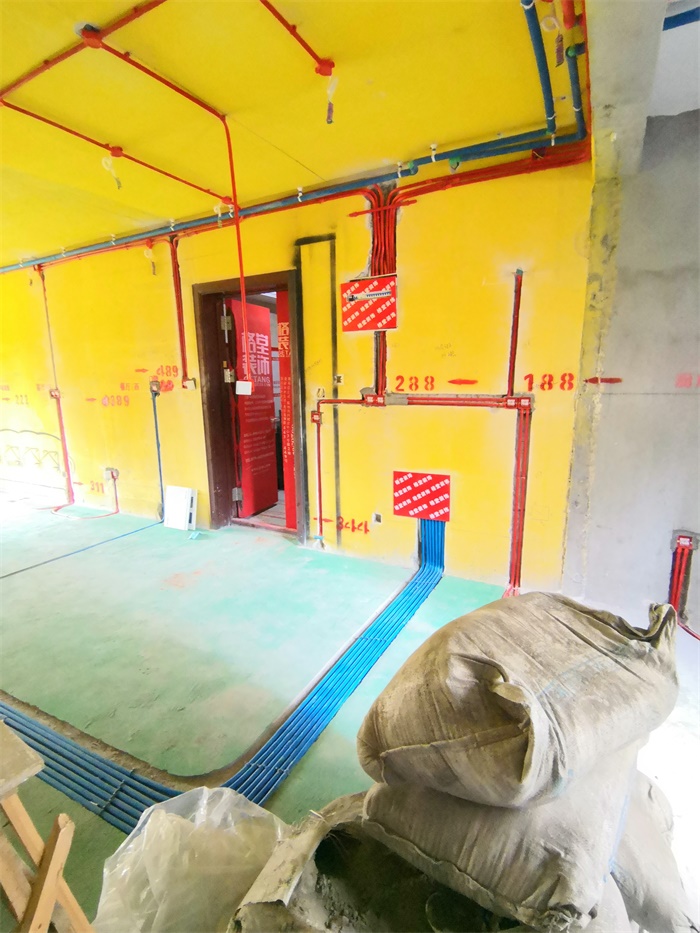

客厅电视墙电路排放，强弱电线尽量避开排线，防止干扰，如必须交汇需安装金属防干扰过桥，墙面预埋75#PVC管，挂壁电视以后不需要担心线路太多，影响美观。

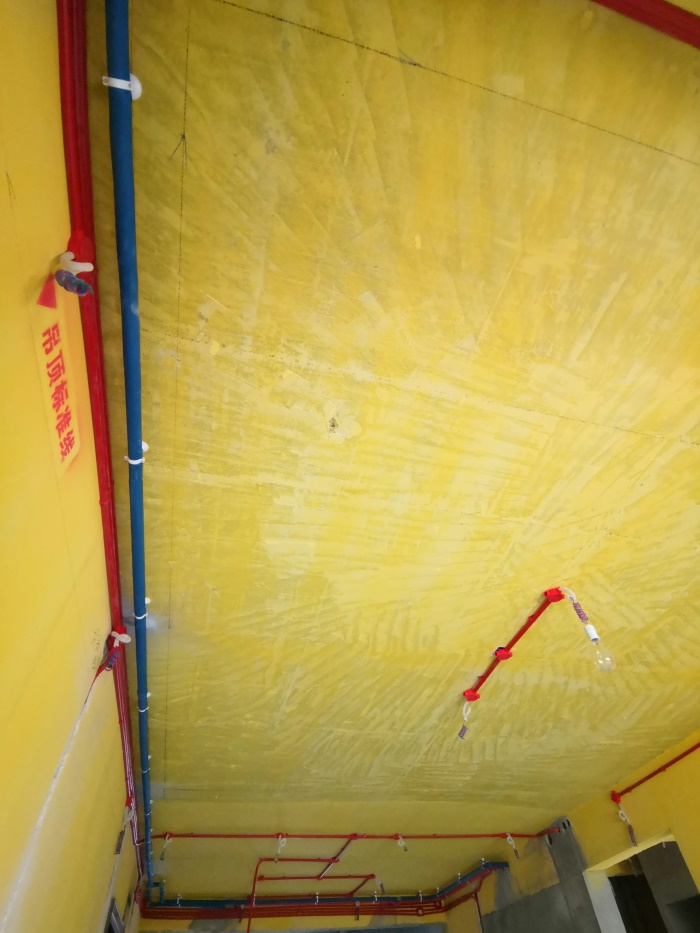

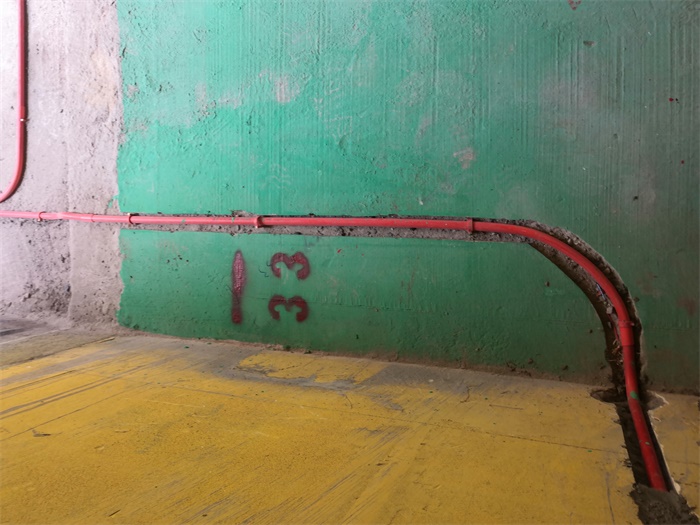

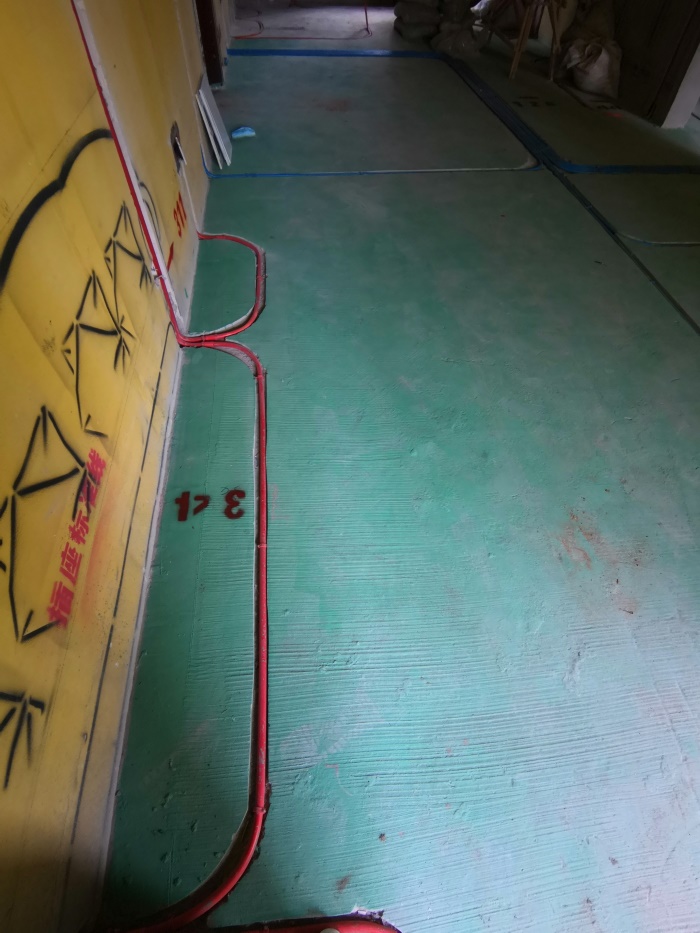

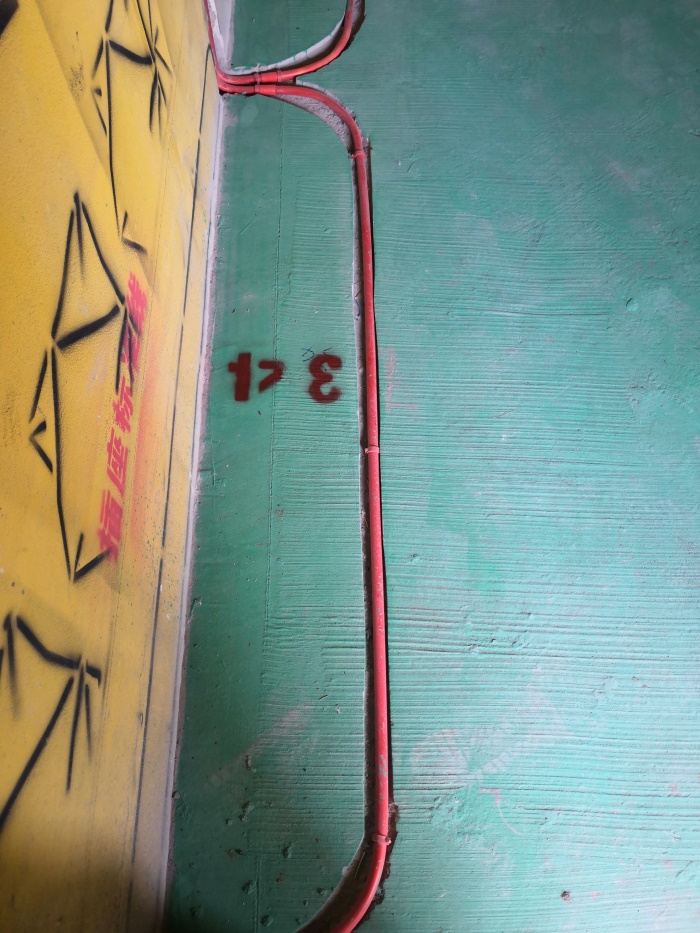

强弱电相距30公分以上，距墙30公分以上。

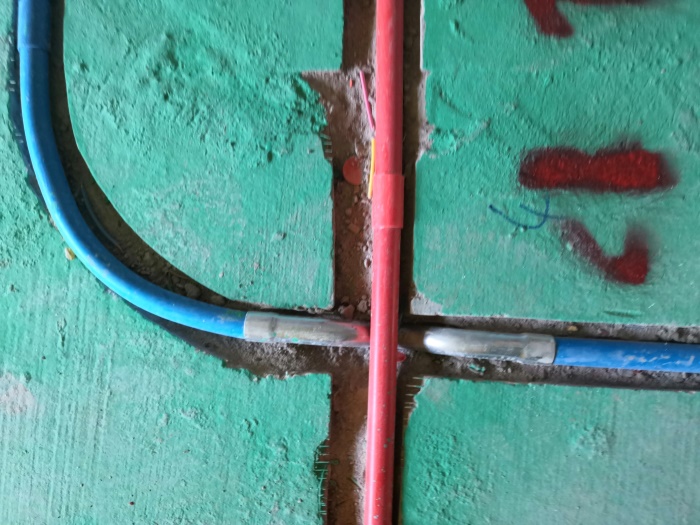

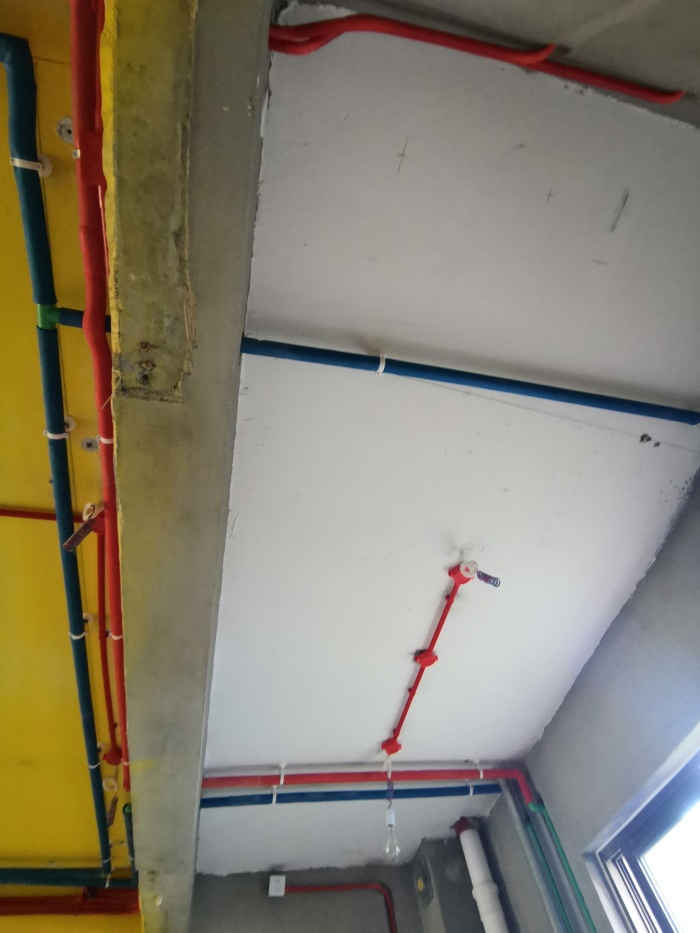

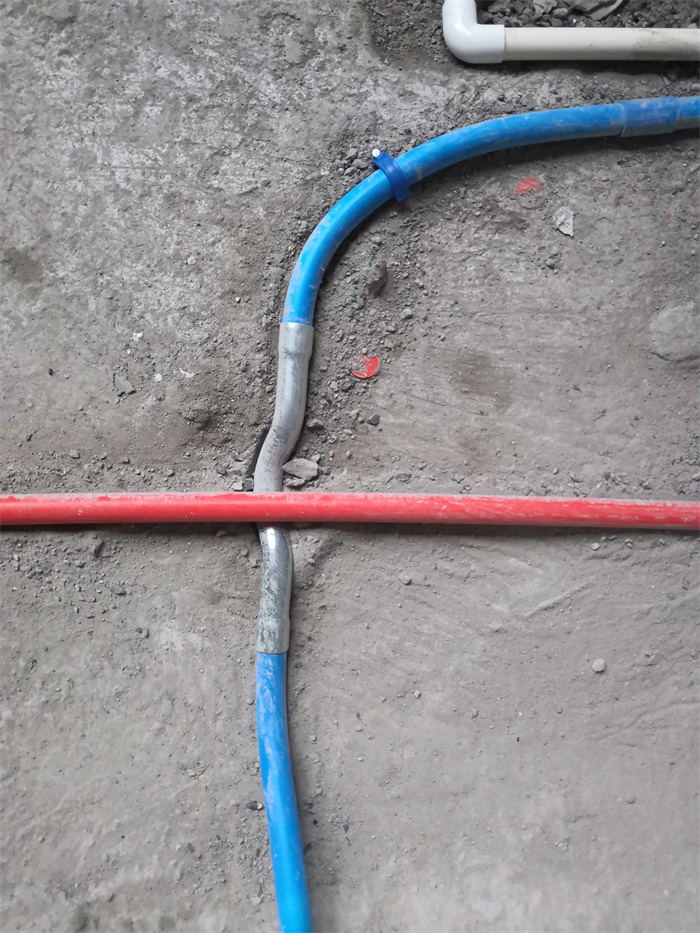

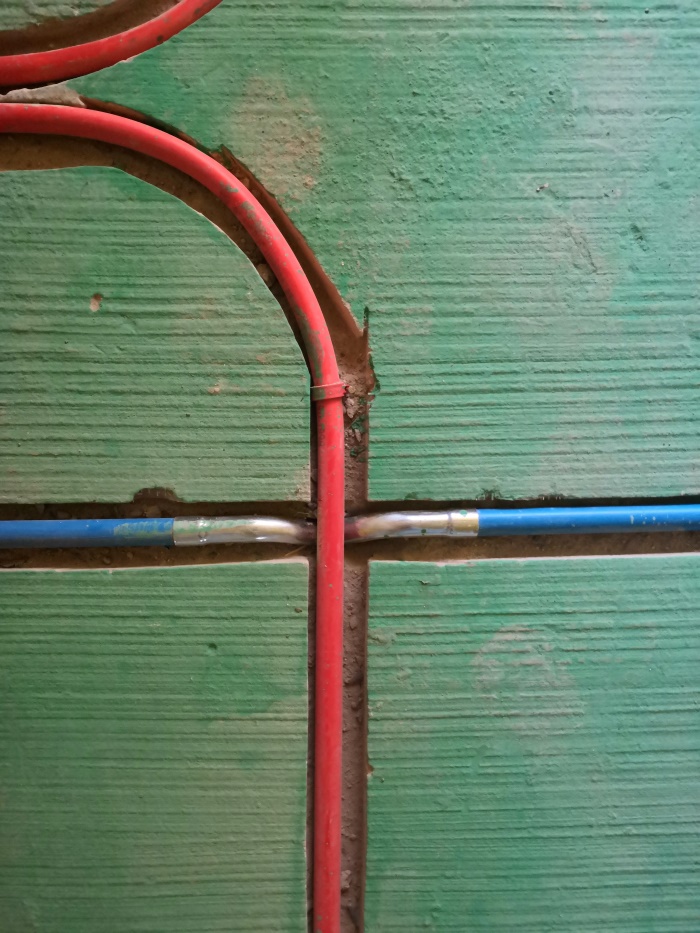

红色为强电，蓝色为弱电，强弱电相距30公分以上，强弱电交接处用金属屏蔽管，防止干扰。

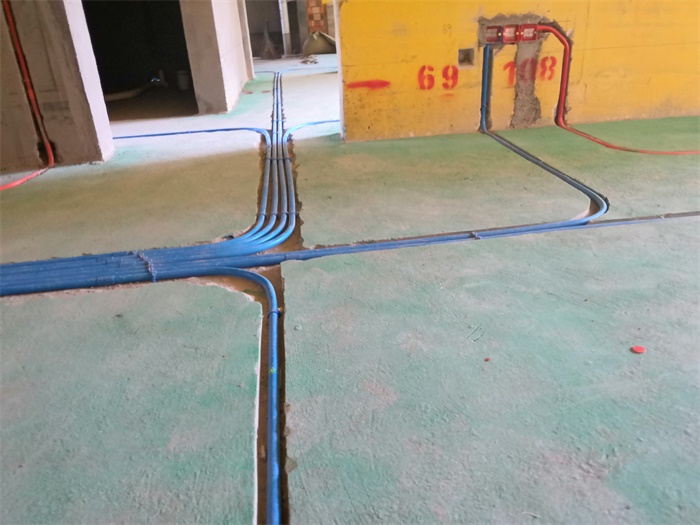

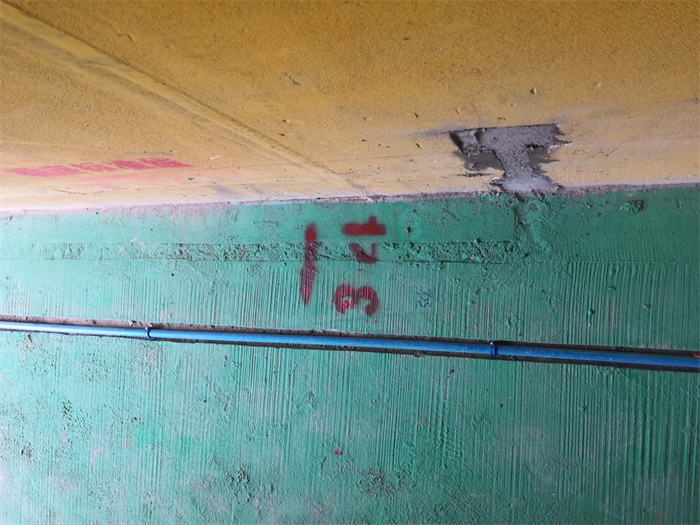

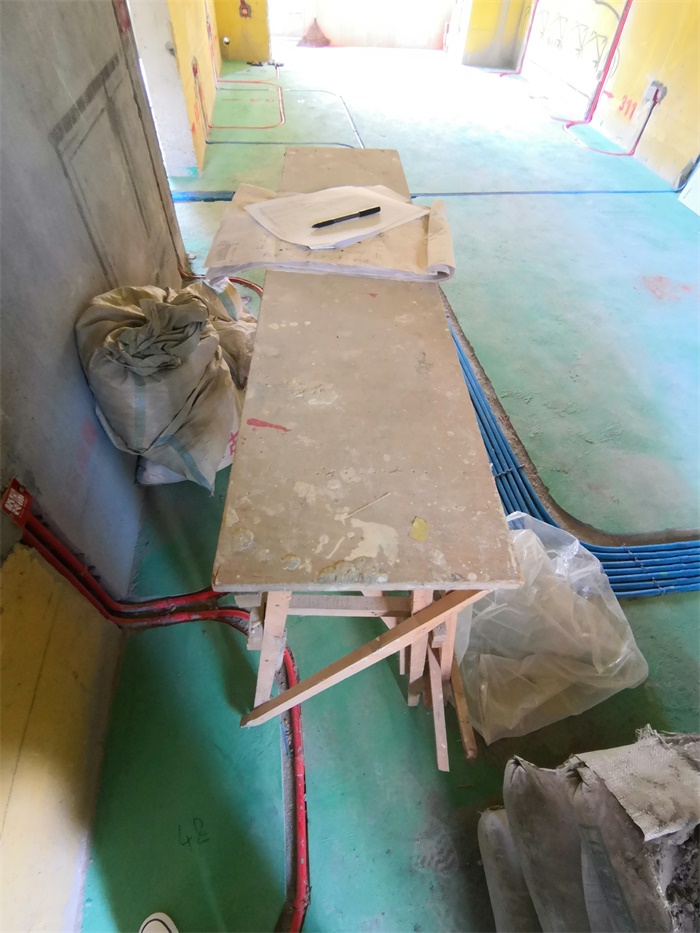

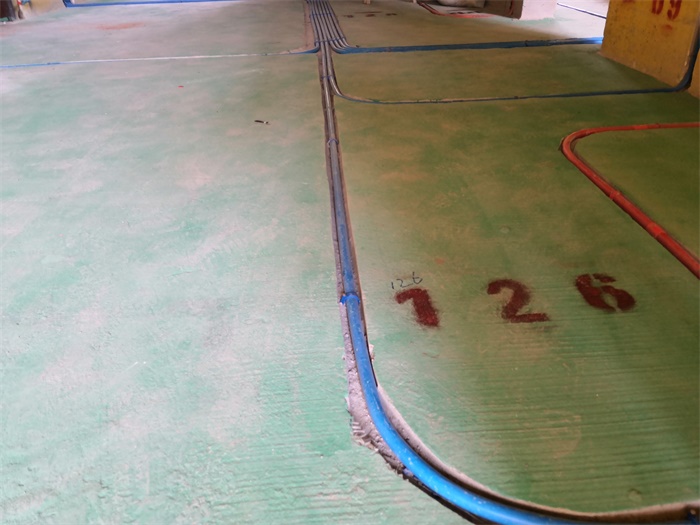

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。
