衢州公馆2-1-26#143㎡现代简约——一米阳光

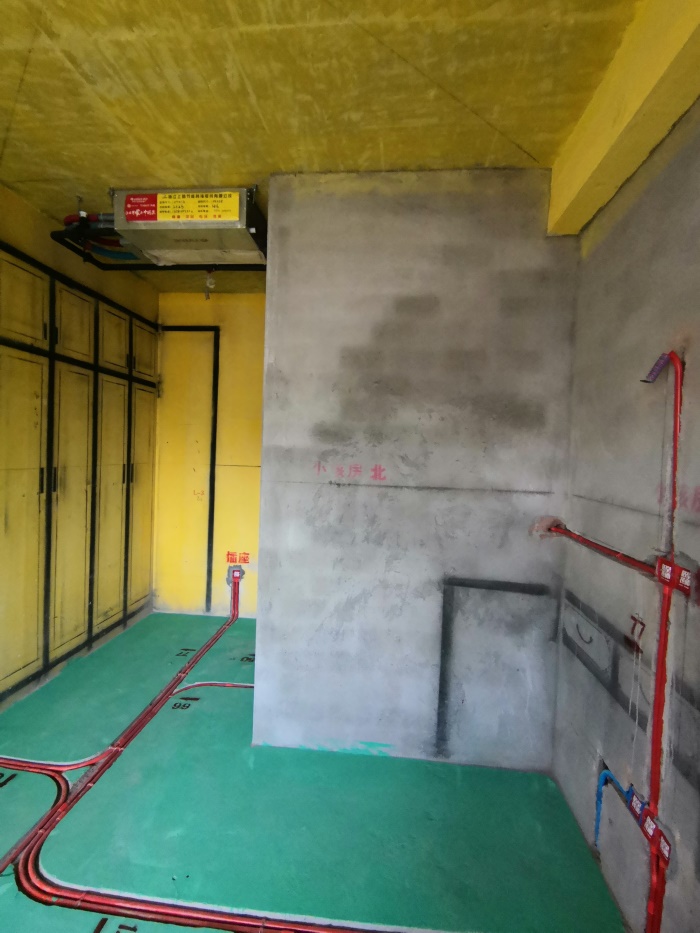

次卧对角。

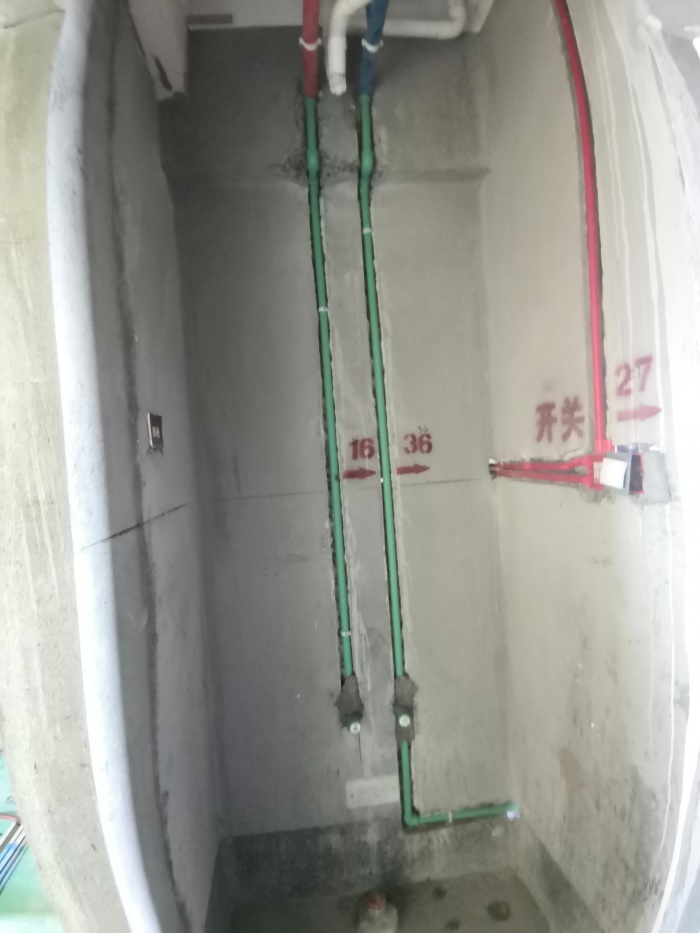

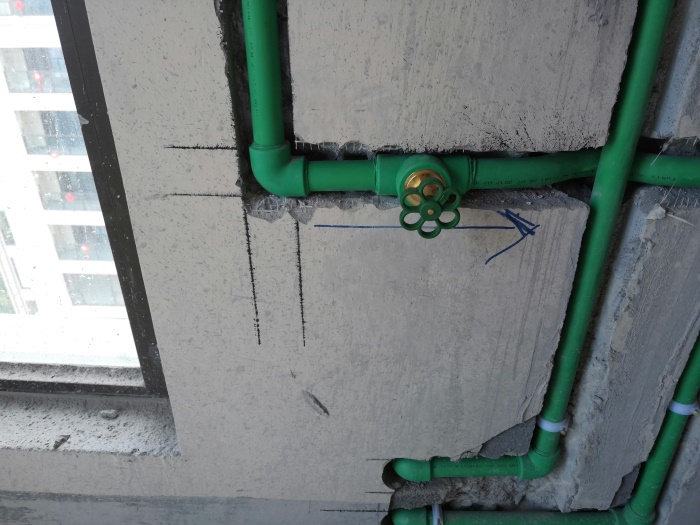

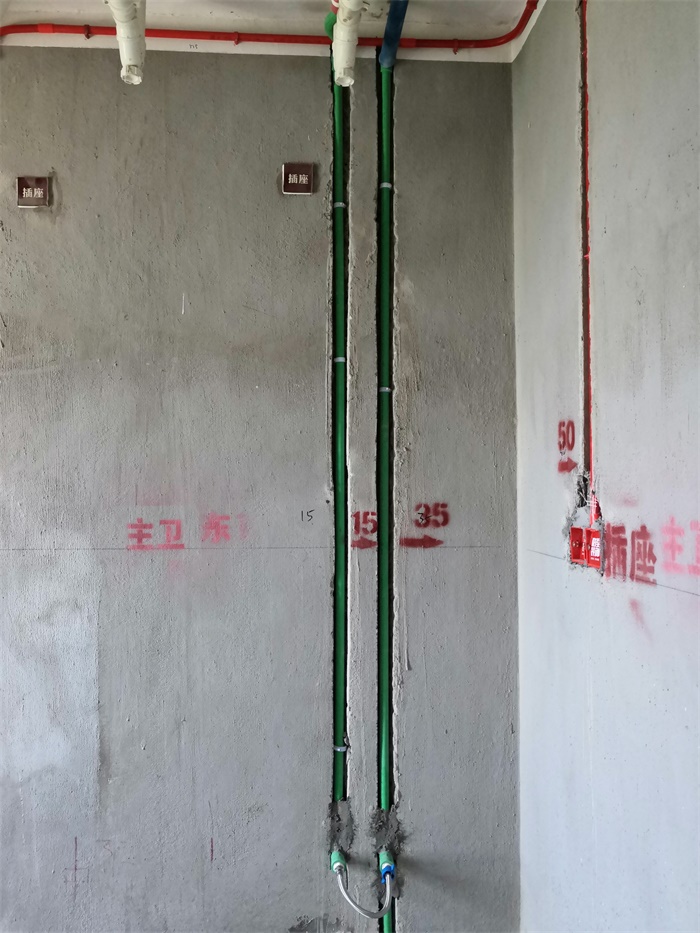

冷热水管布置专业规范，左热右冷、上热下冷。

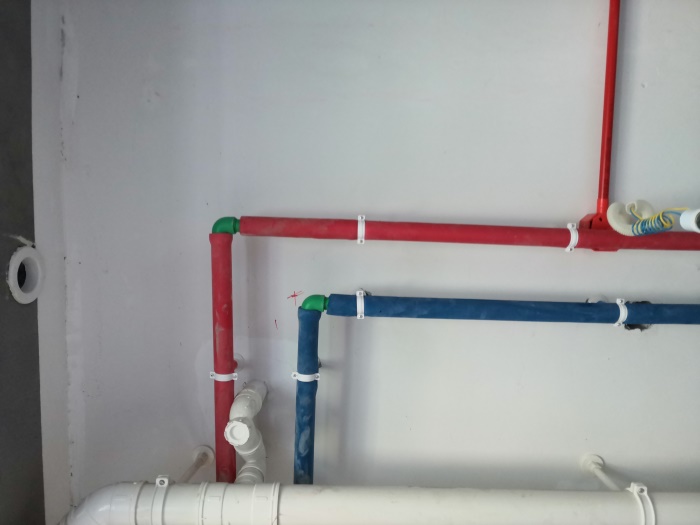

水管弯头外露。

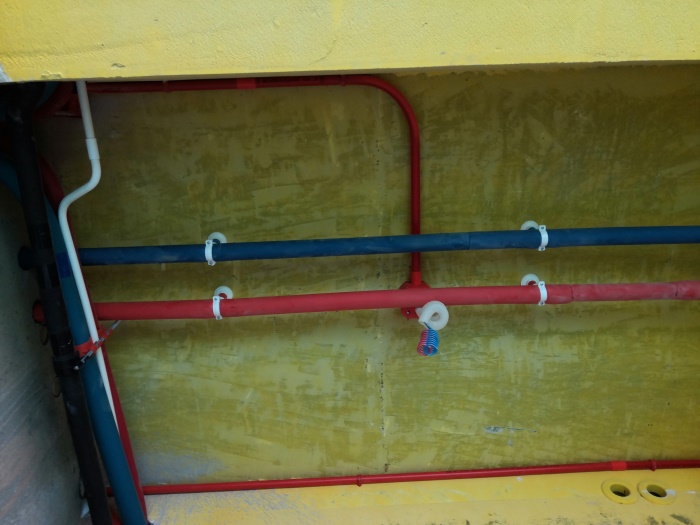

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。

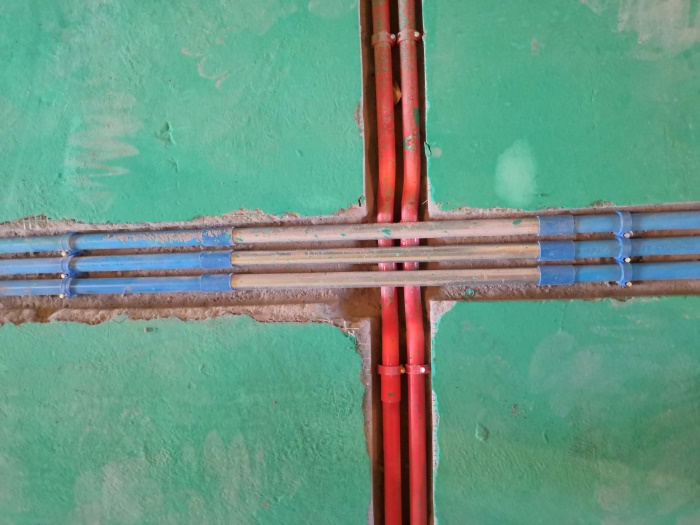

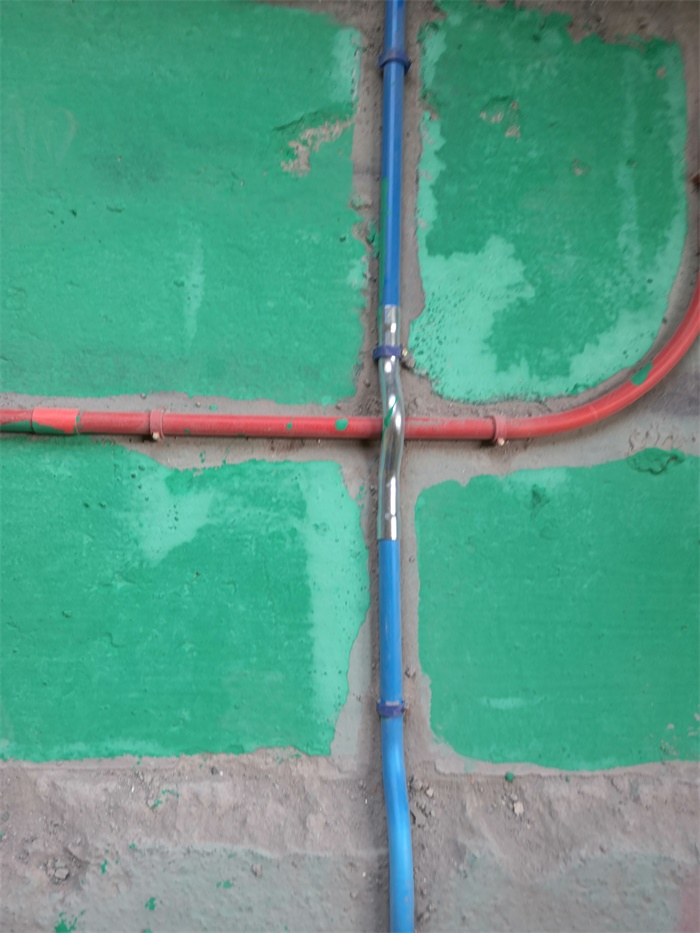

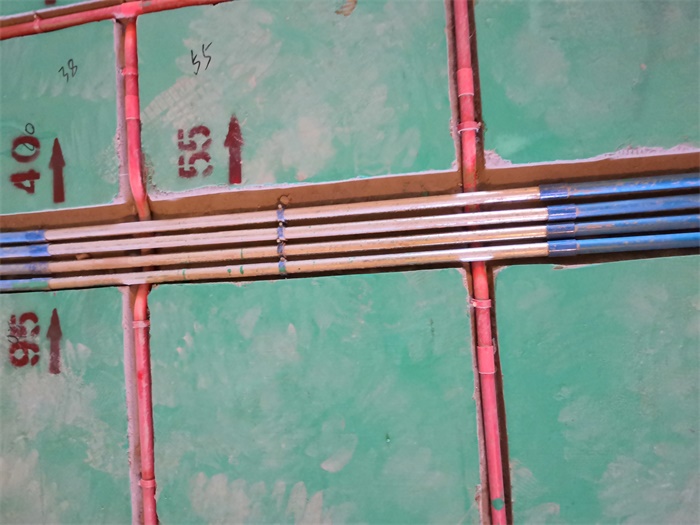

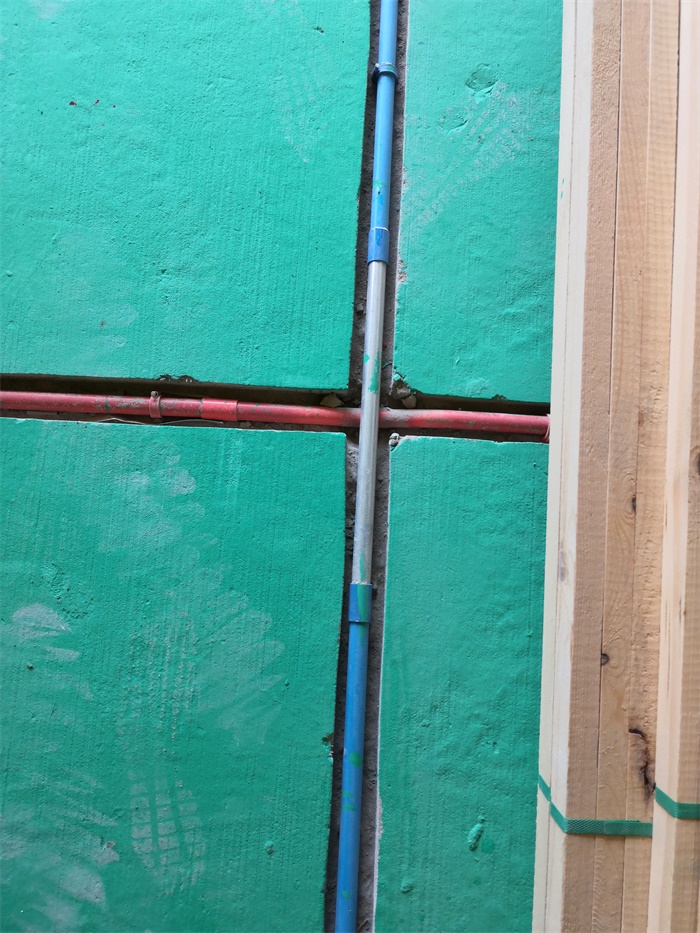

在遇到无法避免的强弱电路相交时，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

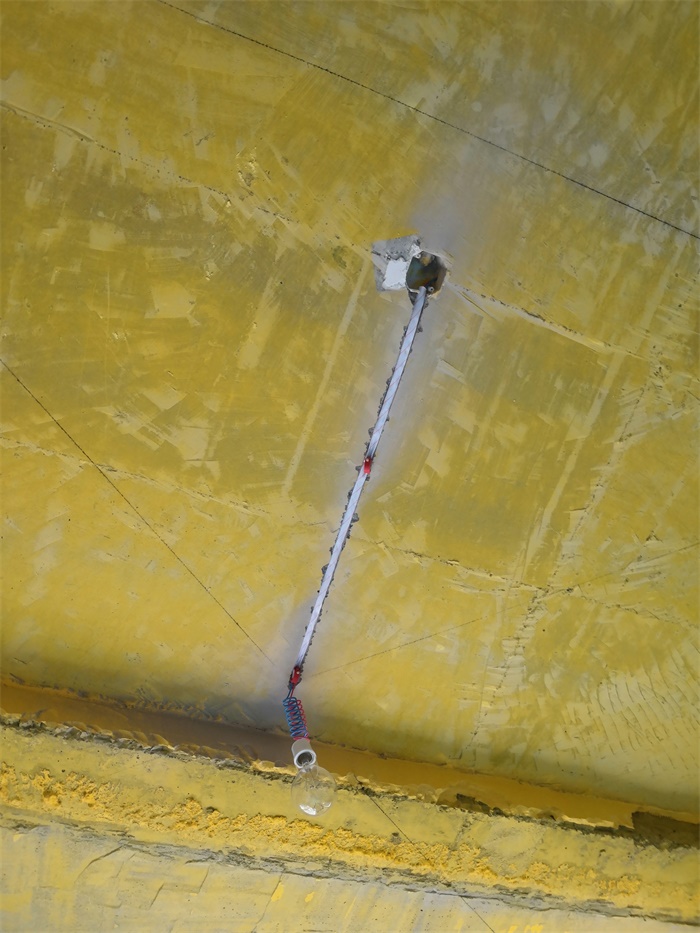

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

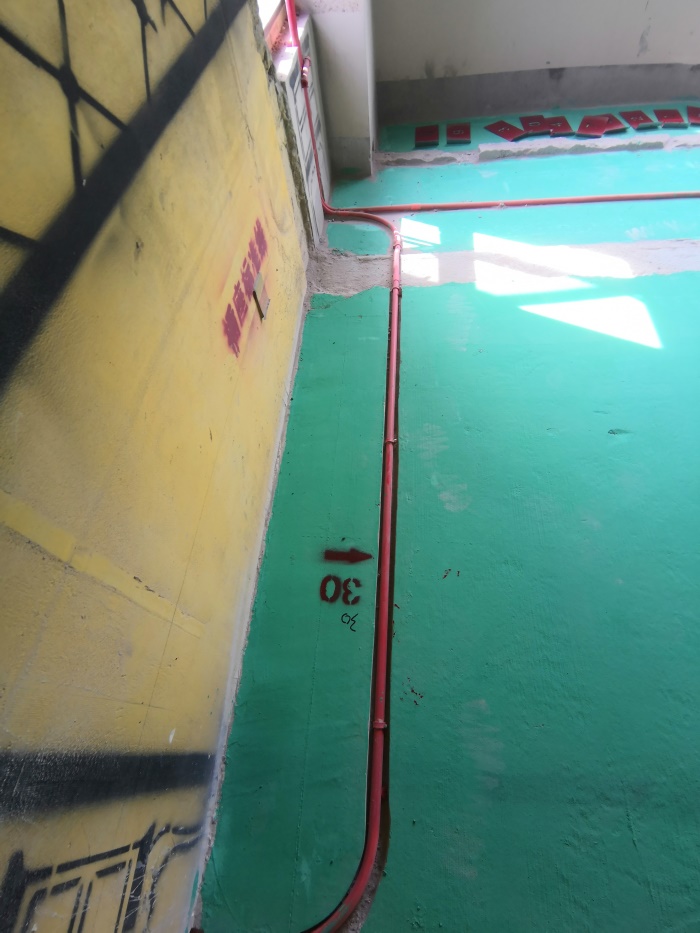

墙角禁止走管，距墙30公分以上。

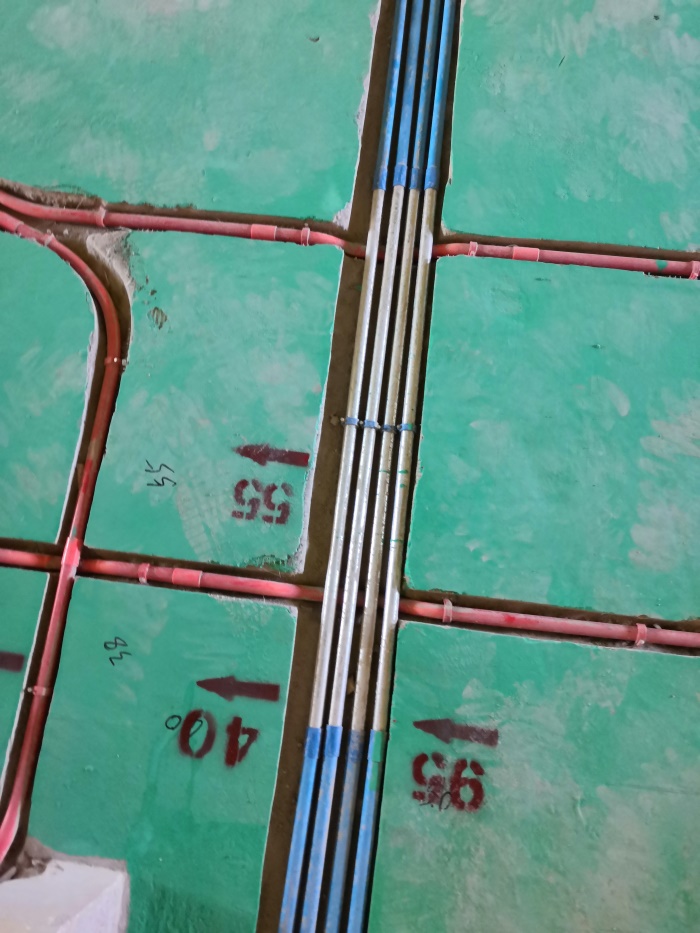

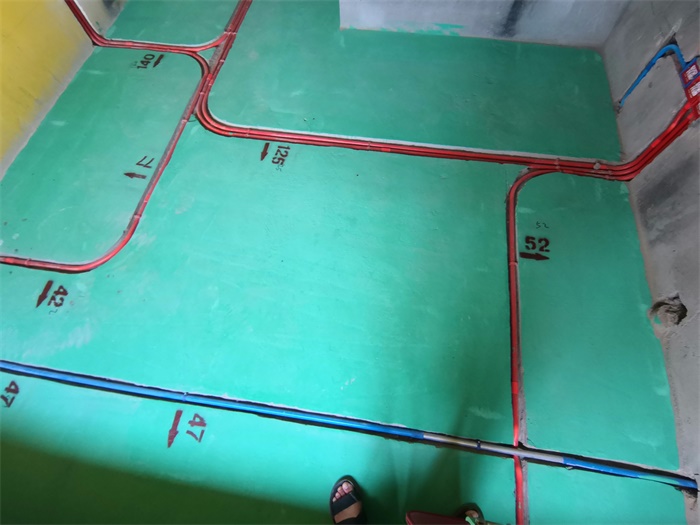

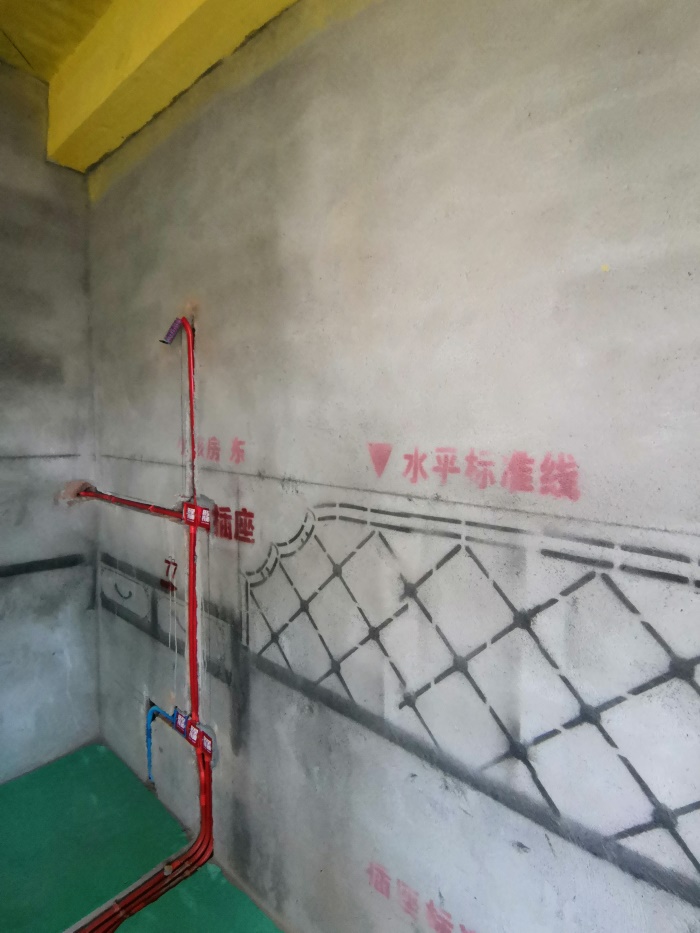

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

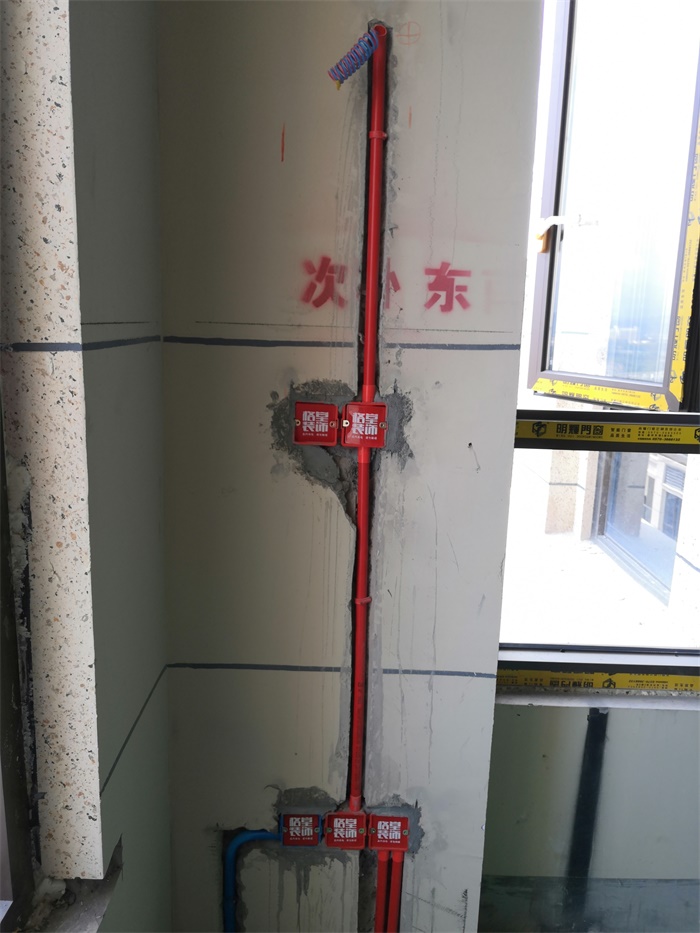

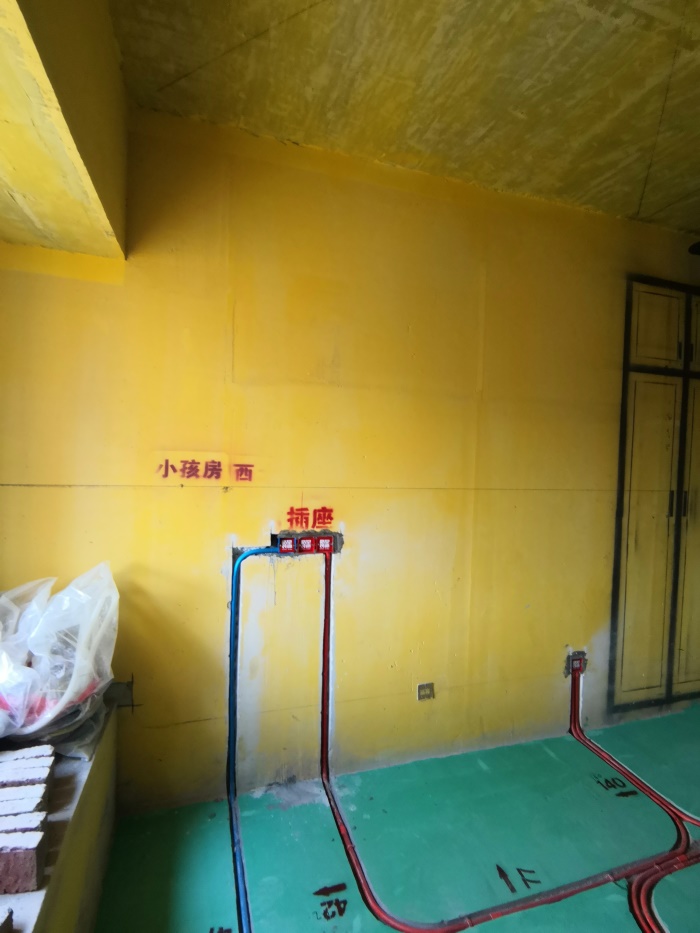

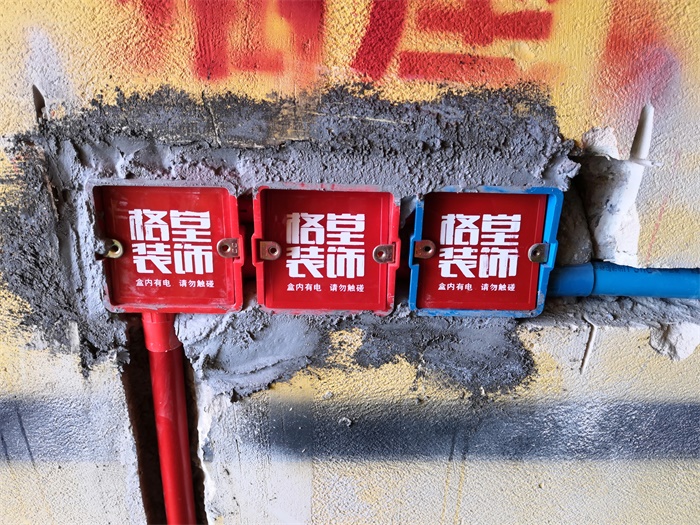

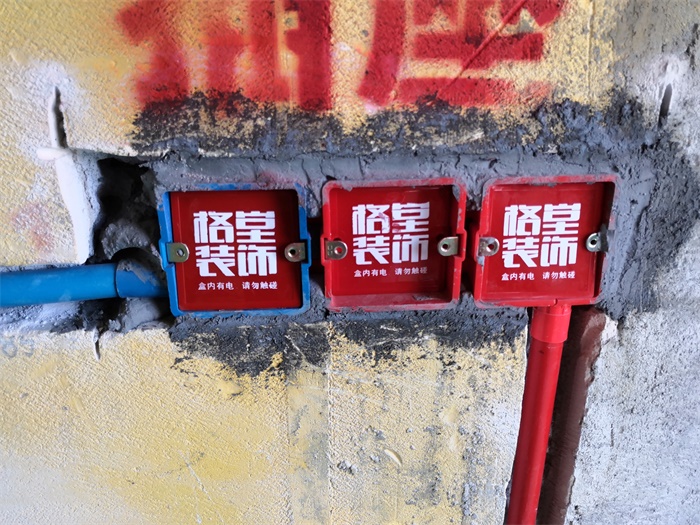

线盒并排预埋一起，盒与盒之间必须套2个快速连接件连接。

杯梳是连接管道与预埋的电箱、底盒的，可以防止电线被箱、盒的开口处划伤，特别是对于金属箱、盒。用于连接底盒和电箱跟线管。

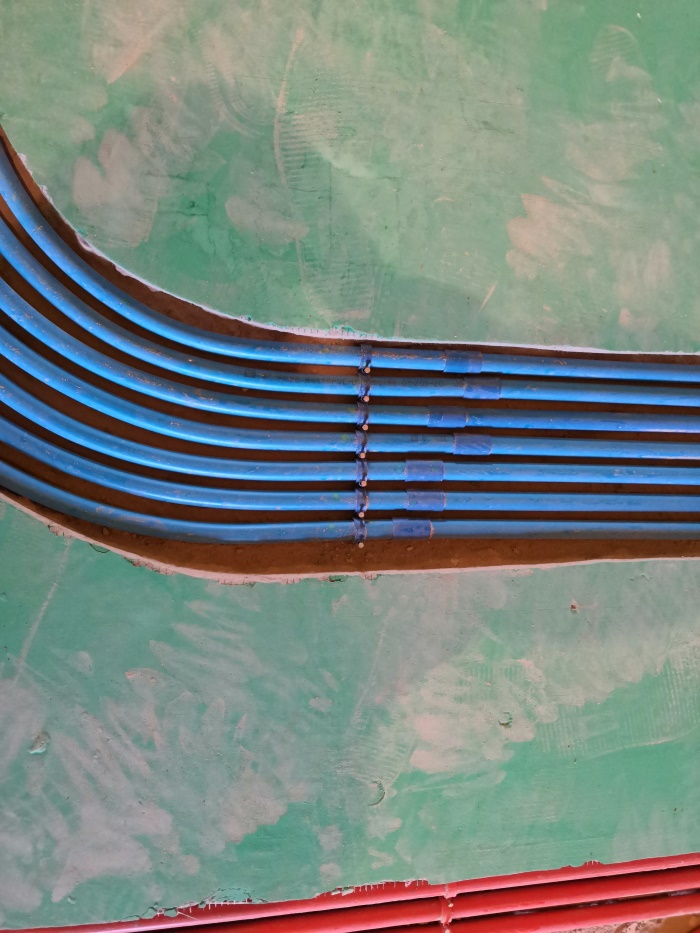

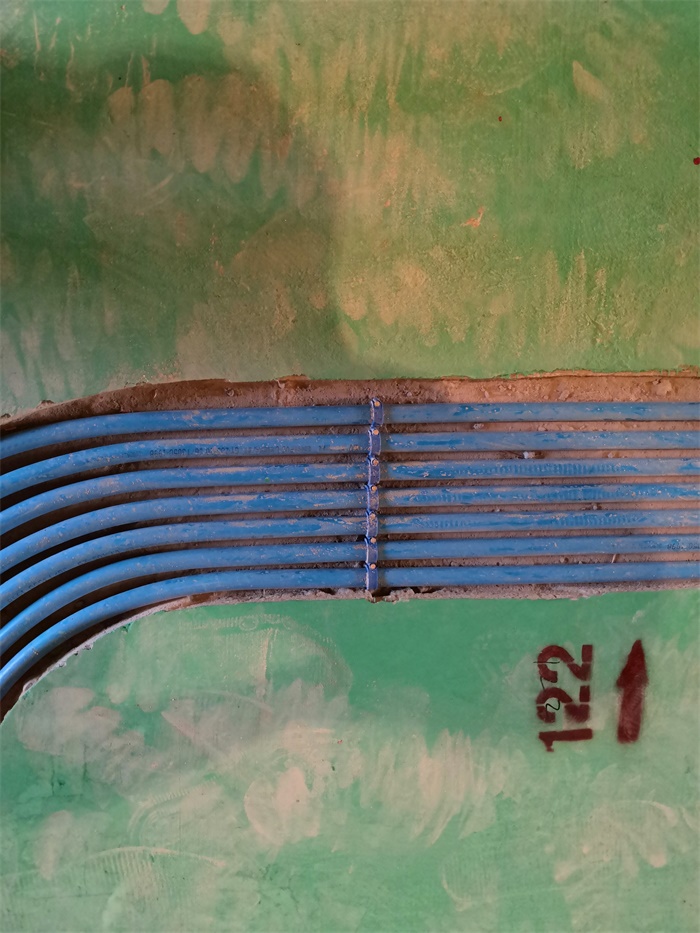

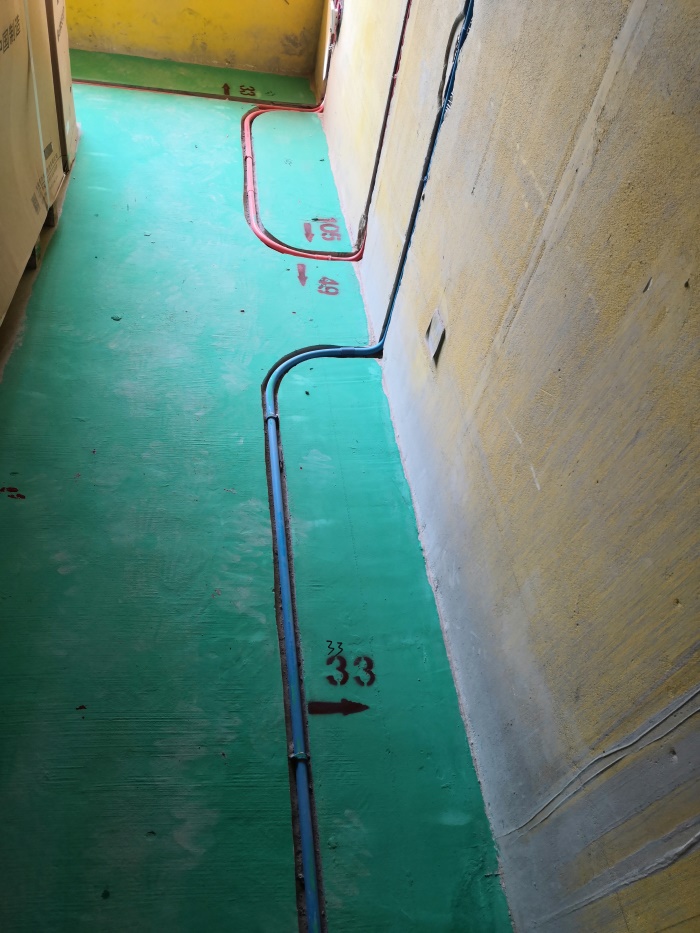

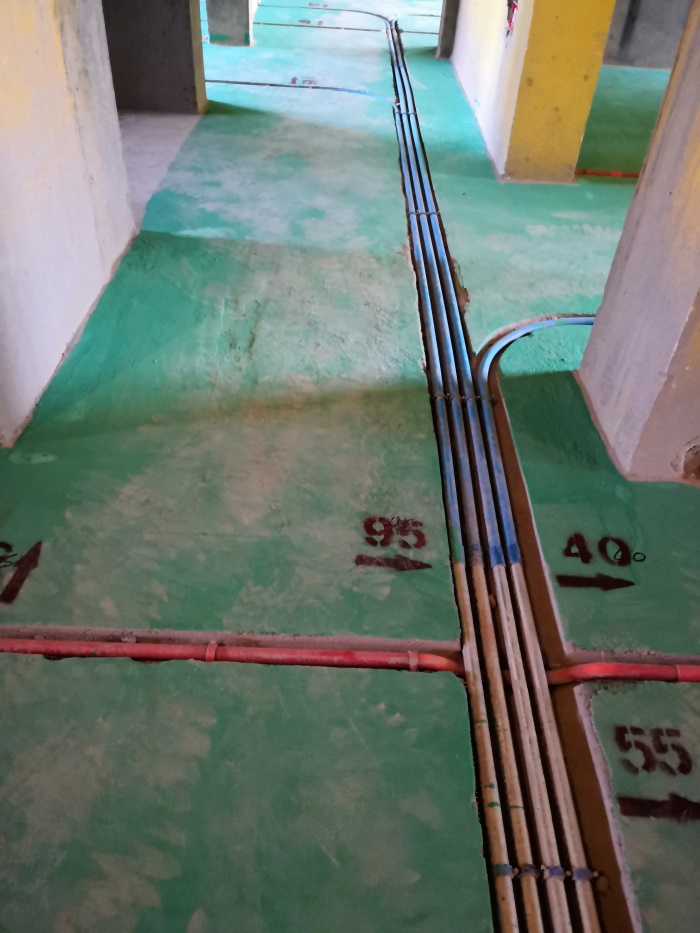

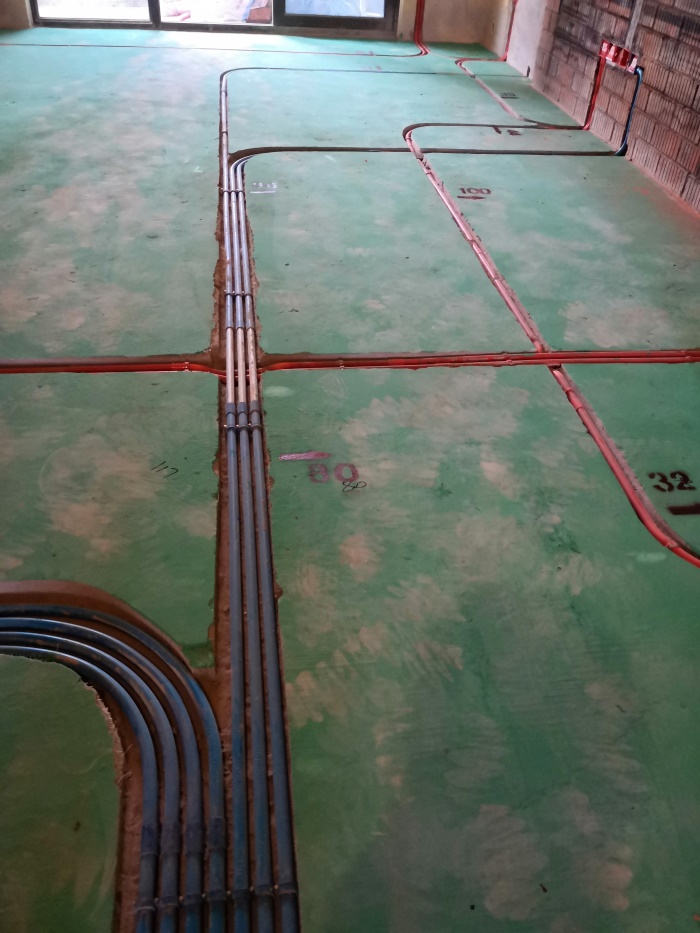

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

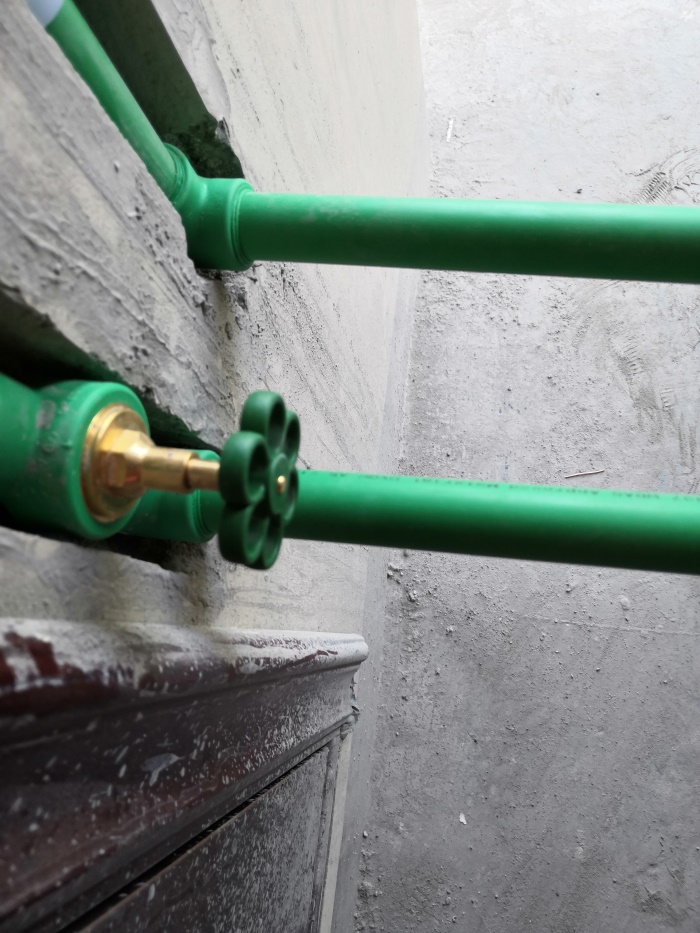

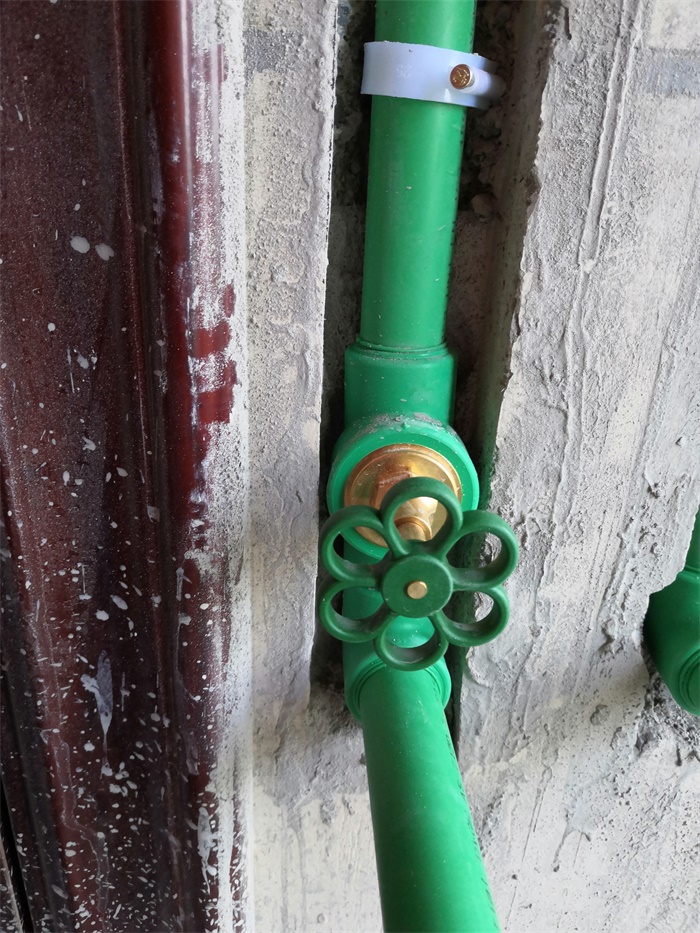

每户水管进水部位室内应加进水总阀。

地面线管并排2根以上管卡错位顺钉，间隙均匀。
