衢州公馆6-30#177 ㎡新中式——蘭韵

发表于 2020-2-13 21:40:04

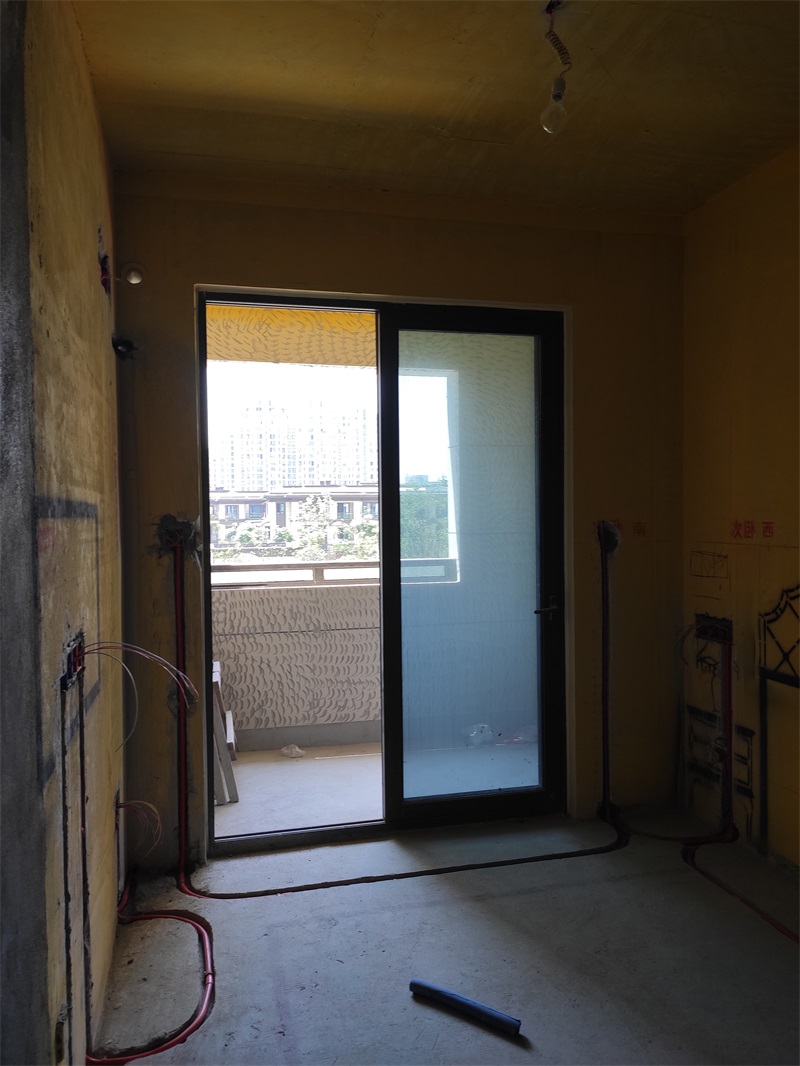

红色线管代表强电

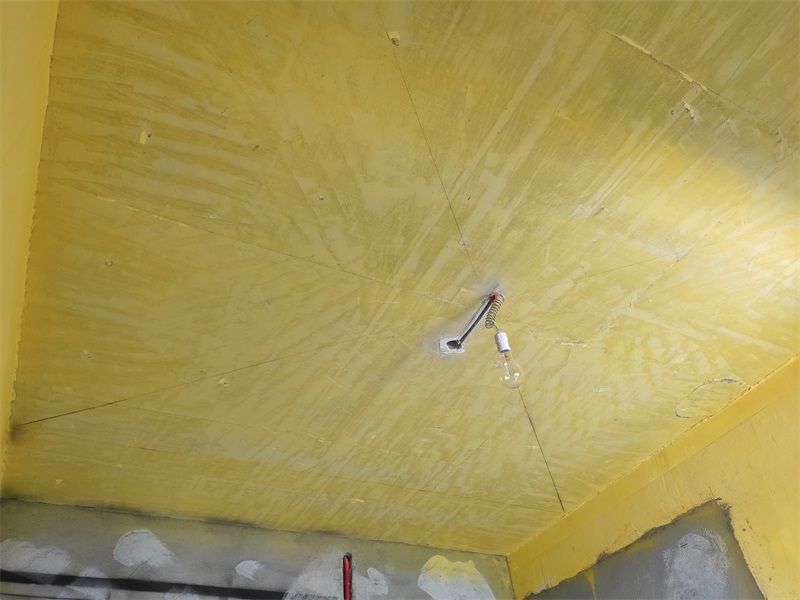

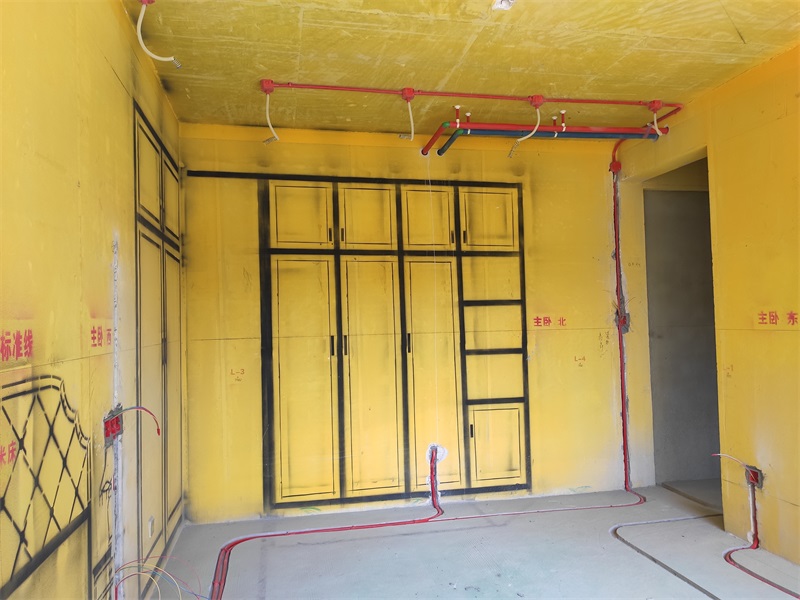

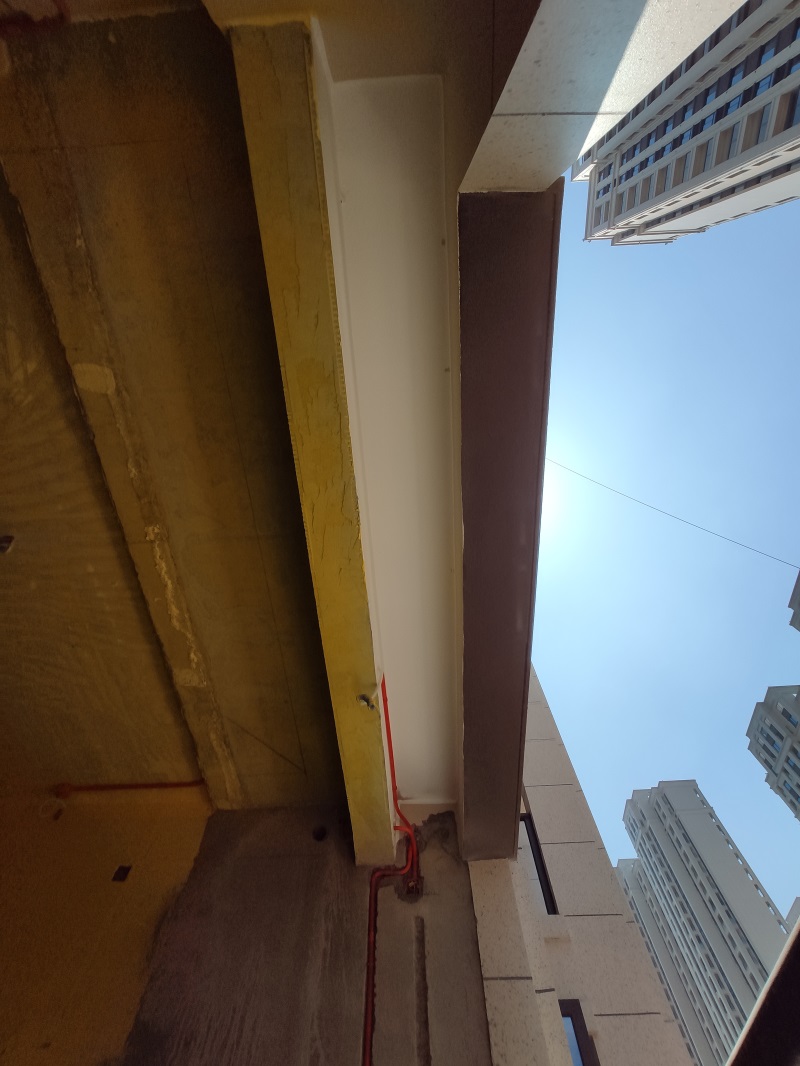

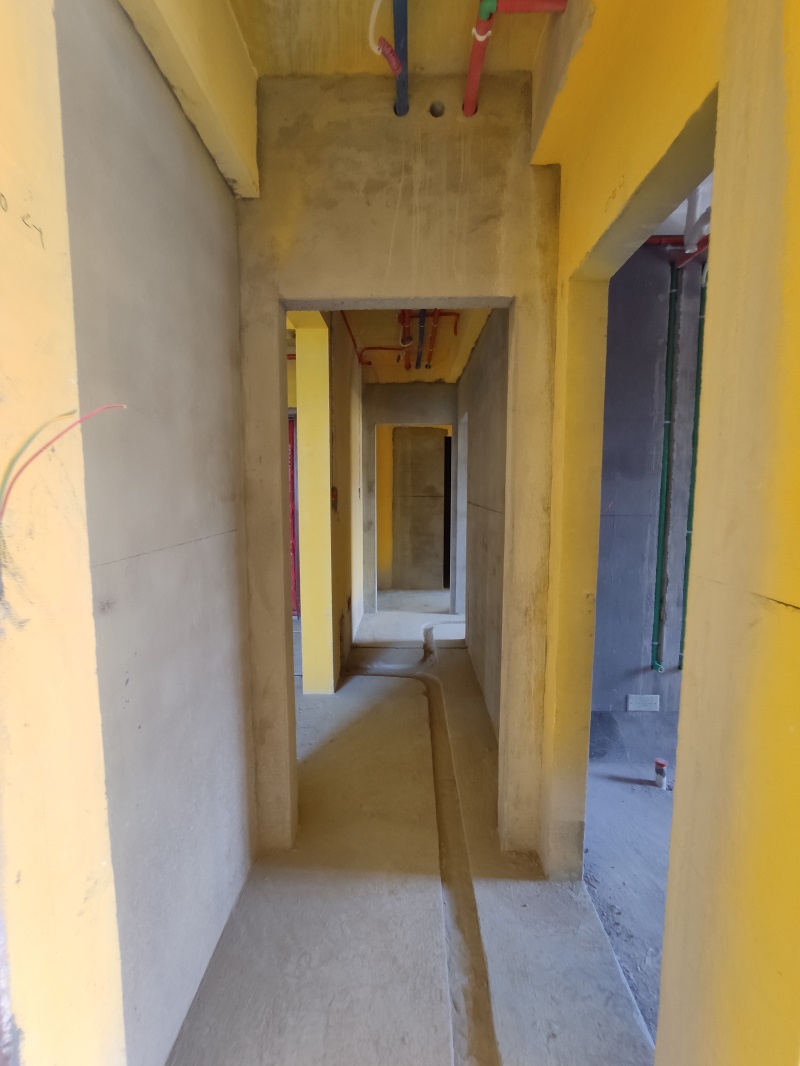

顶部线路用黄腊管保护到位

发表于 2020-2-13 21:42:02

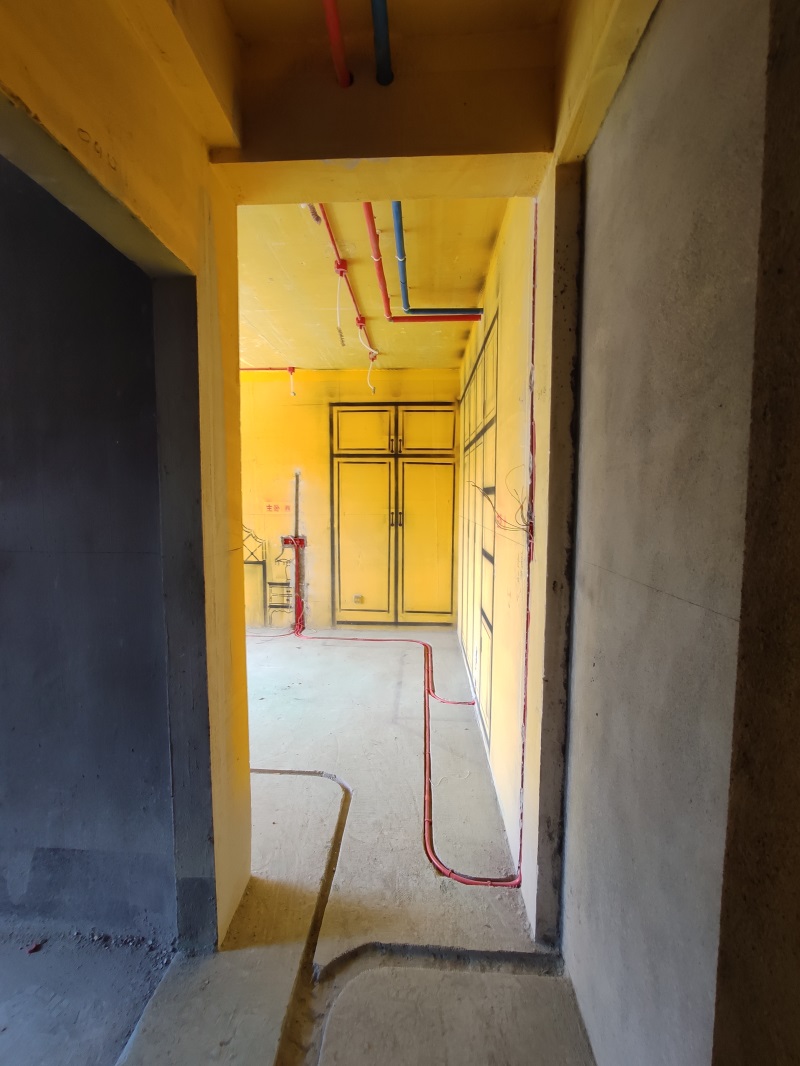

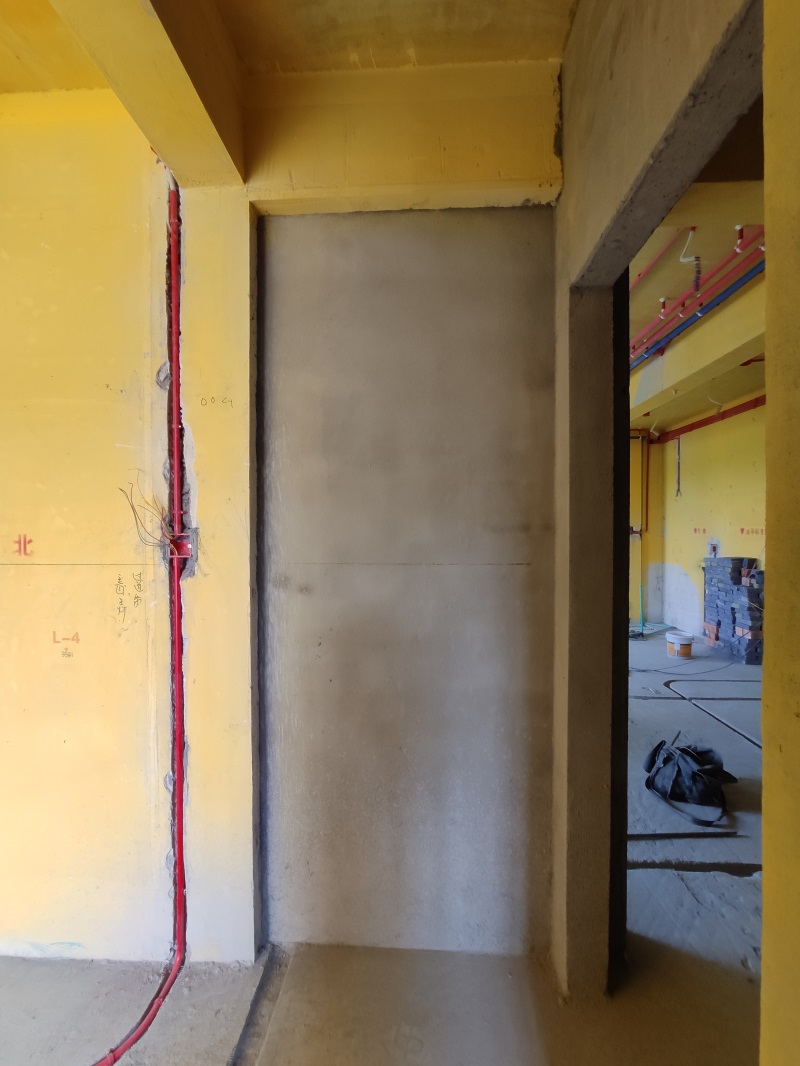

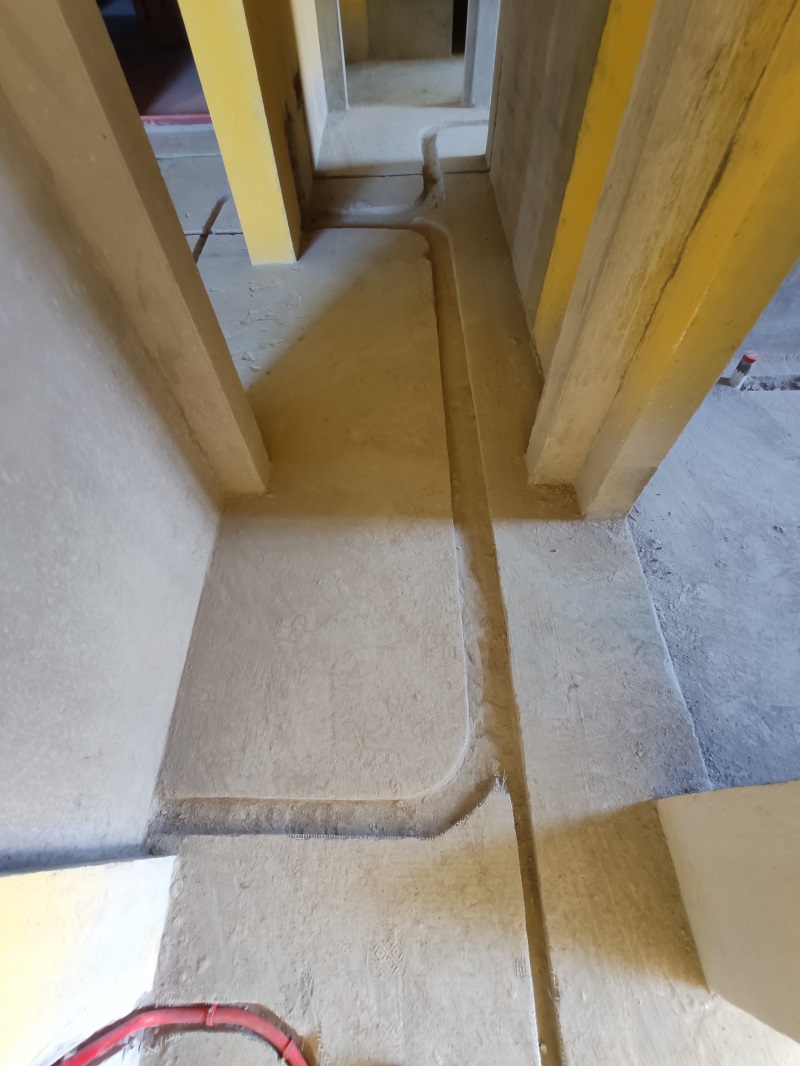

线管和线槽之间有足够的空间填充水泥，确保墙面粉刷后不会开裂

发表于 2020-2-13 21:45:01

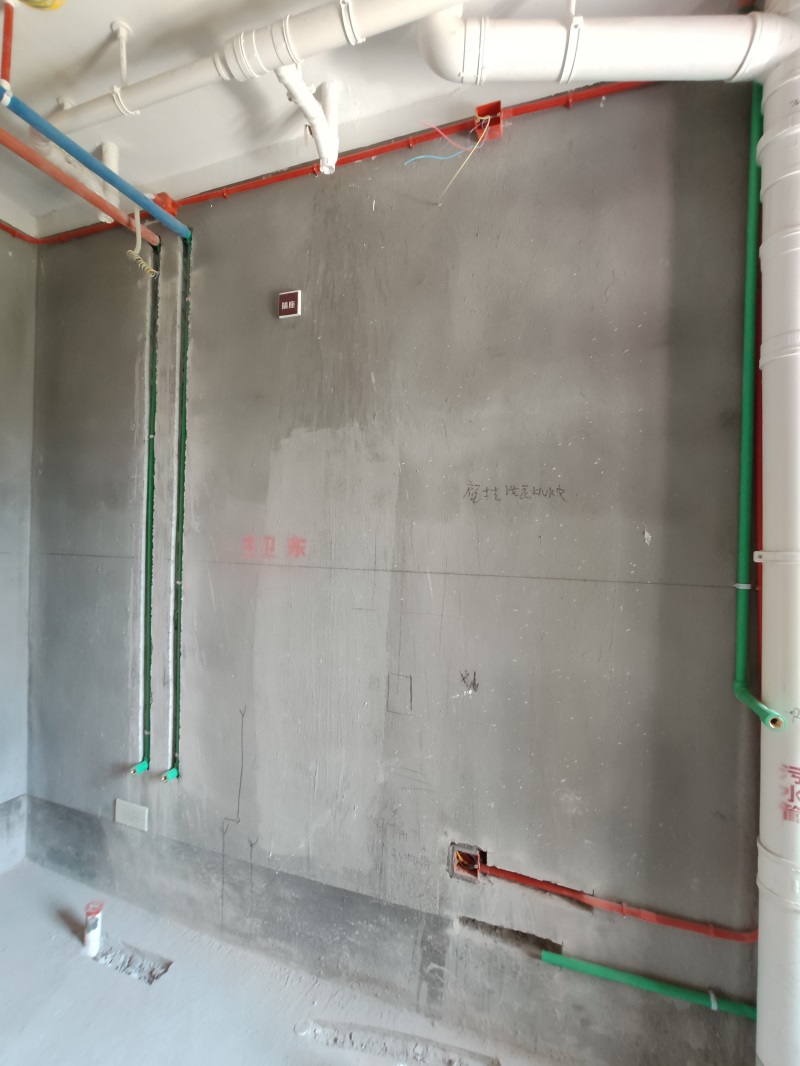

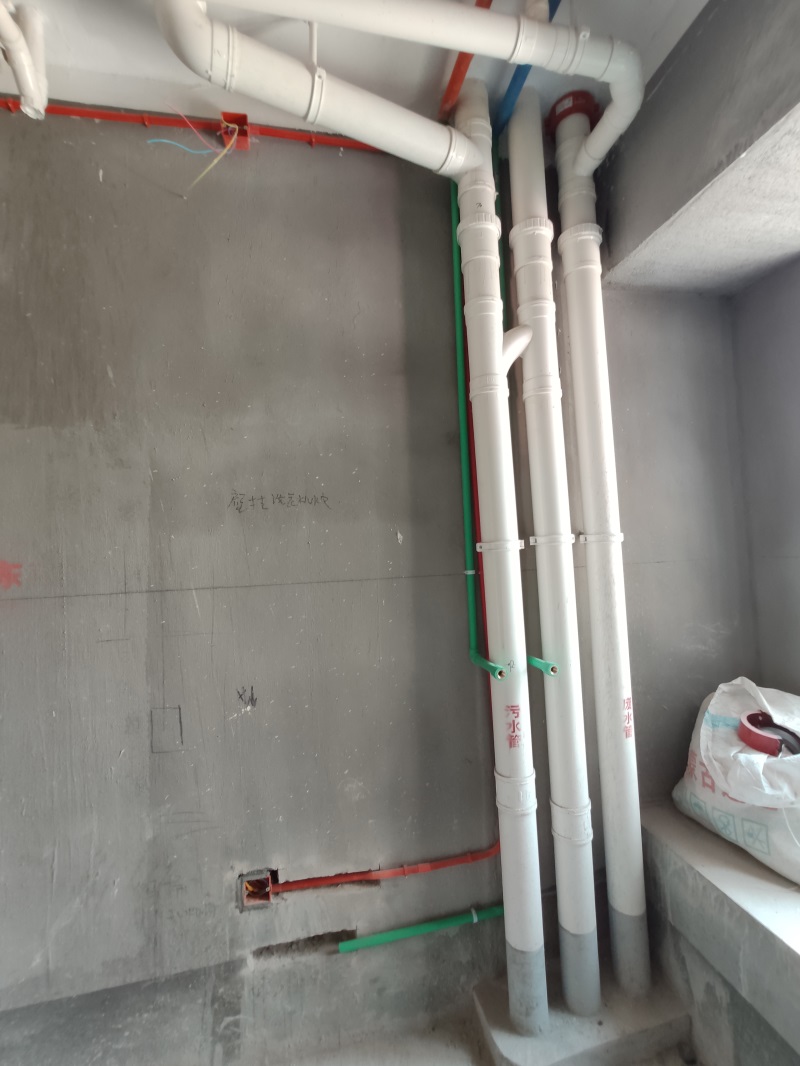

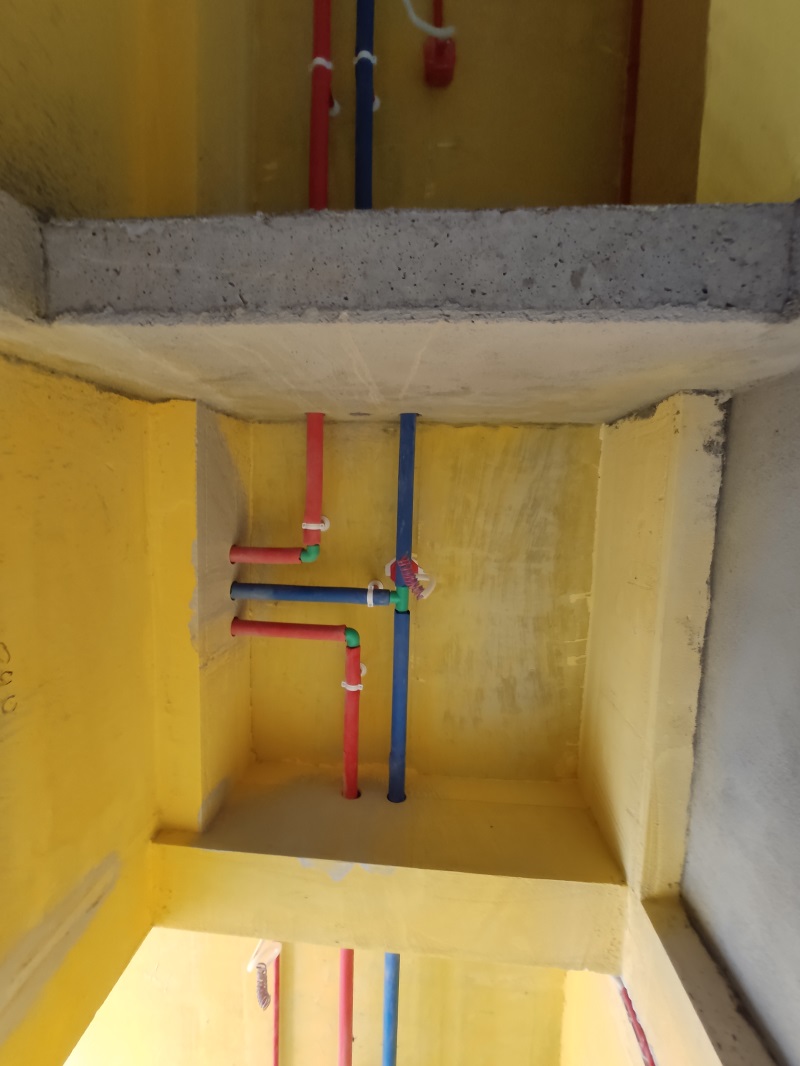

冷热水管保温棉应分色，热水管保温棉为红色，冷水管保温棉为蓝色，弯头处外露，保温棉不需要包裹

发表于 2020-2-13 21:46:20

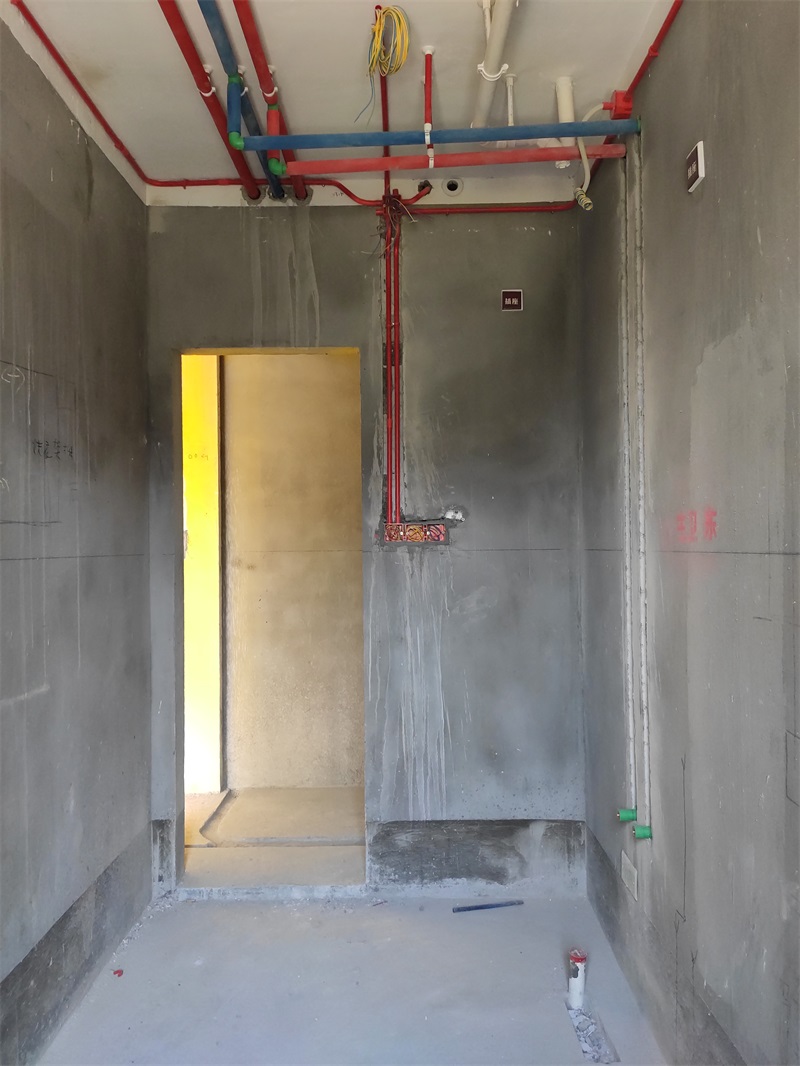

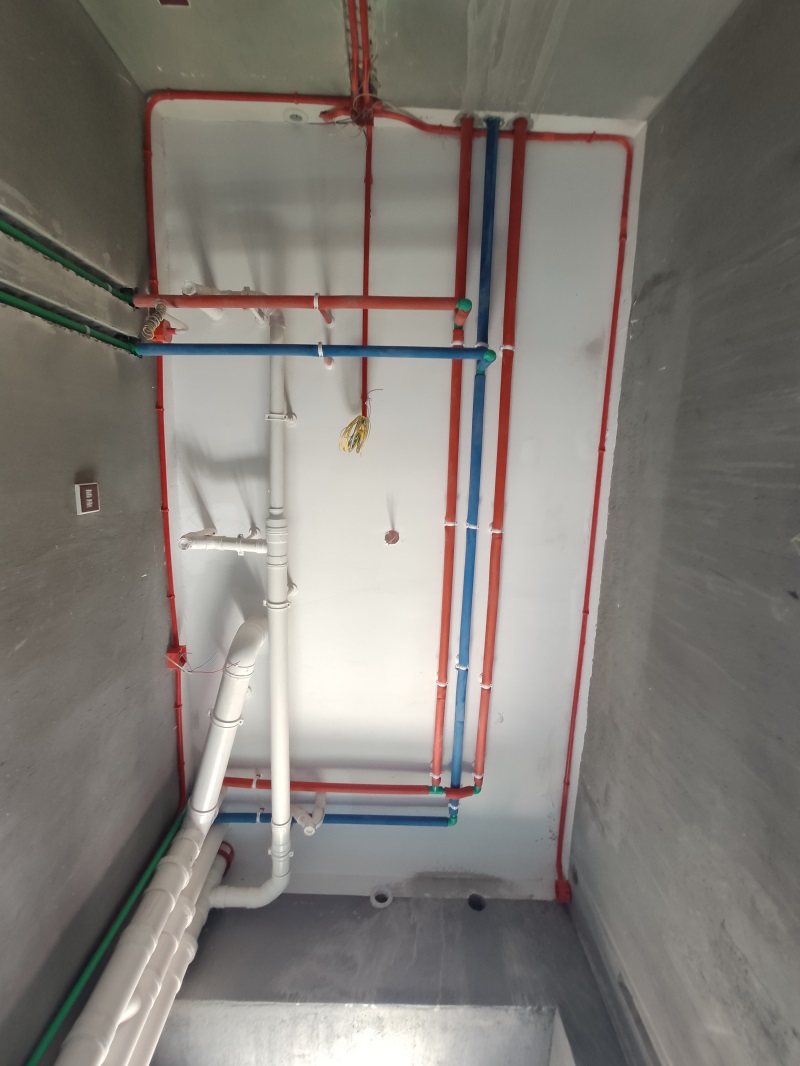

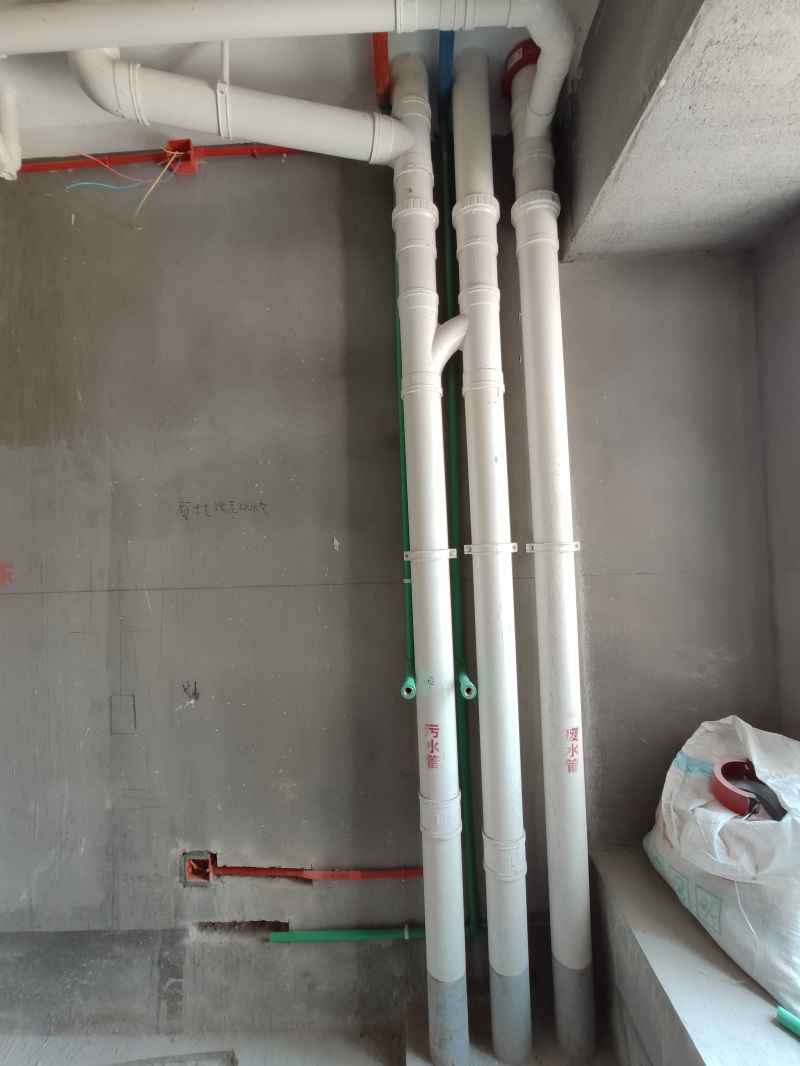

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

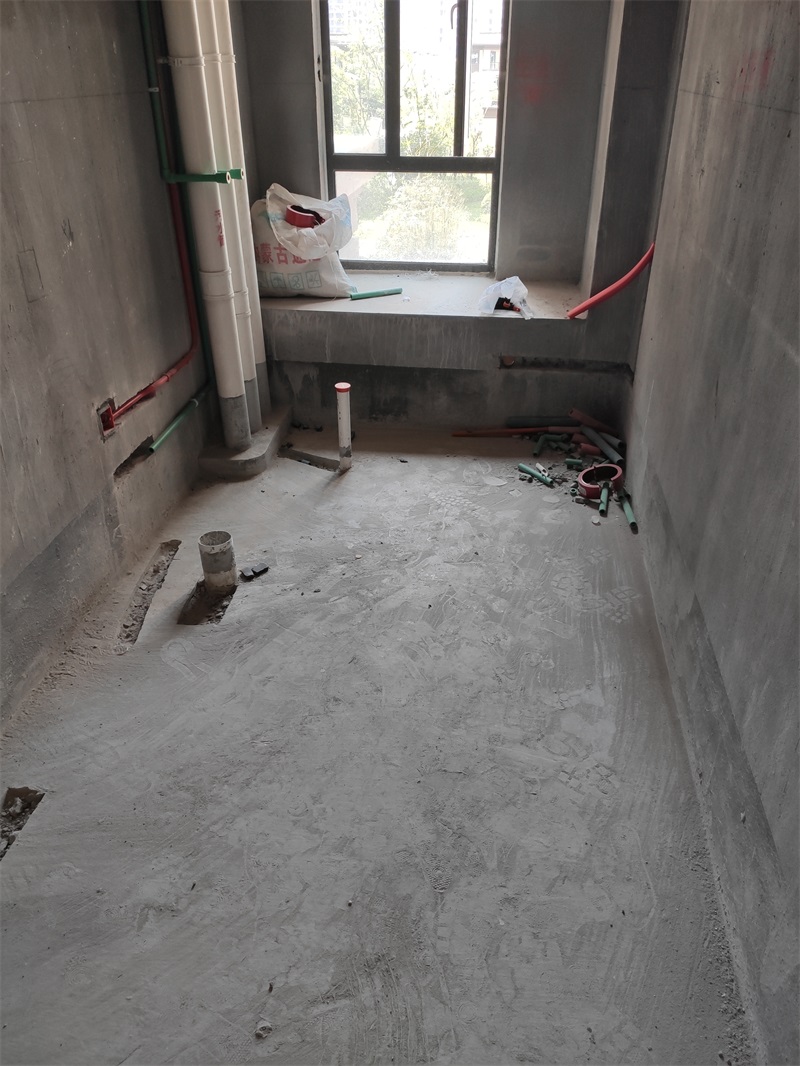

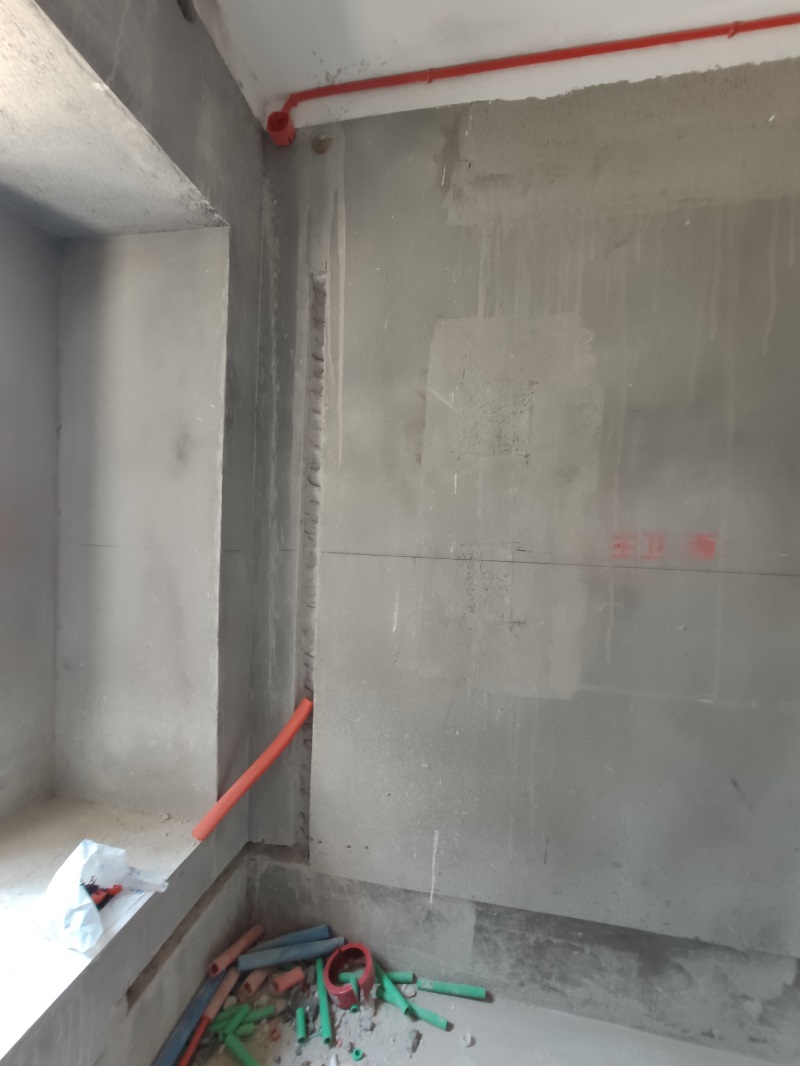

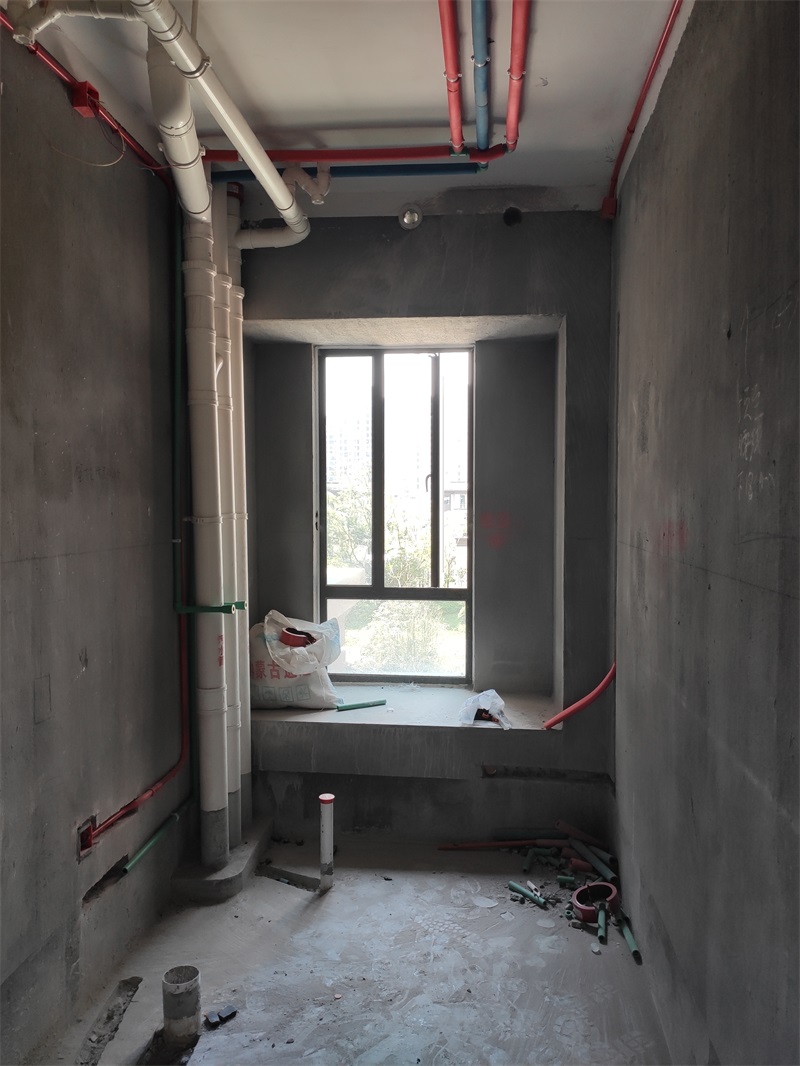

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2020-2-13 21:50:19

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2020-2-13 21:52:58

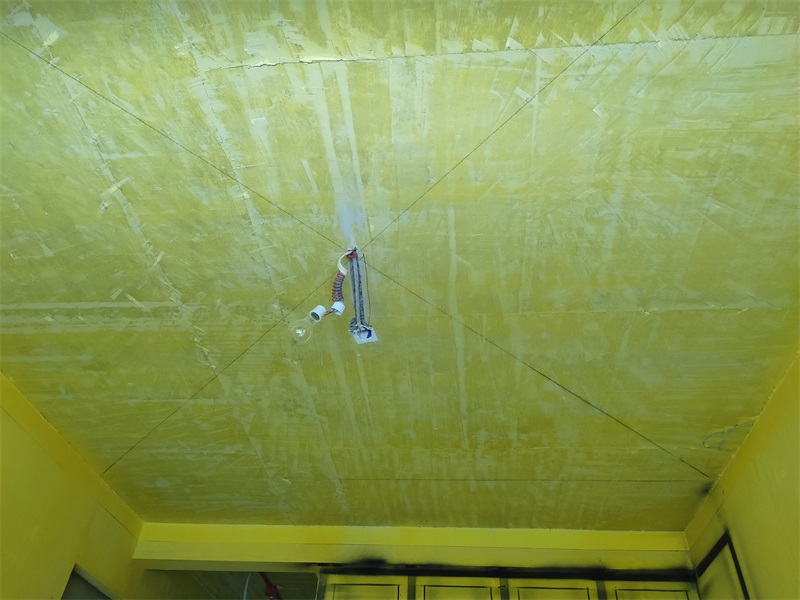

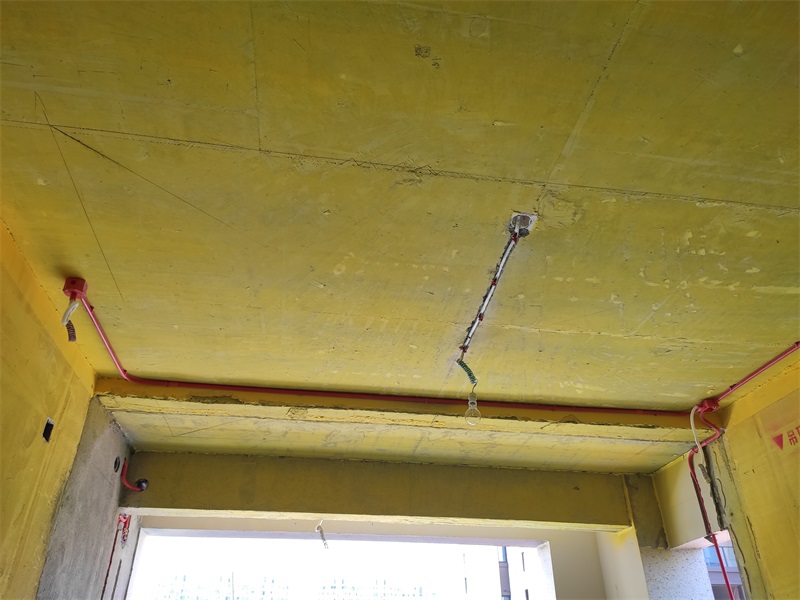

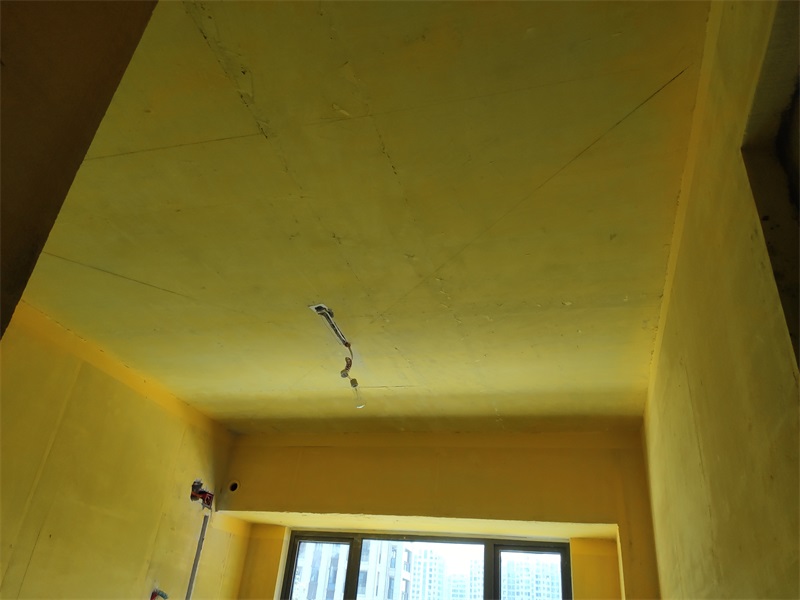

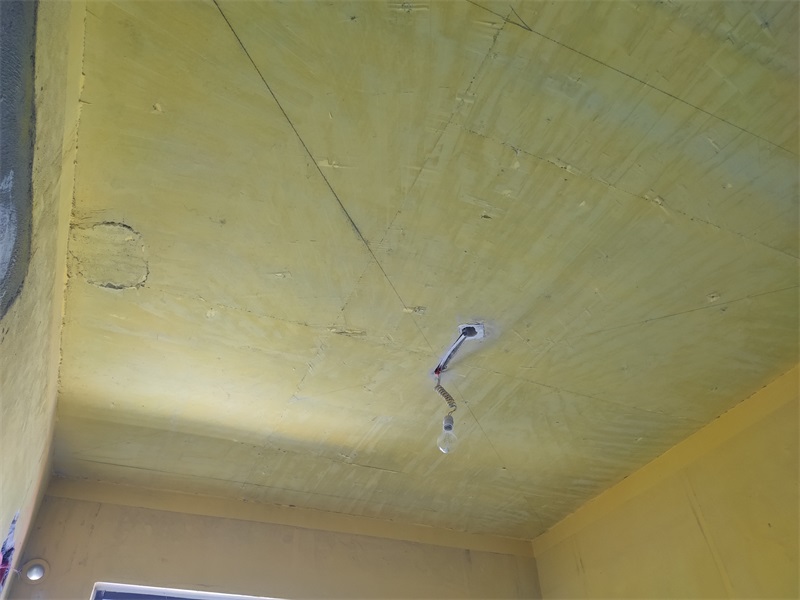

顶部线路用黄腊管保护到位

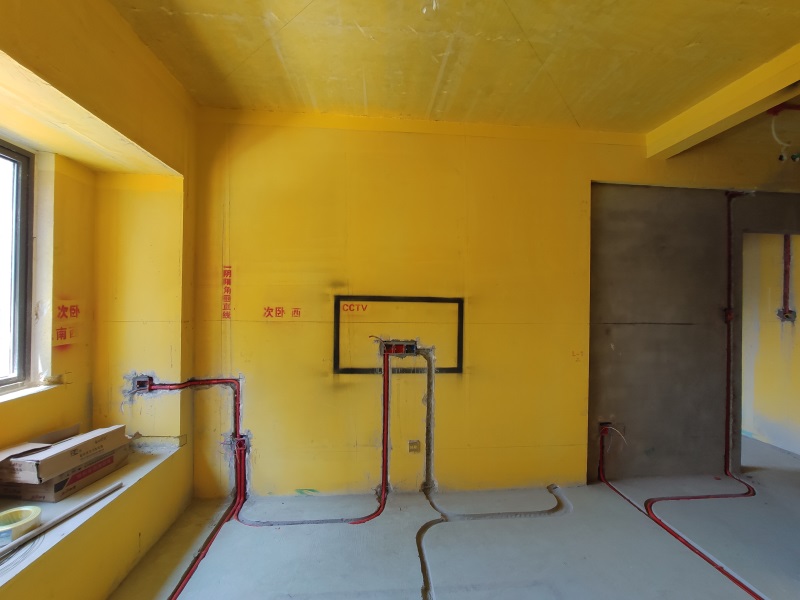

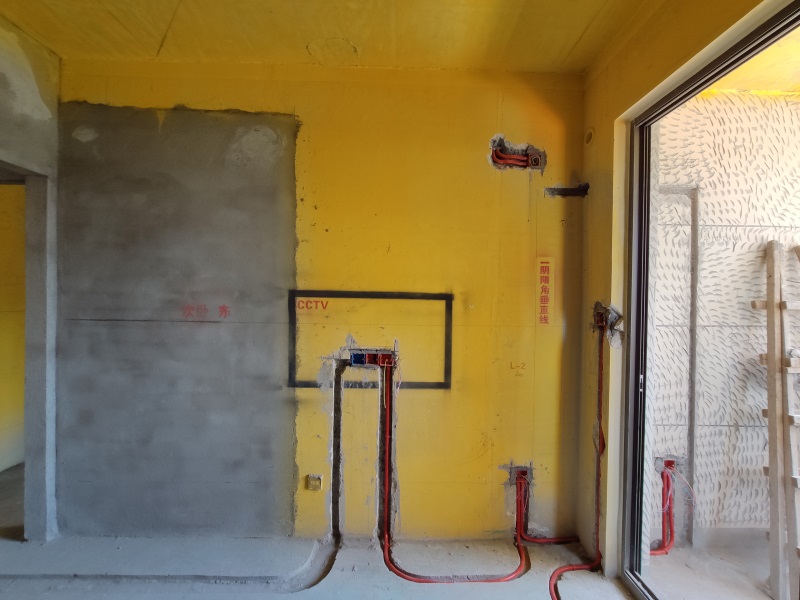

电视机电源由开关控制

发表于 2020-2-13 21:54:09

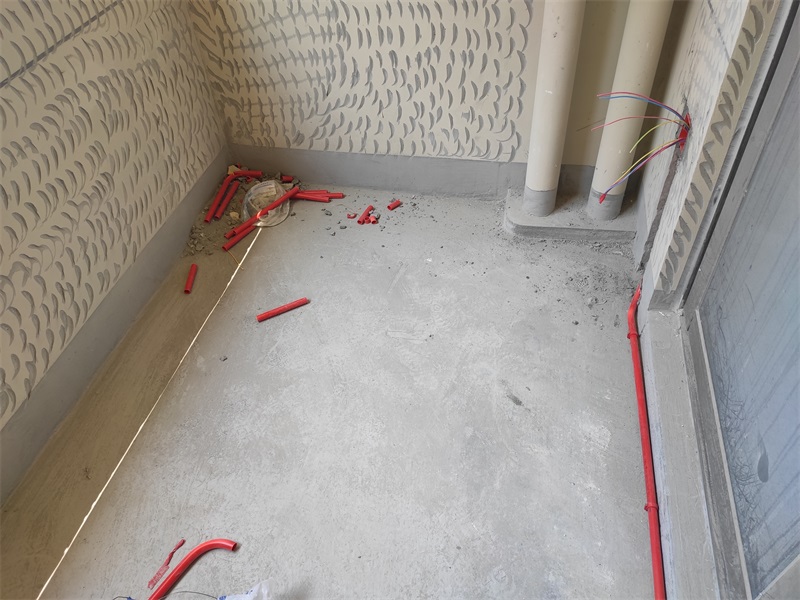

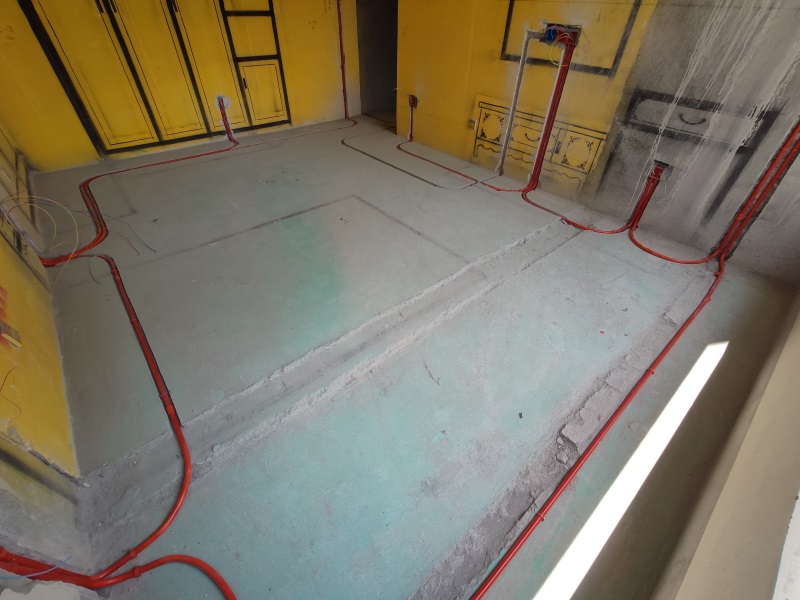

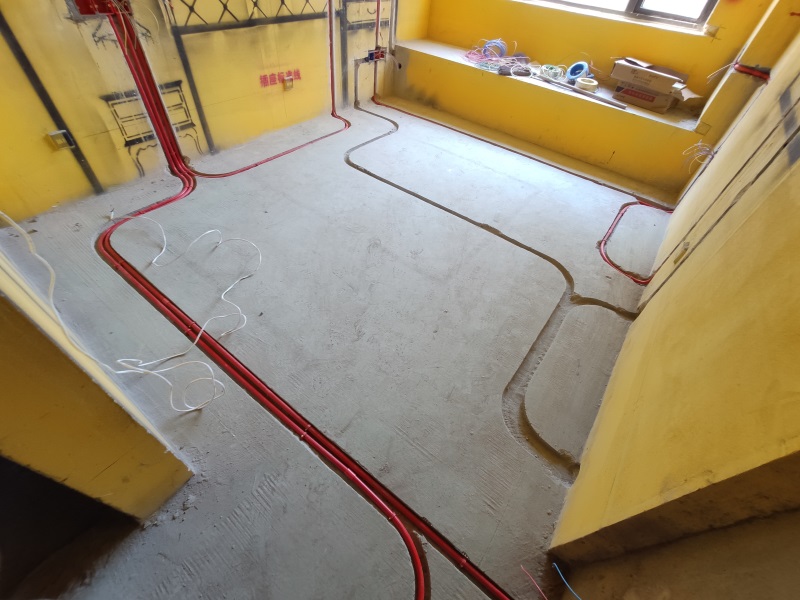

墙角禁止走管，距墙30cm以上

发表于 2020-2-13 21:55:17

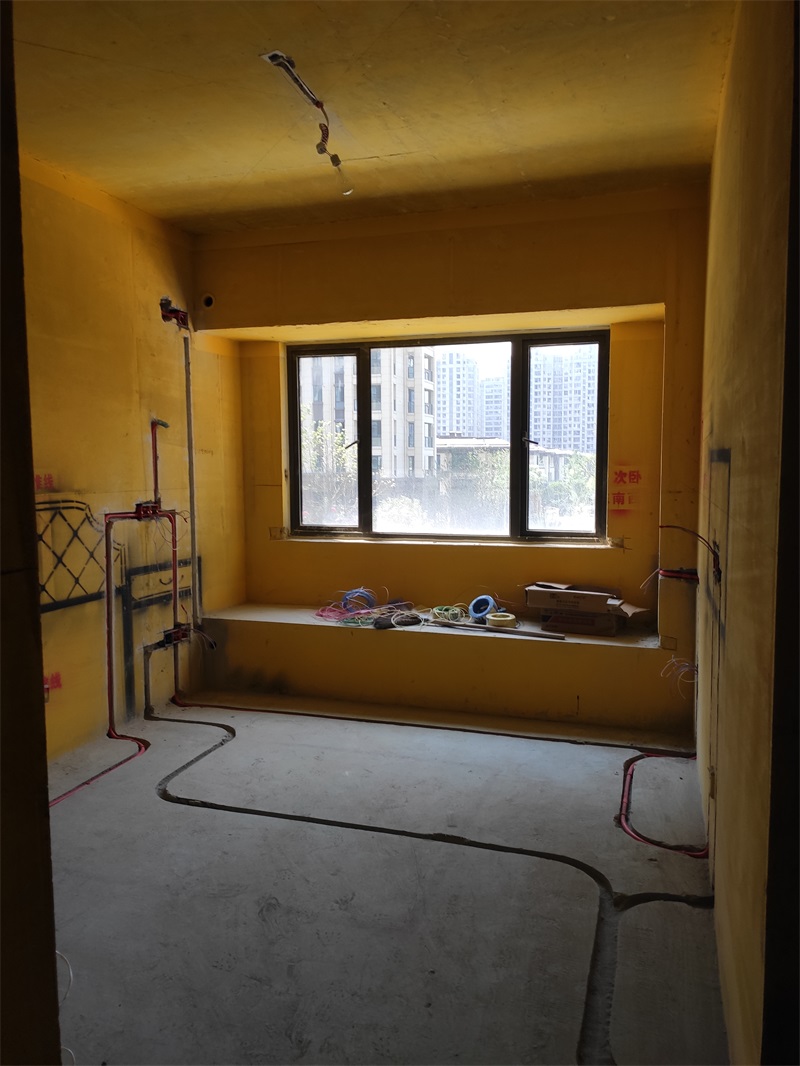

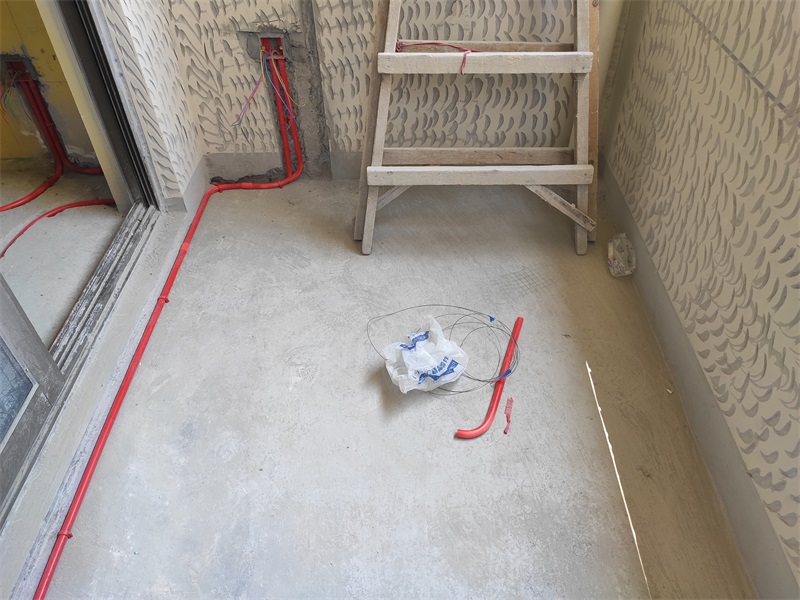

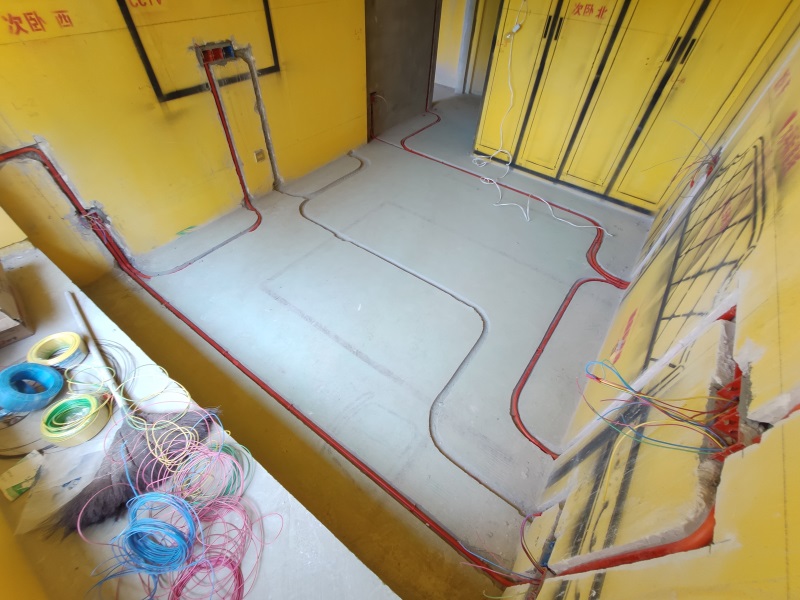

线路布置横平竖直

发表于 2020-2-13 21:56:34

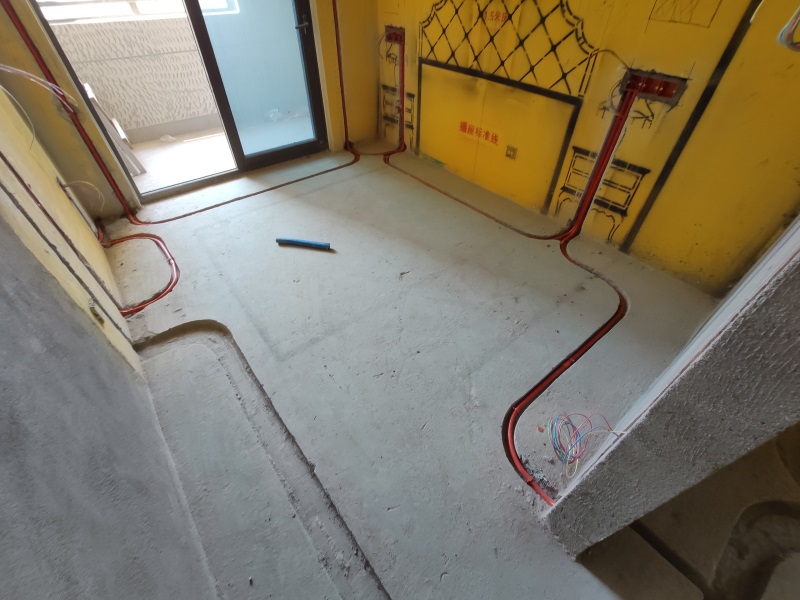

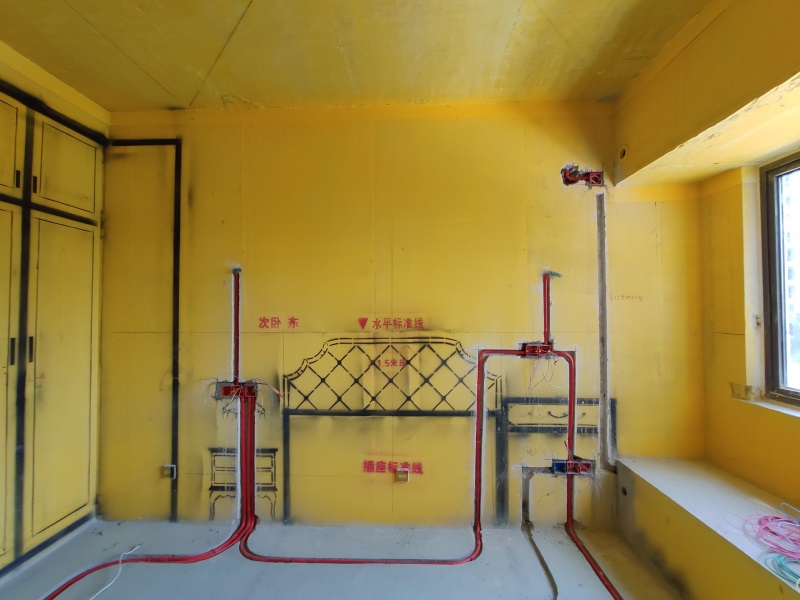

床头柜插座:80cm(护墙板和客户特殊要求的根据实际调整)

发表于 2020-2-13 21:57:20

水电施工阶段
