衢州公馆11-2-3#143 ㎡现代——《清雅小奢》

发表于 2019-12-27 09:58:57

发表于 2019-12-27 09:59:15

发表于 2019-12-27 09:59:33

发表于 2019-12-27 09:59:53

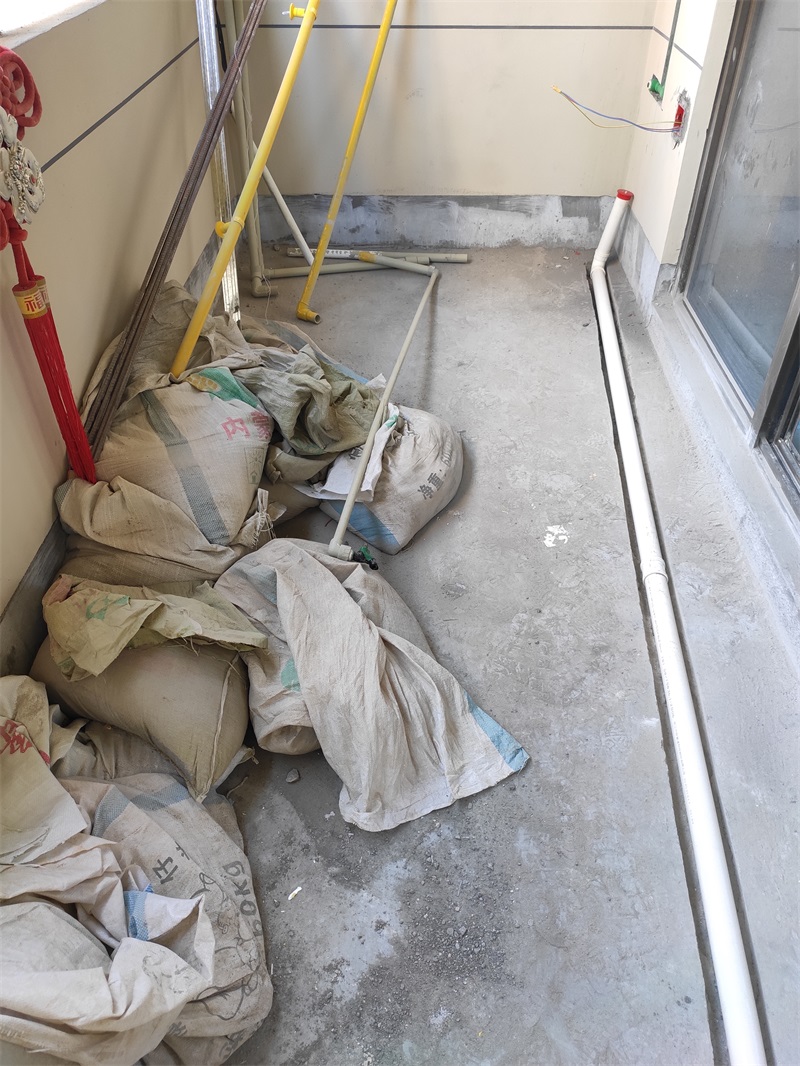

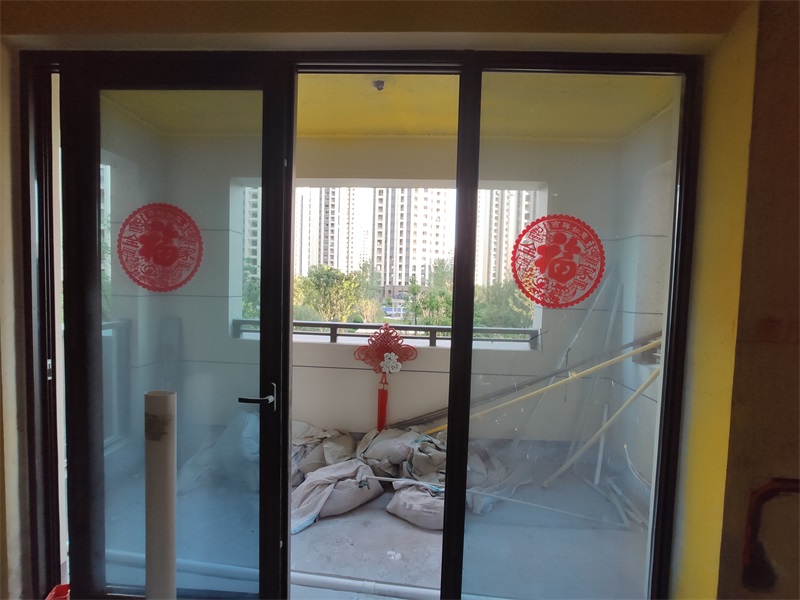

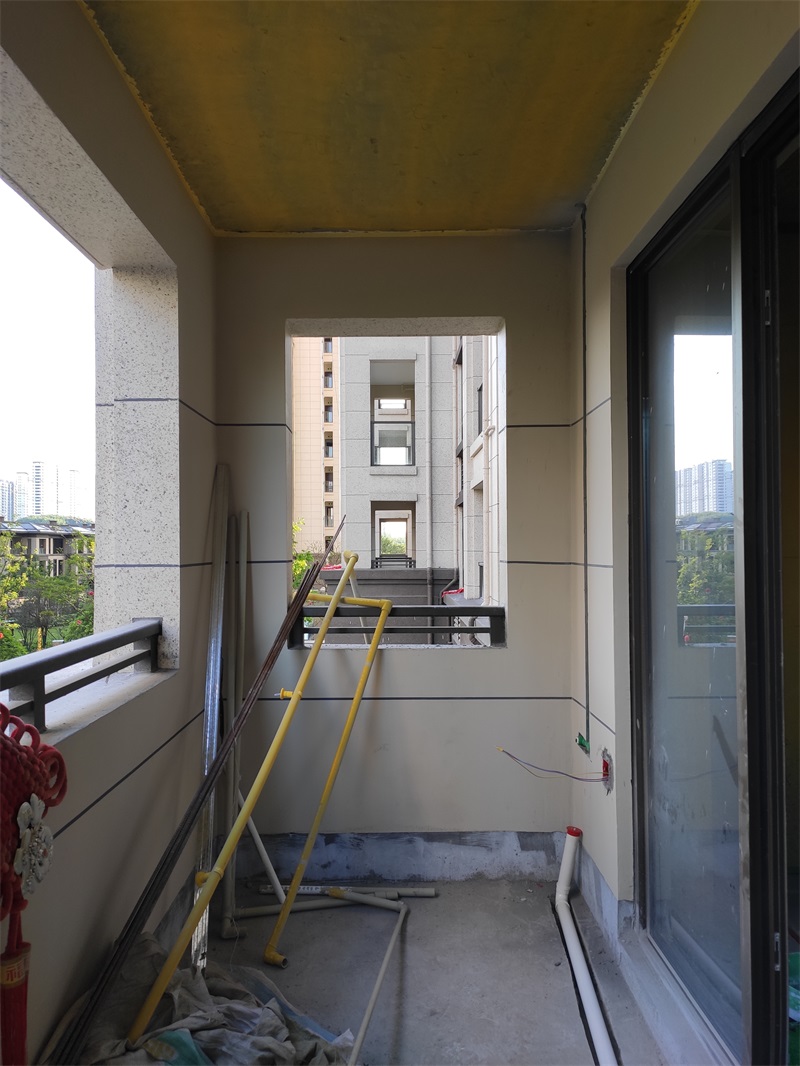

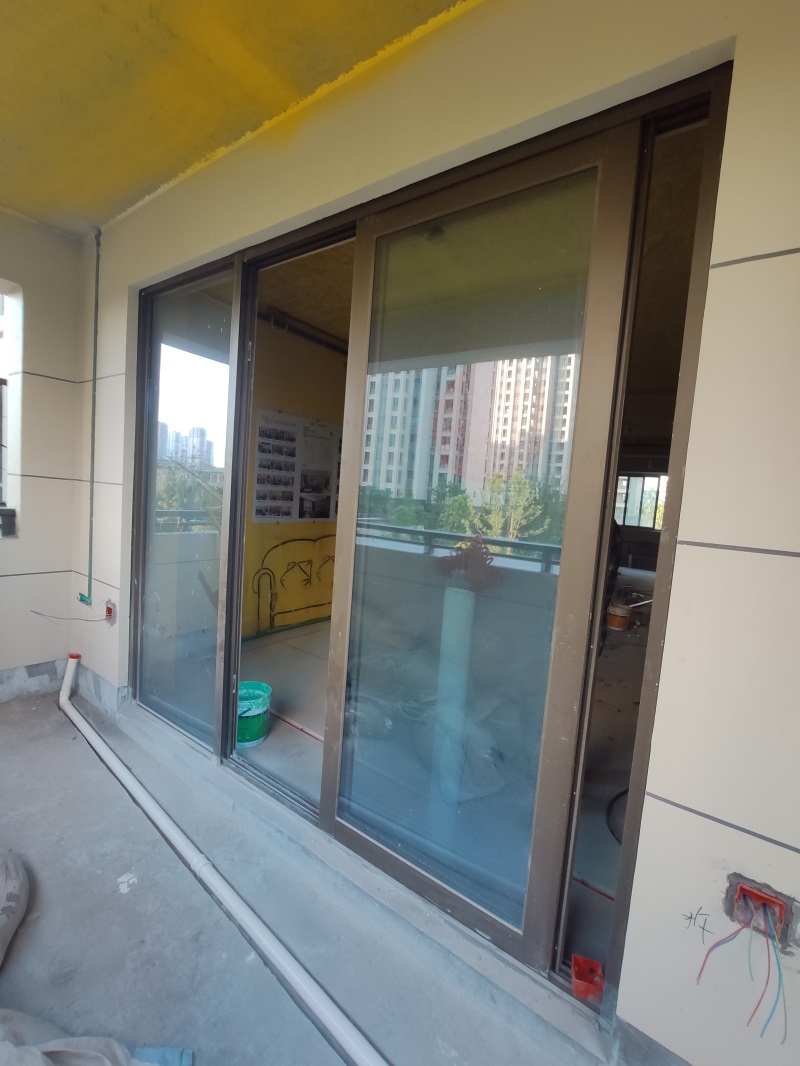

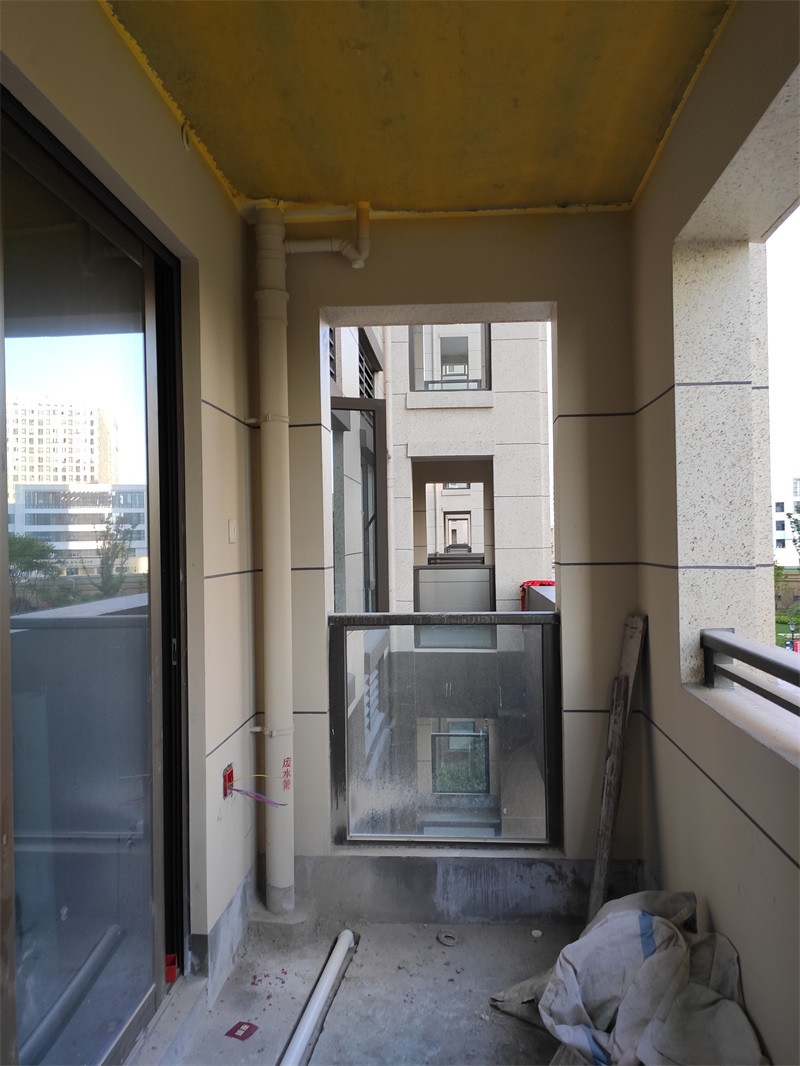

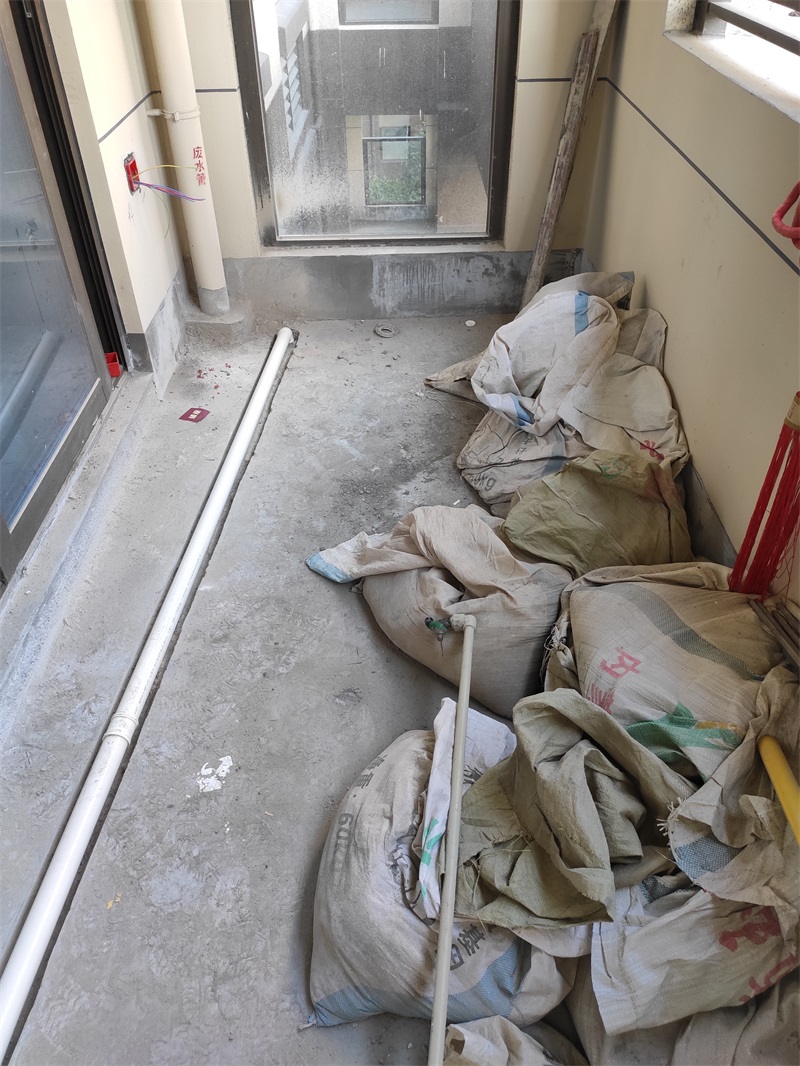

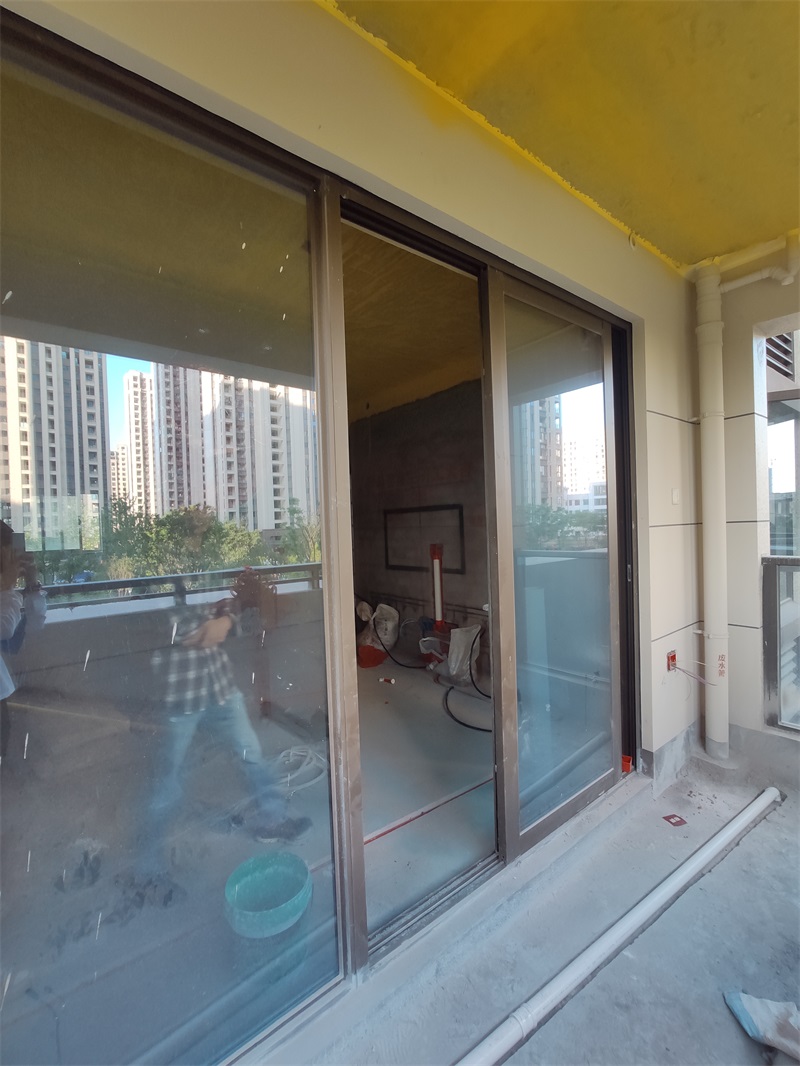

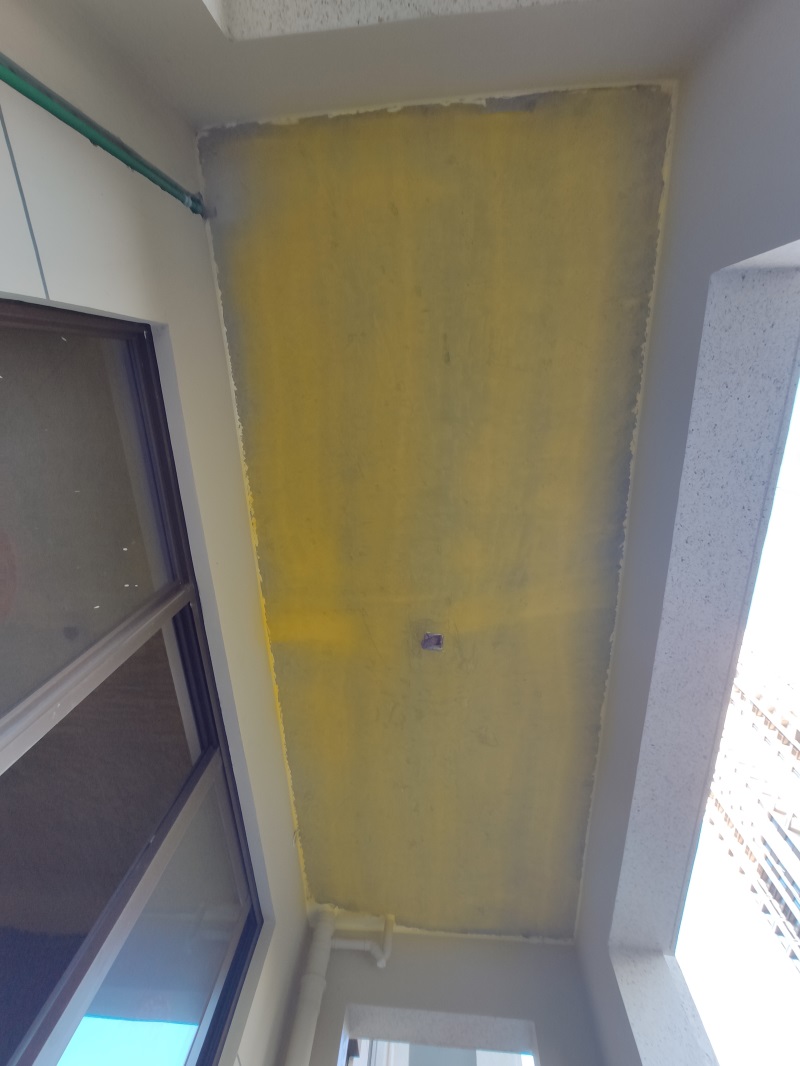

阳台

发表于 2019-12-27 10:00:44

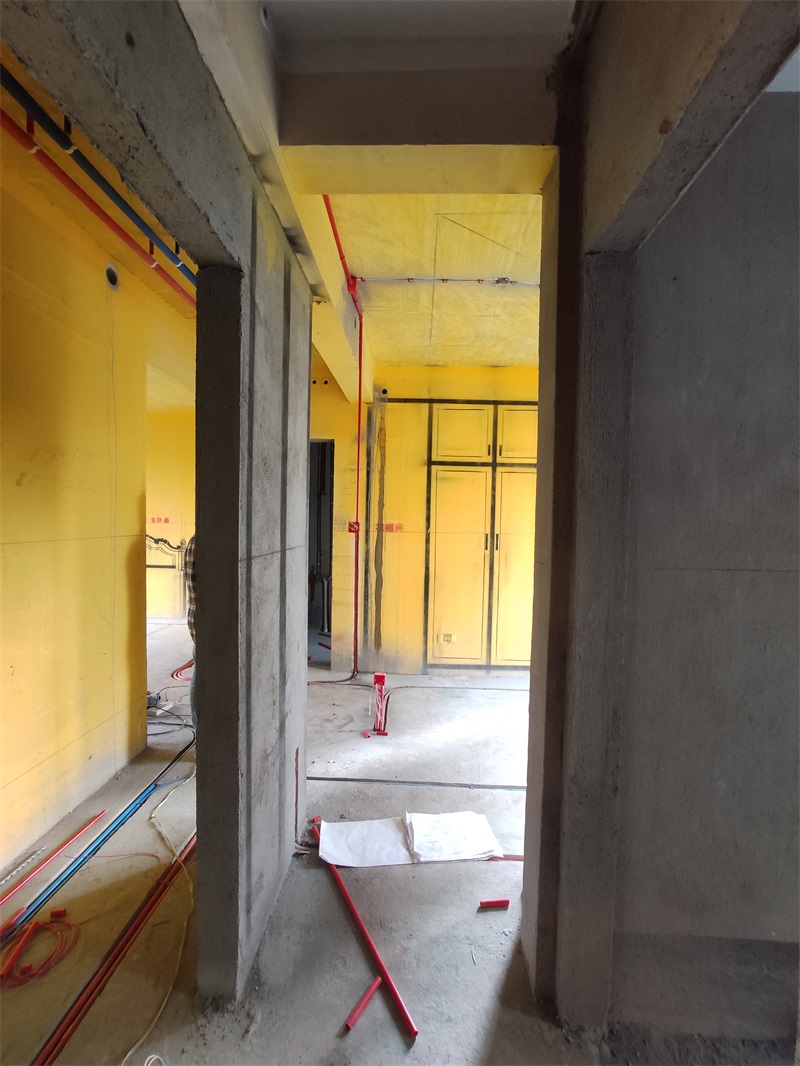

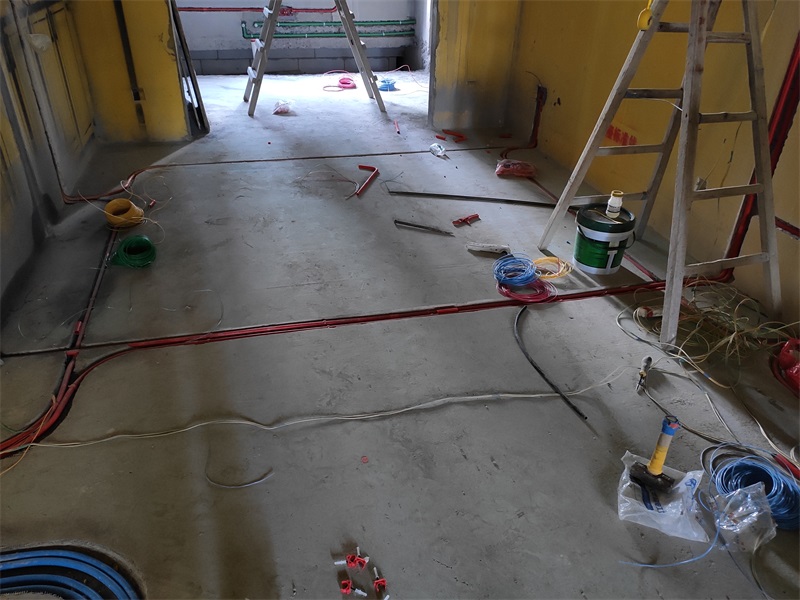

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

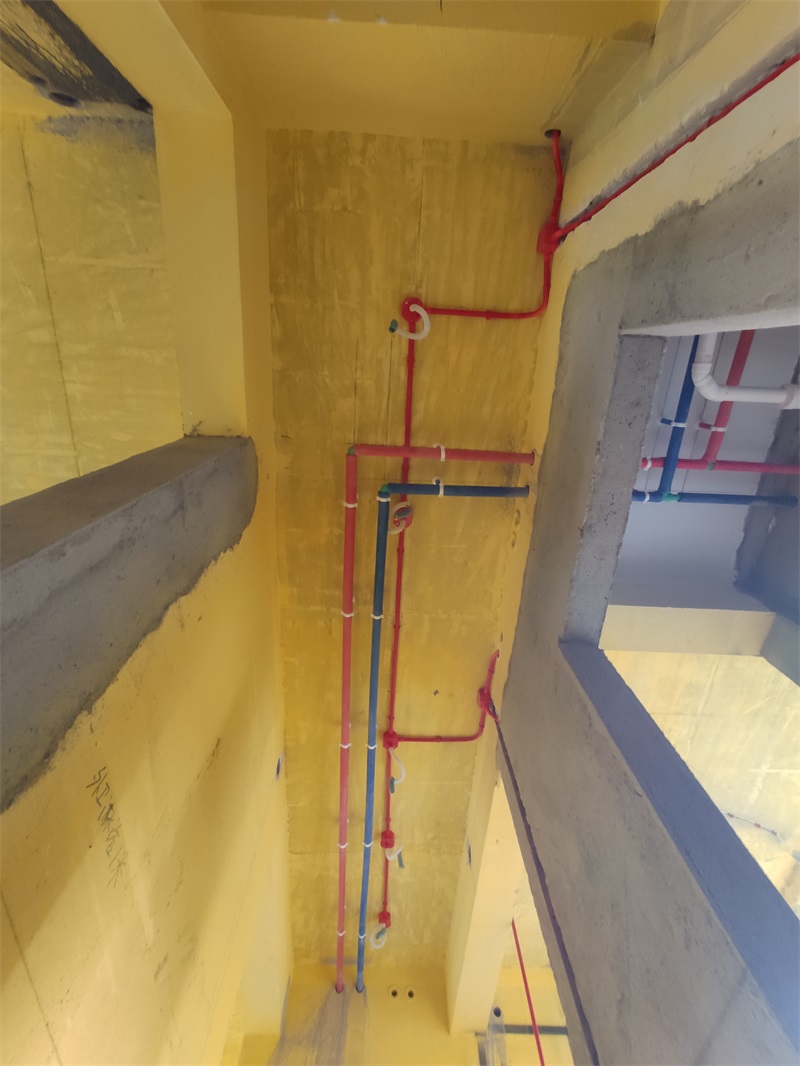

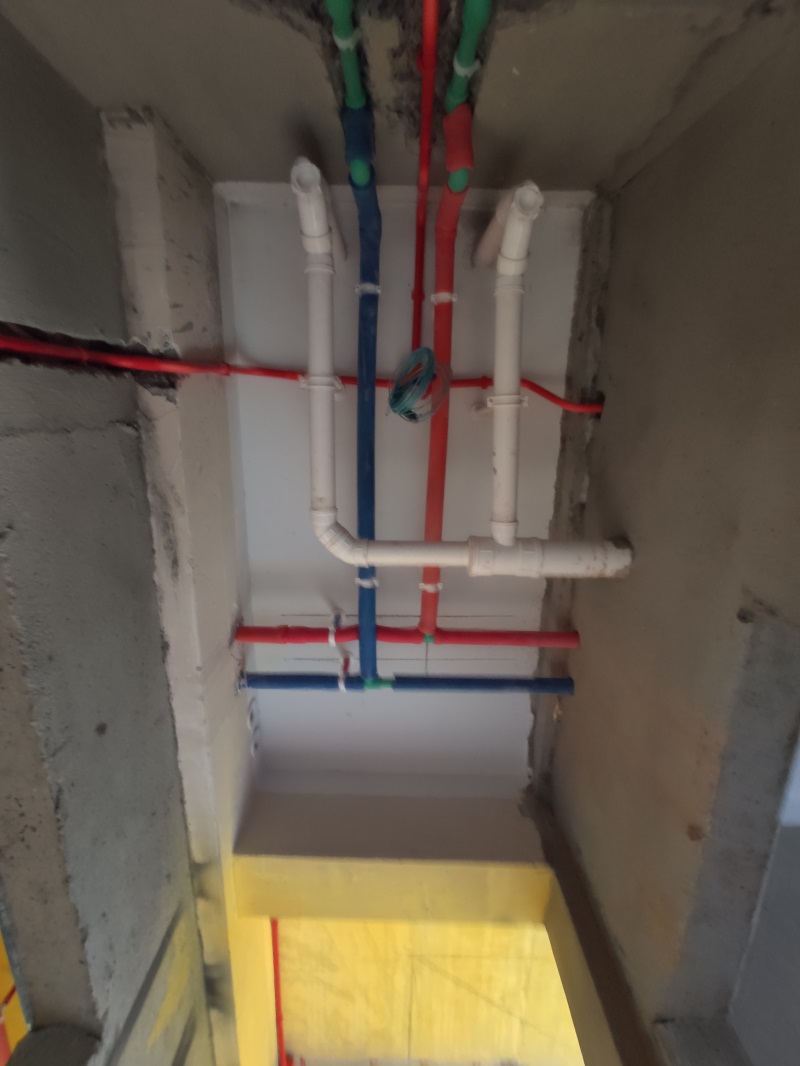

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2019-12-27 10:01:42

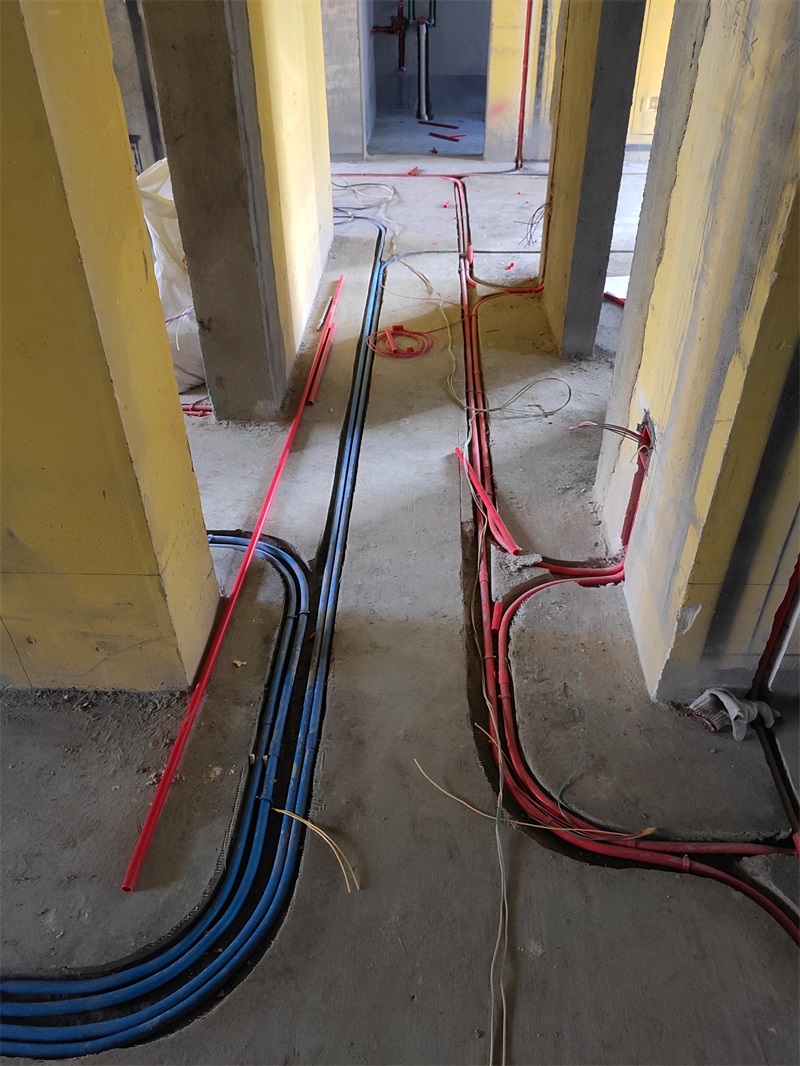

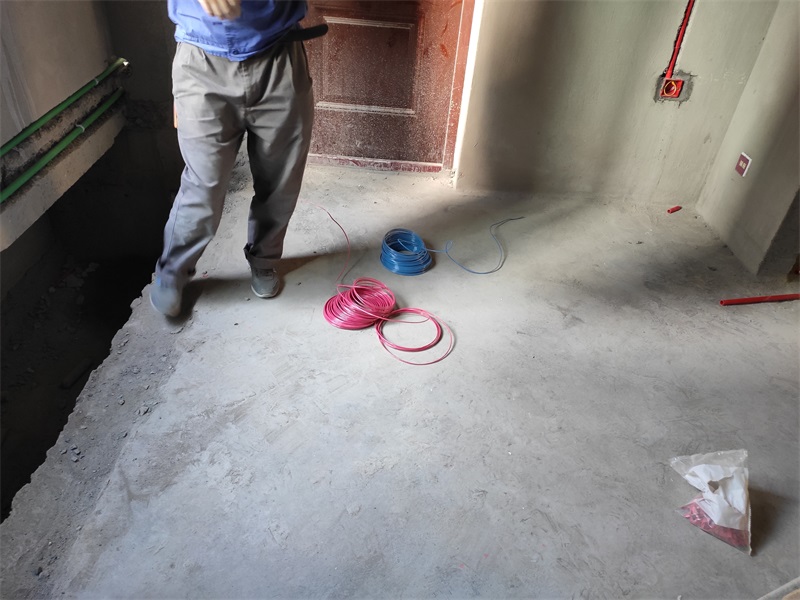

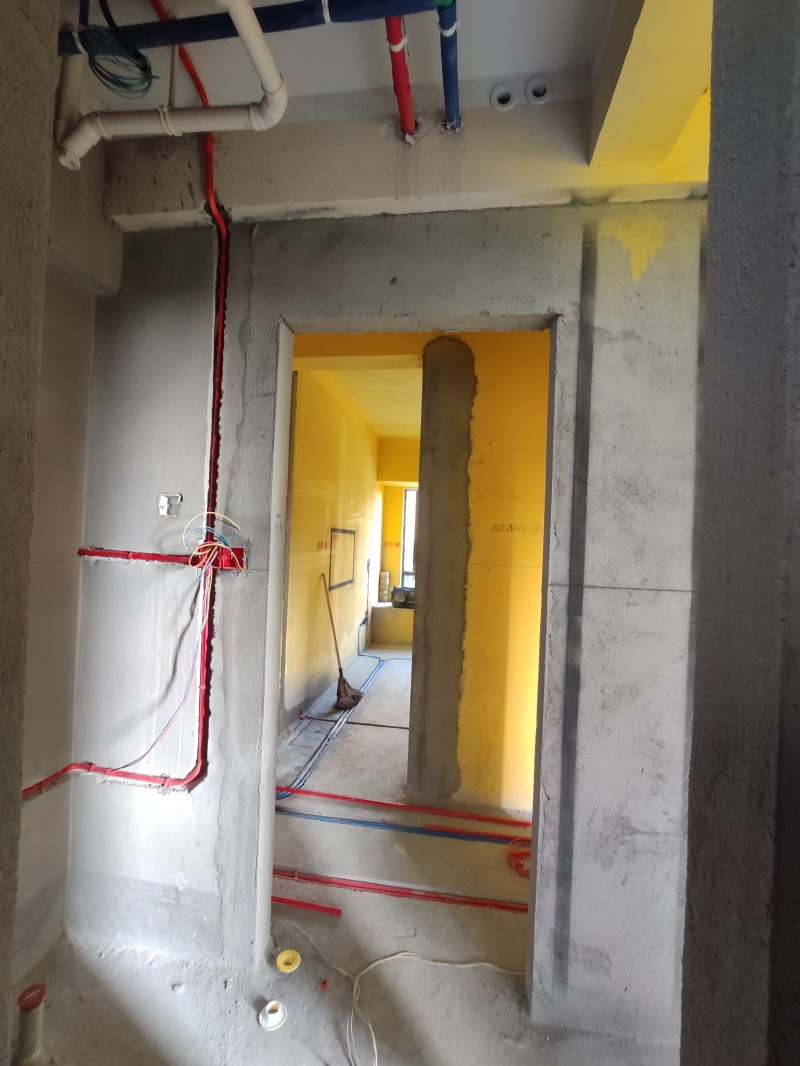

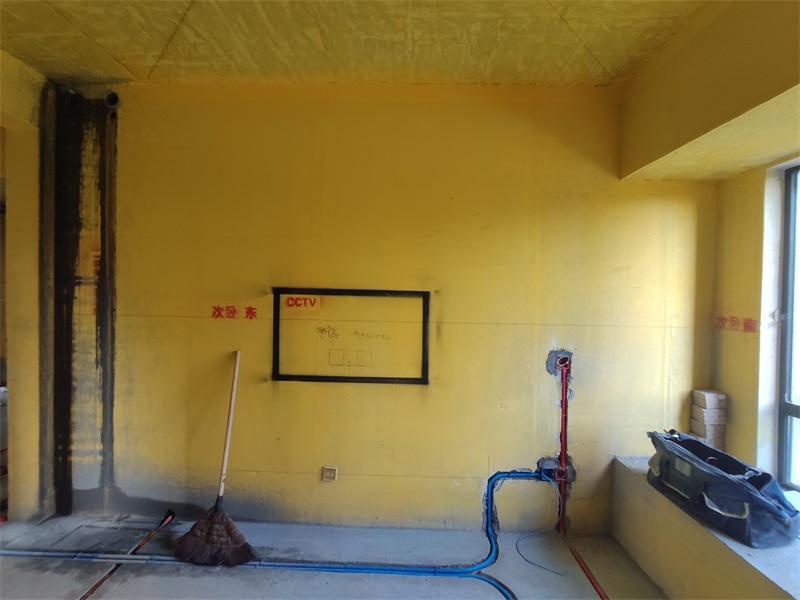

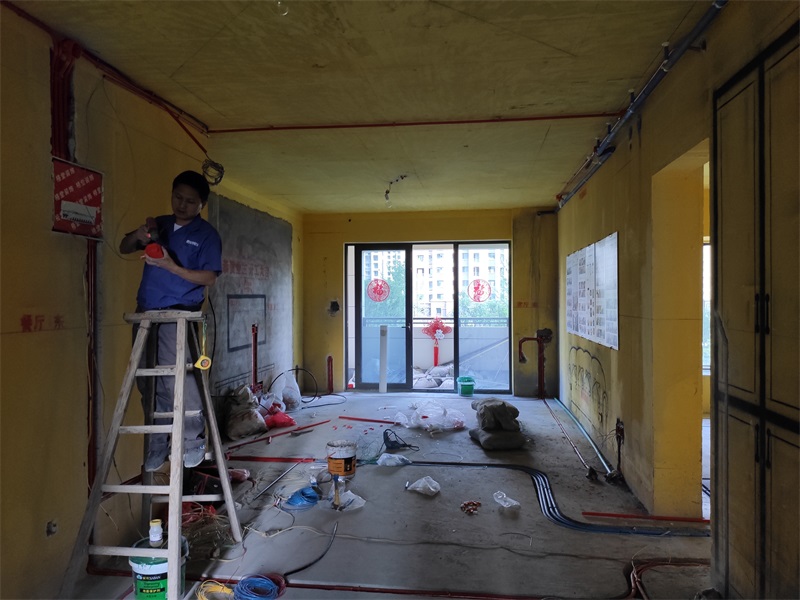

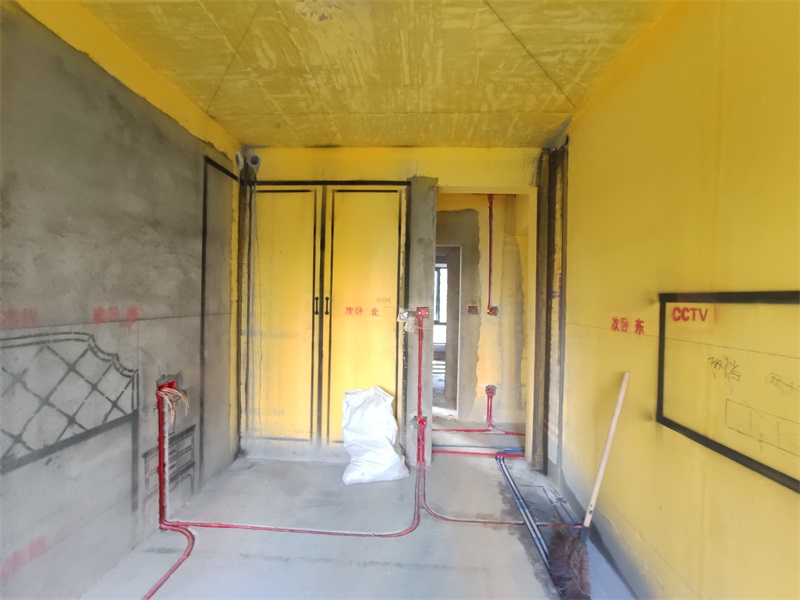

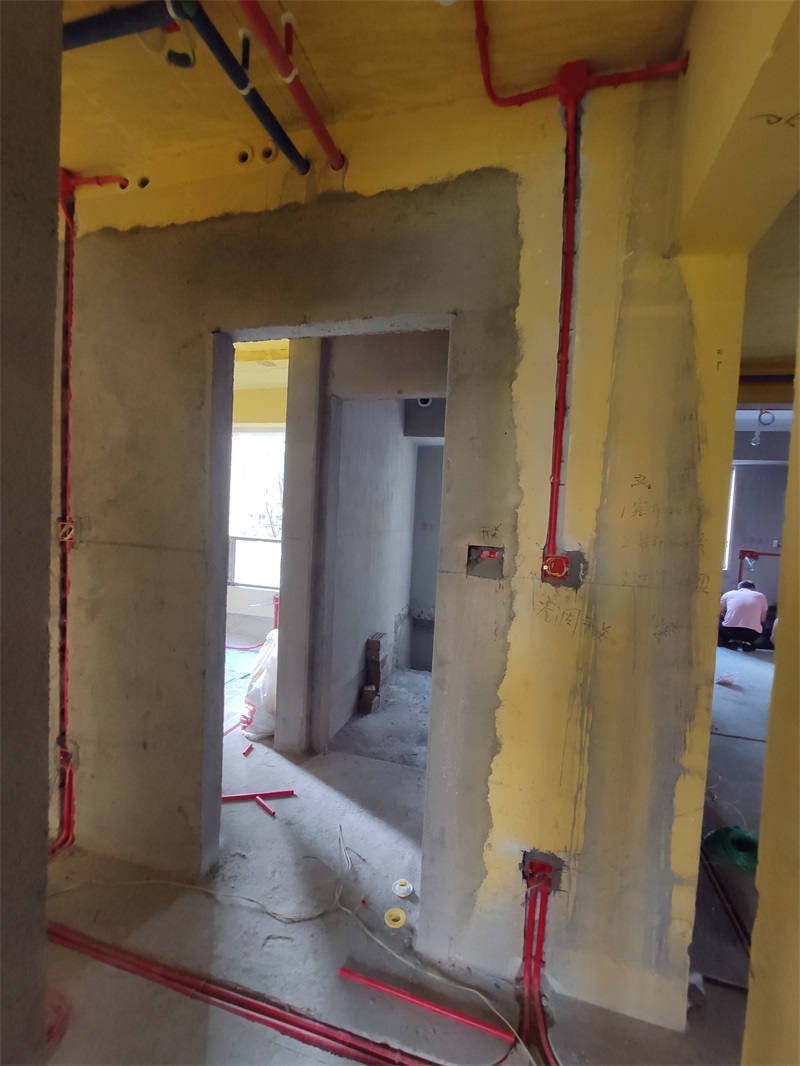

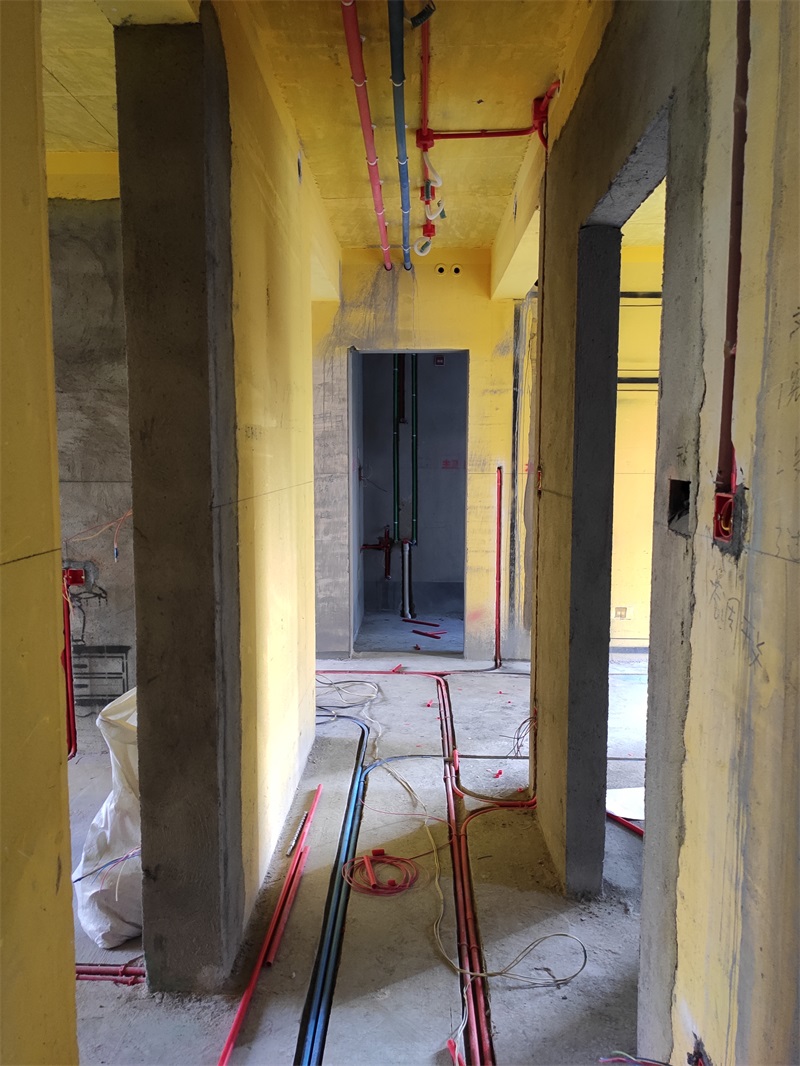

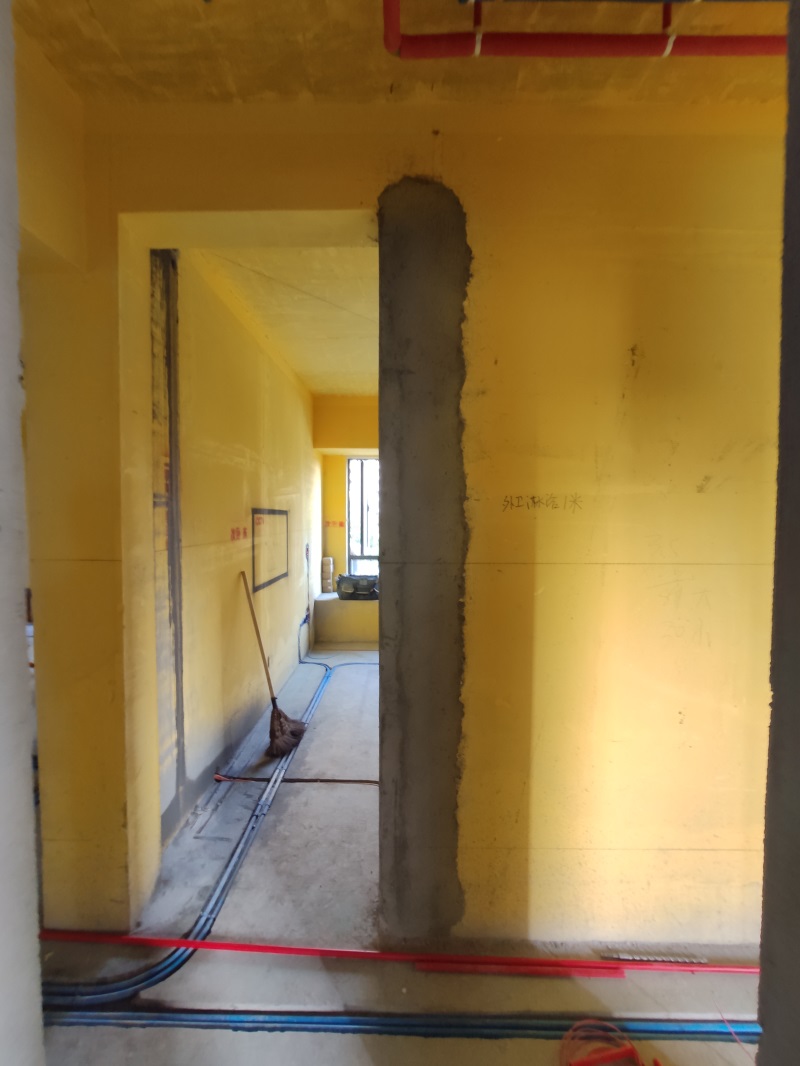

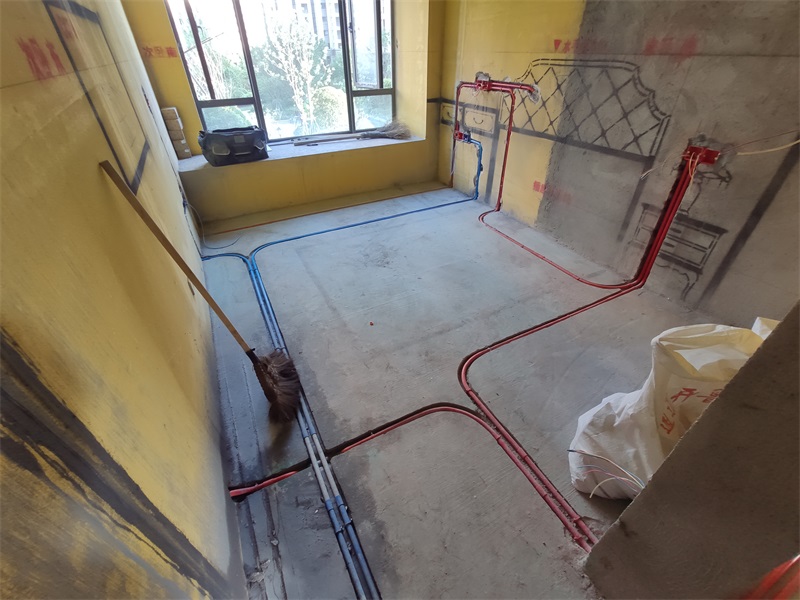

红色线管代表强电，蓝色线管代表弱电

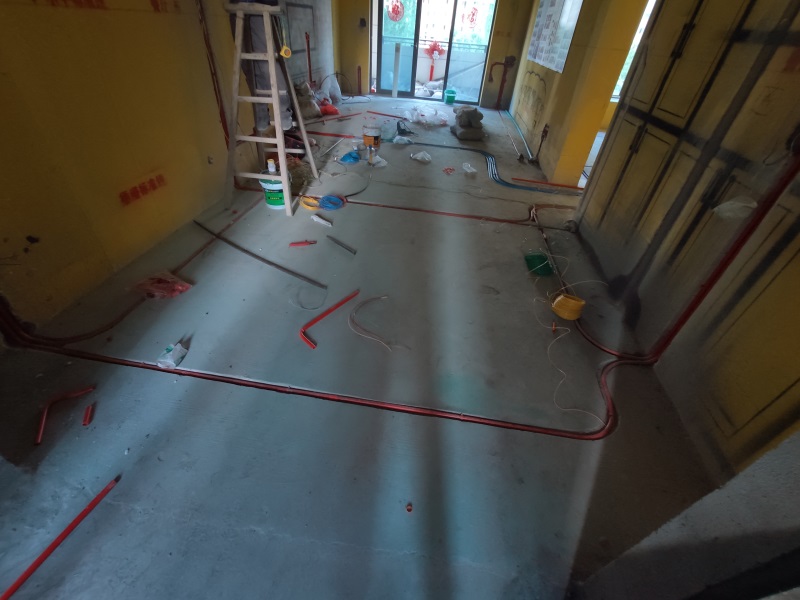

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

发表于 2019-12-27 10:02:38

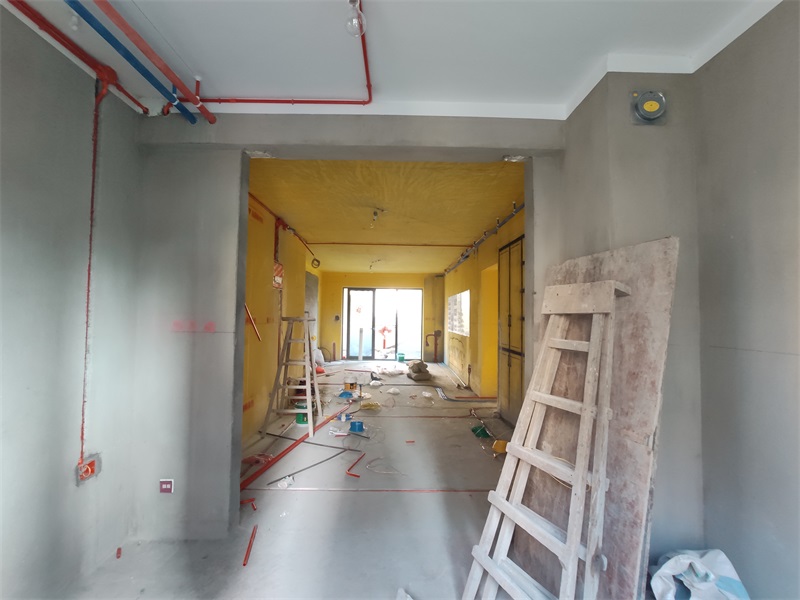

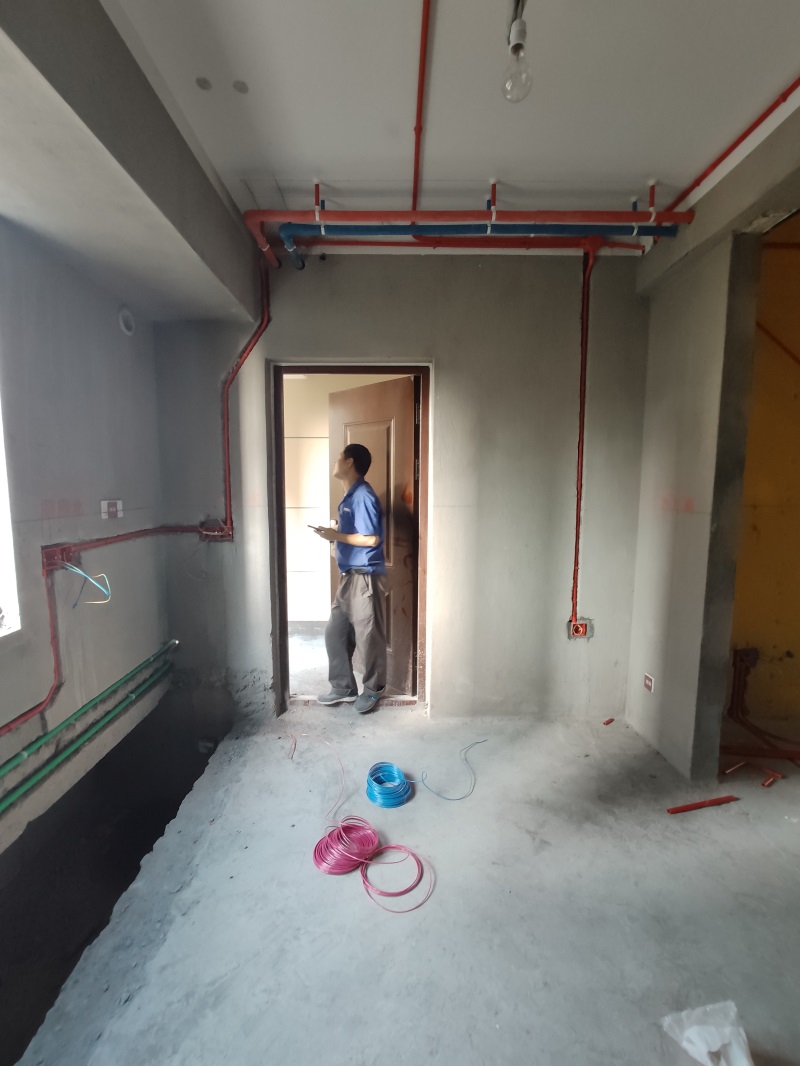

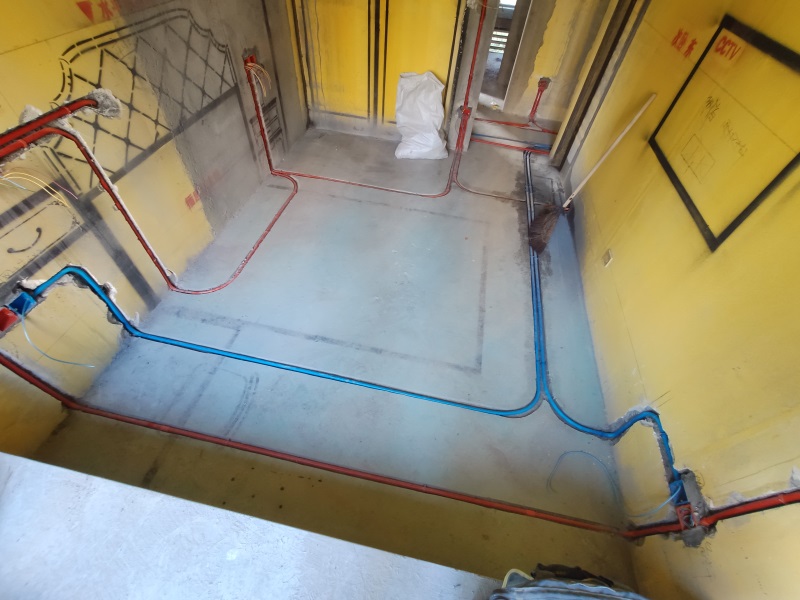

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

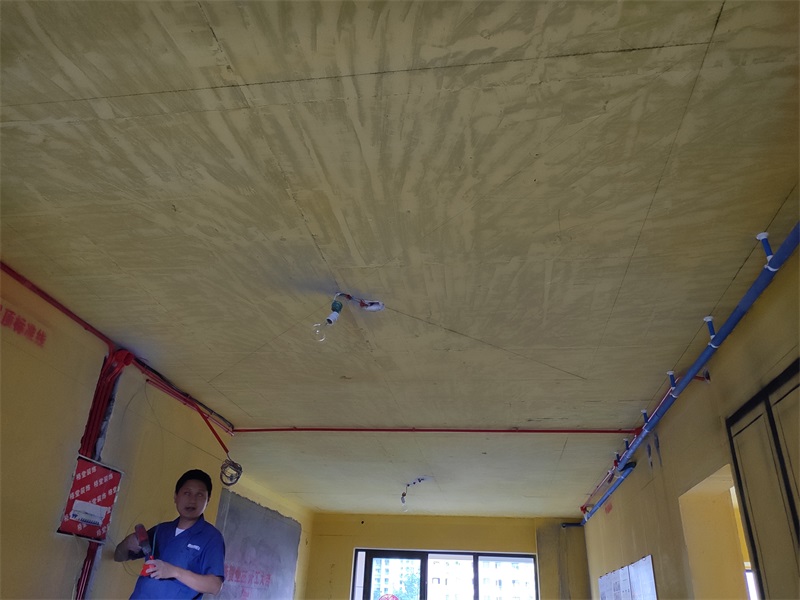

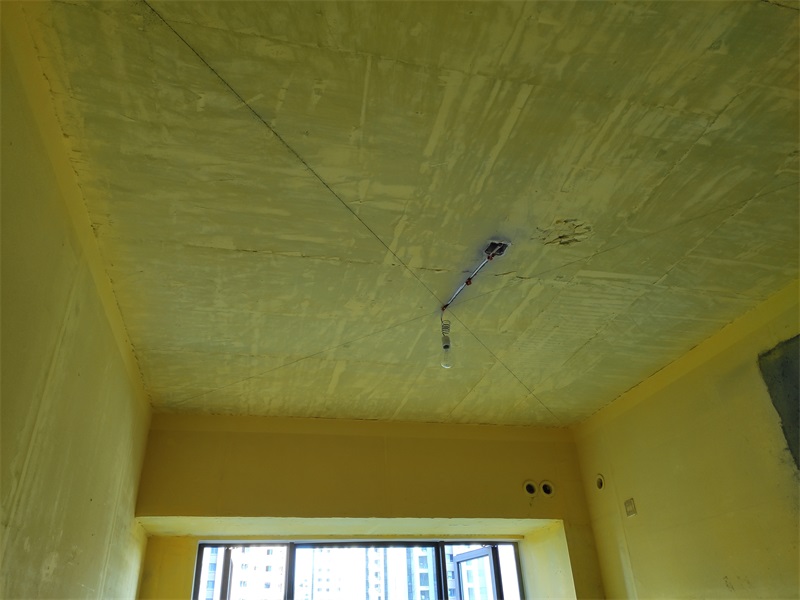

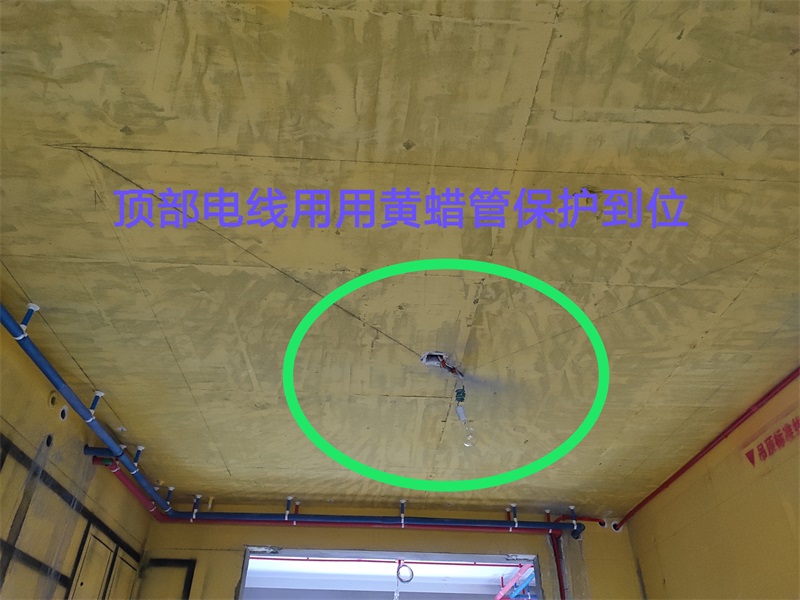

顶部线路用黄腊管保护到位

发表于 2019-12-27 10:04:03

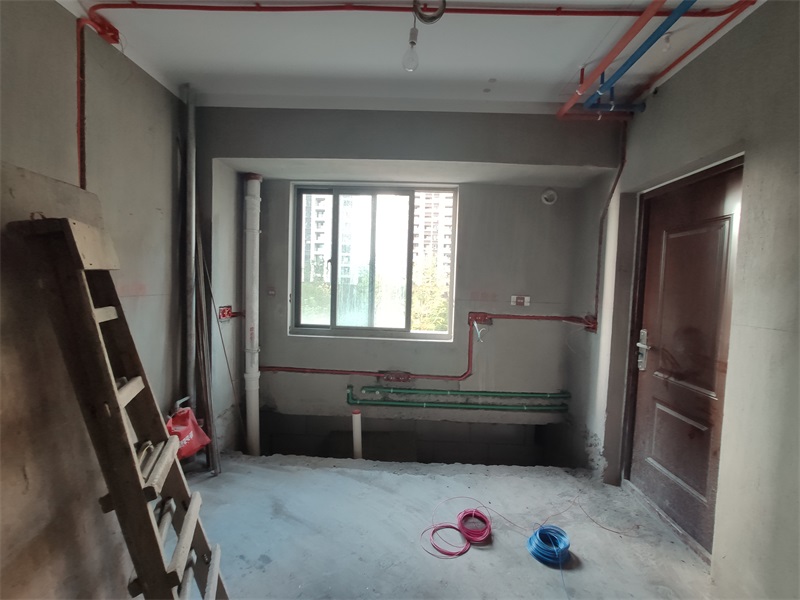

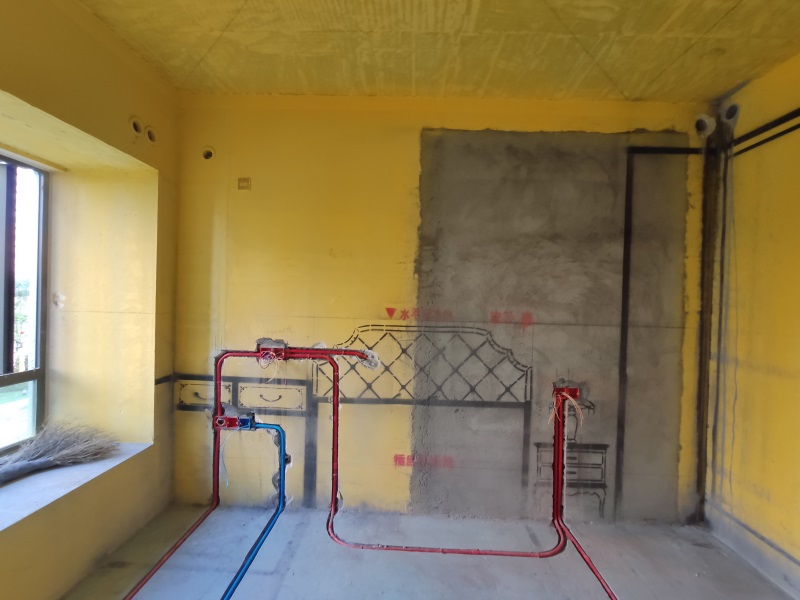

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

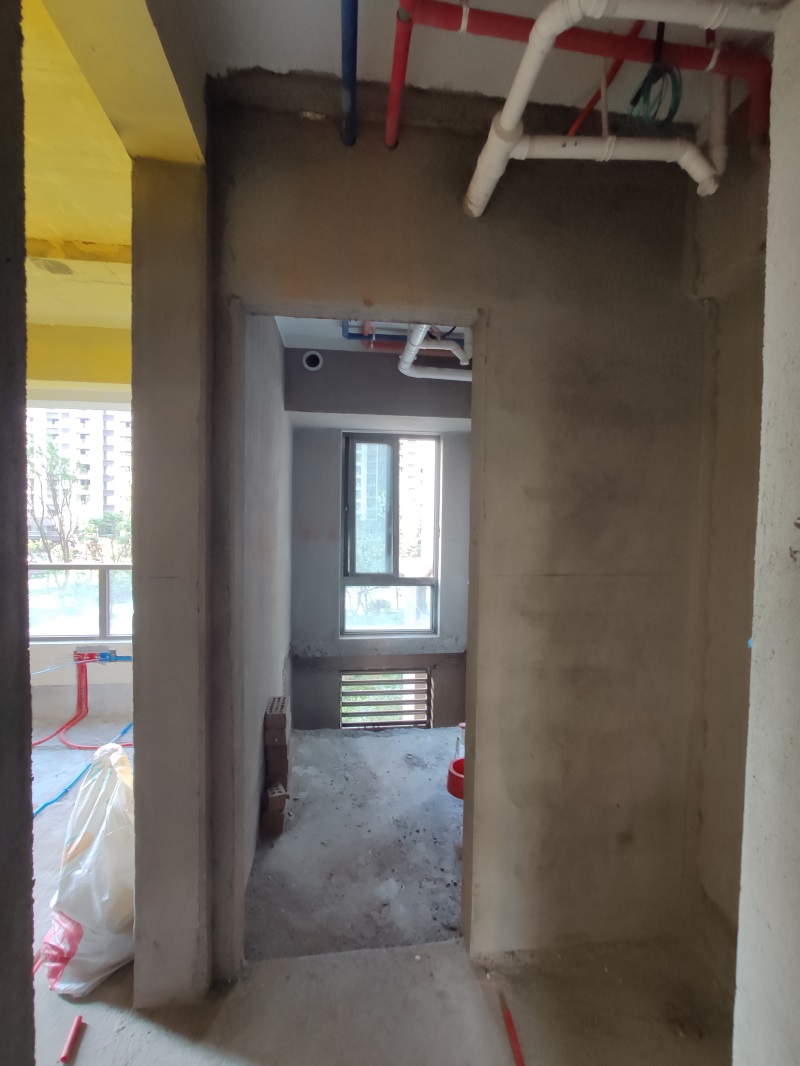

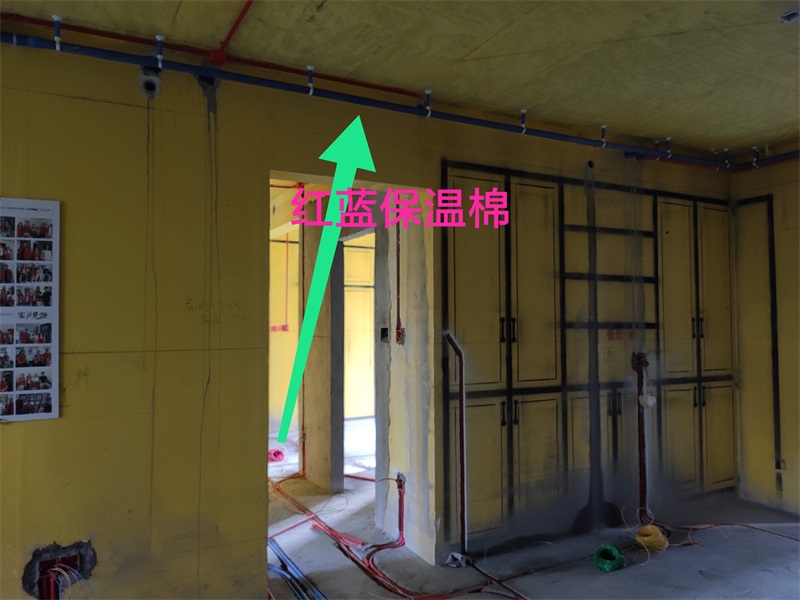

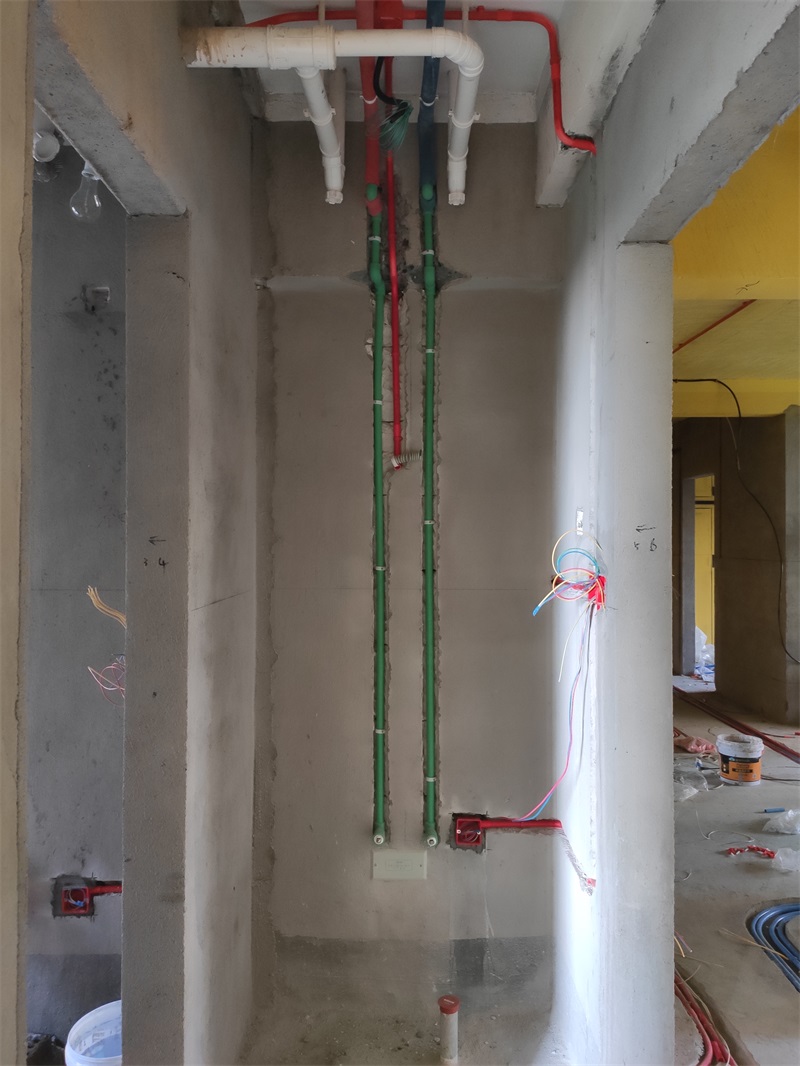

水管已包保温棉，红色为热水管，蓝色为冷水管

发表于 2019-12-27 10:05:31

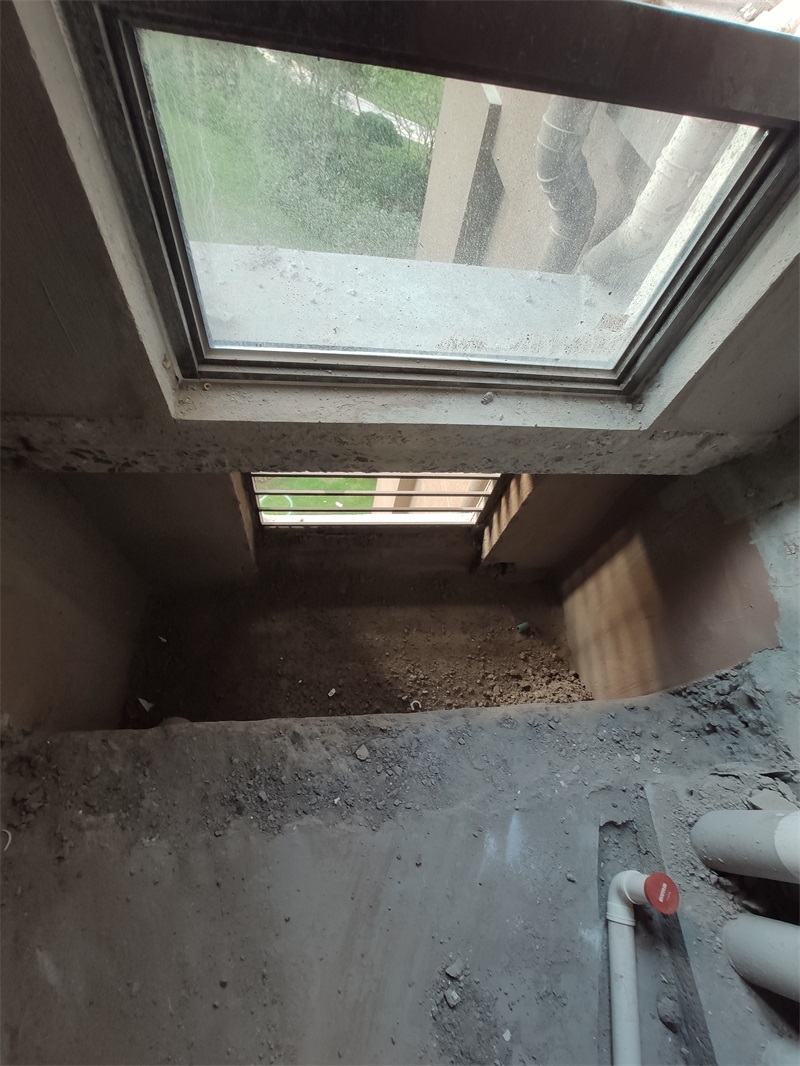

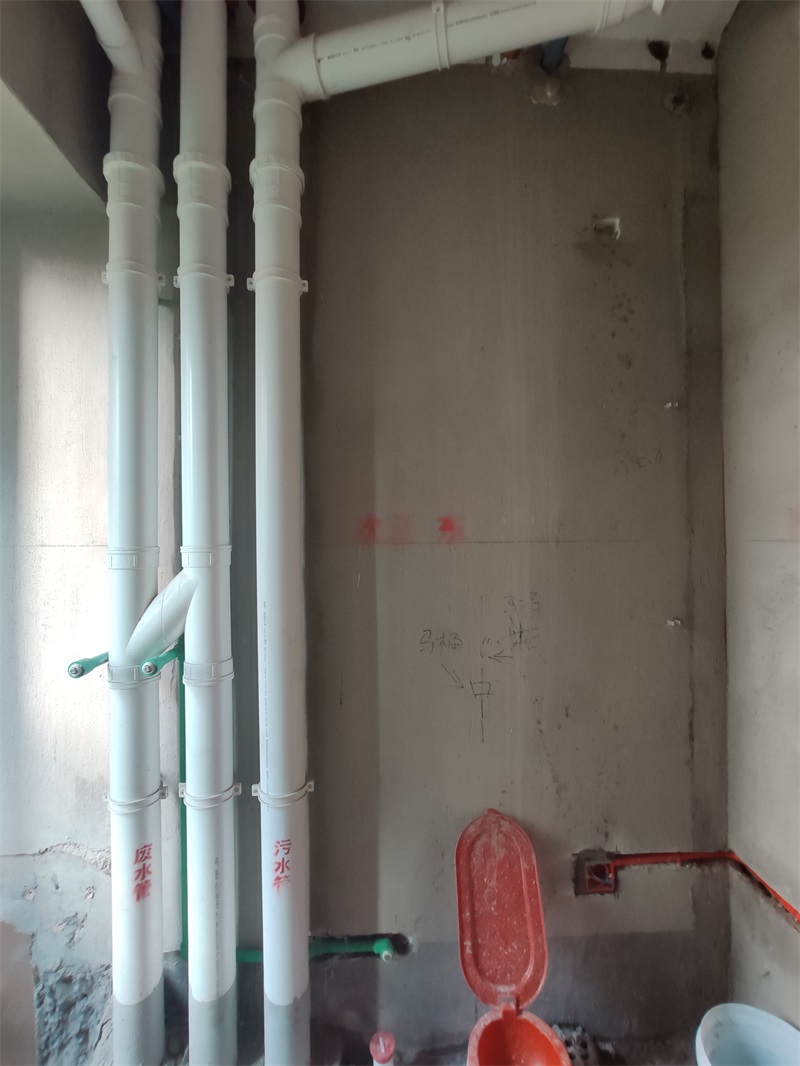

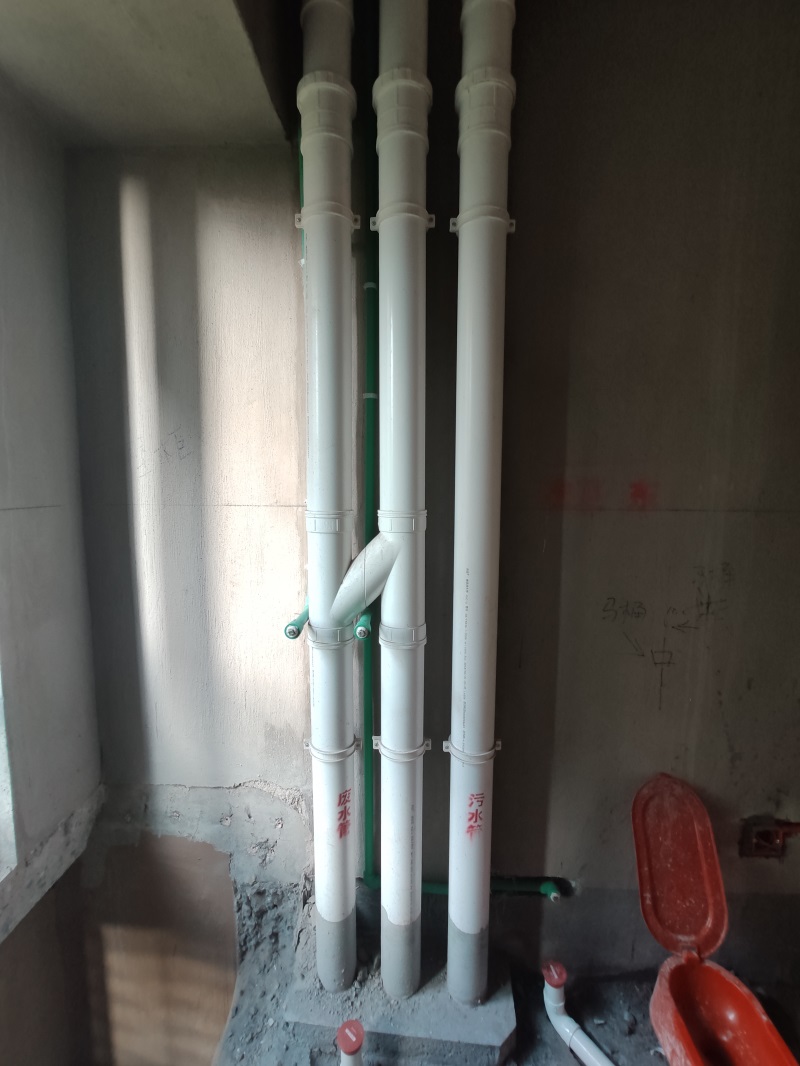

卫生间

发表于 2019-12-27 10:06:32

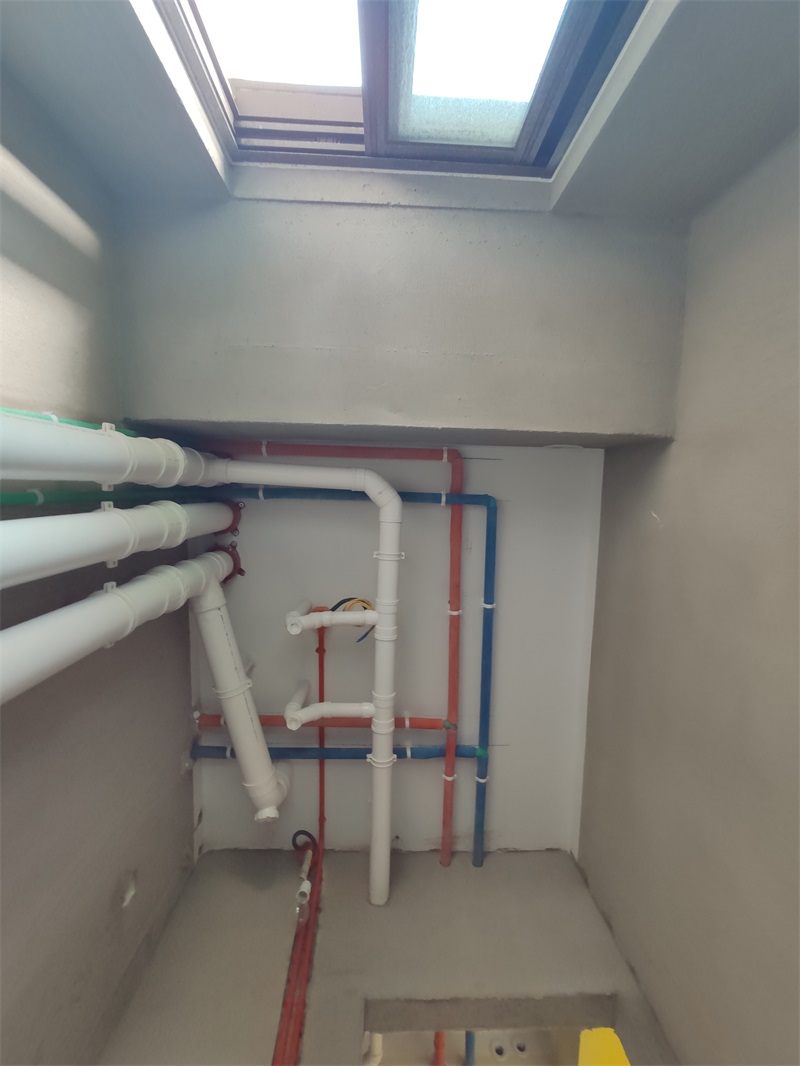

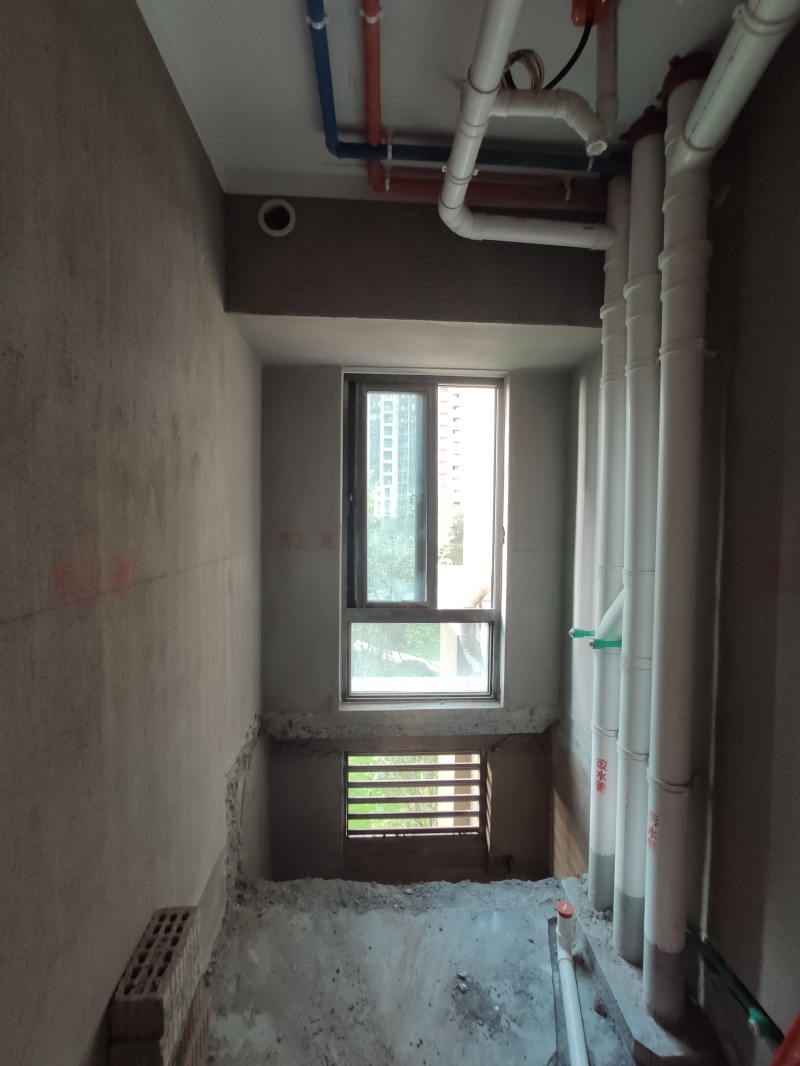

冷热水管保温棉应分色，热水管保温棉为红色，冷水管保温棉为蓝色，弯头处外露，保温棉不需要包裹
