衢州公馆1-2-10#135 ㎡现代简约——生活里的美好集合

发表于 2019-7-4 09:49:29

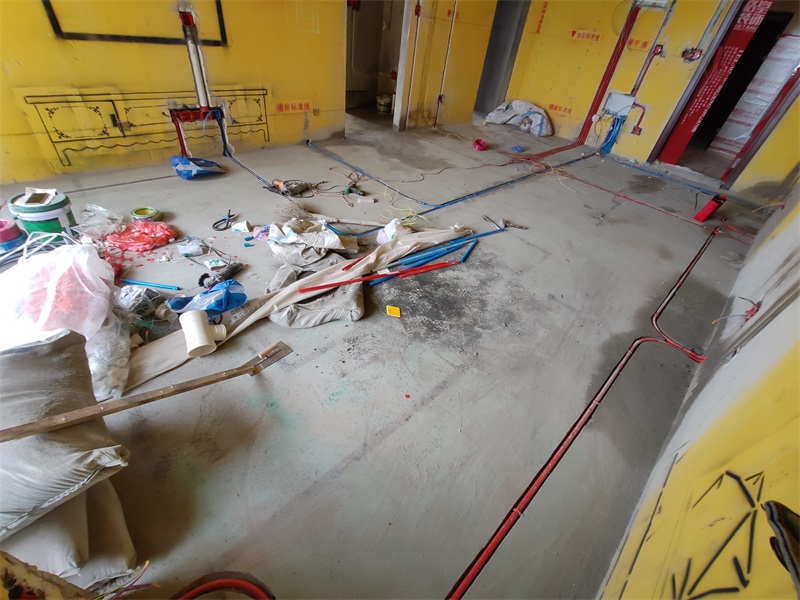

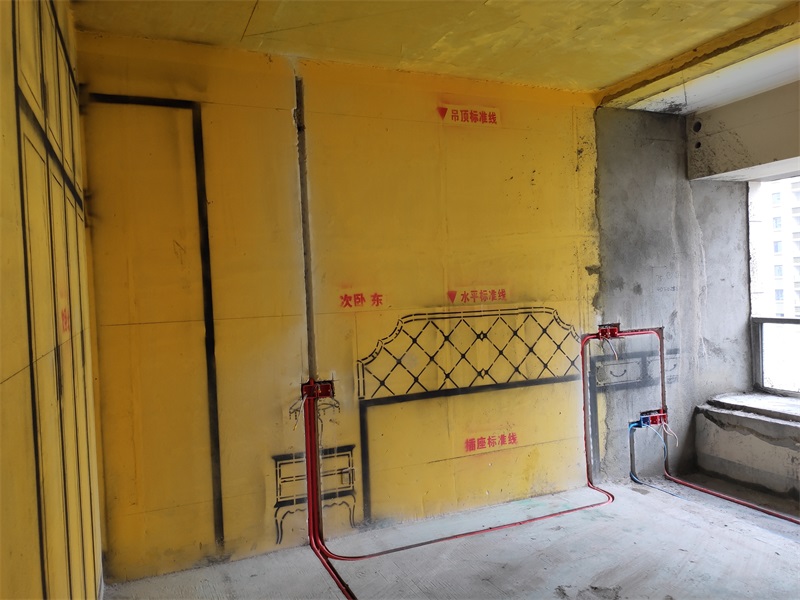

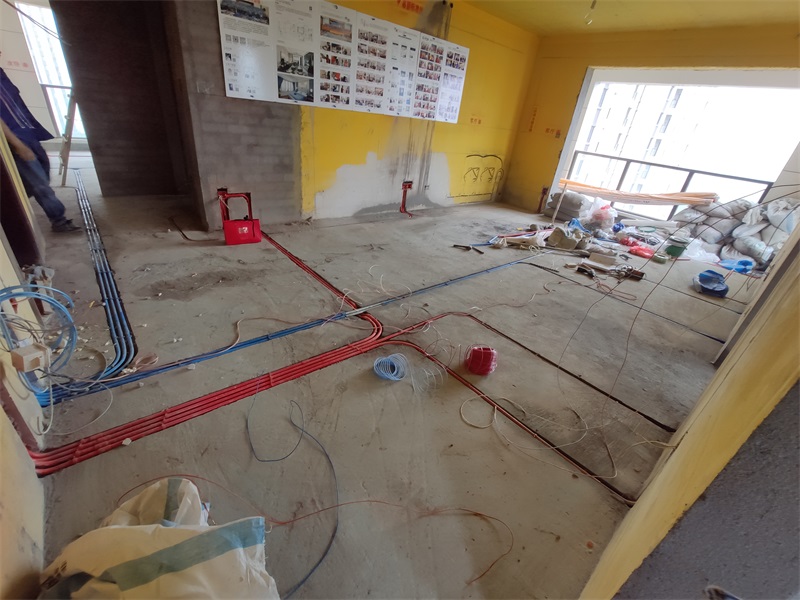

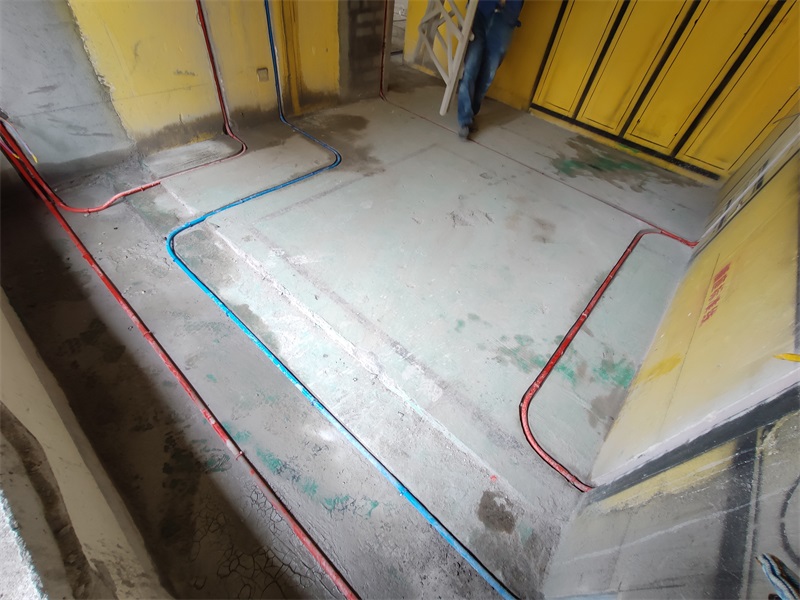

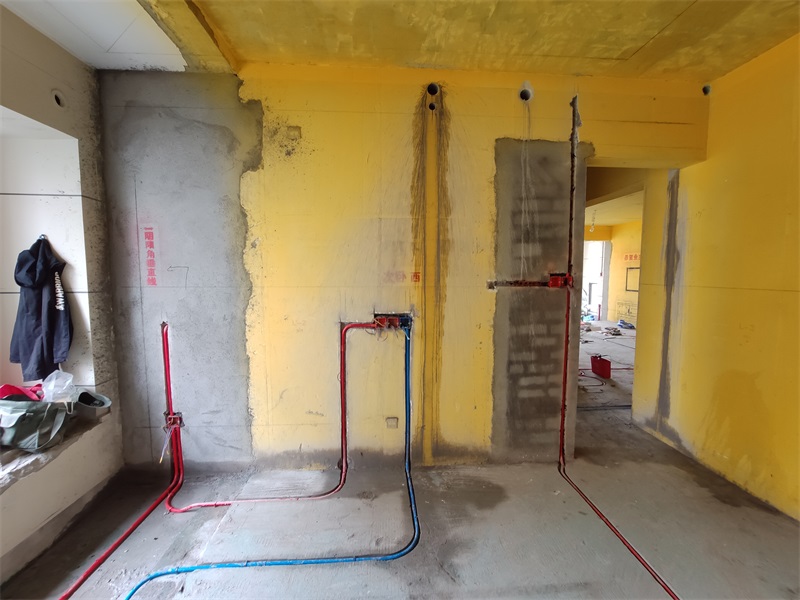

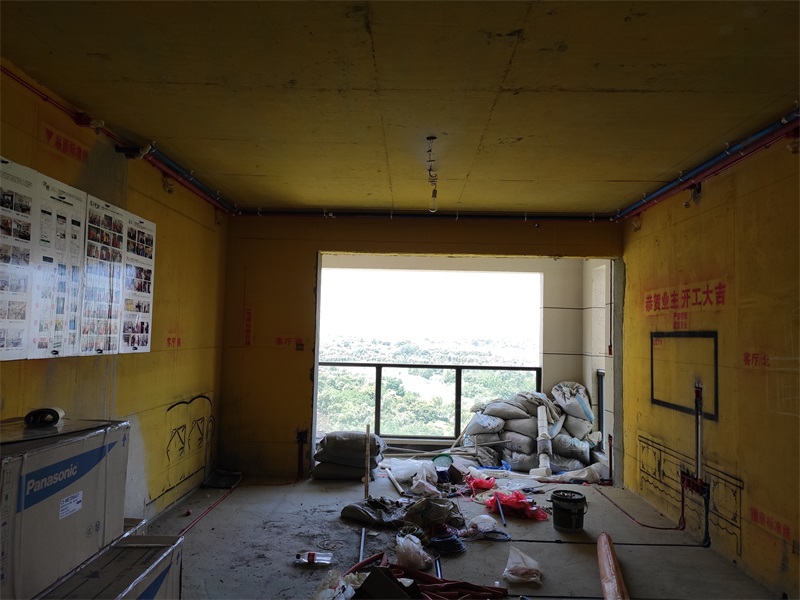

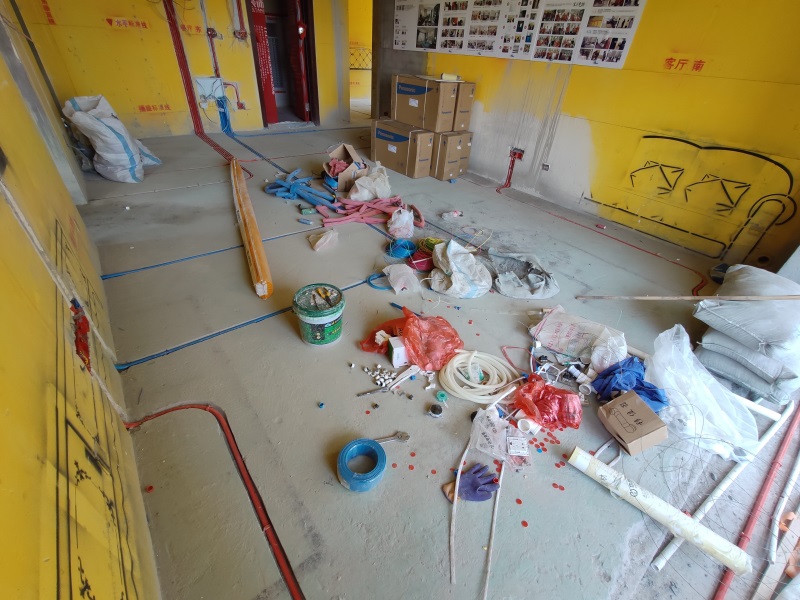

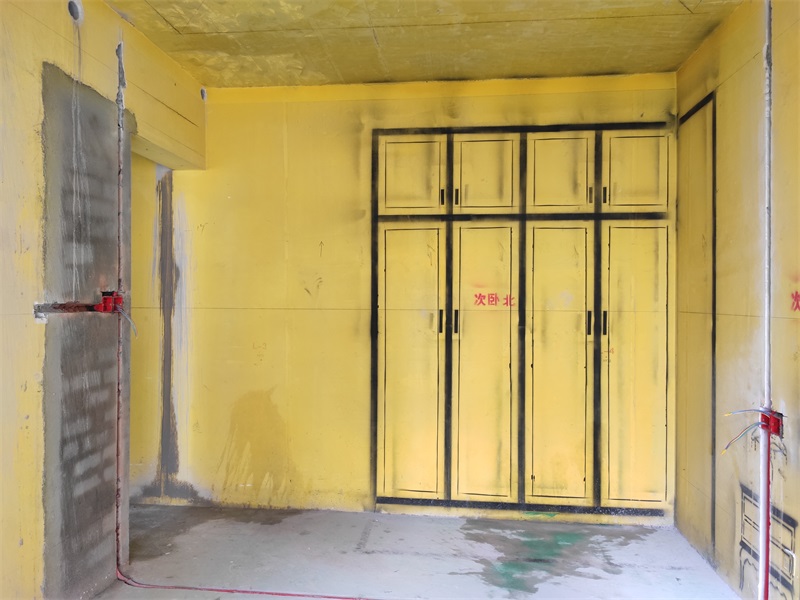

水电施工：红色线管代表强电，蓝色线管代表弱电

发表于 2019-7-4 09:50:19

本帖最后由格堂小范于 2019-7-4 09:51 编辑

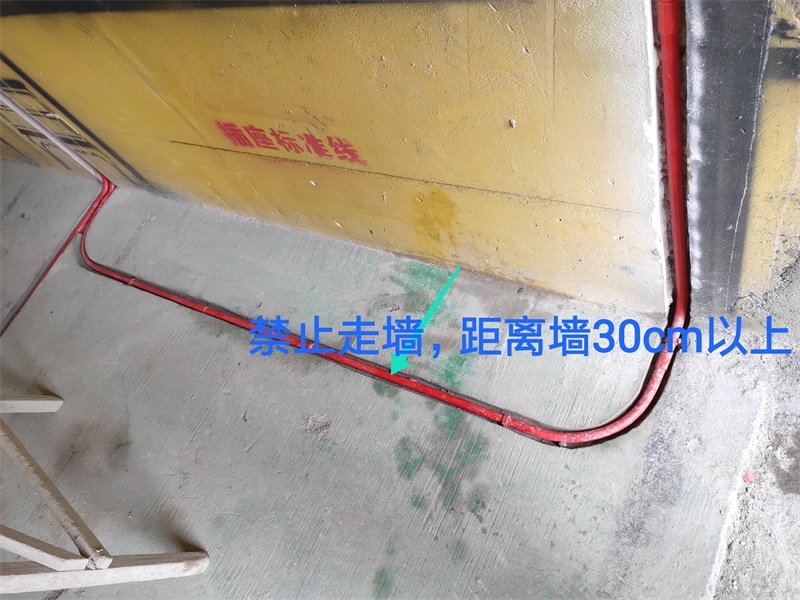

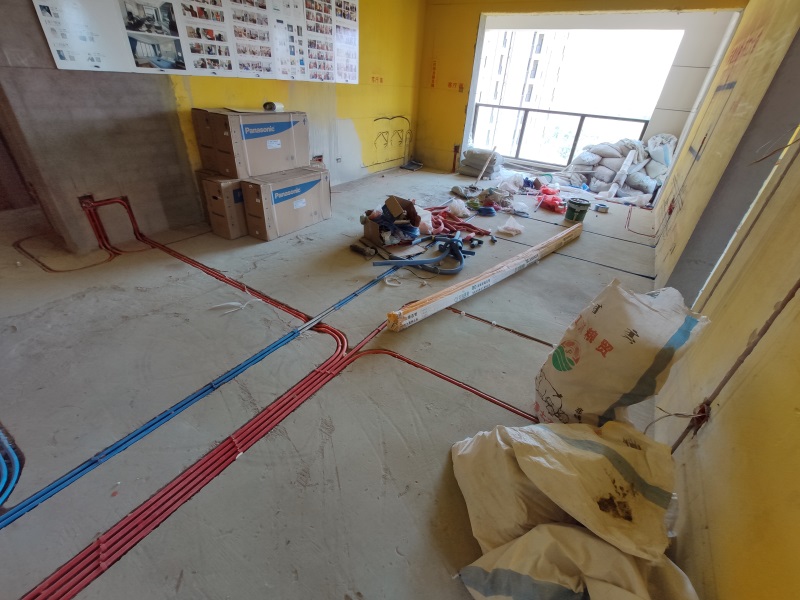

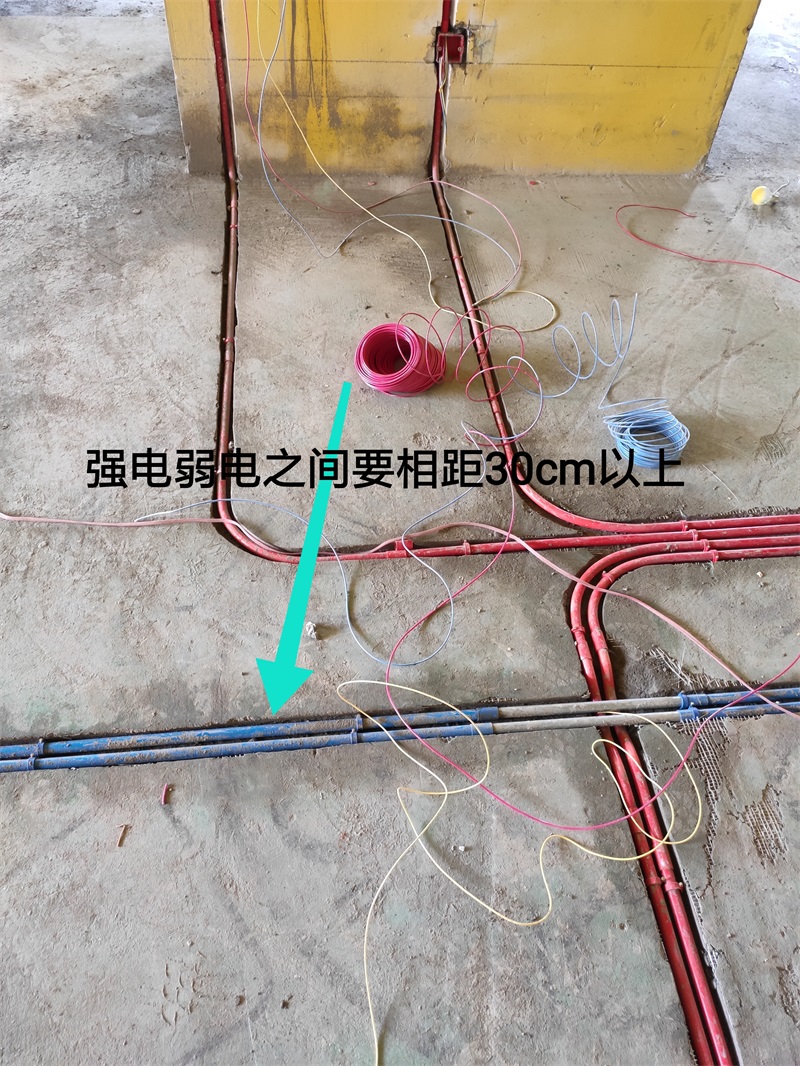

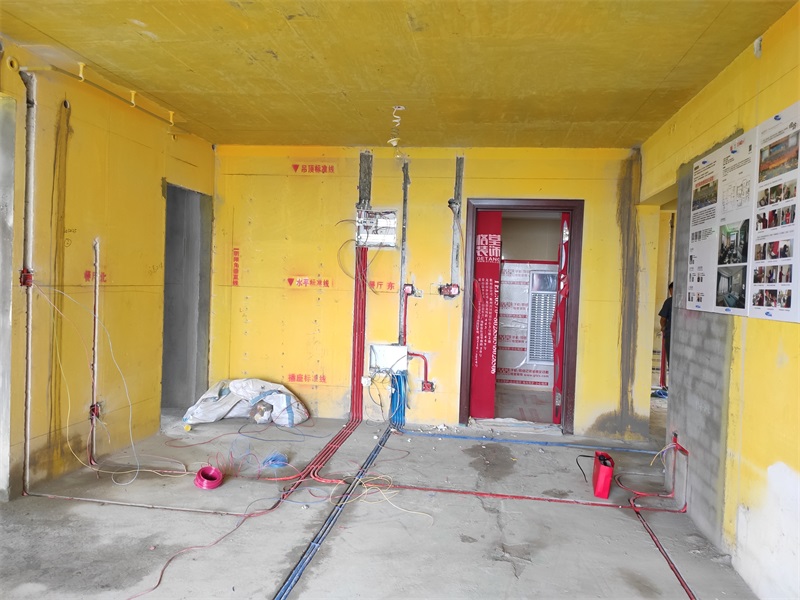

红蓝线管相距30cm以上

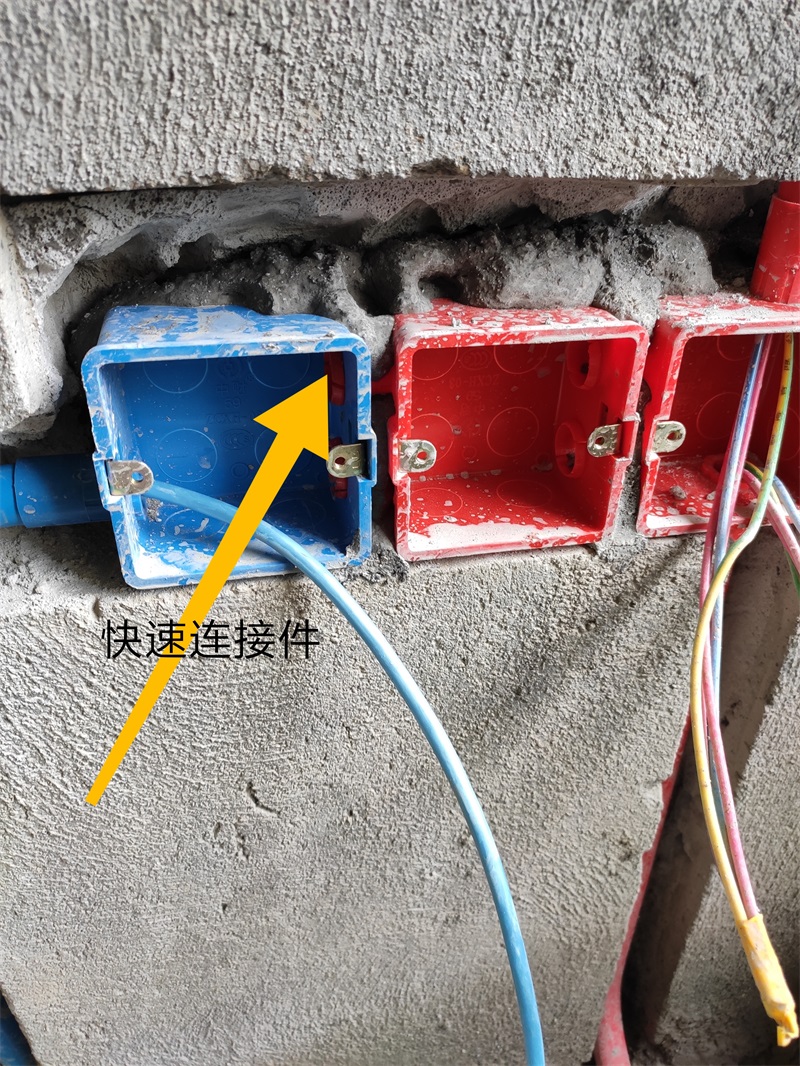

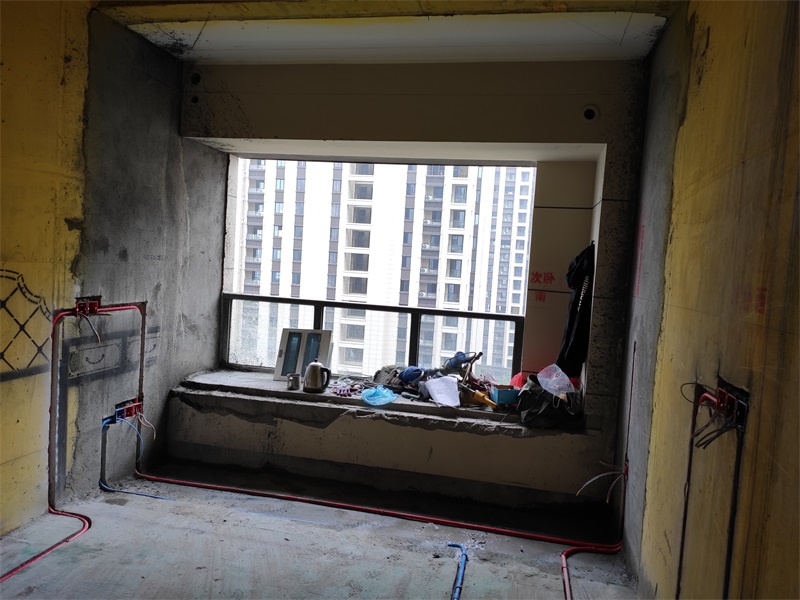

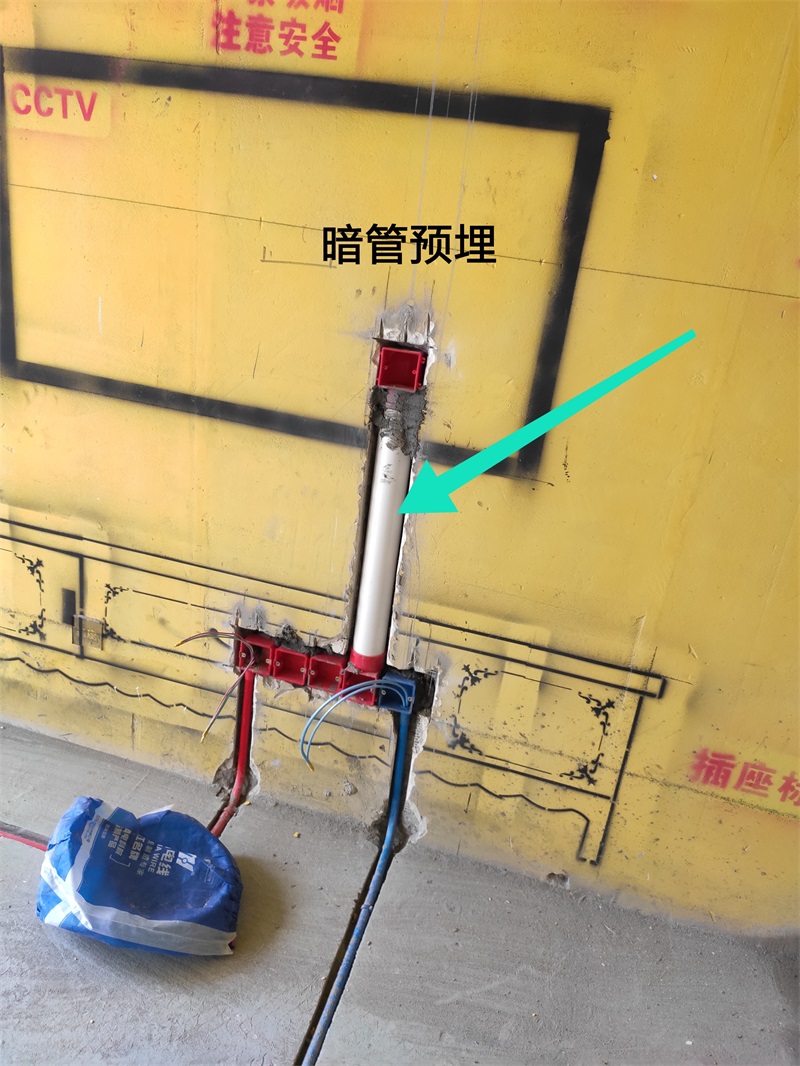

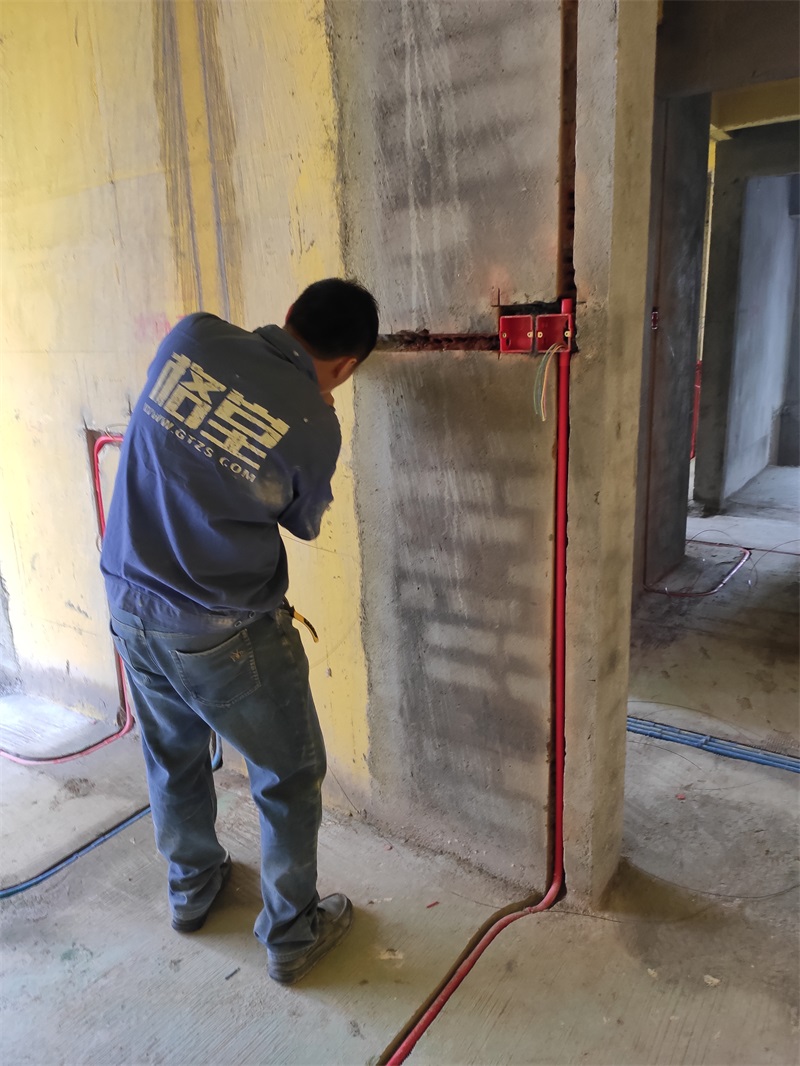

快速连接件固定线盒，还可以防止水泥掉落到线盒里

发表于 2019-7-4 09:52:15

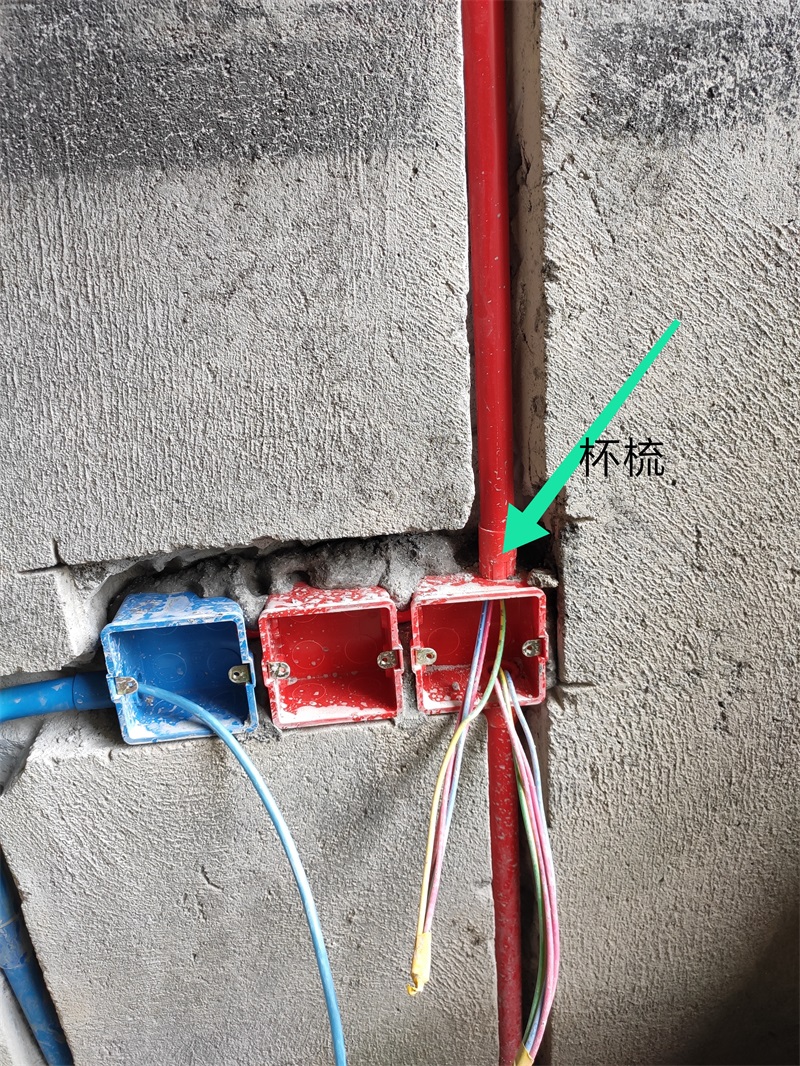

杯梳的作用：固定线管保护电线

发表于 2019-7-4 09:53:26

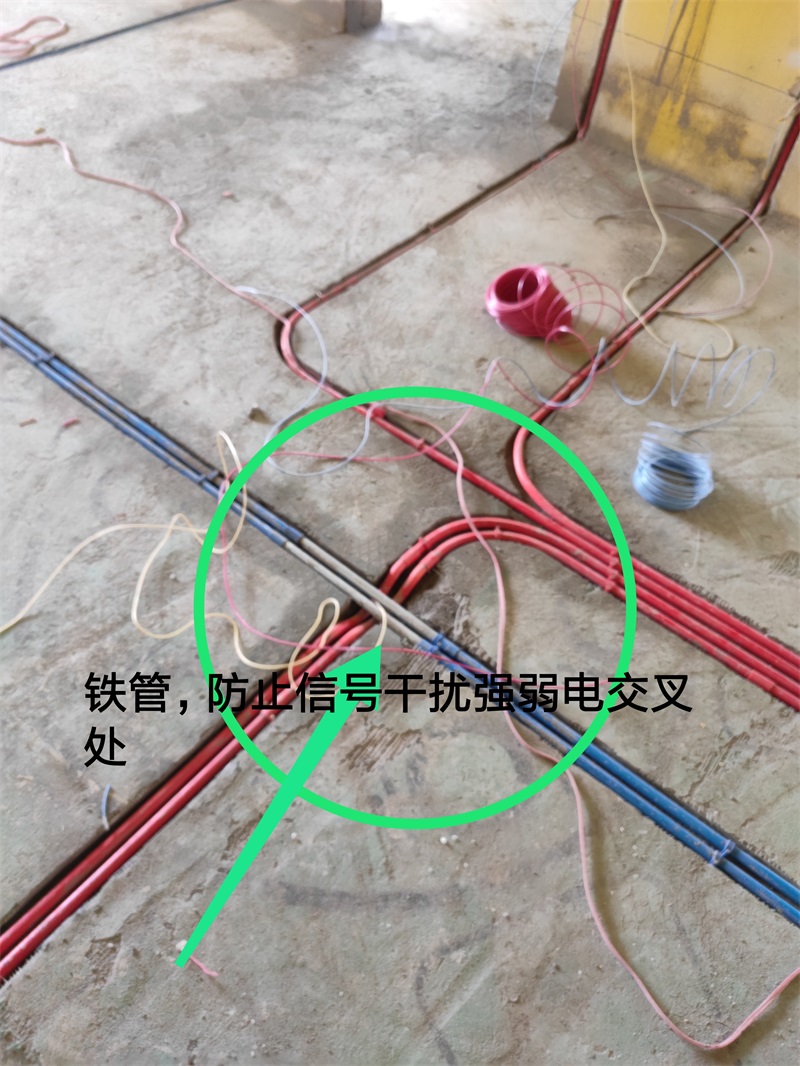

强弱电相交的地方要用金属屏蔽管保护到位，防止后期干扰

发表于 2019-7-4 09:54:33

发表于 2019-7-4 10:01:06

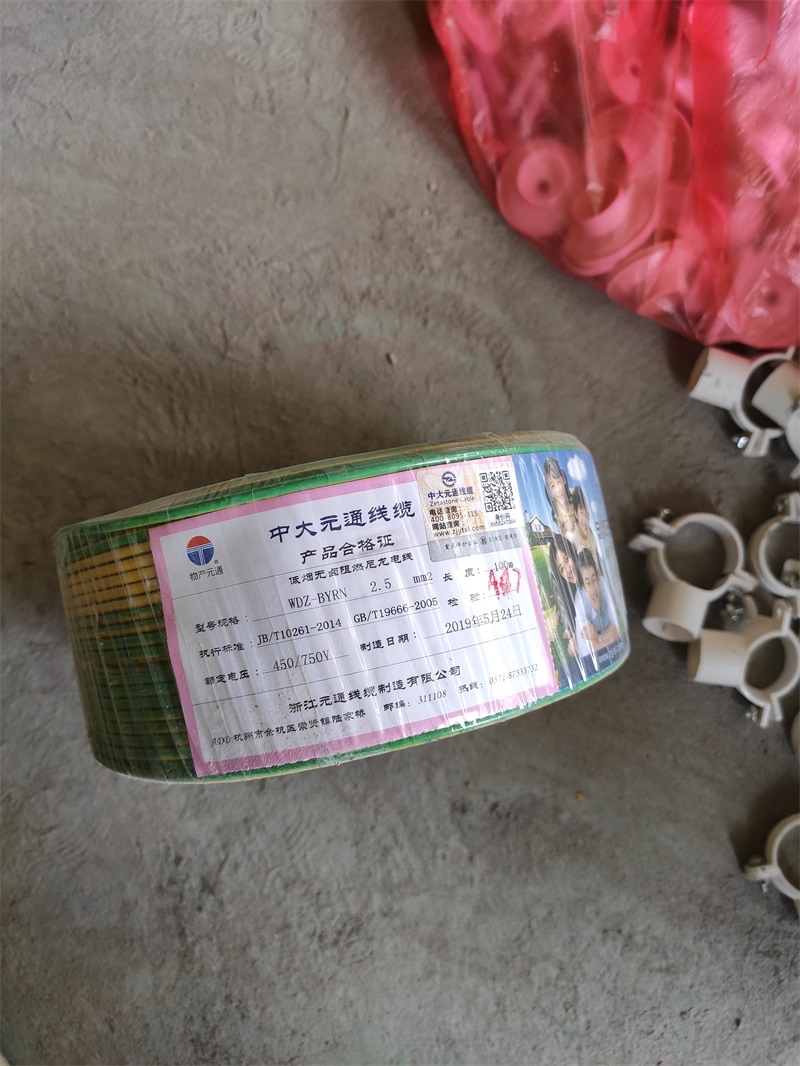

中大元通尼龙护套线，低烟无卤阻燃。

发表于 2019-7-4 10:24:34

本帖最后由格堂小范于 2019-7-4 10:58 编辑

红色保温棉代表热水，蓝色保温棉代表冷水

红蓝保温棉

发表于 2019-7-4 10:47:18

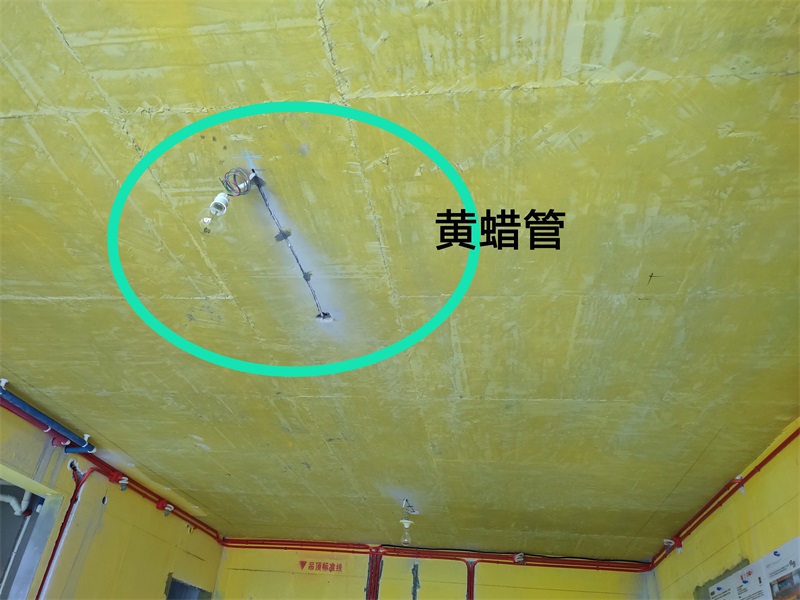

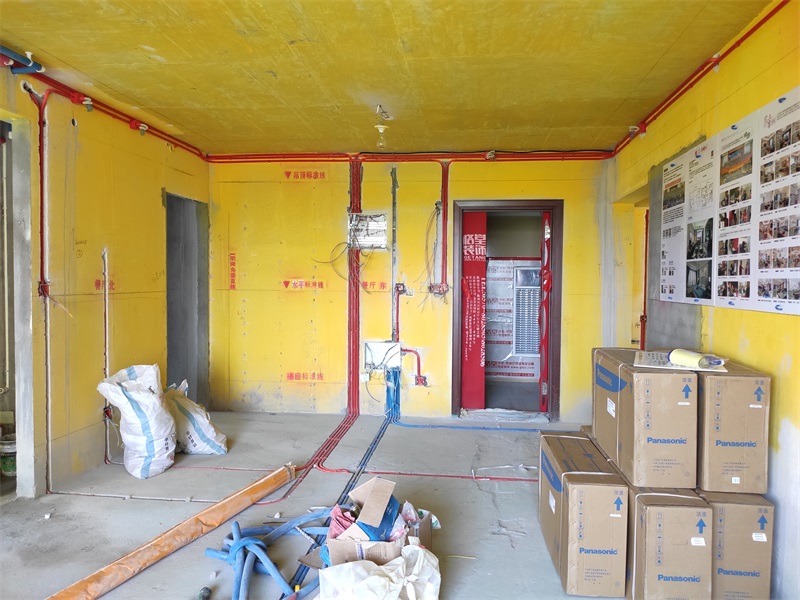

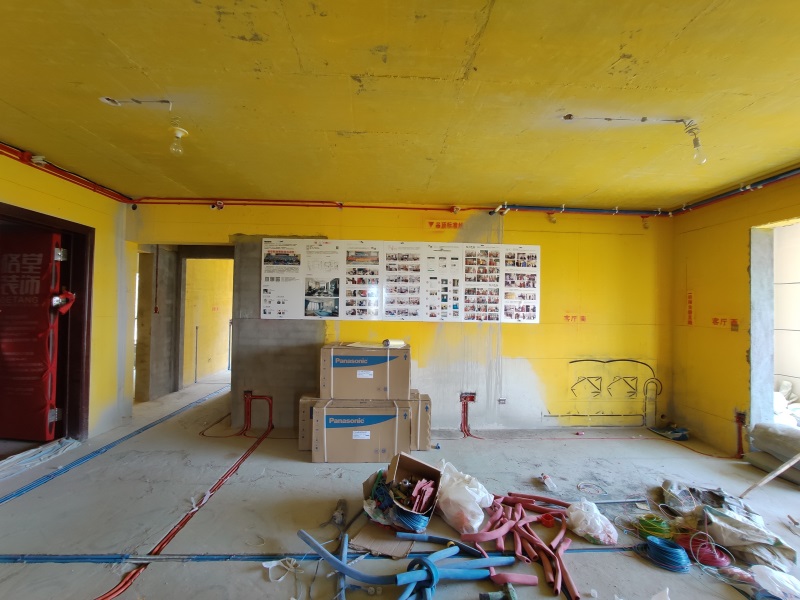

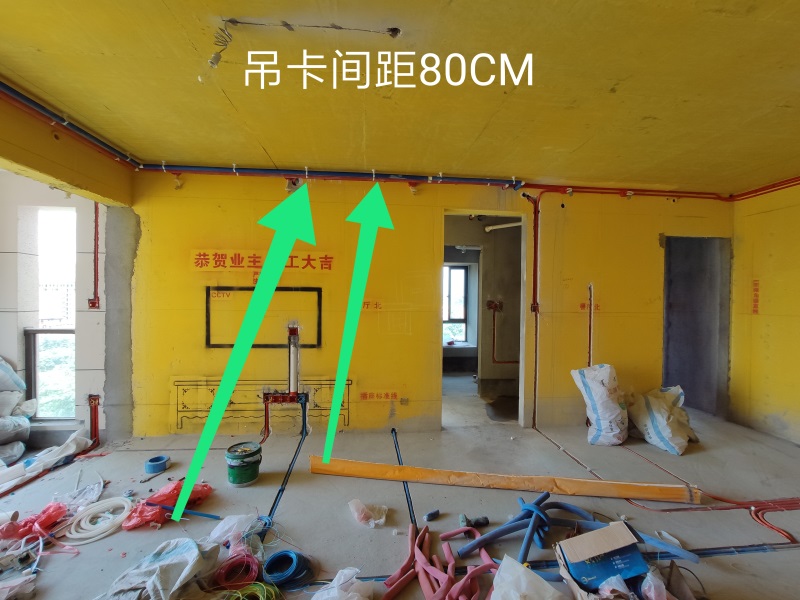

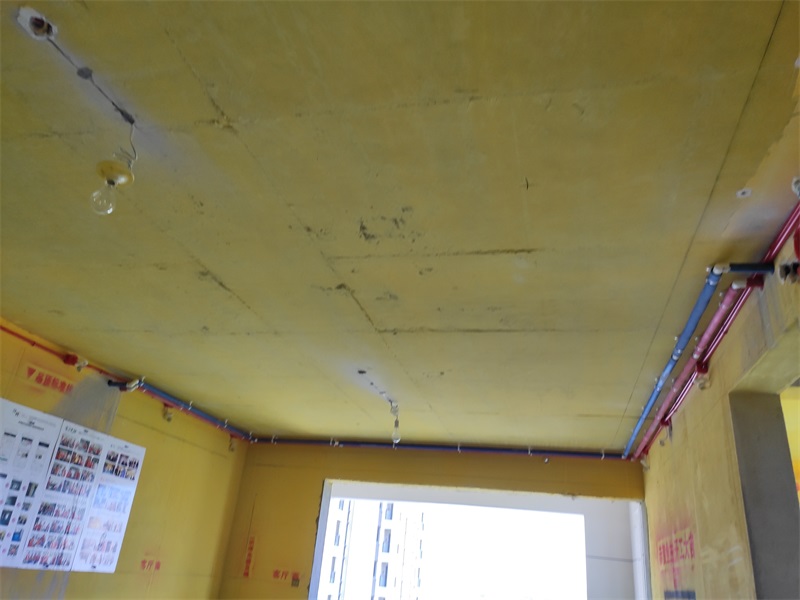

顶部线路用黄腊管保护到位

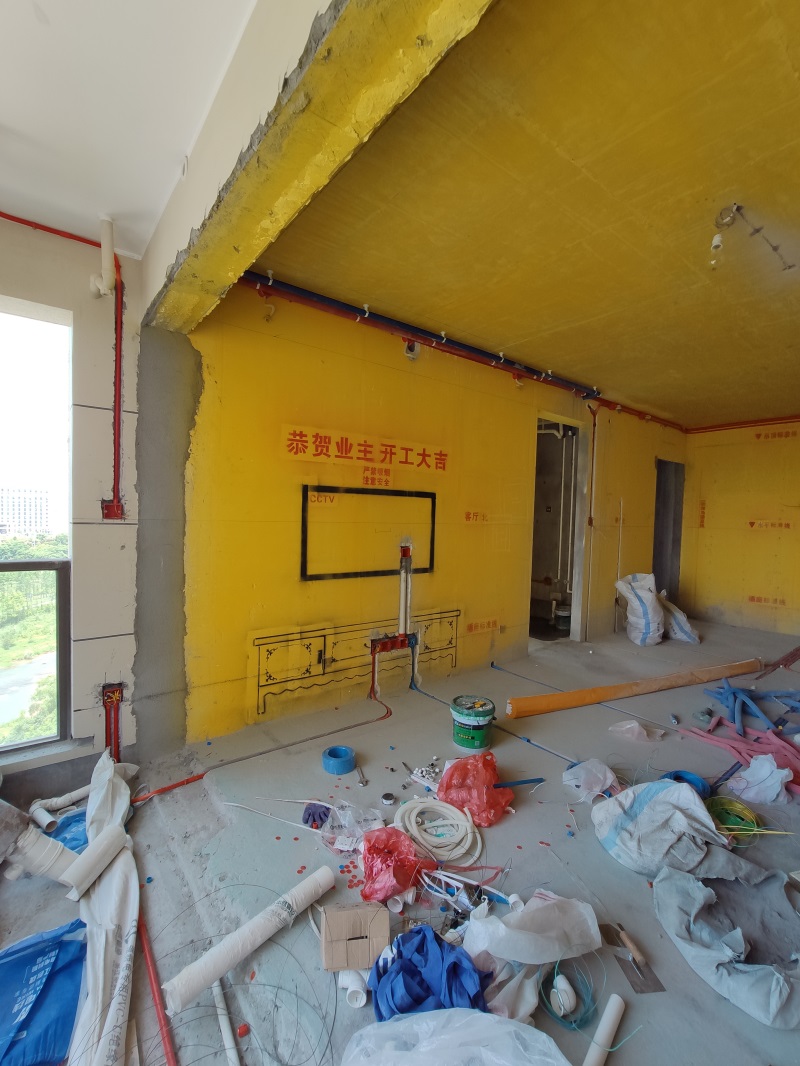

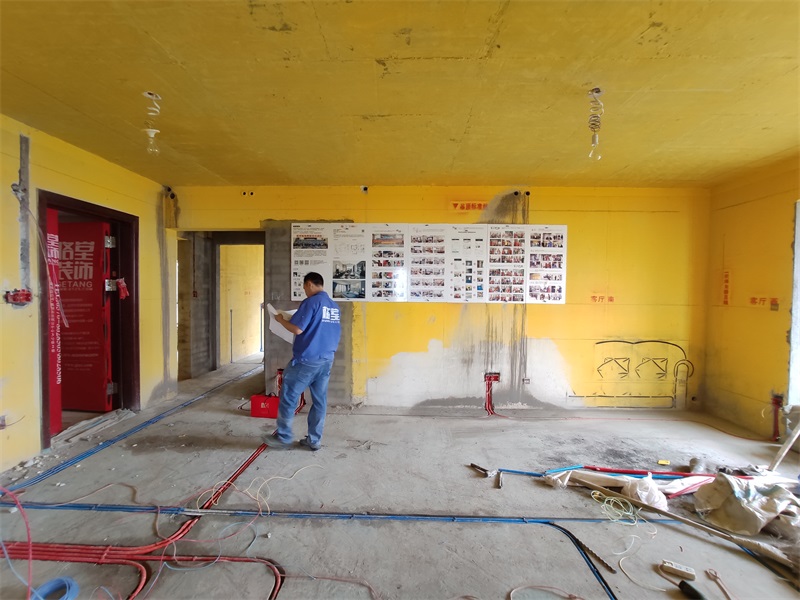

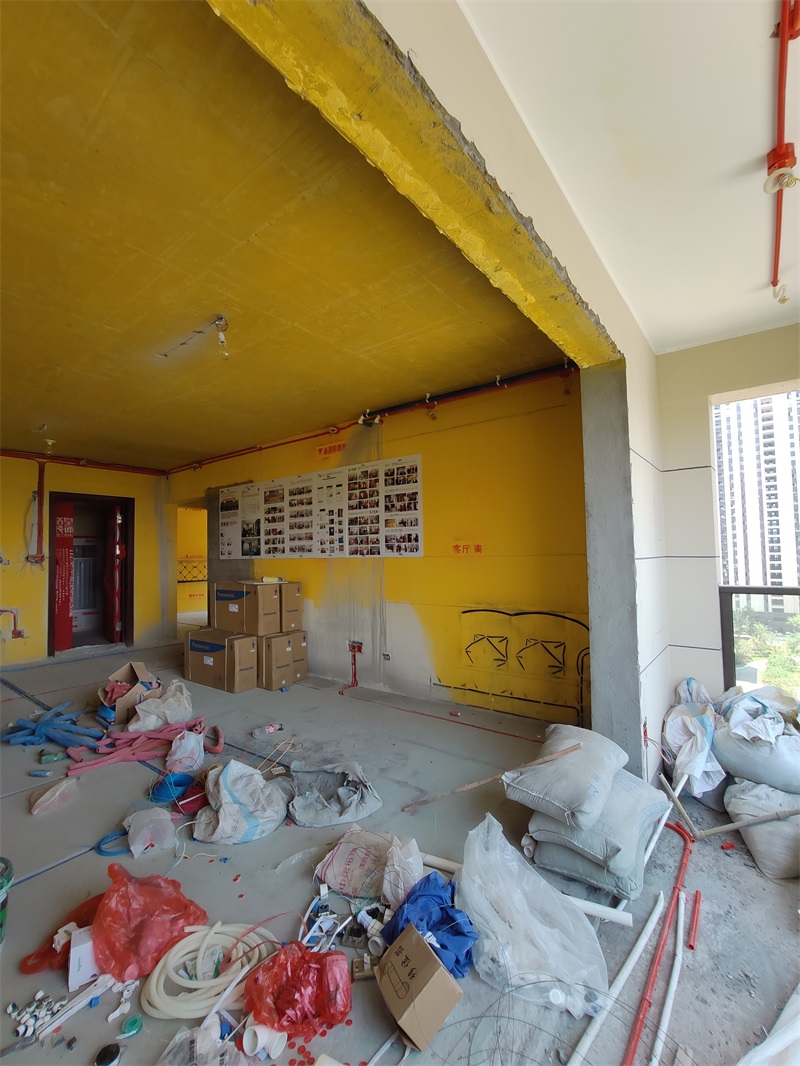

水电还在施工当中

发表于 2019-7-4 10:54:07

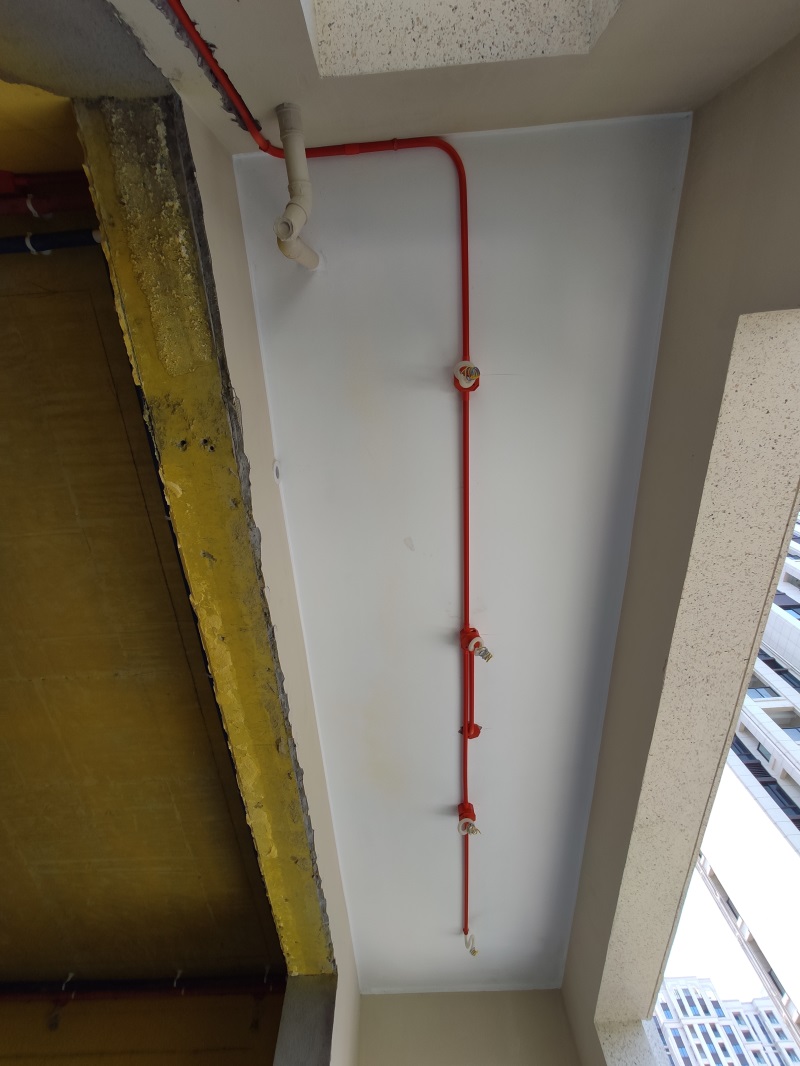

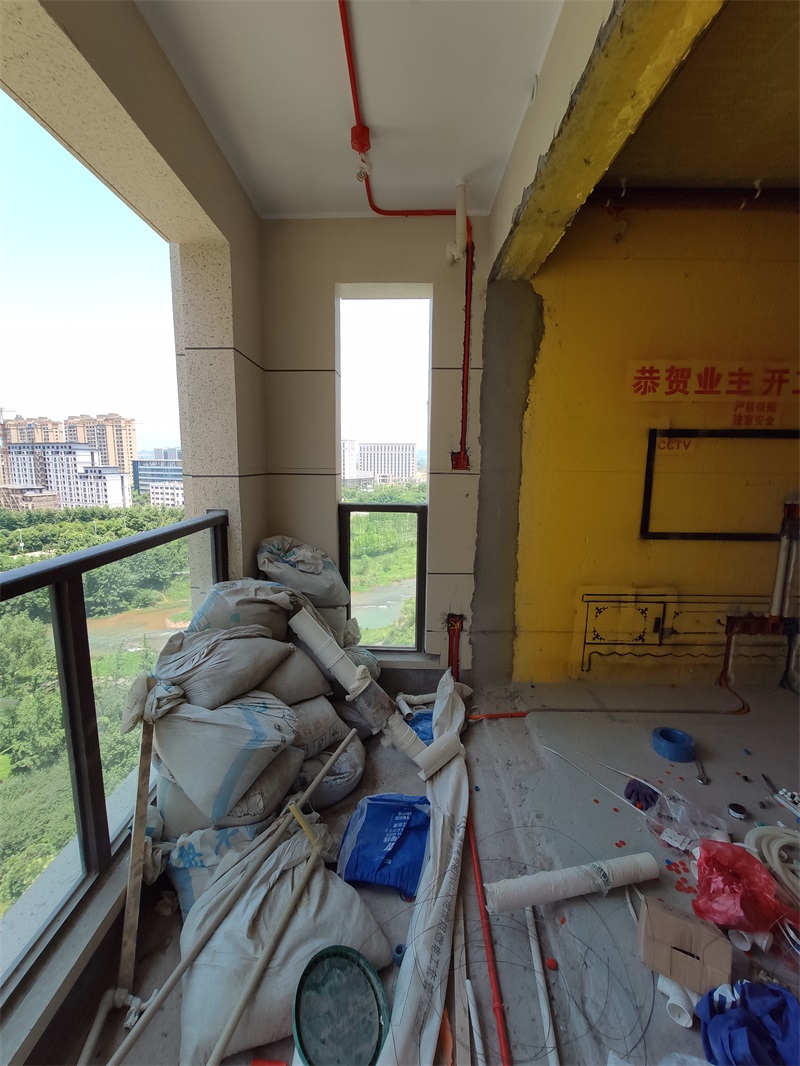

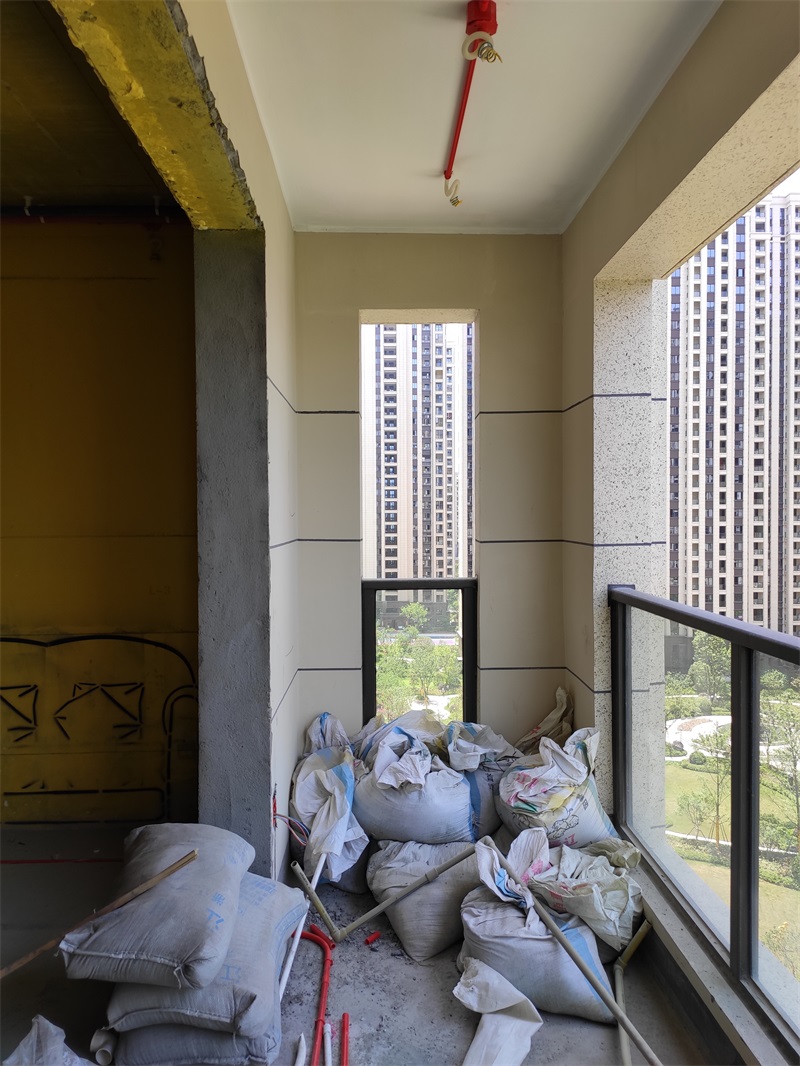

阳台：筒灯位置线路用波纹管保护到位

发表于 2019-7-4 10:56:47

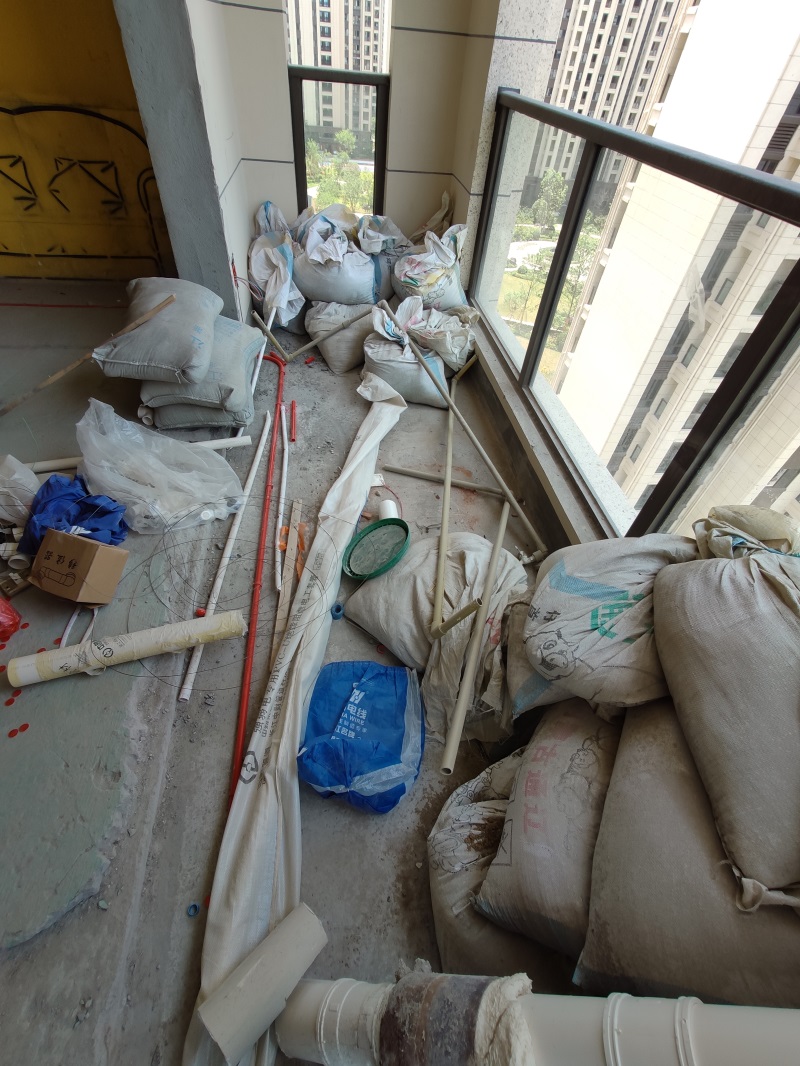

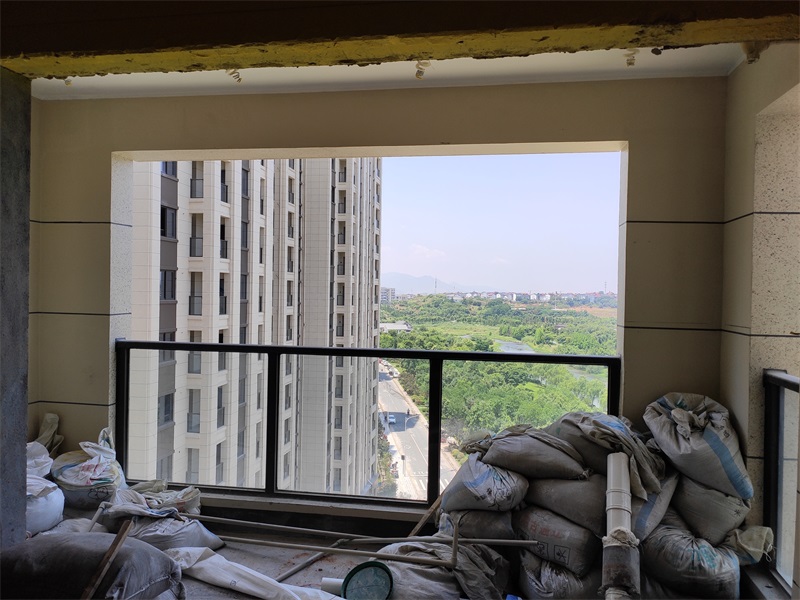

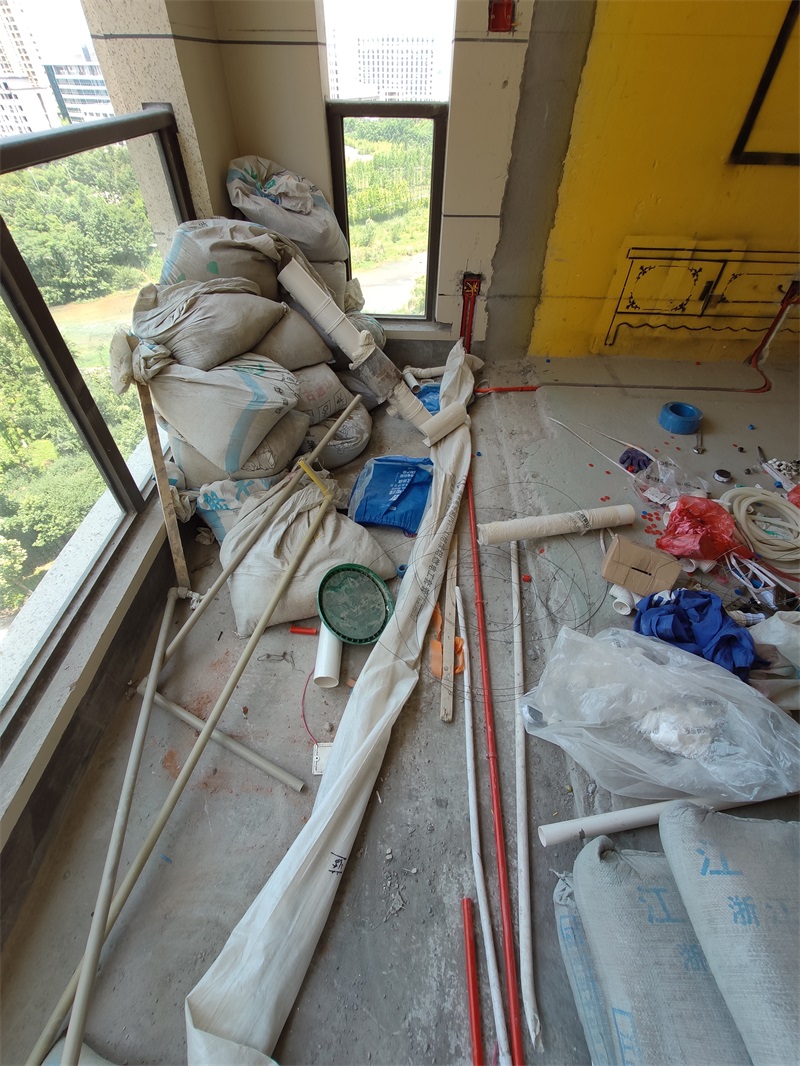

阳台：还在施工当中
