[衢州] 衢州公馆2-2-27#143㎡新中式—传统与时尚并存

[复制链接]
 楼主| 发表于 2019-7-31 14:51:34 | 显示全部楼层

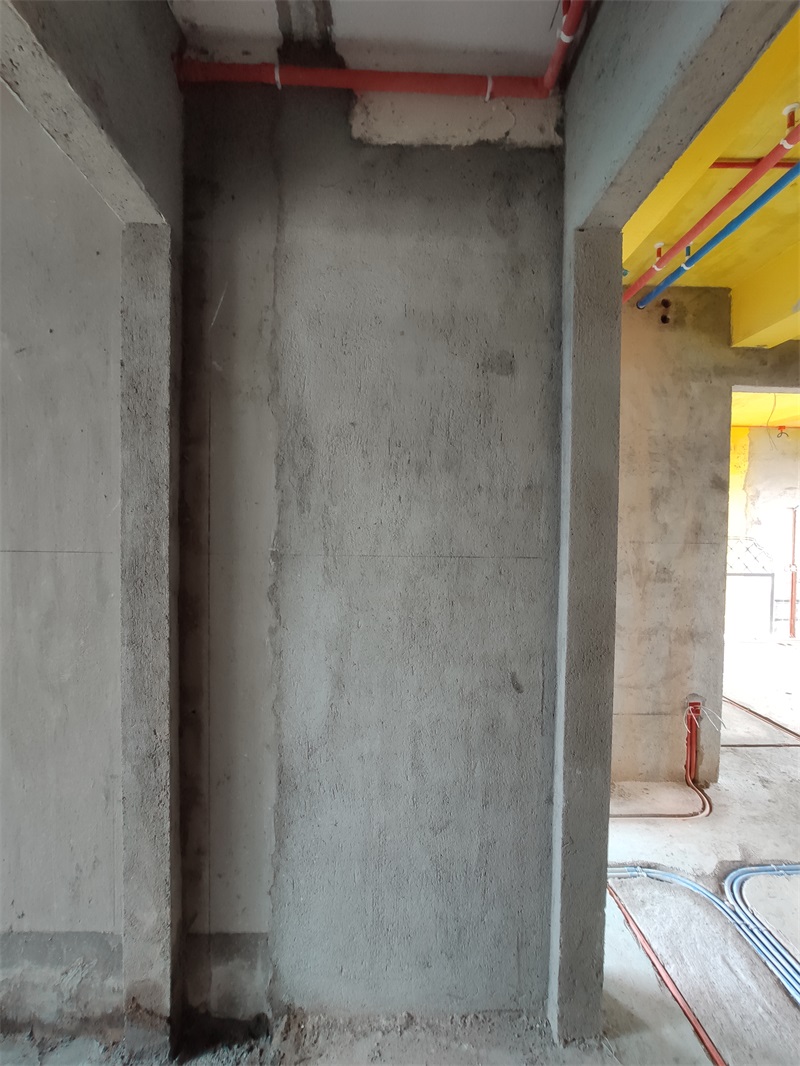

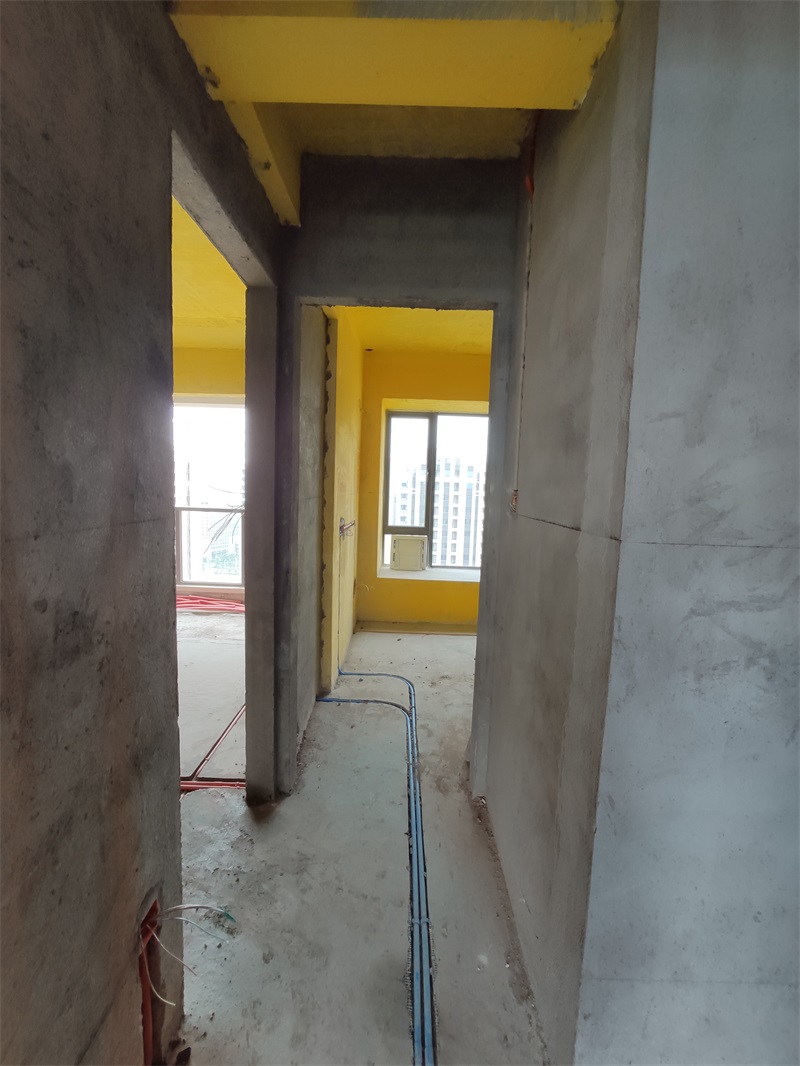

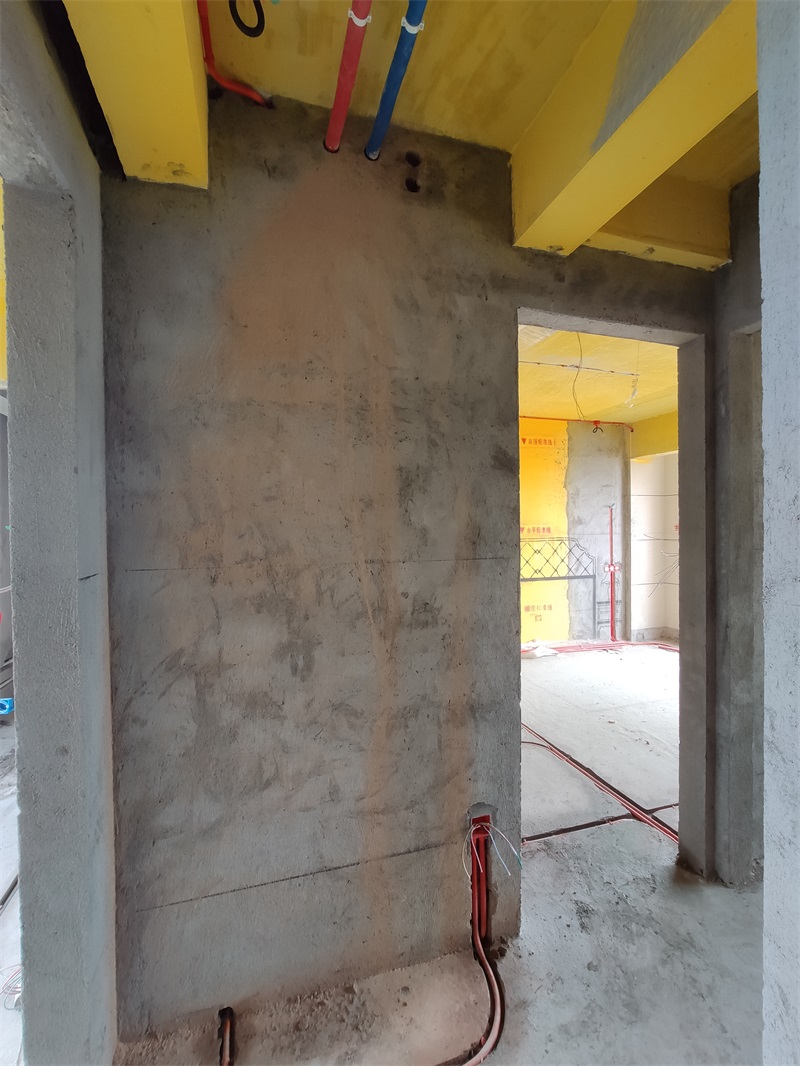

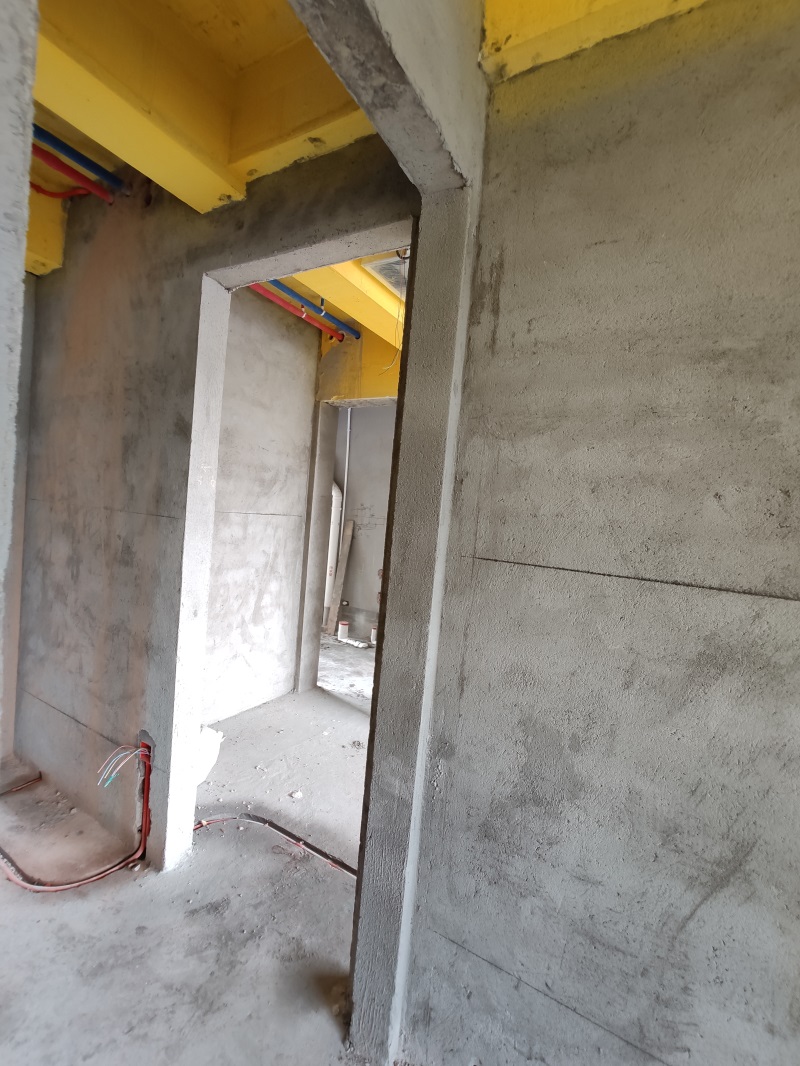

过道：


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-31 14:52:31 | 显示全部楼层

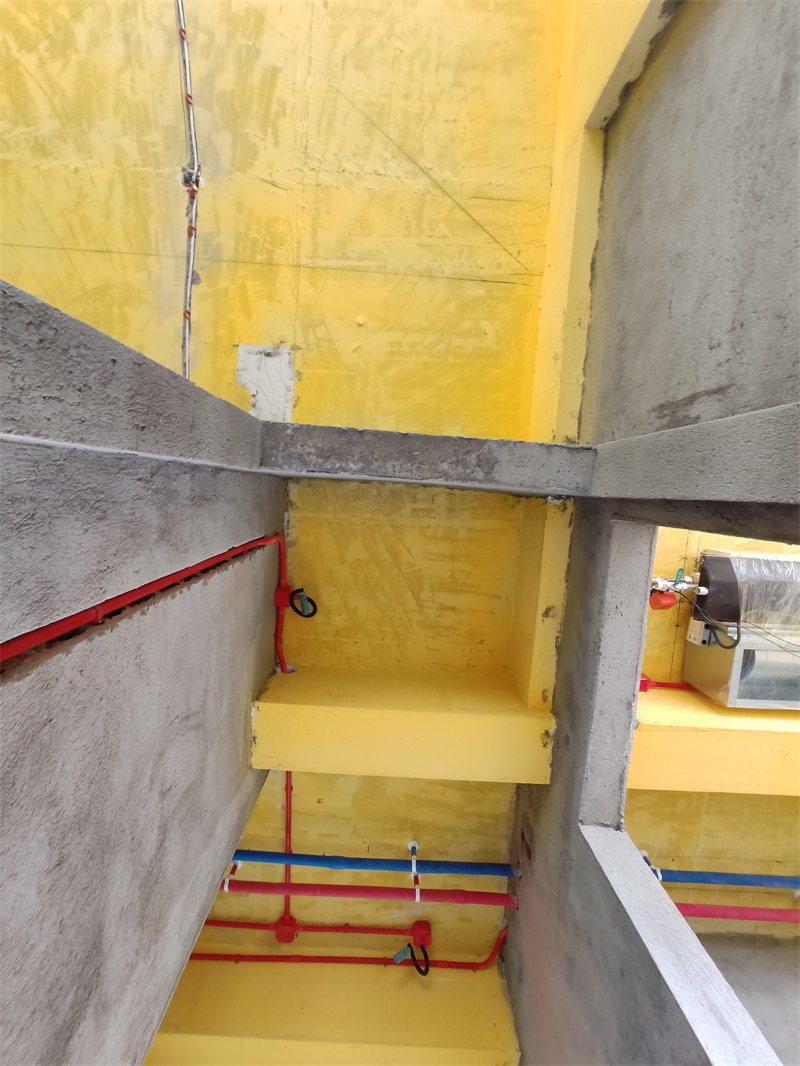

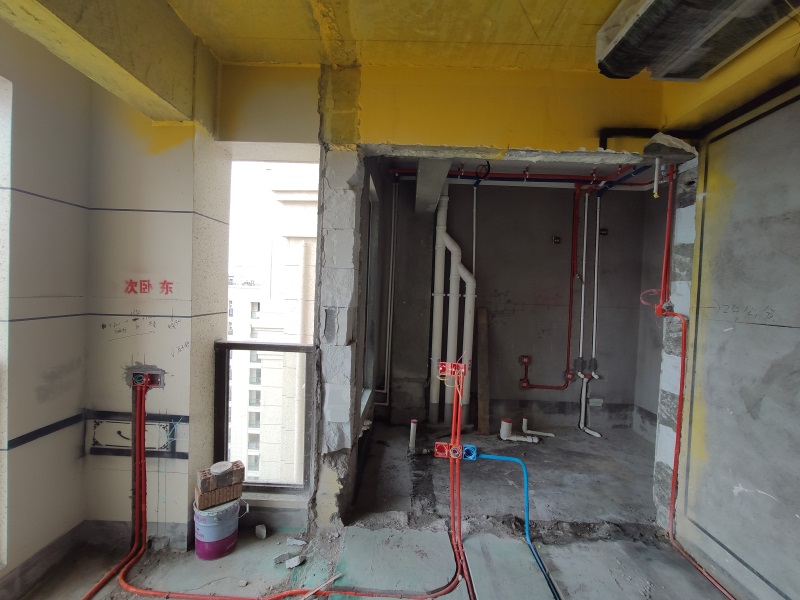

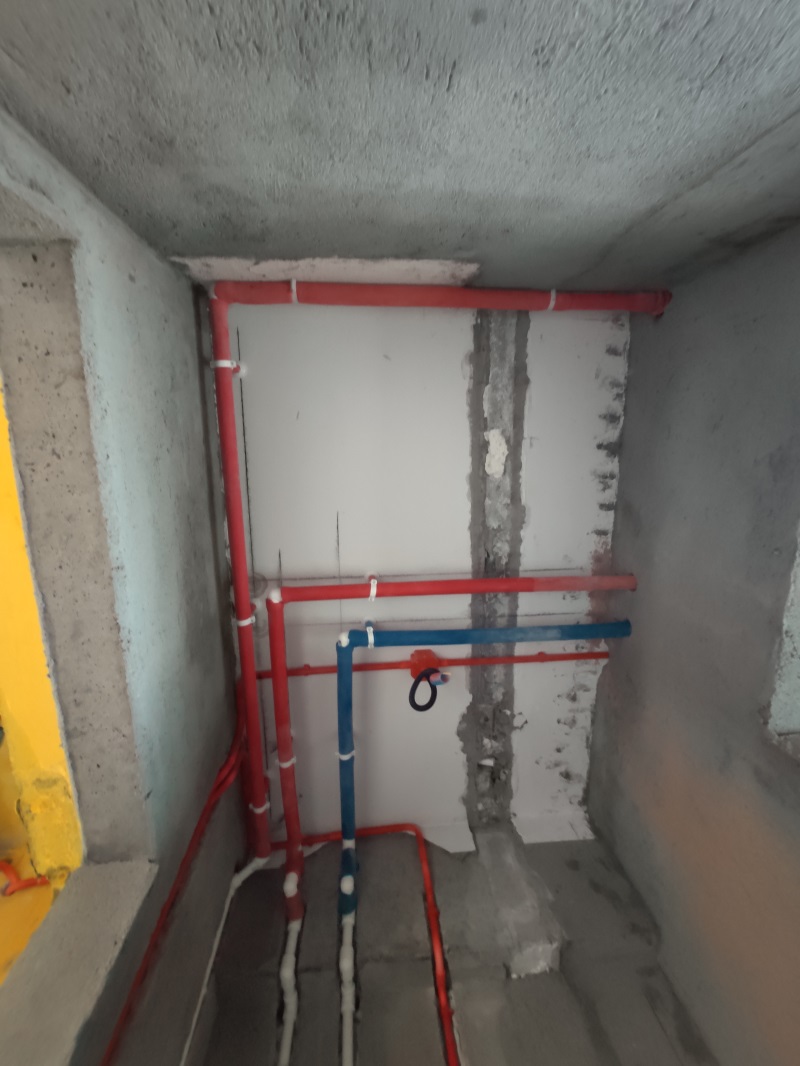

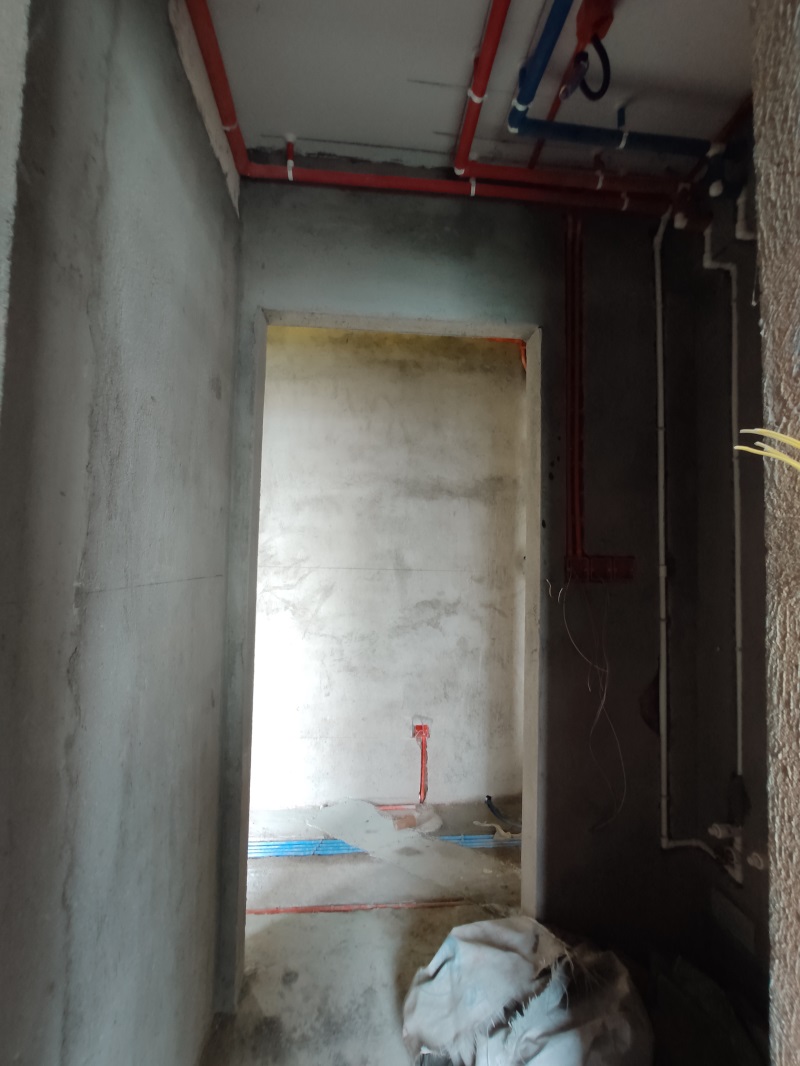

干区水电线路布置


水管采用下垂式安装



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-31 14:53:36 | 显示全部楼层

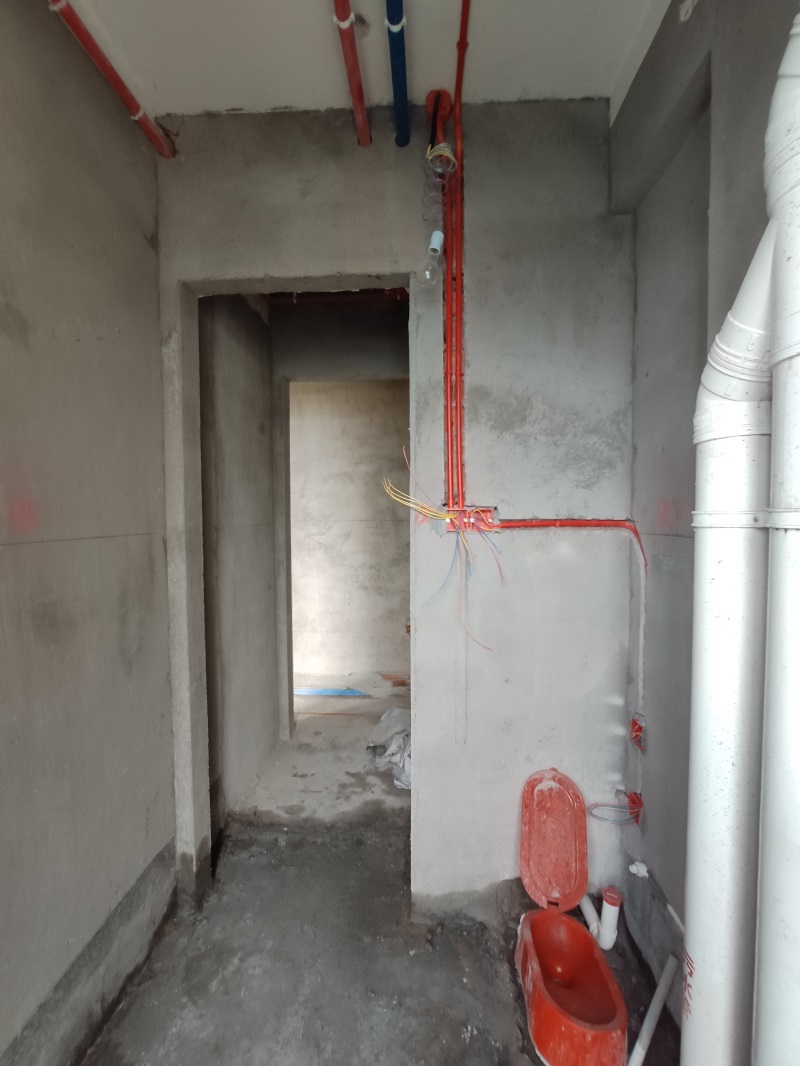

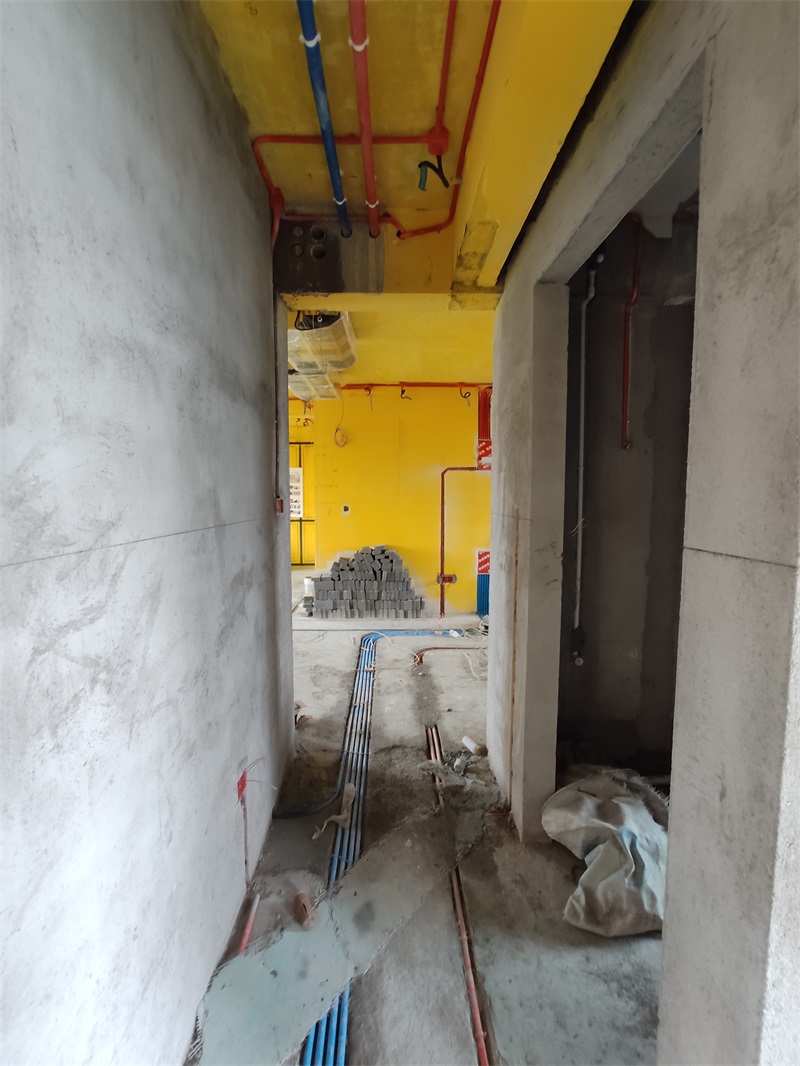

干区

水管吊卡距离转弯处小于15cm


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-31 14:54:06 | 显示全部楼层

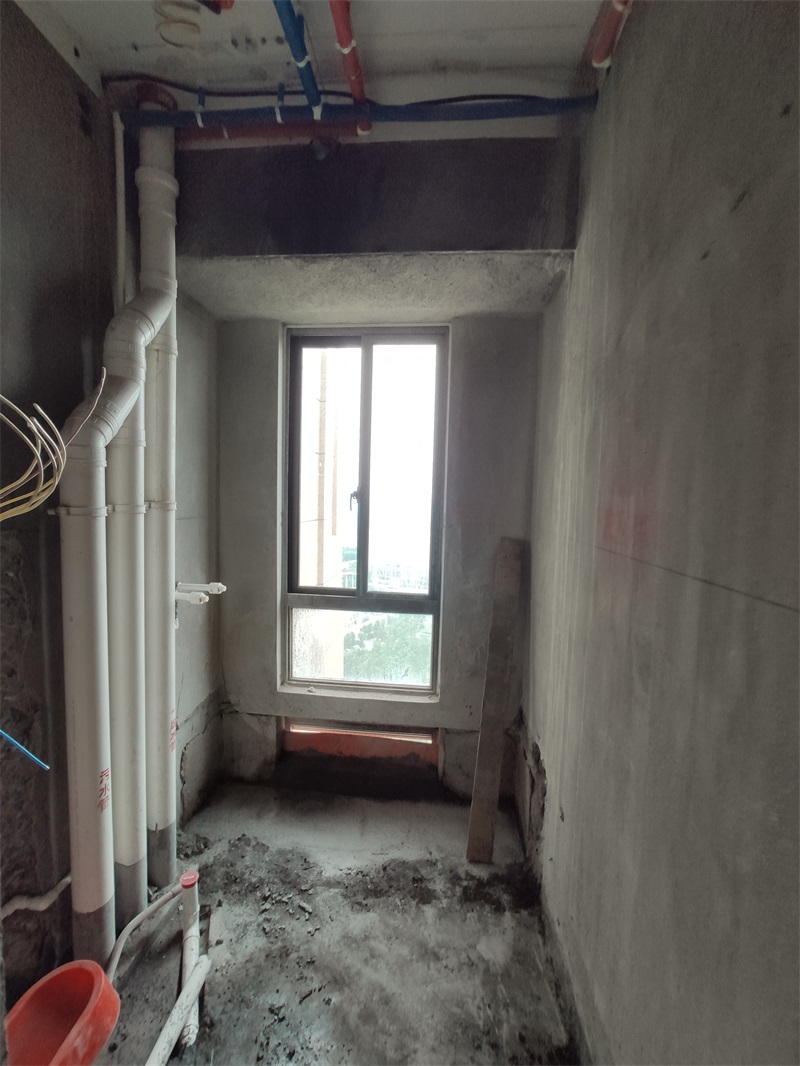

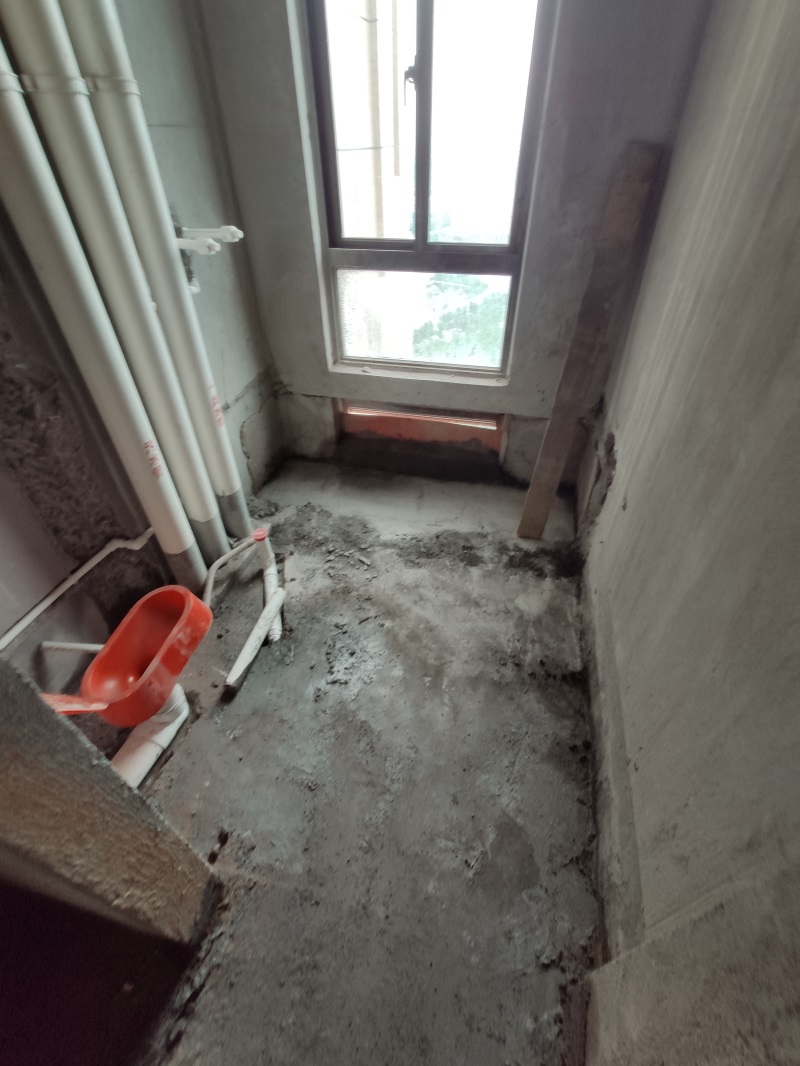

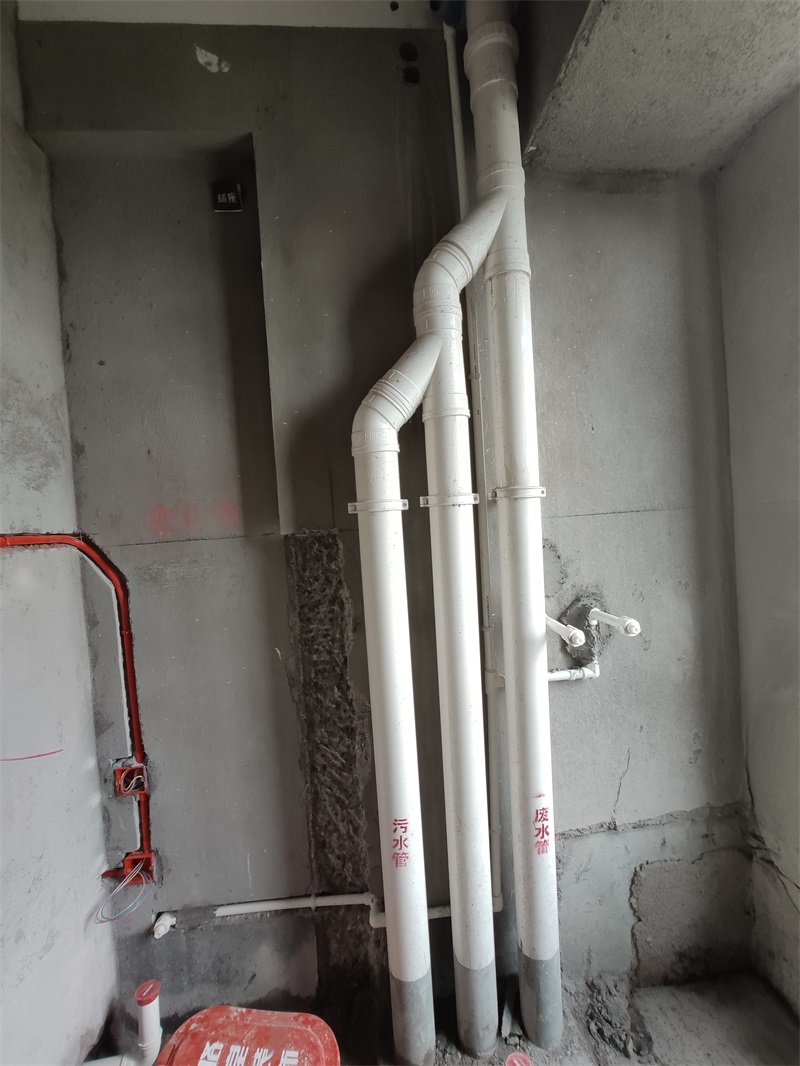

卫生间





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-31 14:55:00 | 显示全部楼层

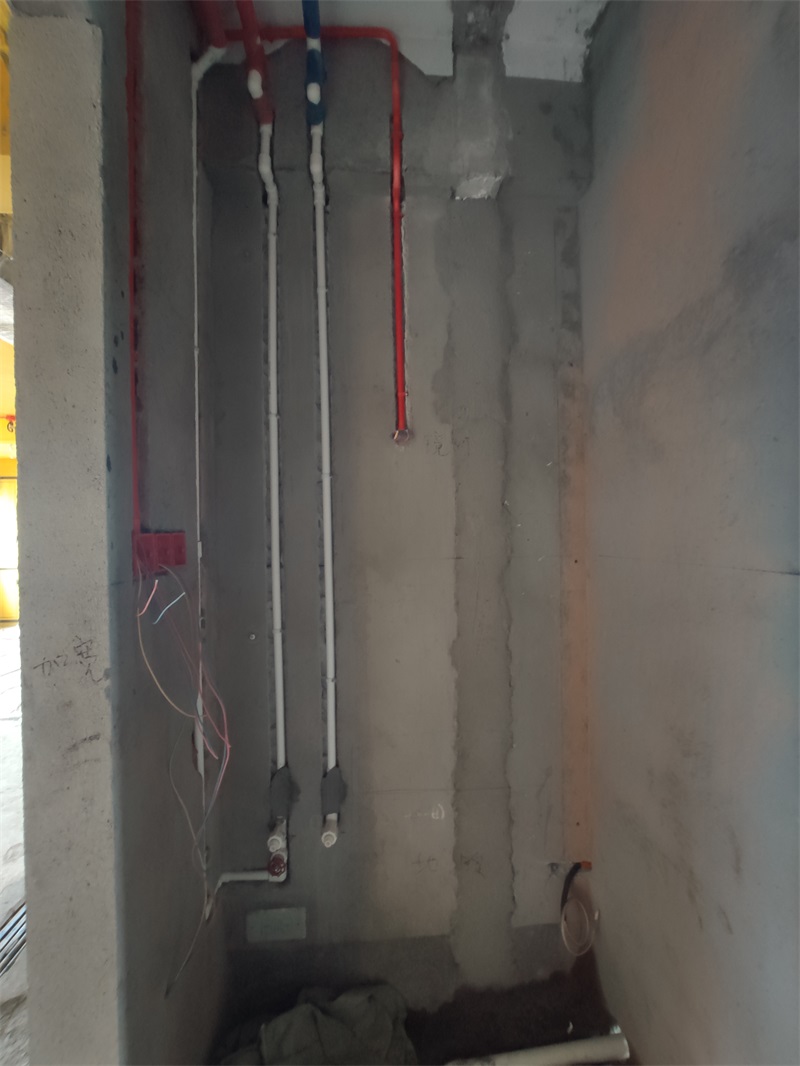

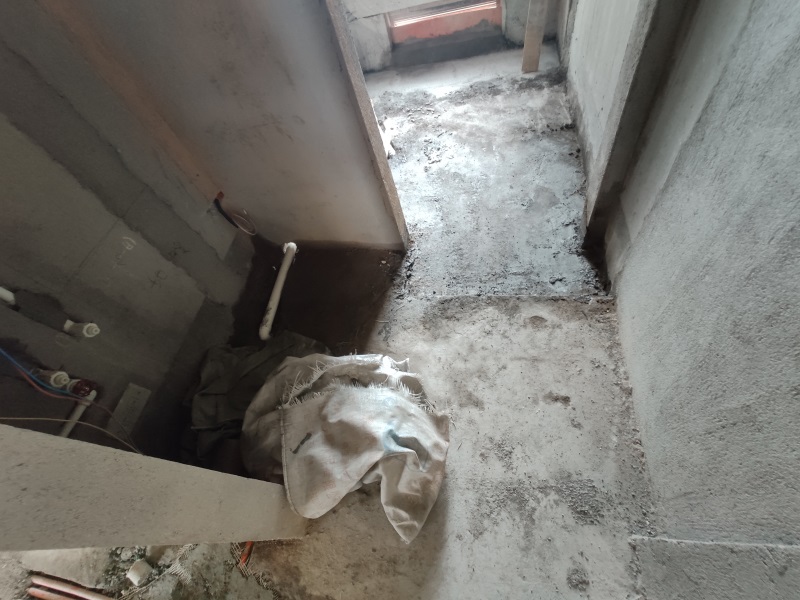

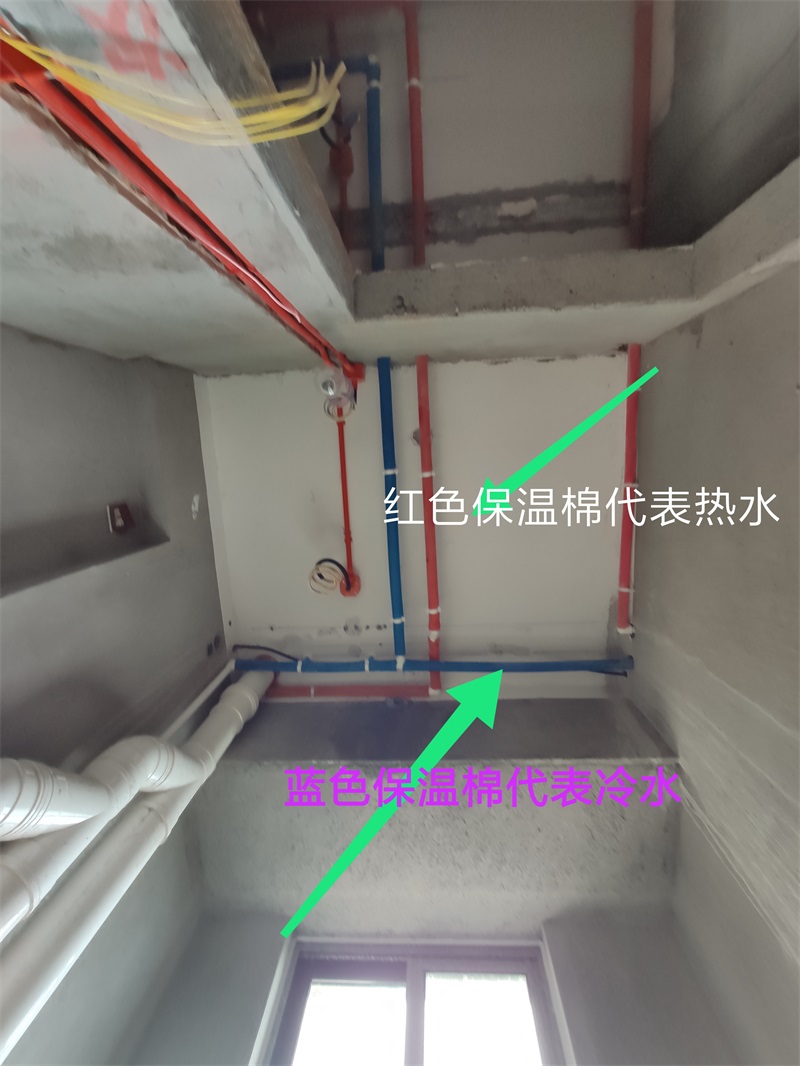

卫生间
红色保温棉为热水


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-31 14:56:33 | 显示全部楼层

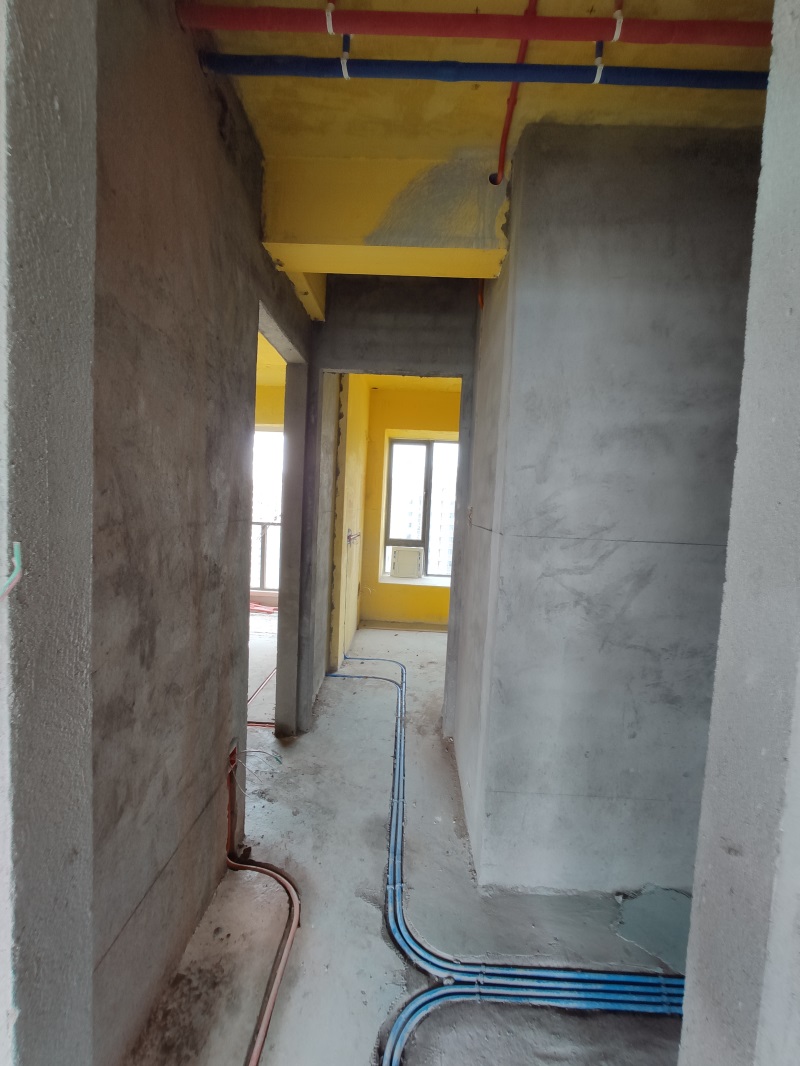

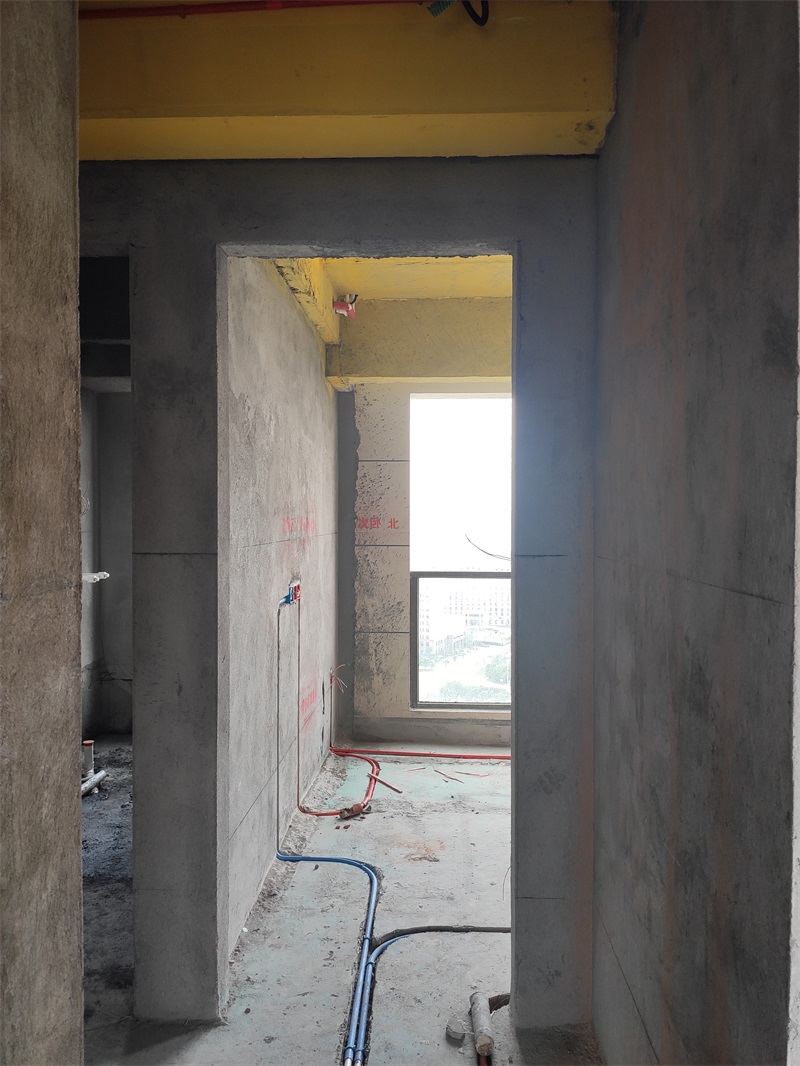

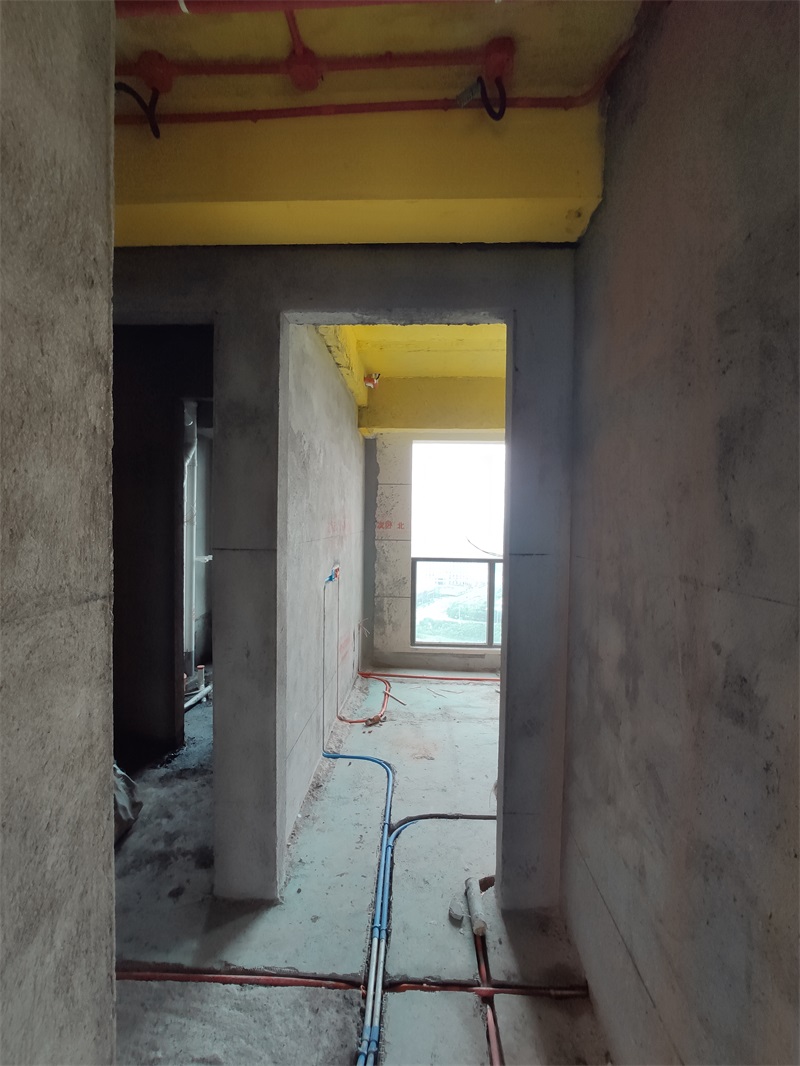

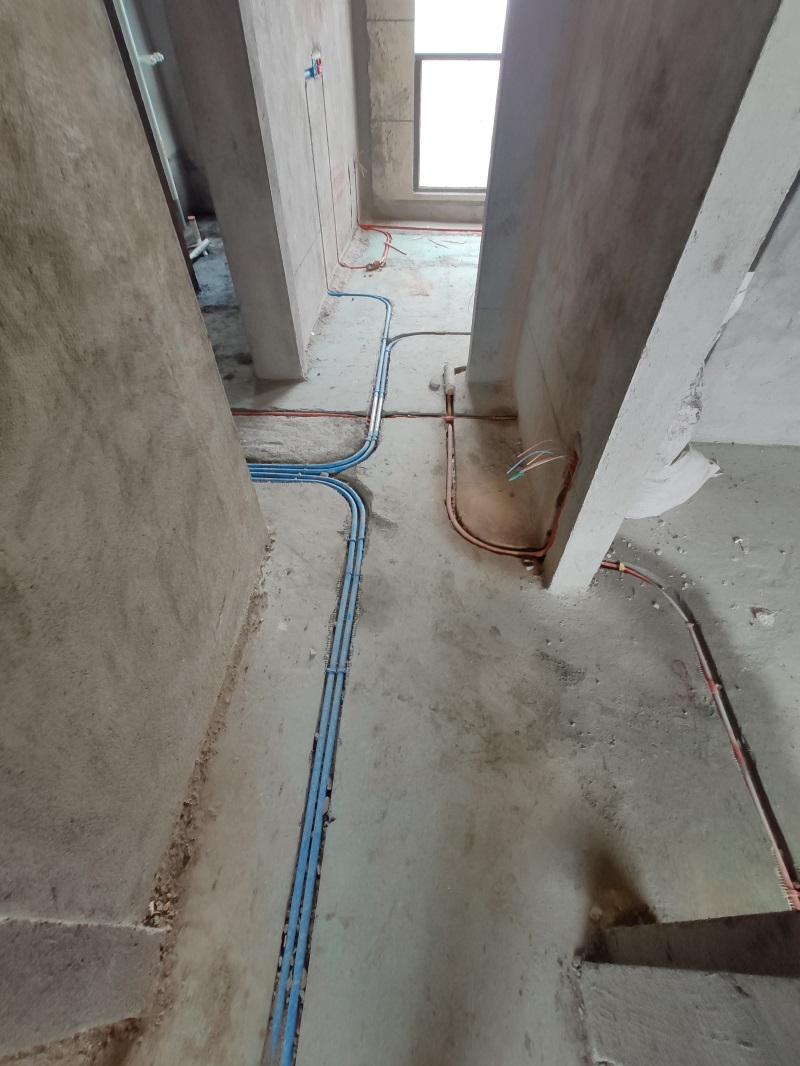

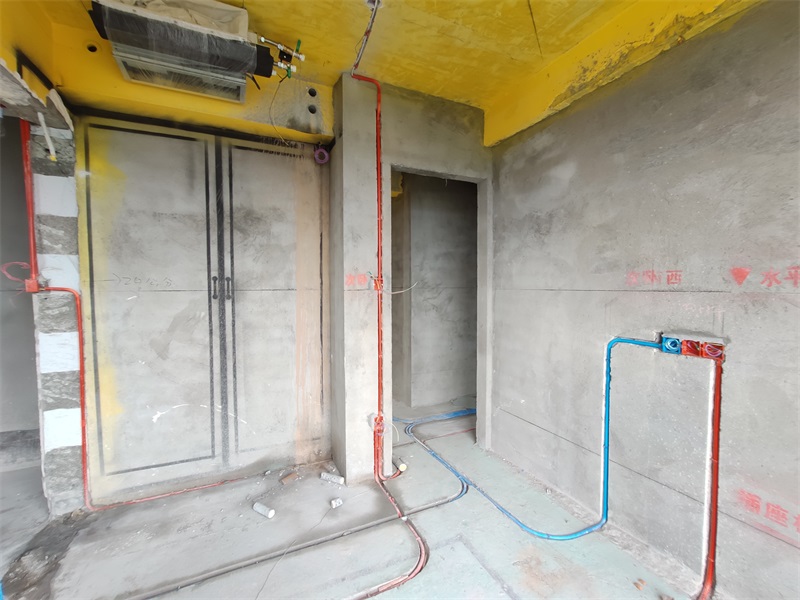

过道线路安排

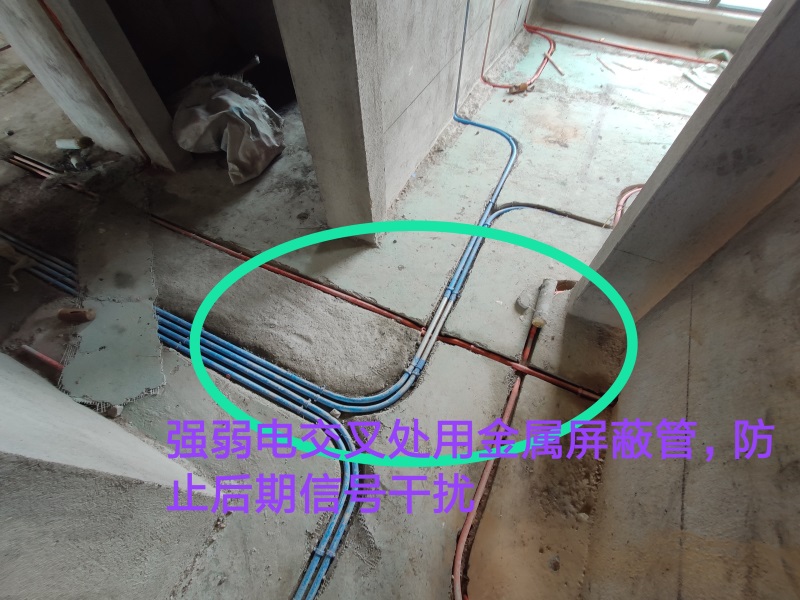

强弱电交叉处用金属屏蔽管做好处理，防止后期信号干扰

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-31 14:58:11 | 显示全部楼层

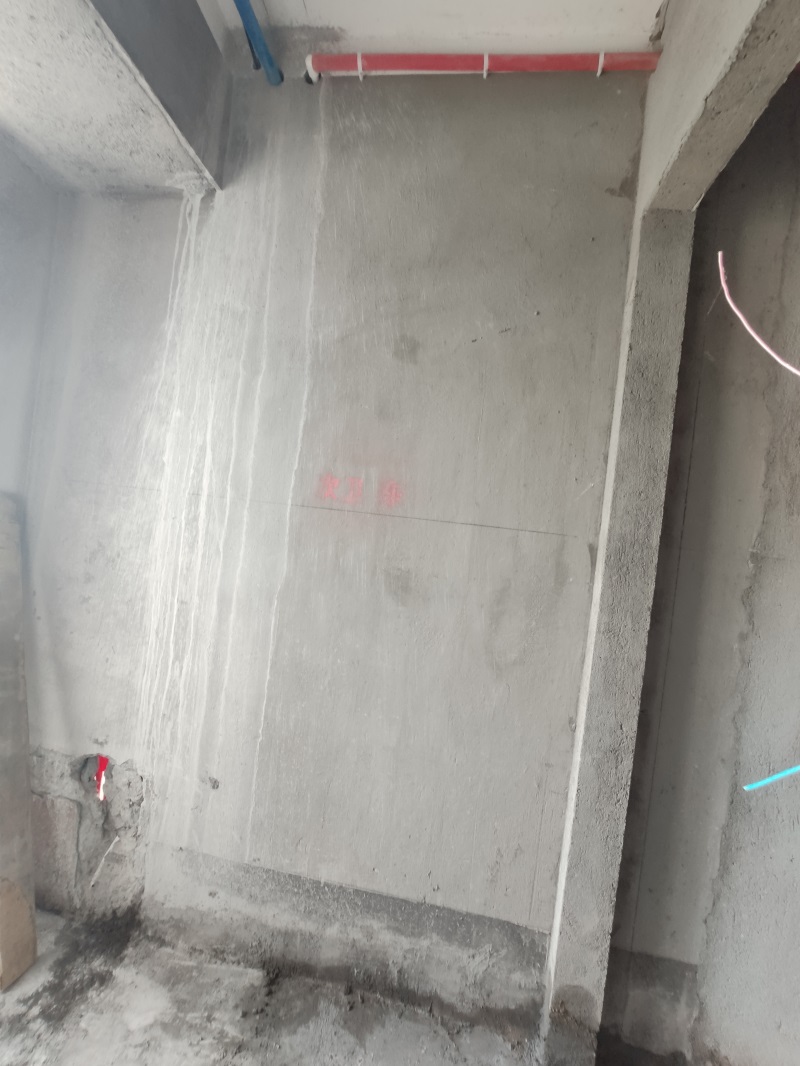

水管吊卡间距小于80cm




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-31 14:59:58 | 显示全部楼层

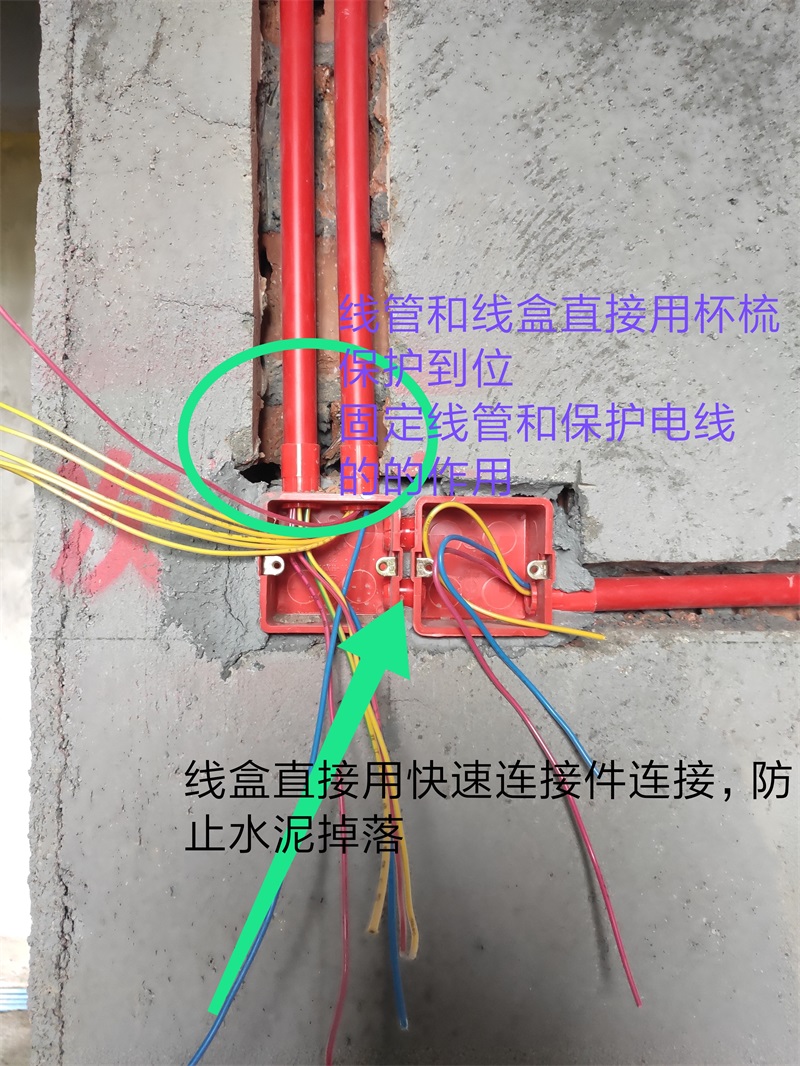

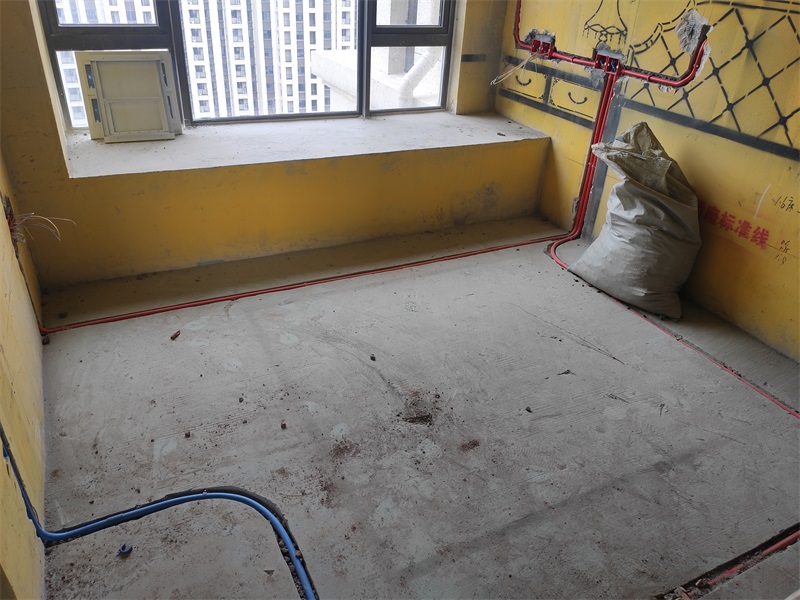

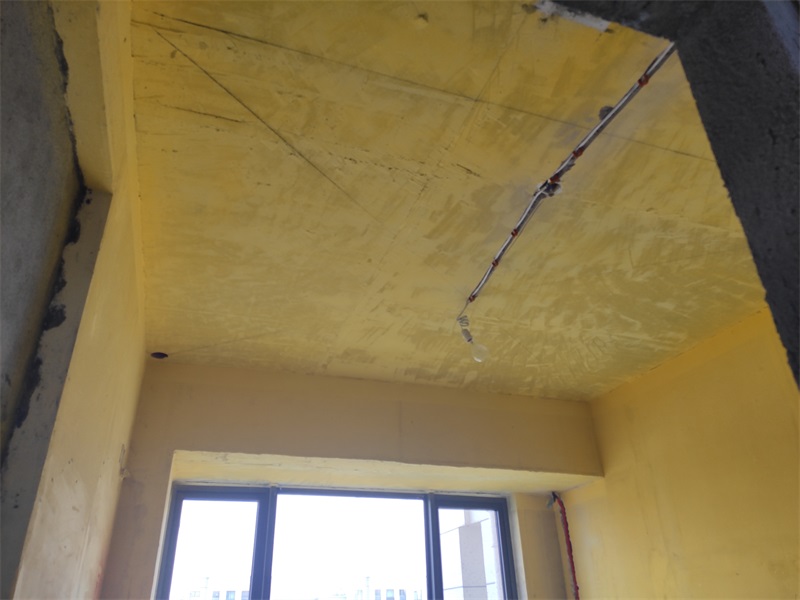

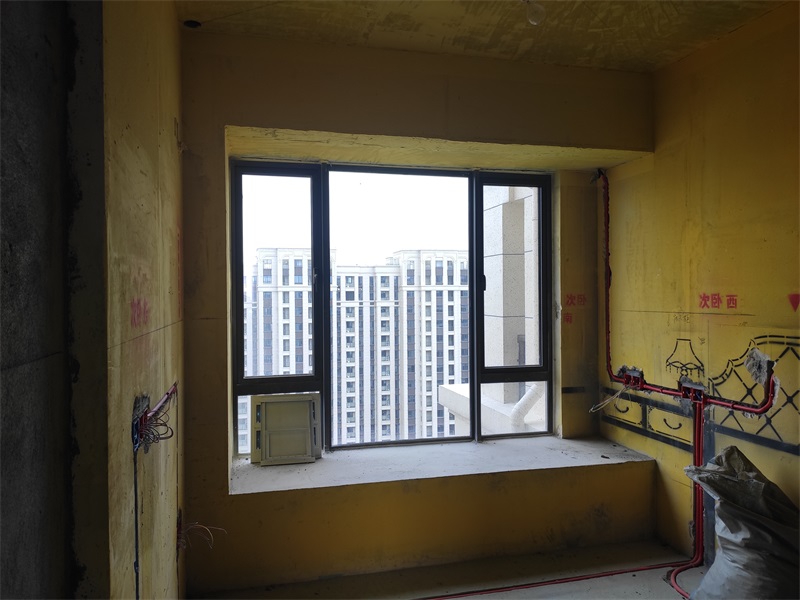

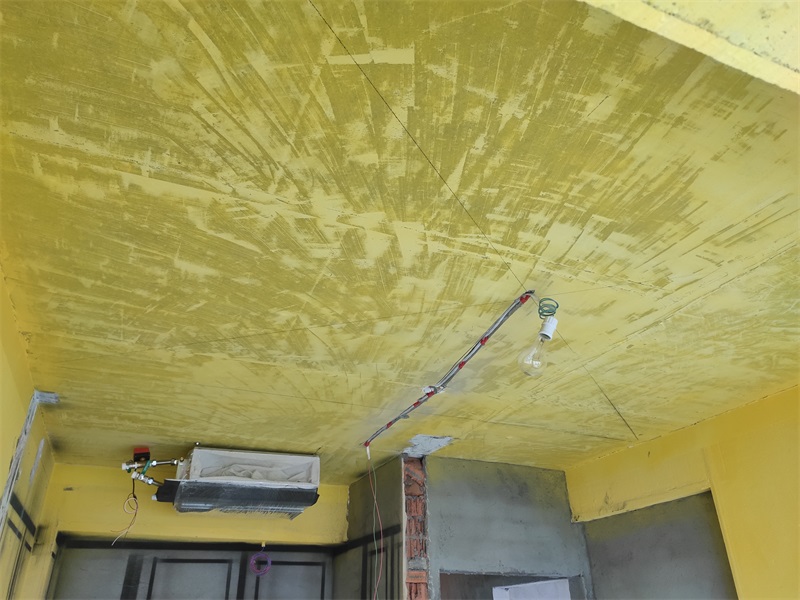

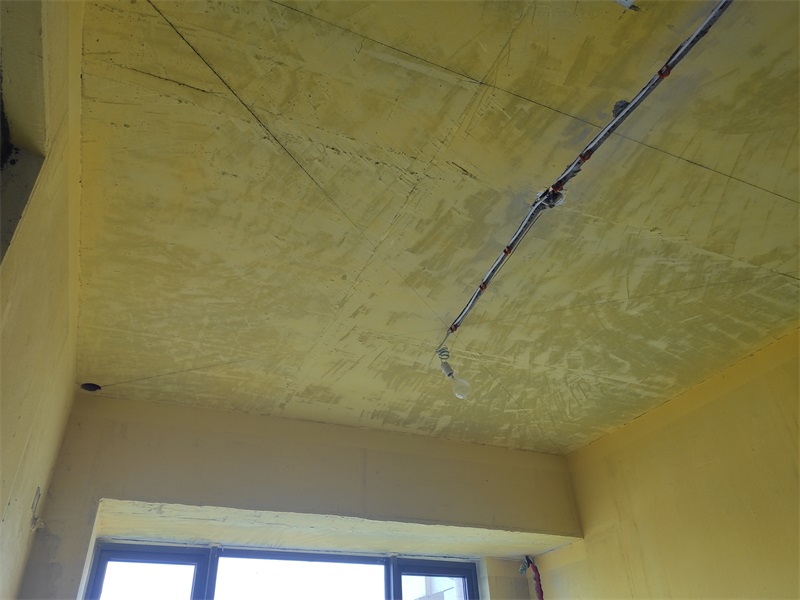

顶部特殊部位线路用黄腊管保护到位

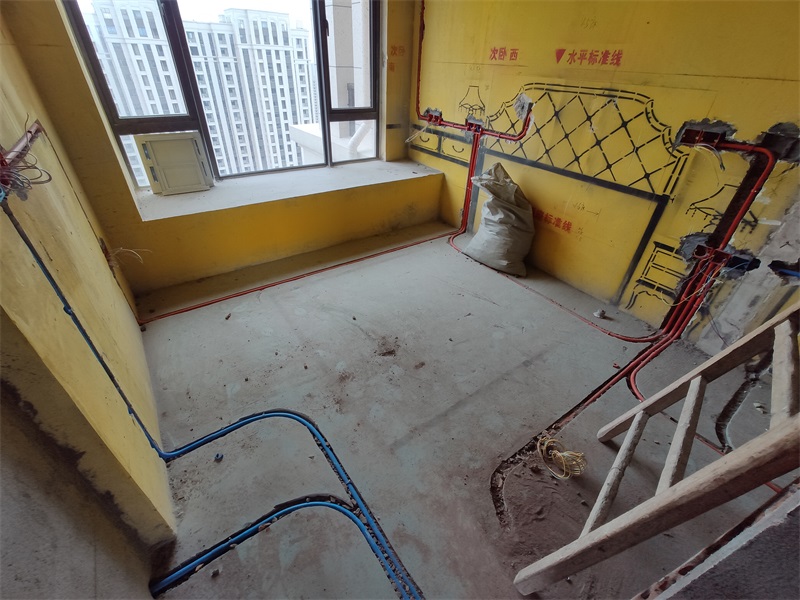

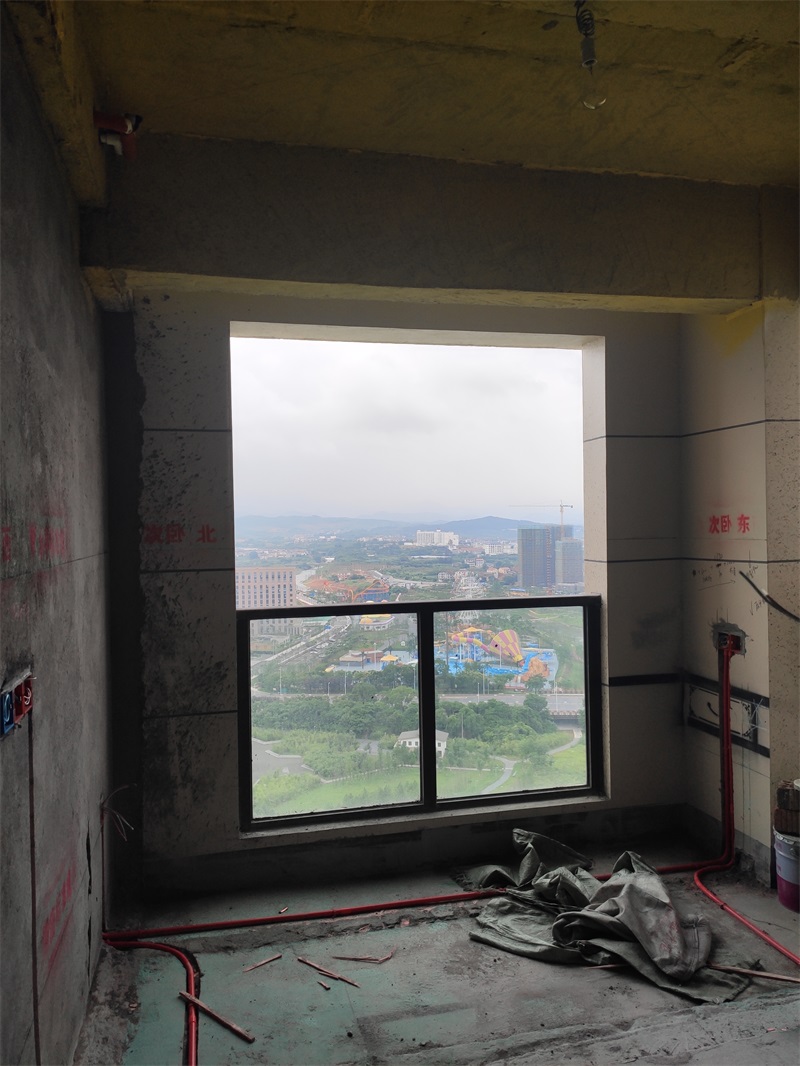

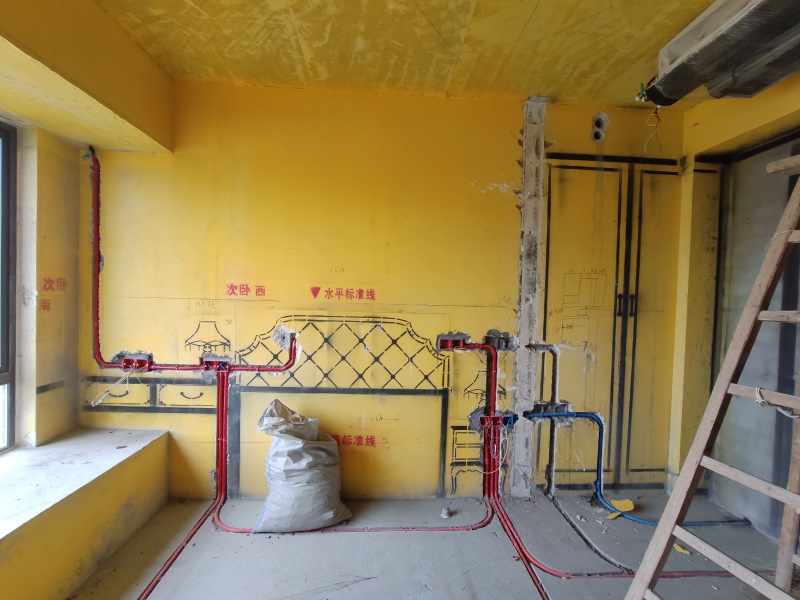

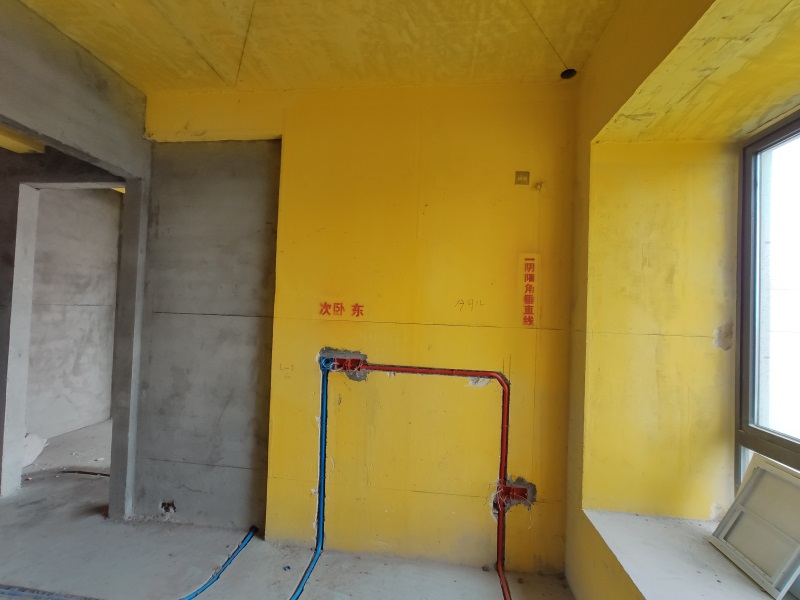

床头柜插座一般要求完成面在80cm左右






回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-31 15:01:06 | 显示全部楼层

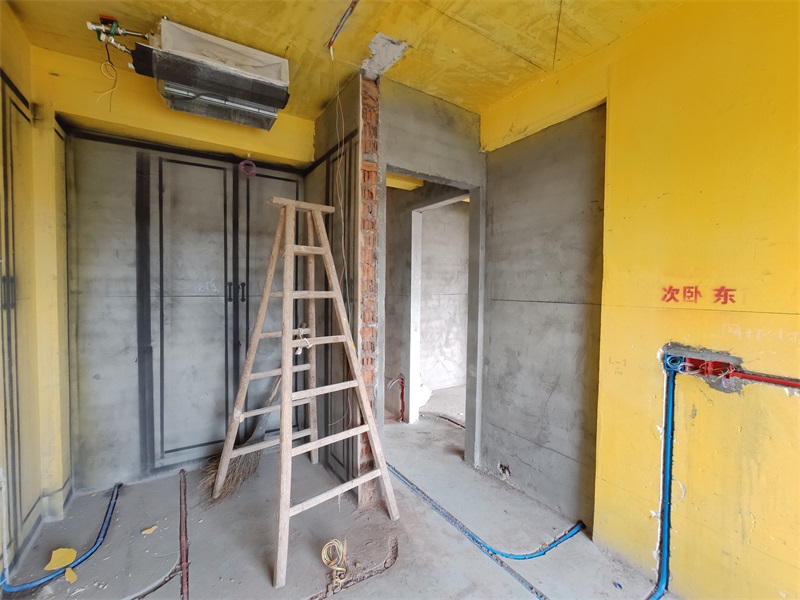

弱电：蓝色线管线盒

强电：红色线管线盒





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-31 15:01:56 | 显示全部楼层

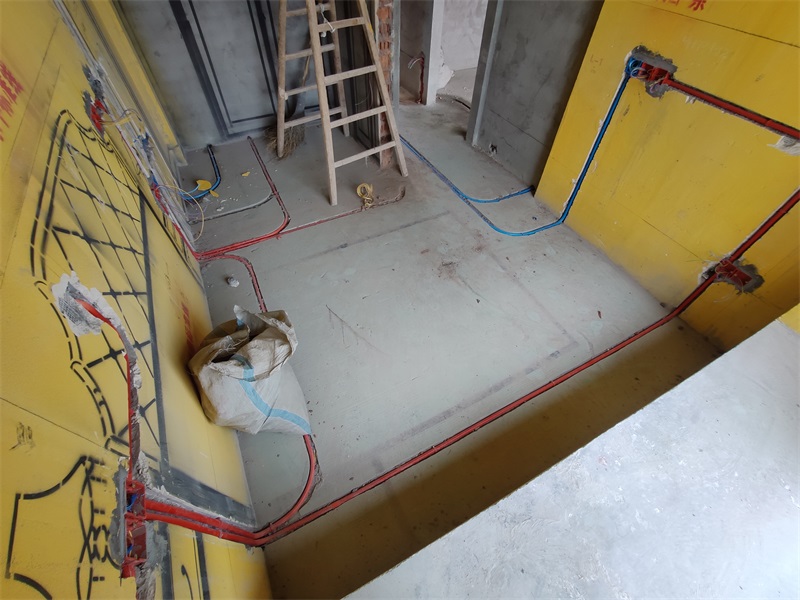

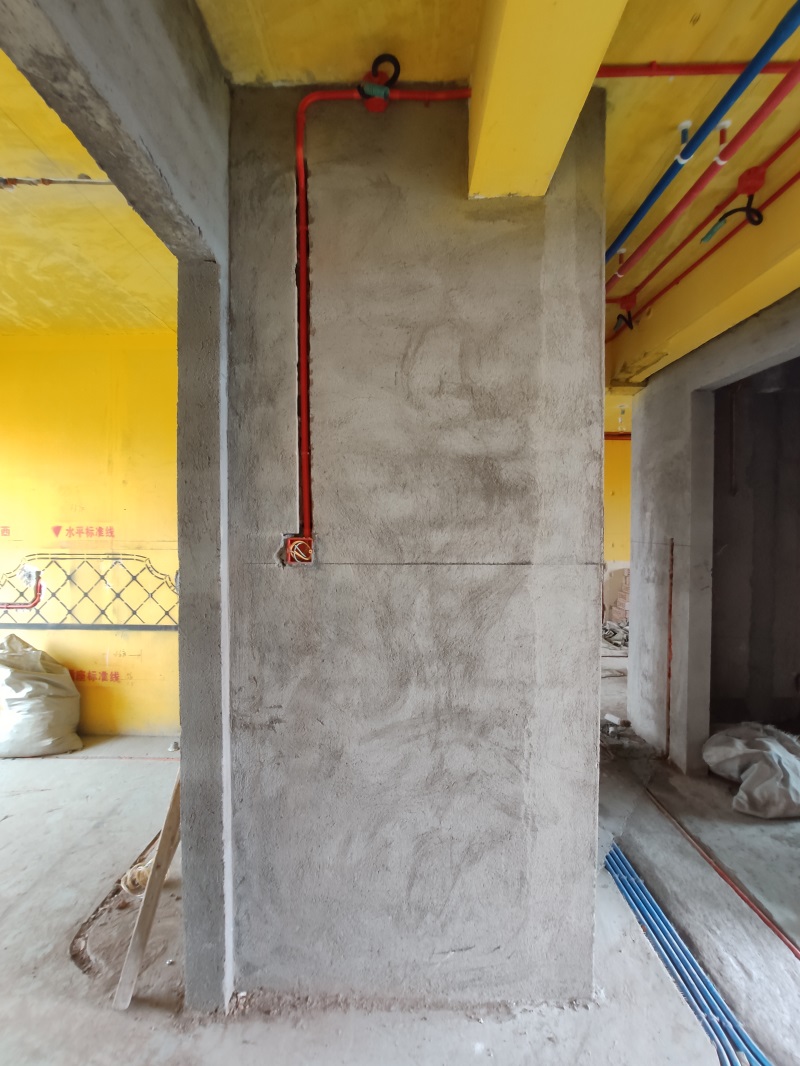

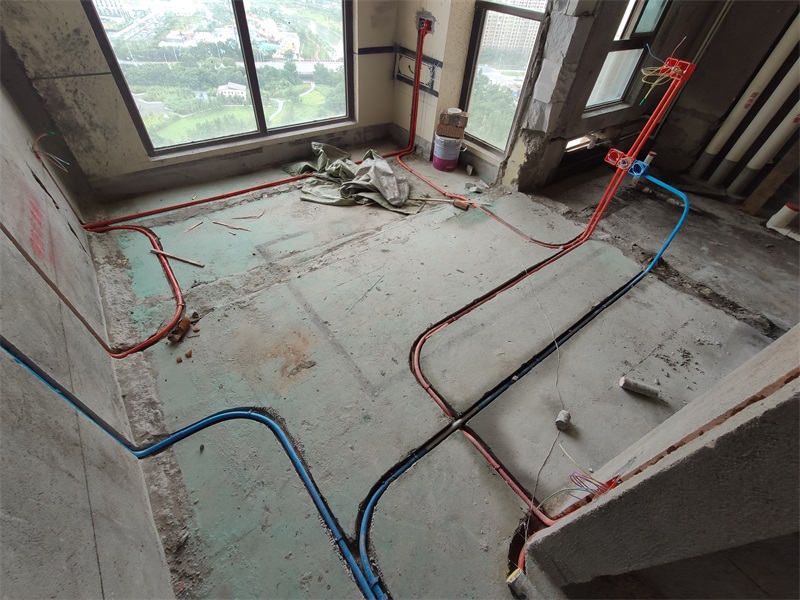

线路横平竖直





回复 支持 反对

使用道具 举报
