中央公园2-2-4#99㎡北欧——千朵太阳

厨房设备间水电布线。

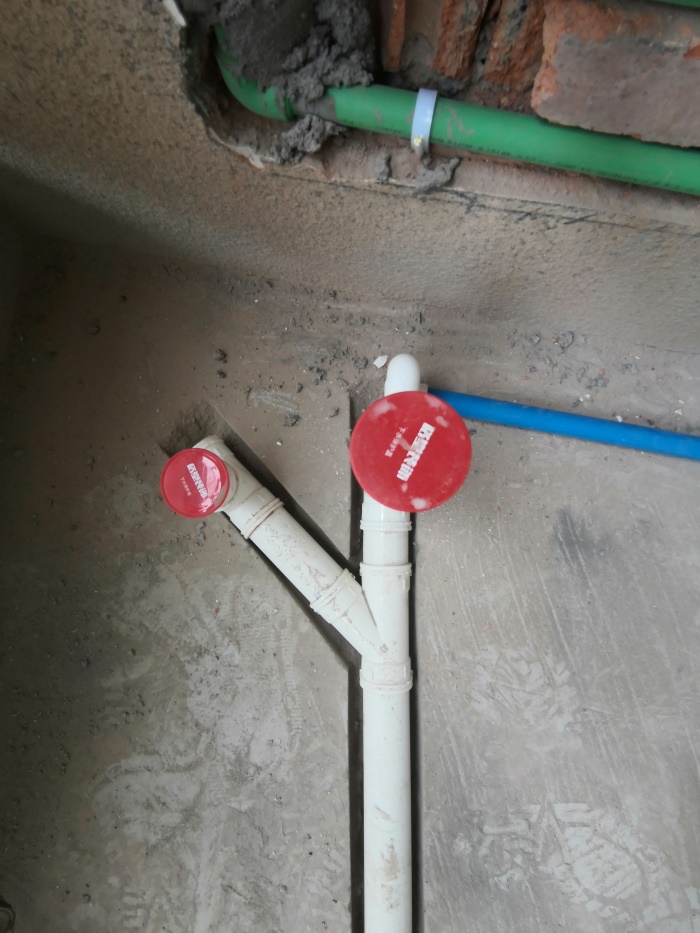

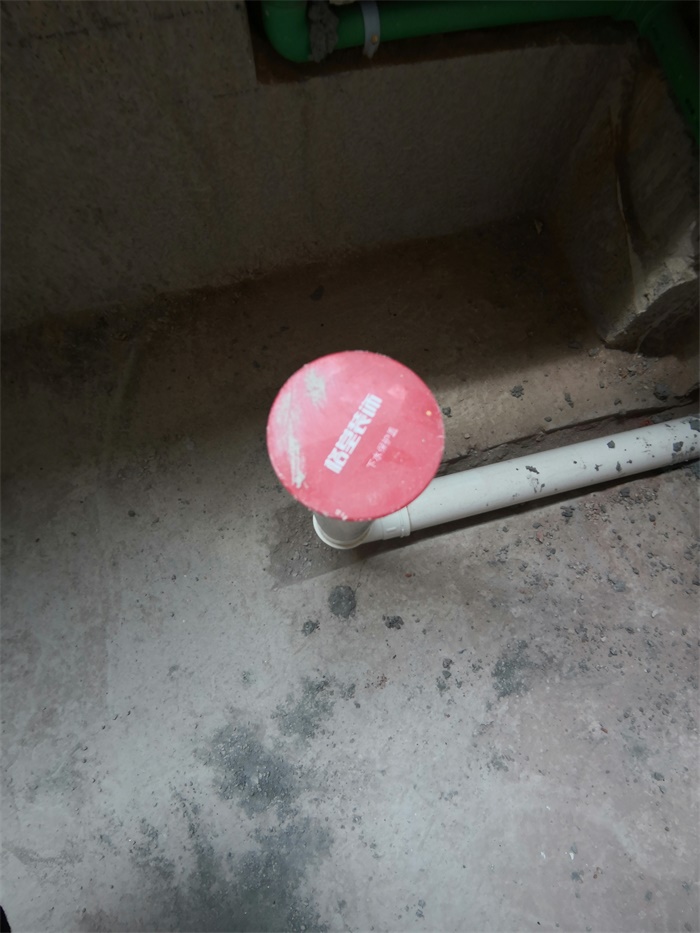

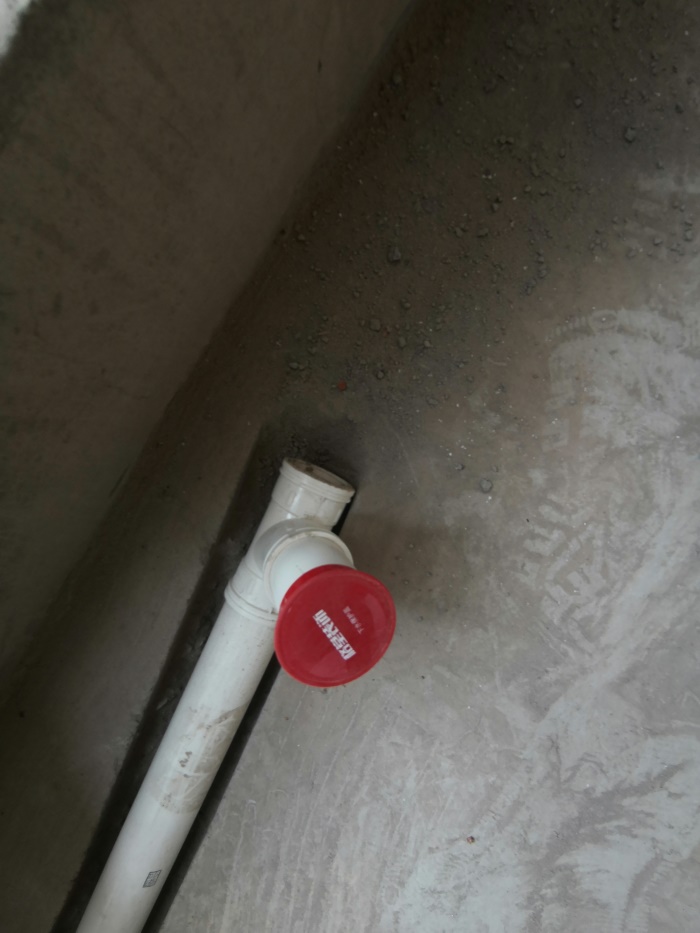

水管用格堂专用保护盖保护，防止砂石堵塞管道。

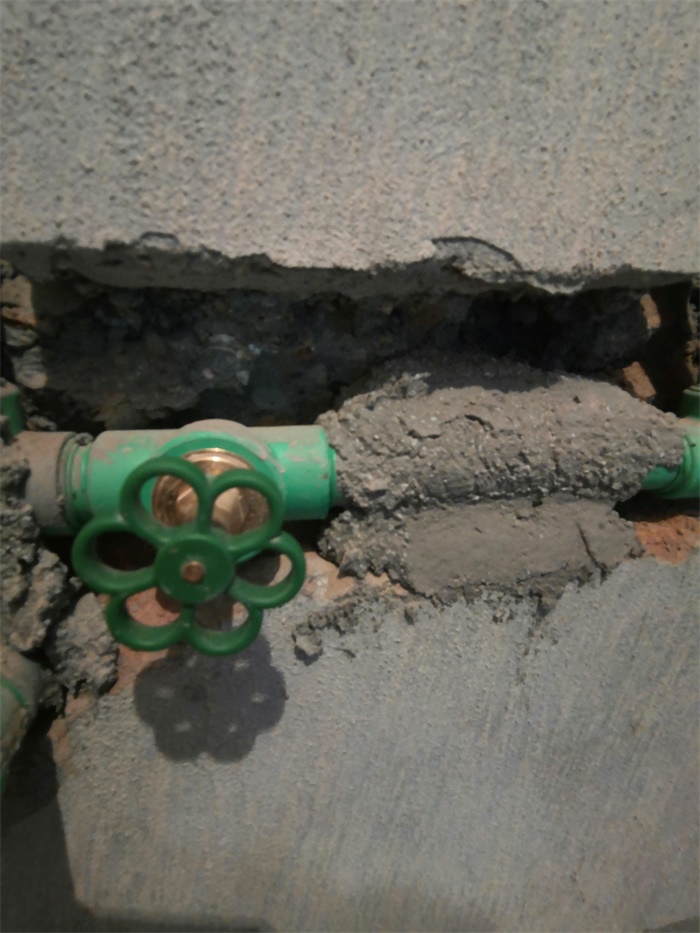

每户水管进水部位室内应加进水总阀。

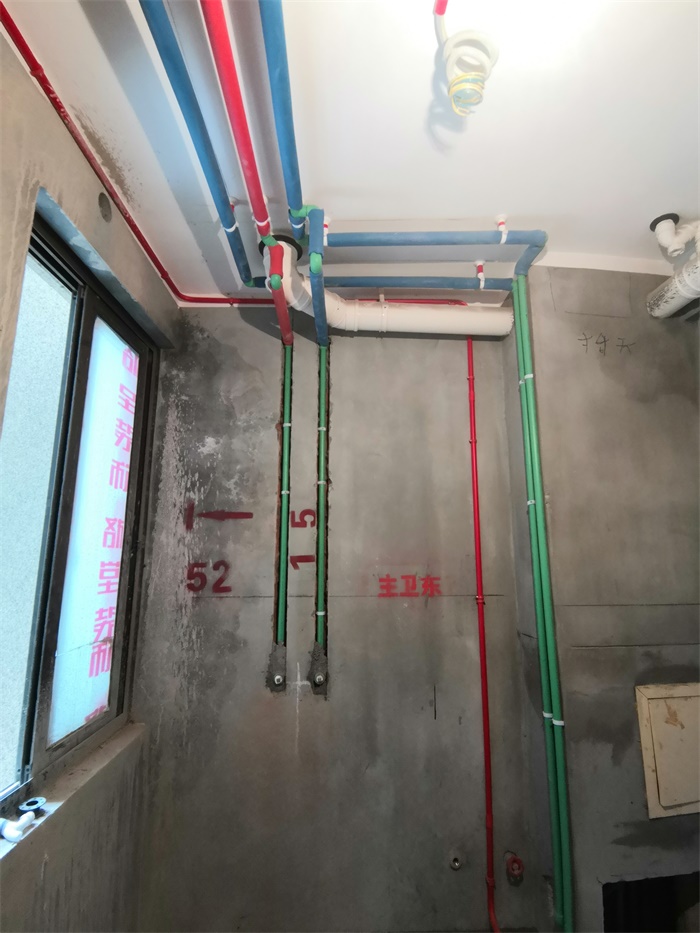

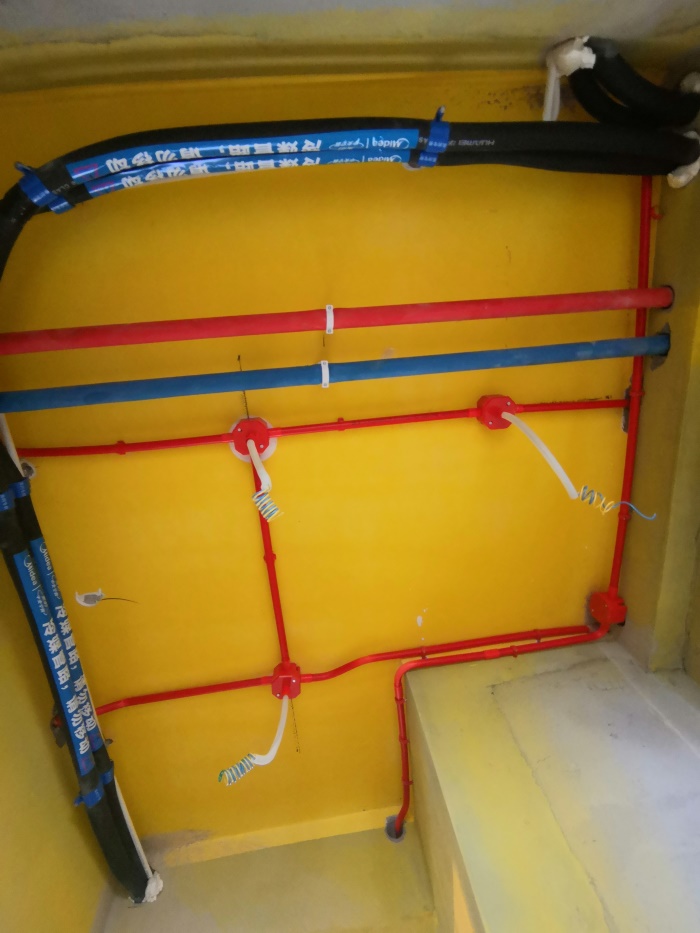

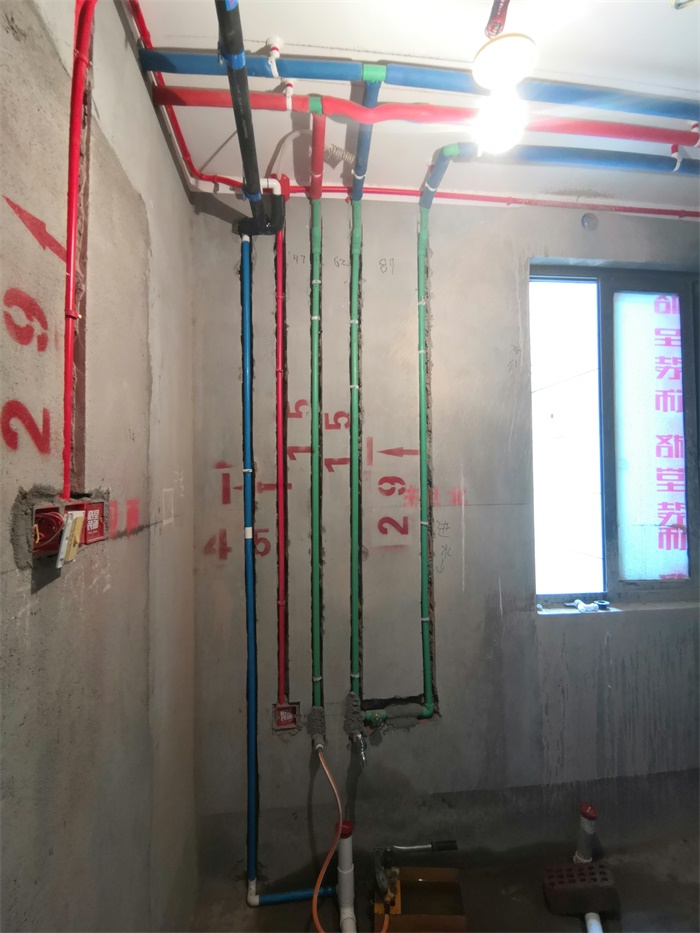

冷热水管布置专业规范，左热右冷、上热下冷。

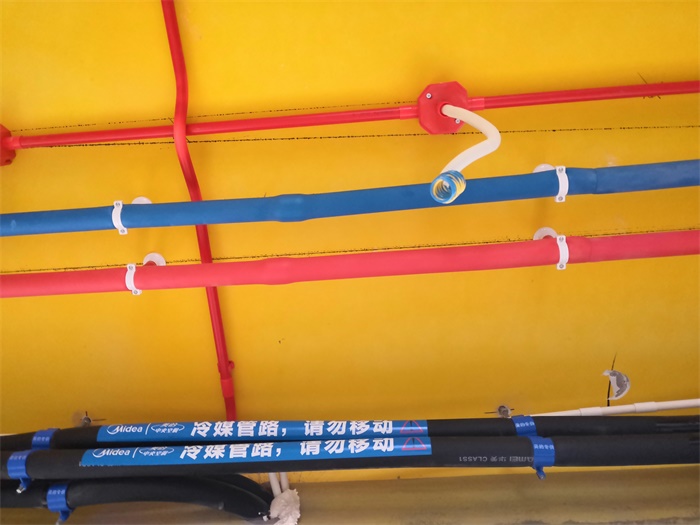

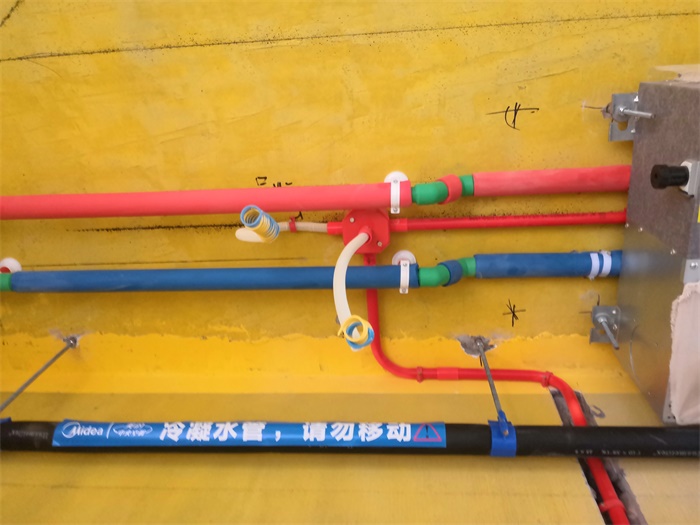

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。

水管弯头外露。

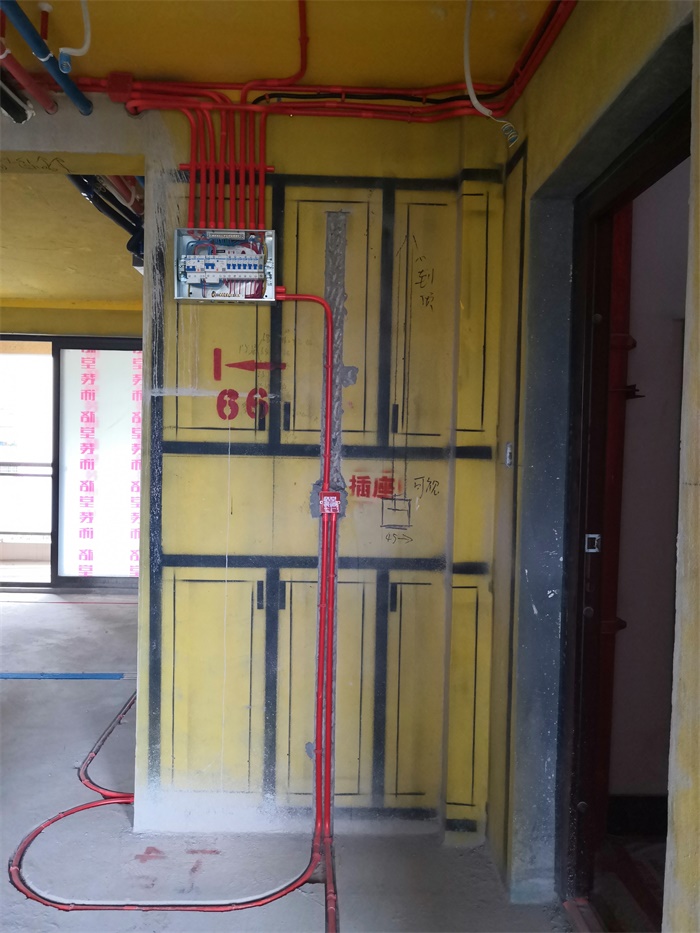

强电箱。

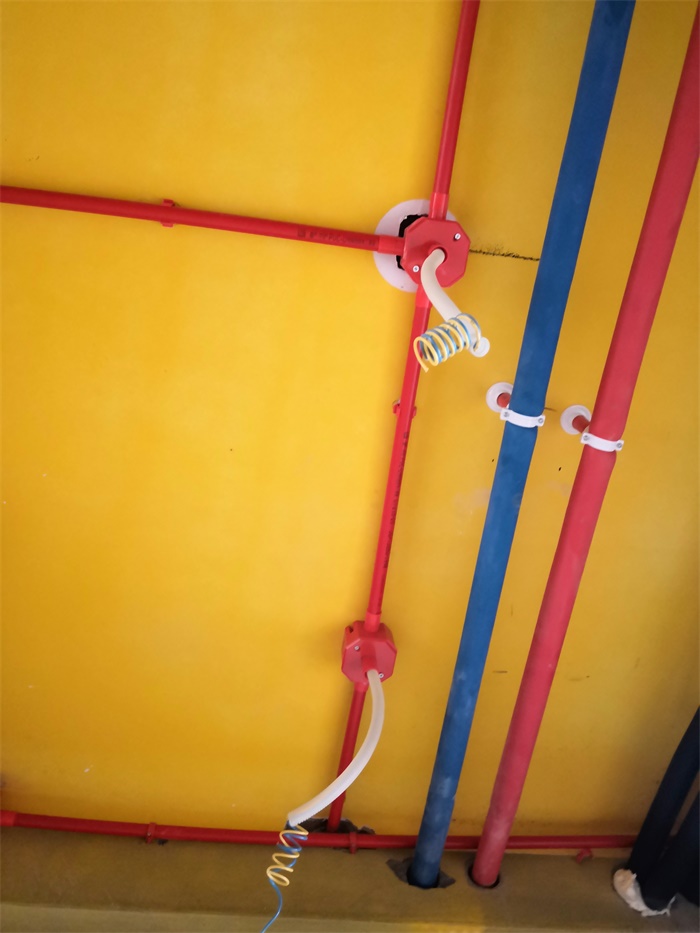

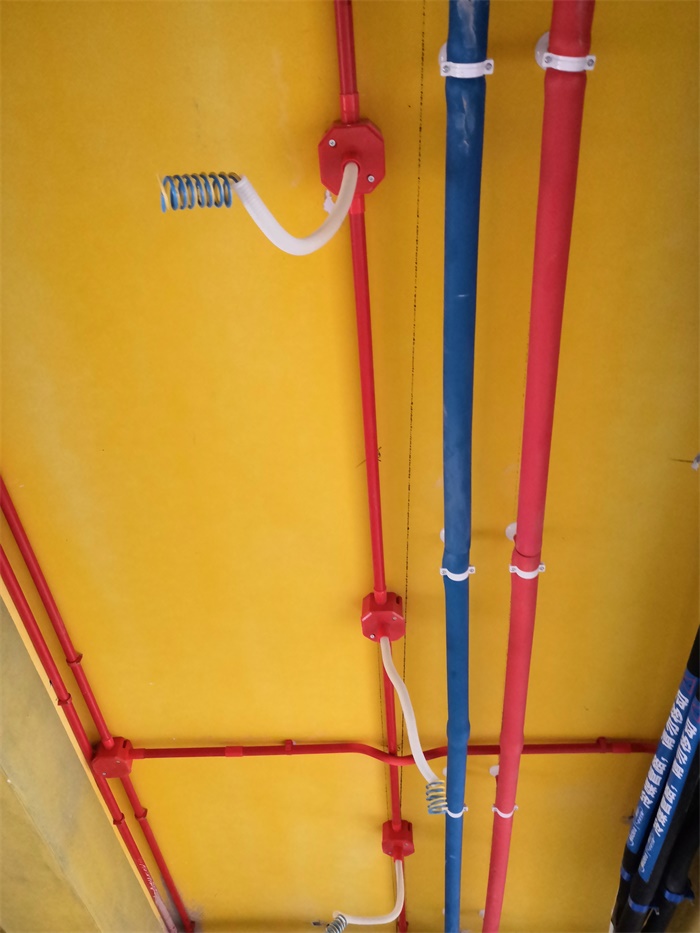

筒灯用波纹管保护。

杯梳是连接管道与预埋的电箱、底盒的，可以防止电线被箱、盒的开口处划伤，特别是对于金属箱、盒。用于连接底盒和电箱跟线管。

空调风口用格堂专用KT板保护到位。

水管弯头外露。

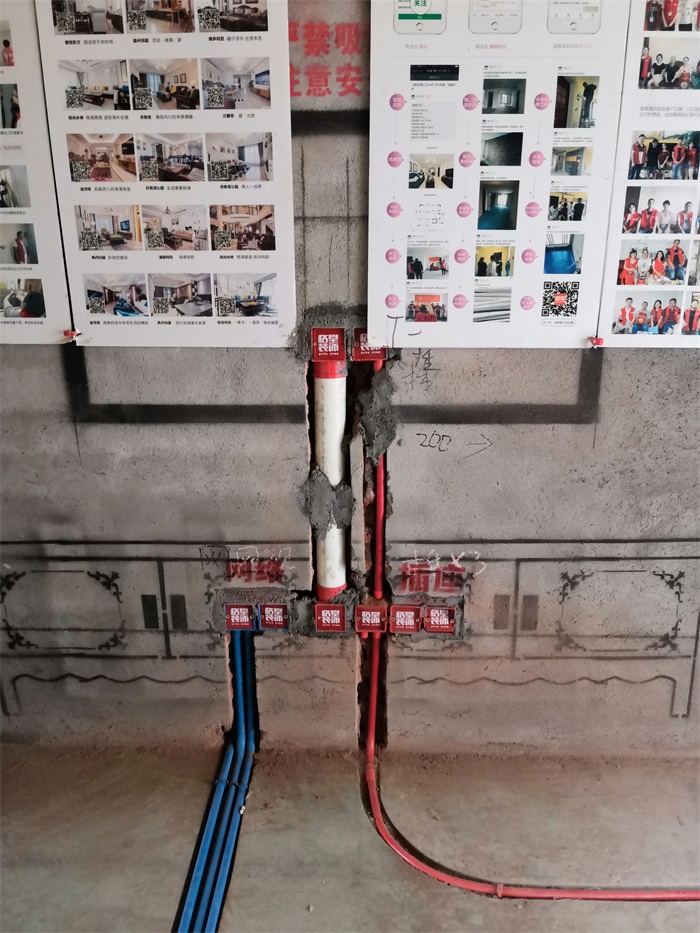

客厅电视墙电路排放，强弱电线尽量避开排线，防止干扰，如必须交汇需安装金属防干扰过桥，墙面预埋75#PVC管，挂壁电视以后不需要担心线路太多，影响美观。

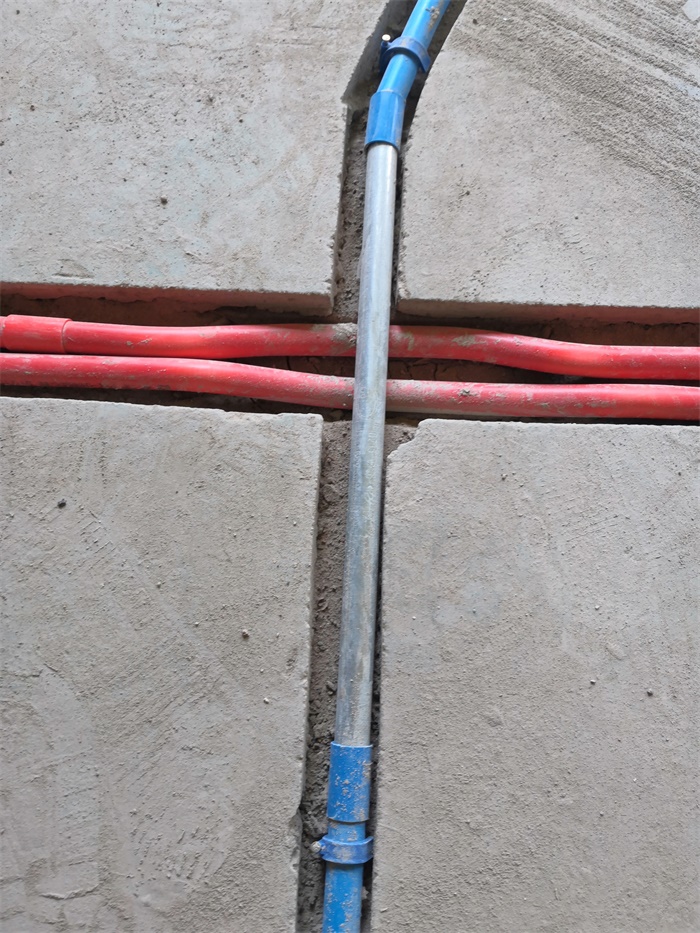

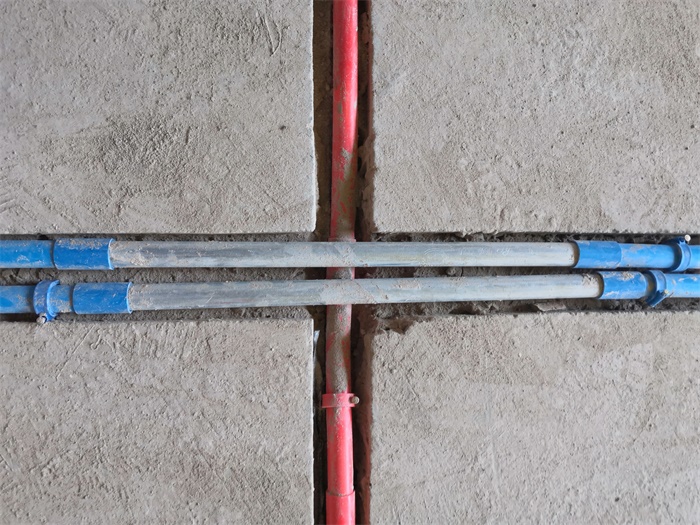

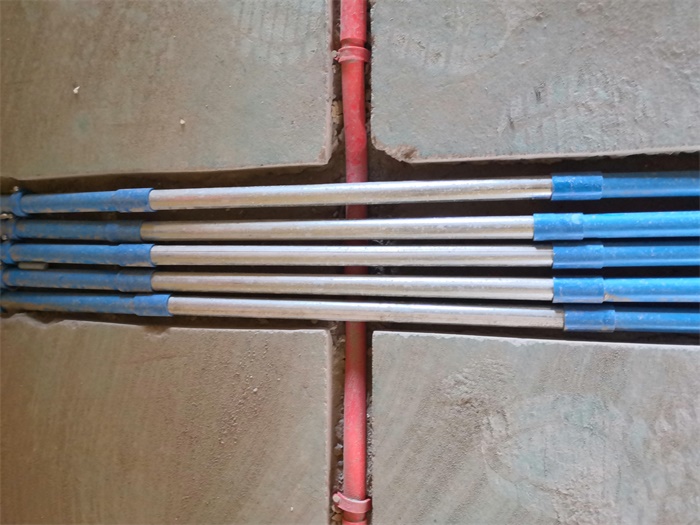

红色为强电，蓝色为弱电，强弱电交接处用金属屏蔽管，防止干扰。

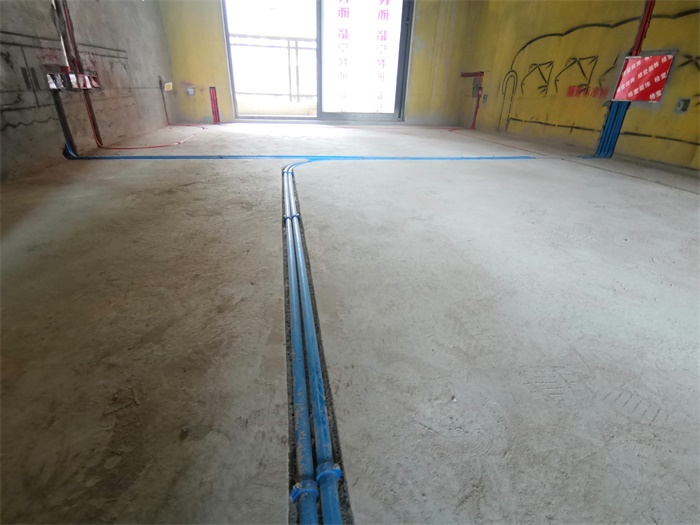

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

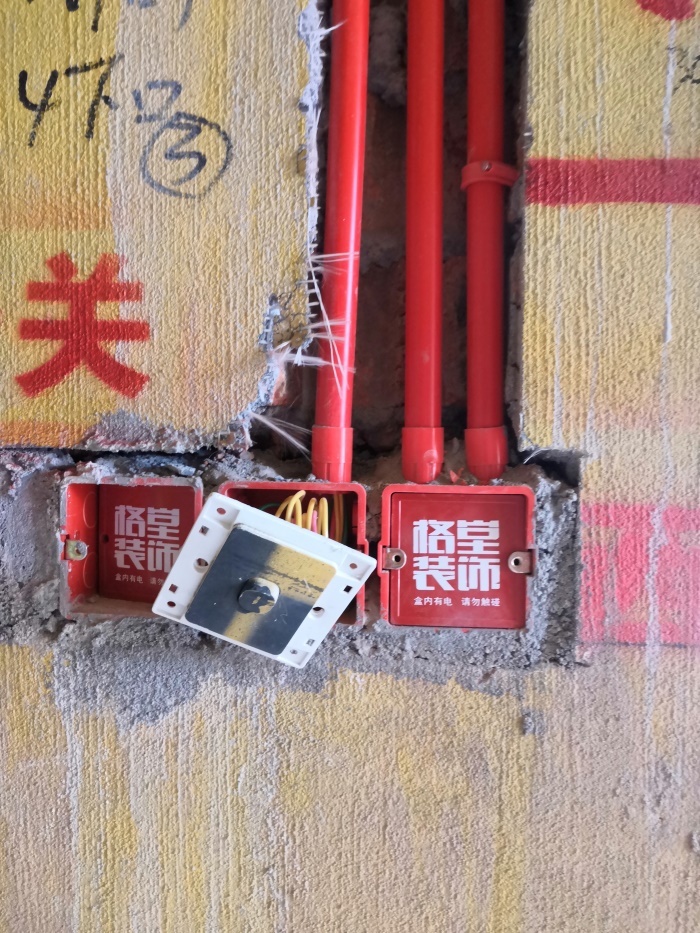

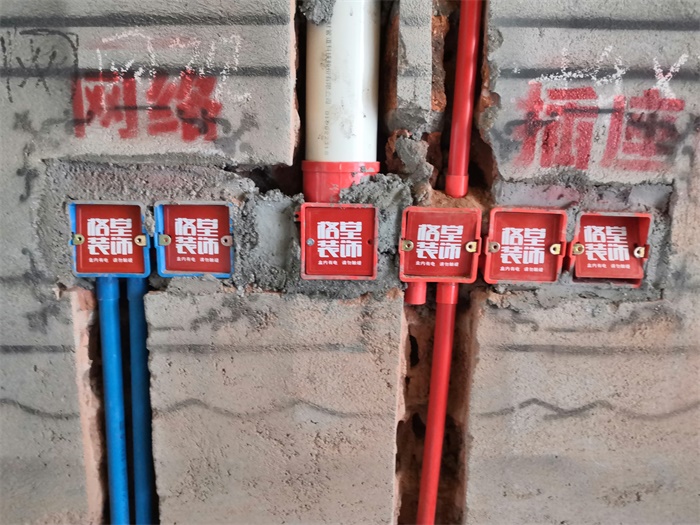

线盒并排预埋一起，盒与盒之间必须套2个快速连接件连接。
