牡丹园5-2-9#95㎡简美—-安然年华

发表于 2019-12-22 16:28:54

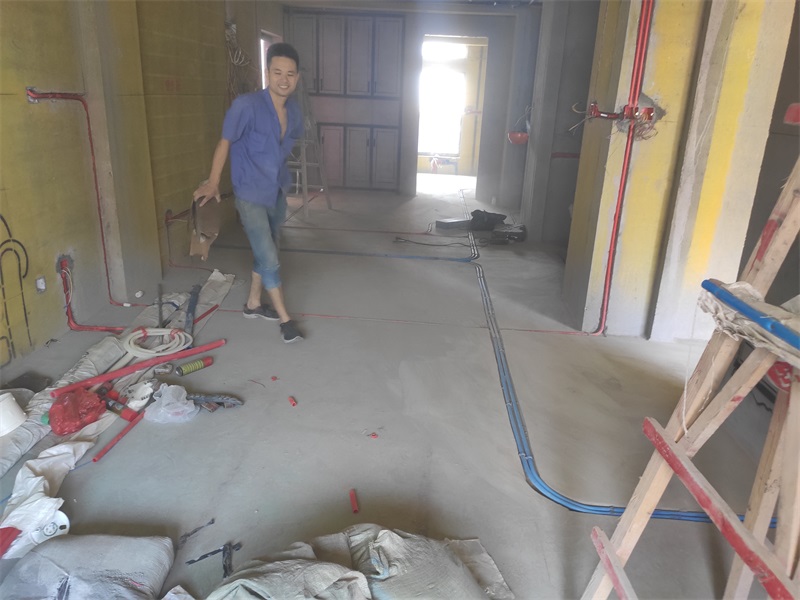

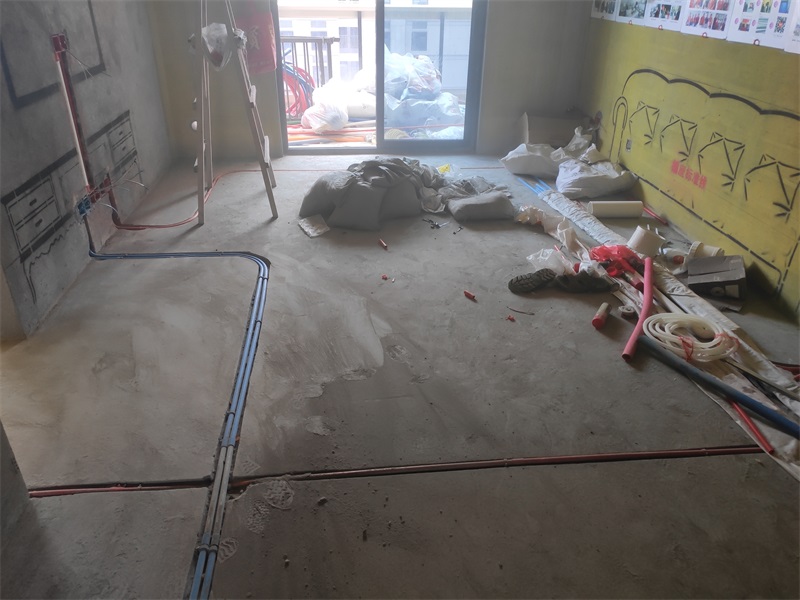

线路布置横平竖直，非常符合施工规范

发表于 2019-12-22 16:34:08

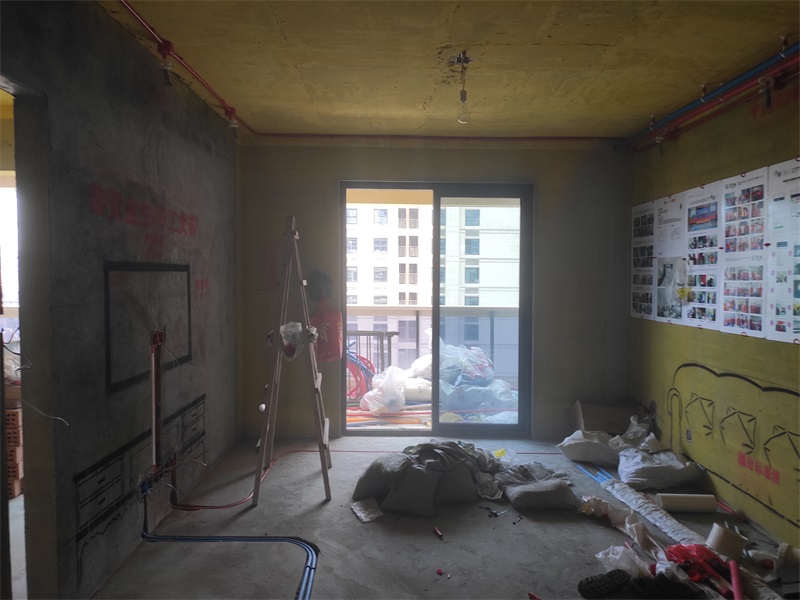

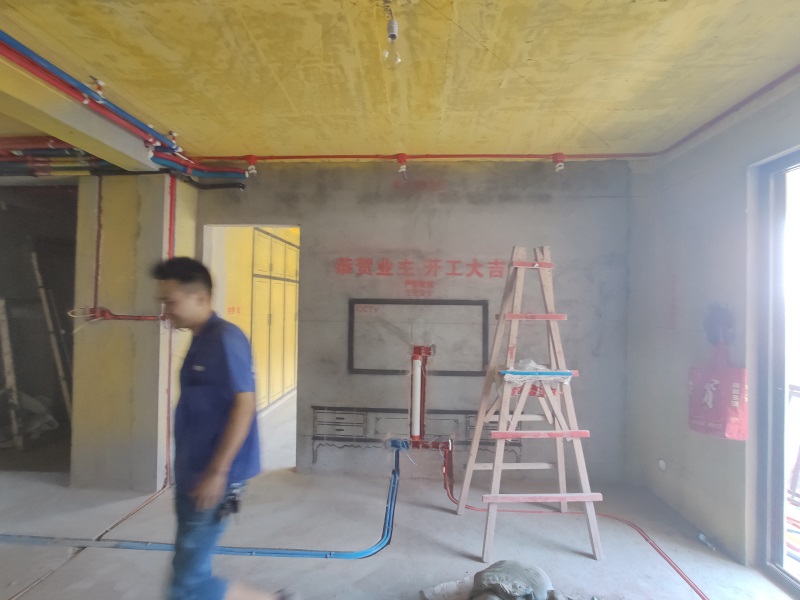

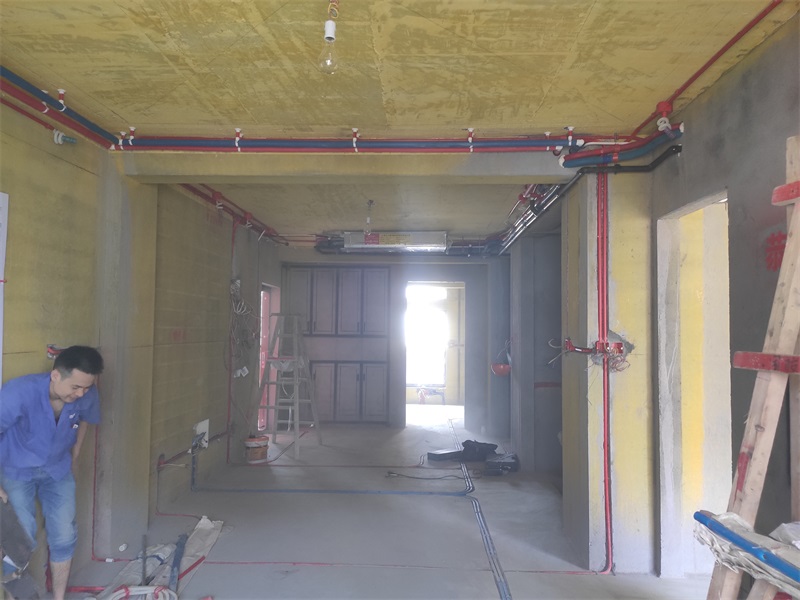

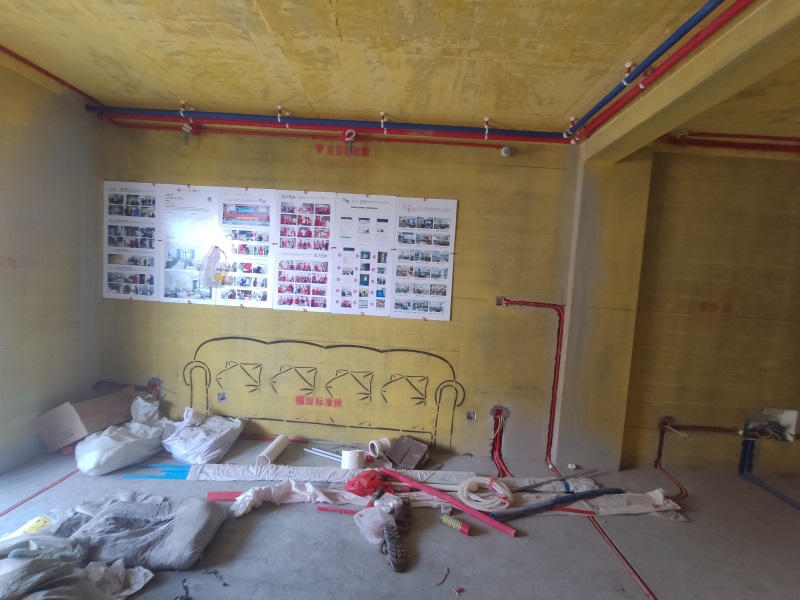

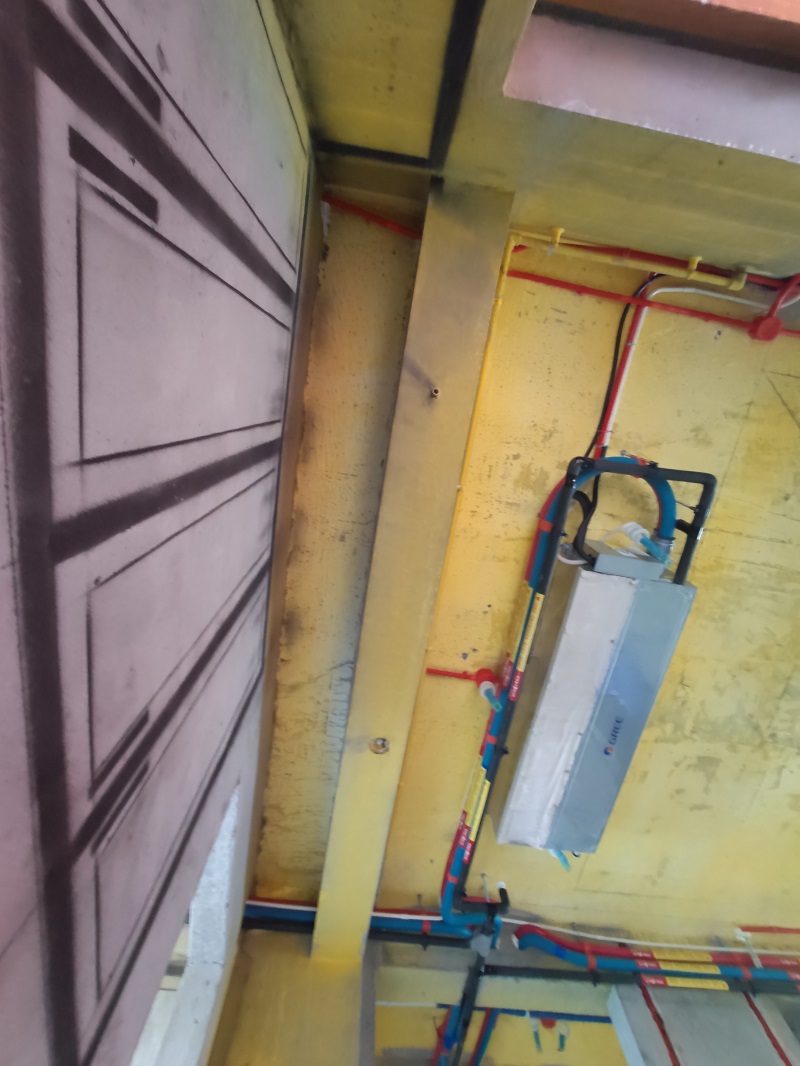

客厅

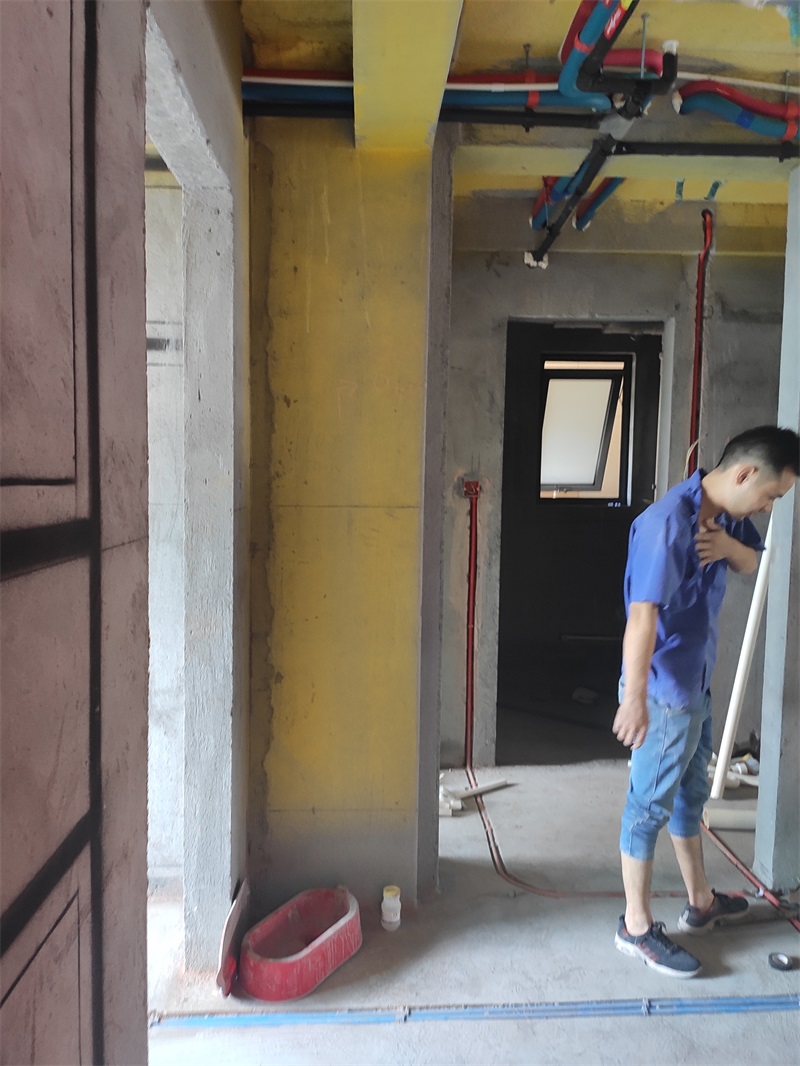

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

水管吊卡间距应小于80cm，转角处必须要有吊卡

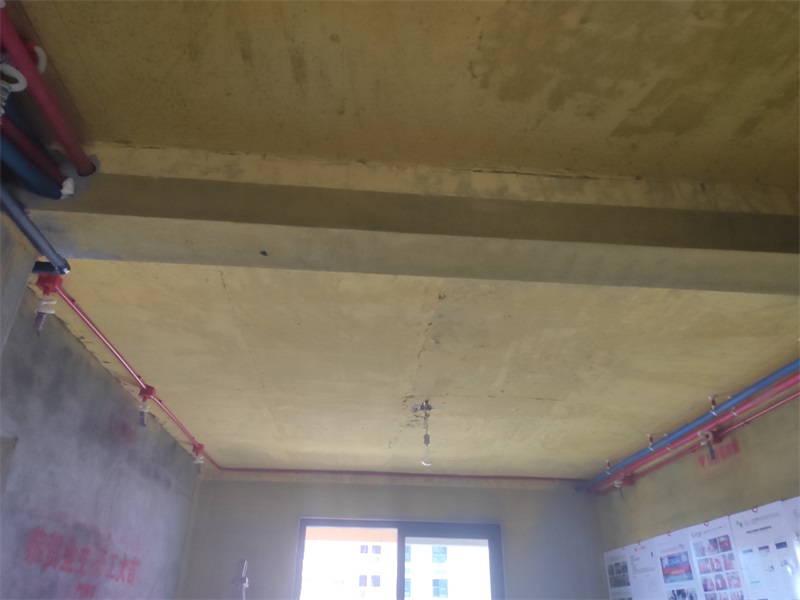

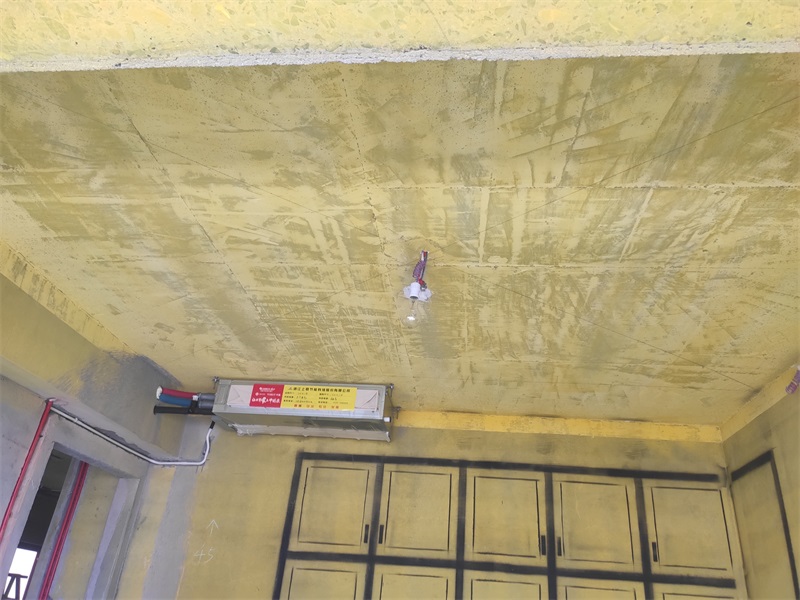

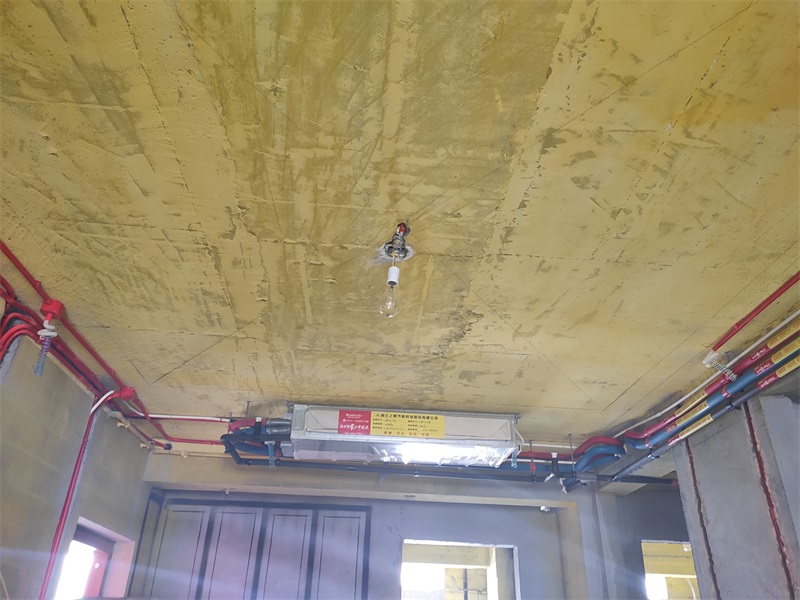

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2019-12-22 16:39:46

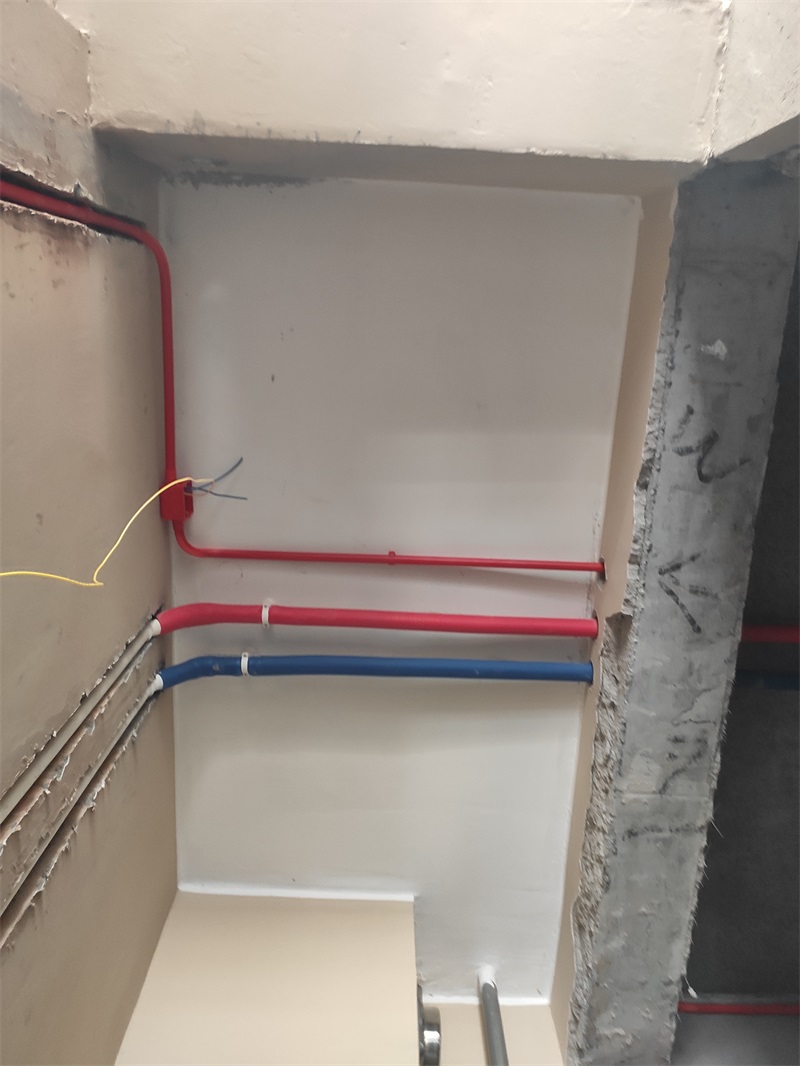

红色保温棉代表热水，蓝色保温棉代表冷水

发表于 2019-12-22 16:41:00

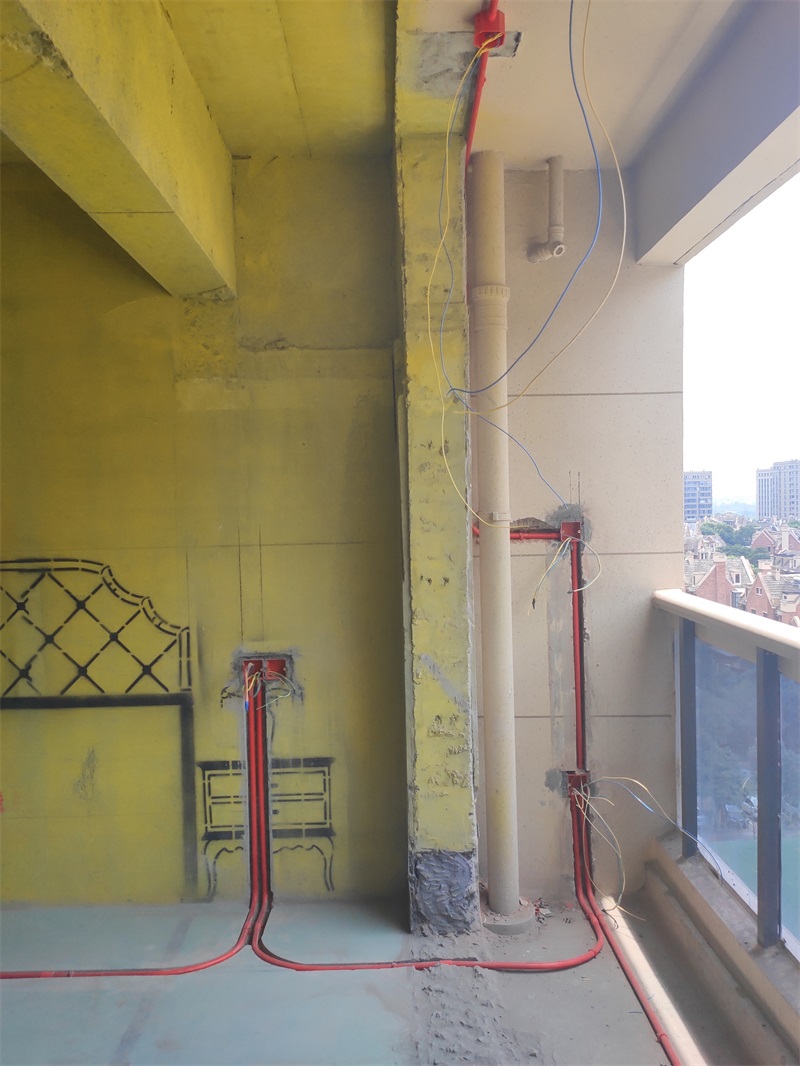

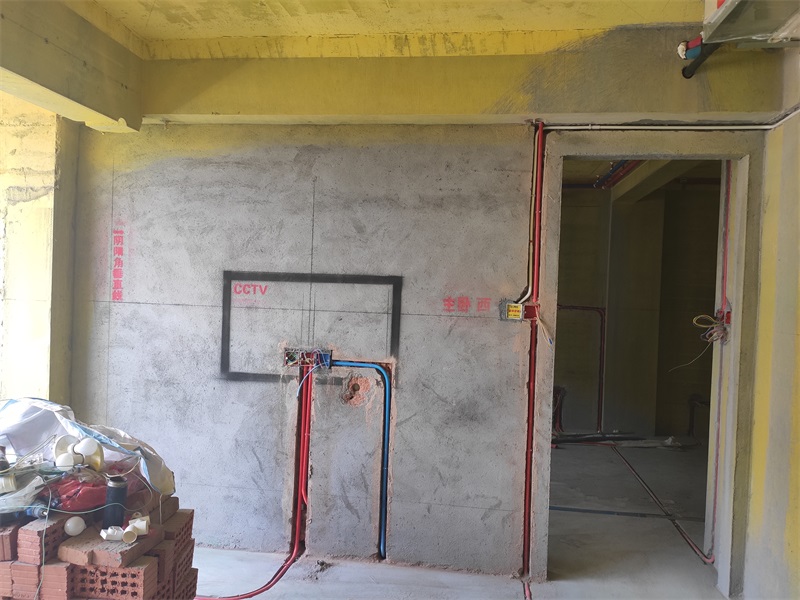

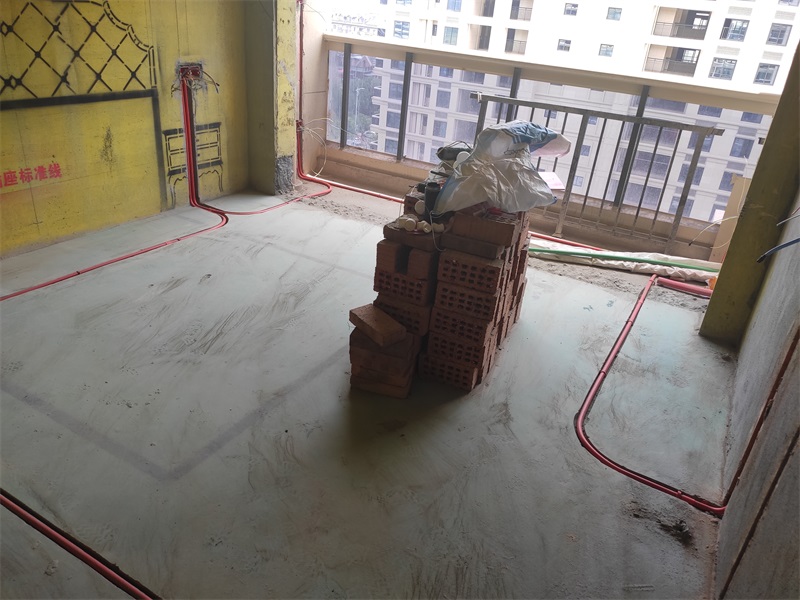

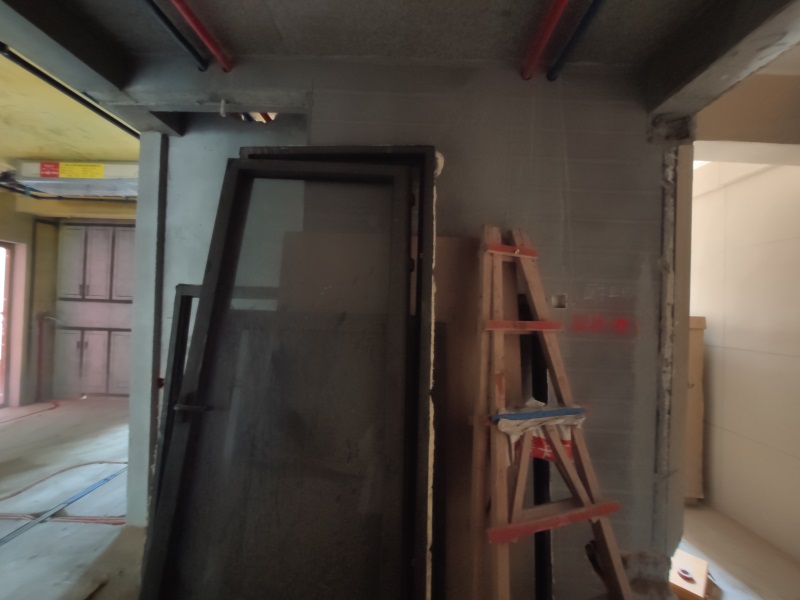

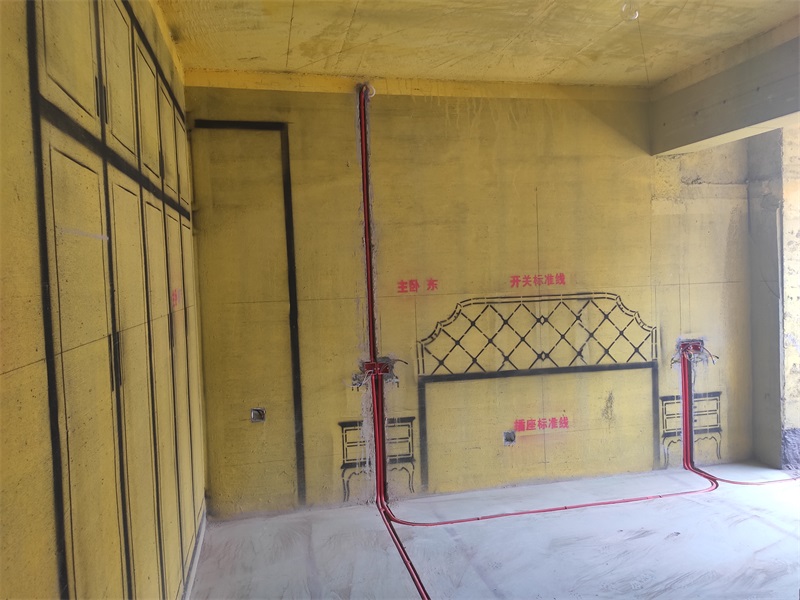

房间内所有电视电源应有开关控制

发表于 2019-12-22 16:42:20

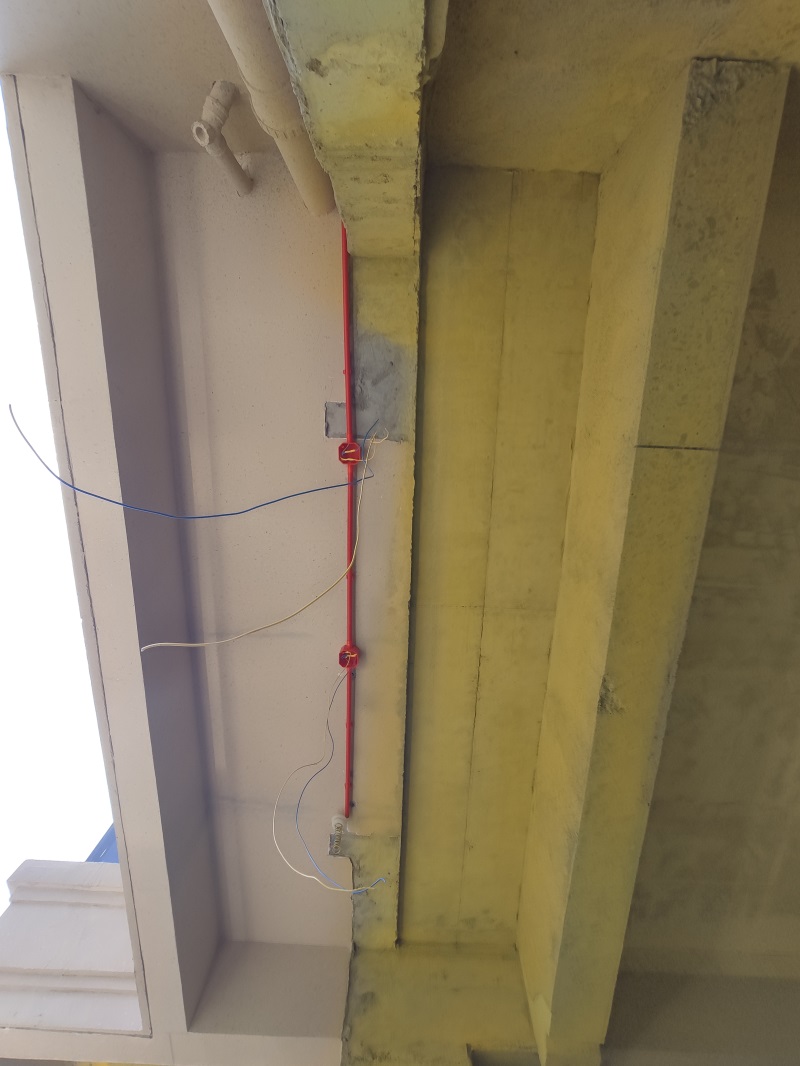

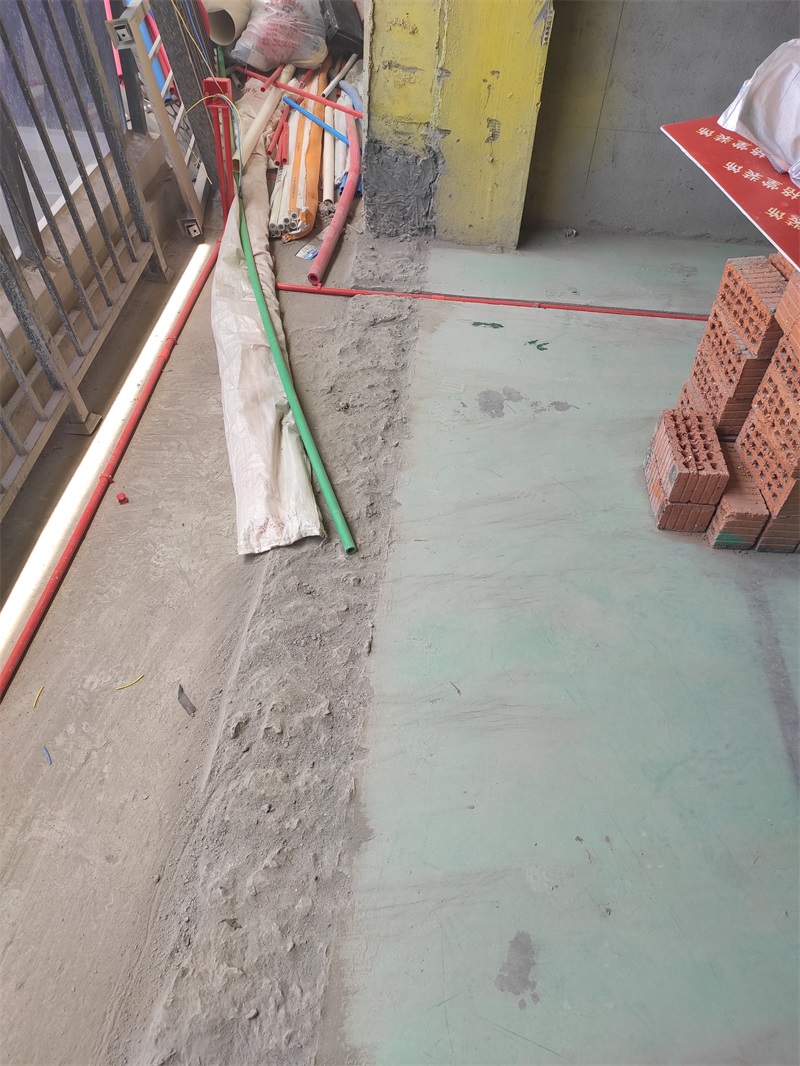

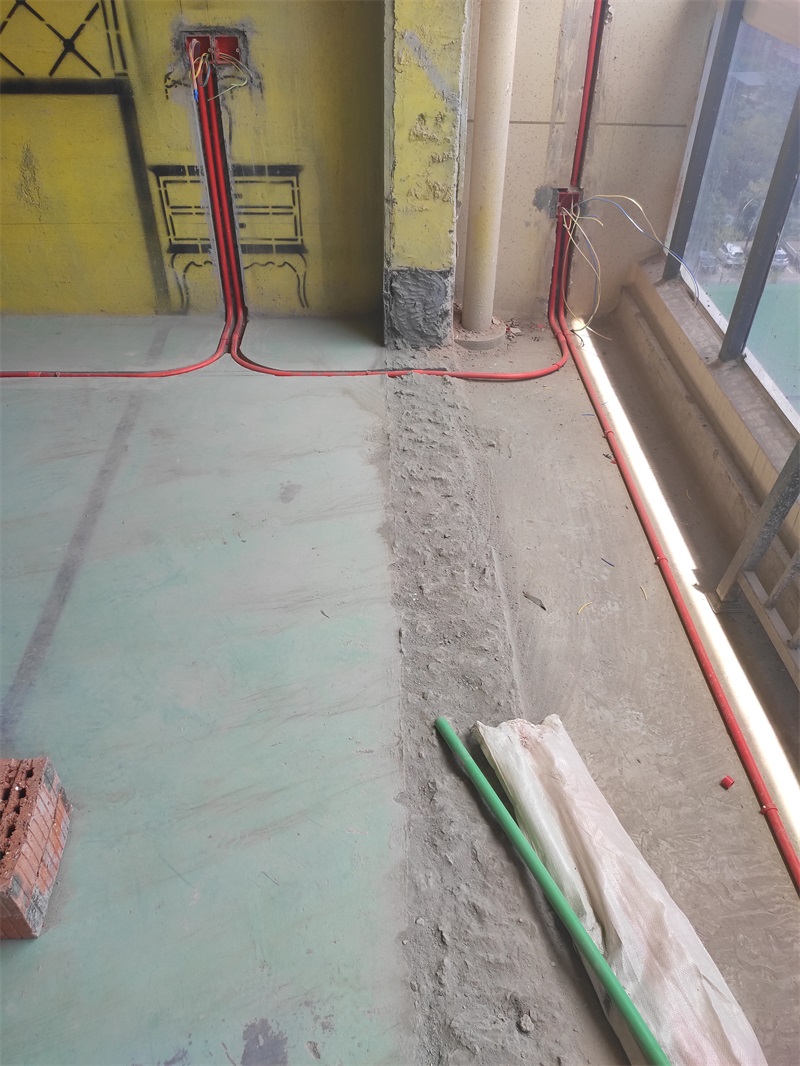

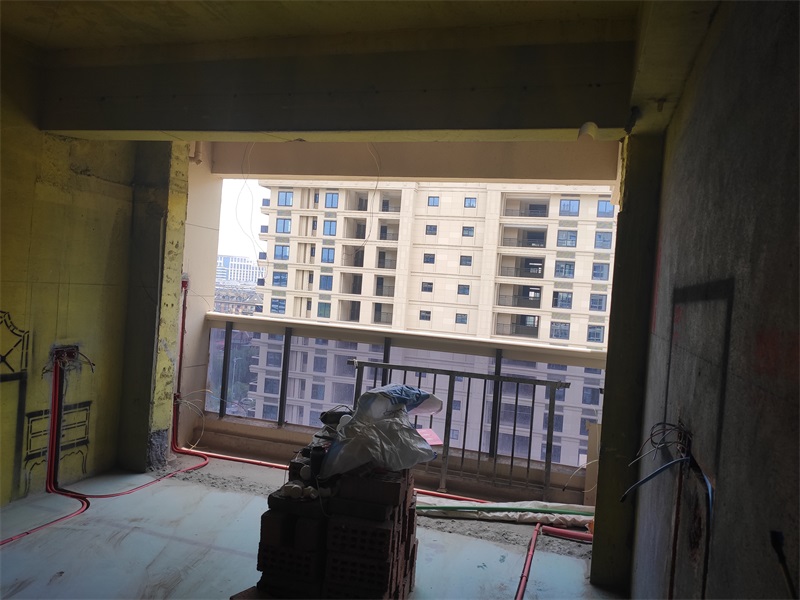

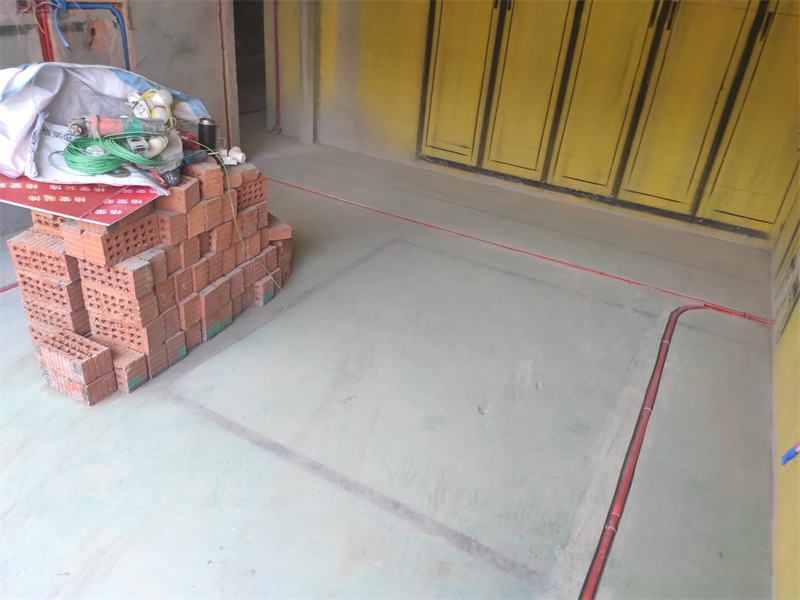

所有线管采用直径20中型线管

发表于 2019-12-22 16:45:18

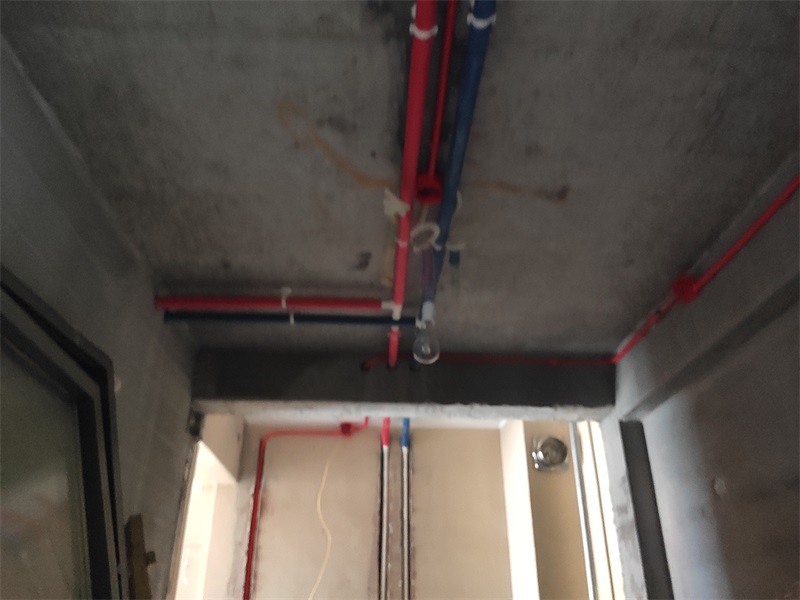

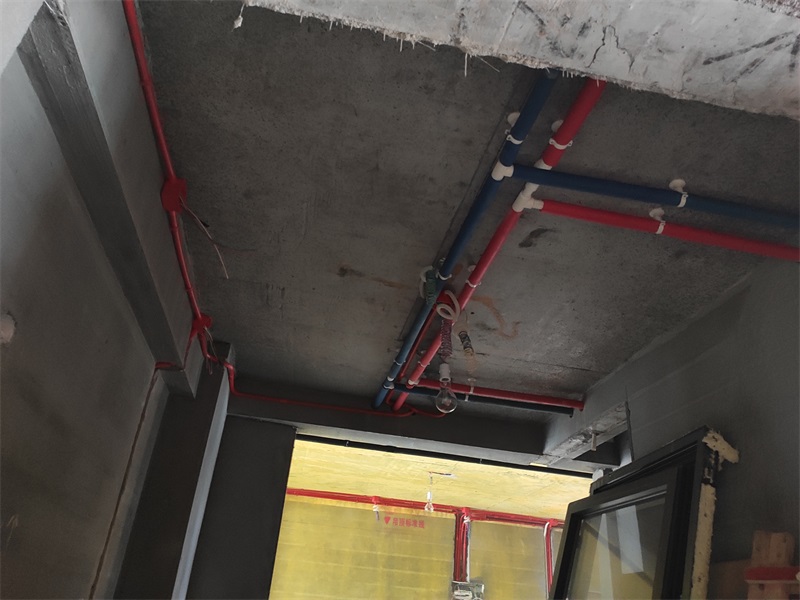

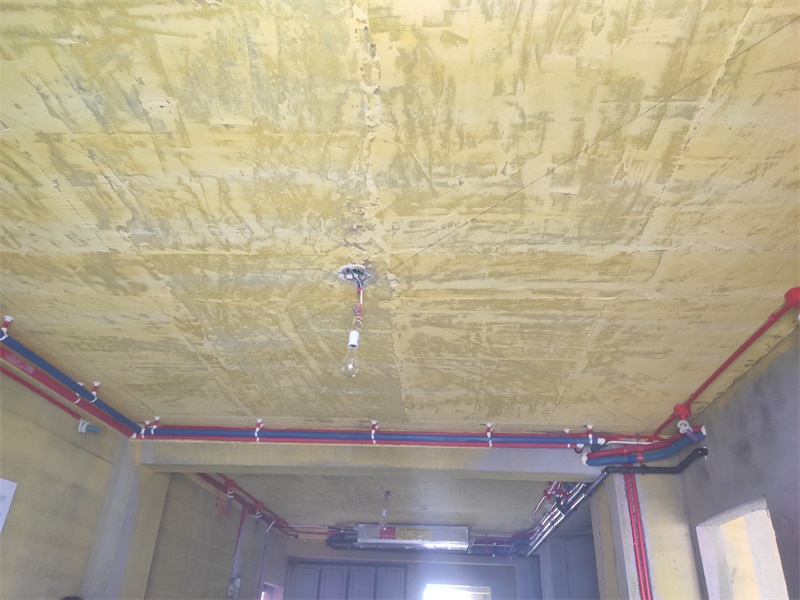

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2019-12-22 16:46:36

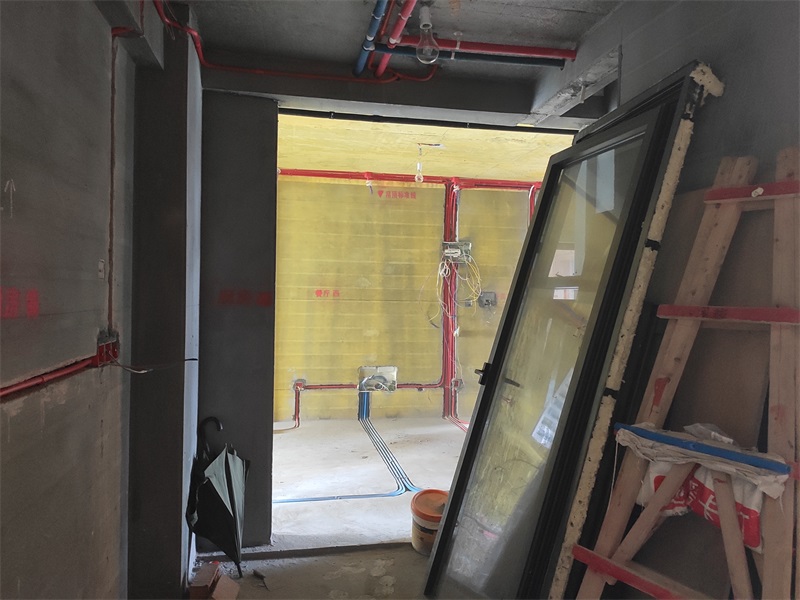

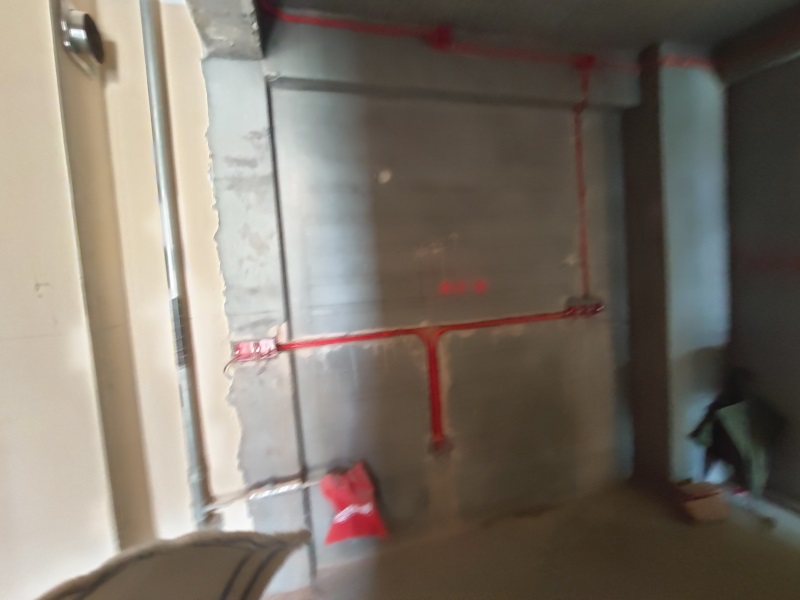

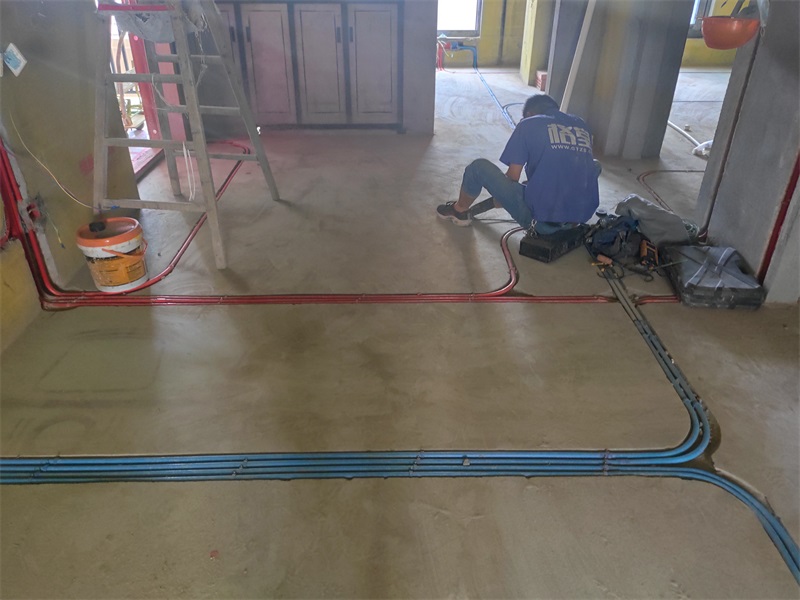

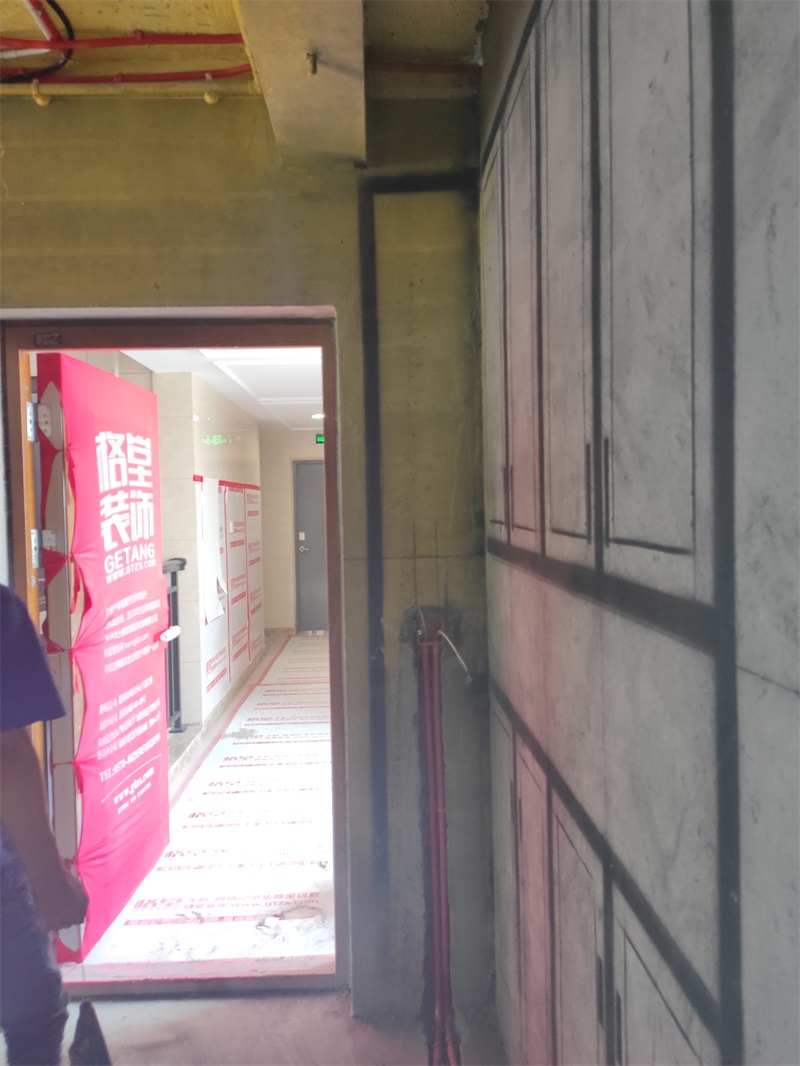

红色线管代表强电

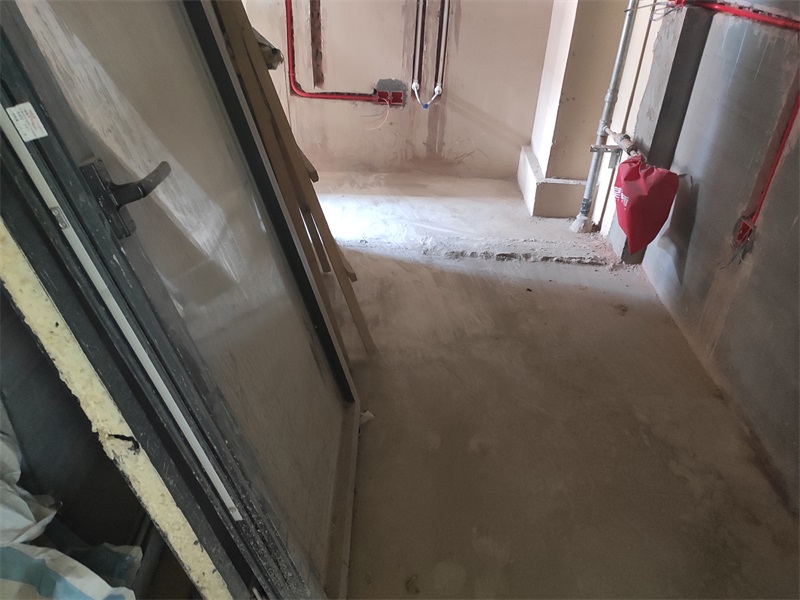

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2019-12-22 16:47:06

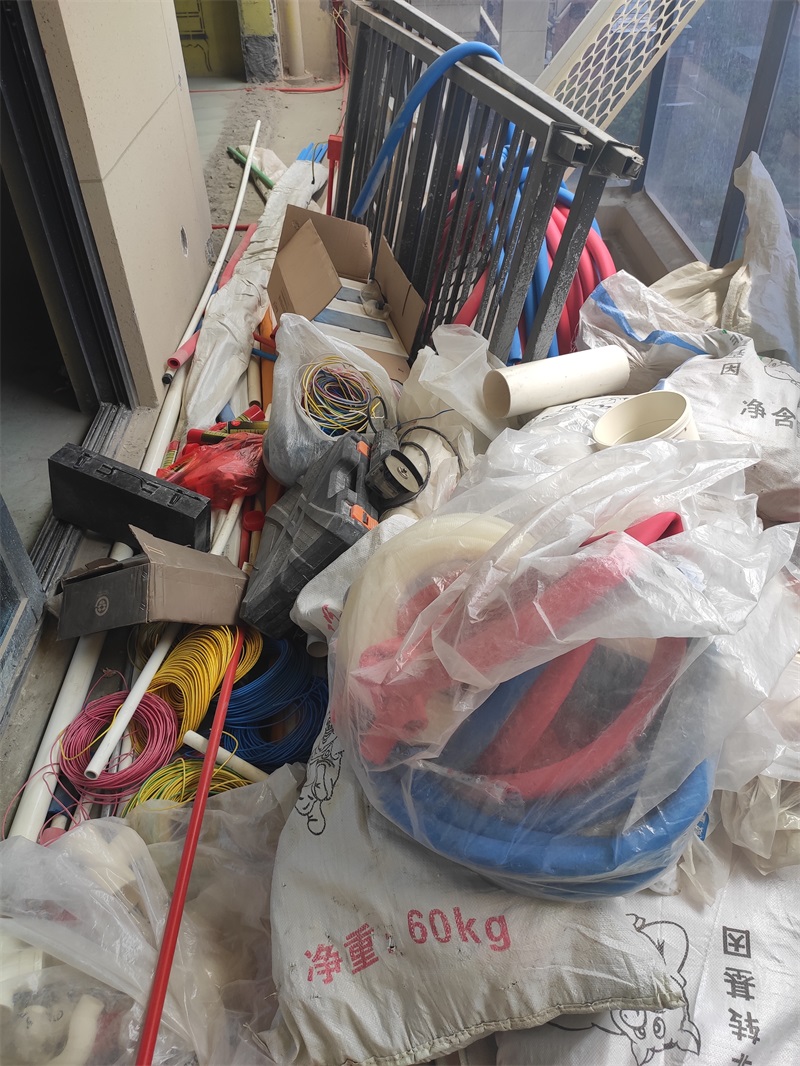

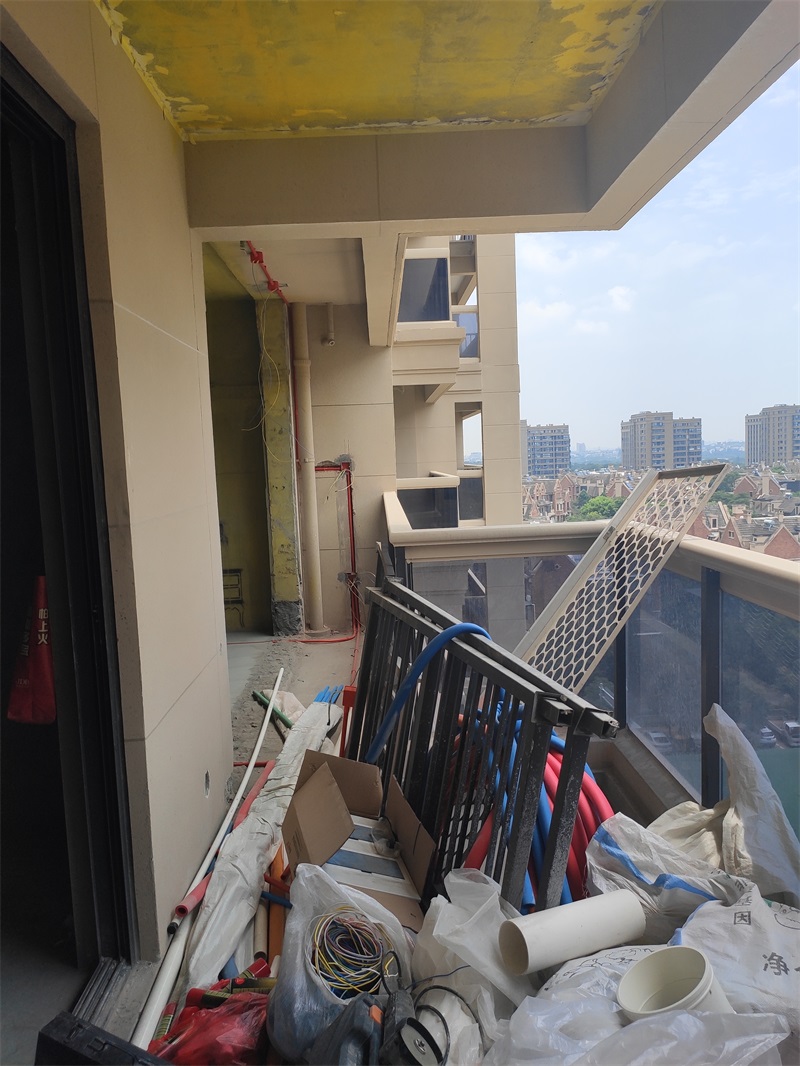

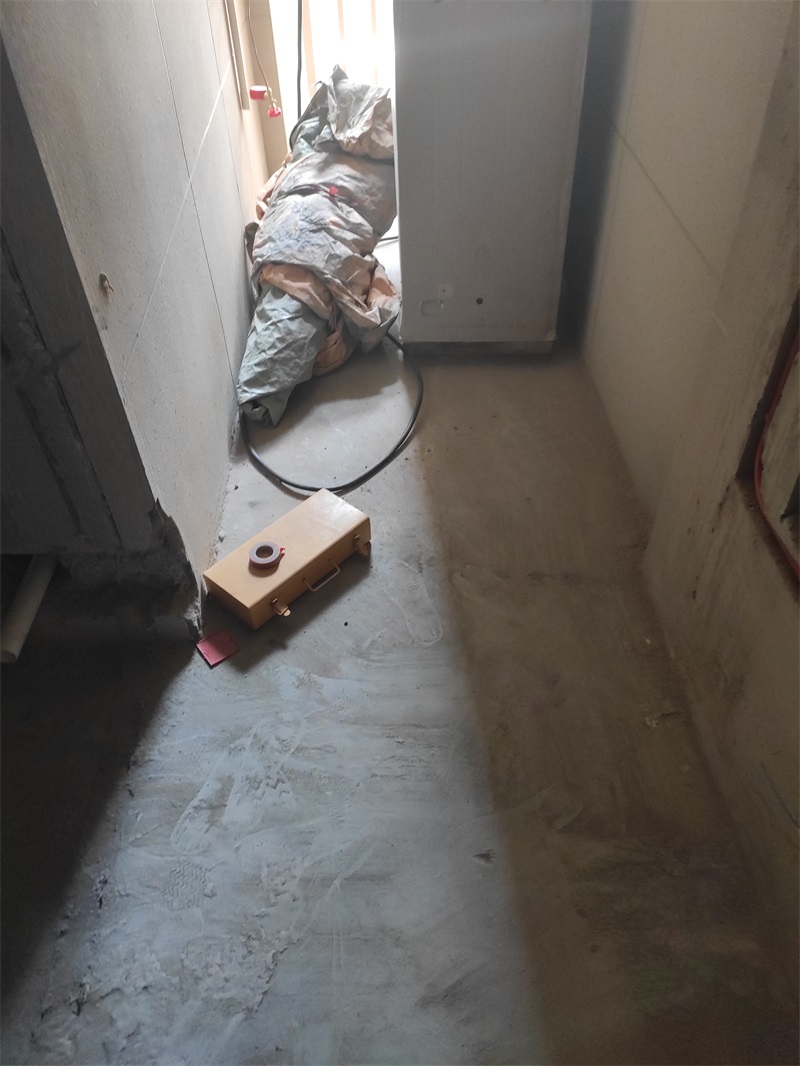

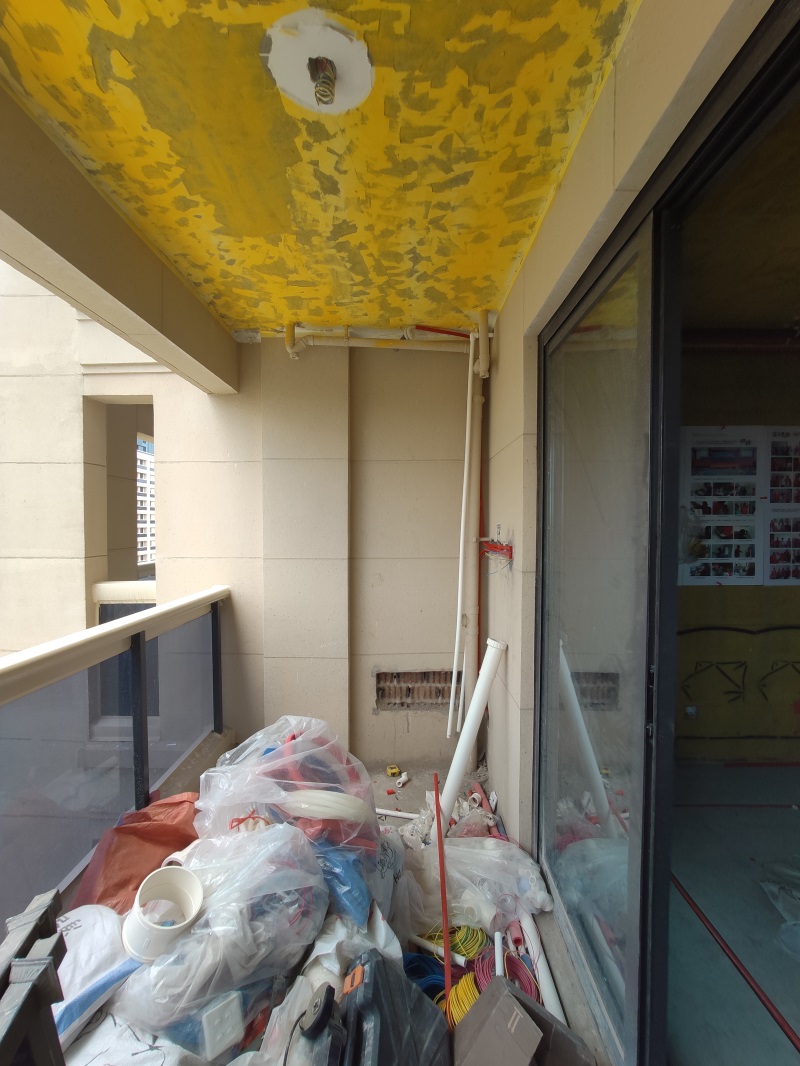

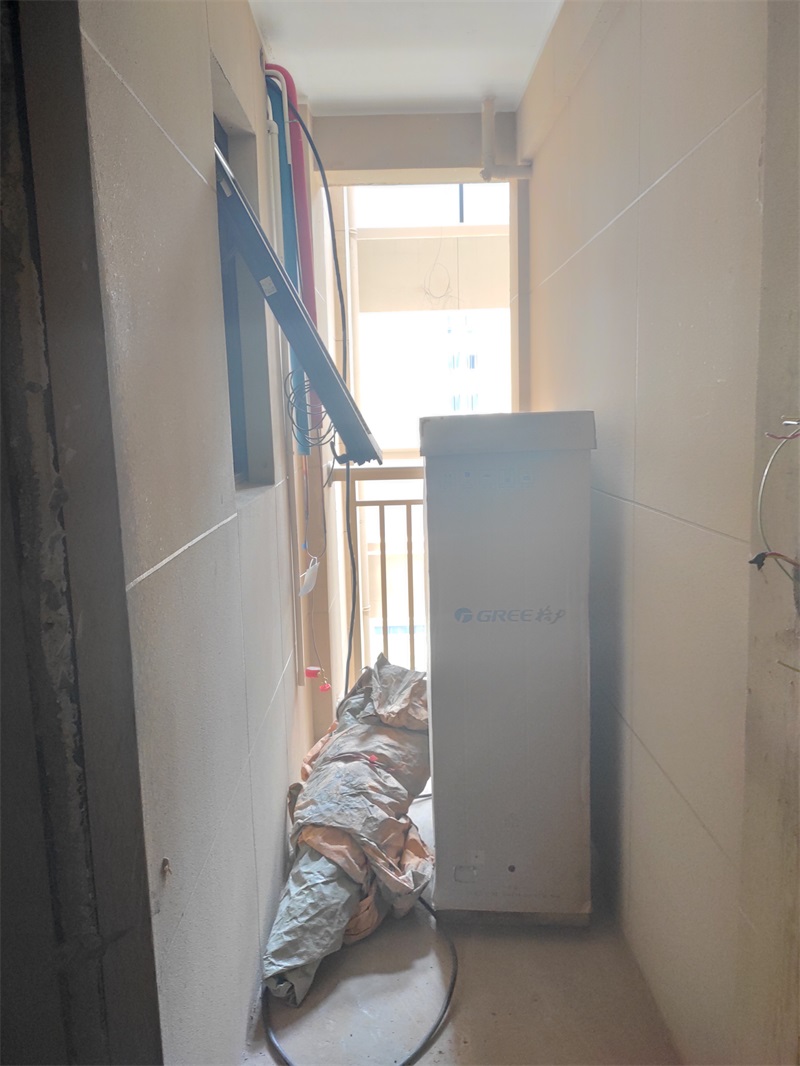

设备间

发表于 2019-12-22 16:47:53

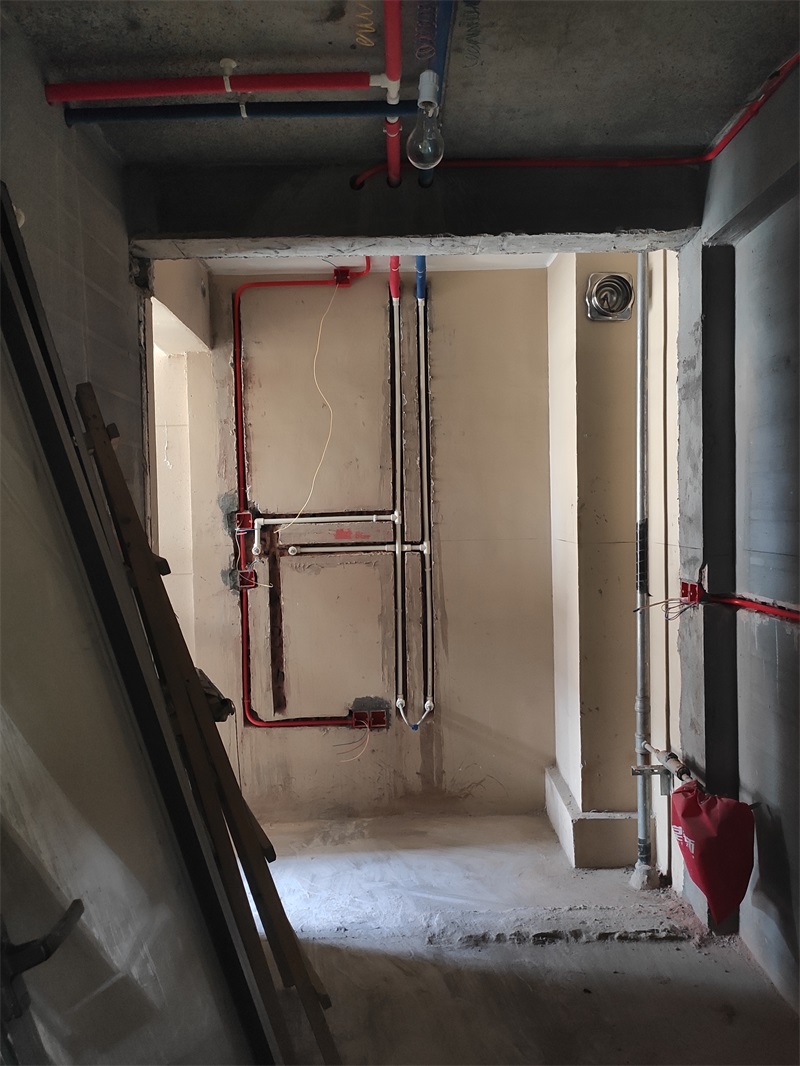

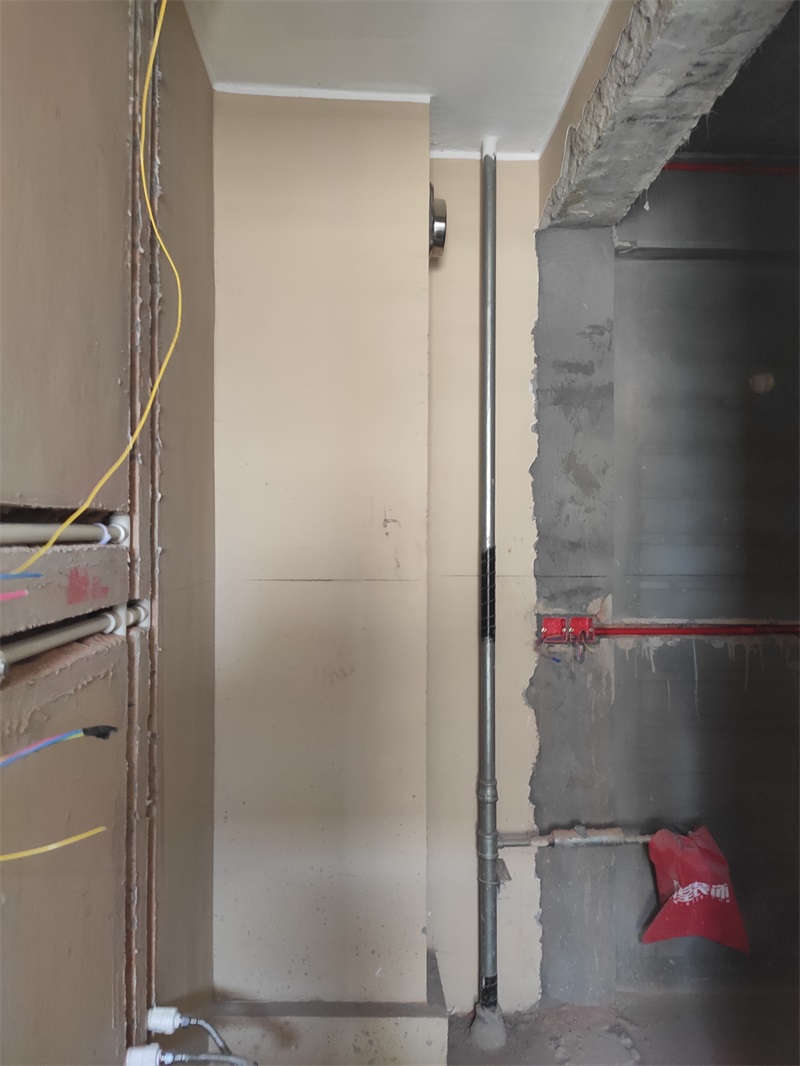

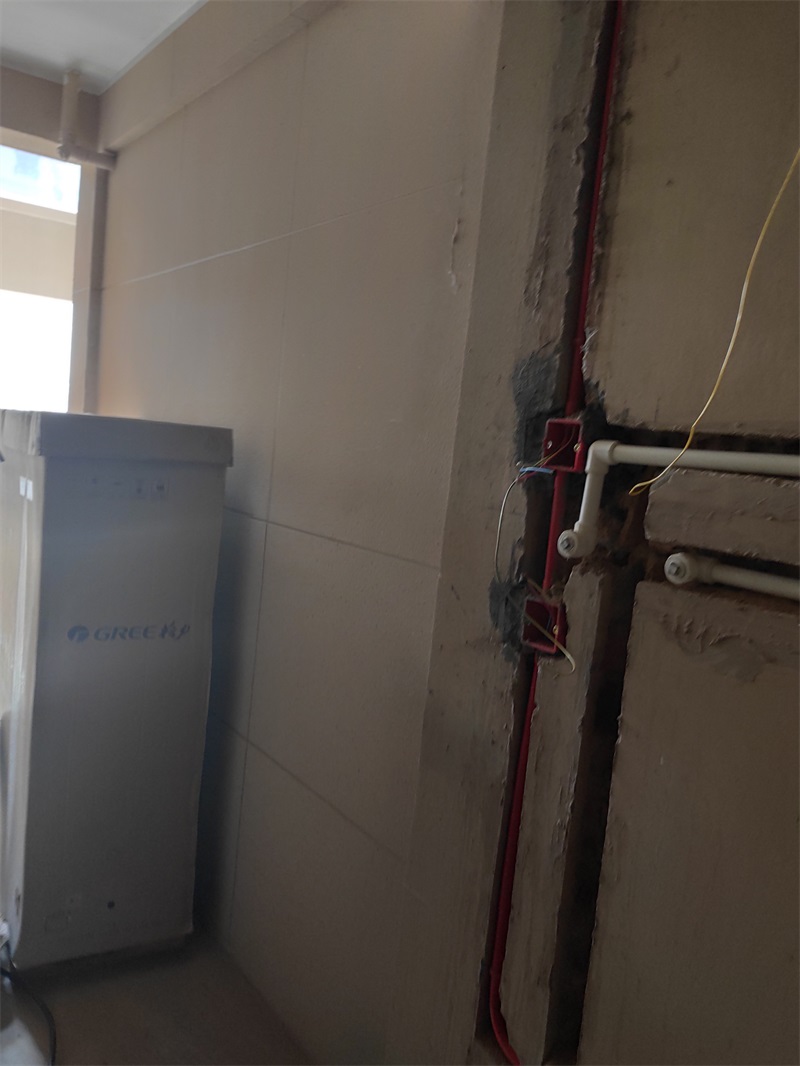

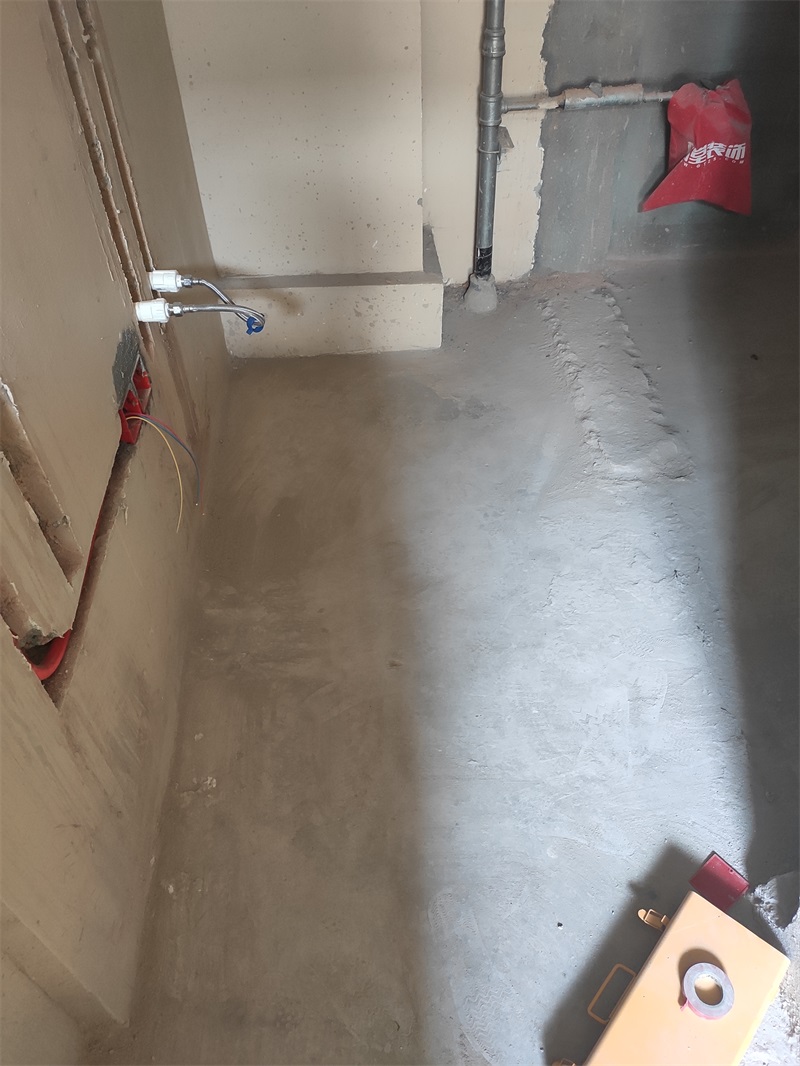

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2019-12-22 16:48:29

水电施工阶段
