常山东方广场5-2-16-2#126㎡现代——现代中式之色

发表于 2019-7-1 09:24:42

一个暗盒内只允许有2根线管，线管与线管之间要有间距，且缝隙均匀

发表于 2019-7-1 09:26:07

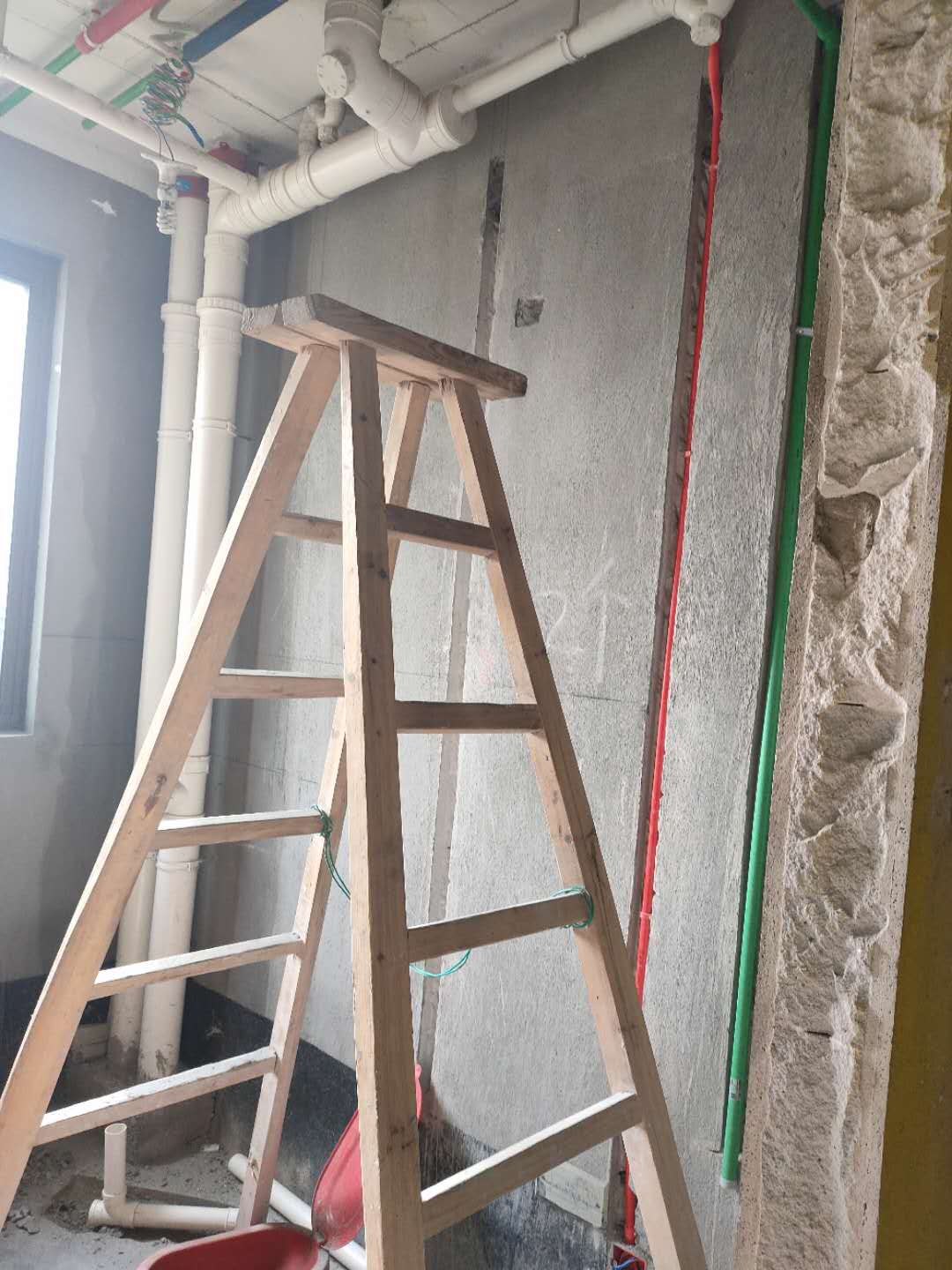

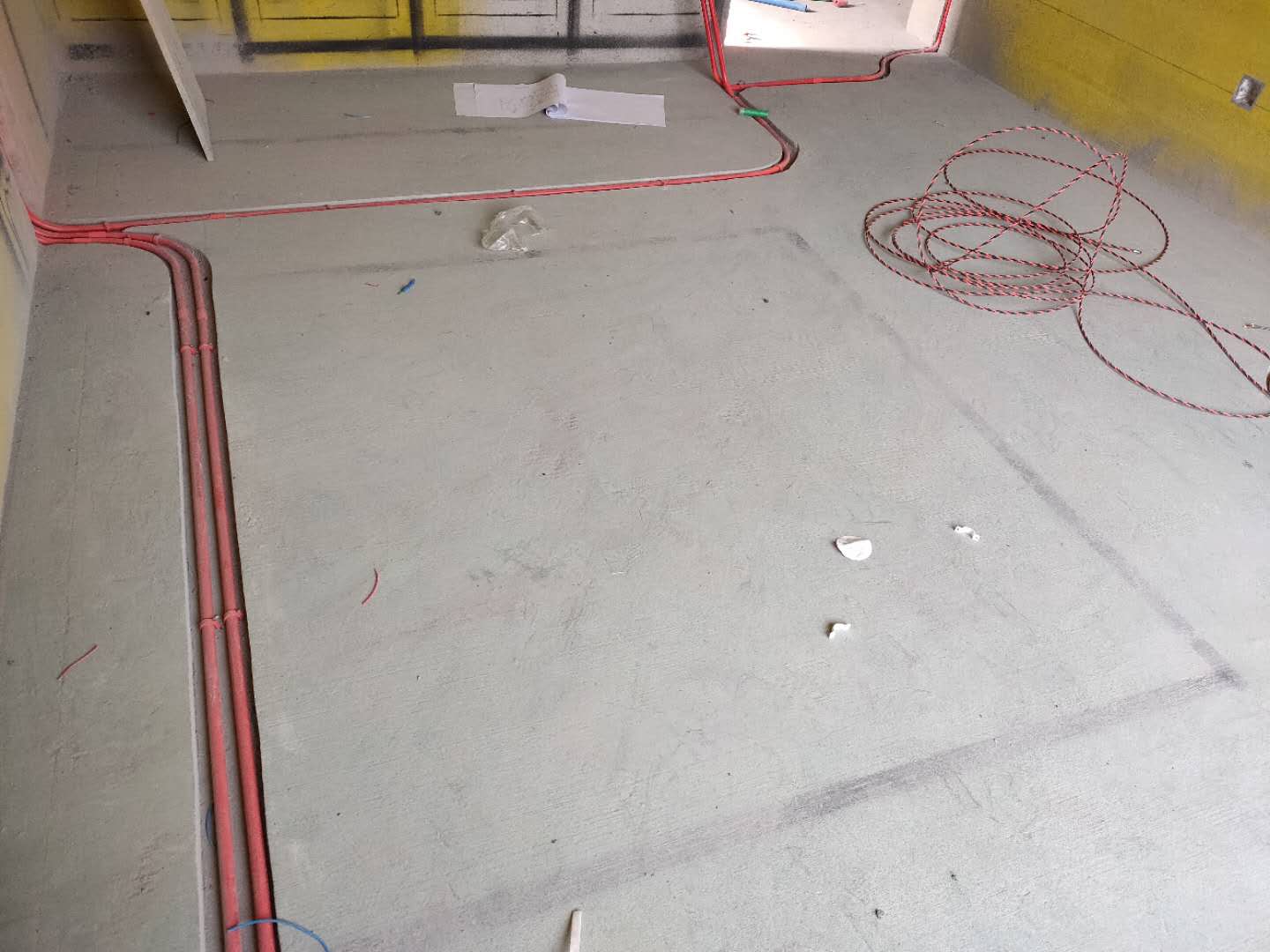

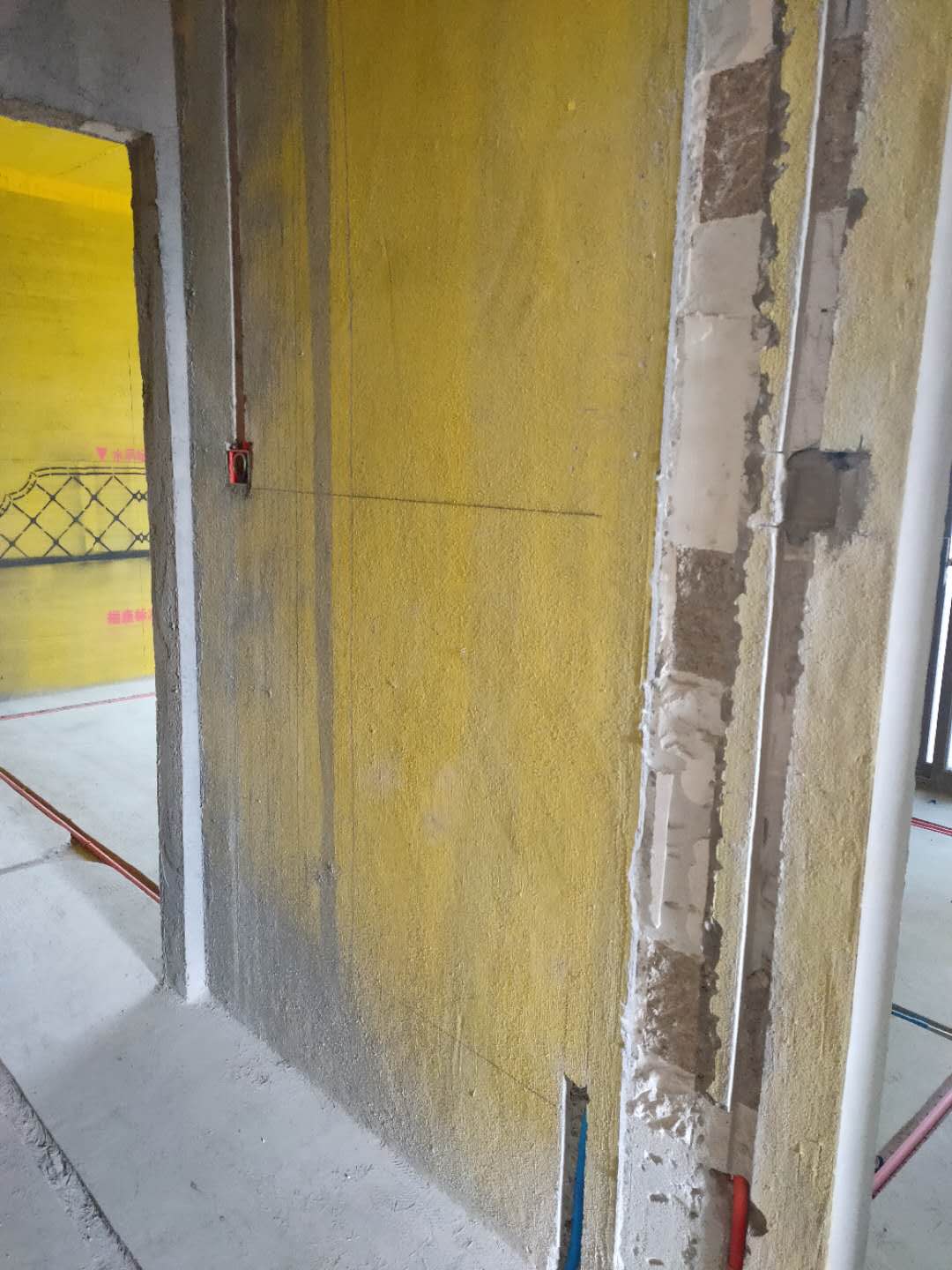

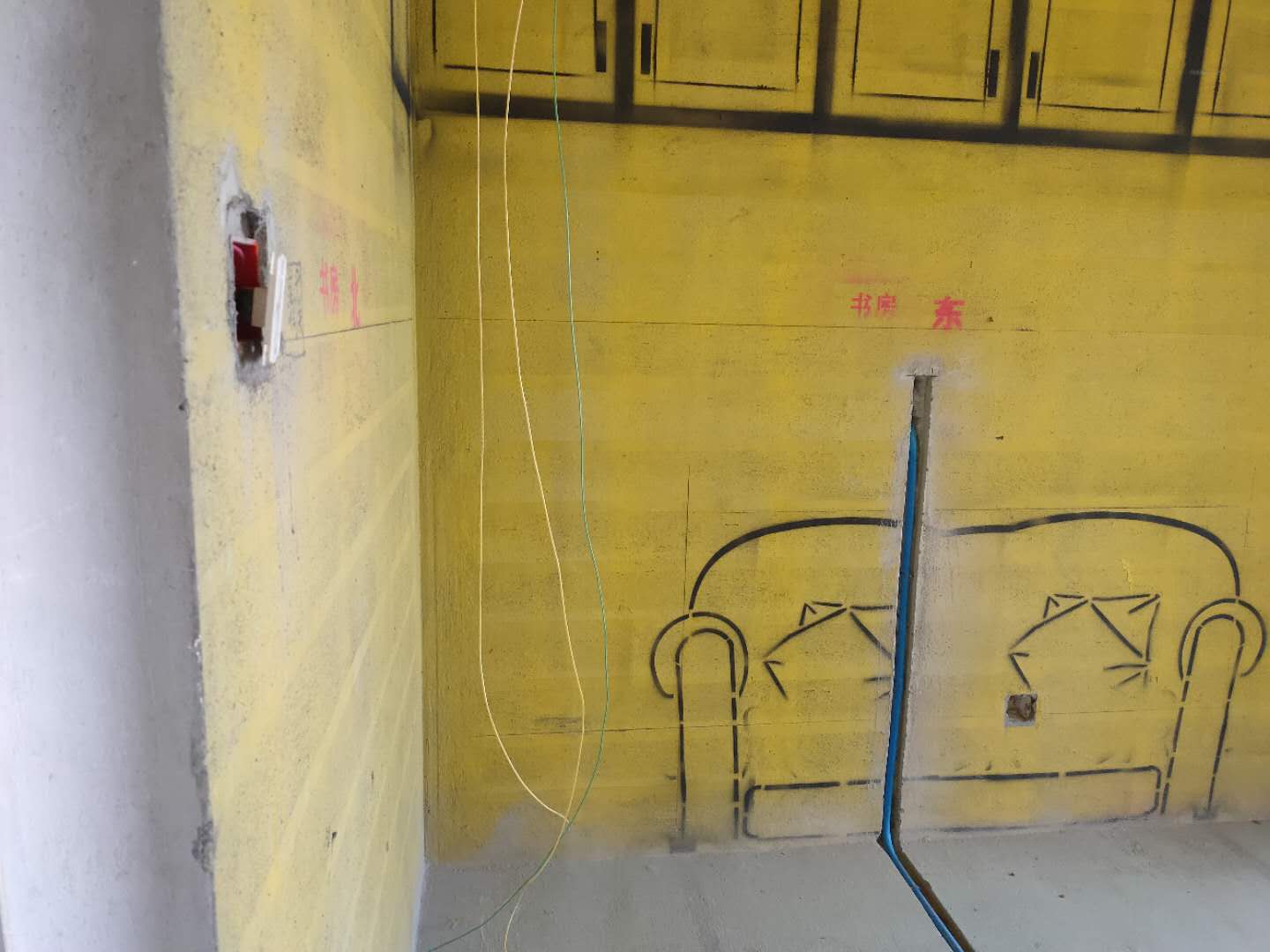

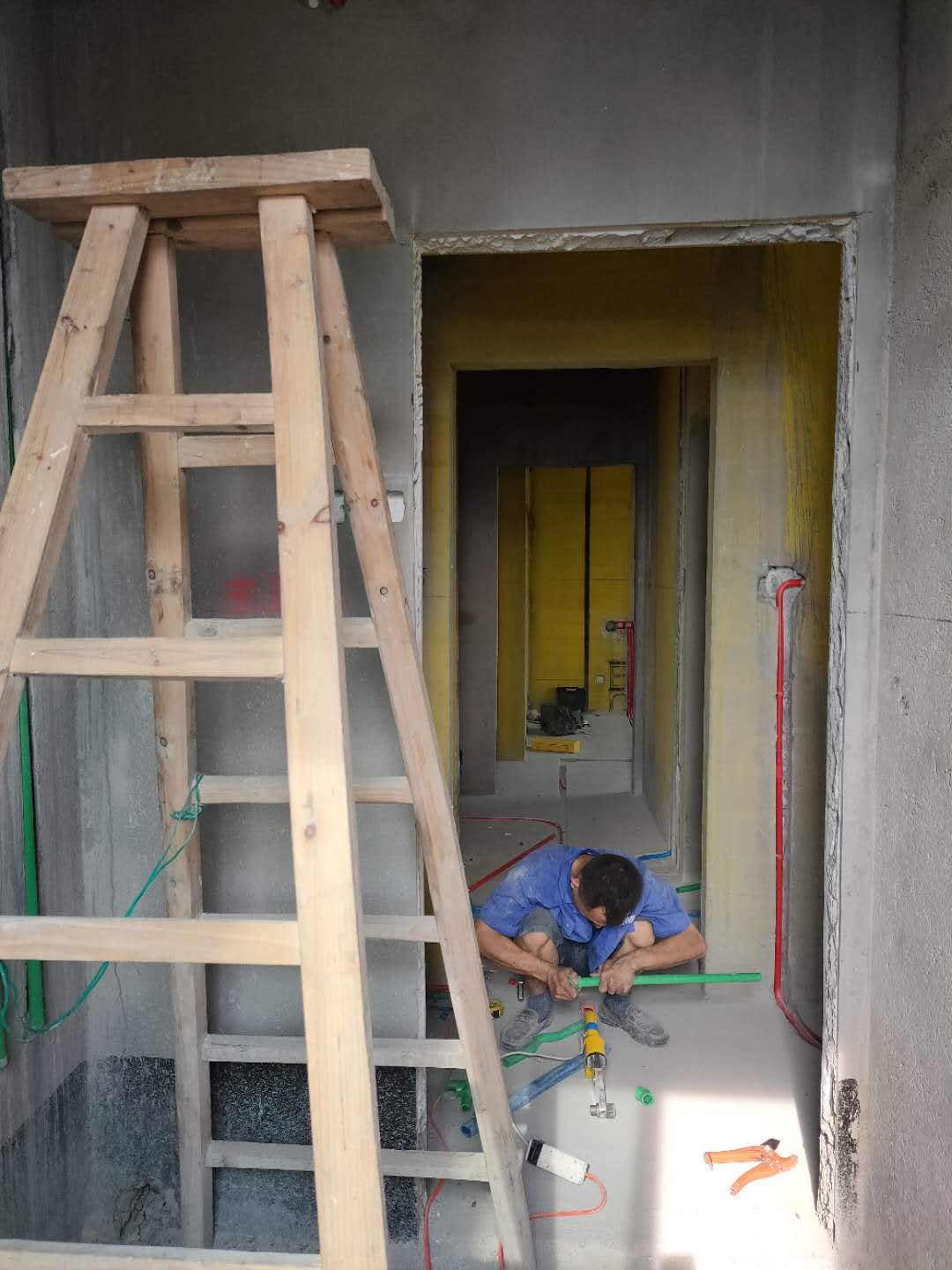

次卧过道水电工艺施工

发表于 2019-7-1 09:27:43

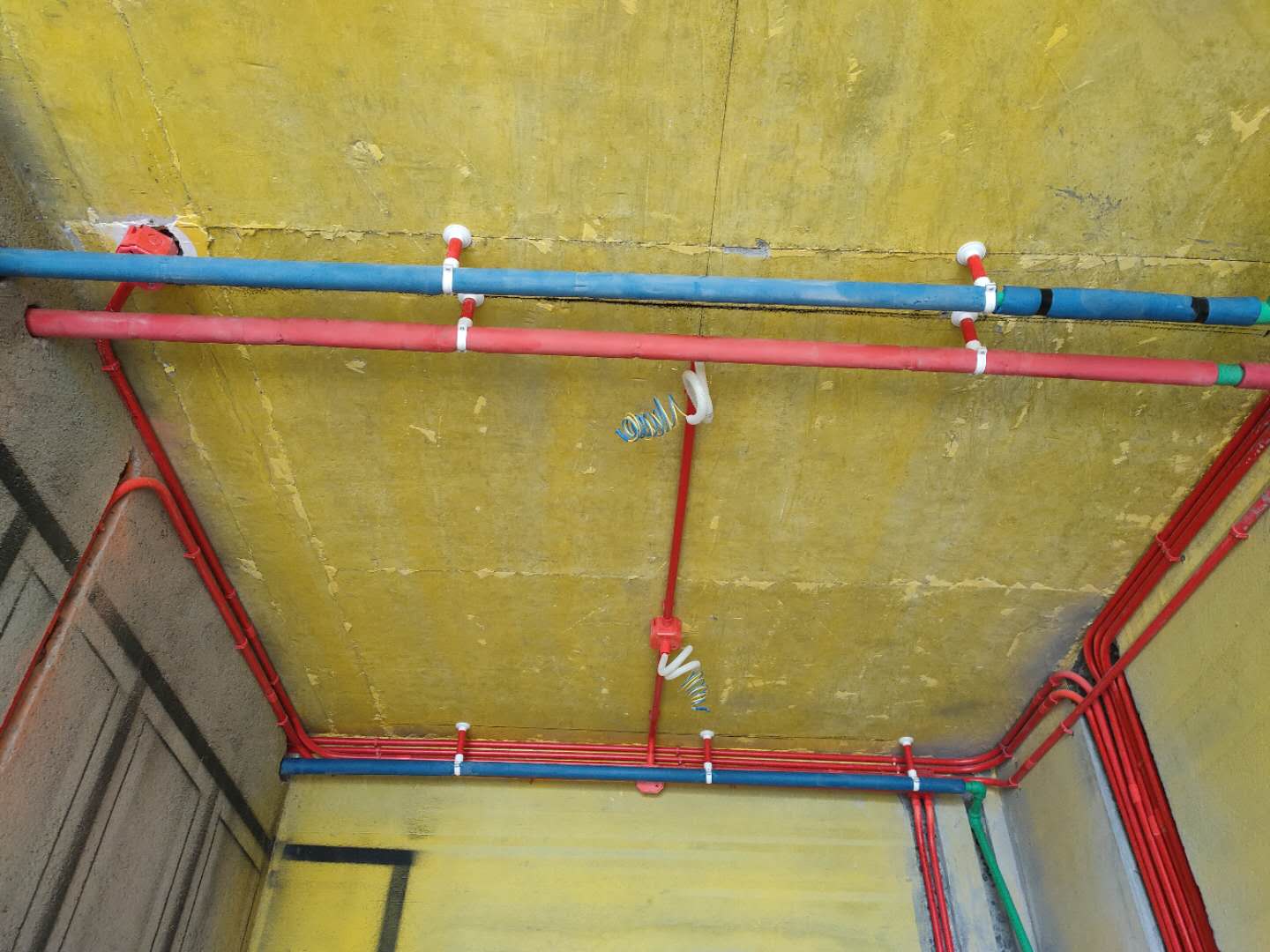

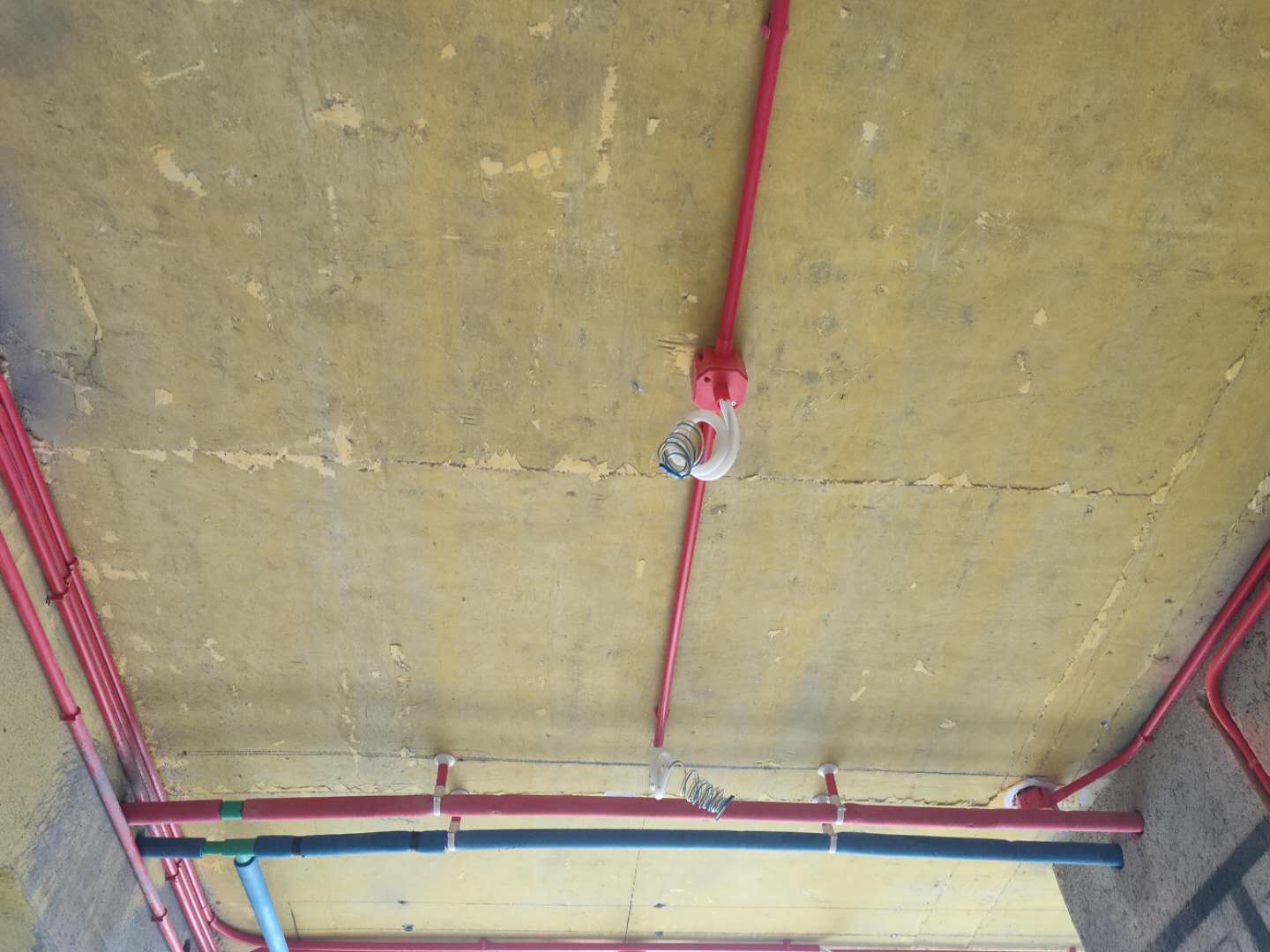

水管采用走顶式安装，蓝色保温棉表示冷水，红色保温棉表示热水

发表于 2019-7-1 09:33:07

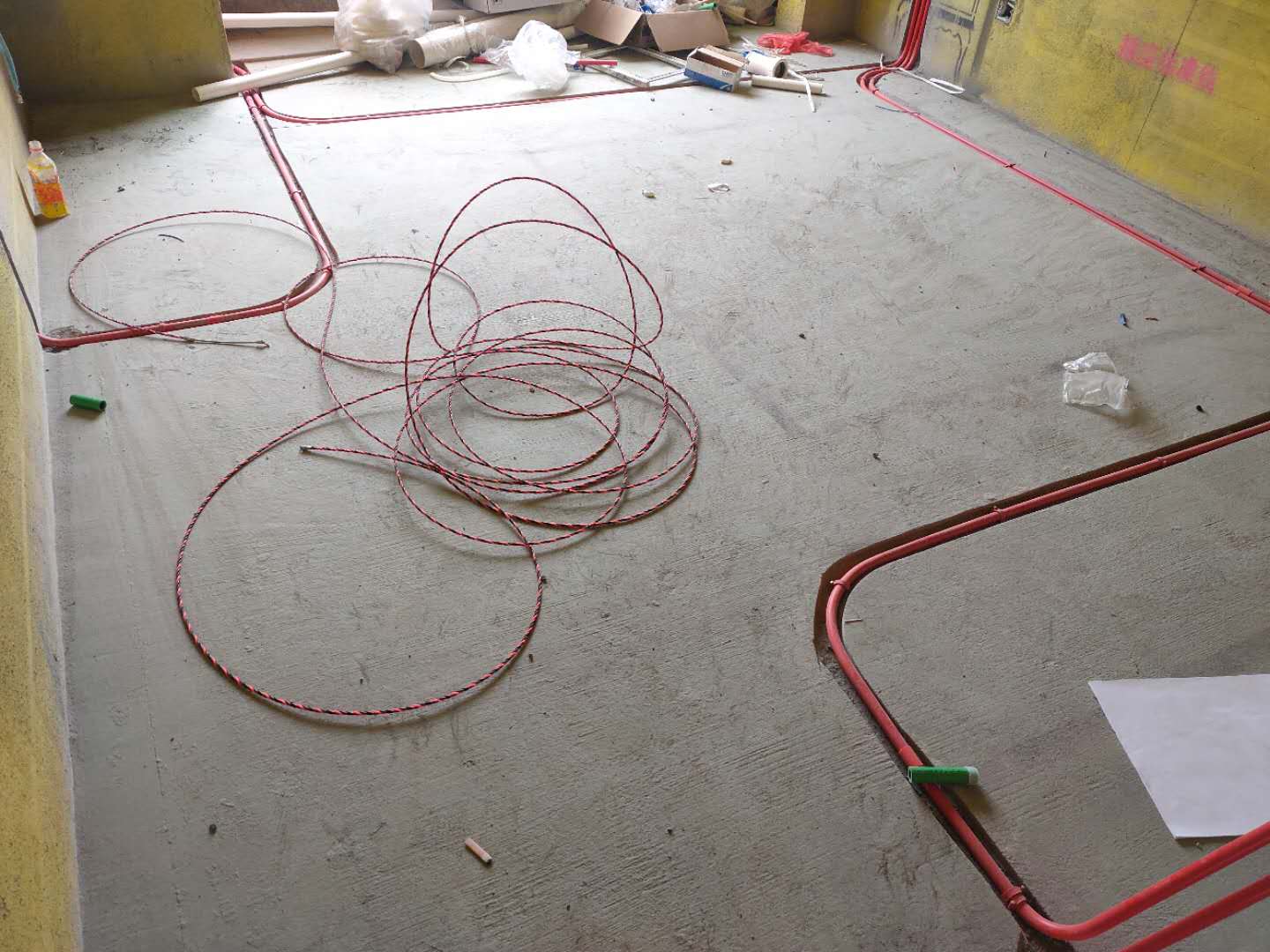

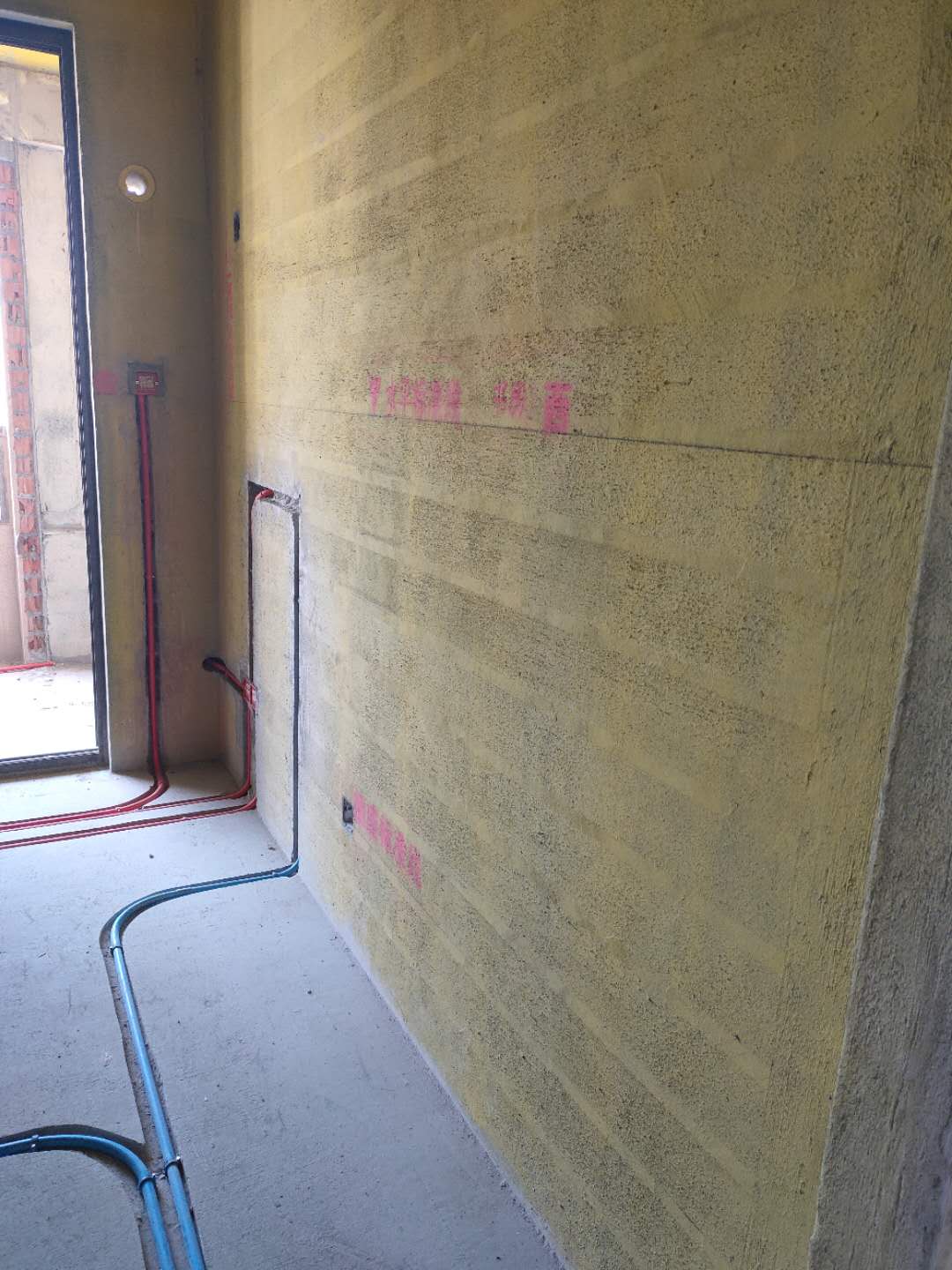

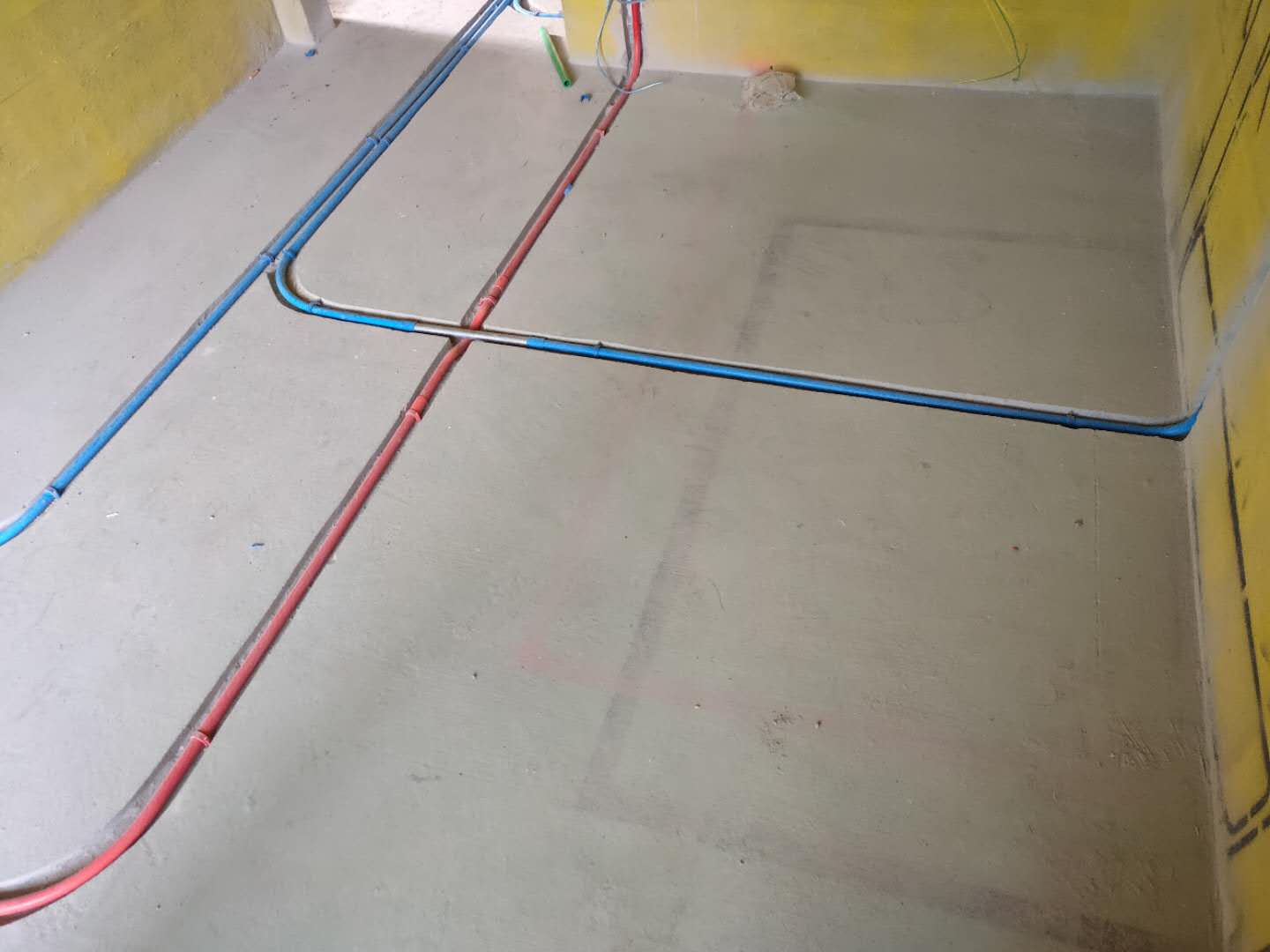

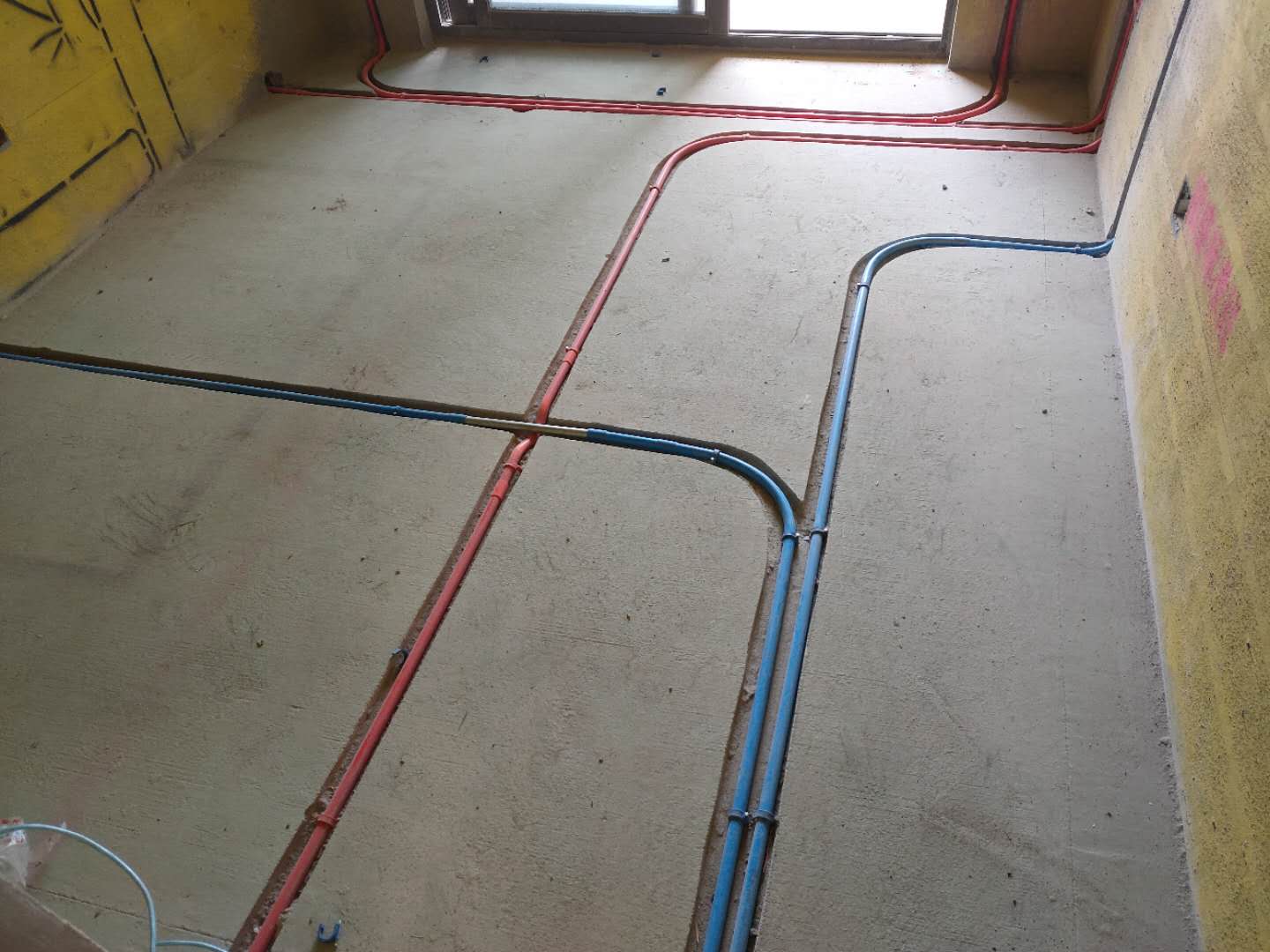

小房间水电工艺施工
强弱电交叉处要使用铁过桥弯套管，避免信号干扰
强电、弱电要间距30公分以上，
红色线管表示强电，蓝色线管表示弱电

发表于 2019-7-1 09:34:36

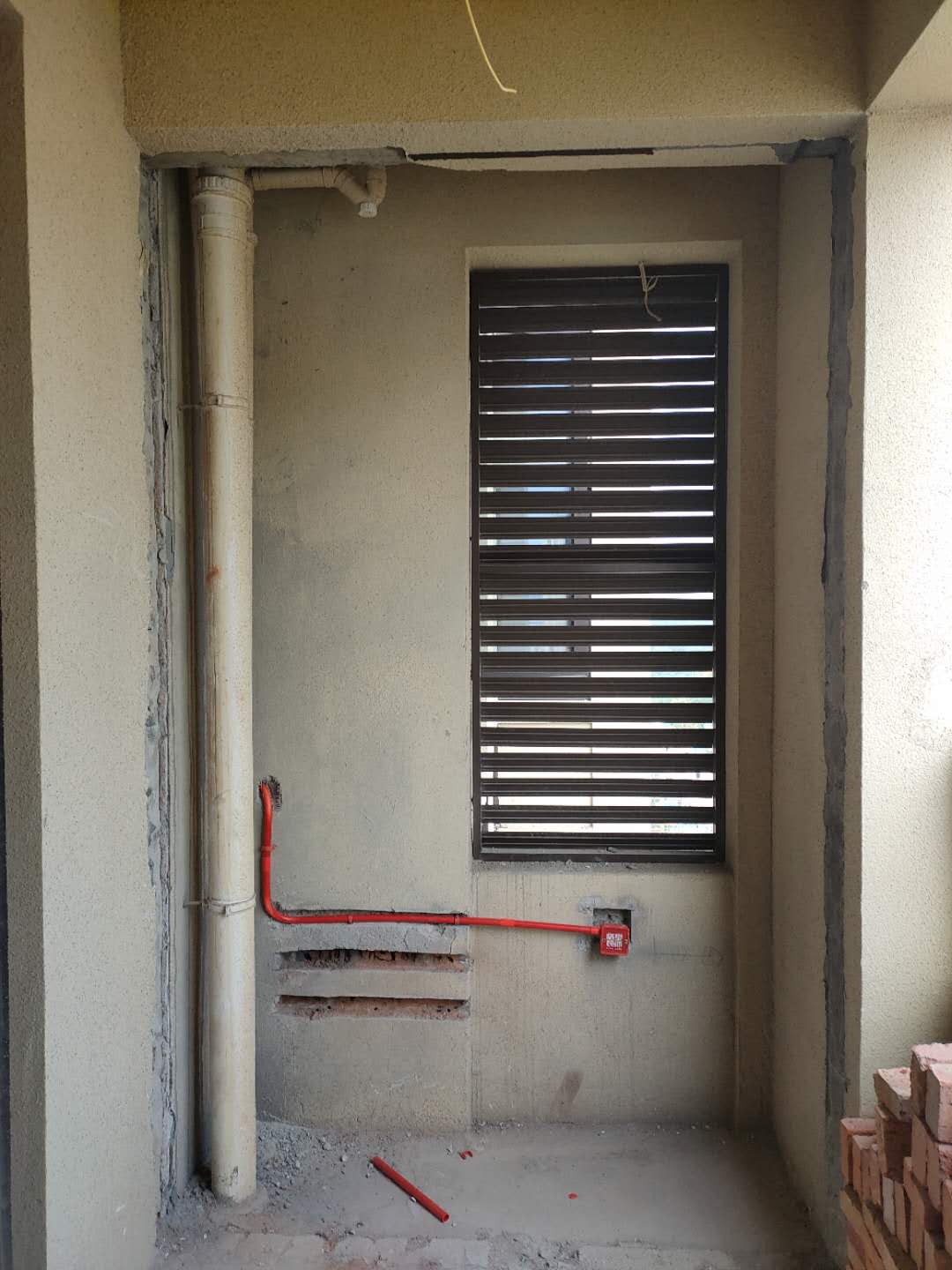

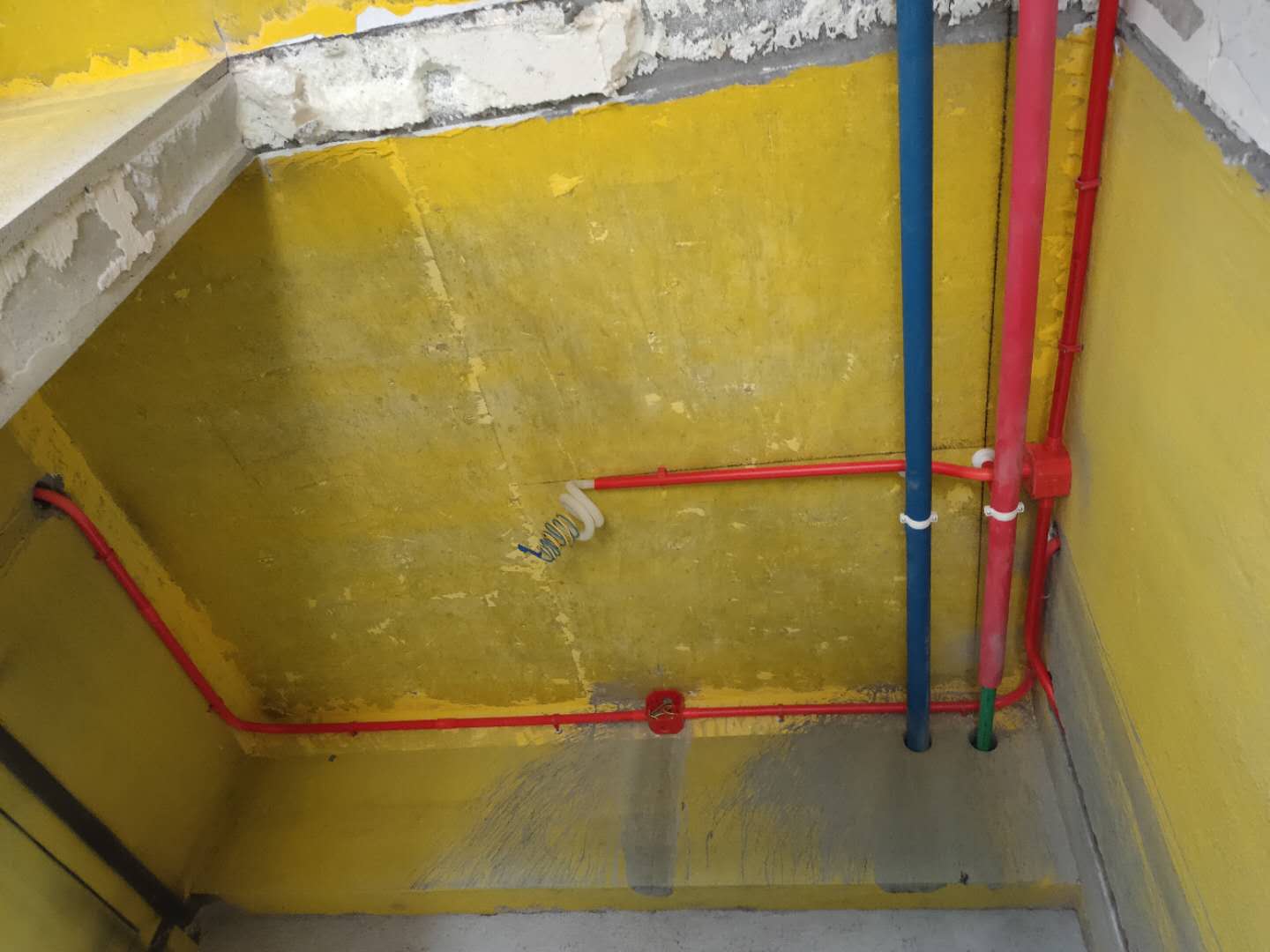

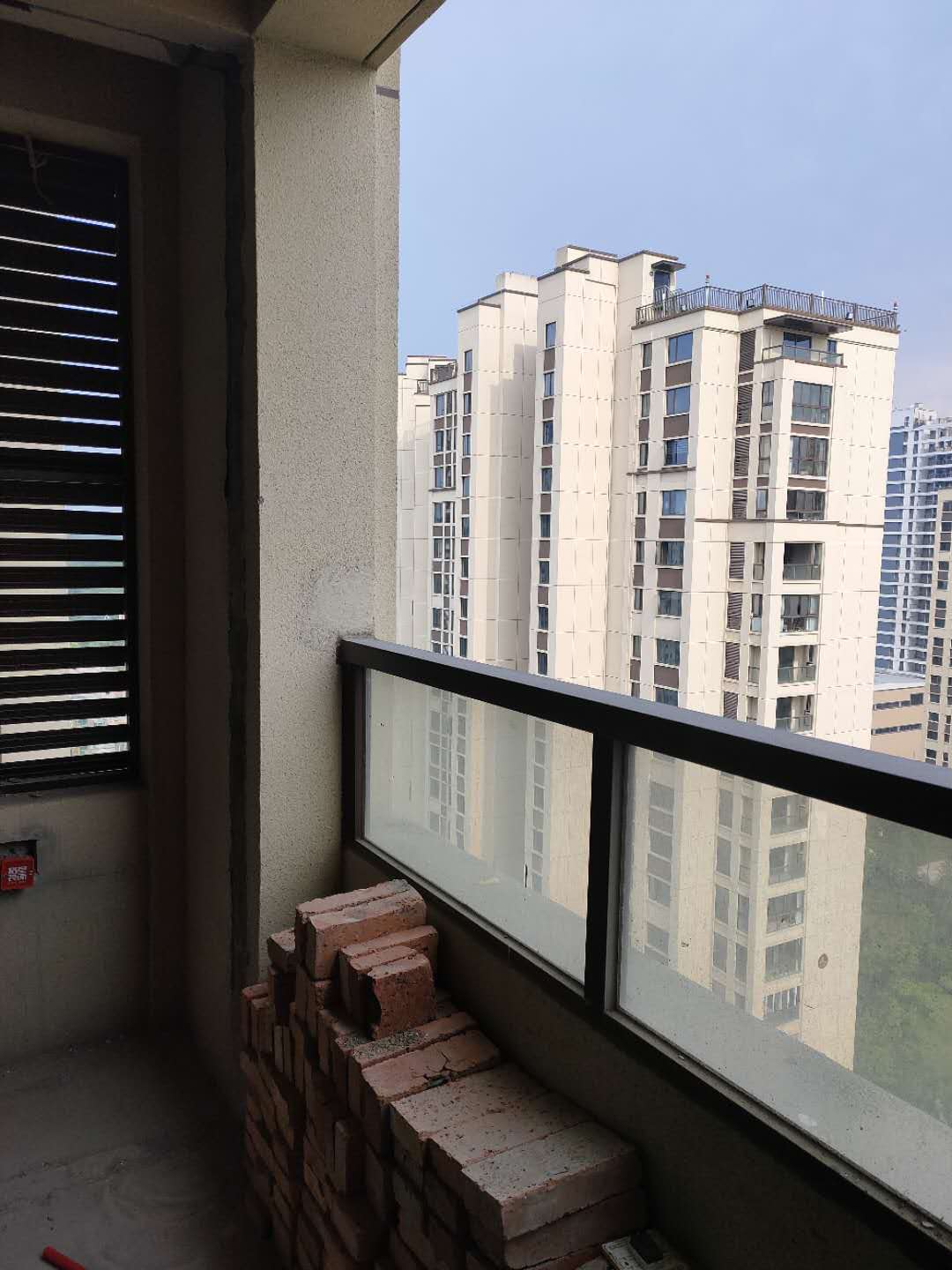

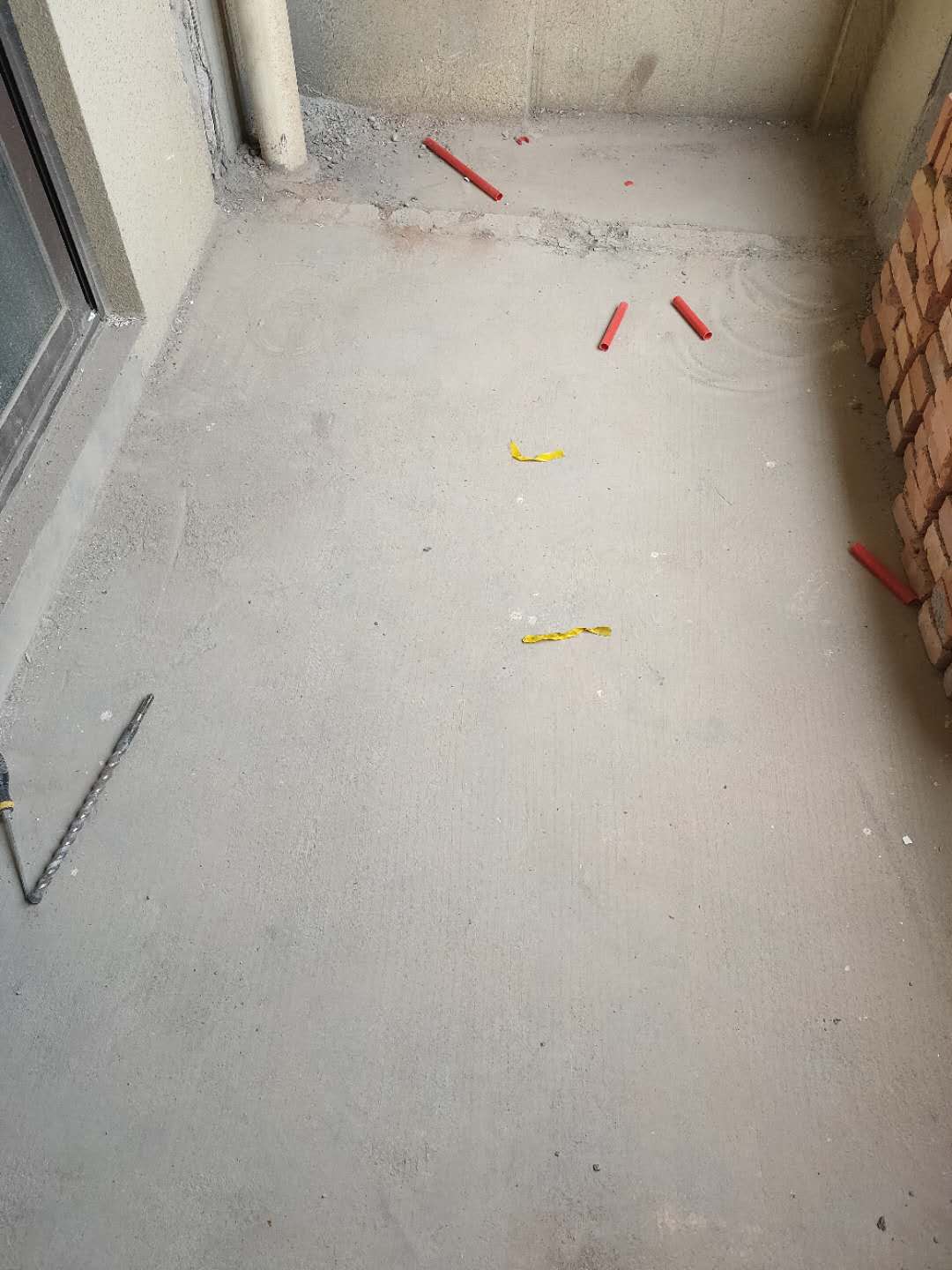

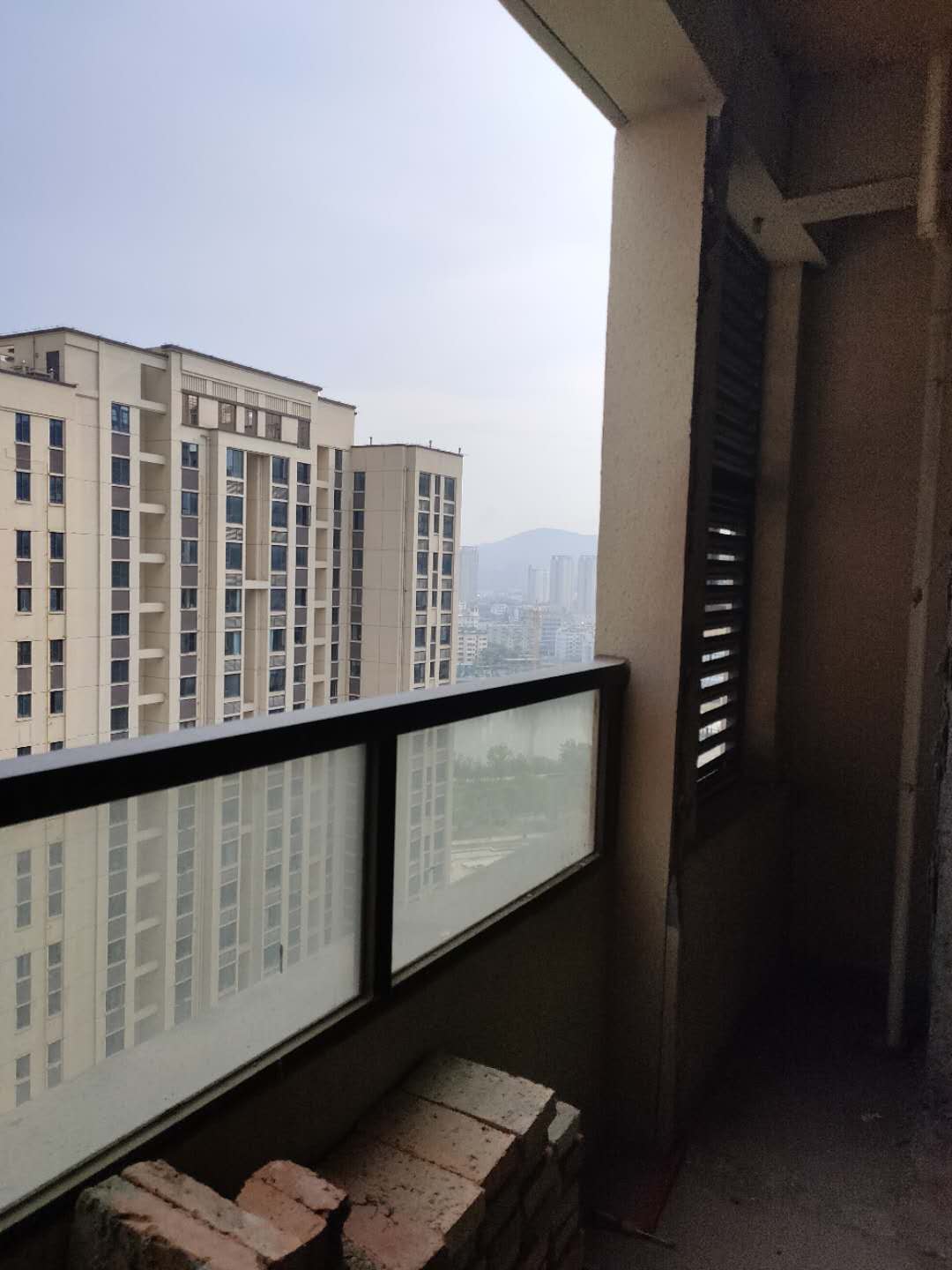

小阳台水电工艺施工

发表于 2019-7-1 11:32:26

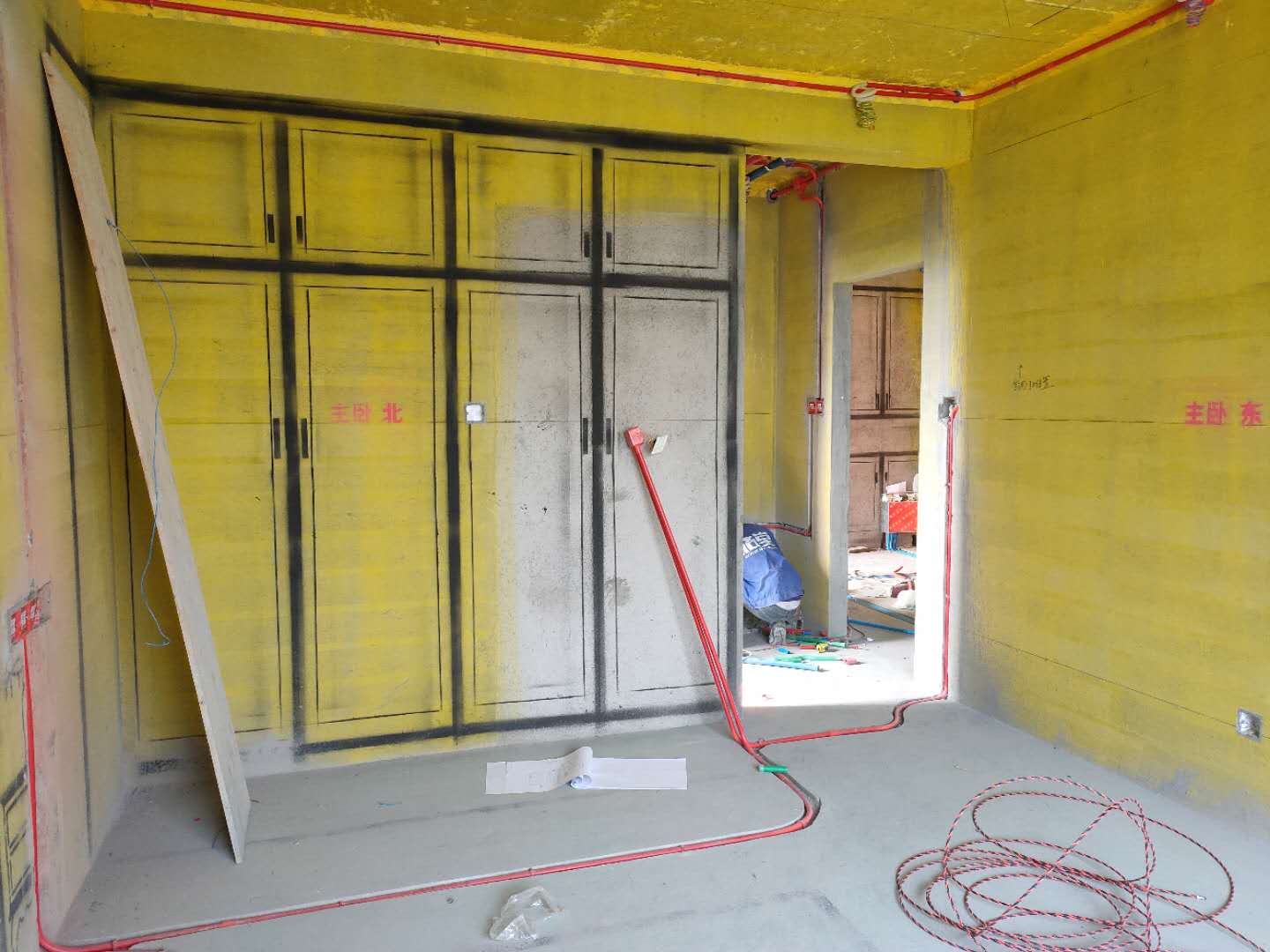

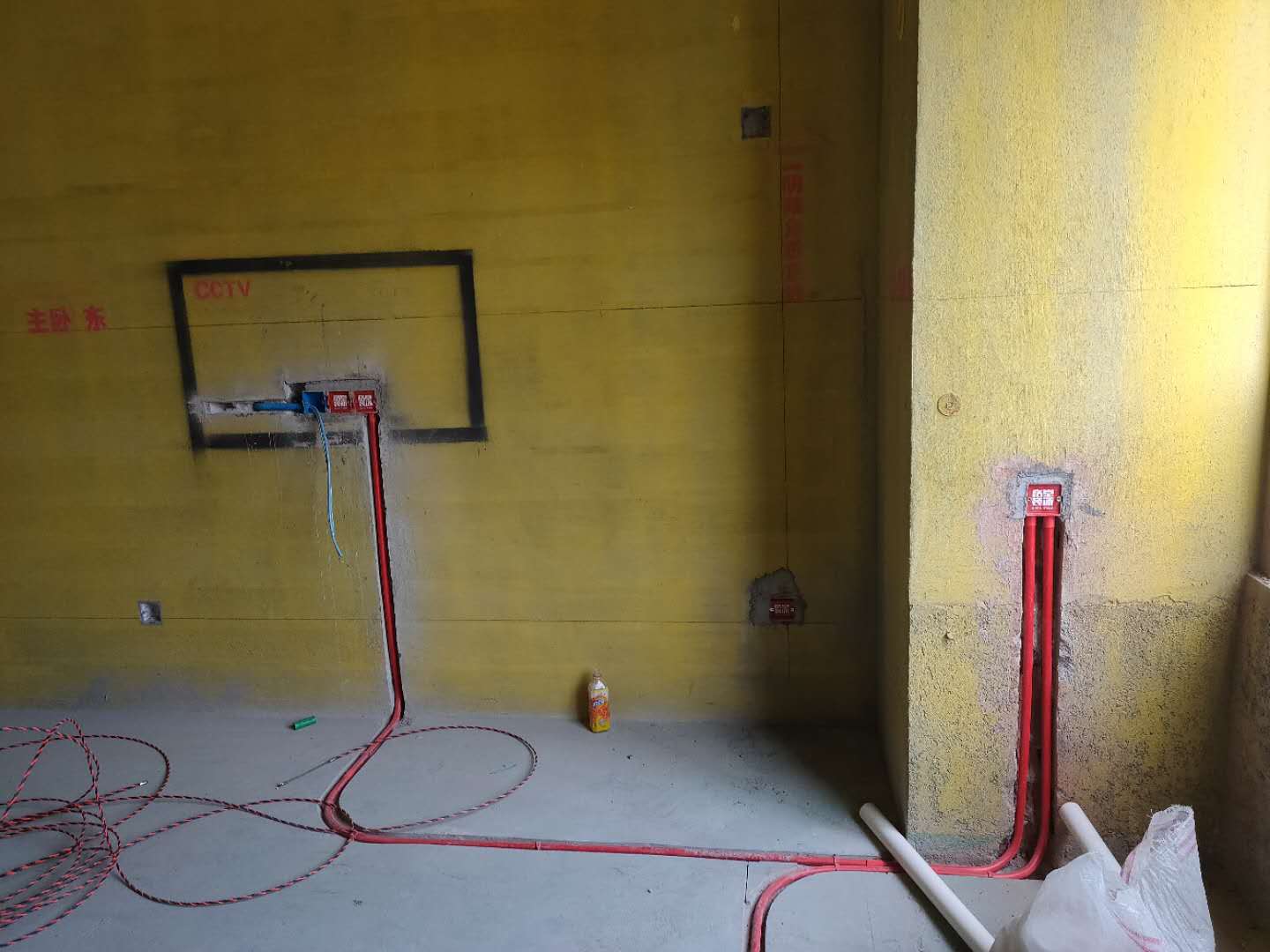

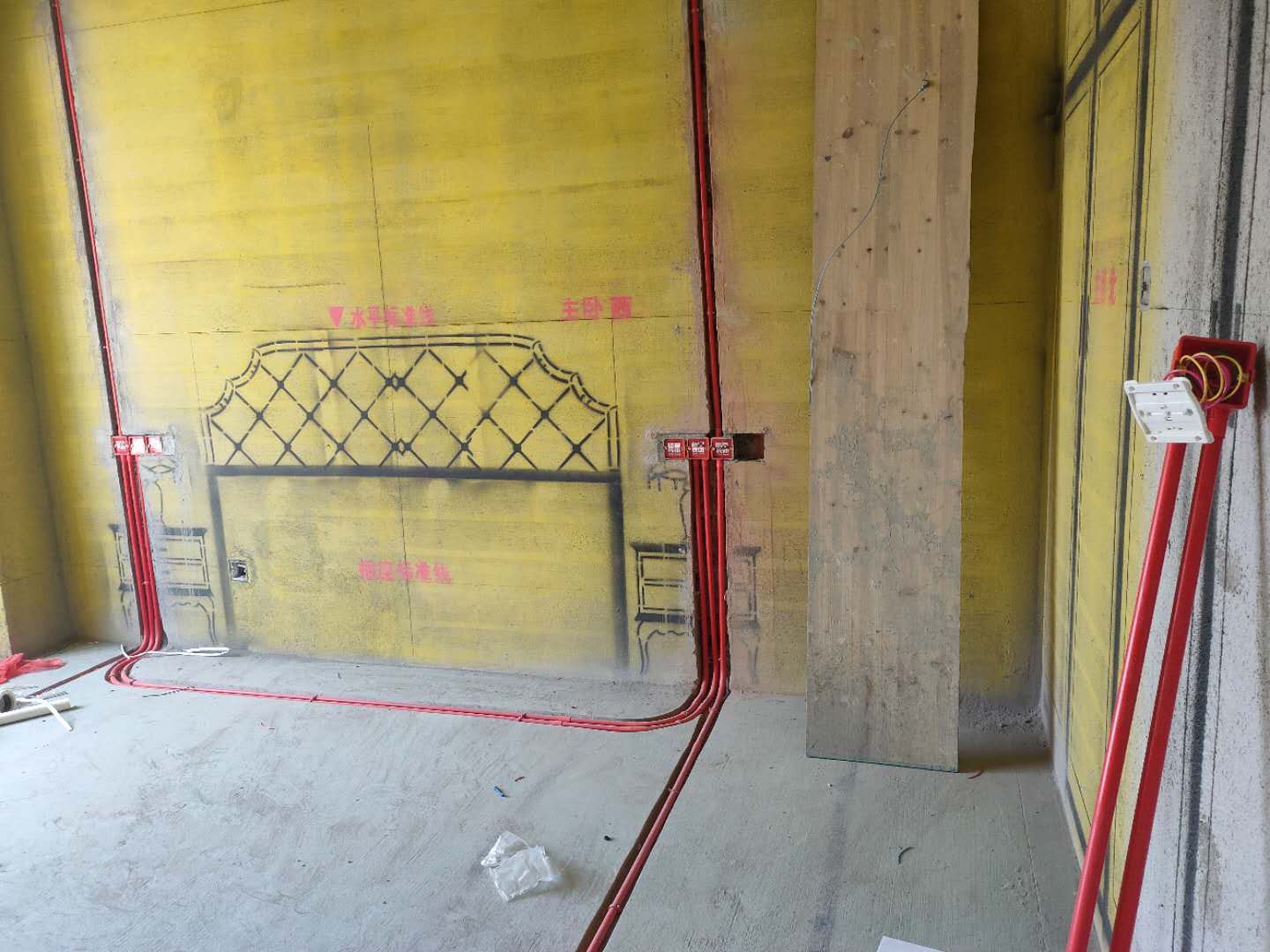

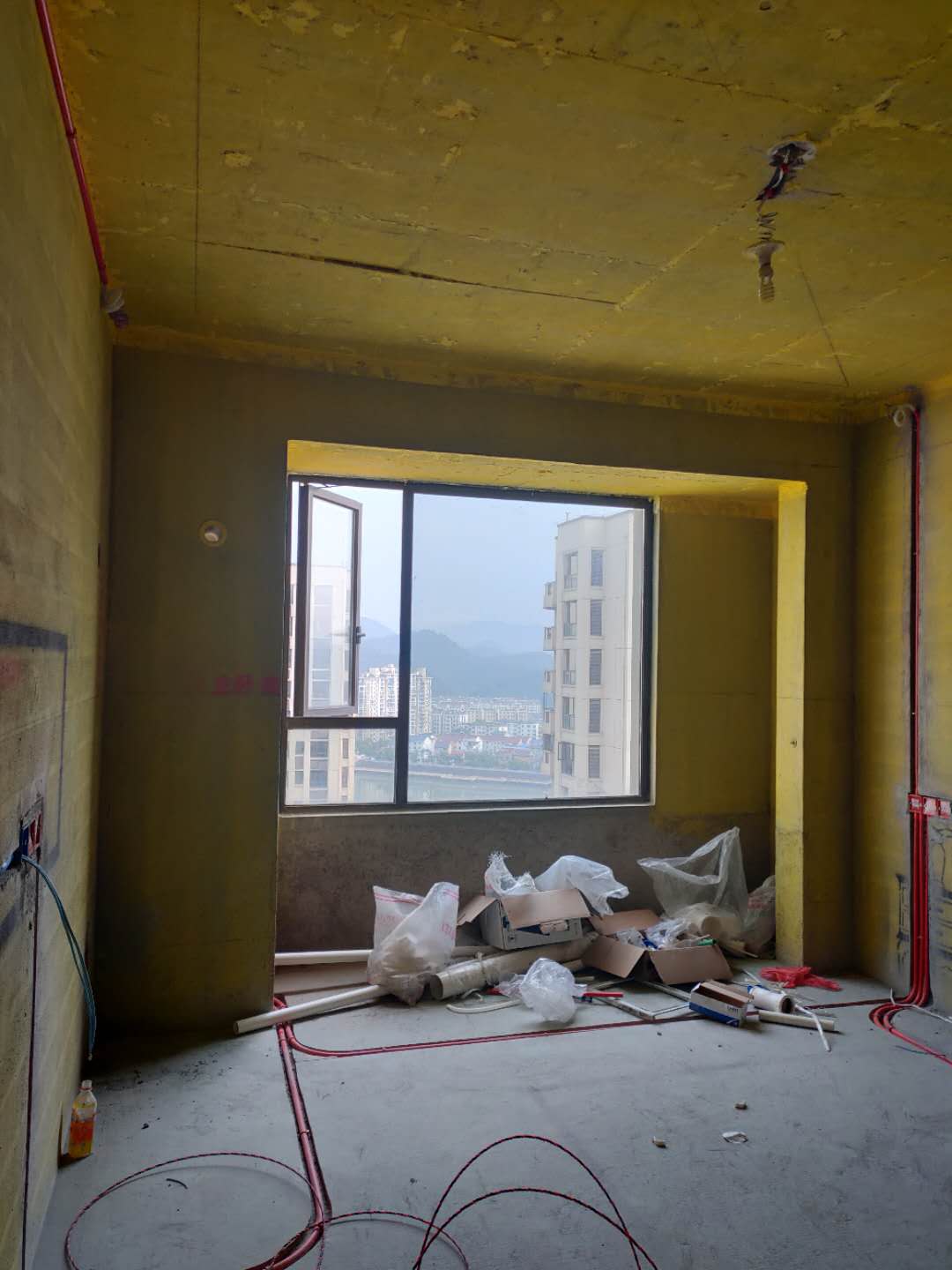

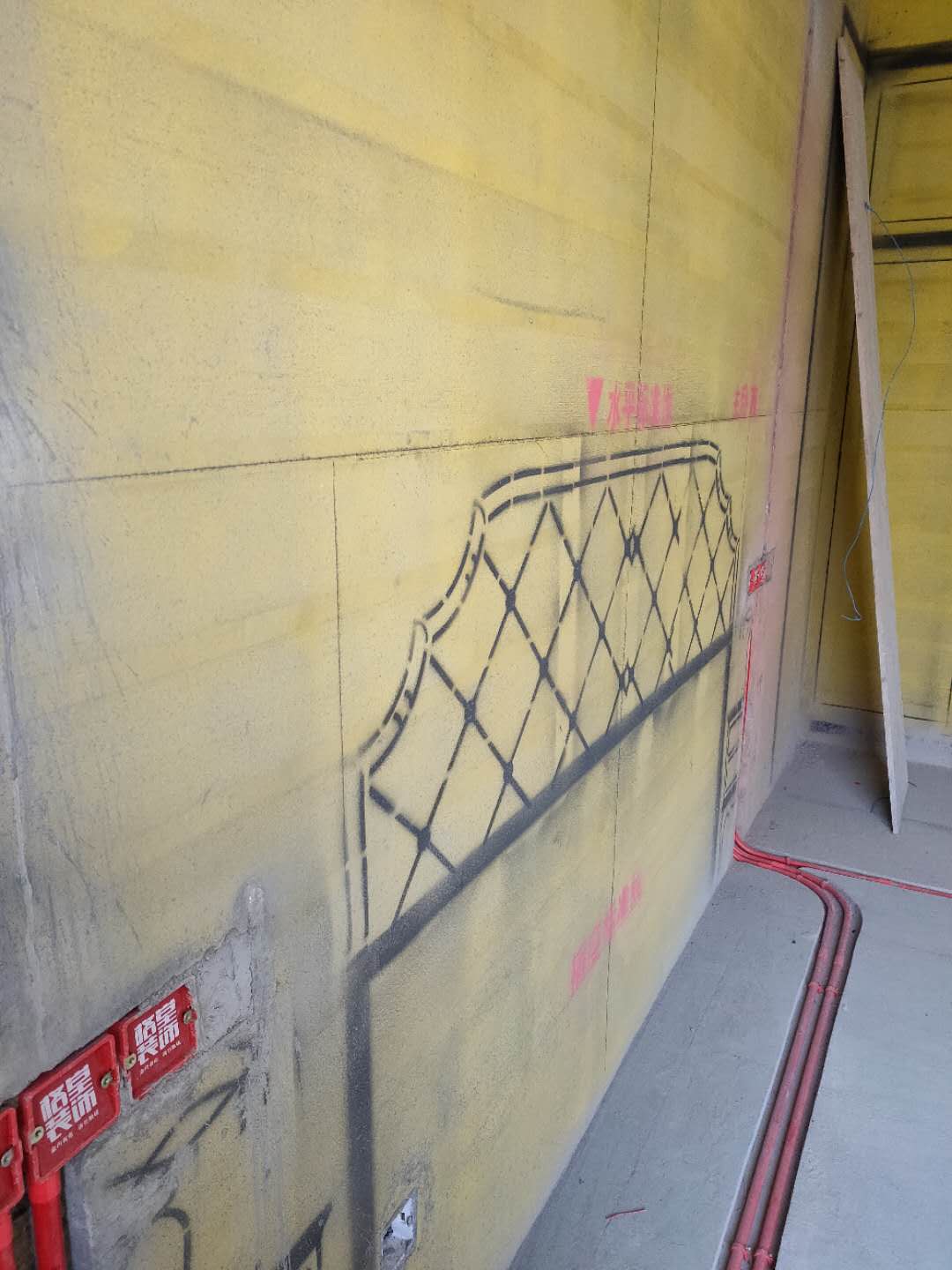

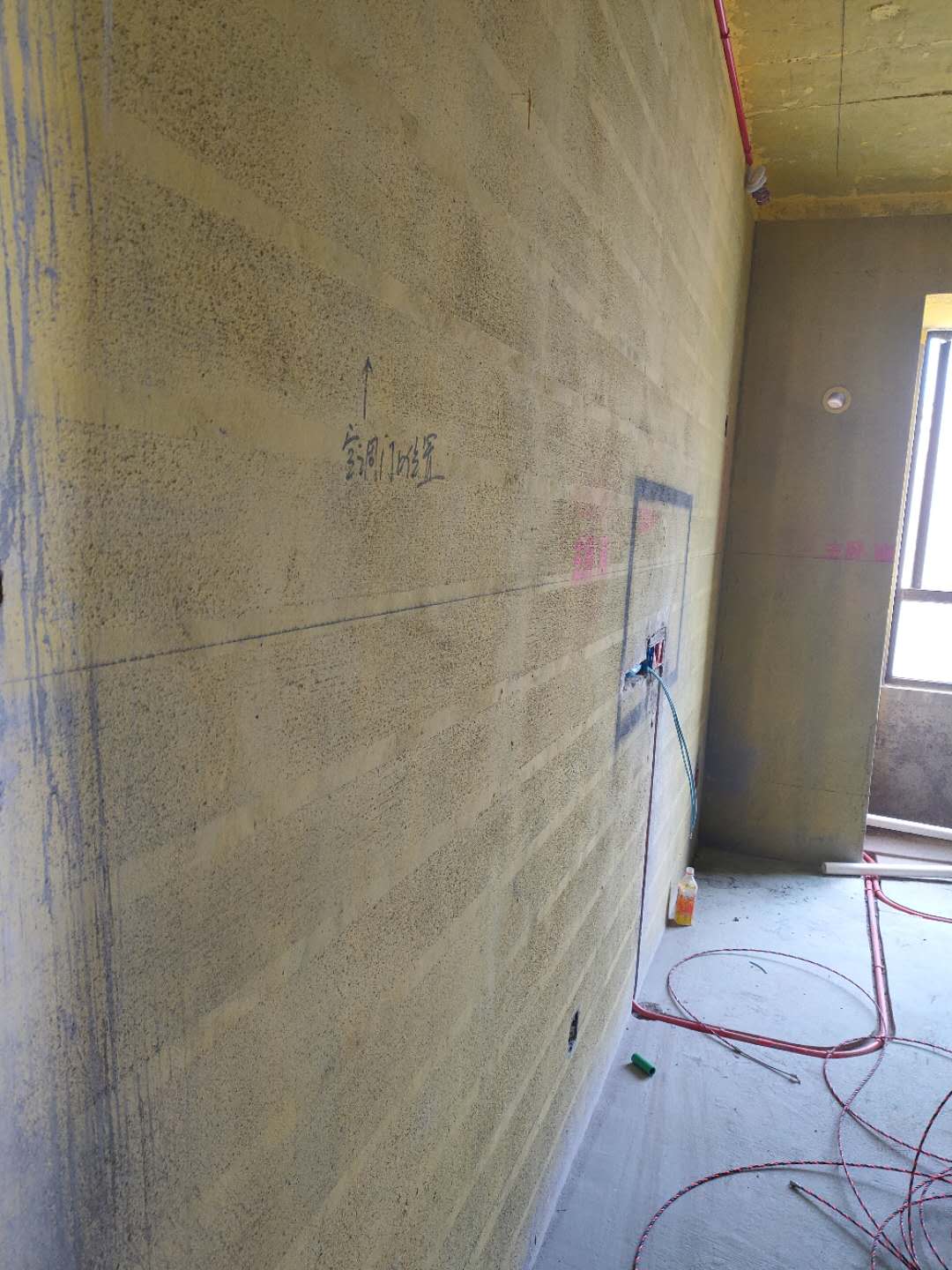

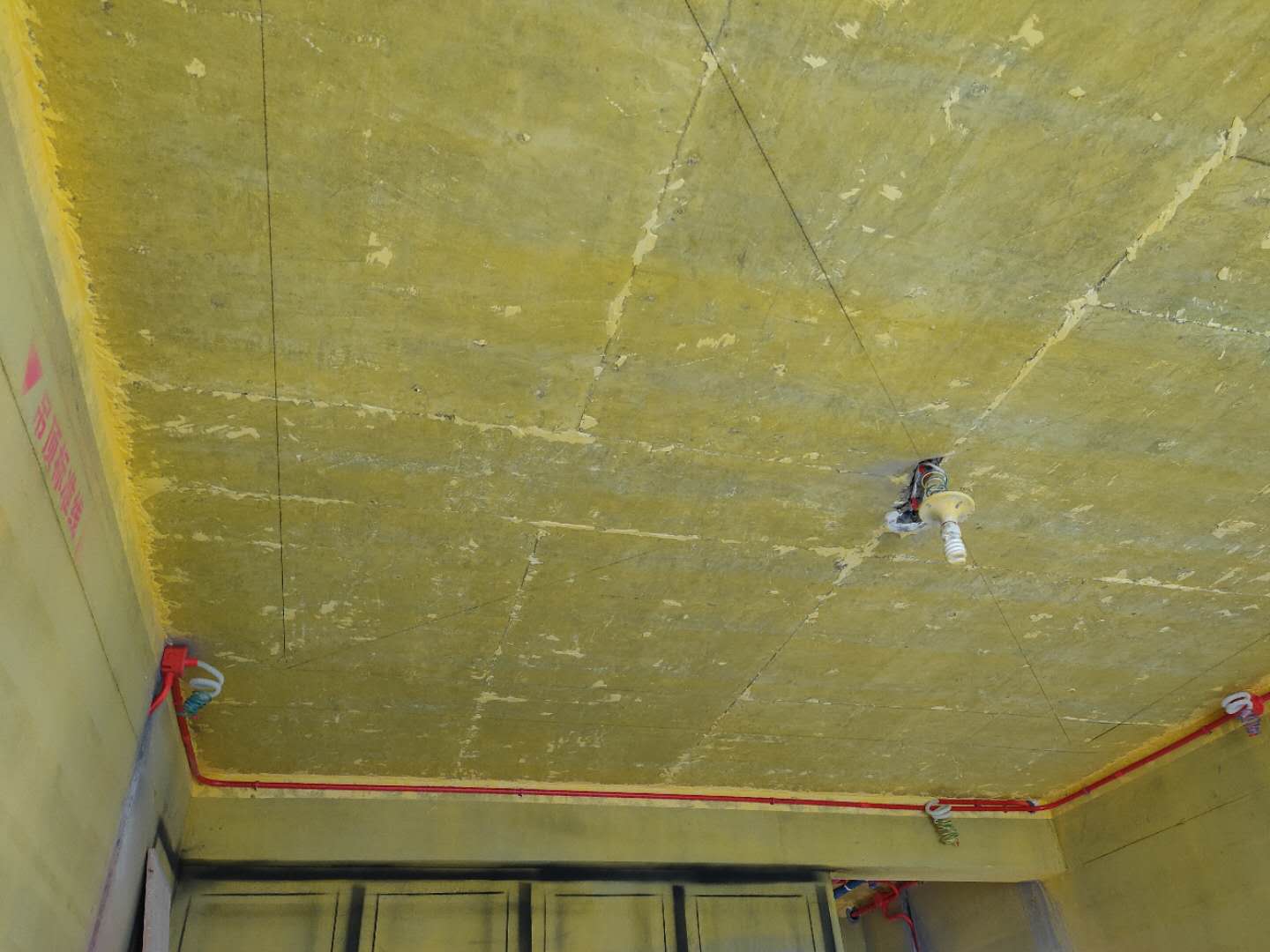

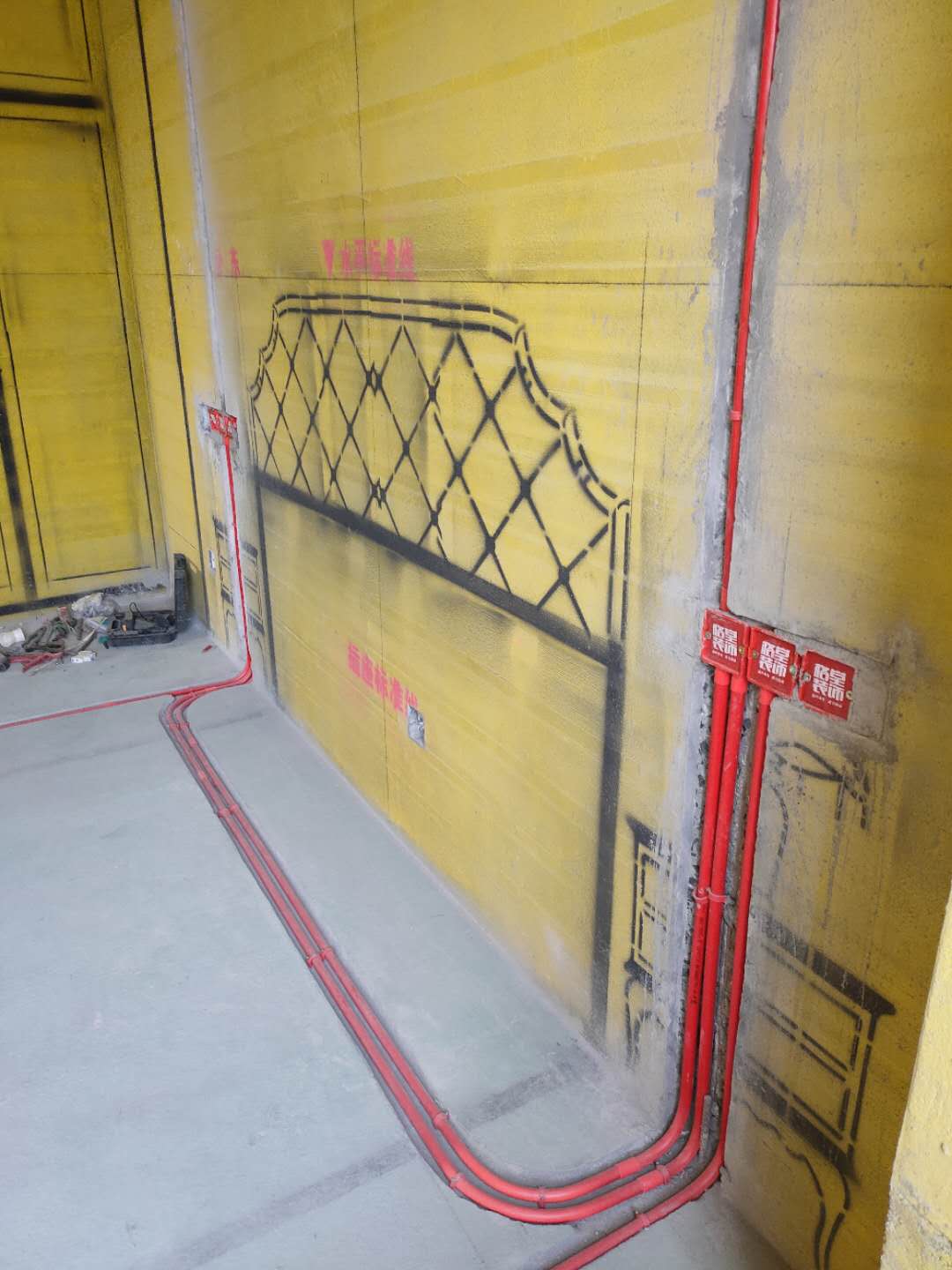

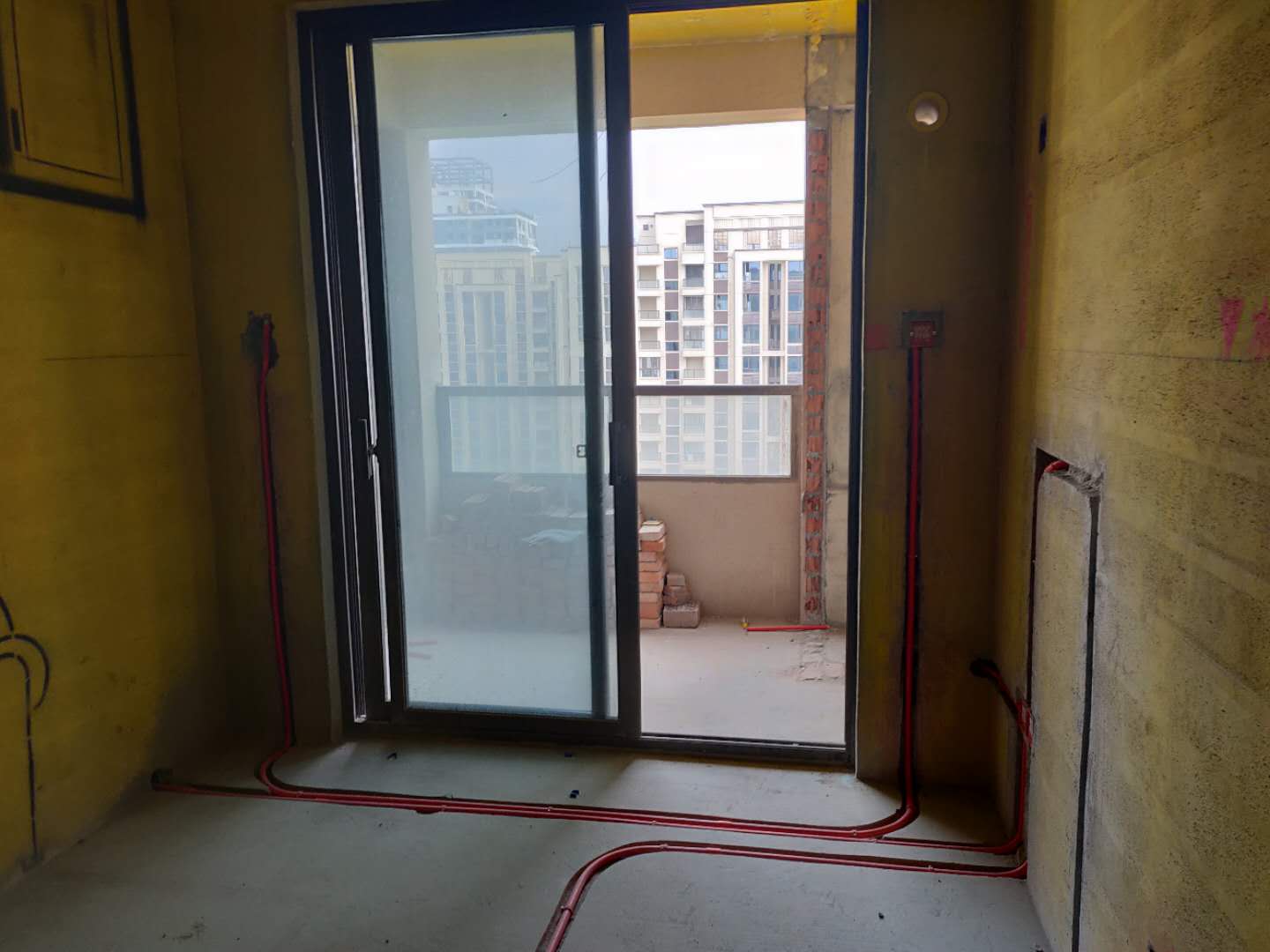

主卧水电工艺施工

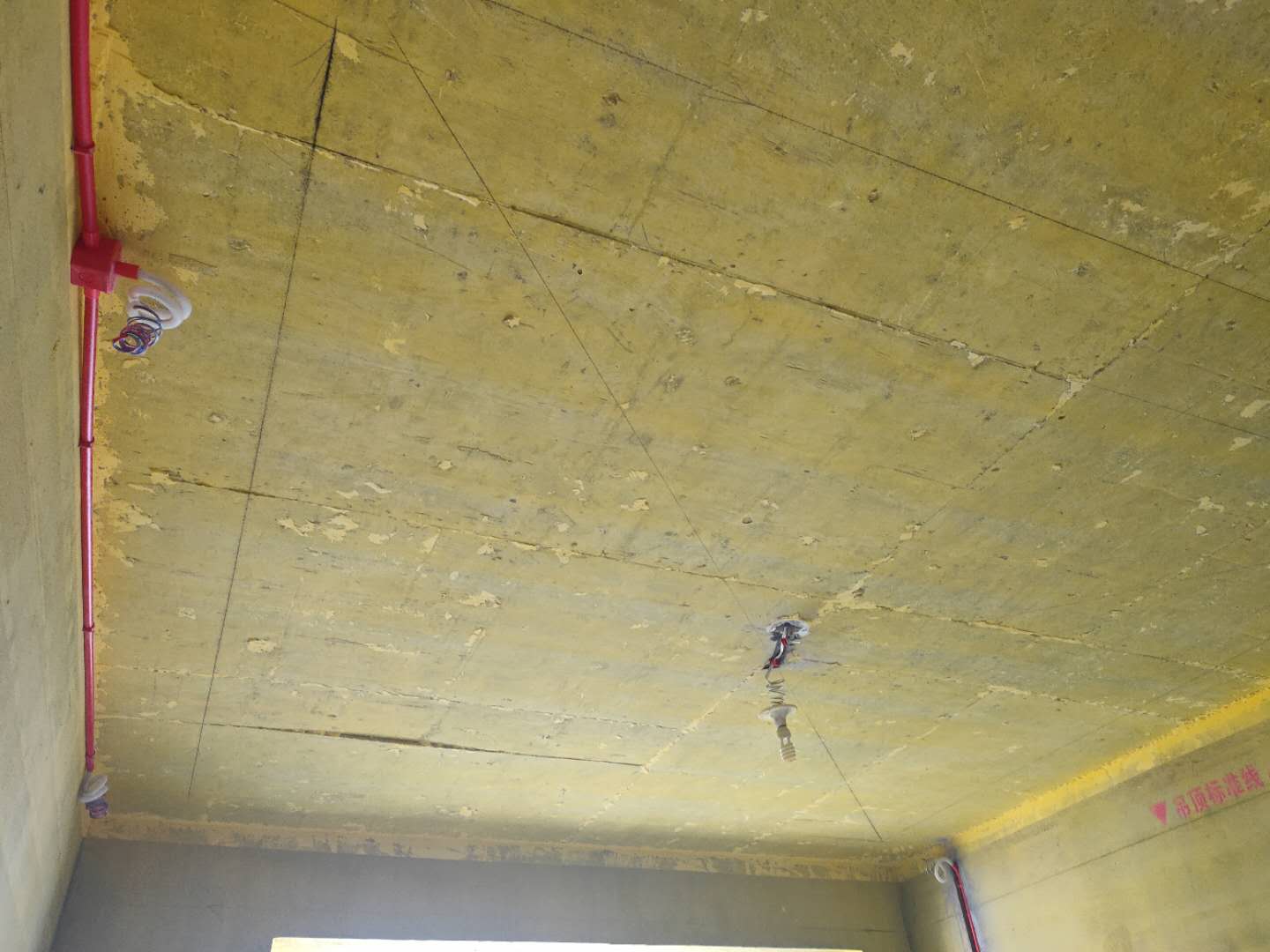

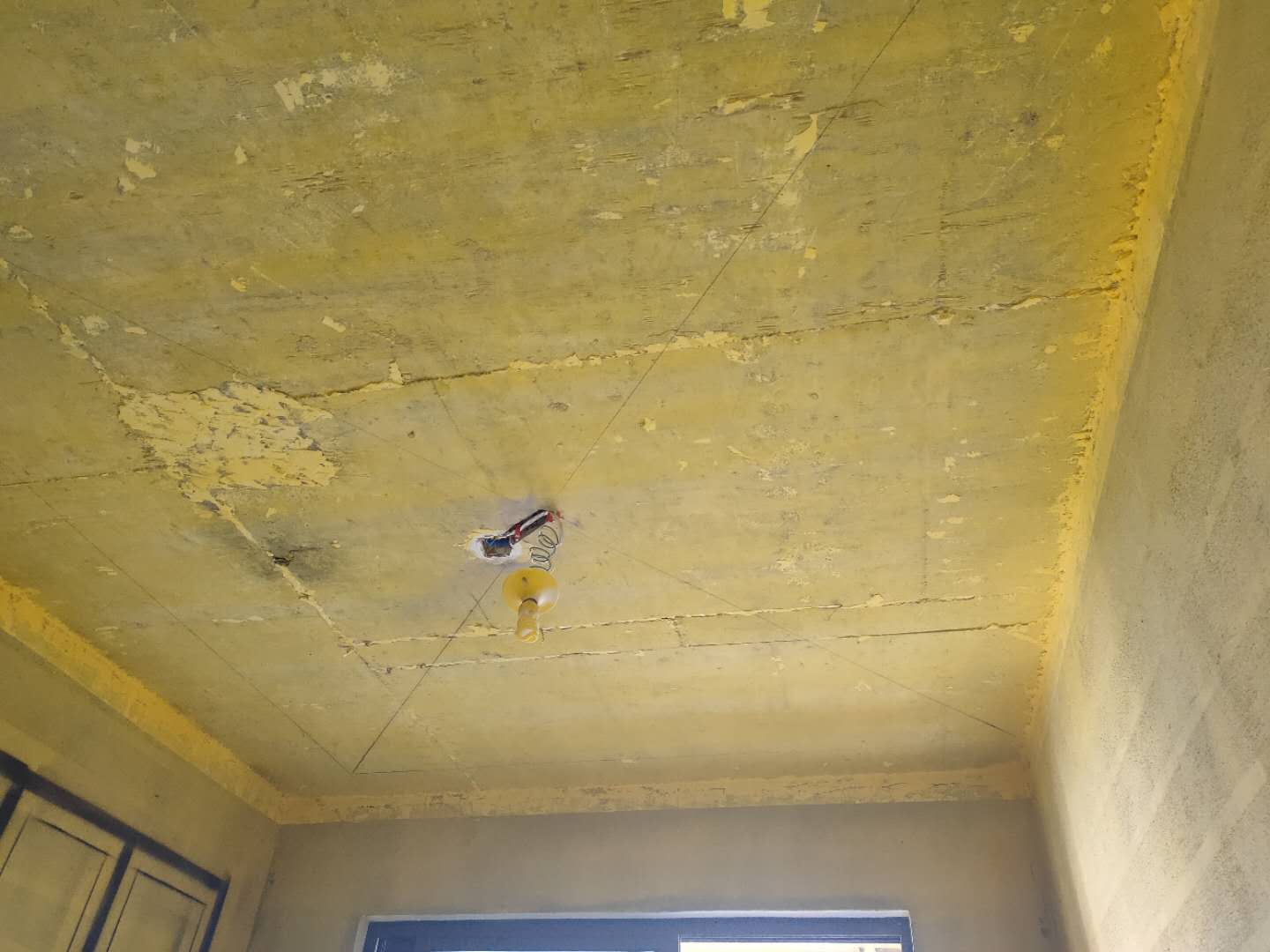

筒灯位置套波纹管保护，

发表于 2019-7-1 11:35:01

本帖最后由格堂小丽于 2019-7-1 11:38 编辑

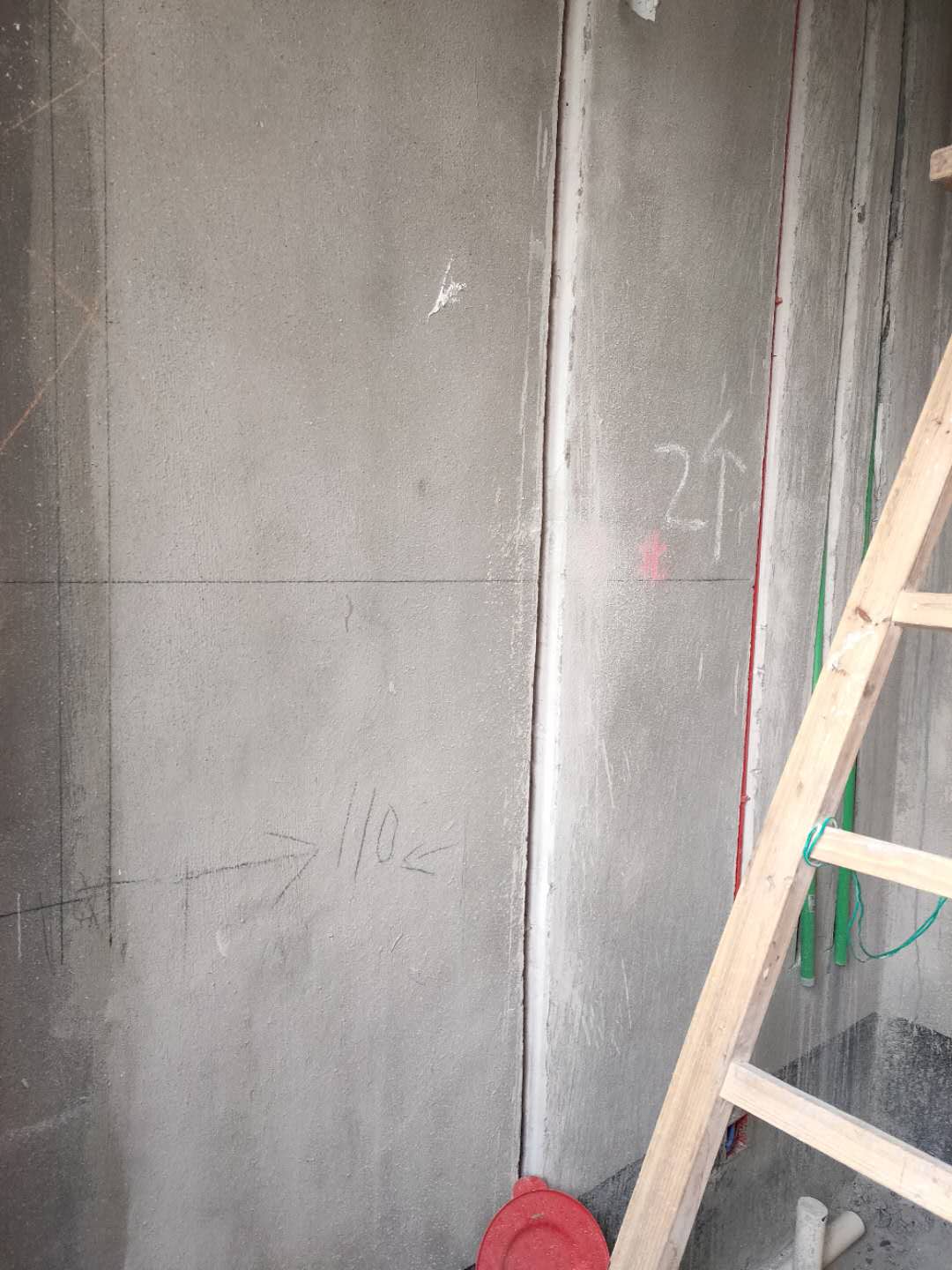

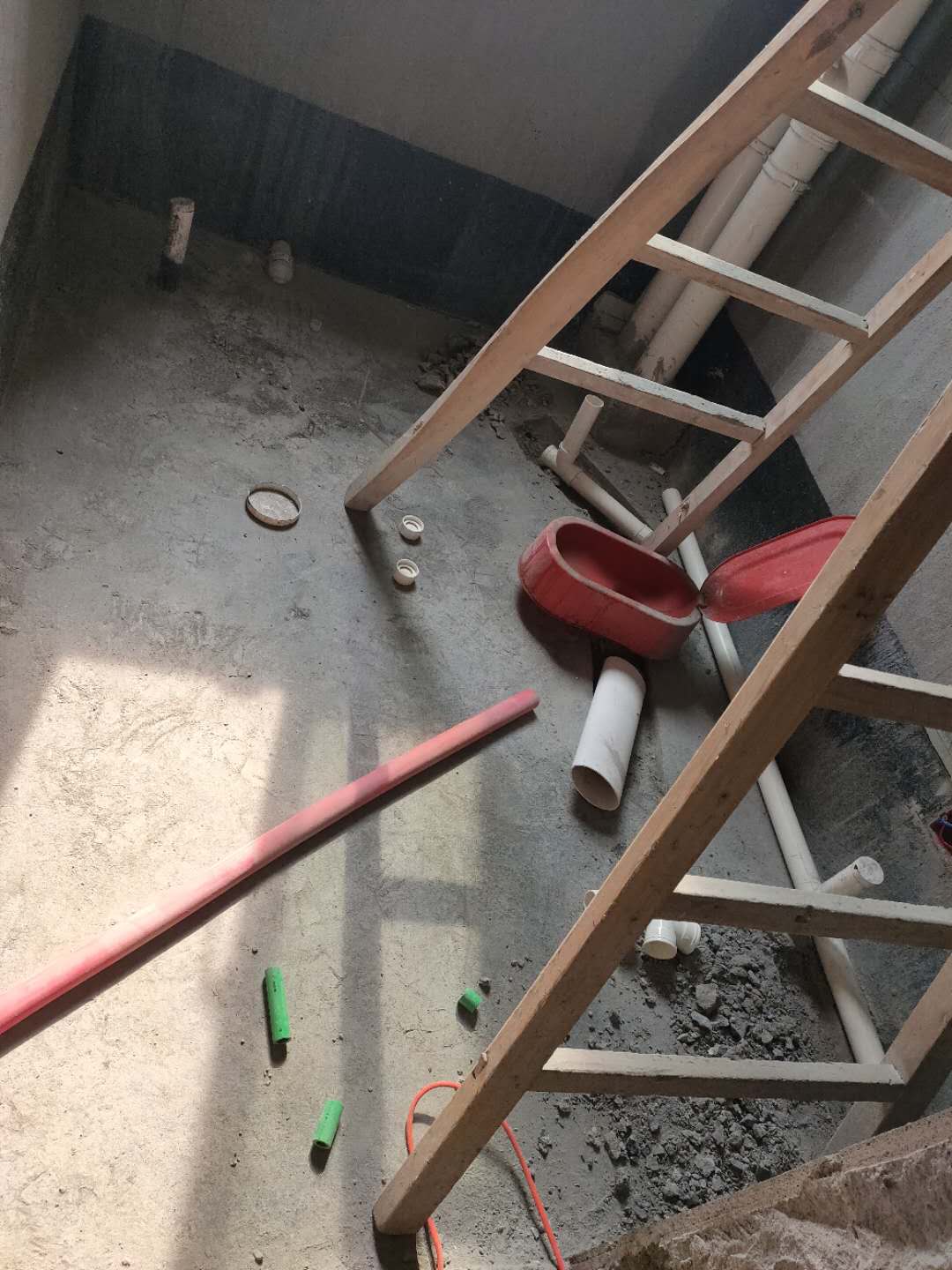

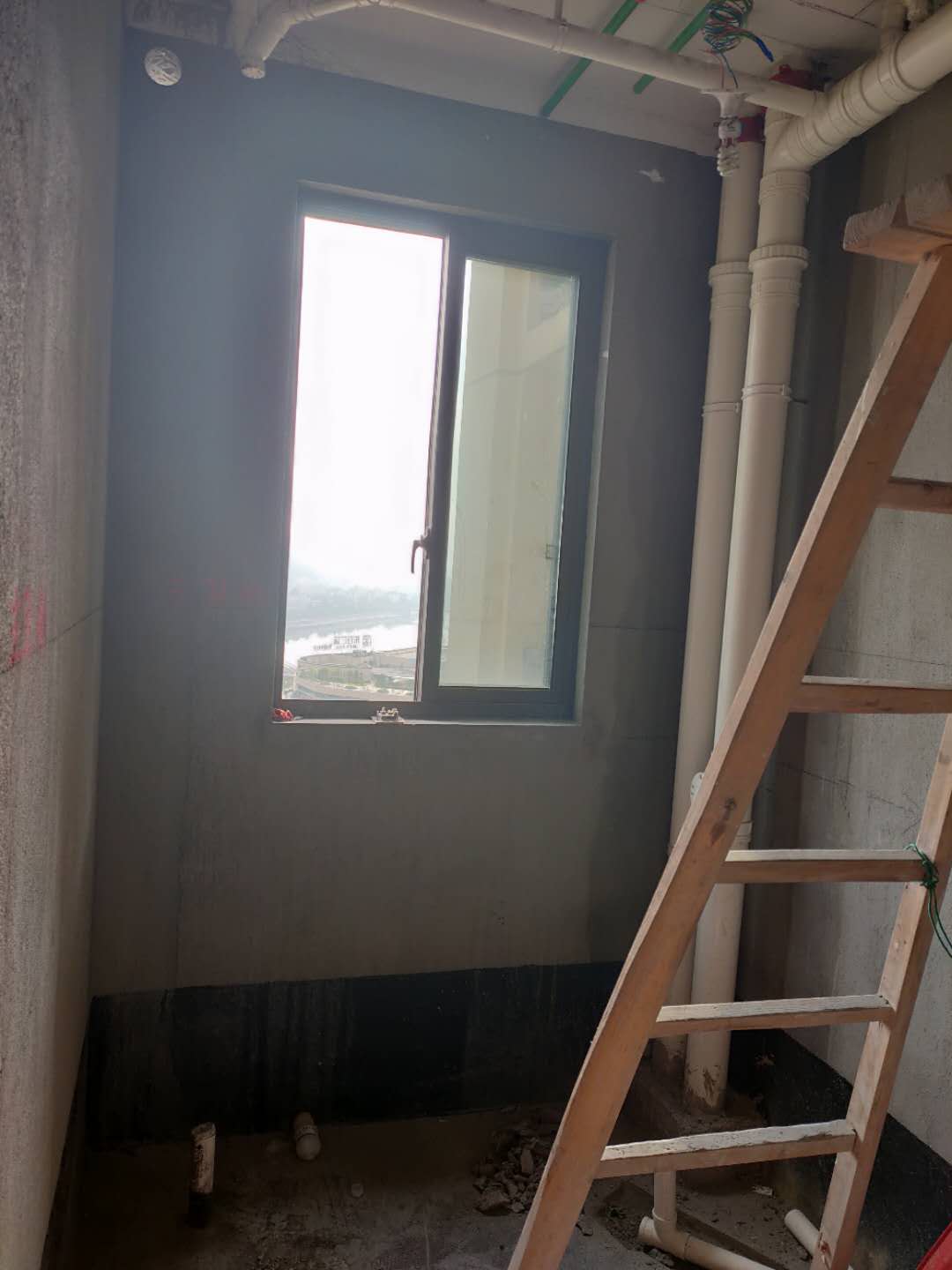

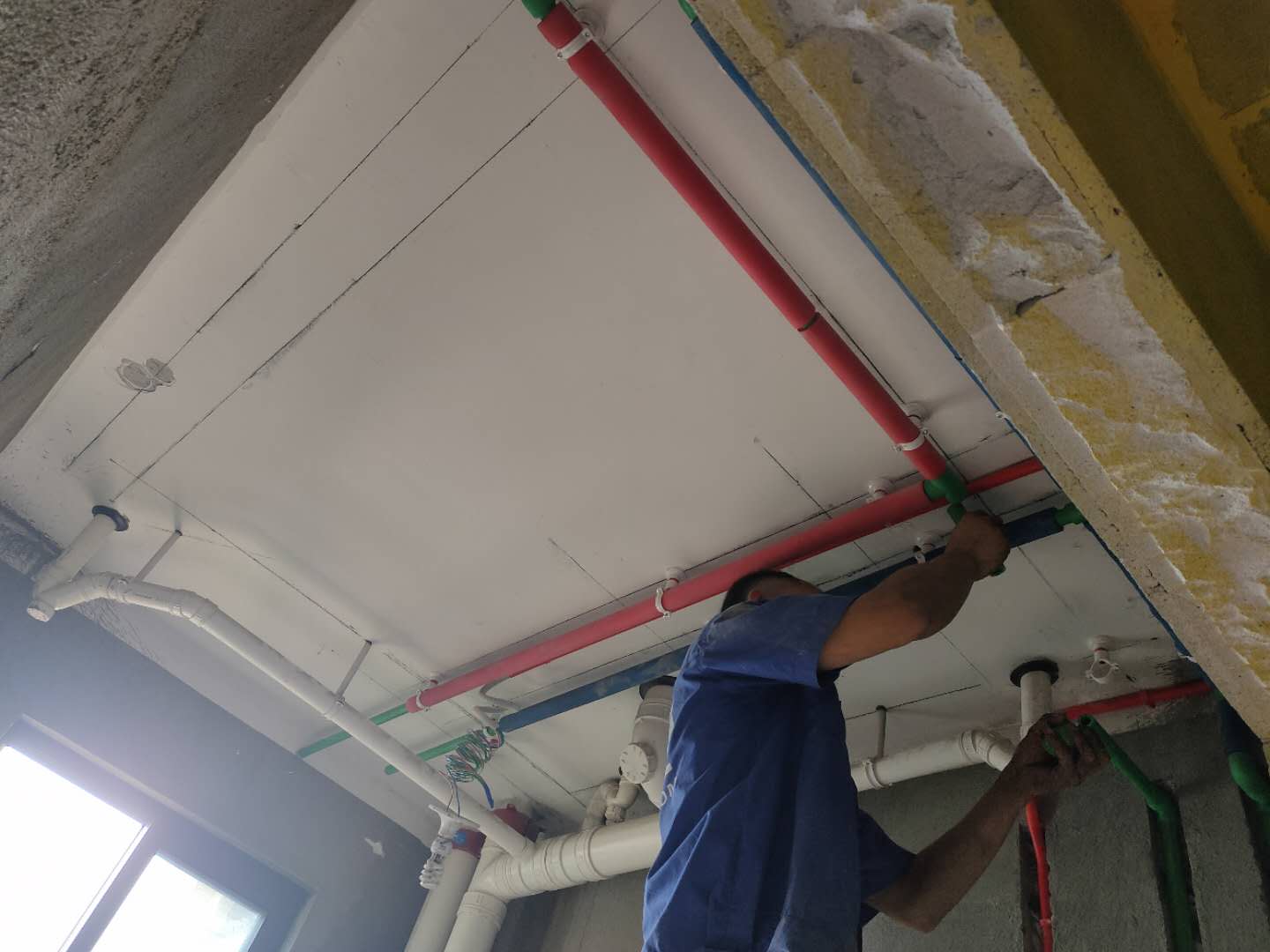

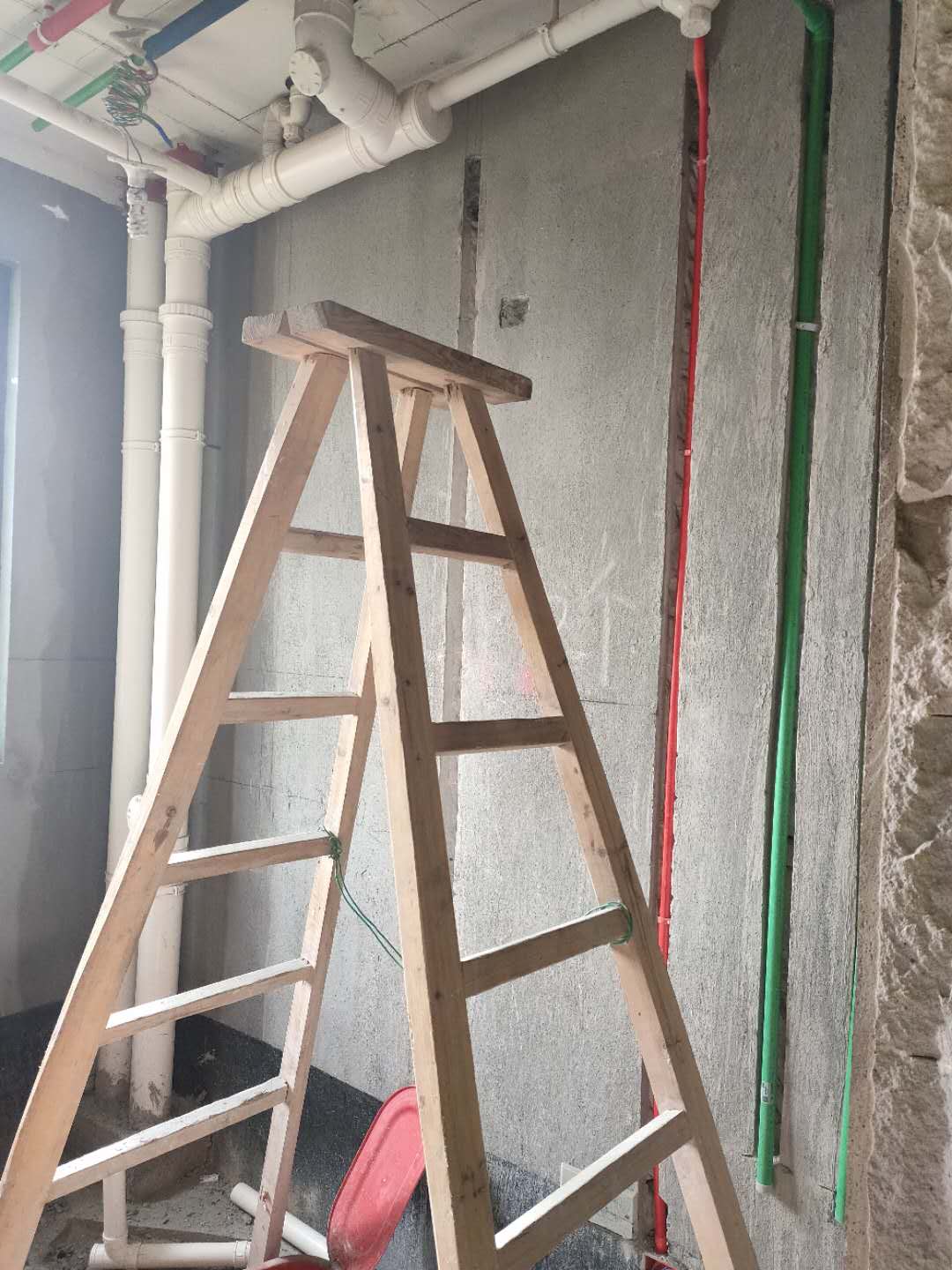

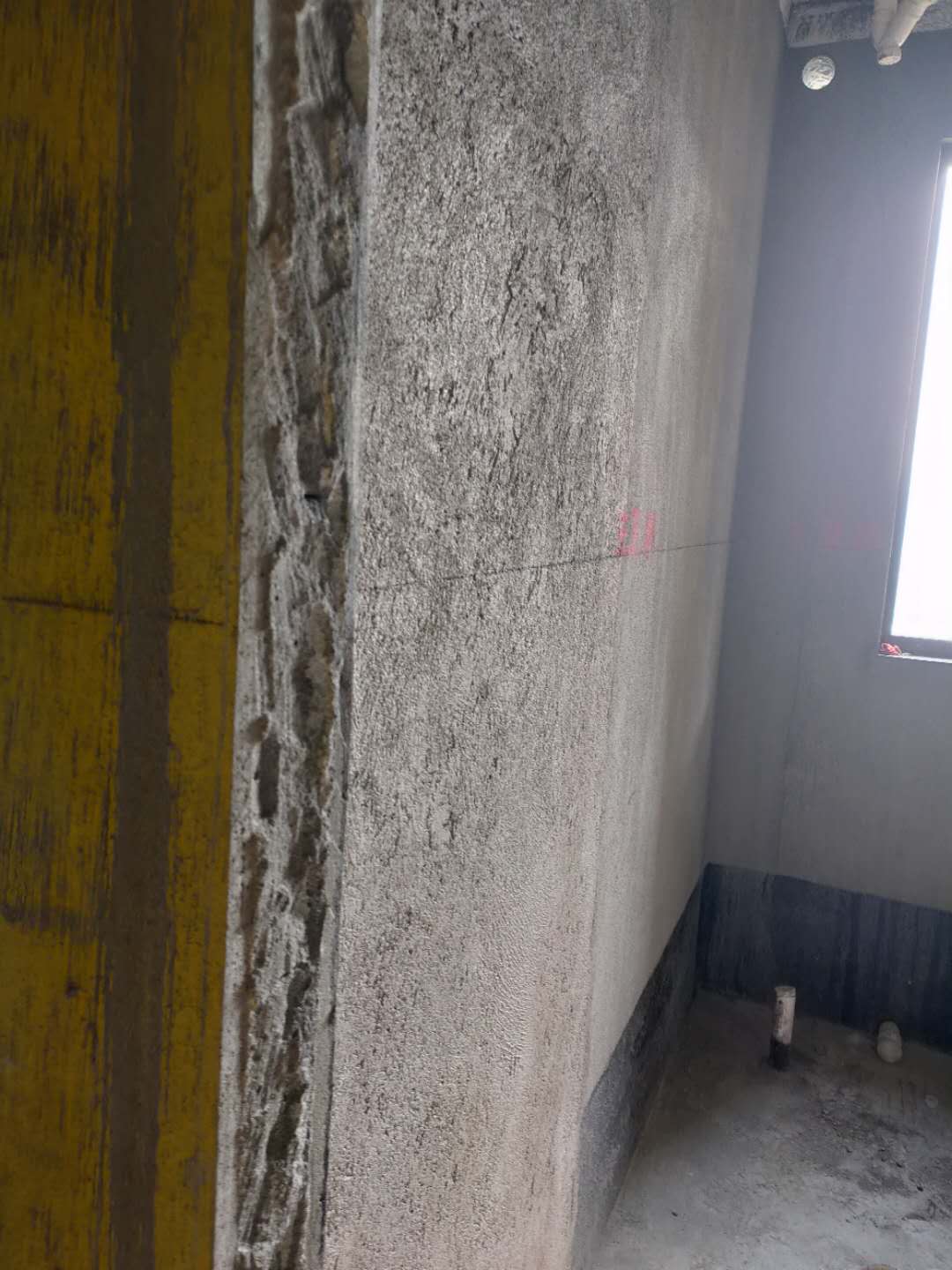

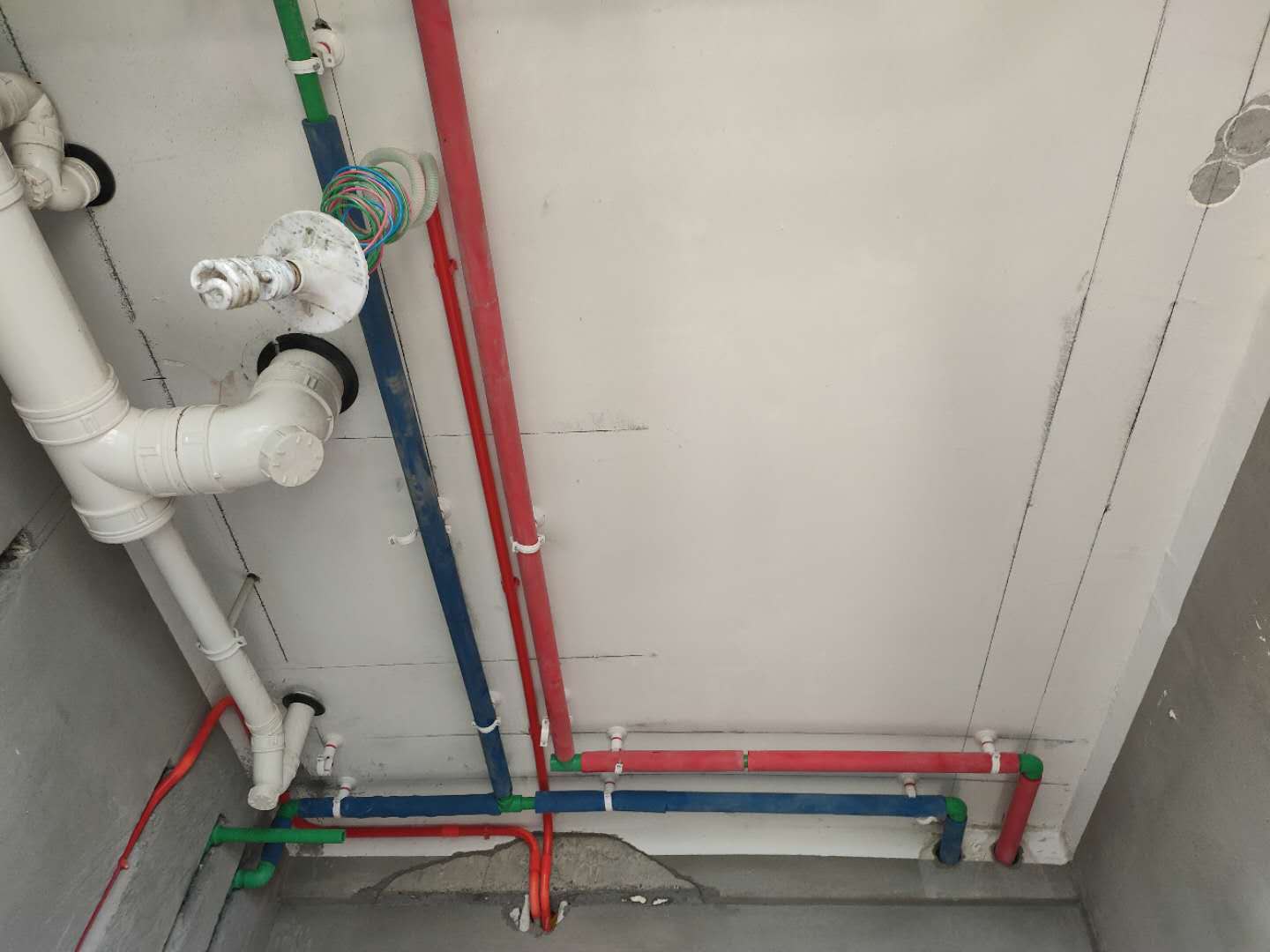

主卫水电工艺施工卫生间水管采用下垂式安装，水管左热右冷
顶面水管要套保温棉保护，墙面水管不用，后期要用水泥砂浆修补
水管80公分一个吊卡，防止后期水流通过，水管容易下垂

发表于 2019-7-1 11:41:51

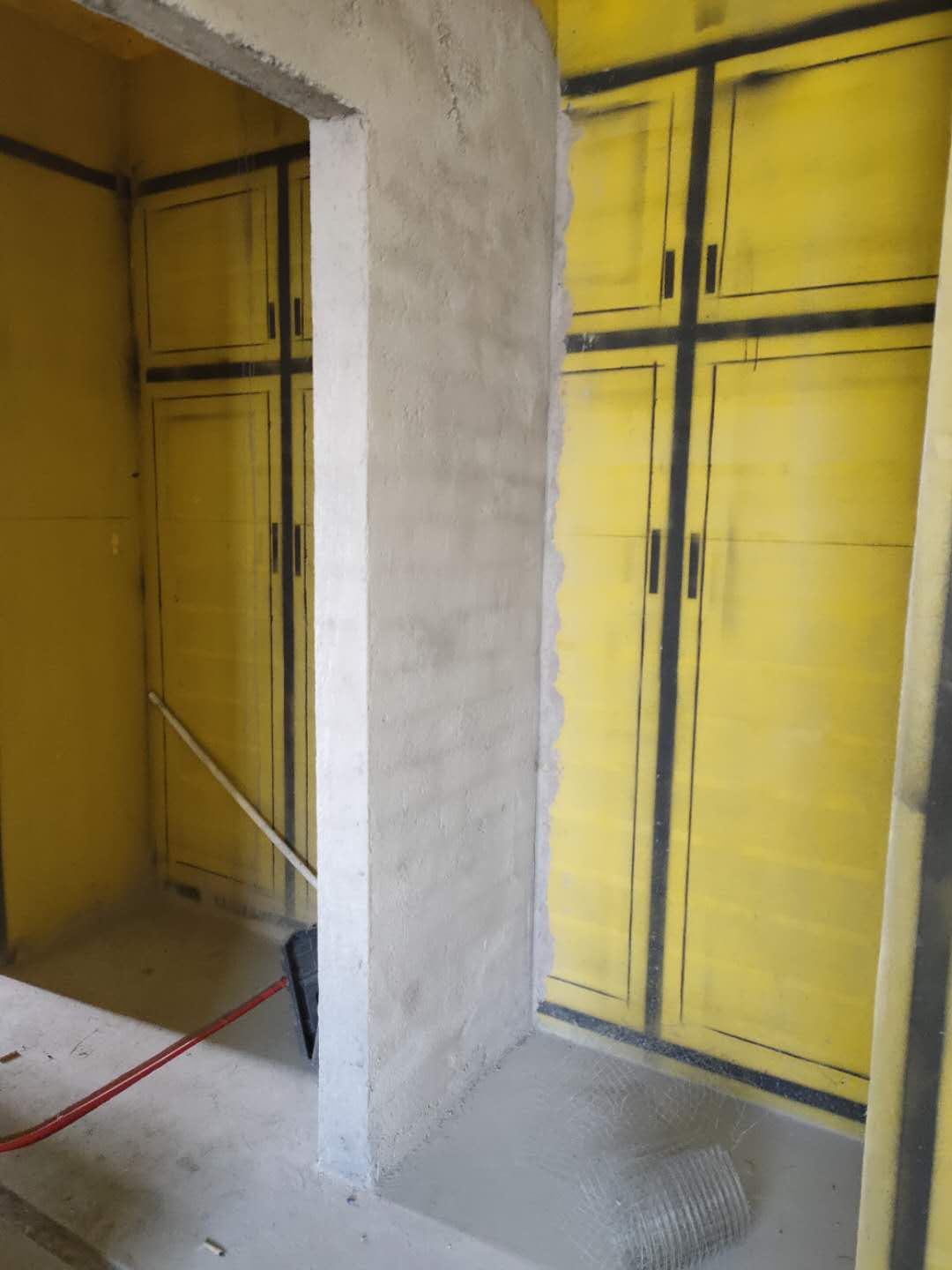

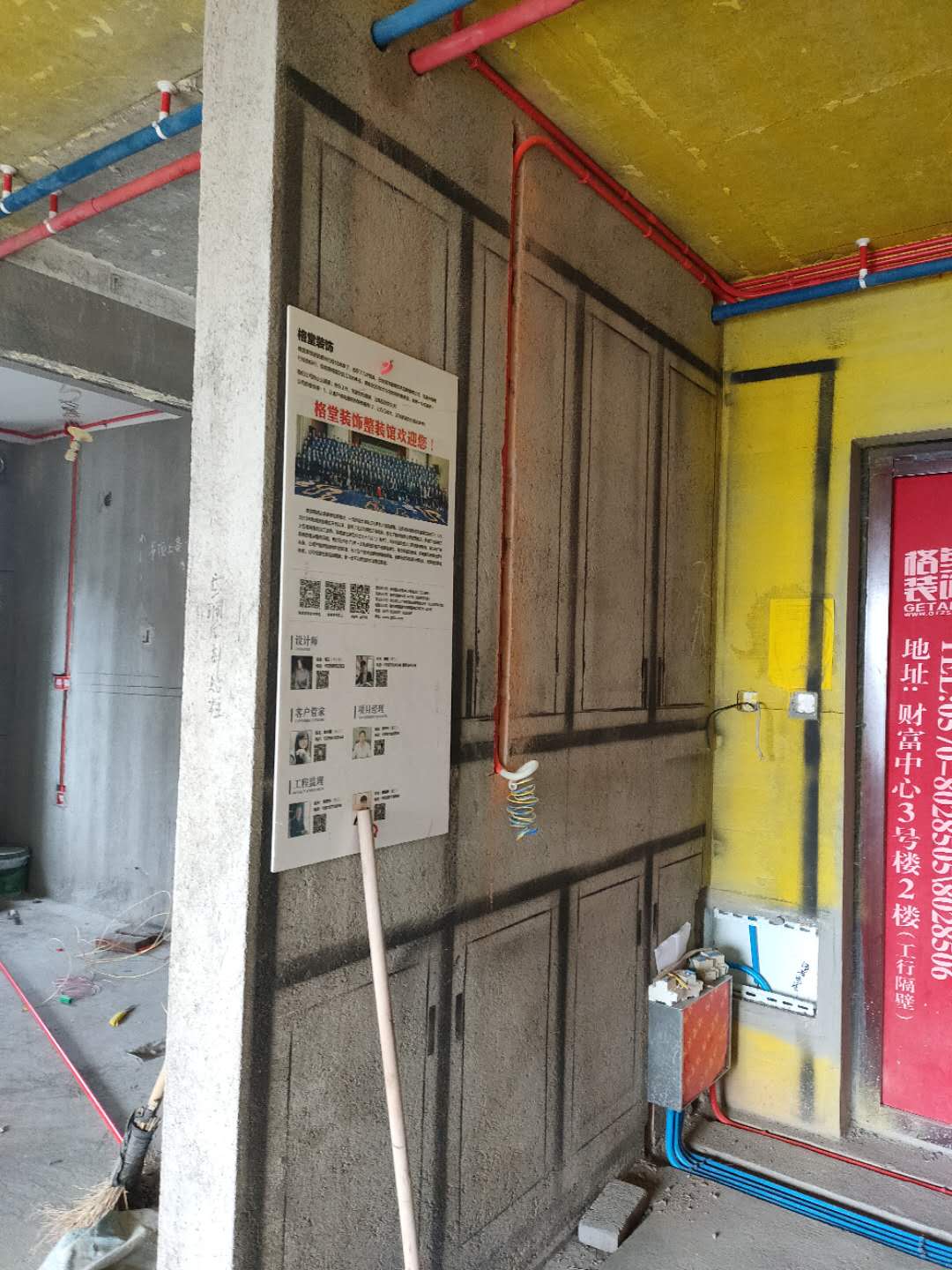

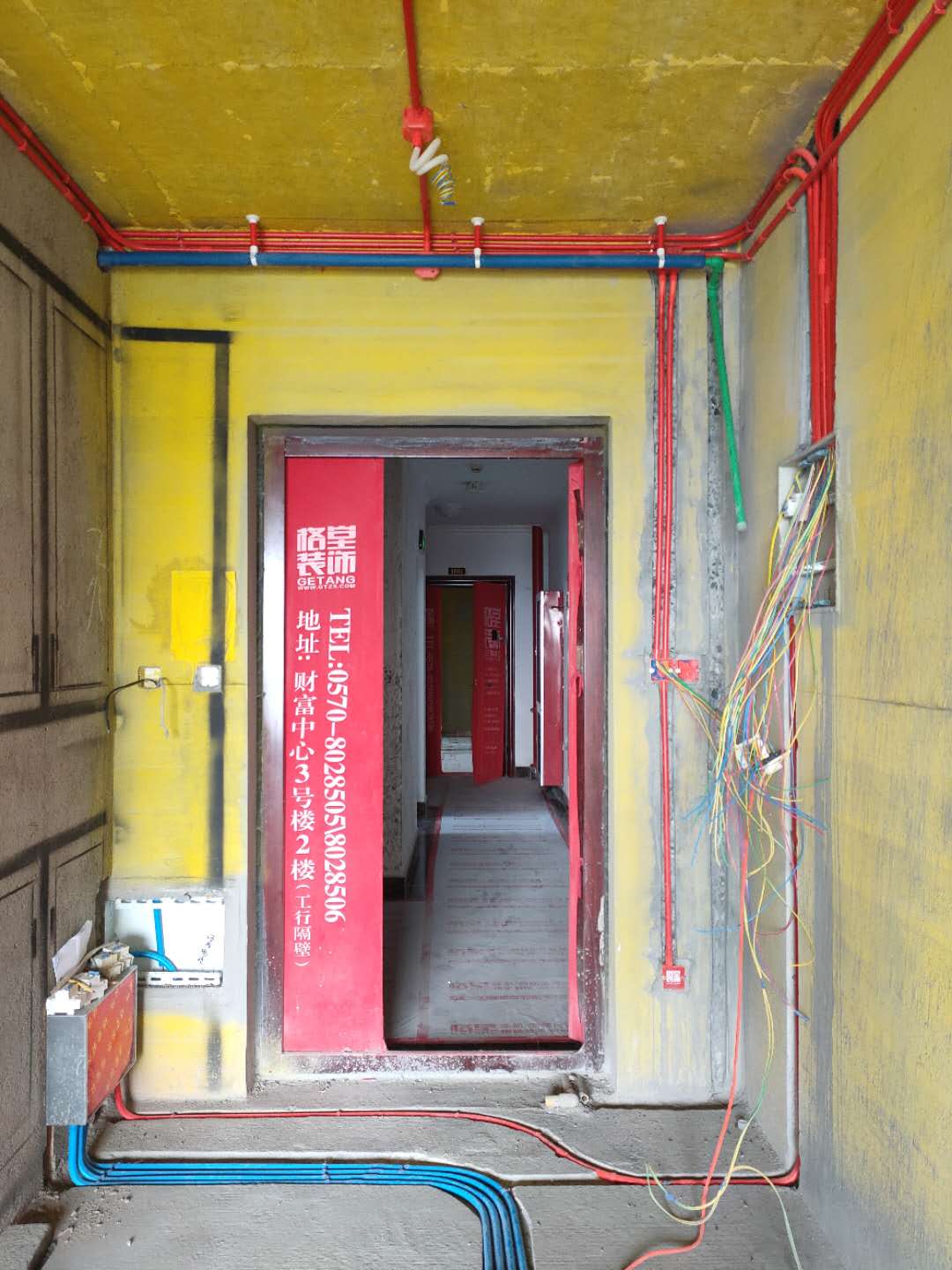

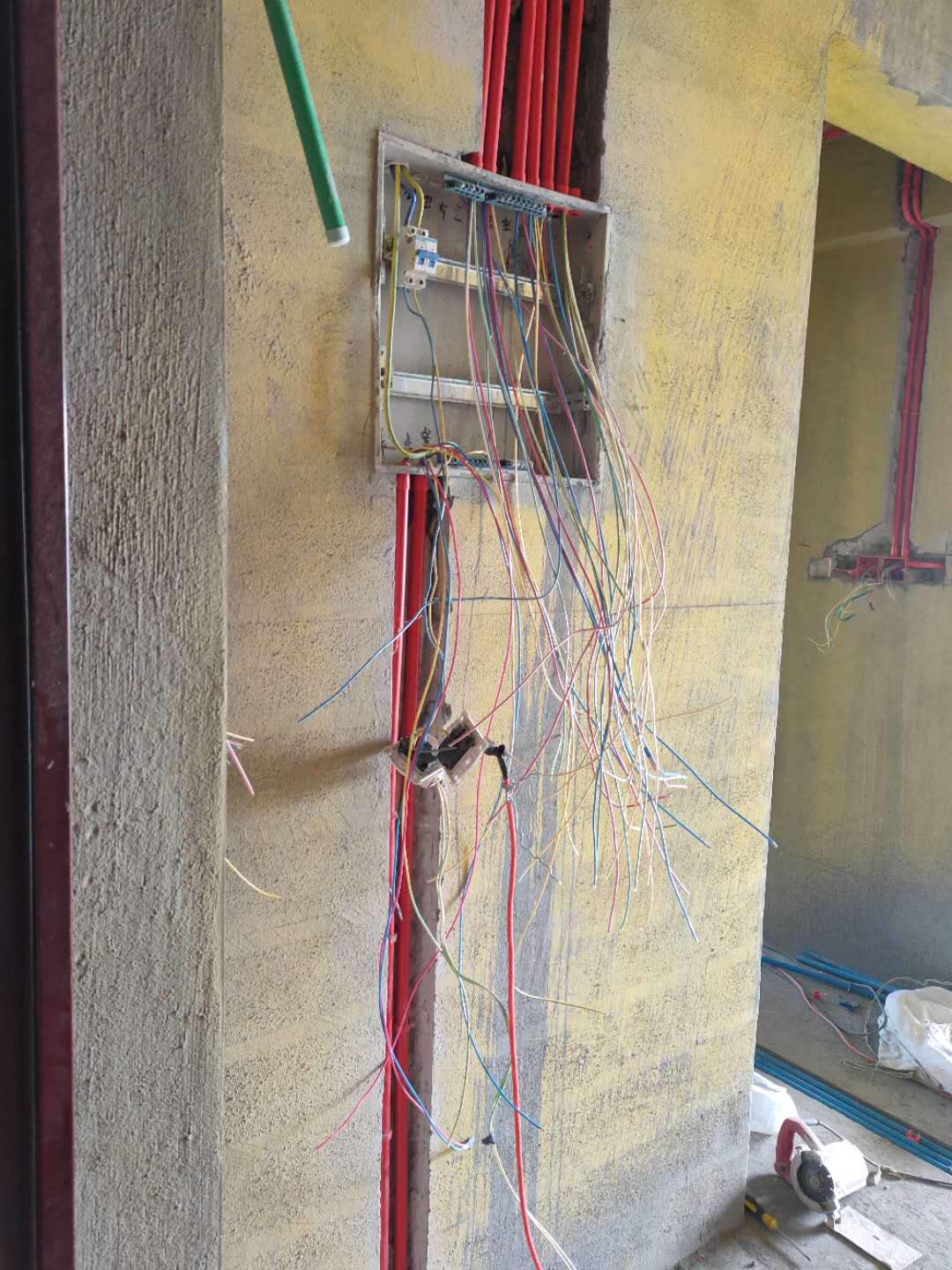

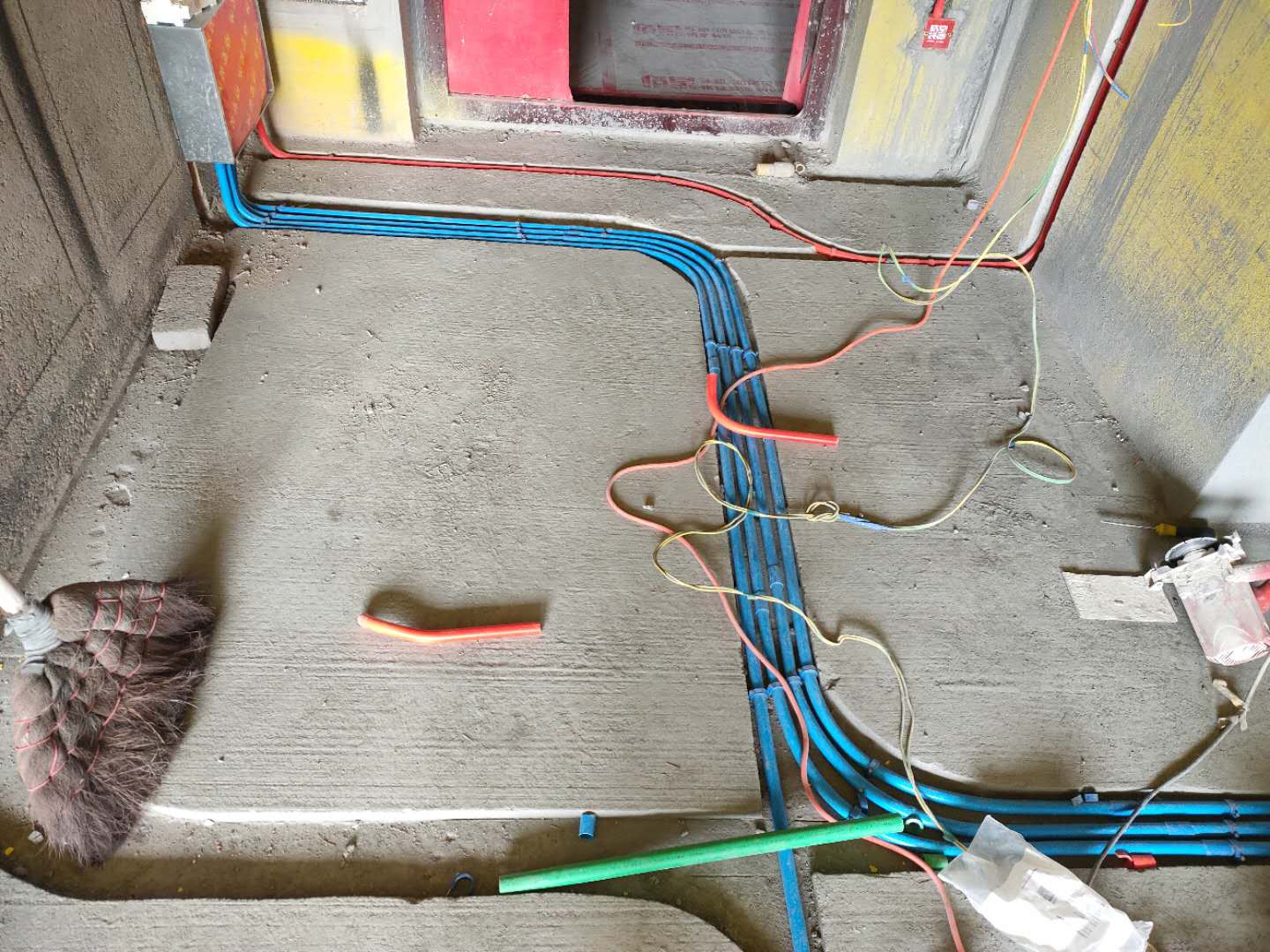

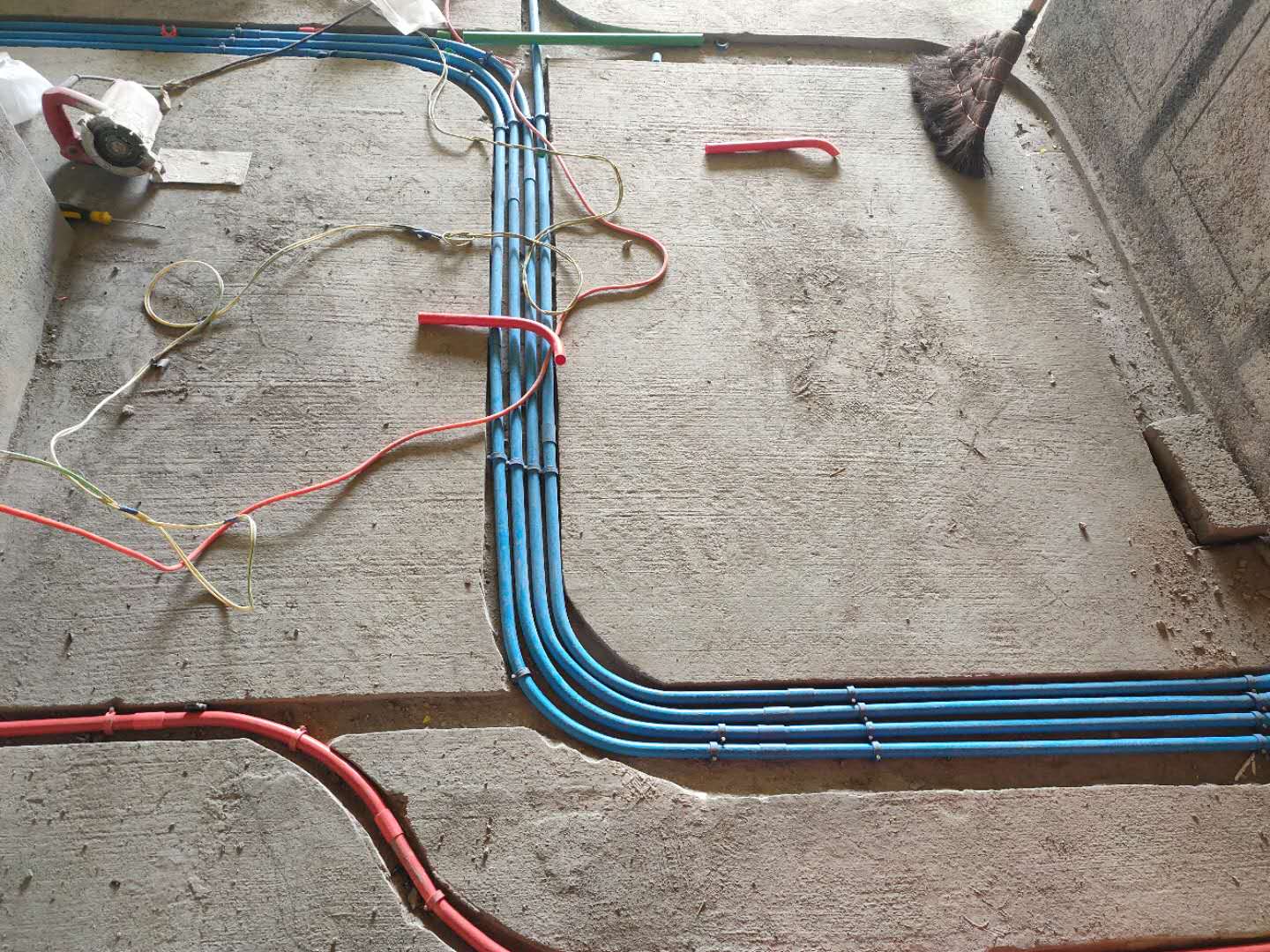

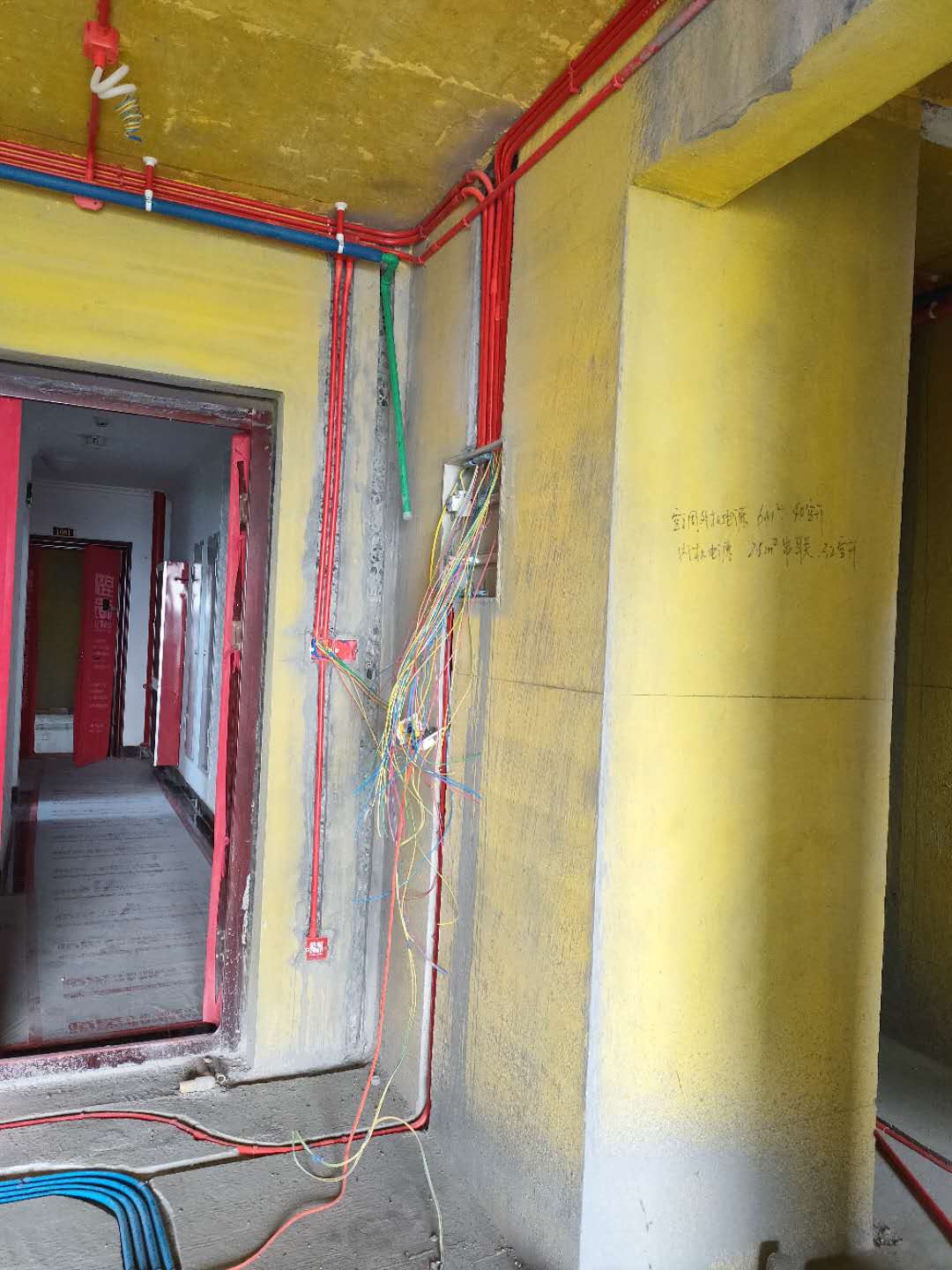

进户门玄关水电工艺施工，弱电线管线槽已整改好，离墙30公分以上
两根以上线管采用错位顺钉将管卡钉牢，间隙均匀，这样后期修补线槽的时候也比较方便，且增加美观度
顶部筒灯位置套波纹管保护电线

发表于 2019-7-1 11:45:17

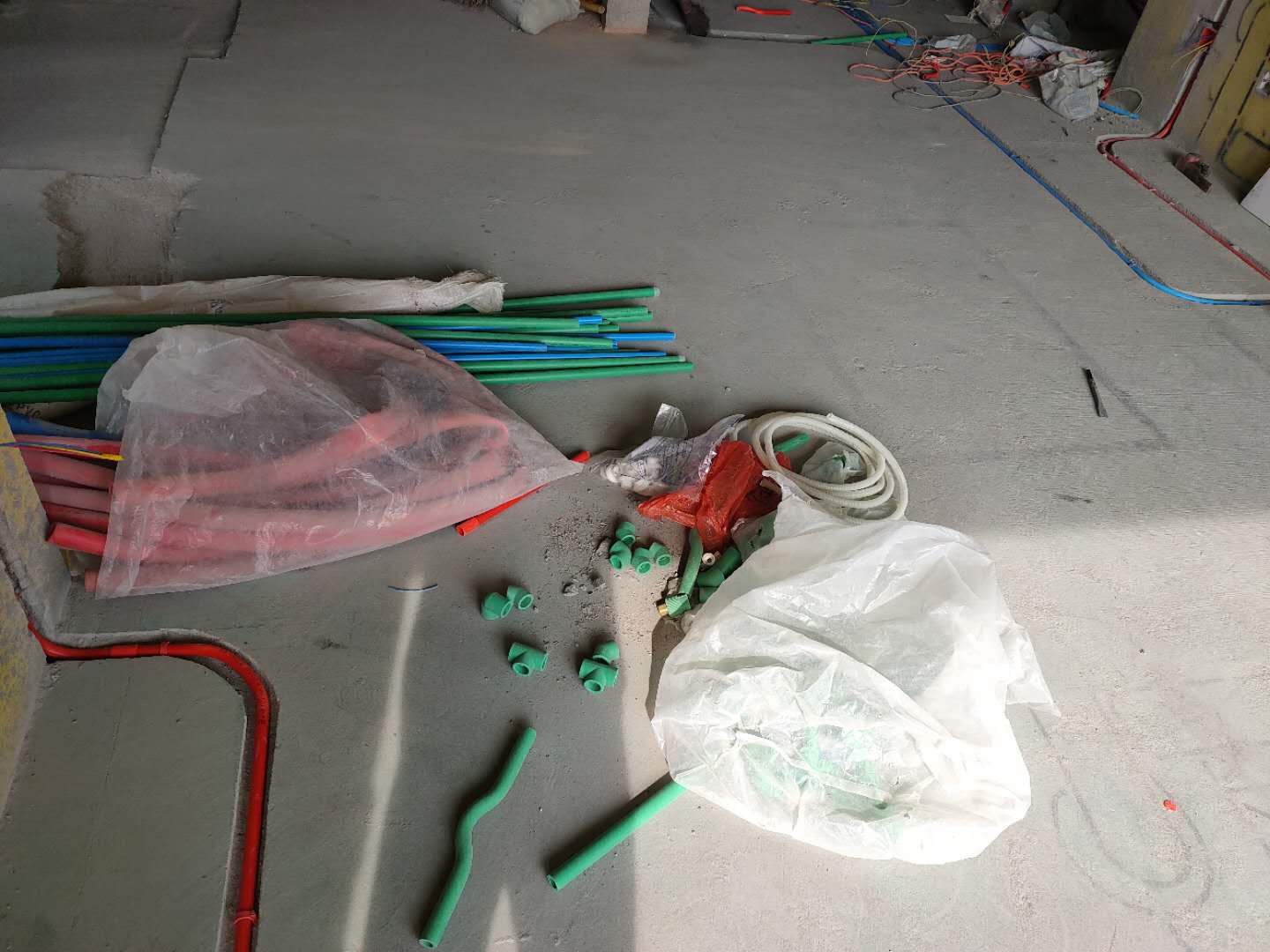

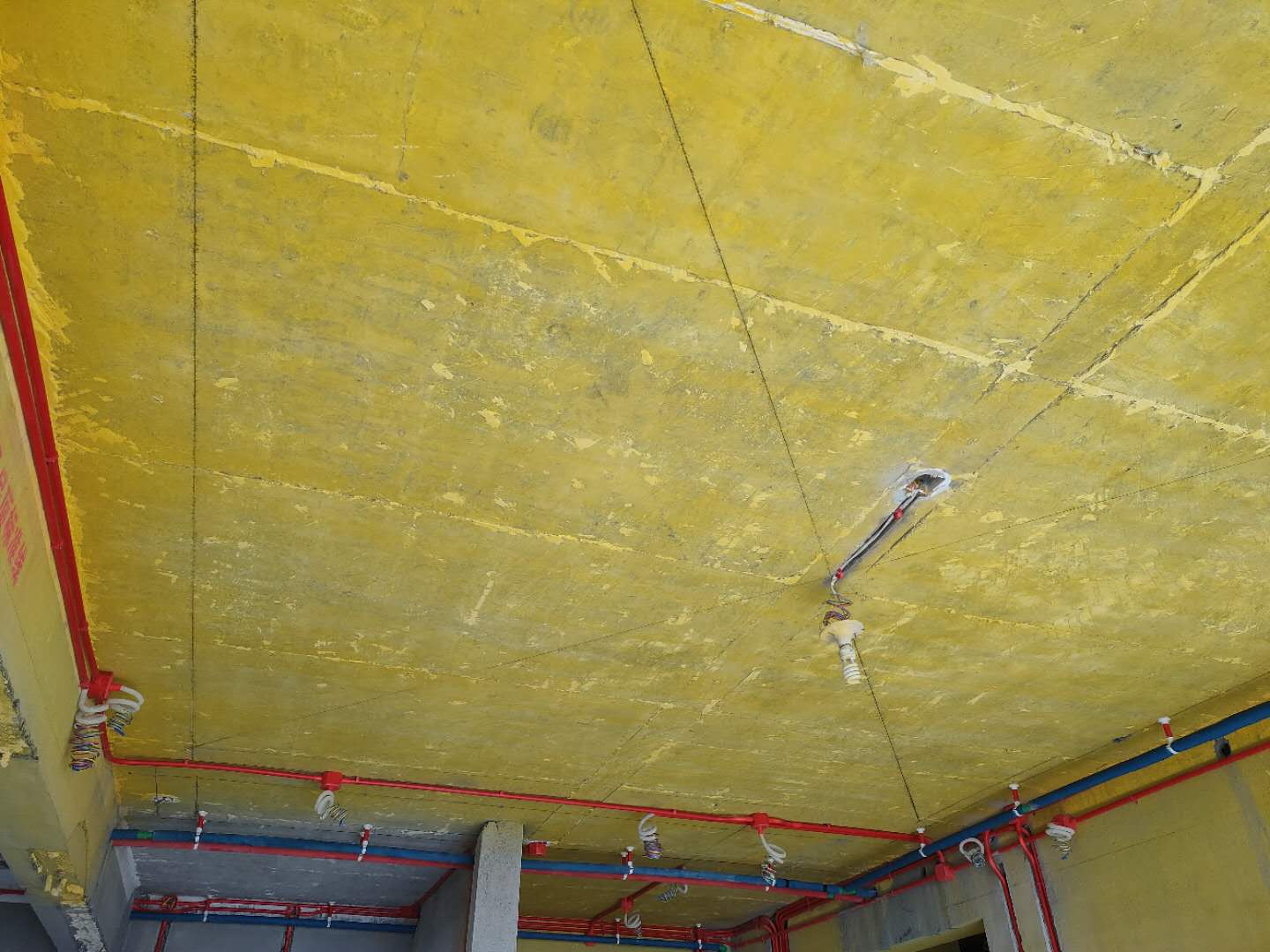

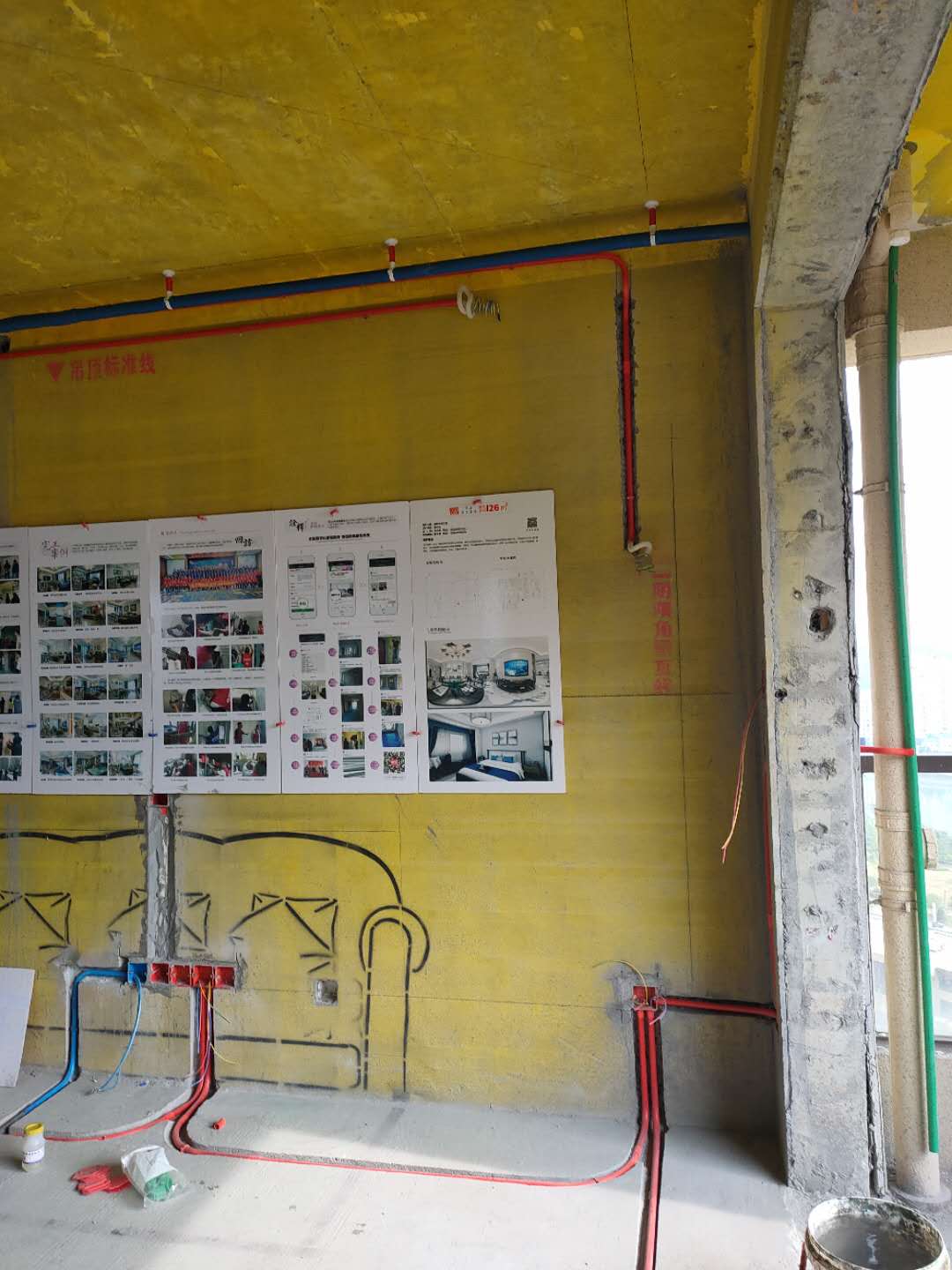

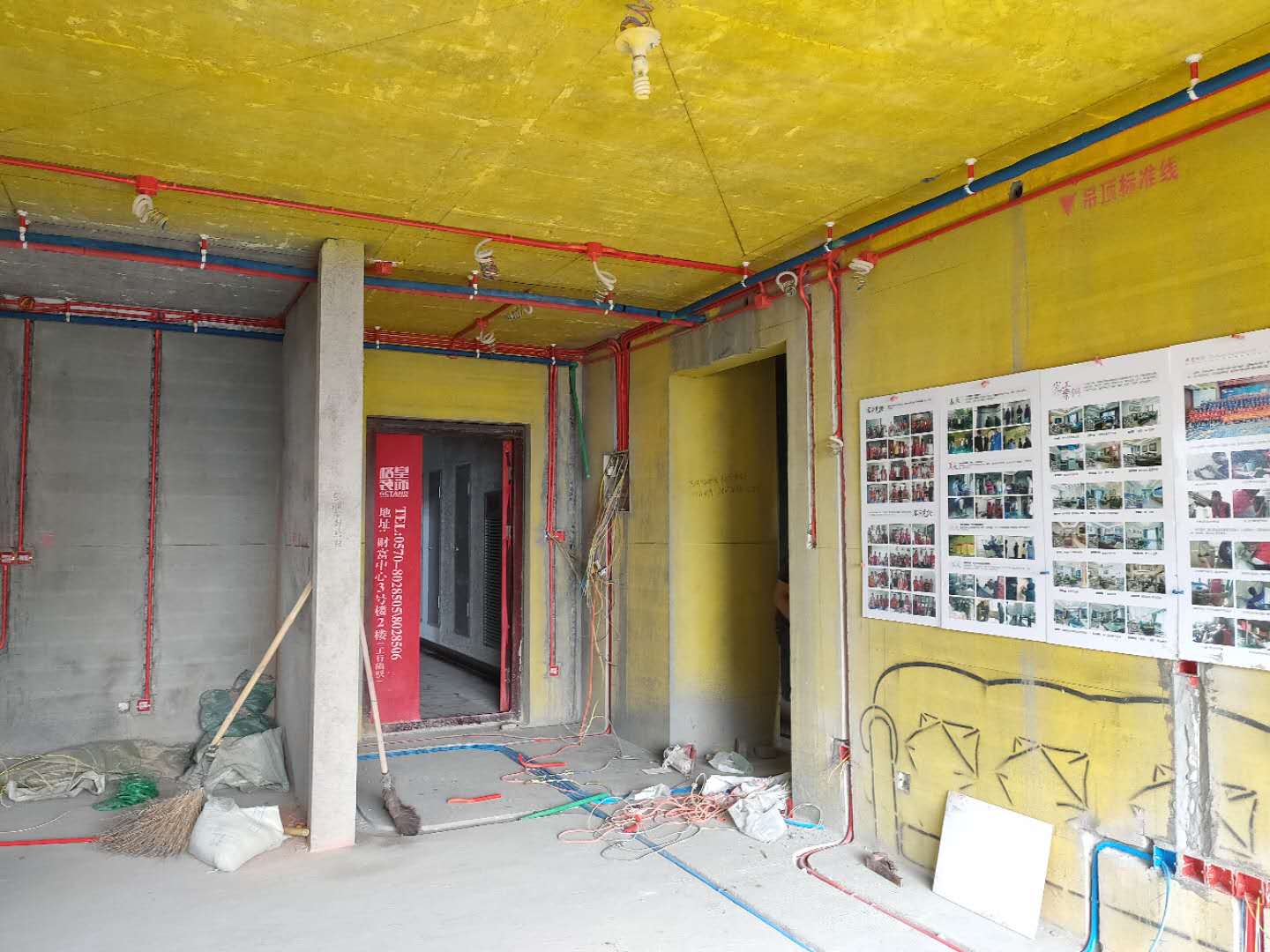

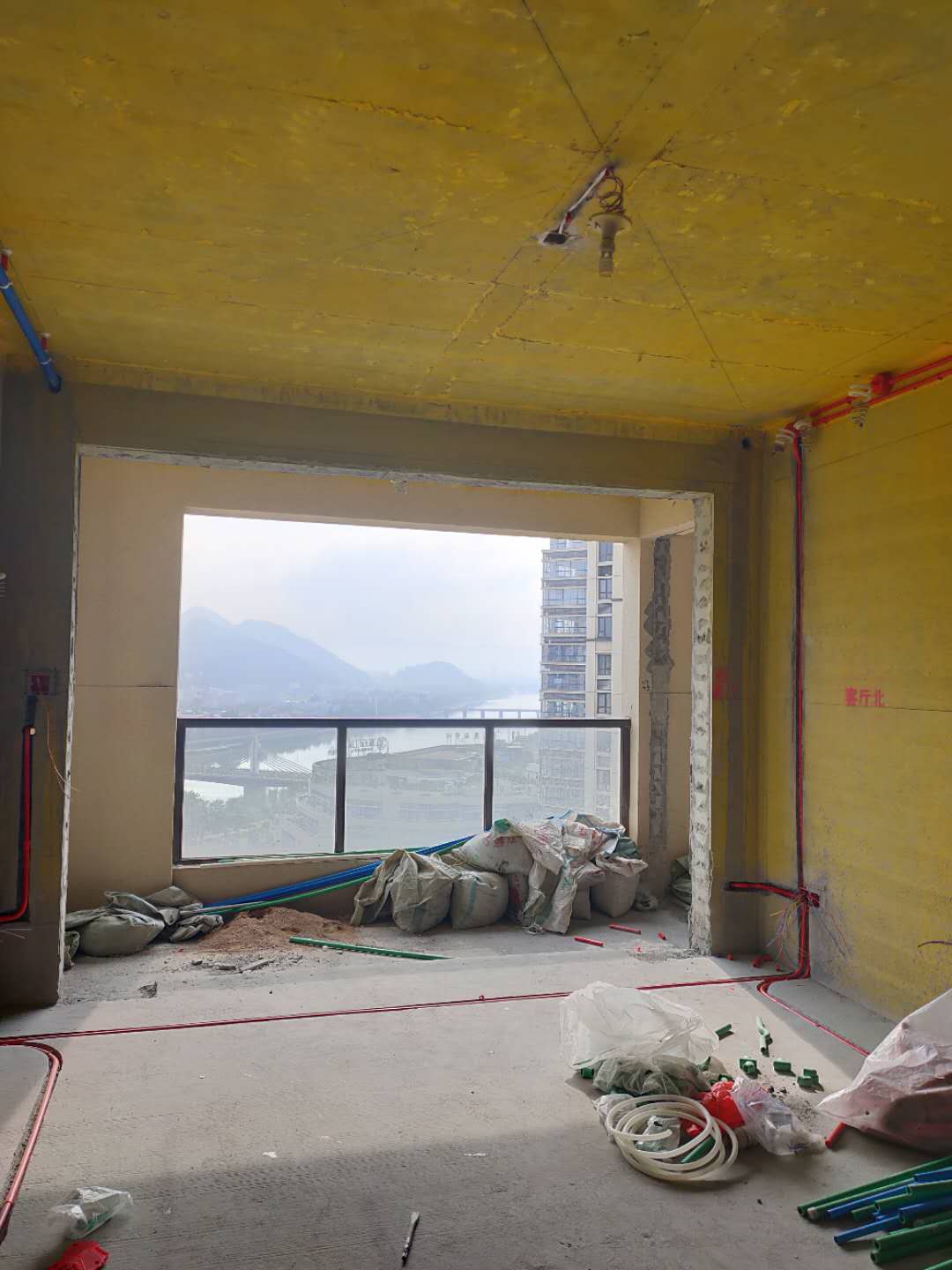

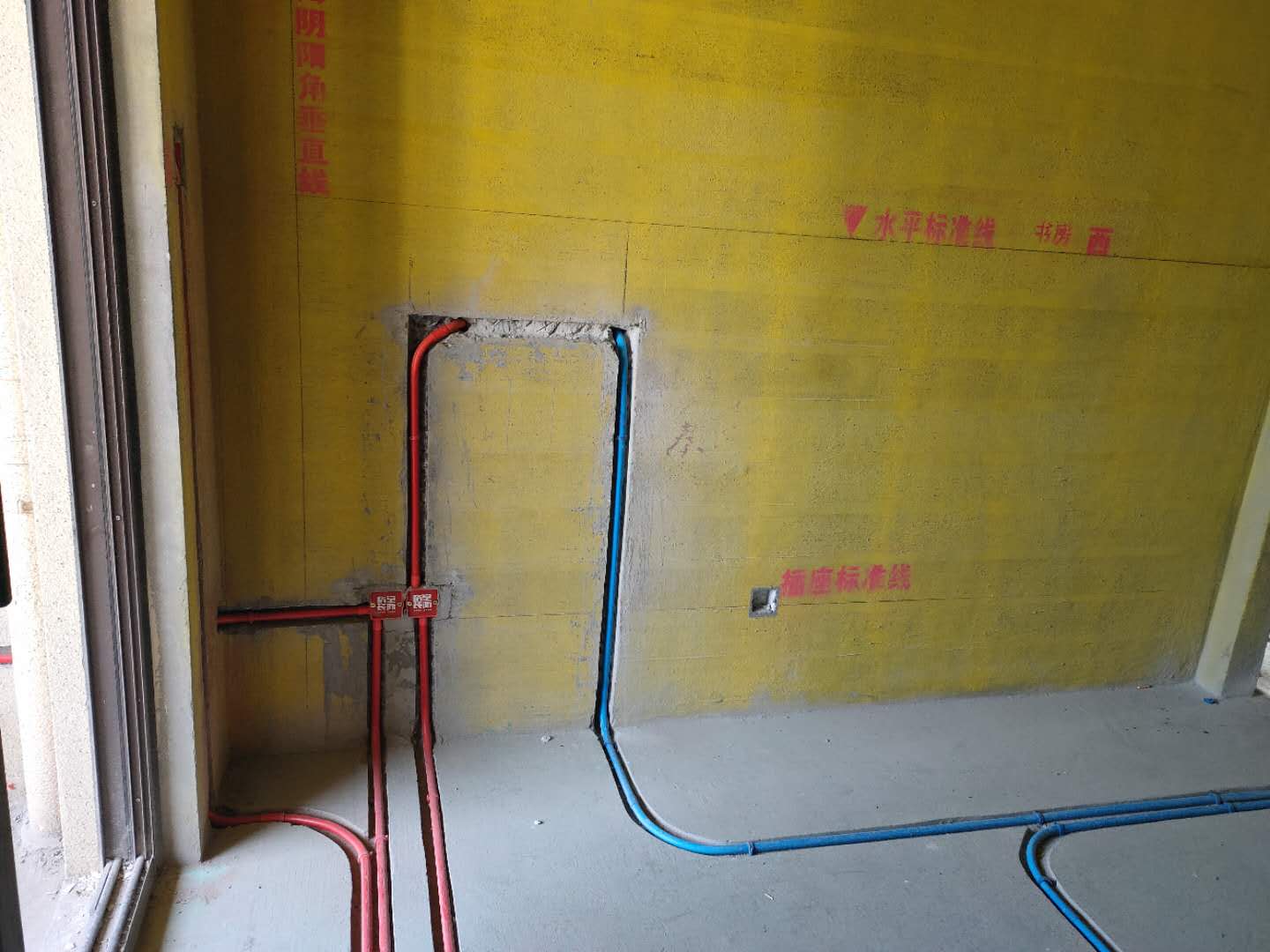

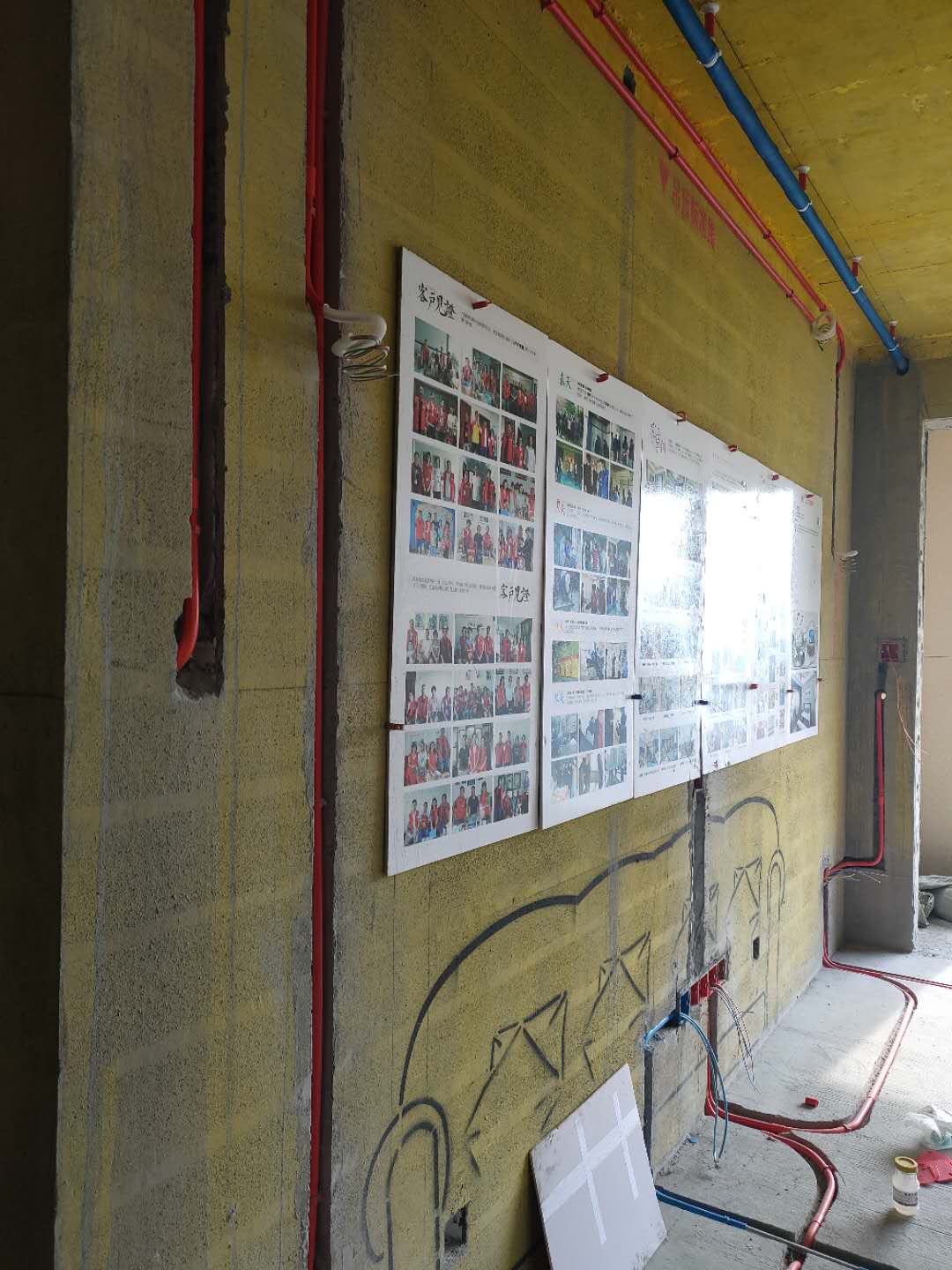

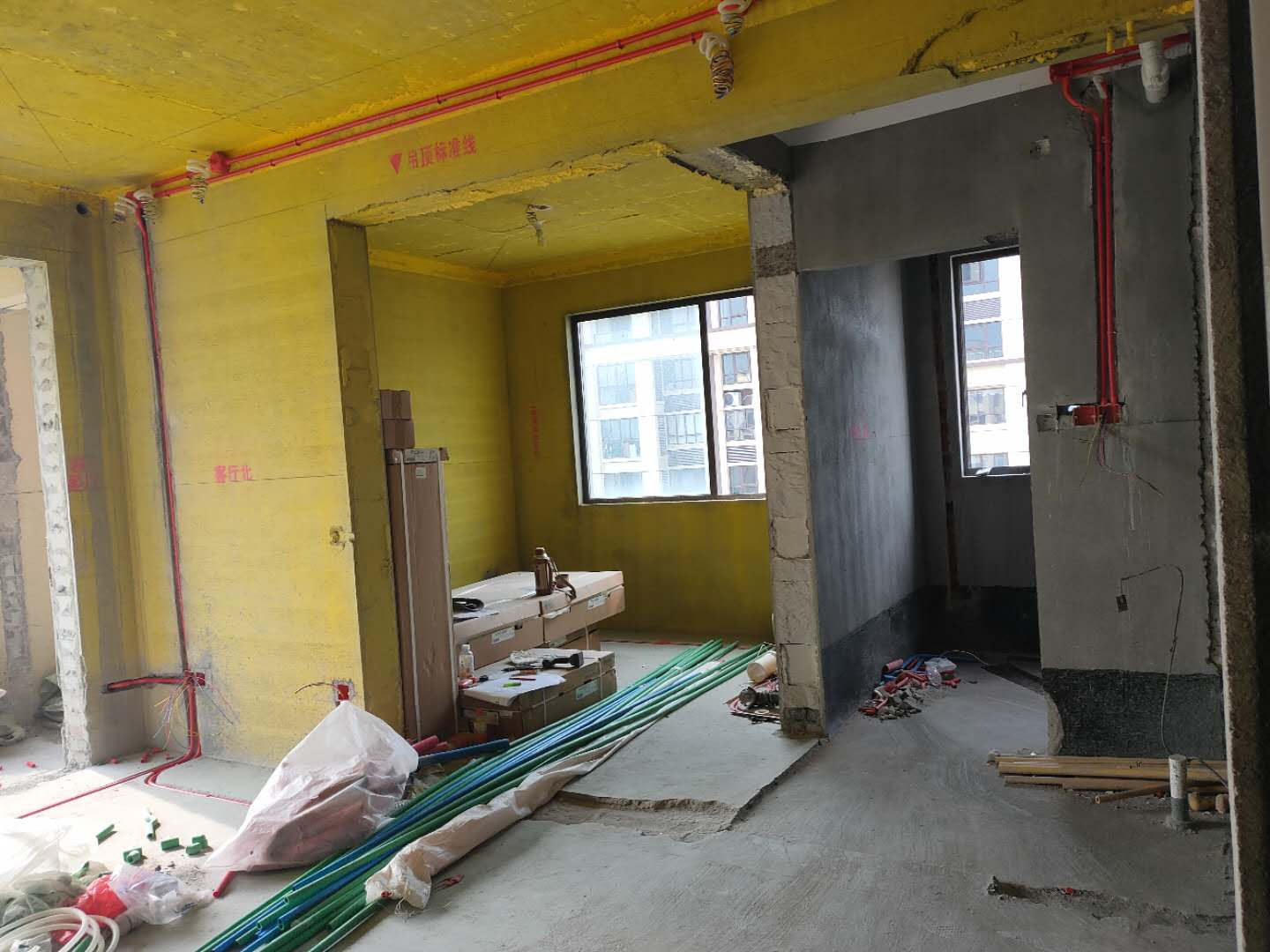

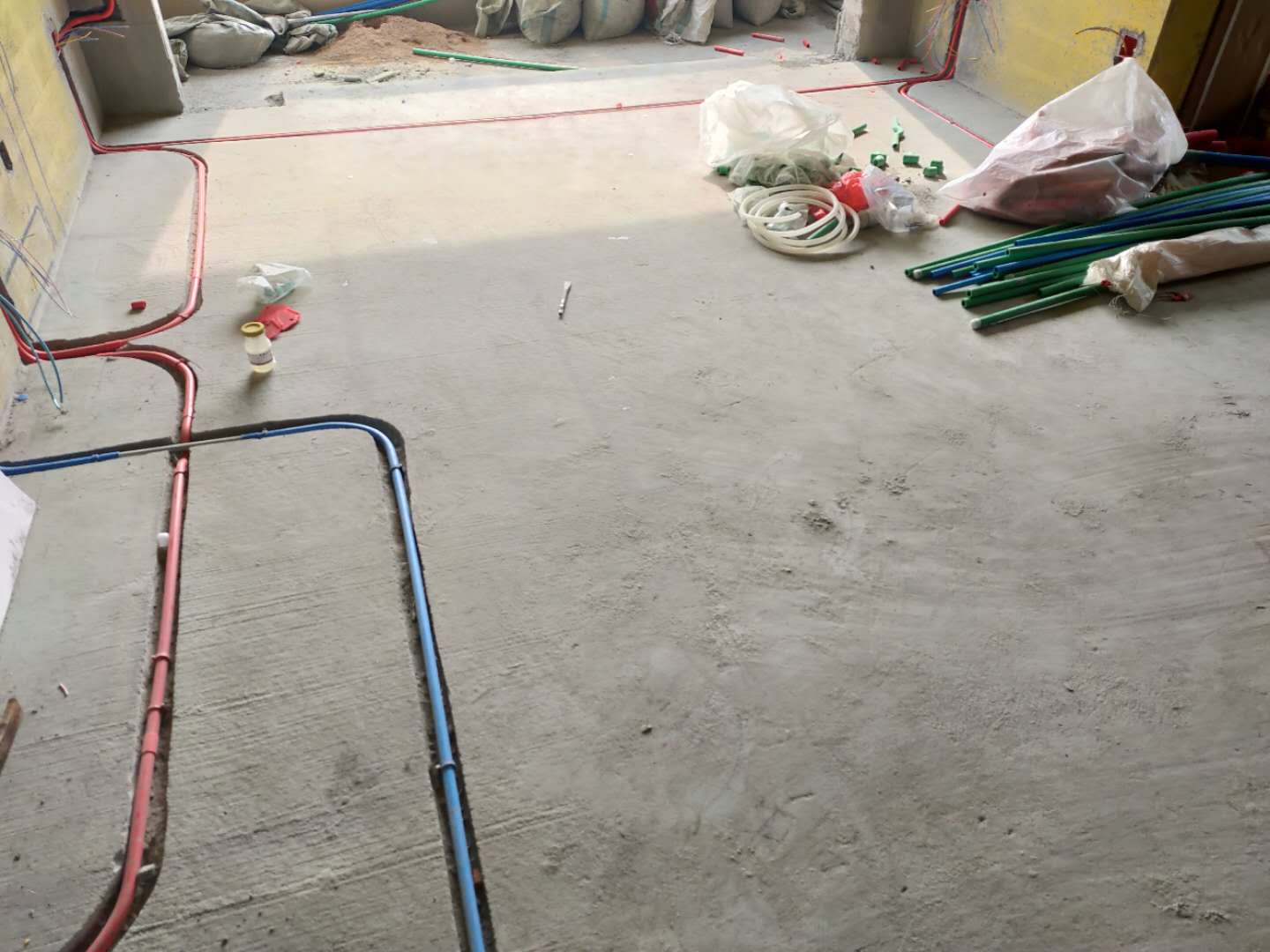

客厅水电工艺施工

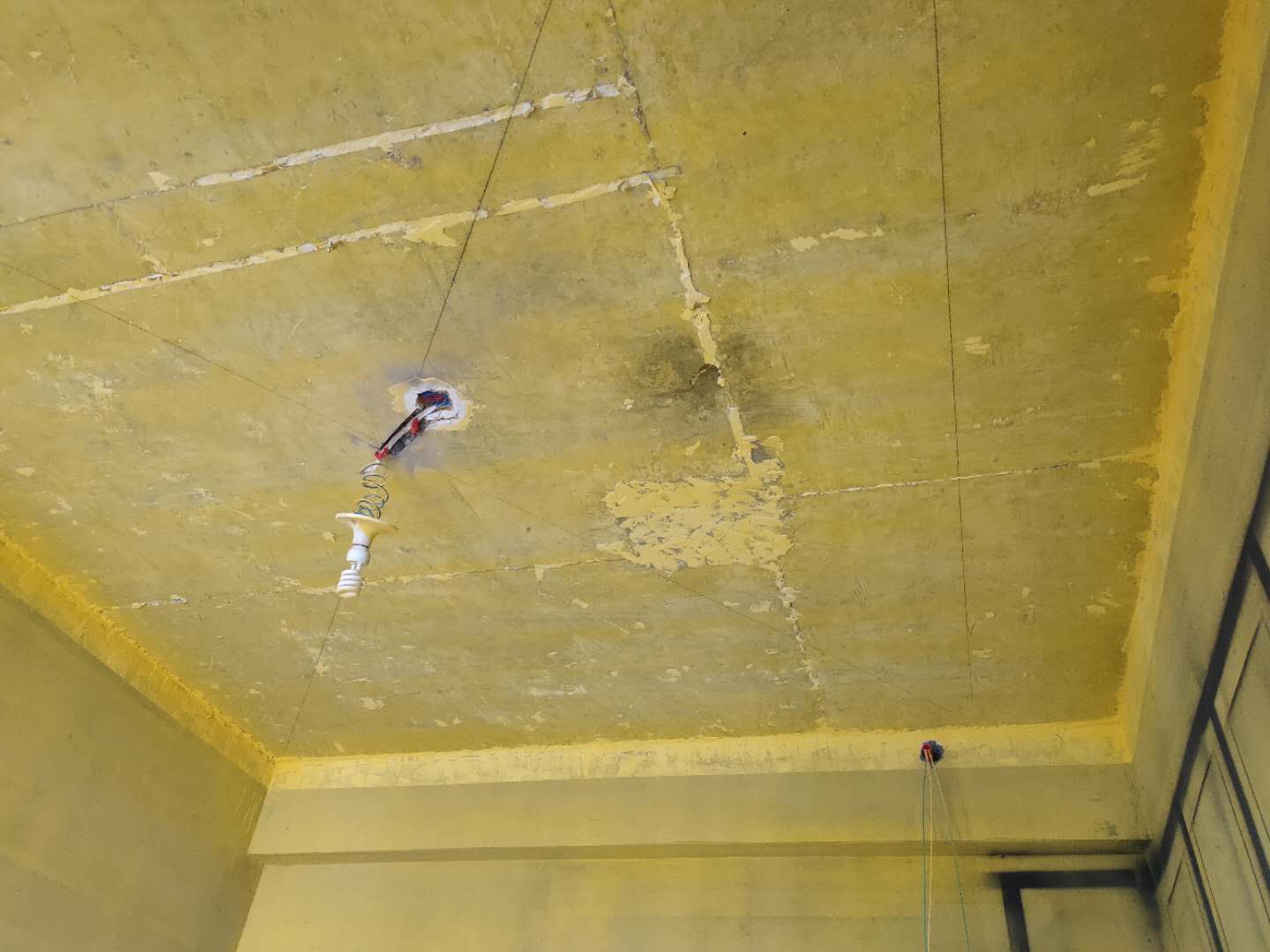

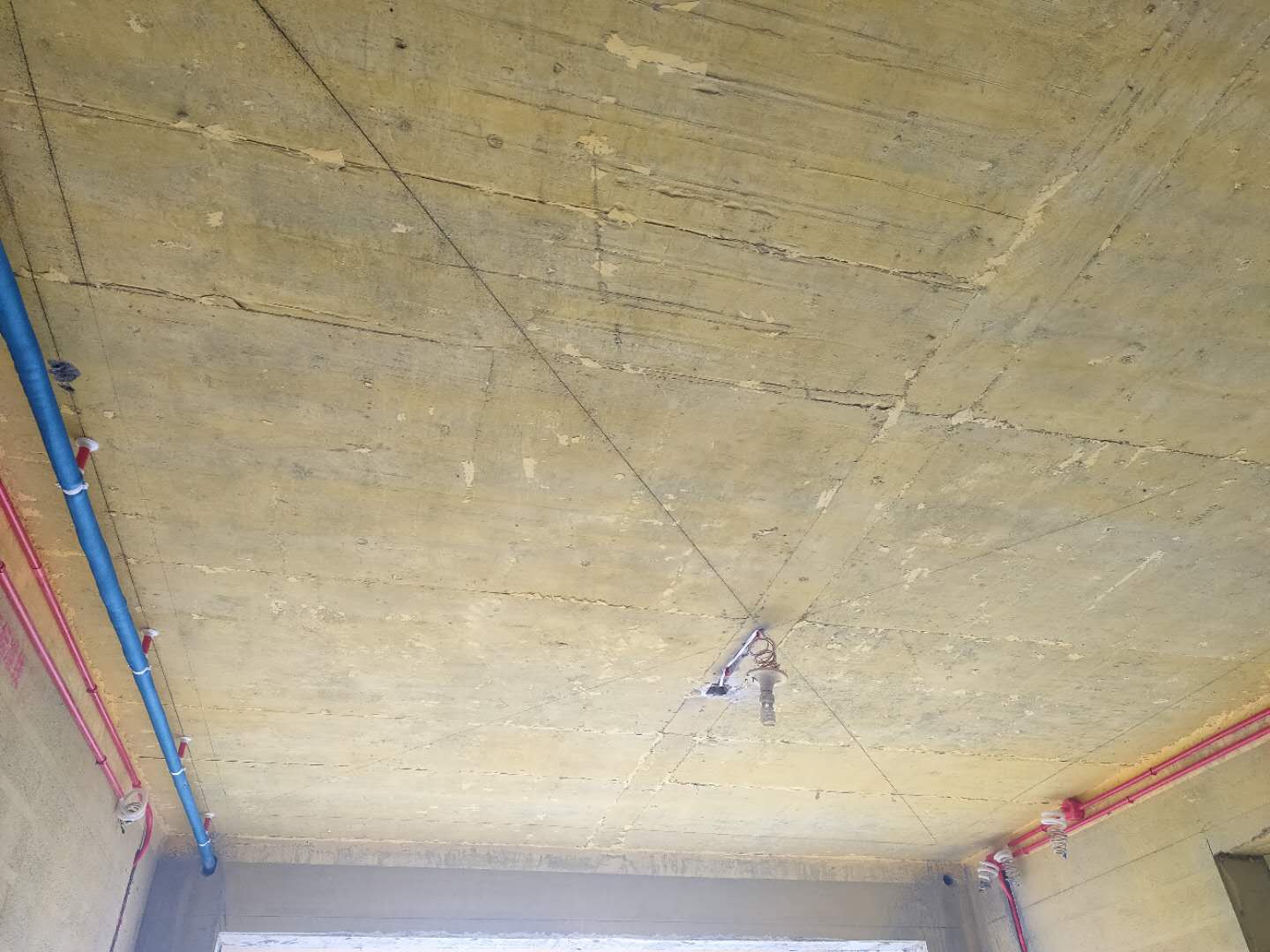

顶部灯线移位套黄腊管保护，防止后期油漆施工直接接触到电线
蓝色线管表示弱电，红色线管表示强电
筒灯位置套波纹管保护

发表于 2019-7-1 11:46:49

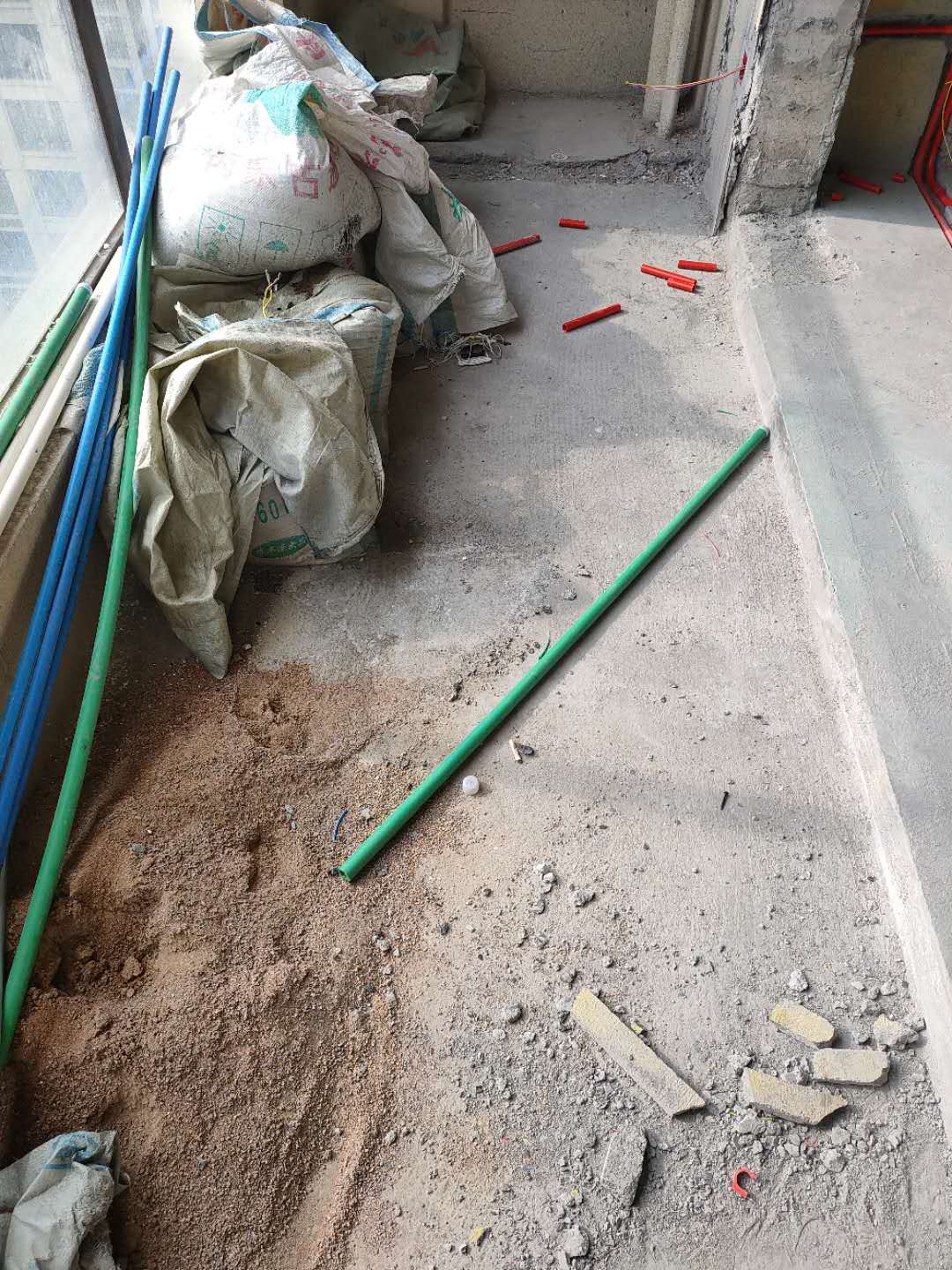

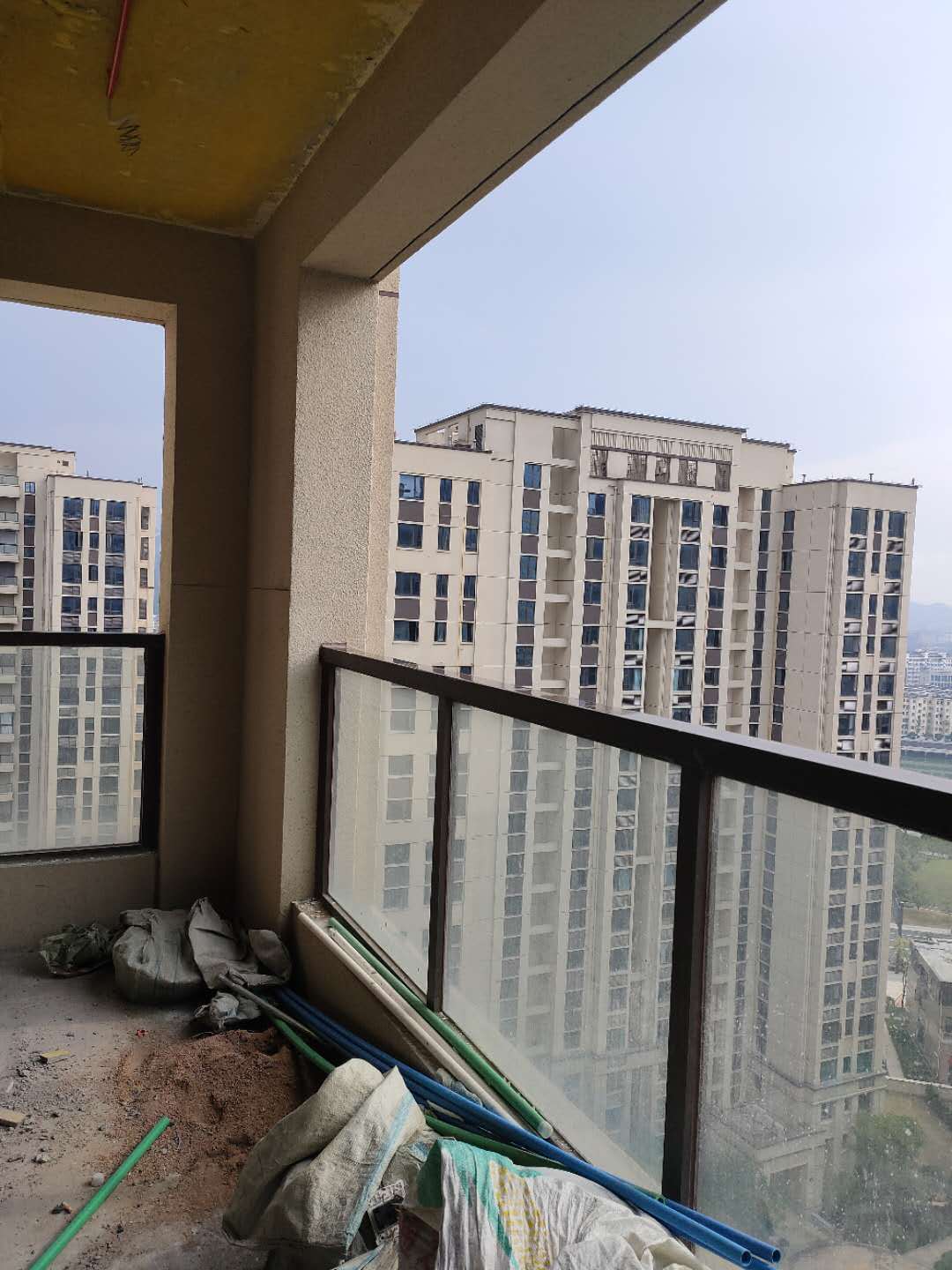

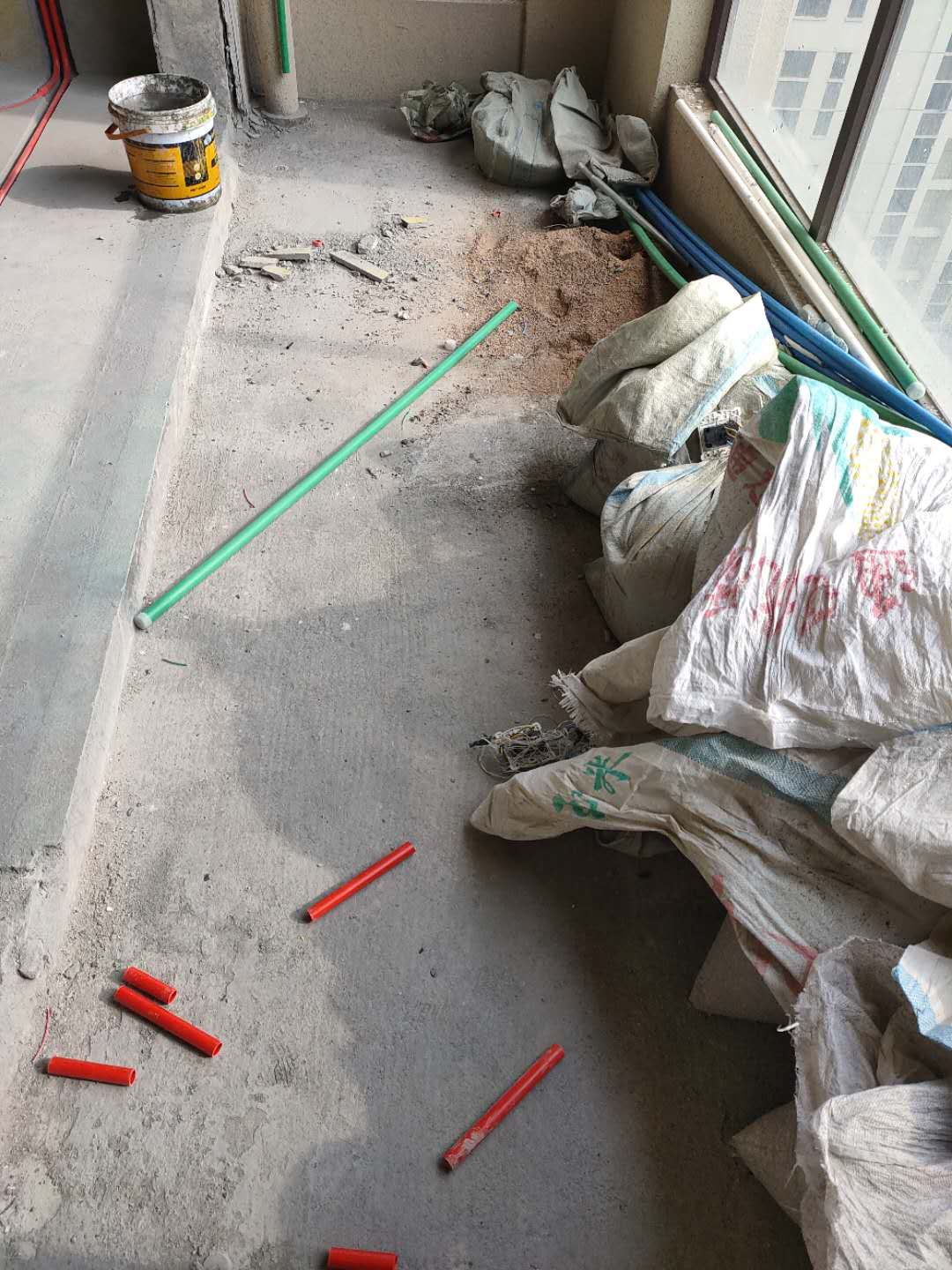

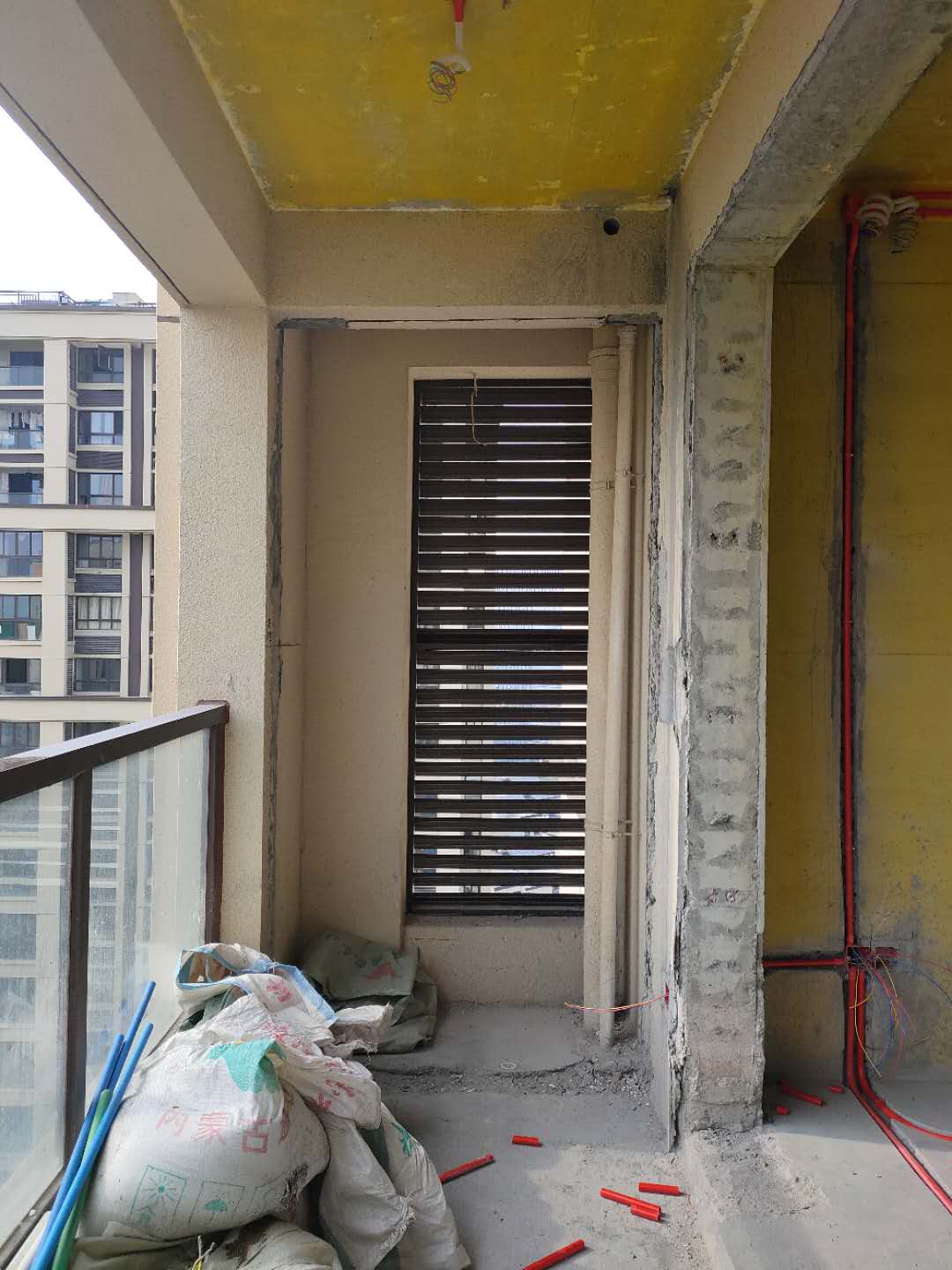

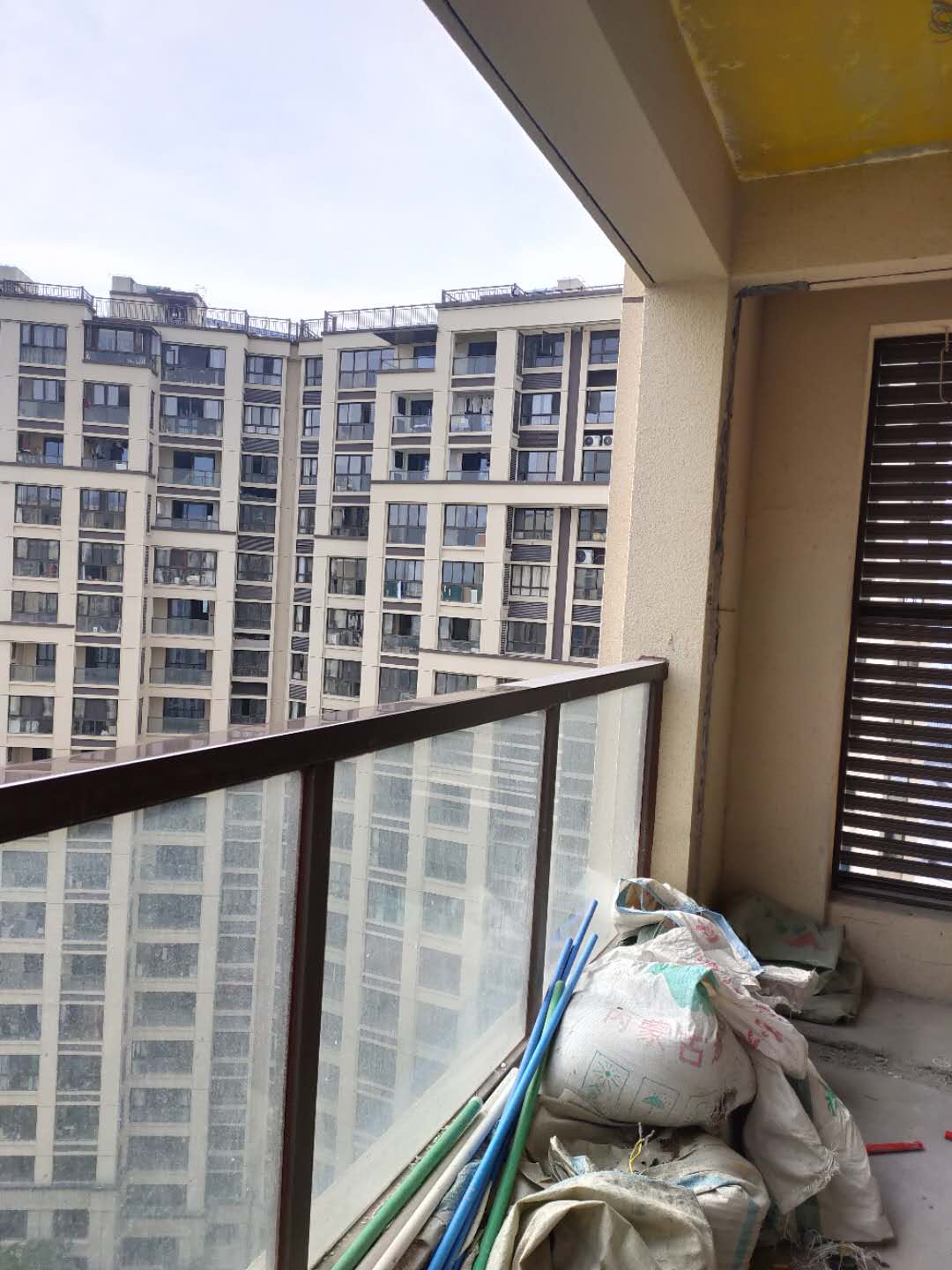

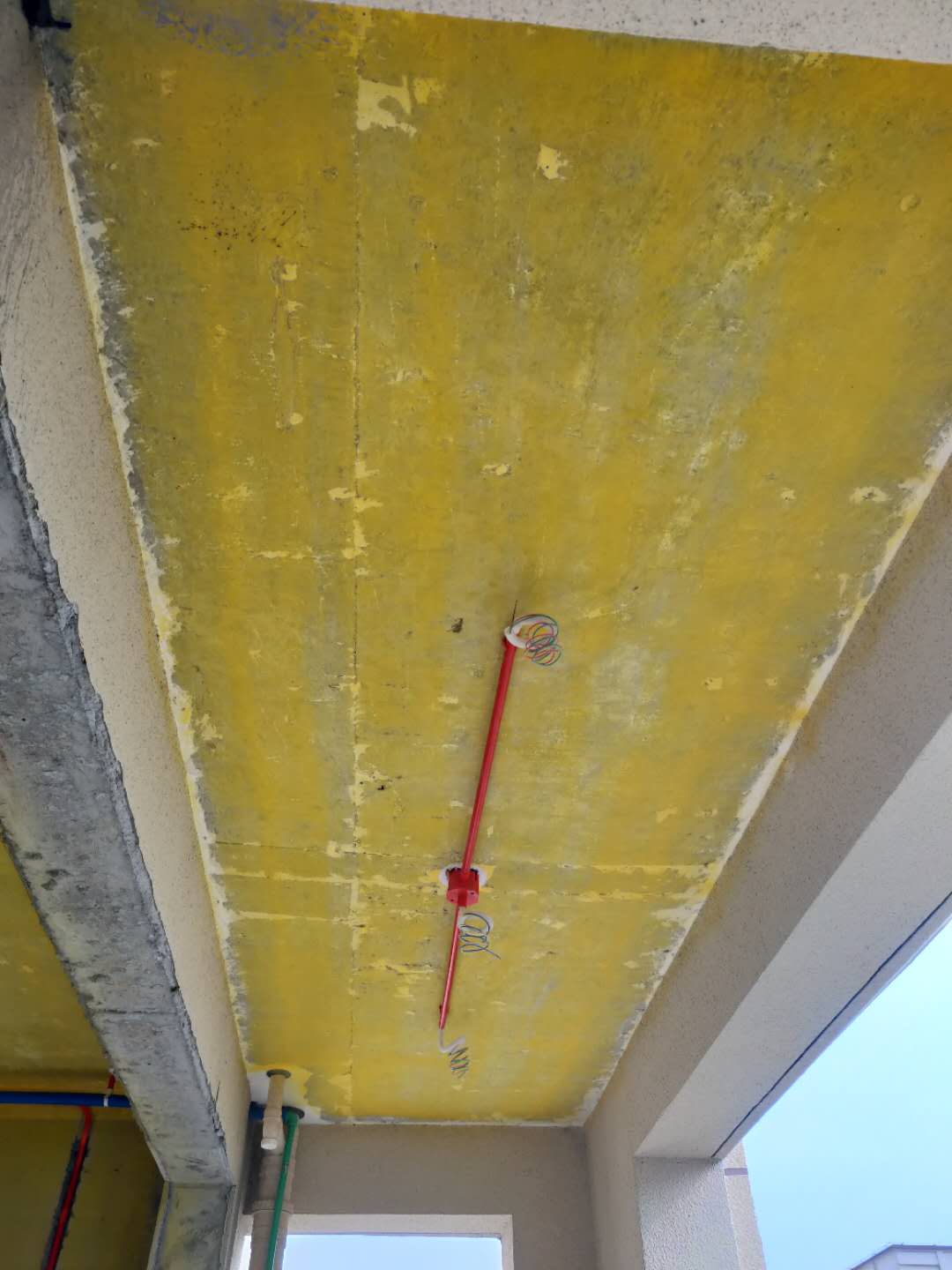

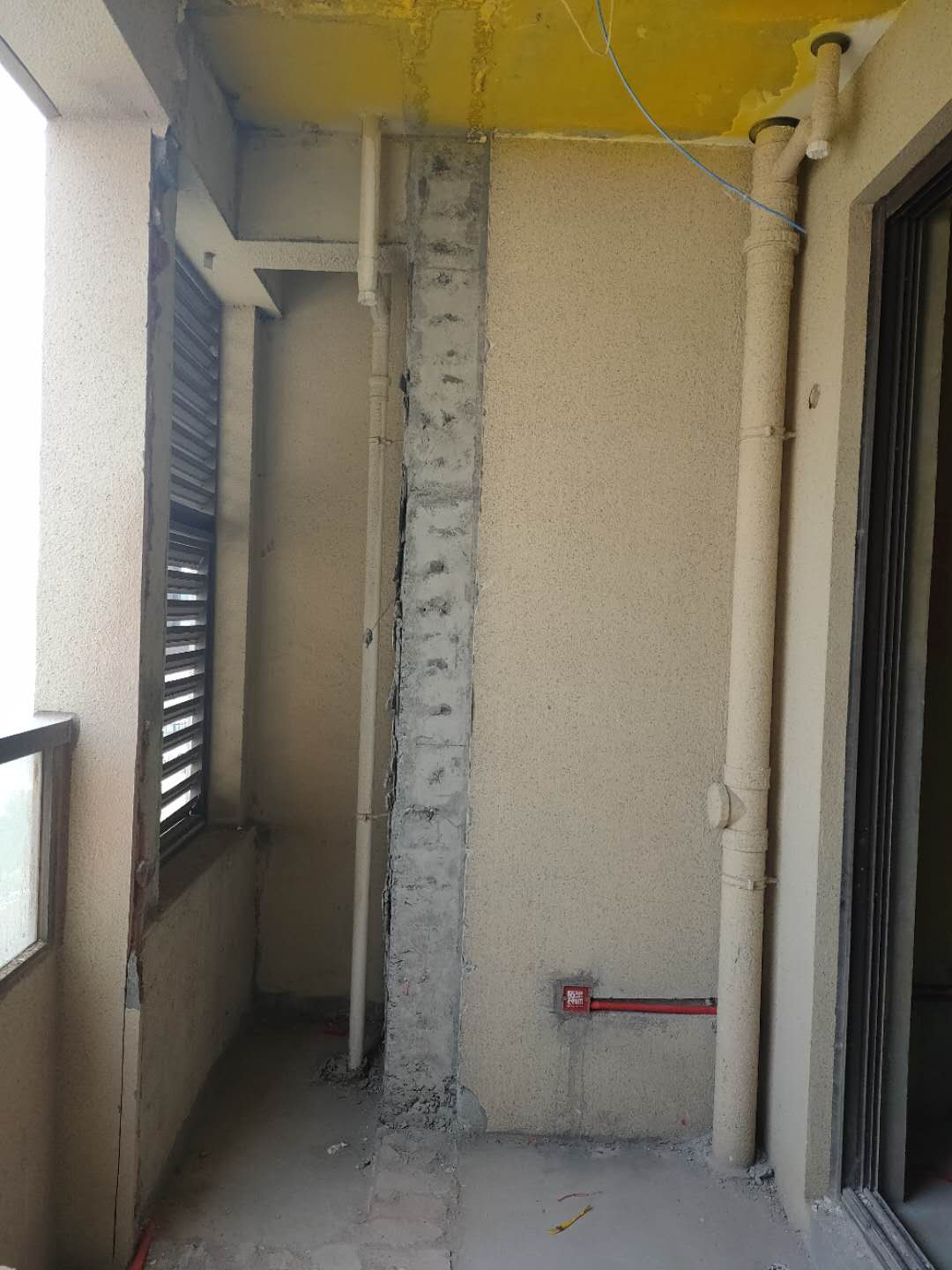

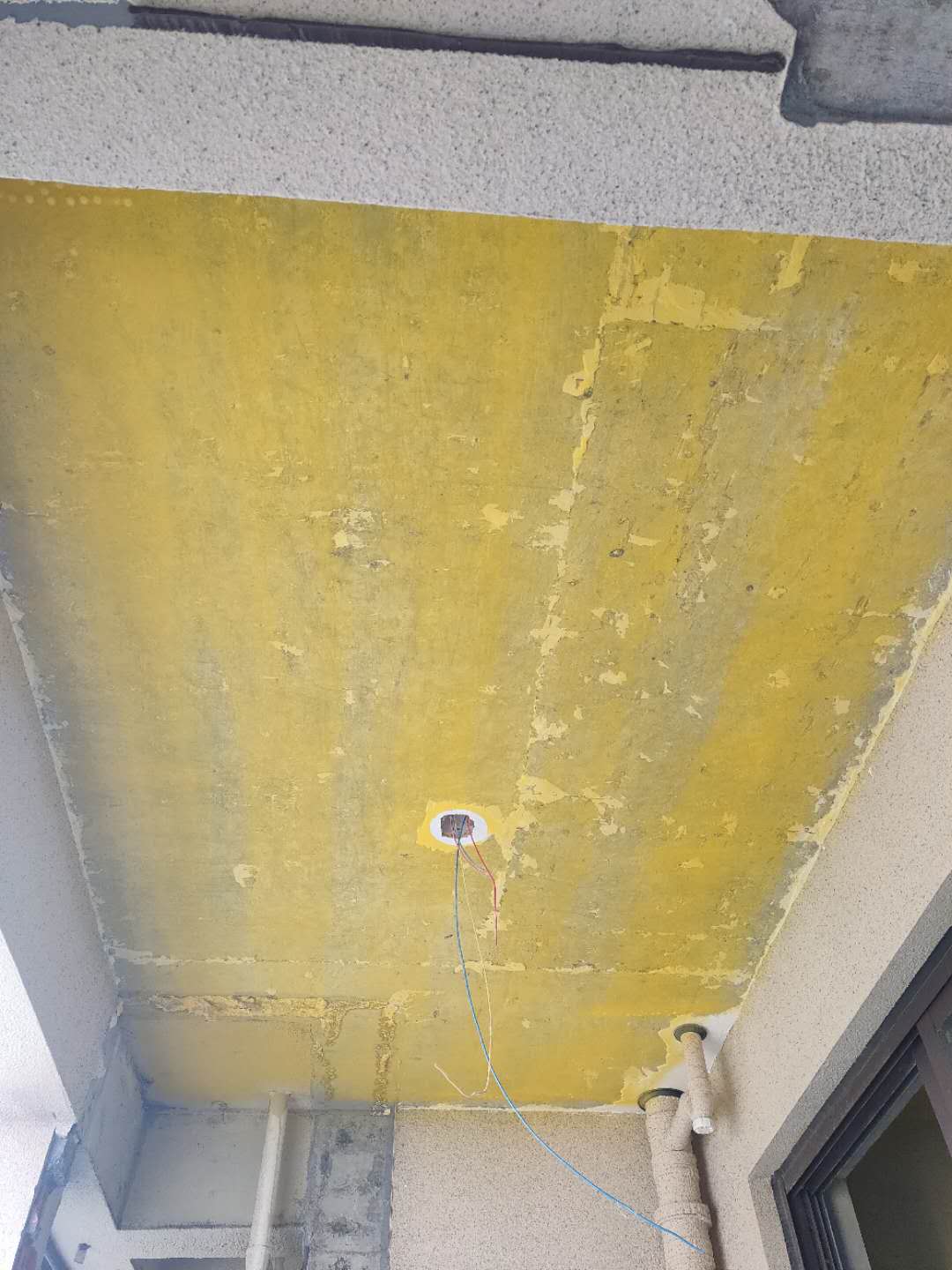

客厅阳台水电工艺施工

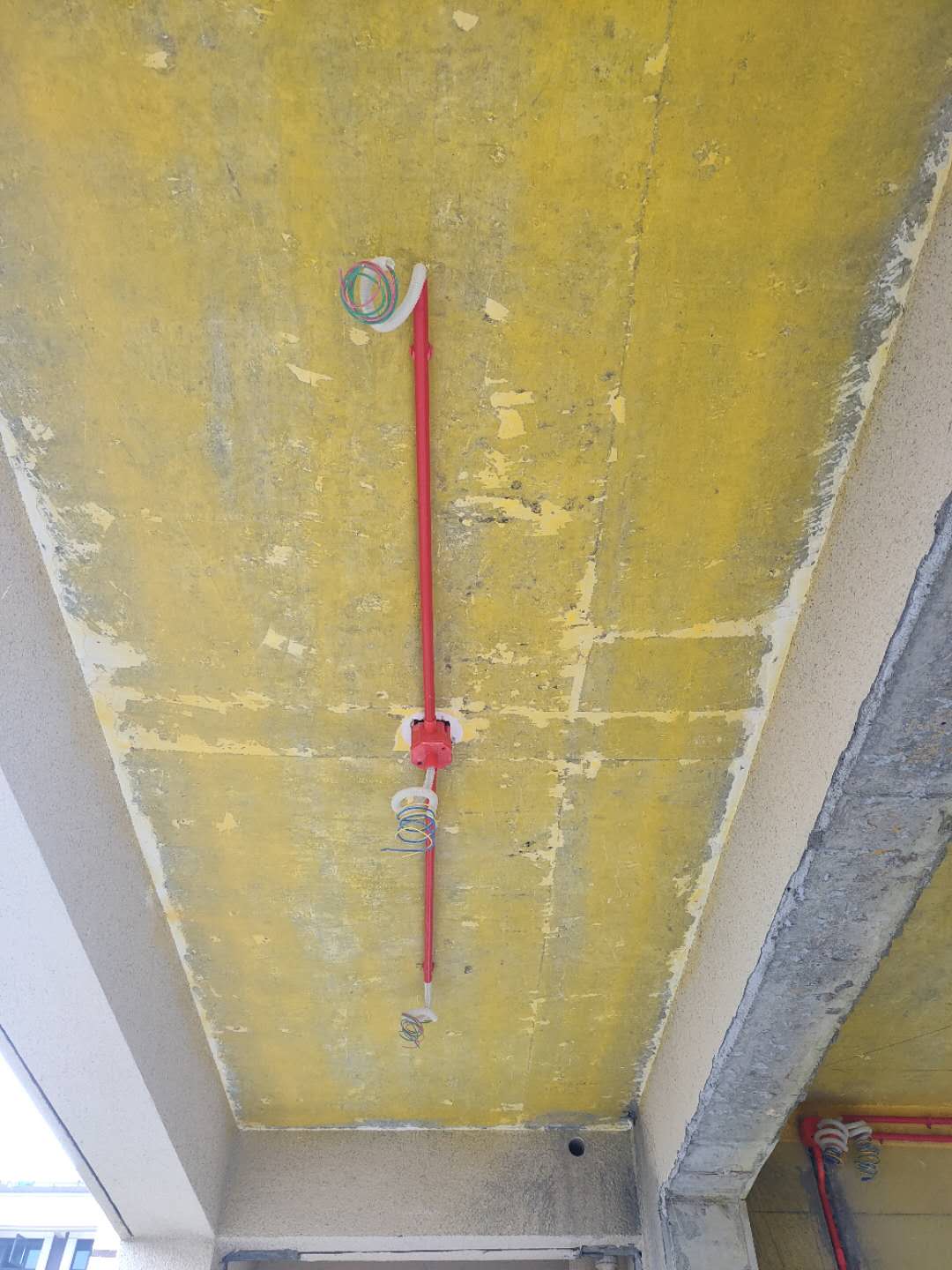

顶部筒灯套波纹管保护
