牡丹园4-2-4#71㎡现代—回归

发表于 2019-10-5 09:08:13

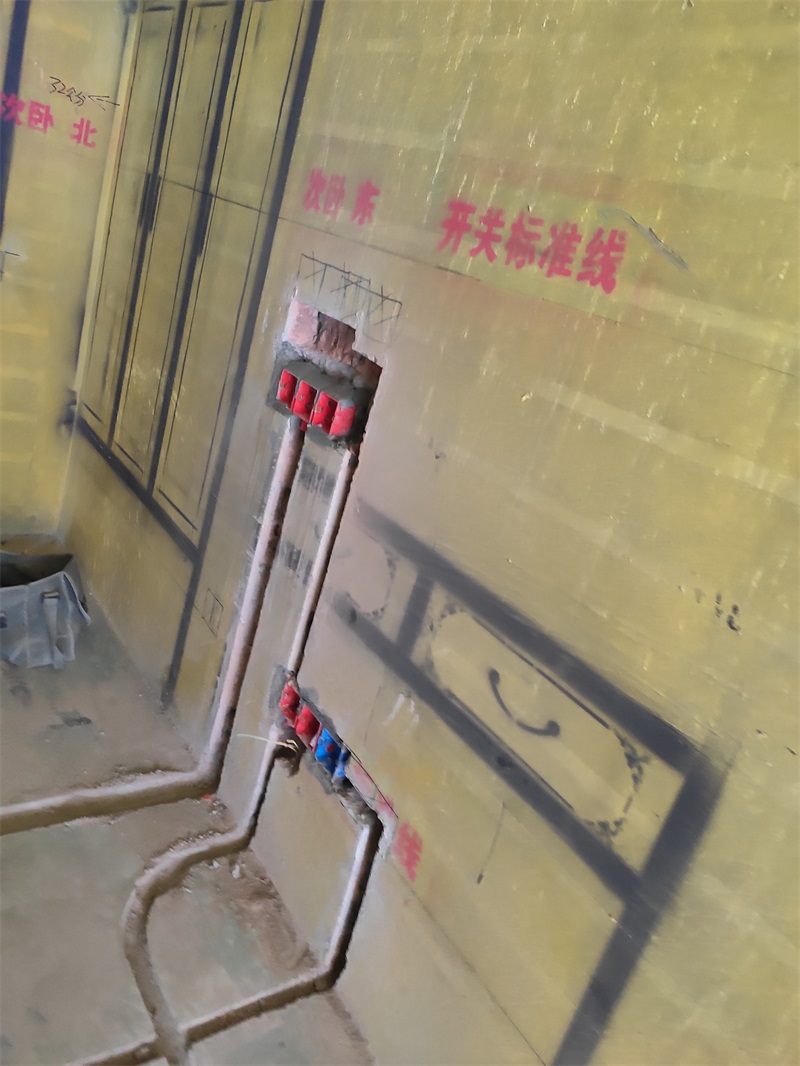

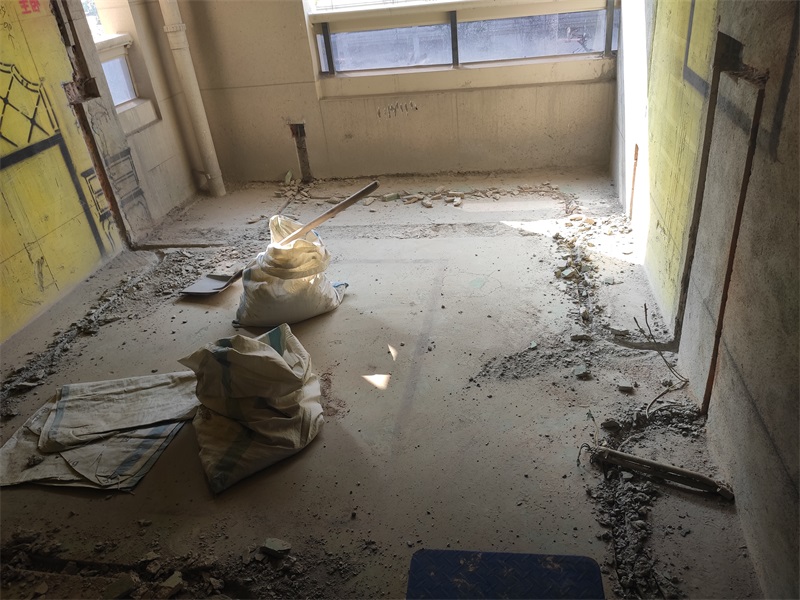

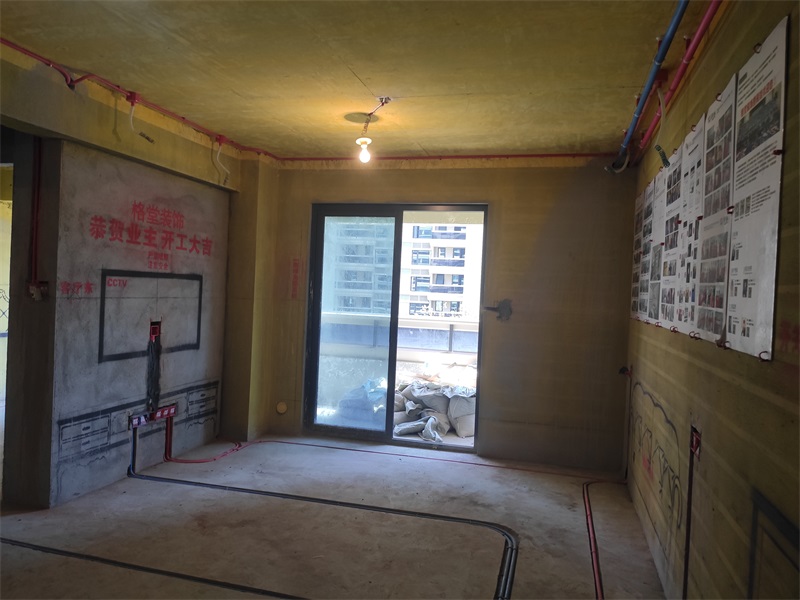

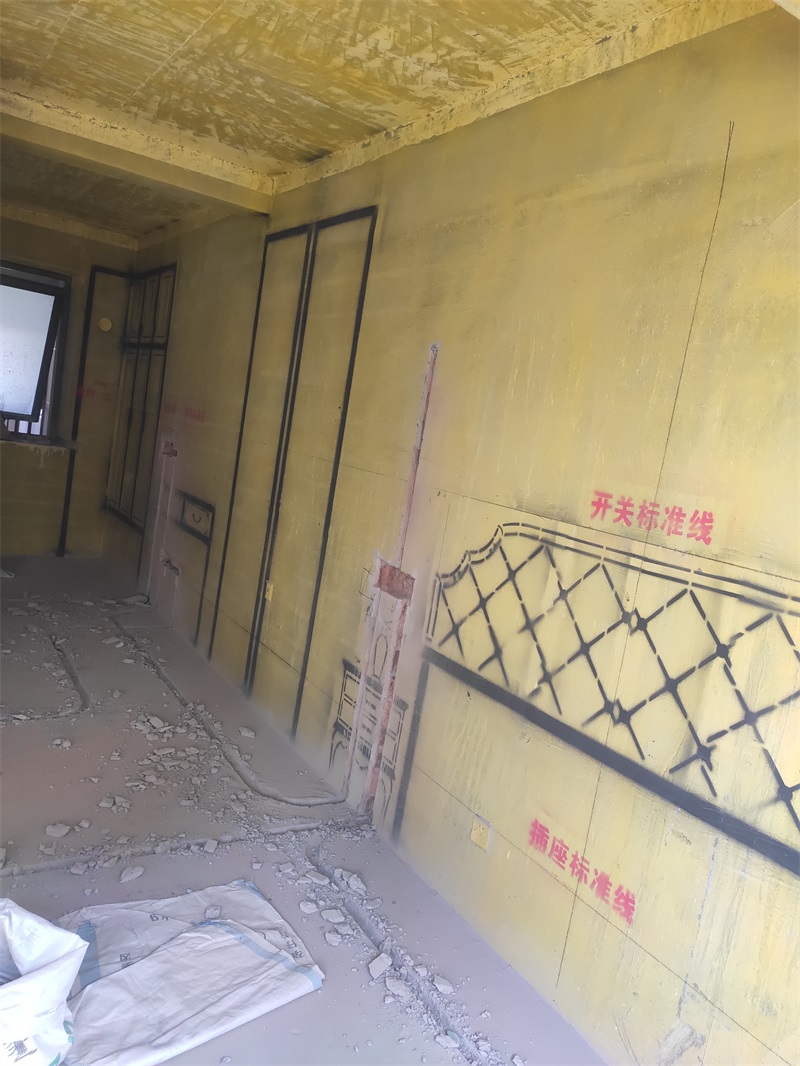

水电开槽

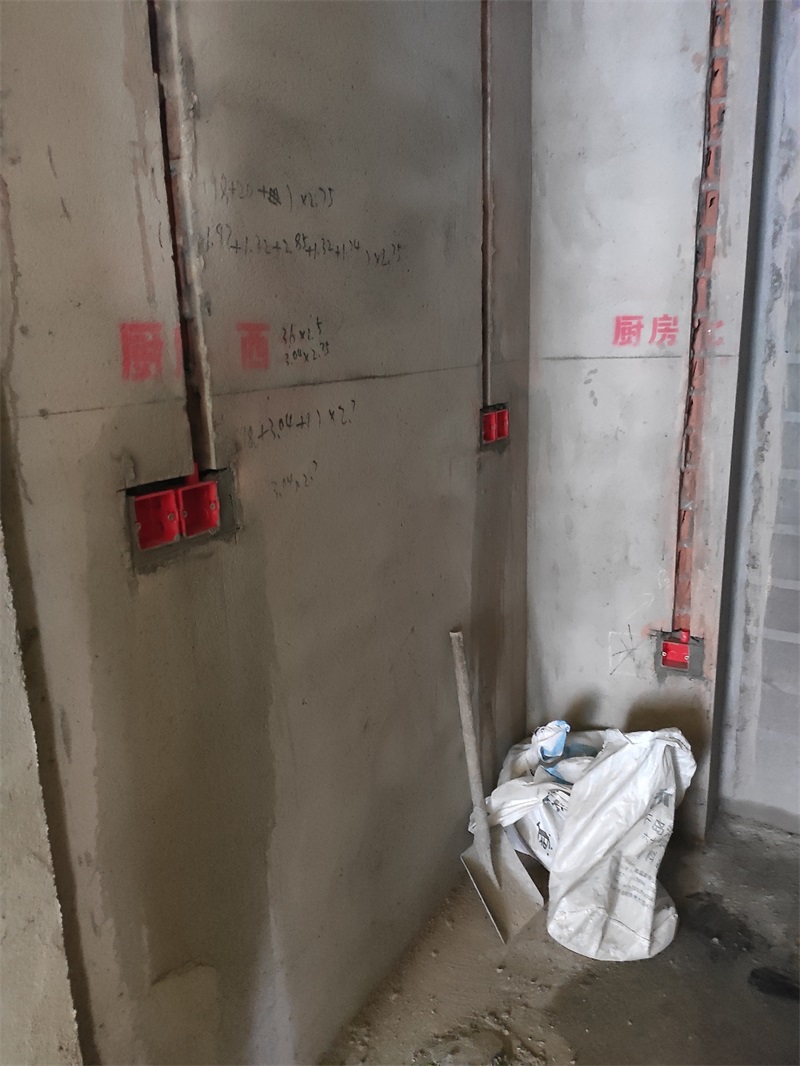

强电用红色线盒，弱电用蓝色线盒

发表于 2019-10-5 09:08:51

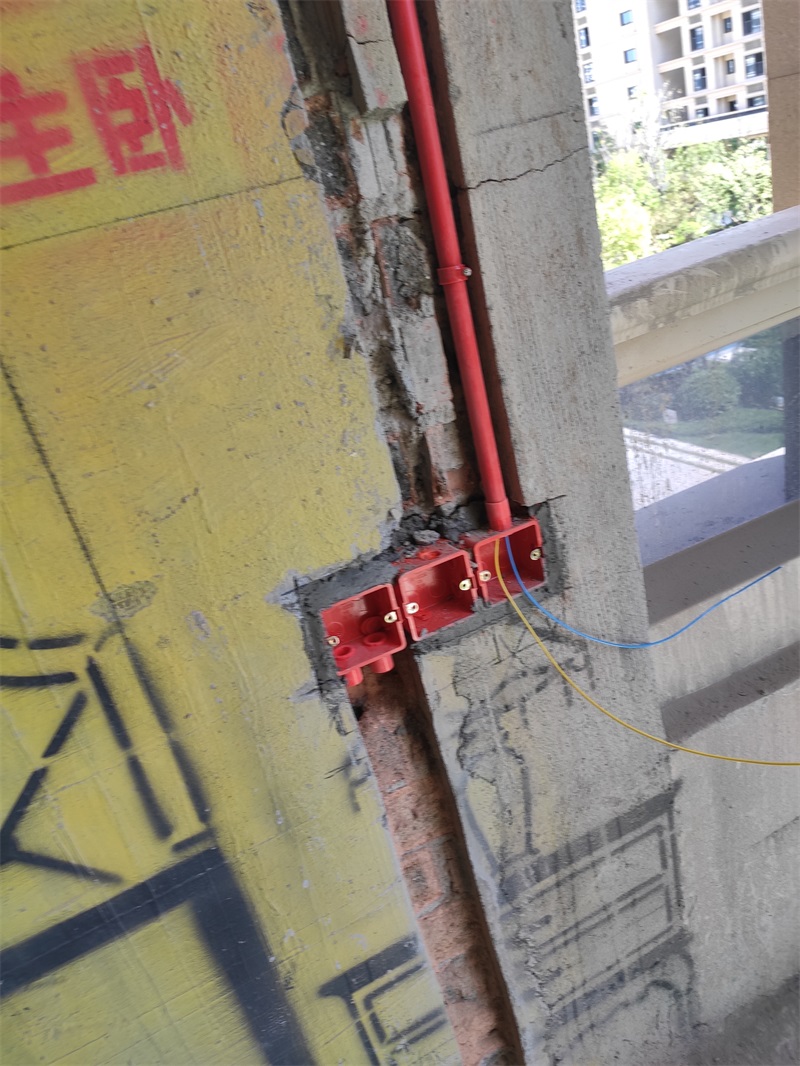

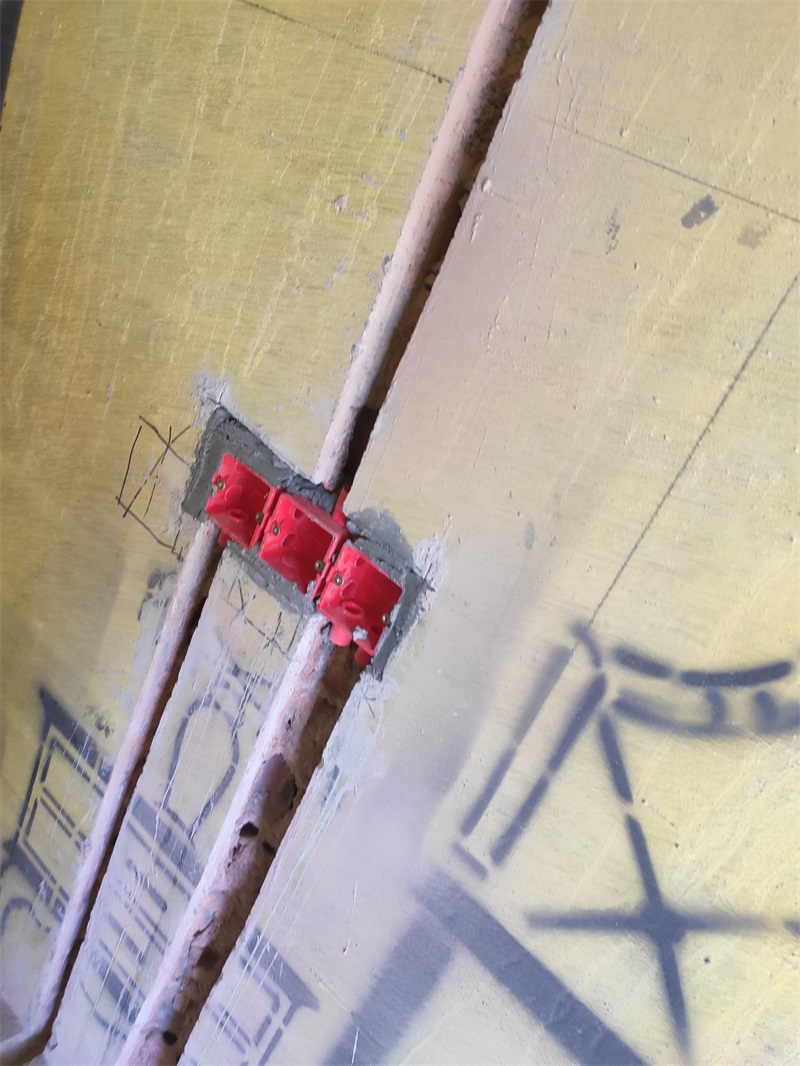

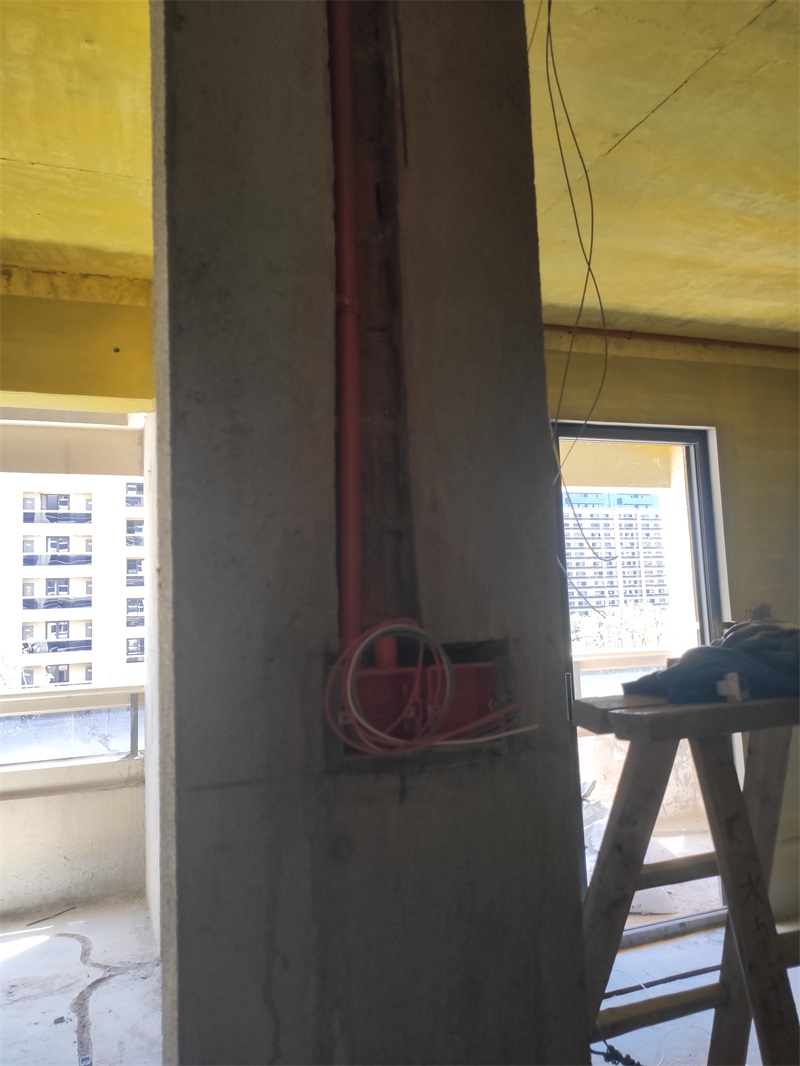

线盒并排预埋一起，盒与盒之间必须套2个快速连接件连接

发表于 2019-10-5 09:09:45

开槽深度：槽的深度应大于管直径

发表于 2019-10-5 09:12:24

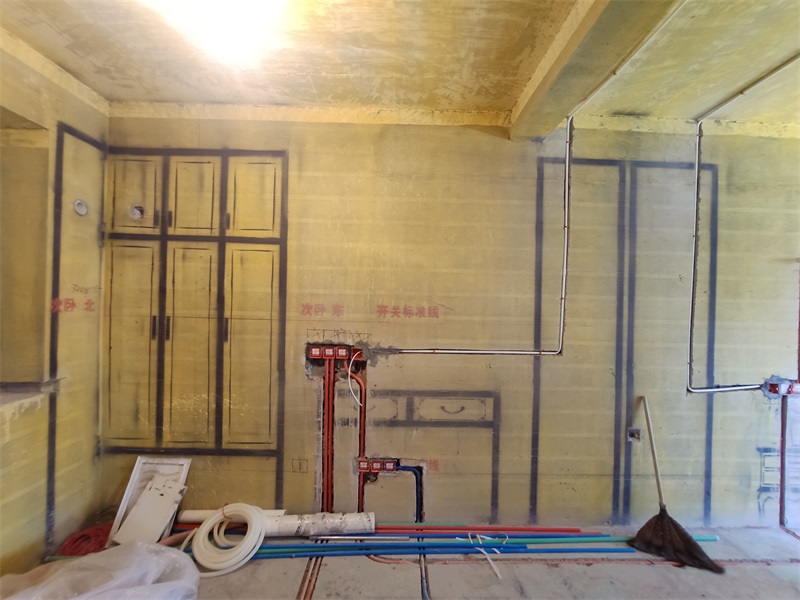

强弱电交叉用铁管屏蔽信号干扰

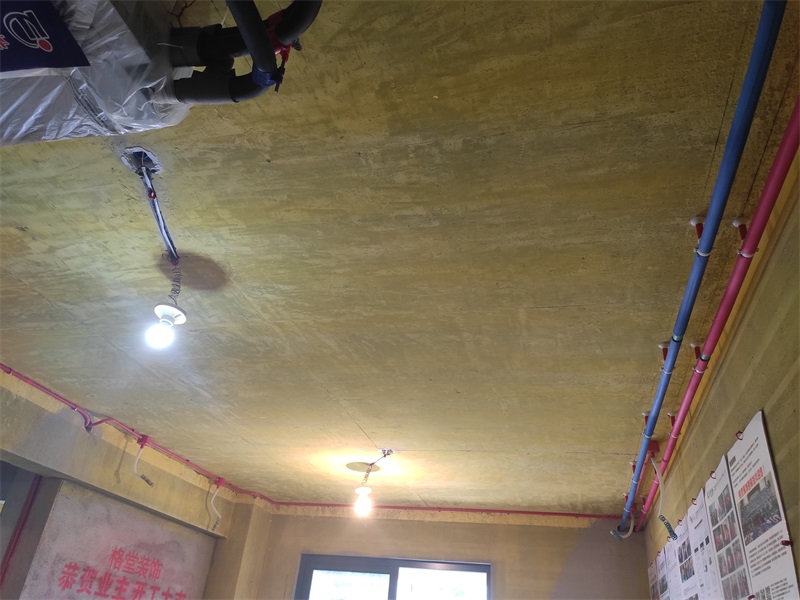

筒灯位置布线，应按照要求用波纹管套到位

发表于 2019-10-5 09:24:11

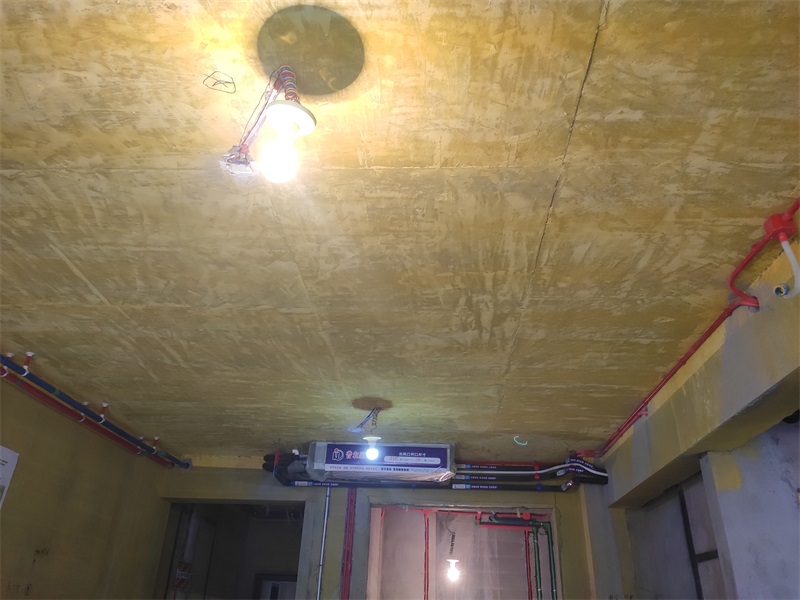

顶部灯线移位，不能开槽特殊部位套黄腊管

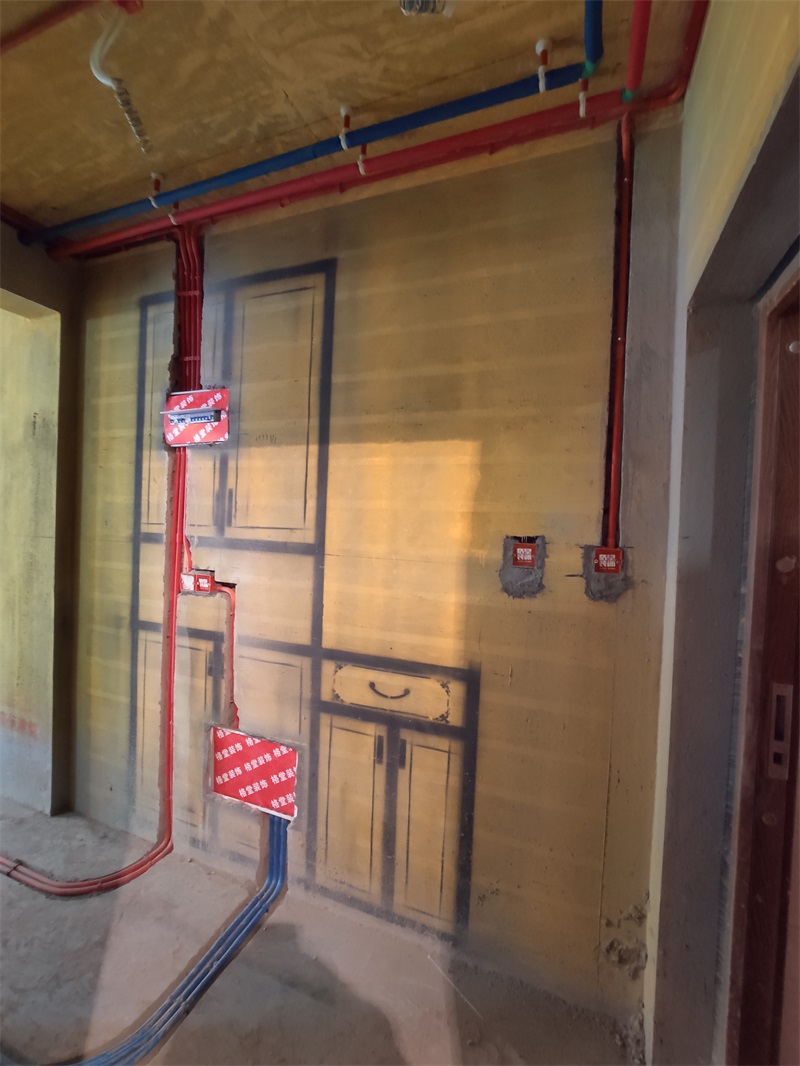

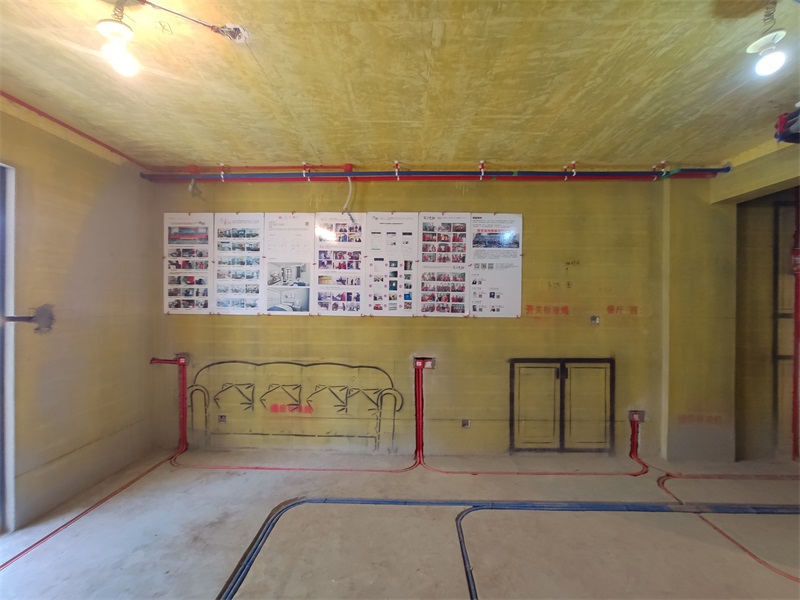

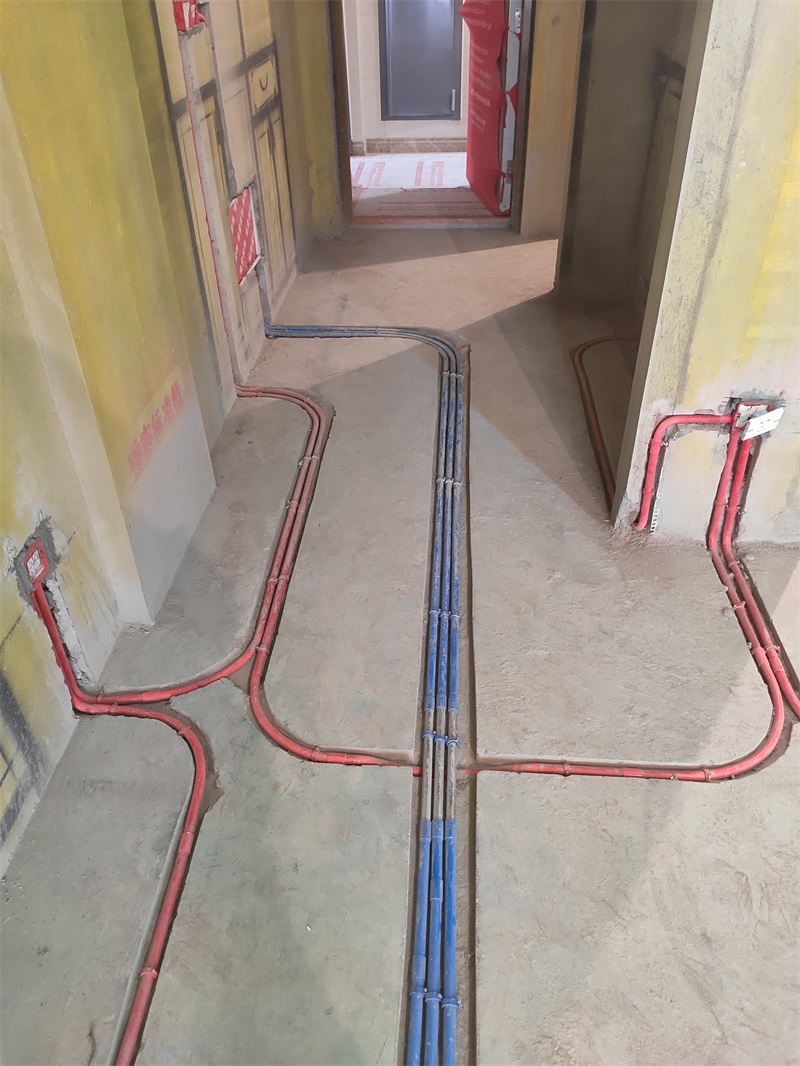

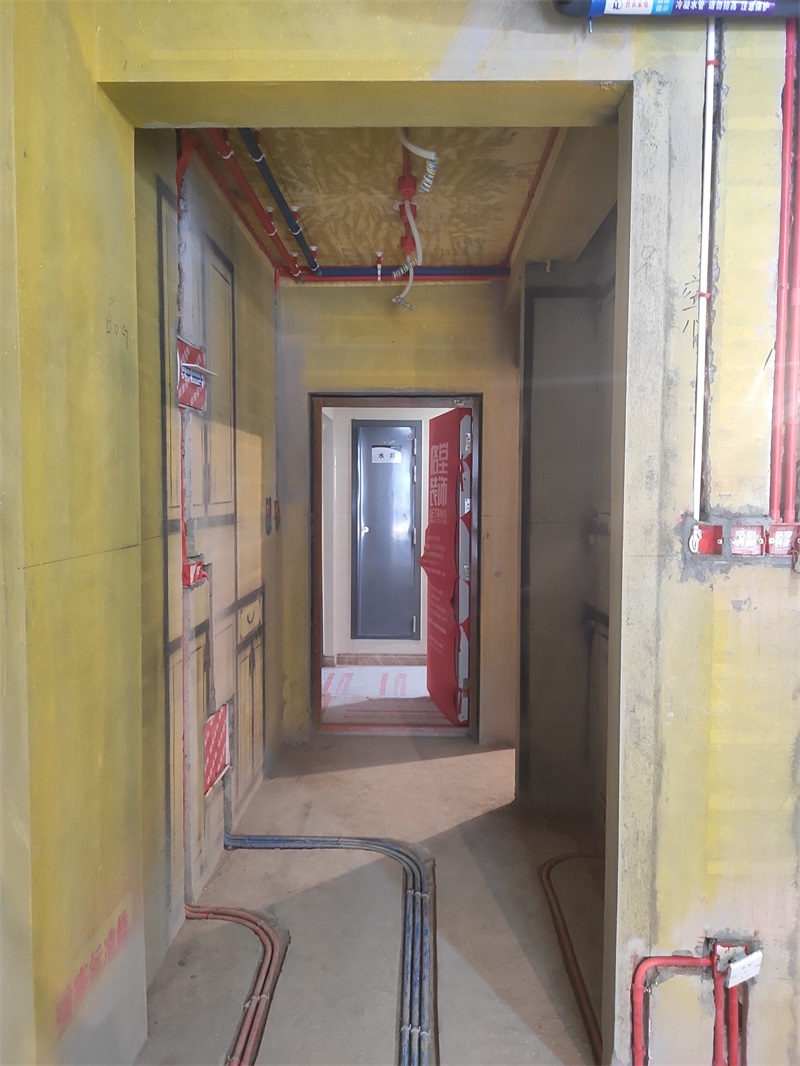

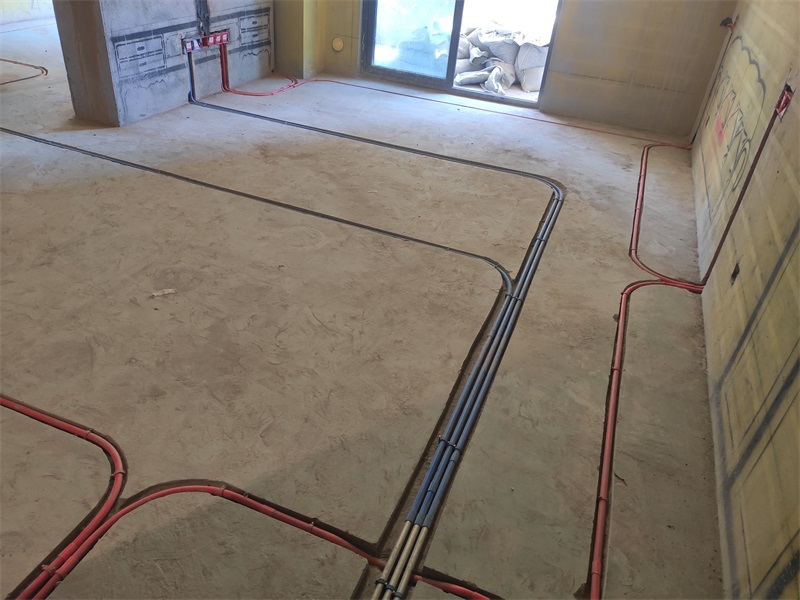

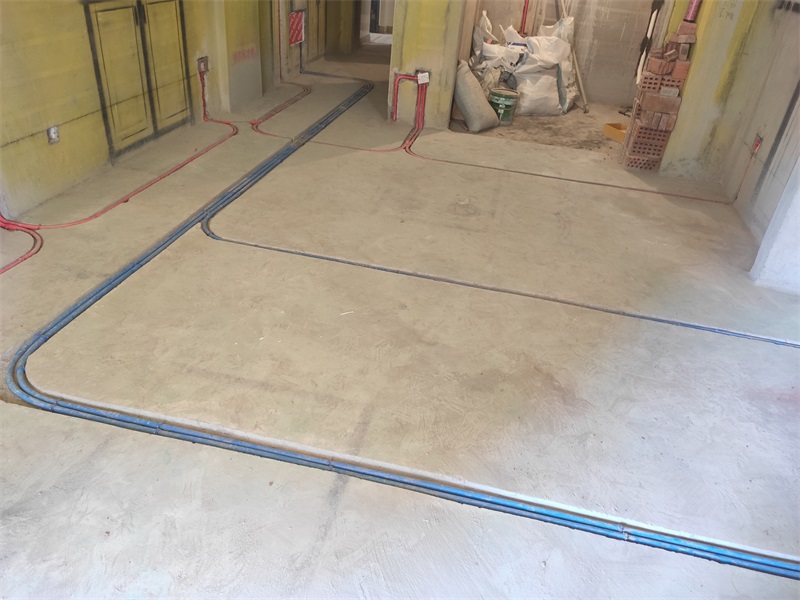

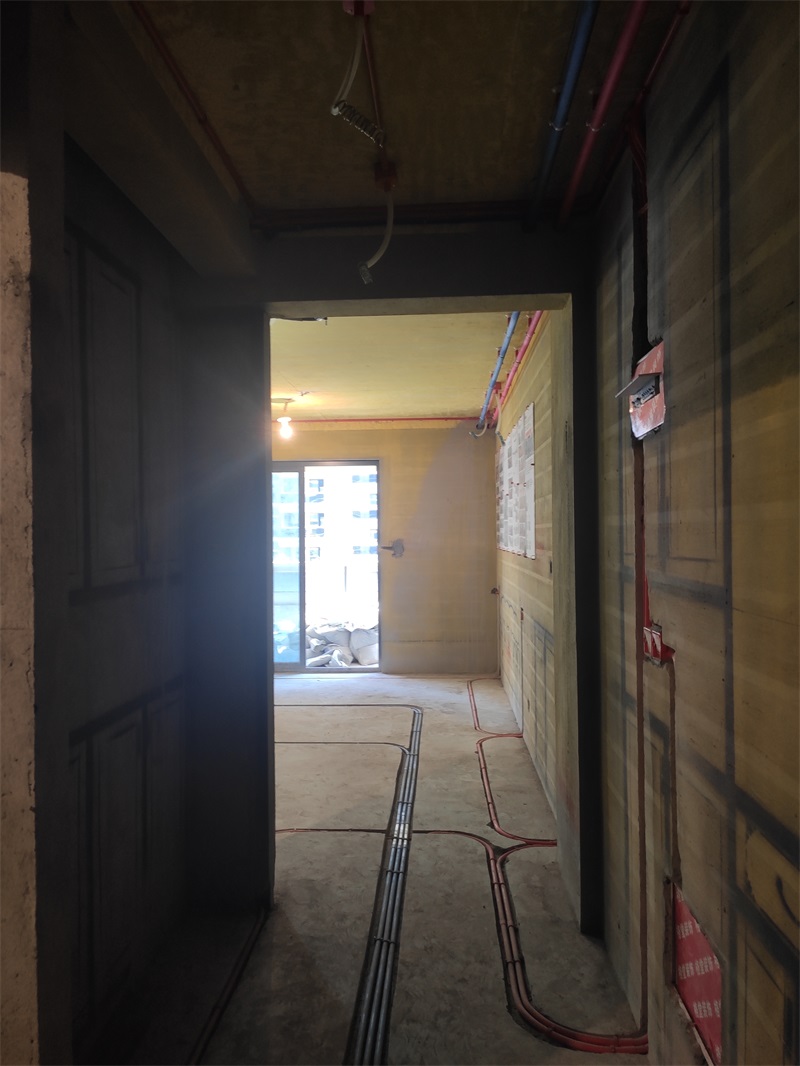

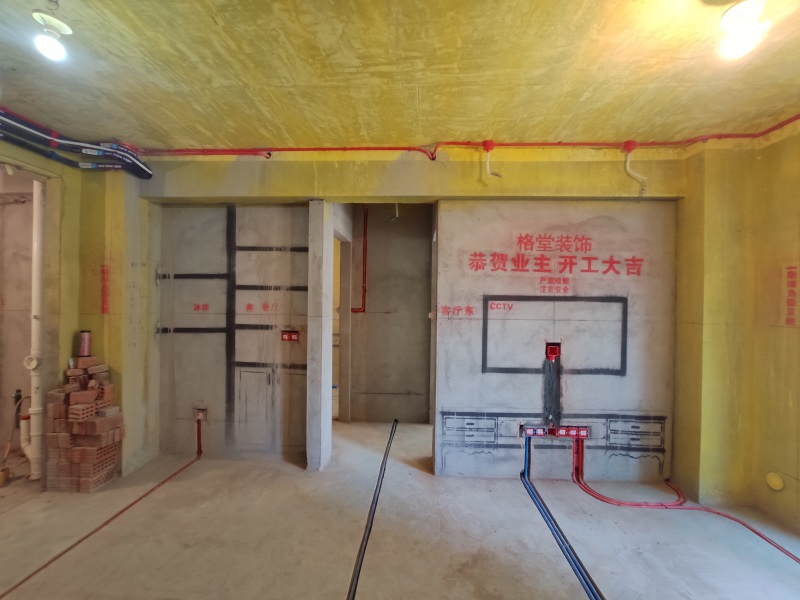

强弱电间距30厘米，交叉处用镀锌管做屏蔽干扰

发表于 2019-10-5 09:43:04

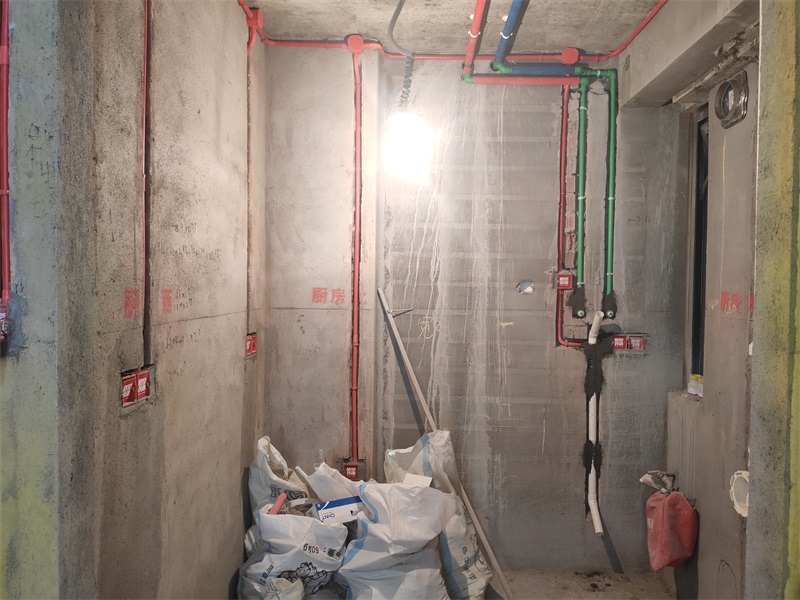

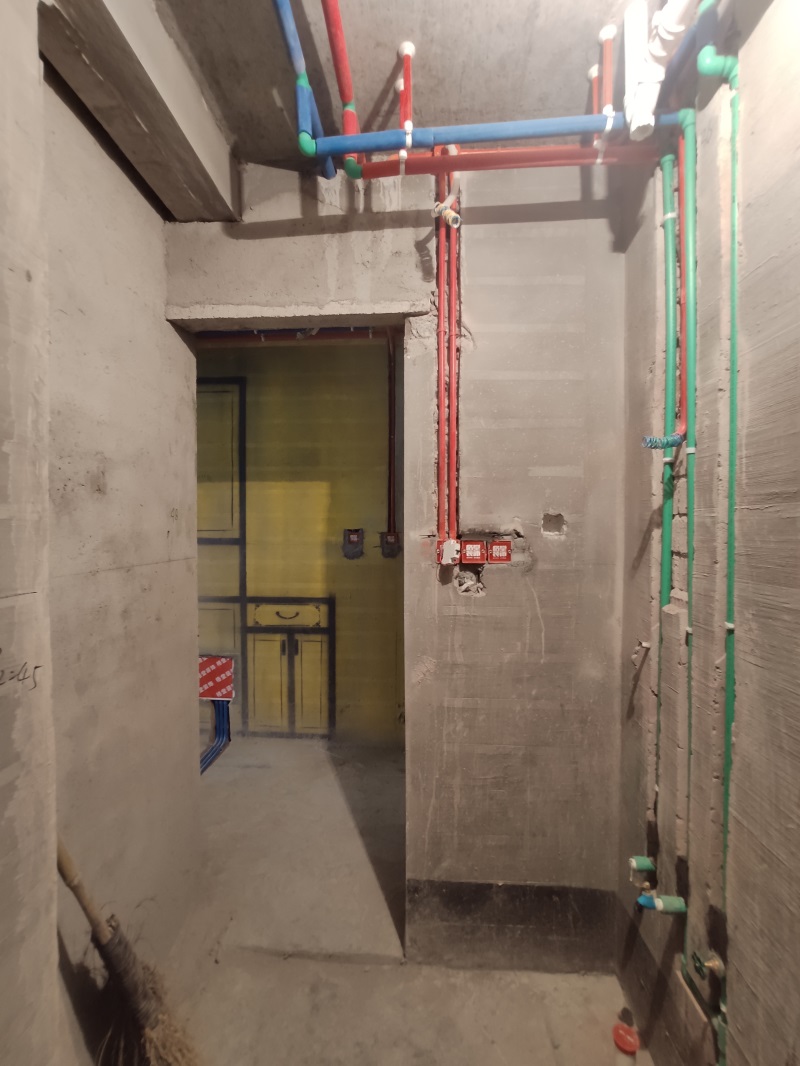

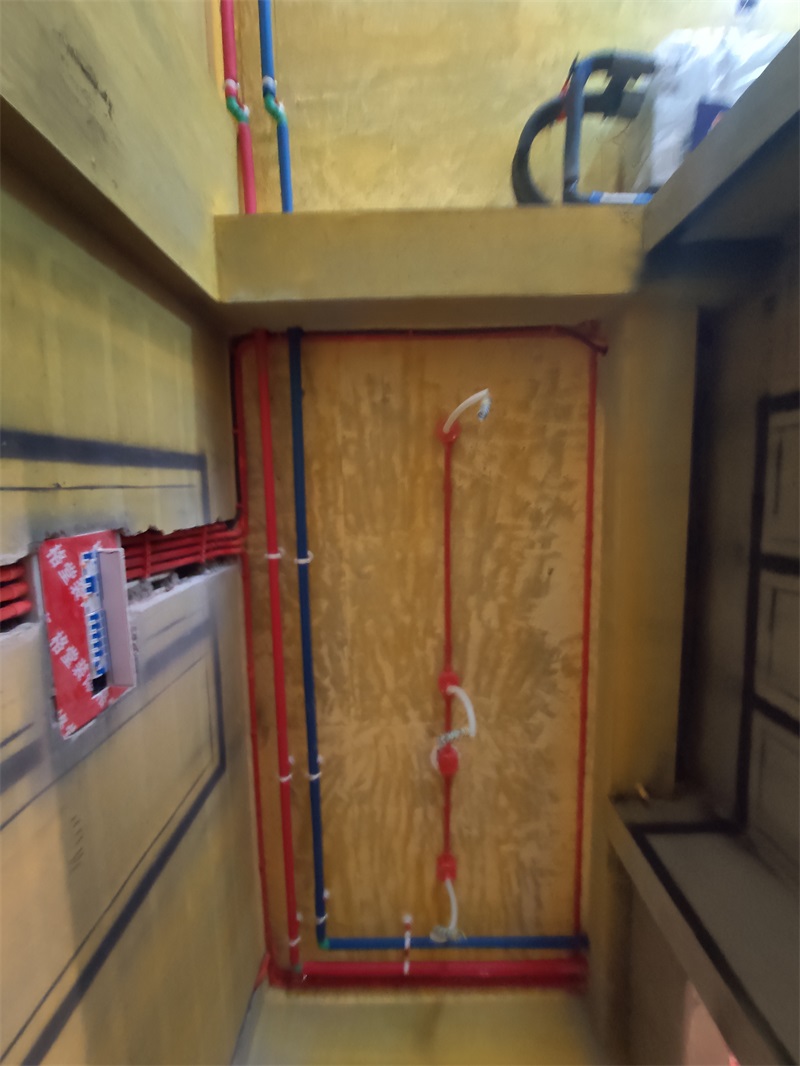

水管用保温棉包裹，红色保温棉代表热水蓝色保温棉代表冷水

水管吊卡间距小于80cm

发表于 2019-10-5 09:47:13

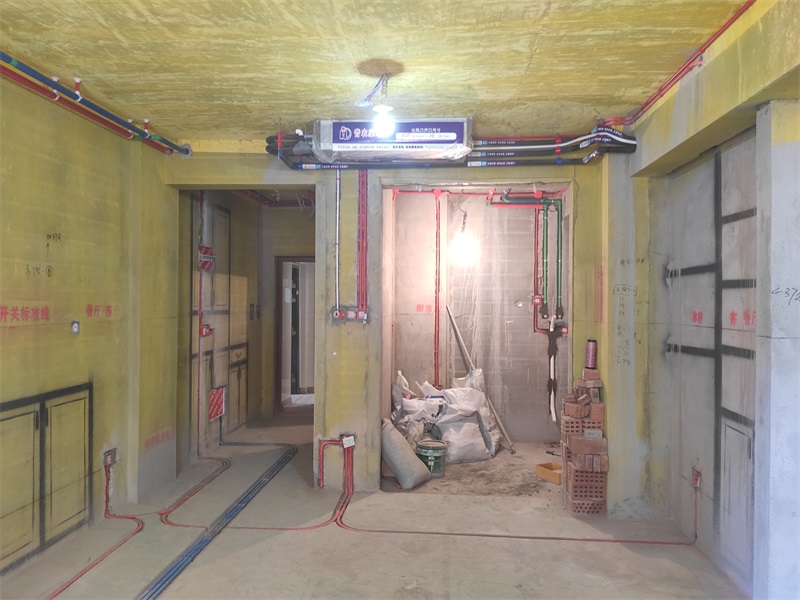

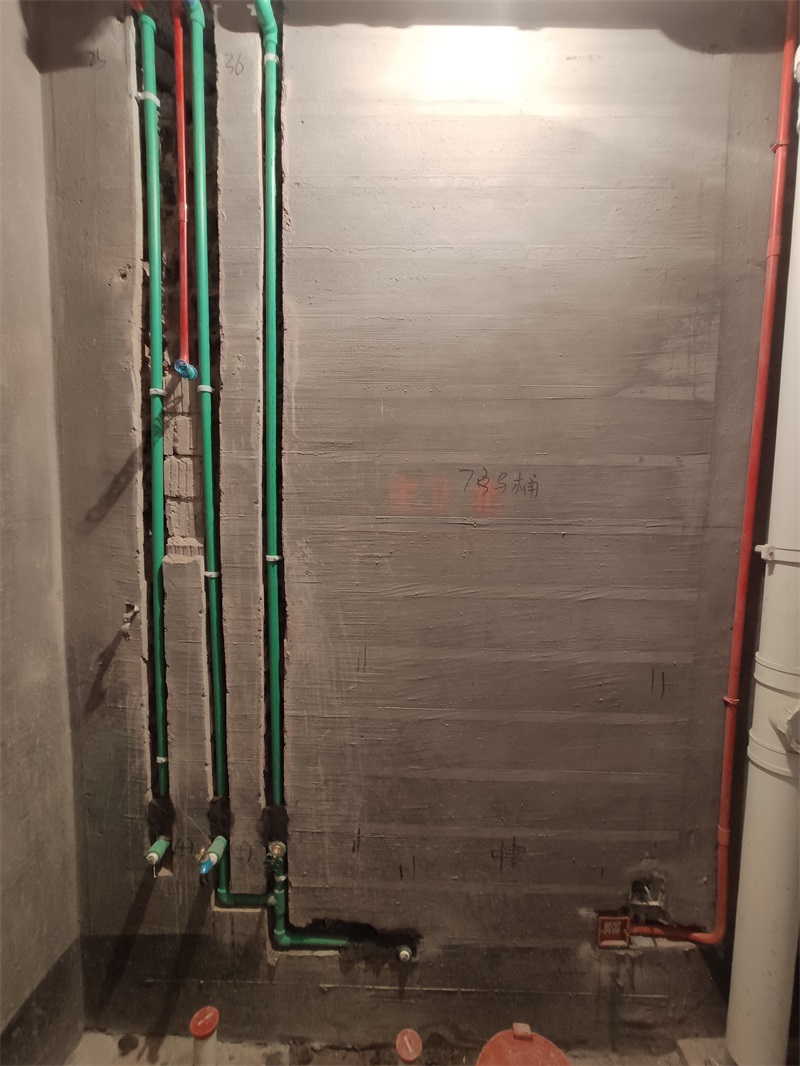

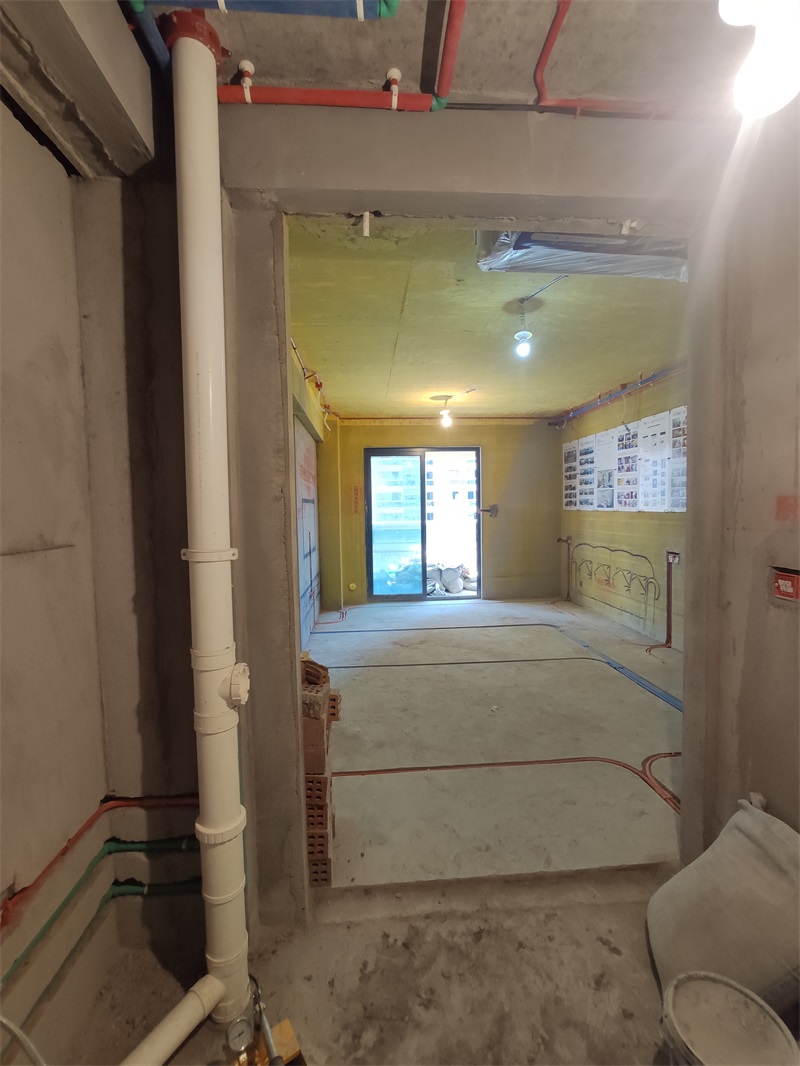

走墙水管采用下垂式安装

水管吊卡间距小于80cm，转角15CM处增加吊卡增加水管稳定性，水管弯头外露

发表于 2019-10-5 09:53:46

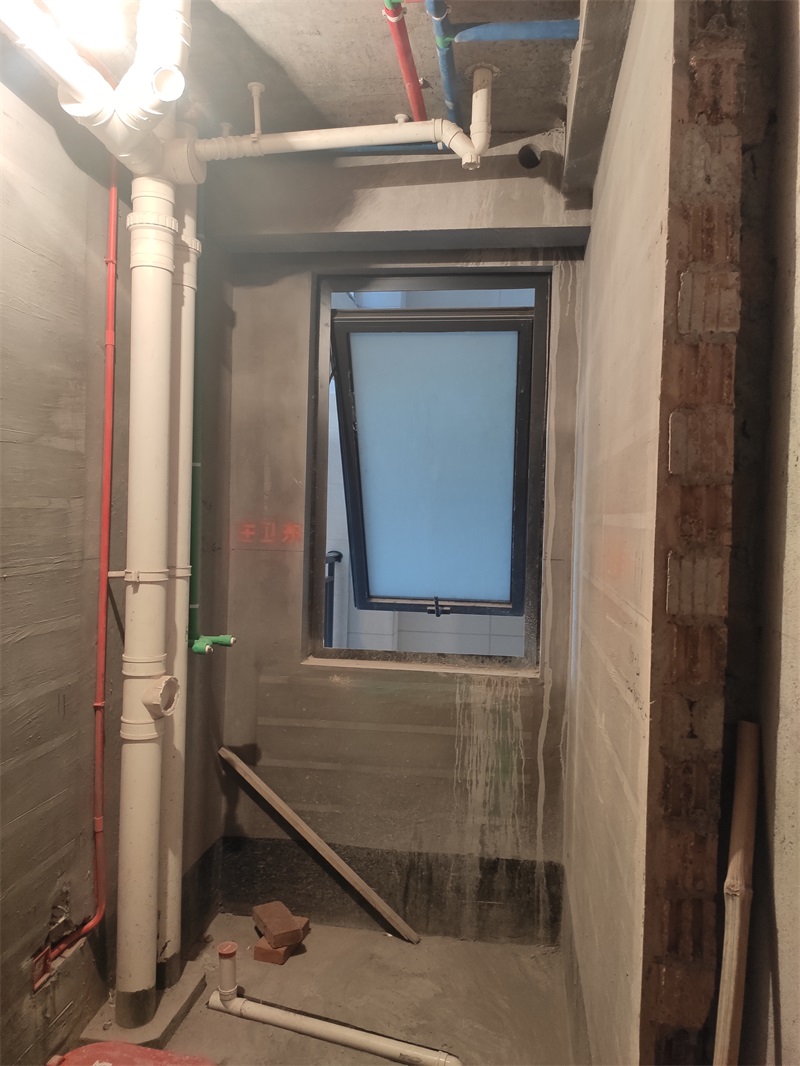

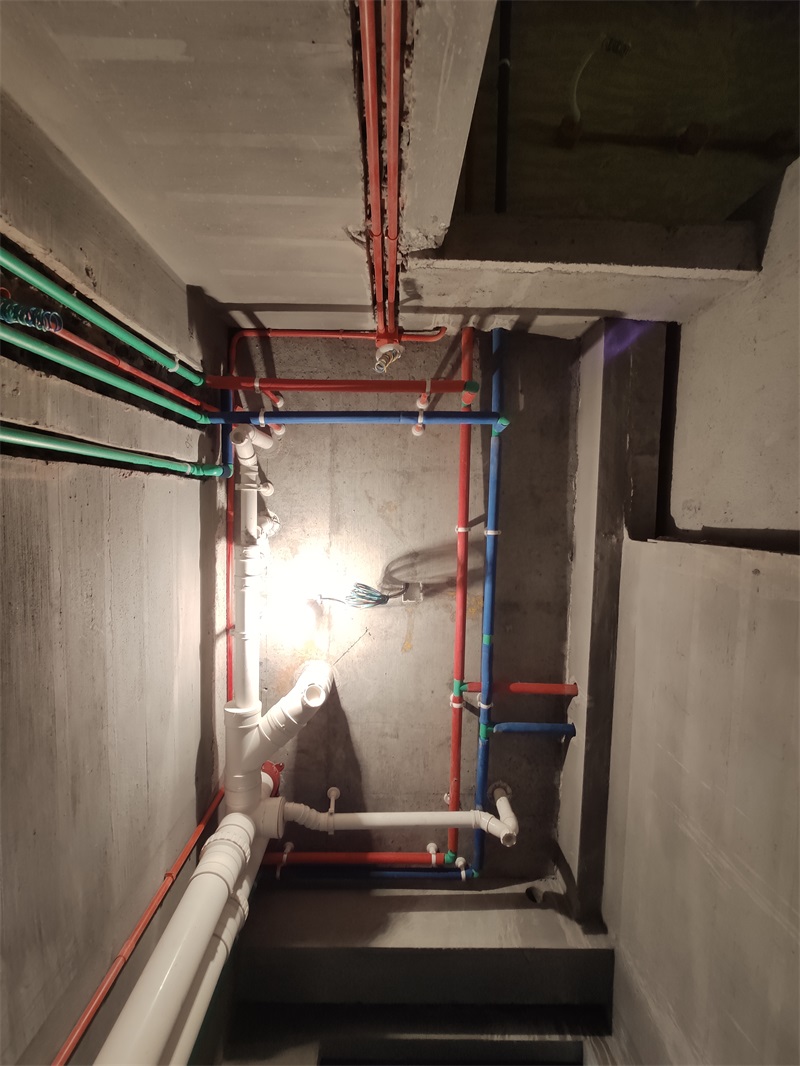

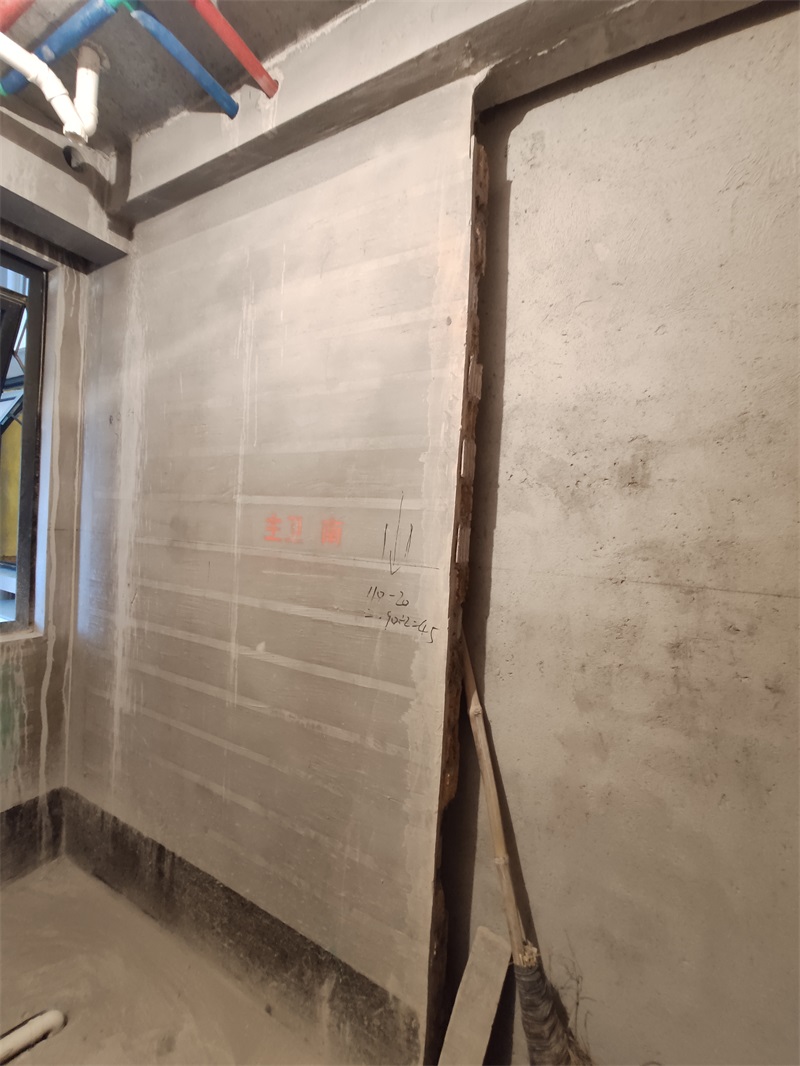

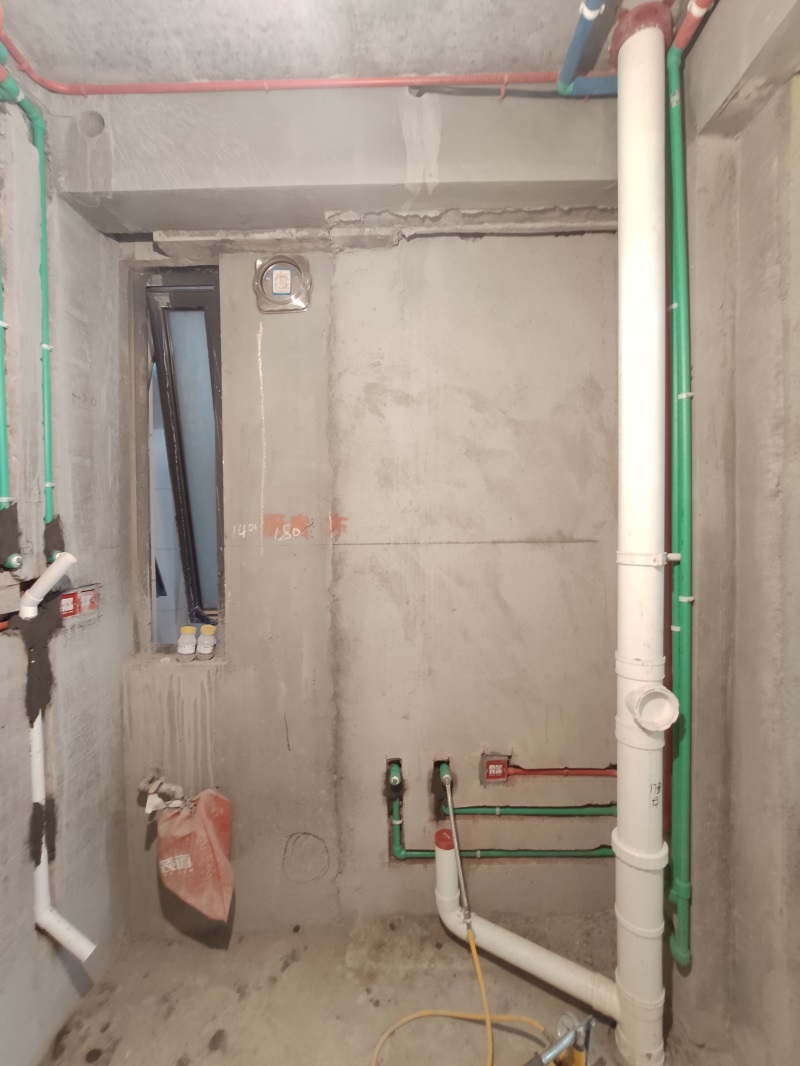

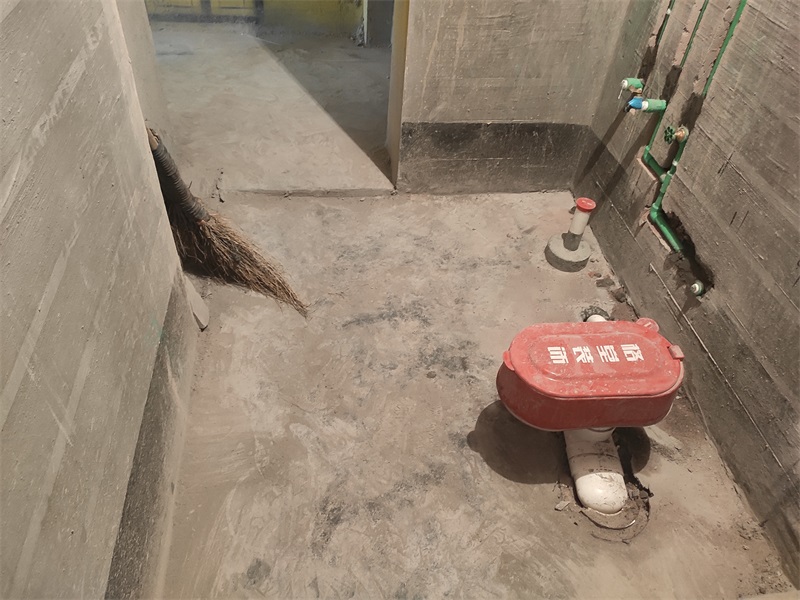

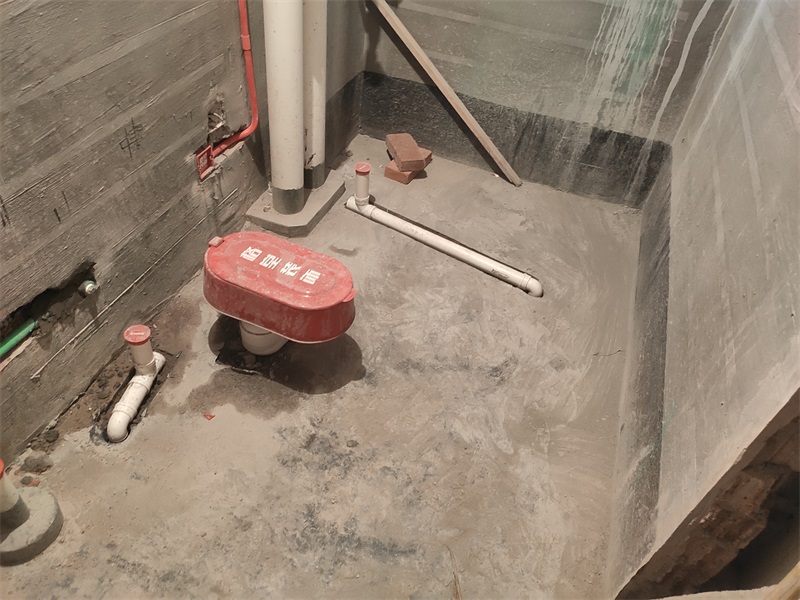

卫生间

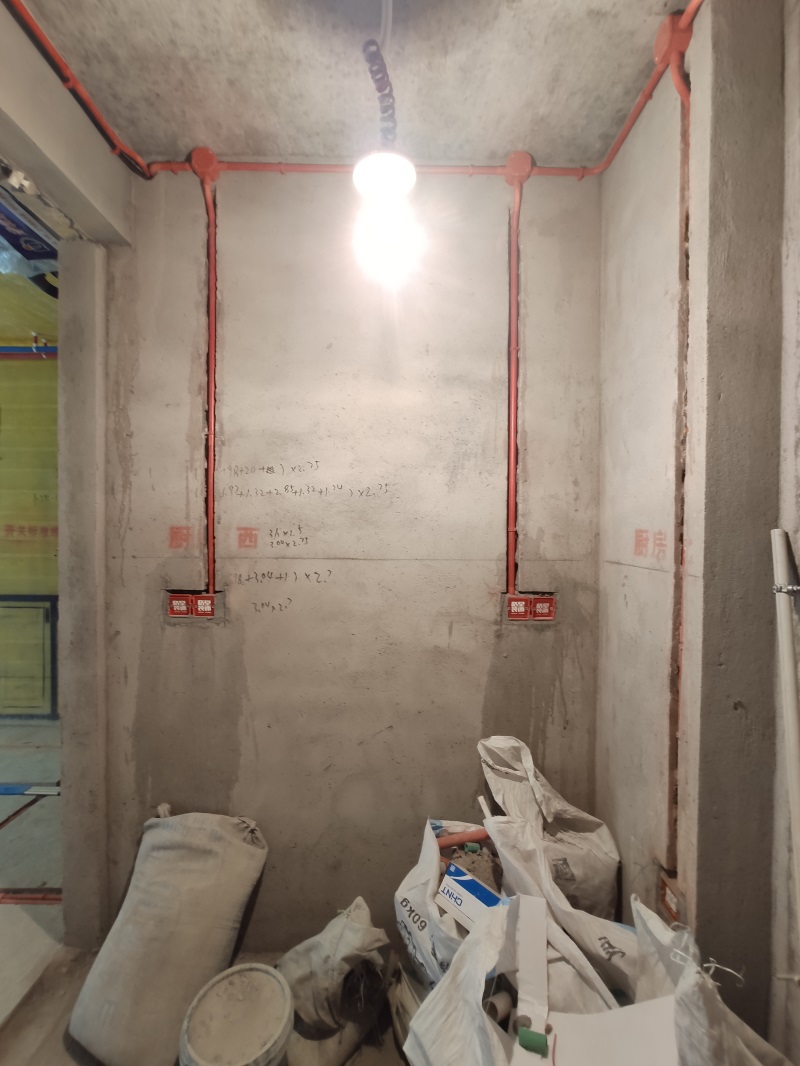

厨房：贴瓷砖位置的水管不需要包保温棉

发表于 2019-10-5 09:59:22

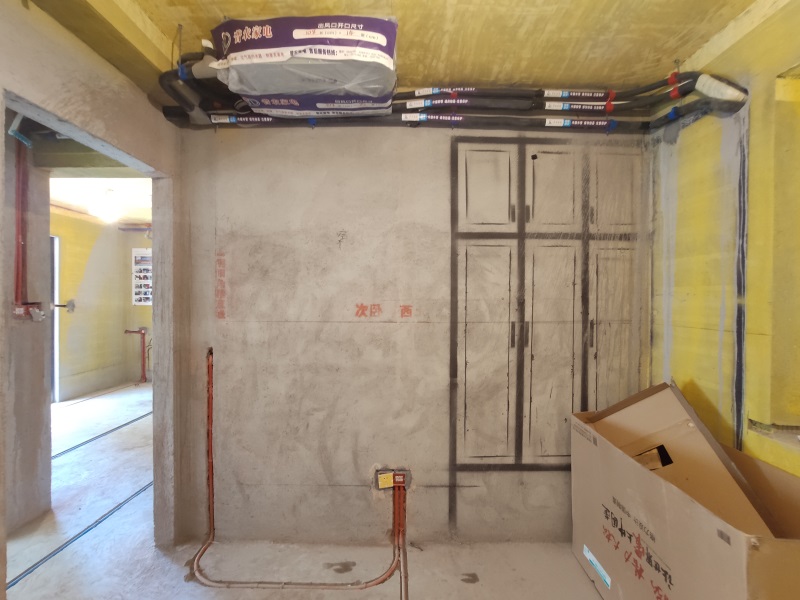

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

所有柜体内龙头采用内丝外露直接法

发表于 2019-10-5 10:00:32

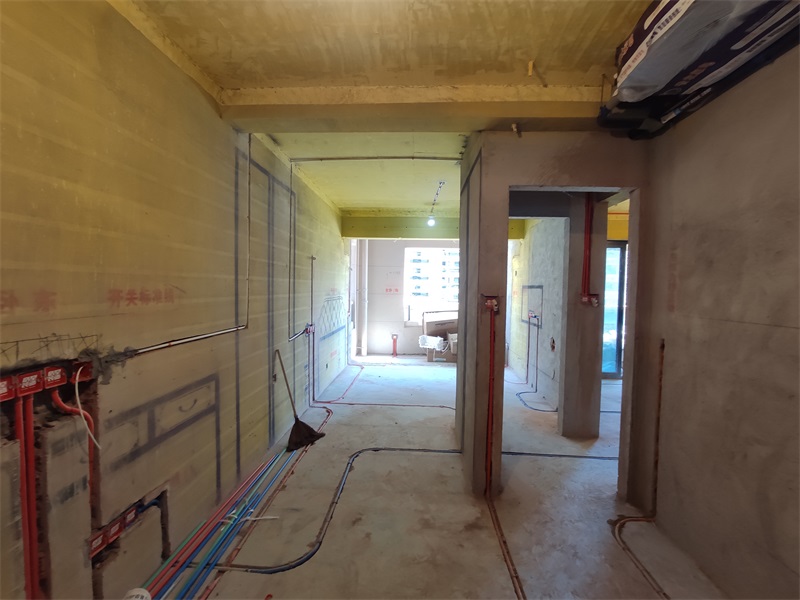

线管线盒连接需加杯梳，强弱电线管线盒应分色，强电线管线盒用红色，弱电线管线盒用蓝色
