郁金香15-2-4#160㎡美式——春岚

发表于 2020-1-18 10:24:27

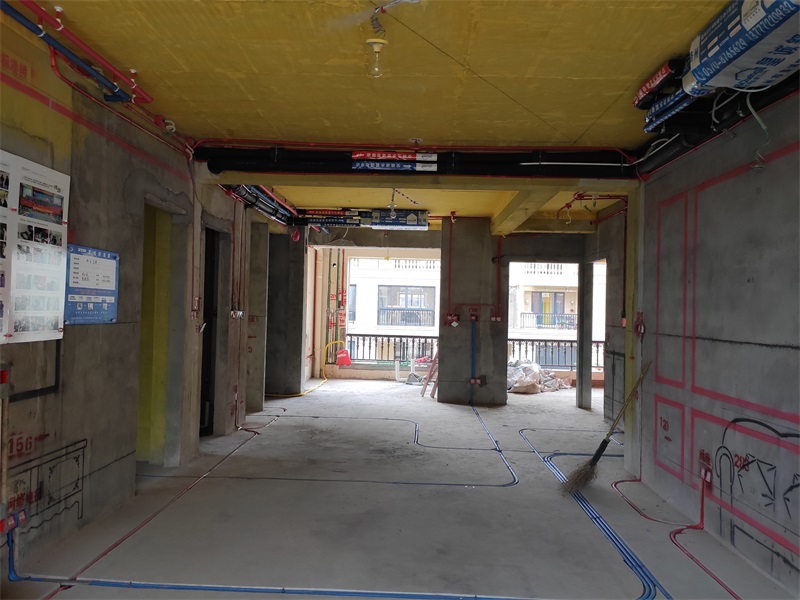

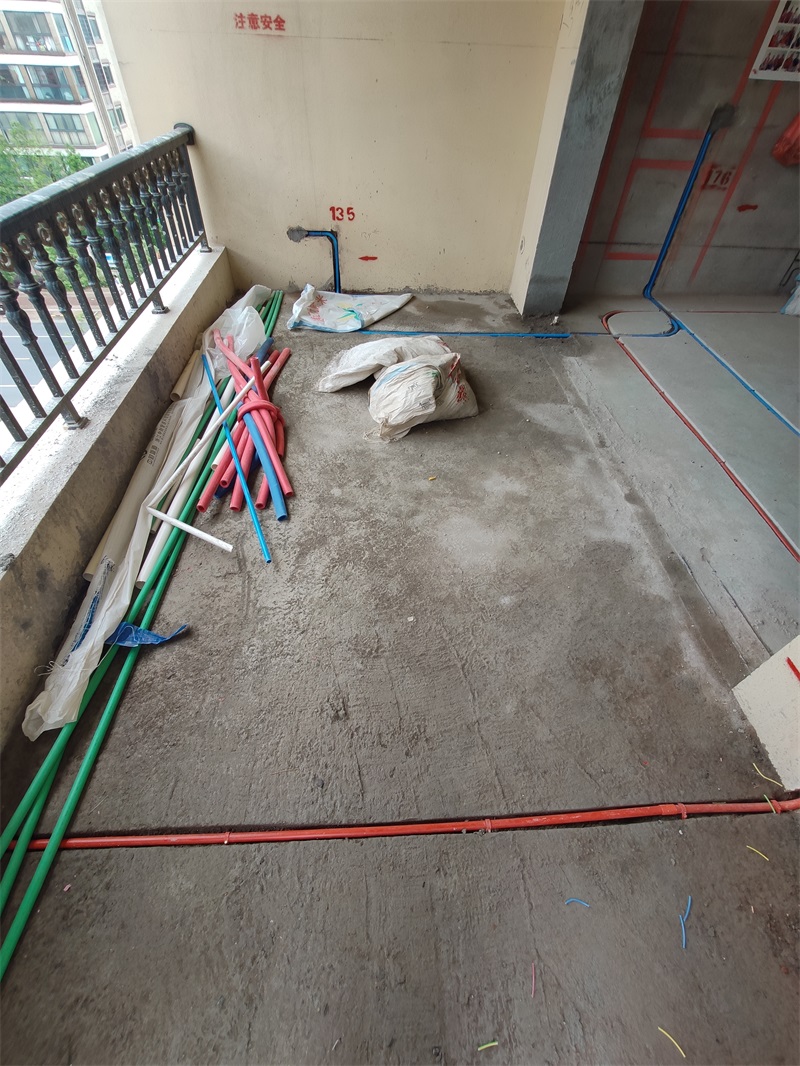

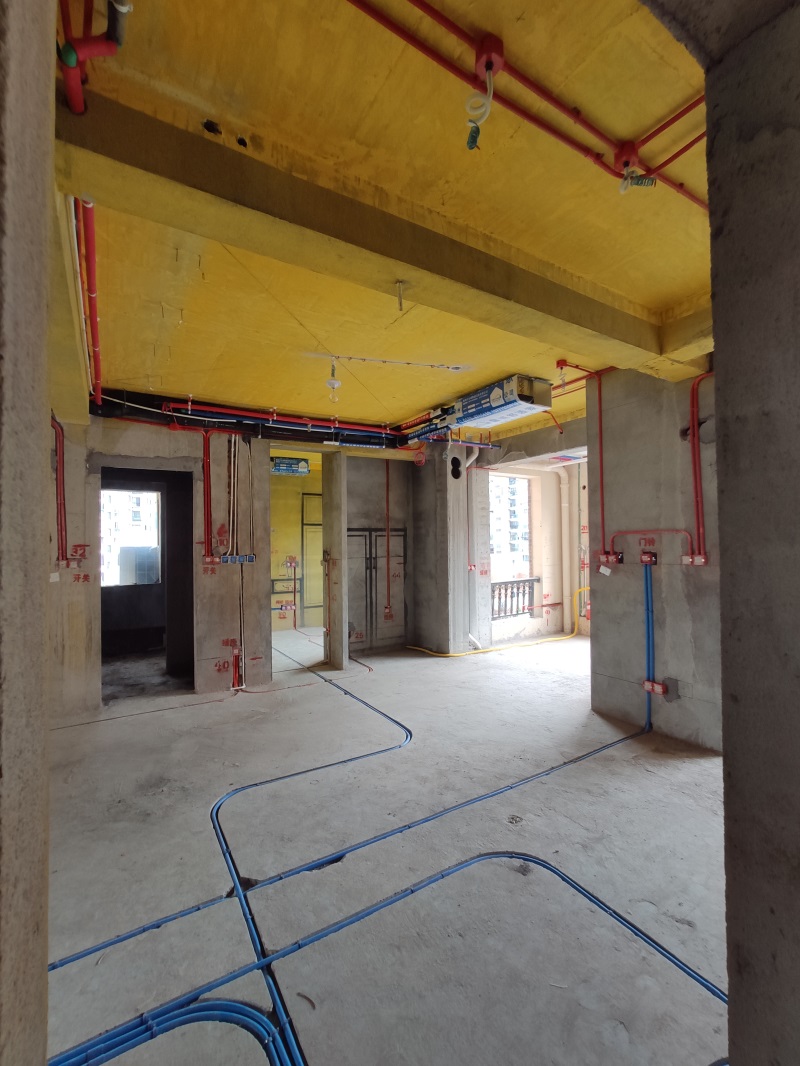

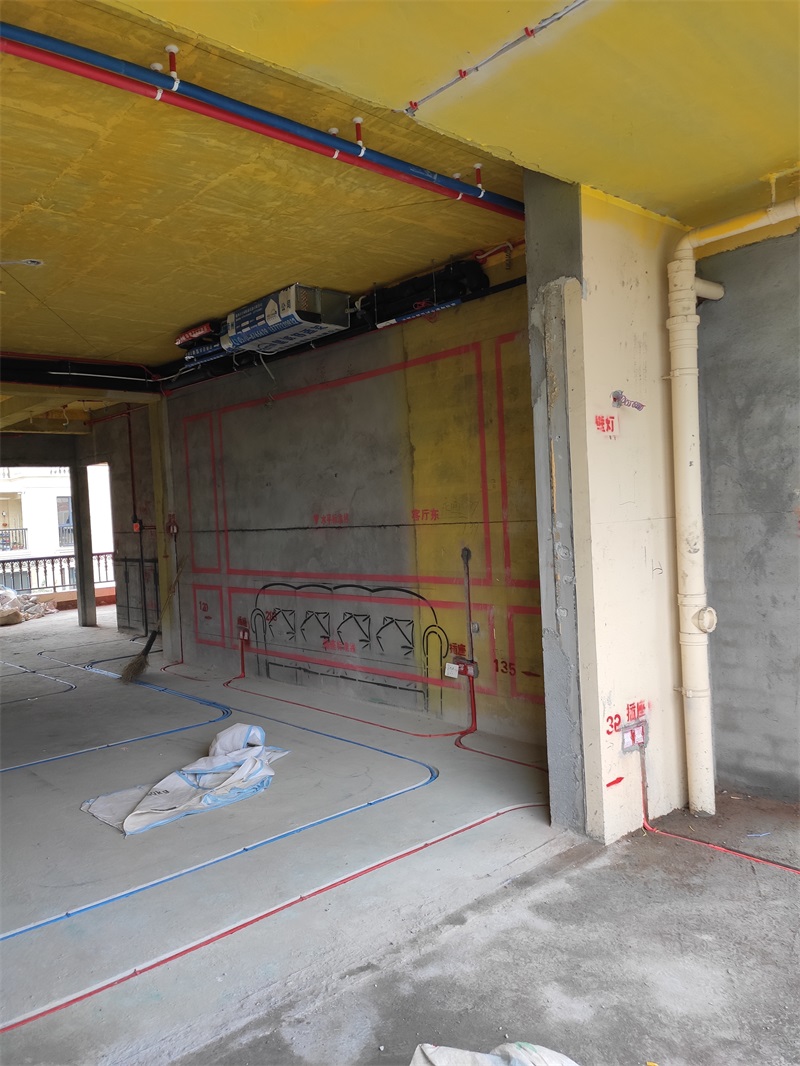

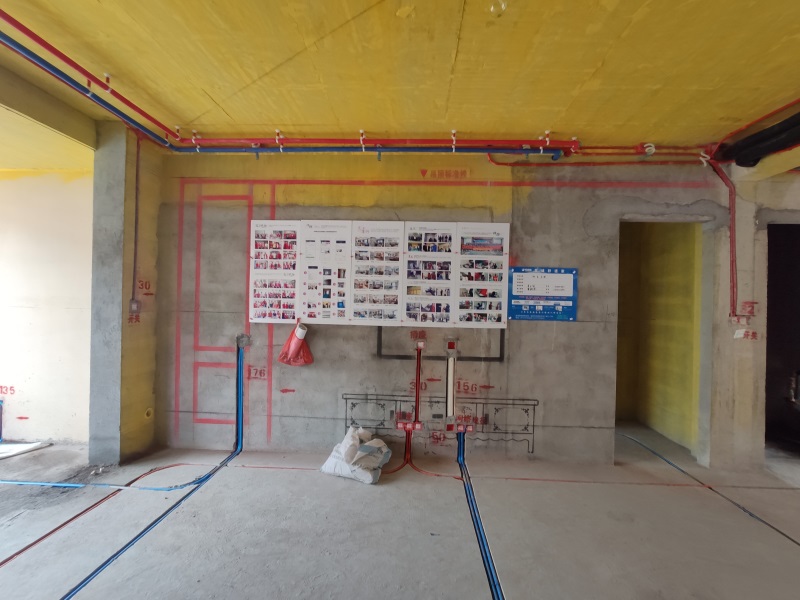

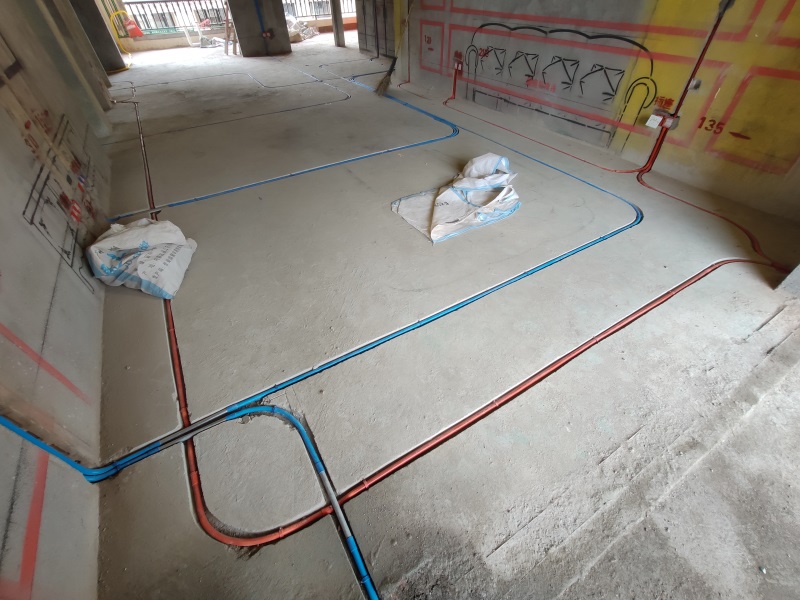

红色线管代表强电，蓝色线管代表弱电

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

水管吊卡间距应小于80cm，转角处必须要有吊卡

发表于 2020-1-18 10:25:45

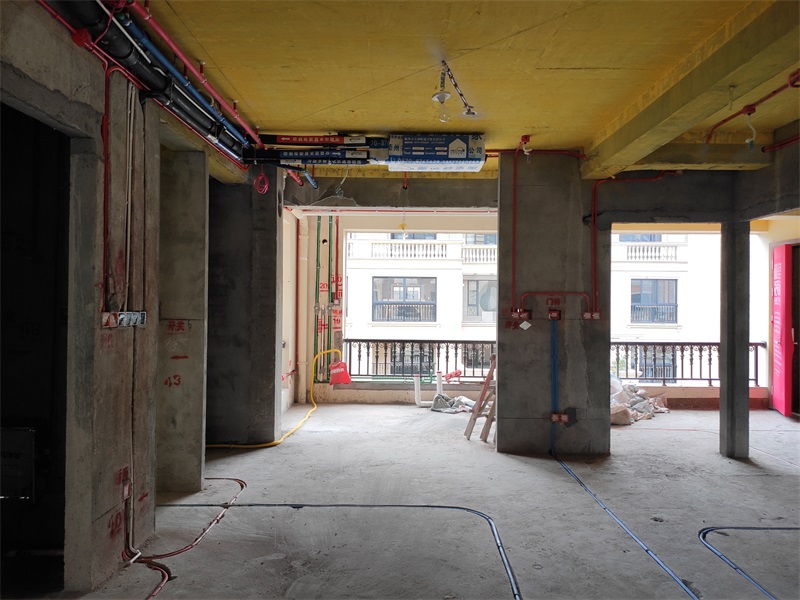

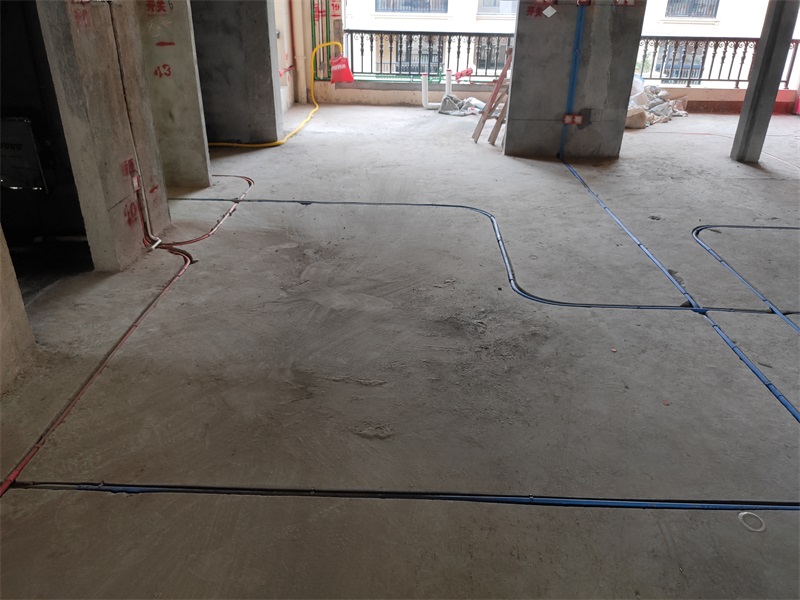

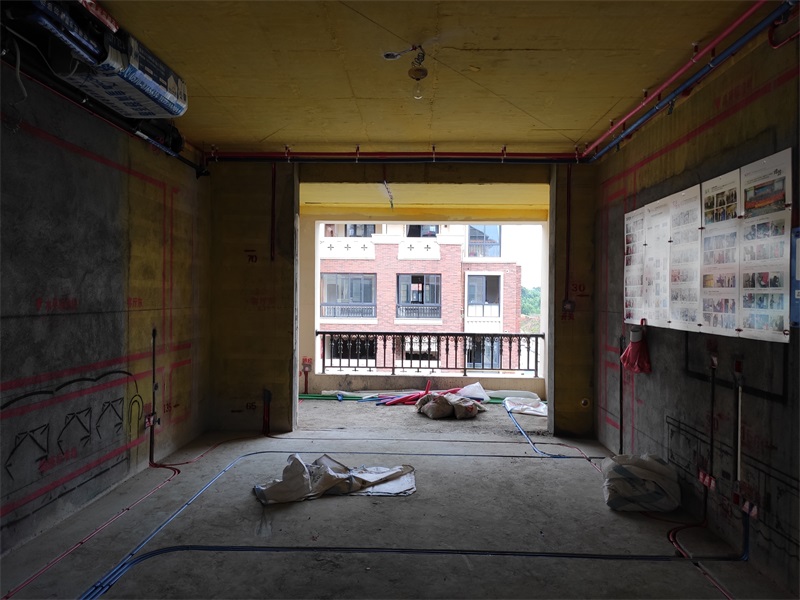

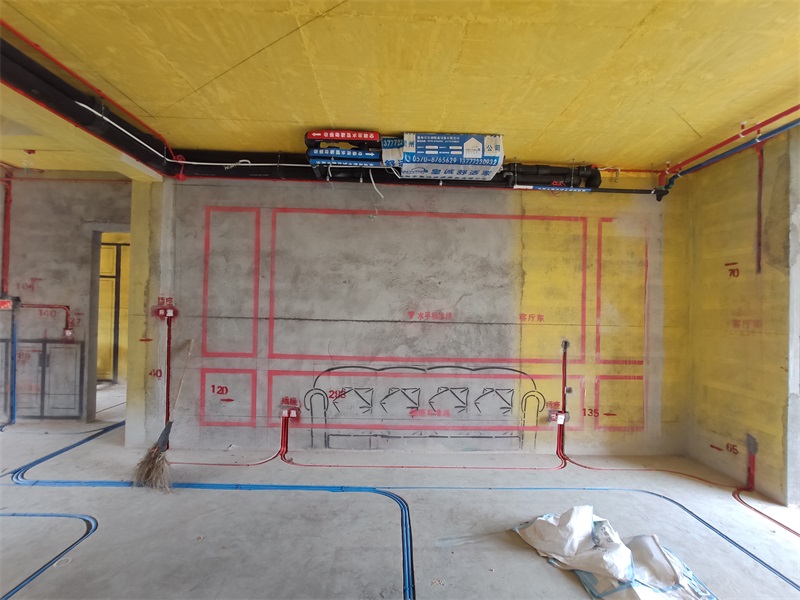

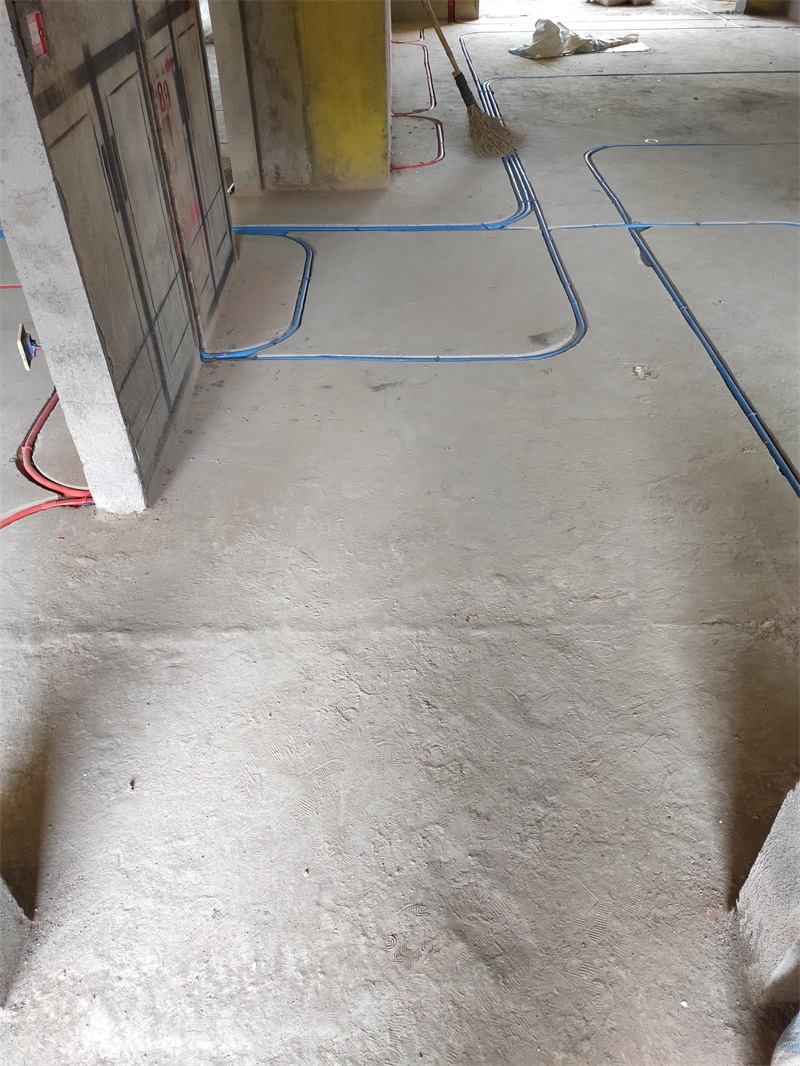

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

发表于 2020-1-18 10:26:44

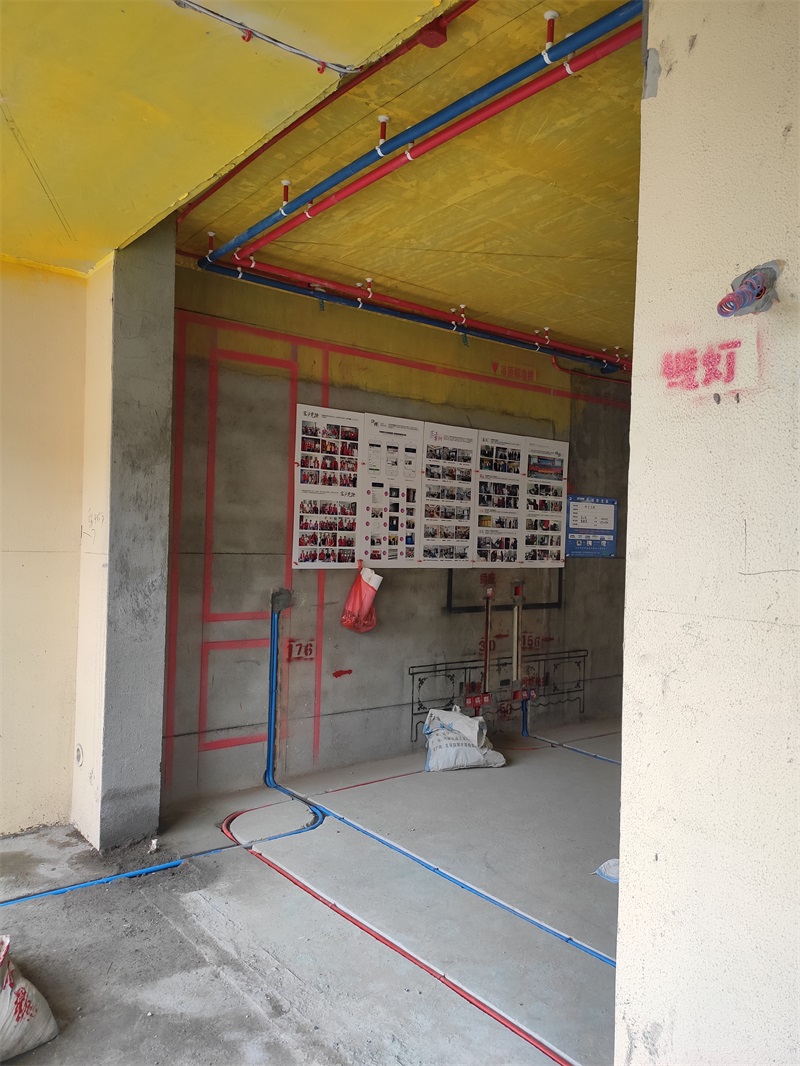

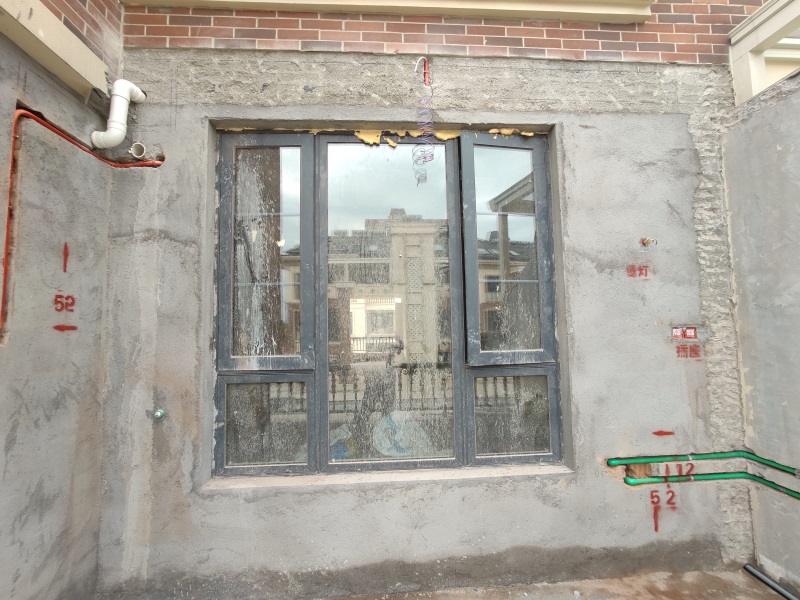

红色保温棉代表热水，蓝色保温棉代表冷水

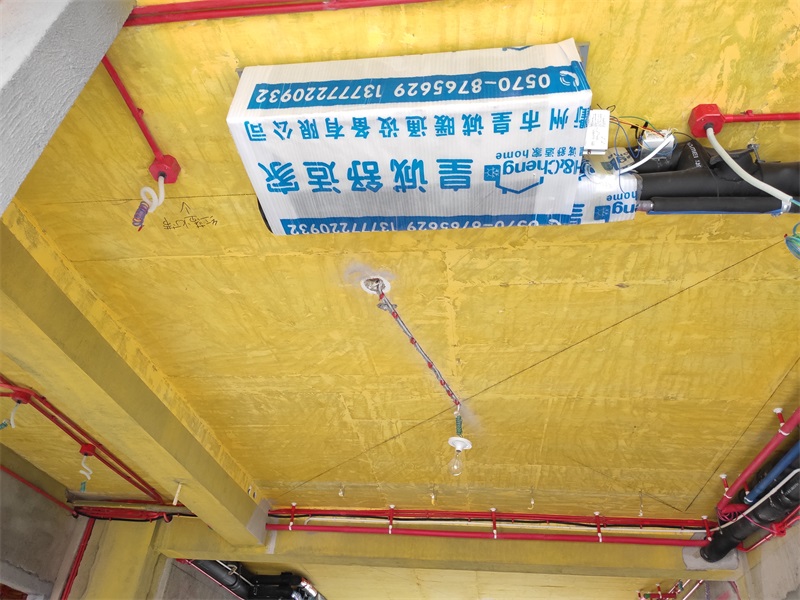

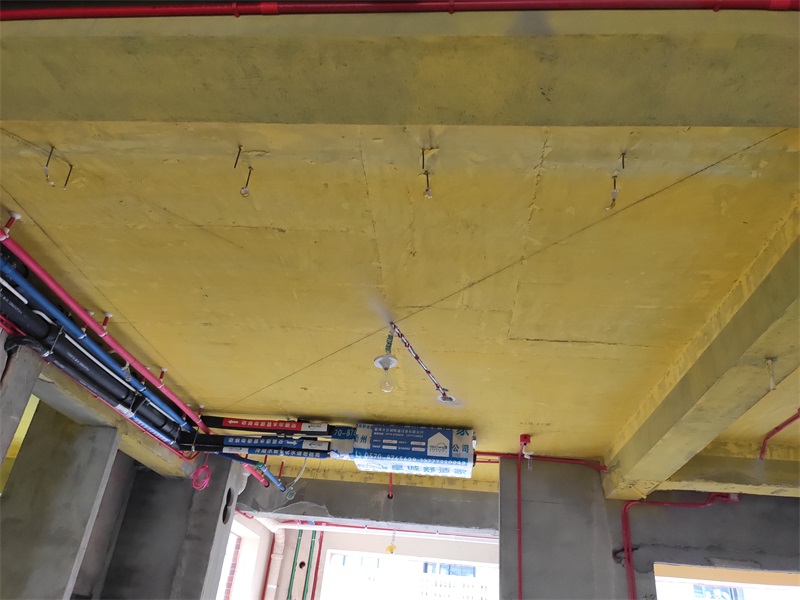

顶部线路用黄腊管保护到位

发表于 2020-1-18 10:31:09

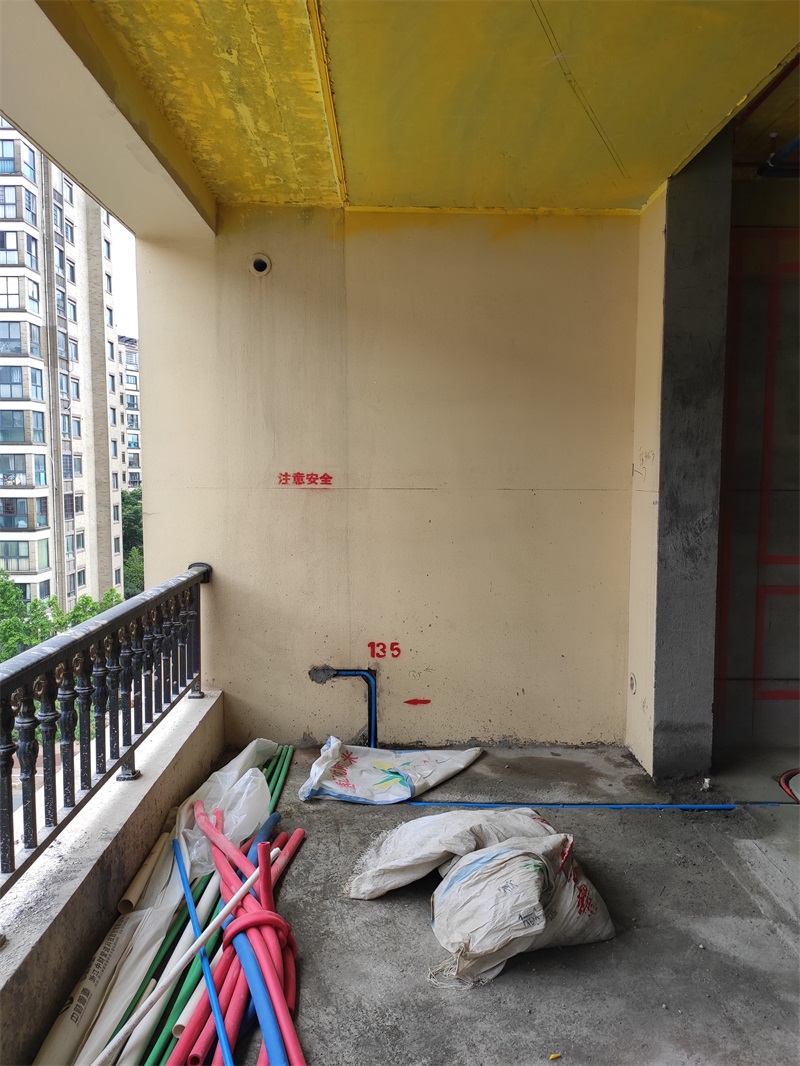

贴砖部位水管不需要包保温棉

发表于 2020-1-18 10:32:47

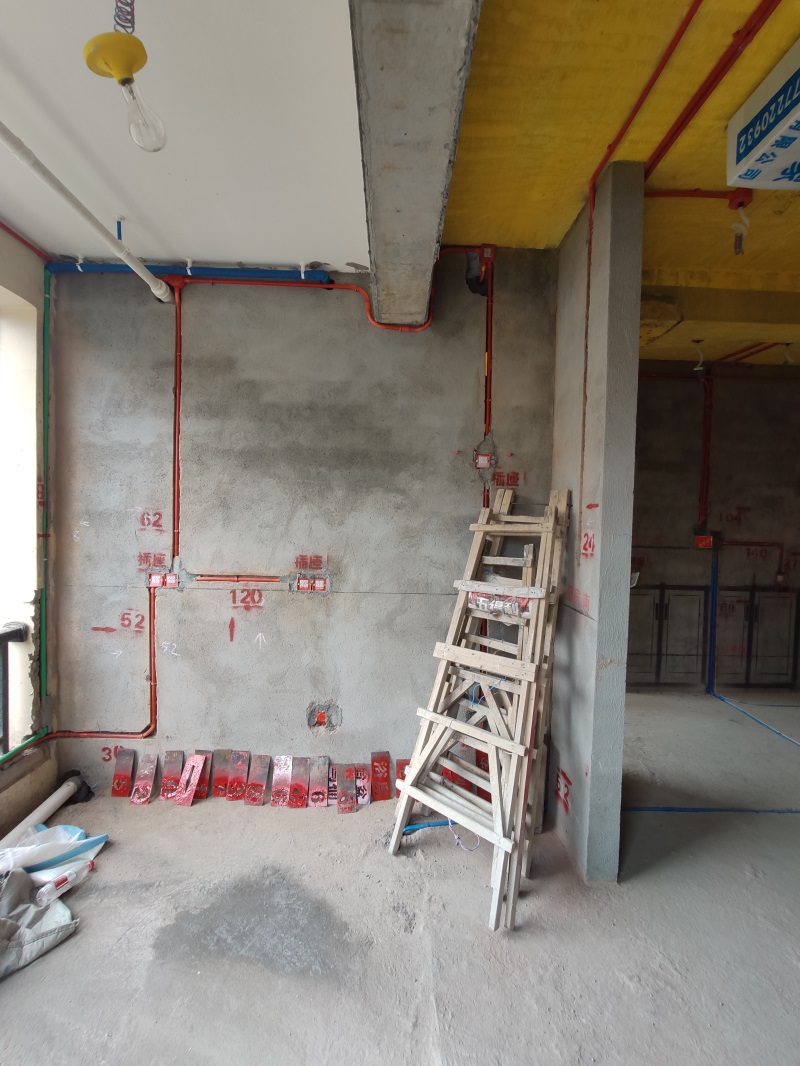

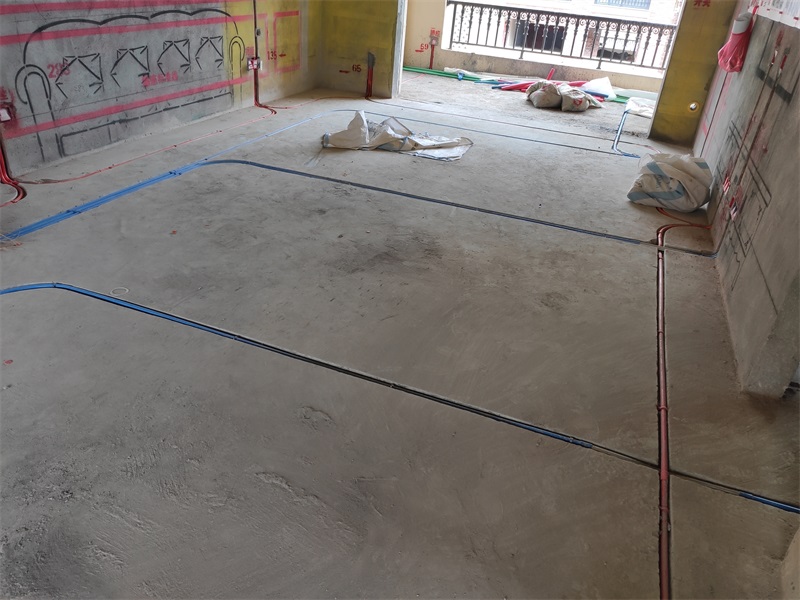

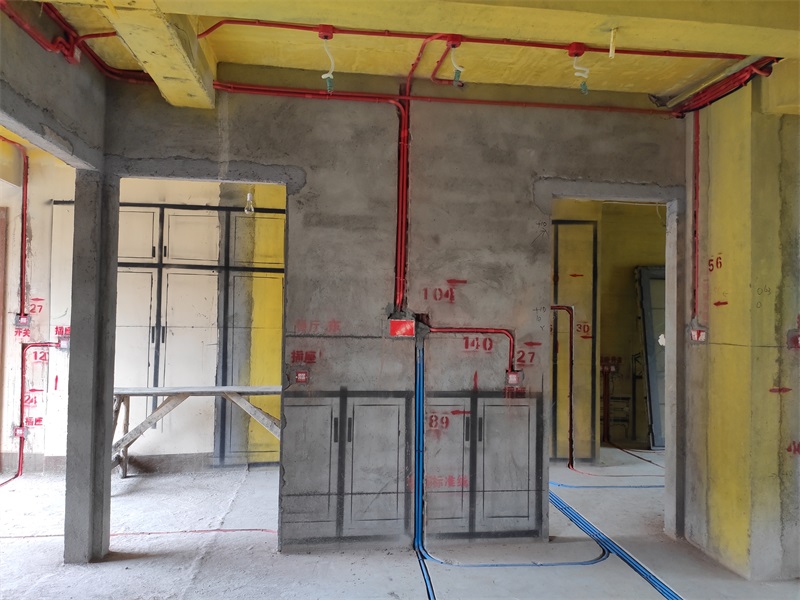

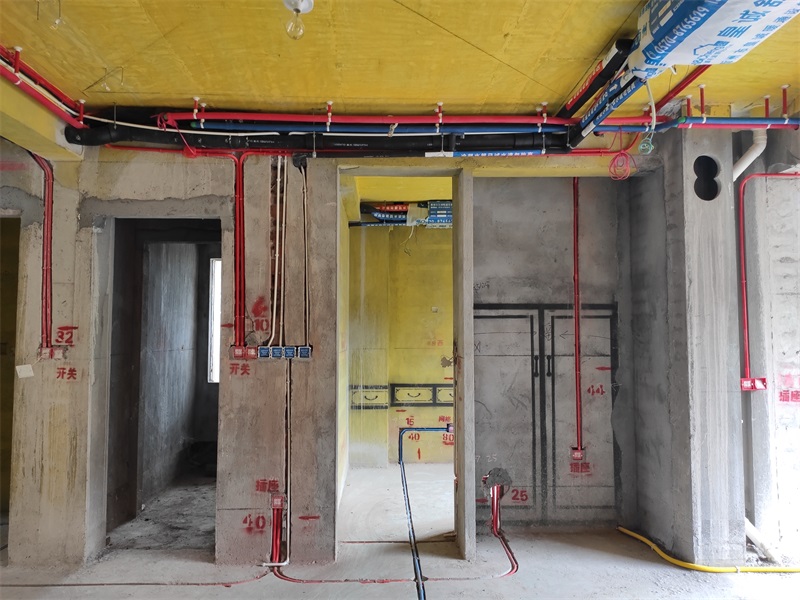

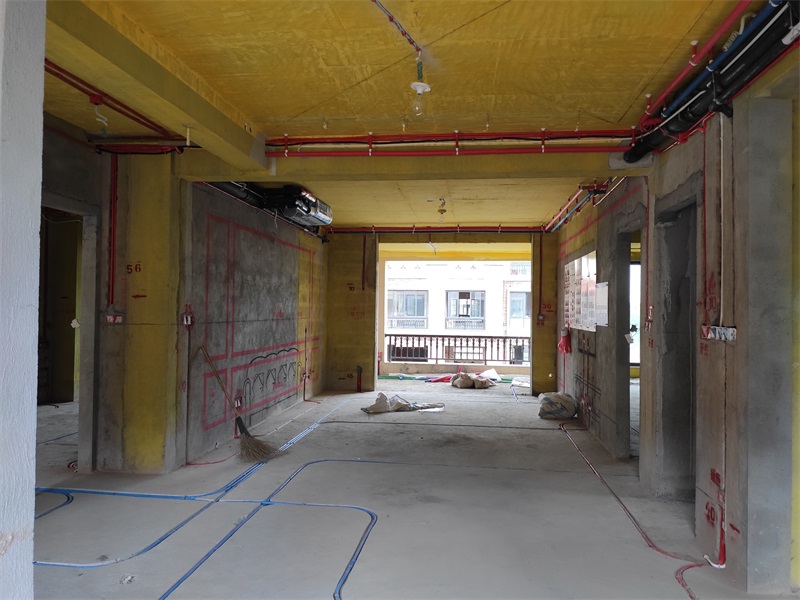

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-1-18 10:51:25

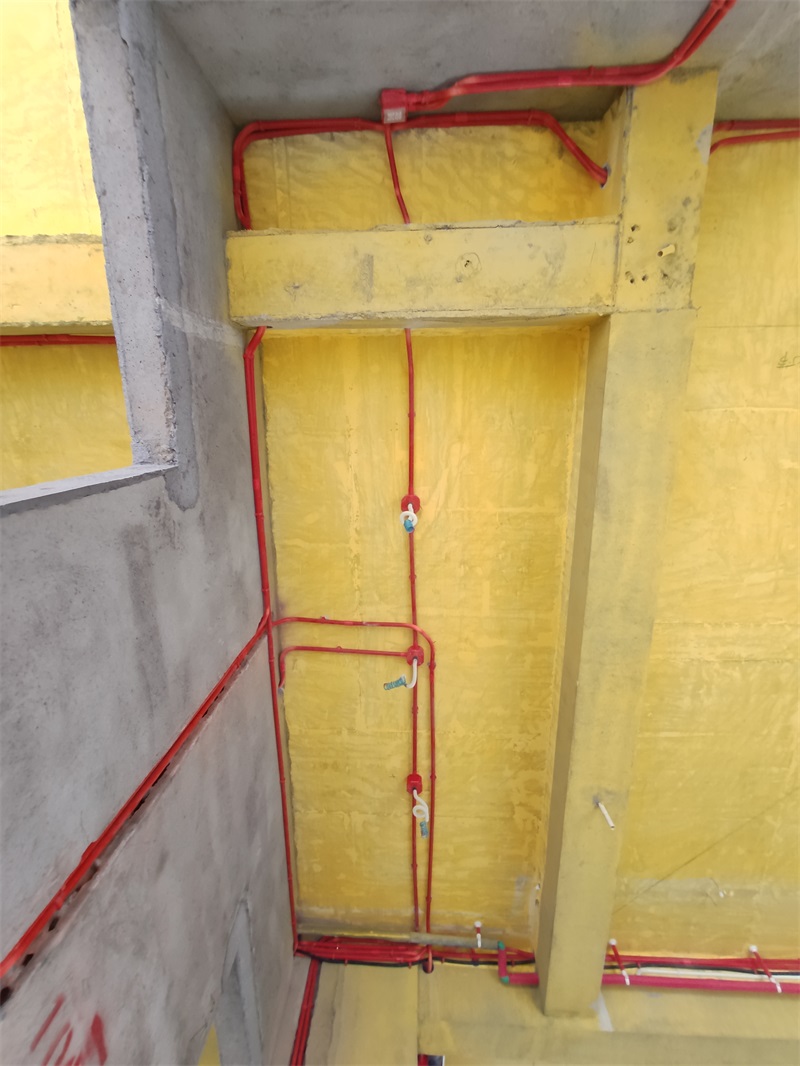

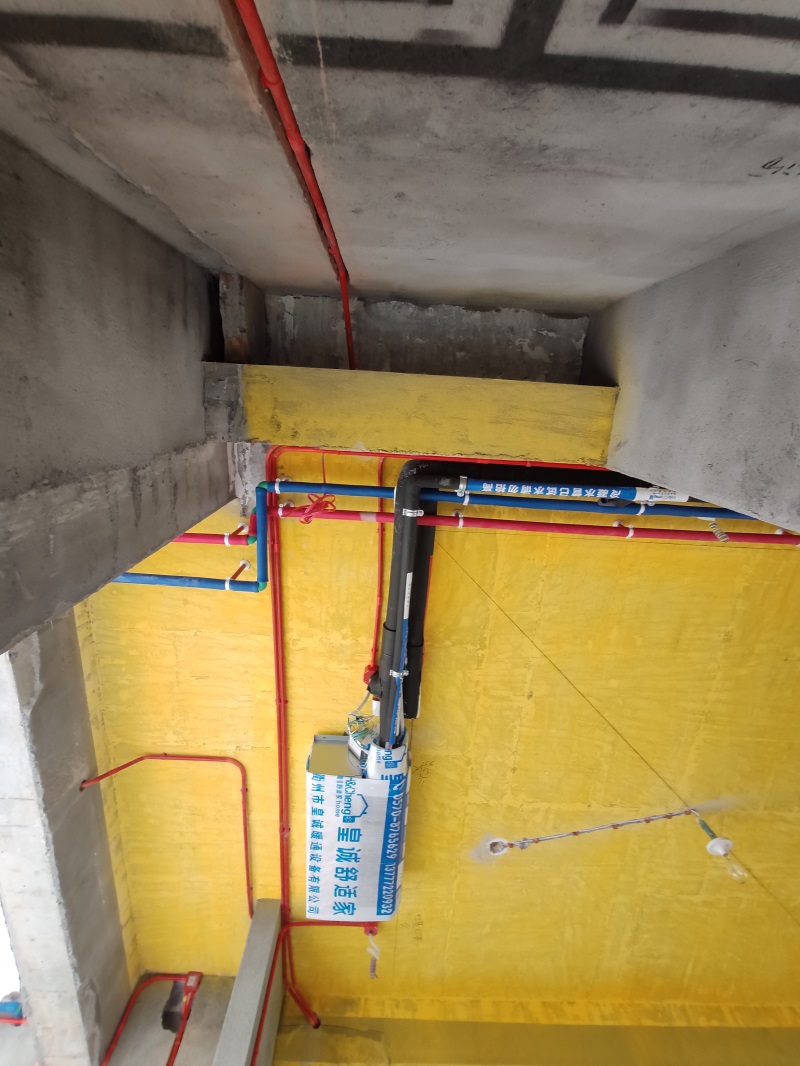

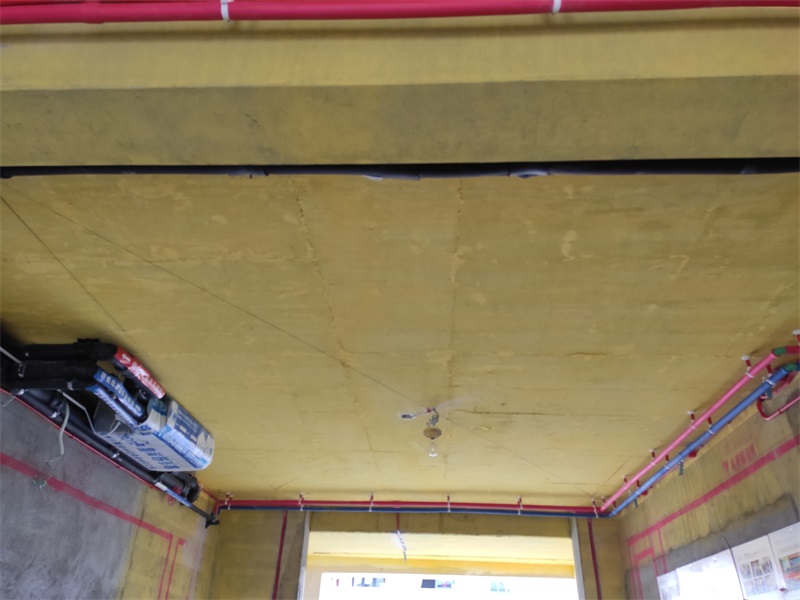

顶部线路用黄腊管保护到位

发表于 2020-1-18 10:56:07

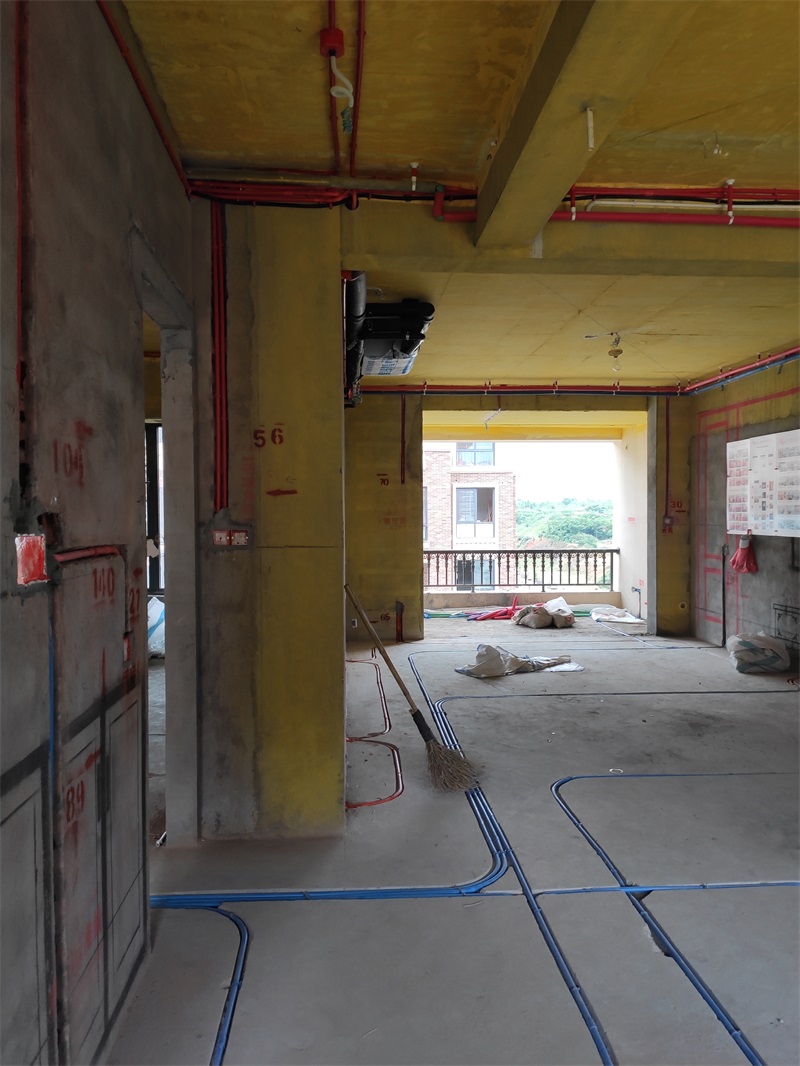

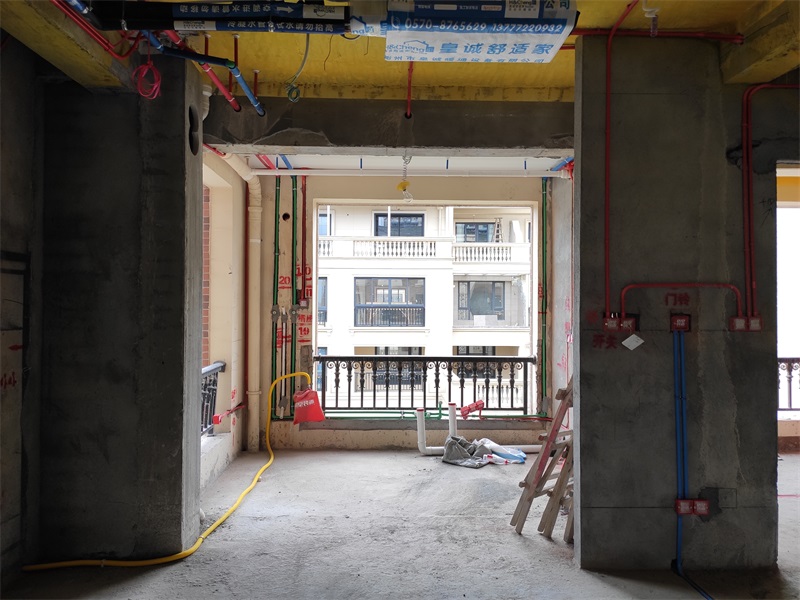

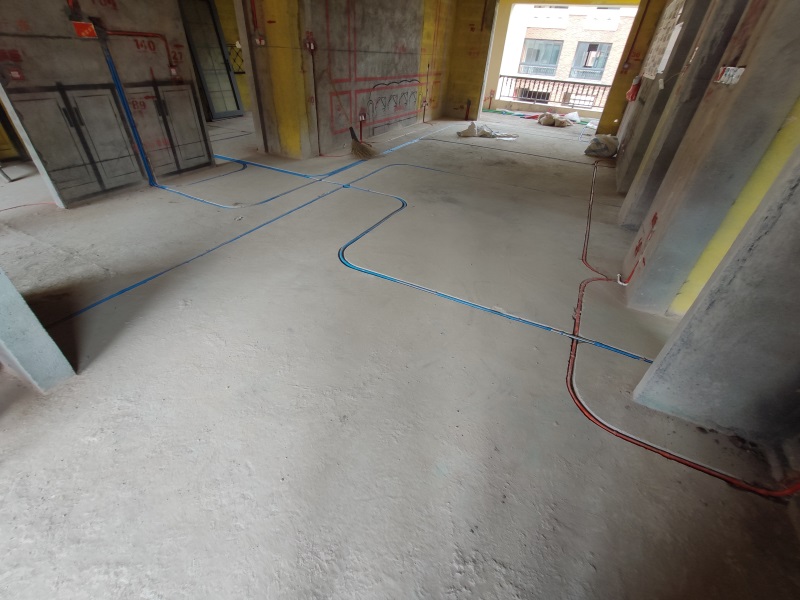

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

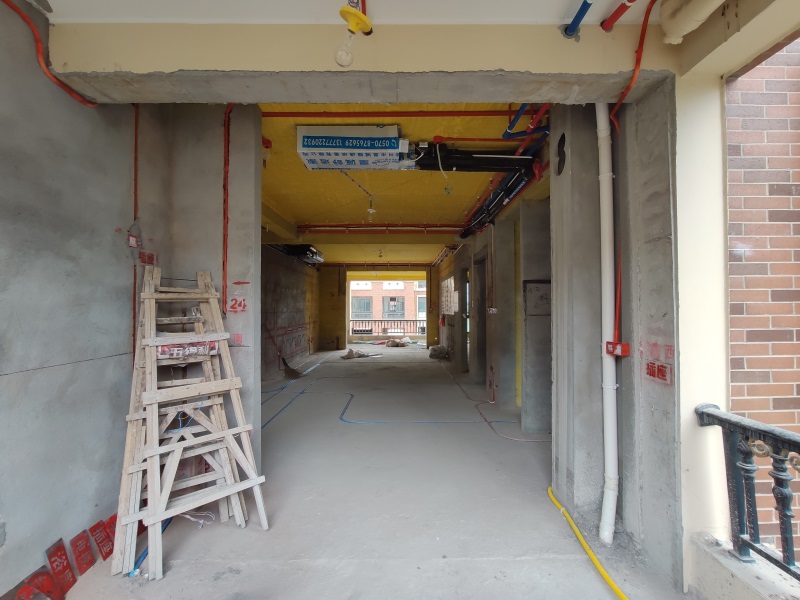

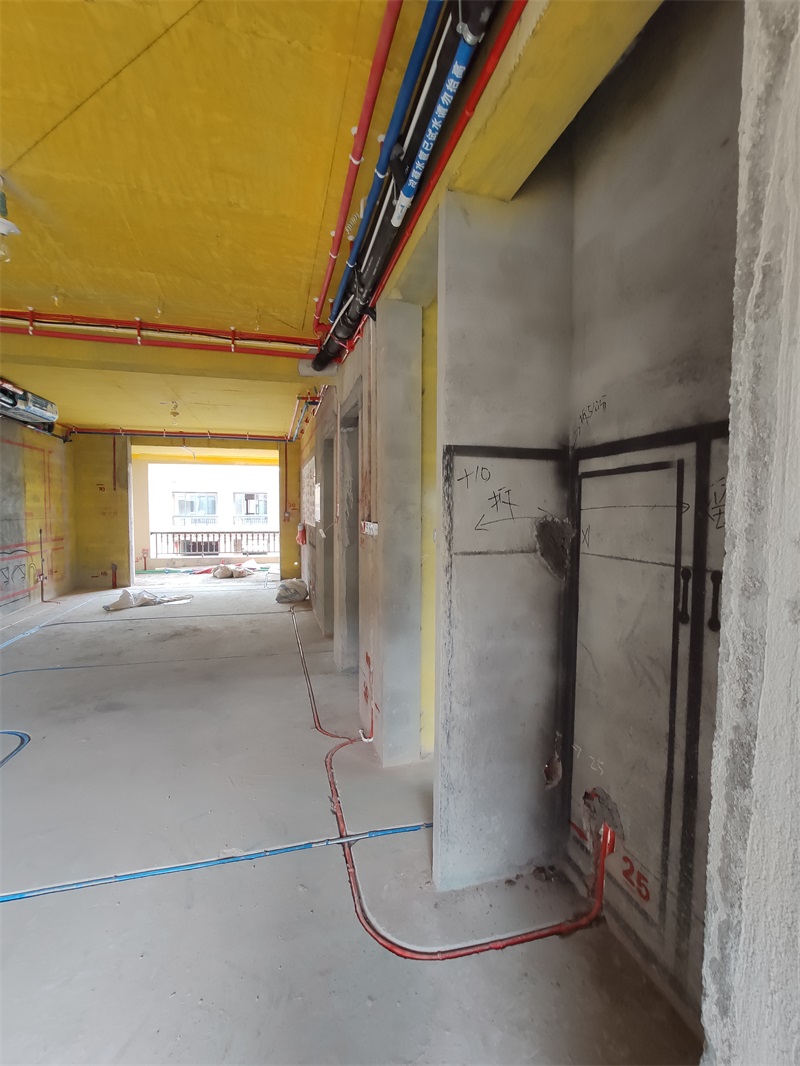

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-1-18 10:57:39

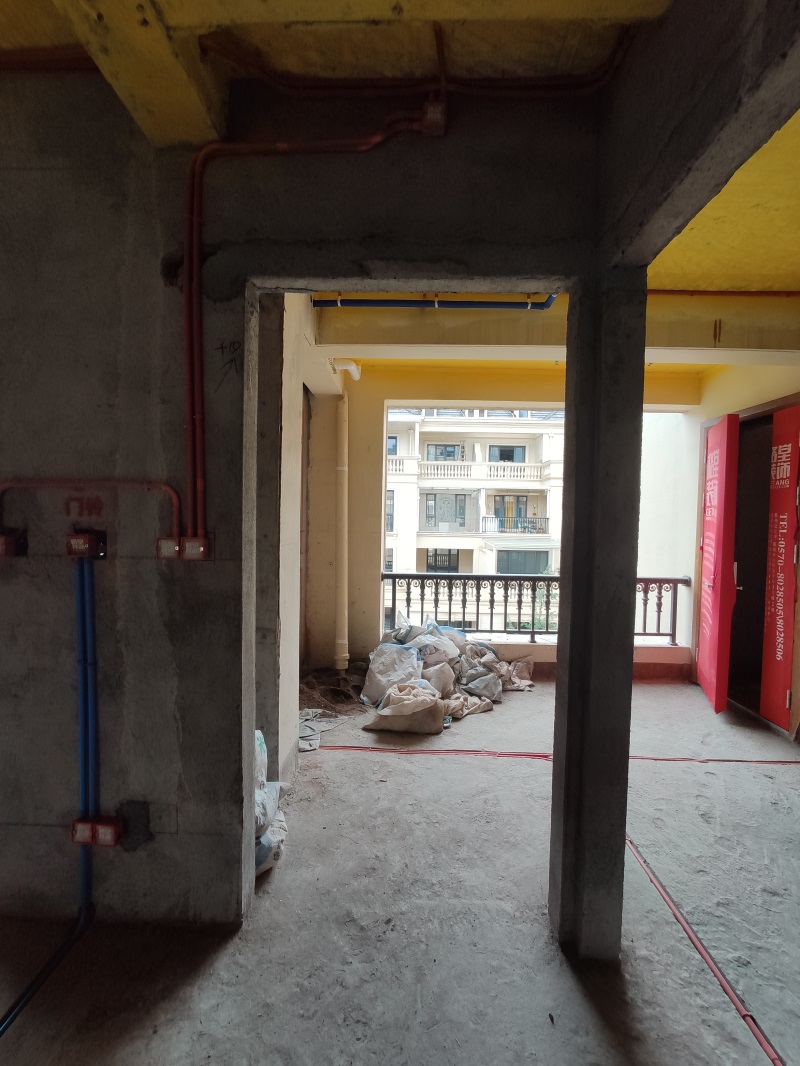

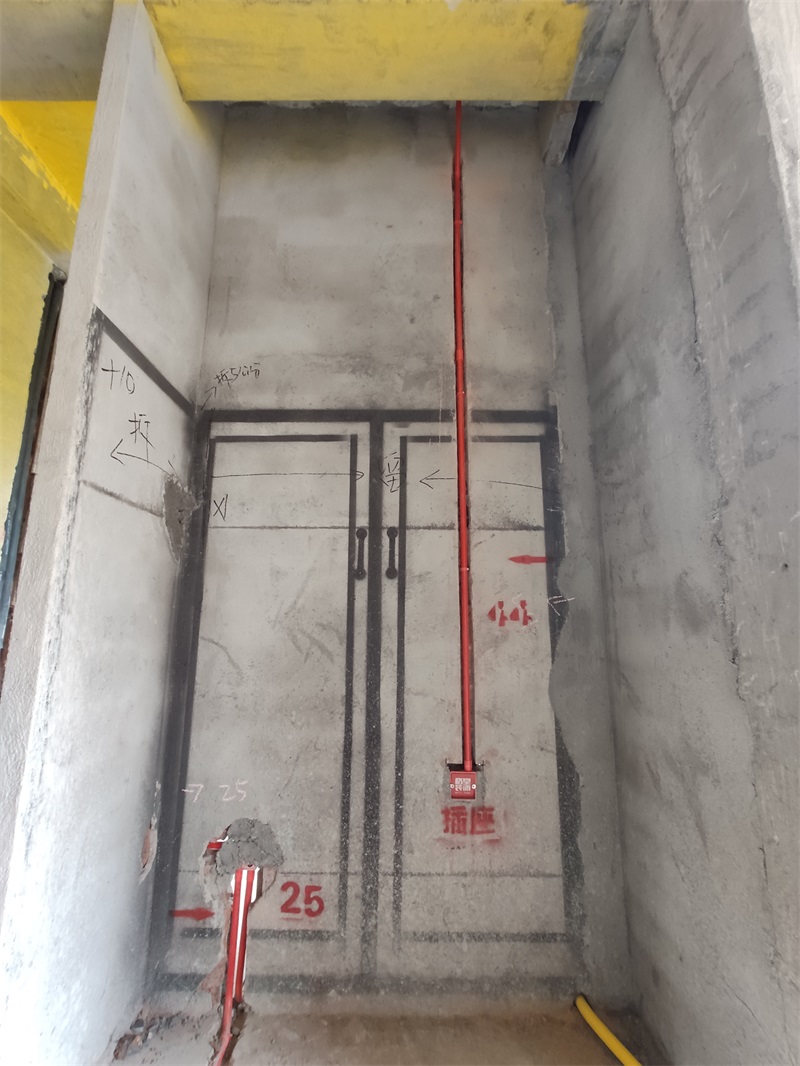

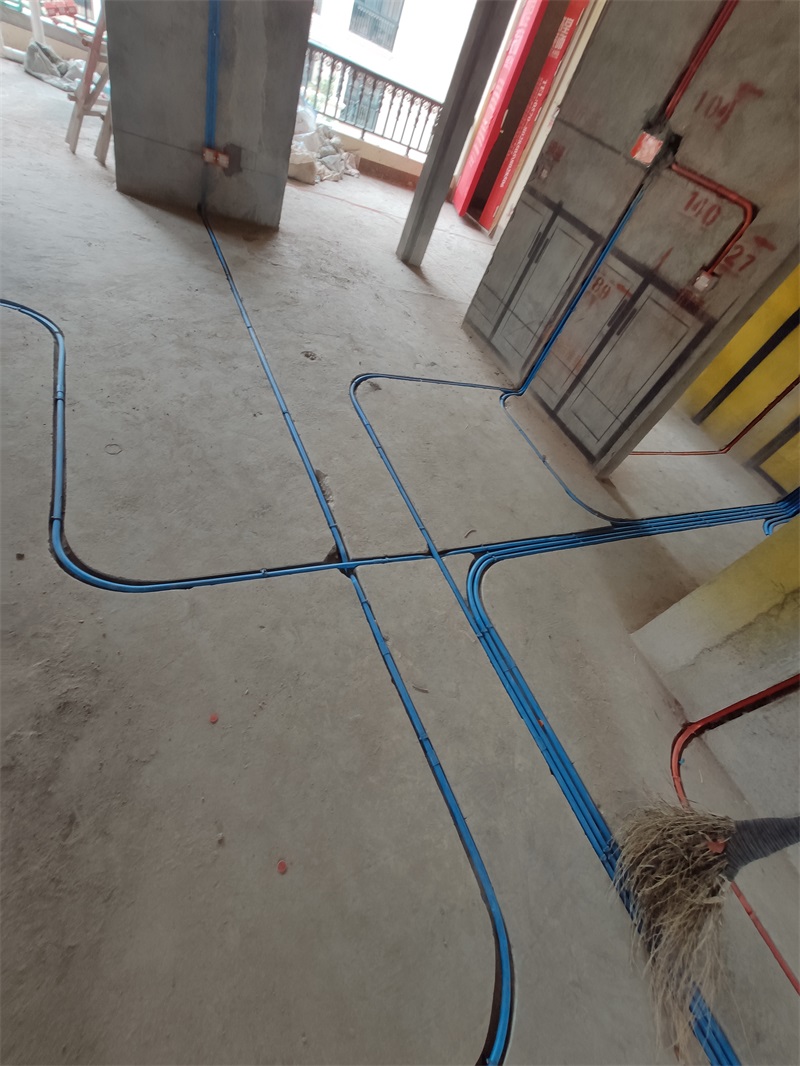

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

发表于 2020-1-18 10:58:51

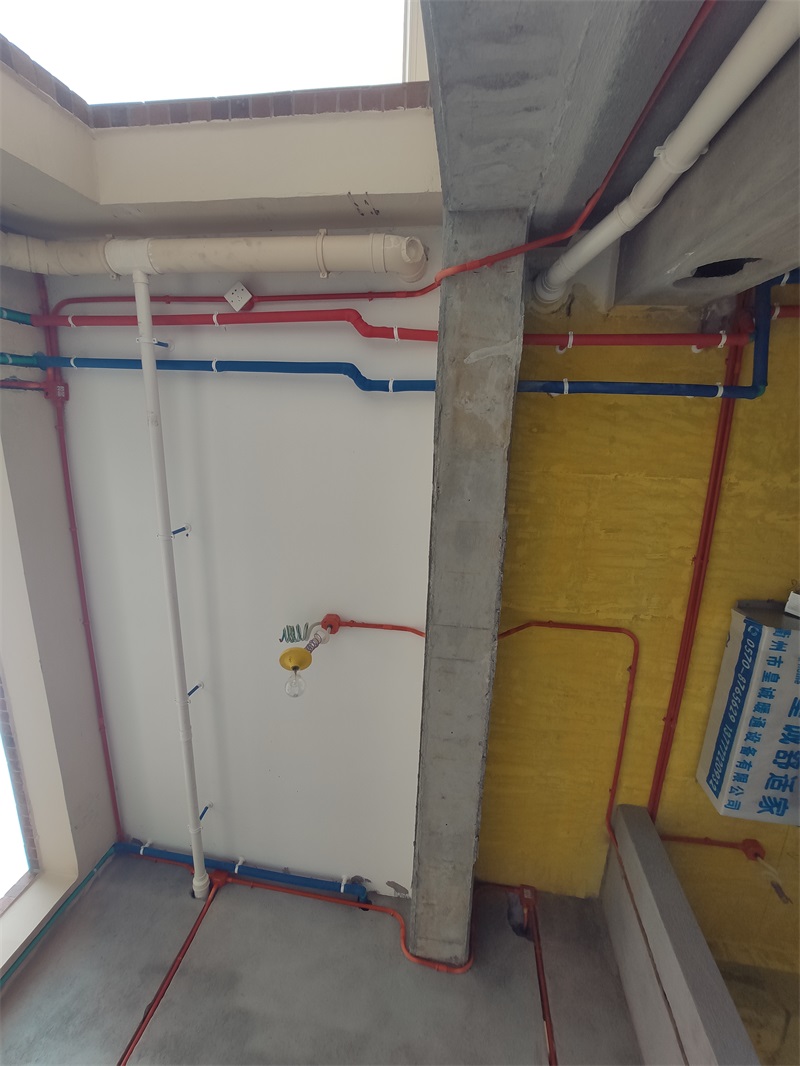

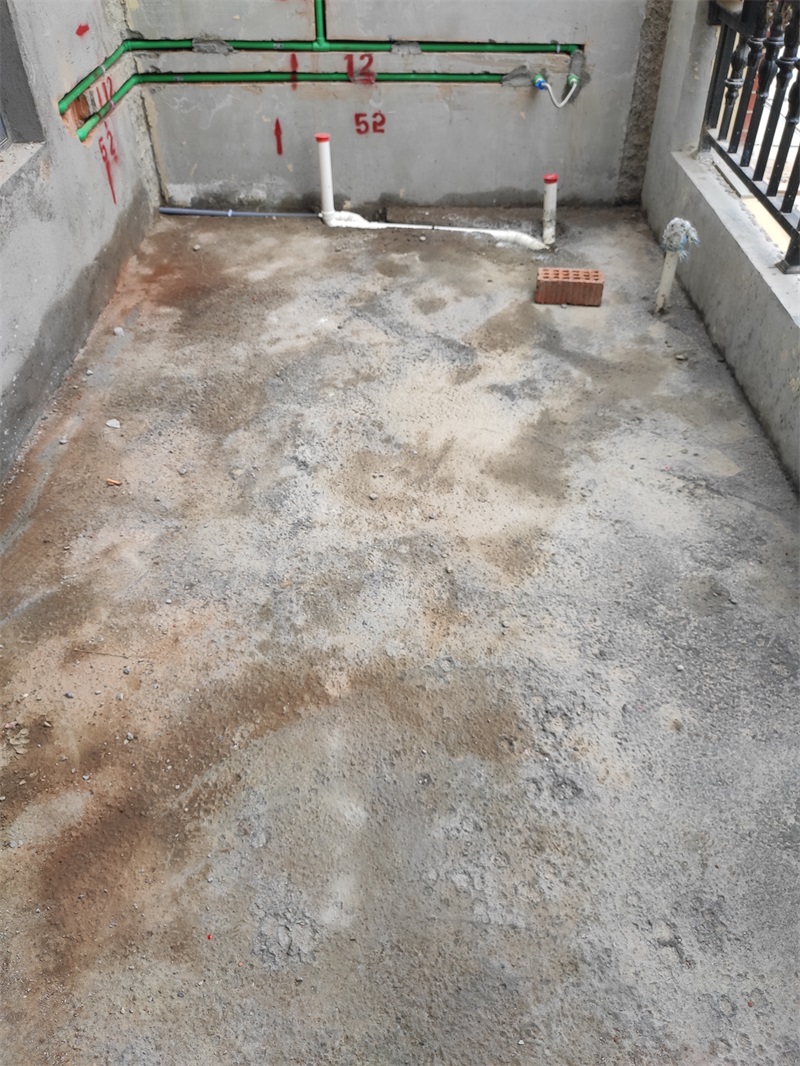

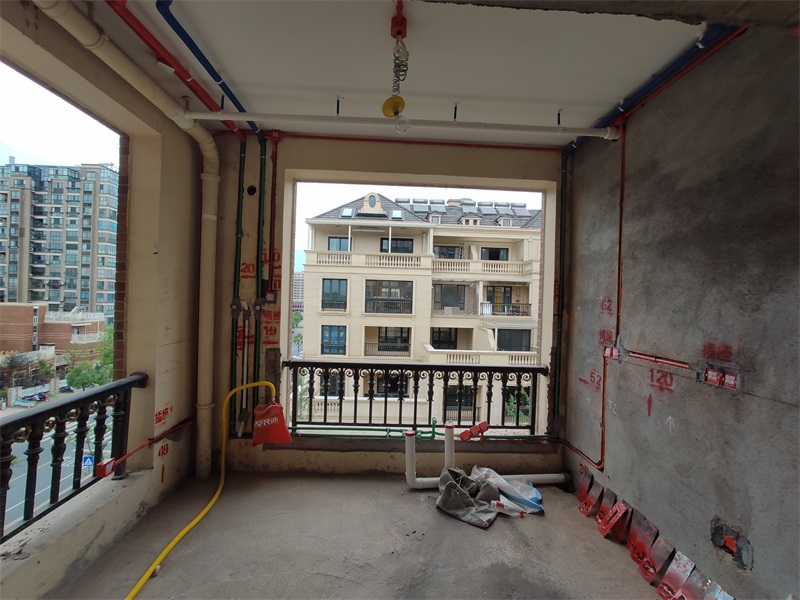

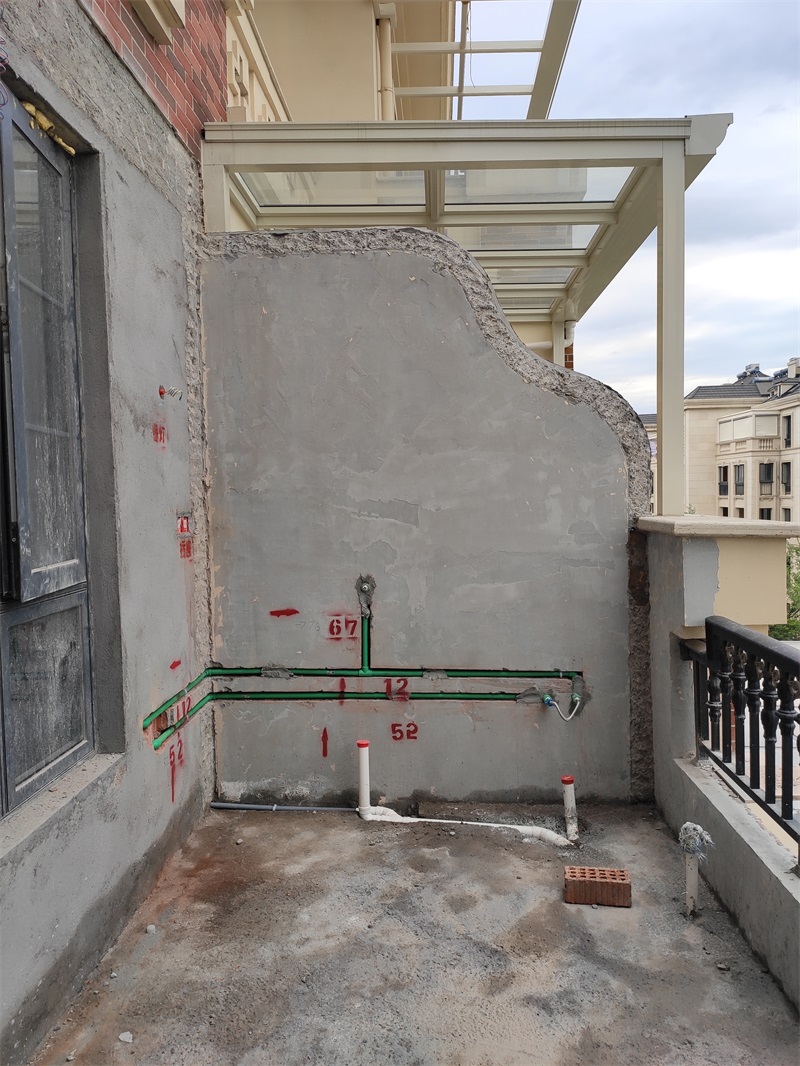

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2020-1-18 11:02:03

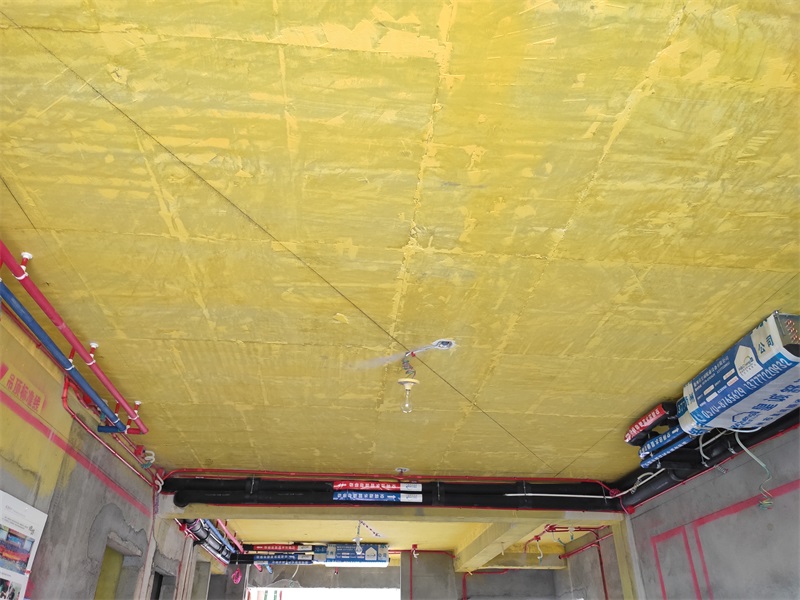

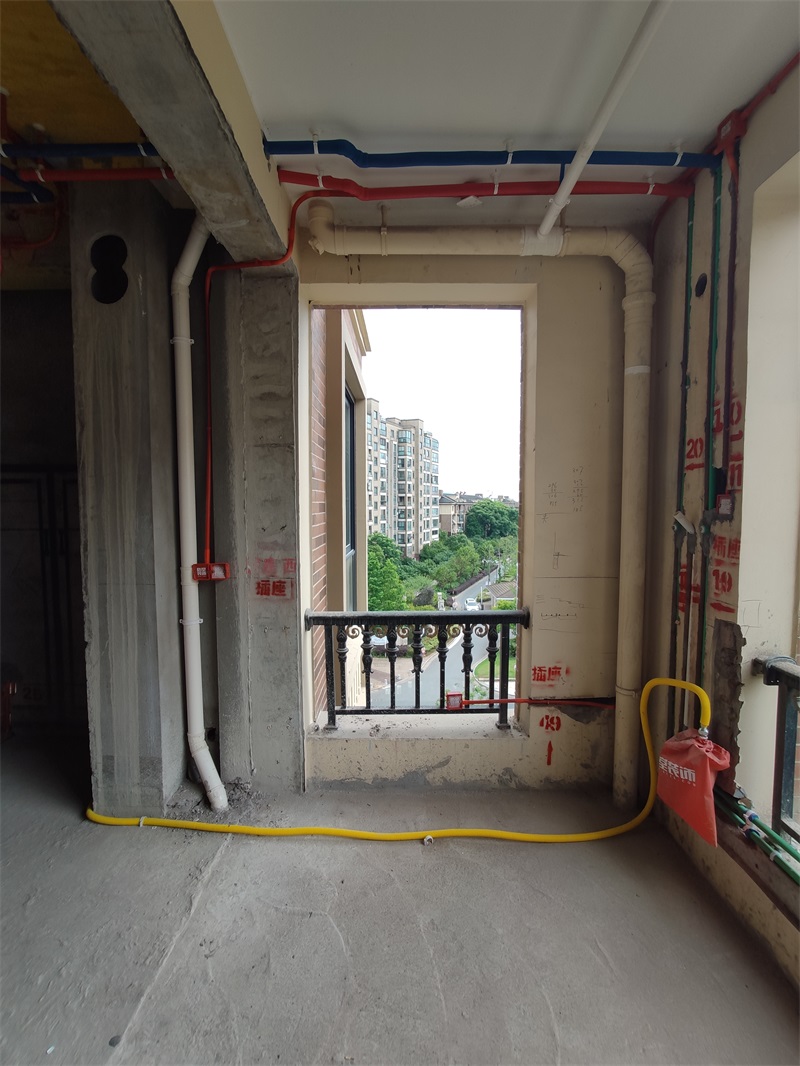

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)

冷热水管保温棉应分色，热水管保温棉为红色，冷水管保温棉为蓝色，弯头处外露，保温棉不需要包裹
