衢州公馆10-1-8#120㎡日式—原木物语

发表于 2020-1-17 15:27:35

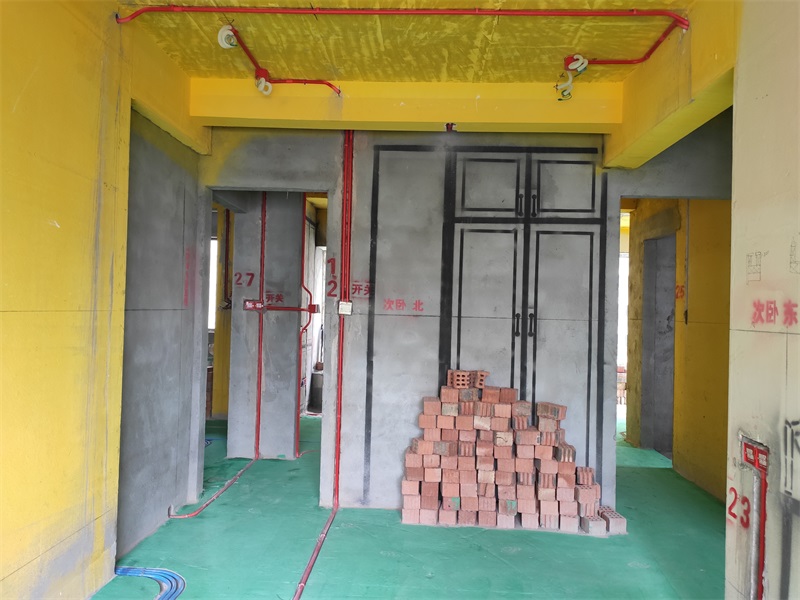

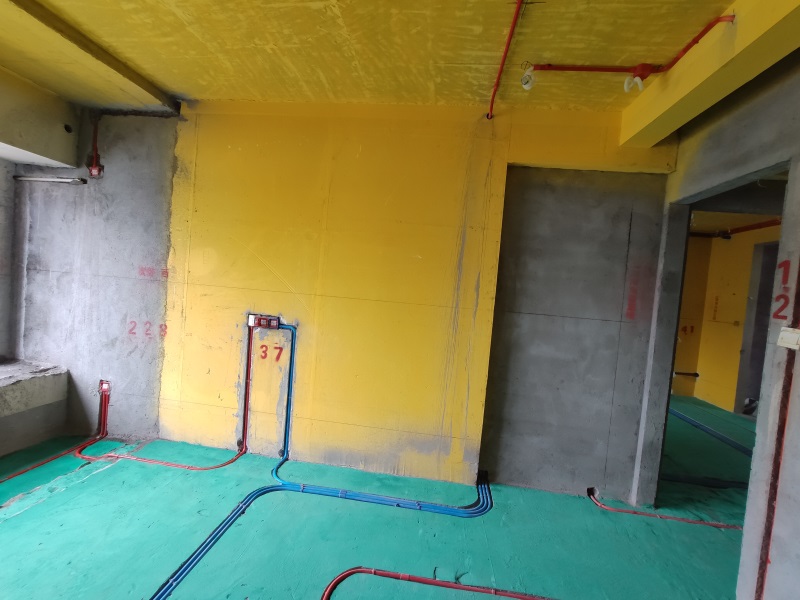

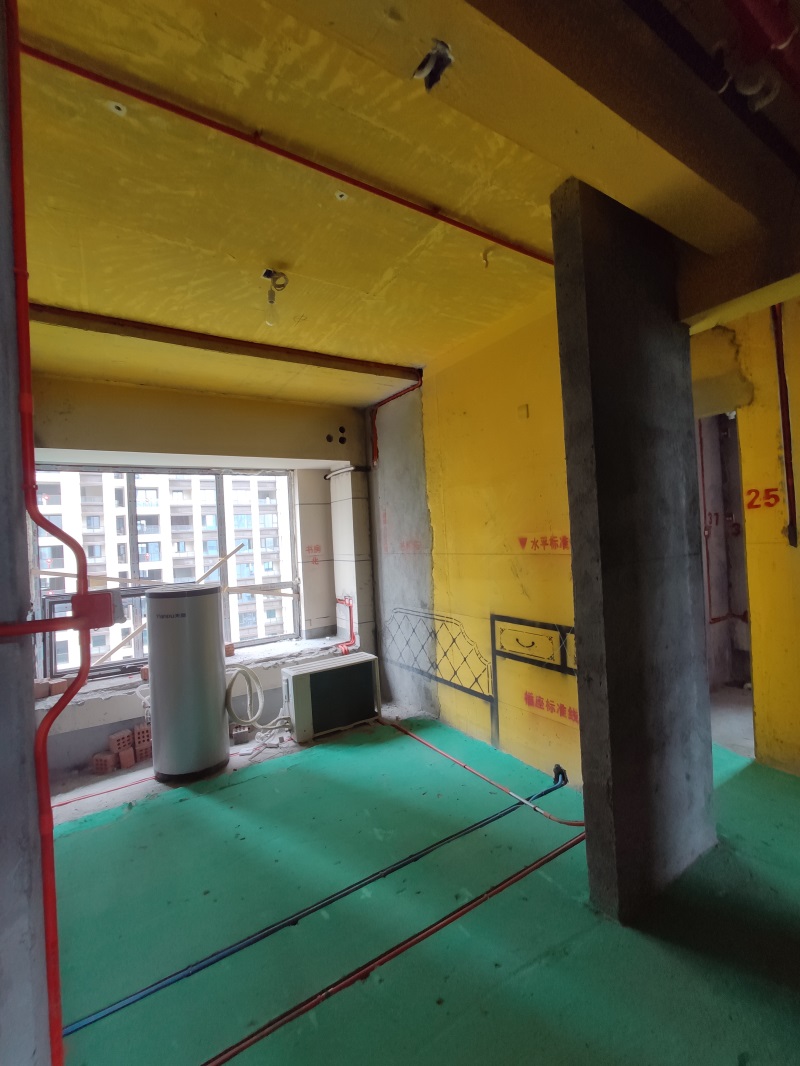

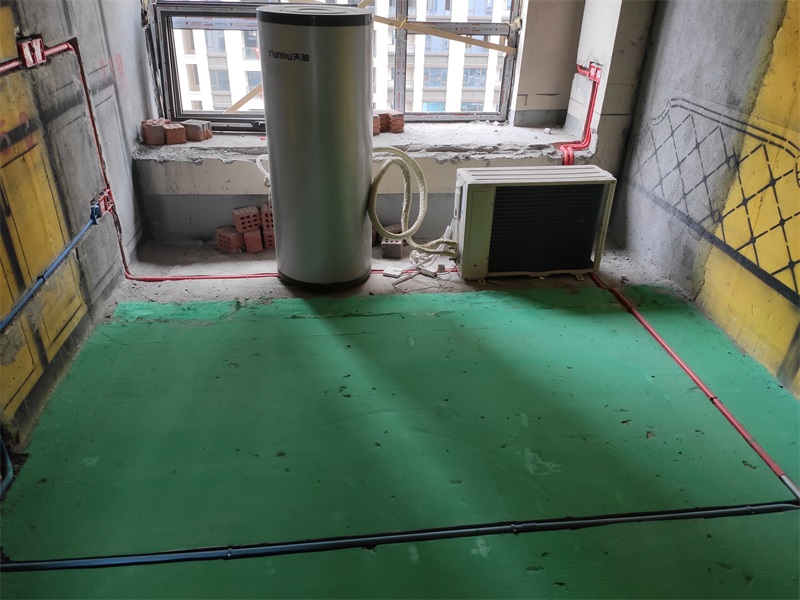

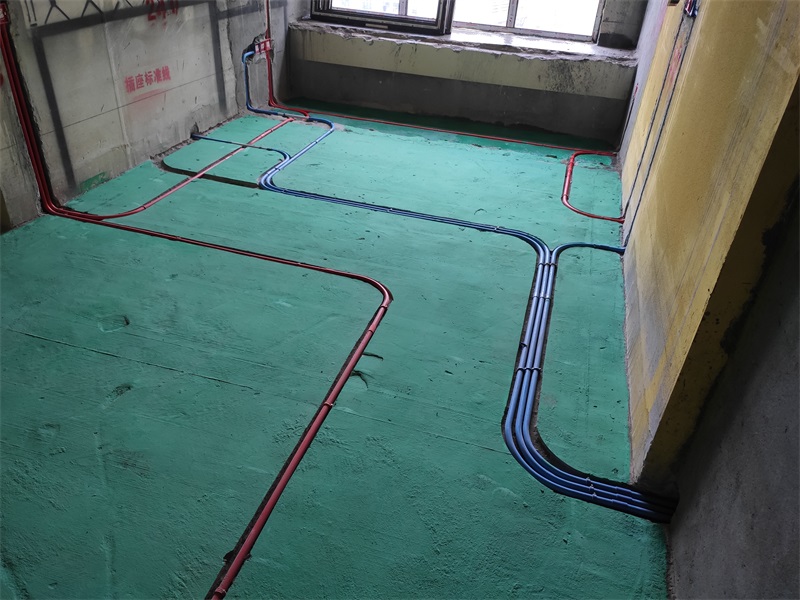

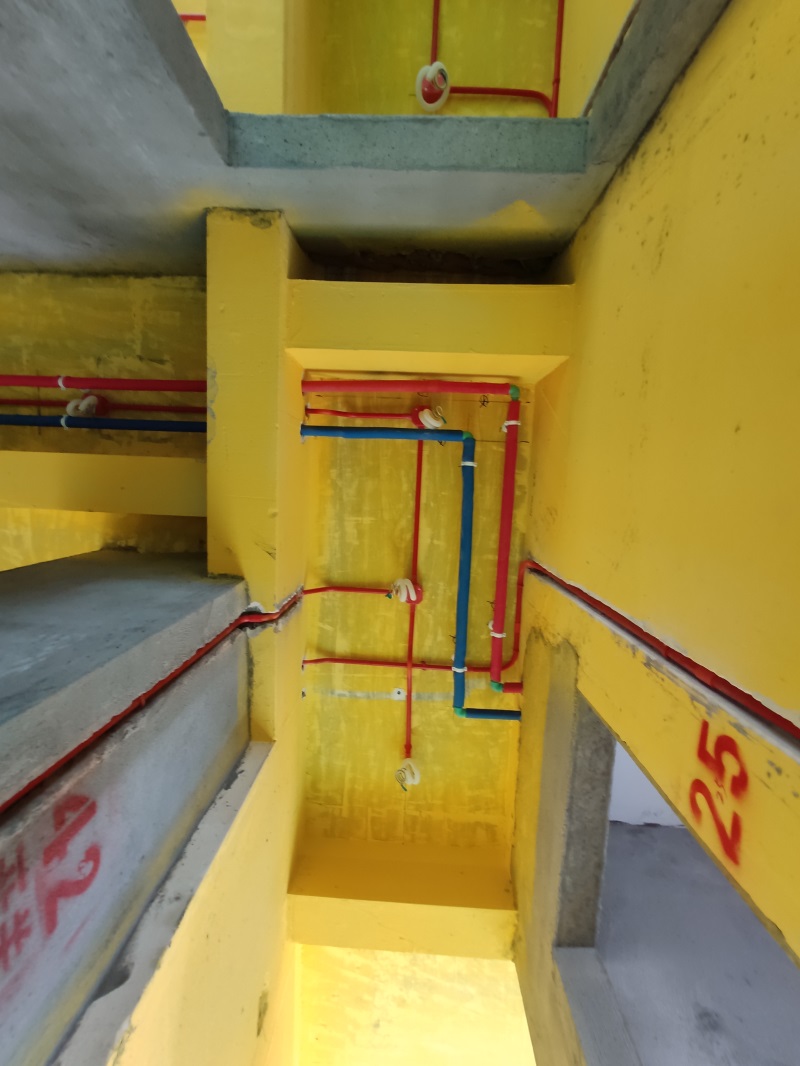

红色线管代表强电，蓝色线管代表弱电

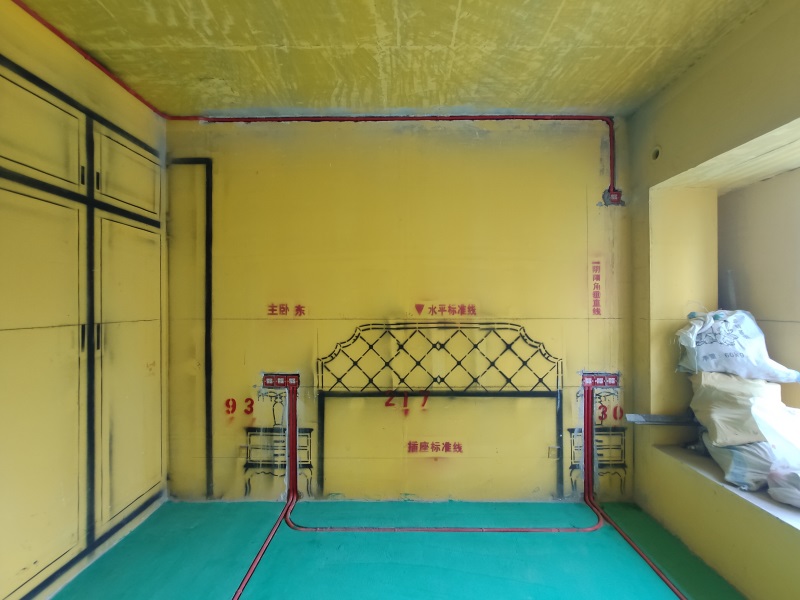

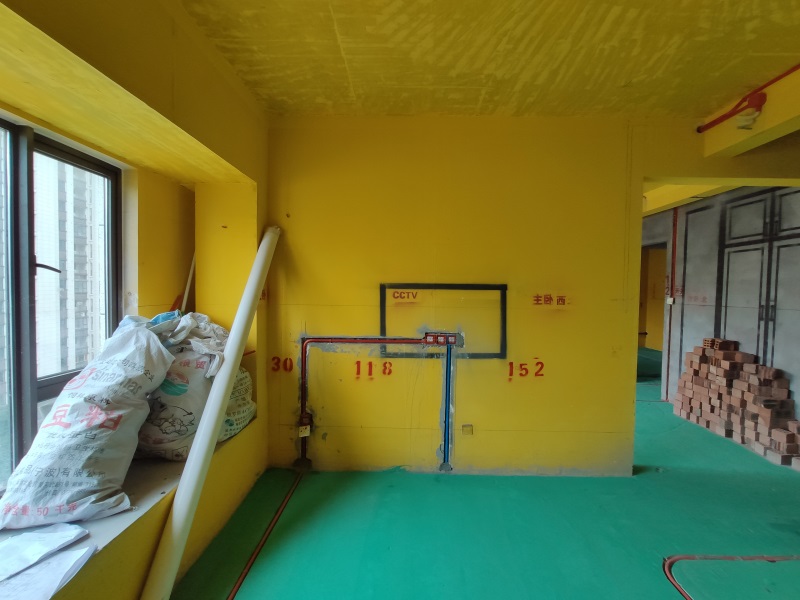

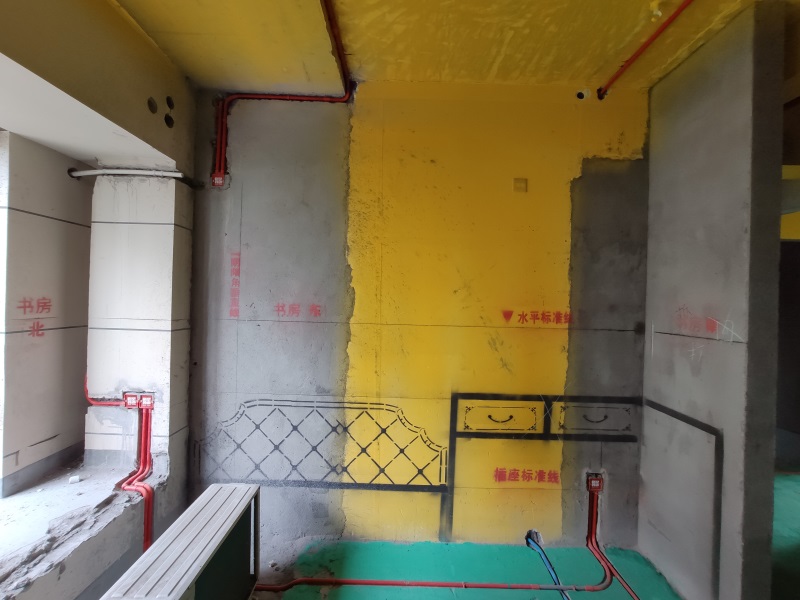

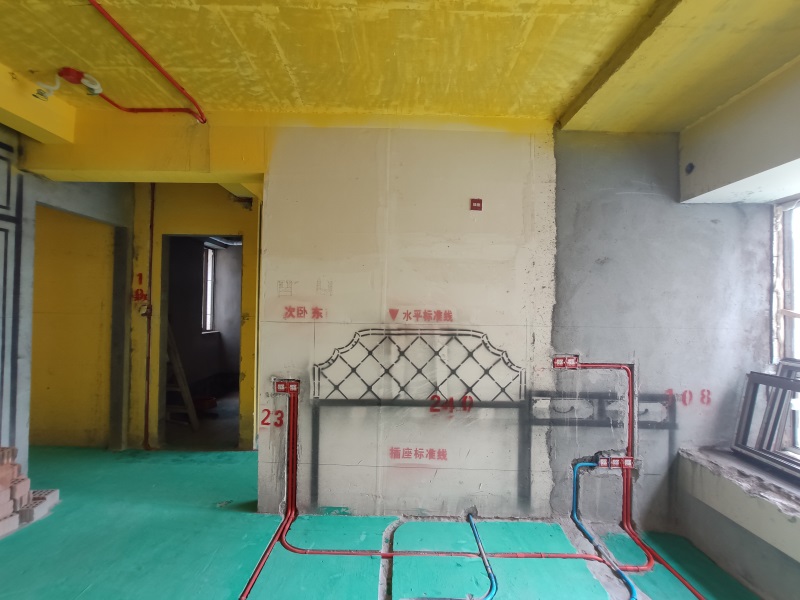

床头柜插座:80cm(护墙板和客户特殊要求的根据实际调整)

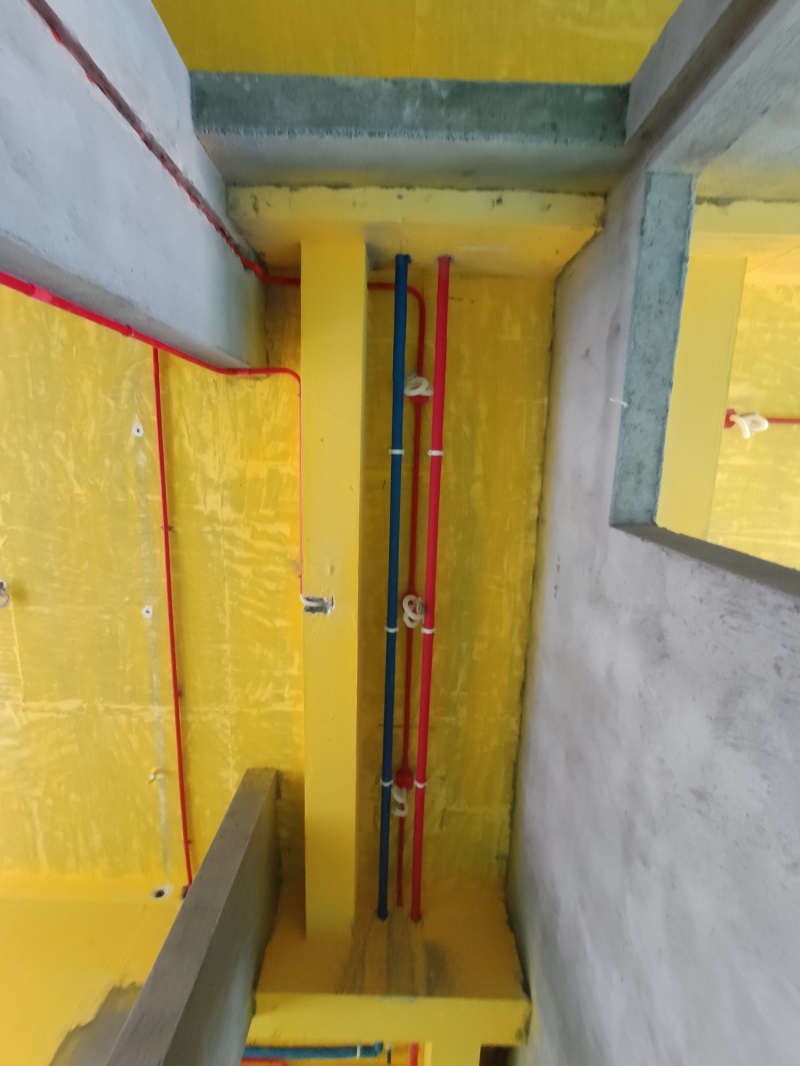

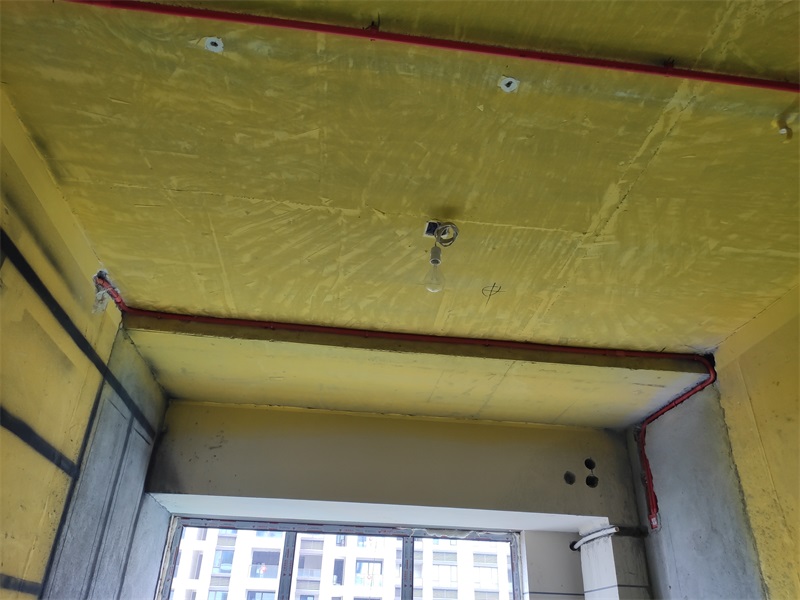

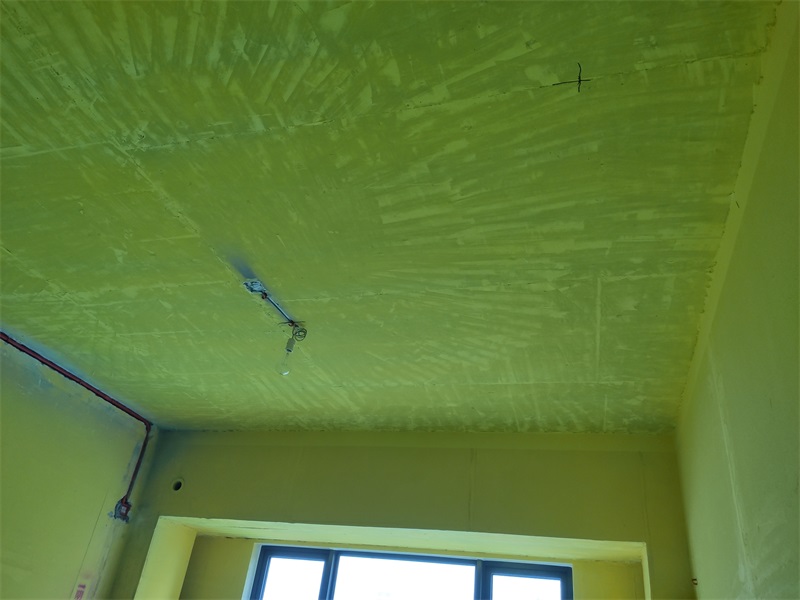

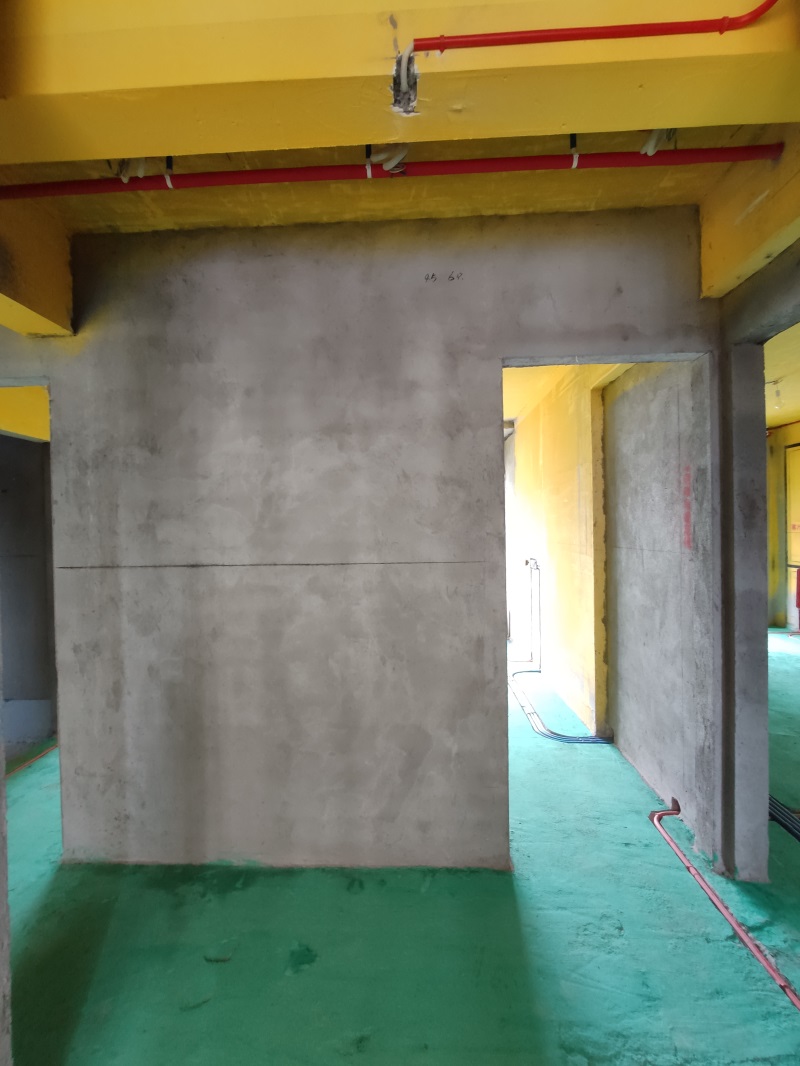

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-1-17 15:28:23

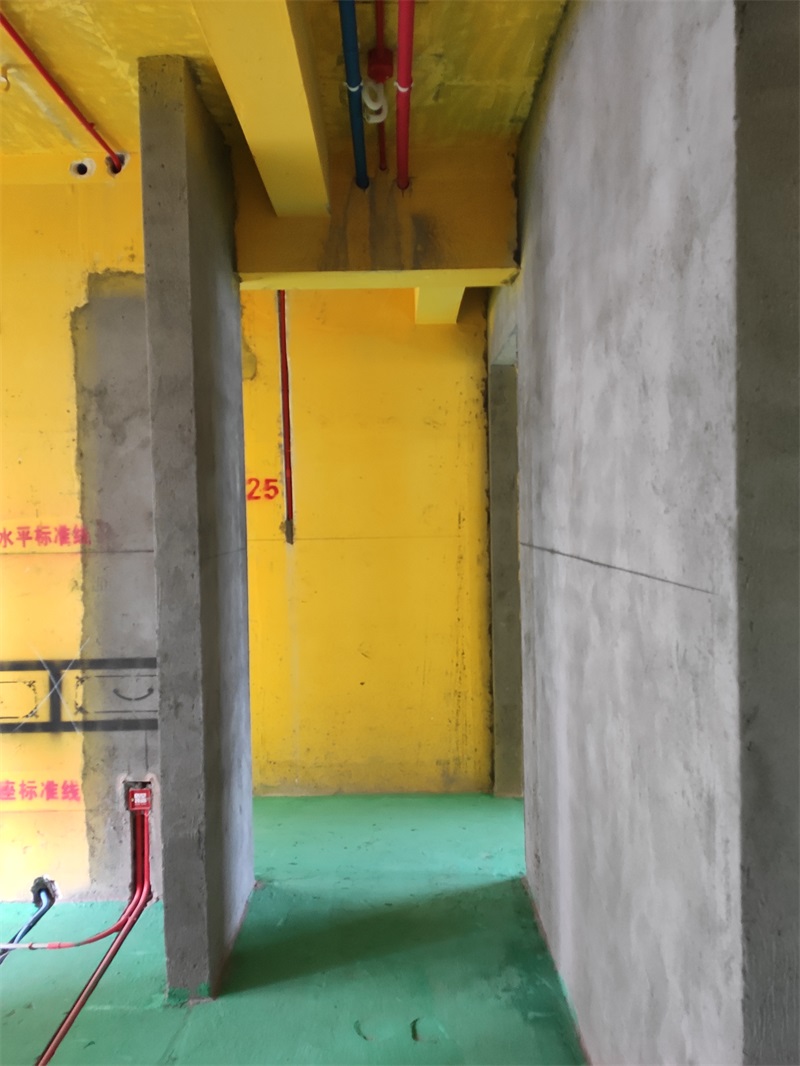

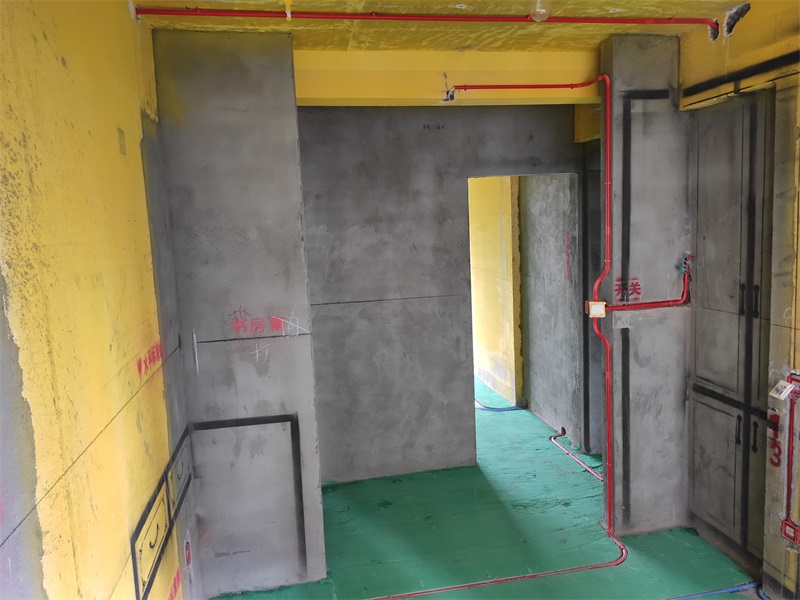

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

发表于 2020-1-17 15:29:22

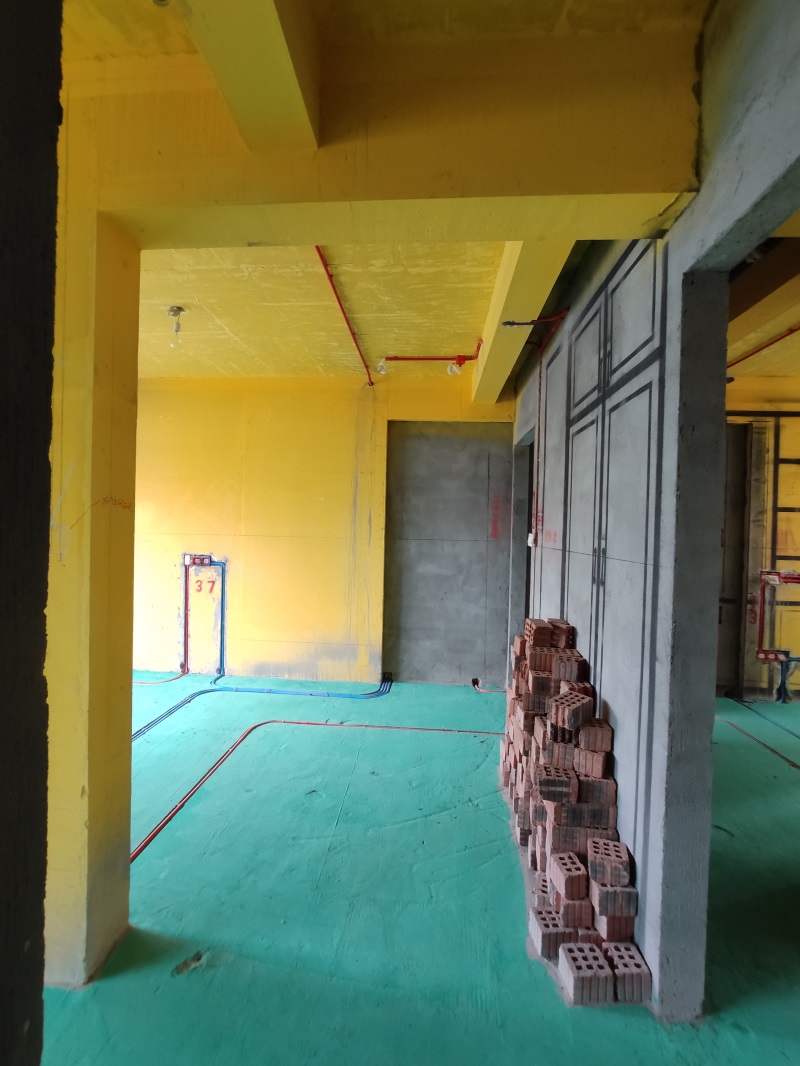

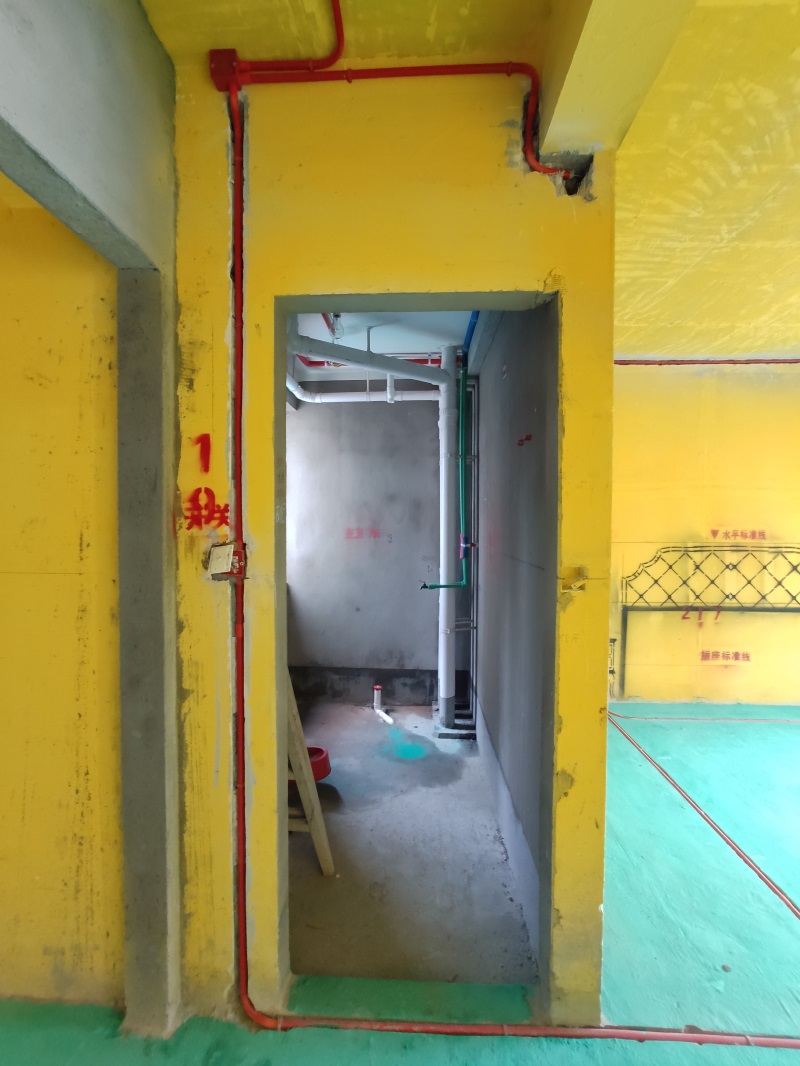

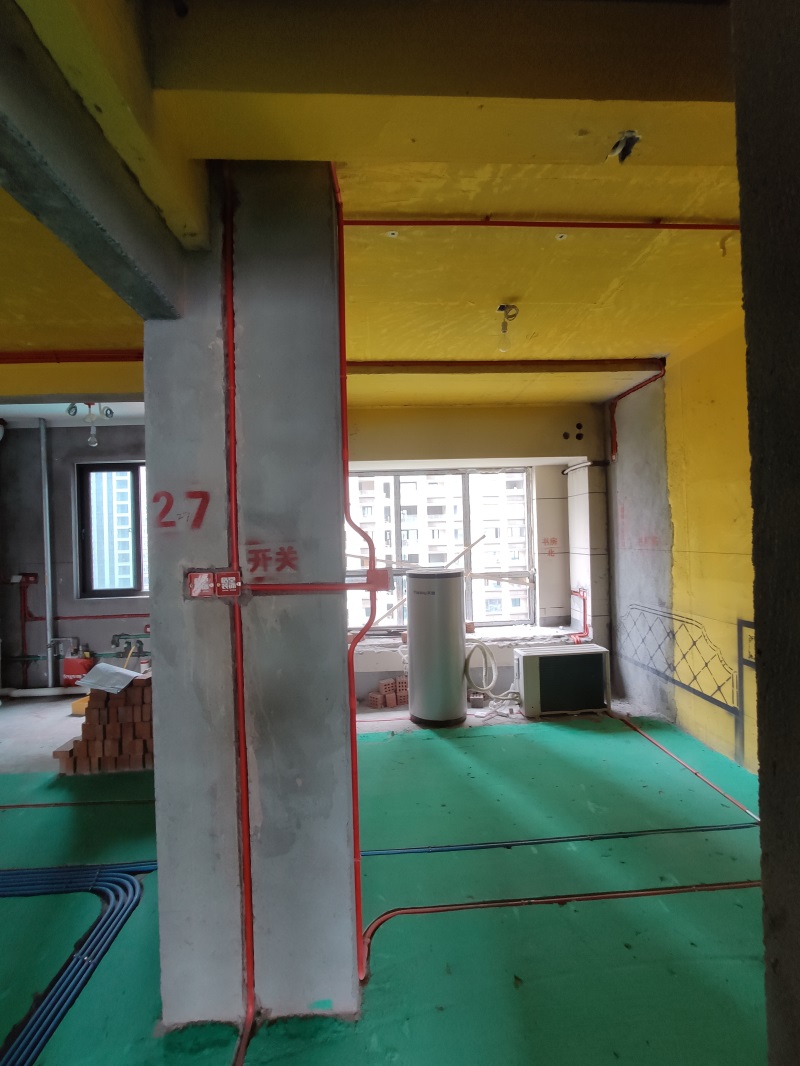

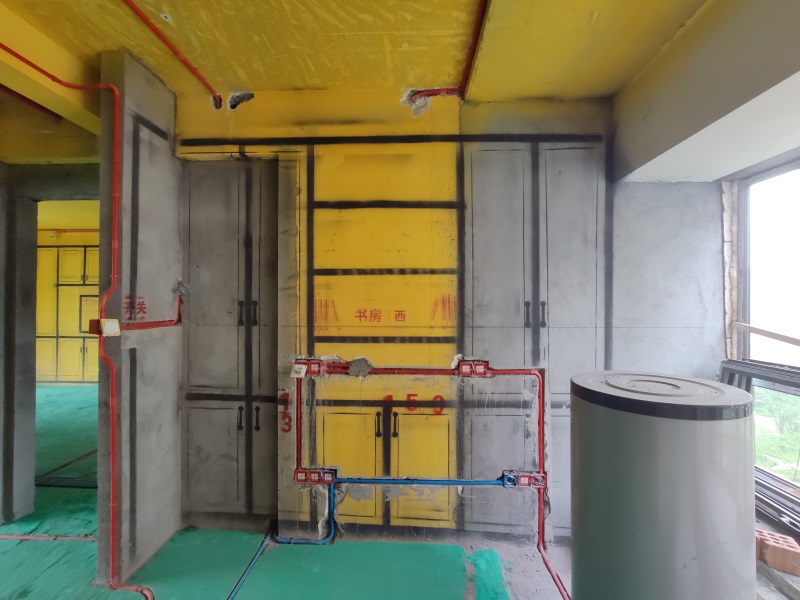

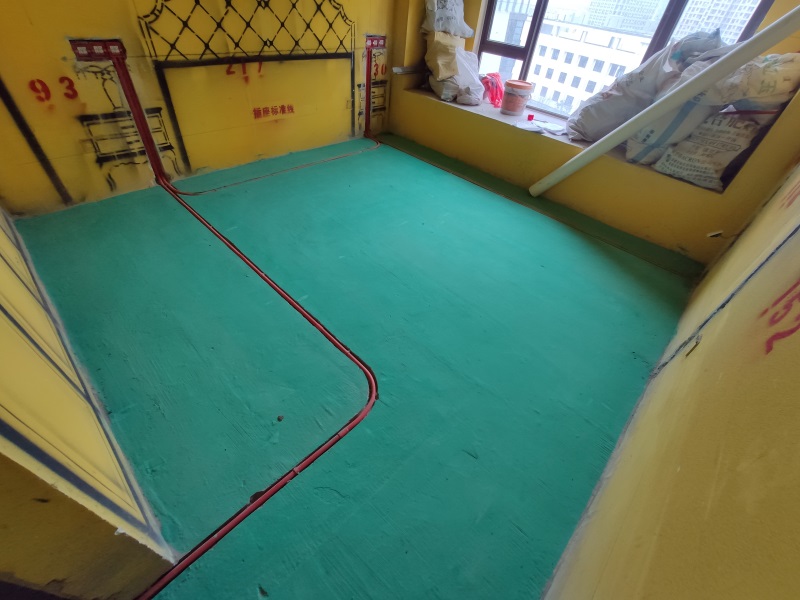

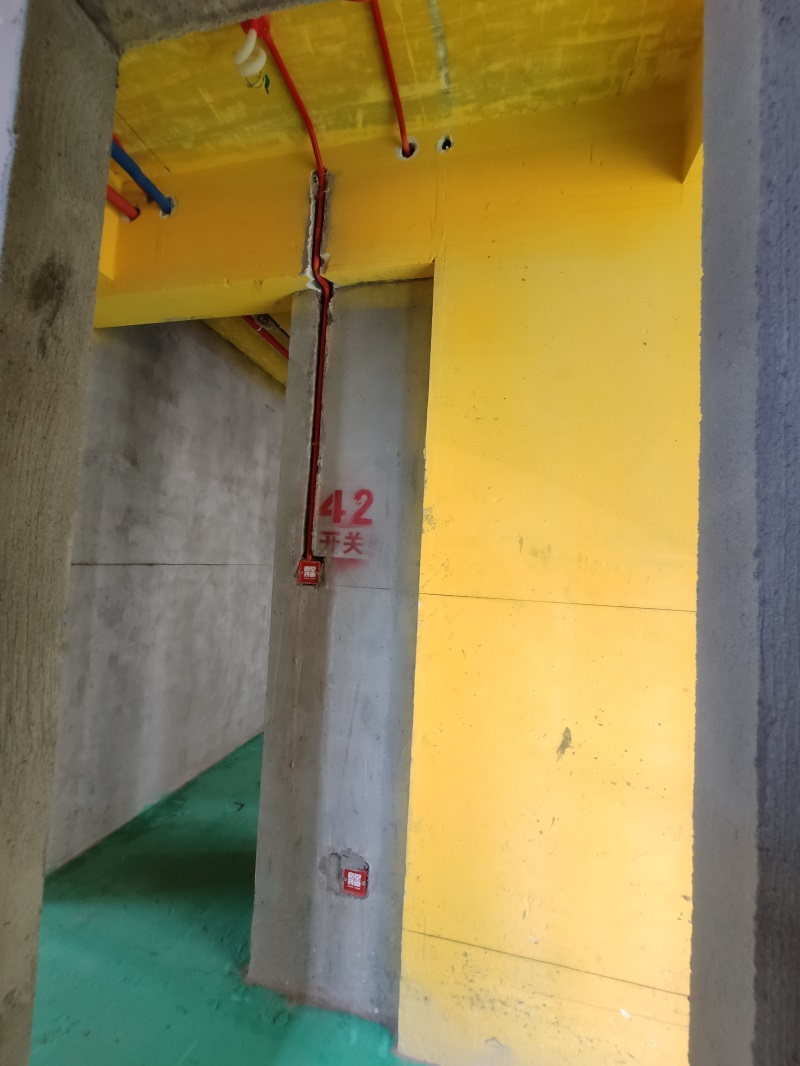

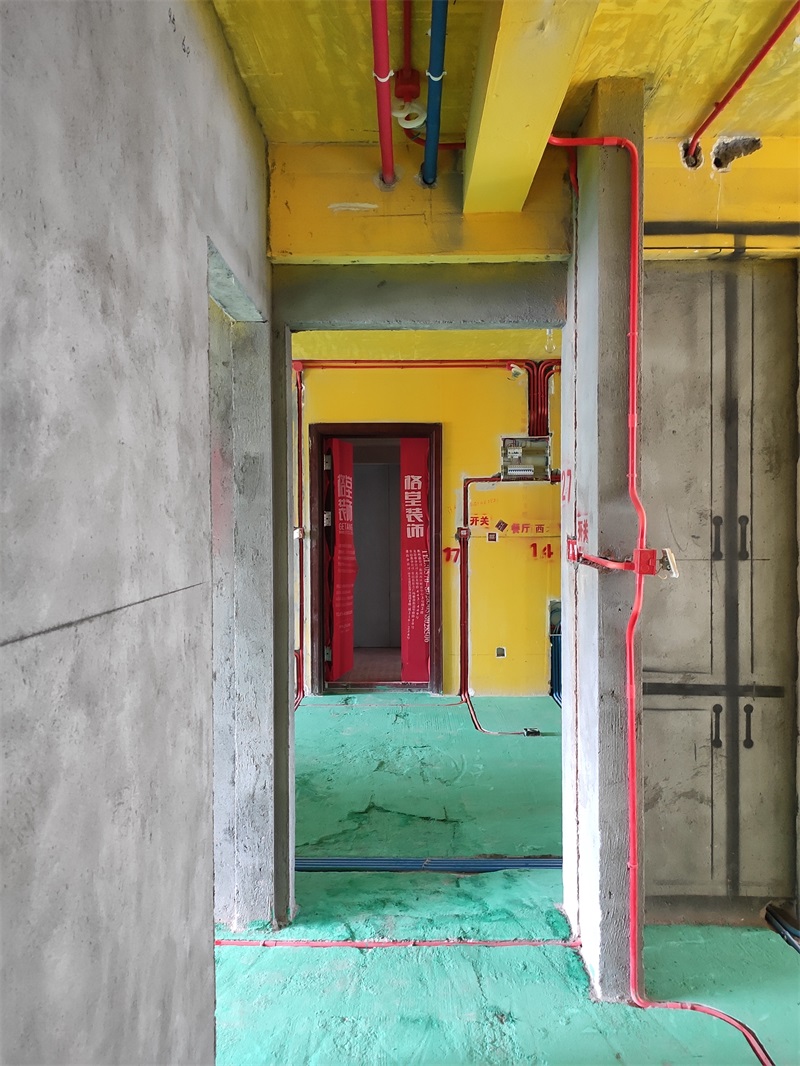

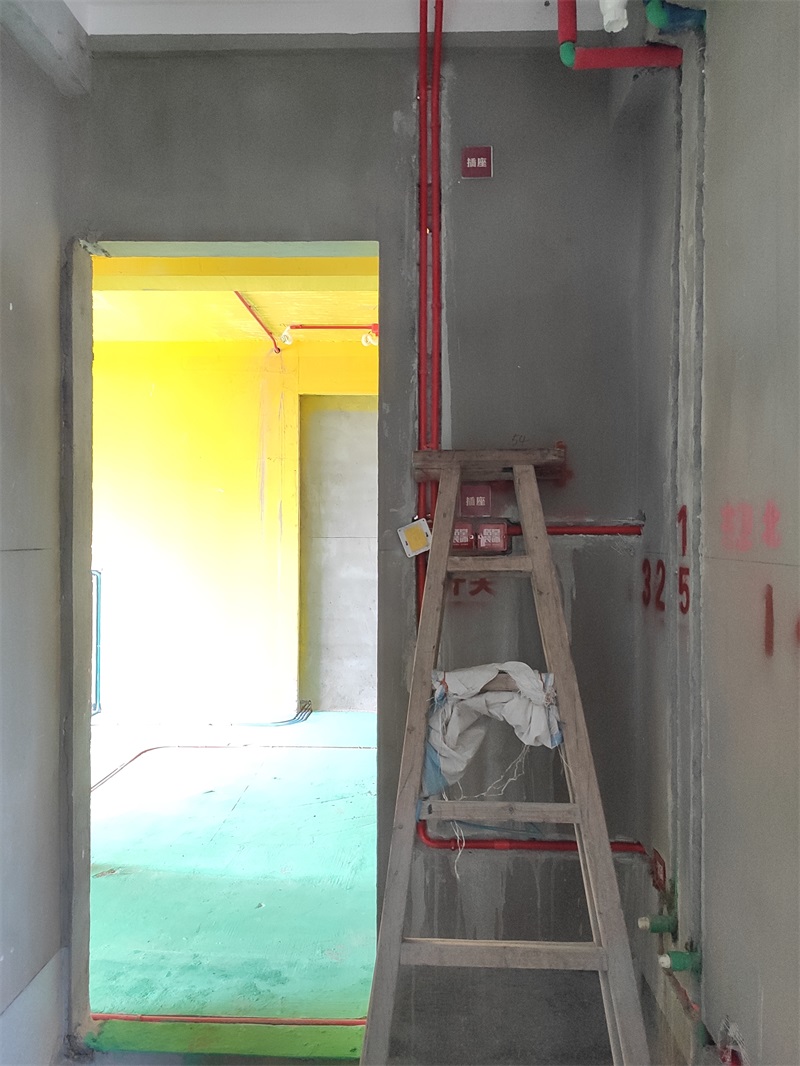

线路布置横平竖直，符合施工规范

发表于 2020-1-17 15:30:48

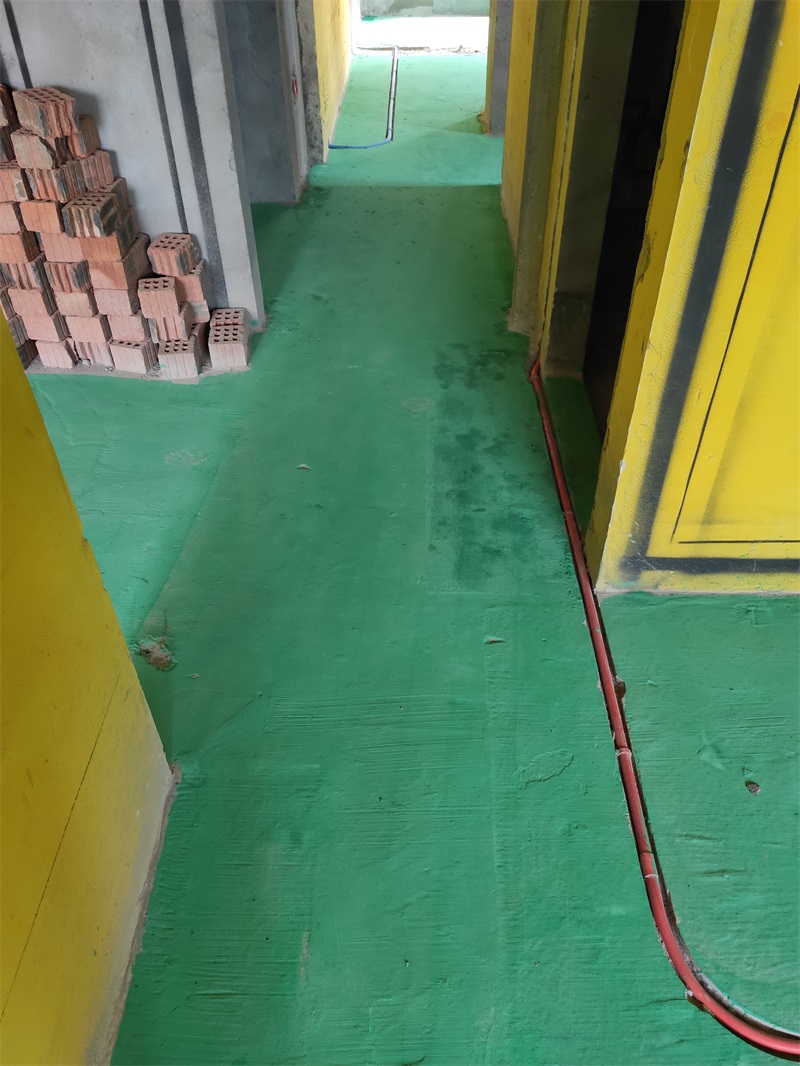

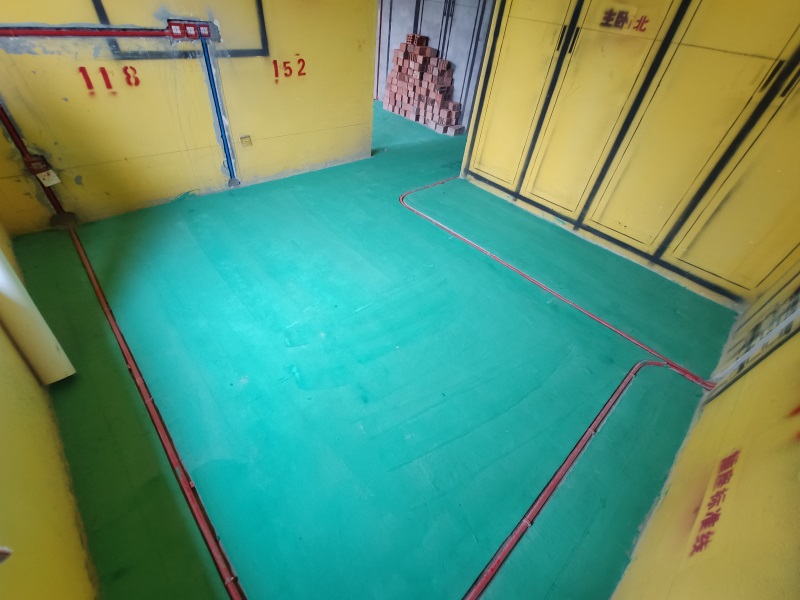

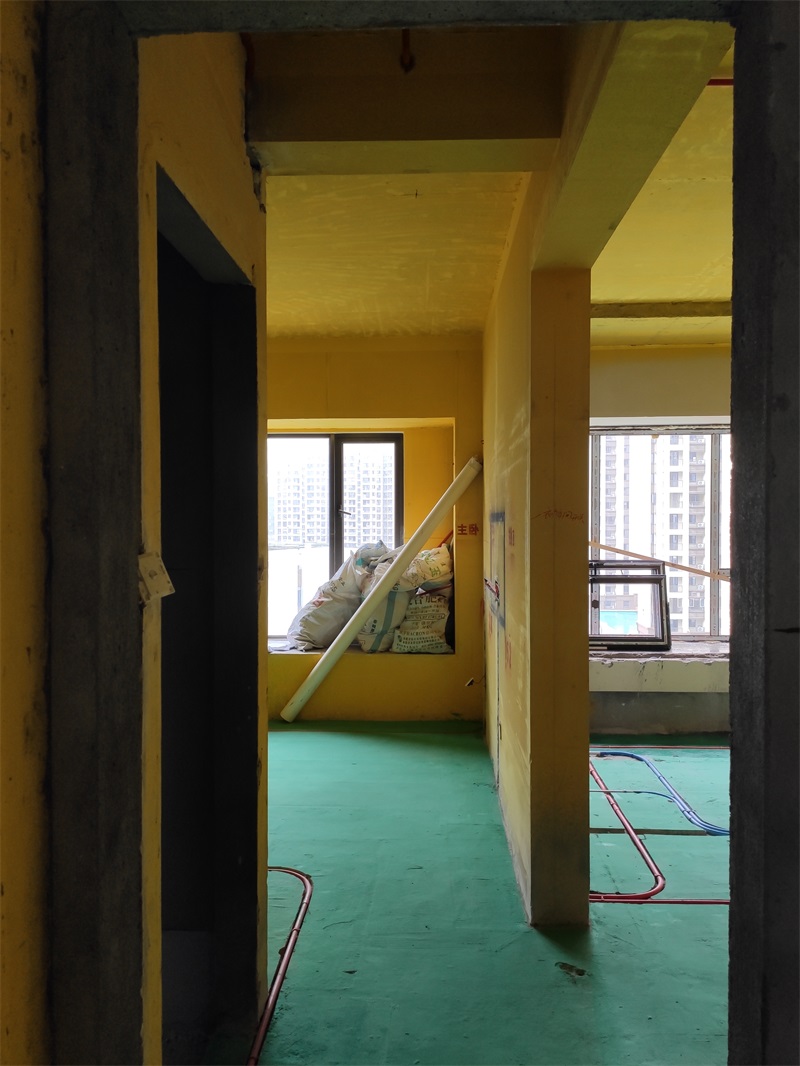

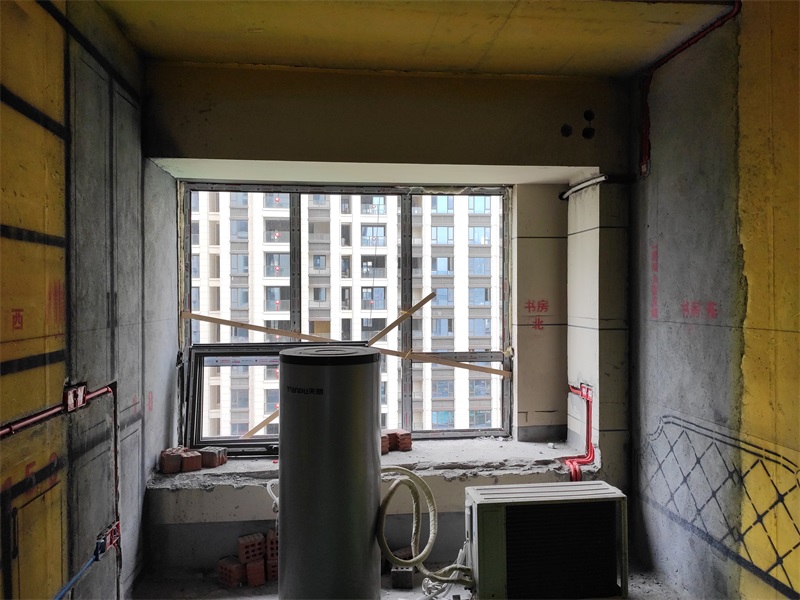

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

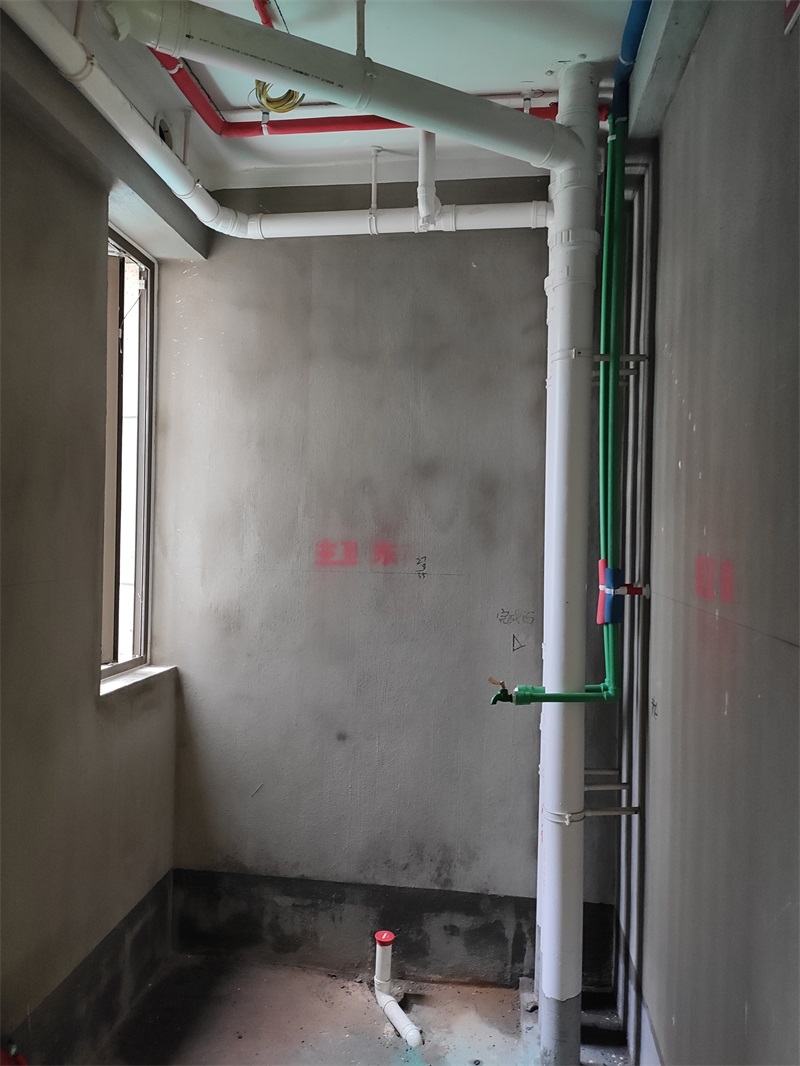

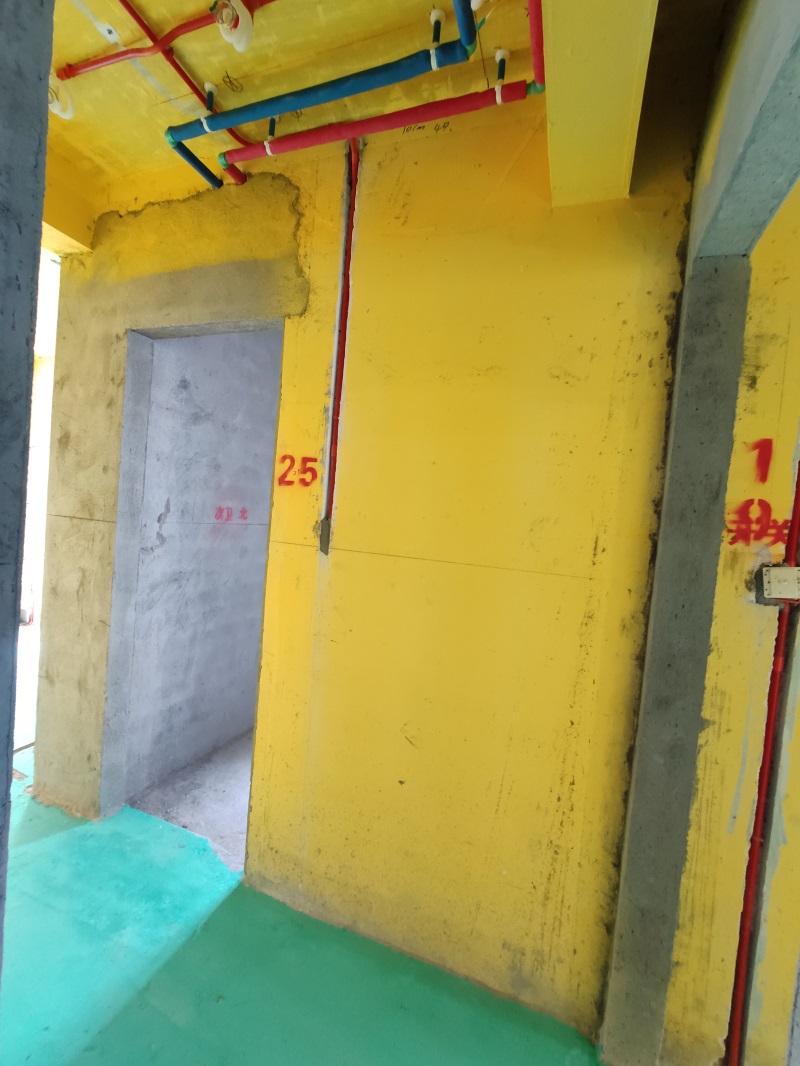

水管吊卡间距应小于80cm，转角处必须要有吊卡

发表于 2020-1-17 15:31:37

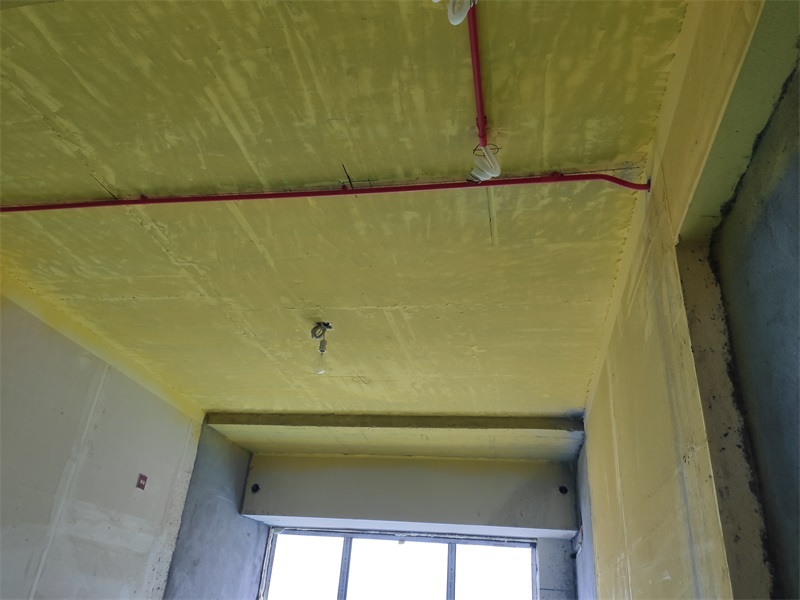

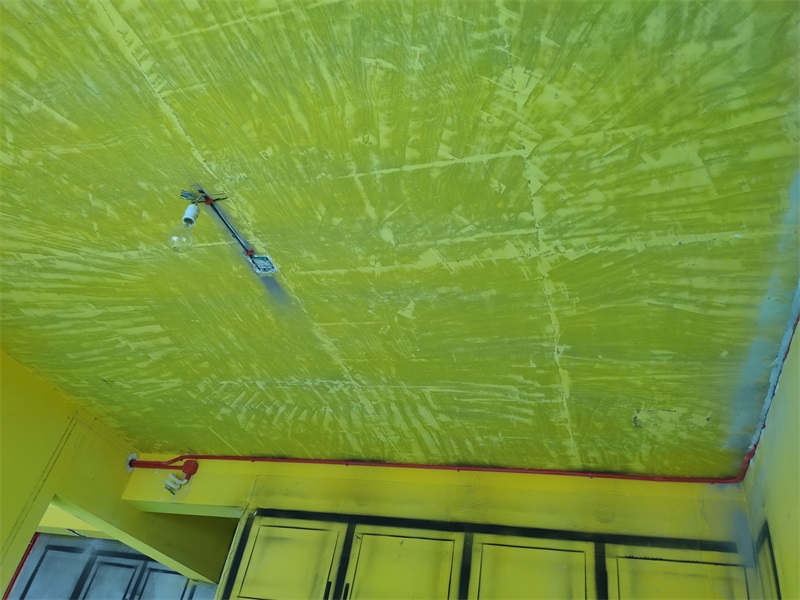

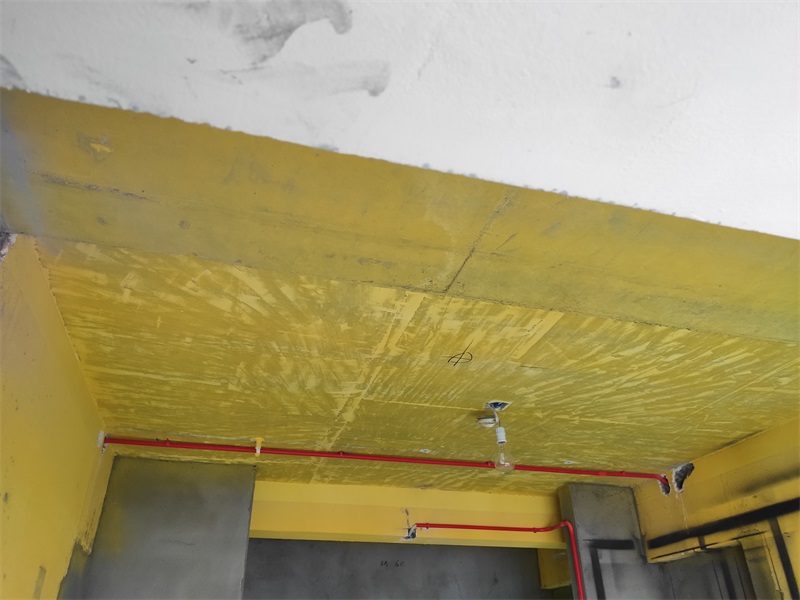

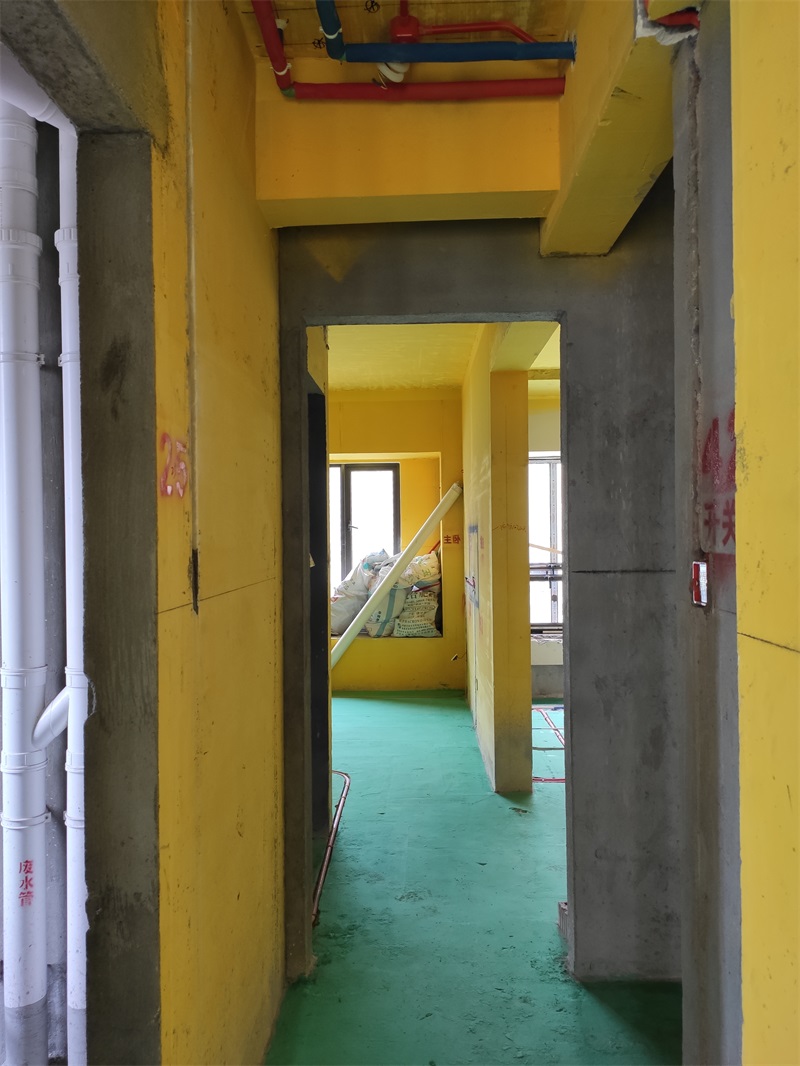

顶部线路用黄腊管保护到位

发表于 2020-1-17 15:32:24

房间内电视电源由开关控制

发表于 2020-1-17 15:33:14

所有线管采用直径20中型线管

发表于 2020-1-17 15:34:01

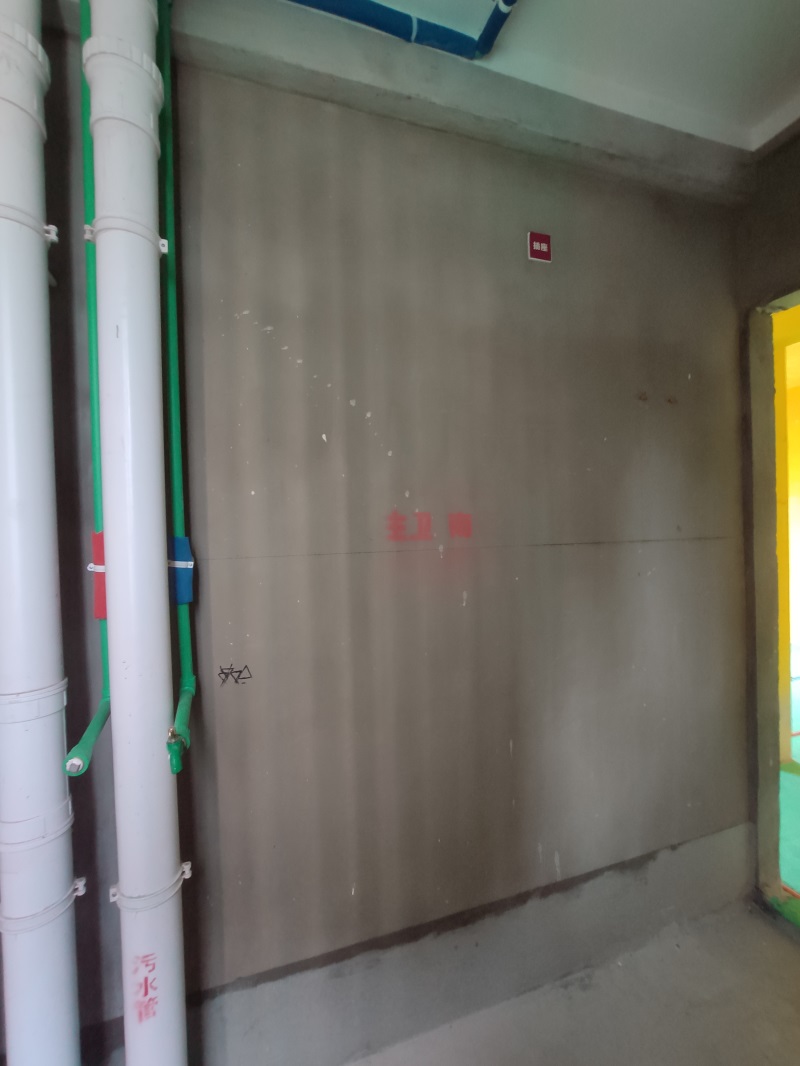

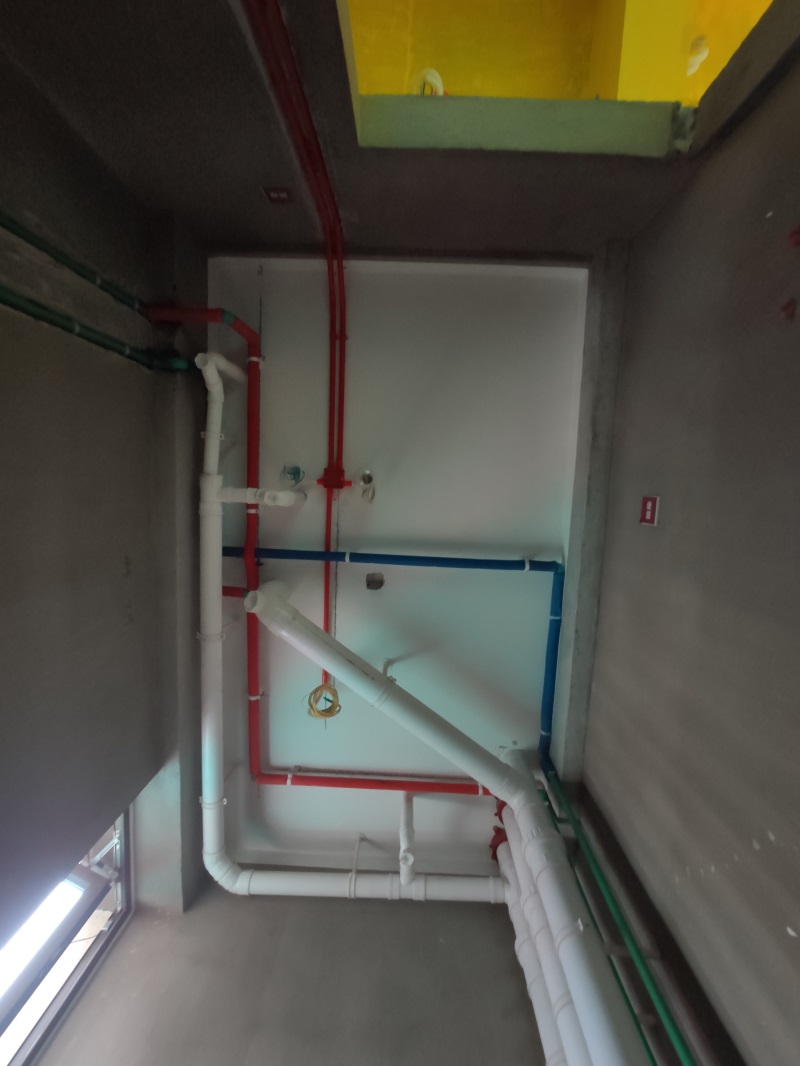

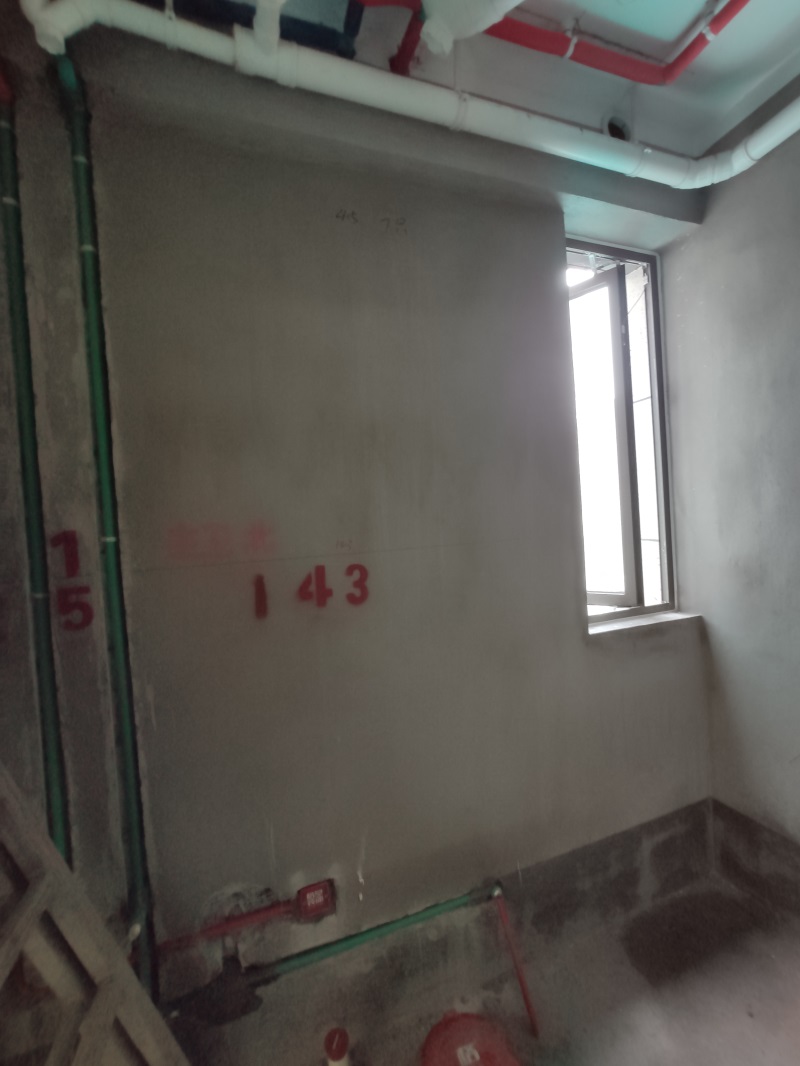

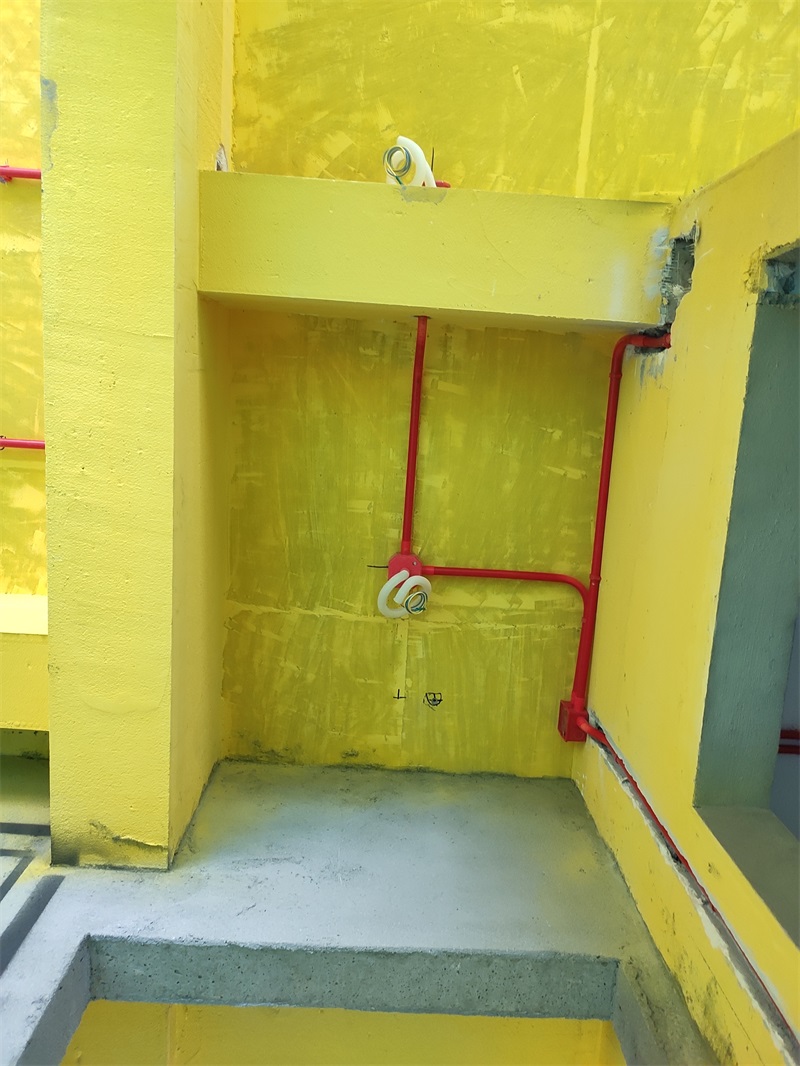

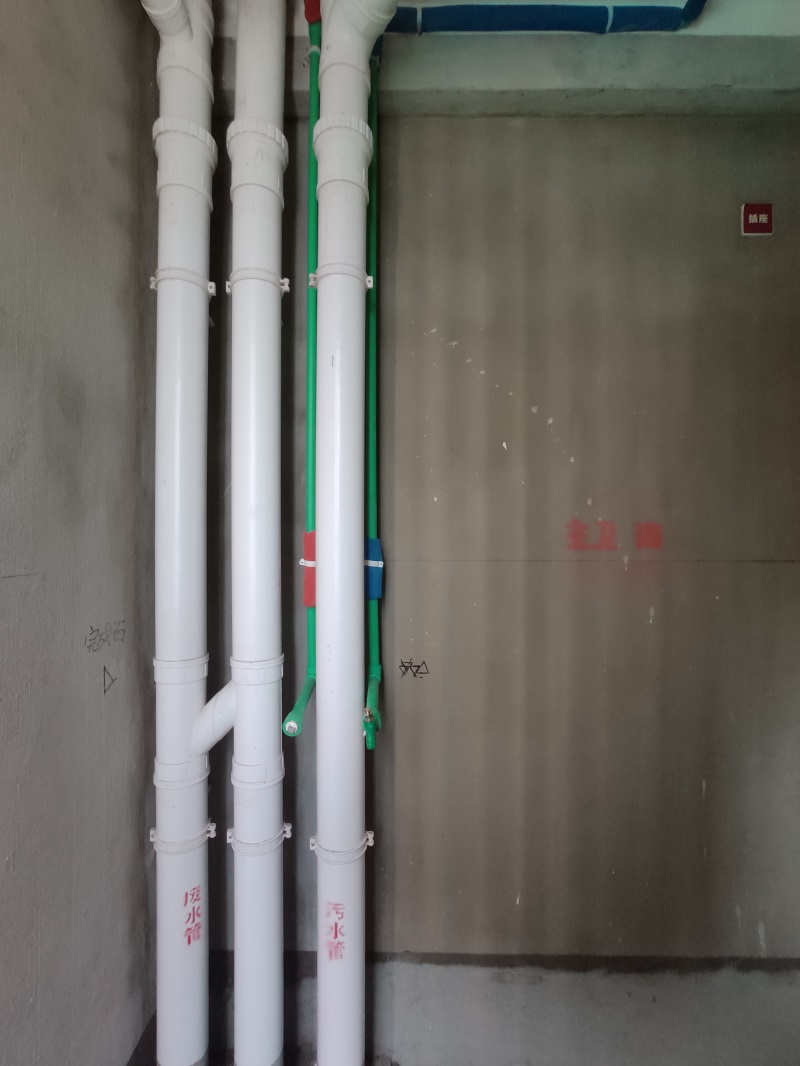

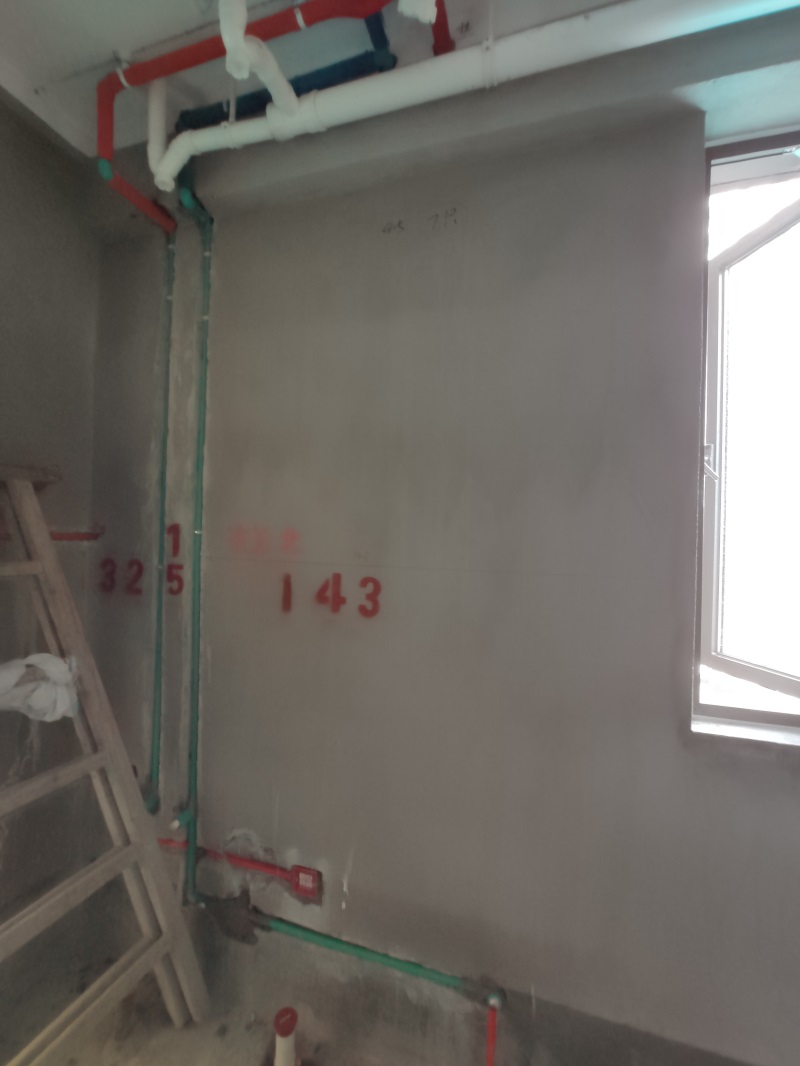

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2020-1-17 15:34:51

所有柜体内龙头采用内丝外露直接法

发表于 2020-1-17 15:35:36

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头
