[衢州] 中梁首府36-4-9#97㎡ 现代——去繁从简

[复制链接]
 楼主| 发表于 2019-8-16 16:49:59 | 显示全部楼层

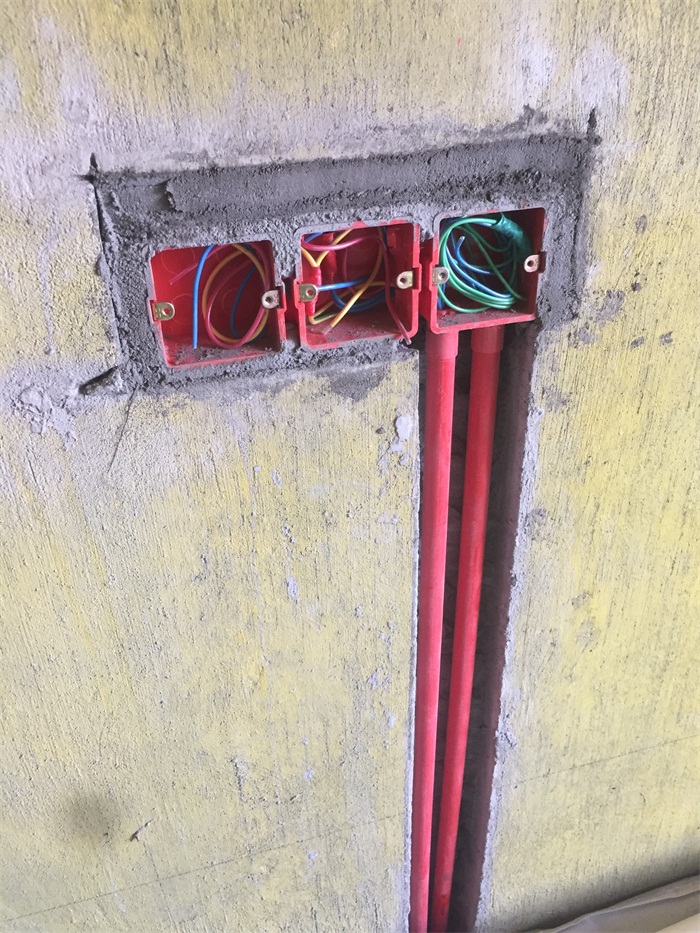

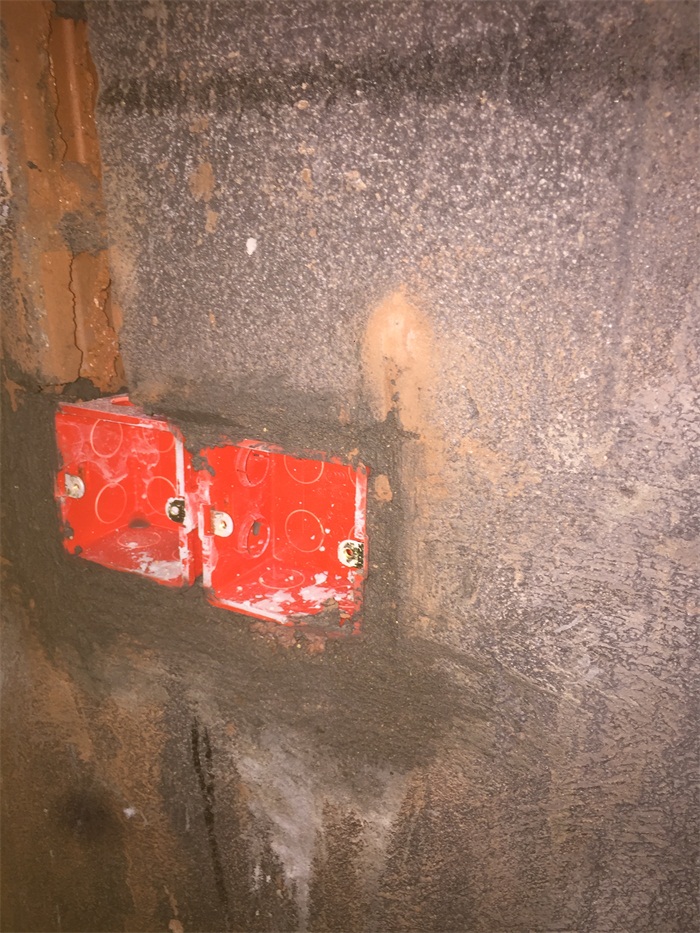

厨房墙面暗盒安装平整。

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。墙面暗盒快速连接件安装到位,防止暗盒松动和方便电线抽拉哦!


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-16 16:54:46 | 显示全部楼层

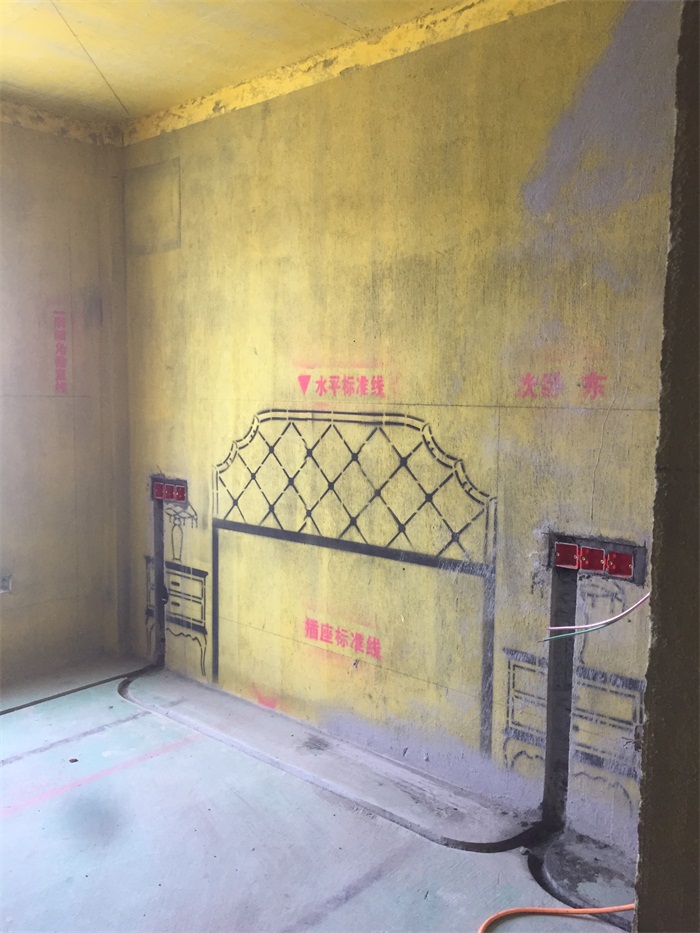

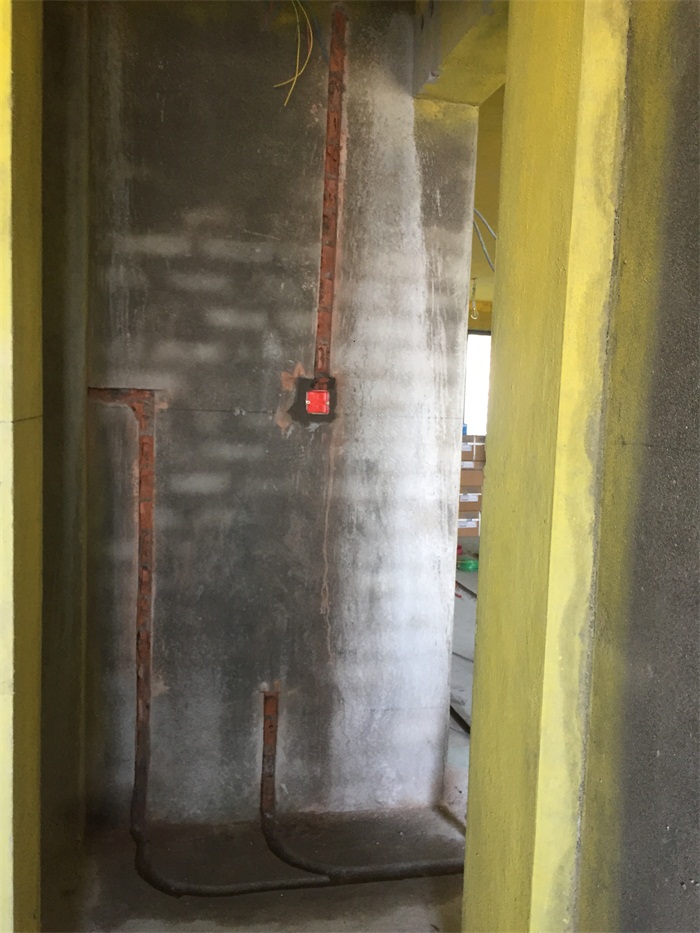

次卧墙面和地面线槽横平竖直哦!

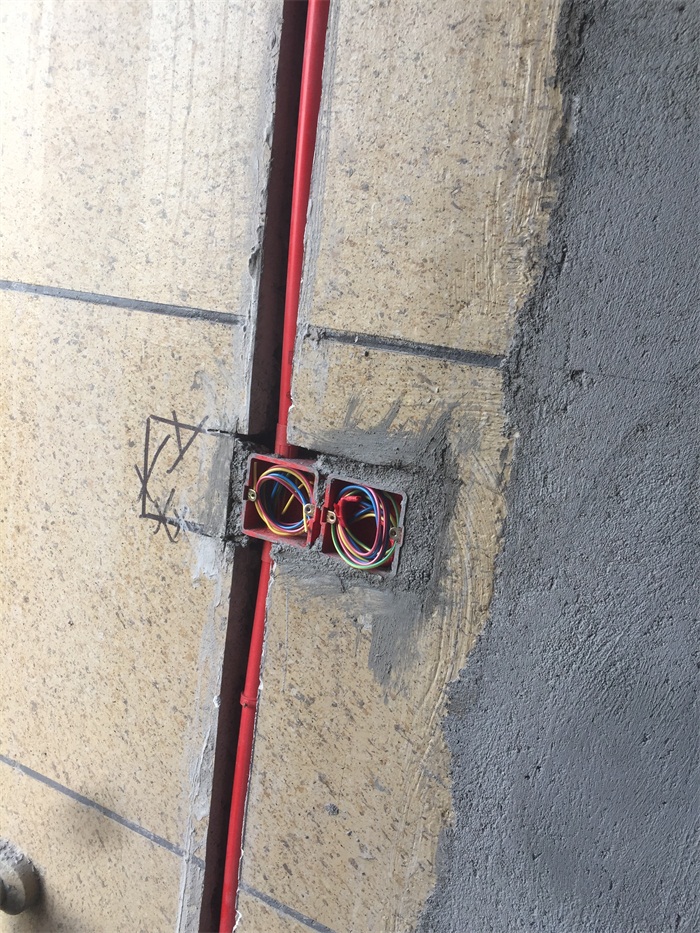

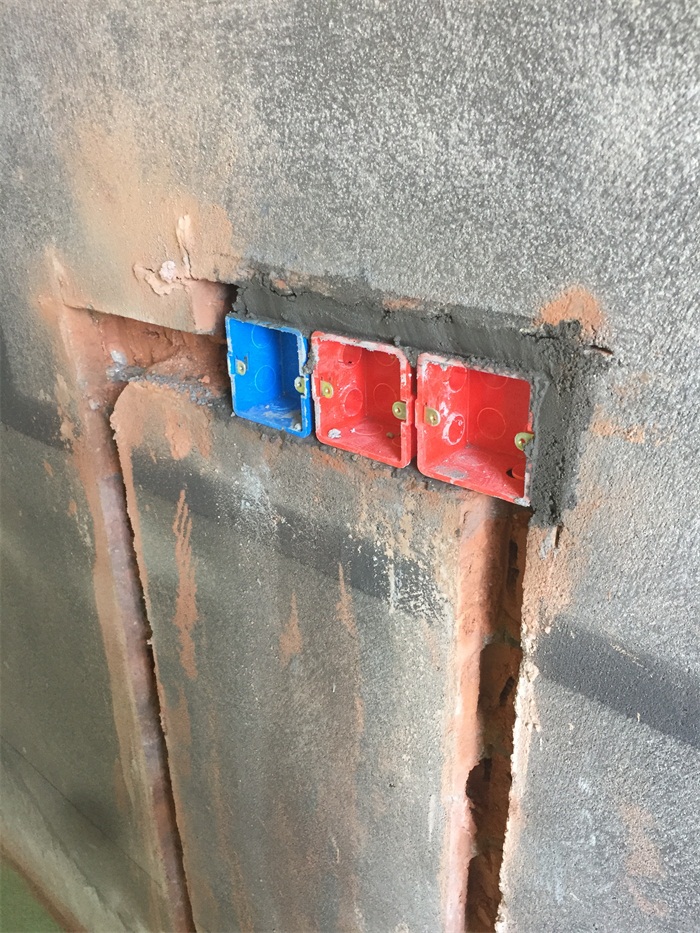

墙面暗盒安装平整。
强电用红线盒、红线管,弱电用蓝线盒、蓝线管。墙面暗盒快速连接件安装到位,防止暗盒松动和方便电线抽拉哦!

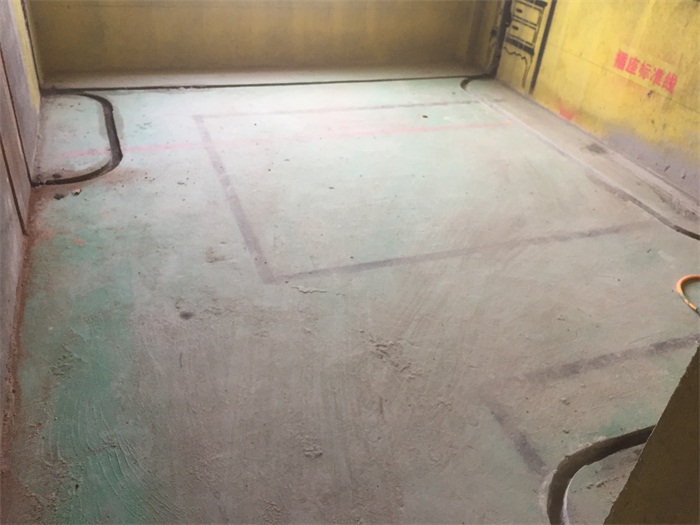

地面开槽深度够深,线管布好以后,并不会高出地面,工艺非常精细!

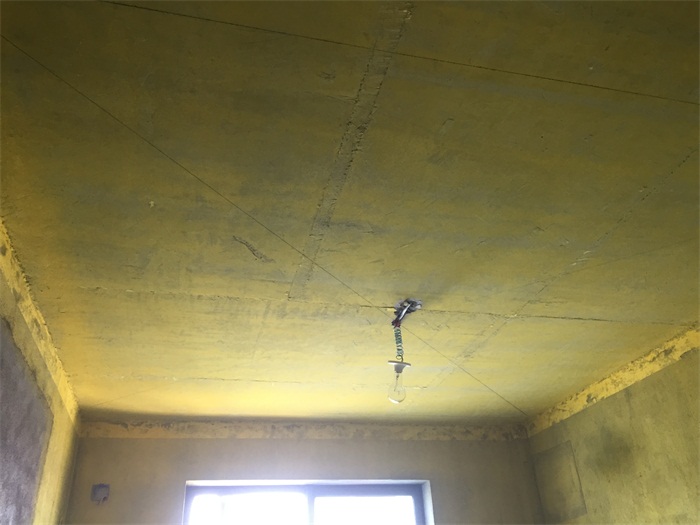

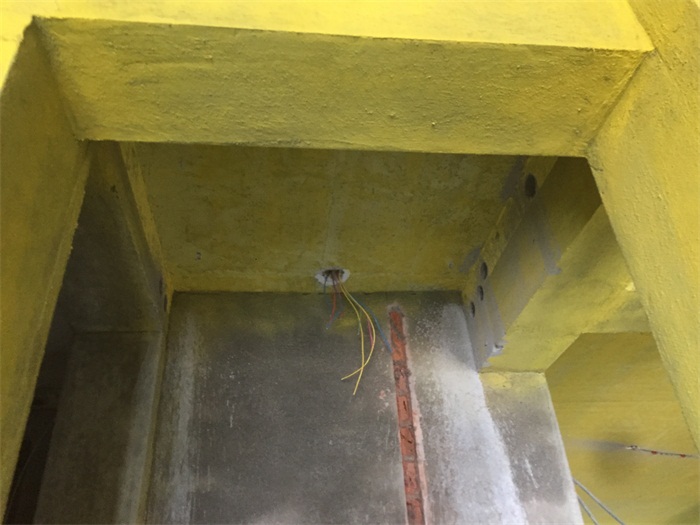

灯头线黄腊管保护,防止电线划伤。

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-16 16:57:15 | 显示全部楼层

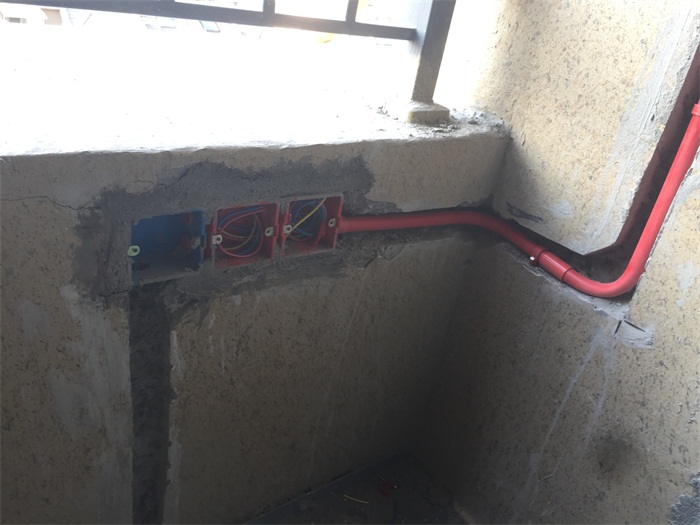

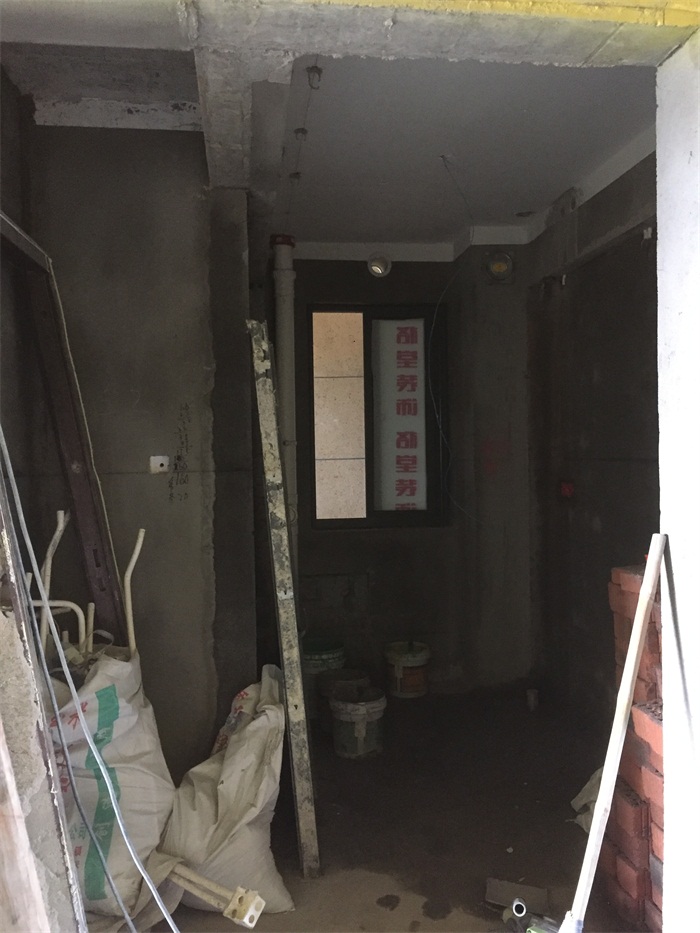

次卫干区墙面线槽横平竖直,暗盒安装平整。
强电用红线盒、红线管,弱电用蓝线盒、蓝线管。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-16 16:58:58 | 显示全部楼层

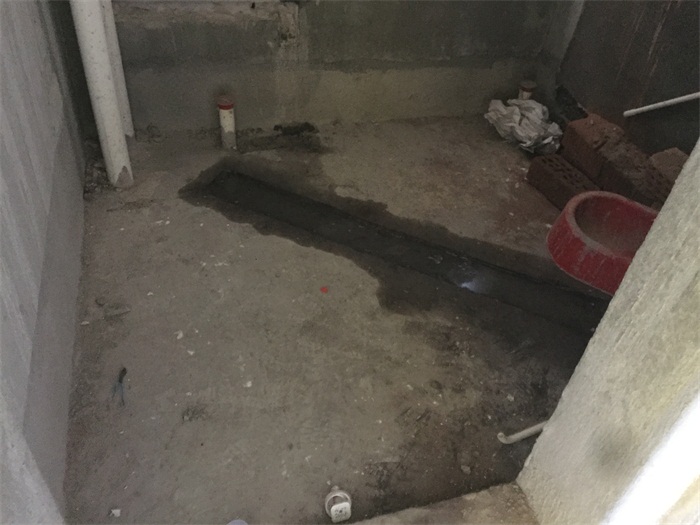

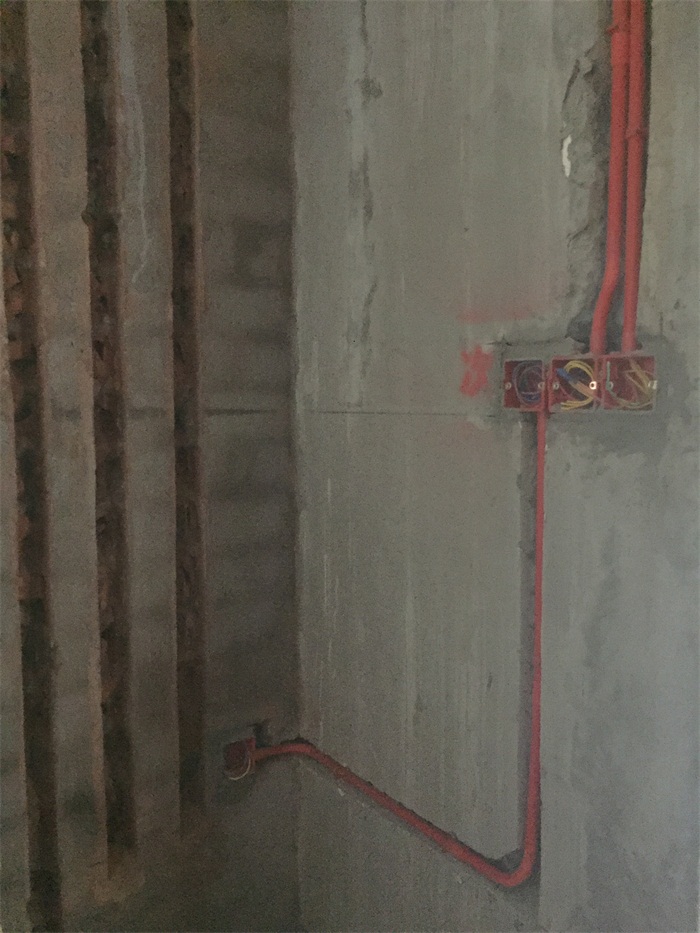

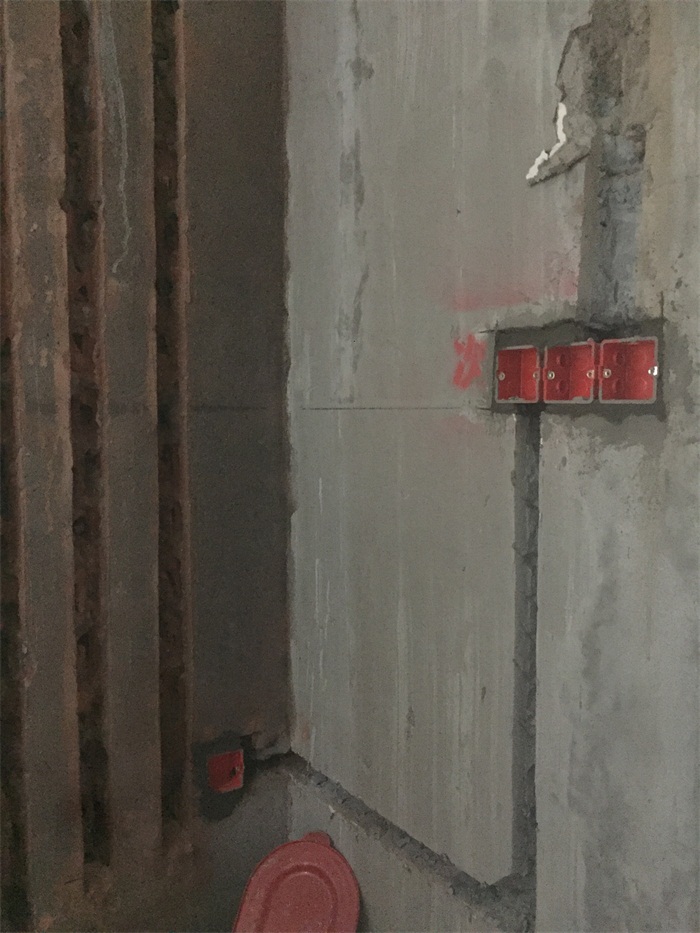

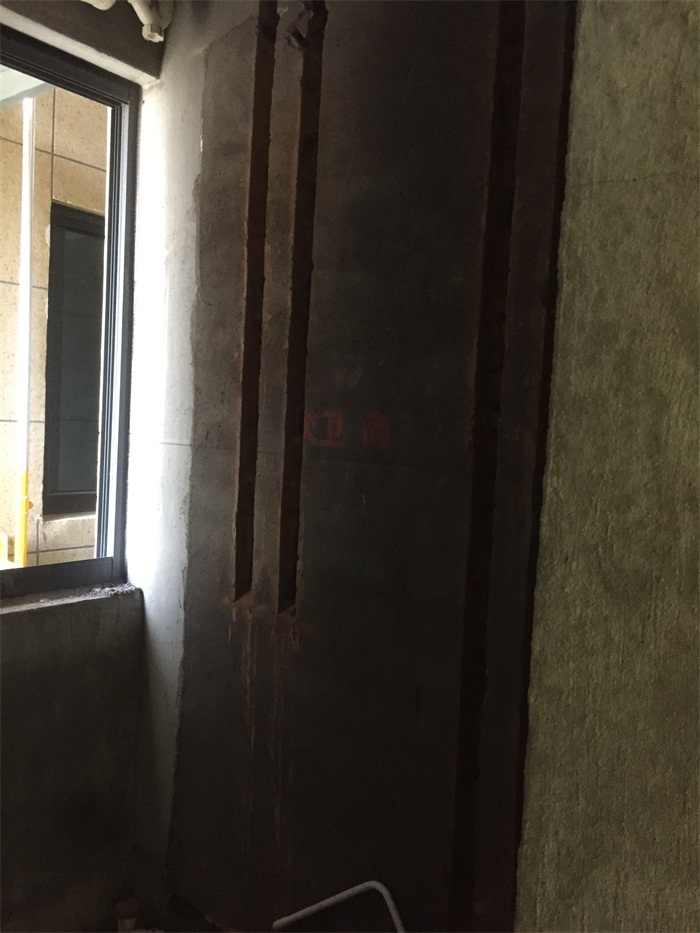

次卫墙面和地面线槽横平竖直。

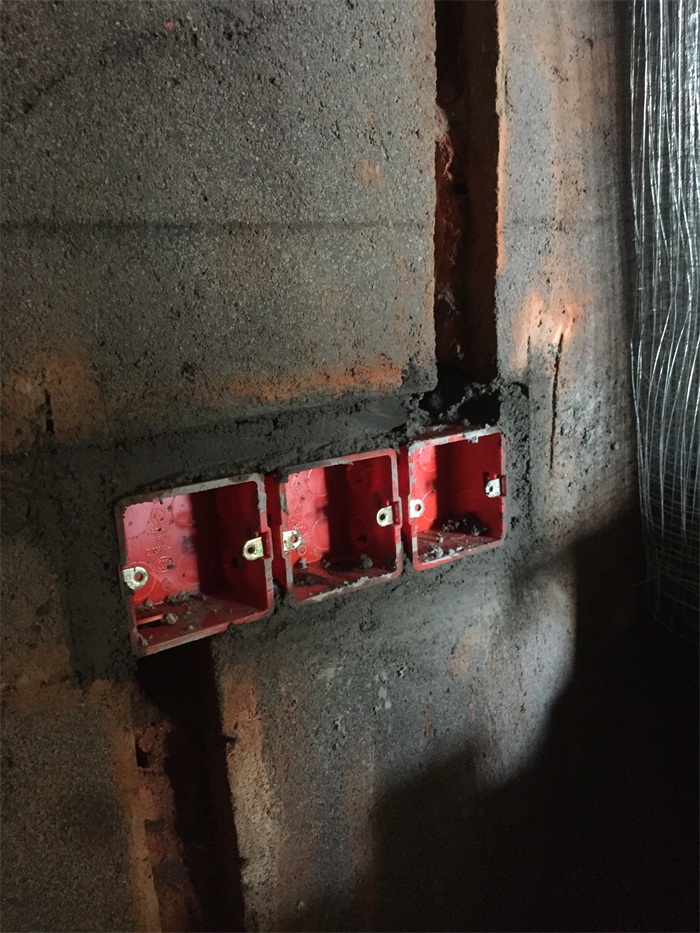

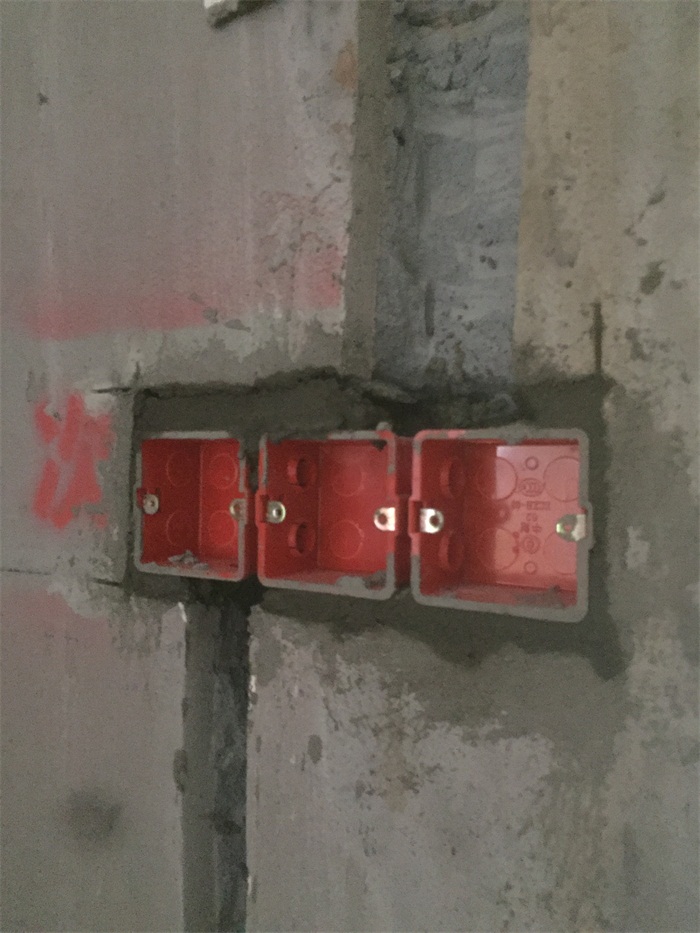

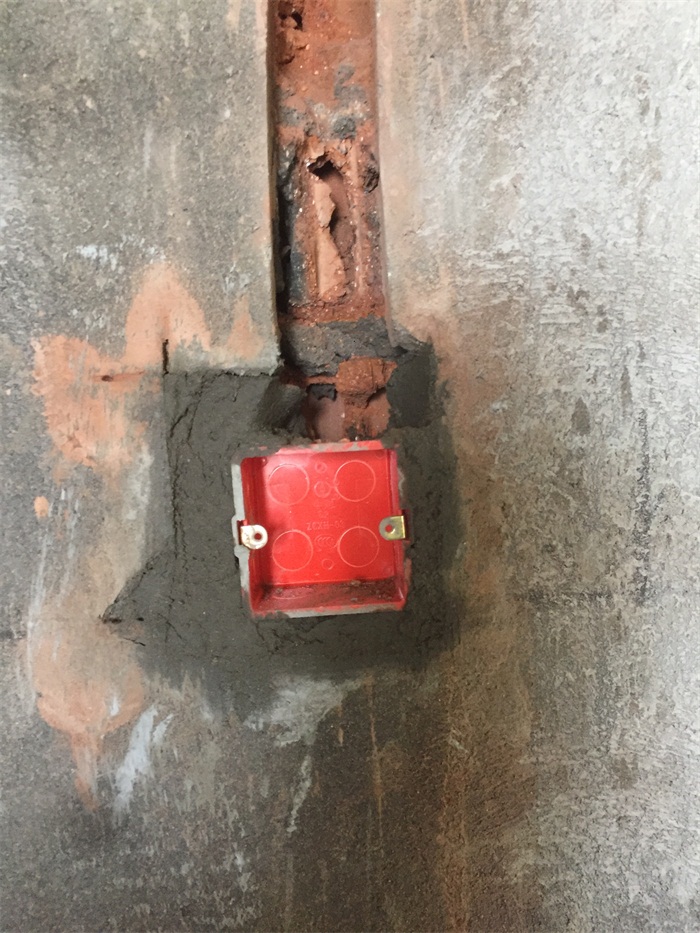

墙面暗盒安装平整。
强电用红线盒、红线管,弱电用蓝线盒、蓝线管。墙面暗盒快速连接件安装到位,防止暗盒松动和方便电线抽拉哦!

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-9-1 13:58:55 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-9-1 14:40 编辑

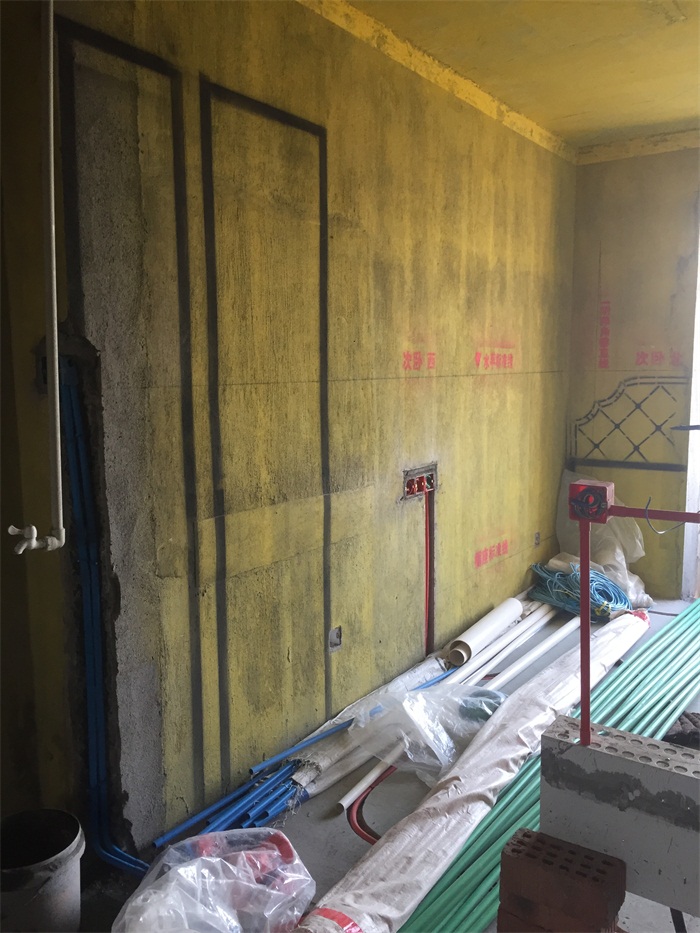

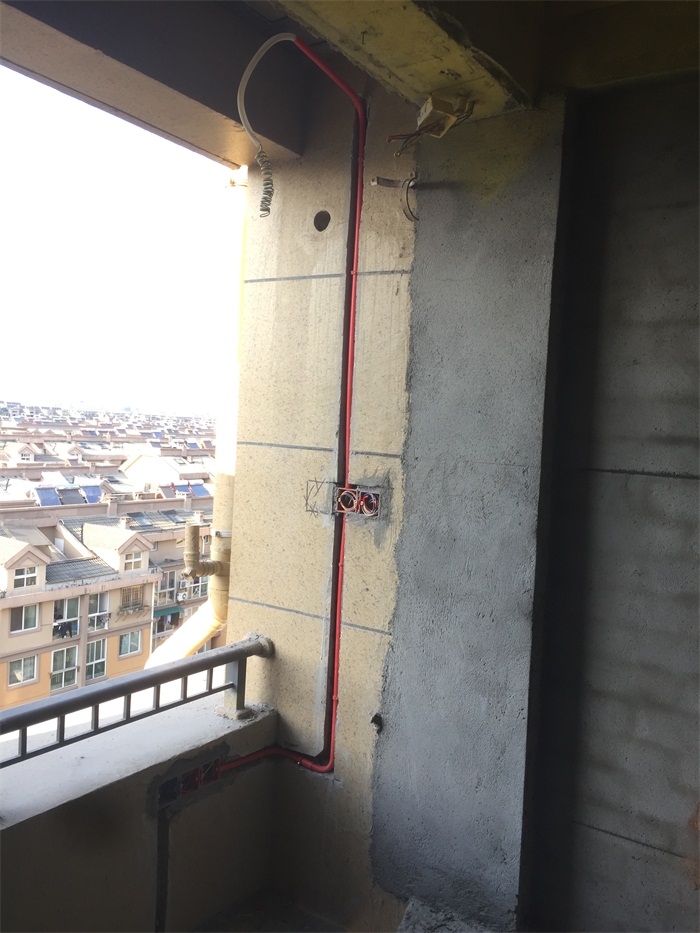

次卧墙面和地面线管布置横平竖直。

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。

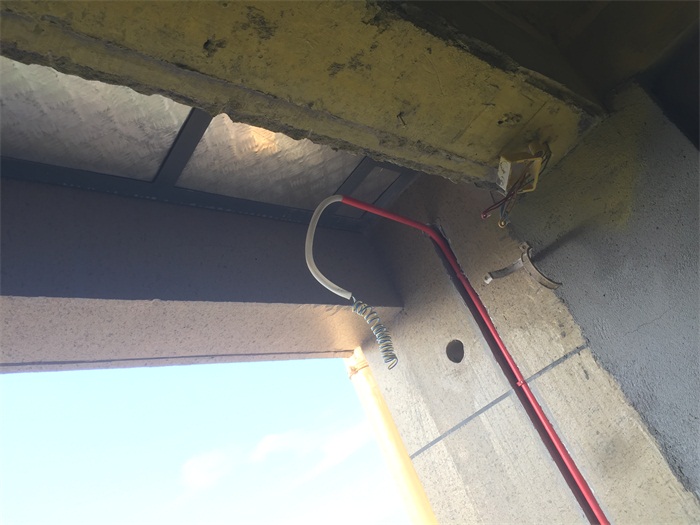

筒灯电线用波纹管保护,防止电线划伤。
灯头线黄腊管保护,防止电线划伤。

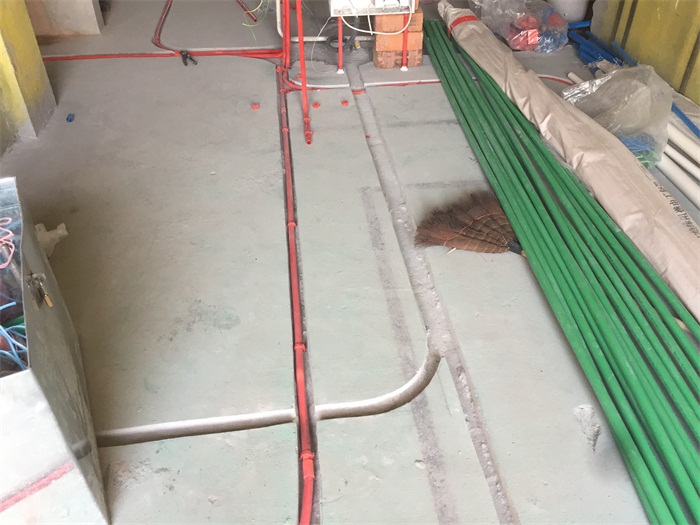

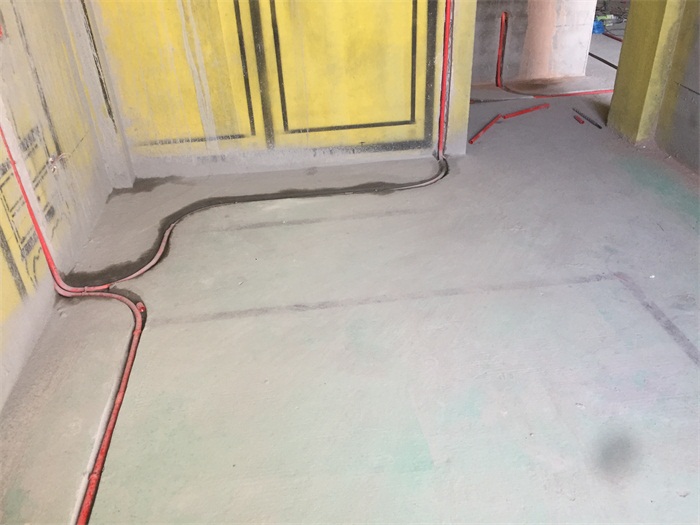

地面开槽深度够深,线管布好以后,并不会高出地面,工艺非常精细!







回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-9-1 14:11:10 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-9-1 14:19 编辑

次卧同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。
墙面线管并排2根以上每根相隔1厘米水泥砂浆缝,防止墙面空鼓。
线管内电线不得超过线管截面的40%,线管要加杯梳,方便抽拉电线和后期维护。

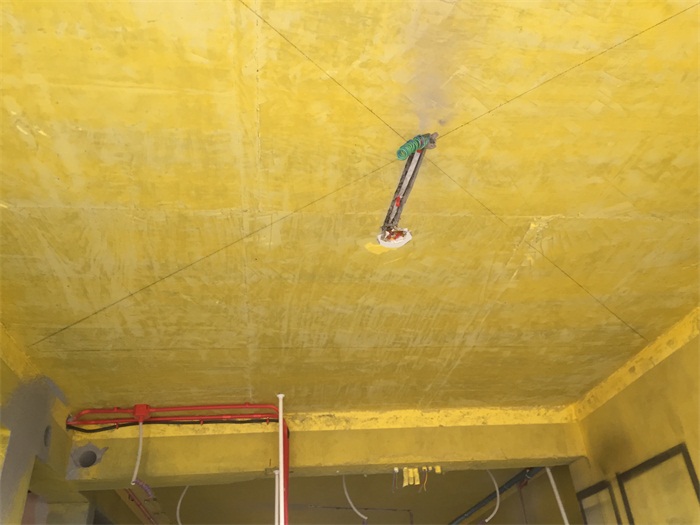

筒灯电线用波纹管保护,防止电线划伤。

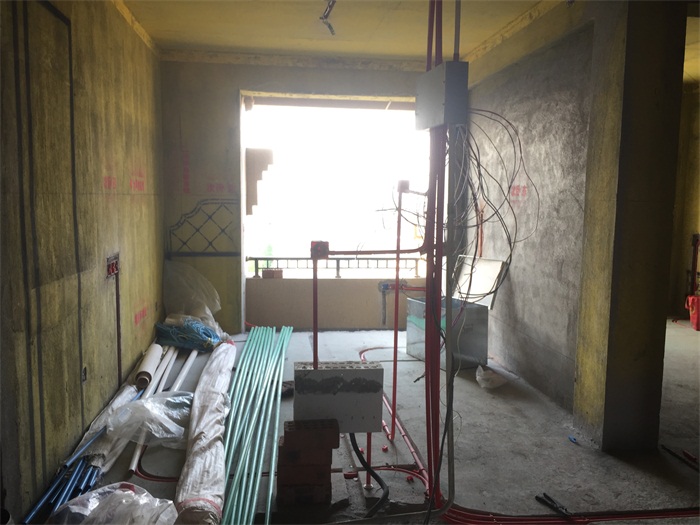

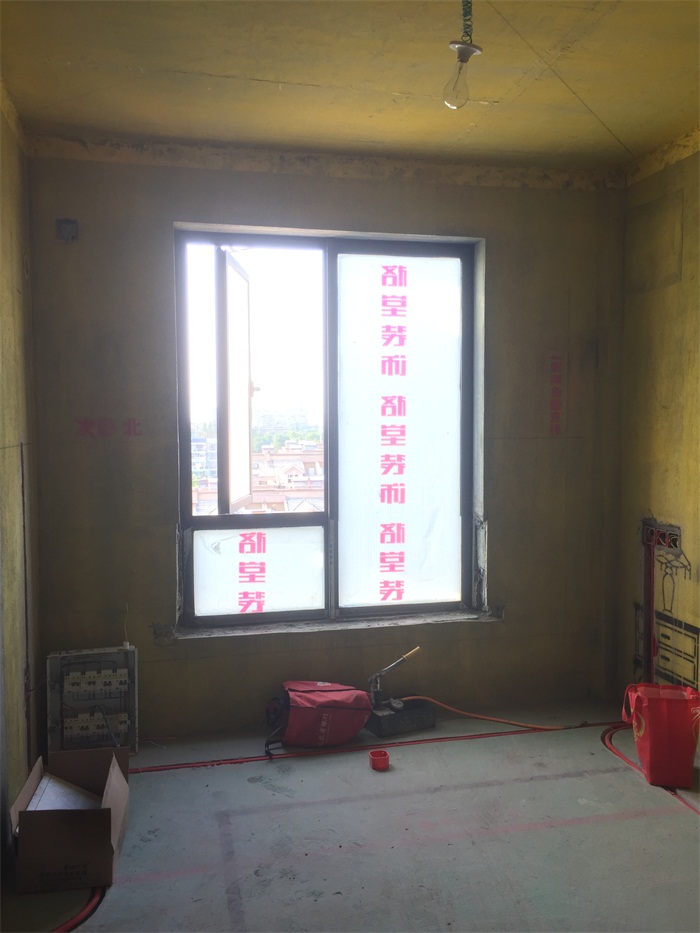

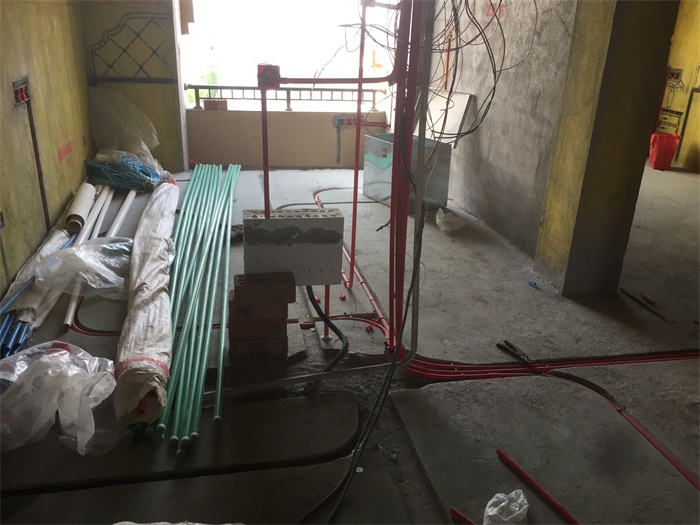

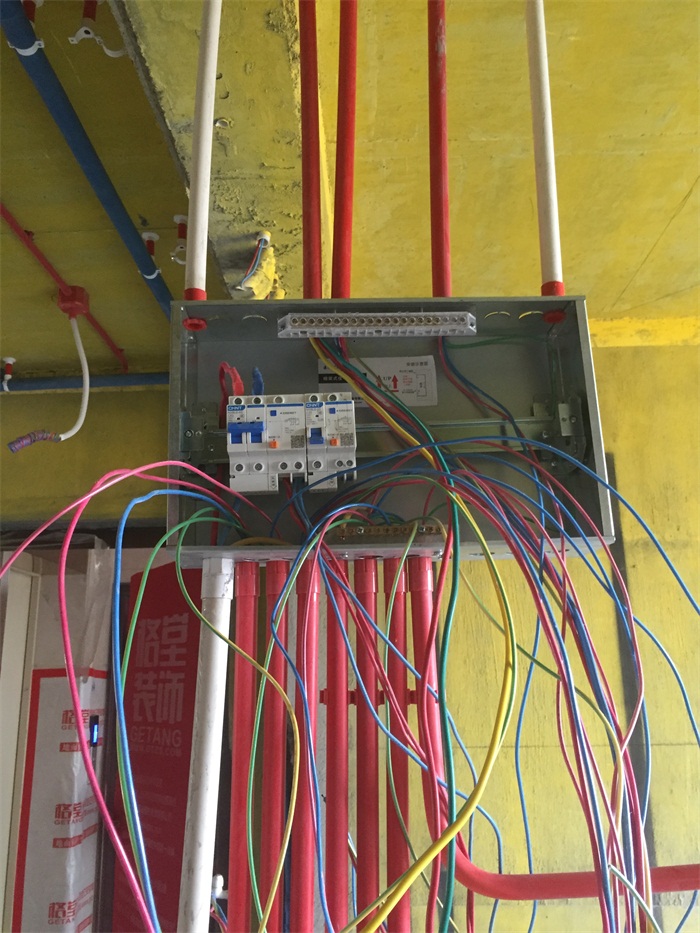

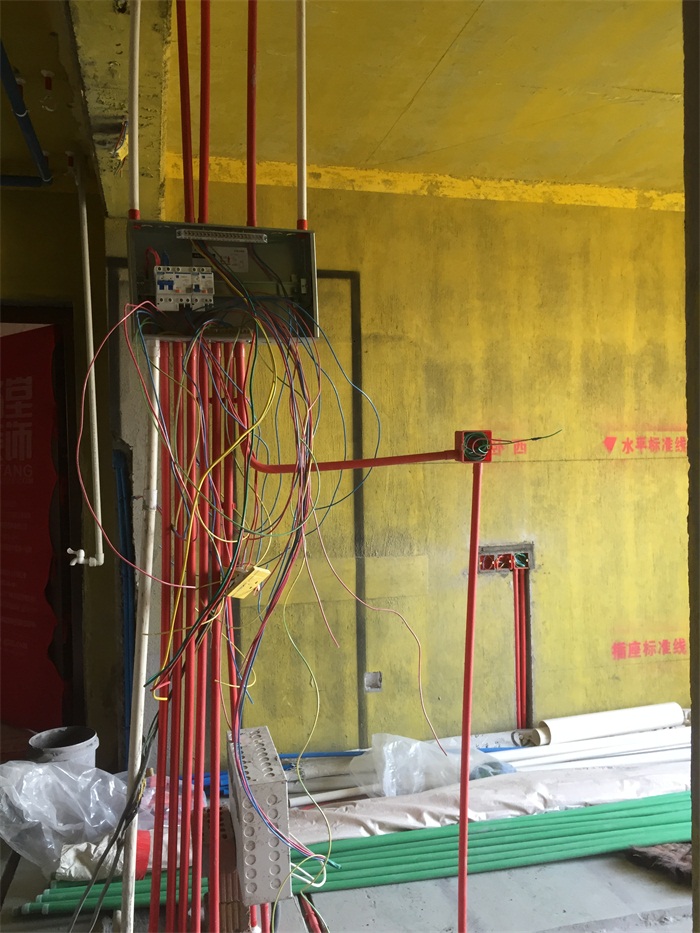

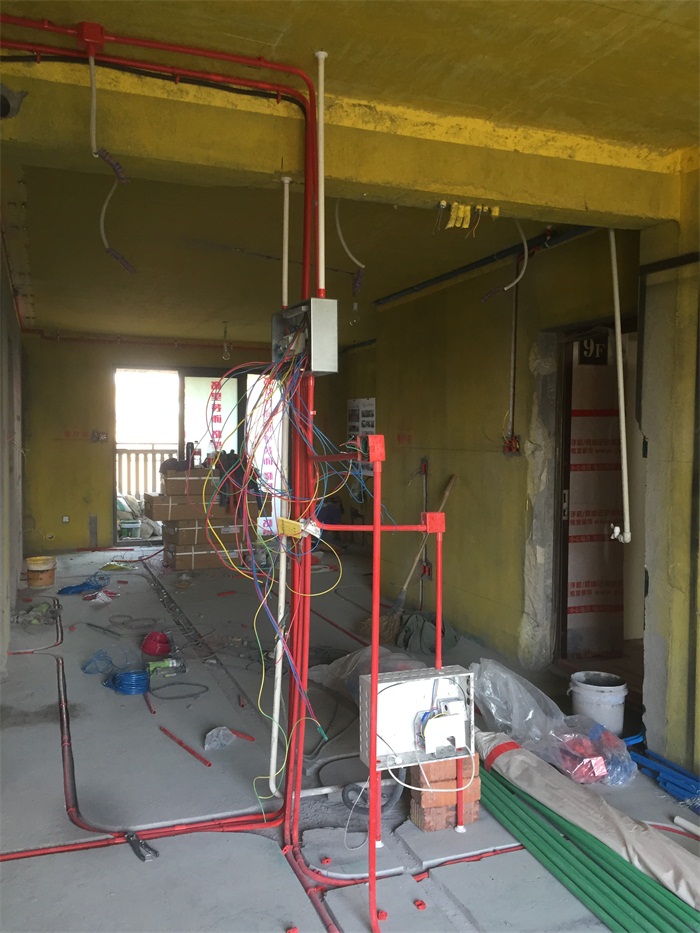

配电箱安装平整,线管并排3根以上每根相隔1厘米水泥砂浆缝。

配电箱杯梳安装到位,杯梳是连接管道与预埋的电箱、底盒的,可以防止电线被箱、盒的开口处划伤,特别是对于金属箱、盒。用于连接底盒和电箱跟线管。

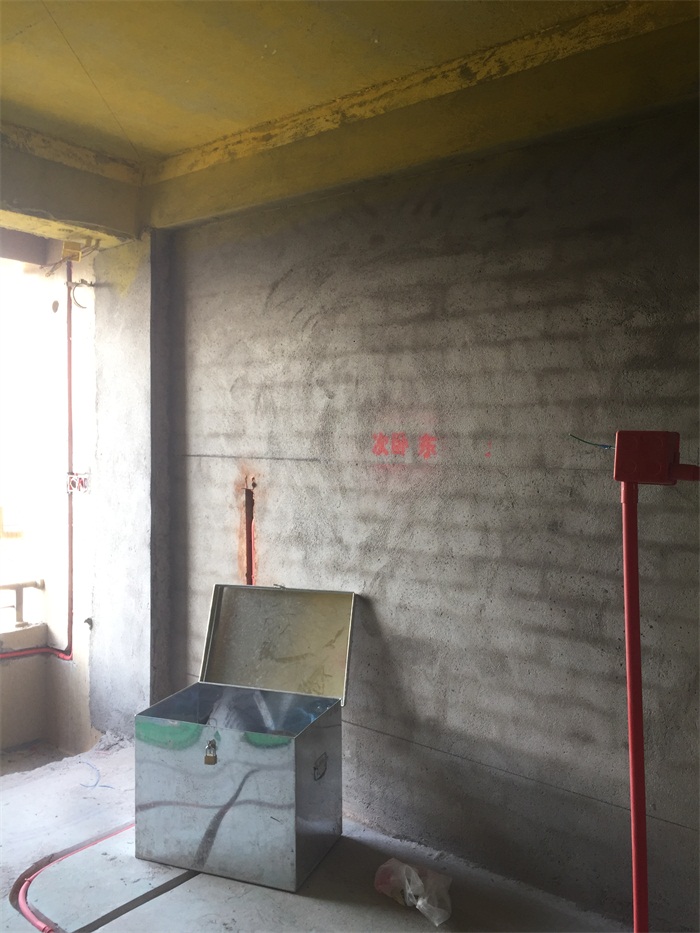

弱电箱也安装平整。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-9-1 14:46:17 | 显示全部楼层

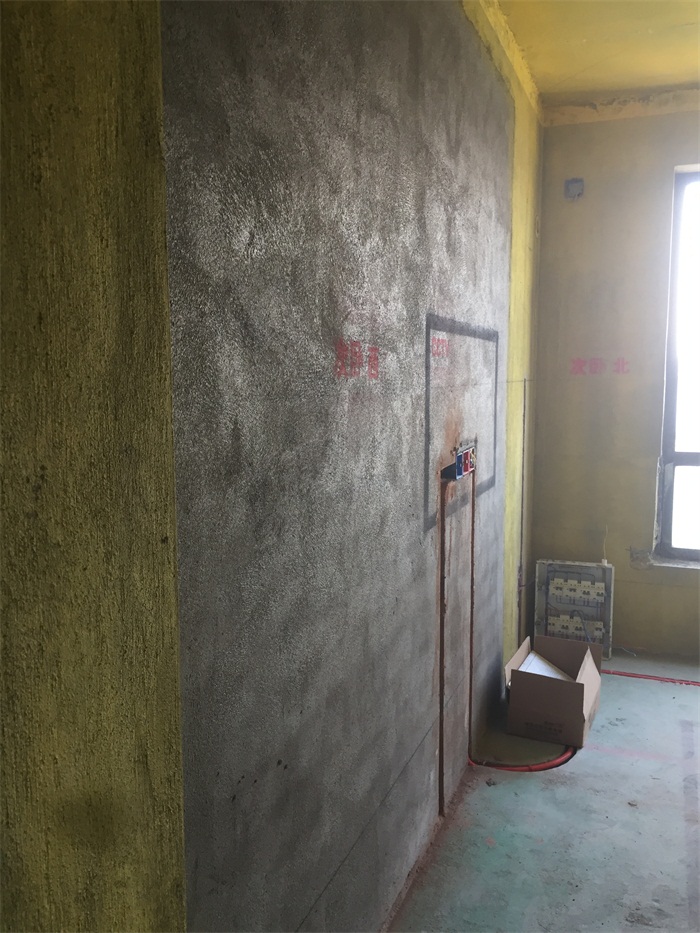

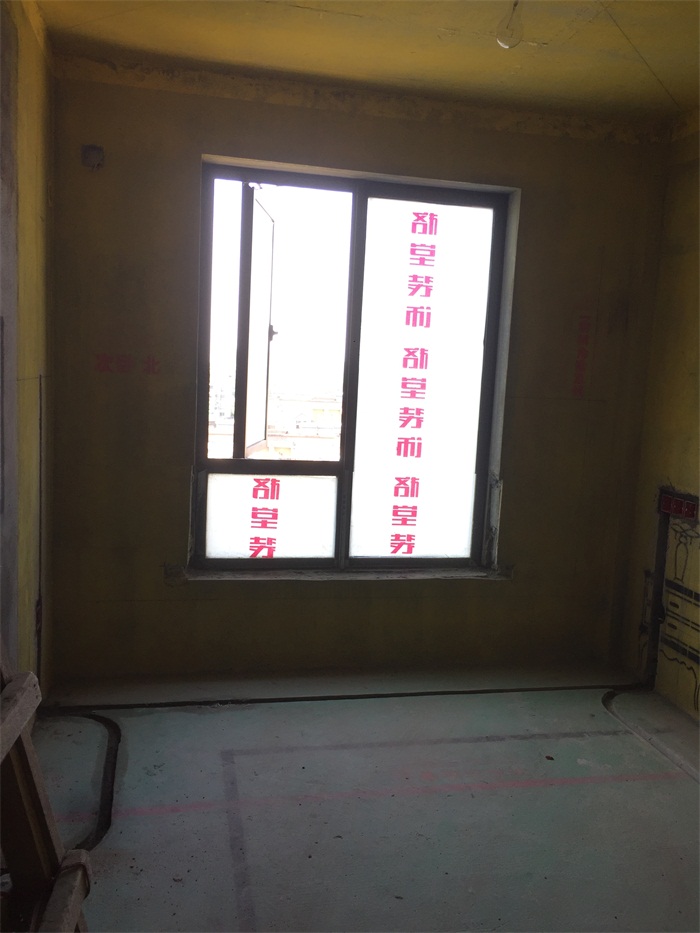

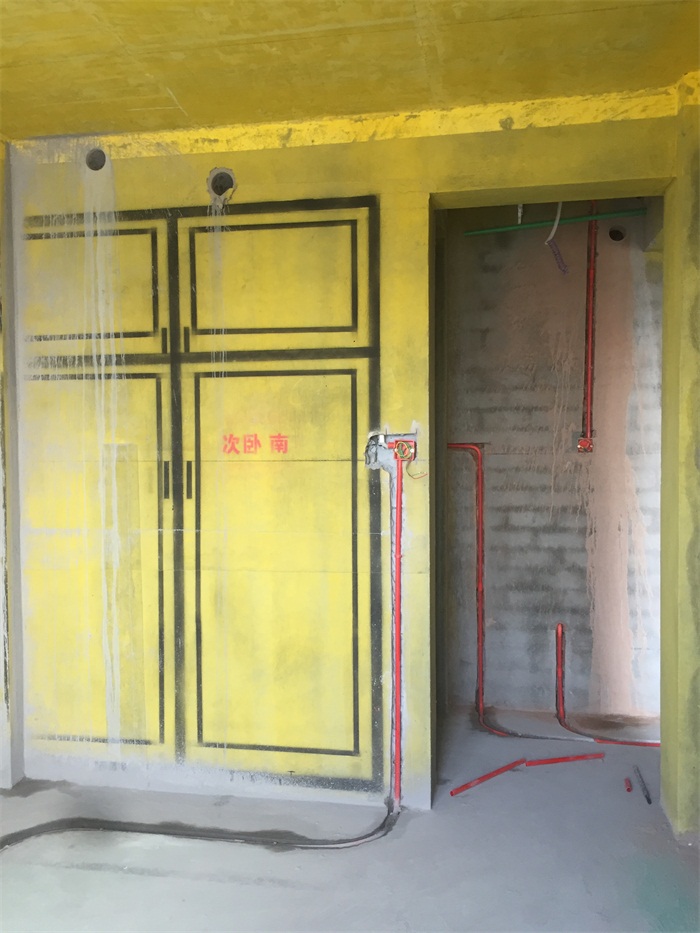

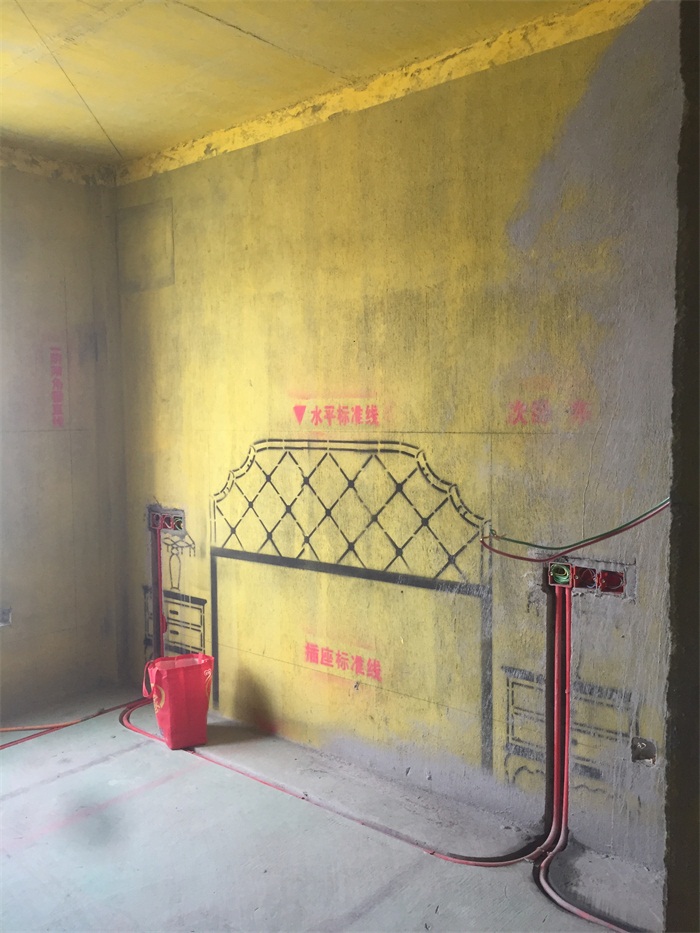

次卧墙面和地面线管布置横平竖直。

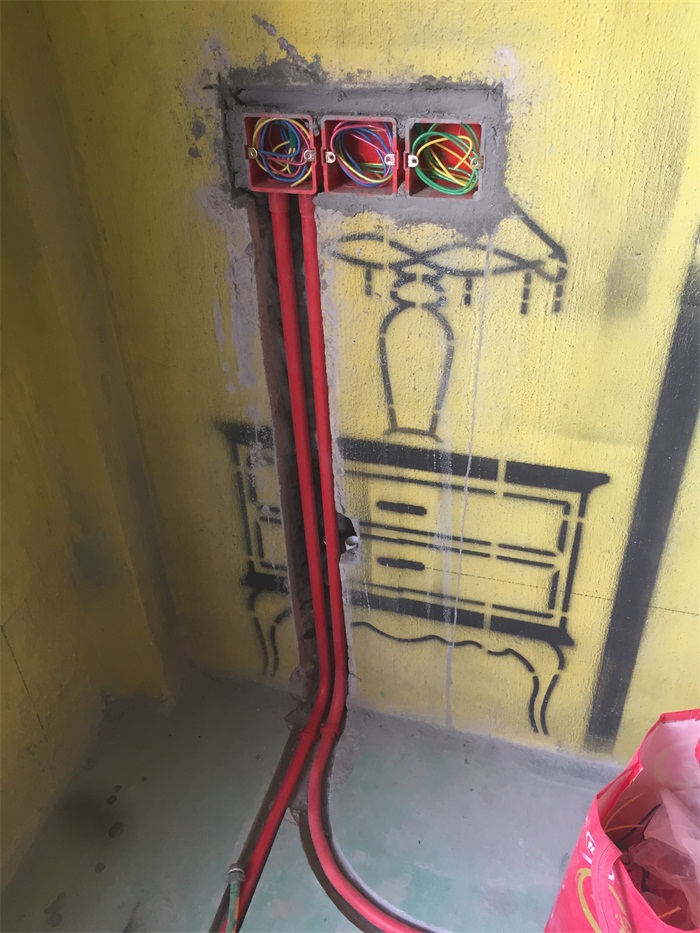

同一房间内插座开关水平高低≤5毫米,并排在一起的开关、插座必须保持横平竖直,必须要接地线。插座内左零右火,上接地。

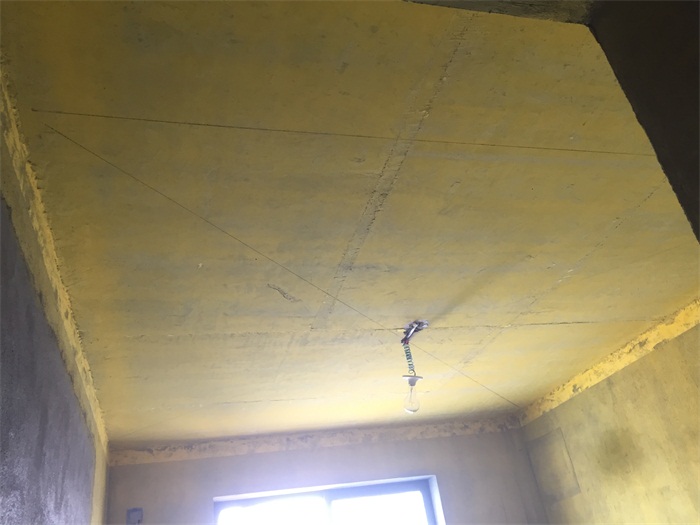

灯头线黄腊管保护,防止电线划伤。

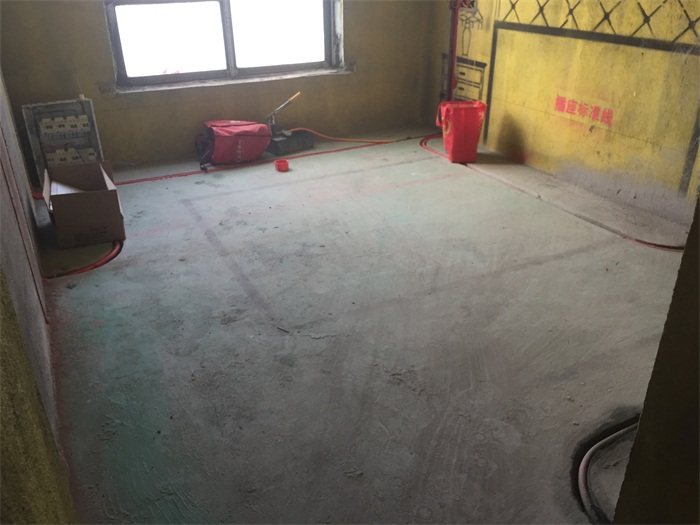

地面开槽深度够深,线管布好以后,并不会高出地面,工艺非常精细!




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-9-1 14:52:10 | 显示全部楼层

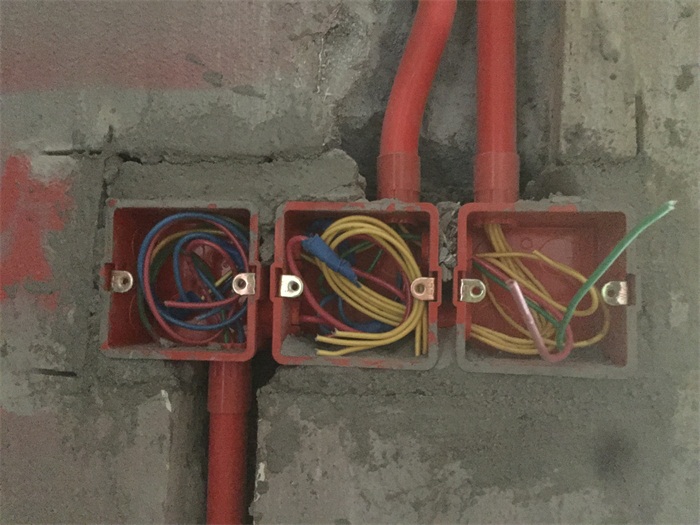

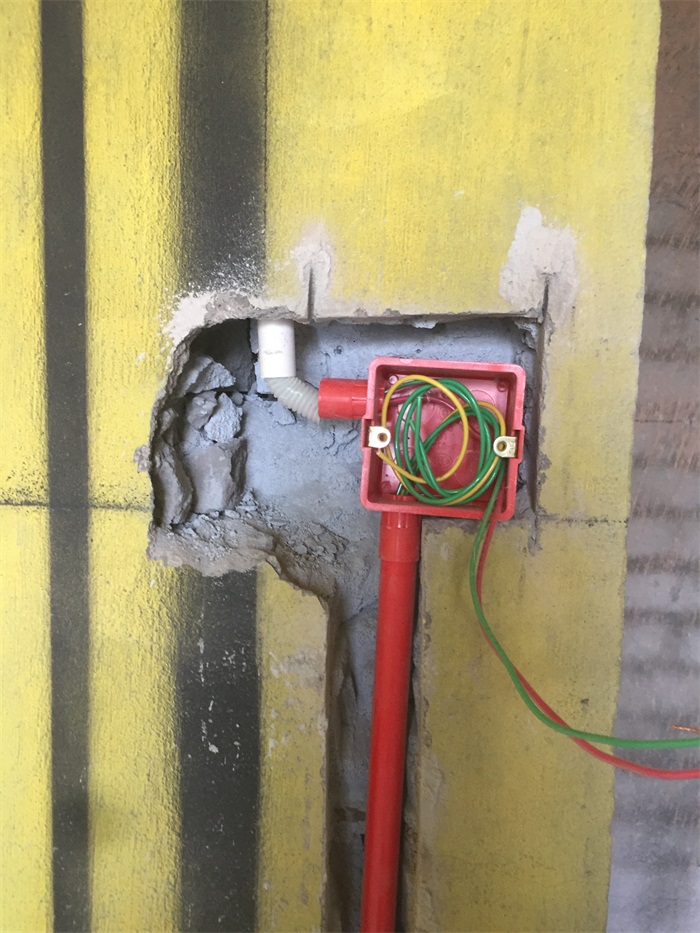

次卧同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。
墙面线管并排2根以上每根相隔1厘米水泥砂浆缝,防止墙面空鼓。线管要加杯梳,方便抽拉电线和后期维护
特殊部位套波纹管,防止电线划伤。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-9-1 14:53:28 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-9-1 14:58 编辑

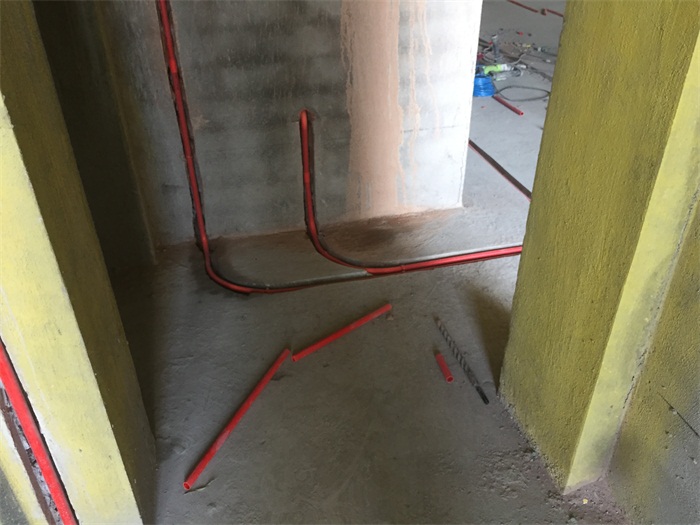

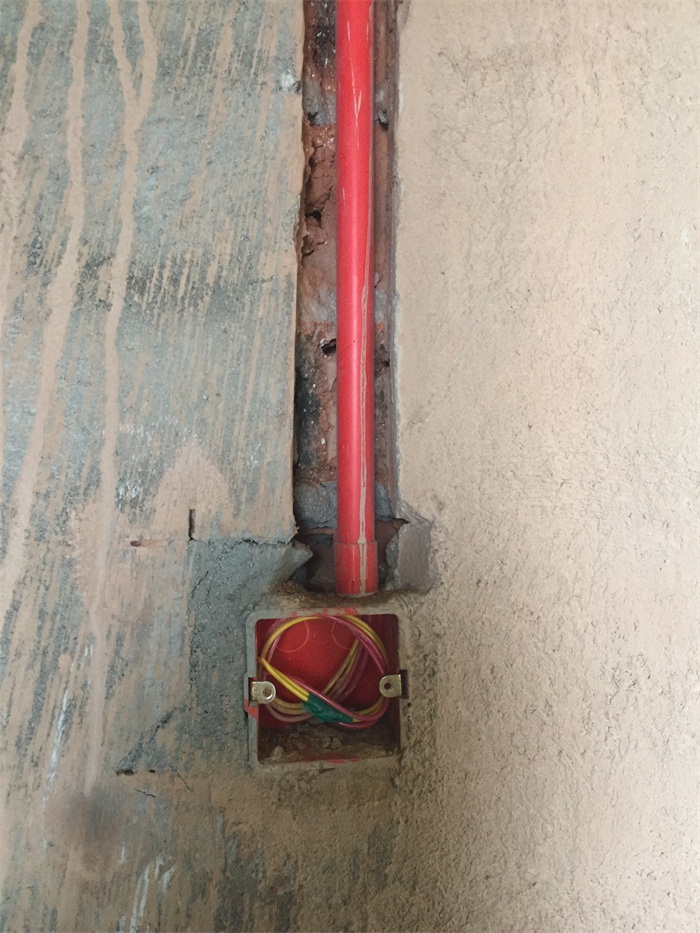

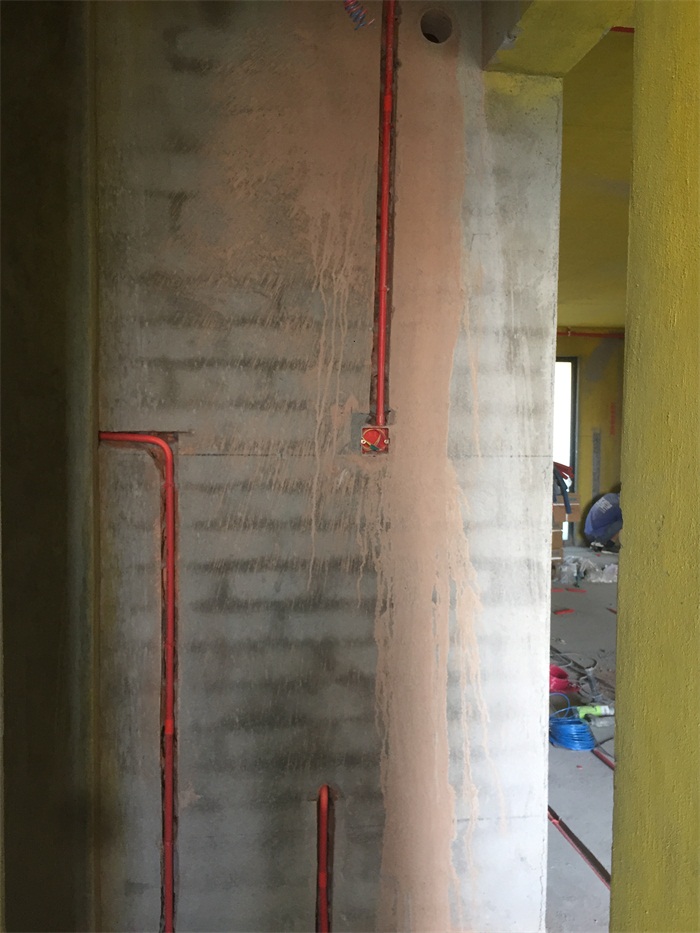

次卧房间过道墙面线管布置横平竖直,强电用红线盒、红线管,弱电用蓝线盒、蓝线管。

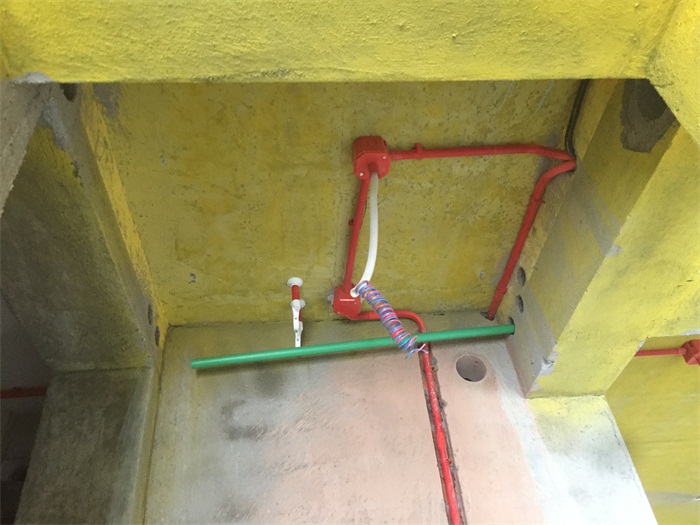

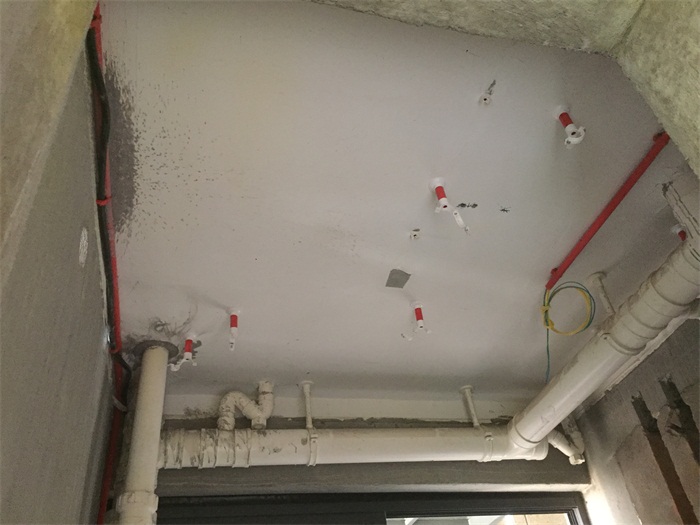

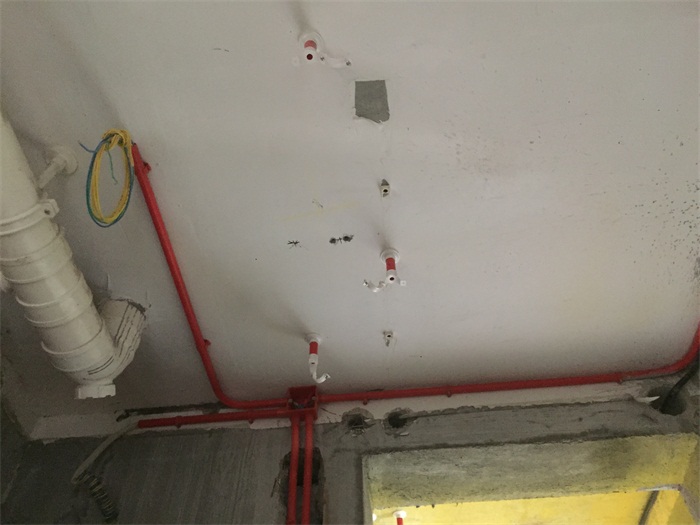

顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。
同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。线管要加杯梳,方便抽拉电线和后期维护 IMG_5083.JPG

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-9-1 15:03:13 | 显示全部楼层
次卧墙面线管布置横平竖直哦!

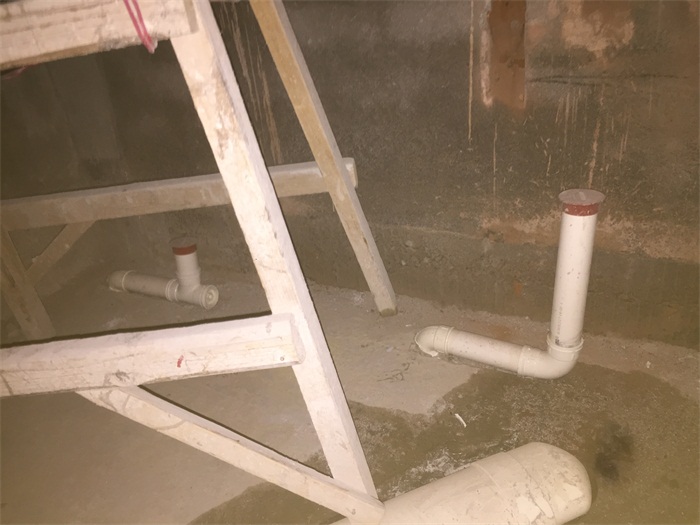

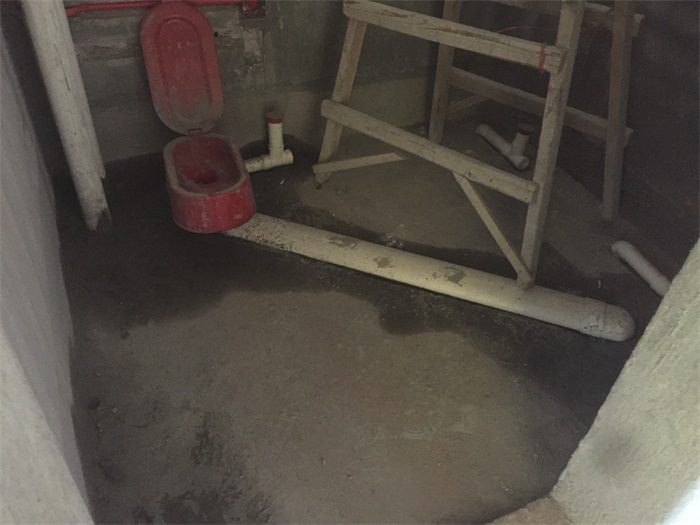

下水管用格堂专用保护盖保护,防止砂石堵塞管道。

下水管道口与墙面间距11公分,淋浴房切割八角地漏的下水管道与墙面间距7.5公分。并且俩根下水管道不能相连,防止地漏反水。

同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护

正在安装水管吊卡。
