[衢州] 衢州公馆11-2-1#125㎡现代简约——简单轻生活

[复制链接]
 楼主| 发表于 2019-8-21 16:22:36 | 显示全部楼层

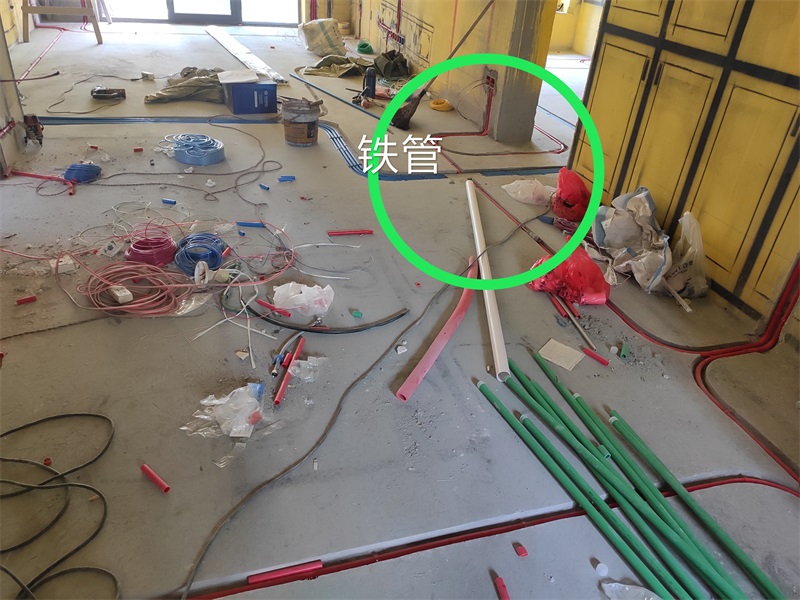

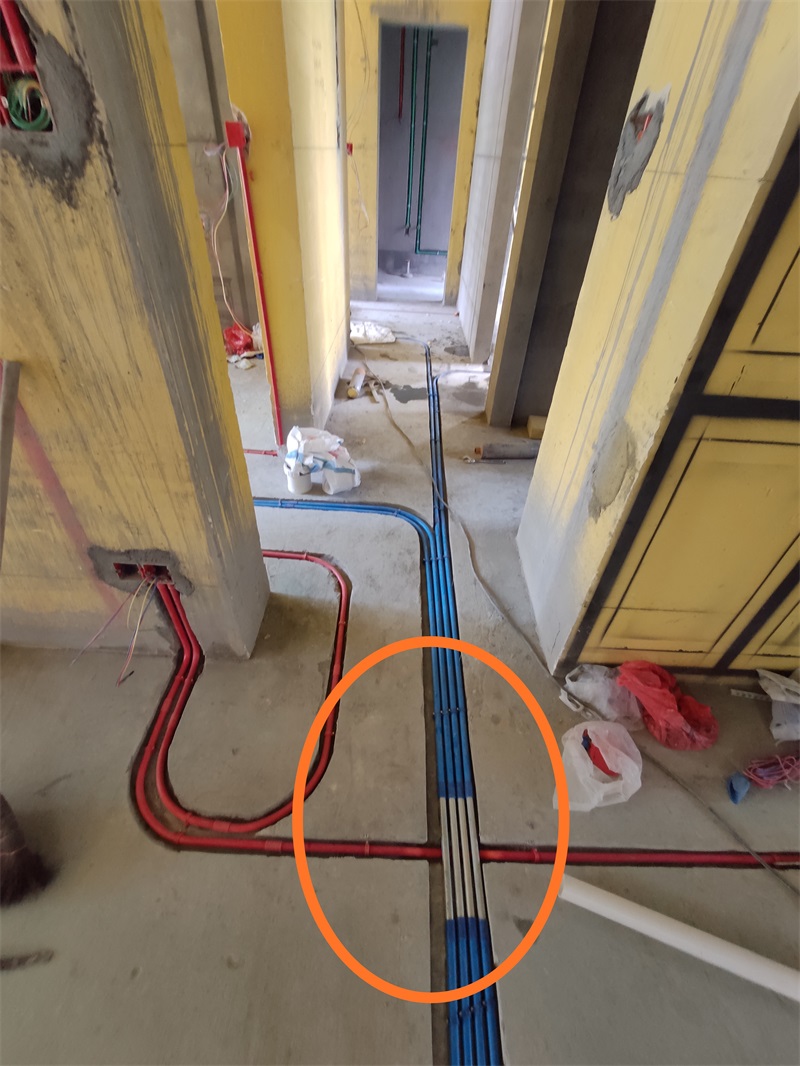

强弱电交叉处用金属屏蔽管保护，防止后期信号干扰





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-21 16:23:43 | 显示全部楼层
所有线管采用20中型线管





水管弯头处不需要包保温棉

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-21 16:25:05 | 显示全部楼层

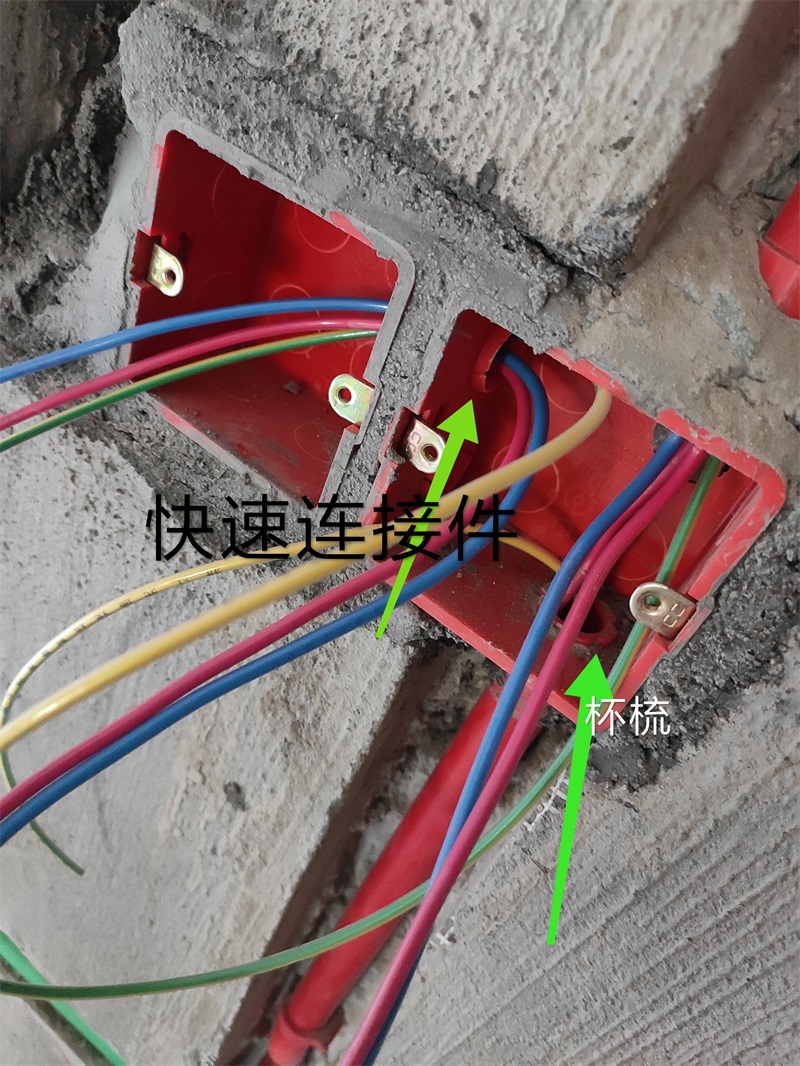

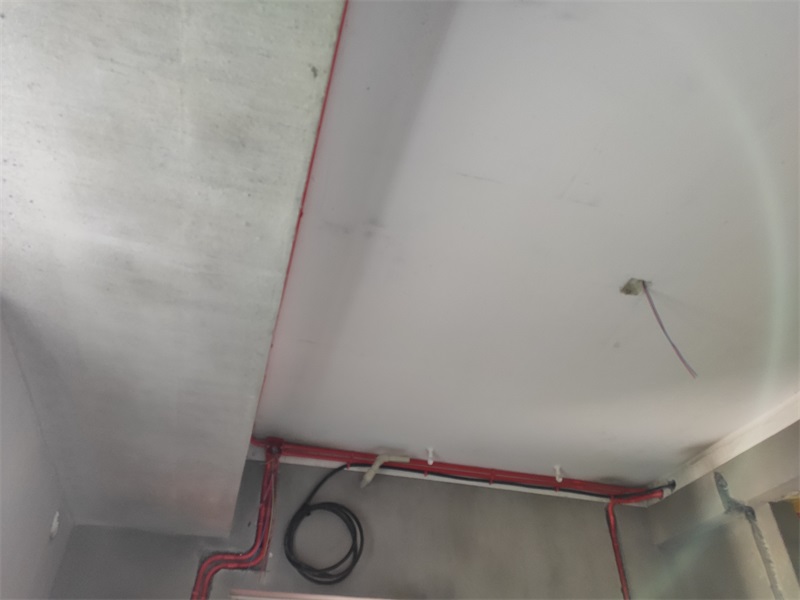

线管和线管之间用快速连接件连接，保护线路

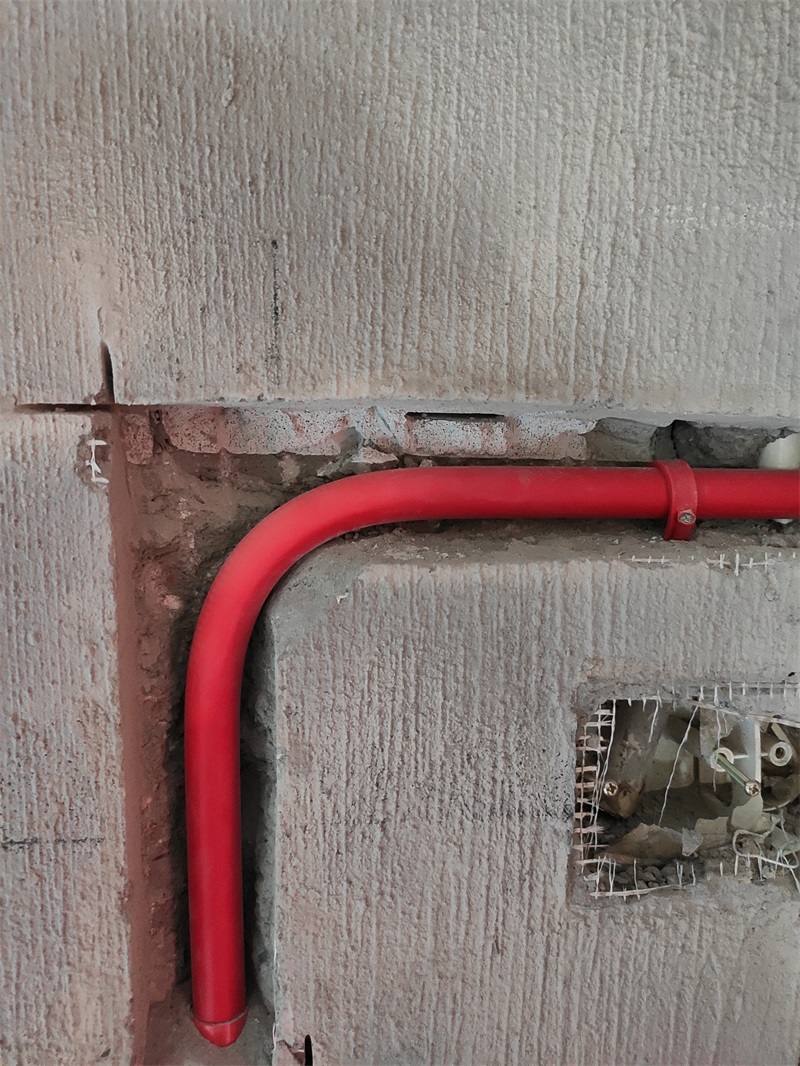

线管用弹簧弯曲








回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-21 16:25:35 | 显示全部楼层

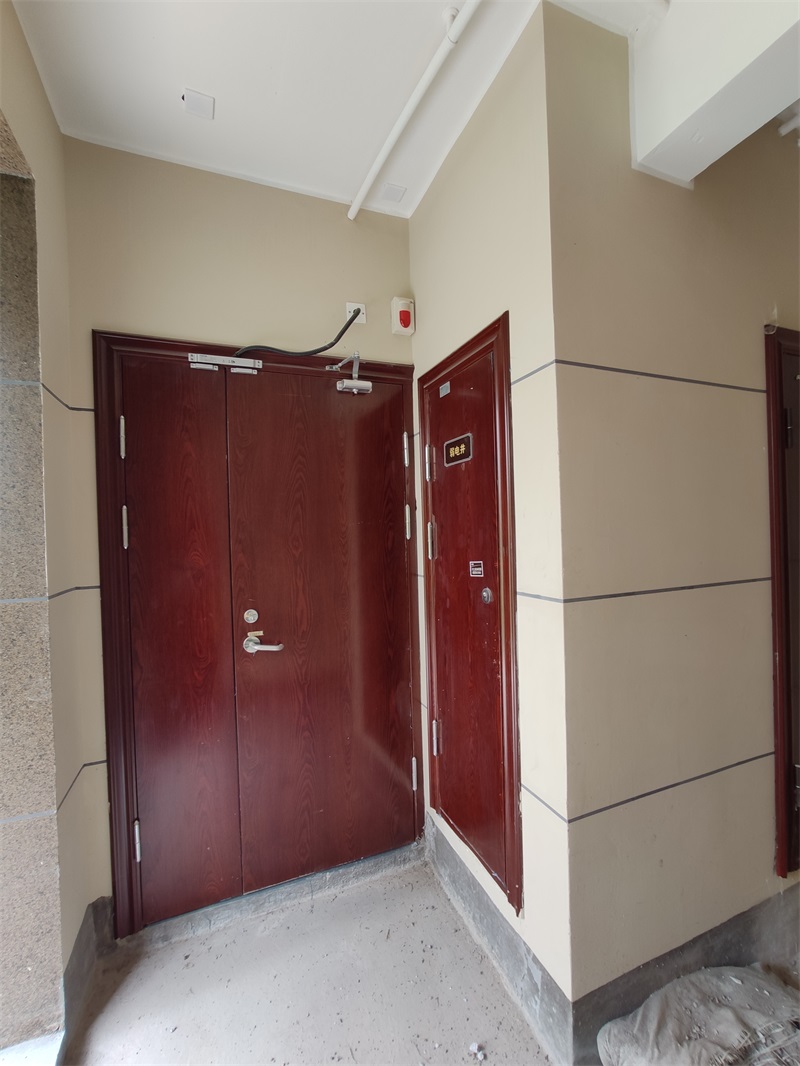

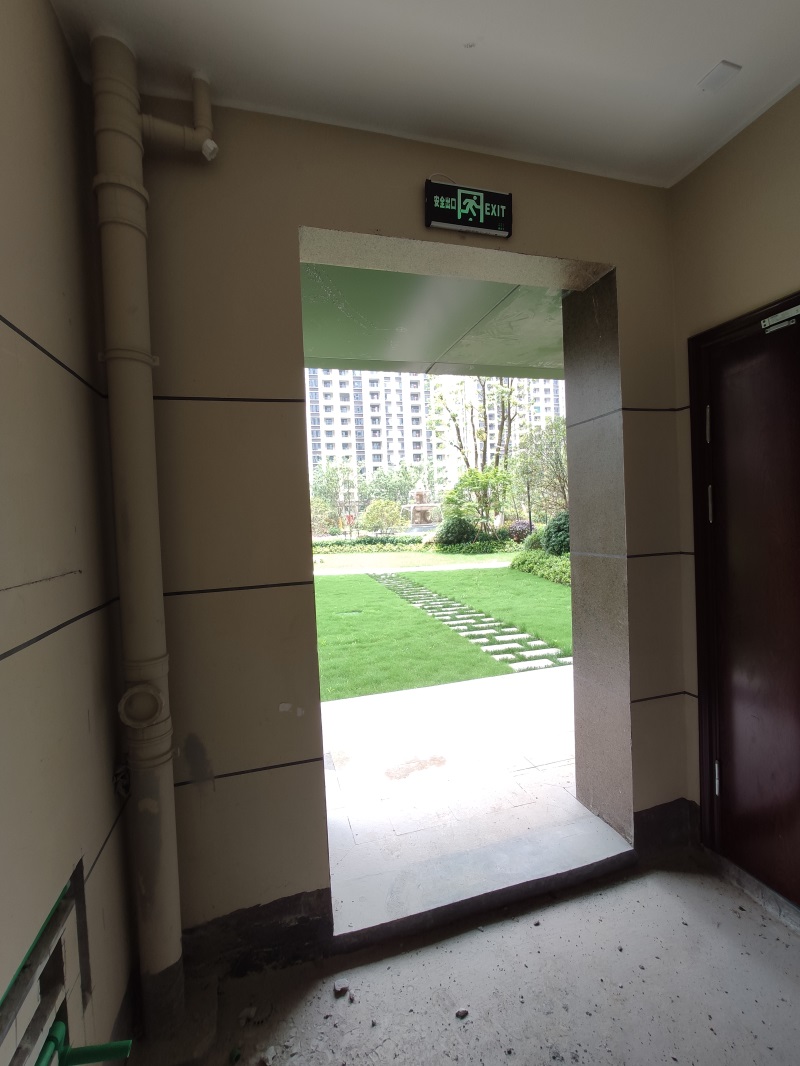

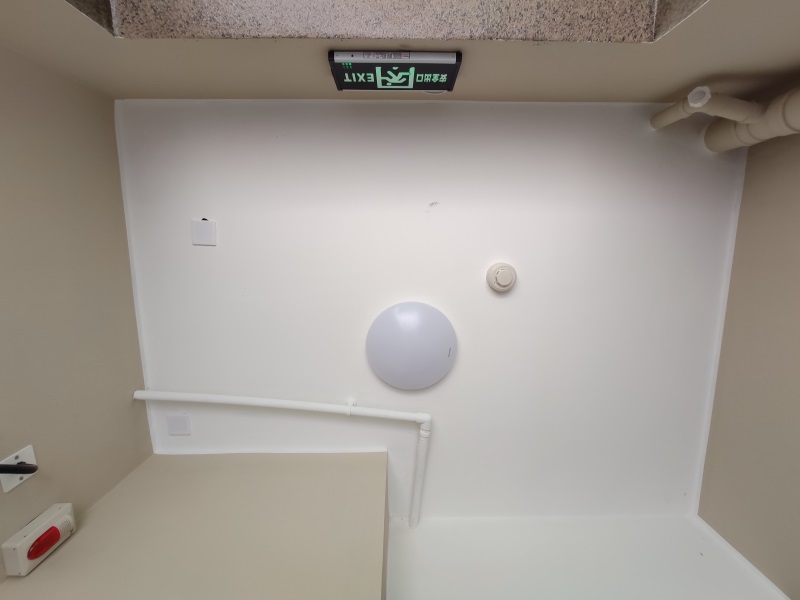

消防通道




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-21 16:26:56 | 显示全部楼层

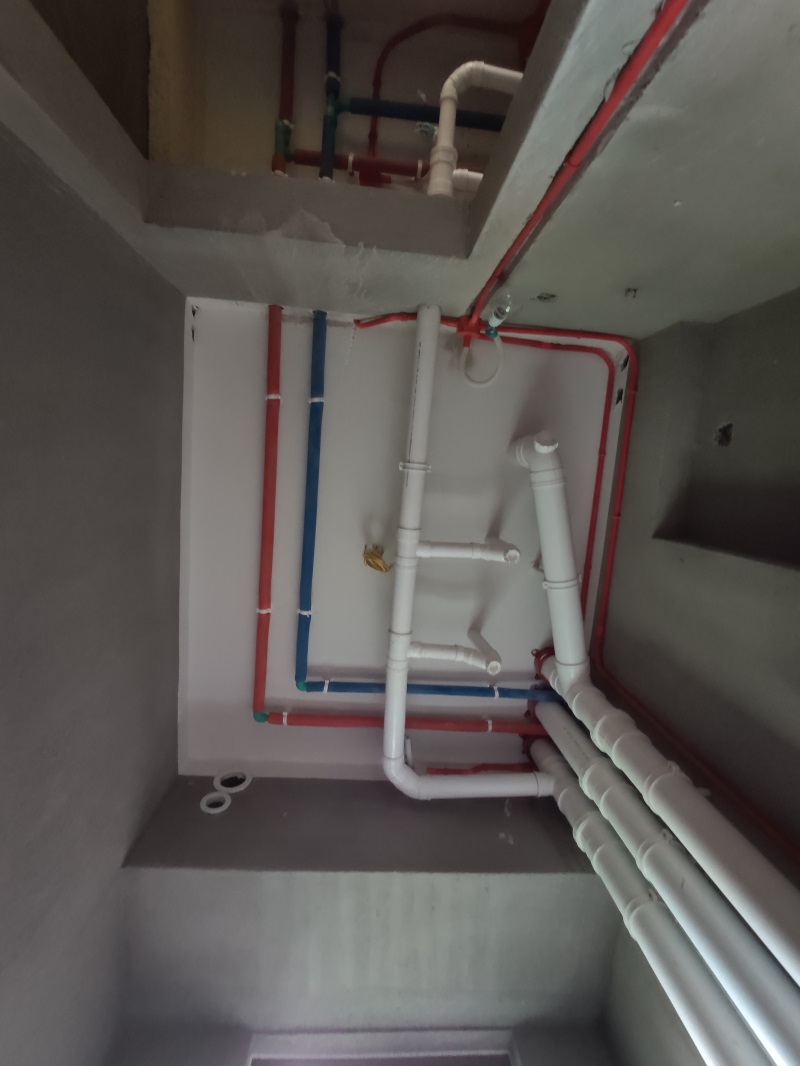

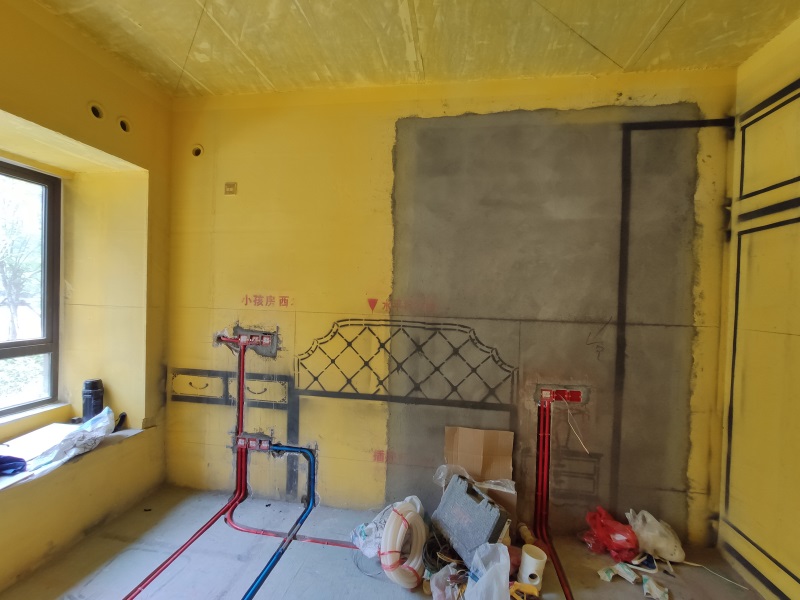

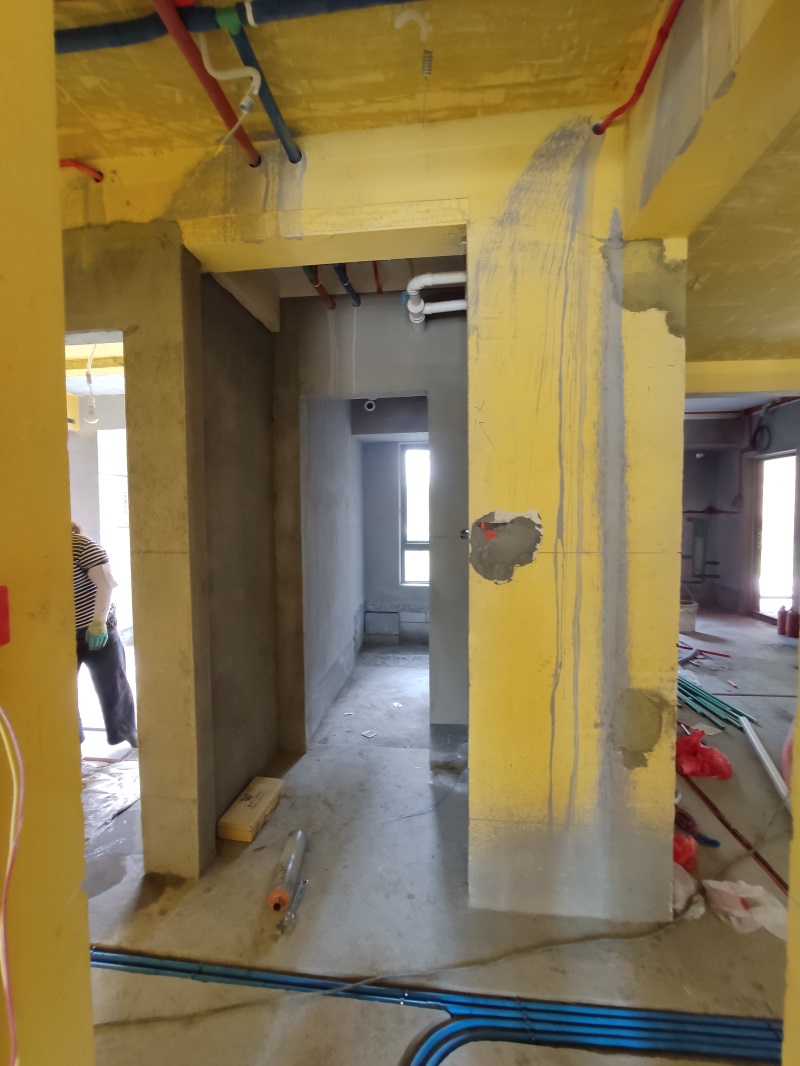

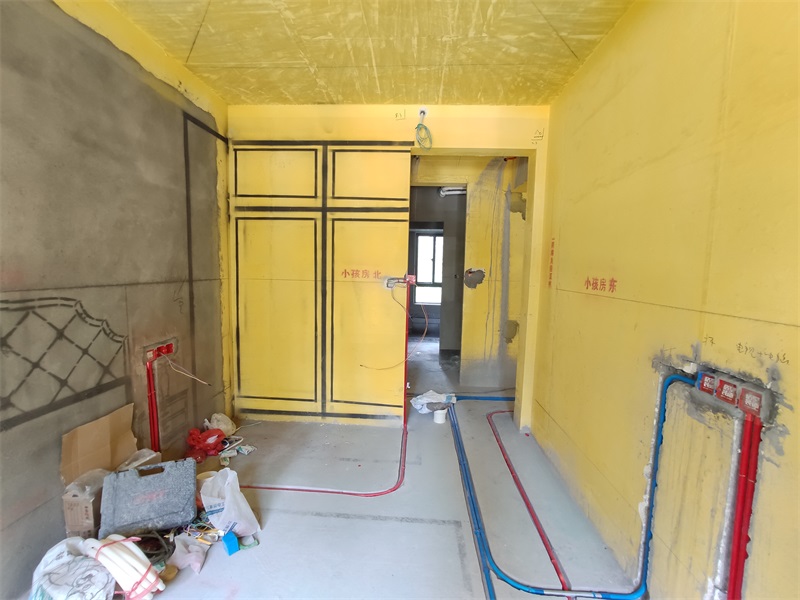

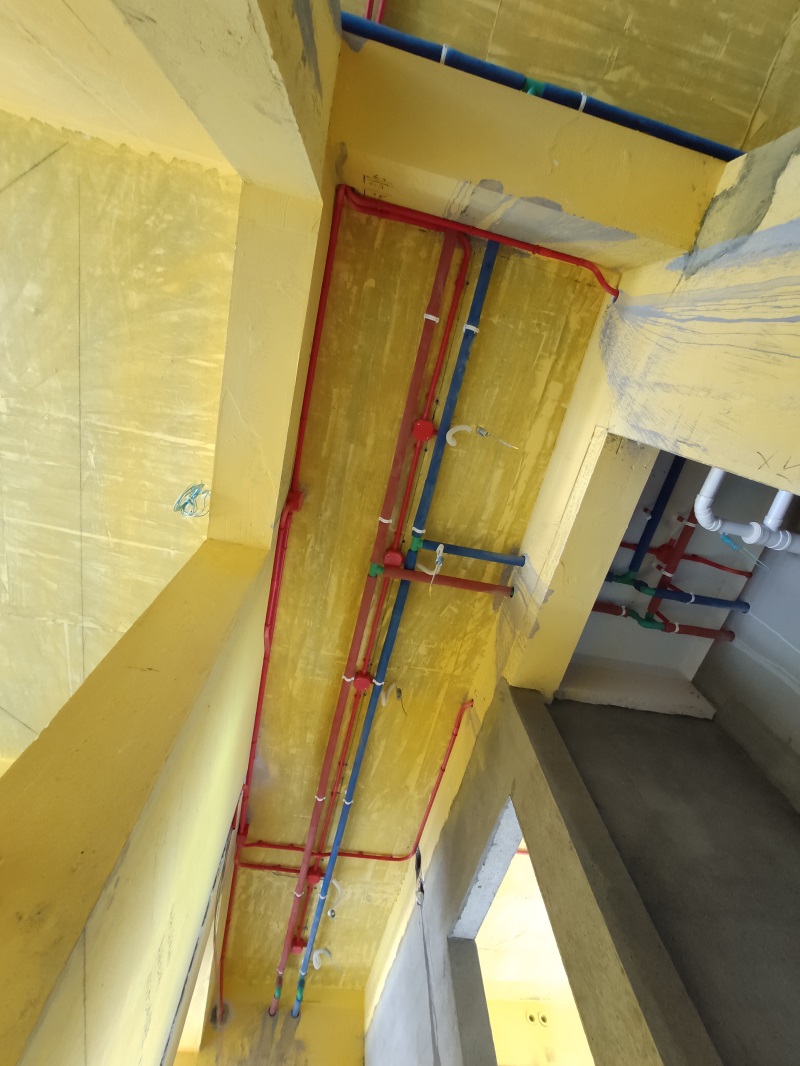

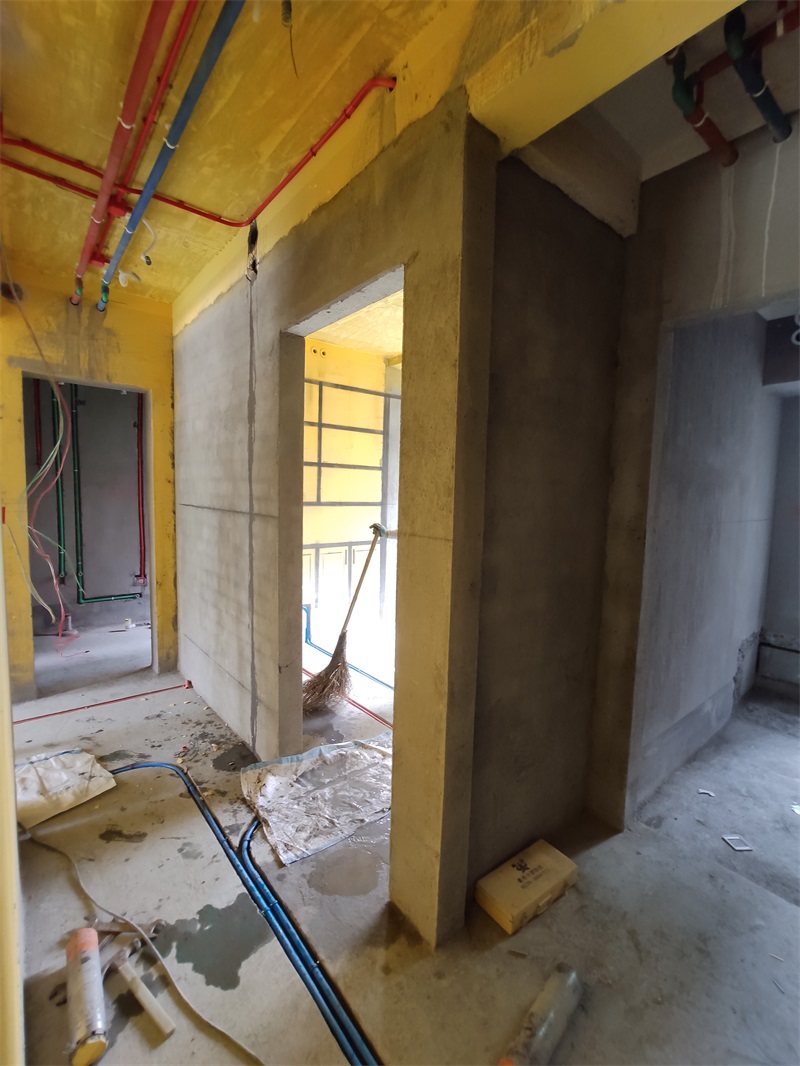

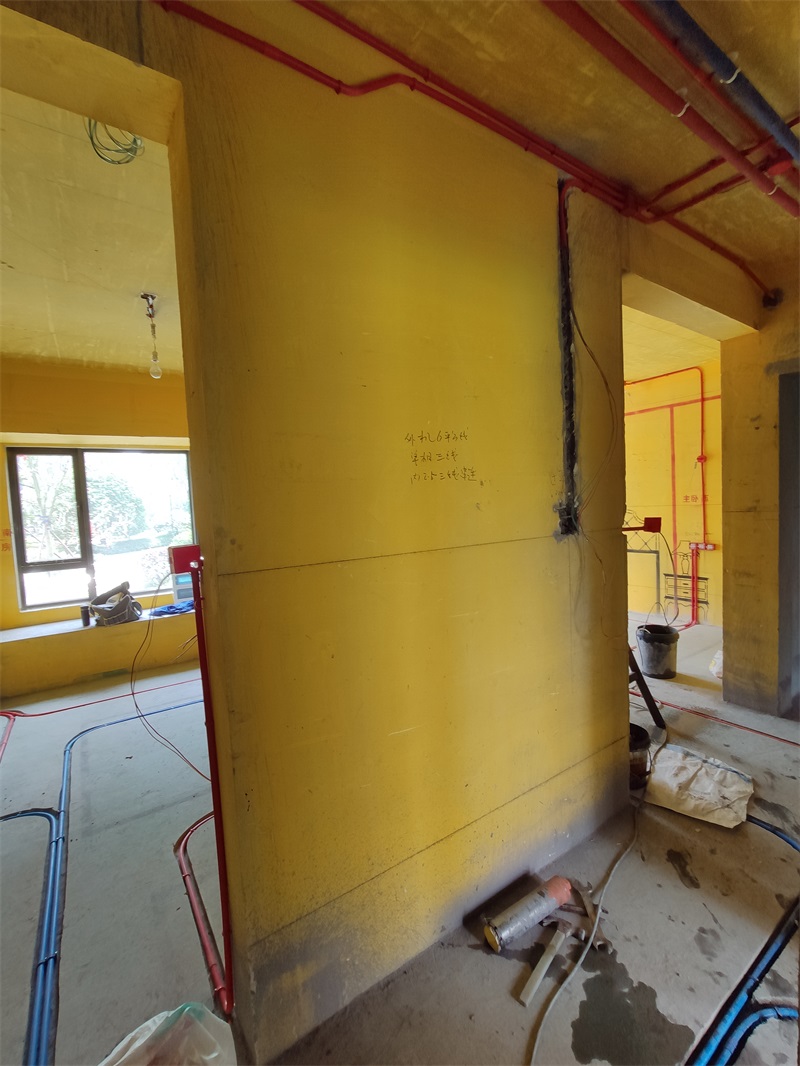

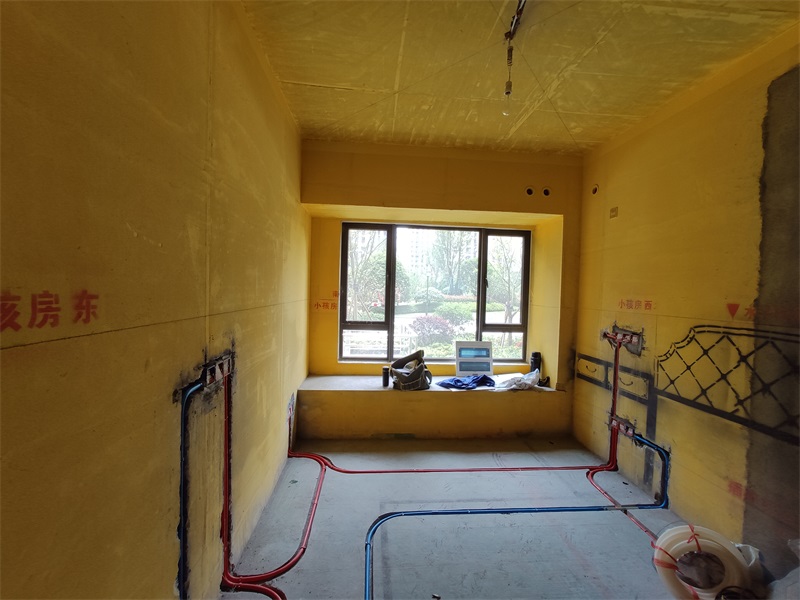

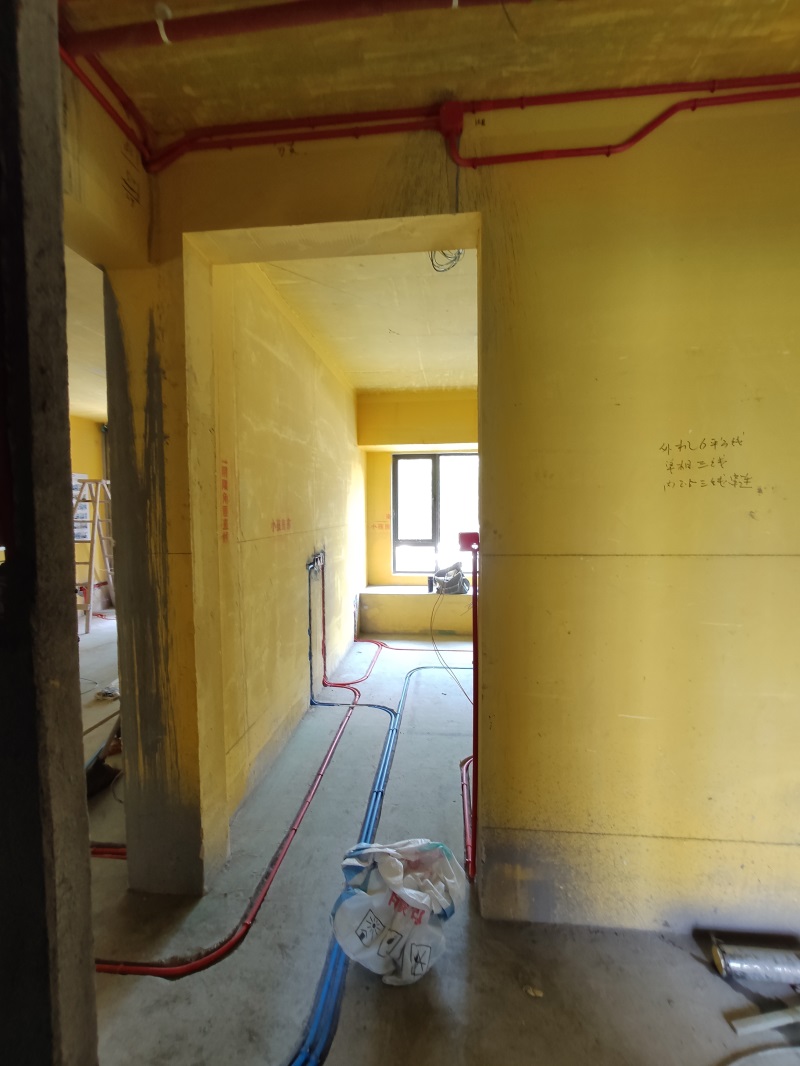

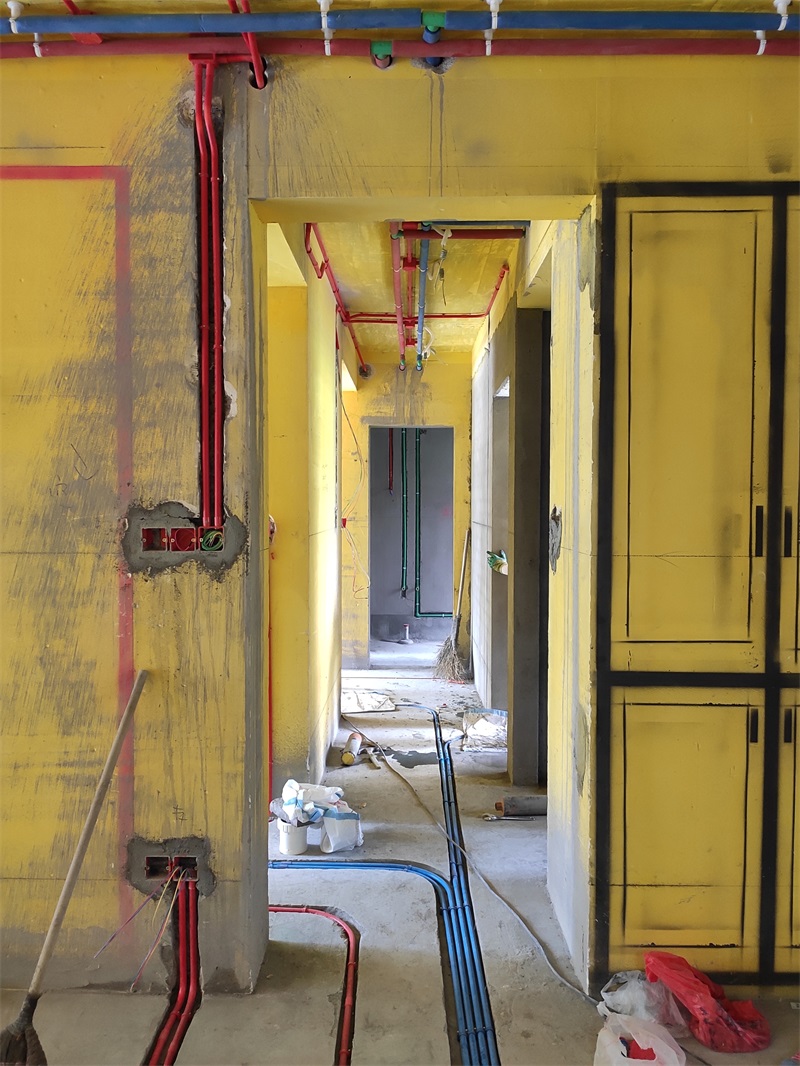

红色线管代表强电，蓝色线管代表弱电

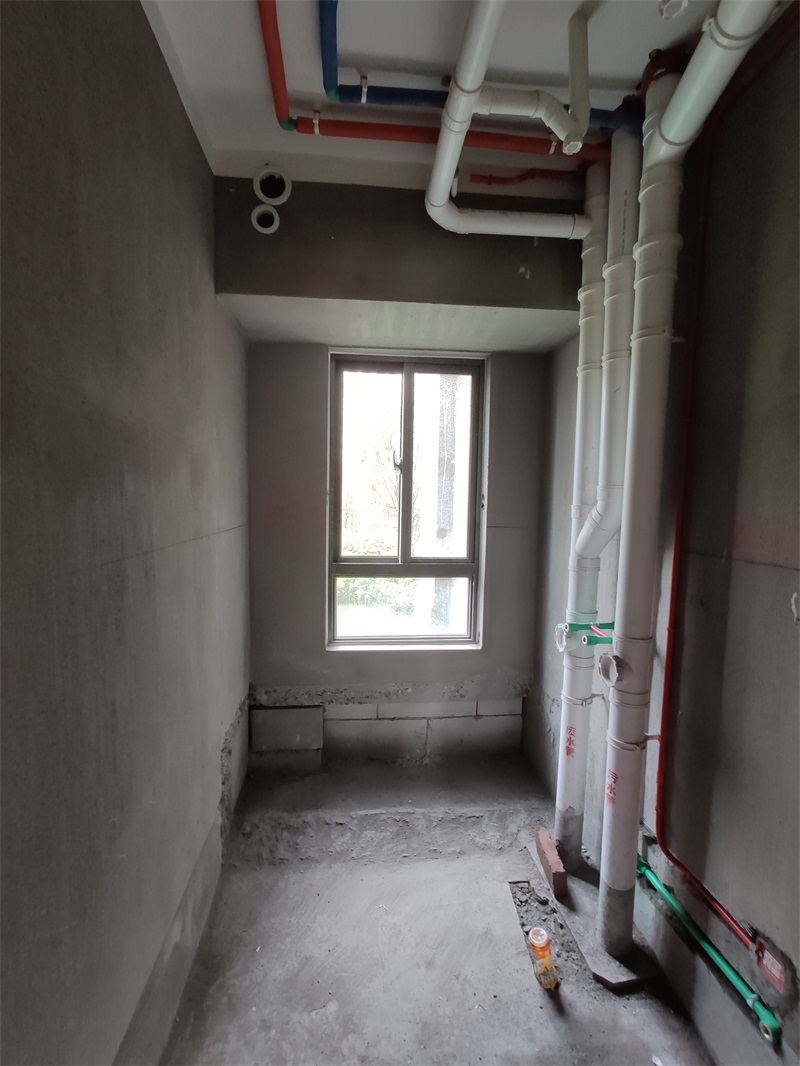

水管弯头处必须要有吊卡，吊卡间距转弯处不大于15cm




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-21 16:28:14 | 显示全部楼层
强弱电交叉处用金属屏蔽管，防止后期信号干扰



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-21 16:29:18 | 显示全部楼层

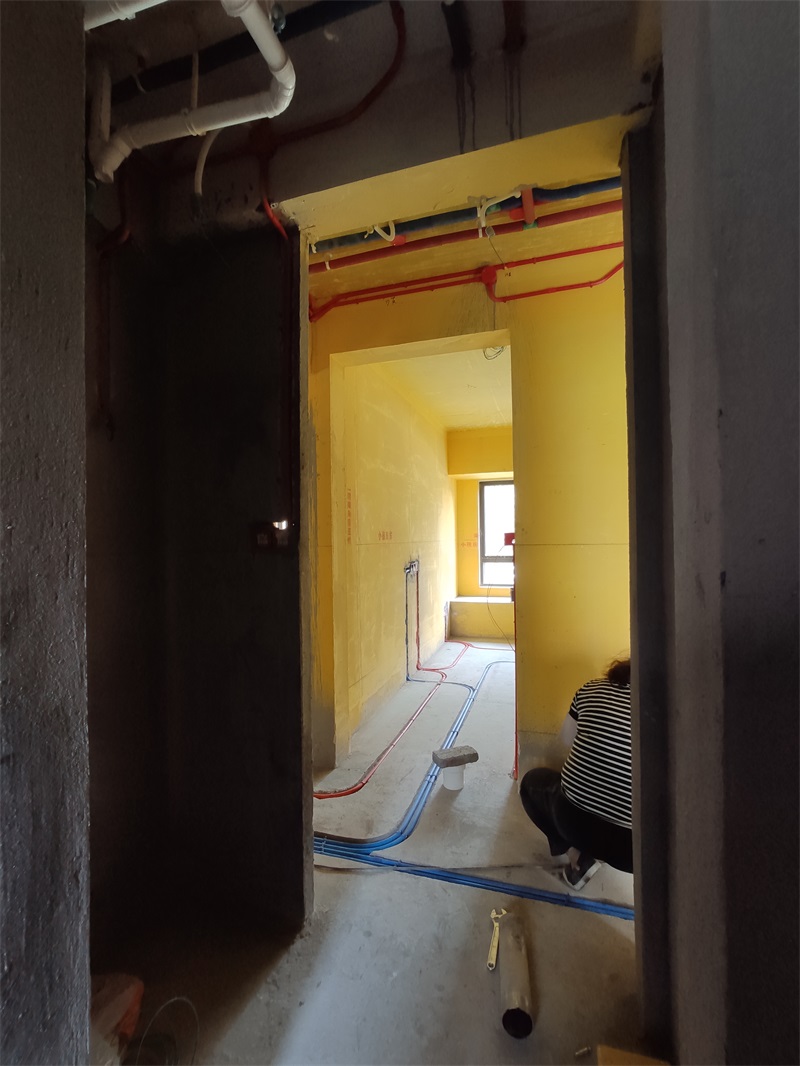

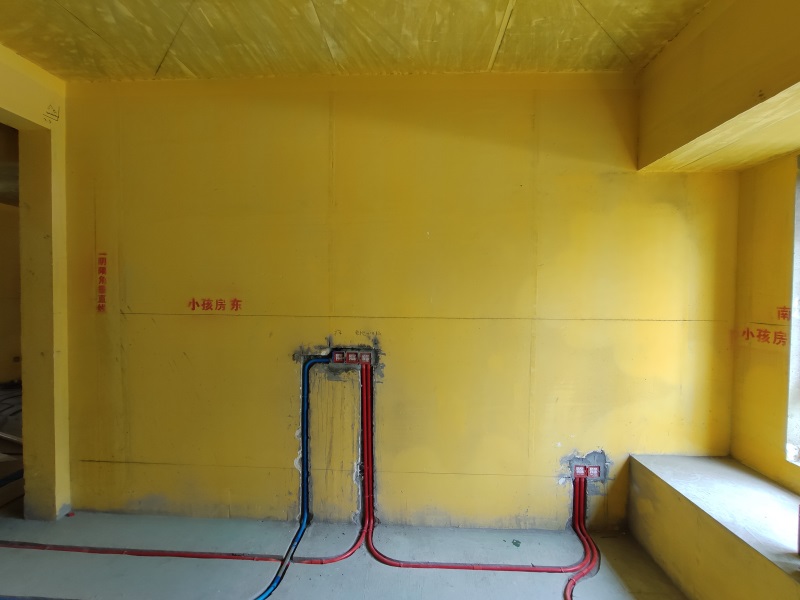

强弱电相距在30cm以上






回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-21 16:30:01 | 显示全部楼层

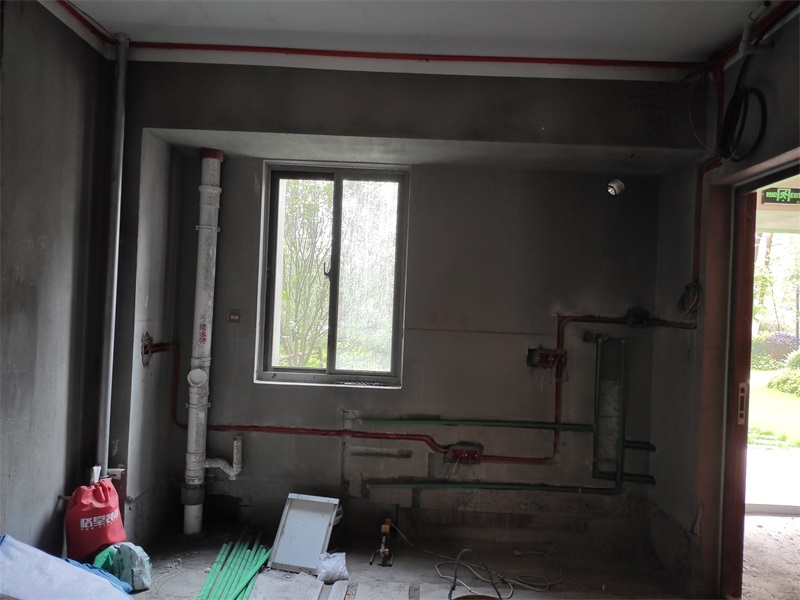

线管距墙30cm以上



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-21 16:30:35 | 显示全部楼层

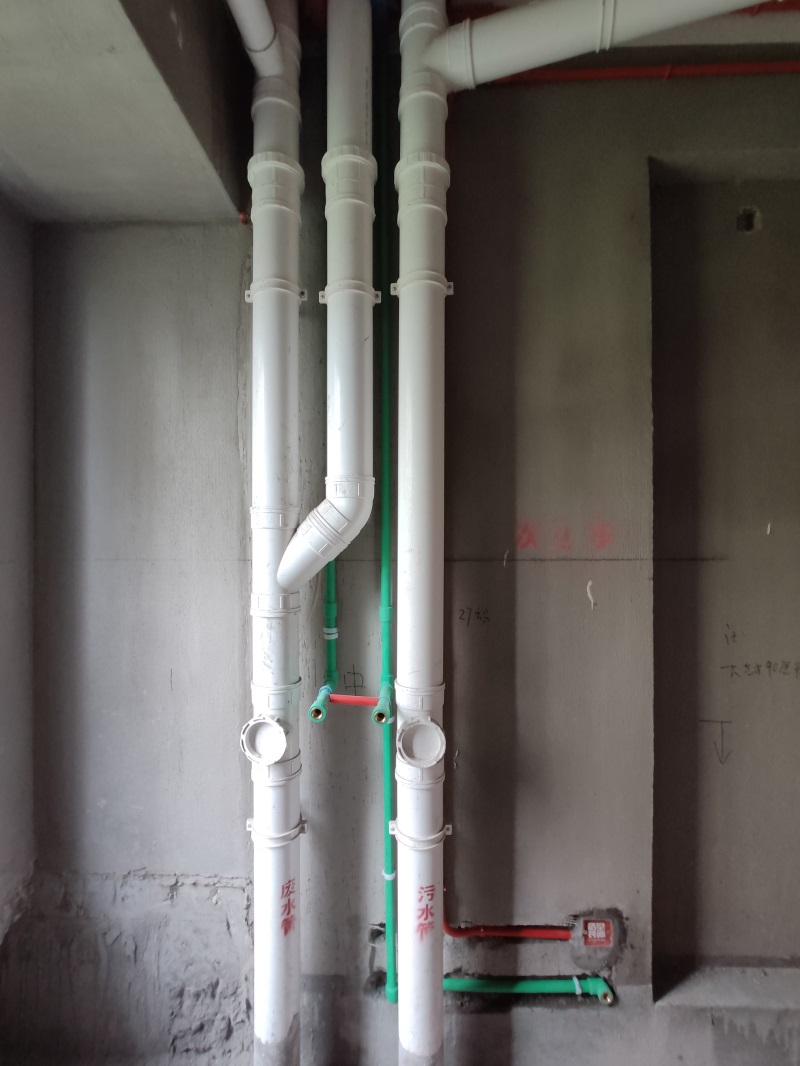

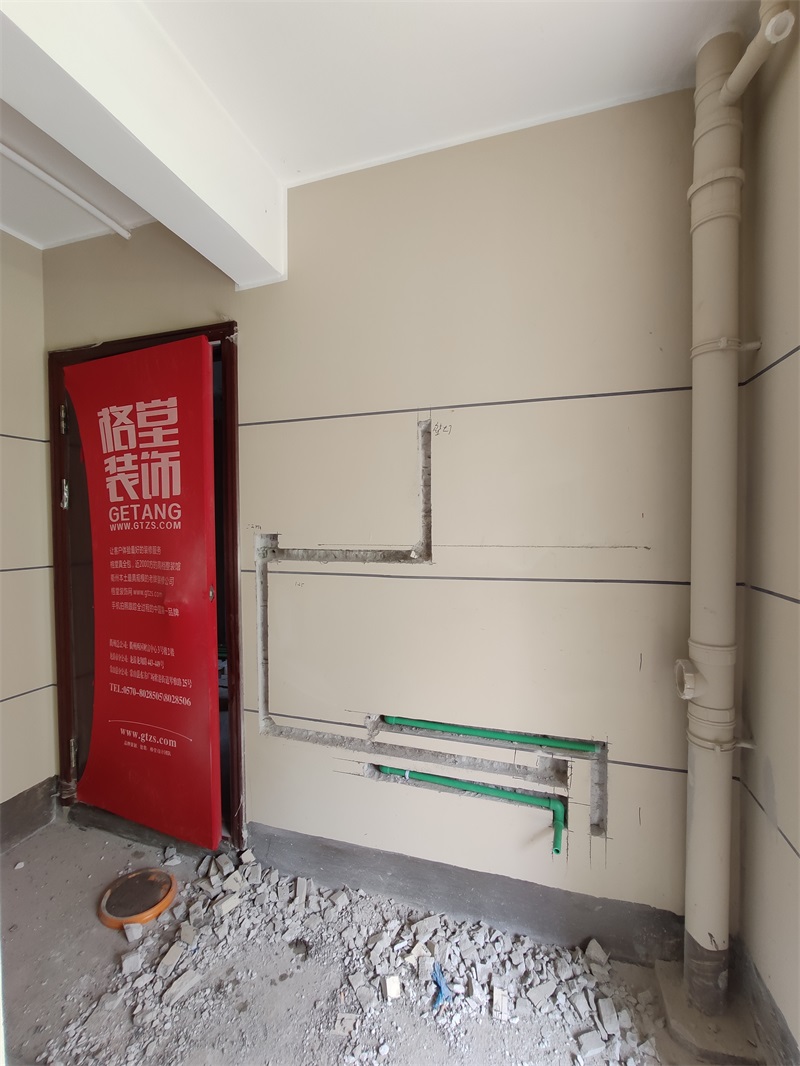

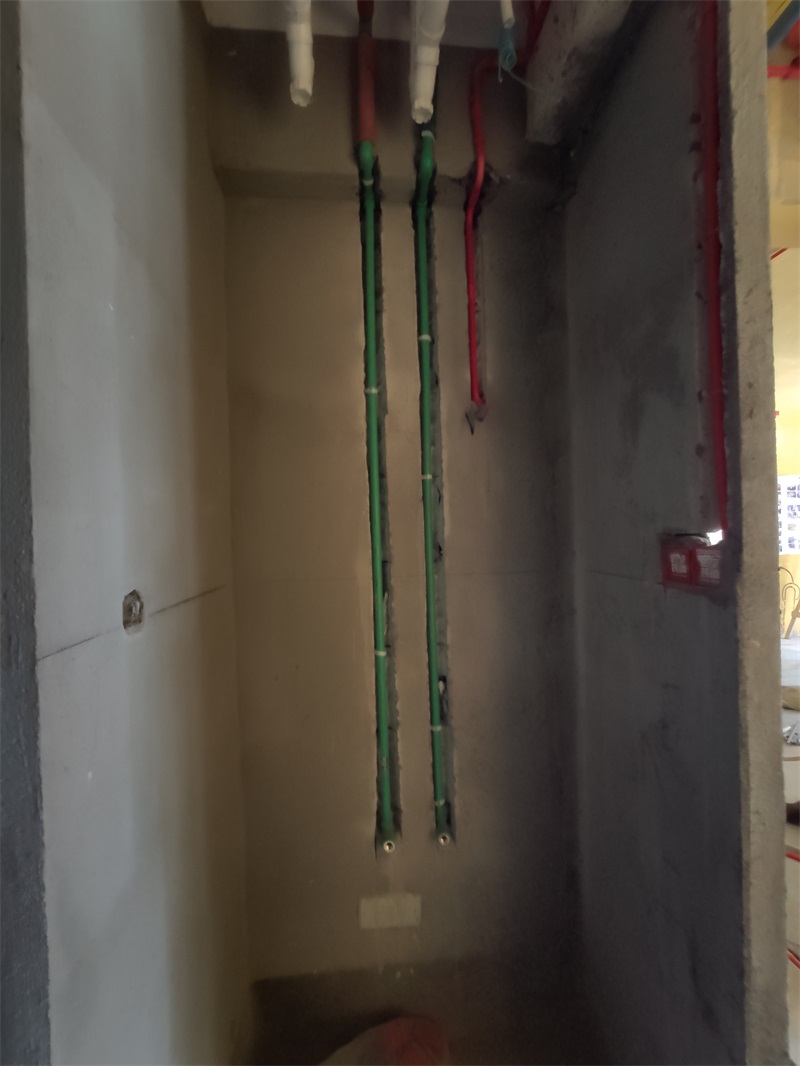

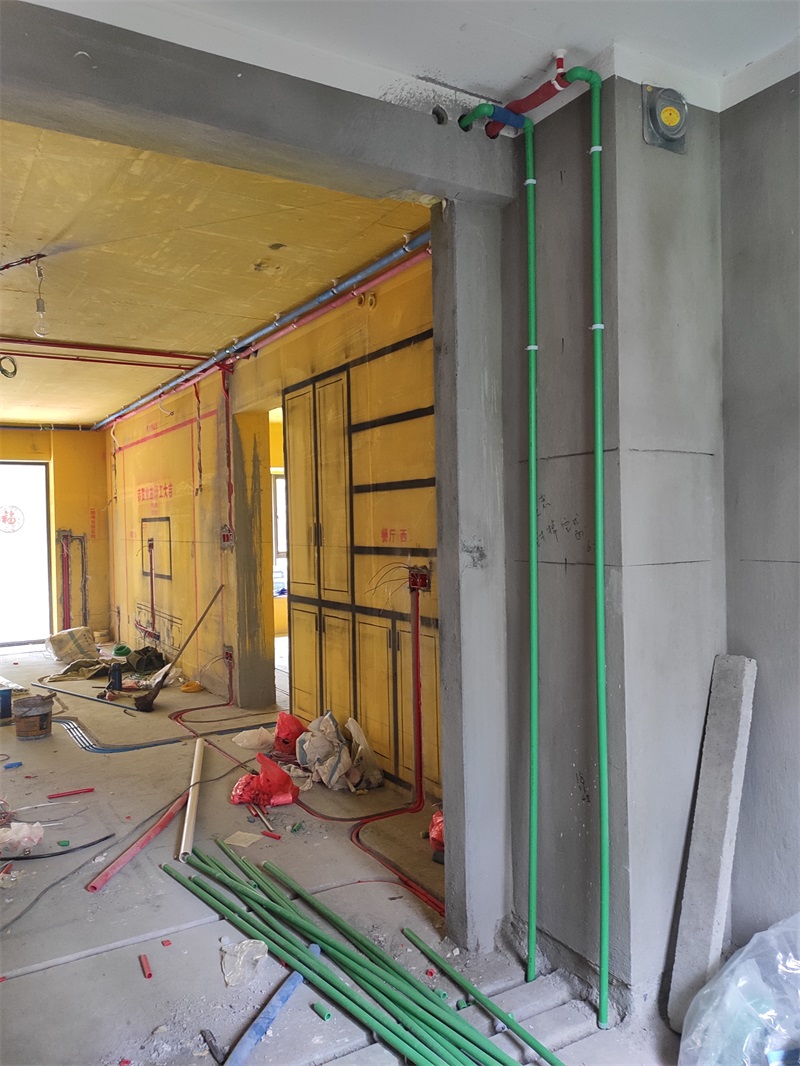

走墙水管采用下垂式安装





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-8-21 16:31:50 | 显示全部楼层

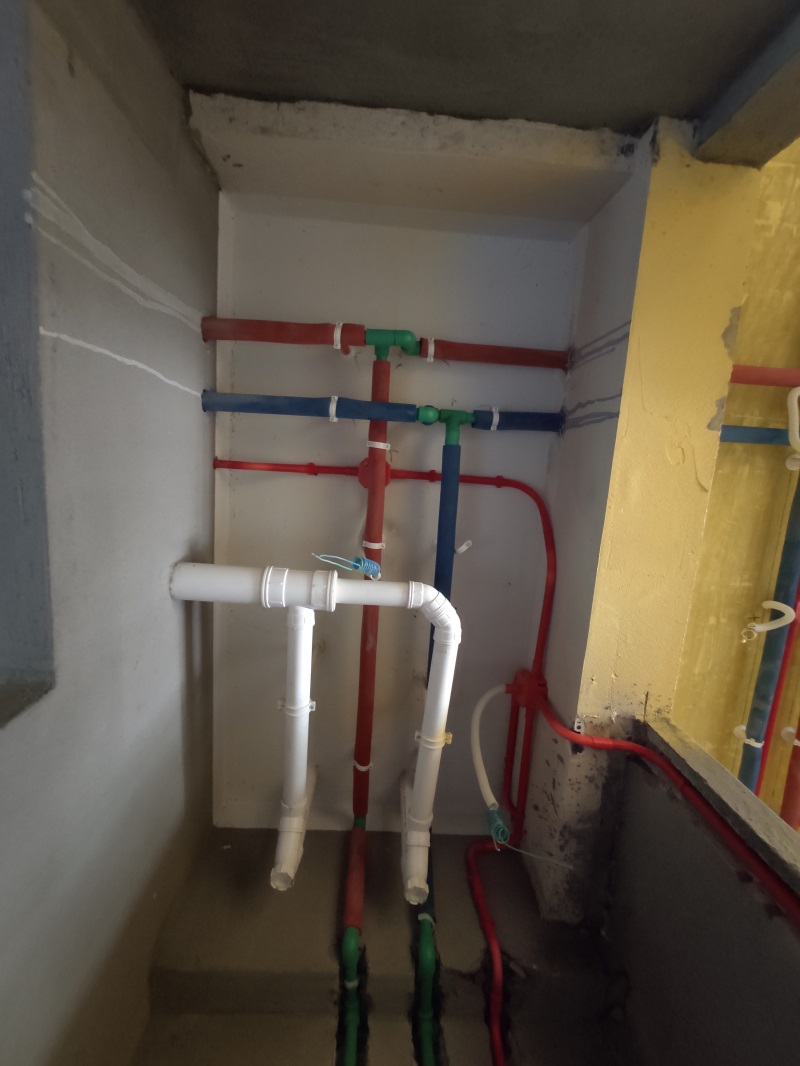

红色保温棉代表热水，蓝色保温棉代表冷水



回复 支持 反对

使用道具 举报
