[常山] 常山东方广场3-1-18#128㎡北欧——致我们暖暖的小时光

[复制链接]
 楼主| 发表于 2019-5-27 11:33:59 | 显示全部楼层


水电工艺施工中




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-5-29 10:04:23 | 显示全部楼层

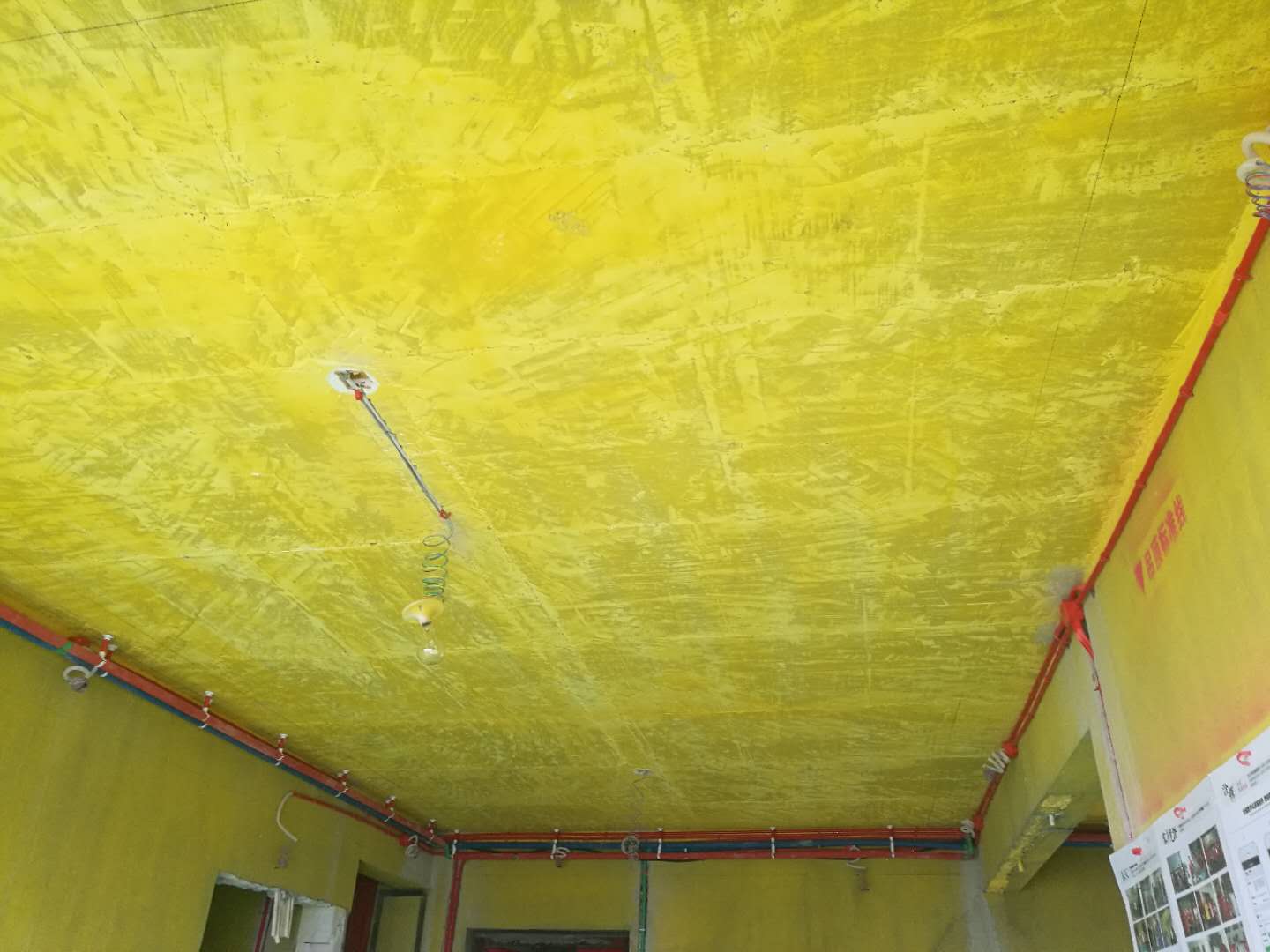

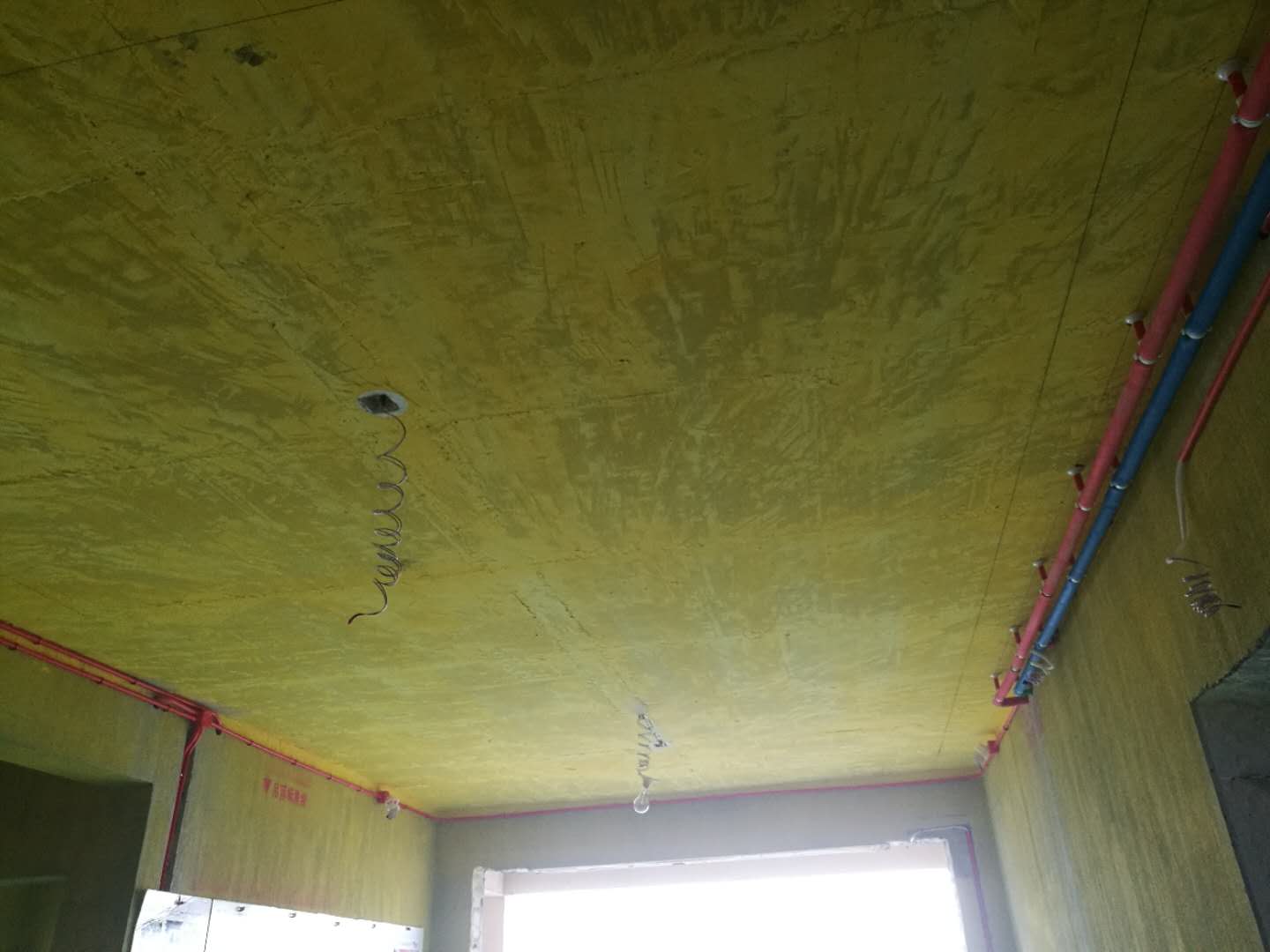

筒灯位已加波纹管保护,方便穿线时抽拉方便,不会破坏绝缘层





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-5-29 10:07:51 | 显示全部楼层

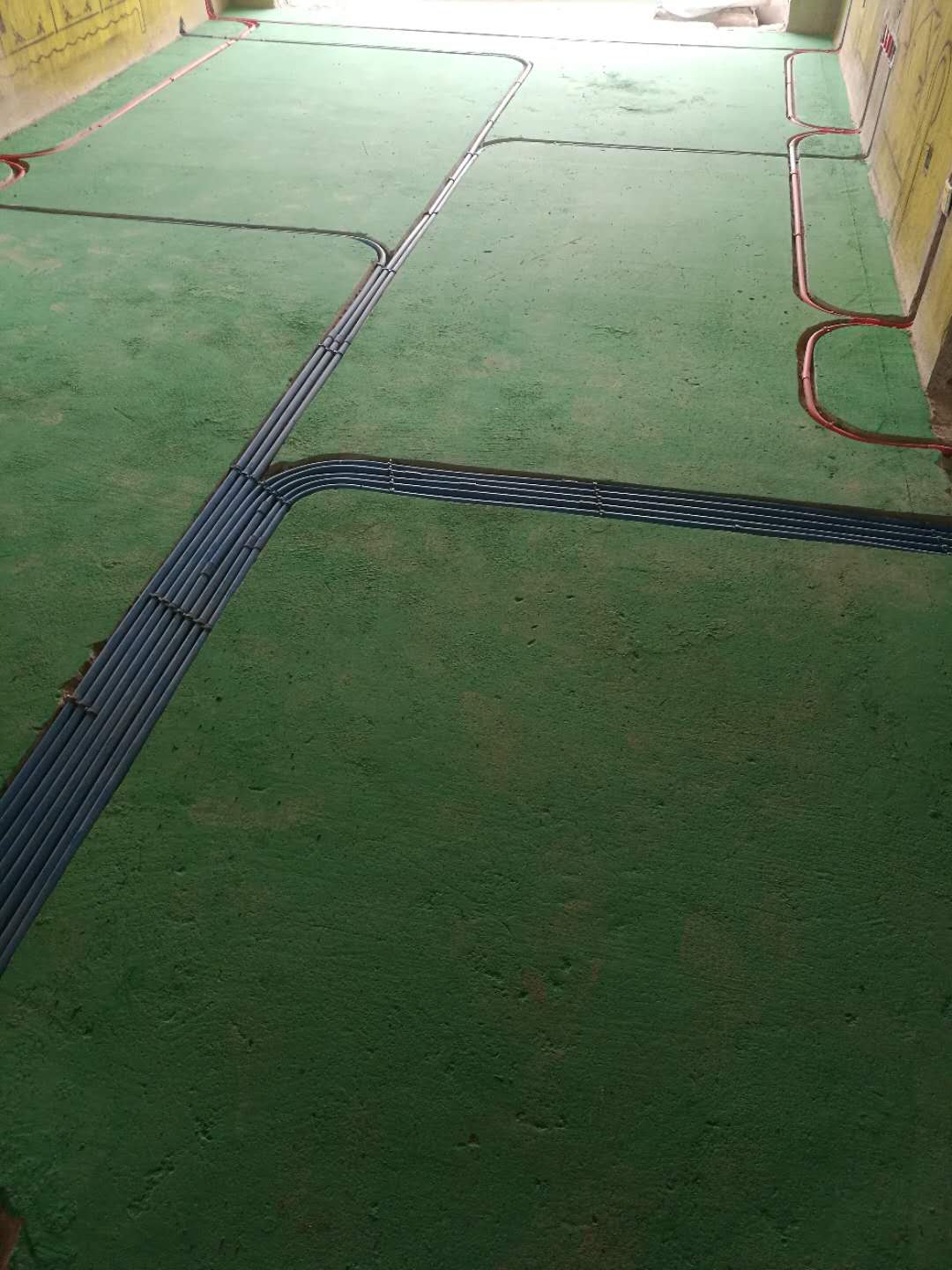

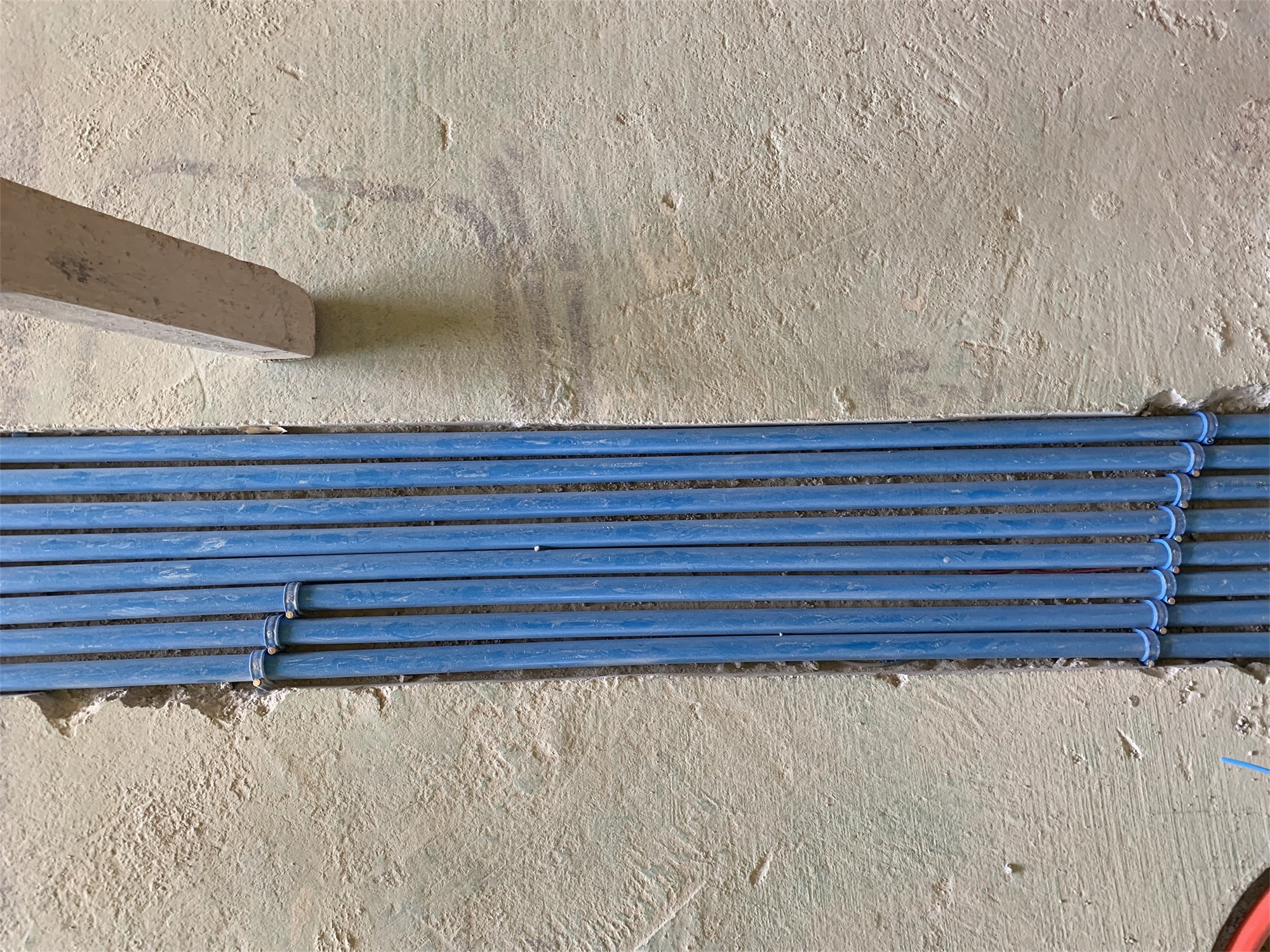

线管排列整齐,间隙均匀,线管要用钉卡钉好,采用错位顺钉的方式



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-6-2 10:07:05 | 显示全部楼层

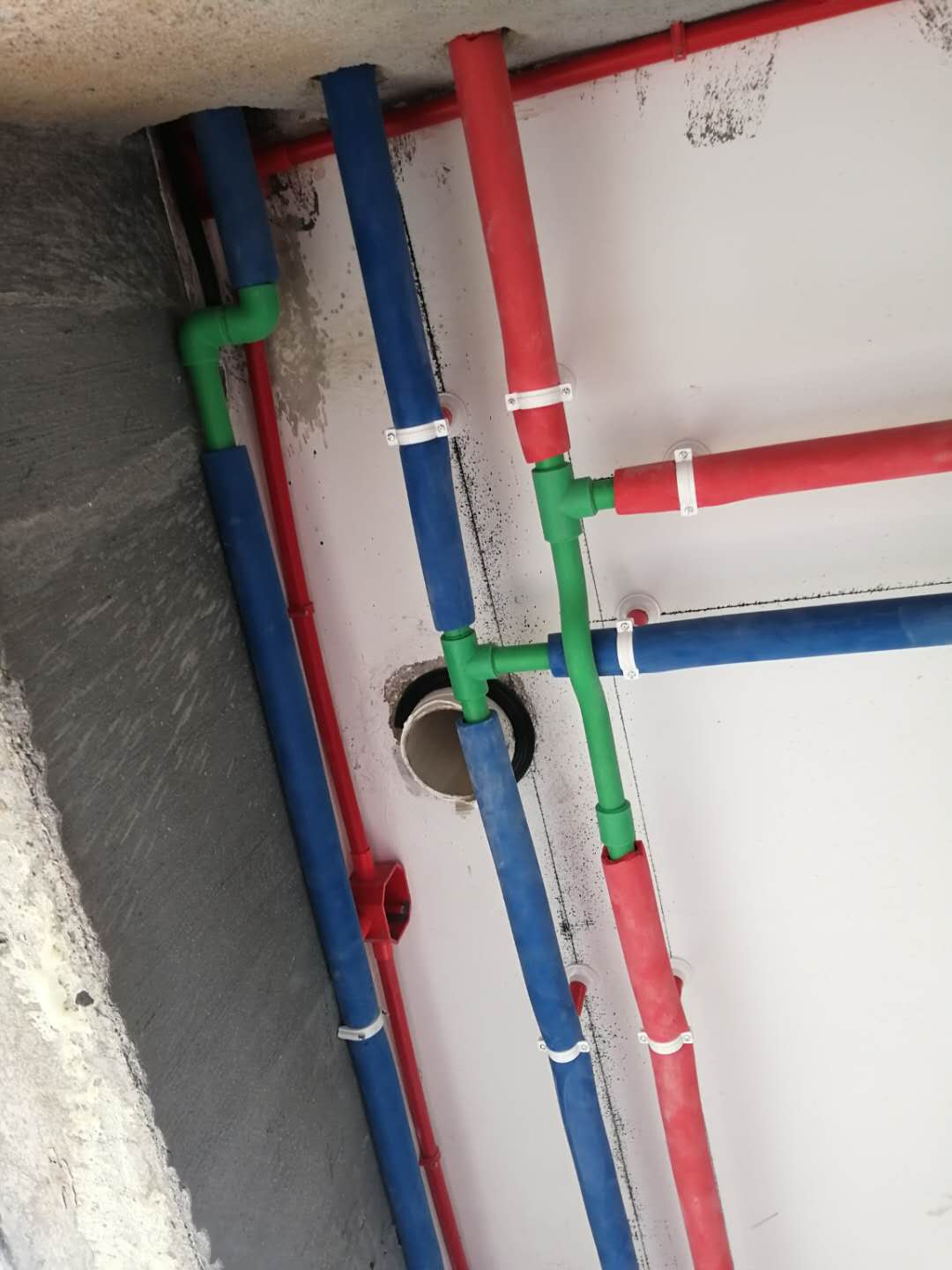

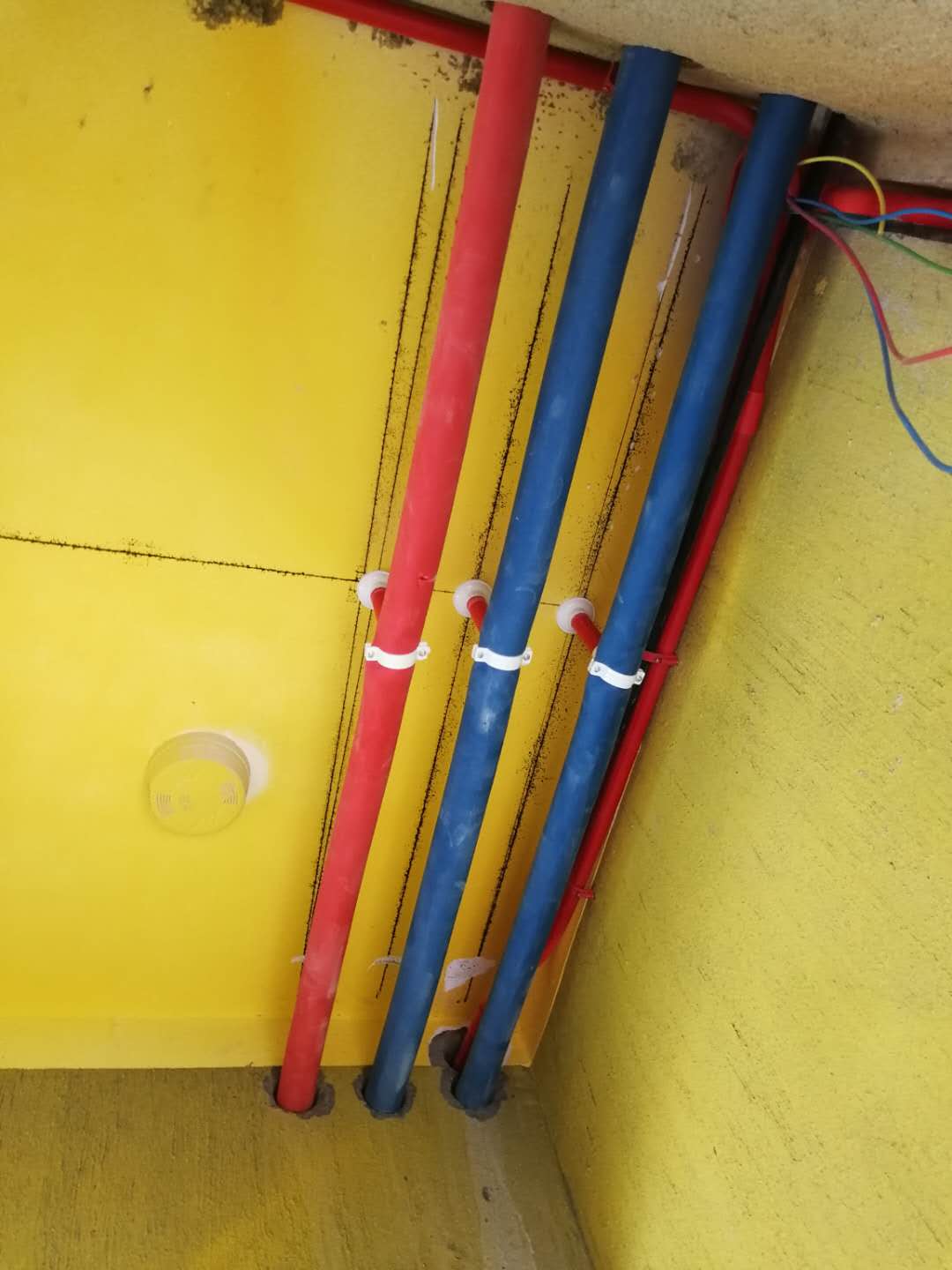

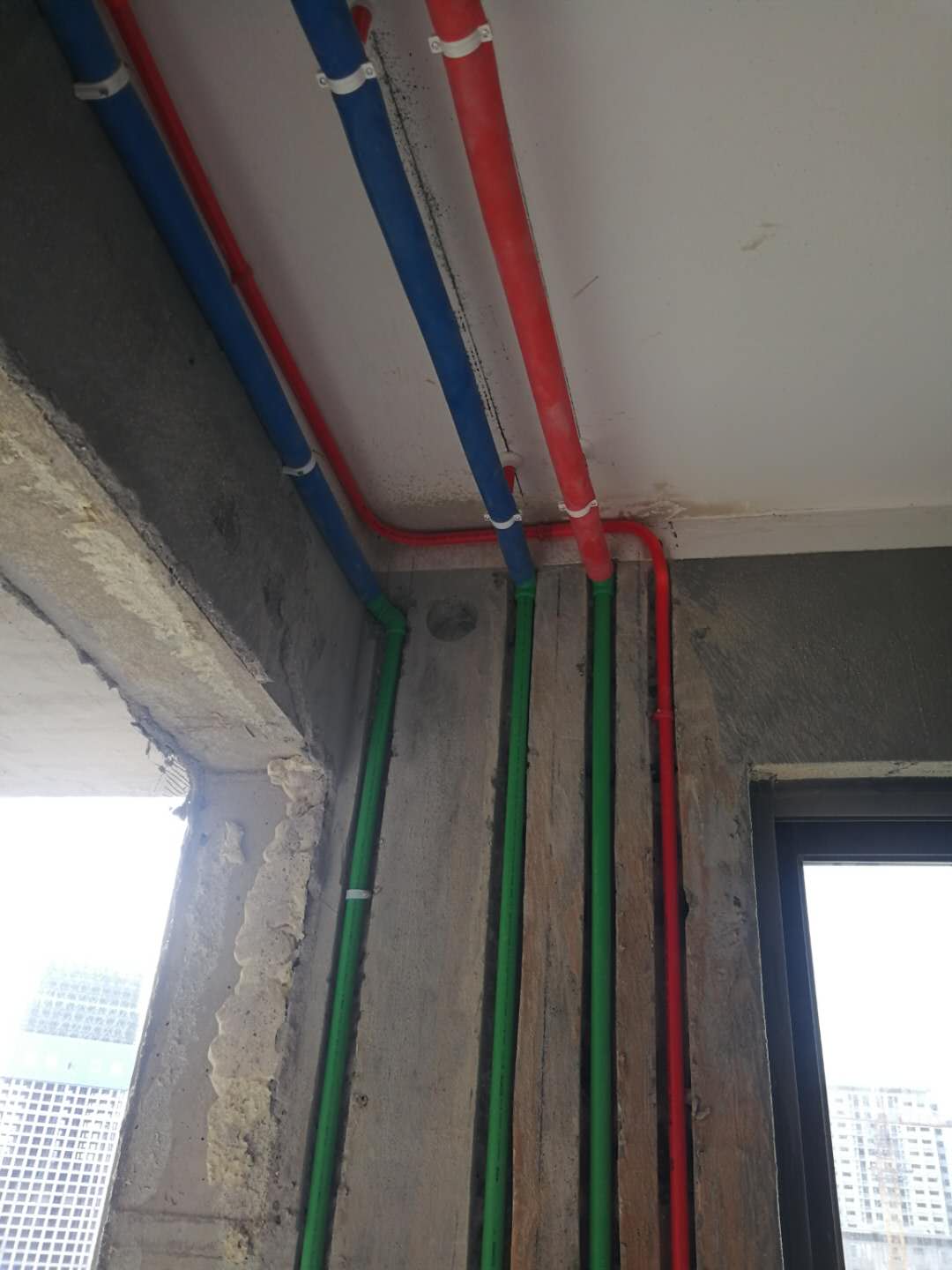

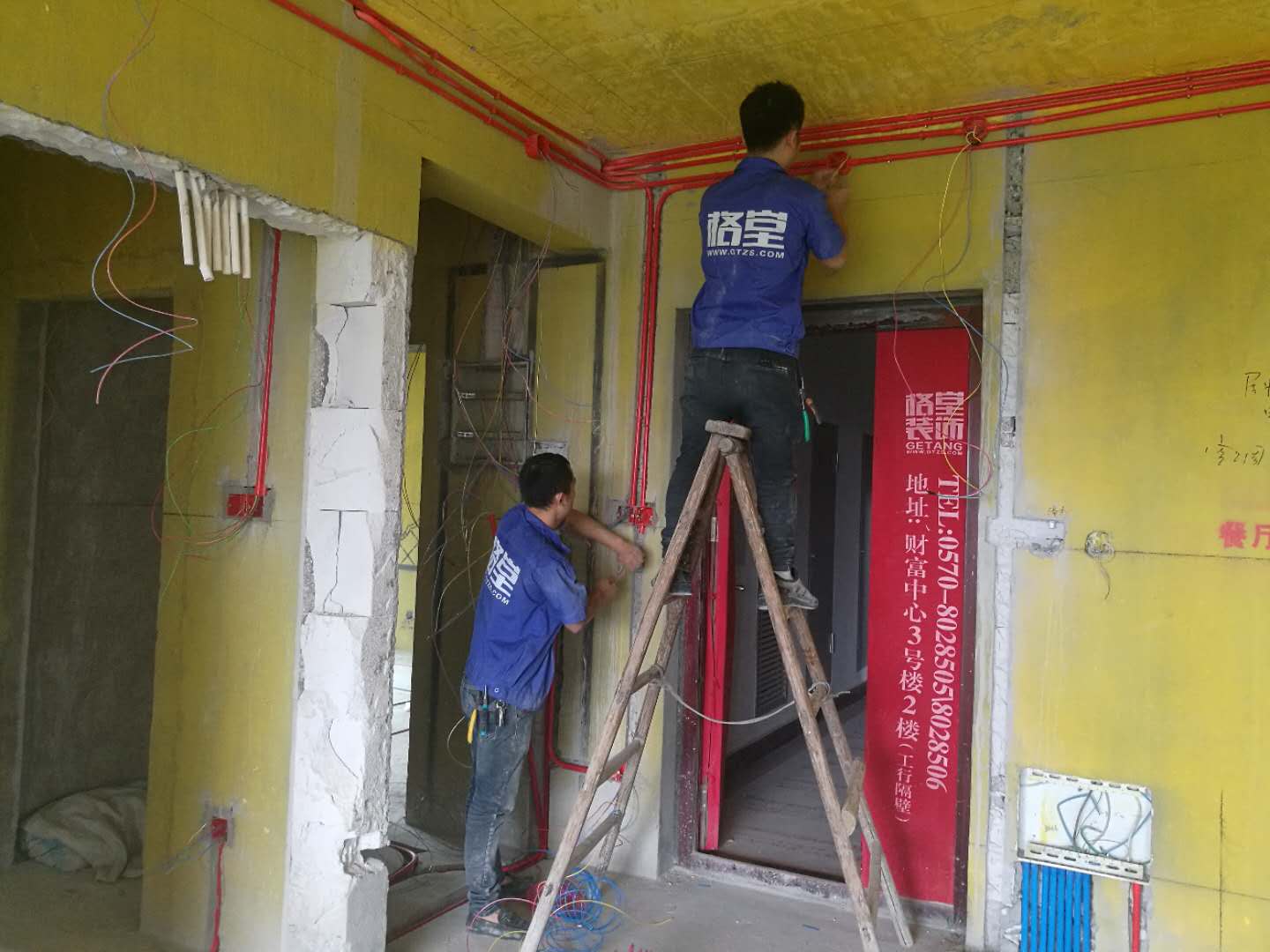

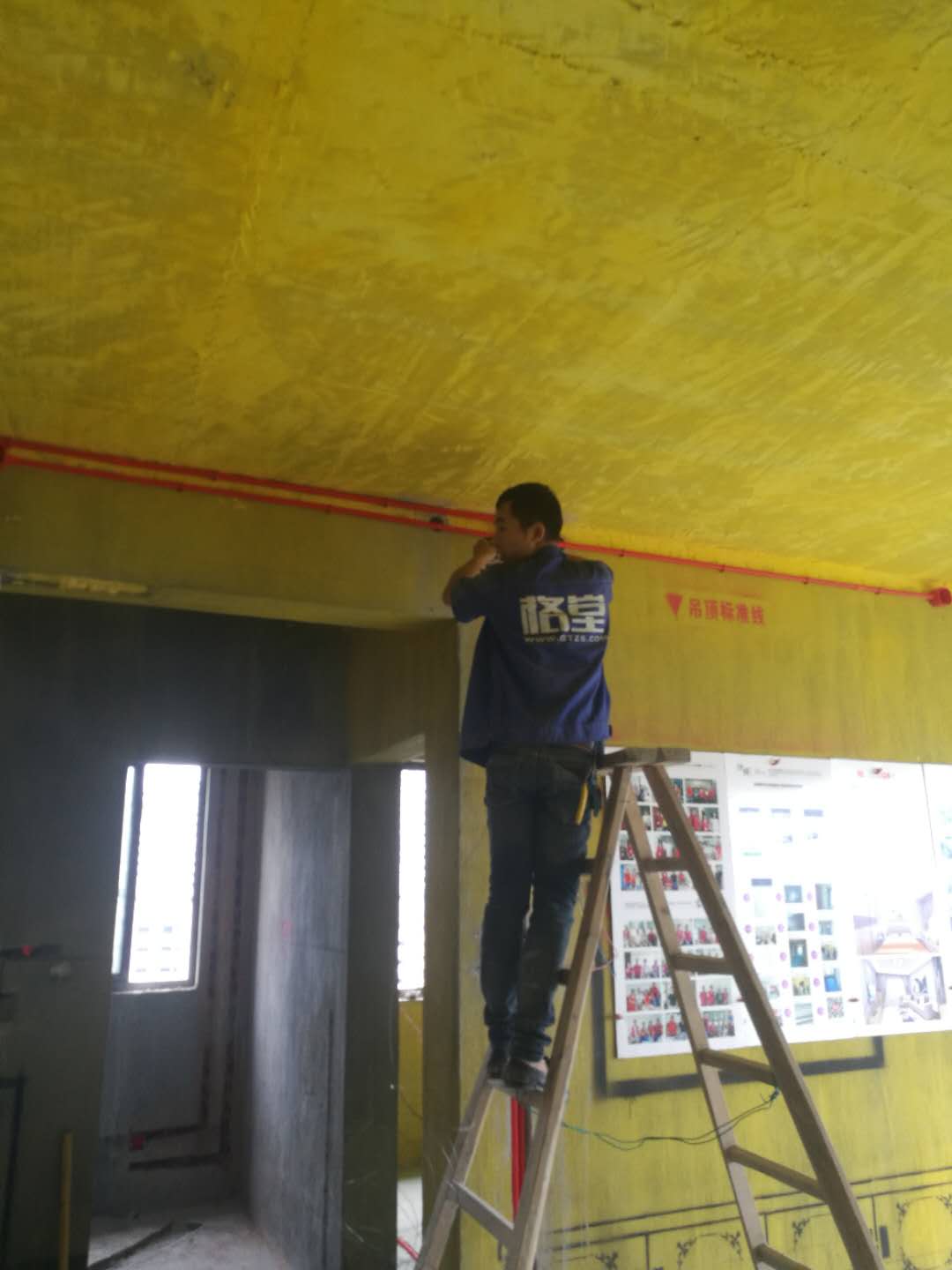

红色水管表示热水,兰色冷水,左热右冷,水管走顶,墙面下垂式安装,水管吊卡间距不得超过8O公分,拐弯角不得15公分右,保持水管后期热涨冷缩不下垂,





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-6-2 12:19:44 | 显示全部楼层

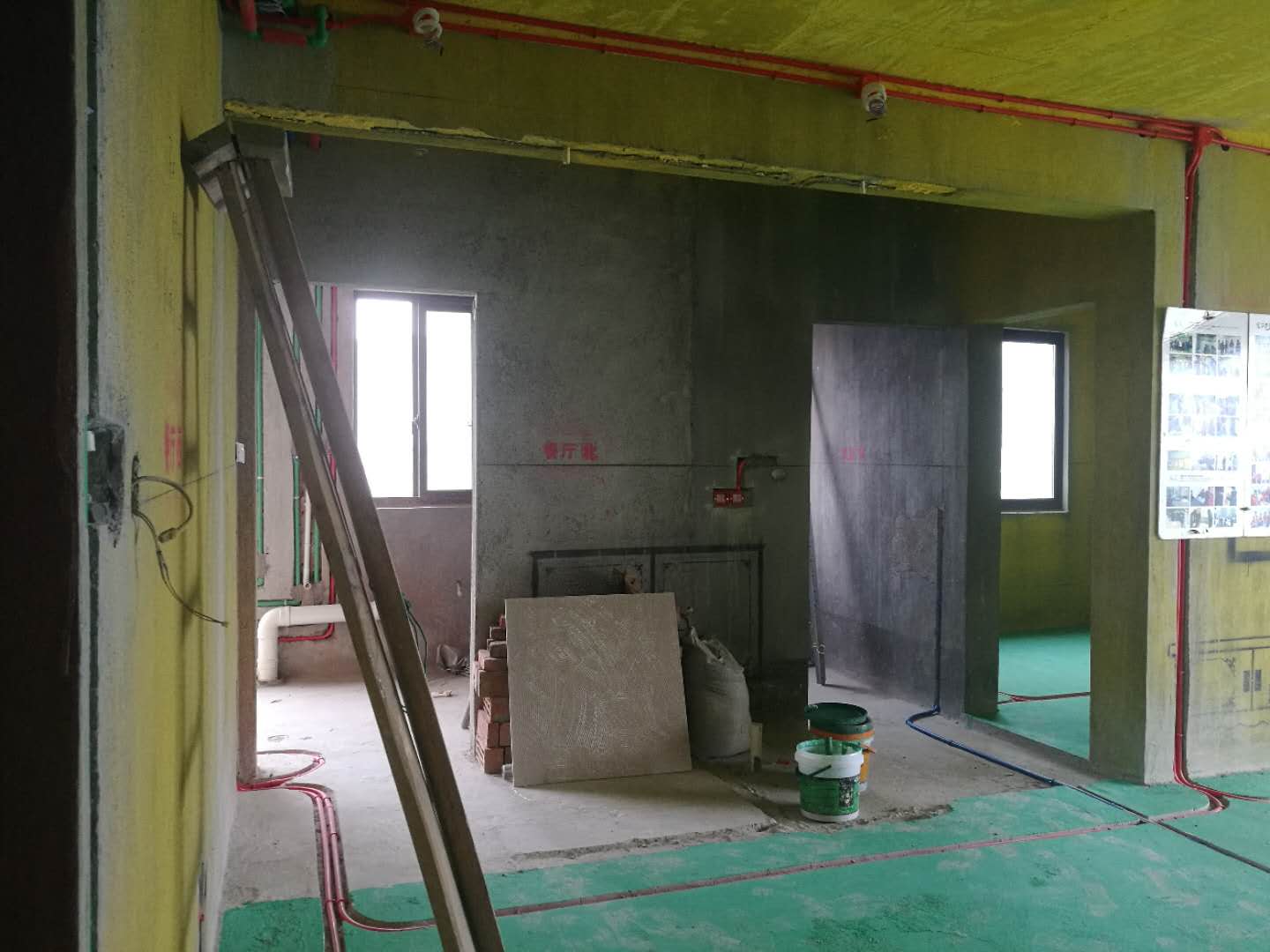

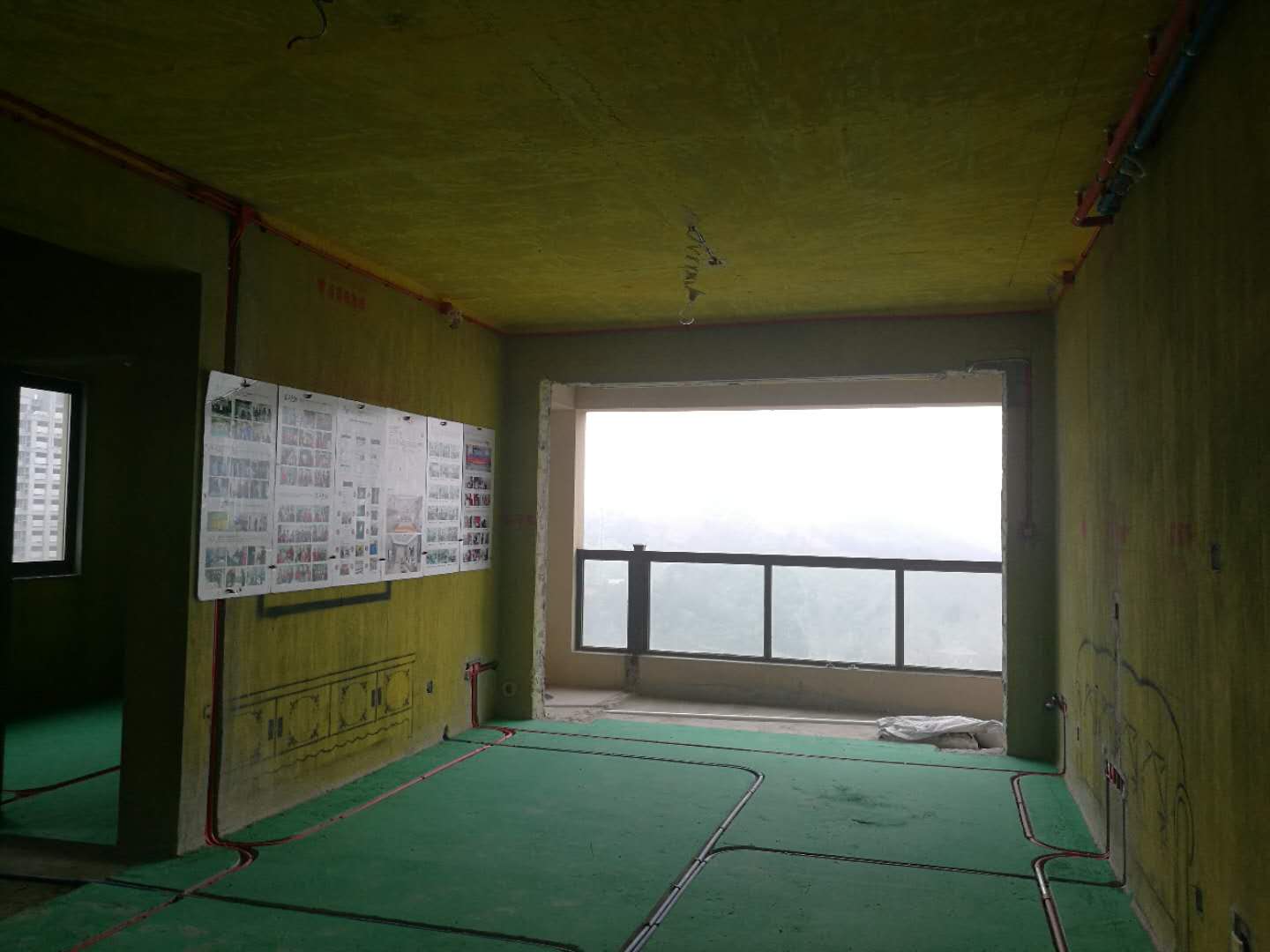

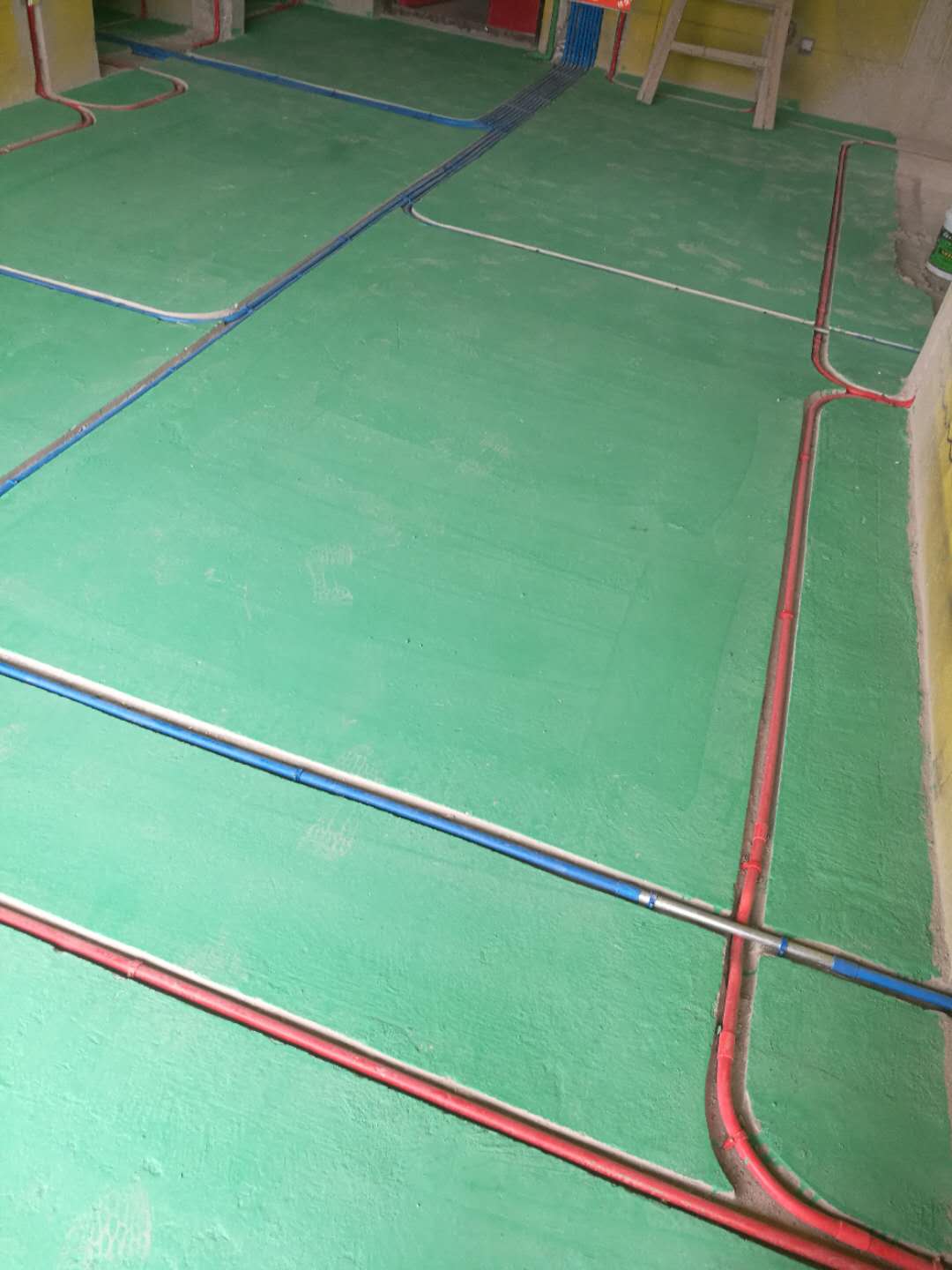

客、餐厅水电线路分布







回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-6-2 12:20:31 | 显示全部楼层

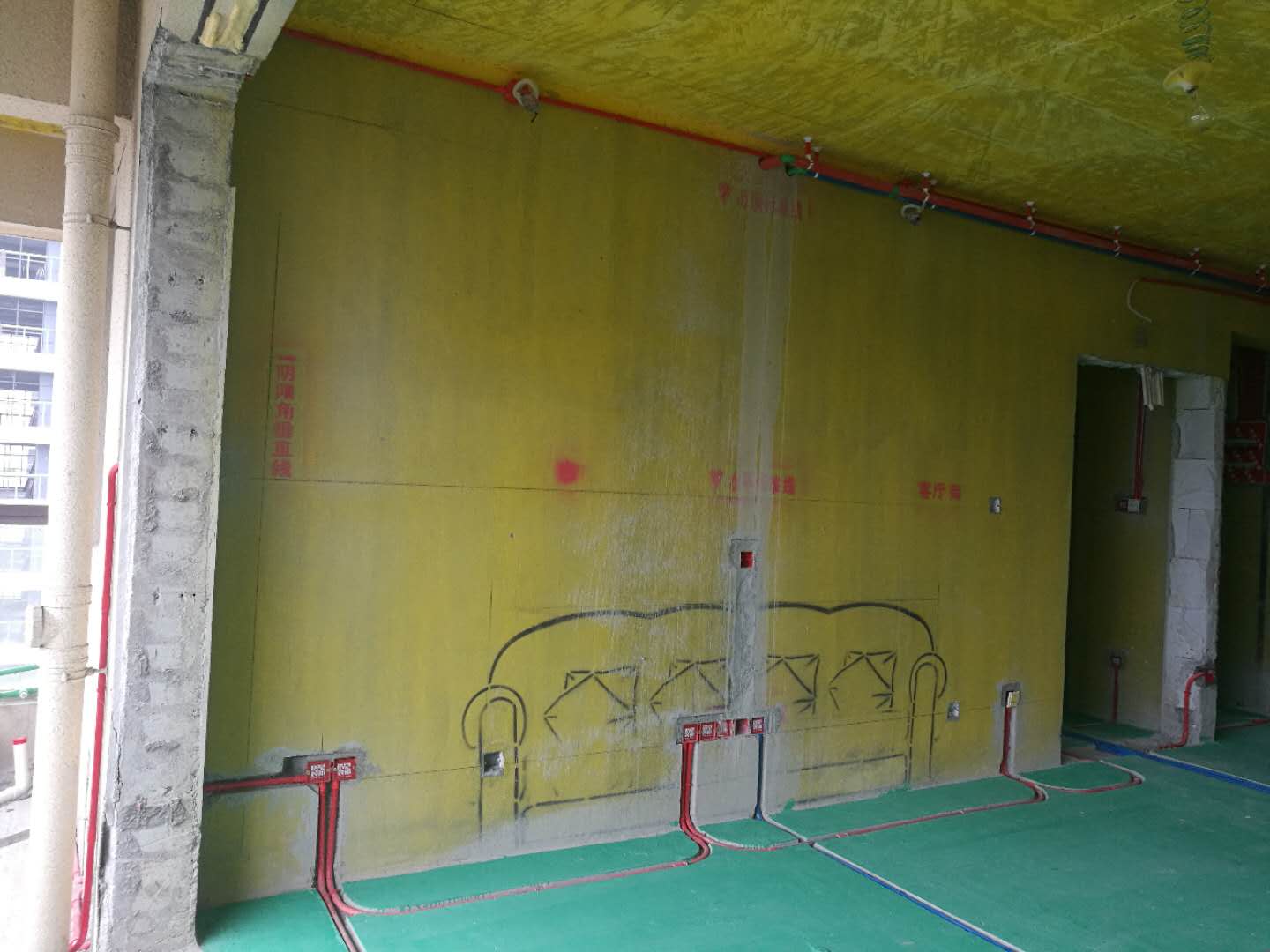

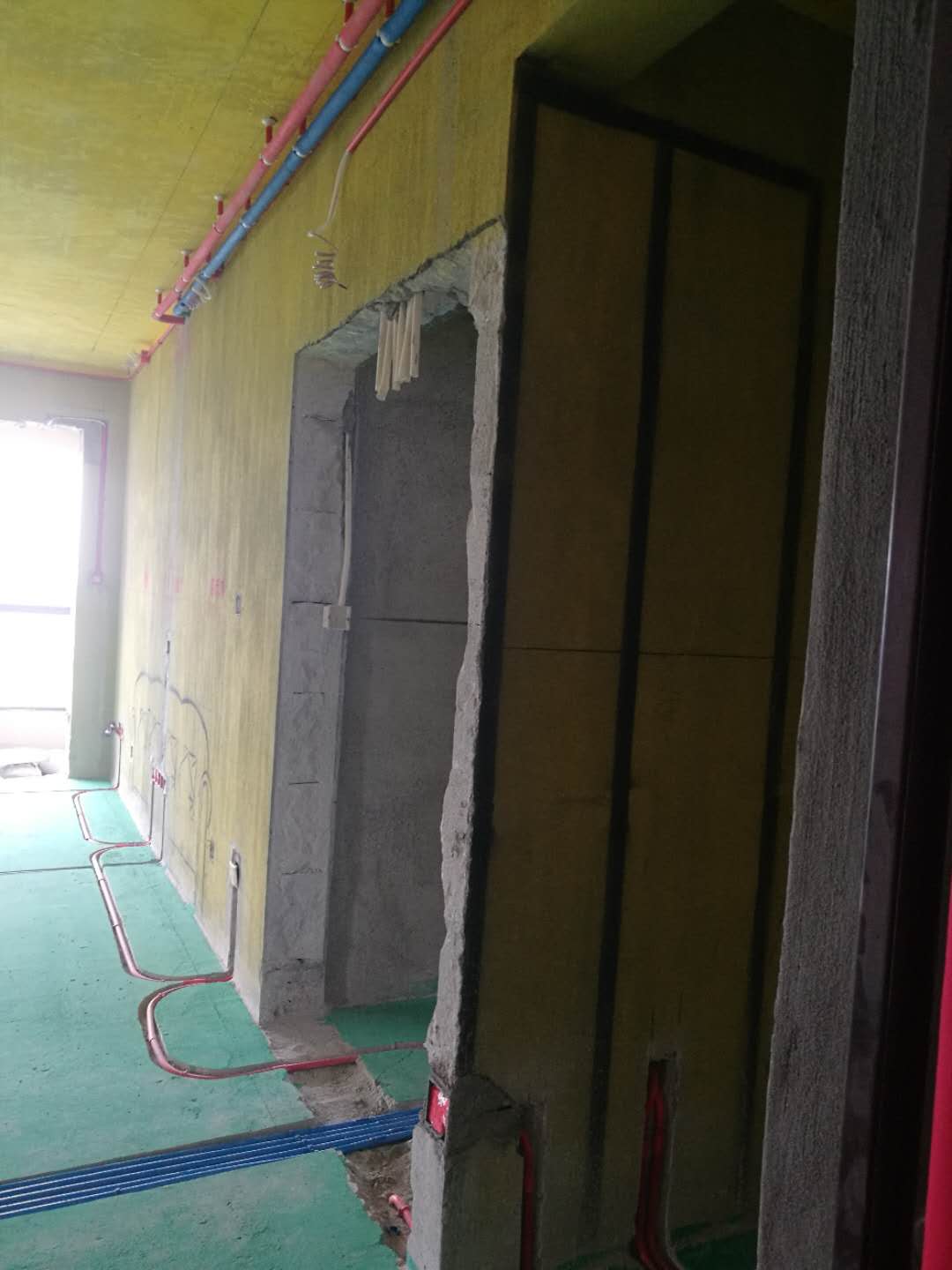

客、餐厅水电线路分布








回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-6-2 12:21:23 | 显示全部楼层

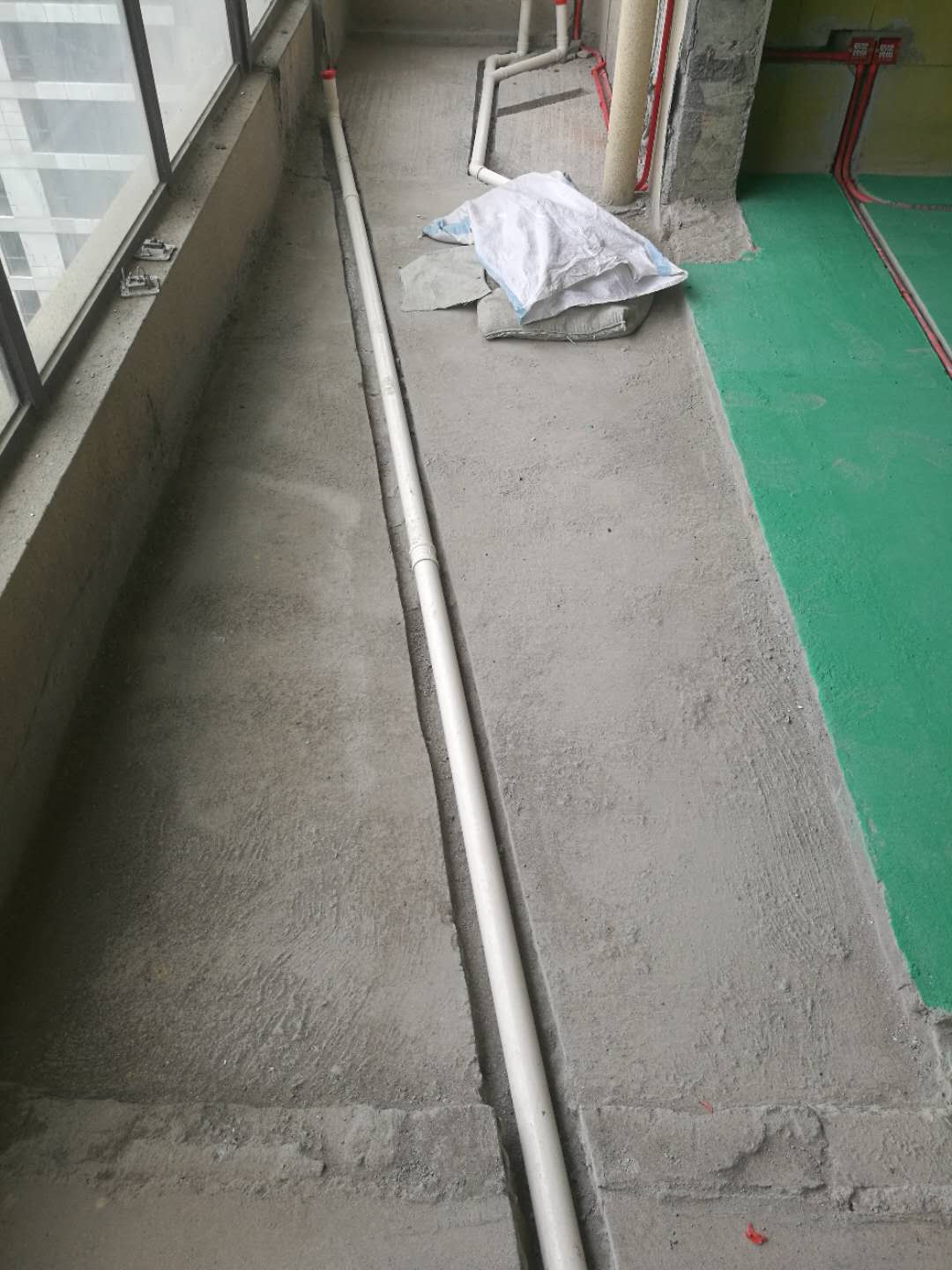

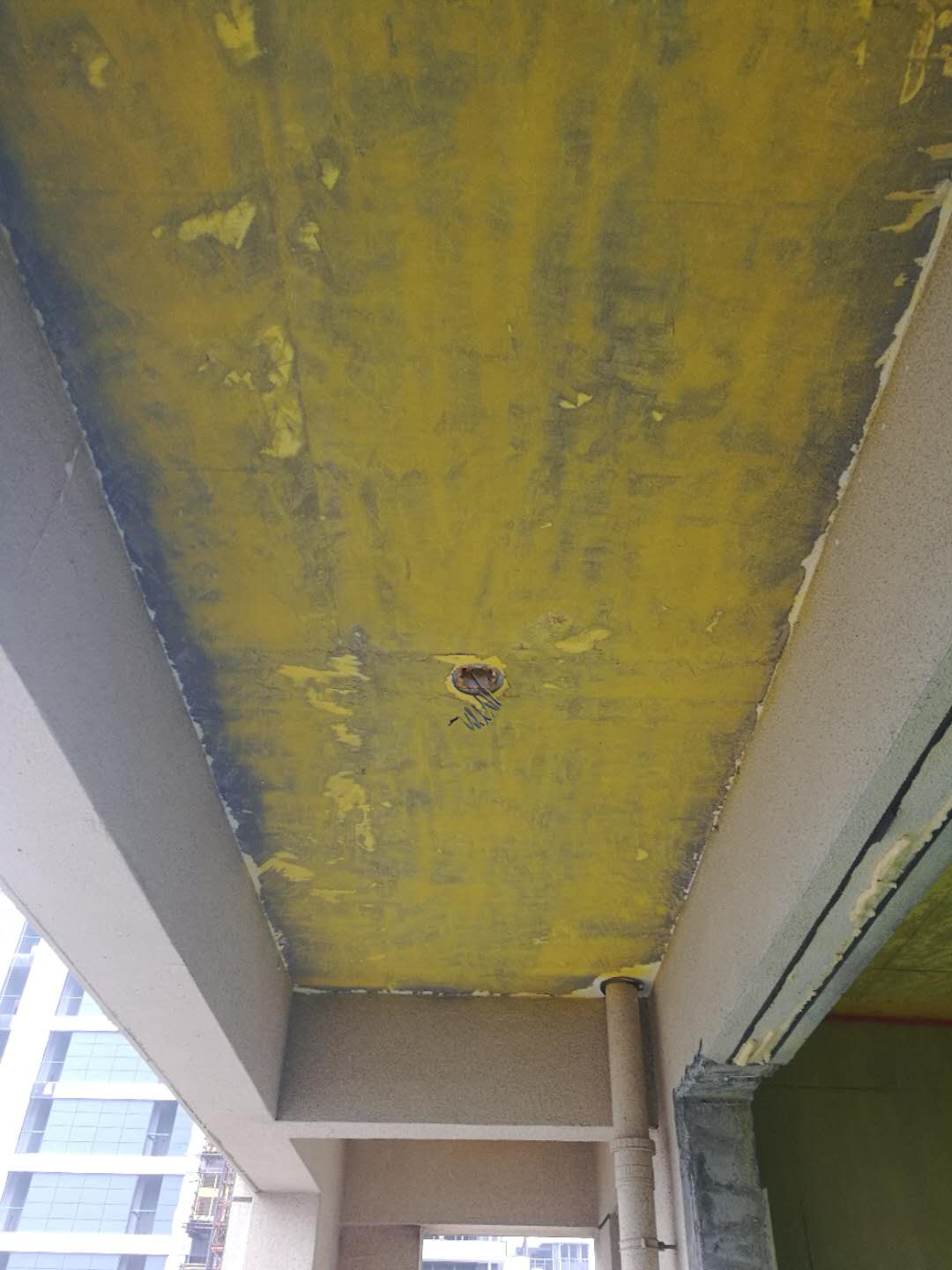

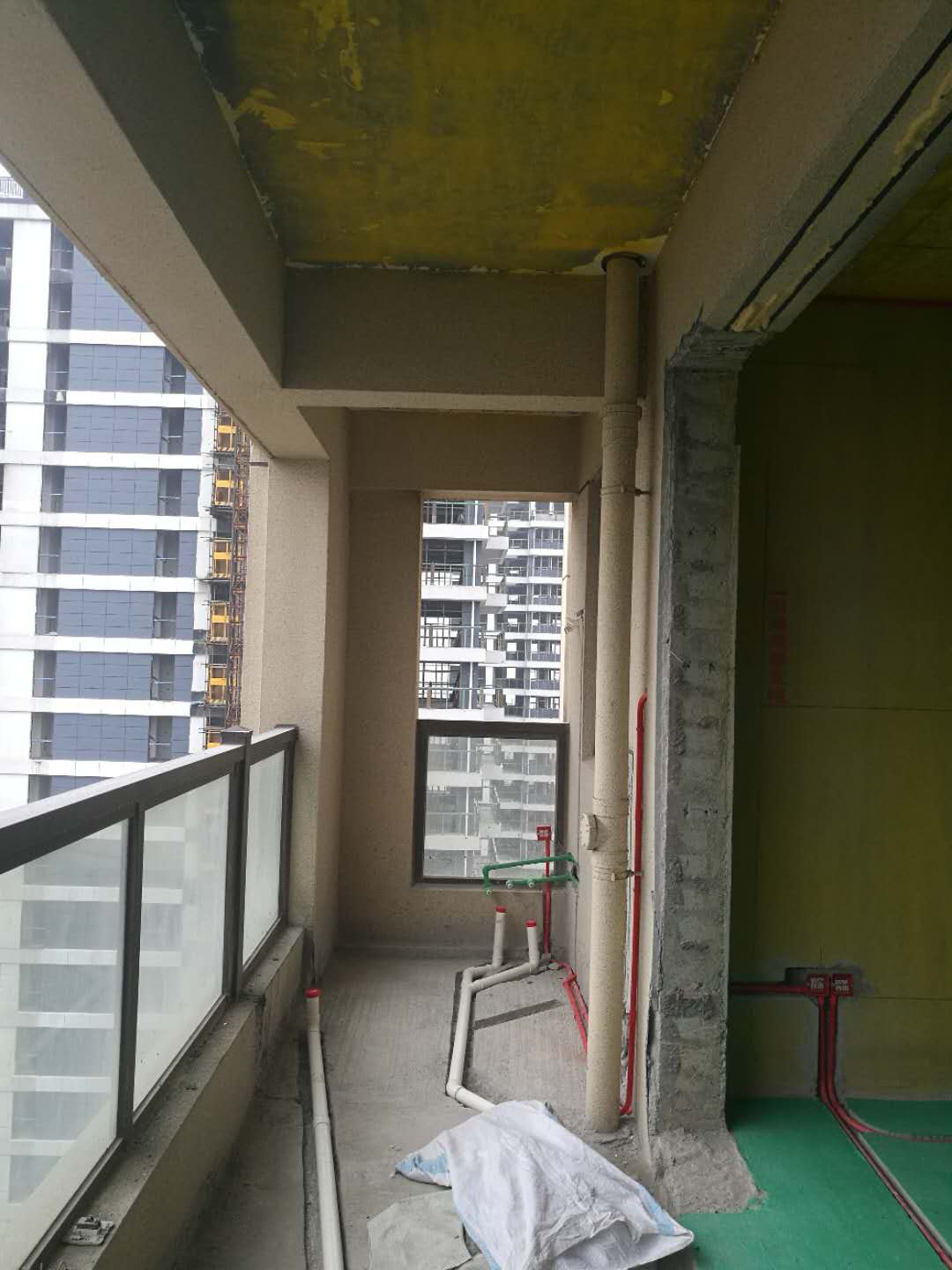

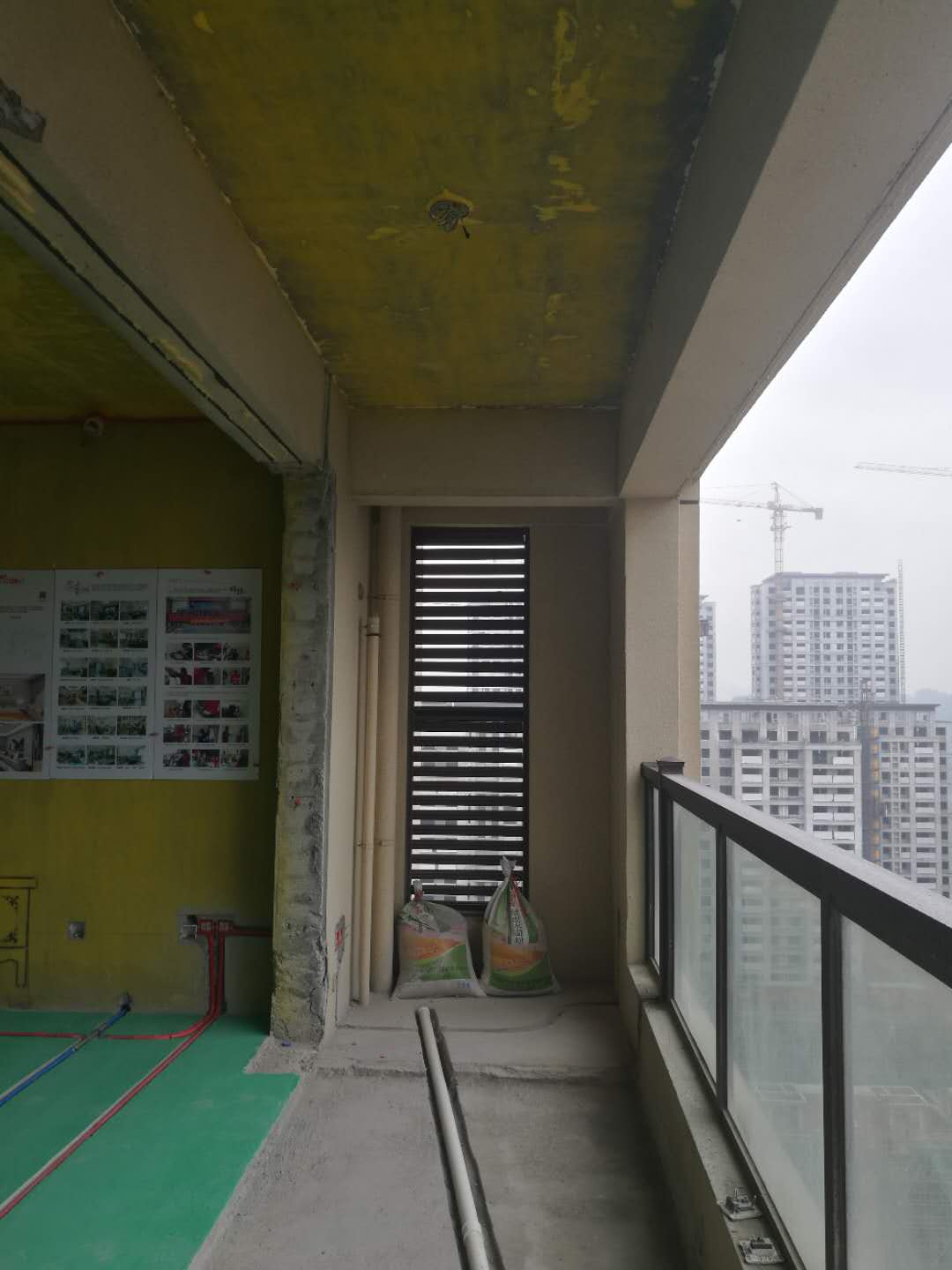

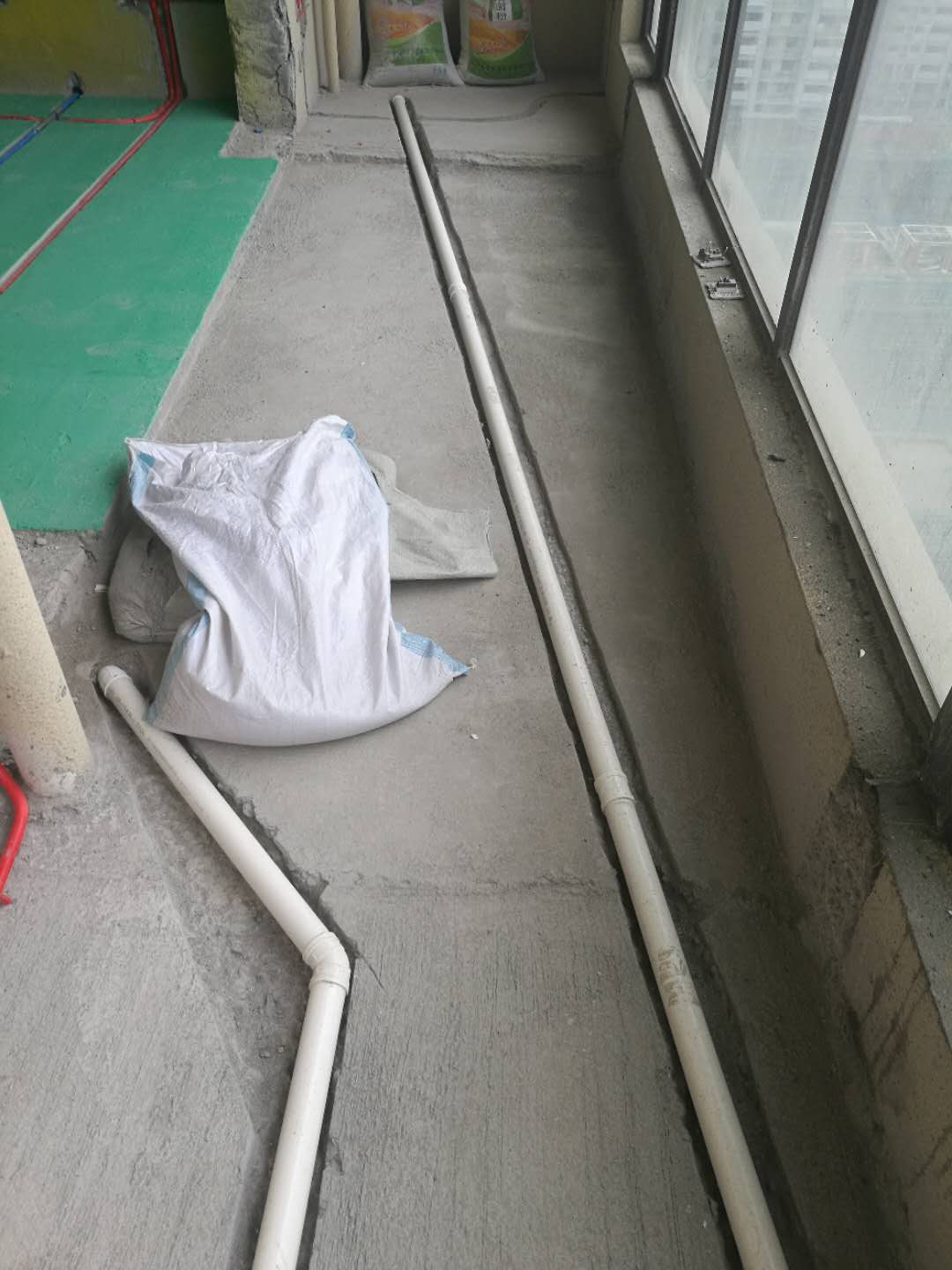

客厅阳台水电线路分布







回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-6-2 12:21:55 | 显示全部楼层

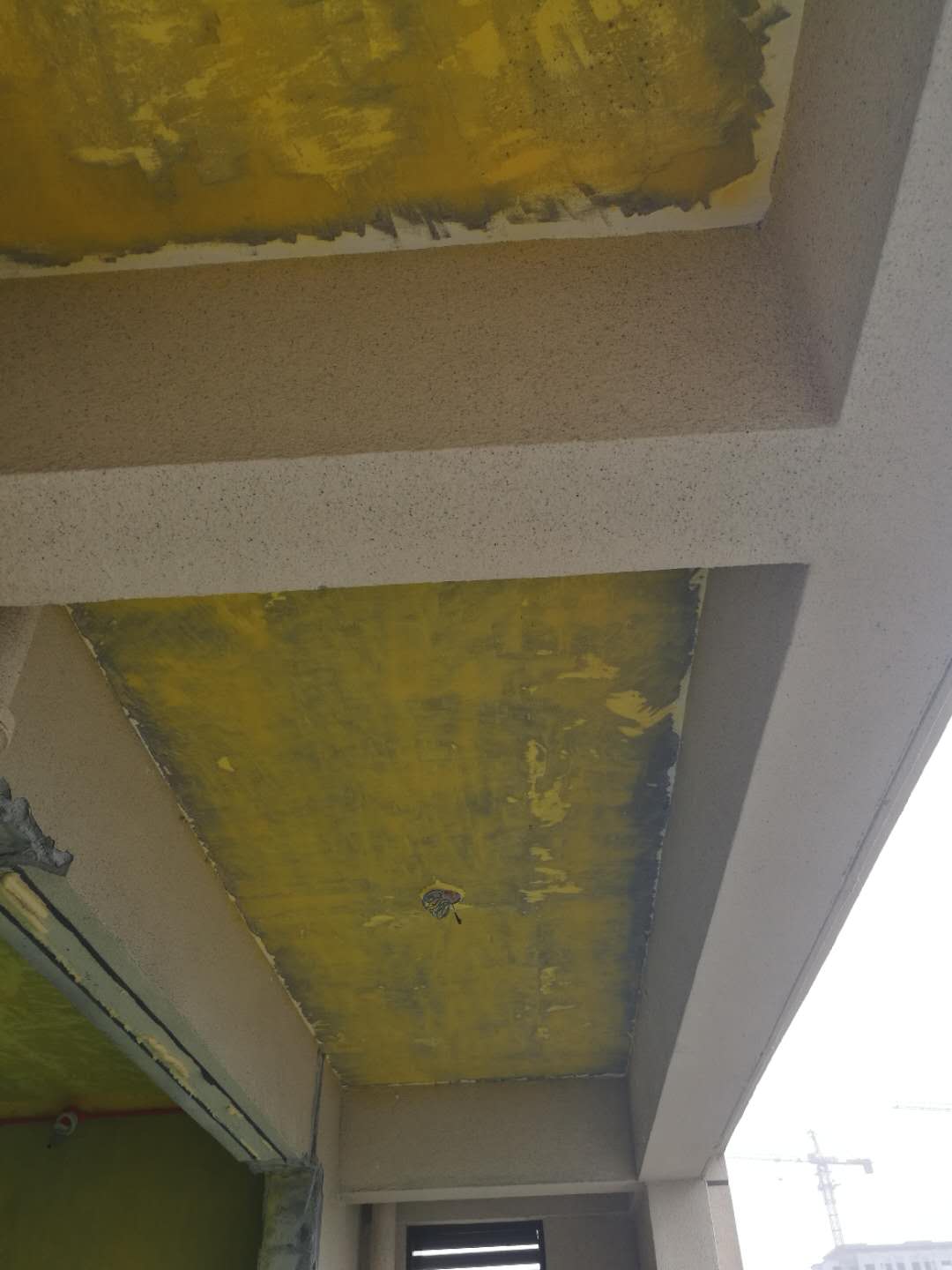

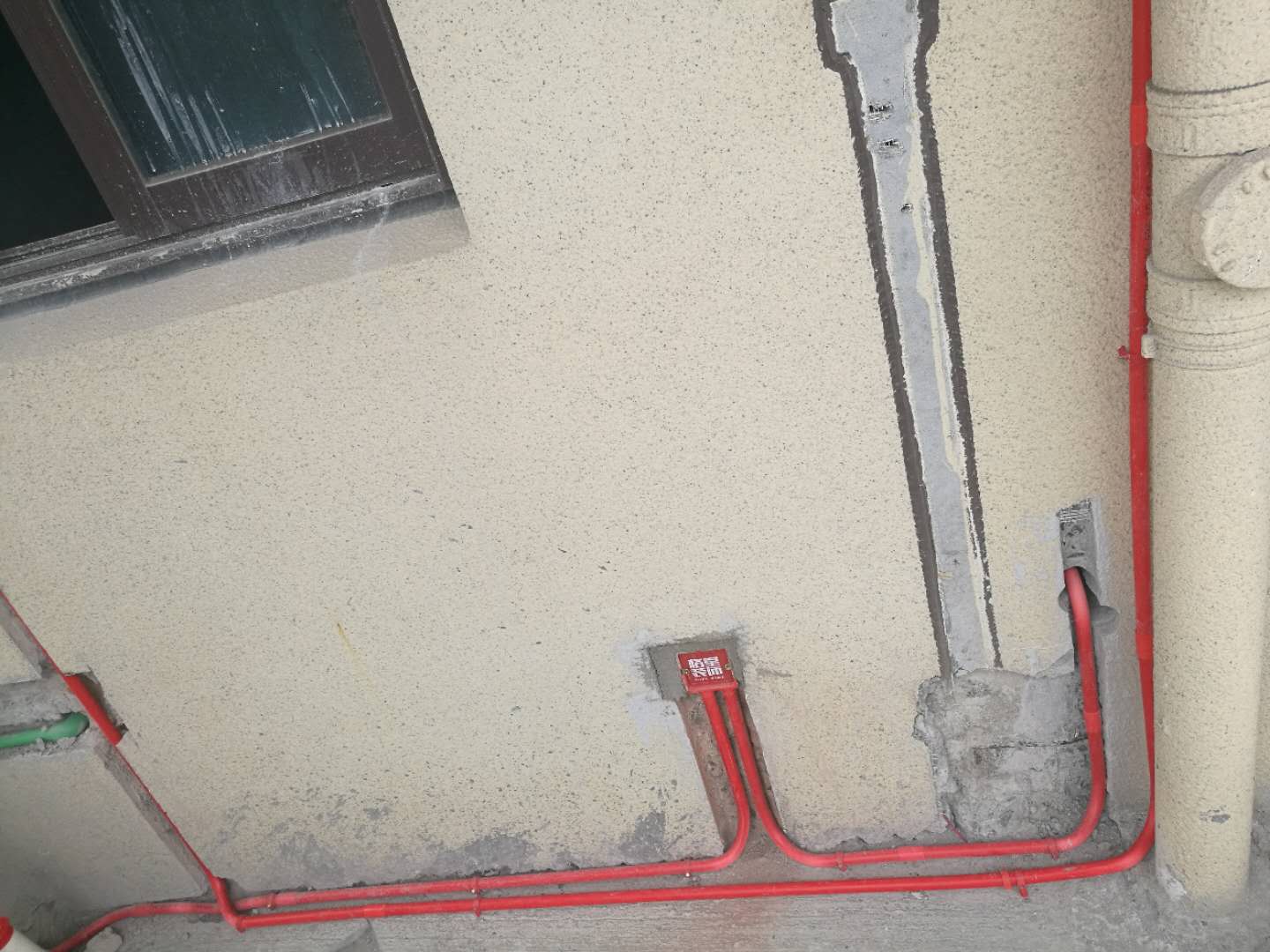

客厅阳台水电线路分布






回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-6-2 12:23:22 | 显示全部楼层

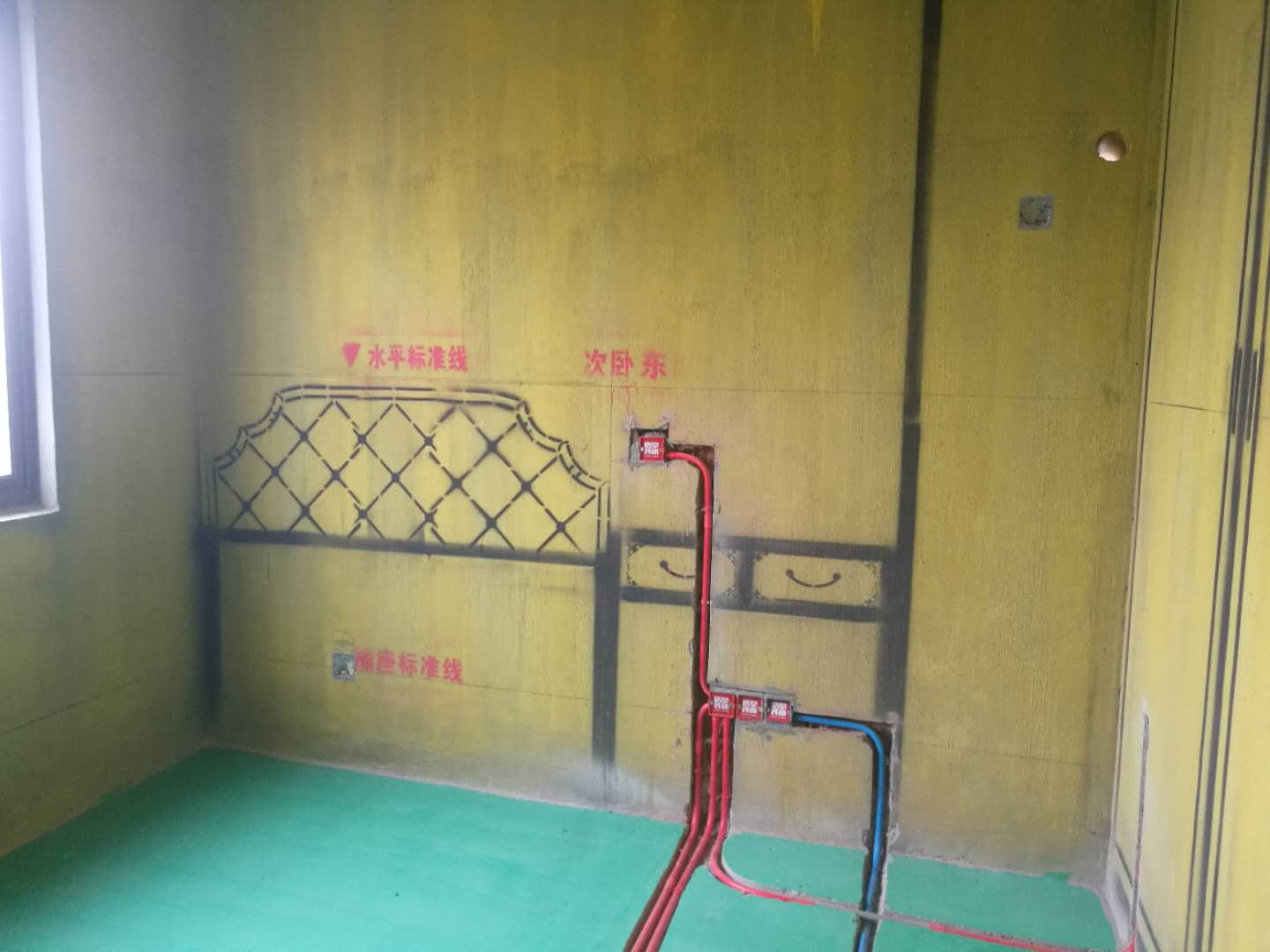

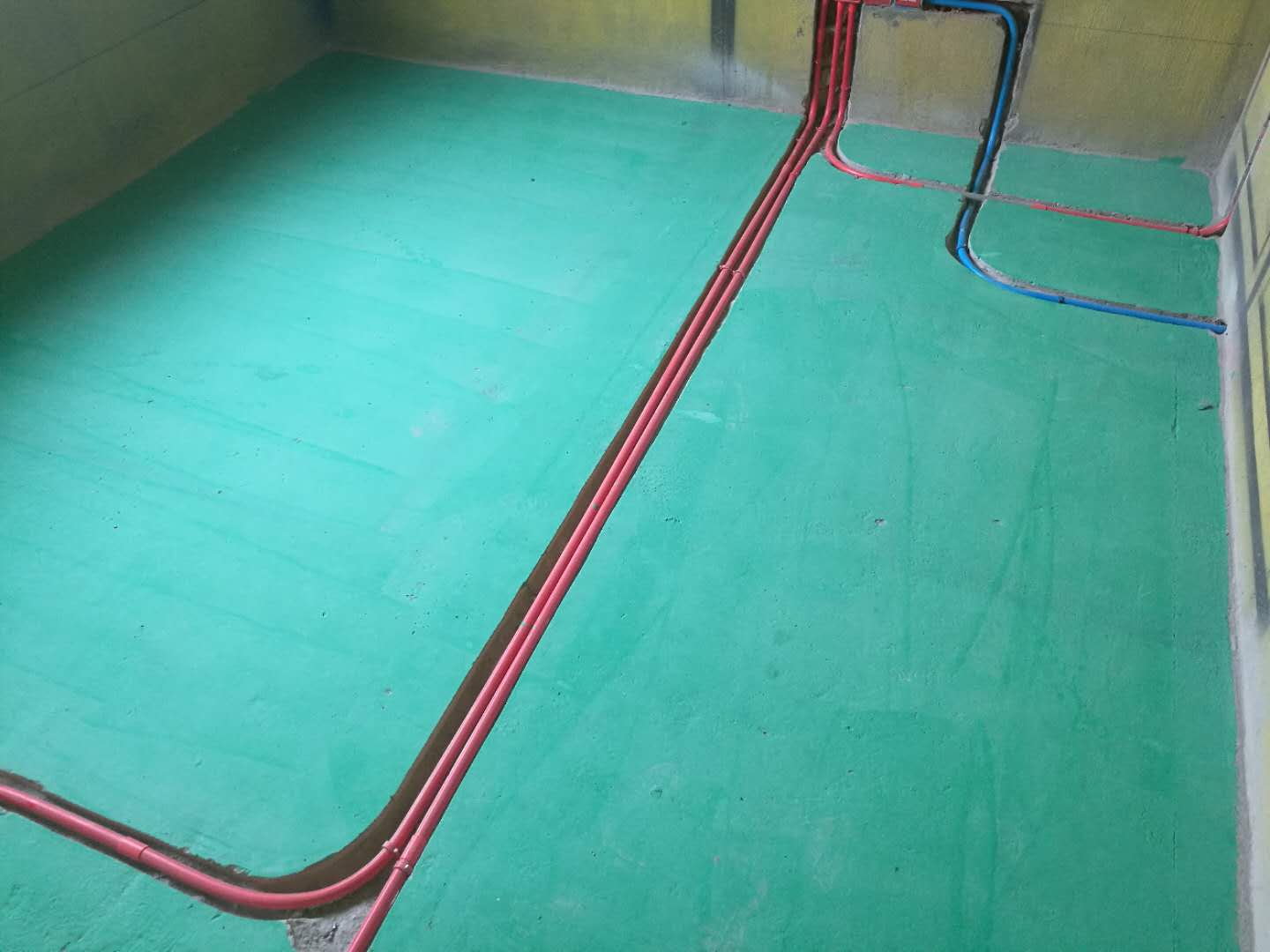

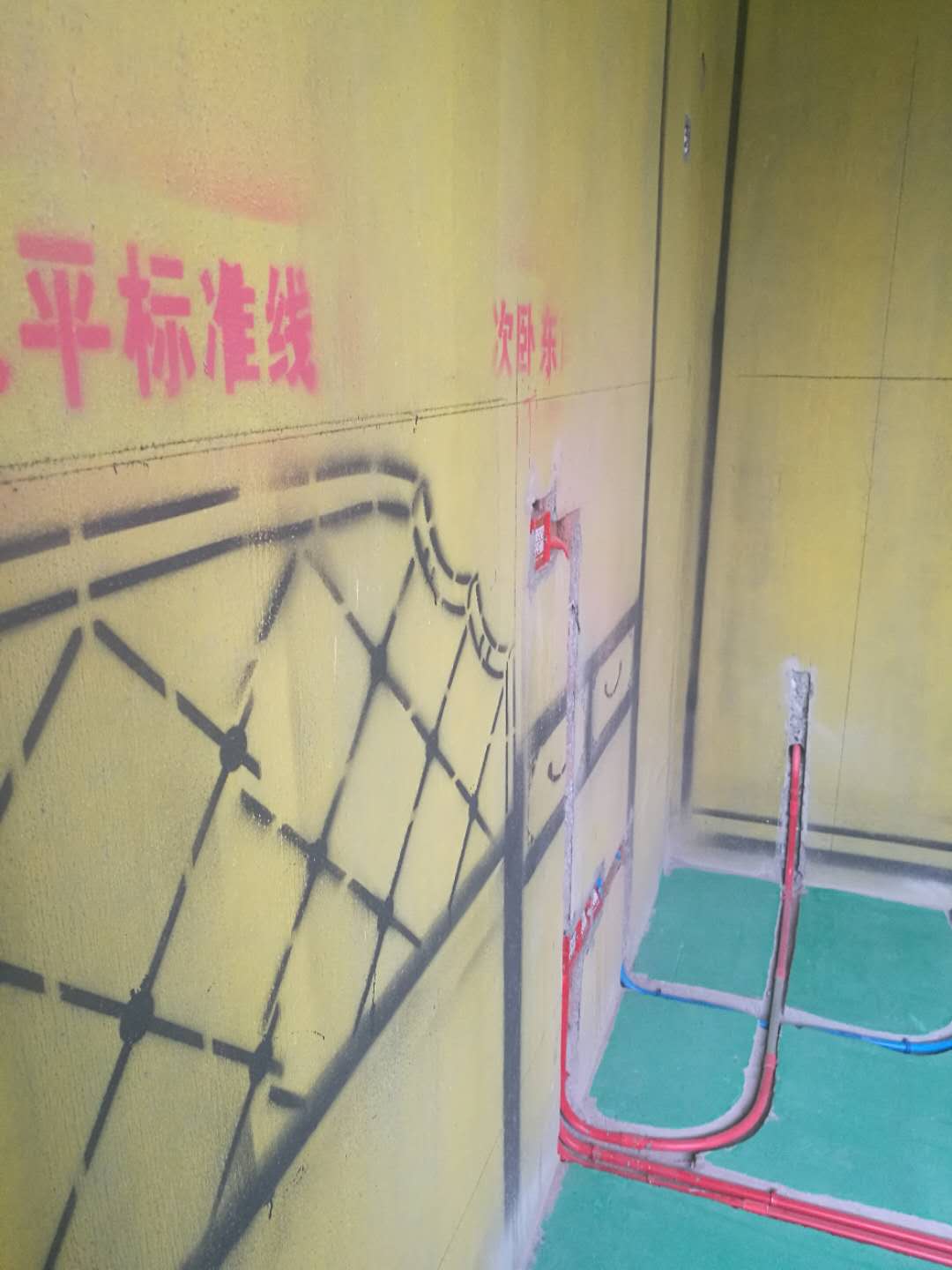

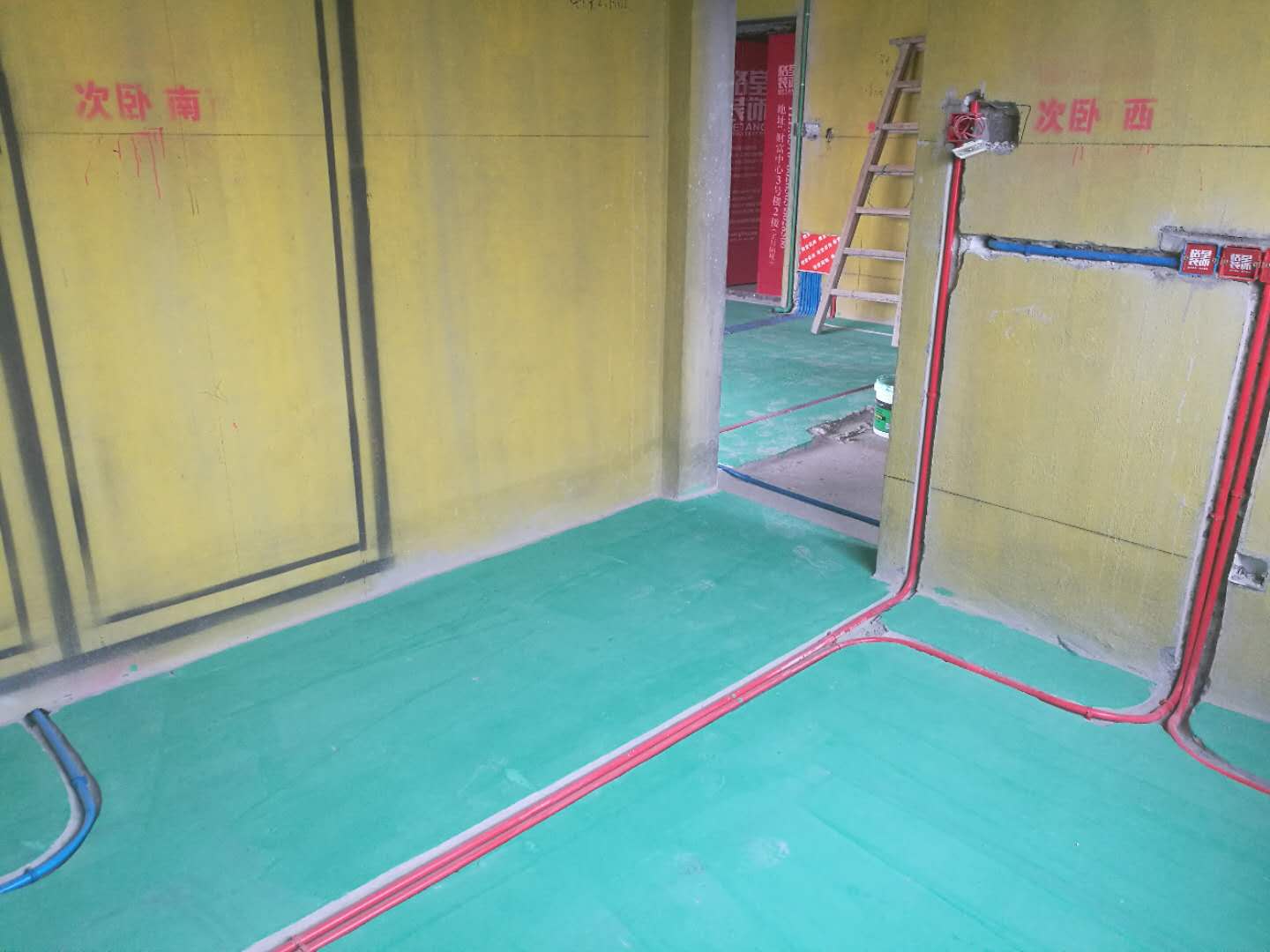

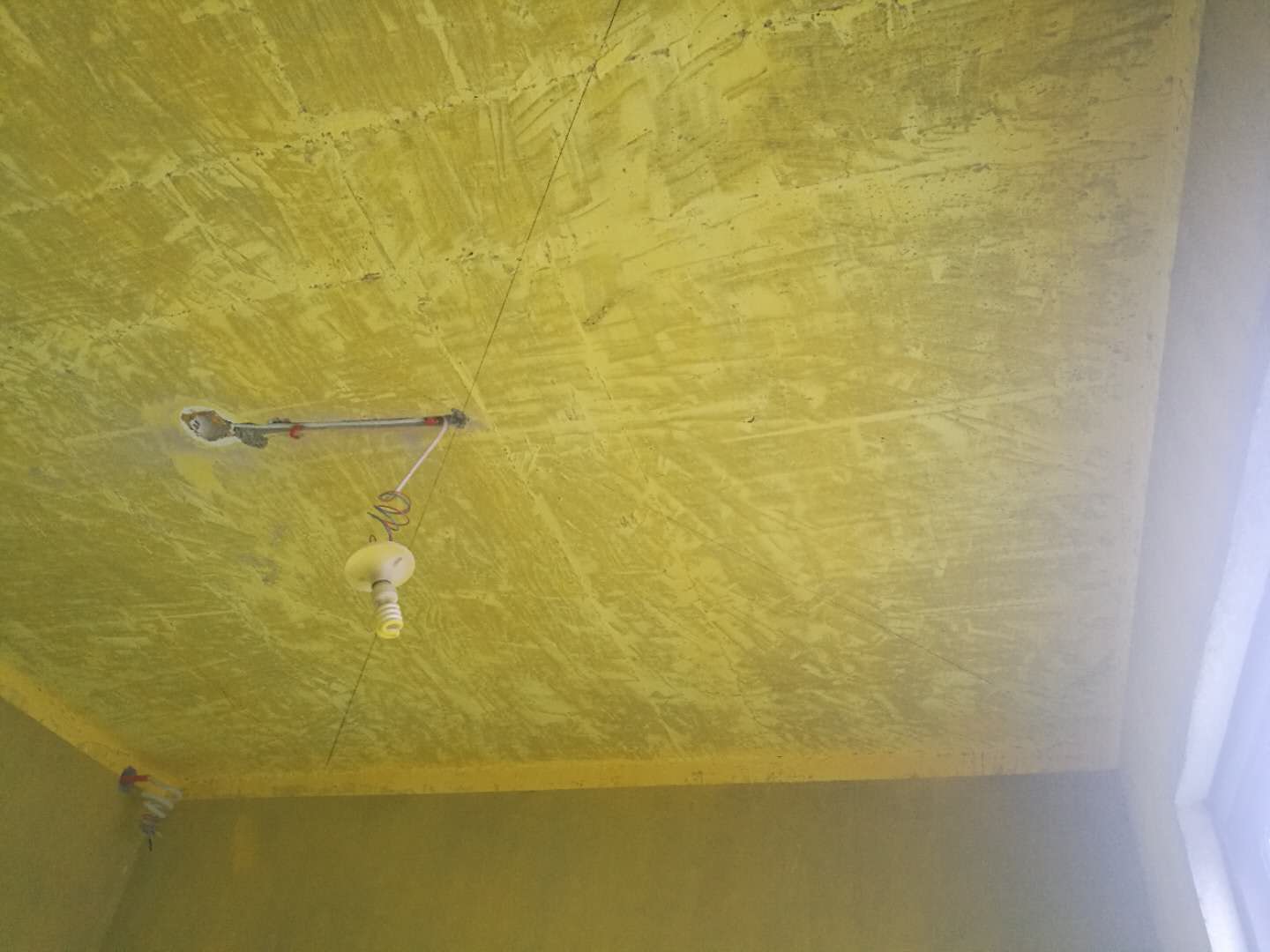

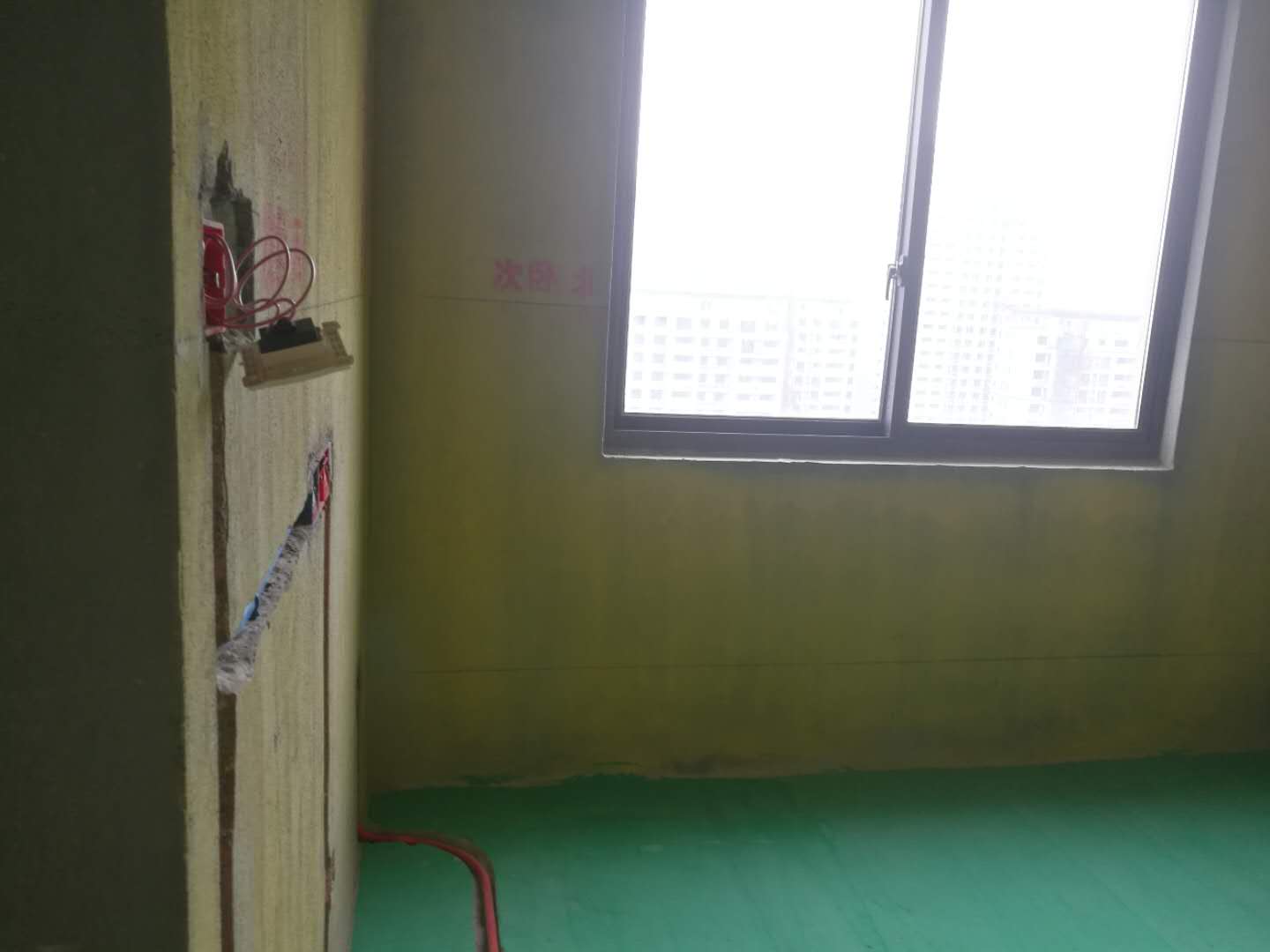

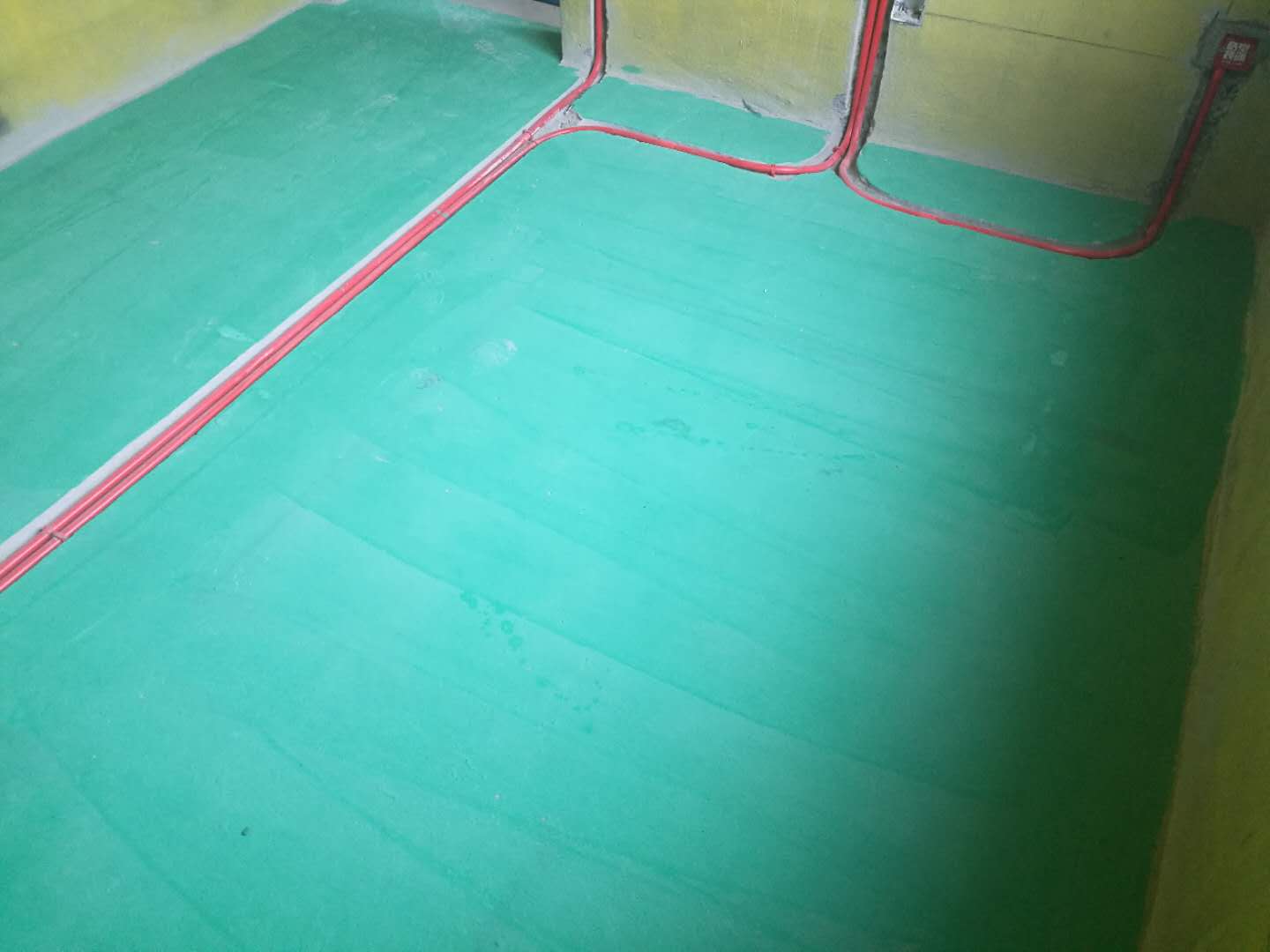

外卫边次卧水电线路分布








回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-6-2 12:24:13 | 显示全部楼层

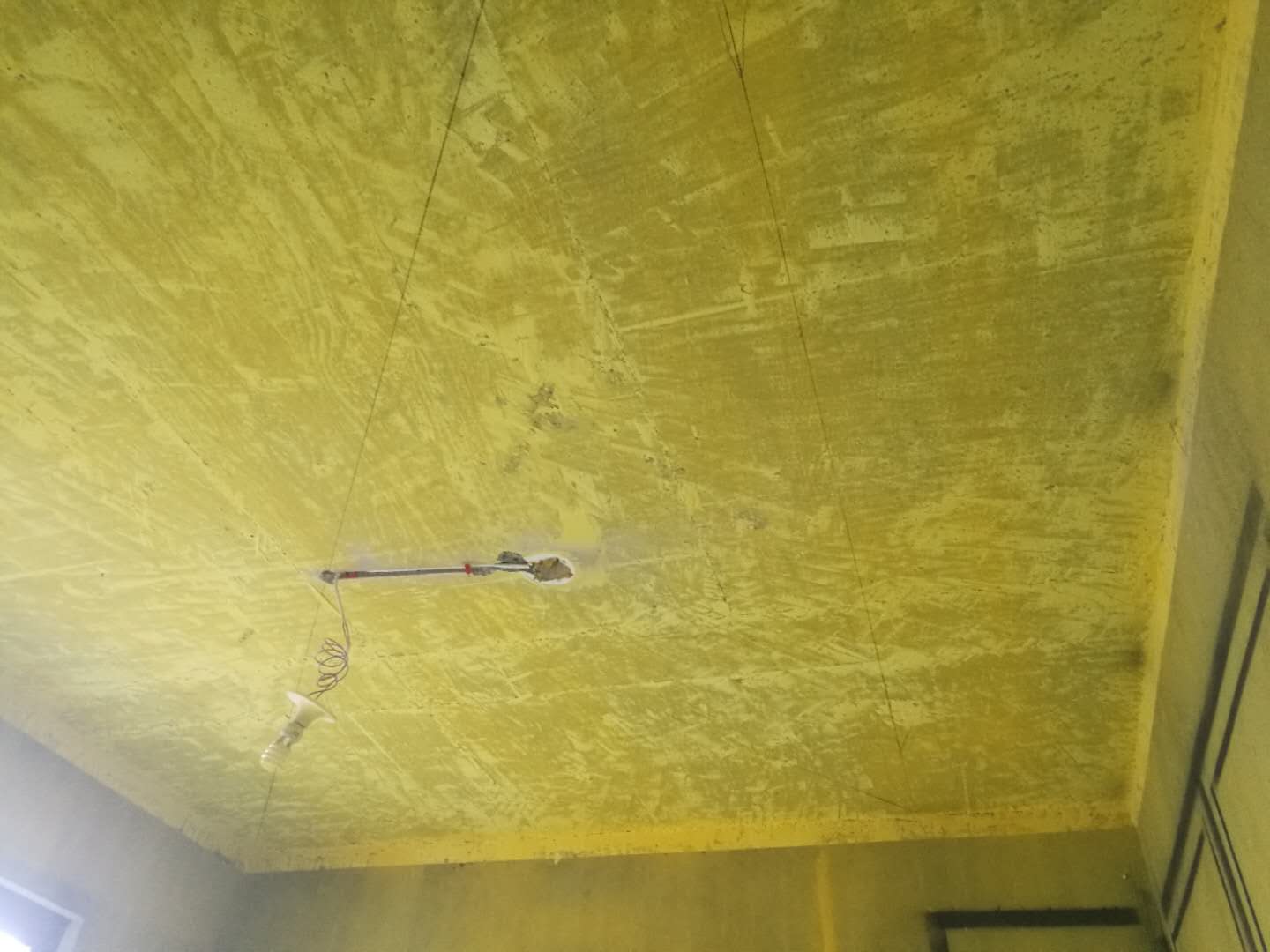

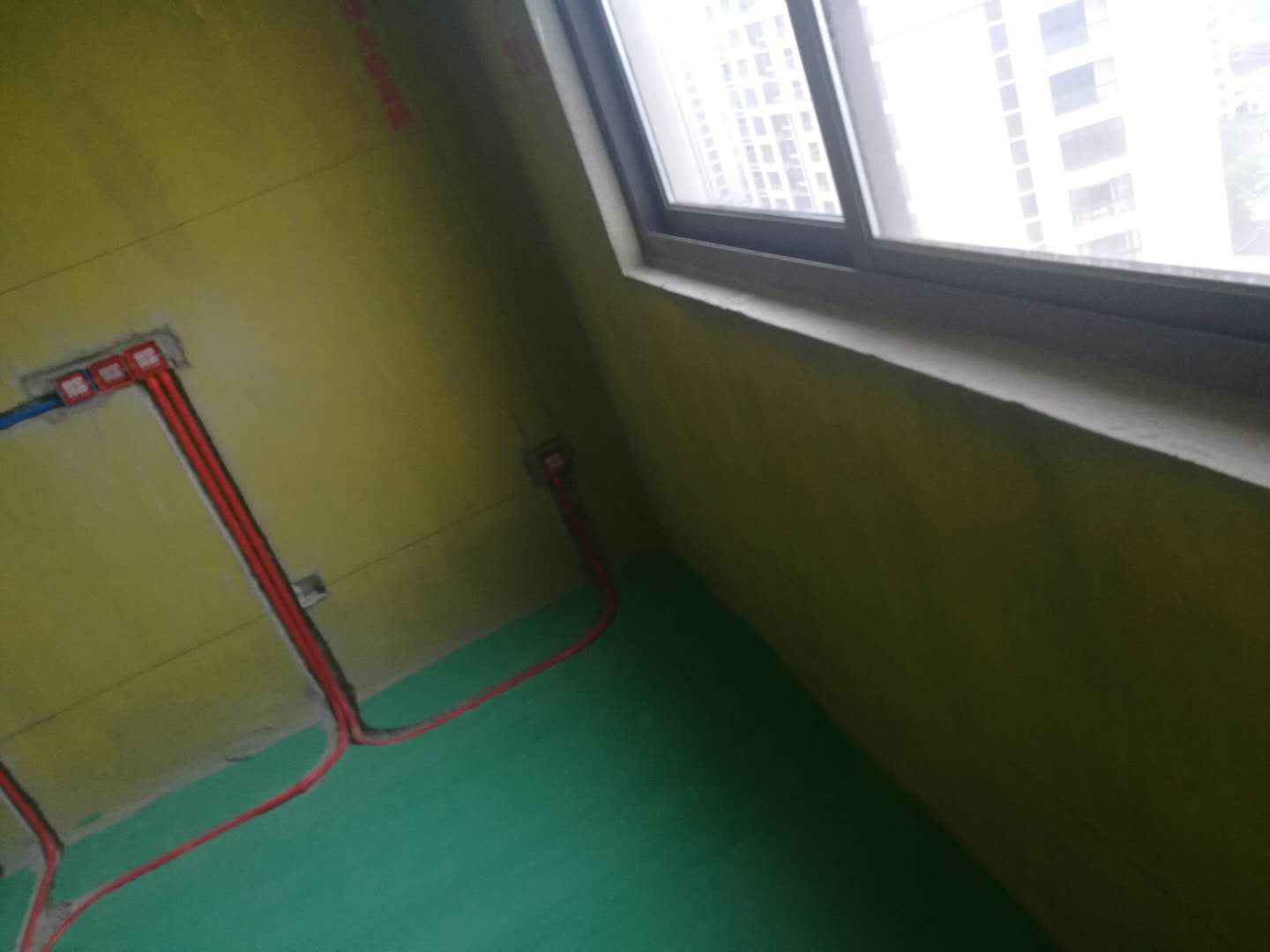

外卫边次卧水电线路分布
