誉江南10-2-7#116㎡现代——爱生活的运气不会太差

发表于 2019-7-12 11:38:37

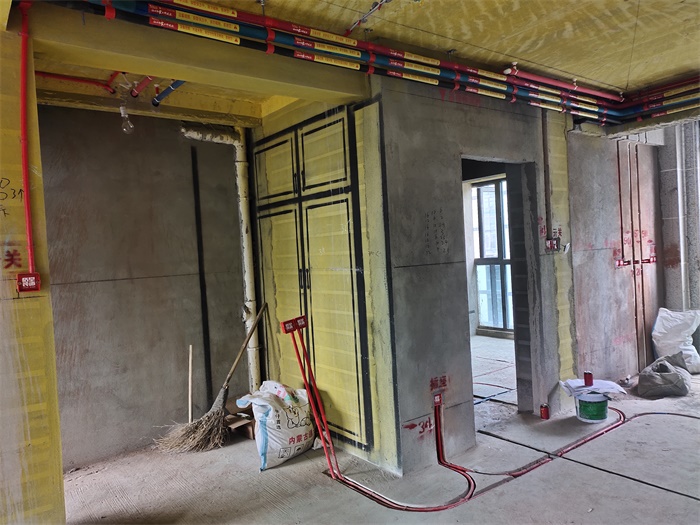

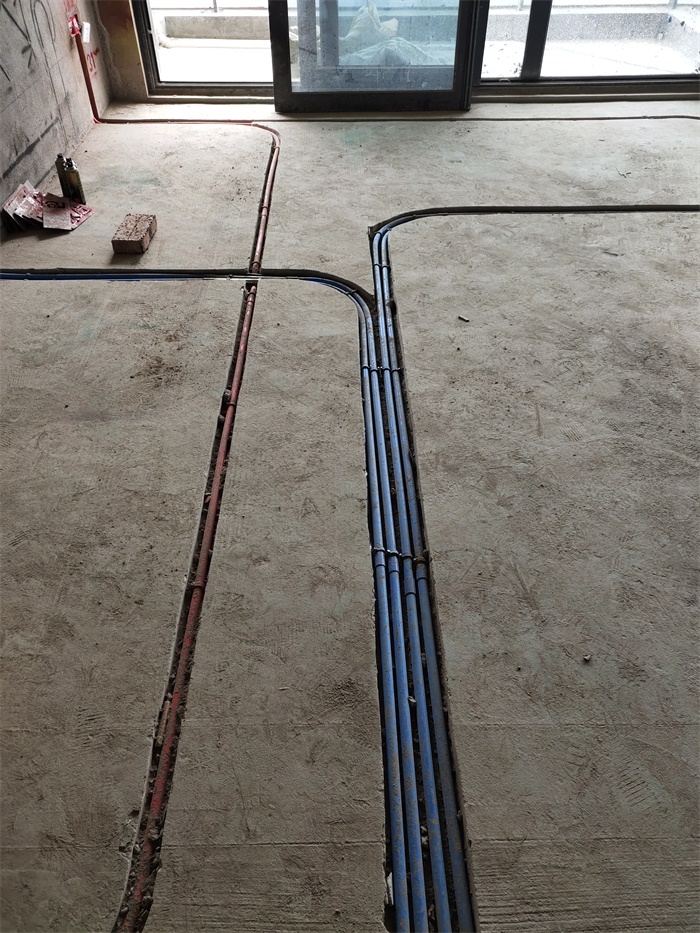

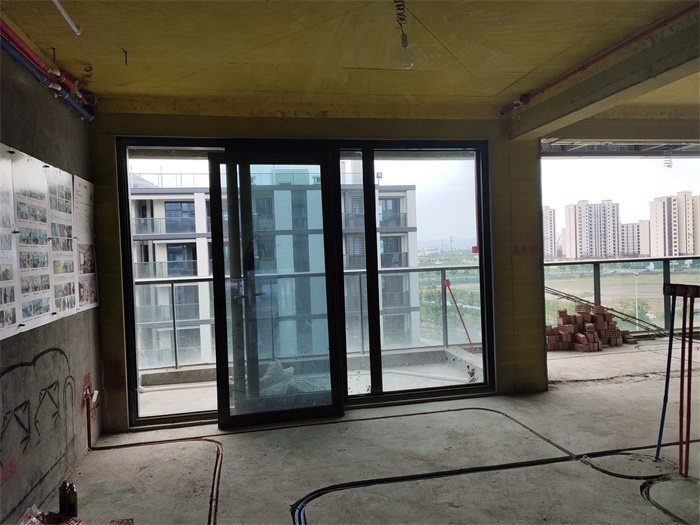

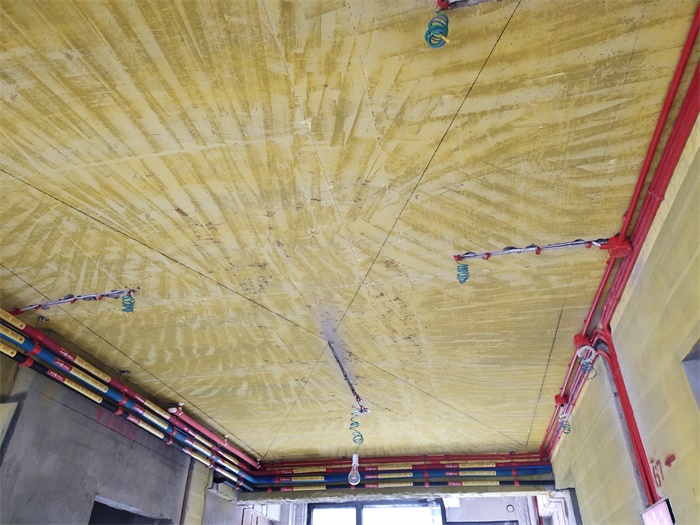

客厅水电布线

发表于 2019-7-12 11:39:17

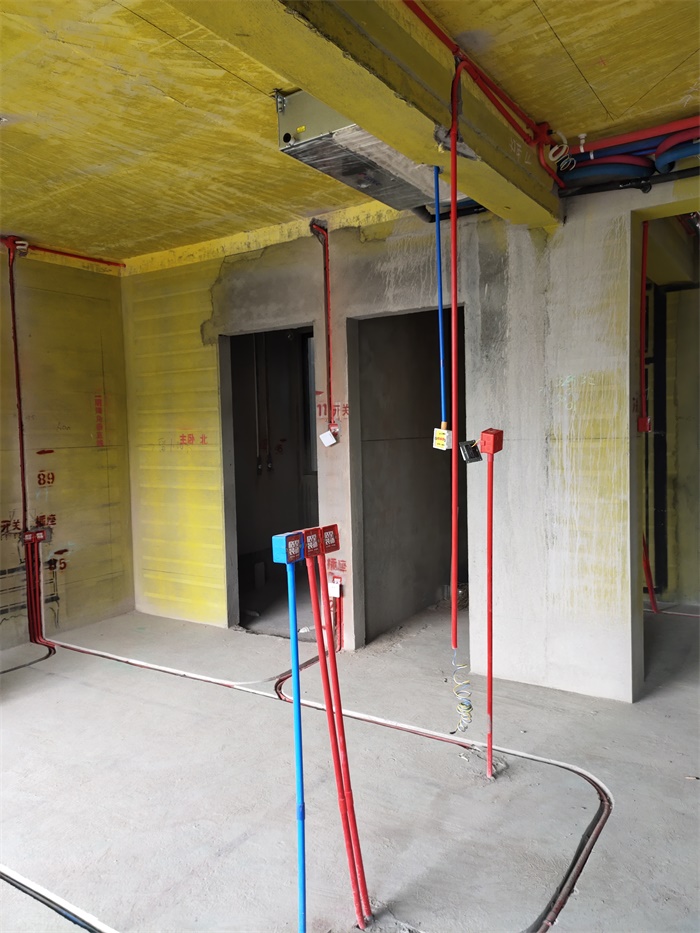

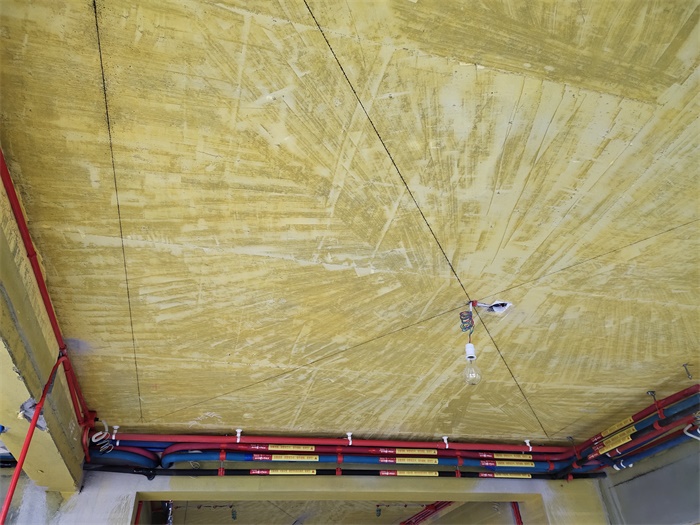

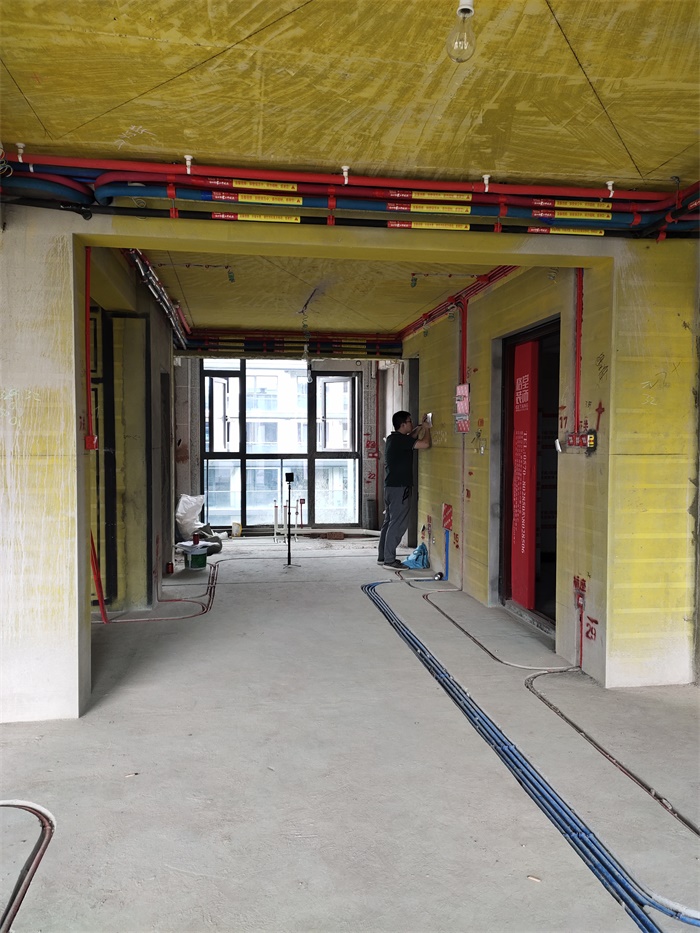

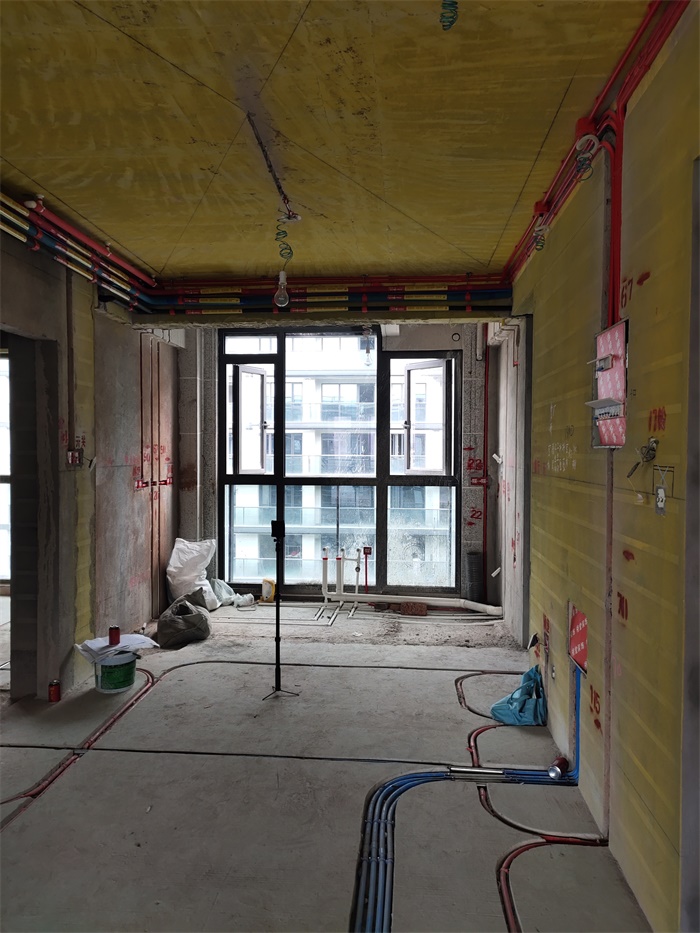

客厅对角

发表于 2019-7-12 11:39:54

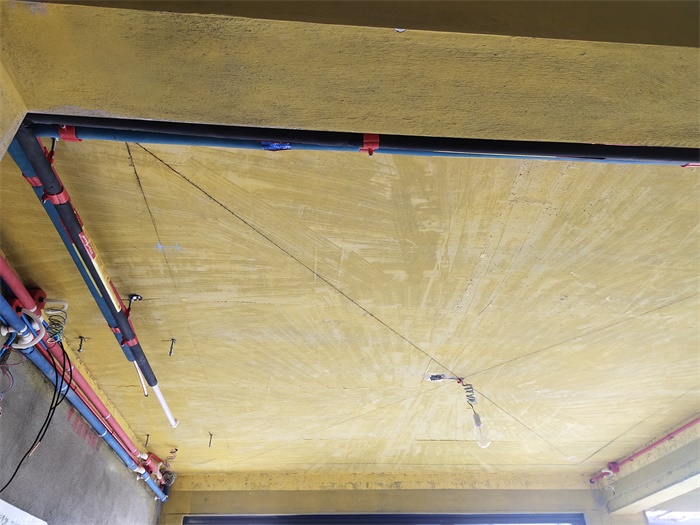

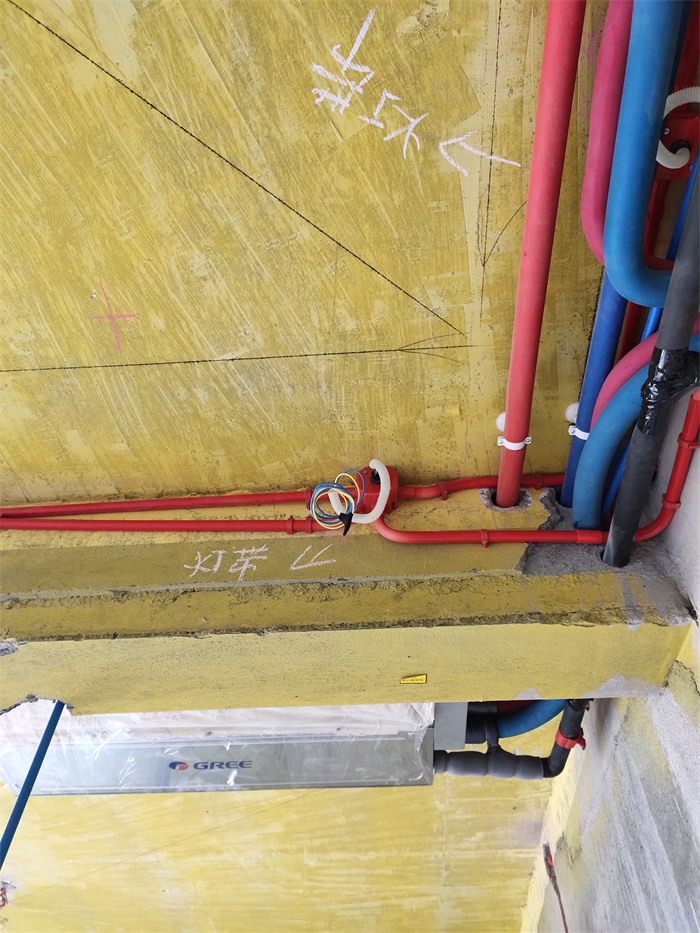

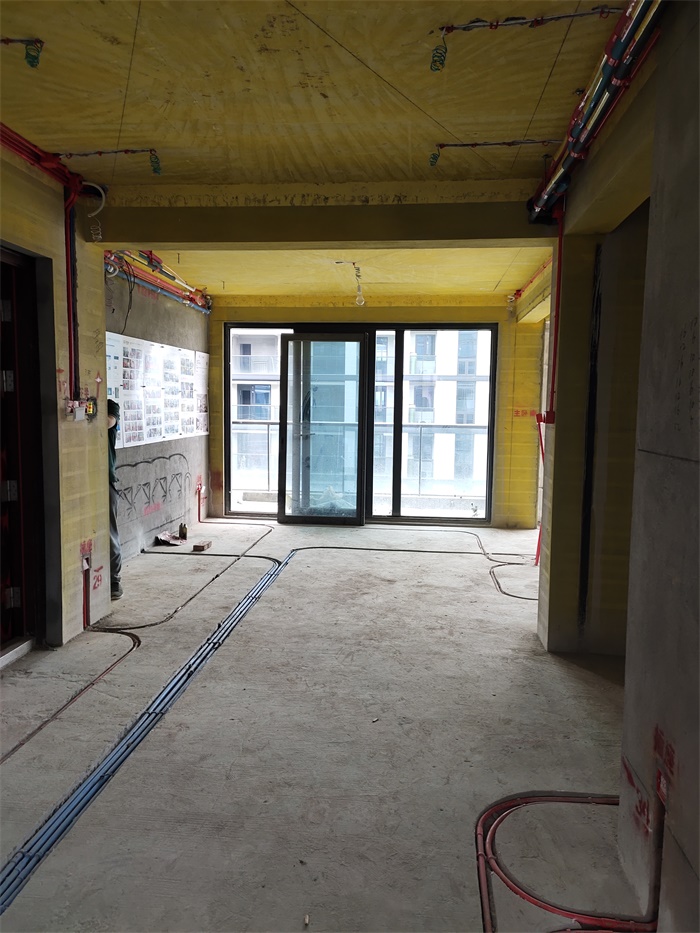

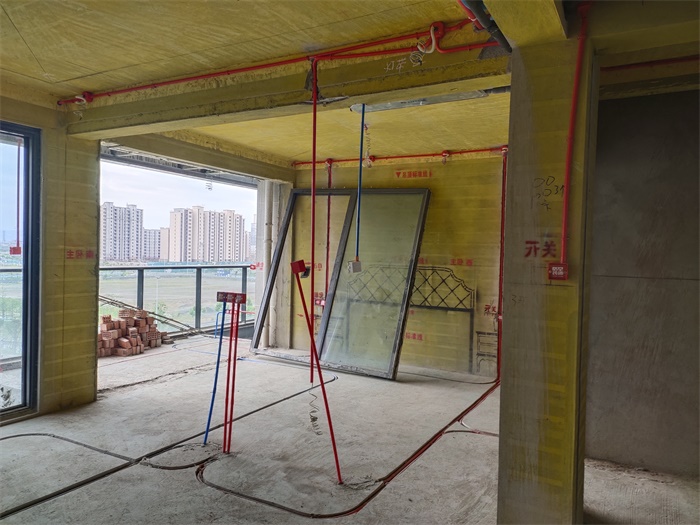

餐厅水电布线

发表于 2019-7-12 11:40:28

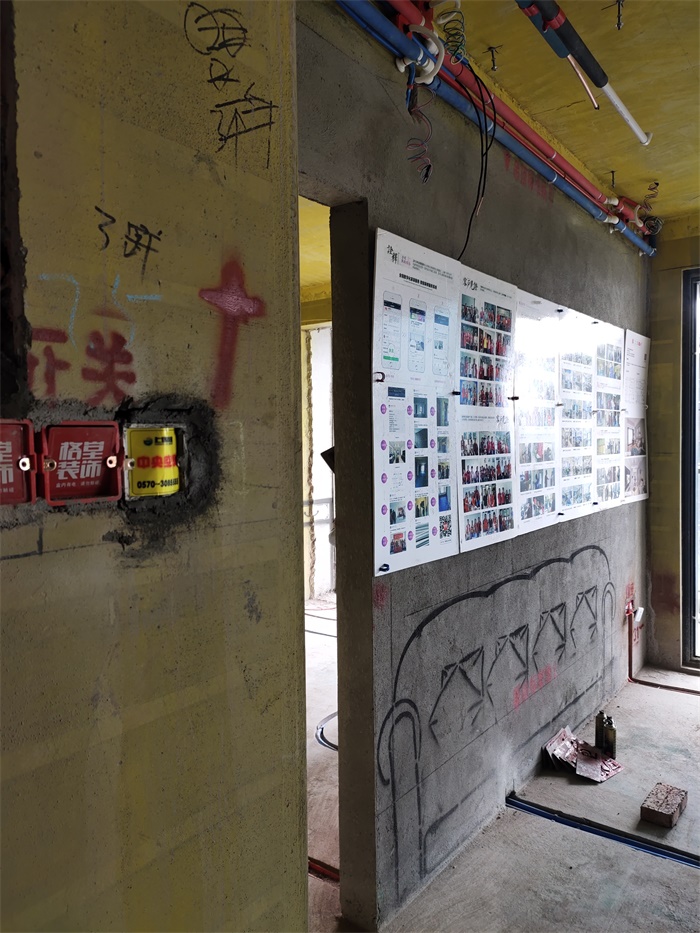

餐厅对角

发表于 2019-7-12 11:41:26

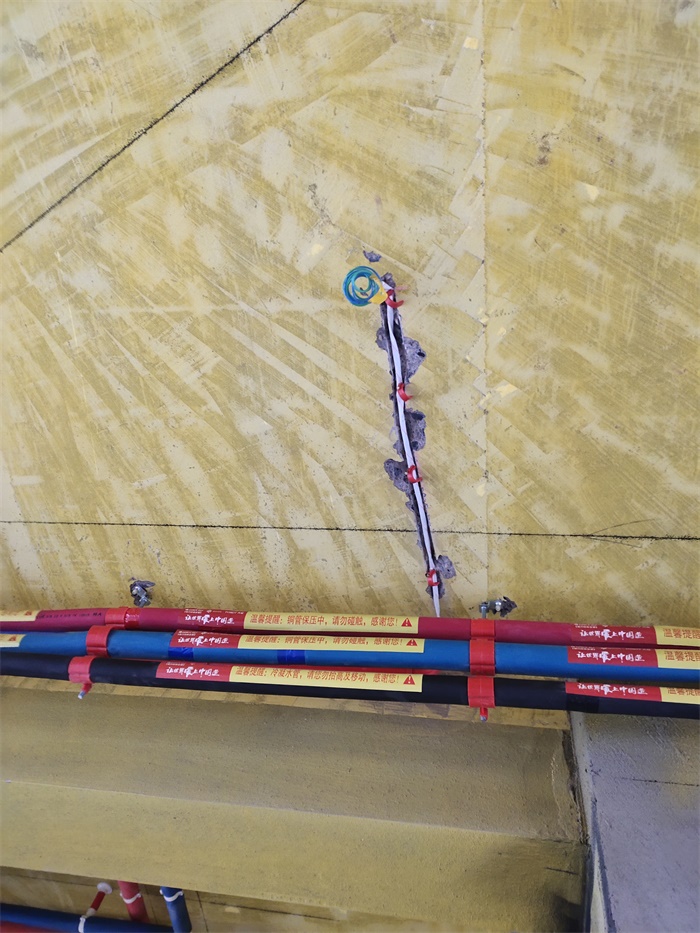

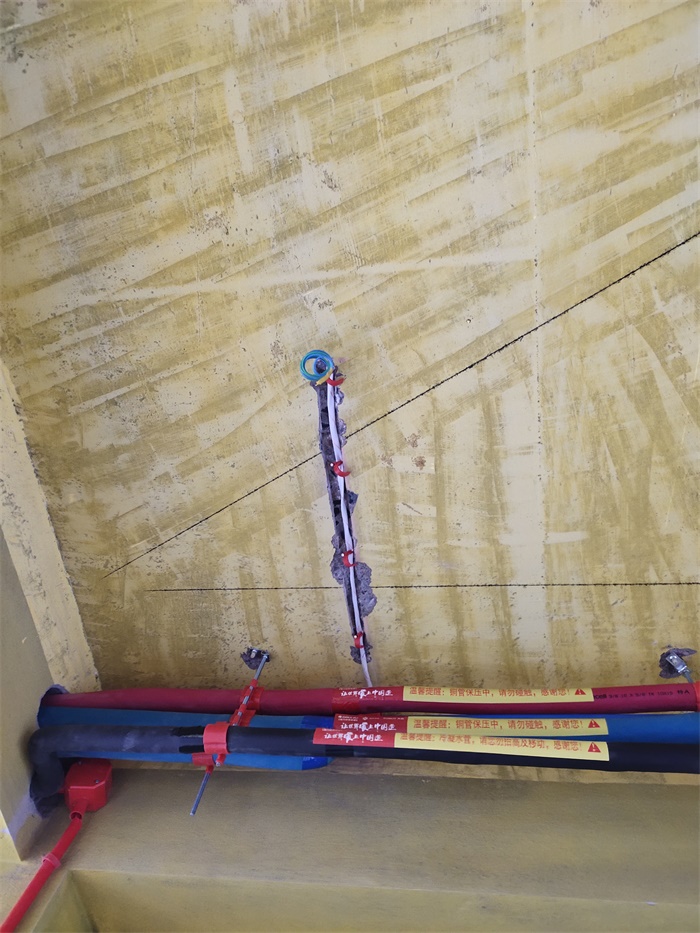

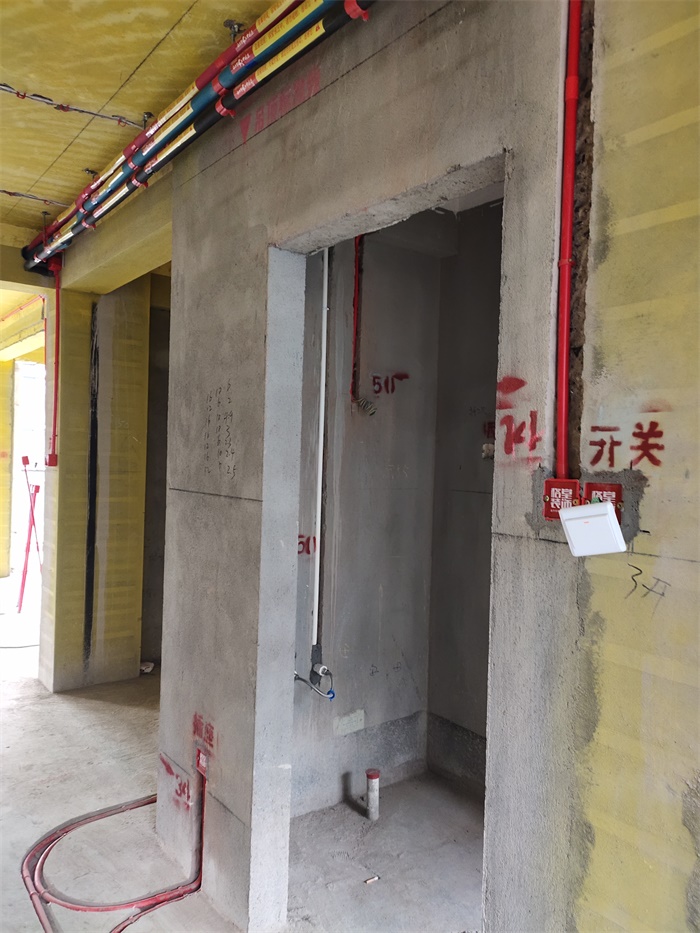

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2019-7-12 11:42:50

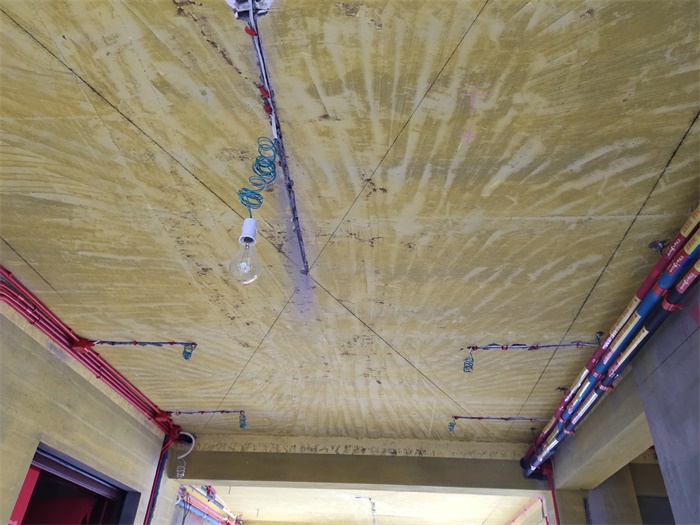

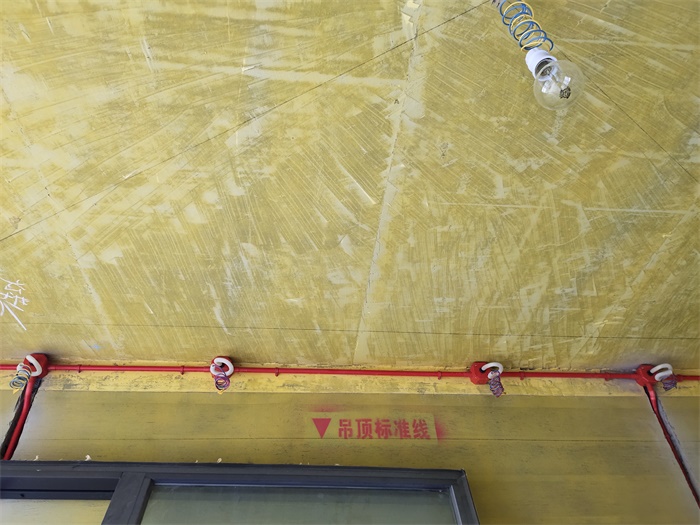

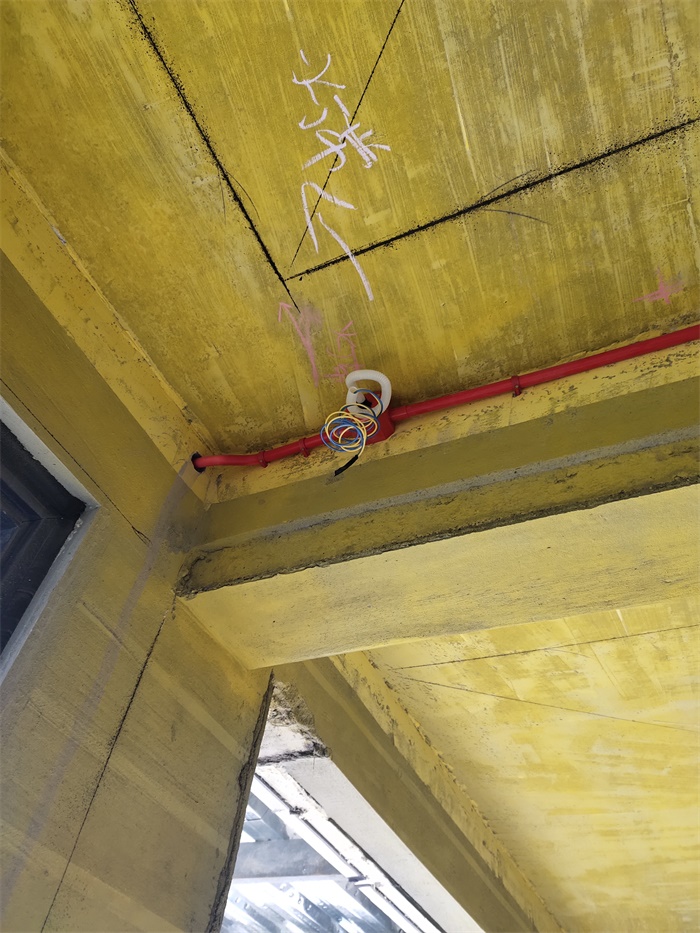

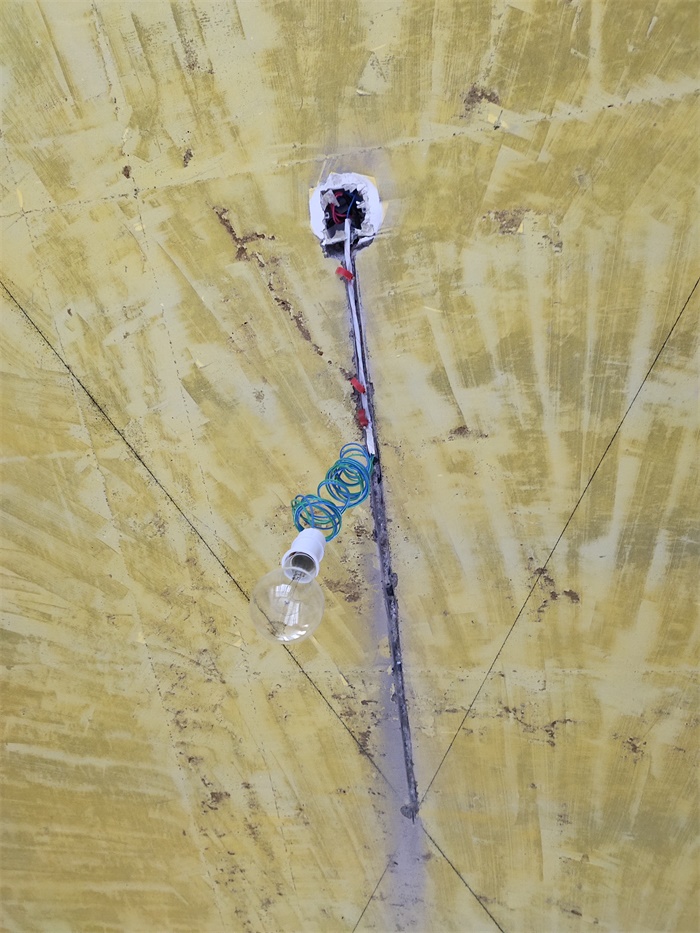

筒灯电线用波纹管保护

发表于 2019-7-12 11:44:05

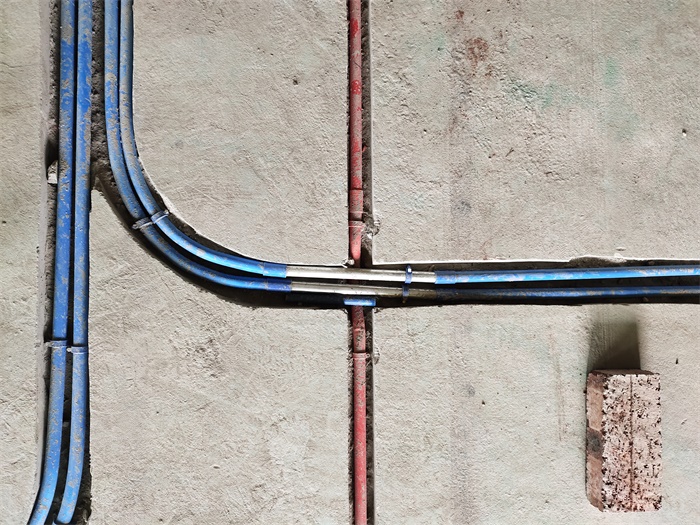

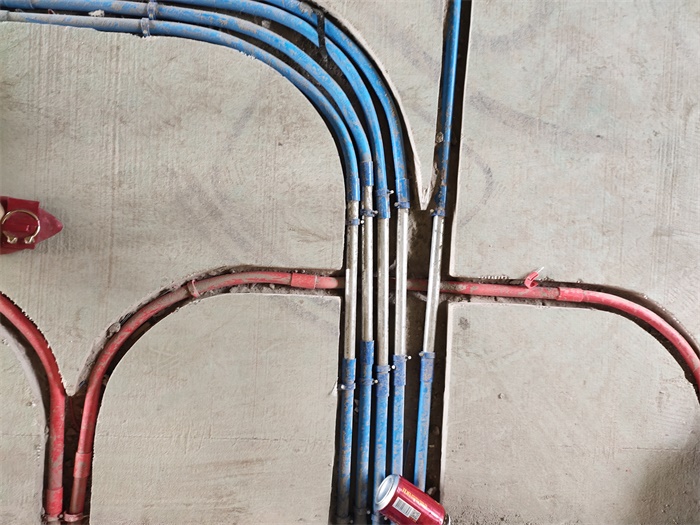

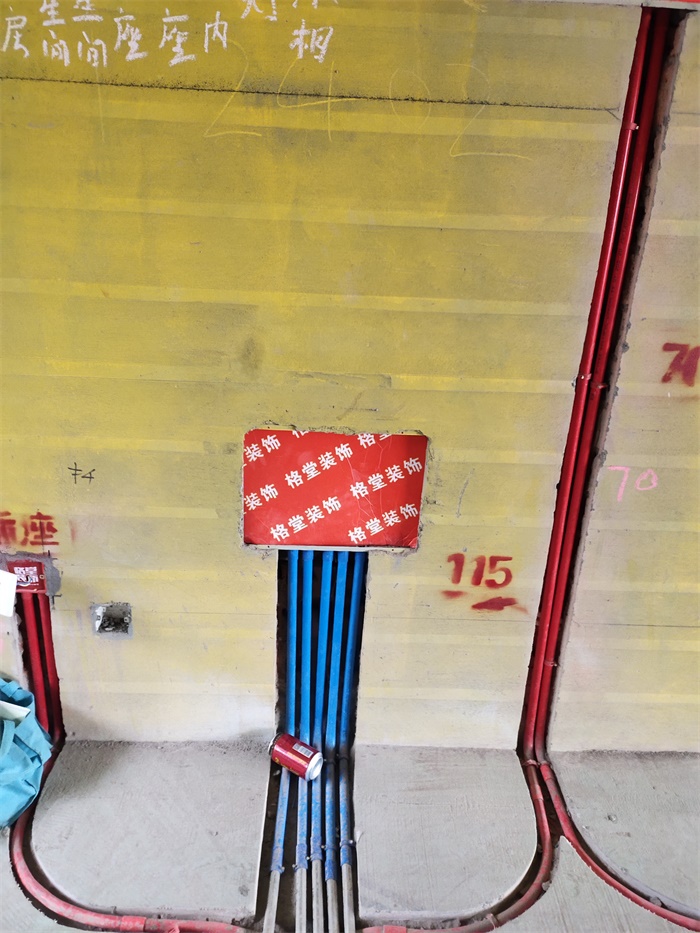

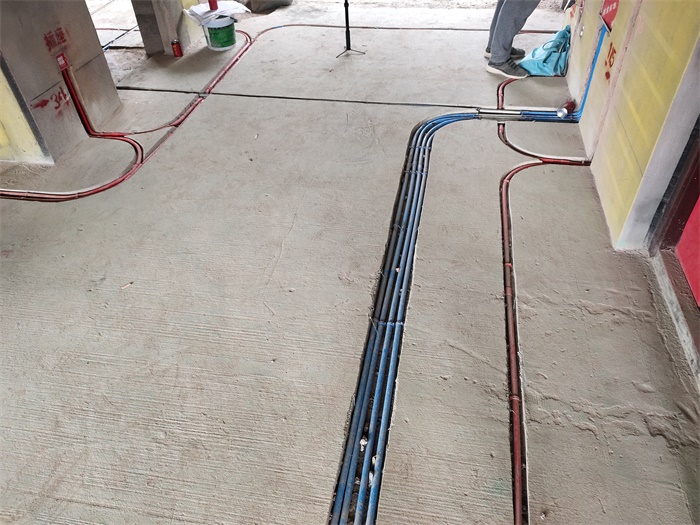

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2019-7-12 11:45:18

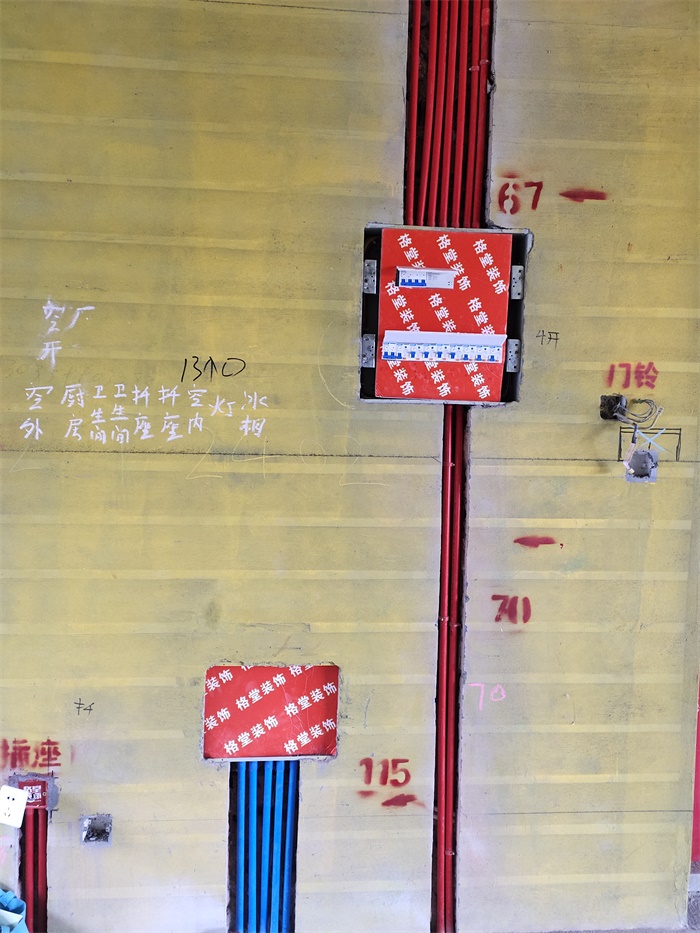

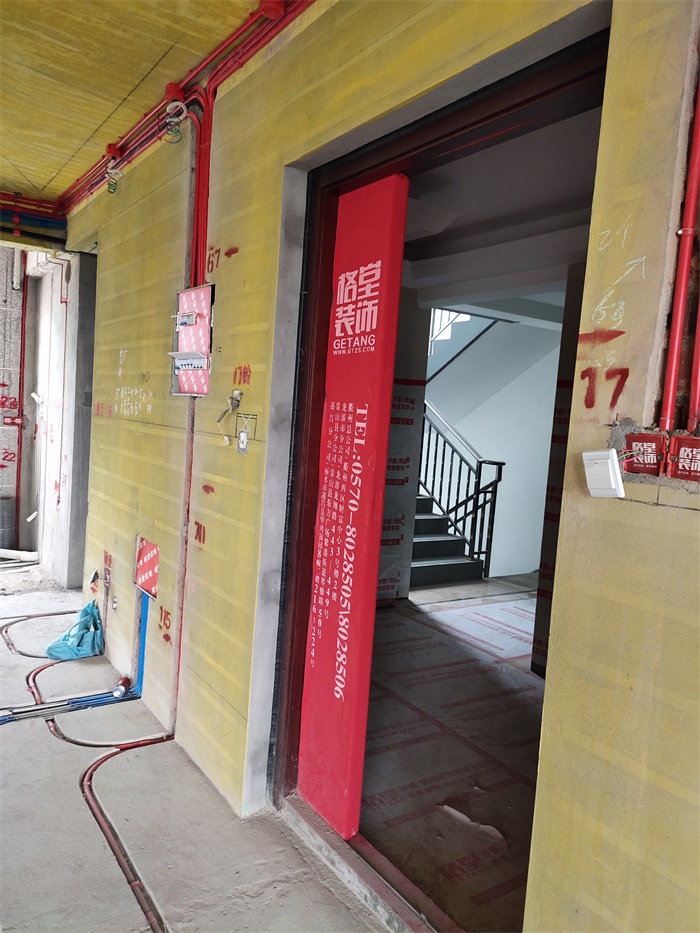

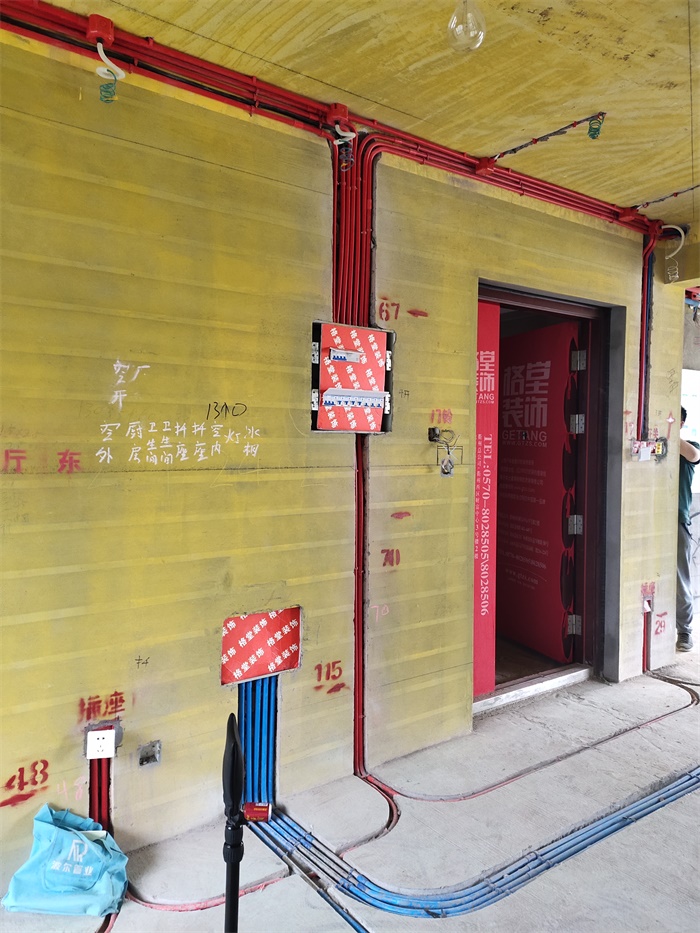

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能，配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

发表于 2019-7-12 11:46:30

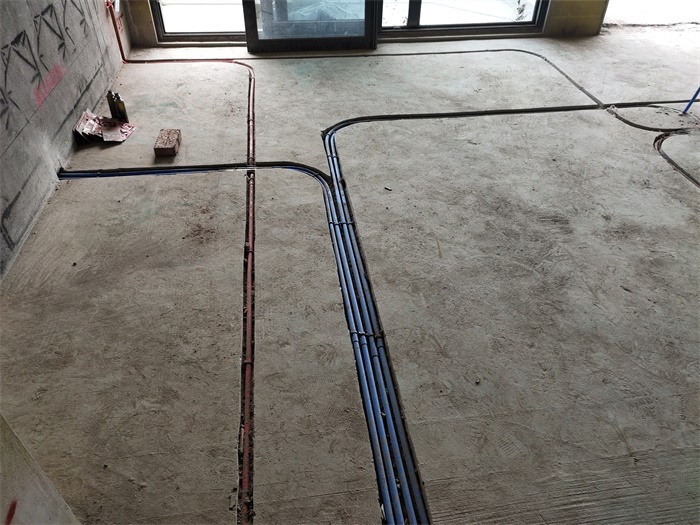

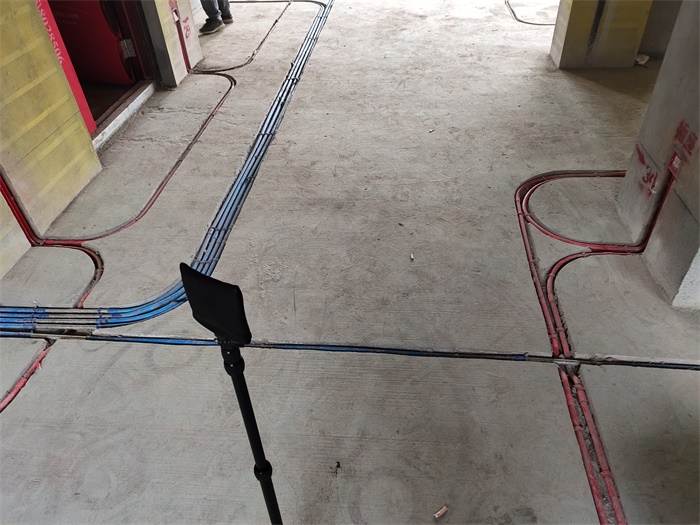

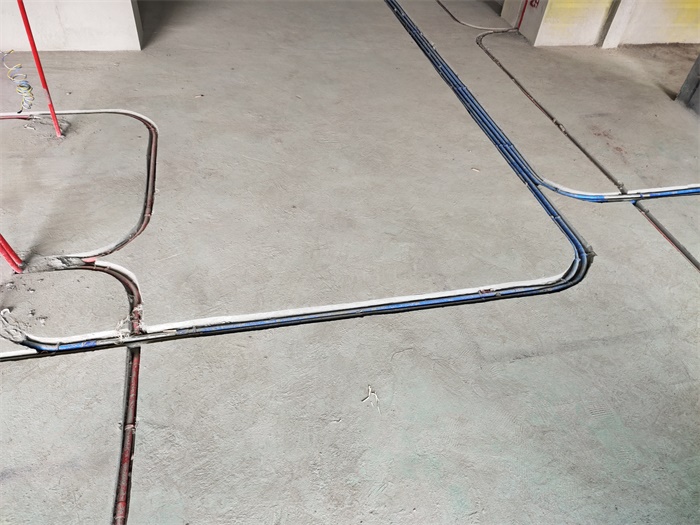

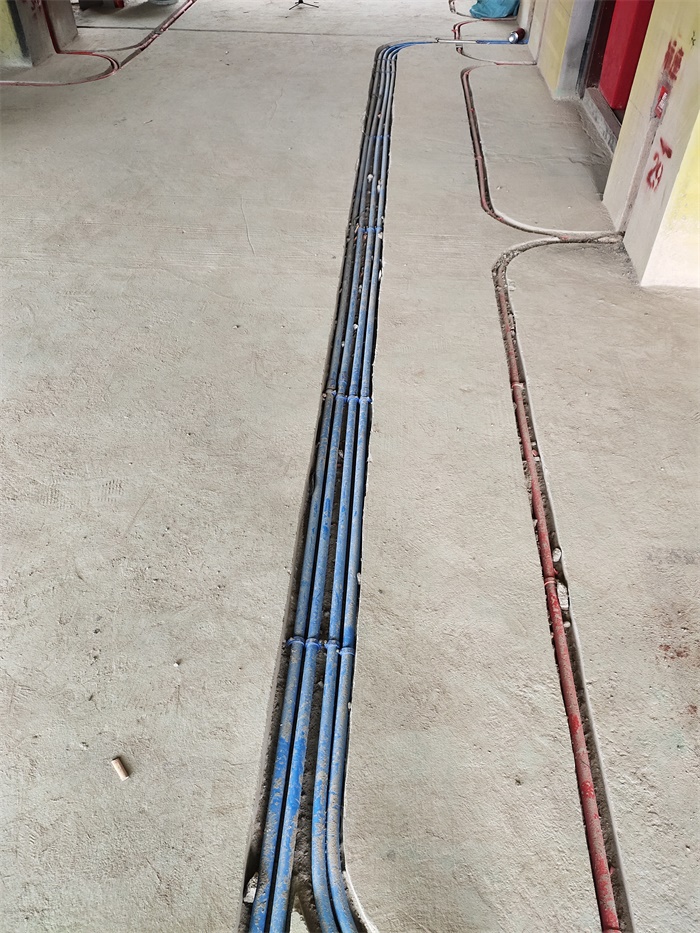

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2019-7-12 11:48:40

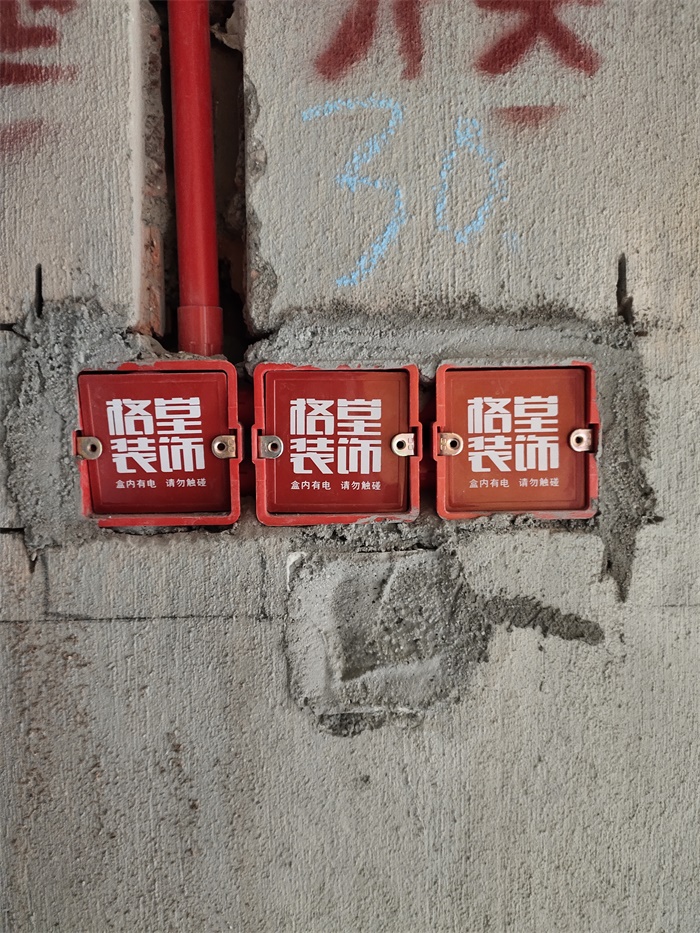

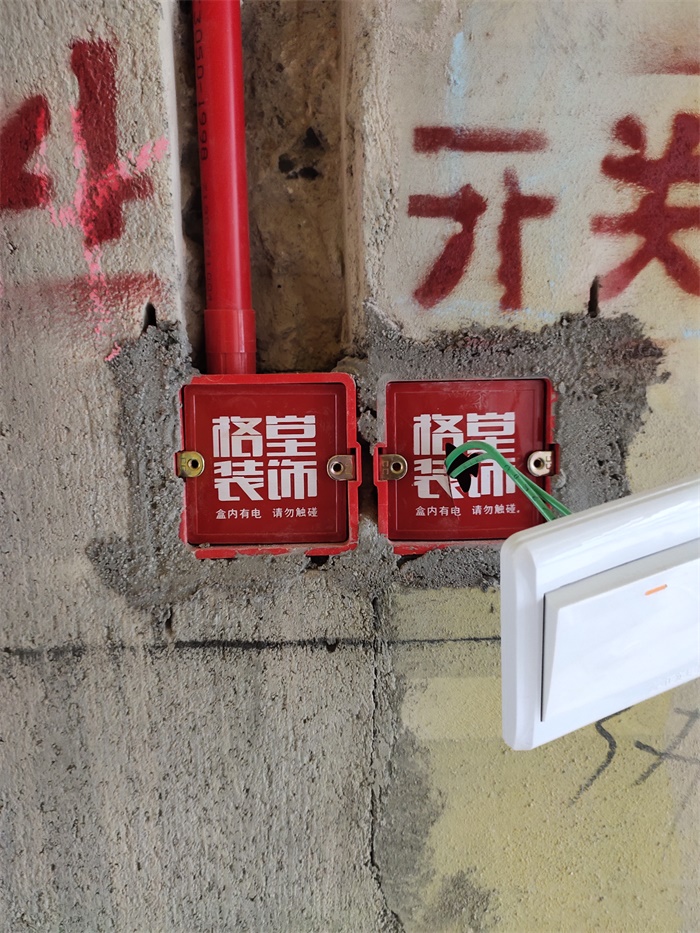

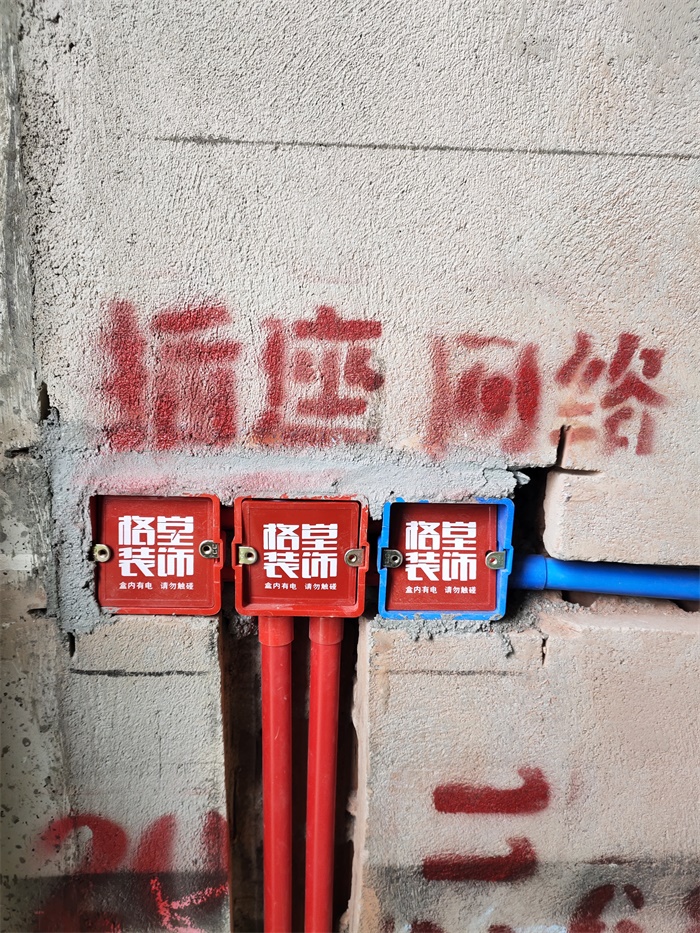

线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落
