香榭丽舍16-5-1#150㎡现代——灰阶

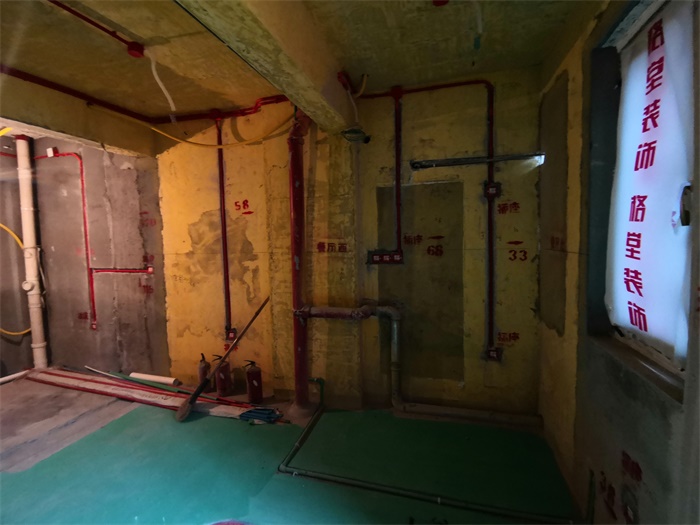

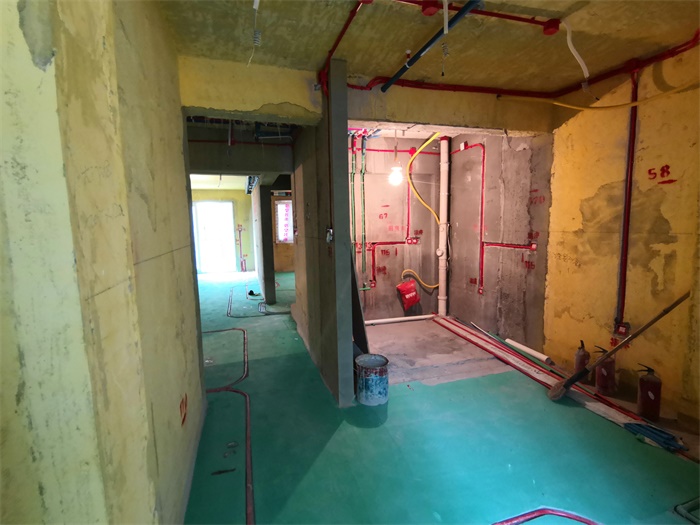

餐厅对角。

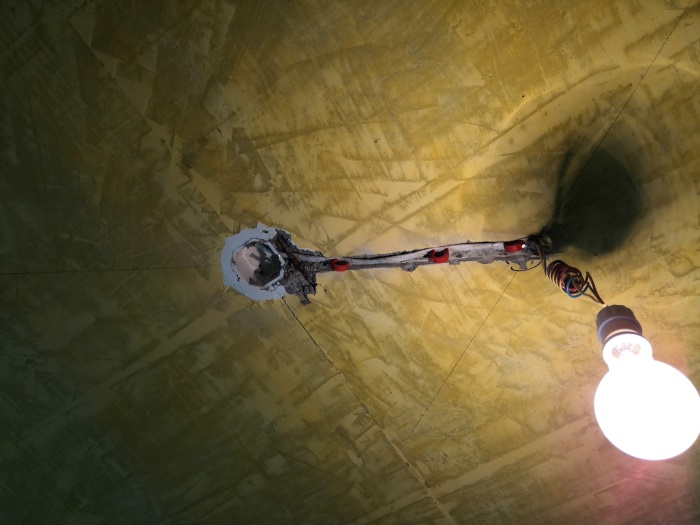

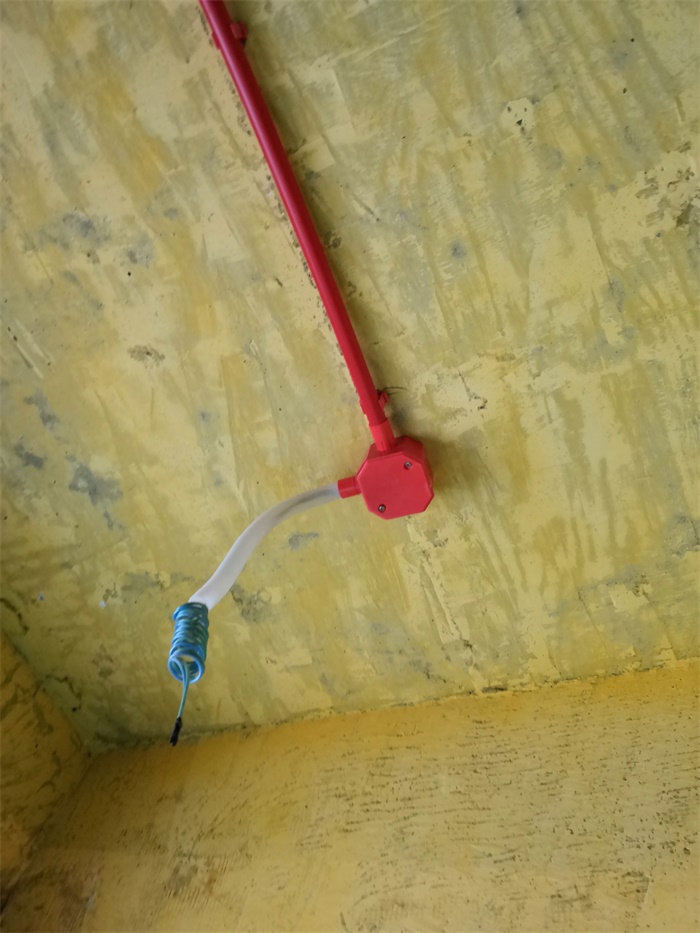

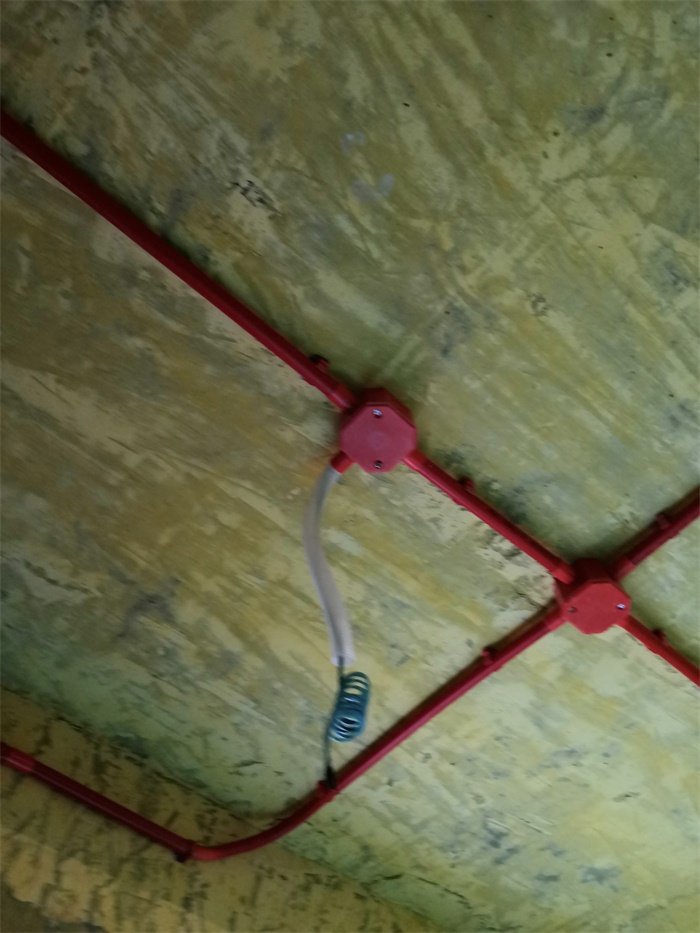

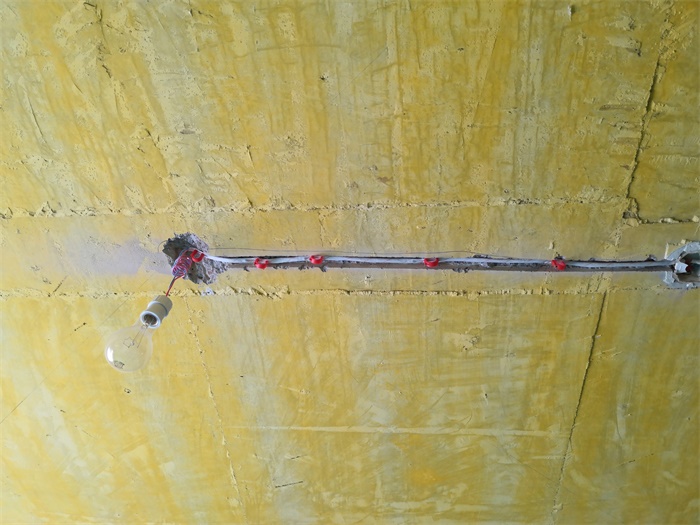

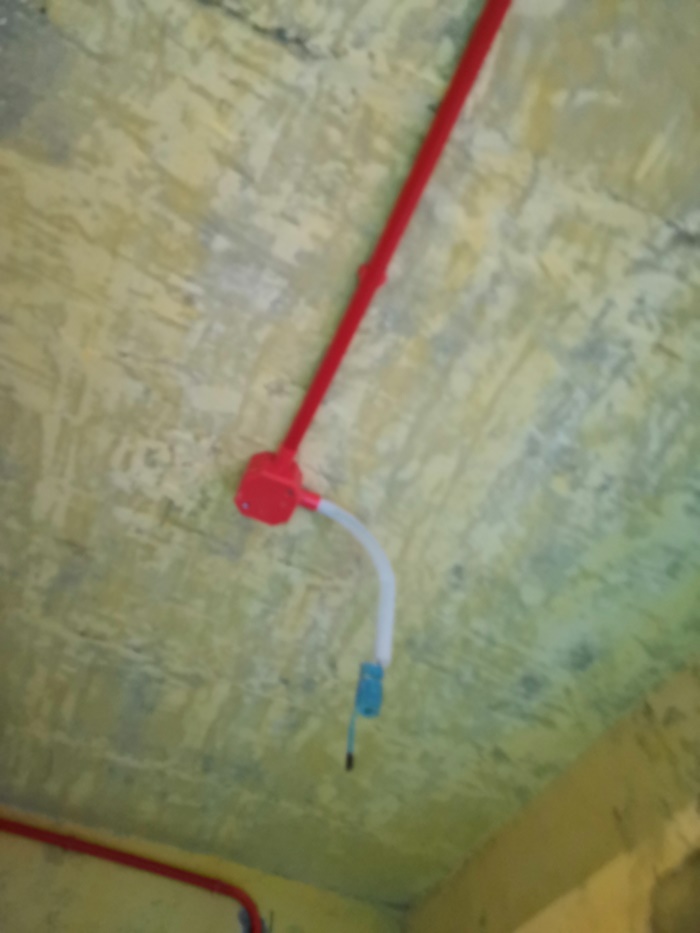

筒灯电线用波纹管保护。

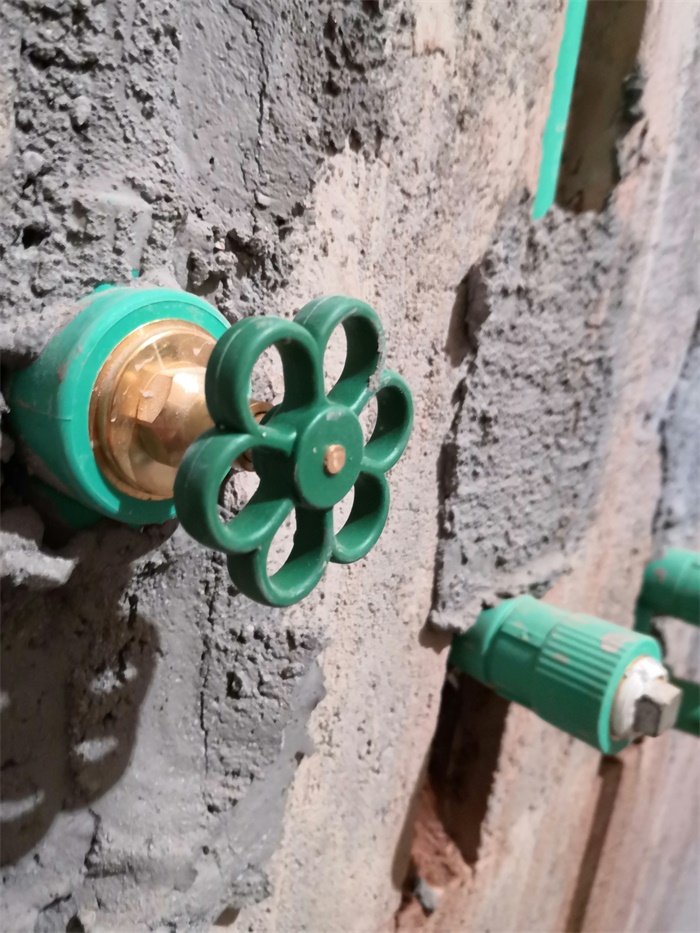

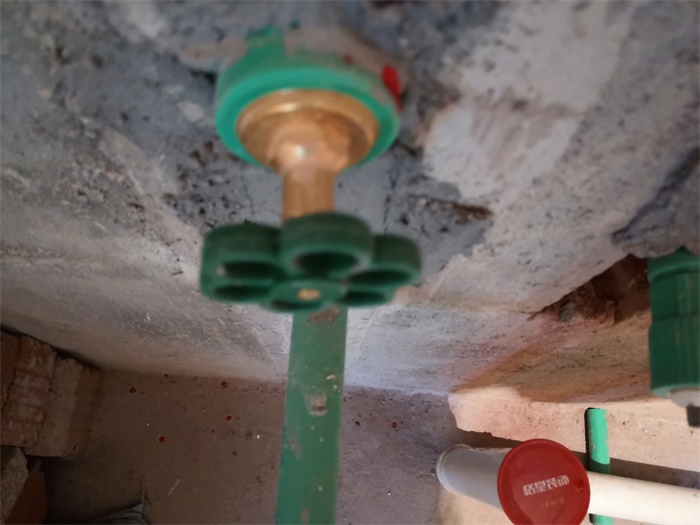

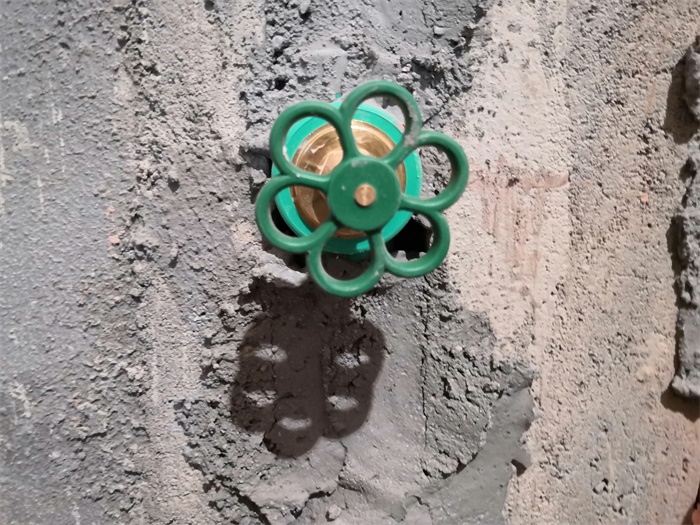

每户水管进水部位室内应加进水总阀。

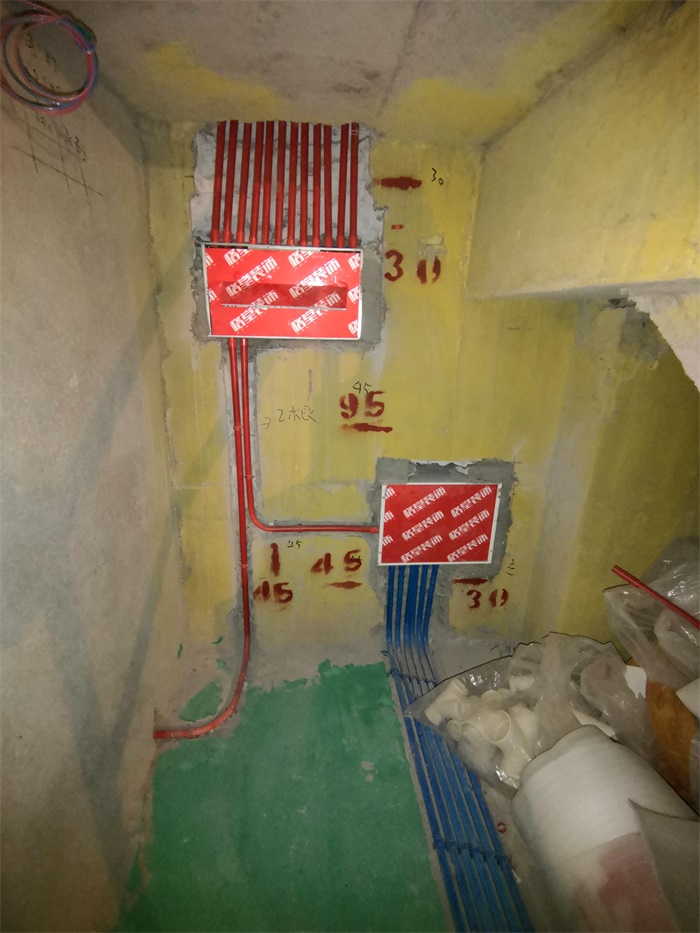

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能，配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

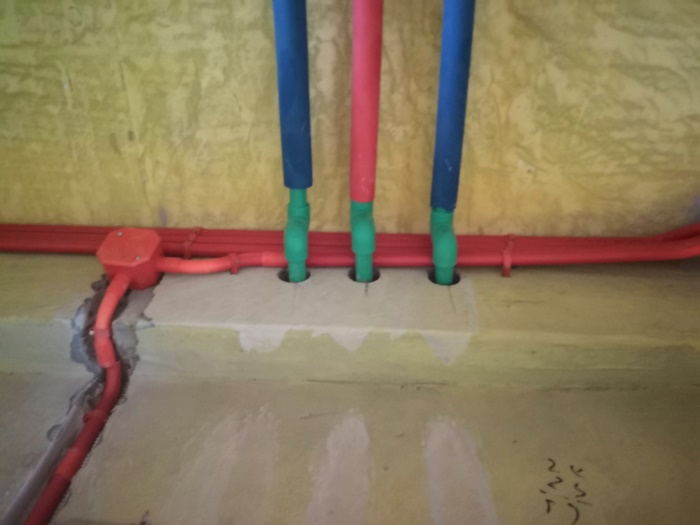

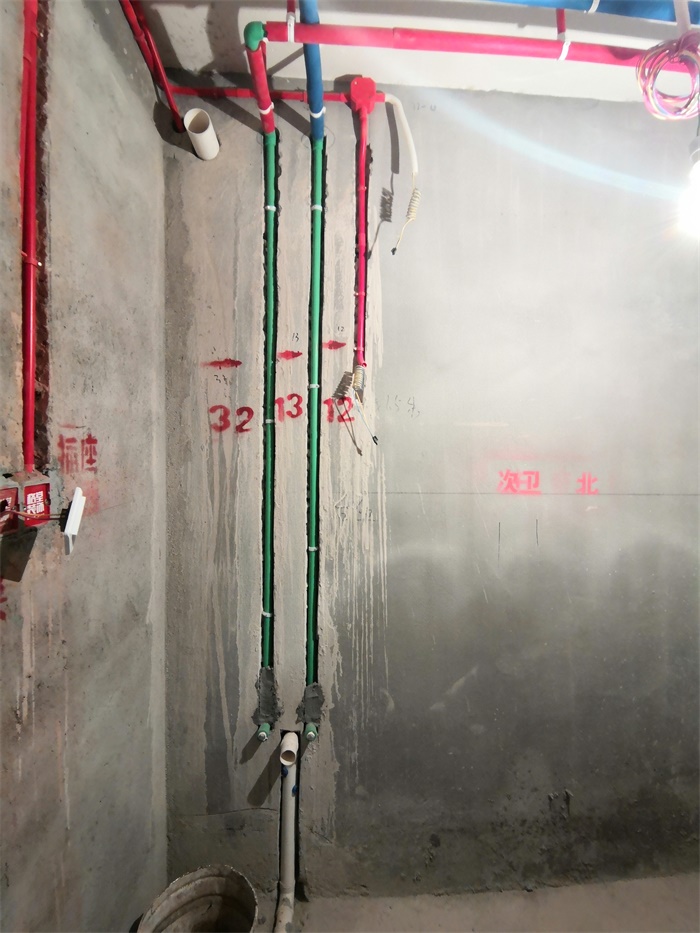

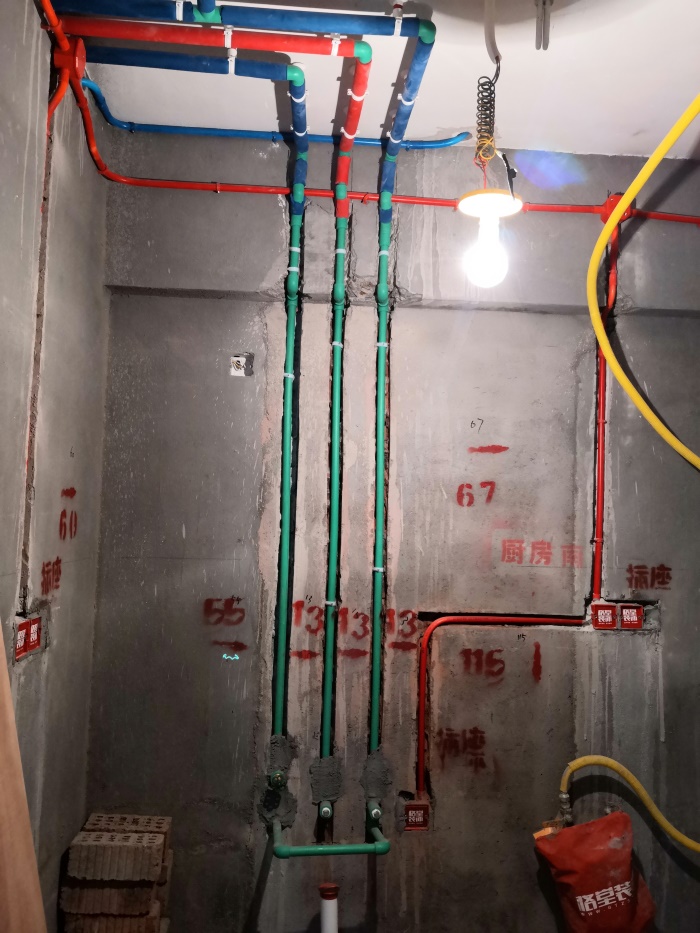

冷热水管布置专业规范，左热右冷、上热下冷。

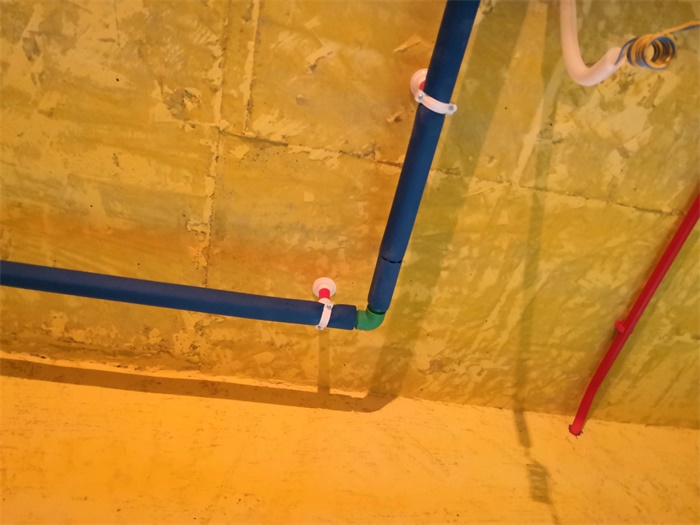

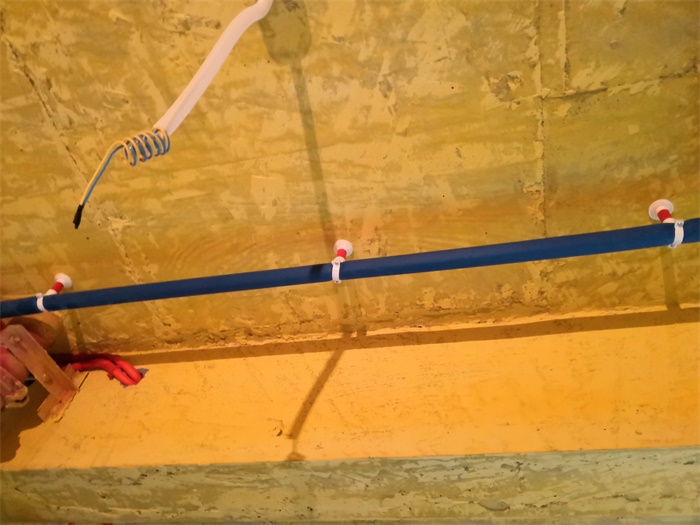

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。

水管弯头外露。

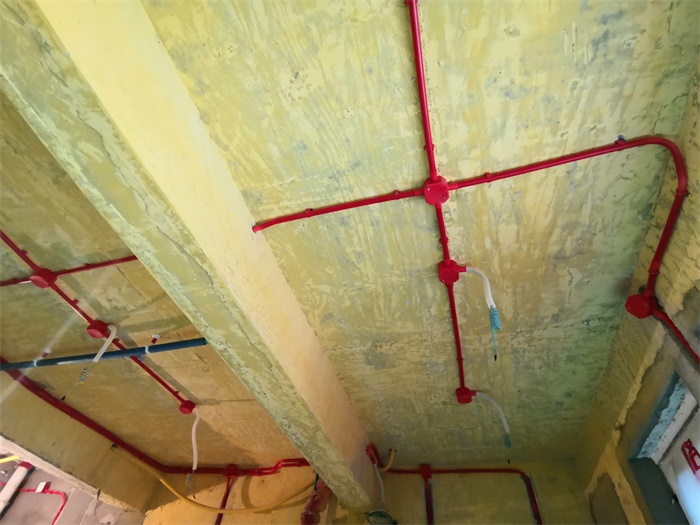

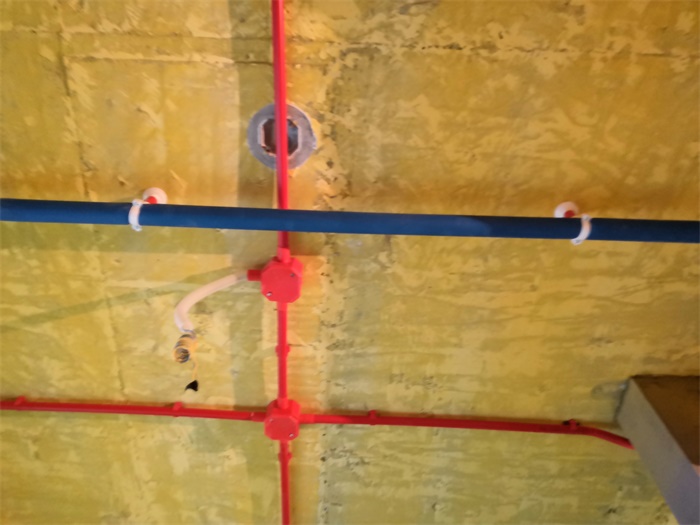

红色为强电，蓝色为弱电，强弱电交接处用金属屏蔽管，防止干扰。

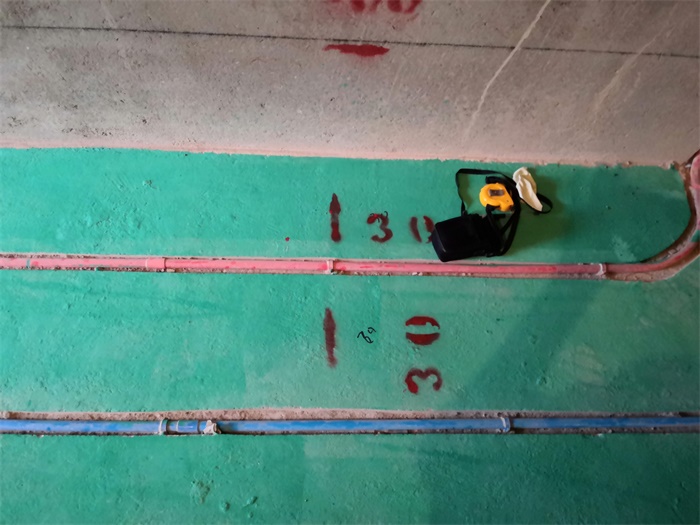

强弱电相距30公分以上，距墙30公分以上。

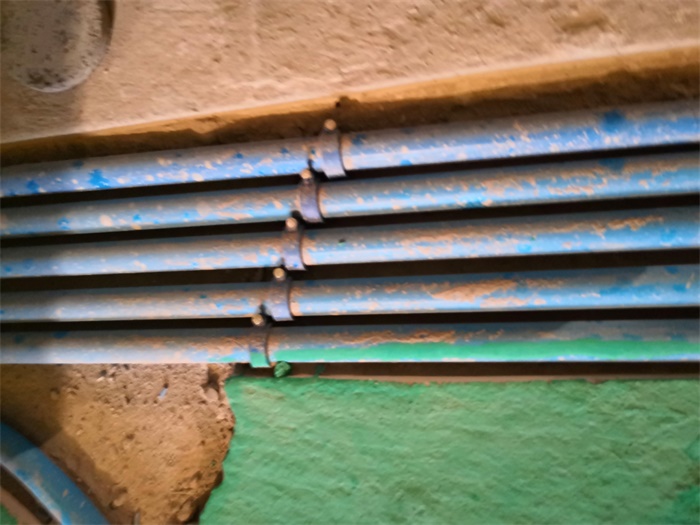

地面线管并排2根以上管卡错位顺钉，间隙均匀。

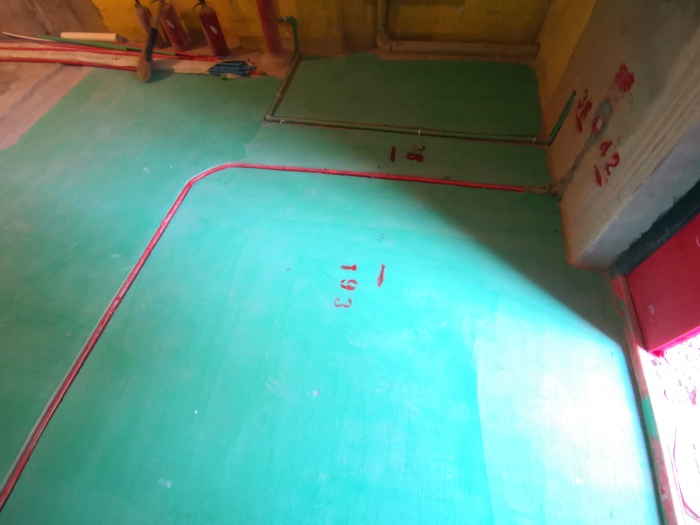

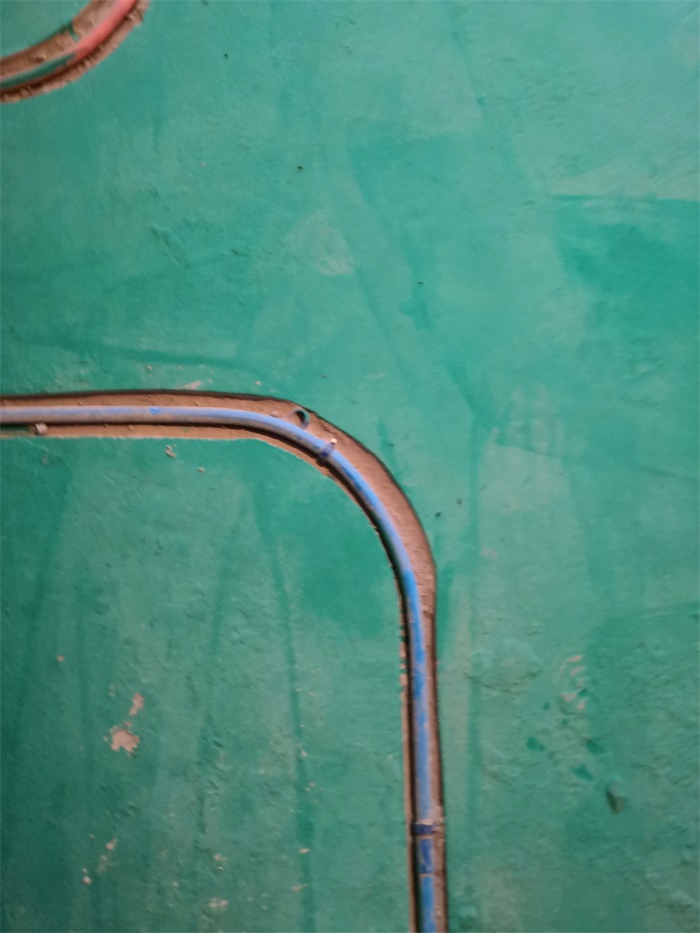

45°弯头在拐角处就形成了一定的坡度，起到了缓冲的作用，减少异物的冲击与积累，也减少了噪音。

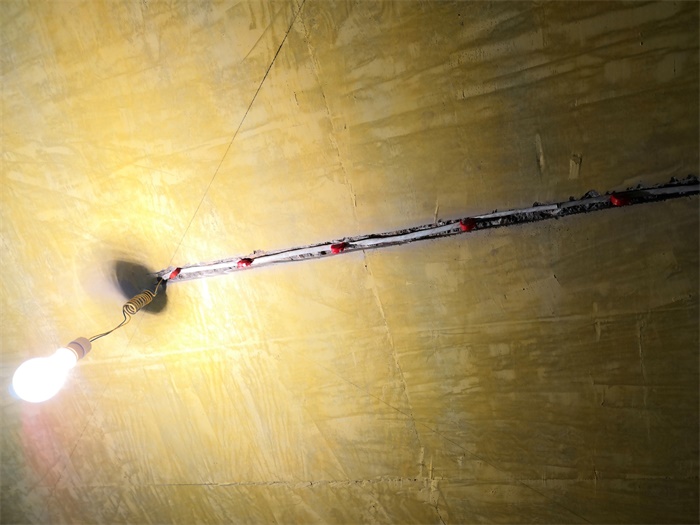

有电线必须穿管，混泥土处不能开槽的套黄腊管保护。
