衢州公馆9-14#113.6㎡简欧——典雅

发表于 2019-9-26 17:01:51

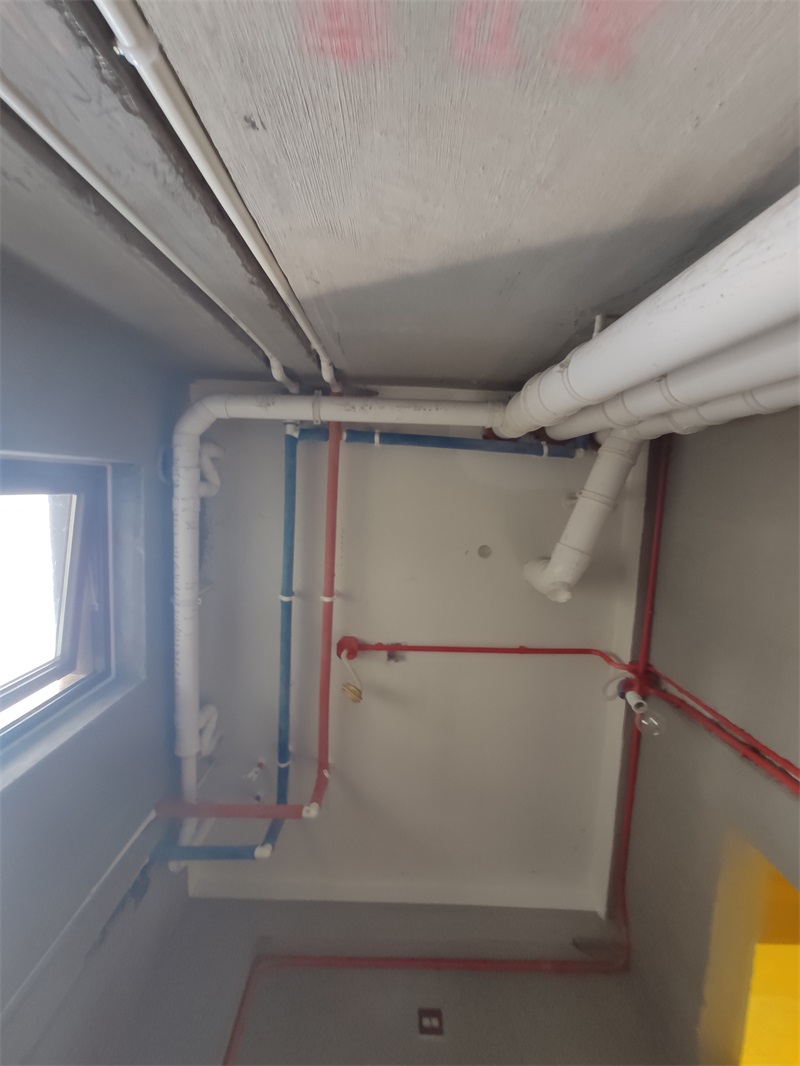

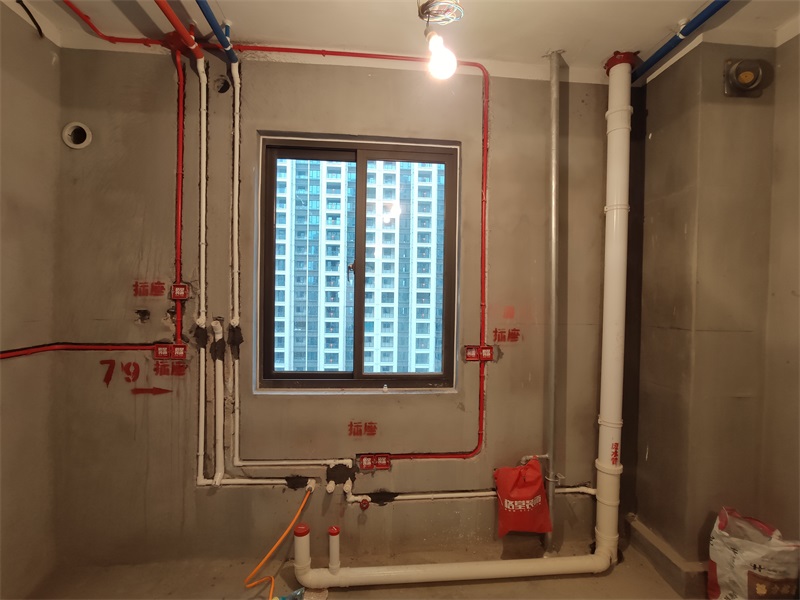

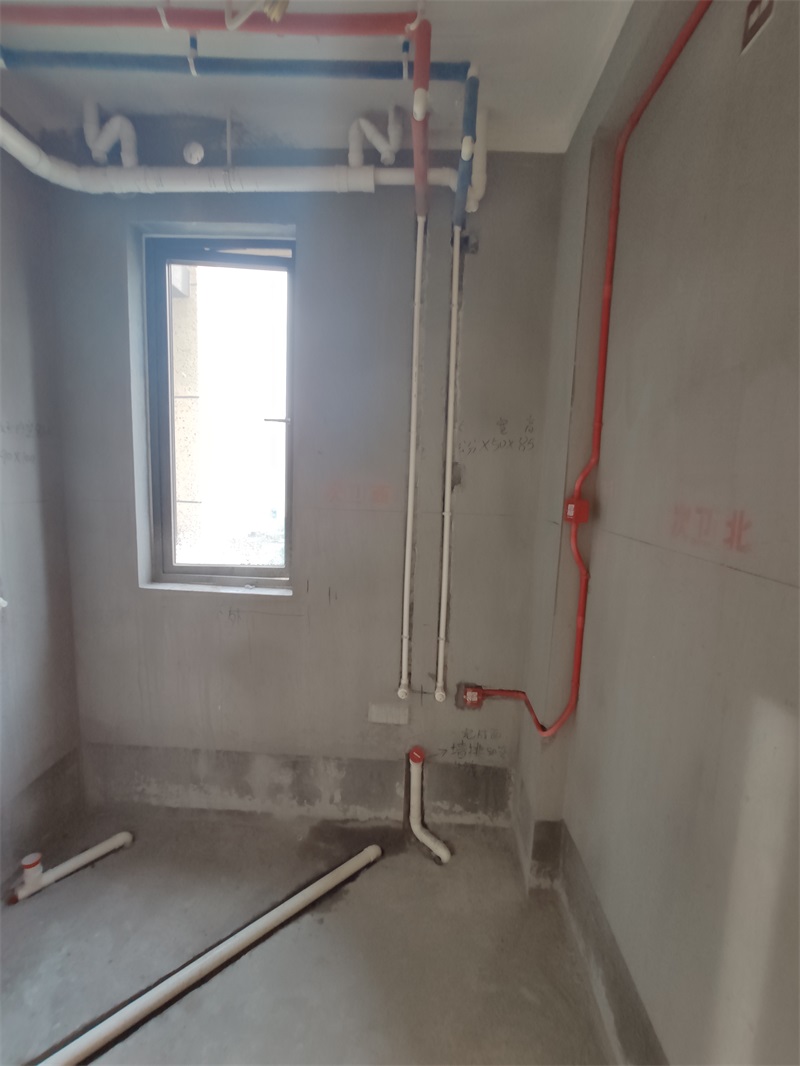

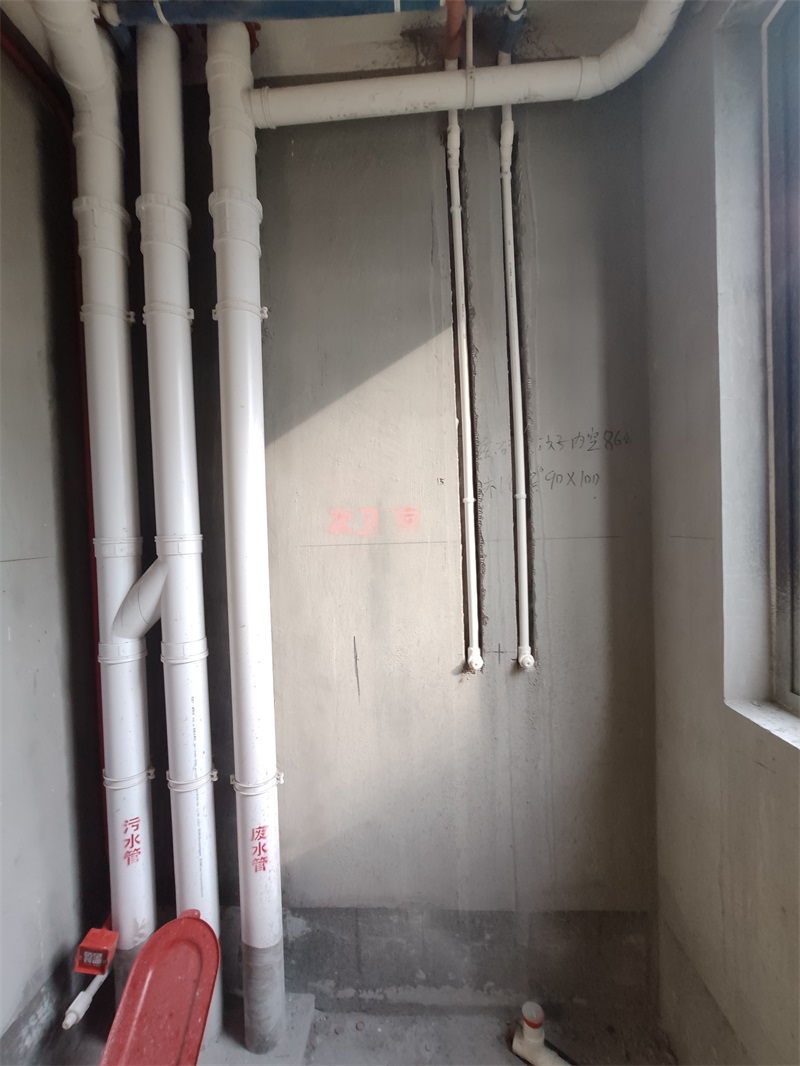

管道安装应横平竖直，厨房卫生间，水管走顶，卫生间走墙水管采用下垂式安装

发表于 2019-9-26 17:02:39

红色保温棉代表热水

发表于 2019-9-26 17:03:31

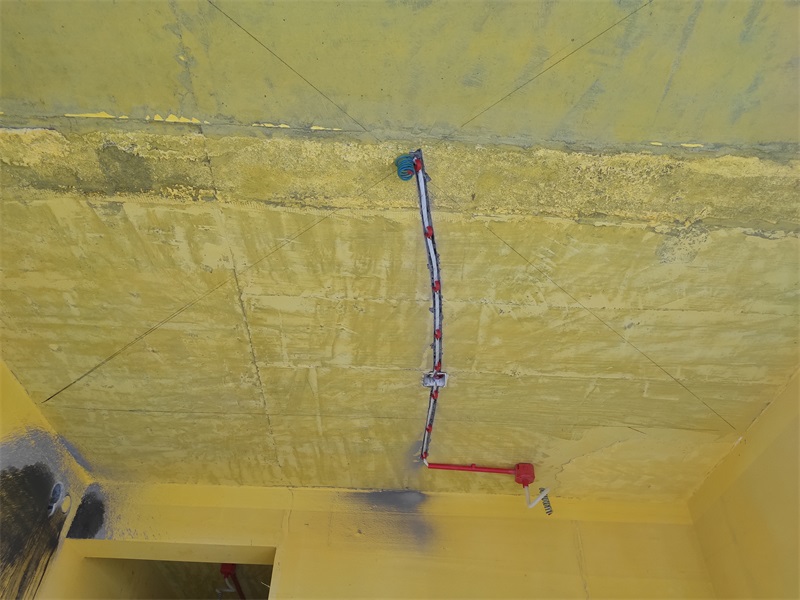

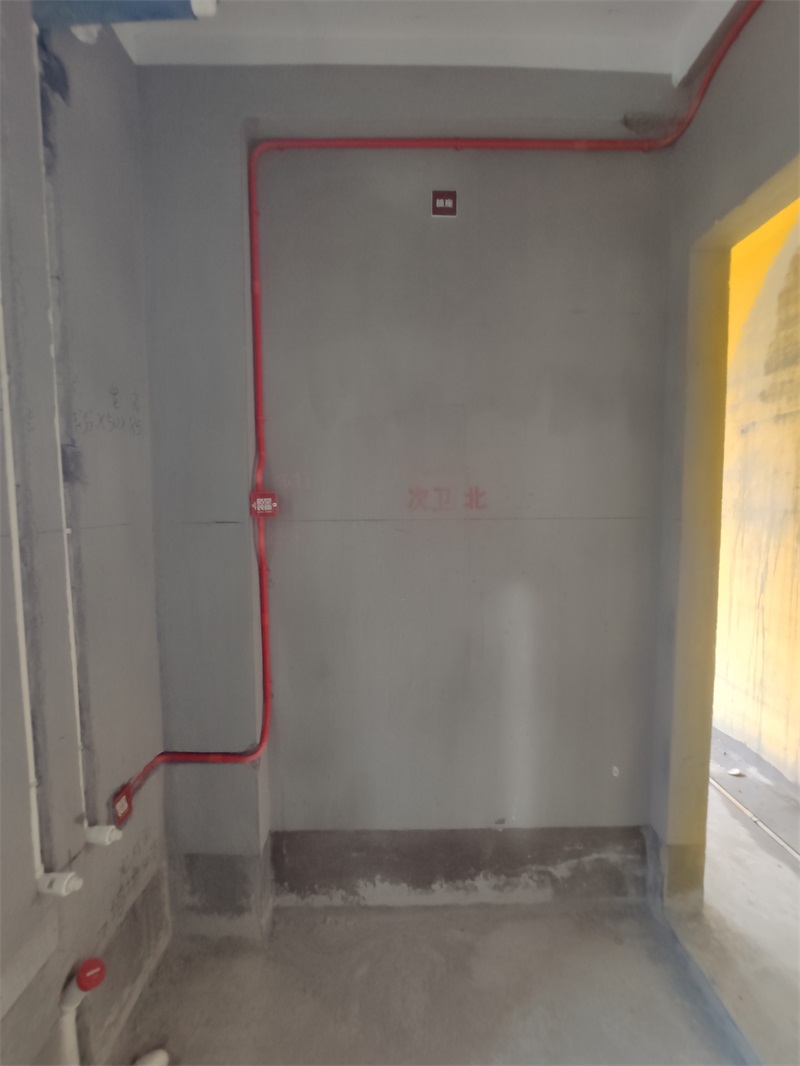

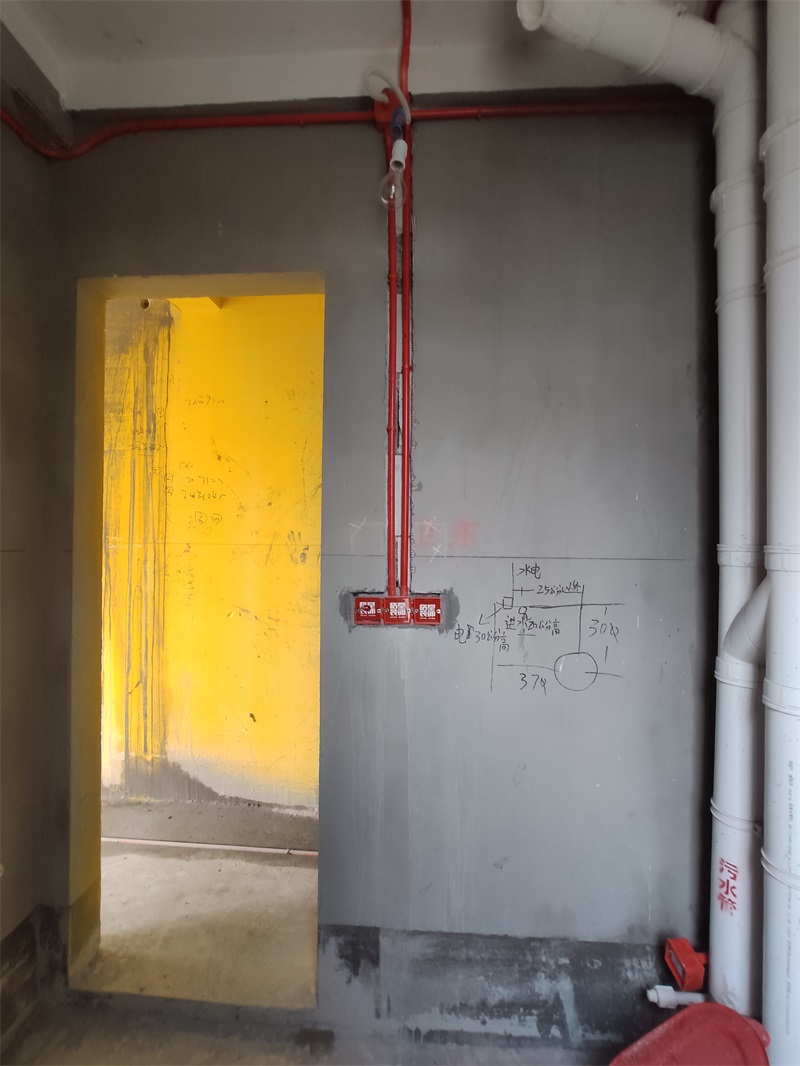

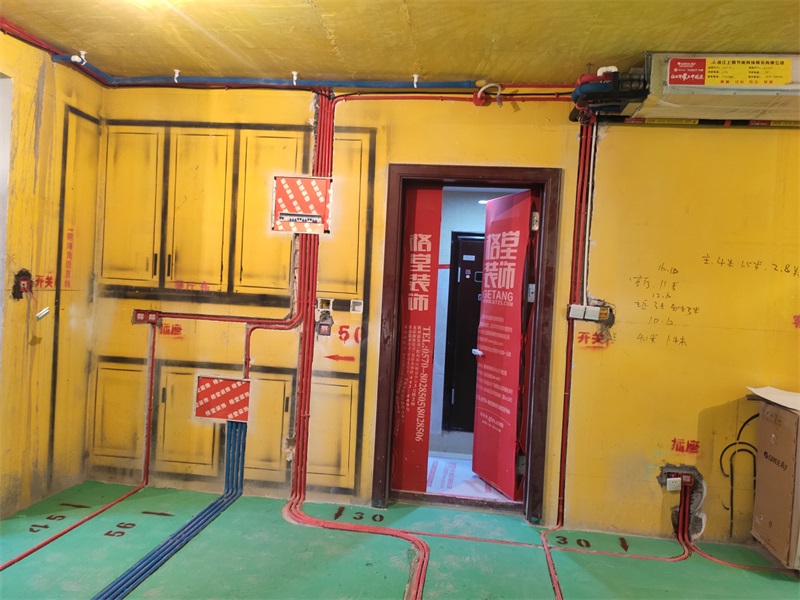

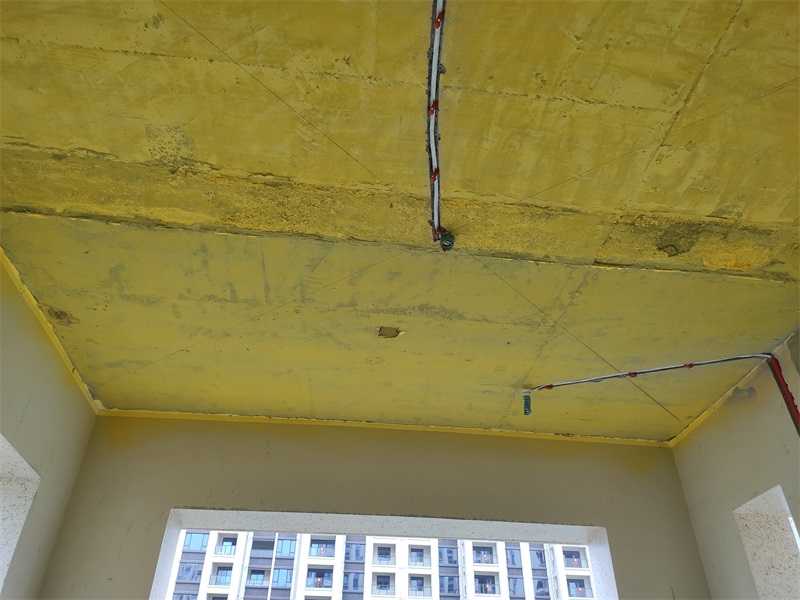

红色线管代表强电

发表于 2019-9-26 17:05:25

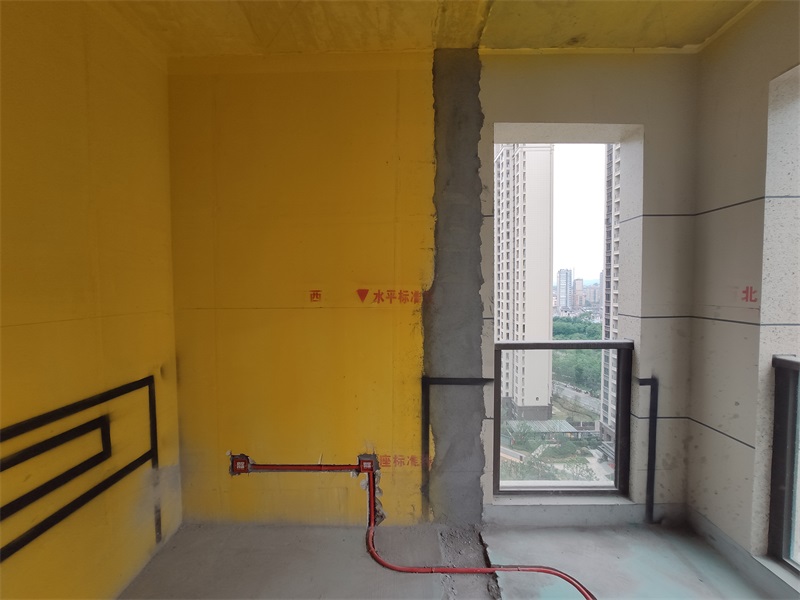

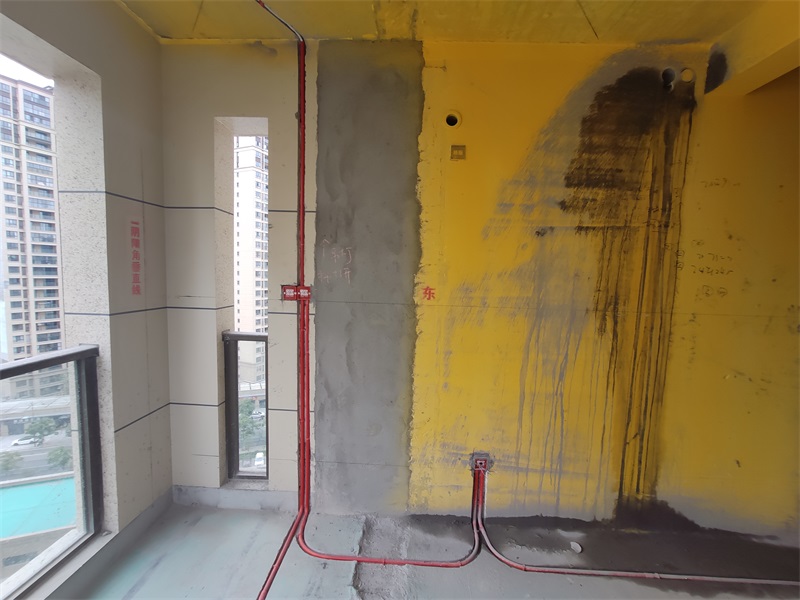

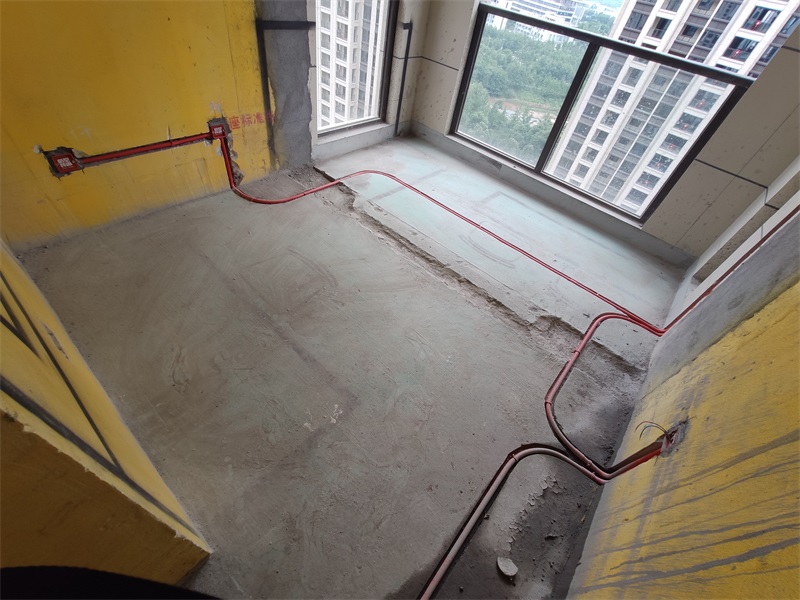

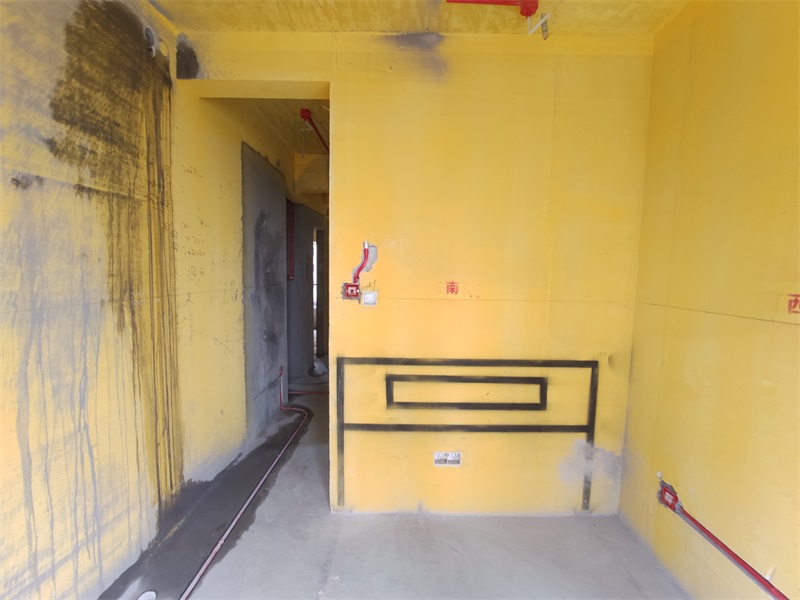

卧室线路布置

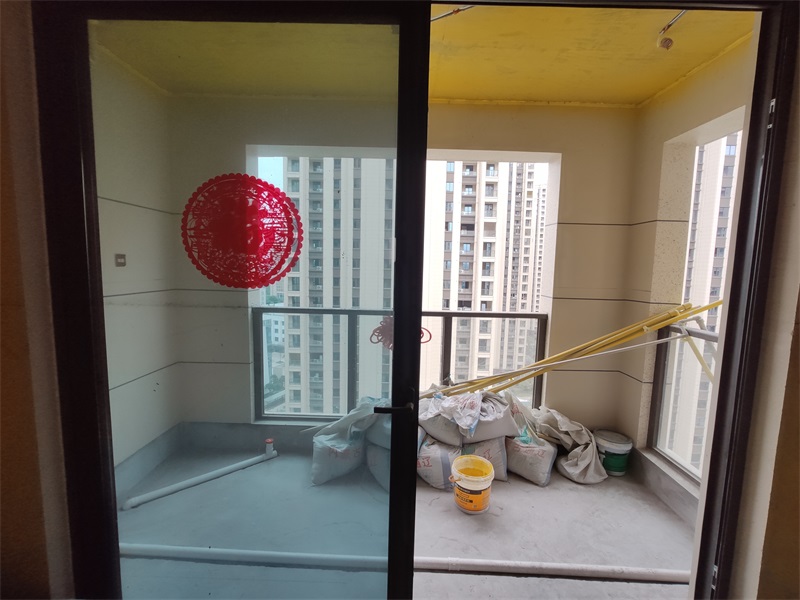

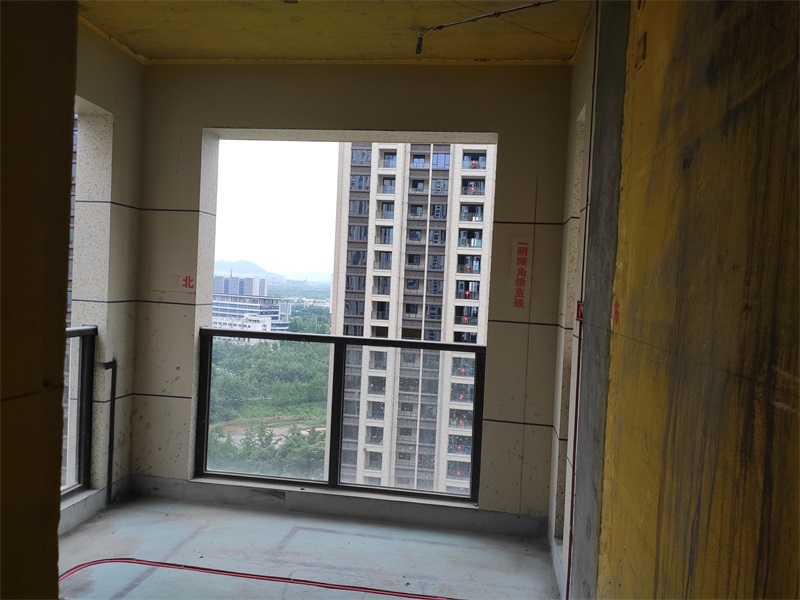

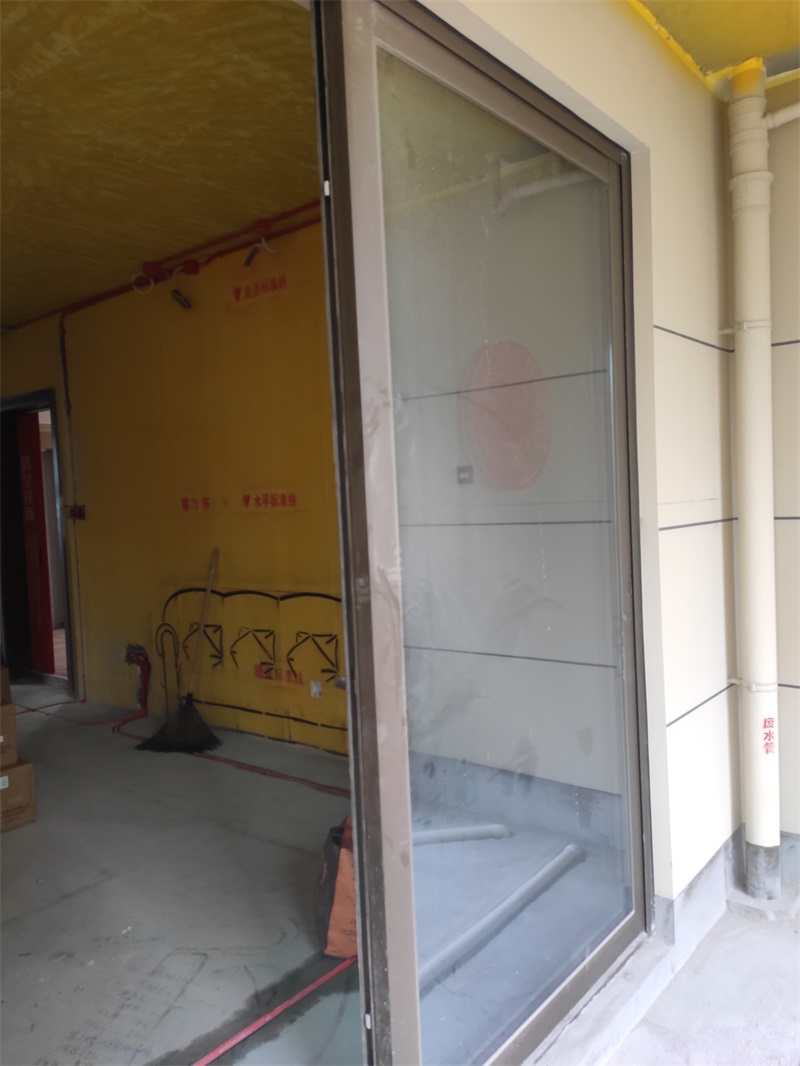

阳台

发表于 2019-9-26 17:06:25

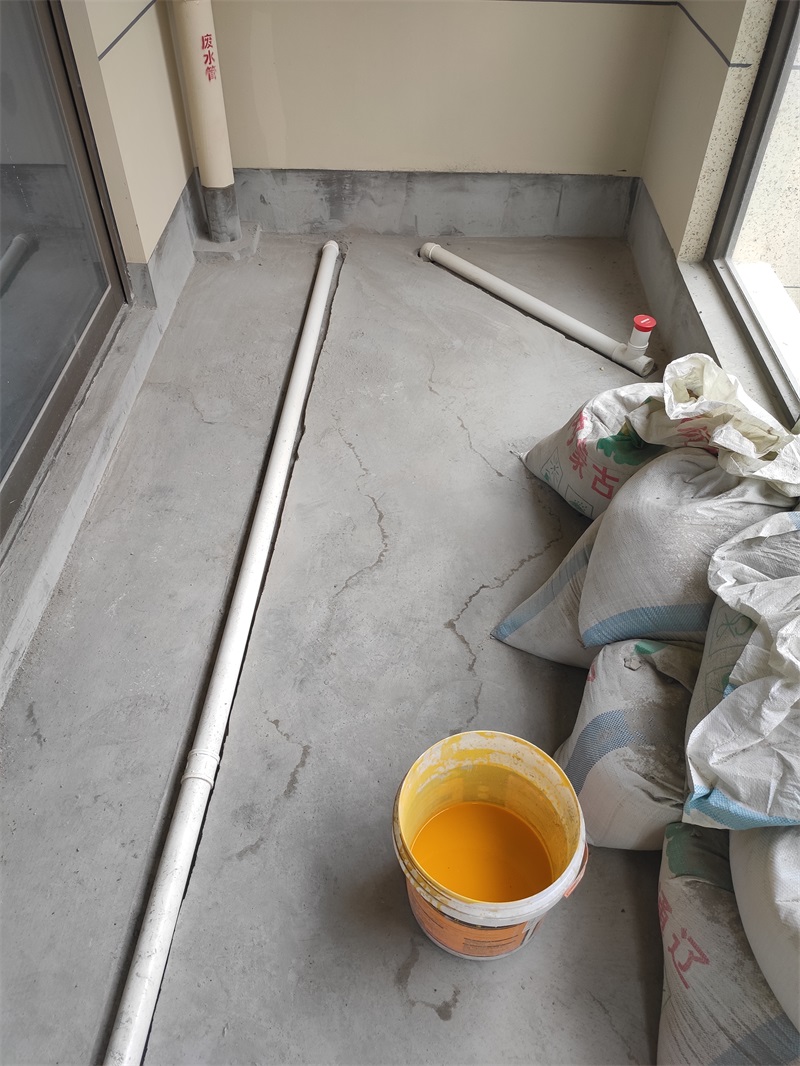

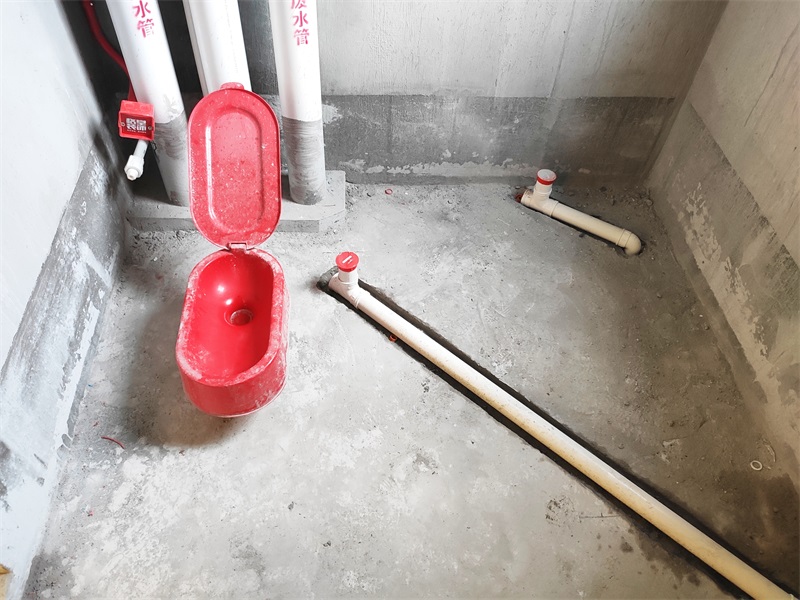

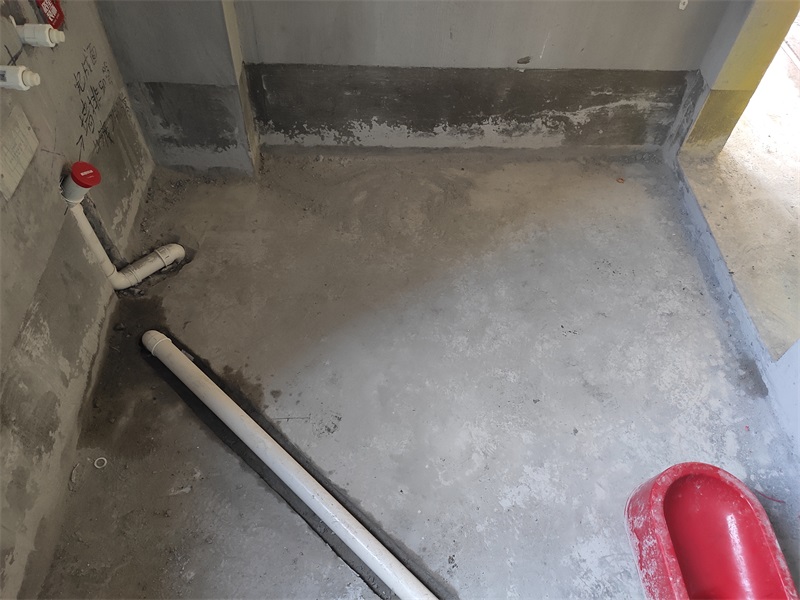

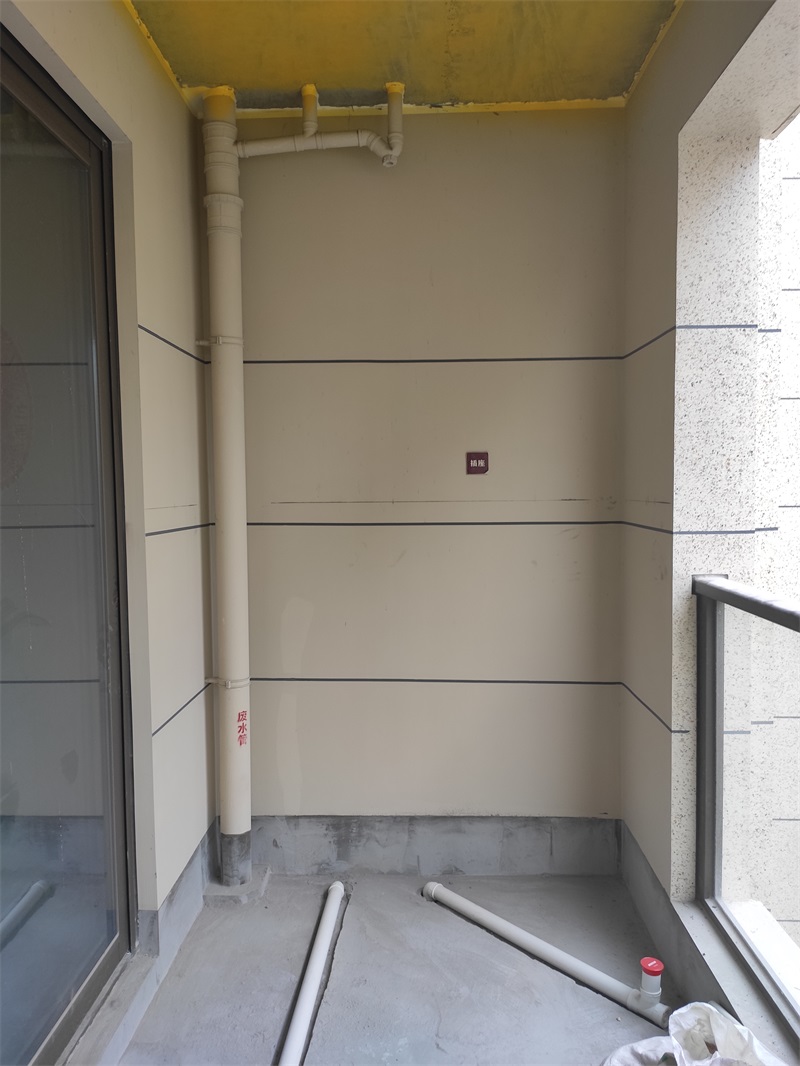

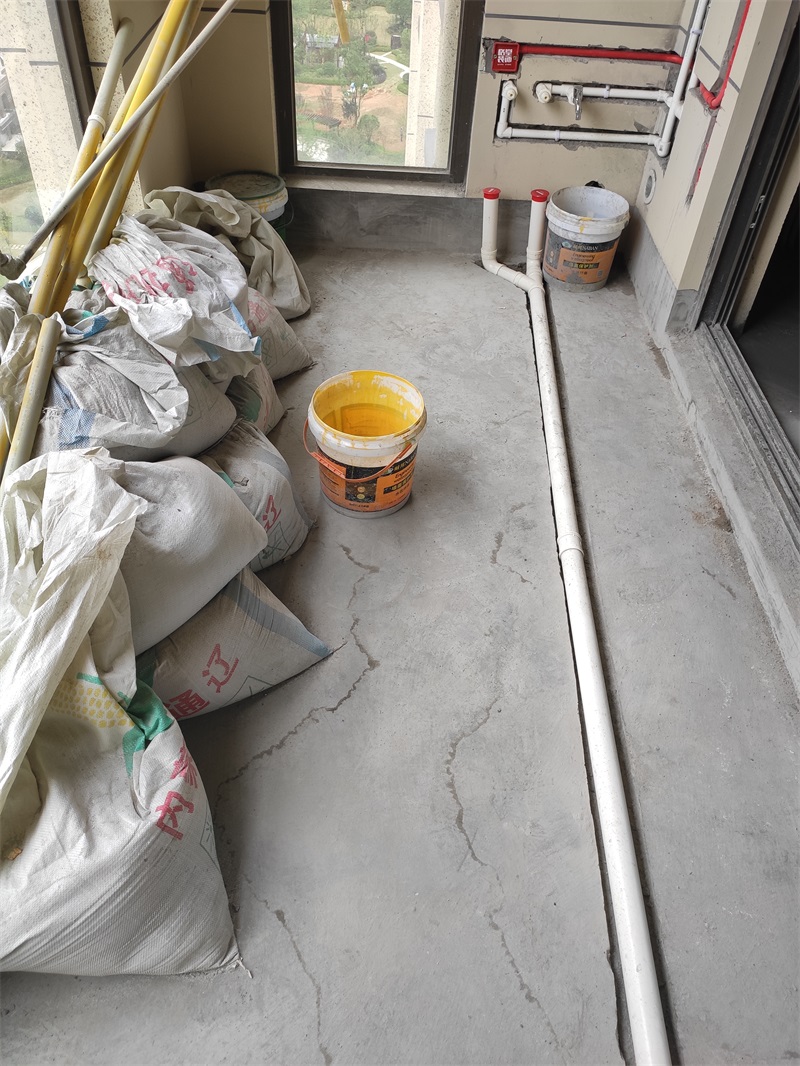

洗衣机下水要求不能与地漏排水管相通,防止后期地漏反水。（特殊情况除外

发表于 2019-9-26 17:06:57

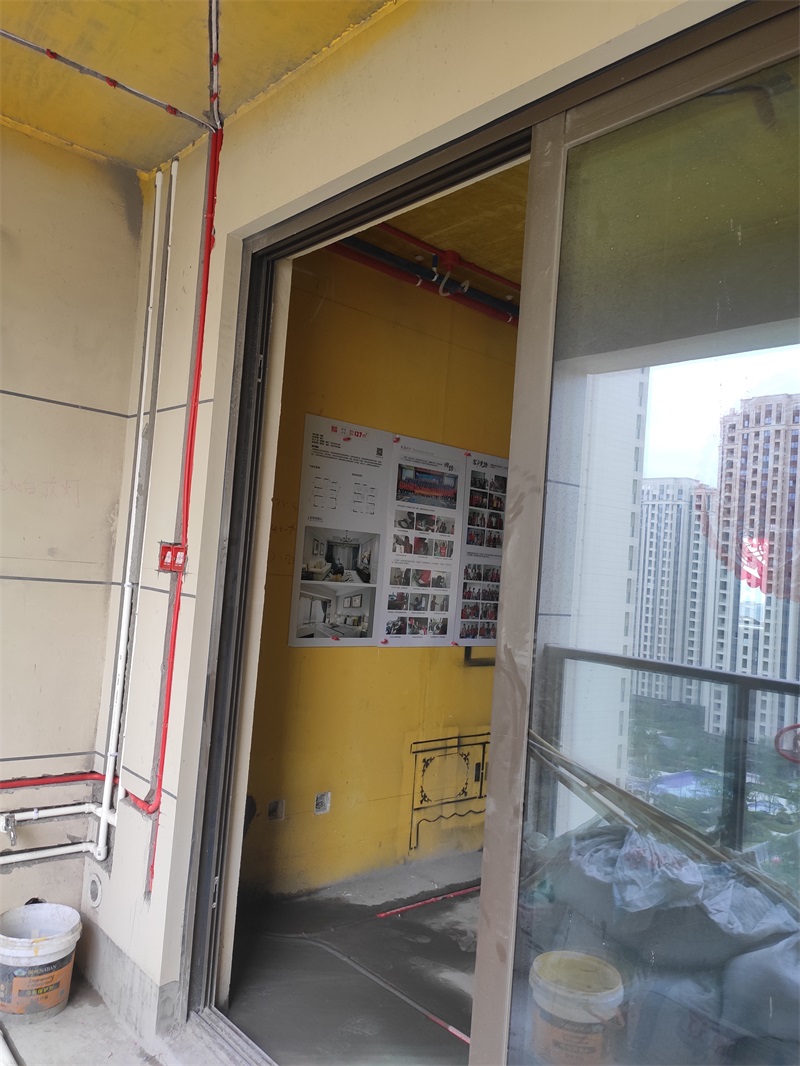

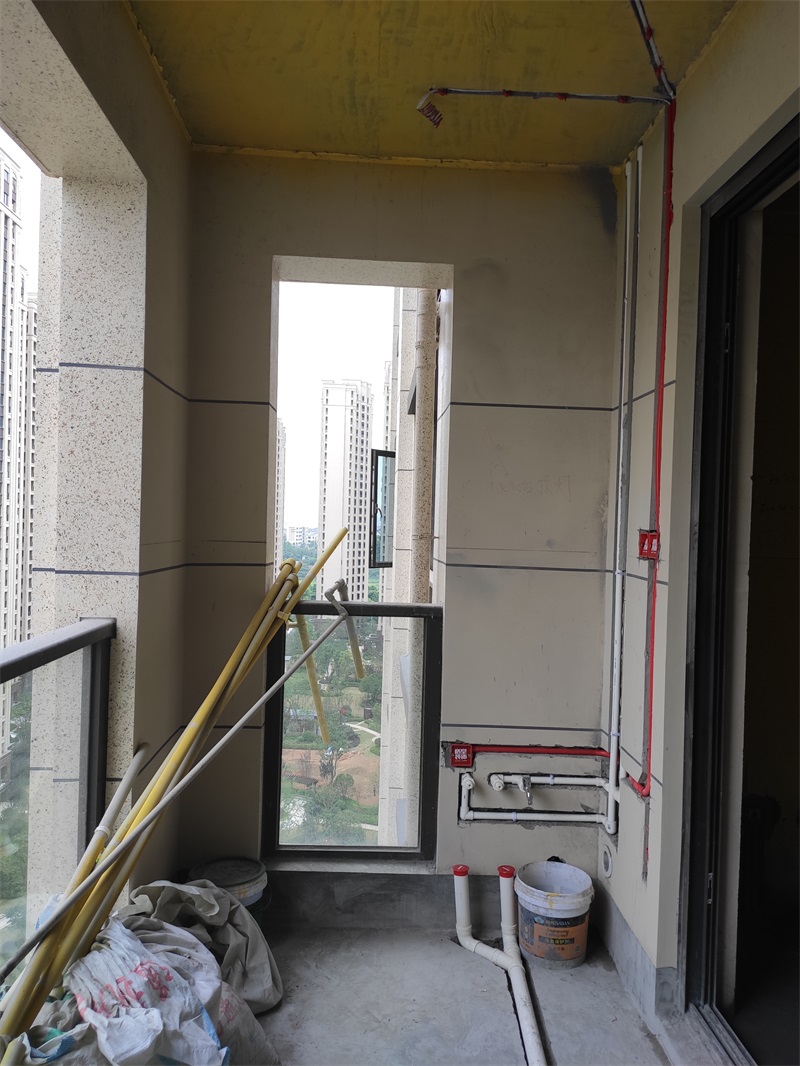

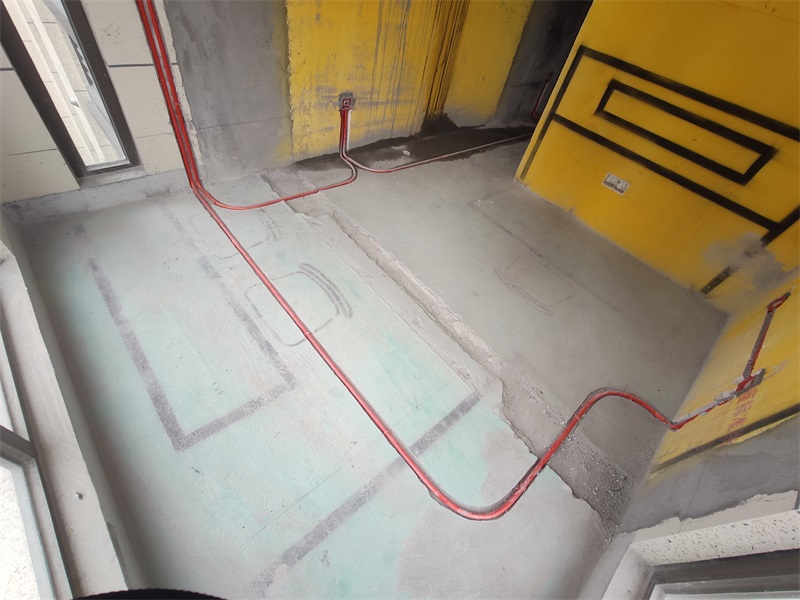

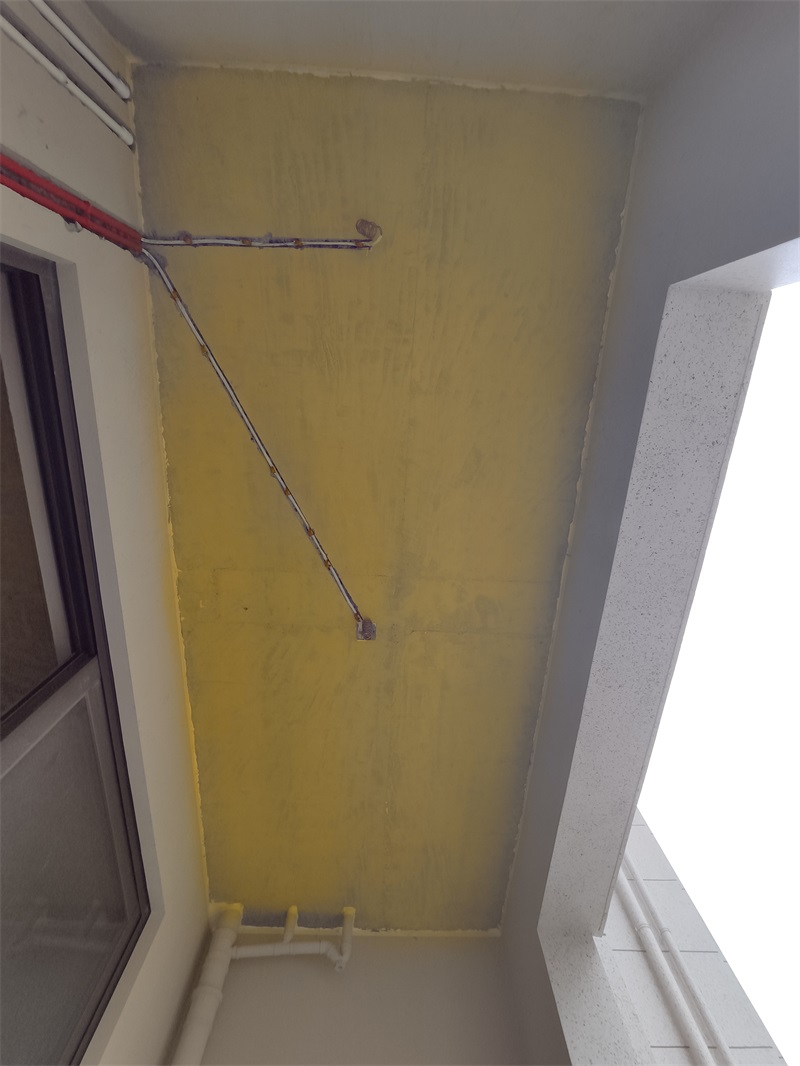

阳台水电线路布置

发表于 2019-9-28 09:01:13

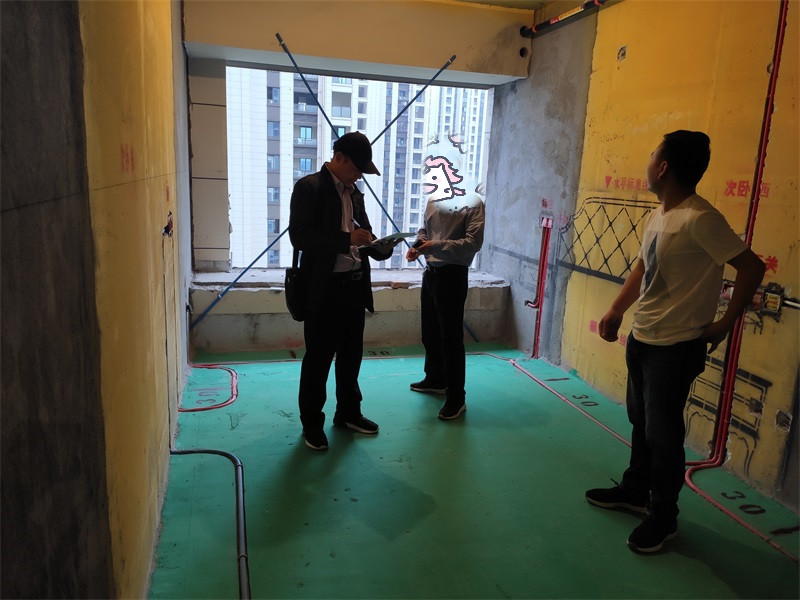

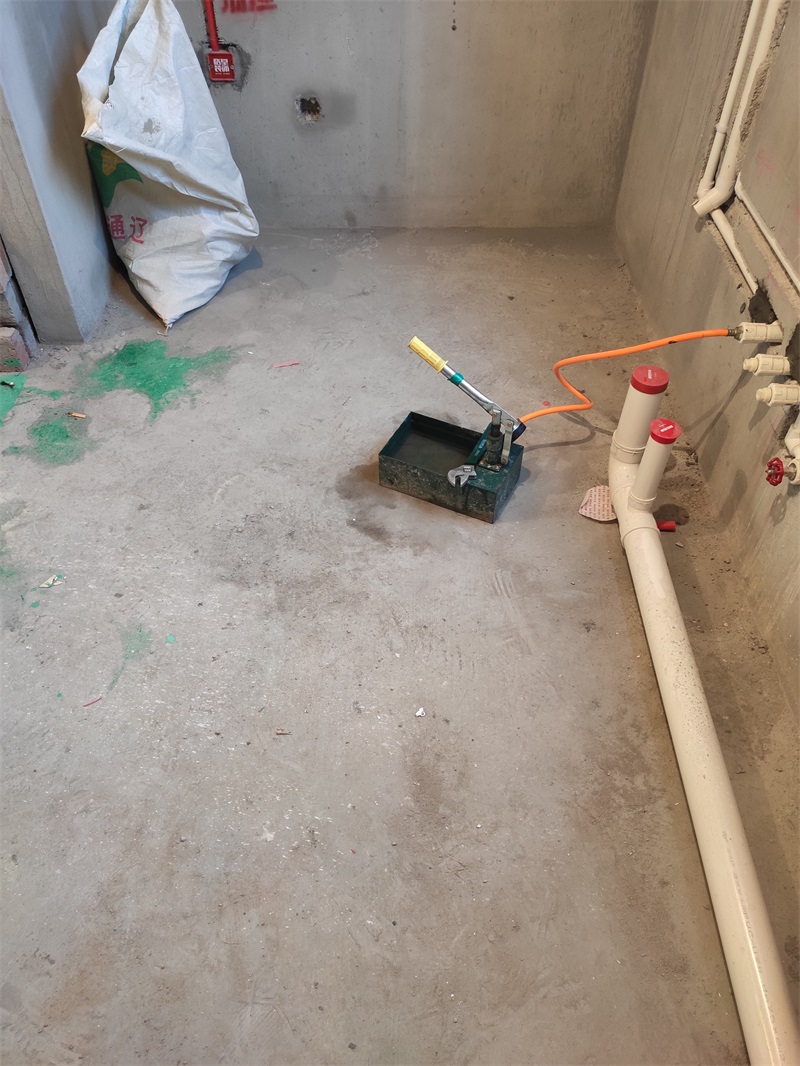

水电施工结束，水电开始验收

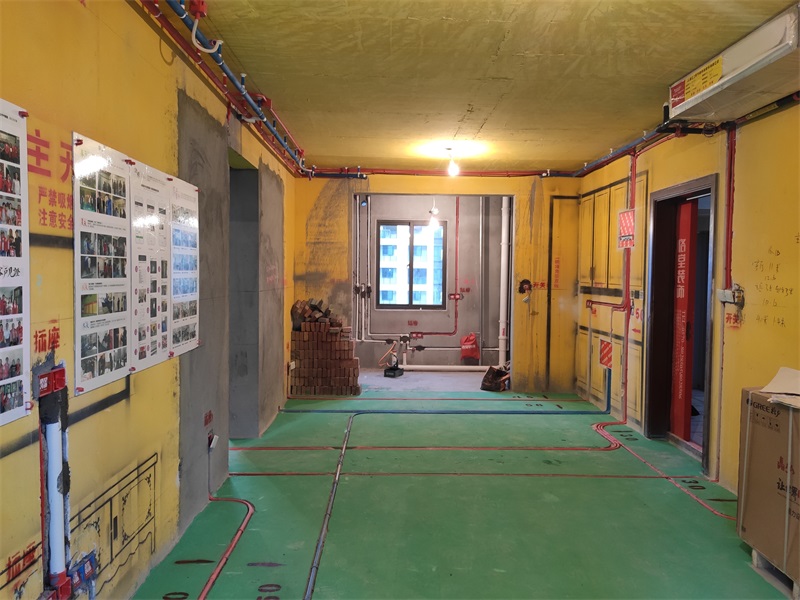

客厅

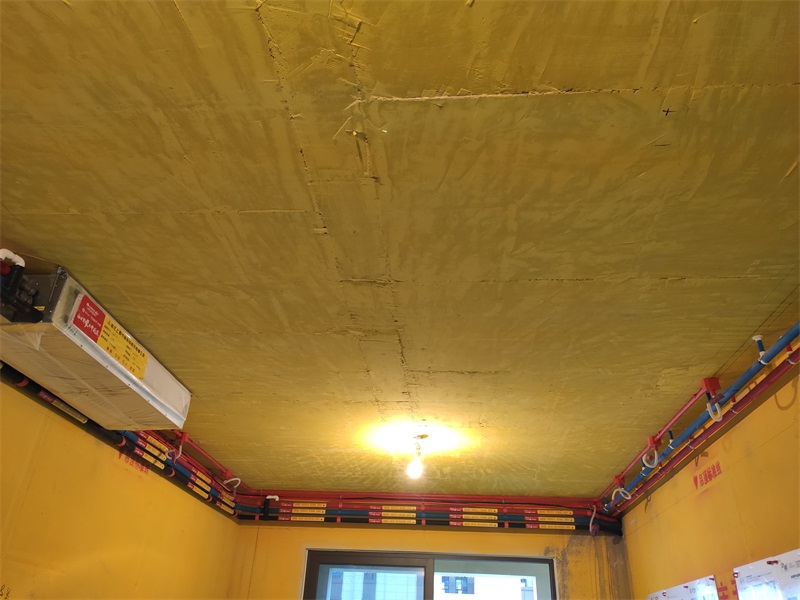

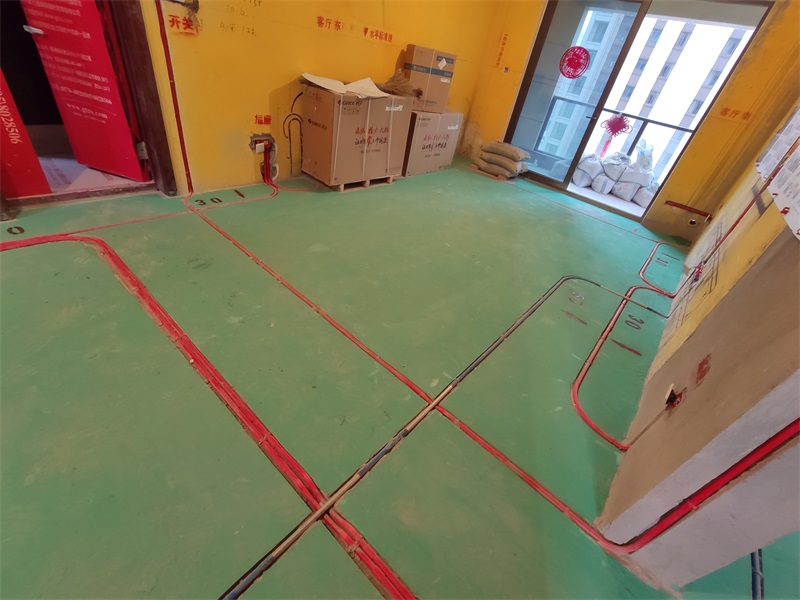

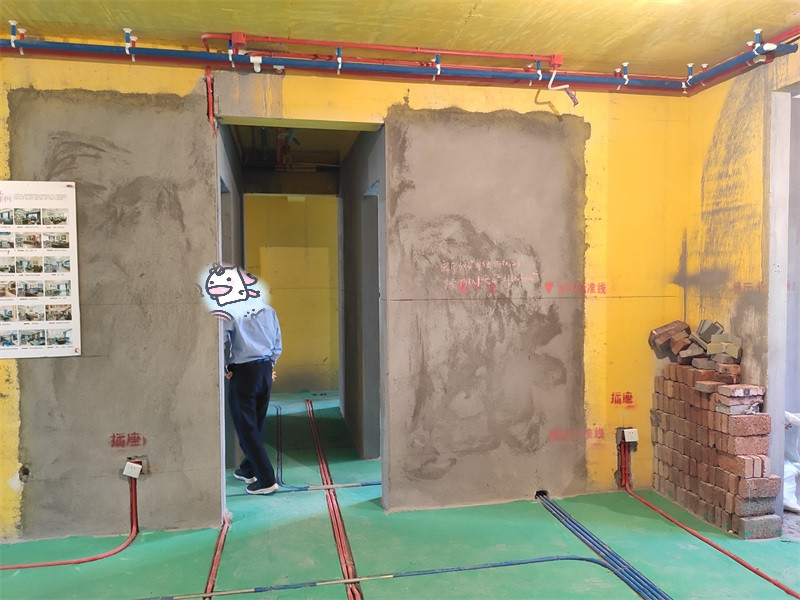

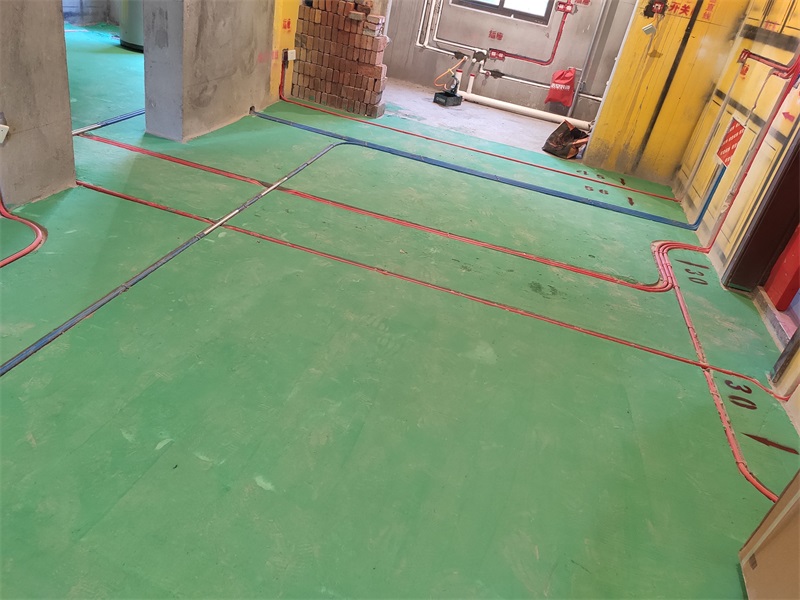

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰。

发表于 2019-9-28 09:02:13

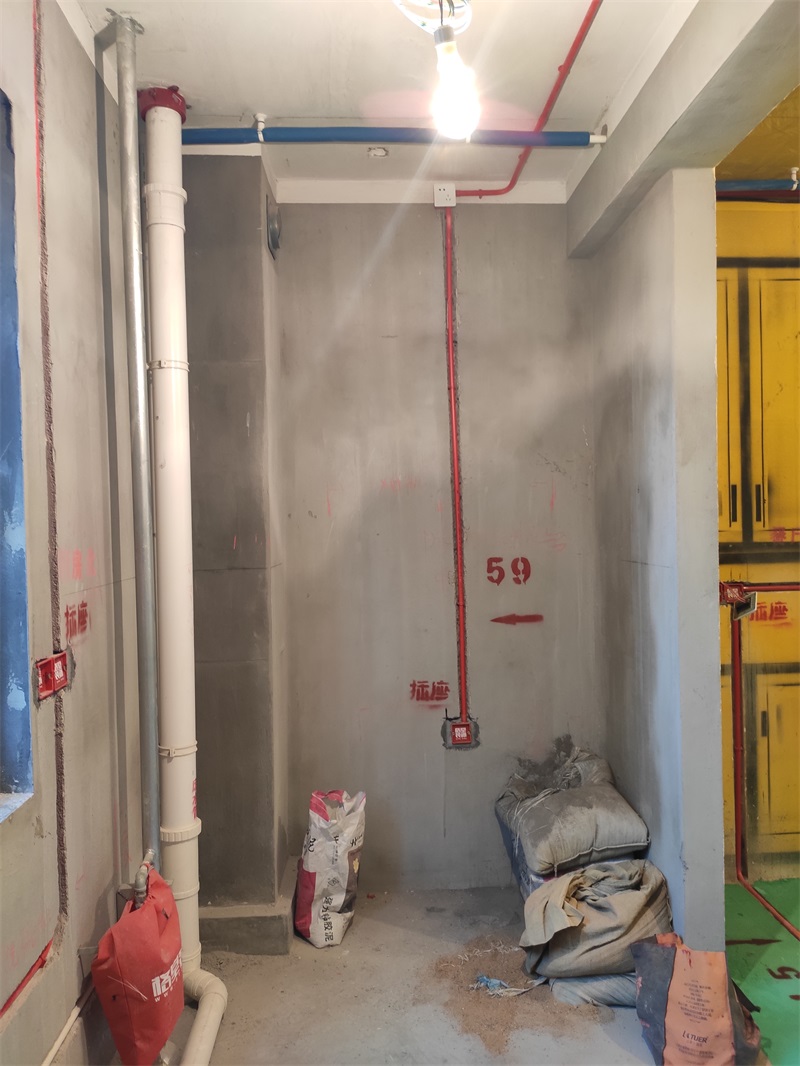

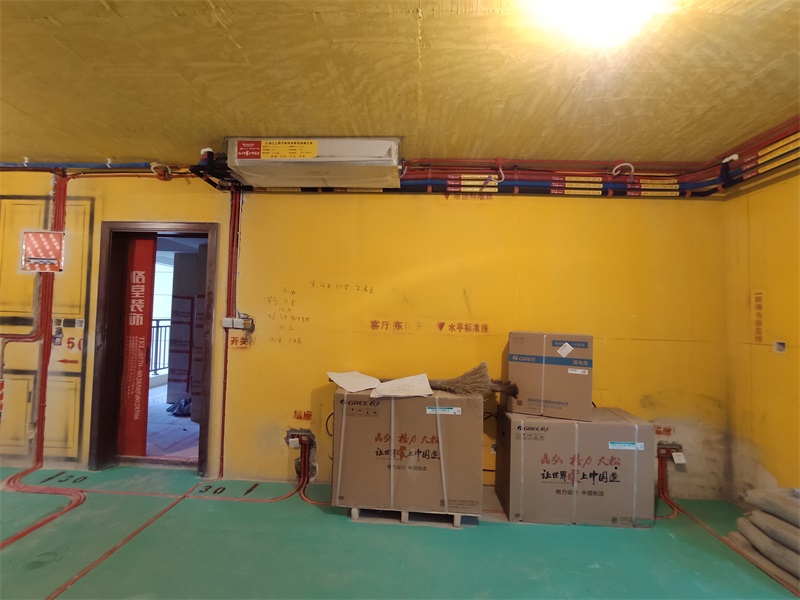

水管已包保温棉，红色为热水管，蓝色为冷水管。水管吊卡间距小于80cm，转角15CM处增加吊卡增加水管稳定性。

发表于 2019-9-28 09:03:31

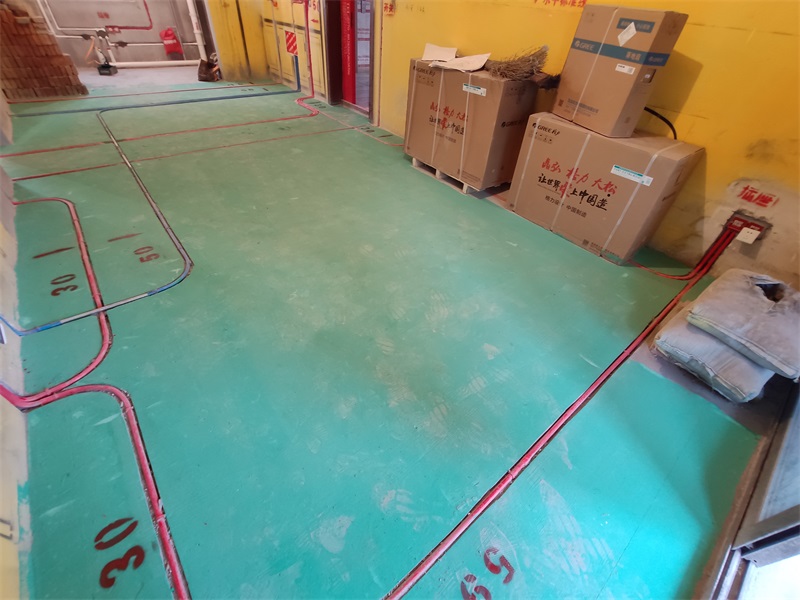

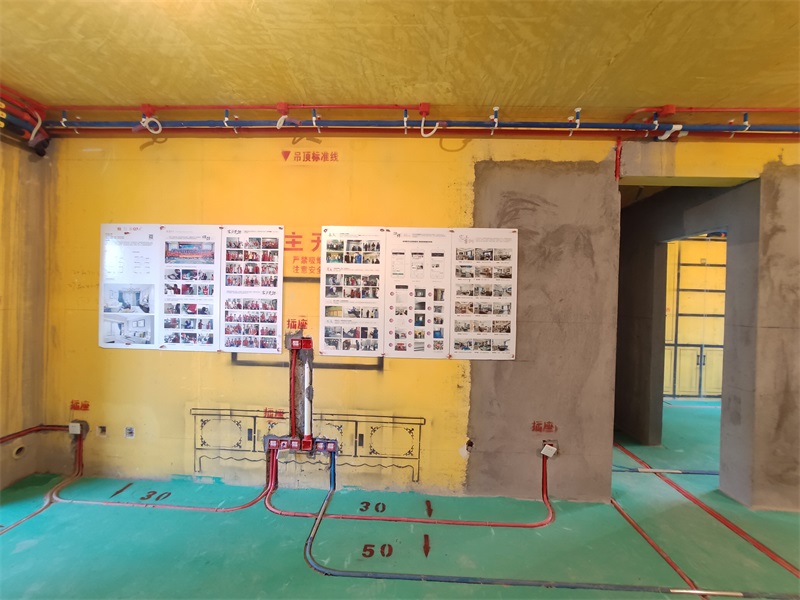

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

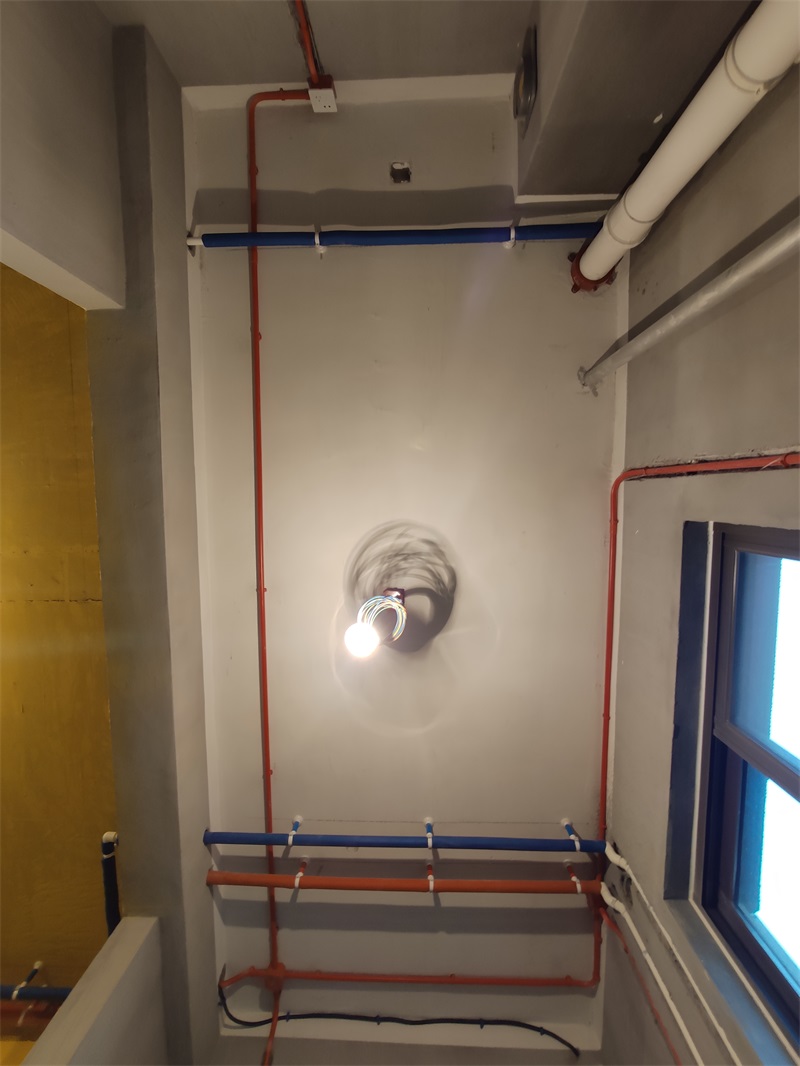

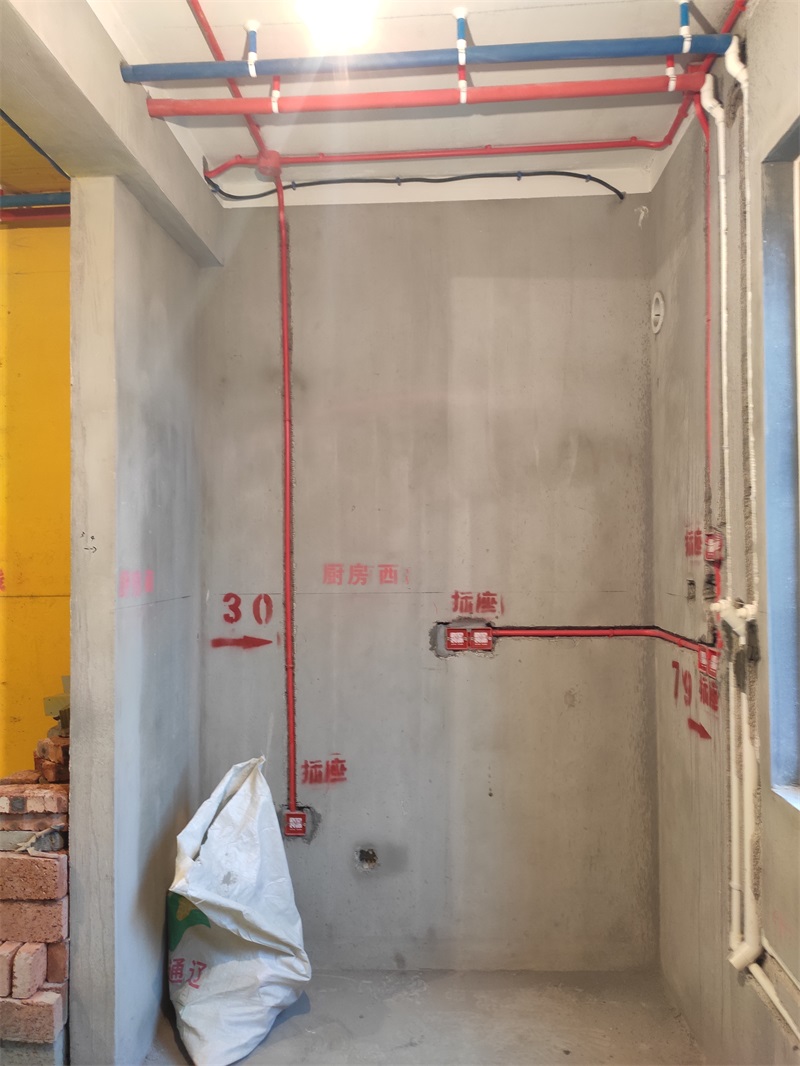

厨房水管走顶，走墙水管采用下垂式安装

发表于 2019-9-28 09:04:55

水管已包保温棉，红色为热水管，蓝色为冷水管。
