衢州公馆11-3-8#143㎡美式——午后

发表于 2019-9-15 15:43:01

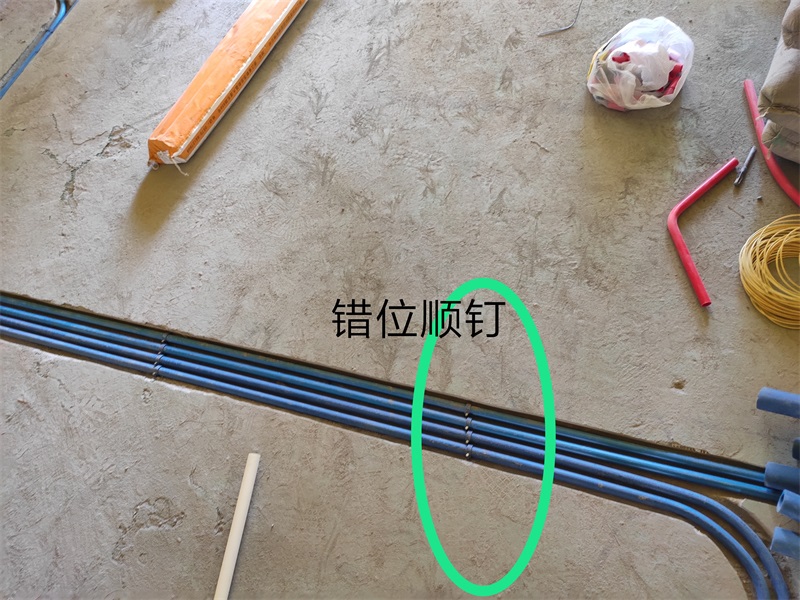

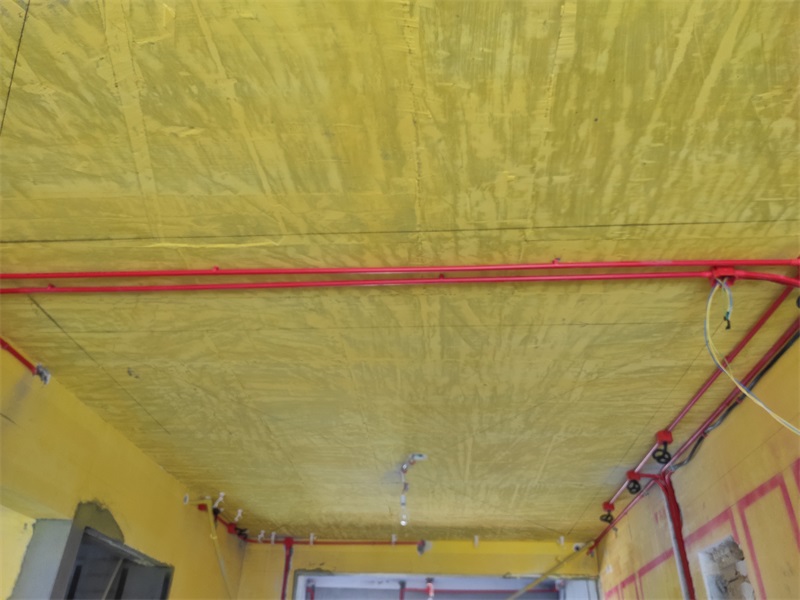

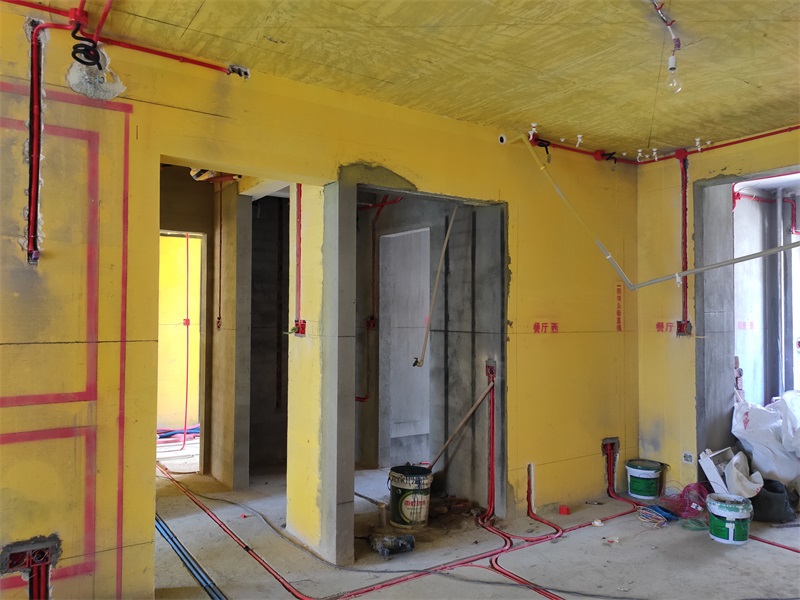

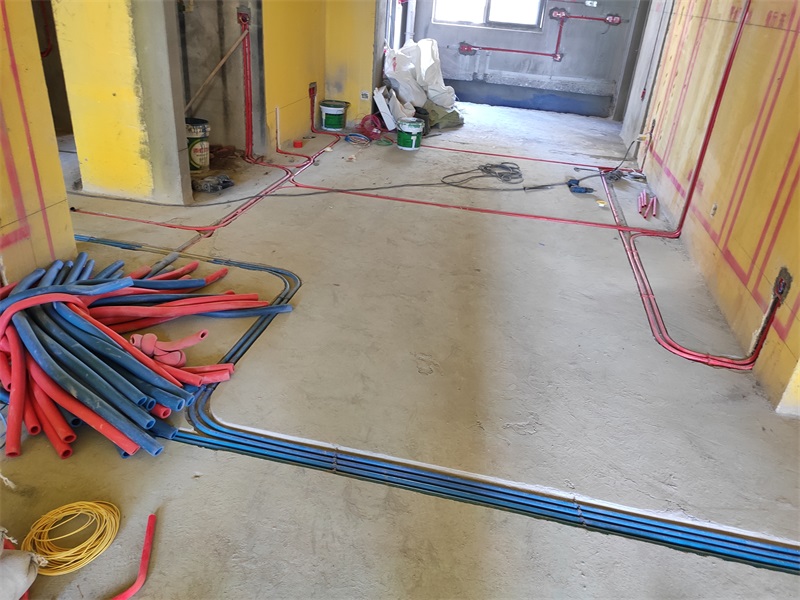

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2019-9-15 15:43:57

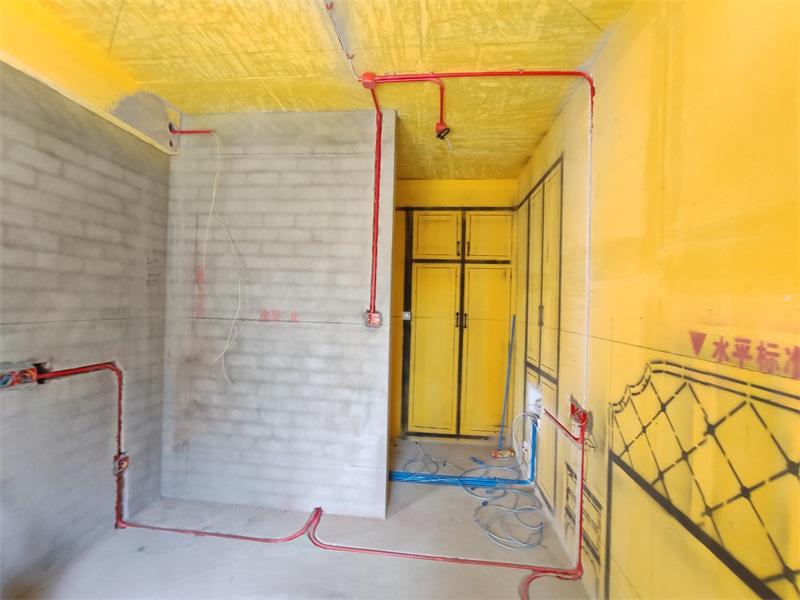

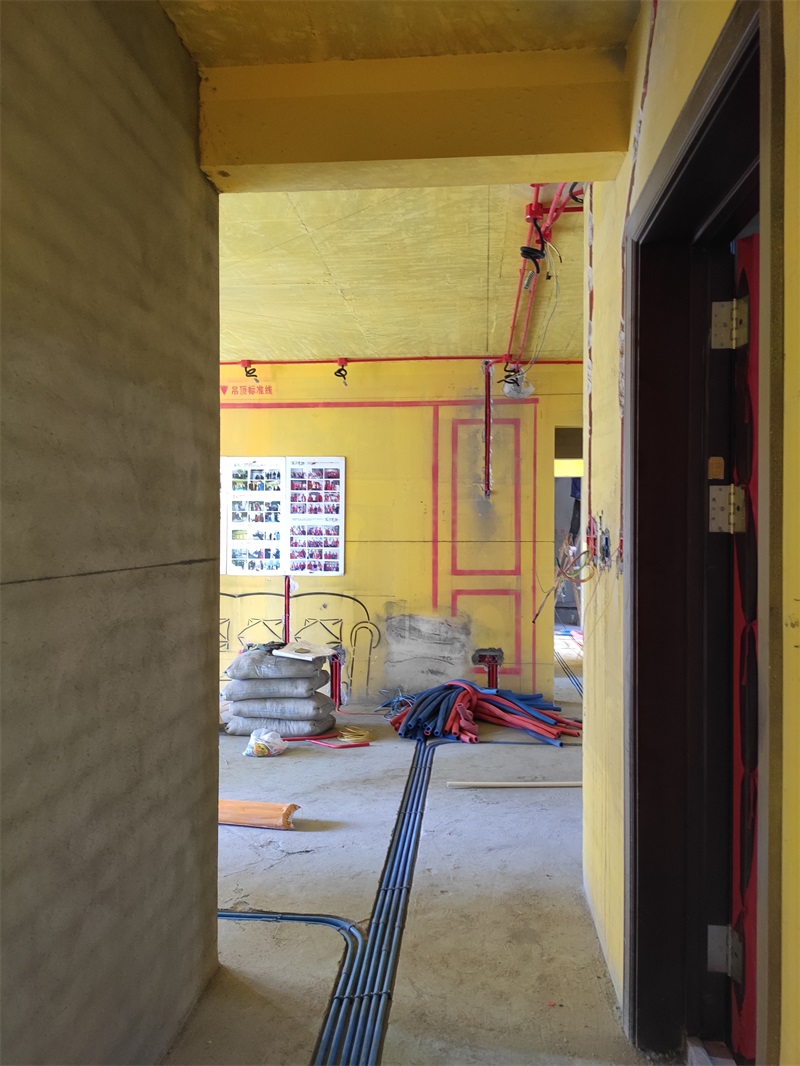

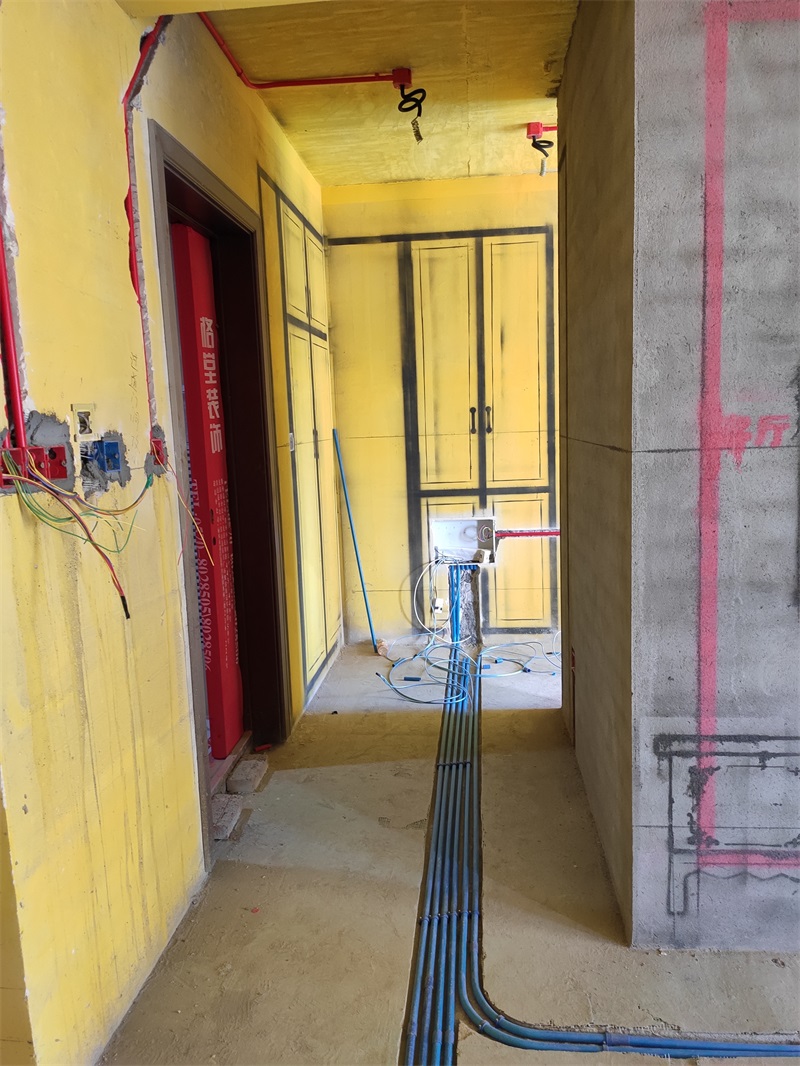

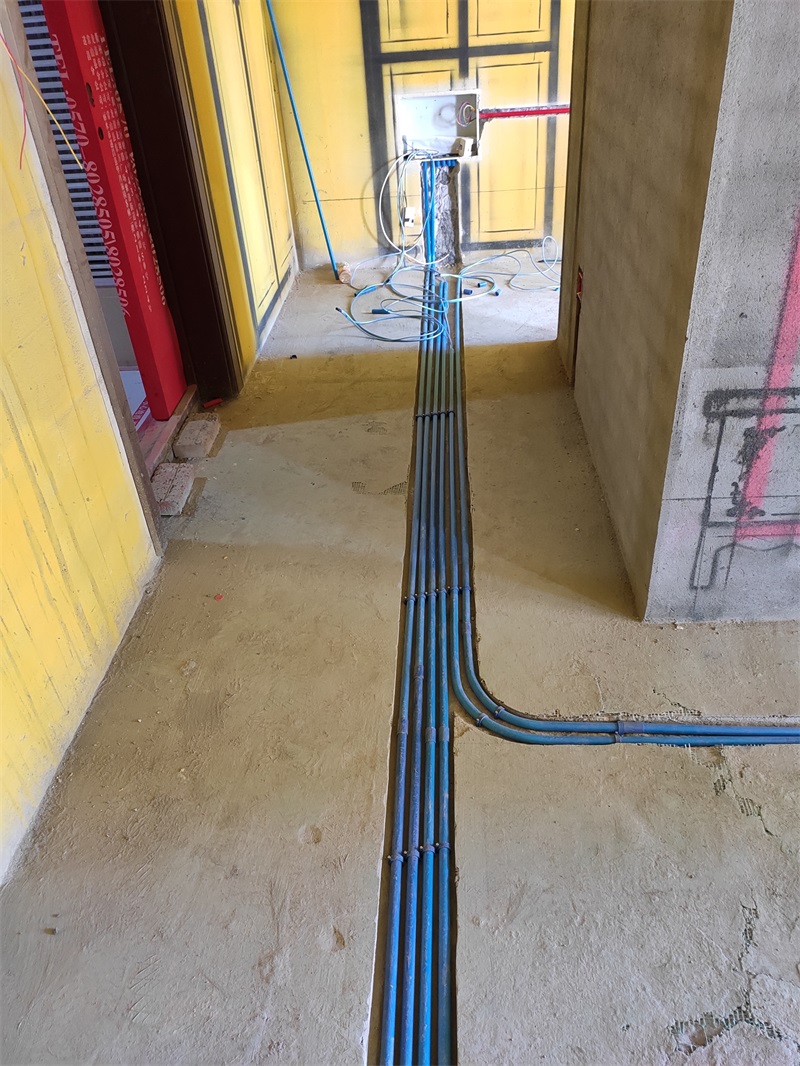

弱电线管线盒用蓝色

发表于 2019-9-15 15:45:51

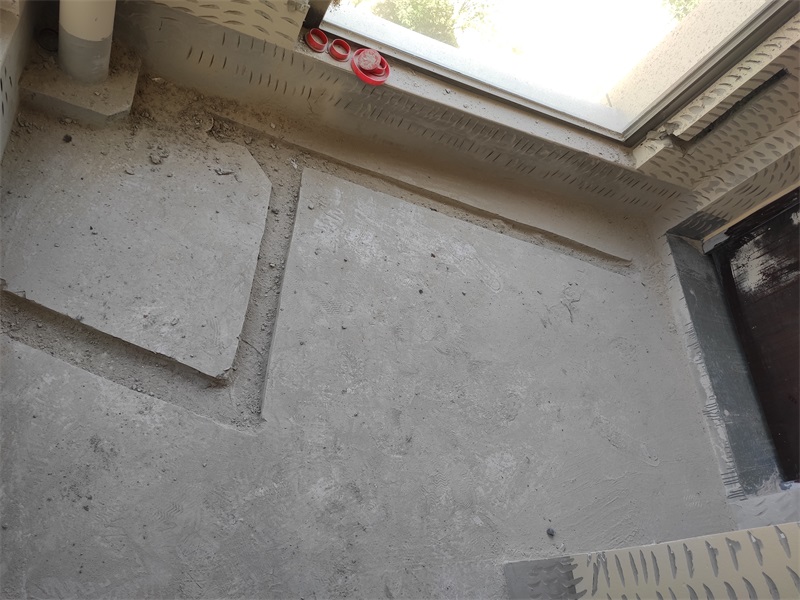

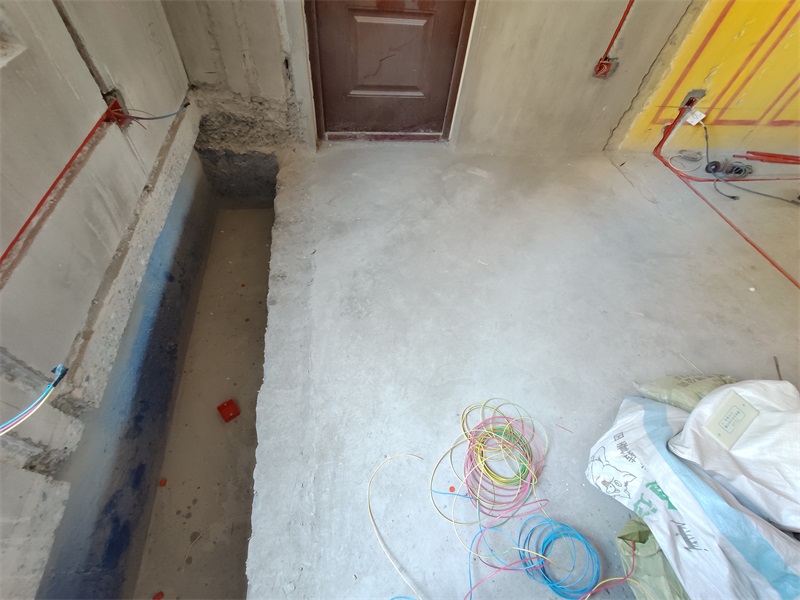

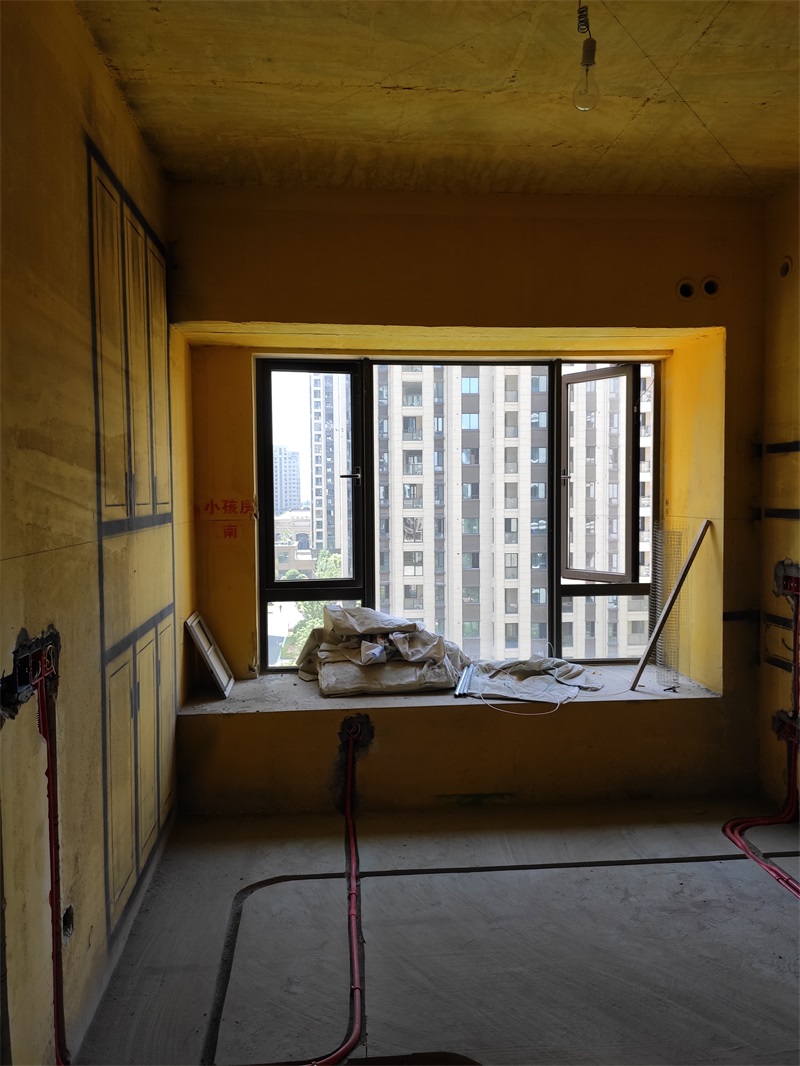

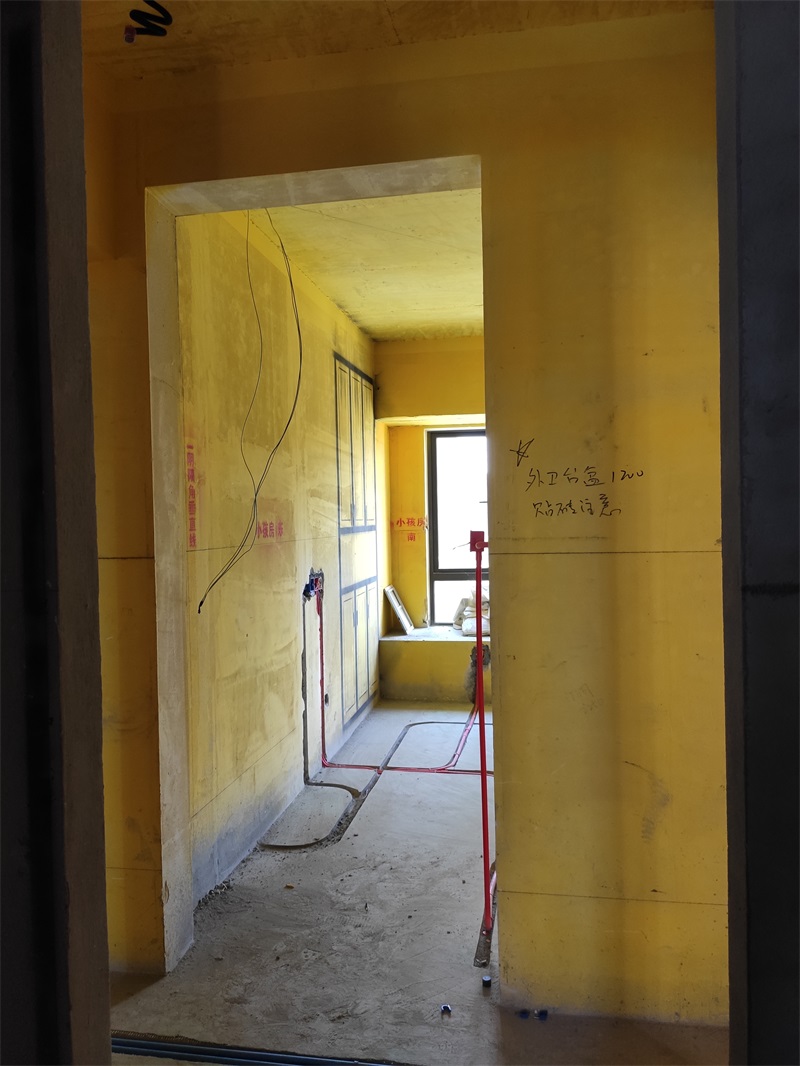

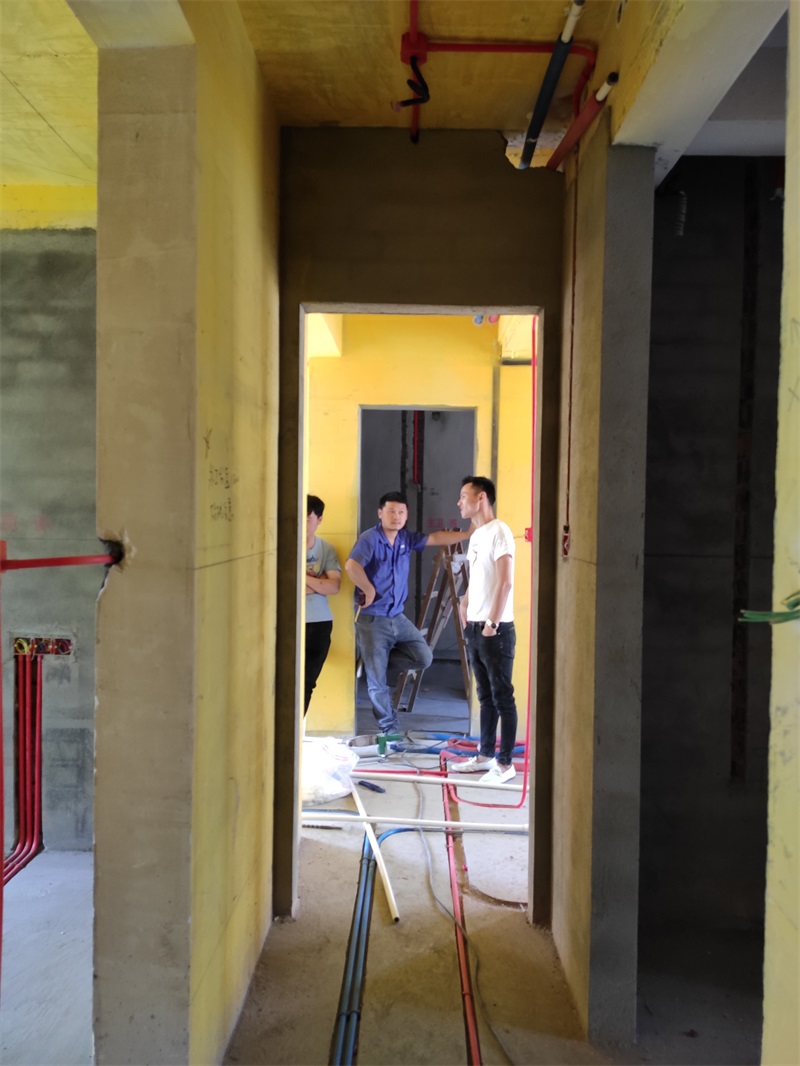

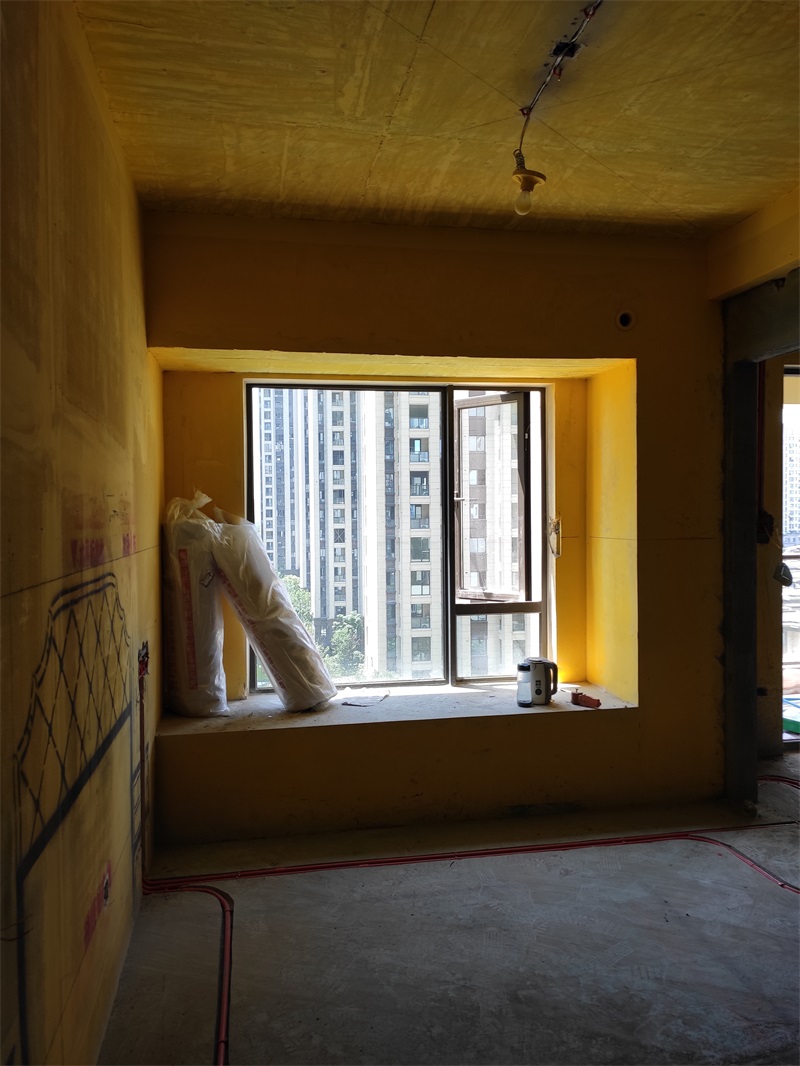

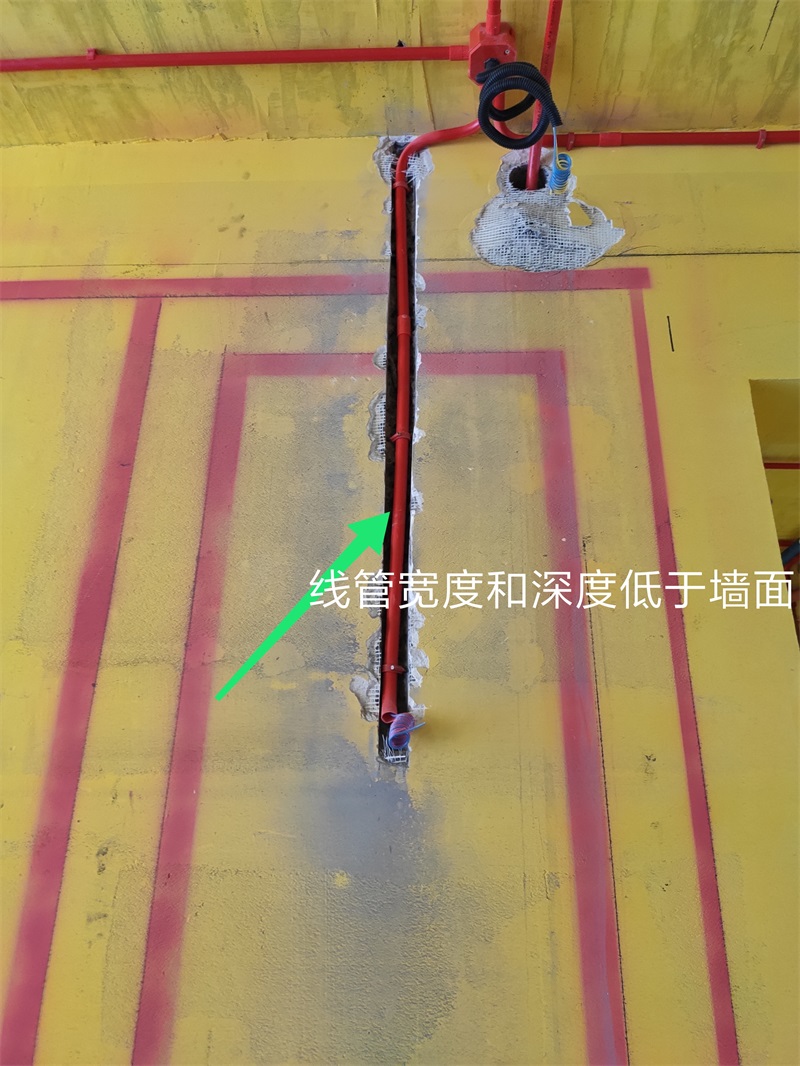

弹线开槽结束，水电槽横平竖直，地面直角处开斜角，地面用大弯工艺，地面开槽至混泥土层。

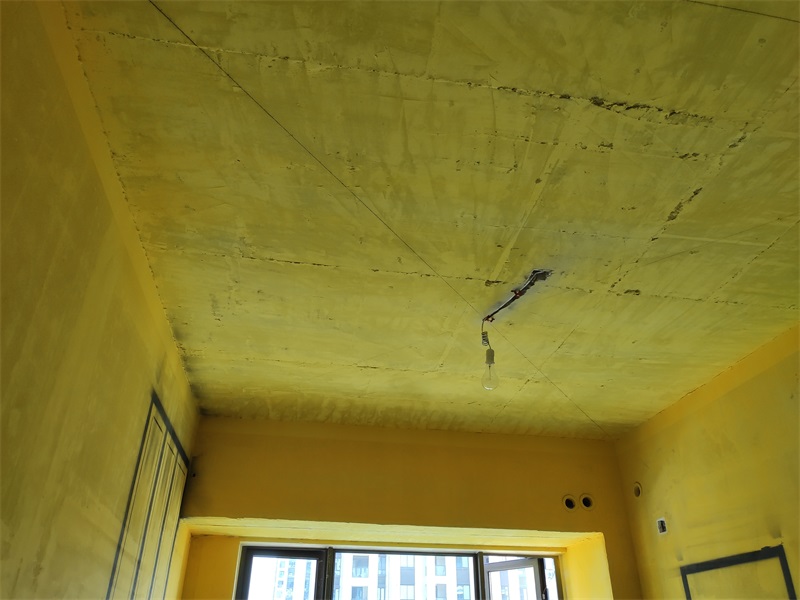

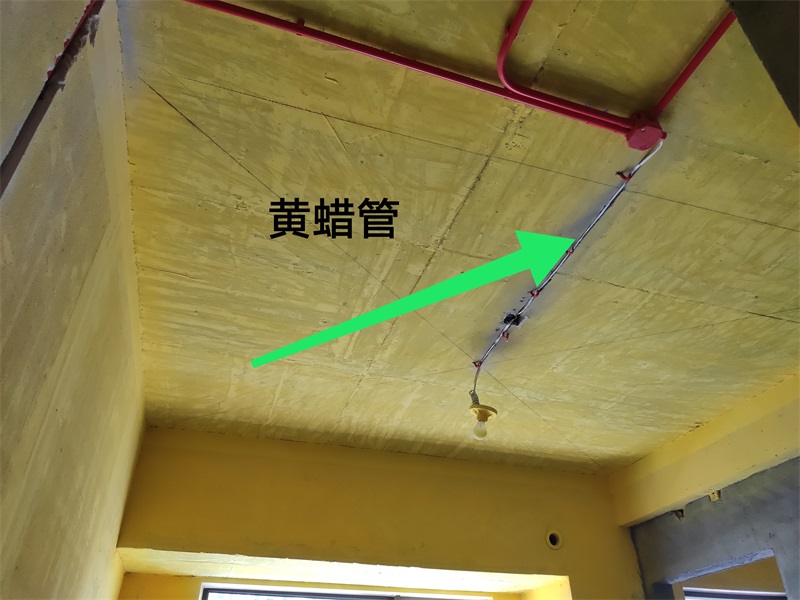

所有电线必须穿管，顶面不能开槽的，应套黄蜡管保护

发表于 2019-9-15 15:47:14

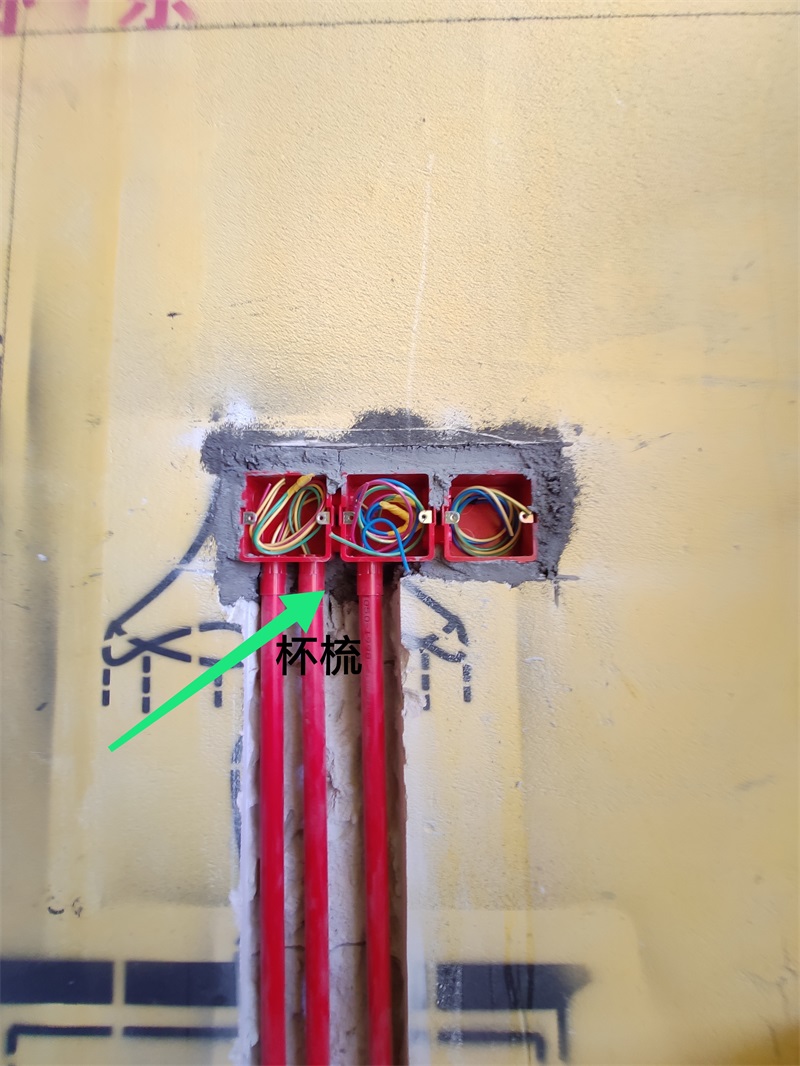

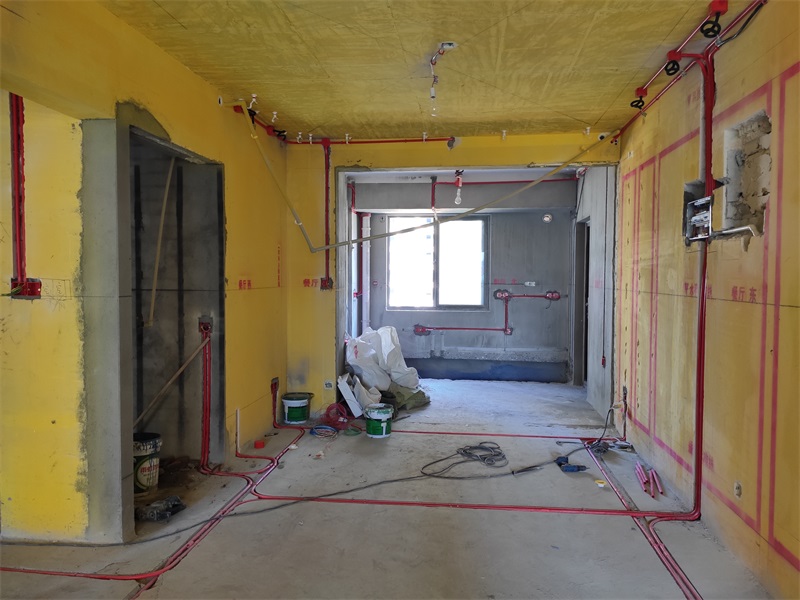

线管和线盒之间用杯梳连接，可以起到固定线管和保护电线的作用

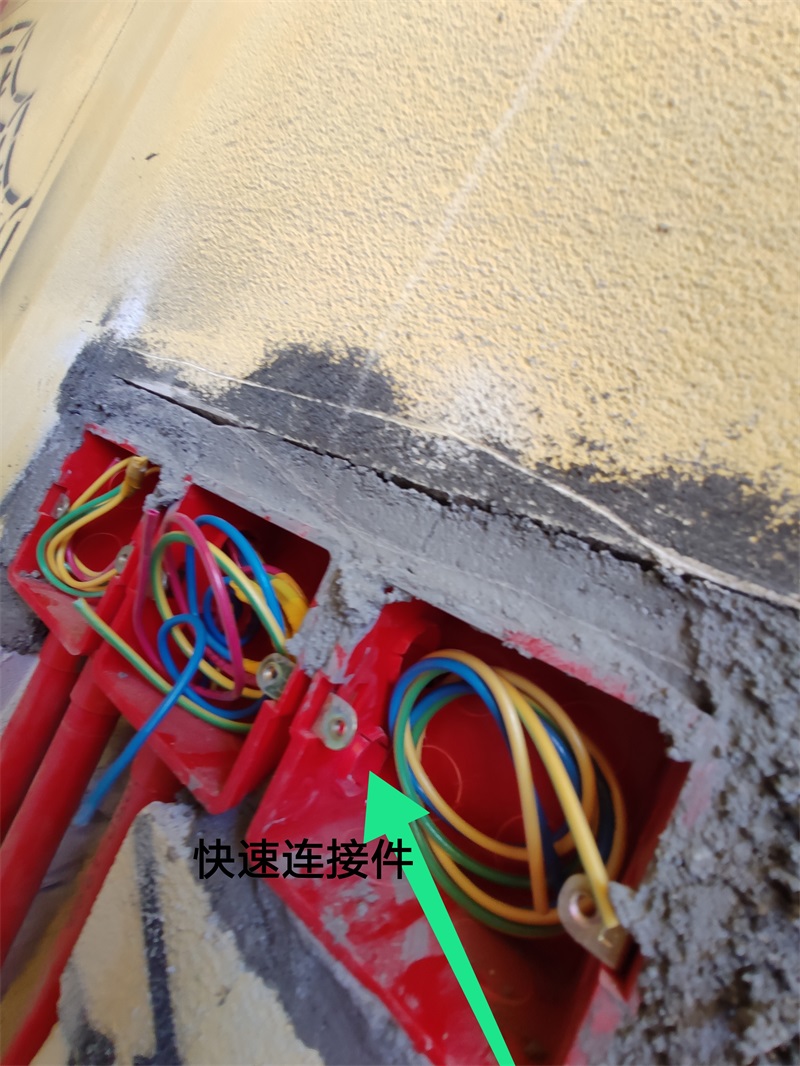

盒与盒之间已套2个快速连接件连接

发表于 2019-9-15 15:47:59

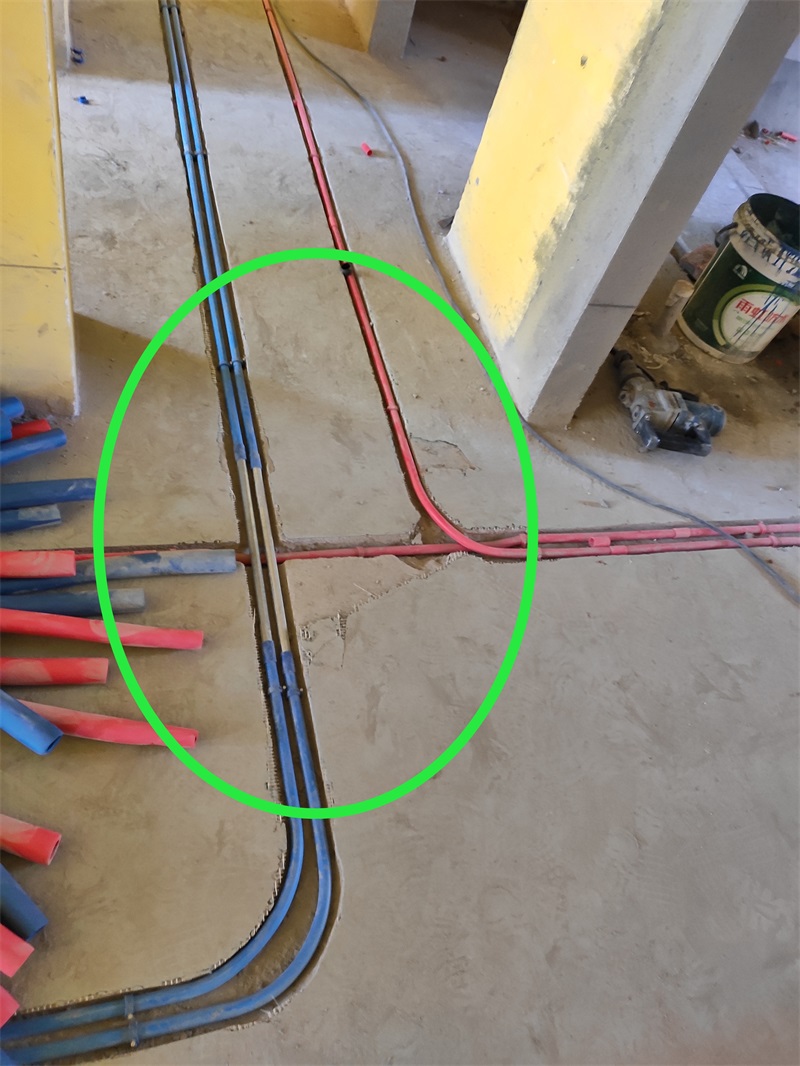

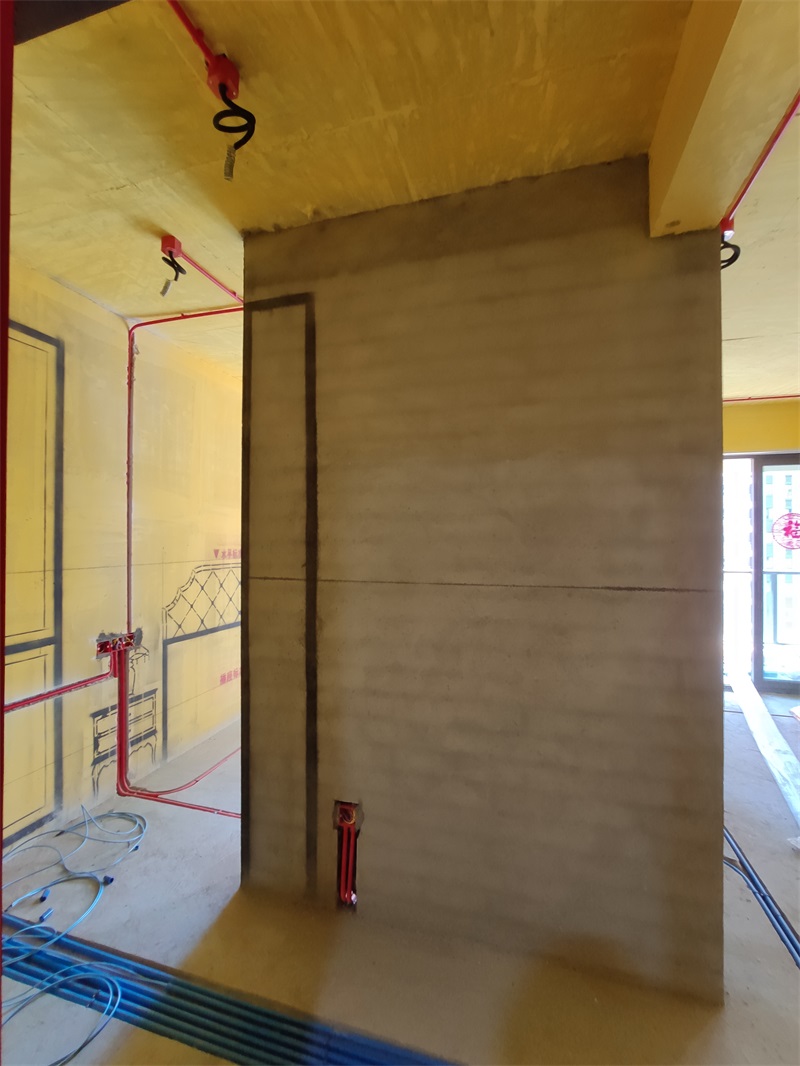

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

发表于 2019-9-15 16:02:29

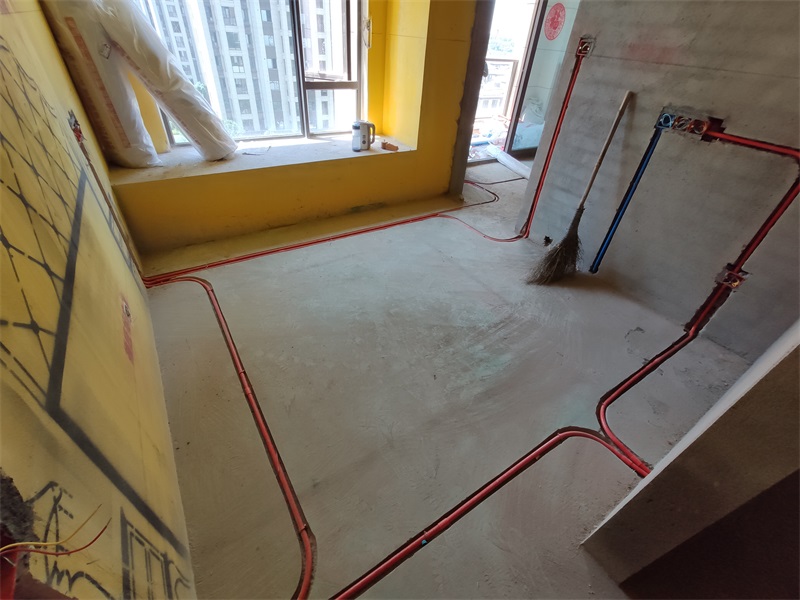

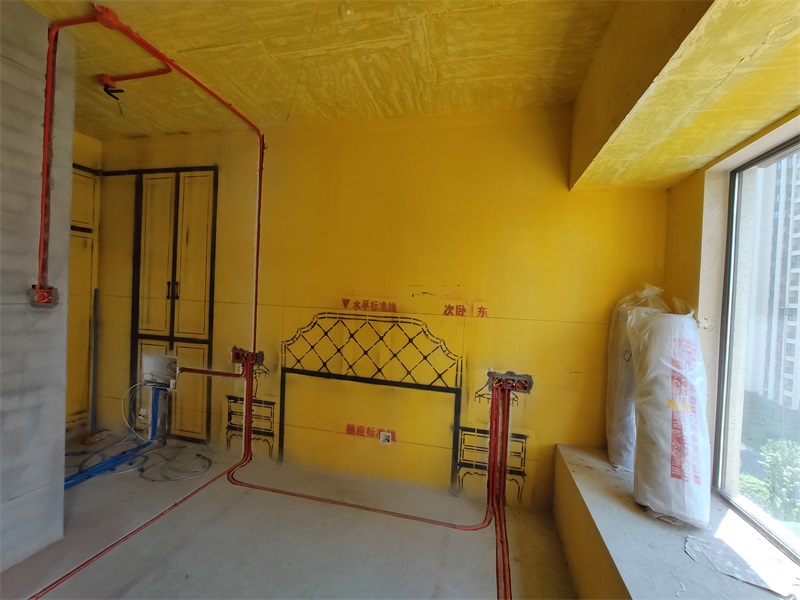

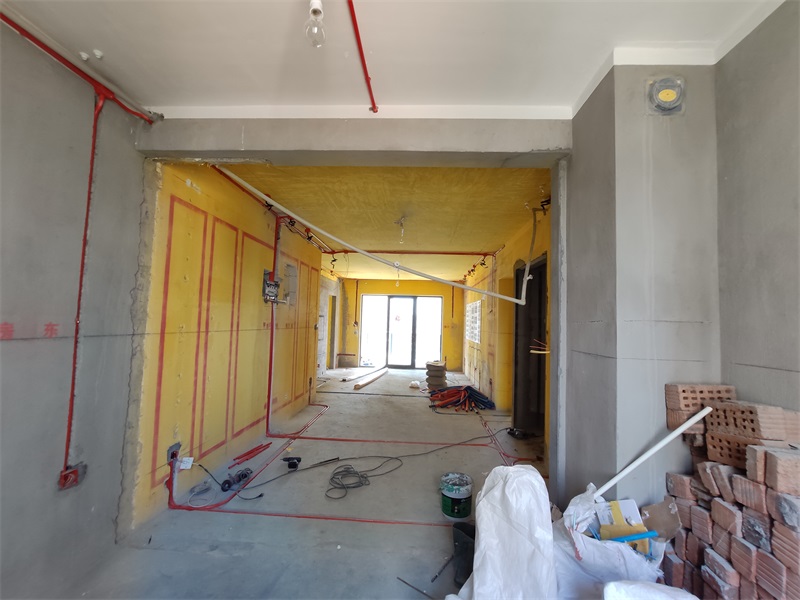

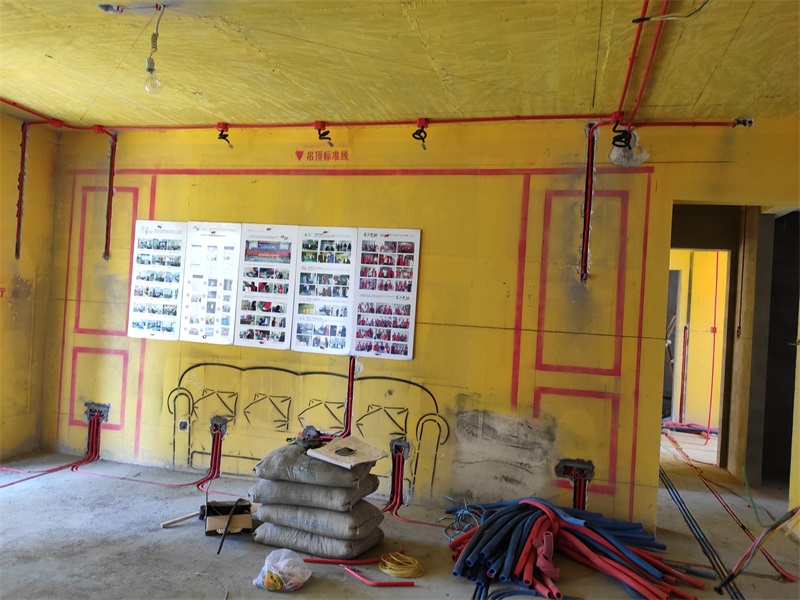

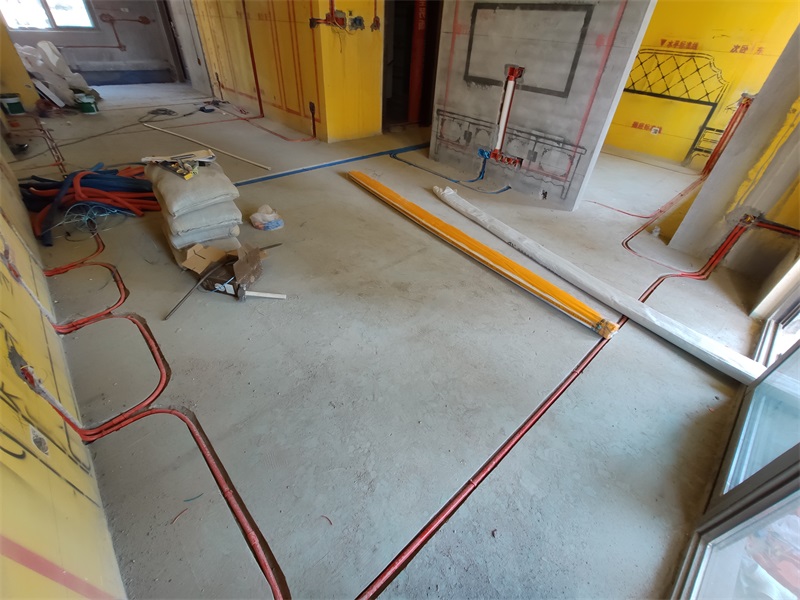

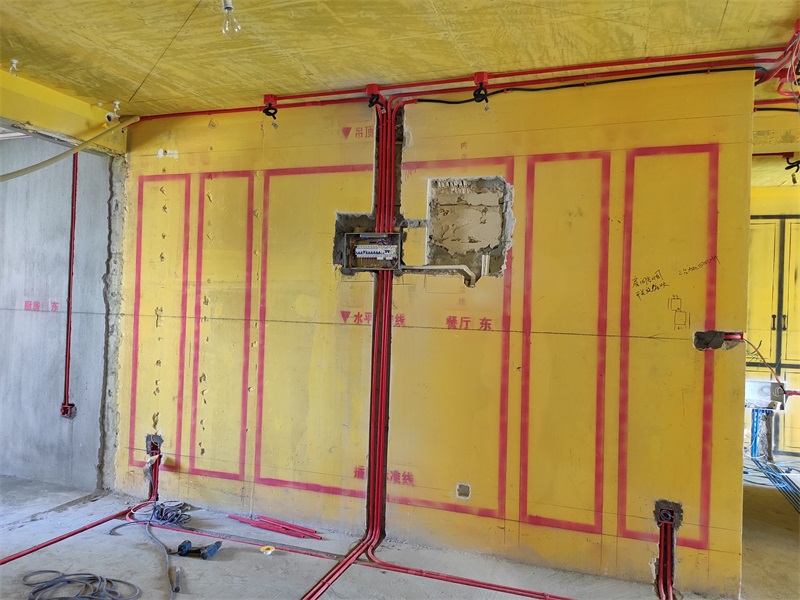

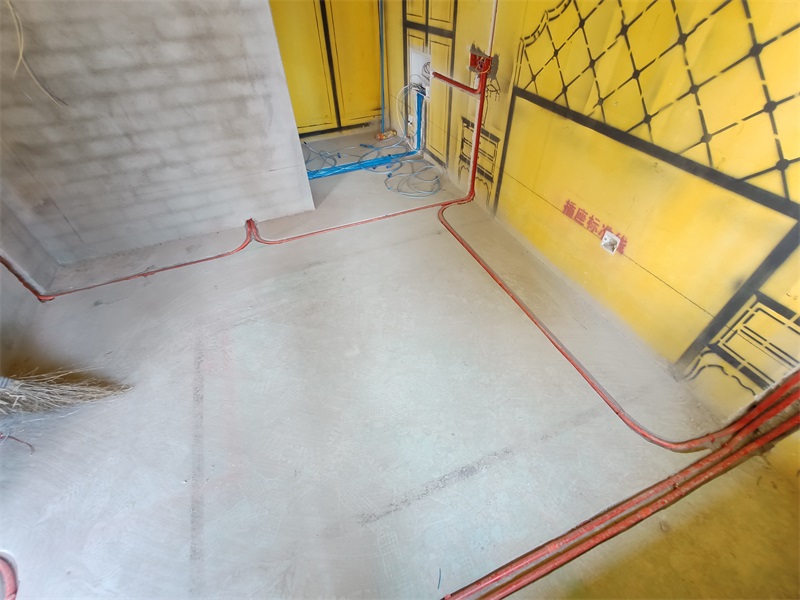

线路布置横平竖直，符合施工规范

发表于 2019-9-15 16:03:31

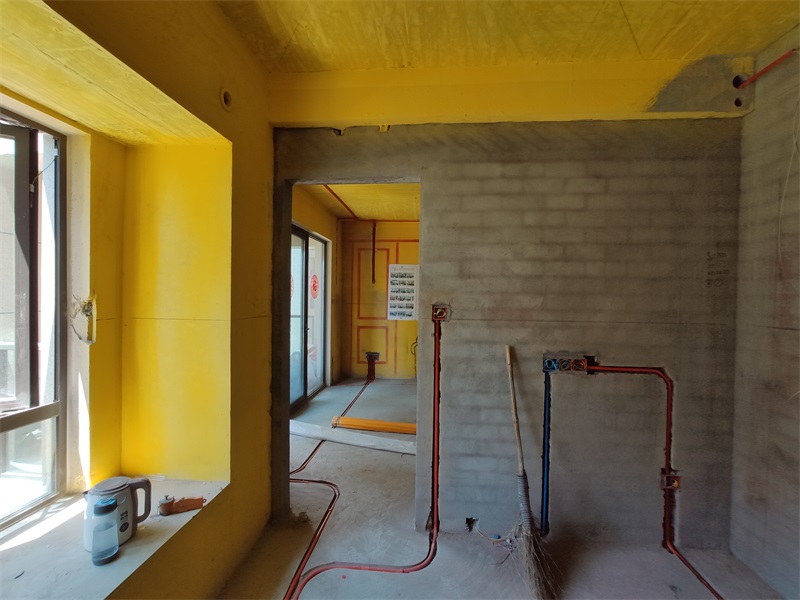

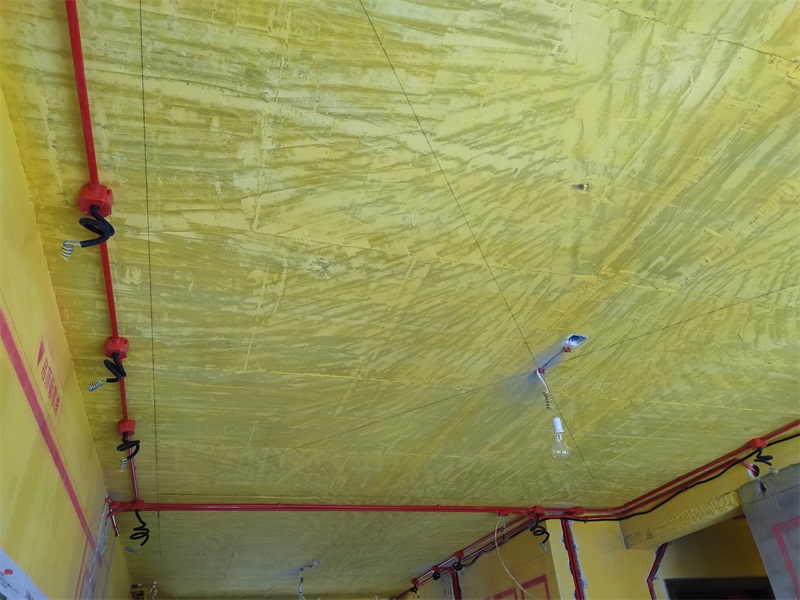

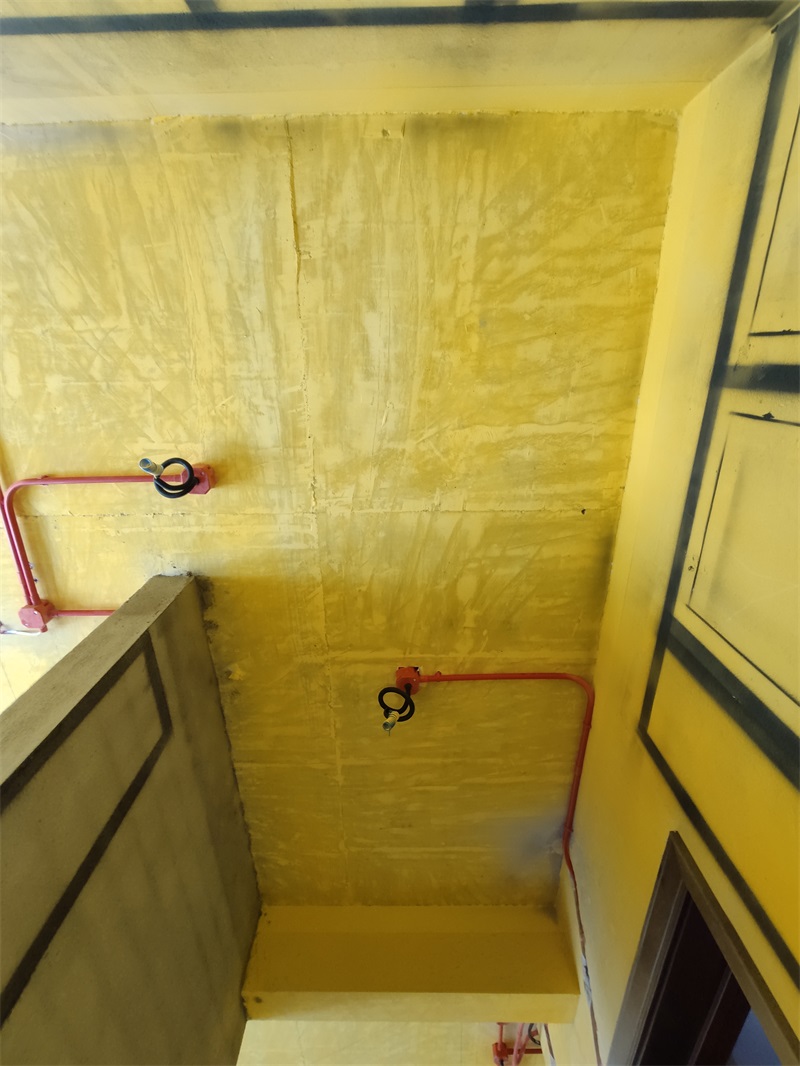

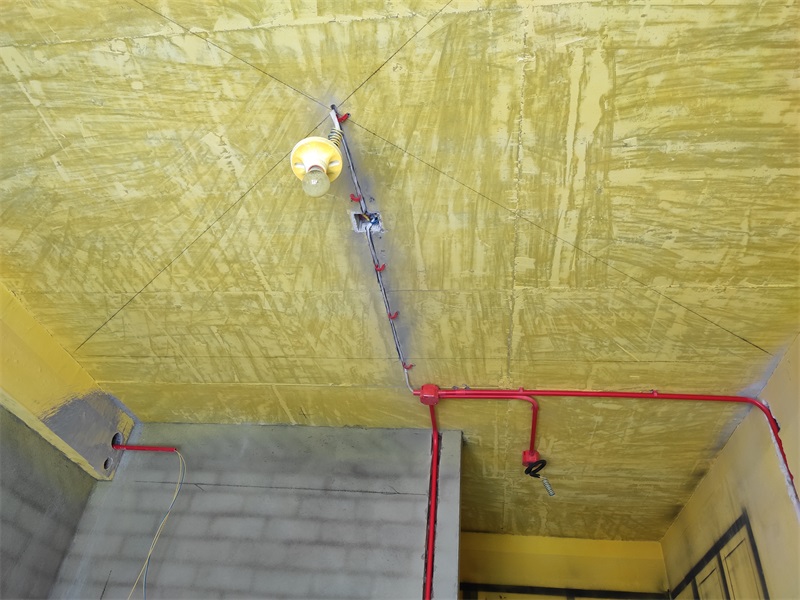

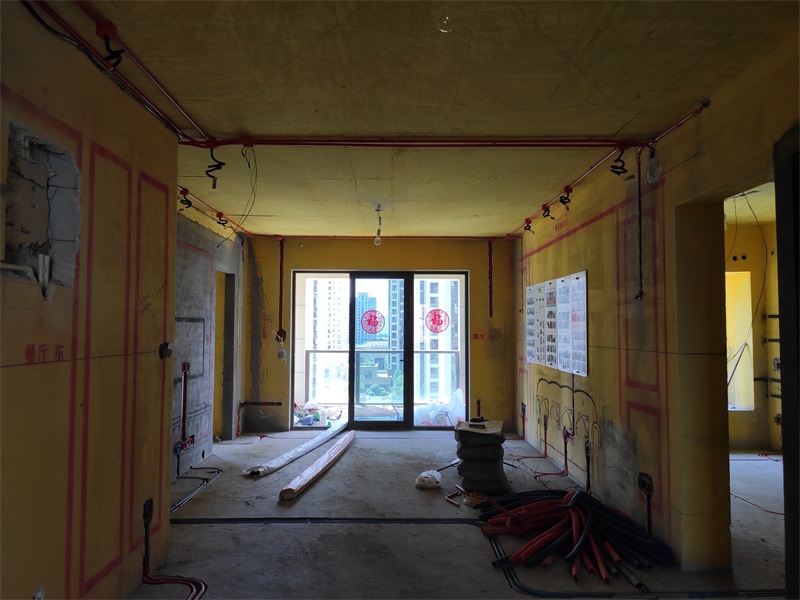

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2019-9-15 16:04:07

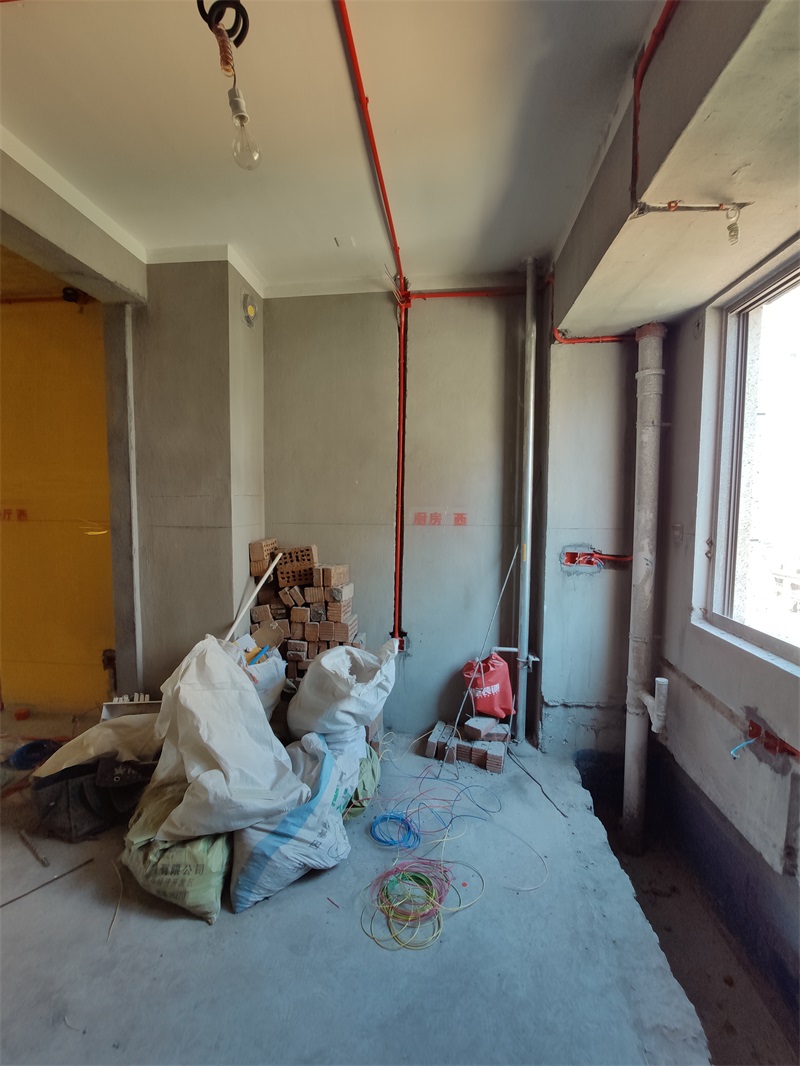

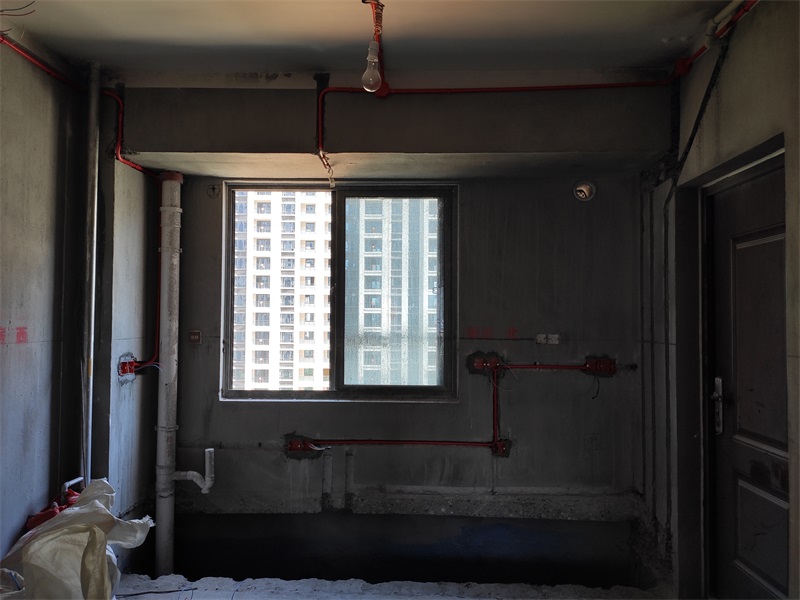

厨房

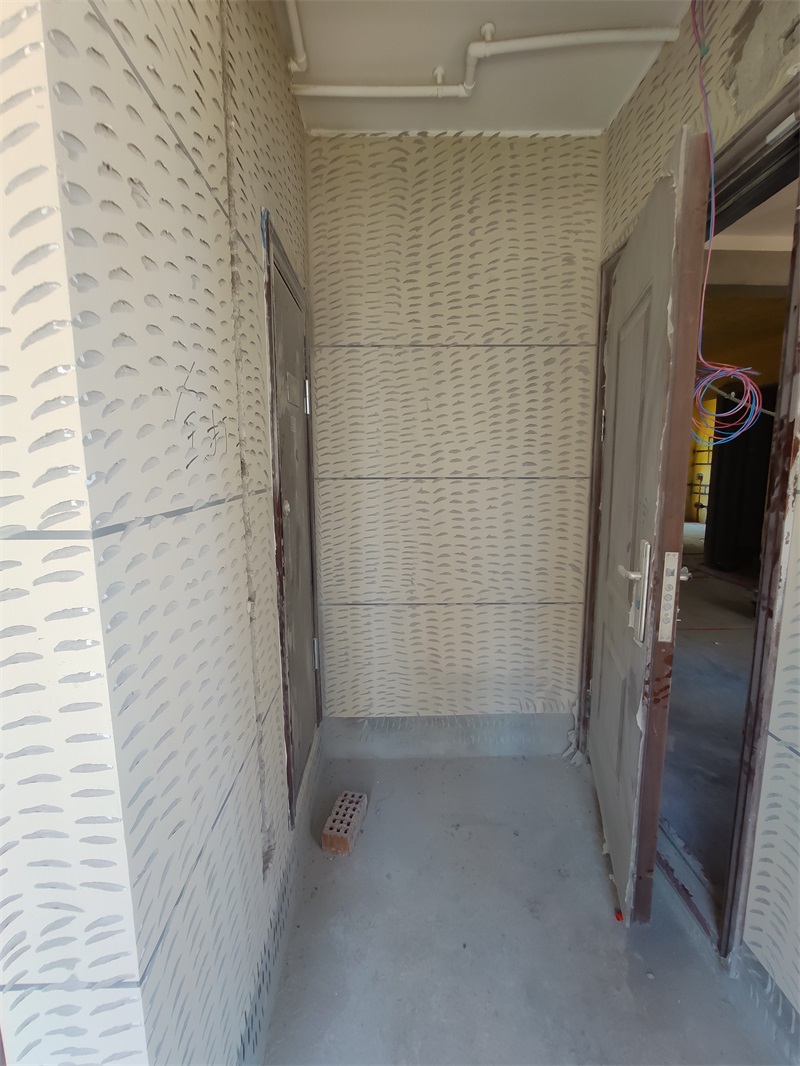

设备间

发表于 2019-9-15 16:04:39

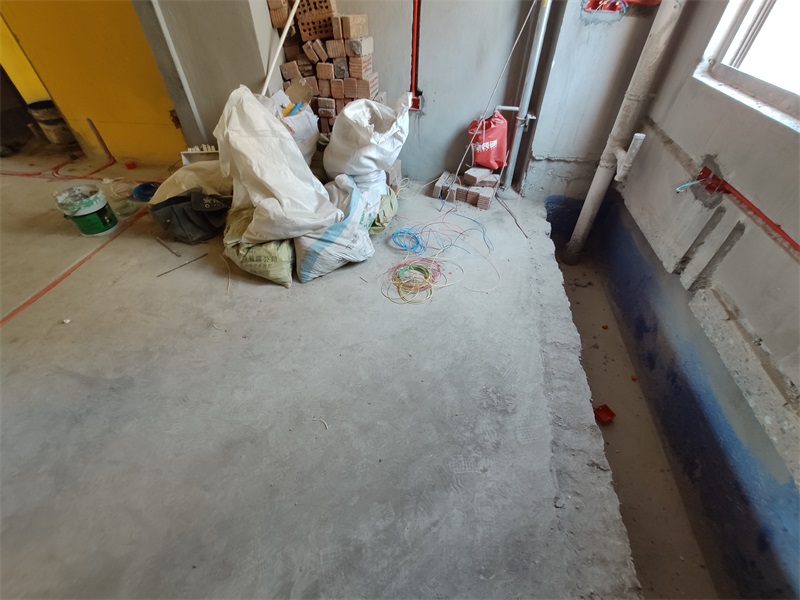

设备间

发表于 2019-9-15 16:06:10

开关面板底盒采用86型
