常山紫荆花园28-2-18#111㎡北欧——灰色的基调，犹如一场不经意实现的憧憬

发表于 2019-6-14 11:55:03

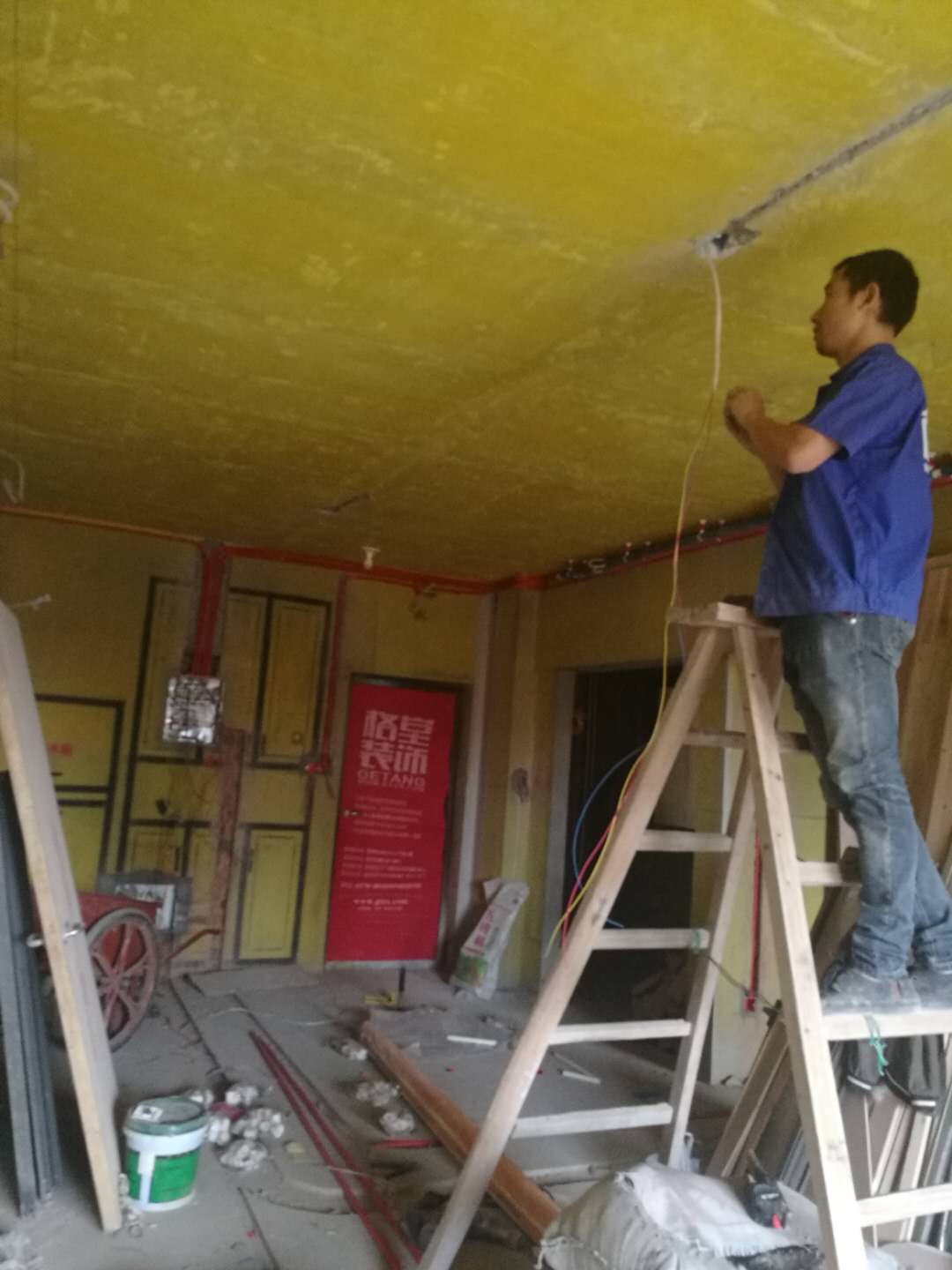

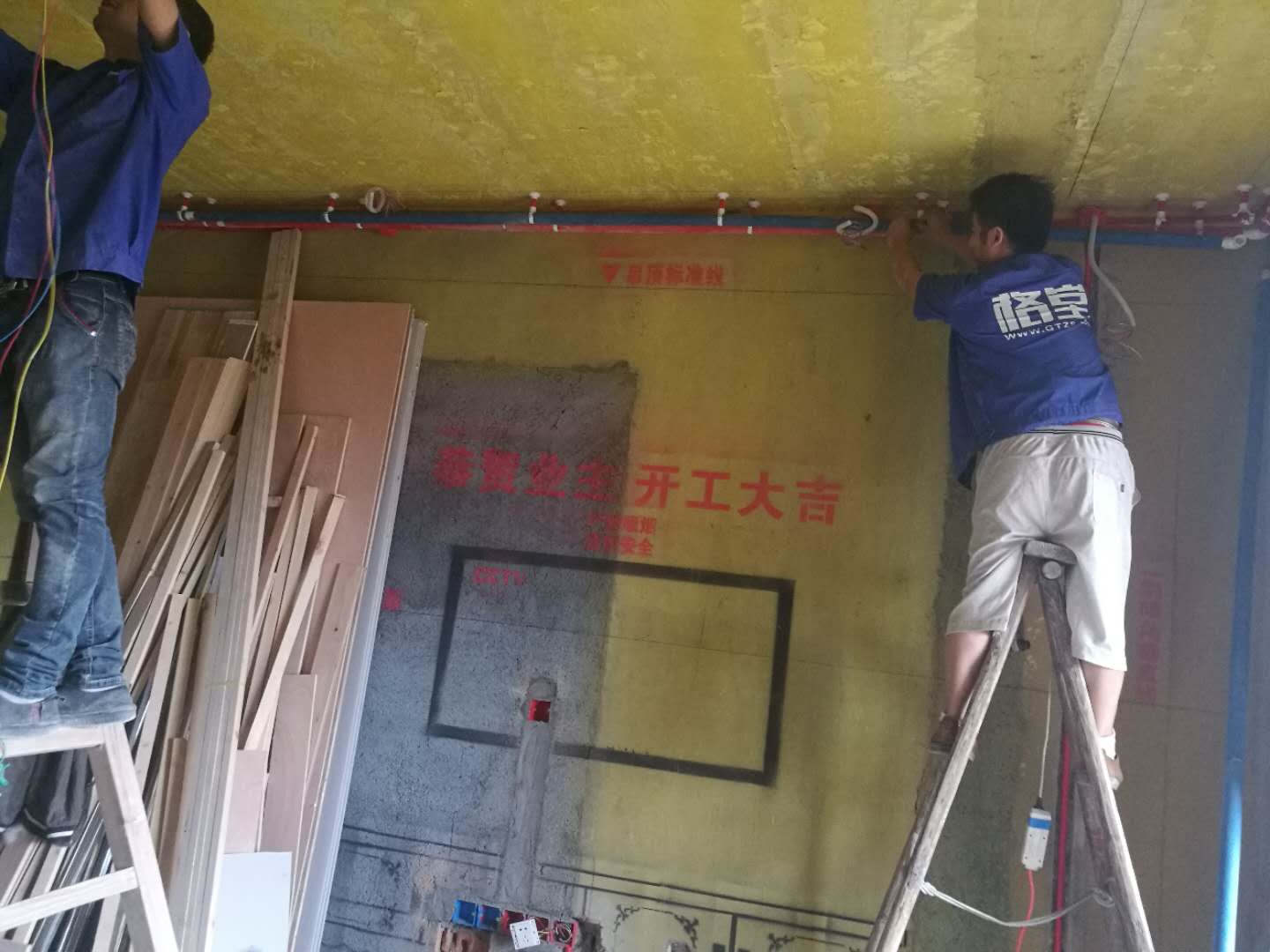

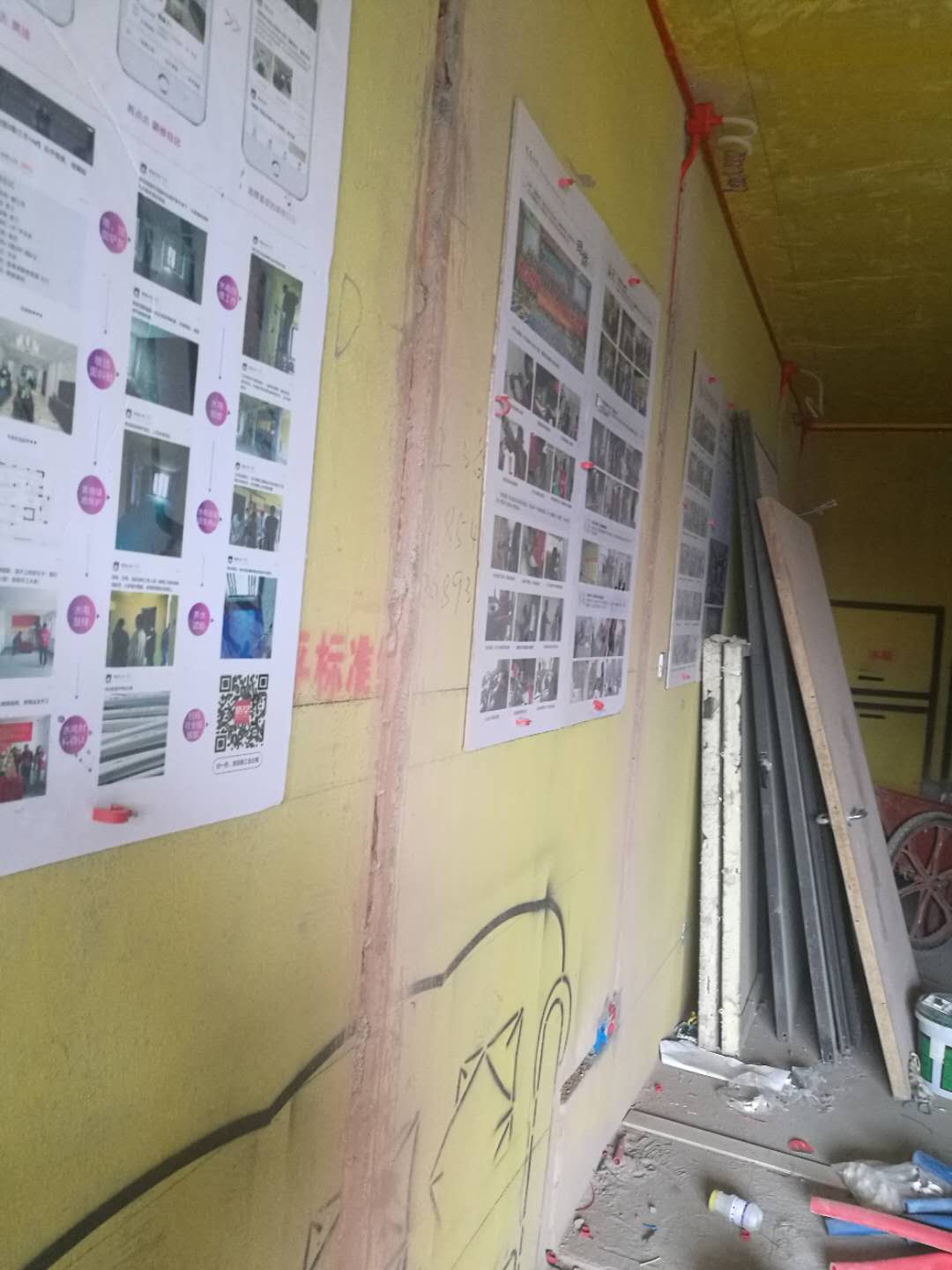

客、餐厅水电工艺施工，水管走顶式安装，吊卡间距80公分，使水管不会下垂

发表于 2019-6-14 11:56:40

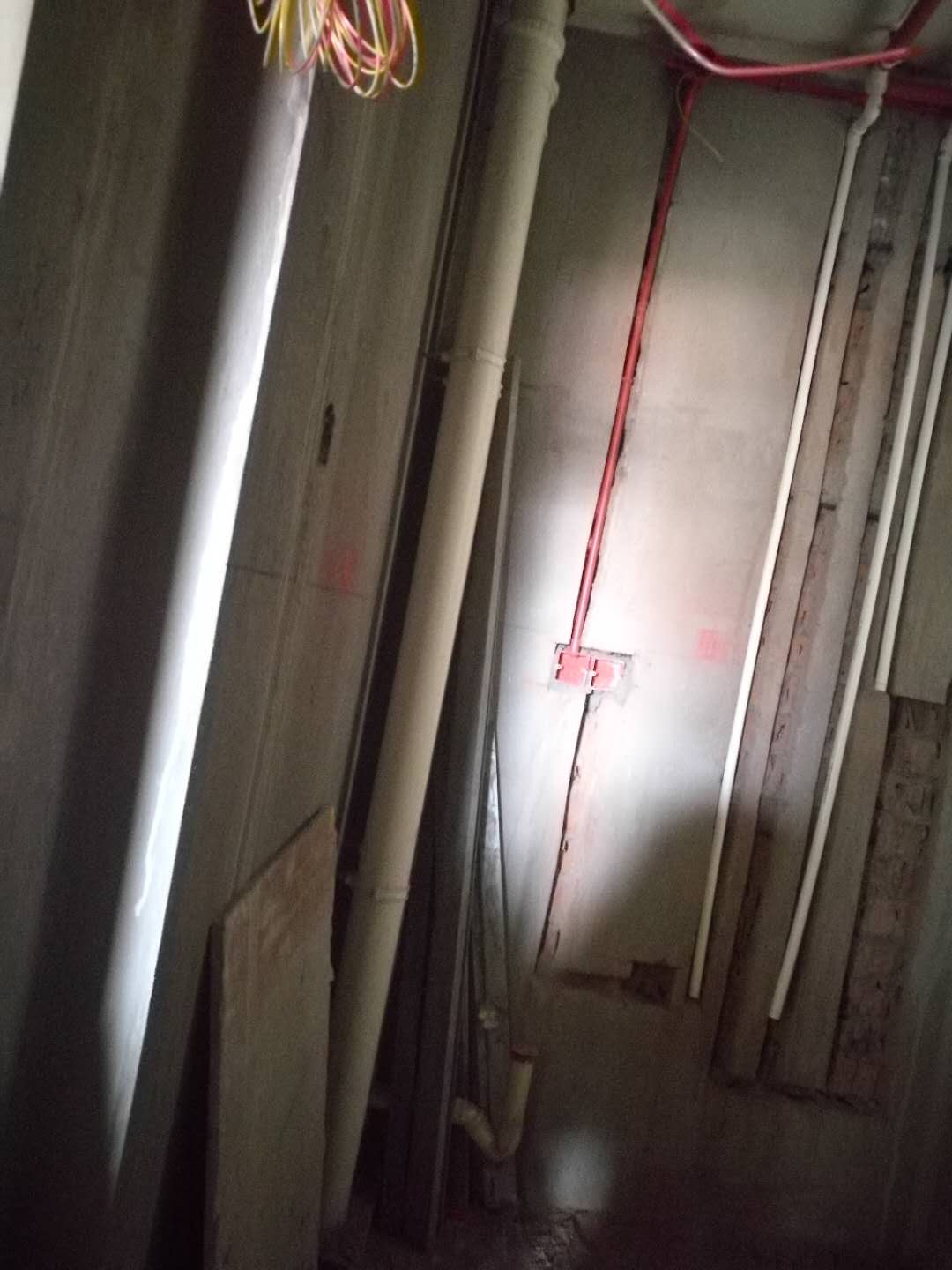

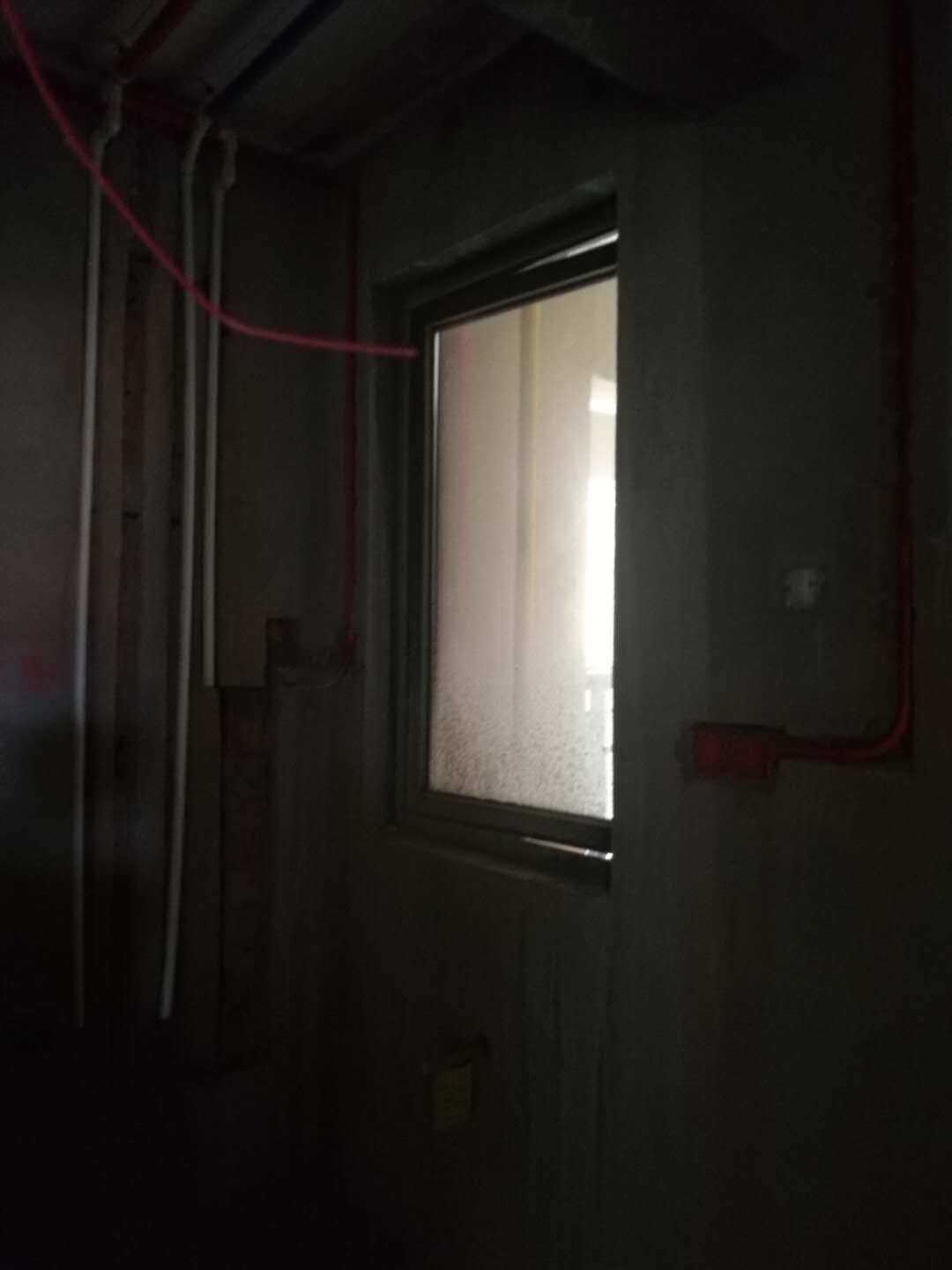

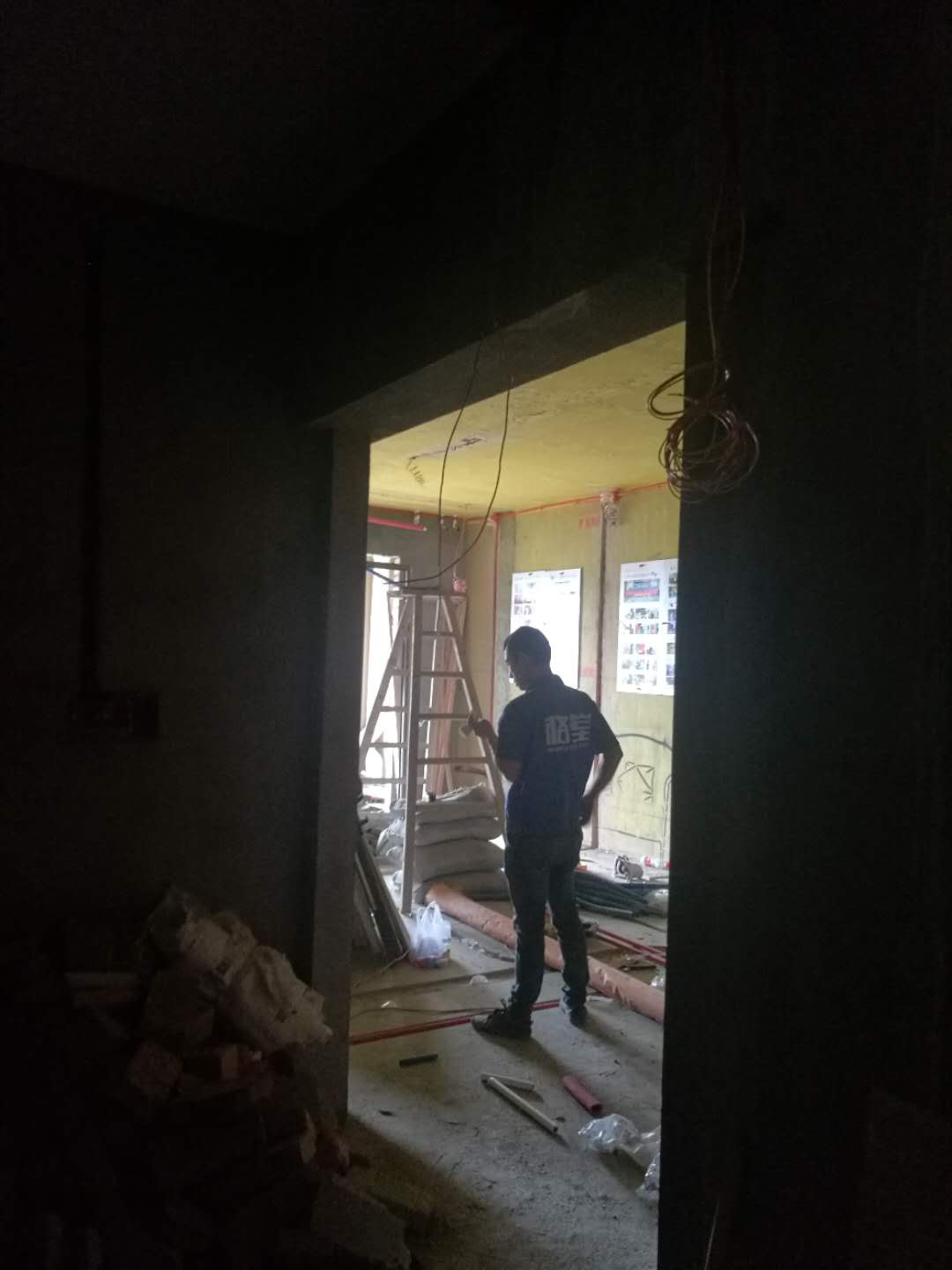

厨房水电工艺施工

发表于 2019-6-14 11:58:44

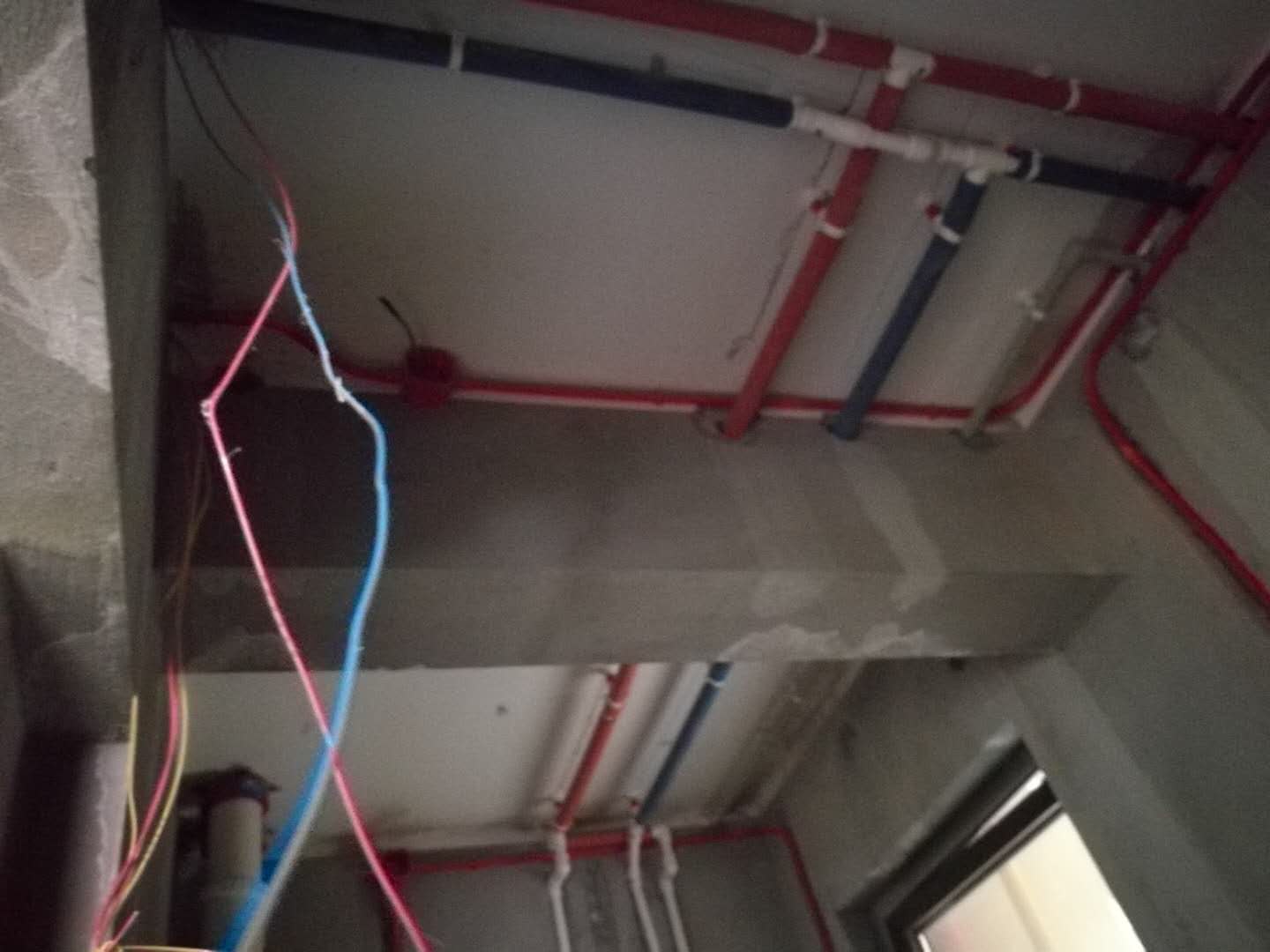

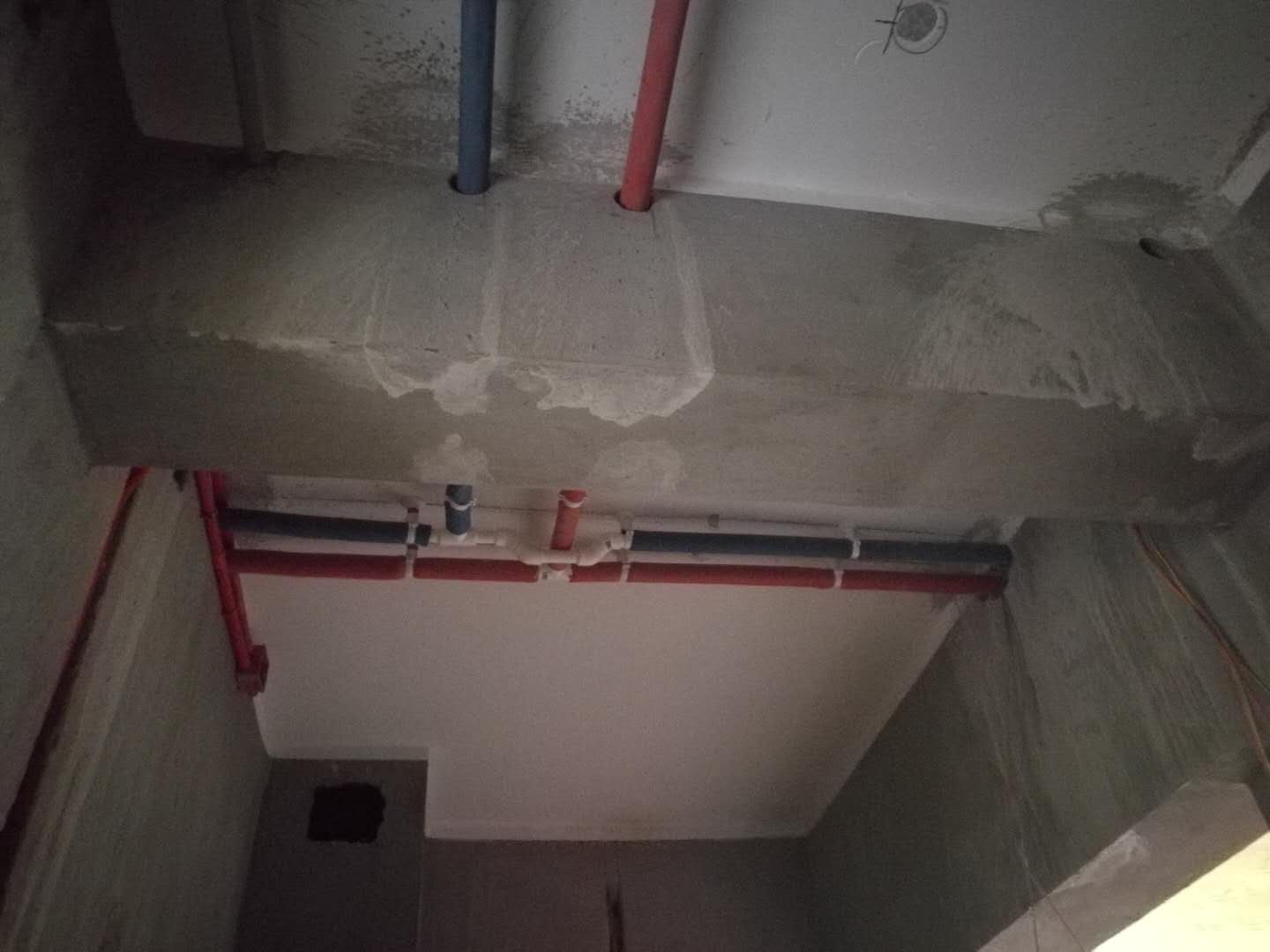

厨房水电工艺施工

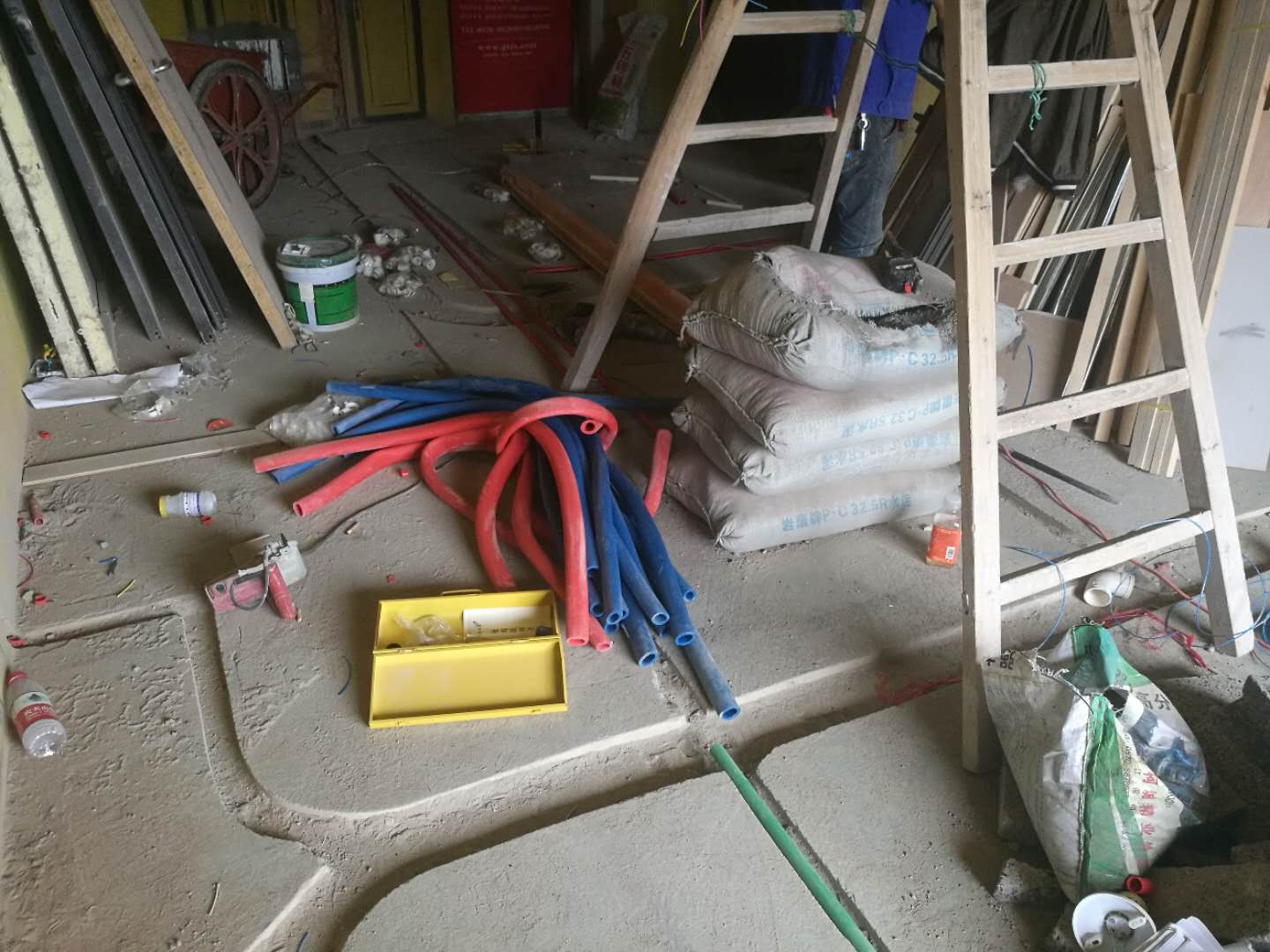

水管走顶式安装，用保温棉保护好，红色保温棉表示热水，蓝色保温棉表示冷水

发表于 2019-6-14 12:02:50

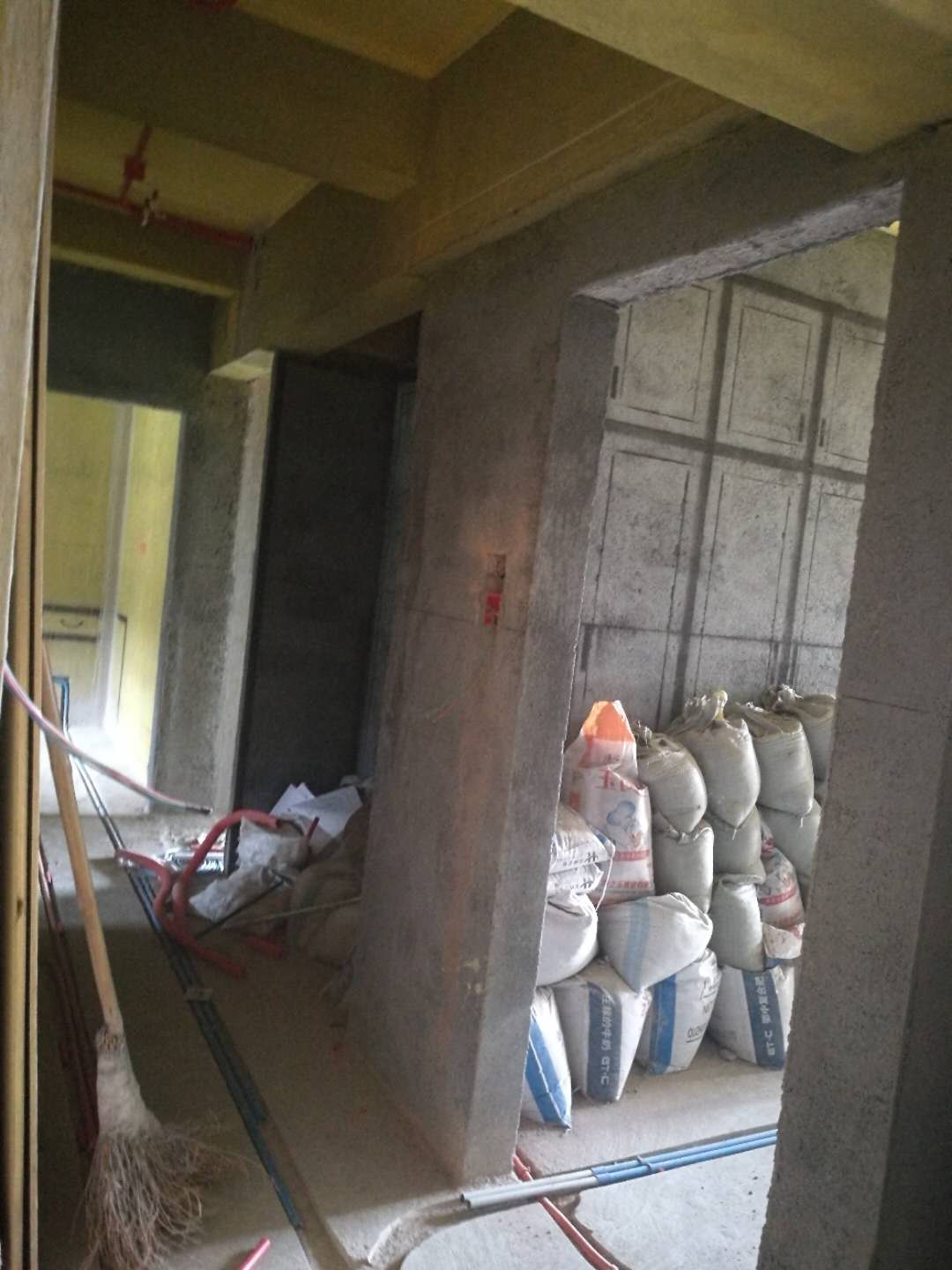

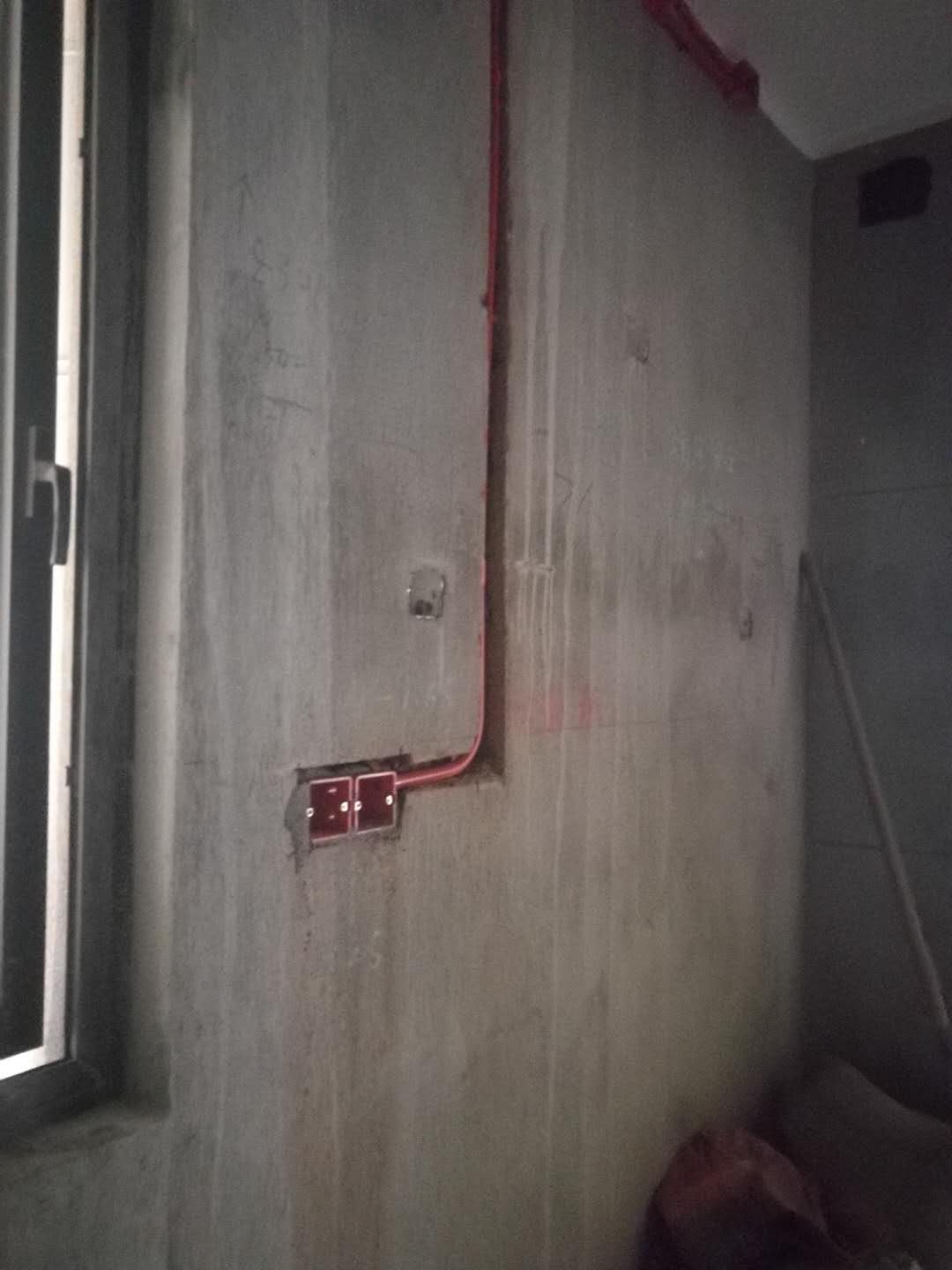

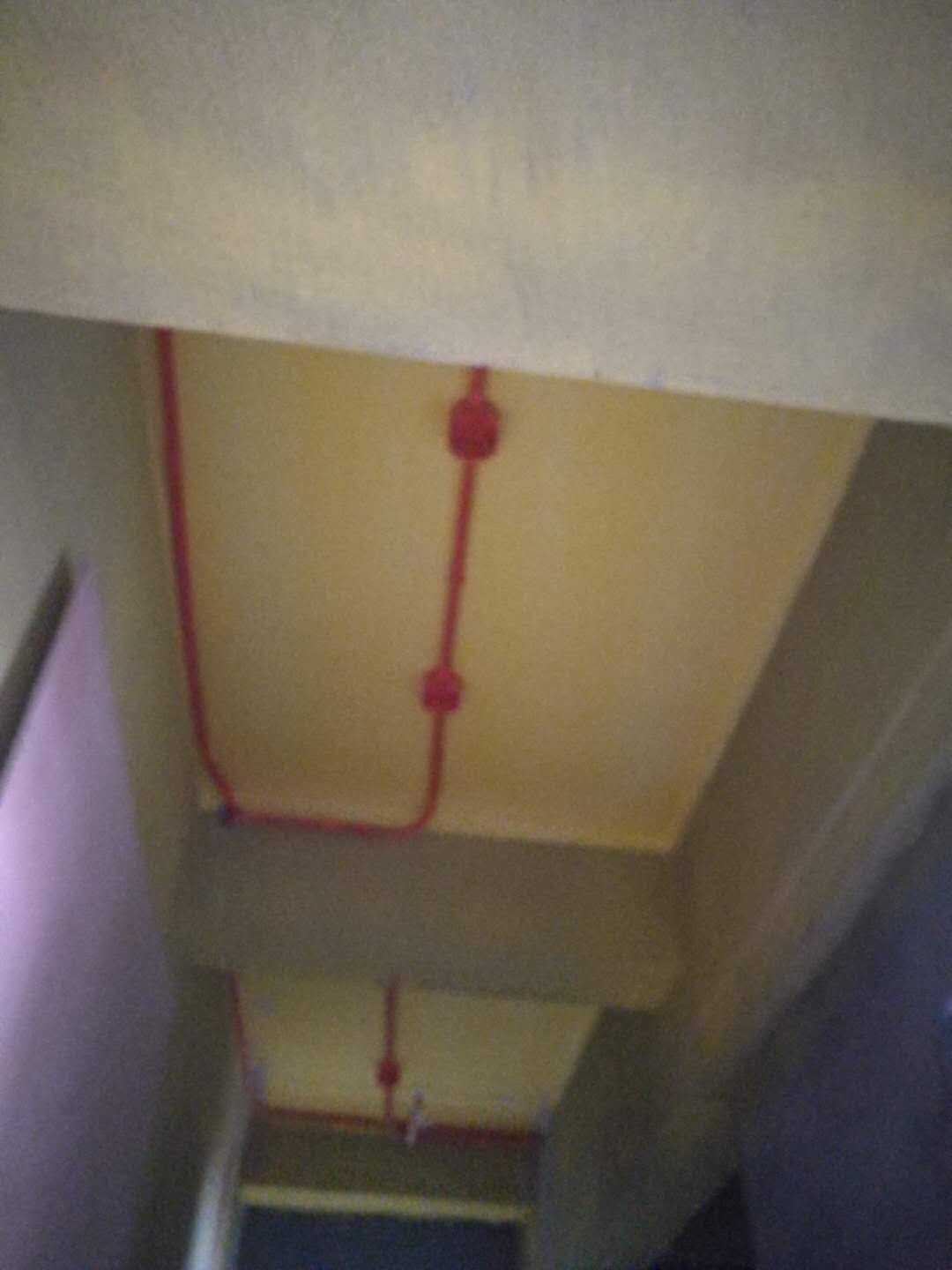

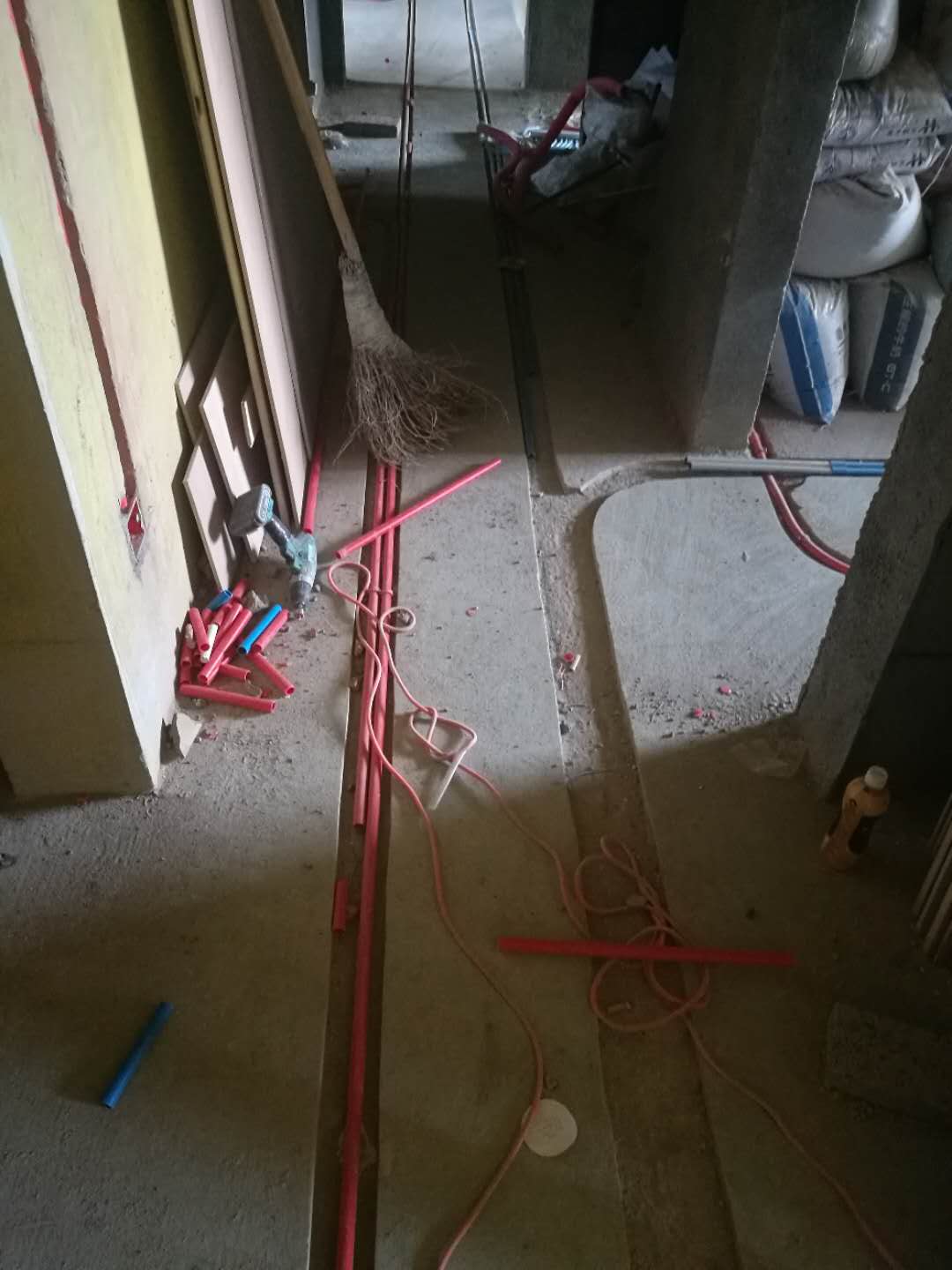

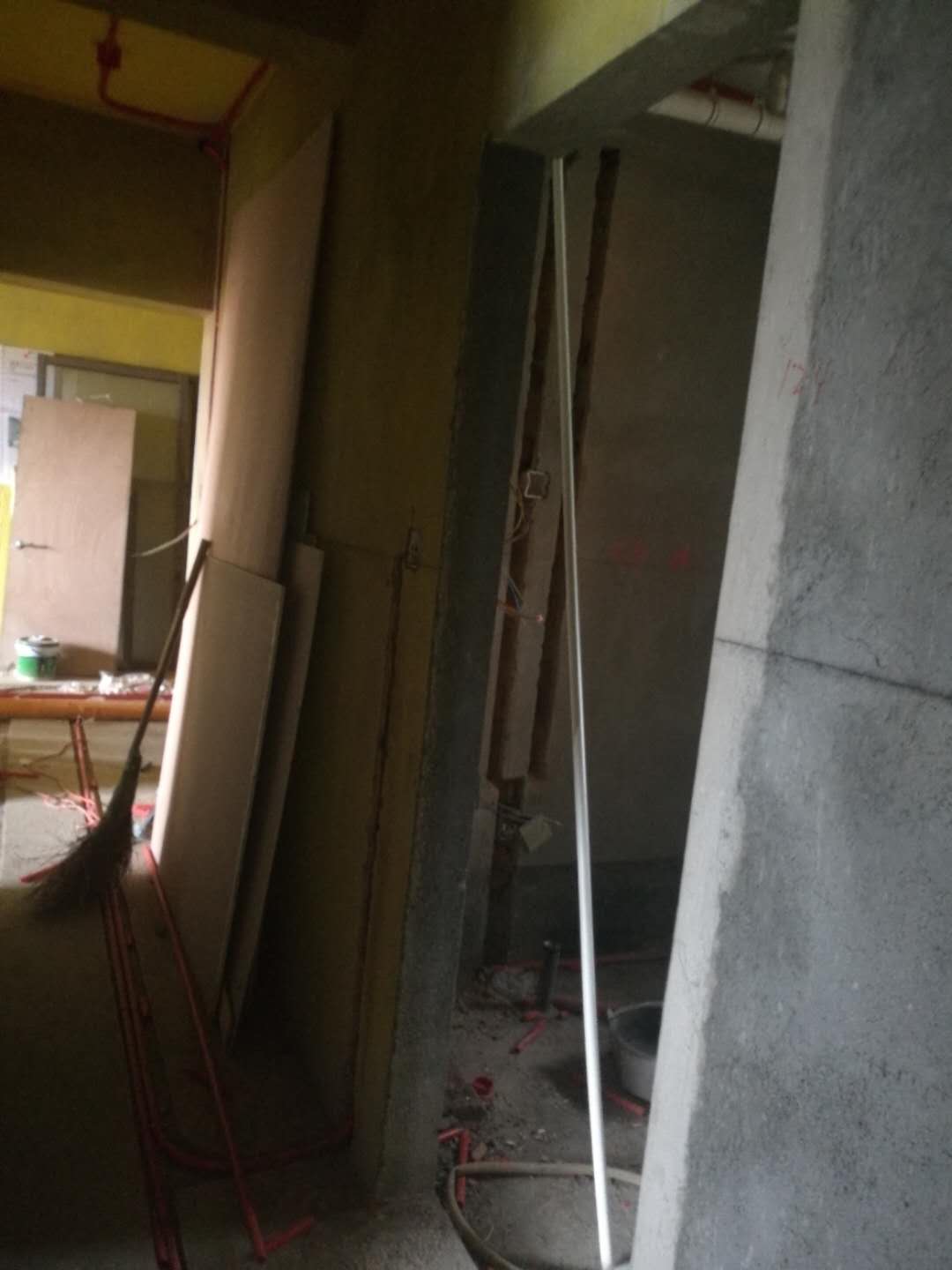

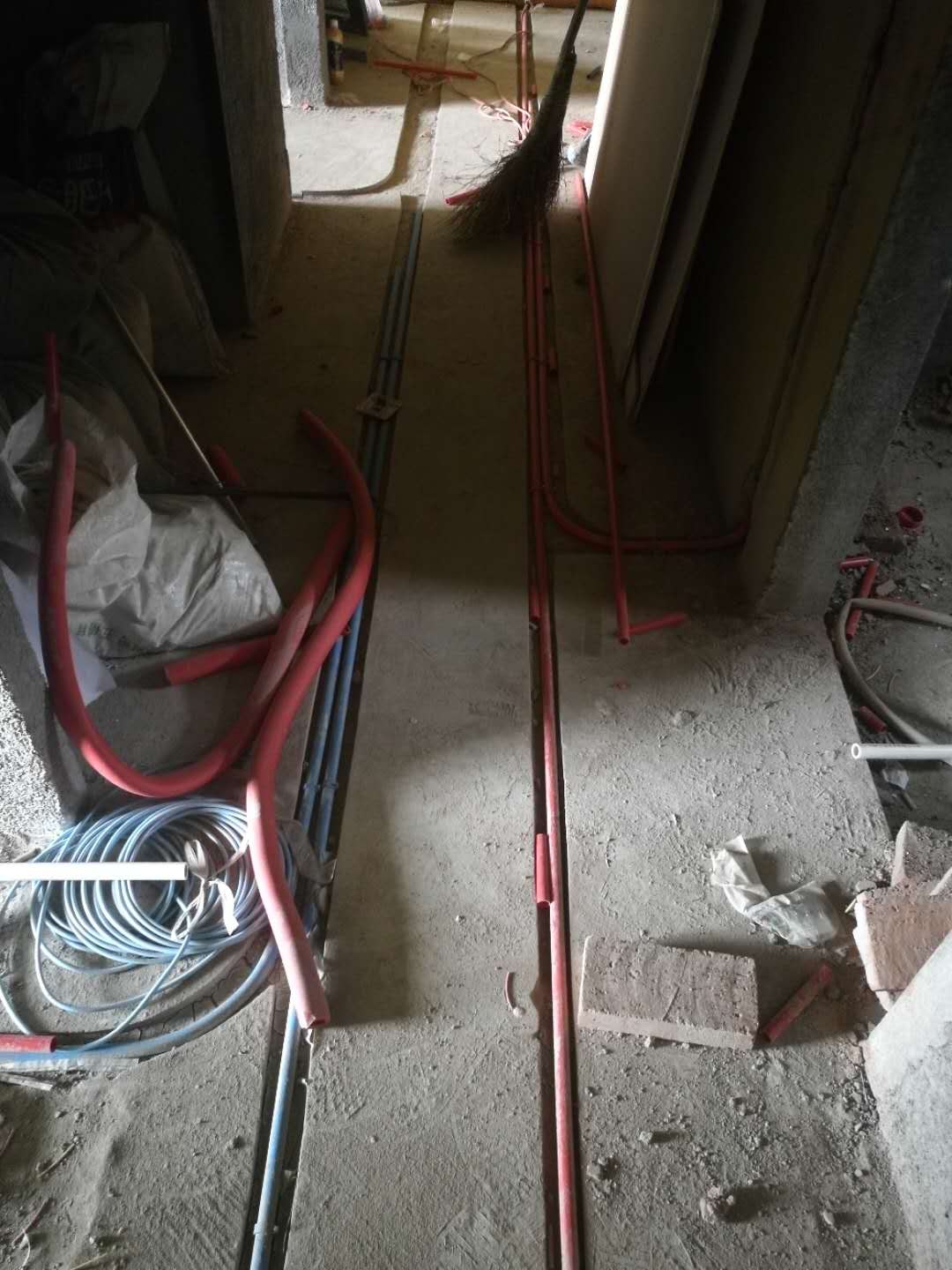

主、次卧到客厅过道水电工艺施工

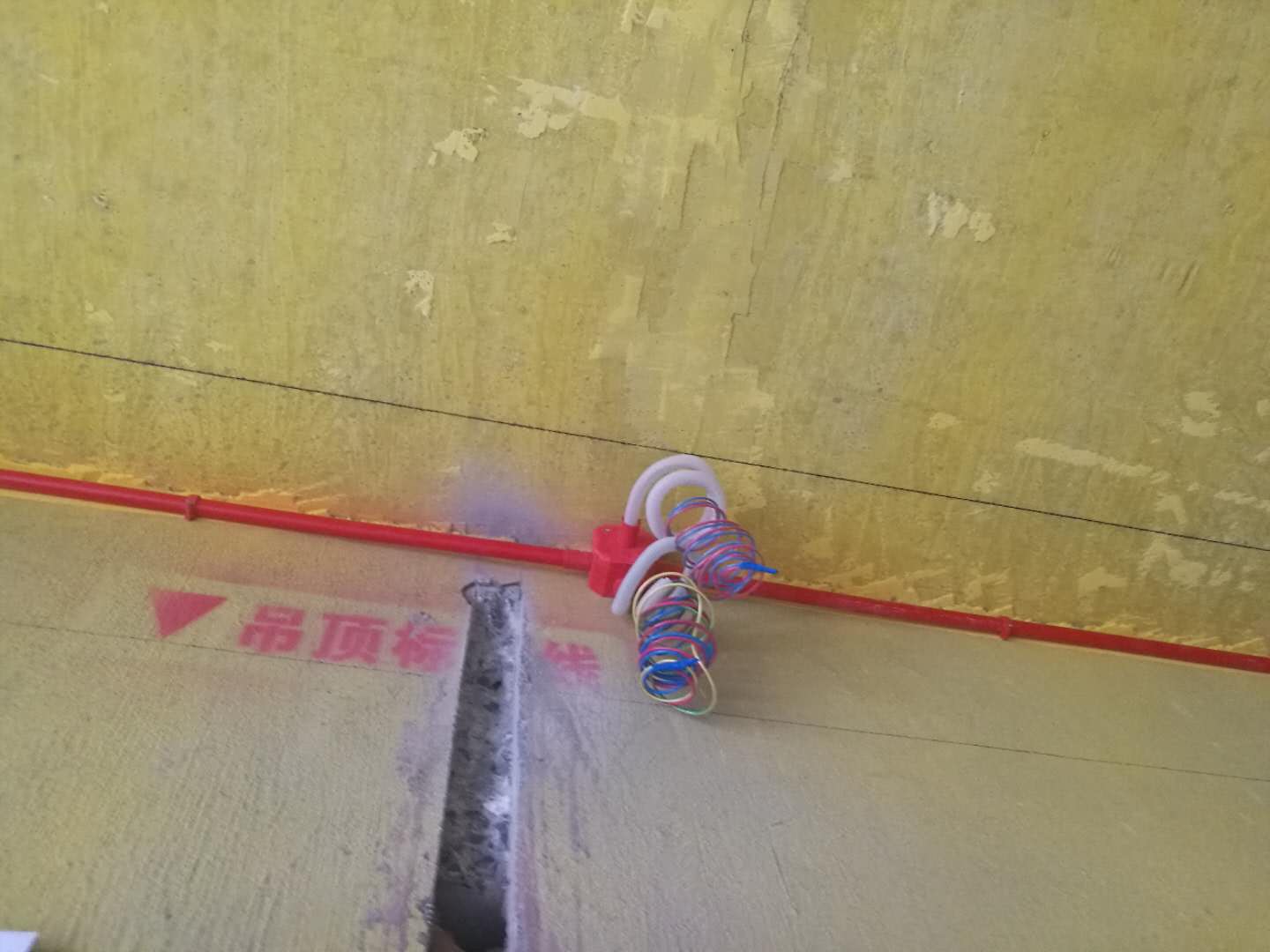

顶部筒灯位置套波纹管保护，这样抽拉电线更方便

发表于 2019-6-14 12:03:31

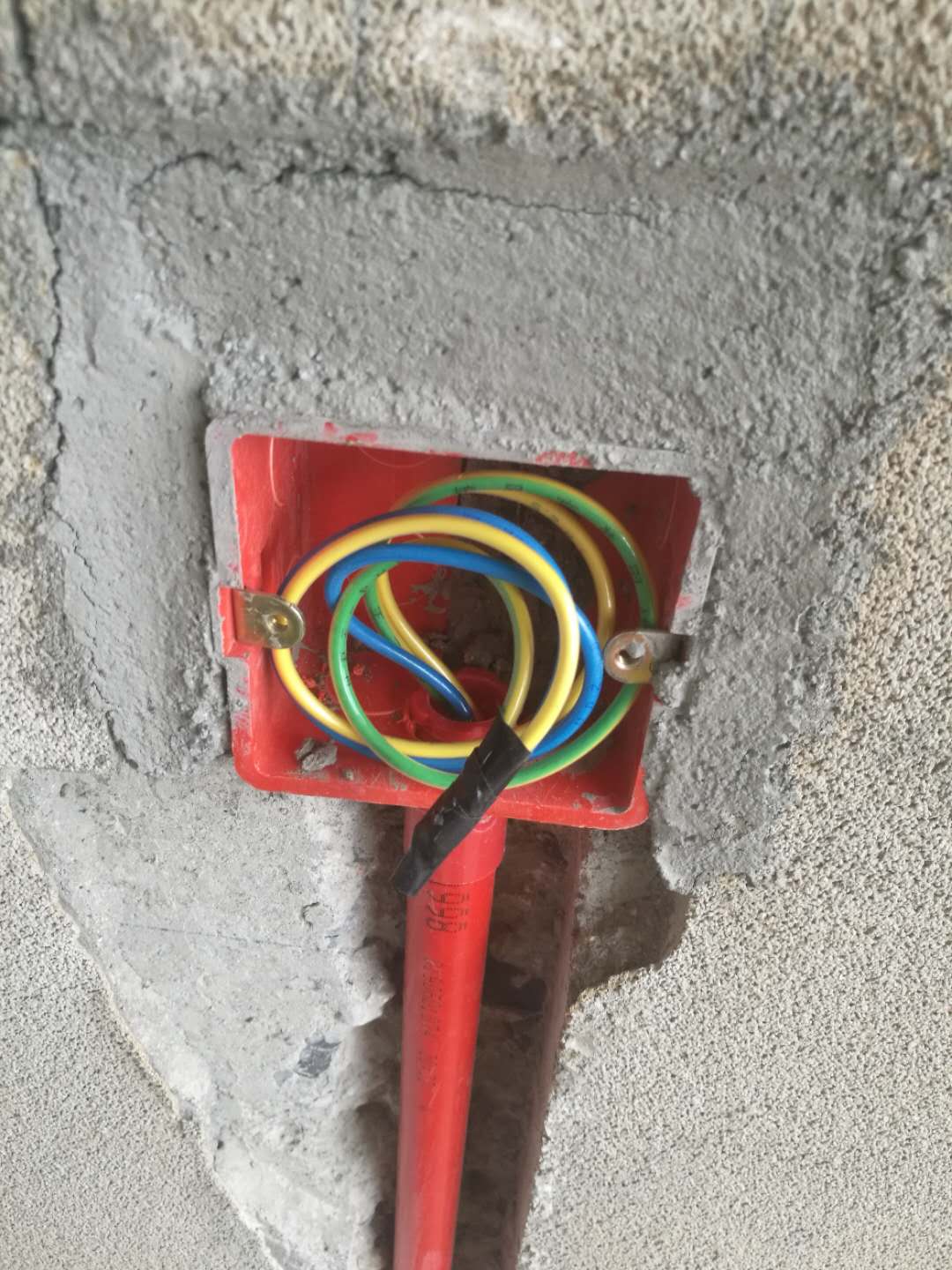

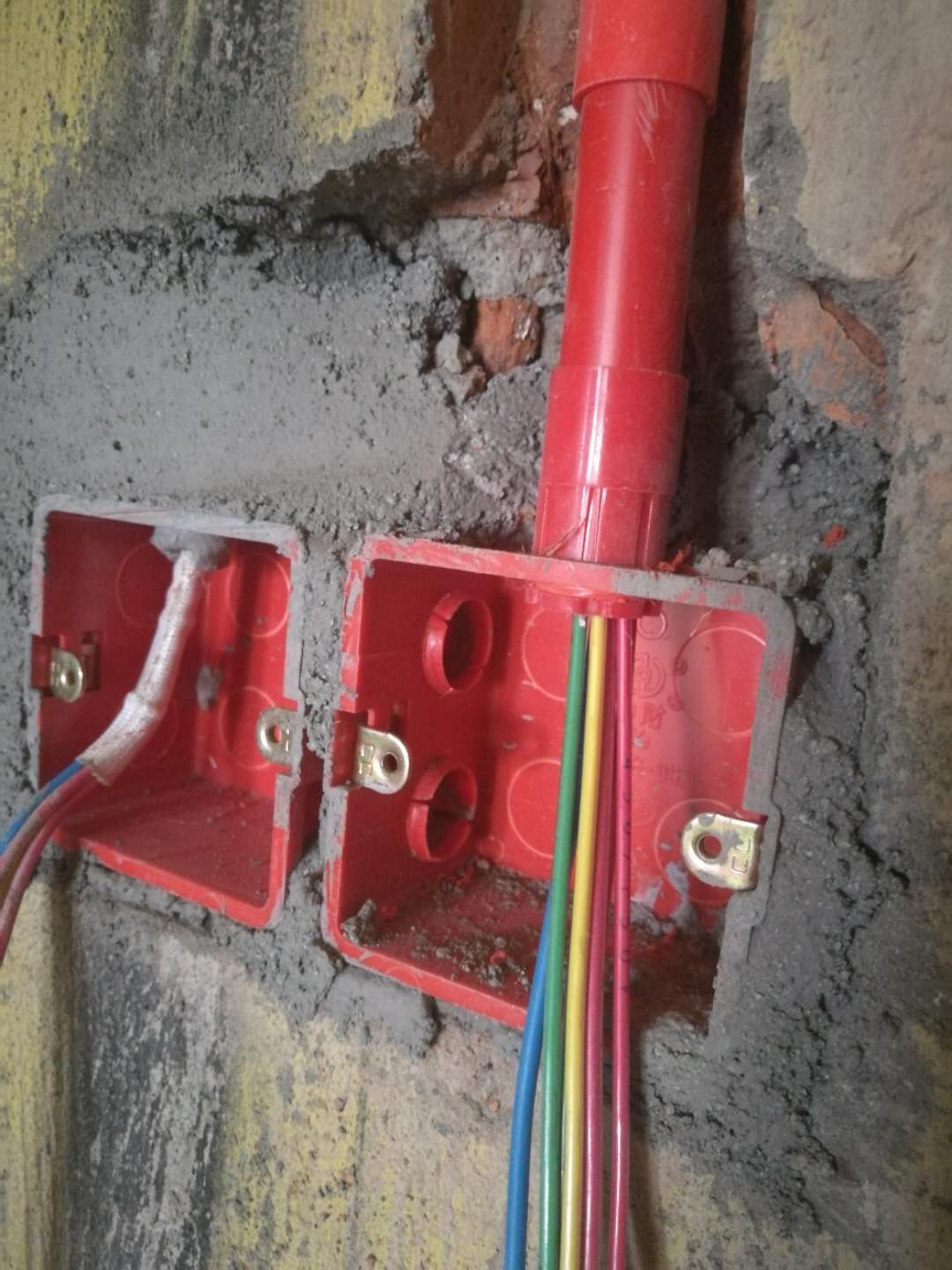

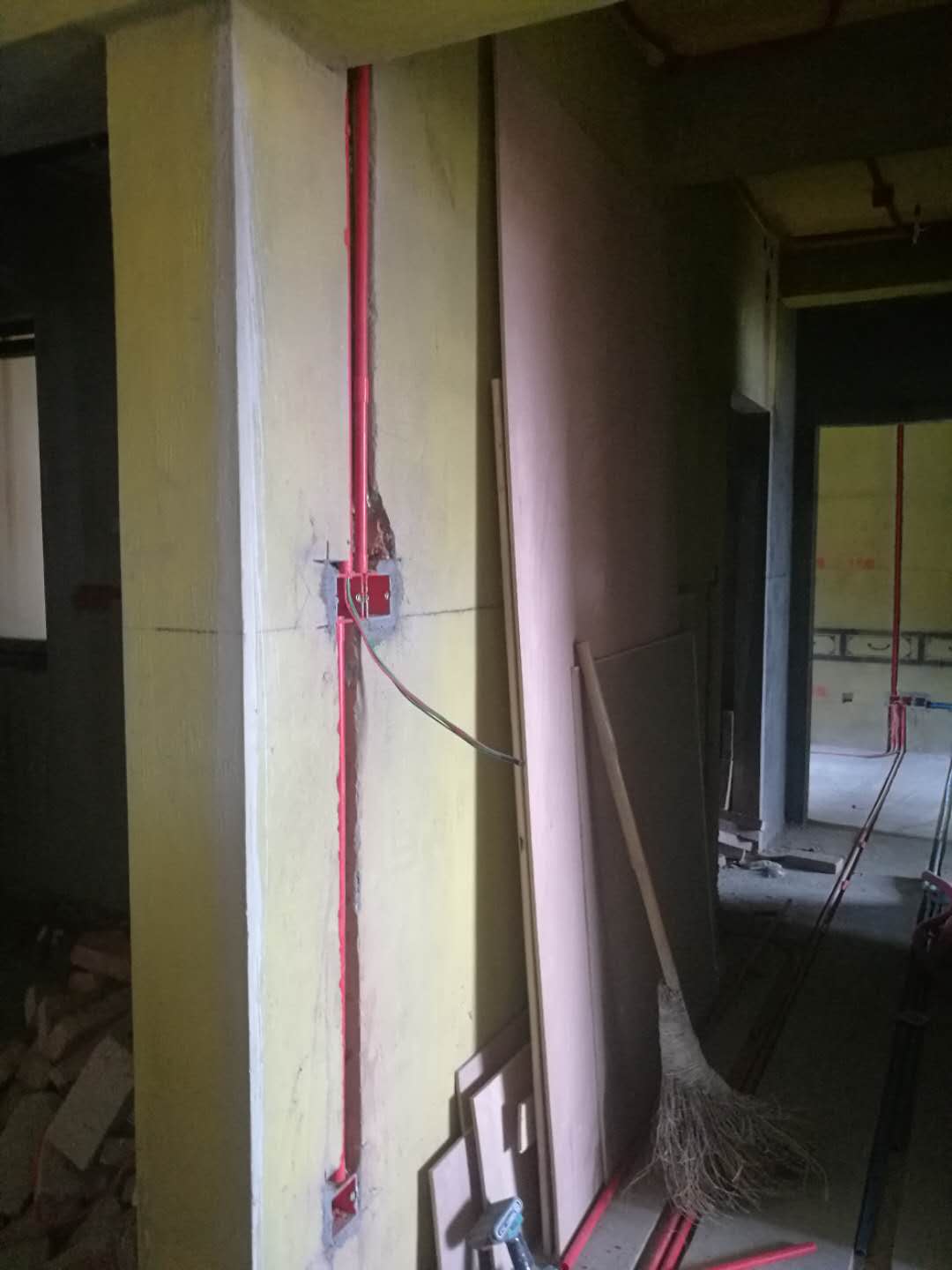

线管与暗盒之间使用杯梳连接，防止穿线时破坏到电线绝缘层

发表于 2019-6-14 12:04:05

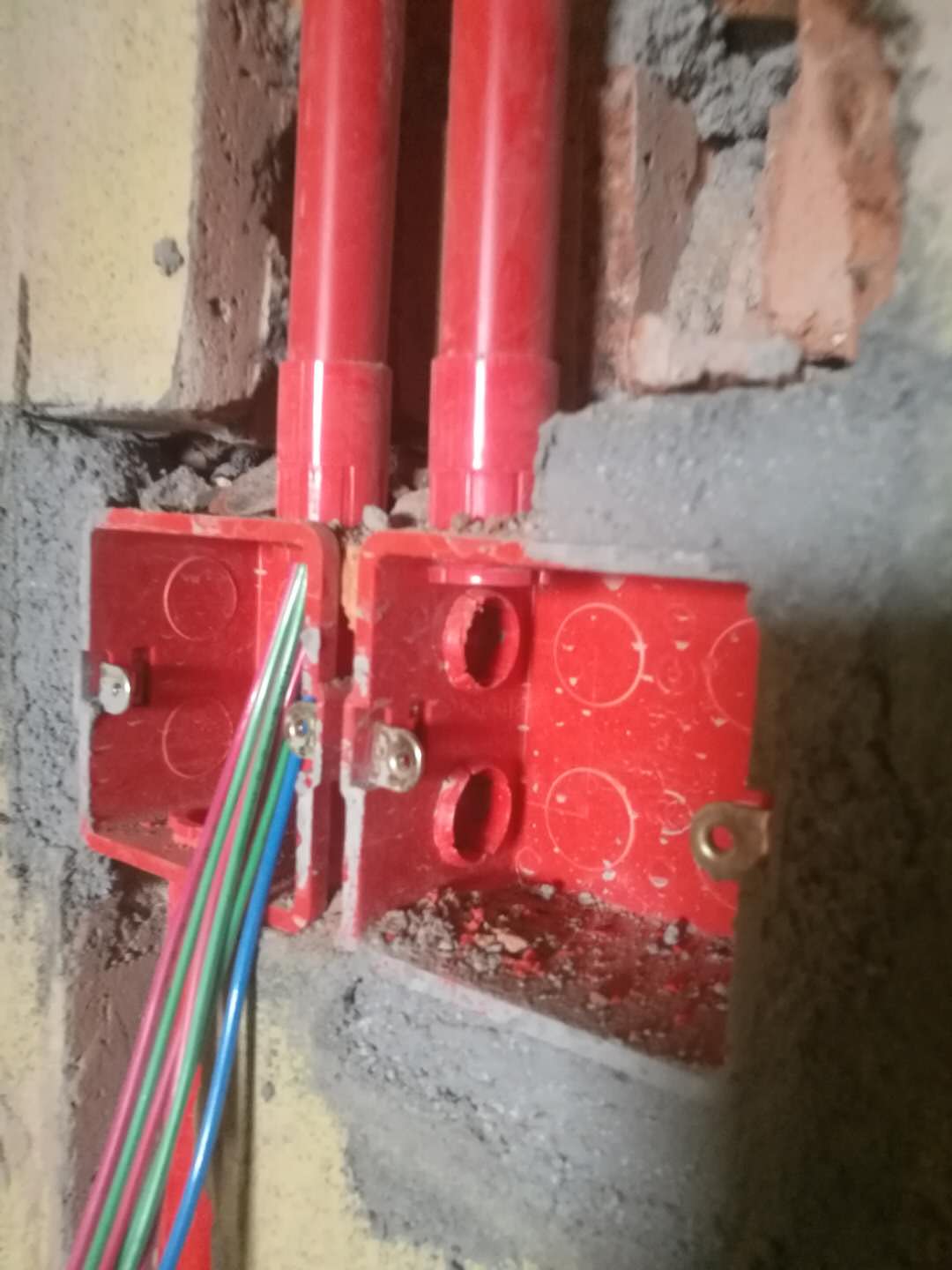

暗盒与暗盒之间使用快速连接件，这样后期修补时水泥砂浆不会直接接触电线，能很好的保护电线不被损坏

发表于 2019-6-14 12:04:37

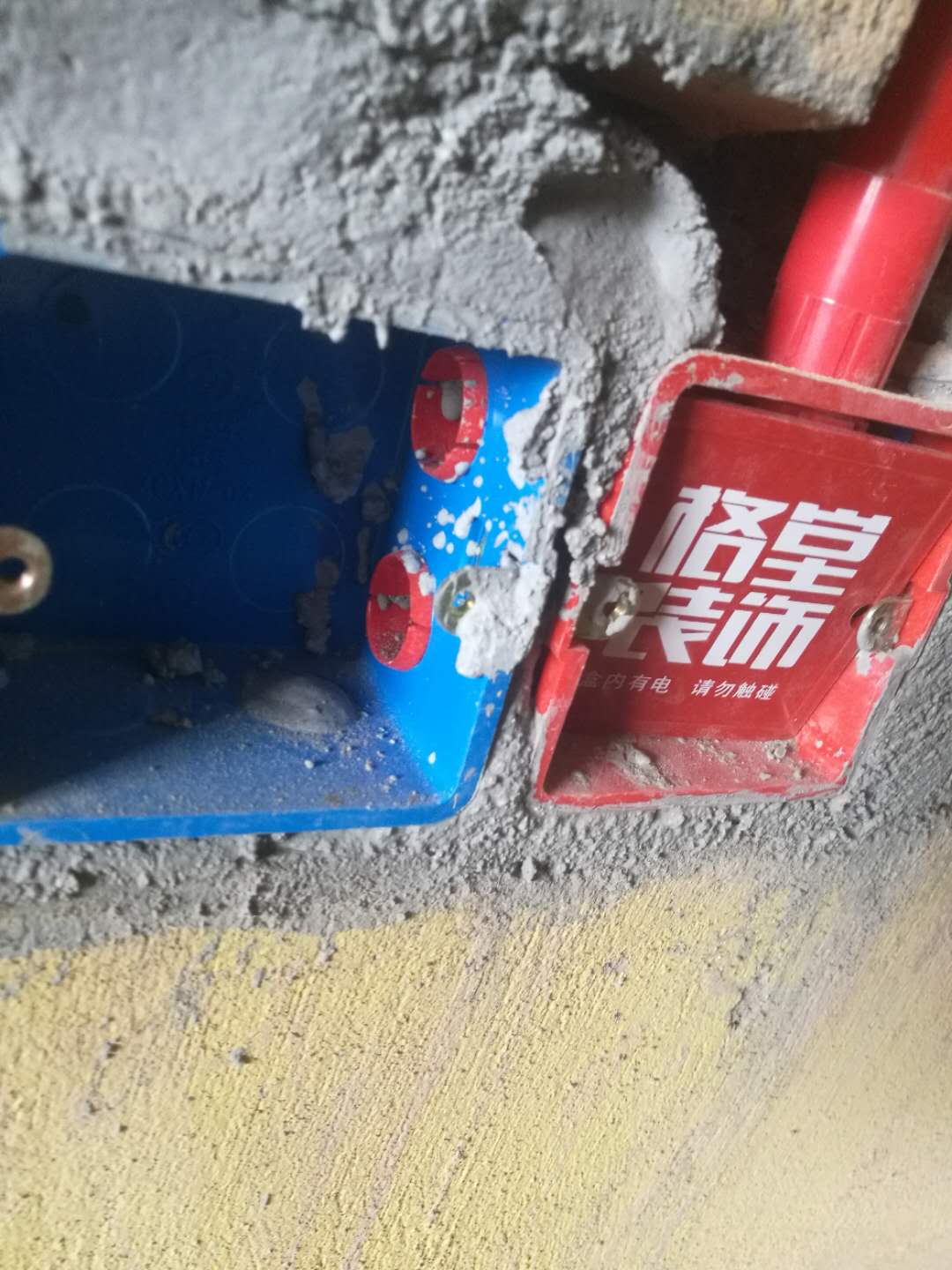

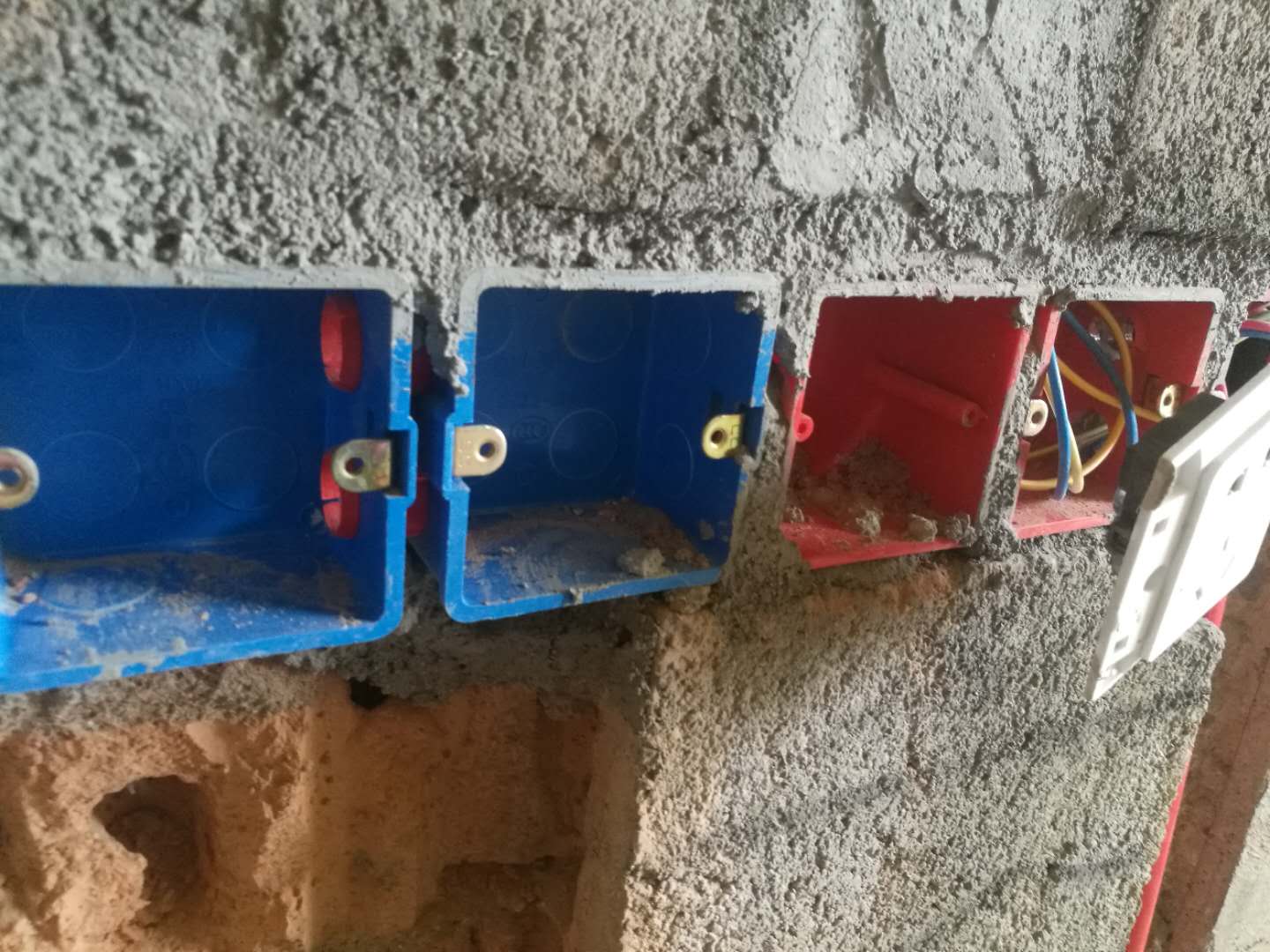

蓝色暗盒表示弱电，红色暗盒表示强电

发表于 2019-6-14 12:05:03

一根线管内最多只能有7根电线，

发表于 2019-6-14 12:05:31

筒灯位置要套波纹管

发表于 2019-6-14 12:06:02

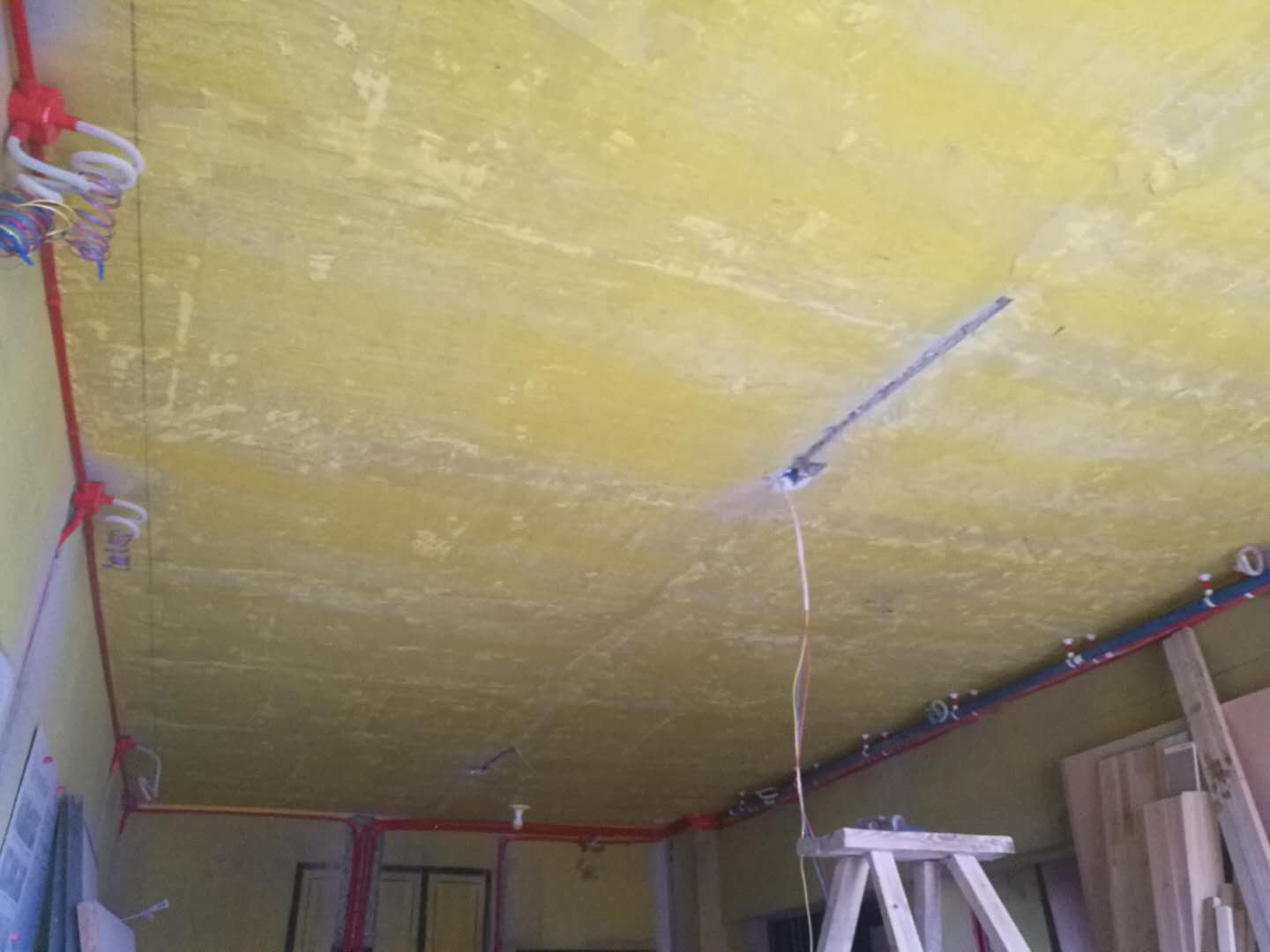

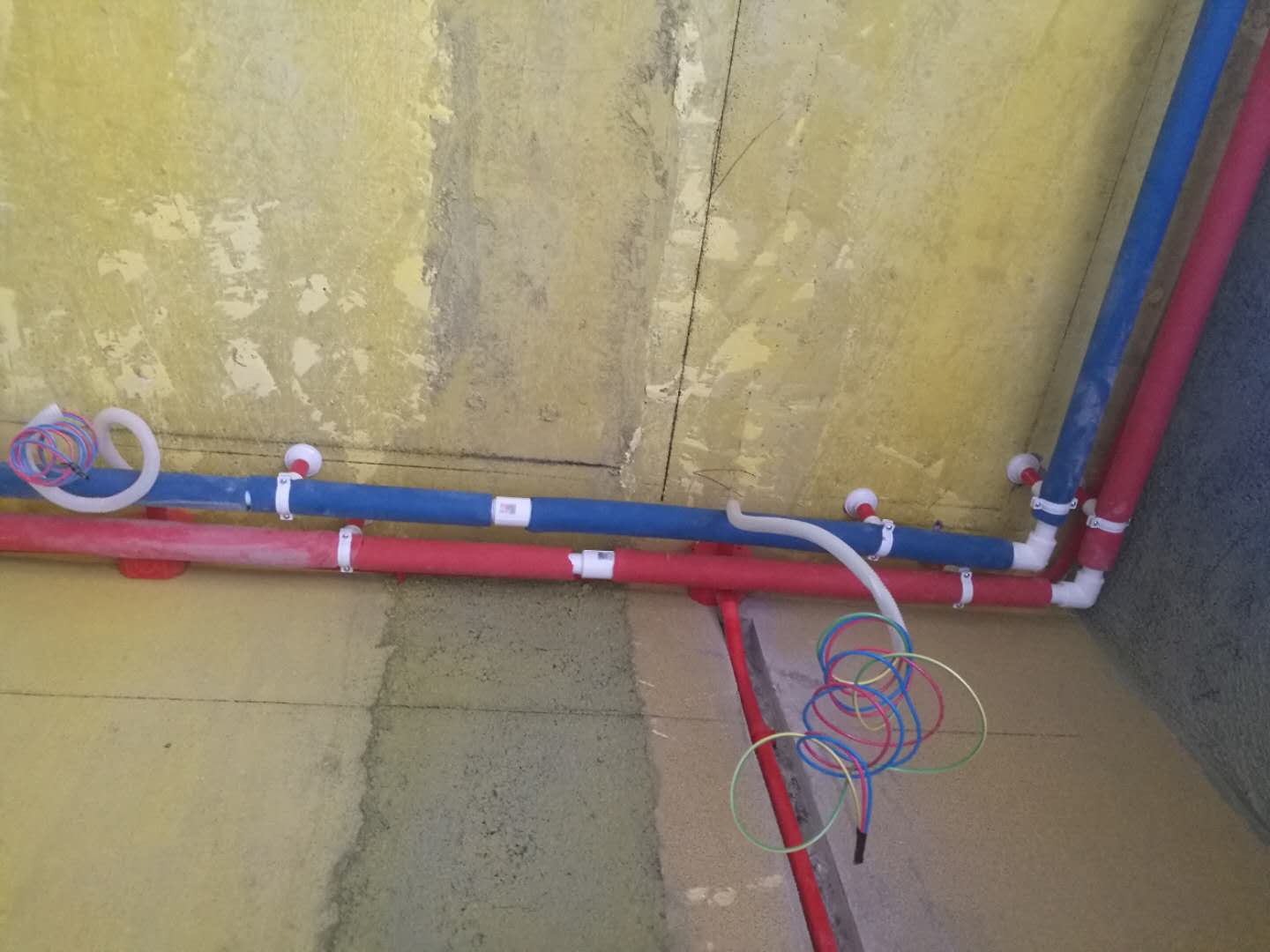

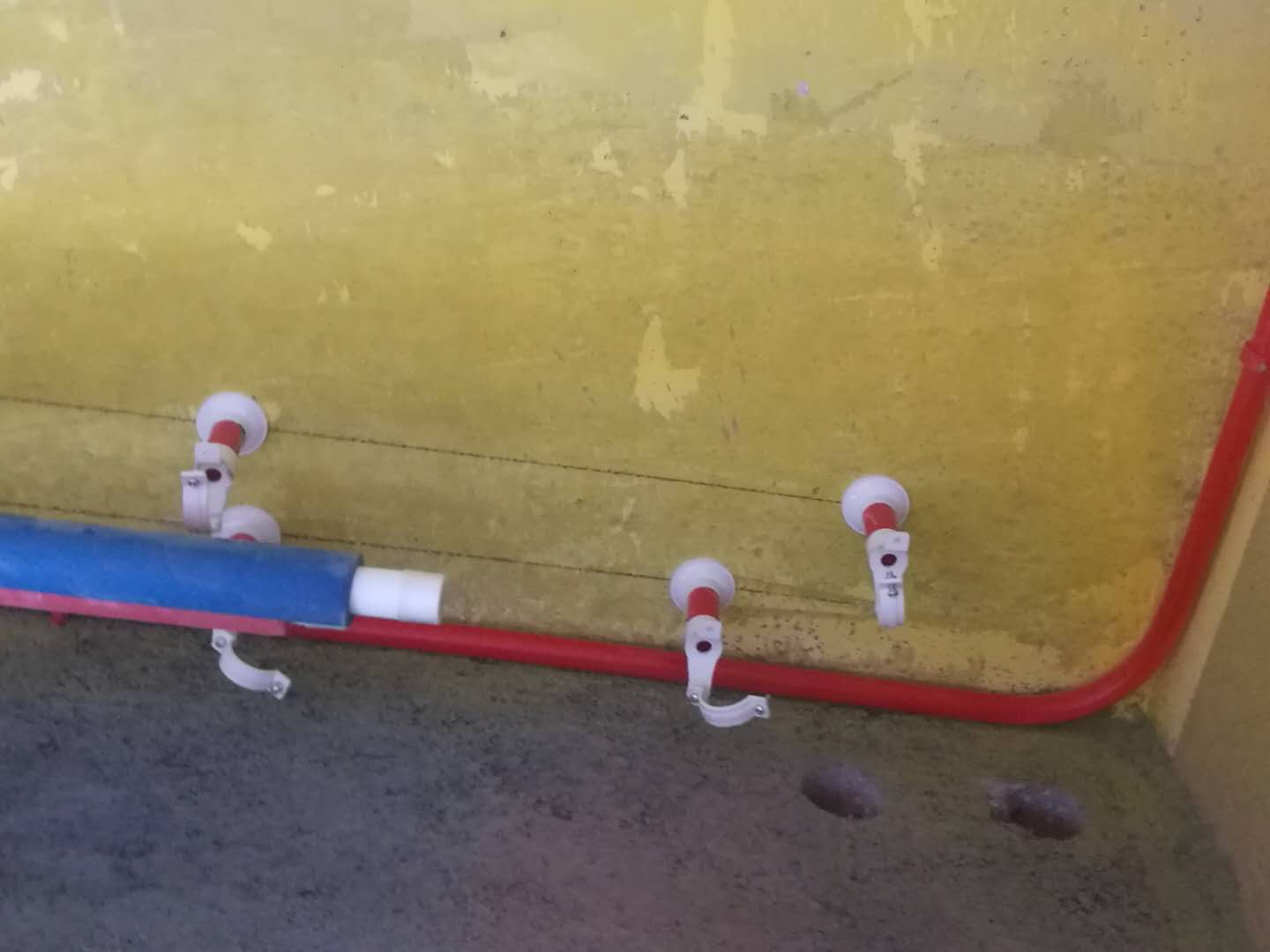

水管走顶式安装，使用吊卡卡牢
