中梁首府7-2#150㎡ 新中式——悠然见南山

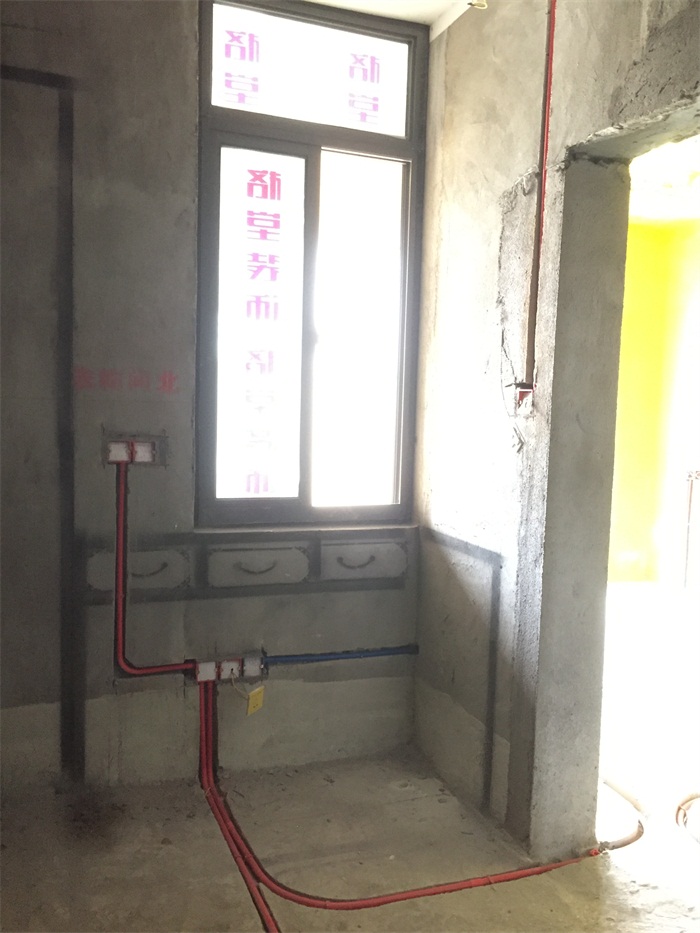

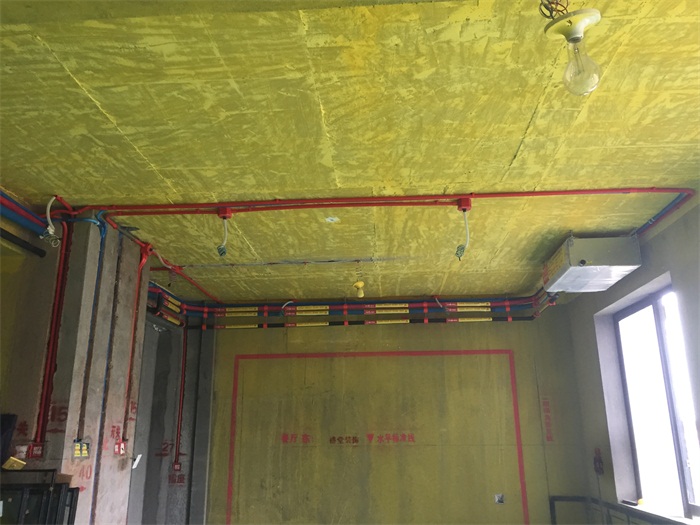

书房墙面线管布置横平竖直。

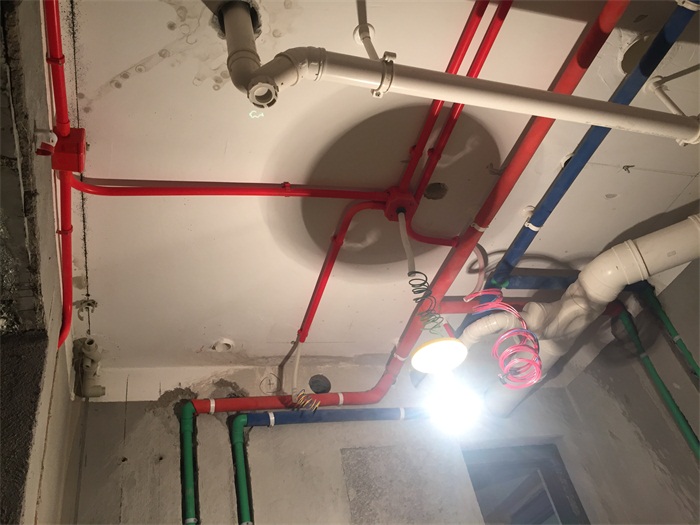

顶部交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护。

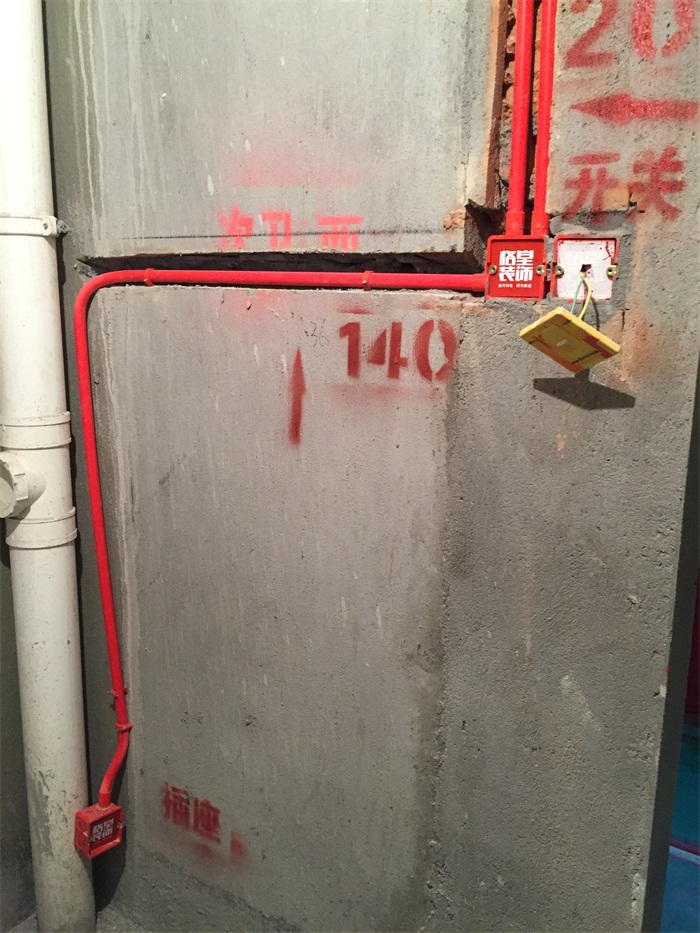

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

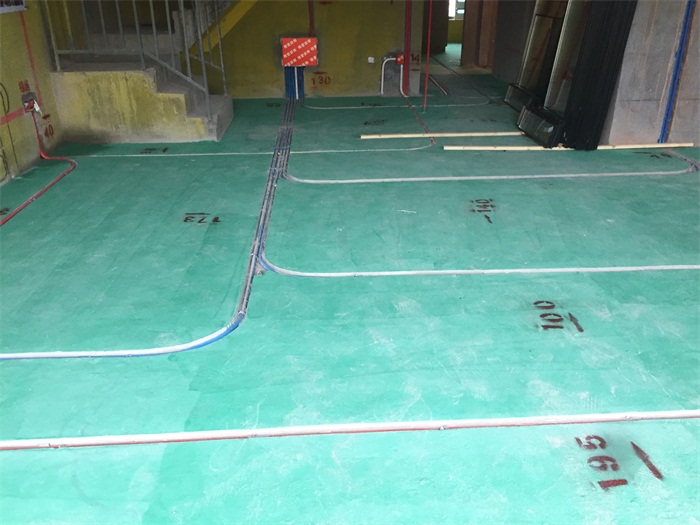

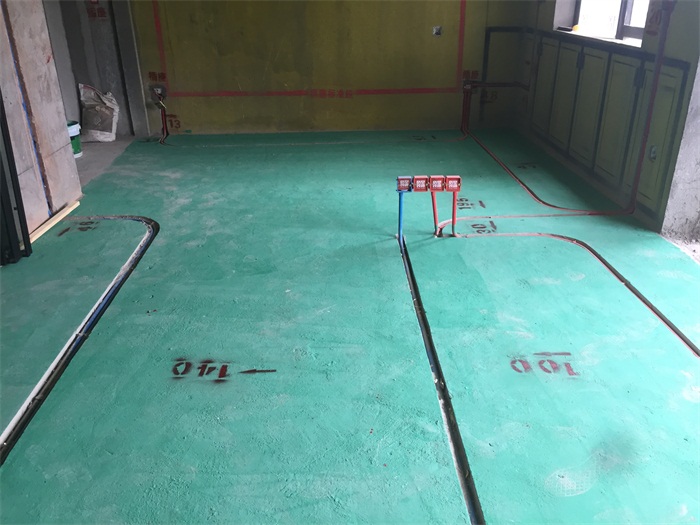

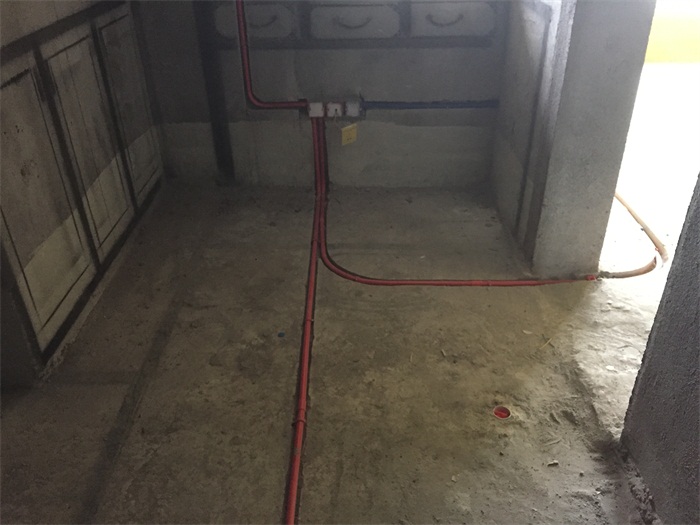

地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细！

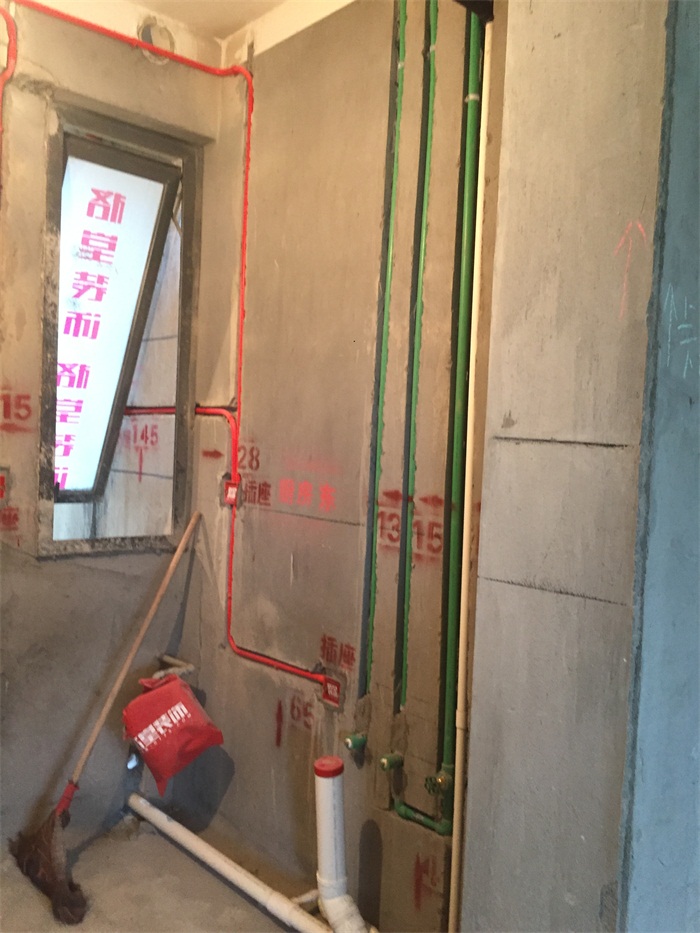

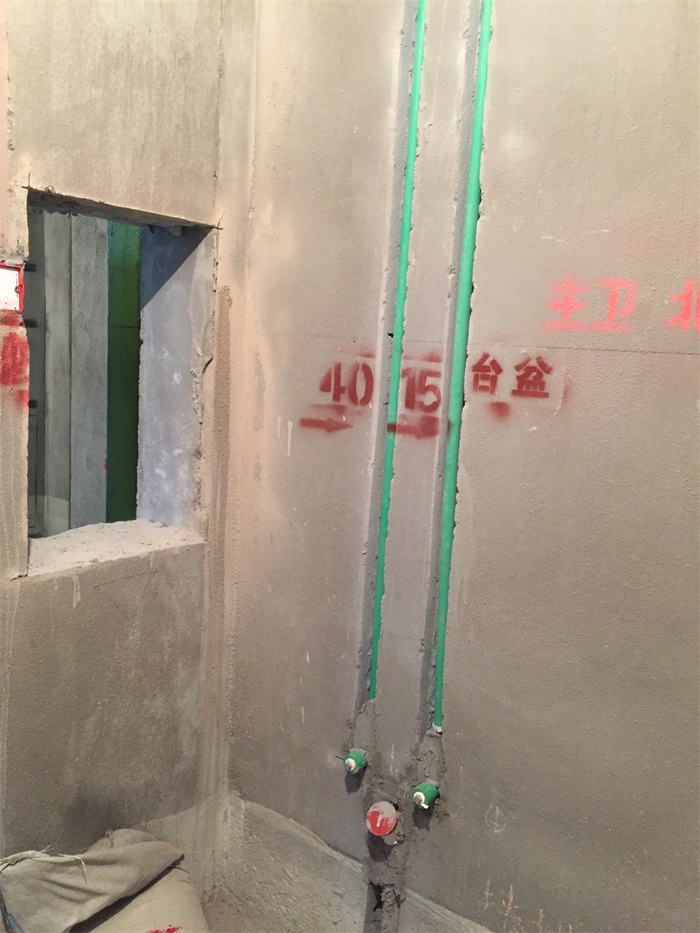

主卫墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范。墙面线管和水管间距30公分以上。

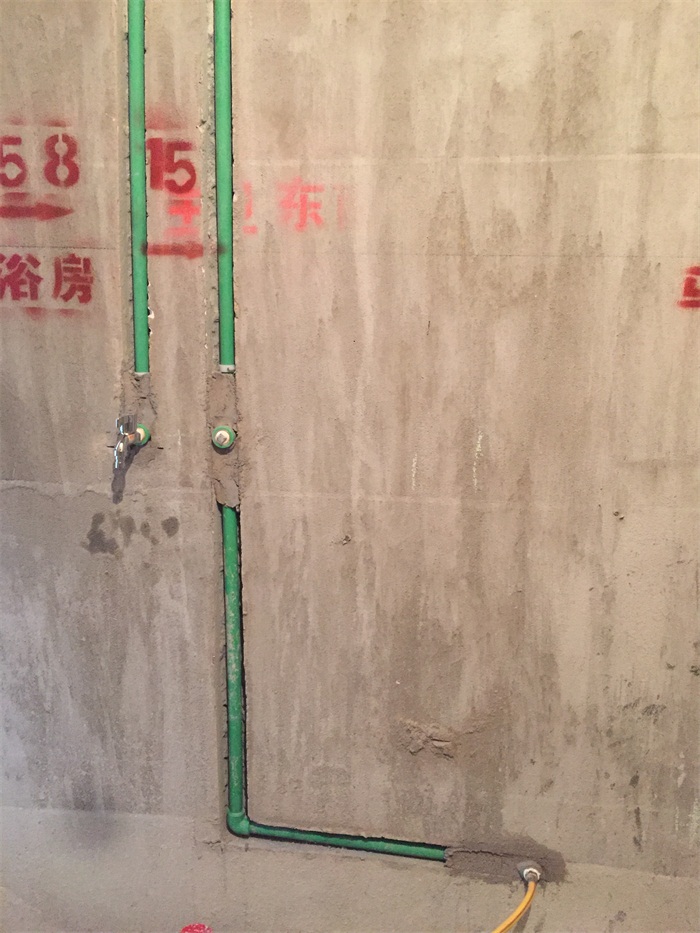

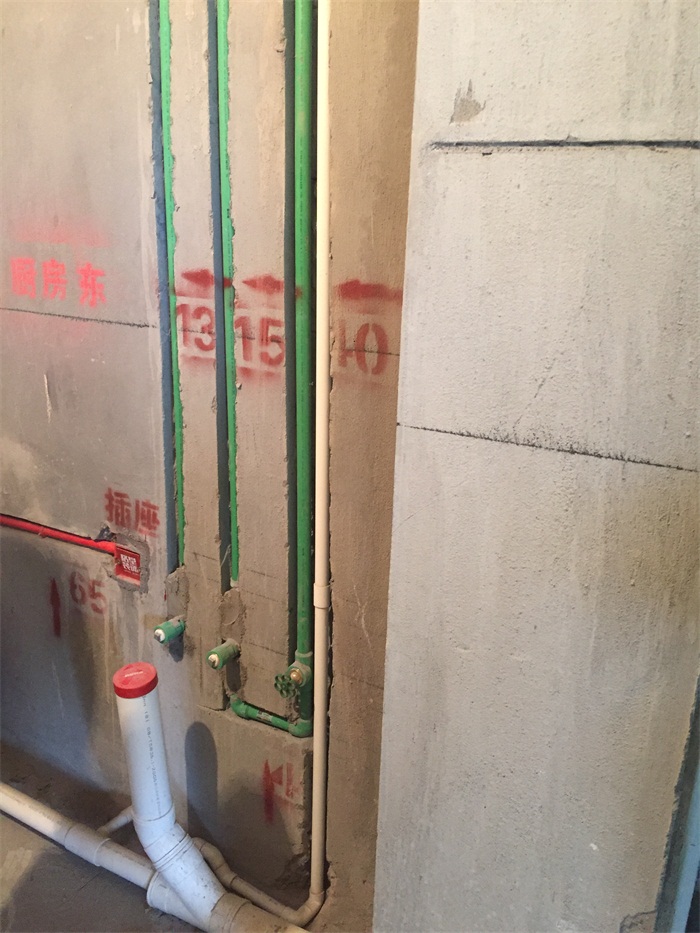

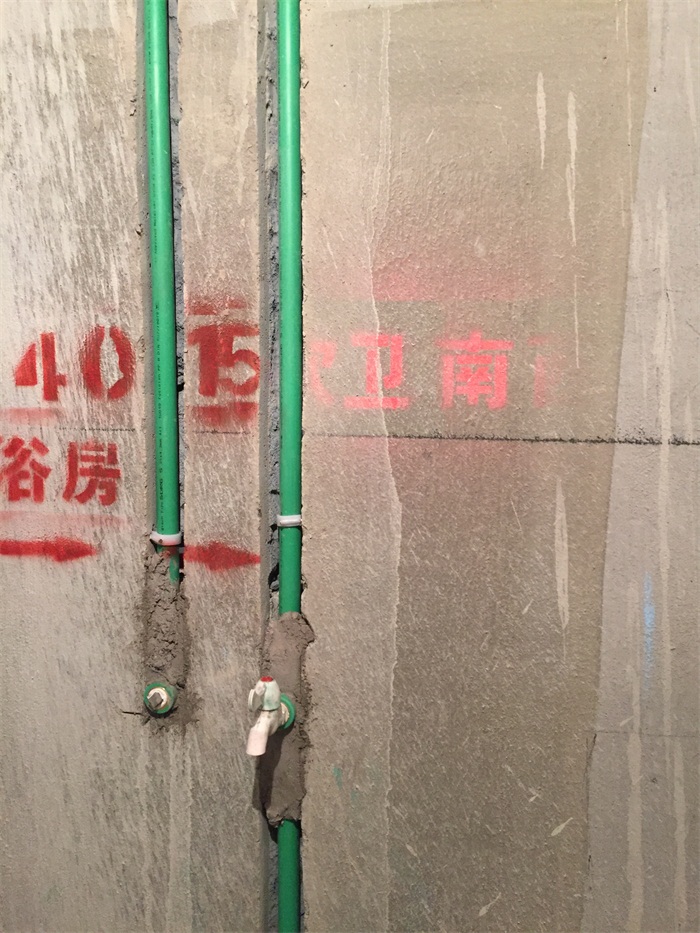

墙面冷热水管布置专业规范，左热右冷、上热下冷。并且柜体内水管采用内丝外露，直接法能及时发现渗水哦！

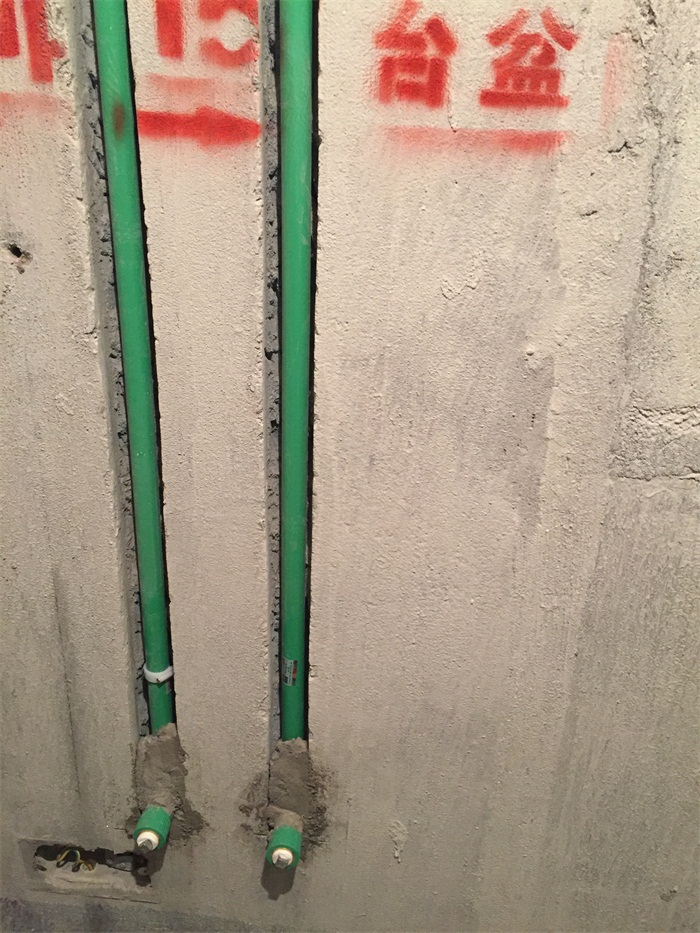

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

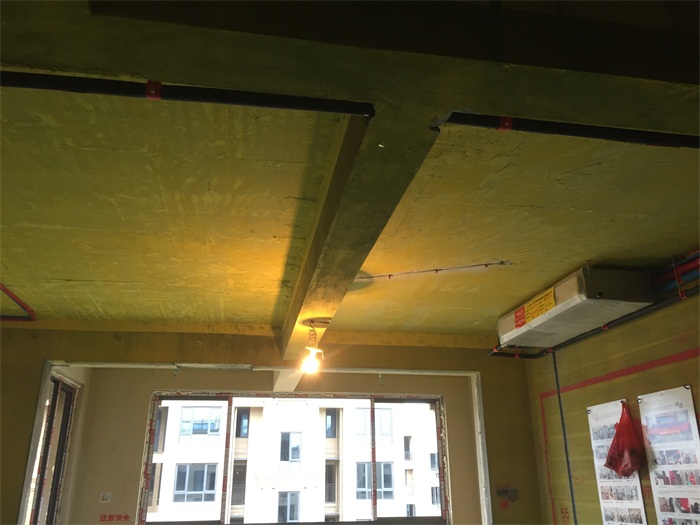

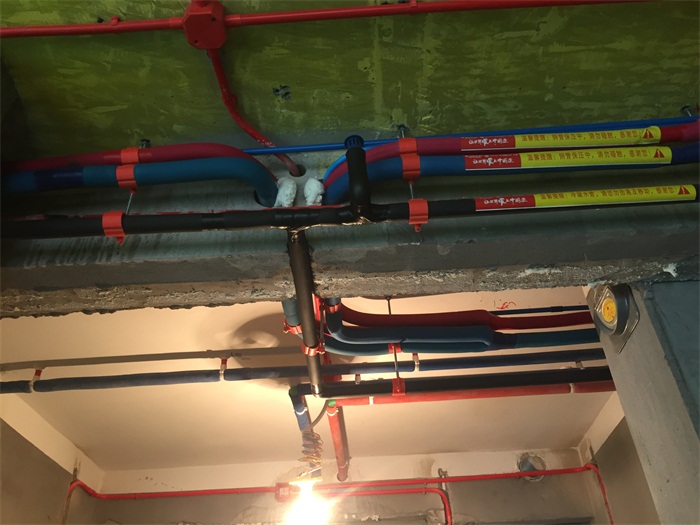

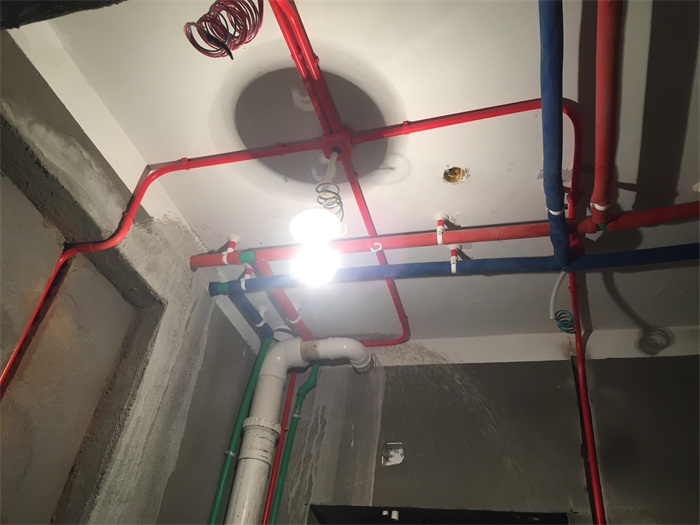

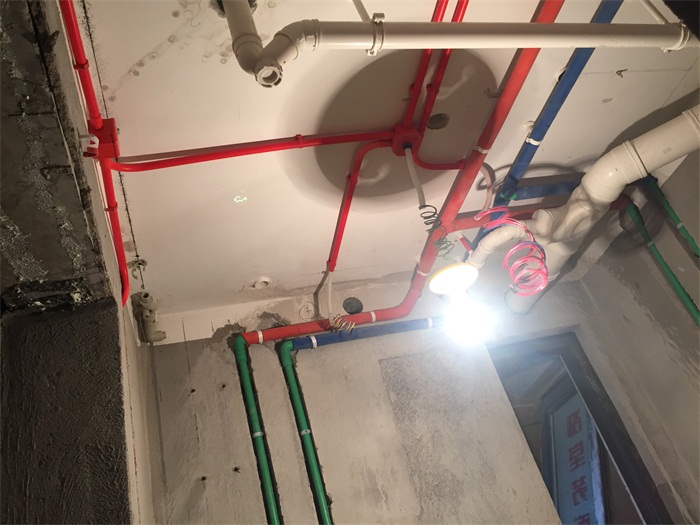

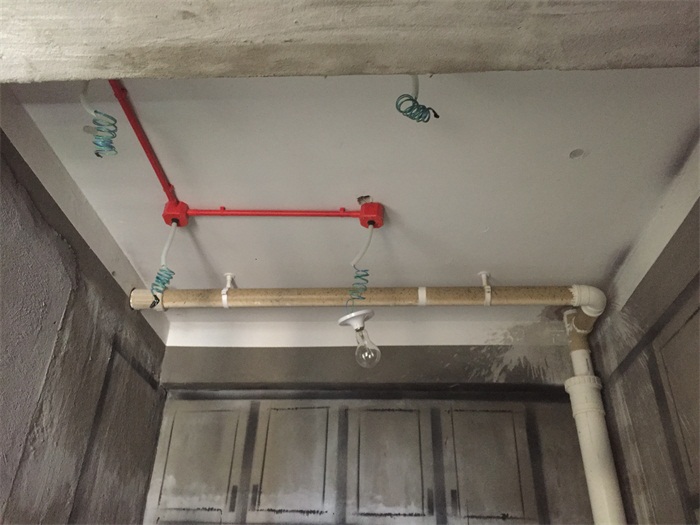

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

顶部交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护。

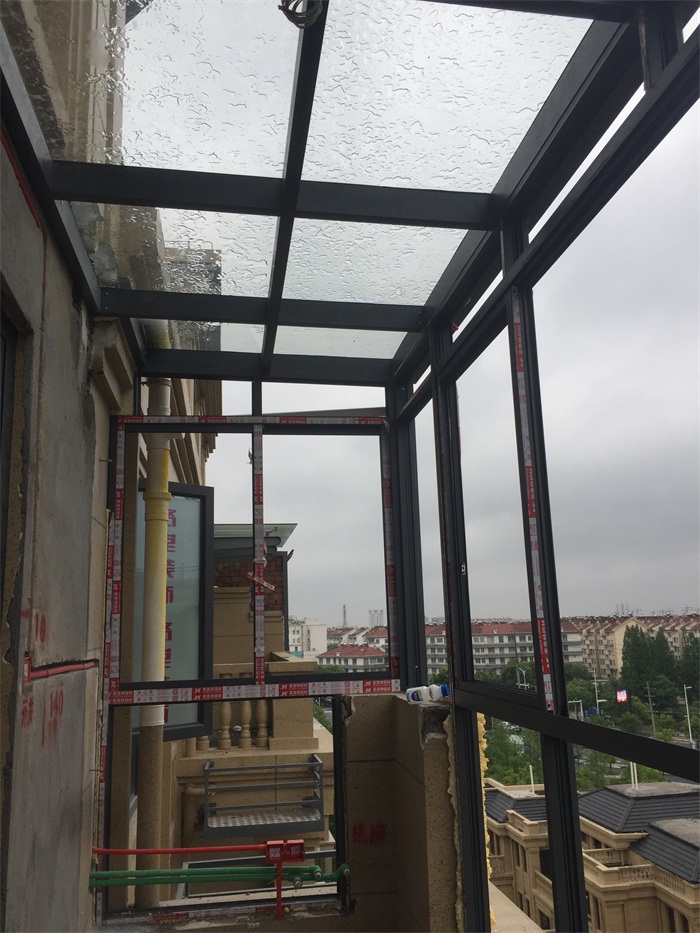

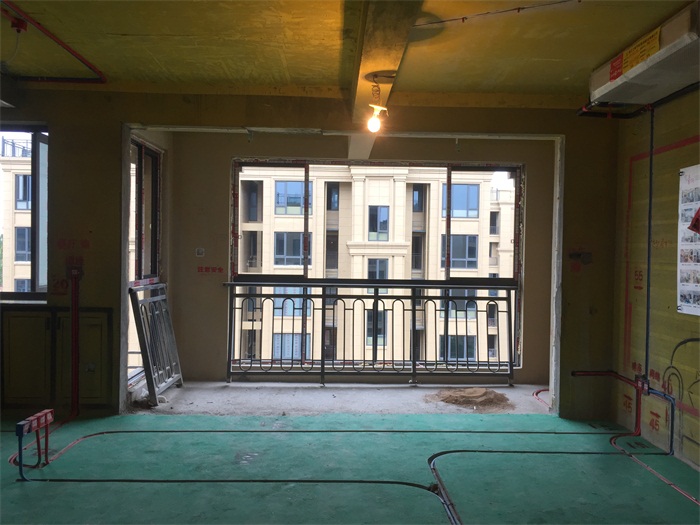

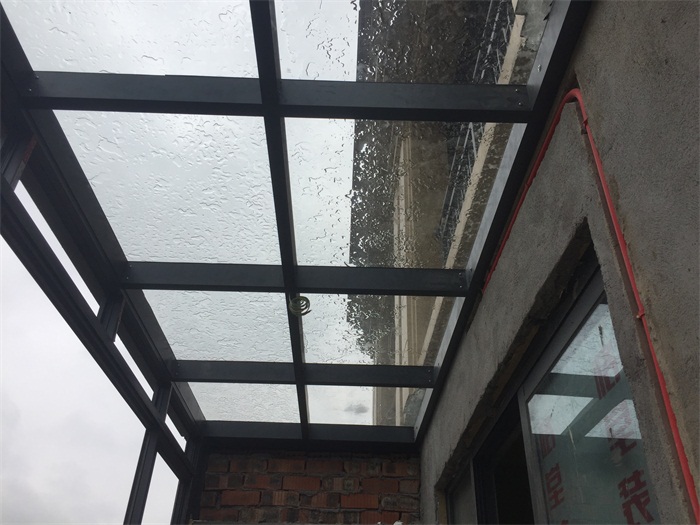

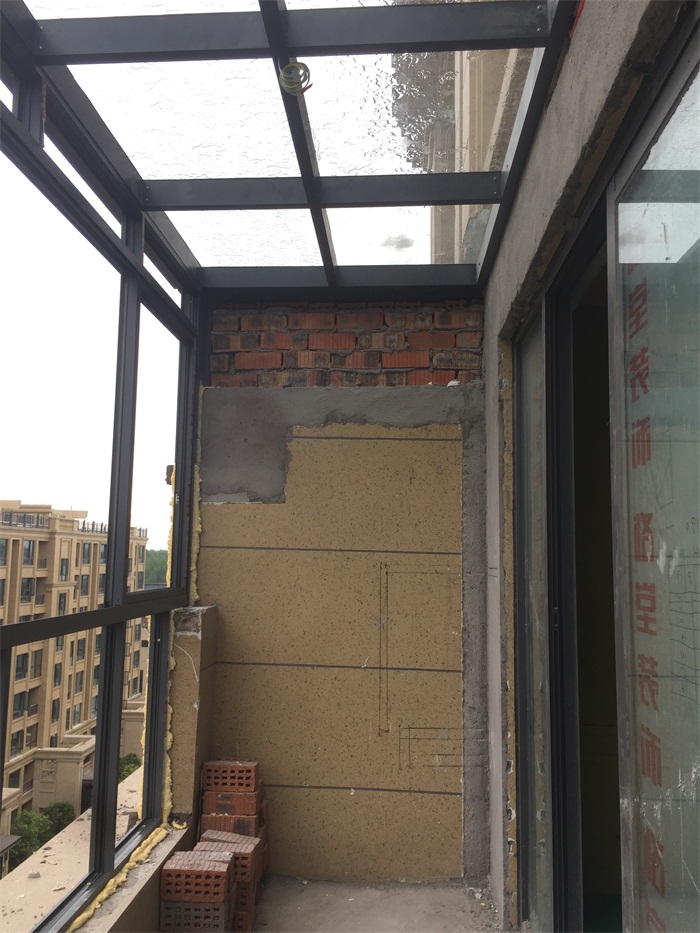

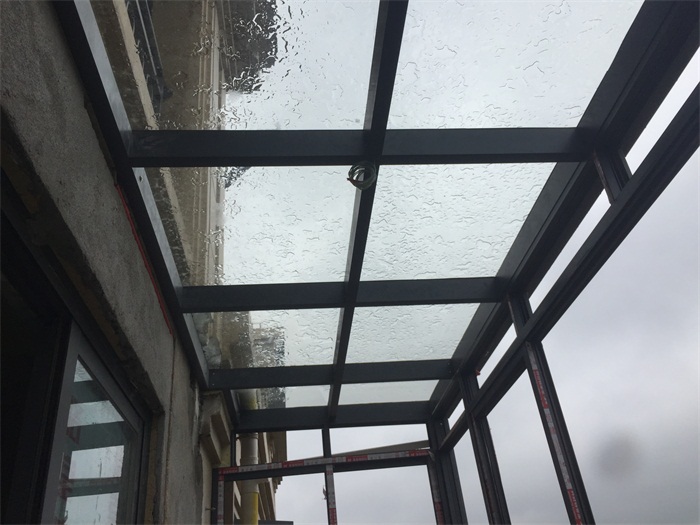

主卧阳台阳光房安装好了。

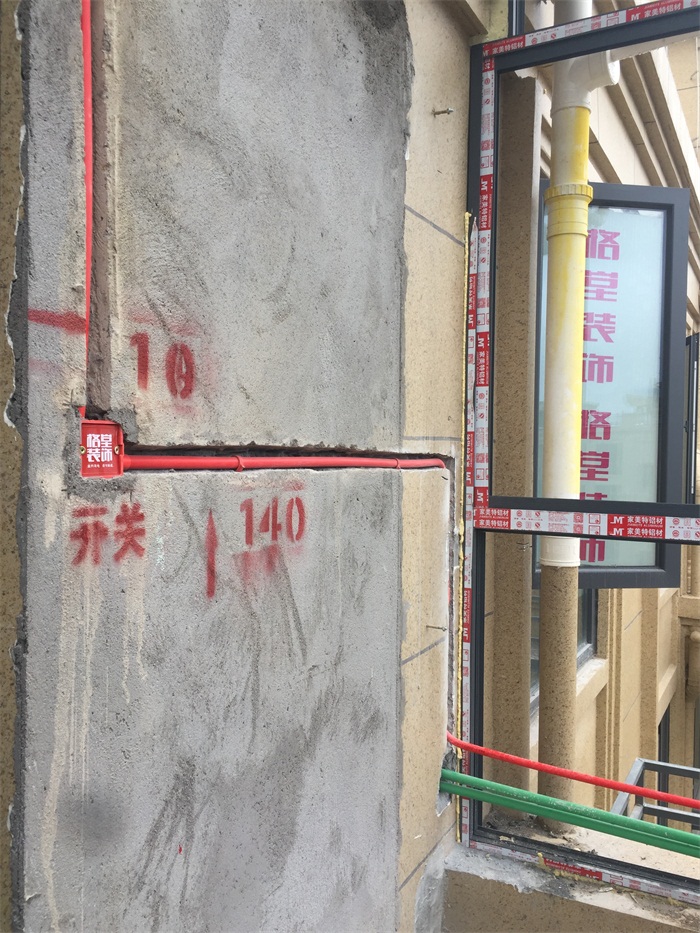

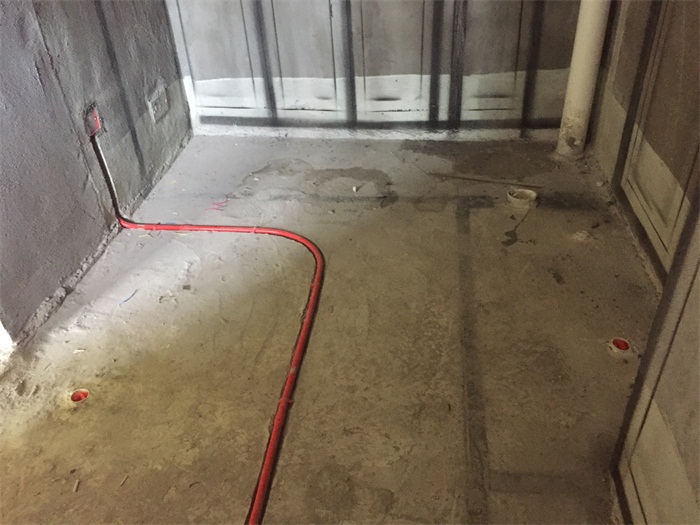

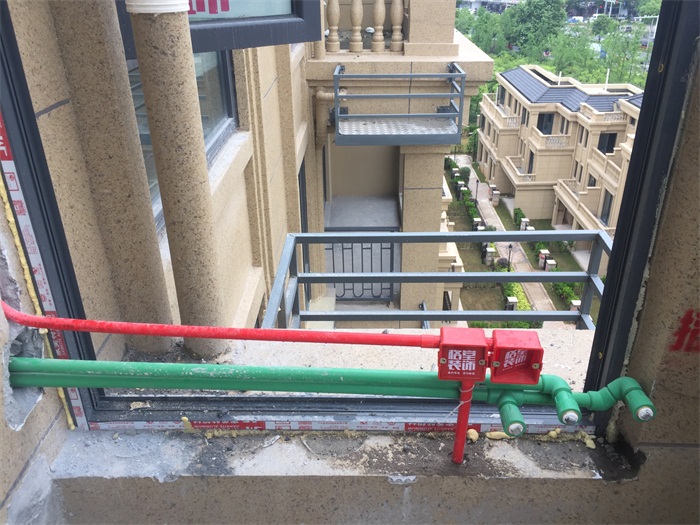

主卧阳台请你线管和水管布置好了。

墙面冷热水管布置专业规范，左热右冷、上热下冷。柜体内水管采用内丝外露，直接法能及时发现渗水哦！

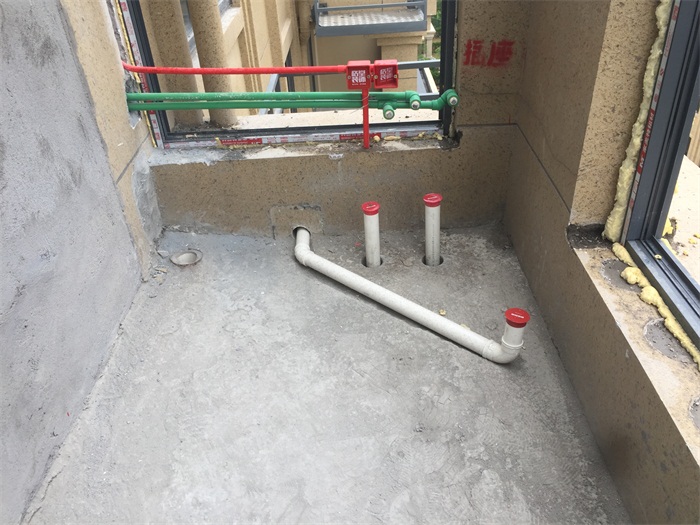

阳台洗衣机下水管不要与地漏排水管相通，防止地漏反水，并且下水管用格堂专用保护盖保护，防止砂石堵塞管道。

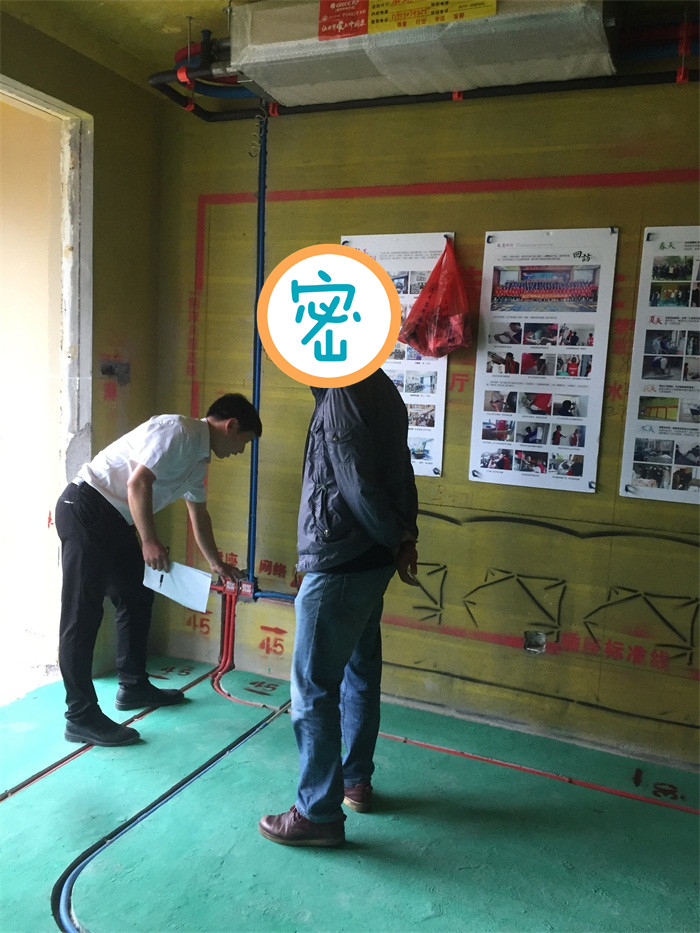

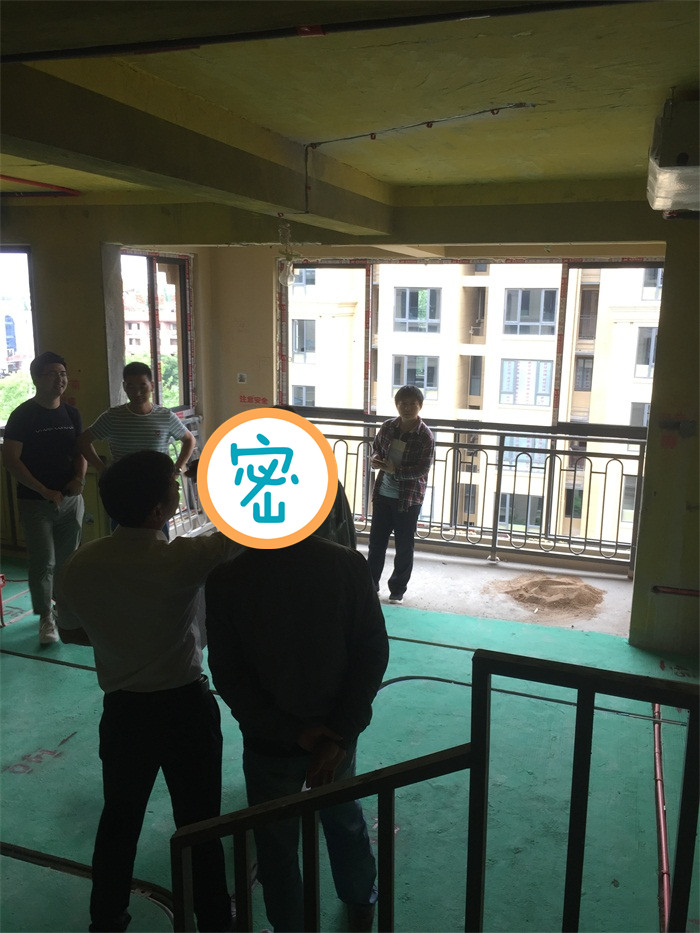

正在客厅水电验收，灯头线套黄腊管保护，防止电线划伤。

墙面开关插座验收。

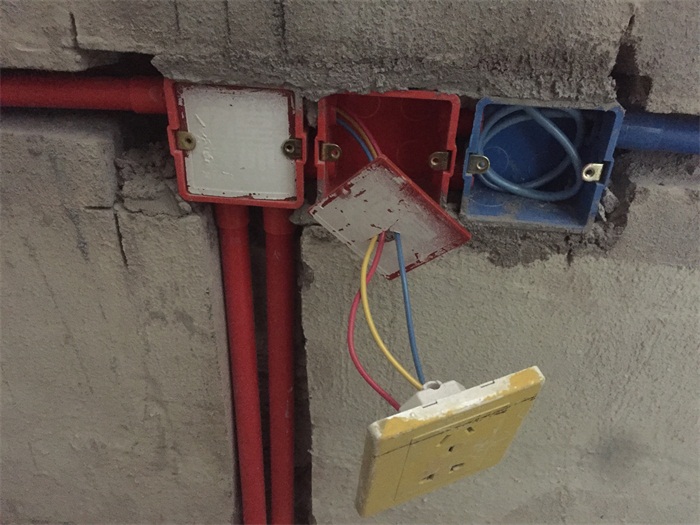

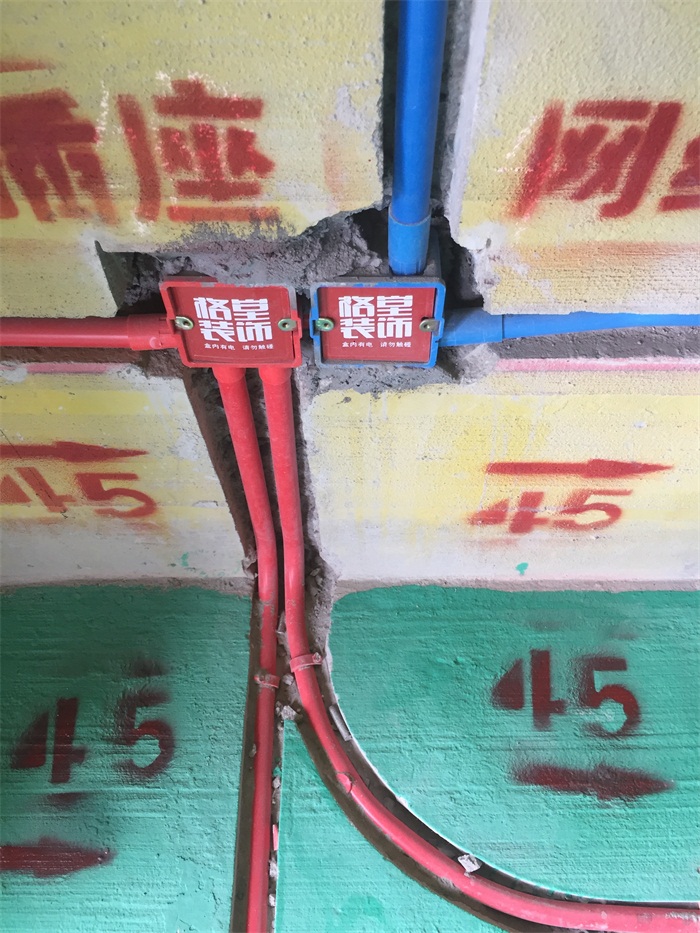

墙面暗盒快速连接件安装定位，防止暗盒松动和方便电线抽拉。并且强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

强弱电交接处用金属屏蔽管，防止干扰。

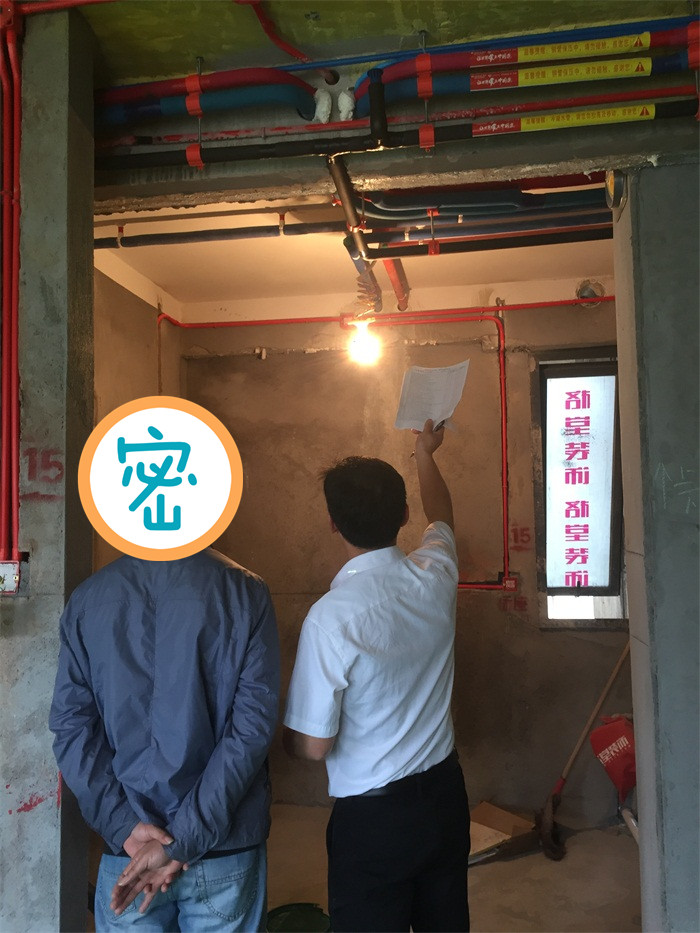

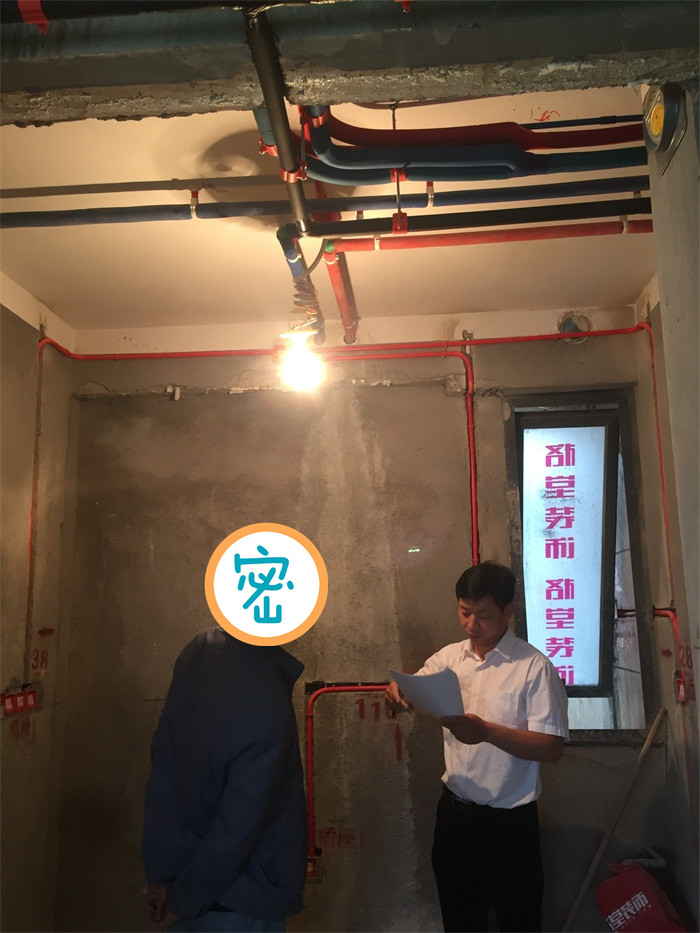

正在厨房水电验收。

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范。

墙面冷热水管布置专业规范，左热右冷、上热下冷。并且柜体内水管采用内丝外露，直接法能及时发现渗水哦！

每户水管进水部位室内应加进水总阀。

用75的下水管道。不易堵塞，下水管用格堂专用保护盖保护，防止砂石堵塞管道。

顶部交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护。

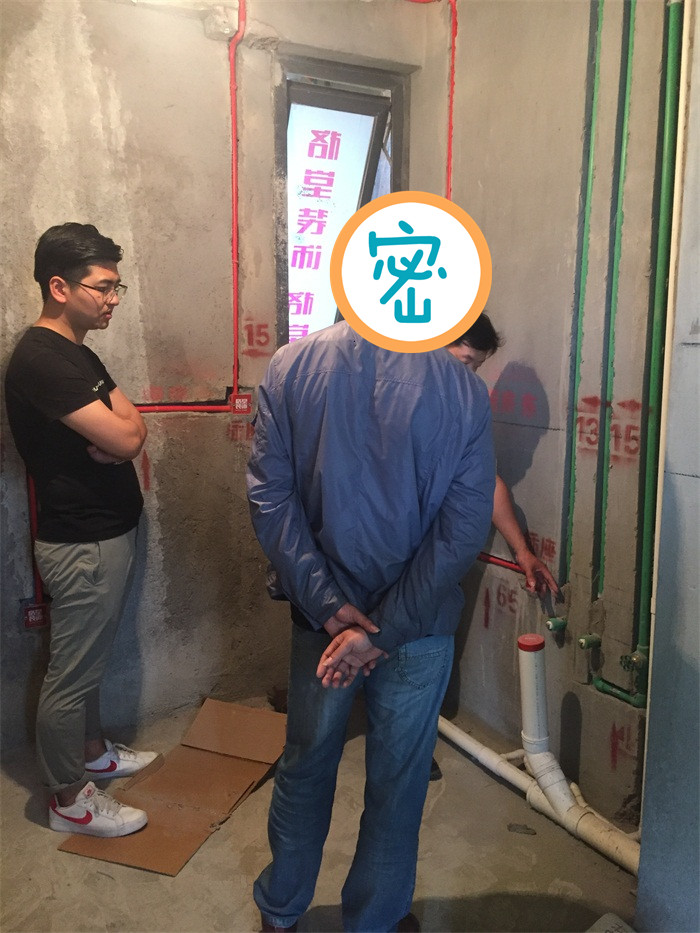

正在次卫水电验收。

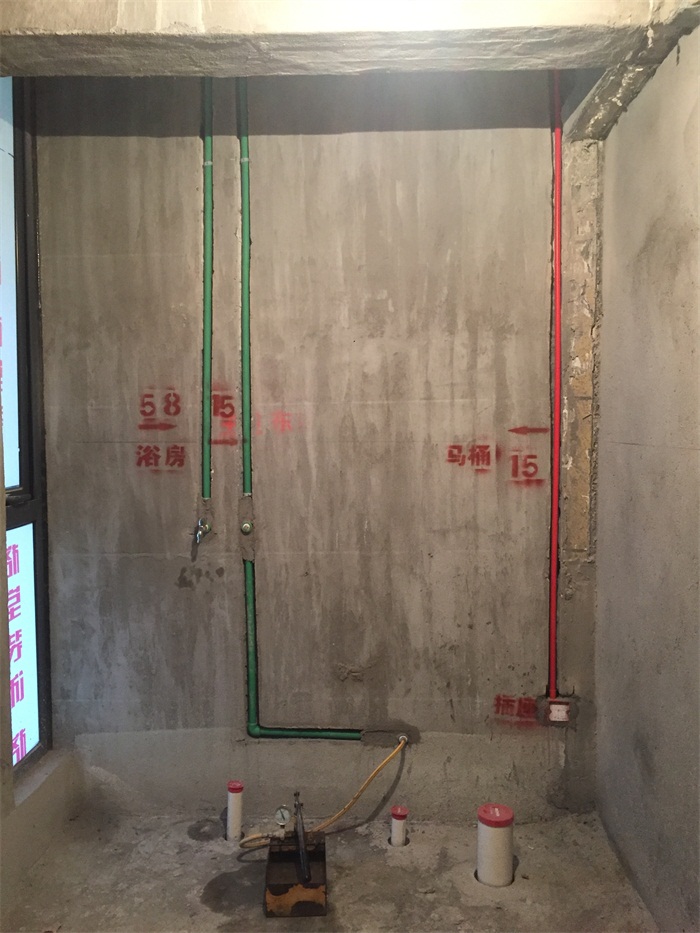

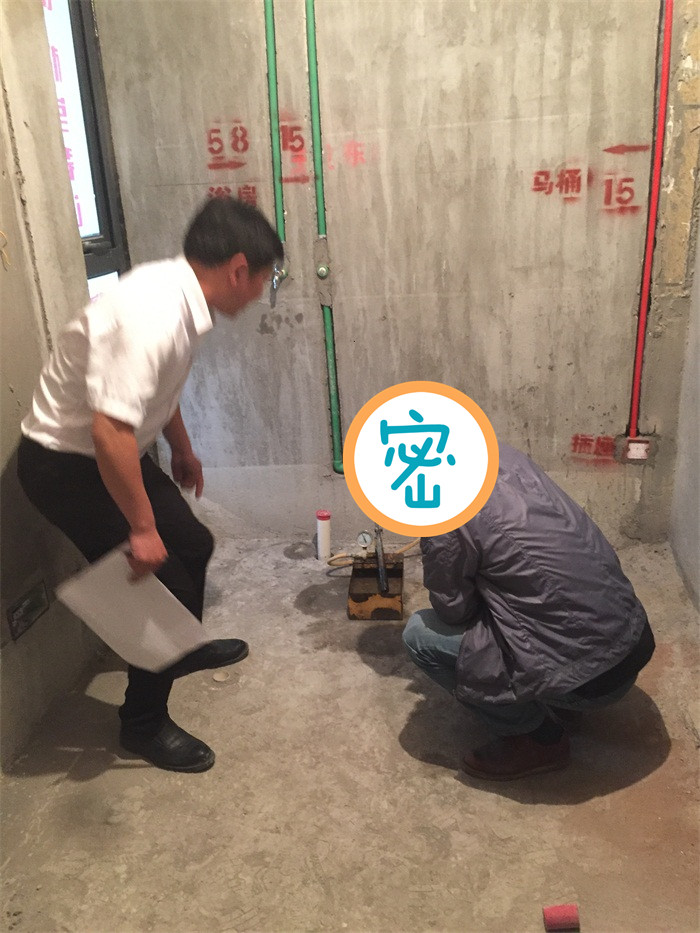

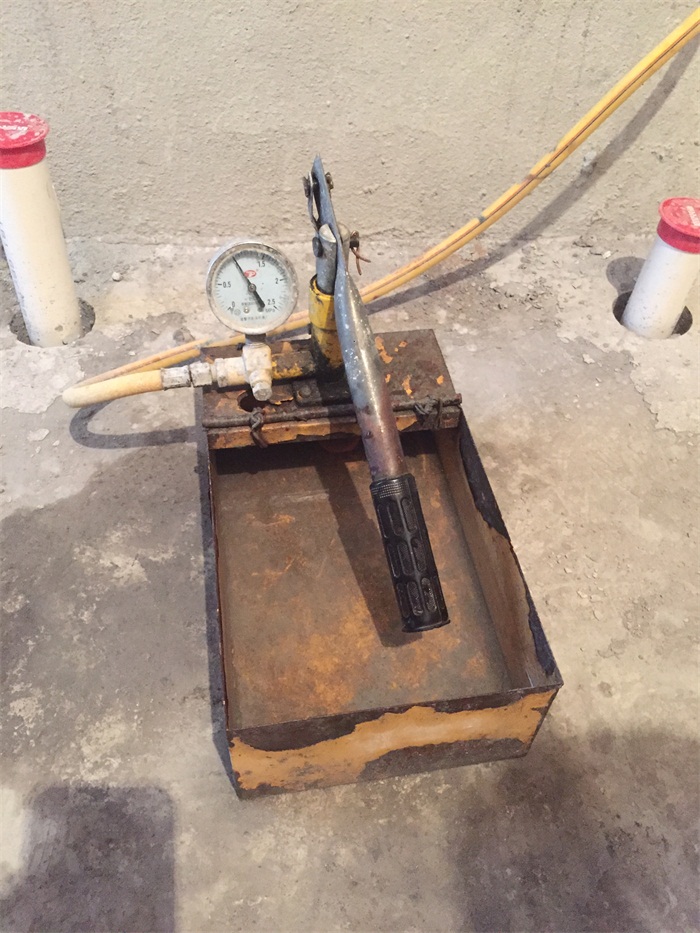

水管水压测试应达到1兆帕，试压一小时以上不降压，无渗漏现象。

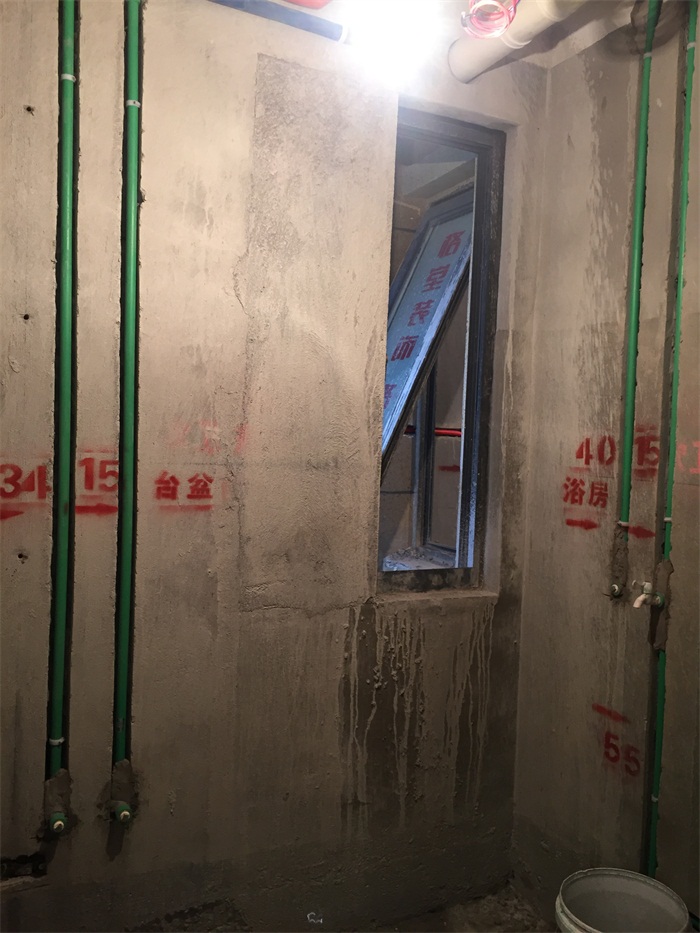

墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范。

墙面冷热水管布置专业规范，左热右冷、上热下冷。并且柜体内水管采用内丝外露，直接法能及时发现渗水哦！


冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

。

顶部用交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

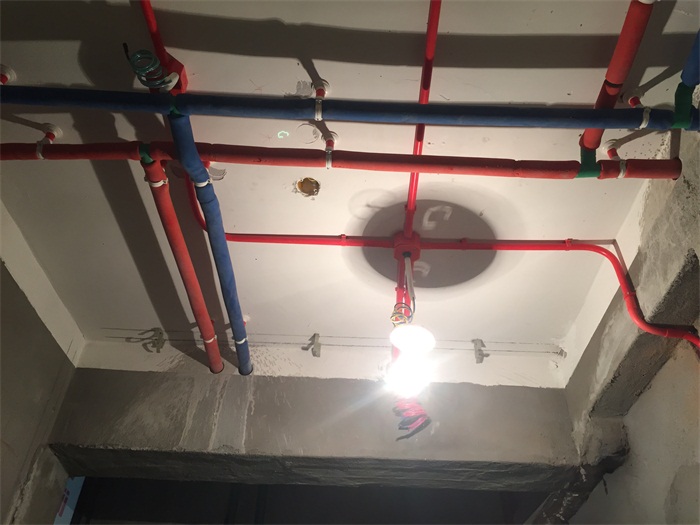

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

电完工后经试压验收合格，让客户签字验收后，方可进入下一道工序。

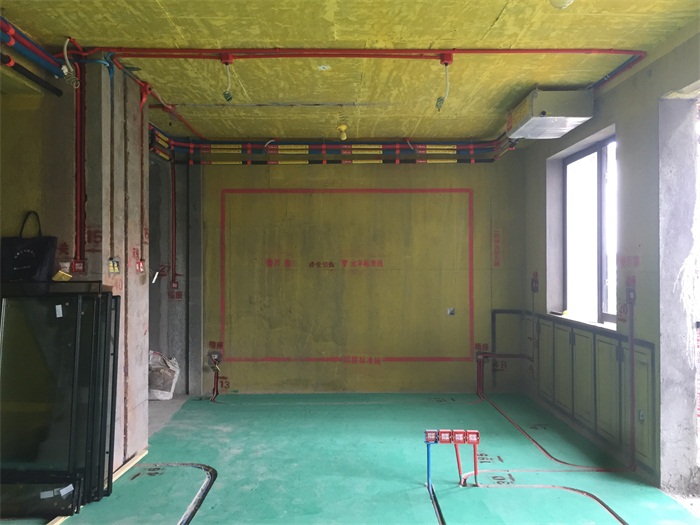

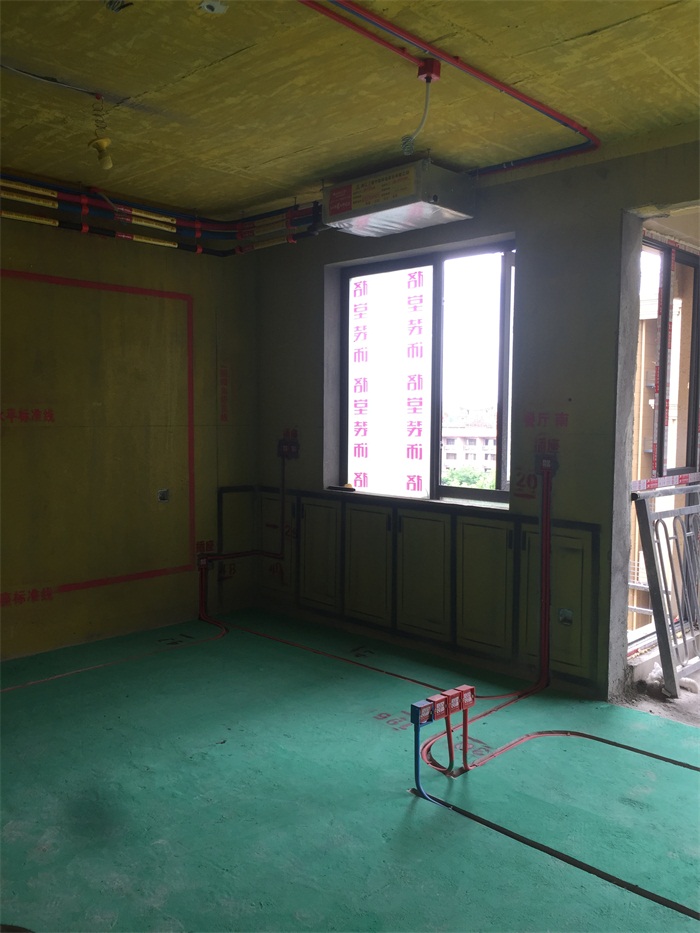

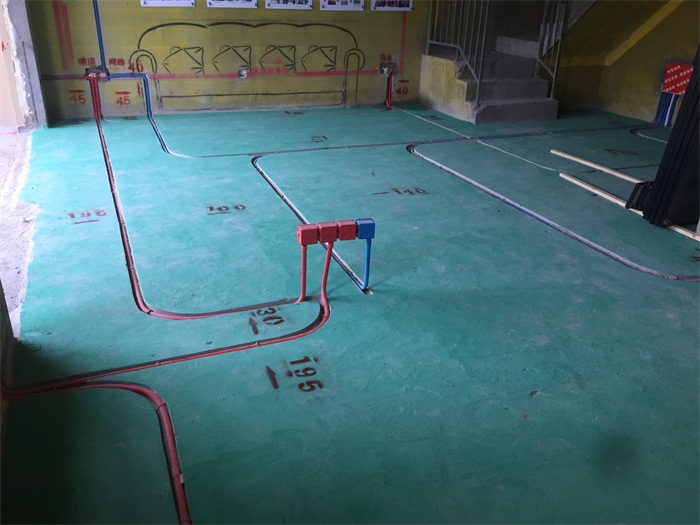

餐厅水电分布。

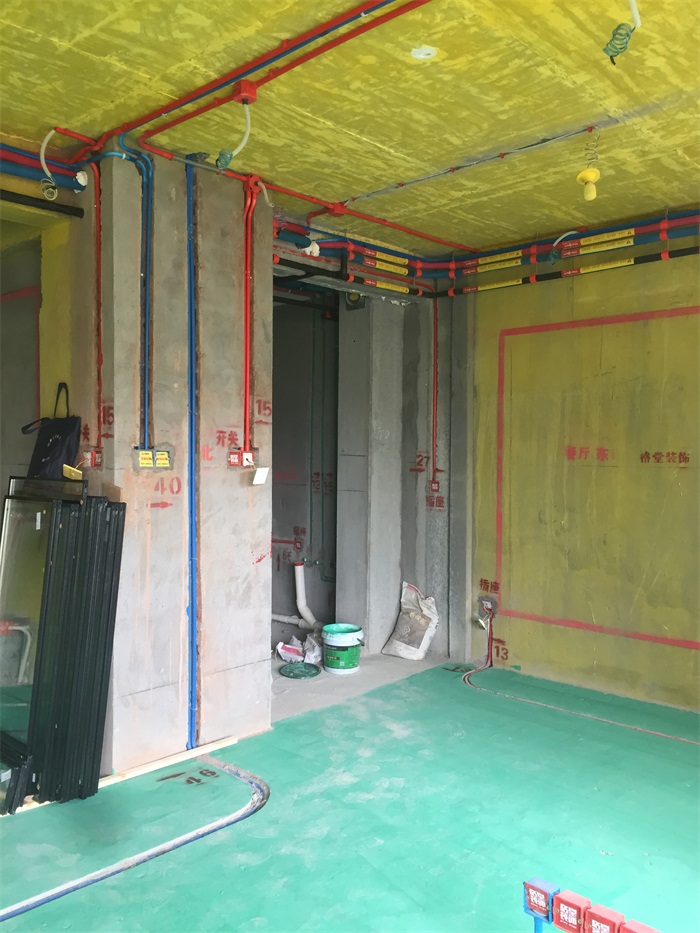

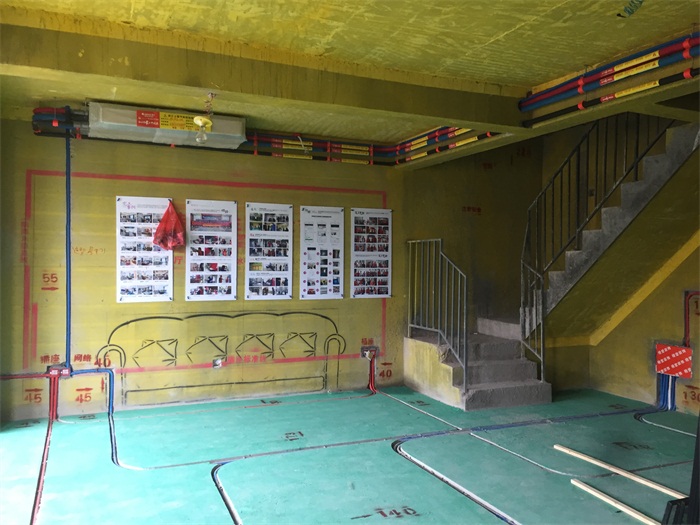

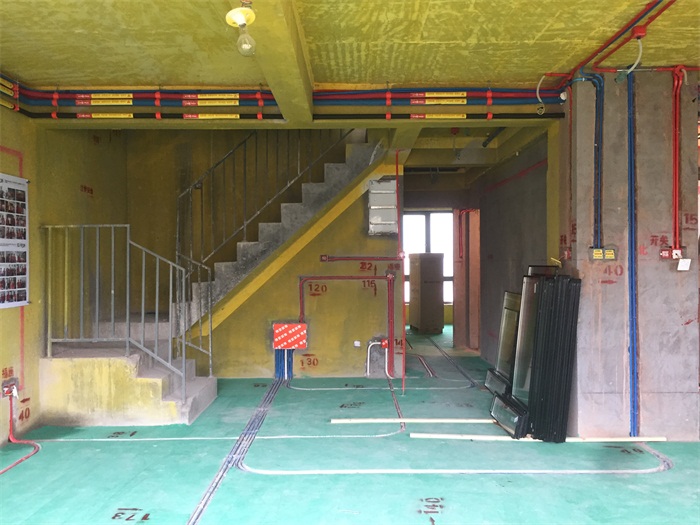

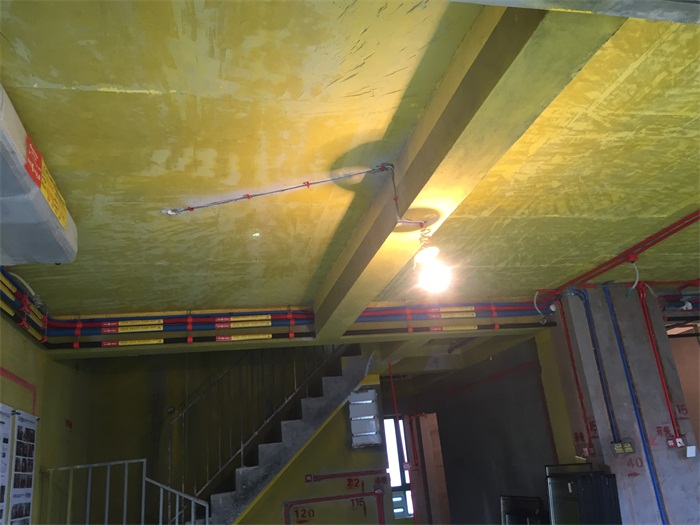

客厅水电分布
