翡翠湾5-13#260㎡简约不简单—现代

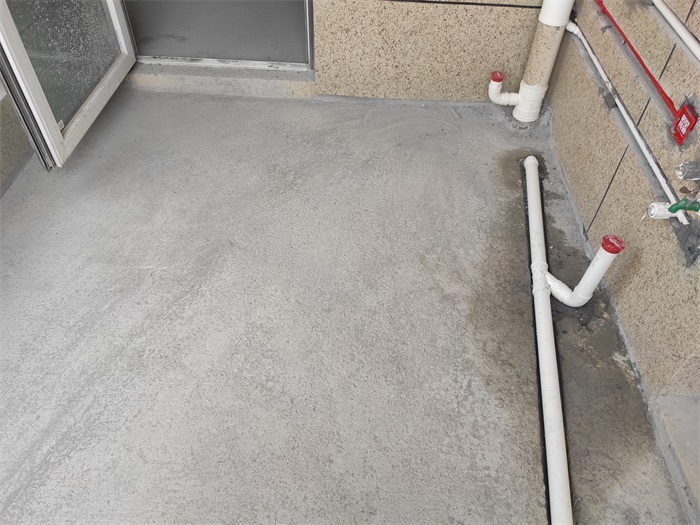

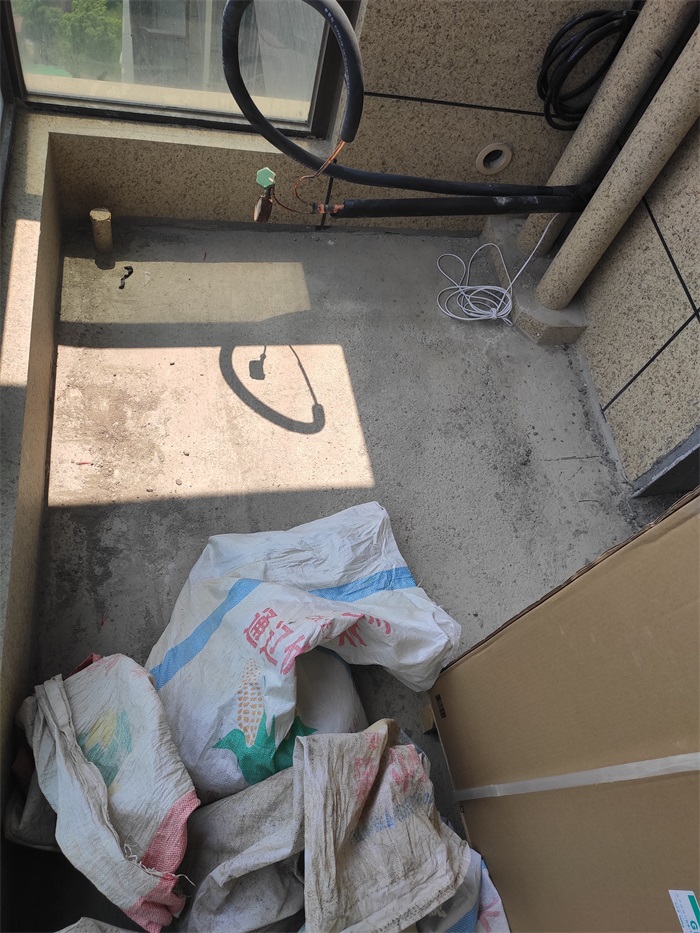

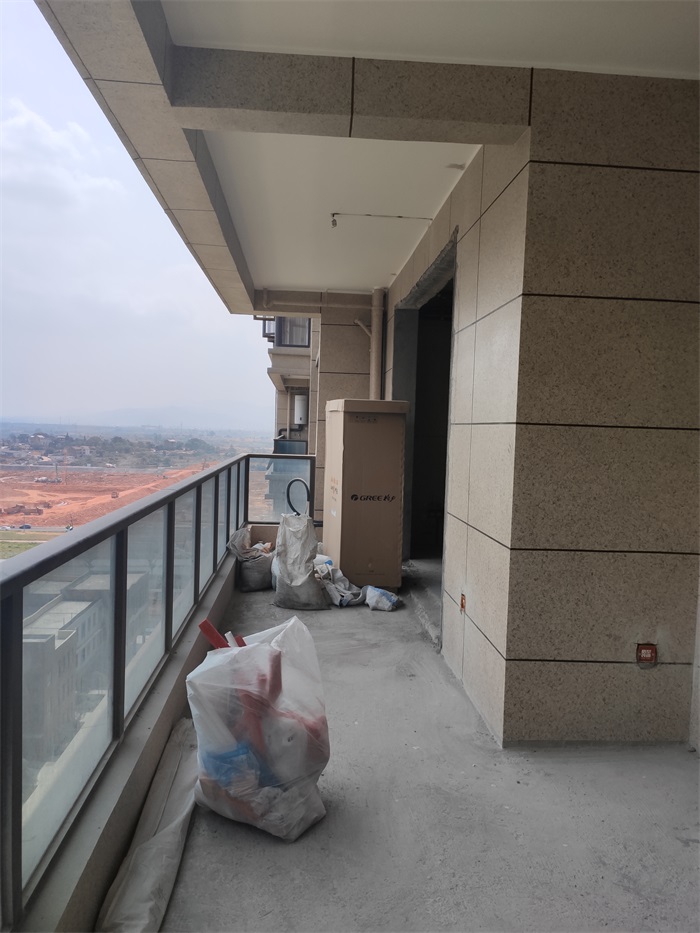

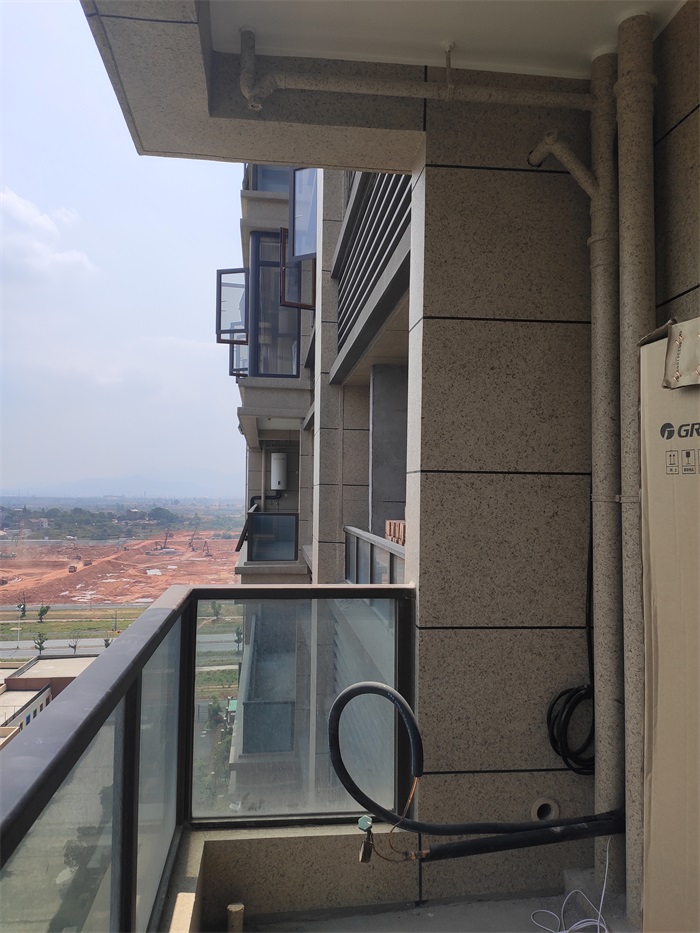

生活阳台：

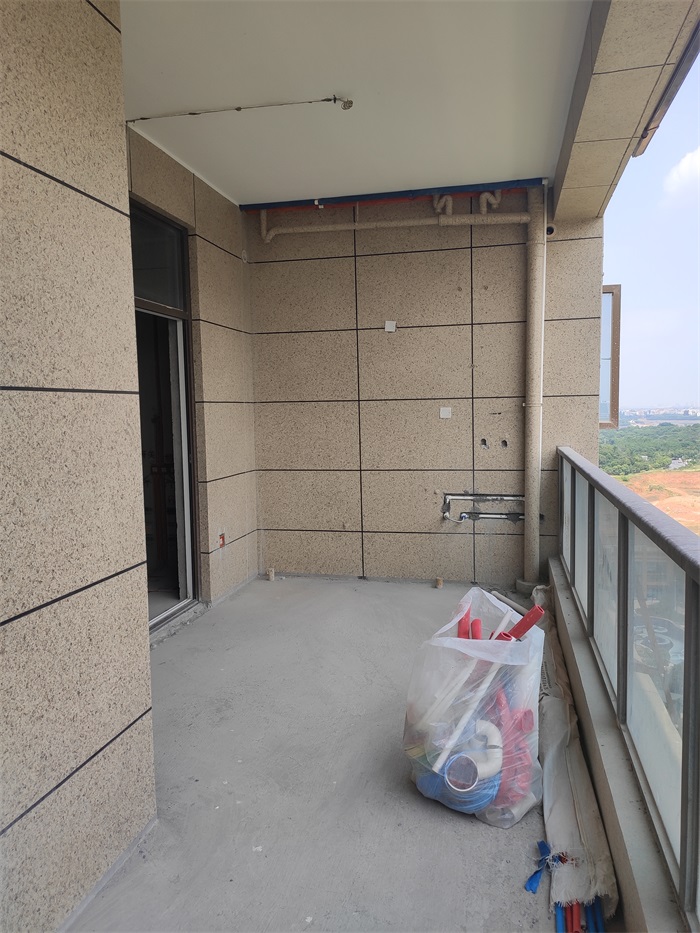

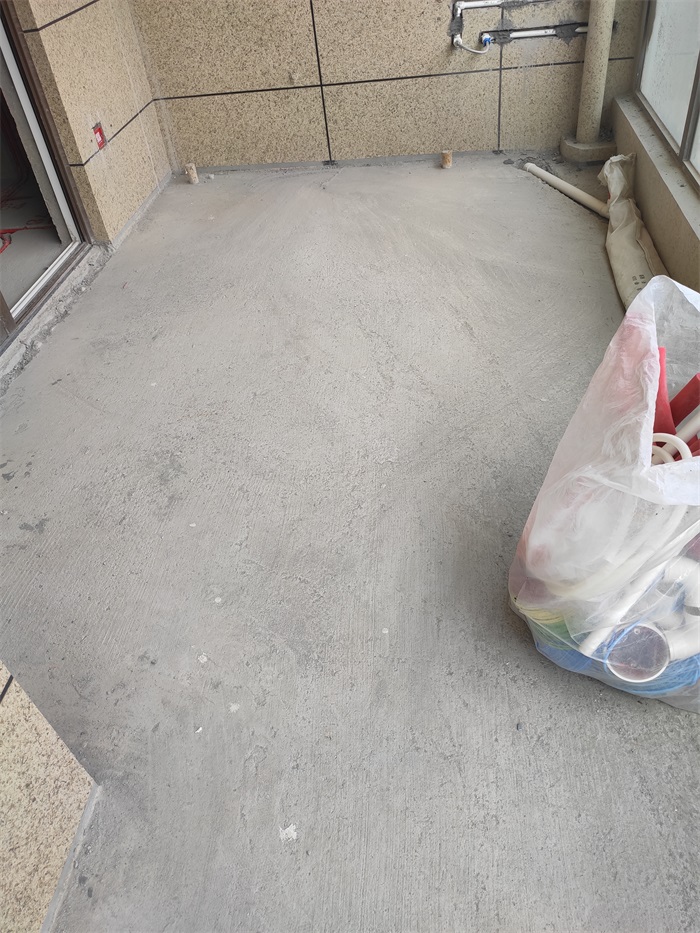

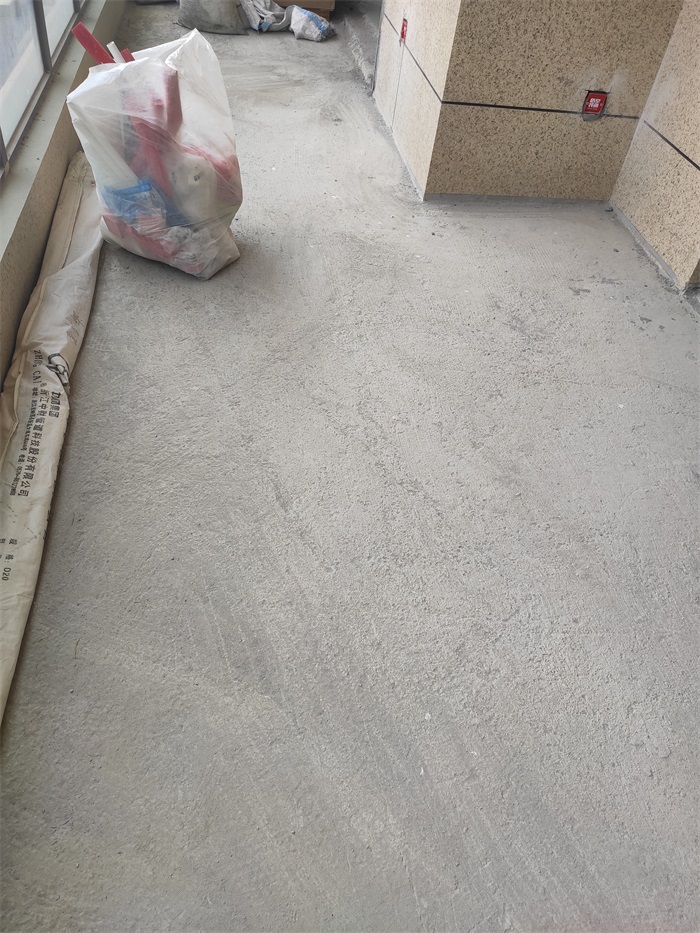

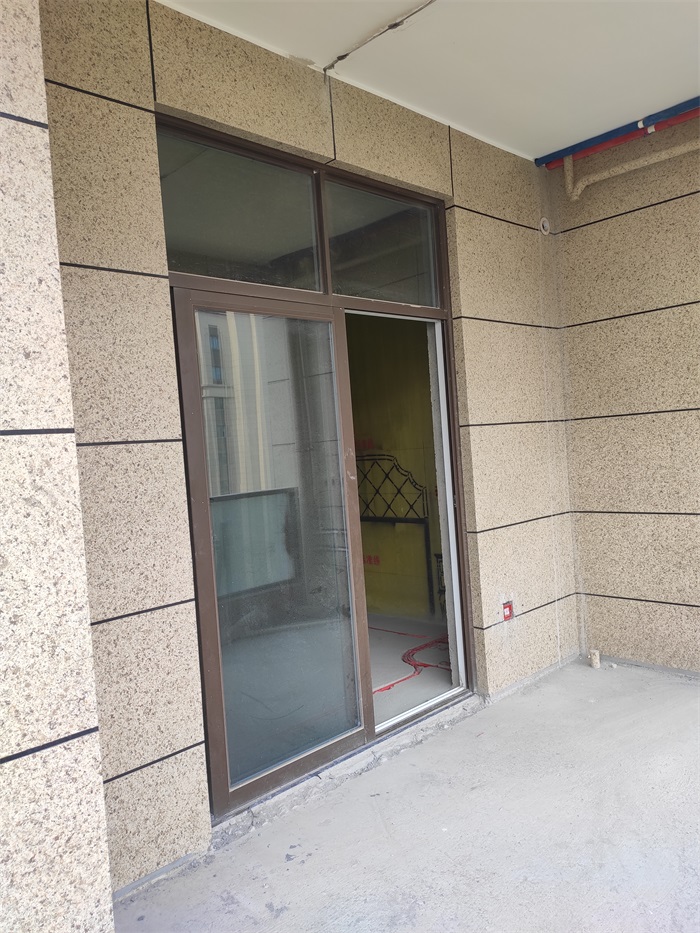

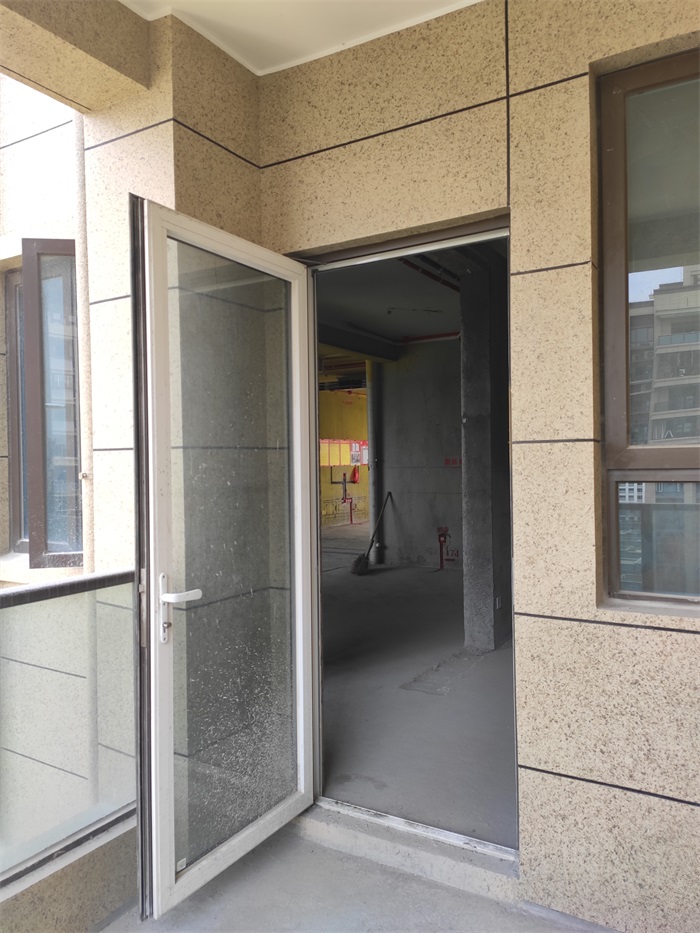

休闲阳台：

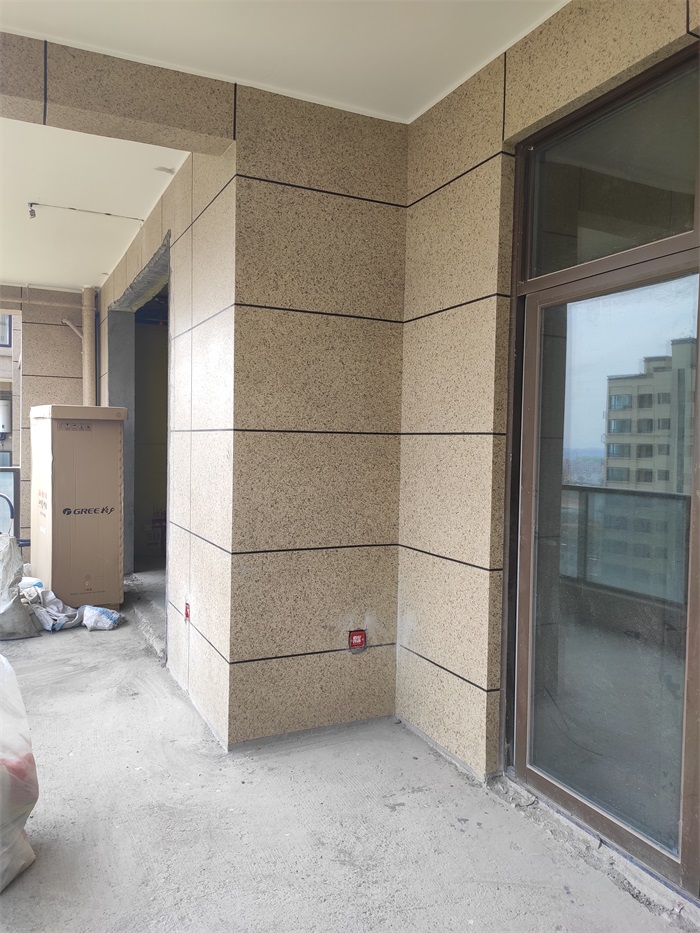

休闲阳台：

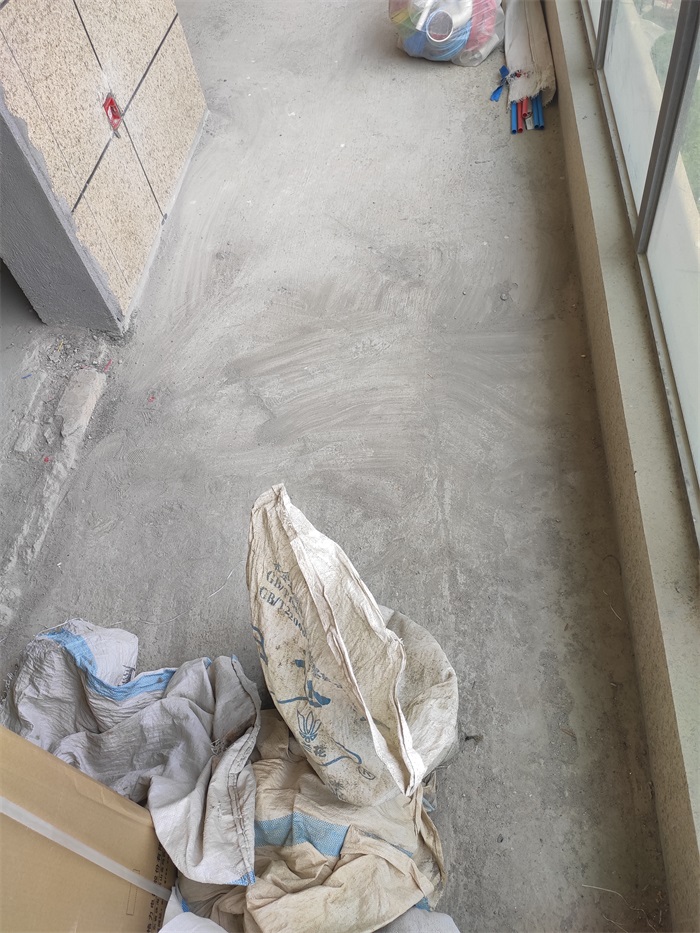

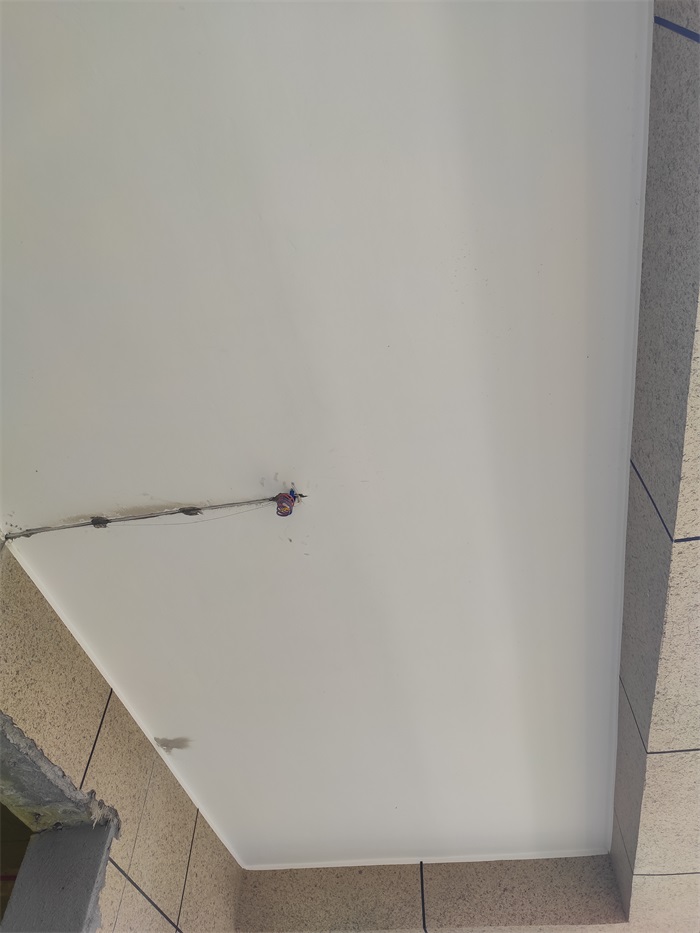

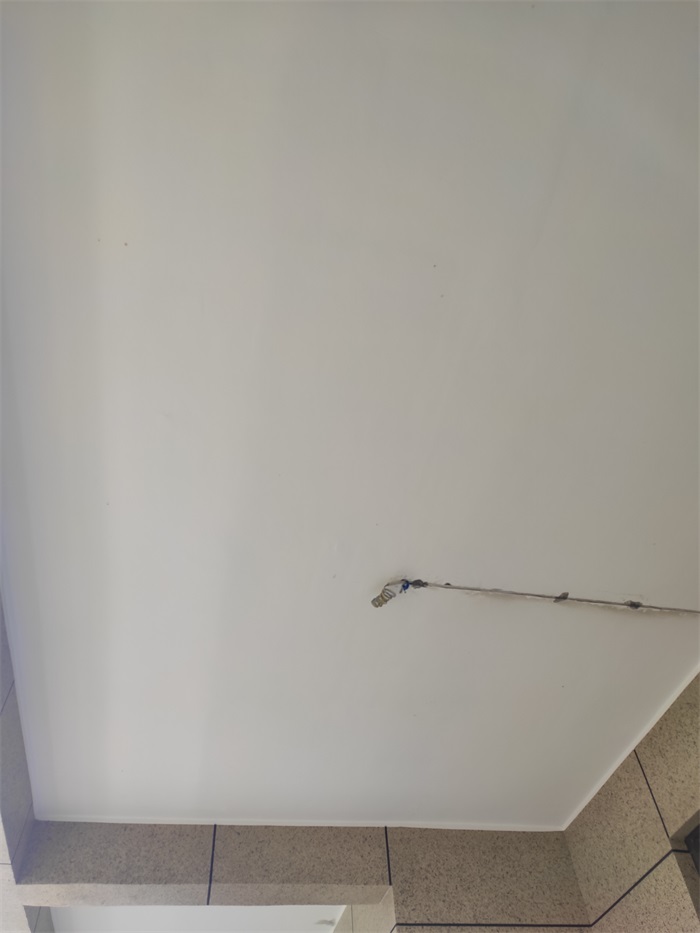

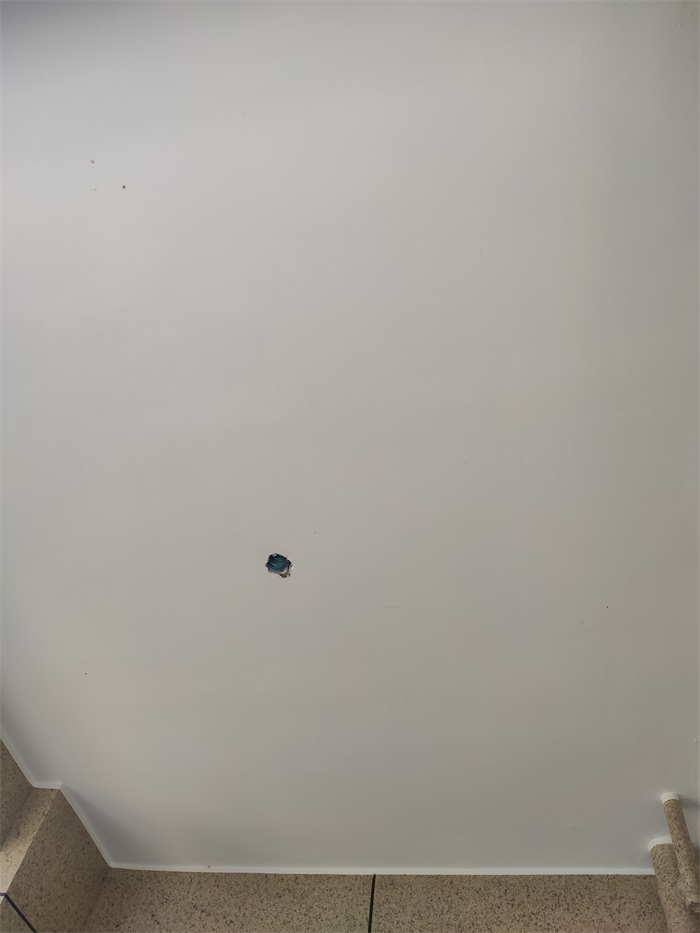

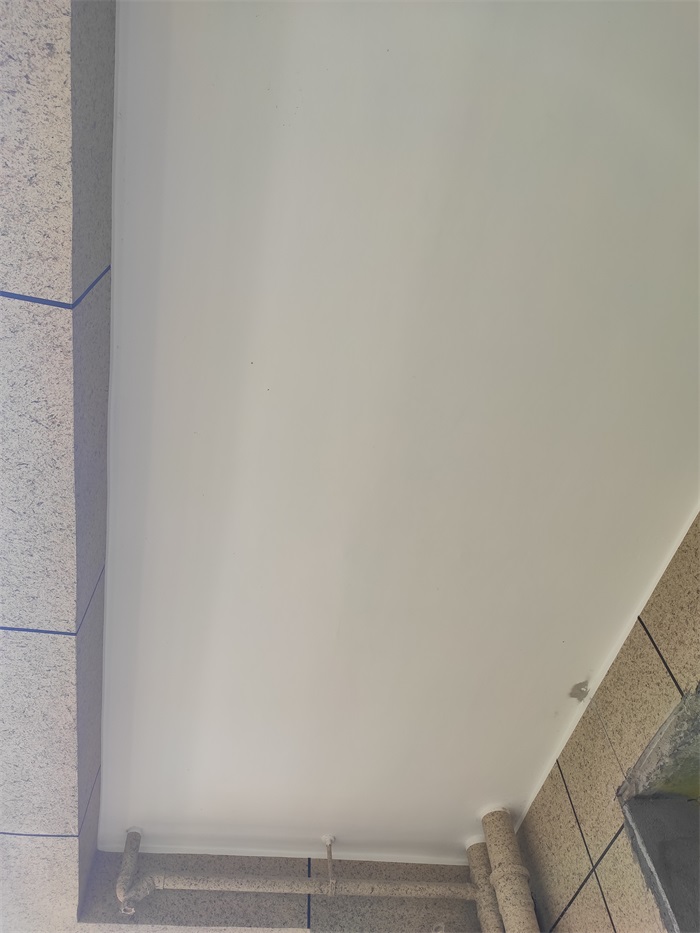

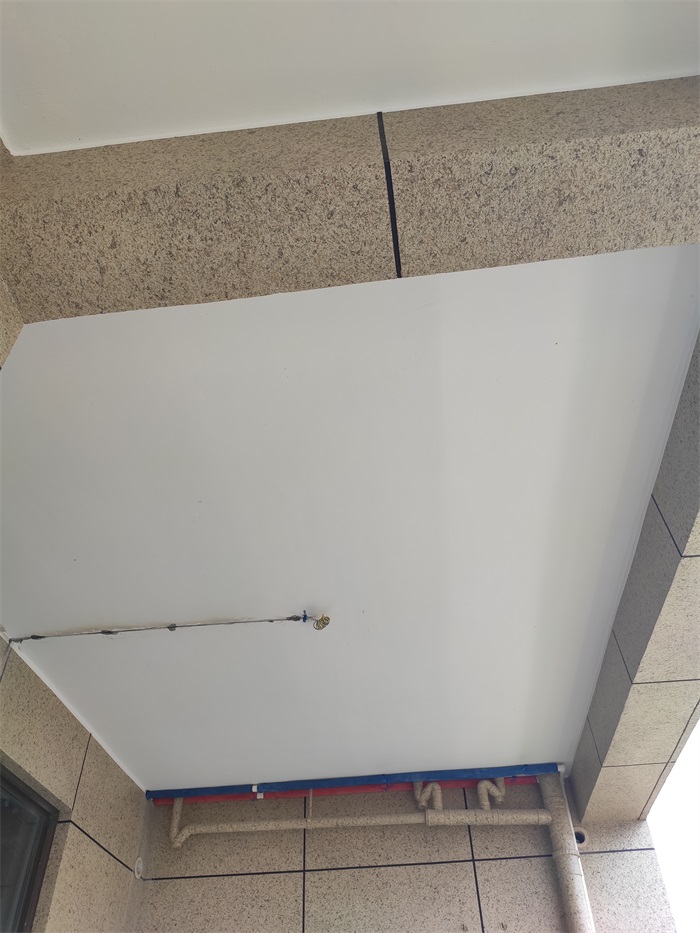

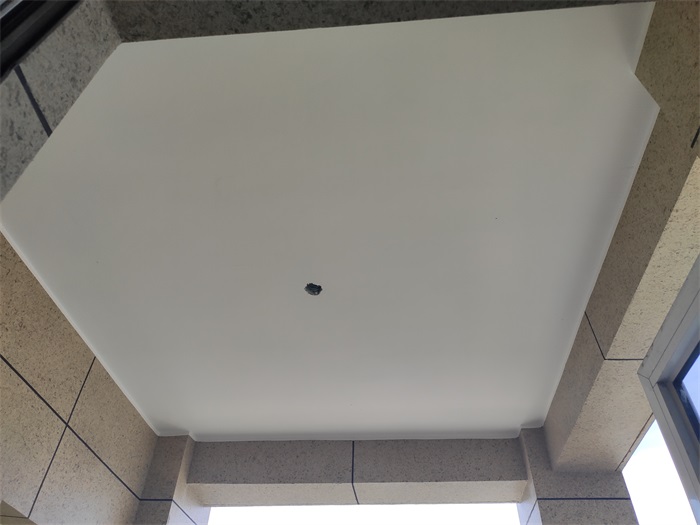

休闲阳台顶部和底部

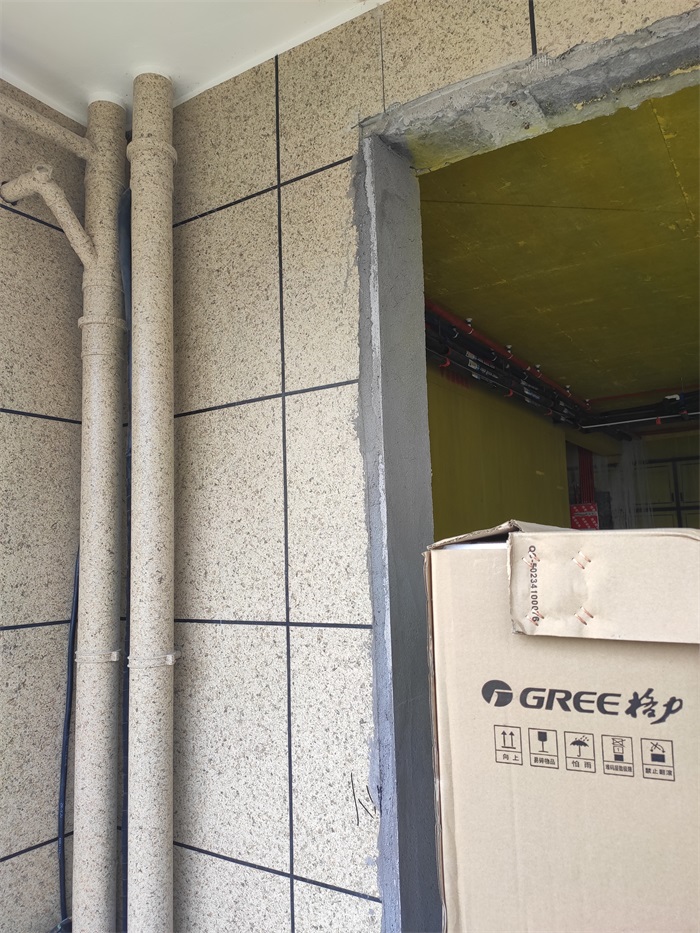

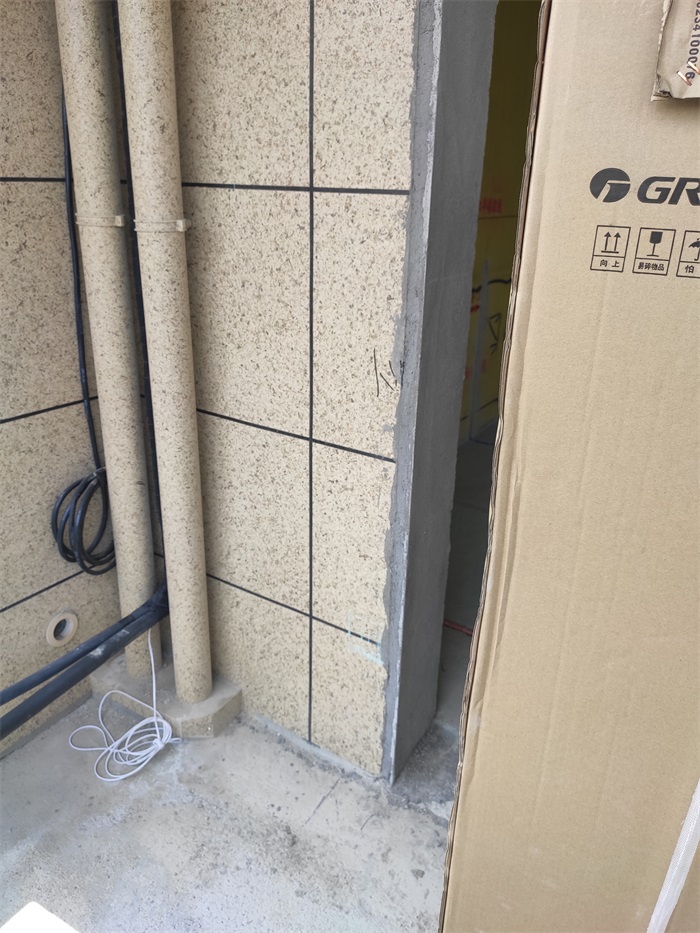

休闲阳台：

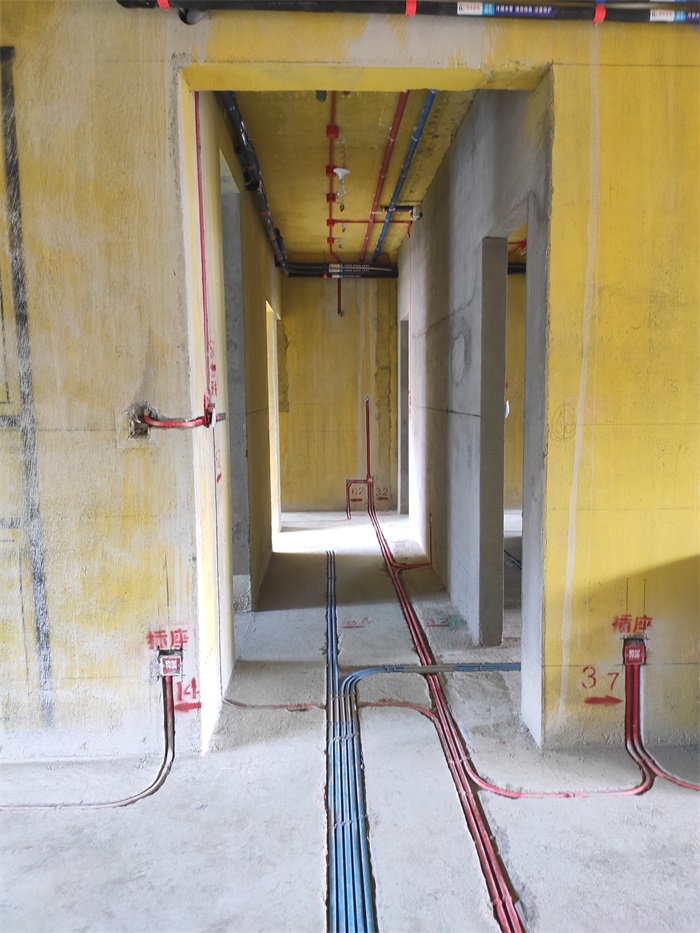

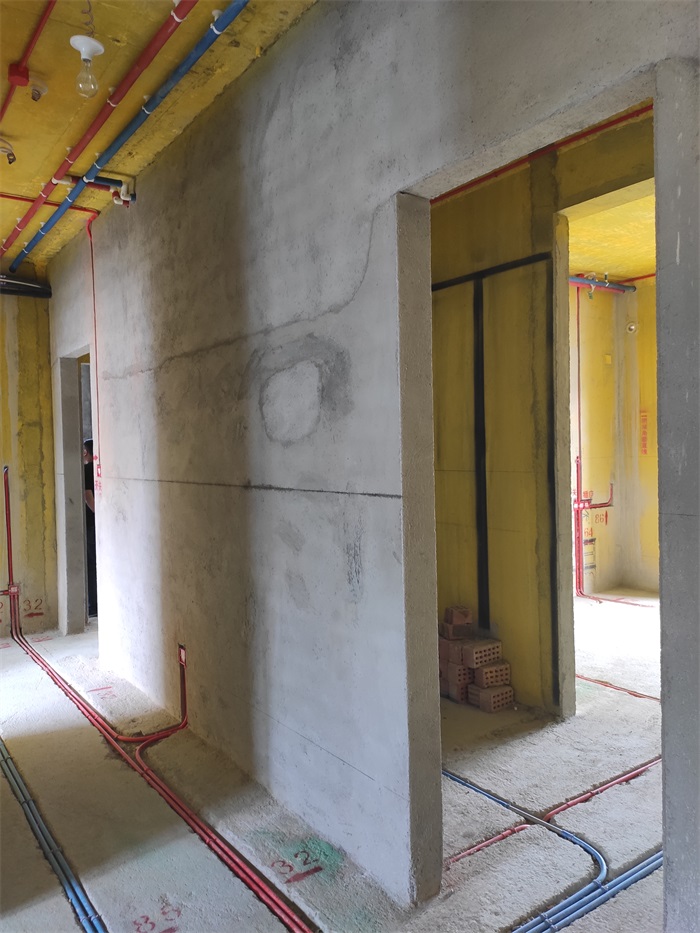

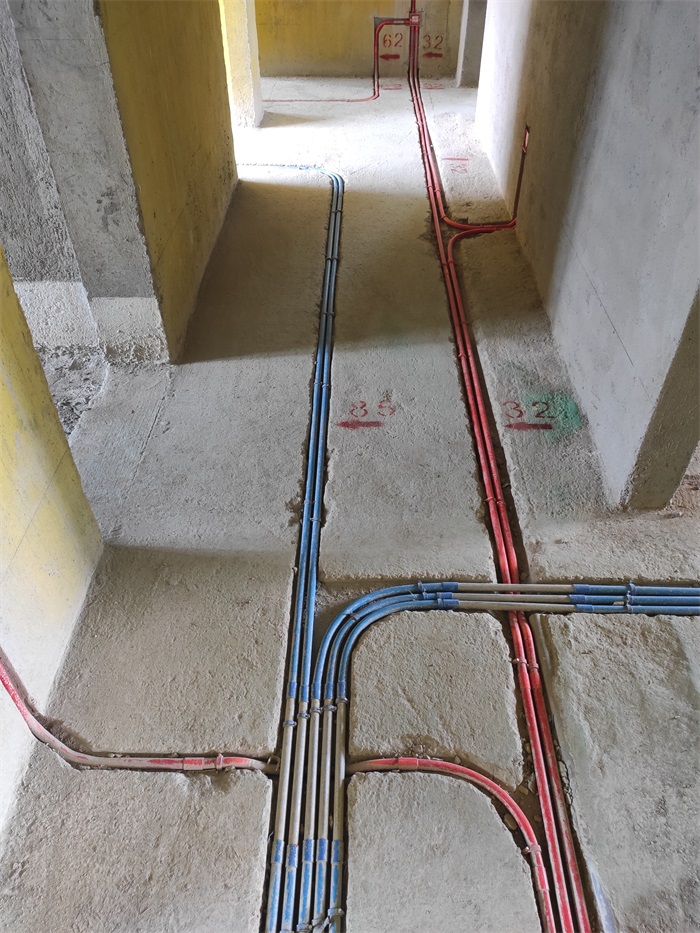

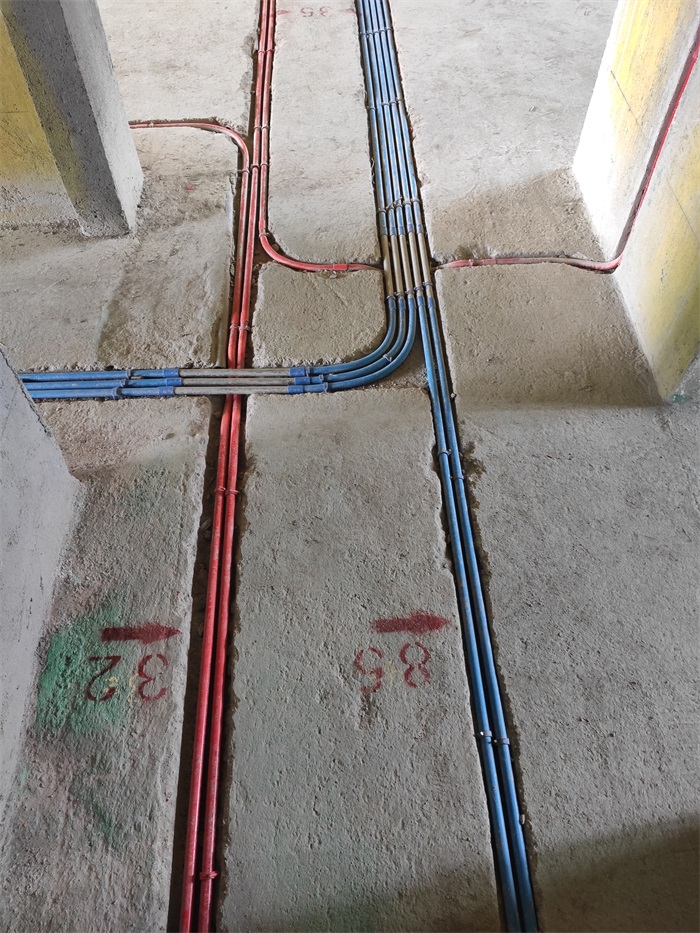

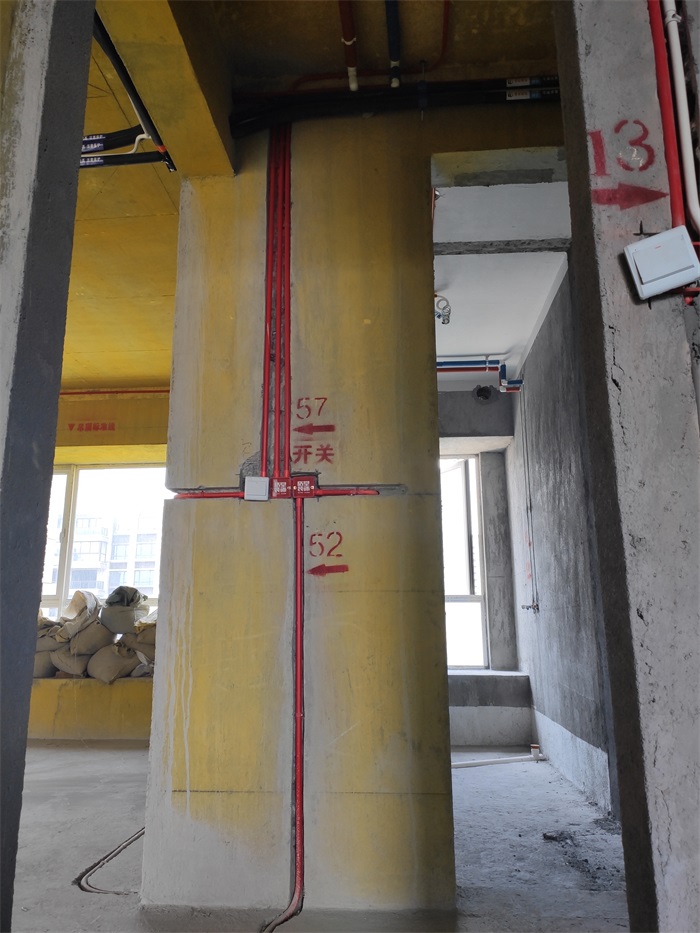

过道：强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳

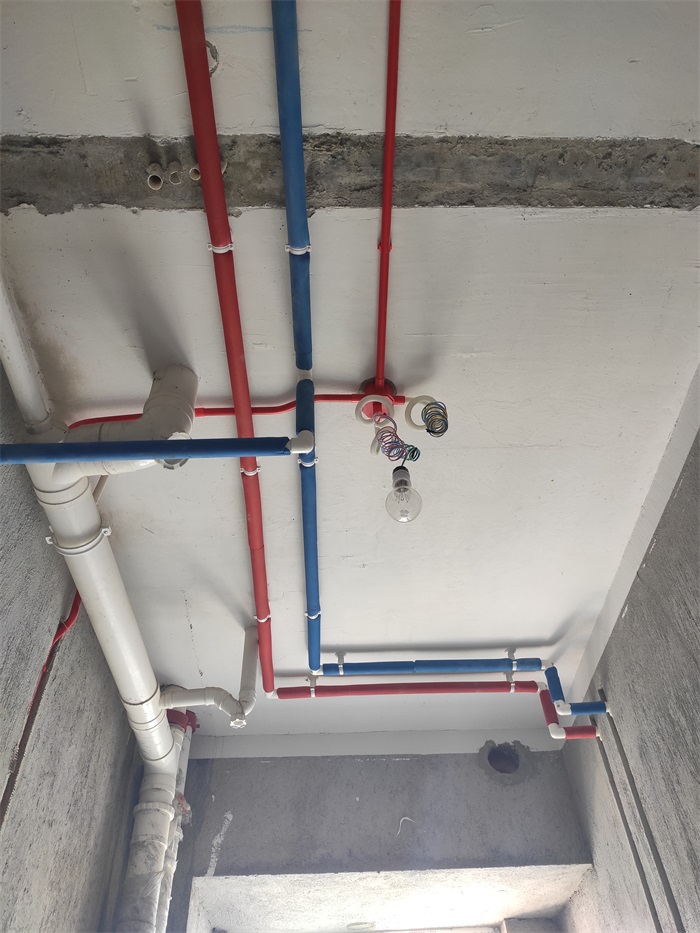

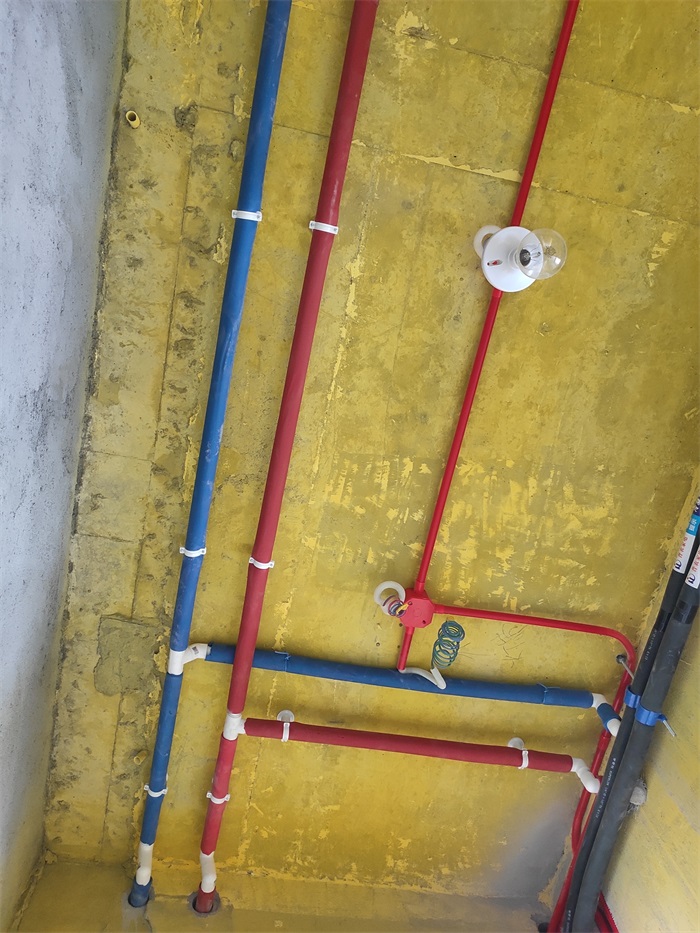

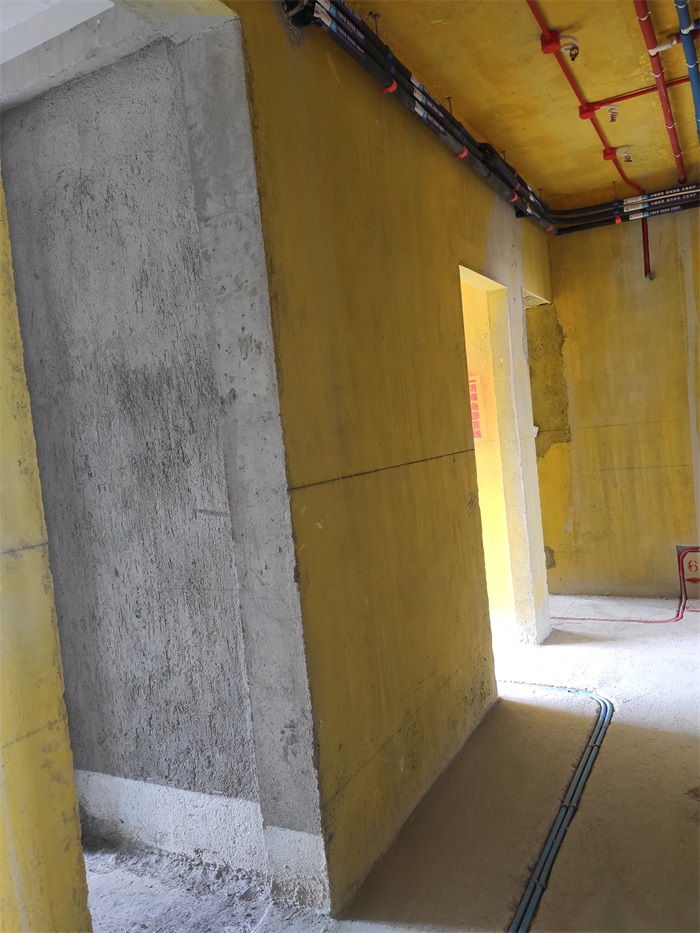

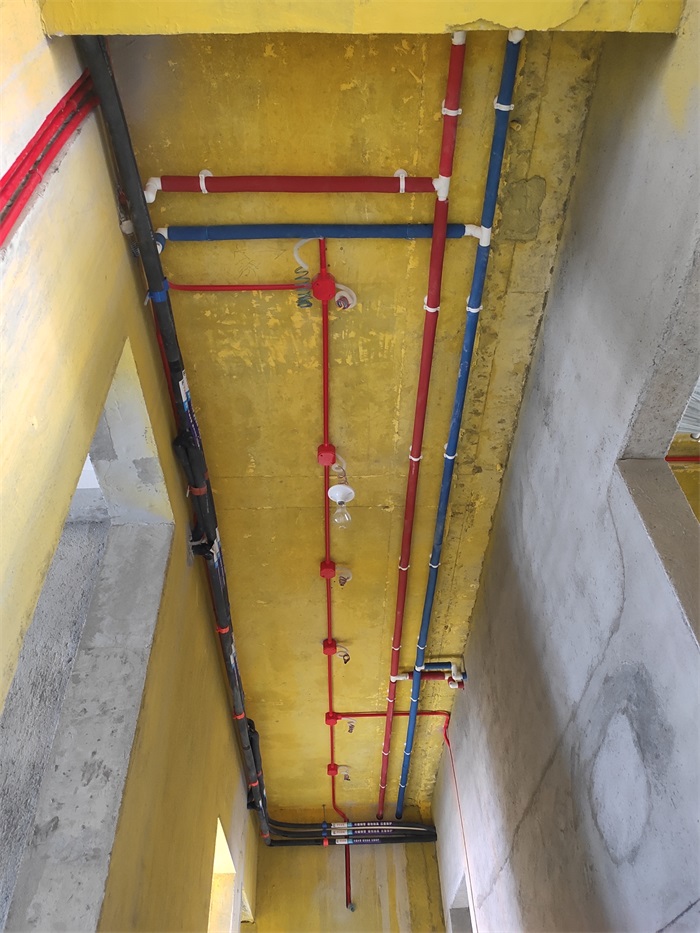

过道：水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，弯头处外漏，保温棉不需要包裹。

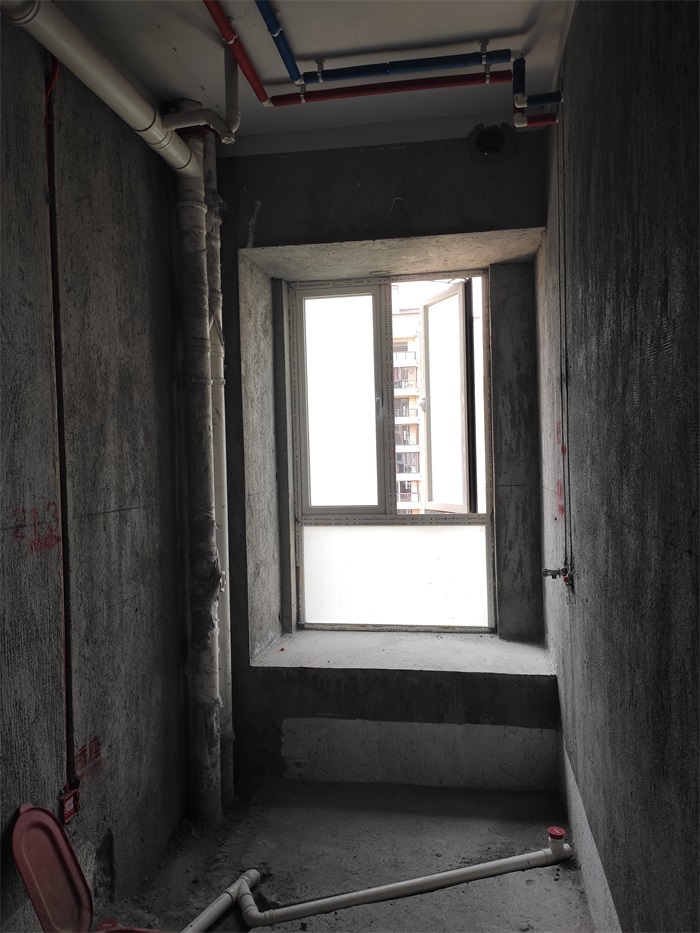

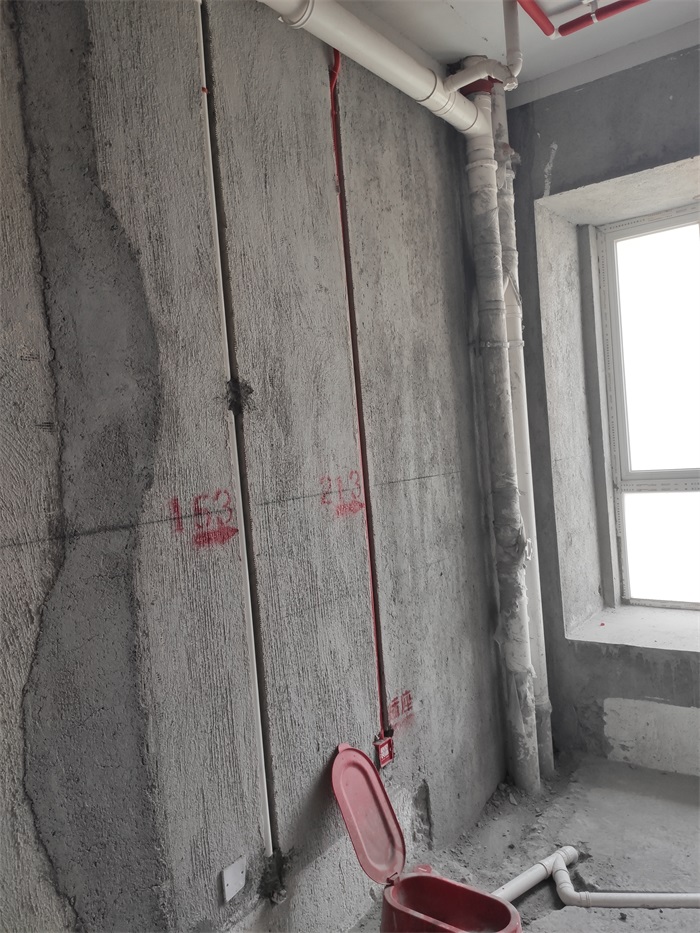

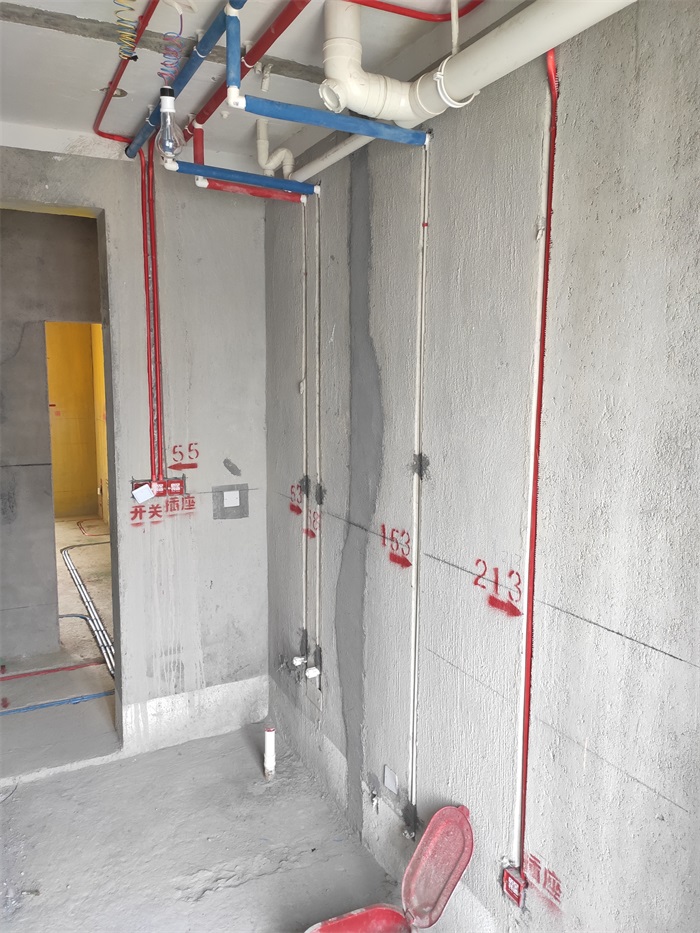

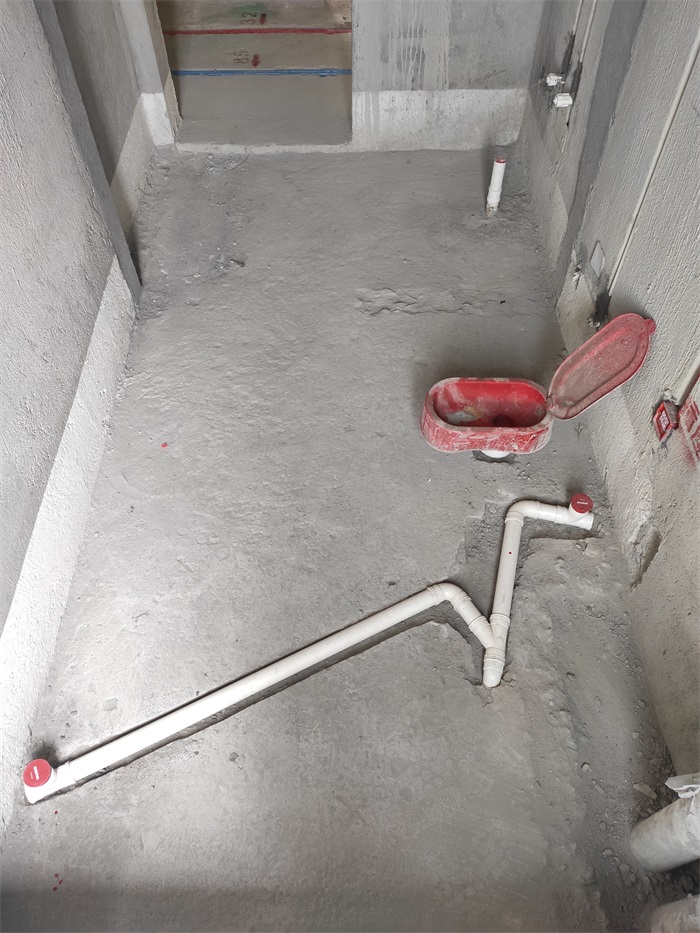

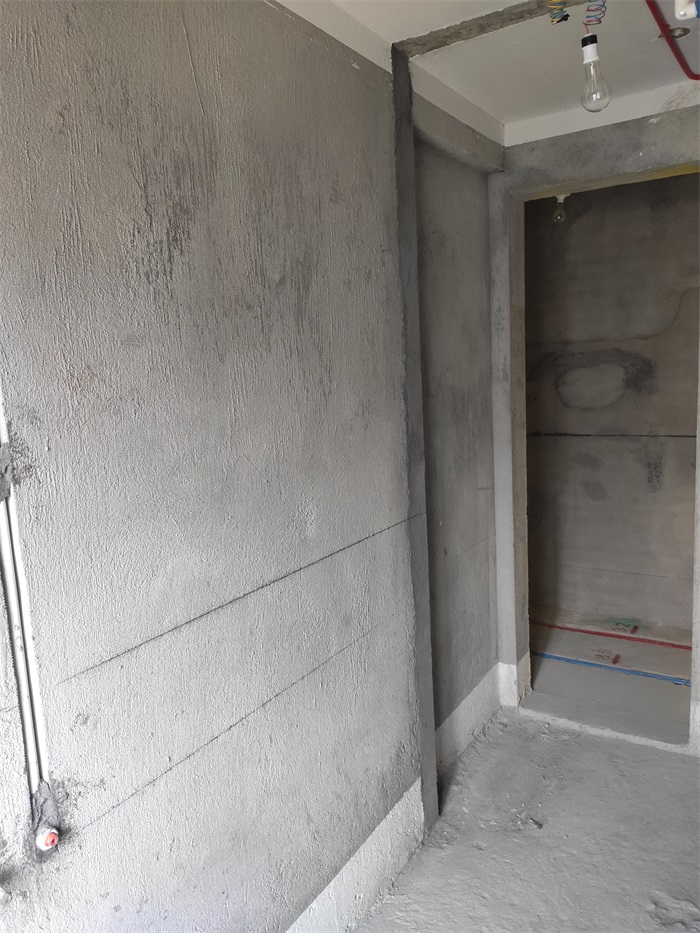

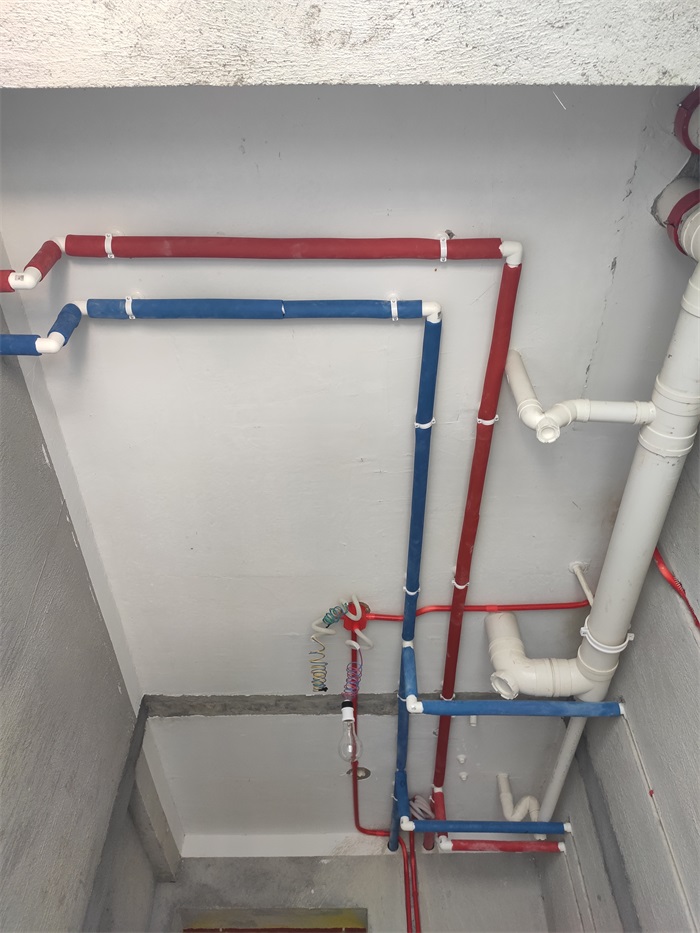

外卫：卫生间走墙水管采用下垂式安装。

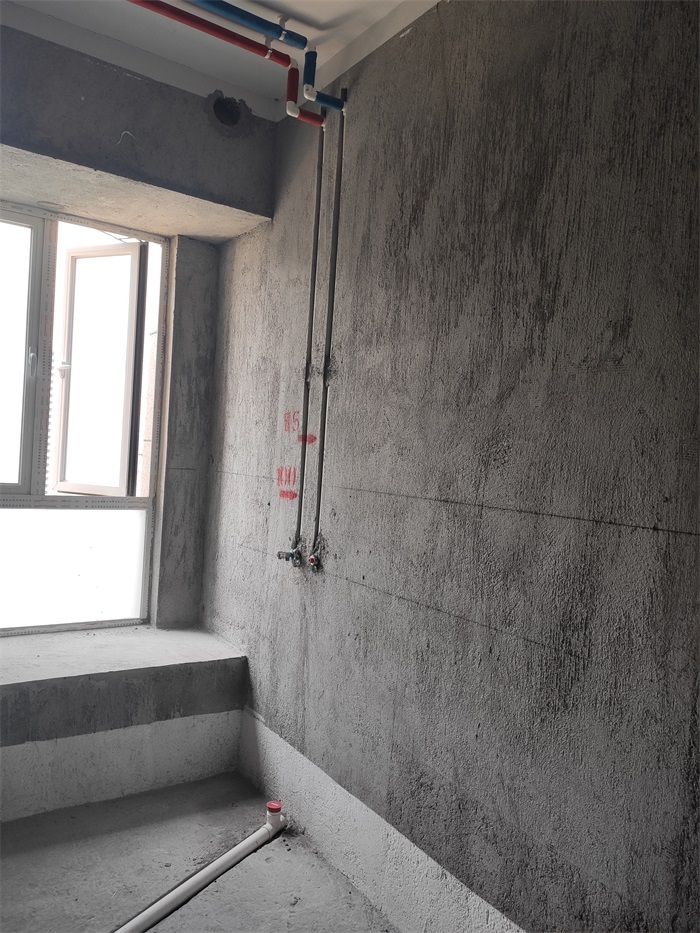

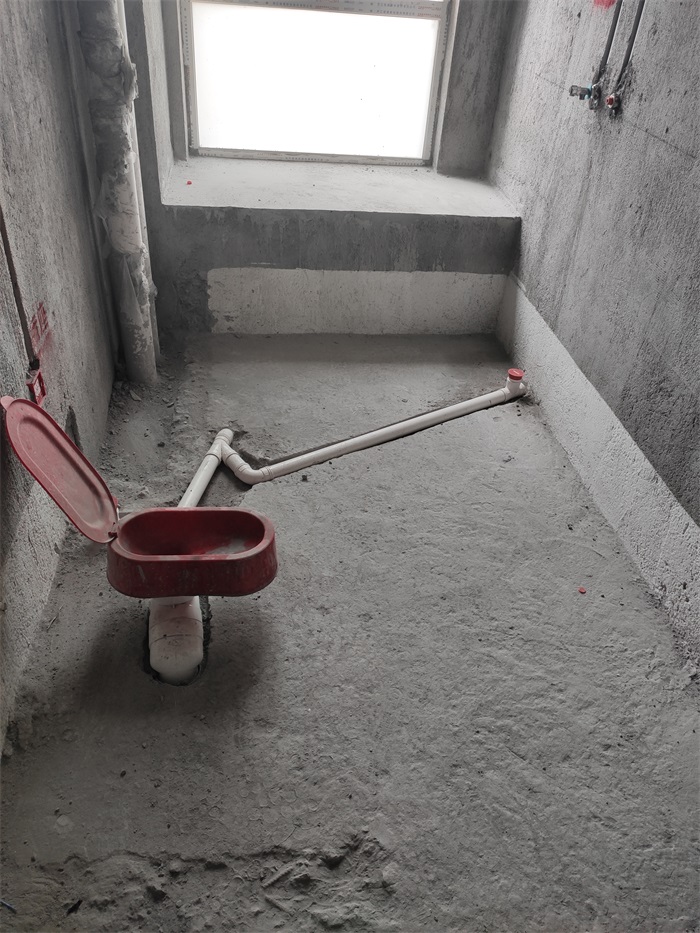

公卫：水管吊卡间距应该小于80cm，转角处必须要用吊卡。

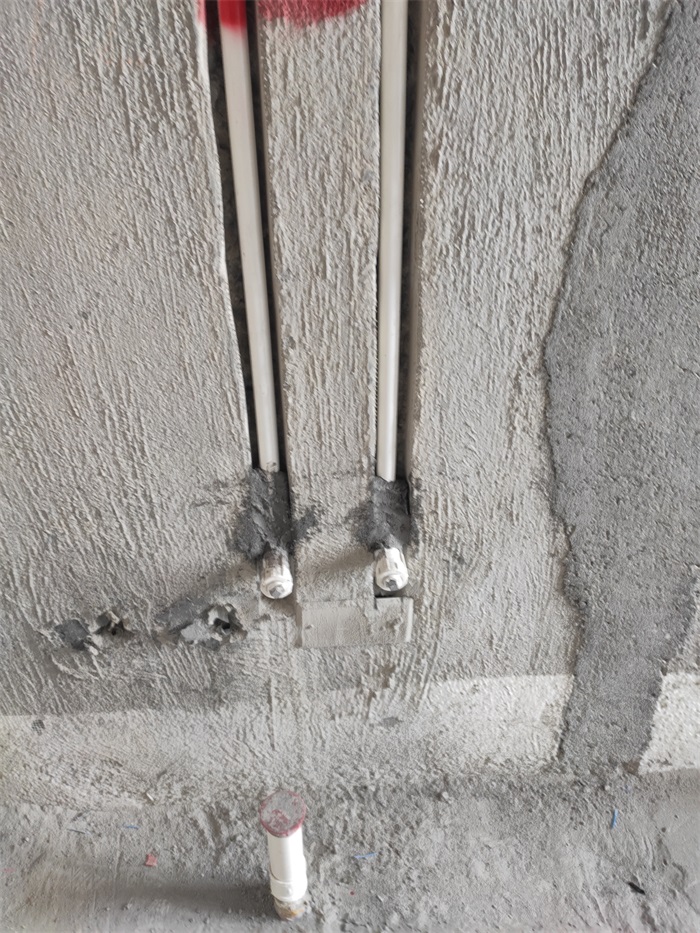

水管接头采用外丝内漏，后期渗水容易检查出来，降低损失。

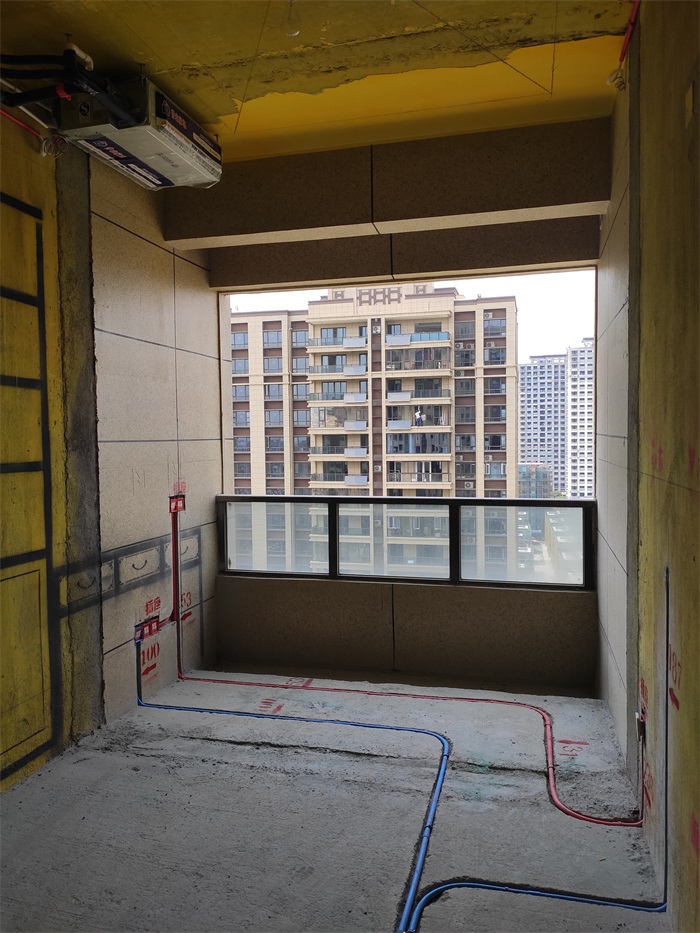

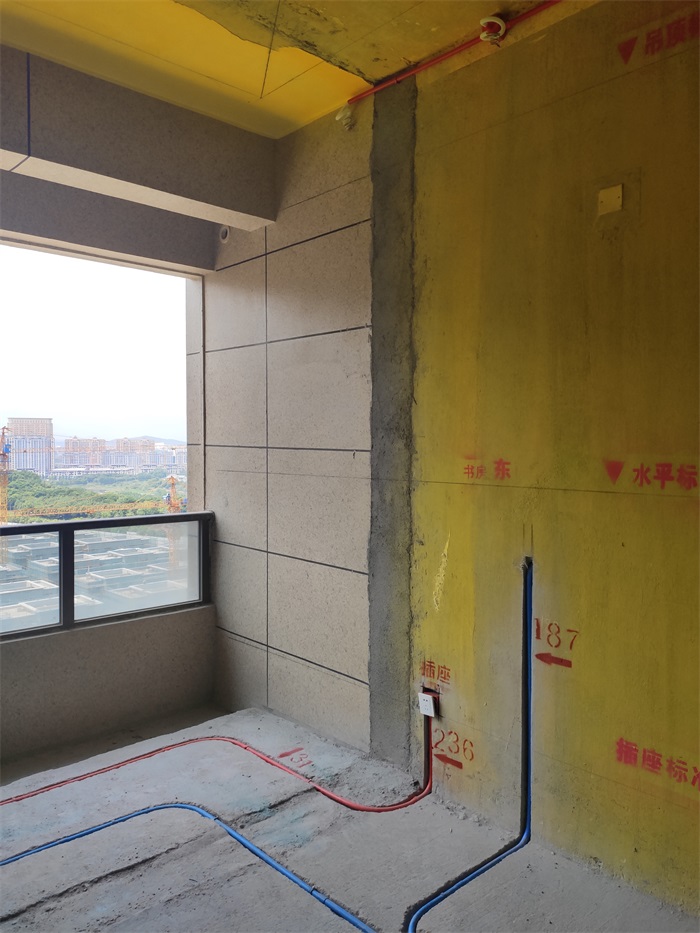

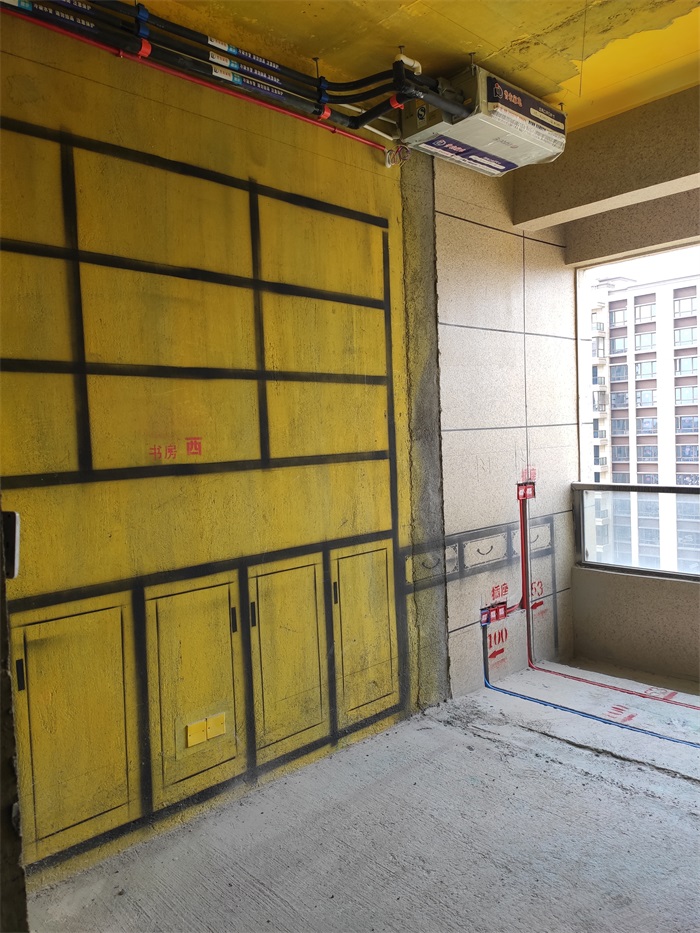

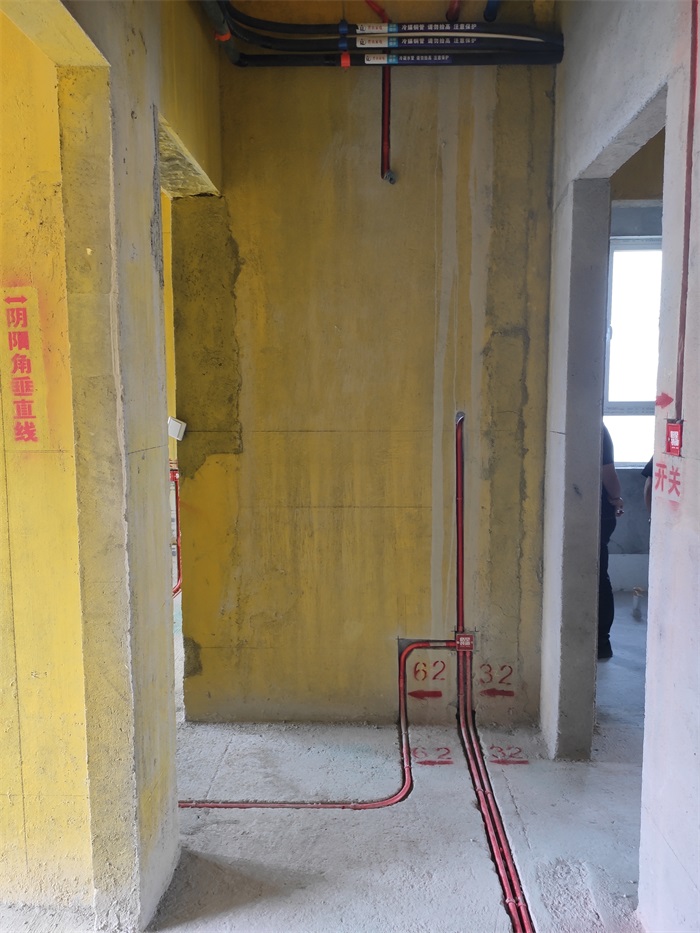

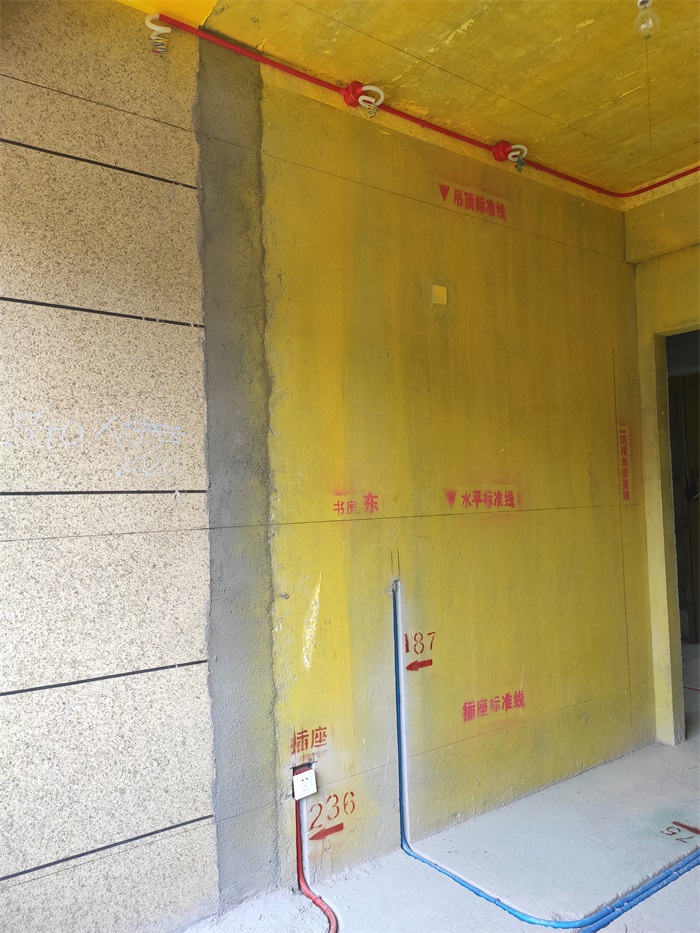

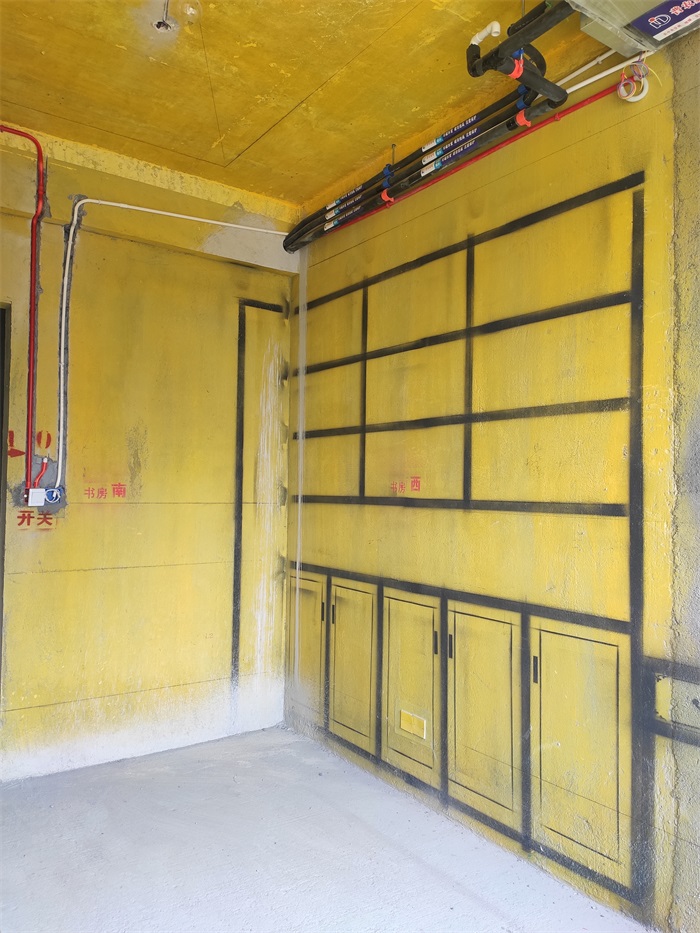

书房：墙面布线穿管横平竖直，墙槽应该保证管外有1cm-1.5cm以上的砂浆土保护层。
