翰林苑2#280㎡‘极简.生活家’——现代北欧

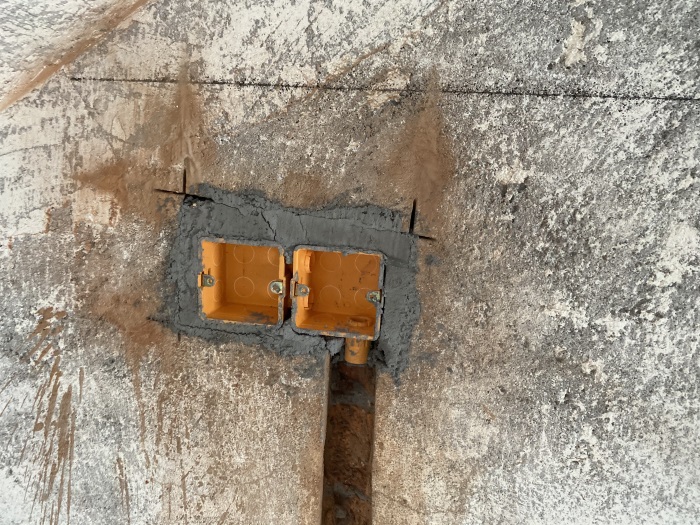

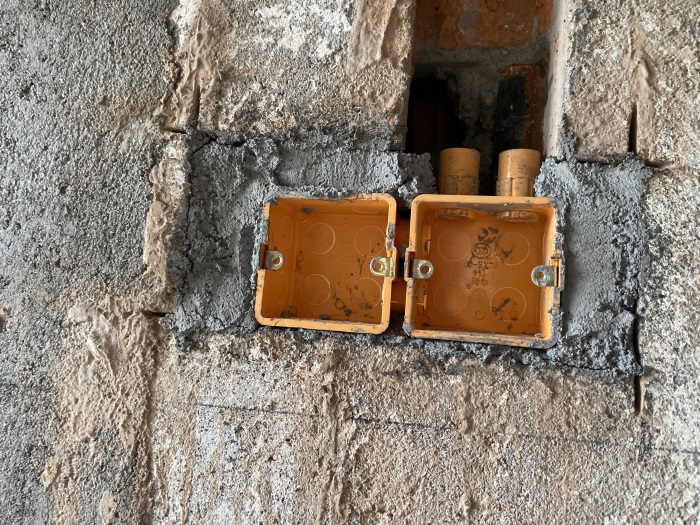

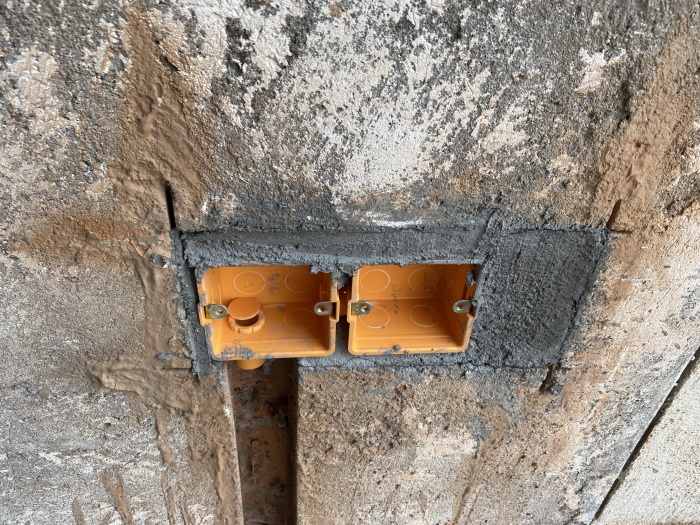

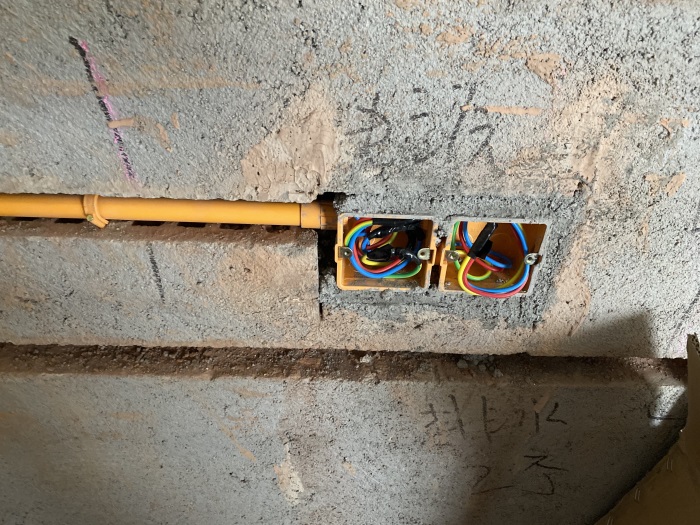

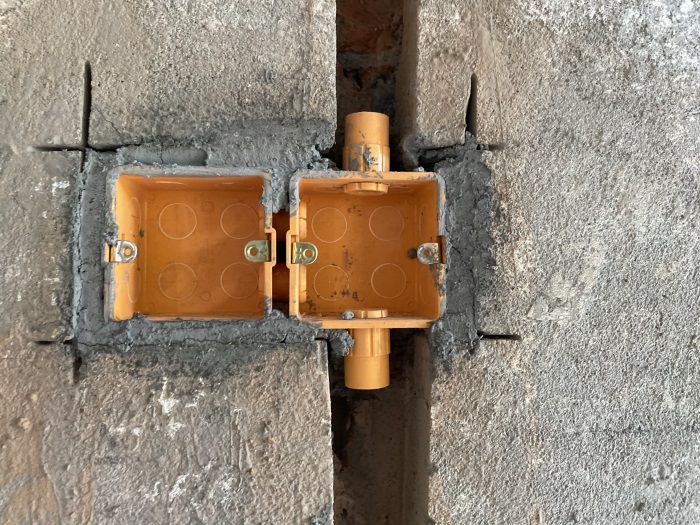

主卧墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

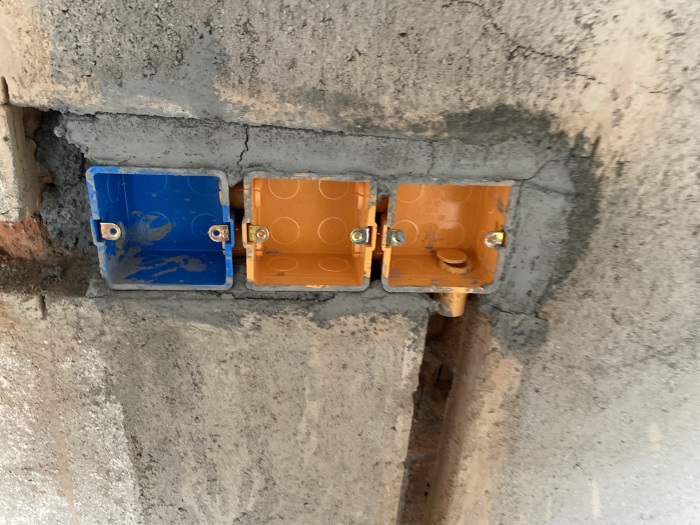

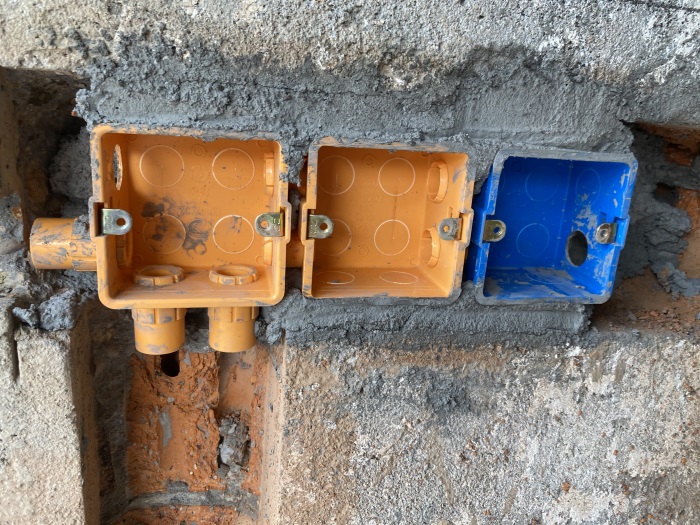

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

中财下水管道

主卫

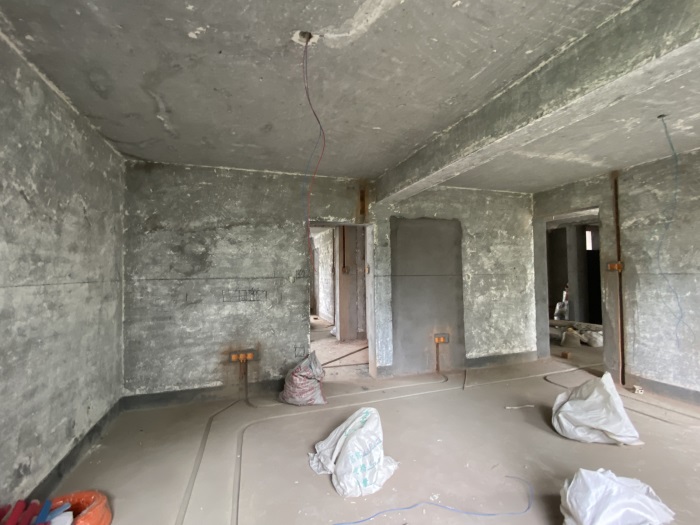

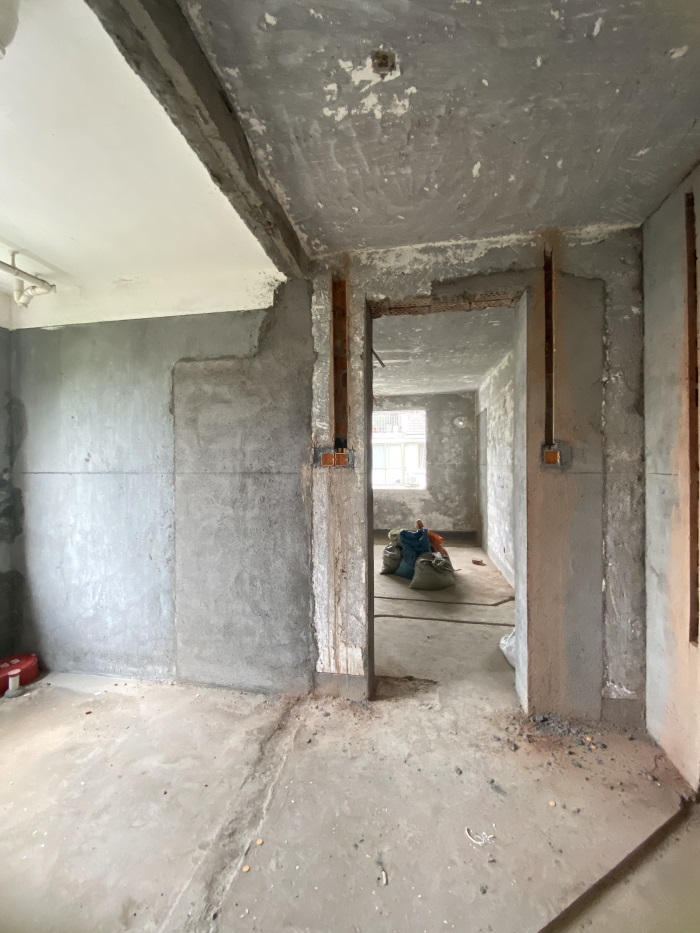

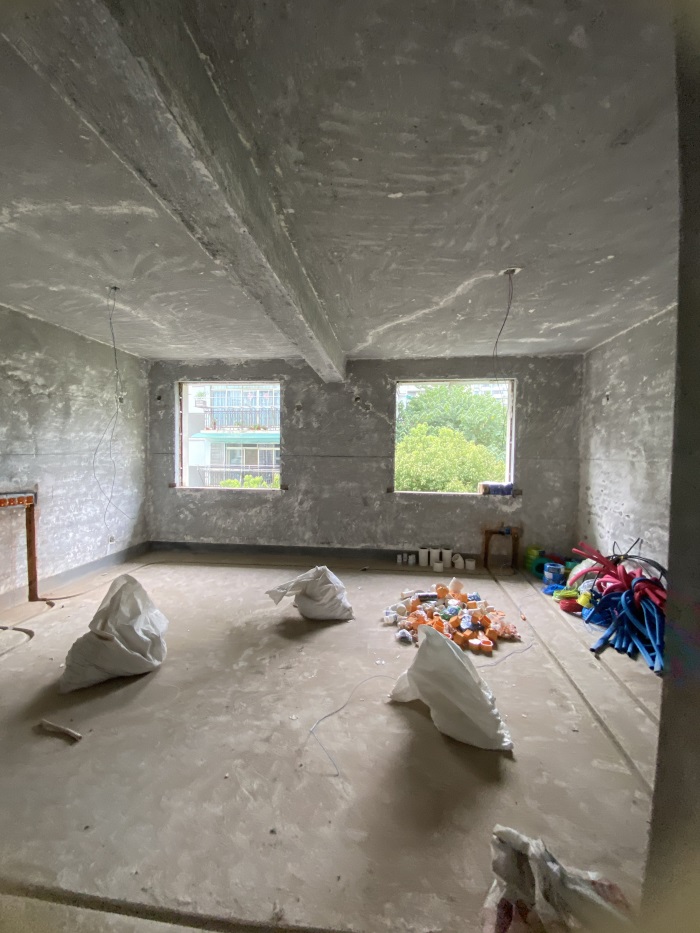

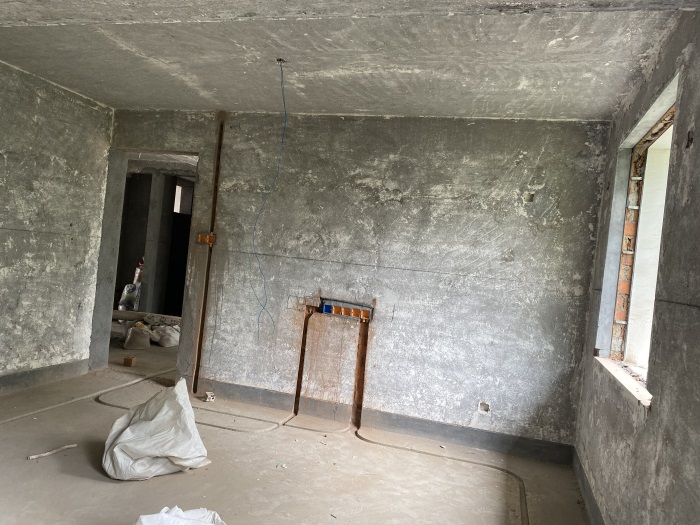

次卧

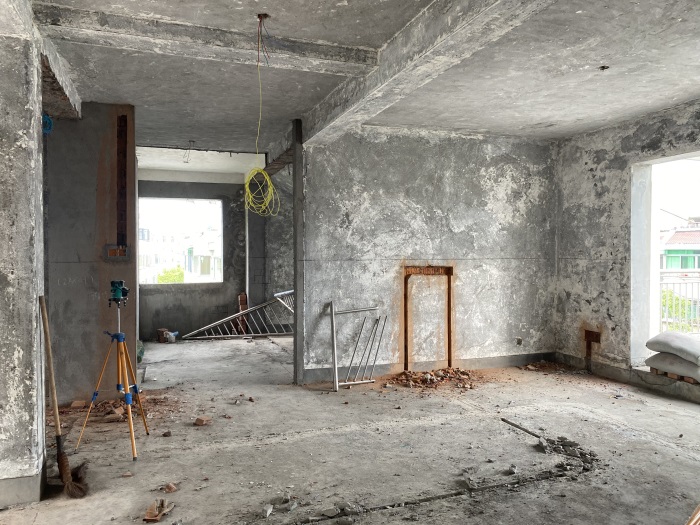

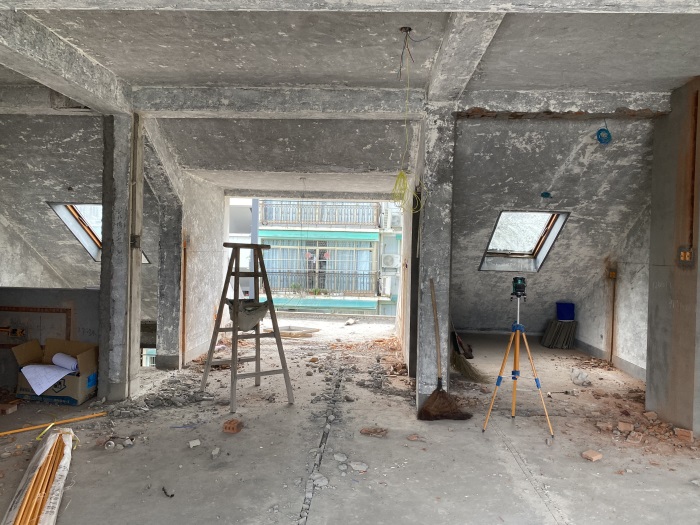

二楼墙面正在开线槽。

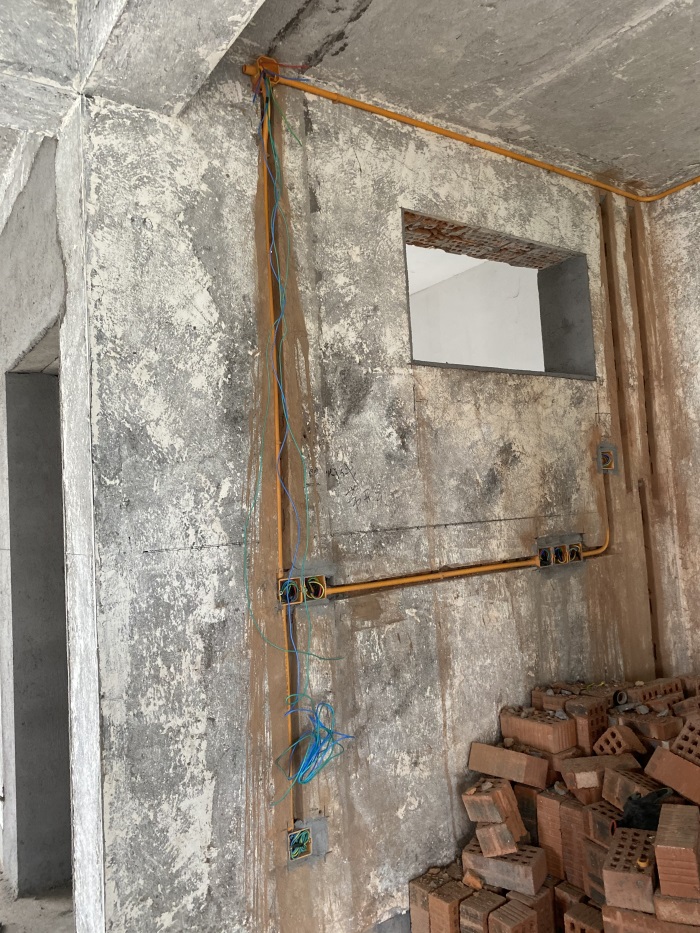

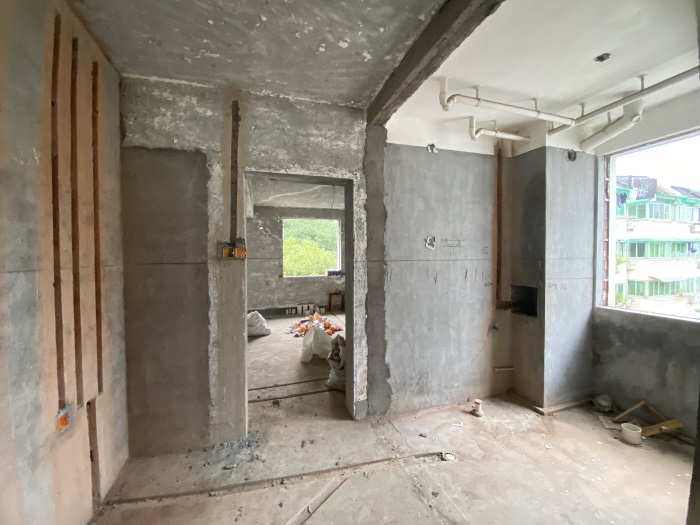

厨房墙面正在布置线管。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

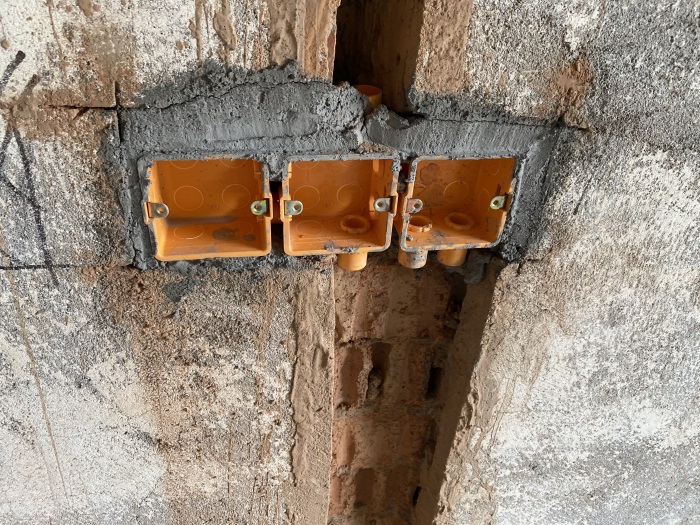

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

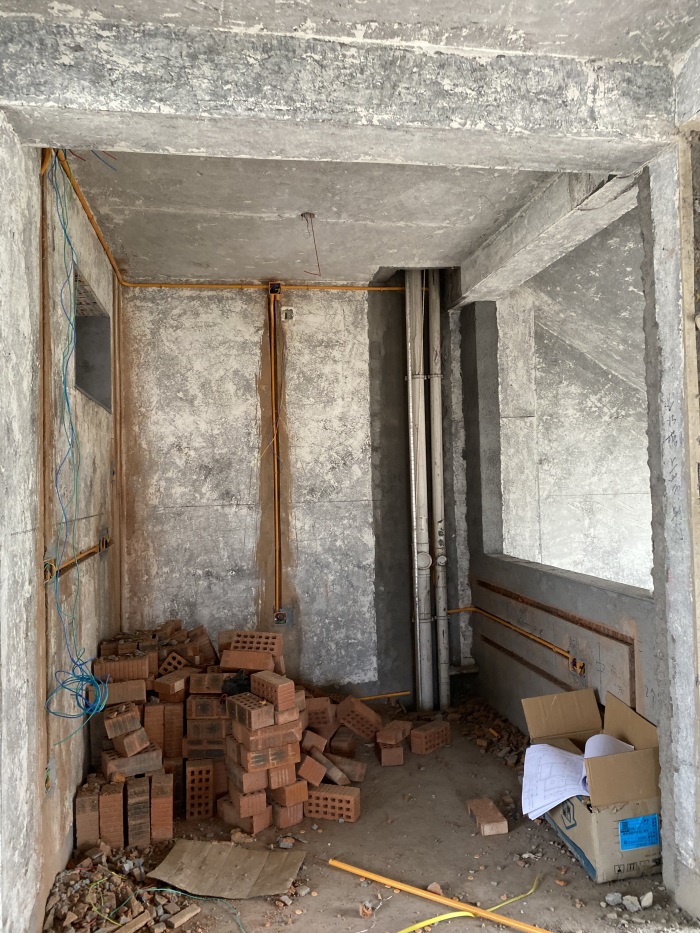

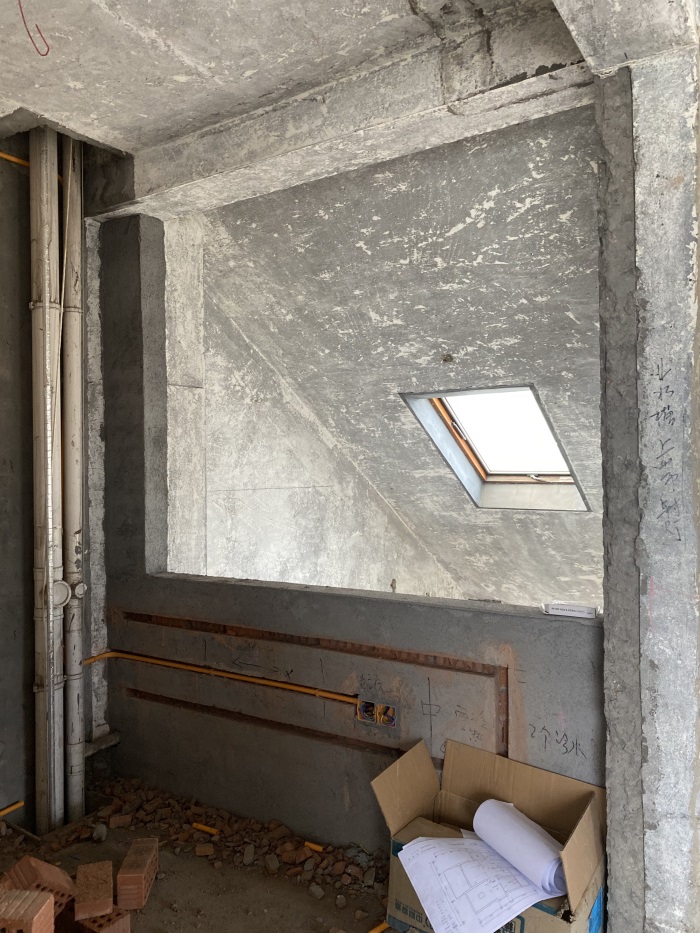

二楼卫生间

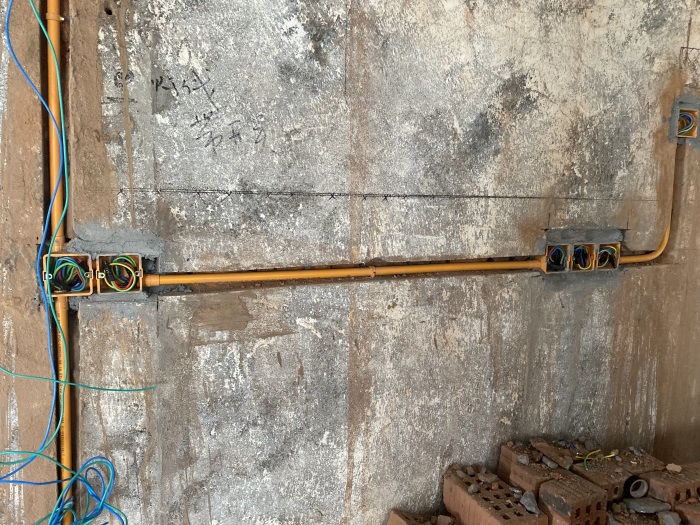

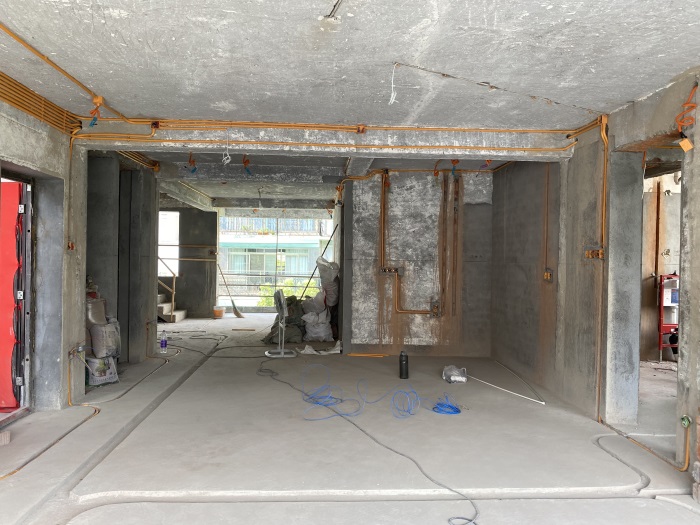

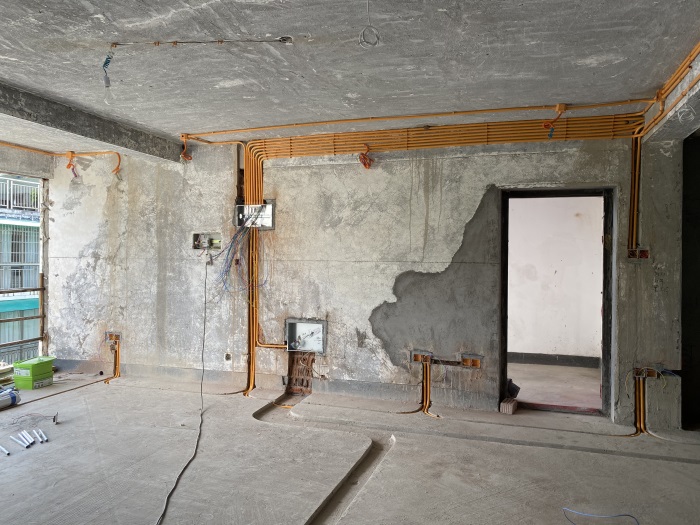

客厅墙面线管布置，横平竖直，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面开关离地净高1.3米，普通插座离地净高30厘米。

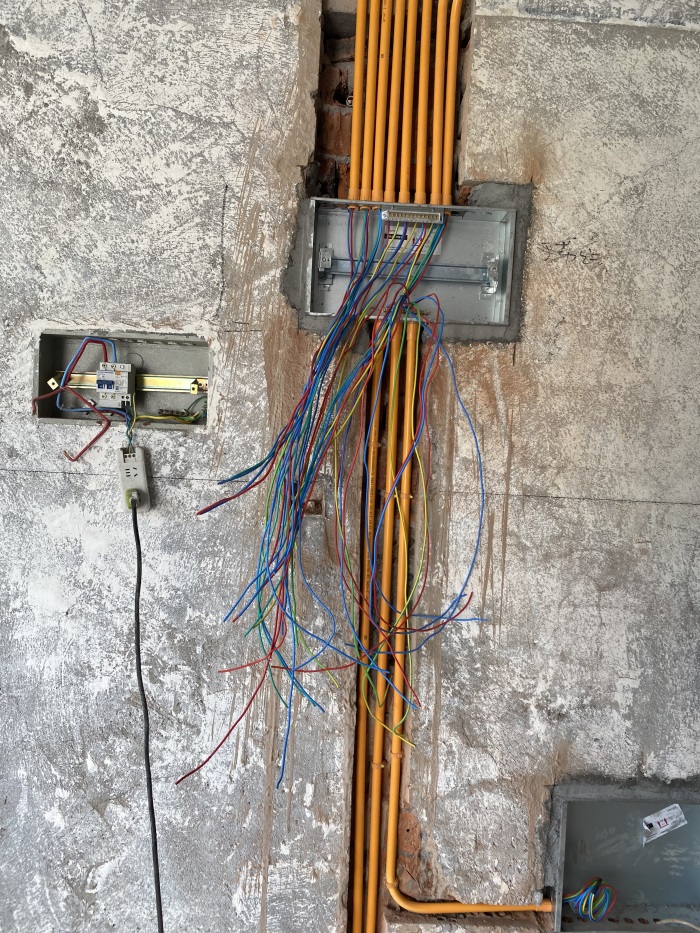

配电箱和线管连接处，杯梳安装好了，防止电线划伤，并且同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

特殊部位布置线管，用黄腊管保护好，防止电线划伤！

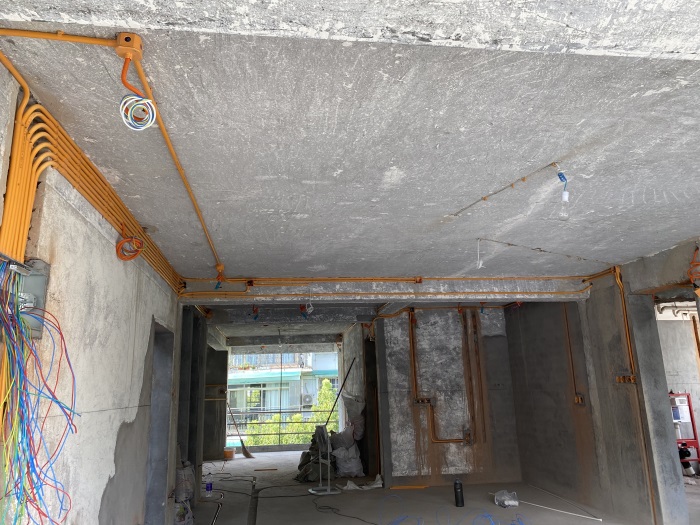

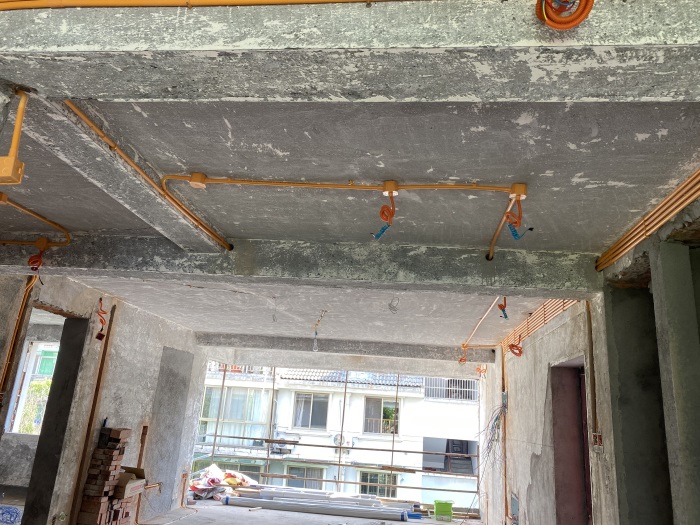

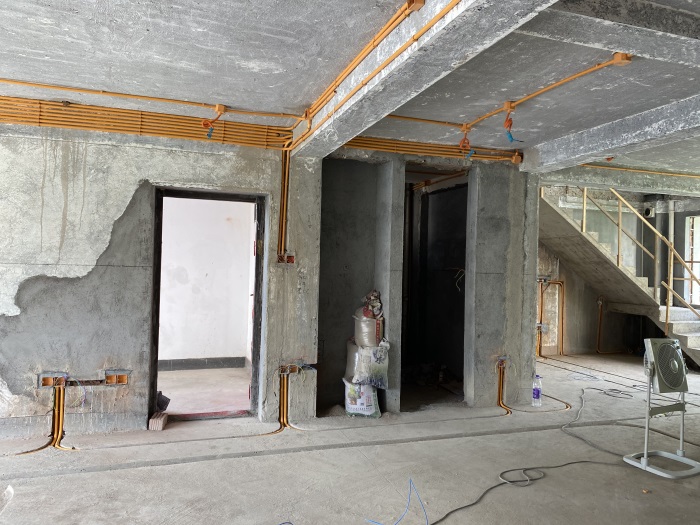

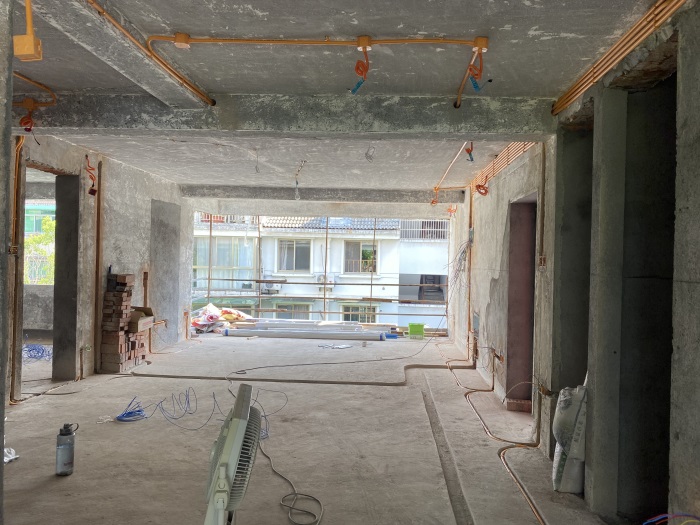

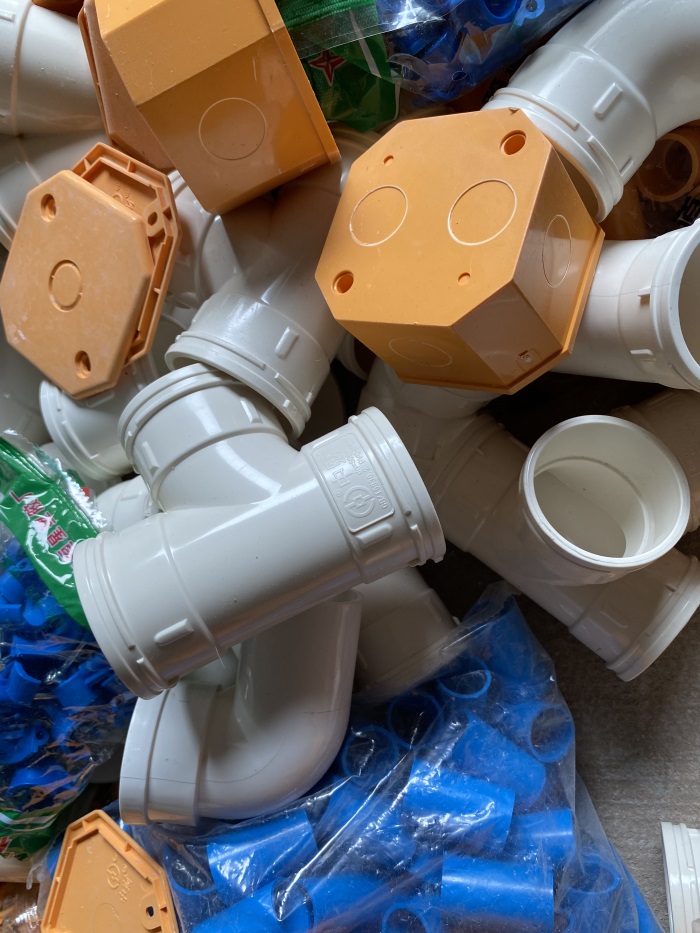

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

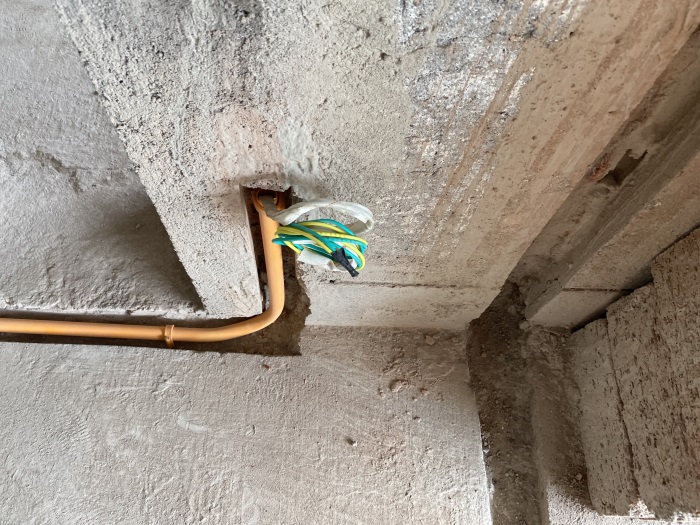

灯头线套黄腊管保护，防止电线划伤!

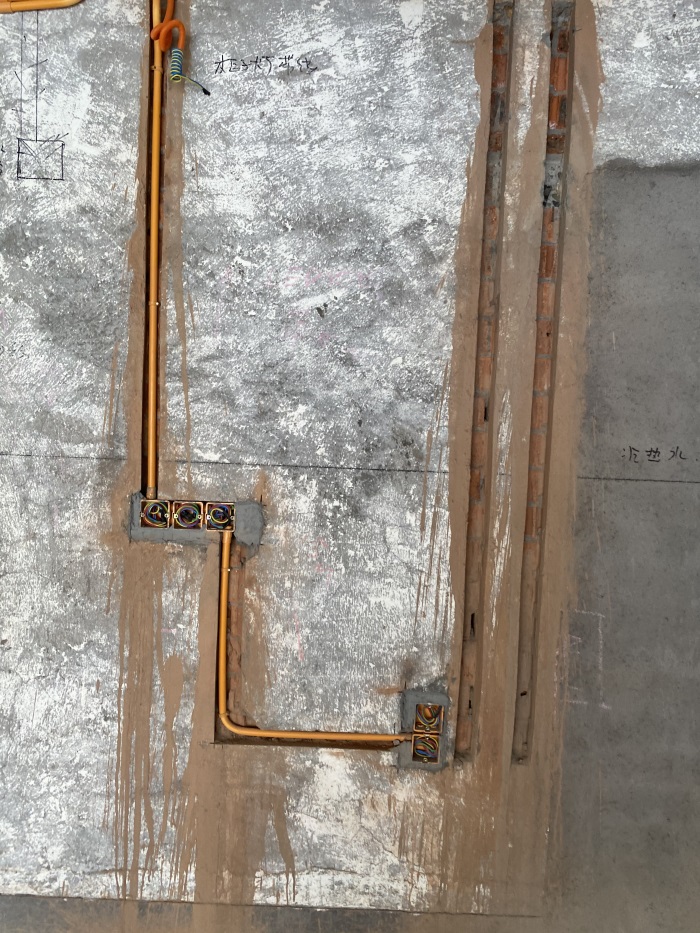

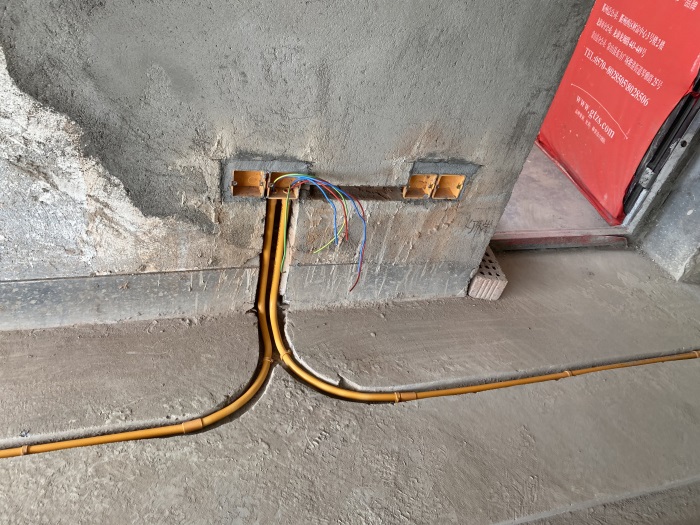

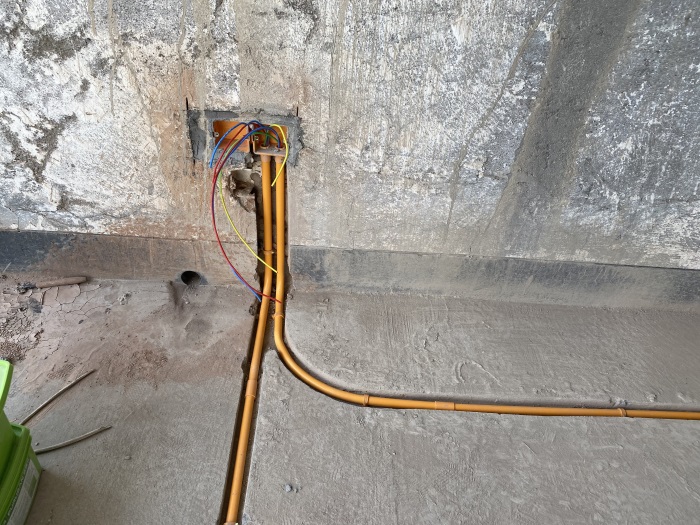

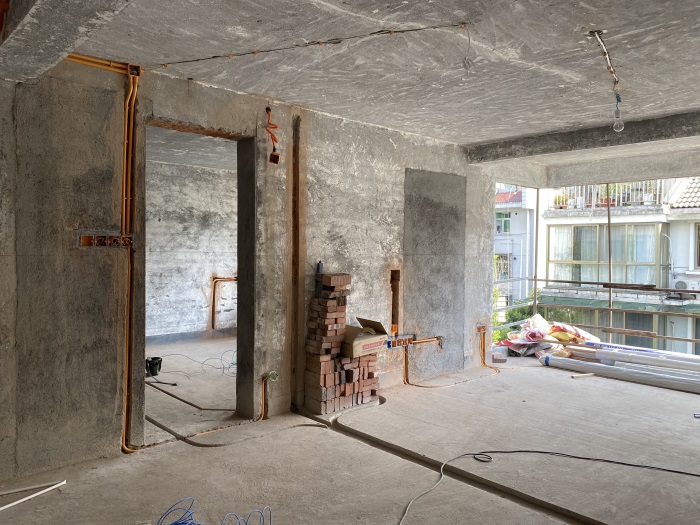

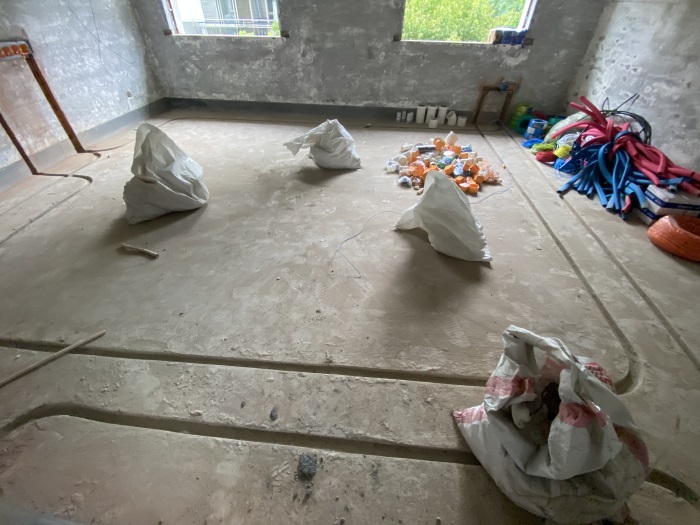

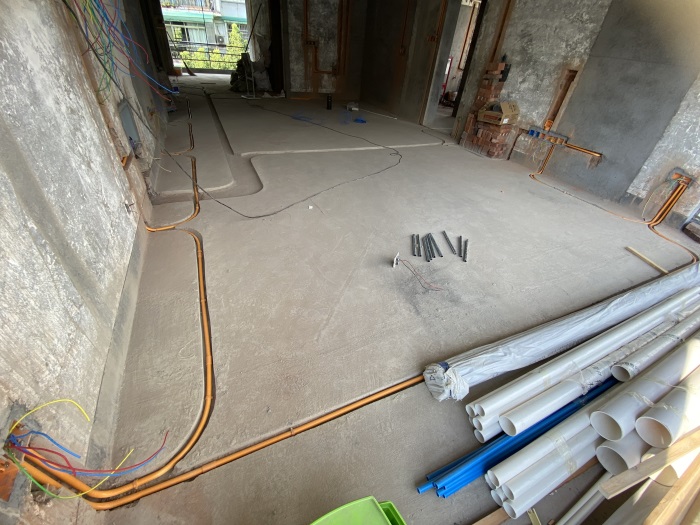

开槽标准，线管低于地面1公分，地面线管布置，圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

客厅墙面，同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。
