衢州公馆22-14#96㎡美式——夏季春雨

发表于 2019-4-8 14:07:45

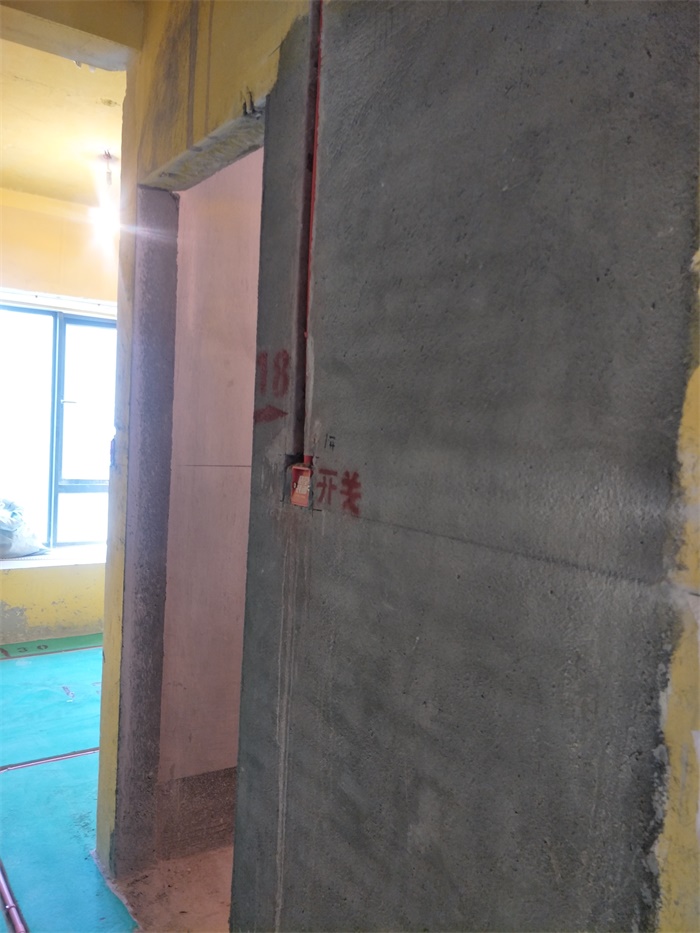

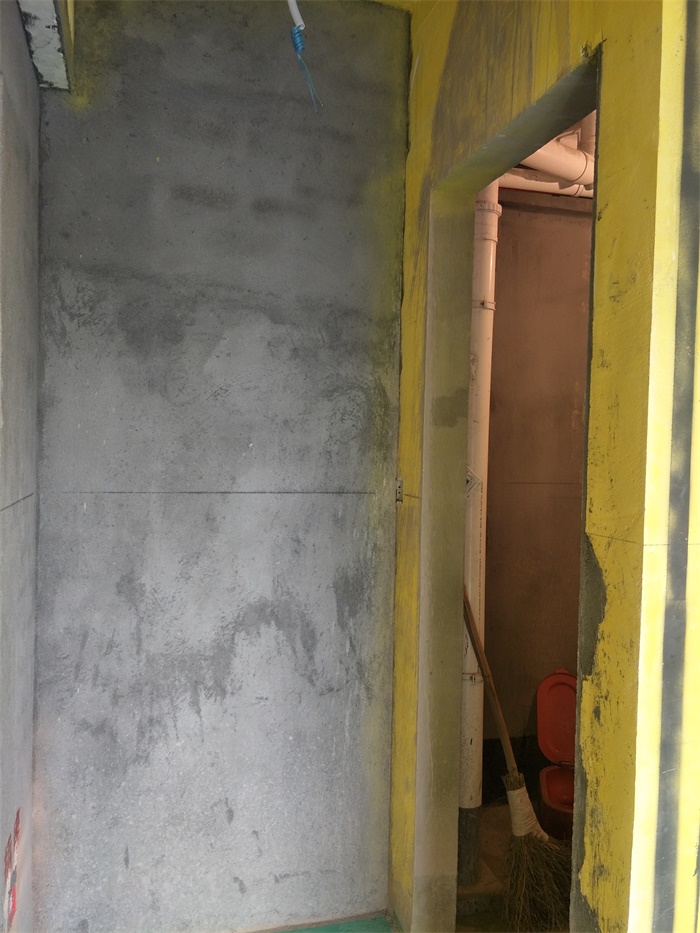

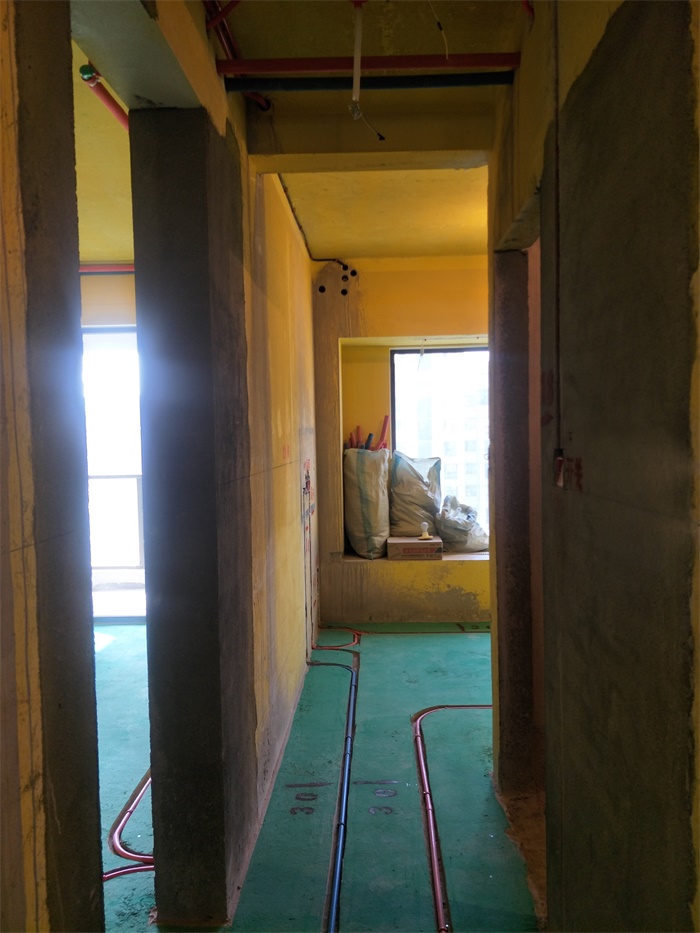

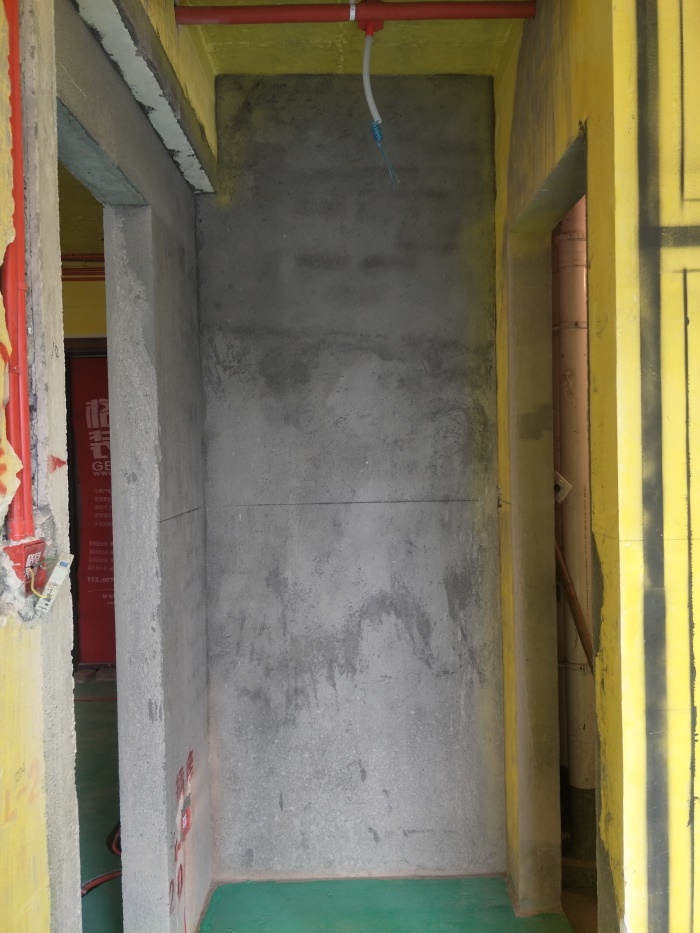

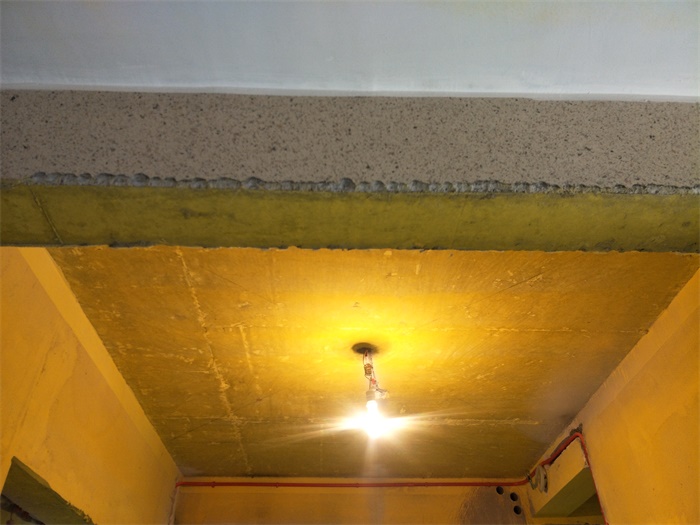

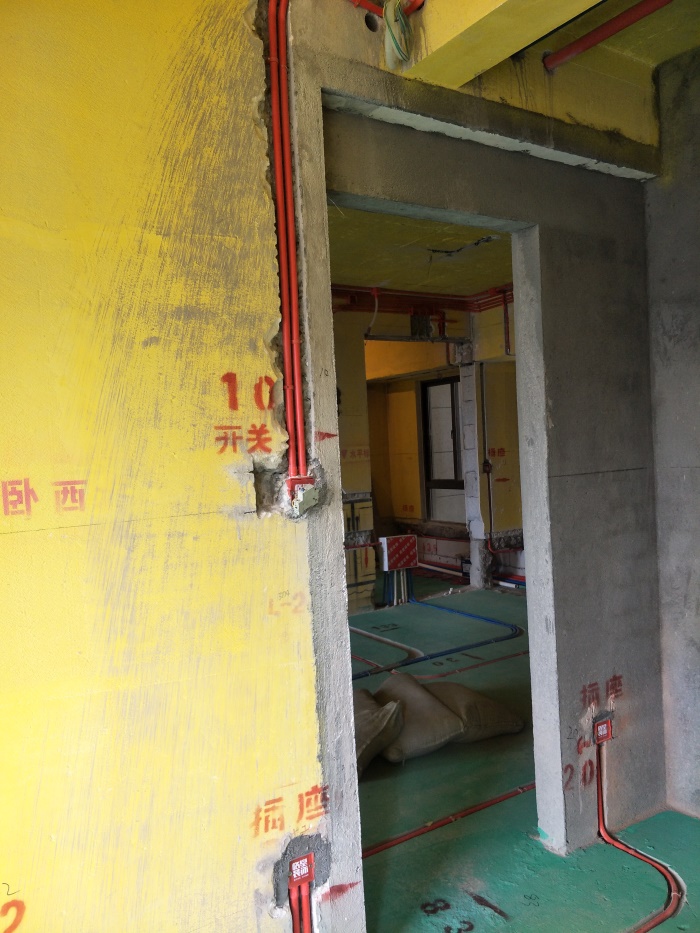

主卧过道水电布线

发表于 2019-4-8 14:08:23

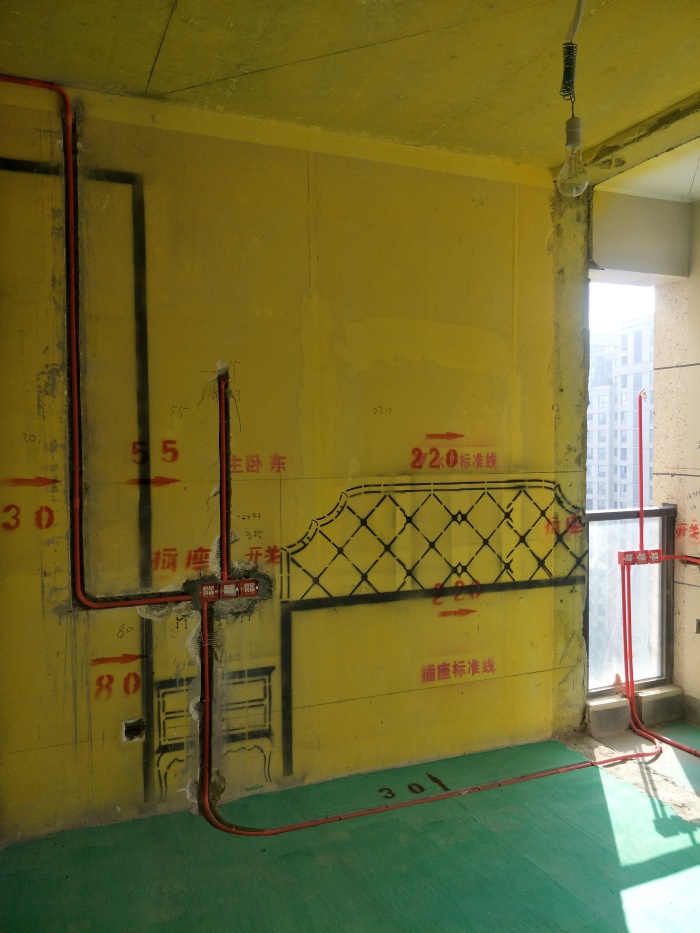

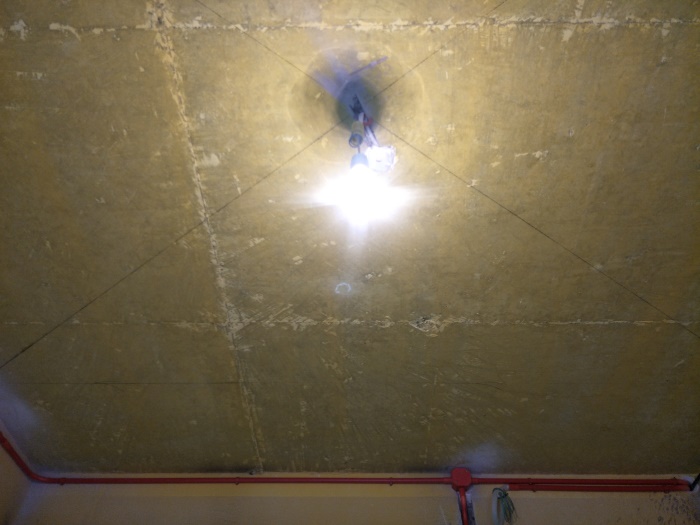

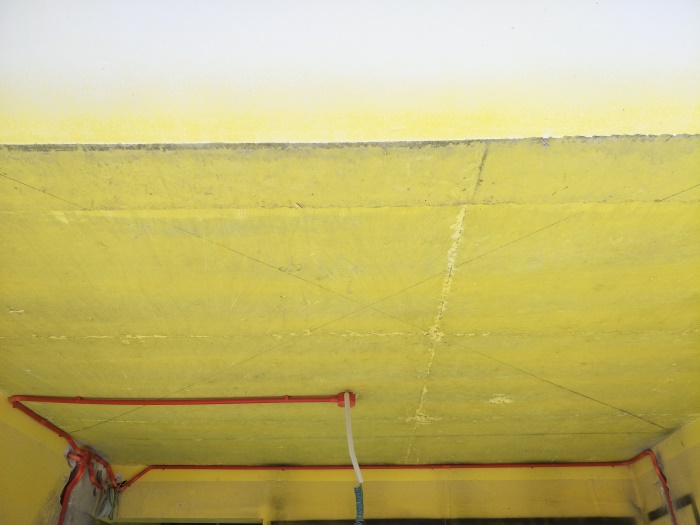

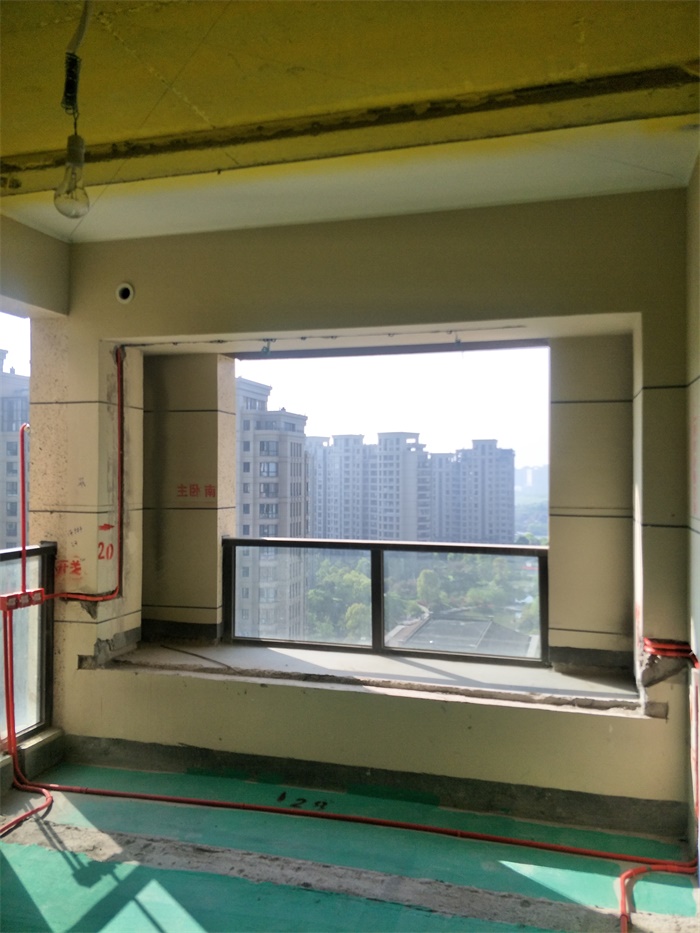

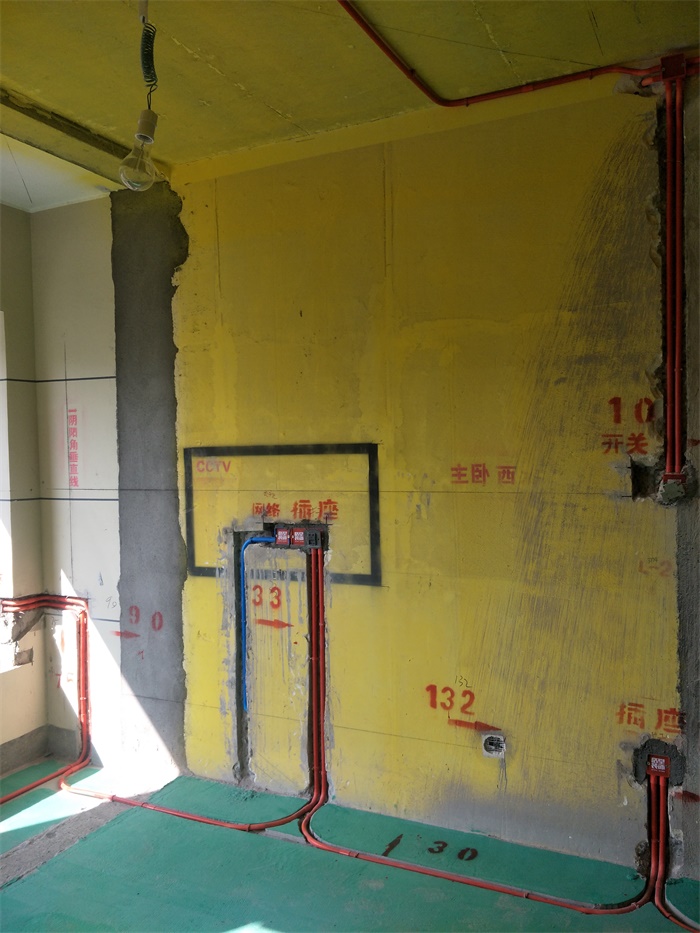

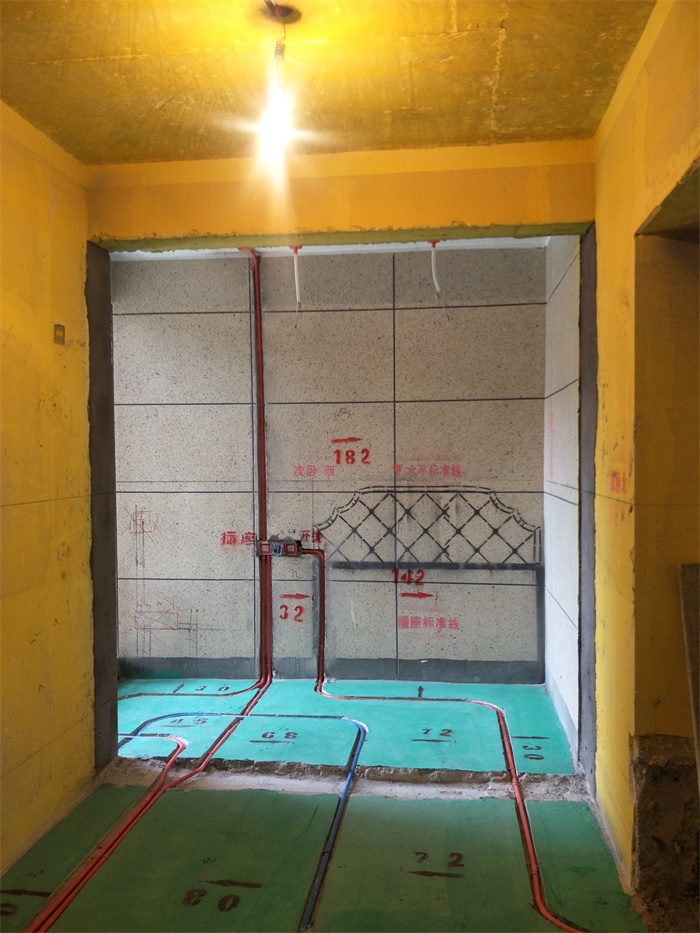

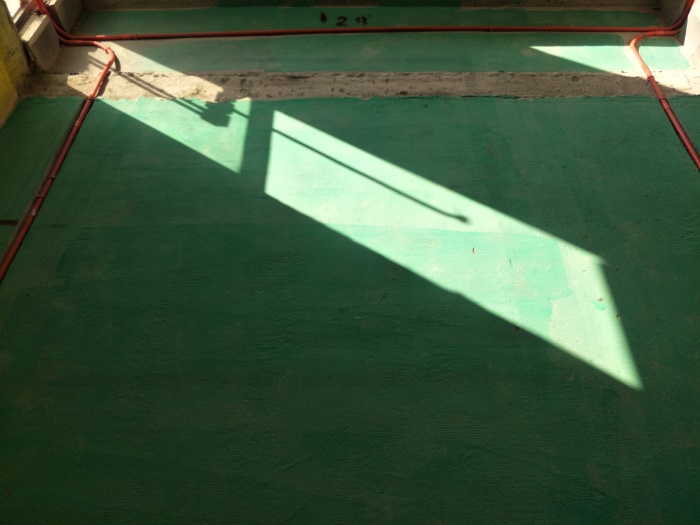

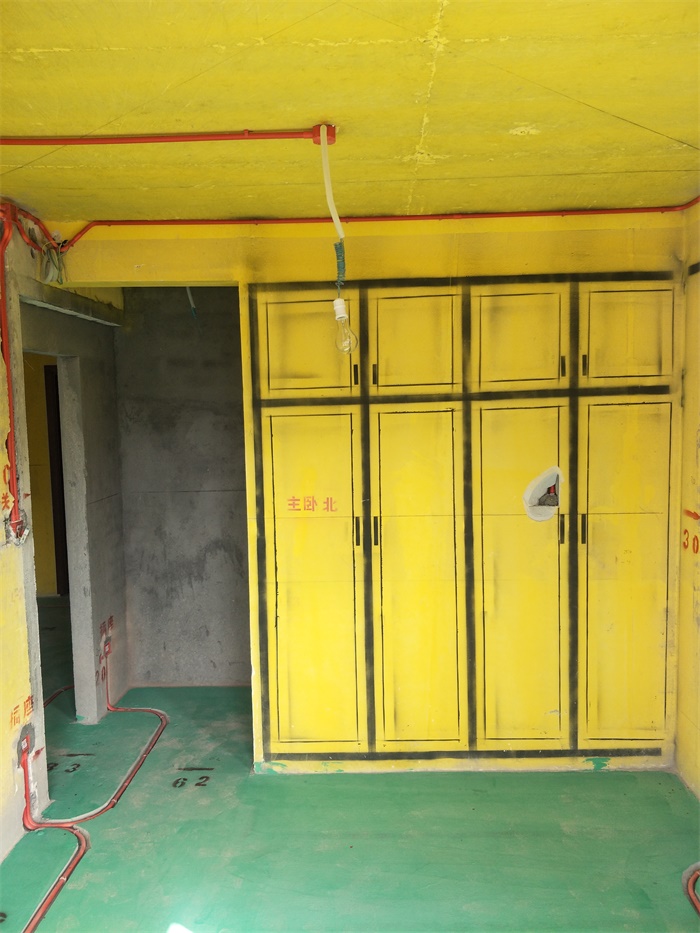

主卧水电布线

发表于 2019-4-8 14:09:11

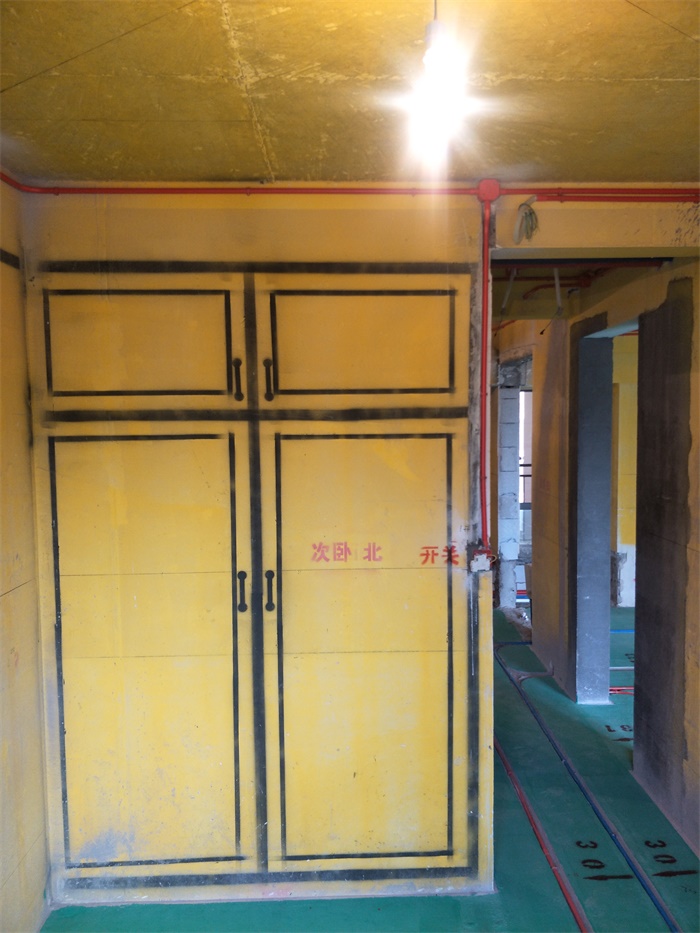

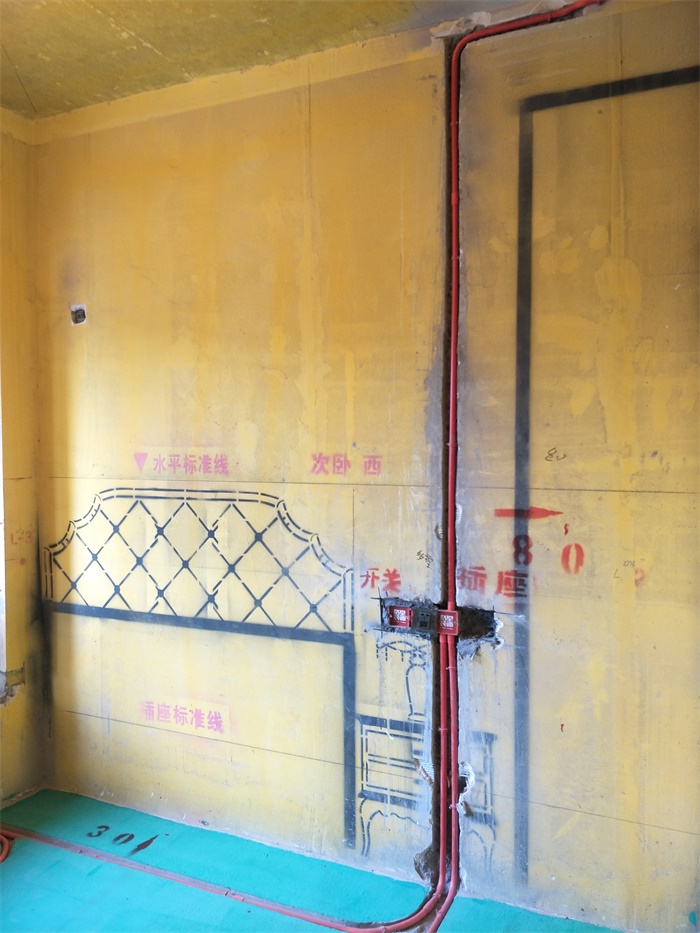

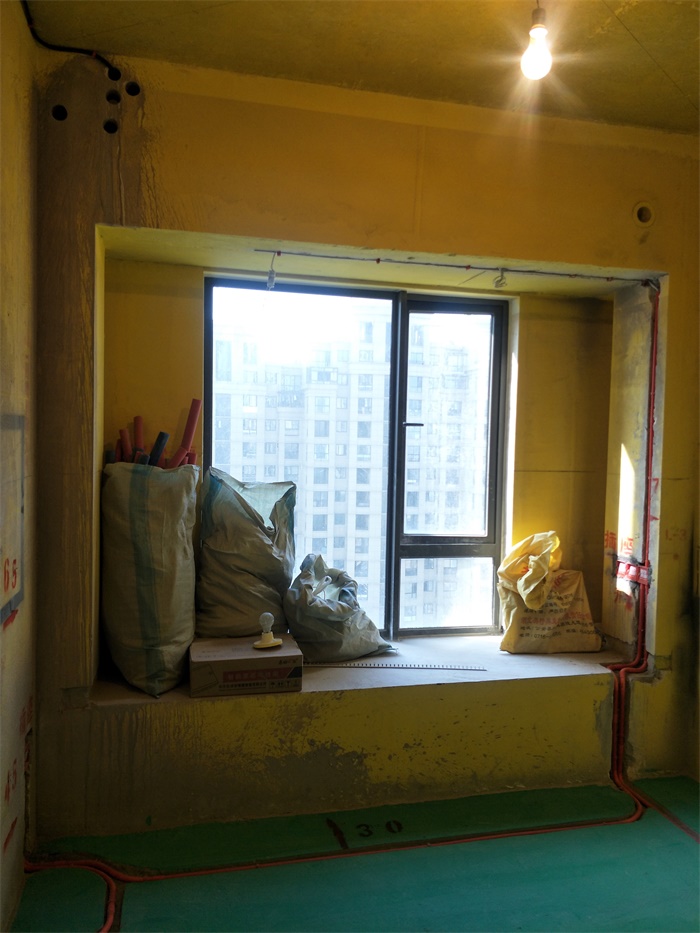

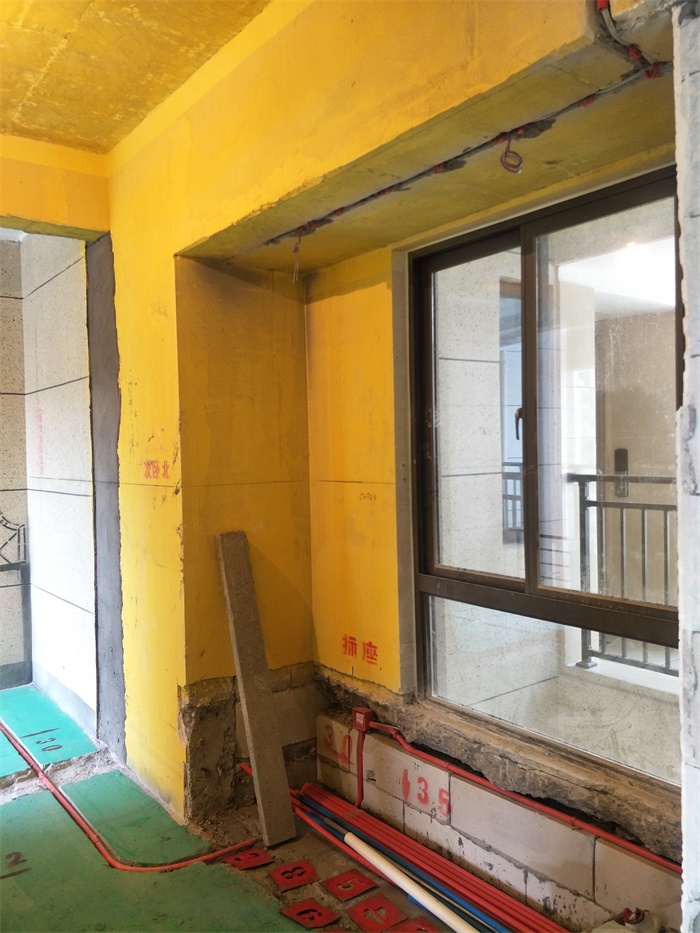

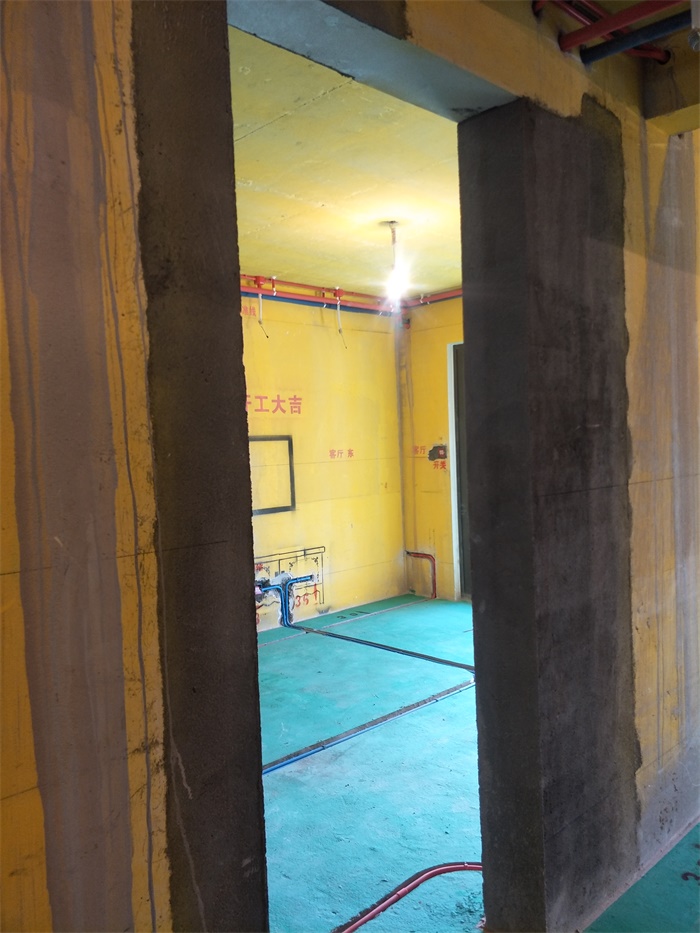

次卧水电布线

发表于 2019-4-8 14:10:14

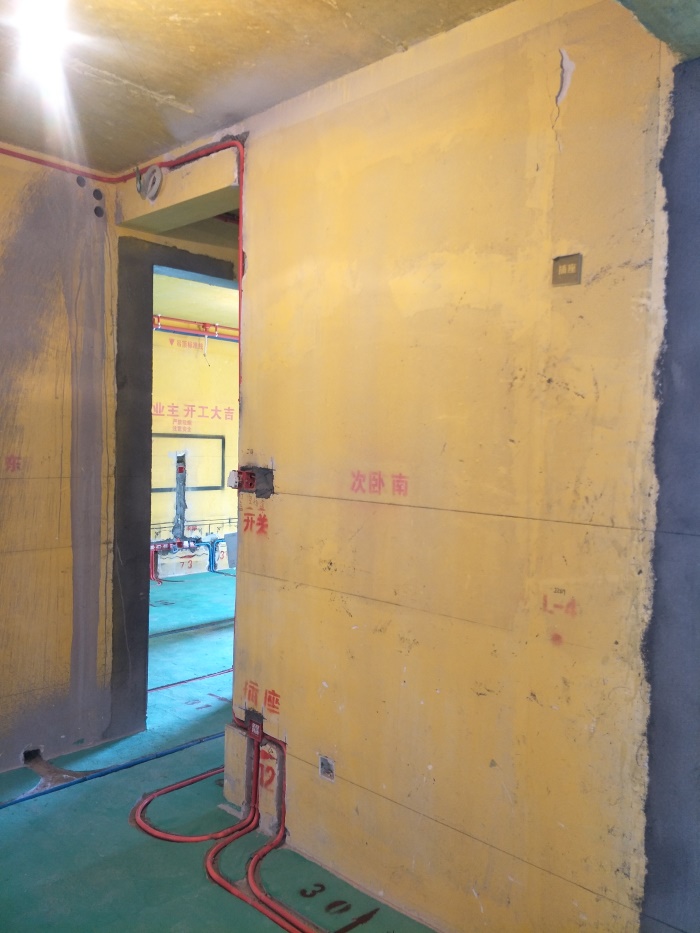

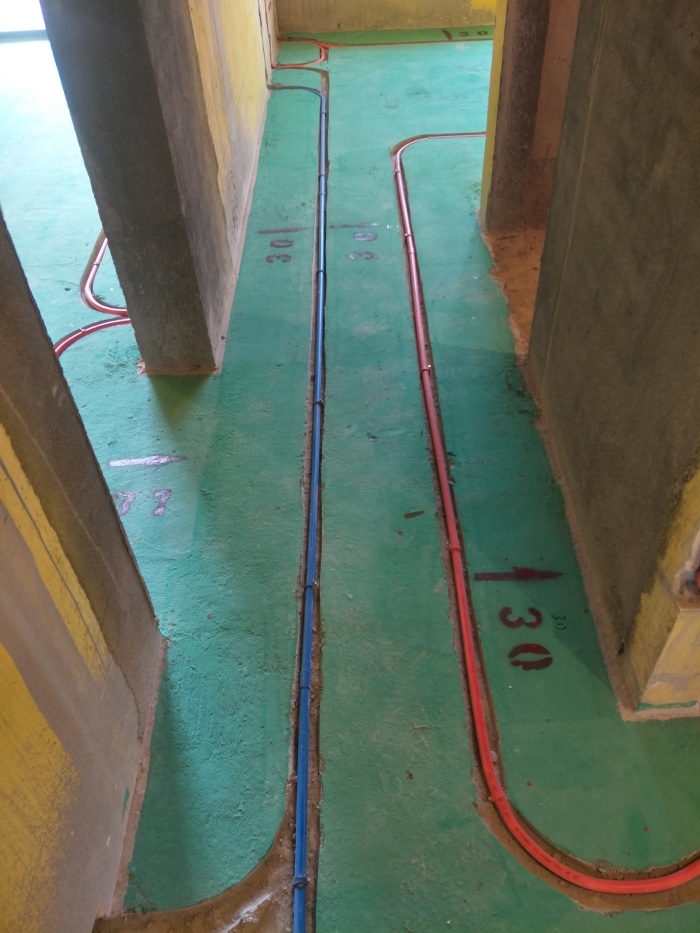

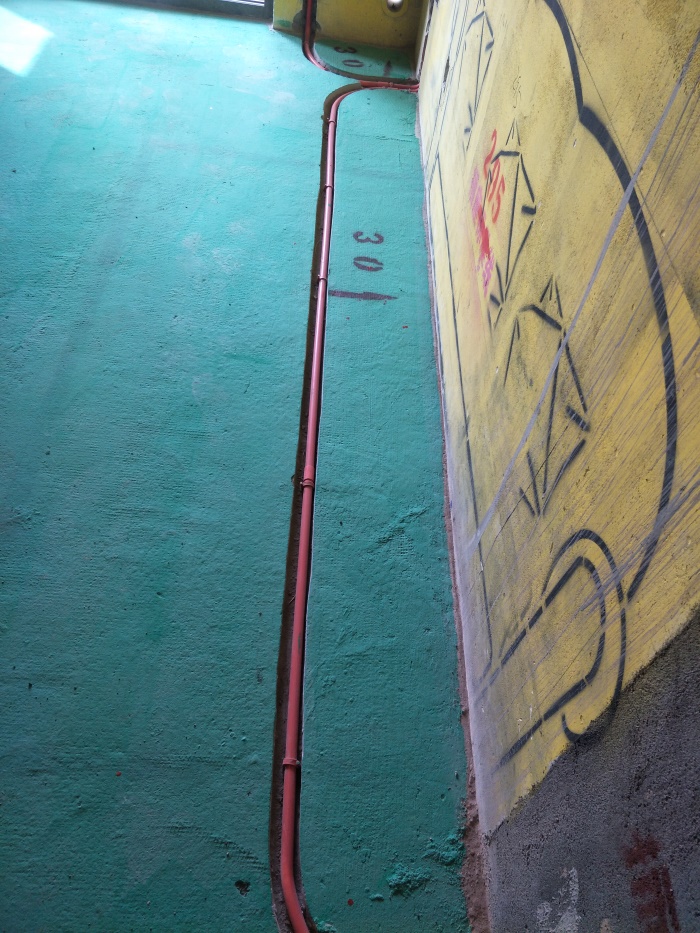

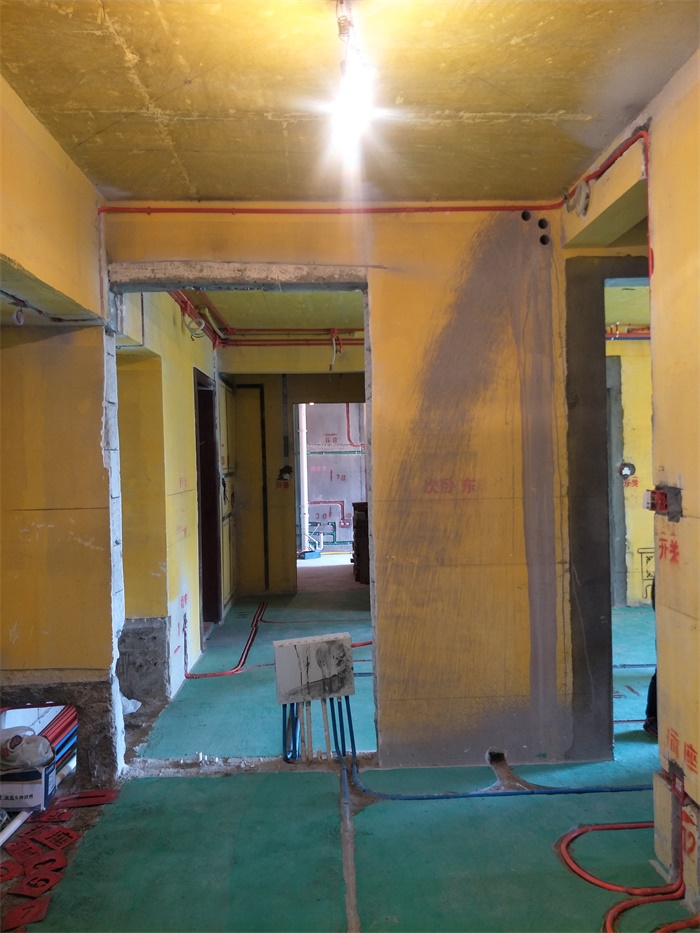

次卧过道水电布线

发表于 2019-4-8 14:11:49

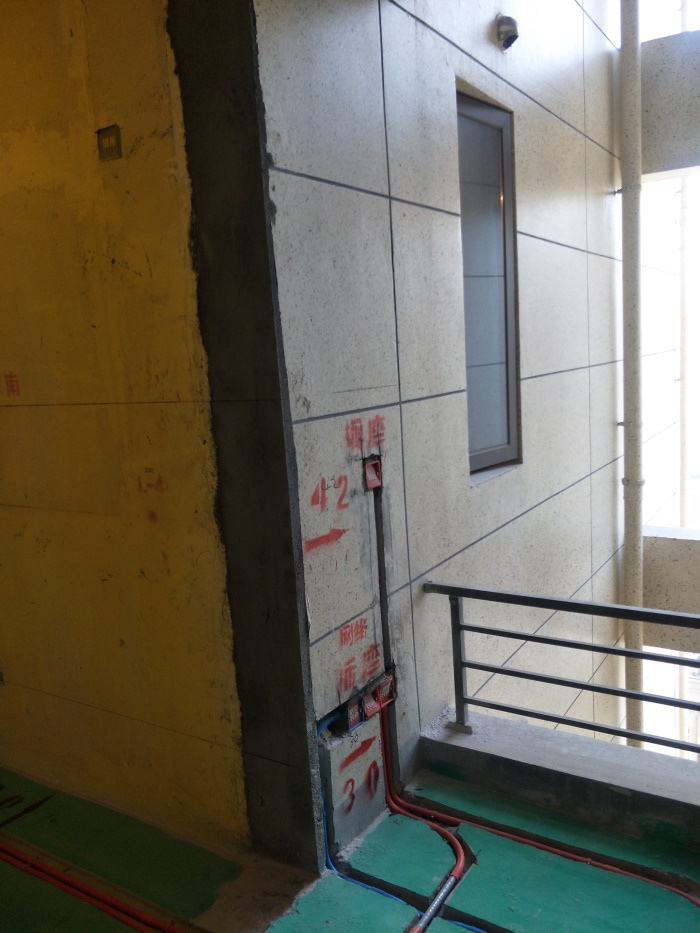

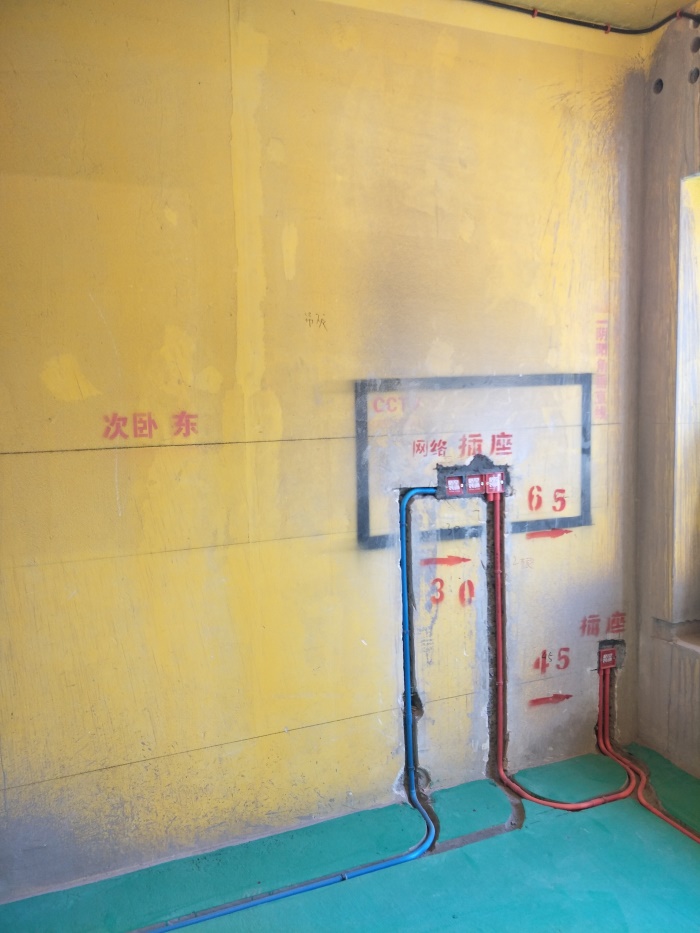

次卧水电布线

发表于 2019-4-8 14:12:53

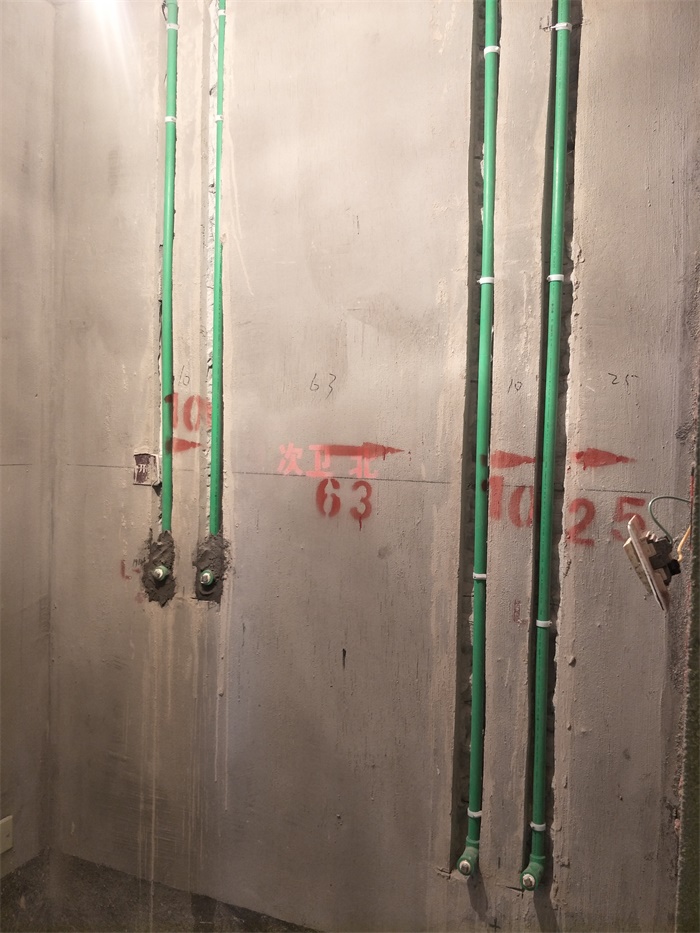

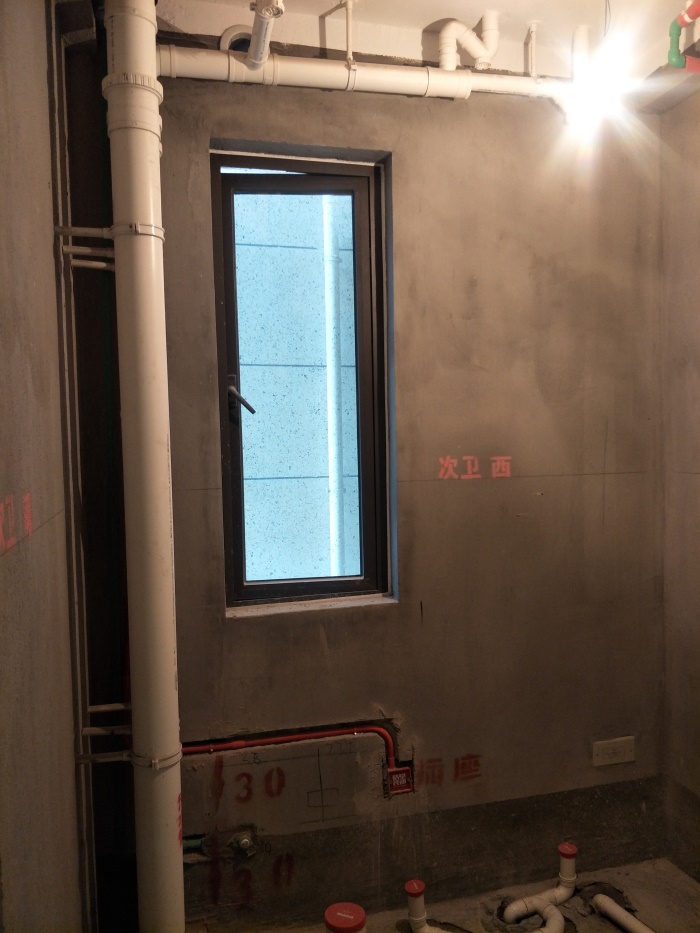

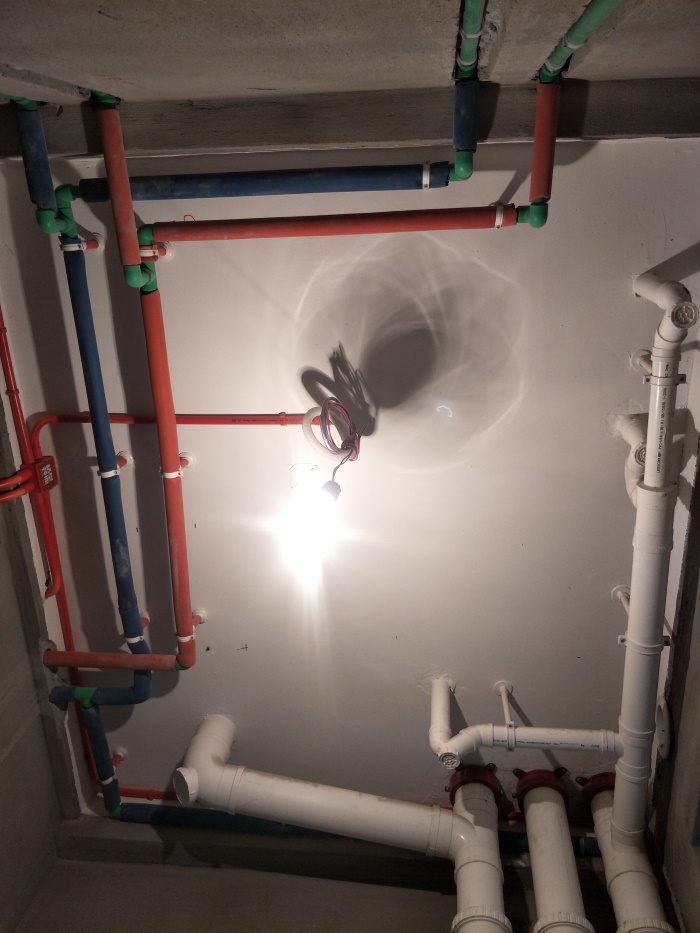

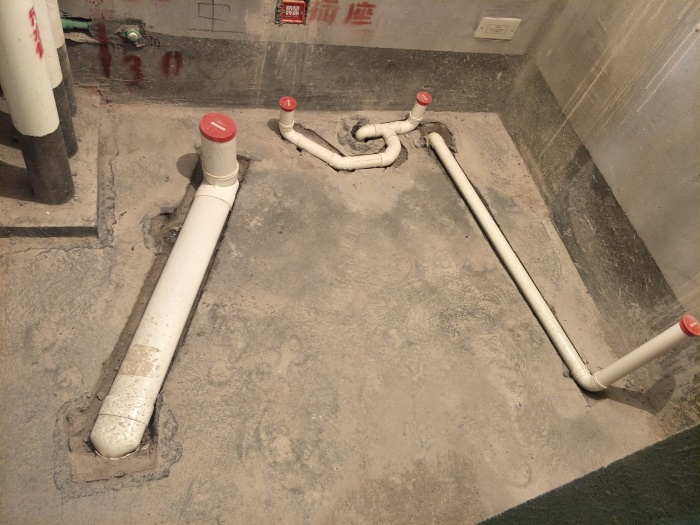

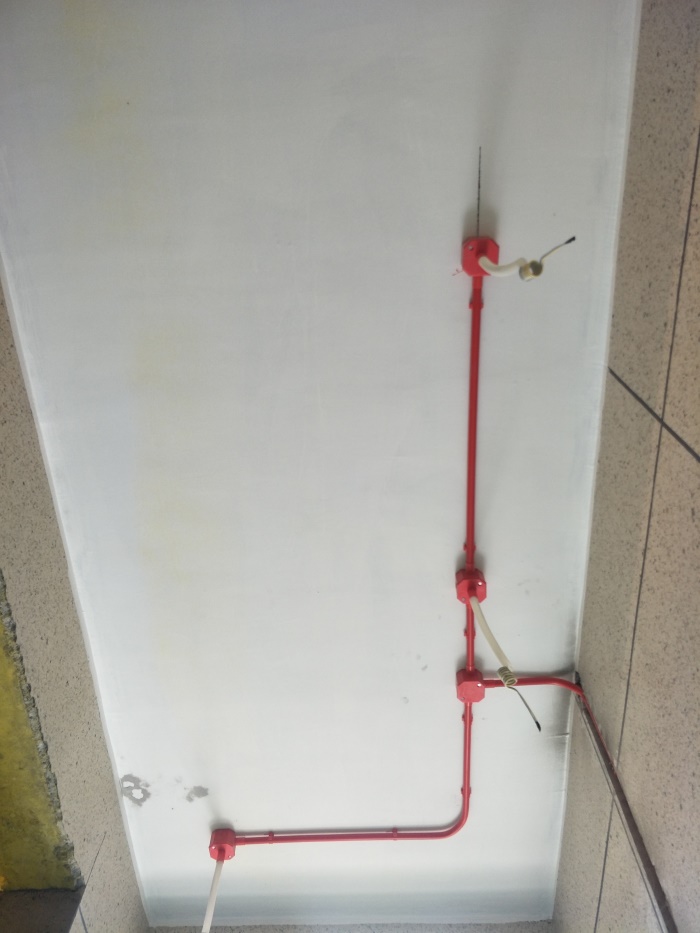

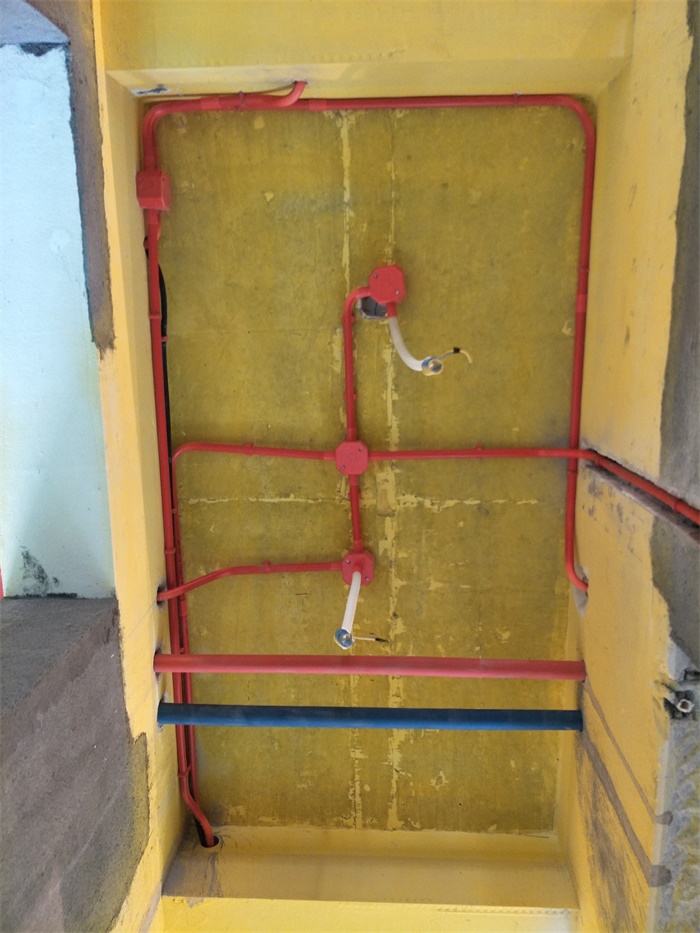

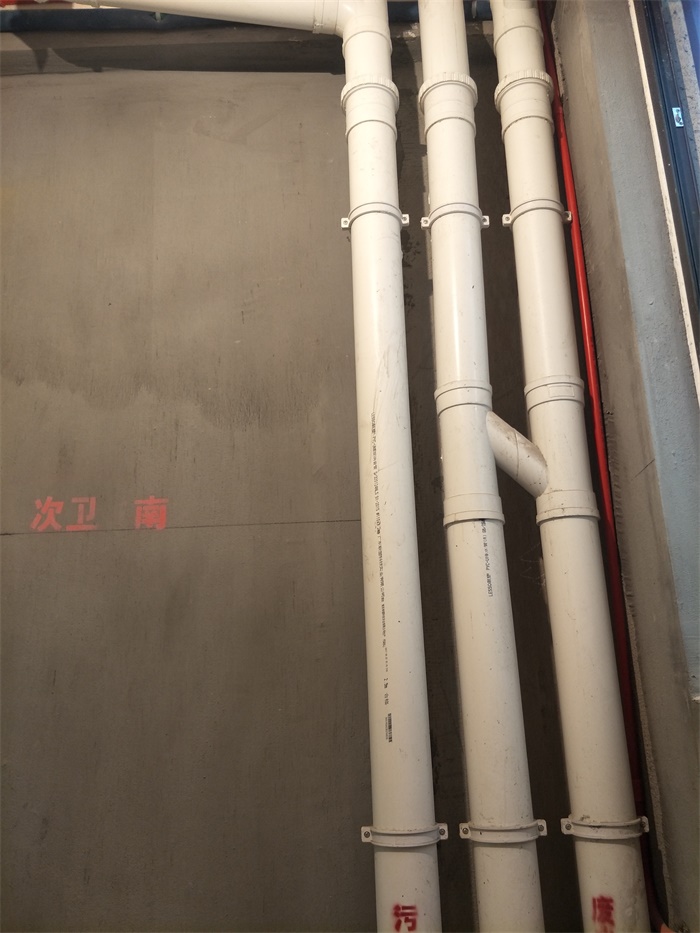

次卫水电布线

发表于 2019-4-8 14:15:09

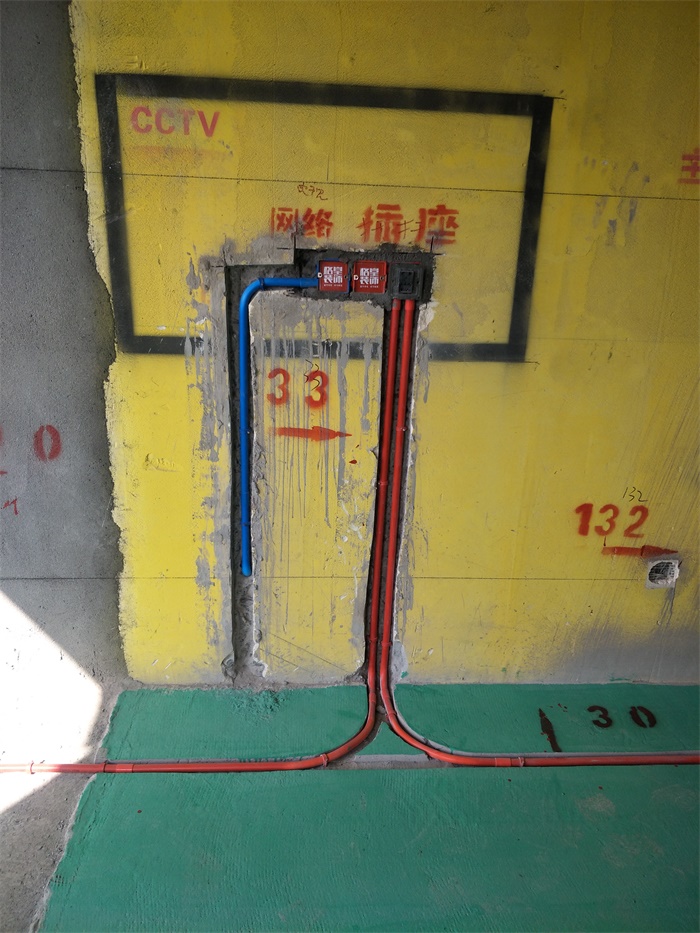

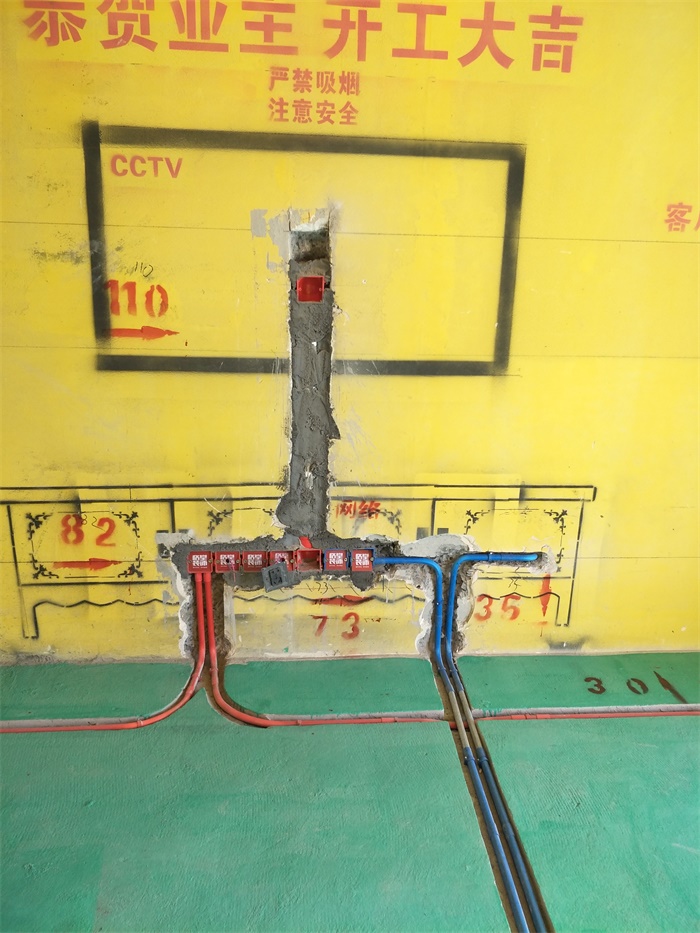

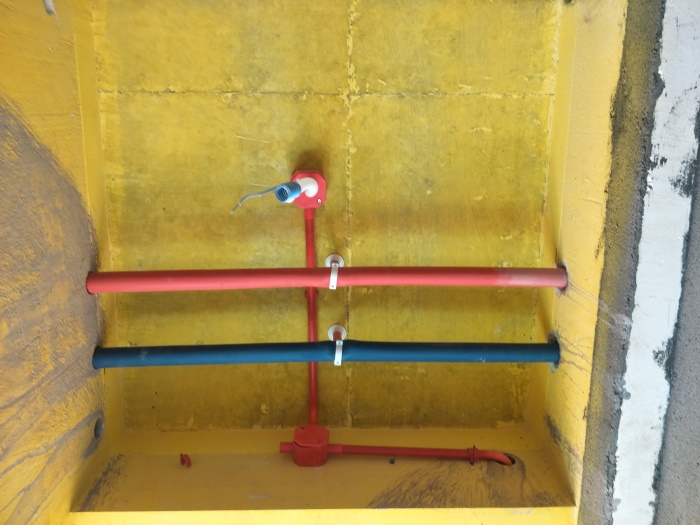

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

发表于 2019-4-8 14:17:56

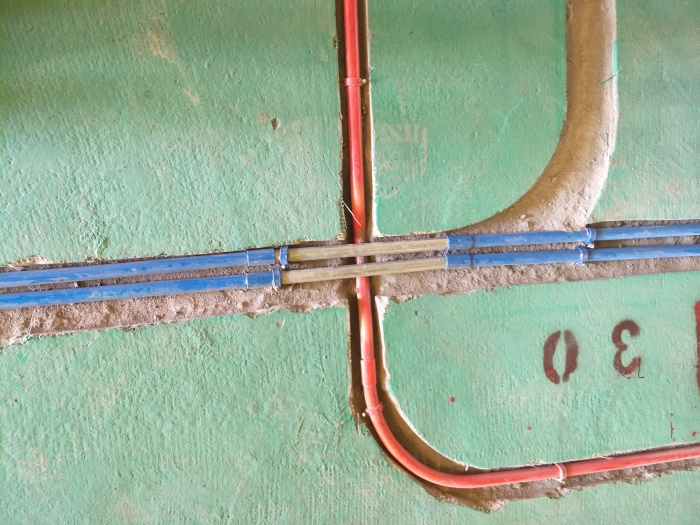

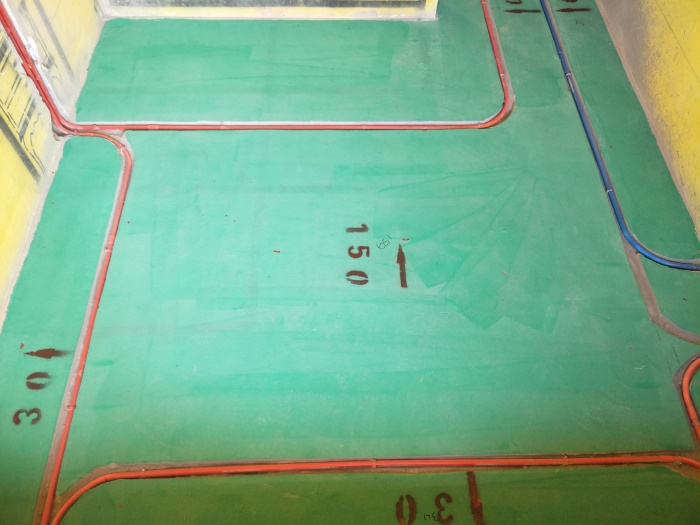

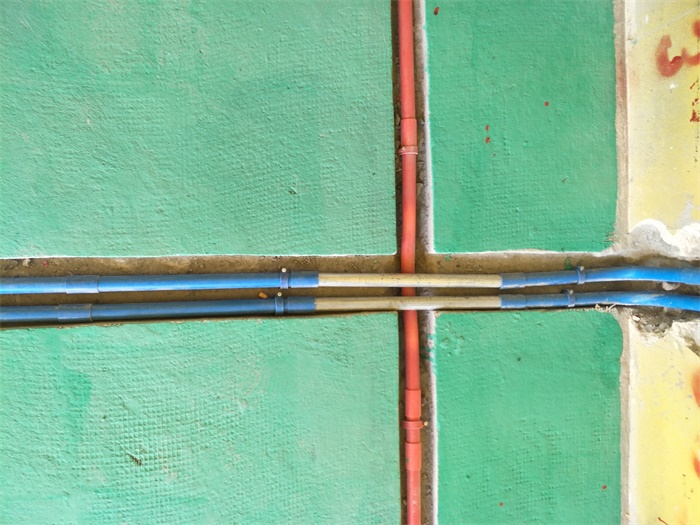

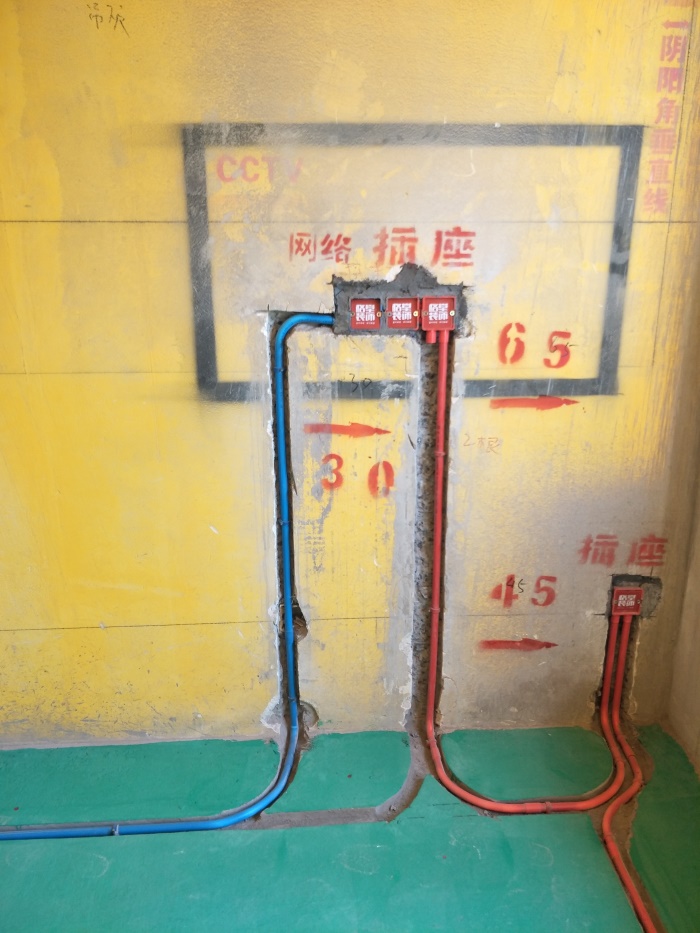

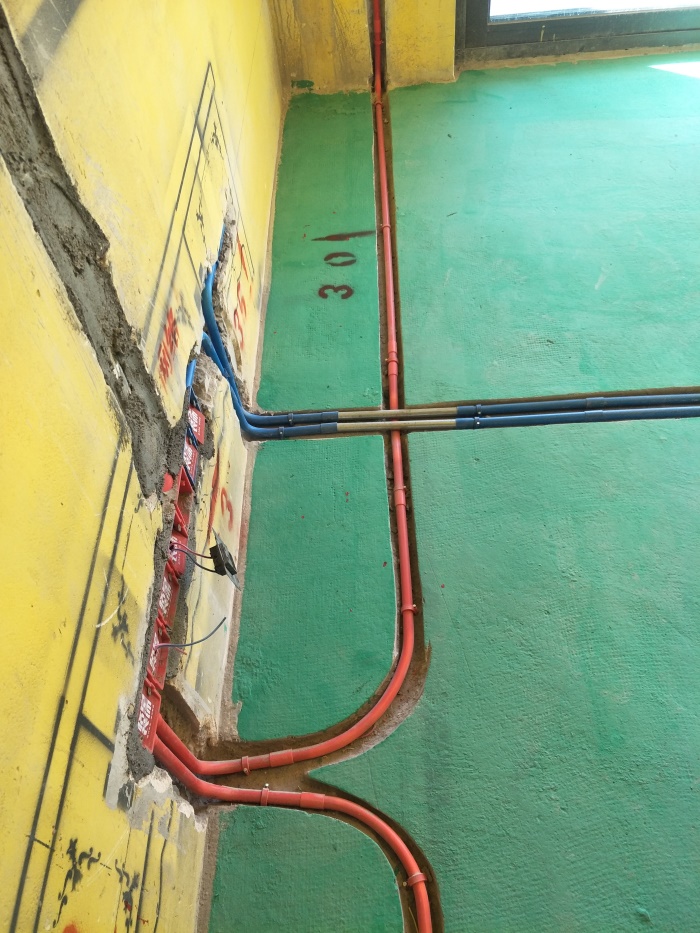

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。电视机插座必须留2个强电插座（预留电信无线接收器插座）

发表于 2019-4-8 14:19:15

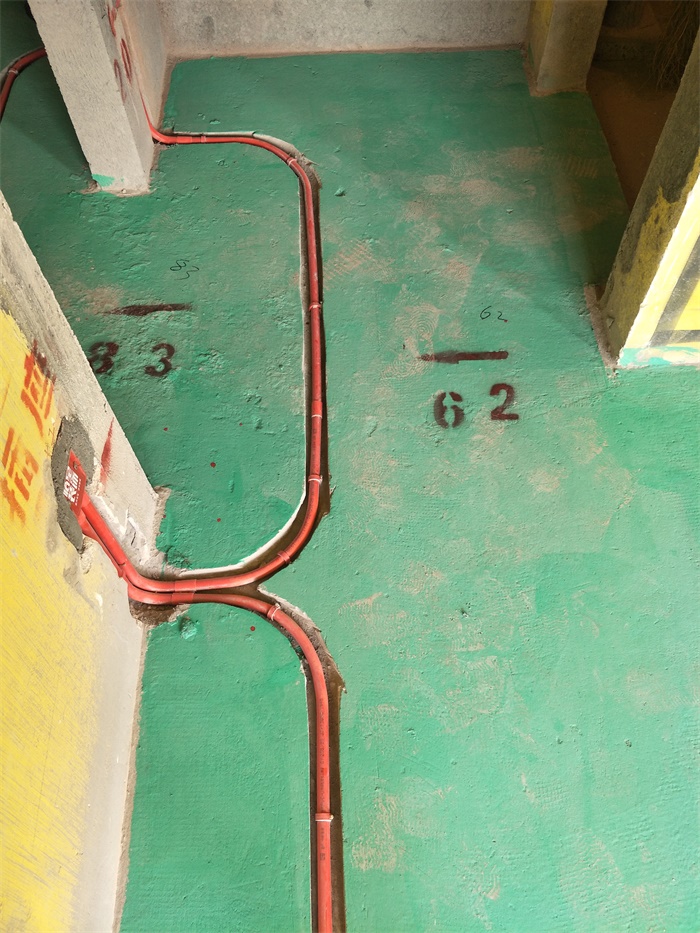

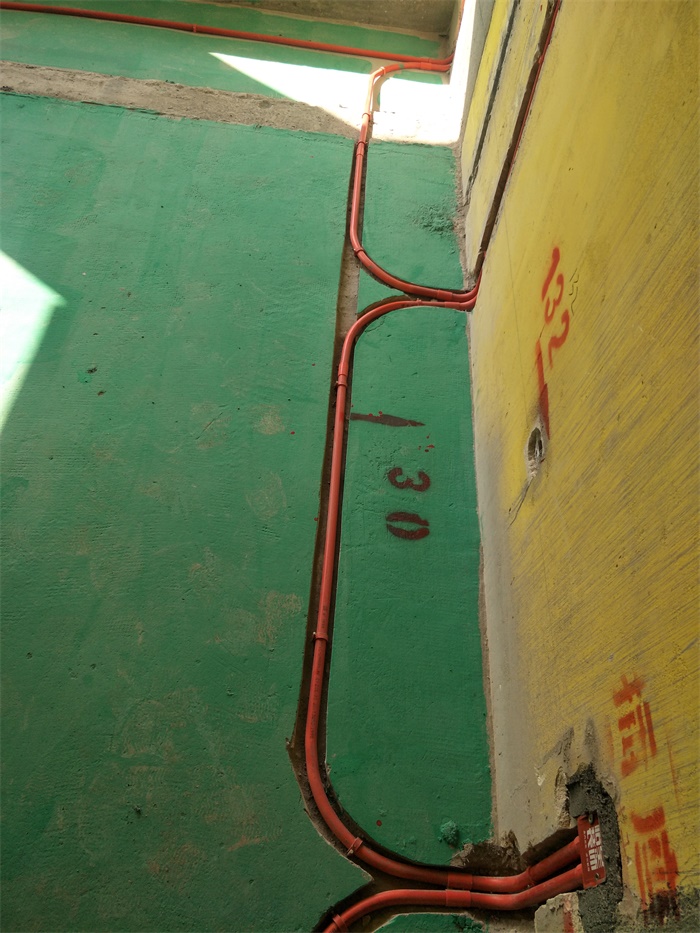

强弱电相距30公分以上，距墙30公分以上。

发表于 2019-4-8 14:20:21

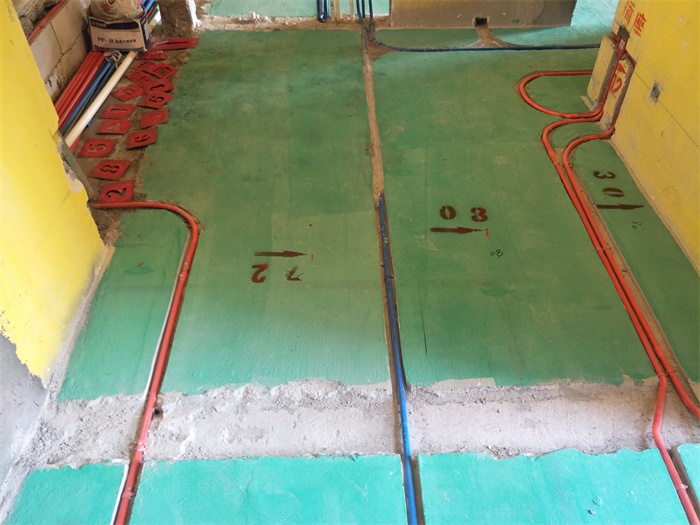

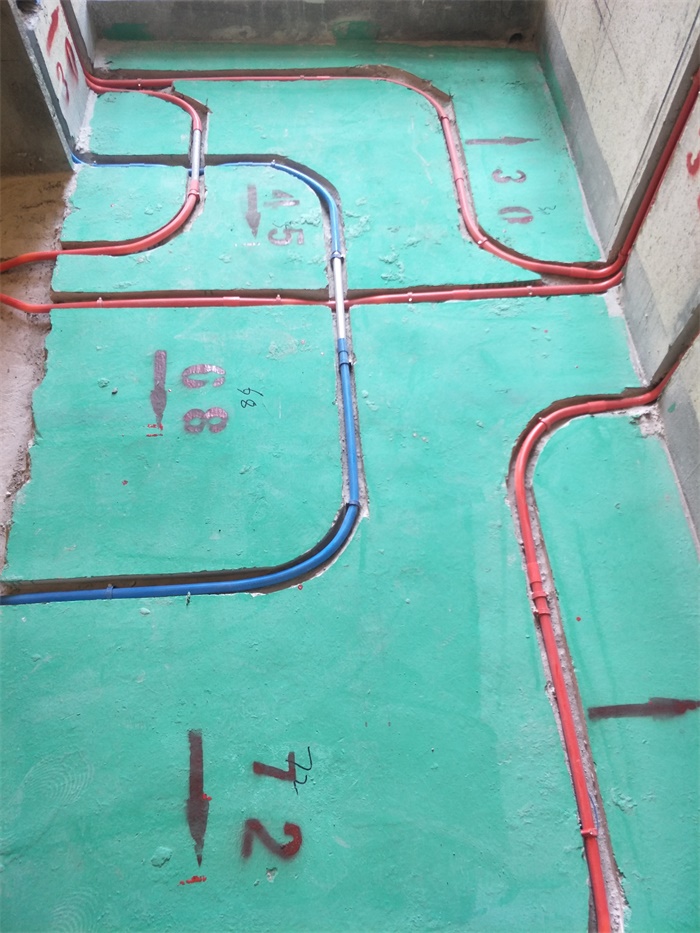

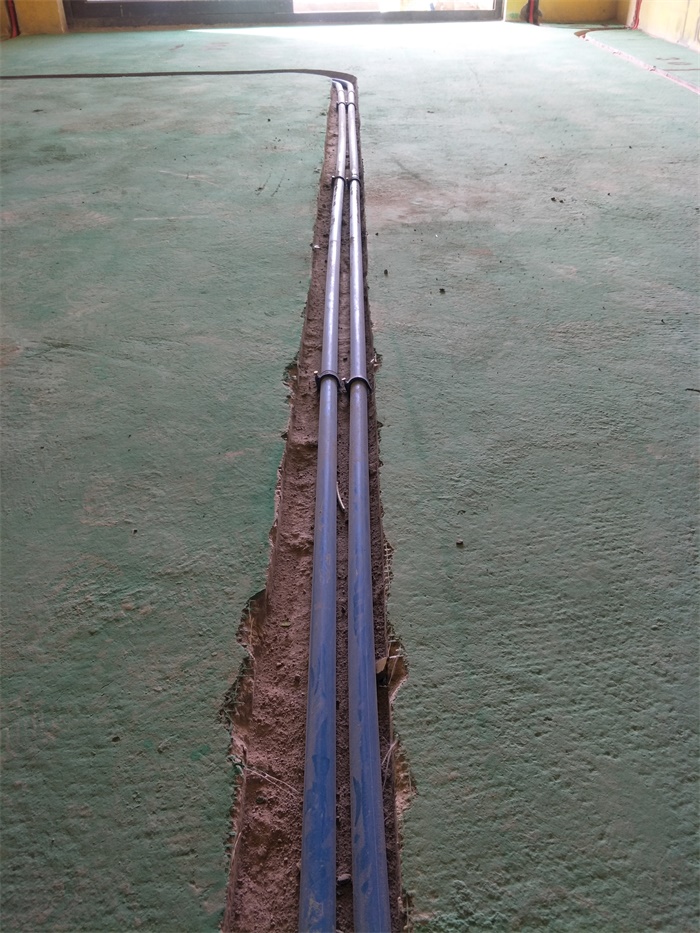

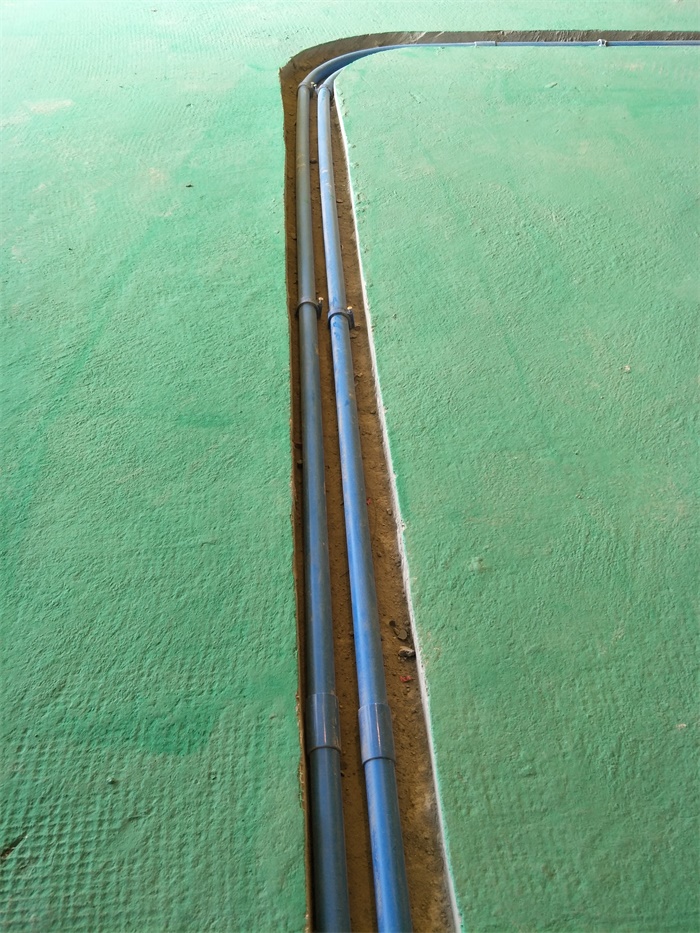

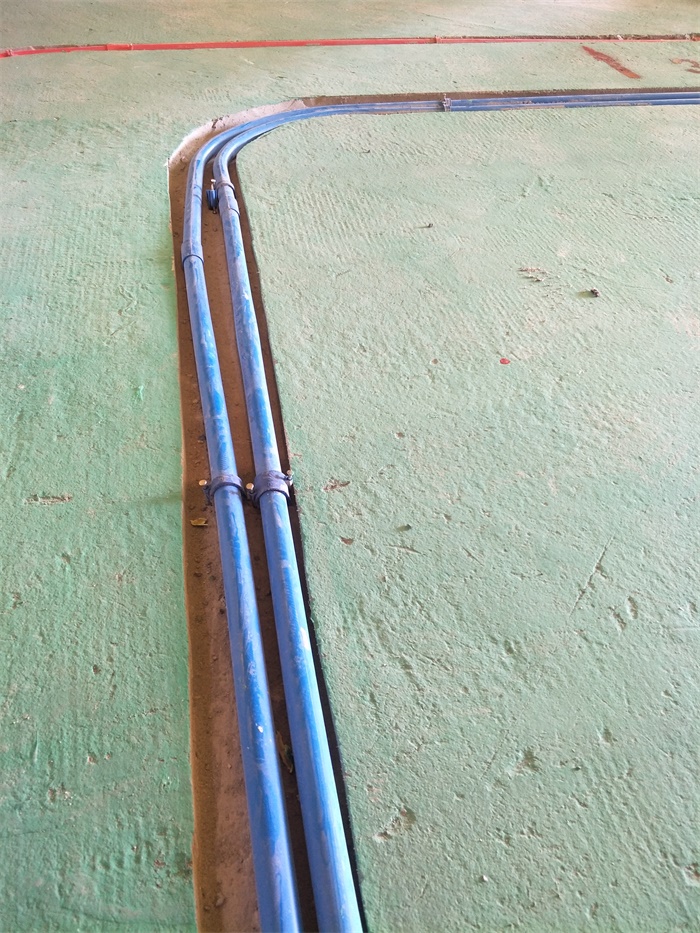

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。
