衢州公馆18-20#130㎡现代—方寸见天地

发表于 2019-4-5 15:40:54

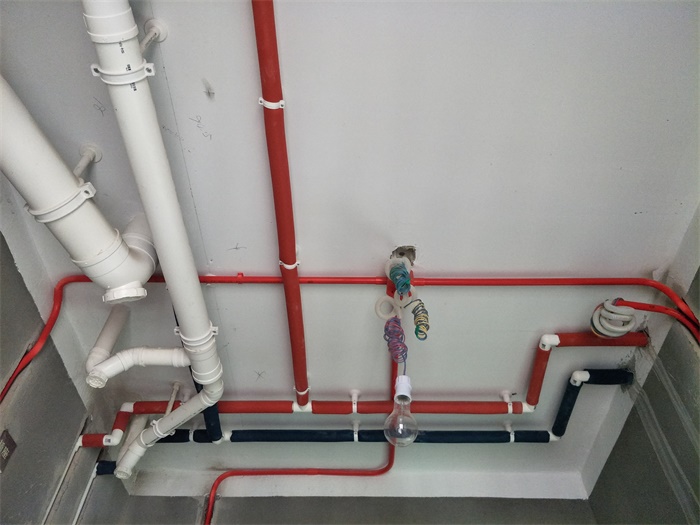

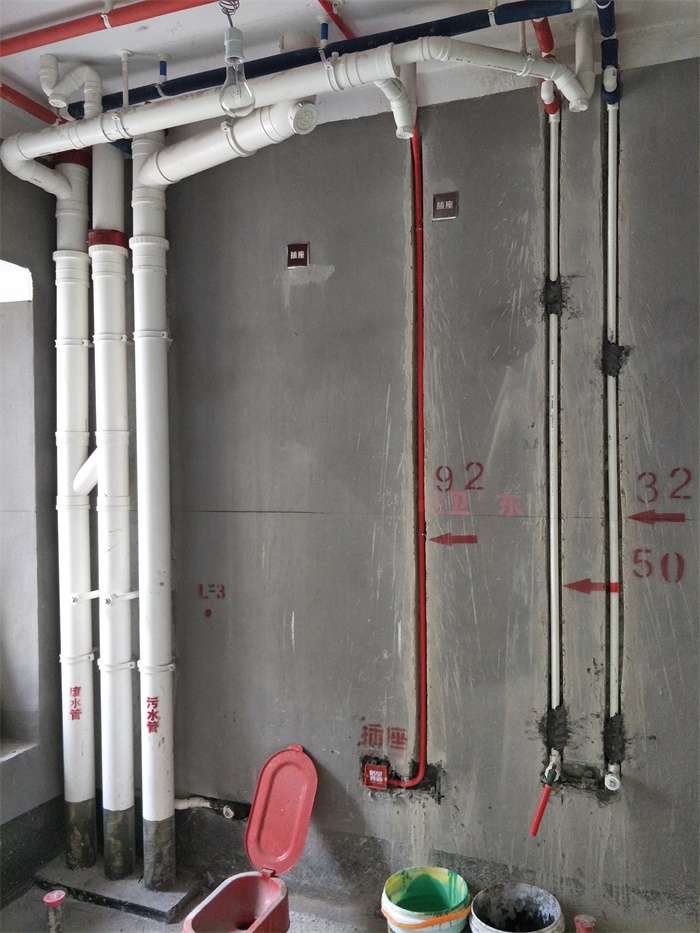

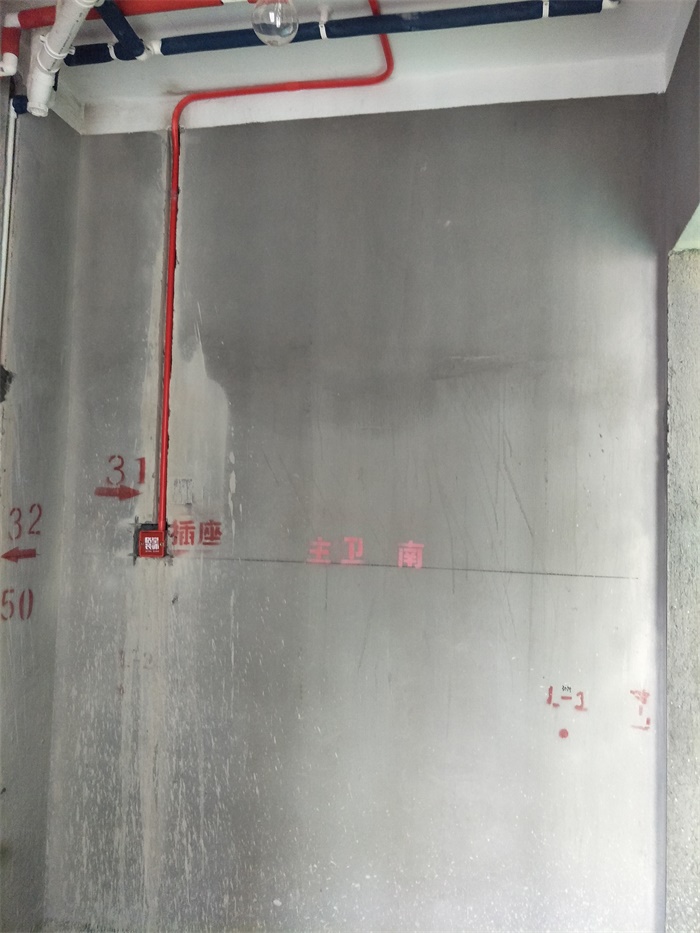

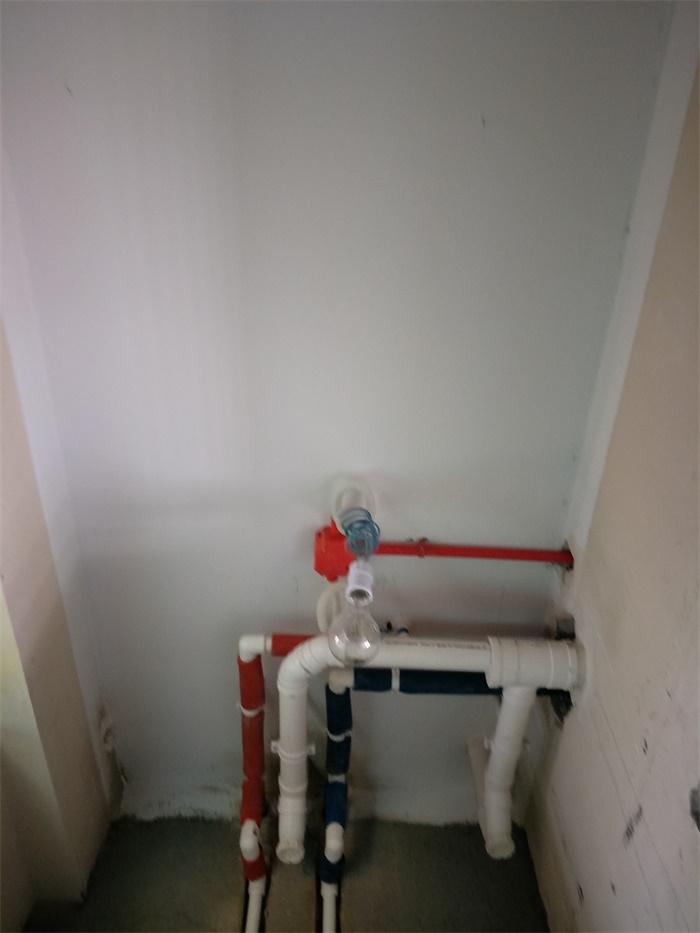

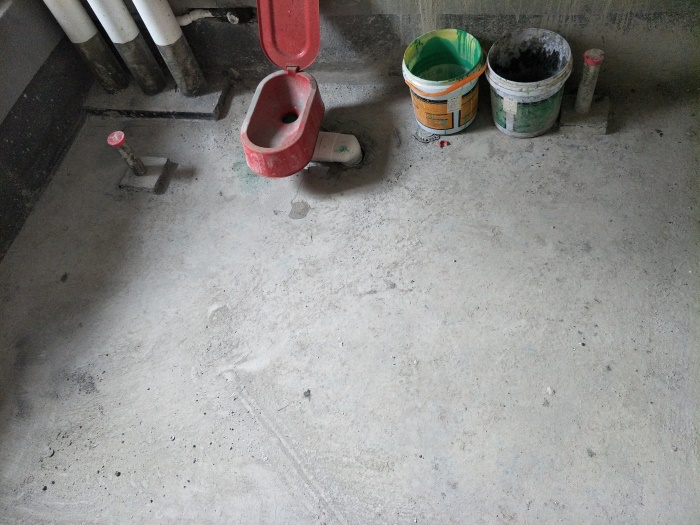

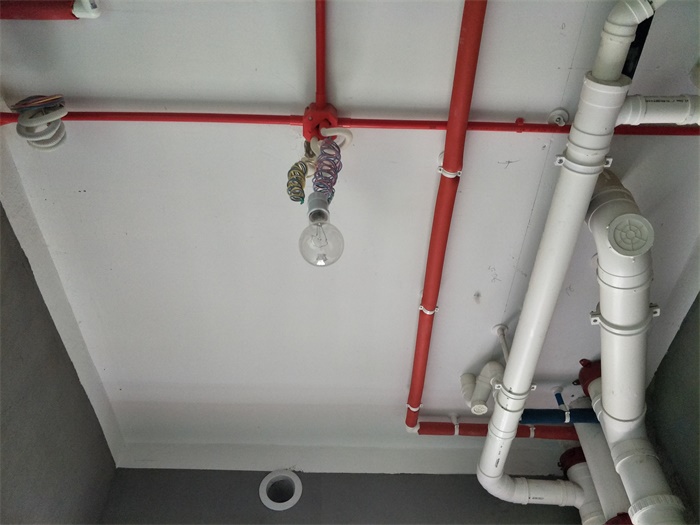

主卫水电布线

发表于 2019-4-5 15:42:04

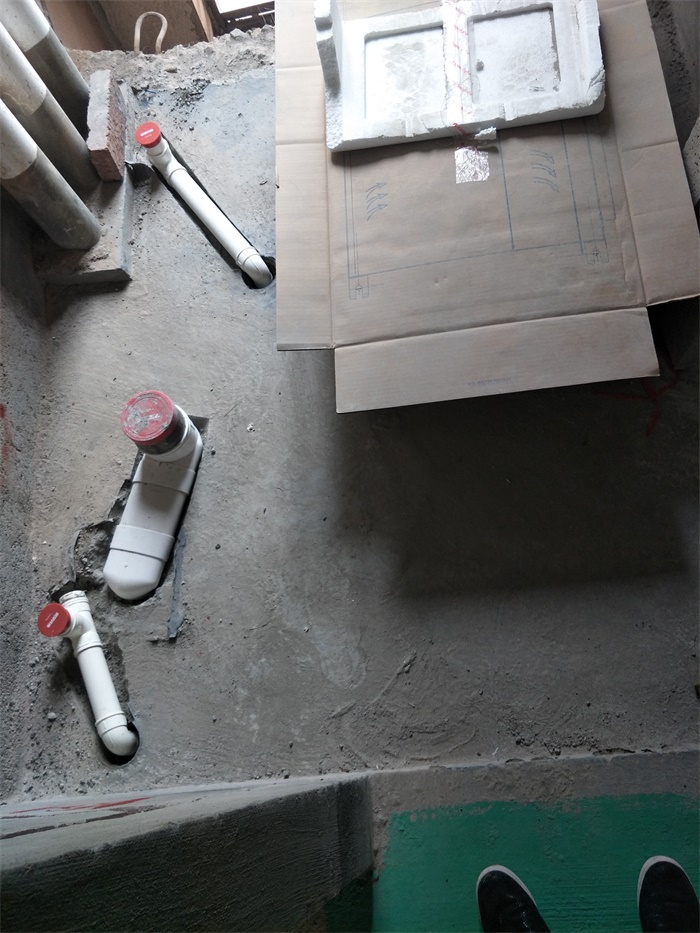

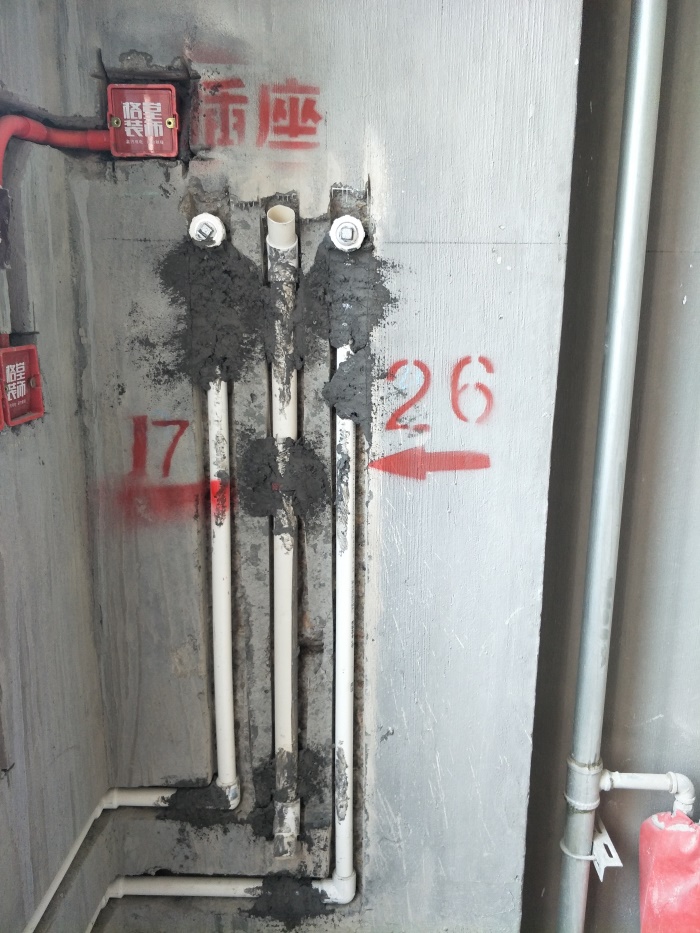

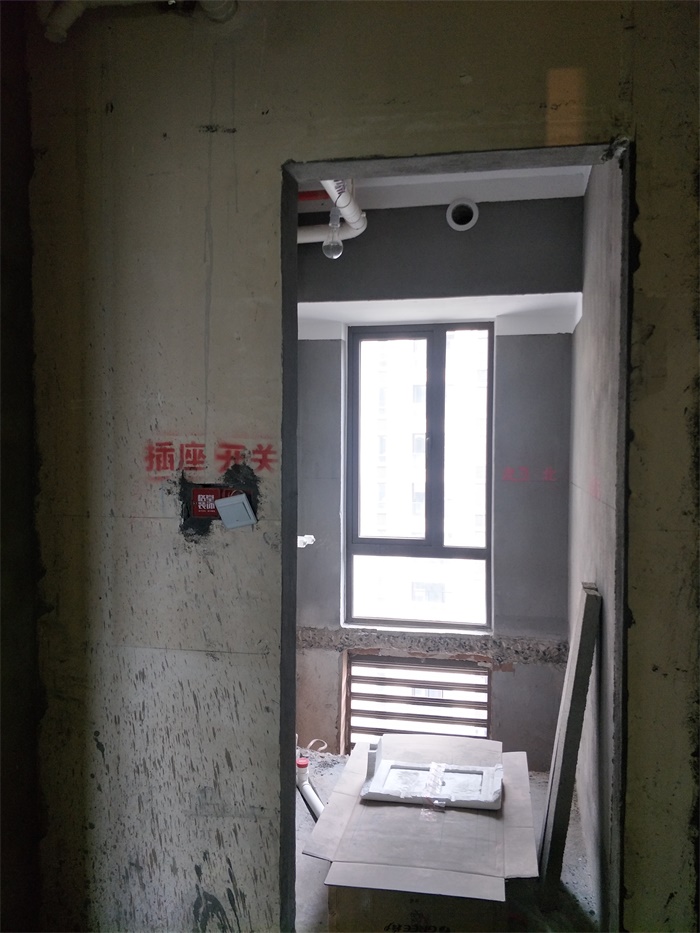

次卫干区水电布线

发表于 2019-4-5 15:42:46

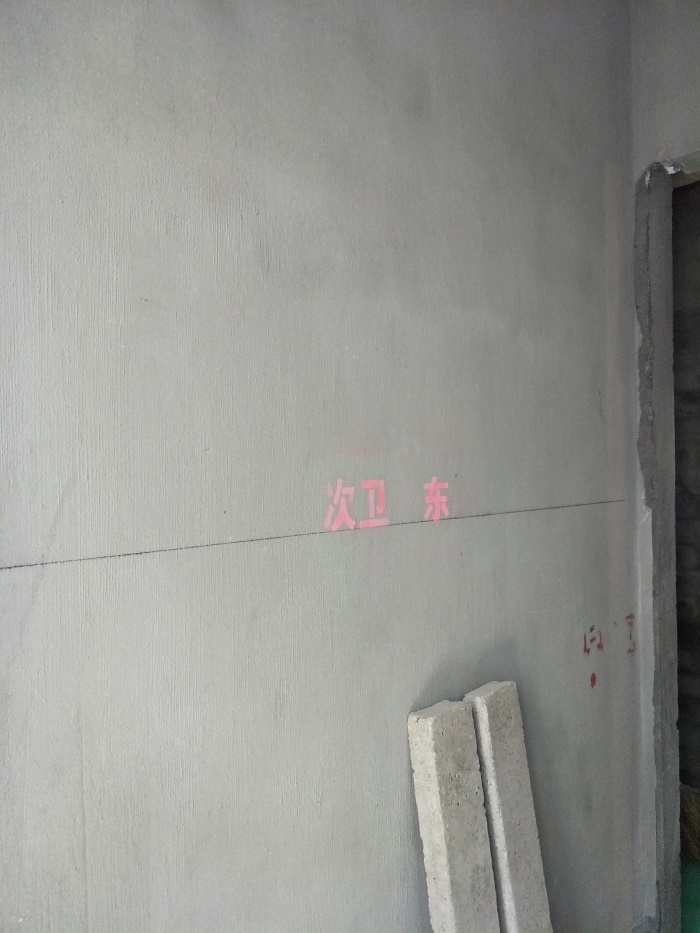

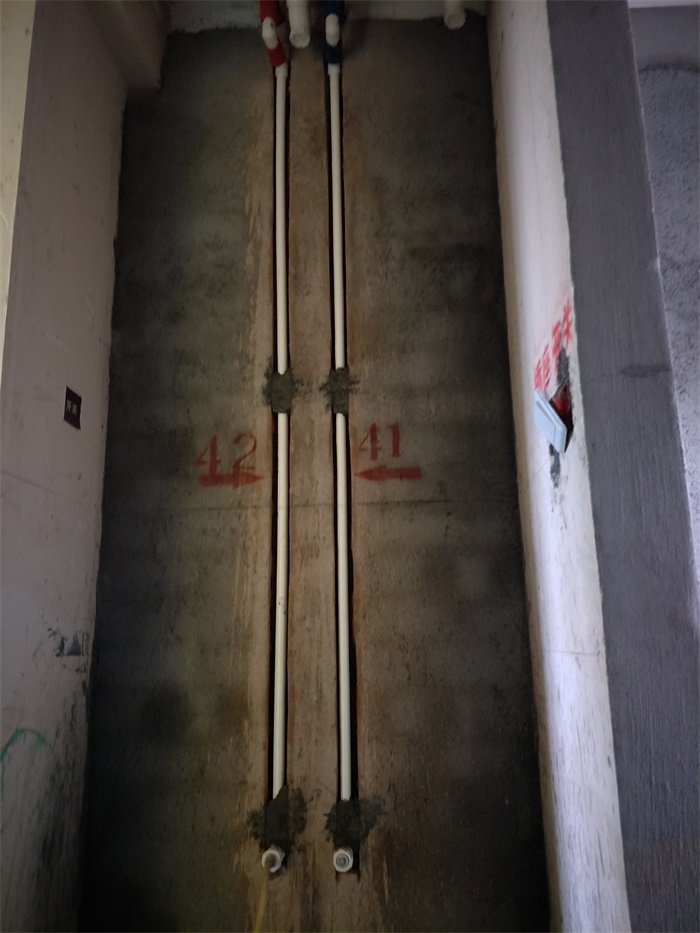

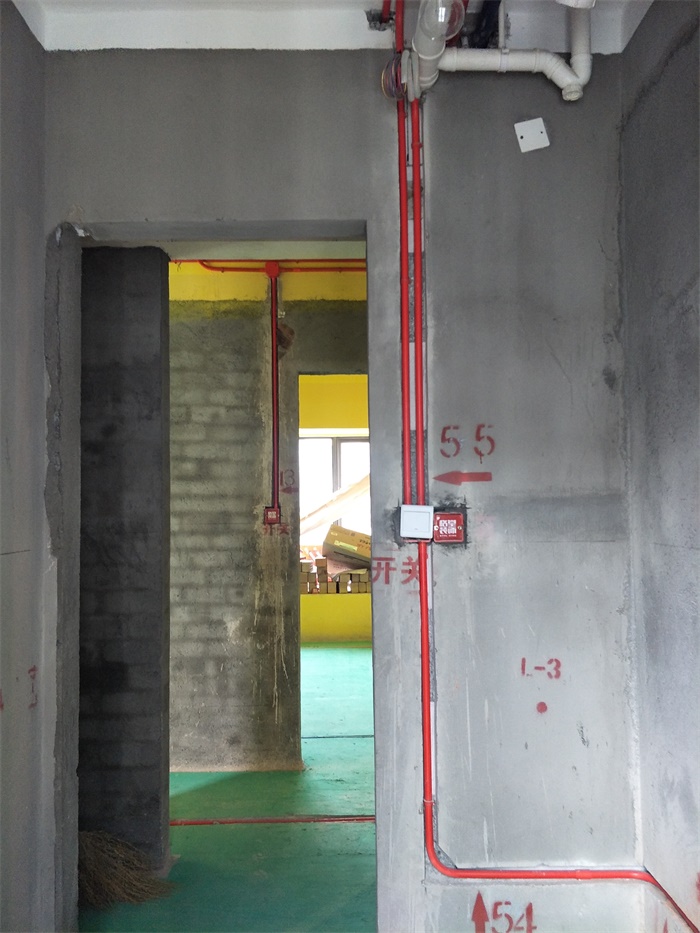

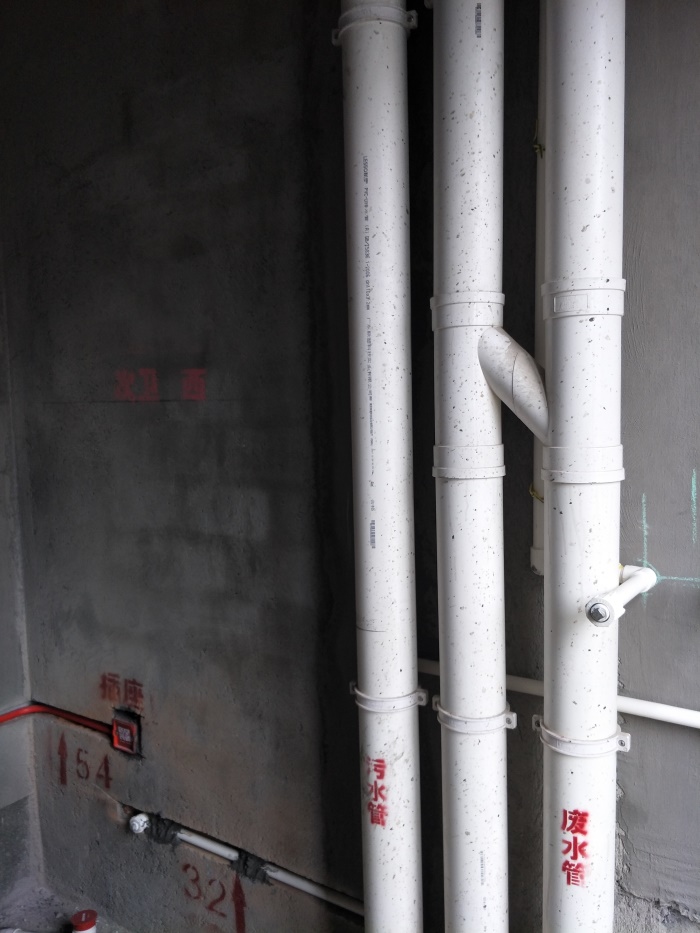

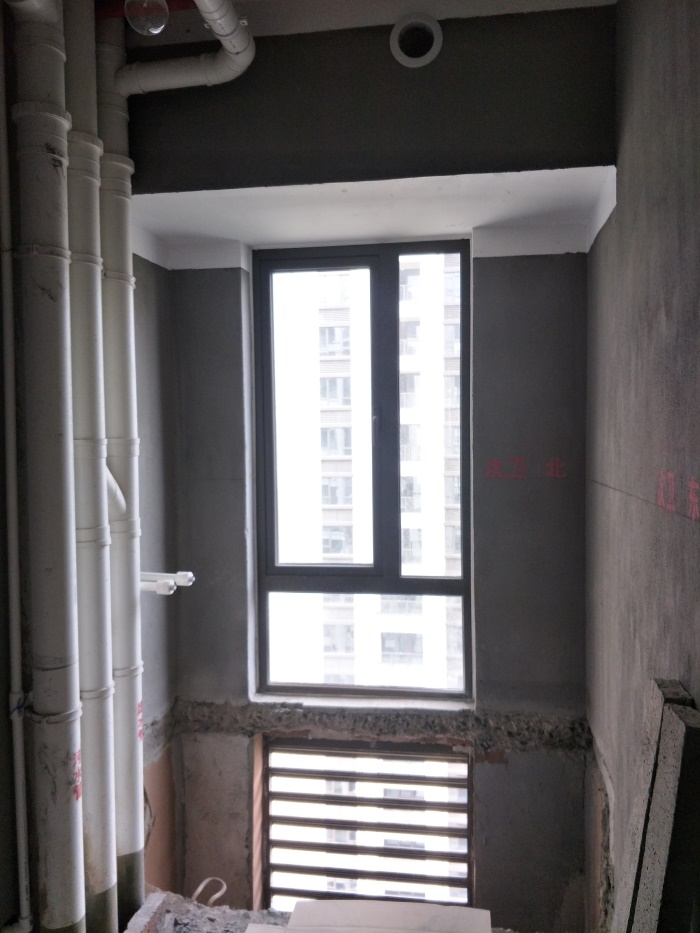

次卫水电布线

发表于 2019-4-5 15:46:46

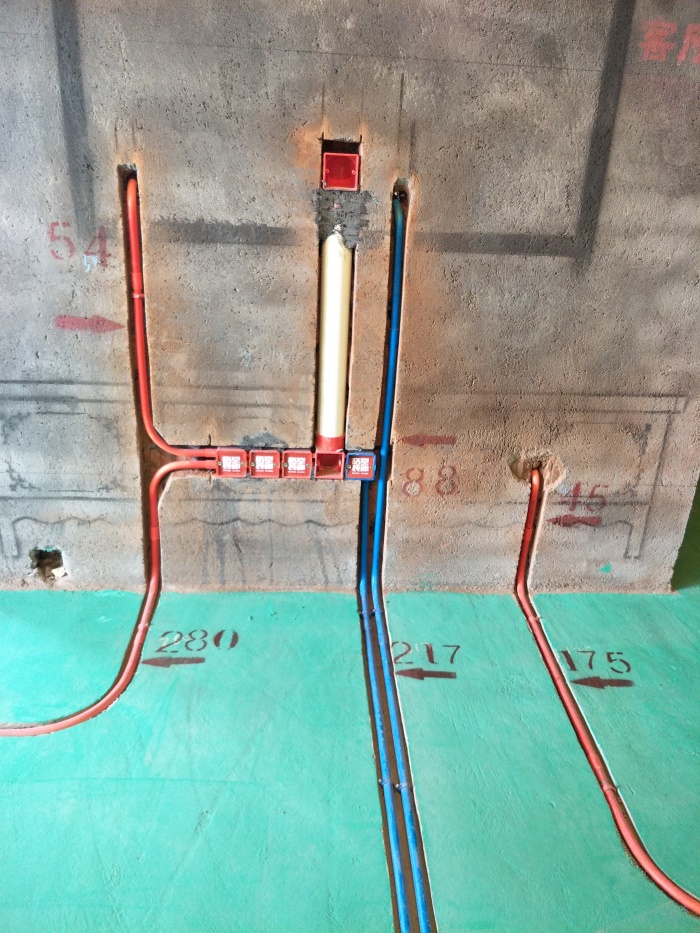

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒、煤气管等设备线管进行提前预埋处理，确保设计美观度。

发表于 2019-4-5 15:47:38

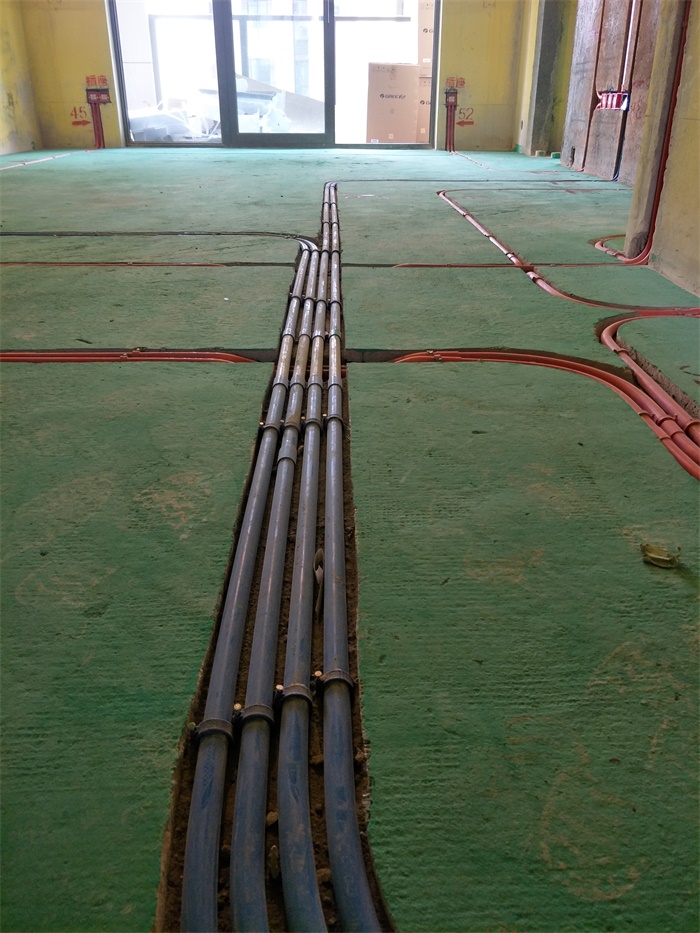

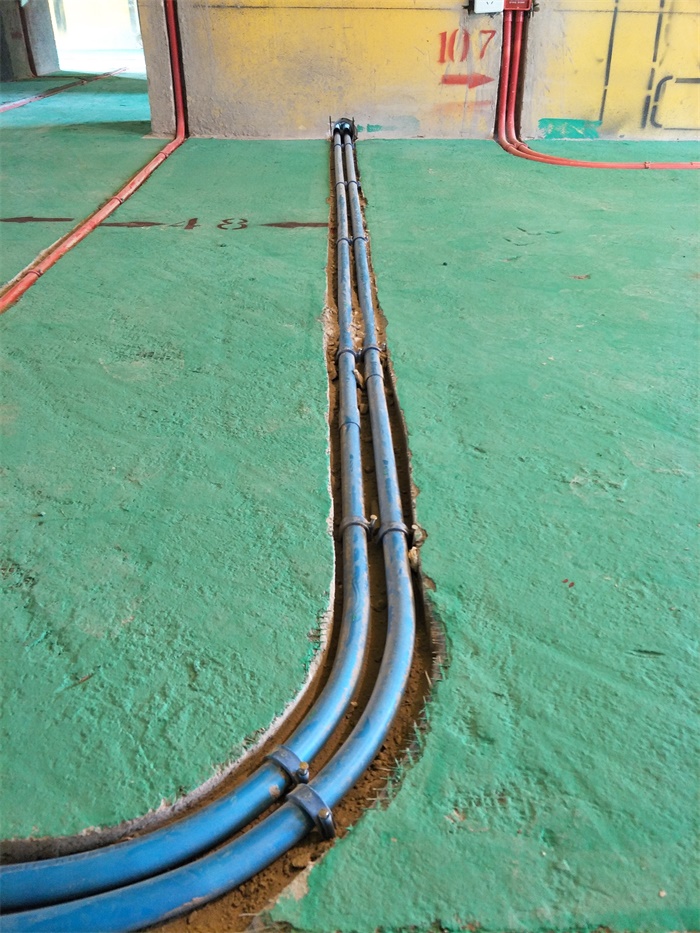

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2019-4-5 15:48:59

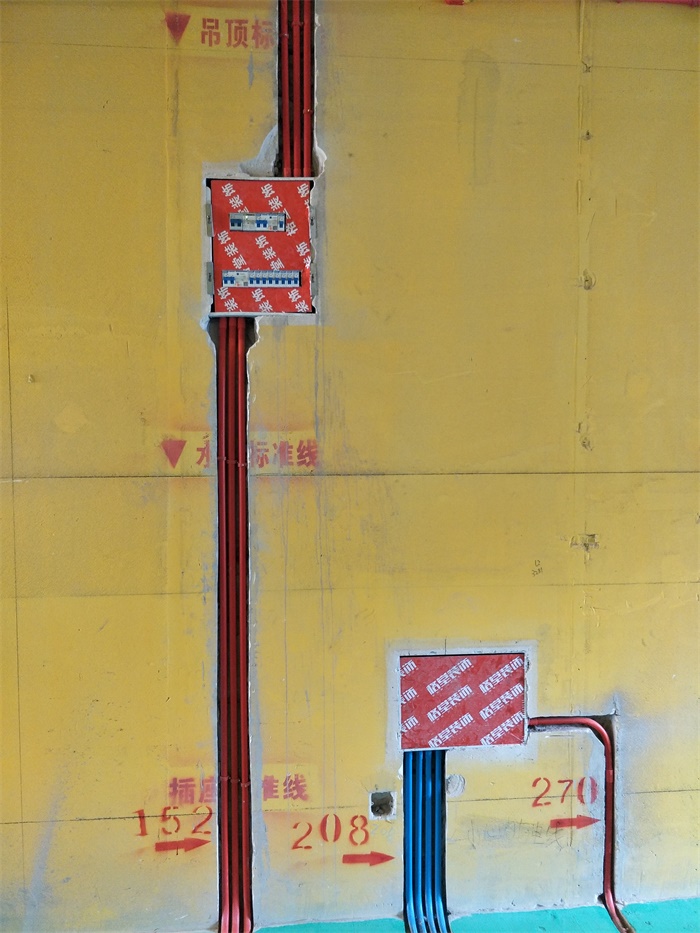

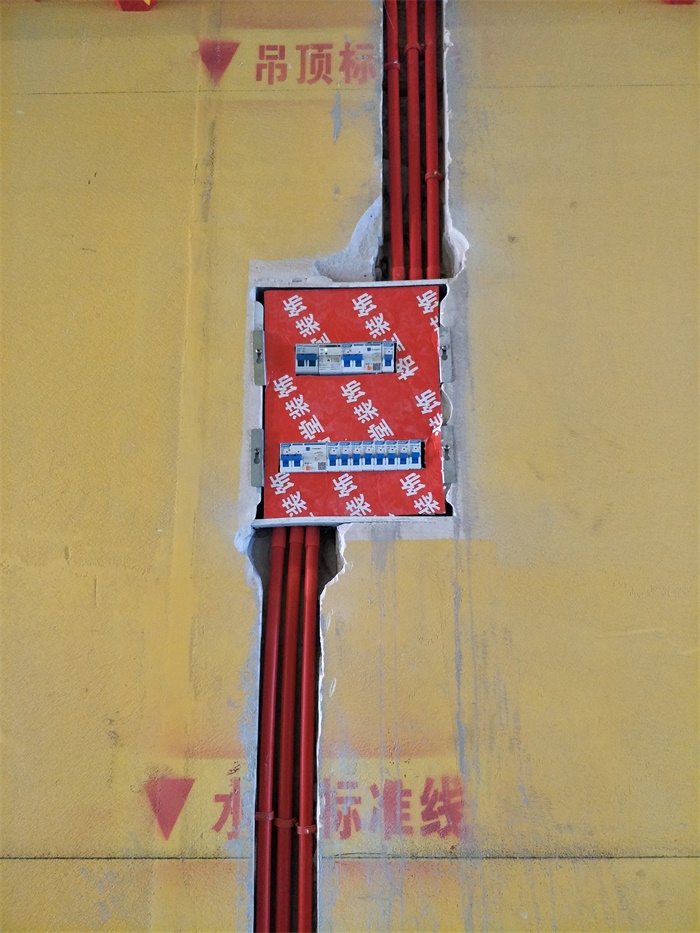

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能，配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

发表于 2019-4-5 15:55:55

本帖最后由格堂月红于 2019-4-5 16:00 编辑

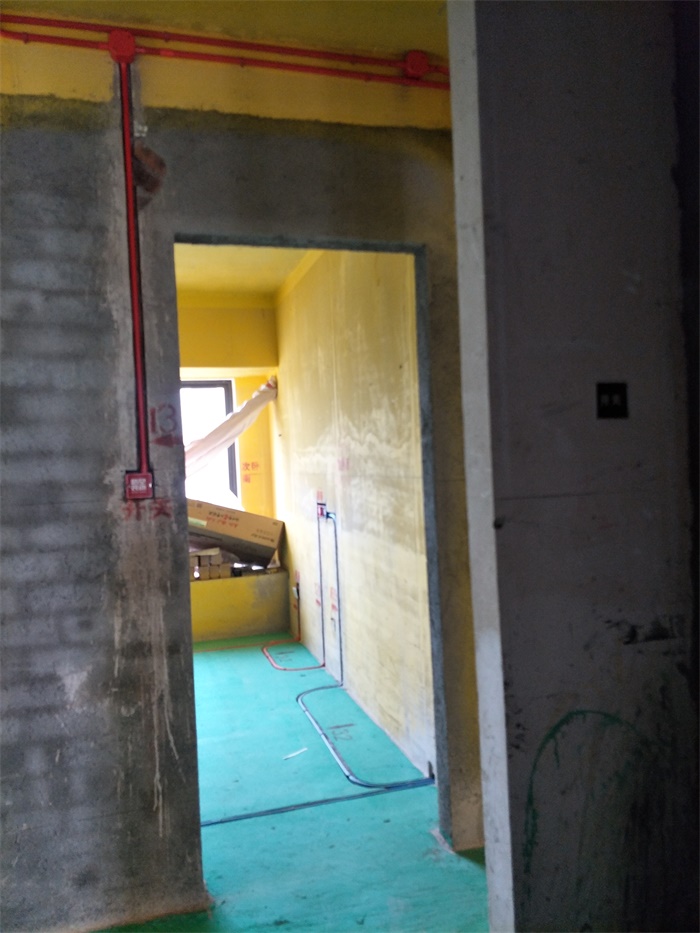

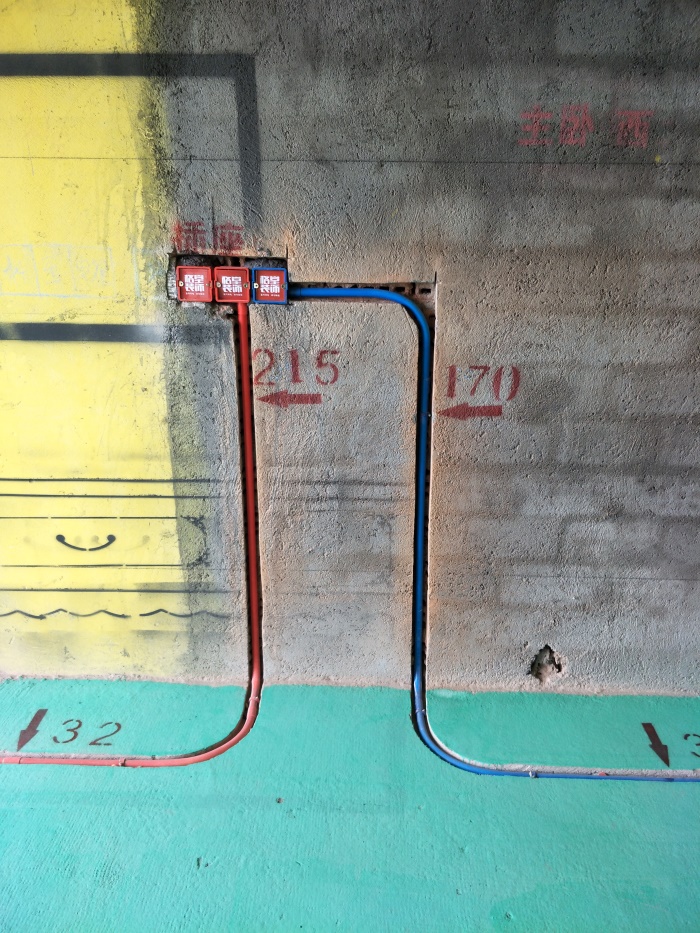

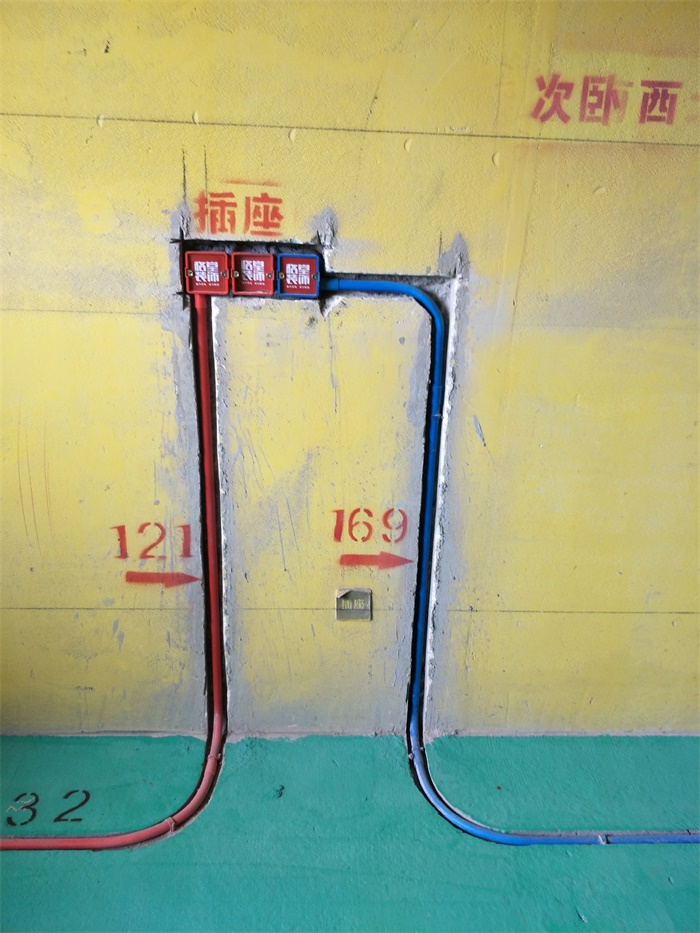

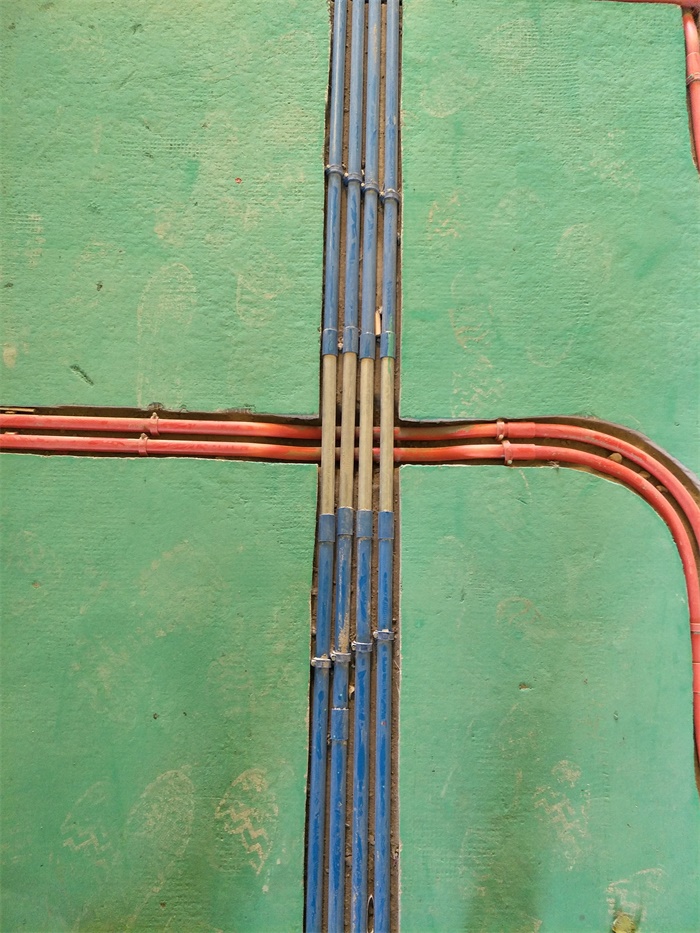

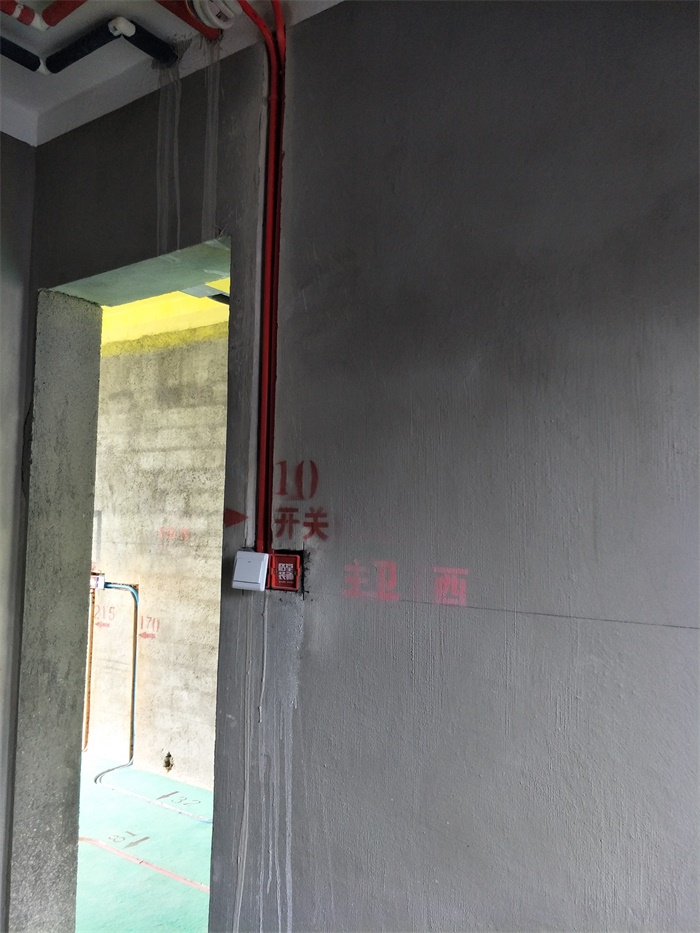

红色为强电，蓝色为弱电，强弱电间间距30CM以上，强弱电交接处用金属屏蔽管，防止干扰。电视机插座必须留2个强电插座（预留电信无线接收器插座）。

发表于 2019-4-5 16:03:12

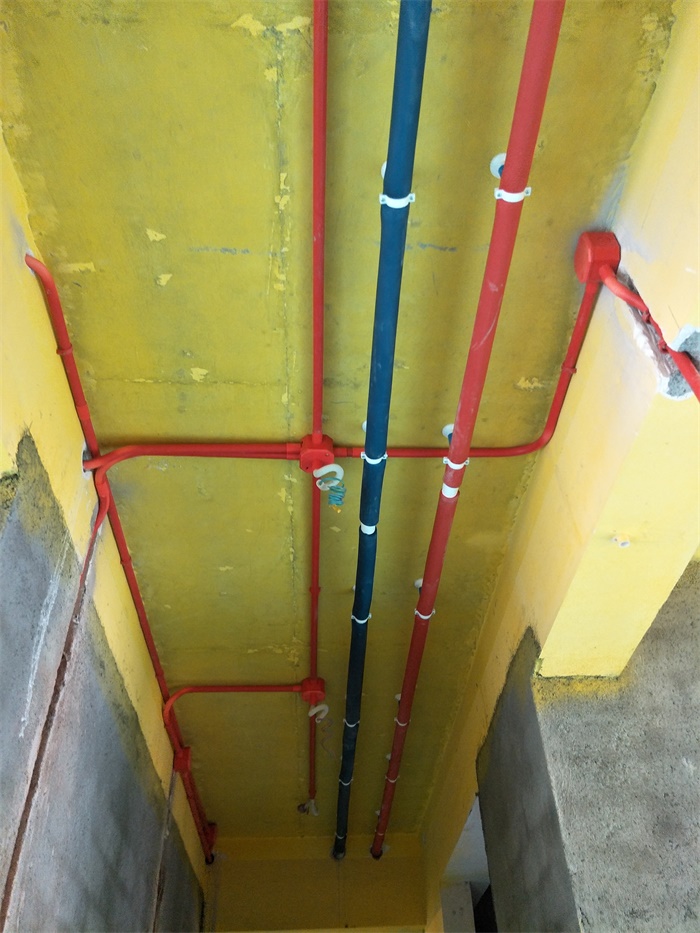

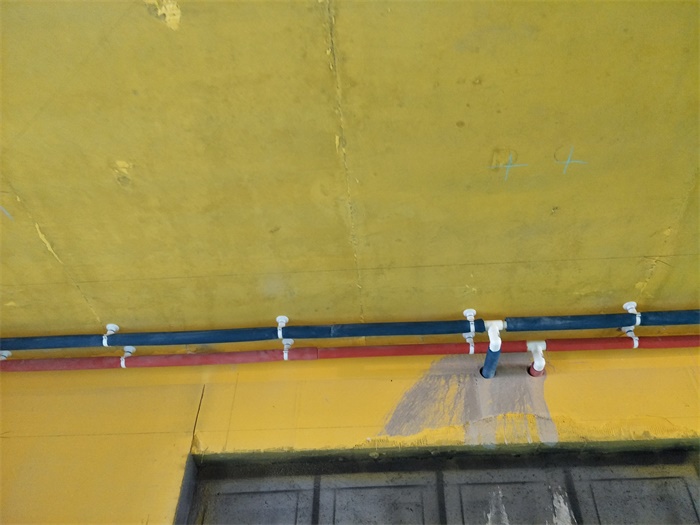

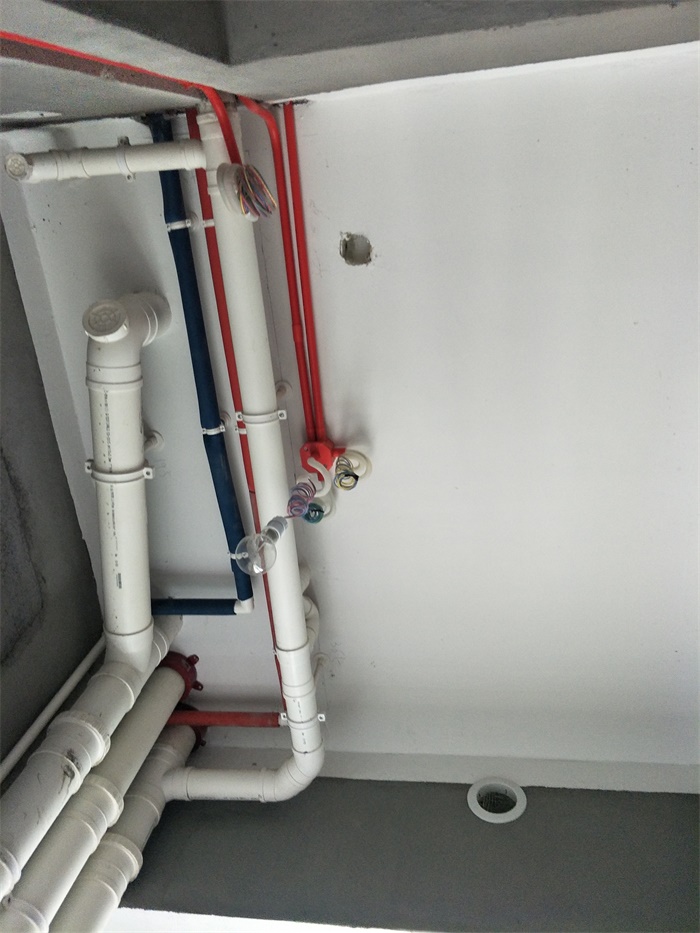

水管走顶：格堂装饰所有水管全部从顶部排布，突破从地面排布的传统做法，确保万一出现漏水情况能第一时间发现，维修处理简单便捷，避免更大损失。

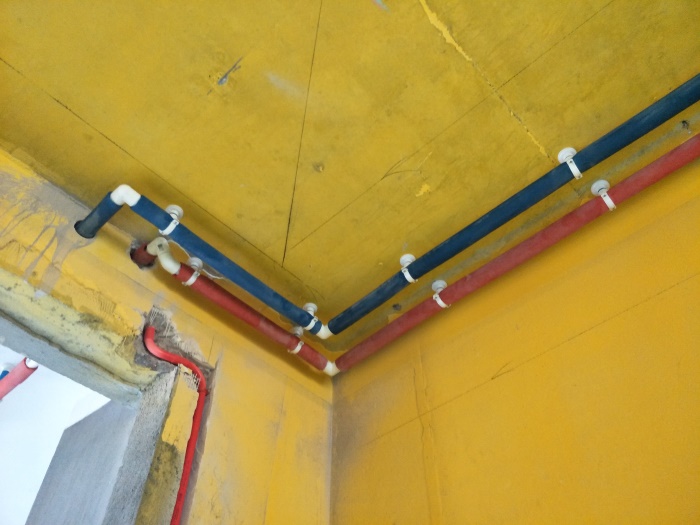

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。

发表于 2019-4-5 16:04:12

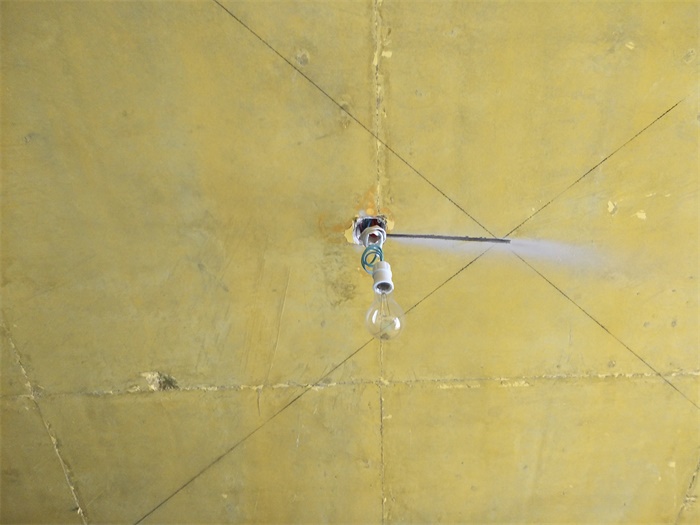

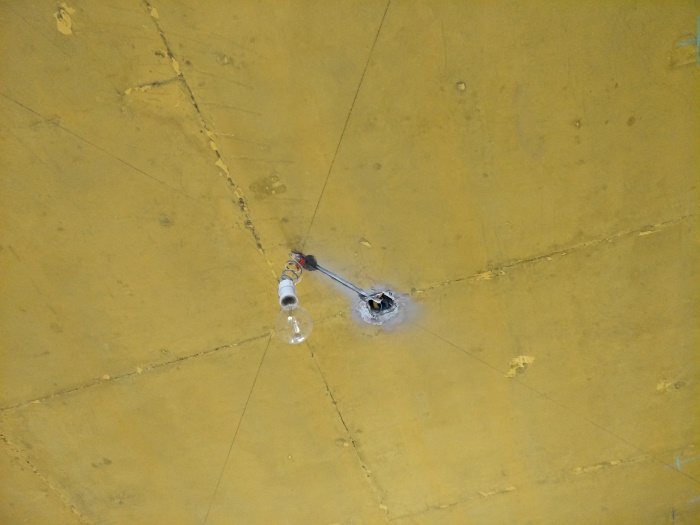

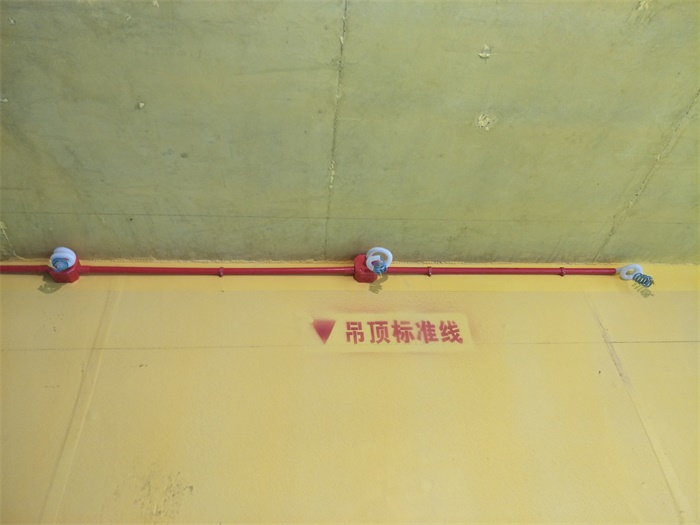

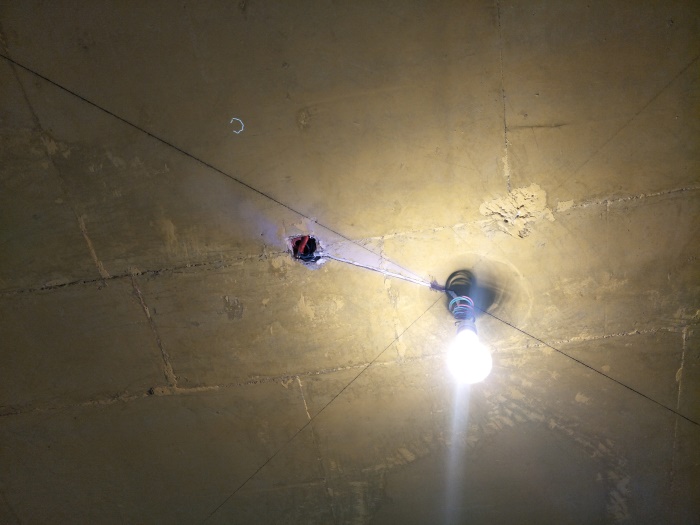

灯头线套黄腊管保护

发表于 2019-4-5 16:06:10

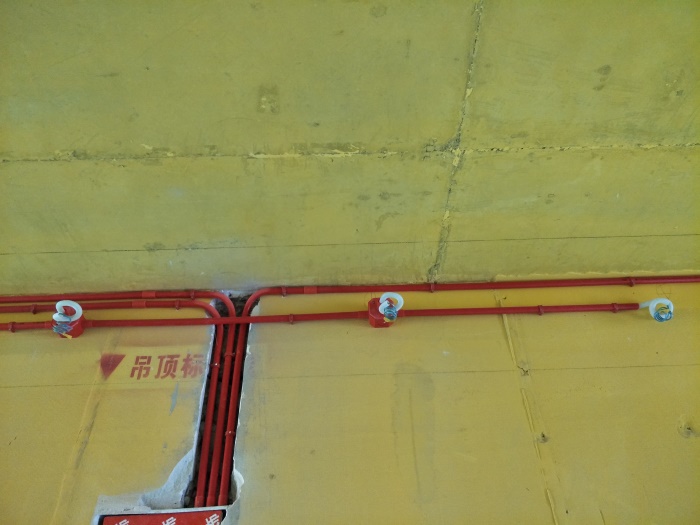

顶部交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

筒灯电线用波纹管保护
