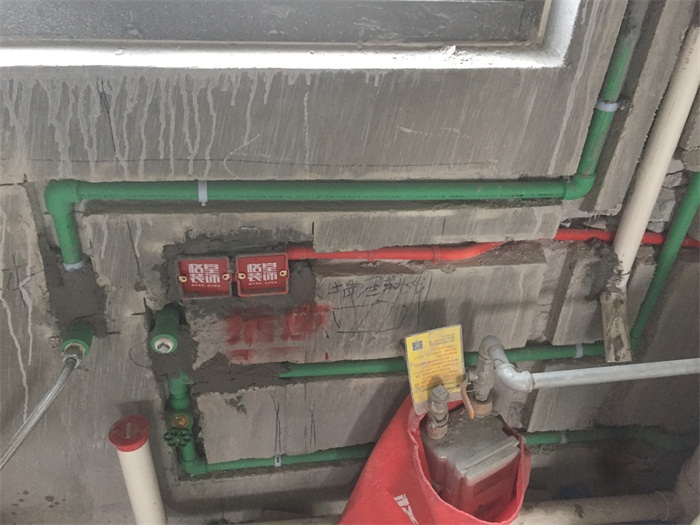

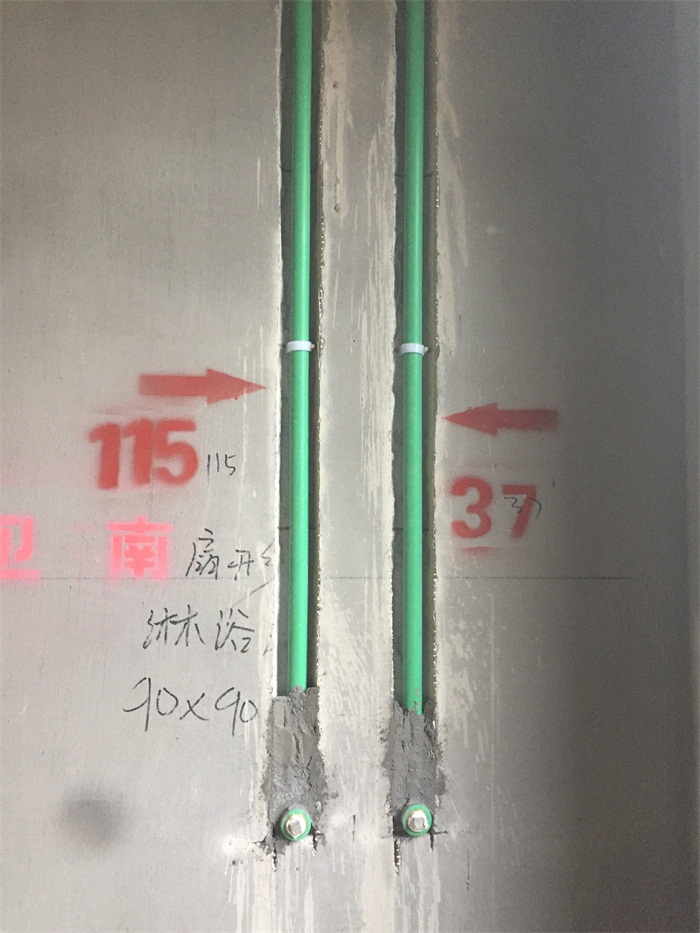

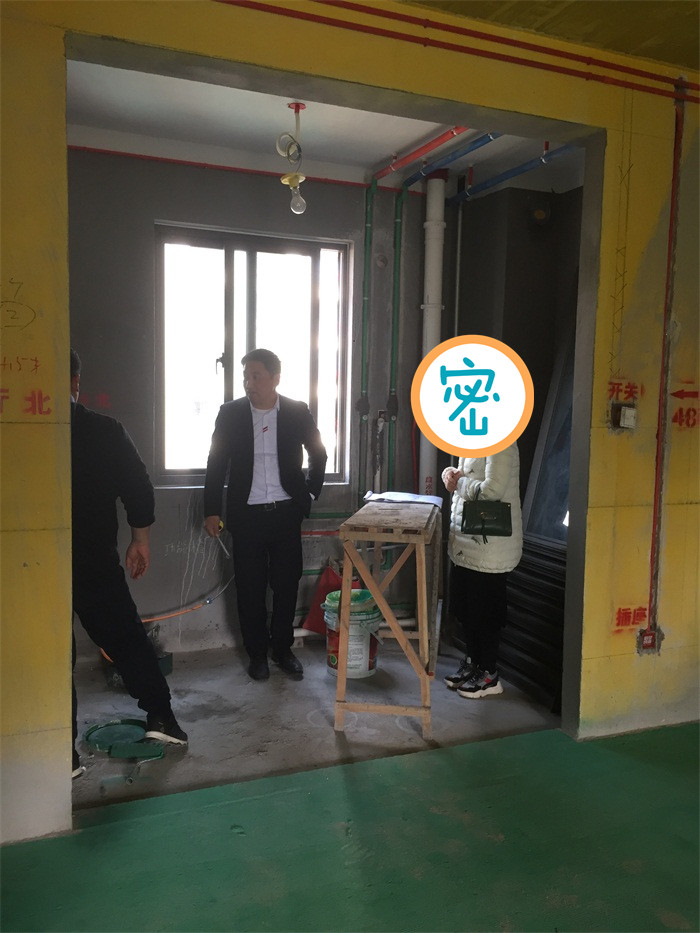

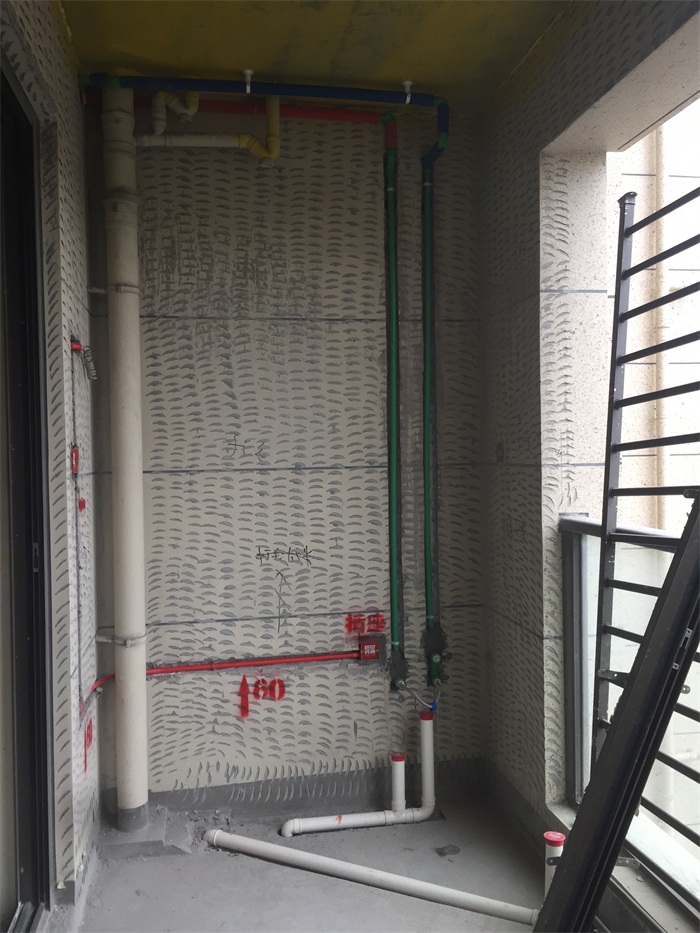

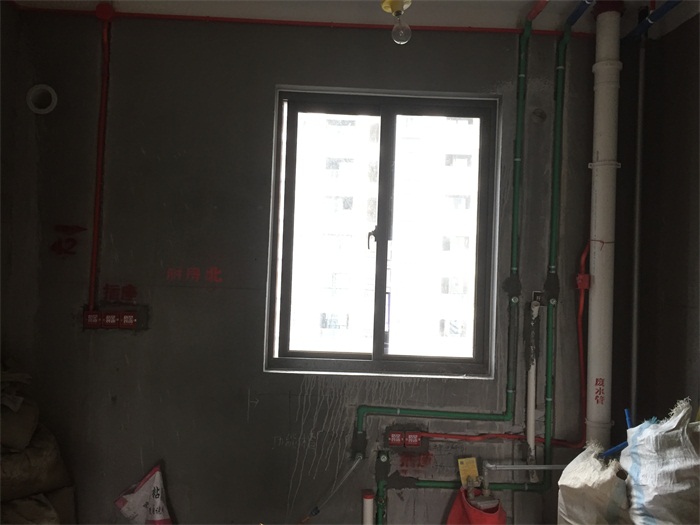

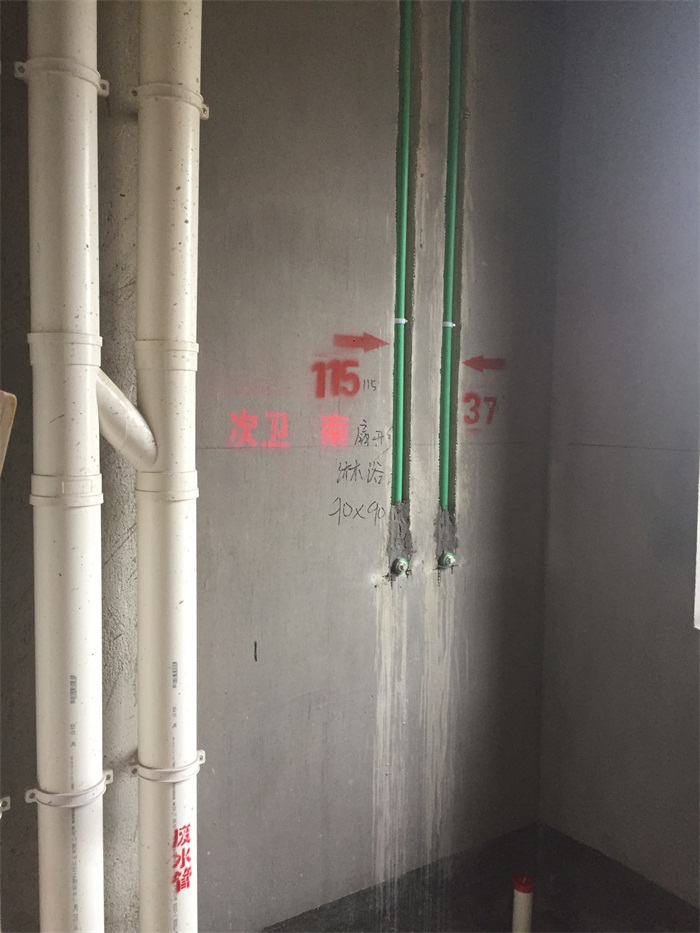

次卫水管全部走墙,离地40-60cm之间,横平竖直,非常规范,墙面冷热水管布置专业规范,左热右冷、上热下冷。

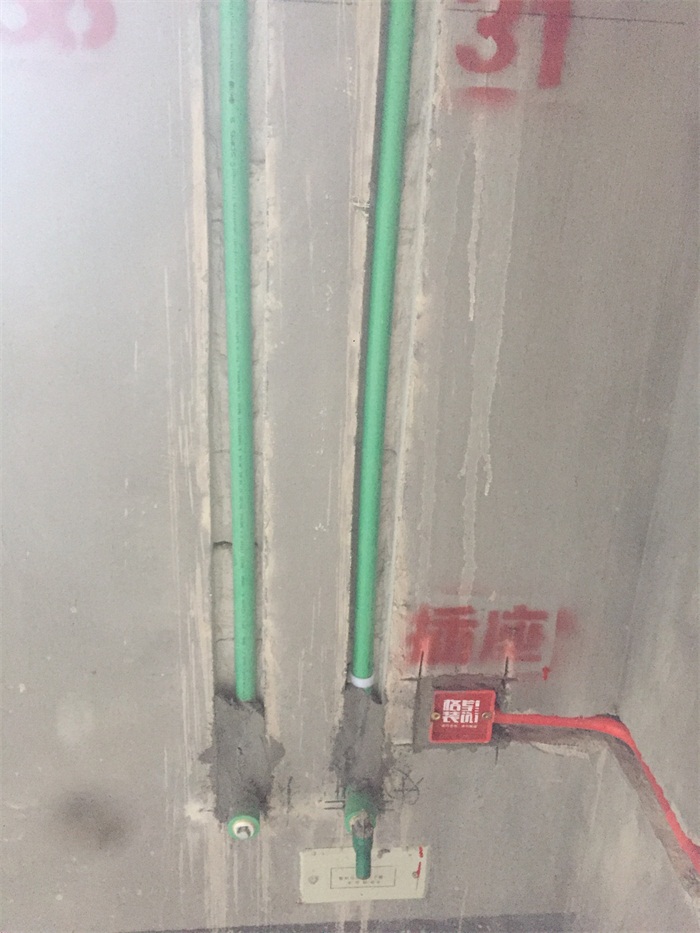

墙面水管和线管间距30公分以上。
柜体内水管接头外接,能及时发现渗水。

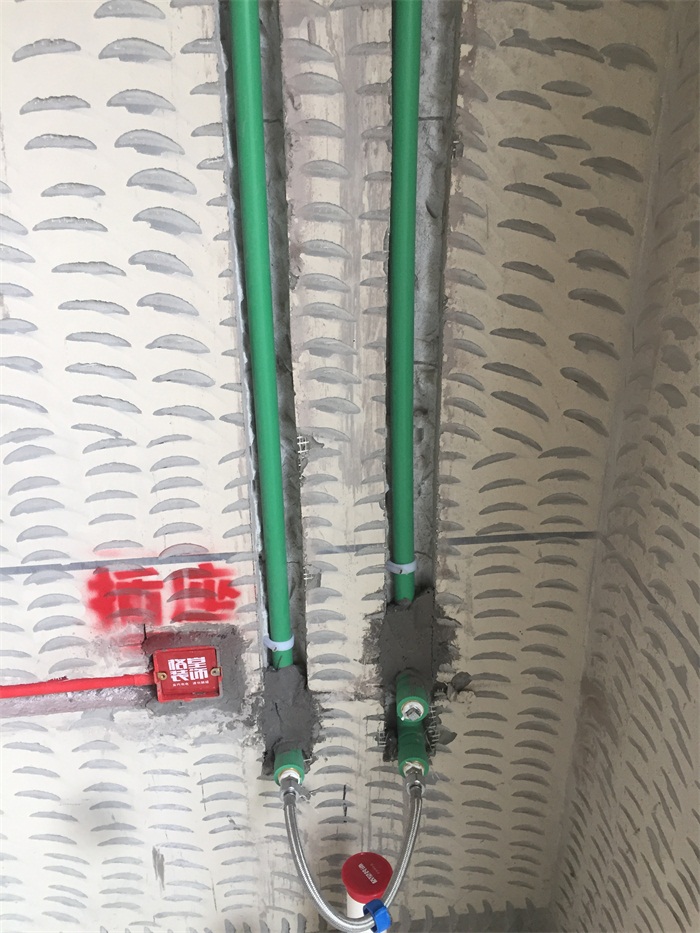

冷热水管内牙接头要求与墙面砖基本持平,内凹不得大于1厘米。

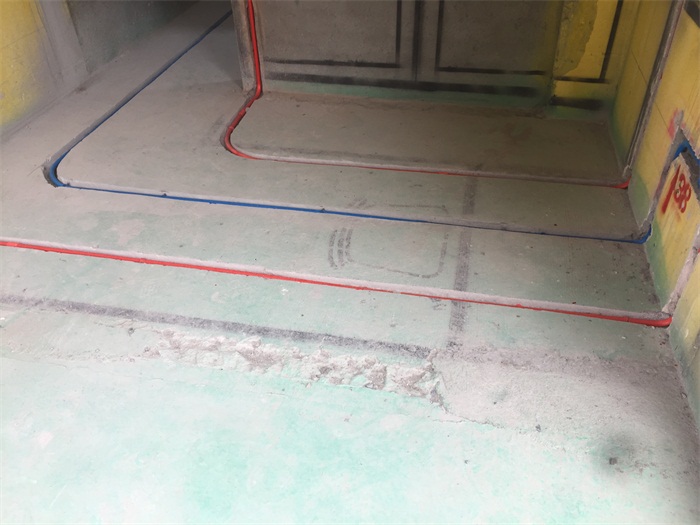

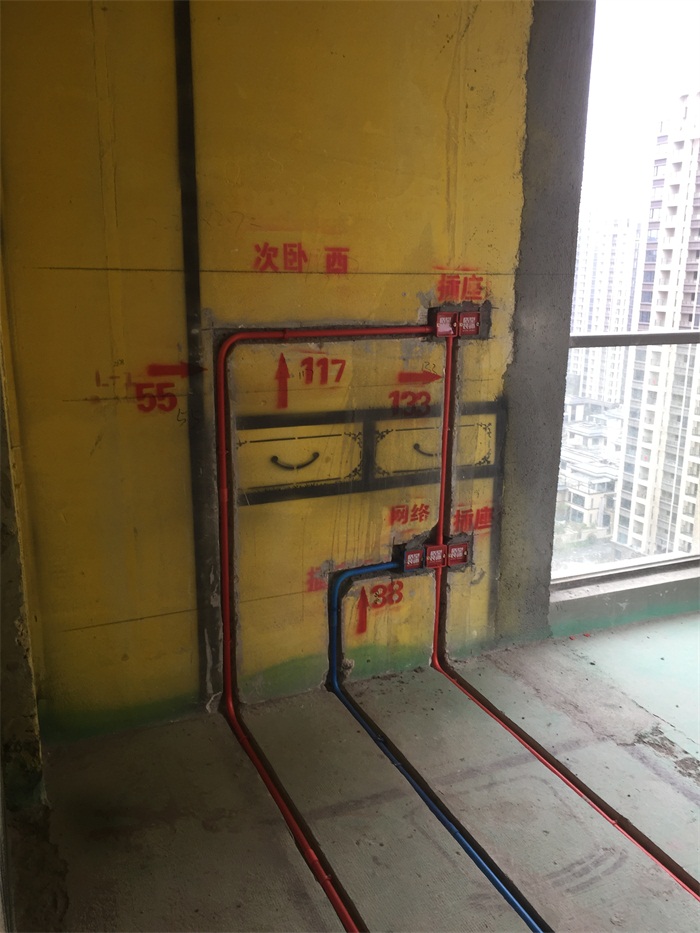

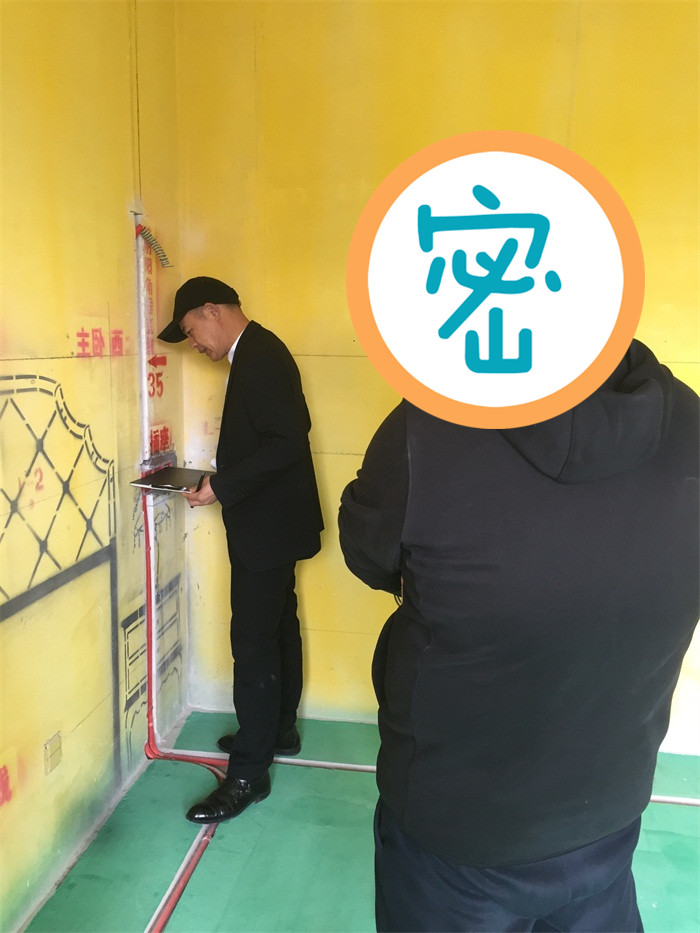

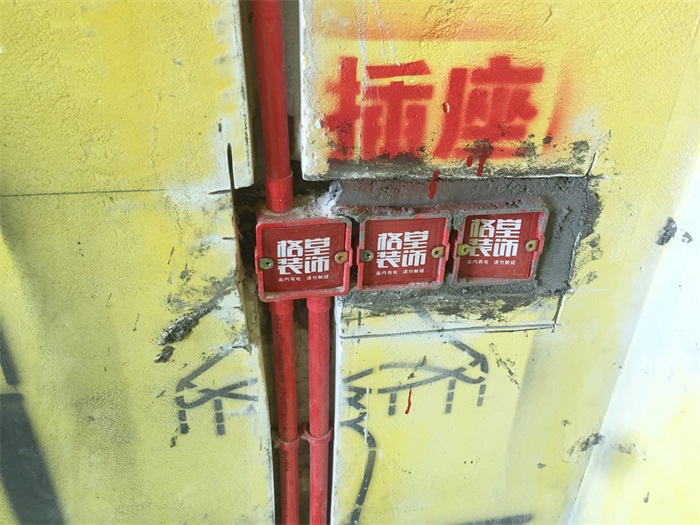

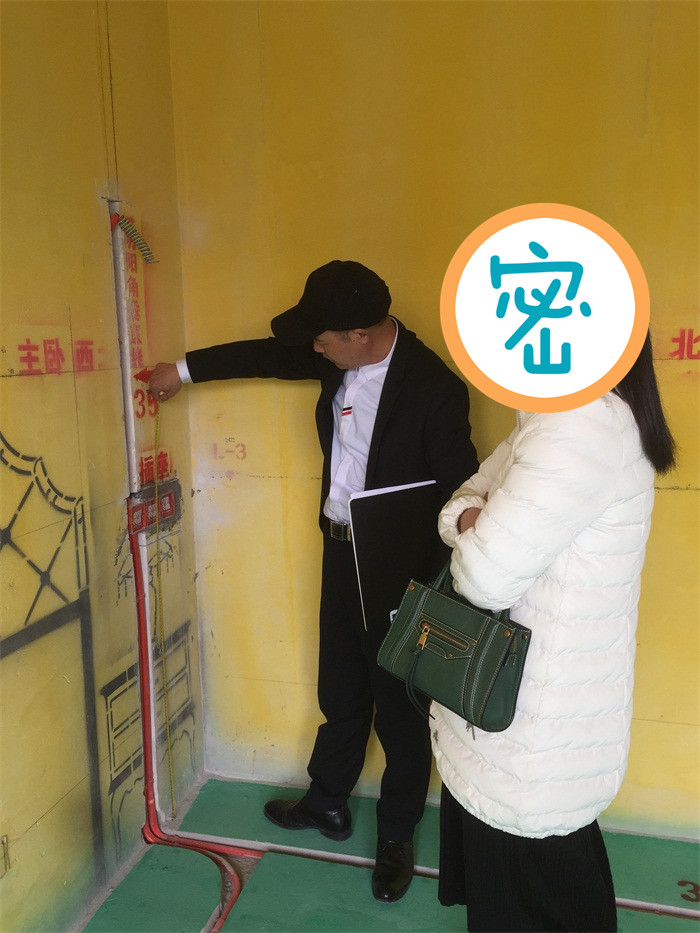

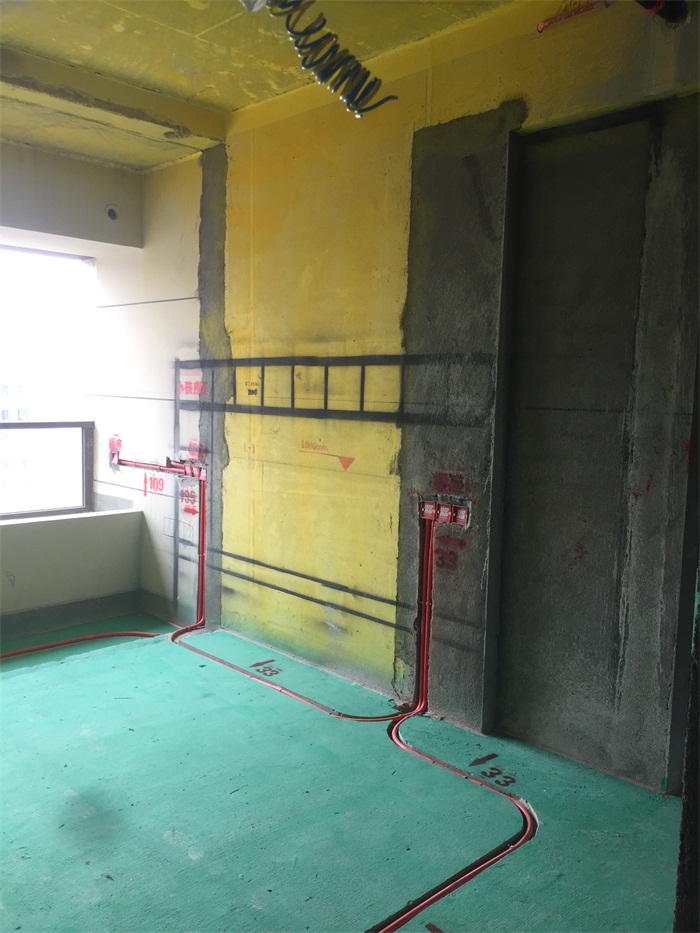

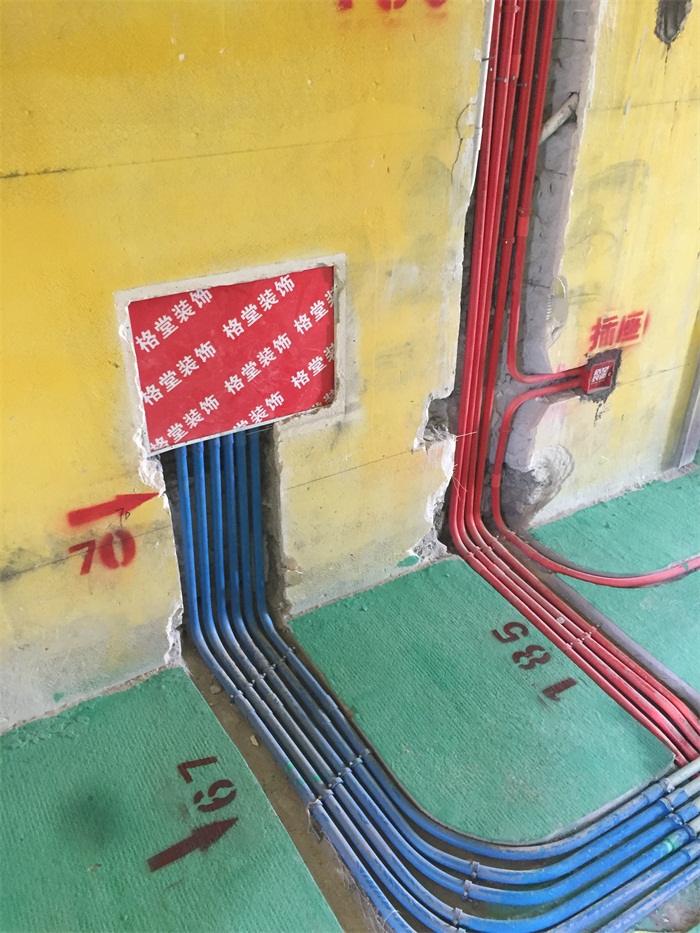

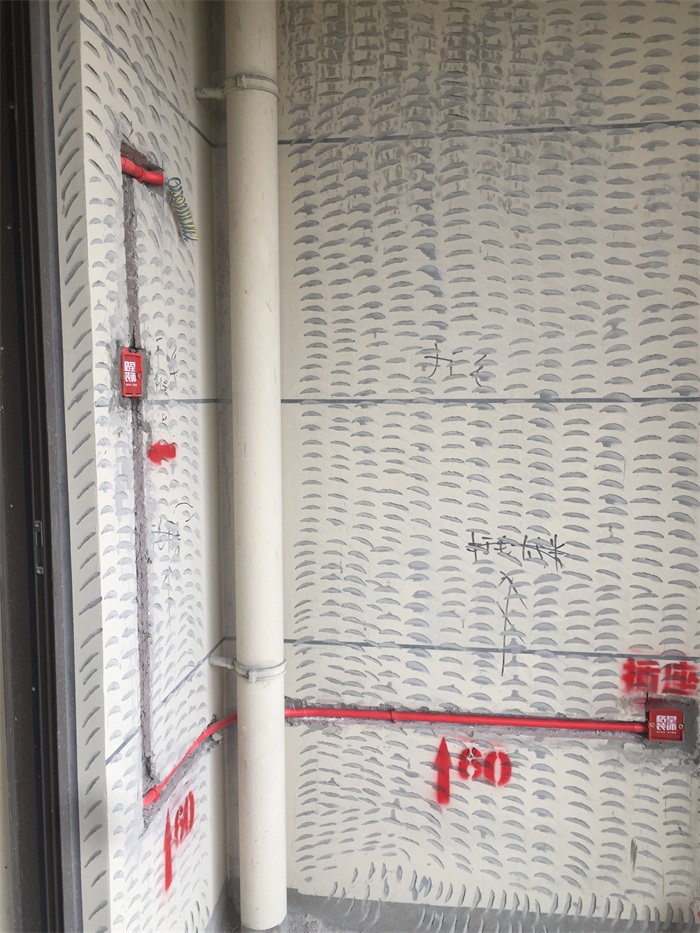

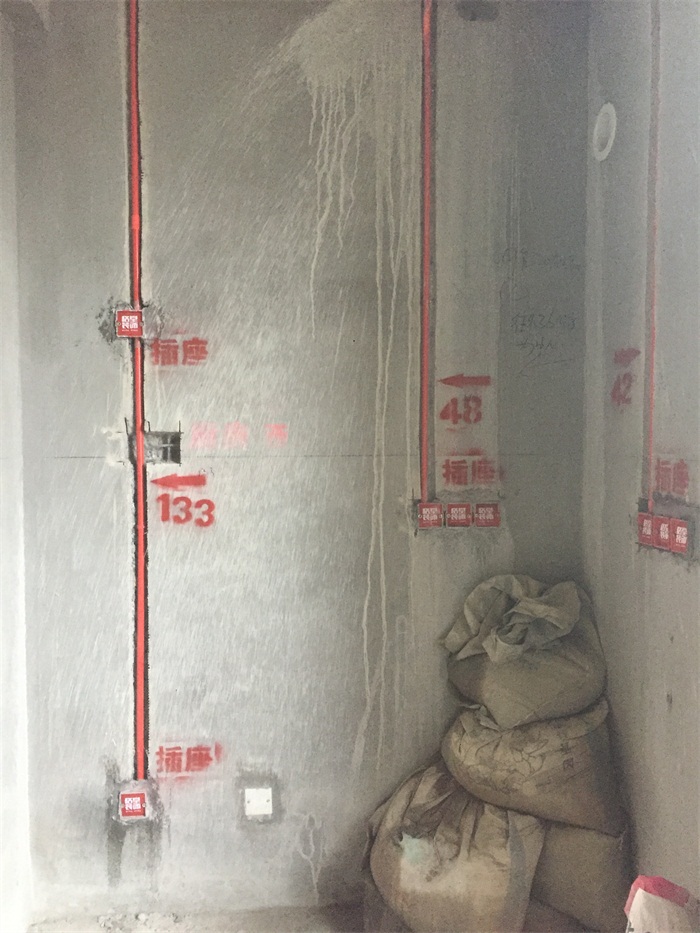

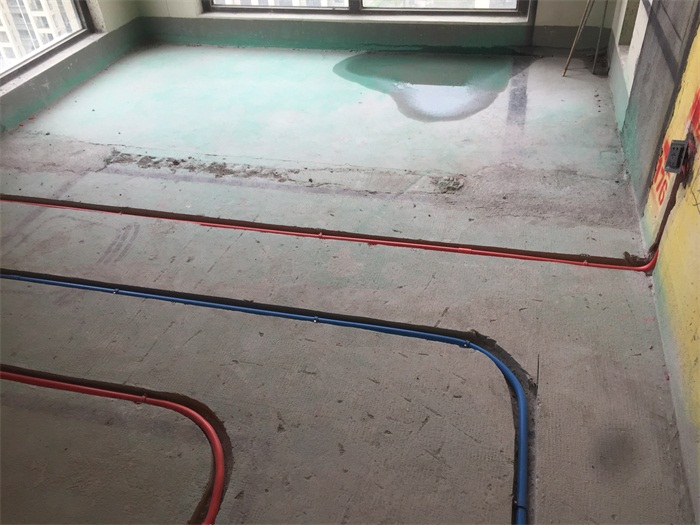

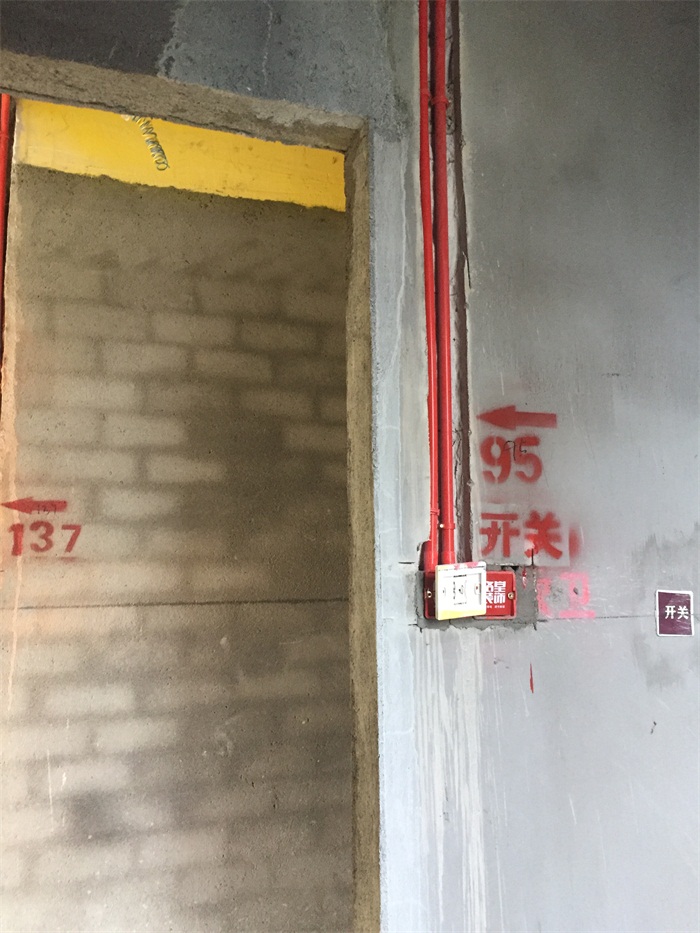

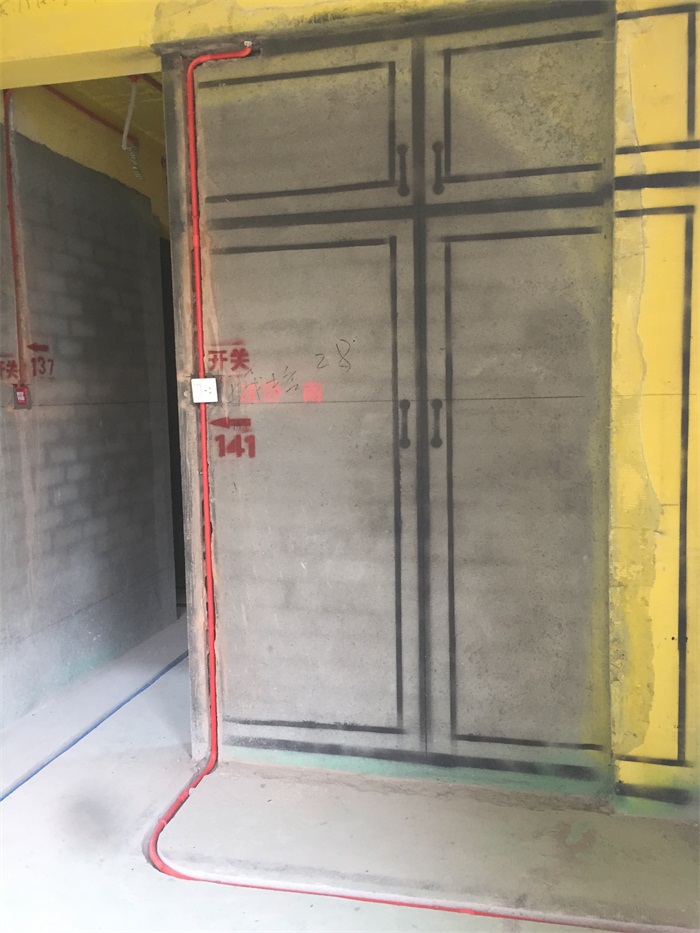

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。

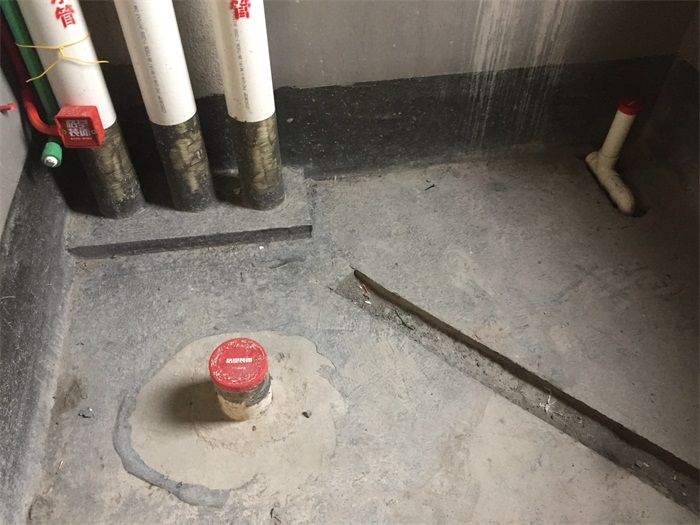

下水管用格堂专用保护盖保护,防止砂石堵塞管道。
水管走顶并用保温棉保护好,可以杜绝冷凝水、保证水温不流失,水管吊卡间距60-80公分,不能过大防止水管脱落。
顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。
|
