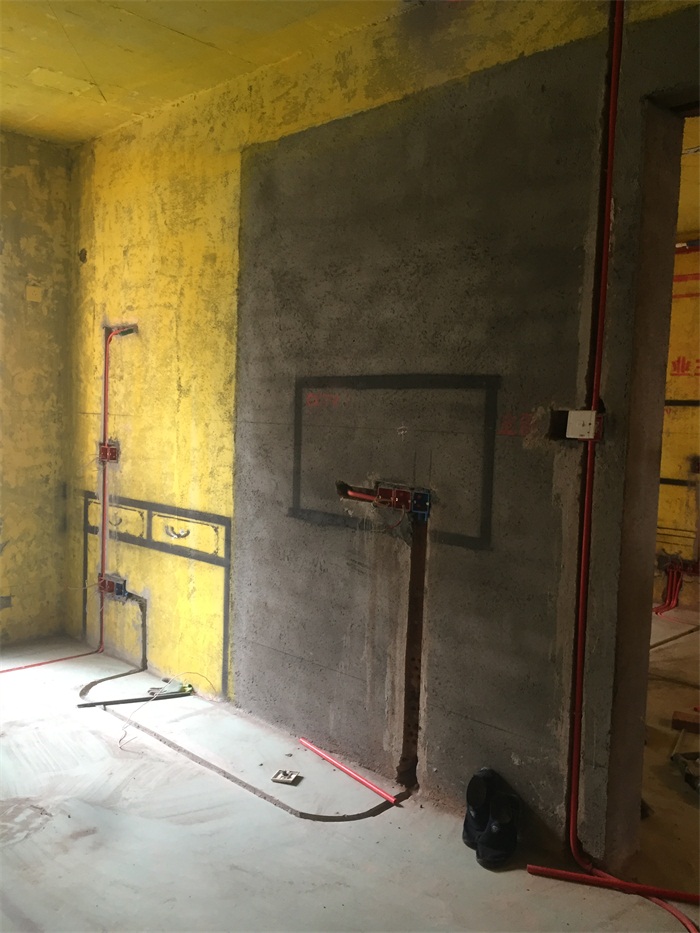

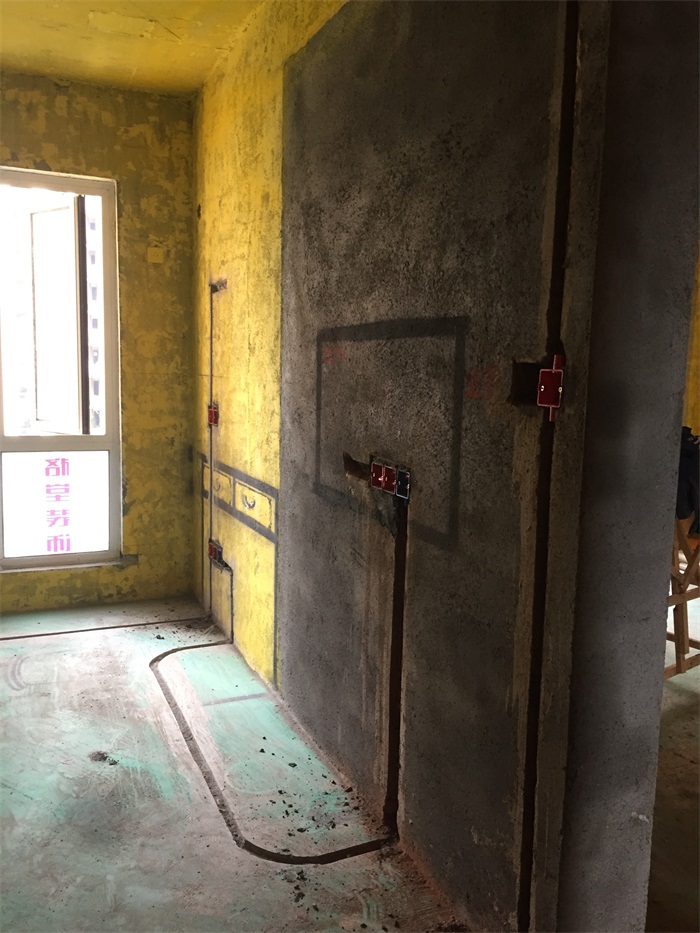

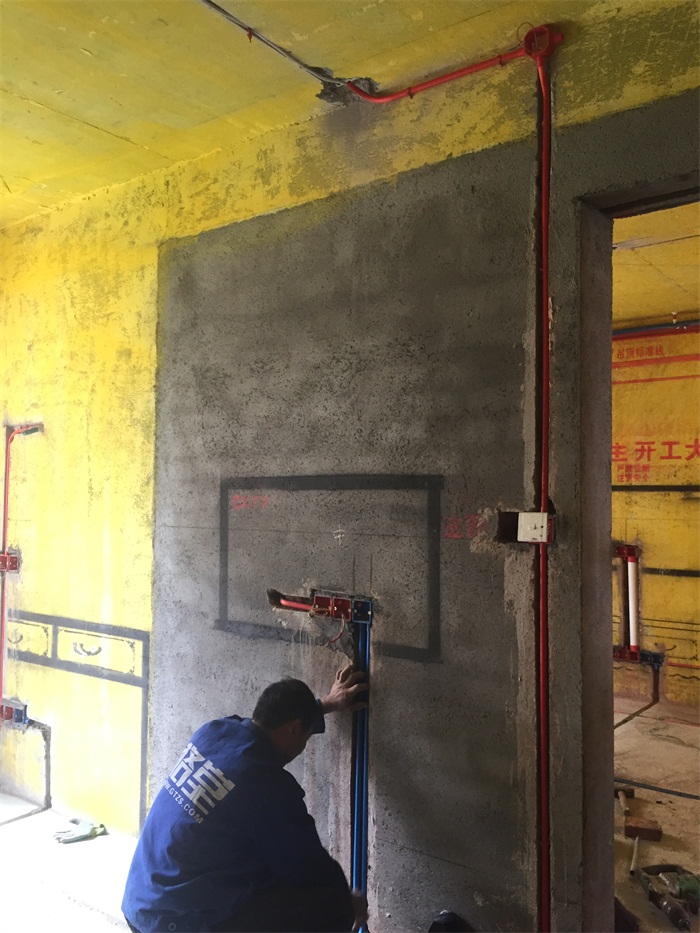

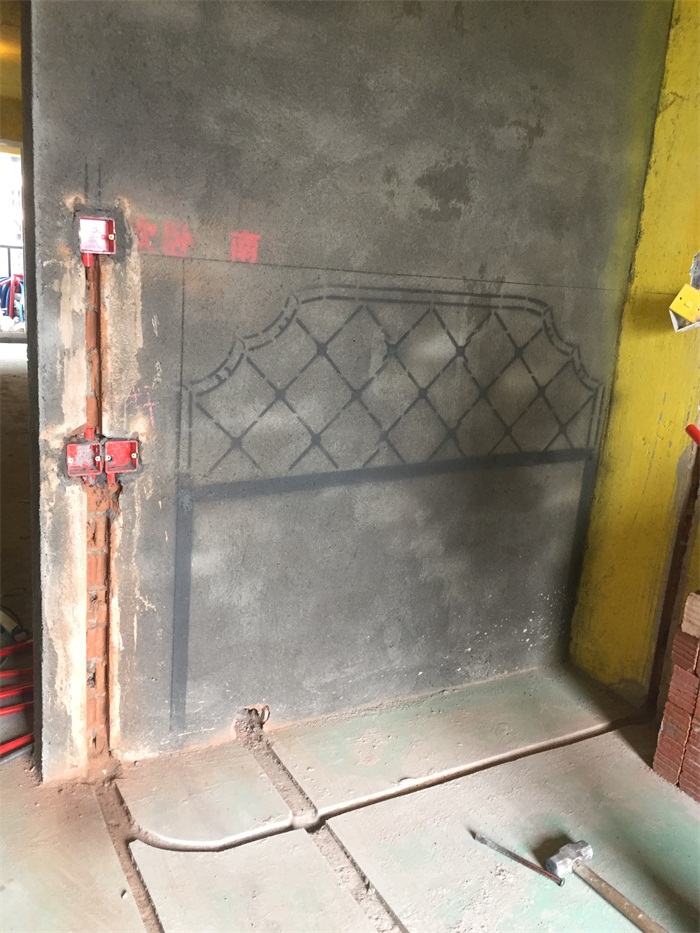

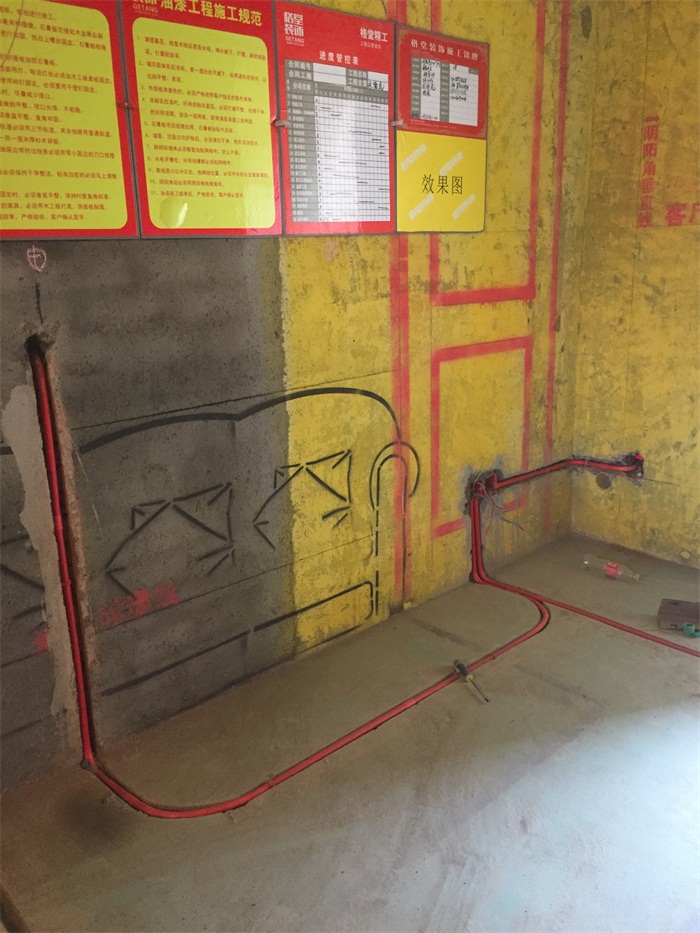

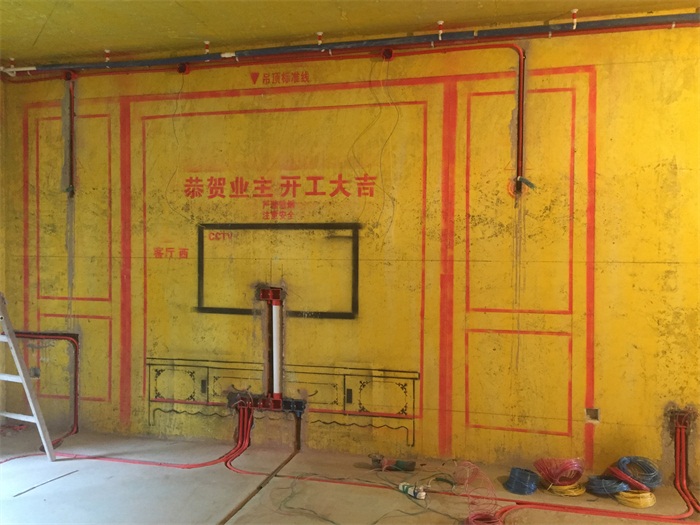

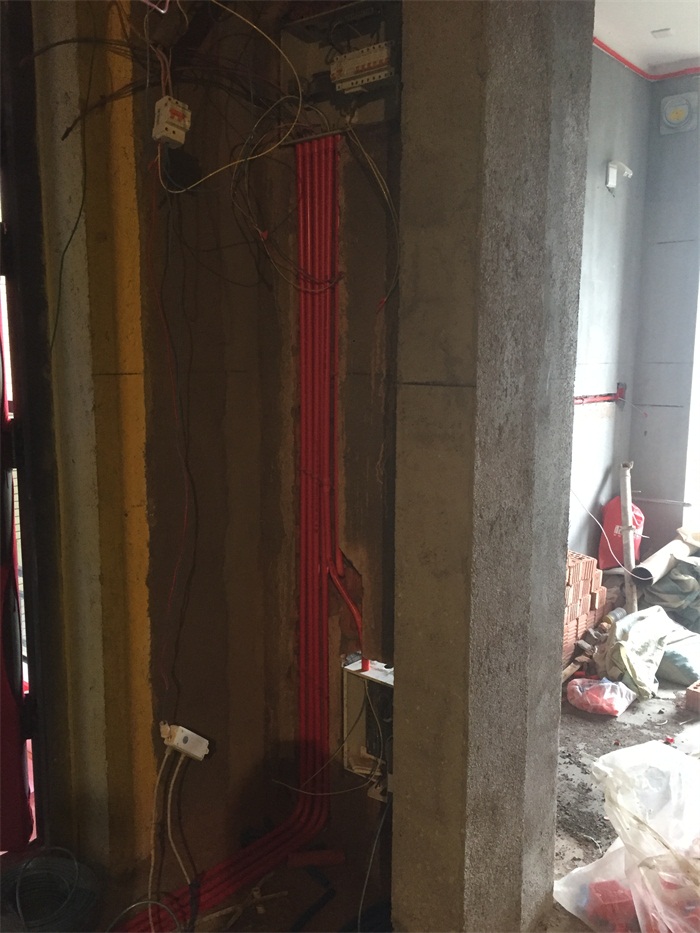

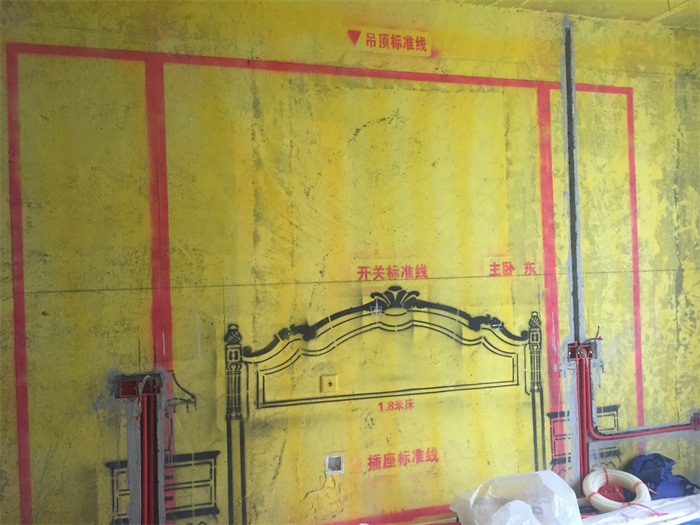

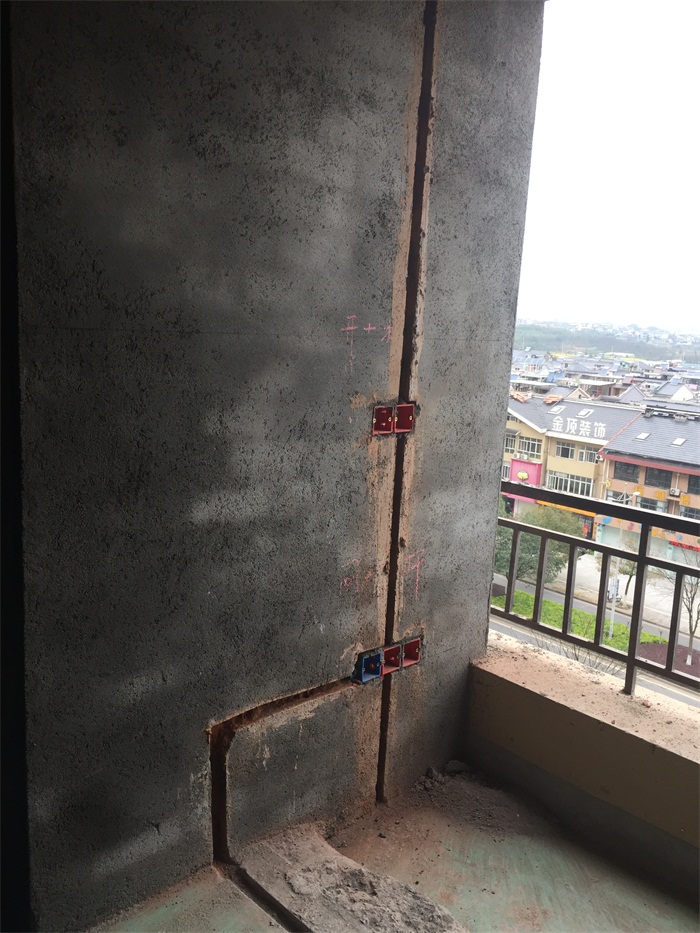

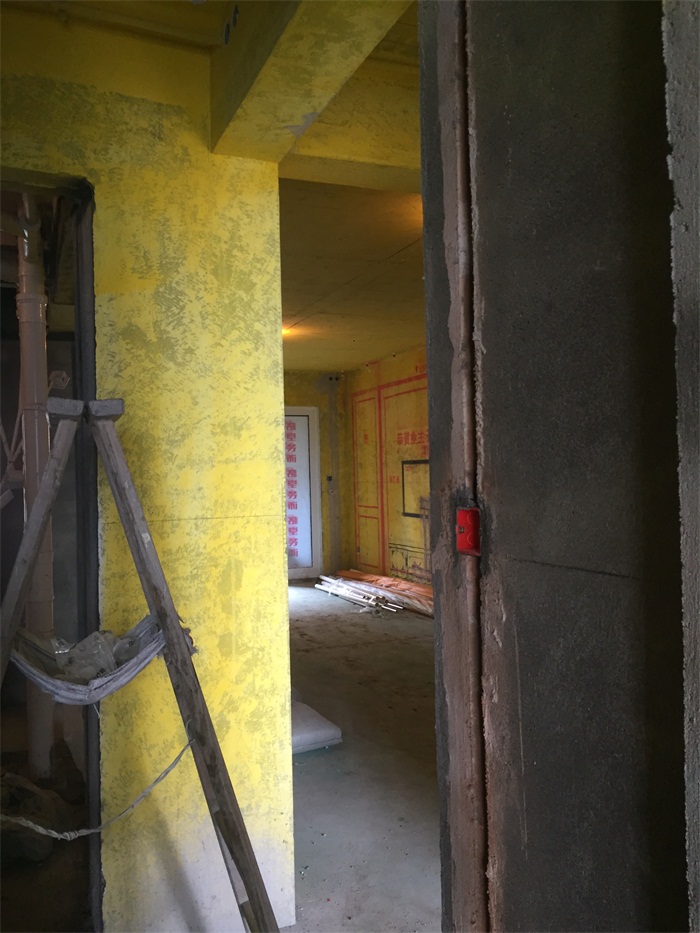

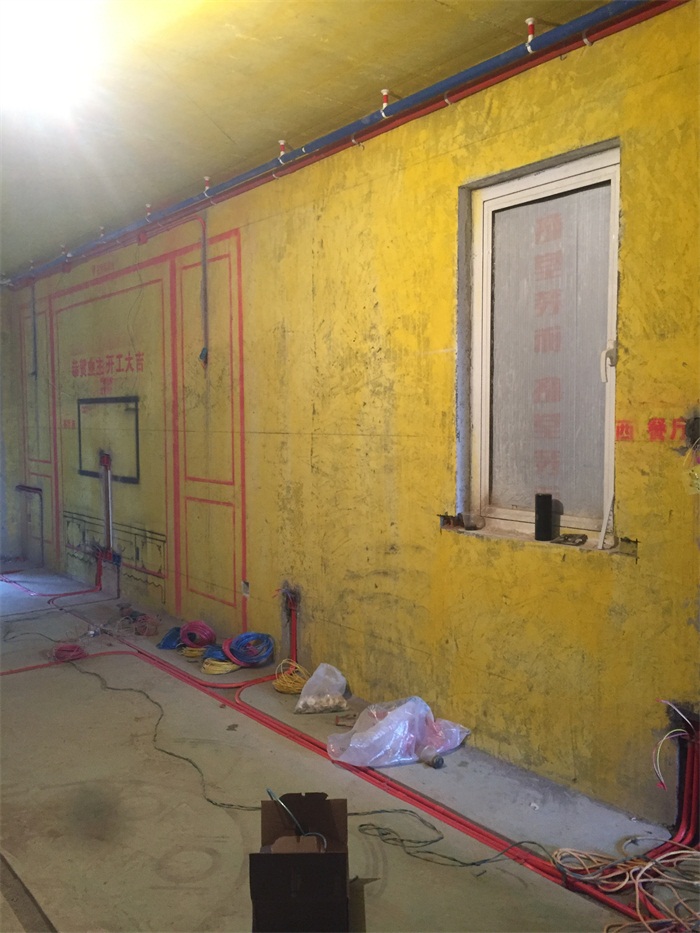

门厅墙面线管布置横平竖直,红色为强电,蓝色为弱电。

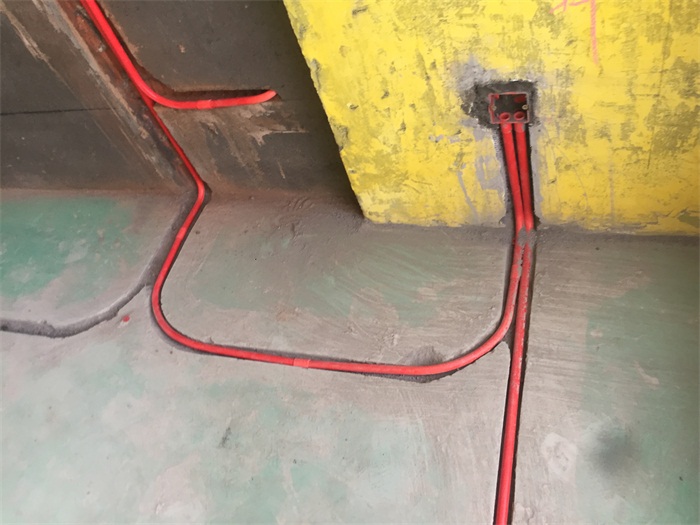

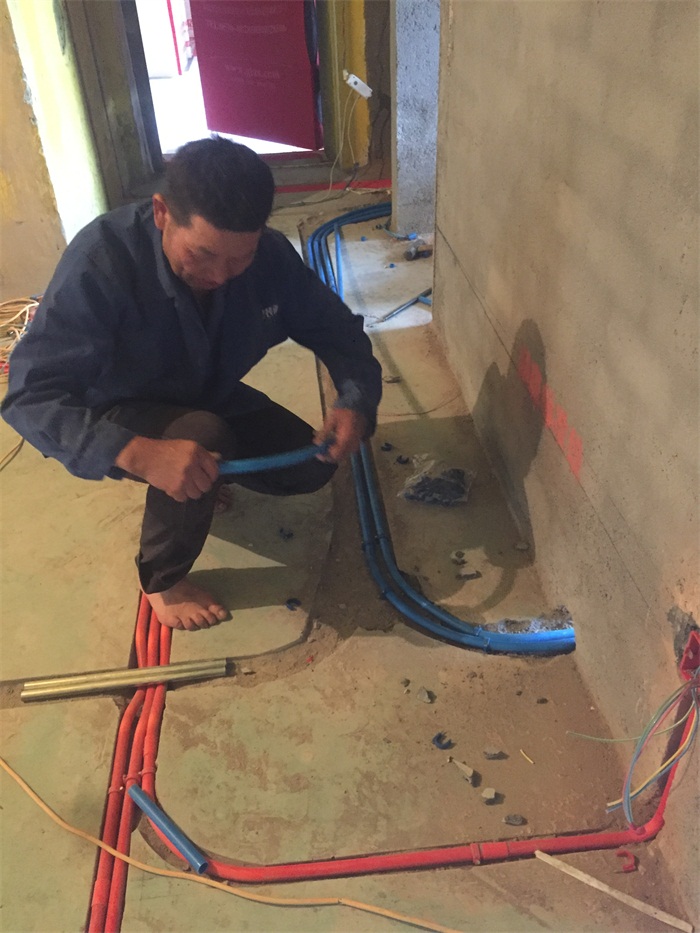

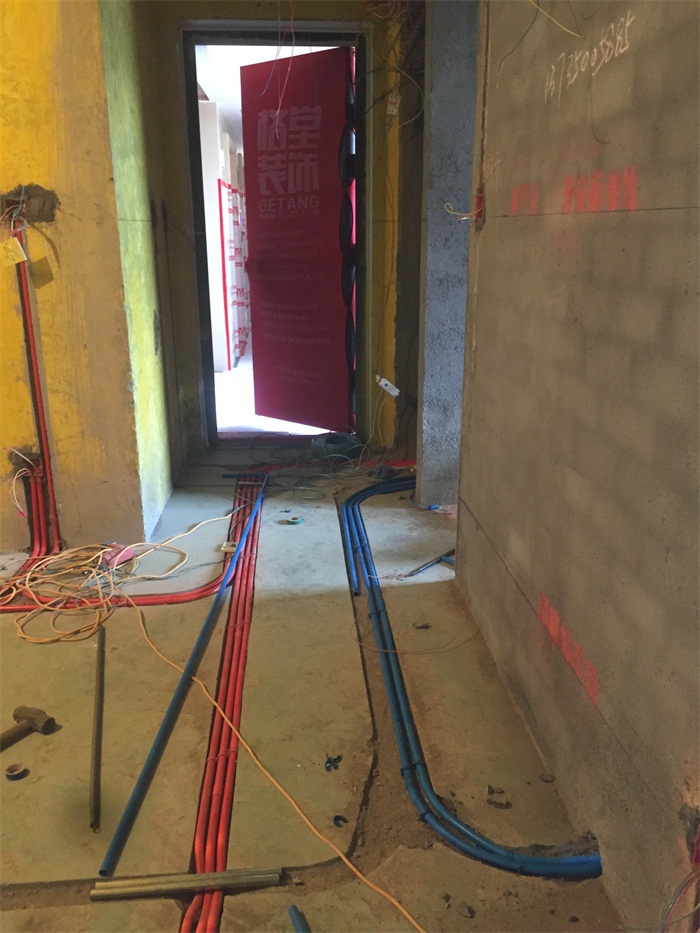

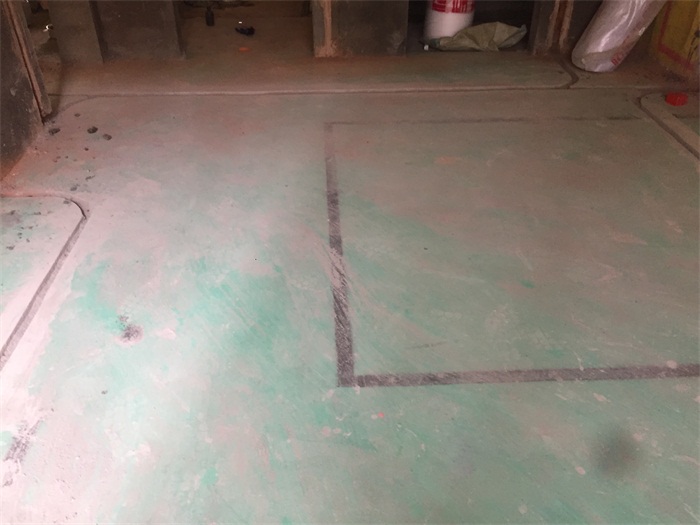

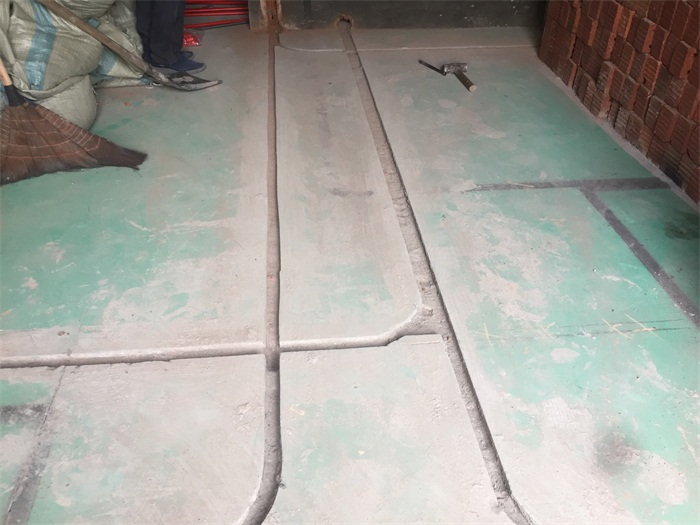

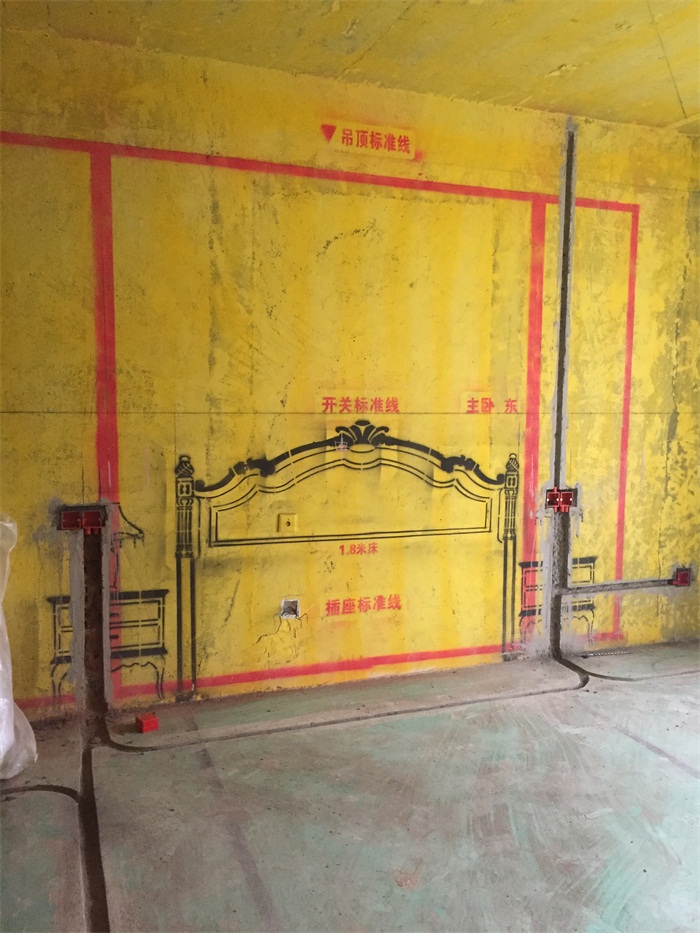

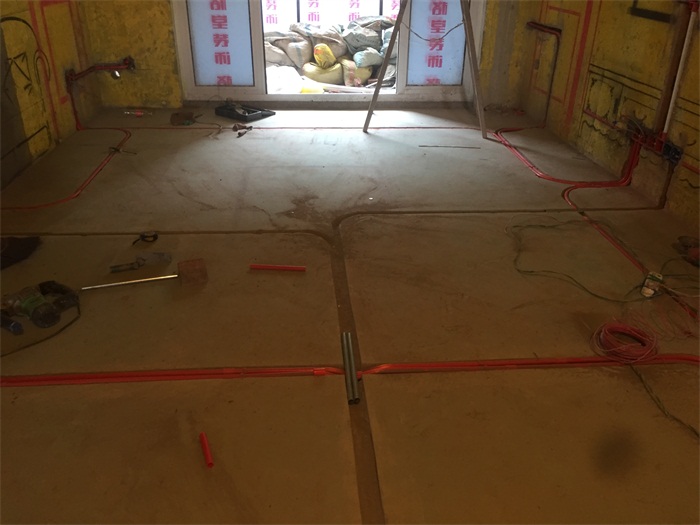

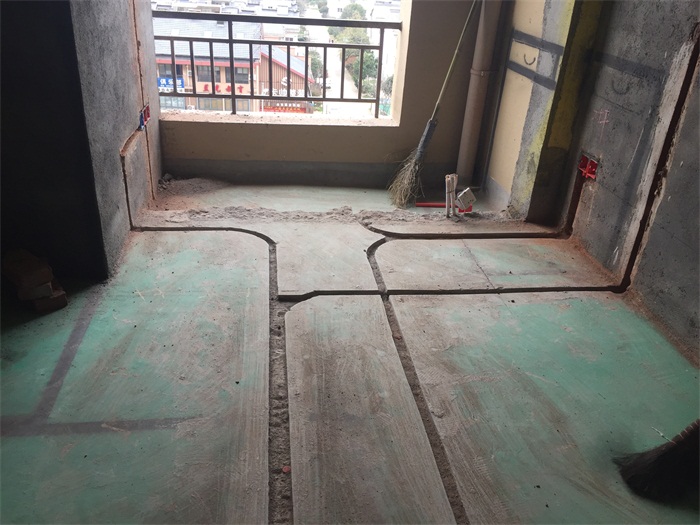

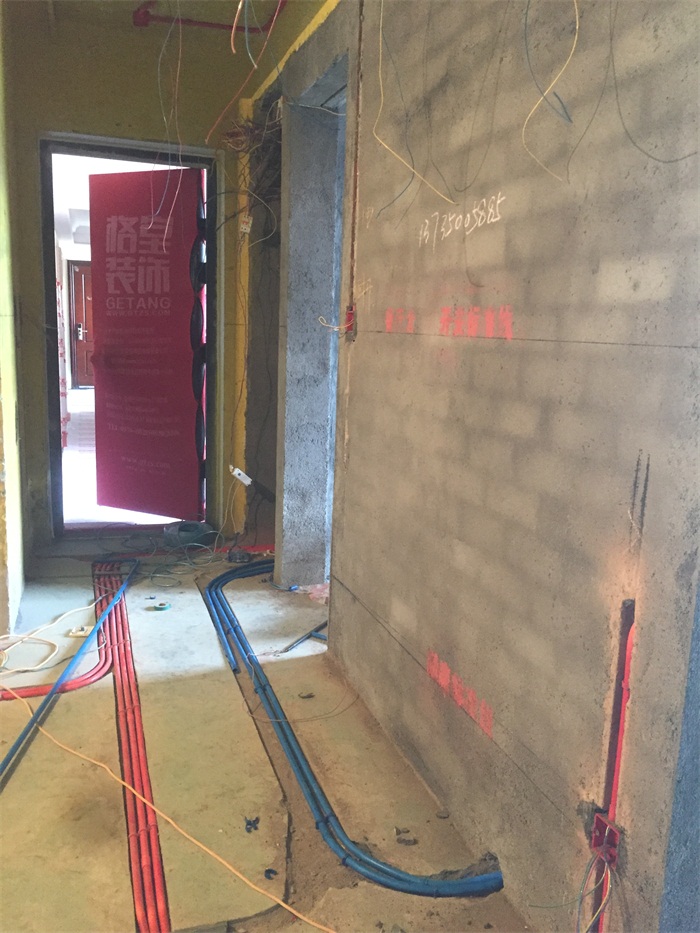

地面线管强弱电线距离30厘米以上防止干扰,并且地面开槽深度够深,线管布好以后,并不会高出地面,工艺非常精细!

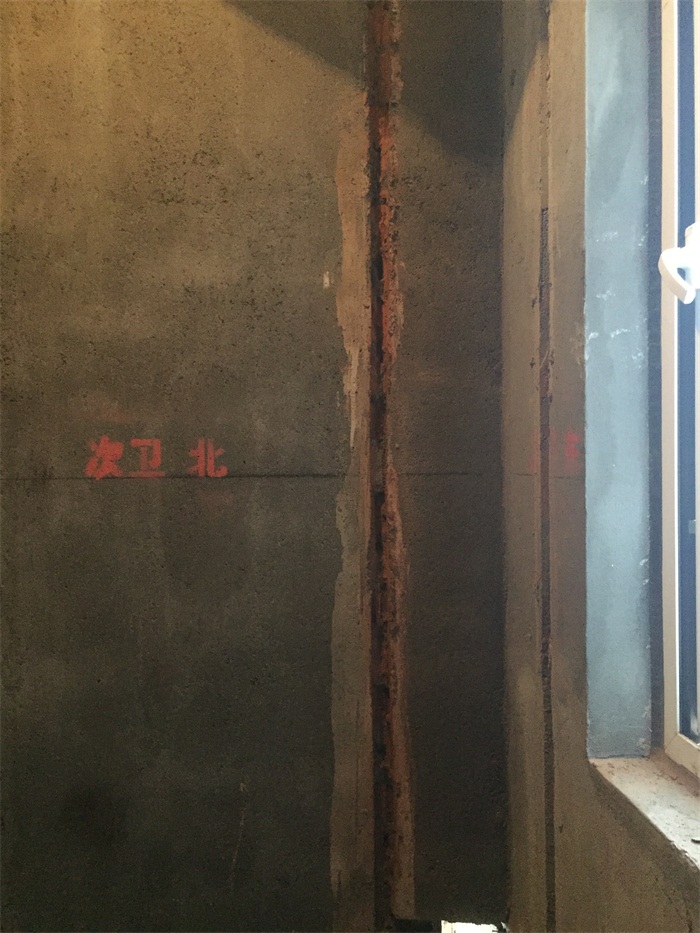

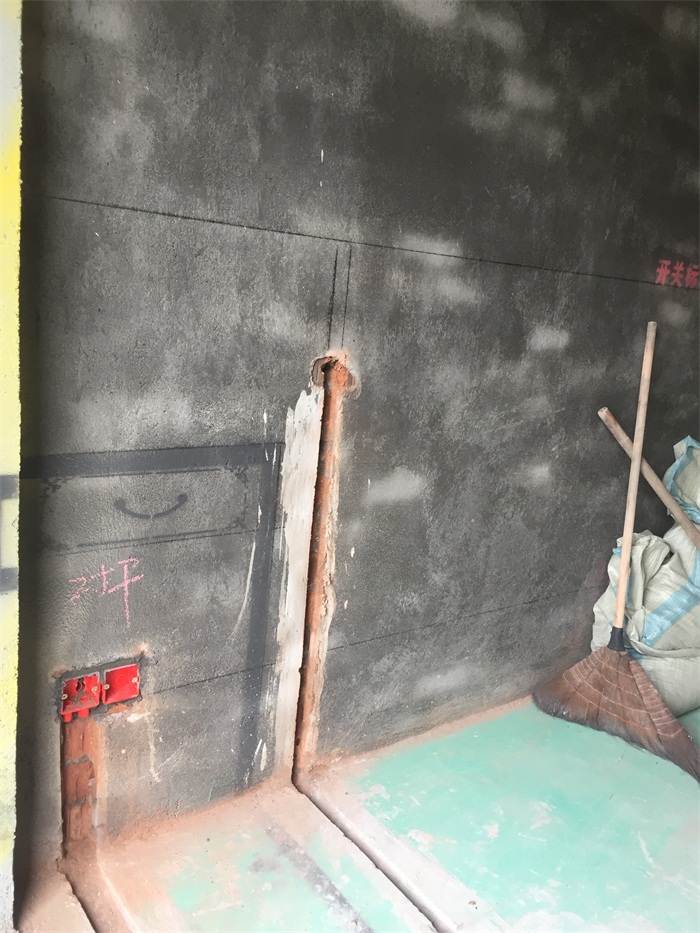

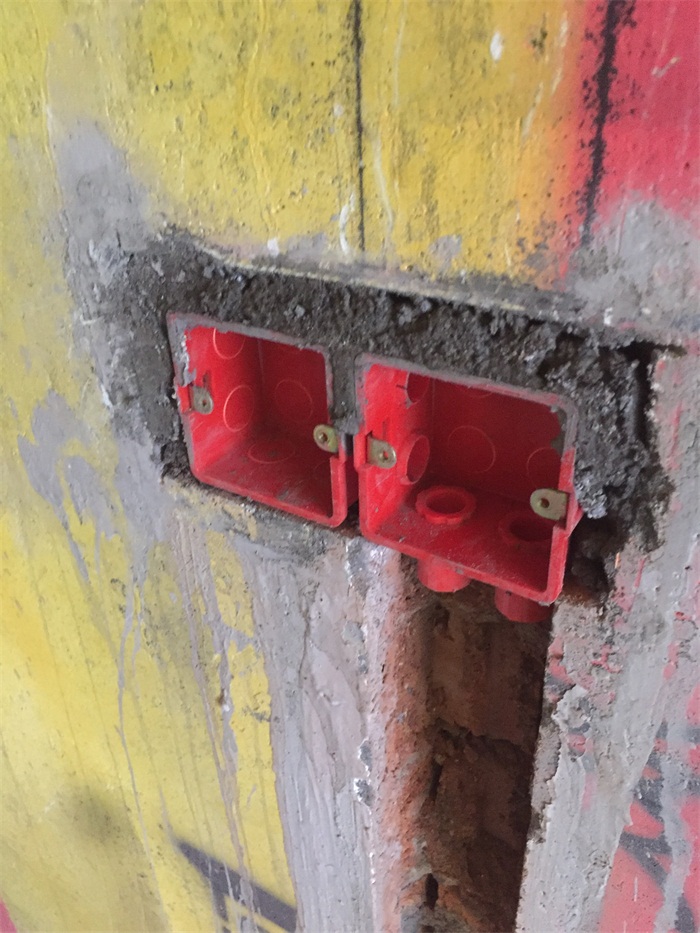

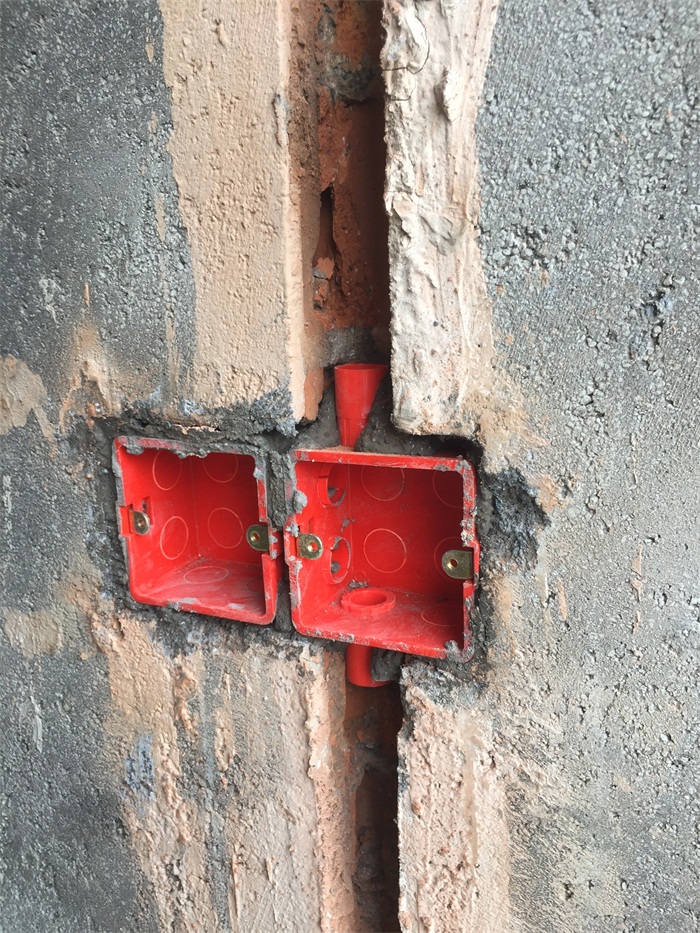

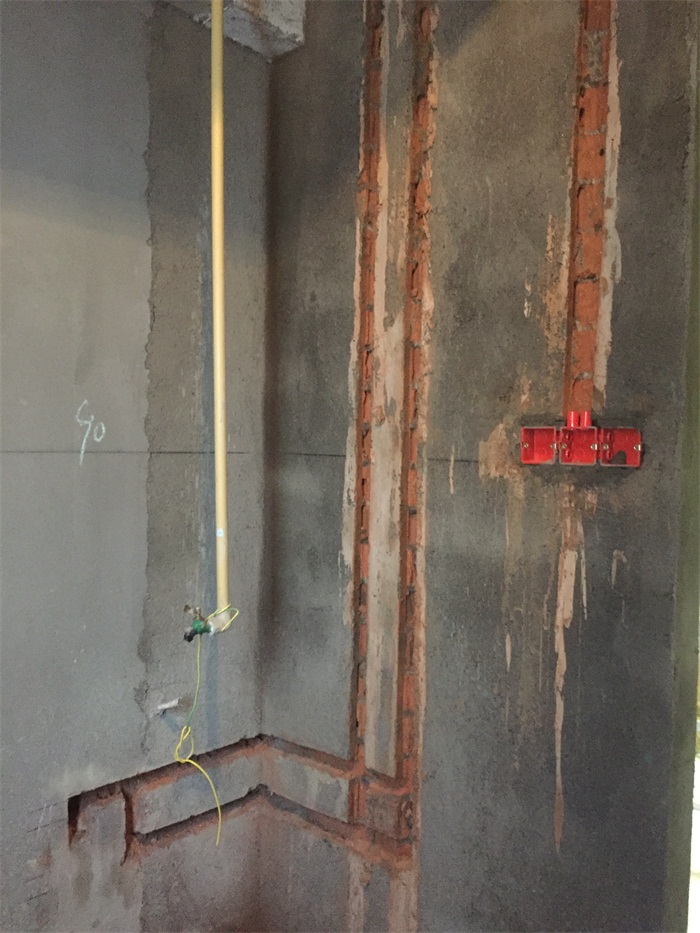

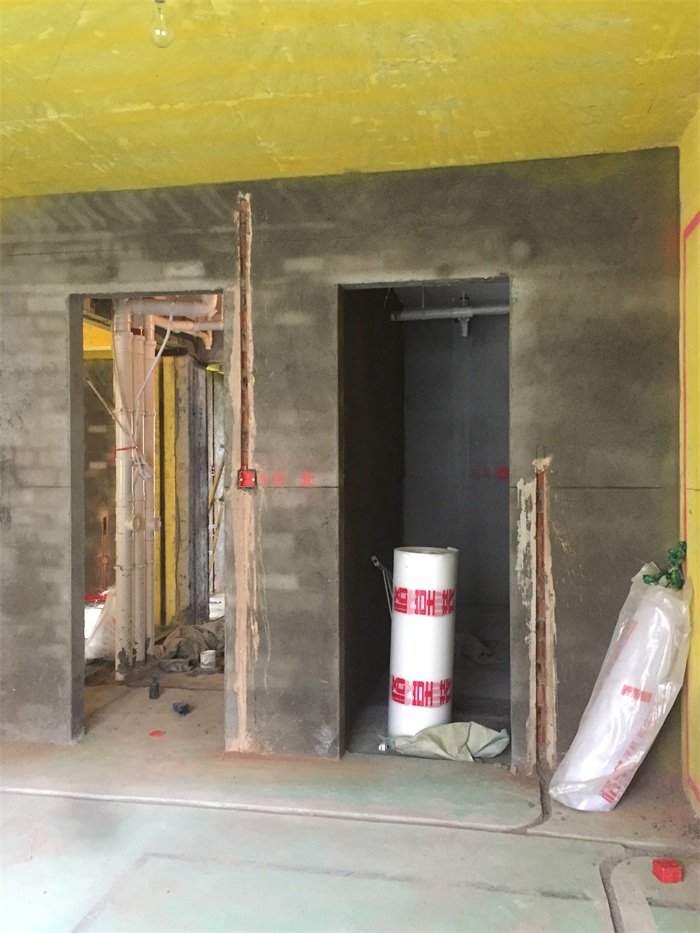

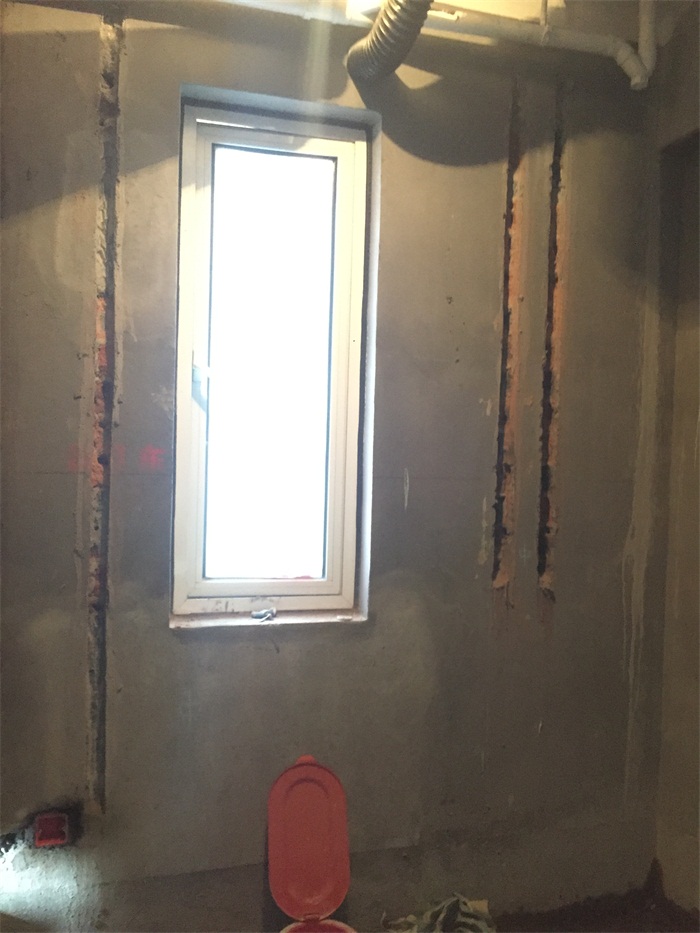

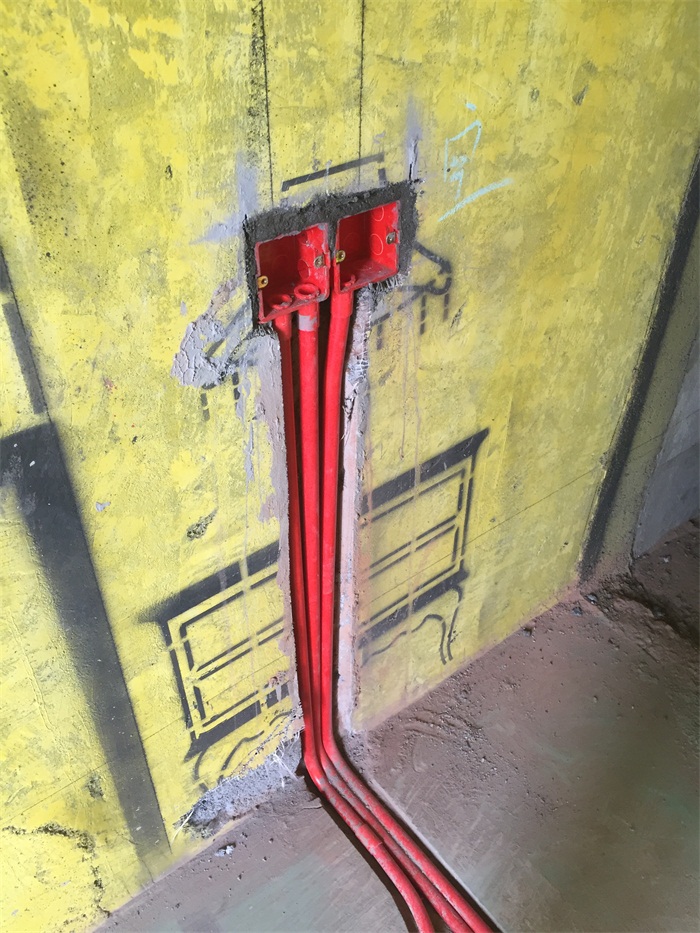

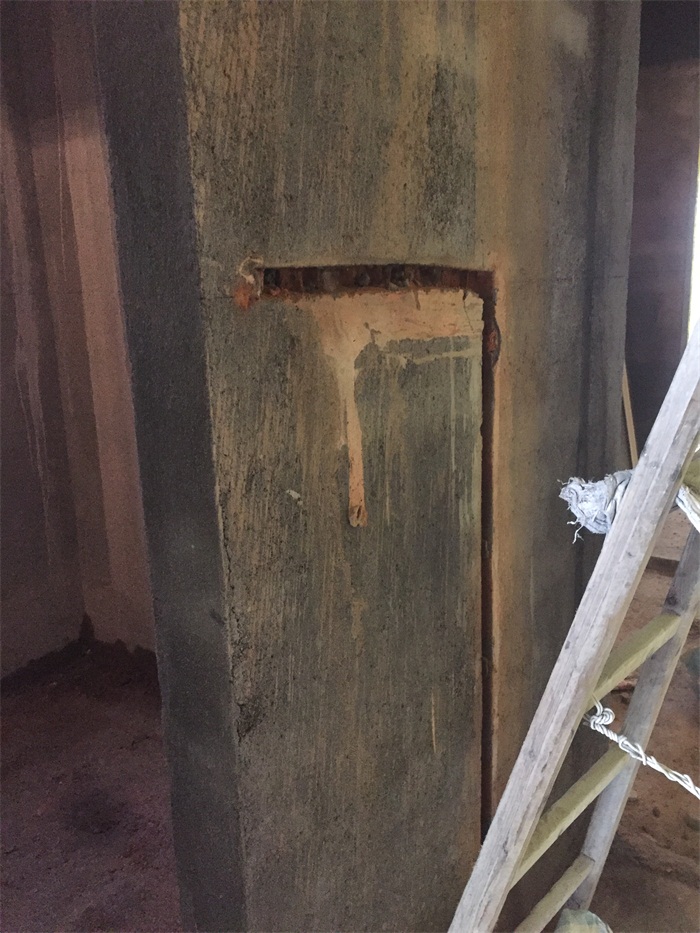

墙面线管并排3根以上每根相隔1厘米水泥砂浆缝。

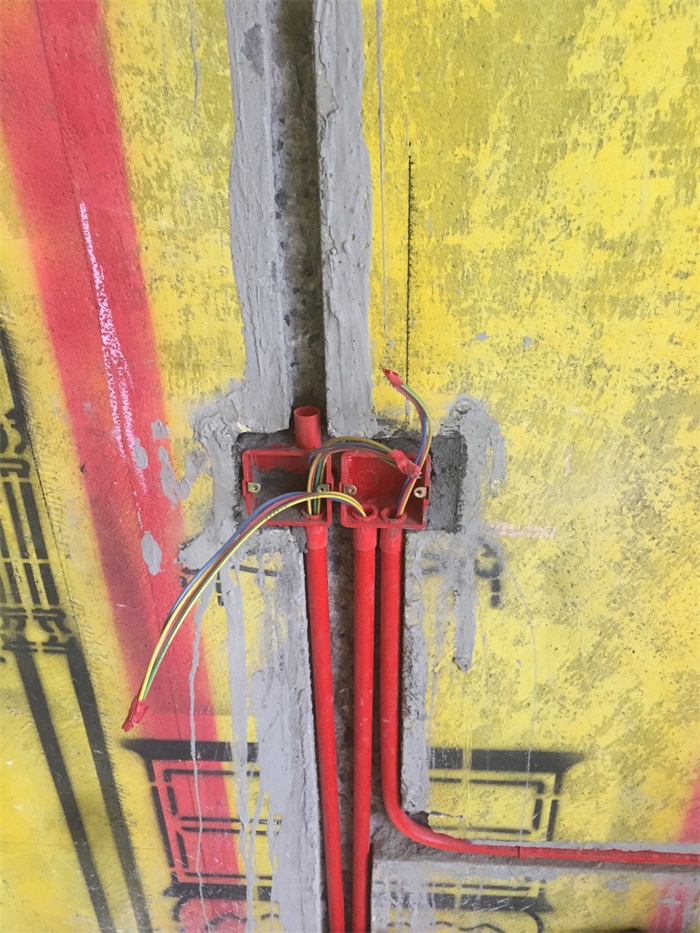

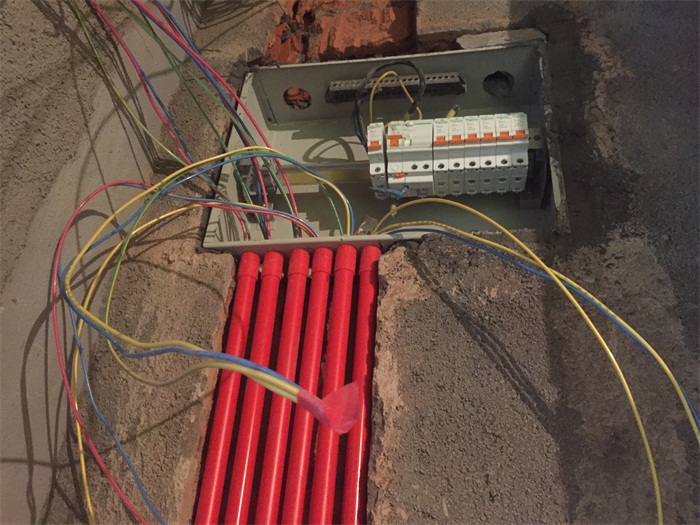

配电箱开关总闸安装平整,并且配电箱线管杯梳也安装到位,杯梳是连接管道与预埋的电箱、底盒的,可以防止电线被箱、盒的开口处划伤,特别是对于金属箱、盒。用于连接底盒和电箱跟线管。

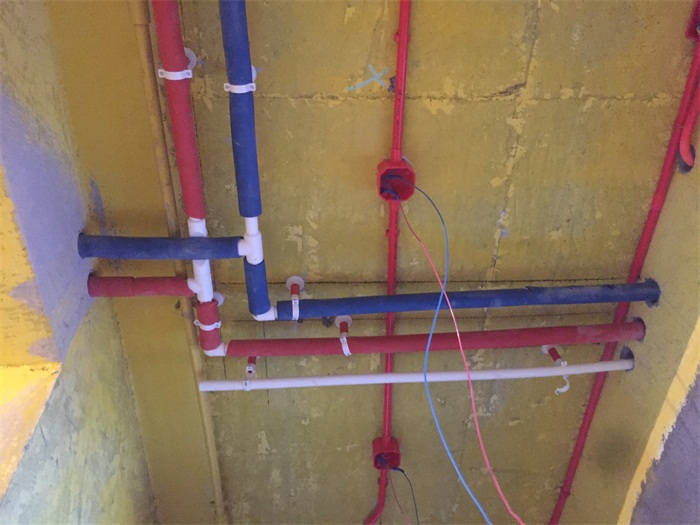

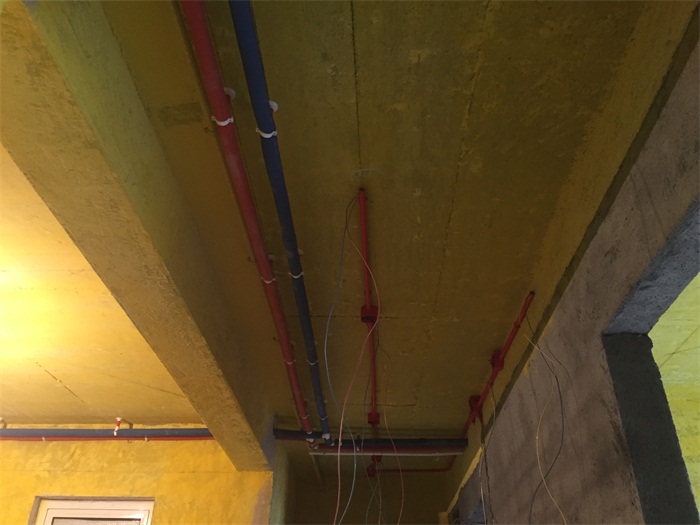

水管走顶并用保温棉保护好,可以杜绝冷凝水、保证水温不流失,也可以预防吊顶损坏和霉变,工艺非常规范!

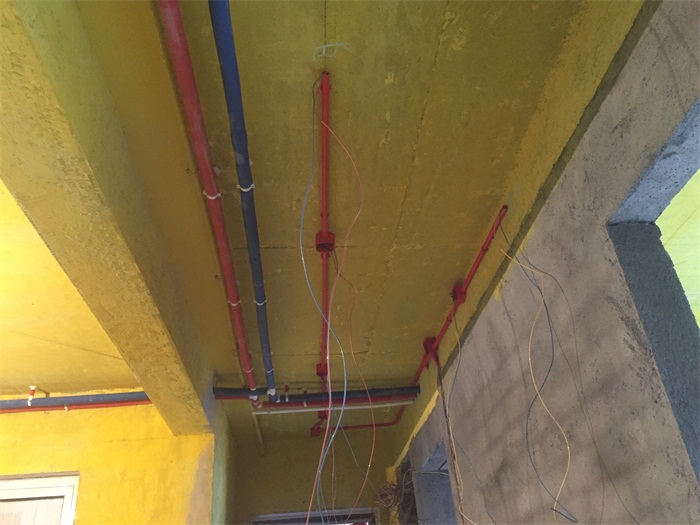

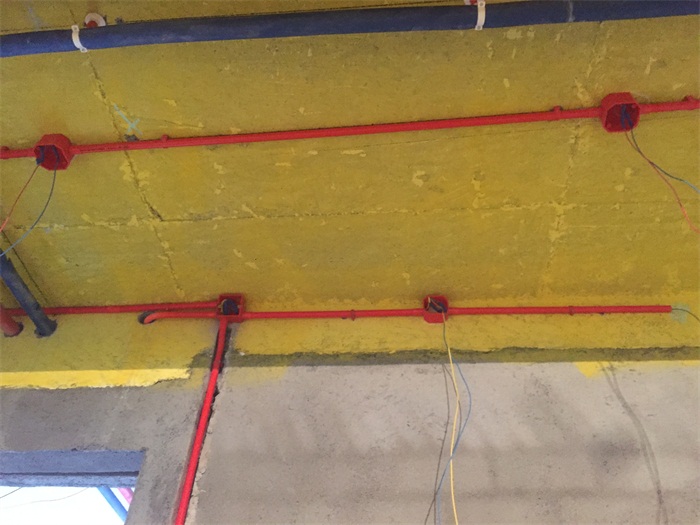

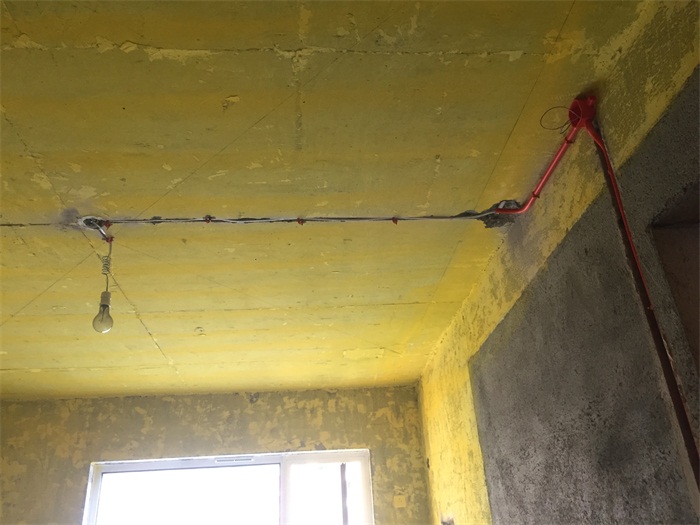

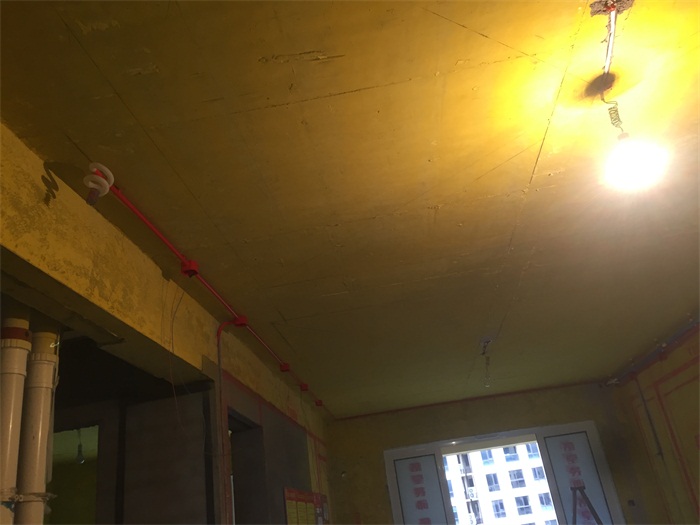

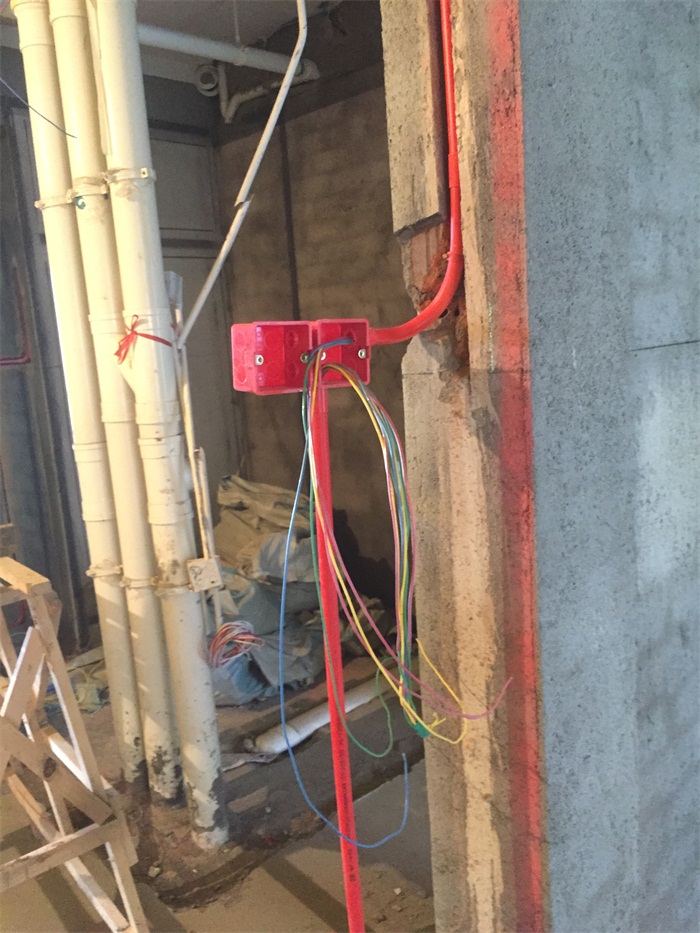

顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤。

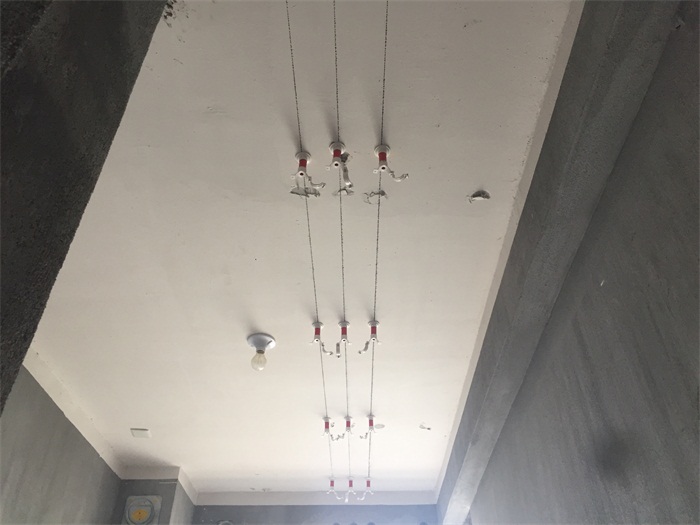

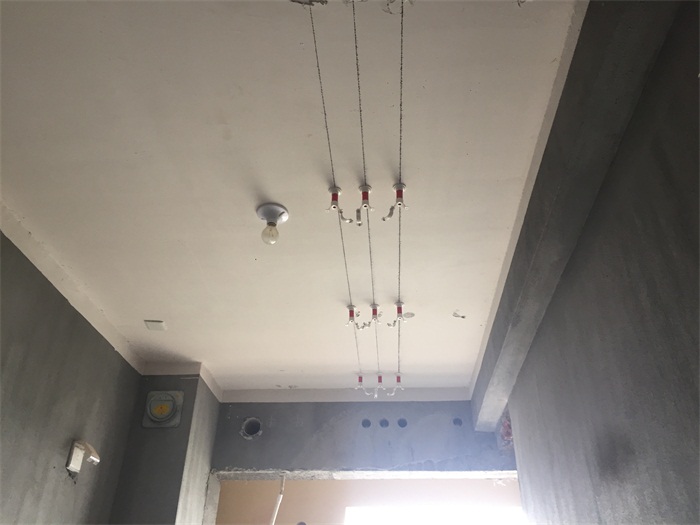

水管接头吊卡间距15-20公分,不能过大防止水管脱落。
并且水管吊顶间距60-80公分不能过大,防止水管脱。
同一根线管内不得超过7根电线,防止电线发热。

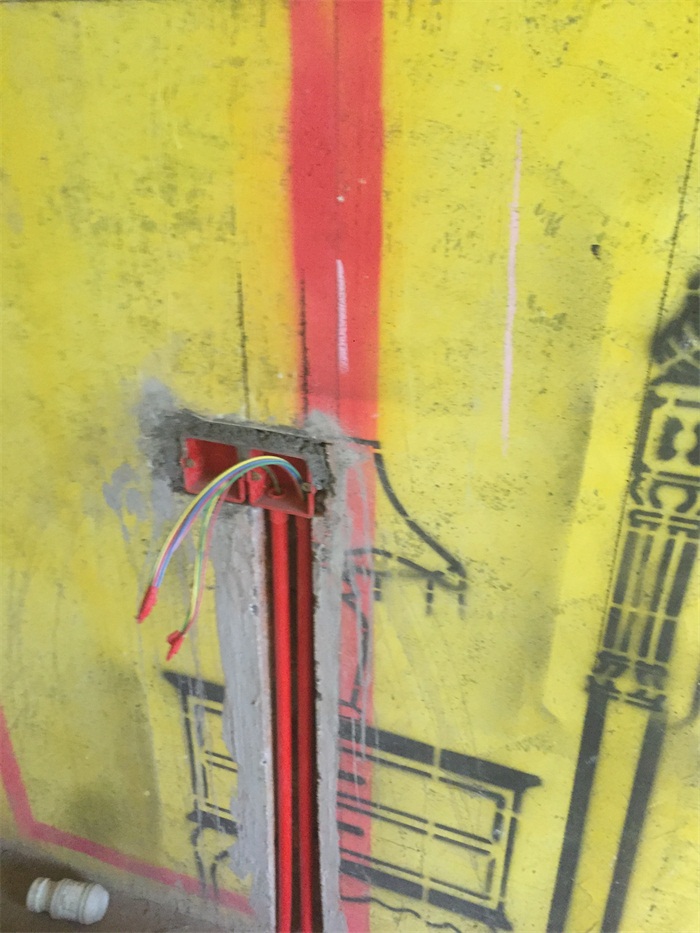

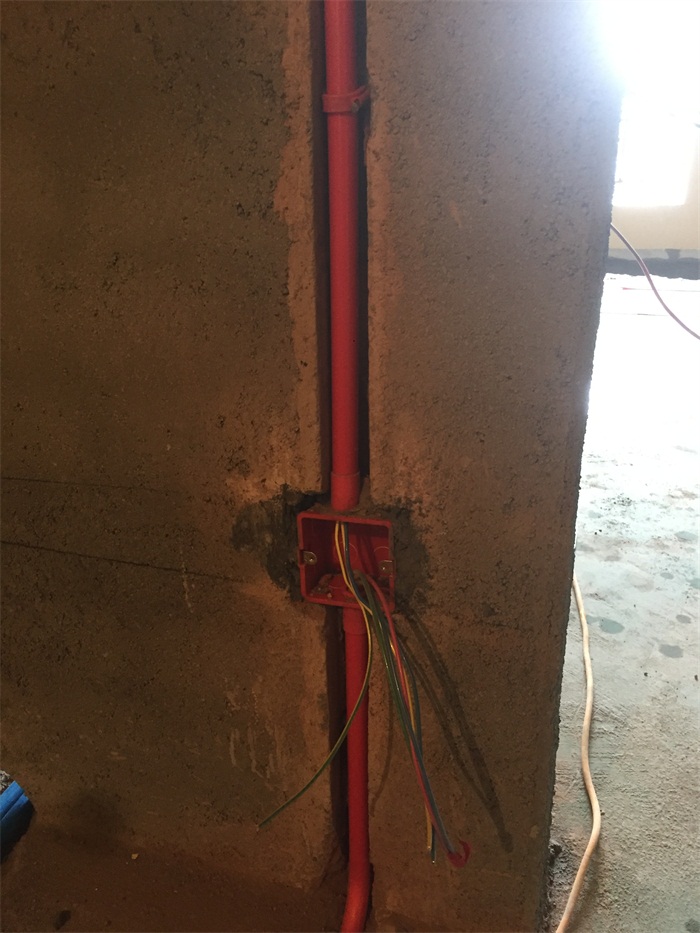

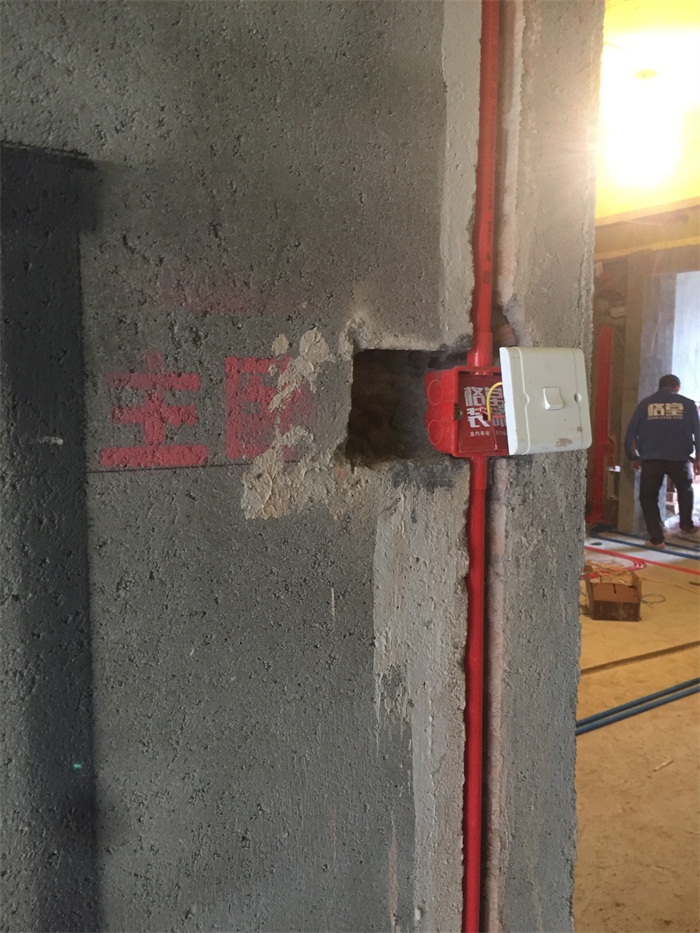

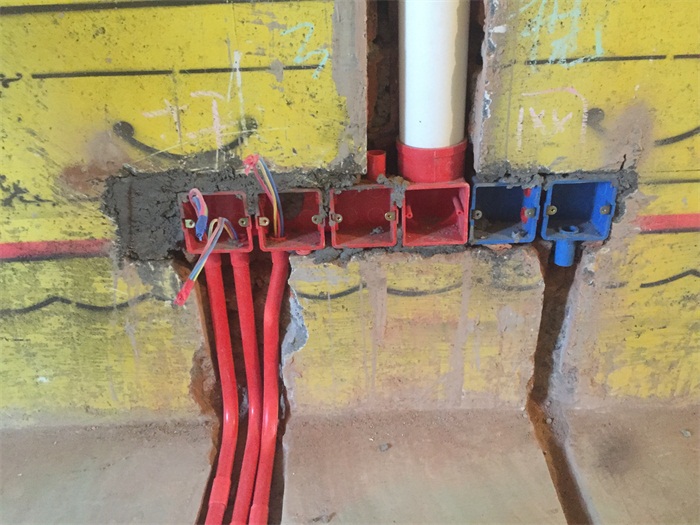

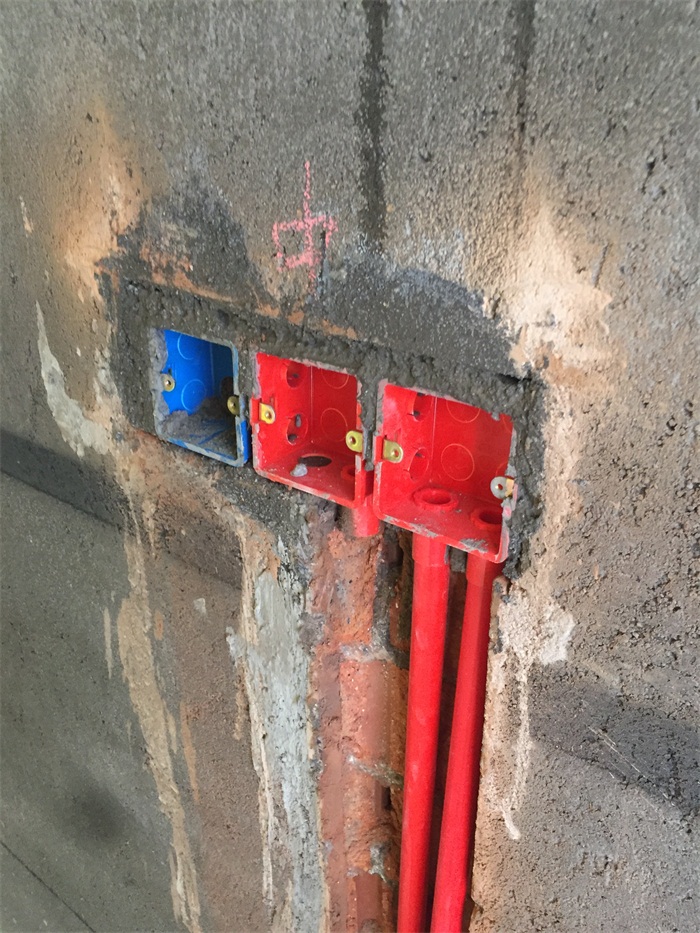

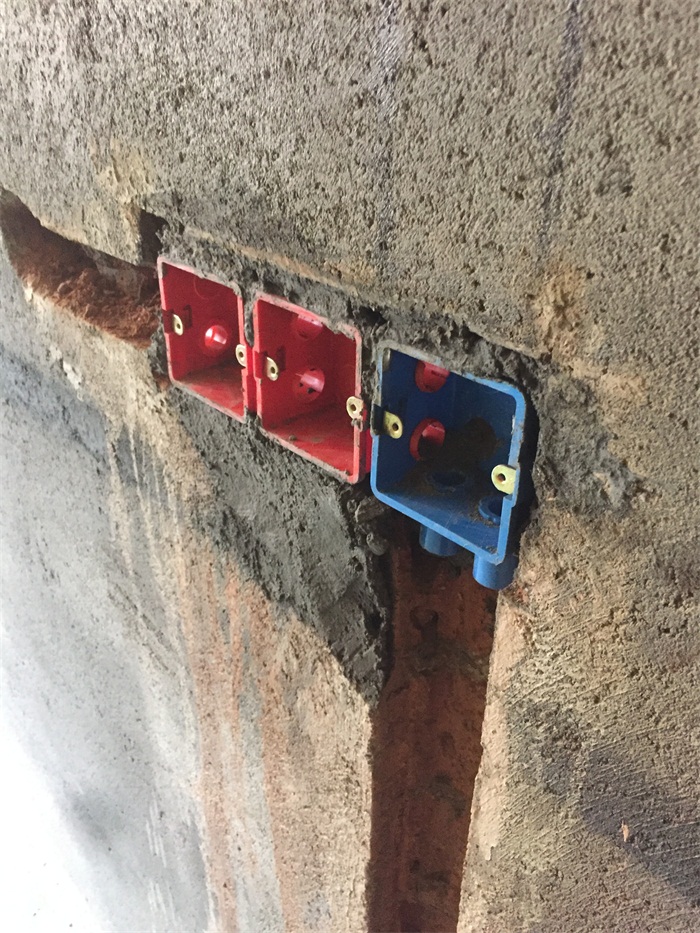

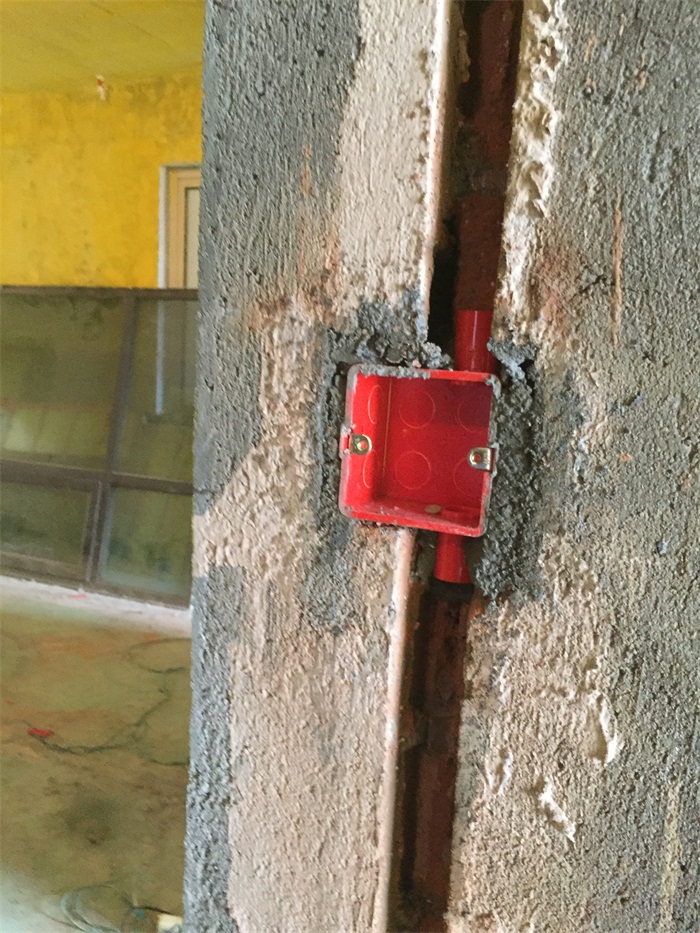

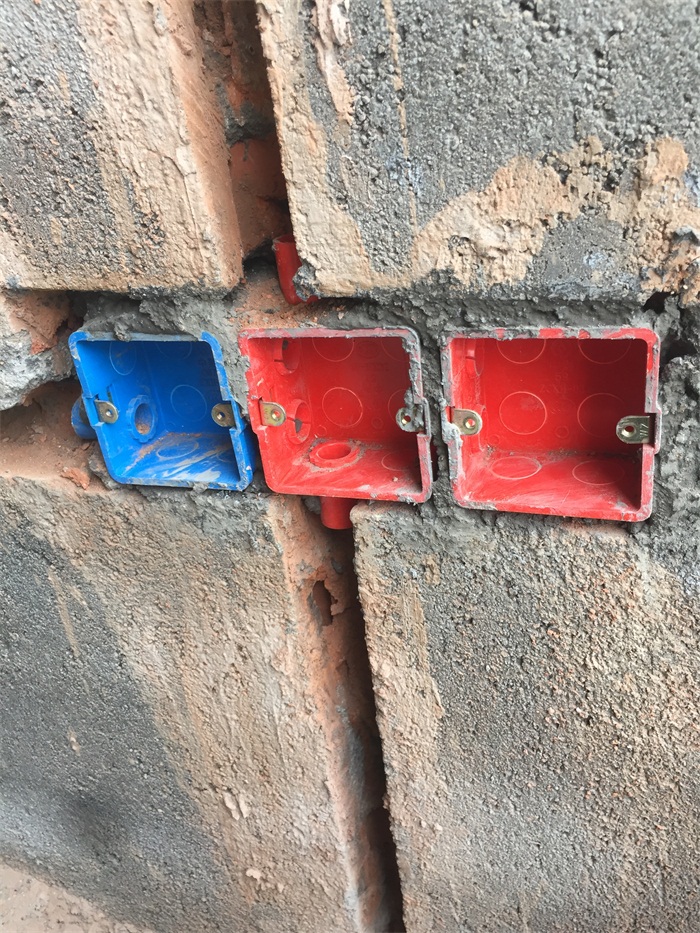

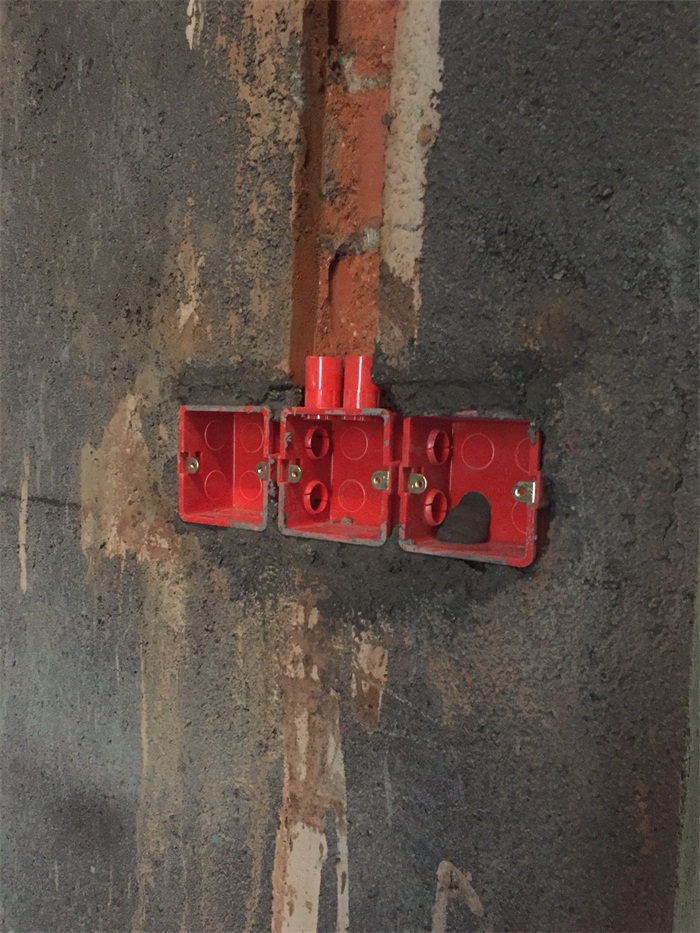

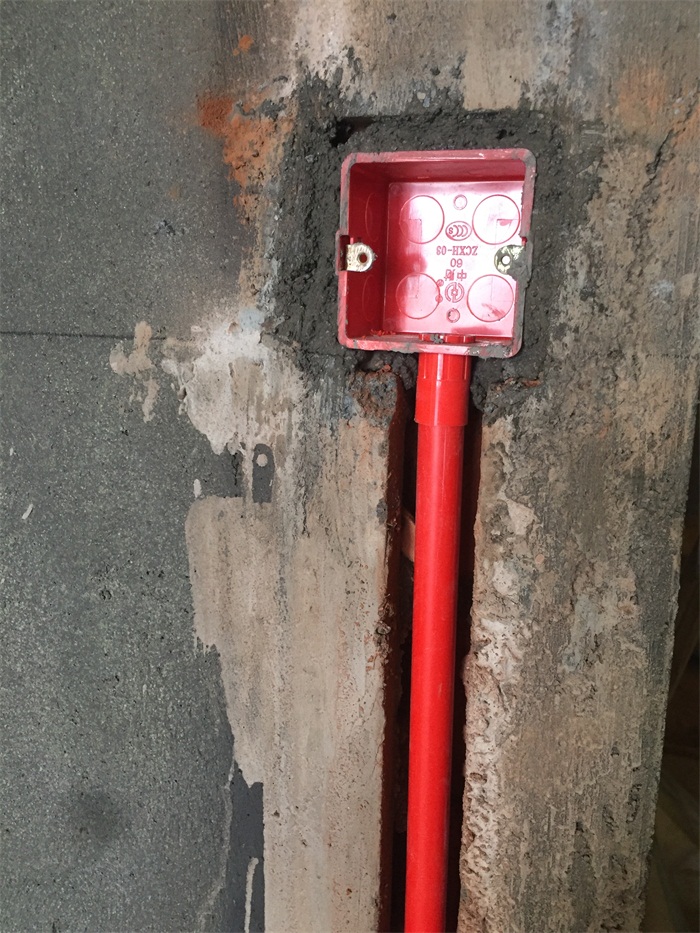

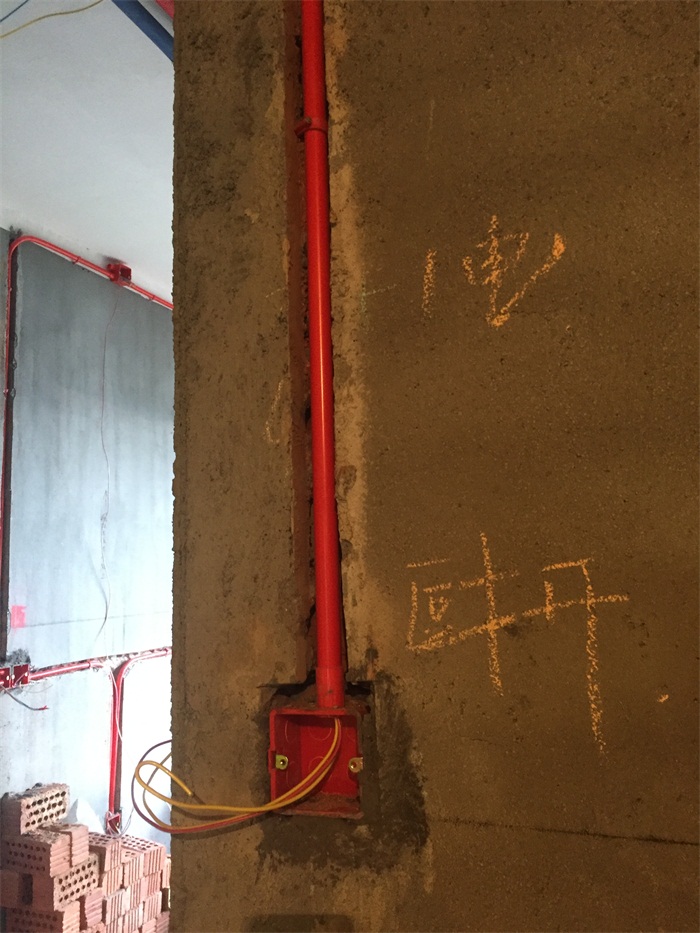

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。并且同一线盒不得有强弱电。
|
