衢州公馆52#410㎡中式——繁华红尘中取一清净居所

发表于 2019-2-23 16:11:18

本帖最后由格堂飞飞于 2019-2-23 16:19 编辑

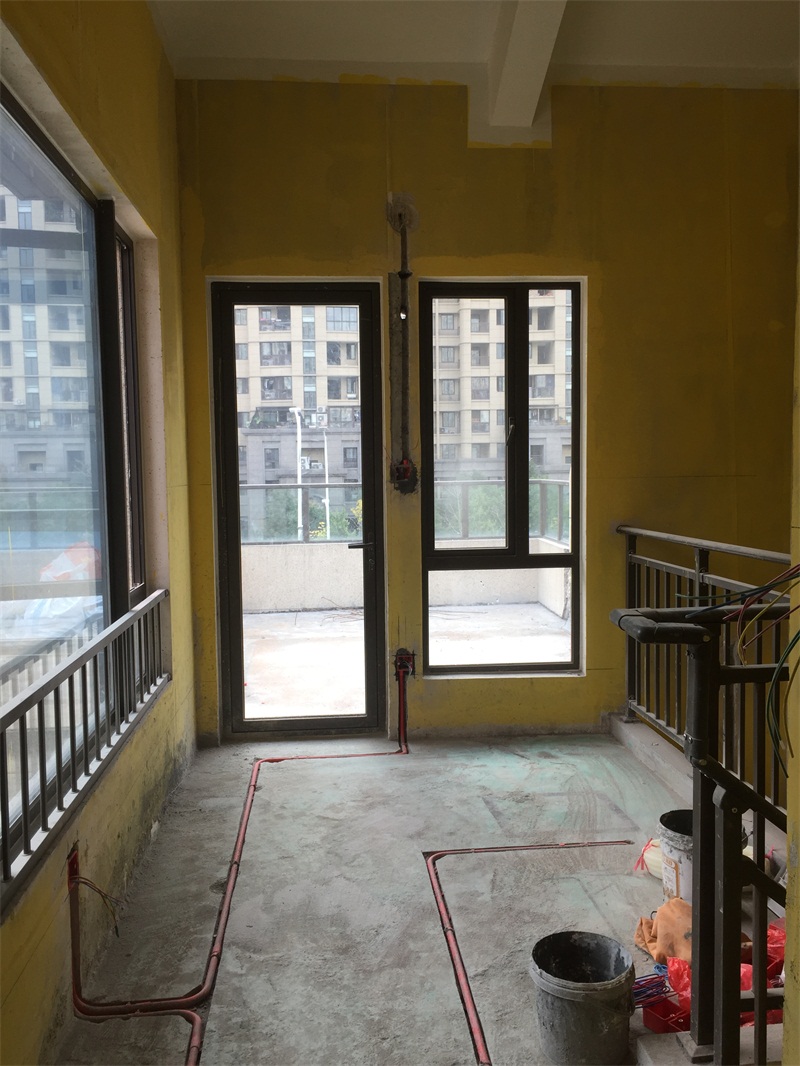

三楼过道墙面布线穿管横平竖直。

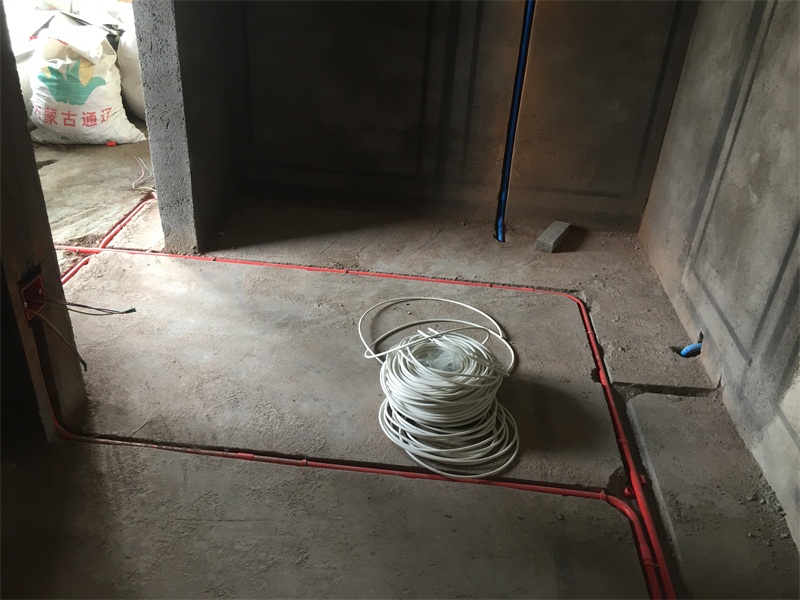

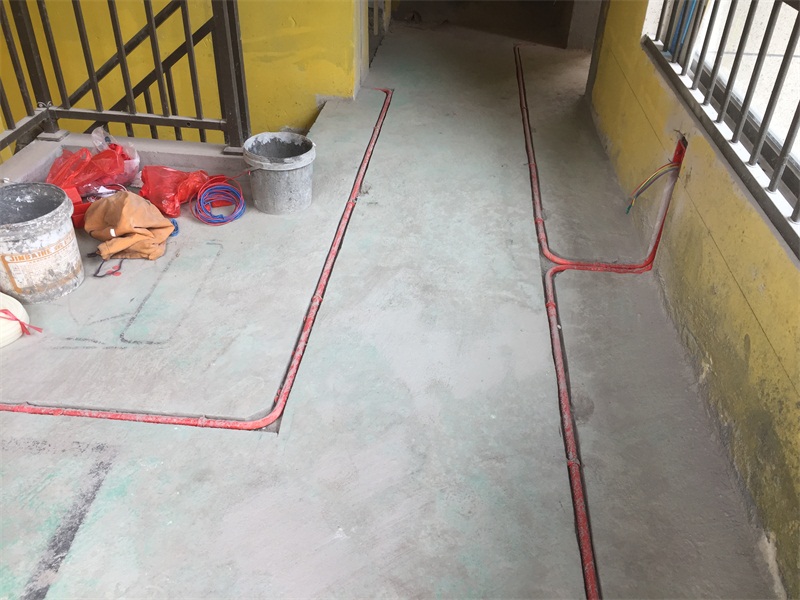

地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细！

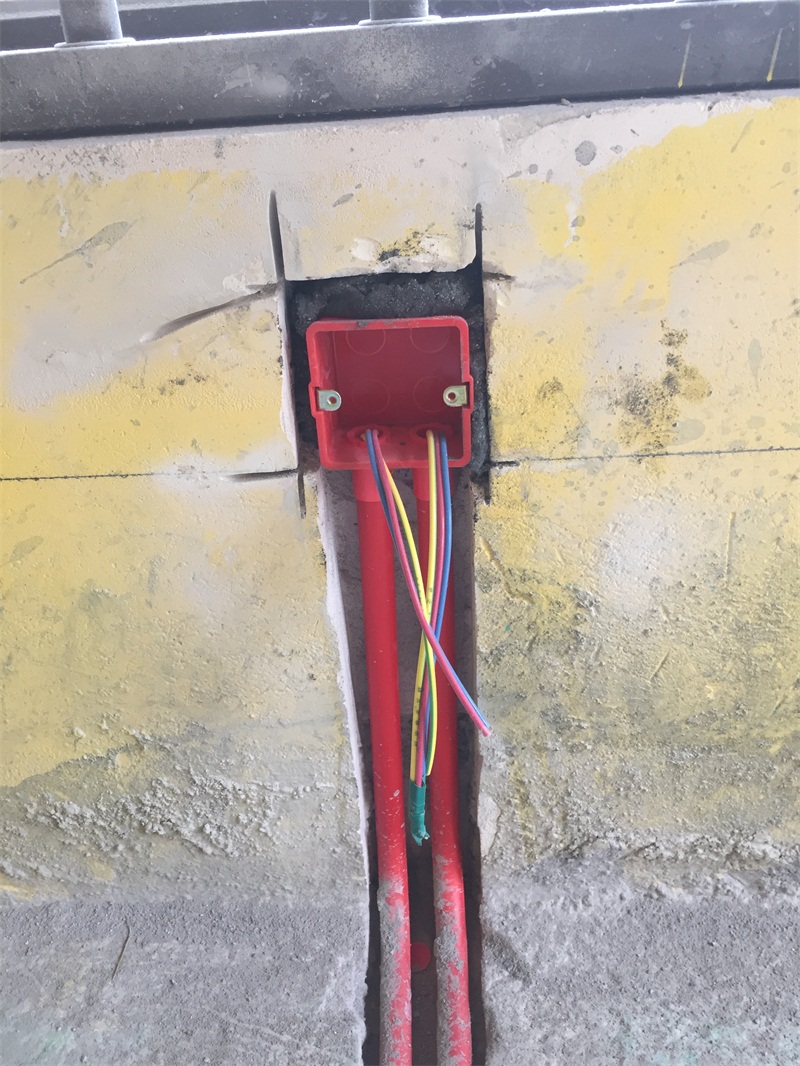

墙面暗盒安装平整，线管要加杯梳，方便抽拉电线和后期维护。

地面开槽七字型方便线管安装。

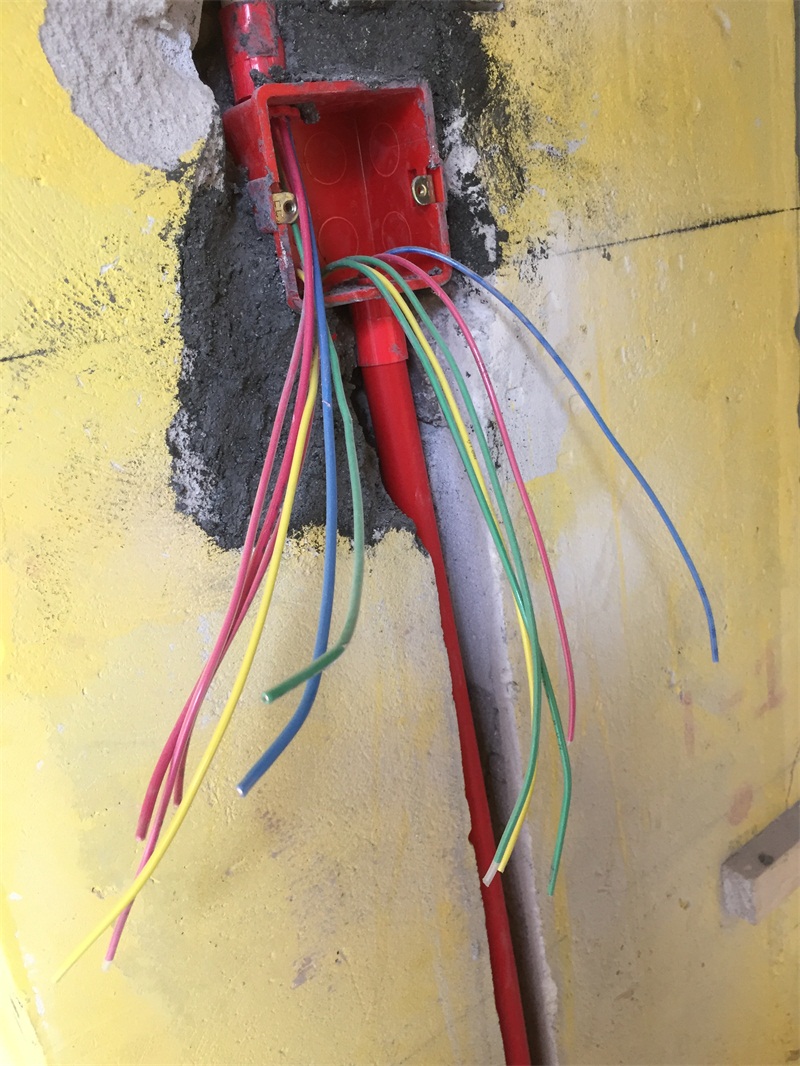

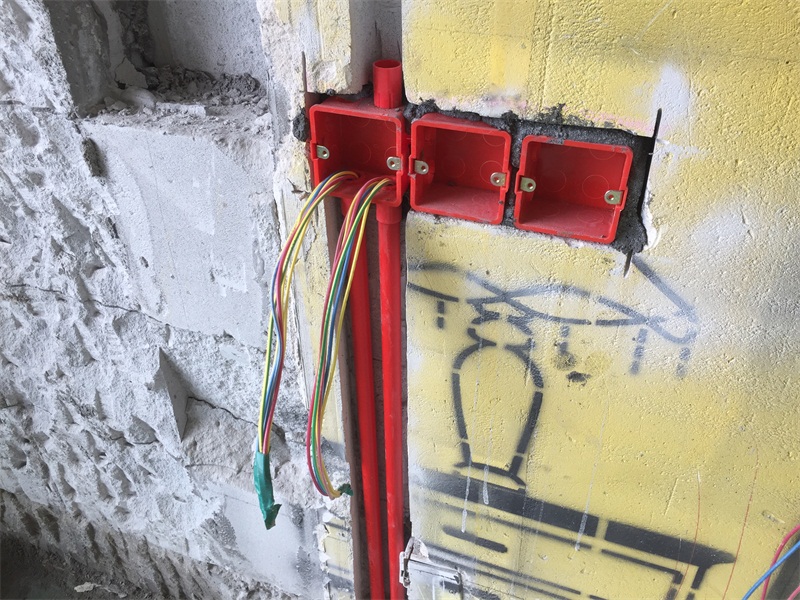

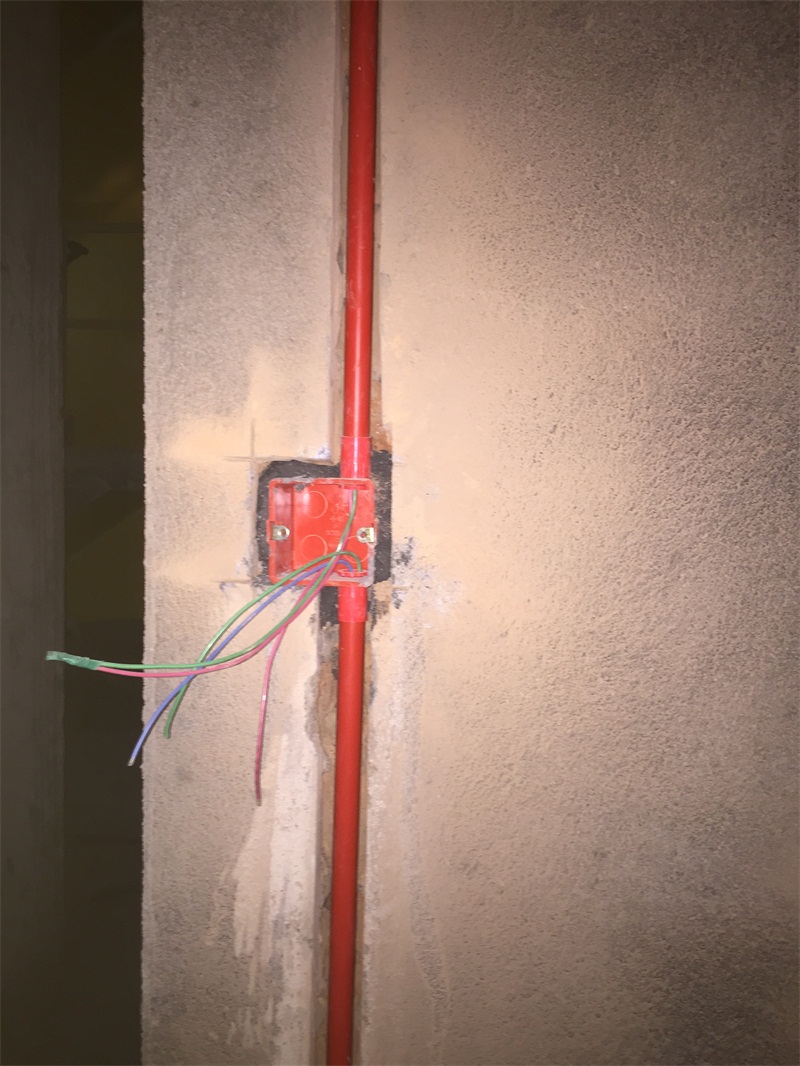

墙面线管正在穿电线，同一根线管不得超过7根电线。

发表于 2019-2-23 16:15:31

本帖最后由格堂飞飞于 2019-2-23 16:28 编辑

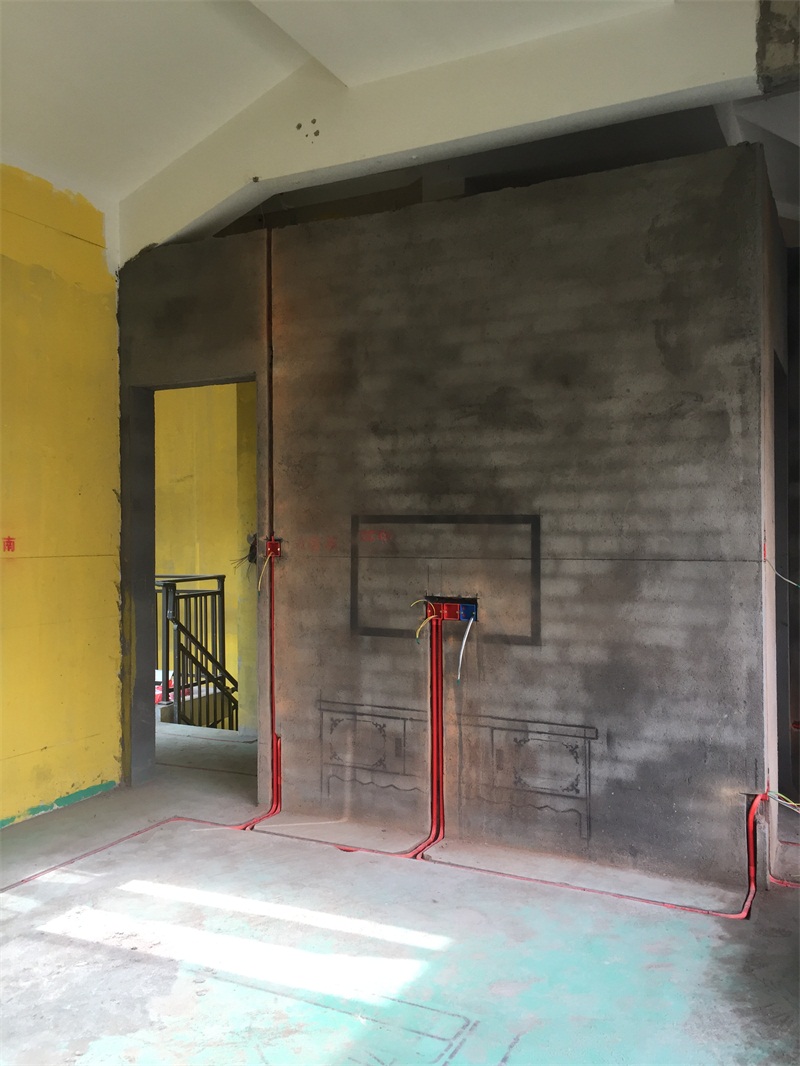

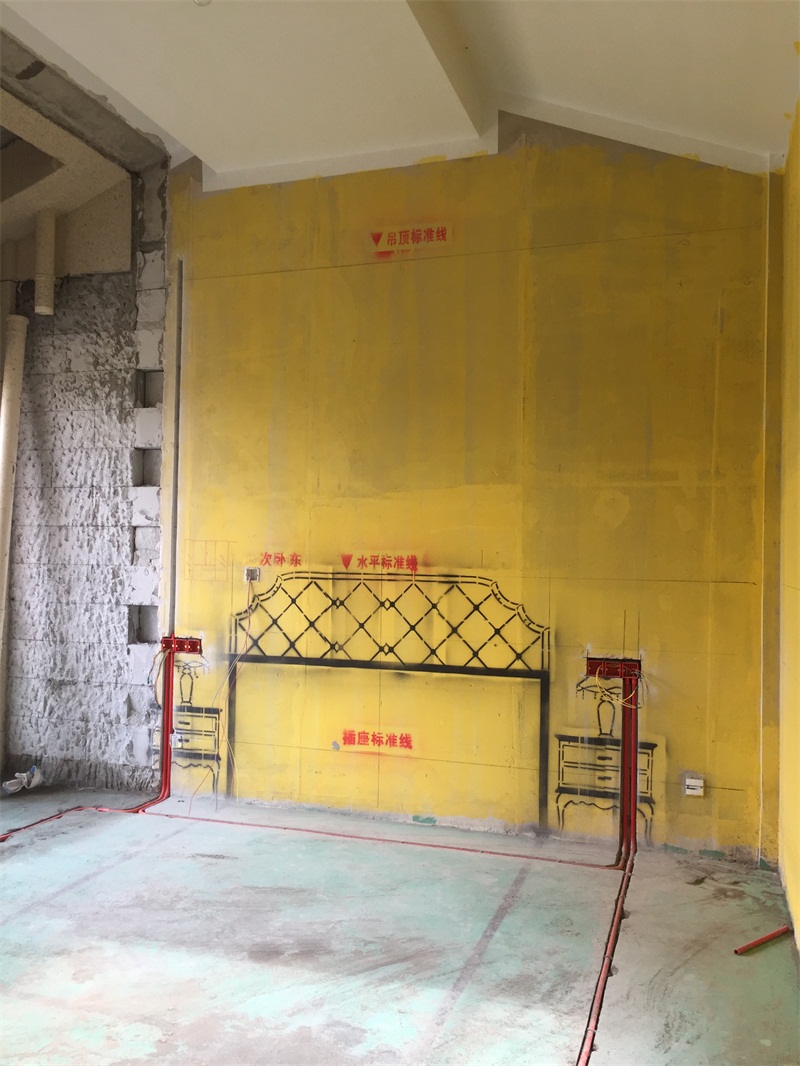

三楼次卧墙面布线穿管横平竖直。

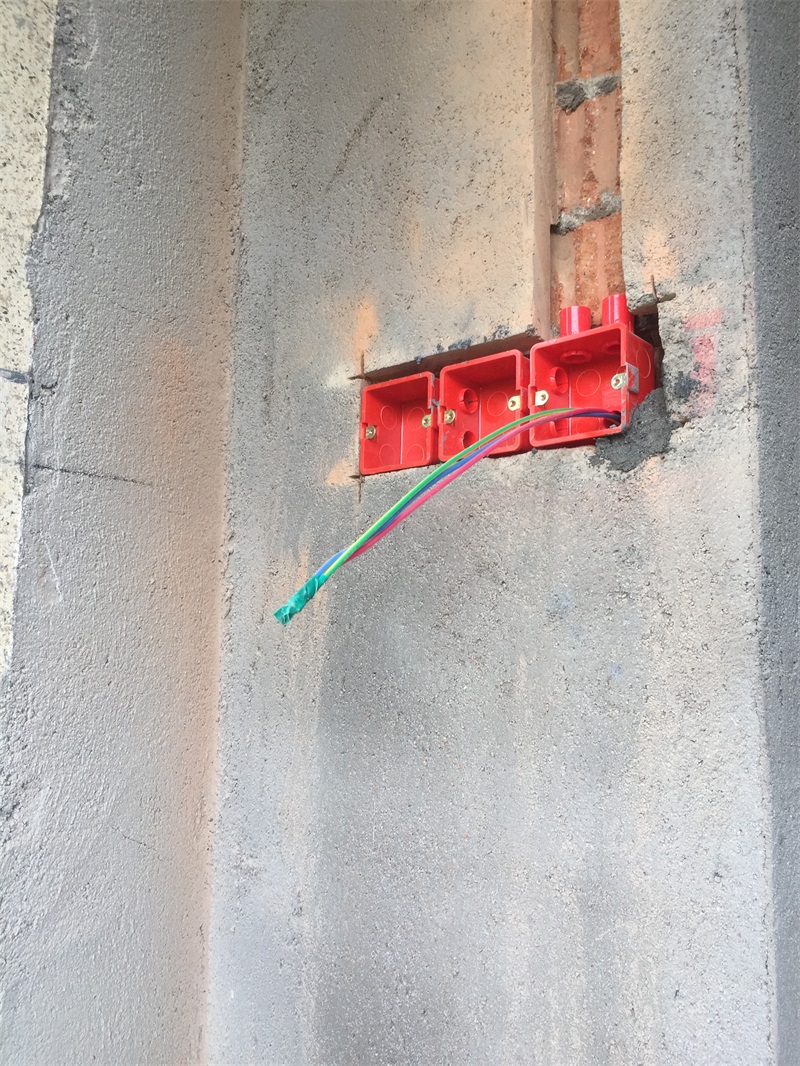

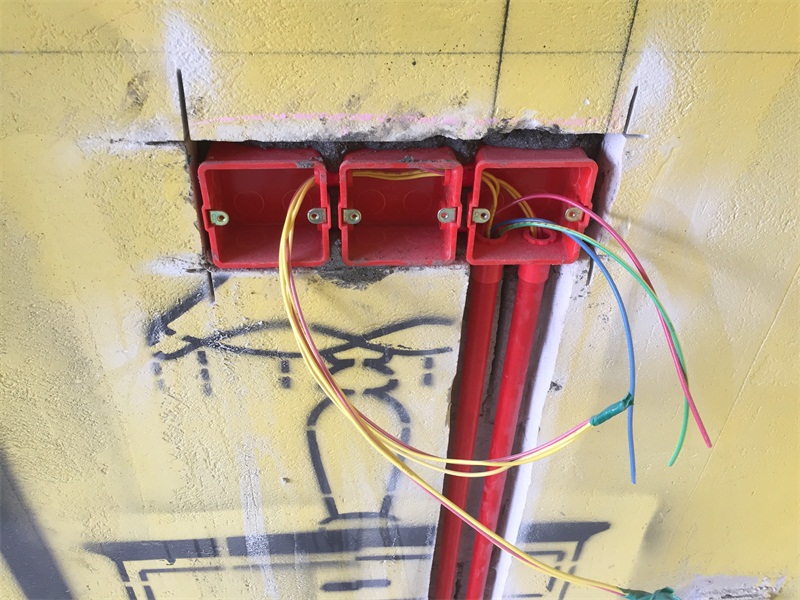

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

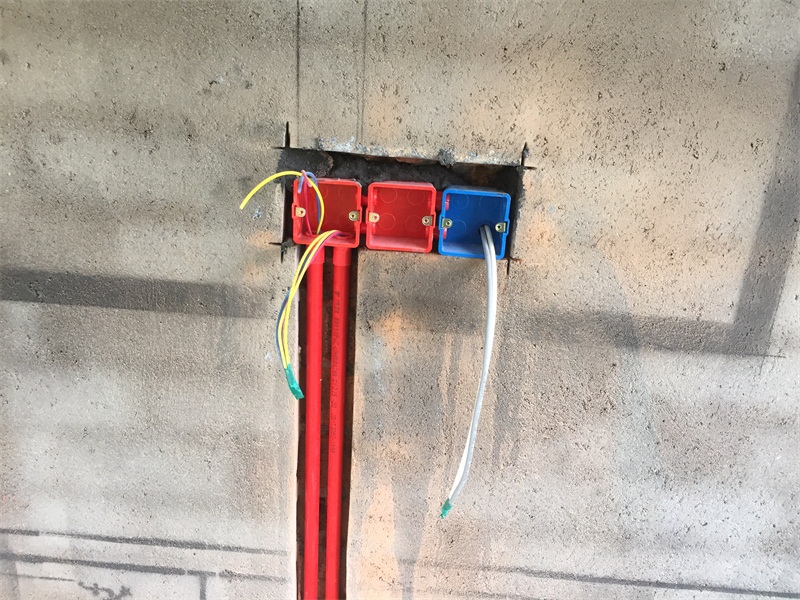

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。并且同一线盒不得有强弱电。

墙面暗盒连接件安装到位，防止暗盒松动。

同一根线管不得超过7根电线，防止电线发热。

发表于 2019-2-23 16:37:30

三楼次卧衣帽间墙面布线穿管横平竖直。

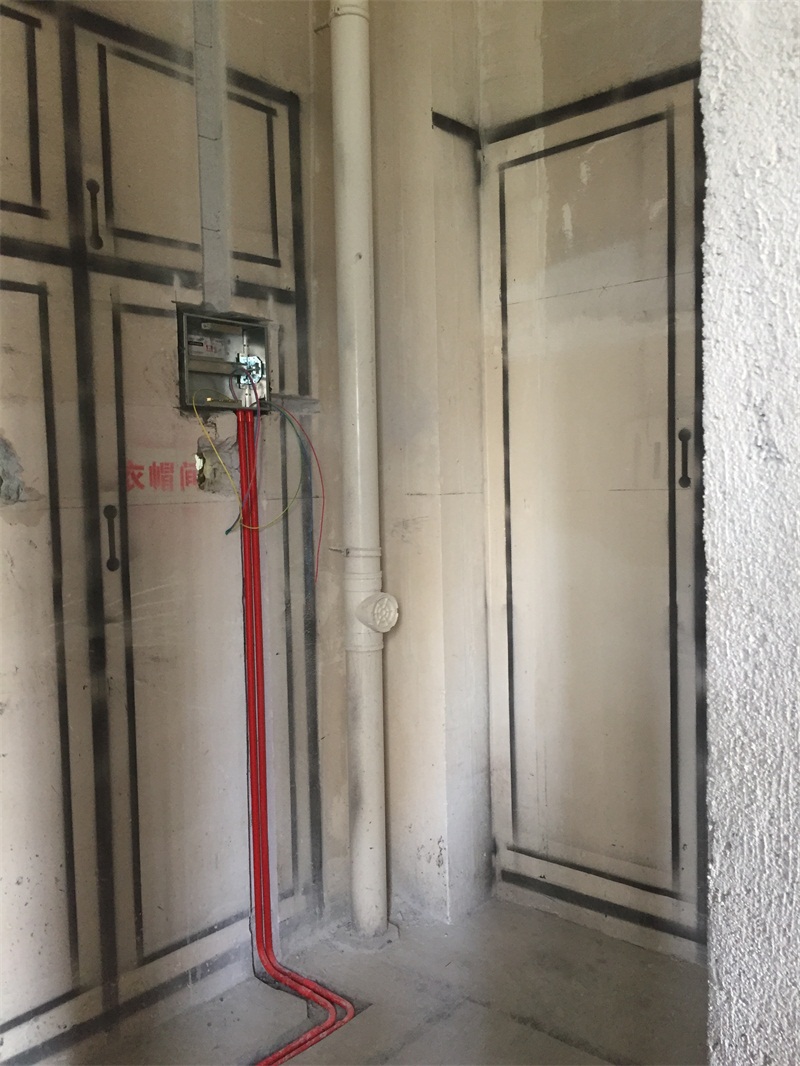

墙面配电箱安装好了。

配电箱杯梳安装到位，杯梳是连接管道与预埋的电箱、底盒的，可以防止电线被箱、盒的开口处划伤，特别是对于金属箱、盒。用于连接底盒和电箱跟线管。

地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细！

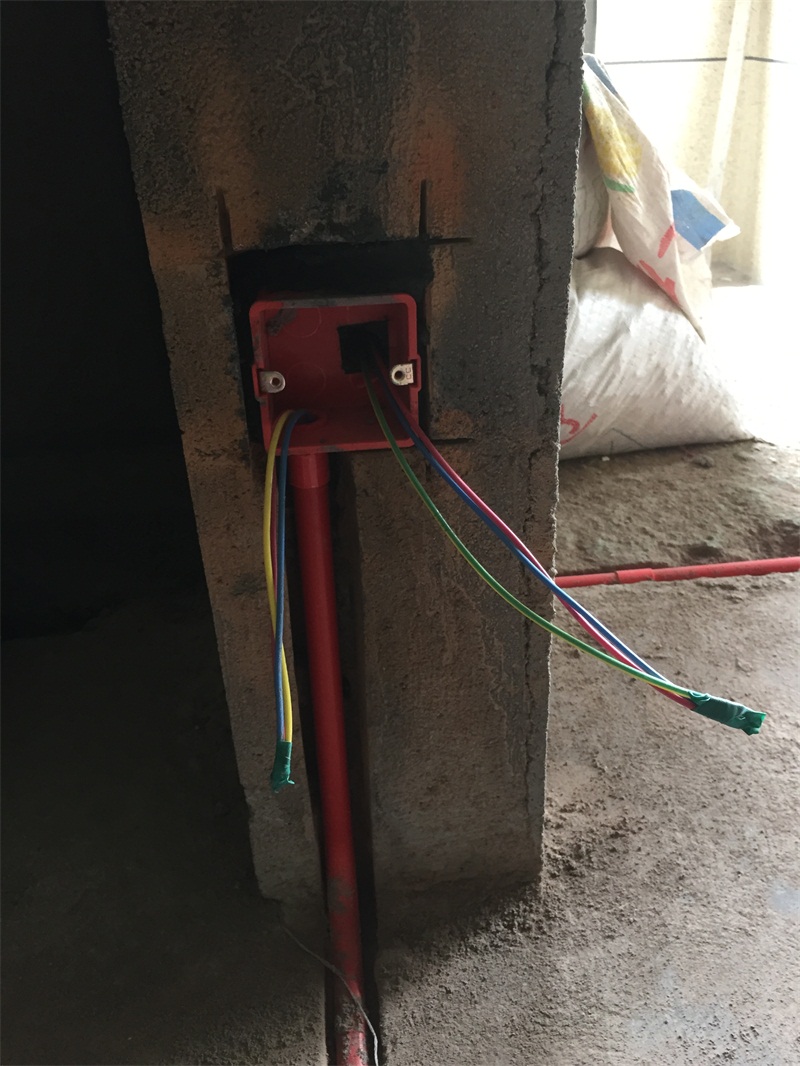

墙面暗盒安装平整，强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

发表于 2019-2-23 16:41:42

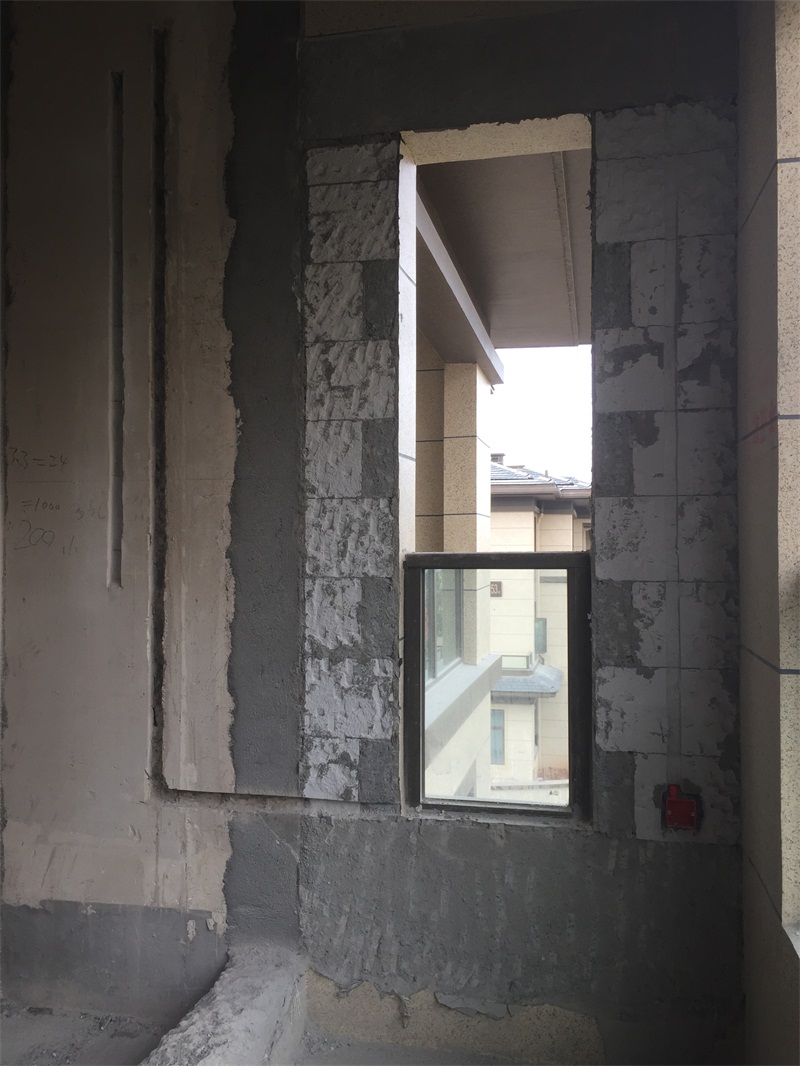

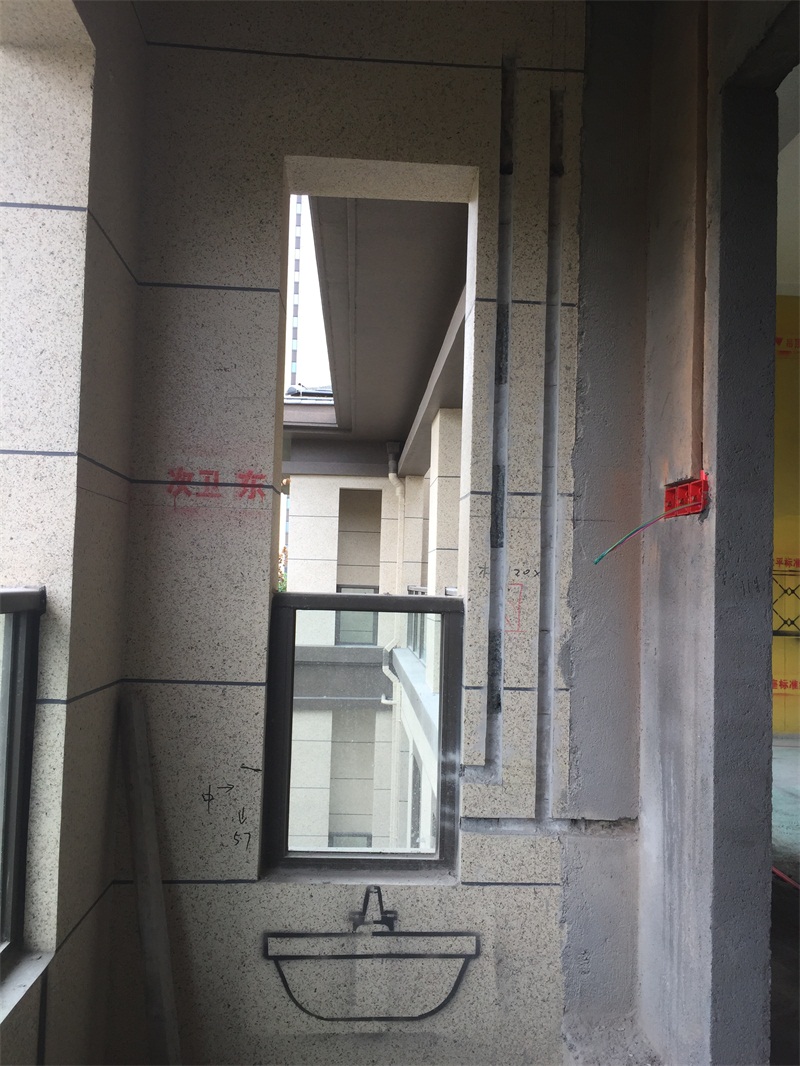

三楼次卫墙面线槽横平竖直。

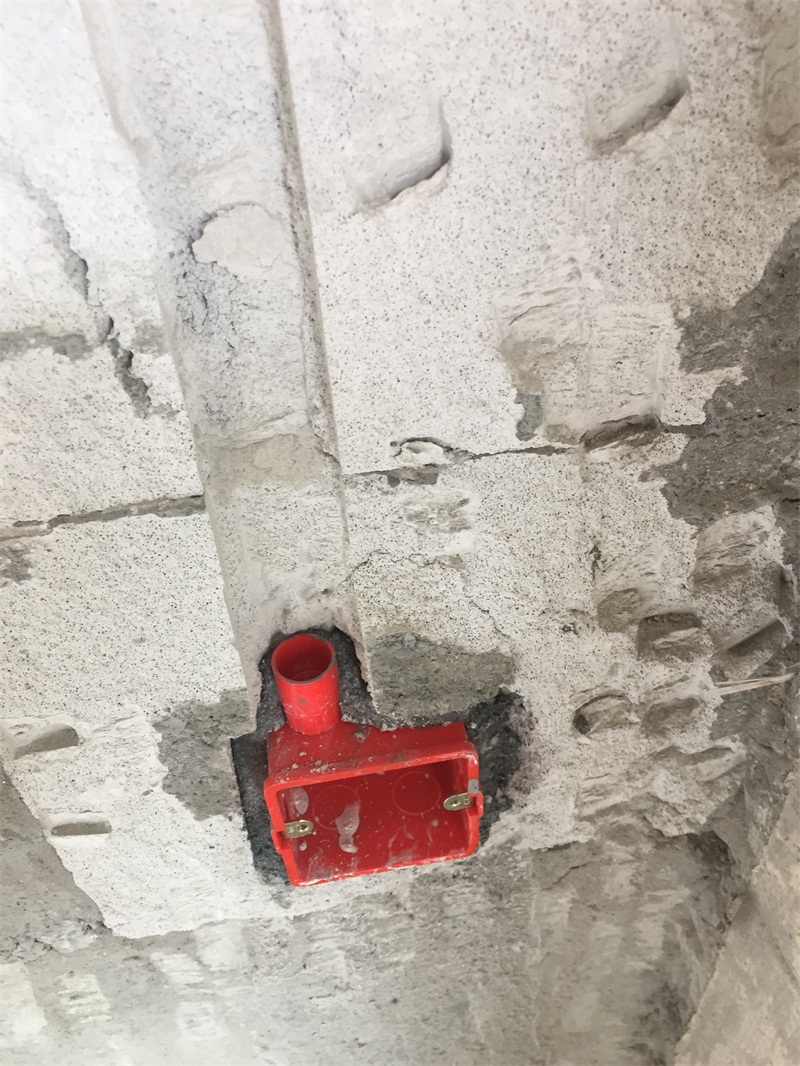

墙面暗盒安装好了。

墙面暗盒连接件也安装到位，防止暗盒松动。

发表于 2019-2-23 16:50:08

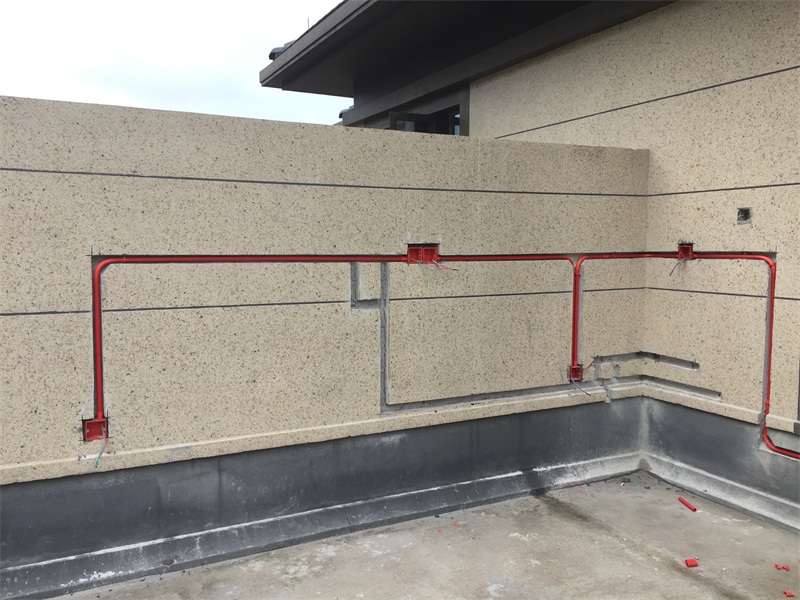

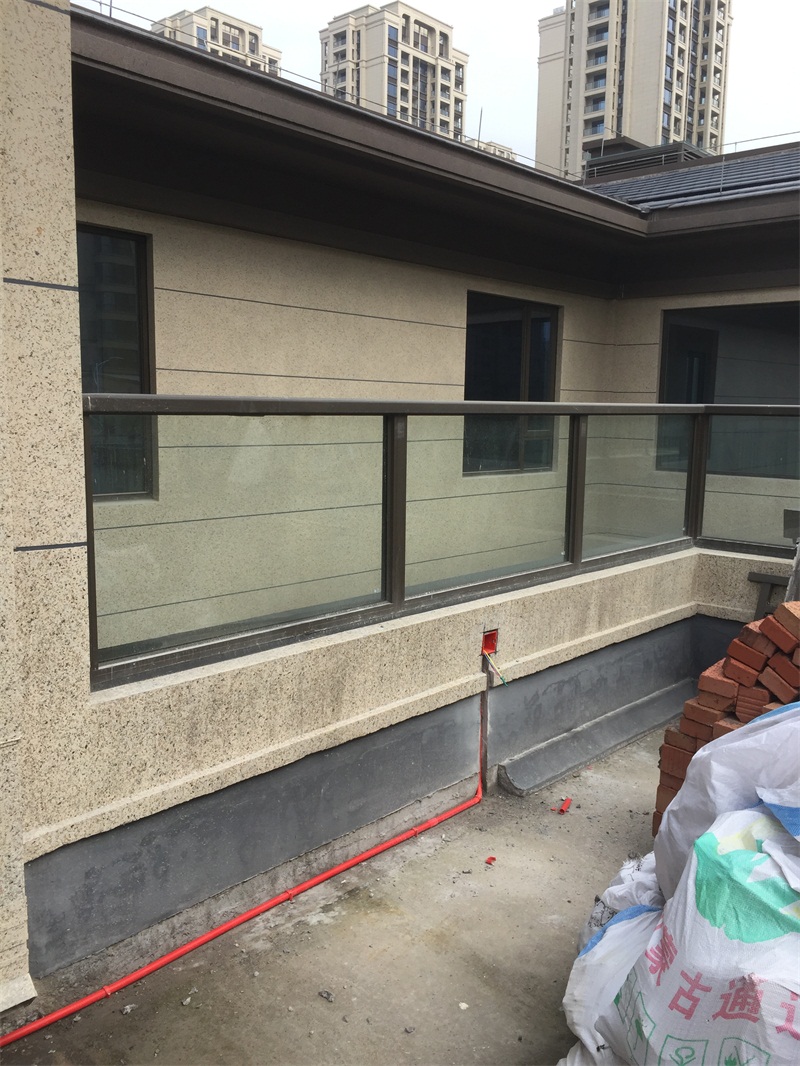

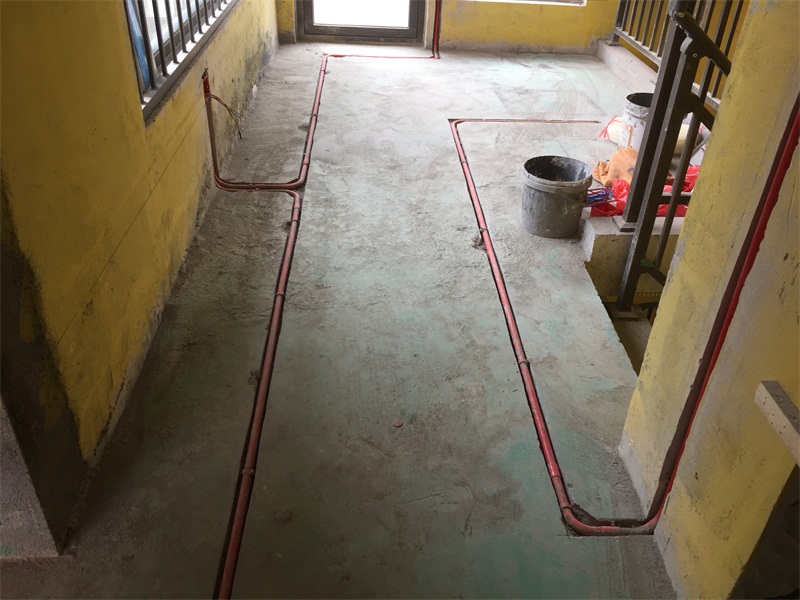

三楼阳台墙面布线穿管横平竖直。

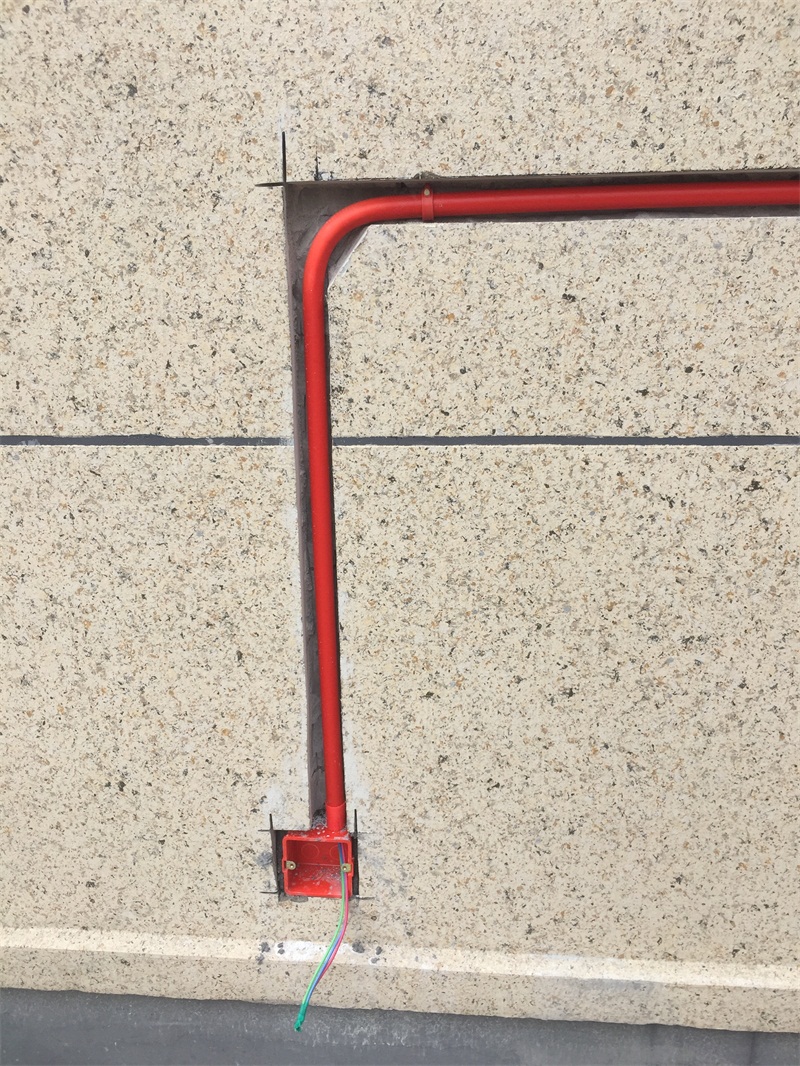

墙面转角七字型开槽，方便线管安装。

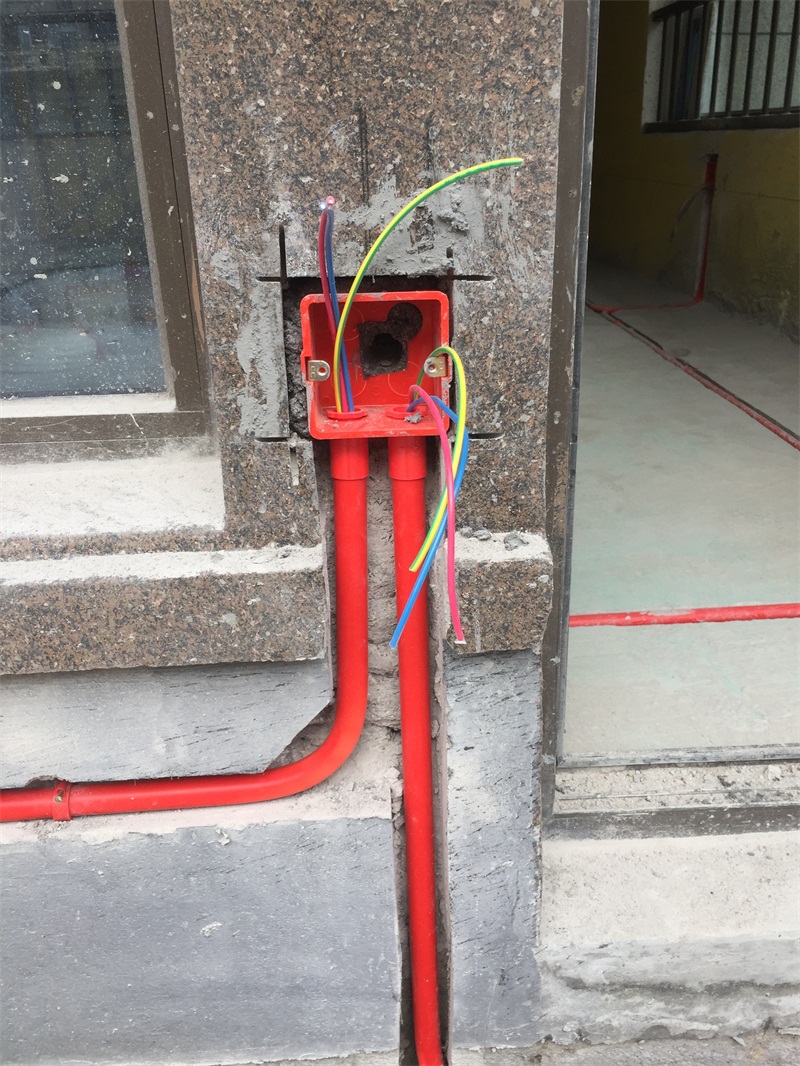

墙面暗盒安装平整，线管要加杯梳，方便抽拉电线和后期维护。

发表于 2019-2-23 16:52:44

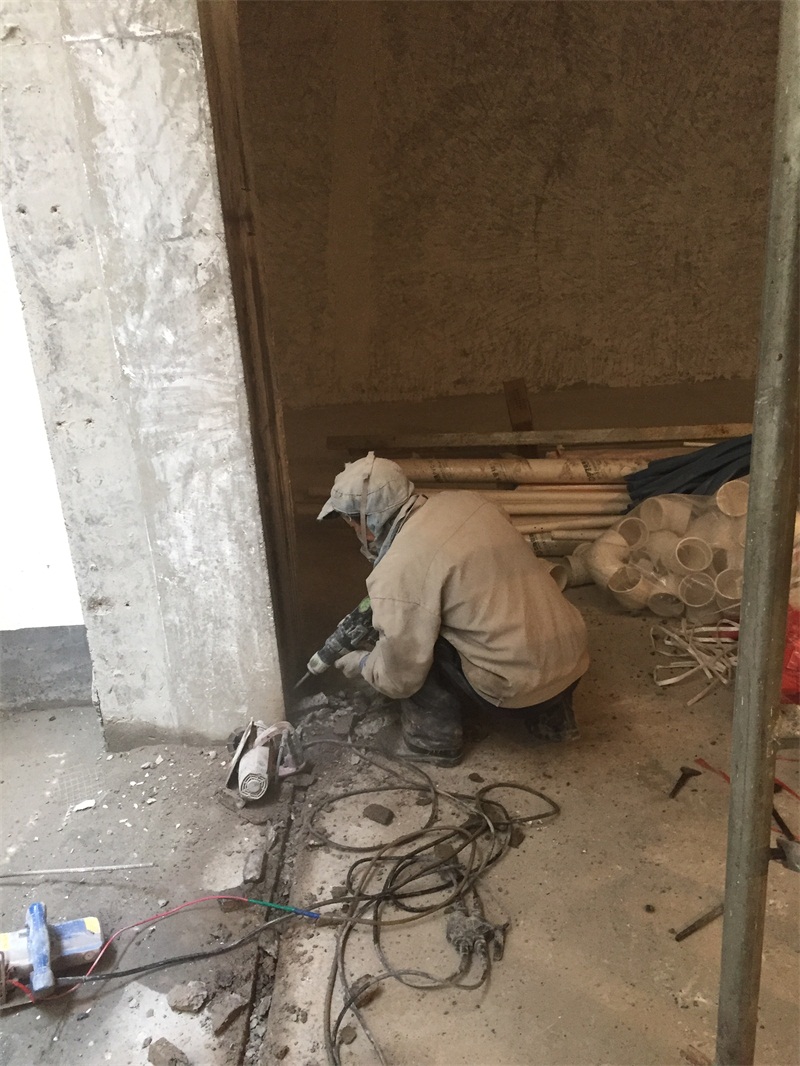

师傅正在负一楼地面开线槽。

发表于 2019-2-23 16:55:12

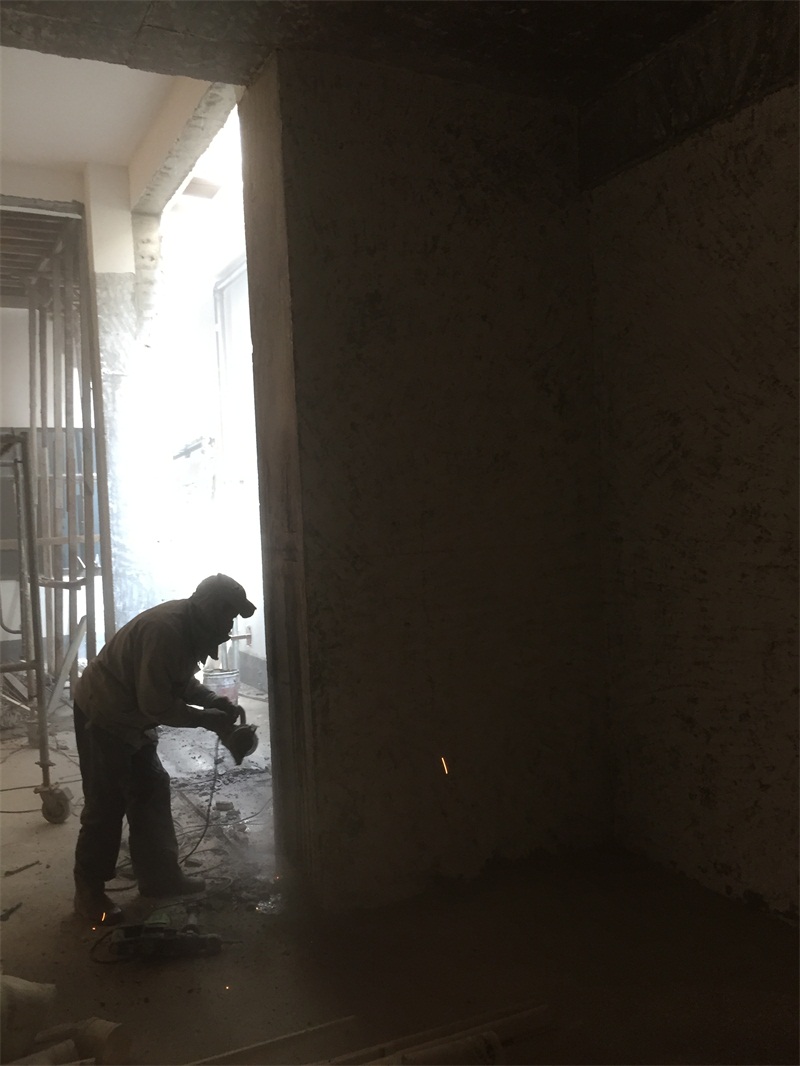

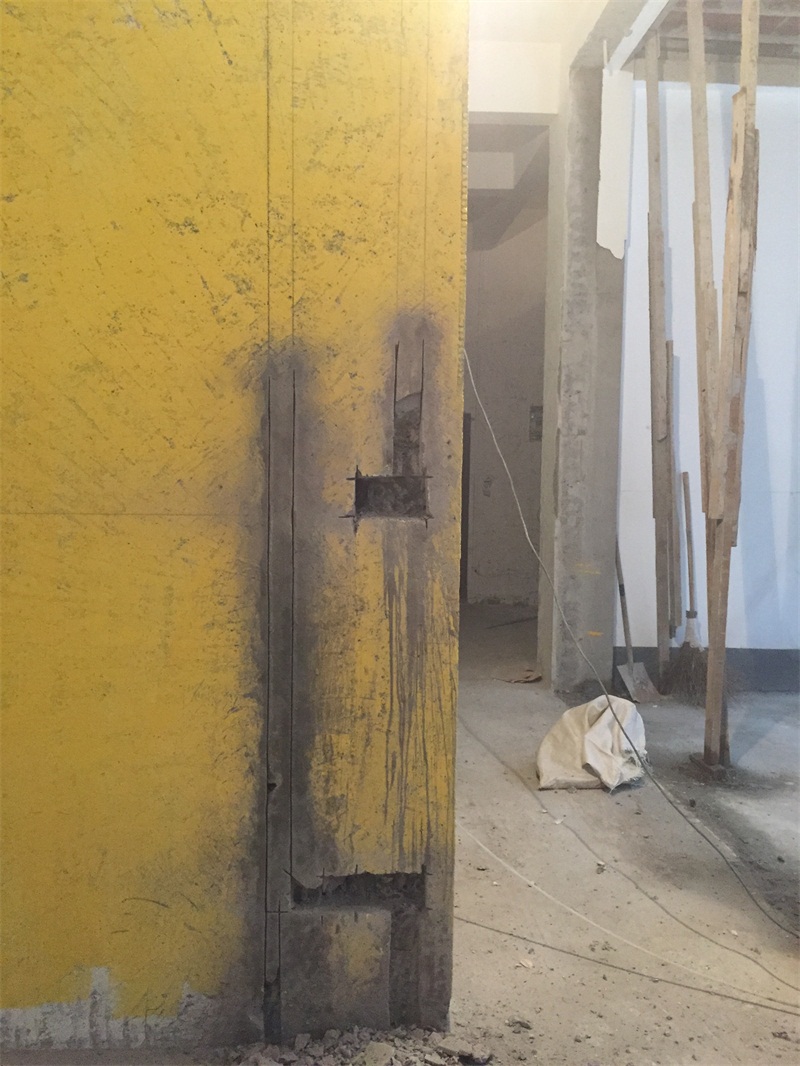

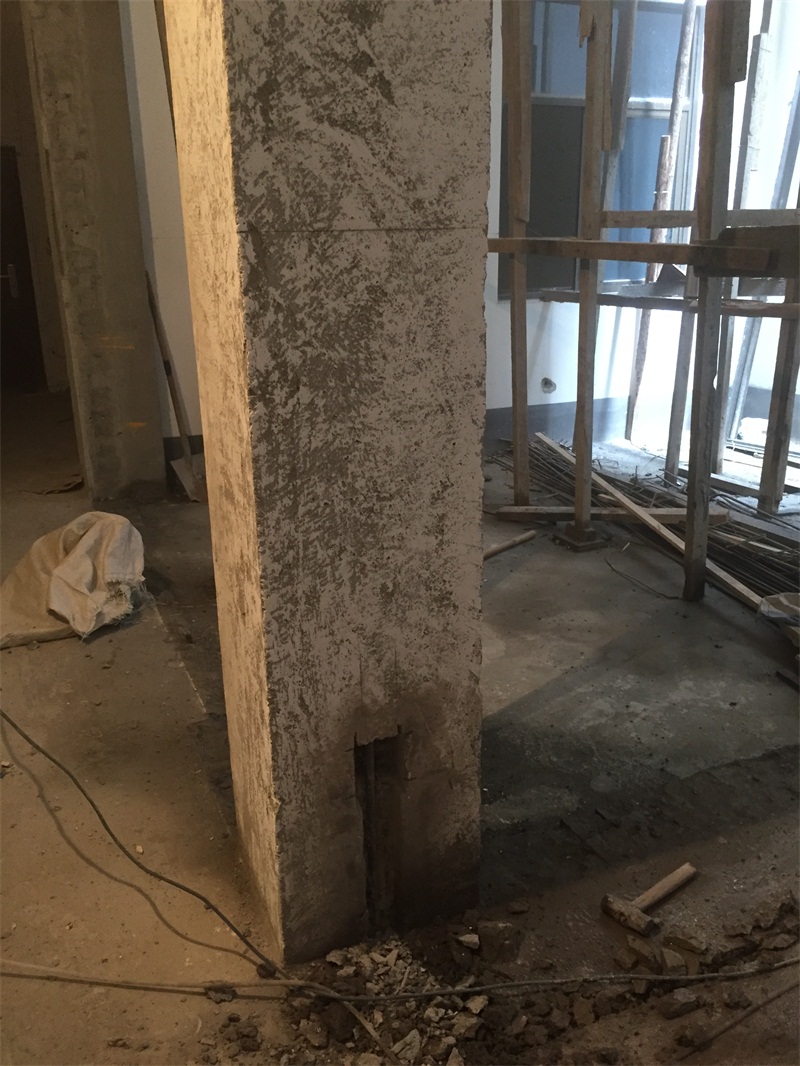

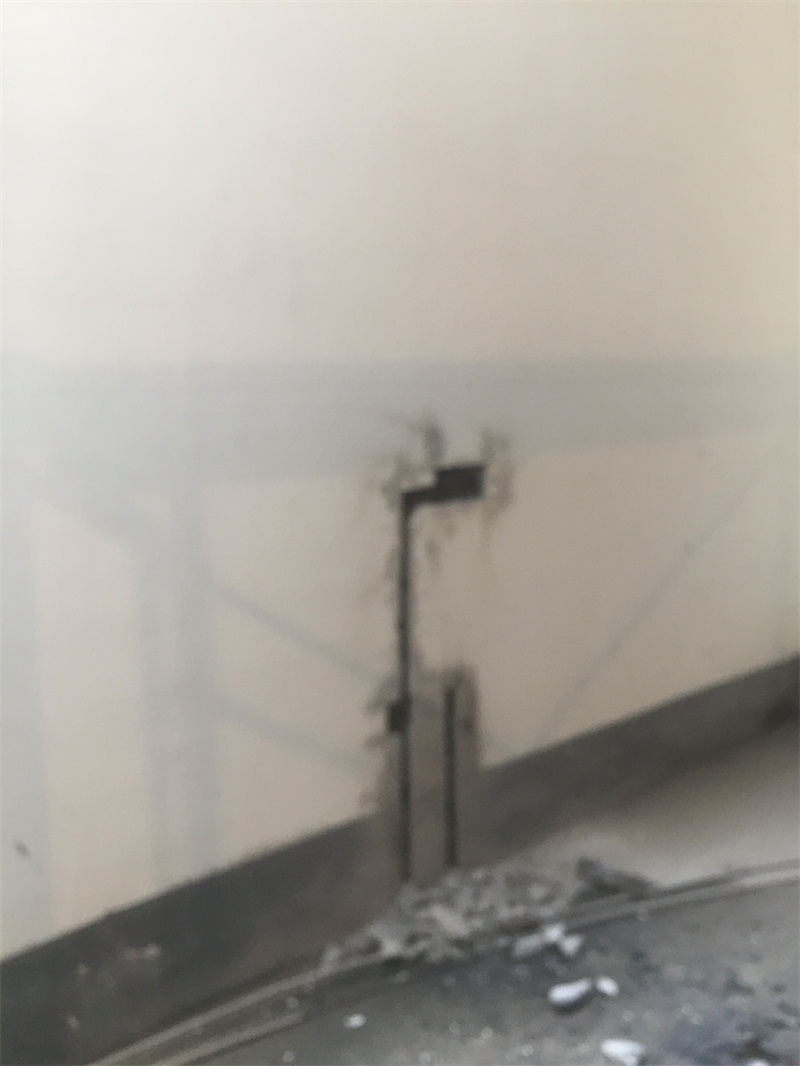

负一楼墙面和地面正在开线槽。

发表于 2019-2-23 16:59:14

本帖最后由格堂飞飞于 2019-2-23 17:00 编辑

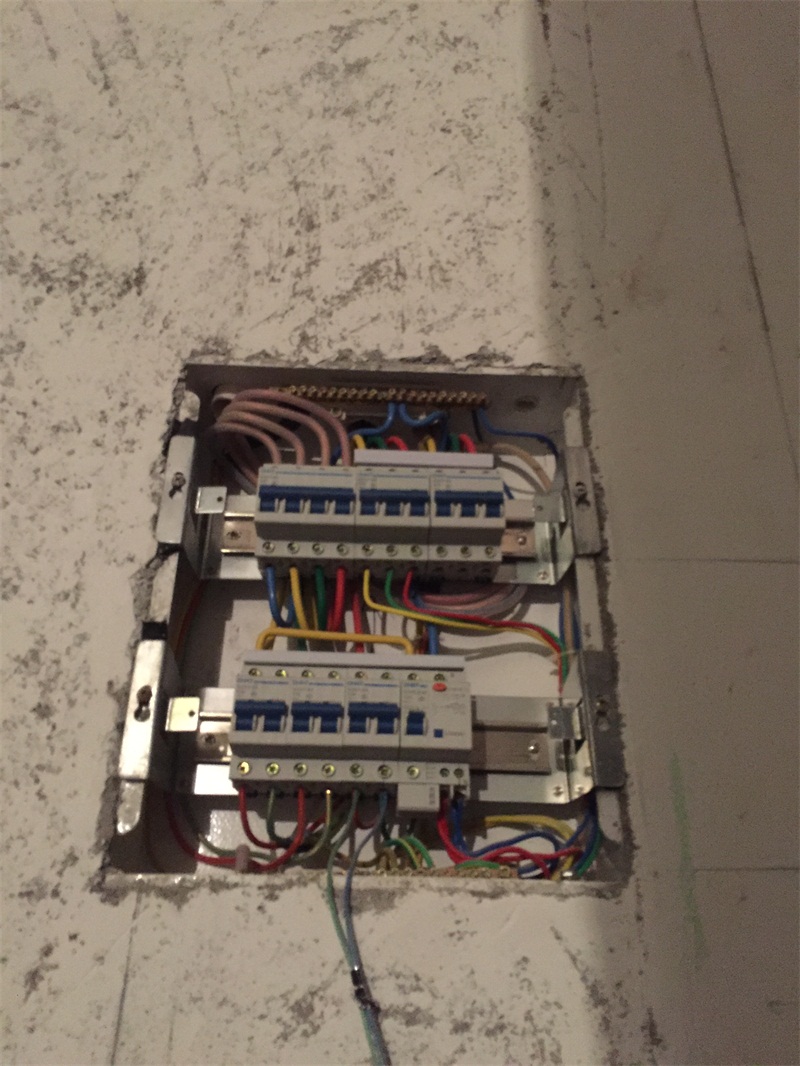

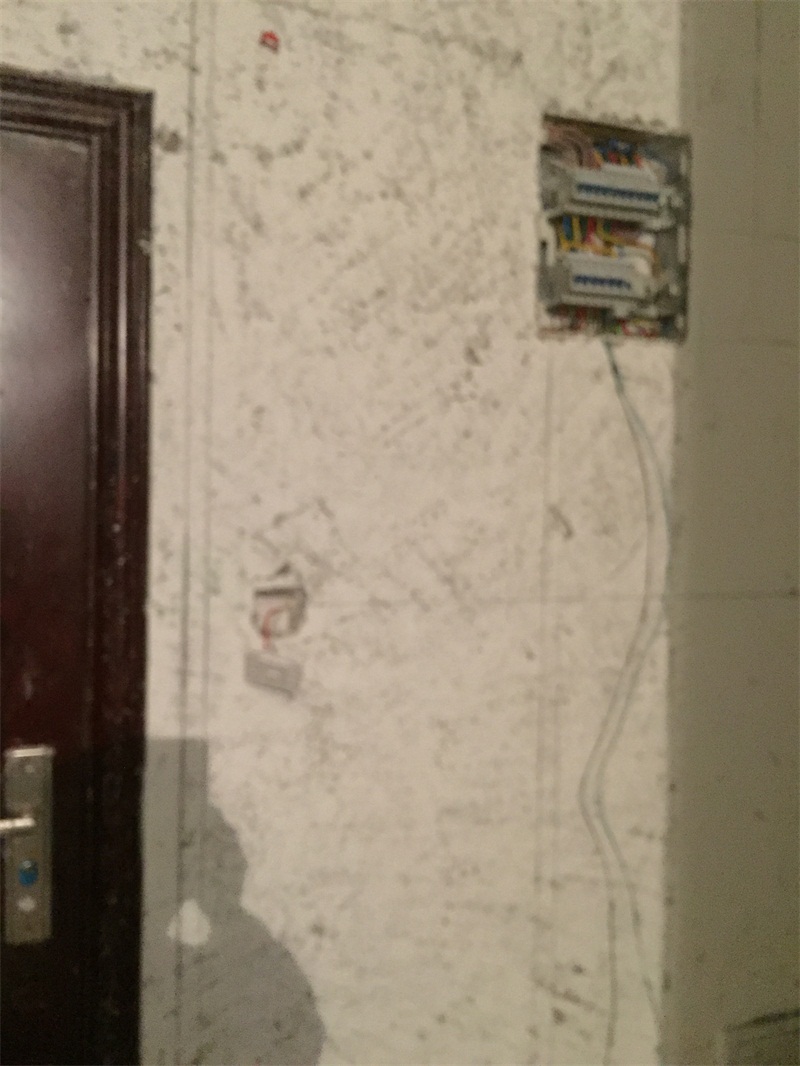

负一楼门厅墙面配电箱正泰开关总闸安装好了。

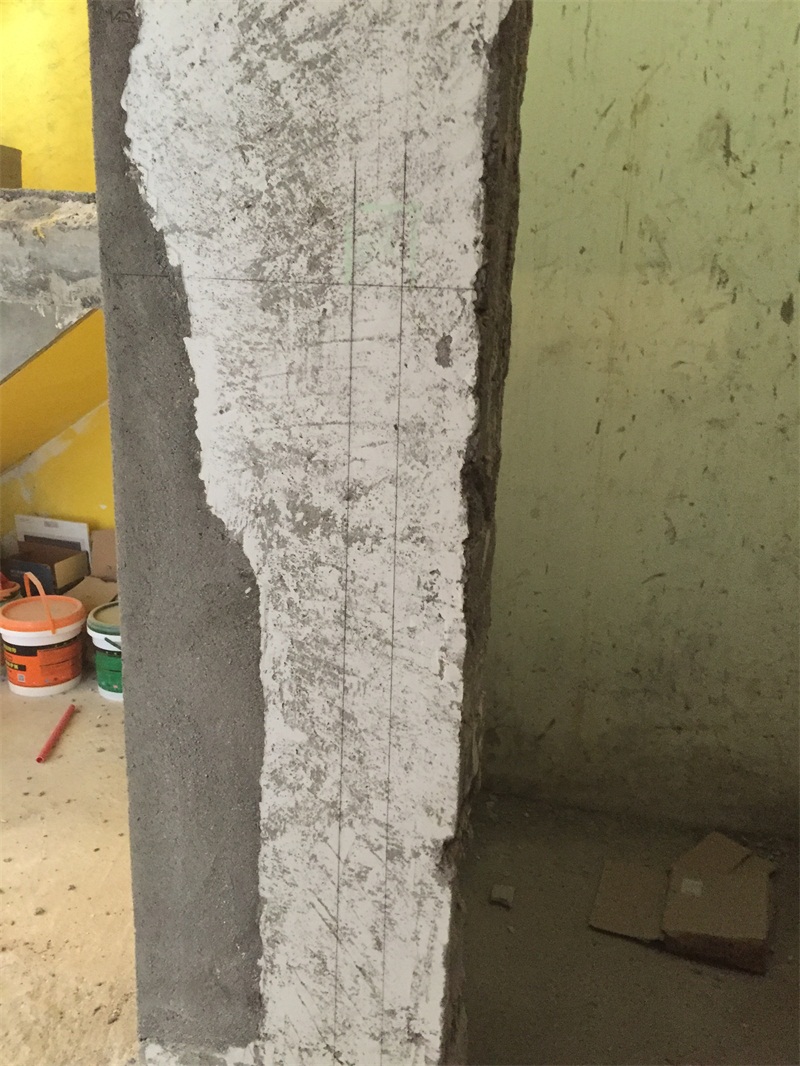

墙面和地面水电放样到位，准备开线槽。

发表于 2019-2-23 17:28:26

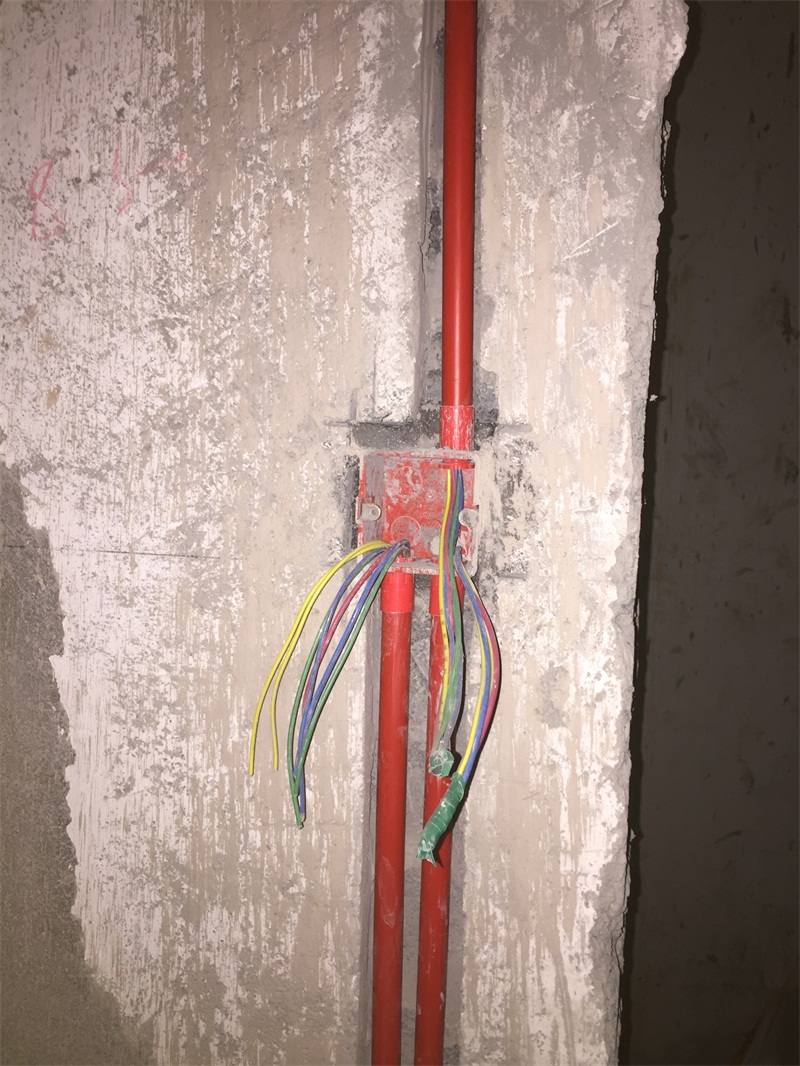

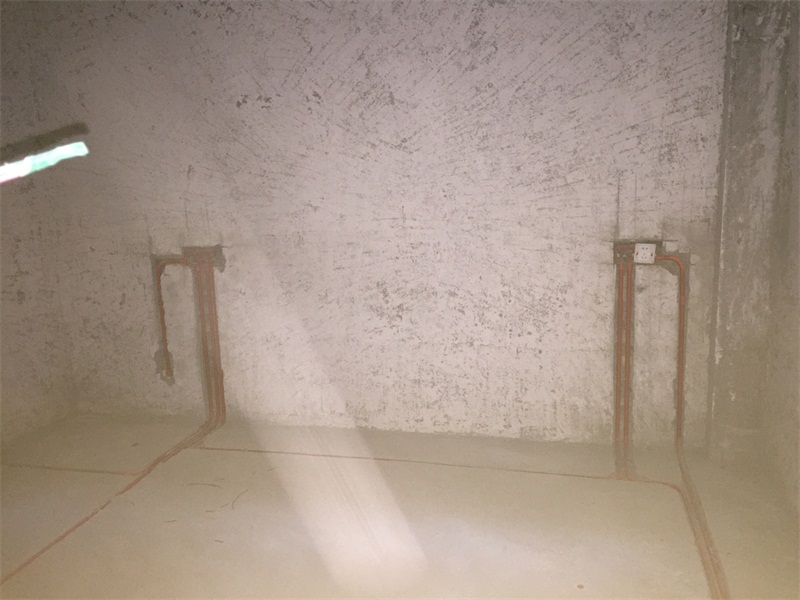

负一楼次卧墙面布线穿管横平竖直。

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

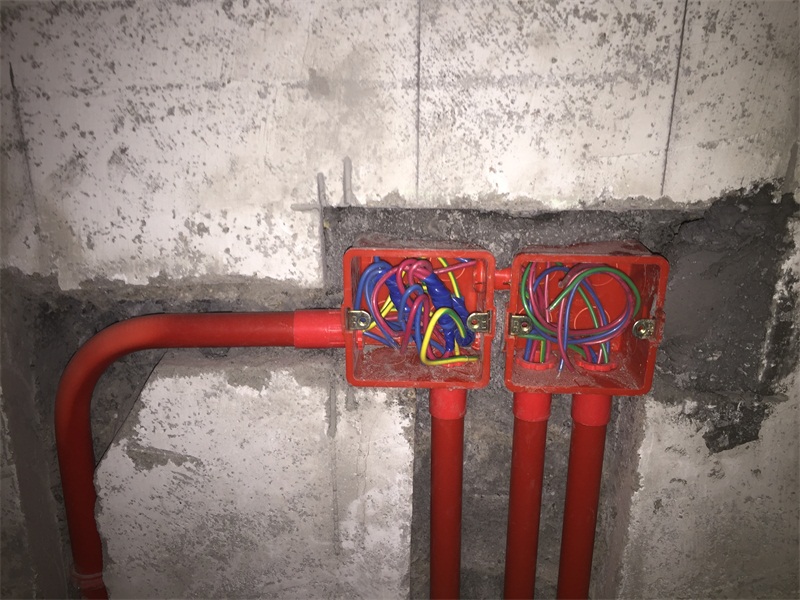

墙面暗盒安装平整，强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。并且线管内电线不得超过线管截面的40%。

同一根线管不得超过7根电线，防止电线发热。

地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细！

发表于 2019-2-23 17:33:03

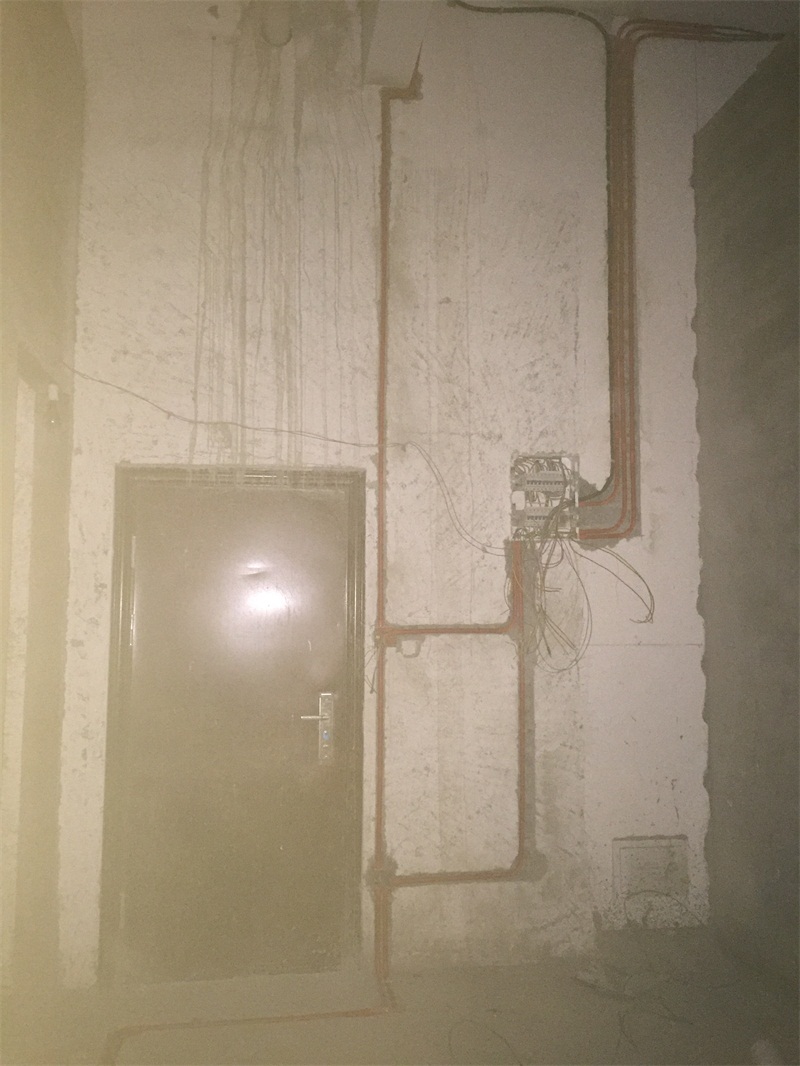

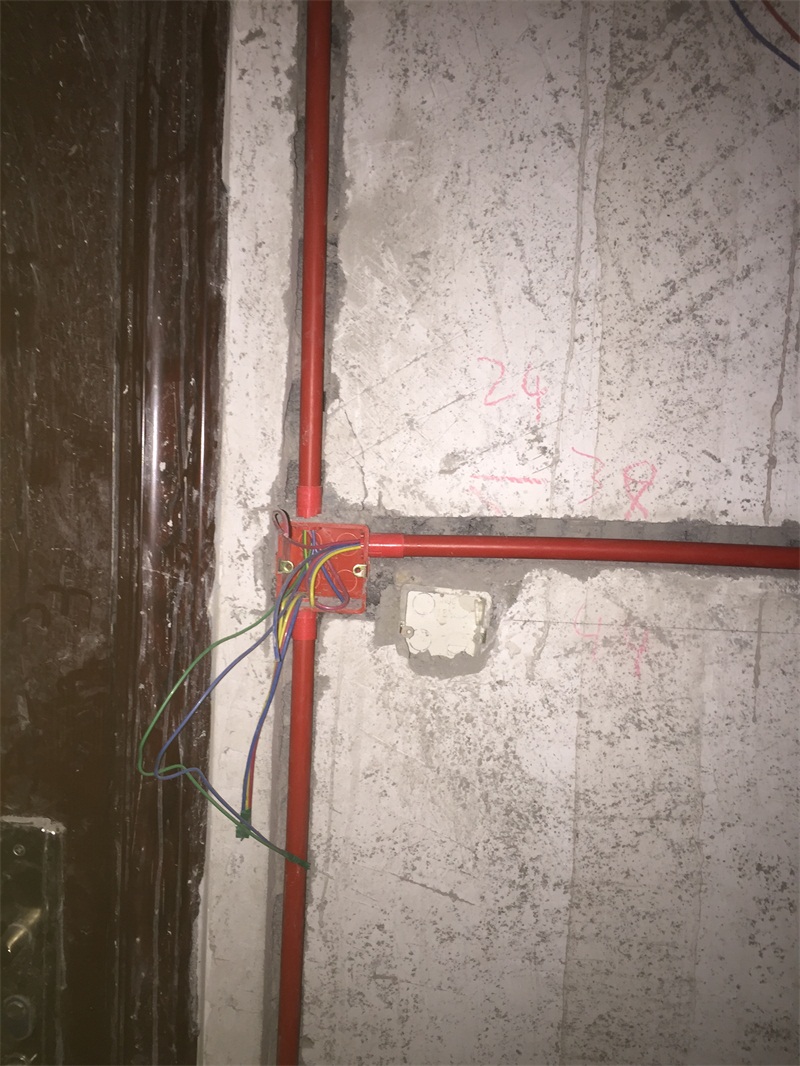

门厅墙面布线穿管横平竖直。

配电箱杯梳安装到位，杯梳是连接管道与预埋的电箱、底盒的，可以防止电线被箱、盒的开口处划伤，特别是对于金属箱、盒。用于连接底盒和电箱跟线管。

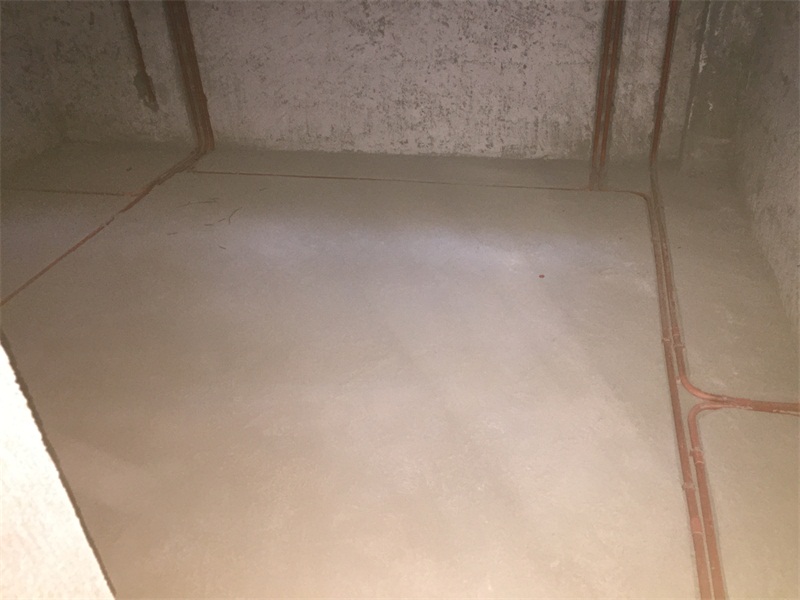

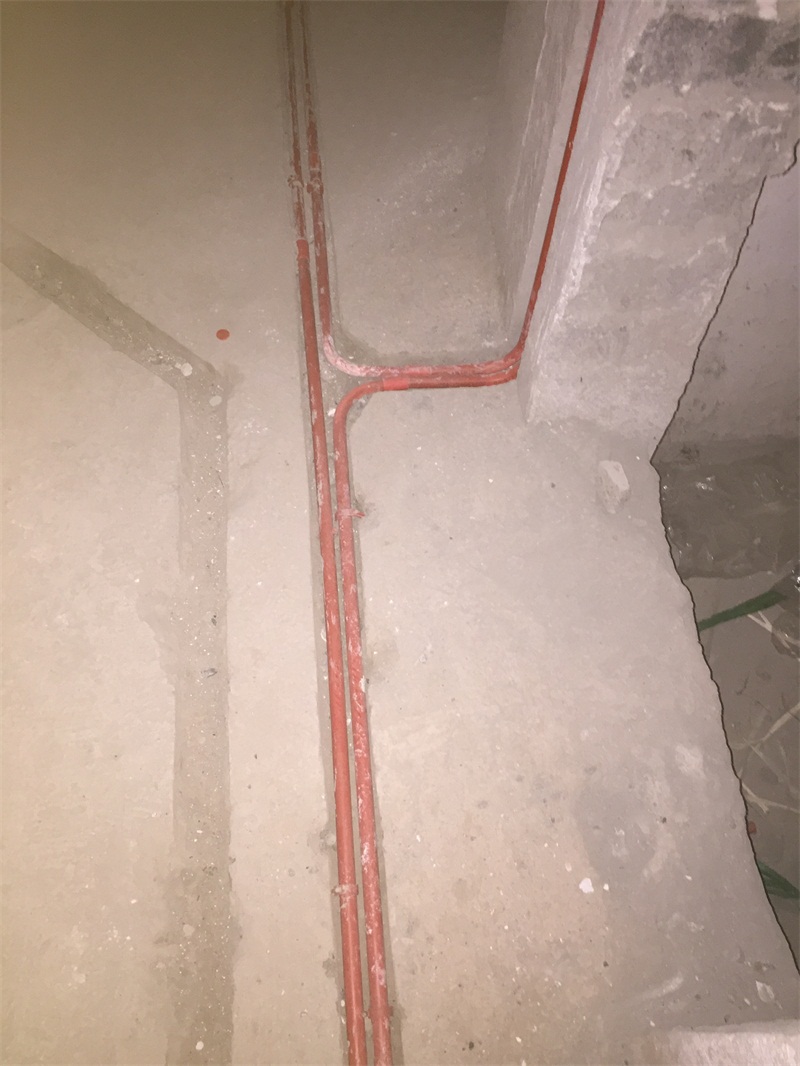

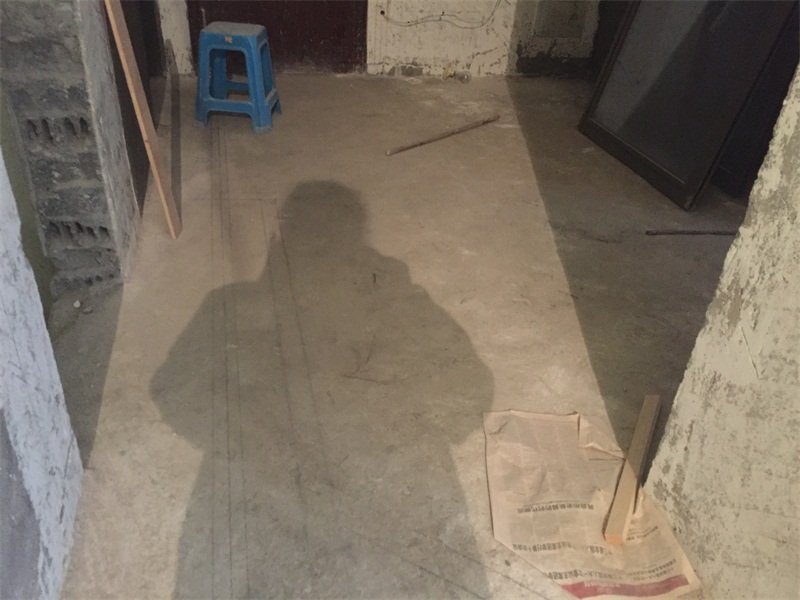

地面线槽
