碧桂园30#260现代——林木萧森 蔚蔚离离

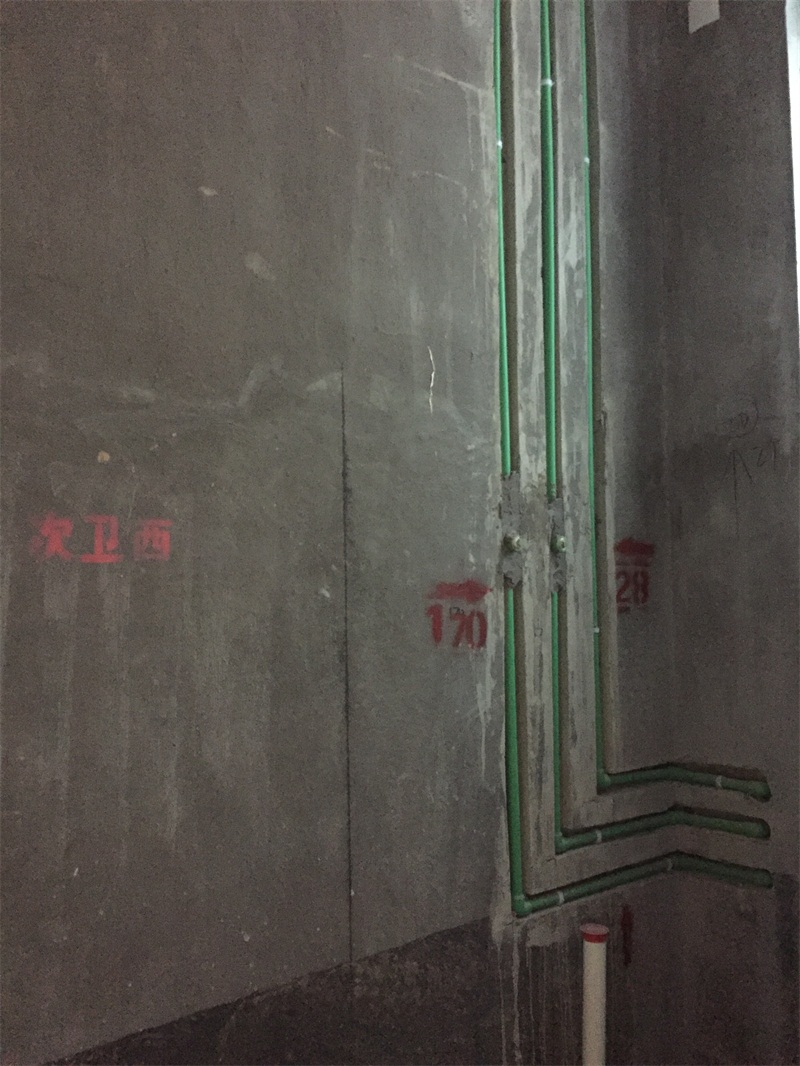

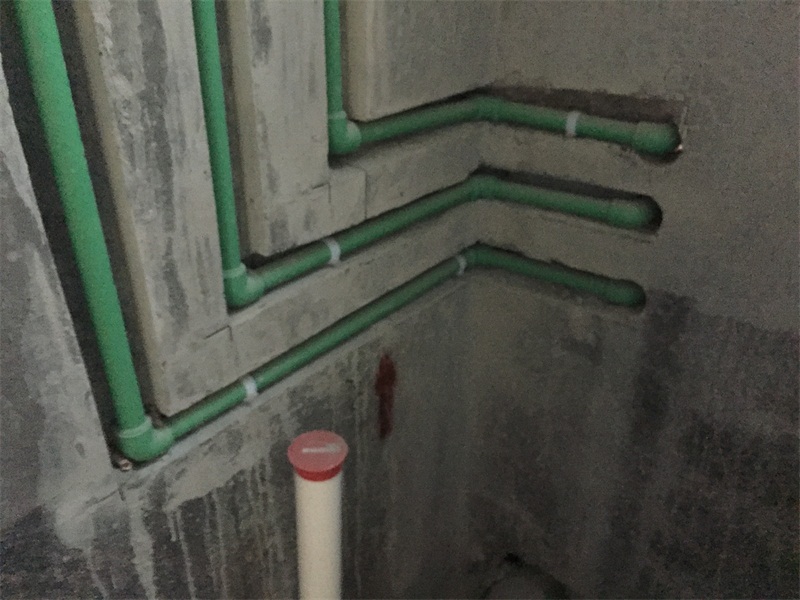

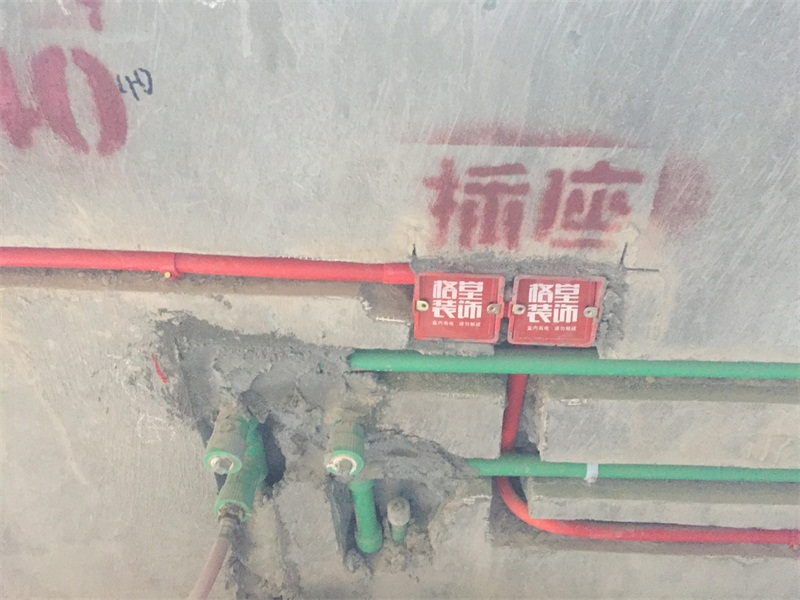

一楼次卫墙面冷热水管布置专业规范，左热右冷、上热下冷。


墙面水管和线管间距30公分以上。

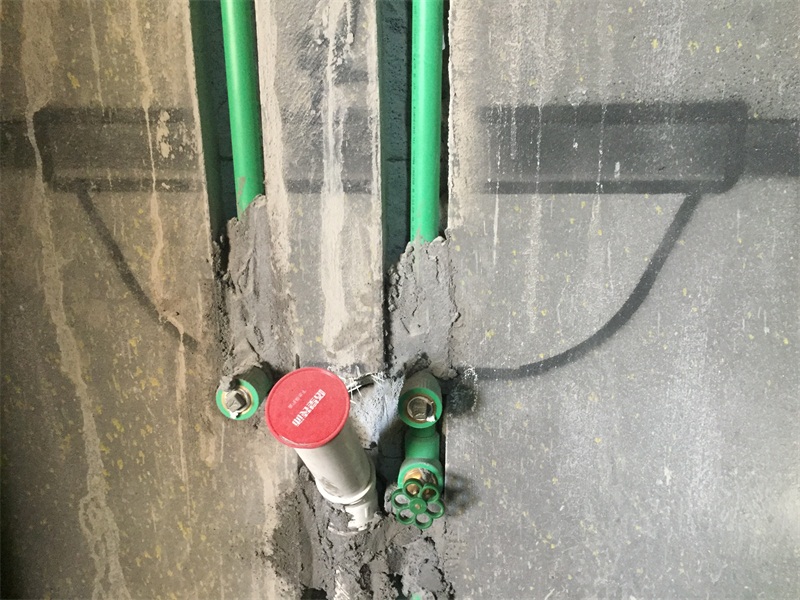

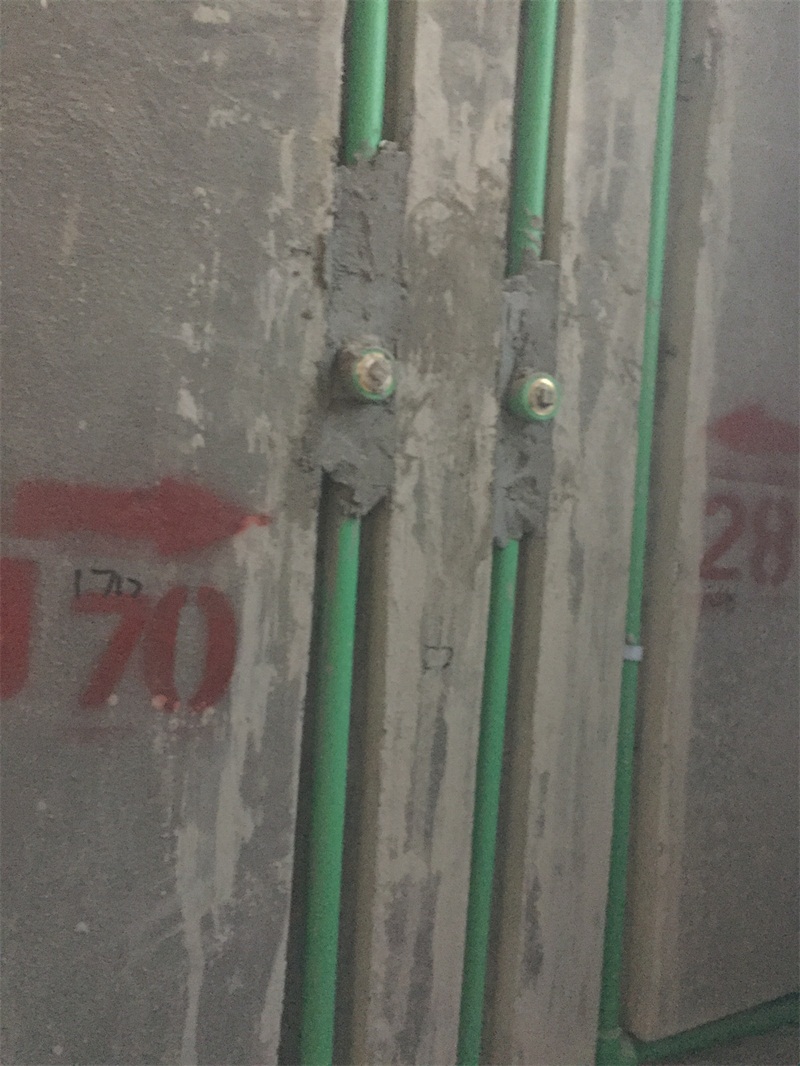

冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

每户水管进水部位室内应加进水总阀。

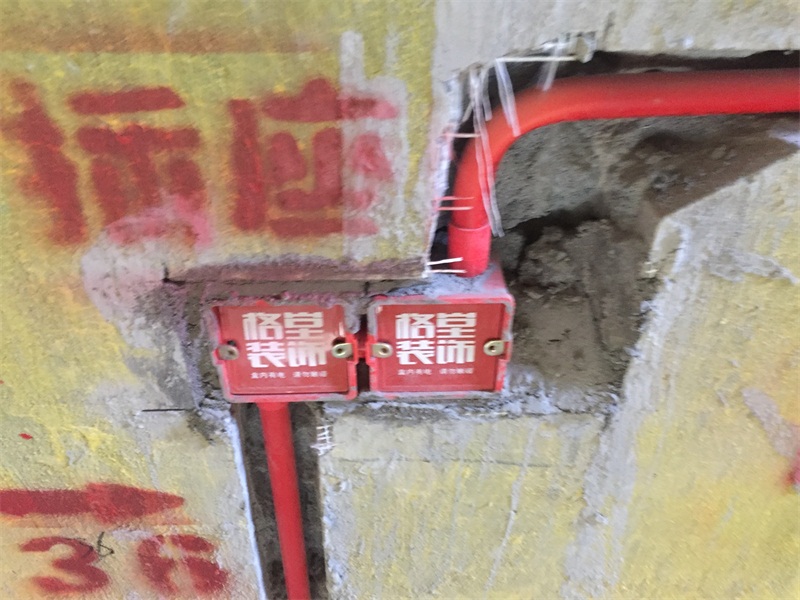

墙面暗盒安装好了，线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

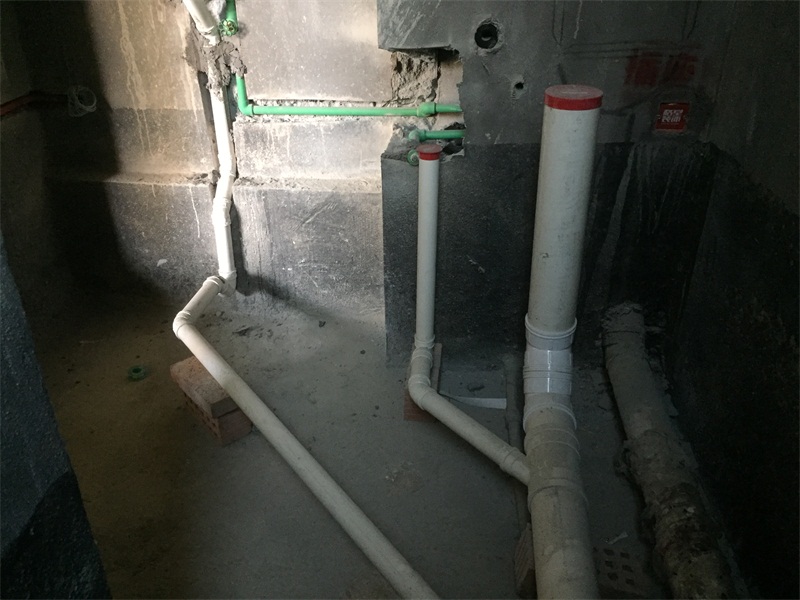

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

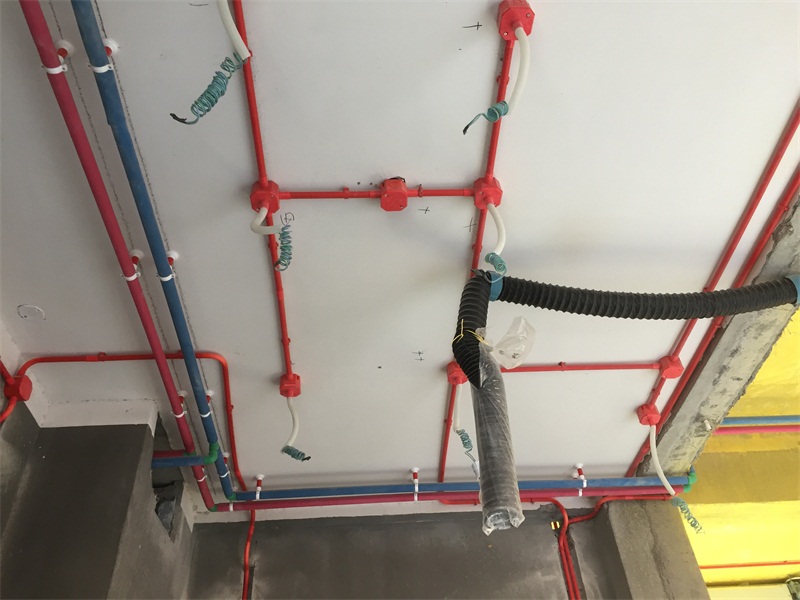

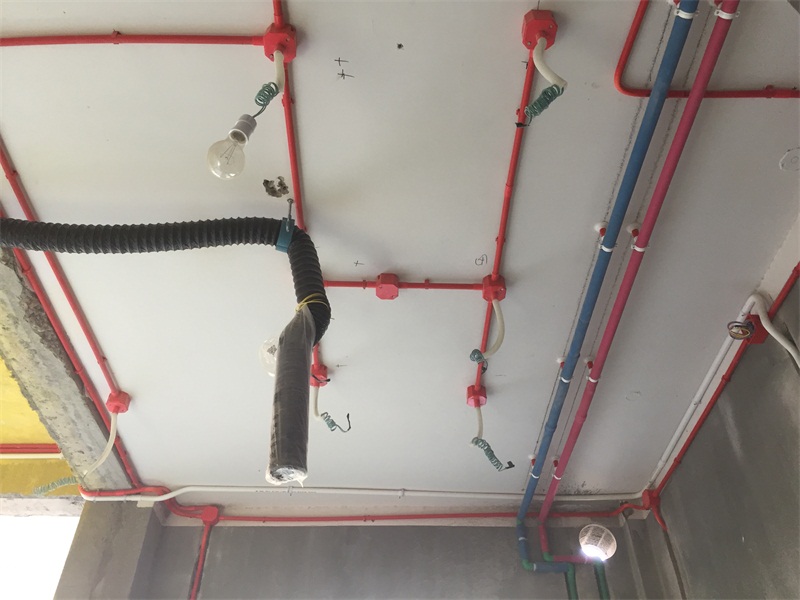

顶部用交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，并且筒灯电线用波纹管保护到位。

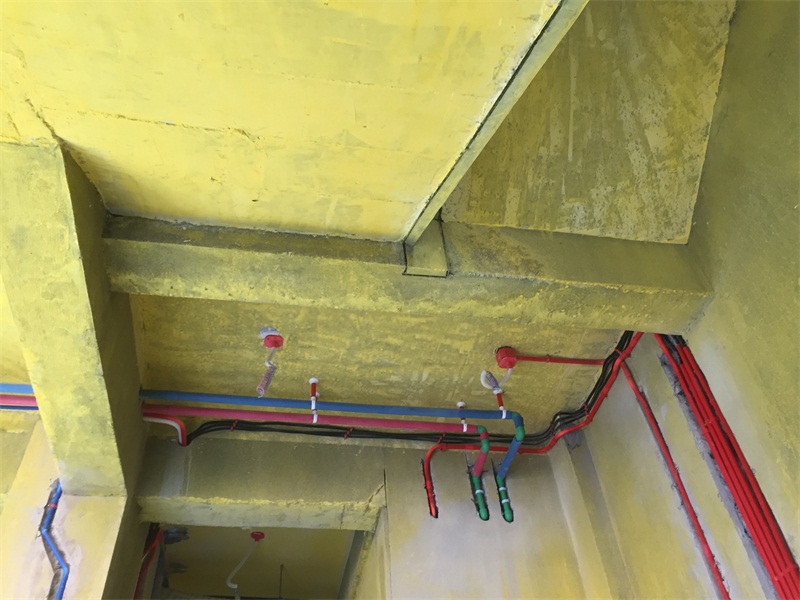

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，并且水管接头处吊顶间距15-20公分不能过大，防止接头脱落。

餐厅顶部用交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，并且筒灯电线用波纹管保护到位。

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！并且水管吊卡间距60-80公分不能过大，防止水管脱落。

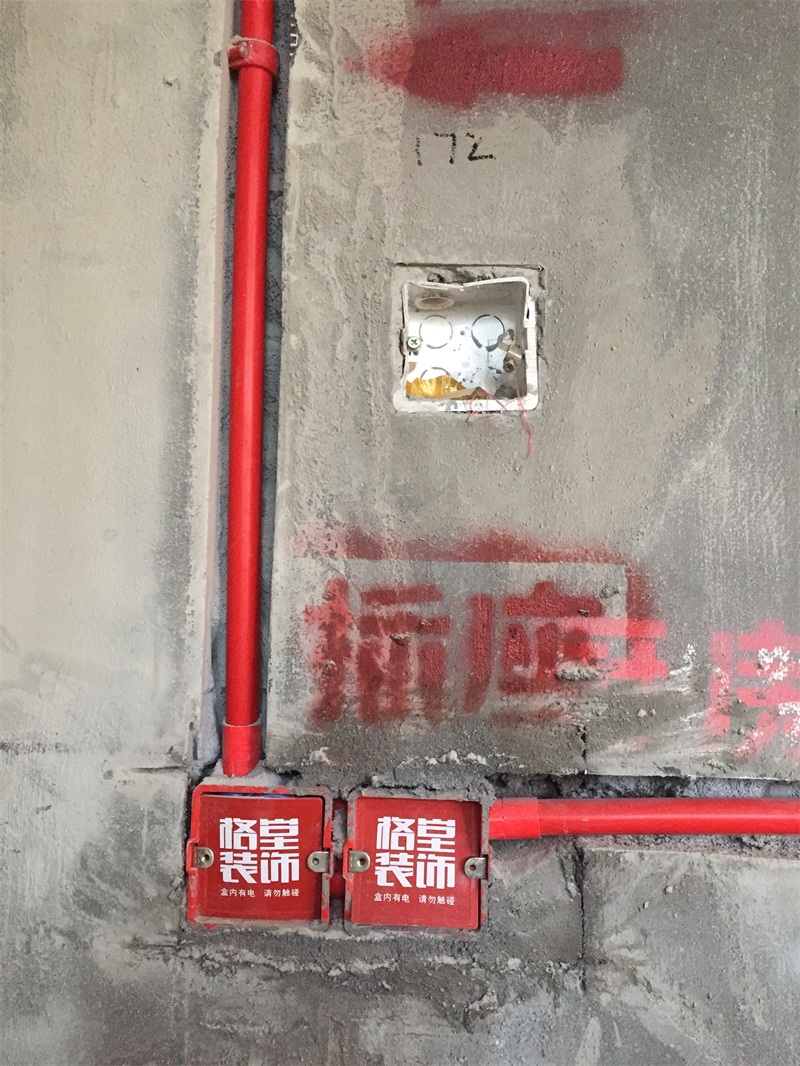

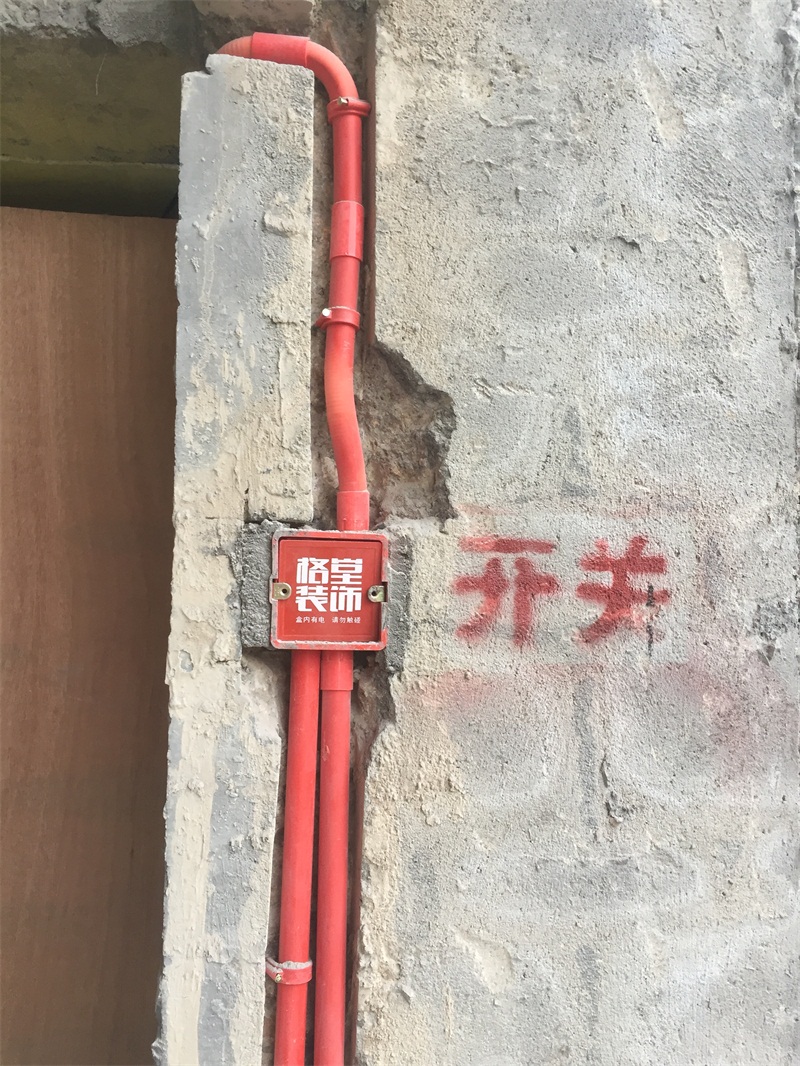

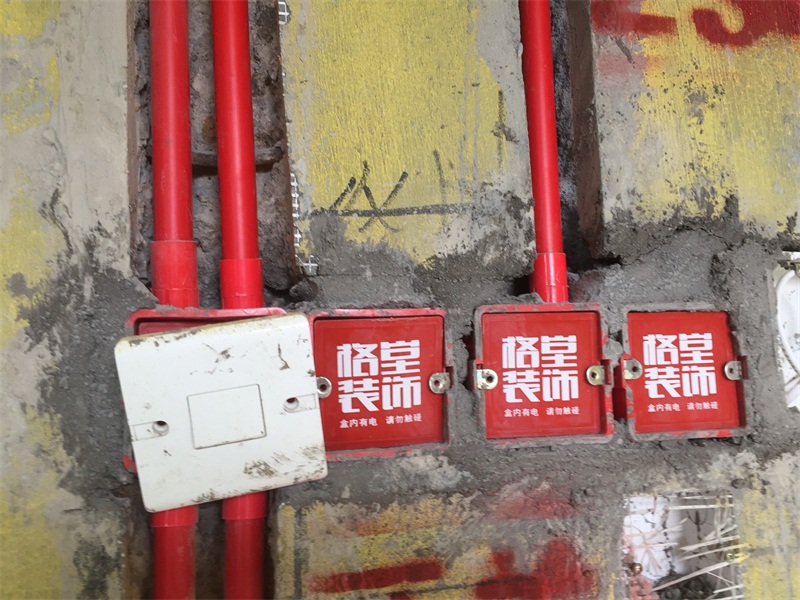

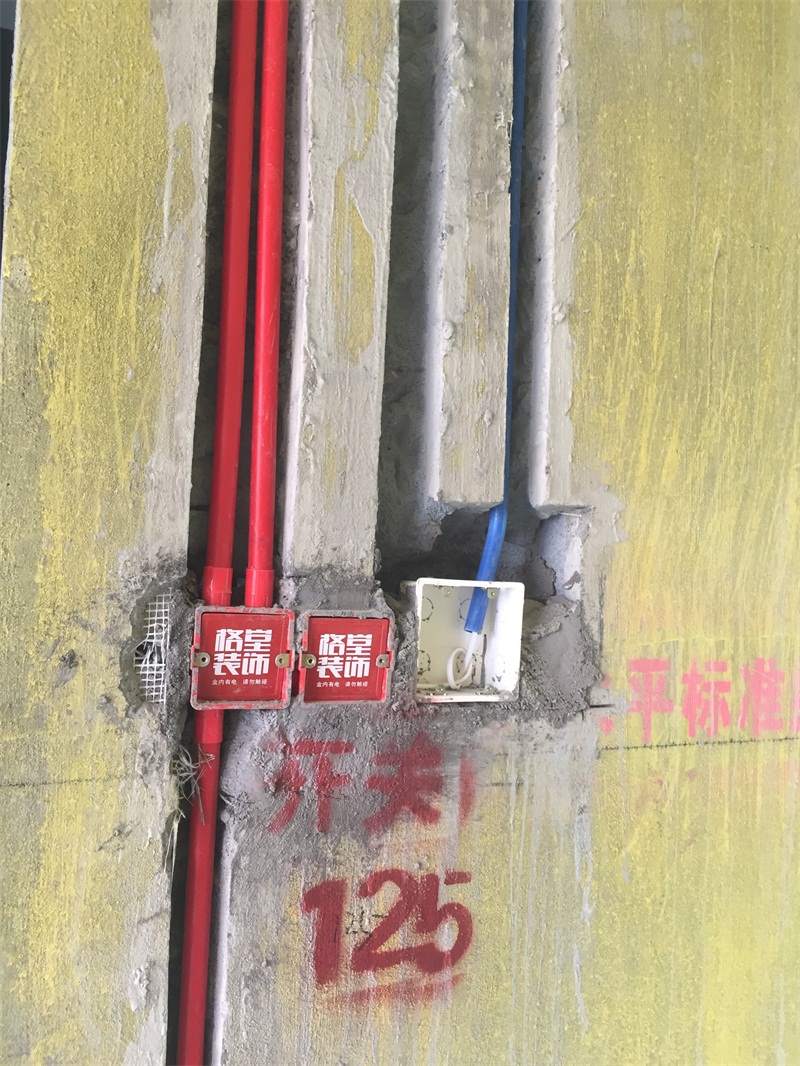

墙面暗盒安装到位，强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

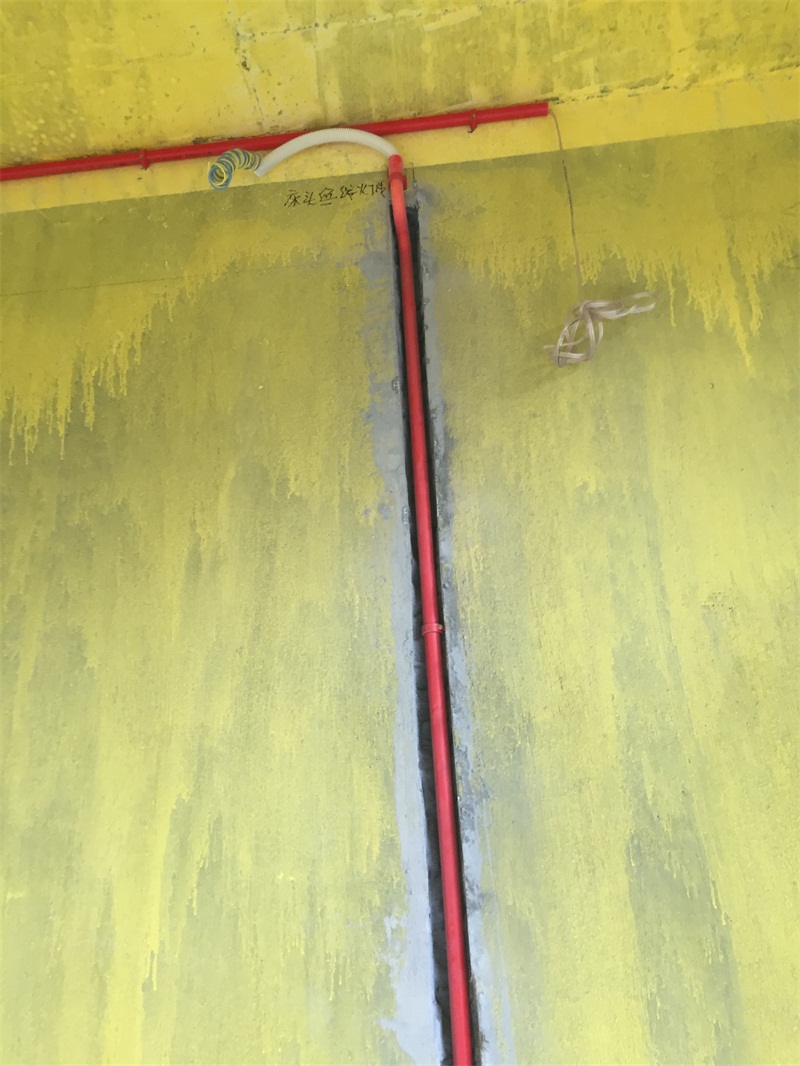

厨房墙面墙面布线穿管横平竖直。

线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落，并且线管用线卡固定牢。

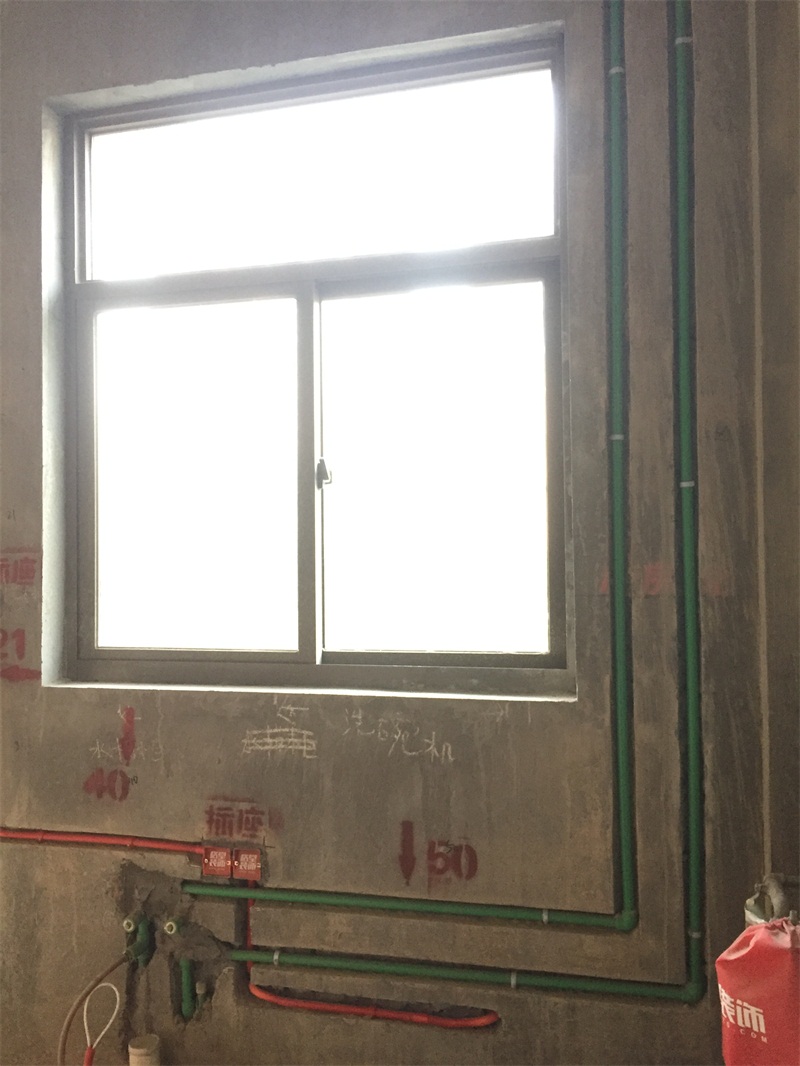

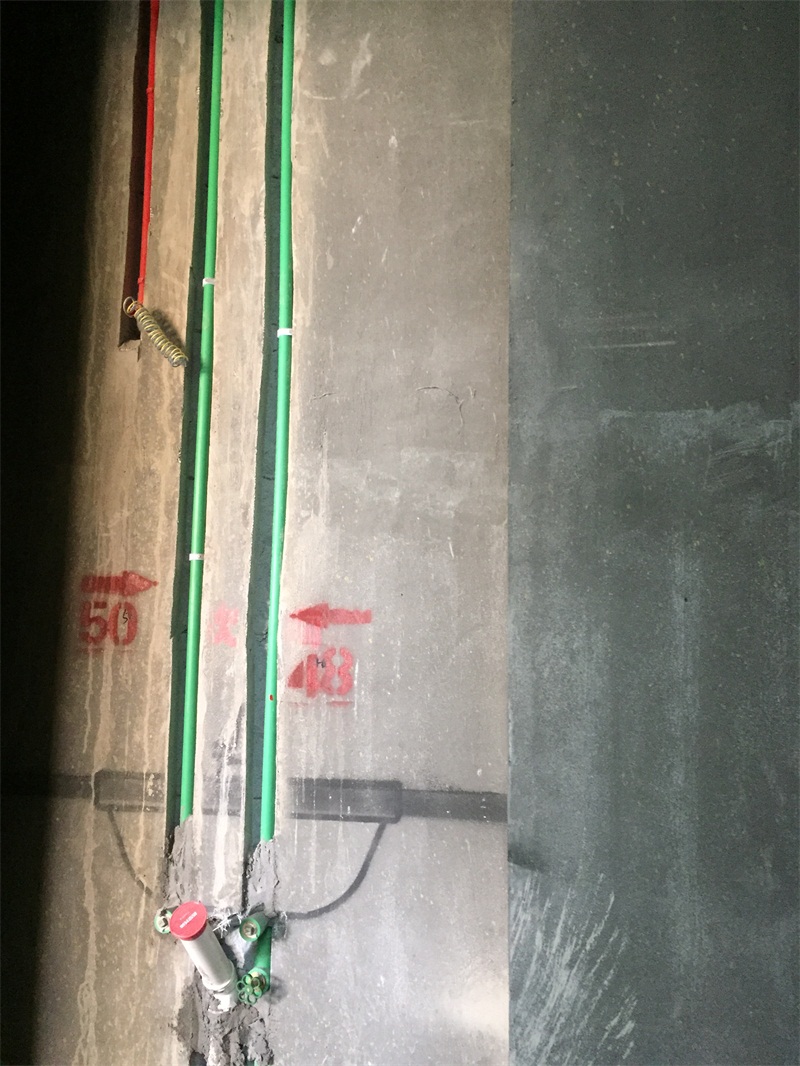

墙面冷热水管布置做到左热右冷，上热下冷。厨房水电走地的话，在后期装修过程中，万一破坏了水管会影响安全。所以我们的厨房水电全部不从地面走，厨房、卫生间水管全部走墙，离地40-60cm之间，横平竖直，非常规范。

柜体内水管接头外接，可以及时发现渗水。

水管走顶并用保温棉保护好，可以杜绝冷凝水，并且水管接头间距15-20公分不能过大，防止水管脱落。

顶部用交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，并且筒灯电线用波纹管保护。

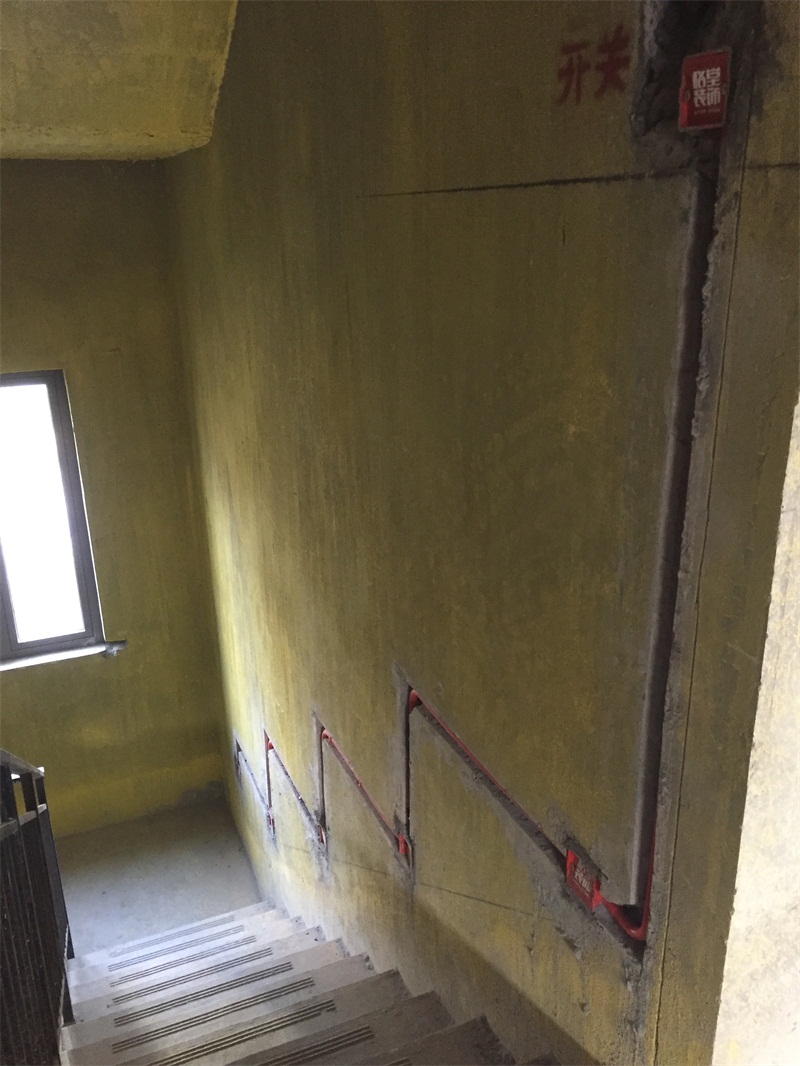

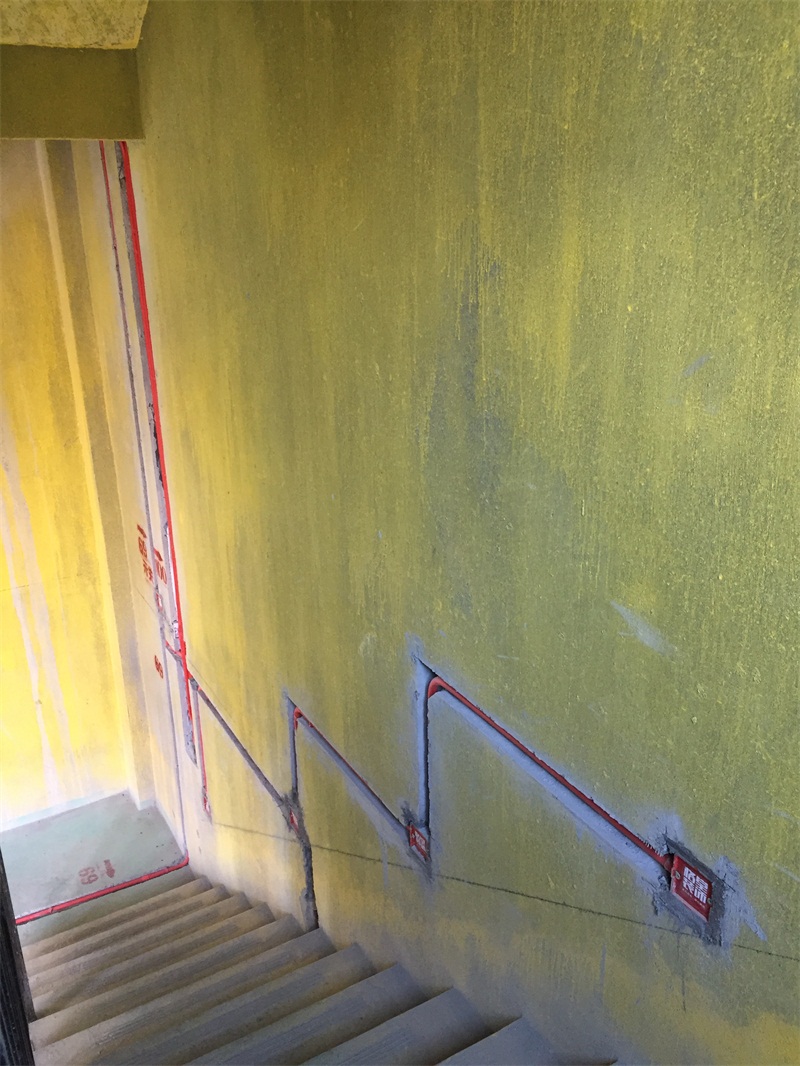

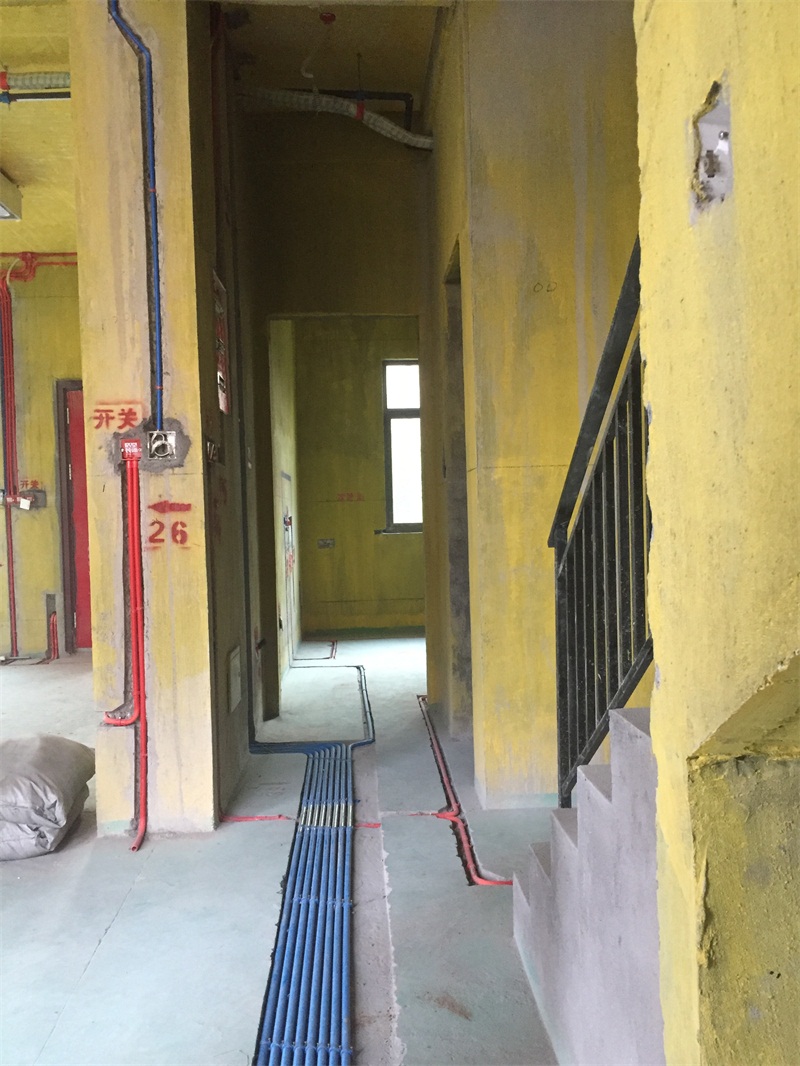

一楼楼梯墙面布线穿管横平竖直。并且顶部用交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护到位。

强弱电线距离30厘米以上，同一线盒不得有强弱电。

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！

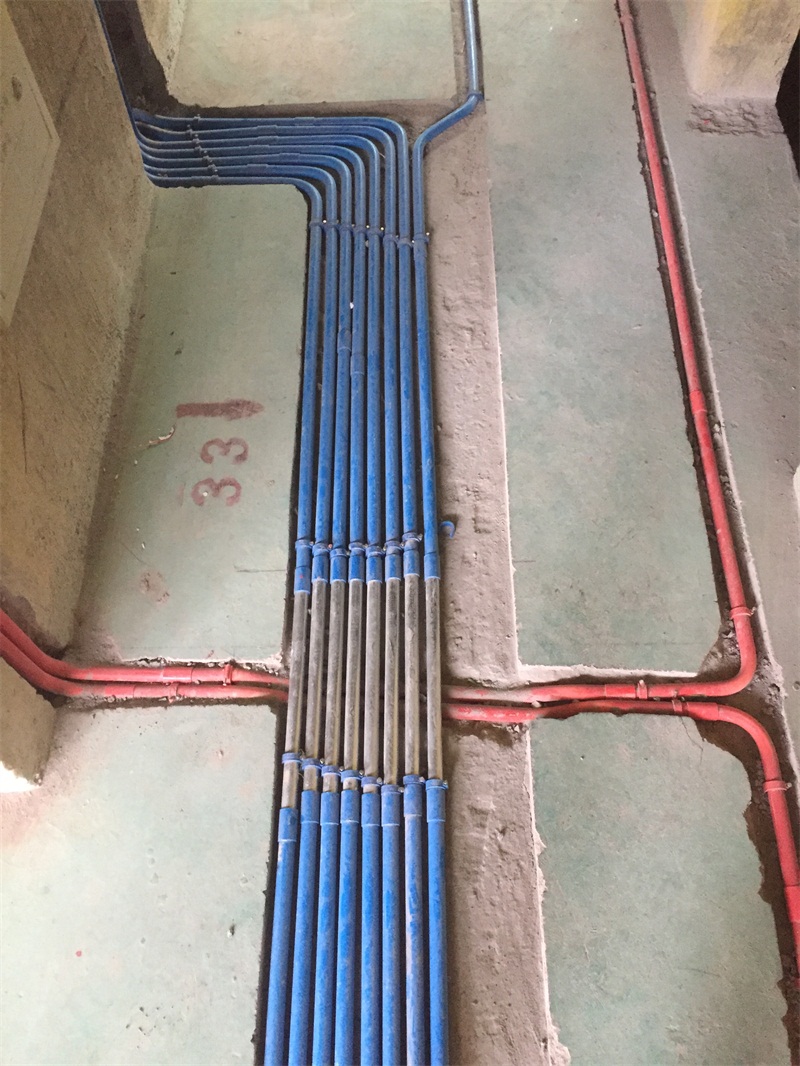

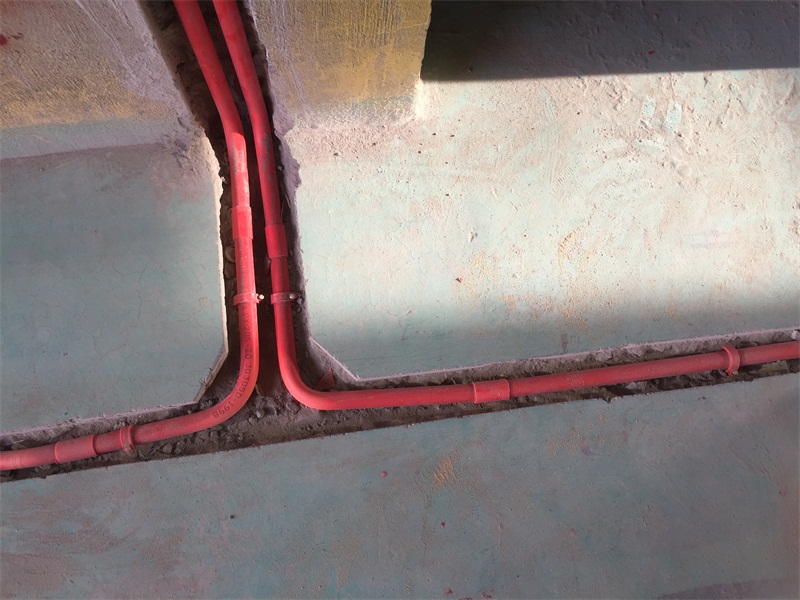

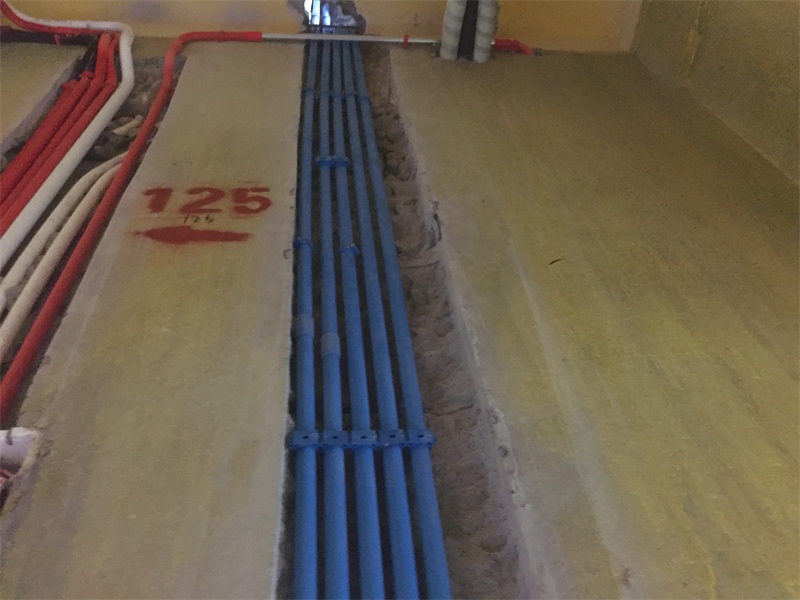

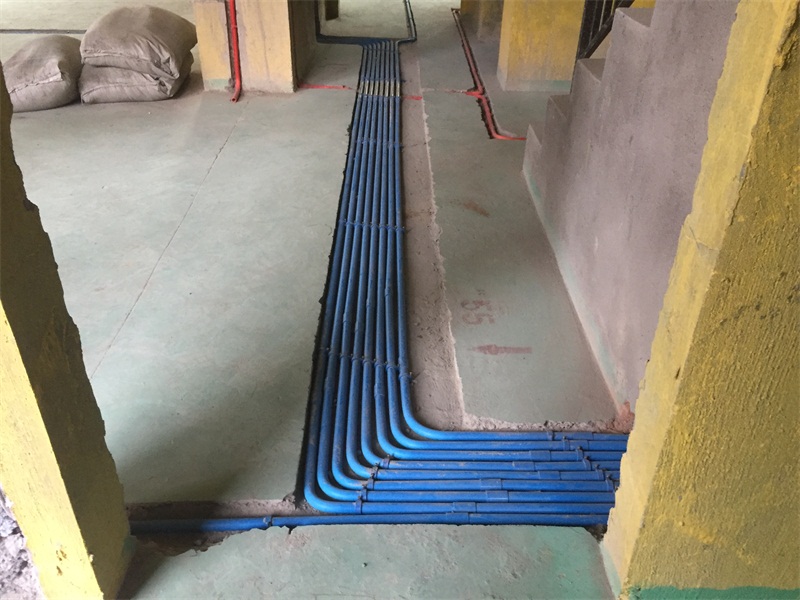

地面线管并排3根以上每根相隔1厘米水泥砂浆缝。

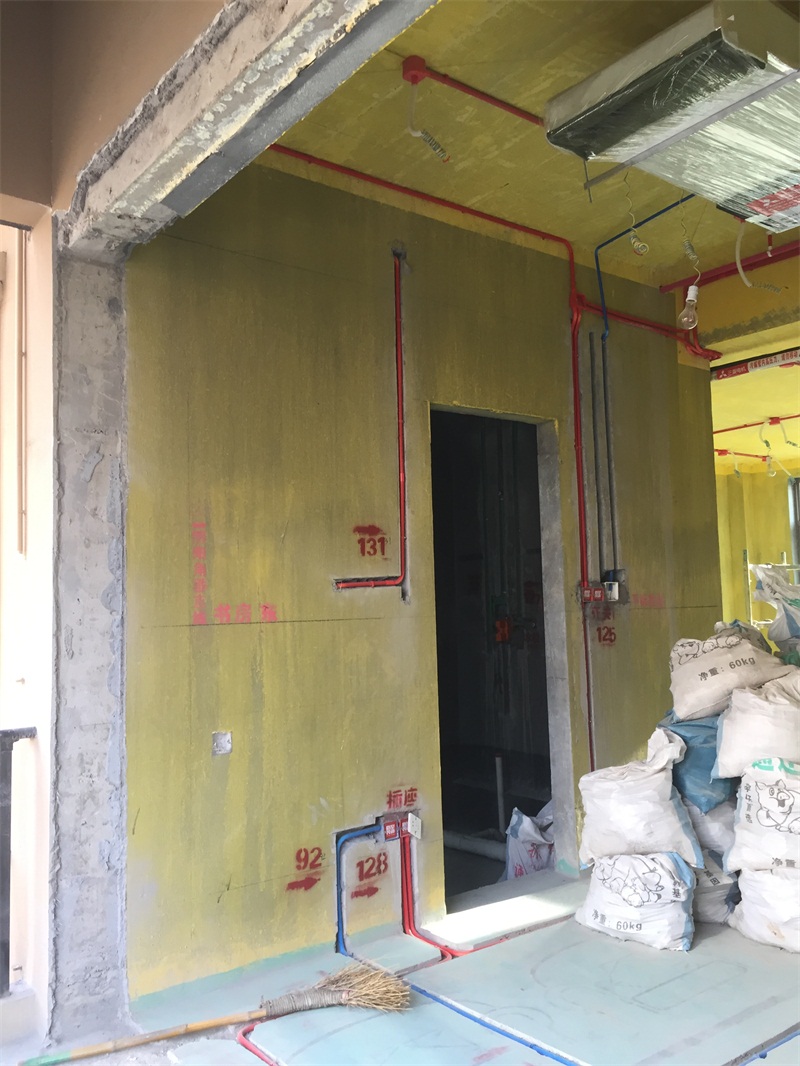

一楼房间过道墙面布线穿管横平竖直，线管用线卡固定到位，强弱电线距离30厘米以上防止干扰。

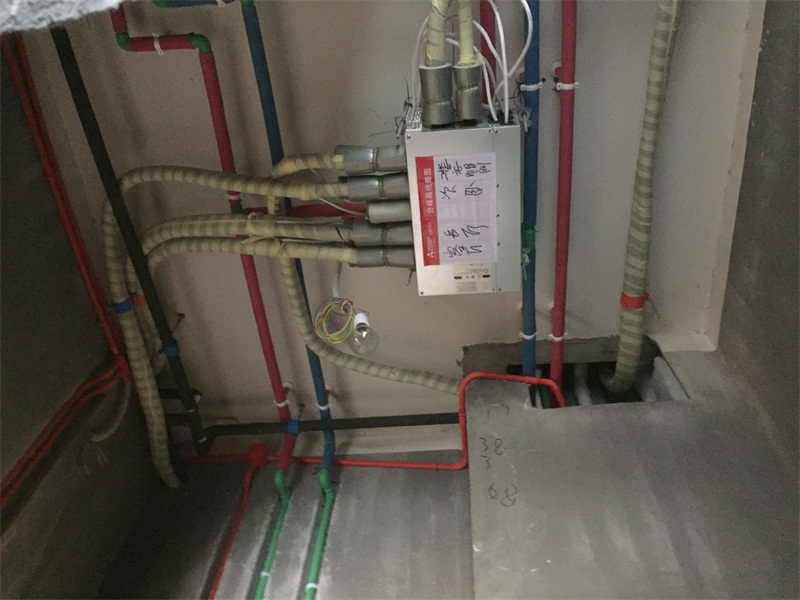

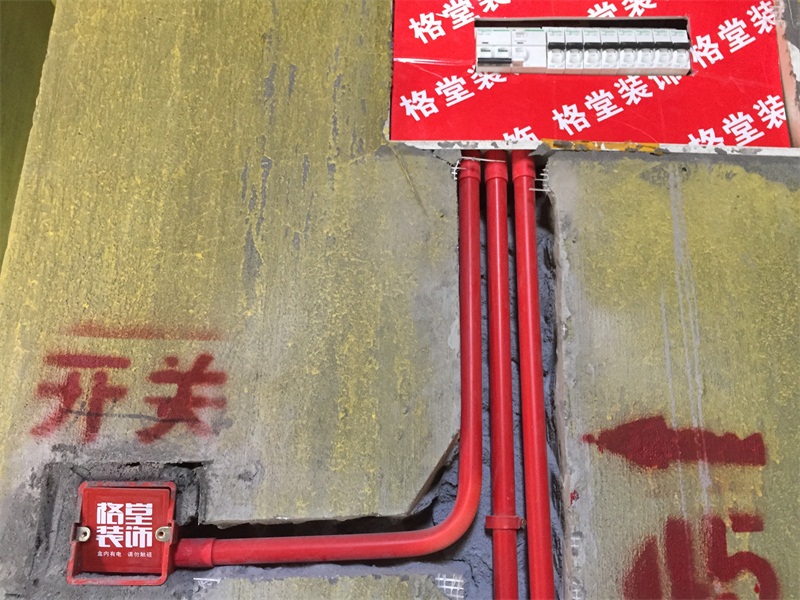

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能，并且配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

配电箱杯梳安装到位，杯梳是连接管道与预埋的电箱、底盒的，可以防止电线被箱、盒的开口处划伤，特别是对于金属箱、盒。用于连接底盒和电箱跟线管。

墙面暗盒连接件安装到位，防止暗盒水管，并且强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

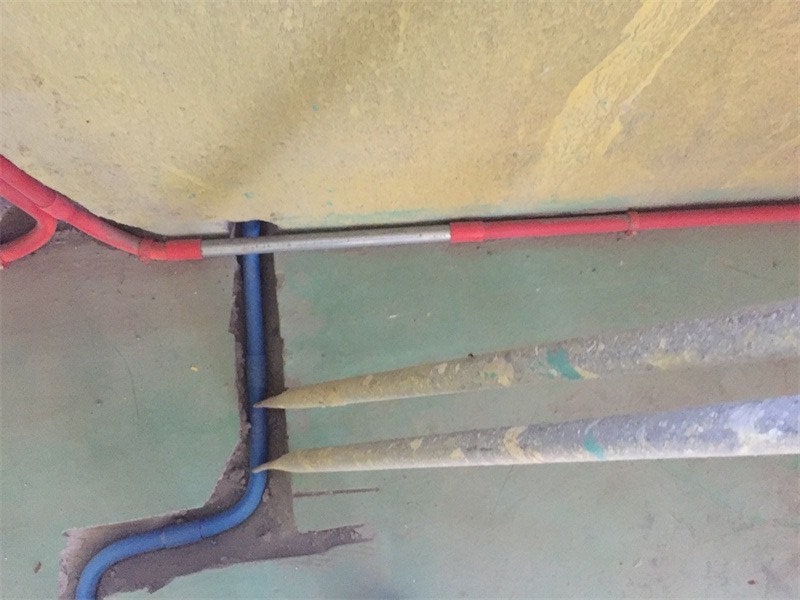

强弱电交接处用金属屏蔽管，防止干扰。

一楼储藏间地面强弱电交接处用金属屏蔽管，防止干扰。

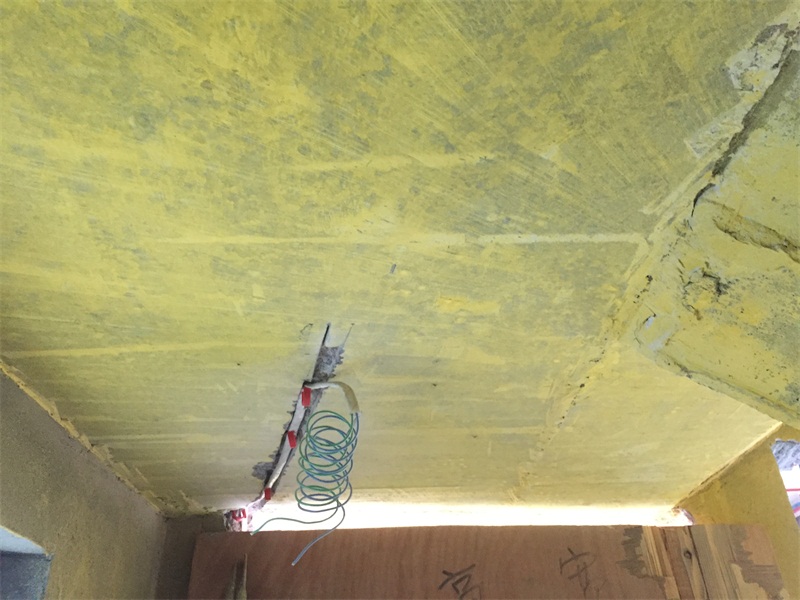

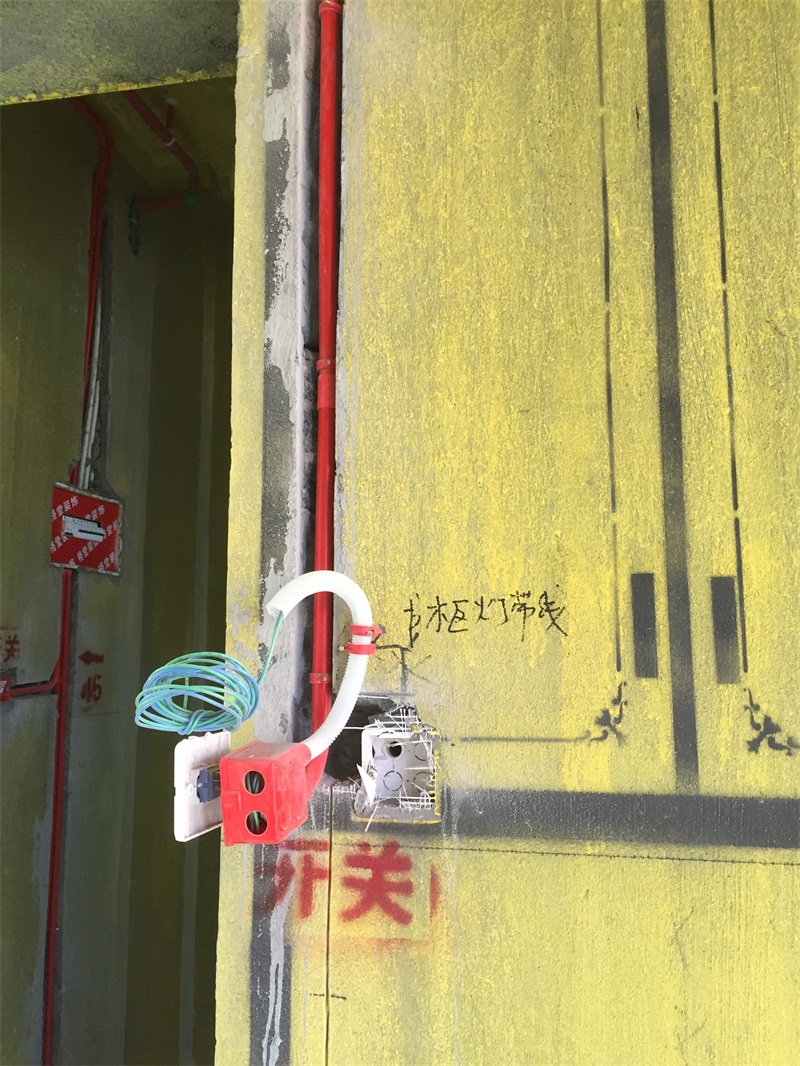

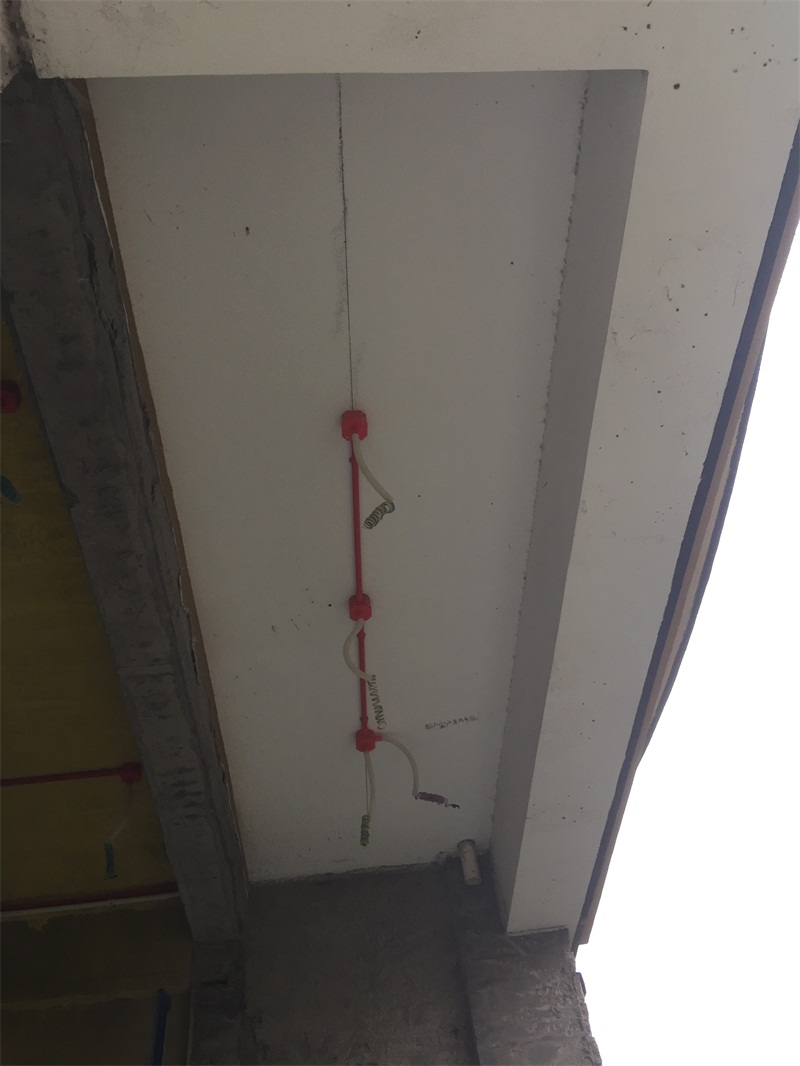

灯头线套黄腊管保护到位，防止电线划伤漏电。

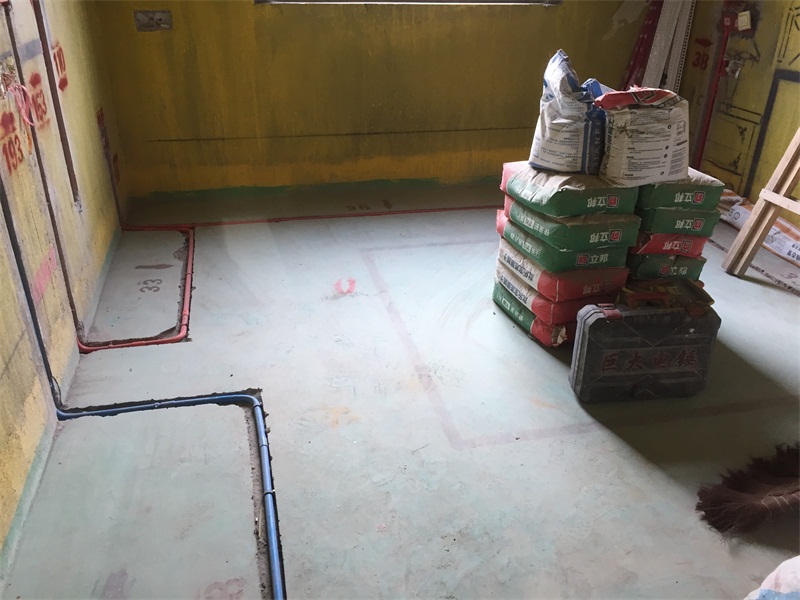

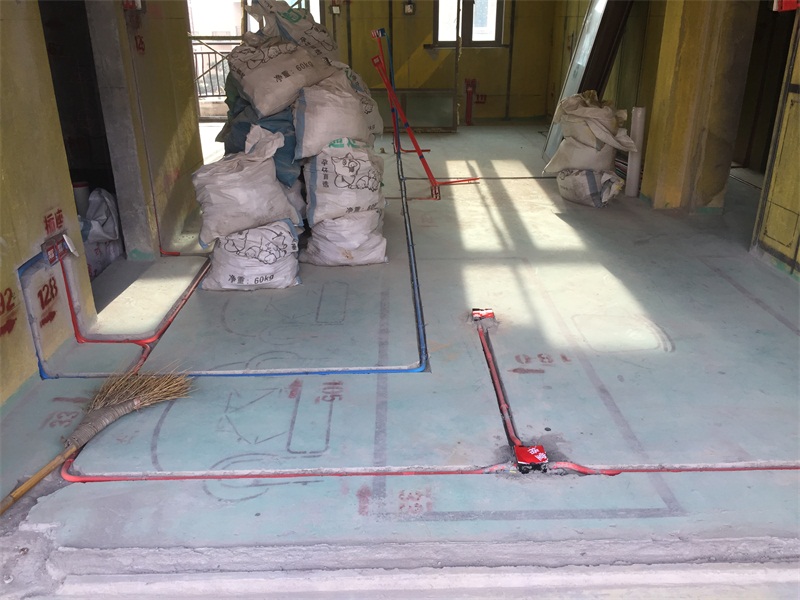

地面开槽深度够深，线管布好以后，并不会高出地面，并且强弱电线距离30厘米以上，防止防止干扰。

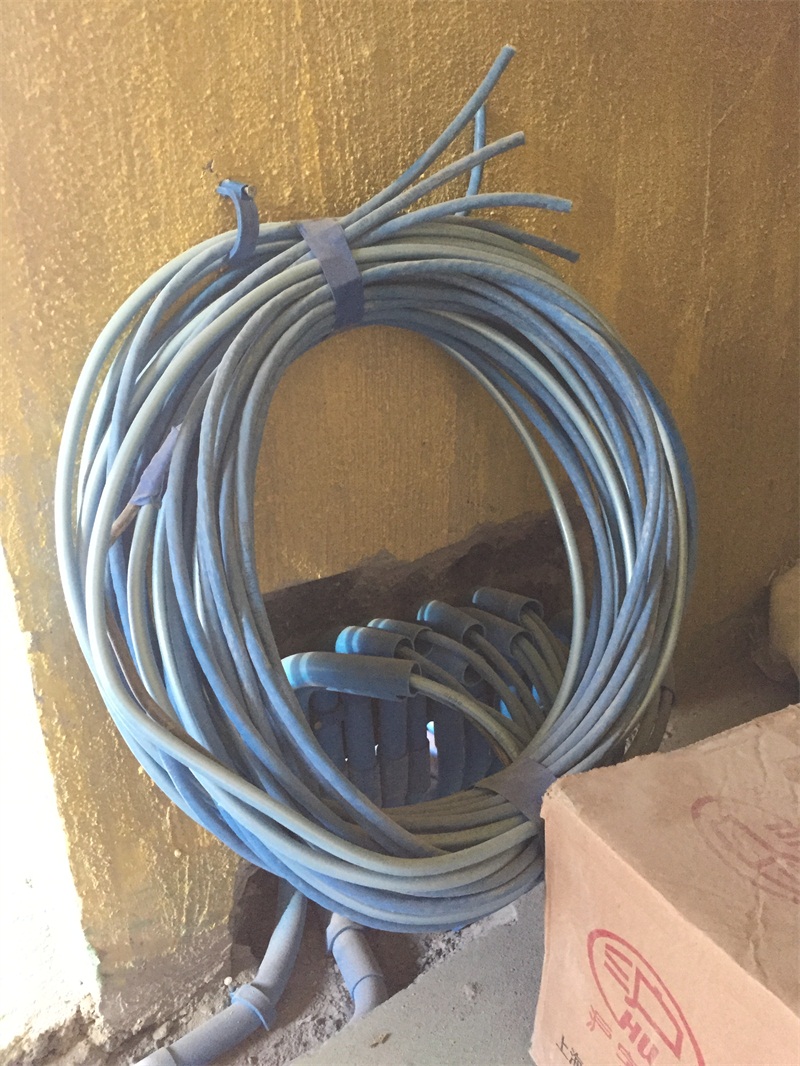

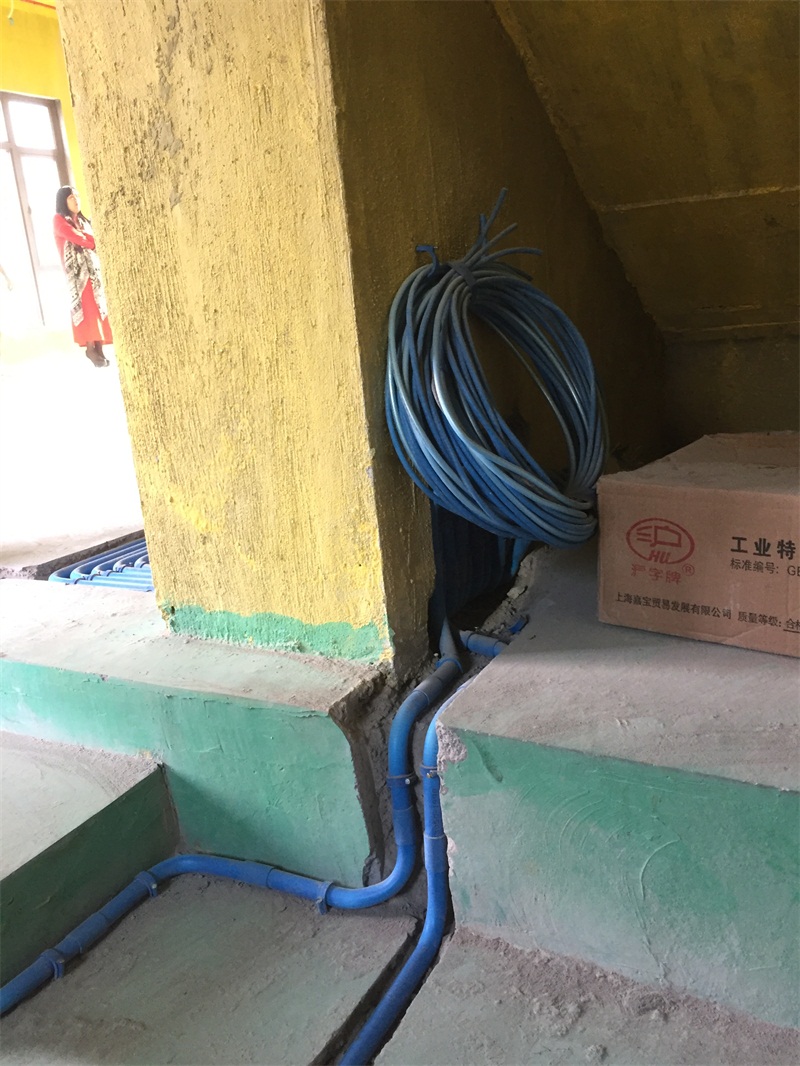

网络线穿好了，并且线管也用线卡固定到位。

一楼次卧墙面线管布置横平竖直，强弱电线距离30厘米以上，同一线盒不得有强弱电。

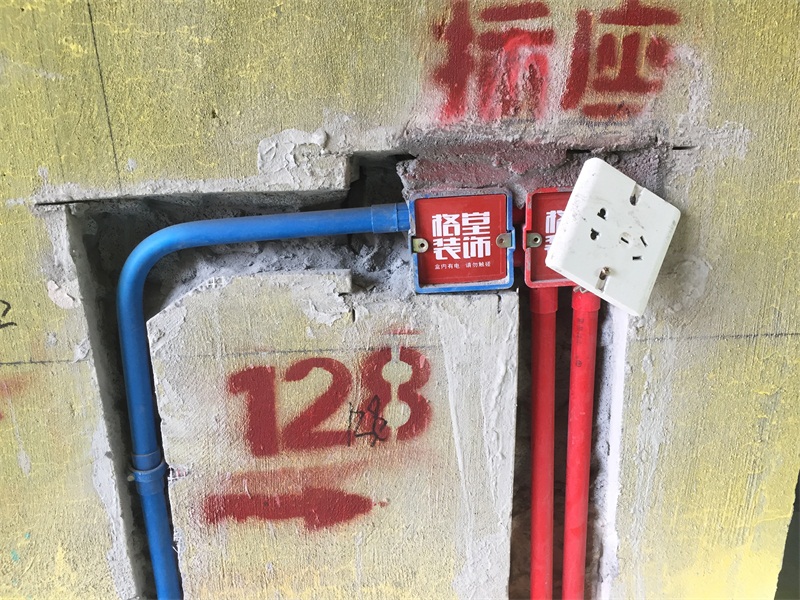

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

强弱电交接处用金属屏蔽管，防止干扰。

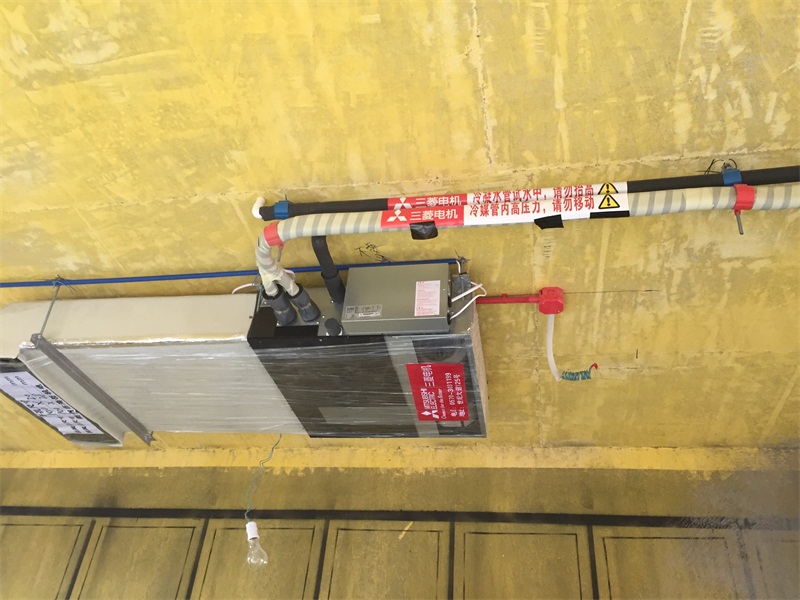

中央空调安装到位。

顶部用交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，并且筒灯电线用波纹管保护到位。

地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细！

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

墙面暗盒连接件安装到位，防止暗盒松动。

筒灯电线用波纹管保护到位，防止电线划伤。

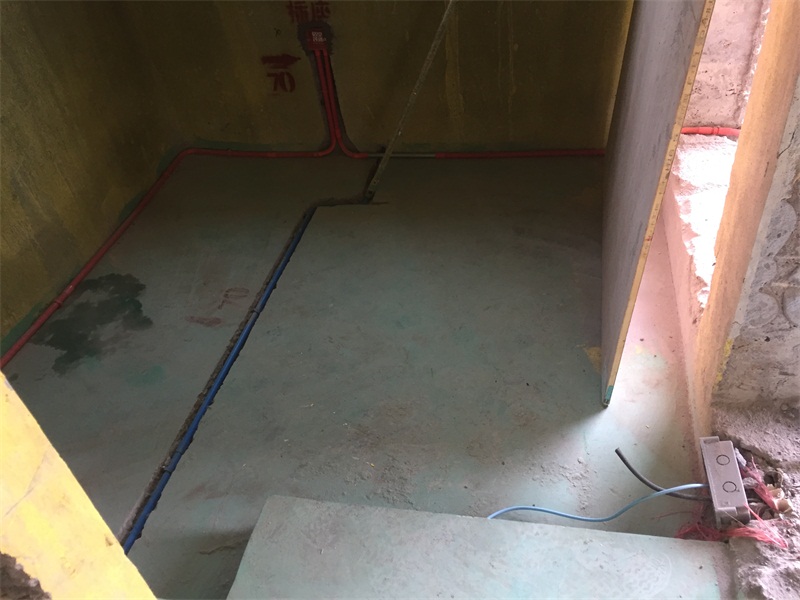

地面七字型开槽，方便线管安装。

一楼洗衣房墙面暗盒安装到位，线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

顶部用交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。并且筒灯电线用波纹管保护到位。

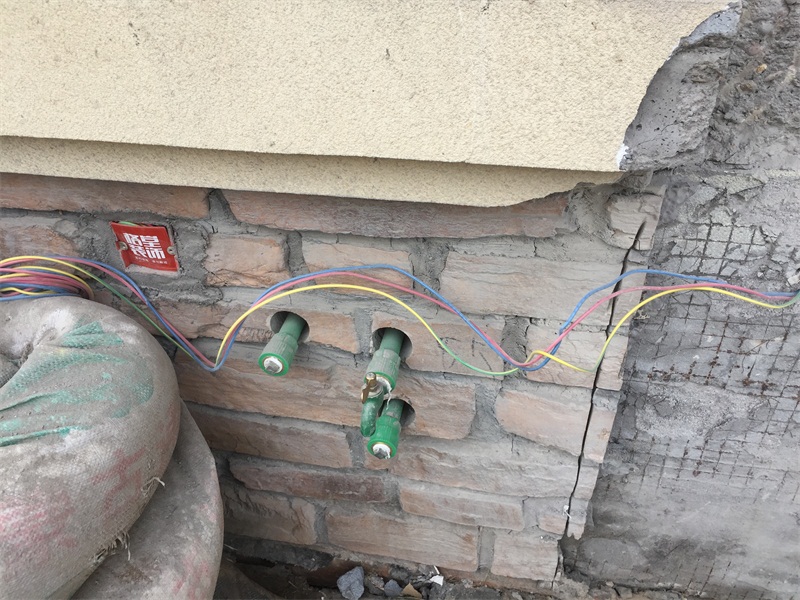

墙面水管接头外接，能及时发现渗水。

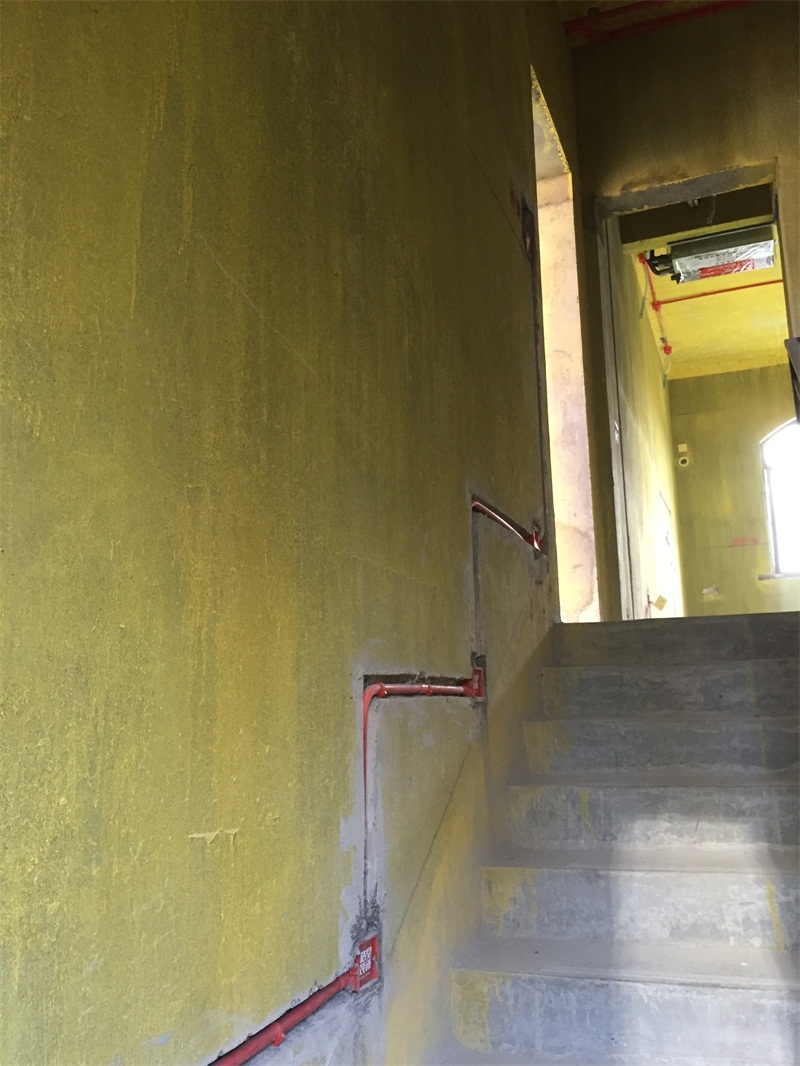

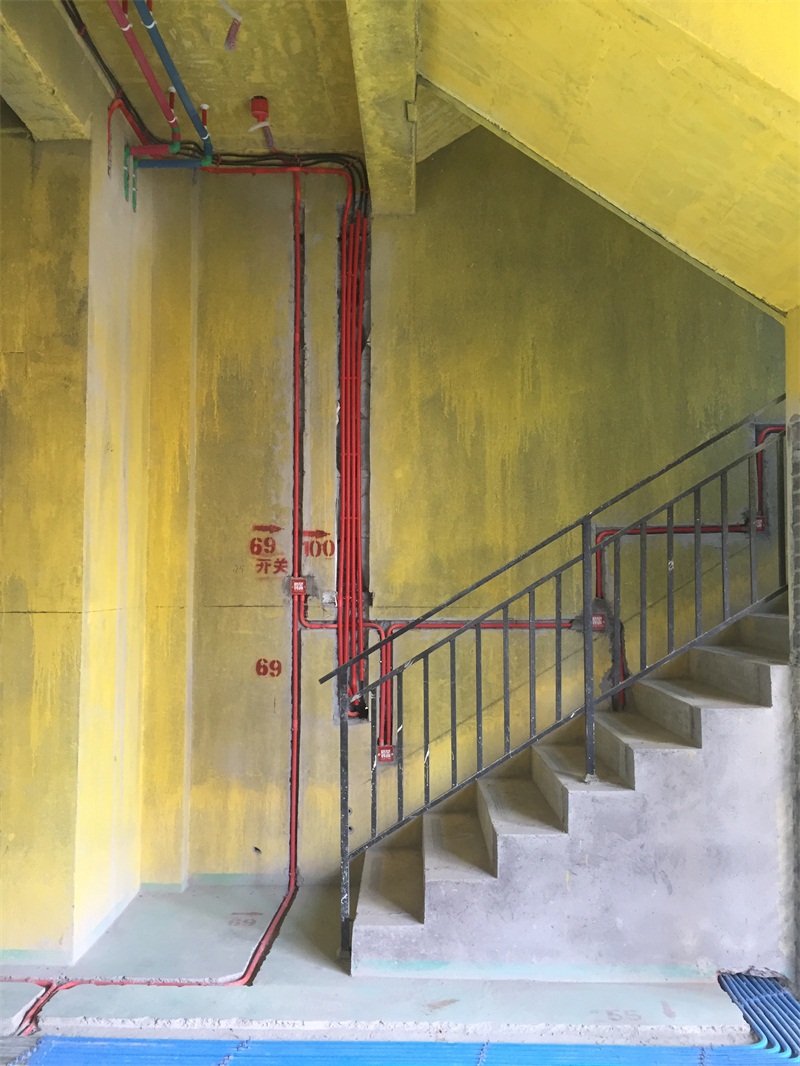

一楼楼梯墙面线管布置横平竖直哦！

二楼书房墙面线管布置横平竖直，强弱电线距离30厘米以上，防止干扰。

墙面电线用波纹管保护，防止电线划伤。

墙面暗盒安装到位，线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

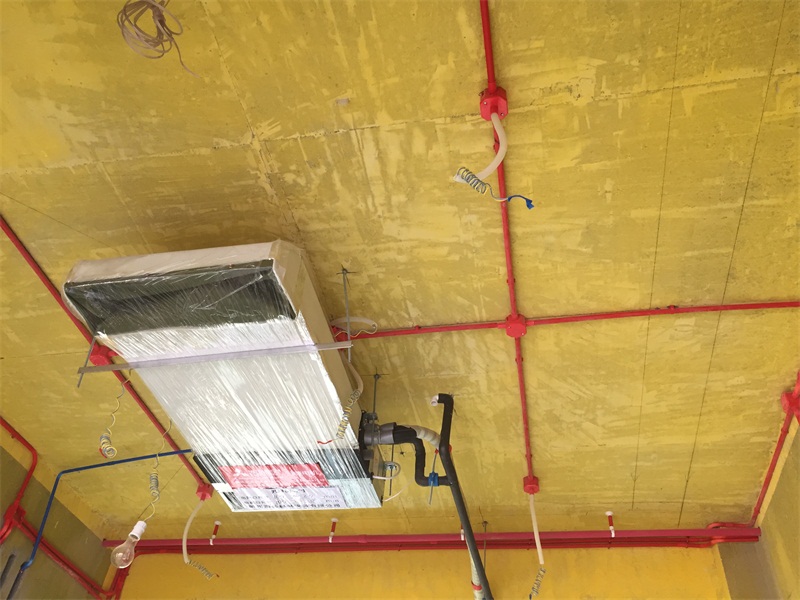

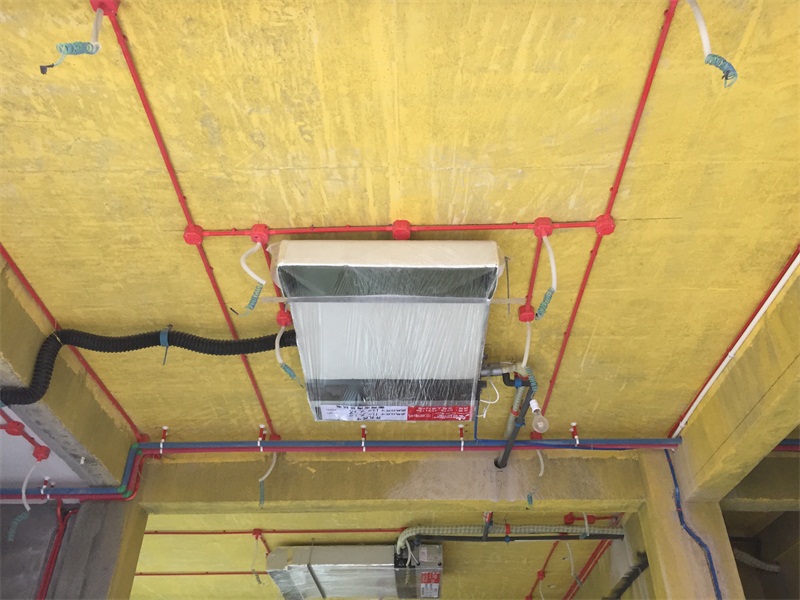

中央空调安装到位，并且顶部用交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，并且筒灯电线用波纹管保护到位。

地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细！
