[衢州] 杨源村55#408㎡欧式——跳出对风格的刻板印象,不断推陈出新

[复制链接]
 楼主| 发表于 2018-12-17 17:03:16 | 显示全部楼层

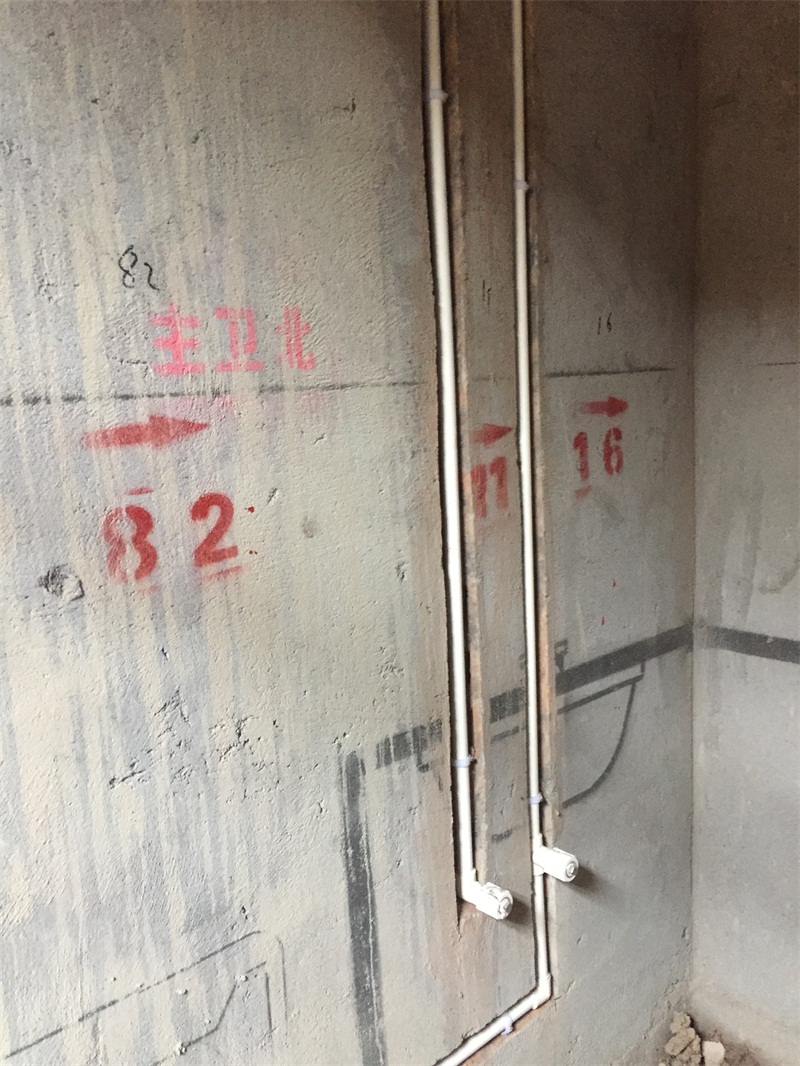

一楼主卫冷热水管布置专业规范,左热右冷、上热下冷。
水管接头外接,能及时发现渗水。

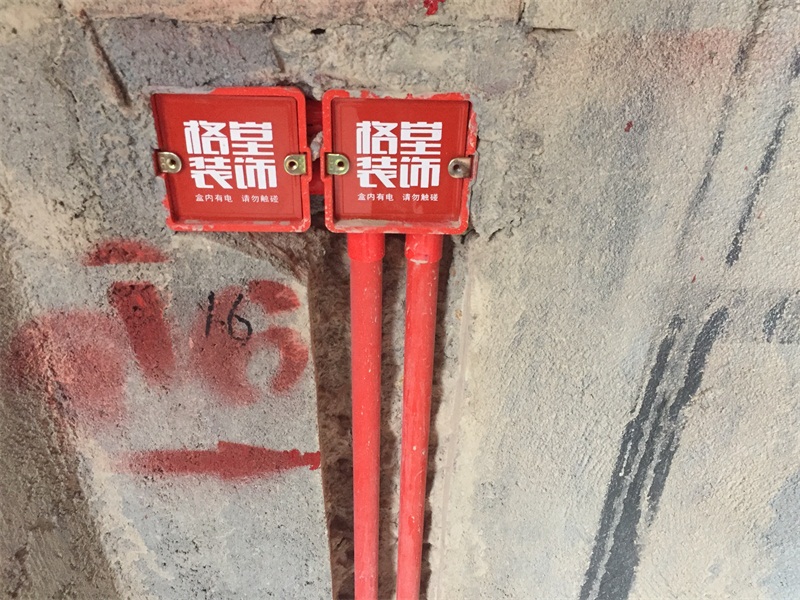

墙面暗盒连接件按装到位,防止暗盒松动。并且线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。

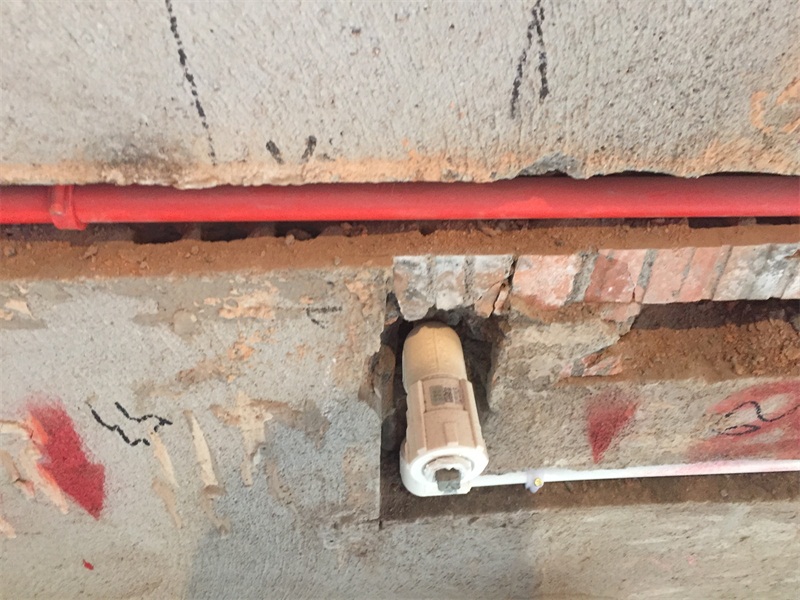

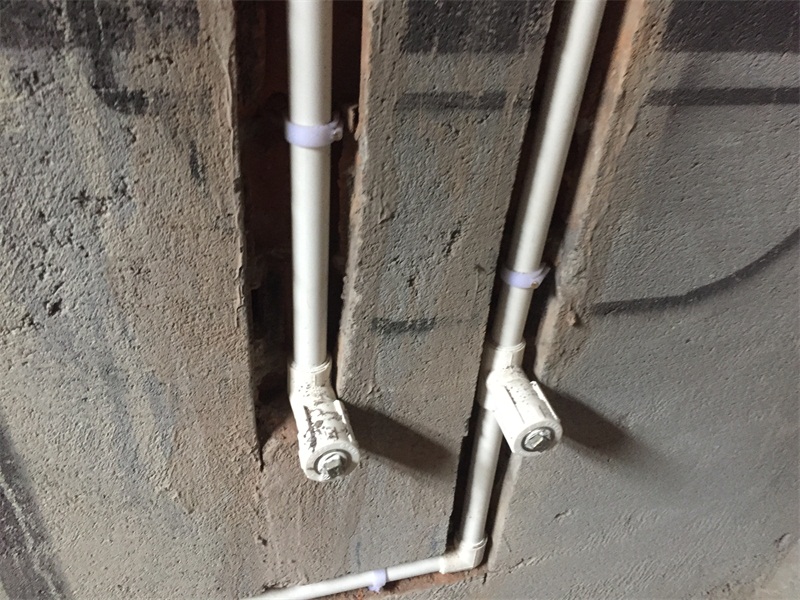

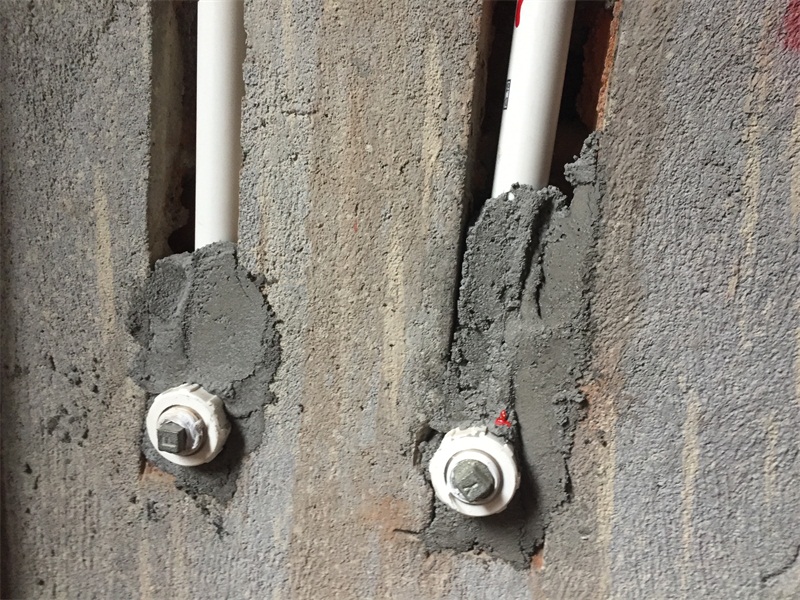

冷热水管内牙接头要求与墙面砖基本持平,内凹不得大于1厘米。

墙面水管和线管间距30 公分以上。

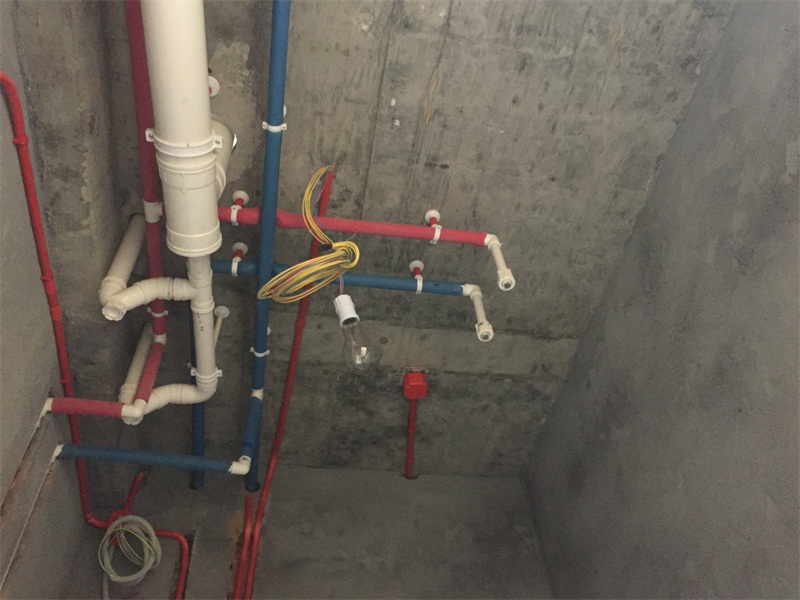

水管走顶并用保温棉保护好,可以杜绝冷凝水、保证水温不流失,也可以预防吊顶损坏和霉变,工艺非常规范!并且水管接头处吊卡间距15-20公分不能过大,防止水管接头脱落。

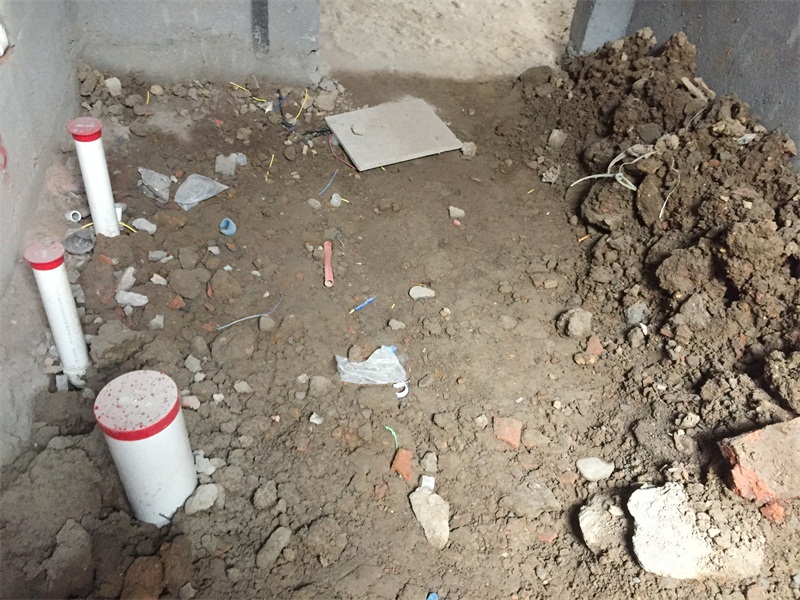

下水管用格堂专用保护盖保护,防止砂石堵塞管道。

回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-12-17 17:08:37 | 显示全部楼层
本帖最后由 格堂飞飞 于 2018-12-17 17:14 编辑

厨房墙面布线穿管横平竖直。

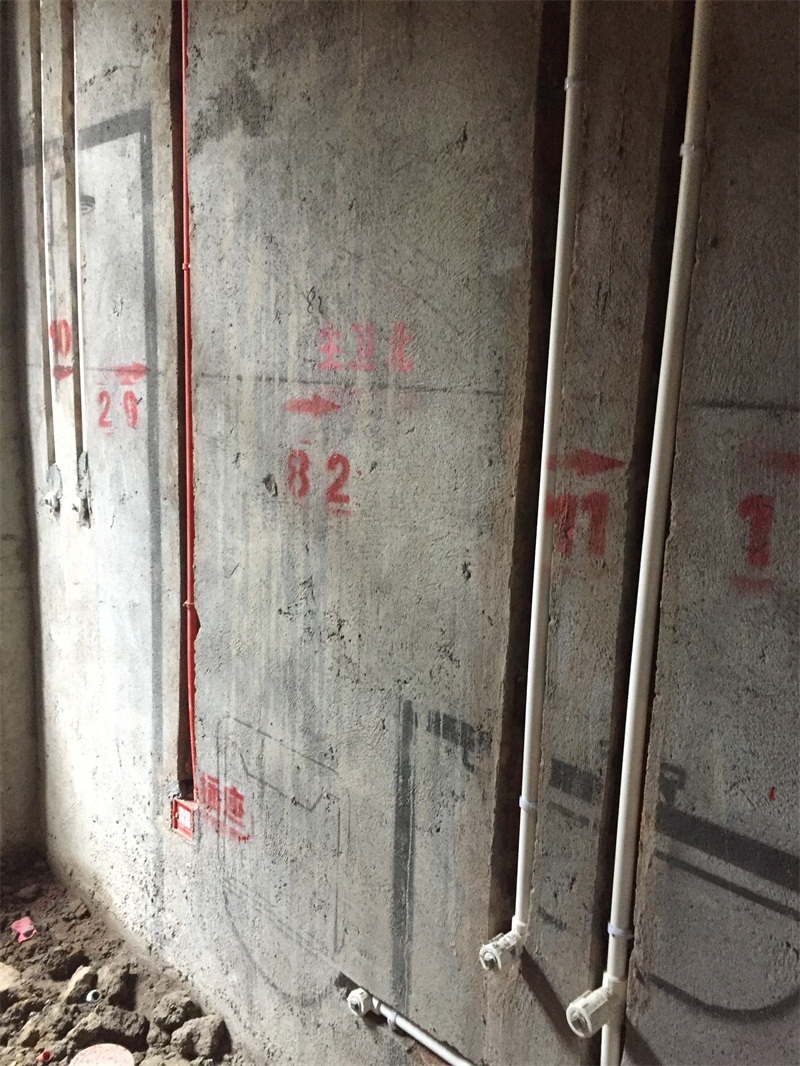

墙面水管布置也横平竖直哦!
水管接头外接能及时发现渗水。
墙面水管和线管间距30公分以上。

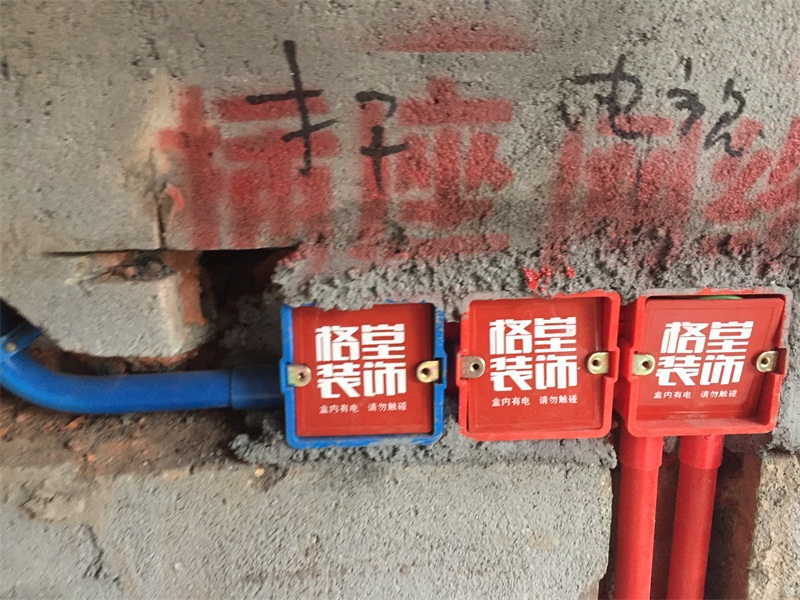

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。



回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-12-17 17:20:03 | 显示全部楼层
本帖最后由 格堂飞飞 于 2018-12-17 17:22 编辑

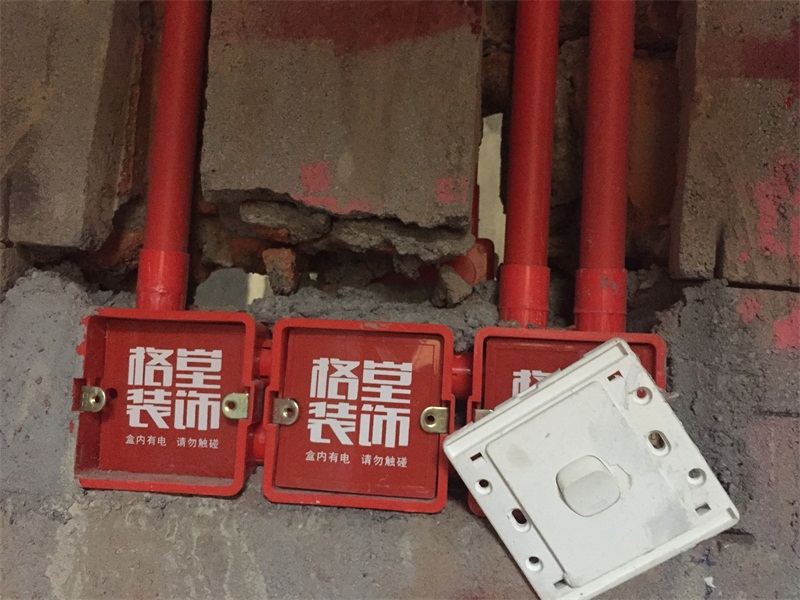

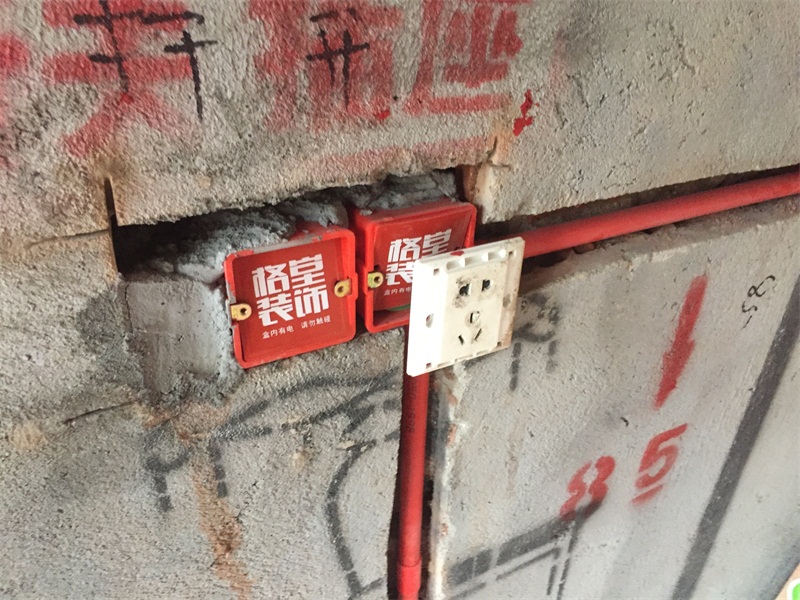

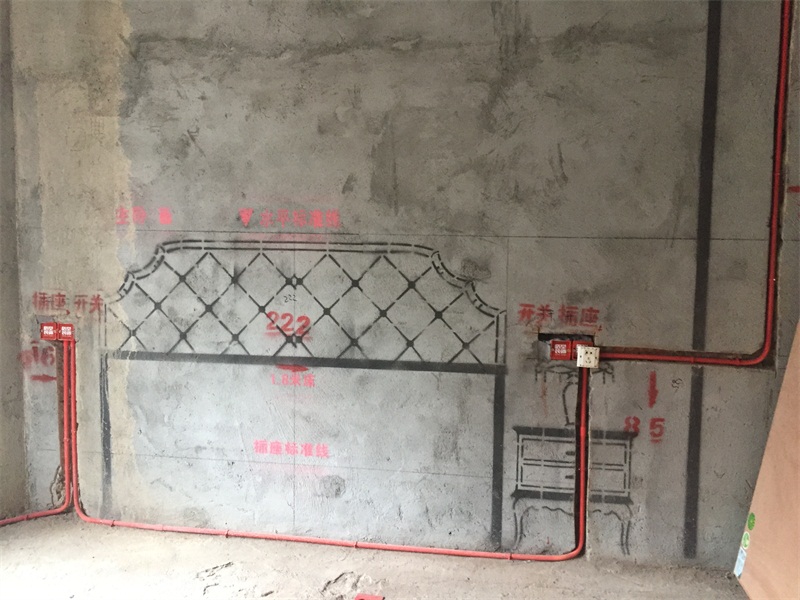

一楼主卧同一房间内插座开关水平高低≤5毫米,并排在一起的开关、插座必须保持横平竖直,必须要接地线。插座内左零右火,上接地。
墙面布线穿管横平竖直。

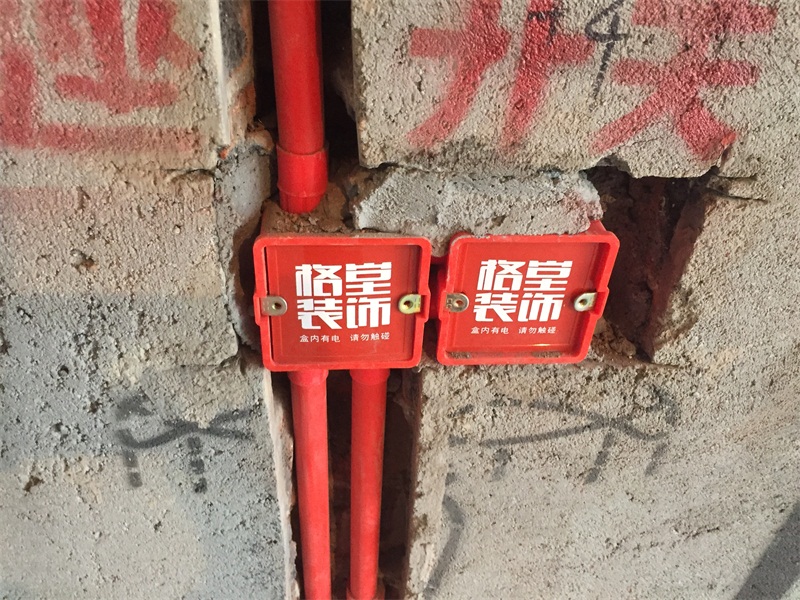

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。同一线盒不得有强弱电。

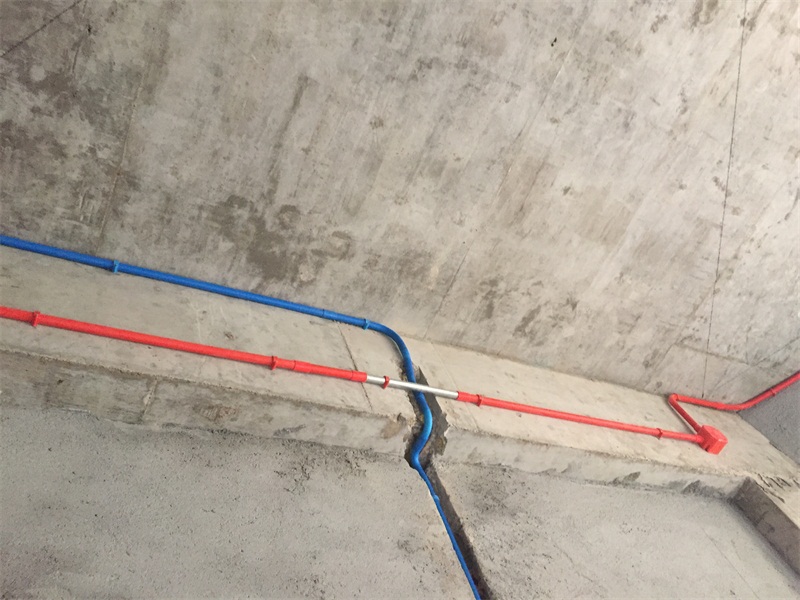

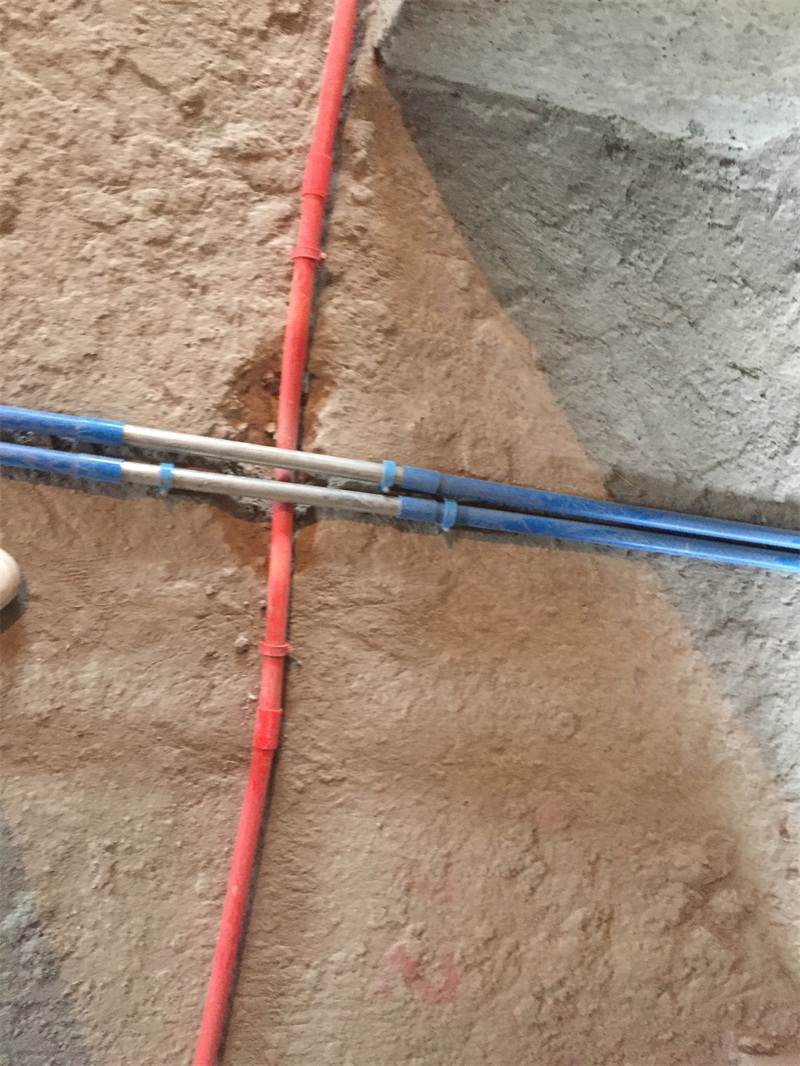

强弱电交接处用金属屏蔽管,防止干扰。

顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤。
线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落
墙面暗盒连接件按装到位,防止暗盒松动。

回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-12-17 17:27:41 | 显示全部楼层
本帖最后由 格堂飞飞 于 2018-12-17 17:38 编辑

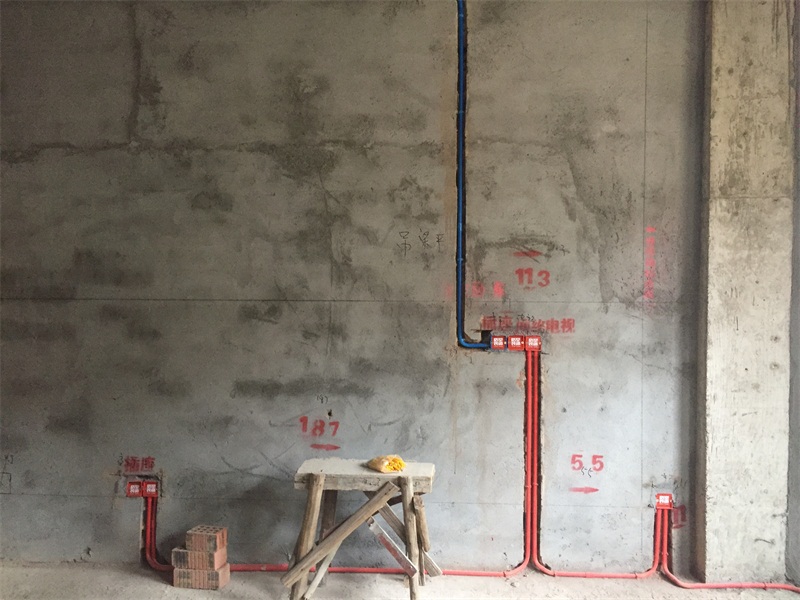

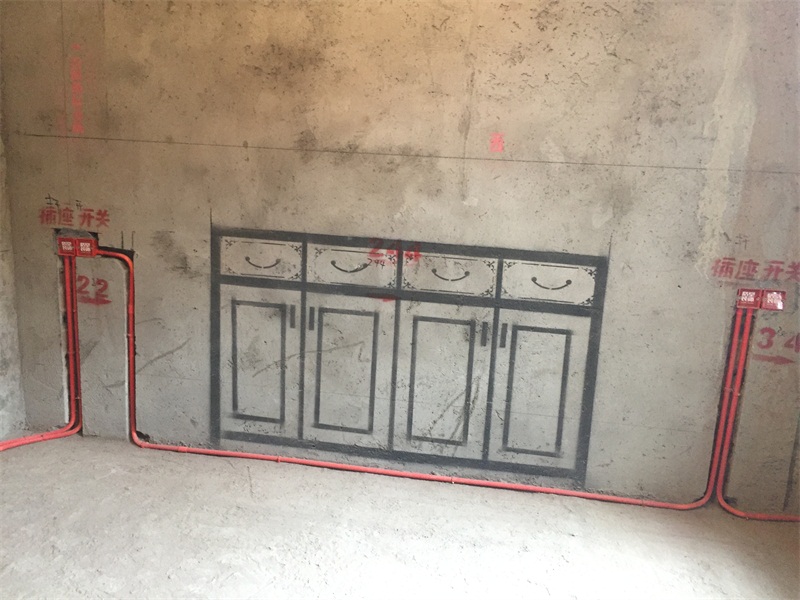

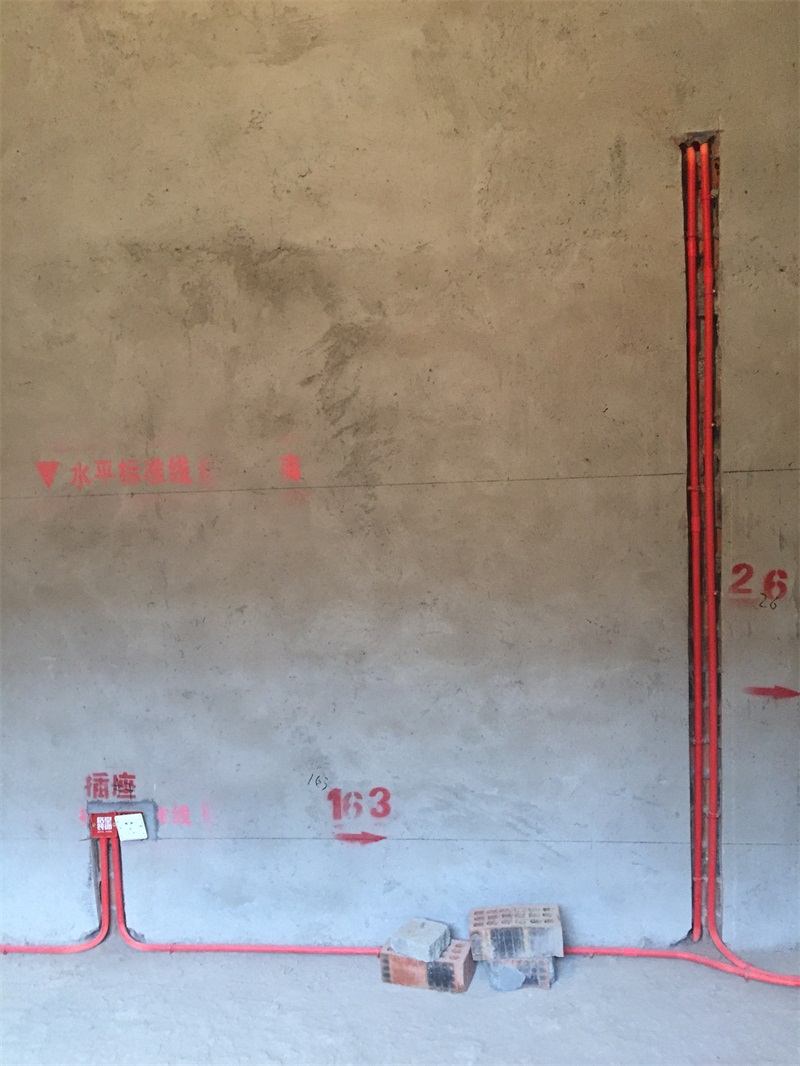

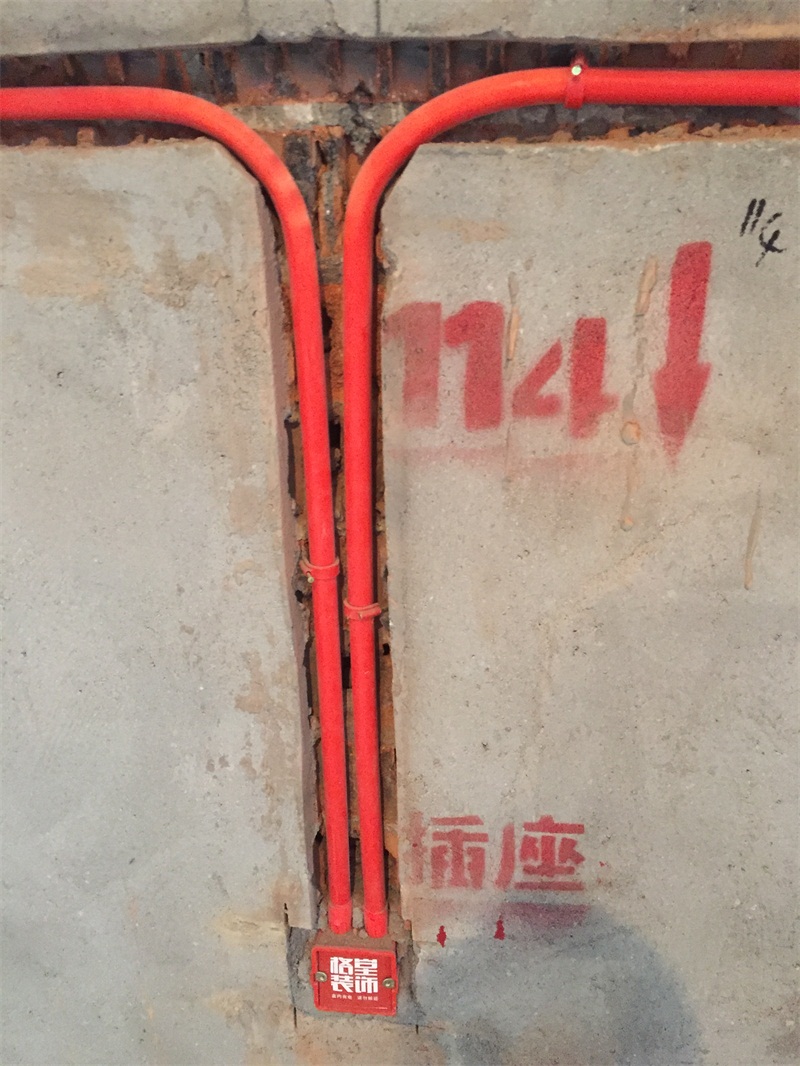

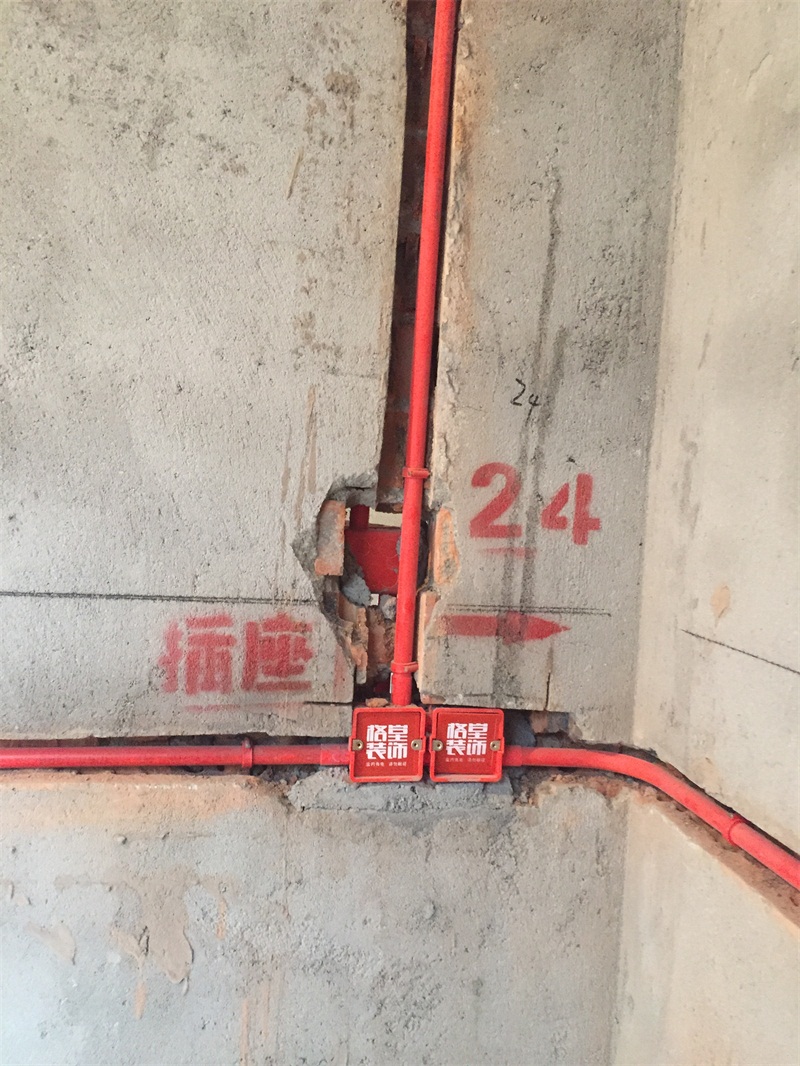

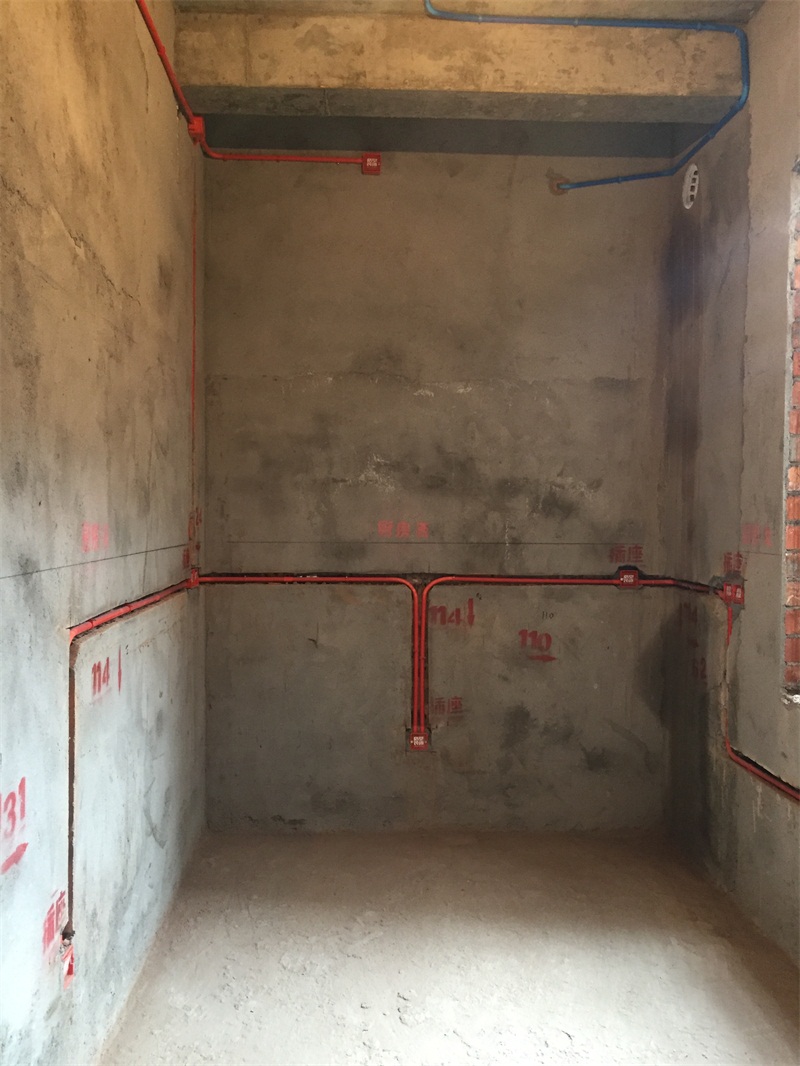

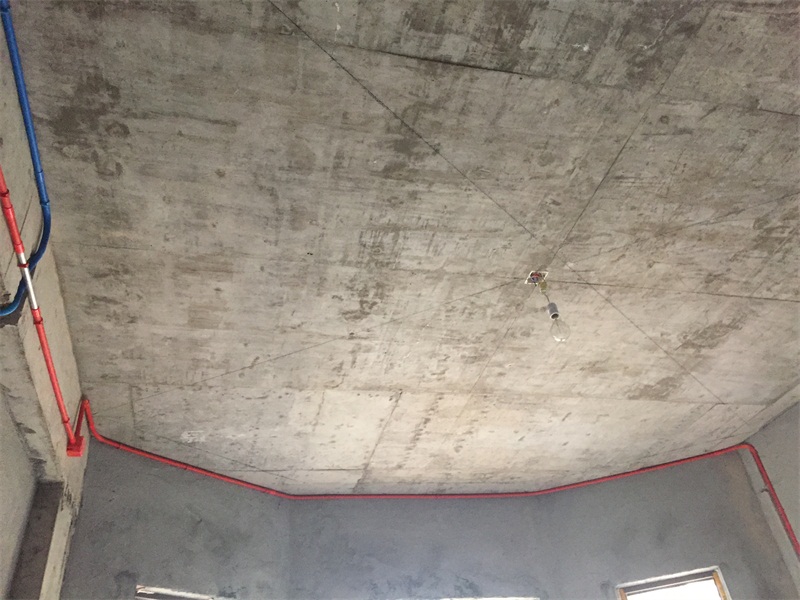

一楼休闲区墙面布线穿管横平竖直。
墙面线管用线卡固定到位,防止墙面线管脱落。

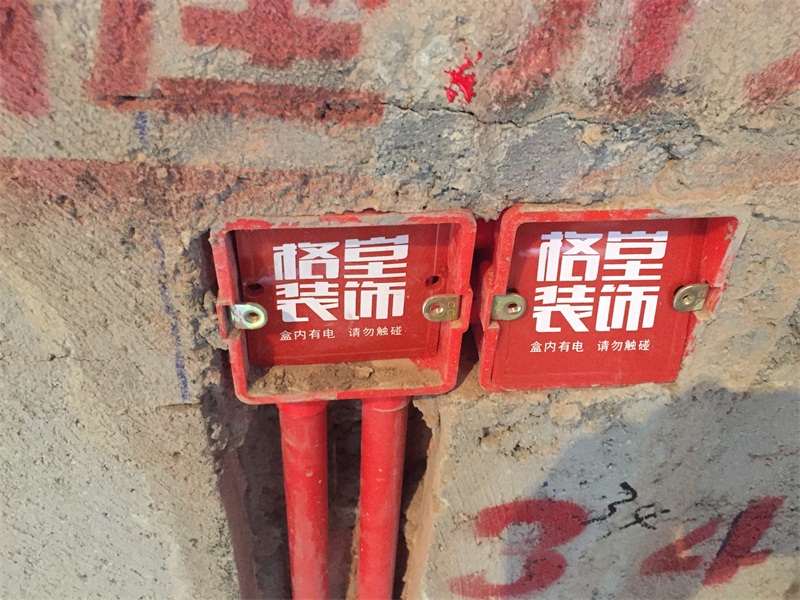

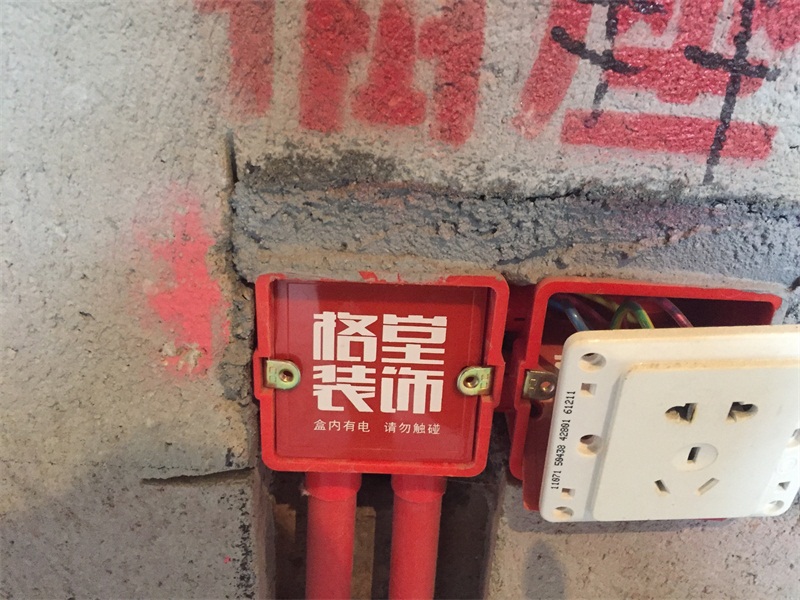

墙面暗盒连接件按装到位,防止暗盒松动。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。 IMG_4091.JPG
同一线盒不得有强弱电,同一根线管内不得超过7跟电线,防止电线发热。

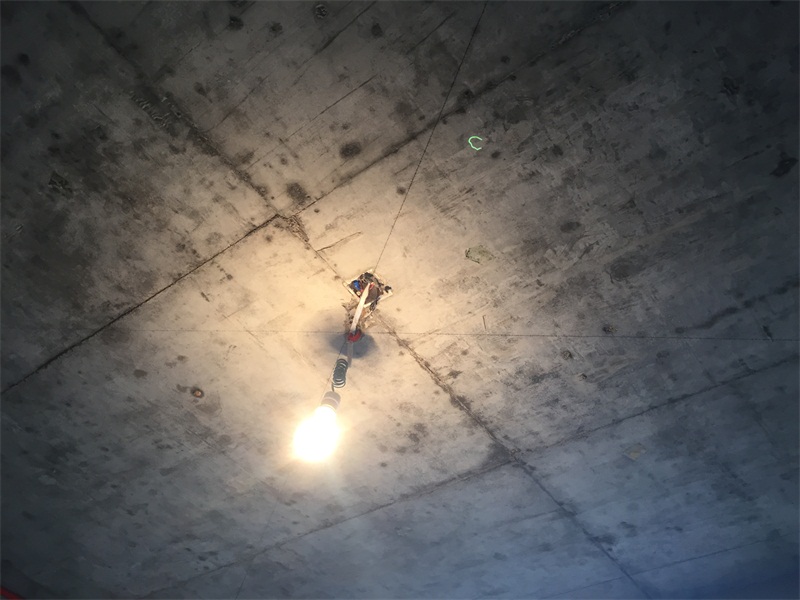

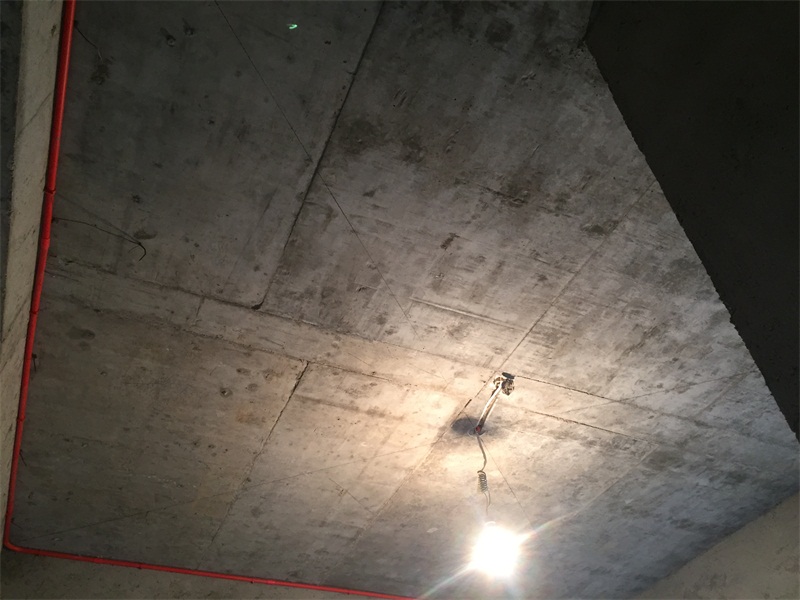

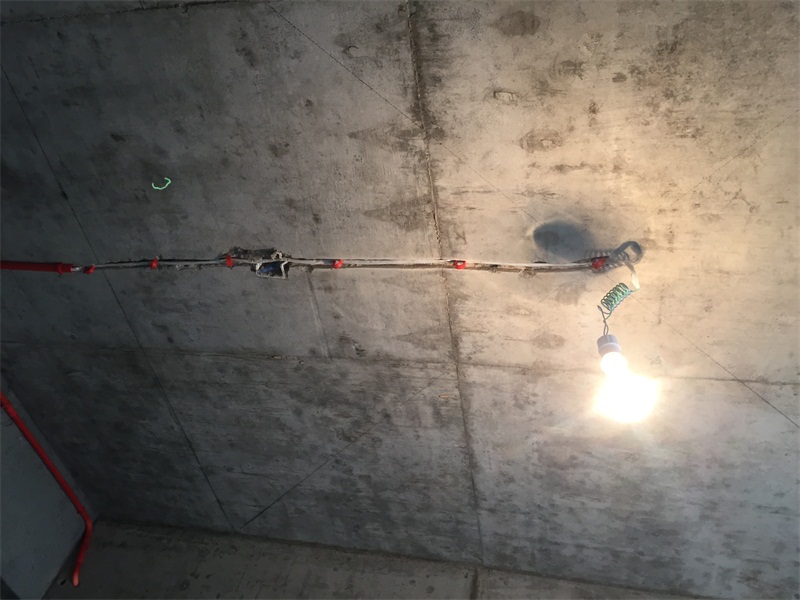

灯头线黄腊管保护到位,防止电线划伤漏电。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-12-18 09:35:05 | 显示全部楼层

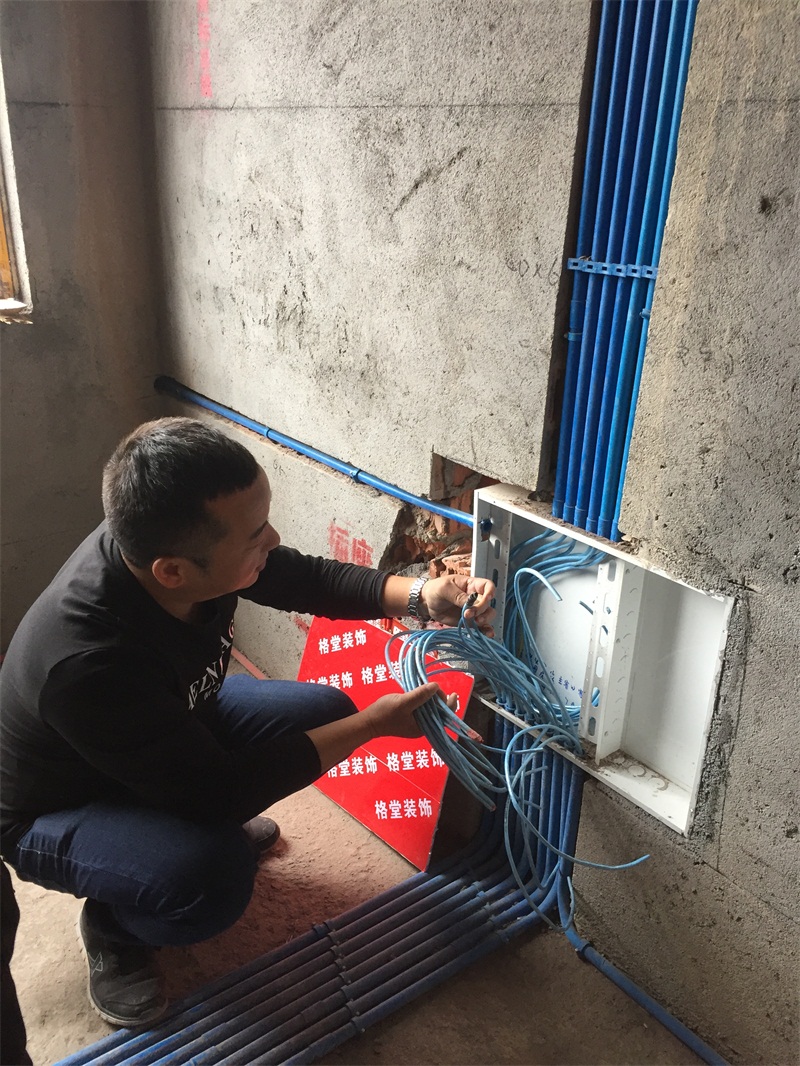

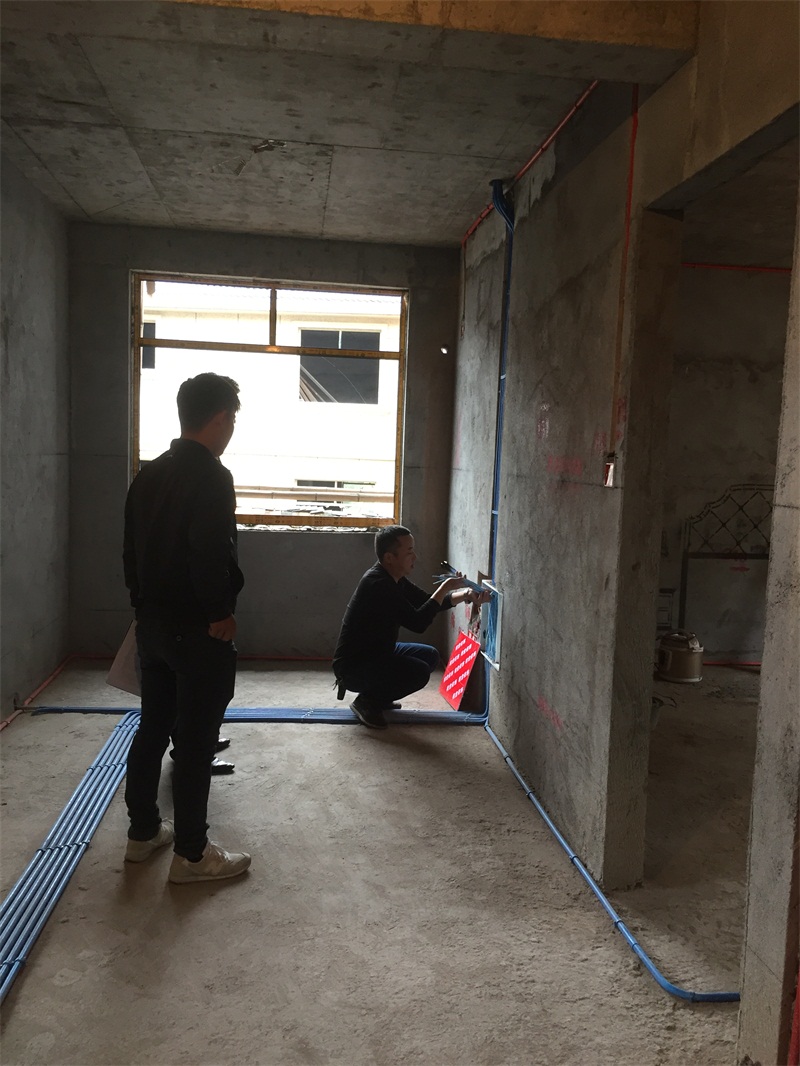

正在二楼书房水电验收,项目经理正在检查弱电箱。

回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-12-18 09:48:00 | 显示全部楼层

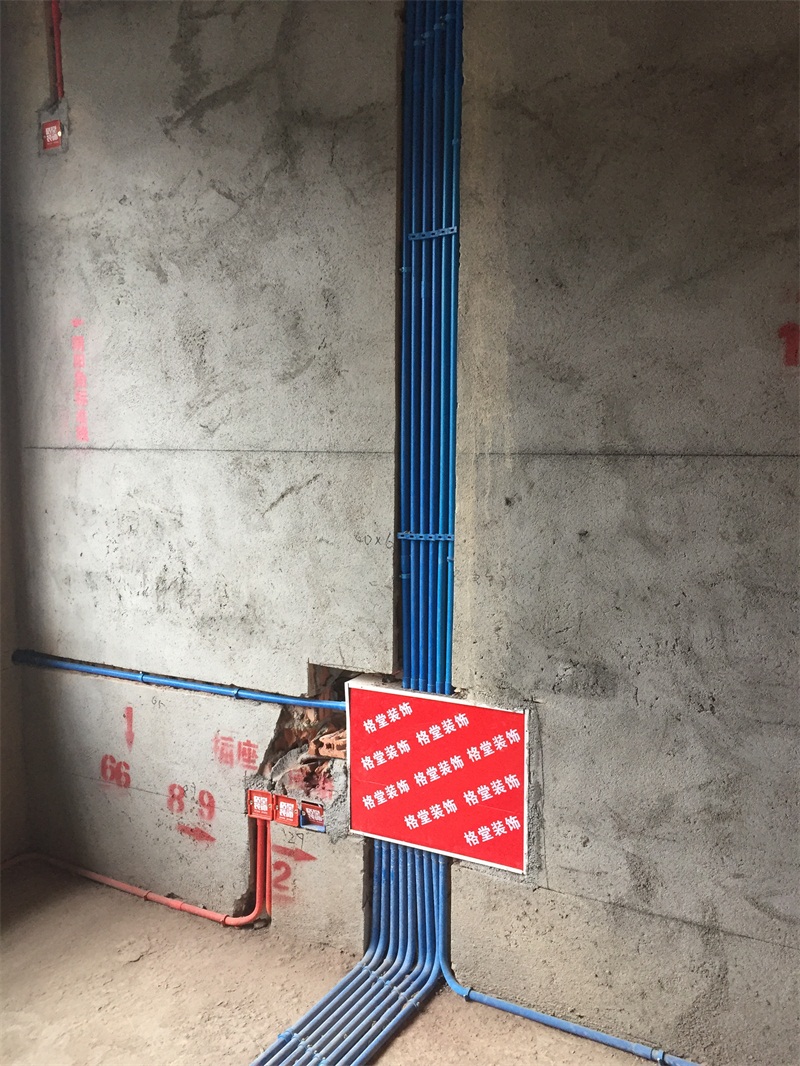

二楼书房墙面弱电箱内标明每条线路通向那个房间,。并且配电箱都用格堂专用KT板保护到位,防止砂石掉落。
弱电箱杯梳也按装到位,杯梳是连接管道与预埋的电箱、底盒的,可以防止电线被箱、盒的开口处划伤,特别是对于金属箱、盒。用于连接底盒和电箱跟线管。

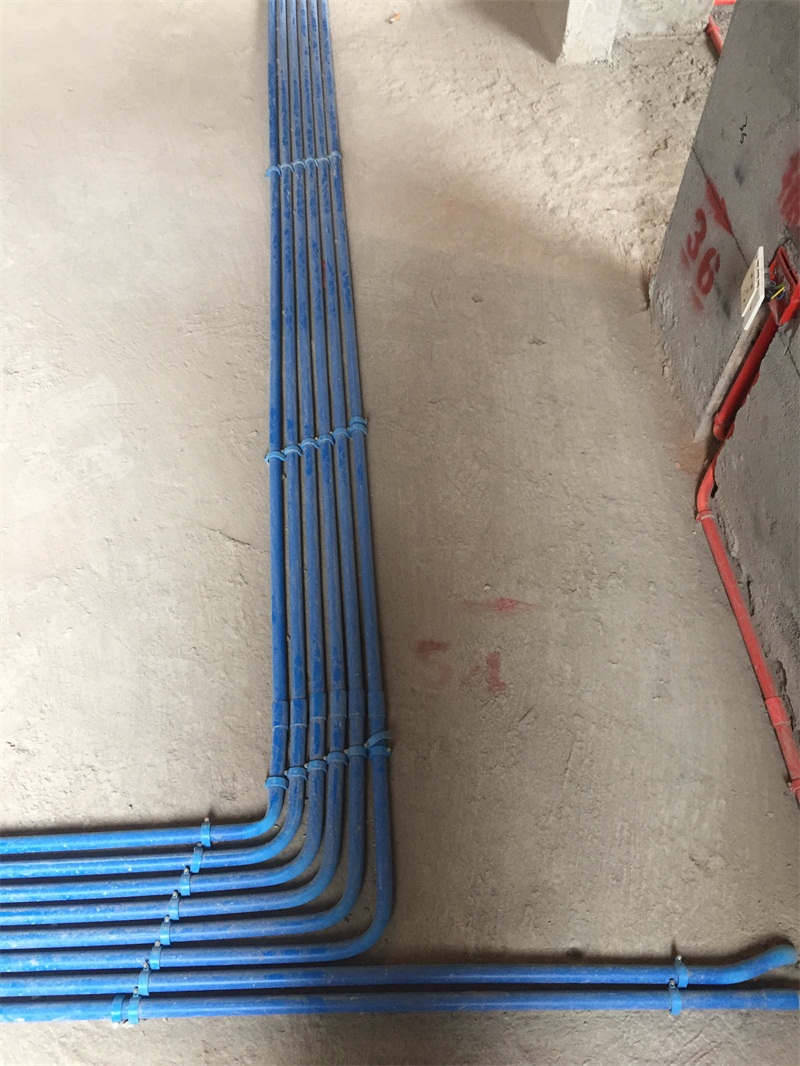

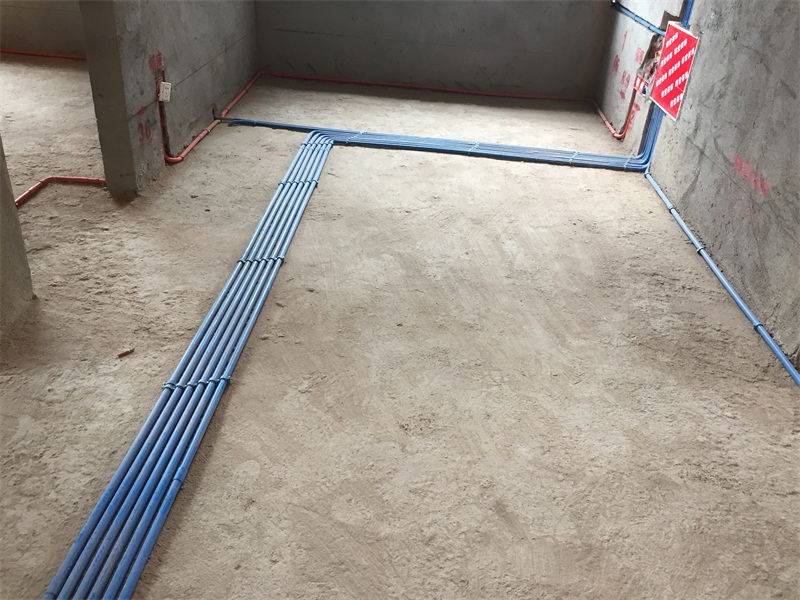

地面线管并排3根以上每根相隔1厘米水泥砂浆缝。

回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-12-18 09:52:32 | 显示全部楼层
本帖最后由 格堂飞飞 于 2018-12-18 09:53 编辑

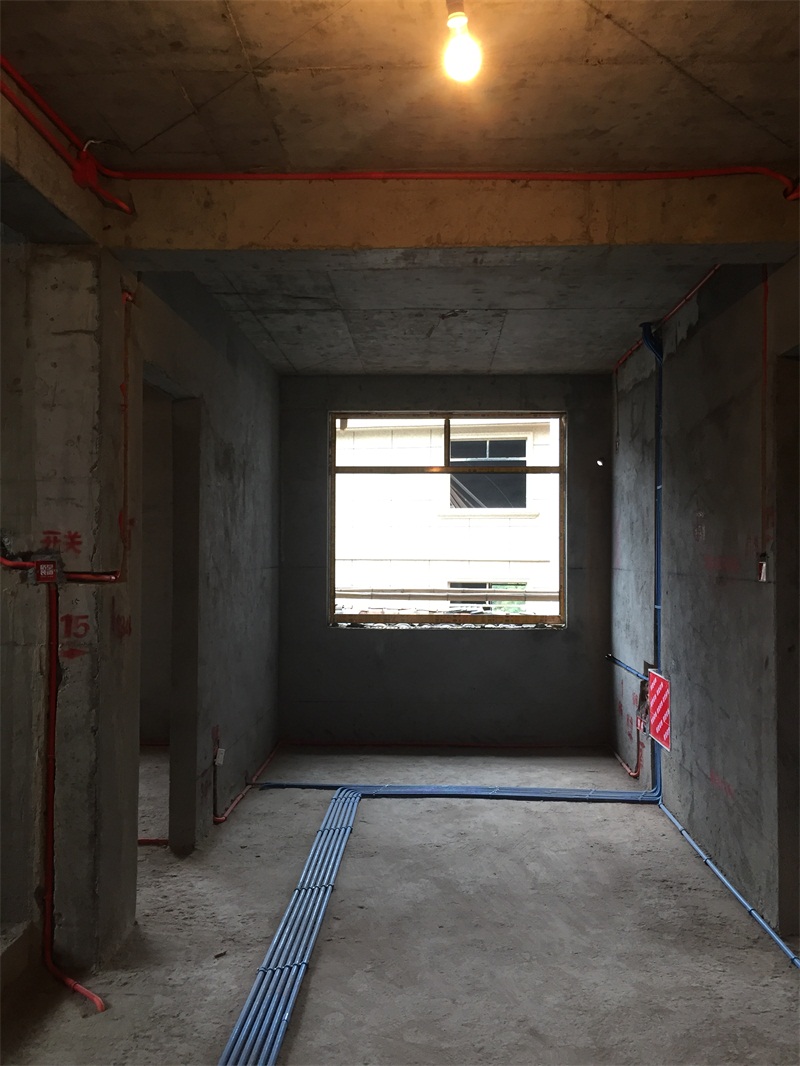

二楼书房墙面布线穿管横平竖直。
地面线管并排3根以上每根相隔1厘米水泥砂浆缝。线管用线卡固定到位。

灯头线黄腊管保护到位,防止电线划伤。

回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-12-18 09:58:45 | 显示全部楼层
本帖最后由 格堂飞飞 于 2018-12-18 10:22 编辑

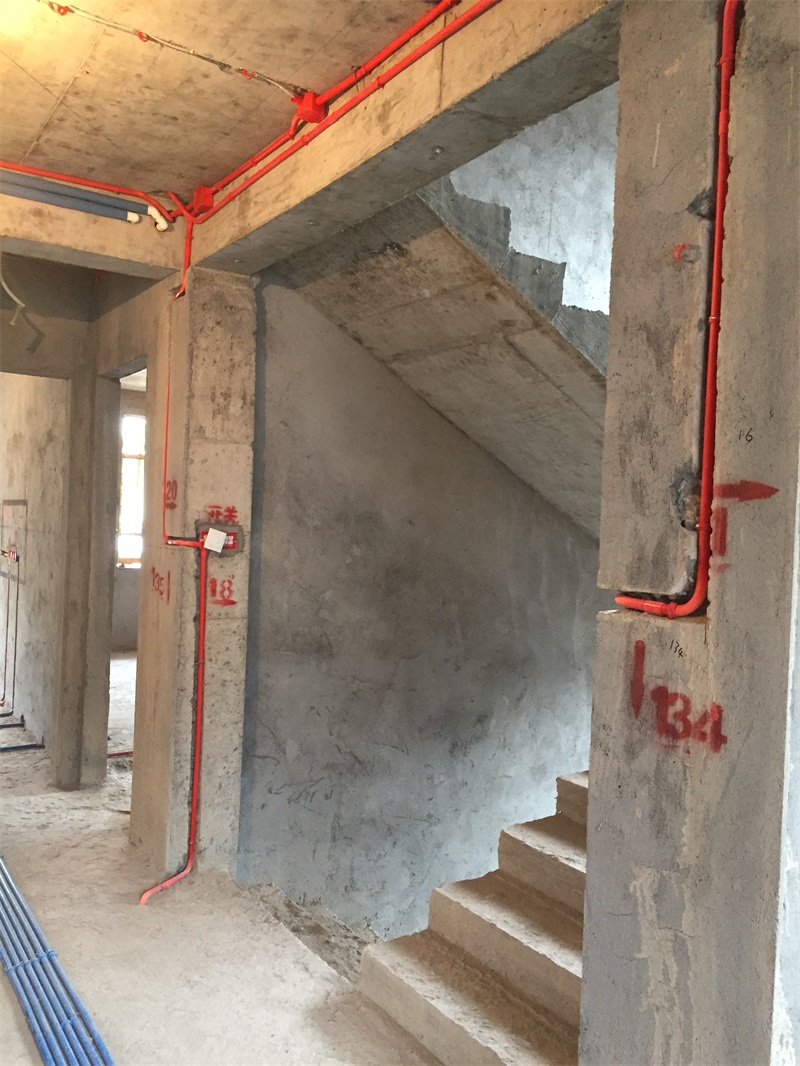

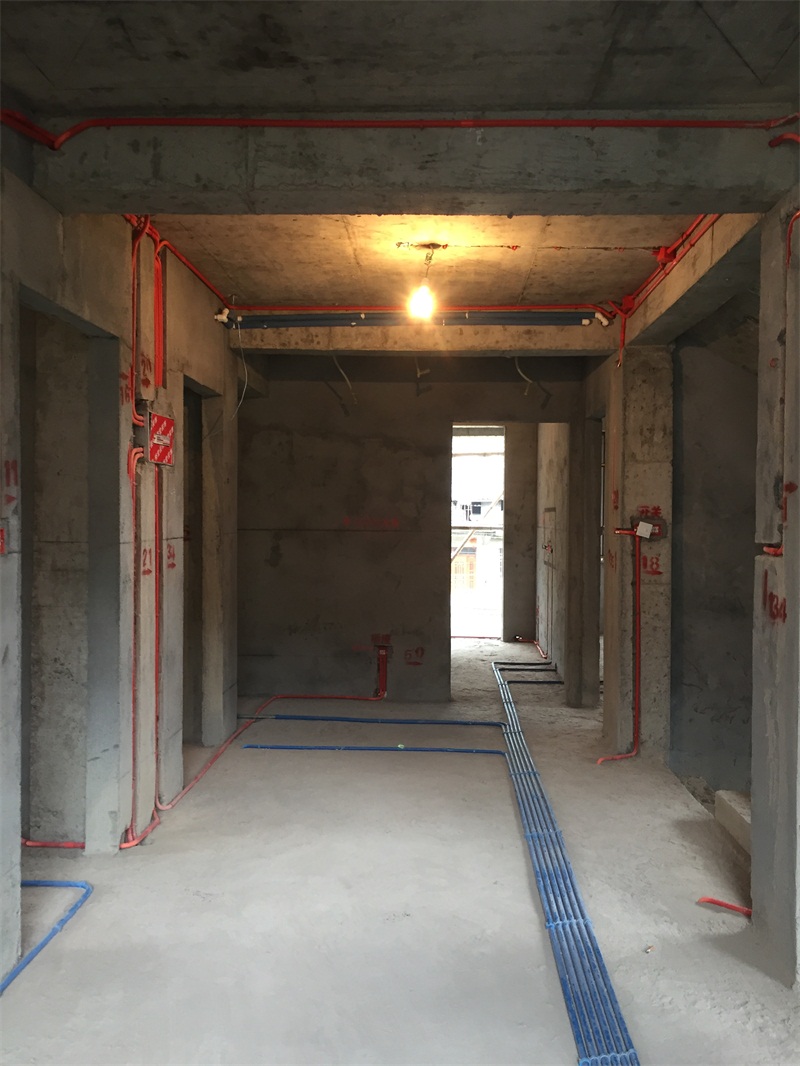

二楼墙面布线穿管横平竖直。

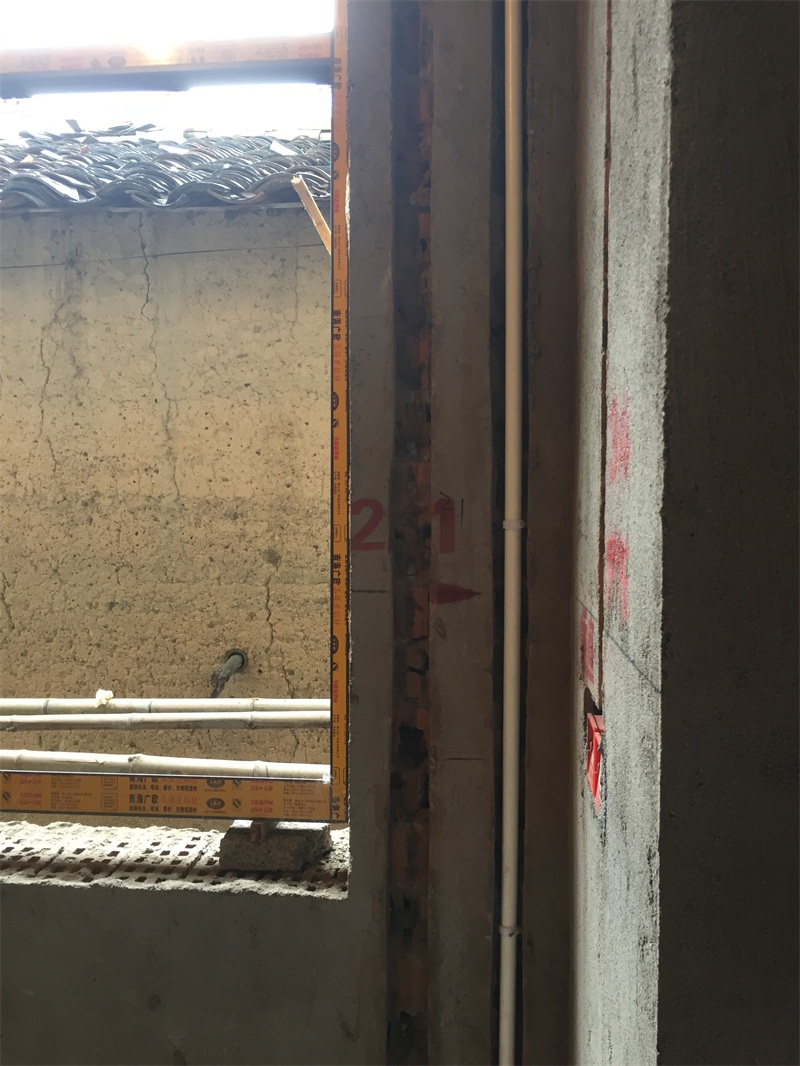

水管走顶并用保温棉保护好,可以杜绝冷凝水、保证水温不流失,也可以预防吊顶损坏和霉变。

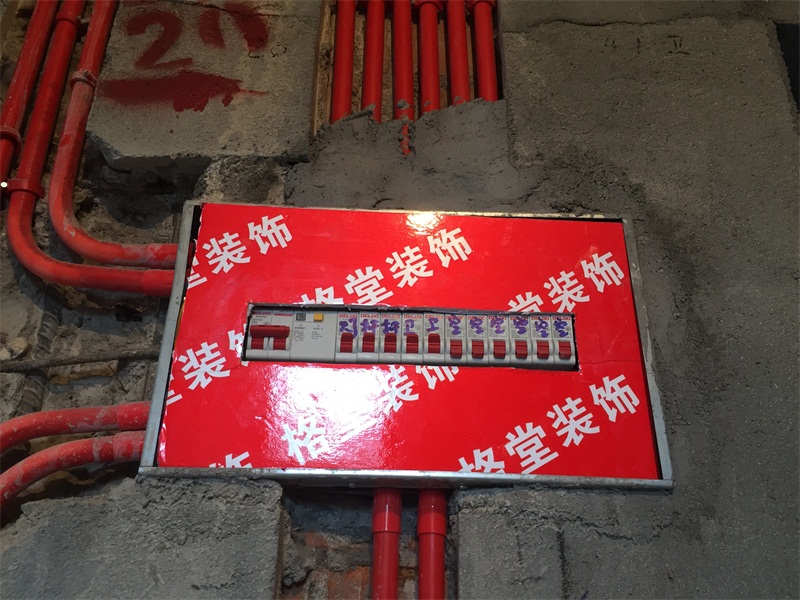

电路工程完工前应检查配电箱内电负荷是否合理布置,标明各空气开关所属功能。并且配电箱都用格堂专用KT板保护到位,防止砂石掉落,非常注意用电安全。


配电箱杯梳也按装到位,杯梳是连接管道与预埋的电箱、底盒的,可以防止电线被箱、盒的开口处划伤,特别是对于金属箱、盒。用于连接底盒和电箱跟线管。

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。
强弱电交接处用金属屏蔽管,防止干扰。

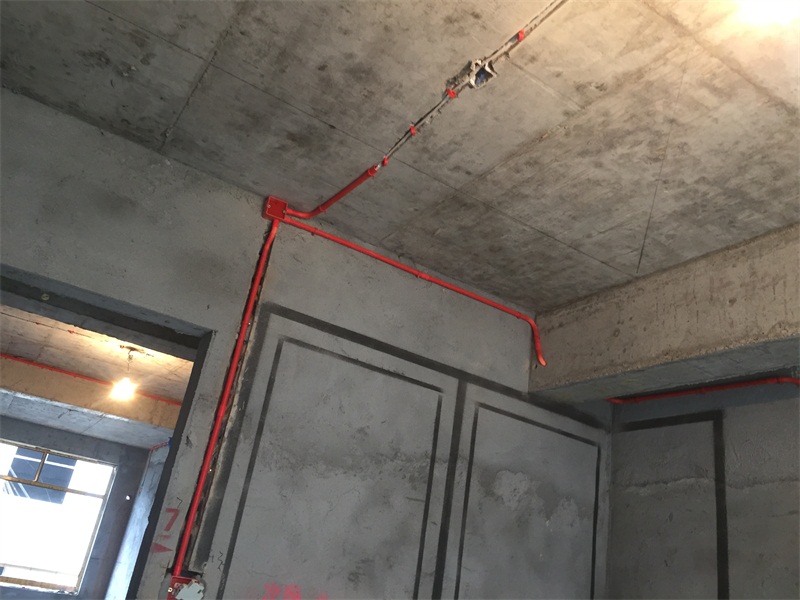

顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护到位,并且顶部水管吊卡按装到位。

回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-12-18 10:37:20 | 显示全部楼层
本帖最后由 格堂飞飞 于 2018-12-18 10:39 编辑

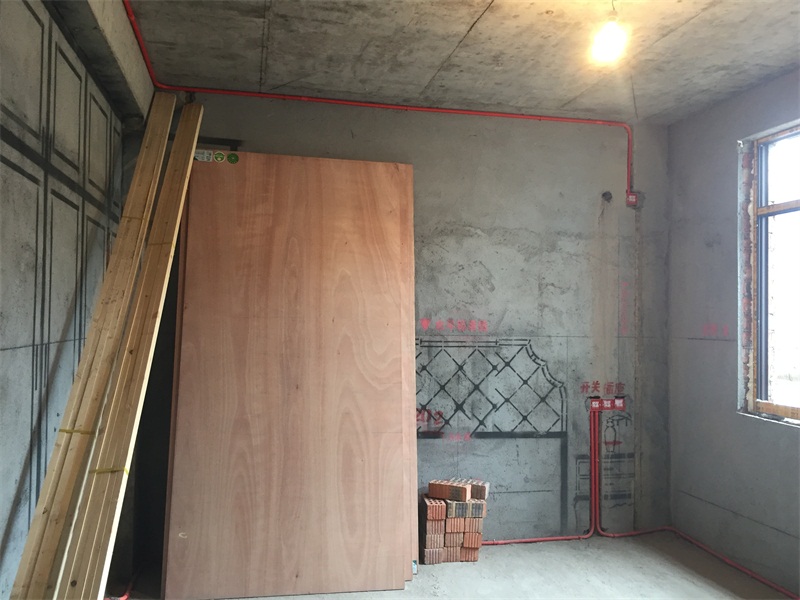

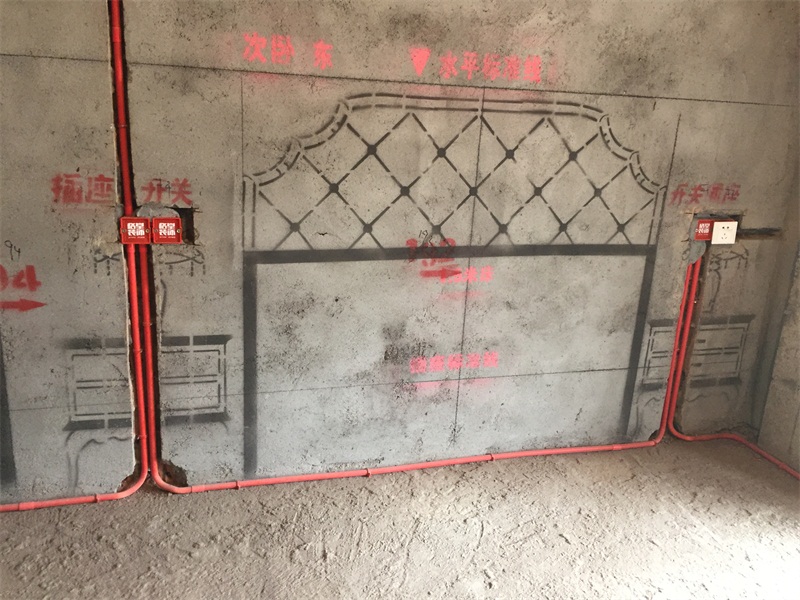

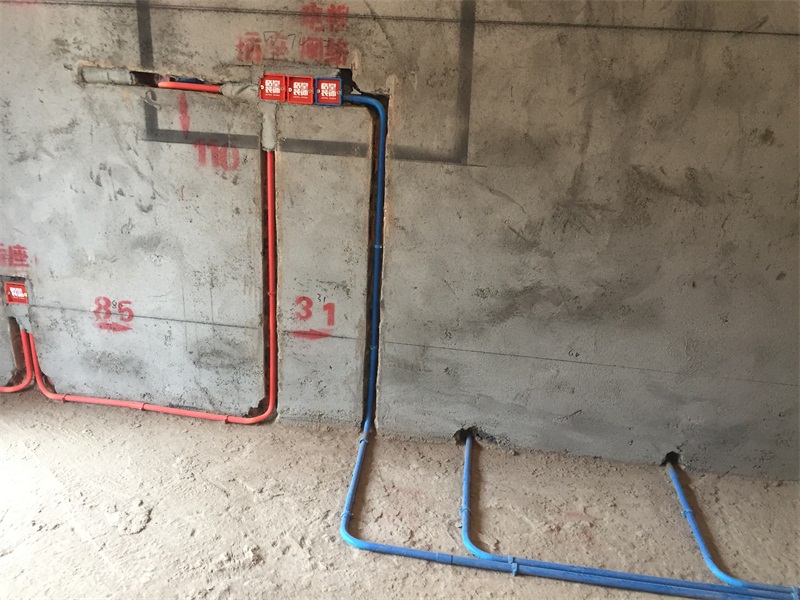

二楼次卧墙面布线穿管横平竖直,同一房间内插座开关水平高低≤5毫米,并排在一起的开关、插座必须保持横平竖直,必须要接地线。插座内左零右火,上接地。

强弱电线距离30厘米以上,同一线盒不得有强弱电。

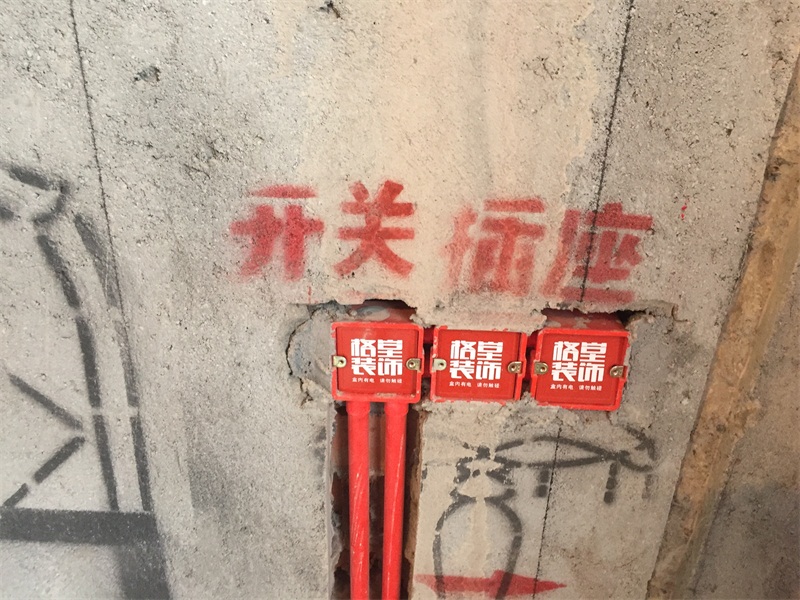

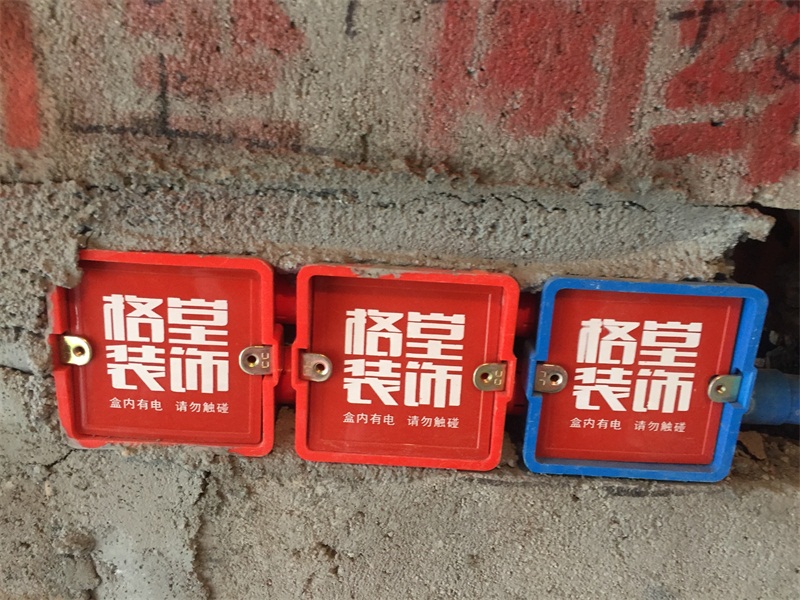

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。墙面暗盒连接件也按装到位,防止暗盒松动。

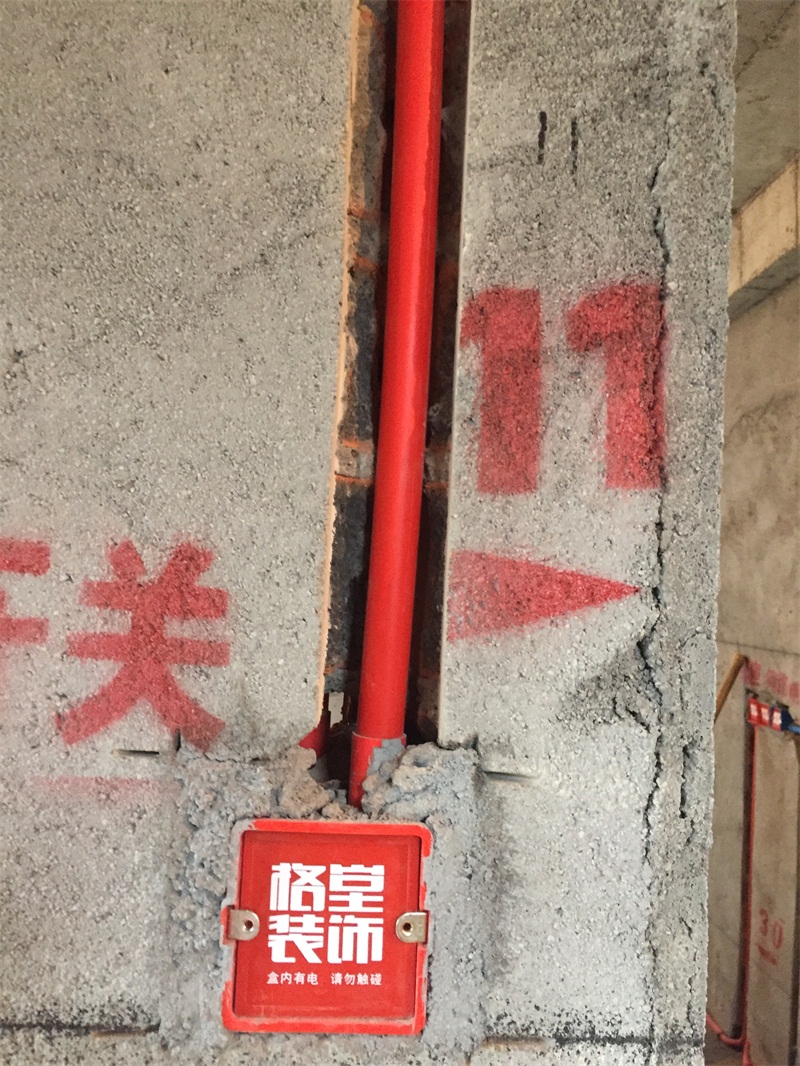

线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。
灯头线黄腊管保护到位,防止电线划伤。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-12-18 10:49:23 | 显示全部楼层

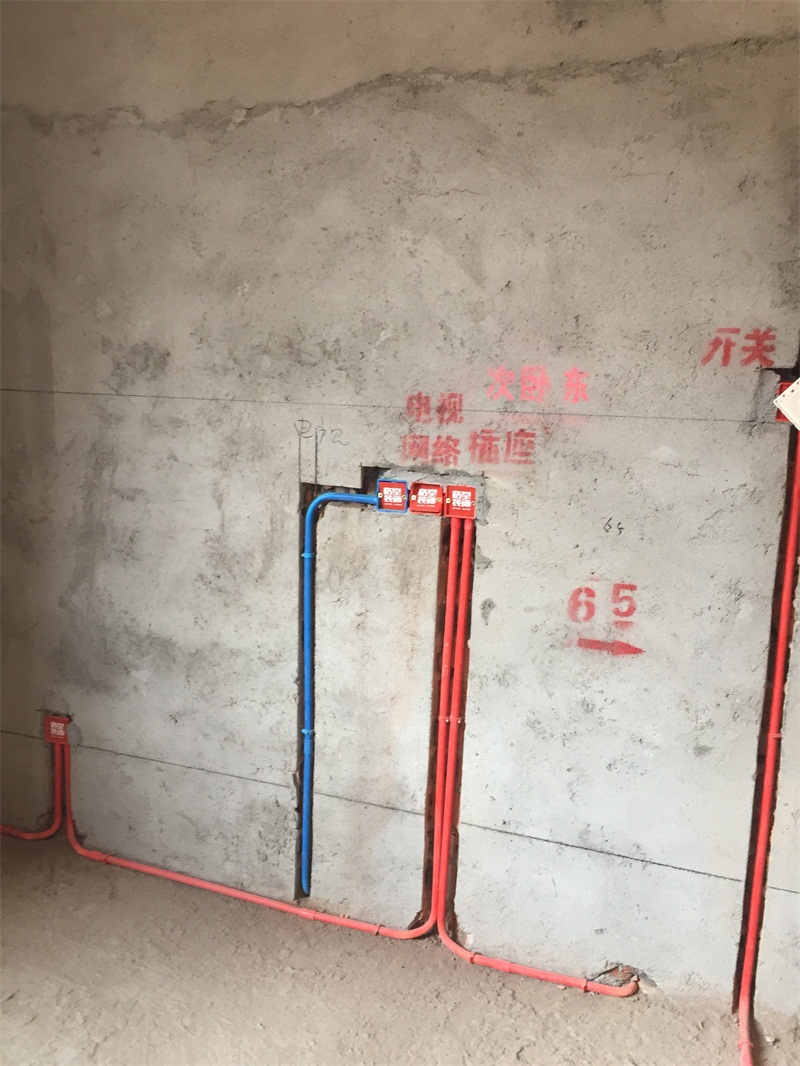

二楼次卧同一房间内插座开关水平高低≤5毫米,并排在一起的开关、插座必须保持横平竖直,必须要接地线。插座内左零右火,上接地。

强弱电线距离30厘米以上,同一线盒不得有强弱电。

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。墙面暗盒也按装到位,防止暗盒松动。
线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。

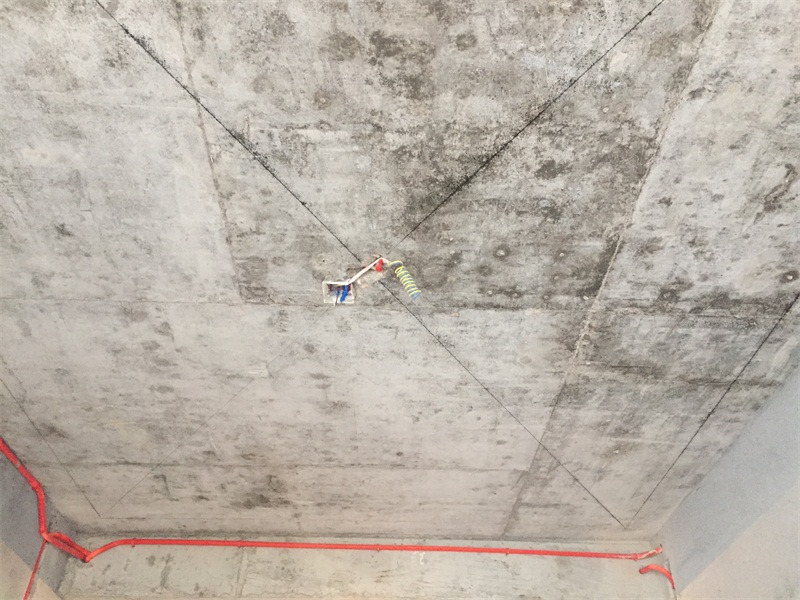

顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤。
灯头线黄腊管保护到位。


回复 支持 反对

使用道具 举报
