郁金香郡11#135㎡美式——静谧时光

发表于 2018-9-28 15:18:19

本帖最后由格堂飞飞于 2018-9-28 15:22 编辑

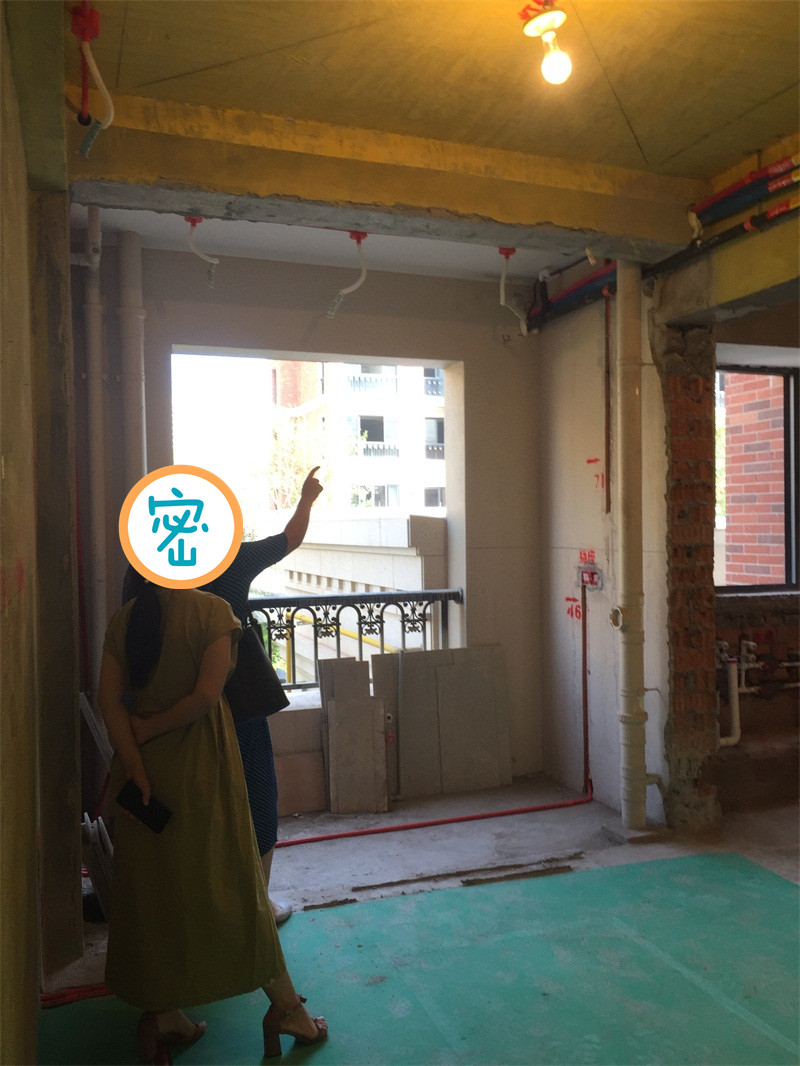

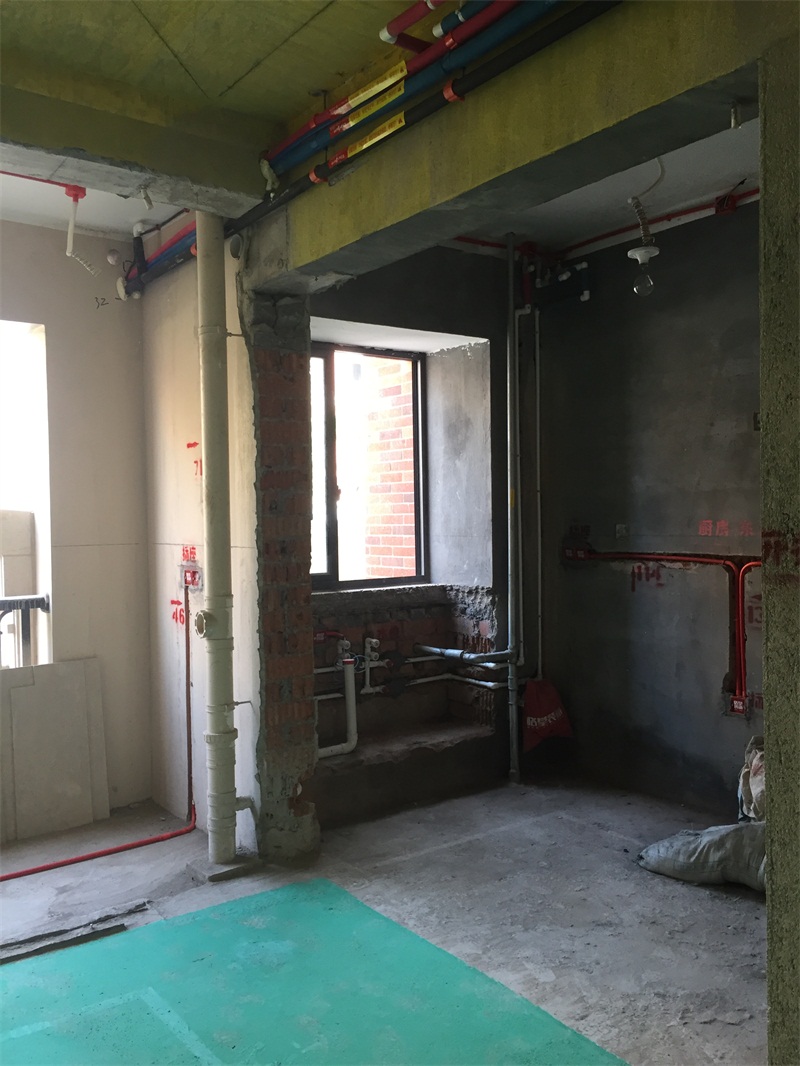

正在餐厅阳台水电验收。

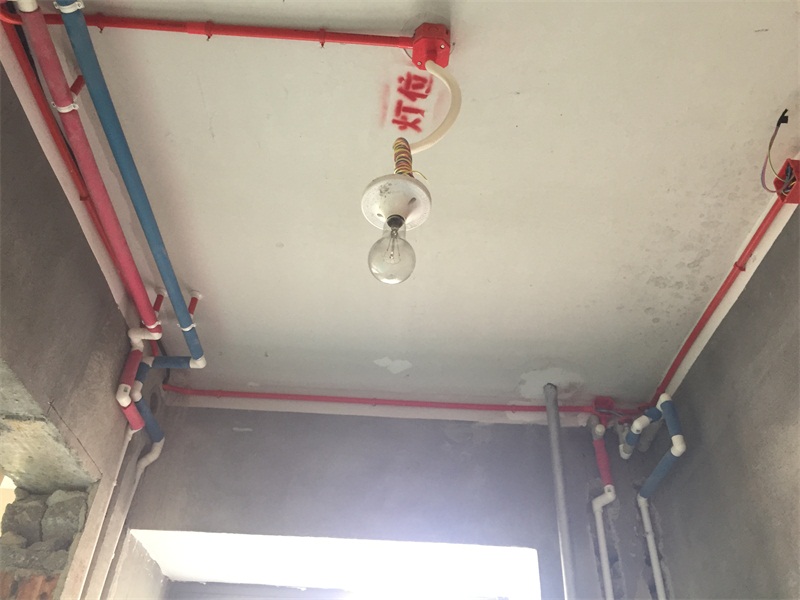

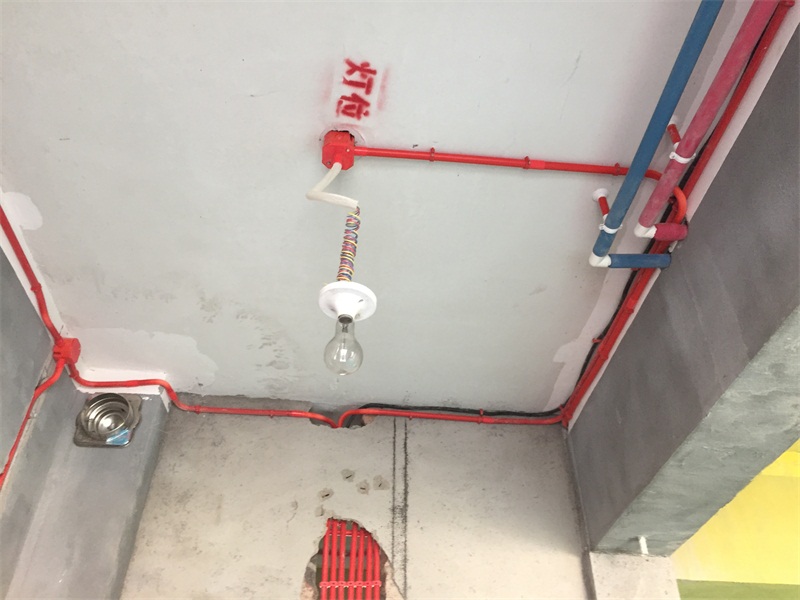

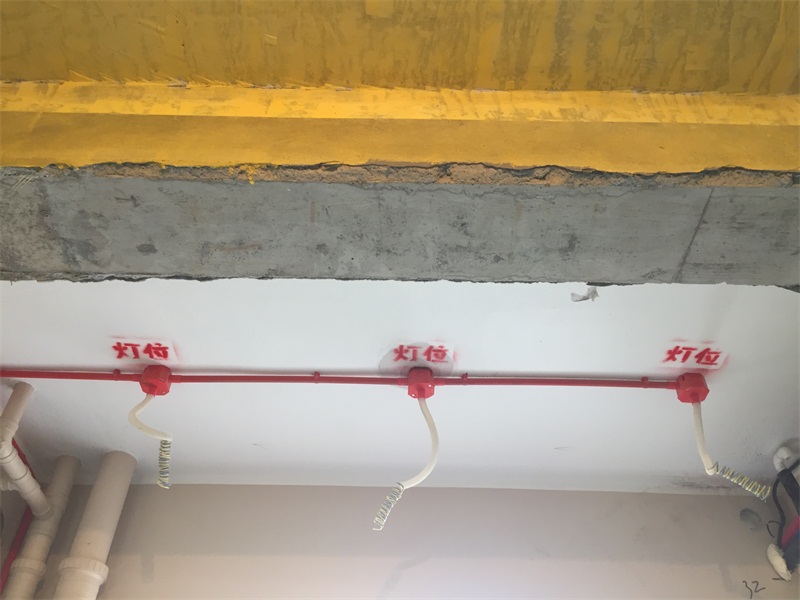

顶部交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。并且筒灯电线用波纹管保护到位。

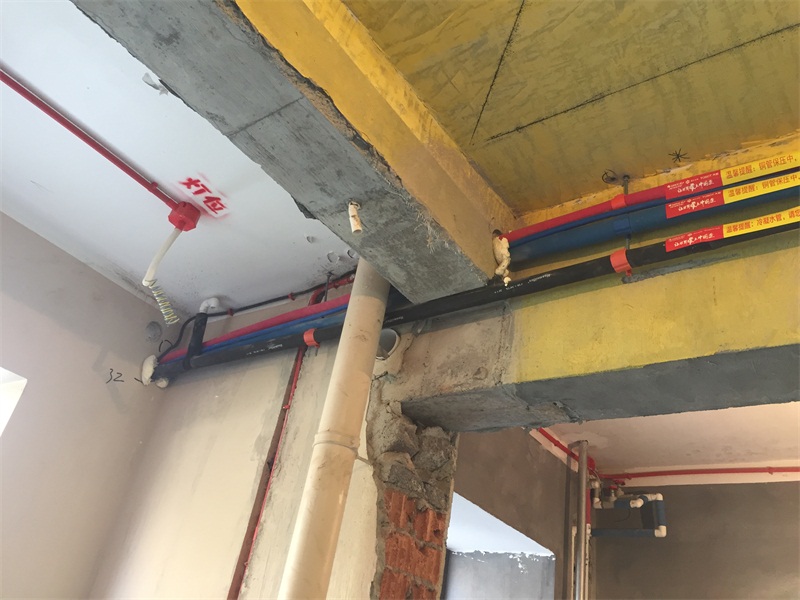

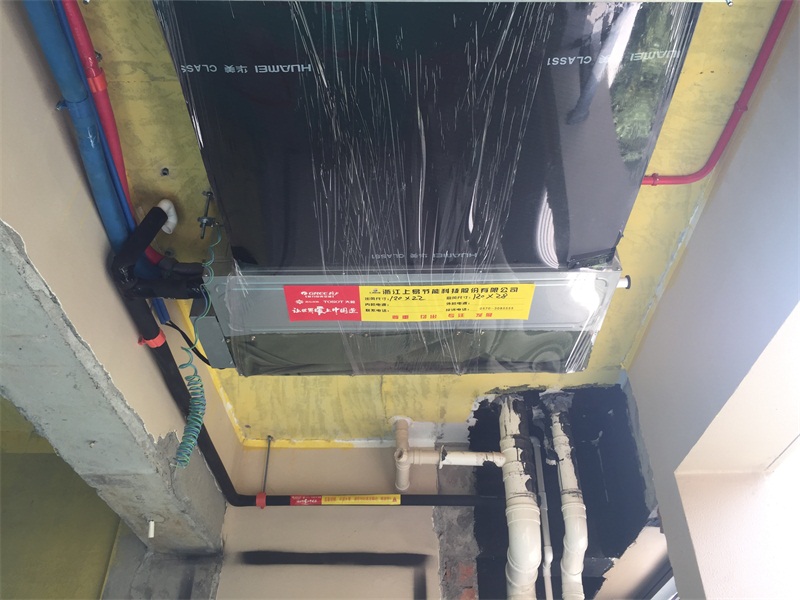

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！

发表于 2018-9-28 15:21:40

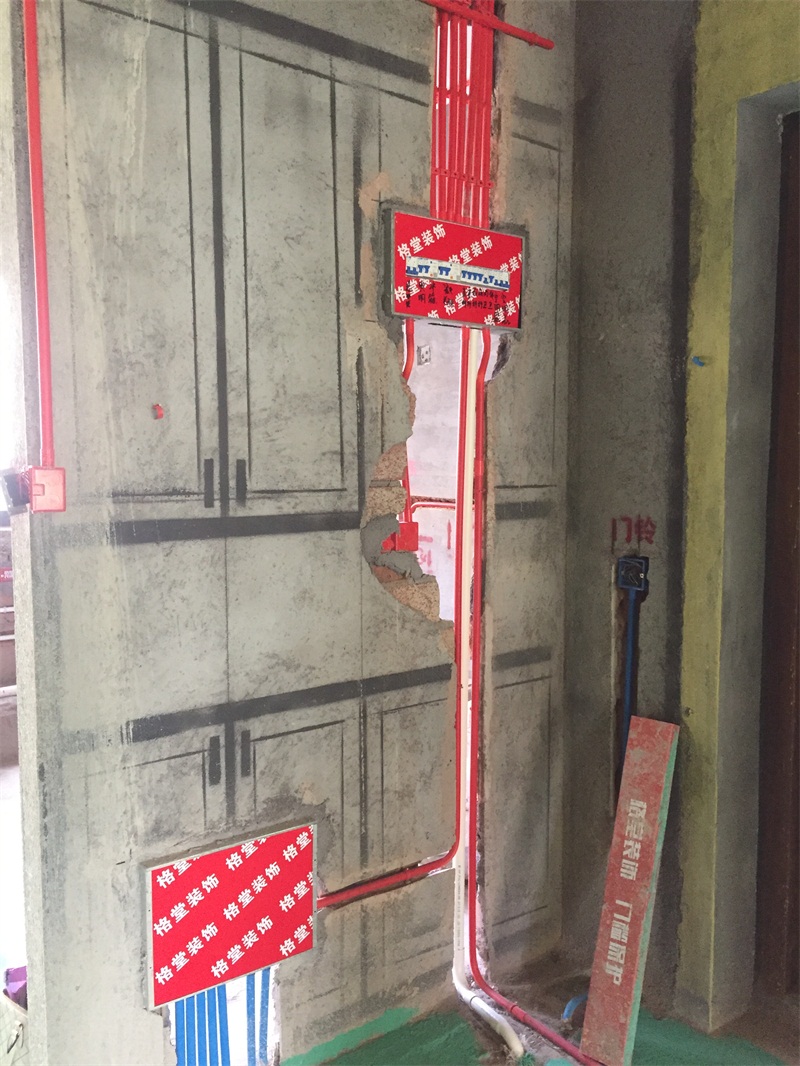

正在门厅弱电箱验收。

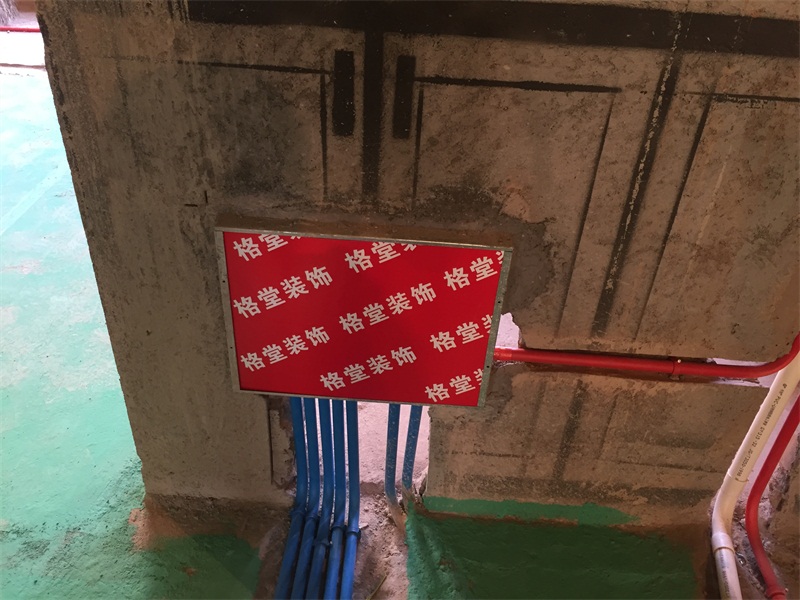

弱电箱内标明每条线路通向那个房间，。并且配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

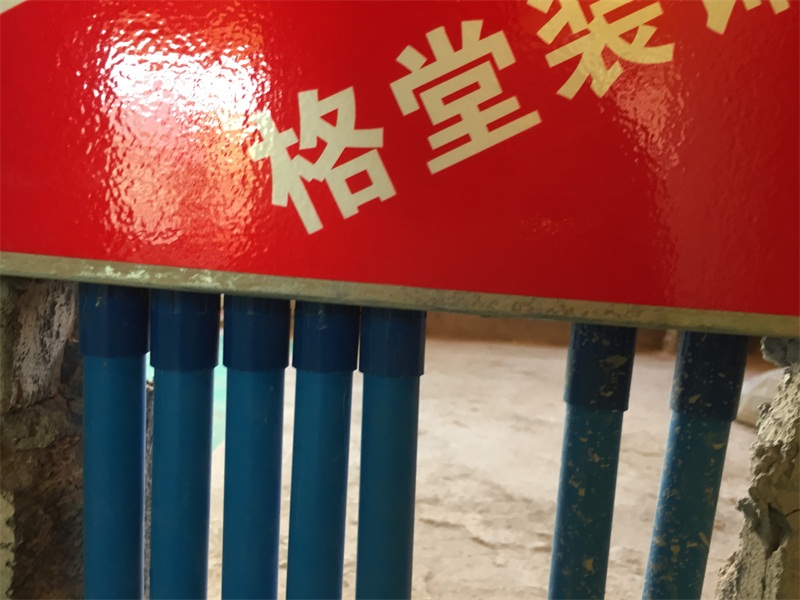

弱电箱杯梳安装到位，杯梳是连接管道与预埋的电箱、底盒的，可以防止电线被箱、盒的开口处划伤，特别是对于金属箱、盒。用于连接底盒和电箱跟线管。

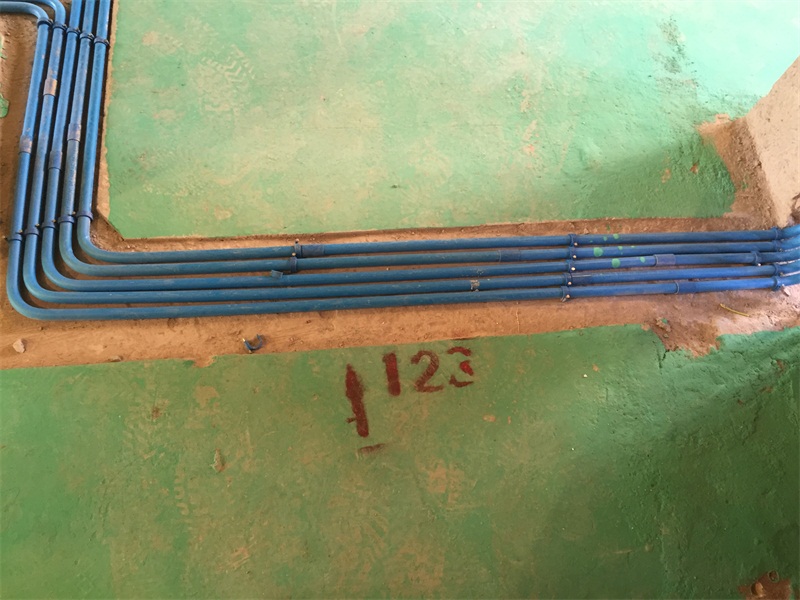

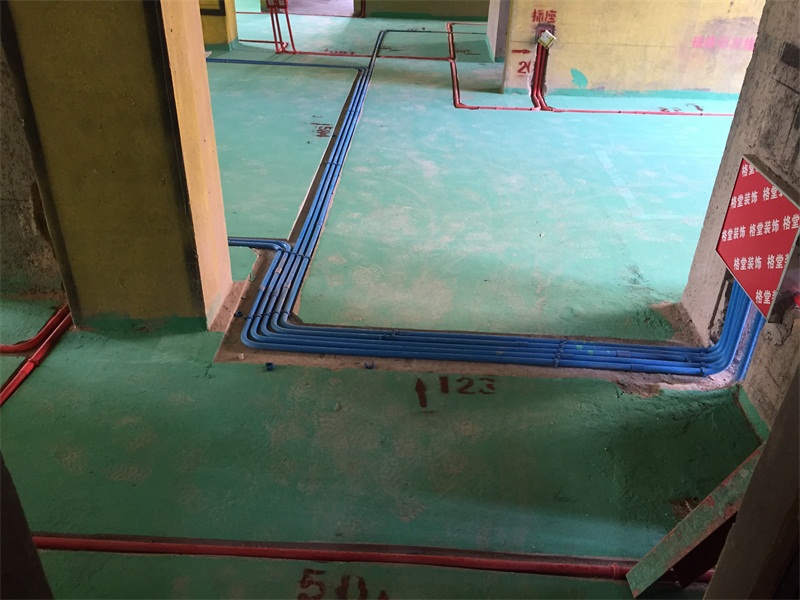

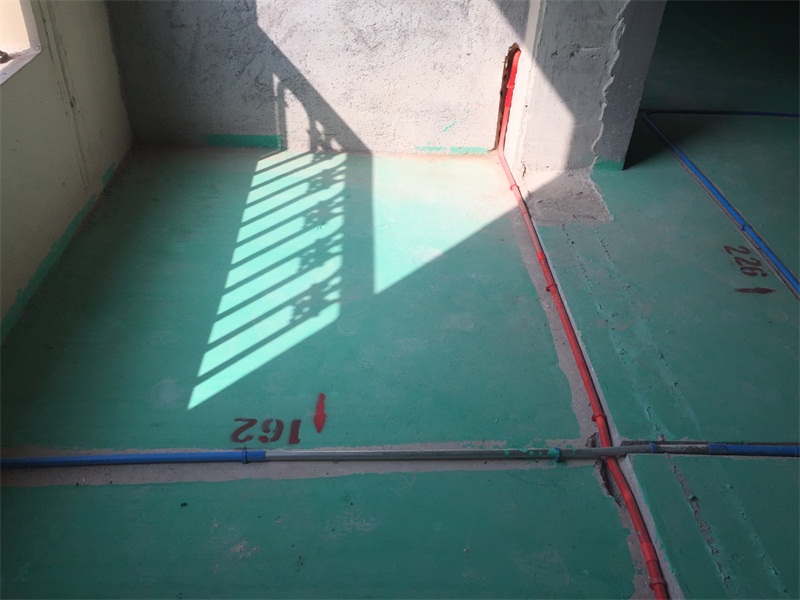

地面线管并排3根以上每根相隔1厘米水泥砂浆缝。

发表于 2018-9-28 15:26:23

本帖最后由格堂飞飞于 2018-9-28 16:25 编辑

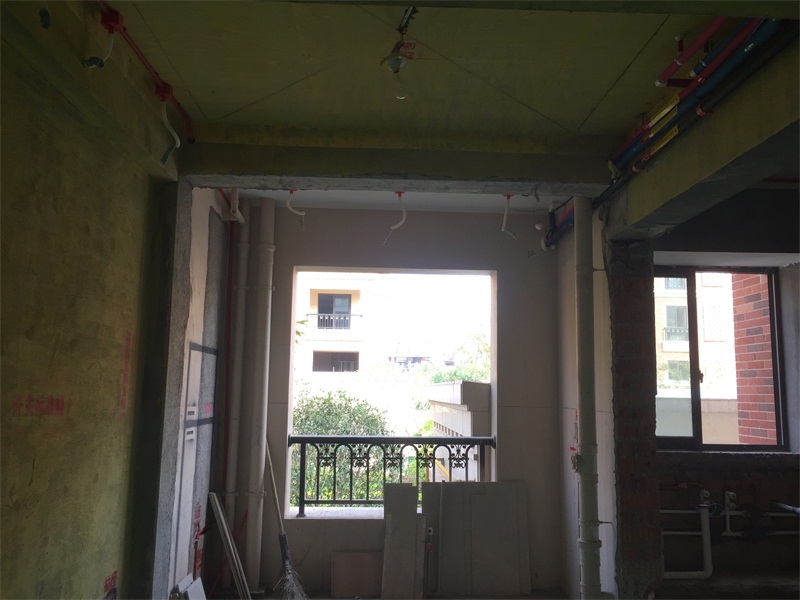

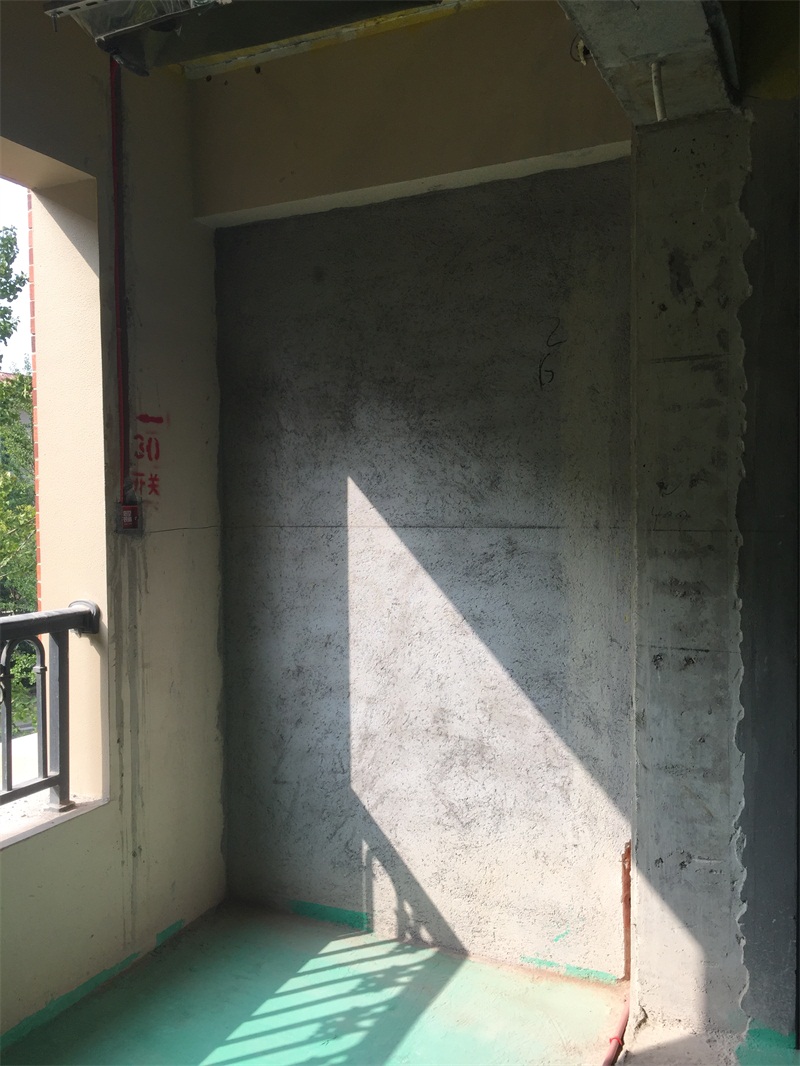

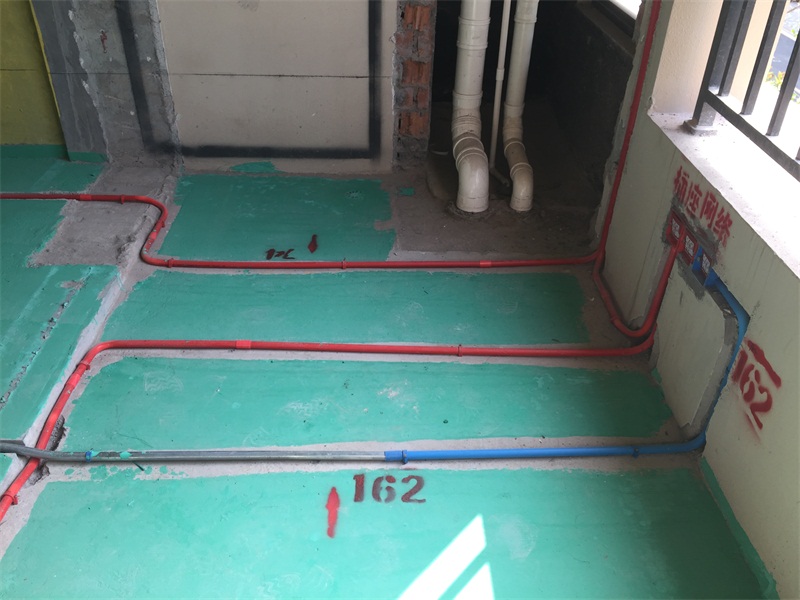

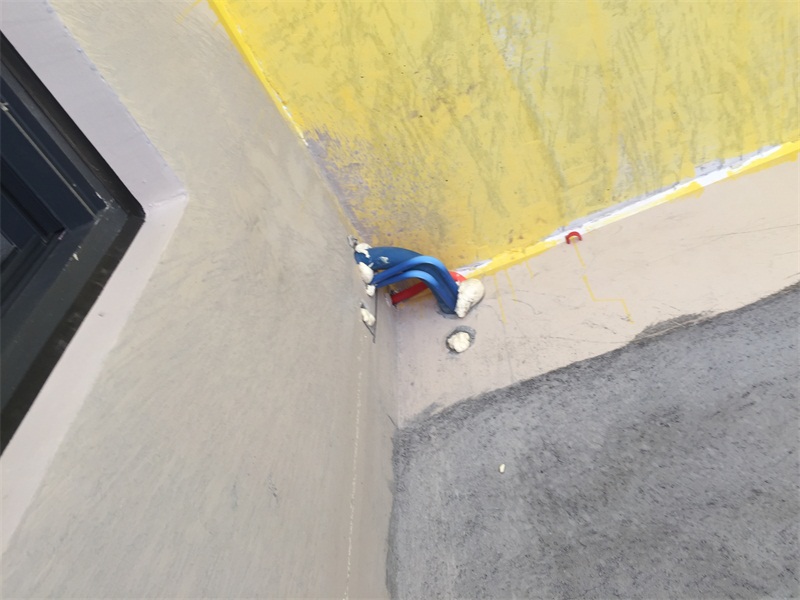

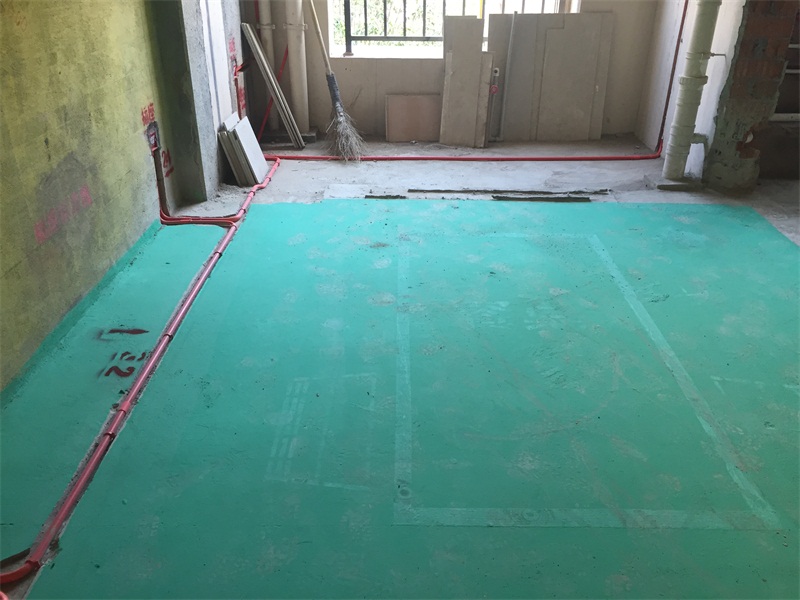

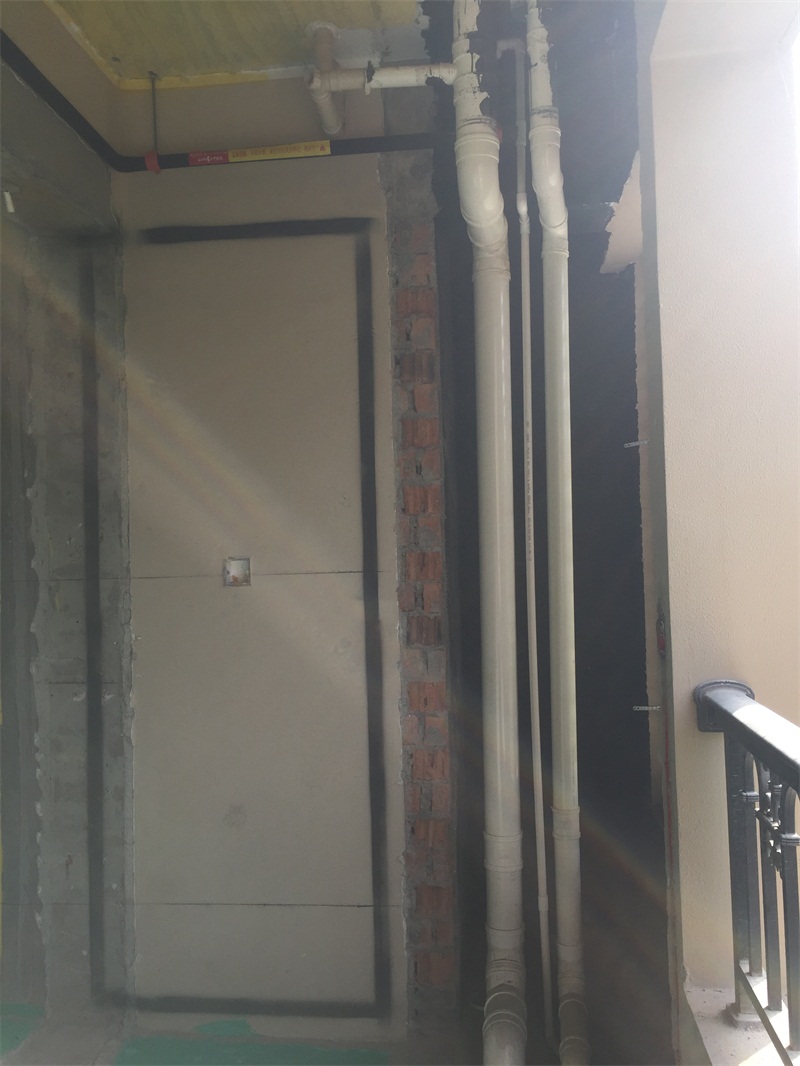

正在客厅阳台水电验收。

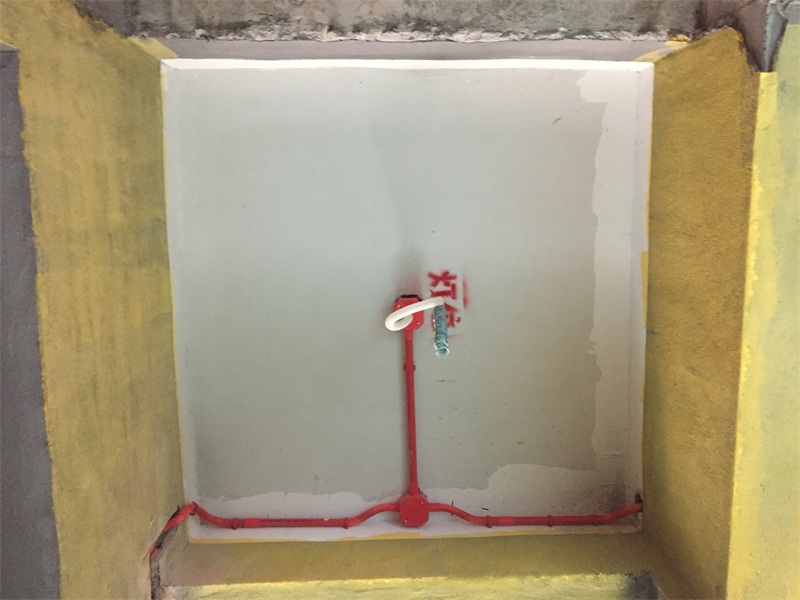

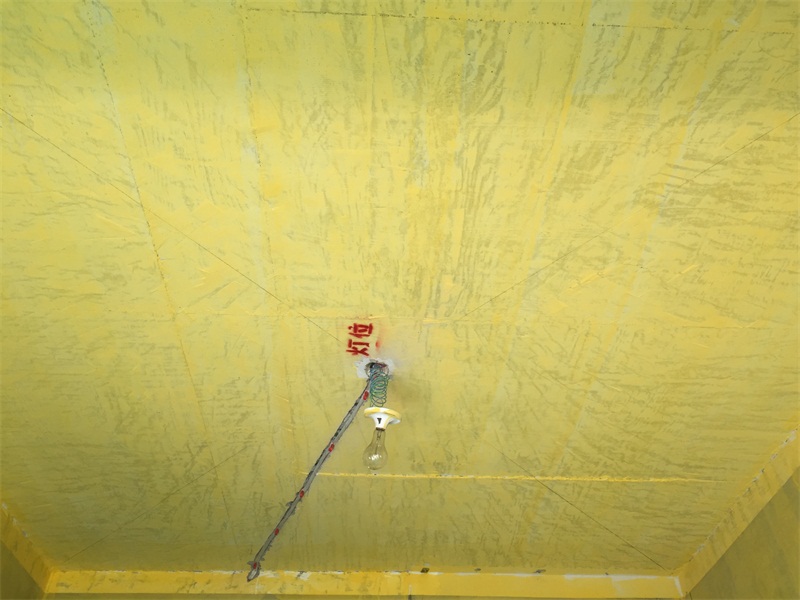

顶部电线用软管连接到位。

发表于 2018-9-28 15:34:25

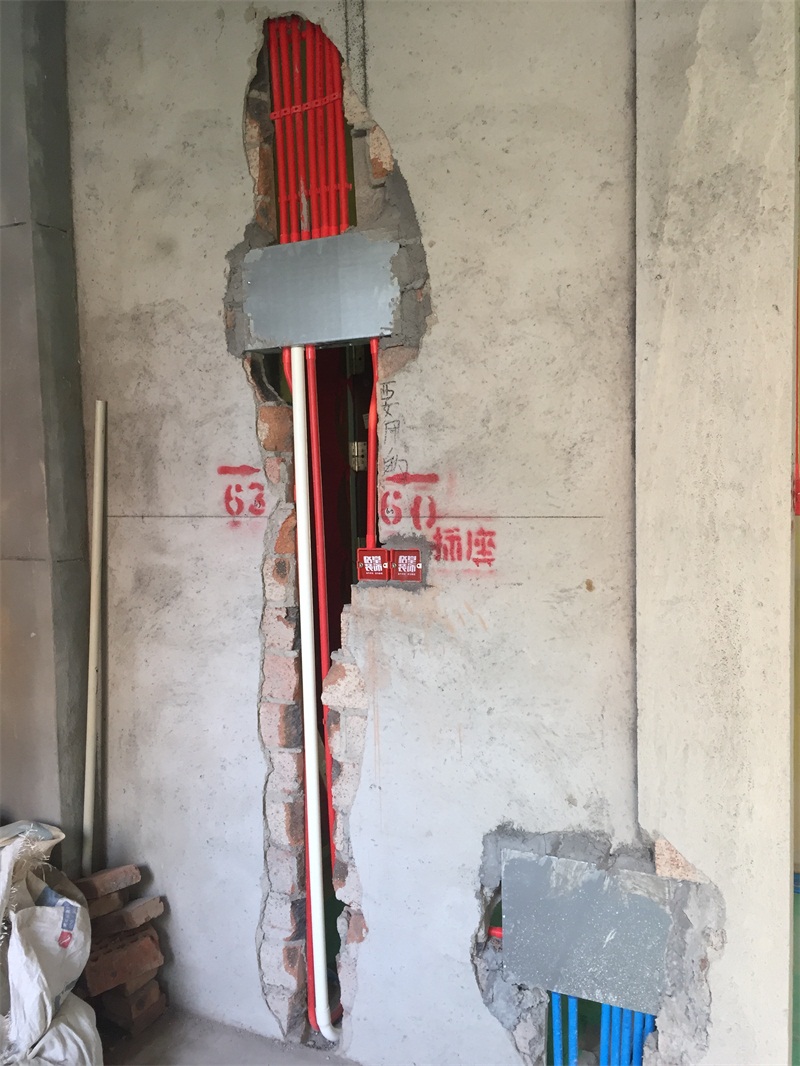

次卫墙面暗盒安装到位，线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

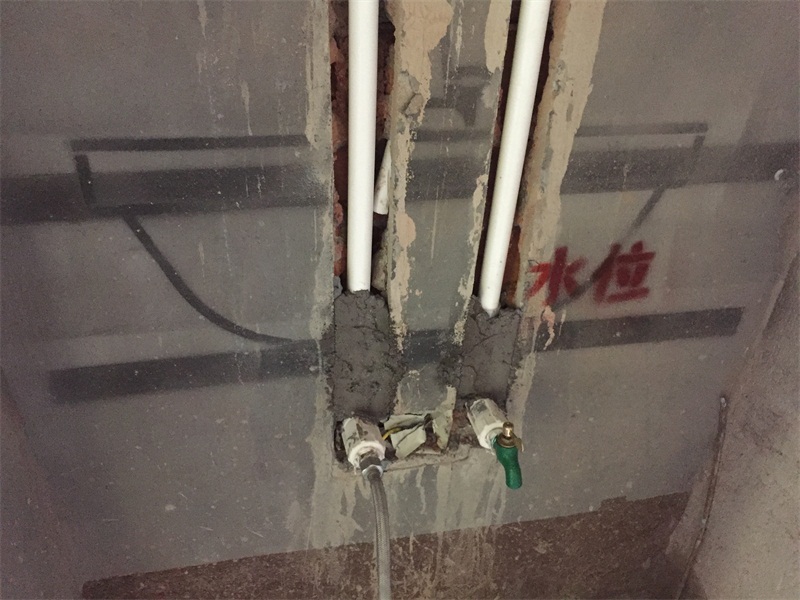

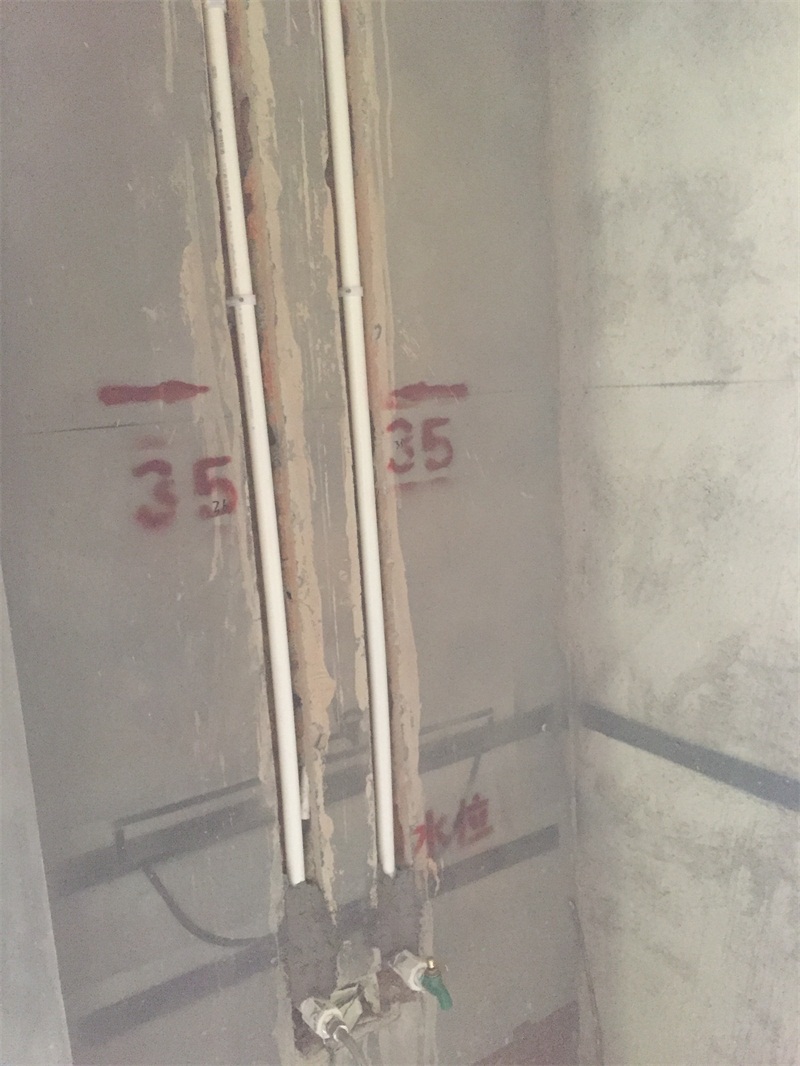

冷热水管布置专业规范，左热右冷、上热下冷，卫生间水管全部走墙，离地面40-60厘米之间。

卫生间冷热水龙头必须平行，冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

发表于 2018-9-28 15:40:46

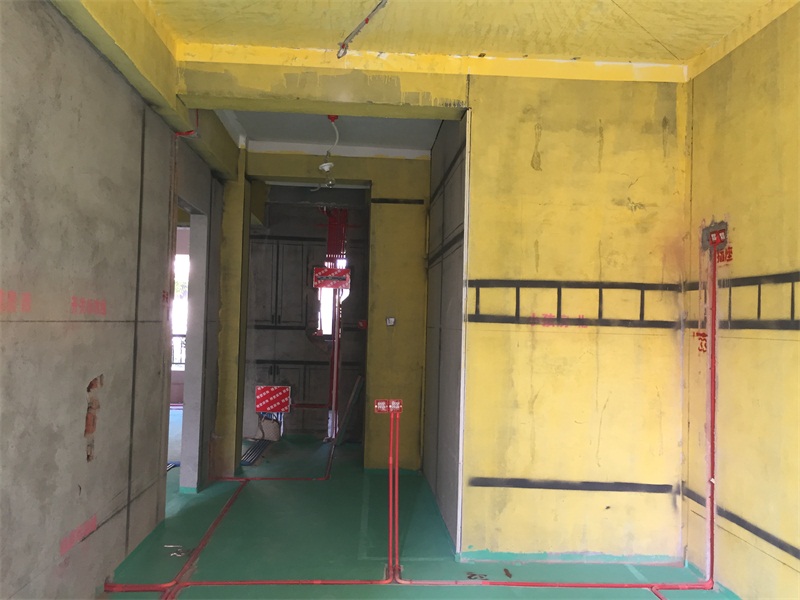

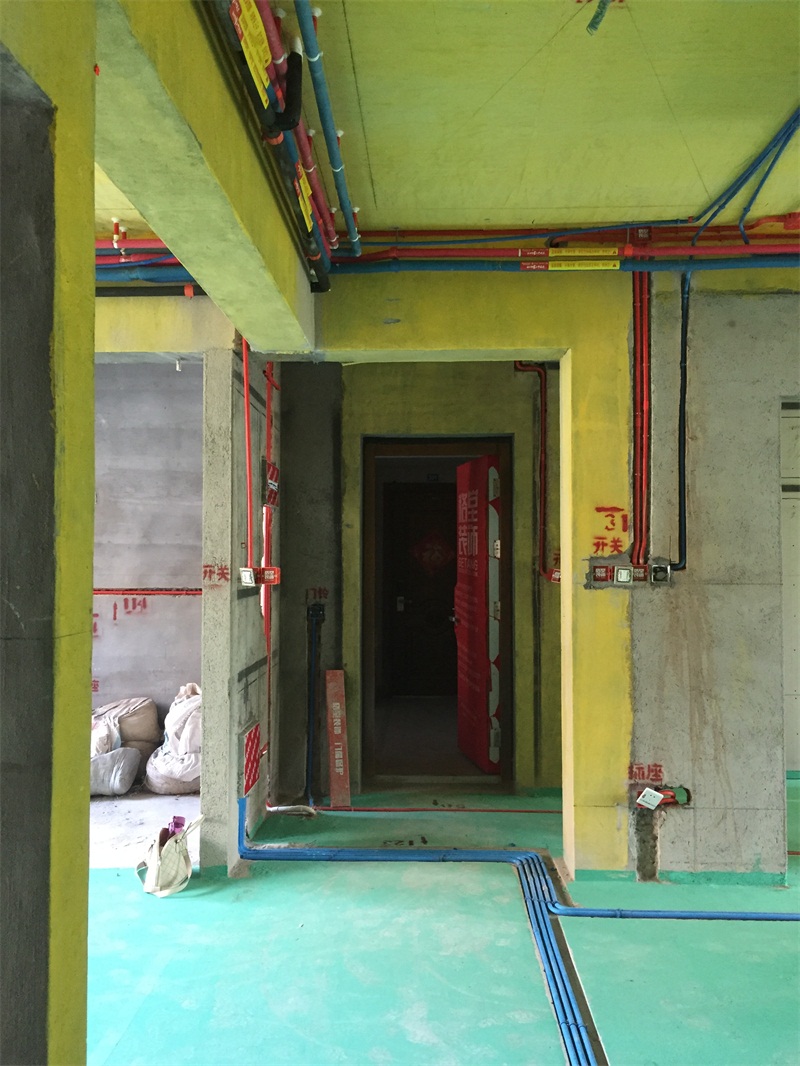

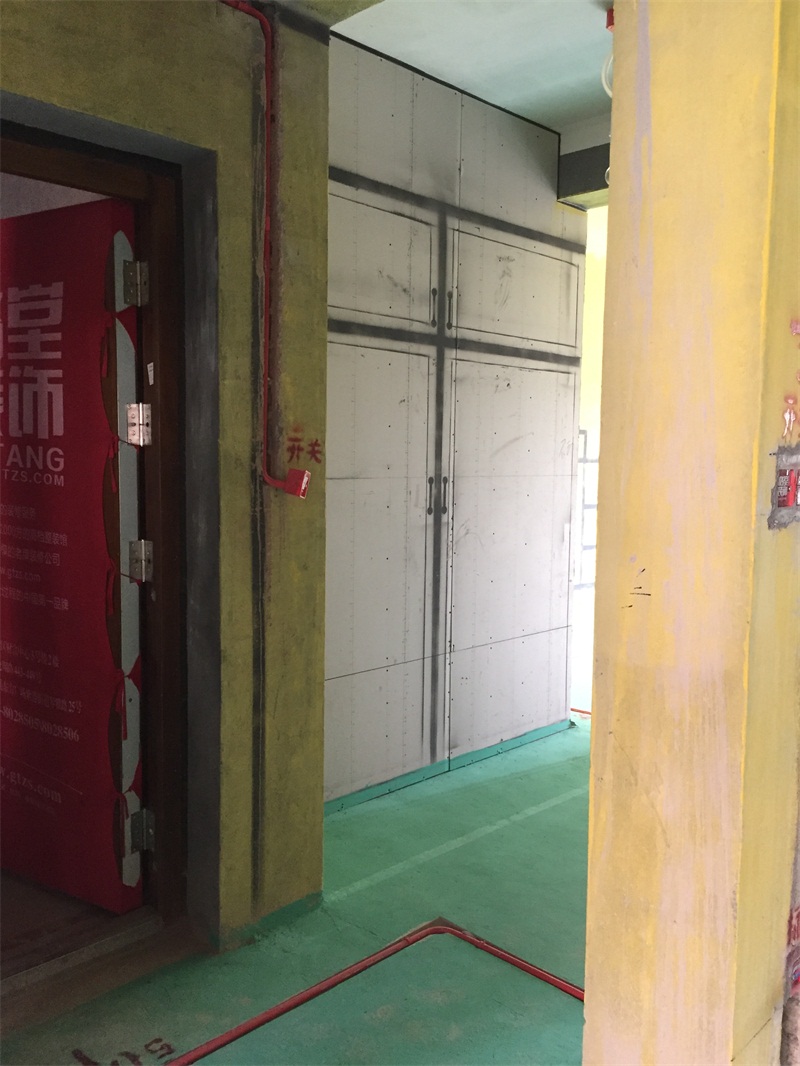

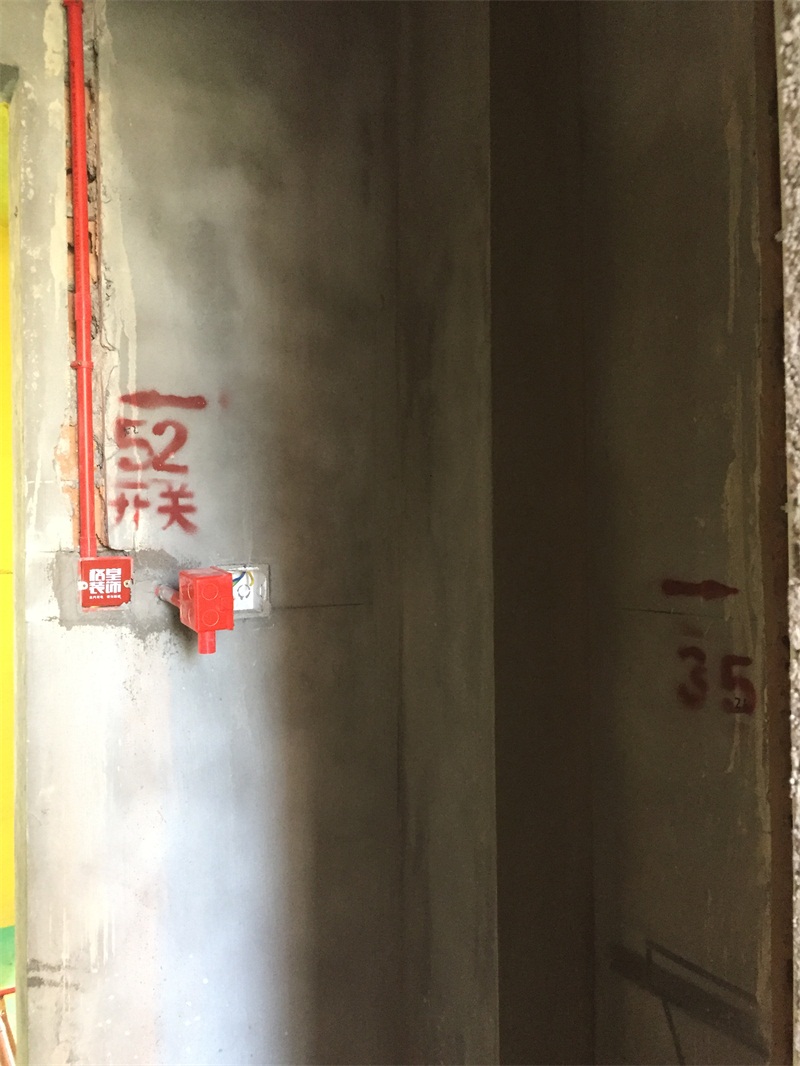

门厅水电分布。

发表于 2018-9-28 15:43:01

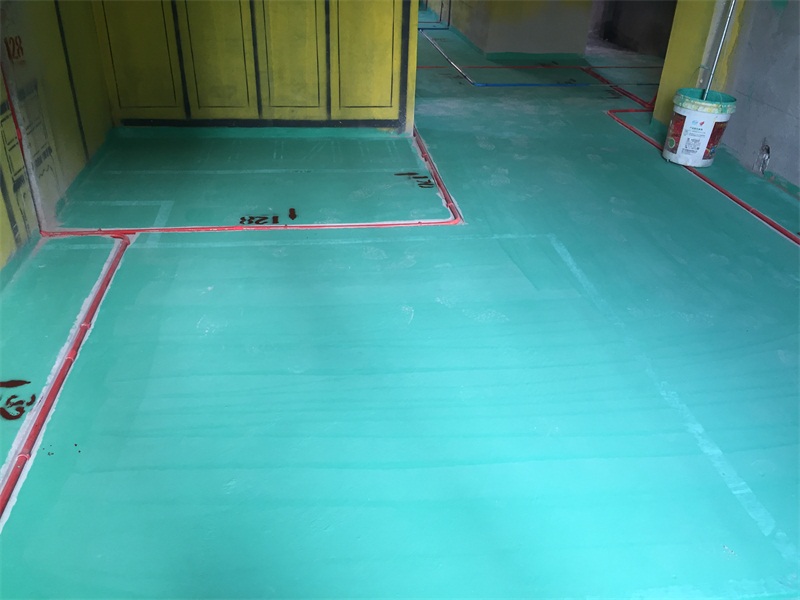

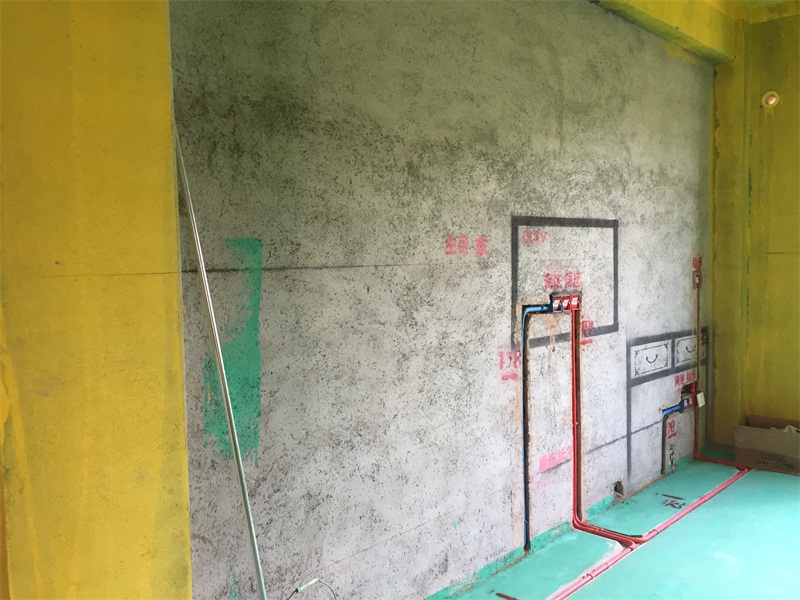

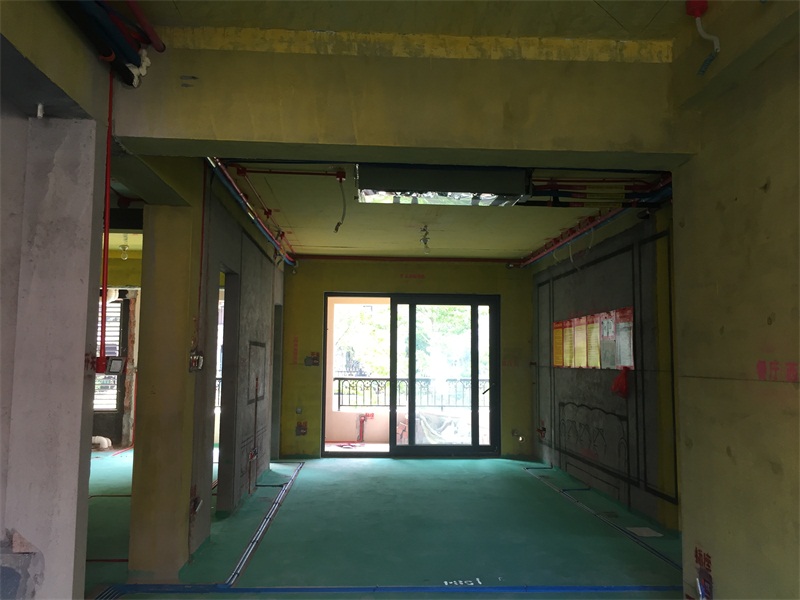

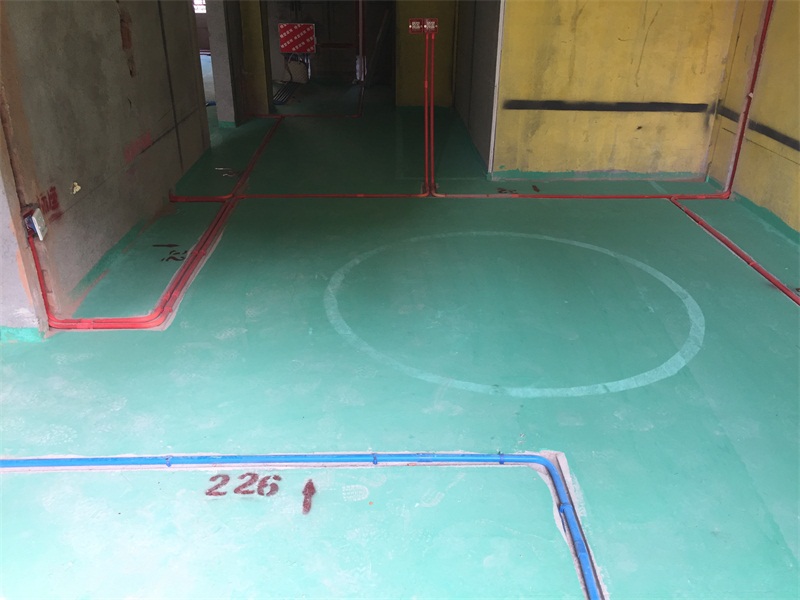

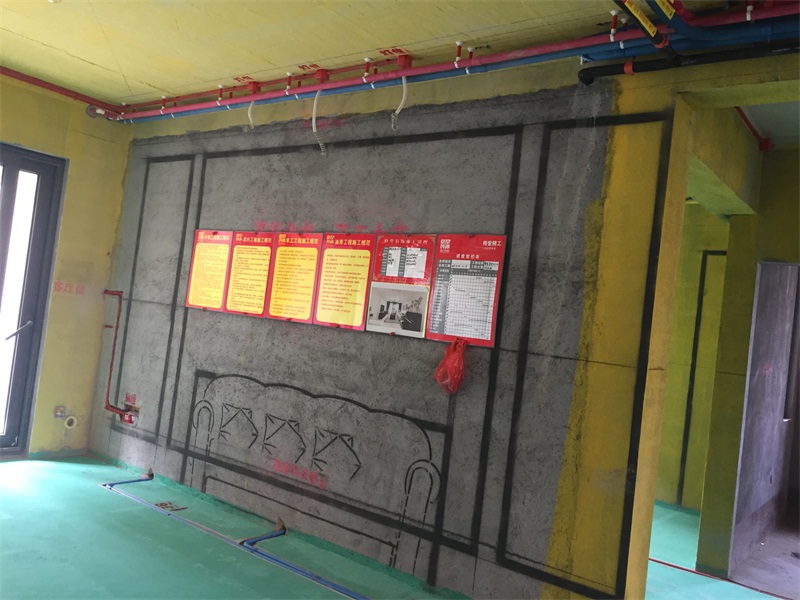

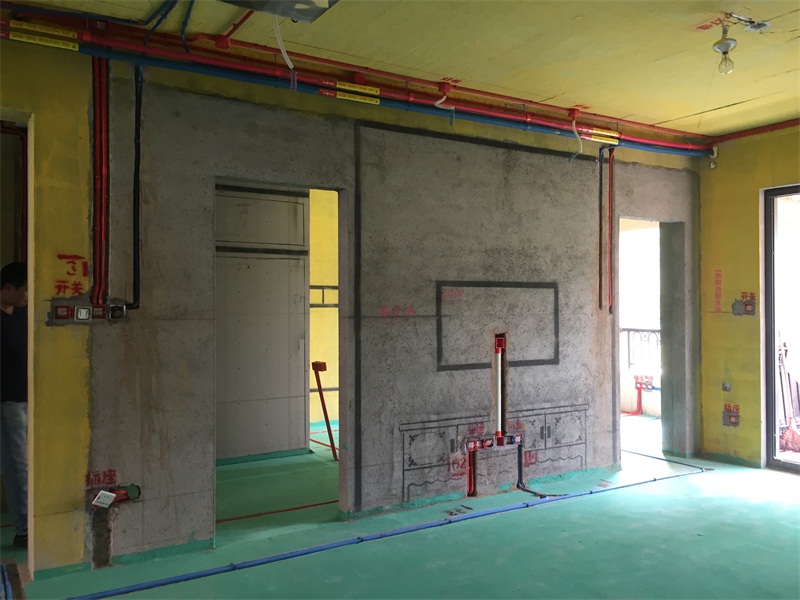

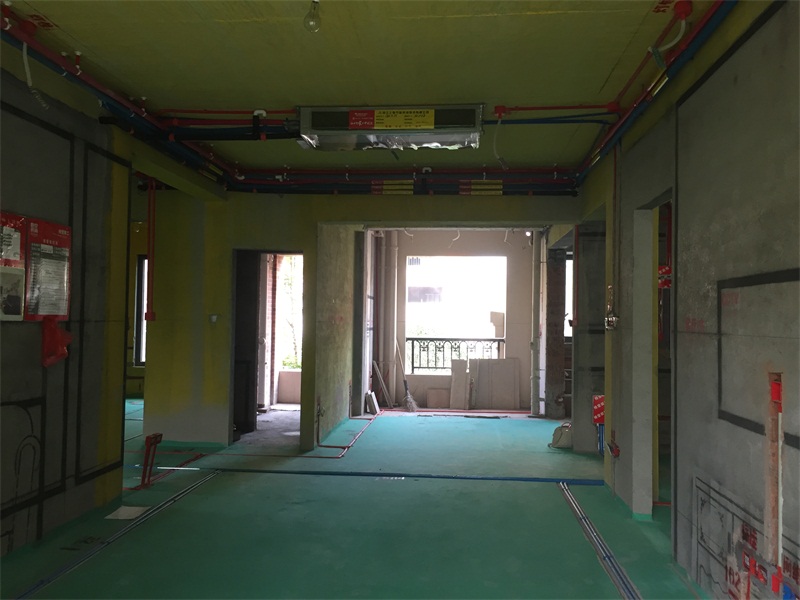

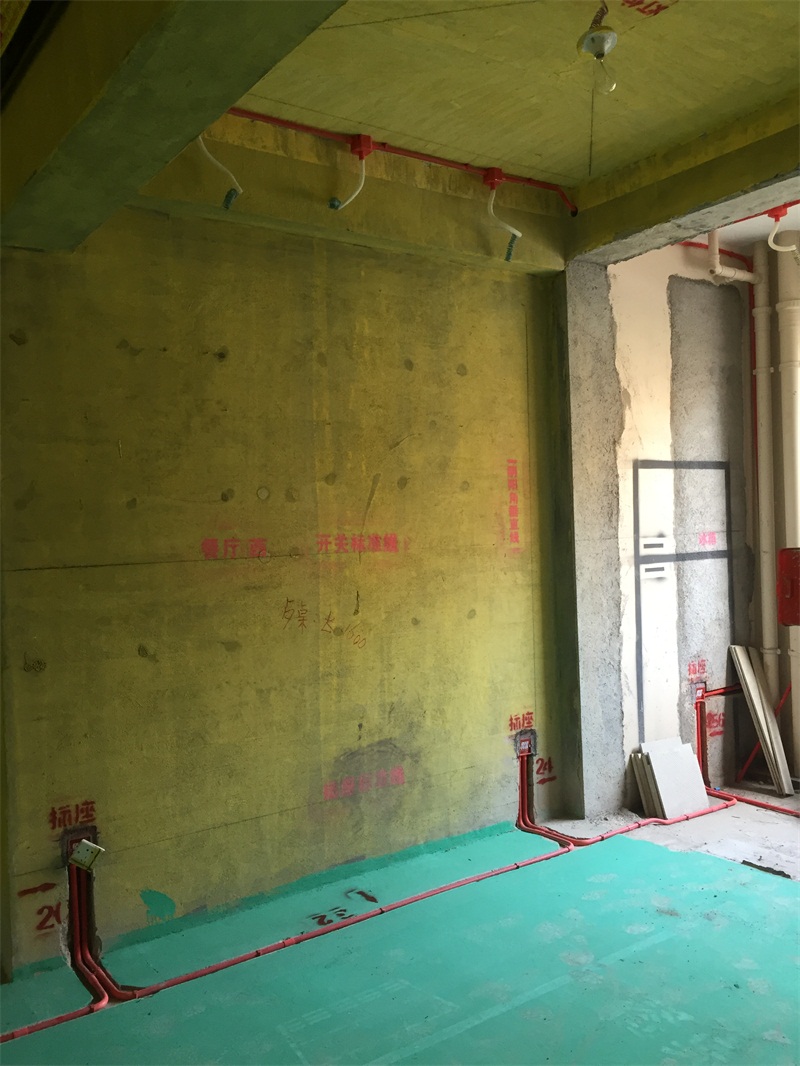

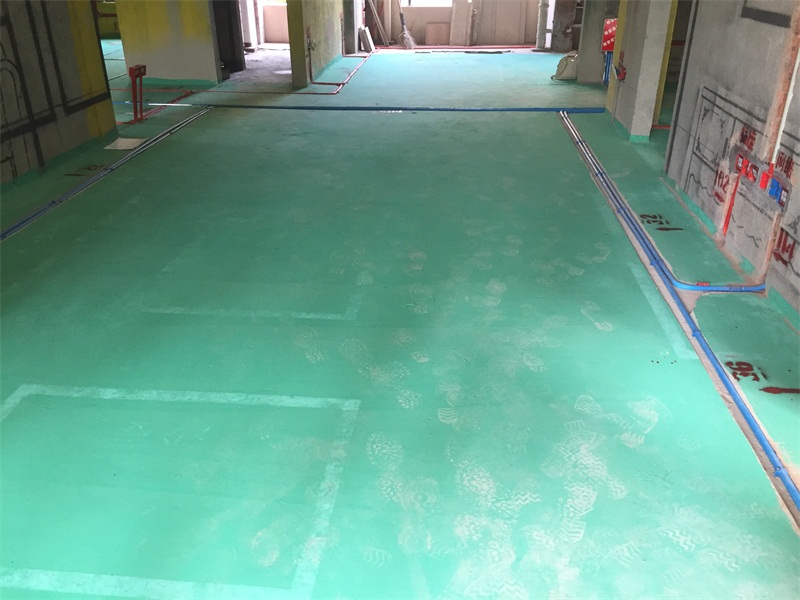

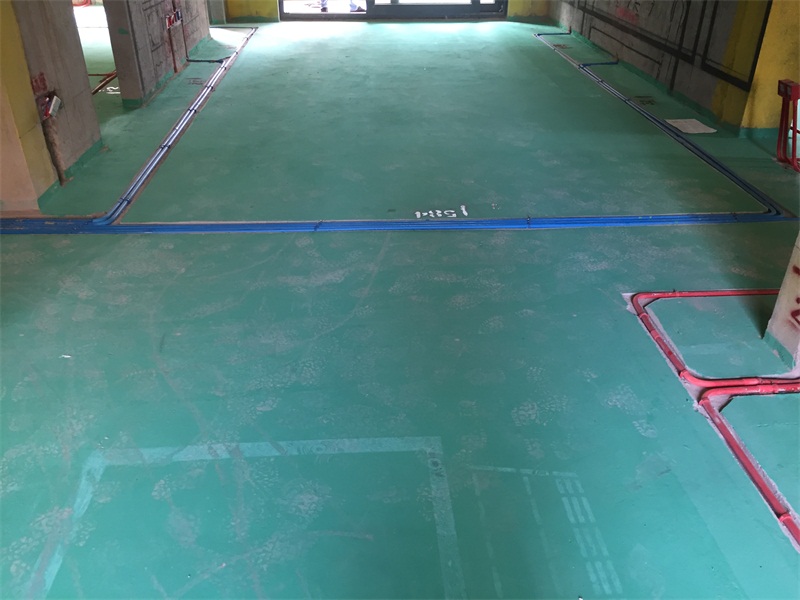

客厅水电分布。

发表于 2018-9-28 15:44:43

本帖最后由格堂飞飞于 2018-9-28 16:35 编辑

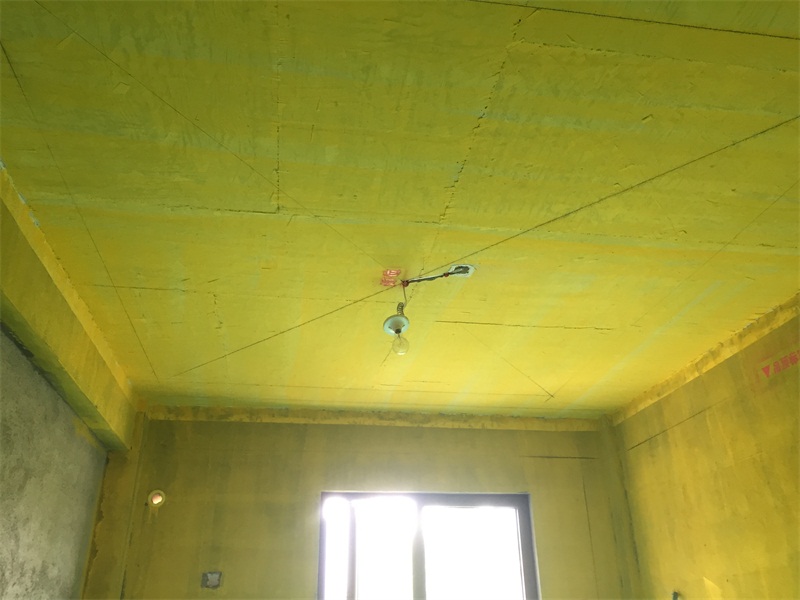

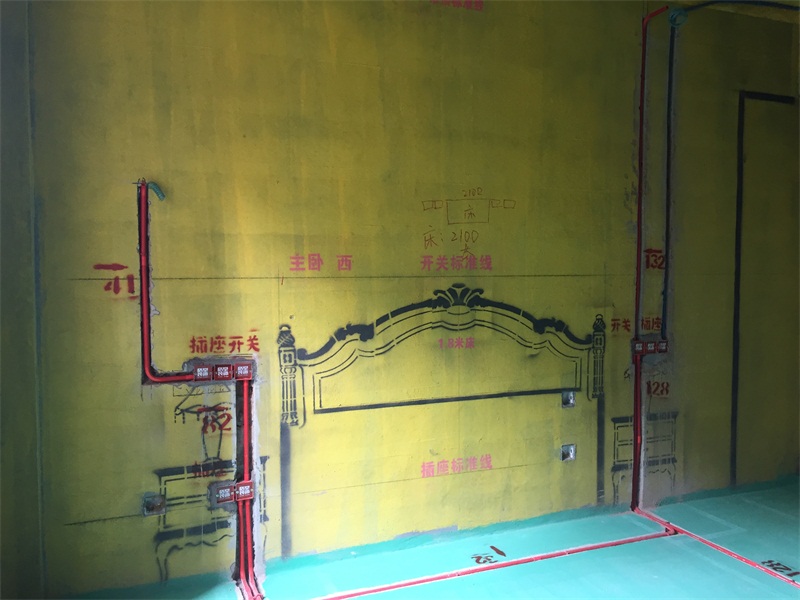

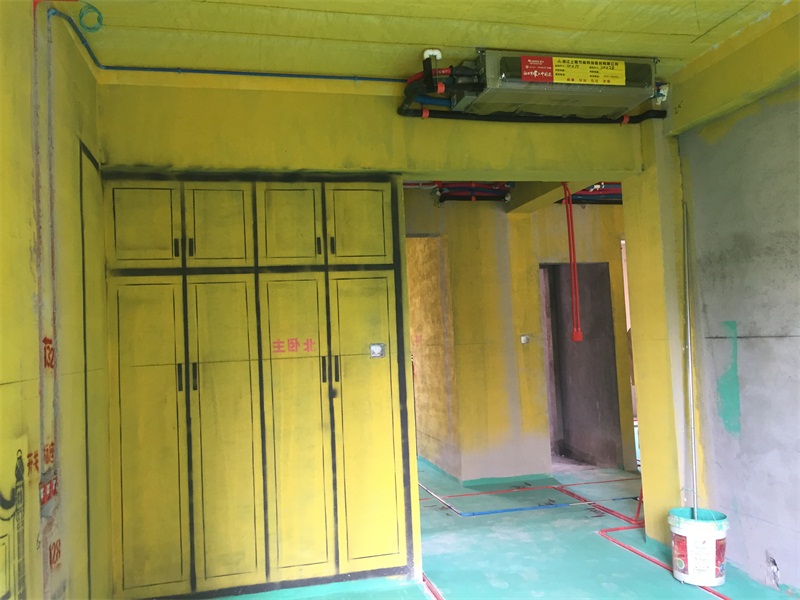

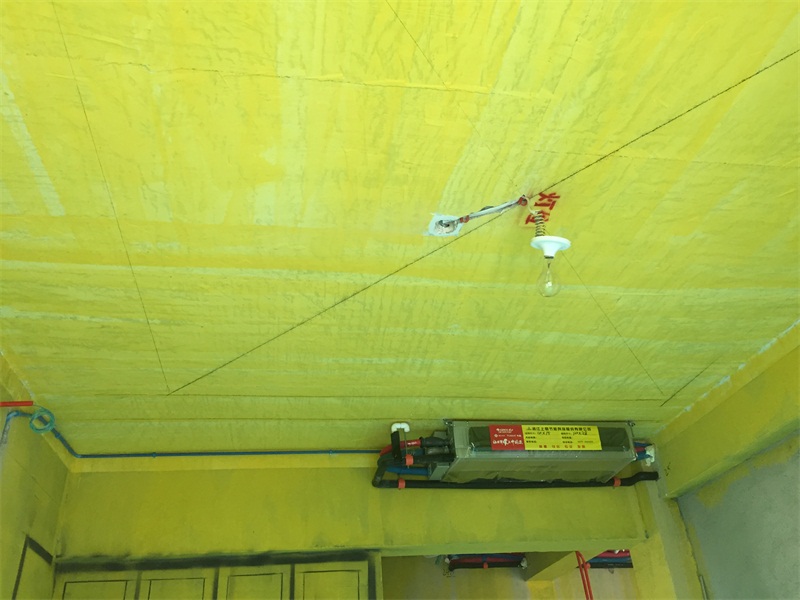

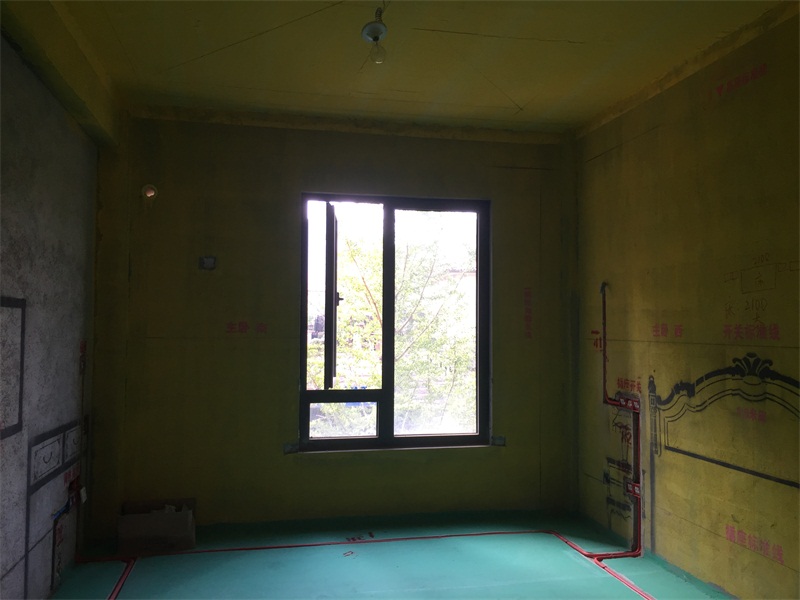

主卧水电分布

发表于 2018-9-28 15:52:57

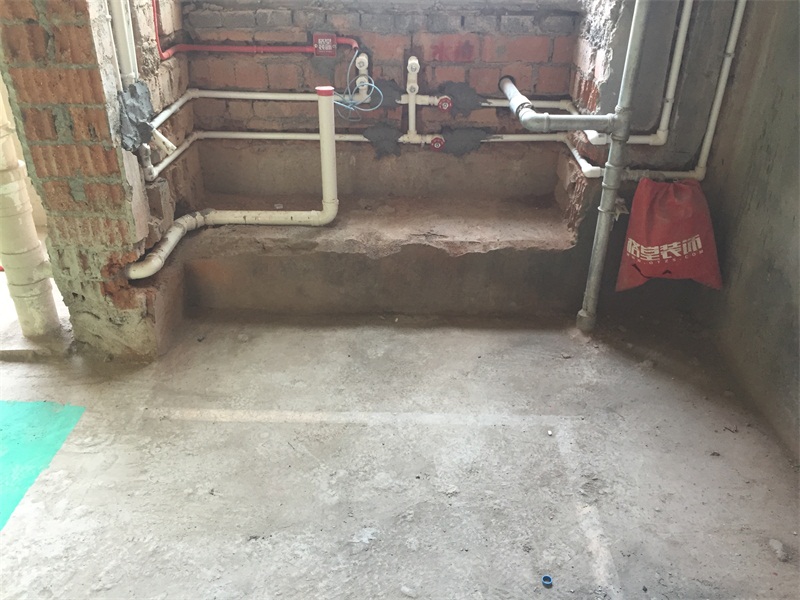

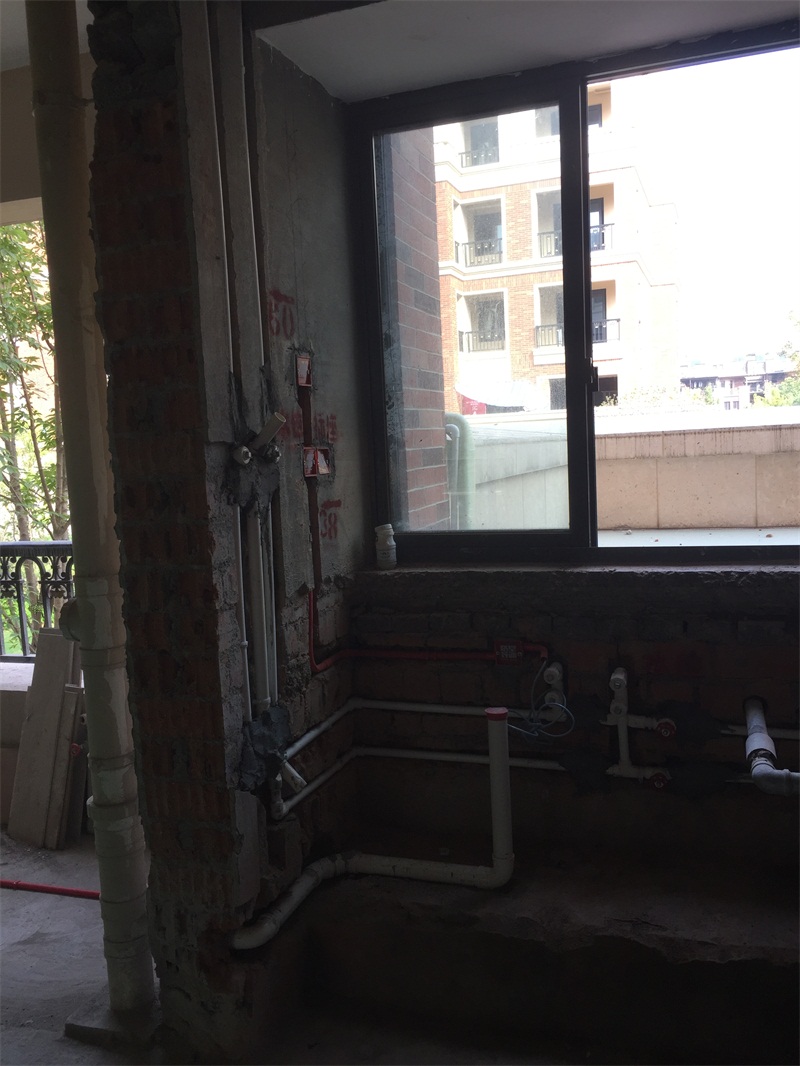

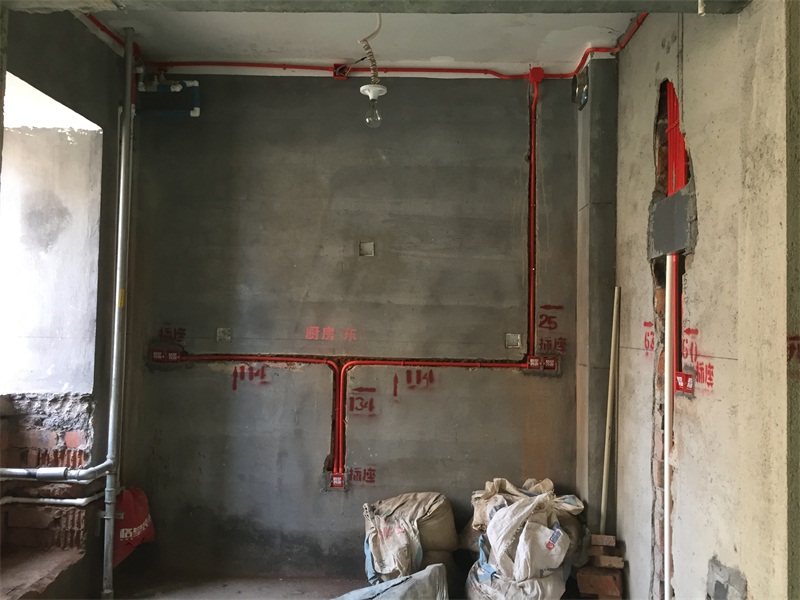

厨房水电分布

发表于 2018-9-28 15:59:58

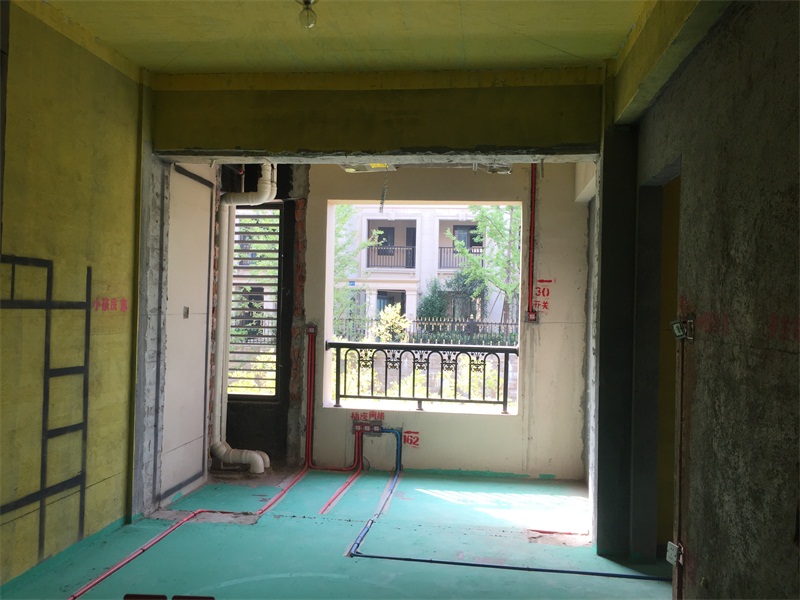

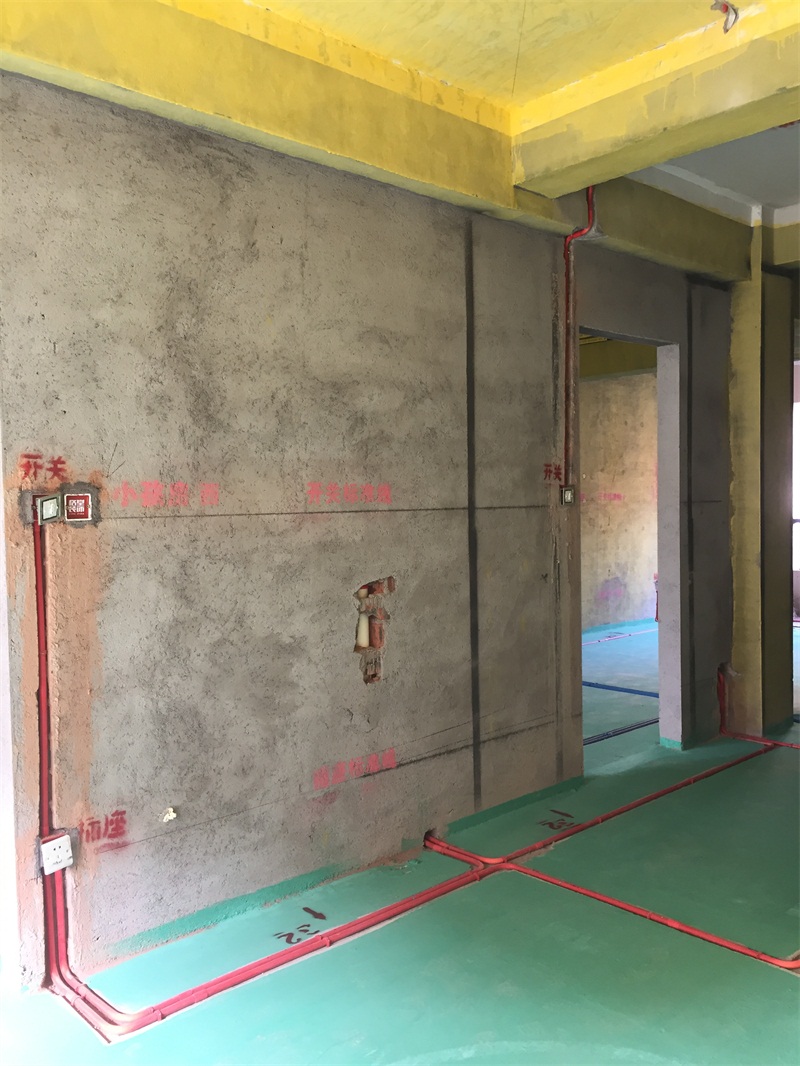

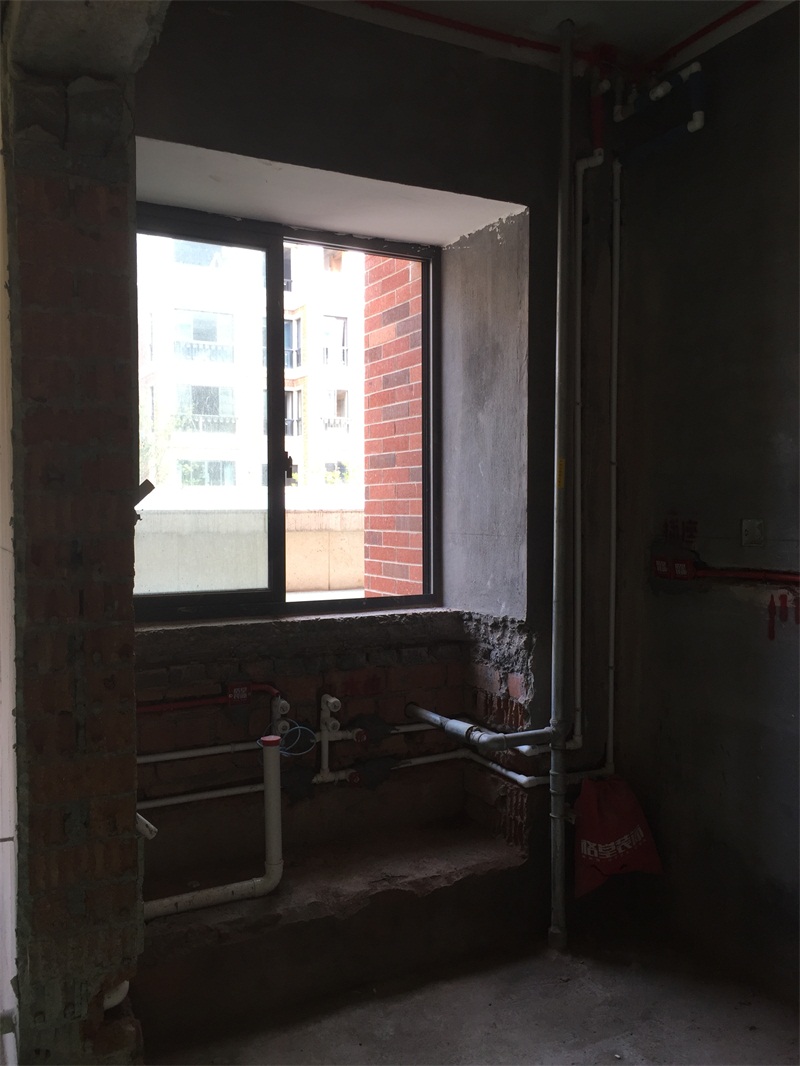

餐厅水电分布

发表于 2018-9-28 16:14:23

本帖最后由格堂飞飞于 2018-9-28 16:22 编辑

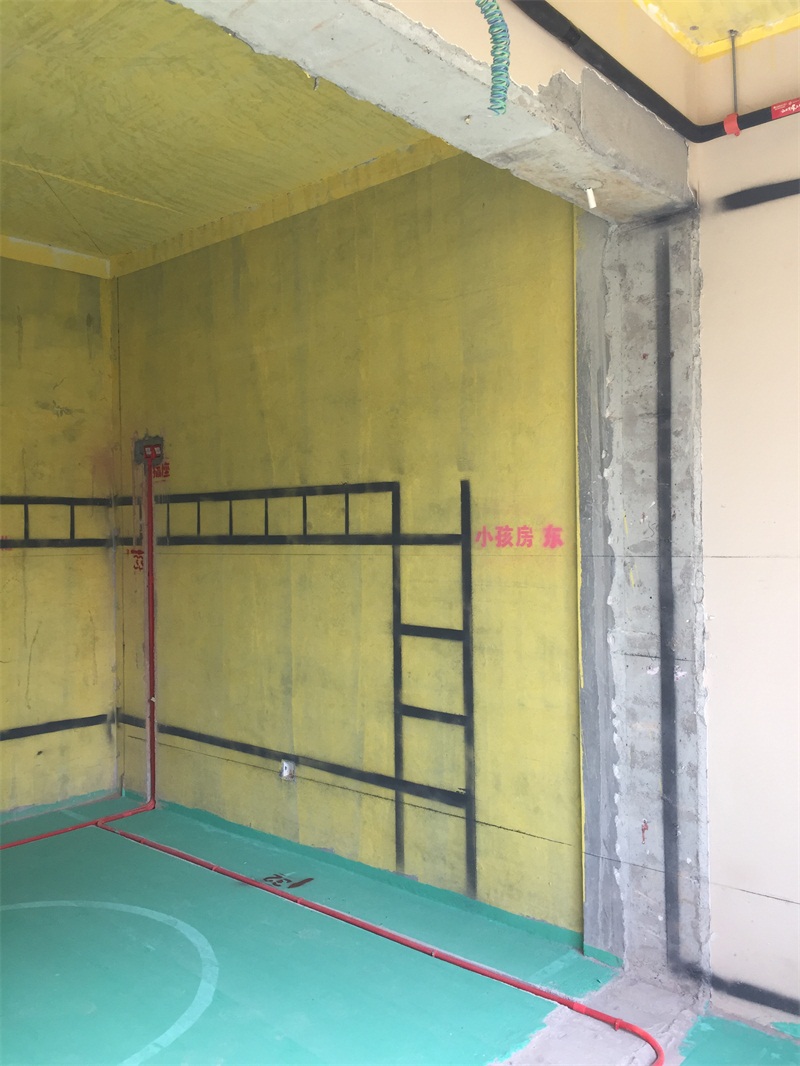

儿童房水电分布
